Полезные статьи » Схема подключения двухклавишного выключателя Legrand

Длинный коридор, лестница с двумя-тремя пролетами, просторное помещение с множеством выходов нуждаются в нескольких устройствах, регулирующих освещение. Иначе придется постоянно держать свет включенным, а это нерационально. Удобнее использовать двухклавишный проходной выключатель Legrand: схема подключения и особенности монтажа раскрыты в этой статье.

Схема двухклавишного выключателя Legrand проходного

Существует два варианта подключить провода к устройству: на винтовые зажимы или самозажимные клеммы. При первом способе для кабелей предусмотрена колодка, а сами они скреплены винтом. Однако такая конструкция нуждается в своевременном обслуживании. Придется регулярно подкручивать винты, чтобы не произошло замыкание.

Крупные производители электрооборудования (в том числе — Легранд) предпочитают второй способ. Он дороже, но эффективнее и рассчитан на долгосрочную эксплуатацию.

Конструкция оборудования с двумя клавишами оснащена шестью контактами. Для сравнения: у обычной модели их всего три — один входящий, два отходящих. Когда пользователь нажимает на кнопку стандартного оборудования, цепь замыкается, и загорается лампочка. Проходное устройство работает иначе. Оно оснащено перекидным контактом. При нажатии на клавишу, первая цепь размыкается, а вторая замыкается. По сути, происходит перекидывание с одной клеммы на другую. Поэтому и схема двухклавишного переключателя Legrand не такая, как у традиционных приборов.

Секреты правильной установки

чтобы исключить перерасход кабеля, объединяйте помещения продуманно. Хорошие варианты — коридор-ванная, кухня-столовая;
выбирайте место монтажа так, чтобы до него было легко добраться;
если светильник оснащен вентилятором, нужен более мощный электроаксессуар. Дело в том, что помимо основных кабелей, у такого светового прибора есть отдельный провод, через который энергию получает вентилятор;

продумайте разводку проводки.

Проходной выключатель Legrand, схема подключения которого доступна даже начинающему электрику, — решение, повышающее комфорт пользователя и помогающее экономить электричество.

Схема подключения двухклавишного выключателя. Подключение двойного выключателя ~ Электрик в квартире и частном доме.

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.
Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.
В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.
Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.
В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.
Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.
Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.
Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя , где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

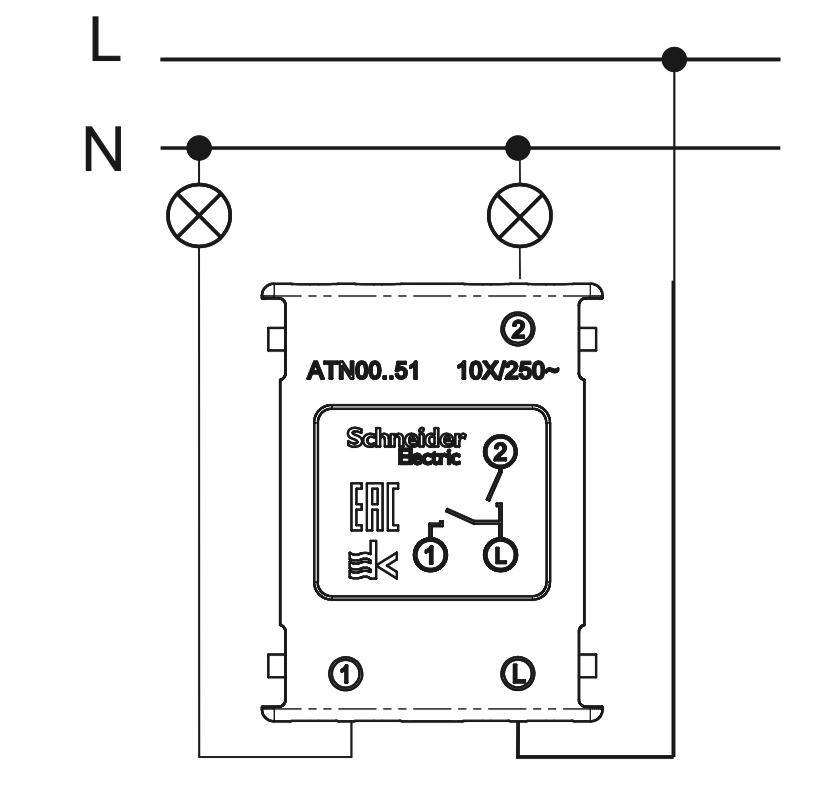

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода.

К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.
Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.
Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.
Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.
Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.
Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.
Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.
В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).
Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.
К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.
После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.
Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.
Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Подключение двухклавишного проходного выключателя.

Выключатель двухклавишный: схема подключения

Подключается двухклавишный выключатель к двум лампочкам достаточно просто, главное точно соблюсти порядок всех соединений. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель. При использовании стандартной распределительной коробки в ней легко помещается необходимый соединительный узел, который потребуется для этого подключения.

При наличии двух светильников в различных комнатах или одной люстры с двумя лампочками будет удобно использовать двойной выключатель. Такой выключатель имеет три контакта и две перемычки, которые управляются клавишами. Ещё одним необходимым элементом является источник питания с двухжильным кабелем, одна жила (обычно синяя) подключена на ноль, а вторая (коричневая или серая) на фазу.

Простое и наглядное схематическое изображение последовательности расположения всех жил друг относительно друга можно видеть ниже.

Обратите внимание на положение вертикальных перемычек на выключателе (черный квадрат снизу). Это перемычки, которые в данный момент находятся в выключенном состоянии. Как только одна из клавиш будет нажата, она переведет перемычку в положение, в котором та подключается одновременно и к фазе и к нулю, что приводит к замыканию цепи и подаст ток на одну из лампочек.

Аналогичным образом при включении второй клавиши выключателя перемычка соединит с фазой другой контур, в котором расположена вторая лампочка, и она также начнёт светиться.

Естественно, что и поочередное и одновременное включение будет доступно в таком соединении. Эта схема гарантирует полную надёжность работы выключателя и источников света при соблюдении правильной техники монтажа проводки, о чём подробнее в следующем разделе.

А пока что для более продвинутых пользователей в области монтажа электропроводки прилагаем схему составленную другим специалистом с профессиональными условными обозначениями всех точек и соединений.

Тут можно видеть дополнительно включенную в схему розетку с нулевым проводом. На её примере наглядно проиллюстрирован способ подключения любого другого электроприбора с заземлением.

Технология монтажа проводки

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (кориченвый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

В электрических системах, применяемых в освещении помещений, часто используют двухклавишные выключатели света. Это обосновано их многофункциональностью. Но и подключить такой прибор самостоятельно не так-то просто. Необходимо знать определённые нюансы, которые мы разберём подробнее.

Устройство, технические характеристики, принцип работы

Двухклавишный выключатель имеет на самом деле несложную конструкцию. Она повторяет устройство аналогичного прибора с одной клавишей с той только разницей, что внутри присутствует не один, а два механизма прерывания электрического тока. Соответственно с этим к подобному выключателю подводят два провода от разводки на светильники и одиночный от системы электропитания.

Отсюда и принцип работы описываемого прибора. Если нажать одну клавишу на «выключение», то прервётся электрический ток определённой линии светильников, последние потухнут. При этом остальные лампы, «запитанные» через вторую пластинчатую кнопку, останутся гореть. Если задействовать обе клавиши, то весь свет в помещении погаснет.

Это позволяет менять степень освещённости в комнате. Одновременно возможно создание разнообразных линий светильников, например, по принципу каскада, змейки, мозаики и так далее. Но важно учесть технические характеристики выключателя. Для этого достаточно изучить его маркировку и посмотреть по ней, какую мощность в киловаттах он выдерживает, а затем сложить аналогичный показатель всех используемых ламп.

Необходимые материалы, инструменты

Перед началом монтажа описываемого прибора нужно тщательно подготовить требуемый арсенал для таких работ. Из материалов могут понадобиться дополнительные провода и клеммные колодки (контактные соединители в пластиковых оболочках, применяемые вместо скруток проводов). Всё это пригодится, если кабель, подведённый к месту установки выключателя, окажется коротким. Итак, вот список материалов:

провод трёхжильный с сечением 1,5 мм (такой параметр стандартен для систем освещения помещений),
колодки клеммные,
изолента.

Из инструментов понадобится следующее:

отвёртка штыковая,
отвёртка крестовая,
отвёртка индикаторная,
плоскогубцы с изолированными ручками,
канцелярский нож для зачистки проводов от изоляции.

Когда всё перечисленное уже находится под рукой, приступаем к работе.

Подготовительные действия

Первое, что нужно сделать перед монтажом описываемого прибора, это осмотреть подведённый кабель. Если таковой отсутствует, необходимо заняться обустройством проводки для всех линий светильников. К месту монтажа двуклавишного выключателя должны быть подведены два параллельных фазовых провода (с изоляцией коричневого или белого цвета) от обеих веток освещения. Соответствующие нулевые линии с изоляцией синего цвета должны «уйти» с ламп прямо к электрическому щитку, соединившись в конце в общий провод.

При этом не надо забывать, что к выключателю должен подходить от общей сети один фазовый провод. Само гнездо прибора обычно располагают около двери, в 10 — 20 сантиметрах от наличника, на высоте примерно 1,5 м от пола. Конечно, можно варьировать эти параметры по своему усмотрению. Главное, чтобы процесс включения света оказался удобным.

Когда кабель уже подведён к гнезду для крепления описываемого прибора, нужно осмотреть концы проводов и, отключив питание, зачистить их, то есть удалить изоляцию на длине 5 — 10 мм. Если окажется, что длина кабеля, выведенного в стакан для установки «утопленного» выключателя на две клавиши, слишком короткая, тогда можно подсоединить часть новых проводов через клеммную колодку.

По нормам электробезопасности провода всегда спрятаны в кабель, при необходимости его укорачивают с помощью резцов на плоскогубцах, затем его разрезают, чтобы извлечь концы проводов для монтажа выключателя. При этой операции возможно повреждение изоляции «фазы» или «нуля». Если подобное случилось, необходимо оторвать кусочек изоленты и обмотать повреждённую часть провода.

В случае с открытой проводкой проблем со слишком коротким кабелем возникнуть не должно. Ведь выключатель накладной, устанавливается прямо на стену, поэтому месторасположение его всегда можно скорректировать.

Схема подключения двухклавишного выключателя света

Для описания непосредственно монтажа выключателя необходимо разделить два вида проводки: открытую и закрытую. Ведь у каждого варианта свои нюансы подключения.

Важно помнить единственное совершенно одинаковое и обязательное требование в обоих случаях! Всегда фазовый и только фазовый провод от автомата из щитка подводится напрямую к выключателю. А нулевой провод от общей сети проходит через все светильники. Это делается по правилам электробезопасности, чтобы силовая линия электрической проводки прерывалась именно выключателем.

Для открытой проводки

Здесь работы производить несложно. Все кабели располагаются снаружи стены. Устанавливаются декоративные пластиковые короба под цвет общего покрытия комнаты, в них помещают провода. Эти декоративные каналы достаточно просто приклеить к стене с помощью двустороннего прорезиненого скотча. Чтобы скрыть соединения и разветвления проводки, используются накладные декоративные коробки из пластика.

Да и сам двухклавишный выключатель является наружным. Он, как и коробки, крепится к стене с помощью саморезов. Последние вкручиваются в дюбеля, для которых предварительно сверлятся отверстия перфоратором или дрелью.

Перед монтажом необходимо отключить автомат, питающий фазовый провод. Если в щитке нет подписей, что куда идёт, нужно изначально проверить кабель индикаторной отвёрткой, приставив её жало к соответствующему концу провода. Одновременно надо попросить помощника поочерёдно «отщёлкнуть» каждый автомат. Когда индикатор погаснет, определится нужная линия.

Не стоит проверять тестовой отвёрткой провод с изоляцией синего цвета, а тем более жёлто-зелёного, то есть заземляющую линию. По правилам электробезопасности их никогда не подсоединяют к «фазе».

Если проводка пока отсутствует, производим следующие действия. Нулевой провод синего цвета, идущий от автомата из щитка подводим к накладной декоративной коробке. В ней делаем разводку на две линии (также с изоляцией синего цвета). Выводим их из коробки и «запитываем» запланированные ветви светильников.

Если в каждой ветви ламп много, то поступаем так. Для отдельной линии устанавливаем свою коробку. В ней соединяем все нулевые провода (синие), идущие параллельно от каждого источника света. В итоге основной «ноль» должен выйти из этой коробки в сторону щитка.

То же самое производим с силовыми проводами белого или коричневого цвета. «Запитываем» светильники параллельными «фазами», которые «стекаются» в одну коробку. Из неё выводим единый фазовый провод. В итоге их получится два, от каждой линии свой. Прокладываем их к запланированному месту крепления двухклавишного выключателя. Сюда же подводим один фазовый провод от автомата.

В данной схеме для двух ламп провода от щитка проходят через распределительную коробку

Когда у нас вместо группы ламп на каждой линии просто по одному светильнику либо часть единой люстры, схема применяется аналогичная. Её можно изучить по приведённому выше рисунку.

Далее берём сам выключатель. Поддеваем клавиши сбоку штыковой отвёрткой, вытаскиваем и убираем их в сторону, после чего снимаем лицевую часть прибора. У рабочей основы с одной стороны, сверху, на торце, имеются дырочки для двух проводов, идущих от освещения. А с другой стороны, снизу, на торце — одна дырочка для «фазы», «пришедшей» из щитка. Вставляем предварительно зачищенные концы проводов в эти гнёзда и закрепляем.

Нужно знать, что на современном рынке электротоваров существует два основных вида выключателей. У одних крепление проводов производится с помощью классических контактов с затягиванием болтов. Второй тип предусматривает защемление кончика электропроводящей проволоки с помощью автоматического зажима. Обычно в такой контакт зачищенный конец провода просто вставляется, а чтобы его потом высвободить, имеется специальная кнопочка или дырочка для нажатия на механизм жалом отвёртки.

После того как рабочая основа двухклавишного выключателя окажется «запитанной», приставляем её к стене и прикручиваем. Затем закрепляем лицевую часть с помощью защёлок или болтика, в зависимости от модели. Однако прежде на её торцевых поверхностях придётся вырезать канцелярским ножом выемки для вхождения кабеля. На окончательном этапе вставляем клавиши на место и включаем автомат в щитке.

Для закрытой проводки

В наиболее распространённом случае, когда кабели спрятаны в стене, принципы монтажа несколько иные. Сама проводка утапливается в каналы, которые предварительно штробят перфоратором со специальной лопаткой либо штроборезом. То же самое касается коробок для разводки. Они утапливаются в стену. Всё остальное уже описано выше.

На фото показан процесс штробления перфоратором

Для коробок же, как и для самого выключателя, просверливают в стене дрелью и коронками по бетону углубления. В эти полученные ниши вставляют разветвляющие узлы, а в случае с выключателем — специальный пластиковый стакан, обычно он красного цвета. Последний закрепляют с помощью гипса. Двухклавишный выключатель монтируется в описанный полый цилиндр.

Но сначала необходимо по уже описанному ранее сценарию отщёлкнуть отвёрткой клавиши, убрать лицевую панель. Затем нужно также вставить концы проводов, как и в случае с открытой проводкой. Далее рабочая основа выключателя закрепляется в стакане путём затягивания двух боковых болтов, из-за которых в свою очередь выдвигаются зубцы и впиваются в стенки стакана.

После этой операции лицевая часть и клавиши устанавливаются на штатные места. Теперь можно включить питающий автомат и проверить работу каждой клавиши прибора.

Возможно, по окончании работ случилась неприятность — после включения автомата установленный прибор не заработал. Тогда выход один: нужно снова убрать клавиши и лицевую часть, открепить основу и проверить зажимы проводов. Скорее всего, при окончательных операциях монтажа из контактов выпал плохо закреплённый кончик провода.

Если сразу после монтажа одна из клавиш перестала нажиматься, значит, прибор бракованный. Такое случается очень редко, но вероятность есть. Тогда решение однозначное: необходимо демонтировать выключатель и попробовать обменять его в магазине на новый.

В жилых и подсобных помещениях всегда должен быть свет. Для освещения используется группа лампочек, удобство их использования напрямую зависит от наличия подходящего выключателя. Они бывают одинарными, двойными и тройными, но наиболее популярен – двойной.

Двухклавишный выключатель

Прибор состоит из таких элементов:

Пластмассовый корпус.
Одной входной и двух выходных клемм.
Две клавиши.
В некоторых видах – индикатор света.

Принцип работы

Прибора, с помощью отдельных его клавиш можно подавать и прерывать ток, идущий непосредственно к осветительным приборам.

Преимущества и недостатки

С помощью разных клавиш можно включать и выключать определённые группы ламп.
Экономия кабеля при монтаже (нужен один), ведь установка двух одинарных выключателей требует прокладку отдельных.
Если он устанавливается для с большим количеством лампочек, им можно включать только их часть (регулировка света), а это экономит электричество.
Используется в помещениях с повышенной влажностью.
Не требует особого ухода.
Простота монтажа.

Нюанс: корпус изготовляется из прочной пластмассы, но может лопаться от сильного физического воздействия.

Как подключить своими руками?

Перед началом проведения работ необходимо ознакомиться со схемой, и подготовить необходимые инструменты, иначе процесс займёт много времени и усилий. Учитывая все нюансы – подключение под силу обычному пользователю, а не профессиональному электрику.

Необходимые инструменты:

Выключатель и пластмассовая форма (стакан).
Отвёртка фигурная и индикаторная.
Обжимные наконечники и специальный инструмент (обжим).
Строительный нож.

Пошаговый процесс подключения:

Первоначально отключается электропитание по всему дому или квартире, посредством рубильника в щитовом блоке.
Разбирается выключатель: аккуратно снимаются клавиши и корпус, чтобы был доступ к клеммникам.
В подходящее отверстие в стене монтируется специальная пластиковая форма, которая защищает весь механизм от различных нежелательных факторов. Через отверстие в корпусе пропускается трёхжильный кабель.
Края этих жил необходимо очистить от изоляции. С помощью ножа обрезается примерно 1-1.5см, главное не повредить медную или алюминиевую основу.
На края жил надеваются обжимные наконечники и вставляются в специальный обжим (прижимаются). Это способствует их защите в процессе зажима болтовым соединением в выключателе.
Из трёх проводов необходимо вычислить фазный. Для этого помещение подключается к току, а конец индикаторной отвёртки поочередно прислоняется к оголённым наконечникам. Если диод в средине пластиковой прозрачной отвёртки загорелся – это фаза. После обнаружения нужного провода – помещение снова обесточивается.
Конец входной фазы помещается в отверстие выключателя и зажимается отвёрткой. Как правило, оно находится вверху и изготовителями помечается значком «L».
Концы двух других проводов помещаются в клеммы, которые расположены внизу.
Когда провода закреплены и проверены – корпус и основу необходимо совместить воедино и поместить в пластмассовую основу в стене и закрепить (поочерёдно закручивать боковые болтики, которые расширяют металлические лепестки). Присоединяются две клавиши (крышки).
Далее рубильником в щитовом блоке возобновляется поставка электроэнергии по всему дому, после проверяется работоспособность и правильное его функционирование.

Техника безопасности

Работа по подключению электроприбора производится только при полном обесточивании помещения. Пренебрежение этим условием грозит поражением тела током, ожогами рук или летальным исходом.

Все применяемые инструменты должны быть с элементами изоляции (пластмассовые ручки, корпус). Для полной защиты человека – желательно надевать на руки специальные перчатки и ходить в резиновой обуви (материалы – диэлектрики).

Схема подключения к двум группам лампочек

Для расхождения потоков электричества в помещении должна находиться вмонтированная в стену – это ключевой элемент. Первоначально в неё заводится двухжильный кабель со щитового блока (один провод подключён к фазе, а второй к нулю).
От каждой группы осветительных приборов, также прокладывается двухжильный кабель к коробке. В кабеле находятся два провода с разной по цвету изоляцией (например, красный «ноль» и синий «фаза»).
Три красных провода соединяются воедино методом скрутки или на клеммы. Они служат как неразрывное основание, подключённое ко всем лампочкам или иным приборам.
Фазный центральный провод, идущий от «щитовой», является входящим (основной) и подводится непосредственно к выключателю к нужной клемме. Синие провода от разных групп лампочек не соединяются вместе, а проходят отдельными жилами к выходным клеммам выключателя.

В общей сложности в коробке должны получиться следующие элементы:

1 основной фазный провод.
1 выход для первой лампочки или группы.
1 выход ко второй группе.
1 провод «ноль» совмещённый со всеми лампочками (скрутка).

Учитывая все нюансы подключения по схеме заметно, что ключевую роль в процессе включения и отключения групп лампочек от электропитания имеет именно фазный провод. Нулевой – служит дополнением.

Рекомендация: Производя скручивание жил воедино – их концы необходимо тщательно очищать от изоляции и не менее чем длинной в 4-5см. Зажимать провода желательно плоскогубцами таким образом, чтобы получилась плетёнка (косичка). Оголённый участок необходимо обмотать изоляцией или надеть защитный колпачок.

Совет: для уменьшения растрат на проводимость проводов от коробки к выключателю можно использовать один трёхжильный, жилы в котором служат распределителями фазы.

Схема подключения к одной лампочке

Этот метод намного проще в подключении необходимого осветительного прибора и практически схож с предыдущим вариантом. На примере он выглядит следующим образом:

От «щитка» к распределительной коробке подводится двухжильный кабель.
Идентичный кабель проводится от лампочки.
Провода с нулевым показателем соединяются вместе и изолируются.
Основной фазный провод присоединяется к надлежащему входу выключателя (клеммник «L»), а выходной к одной из двух нижних клемм.

В этом случаи одна из кнопок двухкнопочного выключателя – бездейственна.

Подключение выключателя с индикатором света

Некоторые выключатели имеют в нижней части прозрачные окошка, возле которых располагается светодиод. Он предназначен для видимости выключателя в комнате в ночное время и видимости его работы от основной системы поставки электричества.

Процесс подключения

От диода отходит два тоненьких провода для связки с основными силовыми жилами.
Один отвод необходимо совместить с основной фазовой жилой и закрепить в клеммнике.
Второй отвод может прикрепляться к любой отводной фазе.
После этого – нижняя часть клавиш прибора будет отсвечиваться, что означает о полной функциональности выключателя.

Схема подключения двухклавишного выключателя

Нельзя проводить подключение бытового прибора при включенной сети электропитания.
Все работы должны проходить с исправными инструментами.
Выключатель в полной сборке должен быть качественным.
Рекомендуется приобретать прибор с клеммниками-фиксаторами, которые позволяют закрепить жилы один раз. Выключатели с болтовым креплением жил могут его повредить, а полное прижатие уменьшает износостойкость и может вызвать искрение.
В процессе подключения нередко возникают случаи, когда нужно прибегать к процессу скрутки проводов (последовательное присоединение). В таких случаях необходимо тщательно зажимать стыкующиеся провода и обматывать их изоляционным материалом, а поверх него надевать защитный пластиковый колпак. Сталкиваясь с этой проблемой и неразберихой со схемой подключения – лучше обратится к квалифицированному специалисту, дабы не обесточить всю квартиру.

Вывод

Самым выгодным вариантом для помещения является установка двухклавишного выключателя, ведь с его помощью можно включать свет в необходимом количестве (регулировка яркости) и в соответствующих комнатах. Главное установить выключатель правильно придерживаясь техники безопасности, и он прослужит много лет, без дополнительного вмешательства или ремонта.

Выключатель двухклавишный мало чем отличается от своего одноклавишного «брата», он имеет практически такое же строение. Помимо корпуса, в нем находятся входные/выходные клеммники или винтовые зажимы. Единственное отличие — в количестве клавиш.

На входной клеммник поступает ток, затем к нему подсоединяются провода с контактами, связывающимися с каждой клавишей отдельно. Контакты соединяются с выходными зажимами/клеммами, к которым потребуется подсоединить кабель. Его функция — соединять светильник и выключатель.

Главная особенность двухклавишного выключателя — в том, что он может управлять парным количеством ламп: 2, 4, 10 и даже больше, но не 3 или 5.

Монтаж двухклавишного выключателя целесообразен в таких случаях:

при подключении люстры с несколькими группами лам;
когда требуется установить светильник в помещении, близком к улице: одна лампа будет зажигать свет в коридоре, а другая — снаружи;
при подключении раздельного санузла: одна лампа будет освещать ванну, другая — туалет.

Монтаж

Установка двухклавишного выключателя происходит следующим образом:

1. Первым делом монтируются элементы, имеющие название предустановочные: распределительная коробка, в которой будут подсоединяться провода, вместилище для выключателя (электрики именуют его подрозетником) и защитное устройство. Суть последнего проста — уберечь систему от короткого замыкания и прочего.

Не забудьте перед работами обесточить квартиру!

2. Прокладка необходимых проводов , без присутствия которых у нас ничего не получится. В список must-have входят:

питающий провод, который проталкивается до распределительной коробки от устройства защиты, а затем направляется к подрозетнику;
провода от нашей люстры или других источников света.

3. Монтаж защищающего приспособления. Мы использовали двухполюсный выключатель, выбор которого зависит напрямую от мощности лампочки. Теперь необходимо снять слой изоляции.

4. Монтаж выключателя. Опять же у проводов отмеряем нужный размер, все лишнее безжалостно убираем. Подключаем провода в клеммы. Учитываем, что в синий цвет у нас окрашен ноль, а желтым цветом обозначено заземление. Оставшаяся жила (светлая) послужит нам для передачи фазы.

Следите, чтобы на входе и выходе фазы совпадали. Если вверху синий провод располагается справа, внизу он должен находиться там же.

5. Установка выключателя. На очереди у нас подрозетник, который мы успешно монтируем. Не забудьте зачистить провода! Следующий шаг — соединение двухклавишного выключателя с этими проводами. На его обратной стороне обычно можно увидеть схему. Так что следуем конкретным условным обозначением. В нашем случае латинская Л обозначает подходящую фазу, для остальных жил имеются специальные контакты. Таким образом, выключатель подключен.

Рассматриваем схему подключения выключателя

А у нас все готово для финального этапа. На фото схемы подключения двухклавишного выключателя видно, что у нас должно получиться на данном этапе:

распределительная коробка, в которой мы поместили провода;
собственно выключатель;
источники электричества;
провод для запитки.

Напоминаем, что выключатель в двухклавишной вариации имеет на один контакт для подключениябольше . К входу подсоединяется фаза от распределительной коробки; выходы же отвечают за работу лампочек. Контактов три и зажимов ровно столько же.

Перед тем как подключить двухклавишный выключатель света по схеме, удалите изоляцию. В питающем кабеле провод , который имеет коричневый окрас, — фаза, синим цветом традиционно обозначается нуль. Напоминаем, что никакие другие варианты кроме тех, когда выключатель разрывает фазу, не подходят! Так решили для вашей же безопасности и удобства, чтобы лампочку можно было без вреда для здоровья поменять, отключив свет.

В противном случае существует риск получить заряд тока.

В случае выключателя с двумя клавишами для фазного провода предназначается общий контакт. Соединяем фазу питательного кабеля с общим контактом. Затем соединяем нули кабелей для питания и приборов освещения. Другими словами: мы должны соединить провода голубого (синего) цвета от питающего кабеля с соответствующим проводом, ведущим к источникам света. Красный провод предназначается для того, чтобы фаза уходила к выключателю.

Если вы хотите разнообразить вашу квартиру интересными решениями, можете посмотреть какие еще бывают выключатели в этой статье . Довольно интересным и современным решением станет установка именно дистанционного выключателя. Подробнее об этом вы можете узнать

Двухклавишные выключатели применяют при необходимости управлять двумя электрическими осветительными приборами одновременно и с одной точки. С их помощью также регулируют яркость освещения. Проще говоря, подключение выключателя света с двумя клавишами создает дополнительные удобства для пользователя.

Внутреннее устройство двухфазного выключателя отличается от однофазного наличием двух выходных клемм вместо одной. Конкретнее, он складывается из таких элементов:

механизма и декоративной панели;
одной входной клеммы;
двух выходных клемм;
двух клавиш.

Клеммы — это специальные зажимные механизмы. Для присоединения провода достаточно лишь зачистить его, вставить в клеммник и зажать с помощью винта. Входная или общая клемма располагается преимущественно отдельно и маркируется как L.

С противоположной стороны размещаются две выходные клеммы. Они могут обозначаться как L1, L2 или 1,2. У некоторых моделей вместо клеммника могут быть винтовые зажимы. Использовать их нежелательно, так как крепление может постепенно ослабляться и его придется поджимать.

Основное отличие выключателя с двумя клавишами от одноклавишного собрата заключается в том, что с его помощью производится управление парным количеством осветительных приборов

Устанавливать устройство нужно так, чтобы при его включении нажимать на верхнюю половину клавиши. Определить верх и низ элемента можно с помощью индикатора — специальной отвертки, которая работает на замыкание. Для этого берут гвоздь или кусочек провода и дотрагиваются им до одного контакта, к другому прикладывают индикатор, придерживая большой палец сверху.

Устройство выключателя с двумя клавишами немногим отличается от одноклавишного. Основные составляющие устройства: механизм, клавиши и декоративный корпус

Если огонек внутри не горит, значит, контакты выключателя разомкнуты. При включенном положении клавиш он должен светиться. Остается отметить верхнюю часть элемента.

Пошаговое описание процесса работы

Кроме стандартных моделей, выключатель из двух клавиш может дополнительно укомплектовываться подсветкой, индикатором. Подсветка помогает определить его в темноте, а светящийся индикатор даст понять, что электрическая сеть исправна и является замкнутой. Выпускают также модели с ударопрочными и влагозащитными корпусами. Устанавливаться они могут в бане, ванной или на улице.

Существуют еще и проходные выключатели. Конструкцию они имеют практически ту же, за исключением дополнительной клеммы. Такие устройства подключаются к одному или группе светильников и позволяют управлять освещением с противоположных концов помещения. Например, заходя в спальную, можно включить свет, а ложась спать, выключить его около кровати.

Галерея изображений

Как выбрать место для установки

Каких-нибудь стандартов для размещения устройства законодательством не предусмотрено. Их установка подразумевает удобное использование для взрослых и детей. И если раньше привычной практикой было размещать устройство на высоте около 2 м, то сейчас выключатель часто располагают на уровне опущенной кисти руки взрослого человека. Таким образом, элемент становится доступным практически для всех жильцов дома.

Размещать выключатель лучше так, чтобы он был доступен всем, кроме самых маленьких

Единственным местом, где размещение выключателя может иметь какие-либо ограничения — это ванная комната или баня. Здесь нужно учитывать размещение умывальника и открытого душа. При эксплуатации прибора он не должен попадать под капли воды.

Подготовка к проведению монтажа

Какие бы работы по электромонтажу ни приходилось выполнять, первое, что важно сделать — обесточить сеть. Ни на секунду нельзя забывать, что электричество опасно. Кроме воздействия тока, неграмотно проложенная электропроводка может стать причиной поломки электроприборов или возгорания в доме.

Правила поведения при работе с электросетями:

обязательно обесточить сеть;
не прикасаться к подключенным приборам мокрыми руками;
не использовать металлические скобы для закрепления проводки;
не перегружать электрическую сеть;
поврежденный провод лучше заменить новым, а не ремонтировать его;
выполнять работу можно только инструментом с заизолированными ручками;

Работая с электричеством, нельзя дотрагиваться к водопроводным или газовым металлическим трубам.

Приступая к самостоятельному подключению, необходимо:

предпринять шаги по соблюдению техники безопасности;
ознакомиться с закономерностями маркировки проводов;
проверить сеть на соответствие маркировки.

Любому хозяину дома для замены и подключения выключателя вряд ли захочется приглашать электрика. К тому же, для выполнения этой задачи, нет необходимости в сложных приборах и инструментах. Для установки понадобятся:

монтажный нож;
изоляционная лента;
молоток и зубило;
пассатижи;
индикаторная отвертка, а также фигурная и прямая.

Если установку приходится проводить в новом месте, а в доме проложена скрытая проводка, может пригодиться дрель с насадкой «коронка» или перфоратор.

Без отвертки-индикатора не обходятся ни одни электромонтажные работы

Цветная маркировка электропроводов

Без знания и соблюдения маркировки приступать к установке категорически нельзя. Она используется для создания безопасных условий и сокращения временных затрат при проведении работ.

Правильная маркировка от производителя поможет избежать проблем с идентификацией проводников

Для формирования правильный соединений применяют следующие обозначения:

ноль — всегда и без исключений синий;
защита также строго одного цвета — желто-зеленого;
фаза — имеет преимущественно коричневый или красный цвет.

Это лишь основные комбинации. Кроме того, чтобы исключить путаницу при идентификации, используют буквенно-цифровую маркировку.

Если при проведении работ выяснилось отсутствие визуальных обозначений, то необходимо самостоятельно промаркировать проводку с помощью разноцветной термоусадочной трубки или цветной изоляции.

Как самостоятельно идентифицировать проводники

Слепо доверять маркировке не стоит. Эти обозначения не раз меняли свои стандарты. Поэтому, приступая к делу, необходимо дополнительно проверить характер проводников. Для этого используют индикаторную отвертку и мультиметр.

Если в строении проведена однофазная электрическая сеть без системы заземления, то определить фазу или ноль поможет индикатор. Отключив электроэнергию, зачищают проводники и отводят их так, чтобы они не касались друг друга. Включив подачу электроэнергии, к проводам подносят отвертку. Лампочка в индикаторе вспыхнет, при касании к проводнику фазы, а от прикосновения к нулю не загорится.

Мультиметр — многофункциональное контрольно-измерительное устройство, выполняющее работу как минимум трех контрольных приборов: вольтметра, омметра и амперметра

Для анализа сети, в которой имеется третий, защитный проводник, используют мультиметр. Выставив диапазон для переменного тока на значение свыше 220 вольт, подносят одну щупальцу к фазе, другую фиксируют на любом из проводников. При контакте с нейтральным проводом прибор определит напряжение в пределах 220 вольт, с защитным — немного ниже.

Демонтаж старого электрического выключателя

Чтобы иметь доступ к крепежным элементам, нужно снять клавиши и декоративную панель. Для этого отверткой или тонким ножом поддевают первую клавишу и осторожно вынимают ее. Так же поступают и со второй. Далее, снимают декоративную крышку. В некоторых моделях они откручиваются.

Основное правило безопасности при работе с электропроводкой и электроустановочными приборами — отключение напряжения питающей сети на период производства работ

Затем вынимают сам механизм — он может крепиться с помощью зажимных лапок или винтов. Отсоединяют проводники и, если необходимо, демонтируют старый подрозетник.

Галерея изображений

Монтаж элементов при закрытой и открытой проводке

Установка выключателей в недавно построенных жилищах сводится к подключению элемента к ранее проведенной электросети. В старом доме, в котором старая проводка уже требует замены, приходится делать новые штрабы и прокладывать кабель. А при открытом размещении электропроводки каждый кабель подводится к выключателю в изолирующих гофротрубах, кабелях-каналах.

От способа прокладки проводов в доме зависит и последующий выбор модели выключателя, и способ его установки. Устройство, которое подходит для открытой проводки, состоит из плоского подрозетника, внутреннего механизма, изолирующей декоративной крышки. Конструкция не прячется в углублении стены, а полностью выступает над поверхностью.

Устройство выключателей для открытой и закрытой проводки отличается лишь формой подрозетника. У накладных устройств он представляет собой толстую пластину из диэлектрического материала

Установку начинают с монтажа подрозетника — плоского донышка. Осуществляют ее с помощью подходящих элементов крепежа. Для разных стеновых поверхностей могут использоваться шурупы или дюбеля, винты, саморезы.

Далее, после подключения проводов, фиксируют механизм выключателя, надевают декоративную изолирующую крышку. В ней производителем уже продумано отверстие для подвода проводника. Сама крышка надевается, скрывая механизм, и закрепляется с помощью защелок.

Для установки двухфазного выключателя в помещениях со скрытой проводкой используют подрозетники (монтажные коробки) в форме небольшой мисочки. В стене вырезается отверстие или делается небольшое углубление соответствующего размера.

Надежно зафиксировать монтажную коробку в стене помогают лапки-зажимы: при затягивании винта они слегка растопыриваются и упираются в поверхность стены

При монтаже следят, чтобы устройство зафиксировалось ровно, без перекосов. Подрозетники можно устанавливать рядом — любое необходимое количество — и фиксировать с помощью гипсовых смесей. Затем навстречу подрозетнику выдалбливают штрабы глубиной, достаточной, чтобы уложить провод.

Подрозетники имеют специальные крепления, которые помогают им цепляться за «соседей»

Как правильно соединять электрические провода

Места соединений — самые слабые звенья в электрической цепи. Не удивительно, что большинство неполадок происходит именно там.

Самый простой в самостоятельном исполнении способ соединения проводов скрутками с дополнительной фиксацией изолентой нельзя назвать надежным. При некачественном исполнении это самая распространенная причина разрыва цепи (+)

При подключении выключателя все способы соединения рассматривать нет необходимости, вот самые основные:

Ручная скрутка — очень распространенный метод, который требует последующей изоляции.
Клеммная колодка — широко используется как соединительное звено. Она состоит из медных зажимов, облаченных в пластиковый корпус.
Пайка — хоть и помогает создать качественное сцепление, но трудоемкость процесса не способствует ее популярности.

Следует сказать и про термоусадочную трубку, которая отлично помогает изолировать места соединения и даже немного укрепляет их.

Термоусадочная трубка при нагревании плотно сжимается вокруг провода, создавая надежную защиту

Схема подключения и пошаговые действия

При старой системе проведения электросетей, питание поступает в дом из электрощита, по двухжильному кабелю. Контур заземления размещается на трансформаторе, к которому подключают нулевой проводник. Несмотря на свою простоту, такой способ имеет существенный недостаток — низкий уровень безопасности.

В двухклавишном выключателе фаза подключается одним проводом, а каждая лампочка к отдельной клемме

В рабочем корпусе выключателя к общему клеммнику (L) присоединяют один из фазных проводов трехжильного кабеля. Для этого провод заводят в отверстие клеммы и затягивают винт. Два других фазных электропровода подключают к раздельным контактам, а затем ведут к монтажной коробке и присоединяют к фазам светильников.

При подключении многоламповой люстры к двухклавишному выключателю лампы разбивают на две группы

Соединение проводки должно осуществляться в специальной коробке. Она скрывает от взгляда неаккуратные переплетения и служит изолятором. Для правильного соединения электропроводов необходимо выполнить следующее:

Проводники, идущие от светильников и двухфазного выключателя, а также питающий электропровод заводят в коробку, снимают изоляционное покрытие с участка 2-3 см.
Соединяют фазы главного питающего кабеля и выключателя.
Входящий нейтральный провод присоединяют к нейтральным проводам светильников.
Фазы, отходящие от выключателя, поочередно присоединяют к проводникам фаз, идущих от осветительных приборов.

К выключателю ведется только фазный провод. Категорически запрещено подключать его к нейтральному проводу. А иначе, рядовая замена лампочки может стать опасной процедурой.

Любой провод лучше подводить с запасом, укладывая излишки за конструкцией. Не допустимо оставлять открытые провода, даже внутри элементов. Все оголенные участки необходимо тщательно заизолировать. Делать это лучше текстильной изолентой.

Пример подключения от близлежащей розетки

Рассмотрим вариант подключения устройства управления двумя светильниками по нижеприведенной схеме:

Расположение рядом розетки и выключателя — распространенная ситуация для небольших отечественных квартир. Разберем, как подключать двойной выключатель в этом случае.

Галерея изображений

Установка проходного двухфазного выключателя

Для управления несколькими осветительными приборами из разных концов помещения, используют проходной двухфазный выключатель. Он похож по внутреннему устройству на два проходных одноклавишных, объединенных в общем декоративном корпусе. В нем находятся две группы клемм, которые размыкают подачу тока с одной пары электропроводов на другую.

При проведении проходного подключения важно не перепутать пары проводников, чтобы оба выключателя замыкали контакты одной из двух электрических цепей

Как провести монтаж:

Фазный проводник из монтажной коробки прокладывается к клеммам 1 и 2 (справа), которые по схеме соединены между собой.
Из выключателя отходят уже четыре фазы, которые ведут к коробке, а потом ко второму выключателю.
От выключателя №2 отходят (не пересекаясь) две фазы. Их ведут к коробке, где подсоединяют к двум независимым проводникам, ведущим к светильникам.

Осуществляя монтаж, можно провести сначала одну пару проводов, а затем вторую, чтобы не перепутать их, иначе схема не сработает.

Подключение к системе электроснабжения

Определить, что электропроводка проведена именно по новой системе, можно по проложенному кабелю. Он будет трехжильный при однофазном питании или пятижильный при питании трехфазном. Одним из проводов однофазного питания будет фаза, отмеченная коричневым или красным цветом, другим — нейтраль (ноль), отмеченный синим, и третьим — защитный провод, маркированный желто-зеленым цветом.

Для облегчения идентификации используют буквенно-цветовые обозначения:

A, B, C — фазный;
N — нейтральный или ноль;
PE — защитный.

Отличие данной схемы подключения заключается в дополнительном защитном проводнике PE, который выводят сразу на светильники.

Схема подключения электроустановочных приборов TN-S предполагают подсоединение к системе заземления

После присоединения проводов к рабочему механизму, их поджимают ближе к корпусу, а затем устанавливают в подрозетник. Закрепляют в монтажной коробке с помощью зажимных лапок или болтов. Надевают декоративный корпус и клавиши.

Перед тем как собирать всю конструкцию, включите свет и убедитесь в работоспособности системы освещения

Видео в помощь самостоятельным электрикам

Доступное видео по монтажу простой электрической схемы вы можете просмотреть здесь:

Проводя монтаж электросети или ее элементов, необходимо грамотно выполнять вышеизложенные инструкции. Если остаются сомнения в том, как правильно подключить к сети выключатель света с двумя клавишами, лучше обратиться к профессионалу.

Как подключить двухклавишный выключатель к двухжильному проводу

Схема подключения

Технология монтажа проводки

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

Двухклавишный выключатель необходим для подключения светильников и люстр, работающих в двух режимах. Каждая клавиша подключает отдельный источник (или группу источников) света. Схема подключения двухклавишного выключателя мало чем отличается от схемы одноклавишного: по сути, такой выключатель состоит из двух одинарных, помещенных в общий корпус. Однако, существуют некоторые нюансы.

Способы присоединения проводов к выключателю

Подсоединение проводов к выключателю осуществляется двумя способами: с помощью самозажимных клемм или винтовыми зажимами. В последнем случае оголенная жила провода вкладывается в колодку между неподвижной и подвижной пластиной, которые стягиваются винтом. Недостатком такого способа является необходимость периодического осмотра и подтягивания винта, который ослабляется из-за температурного расширения металла проводника. В связи с этим некоторые производители современных выключателей применяют самозажимные клеммы, благодаря особому устройству которых подобные проблемы исключены.

Новшеством разработчиков являются модульные технологии: они позволяют собирать из отдельных компонентов необходимую схему. Остается лишь поместить ее в корпус и соединить клеммы определенным образом. В итоге составлением отдельных одиночных выключателей получаем двух- или трехклавишные устройства.

Пошаговая инструкция по подключению двухклавишного выключателя

Основное правило подключения двухклавишного выключателя заключается в том, что рабочий «ноль» подсоединяется к прибору освещения напрямую (также и «земля»), а фаза «разрывается», проходя через выключатель.

Для монтажа необходим следующий инструмент: плоская и крестовая отвертки, индикатор напряжения, бокорезы пассатижи, а также уровень. Если необходимо «гнездо» для подрозетника – перфоратор с коронкой диаметром 70 мм и зубило.

При подключении двухклавишного выключателя соблюдаем следующий порядок действий.

В щитовой отключаем электропитание (рычаг автоматического выключателя ориентирован вниз) и проверяем отсутствие напряжение с помощью индикатора.
В «гнездо» вставляется пластиковый стаканчик (подрозетник), через отверстия в котором заводятся три жилы одного или двух кабелей, проложенных от монтажной коробки.
С помощью бокорезов укорачиваем и до 100 мм жилы и оголяем их на 10 мм. Необходимо заранее определить фазный провод. Если это не было выполнено – следует временно включить в щитовой электропитание и пользуясь индикатором напряжения отыскать нужный провод. После этого электричество вновь отключается.
Фазный провод подсоединяем к клемме, обозначенной буквой «L» (линия), остальные две жилы – в клеммы, обозначенные стрелочками. Каждая клемма соответствует определенной клавише. Обычно фазный провод – с изоляцией белого цвета, а остальные – желто-зеленого и синего. Но встречаются и другие расцветки (тогда «фаза» будет с красной изоляцией, а остальные провода – с белой и черной).

Соединение проводов в монтажной коробке

К монтажной коробке от распределительного щитка для группы освещения всегда прокладывается двухжильный провод (заземлением светильников в квартире справедливо пренебрегают). Чаще всего фазный провод – в изоляции красного цвета, а нулевой – синего.

От монтажной коробки к каждой группе источников света подводится также двухжильные провода. При этом нулевой провод каждой группы соединяется с нулем, приходящим в коробку от щитовой. Допускается последовательное соединение на клемме ближнего к коробке потребителя.

Фазный провод от щитовой соединяется с проводом трехжильного кабеля, идущего от коробки к выключателю (к клемме «L»). Два других провода этого же кабеля (присоединенные к клеммам выключателя, обозначенным стрелками) скручивают по отдельности с вторыми проводами каждого кабеля, с помощью которого запитаны светильники.

Скрутки должны быть длиной не менее 40 мм. Повив жил должен быть тугим (для этого используют пассатижи). Обязательно выполняют пайку контактов, после чего изолируют их лентой ПВХ. Можно использовать скотч-локи.

Как видно, схема подключения двухклавишного выключателя довольно проста. Выполнить такую работу может каждый, кто будет точно соблюдать вышеуказанную инструкцию.

Существует две основные схемы подключения двойных выключателей, применяемые при монтаже освещения в квартире или доме, в этой статье мы их подробно рассмотрим.

Двойные выключатели используются для включения:

– Двух отдельных ламп, люстр, групп освещения

– Светильника (люстры, бра) у которого несколько плафонов или ламп, которые разделены на две группы

Наглядно, эти системы управления светом показаны на изображении ниже:

В первом случае, каждой клавише механизма, соответствует своя люстра.

Во втором, люстра с двумя лампами, каждая из которых по отдельности включается одной из клавиш двойного выключателя.

Двухклавишные механизмы здесь используются одинаковые, но схемы подключения, а значит и электропроводка различаются.

Схематический план устройства двойного выключателя в сравнении с одноклавишным, показаны на изображении ниже:

Как видите, в него заходит один фазный проводник, а выходит к источникам света два, каждый размыкается своей клавишей. Давайте теперь рассмотрим основные варианты его подключения.

Схема подключения двойного выключателя на две лампочки

Если планируется включать два различных источника света – то в такой системе применяются трехжильные кабели (для квартиры это ВВГнг-LS 3х1,5). Они прокладываются от распределительной коробки до каждого компонента: Источника тока – электрического щитка, двух независимых светильников и двухклавишного выключателя.

При этом, вы должно быть заметили, что в представленной схеме нарушена цветовая маркировка жил электрических проводов, ведь желто-зеленый и голубой цвет не используется для обозначения фаз. Это сделано намеренно, так как обычно, при электромонтаже, используется именно такие кабели. И вам в распределительной коробке достаточно соединить всё в таком же порядке как на схеме, чтобы она правильно работало.

Схематически же это выглядит следующим образом:

Схема подключения двойного выключателя к люстре с двумя лампами

Для случаев, когда 2-ой выключатель управляет 2-мя лампами (или их группами) одной люстры, электропроводка делается по-другому. Главное отличие – использование вместо двух трехжильных кабелей, идущих до светильников, одного четырехжильного.

Схема при этом следующая:

Фазные оба фазных проводника от каждой клавиши, через распределительную коробку, идут к люстре, вместе с нулевым и заземлением, именно поэтому применяется 4х жильный кабель. Других отличий нет.

Схематически это выглядит так:

Теперь, вы знаете все основные способы подключения и можете самостоятельно выполнить электропроводку и соединение проводов в квартире или доме.

Кроме того, хапомните если:

– в подрозетнике, где должен стоять выключатель, находятся три провода – то, скорее всего, механизм используется двухклавишный.

– из потолка, в месте установки люстры, выходит 4 жилы, то там устанавливается светильник под двухклавишный выключатель, с двумя или более плафонами.

– к источнику света подходят лишь три провода, а выключатель на стене двухклавишный, то наверняка где-то есть еще вывод под светильник.

Схема подключения двухклавишного выключателя в распределительной коробке

Для монтажа электропроводки в квартире или частном доме своими руками необходимо знать схему подключения двухклавишного выключателя. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Двухклавишный выключатель необходим для включения и выключения освещения. Он включает и выключает два светильника или две лампы, две группы светильников или ламп, а также в одном светильнике или люстре включает и выключает две группы ламп, если в светильнике или люстре сделано разделение ламп на две группы. Например, люстра с пятью лампами разделенными на две группы: в одной группе — три лампы, во второй — две лампы.
Принципиальная схема состоит из двухклавишного выключателя, двух светильников, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения двухклавишного выключателя.

Схема подключения двухклавишного выключателя и двух светильников или двух групп светильников.
Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для двухклавишного выключателя и двух светильников.

Порядок действий при сборке распределительной коробки с четырьмя проводами — проводом питания, двумя проводами на светильники и проводом на двухклавишный выключатель. Все провода трехжильные.

Зачистить, скрутить и заизолировать белую жилу провода питания с белой жилой провода на выключатель.
Зачистить, скрутить и заизолировать синюю жилу провода на выключатель с белой жилой провода на светильник.
Зачистить, скрутить и заизолировать желтую жилу провода на выключатель с белой жилой провода на второй светильник.
Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильники.
Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильники.
Уложить в коробку скрутки и закрыть крышкой.

Схема подключения двухклавишного выключателя и светильника с двумя группами ламп.
Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для двухклавишного выключателя и светильника с двумя группами ламп.
Порядок действий при сборке распределительной коробки с тремя проводами — проводом питания, проводом на светильник и проводом на двухклавишный выключатель. Провод на выключатель и провод питания трехжильные, провод на светильник с четырьмя жилами или два двужильных провода.

Зачистить, скрутить и заизолировать белую жилу провода питания с белой жилой провода на выключатель.
Зачистить, скрутить и заизолировать синюю жилу провода на выключатель с красной жилой провода на светильник.
Зачистить, скрутить и заизолировать желтую жилу провода на выключатель с белой жилой провода на светильник.
Зачистить, скрутить и заизолировать синюю жилу провода питания с синей жилой провода на светильник.
Зачистить, скрутить и заизолировать желтую жилу провода питания с желтой жилой провода на светильник.
Уложить в коробку скрутки и закрыть крышкой.

— Реверсивный двигатель с 2 кнопочными переключателями Схема

— Реверсивный двигатель с 2 кнопочными переключателями — Обмен электротехнического стека

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

0
+0
Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов. Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 2 года, 9 мес назад

Просмотрено 2k раз

\ $ \ begingroup \ $

Хотите улучшить этот вопрос? Добавьте подробности и проясните проблему, отредактировав этот пост.

Закрыт 2 года назад.

Я хотел сделать схему, чтобы изменить направление вращения двигателя с помощью 2 кнопок, и мне каждый раз не удавалось сделать такую схему, когда кто-то может мне помочь, было бы полезно, спасибо.

Создан 17 июн.

\ $ \ endgroup \ $ 7 \ $ \ begingroup \ $

На следующей схеме показана схема, которую я бы использовал.

Создан 17 июн.

Чарльз КоуиЧарльз Коуи

33k11 золотой знак2323 серебряных знака5757 бронзовых знаков

\ $ \ endgroup \ $ \ $ \ begingroup \ $

для двигателей с щеткой с постоянным магнитом вам необходимо использовать кнопки с двумя наборами контактов, нормально разомкнутыми и нормально замкнутыми.

например:

^{смоделировать эту схему — Схема создана с помощью CircuitLab}

Создан 17 июн.

Ясен

22.1k11 золотых знаков2424 серебряных знака4444 бронзовых знака

\ $ \ endgroup \ $ 4 Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Цепь светодиода кнопки

— узнайте, как кнопка работает в цепи

В этом руководстве мы собираемся показать вам, что , как работает кнопка, и как использовать кнопку в вашей схеме . Здесь мы управляем светодиодом с помощью кнопки. Кнопка — это тип переключателя, который замыкает или замыкает цепь при нажатии. Он используется во многих цепях для запуска систем. Внутри него помещается пружина, чтобы вернуть его в исходное или выключенное положение, как только кнопка будет отпущена. Обычно он состоит из твердого материала, такого как пластик или металл.

Требуемый материал

Резистор (500 Ом)
Светодиод — зеленый
Кнопка
Соединительный провод
Напряжение питания — 5В

Кнопка

Кнопка — это тип переключателя, работающего на простом механизме, называемом «нажми и сделай».Первоначально он остается в выключенном состоянии или нормально открытом состоянии , но когда он нажат, он позволяет току проходить через него, или мы можем сказать , он замыкает цепь при нажатии . Обычно их корпус состоит из пластика или металла в некоторых типах.

Конструкция кнопки

имеет четыре ножки, две с одной стороны и две другие с другой. Таким образом, мы можем управлять двумя линиями схемы с помощью одной кнопки. Две ножки с обеих сторон имеют внутреннее соединение, как показано на рисунке выше.

Принцип работы кнопки приведен выше, пока кнопка не нажата, она проводит ток через нее или замыкает цепь. Когда кнопка отпущена, цепь снова разрывается.

Работа светодиодной цепи кнопки

Схема светодиода с кнопкой показана ниже. Здесь мы только что добавили кнопку к простой схеме светодиодов, описанной здесь.

Одна ножка кнопки подключена к источнику питания 5 В, а другая подключена к светодиоду через резистор, как показано на принципиальной схеме. Первоначально кнопка не позволяет току течь через нее, но при нажатии она замыкает цепь, и светодиод начинает светиться. Ток будет проходить, пока кнопка не будет нажата, как только мы ее отпустим, светодиод погаснет, так как кнопка разомкнет цепь и прекратит подачу питания. Это ясно видно из приведенной выше анимированной принципиальной схемы.

Общий вопрос Ответ о кнопочном переключателе

1. Как работает кнопочный переключатель？

Кнопочный переключатель — это небольшое переключающее устройство, используемое для замыкания или разъединения цепей управления для выдачи инструкций или программного управления. Он состоит из исполнительного механизма, основного корпуса и контактной точки.

Контакты делятся на постоянно разомкнутые и постоянно замкнутые. Когда вы нажимаете на привод, пружина перемещается, контакт размыкается или замыкается, и это завершает токовую петлю или разрыв цепи.

Основной корпус переключателя изготовлен из непроводящего пластика, исполнительный элемент — из металла или пластика, а контакты — из меди. Чтобы сохранить хорошую электропроводность при более низком напряжении и небольшом токе, на поверхность медных контактов будет нанесен слой золота или серебра. Расширенное обучение: (Какова внутренняя структурная схема кнопочного переключателя?)

2. Какие типы переключателей?

Кнопки подразделяются на обслуживаемые кнопки и кнопки мгновенного действия в соответствии с режимом сброса рабочего механизма.Он также подразделяется на пластиковую кнопку и металлическую кнопку в зависимости от материала основного корпуса.

3. Что такое кнопочный переключатель мгновенного действия?

Тип переключателя, обычно в виде кнопки, которая не может заблокировать рабочий механизм в установленном положении. Мгновенные переключатели могут быть нормально разомкнутыми или нормально замкнутыми. Нормально разомкнутый переключатель не замыкает контакты до тех пор, пока он не будет нажат. Нормально замкнутый переключатель всегда замыкает контакты, пока не будет нажата кнопка.

4. Что обслуживается кнопочным переключателем?

Тип переключателя, обычно в виде кнопки, которая может фиксировать рабочий механизм в установленном положении, когда вы нажимаете на рабочий механизм. Обслуживаемые выключатели могут быть нормально разомкнутыми или нормально замкнутыми. Нормально разомкнутый переключатель не замыкает контакты до тех пор, пока он не будет нажат.

5. Какие бывают 4 типа переключателей?

В электрической цепи управления обычно используются четыре типа переключателей: SPST, SPDT, DPST и DPDT. Расширенное обучение: ( Какие электрические компоненты обычно используются в распределительном шкафу? )

6. Что такое переключатель SPST?

SPST означает, что однополюсный однопозиционный переключатель — это переключатель, который имеет только один вход и может подключаться только к одному выходу. Это также означает, что он имеет только одну входную клемму и только одну выходную клемму. Однополюсный однопозиционный переключатель служит в цепях как двухпозиционные переключатели. Когда переключатель замкнут, цепь включена.Две клеммы либо соединены вместе, либо отсоединены друг от друга. Например, выключатель света.

Другой распространенный тип переключателя — SPDT. SPDT имеет один общий контакт и два контакта, которые соперничают за подключение к общему. SPDT отлично подходят для выбора между двумя источниками питания, переключения входов или чего-то еще, что вы делаете с двумя цепями, пытающимися объединить одно место. Самые простые ползунковые переключатели относятся к типу SPDT. Фактически, SPDT можно превратить в SPST, просто оставив одну из клемм переключателя неподключенной

7.В чем разница между переключателем SPST и DPDT?

Переключатель DPDT — это в основном два переключателя SPDT, которые могут управлять двумя отдельными цепями, но всегда переключаются вместе одним исполнительным механизмом.

8. В чем разница между переключателями SPST, SPDT, DPST и DPDT?

SPST — это базовый выключатель, который может включать или выключать отдельную электрическую цепь. Переключатель SPST имеет одну входную клемму и одну выходную клемму.

A SPDT переключает одну входную цепь на одну из двух выходных цепей. Этот тип переключателя иногда называют переключателем A / B, потому что он позволяет вам выбирать между двумя выходными цепями, называемыми A и B. Переключатель SPDT имеет одну входную клемму и две выходные клеммы, которые являются выходами A и B.

Переключатель DPST включает или выключает две цепи. Переключатель DPST имеет две входные клеммы и две выходные клеммы. Состояние включения / выключения двух цепей контролируется синхронно.

Переключатель DPDT может управлять двумя отдельными электрическими цепями, соединяя каждый из двух входов с одним из двух выходов.Таким образом, переключатель DPDT имеет шесть клемм, включая два входа, два выхода A и два выхода B.

9. Что делает двухполюсный переключатель?

Двухполюсный переключатель механически приводится в действие тем же рычагом или приводом, но он может управлять двумя электрическими цепями. Двухполюсный переключатель обычно используется в промышленных приложениях, но его можно найти и в некоторых домашних. Подобно однополюсному переключателю, двухполюсный переключатель имеет маркировку включения / выключения и управляет устройством или оборудованием из одного места.Основное отличие состоит в том, что двухполюсный переключатель имеет четыре латунных вывода вместо двух. Двухполюсные переключатели обычно рассчитаны на 30 ампер по сравнению со стандартными переключателями на 15 или 20 ампер. Это позволяет переключателям управлять электропитанием устройств с повышенным потреблением энергии, например двигателей машин.

10. В чем разница между однополюсными и двухполюсными переключателями?

Полюс переключателя означает количество отдельных цепей, которыми управляет переключатель. Однополюсный переключатель управляет только одной цепью.Двухполюсный переключатель управляет двумя отдельными цепями. Двухполюсный переключатель похож на два отдельных однополюсных переключателя, которые механически управляются одним и тем же рычагом или приводом. Таким образом, один полюс может управлять одной электрической цепью, а два полюса могут управлять двумя электрическими цепями.

Рекомендуемый артикул:

Как работает кнопка аварийной остановки?

На что обращать внимание при использовании кнопки аварийной остановки?

Какие кнопочные переключатели обычно используют электрики?

Как работают кнопочные переключатели в электрической цепи?

Электрические цепи должны быть полностью исправными.Электричество должно иметь возможность бесперебойно проходить через различные провода и компоненты. Но схемы, которые замкнуты постоянно, не так полезны, как те, которые работают только тогда, когда мы этого хотим. Это то, что делает переключатель. Некоторые переключатели спрятаны внутри оборудования; другие — там, где мы можем их увидеть и использовать. Кнопочный переключатель имеет тысячи привычных применений, от лифтов до автомобильных стереосистем. Он бывает двух основных видов: мгновенный и немоментальный.

Конструкция

Кнопочный переключатель — это небольшой герметичный механизм, замыкающий электрическую цепь при нажатии на него.Когда он включен, небольшая металлическая пружина внутри контактирует с двумя проводами, позволяя течь электричеству. Когда он выключен, пружина втягивается, контакт прерывается, и ток не течет. Корпус переключателя изготовлен из непроводящего пластика.

Мгновенный контакт

Мгновенные переключатели работают только до тех пор, пока вы их нажимаете, как кнопки телефона, калькулятора или дверного зуммера. Их можно разделить на нормально включенные и нормально выключенные.

Нормально выключен

При выключенном выключателе соединение отсутствует, пока вы не нажмете кнопку.Таким образом используется большинство кнопочных переключателей. Примеры включают кнопки дверного звонка, ключи от сотовых телефонов и открыватели гаражных ворот.

Normally-On

Здесь переключатель работает нормально, но при нажатии на него прерывается цепь. Это более специализированный метод, который может использоваться вместе с трюком с проводкой. Например, подключение нормально включенного переключателя параллельно с лампочкой приведет к включению лампы при нажатии кнопки; в противном случае через переключатель будет протекать ток, а лампочка останется выключенной.

Немгновенный контакт

Немгновенные переключатели включают одно нажатие для включения, другое — для выключения. В телевизорах и стереосистемах для кнопок питания используются переключатели без мгновенного действия.

Номинальные характеристики

Для надежности и безопасности переключатели рассчитаны на ток и напряжение. Это необходимо, поскольку для более высоких требований к напряжению или току требуются более крупные и дорогие детали, а переключатели, как и большинство деталей, имеют ровно столько, сколько необходимо. Сотовые телефоны и портативные радиоприемники не требуют больших затрат; промышленные машины предъявляют большие требования.

Кнопочные переключатели | MPJA.COM

Когда мы говорим о кнопочных или кнопочных электронных переключателях, мы говорим о тех типах переключателей, которые можно найти в электронном оборудовании или на нем, например, в источниках питания, усилителях, испытательном оборудовании и т. Д. У нас есть кнопочные переключатели мини, полностью размер, 22 мм Industrial и др. Некоторые кнопочные переключатели подсвечиваются. Вот что вам нужно знать о наших кнопочных переключателях. Эти переключатели могут иметь различные клеммы (соединения с переключателем), такие как винтовые, припойные, быстроразъемные, печатные платы и провода.Контакт / Набор контактов — это внутренние подвижные и неподвижные части, которые размыкают / замыкают цепь. Привод — это кнопка в кнопочном переключателе. Некоторые основные используемые определения: SP означает однополюсный, 1 набор контактов для одной цепи, DP означает двойной полюс, 2 набора контактов для 2 цепей.

3P означает 3 полюса, 3 набора контактов и т. Д. ST означает одинарный ход, переключатель замкнут или разомкнут, ВКЛ или ВЫКЛ, 2 положения привода показаны как ВКЛ / ВЫКЛ. DT означает двойной бросок, переключатель имеет общий, который чередуется между двумя другими контактами: один включен, другой выключен.Кнопочный переключатель мгновенного действия выполняет указанные выше действия, за исключением того, что указанная контактная функция сохраняется до тех пор, пока исполнительный механизм нажат. После отпускания кнопка возвращается в исходное положение. Кнопочные переключатели бывают двух типов; Мгновенный, когда действие происходит только при нажатии на привод; и Альтернативное действие, при котором контакты сохраняются до повторного нажатия. Кнопочные переключатели доступны в однополюсных и многополюсных вариантах, но ограничены двумя положениями. Наиболее распространенным является нормально разомкнутый контакт, такой как SPST-NO или DPST-NO.Они похожи на выключатель дверного звонка. Тип контакта NC похож на тот, который можно найти в вашем холодильнике. Некоторые из наших кнопочных переключателей для промышленных распределительных щитов имеют модульную конструкцию, в которой вы можете изменять контакты, чтобы сформировать различные комбинации НО и НЗ, и они подсвечиваются. Кнопочные переключатели, Мгновенные кнопочные переключателиМы заботимся о всех типах кнопочных переключателей. Просмотрите множество различных конфигураций напряжения и тока наших кнопочных переключателей мгновенного действия. Мгновенные кнопочные переключатели, кнопочный переключатель, кнопка

Как настроить кнопки и переключатели на Raspberry Pi

В этом руководстве мы сначала рассмотрим, как работают переключатели, и типы переключателей, которые вы можете использовать в своих проектах.Затем мы увидим, как использовать эти кнопки и переключатели на Raspberry Pi. Давайте начнем!

Как работает коммутатор

Давайте просто скажем, что идея переключателя такая же, как и у водопроводного крана. Поток воды регулируется водопроводным краном или, в инженерном мире, клапаном. Когда вы открываете кран, вода течет, а когда вы его закрываете, вода не может течь. То же самое подразумевается в мире электроники: думайте о воде как о токе или потоке электронов, а о переключателе — как о кране или клапане для управления потоком тока.

Большинство переключателей находятся в нормально разомкнутом состоянии (НЕТ), что означает, что цепь, связанная с переключателем, не связана с источником питания, поскольку переключатель разомкнут. Пока переключатель не нажат, цепь остается в этом положении.

Давайте использовать в цепи нормально разомкнутый переключатель. Ниже находится лампочка, подключенная к источнику переменного тока с помощью NO-переключателя. Лампа не загорится, пока выключатель не будет закрыт.

При нажатии переключателя электрическая цепь замыкается и лампочка загорается.

Другой тип называется нормально замкнутым переключателем (NC), который работает противоположным образом. Хотя вы можете не увидеть нормально замкнутый переключатель в электронике, вы увидите его в электрических приложениях, таких как системы управления питанием и технологическим процессом.

На схеме ниже показана лампа, подключенная к источнику переменного тока с нормально замкнутым переключателем. Обратите внимание, что цепь уже замкнута, и лампочка питается от сети переменного тока. Переключатель замкнут до тех пор, пока он не будет нажат или использован.Когда вы нажимаете кнопку этого нормально замкнутого переключателя, цепь разрывается, и ток не течет к лампочке. Нормально замкнутый переключатель работает противоположно нормально разомкнутому, и, следовательно, он используется во многих электрических приложениях в промышленности с использованием контакторов и реле.

На рисунке ниже показана схема после нажатия кнопки.

Нормально замкнутый переключатель после нажатия

Столбы и броски

Самая важная часть выключателя — это полюса и броски. При использовании переключателя для вашего проекта лучше сначала узнать, сколько отдельных цепей вы хотите, чтобы ваш переключатель управлял, и хотите ли вы, чтобы переключатель управлял более чем одним каналом одновременно. Таким образом, вам необходимо понимать полюс и ход каждого типа переключателя.

«Полюс» в основном означает количество цепей, которые могут быть подключены и управляться с помощью переключателя. Однополюсный переключатель может использоваться для включения и выключения одной цепи, а трехполюсный переключатель может управлять тремя цепями и так далее.Кроме того, «бросок» означает количество точек, которые столб может соединить с переключателем. Более подробное обсуждение этого вопроса можно найти в этой статье.

Вот принципиальная схема однополюсного однопозиционного переключателя (SPST):

Существуют и другие переключатели, такие как SPDT (однополюсный, двухпозиционный) и DPDT (двухполюсный, двухпозиционный):

SPDT (однополюсный, двухходовой) DPDT (двойной полюс, двойной бросок)

Если вы внимательно посмотрите на переключатель DPDT, вы увидите оранжевую пунктирную линию между полюсами.Эта линия подразумевает, что, когда вы нажимаете переключатель или нажимаете переключатель, оба полюса меняются одновременно друг с другом, сразу переходя от первого хода ко второму.

Теперь, когда мы изучили все основы, связанные с переключателями, мы обсудим различные переключатели, которые мы можем использовать в наших проектах.

Типы переключателей

Существует три основных типа переключателей:

Механический — обычно используется в домах в качестве переключателей для вашего телевизора, лампочек и вентиляторов.
Электронный — обычно используется в полупроводниковых схемах для коммутации устройств с электронным входным сигналом.
Встроенные датчики — используются, когда устройство необходимо включать и выключать в зависимости от показаний датчика. Эти переключатели интегрированы с датчиками. Например, когда датчик температуры обнаруживает повышение температуры, он переключает питание на вентилятор и включает его.

Механические переключатели

Переключатели, требующие вмешательства человека, называются механическими переключателями.Проще говоря, человек должен нажимать, тянуть, толкать или отпускать, чтобы переключатель работал и включал и выключал определенную цепь.

Различные типы механических переключателей:

Кнопки
Тумблеры
Поворотные переключатели
Ползунковые переключатели
DIP-переключатели
Концевые выключатели

Кнопки

Стандартная форма переключателя, используемого в электронике, — это кнопочный переключатель. Эти кнопочные переключатели SPST используются для включения или отключения цепи простым нажатием.Обычно они бывают в нормально открытой (NO) конфигурации.

Тумблеры

Тумблерные переключатели замыкают или размыкают цепь, перемещая рычаг вверх или вниз и поставляются в конфигурациях SPST, SPDT и DPDT. Некоторые тумблеры имеют положение выключения в центре, и цепь можно включить, перемещая рычаг вверх или вниз.

Поворотные переключатели

Поворотные переключатели могут включать и выключать несколько цепей, вращая ручку.Как правило, одним переключателем можно переключить до 10 цепей. Поворотные переключатели также могут работать с большими токами и напряжениями.

Ползунковые переключатели

Ползунковые переключатели включают и выключают цепь с помощью ползунка. В исходном состоянии ползунок находится в нормально открытом состоянии. После перемещения ползунка из одной точки в другую цепь подключится к источнику питания. Конфигурация SPDT широко используется в ползунковых переключателях, но они также бывают и в других конфигурациях.

DIP-переключатели

DIP-переключатели содержат несколько переключателей в одном корпусе. Они работают более или менее как ползунковые переключатели, но их исходная конфигурация всегда SPST, и они используются в приложениях с низким напряжением и током.

Концевые выключатели

Концевые выключатели используются в машинах и промышленных приложениях, где движение объекта может втягивать рычаг, прикрепленный к выключателю.

Электронные переключатели

Электронные переключатели изготовлены из полупроводникового материала и не требуют вмешательства человека для работы.Простым примером этого переключателя является транзистор. Если база транзистора имеет достаточный ток, цепь замыкается через эмиттер и коллектор.

Различные типы электронных переключателей:

Биполярные транзисторы (BJT)
Металлооксидные полупроводниковые полевые транзисторы (MOSFET)
Биполярные транзисторы с изолированным затвором (IGBT)

Транзисторы предназначены для коммутации малых схем, а также схем большой мощности.Он может быстро меняться на определенной частоте и в зависимости от использования транзистора.

Биполярные переходные транзисторы

Биполярный переходной транзистор (BJT)

Биполярные транзисторы с переходом (BJT) могут работать как переключатель, если они смещены в области насыщения и отсечки. Они широко известны как устройства с управлением по току, поскольку база управляется определенной величиной тока.

Металлооксидные полупроводниковые полевые транзисторы

Металлооксидные полупроводниковые полевые транзисторы (MOSFET) используются в качестве переключателя, а также усилителя для слабых сигналов в электронике.Они в основном используются в качестве усилителей из-за их бесконечного входного импеданса, что позволяет им без проблем улавливать почти каждый слабый сигнал. При использовании MOSFET в качестве переключателя сначала рассмотрите его состояние, которое остается между областью отсечки и насыщения. MOSFET-транзисторы — это устройства, управляемые напряжением.

Биполярные транзисторы с изолированным затвором

Биполярные транзисторы с изолированным затвором (IGBT) используются для быстрого переключения. По этой причине он обычно используется в коммутирующих усилителях в схемах звуковых усилителей, а также в промышленных системах управления.Транзисторы IGBT имеют номинальные значения тока и напряжения, которые намного выше, чем у большинства полевых МОП-транзисторов. Однако они имеют более низкую скорость переключения по сравнению с большинством полевых МОП-транзисторов.

Теперь давайте создадим пример проекта, который может определять положение включения / выключения тумблера SPST для управления светодиодом.

Как использовать тумблер на Raspberry Pi

Самый распространенный тип переключателя, который вы увидите в большинстве проектов, — это тумблеры. Они могут работать в конфигурации типа SPST, SPDT или DPDT.Мы проведем практическую демонстрацию с Raspberry Pi, чтобы зажечь светодиод с помощью тумблера SPST.

Необходимые компоненты

Для начала подключите проект, как показано на схеме подключения ниже. Вы можете подключить светодиод и переключиться на другие контакты GPIO, просто не забудьте изменить номера контактов в коде Python.

Код

Приведенный ниже код представляет собой программу на Python. Скопируйте код и вставьте его в текстовый редактор Nano. Затем сохраните файл как «LED.ру ».

  # импортировать библиотеки
импортировать RPi.GPIO как GPIO
от времени импортный сон
GPIO.setmode (GPIO.BCM)

# установить номера контактов, которые будут использоваться с микросхемы Broadcom

ledpin = 4 # присвоить имя переменной контакту 4
pushpin = 17 # присвоить имя переменной контакту 17
GPIO.setup (ledpin, GPIO.OUT) # установить контакт GPIO 4 как выход
GPIO.setup (pushpin, GPIO.IN) # установить контакт 17 GPIO как вход
GPIO.setup (4, GPIO.OUT, initial = GPIO.LOW) # установить начальный выход вывода 4 на LOW

в то время как True:
           GPIO. output (ledpin, not GPIO.input (pushpin)) # прочитать обратное значение входного контакта 17
           сон (0,2)

Чтобы запустить приведенный выше код, введите в командной строке sudo LED.py . После запуска кода включите тумблер и посмотрите, что произойдет. Вы заметите обычную проблему — индикатор мигает хаотично или совсем не мигает. Это связано с плавающими контактами, с которыми сталкивается каждый микроконтроллер. Чтобы решить эту проблему, нам нужно использовать подтягивающий резистор.

Плавающие штифты и подтягивающий резистор

В общем, всякий раз, когда мы пытаемся подключить коммутатор к платам, таким как Raspberry Pi, коммутатор будет сталкиваться с постоянными помехами от окружающих электромагнитных волн.Они влияют на вывод, когда его состояние изменяется с ВЫСОКОГО на НИЗКОЕ или с НИЗКОГО на ВЫСОКОЕ. В некоторых ситуациях переключатель может даже не работать.

Итак, для решения этой проблемы мы используем подтягивающий резистор. При этом мы переводим состояние контакта 17 в стабильное состояние. Это произойдет только тогда, когда подтягивающий резистор поворачивается, переводя состояние входа в ВЫСОКОЕ, когда он подключен к положительному источнику питания, заземлен и до тех пор, пока переключатель не будет нажат.

Обратите внимание, как резистор соединен с тумблером.На одном конце он подсоединен к плюсовому источнику питания, а другой прикреплен к одиночному проводу с контактом 17 и тумблером.

В этой схеме можно использовать подтягивающий резистор двумя способами. Первый заключается в использовании встроенного подтягивающего резистора Raspberry Pi. Другой способ — использовать для вашей схемы внешний подтягивающий резистор на 1 кОм.

Код

для схемы с подтягивающим резистором

  # Импорт правильных библиотек
импорт RPi.GPIO как GPIO
от времени импортный сон
GPIO.setmode (GPIO.BCM)

ledpin = 4
канцелярская кнопка = 17
GPIO. setup (ledpin, GPIO.OUT)
GPIO.setup (pushpin, GPIO.IN, pull_up_down = GPIO.PUD_UP) # использование внутреннего подтягивающего резистора
GPIO.setup (4, GPIO.OUT, начальное = GPIO.LOW)

в то время как True:
           GPIO.output (ledpin, not GPIO.input (pushpin)) # Чтение обратного значения входного контакта 17
           сон (0,2)

Скопируйте и вставьте приведенный выше код в новый файл в Nano, затем сохраните файл с именем «LED.ру. » Вы можете называть его как хотите, но обязательно добавьте расширение .py.

Теперь запустите приведенный выше код, набрав sudo LED.py в командной строке. Когда вы перемещаете тумблер, вы должны видеть, что светодиод включается и выключается при каждом нажатии переключателя.

Как упоминалось выше, еще один способ добавить подтягивающий резистор — это использовать в цепи внешний подтягивающий резистор. На схеме ниже показано, как внешний подтягивающий резистор добавлен к предыдущей схеме.

Вы также можете использовать подтягивающий резистор, который работает наоборот, но пока мы сосредоточимся только на подтягивающем резисторе.

Теперь давайте создадим еще один пример проекта, но на этот раз с использованием тактильного переключателя вместо тумблера.

Как использовать тактильную кнопку на Raspberry Pi

В этом примере проекта мы будем использовать тактильную кнопку и подтягивающий резистор для управления светодиодом.

В этом проекте светодиод по умолчанию включен.Нажатие кнопки выключит светодиод.

Код

  импортировать RPi.GPIO как GPIO
от времени импортный сон
GPIO.setmode (GPIO.BCM)

ledpin = 4 # установить вывод светодиода
pushpin = 17 # установить контакт для кнопки ввода
GPIO.setup (ledpin, GPIO.OUT) # установить ledpin как выход
GPIO.setup (pushpin, GPIO.IN, pull_up_down = GPIO.PUD_UP) # с подтягивающим резистором

в то время как True:
    GPIO.output (ledpin, GPIO.input (канцелярская кнопка))
    сон (0,2)

Чтобы запустить это на Raspberry Pi, вставьте код в Nano и сохраните его с именем файла «LED. ру ». Затем запустите его, введя в командной строке sudo LED.py .

Обратите внимание, что я использую встроенный подтягивающий резистор, а не внешний, что упрощает работу.

Не забывайте использовать приведенные выше советы, особенно при работе с плавающими выводами и подтягивающими резисторами. По любым вопросам, связанным с этой темой, оставляйте комментарии, и мы будем рады помочь!

Батарейки-таблеточные / монетные элементы и простые схемы

Батарейки-пуговицы / монетные элементы и простые схемы

НАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАТЕЛЬНОЙ СТРАНИЦЫ

КНОПКИ БАТАРЕЙКИ / ЯЧЕЙКИ ДЛЯ МОНЕТ И ПРОСТОЙ ЦЕПИ

В.Райан 2008

Ячейка-таблетка — это очень маленькая батарея. Хороший пример это тип, который можно найти в большинстве современных часов. Этот тип батареи часто используется в видеокамерах в качестве резервных батарей. Они гарантируют, что дата и время хранятся в памяти даже после извлечения аккумуляторных батарей. Батарейки-кнопки обычно рассчитаны на 1,5 или 3 вольта и следовательно, они используются в устройствах, которым требуется очень мало энергии.Часы идеально подходят для этого типа батарей, а также для маломощных калькуляторов и слуховые аппараты. Большие кнопочные батарейки используются в качестве резервных батарей для CMOS компьютерных систем и убедитесь, что основные настройки в настройке компьютера хранятся в памяти, даже когда компьютер переключается выключенный.

ТИПИЧНАЯ КНОПКА

На схеме напротив показаны светодиод и две кнопки. батареи.Когда ножки светодиода прижаты к плюсу и На отрицательных сторонах батареек загорается светодиод. Если горит сверхяркий светодиод б / у свет довольно интенсивный. Каждая из двух монетных батарей имеет напряжение 1,5 вольта. Типичному светодиоду требуется 3 вольта эффективно излучать свет.
Принципиальная схема показана ниже. Аккумулятор, выключатель и светодиодные символы были включены.Хотя в действительности переключатель не используется, переключатель имитирует сжимание двумя пальцами ножек светодиода вместе против батарей.

Если каждая кнопочная батарея рассчитана на 1,5 В, когда две расположены последовательно, как показано на схеме ниже, вместе они рассчитан на 3 вольта. Последовательное соединение батарей просто означает добавление напряжения вместе.Таким образом, кнопочные батарейки могут использоваться для обеспечения выходы с более высоким напряжением.

Простой светодиодный фонарик можно изготовлен из прессованного полистирола с двух сторон (высокой плотности полистирол), две кнопочные батарейки, светодиод и кусок поролона. В стороны полистирола скреплены двусторонним скотчем. Пена предохраняет ножки светодиода от контакта с выводами кнопочные батарейки.При нажатии на горелку ножки светодиода замыкаются. контакт с батареями и светодиодами.

Маленький ручной фонарик, показанный ниже, имеет 4 кнопки. No related posts. Схем Навигация по записям Авр для дома: Как я делал себе АВР для генератора / Хабр Как обозначается переменное напряжение: их обозначения, области применения DC тока Похожие записи Обозначение мощности резисторов на схемах: Обозначение резисторов на схемах — Основы электроники 02.09.2021 Программа для электрических схем в квартире: Составление проекта электропроводки с помощью программы 24.08.2021 Схема резистора: Резисторы: описание, подключение, схема, характеристики 22.08.2021 Датчик движения на схеме: Схема подключения датчика движения для освещения 19.08.2021 Схемы электрика: Электрические схемы для начинающих электриков — советы электрика 04.08.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Датчик Дом Кабель Как выбрать Лампа Освещение Отопление Подключение Проводка Разное Розетка Советы Стабилизатор Схемы Электролюбителям +7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected] Карта сайта
