Содержание

Авр для частного дома

Электроснабжение любого объекта должно быть бесперебойным, но внезапные отключения электроэнергии, к сожалению, не исключены. Для таких важных объектов, как больницы, объекты оборонной промышленности, да и для многих других, аварии на электростанциях или в сетях электроснабжения сулят большие неприятности, именно по этой причине большое внимание всегда уделялось и уделяется проектированию и возведению систем резервного электроснабжения.

Часто бесперебойное электроснабжение обеспечивается тем, что в распоряжении потребителя имеется два независимых друг от друга источника, основной и резервный. Основным источником служит линия подстанции, а резервным – другая линия, получающая питание от другой электростанции, либо от автономного источника питания, например от промышленного генератора на жидком топливе или от батареи аккумуляторов, как это часто бывает в частных домах.

Если возникла авария, и питание от основного источника перестало поступать к потребителям, система резервного электроснабжения автоматически подключает резервный источник, таким образом потребитель не оказывается обесточенным, и продолжает свое нормальное функционирование по назначению. Это так называемый автоматический ввод резерва (АВР). Благодаря АВР, потребитель мгновенно переключается на резервное питание, и авария не превращается для объекта в катастрофу.

В реальности момент переключения оказывается весьма ответственным, ведь автоматика АРВ обязана обеспечить весь комплекс своих функций, сохранив при этом параметры питания. На подстанциях и распределительных пунктах используются многоуровневые сложные схемы автоматического ввода резерва, содержащие как логическую и измерительную части, так и силовую, но в данной статье мы рассмотрим две простые схемы АВР на контакторах, которые подойдут для дома или для небольшого предприятия.

АВР на одном контакторе

Для однофазной домашней сети подойдет схема автоматического ввода резерва, выполненная на одном контакторе.

Схема также включает в себя пару однополюсных автоматических выключателей и один двухполюсный.

Чтобы включить схему АВР, сначала включается автомат SF1, затем SF2. Основной источник питает катушку контактора КМ1, и нормально-разомкнутый контакт КМ1.1 переходит в постоянно замкнутое состояние, при этом нормально-замкнутый контакт КМ1.2 размыкается.

На двухполюсный выключатель QF1 фаза А1 подается через автомат SF1 и через замкнутый контакт КМ1.1 контактора КМ1. Когда автомат QF1 переводится в состояние «включено», потребитель получает питание от основного источника.

Если напряжение основного источника по какой-нибудь причине пропадает, катушка контактора КМ1 перестает получать питание, и контакт КМ1.1 размыкает цепь питания потребителя от основного источника, при этом нормально-замкнутый контакт КМ1.2 замыкается, и фаза резерва А2 через автоматы SF2 и QF1 подается на потребитель.

Когда основной источник возобновит свою работу, контактор КМ1 вновь получит питание катушки, и контакт КМ1.1 снова замкнется, а КМ1.2 — разомкнется. Потребитель снова будет получать питание от основного источника.

Выключатель SF1 служит для того, чтобы в случае необходимости воспользоваться резервным источником питания, можно было бы вручную отключить основную линию, и перевести питание потребительской сети на резервный источник.

Приведенная схема является классической схемой АВР, и при ее монтаже достаточно учесть мощность подключаемых потребителей, и установить автоматы и контактор на соответствующий ток. Если автоматика рассчитана так, что от резервного источника можно взять не более определенного предела по току, то включить можно будет лишь самое необходимое оборудование.

Схема АВР на одном контакторе подойдет для тех объектов, на которых есть две независимые линии, идущие от подстанции, однако для домашнего использования часто необходимо полностью разорвать и фазу и ноль, чтобы запитать домашнюю сеть от собственного автономного источника, по этой причине схему следует несколько модифицировать.

Модифицированная схема АВР на одном контакторе

Модификация схемы отличается тем, что здесь коммутируется и фаза и ноль. Это решение подойдет для хозяйств, имеющих свой собственный автономный источник электроэнергии, и при аварии вся домашняя сеть отключается от основного источника питания, переключаясь на собственный автономный источник. Здесь схема АВР подключается после счетчика.

Запуск схемы осуществляется следующим образом. Сначала включается автоматический выключатель SF1, затем SF2. Если с основным источником все в порядке, катушка контактора КМ1 получает питание, и пара нормально-разомкнутых контактов КМ1.1 и КМ1.2 замыкаясь, подключают сеть потребителя к основному источнику. Счетчик учитывает поставляемую электроэнергию. В это время нормально-замкнутые контакты КМ1.3 и КМ1.4 оказываются разомкнутыми, поэтому резервный источник от сети отключен.

Если по какой-нибудь причине главный источник перестает подавать питание в сеть, катушка контактора КМ1 оказывается обесточенной, и контакты КМ1.1 и КМ1.2 размыкаются, отключая фазу и ноль главного источника от фазного и нулевого провода сети потребителя. В этот же момент контакты КМ1.3 и КМ1.4 замыкаются, поскольку питание с катушки, управляющей их размыканием прекратилось. Резервный источник теперь подключен к сети потребителя.

Если требуется возобновлять питание от основного источника вручную, то добавляют кнопку, с помощью которой схема АВР вступала бы в работу лишь после ручного нажатия на нее.

По нажатии на кнопку SB1, контакт КМ1.1 шунтируется, и катушка контактора КМ1 получает питание. Контакты КМ1.1 и КМ1.2 замыкаются, подключая сеть потребителя к основному источнику. В этот же момент контакты КМ1.3 и КМ1.4 размыкаются, и резервный источник оказывается отключен.

В соответствии с индивидуальными условиями, схема АВР дополнительно оснащается пусковым блоком, который управляет запуском автономного источника питания, будь то аккумуляторы с инвертором или генератор на жидком топливе.

Схема АВР на двух контакторах:

Надеемся, что эта краткая статья поможет вам собрать и запустить схему автоматического ввода резерва на контакторе, и электроснабжение вашего дома или небольшого предприятия станет бесперебойным.

Практически каждый попадал в ситуацию, когда по тем или иным причинам электросети отключали подачу электроэнергии. Перебои в энергоснабжении — это не только мелкие неудобства, но и зачастую серьезные проблемы. Порча продуктов в холодильнике и электродуховке, прерванный процесс стирки. Ну и стоит добавить ко всему этому возможный выход из строя электроприборов, которые начав определенную операцию, не могут остановить ее до окончания процесса.

Наиболее страдают от отключения электроэнергии районы с не особо развитым электрохозяйством — сельские и загородные дома, частные дачи и пр. Но избежать всех вышеперечисленных неприятностей совсем несложно, хотя и потребуются определенные расходы. Для этого достаточно обзавестись резервным мотогенератором. Подключение генератора к домашней сети

Схема и оборудование для подключения должны отвечать следующим требованиям:

  • Оперативность. При пропадании основного напряжения подключение резервного источника должно быть максимально простым и требовать минимум манипуляций, провести которые можно даже при свете спички.
  • Безопасность для человека. Все переключения должны быть безопасны для оператора — он не попадет в темноте под напряжение, не повредит руку каким-нибудь рубильником, не упадет со стремянки и пр.
  • Безопасность для оборудования. Схема должна иметь надежную защиту от нештатных ситуаций, таких как, к примеру, подача встречного напряжения при внезапном появлении основного питания, пропадание «нуля» или заземления на подстанции и пр. Все это может привести к серьезным авариям как в доме, так и на подстанции.
  • Максимальная простота схемы. Это не только обеспечит надежность и наглядность работы оборудования, но и хорошую ремонтопригодность, а также, что немаловажно, более низкую стоимость комплектующих и ЗИПа.

Ручное подключение

Для того чтобы запитать потребитель от генератора, нужно произвести следующие действия:

  1. Отключить домовую сеть от основного источника.
  2. Запустить резервный генератор и дождаться выхода его на рабочий режим.
  3. Подключить домовую сеть к резервному источнику. Именно в такой последовательности. Единственно, первым пунктом в списке можно поставить предварительный пуск резервного генератора, но отключение основной сети и подключение резервной — именно в указанной выше последовательности. Они не должны пересекаться ни при каких обстоятельствах. В противном случае вы рискуете включить источники питания встречно и последствия такого «недоразумения» могут оказаться весьма плачевными.

Специально для исключения подобных ситуаций созданы так называемые перекидные рубильники или переключатели. Взглянем на нижеприведенную схему:

Есть переключатели, имеющие и три положения: основное питание / резервное питание / цепь разомкнута. В среднем положении такого прибора потребитель не подключен ни к одному источнику.

Если в вашем распоряжении не окажется перекидного выключателя, то его несложно собрать самому. Для этого достаточно взять два обычных «автомата» и собрать по схеме, предложенной ниже:

Обратите внимание: при использовании такой конструкции обязательно вставьте фиксирующую планку в специально предусмотренные отверстия каждого из выключателей (отмечена оранжевой полосой). Эта планка не даст переключать каждый прибор отдельно и не допустит встречного включения источников тока.

Автоматическое подключение генератора

Самая простая схема автоматического подключения потребителя к генератору при пропадании основного напряжения не вызывает проблем и реализуется, что говорится, в 5 секунд. Для этого достаточно взять любой соответствующий по мощности и напряжению пускатель с нужным количеством групп переключающих контактов. К примеру, трехполюсное реле РЭК77/3:

При соответствующем включении такое реле будет самостоятельно следить за сетевым напряжением, и при его пропадании переключать потребитель на резервный источник:

Пока в линии «Сеть» есть напряжение, реле находится во включенном состоянии и нагрузка подключена к этой линии. Как только сетевое напряжение пропадет, реле отпустит (на схеме изображено именно такое положение пускателя) и своими нормально замкнутыми контактами подключит нагрузку к линии «Генератор», предварительно отключив ее от основного источника. Когда сетевое напряжение вновь появится, автомат сработает и восстановит питание нагрузки от сети. Тут вроде проблем нет, но как быть с автозапуском генератора? Если его нужно запускать вручную, какой смысл городить огород с автоматическим переключением нагрузки?

Автоматический запуск генератора

Если в конструкции бензогенератора предусмотрена возможность дистанционного пуска, скажем, кнопкой, то вопрос автопуска можно решить минимальными затратами сил и средств.

Взгляните на схему ниже:

Несмотря на исключительную простоту такой схемы, она имеет и множество недостатков. Прежде всего, нагрузка переключается на питание от генератора до его пуска — немедленно после пропадания сети. Это значит, что некоторое время, пока генератор не запустится и не выйдет на рабочий режим, на нагрузку будет подаваться неизвестно какое напряжение неизвестной частоты. Это грозит серьезными проблемами очень многим типам оборудования, к примеру, электродвигателям или трансформаторам.

Ну и если генератор не запустится, таймер будет «толкать» его до тех пор, пока полностью не разрядит аккумулятор, лишая вас возможности запустить двигатель хотя бы вручную. Всего этого, конечно, можно избежать, но схема автоматического пуска и переключения на резервное питание серьезно усложнится, и собрать ее сможет только профессионал, знающий как электрику, так и электронику.

Кто не хочет или не может «заморачиваться», а просто желает получить надежный автоматический альтернативный источник питания у себя дома или на даче, необходимо установить модуль АВР — Автоматического Ввода Резерва.

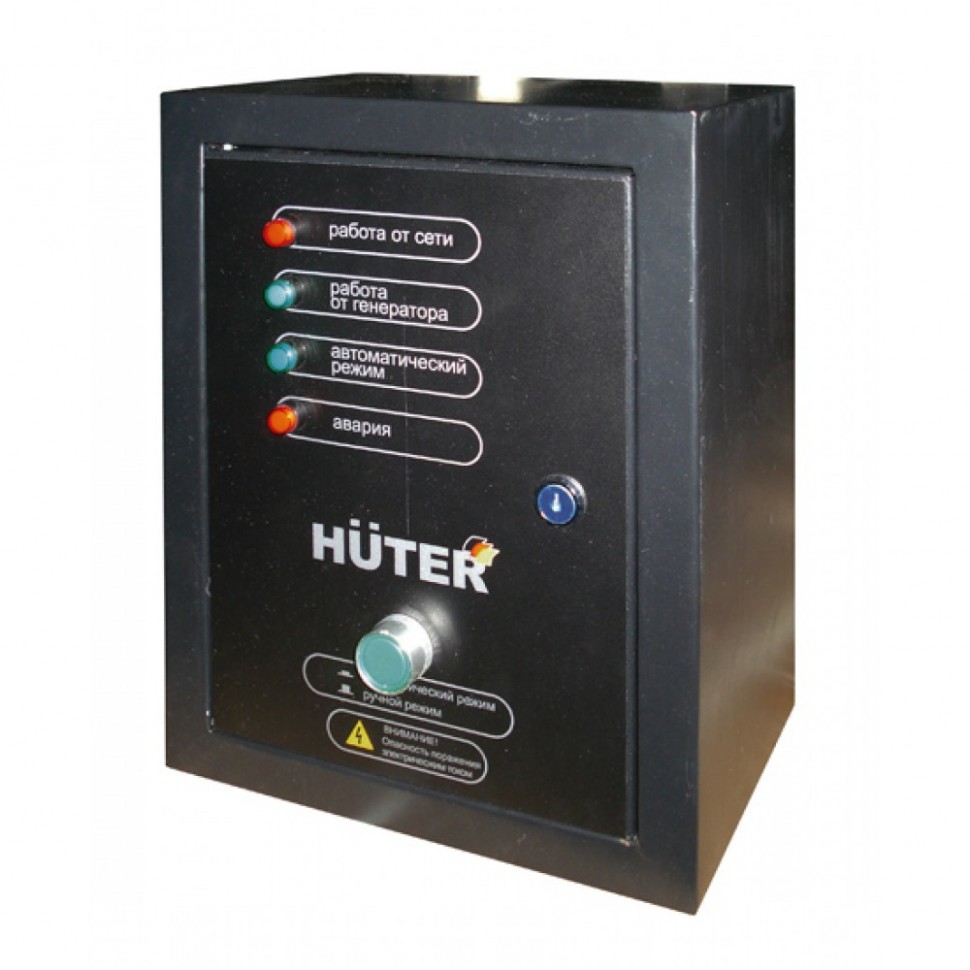

АВР для генератора

Этот прибор может идти как в комплекте с самим генератором, так и докупаться отдельно к уже существующему. Единственное условие — бензогенератор должен предусматривать такую доработку (иметь электрический стартер, дроссельную/воздушную заслонку с электроприводом и пр.).

Функции АВР:

  1. Отключение нагрузки от основной сети при снижении в ней напряжения.
  2. Самостоятельный пуск генератора.
  3. Вывод генератора на рабочий режим.
  4. Переключение нагрузки на питание от генератора.
  5. Постоянный контроль и автоматическая регулировка режима работы генератора — частоты, напряжения, оборотов и пр. (регулятор может быть опцией, т. к. некоторые генераторы им уже оснащены).
  6. Переключение нагрузки на основной источник (сеть) при возобновлении подачи с него напряжения.
  7. Остановка электрогенератора.
  8. Подзарядка стартерного аккумулятора.

Работу АВР проделывает основательную, и собрать его, обладая даже хорошими знаниями электротехники, не так-то просто. Обычно для построения таких агрегатов используются avr — контроллеры, реже — полноценные микропроцессоры и даже компьютерные системы, требующие от мастера глубоких знаний не только электротехники и электроники, но и программирования. Именно из-за сложности повторения полноценных АВР тема самостоятельного изготовления их в данной статье рассматриваться не будет.

Проблемы с перебоями в энергоснабжении существуют, пожалуй, со времен открытия электричества и знакомы каждому. Одним из выходов из создавшегося положения может стать резервный электрогенератор, на который можно перейти до устранения проблемы. Переключиться на него несложно и вручную, но если объект ответственный или у вас нет желания возиться с рубильниками, эту задачу можно возложить на автомат — АВР для генератора.

Требования к оборудованию резервного питания

Необходимость перехода на резервный источник, как правило, вызвана либо аварийной, либо нештатной ситуацией. В связи с этим нередко все переключения осуществляются неквалифицированным персоналом и зачастую в сложных условиях — в темноте, тесноте, под открытым небом. Именно поэтому требования к резервирующему оборудованию достаточно жесткие:

  1. Безопасность для оператора. Все резервное электрооборудование не должно иметь открытых токоведущих и движущихся частей (за исключением приводных ручек), а его металлические шасси и кожухи нужно заземлить. Отправляя даже неподготовленного человека на переключение, вы должны быть уверены, что он не попадет под напряжение и не повредит руки какими-нибудь фиксаторами или тягами, даже работая при плохом освещении.
  2. Безопасность для электрооборудования. Схема коммутации должна быть такой, чтобы даже при не полностью или не в той последовательности выполненном переключении оператор не смог создать аварийной ситуации — подать встречное напряжение, переключить не все фазы, вызвать короткое замыкание и пр. Все это обеспечит сохранность основных и резервных цепей даже при неумелых или ошибочных действиях человека.
  3. Оперативность. Переход на резервный генератор должен требовать минимум манипуляций и производиться по возможности быстро. Сами устройства коммутации должны быть максимально доступны, чтобы к ним не нужно было взбираться по стремянкам или лазить по люкам. Это особенно важно для ответственных объектов и специального электрооборудования (холодильные установки, системы микроклимата, котлы, печи и пр.).
  4. Наглядность и простота. Конструкция переключателей и рубильников должна быть максимально простой, а схема переключения — наглядной и интуитивно понятной. Это существенно сокращает вероятность ошибки человека и выхода из строя оборудования. Такие схемы проще обслуживать, а ремонт при их поломке будет стоить дешевле.

Стоит отметить, что каким бы методом переключения на резервное питание вы ни пользовались, ручным или автоматическим, все условия должны быть по возможности максимально соблюдены. Ведь именно от этого будет зависеть не только обеспечение бесперебойного питания объекта, но и безопасность людей.

Методы подключения резервного генератора

В зависимости от конкретных требований и возможностей (наличие или отсутствие дежурного персонала, его квалификации, финансов предприятия и пр.) переход на резервный источник может осуществляться одним из трех способов:

  1. Ручное переключение.
  2. Полуавтоматический переход.
  3. Автоматическое переключение.

Для небольших объектов и частных домов вполне подойдет ручная схема подключения бензогенератора к домашней сети. Оборудование таких систем стоит недорого, а присутствие людей в жилом доме подразумевается само собой. Полуавтоматический способ переключения требует участия оператора на том или ином этапе коммутации, а значит, он отлично подойдет как для частных домов, так и для объектов с постоянным, пусть даже неквалифицированным персоналом.

Полностью автоматический переход обычно используется на автоматизированных и ответственных объектах или участках, а также там, где постоянный персонал отсутствует.

Ручное подключение

Для реализации этого метода достаточно обычного перекидного рубильника на нужное количество полюсов и резервного генератора, подходящих мощности и напряжения.

Схема подключения генератора к сети дома через перекидной рубильник

Для того чтобы запитать дом от резервного источника, здесь достаточно лишь повернуть ручку рубильника, на оси которой находятся переключатели А и В. При этом ножи устройства сначала отключат потребителя от основного источника (сети), и лишь затем подключат его к резервному (генератору). В схеме необходимо коммутировать однофазную цепь, рубильник имеет два переключателя или, как принято говорить, полюса. Но существуют и многополюсные приборы, коммутирующие трехфазные линии.

Трехполюсные перекидные рубильник (слева) и переключатели

Первым на рисунке приведен двухпозиционный рубильник, два последних — переключатели, имеющие по три позиции. Рубильник позволяет подключить нагрузку либо к сети, либо к резервному источнику. Третьего не дано. Трехпозиционные приборы имеют третье (промежуточное) положение, в котором нагрузка уже отключена от сети, но еще не подключена к генератору.

Если потух свет, рубильник переключается на бензиновый или дизельный генератор и этот самый генератор запускается. Во время пуска на выходе напряжение частота начнут плавно увеличиваться от нуля до номинала.

В это время двигатели электроприборов сгорят. Будь в вашем распоряжении трехпозиционный переключатель, вы бы смогли сначала просто отключить дом от сети, потом спокойно запустить генератор, вывести его на режим, а уж затем переключиться к резервному электропитанию.

Полуавтоматический переход на другой источник

Этот метод подразумевает автоматизацию тех или иных (не всех) процессов переключения. Участие человека в таком типе переключения все равно необходимо, но сама коммутация становится намного проще и безопаснее как для человека, так и для оборудования.

Автомат переключения на резерв

Этот узел, который несложно собрать своими руками, предназначен для автоматического переключения нагрузки с основного на резервный источник при пропадании первого и наоборот. Для его реализации понадобится электромагнитный пускатель или реле, срабатывающие от 220 В и с контактами, выдерживающими ток домовых потребителей. В качестве примера взято электромагнитное реле РЭК77/3 с тремя группами переключающих контактов:

Электромагнитное реле РЭК77/3 с обмоткой 220 В / 50 Гц

Устройство выдерживает ток до 10 А, и вполне может использоваться в качестве автоматического переключателя на небольшом объекте или в частном доме. Схема же автомата будет выглядеть следующим образом:

Здесь реле исполняет роль автоматического перекидного выключателя. Одна группа контактов переключает фазу, другая — ноль, третья не используется. Обмотка реле питается от основной сети. В исходном положении в линии «Сеть» присутствует напряжение, реле включено и подает напряжение на нагрузку. При пропадании сети реле отпускает и переключает нагрузку на питание от генератора. При возобновлении электроснабжения реле К1 вновь срабатывает, и схема возвращается к питанию от основного источника.

Это полный автомат ввода резерва, но лишь в том случае, когда сам резервный источник всегда под напряжением. Если же в качестве резерва используется бензогенератор, а это чаще всего именно так, то понятно, что система будет полуавтоматической — генератор придется запускать вручную.

С запуском бензогенератора

Эта конструкция в состоянии самостоятельно запустить генератор. Единственное условие — сам генератор должен иметь стартер и дистанционную систему пуска хотя бы кнопкой. Для реализации этой идеи понадобится еще одно реле и пусковой таймер произвольной конструкции:

Подключение бензогенератора к сети дома, схема с автостартом

Здесь реле К1 исполняет те же функции — переключает нагрузку при пропадании основного напряжения. Но дополнительно оно своей третьей группой контактов подает напряжение на стартер и реле времени. Реле периодически пытается завести генератор, с его запуском появляется напряжение на резервной линии. При этом срабатывает реле К2 и своими контактами отключает систему автозапуска бензогенератора.

Но и эта конструкция не является полным автоматом. Во-первых, если генератор по каким-либо причинам не запустится (холодно, плохая регулировка пуска, нет топлива и пр.), устройство будет пытаться заводить его до тех пор, пока не сожжет стартер или не посадит пусковой аккумулятор. Во-вторых, при появлении основного напряжения автоматика переключит нагрузку на него, но не заглушит генератор.

Полный автомат ввода резерва

Для того чтобы полностью автоматизировать процесс, необходимо нечто большее, чем 2 реле — полноценная система контроля. Такая система существует и называется АВР — Автоматический Ввод Резерва. Создаются подобные устройства на базе программируемых AVR контроллеров, имеют в своем составе множество датчиков обратной связи и регуляторов. Сделать такое оборудование самостоятельно сможет лишь квалифицированный специалист.

Но оснастить свой дом или любой другой объект подобным автоматом можно — они есть в продаже, хотя и стоят недешево. Зато список функций, выполняемых стандартным АВР, достаточно велик:

  1. Отключение потребителей от основного источника при пропадании в нем питающего напряжения.
  2. «Умный» запуск генератора с контролем неудачного старта.
  3. Вывод бензогенератора на рабочий режим.
  4. Подключение потребителей к линии генератора.
  5. Подсчет моточасов, контроль температуры двигателя, расхода топлива и пр.
  6. Контроль напряжения, частоты и тока с автоподстройкой режима работы генератора.
  7. Автоматическое переключение на основной источник при возобновлении штатного электроснабжения.
  8. Остановка бензогенератора.
  9. Зарядка аккумулятора стартера.

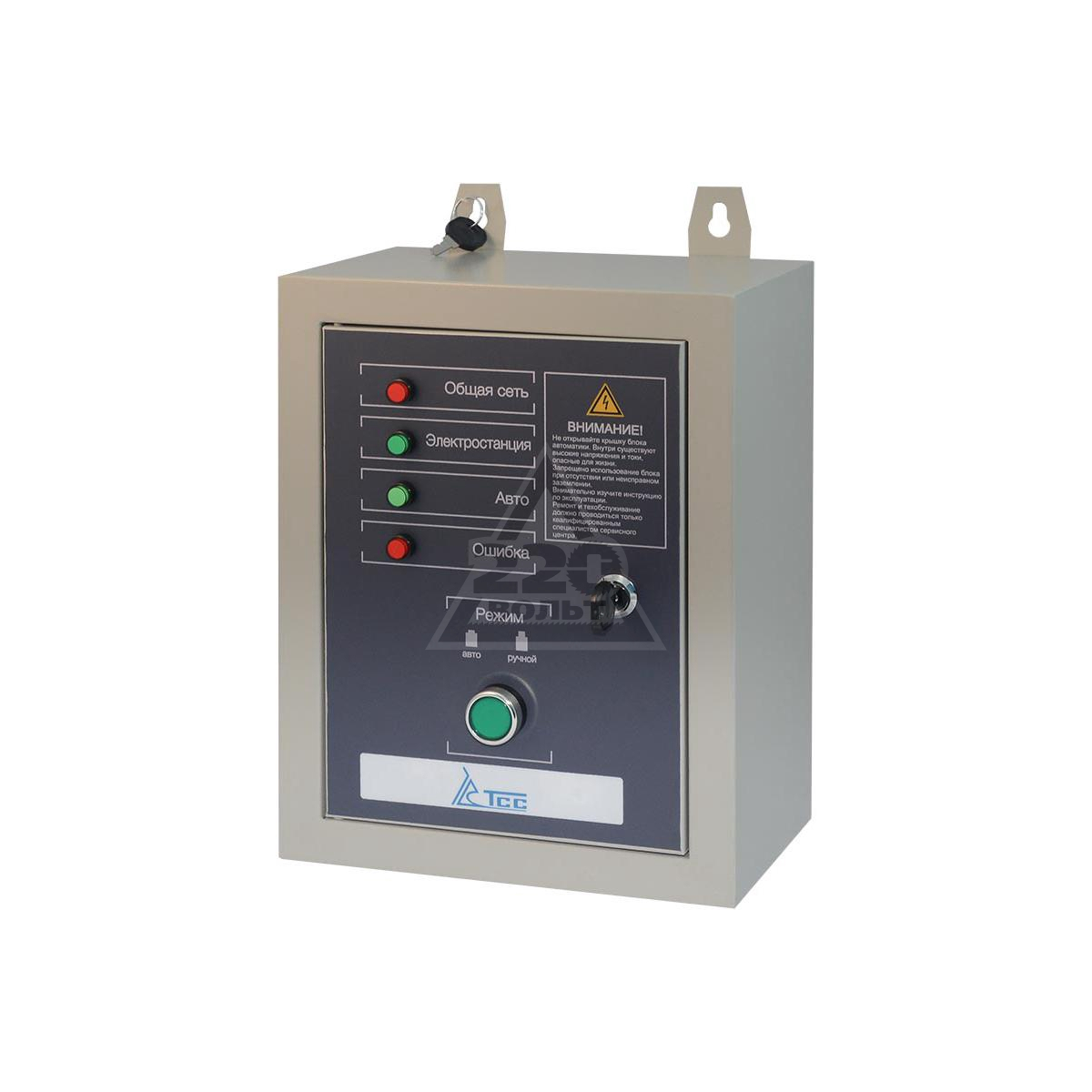

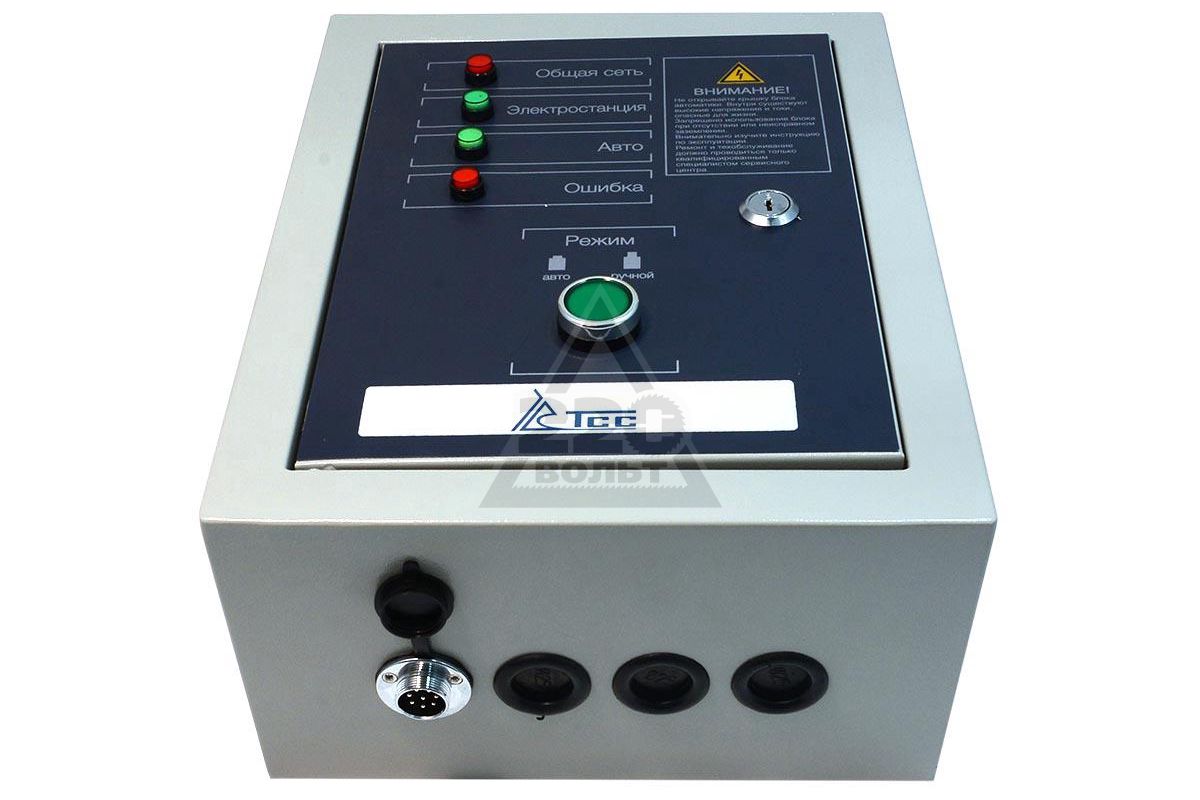

Сегодня купить блок АВР можно как в комплекте с бензогенератором, так и отдельно. Первый вариант, конечно, проще (узлы адаптированы и подключены друг к другу уже производителем), но финансово неоправдан, если генератор уже есть. В этом случае достаточно приобрести АВР, но перед покупкой обязательно проконсультируйтесь со специалистом о том, сможет ли конкретная модель автомата работать именно с вашим генератором. Структурная же схема подключения генератора с АВР в домовую сеть будет выглядеть примерно так:

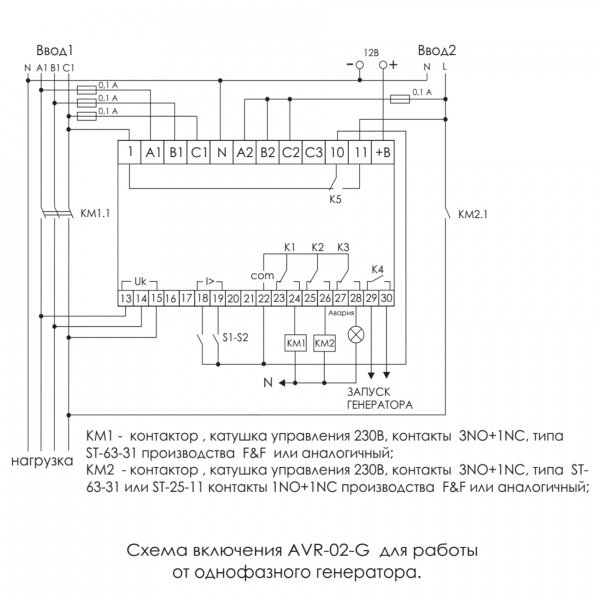

Общая схема подключения генератора с блоком АВР

Газовый генератор с АВР для дома: плюсы и минусы

Для организации резервного электроснабжения дома или коттеджа используют генераторы на различных видах топлива. По сравнению с бензином или дизтопливом газ имеет ряд преимуществ. Это практически полное отсутствие твердых частиц при сжигании – что способствует увеличению срока службы, – минимальный уровень шума, возможность автоматизации работы без дозаправки при подключении к газгольдеру или магистральному газопроводу. Газовые электрогенераторы с автоматическим вводом резерва не требуют участия человека для пуска, остановки, регулировки режима работы. Кажется, что при таких плюсах отказ от генератора на газе будет однозначно ошибочным решением, но это не так.

Особенности

Газовые генераторы в зависимости от способа подключения разделяются на 3 группы:

  • Баллоны. Это модели эконом-класса для дачи или дома, если отключение электричества случается крайне редко. Отличаются, как правило, небольшой мощностью, достаточной для электроснабжения основных потребителей непродолжительное время.
  • Газгольдер. Генераторы для резервного электроснабжения, способные снабжать различные по мощности потребители продолжительное время.
  • Магистральный газопровод. Вариант как для резервного, так и автономного электроснабжения частного дома или коттеджа с подведенным магистральным газопроводом.

Большинство газовых электрогенераторов оснащаются автоматическими регуляторами напряжения (AVR). По сути, это система стабилизации, позволяющая исключить скачки напряжения. Обязательное условие, если при резервном электроснабжении будут использоваться приборы, техника и оборудование с разными значениями пусковой и номинальной мощности.

Генератор может быть установлен как в доме, так и в отдельном строении, на улице. В последнем случае выбирайте модель с кожухом для защиты от влаги и воды.

Что касается обслуживания, то в электрогенераторах на газе, как и в бензиновых, и дизельных моделях, установлен двигатель. Соответственно, для смазки трущихся деталей требуется время от времени использовать моторное масло, поэтому обслуживать оборудование потребуется регулярно.

Моторесурс и КПД у газовых генераторов выше, чем у бензиновых или дизельных. Запуск возможен при широком температурном диапазоне.

Недостатки

Минусов у газовых электрогенераторов хватает:

  • Частый выход из строя генераторов из-за низкого качества топлива. Газ при подаче через магистральный газопровод, как и сжиженный газ в газгольдерах, не отличается высоким качеством. Это является прямой причиной преждевременного выхода из строя генераторов.
  • Ограниченный ввод в работу. Самостоятельно установить без получения разрешения на подключение и эксплуатацию не получится. А это существенные временные и денежные затраты. Кроме того, при выявлении малейших нарушений возможен отказ до устранения недочетов.
  • Малая мощность по сравнению с бензиновыми или дизельными моделями. Для питания мощных потребителей потребуется покупать дорогостоящий генератор повышенной мощности, что для резервного или аварийного электроснабжения не целесообразно – вложение средств в таких случаях окупится нескоро.
  • Существенные габариты. Оборудование отличается большими размерами – потребуется выделить просторное помещение для размещения, которое найдется не у всех.
  • Дорогостоящий ремонт. В случае поломок диагностика и восстановление оборудования обойдутся владельцу дорого.

Это только основные недостатки, но их гораздо больше. Как минимум, любое газовое оборудование потенциально взрывоопасное. Требуется строго соблюдать технику безопасности, регулярно делать проверки работоспособности всей системы, а также диагностику на отсутствие утечек газа. При сжигании выделяется угарный газ, поэтому в обязательном порядке необходимо предусмотреть приточно-вытяжную вентиляцию в помещении, где будет установлен электрогенератор. Зачем так рисковать, если есть более достойная альтернатива?

Инверторный ИБП – идеальное решение для частного дома

Все генераторы (бензиновые, дизельные, газовые) преобразуют энергию сжигания топлива в электроэнергию. Инверторные ИБП для дома работаю по совершенно другому принципу. Постоянное напряжение на выходе с аккумуляторных батарей с помощью инвертора преобразуется в переменное для питания потребителей. При наличии сетевого электроснабжения цепь с АКБ отключена. При отключении электричества мгновенно задействуется источник бесперебойного питания. Переход на резервное электроснабжение занимает не более 20 мс, поэтому для техники и оборудования он остается незамеченным – никаких негативных последствий, перезапуска и пр. Система резервирования полностью автономная, не требует перерывов в работе и какого-либо обслуживания. За счет бесшумности, большому сроку службы аккумуляторов (порядка 8 лет), экологичности и автоматизации ИБП на основе инвертора становится куда более привлекательным решением, чем генератор.

АВР Автоматический ввод резерва: что такое и как работает…

Бесперебойность в работе энергосистемы не всегда носит постоянный характер. Природные или техногенные внешние факторы способны внести свои коррективы в ее функциональность. С учетом этого токоприемники (первой и второй категории надежности) подключаются к более, чем двум источникам питания. Нагрузка при переключениях к основным и резервным источникам питания увеличивается, поэтому для надежности используют систему АВР (автоматический ввод резерва).

Содержание:



Предназначение и что представляет собой АВР

Система АВР – электрощитовое вводно-коммутационное распредустройство – оперативно переключает нагрузку на резервный источник, если возникнут проблемы энергетического плана на основной линии. Перед автоматическим переключением в режим аварийной работы система выявляет проблемы с напряжением в цепи вводов и проблемы с нагрузками.

Что скрывается под аббревиатурой

Есть немало способов усовершенствования работы системы энергоснабжения зданий и жилых домов. Среди них – АВР имеет особое значение. Название АВР – автоматический ввод резерва – объясняет назначение системы. Иногда «ввод» заменяют на «включение», что не совсем корректно. Включение резерва подразумевает запуск резервного генератора в определенных случаях.

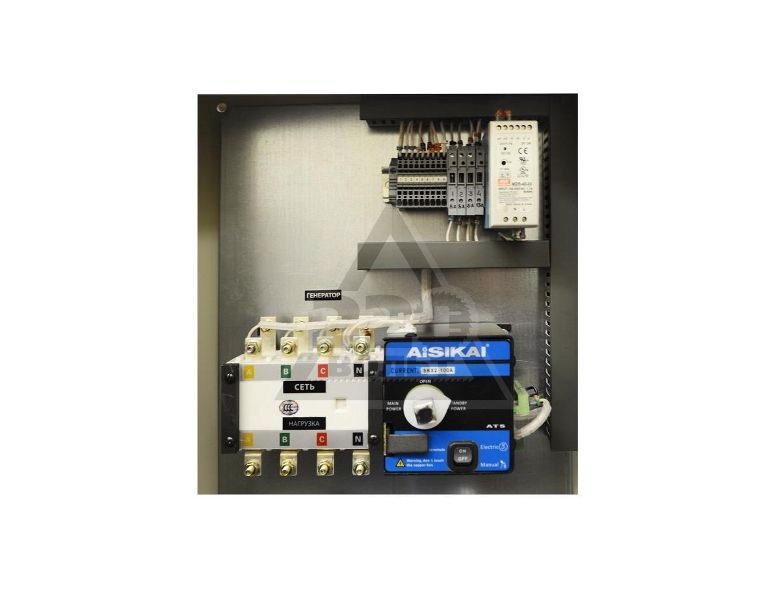

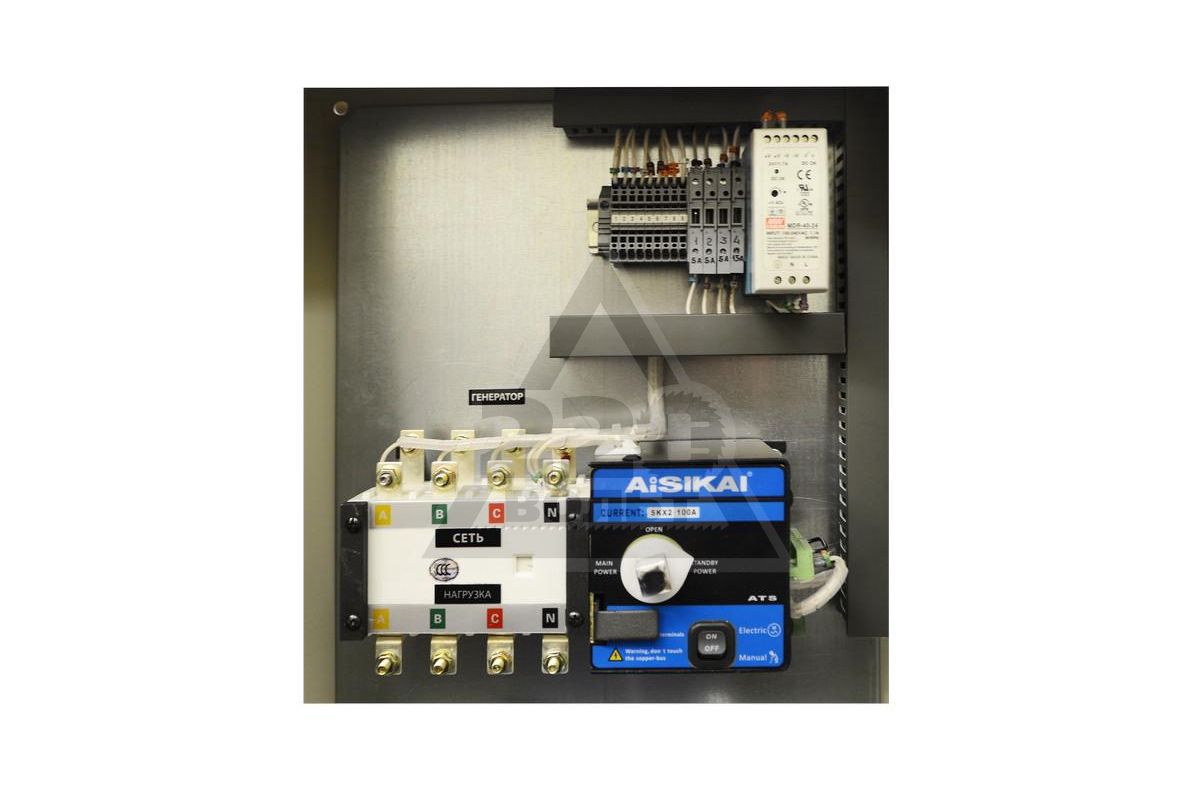

Типовой щит АВР

Класификация АВР

Принип классификации работы рабочей системы позволяет выявить наиболее сложные участки цепи подачи напряжения. АВР блоки или шкафы принято классифицировать по определенным параметрам:

Классификация служит наглядным примером работы системы энегообеспечения с контролем переключений от исновного источника к резервному. АВР ускоряет и защищает автоматические переключения.

Какие требования предъявляется к АВР

Для восстановления электроснабжения в случаях аварийных ситуаций используется система АВР, соответствующая определенным требованиям.

  1. Обеспечение бесперебойного энергоснабжения от резервного ввода в случае проблем на основной линии.
  2. Возможность восстановить работу системы электрообеспечения в максимально краткие сроки.
  3. Однократное подключение и отключение нагрузки (по любым причинам).
  4. Процесс перевода с основного источника питания на резервный блок контролируется системой АВР до подключения к резерву.
  5. Системой АВР контролируется исправность управления резервным оборудованием.

Как устроен АВР

Есть два вида системы, которые отличаются по типу ввода:

  1. АВР одностороннего типа, где есть один рабочий ввод, используемый, пока не исчезнут проблемы с основной линией. В системе есть второй – резервный – ввод, который подключается в случаях крайней необходимости.
  2. АВР двустороннего типа не имеет разделения по рабочему и резервному принципу, так как оба ввода в приоритете.

Для первого типа характерно наличие функции, которая дает возможность переключаться на рабочий режим, как только основной режим восстановится. У двустороннего типа АВР свои преимущества, поэтому такой функции там не предусмотрено. И во втором случае нет принципиальной разницы, от какого источника идет нагрузка.

Можно посмотреть примеры как односторонней, так и двусторонней работы системы АВР.

По какому принципу происходит автоматический ввод резерва

Независимо от типа подключения по одностороннему или двустороннему принципу, в системе заложена функция отслеживания параметров сети. Для этих целей служит реле контроля напряжения, а также управляющие микропроцессорные блоки, что не сказывается на работе системы в целом. Например, можно рассмотреть принцип действия АВР, чтобы обеспечить бесперебойное энергоснабжение для однофазного потребителя.




Простая схема однофазной АВР

Обозначения:

  • N – Ноль.
  • A – Рабочая линия.
  • B – Резервное питание.
  • L – Лампа, играющая роль индикатора напряжения.
  • К1 – Катушка реле.
  • К1.1 – Контактная группа.


При штатном режиме подача напряжения производится на индикаторную лампу с катушкой реле К1. Таким образом положение нормально-замкнутого (и нормально-разомкнутого) контакта меняется. Нагрузка поступает с основного источника линия А. Напряжение В пропадает на входе А, гаснет лампа, прекращается насыщение катушки реле, что, соответственно, приводит к возврату контактов в начальное положение. Таким образом нагрузка включается на входе В.

Когда на основном вводе напряжение восстанавливается, то в реле производится перекоммутация на источник А, что соответствует принципу работу источника с односторонним исполнением.

Это упрощенная схема, иллюстрирующая происходящие процессы в системе АВР, которую обычно берут в пример для объяснения.

Какие схемы работы АВР существуют

Рабочие примеры показывают успешность применения щита автозапуска для бесперебойного электроснабжения дома.

Простые схемы

Один из вариантов схемы АВР показывает переключение электроэнергии на генератор с основной линии. Здесь присутствует принцип защиты от короткого замыкания. В данном АВР предусмотрены электрическая и механическая блокировка, которая не дает запуститься одновременно двум вводам.

Схема АВР для дома


Обозначения:

  • AB1 и AB2 – двухполюсные автоматические выключатели на основном и резервном вводе.
  • К1 и К2 – катушки контакторов.
  • К3 – контактор в роли реле напряжения.
  • K1.1, K2.1 и K3.1 – нормально-замкнутые контакты контакторов.
  • К1.2, К2.2, К3.2 и К2.3 – нормально-разомкнутые контакты.


При автоматическом переключении АВ1 и АВ2 работа системы АВР выглядит следующим образом:

  1. Питание от основной линии в штатном режиме. При насыщении катушки К3 происходит срабатывание реле напряжения, что приводит к замыканию К2.2 и К2.3 и размыканию К1.
  2. Энергообеспечение при аварийном режиме. При проблемах напряжения на основной линии К3 не насыщается, напряжение падает ниже допустимого, контакты приходят к исходному положению. Таким образом напряжение поступает на катушку К1, из-за чего меняется положение контактов К1. 1 (имеющаяся роль электрической защиты) и К1.2 (которая снимает блокировку подачи питания на нагрузку).
  3. Срабатывание механической блокировки. В этом случае используется реверсивный пускатель (если есть на конструкции электромеханического прибора).

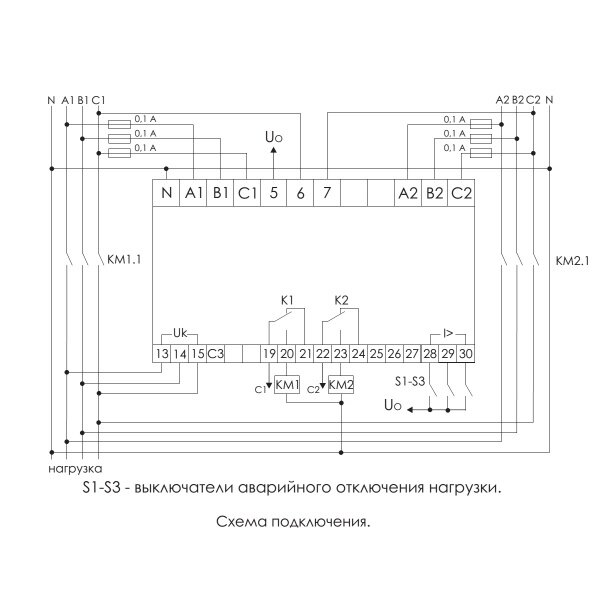

Пример работы двух простых АВР для трехфазного напряжения, где, в одном случае энергообеспечение производится по односторонней схеме, а в другом – по двустороннему принципу.

Пример односторонней (В) и двусторонней (А) реализации простого трехфазного АВР

Обозначения:

  • AB1 и AB2 – трехполюсные автоматы защиты;
  • МП1 и МП2 – магнитные пускатели;
  • РН – реле напряжения;
  • мп1.1 и мп2.1 – групповые нормально-разомкнутые контакты;
  • мп1.2 и мп2.2 – нормально-замкнутые контакты;
  • рн1 и рн2 – контакты РН.


Схема А имеет два равноправных ввода, чтобы не произошло одновременного переключения линий. Здесь используется принцип взаимный блокировки, как на контакторах МП1 и МП2. Благодаря очередности автоматического включения АВ1 и АВ2, будет зависеть от какой линии пойдет нагрузка. Если первым сработает АВ1, то задействуется пускатель МП1, а контакт МП1.2 разрывается, что приводит к блокировке напряжения на катушку МП2. Если отключается источник 1, то пускатель МП1 переходит н свое исходное положение. И в действие вступает ПМ2, который блокирует первый пускатель и переводит подачу нагрузки от источника 2. Переключать источники можно и в ручном режиме с помощью АВ1 и АВ2.

Для одностороннего принципа работы используется схема В. Основное ее отличие в том, что в цепи подключения добавляется реле напряжения (РН) и при восстановлении работы оно возвращает подключение на источник 1. Но при этом размыкается РН2, который отключает пускатель МП2 и замыкает РН1, что позволяет подключить МП1.

Принцип работы промышленных систем

Основные принципы здесь неизменны. В качестве примера можно взять схему АВР в виде типового шкафа. Здесь используется реле с контролем состояния каждой фазы. При проблемах на одной из них с перекосом напряжения, всегда можно переключить нагрузку на оставшуюся линию. Это восстановит исходный режим энергообеспечения, когда проблемы с основным источником исчезнут.

Схема типового промышленного шкафа АВР

Обозначения:



  • AB1, АВ2 – трехполюсные устройства защиты;
  • S1, S2 – выключатели для ручного режима;
  • КМ1, КМ2 – контакторы;
  • РКФ – реле контроля фаз;
  • L1, L2 – сигнальные лампы для индикации режима;
  • км1.1, км2.1 км1.2, км2.2 и ркф1 – нормально-разомкнутые контакты.
  • км1.3, км2.3 и ркф2 – нормально-замкнутые контакты.


Высоковольтные цепи с АВР

Действие АВР в высоковольтных сетях класса 1кВ имеет более сложную схему, хотя со схожим принципом работы, как было указано выше. Все механизмы запуска здесь не меняется. Но в данной схеме нет резервных трансформаторов и каждая шина (Ш1 и Ш2) подключается к основному для себя питающему трансформатору (Т1 и Т2). Последние могут в определенных обстоятельствах стать резервными источниками с дополнительной нагрузкой. При штатном режиме выключатель СВ10 разомкнут и АВР производит контроль ТП по ТН1 Ш и ТН2 Ш.

При блокировке питания на Ш1 происходит отключение В10Т1 и включается СВ10. Обе секции или блоки начинают работать от одного и того же трансформатора. Как только источник восстанавливаает свою работу, АВР перекоммутирует систему в свое исходное положение.

Упрощенная схема ТП 110/10 кВ

Как работают микропроцессорные бесконтактные системы

АВР данного типа имеют микропроцессорные блоки управления. В работе устройства подключение производится через полупроводниковые коммутаторы, отличающиеся большей надежностью.

Электронный блок АВР

У бесконтакторных АВР немало своих преимуществ:

  1. Нет необходимости в механическом контакте и нет проблем, которые могут с ним возникнуть (пригорание или залипание и т.д.).
  2. Нет необходимости в блокировке по механическому принципу.
  3. Есть расширенный диапазон управления всеми параметрами переключений.

К недостаткам стоит причислить сложности при ремонте АВР электронного типа. Реализовать такую схему устройств самостоятельно – будет проблематично. Без специальных знаний электроники и знаний в области программирования здесь не обойтись.

С водом АВР значительна уменьшается нагрузка на работу всей системы, блокировки проихоят меньше, зато проще контролировать процессы переключений электроэнергии от основного источника к резервному и — наоборот. Схемы подключений всегна можно найти в сети интернет или в инструкциях.

АВР для частного дома

В данной статье мы рассмотрим устройство, посредством которой происходит управление мини-электростанцией. Название данного девайса – контроллер АВР – контроллер автоматического включения резервного питания.

Практически все мини-электростанции, и неважно насколько тихо они работают, выдают достаточно много неприятных децибел. К примеру, у относительно тихой мини-электростанции HONDA, мощностью в 5-6 кВт, уровень шума составляет порядка 70 дБ. Дизельная электростанция, даже оборудованная шумопоглощающим кожухом, выдает порядка 60-70 дБ. Чтобы избавиться от неприятного шума, многие домовладельцы выносят генераторы как можно дальше от дома, строят для генераторов отдельные строения. Некоторые даже строят подземные бункеры, куда прячут эти самые децибелы.

Удаление генератора от дома создает одну довольно таки неприятную проблему – управление генератором в момент отключения основного (городского) электричества. Давайте представим себе порядок ваших действий для того, чтобы подать электричество на Ваш дом, если вдруг, нежданно–негаданно, произошло отключение электроэнергии.

  1. Отключить вводной рубильник-автомат на щитке, чтобы в момент, когда работает генератор, не произошло «встречи» городского электричества и электричества, которое вырабатывает ваш генератор. Если «встреча» все же произошла, в лучшем случае, сработает защита на генераторе, ну а если не успеет сработать, тогда ремонт генератора вам обойдется довольно таки прилично.
  2. Подойти к генератору и завести его.
  3. Дать генератору прогреться (от 30 секунд до 3 минут).
  4. Включить на генераторе подачу электричества на дом.

После появления городского электричества вам необходимо будет пройти процедуру с генератором повторно, но уже в обратно порядке. И хорошо если в доме есть человек, который в дождь-снег оденется и пойдет выполнять весь этот ритуал… Ну а если дома только любимая жена и маленькое дитя… Но, как известно, матушка лень – двигатель прогресса, и чтобы не делать всех этих движений, умные люди придумали устройство под названием контроллер автоматического включения резервного питания.

Назначение данного устройства – управление генератором (пуск – стоп) с последующем подключением резервного электропитания на объект. Практически все подобные устройства работают по одному и тому же принципу, отличаются лишь функционалом, качеством сборки и комплектующих, а соответственно и ценой.

Алгоритм работы контроллера АВР для генератора:

  1. Монитор напряжения на основной линии.
  2. При отключении основного источника электропитания, происходит запуск генератора.
  3. Прогрев генератора.
  4. Переключение нагрузки на ГУ (генераторная установка).
  5. При появлении основного источника электропитания (от города), происходит переключение нагрузки на город
  6. Далее – расхолаживание и стоп генератора.

Примерно вот так работает самый простой АВР, который рассчитан на простой пуск-стоп генераторной станции.

Но есть и более современные модели устройств. Функционал таких устройств достаточно широк. Все они построены на современных программируемых процессорах. Такая автоматика контролирует не просто наличие напряжения в сети, но и его номинал, по верхнему и нижнему пределам, по разности напряжения между фазами. В случае выхода за пределы допустимых параметров, также происходит переключение на ГУ.

Существуют модели АВРов, которые можно самостоятельно программировать, задавать необходимы параметры для нормальной и корректной работы генератора.
К примеру, одним генераторам для выхода на нормальный рабочий режим работы достаточно 20-40 секунд, другие же выходят в нормальный режим через 3-5 минут. И, кроме того, алгоритм работы, управление у дизельных и бензиновых электростанций немного отличается. Все это вместе требует дополнительных настроек. Более современные модели АВР позволяют контролировать работу генератора дистанционно, через интернет.

Практически все бытовые электростанции, а именно этот сегмент станций мы и рассматриваем, работают от одной заправки топливом порядка 7 – 9 часов. Но, если в момент отключения электричества дома никого нет, то ради одного холодильника или газового котла «гонять» генератор, который «съедает» 3-4 литра топлива в час, как то не совсем рационально. Для того, чтобы увеличить время автономной работы генератора от одной заправки топливом, в некоторых моделях автоматики предусмотрен экономичный режим работы. Данный режим, в зависимости от настроек, позволяет работать генераторной установке с определенными интервалами, к примеру, задано работать час через три. То есть, станция час работает, три отдыхает. За это время холодильник не разморозится, дом не остынет. Соответственно и время работы от одной заправки увеличивается в разы. Кроме экономии топлива, значительно увеличивается и моторесурс станции, что также немаловажно.

В заключении хотелось бы отметить, что применение качественной автоматики, значительно упрощает эксплуатацию генератора, позволяет контролировать работу генератора практически любому человеку. При выборе автоматики для мини-электростанции, советуем Вам обратиться в специализированные организации, которые занимаются продажей, установкой и монтажом автоматики. Желательно чтобы эта фирма находилась с Вами в одном городе-регионе, чтобы в случае неполадок они могли в кратчайшие сроки устранить неисправность.

По данным сайта www.electrik.info

АВР – автоматический ввод резерва




                                                             АВР – автоматический ввод резерва

В загородных домах, дачах и вообще в местах где может пропасть электричество используют альтернативные источники электричества- это генераторы электрического тока. В большинстве случаев это бензиновые генераторы. В случае внезапного исчезновения основного электричества, для обеспечения нормальной жизни деятельности дома ( особенно зимой ) необходимо быстро запустить резервный источник электрической энергии. Если в короткий срок не появится электричество, может нарушится отопление дома остынут или в худшем случае могут потечь батареи. Запустить генератор без знающего как это сделать человека или вообще в отсутствии дома людей очень трудно или невозможно. Обычно эту функцию берёт на себя автоматика.

Для автоматического включения генератора используют щит АВР. В автоматическом режиме, если пропадает напряжение в центральной сети, через несколько секунд включается резервное питание (генератор) и ваше жилище начинает получать ток от него. Это происходит за счет двух магнитных пускателей и реле контроля наличия напряжения в шите АВР и наличии системы авто запуска в генераторе.

В обычном режиме, в шите АВР, когда напряжение передается от линии электропередач, реле включает магнитный пускатель №1, который подает напряжение на щит вашего дома. В аварийном режиме, когда пропадает напряжение в сети 220 вольт или две фазы в сети 380 вольт, реле отключает магнитный пускатель №1 и подает сигнал на генератор, который от аккумулятора запускает систему авто-запуска генератора. Генератор начинает работать и в щите АВР срабатывает магнитный пускатель №2, который также подает напряжение на щит вашего дома и генератор работает до тех пор пока не включится основное электричество или не кончится горючее. При включении напряжения в сеть генератор перестает работать, магнитный пускатель №2 отключается и включается магнитный пускатель №1 и система работает в обычном режиме.

Шит АВР нужно устанавливать после электросчётчика, так чтобы при работе генератора электрического тока счетчик не учитывал вырабатывавшею им энергию. Также шит АВР должен стоять перед основным шитом дома. Получается шит АВР стоит между счётчиком и электрощитом.

В случае когда потребляемая мощность дома большая, или мощность генератора недостаточна для запитки всего дома, можно подключить на линию генератора жизненно необходимые электроприборы, которые будут обеспечивать нормальную жизнедеятельность дома до включения основного электропитания.

Шиты АВР можно купить в собранном виде или собрать самому. Готовые шиты лучше покупать с импортной автоматикой (АВВ) пускатели в которых, в отличии от отечественных и китайских, не издают постороннего шума при работе (гудят), который создаёт дискомфорт особенно если жилая зона находится рядом с щитовой. Стоимость, правда шита АВР импортного (АВВ) и китайского (ИЭК) различается 5-6 раз.

Электромонтажные работы по проводки электрических проводов для шита АВР и устанавливать шит должен квалифицированный электрик профессионал.

                                                             Схема АВР.

                                                      Фото АВР





Скалин Евгений.



принцип работы, рекомендации по созданию системы своими руками

Ни один источник электроснабжения не может считаться абсолютно надежным, и всегда существует риск отключения от сети. В такой ситуации у потребителя могут возникнуть серьезные проблемы. Если к электросети подключены важные устройства, то допускать подобное отключение нельзя. Именно для решения этой проблемы и используется схема АВР на 2 ввода или более. В результате при потере основного источника энергии автоматически подключается резервный.

Область применения

Сначала необходимо сказать о расшифровке АВР — автоматический ввод резерва. Эти системы в обязательном порядке используются в электросетях потребителей первой категории. Они необходимы для того, чтобы перебои в энергоснабжении не привели к серьезным финансовым потерям или угрозе жизни людей.

Системы АВР принято классифицировать по принципу работы:

  • Односторонние – в состав схемы входят секции основного и резервного питания.
  • Двухсторонние – каждая линия может использоваться в качестве резервной либо основной.
  • Восстанавливающиеся – после восстановления работы основного источника питания, система переходит в прежний режим работы.
  • Не восстанавливающиеся – отключение резервной системы питания производится вручную.

Система автоматического ввода резерва может использоваться не только в промышленности, но и частных домах. Обладая определенными знаниями в электрике, можно собрать простую схему своими руками. Однако сначала стоит изучить устройство АВР.

Принцип работы

Если на одной из фаз падает напряжение или изменилась частота, то реле отключает контактор на основном вводе и замыкает контакты второго устройства, установленного на резервном входе. Это приводит к отключению основного источника питания и подключению к резервной электросети. Большинство систем автоматического ввода работают именно по такому принципу.

Как только в основной цепи происходит восстановление заданных параметров, система переходит в штатный режим работы. Чаще всего в схемы АВР предусмотрена дополнительная блокировка от одновременного срабатывания катушек реле. Это позволяет избежать подключения потребителя сразу к двум электросетям (основной и резервной). Следует понимать, что АВР является полноценной системой с собственной логикой и органами управления.

Простые схемы

Если владелец частного дома хочет избежать перебоев с электроснабжением, то он может самостоятельно собрать несложную схему АВР. Она содержат минимальное количество элементов и является довольно надежными.

На базе контакторов

Наиболее простой считается схема АВР на контакторах, которая предназначена для однофазных сетей.

Принцип ее работы довольно прост: поочередно включаются SA 1, SA 2. Если в основной электросети (ввод 1) есть напряжение, то она будет питать нагрузку. Таким образом, ввод 2 является резервным источником питания. Как только в основной сети пропадает напряжение, производится автоматическое переключение на ввод 2.

В таком режиме система будет работать до того момента, пока не восстановится энергоснабжение на вводе 1. Описанная схема отличается высокой надежностью и может эффективно функционировать даже без механической блокировки пускателей. Более того, подобное усовершенствование является чрезмерным.

Для запуска одного из вводов, достаточно кратковременного отключения напряжения с помощью автоматических выключателей SA 1 либо SA 2. Логика система проста и не требует детального описания. Стоит лишь помнить, что замыкающие клеммы контакторов необходимо подбирать по показателю полного тока нагрузки. Для размыкающих контактов определенных требований нет, так как они используются в роли блок-контактов.

На реверсивном рубильнике

Эта конструкция вызывает интерес тем, что способна потреблять электроэнергию исключительно в момент переключения. Этим она существенно отличается от схемы на контакторах. В ее основе находится автоматический разъединитель, например Nh50SZ. Это устройство способно работать в режиме сетевого источника электроэнергии и обеспечить автоматическое переключение между вводами.

Кроме этого, прибор предлагает три режима работы в качестве основного источника питания, выполняя при этом следующие функции:

  • Переключение на основной ввод в автоматическом режиме с тестированием работоспособности потерянной фазы.
  • Самовозврат с одновременным тестированием показателя минимального напряжения и перенапряжения.
  • При возврате к работе от основного источника питания выполняется проверка минимального напряжения, частоты и перенапряжения.

В качестве резервного источника питания в частном доме чаще всего используется генератор. Наиболее простым вариантом переключения с основной электросети на резервную является установка трехпозиционного рубильника. Оснастив генератор автоматическим устройством пуска, можно получить простейшую схему АВР.

устройство, варианты схем и принцип работы

На чтение 8 мин. Просмотров 112 Опубликовано Обновлено

Системы АВР применяют для бесперебойного электроснабжения частных домов, предприятий, других объектов. Автоматическое включение резерва повышает уровень безопасности, предотвращает материальные потери. В некоторых ситуациях исключает угрозы жизни и здоровью людей. Для корректного выбора компонентов необходимо ознакомиться с принципами действия специализированного оборудования.

Что такое устройство АВР

АВР автоматически включает резервный источник питания в аварийной ситуации

Сохранение рабочего состояния источника питания обеспечивается с применением особых инженерных решений. При возникновении аварийной ситуации автоматика подключает генератор. Необходимые действия выполняются без тщательного контроля и вмешательства со стороны пользователя.

Основные функциональные компоненты типовой системы АВР:

  • контрольные приборы фиксируют изменения электрических параметров сети питания;
  • при регистрации разрыва цепи (КЗ) или отклонения от установленного порогового уровня автоматика отключает поврежденный участок;
  • устройство сигнализации сообщает о нарушении рабочего режима;
  • контактная группа подключает дежурный источник питания.

Далее проводят необходимые мероприятия для восстановления штатной системы. Аббревиатура (АВР) расшифровывается как «Автоматический Ввод Резерва». Кроме дежурного генератора используют переключение на работоспособную сеть или блок аккумуляторных батарей.

Назначение АВР

Функциональность системы основана на принципах обеспечения бесперебойной работы источника питания. Автоматизация основных процессов подразумевает исключение действий обслуживающего и эксплуатационного персонала. Профессиональные требования к оборудованию изложены в правилах ПУЭ. В частности, для подключения потребителей 1-й категории применяется схема АВР на 2 ввода с секционником на автоматах.

Дублирование распределительных устройств и других важнейших элементов обеспечивают высокий уровень надежности. Такие блоки рассчитаны на автономную работу. В ходе создания конструкторской документации исключают взаимное влияние для предотвращения ошибочных действий автомата АВР.

Необходимость применения таких систем поясняет пример хорошего оснащения частного загородного дома. Как правило, в таких объектах устанавливают локальную систему отопления. Управление современного газового котла обеспечивает электроника. Для принудительной циркуляции теплоносителя по контурам применяют насосы. Отключение этих компонентов при сильном морозе провоцирует разрушение труб и радиаторов.

Ремонтно-восстановительные работы намного дороже по сравнению с автозапуском специального генератора. Наличие дежурного источника питания пригодится при авариях в сетях электроснабжения. Если подключение напряжения выполняется достаточно быстро, пользователи не будут испытывать дискомфорт.

Принцип работы

Для изучения рабочих алгоритмов можно использовать пример сборки на простой элементной базе.

  • Постоянный контроль электрических параметров основной линии обеспечивает контактор.
  • Переменный ток через выключатель по замкнутой цепи поступает в локальную сеть к потребителям.
  • Если напряжение пропадет, индукционная катушка не сможет удерживать шток.
  • Пружина переместит через привод для замыкания контактную группу резервного ввода.
  • Одновременно отключается основной автомат.
  • При появлении напряжения в рабочей линии действия выполняются в обратном порядке.

Лампочки в соответствующих цепях сигнализируют о запуске определенных режимов.

Требования к системе

Функциональность представленной схемы органичена. Если неполадки в основной линии сопровождаются коротким замыканием, повторное включение провоцирует повреждение нагрузки. Определенное влияние оказывают реактивные характеристики электродвигателей. При подключении станка или мощного вентилятора падение напряжения способно вызвать ложное срабатывание системы защиты.

Отдельно следует рассмотреть скорость подключения запасного источника. При значительных временных интервалах в некоторых подключенных устройствах срабатывают локальные схемы защиты. Подобные ситуации сопровождаются сбоями в работе. Они провоцируют поломки, ускоренный износ приводов.

Чтобы устранить недостатки применяют логические схемы управления, созданные на основе электронных блоков со специализированным программным обеспечением. Некоторые компоненты оснащают механическими узлами блокировки. Такие элементы сохраняют работоспособность при полном отключении основного и аварийного питания.

Основные требования к АВР современного уровня:

  • надежность подключения запасного источника питания (ИП) при пиковых нагрузках и значительных изменениях рабочих параметров сети;
  • достаточное быстродействие для исключения повреждения потребителей электроэнергии;
  • регулируемая настройка пороговых уровней включения системы защиты;
  • блокировка подсоединения к цепи с КЗ и параллельного подключения двух вводов;
  • однократное срабатывание;
  • автоматизированная проверка функционального состояния резервного ИП.

Плавное переключение обеспечивают с помощью добавления в схему трансформаторов.

Выбор автоматики

Блок АВР ПромЭнерго

Промышленное оборудование и технику профессиональной категории оснащают автоматикой в стандартной комплектации. Как минимум, предлагают в составе ящик с набором контакторов для воспроизведения защитного алгоритма. В зоне доступности размещают аварийную кнопку. При необходимости рукой установку отключают одним быстрым движением.

Специализированный щит АВР можно приобрести в собранном состоянии либо создать функциональный аналог самостоятельно. При выборе готового изделия следует обратить внимание на репутацию производителя. Пригодится предварительное изучение отзывов покупателей и мнения опытных экспертов.

В нижнем ценовом диапазоне представлены изделия сомнительного происхождения. Если АВР однофазный стоит до 1500-2000 р., вряд ли можно рассчитывать на длительный срок службы и высокую надежность. Подделки отличаются плохой сборкой, низким качеством контактных групп. Достаточно часто в подобных моделях используют маломощные электронные ключи, которые не приспособлены к броскам напряжения и нагрузкам с выраженными индуктивными характеристиками.

От 4 000 до 8 000 р. можно найти качественные АВР малоизвестных торговых марок. В надежных комплектах оборудования применяют электромеханические функциональные компоненты.

В диапазоне от 20 000 р. и выше представлена продукция ответственных производителей. На эти изделия предоставляют официальные гарантийные обязательства. Быстродействие и другие важные параметры контролируют в каждой отдельной товарной партии.

Автоматика без контроллера

Расшифровка обозначения подчеркивает главную особенность оборудования данной категории. «Автоматический» способ подключения резерва современного уровня подразумевает не только отсутствие вмешательства со стороны пользователей. Электронный контроллер обеспечивает оперативную проверку состояния питающей и резервной сети. Он блокирует выполнение ошибочных операций, препятствует возникновению потенциально опасных ситуаций. При выборе АВР следует проверить наличие в комплекте этого полезного компонента.

АВР в сетях 0,4 кВ

Для коммутации цепей питания в сетях со сравнительно небольшим напряжением (0,4 кВ) применяют серийные контакторы с магнитным приводом. Также используют пускатели в комплекте с АВ. Компоненты схемы подбирают с учетом токовых нагрузок (потребляемой мощности).

В типовые щиты АВР на 2 ввода устанавливают приборы учета электроэнергии, устройства защиты от импульсных бросков напряжения, реле с функцией задержки для создания дополнительного временного интервала перед подключением нагрузки.

Классификация АВР и варианты реализации

Применяют следующие схемы организации рабочих алгоритмов:

  • Односторонняя подразумевает подключение резервного ввода при необходимости. Например, для временного питания от АКБ.
  • В двустороннем исполнении обе секции равнозначны. Такое решение применяют, если возможно переключение на резервную сеть с аналогичными параметрами.

Отдельно определяют логику восстановительного процесса. Используют:

  • последующее автоматизированное подключение к основной линии;
  • переход на резервное питание с изменением режима в ручном управлении.

Особенности работы с бытовыми генераторами

Популярность такого решения обусловлена простотой выбора техники необходимой мощности. В соответствующем сегменте рынка предлагают генераторы с приводом от бензиновых (дизельных, газовых) моторов для подключения к одно- и трехфазным сетям. Они рассчитаны на длительную непрерывную эксплуатацию без тщательного контроля. Автономность фактически зависит лишь от запаса топлива.

Для запуска силового агрегата секционный шкаф автоматики комплектуют специализированным блоком управления. Он подает питание на стартер по установленному алгоритму. В частности, можно настроить программу на предварительный прогрев дизельного двигателя в зимних условиях.

АВР на аккумуляторах

Такие источники резервного питания подают в линию постоянный ток. Для преобразования в синусоиду определенной амплитуды (220 или 380 V) применяют инвертор. Следует понимать ограниченную автономность такого варианта. Однако параллельным подключением нескольких АКБ можно обеспечить необходимый временной интервал. Перспективное направление – литий-ионные накопители энергии. Они превосходят свинцово-кислотные аналоги по главным техническим характеристикам. Высокая цена ограничивает широкое применение. Однако по мере увеличения спроса и расширения производства производители начинают предлагать качественные изделия по приемлемой стоимости.

Подключение АКБ проще по сравнению с генератором. В этом варианте АВР можно собрать по стандартной схеме без специального блока управления запуском двигателя.

Применение логического контроллера

Такие блоки применяют для точной настройки алгоритма рабочих операций. Специальными регуляторами устанавливают допустимый процент отклонения напряжения от номинала, временные интервалы, другие параметры. Цепи управляющих сигналов подсоединяют к устройствам коммутации.

Организация АВР в высоковольтных цепях

Чтобы упростить контроль рабочих параметров сети применяют понижающий трансформатор. Определенным количеством витков уменьшают напряжение с 1000 до 100 V. Если в цепь управления добавить реле контроля фаз, подключение резерва выполняется при обрыве хотя бы одной линии.

Схемы подключения

Оптимальный вариант выбирают с учетом:

  • рабочих параметров сети питания;
  • типа нагрузок;
  • особых требований по скорости ввода резерва и другим параметрам.

Для однофазных сетей при подключении частного дома или небольшого коммерческого объекта можно применить простейший вариант на модульных контакторах с двухполюсным АВ. Схему АВР с реле контроля фаз на два ввода используют при подключении мощных нагрузок. В соответствующем исполнении кроме уровня напряжения контролируют искажения синусоиды, корректность фазировки. Если предполагается работа с несколькими источниками (больше двух), создают систему с необходимым количеством вводов.

Лучшие AV-ресиверы 2021 года: великолепные усилители для домашнего кинотеатра

Руководство по покупке лучших AV-ресиверов: Добро пожаловать в What Hi-Fi? — обзор лучших усилителей для домашних кинотеатров, которые вы можете купить в 2021 году. вашего телевизора. Но если вы действительно хотите получить хорошее впечатление от домашнего кинотеатра, ничто не заменит комплект громкоговорителей объемного звука и AV-ресивер.

Усилитель домашнего кинотеатра — это мозг и мускулатура любого домашнего кинотеатра. Он гарантирует, что ваш телевизор и фильмы звучат мощно, детально и динамично и по-настоящему дадут вам ощущение полного погружения.

Большинство AV-ресиверов теперь включают поддержку Dolby Atmos и DTS: X для добавления еще большего количества звуковых каналов с добавлением громкоговорителей с верхним каналом, или, конечно же, они могут воспроизводить ванильный объемный звук 5.1. Ожидайте, что входы HDMI могут передавать видео 4K и HDR с поддержкой голосового помощника, беспроводным аудио Bluetooth и дополнительными функциями Apple AirPlay на значительном количестве моделей в наши дни.

Но, прежде всего, лучшие AV-ресиверы обеспечивают великолепный звук, заполняющий всю комнату. И это наша подборка из них, все они опробованы, протестированы и отмечены звездами в наших специализированных испытательных комнатах.

(Изображение предоставлено: Future)

1. Denon AVC-X3700H

Denon снова поднимает планку того, что можно сделать менее чем за тысячу долларов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Поддержка видео: 8K HDR | Форматы окружающего звука: Dolby Atmos, DTS: X, IMAX Enhanced | Входы HDMI: 7 | Аудио высокого разрешения: 24 бит / 192 кГц и DSD | Bluetooth: Да | Стриминговые сервисы: Spotify, Tidal. Qobuz, AirPlay, YouTube | Аудиоканалы: 9.2 | Размеры: 16,7 x 43,4 x 37,9 см (ВxШxГ)

Причины для покупки

Замечательно четкие и подробные

Динамичные и привлекательные

HDMI 2.1 и 8K

Когда вы слушаете лучшие в своем классе продукты так же часто, как и мы , вы сразу узнаете, когда установлен новый стандарт. Тем не менее, иногда требуется прямое сравнение с другим превосходным продуктом, чтобы понять, насколько высоко поднята планка.

Так обстоит дело с новым усилителем домашнего кинотеатра Denon AVC-X3700H с поддержкой 8K.Хотя может быть небольшая часть из нас, которая обрадуется, если японская компания испортила один из этих усилителей — чисто для того, чтобы у нас было что-то другое написать, — звуковое улучшение, которое она внесла в прошлогоднюю модель, весьма удивительно заметно.

Энергия выступления сразу бросается в глаза. Мускулы стали больше, чем раньше, но они стали еще более гибкими и четкими. Это сочетание твердой динамической экспрессии, которая вызывает энтузиазм в каждой вокальной партии, а также отличает один выстрел от другого, более резкий удар и большую ясность, что позволяет вам глубже проникнуть в саундтрек и стать более погруженным.

Если у вас есть соответствующая система, то AVC-X3700H — это еще одна разработка Denon, которая, к счастью, прослужит вам долгие годы.

Прочтите полный обзор: Denon AVC-X3700H

2. Sony STR-DN1080

Лучший AV-ресивер в своем классе. Отличный комплект за свои деньги.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Поддержка видео: 4K HDR | Форматы окружающего звука: Dolby Atmos и DTS: X | Входы HDMI: 6 | Аудио высокого разрешения: 24 бит / 192 кГц и DSD | Bluetooth: Да | Стриминговые сервисы: Spotify, Tidal.Qobuz, AirPlay, YouTube | Аудиоканалы: 7.2 | Размеры: 15,6 x 43 x 33 см (В x Ш x Г)

Причины для покупки

Быстрый, маневренный и точный

Приятные и динамичные характеристики

Исчерпывающие возможности

Причины, по которым следует избегать

Пульт дистанционного управления с подсветкой был бы неплохим

Тот факт, что этот продукт был нашим продуктом года два года подряд и получил четвертую награду в 2020 году, говорит вам все, что вам нужно знать. Этот чрезвычайно талантливый AV-ресивер был лучшим в своем классе, когда мы первоначально тестировали его по цене около 500 фунтов стерлингов / 650 долларов США, но теперь, когда он упал в цене, это сенсационное соотношение цены и качества.

А что касается звука, который он издает … ну, скажем так, вам придется потратить намного больше денег, чтобы получить лучшую производительность. Многофункциональный Sony STR-DN1080 звучит фантастически, раскрывая все свои возможности, чтобы обеспечить производительность, наполненную энергией, динамизмом и авторитетом, чего мы не слышали от усилителей для домашних кинотеатров за такую ​​цену.

Невероятное количество деталей, от естественных, выразительных голосов до уровней понимания и глубины, окружающих каждый звуковой эффект.Говоря динамически, это забавное и захватывающее прослушивание, в равной степени дома воспроизводящее спокойные, тихие моменты и огромные, сотрясающие стены взрывы. Одним словом, увлекательно.

Прочтите полный обзор: Sony STR-DN1080

(Изображение предоставлено: Future)

3. Denon AVC-X6700H

Мощный усилитель, которого стоило ждать.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходная мощность: 205 Вт | Каналы: 11.2 | Поддержка видео: 8K HDR | Форматы окружающего звука: Dolby Atmos, DTS: X, IMAX Enhanced | Входы HDMI: 8 | Wi-Fi: Да | Bluetooth: Да | Размеры: 16.7 x 43,4 x 37,9 см (ВxШxГ)

Причины для покупки

Впечатляющий масштаб и авторитет

Улучшенная детализация и выразительность

Поддержка 8K

Причины, которых следует избегать

Некоторые могут захотеть набрать басы

Линия 6000 была один из тех, кто Denon решил не обновляться в 2019 году, подождав до этого года, чтобы удвоить эти обычно ежегодные улучшения. Вернувшись, он сумел добиться еще большей производительности и переоценить — если не полностью переопределить — то, что достижимо с усилителем для домашнего кинотеатра на две великих машины.

Это, безусловно, более мощная презентация, чем два года назад — не очень много, но достаточно, чтобы заметить, когда вы использовали AVC-X6500H так же часто, как и мы, — и этот Denon владеет этой силой с большим энтузиазмом и точностью. .

Весы также более насыщены басами, чем в предыдущих поколениях, и некоторые могут время от времени уменьшать их, но любой дополнительный вес не замедляет работу AVC-X6700H. Это просто заставляет это чувствовать себя более контролируемым и взрослым исполнением, с этим дополнительным низким уровнем, работающим для передачи полных и реалистичных голосов, настолько, насколько это возможно, чтобы вы могли окружить вас по комнате, когда это разрешено.

Прочтите полный обзор: Denon AVC-X6700H

(Изображение предоставлено Denon)

4. Denon AVR-X2700H

Еще один ремень AVR начального уровня от Denon.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходная мощность: 150 Вт | Каналы: 7.1 | Поддержка видео: 8K HDR | Форматы окружающего звука: Dolby Atmos, DTS: X, IMAX Enhanced | Входы HDMI: 7 | Wi-Fi: Да | Bluetooth: Да | Размеры: 16.7 x 43,4 x 33 см (ВxШxГ)

Причины для покупки

Превосходное пространственное управление

Отличное чувство ритма

HDMI 2.1 и 8K

Если бы нам пришлось использовать одно слово для описания звука этого ресивера, это было бы ‘уверенный’. AVR-X2700H не слишком старается произвести впечатление, как это может сделать нервно маломощный бюджетный усилитель.

Это больше, лучше и культурнее. У него даже больший авторитет, чем у прошлогодней модели, и он никогда не напрягается. Два сабвуфера в нашей настройке 7.2 управляются, когда это необходимо, ни разу не умаляя кристальной чистоты музыки в саундтреке, голосов или эффектов объемного звучания.

Слушать легко и эффективно. Независимо от того, насколько напряженным становится действие, этот Denon никогда не упускает ни одной детали. Он передает лазерные лучи от одного говорящего к другому в удивительно последовательной манере и, независимо от сцены, создает подлинное ощущение места.

Прочтите полный обзор: Denon AVR-X2700H

(Изображение предоставлено Denon)

5.Denon AVR-X3600H

Бывший обладатель награды, который до сих пор остается мощным.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходная мощность: 180 Вт | Каналы: 9 | Поддержка видео: 4K HDR | Форматы окружающего звука: Dolby Atmos, DTS: X, Dolby Vision | Входы HDMI: 8 | Wi-Fi: Да | Bluetooth: Да | Размеры: 16,7 x 43,4 x 3 см (ВxШxГ)

Причины для покупки

Добавлены каналы усиления

Больше мощности, чем у его предшественника

Преимущества полезных технологий

Иногда различия между поколениями домашних кинотеатров Denon могут показаться незначительными.Но с AVR-X3600H этого не произошло.

Вместо того, чтобы быть просто обновлением отмеченного наградами AVR-X3500H 2018 года, он был ближе к следующей модели, с двумя добавленными каналами усилителя и мощностью обработки для следующей пары, модернизированным источником питания и силовым трансформатором и экструдированным алюминиевым радиатором. .

Самое главное, что звук стал поистине впечатляющим. Его предшественник обладал мускулами, но этот Denon еще более четко очерчен и находится в полной боевой готовности.

Дело не в том, что это в целом более мощный усилитель, чем отмеченный наградами AVR-X3500H — уже сам по себе мощный ресивер — но его мускулы кажутся более стройными, а удары, как правило, сильнее.

Воистину, это тяжеловес во всех смыслах этого слова. Вот почему мы назвали его нашим AV-ресивером «Продукт года» на 2019 год. По соотношению «фунт на производительность» он уступает только своему преемнику, указанному выше.

Прочтите полный обзор: Denon AVR-X3600H

6.Denon AVR-X4500H

Еще один талантливый AV-усилитель из превосходного диапазона Denon.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходная мощность: 125 Вт | Каналы: 7.2 | Входы HDMI: 8 | Выходы HDMI: 3 | Поддержка видео: 4K, HDR | Форматы окружающего звука: Dolby Atmos, DTS: X, DTS Virtual: X | Особенности: AirPlay 2, Siri, опционально Alexa и Google Assistant | Размеры: 17 x 43 x 38 см (В x Ш x Г)

Причины для покупки

Обладает мощностью и присутствием

Выразительный и энергичный

Множество функций

AVR-X4500H является частью той же серии, отмеченной наградами Denon, что и X3500H, но в отличие от этой модели, которой уже два поколения, X4500H только освобождают от обязанностей, так что вы все равно можете получить приличную сделку.

Этот усилитель может похвастаться 125 Вт усилением (на 8 Ом с двумя управляемыми каналами) по каждому из его девяти каналов, что дает вам собственный доступ к конфигурациям динамиков Dolby Atmos и DTS: X до 7.2.2 или 5.2.4, в то время как 11.2- обработка каналов означает, что вы можете перейти непосредственно к 7.2.4, если вы готовы добавить дополнительный двухканальный усилитель. И практически все характеристики и функции, которые вы могли бы пожелать от современного AV-усилителя.

Но все дело в звуке. Здесь чертовски много мощности, что ярко демонстрирует мясистая нижняя часть, которая обеспечивает мощь и вес, не искажая чистый, равномерно сбалансированный звук.Лучшие в своем классе параметры синхронизации и динамики гарантируют, что даже музыка звучит достойно для усилителя объемного звука. Но объемный звук — это сильная сторона этого усилителя, и если у вас есть деньги, вы не сможете ничего лучше.

Прочтите полный обзор: Denon AVR-X4500H

7. Onkyo TX-NR686

Этот Onkyo — хорошо звучащий усилитель для домашнего кинотеатра за свои деньги.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходная мощность: 165 Вт | Каналы: 7.2 | Поддержка видео: 4K HDR | Форматы окружающего звука: Dolby Atmos, DTS: X | Входы HDMI: 7 | Wi-Fi: Да | Bluetooth: Да | Характеристики: Chromecast, Google Assistant, DTS Play-Fi, сертификат THX | Размеры: 26 x 54 x 45 см (В x Ш x Г)

Причины для покупки

Большой, насыщенный звук

Достойные уровни детализации

Дополнительные каналы для стереозоны

Хотя изначально они конкурировали с усилителями для домашних кинотеатров стоимостью около 500 фунтов стерлингов , этот Onkyo чувствовал себя (во многих отношениях) достойным своей более высокой цены — и он определенно не уклонялся от своей ответственности, когда дело доходит до функций.Теперь, когда вы можете найти его значительно дешевле первоначальной цены, он определенно заслуживает рассмотрения, если вам нужен простой в использовании AV-усилитель.

Он обеспечивает насыщенный, хорошо сбалансированный звук, без яркости или громких басов, о которых можно было бы говорить. Наша единственная проблема в том, что этот Onkyo слишком осторожен. Это все слишком вежливо, слишком приятно . Где риски? Где опасность?

Хотя в целом его презентация проста и приятна для прослушивания, ей не хватает мощности и динамического диапазона, чтобы действительно привлечь нас к тому, что мы смотрим, или полностью конкурировать с Denons или Sonys.Так что слушать легче, чем хард-рок. Но о таких деньгах мы не можем слишком много спорить.

Прочтите полный обзор: Onkyo TX-NR686

8. Yamaha RX-A1080

Хороший AV-ресивер за свои деньги.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходная мощность: 170 Вт | Каналы: 7.2 | Поддержка видео: 4K HDR | Форматы окружающего звука: Dolby Atmos, DTS: X | Входы HDMI: 7 | Wi-Fi: Да | Bluetooth: Да | Размеры: 18.2 x 43,5 x 43,9 см (HWD)

Причины для покупки

Огромный звук

Множество деталей

Множество функций

Когда дело доходит до AV-ресиверов премиум-класса Yamaha, обычно можно сделать несколько беспроигрышных ставок: сборка будет хотя бы соответствовать своему ценнику; у него будет потрясающее звуковое поле; и будет больше возможностей, чем воскресная газета. И RX-A1080 справляется с этим.

Помимо набора цифровых и аналоговых входов для музыкальных источников, Yamaha снабдила RX-A1080 встроенными потоковыми сервисами, такими как Spotify, Tidal, Qobuz и Deezer, а также предоставила поддержку для управления усилителем. пользователя Alexa Voice Control.

Качество звучания равномерное и хорошо округленное, предлагая тот же характер эффекту, который переключается между динамиками, начиная с правого плеча и заканчивая передним левым. Тем не менее, он находится на шаг позади линейки Denon, когда дело касается организации, сроков и динамики. Не световые годы, а позади.

Тем не менее, если вы цените действительно мощный звук и в целом наслаждаетесь звуковой подписью Yamaha, вам стоит пройти прослушивание.

Прочтите полный обзор: Yamaha RX-A1080

Обзор лучших предложений сегодняшнего дня

Denon AVR-X3600H, обзор | Какой Hi-Fi?

В последние годы Denon каждые год или два вносит небольшие изменения в линейку AV-ресиверов, добавляя соответствующие технологии и проводя небольшую тонкую настройку звука.

Иногда различия между поколениями могут показаться незначительными. Но это не относится к AVR-X3600H.

Build

(Изображение предоставлено Denon)

Изменения, внесенные в этот блок, представляют собой не просто новый номер модели на том же шасси: теперь в вашем распоряжении четыре дополнительных канала, с семи до 11.

Те. управляются девятью усилителями мощности, подавая на AVR-X3600H заявленную мощность 180 Вт на канал. На практике это означает, что вы можете установить этот новый Denon в 5.2.4 или 7.2.2 Dolby Atmos или добавьте дополнительный двухканальный усилитель, чтобы в полной мере использовать вычислительную мощность с настройкой 7.2.4.

Эти два дополнительных канала усиления также могут быть назначены на вторую зону AVR-X3600H, так что вы можете настроить стереосистему в другой комнате, в то время как усилитель запускает систему домашнего кинотеатра 7.2 одновременно в основной.

Таким образом, этот ресивер по функциональности уже ближе к AVR-X4500H последнего поколения премиум-класса, чем к отмеченному наградами AVR-X3500H, который он заменяет; и Denon стремится произвести впечатление, что это касается большего количества смыслов, чем просто его дополнительные каналы.

Поднимите крышку, и вы увидите тот же радиатор из экструдированного алюминия, что и в последнем, в то время как компания также встроила более мощный блок питания и силовой трансформатор, чтобы справиться с повышенной звуковой ответственностью AVR-X3600H. Это означает, что даже если вы не используете эти дополнительные каналы, вы все равно почувствуете влияние обновлений на меньшую систему объемного звучания.

Это не значит, что вам придется идти на компромисс в другом месте. Denon сохранил восемь входов HDMI — семь на задней панели и еще один на передней панели, — все они имеют полный HDCP 2.3 поддерживают и сопровождают еще три выхода HDMI.

Характеристики

(Изображение предоставлено Denon)

На передней панели вы также получаете одно USB, два компонентных и три композитных видеоразъема, затем по два для оптического и коаксиального цифрового и шесть аналоговых аудиовходов — один из них специально для встроенного фонокорректора AVR-X3600H с подвижным магнитом.

Выход для наушников 6,3 мм также остается для личного прослушивания, а в обновлении прошивки, выпущенном в конце 2019 года, добавлена ​​возможность вывода звука на пару наушников Bluetooth, в то время как звук продолжает работать с основных каналов.

Это означает, что вам не нужно включать усилитель на высокий уровень, если у кого-то, с кем вы смотрите, есть проблемы со слухом; они могут просто надеть пару беспроводных банок и услышать фильм так же отчетливо, как и все остальные.

Технические характеристики Denon AVR-X3600H

(Изображение предоставлено Denon)

Poweramps x9

Голосовые помощники Alexa, Google Assistant, Siri

Dolby Vision Да

Входы HDMI
x8

Выходы HDMI x3

Размеры (hwd) 16.7 x 43,4 x 38 см

Вес 12,1 кг

Кроме того, после запуска обновления прошивки была добавлена ​​технология Dolby Atmos Height Virtualization. Он разработан для обеспечения эффекта верхних каналов даже при отсутствии физических динамиков и теперь наряду со стандартными Dolby Atmos, DTS: X и DTS Virtual: X входит в состав квартета программного обеспечения для 3D-звука, которое Denon предоставило.

И вы можете добавить к этому IMAX Enhanced, еще одну технологию DTS, которая дополняет длинный список сертификатов AVR-X3600H.Благодаря совместимому исходному материалу IMAX Enhanced обещает улучшить изображение, звук, масштаб и четкость работы вашей системы.

С такой всесторонней поддержкой вы, вероятно, захотите использовать AVR-X3600H не только как усилитель для домашнего кинотеатра, но и как концентратор для домашних развлечений. Он оснащен Apple AirPlay 2, Bluetooth и встроенным интернет-радио, Spotify, Amazon Music, Tidal и Deezer для всех ваших потребностей в потоковой передаче звука, полностью интегрирован в мультирумную экосистему HEOS компании и может управляться через Amazon Alexa, Google Assistant и Siri в комплекте с соответствующими аксессуарами.

Звук

(Изображение предоставлено Denon)

Но причина, по которой мы любим этот AV-ресивер Denon, — его потрясающая производительность. Он не только имеет высокие оценки по всем направлениям, но и превосходит своего предшественника практически во всех отношениях.

Во многом все это проистекает из этого подъема власти. Дело не в том, что это в целом более мощный усилитель, чем отмеченный наградами AVR-X3500H — уже сам по себе мощный ресивер — но его мускулы кажутся более компактными, а удары, как правило, сильнее.

Там, где его предшественник ударял, AVR-X3600H может щелкнуть, уже готовый к броску к тому времени, когда вы почувствуете этот первый удар. Пол все еще грохочет, поскольку он раскачивает драйверы на наших сабвуферах, и, может быть, даже больше, но наиболее впечатляющим является то, как Denon удалось усилить то, что и без того было быстрым.

Это также способствует большей ясности, в результате чего вся презентация приводится в порядок. Возможно, вы не заметите гораздо большего понимания в более тихих сценах, но определенно есть больше места для работы усилителя, когда все становится загроможденным.Кажется, что сбои и взрывы теперь сопровождаются большим количеством слуховой информации и кинематографическими эффектами, что делает игровой процесс более захватывающим.

Именно здесь улучшения производительности Denon наиболее ощутимы — что неудивительно, учитывая изменения в его внешнем виде, — но, как это часто бывает, доработка и тонкая настройка компании привели к заметным успехам и в других областях. Это включает в себя динамику, где AVR-X3600H приближается к своим более дорогим собратьям, сочетая его умение находить тонкости выражения со зрелой и текстурированной презентацией.

Впечатляет даже интеграция Denon технологии Dolby Atmos Height Virtualization. Хотя это не сравнить с использованием специальных высотных громкоговорителей, здесь есть открытая звуковая сцена. Не теряя слишком много внимания — одна из сильных сторон компании в линейке AV-усилителей — AVR-X3600H создает впечатление более трехмерного звукового поля. Мы бы предпочли позволить усилителю сконцентрироваться на физических каналах, которые вы к нему привязали, но с некоторыми дисками мы можем представить себе, что виртуальный Atmos работает хорошо.

Вердикт

В Denon не было особого смысла возвращать свой отмеченный наградами усилитель для домашнего кинотеатра обратно на чертежную доску, но добавление двух дополнительных каналов усиления принесло более полные изменения, чем мы привыкли видеть из его обычных обновлений модели. .

В результате получился AVR-X3600H, который подкрадывается к своему старшему собрату с точки зрения производительности и возможностей подключения. Если у вас есть большие деньги, которые можно потратить на AV-ресивер, Denon все равно должен быть в верхней части вашего списка.

ОЦЕНКИ

БОЛЬШЕ:

Лучшие AV-ресиверы 2020

Лучшие предложения домашнего кинотеатра

Прочтите наш Denon AVR-X35007 обзор

Обзор Sony STR-DN1080

| Какой Hi-Fi?

Если вы недавно покупали усилитель для домашнего кинотеатра стоимостью около 500 фунтов стерлингов / 600 долларов, скорее всего, вы слышали о Sony STR-DN1080. Это не только нынешний What Hi-Fi? Обладатель награды, это фактически трехкратный обладатель награды — беспрецедентный шаг, когда речь идет о AV-ресиверах.

Даже так долго, что Sony существует, трудно представить, что кто-то в ближайшее время сделает более интересный ресивер за эти деньги.

Видео

Звук

Послушайте Fantastic Beasts и где их искать 4K Blu-ray всего за пару минут, и мы улыбнемся.

Sony STR-DN1080 звучит фантастически, раскрывая все свои резервы, чтобы обеспечить производительность, полную мощи, динамизма и авторитета, чего мы еще не слышали за такую ​​цену.

Невероятное количество деталей, от естественных, выразительных голосов до уровней понимания и глубины, окружающих каждый звуковой эффект. Когда стеклянное окно разбивается под действием заклинания, вы можете услышать резкий звон, а также глубокую звуковую ноту, колеблющуюся вокруг эффекта — это завораживает.

Слушать динамично и увлекательно. Моменты тишины так же увлекательны, как огромные взрывы, раздающиеся в каждом уголке большого открытого звукового поля, — и DN1080 справляется с изменением смены с мастерским контролем.Это увлекательно.

Мы видели Джона Вика больше раз, чем хотели бы признать, но Sony STR-DN1080 удерживает нас прикованными к действию, как будто мы смотрим (и слышим) его впервые.

Выстрелы ужасающе точны, а удары поражают с удовлетворительной отдачей. Проворная и уверенная манера, с которой Sony справляется с столь же подвижной хореографией фильма, достойна восхищения.

Эффекты объемного звучания убедительно вращаются, и вы можете точно отслеживать, где каждый шум — будь то заклинание, падение, выстрел или волшебное существо — помещается в звуковое поле.Он окутывает вас звуковым коконом, и это еще до того, как вы включите саундтреки Dolby Atmos или DTS: X 3D.

Дополнительные верхние каналы убедительны, хотя большее распространение звука действительно снижает солидность звучания низких частот. И так много глубины и текстуры на низких частотах. Он не такой мускулистый, как Denon AVR-X2500H (или его преемник AVR-X2600H), но Sony подтягивает каждую басовую ноту и производит впечатление.

Этот усилитель обладает ритмичным качеством, которое хорошо подходит для музыки, независимо от того, слушаете ли вы концертный Blu-ray или транслируете музыку из Spotify.

Усилитель для домашнего кинотеатра такого уровня не подходит для специализированных стереоусилителей, таких как Rega Brio, но Sony обрабатывает динамические сдвиги и вокал плавно и четко, что звучит более музыкально, чем большинство усилителей.

Высокие ноты достигаются с большим запасом по высоте. Звук чистый и четкий, но эта жила солидности, протекающая через усилитель, не дает ему звучать ярким или резким при увеличении громкости. Это одна из ключевых критических замечаний по поводу прошлых усилителей Sony.

Sony также наглядно более детализирована, чем Denon AVR-X2500H, предлагая больший масштаб звука с большим ворчанием, драйвом и глубиной низких частот.

Функции

Чтобы добиться наилучшего звука для акустики вашей комнаты, подключите настроечный микрофон и запустите процесс автокалибровки. Улучшенная калибровка DCAC EX от Sony учитывает точную конфигурацию комплекта динамиков перед тем, как подавать быстрые музыкальные тестовые сигналы. Вы можете углубиться в ручные настройки, чтобы уточнить результаты, хотя мы довольны в значительной степени точными измерениями Sony в нашей тестовой комнате.

Интерфейс DN1080 хорошо разработан и удобен в использовании.Полезные меню проведут вас через процесс настройки, а также новые функции «фантомного заднего окружения» и «перемещения динамиков».

Первый вариант добавляет виртуальные тыловые громкоговорители объемного звучания, если у вас есть только пакет 5.1, а второй «корректирует» расположение ваших громкоговорителей, если ваша комната не позволяет лучше всего разместить громкоговорители. Насколько это эффективно, зависит от вашей комнаты, но звук действительно меняется при использовании в наших комнатах для прослушивания.

Убедитесь, что вы выбрали автоматическое декодирование формата (AFD) в меню звуковых эффектов, чтобы полностью воспроизводить саундтреки DTS: X и Dolby Atmos.Pure Direct, который устраняет все цифровые помехи, стоит включить, когда вы слушаете чисто аналоговые источники.

Build

STR-DN1080 — солидный, здоровенный и хорошо сложенный черный ящик. На передней панели есть несколько кнопок быстрого доступа, регуляторы громкости и ввода, которые работают плавно, а также упрощенный дисплей, который вы можете прочитать с первого взгляда. Это легкий в использовании усилитель.

Использование легкого пластикового пульта дистанционного управления интуитивно понятно благодаря логично расположенным кнопкам.Мы бы предпочли, чтобы она была с подсветкой, хотя со временем вы привыкните к форме наиболее необходимых кнопок после нескольких дней в темноте.

Характеристики

Все самое интересное происходит под капотом: при разработке STR-DN1080 Sony использовала высококачественные компоненты и передовые технологии, заимствованные из своей премиальной линейки настраиваемых приемников ES.

Он не только может воспроизводить саундтреки Dolby Atmos с конфигурацией динамиков до 5.1.2, но также поддерживает новый формат DTS: X.Конечно, учитывая возраст Sony, HDMI 2.1 не поддерживается, но все шесть входов HDMI на задней панели совместимы с HDCP 2.2, поддерживая полное воспроизведение контента 4K HDR. Стоит отметить, что вход «видео 1» — единственный, который не поддерживает полную спецификацию субдискретизации цветности 4: 4: 4 — все остальные входы HDMI поддерживают.

Есть два выхода HDMI, несколько устаревших входов, один оптический и коаксиальный входы и порт USB, который может заряжать ваш смартфон.

У нового Denon AVR-X2600H есть еще несколько подключений — восемь входов HDMI для начала и еще пара входов по всем направлениям — но у Sony почти нет недостатка в области подключения, и есть много разъемов для подключите свои источники.

Конечно, это не был бы продукт Sony без серьезной поддержки музыки в высоком разрешении. Усилитель может воспроизводить файлы с разрешением до 24 бит / 192 кГц во всех популярных форматах, а также воспроизводить файлы двойного DSD через HDMI и USB.

Фактически, два входа HDMI (названные BD / DVD и CD / SACD) оптимизированы для наилучшего качества звука. Sony рекомендует подключать ваши любимые источники к этим двум.

Усилитель дополнительно оснащен самыми популярными функциями потоковой передачи — Bluetooth, AirPlay, Chromecast и Spotify Connect встроены в STR-DN1080. Сертификация DLNA усилителя означает, что вы можете воспроизводить музыкальные файлы в высоком разрешении с любого устройства NAS или ноутбука в той же сети.

И давайте не будем забывать о многокомнатности: вы можете подключить усилитель к другим совместимым продуктам Sony с помощью приложения Music Center (ранее SongPal) для потоковой передачи музыки по всему дому.

Вердикт

После года перерыва Sony вернулась в бой, на этот раз отметив все поля спецификаций. Добавление Dolby Atmos, а также других передовых функций делает STR-DN1080 полным пакетом AVR по невероятно низкой цене — всего 429 фунтов стерлингов (500 долларов США, 1749 австралийских долларов).

Три года — это срок службы с точки зрения технологий домашнего кинотеатра, поэтому тот факт, что этот усилитель три года подряд удостаивался наград, говорит о многом. Это такое достижение, мы занесли Sony STR-DN1080 в наш Зал славы — наш список самых важных и влиятельных продуктов всех времен.

БОЛЬШЕ:

Лучшие AV-ресиверы

Аудио с высоким разрешением — все, что вам нужно знать

Лучшие предложения домашнего кинотеатра

Посмотреть все наши Sony Отзывы Sony

Как выбрать: AV-ресивер: домашний кинотеатр Руководство по покупке

Там это некоторые очень важные функции, которые вам понадобятся в вашем новом AV-ресивере, поэтому он будет работать с телевизорами, произведенными в последние годы, и телевизорами, которые появятся в ближайшее время, а также со всем ваши видеоустройства (Apple TV, Roku, X-BOX и т. д.).

Коммутация 4K и 4K.

4K это самый лучший формат видео с самым высоким разрешением для потребителей. видео дома. В 4K изображение настолько детализировано, что вы можете сидеть прямо перед ним телевизора носом почти касаясь экрана, а изображение все еще выглядит отлично. (Никаких «точек и / или линий», как мы все привыкли видеть на старых наборах. Даже на самых больших телевизорах 4K.)

с стоимость больших экранов снижается, и мы имеем в виду ПУТЬ, это действительно важно.Тем не мение, чтобы все это произошло, ваш AV-ресивер должен иметь возможность переключать Сигналы 4K. Если это так, вы можете отправлять и звук, и изображение со всего вашего видео. источников через звуковую систему и наслаждайтесь живым звуком без теряет детали в видео.

Еще одна особенность, на которую следует обратить внимание: поддержка HDCP 2.2. HDCP 2.2 — это новейшая и новейшая технология защиты от копирования, призванная не дать людям незаконно копировать видеоконтент, особенно контент 4K. Вот почему это важно: если вы попытаетесь посмотреть HDCP 2.2 фильма, защищенного от копирования, и ваш 4K-проигрыватель Blu-ray и / или AV-ресивер не авторизован для поддержки контента HDCP 2.2, ваш экран станет черным. К счастью, все 4K-телевизоры и ресиверы имеют хотя бы один вход HDCP2.2.

Встроенный Вай фай.

В идеале, каждый будет подключать (физически) свой телевизор к своему домашней сети, но это не всегда возможно, особенно если вы живете в квартира и не может проводить провода через стены.Вот где Wi-Fi спасает положение, позволяя всем интеллектуальным функциям новых телевизоров для потоковой передачи фильмов, просмотра YouTube и т. д. работать по беспроводной сети через вашу сеть. Были начинает видеть Wi-Fi, встроенный в аудиосистемы по той же причине, поэтому вы может, например, транслировать музыку без физического подключения звуковую систему к маршрутизатору.

DTS: X и форматы HDR.

DTS: X — это новый формат объемного звука, призванный сделать звук домашнего кинотеатра более захватывающим, в отличие от Dolby Atmos.(Помните старую войну Mac против ПК? То же самое. DTS: X и Dolby Atmos борются за доминирование на рынке, но Dolby Atmos остается сегодня предпочтительным выбором. ) Хорошие новости: большинство новых AV-ресиверов могут воспроизводить оба формата.

HDR означает «Расширенный динамический диапазон». Вот почему современные телевизоры настолько впечатляющи, когда дело касается технологий изображения. HDR на телевизоре создает более высокий контраст в пределах существующих пикселей, увеличивая контраст и цвет, поэтому конечный результат более точен и имеет большую глубину.Существует три версии HDR, две из которых доступны сейчас: HDR10 и DV (Dolby Vision), а одна скоро появится: HLG. Хотя HDR10 в настоящее время является наиболее широко используемым форматом (среди прочего, iTunes, Netflix и VUDU), многие считают Dolby Vision лучшим форматом для качества изображения. Однако, учитывая множество других факторов (какой это телевизор, как контент был обработан при пост-обработке и т. Д.), Трудно сказать, какой формат HDR действительно лучше.

Как HDR имеет отношение к приемникам? Убедившись, что выбранный вами ресивер поддерживает все три формата (HDR10, DV и HLG), вы можете защитить свою систему от будущего.

Marantz SR8015 11.2-канальный AV-ресивер с потоковой передачей музыки HEOS

Заменяет Onkyo TX-NR3030. Единственное, что мне будет не хватать в Onkyo, так это то, что в нем были предусилители XLR для левого и правого каналов, которые я подключил к внешнему усилителю. Пока не думаю, что буду по ним скучать. Я упомяну некоторые входные источники для тех, кто, возможно, исследует этот AVR.

Настройка этого устройства была очень простой с помощью управляемых экранных команд. Настройка Audyssey заняла около 15 минут, и разница действительно заметна, она действительно впечатлила.Возможность иметь 2 предустановки для конфигурации динамиков действительно удобна. У меня есть одна предустановка для прослушивания двухканального стерео, а вторая — для прослушивания фильмов 7.2.4. Все наземные колонки изготовлены по технологии Definitive Technology, и я планирую вскоре заменить четыре потолочных колонки на Def Tech.

Пульт дистанционного управления очень простой, но удаленное приложение Marantz для IOS очень полезно. Это мой первый опыт работы с HEOS, и до сих пор это было здорово. Было приятно увидеть, что я могу транслировать TIDAL с помощью приложения HEOS.

Я не геймер, поэтому проблема с чипом HDMI 2.1 Panasonic меня не особо беспокоит, и я покупал SR8015 не для игр. PS5 действительно не имеет проблем, и есть обходной путь для новых XBOX. Несмотря на то, что для новых игровых консолей есть работа, Marantz уже признала проблему и заявила, что они работают над постоянным решением. Что я был рад видеть и с нетерпением жду.

Для тех, кто изучает этот AVR и задается вопросом, насколько хорошо с ним работают различные источники, это то, что в настоящее время используется в качестве входов и выходов.

eARC работает очень хорошо при просмотре и прослушивании различных потоковых приложений с LG CX OLED.Полная версия Dolby Atmos.

Для тех, кто задается вопросом о размещении, он весит около 40 фунтов, и у меня он находится на нижней полке развлекательной консоли с закаленным стеклом в качестве полки. Я не беспокоюсь о весе, потому что Onkyo весил 49 фунтов и простоял на одной полке 7 лет. Задняя часть открыта, а не закрыта, и вверху есть зазор около двух дюймов.

Я все еще настраиваю все настройки, но даже с теми настройками, которые я сделал до сих пор, он отлично звучит и прекрасно справляется со всеми переключениями.Я новичок в Marantz, и мне нравится опыт.

Лучшие AV-ресиверы для большинства людей в 2021 году

Фото: Rozette Rago
Наш выбор

Yamaha RX-V685

Если вам нужен 7.1-канальный звук без проводов, проходящих через вашу комнату, RX-V685 позволяет использовать беспроводную связь MusicCast колонки как окружает.

Yamaha RX-V485

Если вам нужен 5.1-канальный звук без проводов, проходящих через вашу комнату, RX-V485 позволяет использовать беспроводные колонки MusicCast в качестве объемного звучания.

Варианты покупки

* На момент публикации цена составляла 400 долларов.

Для кого это: Для людей, которые хотят наслаждаться настоящим объемным звуком, но не могут или не хотят прокладывать провода к задней или боковой стенкам своей комнаты, 7.1-канальный RX-V685 и 5.1-канальный RX-V485 великолепны, потому что они позволяют добавлять беспроводные динамики объемного звучания с помощью технологии Yamaha MusicCast.

Почему это круто: Yamaha RX-V685 имеет многие из тех же функций, что и Denon AVR-S750H, и звучит очень хорошо.Кроме того, с тех пор, как этот ресивер был впервые выпущен, компания Yamaha добавила поддержку eARC (обновление до ARC в HDMI 2.1, которое позволяет отправлять аудиоформаты без потерь, такие как Dolby TrueHD и DTS-HD MA, через соединение HDMI ARC) и AirPlay 2. Это не так. Его не так просто настроить и использовать, как AVR-S750H, он стоит немного дороже, и мы думаем, что коррекция помещения Denon дает немного лучший звук, но если вам действительно нужно удобство использования Yamaha MusicCast 20 или MusicCast 50 в качестве беспроводного объемного звука колонки, RX-V685 — это то, что вам нужно.

Я соединил два динамика MusicCast 20 с RX-V685, чтобы использовать их в качестве окружающего звука, и они отлично заработали. Настройка немного сложнее, чем мне хотелось бы, но как только это было сделано, мне больше не приходилось об этом думать. Если вы умеете прокладывать провода, Yamaha также поддерживает стандартные проводные динамики объемного звучания.

Если вы хотите использовать беспроводные динамики объемного звучания, вам необходимо использовать динамики Yamaha MusicCast (например, MusicCast 20, показанный здесь). Фото: Кайл Фицджеральд

RX-V685 имеет очень хорошее качество звука.По сравнению с Denon AVR-S750H, он предлагает больше деталей в средних и высоких частотах, но не предлагает такой же уровень контроля над сабвуфером. Он давал более широкую звуковую сцену, чем Denon, что делало музыку более открытой, чем то, что она находится между моими передними динамиками.

Коррекция помещения YPAO на RX-V685 работает хорошо, несмотря на то, что измеряется только одна точка в комнате. Процесс калибровки прост, и вы можете внести изменения после его завершения.Вы можете предварительно просмотреть настройки динамиков, но не можете настроить корректируемые частоты (как в Denon с дополнительным приложением Audyssey).

RX-V685 имеет семь каналов усилителя и поддерживает Dolby Atmos и DTS: X. Как и в случае с Denon AVR-S750H, вы даже можете работать с Atmos и DTS: X без каких-либо проводов объемного звучания, используя пару модулей Atmos на передних динамиках. Вы также можете использовать два дополнительных канала усилителя для проводной второй зоны стереозвука или для «колонок присутствия», которые Yamaha поддерживает в своих режимах DSP.

Настройка Yamaha RX-V685 — довольно простой процесс, который становится проще, если вы используете дополнительное приложение, которое предлагает Yamaha. При первом включении RX-V685 экранный интерфейс попросит вас настроить Wi-Fi (что очень легко сделать, если у вас есть устройство iOS или Android), но он не поможет вам ни с чем. еще. Если вы новичок в системах домашнего кинотеатра, мы рекомендуем вам загрузить приложение Yamaha, потому что оно поможет вам во всем: от настройки динамиков до подключения устройств и даже до того, какие кабели вам понадобятся.Затем приложение отправляет эту информацию получателю. Это не так просто, как руководство на экране, но с тем же успехом справляется со своей задачей.

RX-V685 имеет встроенную поддержку потоковой передачи Spotify Connect, Bluetooth, AirPlay 2, Интернет-радио и собственную систему MusicCast от Yamaha. Если вы используете приложение Yamaha MusicCast на своем смартфоне, вы получаете прямую поддержку Pandora, Tidal, Deezer, Napster и SiriusXM. У нас не было проблем с воспроизведением всего, что мы хотели послушать, на Yamaha.

RX-V685 имеет пять разъемов HDMI 2.0 входов и два выхода HDMI. Фото: Rozette Rago

RX-V685 предлагает пять входов HDMI, каждый из которых является полнофункциональным HDMI 2.0, а также два выхода HDMI для одновременной отправки видео на два дисплея. Переименовать входы на Yamaha очень просто; Как и модели Denon, V685 считывает информацию EDID через HDMI для автоматического изменения имени входа.

MM-совместимый фонокорректор позволяет подключать проигрыватель виниловых пластинок к RX-V685 без необходимости в дополнительном оборудовании, а выход Zone 2 позволяет воспроизводить как внешние аналоговые источники, так и внутренние цифровые источники, такие как Spotify или Bluetooth audio.

Мы также рассмотрели Yamaha RX-V485, в котором урезаны некоторые функции RX-V685, но по-прежнему есть возможность использовать беспроводное окружение. V485 — хороший базовый 5.1-канальный AV-ресивер. У вас есть только четыре входа HDMI вместо пяти, а коррекция помещения YPAO не так хороша, как версия на V685, поэтому качество звука немного страдает, хотя оно все равно звучит хорошо. Он имеет встроенный Wi-Fi и поддержку AirPlay 2, Spotify Connect, Bluetooth и MusicCast.

Пульт Yamaha RX-V685 больше среднего, и у него не самое интуитивно понятное расположение кнопок.Фото: Rozette Rago

Недостатки, но не недостатки: Yamaha RX-V685 не так прост в настройке, как модели Denon, требуя использования внешнего приложения вместо более простых инструкций на экране. Встроенная коррекция помещения не так помогает сабвуферу, как другие варианты коррекции помещения, а басы — это область, которая часто больше всего нуждается в коррекции помещения. Хотя RX-V685 поддерживает eARC, он не поддерживает автоматический режим с малой задержкой или какие-либо другие функции HDMI 2.1, а на передней панели нет входа HDMI для подключения устройства, не дотрагиваясь до задней части.Вам также необходимо использовать динамики Yamaha MusicCast, если вы хотите использовать беспроводное окружающее звучание и не можете использовать другие беспроводные динамики, которые у вас уже есть.

Лучший AV-ресивер на 2021 год

Хотите найти лучший AV-ресивер за такие деньги? Я протестировал некоторые из самых популярных опций большого черного ящика от основных брендов, и набор функций, возможности подключения и уровни производительности в домашнем кинотеатре впечатляюще высоки в этом среднем ценовом диапазоне.От Dolby Atmos до потоковой передачи музыки по Wi-Fi и голосового управления — и высококачественного звука — в этих моделях AV-ресиверов есть все, что нужно энтузиасту домашнего кинотеатра.

Сейчас играет: Смотри: Как купить AV-ресивер по доступной цене

2:33

Какой ресивер выходит на первое место?

Из моделей ресиверов, которые я рассматривал за последние два года, Onkyo TX-NR696 2019 года по-прежнему остается моим любимым выбором как лучший AV-ресивер для системы домашнего кинотеатра.Yamaha предлагает простую настройку, отличное удобство использования, великолепный объемный звук с большим запасом мощности, простую настройку динамиков, солидный внешний вид и набор полезных функций. Ресивер Onkyo продается по цене более 500 долларов, но этот отличный ресивер объемного звука регулярно продается по более низкой цене. Даже за 580 долларов TX-NR696 — отличное предложение. Однако на данный момент его, похоже, нет в наличии, как и отличного нового Yamaha RX-V6A. Onkyo пополнит свой ассортимент новыми моделями в июне этого года, но если вам что-то нужно прямо сейчас, лучше всего купить Sony STR-DN1080.

В последнее время многие производители ресиверов отказались от «ежегодного обновления карусели», и только Denon и Yamaha выпустили новые модели в 2020 году. Между тем Sony не обновляла свою линейку с 2017 года (и это все еще хорошо. ). Несмотря на то, что более старые модели не предоставляют вам новейших функций — 8K, VRR (переменная частота обновления) и т. Д. — все приемники ниже будут предлагать вам лучший звук.

Yamaha RX-V6A — одна из немногих моделей ресиверов, которая дебютировала с 2019 года и, несмотря на несколько незначительных недостатков, предлагает отличный звук и современные функции.Sony STR-DN1080 также показывает хорошие результаты, несмотря на то, что он был выпущен в 2017 году. Я оценил Yamaha, Sony и Onkyo как «отлично», с небольшим дневным светом, разделяющим их общие рейтинги CNET. Все они отличные исполнители, и, поскольку цены постоянно колеблются, если вы можете найти тот, который значительно дешевле, чем другие, дерзайте — ваша акустическая система в любом случае будет хорошо обслужена.

Сара Тью / CNET

Onkyo TX-NR696 — лучший AV-ресивер для домашнего кинотеатра для тех, кто ищет недорогой вариант.Этот ресивер был выпущен в 2019 году с широким набором возможностей подключения, который поддерживает несколько аудиоформатов и обеспечивает мощный и насыщенный звук. Это не прямая замена моему любимому ресиверу 2018 года, TX-NR585, но эта улучшенная модель AV-ресивера предлагает ряд улучшений, включая увеличение мощности (с 80 до 100 Вт) и порт HDMI на передней панели. (в дополнение к шести входам HDMI на задней панели). Этот видео- и аудиоприемник предлагает протоколы потоковой передачи, включая встроенный Chromecast, DTS Play-Fi, Spotify Connect, AirPlay и Bluetooth.Единственное, что нам не понравилось, так это пульт дистанционного управления (его было слишком много, даже с учетом всех этих возможностей подключения). Если вы можете найти TX-NR696 менее чем за 500 долларов, это здорово, но если вы не можете, он все равно стоит дополнительных монет.

Прочтите наш обзор Onkyo TX-NR696.

Тай Пендлбери / CNET

Yamaha RX-V6A может предложить новый взгляд на дизайн AV-ресивера с футуристическими гранями, но он также не экономит на качестве звука.RX-V6A может заставить вас снова забыть о посещении кинотеатра, и с музыкой тоже нет проблем. Он предлагает подключение к Wi-Fi, AirPlay 2, Spotify Connect, Bluetooth и систему Yamaha MusicCast для потоковой передачи с ваших устройств. На данный момент это наиболее перспективный вариант из этого обзора, с сквозным пропуском 8K и VRR для совместимости с Xbox Series X и PS5.

Прочтите наш обзор YAMAHA RX-V6A.

Sound United

Denon AVR-S960H, один из двух основных моделей, выпущенных в 2020 году, может быть не таким блестящим и блестящим, как Yamaha RX-V6A, но он по-прежнему предлагает отличное качество звука.Ресивер непринужденный, хорошо сочетается с динамиками прямого звучания и прекрасно воспроизводит музыку. Кроме того, в нем есть почти все, что вам нужно, включая голосовое управление через динамики Amazon Alexa и Google Assistant, Dolby Atmos и Apple AirPlay 2 и два выхода HDMI. Хотя превосходный AVR-S750H 2019 года все еще доступен, если цена, которую вы видите за него, составляет 619 долларов, вы также можете заплатить немного больше за функцию и мощность, которые предлагает S960.

Прочтите наш обзор Denon AVR-S960H.

Сара Тью / CNET

Sony STR-DN1080 получил нашу награду Editors ‘Choice Award в 2017 году, и это по-прежнему отличный AV-ресивер, хотя и становится немного длинным.Качество звука не такое хорошее, как у Denon и Onkyo, но все они очень близки. Если вам нужен ресивер, который предлагает простоту использования и объединяет как AirPlay (но не AirPlay 2), так и встроенную беспроводную потоковую передачу Google Chromecast, это отличный вариант AV-ресивера. Он даже использует технологию виртуального перемещения динамиков для оптимизации звука в комнате, где вы его устанавливаете. Однако не платите полную цену — в прошлом он продавался по цене от 400 до 500 долларов.

Прочтите наш обзор Sony STR-DN1080.

Что искать в ресивере за 500 долларов


AV-ресиверы известны своей сложностью, с множеством функций и запутанными техническими характеристиками (что такое «ультра HD»?) Как это повлияет на качество звука? Почему так сложно настроить объемный звук?). Я собираюсь подытожить самые важные из них прямо здесь.

Совместимость с 4K HDR

Вы хотите, чтобы ваш новый ресивер не отставал от новейших телевизоров и видеооборудования.Стандарты все время меняются, но сейчас самый минимум — это поддержка HDR и Dolby Vision (по крайней мере, HDMI версии 2.0 или выше). Все эти модели поддерживают видео 4K и HDR. В конце концов, скоро появится 8K, но большая часть записываемого контента все еще будет в разрешении 1080p или даже хуже в течение многих-многих лет. Если вы заботитесь о будущем, то Yamaha RX-V6A и Denon AVR-S960H предлагают совместимость с форматом 8K.

На задней панели Onkyo TX-NR585 имеется шесть входов HDMI.

Сара Тью / CNET

Столько входов HDMI, сколько вы можете себе позволить.

Поскольку большинство телевизоров и телевизионных приставок поддерживают HDMI, вам следует покупать ресивер, который имеет как можно больше этих входов и выходов.Порты HDMI на передней панели похожи на приложение — они не нужны, потому что большинство пользователей не подключают устройства HDMI в горячем режиме, поэтому количество входов на задней панели является самым важным (как еще вы собираетесь подключать свой проигрыватель Blu-ray? , Nintendo Switch, саундбар и все другие ваши устройства?). Sony и Onkyo в этом обзоре имеют шесть установленных на задней панели портов HDMI, в то время как Denon и Yamaha идут на один лучше с семью. Если вы хотите подключить два разных дисплея — например, телевизор и проектор — все, кроме Yamaha, предлагают второй выход HDMI.Вы также должны быть уверены, что у вас под рукой есть дополнительный кабель HDMI или два — эти вещи похожи на второй носок в паре, поскольку вы никогда не сможете найти их, когда они вам понадобятся.

Вам действительно не нужны «высотные» колонки Dolby Atmos

Большинство ресиверов в ценовом диапазоне от 500 долларов и выше включают поддержку Dolby Atmos и DTS: X, но их влияние на просмотр фильмов в домашнем кинотеатре может быть неуловимым или вообще отсутствовать в большинстве фильмов. Другими словами, не беспокойтесь о том, чтобы пропустить эти форматы, если вы не установите один или два динамика дополнительной высоты.Установка задних громкоговорителей объемного звучания высоко на стене даст вам половину пути с точки зрения качественного звука с эффектом присутствия.

Wi-Fi потоковая передача музыки

Большинство ресиверов среднего уровня имеют встроенное подключение к сети Wi-Fi для беспроводной потоковой передачи музыки через вашу акустическую систему. Существует множество стандартов для сервисов беспроводной потоковой передачи, но наиболее универсальными являются Spotify Connect, Apple AirPlay 1 и 2 и встроенный Google Chromecast. Если вы хотите создать мультирум-систему с различными AV-системами и динамиками с возможностью беспроводного подключения, вам нужно стремиться к этим трем вариантам.Onkyo и Sony — единственные два устройства, которые поддерживают все три. В модели ресивера Denon отсутствует беспроводная потоковая передача через Chromecast, но она поднимает ставку по сравнению с AirPlay 2 и собственной системой HEOS. Тем временем у Yamaha есть собственный MusicCast.

Для получения более общей информации о том, что вам следует искать, ознакомьтесь с руководством по покупке AV-ресивера от 2016 года.

Дом

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
