Время-токовые характеристики (ВТХ) автоматических выключателей

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Вы наверное замечали, что на корпусах модульных автоматов изображены латинские буквы: B, C или D. Так вот они обозначают время-токовую характеристику этого автомата, или другими словами, ток мгновенного расцепления.

Согласно ГОСТа Р 50345-99, п.3.5.17 — это наименьшая величина тока, при котором автоматический выключатель сработает (отключится) без выдержки времени, т.е. это его электромагнитная защита.

В этом же ГОСТе Р 50345-99, п.5.3.5, говорится, что всего существует три стандартные характеристики (типы мгновенного расцепления):

  • B — электромагнитный расцепитель (ЭР) срабатывает в пределах от 3 до 5-кратного тока от номинального (3·In до 5·In)
  • C — (ЭР) срабатывает в пределах от 5 до 10-кратного тока от номинального (5·In до 10·In)
  • D — (ЭР) срабатывает в пределах от 10 до 20-кратного тока от номинального (10·In до 20·In, но встречаются иногда и 10·In до 50·In)

In – номинальный ток автоматического выключателя.

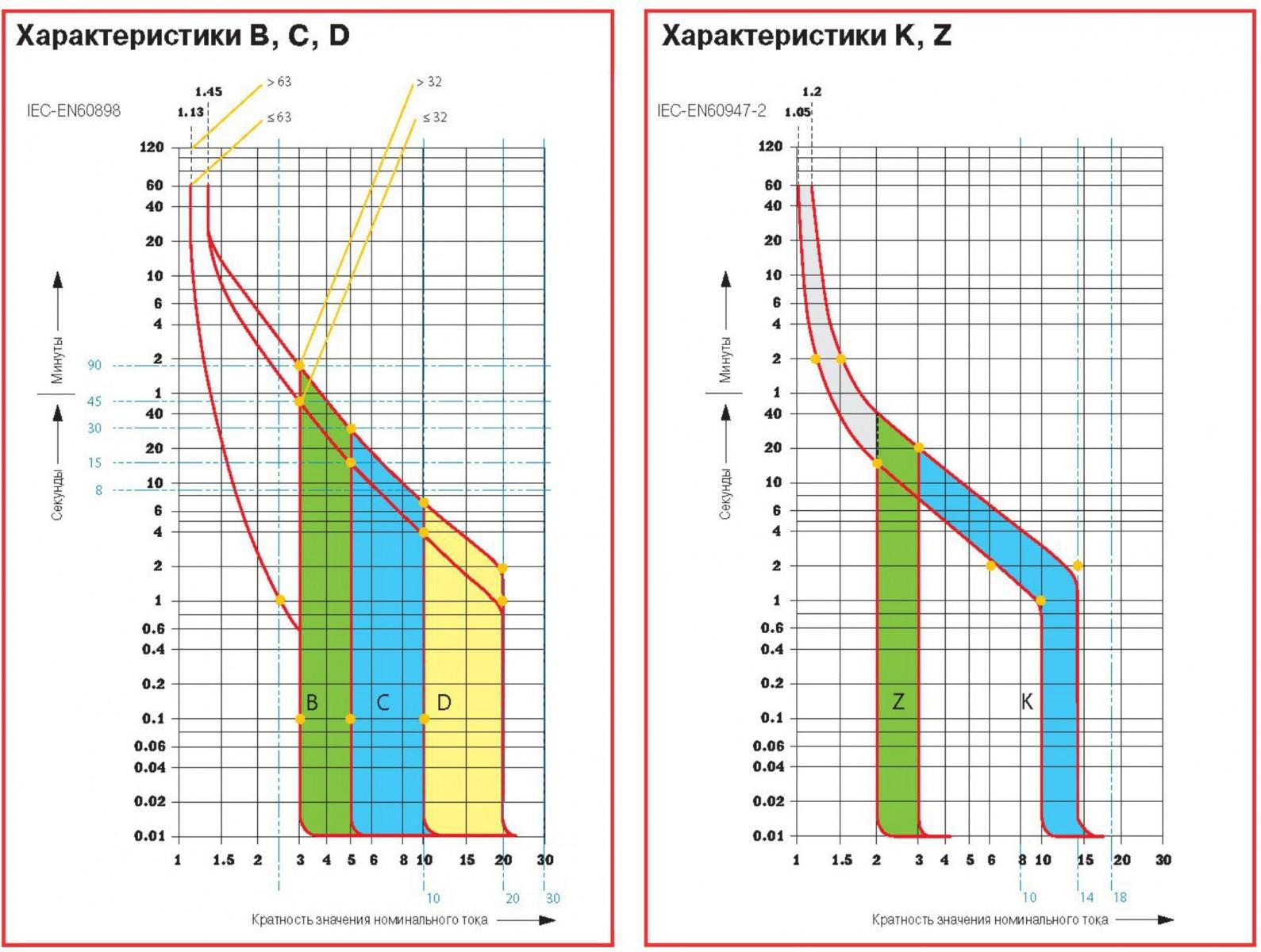

Помимо характеристик типа В, С и D, существуют и не стандартные характеристики типа А, К и Z, но о них я расскажу Вам в следующий раз. Чтобы не пропустить выход новых статей, подписывайтесь на рассылку сайта.

Рассмотрим каждый вид характеристики более подробно на примере модульных автоматических выключателей ВМ63-1 серии OptiDin и Optima от производителя КЭАЗ (Курский Электроаппаратный завод).



Время-токовая характеристика типа В

Рассмотрим время-токовую характеристику В на примере автоматических выключателей ВМ63-1 от КЭАЗ. Один автомат с номинальным током 10 (А), а другой — 16 (А).

Обратите внимание, что оба автомата имеют характеристику В, что отчетливо видно по маркировке на их корпусе: В10 и В16.

Для наглядности с помощью, уже известного Вам, испытательного прибора РЕТОМ-21 проверим заявленные характеристики данных автоматов.

Но сначала несколько слов о графике.

Вот график время-токовой характеристики (сокращенно, ВТХ) типа В:

На нем показана зависимость времени отключения автоматического выключателя от протекающего через него тока. Ось Х — это кратность тока в цепи к номинальному току автомата (I/In). Ось У — время срабатывания, в секундах.

Запомните!!! Время-токовые характеристики практически всех автоматов изображаются при температуре +30°С.

График разделен двумя линиями, которые и определяют разброс времени срабатывания зон теплового и электромагнитного расцепителей автомата. Верхняя линия — это холодное состояние, т.е. без предварительного пропускания тока через автомат, а нижняя линия — это горячее состояние автомата, который только что был в работе или сразу же после его срабатывания.

Пунктирная линия на графике — это верхняя граница (предел) для автоматов с номинальным током менее 32 (А).

1. Токи условного нерасцепления (1,13·In)

У каждого автомата есть такое понятие, как «условный ток нерасцепления» и он всегда равен 1,13·In. При таком токе автомат не отключится в течение 1 часа (для автоматов с номинальным током менее 63А) и в течение 2 часов (для автоматов с номинальным током более 63А).

Точку условного нерасцепления автомата (1,13·In) всегда отображают на графике. Если провести прямую, то видно, что прямая уходит как бы в бесконечность и с нижней линией графика пересекается в точке 60-120 минут.

Например, автомат с номинальным током 10 (А). При протекании через него тока 1,13·In = 11,3 (А) его тепловой расцепитель не сработает в течение 1 часа.

Еще пример, автомат с номинальным током 16 (А). При протекании через него тока 1,13·In = 18,08 (А) его тепловой расцепитель не сработает в течение 1 часа.

Вот значения «токов условного нерасцепления» для различных номиналов:

  • 10 (А) — 11,3 (А)
  • 16 (А) — 18,08 (А)
  • 20 (А) — 22,6 (А)
  • 25 (А) — 28,25 (А)
  • 32 (А) — 36,16 (А)
  • 40 (А) — 45,2 (А)
  • 50 (А) — 56,5 (А)

2. Токи условного расцепления (1,45·In)

Есть еще понятие, как «условный ток расцепления» автомата и он всегда равен 1,45·In. При таком токе автомат отключится за время не более 1 часа (для автоматов с номинальным током менее 63А) и за время не более 2 часов (для автоматов с номинальным током более 63А).

Кстати, точку условного расцепления автомата (1,45·In) практически всегда отображают на графике. Если провести прямую, то видно, что прямая пересекает график в двух точках: нижнюю линию в точке 40 секунд, а верхнюю — в точке 60-120 минут (в зависимости от номинала автомата).

Таким образом, автомат с номинальным током 10 (А) в течение часа, не отключаясь, может держать нагрузку порядка 14,5 (А), а автомат с номинальным током 16 (А) — порядка 23,2 (А). Но это при условии, что автоматы изначально были в холодном состоянии, в ином случае время их отключения будет находиться в пределах от 40 секунд до одного часа.

Вот значения «токов условного расцепления» для различных номиналов:

  • 10 (А) — 14,5 (А)
  • 16 (А) — 23,2 (А)
  • 20 (А) — 29 (А)
  • 25 (А) — 36,25 (А)
  • 32 (А) — 46,4 (А)
  • 40 (А) — 58(А)
  • 50 (А) — 72,5 (А)

Вот об этом не стоит забывать при выборе сечения проводов и кабелей для электропроводки (вот Вам таблица в помощь).

Вот представьте себе, что кабель сечением 2,5 кв.мм Вы защищаете автоматом на 20 (А). Вдруг по некоторым причинам Вы перегрузили линию до 29 (А). Автомат 20 (А) может не отключаться в течение целого часа, а по кабелю будет идти ток, который в значительной мере превышает его длительно-допустимый ток (25 А). За это время кабель сильно нагреется и расплавится, что может привести к пожару или короткому замыканию. А если еще учесть то, что в последнее время производители кабельной продукции преднамеренно занижают сечения жил, то ситуация тем более усугубляется.

В принципе, выбор номиналов автоматических выключателей это отдельная тема для статьи. Я лишь привел здесь одну из наиболее распространенных ошибок. Если интересно, то почитайте мою статью, где я подробно разбирал ошибки одного горе-электрика и переделывал за ним его «творчество».

Лично я рекомендую защищать кабели следующим образом:

  • 1,5 кв.мм — защищаем автоматом на 10 (А)
  • 2,5 кв. мм —  защищаем автоматом на 16 (А)
  • 4 кв.мм —  защищаем автоматом на 20 (А) и 25 (А)
  • 6 кв.мм —  защищаем автоматом на 25 (А) и 32 (А)
  • 10 кв.мм — защищаем автоматом 40 (А)
  • 16 кв.мм — защищаем автоматом 50 (А)

Для удобства все данные я свел в одну таблицу:

Проверить рассмотренные автоматы на токи условного нерасцепления и условного расцепления у меня нет времени, поэтому перейдем к их дальнейшей проверке — это форсированный режим проверки при токе, равном 2,55·In.

3. Проверка теплового расцепителя при токе 2,55·In

Согласно ГОСТа Р 50345-99, п.9.10.1.2 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния (для автоматов с номинальным током менее 32А) и не более 120 секунд из холодного состояния (для автоматов с номинальным током более 32А).

На графике ниже Вы можете видеть, что нижний предел по отключению взят с небольшим запасом, т.е. не 1 секунду, а 4 секунды. На то есть право у производителей автоматов. Вот поэтому они всегда к каждому автомату прикладывают свою ВТХ, которая, естественно, что удовлетворяет всем требованиям ГОСТа Р 50345-99.

Проверим!

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 25,5 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.

Первый раз автомат отключился за время 14,41 (сек.), а второй раз — 11,91 (сек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 40,8 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.

Первый раз автомат отключился за время 13,51 (сек.), а второй раз — 7,89 (сек.).

Дополнительно можно проверить тепловой расцепитель, например, при двухкратном токе от номинального, но в рамках данной статьи я этого делать не буду. На сайте имеется уже достаточно статей про прогрузку различных автоматических выключателей, как бытового, так и промышленного исполнения. Вот знакомьтесь:

4. Проверка электромагнитного расцепителя при токе 3·In

Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 3·In, то он должен отключиться за время не менее 0,1 секунды. Верхний предел по времени ГОСТом Р 50345-99 не определен, и у автоматов разных производителей здесь может наблюдаться не большой разброс в пределах от 1 до 10 секунд.

Странно, конечно, ведь речь идет об электромагнитном расцепителе и он должен срабатывать без выдержки времени. Но тем не менее, при токе 3·In электромагнитный расцепитель еще не срабатывает и по факту автомат отключается от теплового расцепителя. Вот именно поэтому измеренное значение петли фаза-ноль

сравнивают с током не 3·In, а с 5·In, учитывая коэффициент 1,1.

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 30 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 8,71 (сек.), а второй раз — 8,11 (сек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 48 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 8,16 (сек.), а второй раз — 6,25 (сек.).

5. Проверка электромагнитного расцепителя при токе 5·In

Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за время менее 0,1 секунды.

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 50 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 7,8 (мсек.), а второй раз — 7,7 (мсек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 80 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 8,5 (мсек.), а второй раз — 8,4 (мсек. ).

Как видите, оба автомата полностью соответствуют требованиям ГОСТа Р 50345-99 и заявленным характеристикам завода-изготовителя КЭАЗ.

Кому интересно, как проходила прогрузка автоматов, то смотрите видеоролик:

Автоматы с характеристикой В применяются для защиты распределительных и групповых цепей с большими длинами кабелей и малыми токами короткого замыкания преимущественно с активной нагрузкой, например, электрические печи, электрические нагреватели, цепи освещения.

Но почему-то в магазинах их количество всегда ограничено, т.к. по мнению продавцов наиболее распространенными являются автоматы с характеристикой С. С чего это вдруг?! Вполне логично и целесообразно для групповых линий цепей освещения и розеток применять именно автоматы с характеристикой типа В, а в качестве вводного автомата устанавливать автомат с характеристикой С (это один из вариантов). Так хоть каким-то образом будет соблюдена селективность, и при коротком замыкании где-нибудь в линии вместе с отходящим автоматом не будет отключаться вводной автомат и «гасить» всю квартиру. Но о селективности я еще расскажу Вам более подробно в другой раз.



Время-токовая характеристика типа С

Вот ее график:

Автоматы с характеристикой С применяются в основном для защиты трансформаторов и двигателей с малыми пусковыми токами. Также их можно использовать для питания цепей освещения. Нашли они достаточно широкое распространение в жилом фонде, хотя свое мнение об этом я высказал чуть выше.

Внимание! Более подробнее про время-токовую характеристику С читайте в моей отдельной статье.

Время-токовая характеристика типа D

График:

По графику видно следующее:

1. Токи условного нерасцепления (1,13·In) и токи условного расцепления (1,45·In), но о них я расскажу чуть ниже.

2. Если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды в горячем состоянии и не более 60 секунд в холодном состоянии (для автоматов с номинальным током менее 32А) и не более 120 секунд в холодном состоянии (для автоматов с номинальным током более 32А).

3. Если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за время не менее 0,1 секунды.

4. Если через автоматический выключатель будет проходить ток, равный 20·In, то он должен отключиться за время менее 0,1 секунды.

Автоматы с характеристикой D применяются в основном для защиты электрических двигателей с частыми запусками или значительными пусковыми токами (тяжелый пуск).



Изменение характеристик расцепления автоматов

Как я уже говорил в начале статьи, все характеристики изображаются при температуре окружающего воздуха +30°С. Поэтому, чтобы узнать время отключения автоматов при других температурах, необходимо учитывать следующие поправочные коэффициенты:

1. Температурный коэффициент окружающего воздуха — Кt.

Думаю тут все понятно из графика. Чем ниже температура воздуха, тем значение коэффициента больше, а значит и увеличивается номинальный ток автомата, другими словами, его нагрузочная способность. Или, наоборот, чем жарче, тем нагрузочная способность автомата становится меньше. Ведь не зря, в жарких помещениях или летнюю жару многие замечают частые отключения автоматов, хотя нагрузка вовсе не изменялась. Ответ кроется в этом графике.

2. Коэффициент, учитывающий количество рядом установленных автоматов — Кn.

Здесь тоже никаких премудростей нет. Когда в одном ряду установлено несколько автоматов, то они передают свое тепло рядом стоящим автоматам. Этот график учитывает конвекцию тепла и выдает корректирующий коэффициент, учитывающий этот фактор.

Логика проста. Чем больше в ряду автоматов, тем больше уменьшается их нагрузочная способность.

Далее необходимо найти ток, приведенный к условиям нашего окружающего воздуха и монтажа:

In* = In · Кt · Кn

Как эти два коэффициента применить на практике?

Для этого рассмотрим пример. Щиток стоит на улице, в нем установлены 4 автомата — один вводной (ВА47-29 С40) и три групповых (ВА47-29 С16). Температура окружающего воздуха составляет -10°С.

Найдем поправочные коэффициенты для группового автомата ВА47-29 С16:

Найдем ток, приведенный к нашим условиям:

In* = In · Кt · Кn = 16 · 1,1  · 0,82 = 14,43 (А)

Таким образом, при определении времени срабатывания автомата по характеристике С кратность тока нужно брать не как отношение I/In (I/16), а как I/In* (I/14,43).



Заключение

Все вышесказанное в данной статье я представлю в виде общей таблицы (можете смело копировать ее и пользоваться):

Если Вы заметили, то разницей между время-токовыми характеристиками В, С и D являются только значения срабатывания электромагнитного расцепителя. По тепловой защите они работают в одних интервалах времени.

P.S. Надеюсь, что после прочтения данной статьи Вы сможете самостоятельно определять пределы времени срабатывания любых автоматических выключателей, а также правильно рассчитывать сечения проводов под номиналы автоматов.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Время-токовая характеристика С автоматических выключателей

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В прошлой статье я Вам очень подробно рассказывал про время-токовую характеристику типа В на примере автоматических выключателей ВМ63-1 от КЭАЗ с номинальными токами 10 (А) и 16 (А). Я продолжу начатую тему и сегодня на очереди время-токовая характеристика типа С.

Это, наверное, одна из самых распространенных и применяемых характеристик в жилом секторе, хотя порой ее применение не всегда оправдано, но об этом еще поговорим в самое ближайшее время. Кому интересно, то подписывайтесь на рассылку новостей сайта.

Как раз мне в электролабораторию пришли на испытания пару десятков модульных автоматов серии Z406 (Effica) от компании Elvert (Китай).

Впервые сталкиваюсь с этим производителем, поэтому прогрузить эти автоматы будет вдвойне интереснее.

По внешнему виду никаких особенных отличий у автоматов Elvert от автоматов других производителей я не нашел.

Единственное, что сразу бросилось в глаза, так это наличие и исполнение заглушек для пломбировки клемм автоматов. Заглушкам модульных автоматов я посвятил отдельную статью, где рассмотрел различные виды заглушек у основных производителей (IEK, Legrand, Schneider Electric, КЭАЗ), но такого варианта я еще не встречал.

Заглушки автоматов Elvert всегда идут в комплекте, а значит не нужно заботиться о том, чтобы приобретать их отдельно.

Заглушка легко перемещается по направляющим, тем самым открывая и закрывая доступ к зажимному винту.

Если в заглушке нет необходимости или она Вам мешает, то ее можно снять с автомата, переместив до упора и слегка сжав.

Проволока для пломбы продергивается через специальные отверстия, сделанные, как в самой заглушке, так и в корпусе автомата.

Вот на примере прогрузки автоматов Elvert я Вас подробно и познакомлю с время-токовой характеристикой типа С. А в качестве примера возьму два автомата: однополюсный автомат с номинальным током 16 (А) и трехполюсный автомат с номинальным током 63 (А).

Напомню, что тип время-токовой характеристики всегда указывается на корпусе автомата в виде латинской буквы, и в нашем случае, это С16 и С63. Цифры после буквы обозначают величину номинального тока автомата.

Согласно ГОСТ Р 50345-2010, п.5.3.5, существует 3 стандартных типа время-токовой характеристики (или диапазонов токов мгновенного расцепления): B, C и D. Так вот автомат с характеристикой С должен срабатывать в пределах от 5-кратного до 10-кратного тока от номинального (5·In до 10·In).

Помимо стандартных характеристик типа В, С и D, существуют еще и не стандартные характеристики типа А, К и Z, но о них я расскажу Вам как-нибудь в другой раз.

Согласно ГОСТ Р 50345-2010, п.3.5.17, ток мгновенного расцепления — это наименьшая величина тока, при котором автоматический выключатель сработает (отключится) без выдержки времени, т. е. это и есть его электромагнитный расцепитель (ЭР).

А теперь проверим заявленные характеристики представленных выше автоматов. Для этого я воспользуюсь, уже известным Вам, многофункциональным устройством РЕТОМ-21.

Вот график время-токовой характеристики (сокращенно, ВТХ) типа С, взятый из паспорта автомата Elvert:

Помимо характеристики С, на графике показаны характеристики В и D, но на них в рамках данной статьи не обращайте внимания.

На графике показана зависимость времени отключения автоматического выключателя от протекающего через него тока. Ось Х — это кратность тока в цепи к номинальному току автомата (I/In). Ось У — время срабатывания (t), в секундах (минутах).

Запомните, что время-токовые характеристики практически всех автоматов изображают при температуре окружающей среды +30°С и данная характеристика не исключение.

График разделен двумя линиями, которые и определяют разброс времени срабатывания зон теплового (зеленого цвета на графике) и электромагнитного (коричневого цвета на графике) расцепителей автомата.

Верхняя линия теплового расцепителя (зеленого цвета на графике) — это холодное состояние, т.е. без предварительного пропускания тока через автомат, а нижняя линия теплового расцепителя — это горячее состояние автомата, т.е. который только что был в работе или сразу же после его срабатывания.

1. Токи условного нерасцепления (1,13·In)

У каждого автомата есть такое понятие, как «условный ток нерасцепления» и он всегда равен 1,13·In. При таком токе автомат не отключится в течение 1 часа (для автоматов с номинальным током ≤ 63А) и в течение 2 часов (для автоматов с номинальным током > 63А).

Точку условного нерасцепления автомата (1,13·In) всегда отображают на графике. Если провести прямую, то видно, что она уходит как бы в бесконечность и с нижней линией теплового расцепителя пересекается в диапазоне от 60 до 120 минут, в зависимости от номинала автомата.

Таким образом, при прохождении через наш рассматриваемый автомат Elvert С16 тока 1,13·In = 18,08 (А) его тепловой расцепитель не должен сработать в течение 1 часа. А при прохождении через автомат С63 тока 1,13·In = 71,19 (А) его тепловой расцепитель не должен сработать в течение 1 часа.

Вот значения «токов условного нерасцепления» для различных номиналов автоматов:

  • 10 (А) — 11,3 (А)
  • 16 (А) — 18,08 (А)
  • 20 (А) — 22,6 (А)
  • 25 (А) — 28,25 (А)
  • 32 (А) — 36,16 (А)
  • 40 (А) — 45,2 (А)
  • 50 (А) — 56,5 (А)
  • 63 (А) — 71,19 (А)

Проверку рассматриваемых автоматов на токи «условного нерасцепления» я проводить не буду, т.к. это занимает достаточно длительное время, да и согласно нашей утвержденной методики на автоматы, такую проверку мы не проводим.

2. Токи условного расцепления (1,45·In)

Есть еще понятие, как «условный ток расцепления» автомата и он всегда равен 1,45·In. При таком токе автомат отключится за время не более 1 часа (для автоматов с номинальным током ≤ 63А) и за время не более 2 часов (для автоматов с номинальным током > 63А).

Кстати, точку условного расцепления автомата (1,45·In) практически всегда отображают на графике.  Если провести прямую, то видно, что она пересекает график в двух точках зоны теплового расцепителя: нижнюю линию в точке 60-70 секунд, а верхнюю — в точке от 60 до 120 минут, в зависимости от номинала автомата.

Таким образом, автомат с номинальным током 16 (А) в течение часа, не отключаясь, может держать нагрузку порядка 23,2 (А), а автомат с номинальным током 63 (А) — порядка 91,35 (А). Но это при условии, что автоматы изначально были в холодном состоянии, в ином случае время их отключения будет значительно меньше.

Вот значения «токов условного расцепления» автоматов различных номиналов для их холодного состояния:

  • 10 (А) — 14,5 (А)
  • 16 (А) — 23,2 (А)
  • 20 (А) — 29 (А)
  • 25 (А) — 36,25 (А)
  • 32 (А) — 46,4 (А)
  • 40 (А) — 58(А)
  • 50 (А) — 72,5 (А)
  • 63 (А) — 91,35 (А)

Вот об этом не стоит забывать при выборе сечения проводов и кабелей для электропроводки (вот Вам таблица в помощь).

Вот представьте себе, что кабель сечением 2,5 кв.мм Вы защищаете автоматом на 25 (А). Вдруг по некоторым причинам Вы перегрузили линию до 36 (А). Такое зачастую бывает, особенно в зимнее время, когда включены нагреватели и множество различных бытовых приборов.

Автомат номиналом 25 (А) при токе 36 (А) может не отключаться в течение целого часа (из холодного состояния), а по кабелю будет идти ток, который превышает его длительно-допустимый ток (25 А).

За это время кабель конечно же не расплавится, но нагреться может достаточно сильно. Более точнее скажу, когда проведу данный эксперимент и измерю температуру нагрева с помощью тепловизора. Так что кому интересно, то подписывайтесь на рассылку сайта «Заметки Электрика», чтобы не пропустить выход новых статей.

А Вы все знаете, что повышенная температура всегда подвергает изоляцию ускоренному старению, т.е. сегодня нагрели, завтра и послезавтра перегрели, происходит ее старение и растрескивание, изоляция ухудшается, что в итоге может привести к короткому замыканию и прочим разным последствиям.

А если еще учесть то, что в последнее время производители кабельной продукции преднамеренно занижают сечения жил, то ситуация тем более усугубляется.

Некоторые мои коллеги в Интернете, ссылаясь на мое мнение, утверждают, что я не прав и сильно перестраховываюсь. Да, возможно это и так, и температура нагрева кабеля не выйдет за предельные нормы, но еще раз повторю про ситуацию с занижением сечения жил. Вы думаете, что приобрели кабель сечением 2,5 кв.мм, но по факту это может оказаться кабель с сечением жил 2,0 кв.мм. И про прочей равной нагрузке он может нагреться уже гораздо сильнее. Поэтому я считаю, что данный факт мы, как специалисты, должны учитывать в том числе.

В принципе, выбор номиналов автоматических выключателей это отдельная тема для статьи. Я лишь привел здесь одну из наиболее распространенных ошибок.

Лично я рекомендую защищать кабели следующим образом:

  • 1,5 кв.мм — защищаем автоматом на 10 (А)
  • 2,5 кв.мм —  защищаем автоматом на 16 (А)
  • 4 кв.мм —  защищаем автоматом на 20 (А) и 25 (А)
  • 6 кв.мм —  защищаем автоматом на 25 (А) и 32 (А)
  • 10 кв.мм — защищаем автоматом 40 (А)
  • 16 кв.мм — защищаем автоматом 50 (А)
  • 25 кв.мм — защищаем автоматом 63 (А)

Для удобства все данные я свел в одну таблицу:

А теперь проверим рассмотренные автоматы на токи условного расцепления.

Чтобы мне не терять время, я буду сразу проверять 4 автомата с номинальным током 16 (А), подключив их последовательно.

В общем наводим ток 23,2 (А) и засекаем время.

Первым отключился четвертый автомат, время срабатывания которого составило 108,4 (сек.).

Сейчас я исключу отключившийся автомат из схемы и продолжу испытания остальных. Более подробнее про это Вы можете посмотреть в видеоролике в конце статьи, а сейчас я укажу получившееся время срабатывания всех четырех автоматов:

  • автомат №1 — 376,32 (сек.)
  • автомат №2 — 130,48 (сек.)
  • автомат №3 — 220,92 (сек.)
  • автомат №4 — 108,4  (сек.)

Все наши автоматы сработали в пределах заявленных время-токовых характеристик.

Теперь у нас на очереди трехполюсный автоматический выключатель Elvert с номинальным током 63 (А). Проверять его тепловой расцепитель я буду, пропуская одновременно через все три полюса ток 91,35 (А).

Автомат сработал за время 267,2 сек., что также соответствует ВТХ.

3. Проверка теплового расцепителя при токе 2,55·In

Согласно ГОСТ Р 50345-2010, п.9.10.1.2 и таблицы №7, если через автоматический выключатель будет проходить ток, равный 2,55·In, то его тепловой расцепитель должен сработать за время не менее 1 секунды и не более 60 секунд для автоматов с номинальным током ≤ 32 (А), или не менее 1 секунды и не более 120 секунд для автоматов с номинальным током > 32 (А).

На графике видно, что нижний предел по отключению взят с некоторым запасом, т.е. не 1 секунду, а целых 8 секунд. Верхний предел тоже взят с небольшим запасом — не 60 секунд, а 40 секунд. На то есть право у производителей автоматов. Вот поэтому они всегда к каждому автомату прикладывают, непосредственно, свою ВТХ, которая, естественно, что удовлетворяет всем требованиям ГОСТ Р 50345-2010.

Проверим!

Автомат Z406 от Elvert с номинальным током 16 (А) при токе 40,8 (А), согласно ГОСТ Р 50345-2010, должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния. Но, согласно ВТХ завода-производителя, время отключения должно находиться в пределах от 8 до 40 секунд.

Первый раз автомат отключился за время 5,35 (сек.), а второй раз — за время 5,26 (сек).

Как видите, время срабатывания автомата лежит вне предела ВТХ завода-производителя, но вполне соответствует ГОСТ Р 50345-2010.

И для какой цели производитель отобразил график ВТХ в таком виде, если автоматы срабатывают вне этого графика?! Это несоответствие необходимо исправить!

Автомат Z406 от Elvert с номинальным током 63 (А) при токе 160,65 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 120 секунд из холодного состояния. Каждый полюс автомата я буду прогружать в отдельности.

Автомат отключился за время:

  • первый полюс — 15,37 (сек.)
  • второй полюс — 31,89 (сек.)
  • третий полюс — 30,52 (сек.)

4. Проверка электромагнитного расцепителя при токе 5·In

Согласно ГОСТ Р 50345-2010, п.9.10.2.1 и таблицы №7, если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за время не менее 0,1 секунды. Верхний предел по времени ГОСТом Р 50345-2010 не определен, и у автоматов разных производителей здесь может наблюдаться не большой разброс в пределах от 1 до 10 секунд.

Странно, конечно, ведь речь идет об электромагнитном расцепителе и он должен срабатывать без выдержки времени. Но тем не менее, при токе 3·In электромагнитный расцепитель еще не срабатывает и по факту автомат отключается все таки от теплового расцепителя. Вот именно поэтому измеренное значение петли фаза-ноль сравнивают не с 5-кратным током, а с 10-кратным, учитывая коэффициент 1,1.

Итак, автомат Z406 от Elvert с номинальным током 16 (А) при токе 80 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 0,942 (сек.), а второй раз — за время 0,95 (сек.), что вполне удовлетворяет вышеперечисленным требованиям.

Автомат Z406 от Elvert с номинальным током 63 (А) при токе 315 (А) должен отключиться за время не менее 0,1 секунды. Здесь аналогично, каждый полюс автомата я буду прогружать в отдельности.

Автомат отключился за время:

  • первый полюс — 4,97 (сек.)
  • второй полюс — 3,36 (сек.)
  • третий полюс — 5,2 (сек.)

5. Проверка электромагнитного расцепителя при токе 10·In

Согласно ГОСТ Р 50345-2010, п.9.10.2.1 и таблицы №7, если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за время менее 0,1 секунды.

Автомат Z406 от Elvert с номинальным током 16 (А) при токе 160 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 6,5 (мсек.), а второй раз — за время 6,5 (мсек.).

Автомат Z406 от Elvert с номинальным током 63 (А) при токе 630 (А) должен отключиться за время менее 0,1 секунды. Здесь аналогично, каждый полюс автомата я буду прогружать в отдельности.

Автомат отключился за время:

  • первый полюс — 7,6 (мсек.)
  • второй полюс — 7,8 (мсек.)
  • третий полюс — 7,6 (мсек.)

Как видите, оба автомата полностью соответствуют требованиям ГОСТ Р 50345-2010 и заявленным характеристикам завода-изготовителя Elvert.

Всю информацию по пределам срабатывания время-токовых характеристик различных типов (B, C и D) я представил в виде общей таблицы:

Как видите, разницей между время-токовыми характеристиками типа В, С и D являются только значения срабатывания электромагнитного расцепителя (ЭР). По тепловой защите они работают в одних пределах по времени.

Кому интересно, то смотрите весь процесс прогрузки автоматов в моем видеоролике:

P.S. Это все, что я хотел рассказать Вам про время-токовую характеристику типа С на примере модульных автоматических выключателей Elvert серии Z406. Надеюсь, что теперь Вы сможете самостоятельно определять пределы времени срабатывания модульных автоматов с характеристикой С, а также правильно рассчитывать сечения проводов в зависимости от номиналов автоматов. Все интересующие вопросы пишите в комментариях. Спасибо за внимание. До новых встреч.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Что такое время-токовые характеристики автоматических выключателей и зачем они нужны?

Любому автоматическому выключателю необходимо время на срабатывание. Оно может быть составлять сотые доли секунды, а может и несколько минут. Все зависит от тока, который будет протекать через автоматический выключатель. Если правильно выбрали кабель и автомат, то можете не бояться, что при повышенном токе изоляция на ваших проводах не расплавится, например за 30 секунд, которые необходимы, чтобы автоматический выключатель сработал от определенной перегрузки.

Есть такие интересные время-токовые характеристики автоматических выключателей – это такие красивые графики кривых зависимости времени срабатывания от величины тока. Они на автоматах обозначаются буквами B, C и D.

Эти буковки стоят перед значением номинала автомата. Ниже представлены обычные графики, по которым можно определить, через какое время нагрузка будет обесточена при повышенном токе или его скачке. В школу ходили? С графиками работать умеете? Тогда сразу разберетесь. По вертикальной оси стоит время в секундах. По горизонтальной шкале стоит отношение протекающего по проводам тока к номинальному току автомата I/In.

Что такое время-токовые характеристики автоматических выключателей и зачем они нужны?

Чем же различаются время-токовые характеристики автоматических выключателей «B», «C» и «D»? Все просто! Они различаются в значении величины отношения протекающего тока к номинальному току I/In.

№ пп Время-токовая характеристика автоматического выключателя Отношение протекающего тока к номинальному току I/In
1 B 3-5
2 C 5-10
3 D 10-20

Если все равно остались вопросы, то идем дальше разбираться вместе. Буду приводить все на конкретных примерах, так как это будет более понятно, чем если буду объяснять «на пальцах».

Допустим, есть у нас автоматический выключатель номиналом 10А с характеристикой В. Мы выбрали на 10А, так как проще будет считать, и они часто используются в быту.

Например, произошло ЧП. Жена попросила повесить ковер, а Вы когда сверлили, попали в провод, идущий от распредкоробки. Бабах! Вокруг тишина и темно. Здесь Вы просто сверлом закоротили жилы провода, и произошло короткое замыкание. Было такое? Признаюсь, что у меня в молодости такое было.

В данной ситуации автоматические выключатели с характеристикой В срабатывают практически мгновенно, когда ток в сети превысит значение номинала автомата в 3-5 раз. В нашем случае это ток лежит в пределах 30-50 ампер. Конечно при коротком замыкании ток увеличивается в сотни раз, но автомату с характеристикой В достаточно 3-5 кратного увеличения. Здесь приходит в действие электромагнитный расцепитель.

Смотрим графики ниже и видим, что при токе 50А автомат сработает через 0,01 секунду. Это получается отсюда. Ток при КЗ делим на номинальный ток автомата, т.е. 50А/10А=5. Теперь на горизонтальной шкале находим цифру 5 и ведем условную линию (на рисунке она выделена красным) вертикально вверх до пересечения с кривой. Ставим точку и от нее ведем условную горизонтальную линию до оси времени. У нас получилось ориентировочно 0,01 секунда. Аналогично при перегрузке сети током 15А у нас отношение составило 1,5 и время задержки на срабатывание составит 30 секунд. Здесь автомат отключится благодаря работе теплового расцепителя. Если сечение провода рассчитано правильно, то его изоляция таким током и за это время не успеет расплавиться. Вы защищены.

Выше мы рассмотрели нижнюю кривую, но на картинке их можно выделить 3 шт. Зачем все это? Давайте разберемся. Эти кривые предназначены для разных состояний автоматических выключателей: «холодного» (верхняя кривая) и «горячего» (нижняя кривая), а сам график составлен для температуры окружающей среды +30С. По пунктирной линии рассчитывается время отключения для автоматом номиналом не выше 32А.

Для холодного состояния автоматического выключателя с характеристикой В для вышеописанного примера, время задержки на срабатывание составит при токе 50А – 0,04 сек. и при токе 15А – 4000 сек. (примерно 67 мин.). На рисунке выше это показано синим цветом.

Еще учтите, что автоматы стоят в разных местах – в квартире, в подъезде, на улице и т.д. Например, зимой дома температура +25, в подъезде +16, на улице -25. Соответственно температура элементов расцепителя разная и ему нужно разное время, чтобы прогреться и заставить автомат сработать.

Еще здесь существуют поправочный коэффициент. Чем ниже температура окружающей среды, тем больший ток через себя будет пропускать автомат и наоборот. При одной и той же нагрузке в жарких и в холодных помещениях один и тот же автомат будет срабатывать при разных значениях тока. Это колебания не значительные и этот вопрос становится актуальным, когда автоматический выключатель сильно нагружен и работает на пределе своего номинала. Стоит повыситься окружающей температуре, как он сможет отключить нагрузку. Часто такой вопрос встает летом в жарких помещениях.

Теперь скажу несколько слов про время-токовые характеристики автоматических выключателей C и D. Суть их заключается в том, что все графики характеристик сдвинуты вправо, т.е. таким образом, увеличивается время их срабатывания. Автомат с характеристикой C при коротком замыкании сработает, когда ток в сети превысит номинальный ток самого автомата в 5-10 раз. Автомат с характеристикой D при коротком замыкании сработает, когда ток в сети превысит номинальный ток самого автомата в 10-20 раз.

Из графиков получаем (смотрим ниже). Для автоматического автомата на 10А характеристики C время срабатывания уже будет: при токе 50А примерно 0,02 сек. и при токе 15А примерно 40 сек. Это для горячего состояния автомата (красный цвет). Для холодного состояния (синий цвет) получаем: при токе 50А примерно 27 сек. и при токе 15А примерно 5000 сек. (83 мин.).

Для автоматического автомата на 10А характеристики D (смотрим графики ниже) время срабатывания уже будет: при токе 50А примерно 1,5 сек. и при токе 15А примерно 40 сек. Это для горячего состояния автомата (красный цвет). Для холодного состояния (синий цвет) получаем: при токе 50А примерно 30 сек. и при токе 15А примерно 6000 сек. (100 мин.).

Вот видите какая разница в значениях времени при перегрузке автоматов. Это тоже нужно знать и учитывать при их выборе.

Как правило, для квартир используют автоматические выключатели с характеристикой B, а на производстве — C и D. Хотя очень часто можно встретить в этажных щитках автоматы с параметром C. Еще автоматы с параметром B в продаже редко встречаются.

Также учтите, что каждый автомат может пропускать через себя ток больший номинального в 1,13 раз. Это видно из графика. Видите на горизонтальной оси значение 1,13 и если вести условную линию вертикально вверх, то она никогда не пересечет кривую времени. Следовательно, автомат при таком токе не сработает. Поэтому выбирайте кабель большего сечения, т.е. с запасом. Лучше перестрахуйтесь.

Смотрите для каких автоматических выключателей какой соответствует ток не отключения. Это тоже учитывайте при выборе автоматического выключателя по номиналу и кабеля.

№ пп Номинал автоматических выключателей, А Условный ток не отключения автоматических выключателей, А
1 10 11,3
2 16 18,08
3 20 22,6
4 25 28,25

Например, для нагрузки, потребляющей ток 25А вы выбрали кабель сечением 2,5мм2. Тут жена собралась готовить обед, попутно пить чай, размораживать мясо в микроволновке и еще принесла на кухню фен (который вы не учитывали в своих расчётах), чтобы волосы посушить. Таким образом, вместо 25А вы можете получить в сети 28А, и автомат тут не сработает, так как он сработает при токе 25А*1,13=28,25А. Из таблицы видно, что для такого тока уже нужен провод сечением минимум 3 мм2. Но у нас провод сечением 2,5 мм2 и поэтому он будет греться и плавиться изоляция.

Да еще возьмите на заметку, что многие производители лукавят при производстве кабеля. Делают его по ТУ (техническим условиям), при которых уменьшают сечение кабеля. Я придерживаюсь такого мнения в выборе кабеля и автоматических выключателей, что лучше все брать с разумным запасом, чем предполагаемая нагрузка.

Не забываем улыбаться:

А не пойти ли мне поработать? — подумал электрик.
И не пошел …

A, B, C и D

Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины. Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции. Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

  • Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
  • Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

Время срабатывания защитного автоматического выключателя зависит от величины перегрузки: при небольшом превышении нормы оно может занять час и более, а при значительном – несколько секунд.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Защиту от перегрузок в таких линиях обеспечивает реле максимального тока, автоматический выключатель только предохраняет сеть от повреждений в результате воздействия сверхтоков короткого замыкания.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Это позволит соблюсти селективность защитных автоматов (избирательность), и при КЗ в одной из веток не будет происходить обесточивания всего дома.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Заключение

В этой статье мы рассмотрели время токовые характеристики защитных автоматов, классификацию этих устройств в соответствии с ПУЭ, а также разобрались, в каких цепях устанавливаются приборы различных категорий. Полученная информация поможет вам определить, какое защитное оборудование следует использовать в сети, исходя из того, какие устройства к ней подключены.

Что такое время токовые характеристики автоматических выключателей

При нормальной работе электросети и всех приборов через автоматический выключатель протекает электрический ток. Однако если сила тока по каким-либо причинам превысила номинальные значения, происходит размыкание цепи из-за срабатывания расцепителей автоматического выключателя.

Характеристика срабатывания автоматического выключателя является очень важной характеристикой, которая описывает то, насколько время срабатывания автомата зависит от отношения силы тока, протекающего через автомат, к номинальному току автомата.

Данная характеристика сложна тем, что для ее выражения необходимо использование графиков. Автоматы с одним и тем же номиналом будут при разных превышениях тока по-разному отключаться в зависимости от типа кривой автомата (так иногда называется токовая характеристика), благодаря чему имеется возможность применять автоматы с разной характеристикой для разных типов нагрузки.

Тем самым, с одной стороны, осуществляется защитная токовая функция, а с другой стороны, обеспечивается минимальное количество ложных срабатываний – в этом и заключается важность данной характеристики.

В энергетических отраслях бывают ситуации, когда кратковременное увеличение тока не связано с появлением аварийного режима и защита не должно реагировать на такие изменения. Это же относится и к автоматам.

При включении какого-нибудь мотора, к примеру, дачного насоса или пылесоса, в линии происходит достаточно большой бросок тока, который в несколько раз превышает нормальный.

По логике работы, автомат, конечно же, должен отключиться. К примеру, мотор потребляет в пусковом режиме 12 А, а в рабочем – 5. Автомат стоит на 10 А, и от 12 его вырубит. Что в таком случае делать? Если например поставить на 16 А, тогда непонятно отключится он или нет если заклинит мотор или замкнет кабель.

Можно было бы решить эту проблему, если его поставить на меньший ток, но тогда он будет срабатывать от любого движения. Вот для этого и было придумано такое понятие для автомата, как его «время токовая характеристика».

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой

Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.

Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.

Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя.

Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.

Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.

Автоматы имеют несколько характеристик, самыми распространенными из которых являются:

  • — B — от 3 до 5 ×In;
  • — C — от 5 до 10 ×In;
  • — D — от 10 до 20 ×In.

Что означают цифры указанные выше?

Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.

Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3…5)=48…80А. Для С16 диапазон токов мгновенного срабатывания 16*(5…10)=80…160А.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.

Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.

Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.

Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.

Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.

Что показано на графике время токовой характеристики

На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.

На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.

Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).

Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.

На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.

При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).

Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.

К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.

Автоматы с какими характеристиками предпочтительнее использовать дома

В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.

Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.

Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.

Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.

В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Времятоковые характеристики автоматических выключателей | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Чтобы защитить электрические сети, а также подключенное к ним оборудование от токов, которые превышают допустимые номинальные значения, используются автоматические выключатели (АВ), которые, благодаря встроенным в них тепловым и электромагнитным расцепителям, размыкают цепь и обесточивают линию. Срабатывание автоматического выключателя может быть обусловлено токами перегрузки, которые возникают из-за того, что суммарная мощность подключенной нагрузки превышает допустимые значения или токами короткого замыкания.
Время, которое необходимо чтобы обесточить электрическую цепь может занимать от нескольких долей секунды до нескольких минут и зависит от номинального тока автоматического выключателя, его время токовых характеристик (ВТХ), а также типа сработавшего расцепителя.

Токовременная характеристика автоматического выключателя характеризует зависимость промежутка времени, которое требуется для срабатывания устройства, от кратности фактического тока, протекающего через АВ к номинальному току выключателя.

Автоматические выключатели выпускаются нескольких классов. Наиболее часто используются устройства таких классов:

  •     B – обесточивают сеть, когда фактическая величина тока превышает номинальный ток АВ в 3-5 раз;
  •     C – срабатывает при превышении номинального тока в 5-10 раз;
  •     D — отключает подачу электроэнергии, если кратность фактического и номинального тока колеблется от 10 до 20.

Токовременные характеристики указываются на корпусе устройства вместе с номинальным током.

Автоматический выключатель класса С

Автоматический выключатель класса B


Защита электрических цепей и подключенной к ни нагрузки от токов большой величины, вызванных коротким замыканием осуществляется при помощи электромагнитного расцепителя. Вне зависимости от класса, к которому относится устройство, время, нужное чтобы обесточить цепь исчисляется долями секунды.
Срабатывание АВ из-за возникновения перегрузок в сети происходит благодаря тепловому расцепителю (биметаллической пластине) и занимает более длительный промежуток времени.

Для каждого автоматического выключателя, вне зависимости от класса, существуют такие характеристики, как «условный ток нерасцепления» и «условный ток расцепления».
«Условный ток нерасцепления» превышает номинальное значение тока АВ в 1,13 раз. При таком значении фактического тока устройство не обесточит цепь в течении одного часа для автоматических выключателей с номинальным током до 63A и в течении двух часов для АВ с номинальным током превышающим 63A.
«Условный ток расцепления» превышает номинальное значение тока АВ в 1,45 раза. При таком значении фактического тока устройство обесточит цепь в течении одного часа для автоматических выключателей с номинальным током до 63A и в течении двух часов для АВ с номинальным током превышающим 63A.

Существуют специальные графики, по которым можно определить время отключения автоматических выключателей в зависимости от кратности превышения фактического тока над номинальным для устройств каждого класса.


Также на скорость отключения в большой степени влияет состояние автоматического выключателя. Для каждого устройства существует понятие «холодное» состояние, присущее выключателям через которые нагрузка была только что включена и «горячее» состояние, для АВ находившихся в работе некоторый промежуток времени.
На графике ВТХ нижняя кривая соответствует горячему» состоянию автоматического выключателя, а верхняя – «холодному» состоянию. Соответственно для АВ находящемуся в эксплуатации потребуется меньше времени для обесточивания сети, чем устройству, к которому только что подключили нагрузку.

Время-токовые характеристики автоматических выключателей

Многие, наверное, замечали, что на корпусах модельных защитных выключателей указаны буквы латинского алфавита – B, C или D. Они обозначают време-токовую характеристику или ток мгновенного расцепления данного устройства.

В соответствии с пунктом 3.5.17 ГОСТа Р 50345-99, ток мгновенного расцепления – это минимальные показатели электротока, при котором устройство отключается без электромагнитной защиты, то есть без выдержки времени.

Пунктом 5.3.5 того же ГОСТа установлено, что существует три вида данной характеристики:

1.B– от 3 In до 5 In.

2.C – от 5 In до 10 In.

3.D – от 10 In до 20 In.

In– это номинальный показатель предохранительного элемента.

Рассмотрим эти виды многоцелевого расцепления на примере модульного коммутационного устройства ВА 47-29.

Время-токовая характеристика типа B

На графике приведена зависимость времени срабатывания защитного устройства от величины протекающего электротока. На оси Х указана кратность тока к номинальному электротоку коммутатора. По оси Y– время разъединение (секунд).

График имеет две линии, которые описывают разброс разъединение электромагнитного и теплового расцепителя устройства. Верхняя линия – это холодное состояние автомата после срабатывания, а нижняя – горячее.

Важно! Характеристики большинства автоматов изображаются при температуре 30 градусов по Цельсию.

На представленных характеристиках, пунктирной линией отмечен верхний предел для прибора с номинальным электротоком меньше 32 Ампер.

Анализ графика показывает:

1.Если через коммутационный прибор будет проходить электрический ток в 3 In, то максимальное время его отключения в горячем состоянии составляет 0,02 секунды. В холодном состоянии время срабатывания:

  • для автоматов менее 32 А – 35 сек.;
  • для автоматов более 32 А – 80 сек.

2.Если через автомат будет проходить электроток в 5 In, то максимальное время разъединения в горячем состоянии – 0,01 секунды, а в холодном – 0,04.

Автоматические выключатели вида B используются преимущественно для защиты потребителей с активным типом нагрузки – цепи освещения, электрические обогреватели и печи.

В магазинах количество подобных устройств довольно ограничено. Хотя для организации питания групп розеток и освещения целесообразно использовать именно такие рубильники, а не тип С. Именно в таком случае удастся соблюсти селективность при коротком замыкании.

Время-токовая характеристика типа C

График время-токовой характеристики вида С:

1.Если через предохранительный коммутатор будет протекать ток в 5 In, то максимальное время отключения в горячем состоянии составит 0,02 секунды. В холодном состоянии наибольшее время разъединение :

  • для выключателей менее 32 А – 11 сек.;
  • для выключателей более 32 А – 25 сек.

2.Если через защитное коммутационное устройство будет протекать электроток в 10 In, то максимальное время срабатывания в горячем состоянии – 0,01 секунды, а в холодном – 0,03 секунды.

Данный тип автоматов используется в основном для защиты моторов с небольшими пусковыми токами и трансформаторов. Их также можно применять для запитывания цепей освещения. Они широко используются в жилом фонде.

Время-токовая характеристика типа D

График время-токовой характеристики типа D:

1.Если через з предохранительный автомат будет протекать ток в 10 In, то максимальное время отключения в горячем состоянии составит 0,02 секунды. В холодном состоянии максимальное время срабатывания :

  • для выключателей менее 32 А – 3 сек.;
  • для выключателей более 32 А – 7 сек..

2.Если через защитный коммутатор будет протекать электроток в 20 In, то наибольшее время срабатывания в горячем состоянии – 0,009 секунды, а в холодном – 0,02 секунды.

Коммутаторы вида D используются для защиты двигателей с тяжелым и частым пуском.

Изменение характеристик расцепления автоматов

Как упоминалось в начале статьи, все характеристики предохранительных автоматов приводятся при температуре окружающей среды в 30 градусов по Цельсию. Для того, чтобы узнать время срабатывания механических коммутаторов при других температурах, следует учитывать такие поправочные коэффициенты:

1.Kt – температурный коэффициент окружающего воздуха. На графике ниже можно проанализировать его значения. Чем выше температура воздуха, тем ниже значение данного коэффициента, а значит и снижается номинальный ток выключателя, то есть его нагрузочная способности. Или, иначе, чем холодней, тем меньше нагрузочная способность. По этойпричине в жарких помещениях возможно срабатывания автоматов даже без роста нагрузки.

2.Kn– коэффициент учета количества установленных автоматов в ряд. Когда в одном ряду уставлено несколько защитных автоматов, то они передают часть своего тепла остальным выключателям. На графике ниже представлена зависимость конвекции тепла от количества автоматов. Чем больше устройств в ряду, тем меньше их нагрузочная способность.

Для того, чтобы рассчитать электроток, в соответствии с температурой окружающей среды, нужно номинальный ток механического коммутатора умножить на приведенные выше коэффициенты.

Теперь рассмотри пример использования коэффициентов на практике. Допустим, распределительный щиток установлен на улице и к нему подключено 4 автомата:

  • вводной автомат типа ВА 47-29 С40 – 1 штука;
  • групповой автомат типа ВА 47-20 С16 – 3 штуки.

Температура окружающей среды – минус 10 градусов по Цельсию.

Находим поправочные коэффициенты для автомата ВА 47-29 С16:

1.Kt=1,1.

2.Kn=0,82.

Рассчитываем номинальный ток:

In=16*1,1*0,82=14,43 Ампер.

Следовательно, чтобы определить предельное время отключения защитного автомата типа С нужно использовать не соотношение I/In (I/16), а I/In* (I/14,43).

Условный ток неотключение и условный ток отключения

Каждый автомат имеет условный ток неотключения, который рассчитывается как 1,13 In. При таком токе защитное устройство не сработает.

Возьмем уже знакомый нам выключатель ВА 47-29 С16. При протекании через него электротока 1,13 In=18,08 Ампер он никогда не сработает.

Также существует такое понятие, как условный ток отключения. Он всегда равняется 1,45 In. При таком токе в холодном состоянии выключатель не будет отключатся в течение часа.

Например, выключатель ВА 47-29 С16 при прохождении тока 1,45In = 23,2 Ампер в горячем состоянии отключится через 50 секунд, а в холодном – через час.

Только представьте, что автомат номинальным током в 16 Ампер сможет держать нагрузку в 23 Ампер в течение 60 минут. За это время 1,5-миллиметровый кабель может выгореть и расправится.

Двухполюсные автоматические выключатели

Автоматические выключатели — это аварийные выключатели, которые защищают все электрические цепи в вашем доме. Стандартные выключатели бывают двух типов: однополюсные и двухполюсные. Однополюсные выключатели рассчитаны на 120 вольт и 15 или 20 ампер. Они управляют стандартными цепями освещения и розеток, а также цепями некоторых электроприборов в доме. Сами выключатели относительно узкие и занимают единственный слот в коробке выключателей дома. С другой стороны, двухполюсные выключатели обычно рассчитаны на ток от 20 до 60 ампер и обеспечивают питание 240 вольт для крупных приборов, таких как электрические сушилки и плиты.

Что такое двухполюсный автоматический выключатель?

Двухполюсные выключатели — это выключатели «двойной ширины», которые занимают два паза в коробке выключателя. У них есть тумблер, который вдвое длиннее тумблера однополюсных выключателей.

Функциональность

Внутри блока выключателя или главной сервисной панели находятся металлические пластины под напряжением, называемые «горячими» шинами. Каждый полюс или точка подключения на шинах пропускает 120 вольт электричества. Когда установлены однополюсные выключатели, они защелкиваются на одном полюсе и получают 120 вольт.Двухполюсные выключатели защелкиваются на двух полюсах, обеспечивая в общей сложности 240 вольт. Схема подключения к двухполюсным выключателям содержит два «горячих» провода. Каждый из них подключается к клемме выключателя и защищен половиной выключателя. Если на одном из этих проводов возникает неисправность или другая проблема, сработает соответствующая половина выключателя. Это вызывает одновременное срабатывание другой половины выключателя, потому что две половины связаны вместе одной штангой выключателя или переключателем. Это эффективно отключает соединение с обоими полюсами шины, отключая сразу всю цепь.

Нажмите «Играть», чтобы узнать, как установить двухполюсный автоматический выключатель

.

Тандемные выключатели

Если вы открываете дверцу панели обслуживания и видите прерыватель одинарной ширины, но с двумя маленькими переключателями, расположенными рядом или рядом, это, вероятно, тандемный прерыватель. Тандемный выключатель, также называемый комбинированным, узким или сдвоенным выключателем, представляет собой двойной выключатель, занимающий место однополюсного выключателя. В отличие от двухполюсного выключателя, который обслуживает одну цепь 240 В, тандем обслуживает две цепи по 120 В; его нельзя использовать для подачи 240 вольт на одну цепь.Другой тип двойного выключателя — это «четырехпозиционный выключатель», который обслуживает две цепи на 240 В, но такой же ширины, как и стандартный двухполюсный выключатель.

Тандемные выключатели должны быть установлены правильно, чтобы быть законными и безопасными; они одобрены для определенных слотов на определенных панелях. Во-первых, панель должна быть рассчитана на установку тандемных выключателей, а во-вторых, переключатели должны быть установлены в соответствующие гнезда. На многих панелях только некоторые пазы подходят для тандемных выключателей. Они часто используются, когда на панели мало места и кто-то хочет добавить две цепи на 120 В или добавить место для новой цепи на 240 В в другом месте панели.Если вы хотите узнать, может ли ваша панель вмещать тандемные выключатели, вызовите электрика. Модификация тандемного выключателя для установки там, где ему не место, совершенно опасна.

Как установить автоматический выключатель на 240 В

В этом руководстве показаны основные этапы установки нового двухполюсного автоматического выключателя на 240 вольт, 30 ампер на новую электрическую розетку (розетку) на 30 ампер. Схема включает в себя два черных проводника под напряжением 10 калибра и зеленый провод заземления 10 калибра для 3-проводной системы без нейтрали.В некоторых цепях электроприборов на 240 В используются 4-проводные цепи с нейтралью. Установка автоматического выключателя включает в себя работу на вашей электрической сервисной панели (коробке выключателя), поэтому вы должны быть знакомы с частями панели и с тем, как она работает, чтобы обеспечить безопасную установку. Для этого проекта также может потребоваться разрешение на строительство, в зависимости от правил в вашем районе.

Предупреждение

Выключение главного выключателя отключает питание шин панели и всех бытовых автоматических выключателей, но не отключает силовые кабели, идущие от инженерных коммуникаций.Кабели и клеммы, к которым они подключаются на сервисной панели, остаются под напряжением и несут смертельный ток — даже когда главный выключатель выключен. Никогда не прикасайтесь к этим проводам или клеммам во время работы с панелью.

Смотреть сейчас: Как установить автоматический выключатель

на 240 В

Основы 3-проводной схемы

Типичная схема на 240 вольт и 30 ампер включает двухполюсный автоматический выключатель, который имеет две клеммы для двух проводов под напряжением. Провода обычно черные или красные, но один может быть белым, если он помечен как горячий с черной или красной полосой на каждом конце.Трехпроводная розетка на 240 В имеет три контакта (два горячих и один заземляющий) для подключения трехконтактной вилки. Вилки и розетки для цепи 240/250 вольт могут быть разных конфигураций.

Примечание : Для новых электрических плит и сушилок для одежды требуются цепи, обеспечивающие на розетке 120 и 240 вольт. В них используются четыре провода: черный (горячий), красный (горячий), белый (нейтраль) и зеленый (земля). Нейтральный провод рассчитан на несимметричную нагрузку между двумя фазами цепи.Установка аналогична 3-проводной системе, но включает четвертый, нейтральный, провод, который подключается к нулевой шине на панели и нейтральный вывод на розетке. Трехпроводная схема не подходит для электрической сушилки для белья.

Сравнение двухполюсных выключателей

и однополюсных выключателей

Трехпроводная схема на 240 В имеет два горячих провода, каждый из которых подает 120 В, всего 240 В, и провод заземления оборудования. Схема на 120 В имеет только один провод под напряжением, подключенный к выключателю, и нейтральный провод, подключенный к нулевой шине в сервисной панели.

Как определить допустимую нагрузку на автоматический выключатель

Автоматические выключатели

Автоматические выключатели в вашем электрическом щите считаются «буферами безопасности». Их задача — отключаться от источника питания, когда они обнаруживают, что проходящий ток превышает его силу тока. Когда вы не измеряете нагрузочную способность автоматического выключателя, вы рискуете повредить свои приборы или, что еще хуже … поджечь свое здание! В этом блоге мы рассмотрим ключевые моменты, позволяющие понять, какую силу тока выдерживает ваша схема.

Основные сведения:

Когда вы подумываете об установке нового обогревателя, блока HVAC, термостата или любого другого электрического прибора в этом отношении, важно точно знать, сколько электроэнергии могут выдержать ваши автоматические выключатели, прежде чем сработает цепь.

Для безопасной работы каждому используемому вами электрическому устройству требуется определенный уровень электроэнергии. Этот уровень нагрузки, обычно называемый «номинальной мощностью», помогает определить, сколько мощности может выдержать ваше устройство без перегрева. (8).

Вы когда-нибудь ходили в магазин за батареями, лампочками или даже пылесосами и замечали такие вещи, как «9-вольтовые батареи», «12-ваттные лампочки» или «20 ампер мощности»? Вы когда-нибудь смотрели на эти числа и задавали вопрос…

WATT все это значит?

Что ж, прежде чем мы перейдем к нагрузочной способности и прочему техническому жаргону, давайте немного узнаем об амперах, ваттах и ​​вольтах.

Что такое усилок?

Amp — это сокращение от Ampere.Ампер измеряет количество электрического заряда, проходящего через заданную точку за одну секунду. С точки зрения непрофессионала, количество ампер показывает, сколько электрического тока проходит через силовые кабели (1).

Что такое вольт?

Напряжение (вольт, В) измеряет, насколько сильно электричество проходит через цепь. Другими словами, количество вольт говорит вам о величине давления (1).

Что такое ватт?

Ваттность измеряет количество электроэнергии, потребляемой устройством.Ватты — это единица измерения, которая указывает общее количество электрического тока, протекающего через электрическое устройство (1). Измеряя количество электроэнергии, потребляемой зданием, энергетическая компания может определить ваш счет за коммунальные услуги.

Все еще не понимаете? Возьмем в качестве примера водяной шланг!

Как электричество, протекающее по току, вода течет по шлангу. Амперы — это объем воды, протекающей через шланг, а фактическое давление воды — это напряжение (1).С другой стороны, Вт напрямую связаны с мощностью, которую может обеспечить вода. Например, это могло быть водяное колесо.

Как оценить вашу электрическую нагрузочную способность

Каждый автоматический выключатель имеет определенную силу тока (величину тока). Этот рейтинг указан на самом выключателе. Стандарт для большинства бытовых цепей рассчитан на 15 или 20 ампер. Важно помнить, что автоматические выключатели могут выдерживать только 80% их общей силы тока.Это означает, что автоматический выключатель на 15 ампер может выдерживать около 12 ампер, а автоматический выключатель на 20 ампер может выдерживать около 16 ампер.

ШАГОВ:

  1. Сначала найдите выключатель, который соответствует используемому электрическому устройству (обычно это цепь на 15 или 20 ампер).
  2. Умножьте силу тока на 0,8. Это потому, что автоматический выключатель никогда не должен превышать 80% его максимальной силы тока. Если этого не сделать, это может привести к ошибкам в расчетах или, что еще хуже, к возгоранию электрического тока!
  3. Вычислите потребляемую мощность ВСЕХ устройств, которые вы хотите подключить к цепи.
Определение количества электрических устройств, с которыми может работать ваш выключатель

Очень важно понять, сколько силы тока потребляет ваше электрическое устройство, прежде чем устанавливать его в блок выключателя. Независимо от того, хотите ли вы установить обогреватель, блок переменного тока, выключатель света или розетку GFCI, вы должны выполнить несколько шагов.

ШАГОВ:

  1. Проверьте мощность (максимальную мощность) на вашем устройстве. Обычно это указано где-нибудь на задней панели устройства.
  2. Измерьте напряжение в цепи, в которой вы хотите установить свои электрические устройства. Большинство бытовых цепей имеют напряжение 120 В, а большие коммерческие помещения — 240 В (5). Если вы не уверены, с помощью мультиметра проверьте напряжение вашего выключателя. (5).
  3. Используя простое уравнение, приведенное выше, рассчитайте силу тока вашего устройства ( Вт = Ампер x Вольт). Например, лампочка на 200 Вт в цепи 120 В потребляет около 1,67 А.
  4. Повторите этот шаг для каждого устройства, которое будет в цепи.
  5. Рассчитайте ИТОГО ИТОГО номинальной силы тока для всех устройств. Убедитесь, что они НЕ превышают 80% от общей силы тока выключателя.
Поиск и устранение неисправностей и проверка панели выключателя

Ваш автоматический выключатель является важным элементом безопасности вашего дома или здания. Он предохраняет вашу систему электропроводки от перегрева. Если вы сталкиваетесь с частыми перебоями в подаче электроэнергии, отключениями электричества и другими странностями, у нас есть для вас несколько советов по устранению неполадок!

Каковы некоторые распространенные причины срабатывания автоматического выключателя?

  1. Перегрузка цепи слишком большим количеством устройств, потребляющих слишком большую силу тока
  2. Короткое замыкание в электропроводке, неплотное соединение или проводка
  3. Автоматический выключатель старый, изношенный или поврежденный

Это всего лишь несколько способов устранения срабатывания выключателя.В зависимости от проблемы, некоторые проблемы можно решить дома, в то время как для других потребуется помощь квалифицированного электрика.

Теперь, когда у вас есть некоторые базовые знания об автоматических выключателях и о том, как устранять неполадки при отключениях, воспользуйтесь новыми навыками и для вашего удобства ознакомьтесь с широким спектром светодиодных фонарей и устройств HVAC от HomElectrical.

Вт Далее?

Какие еще советы по устранению неполадок вы бы хотели прочитать? Поделитесь с нами некоторыми темами в разделе комментариев ниже!

Если у вас есть какие-либо вопросы по продукту, не стесняйтесь обращаться в нашу службу поддержки клиентов по телефону 1-888-616-3532.

Для обновлений блога, крутых видео, забавных мемов, бесплатных подарков и других рекламных акций, ставьте лайки нам на Facebook и подписывайтесь на нас в Twitter!

Другие блоги и ресурсы по теме:


ССЫЛКИ

1. https://www.youtube.com/watch?v=9q31SzeVjP0

2. https://www.bhg.com/home-improvement/electrical/how-to-check-your-homes-electrical-capacity/

3. https: //homeguides.sfgate.ru / many-outlets-can-place-20-amp-home-circuit-82633.html

4. https://homeguides.sfgate.com/many-recessed-lights-15amp-breaker-84843.html

5. https://www.wikihow.com/Determine-Amperage-of-Circuit-Breaker

6. https://www.wisegeek.com/what-is-a-power-rating.htm

Автоматические выключатели различных типов

Автоматический выключатель — это переключающее устройство, которым можно управлять вручную или автоматически для управления и защиты системы электроснабжения.Без автоматического выключателя существует высокий риск поражения электрическим током, поражения электрическим током и поражения электрическим током.

Существует различных типов автоматических выключателей , которые зависят от напряжения, места установки, внешнего вида и механизма отключения. Читайте дальше, чтобы узнать больше.

Различные типы автоматических выключателей и как их идентифицировать?

  1. На основе напряжения

    • Автоматические выключатели низкого напряжения — Эти выключатели предназначены для использования при низком напряжении до 2 кВ и в основном используются в небольших отраслях промышленности.
    • Высоковольтные выключатели — Эти выключатели рассчитаны на использование при напряжении более 2 кВ. Выключатели высокого напряжения подразделяются на выключатели класса передачи.
      • Те, которые рассчитаны на 123 кВ и выше
      • Автоматические выключатели среднего класса (менее 72 кВ)
  2. По месту установки

    • Внутренние автоматические выключатели — Они предназначены для использования внутри зданий или в стойких к атмосферным воздействиям корпусах.Обычно они работают при среднем напряжении в металлическом корпусе распределительного устройства.
    • Автоматические выключатели для установки вне помещений — Вы можете использовать эти выключатели на открытом воздухе без крыши из-за их конструкции. Их внешний корпус прочен по сравнению с внутренними выключателями и может выдерживать износ.
  3. На основе внешнего дизайна

    • Автоматические выключатели с мертвым резервуаром — Выключатели, закрытый резервуар которых находится под потенциалом земли, известны как автоматические выключатели с мертвым резервуаром.Их бак заключает в себе всю изолирующую и прерывающую среду. Другими словами, бак закорочен на массу или находится под мертвым потенциалом.
    • Автоматические выключатели с баком под напряжением — Эти выключатели имеют прерыватель в корпусе бака, потенциал которого находится над землей. Он находится над землей с некоторым изоляционным материалом между ними.
  4. По механизму прерывания

    • Воздушный выключатель — Этот выключатель использует воздух в качестве изолирующей и прерывающей среды.Выключатели подразделяются на два типа.
      • Автоматический выключатель низкого напряжения, значение которого ниже 1000 В
      • Автоматический выключатель высокого напряжения с напряжением 1000 В и выше. Он также подразделяется на масляные выключатели и безмасляные выключатели
      • .
    • Масляный выключатель — В качестве прерывающей и изолирующей среды используется масло. Эти отбойные молотки делятся на два типа в зависимости от давления и количества используемого масла.
    • Вакуумные выключатели — В этих выключателях в качестве прерывающей среды используется вакуум из-за его высоких диэлектрических и диффузионных свойств.
    • MCB (Миниатюрный автоматический выключатель) — Номинальный ток для этого выключателя составляет менее 100 А, и в нем встроена только одна защита от сверхтока. Настройки отключения в этой цепи не регулируются.
    • MCCB (Автоматические выключатели в литом корпусе) — Номинальные значения тока для этих автоматических выключателей выше 1000 А.У них есть защита от замыканий на землю вместе с токовой защитой. Настройки отключения автоматического выключателя в литом корпусе можно легко отрегулировать.
    • Однополюсный автоматический выключатель — Этот выключатель имеет один горячий провод и один нейтральный провод, которые работают при напряжении 120 В. При возникновении неисправности он прерывает только горячий провод.
    • Двухполюсный автоматический выключатель — Используется для 220 В. Есть два провода под напряжением, и оба полюса необходимо отключить.
    • Автоматический выключатель GFI или GFCI (прерыватель цепи замыкания на землю) — Это предохранительные выключатели, срабатывающие при токе замыкания на землю.Выключатель GFCI прерывает электрическую цепь при обнаружении малейшего отклонения между фазным и нейтральным проводами.
    • Прерыватель цепи при возникновении дугового замыкания (AFCI) — Прерыватель цепи AFCI прерывает цепь во время чрезмерной дуги и предотвращает возгорание. При нормальном состоянии дуги этот прерыватель будет бездействовать и не прервет цепь.

Типы автоматических выключателей видео

Видео кредит: Learning Engineering

Совершенно необходимо, чтобы автоматические выключатели были частью каждого дома для защиты проживающих в нем семей.

Чтобы получить конкурентоспособное ценовое предложение на то же самое, свяжитесь с D&F Liquidators.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру.Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!
Типы и функции автоматических выключателей

Панели

являются жизненно важной частью любого жилого помещения.Здесь вы познакомитесь с компонентами электрического щитка, а также с типами и функциями автоматических выключателей.

Жилой основной сервисный щиток и вспомогательная панель

Panelboard монтируется в стене, управляя и распределяя мощность по ответвленным цепям в доме. Субпанели обычно добавляются для распределения мощности и получения локального управления ответвлениями цепей, таких как гаражи и мастерские, а также позволяют установить больше цепей в какой-то момент в будущем.

Основные компоненты заземленного основного щита обслуживания жилого помещения:

  • Устройства максимального тока: выключатели
  • Проводники: Однофазные — 240 В (2 ножки)
  • Нейтральный провод: белый (идентифицирован) 120 В N к L1 или N к L2
  • Провод заземления оборудования (EGC), который заканчивается на шине заземления на главной панели управления
  • Провод заземляющего электрода (GEC), который заканчивается на шине заземления на главной панели и заземлении (заземляющие стержни)
  • Перемычка основного заземления: перемычка между шиной заземления и шиной нейтрали

Как работают панели

Однофазный: Кабель или проводники подают напряжение 120/240 В на главную панель и заканчиваются на выводах главного выключателя, которые считаются (2) ножками, обычно обозначаемыми как L1 и L2.Каждая нога измеряет 120 вольт между нейтралью. Главный автоматический выключатель соединяет левую и правую шины, а нейтраль подключается к нейтральной шине с помощью основной перемычки.

Однополюсные автоматические выключатели (120 вольт), а также двухполюсные автоматические выключатели (240 вольт) подключаются между сборными шинами и ответвленными цепями.

Силовые нагрузки: Электрические плиты и сушилки для одежды работают от сети 120/240 В (нейтраль L1, L2 и заземляющий провод оборудования). Проводники параллельной цепи оканчиваются на двойных автоматических выключателях, а нейтраль оканчивается на нейтральной шине.

Нейтраль и эффективный путь заземления

Чтобы эффективно изучить систему в целом, вам необходимо знать разницу между нейтралью и эффективным заземлением.

  • Нейтраль : Нейтраль относится к изолированному проводнику, который предназначен для проведения тока во время нормальной работы, замыкая цепь.
  • Эффективный путь заземления : состоит из комбинации заземляющего проводника оборудования и скрепленных металлических частей и оборудования.Нетоковедущие металлические части и оборудование в нем обеспечивают путь с низким сопротивлением, устраняющий замыкания на землю.

Функции автоматического выключателя

Автоматические выключатели имеют решающее значение для защиты параллельных цепей от перегрузок, короткого замыкания и замыканий на землю. Автоматические выключатели — это переключатели, которые могут безопасно размыкать цепи и блокироваться, когда приходит время обслуживать / устранять неисправности, изолировать параллельные цепи, электрические устройства и оборудование. Номинальная сила тока прерывателя обычно печатается на ручке или переключателе.Другая информация на этикетке выключателя может включать:

  • Рейтинг HACR (отопление / кондиционирование / охлаждение) — Он может справиться с кратковременным скачком силы тока, который необходим для запуска компрессора или других устройств.
  • SWD (переключатель) — Может использоваться в качестве переключателя для размыкания или изоляции ответвленных цепей.
  • Рейтинг AIC (отключающая способность в амперах) — Может достигать 10 000 ампер, номинал короткого замыкания.
  • Момент затяжки — Для проводов, заканчивающихся механическими наконечниками (обвязка проводов), требуется затяжка, выраженная в фунт-дюймах, а для установки необходима динамометрическая отвертка.

Определение крутящего момента для автоматических выключателей

При подключении проводника к винту для закрепления проводов, например автоматическим выключателям или механическим наконечникам, надлежащая затяжка является требованием Национального электрического кодекса (NEC).

Если спецификация крутящего момента не указана на этикетке автоматического выключателя, возможно, вам придется поискать правильные настройки крутящего момента для конкретной марки / модели автоматического выключателя в документации производителя или на веб-сайте.

Настройки крутящего момента могут отличаться в зависимости от калибра провода, используемого в системе.Некоторые марки / модели автоматических выключателей могут иметь характеристики крутящего момента и другую информацию, выбитую сбоку на пластиковом корпусе, а не на этикетке спереди.

Типовые автоматические выключатели для жилых помещений

Автоматические выключатели для бытовых нужд и напряжения включают:

  • Однополюсный — 120 В
  • Тандем —120 В (осторожность с многопроволочными параллельными цепями)
  • Двухполюсный — 240 вольт
  • Автоматические выключатели

предназначены для переключения / отключения ответвленных цепей на ВКЛ / ВЫКЛ и ОТКЛЮЧЕНИЕ.Они защищают изоляцию параллельной цепи от чрезмерного нагрева из-за перегрузки по току. Эта сила тока в сочетании с температурой окружающей среды, превышающей номинальную мощность автоматического выключателя, а также короткое замыкание и замыкание на землю, проводят высокий ток из-за низкого импеданса обратного пути к источнику (эффективный путь заземления) ОТКЛЮЧАЮТ автоматический выключатель.

  • A Однополюсный автоматический выключатель предназначен для защиты 120-вольтовых осветительных нагрузок, таких как розетки, прачечная, кухня, жилые комнаты и т. Д.
  • A Двухполюсный автоматический выключатель предназначен для защиты оборудования с напряжением 240 В, такого как электрические плиты, электрические сушилки, электрические резервуары для горячей воды.
  • Тандемные автоматические выключатели используют два однополюсных выключателя, размещенных в одном однополюсном пространстве. Это помогает сэкономить место на щите и оставить достаточно места для добавления других ответвлений в какой-то момент.

Как работают автоматические выключатели

Автоматические выключатели

предназначены для выдерживания кратковременного броска тока, превышающего номинальную мощность, что позволяет двигателям вентиляторов или компрессорам работать.Время, в течение которого они могут допустить этот бросок тока, в сравнении с фактической допустимой силой тока, с которой они могут работать в течение этого времени, выражается на кривой «Время / сила тока» или «Срабатывание».

В зависимости от конструкции и назначения выключателя, он может выдерживать в 15 раз большую нагрузку и может отключиться от миллисекунд до 2-3 секунд позже.

У выключателей три позиции:

  • На — замкнутая цепь
  • Отключение — обрыв цепи также указывает на проблему
  • Выкл. — обрыв цепи

Общие сведения о прерывателях GFCI, расположенных в Panelboards

Выключатель GFCI означает прерыватель цепи замыкания на землю, который не следует путать с розетками GFCI, функция выключателя GFCI — защита от поражения электрическим током, перегрузок, короткого замыкания и замыканий на землю, а розетки GFCI защищают только от поражения электрическим током.

Защита

GFCI обычно применяется для влажных помещений, таких как кухонные прилавки, ванные комнаты, подвалы, внешние бассейны / спа, а также в приложениях, где вода может присутствовать и приводить к замыканию на землю. Защита GFCI требуется NEC и должна быть легко доступна.

Выключатели

GFCI спроектированы с простой схемной платой внутри, которая контролирует ток и силу тока, которые проходят через прерыватель, и затем срабатывает, если обнаруживает дисбаланс силы тока 5 мА, что может означать замыкание на землю.

Например, ответвленная цепь на 120 В. 10 ампер на проводнике ответвленной цепи к нагрузке (оборудованию) и 10 ампер, возвращающихся на нейтральный провод, будут нормальным состоянием. 10 ампер на нагрузку (оборудование) и возврат 9,9 ампер указывают на замыкание на землю 100 мА, которого достаточно, чтобы вызвать серьезное или даже смертельное поражение электрическим током. В этот момент печатная плата обнаружит эту разницу> 5 мА и быстро отключит прерыватель GFCI.

Выключатели GFCI будут иметь маркировку с указанием допустимой нагрузки в амперах для службы HACR, но также будут иметь четкую маркировку с их функцией GFCI.Они оснащены кнопкой тестирования и цветным индикатором, который показывает, когда произошло замыкание на землю.

Проводники параллельной цепи выключателей

GFCI заканчиваются на соответствующей клемме нагрузки, а нейтральный провод заканчивается на клемме нейтрали выключателя GFCI, а не идет прямо к нейтральной шине. Отдельный пигтейл от прерывателя GFCI будет подключен к нейтральной шине. Узнайте больше о автоматическом выключателе и розетке GFCI: как защитить себя от поражения электрическим током в нашем блоге.

Выключатели AFCI

Автоматические выключатели

Arc Fault Circuit Interrupter (AFCI) оснащены печатной платой, которая может отличить нормальную мгновенную дугу, такую ​​как срабатывание выключателя света, от продолжительного события, вызывающего дугу. Функция выключателя AFCI заключается в обнаружении этих опасных условий возникновения дуги и отключении, предотвращая электрический пожар.

Дуга (параллельная дуга) может возникнуть, если изоляция изношена или защемлена, что позволяет току проходить между горячим и нейтральным проводами. Это также может произойти, если гвоздь или шуруп для гипсокартона пробил провод или повредил внутренний провод внутри электрического шнура.Из-за опасности, создаваемой электрическими дугами, были приняты следующие меры:

  • Защита от AFCI теперь требуется NEC (ответвительные цепи на 15 и 20 А) для жилых комнат, комнат отдыха, офисов, кухонь, спален, туалетов, прачечных и притонов.
  • Выключатели AFCI четко обозначены на передней панели и оснащены кнопкой тестирования, а также индикатором Arc Fault, который показывает, когда было обнаружено дуговое замыкание.
  • Маркировка автоматических выключателей
  • AFCI должна включать рейтинг HACR, номинальную силу тока и AIC (рейтинг короткого замыкания).

CAFCI, выключатели двойного назначения и розетки AFCI

В то время как автоматические выключатели AFCI могут обнаруживать дугу, которая идет от линии к нейтрали (параллельной), автоматические выключатели CAFCI предназначены для обнаружения дуги Line1-Line1 (последовательной), например, внутри поврежденного электрического шнура устройства. Прерыватели CAFCI помечены как комбинированные AFCI и не обеспечивают вместе защиту AFCI и GFCI. Это потребовало бы прерывателя двойного назначения.

Двухфункциональные автоматические выключатели — это довольно новая инновация, предлагающая наилучший возможный пакет защиты.Они имеют маркировку как для AFCI, так и для GFCI и имеют отдельные цветные индикаторы, которые загораются при возникновении дугового замыкания или замыкания на землю.

Кроме того, NEC требует наличия автоматических выключателей AFCI, если доступ к устройству затруднен.

Меры безопасности при блокировке / маркировке

Автоматические выключатели как изолирующее устройство

Lockout / Tagout — это способ предотвратить подачу питания в систему, поместив блокирующее устройство / навесной замок и предупреждающую бирку на изолирующее устройство системы.Часто при выполнении блокировки в ответвленной цепи к электрическому устройству электрооборудование получает питание от автоматического выключателя. Узнайте все, что вам нужно знать о процедурах блокировки тегов, в нашем недавнем сообщении в блоге.

Каждый технический специалист отвечает за установку собственного замка и бирки на оборудование для обеспечения «нулевого энергопотребления». Один ключ от замка!

Оттуда:

  • Квалифицированный специалист (OSHA / NFPA70E) выполняет проверку и изоляцию под напряжением.
  • Тег блокировки подписан лицом, установившим его и работающим в системе.
  • Иногда система может быть заблокирована более чем одним человеком. Для обеспечения безопасности каждый человек должен снять свою блокировку / маркировку, прежде чем система снова будет включена.
  • Накладки для блокировки могут иметь до шести отверстий для отдельных навесных замков; кабели можно использовать для расширения блокировки до отдельного автоматического выключателя.

Этот раздел щитков и различных типов автоматических выключателей, их конструкция и функции, а также основные процедуры безопасности для электрических систем являются отличным началом при входе в отрасль.Чтобы получить более подробное представление об этих областях, ознакомьтесь с каталогом курсов SkillMill ™ Electrical.

Чад Суси

Interplay Learning Электротехнический эксперт

Чад — специалист по электрике Interplay и старший электрик. На протяжении всей своей карьеры Чад продвигался в качестве специалиста-электрика, с самого начала занимаясь ремонтом / электромонтажом домов на предприятиях обеспечения качества / вводом в эксплуатацию, попутно оттачивая свои навыки во всех аспектах торговли электроэнергией. Он перешел в свою карьеру через жилые, коммерческие и промышленные объекты, а в 2012 году расширил свою миссию и стал обучаться на протяжении всей жизни, став инструктором по электрике.Он продолжил свой путь в качестве разработчика онлайн-курсов и твердо привержен принципам электробезопасности и здравым теориям обучения взрослых.

Напряжение | carlingtech.com

Электричество — это движение электронов от одного атома к другому. Поток электронов через электрический проводник называется электрическим током. Электрическое давление, необходимое для того, чтобы вызвать это движение, составляет напряжение . Само по себе напряжение не течет по проводникам, а является силой, заставляющей течь ток (измеряемый в амперах).Напряжение также называют электрическим потенциалом, потому что, если в проводнике присутствует напряжение, существует потенциал для протекания тока.

Номинальное напряжение зависит от способности автоматического выключателя подавлять внутреннюю дугу, возникающую при размыкании контактов автоматического выключателя. Напряжение Номинальное значение , указанное для автоматических выключателей Carling Technologies, представляет собой максимальное напряжение , допустимое для правильной работы автоматического выключателя при номинальном токе. Carling предлагает номиналы как переменного (переменного тока), так и постоянного (постоянного тока) напряжения.

переменного / постоянного тока

Переменный или переменный ток — это электрический ток или напряжение, которые меняют направление потока через равные промежутки времени и имеют попеременно положительные и отрицательные значения, среднее значение которых за период времени равно нулю. Количество изменений (или циклов) этого значения в секунду составляет частота . Частота измеряется в герцах (Гц). Чем больше циклов в секунду, тем выше частота. Электрическая «сеть» в Северной Америке основана на очень стабильной частоте 60 Гц.В большинстве европейских стран используется частота 50 Гц. Все номинальные значения переменного напряжения Carling Technologies указаны как 50/60 Гц.

Постоянный или постоянный ток — это электрический ток или напряжение, которые могут иметь пульсирующие характеристики, но не меняют направление на противоположное.

Каждый автоматический выключатель Carling Technologies должен иметь максимальное номинальное напряжение переменного и / или постоянного тока, указанное на этикетке. Этот рейтинг основан на сочетании конфигурации цепи, номинального тока катушки, частоты, количества полюсов (или фазы) и требований применимых регулирующих органов.В случае многофазных / многополюсных автоматических выключателей этот номинал будет представлять максимальное линейное напряжение.

Доступны электрические столы

Кроме того, для каждой серии автоматических выключателей Carling Technologies мы предлагаем онлайновые PDF-файлы, содержащие электрические таблицы, в которых подробно описывается взаимосвязь между всеми этими элементами. Ниже приведен пример такого электрического стола. В этом случае в таблице представлен автоматический выключатель с ручкой серии A в качестве дополнительного устройства защиты.

Используя эту таблицу, можно рассчитать:

  • Максимальный номинал для автоматического выключателя с последовательной цепью отключения, номинальным током 25 А, однофазным напряжением 50/0 Гц будет составлять 277 В переменного тока .
  • Максимальный номинал для автоматического выключателя с последовательной цепью отключения, номинальным током 25 А, трехфазным напряжением 50/0 Гц переменного тока 250 В переменного тока
  • Максимальный номинал для автоматического выключателя с последовательной цепью отключения, номинальным током 25 А, напряжением постоянного тока будет 80 В постоянного тока

Файлы PDF, содержащие электрические таблицы, а также другие спецификации, можно найти на странице продукта конкретной серии на этом веб-сайте.

ПРИМЕЧАНИЕ. Номинальное напряжение автоматического выключателя должно быть равно или превышать напряжение цепи. Номинальное напряжение автоматического выключателя может быть выше, чем напряжение в цепи, но никогда не может быть ниже. Например, автоматический выключатель на 277 В переменного тока можно использовать в цепи 125 В переменного тока. Автоматический выключатель 125 В переменного тока нельзя использовать в цепи 277 В переменного тока.

Рейтинги

Максимальное номинальное напряжение постоянного тока автоматического выключателя

Carling Technologies варьируется от 65 В постоянного тока (серия M, серия D) до 80 В постоянного тока (серия A, серия B, серия C) до 125 В постоянного тока (серия C UL489, серия E, F-серия).Максимальное номинальное напряжение переменного тока находится в диапазоне от 240 В переменного тока (серия C UL489) ​​до 250 В переменного тока (серия M) до 277 В переменного тока (серия A, серия B) до 480 В переменного тока (серия C, серия D) до 600 В переменного тока (серия E, F -Ряд).

В чем разница между однополюсным и двухполюсным выключателем

Если вы когда-либо исследовали главную печатную плату дома или на работе, вы, вероятно, заметили, что есть два разных типа выключателей. Первый — однополюсный выключатель, второй — двухполюсный выключатель.Однополюсный выключатель обычно используется в цепях на 120 вольт, 15-20 ампер. Они построены с одним проводом под напряжением и одним нейтральным проводом. Двухполюсный выключатель в основном используется с цепью 240 В, 20-60 ампер и состоит из двух проводов под напряжением.

Автоматический выключатель, провод и изоляция проводов предназначены для совместной работы как система. Созданная система имеет ограничения. Когда вы пытаетесь протолкнуть больше тока через цепь, провода начнут нагреваться, а изоляция вокруг провода может ухудшиться, а в некоторых случаях даже расплавиться.Когда это происходит, ток больше не ограничивается исходным проводом, и возникает пожар. Однако автоматический выключатель обнаружит любой избыточный ток и отключит систему, чтобы остановить весь поток энергии, прежде чем может произойти какое-либо реальное повреждение.

С учетом сказанного, автоматические выключатели используются в качестве специализированных устройств безопасности, которые помогают предотвратить потребление или использование электрической цепи большего тока, чем обычно предусмотрено для использования. Они помогают предотвратить возможные опасности возгорания, которые могут возникнуть в результате перегрева проводки в вашем доме или офисе.Каждая розетка в вашем доме или офисе напрямую подключена к системе электропроводки, которая получает питание через автоматический выключатель. Автоматические выключатели могут быть легко перезагружены после того, как они сработают, и причина дополнительного потребления тока устранена или устранена.

Большинство жилых домов и небольших офисных зданий подключены к электросети местной коммунальной компании, которая обеспечивает ток как 120 В, так и 240 В. Большинство электрических розеток в вашем доме подает напряжение 120 вольт. Однако некоторым приборам в вашем доме или офисе может потребоваться более высокое напряжение, обычно 240 вольт, поскольку им требуется больше энергии для правильной работы.

Однополюсные выключатели

Если посмотреть на вашу электрическую панель, то однополюсные выключатели — это узкие выключатели. Они используются для ряда устройств, таких как розетки общего освещения, пылесосы, вентиляторы, электроинструменты, щипцы для завивки, сушилки для волос, наружное освещение, телевизоры, радио, компьютеры, DVD-плееры, зарядные устройства для мобильных телефонов и воздушные компрессоры, и многие другие. Однополюсный выключатель подключается с одним проводом под напряжением и одним нейтральным проводом, как мы указали выше.Если происходит перегрузка в цепи однополюсного выключателя, сработает только этот конкретный выключатель.

Двухполюсные выключатели

При осмотре вашей электрической панели двухполюсные выключатели — это те, которые имеют двойные выключатели. Используемые с центральными кондиционерами, электрическими плитами, электрическими сушилками, электрическими водонагревателями, электрическими обогревателями плинтусов и даже гидромассажными ваннами, они также могут использоваться для обслуживания приборов с цепями с более низким напряжением. Двухполюсные выключатели подключаются двумя проводами под напряжением, соединенными одним нейтральным проводом.При таком типе подключения, если когда-либо произойдет короткое замыкание на проводах любого из полюсов, сработают оба. Двухполюсные выключатели обычно используются для обслуживания одной цепи на 240 В, но также могут использоваться для обслуживания двух отдельных цепей на 120 В

Надеемся, эта статья оказалась для вас полезной. Компания South Nashville Heating and Cooling заботится о наших клиентах. Вы — наш приоритет №1, поэтому мы готовы ответить на все ваши вопросы, обсудить ваши проблемы и удовлетворить все ваши потребности.Не откладывай. Свяжитесь с нашими специалистами сегодня, чтобы обеспечить общее здоровье и безопасность вашего дома или офиса !!

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
