Если человек или животное прикоснется к элементу электроустановки, который находится под напряжением, то через его тело пройдет электрический ток. Значение тока зависит от напряжения, сопротивления, которое имеет тело, и материала, находящегося между телом и токоведущими частями или землей (одежда, обувь, пол и т. д.).
Опасное напряжение может появиться, как показалось бы неспециалисту, совершенно неожиданно. Например, при невыполнении предписанных нормами технических мероприятий человек может быть поражен током при прикосновении к крану или трубе водопроводной сети, если где-то в здании, даже в другой его части или на другом этаже, произошло замыкание электропроводки на конструкцию здания или трубы. Проходя около опоры линии электропередачи, человек может попасть под шаговое напряжение и подвергнуться действию тока, проходящего через ноги, если он окажется в зоне растекания тока, проходящего в землю через опору в случае замыкания провода на опору или повреждения изоляторов.

Находясь под проводами линии высокого напряжения, человек может оказаться под опасным воздействием электрического поля. При грозе появляется повышенная опасность поражения атмосферным электричеством и прямым ударом молнии.
Для человека обычно безопасен ток 10 мА, но смертельные случаи бывали даже при токах меньше 6 мА. Безопасным напряжением прикосновения для человека условно считается 12 В, хотя при особо неблагоприятных условиях и при 12 В возможны травмы. В нормальных условиях, когда человек здоров и трезв, когда его кожа неповреждена и суха и он находится в сухом производственном помещении, для человека обычно безопасно напряжение до 40 В.

Еще большую опасность представляет напряжение для крупных животных, сопротивление тела которых ниже, чем у человека. Кроме того, для животных увеличивается опасность поражения при шаговом напряжении, так как у них расстояние между передними и задними ногами больше, чем длина шага человека.
Опасность поражения током животных усиливается тем, что они обычно находятся на влажном полу, проводящем ток. Роговой слой копыт у лошадей нарушен металлическими гвоздями подков. Очень опасно появление даже небольшого напряжения на автопоилках, так как электрическое сопротивление животных снижается при питье, когда с металлом непосредственно или через воду соприкасается тонкая кожа губ, языка и полости рта. Ток проходит по всему телу: через голову и грудную клетку.
Повышенная влажность и запыленность, агрессивная среда, токопроводящие полы делают животноводческие фермы и некоторые другие производственные помещения особо опасными в отношении поражения людей и животных электрическим током, а использование транспортеров и других протяженных электрифицированных механизмов увеличивает зону возможного возникновения опасных напряжений. В таких условиях безопасным и безвредным при длительном воздействии напряжением для животных следует считать напряжение не свыше 2 В переменного тока, напряжение свыше 4 В следует считать вреднодействующим, а свыше 16 В — смертельно опасным при длительном (более нескольких секунд) протекании тока через тело животного.
Обслуживание электроустановок и их использование в промышленности и в быту требуют большой осторожности. Как хорошо известно, по внешнему виду проводов и аппаратов нельзя судить, находятся ли они под напряжением или нет. Даже если они явно отключены от источника тока, то напряжение может появиться другим путем, например в обход выключателя или от другого источника. Даже после того, как прибором проверено, что напряжения нет, прикасаться все же опасно: прибор мог оказаться неисправным или напряжение могло возникнуть после проверки. Если же отключенные провода заземлить, к ним можно прикасаться без опасений.
О наличии напряжения убеждаются по показаниям вольтметров или сигнализаторов включенного-отключенного состояния аппаратов, по положению рукояток приводов или рубильников, положению блокировок, горению ламп и другим признакам. Но по всем этим признакам и по показаниям приборов нельзя делать заключение об отсутствии напряжения. Наиболее надежными приборами являются специальные указатели напряжения, выпускаемые промышленностью. Но и показаниями этих приборов можно руководствоваться только в том случае, если прибор проверен во время и на месте использования.
Проверить указатель напряжения можно поочередным касанием щупа указателя к сети, находящейся под напряжением, и к проверяемому элементу электроустановки того же напряжения. Если такой сети на месте нет, то источник тока носят с собой, используя, например, батарейку с прерывателем и индукционную катушку. После проверки накладывают заземление с помощью изолирующей штанги, не касаясь проверенного элемента (провода, шины и др.) до тех пор, пока он не заземлен.
Анализ электротравматизма показал, что наиболее частыми непосредственными причинами являлись следующие:

1. неудовлетворительное ограждение токоведущих частей, отсутствие надежных запирающих устройств шкафов, вводных ящиков и др.;
2. пользование электрифицированными устройствами без соблюдения необходимых мер безопасности — заземления, зануления и др.;
3. выполнение работ без защитных средств в условиях обязательного их применения;
4. выполнение работ под напряжением 65 В и выше без принятия необходимых мер безопасности;
5. работа машин вблизи проводов воздушных линий электропередачи при несоблюдении мер безопасности;
6. несоответствие машин, аппаратов, кабелей, проводов и других элементов электроустановок условиям эксплуатации или их неисправность;
7. пользование неисправным, непроверенным электроинструментом и другими электрифицированными устройствами;
8. применение переносного ручного электроинструмента при напряжении 120 В и более в условиях повышенной опасности;
9. неправильное использование рабочих не по специальности, отсутствие должного контроля за обучением и инструктажем рабочих. Известно, что коэффициент тяжести травматизма выше среднего в тех организациях и областях, где меньше рабочих охвачено обучением;
10. отсутствие должного контроля за производством работ, что подтверждается хотя бы тем, что при разбросанности мелких объектов, например в сельском строительстве или при монтажных и ремонтных работах на трассах, где объекты рассредоточены и небольшому числу рабочих приходится выполнять работы без постоянного присутствия и надзора инженерно-технических работников, частота электротравматизма выше, чем в условиях крупного производства.

Распределение электротравм по отраслям народного хозяйства показывает, что они выше там, где имеется много сетей временного электроснабжения и воздушных сетей напряжением до 1 кВ, например на строительных площадках. Если число электротравм, приходящихся на 100 стационарных электродвигателей или на 100 км стационарной электросети, принять за единицу, то окажется, что на то же количество передвижных временных электродвигателей и временных электросетей электротравм приходится в десятки раз больше.

Применяемые на ряде строек обычные электроизделия теряют свои свойства быстрее, чем в стационарных электросетях, поэтому на стройках нужны специальные надежные сборно-разборные сети и специализированное строительное электрооборудование.
Среди причин электротравматизма можно отметить также: случаи недостаточной производственной дисциплины; выполнение работ, связанных с опасностью, без нарядов-допусков; принятие ошибочных решений вследствие недостаточных знаний; поспешные и необдуманные действия работающих.

9. Электрический ток. Допустимые значения токов и напряжений

Наша современная жизнь полна разнообразием бытовых приборов и устройств, которые существенно облегчают нам быт, делают его все более комфортным, но одновременно появляется целый комплекс опасных, вредных факторов: электромагнитные поля различных частот, повышенный уровень радиации, шумы, вибрации, опасности механического травмирования, наличие токсичных веществ, а так же самое главное – электрический ток.

Электрическим током называется упорядоченное движение электрических частиц. Для вашей же безопасности необходимо знать действие электрического тока на организм человека, меры защиты от поражения током, оказание помощи пострадавшему от воздействия электротока человеку.

Воздействие на организм человека электрического тока

На человека электрический ток оказывает биологическое, термическое, электролитическое действия.

Термическое: нагревание тканей при протекании по ним электрического тока.

Электролитическое: разложение крови и других жидкостей организма.

Биологическое: возбуждение живых тканей организма, сопровождается судорогами, спазмом мышц, сердечной деятельностью, остановкой дыхания.

Когда на человека действует электрический ток, возникают телесные электротравмы: ожоги, электрические знаки, металлизация кожи, механические повреждения, ослепление светом электрической дуги, или может произойти электрический удар – это общее поражение организма, которое может сопровождаться судорогами, потерей сознания, остановкой дыхания и сердца, и даже клинической смертью.

Электрические знаки – это пятна серого и бледно-желто цвета, ушибы, царапины на коже человека, которые подвергались действию тока. Сила знака соответствует силе токоведущей части, которой коснулся человек. В большинстве случаев лечение электрических знаков заканчивается благополучно, а пораженное место полностью восстанавливается.

Механические повреждения возникают под действием электрического тока, когда непроизвольно судорожно сокращаются мышцы. Механические повреждения (переломы костей, разрывы кровеносных сосудов, кожи) это повреждения, которые требуют долгого лечения.

Удар электрическим током. Время от времени бывают случаи, когда дети из любопытства засовывают пальцы в электрическую розетку или начинают ковырять в ней гвоздем, проволокой или другими металлическими предметами. Чаще всего это бывает с детьми до трех лет. Бывают случаи, когда дети получают удар электрическим током от упавших на землю и находящихся под напряжением проводов. При воздействии электрического тока на организм может возникнуть непроизвольное судорожное сокращение мышц, мешающее ребенку оторваться от источника тока. В месте соприкосновения с током возникает электроожог. В тяжелом случае появляется расстройство дыхания и сердечной деятельности. Первое, что нужно сделать, – освободить ребенка от действия электрического тока. Самое безопасное – быстро вывернуть пробки, если несчастный случай произошел в доме. Если по каким-либо причинам это сделать невозможно, то необходимо бросить себе под ноги резиновый коврик, доску или толстую ткань либо надеть на ноги резиновые сапоги или галоши; можно надеть на руки хозяйственные резиновые перчатки. Пострадавшего оттащить от провода, схватившись одной рукой за одежду. Можно также попытаться отодвинуть самого пострадавшего от источника тока либо отстранить от него источник. Сделать это нужно одной рукой, чтобы даже при получении удара ток не прошел через все тело того, кто оказывает помощь. Пострадавшего необходимо уложить, тепло укрыть, освободить от стесняющей одежды, при возможности дать теплое питье. На обожженный электротоком участок тела следует наложить стерильную повязку из бинта или чистой ткани, предварительно смочив ее в спирте или водке. Если ребенок потерял сознание, ему дают понюхать нашатырный спирт и брызгают в лицо холодной водой. Если ребенок лежит без сознания и у него отсутствует дыхание, но есть пульс, необходимо немедленно делать ему искусственное дыхание методом «рот в рот». Для этого голову ребенка запрокидывают назад и, зажимая ему ноздри, вдувают в рот воздух порциями, приложив свои губы к губам ребенка.

Электрический ожог разных степеней – результат коротких замыканий в электрических установках и нахождение тела (рук) в среде светового и теплового влияния электрической дуги; ожоги III и IV степени с тяжелым исходом – при соприкосновении человека с частями, по которым проходит ток напряжением свыше 1000 В.

Металлизация кожи это мельчайшие частицы металла проникают в верхние слои кожи, расплавившегося под действием электрической дуги или растворенного в электролитах электролизных ванн. В пораженном месте кожа становится жесткой, шероховатой и приобретает ту окраску какая у металла (например, зеленую – от соприкосновения с медью). Работа, связанная с вероятностью возникновения электрической дуги, следует делать в очках, а одежда работника должна быть застегнута на все пуговицы.

Сила тока ,mA	Переменный ток	Постоянный ток
0,6 -1,5	Ощущение протекания тока Пальцы рук дрожат (легко)	Не ощущается
2 – 3	Пальцы рук дрожат (сильно)	Не ощущается
10-15	Судороги в руках	Зуд. Ощущение нагрева
20 – 25	Руки парализуются немедленно, оторвать их от электродов не возможно, очень сильные боли. Дыхание затруднено	Еще больше усиливается нагревание, незначительное сокращение мышц рук
50 – 80	Паралич дыхания. Начинаются трепетать желудочки сердца	Сильное ощущение нагревания. Сокращение мышц рук. Судороги. Затруднение дыхания.
100	Фибрилляция сердца	Паралич дыхания

Электроофтальмия – ультрафиолетовый луч (источником которых, является вольтова дуга, она поражает глаз). В результате электроофтальмии наступает воспалительный процесс, и если приняты необходимые меры лечения, то боль проходит.

В зависимости от величины тока, его напряжения, частоты, продолжительности воздействия, пути тока и общего состояния человека зависит исход действия электрического тока на организм человека. установлено, что ток силой более 0,05 А может смертельно травмировать человека в течение 0,1 с. Самое большое число поражений от электрического тока (около 85%) приходится на установки напряжением до 1000 В. Для человеческого организма опасны переменный и постоянный ток. Наиболее опасен переменный ток, имеющий частоту 20-100 Гц; а частота 400 Гц не так опасна. Практически безопасным для человека в сырых помещениях можно считать напряжение до 12 В, в сухих помещениях – до 36 В. Вероятность поражения человека электрическим током зависит от климатических условий в помещении (температуры, влажности), а также токопроводящей пыли, металлических конструкций, соединенных с землей, токопроводящего пола и т.д.

В соответствии с «Правилами устройства электроустановок потребителей» (ПУЭ) все помещения делят на три класса:

• без повышенной опасности – нежаркие (до +35°С), сухие (до 60%), непыльные, с нетокопроводящим полом, не загроможденные оборудованием;

• с повышенной опасностью – имеют, по крайней мере, один фактор повышенной опасности, т. е. жаркие или влажные (до 75%), пыльные, с токопроводящим полом и т.п.;

• особо опасные – имеют два или более факторов повышенной опасности или, по крайней мере, один фактор особый опасности, т.е. особую сырость (до 100%) или наличие химически активной среды.

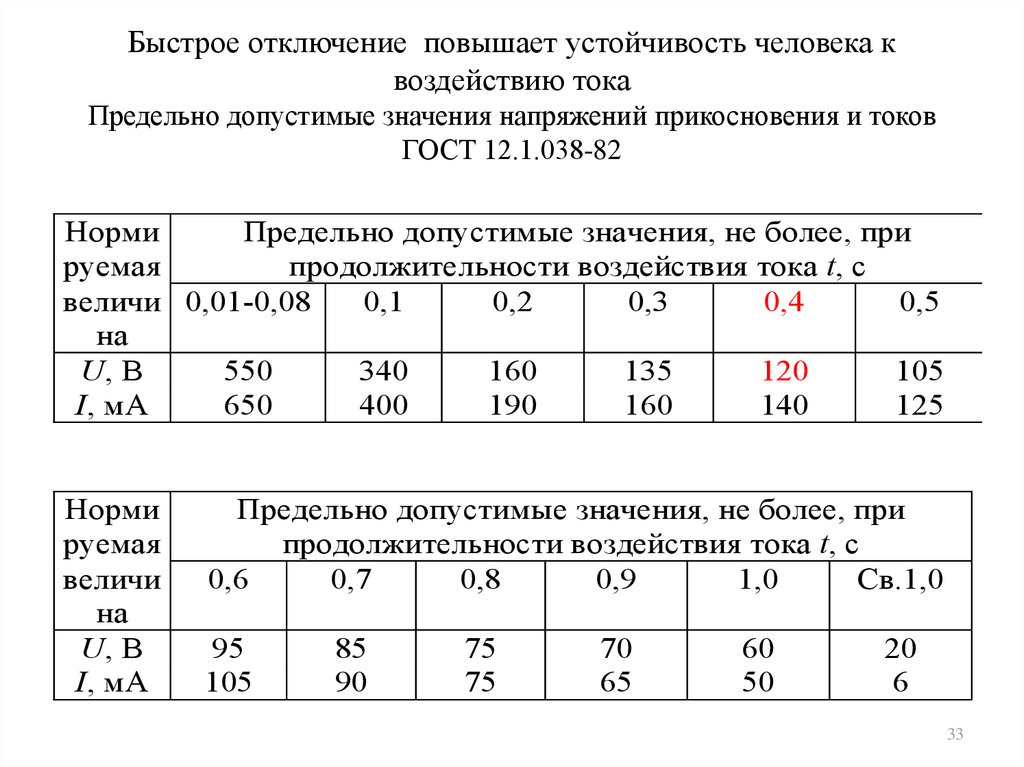

Возможные значения токов и напряжений соприкосновения в зависимости от времени срабатывания защиты указаны в ГОСТ 12.1.038-88. По этому документу для нормального (неаварийного) режима работы промышленного оборудования допустимые напряжения прикосновения не должны быть больше 2 В при частоте тока 50 Гц, 3 В при 400 Гц и 8 В для постоянного тока, но суммарная продолжительность воздействия не должна превышать 10мин в сутки. В нормальном режиме работы бытовой аппаратуры наличие напряжений прикосновения не допускается. В особо опасных (или с повышенной опасностью) помещениях подлежит заземлению все оборудование при напряжении питания свыше 42В переменного и ПО В постоянного тока. В нормальных помещениях все оборудование при напряжении 380 В и выше переменного и 440 В и выше постоянного тока. Все оборудование независимо от напряжения питания заземляется только во взрывоопасных помещениях.

С увеличением продолжительности воздействия электрического тока на человека возрастает угроза поражения. Через 30 сек. сопротивление тела человека протеканию тока падает примерно на 25%, через 90 сек. на 70%. Сопротивление организма человека электрическому току колеблется в широком диапазоне. Сухая, грубая мозолистая кожа, отсутствие усталости и нормальное состояние нервной системы повышает сопротивление человеческого организма. Нервные волокна и мускулы обладают наименьшим сопротивлением. За минимальное расчетное сопротивление человеческого организма принимается величина от 500 до 1000 Ом.

В тот момент, когда человек замыкает своим телом два фазных провода действующей установки, он попадает под полное линейное напряжение сети. При учете того, что расчетное сопротивление тела человека принимается 1000 Ом, то при двухфазном прикосновении к действующим частям установки, напряжение в которой 100 В, может оказаться смертельным, по причине того, что ток, проходящий через тело человека, достигает величины 0,1 А.

Если через тело человека проходит ток 0,06 А и более, происходит поражение электрическим током. Сопротивление человека электрическим током величина переменная. Она зависит от многих факторов, в том числе от психологического состояние и физического состояния человека. В пределах 20-100 кОм находится среднее значение сопротивления. Оно может снизиться до 1 кОм при особо неблагоприятных условиях. В этом случае окажется опасным для жизни человека напряжение 100 В и ниже.

Величина тока, проходящая через человеческое тело, зависит от его сопротивления. А сопротивление зависит в основном от состояния кожи человека. Сопротивления тела человека зависит и от частоты тока. За расчетную величину электрического сопротивления тела принято сопротивление, равное 1,0 кОм. При частотах тока 6-15 кГц оно бывает наименьшим.

Постоянный ток является менее опасным, чем переменный. Постоянный ток до 6 мА почти не ощутим. При токе 20 мА появляются судороги в мускулах предплечья. Переменный ток начинает ощущаться уже при 0,8 мА. Ток 15 мА вызывает сокращение мышц рук. Особенно опасным является прохождение тока через сердце.

Опасность поражения постоянным и переменным током изменяется с увеличением напряжения. При напряжении до 220 В более опасным является переменный ток, а при напряжении выше 500 В опасное постоянный ток. Чем больше протекает ток, тем меньше становится сопротивление человеческого тела. Может наступить смерть, если действие электрического тока не будет прервано. Если ток проходит от руки к ногам, то существенное значение имеет какая на человеке обувь, из какого она материала, какого она качества. На степень поражения значительное влияние оказывает также сопротивление в месте соприкосновения человека с землей. Электрический ток имеет тяжелые последствия, вплоть до остановки сердца и прекращения дыхания. Поэтому нужно уметь оказать первую помощь пострадавшему от поражения электрическим током.

Статическое электричество – это потенциальный запас электрической энергии, образующейся на оборудовании в результате трения, индукционного влияния сильных электрических разрядов. В помещениях с большим кол-вом пыли органического происхождения могут образоваться статические разряды, а также накапливаться на людях при пользовании бельем и одеждой из щелка, шерсти и искусственных волокон, при движении по токонепроводящему синтетическому покрытию пола, типа линолеума, кавролина и т.д.

Нормирование электростатического поля проводится в соответствии с ГОСТ 12.1.045-84 напряженность электрического поля на рабочих местах не должна превышать 60 кВ/м в течение часа. Время пребывания в электрическом поле при 20≤Е≤60 (кВ) рассчитывается по формуле t=(60/E)2, где Е – фактическое значение напряженности поля. Сопротивление заземляющих устройств для защиты от статического электричества не должно превышать 100 (Ом).

Действие электрического тока на организм человека

Доброго времени суток, уважаемые читатели сайта http://zametkielectrika.ru.

Продолжаем более подробно знакомиться с электробезопасностью.

Сегодня у нас очень интересная и познавательная статья про действие  электрического тока на организм человека.

Я думаю, что каждый из Вас хоть раз задумывался об опасности электрического тока, и его последствий. А кто то может (не дай Бог конечно) испытал это на себе.

Введение

Среда, в которой мы с Вами обитаем, а также все то, что нас окружает, заключает в себе потенциальную опасность для нас. Одной из таких угроз является поражение током. Кроме природной среды (поражение молнией), есть еще бытовая и производственная, которые постоянно развиваются и прогрессируют (усовершенствование техники и применение новых разработок), а значит, несут в себе еще большую угрозу.

Несмотря на то, что проверка приборов производится очень качественно, от ошибок и непредвиденных ситуаций никто не застрахован.

К сожалению, чаще всего поражение током, как на производстве, так и в быту случается от того, что не соблюдены меры предосторожности и элементарной электробезопасности.

Не исключаются также причины неисправности электропроводки и поломки приборов (при пользовании электрическим чайником, СВЧ-печью, и другими бытовыми приборами; ошибки при подключении стиральной машины, или при переносе розетки, либо при замене розетки и многое другое), используемых в быту, и электрических агрегатов и электрооборудования, используемого непосредственно на производстве.

Как показывает статистика, процент получаемых травм от поражения током намного ниже по сравнению с травмами, полученными другими способами.

Но при поражении током значительно выше процент тяжелых травм и летального исхода.

Что такое электрический ток?

Действие электрического тока на человека, а также его последствия можно лучше понять после того, как более детально рассмотрим, что же такое ток.

Электрический ток – это упорядоченное движение электронов в проводнике или полупроводнике.

В участке цепи сила тока прямо пропорциональна напряжению на концах участка (разности потенциалов) и обратно пропорциональна сопротивлению данного участка цепи — закон Ома.

В случае, когда человек касается проводника, который находится под напряжением, он тем самым включает себя в цепь. Через тело человека пройдет ток, если он не изолирован от земли, либо касается проводника одновременно с другим предметом, у которого противоположенный потенциал.

Данная формула применима к двухфазному, или его еще называют двухполюсному прикосновению к токоведущим частям, находящимся под напряжением. Выглядит это следующим образом:

При касании человеком двух фаз электроустановки, возникает цепь через тело человека, по которой проходит электрический ток. Величина электрического тока в данном случае зависит ТОЛЬКО от напряжения электроустановки и внутреннего сопротивления человека.

Например, фазное напряжение электроустановки 220 (В), линейное напряжение соответственно 380 (В). В нормальных условиях среднее сопротивление человека приблизительно составляет 1000 (Ом).

В данном случае ток, который пройдет через человека при одновременном его касании двух фаз (А и В) будет равен 380 (мА).  А это смертельно опасно!!!

Чуть иначе будет происходить расчет тока, проходящего через организм человека, если он прикоснется к одной фазе в сети с изолированной нейтралью.

В этом случае цепь тока будет замыкаться через организм человека, далее на землю и через сопротивление изоляции и емкости фаз.

Чем грозит действие электрического тока?

Электрический ток производит следующие воздействия на организм человека проходя сквозь него:

1. Термическое

При таком воздействии происходит перегрев, а также функциональное расстройство органов находящихся на пути прохождения тока.

2. Электролитическое

При электролитическом действии тока в жидкости, которая находится в тканях организма, происходит электролиз, в том числе и в крови, из-за чего нарушается ее физико-химического состав.

3. Механическое

Во время механического воздействия происходит разрыв тканей и их расслоение, ударное действие от испарения жидкости из тканей человеческого организма. После этого следует сильное сокращение мышц, вплоть до их полного разрыва.

4. Биологическое

Биологическое действие тока несет в себе раздражение и перевозбуждение нервной системы.

5. Световое

Данное действие служит причиной поражения глаз.



Последствия при действии электрического тока

Глубина и характер воздействия зависит от:

• рода тока (переменный или постоянный) и его силы
• времени его воздействия и пути, по которому он проходит через человека
• психологического и физиологического состояния данного человека.

Так, например, при нормальных условиях и наличие сухой, неповрежденной кожи сопротивление человека может достигать нескольких сотен (кОм), а вот если условия будут неблагоприятные, то значение может упасть до одного килоома.

Ниже, я Вам приведу в пример таблицу, как действует электрический ток разной величины на организм человека.

Ток с силой около 1 (мА) уже будет довольно таки ощутимым. При более высоких показаниях будут испытываться болезненные и неприятные сокращения мышц у человека.

При токе силой в 12-15 (мА) человек уже не может управлять своей мышечной системой и не в состоянии самостоятельно оторваться от поражающего источника тока.

Если же ток будет выше, чем 75 (мА), то его воздействие приведет к параличу дыхательных мышц и, следовательно, к остановке дыхания.

Если сила тока будет продолжать увеличиваться, то наступит фибрилляция сердца и его остановка.

Более опасным, чем постоянный ток, является ток переменный.

Имеет не малое значение и то, какими именно участками тела прикасается человек к токоведущей части. Самыми опасными считаются те пути, во время которых поражается спинной и головной мозг (голова-ноги и голова-руки), легкие и сердце (ноги-руки).

Основные поражающие факторы

1. Электрический удар

Возбуждает мышцы тела, приводит к судорогам, а затем к остановке дыхания и сердца.

2. Электрические ожоги

Возникают в результате выделения тепла после прохождения тока через тело человека.

Есть несколько видов ожогов, которые возникают в зависимости от параметров электрической цепи, а также состояния человека в тот момент:

• покраснение кожи
• возникновение ожога с образованием пузырей
• возможно обугливание тканей
• металлизация кожи, сопровождающаяся проникновением в нее кусочков металла, в случае расплавление металла.

Напряжение соприкосновения – это напряжение, которое действует на человека во время его соприкосновения с одним полюсом, либо же с фазой источника тока.

Самыми опасными зонами тела являются области висков, спины, тыльных сторон рук, голеней, затылка, а также шеи.

Почитайте мою статью о групповом несчастном случае на производстве, который случился с двумя электромонтерами при переключениях в электроустановке напряжением 10 (кВ).

P.S. Если во время прочтения материала у Вас возникли вопросы, то спрашивайте об этом в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Электрический ток

Еще в 18 веке было доказано, что электрический ток способен оказывать сильное негативное влияние на человеческий организм. Но только спустя около века были сделаны первые описания электротравм, получаемых от воздействия постоянного тока (1863 г.) и переменного (1882 г.).

Что такое электротравма и электротравматизм?

Электротравма – повреждение человеческого организма электрическим током (электрической дугой).

Явление электротравматизма объясняется последовательностью следующих особенностей: в организме человека, случайно оказавшегося под воздействием напряжения, возникает защитная реакция. Иными словами, противостояние электрическому току начинает происходить в момент его непосредственного протекания через наше тело. В таких ситуациях происходит непросто сильное воздействие токов на организм человека, но и нарушение кровообращения, дыхания, сердечно-сосудистой и нервной системы и т. п.

Электротравму предугадать нелегко, поскольку ее получение происходит не только при непосредственном контакте с токоведущими элементами, но и при взаимодействии с электрической дугой и шаговым напряжением.

Электротравматизм хоть и случается реже других видов производственных травм, но при этом находится на первых местах среди тех повреждений, которые оцениваются тяжелыми и приводящими к летальному исходу. Наибольший процент травм, вызванных влиянием электрического тока, происходит в процессе работы на электрических установках высокого напряжения (до 1000 В). Главной причиной электротравм служит частое использование именно таких типов электрических установок, а также недостаточная квалификация работников. Безусловно, существуют агрегаты с более высоким показателем напряжения (свыше 1000 В), но, как ни странно, в их эксплуатации поражения током редки. Такая закономерность объясняется высоким профессионализмом и компетентностью обслуживающего высоковольтные установки персонала.

Самыми распространенными причинами поражения током являются:

• прямой телесный контакт с неизолированными токоведущими частями;
• прикосновение к деталям электрического оборудования, изготовленным из металла;
• прикосновение к неметаллическим элементам, находящимся под сильным напряжением;
• взаимодействие с током шагового напряжения или с электрической дугой.

Классификация поражений электрическим током

Воздействие электрического тока при протекании через человеческий организм бывает термическим, электролитическим и биологическим.

• Термическое воздействие – сильный нагрев тканей, что нередко сопровождается ожогами.
• Электролитическое воздействие – разложение органических жидкостей, к которым относится и кровь.
• Биологическое воздействие – нарушение биоэлектрических процессов, раздражение и возбуждение живых тканей, частое и беспорядочное сокращение мышц.

Поражения электротоком делятся на два основных вида:

• Электротравмы – локальные поражения тканей или органов (ожоги, знаки, электрометаллизация).

• Электрический ожог – итог сильного нагрева током (свыше одного ампера) тканей человека. Ожог, поражающий только кожный покров, называется поверхностным; повреждающий глубокие ткани тела является внутренним. Также электрические ожоги делятся по принципу возникновения: контактные, дуговые, смешанные.
• Электрический знак внешне выглядит как серое или бледно-желтое пятно, напоминающее мозоль. Возникает данная травма в области контакта с токоведущим элементом. В основном, знаки не сопровождаются сильной болью и по прошествии небольшого количества времени сходят.
• Электрометаллизация – явление, при котором кожа человека пропитывается металлическими микрочастицами. Это происходит в момент, когда металл под влиянием тока испаряется и разбрызгивается. Пораженная кожа приобретает цвет, соответствующий проникшим соединениям металла, и становится шероховатой. Процесс электрометаллизации не опасен, а эффект после него по истечении некоторого времени пропадает аналогично электрическим знакам. Куда более серьезные последствия имеет металлизация органов зрения.

Помимо ожогов, знаков и электрометаллизации в число электротравм также входит электроофтальмия и различные механические повреждения. Последние являются итогом непроизвольных сокращений мышц в момент протекания тока. К ним относятся сильные разрывы кожного покрова, кровеносных сосудов, нервов, а также вывихи и переломы. Электроофтальмия – явление, представляющее собой сильное воспаление глазных яблок после воздействия УФ-лучей электрической дуги.

• Электрический удар выражается в форме сильного возбуждения живых тканей после воздействия на них электрического тока. Как правило, данное явление сопровождается беспорядочным судорожным сокращением мышц. Исход электроударов бывает разным, на основе чего они и делятся на пять видов:
• без потери сознания;
• с потерей сознания, сопровождающееся нарушением функционирования сердца и дыхания;
• с потерей сознания, но без сбоев в работе сердечно-сосудистой системы и без нарушения дыхания;
• клиническая смерть;
• электрический шок.

Два последних вида стоит рассмотреть более подробно.

Клиническая смерть иначе называется также «мнимой» смертью, характеризующаяся длительностью в 6-8 минут. Данное явление считается переходным состоянием от жизни к смерти, которое сопровождается прекращением работы сердца и приостановлением дыхания. По прошествии вышеуказанного периода времени начинается необратимый процесс гибели клеток коры головного мозга, что заканчивается биологической смертью.

Распознать мнимую смерть можно по следующим признакам:

• фибрилляция сердца (т.е. разрозненное сокращение его мышечных волокон, сопровождающееся нарушением синхронной деятельности и насосной функции) или его полная остановка;
• отсутствие пульса и дыхания;
• синеватый цвет кожи;
• расширенные зрачки без реагирования на свет, как следствие недостатка кислорода в коре головного мозга.

Электрический шок представляет собой тяжелую нервнорефлекторную реакцию человеческого организма на воздействие тока. Данное явление сопровождается сильными расстройствами дыхания, функционирования кровеносной и нервной системы и др.

Организм моментально реагирует на влияние электрического тока, вступая в фазу сильного возбуждения. В этот период происходит полная реакция на причинение боли, сопровождающаяся повышением артериального давления и другими процессами. Фаза возбуждения сменяется фазой торможения, которой свойственно истощение нервной системы, слабое дыхание, попеременное падение и учащение пульса, снижение артериального давления. Все перечисленные признаки приводят организм в состояние глубокой депрессии. Электрический шок может длиться как несколько десятков минут, так и несколько суток. Итог может быть полярно разным: либо полное выздоровление, либо необратимая биологическая смерть.

Предельные значения действия тока на человека

От показателя силы тока напрямую зависит его влияние на организм человека:

• 0,6-1,5 мА при переменном токе (50Гц) и 5-7 мА при постоянном токе – ощутимый ток;
• 10-15 мА при переменном токе (50Гц) и 50-80 мА при постоянном токе – не отпускающий ток, который в момент прохождения через организм провоцирует сильные судорожные сокращения мышц той руки, которая сжимает проводник;
• 100 мА при переменном (50Гц) и 300 мА при постоянном токе – фибрилляционный ток, который приводит к фибрилляции сердца.

Влияние различных факторов на степень воздействия тока

Итог влияния электрического тока на организм человека также напрямую зависит от следующих факторов:

• длительность протекания тока. То есть, чем дольше человек находился под воздействием, тем выше опасность и серьезней нанесенные травмы;
• специфические особенности каждого организма в данный момент: масса тела, физическое развитие, состояние нервной системы, наличие каких-либо заболеваний, алкогольное или наркотическое опьянение и др.;
• «фактор внимания», т.е. подготовленность к возможности получения электрического удара;
• путь тока сквозь человеческое тело. Например, более серьезную опасность несет прохождение тока через сердце, легкие, мозг. В случае, если ток обошел жизненно важные органы, риск серьезных поражений резко снижается. На сегодняшний день зафиксирован самый популярный путь прохождения тока, который называется «петлей тока» — правая рука-ноги. Петли, отнимаемые работоспособность человека более чем на трое суток, представляют собой пути рука-рука (40%), правая рука-ноги (20%), левая рука-ноги (17%).

Знание влияния электрического тока на человеческий организм крайне необходимо. Это поможет Вам в чрезвычайных ситуациях оказать правильную медицинскую помощь пострадавшему.

Торговая сеть «Планета Электрика» обладает широким ассортиментом различных средств защиты при различных работах, с которым более подробно можно ознакомиться в нашем каталоге.

Какой ток опаснее, постоянный или переменный? » сайт для электриков

Электроэнергия из воды

К большому сожалению, этот вид природной энергии, дающий возможность получать электричество, не везде имеется. Рассмотрим способ получения электричества там, где воды много.

Простейшая ГЭС, сделанная из дерева по принципу мельницы, размер которой порядка 1,5 метров, способна обеспечить электричеством, используемым и на отопление, частное подсобное хозяйство. Такую бесплотинную ГЭС сделал русский изобретатель, уроженец Алтая — Николай Ленев. Он создал ГЭС, перенести которую могут два взрослых мужчины. Все дальнейшие действия аналогичны получению электричества от ветряка.

Вырабатывают электричество и крупные электростанции и гидростанции. Для промышленного получения электричества применяют огромные котлы, дающие пар. Температура пара достигает 800 градусов, а давление в трубопроводе поднимается до 200 атмосфер. Этот перегретый пар с высокой температурой и огромным давлением поступает на турбину, которая начинает вращаться и вырабатывать ток.

То же самое происходит и на гидроэлектростанциях. Только здесь вращение происходит за счёт больших скорости и объема воды, падающей с огромной высоты.

Судорожные реакции

Ученые Гудэрски и Тересяк предпринимали попытки объяснить разницу в действии на человека переменного и постоянного тока. Они пришли к выводу, что последний не вызывает судорожных реакций, которые обязательно имеют место при поражении человека переменным током. Также не существует предельных значений постоянного неотпускающего тока и нет биофизических обоснований для формирования защитных мероприятий для защиты человека от поражения именно постоянным током. Впрочем, даже так называемый неотпускающий ток способен вызвать парез мышц рук.

Казалось бы, что теперь предельно ясно, какой ток опаснее. Переменный и постоянный оказывают разное вредное воздействие на человека. И хотя постоянный ток может вызвать судорогу, напряжение сети при этом должно быть настолько высоким, что обеспечить комплекс защитных мер просто невозможно. Если сила постоянного тока будет очень высокой, то есть другая опасность – отброс пострадавшего от ведущих частей, которые находятся под напряжением. Такая особенность при переменном токе наблюдается исключительно редко. В результате отброшенный может получить даже физическую травму, которая в зависимости от условий падения человека может оказаться смертельной. Это окончательно запутывает людей и не дает возможности точно определить, какой ток опасен – переменный или постоянный.

Также стоит отметить, что при прикосновении к токоведущим частям (к примеру, на выпрямителе), где имеет место пульсирующий ток, может привести даже к судорожным реакциям, так как там есть переменная составляющая.

Постоянный и переменный ток: преимущества и недостатки

Какой электрический ток лучше: постоянный или переменный ток? Чтобы дать ответ на данный вопрос нужно оценить их преимущества и недостатки по следующим основным направлениям: выработка, передача, распределение и потребление электроэнергии. Проще говоря, нужно ответить на следующие вопросы. Какой род тока проще и дешевле получить, затем передать его на большое расстояние, после чего распределить электроэнергию между потребителями. Потребители какого рода энергии более эффективны?

Сегодня преимущественное большинство электрической энергии, добываемой или генерируемой в мире, выпадет на переменный ток. И в первую очередь это связано с тем, что переменный ток проще преобразовывать из более низкого напряжения в более высокое и наоборот, то есть он проще в трансформации.

Место производство электрической энергии большой мощности, к сожалению пока что невозможно базировать в тех местах, где хотелось бы, то есть непосредственно рядом с потребителями. Например, мощную гидроэлектростанцию можно соорудить только на полноводной реке и то не в каждом месте. А конечный потребитель может находиться на расстоянии сотни и тысячи километров от электростанции

Поэтому очень важно обеспечить такие условия, чтобы минимизировать потери мощности в проводах линии электропередачи ЛЭП. В этом случае потери электроэнергии снижаются с ростом напряжения

Давайте остановимся на этом более подробно. Предположим, имеется некая электростанция, а точнее ее генератор, выдающий мощность 1000 кВт и нам необходимо передать эту мощность потребителю, который находится на расстоянии, например на 100 км от генератора.

Для сравнения электрическую энергию будем передавать напряжением 10 кВ и 100 кВ. При заданных мощности и напряжениях определим величины токов, протекающих в проводах.

I₁ = P/U₁ = 1000 кВт/10 кВ = 100 А.

I₂ = P/U₂ = 1000 кВт/100 кВ = 10 А.

Как мы видим, при увеличении напряжения в 10 раз, ток снижается тоже в 10 раз.

Потери электроэнергии в проводах ЛЭП и не только в них определяются квадратом тока, протекающего в них и сопротивлением самого провода. Для простоты расчет примем сопротивление проводов, равным 10 Ом. Подсчитаем потери мощности для обоих случаев.

P_пот1 = I₁ 2 ∙R = 100 2 ∙10 = 100000 Вт = 100 кВт.

P_пот2 = I₂ 2 ∙R = 10 2 ∙10 = 1000 Вт = 1 кВт.

Теперь, как мы видим, с ростом напряжения в 10 раз потери электроэнергии снижаются в 100 раз! При более низком напряжении доля потерь в проводах составляет 10 % от мощности, выдаваемой генератором. А при более высоком напряжении эта доля составляет всего 0,1 %. Поэтому очень важным параметров сравнения родов тока является возможность повышать напряжение, а затем его снижать в конечных пунктах.

Можно было бы и не повышать напряжение, а для снижения потерь применять более толстые провода, но такой подход экономически не оправдан, поскольку медные провода стоят денег.

Также можно было бы и не повышать напряжение генератора, а создать такой генератор, который сразу бы выдавал высокое напряжения. Но здесь возникают сложности при изготовлении таких генераторов. Сложности связаны в основном с изоляцией высоковольтных элементов генератора. Короче говоря, изготовить трансформатор на высокое напряжение гораздо проще и дешевле, нежели генератор.

Какой ток опасный

Навскидку кажется, что удар от 10000 вольт будет более смертоноснее, чем 100 вольт. Но это не так! Реальная мера интенсивности удара током заключается в размере текущей силы тока, которая выражается в амперах, а не напряжения выражаемого в вольтах. Даже любое электрическое устройство, используемое в домашнем хозяйстве, при определенных условиях, может передать роковой ток.

Любое количество тока более 10 мА (0,01 ампер) способно производить болевой тяжелый удар, токи от 100 до 200 мА (от 0,1 до 0,2 ампер) смертельны

Токи выше 200 мА (0,2 ампер) могут вызвать ожоги и потерю сознания, но как правило, не вызывают смерть, если жертве после удара уделится немедленное внимание. Это внимание заключается в реанимации, состоящей из искусственного дыхания

С практической точки зрения нельзя сказать, что электрический ток всегда идет через жизненно важные органы тела. Искусственное дыхание следует применять немедленно, если дыхание остановилось.

Опасность электрического тока для человека

В статьях нашего портала, посвященных электрохозяйству – системам проводки доме или квартире, осветительным приборам, бытовой технике и электроинструментам всегда отводится должное внимание обеспечению безопасности. Это касается и монтажных работ, и эксплуатации

Специальные публикации подробно рассказывают о системах защиты – заземлении в частном доме, автоматических выключателях, дифференциальных автоматах и УЗО. Особое внимание уделено правильности организации домашней или квартирной электрической сети.

Не следует относиться к рекомендациям по безопасности, как каким-то навязчивым нравоучениям. Электричество не прощает ошибок и небрежности. Его основная опасность в том, что угроза здоровью и жизни человека вообще может себя никак не проявлять.

Органы чувств предупреждают нас о многих видах опасностей. Можно увидеть приближающуюся угрозу, услышать ее, почувствовать запах газа или горения, ощутить кожей повышение температуры и т.п. Электричество же не имеет ни цвета, ни запаха, разит молниеносно, часто не давая ни доли секунды на ответную реакцию. Причем, даже те объекты (домашняя бытовая техника, приборы, сантехническое оборудование, инструменты, предметы обстановки т.п.) которые, казалось бы, никогда не представляли никакой угрозы, могут внезапно стать потенциально опасными.

Еще одна важнейшая опасность электричества – при его воздействии поражаются не только участки непосредственного контакта, но и системы и органы, находящиеся на пути прохождения тока через тело человека. Но и это не всё. Воздействие электричеством вызывает рефлекторные реакции, судорожные сокращения мышечных тканей, приводит к глубоким поражениям нервной системы и другим необратимым последствиям.

Для начала рассмотрим, в каких условиях человек может быть поражен электрическим током.

Какой электрический ток опаснее для человека постоянный или переменный. Какой ток опаснее постоянный или переменный

Наша жизнь немыслима без электричества — оно освещает города и квартиры, приводит в движение поезда, руководит работой мобильных гаджетов. Но порой электричество представляет прямую угрозу жизни и здоровью человека. Попробуем разобраться, какой ток опаснее, постоянный или переменный, и как он может повлиять на организм.

Постоянный

Для создания потока электронов необходима цепь постоянного электрического тока

Постоянным током называется направленное движение заряжённых частиц от отрицательного полюса к положительному, которое не изменяется по величине и направлению. В проводнике не возникает свободных зон или зон скопления заряда, так как электроны сменяются другими по мере их движения.

Переменный

Переменный ток применяется в устройствах связи (радио, телевидение, проволочная телефония) и это благодаря тому, что напряжение и силу переменного тока можно преобразовывать почти без потери энергии

Переменный ток изменчив, он заставляет электроны проводника двигаться хаотично, не имеет стабильной величины и направления. На графике переменное электрическое поле подобно синусоиде, в которой равные «пики» чередуются равными «провалами». Расстояние между ними определяется частотой тока. Общепринятый на постсоветском пространстве стандарт частоты — 50 Гц.

Какой ток опаснее?

Переменный ток протекает в розетках и распределительных коробках, поэтому его опасность более актуальна

До сих пор законы воздействия электричества на человеческий организм мало изучены. На характер и тяжесть поражения влияет множество факторов, самыми значимыми из которых являются:

1. Напряжение. В диапазоне от нуля до 400 В более опасным считают переменный ток. На отметке в 500 В у обоих видов тока равная поражающая сила, а при напряжении в 600 В и выше постоянный ток превращается в злейшего врага. То есть при высоком вольтаже переменный ток менее опасен, чем постоянный.
2. Частота (для переменного тока). Ток частотой до 500 Гц считается относительно безопасным, как и ток частотой свыше 1 тыс. Гц. Самые опасные значения — 600–900 Гц.
3. Сила тока. Серьёзные травмы организму способен нанести переменный ток в 20 мА и выше, а также постоянный ток силой не менее 100 мА. При равной силе тока переменный опаснее.
4. Зона воздействия. Поражения конечностей не так опасны, как поражения туловища и головы.

Выделяют четыре степени тяжести при поражении электрическим током:

1. Первой свойственны исключительно судорожные сокращения мышц.
2. На второй добавляется потеря сознания.
3. Третья стадия приводит к нарушениям в работе сердца и дыхательной системы.
4. Четвёртой является клиническая смерть.

Любая стадия может сопровождаться более или менее сильными ожогами.

Будьте внимательны и осторожны, следите за исправностью электроприборов, соблюдайте правила техники безопасности, и тогда поражение электрическим током вам не грозит.

Какой ток опасен для человек

На самом деле само по себе напряжение опасным не является. Опасен ток, проходящий через организм человека. Он зависит не только от потенциала, но и от сопротивления кожных покровов в месте контакта и других факторов:

• сухая обувь, чистые руки и деревянный пол уменьшают опасность поражения;
• приём спиртных напитков перед работой также уменьшает сопротивление и увеличивает поражающую силу высокого напряжения.

Интересно! Несмотря на то, что напряжение на электродах ионизатора воздуха достигает 25 кВ, ток при прикосновении настолько мал, что не ощущается человеком.

При одинаковых условиях переменный ток считается более травмоопасным. Это связано с тем, что опасный ток для человека зависит от вида напряжения — безопасная величина переменного тока, на которую настраивается уставка УЗО, составляет 10 мА, а для постоянного опасное воздействие начинается с 50 мА, которые являются максимальными для работы аппарата электрофореза.

Кроме силы тока, проходящего через организм, степень воздействия зависит от пути его прохождения и продолжительности контакта пострадавшего с токоведущими частями.

И всё же, почему переменный ток опаснее постоянного? Есть несколько факторов, делающих его воздействие более опасным:

• Постоянный ток при протекании через организм вызывает спазм мускулатуры. Это менее опасно, чем сокращение и расслабление мышц под воздействием переменного тока. Поэтому для причинения одинакового вреда здоровью величина постоянного тока и, соответственно, напряжение должны быть в несколько раз выше, чем переменного.
• Электротравмы со смертельным исходом чаще всего происходят от фибрилляции желудочков сердца. Это состояние возникает от воздействия переменного напряжения и может потребовать реанимационных действий и использования дефибриллятора. При воздействии постоянного тока происходит спазм сердечной мышцы, который может пройти после освобождения человека от напряжения.
• Есть широко распространённое мнение, что при попадании под переменное напряжение легче освободиться самостоятельно. Это связано с тем, что при таком воздействии происходит периодическое расслабление мускулатуры. Такая версия была бы правильной, если бы частота в розетке была 1-2 Гц, но при частоте 50Гц сокращения и расслабления происходят 100 раз в секунду и паузы между спазмами настолько короткие, что человек не успевает на них отреагировать.

Проведённые эксперименты подтверждают, что взятый в руку электрод с постоянным напряжением, получается отпустить легче и быстрее.

Как видно из материалов статьи, при одинаковом напряжении травмы при поражении переменным током опаснее, чем постоянным.

Важно! Полностью безопасного напряжения, кроме сверхнизкого, не существует

При работе необходимо соблюдать осторожность и все требования, указанные в ПТБ и ПТЭЭП

Токобезопасность на производстве

Изучение электричества стоило жизни многим ученым — взять хотя бы друга Михайлы Ломоносова Георга Рихмана. Сейчас сказали бы, что причиной его смерти стало отсутствие заземления. Такой защитой, как и другими мерами профилактики поражения током, каким бы он ни был по характеристикам, пренебрегать не стоит

На производстве нужно обращать внимание на такие мероприятия:

1. Отключение электропитания при проведении работ с обязательной проверкой напряжения.
2. Использование запрещающих знаков, ограждение места работ.
3. Организация заземления либо зануления.
4. Изоляция опасных частей приборов и установок.
5. Применение принудительных выключателей, прерывателей, сигнализации. Они срабатывают автоматически в случае незапланированного опасного напряжения.
6. Монтаж силовых блоков в обычно труднодоступных для людей местах, например, на высоте.
7. Индивидуальная и коллективная защита.

Нужно помнить, что токопоражение происходит, как правило, при неисправности механизмов и установок, пробоях изоляции или ее отсутствии, прикосновениях к приборам, которые находятся под напряжением. Риск опасности возрастает в помещениях с высокими температурными показателями воздуха и влажностью, наличием различных опасных паров, жидкостей, газов, пыли.

цифровая электроника вычислительная техника встраиваемые системы

Какой ток опаснее: постоянный или переменный? И почему?

Если вы работаете с электронными и электрическими устройствами, то вы, вероятно, знакомы с переменным током (AC) и постоянным током (DC) и понимаете различия между ними. Но, к сожалению, не все знают их влияние на тело человека и то, какой из них является более опасным.

Конечно, любой ток в большом количестве или выше определенного порогового значения опасен для человека. Помимо величины тока степень влияния также зависит во многом от продолжительности его действия, пути прохождения через тело человека, приложенного напряжения, а также полного сопротивления самого тела человека.

Но все же при прочих равных переменный ток опаснее постоянного тока. И на это есть ряд причин.

Во-первых, для того, чтобы оба тока имели тот же эффект на организм человека, сила постоянного тока должна быть в 2-4 раза больше силы переменного тока. То есть для поражения тела в той же степени, что и при приложении переменного тока, необходимо приложить больше постоянного тока. Это объясняется тем, что влияние токов на организм является прямым следствием их раздражительного воздействия. Так, переменный ток в силу своей природы и частоты сильнее возбуждает нервы и стимулирует мышцы и сердце.

Во-вторых, когда наступает смерть от поражения электрическим током, это происходит, как правило, из-за фибрилляции желудочков. Риск такого повреждения, как следует из предыдущего абзаца, значительно при действии переменного тока.

В-третьих, сопротивление человеческого тела выше для постоянного тока, с увеличением частоты оно только уменьшается. Таким образом, сетевой переменный ток с частотой 50 Гц, опаснее постоянного тока, поскольку частота постоянного тока без учета помех равна 0 Гц.

В-четвертых, легче освободиться от контакта с постоянным током, чем с переменным. Это противоречит распространенному мнению, гласящему о том, что поскольку чередующиеся циклы переменного тока проходят через нуль, то у человека есть некоторые моменты времени, чтобы отпустить проводник с переменным током, а поскольку постоянный ток течет непрерывно, то у человека нет таких спасительных моментов. Но, к сожалению, частота переменного тока слишком велика для этого даже у сетевого тока 50 Гц. К тому же были проведены эксперименты, доказавшие, что это мнение ошибочно. При этом, не вдаваясь во все подробности фактического эксперимента, вывод заключался в том, что испытуемым было легче освободить электрод, когда по нему проходил постоянный, а не переменный ток.

Таким образом, по приведенным выше причинам переменный ток является более опасным, чем постоянный ток

Но несмотря на это, любые контакты с проводниками, через который проходит ток не важно какой природы, необходимо избегать. Во время работы с электронными и электрическими приборами соблюдайте технику безопасности и пользуйтесь индивидуальными средствами защиты

Напряжение 220 В «заходит» в любую современную квартиру, а далее расходится по розеткам. Следовательно, у людей в квартирах всегда есть опасность поражения током. Однако ток в розетке всегда является переменным, и его направление потока электронов меняется 100 раз в секунду, то есть меняются полюса «плюс» и «минус» местами. В большинстве случаев человека ударяет током именно переменного типа. Постоянный ток необходим для работы любых бытовых приборов в доме, и он становится постоянным после трансформации в блоке питания. Давайте разберемся, какой ток опасен – переменный или постоянный.

ВНИМАНИЕ! САЙТ ЛЕКЦИИ.ОРГ проводит недельный опрос. ПРИМИТЕ УЧАСТИЕ. ВСЕГО 1 МИНУТА!!!

⇐ Предыдущая2Следующая ⇒

Постоянный ток   Переменный ток Правильный ответ Переменный ток частотой 4000 Гц

Допущено ошибок:

Результат тестирования :________________________

При проведении тестирования нарушений его порядка не зафиксировано

Ответственный за проведение тестирования

Тестируемый /______________________________/

ЭБ 141.1 Аттестация электротехнического и электротехнологического персонала по электробезопасности (II группа допуска)

_____________

(Ф. И.О.Тестируемого)

Дата проведения тестирования: «____»__________ 20_ г.

Допустимое количество ошибок 2

Билет 2

Вопрос 1. Какие буквенные и цветовые обозначения должны иметь шины при переменном трехфазном токе?

Шины фазы A — желтым, фазы B — зеленым, фазы C — красным цветом Правильный ответ Шины фазы A — зеленым, фазы B — желтым, фазы C — красным цветом   Шины фазы A — красным, фазы B — белым, фазы C — синим цветом   Шины фазы A — голубым, фазы B — белым, фазы C — красным цветом

Вопрос 2. К каким распределительным электрическим сетям могут присоединяться источники сварочного тока?

К сетям напряжением не выше 220 В   К сетям напряжением не выше 380 В   К сетям напряжением не выше 450 В   К сетям напряжением не выше 660 В Правильный ответ

Вопрос 3. Как делятся электроустановки по условиям электробезопасности?

Электроустановки напряжением до 1000 В и выше 1000 В Правильный ответ Электроустановки напряжением до 10 кВ и выше 10 кВ   Электроустановки напряжением до 380 В и выше 380 В   Электроустановки напряжением до 1000 В и выше 10000 В

Вопрос 4. Кто относится к оперативно-ремонтному персоналу?

Персонал, осуществляющий оперативное управление и обслуживание электроустановок (осмотр, оперативные переключения, подготовку рабочего места, допуск и надзор за работающими, выполнение работ в порядке текущей эксплуатации)   Ремонтный персонал, специально обученный и подготовленный для оперативного обслуживания в утвержденном объеме закрепленных за ним электроустановок Правильный ответ Персонал, обеспечивающий техническое обслуживание и ремонт, монтаж, наладку и испытание электрооборудования   Персонал, на которого возложены обязанности по организации технического и оперативного обслуживания, проведения ремонтных, монтажных и наладочных работ в электроустановках

Вопрос 5. У кого должны храниться ключи от электроустановок?

На учете у оперативного персонала Правильный ответ На учете у ремонтного персонала   На учете у службы главного энергетик   На учете у службы охраны помещения, в котором находится электроустановка

Вопрос 6. В какой последовательности необходимо выполнять технические мероприятия, обеспечивающие безопасность работ со снятием напряжения?

Произвести необходимые отключения, проверить отсутствие напряжения на токоведущих частях, установить заземление, вывесить запрещающие и указательные плакаты   Вывесить запрещающие и указательные плакаты, произвести необходимые отключения, проверить отсутствие напряжения на токоведущих частях, установить заземление   Произвести необходимые отключения, вывесить запрещающие плакаты, проверить отсутствие напряжения на токоведущих частях, установить заземление, вывесить указательные плакаты Правильный ответ Произвести необходимые отключения, вывесить запрещающие и указательные плакаты, установить заземление, проверить отсутствие напряжения на токоведущих частях

Вопрос 7. Каким образом производится присоединение заземляющих проводников к заземлителю и заземляющим конструкциям?

Сваркой Правильный ответ Болтовым соединением   Любым подручным способом

Вопрос 8. В каких электроустановках диэлектрические перчатки применяются в качестве дополнительного изолирующего электрозащитного средства?

⇐ Предыдущая2Следующая ⇒

Дата добавления: 2016-12-31; просмотров: 2699 | Нарушение авторских прав | Изречения для студентов

Переменный ток

Переменный ток используется в промышленности и электроснабжении. Именно его получают на станциях и отправляют к потребителям. Уже на месте преобразование переменного электрического тока в постоянный происходит с помощью инверторов.

Переменный ток – alternating current (AC). Постоянный ток – direct current (DC). Аббревиатуру AC/DC можно увидеть на трансформаторных будках, где происходит преобразование. А еще это название одной отличной австралийской рок-группы.

А вот и наглядное изображение переменного тока.

Переменный ток

Переменный ток течет в цепи в двух направлениях: туда и обратно. Одно из них считается положительным, а второе – отрицательным.

Так как величина тока меняется не только по направлению, но и по величине, не думайте, что в вашей розетке постоянно 220 Вольт. 220 – это действующее значение напряжения, которое бывает 50 раз в секунду. Кстати, в Америке используется другой стандарт переменного тока в сети: 110 Вольт и 60 Герц.

Расположение электродов

Однако еще в 1903 году было установлено, что опасность в большей степени зависит от полюсов источника постоянного тока. В тех случаях, когда электрод с отрицательным полюсом подключен к верхней части тела человека, а электрод с положительным полюсом – к нижней, то опасность поражения намного выше, чем при обратном расположении. Ученый Ажибаев развил это утверждение, и его исследования на собаках подтвердили, что фибрилляция наступает раньше именно при расположении электрода с отрицательным полюсом вверху. Впрочем, реакция у разных животных может проявляться по-разному.

В 1970-1972 гг. были проведены исследования Гудэрски, которые заключались в сравнении оценки действия постоянного тока промышленной частоты. В ходе исследования ученые плавно увеличивали напряжение от нуля, в результате тяжесть поражения животных при постоянном токе была намного ниже (в несколько раз) по сравнению с тяжестью поражения при переменном (частота при этом была равна 50-60 Гц). Это еще раз дает понять, какой ток более опасен – переменный и постоянный.

Сколько ампер в розетке 220В

Домашние розетки делаются на разную силу тока, которую она способна пропустить. Наибольшее значение – 16 А для напряжения в 220 Вольт. Каждая электророзетка промаркирована – если отмечено значение 6 А, то суммарная подключаемая нагрузка не более этого числа.

Нагрузка которую может выдержать соединение определяется по сумме подключенных электроприборов. Например микроволновая печь, стиральная машина подключаются через отдельные розетки не менее чем на 16 А, а для осветительных приборов, телефонов требуются устройства с меньшим номиналом.

Живя в ХХІ веке, используя блага научных открытий, человеку обязательно знать тип и величину тока, протекающего в домашней сети. Без этой информации невозможно купить электророзетку, правильно рассчитать нагрузку для электроприборов. Стандарты различаются для разных стран, и это стоит учитывать при поездке в другое государство.

Обозначение тока и применение его в быту

Постоянный ток обозначается DC. На английском языке пишется как Direct Current. Он в процессе работы со временем не меняет своих свойств и направления. Частота постоянного тока равна нулю. Обозначают его на чертежах и оборудовании прямой короткой горизонтальной черточкой или двумя параллельными черточками, одна из которых пунктирная.

Используется постоянный ток в привычных нам аккумуляторах и батарейках, используемых в огромном числе различного типа устройств, таких как:

• счетные машинки;
• детские игрушки;
• слуховые аппараты;
• прочие механизмы.

Все ежедневно пользуются мобильным телефоном. Зарядка его происходит через блок питания, компактный преобразователь DC/AC, включаемый в бытовую розетку.

Электрические приборы потребляют переменный однофазный ток. Электроприборы заработают только с подключением трансформатора и выпрямителя тока. Многие производители устанавливают преобразователь DC/AC непосредственно в сам агрегат. Это намного упрощает эксплуатацию электрооборудования.

Для чего нужно знать сколько ампер в розетках в квартире

Сила тока измеряется в Амперах (А). Знать этот показатель необходимо, так как розетки различаются по нему.

Стандартные современные розетки рассчитаны на 6, 10 и 16 А. У советских приборов максимальный номинал равен 6,3 А. Для потребителей с повышенной мощностью выбирают соответствующие розетки, у которых повышенная стойкость к большим значениям.

Знание основ электротехники пригодится при поездке в другую страну. У государств могут различаться стандарты частоты и напряжений, и невозможно будет подключить привезенные с собой приборы к местной сети. Каждая розетка имеет маркировку, на которой указана максимальная сила тока.

Узнаем как ой опасный ток для человека? Смертельные и опасные значения тока

Электрический удар — это поражение человека током, после которого может возникнуть шок — тяжёлая реакция организма на сильнейший раздражитель, которым является электрический ток. Стоит понимать, что любой ток опасен для жизни человека. В статье ответим также на вопрос, какой ток и напряжение опасны для человека.

Исход поражения электрическим током

В зависимости от ситуации исход шока может быть разнообразным. Если человек получил сильный электрический удар, у него могут возникнуть проблемы с кровообращением и дыханием. В тяжёлых ситуациях может начаться фибрилляция сердца — сердечная мышца начинает хаотично подёргиваться. Так как сердце фактически перестаёт работать, приток крови останавливается. При не оказанной первой медицинской помощи своевременно человек может умереть.

Чаще всего наблюдаются электрические удары в момент поражения людей током при его силе до 1000 В. Ожоги могут возникнуть при воздействии тока от 1 А и выше. Происходит это в основном, если при работе с током более 1000 В человек не соблюдает элементарных правил техники безопасности. Токоведущая часть находится на довольно близком для тела человека расстоянии, между ними возникает искровой разряд, который приводит к тяжёлым ожогам.

Если человек случайно получил искровой разряд, ток в момент соединения с телом нагревает ткани до 60°. Это приводит к свёртыванию белка, и на поражённом участке образуется ожог. Ожоги, вызванные электрическим током, вылечить довольно сложно.

Признаки ожогов от электрического удара

Существует такое понятие, как электрические метки. Это отмершие участки кожи желтоватого цвета, которые на вид напоминаю мозоли. Если ток проник глубоко в кожу, то ткани тела со временем отомрут.

Признаки электрического ожога:

• кожа в районе удара покраснела;
• на месте очага начали появляться ожоги с образованием пузырей;
• ткани в месте удара обуглились;
• в кожу могли попасть кусочки металла при расправлении одежды.

Опаснее всего, если электрический удар пришёлся на область:

• висков;
• спины;
• кистей рук;
• голеней;
• затылка;
• шеи.

Классификация электрического тока по степени воздействия на человека

Электрический ток различается по своей степени воздействия на человека. Он может быть:

• ощутимым;
• неотпускающимся;
• фибрилляционным.

Ощутимым называют электрический ток, при ударе которого человек чувствует явное раздражение. Ощутить на себе удар тока можно при 0,6 мА.

Неотпускающий — электрический ток, вызывающий непроизвольные судорожные движения конечностей, которые прикасаются к оголённым проводам.

Переменный ток, проходя по клеткам человеческого организма, подаёт импульсы, при которых у человека появляется эффект прилипания.

Фибрилляционный ток при ударе вызывает проблемы с сердечной системой. В этот момент человек может умереть от остановки сердца.

Опасный ток

В зависимости от ситуации через организм человека способно пройти напряжение разной величины, а значит, следствие поражения может быть многообразно. Нужно знать, что ток, опасный для человека, имеет силу тока более 15 мА, при которой человек не способен освободиться без посторонней помощи. Сила тока в 50 мА способна причинить сильный ущерб здоровью, а в 100 мА при воздействии 1-2 секунды считается смертельно опасной и обычно вызывает остановку сердца.

Самым опасным током для человека является переменный, частота которого составляет более 50-500 Гц. Если его величина составляет около 9 мА, человек способен сам освободиться от источника поражения (провод). Необходимо понимать, что для жизни и здоровья людей представляет опасность и постоянный ток, освободиться от которого можно, только если он не превышает 20-25 мА.

Какой переменный ток опасен для человека?

Люди, которые регулярно работают с электронными и электрическими приборами, знают, что такое переменный и постоянный ток. Но далеко не все они владеют информацией, какой из них более опасный для человека.

Стоит понимать, что электричество представляет опасность для людей, на это оказывают влияние много факторов. Таких как:

• сколько времени длился контакт;
• пути, по которым ток прошёл через тело;
• каким силой был удар;
• сопротивления тела человека.

Считается опасным для человека переменный ток. Причины:

• Постоянный ток будет иметь такую же силу воздействия на организм людей, если он будет в 3 раза больше переменного тока. Происходит это, потому что переменный ток намного больше возбуждает нервы и стимулирует мышцы и сердце.
• Смерть из-за удара тока обычно возникает в результате остановки сердца. Риск летального исхода чаще всего присутствует при работе с переменным током.
• Сопротивление, выдаваемое телом человека, выше постоянного тока, а чем выше частота, тем меньше сопротивление.

Отсюда становится понятно, что переменный ток намного опаснее для жизни человека, чем постоянный.

Какой постоянный ток опасен для человека

Опасность для человека представляет как переменный, так и постоянный ток. Единственное, что переменный опаснее в 35 раз, чем постоянный. Стоит знать, что безопасной считается сила постоянного тока в 50 мА, у переменного же тока эта отметка всего 10 мА. Но главное — опасность любого тока зависит именно от его интенсивности.

Считается:

• при напряжении до 400 В опаснее переменный ток;
• если напряжение 500 В, воздействие тока одинаково;
• при напряжении свыше 500 В более опасен постоянный ток.

Переменный ток бьёт прерывисто, постоянный же поступает непрерывно. Когда ударило переменным током, есть шансы оторваться от источника поражения. Стоит понимать, что опасность представляет не только вид тока, поразившего человека, но также какой участок был поражен. Наиболее опасен путь тока через сердце, мозг, легкие.

Постоянный ток опасен для человека, так как при электрическом ударе могут образоваться ожоги или появиться проблемы с дыханием.

Какие органы поражает электричество?

Насколько сильно поразило тело человека в момент удара током, зависит от того, по какому пути прошёл ток. В практике имеется несколько вариантов, по которым ток может пройти по организму:

• Если человек берет оголённый провод, находящийся под напряжением, двумя руками. Именуется этот путь рука — рука и проходит между руками, затрагивая органы дыхания и сердце.
• Когда человек стоит на земле, при этом прикасается к оголённому проводу рукой. Путь именуется рука — ноги, ток проникает через внутренние органы дыхания и сердца.
• Рабочий стоит ногами на земле, в районе неисправного заземления. Разряд тока получают ноги. Путь тока именуется нога — нога.
• Когда человек случайно прикоснулся головой токопроводящей части. Путь может именоваться голова — рука, голова — ноги.
• Самые опасные пути, по которым ток может пройти через организм, являются те, в которых задействованы самые важные для человека системы.

Насколько опасен удар электрическим током

Электрический ток	Виды проявления
	Переменный ток	Постоянный ток
До 1.5 мА	Начало симптомов, слабые судороги пальцев рук	Не чувствуется
До 3 мА	Усиленная дрожь конечностей руки	Не чувствуется
До 7 мА	Непроизвольные судорожные движения руки	Неприятные ощущение нагревания и жжения
До 10 мА	Человека еще возможно оторвать от оголенных проводов. Усиленные болевые ощущения в некоторых частях тела	Нагревание усиливается
До 25 мА	Эффект прилипания к из-за раздражения током нервных окончаний. Сильные болезненные ощущения.	Сильное нагревание Маленькие судороги в руках
До 80 мА	Остановка дыхания. Сердце может остановиться	Усиленное нагревание Непроизвольные движения рук Дышать становится трудно.
До 100 мА	Дыхание останавливается. При ударе током более 3 с и более — прекращение работы сердца	Дыхание останавливается

Если удар электричества будет при напряжении в 500 В, человек ощутит боль в месте прикосновения, в суставах, появятся ожоги. А также имеется большая вероятность того, что дыхание остановится или сердцебиения прекратится.

Стоит понимать, что при напряжении в 500 В различие между обоими видами токов фактически отсутствует. Между током, который проходит через организм человека и напряжением, имеется нелинейная зависимость. Поэтому при увеличении напряжения сила тока возрастает.

В любом случае сила электрического удара зависит только от индивидуальных условий, при которых человек попал в электросеть.

Какой электрический ток опаснее для человека

В этой статье вы узнаете, какой электрический ток опаснее для человека: переменный или постоянный. Мы решили сразу сказать, что полный ответ можно дать только в том случае, если известны дополнительные параметры.

Какой электрический ток опаснее для человека

Сначала мы объясним, в чем отличие переменного тока от постоянного. Основным отличием считается то, что в переменном токе заряженные частицы проходят хаотично. В постоянном токе они имеют прямое направление. Ниже мы поместили специальный график, на котором вы сможете увидеть оба варианта. Также мы представили вашему вниманию подробное описание, которое поможет разобраться с отличиями более детально.

На графике вы сможете увидеть, какой электрический ток опаснее для человека. Постоянный ток чаще всего будет протекать в светильниках. Переменный ток может протекать в розетках или распределительных коробках. Именно поэтому опасность переменного тока считается более актуальной. Для защиты от переменного и постоянного тока необходимо выполнить контур заземления.

Опасные значения тока для человека

Опасность электротока для жизни человека зависит от того какое напряжение и частота колебаний протекает в электрической цепи. Чтобы ответить на вопрос, какой ток более опасен, необходимо рассмотреть их значения:

1. Частота колебаний. В бытовой электрической цепи частота может составлять 50 Гц. Если переменный ток имеет частоту от 10 до 500 Гц, тогда он одинаково опасен для человека. В диапазоне от 500 до 1000 Гц опасность тока может значительно возрасти. Переменный электрический ток, который имеет частоту колебаний выше 1000 Гц, менее опасен для жизни. Постоянный электрический ток считается в три раза безопасней переменного.
2. Напряжение. Если напряжение в сети будет превышать 400 Вольт, тогда переменный электрический ток опаснее постоянного. В диапазоне от 400 до 600 Вольт опасность будет практически одинаковой. Если напряжение в вашей электрической сети превышает 500 Вольт, тогда постоянный ток будет более опасным чем переменный.

Также вам необходимо обратить свое внимание на такой показатель, как сила тока. Этот параметр можно считать безопасным, если при переменном токе показатели не превышают 10 мА. При постоянном токе параметр не должен превышать 50 мА. Если сравнить опасность по Амперам, тогда можно сказать что переменный будет опаснее для человека, нежели постоянный. Если вам интересно, тогда можете прочесть почему в ванной бьет током.

Мы заканчиваем нашу статью и напоследок хотим сказать, что теперь вы знаете какая разница между переменным и постоянным током. Именно поэтому вам одинаково ответственно необходимо подходить к выполнению элетромонтажных работ. Для бытовых условий можно с уверенностью ответить на вопрос, какой электрический ток опаснее для человека. Если постоянный ток используется в освещении, тогда он практически неопасный, как переменный.

Рекомендуем прочесть: как сделать заземление автомобиля.

Сколько вольт или ампер может убить человека?

Человека убивает не напряжение, а ток. Люди умирали при низком напряжении 42 вольт. Время также является фактором. Ток в 0,1 ампера всего за 2 секунды может быть смертельным. Поскольку напряжение = ток x сопротивление, ток зависит от сопротивления тела. Внутреннее сопротивление между ушами составляет всего 100 Ом, в то время как при измерении от пальца до ног оно составляет около 500 Ом.

В физических комедиях часто изображают поражение электрическим током, и сюжет разворачивается в обычном режиме: главный герой комикса случайно попадает в провод, не зная, какой сильный ток течет по нему.Он получает смертельный шок, который приводит к стереотипному шимми, обугленному лицу и волосам, которые заканчиваются, как зонтик, повернутый внутрь ветром.

Вопрос, почему этот несчастный случай со смертельным исходом воспринимается как юмористический, тревожит… интересно, но тревожит. Правдоподобный ответ можно найти здесь. Однако на данный момент этот дискурс неуместен. Что нас беспокоит, так это то, почему мы совсем не нечувствительны к электричеству и сколько его на самом деле убьет нас.

Почему высокое напряжение считается опасным?

Это, конечно, важные знания в целях безопасности.На электрических платах и ​​генераторах мы находим предупреждающие сообщения с общим символом опасности: человеческий череп, парящий над двумя скрещенными костями.

Этот символ сопровождается номиналом этого устройства, который указывает на высокое напряжение, под которым он работает, и дает вам знать, что вы, вероятно, погибнете при контакте с ним. Использование напряжения заложило в нас психологическую тенденцию.

Теперь мы считаем, что 10 000 вольт будут более смертоносными, чем 100 вольт. Однако это верно лишь отчасти.

Поражение электрическим током часто может происходить при домашнем напряжении 110 вольт, а в некоторых случаях даже при 42 вольт!

Конечно, большее напряжение потребляет больше тока, но нас убивает не калибр, а пуля, которую она стреляет. Каким бы ни было напряжение, истинная причина смерти — это ток, проталкиваемый через тело.

По этой же причине птицы, отдыхающие на проводах, не получают удар током. (Кредиты: palickam / Shutterstock)

Однако мы не должны полностью отказываться от напряжения, потому что без напряжения или разности потенциалов вообще не было бы тока.Следовательно, повешение на проводе не приведет к поражению электрическим током , если не коснется земли. Свешивание с проводом создает уравнивание потенциала с проводом, тогда как прикосновение к земле немедленно создает разность потенциалов, которая пропускает через пострадавшего огромный ток.

Итак, сколько электричества нас убьет?

Поражение электрическим током: сколько электричества убьет вас?

Ток 10 мА или 0,01 А — это серьезное поражение, но не со смертельным исходом. По мере приближения к 100 мА или 0.1 А, начинаются сокращения мышц. Необходимо понимать, что из-за низкого сопротивления сердца тока всего 10 мА достаточно, чтобы нас убить.

Но ток никогда не достигает сердца, поскольку сопротивление нашей кожи выше и, таким образом, полностью поглощает этот ток. Если этот скудный поток каким-либо образом достигнет сердца, это почти наверняка будет фатальным.

Когда ток превышает 1000 мА или 1 А, сокращения мышц усиливаются до такой степени, что мы не можем освободить провод.Эта упорство, по иронии судьбы, является следствием мышечного паралича.

В этот момент сердце испытывает фибрилляцию желудочков, некоординированное, прерывистое подергивание желудочков, которое вызывает неэффективное сердцебиение, которое может привести к смерти, если не будет вызвана немедленная помощь.

Дальнейшее увеличение тока до 2000 мА или 2 А приводит к ожогам и потере сознания. Сокращение мышц, вызванное потрясением, теперь настолько сильное, что сердце сжимается.Воздействие такого количества тока может привести к ужасным внутренним ожогам, а зажимы — к остановке сердца. Смерть возможна.

Зажимной механизм, однако, удивительно прибылен, поскольку защищает сердце от фибрилляции желудочков. Шансы на выживание невелики, но их можно компенсировать немедленной медицинской помощью пострадавшему. Дефибрилляторы — это медицинские устройства, которые врачи используют для спасения жертв шока.

Эффекты можно резюмировать в табличной форме следующим образом:

Почему мы нечувствительны к току?

Хотя для протекания тока требуется определенное напряжение, количество тока, протекающего в нашем теле, зависит от того, насколько проницаемо тело для тока или просто от его сопротивления.Устойчивость к току различается в зависимости от состояния кожи — сухой или влажной. Он оценивается в 1000 Ом для влажной кожи и более 500 000 Ом для сухой кожи.

Сопротивление также зависит от точки контакта. Внутреннее сопротивление между ушами составляет всего 100 Ом, при измерении от пальца до стопы оно составляет около 500 Ом. Благодаря этому конечному сопротивлению мы нечувствительны к току.

Статьи по теме

Статьи по теме

Еще один важный фактор — время.Степень испытания зависит от того, как долго тело подвергается воздействию определенного тока. Например, ток в одну десятую ампера может быть смертельным всего за 2 секунды.

Как насчет ответа на несколько вопросов об электричестве?

Посмотрим, насколько хорошо вы разбираетесь в токах и напряжениях

Начать викторину

Ваш ответ:

Правильный ответ:

Далее

У вас {{SCORE_CORRECT}} из {{SCORE_TOTAL}}

Пройти тест еще раз

Что такое безопасное напряжение и безопасный ток человеческого тела? — Новости

25 мая 2019 г.

Напряжение безопасности человеческого тела

Отраслевые нормы Безопасное напряжение не выше 36 В, постоянное безопасное напряжение контакта 24 В, безопасный ток 10 мА.Степень повреждения человеческого тела, вызванного поражением электрическим током, в основном зависит от величины тока, протекающего через человеческое тело, и продолжительности включения питания. Чем больше сила тока, тем больше смертельный риск; чем больше продолжительность, тем больше вероятность смерти. Минимальное значение тока, которое можно почувствовать, называется током считывания. Переменный ток составляет 1 мА, а постоянный ток — 5 мА. Максимальный ток, от которого можно избавиться после электрошока, называется током, переменный ток — 10 мА, постоянный ток — 50 мА, а постоянный — 50 мА.Опасный для жизни ток называется смертельным током, а смертельный ток составляет 50 мА. В случае защиты от поражения электрическим током допустимый ток человеческого тела обычно составляет 30 мА.

Какая причина поражения электрическим током?

1, поражение электрическим током

Смерть человека или животного вызвана прохождением электрического тока в человеческом теле, который нарушает биоэлектричество нервной проводимости человеческого тела, в результате чего мозг теряет контроль тела, или чувствовать ненормальную стимуляцию, и давать неправильные команды мышцам и органам.Особенно, когда ток проходит через сердце, сердце сядет на корточки и перестанет биться, что приведет к гибели человеческого тела из-за нехватки кислорода. Дело не в том, что люди, у которых есть ток, будут поражены электрическим током, в зависимости от силы тока. Сила тока равна напряжению, разделенному на сопротивление человеческого тела. Почему батарея не разряжена? Поскольку напряжение батареи слишком низкое, ток, генерируемый в человеческом теле, слишком мал, люди не чувствуют и не могут причинить вред людям.Чем больше сила тока, тем больше вероятность того, что человека ударит током. Это означает, что чем выше напряжение, тем опаснее.

2, электрические ожоги

Когда человеческое тело подвергается воздействию высокого напряжения, в теле генерируется большой ток, который может вызвать ожоги, ожоги и т. Д. Тела из-за теплового воздействия тока . Видно, что независимо от вида поражения электрическим током, главной причиной смерти людей и животных является прохождение электрического тока через тело.Необходимым условием для генерации тока является создание замкнутого контура.

Принцип безопасного напряжения

Согласно закону Ома (I = U / R) можно знать, что величина тока, протекающего через тело человека, зависит от приложенного напряжения и сопротивления тела.

В дополнение к сопротивлению человека сопротивление человеческого тела также должно быть связано с одеждой, обувью, штанами и другим электрическим сопротивлением вне человеческого тела. Хотя сопротивление человеческого тела обычно может достигать 5000 Ом, существует множество факторов, влияющих на сопротивление тела, таких как влажная кожа и пот, с проводящей пылью, площадью контакта и давлением заряженного тела, а также влажным маслом одежды, обуви и т. Д. носки могут снизить сопротивление тела, поэтому ток, протекающий через тело человека, невозможно рассчитать заранее.

Следовательно, чтобы определить условия безопасности, ток безопасности часто не используется, но напряжение безопасности используется для оценки: при нормальных обстоятельствах, то есть в среде, где существует риск высыхания и риск Поражение электрическим током небольшое, безопасное напряжение регулируется до 24 В, а поражение электрическим током опасно для влажности. В более крупных средах (например, металлические контейнеры, сварка и ремонт труб) безопасное напряжение регулируется до 12 В, так что ток через тело человека во время поражения электрическим током может быть ограничен небольшим диапазоном, что может защитить личную безопасность до минимума. определенной степени..

Когда сопротивление тела постоянно, чем выше напряжение, с которым контактирует человеческое тело, тем больше ток, проходящий через человеческое тело, и тем серьезнее повреждение человеческого тела. Но дело не в том, что люди могут причинить вред человеческому телу, прикоснувшись к источнику питания. В повседневной жизни мы касаемся руками полюсов обычных сухих батарей, а человеческое тело не испытывает никаких ощущений. Это связано с тем, что напряжение обычных сухих батарей низкое (1,5 В постоянного тока). Когда напряжение, приложенное к человеческому телу, ниже определенного значения, напряжение не вызовет серьезных повреждений человеческого тела за короткое время.Мы называем это напряжение безопасным напряжением.

Что такое безопасное напряжение и безопасный ток человеческого тела?

Безопасное напряжение:

36 В в случае сухости, 24 В в небольшом количестве и только 12 В в особенно влажных условиях. 24 В опасно при нормальных условиях окружающей среды.

Безопасный ток:

Безопасное напряжение и ток синхронизированы. Если напряжение достигает 1000 В, а ток составляет всего 1 мА, это не причинит вреда человеческому телу.Например, в настоящее время обычно используется электронная мышеловка высокого напряжения, низкого тока. Люди сталкиваются с онемением, но большой опасности нет.

В нормальных условиях, ток ниже 15 мА, люди могут бодрствовать, вы можете избавиться от них. Однако ток 15 мА и более опасен для человеческого организма. В зависимости от влажности окружающей среды это может вызвать затруднения при избавлении от них и затруднение дыхания.

Безопасность электричества относительна, в основном зависит от вашего контакта и проводимости воздуха и окружающей среды.

Откуда берется безопасное напряжение 36В для человеческого тела?

Величина сопротивления тела в основном зависит от полноты и худобы тела и практически не зависит от внешних факторов. Его значение составляет около 500 Ом, но сопротивление кожи сильно варьируется в зависимости от условий, поэтому сопротивление тела также находится в большом диапазоне. Изменения внутри.

На электрическое сопротивление тела влияет множество факторов. Кожа не только толстая, но и влажная, потная, поврежденная, а токопроводящая пыль снижает сопротивление тела.Увеличенная площадь контакта и повышенное контактное давление также уменьшат сопротивление тела. Повышенное контактное напряжение пробивает роговой слой эпидермиса и увеличивает электролиз тела, что также снижает сопротивление тела.

Кроме того, сопротивление тела также уменьшается с увеличением частоты сети, например, сопротивление тела при 100 кГц составляет примерно половину от сопротивления при 50 Гц. В нормальных условиях сопротивление тела можно рассматривать в диапазоне 1000 ~ 1500 Ом, самое низкое можно измерить в 800 Ом.Согласно экспериментам и анализу, предельный ток частоты сети, допустимый для человеческого тела, составляет около 50 мА, поэтому его можно рассчитать в соответствии с законом Ома, U = IR≈0,05 & TImes; 800 = 40 (В), и максимально допустимой частотой сети. по человеческому телу известно. Напряжение примерно 40 В.

Таким образом, безопасное напряжение в Китае регулируется на уровне 36 В и 12 В. Для мест с плохими условиями труда, таких как большие трубы, шахты, котлы и другие металлические контейнеры с хорошей электропроводностью, меньшим сопротивлением тела или увеличенными возможностями контакта, безопасное напряжение следует установить ниже, обычно это 24 В или 12 В.Для 12 В это также называется абсолютным безопасным напряжением.

Рейтинг безопасного напряжения Китая

Национальный стандарт «Безопасное напряжение» предусматривает, что рейтинг безопасного напряжения Китая составляет 42 В, 36 В, 24 В, 12 В и 6 В, которые следует выбирать в зависимости от рабочего места, условий оператора, использования. режим, режим питания, состояние линии и другие факторы. Безопасное напряжение — это напряжение, которое не вызывает физического удара, обычно менее 36 вольт.

Безопасное напряжение — это напряжение, не вызывающее прямой смерти или инвалидности.«Безопасное сверхнизкое напряжение», обеспечивающее непрерывный контакт в нормальных условиях окружающей среды, составляет 24 В. (также может быть 36 В, 12 В переменного / постоянного тока, 24 В является наиболее распространенным)

Национальный стандарт «Безопасное напряжение» (GB3805-83) предусматривает, что номинальное напряжение безопасности Китая составляет 42 В, 36 В, 24 В, 12 В и 6 В, которое следует выбирать в зависимости от рабочего места, условий работы оператора, режима использования, режима питания, состояния линии и других факторов. .

24 В в зданиях с высоким риском поражения электрическим током.

Это 12 В в зданиях с особой опасностью поражения электрическим током.

Смертельный удар электрическим током: какое напряжение вызывает смерть?

Вопрос с подвохом. Само по себе напряжение — не единственный фактор, способствующий серьезности поражения электрическим током. Ток, обычно измеряемый в амперах, также является важной частью уравнения, наряду с другими второстепенными факторами.

Напряжение — это мера давления или силы электрической энергии, проходящей через проводник, в то время как ток — это, скорее, показатель скорости электрического потока.Это ток, проходящий через тело, сжимает сердце или вызывает его фибрилляцию, что может привести к смерти.

Так что вопрос действительно должен быть: Сколько тока нужно, чтобы кого-то убить?

Ответа очень мало. Сила тока всего 0,007 ампер (7 мА) через сердце в течение трех секунд достаточно, чтобы убить. Прохождение 0,1 ампер (100 мА) через тело почти наверняка приведет к летальному исходу.

Однако сила тока при поражении электрическим током определяется напряжением и сопротивлением цепи.Человеческое тело обладает высоким сопротивлением электрическому току, что означает, что без достаточного напряжения опасное количество тока не может протекать через тело и вызывать травмы или смерть. Как показывает практика, более пятидесяти вольт достаточно, чтобы пропустить через тело потенциально смертельный ток.

Другие факторы, которые могут определить степень поражения электрическим током, включают продолжительность удара и место его попадания в тело. Например, удар током, передаваемый от одной руки через грудь к другой руке, намного опаснее, чем удар между двумя пальцами ног.

Вот несколько примеров:

• Удар статическим электричеством может составлять 20000 вольт или более, но при очень низком токе и на очень короткое время: безвредно
• Напряжение аккумулятора 9 В недостаточное для прохождения опасного уровня тока через тело: безвредный
• Розетка 240 В переменного тока находится под опасным напряжением и более чем способна пропускать очень опасный ток: потенциально опасно для жизни
• Молния может иметь силу в миллиард вольт и может выдавать чрезвычайно высокий ток (около 30 000 ампер): потенциально смертельный исход

Опасность поражения электрическим током OSHAcademy бесплатное онлайн-обучение

Очистить!

Уровень серьезности

Тяжесть травмы от воздействия электричества зависит от двух факторов: уровня электрического тока (силы тока) и продолжительности тока, проходящего через тело.

1. Уровень тока определяется как напряжением, так и сопротивлением электрического пути. Чем выше напряжение и ниже сопротивление, тем больше ток.
2. Следующим фактором, определяющим степень тяжести, является продолжительность воздействия электричества. Чем дольше сотрудник подвергается воздействию, тем серьезнее травма.

OSHA считает все напряжения выше 50 вольт опасными, потому что, как мы знаем, электрический ток, а не напряжение, проходя через тело человека, вызывает травмы, а количество тока, проходящего через объект, зависит от сопротивления объекта. .

Внутреннее сопротивление тела человека составляет около 500 Ом, что является минимальным сопротивлением рабочего с поврежденной кожей в месте контакта. Ток через 500 Ом от токоведущей части, находящейся под напряжением 60 вольт, составит 120 миллиампер. Этого уровня тока, переменного или постоянного, достаточно, чтобы вызвать серьезную травму.

Несмотря на то, что стандарты OSHA требуют защиты от напряжения, начиная с 50 вольт (переменного или постоянного тока), совсем не обязательно, чтобы напряжения ниже этого уровня были полностью безопасными.Случаи, когда автомеханики получали серьезные травмы при работе с автомобильными аккумуляторными батареями на 12 или 24 В постоянного тока. Например, посмотрите эти два примера травм при работе с автомобильными аккумуляторами (NIH / Pubmed):

Примеры из реальной жизни

34-летний автомеханик, мужчина, держал гаечный ключ, когда его золотое кольцо коснулось положительной клеммы 12-вольтового автомобильного аккумулятора, а гаечный ключ коснулся его кольца и отрицательной клеммы.Он сразу почувствовал боль и получил глубокий кольцевой ожог неполной толщины у основания безымянного пальца. Никакие другие мягкие ткани не пострадали. Причиной кольцевых ожогов, скорее всего, являются электротермические ожоги.

21-летний мужчина получил сильный ожог вокруг запястья. Металлический ремешок для часов, который носил пациент, со свидетельством изгиба на нем, закоротил аккумулятор автомобиля. Хотя это была электрическая авария, ток не проходил через какую-либо часть тела пациента, как это происходит при электротравме.

Низкое напряжение — 600 В или менее

В таблице ниже показано, что обычно происходит для ряда токи длительностью в одну секунду при типичном бытовом напряжении.

Более длительное время воздействия увеличивает опасность для пострадавшего от электрошока.Например, ток 100 мА, приложенный в течение 3 секунд, так же опасен, как ток 900 мА подается в течение доли секунды (0,03 секунды).

Влияние электрического тока * Менее 600 Вольт по кузову

Текущий	Реакция
1 миллиампер	Просто слабое покалывание.
5 миллиампер	Легкий фетр. Тревожно, но не больно. Большинство людей могут «отпустить». Однако сильные непроизвольные движения могут стать причиной травм.
6-25 миллиампер (женщины) † 9-30 миллиампер (мужчины)	Болезненный шок. Мышечный контроль потерян. Это диапазон, в котором «токи замораживания» Начало.Может быть, невозможно «отпустить».
50-150 миллиампер	Чрезвычайно болезненный шок, остановка дыхания (остановка дыхания), сильные мышечные сокращения. Сгибатель мышцы могут вызвать удержание; мышцы-разгибатели могут вызывать интенсивное отталкивание. Возможна фибрилляция сердца. Смерть возможна.
1-4,3 ампер	Прекращается ритмическое перекачивание сердца.Происходит сокращение мышц и повреждение нервов; смерть вероятна.
10 ампер	остановка сердца и возникают сильные ожоги. Вероятна смерть.
15 ампер	Наименьший максимальный ток, при котором стандартный предохранитель или автоматический выключатель размыкает цепь!

* Эффекты действительны для напряжений менее 600 вольт.Более высокое напряжение также вызывает серьезные ожоги. † Различия в содержании мышц и жира влияют на тяжесть шока.

Высокое напряжение — более 600 В

Высокое напряжение — более 600 В.

В Руководстве по электробезопасности Министерства энергетики США (DOE) высокое напряжение классифицируется как более 600 вольт.Кроме того, OSHA классифицирует любое использование электрических сетей более 600 вольт как высокое напряжение.

Иногда высокое напряжение приводит к дополнительным травмам. Высокое напряжение может вызвать резкие мышечные сокращения. Вы можете проиграть ваше равновесие и падение, которое может привести к травмам или даже смерти, если вы упадете в машины, которые могут вас раздавить. Высокое напряжение также может вызвать серьезные ожоги из-за вспышки дуги.

При 600 вольт ток через тело может достигать 4 ампер, вызывая повреждение внутренних органов, таких как сердце. Высокие напряжения также производить ожоги. Кроме того, могут образовываться тромбы внутренние кровеносные сосуды. Нервы в зоне контакта могут быть повреждены. Мышечные сокращения может вызвать переломы костей либо из-за самих сокращений, либо из-за от водопадов.

Входная рана.

Текущий

Количество внутреннего тока, которое человек может выдержать и при этом выдержать способен управлять мышцами руки и кисти может быть менее 10 миллиамперы (миллиамперы или мА).

Токи выше 10 мА могут парализовать или «заморозить» мышцы. Когда это «замораживание» происходит, человек больше не может высвободить инструмент, проволоку или другой предмет. Фактически, наэлектризованный объект может удерживаться еще сильнее, в результате чего при более длительном воздействии шокового тока. По этой причине ручной инструменты, вызывающие электрошок, могут быть очень опасными.

Если ты не можешь отпустить инструмента ток продолжается через ваше тело в течение более длительного времени, что может привести к параличу дыхания (мышцы, контролирующие дыхание не может двигаться). Вы перестаете дышать на какое-то время.

Выходная рана.

Люди перестают дышать, когда их ударяют током от напряжения, ниже 49 вольт.Обычно требуется около 30 мА тока, чтобы вызвать респираторный паралич.

Токи более 75 мА могут вызвать фибрилляцию желудочков (очень быстрое, неэффективное сердцебиение). Это состояние вызовет смерть внутри несколько минут, если не используется специальное устройство, называемое дефибриллятором чтобы спасти жертву.

Паралич сердца возникает при 4 амперах, что означает сердце вообще не качает.Ткань обжигается токами большего чем 5 ампер.

Факторы, определяющие текущие уровни

Как известно, степень поражения тела электрическим током определяется несколькими факторами, которые влияют на силу тока и продолжительность воздействия.Эти факторы включают:

• Напряжение . Чем выше напряжение, тем больше ток.
• Сопротивление . Сопротивление препятствует току. Чем ниже сопротивление (или импеданс в цепях переменного тока), тем выше уровень тока.
• Тип кузова . Структура мышц также имеет значение. Люди с меньшим количеством мышечной ткани обычно страдают при более низких уровнях тока.
• Продолжительность . Если шок непродолжительный, он может быть только болезненным. Более длительный электрошок (длящийся несколько секунд) может быть фатальным, если сила тока достаточно высока, чтобы вызвать фибрилляцию желудочков в сердце. Продолжительность важна, когда вы понимаете, что небольшая дрель потребляет в 30 раз больше тока, чем требуется, чтобы вызвать смерть. Однако, если разряд кратковременный и сердце не повреждено, нормальное сердцебиение может возобновиться после устранения контакта с электричеством.(Этот тип восстановления встречается редко.)
• Влажность . Сухая кожа может иметь сопротивление 100 000 Ом и более. Мокрая кожа может иметь сопротивление всего 1000 Ом. Влажные условия работы или поврежденная кожа резко снизят сопротивление. Низкое сопротивление влажной кожи позволяет току легче проходить в тело и вызывать больший шок.
• Усилие . Когда к точке контакта прикладывается большая сила или когда площадь контакта больше, сопротивление ниже, вызывая более сильные удары.

Пример использования

Техник-мужчина прибыл к дому заказчика для проведения предзимнего технического обслуживания масляной печи. Затем покупатель вышел из дома и вернулся через 90 минут. Она заметила, что служебный грузовик все еще стоит на подъездной дорожке. Еще через 2 часа заказчик вошел в лазарет с фонариком, чтобы найти техника, но не смог его увидеть.Затем она позвонила владельцу компании, который пришел в дом. Он обыскал пространство для ползания и обнаружил, что техник лежит на животе, опираясь локтями о переднюю часть печи.

Был вызван помощник коронера округа, и он констатировал смерть техника на месте происшествия. У пострадавшего были электрические ожоги кожи головы и правого локтя. После инцидента электрик осмотрел место происшествия. Тумблер, который якобы контролировал электрическую мощность печи, был в положении «выключено».Электрик описал проводку как «беспорядочную и запутанную».

Две недели спустя окружной электротехнический инспектор провел еще одну проверку. Он обнаружил, что неправильная разводка тумблера позволяла подавать электроэнергию в печь, даже когда переключатель находился в положении «выключено». Владелец компании заявил, что потерпевший был очень скрупулезным работником. Возможно, пострадавший выполнил больше обслуживания печи, чем предыдущие техники, подвергая себя опасности поражения электрическим током.

Эту смерть можно было предотвратить!

• Пострадавший должен был проверить цепь, чтобы убедиться, что она обесточена.
• Работодатели должны обеспечивать рабочих соответствующим оборудованием и обучать. Использование защитного оборудования должно быть требованием работы. В этом случае простой тестер цепей мог спасти жизнь жертве.
• Электропроводка в жилых помещениях должна соответствовать Национальным электротехническим нормам и правилам (NEC).Хотя NEC не имеет обратной силы, все домовладельцы должны убедиться, что их системы безопасны.

Это видео Puget Sound Energy отлично объясняет опасности, связанные с отключением линий электропередач. Помните, что если вы столкнетесь с обесточенной линией электропередачи, держитесь подальше и немедленно позвоните в службу экстренной помощи.Не трогайте их или провод.

В этом видео рассказывается об опасностях, связанных с электричеством на рабочем месте. Он также показывает некоторые опасности, которые присутствуют почти на каждом рабочем месте и даже в домах. Эти опасности представляют собой электрические шнуры, подверженные воздействию дорожного движения.

Следующий модуль

Воздействия малых контактных напряжений, не смертельные для человека

В электроэнергетике часто говорят: «Убивает не напряжение; это ток.Однако это выражение верно лишь отчасти.

На самом деле существует стандартная кривая время / ток для определения того, окажется ли шок фатальным для человека или нет. Эта кривая время / ток — или небольшие ее вариации — является основой для уровня безопасности 50 В, используемого рядом организаций, разрабатывающих стандарты, включая OSHA, NFPA, ANSI, IEEE, UL и другие агентства. Достоверность кривой время / ток подтверждается фактической информацией о смертности. За исключением операторов электросварочного оборудования постоянного тока, не известно ни одного случая поражения человека электрическим током ниже или равного 50 В.

Знания — и практическое применение этой информации — должны использоваться, чтобы помочь государственным регулирующим органам, электроэнергетическим компаниям и испытательным компаниям лучше управлять действиями по реагированию на чрезвычайные ситуации после определения контактных напряжений и эффективно координировать текущий ремонт. Эта информация также может быть использована в качестве аргумента против благонамеренных, но дезинформированных групп с особыми интересами, которые активно пытаются требовать немедленного ремонта любого общедоступного объекта, на котором обнаружено напряжение 1 В переменного тока или выше.

Напряжение и ток должны присутствовать на правильном уровне (или выше), прежде чем электрический разряд окажется фатальным. Тем не менее, электрическая безопасность по-прежнему обычно преподается с использованием упрощенных диаграмм тока, показывающих только силу тока в качестве источника травмы или поражения электрическим током. Можно усомниться в достоверности этих типов таблиц, потому что нет очевидного единого стандарта относительно значения и воздействия различных уровней тока на человека. OSHA использует в своей литературе как минимум два разных набора чисел.Первый из них можно найти в публикации OSHA 3075 «Контроль за опасностями, связанными с поражением электрическим током». Второй находится на его веб-странице Construction eTool по адресу: http://www.osha.gov/SLTC/etools/construction/electrical_incidents/eleccurrent.html.

Применение этих текущих таблиц может иметь ограниченное применение в общественном образовании, но они почти не имеют практического применения в реальных сценариях, потому что они слишком сильно различаются, чтобы их можно было применять последовательно. То есть существует слишком много вариантов этих диаграмм, чтобы их можно было считать фактическим документом или даже точным руководством, если на то пошло.

Работа Чарльза Ф. Дальзиэля, Ричарда Х. Кауфмана, Эдварда К. Кантуэлла и других показала, что именно энергия вольт-ампер (ВА) или мощность, измеряемая в ватт-секундах (Вт-сек), в конечном итоге определяет, поражение электрическим током будет смертельным — это не совсем число в общей таблице тока.

Далзил внес большой вклад в область электробезопасности, включая изобретение прерывателя цепи замыкания на землю (GFCI) в 1961 году, но неясно, знал ли он, что постоянная времени / тока (k) = 0.027. Однако в его статье «Воздействие электричества на человека», таблица I, максимальная безопасная мощность, которой может подвергнуться человек при кратковременных (менее или равных 3 сек) ударах, составляет 13,5 Вт-сек. Вт-сек — это произведение ватт (Вт) на время (t). Никогда не бывает ситуации, когда ток 5 В, 60 Гц окажется фатальным для человека при внешнем воздействии на его тело, потому что он никогда не превысит значение 13,5 Вт-сек. Если нарушение сердечной деятельности не произошло примерно через 3 секунды, этого никогда не произойдет (перефразировано из исследования Далзиэля).Этот низкий уровень мощности является причиной того, что низкое напряжение (

Воздействие 25 В также явно безопасно и не представляет опасности для жизни человека. Только когда мы достигаем около 50 В, у нас возникают проблемы с электрошокерами, которые способны выдавать более 13,5 Вт-сек менее чем за 3 секунды. При 50 В мощность 5 Вт, расчетное время экспозиции 2,7 сек. (5 × 2,7 = 13,5). Это предполагает сопротивление корпуса в «худшем случае» 500 Ом. Большинство людей в достаточно хорошей физической и умственной форме все еще могут достаточно быстро реагировать, чтобы расслабиться через 2.7 секунд или меньше от разряда 50 В. Однако, когда уровень напряжения составляет 50 В и выше, он выдает слишком много энергии менее чем за 3 секунды, что приводит к поражению электрическим током.

В последние годы ряд штатов и несколько крупных городов приняли правила тестирования «контактного напряжения» для регулярного тестирования всех общедоступных проводящих поверхностей, которые могут оказаться под напряжением из-за электрического сбоя, таких как уличные фонари, светофоры, кожухи люков, люки. чехлы и другие подобные предметы.Большинство программ тестирования контактного напряжения делают исключение для проверки проводящих поверхностей, которые обнаруживаются вдоль автомагистралей, платных дорог и межштатных автомагистралей. Причина, лежащая в основе такого мышления, заключается в том, что движение транспортных средств может представлять больший риск для безопасности специалиста, выполняющего испытания на электрическую безопасность, чем население, контактирующее с потенциально находящейся под напряжением поверхностью. Тем не менее, автомобилисты часто используют фонарные столбы ночью, часто паркуясь прямо под ними, чтобы обеспечить освещение, когда они меняют спущенное колесо или устраняют механическую проблему с автомобилем.

Системы постоянного тока (DC) также не тестируются в большинстве программ. Метро и надземные поезда, очевидно, не считаются общедоступными поверхностями при нормальных обстоятельствах, но тяговые устройства (тележки), трамваи и электрические автобусы, которые часто работают в диапазоне от 600 до 700 В постоянного тока, находятся на уровне пешеходов. Утечки постоянного напряжения из транспортных систем — иногда называемые паразитными токами — были причастны к ряду отказов трубопроводов в наших крупнейших городах.Утечка постоянного тока может «прожечь» дыры в подземных водах и газопроводах, вызывая утечки и разрывы этих сосудов. Постоянный ток также может поражать людей электрическим током или поражать их электрическим током, но при более высоких уровнях напряжения и тока, чем переменный ток.

Хотя мы можем доказать как математически, так и из реальных медицинских записей, что воздействие на человека 50 В переменного тока и менее не смертельно, эти меньшие напряжения не следует игнорировать при обнаружении во время исследований контактного напряжения. Все подтвержденные контактные напряжения — независимо от значения — должны быть надлежащим образом задокументированы и сообщены.

Моя забота состоит в том, чтобы избежать повторения того, что произошло в штате Нью-Йорк, где каждое указание на контактное напряжение 4,5 В или выше требует немедленной физической охраны до тех пор, пока бригады аварийного ремонта или технического обслуживания не смогут отреагировать, чтобы «сделать это безопасным». В одном только Нью-Йорке ежемесячно обнаруживается в среднем 550 поверхностей с уровнем напряжения 4,5 В или выше, но лишь небольшая часть из них превышает 50 В. Тем не менее, ко всем 550 обращаются одинаково, как если бы каждый из них был чрезвычайной ситуацией, непосредственно опасной для жизни или здоровья (IDLH).Эта чрезмерная реакция ежегодно обходится жителям Нью-Йорка в миллионы долларов, но это не делает общественность более безопасной.

Другие штаты, такие как Мэриленд и Род-Айленд, имеют или рассматривают результаты 1VAC в качестве чрезвычайной ситуации. На электрические измерения в диапазоне 1 В часто влияют ошибки, вносимые оператором вольтметра, поэтому в этих двух штатах, несомненно, будет еще больше «аварийных» ситуаций, чем в Нью-Йорке. Город Сиэтл, с другой стороны, принял более практичный подход, сделав 30 В переменного тока в качестве уровня действия напряжения — число, которое позволяет им добавить «буфер безопасности» к признанным стандартам и избавить налогоплательщиков от чрезмерных затрат на ремонт. .

Войтсбергер руководит программой тестирования напряжения мобильных контактов в компании Premier Utility Services LLC, расположенной в Хауппауге, штат Нью-Йорк. Он имеет более чем 30-летний опыт работы в области проверки / тестирования электробезопасности, с ним можно связаться по адресу [email protected].

Безопасность при высоком напряжении — Безопасность — UW – Madison

Подготовлено Мэтью Ясикой, 3 марта 2017 г.

«Высокое напряжение» — относительно произвольный термин, используемый для обозначения электрической энергии, достаточно большой, чтобы причинить вред людям.У разных агентств и организаций есть свое определение.
Международная электротехническая комиссия приняла следующие пороговые значения:

• > 1000 В _{действующее значение} для сети переменного тока
• > 1500 В для питания постоянного тока

Они могут относиться либо к разности потенциалов между высоковольтной платформой и землей, либо к двум проводящим поверхностям системы. Обратите внимание, что это не имеет отношения к текущей или общей накопленной энергии в системе…

Где в лаборатории можно найти высокое напряжение?

• Источники питания и кабели силовые
• Конденсаторные батареи
• Некоторые батареи
• Любые электропроводящие поверхности, находящиеся под напряжением от вышеуказанного

Общие электрические опасности

Поражение электрическим током
Поражение электрическим током происходит, когда между двумя проводящими поверхностями через тело может проходить достаточный электрический ток.Обычно это происходит между поверхностью под напряжением и землей , но может происходить между любыми двумя потенциалами . Риск и серьезность поражения электрическим током зависит от комбинации напряжения, тока и частоты (переменного или постоянного тока).
Низкое напряжение не обязательно означает низкий уровень опасности .

Поражение электрическим током может вызвать ожоги, повреждение мышц, нервной системы и внутренних тканей. В контексте:

• 5 мА достаточно, чтобы рефлексивное действие вызвало потерю мышечного контроля.В системах переменного тока это может помешать пострадавшему отпустить поверхность под напряжением.
• 75 мА может вызвать фибрилляцию желудочков сердца (учащенное, неэффективное сердцебиение) и, в конечном итоге, смерть
• 100 Дж достаточно, чтобы остановить (или запустить) сердце.
• 1000 Дж может продувать целые части тела

Указания:

• Общепринятые пороги опасности поражения электрическим током составляют 50 В, _{среднеквадратического значения,} и 5 мА, . ¹
• Любой ток выше 10 A , независимо от напряжения, следует рассматривать как опасность ²
• Накопленная энергия (например, в конденсаторной батарее) более 10 Дж должна рассматриваться как опасность ²

Поскольку для протекания тока требуется разность потенциалов , с помощью соответствующего оборудования можно изолировать себя от земли (или любых других потенциалов) и выполнять операции на платформах, находящихся под напряжением. Рекомендуется только для высококвалифицированных специалистов и не исключает полностью риск поражения электрическим током. .

Опасность ожогов и пожара

При протекании тока через любой несверхпроводящий материал выделяется тепло. Ожоги могут возникнуть либо в результате поражения кожи электрическим током, либо из-за резистивного нагрева проводника до опасных температур. Пожалуйста, обратитесь к нашим страницам по пожарной безопасности и высокотемпературной безопасности для получения более подробной информации.

Работа под высоким напряжением также может представлять опасность пожара:

• Оборудование, не подходящее для требуемого тока, может стать достаточно горячим, чтобы расплавить или воспламенить близлежащий материал.
• Энергии, накопленной в искре или дуге, может быть достаточно для воспламенения горючего (или взрывчатого) материала.

Опасности, связанные с высоким напряжением

Взрывоопасность

Накопленная энергия 10 Дж или более (или при условиях V> 250 или I> 500 A) может создавать дуги, устойчивые разряды электричества между проводящими поверхностями через диэлектрическую среду (например, воздух). Как указано выше, этого может быть достаточно для воспламенения горючего или взрывчатого материала.Это особенно важно, если в системе используются горючие газы.

Опасности, связанные с рентгеновским излучением

Электроны, ускоренные до энергии 20 кэВ, , как и во многих вакуумных системах, создают рентгеновские лучи (рентгеновские лучи могут создаваться при более низких энергиях, но обычно достаточно экранированы корпусным оборудованием). Может потребоваться дополнительное экранирование. Для получения дополнительной информации см. Страницу о радиационной безопасности (в процессе).

Полевые эффекты

Электрические поля, связанные с высоким напряжением, могут привести к электрическому пробою, свободному движению заряда через диэлектрическую среду (обычно воздух).В отличие от дуги, заряд не должен заканчиваться на второй проводящей поверхности. Разряд, создаваемый катушкой Тесла, является одним из примеров электрического пробоя. Этот эффект усиливается на острых поверхностях, таких как нескругленные углы или точки. Как и в случае с вышеизложенным, это может представлять опасность поражения электрическим током, ожогов, возгорания и взрыва.

Диэлектрический пробой воздуха катушкой Тесла. Изображение из Википедии ³

В зависимости от области применения могут быть рекомендованы следующие СИЗ:

• Одежда огнестойкая
• Утепленные сапоги (OSHA 1910.136)
• Изоляционные перчатки, коврики и одеяла (OSHA 1910.137, OSHA 1926.97)
• Горячий стержень: электрически изолированный стержень (обычно из стекловолокна) с инструментом на конце, используемый для различных операций, включая испытание на высокое напряжение, намеренное заземление проводящих поверхностей и даже выполнение определенных механических операций, в зависимости от инструмента.

Таблица характеристик изоляционных перчаток от JM Test Systems, основанная на таблицах E-1 и E-2 OSHA 1926.97 ⁴

Правила безопасности при проектировании (и эксплуатации) высокого напряжения

Следующее взято из статьи Д.К. Фэйрчайлд о безопасности высокого и высокого напряжения для школы ускорителей частиц в ЦЕРНе:

Самая уязвимая часть любой системы — это человек, который ею управляет. Системы безопасности высокого напряжения должны быть спроектированы так, чтобы быть защищенными от идиотов. Для регулярного использования неприемлемо полагаться на безопасность оператора, правильно выполняющего процедуру … Важно, чтобы система была спроектирована таким образом, чтобы сделать невозможным для рассеянного оператора причинение вреда себе или другим ». ⁵

Faircloth излагает следующие четыре правила безопасности при проектировании высокого напряжения:

1. Невозможно случайно заблокировать кого-либо в зоне HV . На крупных объектах это обычно реализуется в форме «поисковой» системы, где оператор должен физически отключить различные замки и кнопки в различных областях зоны высокого напряжения, прежде чем система высокого напряжения может быть задействована.
2. Возможность отключения электроэнергии внутри и вне зоны высокого напряжения (например, кнопка аварийного останова)
3. Невозможно включить ВН без блокировки области . Выключатели блокировки, подключенные к воротам и ключам.
4. Невозможно войти в зону высокого напряжения, не сделав ее безопасной. В случае доступа в зону высокого напряжения все платформы высокого напряжения должны быть принудительно заземлены. Это особенно важно, когда используются конденсаторы большой емкости. То, что он не находится под напряжением, не означает, что он безопасен!

Оборудование

Следующее применимо как к высоковольтным, так и к низковольтным системам.

• Используйте только оборудование (кабели, клеммы и т. Д.), рассчитанный на предполагаемое использование . Изучите диаграмму силы тока, чтобы узнать, какой калибр провода подходит для вашей системы. (Википедия в настоящее время поддерживает диаграмму, основанную на NFPA 70E.) Имейте в виду, что эти условия могут изменяться в зависимости от системной среды.
• Предохранители, автоматические выключатели, резисторы и прерыватели цепи при замыкании на землю (GCFI) следует использовать для ограничения тока в цепи.
• Регулярно проверяйте кабели, на которые подается высокое напряжение, на предмет дыр, разрывов, проколов, порезов или изменений текстуры, которые могут указывать на износ.Немедленно замените поврежденное оборудование.
• Высоковольтные кабели тяжелые. Используйте подходящие опоры и устройства для снятия натяжения.
• Обозначьте или отметьте поверхности, находящиеся под напряжением (даже с помощью цветных ярлыков), включая маркировку заземленных поверхностей, когда это необходимо.
• Используйте надлежащую изоляцию для изоляции оборудования и клемм под напряжением. Это может быть твердое тело (изолирующие блоки или экраны), жидкость (в крайнем случае достаточно масла или даже растительного масла) или газ (SF ₆ ).
  • Знайте постоянную пробоя любой изолирующей среды и соблюдайте достаточное расстояние между поверхностями при разных потенциалах, чтобы предотвратить возникновение дуги.Для воздуха это примерно 30 кВ / см

Управление персоналом и объектами

• Зоны высокого напряжения, корпуса, коробки и шкафы должны быть помечены соответствующими знаками в соответствии с OSHA 1910.
  • Оборудование с напряжением 50 В или выше должно быть изолировано от людей и маркировано предупреждающим знаком
  • Оборудование на 600 В или выше должно быть в укомплектованных, изолированных, надежных и маркированных корпусах
• Держите участки под высоким напряжением сухими и защищенными от атмосферных воздействий.
• Ограничьте доступ к зонам высокого напряжения и эксплуатации высоковольтного оборудования только для лиц, прошедших соответствующую подготовку. При необходимости следует использовать несколько уровней ограниченного или ограниченного доступа.
• Соблюдайте стандартную процедуру работы для всего высоковольтного оборудования, особенно если задействовано несколько пользователей. Контрольный список особенно полезен, поскольку даже самые опытные пользователи могут сделать ошибки или что-то упустить.
• Рабочие, работающие с высоковольтным оборудованием, должны быть обучены как использованию СЛР, так и АЭД
• Знать местонахождение ближайшего AED (часто в коридорах зданий возле лабораторий)

Пожарная безопасность

Хотя пожарная безопасность более подробно описана на другой странице, некоторые методы, относящиеся к электробезопасности, перечисленные UW EHS Fire & Life Safety, кратко изложены здесь:

• По возможности избегайте использования удлинителей.Ограничить временным использованием.
• Никогда не подключайте удлинитель к переносному ответвителю электропитания (например, к удлинителю)
• Защищайте переносные ответвители электропитания от опасностей окружающей среды (например, от падения)
• Для доступа к электрическим панелям должно быть не менее 36 дюймов (в соответствии с правилами пожарной безопасности).
• Сохраняйте свободный путь к выходу. Маршрут выхода должен быть обозначен и виден даже после отключения электроэнергии.

Первая помощь при ожогах и пожарах, а также меры в чрезвычайных ситуациях были рассмотрены в других статьях.В этом разделе основное внимание уделяется оказанию первой помощи жертвам поражения электрическим током.

• Когда вы впервые сталкиваетесь с потенциальной жертвой поражения электрическим током:
  • Проверить ответ без приближения к жертве. Ваша безопасность — ваш главный приоритет. Если источник возбуждается при прикосновении к нему, вы тоже можете стать жертвой!

  • Предотвратить доступ в опасную зону
  • Оповестить кого-нибудь еще в области
  • Позвоните 911
• Попытка спасти пострадавшего, разорвав электрический контакт с источником под напряжением. , если это безопасно.

  • Не пытайтесь приближаться к местам, где есть искры или другая видимая электрическая активность
  • Первая попытка выключить источник, желательно выключателем или сетью. Если они недоступны, снимите заглушку или отключите подачу питания
  • Если нет безопасного доступа к этим точкам, попытайтесь переместить пострадавшего с помощью изоляционного материала. Изолируйте себя от земли с помощью пластикового или деревянного материала или даже телефонного справочника. Попытайтесь переместить жертву длинным изолирующим предметом, например деревянной или стекловолоконной метлой. Соблюдайте максимально достижимую дистанцию ​​между собой и жертвой .
• После того, как пострадавший окажется в безопасности и будет заземлен, проверьте реакцию, включая проходимость дыхательных путей, дыхание и кровообращение.
• Если прошел обучение, выполняет СЛР и при необходимости использует АВД.
• Если неотложное состояние сохраняется, лечите пострадавшего от ожогов и шока. ⁶

  • Уложите человека и поднимите ступни над головой, если не подозревается голова, шея, позвоночник, перелом бедра или кости ноги.
  • Согреть человека, по возможности накинув одеяло (избегая серьезных ожогов)

Некоторая передовая информация взята из интервью с Райаном Норвалем, старшим аспирантом, и Питером Вейксом, главным инженером и специалистом по безопасности в Madison Symmetric Torus. MST регулярно использует высокое напряжение 5 кВ при стандартной работе и используется и обслуживается более чем 20 обученными студентами, учеными и операторами.

Регламент

Список литературы

1. Гордон, Ллойд Б., и Лаура Картелли. «Полная система классификации опасности поражения электрическим током и ее применение». Семинар по электробезопасности, 2009. IEEE IAS. IEEE, 2009. [pdf]
2. Справочник по электробезопасности Министерства энергетики США (ред. 2013 г.) [pdf]
3. https://en.wikipedia.org/wiki/High_voltage
4. http://www.electricalsafetylab.com/resources.asp
5. Faircloth, D. C. «Технологические аспекты: высокое напряжение». Препринт arXiv arXiv: 1404.0952 (2014).
6. Британское общество Красного Креста, «Убийство электрическим током», https: // www.redcrossfirstaidtraining.co.uk/News-and-legislation/latest-news/2011/March/Tip-of-the-month-Electrocution.aspx

переменного тока по сравнению с постоянным током Что более опасно?

Многие люди спорят об интенсивности переменного и постоянного тока. Позвольте нам помочь вам выяснить, что из двух более опасно и почему.

Далее мы обсудим причины поражения электрическим током, опасные уровни переменного и постоянного тока и их опасное воздействие на наш организм.

Мы только что запустили нашу серию Power Systems Engineering Vlog , и в этой серии мы поговорим о всевозможных различных исследованиях и комментариях по разработке энергетических систем.Мы рассмотрим различные блоги, написанные AllumiaX. Это весело, это весело, по сути, это видеоблог, и мы надеемся, что вы, , присоединитесь к нам, , и получите от этого пользу.

Разница между переменным и постоянным током:

AC:

Переменный ток, известный как переменный ток, — это ток, который меняет свое направление в течение определенного периода времени.

В качестве движущей силы тока принимается напряжение. Напряжения переменного тока также меняют свое направление или «полярность» через некоторое время.

Переменный ток течет в виде синусоиды. Количество циклов, завершенных за секунду, называется «частотой».

Следовательно, частота 50 Гц означает, что ток завершает 50 циклов за одну секунду.

DC:

Постоянный или постоянный ток — это ток, который не меняет своего направления и течет по прямому пути, при этом полярность остается постоянной.

Поскольку постоянный ток не течет синусоидами и не меняет направление, у него нет частоты.

Что вызывает электрический шок? Ток или напряжение?

Поражение электрическим током вызвано током, а не напряжением.

Ток — это поток зарядов, который движется от точки с более высоким потенциалом к ​​точке с низким потенциалом. Эти заряды проходят через тело, когда человек контактирует с источником электрической энергии.

Напряжение, однако, не менее важно, поскольку оно определяет величину тока.

Это можно понять из закона Ом , в котором четко указано, что напряжение и ток прямо пропорциональны друг другу,

Почему человеческое тело ощущает поражение электрическим током?

Прежде всего, человеческое тело имеет собственное сопротивление электрическому току, которое варьируется по всему телу.Кожа имеет максимальное сопротивление около 100000 Ом, в то время как внутреннее тело имеет сопротивление не менее 300-500 Ом.

Тело ощущает поражение электрическим током в основном из-за эффекта нагрева и стимуляции нервов и мышц. Сопротивление тела току вызывает рассеивание энергии, что приводит к тепловому эффекту или даже ожогам.

Когда происходит разрушение кожных тканей, тело обеспечивает ток с низким сопротивлением, потому что наша кровь, мышцы и органы содержат много ионов, которые помогают току проходить.

Этот поток зарядов внутри тела сопровождается мышечными сокращениями и фибрилляцией желудочков.

Некоторые важные факторы

При потливости или влажности кожа значительно снижает сопротивление, что приводит к увеличению интенсивности поражения электрическим током по мере прохождения через нее большего тока.

Некоторые значения сопротивления кожи можно увидеть из этой таблицы:

Состояние	Сопротивление (Ом)
	Сухой	мокрый
	Палец	40К-1М	4К-15К
Трос для захвата руки	15К-50К	3К-6К
Захват для пальцев	10–30 000	2К-5К
Сенсор для ладони	3K-8K	1К-2К
Погружение вручную	–	200-500

* Эта таблица составлена ​​на основе данных, разработанных Кувенховеном и Милнором

Жир человеческого тела имеет высокую сопротивляемость.Таким образом, для двух человек с разными жирами в организме человек с более высоким процентом жира в организме испытает менее серьезный шок по сравнению с человеком с меньшим содержанием жира.

Переменный ток может вызывать стимуляцию потовых желез и вызывать потоотделение, таким образом снижая сопротивление нашего тела, что, как следствие, увеличивает ток разряда.

Продолжительность поражения электрическим током также важна. Тяжесть травм увеличивается с течением времени. Даже небольшой ток 0.При длительном удерживании 4 мА может быть болезненным. Фибрилляция может произойти за 0,2 секунды при 500 мА, а при 75 мА — за 0,5 секунды.

Давайте теперь всесторонне поговорим о переменном и постоянном токе.

среднеквадратичные и пиковые значения :

Как обсуждалось выше, переменное напряжение и ток могут быть представлены в форме синусоидальной волны. Можно заметить, что синусоидальная волна имеет два пика, минимальный пик и максимальный пик.

Значения текущего напряжения на этих пиках известны как пиковые значения, которые являются наивысшими значениями, достигаемыми в процессе.

Что касается среднеквадратичных значений (среднеквадратичных значений), это значения переменного тока и напряжения, которые вызывают такой же уровень нагревающего эффекта, как и постоянный ток. Среднеквадратичное значение может рассматриваться как значение переменного тока, эквивалентное постоянному току, и определяется по формуле:

.

Поскольку постоянный ток не имеет синусоидальной формы сигнала, он не будет иметь никакого среднеквадратичного значения, и будет поддерживаться только постоянное пиковое значение.

Одинаковый уровень мощности переменного и постоянного тока :

Предположим, у нас есть 220 В, _{среднеквадратического значения,} переменного тока и 220 В постоянного тока, что, по вашему мнению, будет более опасным?

Что ж, для 220 В, являющегося среднеквадратичным значением для переменного тока, его пиковое значение будет 311 В, следовательно, в какой-то момент он будет иметь более высокое значение тока.

Следует иметь в виду, что поражение электрическим током вызывает не напряжение, а ток. Помимо напряжения, ток также будет зависеть от сопротивления тела.

Следовательно, значение сопротивления имеет большее значение, чем одинаковые уровни мощности переменного и постоянного тока. Чем меньше сопротивление пути тока, тем сильнее будет поражение электрическим током.

Опасные значения и последствия переменного и постоянного тока:

Опасные значения и эффекты переменного и постоянного тока:

переменный ток 50/60 Гц	постоянного тока	Эффект
0.4 мА	1 мА	Легкое ощущение
1-10 мА	5,2-62 мА	Болезненное ощущение
10-16 мА	76 мА	Паралич рук, невозможно освободить захват
23-30 мА	90 мА	Паралич дыхания, затрудненное дыхание
75-250 мА	500 мА	Фибрилляция желудочков, сердце начинает трепетать

Из приведенной выше таблицы видно, что как переменный, так и постоянный ток приводят к серьезным и опасным для жизни результатам.Однако мы также можем видеть, что требуется большая величина постоянного тока, чтобы вызвать тот же эффект, по сравнению с переменным током.

Влияние частоты :

Отпускающий ток — это максимальное значение тока, при котором человек может отпустить проводник с помощью мышц, на которые воздействует ток. При определении этого значения не менее важна частота тока.

Определено NFPA 70E.

Переменный ток 50 Гц гораздо более опасен, чем переменный ток 2000, 4000 или 5 Гц той же величины.Причина в том, что при частоте 50 и 60 Гц электрические импульсы от разряда стимулируют мышцы тела и влияют на нашу нервную систему.

Например, 50 мА переменного тока, 50 Гц достаточно, чтобы вызвать фибрилляцию желудочков (сердце перестает качать кровь и бьется нерегулярно), в то время как 150 мА постоянного тока потребуется для достижения того же эффекта. [1]

В общем, постоянного тока требуется больше, чтобы вызвать тот же эффект, что и переменный.

В заключение мы хотели бы подчеркнуть, что переменный и постоянный ток опасны для нас.К электричеству нельзя относиться легкомысленно.

Однако свойства переменного тока вызывать мышечные сокращения, фибрилляцию желудочков и другие серьезные повреждения в гораздо меньшей степени, чем постоянный ток, делают его более смертоносным, чем постоянный ток.

Мы должны избегать любого прямого контакта с электричеством и не позволять другим делать то же самое. Крайне важно знать об опасности поражения электрическим током и мерах предосторожности, необходимых для предотвращения такого инцидента.

Перед работой с электрооборудованием обязательно используйте мультиметр для предварительной проверки уровней напряжения и тока.Важно знать причины, чтобы обезопасить себя от поражения электрическим током. Одна из причин — неисправное и плохо обслуживаемое оборудование.

Также необходимо иметь соответствующие СИЗ, такие как резиновые сапоги и перчатки.

Другая опасность — это вспышка дуги в электрической системе. Вот почему электробезопасность и профилактика имеют решающее значение для любого коммерческого или промышленного объекта.

Мы надеемся, что эта статья окажется полезной для наших читателей. Пожалуйста, не стесняйтесь давать свои ценные предложения в комментариях ниже.Спасибо.

Артикул:

[1] Бернштейн Т. Расследование предполагаемых случаев поражения электрическим током и возгораний, вызванных внутренним напряжением. IEEE Ind Appl. 1989. 25 (4): 664–8. [Google Scholar]

.

No related posts.
