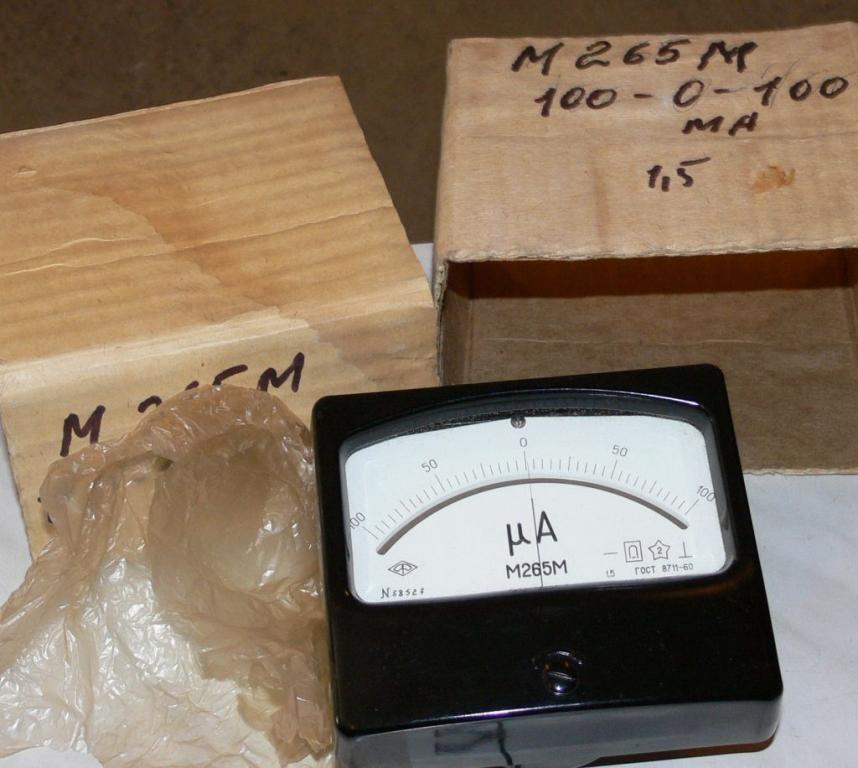

Измеряемые токи от 100 до 100 мкА

Я хочу измерить токи поглощения / резорбции диэлектрика при подаче напряжения 1000В, 1500В, 2000В.

Я сделал небольшое устройство для измерения токов с помощью LOG114:

Я использую: LOG114 с опорным током 1 мкА на входе I1. Источник питания для LOG114 выполнен с использованием 78L05SMD (12 В -> 5 В), а затем ICL7660 для получения -5 В. Логарифмический выход LOG114 масштабируется до 0 В. 2.5 В и подается на 24-разрядный АЦП LTC2400. Я использую микроконтроллер, чтобы получить показания и отправить на компьютер для дальнейшей обработки.

Проблема в том, как подключить это устройство для измерения заряда / разряда конденсатора?

Если я использую, например, простой источник тока, изготовленный из батареи 1,5 В и резистора 91 МОм 5%, я получу правильные показания тока 16 нА.

Мне нужно помочь мне приспособить это, чтобы измерить зарядку и разрядку конденсатора.

Я обнаружил, что эта плата используется кем-то для измерения этих токов, но без объяснений, она использует LOG104:

Я сделал схемы:

Подключение токового входа на плате, которую использует человек, выглядит следующим образом:

Вопрос в том, что это:

Почему резистор 50Mohm не подключен к земле, являются такие разделители напряжения 10К / 1К от опорного 5V, используемого для компенсации как входного тока и опорного тока, который идет к LOG104?

WhatRoughBeast

Во-первых, прямой ответ. Вам необходимо подключить цепь между нижним концом нижнего резистора 1М и массой. Любой зарядный или разрядный ток в крышке также протекает через оба резистора 1М.

Теперь о вашей другой схеме.

R6 / R7 / R9 устанавливает опорный ток на уровне около 1 мкА.

R23 обеспечивает смещение 10 нА. Очевидно, что входной ток иногда будет отрицательным. В качестве альтернативы, разработчик хотел гарантировать, что если ток падает до нуля, результирующий выходной сигнал может быть идентифицирован как это условие.

R24 / R25 / R26 / C9 / C10 / C11 обеспечивает комплексный фильтр нижних частот для входного тока. Изменяющиеся значения конденсаторов позволяют избежать проблем с саморезонансом на любой частоте.

РЕДАКТИРОВАТЬ —

Мой прямой ответ ссылался на диаграмму резистор / конденсатор, и результат должен выглядеть следующим образом

смоделировать эту схему — схема, созданная с использованием CircuitLab

Вы заметите, что LOG114 не должен быть подключен там, где вы думаете. Он подключен к «нижнему концу нижнего резистора 1М», как я уже говорил.

И я согласен, что если вы попытаетесь применить фильтр нижних частот к верхней части нижнего резистора 1М и добавить резистор 50М после этого, вы получите более низкий ток. Но это не имеет значения, так как вы не хотите делать это в первую очередь. Попытка вывести ток путем измерения напряжения на нижнем резисторе 1М является крайне плохой идеей — по крайней мере, ток 100 мкА будет производить 100 вольт, и я не могу придумать хороший способ попытаться измерить это.

Вы пытаетесь адаптировать схему, которая не подходит для вашей проблемы.

Микроампер — Энциклопедия по машиностроению XXL

В самостоятельном разряде начиная с токов выше нескольких микроампер наблюдается неравномерное распределение электрического поля в межэлектродном пространстве, состоящем из трех зон (рис. 2.6) катодной 1, анодной 2 и столба разряда 3. На электродах часто наблюдаются пятна — анодное А и катодное К.
Скачки потенциала и Ул обусловлены скоплениями пространственного заряда (рис. 2.7) и повышенным сопротивлением этих зон по сравнению со столбом. В длинной дуге можно отчетливо различить три указанные выше области, причем основные свойства столба мало зависят от процессов в катодной и анодной зонах. В связи с этим в дальнейшем отдельно рассмотрены явления в столбе дуги и в пограничных областях — катодной и анодной. Для коротких дуг, где влияние  [c.37]
Фотоэлемент, в отличие от глаза и фотопластинки, реагирует не на освещенность чувствительной поверхности, а на световой поток, ибо фототок, т. е. число электронов, освобождаемых в единицу времени действием света, пропорционален количеству световой энергии, поглощаемой за секунду всей освещенной поверхностью. Поэтому чувствительность фотоэлемента обычно выражают в микроамперах на люмен. Фотоэлемент может работать и как прибор, интегрирующий световое действие по времени, если измеряется количество выделившихся зарядов (электрометр с емкостью) если же измеряется сила возникающего тока (гальванометр), то интегрирование по времени не имеет места.
[c.341]

Так, одни контакты способны работать при токах в несколько микроампер и напряжениях в несколько микровольт, в то время как другие выдерживают постоянные и переменные токи в десятки килоампер и напряжения в сотни киловольт, при этом нагрузка может быть активной или индуктивной. Контакты могут двигаться или оставаться неподвижными, выдерживать нагрузку от нескольких граммов до сотен килограммов, сохранять работоспособность в высококоррозионных средах и в широком диапазоне температур. Для удовлетворения столь разнообразных требований требуется большое количество материалов с широким спектром свойств.  

[c.417]

Плотность защитного тока для подземных резервуаров-хранилищ с битумным покрытием, как известно из опыта, должна быть не менее 100 мкА-м при очень хорошем состоянии изоляционного покрытия плотность защитного тока может составлять несколько десятков микроампер, а при очень плохом состоянии изоляции она может доходить до нескольких миллиампер на 1 кв. м. Таким образом, требуемый защитный ток для резервуаров-хранилищ одинакового объема может  [c.268]

Вследствие небольшой растворимости кислорода в воде (порядка 8 мг/л при нормальных условиях, что соответствует приблизительно 0,001 н. раствору) обеднение приэлектродно-го пространства по кислороду наступает уже при очень небольших катодных токах, не превышающих нескольких микроампер на 1 см .  [c.59]

При внедрении этого метода в производство нами установлено, что а-излучатели следует применять в случае необходимости создания местной ионизации воздуха около материала с разрядным током не выше нескольких микроампер, причем эффективное их использование получается на расстоянии 3—6 см от заряженной поверхности.  [c.294]

При экранизации статического поля различными проводниками (части машин, аппаратов и др.) а-излучатели необходимо ставить внутри экрана. При необходимости же ионизации воздуха во всем объеме аппарата или помещения требуется разрядный ток не выше нескольких десятых долей микроампера. Если нет возможности установить нейтрализатор около заряженного материала, то необходимо применять [3-излучатели, так как Р-частицы имеют значительно больший пробег в воздухе, чем а-частицы. Используя -излучатели для нейтрализации статического электричества, следует учитывать, что эти излучатели обладают меньшей ионизационной способностью, чем а-излучатели.  [c.294]


В приборах с электронным реле (фиг. 38) обгорания контактов не происходит из-за наличия малых токов в цепях контактов (порядка микроампер). Поэтому эти Приборы применяются для измере-  [c.192]

Для исследования природы коррозионных процессов в перегретом паре проводился следующий эксперимент. В стеклянную ампулу впаивались два электрода и штуцер, к которому присоединяли манометр. Затем в ампулу заливалось расчетное количество воды, необходимое для получения при заданной температуре (200°С) перегретого пара определенного давления. Ампула герметизировалась и помещалась в электрическую печь. Величина температуры (200° С) и давления (4 ат), согласно термодинамическим таблицам воды и водяного пара, подтвердили то, что в ампуле находился перегретый пар. При подключении к образцам сухих анодных батарей, между ними возникал электрический ток порядка десяти микроампер.  [c.30]

В электронных реле с транзисторами обычно используют схему с общим эмиттером, дающую наибольшее усиление по току. В схеме, приведенной на фиг. 18, б, входной сигнал величиной в несколько микроампер вызывает в цепи коллектор — эмиттер ток в несколько миллиампер, достаточный для срабатывания электромагнитного поляризованного реле Р. При разомкнутом контакте К ток в цепи реле Р практически равен нулю.  [c.255]

Автоэмиссионные токи, получаемые с одиночных волокон (а это, как уже упоминалось выше, сотни микроампер), для большинства практических применений явно недостаточны. Многочисленные ли-  [c. 148]

Ввиду малой силы тока, даваемой фотоэлементом прибора, к нему специально изготовлен индикатор, представляющий собой микроамперметр чувствительностью 4—5 микроампер, шкала которого разделена на 90 равных частей  [c.158]

Напряжение выпрямлялось посредством железо-селеновых вентилей, причем фильтрация обеспечивалась двумя конденсаторами общее выпрямленное напряжение могло достигать 14 000 в, при этом ток составлял только несколько микроампер [Л. 789].  [c.382]

Соотношение поверхностей можно варьировать в широких пределах. Ток таких элементов при малых размерах электродов и незначительной разности потенциалов невелик. Поэтому для регистрации такого тока необходимо брать очень чувствительные микроамперметры. Однако последние имеют значительное сопротивление, которое вводить в цепь пары крайне нежелательно. В таком случае измерение тока проводится одним из следующих способов. Первый способ заключается в том, что пары замыкают на определенное небольшое сопротивление (30 ом), и падение напряжения на этом сопротивлении автоматически записывают посредством чувствительного потенциометра. Шкалу потенциометра градуируют в микроамперах. Запись тока производят автоматическими потенциометрами СП или ЭП-09, позволяющими одновременно вести запись тока нескольких пар. Второй способ заключается в том, что для измерения силы тока используют прибор с нулевым сопротивлением [29].  [c.211]

Источник ионизации электронным ударом типа Нира применяется в масс-спектрометрических устройствах. Сила выходного тока не превышает нескольких микроампер вследствие низкой ионизации (10 ). Разброс по  [c.441]

Первый способ состоит в том, что электроды замыкаются на небольшое сопротивление и падение напряжения на этом сопротивлении записывается чувствительным автоматическим потенциометром ЭПП-09. Шкала такого потенциометра должна быть проградуирована в микроамперах.  [c.155]

Конечные показания микроампер метра / мка  [c.115]

Регистрация таких малых деформаций в приборах для динами- ческих измерений, как правило, требует применения электронной усилительной аппаратуры, включаемой между мостам и вибратором измерительного прибора. Необходимость усиления вызывается тем, что петлевые вибраторы с частотой собственных колебаний йт нескольких тысяч герц и выше требуют силы тока порядка 2— 20 ма, а ток в измерительной диагонали моста обычно не превышает десятых микроампера.  [c.32]

Произведение составляет примерно 0,06 сек, ток равен нескольким микроамперам, поэтому передаточную функцию регулятора в нормальном диапазоне частот можно приближенно представить в виде  [c.183]

Для устранения подгорания контакта 3 (фиг. 86) через пневмоэлектрический датчик пропускается ток силой всего в несколько микроампер. Задача усиления получающегося в этом случае очень маленького сигнала  [c.132]

Результаты экспериментов по влиянию различных режимов травления фольги из тантала, ниобия и сплава Та—МЬ перед оксидированием на величину диэлектрических свойств оксидной пленки даны в табл. 3. Поскольку для определения диэлектрических свойств применяли единый стандартный образец с рабочей площадью 10 см , то величину площади при дальнейшем изложении будем опускать и размерность диэлектрических свойств, зависящих от площадки (ток утечки и емкость), будем выражать соответственно только в микроамперах и микрофарадах. Величины диэлектрических свойств, указанных в табл. 3, брали средними из 5—10 измерений (образцов).  [c.86]


Л) — сдвоенный триод Л. — лампа контрольная Яр предохранитель 7 1—Гз — тумблер М/(А — индикатор (микроампер-метр) / 1, 7 2, — 11 — сопротивления переменные Др дроссель i з—- 12—- 15 сопротивления постоянные С]—Сз — конденсаторы 7р — трансформ.атор силовой.  [c.83]

Точно так же обстоит дело и с измерением абсолютной спектральной чувствительности Вместо нее чаще всего измеряют относительную спектральную чувствительность Л,, т. е. ответ фотоэлемента на величину монохроматического излучения стандартной электрической лампы в светотехнических единицах (микроамперах па люмен). Между собой эти две величины связаны соотношением Л, где У ,— распределение энергии по спект-  [c.285]

Сила тока Международный ампер. . . . Миллиампер. . . Микроампер. . . 1 10-3 10- А тА (хА а ма мш Международный ампер есть сила не изменяющегося электрического тока, который отлагает 0,00111800 г серебра в 1 сек., проходя через водный раствор азотнокислого серебра  [c.627]

Фотоумножители, применяющиеся в томографии, имеют темновой ток не свыше 10 А, обеспечивают линейность фототока до десятков и сотен микроампер, отличаются повышенной стабильностью и сохранением чувствительности с погрешностью не свыше 0,2 % в течение нескольких секунд. Они имеют относительно большие габариты, что приводит к повышению размеров и массы матрицы. Сцинтил-ляциоиные детекторы с ФЭУ используются в томографах I и И-го поколений, когда количество каналов небольшое (8—32) или в томографах IV-ro поколения, когда матрица неподвижна или процессирует с медленной скоростью. С целью существенного сокращения габаритов, расширения (в 100 и более раз) динамического диапазона линейности и повышения стабильности применяют вместо ФЭУ полупроводниковые фотоприемники (ФП). В качестве последнего используют кремниевые фотоэлементы с диффузионным или поверхностно барьерным р—п переходом.  [c.468]

В последнее время для специальных заправочных станций используют также горизонтальные цилиндрпческпе стальные резервуары емкостью 300 м1 Эти одностенные резервуары снаружи покрывают пластмассой, армированной стекловолокном (QIK), Изнутри такие резервуары имеют футеровку, стойкую к воздействию жидкого топлива. Резервуары такого типа обычно оборудуют привариваемыми или прикрепляемыми на фланцах стальными купольными колодцами типоразмеры их тоже стандартизованы. Благодаря наличию полимерного покрытия (при условии, гго и куполыи.(е коло/щы имеют такое же покрытие) требуемая плотность защитного тока не превышает нескольких микроампер на 1 кв. м. Таким образом, для резервуара емкостью 300 м с двумя купольными колодцами с общей площадью поверхности 400 м2 при «принятой плотности защитного тока 10 мкА-м требуемый защитный ток составил бы всего 4 мА, E jh-i кс купольные колодцы имеют только битумное покрытие, то защитный ток, как известно из  [c. 270]

Диодный механотрон является простейшим в ряду преобразователей с подвижными электродами. Разработаны конструкции с двумя анодами и дифференциальной схемой включения, выполненные как по диодной, так и по триодной схемам, с чувствительностью до нескольких сот микроампер на микрометр. Вследствие большой жвсткости механотроны более пригодны для измерения сил и давлений.  [c.204]

Первеанс выражается в амперах на вольт в степени три вторых. На практике его выражают в микроамперах на вольт в степени три вторых, а числовое значение первеанса в этих единицах, равное 10 5 . называют микропервеансом. Обычно мнкропервеанс составляет несколько единиц, но в пушках специальной конструкции может быть и значительно больше.  [c.60]

Сфокусированный ионный пучок сканируется в двух взаимно перпендикулярных направлениях с помощью магнитного поля, либо электростатически. Высота сфокусированного ионного пучка составляет порядка нескольких десятков, а ширина — нескольких миллиметров. Сила тока, обусловленная ионным пучком, лежит в пределах от нескольких микроампер до нескольких миллиампер.  [c.130]

Нефтегазовое направление кабельной техники вмещает широкий спектр кабелей и проводов, работающих в общем случае при токах от микроампер ло десятка ампер, электрических напряжениях от десятков вольт до нескольких киловольт, при температурах от +250°С до -60°С в многофазовых жидкостно-газовых средах с примесью поверхностно-активных и других агрессивных компонентов, и т.д., при высоких гидростатических давлениях, т.е. в условиях сложного многофакторного эксплуатационного воздействия. Создание широкой гаммы кабелей и проводов для нефтегазовой индустрии всегда бьыо и остается одним из важнейших приоритетных направлений деятельности Всероссийского НИИ кабельной промышленности (ранее Всесоюзный НИИКП) и ряда ведущих предприятий кабельной отрасли.  [c.21]

Через два отверстия, расположенных по диаметру образца, проходит болт из высоко(прочного алюминиевого сплава, на теле которого наклеены два тензодатчика, являющиеся активными плечами моста, схема которого приведена па рисунке. Два других точно таких же датчика укреплены на ненагруженном болте для температурной компенсации. При деформации образца стягивающим болтом наступает разбаланс моста и возникающий при этом ток записывается регистрирующим микроампер-метром, включенным в диагональ моста. Ток в диагонали моста является линейной функцией нагрузки, растягивающей болт. При развитии в иослбдуемо1М образце водородной трещины упругое сопротивление образца падает, стягивающий болт разгружается и разбаланс моста уменьшается, что регистрируется микроампермегром на диаграммной бумаге. Этот метод имеет преимущество перед методом изме(рения электросопротивления образца во времени [144], так как показывает действительное падение упругого сопротивления образца. При измерении электросопротивления образца развитие параллельных трещин может привести к такому же увеличению общего сопротивленяя образца, как и рост основной трещины. Кро-ме того, применение постоянного тока для оценки изменения электросопротивления образца при росте трещины может вызвать электр01перенос водорода в стали и этим исказить результаты.  [c.43]

При выборе плотностей тока для поляризации следует учесть характер коррозионной среды и металла. Поляризующий ток должен быть всегда больше тока саморастворения, иначе нельзя заметно сдвинуть потенциал от стационарного значения. Для процессов коррозии, протекающих с водородной поляризацией (кислые среды), плотность поляризующего тока определяется миллиамперами (от 0,25 до 5—10 ма/см )-, для процессов, протекающих с кислородной деполяризацией, плотность тока составляет микроамперы (от 1 до 1000 мка1см ). Предельный диффузионный ток по кислороду в неразмешиваемых электролитах невелик (15—30 мка/см ), поэтому в таких случаях следует получать возможно большее число точек на катодной поляризационной кривой в интервале малых плотностей тока (от 1 до 25 мка/см ). Вообще, снимая кривые в нейтральных электролитах, необходимо по возможности получать все три участка кривой, характерных для реакции восстановления кислорода, процессов диффузии и реакции разряда ионов водорода. Для этой цели обычно достаточно довести величину потенциала металла при катодной поляризации до (—1,0) (—1,2) в по водородному электроду.  [c.139]


С помощью токов в несколько микроампер Нир добился получения изотопа со скоростью в 1 иг за каждые 16 час. Способность изотопа и к делению вызвала необходимость увеличить получаемые количества. В книге Смита [26] указано, что Лоуренс в декабре 1941 г. увел 1чил скорость до 1 р-г/час на одну установку. Это последняя из опубликованных цифр. В книге Смита говорится, что скорость производства сильно увеличилась в 1942 г. и позже. Утверждают, что первые две атомные бомбы были сделаны из и- » это означает, что было выделено, по крайней мере, несколько килограммов этого изотопа. Таким образом, можно считать, что скорость производства должна была действительно сильно возрасти.  [c.338]

Плотность тока 1е зависит от свойства материалов катодов, состояния пх паверхности, температуры, режима работы приборов и других факторов и колеблется в очень широких пределах, начиная от нескольких микроампер до десятков и сотен ампер с 1 см их поверх- ости.  [c.218]

Ионный пучок обычно ускоряется в генераторе Ван-де-Граафа, энергия нонов, как правило, составляет от нескольких сотен килоэлектронвольт до 1—2 мэв, ток соответствует нескольким микроамперам, толщина  [c.300]

Фотоэлектрические приемники также характеризуются довольно резко выраженной спектральной кривой абсолютной чувствительности. В этом случае величина спектральной чувствительности определяет тот фототок, который возникает в цепи фотоэлемент — гальванометр при падении иа светочувствительную поверхность элемента потока лучистой энергии данной длины волны мощностью 1 вт. Поэтому абсолютная спектральная чувствительность фотоэлементов должна измеряться в микроамперах на ватт падающего монохроматического излучения. Одна1 о в силу сложности таких измерений, требующих энергетических оценок лучистого потока, чатце всего измеряют относительную спектральную чувствительность, а вместо абсолютной чувствительности определяют для каждого фотоэлемента только его интегральную чувствительность. Оценивают ее по общей величине фототока, возникающего в цепи при воздействии на фотоэлемент белого света определенной интенсивности. При этом лучистый поток определяют пе в энергетических единицах, а в светотехнических единицах светового потока — люменах, и стандартизуют источник света. В качестве такого стандартного источника света л СССР принята 100-ваттная газонолная лампа накаливания МЭЛЗ с вольфрамовой питью, цветовая температура которой прп нормальном режиме накала лампы составляет 2848° К. Все значения интегральной чувствительности фотоэлектрических приемников относятся к указанной температуре источника.  [c.285]


Направление и величина электрического тока. Количество электричества



Мы неоднократно подчеркивали, что электроны в электрическом поле перемещаются от точек с более низким потенциалом к точкам с более высоким потенциалом. Следовательно, и в электрической цепи, показанной на рис. 1, электроны движутся от отрицательного полюса источника электрической энергии к положительному: поэтому следовало бы считать, что электрический ток идет от минуса (—) к плюсу ( + ).

Рисунок 1. Простейшая электрическая цепь



Однако до объяснения электрических явлений с точки зрения электронной теории, т. е. когда природа электрического тока не была достаточно изучена, полагали, что ток идет от положительного полюса источника к отрицательному.

Чтобы не менять этого установившегося и прочно вошедшего в практику положения, решили сохранить такую условность и считать, что ток идет от плюса к минусу, как показано на рис. 2. В действительности же в металлических проводниках ток проходит в обратном направлении.

Рисунок 2. Направление движения электронов в проводнике и направление тока



С ростом напряженности внешнего электрического поля увеличивается сила, действующая на электроны в проводнике. Электроны начинают перемещаться по проводнйку быстрее, а значит, увеличивается количество электричества, проходящее через поперечное сечение проводника в единицу времени.

Для характеристики интенсивности движения электрических зарядов в проводниках вводится понятие о силе тока или токе.

Определение: Силой тока называется количество электричества, проходящее через поперечное сечение проводника в единицу времени.

Сила тока (ток) обозначается буквой I или i.

Если за время t через поперечное сечение проводника прошло количество электричества q, то ток в проводнике можно определить по формуле:

За единицу тока принимается ампер (сокращенно обозначается буквой  А). В ГОСТ  приведено следующее определение этой основной электрической единицы: «ампер — сила неизменяющегося тока, который, проходя по двум параллельным прямоугольным проводникам бесконечной длины и ничтожно малого кругового сечения, расположенным на расстоянии 1 м один от другого в вакууме, вызвал бы между этими проводниками силу, равную 2*10-7 единицы силы  на каждый метр длины».

Следует подчеркнуть, что ампер — единственная основная электрическая единица. Все остальные единицы, используемые при электрических и магнитных измерениях, определяются через четыре основные единицы Международной системы единиц (метр — килограмм — секунда — ампер).

Единица измерения тока названа по имени французского физика и математика Андре Мари Ампера (1775—1836), открывшего закон взаимодействия электрических токов и предложившего новую гипотезу для объяснения магнитных свойств вещества.

В радиотехнике часто приходится иметь дело с токами, величина которых в тысячи и даже миллионы раз меньше одного ампера. Такие токи измеряются в миллиамперах (сокращенно обозначается мА или mА) или в микроамперах (сокращенно обозначается мкА или μА). Миллиампер одна тысячная доля ампера, т. е.

1 мА = 0,001 А, или 1 А = 1000 мА.

Микроампер — это одна миллионная доля ампера или одна тысячная доля миллиампера, т. е.

1 мкА = 0,001 мА = 0,000001 А.

Полезно запомнить также следующие соотношения:

1 мА= 1000 мкА = 0,001 А; 1 А = 1000 мА = 1 000 000 мкА.

При рассмотрении вопросов взаимодействия зарядов мы сказали, что количество электричества измеряется в кулонах. При этом количество электричества в 1 кулоне соответствует приблизительно общему заряду 6 • 1018 электронов. Сейчас можно дать более строгое определение кулона:

Определение: кулон — это количество электричества, проходящее через поперечное сечение проводника в течение 1 секунды при неизменяющемся токе в 1 ампер.

Эта единица количества электричества часто называется ампер-секундой (сокращенное обозначение А-с). На практике количество электричества измеряется в ампер-часах (А-ч).

Если известен ток I в проводнике, то количество электричества q, прошедшее через поперечное сечение проводника за время t, можно определить по формуле:

где q — в кулонах; I— в амперах; t — в секундах.

Для измерения тока в цепи применяются приборы, называемые амперметрами. Амперметр включается в цепь так, чтобы через него проходил весь измеряемый им ток (рис. 3).

Рисунок 3. Схема включения амперметра в электрическую цепь. Б — источник напряжения; PA — амерметр; EL — нагрузка (лампа).
