Содержание

Подключение счетчика: однофазного, трехфазного, схемы

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

  • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
  • Закрепляется на высоте 0,8-1,7 м.
  • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм(для однофазной сети это ток 25 А, что сегодня очень мало).
  • Проводники используются изолированные, без скруток и ответвлений.
  • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Как провести электричество от столба в дом читайте тут.

Двухтарифные счетчики и расчет их экономичности описаны тут.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные.

Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

    Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

О самостоятельной сборке электрощитка рассказывается в этой статье.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B  — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов.  Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Как подключить электросчетчик правильно? Схема

Эпоха однообразных электросчетчиков прошла, теперь существует огромное разнообразие приборов учета, отличающихся друг от друга своими неповторимыми элементами дизайна. Но что остается неизменным и стабильным у  любого электросчетчика, так это  схема подключения проводов.

В этой статье мы рассмотрим подключение электросчетчика прямым способом. Существует еще один способ подключения счетчика — подключение через трансформаторы тока, которые используются в основном в производственных предприятиях, где потребление тока – средние и большие по мощности. Трансформаторы тока, как бы охраняют трехфазный электросчетчик, чтобы он от перегрузки не вышел из строя.

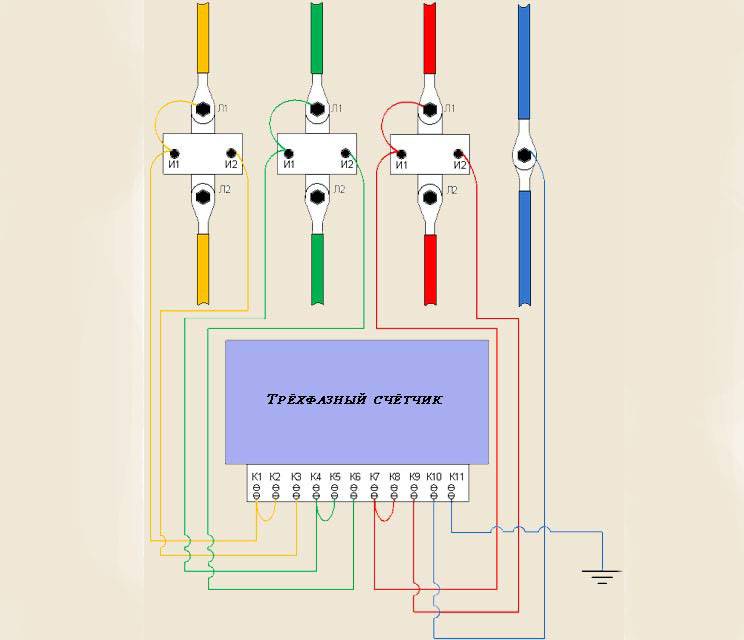

трансформаторы тока

В домашних условиях, трансформаторы тока используются в редких, исключительных случаях, так как ток протекает, как правило, в нормальных пределах счетчика.

В быту электросчетчики используются самые распространенные с номиналом 5-15А,  5- 40А, 5-60А, 5-80А. Устанавливая электросчетчик, учитывайте суммарную мощность потребителей. Если расход будет составлять при одновременно включенных приборах порядка 7 кВт, счетчик можно установить на 5-40А, но  лучше поставить на 5-60А.

Подключить электрический счетчик, независимо электронный  или электромеханический, сможет любой и всякий. Откуда такая уверенность?

Производитель, реализуя продукцию, в обязательном порядке, вместе с паспортом на прибор учета вложит в упаковку сопроводительную аннотацию, о том, как правильно подключить счетчик. А как быть с подключением старого электросчетчика?  Возможно, бумаги уже давно где- то затерялись. Не беспокойтесь, возьмите крышку для закрытия клемм счетчика и вы увидите на внутренней стороне тисненую схему, схему подключения электросчетчика.

Для наглядности, я подготовил пару схем подключения однофазного и трехфазного счетчика.

Рекомендуем ознакомиться со следующими похожими статьями по электрическим счетчикам:

Подключение однофазного электросчетчика

подклкючение однофазного счетчика

Подключение трехфазного электросчетчика

подключение трехфазного счетчика

Оцените качество статьи:

Как правильно подключить электросчетчик однофазный

Как только электроэнергия стала широко применяться человечеством, сразу же были изобретены специальные устройства по ее учету – электросчетчики. Эти полезные приборы начали использоваться еще в XIX веке и сейчас любое подключение к электроснабжению просто немыслимо без счетчика, а несанкционированный отбор электроэнергии является серьезным правонарушением. Естественно, существуют правила установки и эксплуатации счетчиков, регламентируемые Правилами Устройства Электроустановок (ПУЭ), а сами приборы подлежат строгому учету и контролю над несанкционированным доступом к ним. Информация о том как правильно подключить электросчетчик однофазный, наверняка, будет полезна всем, кто делает ремонт в квартире или занимается строительством дома.

Как правильно подключить электросчетчик однофазный

В большинстве случаев установку и подключение электросчетчиков производит электроснабжающая организация, но в некоторых случаях это можно сделать и самостоятельно, доверив контролирующим органам только проверить правильность подключения и опломбирование. В этой статье будет описано, как правильно подключить счетчик, какие инструменты, комплектующие и материалы понадобятся для этого, а также на что следует обратить особое внимание.

Виды однофазных счетчиков

При выборе счетчика для самостоятельной установки и подключения нужно, прежде всего, убедиться, что выбранная модель разрешена к эксплуатации и имеет необходимые документы. Лучше всего приобретать счетчик именно в той электроснабжающей организации, которая в дальнейшем будет контролировать, поверять и обслуживать его. Но для правильного выбора, следует узнать какие электросчетчики существуют.

Как могут подключаться электросчетчики

Электросчетчики однофазные могут иметь различный вид подключения:

  • Прямое подключение, когда счетчик включается непосредственно в силовую цепь. Практически все однофазные счетчики включаются именно так.
  • Трансформаторное подключение, когда счетчик подключается через специальные трансформаторы. Такие счетчики используются в основном в промышленности для учета в электросетях с очень большой нагрузкой.
Виды конструкций электросчетчиков

Счетчики могут иметь различную конструкцию:

  • Индукционные или электромеханические счетчики, хорошо известные нам по диску, который вращается тем быстрее, чем больше протекающий ток, а значит, и потребляемая мощность. Диск приводится в движение магнитным полем катушек напряжения и тока, которые подключены соответственно параллельно и последовательно измеряемой нагрузке. Специальный механизм подсчитывает количество оборотов, по которым можно судить о потребленной мощности. Такие счетчики имеют низкий класс точности (1,5 и выше), поэтому постепенно уступают более современным моделям.
Привычные индукционные счетчики постепенно уступают место более современным
  • Электронные счетчики, приходящие на смену индукционным. Они имеют высокий класс точности (0,5—2,0), более надежны и компактны по размерам. Измерение в них происходит специальной электронной схемой, которая генерирует импульсы пропорционально нагрузке: чем она больше, тем выше будет частота следования импульсов. По количеству импульсов можно судить о потребленной мощности.
В недалеком будущем все электросчетчики будут электронными

Очень важным преимуществом электронных счетчиков является возможность многотарифного учета, что позволяет включать мощные потребители энергии (стиральные и посудомоечные машины, водонагреватели) во время действия сниженного тарифа и тем самым экономить средства. Кроме этого, в некоторых моделях есть возможность дистанционного считывания показаний и программирования через различные интерфейсы: инфракрасный порт, RS-485, GSM, CAN и другие.

Если планируется установка электросчетчика на улице, то лучше выбирать электронный счетчик, снабженный электромеханическим отсчетным устройством. При низких температурах жидкокристаллические дисплеи перестают отображать информацию, хотя счетчик исправно подсчитывает потребленные киловатт-часы.

Электронный счетчик с электромеханическим отсчетным устройством
Цены на модельную линейку однофазных электросчетчиков

Электросчетчик однофазный

Необходимые комплектующие и инструменты для установки электросчетчика

Для того чтобы установить однофазный электросчетчик понадобятся следующие комплектующие:

  • Собственно сам электросчетчик. Приобретая прибор, следует обязательно убедиться в наличии штампа ОТК, а также пломбы на корпусе самого счетчика. Клеммная крышка пломбируется уже после подключения. Модель счетчика должна соответствовать нагрузке, которая описана в технических условиях – ТУ, о них можно легко узнать в электроснабжающей организации.
  • Если счетчик будет устанавливаться в уже имеющийся электрощит или бокс, то следует убедиться в том, что крепления подходят для установки. Обычно счетчики крепятся на трех винтах. Если счетчик имеет крепление на DIN-рейку, а в щите ее нет, то ее легко можно приобрести в магазине и установить.
  • Если счетчик будет устанавливаться в новый бокс, то следует приобрести и его. При установке на улице нужно приобретать бокс со степенью защиты не менее IP54, имеющий уплотнения крышки и специальные сальники для входящих и выходящих кабелей.
Видео: Уличный щит для электросчетчика

  • Вместе с электросчетчиком обычно устанавливают модульное оборудование для защиты электропроводки и людей: автоматические выключатели, а в некоторых случаях и устройства защитного отключения – УЗО. Их необходимое количество и номиналы рассчитываются при проектировании системы электроснабжения, которое выполняют специалисты. Покупать такое оборудование лучше известных брендов и только в специализированных магазинах. Согласно ПУЭ до электросчетчика необходимо устанавливать двухполюсный автоматический выключатель, который позволяет производить обслуживание счетчика, а также защищает от коротких замыканий и перегрузок. Номинал выключателя должен соответствовать выделенной мощности и должен быть указан в ТУ на подключение.
  • Для распределения и коммутации нуля (N) и защитного нуля (PE) в электрощитах применяют специальные шины, монтируемые как на DIN-рейку, так и в специальных местах крепления. При их покупке стоит учесть, что нулевую шину принято использовать с пластиковым держателем синего цвета, а шину защитного заземления – желтого или зеленого цветов. Некоторые электрощитки по умолчанию уже имеют в комплекте эти шины.
Шина заземления (защитного нуля) обычно имеет желтый или зеленый цвет
  • Чтобы соединить все компоненты электрощита, необходим монтажный провод. Для этого используют многожильный медный провод марки ПВ-1. Использование многожильных проводов не рекомендуется, а если они и применяются в качестве входных и выходных кабелей, то на концы надо одевать и обжимать специальные наконечники соответствующего диаметра или облуживать паяльником.
  • Для крепления электрощита или бокса на строительные конструкции, а также для монтажа счетчика DIN-реек и шин внутри электрощита понадобится набор крепежных элементов: саморезы, дюбеля, пластиковые стяжки.
  • Если входящие и отходящие кабеля чаще всего имеют цветовую окраску изоляции, то монтажный провод ПВ-1 ее не имеет. Поэтому для маркировки фазных и нулевых проводов нужно иметь изоленту или термоусаживаемые трубки синего и красного цветов.

Для установки электросчетчика однофазного понадобятся следующие инструменты:

  • Перфоратор с буром соответствующего дюбелям диаметра – для навешивания электрощита или бокса на строительные конструкции.
    Плоскогубцы. Хорошо, если их будет несколько, с разными размерами губок.
  • Кусачки.
  • Нож строительный.
  • Съемник изоляции.
Съемник изоляции значительно упростит монтаж
  • Рулетка.
  • Линейка.
  • Строительный уровень.
  • Набор отверток.
  • Индикаторная отвертка – для контроля наличия напряжения.
Индикаторная отвертка всегда определит наличие фазы
  • Паяльник. Он может понадобиться для облуживания многожильного провода.

Как правильно подключить электросчетчик однофазный

Перед тем как начинать работы по установке нового счетчика, следует убедиться в том, что подающая линия обесточена. Проверить наличие или отсутствие напряжение можно либо при помощи отвертки-индикатора, либо мультиметром. Установка счетчика включает ряд несложных технологических операций.

  • После проверки отсутствия напряжения производится разметка места будущей установки щитка или бокса для счетчика. Оптимальная высота установки счетчика 1,6—1,7 метра от поверхности. Это наиболее удобная высота для снятия показаний счетчика и проведения каких-либо работ.
  • При помощи перфоратора в намеченных местах бурятся отверстия в строительной конструкции, вставляются дюбеля и монтируется бокс для счетчика. Уровнем необходимо контролировать горизонтальность установки.
  • Если счетчик монтируется на место старого, то после отключения всех проводов демонтируется старый счетчик.
  • По схеме, которая может иметь множество вариантов, монтируется счетчик и модульное оборудование (Автоматические выключатели, УЗО, шины). При необходимости устанавливаются DIN-рейки, которые можно предварительно отрезать ножовкой до нужного размера. Модульное оборудование монтируется при помощи специальных фиксаторов либо пружинных защелок. Вводный двухполюсный автоматический выключатель лучше смонтировать в специальном мини-боксе, который затем опломбирует электроснабжающая организация. Это исключит возможность подключения нагрузки до счетчика.
Один из вариантов оборудования электрощита
  • Делается ввод кабелей: питающего и нагрузки (квартиры или дома). Если бокс устанавливается на улице, то применяются специальные сальники: резьбовые или резиновые, — которые уплотняют ввод кабеля в бокс, не позволяя проникать атмосферной влаге. Для этого резиновые сальники подрезаются ножом, а резьбовые затягиваются после того, как через них пропущен кабель.
При наружном размещении электрощита учета необходимо ввод кабелей делать через сальники
  • Разделываются концы кабелей при помощи ножа или специального инструмента. При этом надо следить за тем, чтобы при надрезе оболочки кабеля не повредить изоляцию проводов. Ввод кабеля через сальник должен быть в оболочке, оставляется еще 2—3 см, а остальная длина разделывается.
Оболочку кабеля лучше всего снимать специальным инструментом
  • В щитке оставляется запас кабелей, чтобы была возможность повторного монтажа. Обычно длину кабеля делают в два раза больше, чем это необходимо. При этом следует избегать резких поворотов, которые могут привести в дальнейшем к излому кабеля.
  • Перед подключением вводного кабеля к двухполюсному автомату проверяется принадлежность проводников к фазе, рабочему нулю и защитному нулю (заземлению). Обычно фазный провод имеет коричневую или красную окраску изоляции, нулевой рабочий – синюю, а заземление – комбинированную желто-зеленую. Но бывают случаи, когда цвет изоляции может отличаться (см. рисунок). Для полной гарантии зачищают съемником изоляции провода на 10 мм, разводят их на безопасное расстояние, кратковременно включают напряжение и проверяют отверткой индикатором фазный провод. Затем мультиметром проверяют напряжение между фазным проводом, рабочим и защитным нулем. Оно должно составлять 220—230 В. После этого напряжение отключают.
Варианты цветовой маркировки проводов
  • Вводный кабель подключается к вводному автомату. В левый верхний контакт заводится фазный провод, а в правый – нулевой рабочий. Провод заземления сразу заводится на соответствующую клемму, которая была смонтирована в щитке заранее. После этого контакты затягиваются отверткой. Через несколько минут следует сделать повторную затяжку, так как проводник под давлением клеммы слегка сожмется. Алюминиевые провода имеют неприятное свойство сжиматься в клеммах со временем. Электрики говорят про это: «Провода текут». Именно поэтому лучше всегда применять медные провода и кабеля, а алюминиевые периодически подтягивать.
  • С выхода двухполюсного автоматического выключателя фазу и рабочий ноль соединяют со счетчиком электроэнергии. Все однофазные счетчики подключаются четырьмя клеммами, причем их предназначение одинаково для счетчиков всех моделей:
    • o   Клемма №1 – для входа фазного провода.
    • o   Клемма №2 – выход фазы.
    • o   Клемма №3 – вход рабочего нуля.
    • o   Клемма №4 – выход рабочего нуля.
Образец грамотного и красиво смонтированного электрощита
  • Для коммутации всего модульного оборудования необходимо изготовить перемычки из провода ПВ-1. Для этого измеряется расстояние от одной клеммы до другой, плоскогубцами изгибается провод под прямым углом необходимое количество раз таким образом, чтобы провод свободно и без напряжения подходил к клемме. Изоляция зачищается только на такое расстояние, которое позволяет надежно закрепить провод в клемме модульного оборудования. Для автоматических выключателей, УЗО и клеммников изоляция зачищается на 10 мм, а для электросчетчика – 27 мм. Если в щитке установлены ряд автоматических выключателей, на которые необходимо раздать фазу, то делают перемычку из провода ПВ-1 без разрывов или применяют специальную гребенку, отрезав нужный размер ножовкой.
Раздавать фазу на несколько автоматических выключателей удобно при помощи гребенки
  • Перемычки обязательно маркируют цветной изолентой или термоусаживаемой трубкой. Фазный провод красным цветом, а нулевой – синим. Провод заводится в клемму только оголенной частью, попадание изоляции недопустимо. При этом из модульного оборудования и счетчика не должны выглядывать оголенные части провода. Затяжку клемм модульного оборудования производят в два приема с перерывом в несколько минут.
  • В современных счетчиков каждая клемма имеет два винта. После того как провод заводят в клемму, затягивают верхний винт. Затем проверяют надежность затяжки, потянув за провод. Только после этого затягивают нижний винт. Через несколько минут подтягивают еще раз.
Видео: Подключение однофазного электросчетчика

  • В последнюю очередь подключают кабеля нагрузок к автоматическим выключателям, а также к нулевой и заземляющей шине. После этого нужно тщательно проверить правильность сборки, затяжку клемм. Лучше, если это сделает специалист. Если все смонтировано правильно, то можно приглашать представителя электроснабжающей организации, который также проверит правильность монтажа, опломбирует вводной автоматический выключатель и счетчик. Составляется соответствующий акт, после чего можно включать напряжение и пользоваться новым электросчетчиком.

Итоги
  • Монтаж электросчетчика лучше доверить квалифицированному специалисту, имеющему соответствующий допуск.
  • Все работы по подключению должны проводиться только при снятом напряжении.
  • Для оборудования щитка учета электроэнергии следует применять модульное оборудование только известных брендов. Номиналы автоматических выключателей и УЗО должны подбираться только специалистом.
Видео: Как смонтировать счетчик, один из вариантов



Самостоятельное подключение однофазного счётчика электроэнергии

Каждый из нас пользуется электричеством. Мы используем электроэнергию везде, где только можно. Телевизоры, электрические плиты, телефоны, чайники и многое другое. Электроэнергия уже стала частью нашей жизни.

У каждого человека в доме есть приборы, подключённые к электросети. Вся электроэнергия, поступающая в квартиры, предоставляется компаниями-поставщиками. Следовательно, за её использование следует платить. Но как можно учесть количество потребляемой электроэнергии?

Для этих целей существует особый прибор, который есть в каждой квартире. Он ведёт учёт всего потребляемого электричества, питающего все электроприборы в доме. Его показания и учитываются при выставлении счёта за потребление электроэнергии. Его наличие обязательно в каждом доме и без него просто невозможно подключиться к электросети. Его

обязательно нужно подключать для учёта.

Речь идёт об электросчётчике. Читатель уже, наверное, догадался по прошлому абзацу, о каком именно приборе там говорится. Каждый знает, как выглядит электросчётчик, но далеко не каждый имеет представление о том, как подключать однофазный счётчик.

В данной статье будет рассказано о том, как осуществить подключение однофазного счётчика и о том, на что следует обратить внимание при осуществлении его установки. Эта информация точно будет интересна тем читателям, которые занимаются строительством дома или же заняты ремонтом.

Можно ли самому подключить электросчётчик?

Таким вопросом нередко задаются многие пользователи, учитывая тот факт, что не всегда электроснабжающая организация может позволить своим потребителям самостоятельно устанавливать счётчик, опасаясь манипуляций со стороны последних для уменьшения платы за электричество.

В принципе, потребитель может установить электросчётчик, но компания-поставщик электричества всё равно обязательно должна проконтролировать состояние установленного счётчика и затем его опломбировать. Так что у пользователя есть возможность установить электросчётчик самому.

Виды однофазных счётчиков

Прежде чем установить электросчётчик у себя в квартире, пользователь должен сначала определиться с тем, какой счётчик ему больше подходит. Также стоит обратить на тип подключения прибора и на разрешение его эксплуатации. Конечно, всегда можно обратиться именно в электроснабжающую компанию и приобрести электросчётчик у них, ведь это они будут отвечать за проверку прибора и его обслуживание. Но лучше ознакомиться с тем, какие виды счётчиков вообще существуют.

Как могут подключаться электросчётчики?

Итак, электросчётчики могут различаться по типу своего подключения. При выборе счётчика можно обратить на это внимание, так что тут следует остановиться на них поподробнее.

Какие виды подключения электросчётчиков существуют:

  • Прямое подключение. В таком случае электросчётчик включается непосредственно в силовую цепь. Тут стоит отметить, что подавляющее большинство однофазных счётчиков подключается именно таким образом;
  • Трансформаторное подключение. Название этого вида подключения говорит само за себя. В этом случае электросчётчик подключается к сети через специальные трансформаторы. Электросчётчики с таким типом подключения используются больше в промышленных целях, так как рассчитаны на электросети с очень большой нагрузкой.

Виды конструкции счётчиков электроэнергии

Теперь стоит сказать пару слов о том, какие бывают однофазные электросчётчики, если брать во внимание их конструкционные особенности:

  • Электромеханические счётчики, называющиеся также индукционными. Это электросчётчики старого образца. Их ставили ещё в домах наших родителей, бабушек и дедушек. Они имеет весьма низкий класс точности, да и к тому же постепенно уступают место более современным и мощным моделям;
  • Электронные счётчики. Это уже современные модели, которые имеют высокий класс точности. Приходят на смену устаревшим индукционным счётчикам. Тут, кстати, следует отметить существование электронных счётчиков, но с электромеханическим отсчётным устройством.

Инструменты и комплектующие для установки электросчётчика

Перед тем как начать установку электросчётчика, нужно удостовериться в том, что для осуществления процедуры имеются все необходимые составляющие.

Для установки прибора потребуется приобрести следующие комплектующие:

  • Сам счётчик электроэнергии. Стоит сразу же проверить наличие специального штампа ОТК, а также пломбы на его корпусе;
  • В том случае, если устанавливать электросчётчик планируется в имеющийся бокс или электрощит, следует обязательно проверить, есть ли там требуемое крепление. Обычно счётчики электроэнергии крепятся на трёх болтах. В том случае, если в боксе нет DIN-рейки, а на счётчике она имеется, то её можно просто приобрести в магазине;
  • Если старого бокса нет, то придётся приобрести новый;
  • Для общей безопасности рекомендуется установить вместе с электросчётчиком автоматические выключатели. Можно также пойти ещё дальше и установить устройства защитного отключения;
  • В монтаже счётчика потребуется использование монтажного провода;
  • Для того чтобы закрепить бокс или электрощит с установленным туда счётчиком на строительное сооружение, потребуется приобрести набор крепёжных элементов. Речь идёт о дюбелях, саморезах и пластиковых стяжках;

Для того чтобы установить электросчётчика, потребуется позаботиться о наличии под рукой следующих инструментов:

  • Для крепления электрощита на стену строительного сооружения понадобится перфоратор;
  • кусачки;
  • Плоскогубцы;
  • Съёмник изоляции;
  • Строительный нож;
  • Линейка;
  • Набор отвёрток;
  • Рулетка;
  • Строительный уровень;
  • Индикаторная отвёртка — понадобится для проверки наличия напряжения;
  • Может понадобиться и паяльник.

Установка электросчётчика

Для установки электросчётчика потребуется выполнить следующие шаги:

  1. Для начала стоит монтировать защитное оборудование, которое позволит впоследствии избежать различных аварийных ситуаций;
  2. Далее следует позаботиться о монтаже автоматических выключателей с двумя полюсами;
  3. После первых двух шагов устанавливается электросчётчик;
  4. Затем следует установка однополюсных автоматов.

Как подключить счётчик?

После установки однофазный электросчётчик необходимо подключить. Для этого потребуется позаботиться о выполнении следующих пунктов:

  1. На время осуществления всего процесса по подключению электросчётчика потребуется отключить автомат или пробки. В некоторых ситуациях придётся обесточить всю линию;
  2. Ничего трудного в подключении счётчика электроэнергии нет, так как на обратной стороне любого такого устройства имеется схема, согласно которой можно осуществить подключение прибора;
  3. Наконец, потребуется осуществить подключение проводов к контактам, находящимся на клеммной планке. Если счётчик однофазный, то у него имеется четыре клеммы, которые следует подключать в следующем порядке:
    1. Ввод фазы к квартире от электросети;
    2. Выход фазы внутрь квартиры;
    3. Ввод нуля к квартире от электросети;
    4. Вывод нулевого изолятора внутрь квартиры.

Схема подключения однофазного электросчетчика — RozetkaOnline.COM

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух (фаза и ноль) или трех (фаза, ноль, заземление) проводов.

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль. Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»



Универсальная схема подключения проводов к однофазному электросчетчику



Схема выглядит следующим образом:

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» — Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» — Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)

Клемма «3» — Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» — Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают — защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения. Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

Как правильно подключить однофазный электросчётчик

Электрический счётчик – устройство для учёта количества потреблённой электроэнергии. Электрические счётчики применяются как на производстве, так и в быту.

Виды и типы электросчётчиков

По типу нагрузки счётчики бывают однофазными и трёхфазными. В бытовой электрической сети в большинстве случаев используют однофазные счётчики, т.к. все бытовые потребители работают от однофазной сети 220В.

По конструктивному исполнению счётчики бывают электромеханическими (индукционными) и электронными. В последнее время на производстве и в быту выполняется замена счётчиков старого образца на новые электронные счётчики. При вводе в эксплуатацию новых электрических сетей сегодня уже используются только современные счётчики электронного типа.

Это связано с тем, что они надёжней в работе, а подсчёт электроэнергии более точный. Кроме того, функционал некоторых новых электронных счётчиков позволяет дистанционно узнавать и передавать информацию о потреблённых киловатт-часах.

Инструменты для подключения

Иногда случаются ситуации, когда счётчик выходит из строя и его необходимо заменить. Также достаточно часто по желанию выполняется замена старого счётчика на новый, более современный. Если электрическая сеть только вводится в эксплуатацию, то первая установка счётчика выполняется по всем современным нормам и правилам.

Независимо от того, по какой причине будет устанавливаться новый счётчик, для его монтажа необходимо использовать некоторые инструменты, электроизмерительные приборы и расходные материалы:

  • плоскогубцы, бокорезы;
  • нож монтажный;
  • съёмник изоляции;
  • отвёртки;
  • отвёртка-индикатор;
  • дрель, перфоратор;
  • молоток;
  • стрелочный тестер или цифровой мультиметр;
  • медный монолитный провод;
  • дюбеля, шурупы.

Общая схема подключения однофазного счётчика

Для того, чтобы правильно подключить счётчик, необходимо знать схему его подключения. Следует отметить, что процесс подключения всех однофазных счётчиков абсолютно одинаков.

  • Во-первых, счётчик подключается напрямую в силовую цепь, т.е. последовательно с подводимым питающим напряжением и электрической нагрузкой. Если рассматривать электрическую схему полностью, то она выглядит следующим образом: входное (питание) напряжение 220В – однофазный счётчик – выходное напряжение 220В – защитный автомат – переходная (соединительная) коробка – электрические потребители.
  • Во-вторых, у каждого однофазного счётчика имеются четыре специальных силовых клеммы для подключения проводов. Если считать эти клеммы слева направо, то первая клемма – это приходящая фаза, вторая клемма – выходящая фаза. Третья клемма – приходящий ноль, ну а четвёртая – выходящий ноль. Т.е. у однофазного счётчика две входных и две выходных клеммы.

Для того чтобы при подключении не перепутать назначение каждой клеммы, обычно указывается схема подключения либо на самом счётчике, либо в его паспорте.

Монтаж и подключение счётчика

Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.

Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.

Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике. Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.

Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.

Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.

Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.

  • Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля. Затем шурупами щиток прикручивается к стене.
  • Следующий этап — это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
  • Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.
  • После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

Как подключить электросчетчики и автоматы правильно

Под электросчетчиком понимается специальное устройство, основной функцией которого является измерение расходуемого количества электрической энергии. История этих приборов начинается в XIX веке, когда были изобретены и начала активно использоваться технические средства, являющиеся потребителями электроэнергии.

Устройство электросчетчиков выглядит следующим образом:

  1. Основными механизмами являются катушка-обмотка напряжения и токовая катушка.
  2. Электромагниты указанных катушек располагаются таким образом, чтобы они могли находиться по отношению друг к другу строго под углом, равному 90°.
  3. В пространстве между катушечными электромагнитами размещен особый диск из алюминия. Снизу и сверху он зафиксирован при помощи подшипников и подпятников.
  4. Ось алюминиевого диска оборудована специальным червяком, который, благодарю наличию колес с зубцами, позволяет функционировать барабану счетного устройства, приводя его в движение.

Принцип, по которому функционирует любая разновидность электросчетчиков, можно описать следующим порядком производимых действий:

  1. Токовая катушка имеет последовательное включение в систему электрической цепи. Состоит из малого числа витков, а наматывание происходит проводом с крупным диаметром.
  2. Вторая катушка, наоборот, имеет параллельный принцип подключения к электрической цепи. Количество витков у нее значительно больше, чем у токовой катушки, а наматывание происходит при помощи тонкого провода.
  3. Переменное напряжение в процессе работы передается только одному элементу счетчика – катушке с большим количеством витков и тонким проводом.
  4. Когда напряжение проходит через катушки, то в пространстве между ними сразу же возникают магнитные потоки переменного типа.
  5. Благодаря возникшим потокам между катушками, диск из алюминия создает внутри себя особые токовые вихри.
  6. Вихри и потоки встречаются в алюминиевом диске, вступая во взаимодействие друг с другом, что вызывает вращательный эффект по отношению к самому диску, и он начинает приходить в движение.
  7. Счетчик фиксирует все обороты диска за определенный установленный отрезок времени, считая и учитывая при этом потребляемую электроэнергию.
  8. Современные модели электросчетчиков осуществляют данный процесс путем преобразования аналоговых сигналов, которые были получены датчиками, в импульсный код, представляющий собой набор цифр. Микроконтроллер способен расшифровать данный код после его поступления, а также рассчитать и вывести на экран полученное значение количества потребляемой электроэнергии.

Подготовительные работы

Осуществить процесс подключения такого счетчика к сети возможно самостоятельно, без вызова квалифицированного электрика. Однако, прежде чем приступать к этому, необходимо предварительно провести подготовительные работы по монтажу специального бокса, внутрь которого нужно будет установить сам электросчетчик.

Для соблюдения правильности технологии монтажа, нужно придерживаться следующего алгоритма действий:

  1. На настенном боксе откручиваются все болты или шурупы, держащие крышку на месте, после чего она снимается.
  2. Бокс устанавливается на стену, причем высота его монтажа должна быть в промежутке от 0,8 до 1,7 метра. Этот параметр регламентируется действующими официальными правилами по технике безопасности при работе с высоким напряжением.
  3. Выбор элементов для крепежа осуществляется на основании материала, из которого изготовлена стена.
  4. Закрепленный на стене бокс будет иметь несколько монтажных реек, как уже было сказано, и нулевую шину.

Фактически, все современные модели счетчиков являются представителями модульной разновидности, поэтому тип подключения у них унифицирован: он производится на монтажную рейку. Их преимуществом является не только использование абсолютно безопасных и негорючих материалов в собственной структуре, но также и значительная легкость понимания и реализации технологии установки.

Необходимые материалы и инструменты

Желательно, если провода будут отличаться друг от друга не только толщиной, но и цветом.

Заблаговременная подготовка инструментов и материалов, которые потребуются для подключения счетчика, также является одной из частей подготовительных работ.

Приготовить заранее необходимо:

  • электрощит, который должен соответствовать всем параметрам и особенностям устанавливаемого счетчика;
  • сам электросчетчик, можно выбрать индукционный или наиболее распространенный электронный вариант;
  • несколько проводов с различным диаметром от 1,5 м. до 6 мм;
  • автоматический выключатель;
  • планки с рекомендуемой шириной 0,35 см;
  • материалы и инструменты для осуществления крепежа;
  • УЗО;
  • изоляционные элементы;
  • изолента;
  • нож с острым лезвием;
  • отвертки различного типа;
  • пассатижи;

Важным условием, от которого зависит безопасность человека, осуществляющего установку и подключение электросчетчика, является обязательное наличие у всех отобранных инструментов изолирующей резиновой ручки, позволяющей избежать ударов электрического тока.

Установка

Если все подготовительные работы остались позади, а нужные инструменты и материалы заготовлены и соответствуют всем предъявляемым к ним требованиям, то можно приступать непосредственно к монтажу электросчетчика:

  1. ПУЭ дает предписание, согласно которому, установке счетчика должен предшествовать монтаж защитного оборудования, способному обезопасить от возникновения различных аварийных ситуаций. Такое устройство для защиты можно разместить в разных местах: цокольном щитке, на лестничной клетке, возле самого электросчетчика. Выбор месторасположения зависит от возможностей по установке пломб на оборудовании.
  2. После установки защитного оборудования, можно вернуться к вопросу монтажа счетчика. Первоначально, должен быть установлен автоматический выключатель с двумя полюсами. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса.
  3. Устанавливается сам электросчетчик. Он имеет на обратной стороне точно такой же механизм, как и автоматический выключатель, поэтом, по такому же принципу подсоединяется к одной из ДИН-реек.
  4. Далее, необходимо добавить однополюсные автоматы. Их количество может различаться, но чаще всего монтируется два автомата на каждый счетчик.

На этом, процесс монтажа электросчетчика закончен и, как можно убедиться на практике, ничего сложного в нем нет.

Подключение

Алгоритм действий, которые необходимо выполнить при подключении электросчетчика, напрямую зависит от его разновидности.

Так, для подсоединения однофазного счетчика нужно:

  1. На первоначальном этапе, полностью отключить автомат или пробки, либо обесточить всю линию на время проведения работ по подключению устройства.
  2. На обратной стороне любого однофазного электросчетчика имеется схема, в соответствии с которой его и необходимо подключать.
  3. Подключить провода к контактам на клеммной планке, всего у однофазного устройства имеется четыре клеммы.

Порядок подключения должен быть в обязательном порядке следующим (если смотреть на счетчик слева направо):

  1. Ввод фазы к квартире от сети.
  2. Выход фазы внутрь помещения.
  3. Ввод нуля к квартире от сети.
  4. Вывод нулевого изолятора внутрь помещения.

Трехфазные электросчетчики делятся на несколько разновидностей: приборы прямого или косвенного подключения, соответственно, технология данного процесса у них различается. Устройства косвенного подключения рассматриваться не будут, поскольку они запрещены для монтажа в объектах жилищного фонда.

Подобные приборы используются исключительно в промышленных целях, а их установка и подключение могут быть осуществлены только квалифицированными мастерами и электриками, имеющими подобный доступ.

Если говорить об электросчетчиках прямого подключения, то они подходят для установки в жилых домах, алгоритм подключения не столь значительно отличается от технологии, используемой для однофазных моделей. Но с учетом того, что схема у трехфазных приборов гораздо сложнее, рекомендуется не осуществлять их подключение самостоятельно, а доверить этот процесс профессиональному электрику.

Это обусловлено также еще и тем, что регистрация нового устройства все равно должна быть произведена специализированной организацией, которая и предоставит мастера, имеющего лицензию и допуск к проведению различных электромонтажных работ.

Описание схемы подключения

Если говорить об однофазной разновидности электросчетчиков, то схема подключения у них самая элементарная и традиционно указывается на обратной стороне крышки устройства.

Если она все же отсутствует, то можно воспользоваться следующим описанием правильного подсоединения проводов:

  1. В первую клемму слева, входит фаза, ведущая от внешней сети к жилому помещению.
  2. Через вторую клемму, эта фаза выводится внутрь квартиры.
  3. Третья клемма подводит нуль от сети.
  4. Через последний контакт, располагающий справа, нуль имеет выход в квартиру.

Схема подключения трехфазного электросчетчика несколько сложнее, но она также чаще всего приводится на обратной стороне крышки устройства или в инструкции по эксплуатации прибора. Самое важное в данном процессе – не перепутать провода и отслеживать порядок их подсоединения, опираясь на цвет.

Также, важно помнить, что все нечетные номера контактов будут соответствовать вводу, а четные значения говорят о нагрузке.

Схема трехфазного счетчика

Правильная схема подключения трехфазного устройства будет выглядеть следующим образом:

  1. Желтый провод подключается на вход, соответствует фазе А.
  2. Второй желтый провод подключается на выход, соответствует той же самой фазе.
  3. Зеленый провод для входа фазы В.
  4. Второй зеленый провод должен быть подключен по аналогии с первым того же цвета.
  5. Красный провод подключается на вход фазы С.
  6. Второй красный провод необходимо подключить на выход той же самой фазы.
  7. Синий провод соответствует нулевому проводнику, он подключается на вход.
  8. Второй синий провод также соответствует нулю, но подключается на выход.

Все провода трехфазных счетчиков имеют именно такую нумерацию, поэтому если четко следовать приведенному описанию, то устройство будет подключено правильно.

Как подключить автоматы?

Схема подключения однофазного автомата

Подключение автоматов является не таким сложным, как, например, трехфазного счетчика, поэтому его может реализовать каждый, выполнив приведенный ниже алгоритм действий:

  1. В электрощите, автоматический выключатель крепится при помощи встроенного защелкивающегося механизма на ДИН-рейку в боксе.
  2. Провода вставляются в зажимы и подлежат надежной фиксации при помощи специальных болтовых контактов.
  3. Контакты необходимо затягивать надежно, но аккуратно, чтобы не повредить корпус устройства, что вызовет последующее смещение внутренних элементов, а это приведет к частым перегревам в процессе эксплуатации и в ближайшее время поспособствует поломке выключателя.
  4. Входное питание должно быть подключено строго сверху автомата, а с нижней части подсоединяется нагрузка или выход.
  5. Еще до подключения кабеля к контактным зажимам, его необходимо на 15 см. освободить от внешнего изоляционного слоя, чтобы добавить гибкости и подвижности. Внутреннюю изоляцию допускается устранять только на 0,5-1 см.
  6. При подсоединении к автоматическому выключателю проводов, обладающих малым сечением или многожильных кабелей, в процессе монтажа для них используются специальные наконечники.

Что будет если неправильно подключить электросчетчик?

Неправильное подключение данного устройства или защитного оборудования для него может привести к следующим нежелательным последствиям:

  1. Возникновение короткого замыкания, сгорание всех незаземленных электрических приборов.
  2. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя.
  3. Ответственная организация при осуществлении проверки, скорее всего, введет штрафные санкции за самопроизвольное неправильное подключение прибора, особенно, если на нем будет отсутствовать пломба.

Статья была полезна?

0,00 (оценок: 0)

Как подключить однофазный счетчик кВтч? Установка однофазного счетчика электроэнергии.

Как подключить однофазный счетчик электроэнергии в кВтч? (3-фазный, 4-проводный счетчик энергии)

(от источника питания к главному распределительному щиту (MDB)

Ниже приведены схемы соединений для установки однофазного ( 3- фаза, 4 провода )) счетчик кВтч (цифровой или аналоговый счетчик энергии ) от источника питания до главного распределительного щита в доме.

Красный провод показывает напряжение, линию или фазу, а Блейк показывает нейтральный провод.

На приведенных ниже рисунках очень просто показана вышеуказанная идея.

Установка однофазного счетчика кВтч (3-фазный, 4-проводный счетчик энергии)

Щелкните изображение, чтобы увеличить

Как подключить однофазный счетчик кВтч? — (3-фазная, 4-проводная установка счетчика энергии)

Вот еще один живой пример счетчика энергии, который был установлен на главном полюсе источника питания.

Щелкните изображение, чтобы увеличить

Схема подключения и принципиальная схема однофазного (3-фазного, 4-проводного) счетчика кВтч (цифрового или аналогового счетчика энергии) от источника питания до главного распределительного щита

На приведенных выше графиках и схемах,

P IN = Входящая фаза или под напряжением от источника питания

P OUT = Выходная фаза или под напряжением к главному распределительному щиту дома.

N IN = нейтраль на входе источника напряжения питания.

N UOT = Нейтраль к главному распределительному щиту дома.

Предупреждение : В этом примере показана наиболее часто используемая компоновка в мире, но в некоторых областях также есть вариации. Настройка может отличаться для другого типа счетчика кВтч или энергии в разных местах по всему миру. Для безопасности. Пожалуйста, свяжитесь с поставщиком и поставщиком услуг, чтобы подтвердить тип подключения перед установкой.

Вам также может быть интересно прочитать в

Как повторно подключить мой электрический счетчик | На главную

Билли Брейнард Обновлено 21 июля 2017 г. Будет полезно, чтобы лицензированный электрик наблюдал или осматривал установку, чтобы убедиться, что работа соответствует электрическим нормам, действующим в вашем регионе.

Предупреждение

Никогда не пытайтесь установить счетчик, предварительно не отключив все питание; контакт с этим высоким напряжением может быть смертельным.

Ознакомьтесь с местными правилами и постановлениями, чтобы убедиться, что вы можете выполнять работу самостоятельно, если вы не являетесь лицензированным электриком. При необходимости вытяните любые разрешения на работу.

Электросчетчик является основной частью электрической системы дома и отвечает за подключение электропитания от линий электропередач к домашней системе.Кроме того, это устройство, которое отслеживает количество потребляемой энергии. Счетчик подключен к 200 ампер электричества, что может быть очень опасно, поэтому обратитесь к лицензированному электрику, если у вас есть какие-либо вопросы, прежде чем начинать этот проект.

  1. Обратитесь в свою электрическую компанию, чтобы она отключила подачу электроэнергии в ваш дом. Включите тестер напряжения и прикоснитесь им к проводке, подключенной к главной линии питания с улицы, чтобы убедиться, что питание отключено, прежде чем будут прекращены какие-либо работы.

  2. При необходимости снимите один дюйм изоляции с любых проводов. С улицы будет идти три провода (питающие линии), а в дом — два провода (провода нагрузки). Снимите изоляцию с помощью приспособлений для зачистки проводов.

  3. Подсоедините проводку питающей линии к задней части измерителя. Подсоедините черную и красную линии подачи от улицы к верхнему набору винтов с надписью «подача». Подсоедините оставшийся белый провод от линии питания к центральному винту, который предназначен для нейтрали.

  4. Подсоедините домашнюю проводку к счетчику. Подсоедините красный и черный провода, по одному к двум нижним винтам на задней панели измерителя, и затяните винты на проводах.

  5. Вставьте заднюю часть измерителя в гнездо и затяните винты, чтобы зафиксировать его на месте.

  6. Обратитесь в местную электрическую компанию, чтобы проверить работу, прикрепить электрическую бирку на коробку счетчика и снова включить питание.

  7. Проверьте электроэнергию внутри птичника после его включения для правильного питания и работы.

Вольтметры и амперметры | Безграничная физика

Вольтметры и амперметры

Вольтметры и амперметры используются для измерения напряжения и тока соответственно.

Задачи обучения

Сравнить схемы подключения амперметра и вольтметра

Основные выводы

Ключевые моменты
  • Вольтметр — это прибор, используемый для измерения разности электрических потенциалов между двумя точками в электрической цепи.
  • Амперметр — это измерительное устройство, используемое для измерения электрического тока в цепи.
  • Вольтметр подключен параллельно к устройству для измерения его напряжения, а амперметр подключен последовательно к устройству для измерения его тока.
  • В основе большинства аналоговых измерителей лежит гальванометр, прибор, который измеряет ток, используя движение или отклонение иглы. Отклонение иглы вызывается магнитной силой, действующей на провод с током.
Ключевые термины
  • шунтирующее сопротивление : небольшое сопротивление R, помещенное параллельно гальванометру G для получения амперметра; чем больше измеряемый ток, тем меньше R должно быть; большая часть тока, протекающего через счетчик, шунтируется через R для защиты гальванометра
  • гальванометр : аналоговое измерительное устройство, обозначенное буквой G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на провод с током.

Вольтметры и амперметры измеряют напряжение и ток цепи соответственно. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами.

Вольтметры и амперметры : Краткое введение в вольтметры и амперметры для начинающих студентов-физиков.

Вольтметры

Вольтметр — это прибор, который измеряет разность электрических потенциалов между двумя точками в электрической цепи.Аналоговый вольтметр перемещает указатель по шкале пропорционально напряжению в цепи; цифровой вольтметр обеспечивает числовой дисплей. Любое измерение, которое можно преобразовать в напряжение, можно отобразить на правильно откалиброванном измерителе; такие измерения включают давление, температуру и расход.

Вольтметр : Демонстрационный вольтметр из класса физики

Чтобы вольтметр мог измерять напряжение устройства, он должен быть подключен параллельно этому устройству.Это необходимо, потому что параллельные объекты испытывают одинаковую разность потенциалов.

Вольтметр, подключенный параллельно : (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) подключается параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр напрямую к ЭДС без учета его внутреннего сопротивления r. (b) Используемый цифровой вольтметр

Амперметры

Амперметр измеряет электрический ток в цепи.Название происходит от названия единицы измерения электрического тока в системе СИ, ампер (А).

Чтобы амперметр мог измерять ток устройства, он должен быть последовательно подключен к этому устройству. Это необходимо, потому что последовательно соединенные объекты испытывают одинаковый ток. Их нельзя подключать к источнику напряжения — амперметры предназначены для работы с минимальной нагрузкой (которая относится к падению напряжения на амперметре, обычно составляющему небольшую долю вольта).

Амперметр серии : Амперметр (A) подключается последовательно для измерения тока.Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такие же показания, если он расположен между точками d и e или между точками f и a, как и в показанном положении. (Обратите внимание, что заглавная буква E обозначает ЭДС, а r обозначает внутреннее сопротивление источника разности потенциалов.)

Гальванометры (аналоговые измерители)

У аналоговых счетчиков

иглы, которые поворачиваются, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков, у которых есть числовые показания.Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром, обозначаемое G . Ток через гальванометр I G вызывает пропорциональное движение или отклонение стрелки.

Двумя важнейшими характеристиками любого гальванометра являются его сопротивление и чувствительность по току. Чувствительность по току — это ток, который дает полное отклонение стрелки гальванометра, другими словами, максимальный ток, который может измерить прибор.Например, гальванометр с чувствительностью по току 50 мкА имеет максимальное отклонение стрелки при протекании через него 50 мкА, находится на полпути шкалы, когда через него протекает 25 мкА, и так далее.

Если такой гальванометр имеет сопротивление 25 Ом, то только напряжение В = IR = (50 мкА) (25 Ом) = 1,25 мВ дает показания полной шкалы. Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр для измерения широкого диапазона напряжений или токов.

Гальванометры как вольтметры

Гальванометр может работать как вольтметр, если он подключен последовательно с большим сопротивлением R . Значение R определяется максимальным измеряемым напряжением. Предположим, вам нужно 10 В для полного отклонения вольтметра, содержащего гальванометр с сопротивлением 25 Ом и чувствительностью 50 мкА. Тогда приложенное к измерителю напряжение 10 В должно давать ток 50 мкА. Общее сопротивление должно быть:

[латекс] \ text {R} _ {\ text {tot}} = \ text {R} + \ text {r} = \ frac {\ text {V}} {\ text {I}} = \ frac { 10 \ text {V}} {50 \ mu \ text {A}} = 200 \ text {k} \ Omega, [/ latex]

или:

[латекс] \ text {R} = \ text {R} _ {\ text {tot}} — \ text {r} = 200 \ text {k} \ Omega — 25 \ Omega \ приблизительно 200 \ text {k} \Омега.[/ латекс]

(R настолько велик, что сопротивление гальванометра, r, почти ничтожно.) Обратите внимание, что 5 В, приложенное к этому вольтметру, вызывает отклонение в половину шкалы, пропуская через измеритель ток 25 мкА, поэтому показания вольтметра пропорциональны к напряжению по желанию. Этот вольтметр не будет полезен для напряжений менее примерно половины вольта, потому что отклонение измерителя будет слишком маленьким для точного считывания. Для других диапазонов напряжения другие сопротивления устанавливаются последовательно с гальванометром.Многие измерители позволяют выбирать шкалы, которые включают последовательное включение соответствующего сопротивления с гальванометром.

Гальванометры как амперметры

Тот же гальванометр может также работать как амперметр, если он размещен параллельно с небольшим сопротивлением R , часто называемым шунтирующим сопротивлением. Поскольку сопротивление шунта невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного превышающие те, которые вызывают полное отклонение гальванометра.

Предположим, например, что нам нужен амперметр, который дает полное отклонение для 1,0 А и который содержит тот же гальванометр на 25 Ом с чувствительностью 50 мкА. Поскольку R и R подключены параллельно, напряжение на них одинаковое.

Эти ИК-капли: IR = I G r

так, чтобы: [latex] \ text {IR} = \ frac {\ text {I} _ \ text {G}} {\ text {I}} = \ frac {\ text {R}} {\ text {r }}. [/ latex]

Решаем относительно R и отмечаем, что IG равен 50 мкА, а I равен 0.{-3} \ Omega. [/ Latex]

Нулевые измерения

Нулевые измерения уравновешивают напряжения, поэтому через измерительные устройства не протекает ток, который мог бы помешать измерению.

Задачи обучения

Объясните, почему используются нулевые измерения

Основные выводы

Ключевые моменты
  • Измерения напряжения и тока стандартными вольтметрами и амперметрами изменяют измеряемую цепь, внося погрешности.Вольтметры потребляют дополнительный ток, а амперметры уменьшают ток.
  • Нулевые измерения используются для уменьшения погрешности измеренных значений напряжения и тока.
  • Потенциометр и мост Уитстона — это два метода измерения нуля.
  • Потенциометр — это прибор, который измеряет неизвестное напряжение путем противодействия известному напряжению, не потребляя ток от измеряемого источника напряжения.
  • Мост Уитстона — это электрическая цепь, используемая для измерения неизвестного электрического сопротивления путем уравновешивания двух ветвей мостовой схемы, одна из которых включает неизвестный компонент.
Ключевые термины
  • нулевые измерения : методы более точного измерения тока и напряжения путем балансировки цепи таким образом, чтобы ток не протекал через измерительное устройство
  • Потенциометр
  • : прибор, который измеряет напряжение путем противодействия ему точной долей известного напряжения и без потребления тока из неизвестного источника.
  • Мост Уитстона : прибор, используемый для измерения неизвестного электрического сопротивления путем уравновешивания двух ветвей мостовой схемы, одна ветвь которой включает неизвестный компонент.

Нулевые измерения

Стандартные измерения цепей изменения напряжения и тока, вносящие числовые погрешности. Вольтметры потребляют дополнительный ток, а амперметры уменьшают ток. Нулевые измерения уравновешивают напряжения, поэтому ток через измерительный прибор не протекает, и цепь остается неизменной. Нулевые измерения обычно более точны, но более сложны, чем стандартные вольтметры и амперметры. Их точность все еще ограничена.

Потенциометр

При измерении ЭДС аккумулятора и подключении аккумулятора напрямую к стандартному вольтметру, как показано на, фактическая измеренная величина — это напряжение на клеммах В. Напряжение связано с ЭДС батареи соотношением В = ЭДС Ir , где I — протекающий ток, а r — внутреннее сопротивление батареи.

Вольтметр, подключенный к батарее : аналоговый вольтметр, подключенный к батарее, потребляет небольшой, но ненулевой ток и измеряет напряжение на клеммах, которое отличается от ЭДС батареи. (Обратите внимание, что заглавная буква E символизирует электродвижущую силу или ЭДС.) Поскольку внутреннее сопротивление батареи точно неизвестно, невозможно точно рассчитать ЭДС.

ЭДС можно было бы точно рассчитать, если бы были известны r , что бывает редко. Если бы текущее значение I можно было сделать нулевым, тогда В = ЭДС , и ЭДС можно было бы непосредственно измерить. Однако стандартным вольтметрам для работы необходим ток.

Потенциометр — это прибор для измерения нуля для измерения потенциалов (напряжений).Источник напряжения подключен к резистору R, пропускает через него постоянный ток. Вдоль провода наблюдается постоянное падение потенциала (падение ИК-излучения), поэтому переменный потенциал получается через контакт вдоль провода.

Неизвестная ЭДС x (обозначенная надписью E x ), подключенная последовательно с гальванометром, показана на. Обратите внимание, что ЭДС x противостоит другому источнику напряжения. Расположение точки контакта регулируется до тех пор, пока гальванометр не покажет ноль.Когда гальванометр показывает ноль, ЭДС x = IR x , где R x — это сопротивление участка провода до точки контакта. Поскольку через гальванометр не протекает ток, он не проходит через неизвестную ЭДС, и определяется ЭДС x .

Потенциометр : Потенциометр является устройством измерения нуля. (a.) Источник напряжения, подключенный к резистору с длинным проводом, пропускает через него постоянный ток I.(b) Неизвестная ЭДС (обозначенная буквой Ex) подключается, как показано, и точка контакта по R регулируется до тех пор, пока гальванометр не покажет ноль. Отрезок провода имеет сопротивление Rx и сценарий Ex = IRx, где I не зависит от соединения, поскольку через гальванометр не течет ток. Таким образом, неизвестная ЭДС пропорциональна сопротивлению сегмента провода.

Стандартная ЭДС заменяется на ЭДС x , и точка контакта регулируется до тех пор, пока гальванометр не покажет ноль, так что ЭДС с = IR с .В обоих случаях через гальванометр не проходит ток. Ток I через длинный провод идентичен. Принимая соотношение ЭДС x / ЭДС с , I отменяет, а решение для ЭДС x дает то, что видно на.

Поскольку для R используется длинный однородный провод, соотношение сопротивлений R x / R с такое же, как отношение длин провода, который обнуляет гальванометр для каждой ЭДС.Три величины в правой части уравнения теперь известны или измерены, и можно рассчитать ЭДС x . В этом расчете часто меньше неопределенности, чем при прямом использовании вольтметра, но он не равен нулю. Всегда есть некоторая неопределенность в соотношении сопротивлений R x / R s и стандартных ЭДС. Кроме того, невозможно определить, когда гальванометр показывает ровно ноль, что вносит ошибку как в R x , так и в R s , а также может повлиять на текущее значение I .

Измерения сопротивления

Многие так называемые омметры измеряют сопротивление. Наиболее распространенные омметры прикладывают напряжение к сопротивлению, измеряют ток и вычисляют сопротивление по закону Ома. Их показания и есть это рассчитанное сопротивление. Простые конфигурации с использованием стандартных вольтметров и амперметров имеют ограниченную точность, поскольку измерители изменяют как напряжение, подаваемое на резистор, так и ток, протекающий через него. Мост Уитстона — это устройство измерения нуля для расчета сопротивления путем уравновешивания падения потенциала в цепи.Устройство называется мостом, потому что гальванометр образует мост между двумя ветвями. Для выполнения нулевых измерений в схемах используются различные мостовые устройства. Резисторы R 1 и R 2 точно известны, а стрелка через R 3 указывает, что это переменное сопротивление. Можно точно прочитать значение R 3 . При неизвестном сопротивлении Rx в цепи R 3 регулируется до тех пор, пока гальванометр не покажет ноль.

Мост Уитстона : Мост Уитстона используется для расчета неизвестных сопротивлений. Переменное сопротивление R3 регулируется до тех пор, пока гальванометр не покажет ноль при замкнутом переключателе. Это упрощает схему, позволяя рассчитывать Rx на основе падения ИК-излучения.

Тогда разность потенциалов между точками b и d равна нулю, что означает, что b и d имеют одинаковый потенциал. При отсутствии тока, протекающего через гальванометр, он не влияет на остальную цепь.Таким образом, ветви abc и adc параллельны, и каждая ветвь имеет полное напряжение источника. Поскольку b и d имеют одинаковый потенциал, падение IR вдоль и должно равняться падению IR вдоль ab . Опять же, поскольку b и d имеют одинаковый потенциал, падение ИК-излучения вдоль постоянного тока должно равняться падению ИК-излучения вдоль до постоянного тока. Это уравнение используется для вычисления неизвестного сопротивления, когда ток через гальванометр равен нулю.Этот метод может быть очень точным, но он ограничен двумя факторами. Во-первых, ток через гальванометр не может быть точно равен нулю. Во-вторых, всегда есть неопределенности в R 1 , R 2 и R 3 , которые способствуют неопределенности в R x .

Загрузка и установка PC Meter Connect версии 05.00.0081

Используйте программное обеспечение PC Meter Connect, чтобы превратить ваш компьютер в устройство для подключения, которое соединяет ваш счетчик с центром обработки данных Pitney Bowes.Эти инструкции предназначены для начинающих пользователей, которые никогда не устанавливали PC Meter Connect на этот компьютер.

См. Раздел Обновление версии PC Meter Connect для получения инструкций по обновлению программного обеспечения PC Meter Connect на компьютере, который вы сейчас используете.

Что такое PC Meter Connect?

PC Meter Connect ™ — это программное обеспечение на базе Windows, которое позволяет подключать ваш счетчик к дата-центру Pitney Bowes, используя подключение к Интернету вашего компьютера.

Важно: Mac, Linux и другие операционные системы, отличные от Windows, в настоящее время не поддерживаются.

Используйте метод подключения к PC Meter Connect для загрузки почтовых услуг из ваших учетных записей Pitney Bowes и автоматического обновления программного обеспечения вашего счетчика и почтовых тарифов.

Выполните следующие действия, чтобы загрузить и установить новую версию PC Meter Connect.
  1. Проверьте системные требования
  2. Подготовьтесь
  3. Загрузите PC Meter Connect
  4. Установите PC Meter Connect
  5. Связанные статьи

Шаг 1. Проверьте системные требования

  1. Убедитесь, что ваш компьютер с Windows соответствует следующим минимальным системным требованиям для использования PC Meter Connect ™ (PCMC):
    • Операционная система Windows 8 или 10 с последними пакетами обновления до Win 10 v1803 включительно.Поддерживается как 32-битное, так и 64-битное оборудование *
    • 1,2 ГГц процессор, 512 Мб ОЗУ
    • Интернет-соединение
    • Microsoft .NET framework 4.5 (будет автоматически установлен, если не найден на вашем компьютере). Это разовая установка.
    • Свободный порт USB
    • Права администратора (если компьютер позволяет устанавливать программное обеспечение)

    * Важно: Mac, Linux и другие операционные системы, отличные от Windows, в настоящее время не поддерживаются.

Шаг 2: Приготовьтесь

  1. Войдите в свой компьютер с правами администратора, которые позволяют устанавливать программное обеспечение.
  2. Разместите компьютер рядом с глюкометром, чтобы можно было соединить компьютер и глюкометр с помощью кабеля USB.
  3. Отсоедините USB-кабель от глюкометра и компьютера.
  4. Отсоедините шнур питания от задней панели глюкометра.

Шаг 3: Загрузите PC Meter Connect

  1. Нажмите кнопку Download , чтобы загрузить последнюю версию установочного файла PC Meter Connect на свой компьютер:

    Последняя версия настольного приложения PC Meter Connect: 05.00.0081

Шаг 4. Установите PC Meter Connect

  1. Перейдите в папку Downloads и дважды щелкните файл setup.exe , чтобы начать установку.
  2. Подключите USB-кабель обратно к глюкометру и компьютеру.
  1. Подключите шнур питания обратно к глюкометру.
  1. Следуйте инструкциям на экране компьютера, чтобы завершить установку программного обеспечения PC Meter Connect.
Если вам нужна дополнительная помощь, воспользуйтесь опциями Contact Us ниже.

Статьи по теме

Руководство по установке интеллектуального счетчика

| Установка интеллектуальных счетчиков |

Все необходимые фазы подключены к счетчику и обеспечивают напряжение

Дисплей активен (показывает информацию). Синий светодиод для контактора отключения нагрузки действует в соответствии с настройкой для состояния ВКЛ.

Питание нагрузки включено
(контактор отключения нагрузки находится во включенном или замкнутом положении)

Может произойти одно или все из следующих событий:

а.При наличии нагрузки один или оба красных светодиода в правом верхнем углу передней панели счетчика мигают (частота мигания зависит от потребляемой мощности).

г. Индикатор «разъединение разомкнут» не горит, указывая на то, что размыкающий контактор замкнут.

г. Синий светодиод для контактора отключения нагрузки действует в соответствии с настройкой для состояния ВКЛ.

Все необходимые фазы подключены к счетчику и обеспечивают напряжение

Индикаторы фаз L1 , L2 и / или L3 горят на дисплее, показывая фазы, на которых присутствует напряжение.Если какой-либо из этих индикаторов мигает, значит, эта фаза имеет обратную активную энергию. Если это случайно, то возможно, что текущий линейный вход и линейный выход были случайно переключены.

Только многофазный: фазы подключены к счетчику правильно. Измеритель не обнаруживает перевернутую линию и провода нагрузки или переставленную линию и нейтраль.

L1L2L3 Индикатор горит на дисплее (проверка доступна только для 3-фазного, 4-проводного электроснабжения)

Только многофазный: Фазы подключены к счетчику в неправильном порядке.Измеритель не обнаруживает всех возможных неправильных порядков подключения, таких как L3L1L2, обратное расположение проводов линии и нагрузки или перестановка линии и нейтрали.

L3L2L1 Индикатор горит на дисплее (проверка доступна только для 3-фазного, 4-проводного электроснабжения)

Здание с учётом потребляет активную энергию (прямая активная)

На дисплее горит стрелка «®».

Здание с учётом вырабатывает активную энергию (обратная активная)

На дисплее горит стрелка «¬».

Не удалось выполнить самотестирование, обнаружено несанкционированное вмешательство или возникла тревожная ситуация

Код ошибки может блокировать дисплей или код предупреждения может отображаться в конце списка прокручиваемого дисплея, если эти коды были настроены как активные.

Крышка клеммной коробки установлена ​​правильно, датчик вскрытия клеммной крышки закрыт

Индикация на дисплее «Тампер разомкнут». горит , а не , что означает, что крышка установлена ​​правильно

Связь с сетью ПЛК происходит

Этот значок загорается, когда счетчик обнаруживает связь ПЛК в сети.Этот значок можно использовать во время установки, чтобы увидеть, может ли счетчик «услышать» сетевое соединение до того, как счетчик будет принят системой в качестве активного устройства. Однако вы должны знать, что измеритель, установленный в точке, наиболее удаленной от контрольного узла, может не получать сигнал, пока между ним и контрольным узлом не будут установлены другие измерители, которые могут использоваться в качестве повторителей. В этом случае значок не будет активирован. В результате вам следует подумать об использовании этого значка для устранения неполадок после установки после того, как все счетчики в системе будут установлены.

Произошла связь ПЛК со счетчиком

Этот значок указывает на то, что связь ПЛК с этим конкретным измерителем произошла в течение периода, указанного пороговым значением времени неактивности связи ПЛК, которое является настраиваемым значением от 1 до 65535 минут (по умолчанию установлено значение 1440 минут, что эквивалентно одному дню). .Он также показывает качество самого последнего полученного сообщения PLC.

После проверки дисплея интеллектуального счетчика на предмет отсутствия ошибок или аварийных сигналов, утилита может быть уверена, что установка интеллектуального счетчика успешно завершена. Конечно, установка счетчика — это лишь часть интеллектуальной системы учета. Помимо установки устройств, интеграция аналитического программного обеспечения Smart Grid для удаленного наблюдения за функциональностью счетчика помогает обеспечить успешный проект и получить ожидаемые выгоды от системы.

Как пользоваться мультиметром

Не знаете, что такое мультиметр и что с ним можно делать? Тогда вы попали в нужное место! Ниже представлен обзор того, что такое мультиметры и для чего они нужны. Чтобы узнать, как использовать мультиметр, найти идеи использования мультиметра или найти помеченные фотографии различных моделей мультиметра, щелкните другие вкладки (выше) в этом руководстве по мультиметру.

В этом разделе даны ответы на следующие вопросы:

Что такое мультиметр?

Мультиметр — это удобный инструмент, который вы используете для измерения электричества, точно так же, как вы использовали бы линейку для измерения расстояния, секундомер для измерения времени или весы для измерения веса. Плюс мультиметра в том, что он, в отличие от линейки, часов или весов, может измерять различных объекта — что-то вроде мультитула. У большинства мультиметров есть ручка на передней панели, которая позволяет вам выбрать, что вы хотите измерить.Ниже представлен типичный мультиметр. Есть много разных моделей мультиметров; посетите галерею мультиметра, чтобы увидеть фотографии дополнительных моделей с этикетками.


Рисунок 1. Типичный мультиметр.

Что могут измерять мультиметры?

Почти все мультиметры могут измерять напряжение , ток и сопротивление . См. Следующий раздел для объяснения того, что означают эти термины, и щелкните вкладку «Использование мультиметра» выше, чтобы получить инструкции по выполнению этих измерений.

У некоторых мультиметров есть проверка целостности цепи , что приводит к громкому звуковому сигналу, если два объекта электрически соединены. Это полезно, если, например, вы собираете схему и соединяете провода или пайки; звуковой сигнал означает, что все подключено и ничего не отсоединилось. Вы также можете использовать его, чтобы убедиться, что две вещи подключены , а не , чтобы предотвратить короткое замыкание.

Некоторые мультиметры также имеют функцию проверки диода . Диод похож на односторонний клапан, который пропускает электричество только в одном направлении.Точная функция проверки диодов может варьироваться от мультиметра к мультиметру. Если вы работаете с диодом и не можете сказать, в каком направлении он проходит в цепи, или если вы не уверены, что диод работает должным образом, функция проверки может оказаться весьма удобной. Если в вашем мультиметре есть функция проверки диодов, прочтите руководство, чтобы узнать, как именно она работает.

Усовершенствованные мультиметры

могут иметь другие функции, такие как возможность измерения и идентификации других электрических компонентов, таких как транзисторы или конденсаторы.Поскольку не все мультиметры имеют эти функции, мы не будем рассматривать их в этом руководстве. Вы можете прочитать руководство к мультиметру, если вам нужно использовать эти функции.

Что такое напряжение, сила тока и сопротивление?

Если вы раньше не слышали об этих терминах, мы дадим здесь очень простое вводное объяснение. Вы можете узнать больше о напряжении, токе и сопротивлении на вкладке «Ссылки» выше. Помните, что напряжение, ток и сопротивление — это измеримые величины, каждая из которых измеряется в блоке , который имеет символ , точно так же, как расстояние — это величина, которую можно измерить в метрах, а символ для метров — м .

  • Напряжение показывает, насколько сильно электричество «проталкивается» через цепь. Более высокое напряжение означает, что электричество подается сильнее. Напряжение измеряется в вольт . Обозначение для вольт: В .
  • Ток — это количество электричества, протекающего по цепи. Более высокий ток означает, что протекает больше электричества. Сила тока измеряется в амперах . Обозначение для ампер — A .
  • Сопротивление — это то, насколько трудно электричеству проходить через что-то.Более высокое сопротивление означает, что электричеству труднее течь. Сопротивление измеряется в Ом . Обозначение для омов — Ом (заглавная греческая буква омега).

Техническая нота

Символ, который используется для единицы , обычно отличается от символа для переменной в уравнении. Например, напряжение, ток и сопротивление связаны законом Ома (см. Вкладку «Ссылки», чтобы узнать больше о законе Ома):

[Пожалуйста, включите JavaScript, чтобы просмотреть уравнение]

, который обычно выражается как

[Пожалуйста, включите JavaScript, чтобы просмотреть уравнение]

В этом уравнении V представляет напряжение, I представляет ток и R представляет сопротивление.Обращаясь к единицам измерения вольт, ампер и ом, мы используем символы V , A и Ω , как объяснено выше. Таким образом, «V» используется как для напряжения, так и для вольт, но ток и сопротивление имеют разные символы для их переменных и единиц. Не волнуйтесь, если это сбивает с толку; эта таблица поможет вам отслеживать:

Переменная Символ Блок Символ
Напряжение V Вольт V
Текущий I Ампер A
Сопротивление R Ом Ом

Это очень распространено в физике.Например, во многих уравнениях «положение» и «расстояние» представлены переменными «x» или «d», но они измеряются в единицах измерения, а символ для метров — м .

Простая аналогия, чтобы лучше понять напряжение, ток и сопротивление: представьте, что вода течет по трубе. Количество воды, протекающей по трубе, похоже на ток. Чем больше поток воды, тем больше ток. Величина давления, заставляющая воду течь, подобна напряжению; более высокое давление «толкает» воду сильнее, увеличивая поток.Сопротивление похоже на препятствие в трубе. Например, труба, забитая мусором или предметами, будет труднее проходить воду и будет иметь более высокое сопротивление, чем труба без препятствий.

Что такое постоянный ток (DC) и переменный ток (AC)?

Постоянный ток (сокращенно DC) — это ток, который всегда течет в одном направлении. Постоянный ток подается от обычных батареек, таких как батарейки типа AA и AAA, или батарейки в вашем мобильном телефоне.Большинство проектов Science Buddies, которые вы выполняете, вероятно, будут связаны с измерением постоянного тока. Различные мультиметры имеют разные символы для измерения постоянного тока (и соответствующего напряжения), обычно «DCA» и «DCV» или «A» и «V» с прямой полосой над или рядом с ними. Видеть «Что означают все символы на передней панели мультиметра?» для получения дополнительной информации о сокращениях и символах на мультиметрах.

Переменный ток (сокращенно AC) — это ток, который меняет направление, обычно много раз за одну секунду.Настенные розетки в вашем доме обеспечивают переменный ток, который переключает направление 60 раз в секунду (в США, но 50 раз в секунду в других странах). (Предупреждение : Не используйте мультиметр для измерения розеток в вашем доме. Это очень опасно.) Если вам нужно измерить переменный ток в цепи, разные мультиметры имеют разные символы для его измерения (и соответствующего напряжения). , обычно «ACA» и «ACV» или «A» и «V» с волнистой линией (~) рядом или над ними.

Что такое последовательные и параллельные цепи?

Когда вы проводите измерения с помощью мультиметра, вам необходимо решить, подключать ли его к вашей цепи: серии или параллельно , в зависимости от того, что вы хотите измерить. В последовательной цепи каждый элемент схемы имеет одинаковый ток . Итак, чтобы измерить ток в цепи, вы должны подключить мультиметр последовательно. В параллельной цепи каждое измерение цепи имеет одно и то же напряжение .Итак, чтобы измерить напряжение в цепи, вы должны подключить мультиметр параллельно. Чтобы узнать, как проводить эти измерения, см. Вкладку «Использование мультиметра».

На рисунке 2 показаны основные последовательные и параллельные схемы без подключенного мультиметра. Чтобы узнать больше о напряжении, токе и сопротивлении в последовательных и параллельных цепях, перейдите на вкладку «Ссылки».


Рисунок 2. В базовой последовательной цепи (слева) каждый элемент имеет одинаковый ток (но не обязательно одинаковое напряжение; это произойдет только в том случае, если их сопротивления одинаковы).В базовой параллельной схеме (справа) каждый элемент имеет одинаковое напряжение (но не обязательно одинаковый ток; это произойдет только в том случае, если их сопротивления одинаковы).

Что означают все символы на передней панели мультиметра?

Вас могут смутить все символы на передней панели мультиметра, особенно если вы на самом деле нигде не видите таких слов, как «напряжение», «ток» и «сопротивление». Не волнуйтесь! Помните из «Что такое напряжение, ток и сопротивление?» В разделе, где напряжение, ток и сопротивление указаны в вольтах, амперах и омах, которые представлены соответственно V, A и Ω.Большинство мультиметров используют эти сокращения вместо написания слов. На вашем мультиметре могут быть и другие символы, о которых мы поговорим ниже.

Большинство мультиметров также используют метрический префикс . Метрические префиксы работают с единицами измерения электричества так же, как и с другими единицами измерения, с которыми вы, возможно, более знакомы, такими как расстояние и масса. Например, вы, вероятно, знаете, что метр — это единица расстояния, километр — одна тысяча метров, а миллиметр — одна тысячная метра.То же самое касается миллиграммов, граммов и килограммов массы. Вот общие префиксы метрики, которые вы найдете на большинстве мультиметров (полный список см. На вкладке «Ссылки»):

  • µ (микро): одна миллионная
  • м (милли): одна тысячная
  • к (кило): одна тысяча
  • M : (мега): один миллион

Эти метрические префиксы используются одинаково для вольт, ампер и ом.Например, 200 кОм произносится как «двести килоом» и означает двести тысяч (200 000) Ом.

Некоторые мультиметры имеют «автоматический выбор диапазона», тогда как другие требуют, чтобы вы вручную выбирали диапазон для ваших измерений. Если вам нужно вручную выбрать диапазон, вы всегда должны выбирать значение, которое на немного выше , чем значение, которое вы ожидаете измерить. Подумайте об этом, как о линейке и мериле. Если вам нужно измерить что-то длиной 18 дюймов, 12-дюймовая линейка будет слишком короткой; вам нужно использовать мерку.То же самое и с мультиметром. Предположим, вы собираетесь измерить напряжение батареи AA, которое, как вы ожидаете, составит 1,5 В. Мультиметр слева на рисунке 3 имеет варианты для 200 мВ, 2 В, 20 В, 200 В и 600 В (для постоянного тока). 200 мВ слишком мало, поэтому вы должны выбрать следующее наибольшее значение, которое работает: 2 В. Все остальные параметры излишне велики и могут привести к потере точности (это было бы похоже на использование 50-футовой рулетки, у которой есть только отметки на каждой ступне, а не дюймовые отметки; это не так точно, как использование мерка с разметкой в ​​1 дюйм).


Рисунок 3. Мультиметр слева предназначен для ручного выбора диапазона, с множеством различных опций (обозначенных метрическими префиксами) для измерения различных величин напряжения, тока и сопротивления. Мультиметр справа имеет автоматический выбор диапазона (обратите внимание, что у него меньше вариантов для ручки выбора), что означает, что он автоматически выберет соответствующий диапазон.

Что означают другие символы на мультиметре?

Вы могли заметить некоторые другие символы, помимо V, A, Ω и метрических префиксов, на передней панели мультиметра.Мы объясним некоторые из этих символов здесь, но помните, что все мультиметры разные, поэтому мы не можем охватить все возможные варианты в этом руководстве. Обратитесь к руководству по мультиметру, если вы все еще не можете понять, что означает один из символов. Вы также можете просмотреть нашу галерею мультиметров, чтобы увидеть маркированные изображения различных мультиметров.

Символ мультиметра Образцы
~ (волнистая линия): помимо метрических префиксов вы можете увидеть волнистую линию рядом с буквами V или A или над ними.Это означает переменного тока (AC). Обратите внимание, что напряжение в цепи переменного тока обычно называют «напряжением переменного тока» (хотя звучит странно называть «напряжение переменного тока»). Эти настройки используются при измерении цепи переменного тока (или напряжения).
, — — — (сплошная или пунктирная линия): как и волнистая линия, вы можете увидеть это рядом или над V или A. Прямые линии обозначают постоянный ток .Вы используете эти настройки, когда измеряете цепь с постоянным током (например, большинство цепей, которые питаются от батареи).
DCV , ACV , ACA , DCA , VAC или VDC : Иногда вместо (или в дополнение к) кривых или пунктирных линий мультиметры используют сокращения AC и DC, которые обозначают переменный ток и постоянный ток соответственно. Обратите внимание, что некоторые мультиметры могут иметь AC и DC после , V и A, а не до.
Проверка целостности (серия параллельных дуг): это настройка, используемая для проверки того, электрически ли соединены два объекта. Мультиметр издаст звуковой сигнал, если между двумя наконечниками пробников есть токопроводящий путь (то есть, если сопротивление очень близко к нулю), и не будет издавать никаких шумов, если токопроводящий путь отсутствует. Обратите внимание, что иногда проверка непрерывности может быть объединена с другими функциями в одной настройке.
Проверка диода (треугольник с несколькими линиями, проходящими через него): эта функция используется для проверки диода , который похож на односторонний клапан для подачи электричества; он позволяет току течь только в одном направлении.Точная функция проверки диодов может отличаться на разных мультиметрах. Обратитесь к руководству по мультиметру, чтобы узнать, как работает функция проверки диодов в вашей модели.
Таблица 1. Некоторые примеры символов различных мультиметров. Посмотрите галерею, чтобы увидеть больше примеров.

Какие бывают красный и черный провода (щупы)? Куда их подключить?

Ваш мультиметр, вероятно, поставляется с красными и черными проводами, которые выглядят примерно так, как на рисунке 4.Эти провода называются зондами или проводами (произносится как «светодиоды»). Один конец провода называется банановый домкрат ; этот конец подключается к вашему мультиметру ( Примечание: некоторые мультиметры имеют штырьковые разъемы , которые меньше банановых разъемов; если вам нужно купить запасные щупы, обязательно проверьте руководство вашего мультиметра, чтобы узнать, какой тип вам нужен). Другой конец называется наконечником зонда ; это конец, который вы используете для проверки своей схемы.Следуя стандартным правилам электроники, красный датчик используется для положительного полюса, а черный — для отрицательного.


Рисунок 4. Типичная пара щупов мультиметра.

Несмотря на то, что они поставляются с двумя датчиками, многие мультиметры имеют больше, чем , чем два места для подключения датчиков, что может вызвать некоторую путаницу. То, где именно вы подключаете щупы, будет зависеть от того, что вы хотите измерить (напряжение, ток, сопротивление, проверка целостности или проверка диодов) и типа имеющегося у вас мультиметра.Мы привели один пример на изображениях ниже — и вы можете проверить нашу галерею, чтобы найти мультиметр, похожий на ваш, — но поскольку все мультиметры немного отличаются, вам может потребоваться обратиться к руководству для вашего мультиметра.

Большинство мультиметров (кроме очень недорогих) имеют плавкие предохранители для защиты от слишком большого тока. Предохранители «перегорают», если через них протекает слишком большой ток; это останавливает электрический ток и предотвращает повреждение остальной части мультиметра. Некоторые мультиметры имеют различных предохранителей , в зависимости от того, будете ли вы измерять высокий или низкий ток, который определяет, куда вы подключаете щупы.Например, мультиметр, показанный на рисунке 5, имеет один предохранитель на 10 ампер (10 А) и один предохранитель на 200 миллиампер (200 мА).

На левом изображении показан мультиметр без датчиков. Центральное изображение представляет собой мультиметр, у которого черный датчик вставлен в центральный порт, а красный датчик вставлен в крайний правый порт. Эта установка рассчитана на измерение тока до 200 мА. На правом изображении показан мультиметр, в центральный порт которого вставлен черный датчик, а в крайний левый порт — красный датчик.Эта установка рассчитана на измерение тока до 10 ампер.


Рисунок 5. Этот мультиметр имеет три разных порта, обозначенных 10A, COM (что означает «общий») и mAVΩ. Предохранитель между mAVΩ и COM рассчитан на 200 мА, что является относительно «низким» током. Итак, для измерения малых токов — или напряжения, или сопротивления (при измерении напряжения или сопротивления через мультиметр проходит очень небольшой ток) — вы подключаете черный щуп к COM, а красный щуп к порту, обозначенному mAVΩ.Предохранитель между 10A и COM рассчитан на 10A, поэтому для измерения тока high необходимо подключить черный щуп к COM, а красный щуп — к порту с маркировкой 10A.

У вас есть мультиметр, но вы не знаете, как им пользоваться, или получаете неожиданные показания? Если да, то приведенные ниже разделы помогут вам разобраться, что делать. Если есть слова или понятия, которые вы не понимаете, или символы на мультиметре, которые вас озадачивают, вернитесь на вкладку «Обзор мультиметра». Если вы ищете идеи использования мультиметра или фотографии с этикетками различных моделей мультиметра, посетите другие вкладки в этом руководстве по мультиметру.

В этом разделе даны ответы на следующие вопросы:

Как измерить напряжение?

Чтобы измерить напряжение, выполните следующие действия:

  1. Подключите черный и красный щупы к соответствующим гнездам (также называемым «портами») на мультиметре. Для мультиметров и черный щуп должен быть подключен к разъему, помеченному «COM», а красный щуп — к разъему, помеченному буквой «V» (на нем также могут быть другие символы).Не забудьте заглянуть в нашу галерею изображений, на вкладку «Обзор мультиметра» или в руководство к мультиметру, если у вас возникли проблемы с определением правильного гнезда.
  2. Выберите соответствующее значение напряжения на шкале мультиметра. Помните, что в большинстве схем с батарейным питанием будет постоянный ток, но выбранная вами настройка будет зависеть от научного проекта, который вы выполняете. Если вы работаете с мультиметром с ручным выбором диапазона, вы можете оценить необходимый диапазон на основе батареи (или батареек), питающей вашу схему.Например, если ваша схема питается от одной батареи 9 В, вероятно, нет смысла выбирать настройку на 200 В, а 2 В будет слишком низким. Если доступно, вы можете выбрать 20 В.
  3. Прикоснитесь наконечниками пробников к вашей цепи в параллельно с элементом, на котором вы хотите измерить напряжение (см. Вкладку «Обзор мультиметра» для объяснения последовательной и параллельной цепей). Например, на рисунке 6 показано, как измерить падение напряжения на лампочке, питаемой от батареи.Обязательно используйте красный щуп на стороне, подключенной к положительной клемме батареи, и черный щуп на стороне, подключенной к отрицательной клемме батареи (ничто не пострадает, если вы перевернете это назад, но ваше показание напряжения будет отрицательным).

Рисунок 6. Измерение напряжения на лампочке путем параллельного подключения щупов мультиметра. Текущий поток представлен желтыми стрелками. В режиме измерения напряжения сопротивление мультиметра очень высокое , поэтому почти весь ток проходит через лампочку, и мультиметр не оказывает большого влияния на схему.Обратите внимание на то, как ручка была установлена ​​для измерения постоянного напряжения (DCV), а красный зонд вставлен в правильный порт для измерения напряжения (обозначенный «VΩ», потому что он также используется для измерения сопротивления).
  1. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик. Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал.В этом случае увеличьте или уменьшите диапазон, если необходимо. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как измерить ток?

Чтобы измерить ток, выполните следующие действия:

  1. Вставьте красный и черный щупы в соответствующие гнезда (также называемые «портами») на мультиметре. Для большинства мультиметров черный щуп следует подключать к разъему с надписью «COM». Для измерения тока может быть несколько розеток с такими метками, как «10A» и «mA». Примечание: Всегда безопаснее начинать с розетки, которая может измерять больший ток. Подключите красную розетку к сильноточному порту.
  2. Выберите соответствующую настройку тока на мультиметре. Не забудьте проверить, является ли ваша цепь постоянным или переменным током, и что почти все цепи с батарейным питанием будут постоянным током. Если ваш измеритель не имеет автоматического выбора диапазона, вам может потребоваться угадать масштаб, который нужно использовать (вы можете изменить это позже, если не получите точных показаний).
  3. Подключите щупы мультиметра серии к току, который вы хотите измерить (см. Вкладку «Обзор мультиметра» для объяснения последовательной и параллельной цепей). Например, на рисунке 7 показано, как измерить ток через лампочку, которая питается от батареи. Обязательно поднесите красный щуп к положительной стороне батареи, иначе текущее показание будет отрицательным.

Для измерения тока через лампочку мультиметр становится частью цепи и передает электричество от батареи к лампочке.Положительный щуп мультиметра (красный) подключается к положительной стороне батареи, а отрицательный щуп мультиметра (черный) подключается к одному проводу лампочки. Затем свободный провод лампочки подключается к отрицательной стороне батареи с помощью провода. Ток будет течь от батареи к мультиметру, а затем в лампочку.


Рис. 7. Измерение тока через лампочку путем последовательного подключения мультиметра. Текущий поток представлен желтыми стрелками.В режиме измерения тока сопротивление мультиметра очень низкое , , поэтому ток может легко протекать через мультиметр, не влияя на остальную цепь. Обратите внимание, как ручка была установлена ​​для измерения постоянного тока (DCA), а красный зонд вставлен в порт для измерения тока, помеченный буквой «A».
  1. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик.Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал. В этом случае увеличьте или уменьшите диапазон, если необходимо. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как измерить сопротивление?

Чтобы измерить сопротивление, выполните следующие действия:

  1. Подключите красный и черный щупы к соответствующим гнездам на мультиметре.Для большинства мультиметров черный щуп следует подключать к разъему с надписью «COM», а красный щуп — к разъему, помеченному символом «Ω».
  2. Выберите соответствующую настройку измерения сопротивления на шкале мультиметра. Если у вас есть оценка сопротивления, которое вы будете измерять (например, если вы измеряете резистор с известным значением), это поможет вам выбрать диапазон.
  3. Важно : Перед измерением сопротивления отключите питание вашей цепи.Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если переключателя нет, можно вынуть батарейки. Если вы этого не сделаете, ваше чтение может быть неверным. Если ваша схема состоит из нескольких компонентов, вам может потребоваться удалить компонент, который вы хотите измерить, чтобы точно определить его сопротивление. Например, если в вашей схеме два параллельно подключенных резистора, вам придется удалить один резистор, чтобы измерить их сопротивления по отдельности.

    Подключите один из щупов мультиметра к каждой стороне объекта, сопротивление которого вы хотите измерить.Сопротивление всегда положительное и одинаково в обоих направлениях, поэтому не имеет значения, поменяете ли вы черный и красный щупы в этом случае (если вы не имеете дело с диодом, который действует как односторонний клапан для электричества, поэтому он имеет высокое сопротивление в одном направлении и низкое сопротивление в другом направлении). На рисунке 8 показано, как измерить сопротивление лампочки.


Рисунок 8. Измерение сопротивления лампочки с помощью мультиметра.Обратите внимание, как лампочка была отключена от цепи . Мультиметр выдает небольшой собственный ток, который позволяет измерять сопротивление. Обратите внимание, как ручка была установлена ​​в положение «Ω» для измерения сопротивления, а красный зонд вставлен в соответствующий порт для измерения сопротивления (обозначенный «VΩ», поскольку он также используется для измерения напряжения).
  1. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться отрегулировать диапазон. Если на экране вашего мультиметра отображается просто «0», возможно, выбранный вами диапазон слишком велик.Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал. В этом случае увеличьте или уменьшите диапазон, если необходимо. Помните, что вам может потребоваться обратиться к руководству по мультиметру для получения более подробной информации о вашей модели.

Как проверить непрерывность?

Чтобы выполнить проверку непрерывности (которая гарантирует наличие токопроводящего пути между двумя точками в вашей цепи), выполните следующие действия:

  1. Установите мультиметр на символ проверки целостности.Помните, что этот символ может не выглядеть одинаково на всех мультиметрах (а некоторые мультиметры вообще не имеют его), поэтому посмотрите вкладку «Обзор мультиметра» или нашу галерею изображений мультиметра, чтобы увидеть примеры.
  2. Вставьте датчики в соответствующие розетки. На большинстве мультиметров черный щуп должен входить в гнездо с надписью «COM», а красный щуп должен входить в то же гнездо, которое вы использовали бы для измерения напряжения или сопротивления (, а не тока), помеченное V и / или Ω.
  3. Важно : Перед проверкой целостности отключите питание вашей цепи. Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если переключателя нет, можно вынуть батарейки.

    Коснитесь щупами двух частей вашей цепи. Если две части схемы электрически соединены с очень небольшим сопротивлением между ними, ваш мультиметр должен издать звуковой сигнал. Если они не подключены, он не будет издавать шума и может отображать что-то на экране, например «OL», «OVER» или «1», что означает «перегрузка».«Самый простой способ проверить эту функцию с помощью мультиметра — это проверить ее с помощью одного куска проводящего материала (большинство металлов) и куска непроводящего материала, такого как дерево или пластик. См. Пример на рисунке 9.


Рисунок 9. Использование мультиметра для проверки целостности цепи. Если между наконечниками щупов образуется токопроводящий путь, мультиметр подаст звуковой сигнал. Если токопроводящий путь нарушен (возможно, из-за ослабленного провода в цепи или плохого паяного соединения), мультиметр не подаст звуковой сигнал.Обратите внимание на то, как ручка была установлена ​​на символ непрерывности, а красный зонд вставлен в порт VΩ (этот порт не всегда помечен символом целостности).

Как мне проверить диод?

Функция проверки диодов полезна, чтобы определить, в каком направлении проходит электричество через диод. Точная работа функции «проверка диодов» будет отличаться для разных мультиметров, а некоторые мультиметры вообще не имеют функции проверки диодов. Из-за такого разнообразия и из-за того, что эта функция не требуется для большинства проектов Science Buddies, мы не включали сюда указания.Если вам нужно проверить диод, обратитесь к руководству по эксплуатации мультиметра.

Как мне узнать, какую шкалу выбрать для напряжения, тока или сопротивления, и как мне прочитать числа в разных шкалах?

Если ваш мультиметр не поддерживает автоматический выбор диапазона, может быть сложно определить, какую шкалу выбрать, особенно если вы не очень хорошо знакомы с метрическими префиксами. Вот два практических правила, которым вы можете следовать при измерении напряжения, тока и сопротивления:

  • Напряжение : Многие мультиметры с ручным выбором диапазона имеют настройки на 200 мВ, 2 В и 20 В.Очень маловероятно, что цепи с батарейным питанием превысят 20 В (например, две батареи 9 В, соединенные последовательно, обеспечат максимум 18 В). Одна батарея AA или AAA обеспечивает напряжение 1,5 В. Две батареи AA или AAA, объединенные в батарейный блок, обеспечат 3 В, четыре — 6 В, а восемь — 12 В. Итак, если вы знаете, какой тип батарей (и сколько) питает вашу схему, вы можете выбрать начальный диапазон для измерения напряжения. Помните, что вы хотите выбрать , следующее по величине значение напряжения (точно так же, как при измерении расстояния; вам понадобится мерка, а не 12-дюймовая линейка, чтобы измерить что-то, что имеет длину 18 дюймов).Итак, для схемы, питаемой от одной батареи AA (1,5 В), вы должны выбрать настройку 2 В. Для схемы, питающейся от батареи 9 В, вы должны выбрать 20 В.
  • Ток : при измерении тока всегда рекомендуется начинать с с максимально возможной уставкой тока (и соответствующей сильноточной розеткой, если у вашего мультиметра есть несколько розеток для измерения тока), чтобы избежать перегорает предохранитель. Если ток, который вы измеряете, достаточно низкий, чтобы безопасно использовать ваши слаботочные настройки и розетку, вы можете снять новое показание, чтобы получить более точное измерение.Например, предположим, что у вашего мультиметра есть розетка с предохранителем на 10 А и розетка с предохранителем на 200 мА. Используя розетку на 10 А, вы измеряете ток 150 мА. Тогда было бы безопасно провести повторные измерения с розеткой 200 мА (и более низким значением на ручке).
  • Сопротивление : Если вы измеряете объект с известным сопротивлением, вы можете использовать это значение, чтобы выбрать соответствующую настройку сопротивления. Как и в случае с током и напряжением, вам нужно выбрать следующее по величине значение сопротивления на вашей шкале.Например, чтобы измерить резистор 4,7 кОм, вы должны выбрать 20 кОм. Если вы измеряете объект с неизвестным сопротивлением, вам просто нужно угадать, но сложно повредить мультиметр или объект, который вы проверяете при измерении сопротивления, так что это не большая проблема.

Одно и то же значение может отображаться по-разному при измерении с другой шкалой, выбранной на шкале мультиметра. Например, давайте измеряем напряжение постоянного тока от батареи AA, которое, как мы ожидаем, будет равно 1.5 В — с помощью мультиметра с настройками на 200 мВ, 2 В, 20 В, 200 В и 600 В. При замере батареи с каждой настройкой получаем такие показания:

Настройка шкалы мультиметра Чтение экрана
200 мВ 1.
2V 1,607
20 В 1,60
200В 1.6
600 В 001
Таблица 2. Показания при измерении напряжения одной батареи AA с использованием различных настроек шкалы на мультиметре с ручным выбором диапазона.

«1». Это способ мультиметра сказать, что он «перегружен» — значение 1,6 В выходит за пределы выбранного диапазона 200 мВ. В этом случае другие мультиметры могут отображать «OVER» или «OL». Обратите внимание, что по мере увеличения диапазона точность уменьшается до .При настройке 2 В показание отображается с 3 десятичными знаками. При настройке 200 В показание отображает только один десятичный разряд.

Вам также может потребоваться учитывать метрические префиксы при считывании числа с экрана мультиметра. Например, предположим, что ваш экран показывает «6.1», когда вы измеряете ток с настройкой «10A». Это означает, что ваше текущее измерение составляет 6,1 ампер. Однако, если на экране отображается «6,1», когда текущая шкала установлена ​​на 20 мА, это означает, что вы измеряете 6.1 милли ампер.

Мой мультиметр не работает! Что не так?

Не паникуйте! Есть несколько распространенных ошибок, которые легко исправить.

  • Убедитесь, что в мультиметре свежие батарейки.
  • Некоторые мультиметры имеют функцию автоматического энергосбережения и отключаются после определенного периода бездействия. В этом случае поверните шкалу мультиметра в положение «выключено», а затем снова включите его.
  • Убедитесь, что ваши датчики подключены к правильным портам для того, что вы хотите измерить (см. «Как выполнить измерения… «разделы выше).
  • Убедитесь, что вы подключаете свои пробники к цепи правильным образом (последовательно или параллельно) для того, что вы хотите измерить (см. Разделы «Как измерить …» выше).
  • Убедитесь, что на шкале мультиметра выбрана правильная настройка того, что вы хотите измерить; например, если вам нужно измерить напряжение постоянного тока, убедитесь, что на шкале не выбран ток, сопротивление или напряжение переменного тока.
  • Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться вручную настроить диапазон.Если на экране мультиметра всегда отображается «0», это может означать, что выбранный вами диапазон слишком велик. Если отображается «OL», «OVER» или «1», возможно, выбранный вами диапазон слишком мал. Каждый мультиметр отличается, поэтому вам может потребоваться прочитать руководство к мультиметру, чтобы узнать, что означает дисплей на экране. Затем вы можете соответствующим образом отрегулировать диапазон.
    • Например, если вы пытаетесь измерить напряжение батареи 9 В, но у вашего мультиметра установлено значение 2 постоянного тока, этот диапазон слишком мал, и вам придется увеличить его до более высокого значения, например 20 постоянного тока.

Все еще не работает? Возможно, в мультиметре перегорел предохранитель. См. Предложения в следующем разделе.

Как узнать, нужно ли заменить предохранитель?

У некоторых мультиметров есть предохранитель (или несколько предохранителей), который «перегорает», когда через них протекает слишком большой ток, что затем предотвращает прохождение большего количества электричества и, надеюсь, спасает остальную часть мультиметра от повреждений. В некоторых мультиметрах эти предохранители можно заменить, если они перегорели, но инструкции по их замене (и выяснение, нужно ли их вообще заменять) будут отличаться для разных моделей мультиметра.

Возможно, вам понадобится открыть мультиметр, чтобы получить доступ к предохранителям ( Важно : всегда отключайте щупы перед этим). У некоторых мультиметров есть крышки, которые отрываются или соскальзывают, а у некоторых есть винты, которые необходимо сначала удалить. Предохранители обычно выглядят как маленькие стеклянные цилиндры с металлическими крышками на конце и тонкой проволокой, идущей посередине:


Рисунок 10. Типичный предохранитель.

Если предохранитель перегорел, он мог заметно почернеть или обгореть.Провод внутри мог полностью сгореть и больше не быть видимым.

Как заменить предохранитель?

Важно : Всегда отключайте провода от мультиметра, прежде чем открывать крышку для замены предохранителя.

Инструкции по замене предохранителя различаются в зависимости от модели мультиметра, поэтому вам необходимо ознакомиться с инструкциями в руководстве к мультиметру. В этом руководстве от SparkFun представлены инструкции по замене предохранителя на мультиметре их марки, но помните, что эти указания могут не относиться к вашей модели.Обратите внимание, что в некоторых мультиметрах, особенно в недорогих, вы не сможете заменить предохранитель.

Как подключить измеритель мА

Как подключить измеритель тока

Для получения дополнительной информации прочтите нашу документацию по ШИМ-контролю, в которой объясняется, почему важно наличие амперметра.

В этой статье основное внимание будет уделено тому, как подключить измеритель мА к лазеру K40 или аналогичному. В Интернете доступны и другие учебные материалы, в которых подробно рассматривается модификация крышки отсека для электроники, поэтому мы не будем рассматривать это подробно в этом документе.

Принадлежности:

  • Инструмент для зачистки проводов / кусачки
  • Кольцевые язычки
  • Контактный или зажимной штифт (-ы)
  • Паяльник или щипцы
  • Маленький гаечный ключ или плоскогубцы для измерительных гаек
  • Защита провода (термоусадочная, изолента)
  • Проволока (> = калибр на катоде)
  • Сверло, дремель и / или пила

ВАЖНАЯ ИНФОРМАЦИЯ: Во избежание поражения электрическим током выключите устройство и дайте блоку питания лазера разрядиться в течение как минимум нескольких часов (или в течение ночи), прежде чем продолжить.


Установка

Некоторые люди просверливают и вырезают место на крышке панели управления, в то время как другие предпочитают печатать на 3D-принтере крепление для установки измерителя. Как только место установки определено и реализовано, вставьте мА-метр и выполните соединения. Обратитесь к нашему Руководству по LPSU, чтобы узнать о разъемах общих клемм на блоке питания лазера.

Размеры

Обратите внимание на ориентацию положительной и отрицательной клемм на задней стороне амперметра.Закрепите соединения кольцевыми клеммами, обжимами и / или припоем. Важно обеспечить изоляцию миллиамперметра. Защитите соединения изолятором, термоусадочной лентой, изолентой или горячим клеем, чтобы никакие предметы не касались проводов и не создавали опасность поражения электрическим током.

Оригинальный катодный провод будет использоваться для подключения к амперметру. Для подключения амперметра к LPSU с помощью клеммы или наконечника потребуется дополнительный провод. Измерьте калибр существующего провода от катодного вывода на предмет совместимости, но обычно 16-18 AWG (0.75 — 1,5 мм²) рекомендуется.


Самая распространенная проводка

Правый вывод (+) на миллиамперметре подключается к заземляющему заземляющему проводу от трубки, идущей к концу выходного зеркала лазерной трубки (- GND). Убедитесь, что вы не подключаетесь к противоположному концу, так как красный провод находится под высоким напряжением и может быть смертельным. Не трогайте этот провод.

Левая клемма (-) на миллиамперметре подключается к контакту L- (лазер) на LPSU (не путать с L, который находится на крайнем правом разъеме с напряжением постоянного тока).Если у вас также есть заземляющий провод или короткое замыкание с обратной линией низковольтного лазера, вам также может потребоваться отключить его от L-, чтобы предотвратить проблемы с током амперметра. Источник питания должен быть заземлен на корпус.


Подключение LPSU высокой мощности

Правый вывод (+) на миллиамперметре должен подключаться к заземляющему проводу, идущему к выходному зеркалу лазерной трубки на катоде. Убедитесь, что вы не подключаетесь к противоположному концу, так как красный провод находится под высоким напряжением и может быть смертельным.Не трогайте этот провод.

Левая клемма (-) на миллиамперметре должна подключаться к контакту FG (заземление корпуса) на LPSU. Блок питания также должен быть заземлен на корпус.

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
