Защита частного дома от перенапряжений

Защита сети низковольтного питания*

1. Дом оснащен системой внешней молниезащиты

В данном случае следует учитывать максимальное возможное воздействие — удар молнии в саму систему внешней молниезащиты. Расчетный ток молнии через УЗИП – 100 кА (форма импульса 10/350 мкс).

Для защиты от данного вида угрозы, необходимо разместить во вводном электрическом щите (на стене здания) устройство, способное выдержать и отвести столь мощный импульс. Мы предлагаем уникальное решение – комбинированное УЗИП класса 1+2+3**. Одного такого устройства достаточно чтобы защитить все электрооборудование в доме***.

В зависимости от того, каким образом у Вас выполнено заземление защитного проводника (схема TN-C-S или TT), Вы можете выбрать одно из подходящих для Вас устройств:

2. Дом получает питание по воздушной линии (система внешней молниезащиты отсутствует)

Максимальное возможное воздействие – удар молнии в воздушную линию электропередач. Расчетный ток молнии через УЗИП – 100 кА (форма импульса 10/350 мкс).

Для защиты электрооборудования от данного вида угрозы, необходимо разместить во вводном электрическом щите (на столбе у ответвления линии в дом или на стене здания) устройство, способное выдержать и отвести столь мощный импульс.

Если УЗИП устанавливается в распределительный щит на стене здания, схема защиты аналогична случаю 1.

Если ограничитель устанавливается в щит на столбе, УЗИП класса 1+2+3 применять не целесообразно, т.к. на пути от места установки до защищаемого дома в кабеле могут возникнуть повторные (наведенные) перенапряжения. Мы предлагаем использовать УЗИП класса 1+2**. Если расстояние от места установки УЗИП 1+2 до дома превышает 60 м, в расположенном в доме главном щите должен быть установлен дополнительный УЗИП класса 2***.

В зависимости от того, каким образом у Вас выполнено заземление защитного проводника (схема TN-C-S или TT), Вы можете выбрать одну из подходящих для Вас защитных схем:

3.

Дом получает питание по подземному кабелю (система внешней молниезащиты отсутствует)

Максимальное возможное воздействие – наведенные импульсные перенапряжения, попадание частичного тока молнии в сеть исключено****. Расчетный импульсный ток через УЗИП – до 40 кА (форма импульса 8/20 мкс).

Для защиты электрооборудования от данного вида угрозы, необходимо разместить во вводном электрическом щите (на стене здания) устройство, способное выдержать и отвести данный импульс — УЗИП класса 2***.

Примечания

Как выбрать УЗИП для частного дома?

УЗИП в частном доме применяют для защиты от грозовых перенапряжений (ГПН), коммутационных перенапряжений (КПН), а также системных перенапряжений взаимодействия. С точки зрения выбора УЗИП частный дом обладает следующими специфическими характеристиками:

является относительно небольшим объектом, что позволяет рассматривать его как одну зону молниезащиты (ЗМЗ). Внутреннее оборудование, как правило, располагается в пределах защитного расстояния УЗИП установленного на границе 0-1 ЗМЗ (на вводе) и не требуется дополнительных каскадов защиты.

отсутствие проекта и/или раздела молниезащита и как следствие расчётов рисков потерь и уровней ожидаемых перенапряжений.

небольшое количество входящих коммуникаций и как следствие большие величины токов растекания в каждой коммуникации

применение бытовой техники, стоимость которой невелика относительно профессионального оборудования, что при оценке риска экономических потерь и выборе соответствующей системы молниезащиты (СМЗ) располагает к снижению затрат на СМЗ в целом и УЗИП в частности. Кроме того, такая техника обычно не является для объекта внутренним источником перенапряжений и помех.

Рассмотрим процесс выбора УЗИП с учётом данных особенностей.

В соответствии с действующими нормативно-техническими документами (НТД), потребность в защите от перенапряжений определяется как объективными, так и субъективными факторами. Объективные факторы могут быть выражены посредством оценки степени риска, но, в конечном счете, выбирается то, что соответствует субъективной оценке допустимого риска.

Выбор способа обеспечения защиты от импульсных перенапряжений в конкретном случае является либо решением владельца защищаемого объекта, либо определяется в соответствии с установленными обязательными требованиями.

Когда же решение о применении УЗИП принято, встает непростой вопрос их выбора. В общем случае выбор состоит из двух частей:

выбор производителя УЗИП
выбор УЗИП по техническим характеристикам

Если Вы читаете данный материал, то Вы уже сделали половину дела и правильный выбор – надёжного производителя…

Если коротко сформулировать принцип выбора УЗИП по техническим характеристикам, то можно сказать, что необходимо выбрать устройство, которое способно скоординировать ожидаемые перенапряжения со стойкостью оборудования. Этот принцип можно проиллюстрировать формулой:

Up≤Uw

где: Up уровень напряжения защиты УЗИП

Uw импульс перенапряжения, выдерживаемый защищаемым оборудованием

Данный принцип справедлив при выборе УЗИП как для электрических, так и для сигнальных цепей. Основные этапы выбора УЗИП по техническим характеристикам можно представить следующие:

Выбор УЗИП в зависимости от места установки и от тока разряда

Выбор в зависимости от уровня напряжения защиты
Установка системы согласованных УЗИП

В первую очередь УЗИП должны быть способны отводить импульсные токи, ожидаемые в точке их установки.

УЗИП, используемые в соответствии с их установкой, применяют в следующих случаях:

a) на вводе линий коммуникаций в здание (сооружение) на границе ЗМЗ 0-1

b) в непосредственной близости от защищаемого оборудования на границе ЗМЗ 1-2 и шире

Предпочтительное место установки УЗИП – ввод в здание. Потребность в дополнительных УЗИП в непосредственной близости от защищаемого оборудования определяется на 3-м этапе в зависимости от обеспечения требуемого уровня защиты и наличия внутренних источников помех внутри объекта.

Способность выдерживать воздействия импульсных токов указывается в заявляемых характеристиках УЗИП, например, в паспортах, каталогах и т. п.. Требования и нормы, а также классификация УЗИП приведены в ГОСТ IEC 61643-11-2013 для силовых систем и в ГОСТ IEC 61643-21-2014 для телекоммуникационных систем

Определить ожидаемый ток в точке установки УЗИП возможно расчётным путем. Существует программное обеспечение, выполняющее такие расчёты в соответствии с требованиями НТД, но для частного дома несложно произвести расчёт «вручную». В НТД, например ГОСТ Р МЭК 61643-12, распределение тока молнии от внешней СМЗ предлагается считать кратно деля общий ток на количество входящих в объект коммуникаций, предполагая отведение половины тока молнии попавшего в СМЗ объекта в систему заземления. Примеры подобных расчётов приведены на

рисунке 1 и достаточно часто встречаются в различных материалах по защите от перенапряжений. Значение тока в каждой обслуживающей системе (Ii) может быть оценено по I_i = I_s / n, где n- число обслуживающих систем. Для оценки тока I_v в каждом отдельном проводнике полный ток кабеля I_i делят на число проводников m, тогда I_v = I_i /m.

Рисунок 1. Пример расчёта распределения тока молнии по коммуникациям объекта

Тот же принцип расчёта справедлив при расчёте токов со стороны подходящих коммуникаций, например воздушных линий электроснабжения и связи.

Кроме того, как ориентир, возможно использовать фактические значения распределения тока молнии по ГОСТ Р МЭК 62305-1. В стандарте предполагается возможность присутствия прямых токов молнии (Iimp с формой волны 10/350 мкс) 10кА и 2кА для силовых и телекоммуникационных систем соответственно, а также 10кА наведенного тока (In с формой волны 8/20 мкс).

В стандартах ГОСТ Р 50571.5.53 и ГОСТ Р 50571-4-44 для электрооборудования также приведены минимальные значения токов, которые возможно использовать для выбора УЗИП. Для наведенных атмосферных и коммутационных перенапряжений номинальный разрядный ток (In) должен составлять при подключении фаза – нейтраль не менее 5кА 8/20 для каждого режима работы. Номинальный разрядный ток (In) между нейтральным проводником и РЕ должен составлять не менее 20кА 8/20 в трехфазных системах и 10кА 8/20 в однофазных. При расчёте прямых ударов молнии значение импульсного тока (Iimp) должно составлять не менее 12,5кА для каждого режима работы, а при установке УЗИП по типу подключения 2 (L-N/N-PE), Iimp УЗИП подключаемого между нейтральным и РЕ проводниками, должен составлять не менее 50 кА для трехфазных систем, и 25 кА для однофазных систем.

Ориентироваться на возможность появления прямых токов молнии нужно, когда:

объект имеет внешнюю СМЗ
имеется ввод коммуникаций, потенциально подверженных прямым токам молнии, например воздушных линий электроснабжения и связи

При наличии данных факторов необходимо выбирать УЗИП рассчитанные на отведение прямых токов молнии Iimp с формой волны 10/350 мкс, а именно испытанных по классу I по ГОСТ IEC 61643-11-2013 для силовых систем и категории D1 по ГОСТ IEC 61643-21-2014 для телекоммуникационных систем.

В отсутствии вероятности наличия прямых токов молнии, возможно выбрать УЗИП только для борьбы с наведенными ГПН, а также КПН, а именно класса испытаний II и испытанные импульсами категории испытаний С соответственно.

На втором этапе необходимо определиться, какой уровень напряжения защиты Up необходимо обеспечить с помощью УЗИП? Из формулы 1 следует, что он должен быть ниже, выдерживаемого импульсного напряжения оборудования Uw. Причем, по требованиям НТД, превосходство Uw должно быть с запасом. Uw должно быть определено в соответствии с требованиями НТД к данному типу оборудования либо в соответствии с информацией изготовителя обычно приводимой в документации на оборудование. При необходимости возможно воспользоваться ГОСТ Р МЭК 62305-4-2016, где приведены ссылки на НТД содержащие требования к определённому типу оборудования и минимальные требования при отсутствии соответствующих норм.

Для примера можно привести требования ссылочного документа ГОСТ Р 50571-4-44-2011 для оборудования, подключенного к силовым кабельным линиям.

Данный стандарт предполагает 4 категории стойкости оборудования. При этом минимальная стойкость по II-ой категории для системы с номинальным напряжением 230/400В составляет 2,5кВ, а по I-ой составляет 1,5кВ. Ко II-ой категории относится электробытовое оборудование, подключаемое к розеткам, а к I-ой специально защищенное. Эти величины можно рассматривать как минимальные при отсутствии данных о стойкости оборудования, причем величина 2,5кВ также рекомендована действующими НТД как уровень стойкости по умолчанию.

Для телекоммуникационного оборудования предлагается использовать рекомендации ITU-T (МСЭ-Т) серий K.21, K.20 и K.45. Минимальные требования составляют порядка 0,5кВ. Похожие требования приведены в отечественных нормативных требованиях по ЭМС.

На эти величины возможно опираться при выборе УЗИП при отсутствии достоверных данных для защищаемого оборудования.

На третьем этапе необходимо определить потребность в применении дополнительных каскадов УЗИП и, при необходимости, выбрать УЗИП последующих каскадов и обеспечить их координацию между собой. Потребность в дополнительных УЗИП, как говорилось ранее, определяется по двум критериям:

· обеспечение требуемого уровня защиты первым каскадом

· наличие внутренних источников помех внутри защищаемого объекта, для случая превышения защитного расстояния УЗИП первого каскада

В связи с вышеизложенной спецификой объекта, а именно небольшими габаритами, возможность применения многокаскадных схем ограничена, т.к. основными методами обеспечения координации являются пространственное разнесение УЗИП или использование разделительных дросселей. Первое ограниченно применимо ввиду габаритов объекта, а второе ввиду увеличения стоимости СМЗ.

Кроме того, в настоящее время дополнительную защиту низких классов встраивают в различное оборудование, например сетевые фильтры и ИБП.

Таким образом, предпочтительным вариантом является использование на вводе УЗИП, способного отводить большие импульсные токи и, при этом обеспечивать достаточно низкий уровень защиты. Под данные требования наиболее подходят УЗИП для защиты оборудования до 1000В класса I + II и все 2-х каскадные УЗИП для телекоммуникационного оборудования.

Выбор конкретной модели типа УЗИП зависит от параметров цепей, к которым оно должно подключаться.

Для УЗИП электрооборудования важно знать род тока, номинальное напряжение сети, тип системы заземления и количество фаз. Например, для однофазной сети переменного тока 230/400В с системой заземления TN-S рекомендуется применять УЗИП типа ET B 50/275 (1+1) (артикул: 504390), а для 3-х фазной – ET B 100/275 (3+1) (артикул: 504388). Данные УЗИП обеспечат максимальную защиту, даже в условиях высоких ожидаемы импульсных перенапряжений. При необходимости учесть экономическую составляющую выбора, можно использовать УЗИП типов ET B 25/275 (1+1) (артикул: 504580) и ET B 50/275 (3+1) (артикул: 504570) соответственно, которых будет достаточно для обеспечения минимальных вышеизложенных требований НТД.

Выбор УЗИП телекоммуникационного оборудования более сложен, т.к. зависит от большего числа параметров и конструктивных особенностей оборудования. Наиболее просто выбирать УЗИП по типу используемого интерфейса защищаемого оборудования и рекомендуемым производителем УЗИП для них моделям. Рекомендуем смотреть на назначение в описании УЗИП и обращаться за консультацией к нашим специалистам. Для примера можно привести УЗИП рекомендуемые для защиты оборудования ЛВС категории CAT 6 типа IZL NET 6 (артикул: 706306) и УЗИП для защиты оборудования работающего по интерфейсу RS-485 типа ZRS-485 (артикул: 703803)

Для облегчения выбора конкретной модели УЗИП предлагаем использовать опросные листы, размещённые на нашем сайте.

Следующим вопросом применения УЗИП становится вопрос правильного подключения УЗИП, что во многом определяет эффект от его применения. Неправильное применение может свести его к нулю. Для предотвращения таких ситуаций необходимо строго следовать рекомендациям по подключению или применять устройства высокой заводской готовности, такие как ШЗИП.

Существует опасность для случая превышения защитного расстояния, а именно возможность наводки на внутренние коммуникации токов молнии, стекающих по токоотводам внешней СМЗ. Рекомендуется оптимально выбирать пути прокладки коммуникаций и токоотводов, а также использовать экранированные проводные системы. По данным вопросам Вы также можете обратиться к нашим специалистам.

УЗИП, разрядник, устройство защиты от импульсных перенапряжений для дома

УЗИП предназначен для защиты от импульсных перенапряжений возникающих при кратковременных скачках напряжения, длительностью доли миллисекунды, но значение этих скачков может быть равно и 1000 вольт и 10000 вольт. Изоляция кабелей и проводов электропроводки в домах или квартирах рассчитана на кратковременные скачки напряжения равные, примерно, 1500 вольт. Если величина напряжения при кратковременном скачке больше расчетной, то возникает пробой изоляции, а пробой изоляции — это искра — одна из самых распространенных причин пожара.

Принцип работы разрядника основан на отводе в землю токов, вызванных перенапряжениями.

Схема подключения:

Скачать схему подключения разрядника перенапряжений для дома.

Существует несколько ступеней (уровней) защиты от импульсных перенапряжений. Первый и самый распространенный уровень защиты от импульсных скачков напряжений возникающих из-за ударов молнии. В этом случае модуль УЗИП устанавливают в ВРЩ (вводно-распределительном щите) в самом начале схемы, перед счетчиком. Это защита от пожара, который может возникнуть от искры при пробое изоляции кабелей электропроводки, а пробой изоляции это следствие импульсных перенапряжений. Любой дом который подключен к воздушным электрическим линиям должен иметь защиту от импульсных перенапряжений. Это обязательное требование при сдаче отдельно стоящего строения и оформлении документов. Первый уровень может защитить дом от пожара, но не защитит бытовую технику и электронику, так как не способен снизить импульсное напряжение до уровня безопасного для электроники. Импульсные скачки напряжения возникают не только от ударов молнии, но и по другим причинам. Следующая по значимости причина — это отключение очень мощных потребителей. Ситуации могут быть разные — например отключили соседнюю большую группу домов или рядом промзона с цехами и отключили цех. Скачки напряжения возникают и по менее значимым причинам — при работе сварочным аппаратом, при включении оборудования с электродвигателем и по ряду других причин.

Для защиты бытовой техники и электроники существует следующий, второй уровень защиты. В этом случае модули УЗИП устанавливают в этажных щитках, на выбранные группы, например кухонная розеточная группа или на группу розеток для компьютера.

Следующая, третья ступень защиты служит для защиты очень дорогой электроники и устанавливается либо модуль УЗИП в щитке для отдельной розетки, либо непосредственно около прибора в блоке розеток, либо как наружный сетевой фильтр с защитой от перенапряжений.

Устройство рассчитано на 5 — 15 срабатываний как разрядник, затем необходима замена варисторного модуля.

Монтируется на DIN-рейку в любом щитке. УЗИП — оборудование дорогое, но по сравнению с возможным ущербом, например от пожара возникшего из-за импульсных перенапряжений — расходы оправданные.

назначение, принцип работы выбор по классу и установка по схеме

С началом грозы принято отключать дорогостоящие бытовые приборы из розетки, а ethernet кабели от компьютеров. Это нужно, чтобы защитить их от неожиданного удара молнии в ЛЭП и выхода из строя из-за перенапряжения. Но есть способ гораздо удобнее — установить на ввод в квартиру устройство защиты от импульсных перенапряжений.

Причины и последствия импульсных перенапряжений сети

Импульсные перенапряжения представляют угрозу для бытовых электроприборов. Причины данного явления делятся на 2 категории:

Атмосферные перенапряжения (молнии). Разряд попадает в линию электропередач. Затем высокий потенциал следует до розеток потребителей и выводит домашнюю электронику из строя.
Техногенные перенапряжения. Неисправность контура молниезащиты. Пробой изоляции между сетями высокого и низкого напряжения.

Независимо от причины, в квартирных розетках формируется разность потенциалов в несколько тысяч вольт. Импульс длится доли секунды. Но этого достаточно чтобы повредить чувствительные электронные платы, микросхемы и процессоры.

Для чего нужно УЗИП

Задача УЗИП состоит в защите электроприборов от перенапряжения. Устройство оберегает бытовую сеть от скачков тока в следующих случаях:

неполадки на трансформаторной подстанции и замыкания ВВ проводов на НВ линию;
прямое попадание грозового разряда в ЛЭП;
разряд молнии вблизи воздушных линий электроснабжения или жилых зданий.

УЗИП для частного дома

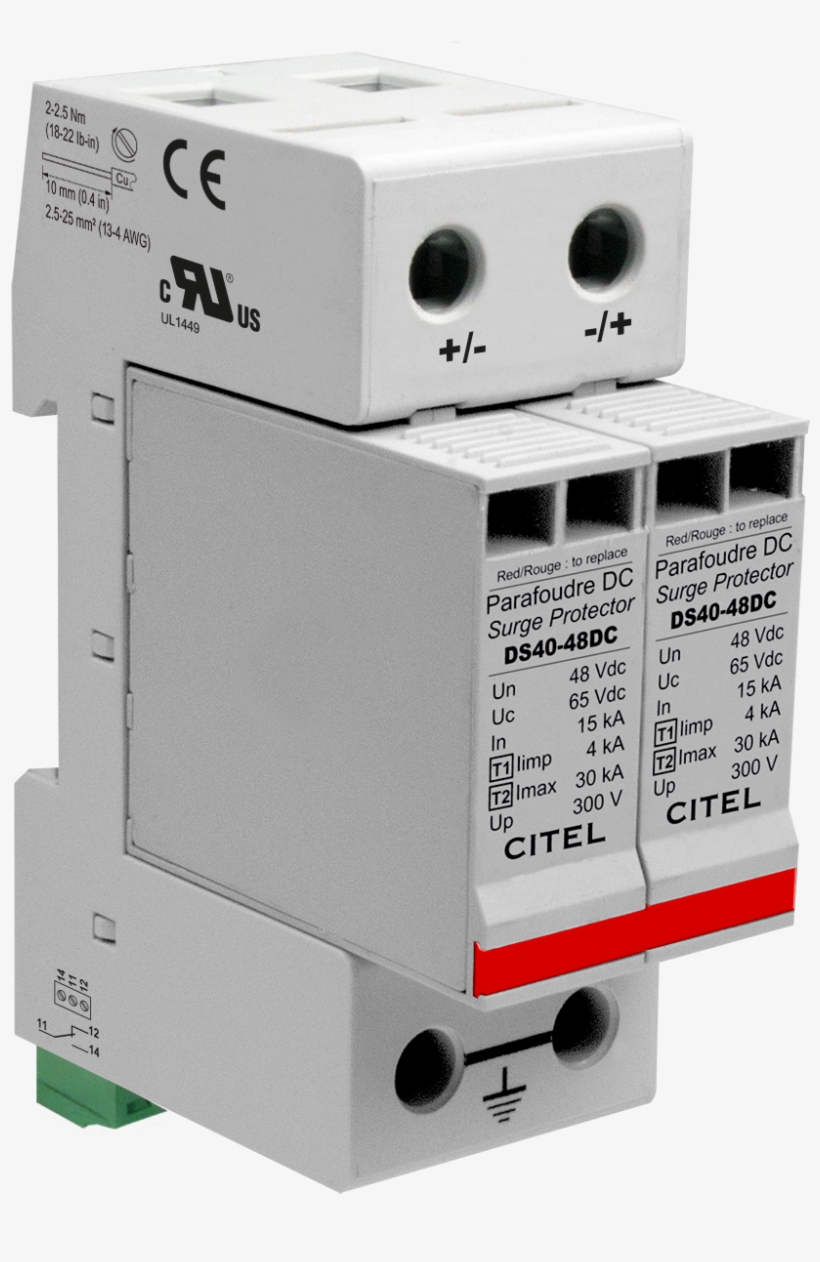

Строение и принцип работы УЗИП

Принцип работы УЗИП основан на зависимости его сопротивления от приложенного к контактам напряжения. Например, если вольтаж в сети равен типичным 220 В, то сопротивление устройства составляет порядка 1-100 Мом. Если напряжение возрастает до критического уровня, то УЗИП резко снижает сопротивление до единиц ом и шунтирует квартиру от чрезмерно высоких токов.

Внутри устройства имеется полупроводниковый элемент — варистор. Именно он за несколько микросекунд сбрасывает сопротивление до минимальных значений.

Дополнительная информация. Варистор — это круглая, светло-синяя или черная радиодеталь с двумя ножками. Ее диаметр составляет от 7 до 30 мм. Варистор часто встречается в бытовой технике. Он включается между фазным и нулевым проводами электроприбора или впаивается в его плату. В случае с домашней техникой варистор также служит для защиты от перенапряжения, только не всей квартиры, а конкретного бытового прибора, в котором он установлен.

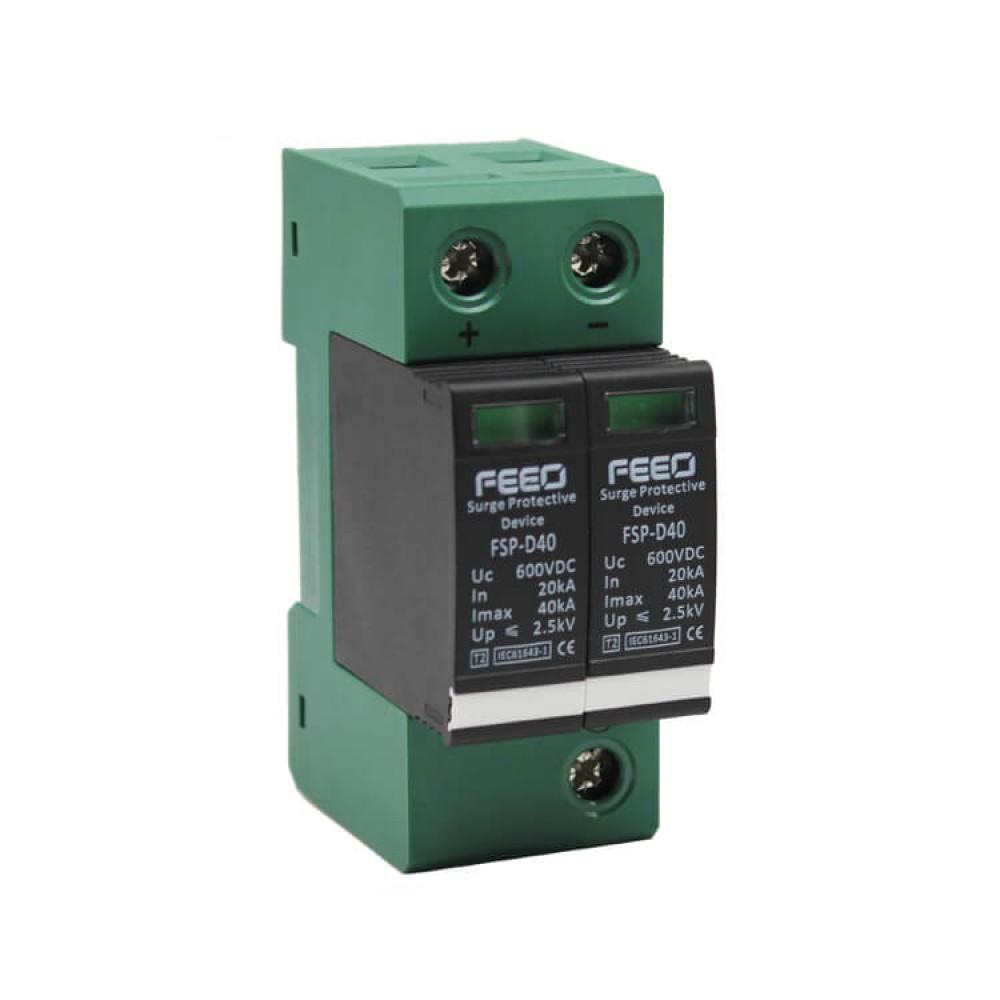

Виды УЗИП

Существующие УЗИП отличаются по быстроте срабатывания. Различия объясняются неодинаковыми конструкциями и принципами работы приборов. Поэтому принято выделять 3 вида устройств молниезащиты:

Искровые промежутки (разрядники). Представляют собой воздушный зазор между электродами.
Варисторные ограничители перенапряжения (ОПН). Полупроводниковые устройства. Резко снижают сопротивления при возрастании напряжения. Встречаются в УЗИП, устанавливаемых в квартирные щитки, на платах бытовой техники и на опорах ЛЭП.
Комбинированные устройства. Сочетают в себе оба из перечисленных типов устройств.

Искровые промежутки (разрядники)

Наиболее старый и простой тип защиты от перенапряжения. Как правило, разрядники используются в трансформаторных подстанциях и распределительных устройствах. На таких объектах возможны резкие скачки напряжения при коммутационных процессах.

Имеется 2 электрода. Один подключается к заземлению. Второй к защищаемой линии. Пока разность потенциалов между электродами находится в пределах нормы, разрядник обладает большим сопротивлением воздуха. Как только напряжение между электродами превышает заданный уровень, происходит пробой воздушного промежутка (пролетает искра). Разрядник на доли секунды сбрасывает сопротивление.

УЗИП на основе искровых разрядников

Напряжение срабатывания разрядника регулируется расстоянием между электродами. Чем оно больше, тем выше вольтаж, при котором произойдет пробой воздушного промежутка.

Важно! Если долго проходить в помещении в синтетической куртке, а потом прикоснуться к чему-то металлическому, то между пальцем и железным предметом пролетит искра. Произойдет пробой воздушного промежутка между заряженной от трения курткой и железным предметом. Разрядники работают по аналогичному принципу.

Варисторные ограничители перенапряжения

Низковольтный вариант данного устройства применяется в квартирных электрощитах. Для этого на корпусе предусмотрено стандартное крепление под DIN-рейку. Прибор работает с напряжениями 220/380 В и предохраняет от перенапряжения отдельную квартиру или трехфазного потребителя.

Высоковольтный вариант устанавливается на линии 10 кВ и выше. Обладает сравнительно большими размерами и мощным керамическим корпусом белого или коричневого цвета. Данный ограничитель импульсных перенапряжений еще называют вентильным разрядником (не путать с искровым промежутком).

Ограничитель импульсных напряжений на варисторах

Комбинированные устройства

Комбинированные УЗИП сочетают достоинства от вышеперечисленных защитных устройств. Основные из них таковы:

Низкое напряжение срабатывания варисторных ОПН. Как следствие, высокая чувствительность к самым незначительным превышениям напряжения.
Большая рассеиваемая мощность искровых разрядников. Некоторые модели способны пропускать токи в десятки килоампер.

Классы УЗИП

Различные модели УЗИП отличаются по типу защищаемого потребителя, месту установки и техническим требованиям. Поэтому их принято разделять на 3 класса.

Класс УЗИП	Назначение устройства	Технические требования	Предельный импульсный ток, кА
1-й (B)	Защита от прямых ударов молнии, бросков напряжения при КЗ.	Необходима защита от прямого прикосновения человека к частям устройства. Отсутствиериска возгорания УЗИП при его неисправности или КЗ в системе электроснабжения.	От 0,5 до 50 кА при импульсном токе в течение 350 мкС.
2-й (C)	Для защиты ЛЭП и подстанций от перенапряжений при переключениях. Как дополнительные мерызащиты при ударе молнии.	Аналогичные1 классу. Защита от прямого прикосновения. Отсутствие риска возгорания при КЗв сети или неисправности защитного устройства.	5 кА при импульсе в 20 мкС.
3-й (D)	Для гашения остаточных сетевых помех и скачков напряжения.	Защита от низковольтного перенапряжения между фазой и нулем. От прямого прикосновения ивозгорания.	До 1,5 кА при 20 мкС

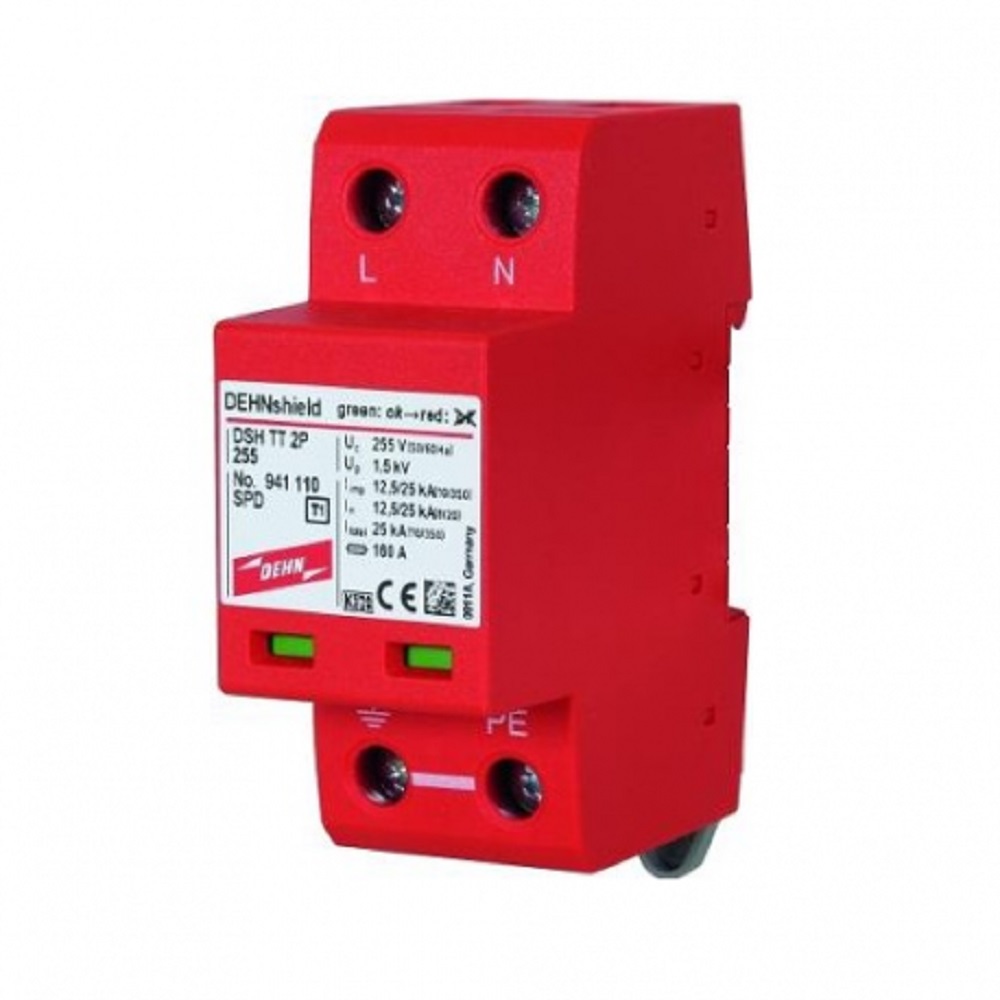

Маркировка защитного устройства

Для правильного выбора и установки устройства необходимо ознакомиться с его маркировкой. Она представлена в буквенно-цифровом виде и находится на корпусе УЗИП. Расшифровка обозначений приведена ниже.

L/N — винтовые клеммы для подключения кабелей защищаемой сети;
символ «земля» — клемма для подключения нулевого защитного проводника;
зеленый флажок на корпусе — указывает на исправность прибора;
Un — номинальное рабочее напряжение защищаемой сети;
Umax — предельное допустимое напряжение;
50 Гц — частота тока;
In — номинал разрядного тока;
Imax — предельный разрядный ток, который способны выдержать устройство;
Uр — напряжение срабатывания УЗИП.

Схемы подключения

Для подключения защитного устройства недостаточно ознакомления с его характеристиками. Дополнительно следует учесть и параметры питающей сети. В странах СНГ наиболее распространены такие ее виды:

однофазная, TN-S;
однофазная, TN-C;
трехфазная, TN-S;
трехфазная, TN-C;

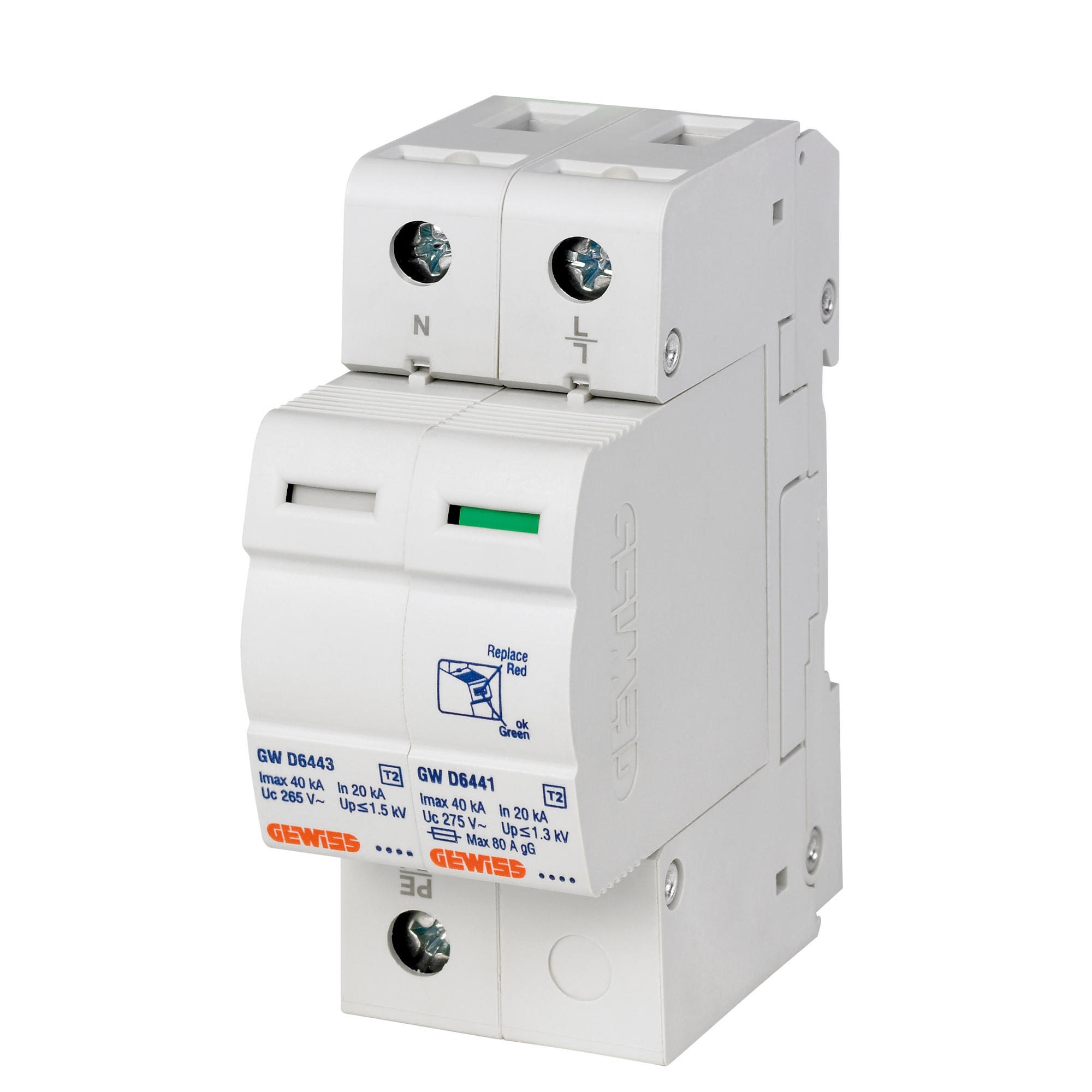

УЗИП с однофазным питанием и системе TN-S

На картинке ниже представлена схема подключения. УЗИП включается после вводного автоматического выключателя. Как фазный, так и нулевой провод, на защитное устройство поступает с автомата. Заземляющий же проводник идет с PE клеммника.

УЗИП с однофазным питанием по системе TN-C

Применяется однополюсной прибор. Заземляющий проводник отсутствует. Поэтому устройство защиты от перенапряжений подключается между фазным и нулевым. При критическом скачке напряжения в L проводе лишний ток, минуя квартиру, потечет в N провод.

УЗИП с трехфазным питанием и по системе TN-S

Устройство защиты устанавливается после вводного автомата. Если поставить его после счетчика, то в случае удара молнии дорогой прибор учета выйдет из строя. Все 3 фазы поступают на УЗИП в соответствии с маркировкой его клемм. При таком подключении стабильность напряжения контролируется не только между фазой и землей, но и между отдельными фазами.

УЗИП с трехфазным питанием по системе TN-C

В трехфазной сети желательно использовать модульное устройство защиты на 3 полюса. Но при необходимости допустимо воспользоваться и 3 однофазными УЗИП. Независимо от комплектации уровень напряжения будет контролироваться между всеми фазными проводниками и нулем.

Автоматы или предохранители перед УЗИП

На вводе в любую квартиру в обязательном порядке монтируется устройство защиты от КЗ или перегрузки по току. Раньше применялись пробки (плавкие вставки). Сейчас в ходу автоматические выключатели.

УЗИП монтируется после этих устройств. При превышении напряжения оно замыкает свои контакты. Далее возникает огромный ток короткого замыкания. Если перед УЗИП стоит плавкая вставка, то она перегорит. Ее необходимо будет заменить новой. Если автоматический выключатель, то он сработает, и его достаточно будет просто включить.

В контексте ОИН специалисты рекомендуют именно плавки вставки. Объясняется это простотой их устройства и меньшими рисками перекрытия высоким напряжениям. То есть если под превышенным потенциалом окажется автомат, то есть риск, что внутри него образуется дуга, и он не выполнит защитную функцию. С плавким предохранителем такая опасность минимальна. Однако они обладают меньшей быстротой действия чем автоматы.

Важно! Не следует ремонтировать пробки и изготавливать так называемые «жучки». Это быстро, дешево и просто, но периодически приводит к серьезным последствиям. В идеале лучше иметь пробки на запас или установить автоматические выключатели.

Ошибки монтажа УЗИП

При правильной установке защитное устройство гарантирует безопасность бытовых электроприборов. Распространенные примеры ошибок при монтаже УЗИП следующие:

Монтаж УЗИП в щиток с неисправным заземлением. Для работы устройство требует надежной земли. Поэтому перед установкой необходимо убедиться в исправности заземления.
Неправильное подключение с нарушением схемы. Корректно подключить УЗИП может только человек, разбирающийся в электрике. В случае затруднений следует обратиться к типовым схемам в технической документации на устройство.
Применение защитного аппарата, не подходящего по классу. При ударе молнии такое устройство в лучшем случае выйдет из строя. В худшем оно пропустит высокое напряжение в квартирную электрическую сеть.

В подавляющем большинстве случаев УЗИП защитит ваш дом от импульсных перенапряжений. Они возникают в результате ударов молнии вблизи ЛЭП или аварий на трансформаторных подстанциях. Подобные вещи невозможно предсказать заранее, поэтому защита от перенапряжений пойдет на пользу любому электрощиту.

Независимо от того, приобретается УЗИП для частного дома или квартиры, следует обратить внимание на его класс. Другие важные параметры — это минимальное напряжение срабатывания, предельный импульсный ток КЗ и количество защищаемых фаз. Не менее значимо правильно выбрать схему подключения прибора к сети.

Устройство защиты от импульсных перенапряжений (УЗИП): назначение, принцип работы выбор по классу и установка по схеме

Устройства защиты от перенапряжений

Обычно в любых электрических сетях напряжение находится в пределах, определяемых техническими нормативами, но иногда оно отклоняется от допустимых значений. Предельно допустимое напряжение находится в пределах ±10 % от номинального значения напряжения, т. е. для однофазной сети в диапазоне 198—242 В, а для трехфазной — 342—418 В. Отклонения от указанных значений называются перенапряжениями. Перенапряжения имеют различную природу и в зависимости от этого отличаются длительностью и величиной. Длительные перенапряжения (свыше 0,01 с) обычно возникают из-за неисправности понижающего трансформатора на подстанции или обрыва нулевого провода в питающей сети.

Такие перенапряжения имеют сравнительно небольшие значения (от 230 В до величины междуфазного напряжения — 380 В), но действуют длительное время и представляют вполне реальную угрозу и для человека, и для оборудования. Длительное повышение напряжения может произойти и в случае неравномерного распределения нагрузок по фазам во внешней сети. Тогда возникает перекос фаз, при котором на самой загруженной фазе напряжение становится ниже, а на незагруженной — выше номинального. Кратковременные всплески напряжения могут произойти и в результате переключений в энергосети или во время включения мощных реактивных нагрузок.

Для надежной защиты домашней электропроводки от перенапряжений рекомендуется создание многоуровневой (по крайней мере, трехступенчатой) системы защиты из УЗИП разных классов. УЗИП класса В (тип 1) рассчитано на номинальный разрядный ток 30— 60 кА, УЗИП класса С (тип 2) — на ток 20—40 кА. УЗИП класса D (тип 3) на ток 5—10 кА. При создании многоступенчатой системы защиты от перенапряжений следует обеспечить соответствие мощности каждой ступени, т. е. максимальный ток, протекающий через них, не должен превышать их номинальных характеристик. Но в первую очередь необходимо создать эффективную систему заземления.

Мощные импульсные перенапряжения (с токами до 100 кА) могут возникать при воздействии грозовых разрядов. При этом напряжение может достигать десятков киловольт. Такие импульсы длятся в течение максимум сотни микросекунд, и защитные автоматы не успевают на них среагировать, так как самые современные типы автоматов имеют время срабатывания единицы миллисекунд, что может стать причиной пробоя и повреждения изоляции между фазой и нейтралью или между фазой и землей. Как правило, это не приводит к короткому замыканию и не нарушает работу сети, но в месте повреждения изоляции возникает небольшой ток утечки. И если он проходит между фазой и нейтралью, то не фиксируется УЗО и автоматами защиты, но зато приводит к повышенному нагреву изоляции и ускорению процесса ее старения. С течением времени сопротивление изоляции на этом участке уменьшается, а ток утечки возрастает.

Последствия воздействия этих негативных факторов на электронное оборудование и электропроводку могут быть фатальными, поэтому домашняя сеть требует комплексной защиты от перенапряжений с использованием различных типов устройств (УЗИП, ОП, PH и т. д.).

Возможность использования различных УЗИП для выполнения конкретных защитных функций определяется по техническим характеристикам, отраженным в маркировке прибора.

Уровень напряжения защиты U является важнейшим параметром, характеризующим УЗИП. Он определяет значение остаточного напряжения, появляющегося на выводах УЗИП вследствие прохождения разрядного тока. Для УЗИП 1-го класса U_p не должен превышать 4 кВ, для устройств 2-го класса — 2,5 кВ, для 3-го класса УЗИП устанавливается U_p не более 1,5 кВ — тот уровень микросекундных импульсных перенапряжений, который должна выдерживать бытовая техника.

Максимальный разрядный ток I_max — величина импульса тока, которую должно выдержать УЗИП однократно, сохранив при этом работоспособность.

Номинальный разрядный ток 1_n — величина импульса тока, которую УЗИП должно выдержать многократно при условии его остывания до комнатной температуры в промежутке между импульсами.

Максимальное длительное рабочее напряжение U_c — действующее значение напряжения переменного или постоянного тока, которое длительно подается на выводы УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения при различных нештатных режимах работы сети. Номинальный ток нагрузки I_i( — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП. Данный параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. Так как большинство УЗИП подключаются параллельно цепи, то данный параметр у них не указывается.

При необходимости дополнительной защиты конкретных приборов используются устройства, выполненные в виде вставок и удлинителей, — сетевые фильтры. В их конструкцию включены варисторы, подавляющие импульсные скачки напряжения.

Варисторы — это полупроводниковые резисторы, в работе которых используется эффект уменьшения сопротивления полупроводникового материала при увеличении приложенного напряжения, за счет чего они являются наиболее эффективным (и дешевым) средством защиты от импульсных напряжений любого вида. Варистор включается параллельно защищаемому оборудованию и при нормальной эксплуатации находится под действием рабочего напряжения защищаемого устройства. В рабочем режиме ток через варистор пренебрежимо мал, и он в этих условиях представляет собой изолятор. При возникновении импульса напряжения сопротивление варистора резко уменьшается до долей ома. В этом случае через него кратковременно может протекать ток, достигающий нескольких тысяч ампер. После гашения импульса напряжения он вновь приобретает очень большое сопротивление.

Выбор УЗИП производится в соответствии с принятой системой защиты. При этом обязательно учитываются технические характеристики устройств, которые должны быть приведены в каталоге и нанесены на лицевой части корпуса прибора.

При установке УЗИП необходимо, чтобы расстояние между соседними ступенями защиты было не менее 10 м по кабелю электропитания. Выполнение этого требования очень важно для правильной последовательности срабатывания защитных устройств. Первая ступень защиты класса В монтируется за пределами дома во входном щите.

УЗ-6/220, УЗ-18/380 предназначены для защиты сети от кратковременных (до 12 кВ) и длительных перенапряжений, вызванных коммутационными, индуктивными и грозовыми процессами. Устройства относятся к УЗИП 2-го и 3-го классов и выполнены на варисторах. Для надежной защиты от длительных перенапряжений, вызванных авариями в сети, прибор нужно подключать после УЗО и заземлять. Только при таком подключении создается ток утечки и обеспечивается срабатывание УЗО.

Устройство защиты от импульсных перенапряжений (УЗИП) предназначено для предотвращения возможных повреждений бытовой техники от мощных импульсных перенапряжений, вызванных авариями в питающей сети или грозовыми разрядами. Устройства такого типа могут называться ограничителями перенапряжений (ОП). Они, как правило, изготовлены на базе разрядников или варисторов и часто имеют индикаторные устройства, сигнализирующие о выходе их из строя. Обычно УЗИП на базе варисторов изготавливаются с креплением на DIN-рейку. Сгоревший варистор можно заменить простым извлечением модуля из корпуса УЗИП и установкой нового.

В зависимости от защищаемой зоны ограничители перенапряжений подразделяются на классы или типы. Приборы класса В (тип 1) защищают объекты от атмосферных и коммутационных перенапряжений, прошедших через разрядники класса А внешних сетей. Они устанавливаются на вводном устройстве дома и ограничивают величину перенапряжений до 4,0 кВ, защищая вводные счетчики и электрическое оборудование распределительного щита.

Ограничители класса С (тип 2) защищают электрооборудование от перенапряжений, прошедших через ограничители класса В, и ограничивают величину перенапряжения до 2,5 кВ. Они устанавливаются в распределительных щитках внутри дома или квартиры и осуществляют защиту автоматических и дифференциальных выключателей, внутренней проводки, контакторов, выключателей, розеток и др. Ограничители класса D (тип 3) являются защитой от перенапряжений, прошедших через приборы класса С, и ограничивают их величину до 13 кВ. Такие ограничители устанавливаются в распределительные коробки, розетки и могут встраиваться в само оборудование. Ограничители этого класса осуществляют защиту электрического оборудования с электронными приборами, а также переносных электрических устройств.

Ограничитель перенапряжений серии 0П-101 на основе варистора предназначен для защиты электрооборудования от импульсных перенапряжений, вызванных ударами молнии или коммутационными перенапряжениями. При возникновении скачка перенапряжения варисторы прибора переходят в проводящее состояние, ток возрастает на несколько порядков, достигая сотен и тысяч ампер и ограничивая при этом дальнейшее нарастание напряжения на выводах. После прохождения волны перенапряжения ограничитель возвращается в непроводящее состояние. Время срабатывания прибора составляет около 25 нс.

Ограничители перенапряжений серии 0П-101 бывают однофазными или трехфазными. Трехфазные устройства класса В устанавливаются на трехфазном вводе. Однофазные (класса D) используются для защиты отдельных потребителей или групп.

В распределительном щите внутри дома устанавливаются варисторные УЗИП класса С или D (тип 2 и 3). Недостатком УЗИП на базе варисторов является то, что после срабатывания оно нуждается в охлаждении, чтобы снова прийти в рабочее состояние. Это ухудшает защиту при многократных разрядах. Безусловно, использование УЗИП снижает вероятность выхода из строя оборудования или поражения людей, но лучше всего во время грозы отключать наиболее важные приборы.

Устройство защиты многофункциональное (УЗМ) предназначено для защиты оборудования (в доме, квартире или офисе и пр.) от разрушающего воздействия мощных импульсных скачков напряжения, а также для отключения оборудования при выходе сетевого напряжения за допустимые пределы (170—270 В) в однофазных сетях. Включение напряжения происходит автоматически при восстановлении его до нормального по истечении задержки повторного включения. Устройство представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное защитой на варисторах.

Реле напряжения (PH) — это прибор, сочетающий в себе электронное устройство контроля напряжения и электромагнитный расцепитель, собранные в одном корпусе. Реле напряжения серии PH — весьма эффективное устройство для защиты оборудования при возникновении длительных перенапряжений. Оно предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 ГЦ при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления ее параметров. Реле может быть изготовлено на базе микропроцессора или простого компаратора и оснащено устройством регулировки верхнего и нижнего порога срабатывания.

Реле напряжения могут быть как однофазными, так и трехфазными. Трехфазные реле напряжения используются на трехфазном вводе для защиты трехфазного оборудования. Они, как правит, отключают сеть не напрямую, а через электромагнитный контактор. При отсутствии трехфазных потребителей лучше всего будет поставить на каждую фазу по однофазному реле напряжения.

В зависимости от способа подключения реле напряжения могут быть выполнены в виде переносного устройства типа «вилка—розетка» или для установки в распределительном шкафу на DIN-рейку. Обычно такие реле имеют широкий диапазон регулировок и могут работать в нескольких независимых режимах: как реле напряжения, как реле минимального напряжения, как реле максимального напряжения или как реле времени с задержкой на включение.

Реле напряжения работают в диапазоне 100—400 В и делятся на устройства, имеющие свою контактную группу и управляющие нагрузкой самостоятельно, а также реле, которые управляют нагрузкой через более мощные контакторы.

Некоторые типы реле напряжения могут использоваться для самостоятельного отключения электрической сети при возникновении аварийного напряжения. Они обладают большей коммутационной способностью и управляют сетью с нагрузкой до 13 кВт, что вполне достаточно для квартиры или частного дома. Приборы устанавливаются на вводе после электросчетчика и УЗО на DIN-рейку.

Реле напряжения не имеет встроенной защиты от высоких токов, поэтому его нужно устанавливать после автоматического выключателя. При этом номинальный ток реле должен быть на 20—30 % выше номинального тока автомата. Реле напряжения также не защищают от высокого напряжения остаточных токов грозовых разрядов.

Датчик превышения напряжения ДПН 260 предназначен для ограничения максимально допустимого напряжения на нагрузке. Он работает совместно с УЗО или дифференциальным автоматом с током утечки 30—300 мА Напряжение срабатывания ДПН 260 устанавливается в пределах 255—260 В, время срабатывания — 0,01 с. Он выполнен в стандартном модуле на базе обычного варистора и предназначен для установки на DlN-рейку 35 мм. Следует отметить, что датчик создает ток утечки и вызывает срабатывание УЗО, которое не может включиться самостоятельно, что является его основным недостатком.

Контактор — это коммутационный аппарат дистанционного действия, коммутирующий нагрузки переменного или постоянного тока, который предназначен для частых включений и отключений. Они могут управлять осветительными, обогревательными и другими устройствами в силовых цепях постоянного и переменного тока с напряжением до 380 В и частотой 50 Гц.

Контакторы не обладают защитными функциями, но эффективно работают совместно с реле напряжения, обеспечивая своевременное отключение сети. Достоинством этих устройств является надежная контактная группа, способная выдержать большое число включений и отключений при значительной мощности управляемой нагрузки.

Контакторы могут использоваться, например, для управления режимом работы системы обогрева полов, когда мощность нагревательных кабелей превышает допустимую мощность терморегулятора.

Контактор, управляемый выключателем, импульсным реле, таймером или другим датчиком, позволяет включить (выключить) необходимую нагрузку, с которой электронные реле, рассчитанные на сравнительно небольшие токи, самостоятельно справиться не могут. Контакторы являются незаменимым элементом многофункциональной системы типа «Умный дам».

Контакторы могут быть как однофазными, так и трехфазными. Основными параметрами, по которым осуществляют выбор контакторов, являются следующие:

Номинальное рабочее напряжение сети
Номинальный рабочий ток
Напряжение катушки управления
Каличество/вид дополнительных контактов

Смотрите также:

Как организовать защиту от перенапряжения сети в частном доме: схемы, приборы, оборудование

Наличие в доме дорогостоящей электробытовой и электронной технике, природные катаклизмы и низкое качество электроснабжения в городских сетях вынуждают собственников жилья принимать меры, чтобы минимизировать возможный ущерб от вышеуказанных факторов.

В данной статье речь пойдёт о практических мерах по защите от перенапряжения, которые можно реализовать при организации электроснабжения частного дома. Причём эти работы можно выполнить как при новом строительстве, так и при модернизации существующих систем электроснабжения частного дома.

Я выполнял указанные работы при переводе электропитания дома с однофазной на трёхфазную схему. Причём работы были не только выполнены, но и приняты представителями горэлектросетей без замечаний, а правильное функционирование приборов и эффективность защиты от перенапряжения проверена на практике в процессе эксплуатации. Известно, что основным условием подключения к городским электросетям является выполнение технических условий (ТУ), которые выдаются собственнику жилья. Как показал личный опыт, надеяться на то, что в данных ТУ будут отражены все мероприятия по безопасной эксплуатации электрооборудования, можно с определённым скептицизмом. На фото ниже показаны ТУ, выданные мне в горэлектросетях.

Примечание: пункты, помеченные на фото красным цветом, были мной реализованы самостоятельно ещё до получения тех. условий. Пункт, помеченный синим цветом, больше обусловлен интересами самих горсетей (защитить себя от ответственности за ущерб перед собственником дома по причине возможных проблем в зоне их ответственности).

Поэтому при разработке проекта схемы электроснабжения частного дома было решено использовать дополнительные меры по защите электрооборудования, которые не были отражены в ТУ. Ниже на фото показан фрагмент проекта электроснабжения моего жилого дома.

Как видно из фото, в учётно-распределительном шкафу (ЩР1), устанавливаемом внутри дома, предусмотрено устройство защиты от импульсных перенапряжений (УЗИП-II) согласно требованиям ТУ, выданных городскими электрическими сетями.

Так как ввод в дом осуществляется по воздушной линии, то с учётом требований ПУЭ (правил устройства электроустановок), на вводе в дом должны устанавливаться ограничители перенапряжений, что и было мной учтено в проекте (УЗИП-I на фото), которые установлены в шкафу (ЩВ1) на фасаде здания. Для защиты индивидуальных электроприёмников в доме используются ИБП (источники бесперебойного питания) и стабилизаторы напряжений.

Таким образом, защита электрооборудования дома от перенапряжений реализована в трёх зонах (уровнях):

на вводе в дом
внутри дома, в учётно-распределительном шкафу
индивидуальная защита электроприборов внутри помещений дома

Защита от перенапряжения

Что важно учесть при выполнении работ

В первую очередь должен отметить специфические особенности, предъявляемые к выполнению электромонтажных работ со стороны представителей городских электросетей. Для примера с точки зрения учёта потребляемой электроэнергии достаточно поверить и опечатать счётчик электроэнергии. Но поскольку в каждом из нас они видят «потенциальных расхитителей электроэнергии», то всё, что касается монтажа оборудования, присоединений на участке от городской опоры и до счётчика включительно, должно быть «недоступным для потребителя», закрытым (в боксы, шкафы) и опломбированным. Причём даже в том случае, если эти «требования» противоречат требованиям технической документации на установленное оборудование, создают риск возникновения отказов в работе оборудования и т. д. Более подробно об этих «специфических требованиях» будет сказано ниже.

Теперь о технической стороне вопроса:

Для защиты электрооборудования, установленного в доме, я использовал следующие приборы и аппараты.

1. В качестве УЗИП (устройства защиты от импульсных перенапряжений) — I уровня мной были использованы ограничители перенапряжений нелинейные (ОПН), российского производства (Санкт-Петербург), в количестве трёх штук (по одному, на каждый фазный проводник). Заводское обозначение данных приборов — ОПНд-0,38. Установлены они в опечатанном пластиковом боксе в стальном шкафу на фасаде дома.

Что важно отметить по данному оборудованию:

Данные приборы защищают только от импульсных (кратковременных) перенапряжений, возникающих при грозах, а также от кратковременных коммутационных перенапряжений, причём в обе стороны. При длительных перенапряжениях, вызванных авариями и неполадками в городской электросети, данные приборы защиту дома не обеспечат.
В техническом плане ОПН представляет собой варистор (нелинейный резистор). Прибор подключается параллельно нагрузке между фазным и нулевым проводом. При появлении бросков (импульсов) напряжения, внутреннее сопротивление прибора моментально снижается, при этом ток через прибор резко и многократно возрастает, уходя в землю. Таким образом, происходит сглаживание (снижение) амплитуды импульсного напряжения. В связи с вышесказанным, при монтаже данных приборов нужно обратить особое внимание на устройство контура заземления и надёжного подключения ОПН к нему.
В зависимости от схемы электроснабжения дома, количество используемых ОПН может варьироваться. Например, для однофазного воздушного ввода достаточно установить один такой прибор, при питании от городской сети по двухпроводной линии. Для трёхфазного воздушного ввода в большинстве случаев достаточно установить три прибора (по числу фаз). Если ввод в дом осуществляется по трёхфазной, но пяти проводной схеме, или приборы ставится на участке после разделения общего проводника на нулевой рабочий (N) проводник и защитный проводник (PE), то потребуется установка дополнительного прибора между нулевым и защитным проводником.

2. В качестве УЗИП — II уровня я использовал аппараты УЗМ-50 М (устройство защитное многофункциональное) российского производства.

Из особенностей данных аппаратов можно отметить следующее:

В отличие от ОПН, данные аппараты обеспечивают защиту не только от импульсных перенапряжений, но и защиту от длительных (аварийных) перенапряжений и просадок (недопустимого падения напряжения).
В конструктивном отношении представляют собой реле контроля напряжения, дополненное мощным реле и варистором, заключенным в один корпус.
Для однофазной сети необходимо установить один аппарат, для трёхфазной сети потребуется три аппарата, не зависимо от числа проводников питающей линии.

3. Третий немаловажный момент, касающийся правильного монтажа и работы УЗИП при их последовательном включении (показаны на фото красными прямоугольниками УЗИП-1 и УЗИП-2) заключается в том, что расстояние между ними (по длине кабеля) должно быть не менее 10 метров. В моём случае оно равно 20 метрам.

Примечание: приобрести указанное оборудование (ОПН и УЗМ) в моём городе оказалось невозможным, ввиду его отсутствия в продаже, заказывал через интернет. Такой расклад навеял мысль о том, что вопросу защиты электрооборудования, по крайней мере, в нашем городе, внимания практически никто не уделяет.

Практическое выполнение работ

Практическое выполнение работ не представляет собой большой сложности и показано на фото ниже, с небольшими пояснениями.

Монтаж ОПН-0,38 на вводе в дом

На фото показан монтаж ОПН в пластиковом боксе. Из особенностей нужно учесть, что специальных боксов для ОПН не существует, ибо конструктивно они крепятся на опорной конструкции и по типу своего исполнения могут устанавливаться открыто. Установка ОПН в боксе — мера вынужденная. Бокс должен иметь возможность для пломбировки. Для установки ОПН в боксе сделана самодельная конструкция из оцинкованной стали толщиной 1 мм, которая закреплена вместо штатной дин рейки, установленной в боксе на заводе-изготовителе.

При монтаже ОПН и подключении к ним проводов использование граверных шайб — обязательно. По требованиям ТУ, вводной автомат должен устанавливаться в боксе с возможностью пломбировки. Использовался аналогичный бокс, как для ОПН, что и показано на фото ниже (верхний пластиковый бокс в металлическом шкафу).

Такое нагромождение конструкций (пластиковых боксов в металлическом шкафу) на фасаде дома, обусловлено, как я отмечал ранее, именно специфическими требованиями горэлектросетей и вызывает не только заметное удорожание работ, но и дополнительных затрат сил, времени и нервов. На мой взгляд, правильное в техническом плане выполнение работ при воздушном вводе, выполненное проводом СИП, должно бы быть следующим: от опоры горэлектросетей до фасада дома прокладываем провод СИП, крепим на фасаде дома и обрезаем с небольшим напуском. Затем на каждый провод СИП крепим прокалывающий зажим с отводом из медного провода сечением 10 мм2, который заводится в шкаф (или бокс) на клеммы вводного автомата. Срезы проводов СИП закрываем герметичными колпачками. Таким образом, мы правильно «перешли» с алюминия (провод СИП) на медь. При этом у нас не возникло бы проблем с подключением медного провода (сечением 10 мм2) к клеммам модульного вводного автомата. Но такую работу представители горсетей не примут.

Поэтому провод СИП сечением 16 мм2 необходимо завести непосредственно на клеммы вводного автомата, который должен быть установлен в пластиковый бокс. Сделать это на практике очень сложно, так как нужно сохранить степень защиты бокса (для наружной установки не ниже IP 54), при этом провод СИП должен быть зафиксирован по отношению к пластиковому боксу и т. д.

На практике пришлось просто купить ещё один стальной шкаф, в котором установил сами пластиковые боксы, затем провод СИП был заведён в шкаф и закреплён в нём. Ниже на фото показаны завершающие работы по монтажу шкафа и его крепления на фасаде дома. Работы были приняты без замечаний и претензий.

Ещё один важный момент, на который нужно обратить внимание, связан с тем, что ОПН при работе во время грозы отводит ток в землю посредством подключения самого ОПН к контуру заземления. При этом токи могут достигать значительных величин: от 200 — 300 А и до нескольких тысяч ампер. Поэтому важно обеспечить кратчайший путь от самих ОПН до контура заземления медным проводником сечением не менее 10 мм2. Ниже на фото показано, как данное подключение выполнил я. Для надёжности работы ОПН я сделал подключение приборов к контуру заземления двумя медными проводами сечением 10 мм2 каждый. На фото провод в желто-зеленой трубке ТУТ (термоусаживающаяся трубка).

Монтаж аппаратов УЗМ-50М в учётно-распределительном шкафу

Выполнение электромонтажных работ проблем не доставляет, поскольку аппараты имеют штатное крепление на DIN-рейку. Фрагмент выполнения работ по монтажу УЗМ-50М в шкафу показан на фото ниже. Аппараты также должны устанавливаться в пластиковый бокс с возможностью пломбирования. На фото верхняя крышка бокса не показана.

С точки зрения электрической схемы подключения (хотя схема имеется в паспорте на аппарат и на корпусе самого аппарата) у неподготовленного читателя могут возникнуть вопросы. Чтобы пояснить особенности подключения аппарата, ниже на рисунке приводится схема подключения, приведённая в паспорте на УЗМ-50М, с некоторыми моими пояснениями.

Во-первых, как видно из схемы, УЗМ-50М является однофазным коммутирующим аппаратом и для своего функционирования требует обязательного подключения проводников L и N к верхним клеммам. Это показано на схеме подключения в обоих случаях (а и б). Далее, между схемой а и схемой б появляется различие, о котором производитель не даёт ни какого пояснения и приходится потребителю самостоятельно додумывать, как и в каких случаях какую схему использовать.

Различие заключается в том, что по верхней схеме (а) нагрузка подключается к аппарату по двум проводам (L и N). Т. е. в случае аварийного срабатывания аппарата цепь будет разорвана как по фазному проводнику (L), так и по проводнику (N).

В нижней схеме (б) нагрузка к аппарату подключается только по одному фазному проводнику (L), а второй провод (N) подключается к нагрузке напрямую, минуя аппарат. Т. е. в случае аварийного срабатывания аппарата он разомкнёт только фазный проводник, а проводник N остаётся подключенным всегда. Исходя из вышесказанного, а также зная, в каком случае допускается разрывать проводник N, а в каком — не допускается, можно сделать следующий вывод:

В случае подключения дома (квартиры) по двухпроводной линии (система TN-C), необходимо подключать аппарат УЗМ-50М по нижней схеме (б), так как в этом случае провод N выполняет две функции (нулевого рабочего проводника и нулевого защитного проводника), и его разрывать ни в коем случае нельзя.

В случае если подключение дома (квартиры) выполнено по трёхпроводной схеме (TN-S), либо аппарат установлен в системе (TN-C-S), на участке после разделения общего (PEN) проводника (на N и PE), то провод N можно разрывать. В этом случае аппарат УЗМ-50М нужно подключать по верхней схеме (а). Почему аппарат, согласно схеме производителя, нужно подключать после счётчика (на рисунке поставил знак вопроса) — мне малопонятно. Я, например, свои аппараты в шкафу подключал до счётчика, что бы они защищали всё оборудование, установленное в доме, в том числе и оборудование, установленное в самом шкафу. Кроме того, поскольку разделение общего PEN выполнено в шкафу (ЩР1) в доме, то подключал аппараты защиты по схеме а, т. е. с отключением как фазных, так и нулевого проводников. Что и показано на фото ниже.

Ещё один важный момент: поскольку данные аппараты не предназначены для использования в многофазной сети то необходимо знать и учитывать следующее.

В случае трёхфазного подключения дома и использования данных аппаратов, если в доме имеются только однофазные электроприёмники, никаких проблем с использованием и работой данных аппаратов быть не должно. Но если в доме имеются трёхфазные потребители, например, трёхфазный электродвигатель, то в случае аварийного срабатывания аппаратов (одного или двух), трёхфазный электроприёмник (например, электродвигатель) может выйти из строя. Таким образом, в данном случае потребуются дополнительные технические мероприятия по отключению трёхфазных потребителей при аварийном срабатывании аппаратов УЗМ.

Использование индивидуальных защитных приборов

Применение ИБП стабилизаторов напряжения для защиты отдельных электроприёмников в доме (телевизор, компьютер и т. д.) настолько стало привычным и распространённым, что какого-либо особого пояснения не требует, поэтому здесь не приводится.

Выводы

1. Опыт эксплуатации показал, что при сильной грозе защита может работать неоднократно, на относительно небольшом промежутке времени. С учётом этого можно смело утверждать, что при сильных грозах и при отсутствии защиты, электрооборудование, установленное в доме, может быть выведено из строя с достаточно высокой степенью вероятности.
2. В случае невозможности выполнения аналогичных работ в своём доме, в качестве защитной меры при грозовых разрядах необходимо хотя бы отключать электроприборы от сети, что, кстати, делают далеко не все.

Данный вариант защиты электрооборудования является недорогим бюджетным решением, но вполне работоспособным, надёжным и проверенным на практике. В случае применения аналогичного оборудования импортного производства и приглашения для выполнения работ специалистов цена вопроса может увеличиться в разы, что даже для средне обеспеченной семьи может быть накладно.

УЗИП для частного дома — выбор и схемы подключения

Во время грозы довольно часто возникают токовые импульсы, способные полностью вывести из строя приборы, оборудование, электронную аппаратуру, установленные внутри помещений. Для того чтобы защититься от негативных воздействий потребуется УЗИП для частного дома, представляющий собой устройство защиты от импульсных перенапряжений. Эти приборы применяются в низковольтных сетях, напряжением до 1 кВ. Область применения защитных устройств охватывает не только промышленные предприятия, но и частные жилые объекты.

Назначение УЗИП

До недавних пор основными средствами защит от перепадов напряжения считались УЗМ – устройства защитные многофункциональные. Они надежно защищали оборудование при наступлении аварийных ситуаций. Эти приборы массово устанавливаются в квартире, а также владельцами частных домов, и ни у кого не возникает сомнений в их целесообразности. С УЗИП наблюдается совершенно другая ситуация. Многие хозяева просто не понимают, что такое УЗИП и для чего нужен, ведь на объекте уже установлены УЗМ?

УЗИП обеспечивает защиту не от какого-то незначительного повышения напряжения с 220 до 380 вольт, а от мгновенного импульса, достигающего нескольких киловольт. При таких высоких значениях реле напряжения становится просто бесполезным, поскольку оно выйдет из строя вместе с другим оборудованием.

С другой стороны, УЗИП в силу своей специфики, не способно защитить сеть от перепадов в десятки или сотни вольт. Таким образом, не существует альтернативы УЗИП или реле напряжения, каждое из этих устройств используется отдельно, функционально дополняя друг друга и повышая тем самым степень защищенности объекта.

Импульсное высокое перенапряжение возникает даже при ударах молнии на значительном расстоянии от воздушной линии. Удар в ЛЭП на опоре может произойти очень далеко от дома, а импульс с высокой вероятность все равно проникает в домашнюю сеть. Общая протяженность кабелей и проводов в современных домах может достигать нескольких километров. Принимая на себя грозовой импульс, они получают огромное наведенное напряжение, с которым сможет справиться только УЗИП. После его срабатывания сеть оказывается обесточенной, и вся электроника остается в целости и сохранности.

Конструкция

Конструктивные особенности того или иного прибора зависят от степени защиты, которую он обеспечивает. Поэтому в качестве основы могут использоваться варисторы или разрядники. В обычном режиме эти устройства выступают в качестве байпаса, создавая резервный путь для электрического тока на случай аварийной ситуации. С этой целью УЗИП через шунт соединяется с заземлением.

Чаще всего для защиты объектов и электрики используются варисторные устройства. Они оборудуются тепловой защитой, обеспечивающей нормальную работу приборов в течение продолжительного времени. Постоянное воздействие токов с высокими амплитудами приводит к износу варистора и снижению его показателя – максимально допустимого рабочего напряжения. Увеличенные токи утечки, проходящие через корпус, нередко приводят к его перегреву и деформации. Пластик расплавляется и фазные клеммы оказываются коротко замкнутыми с металлической ДИН-рейкой.

Поэтому вместе с варисторами устанавливается тепловая защита или термический размыкатель. Их простейшая конструкция состоит из контакта с пружиной, припаянного к выводу УЗИП, который, в свою очередь, связан с пожарной сигнализацией. В некоторых приборах используются контакты, подключаемые к автономной сигнализации, срабатывающей при неисправностях устройства и передающей сигнал в места получения и обработки информации.

Иногда под воздействием огромных токов тепловая защита может отреагировать с некоторой задержкой, что приводит к образованию дуги и расплавлению корпуса. Поэтому, во избежание подобных ситуаций, последовательно с УЗИП устанавливаются тепловые предохранители с необходимыми характеристиками. Они устойчивы к высоким импульсным перенапряжениям и отличаются очень быстрым срабатыванием. Подобная защита обеспечивает своевременное полное или частичное отключение электрической сети.

Принцип работы

Все защитные устройства УЗИП разделяются на две основные категории:

Ограничители перенапряжений сети – ОПС.
Ограничители импульсных напряжений – ОИН.

Эти приборы обладают двумя видами защиты:

Несимметричная или синфазная защита. При возникновении перенапряжения все импульсы перенаправляются на землю по маршрутам фаза-земля и нейтраль-земля.
Симметричная или дифференциальная защита. В случае перенапряжений направление энергии изменяется в сторону другого активного проводника: фаза-фаза или фаза-ноль.

Принцип работы УЗИП заключается в использовании в нем варистора, представляющего собой полупроводниковый резистор с нелинейными характеристиками. В обычном состоянии сети в 220 V он свободно пропускает через себя электрический ток. Когда при ударе молнии в цепи возникает импульс, происходит резкий скачок напряжения. Под его воздействием происходит снижение сопротивление в УЗИП и возникает запланированное короткое замыкание.

В результате, срабатывает автоматический выключатель, и вся цепь оказывается отключенной. Резкий перепад напряжения не затрагивает электрооборудование и через него не будут протекать высокие токи.

В зависимости от конструкции, все УЗИП разделяются на несколько видов, для каждого из которых предусмотрена собственная схема подключения:

Коммутирующие. Они отличаются высоким сопротивлением, которое впоследствии под действием сильных импульсов мгновенно снижается до нуля. Основой этих устройств служат разрядники.
Ограничивающие приборы – ОПН. Они также отличаются высоким сопротивлением. В отличие от предыдущих устройств, его снижение происходит постепенно. Резкий рост напряжения приводит к такому же резкому росту силы тока, проходящего непосредственно через варистор. За счет этого происходит сглаживание электрических импульсов, а прибор возвращается в исходное положение.
Комбинированные устройства соединяют в себе свойства варисторов и разрядников, выполняя функции обоих устройств.

Классификация и характеристики

Как выбрать УЗИП для частного дома? Все защитные устройства классифицируются по своим функциональным возможностям и, соответственно, отличаются собственными техническими характеристиками.

По классам защиты эти приборы условно подразделяются:

1-й класс (В). Защищают от ударов молний в систему электроснабжения, нейтрализуют атмосферные и коммутационные перенапряжения. Устанавливаются в щитках ВРУ на вводе или внутри главного распределительного щита. Обязательны к установке в отдельных зданиях, расположенных на открытой местности, на объектах, оборудованных молниеотводом или находящихся возле высоких деревьев. Величина номинального разрядного тока для таких устройств составляет от 30 до 60 кА.
2-й класс (С). Используются для защиты сетей от остаточных явлений, связанных с атмосферными и коммутационными перенапряжениями, которые смогли преодолеть прибор 1-го класса. Монтируются в местные распределительные щитки, например, на вводе в квартиру. Номинальное значение разрядного тока находится в пределах 20-40 кА.
3-й класс (D). Непосредственно защищают электронную аппаратуру от перенапряжений и помех, прошедших сквозь устройство 2-го класса. Монтируются в распределительных коробках, розетках или в самом оборудовании. Типичным примером является сетевой фильтр, в который подключаются компьютеры. Номинальный разрядный ток для таких приборов – 5-10 кА.

Перечень основных характеристик УЗИП:

Величина номинального и максимального сетевого напряжения, на которое рассчитано конкретное защитное устройство.
Значение рабочей частоты тока, необходимой для нормального функционирования УЗИП.
Подобрать показатель номинального разрядного тока, многократно пропускаемого устройством без потерь работоспособности.
Величина максимального разрядного тока, однократно пропускаемого через УЗИП без выхода из строя защитного устройства.
Значение напряжения защиты. Означает степень максимального падения напряжения под действием импульса (кВ). Указывает на способность УЗИП путем подбора к ограничению перенапряжения.

Схема подключения

Защитные устройства подключаются по разным схемам в зависимости от сетевого напряжения 220 и 380 V. Такие сети могут использоваться в однофазной сети или трехфазной. Основным приоритетом схемы является ее бесперебойная или безопасная работа. В первом случае допускается временное отключение от молниезащиты во избежание перебоев в электроснабжении. Второй вариант не допускает такого отключения даже на короткое время, возможно лишь полностью отключить подачу электричества.

Чаще всего подключение УЗИП выполняется в однофазных сетях с заземляющей системой TN-S или ТТ. В этом случае к защитному устройству выполняется подключение фазного, а также двух нулевых проводников – рабочего и защитного. Вначале фазный провод и ноль подключаются к своим клеммам, после чего через общий шлейф они выводятся на линию с оборудованием.

Защитный проводник соединяется с заземляющим проводом. Монтаж УЗИП в однофазной сети выполняется сразу же за вводным автоматом. Все контакты прибора имеют свои обозначения, поэтому проблем с подключением обычно не возникает.

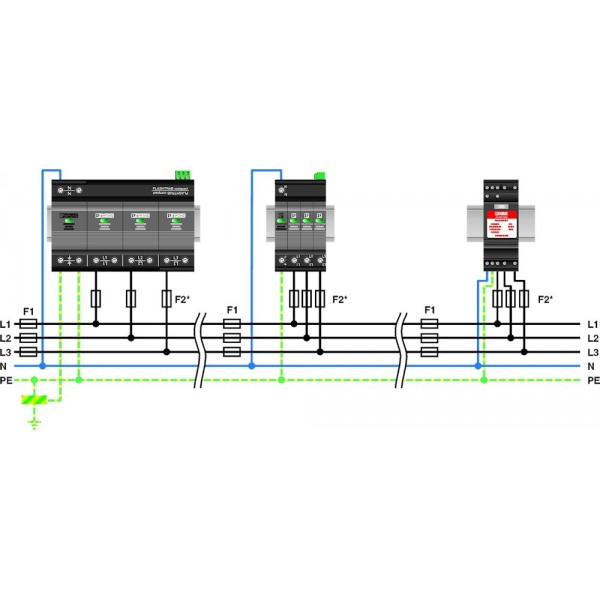

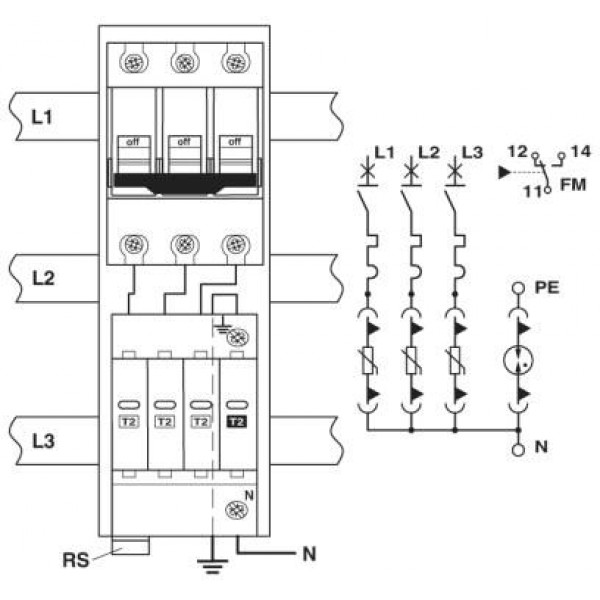

Представленная схема подключения используется для трехфазной сети, подключенной к заземляющей системе по варианту TN-S или ТТ. От однофазной она отличается наличием пяти проводников, идущих от источника питания. В их число входят три фазных и два нулевых проводника – рабочий и защитный. Три фазы и ноль подключаются к клеммам, а защитных проводник соединяется с корпусом электроприбора и землей, выполняя функцию своеобразной перемычки.

При использовании системы заземления по схеме TN-C, существует еще одна возможность произвести подключение УЗИП в трехфазной сети. Основным отличием является соединение рабочего и защитного проводников в общий провод PEN. Данная схема подключения считается устаревшей и применяется в домах старой постройки, где отсутствует заземление и заземляющие проводники.

В случае возникновения перенапряжения в каждом из трех вариантов высокий ток направляется в сторону земля при помощи монтажа заземляющего или общего защитного провода, не позволяя импульсу причинить вред оборудованию.

Ошибки при монтаже и подключении

Эффективность работы УЗИП во многом зависит от его правильного выбора, установки и подключения. Поэтому, перед тем как подключить УЗИП нужно учитывать следующие факторы:

Нельзя устанавливать прибор в щитке с некачественным заземляющим контуром. Первый же удар молнии разрушит не только все оборудование, но и саму щитовую. Высоким токам просто некуда будет уходить.
Неправильный выбор УЗИП в частном доме, когда устройство несовместимо с действующей системой заземления. Необходимо внимательно изучить техническую документацию перед покупкой.
Установка УЗИП не с тем классом защиты.
Не следует ограничиваться одним устройством. В некоторых случаях могут понадобиться 2 или даже 3 прибора, которые нужно правильно выбирать.
Класс УЗИП перепутан с местом его установки. Защитная схема подключения серьезно нарушается и становится неэффективной.

В любом случае, перед оборудованием защитной системы с помощью этих устройств, следует проконсультироваться с опытными специалистами.

Лучшие варианты защиты от перенапряжения для всего дома (Руководство для покупателя)

Фото: amazon.com

Вы можете подумать, что источник питания в вашем доме достаточно стабильный. Хотя экстремальные погодные условия, такие как ураганы, торнадо, метели и даже просто грозы или сильный ветер, представляют очевидную угрозу отключения электроэнергии, скачки напряжения и скачки напряжения, вызванные погодой, случаются чаще, чем вы можете себе представить, и могут быть вызваны множеством причин.

Неисправности или пожары в главных трансформаторах или генерирующем оборудовании могут вызвать перебои в электроснабжении вашего дома, а отключения электроэнергии, которые представляют собой преднамеренные или непреднамеренные падения напряжения в системе электроснабжения, часто приводят к скачкам напряжения при восстановлении электроэнергии.

Эти инциденты, которые могут произойти в мгновение ока, далеко не необычны. Всплеск может длиться всего долю секунды, но результаты внутри дома могут быть долгосрочными или даже катастрофическими. Избыточное электричество может повредить все, от компьютера, телевизора или холодильника до компрессора системы отопления, вентиляции и кондиционирования воздуха.

К счастью, устройства для предотвращения этих проблем на удивление доступны по цене, особенно если сравнивать со стоимостью поврежденных элементов, которые необходимо будет заменить.Это руководство поможет вам определить, как выбрать лучший сетевой фильтр для вашего дома.

ЛУЧШИЙ В ЦЕЛОМ: Eaton Ultimate Surge Protection, 3-е издание
БЕГ: Siemens FS140 Защита от перенапряжения для всего дома
НАИЛУЧШИЙ ВЗРЫВ ДЛЯ БАКА: Square D от Schneider Electric Homeline SurgeBreaker
ТАКЖЕ УЧИТЫВАЙТЕ: Leviton 51120-1 Устройство защиты панели 120/240 В
ТАКЖЕ УЧИТЫВАЙТЕ: Square D от Schneider Electric Protective Device
ТАКЖЕ УЧИТЫВАЙТЕ: Устройство защиты от перенапряжения Intermatic для всего дома

Фото: amazon.com

Типы устройств защиты от перенапряжения

Хотя их обычно называют «устройствами защиты от перенапряжения», технически это «устройства защиты от перенапряжения» (SPD). При выборе лучшего УЗИП для вашего дома необходимо учитывать, к какой категории они относятся.

Некоторые из них предназначены для защиты отдельных элементов от повреждений, вызванных скачками напряжения, в то время как другие — которые являются основным предметом данной статьи — предлагают защиту от перенапряжения для всего дома. Последние существуют в двух различных формах, что в общей сложности составляет три типа SPD.

Тип 1

Устройства типа 1 обеспечивают высочайший уровень защиты от внешних источников, а также общую защиту от внутренних скачков напряжения. Могут пройти маломощные шипы, но они, как правило, неразрушающие.

Эти устройства защиты от перенапряжения устанавливаются там, где источник питания коммунальной компании встречается с главным выключателем, так называемая «сторона линии». Это означает, что электричество не может попасть в дом, не проходя через SPD, поэтому через него проходит только безопасный уровень электричества.

Для установки необходимо отключить питание дома на время выполнения работ. Установка также должна выполняться квалифицированным электриком, что может значительно увеличить стоимость. В некоторых случаях необходимо проинформировать коммунальную компанию до начала работ, хотя подрядчик должен это организовать.

Тип 2

Возможно, самый популярный тип SPD, устройство защиты от перенапряжения типа 2, может быть установлено внутри панели главного выключателя, также называемой центром нагрузки, или где-то рядом с ней.Монтаж может выполнить любой домашний мастер с необходимым опытом работы с электрикой. Тем не менее, хотя для выполнения этой работы не обязательно иметь квалифицированного электрика, тем, кто не полностью уверен в своих силах, следует хотя бы проконсультироваться с ним.

В зависимости от конфигурации пользователя SPD типа 2 могут защищать отдельную цепь или все цепи внутри панели, а также вспомогательные панели после нее. Многие из них обеспечивают те же уровни защиты, что и устройства типа 1, но важно проверять технические характеристики.

Примечание: Последний кодекс Национальной ассоциации противопожарной защиты (NFPA) предлагает, чтобы все новые дома имели устройства типа 1 или типа 2, установленные в стандартной комплектации, и что любая заменяющая сервисная панель, установленная в существующих домах, включает их.

Тип 3

Обычно называемые «полосовыми сетевыми фильтрами» или «розеточными сетевыми фильтрами», это популярные недорогие устройства, которые подключаются к любой домашней розетке. Обычно они имеют от четырех до шести дополнительных розеток и представляют собой удобный способ защиты устройств с низким энергопотреблением, таких как телевизоры, компьютеры или игровые консоли.

Технически эти устройства являются ограничителями перенапряжения. В отличие от устройств защиты от перенапряжения типа 1 и типа 2, они не поглощают избыточную мощность, а передают ее на заземляющий провод. Хотя они эффективны в большинстве случаев, было бы неправильно предполагать, что они обеспечивают полную защиту. Также важно не путать их с обычными удлинителями, которые часто выглядят одинаково, но не имеют элемента защиты от перенапряжения.

Что следует учитывать при выборе наилучшего устройства защиты от перенапряжения для всего дома

Прежде чем приступить к работе, важно иметь твердое представление о соответствующих функциях устройств защиты от перенапряжения для всего дома и о том, как они повлияют на ваше решение о покупке .

Ниже приводится подробное руководство по многим техническим соображениям и соображениям безопасности, которые следует учитывать при покупке лучшего устройства защиты от перенапряжения для всего дома.

Сертификация UL

UL, ранее известная как Underwriters Laboratories, является независимой организацией, признанной во всем мире в области испытаний и сертификации безопасности. Текущий стандарт для устройств защиты от перенапряжения — UL 1449 (3-е издание). Термин «внесен в список UL» используется часто. Устройства защиты от перенапряжения для всего дома также должны быть указаны как ограничители перенапряжения переходных процессов (TVSS) и обычно имеют соответствующую маркировку на устройстве.

UL 1449 охватывает множество аспектов SPD, в том числе скорость его реакции на скачок напряжения, ток, необходимый для его отключения, и предлагаемый уровень защиты. Чтобы пройти проверку, сетевой фильтр для всего дома должен обеспечивать результаты в указанных пределах в течение 15 последовательных тестов.

Устройства также могут иметь рейтинг Канадской ассоциации стандартов (CSA). Несмотря на название, это всемирно признанная организация, и сертификация подчеркивает высокие стандарты безопасности устройства.

Номинальное и максимальное продолжительное рабочее напряжение

Номинальное напряжение в США (напряжение, подаваемое на ваши бытовые розетки) составляет 110/120 вольт. Во многих других странах это 220/240 вольт. Сетевые фильтры для всего дома часто могут переключаться на любой из них, но это стоит проверить.

Максимальное непрерывное рабочее напряжение (MCOV) — это величина напряжения, которое устройство защиты от перенапряжения пропускает без отключения. Например, если устройство отключается каждый раз, когда напряжение достигает 121 вольт, это может вызвать ненужный износ, поэтому MCOV устанавливается немного выше.

Обычно это обеспечивает маржу от 15 до 20 процентов. Например, устройство защиты от перенапряжения на 120 вольт с запасом в 20 процентов будет иметь MCOV 144 вольт.

Рейтинги защиты от перенапряжения и напряжения

Производители устройств защиты от перенапряжения для всего дома часто используют такие термины, как «защита от высокого напряжения». Удар молнии может вызвать подачу 30 000 вольт в бытовую электрическую систему, поэтому защита от такой мощности, безусловно, звучит впечатляюще.Однако, хотя рейтинг защиты по напряжению рассчитывается UL и CSA в ходе их испытаний, они часто не видны в деталях продукта.

Чаще всего в заголовке указывается рейтинг защиты от перенапряжения. Это количество электрического тока, которое может быть поглощено, и измеряется в килоамперах (кА), то есть в тысячах ампер. Минимум обычно составляет 10 кА (10 000 ампер), но это зависит от типа устройства.

Лучшие сетевые фильтры для всего дома обычно имеют номинал от 30 кА и выше.Обычно этого достаточно, чтобы справиться с сильнейшими штормами или проблемами с выработкой электроэнергии, хотя обычно гораздо более высокие пределы.

Тип корпуса NEMA

Национальная ассоциация производителей электрооборудования (NEMA) имеет стандартизированную систему рейтингов корпусов электрических устройств, используемых в США. Она определяет среды, в которых можно установить и безопасно использовать конкретное устройство.

Рейтинги NEMA имеют два аспекта: защита, которую корпус обеспечивает внутреннему оборудованию, от грязи, пыли и т. Д., а также защиту корпуса для персонала, который может соприкоснуться с корпусом.

Сетевые фильтры для всего дома значительно различаются. NEMA 1 — это самый низкий рейтинг, указывающий, что корпус предназначен для использования внутри помещений и обеспечивает базовую защиту от возможных ударов электрическим током.

С другой стороны, продукт с рейтингом NEMA 4X подходит для использования в помещении или на открытом воздухе, в том числе на море, и обеспечивает защиту от переносимой ветром грязи, песка, дождя и т. Д. Избегайте покупки SPD, не имеющего рейтинга NEMA.

Дополнительные функции

Хотя одиночный скачок напряжения вряд ли полностью выведет из строя вашу защиту, вполне возможно, что после многочисленных событий устройство может выйти из строя. Если SPD до этого момента выполнял свою работу должным образом, вы можете даже не осознавать проблему. К счастью, даже самые простые сетевые фильтры для всего дома имеют светодиодный дисплей, показывающий, что устройство находится в рабочем состоянии.

Более сложные модели могут иметь дополнительные индикаторы, показывающие состояние неисправности, в то время как другие имеют звуковые сигналы.Для тех, кто использует интеллектуальные технологии в доме, есть несколько вариантов, которые можно интегрировать со смартфонами и системами домашней автоматизации для отправки сведений о скачке напряжения на смартфон или планшет.

Установка

Сетевые фильтры типа 2 для всего дома может быть установлен любым, кто обладает достаточными знаниями о том, как работает панель главного выключателя. Количество требуемых ячеек для выключателей и их сила тока могут варьироваться.

Важно понимать, что вы имеете дело с высоким напряжением, поэтому, если у вас есть какие-либо сомнения или неуверенность в своих силах, рекомендуется поговорить или нанять квалифицированного профессионального электрика.

Сетевые фильтры для всего дома типа 1 представляют собой устройства со стороны сети, что означает, что они устанавливаются между внешним сетевым кабелем и панелью главного выключателя. Установка этих устройств должна выполняться сертифицированным подрядчиком по электрике.

Невыполнение этого требования почти наверняка аннулирует любую страховку жилья в случае пожара или неисправности. Кроме того, это может быть незаконным и может привести к судебному преследованию вашей коммунальной компании за то, что линейный кабель и оборудование принадлежат им.

Наши фавориты

Получив возможность прочитать о типах устройств защиты от перенапряжения и их основных критериях производительности, пришло время рассмотреть лучшие варианты на рынке. Каждый из этих SPD имеет свои уникальные особенности и преимущества, и следующие категории должны помочь вам быстро и легко определить лучший сетевой фильтр для вашей ситуации.

Фото: amazon.com

Выбрать один лучший сетевой фильтр для всего дома — непростая задача, но многофункциональный Eaton получает высшие оценки за универсальность, выдающиеся характеристики защиты 108 кА и четкую сигнализацию состояния.

Это устройство типа 2, которое может быть установлено либо внутри основной панели выключателя, либо рядом с ней. Он поставляется готовым к установке, хотя может потребоваться дополнительный двухполюсный выключатель на 50 А.

Два светодиода предупреждают пользователя о том, активен ли блок, произошел ли скачок напряжения, но он все еще работает, или его необходимо заменить после нескольких инцидентов. Учитывая его высокий рейтинг kA, последнее может никогда не произойти.

Eaton внесен в список UL и соответствует NEMA 4X как для внутреннего, так и для наружного использования.Он также предлагает возможность защиты телефонных линий, Интернета и кабеля, на что часто не обращают внимания.

Фото: amazon.com

Компания Siemens предлагает ряд устройств защиты от перенапряжения. FS140 — это их модель премиум-класса, предлагающая защиту 140 кА в прочном термопластичном корпусе с рейтингом NEMA 4X. Его можно установить на любую панель главного выключателя через двухполюсный автоматический выключатель на 30 А или меньше.

Диагностика коммерческого класса означает, что существует три стадии предупреждения, включая звуковой сигнал и мигание красного светодиода, если электрическая система не защищена.Коаксиальные и DSL-устройства защиты телефонов и модемов Siemens могут быть добавлены для обеспечения полного покрытия, хотя это требует дополнительных затрат.

Это устройство немного дороже, чем у большинства конкурентов, но такой уровень защиты должен обеспечивать спокойствие даже в местах, подверженных грозам.

Фото: amazon.com

Schneider Electric, возможно, является крупнейшим производителем панелей выключателей и сопутствующего оборудования в США. Их бренд Square D предлагает ряд недорогих устройств защиты от перенапряжения.Эти базовые опции легко устанавливаются и соответствуют стандартам безопасности UL 1449.

Для установки требуется два отсека выключателя. Этот блок типа 2 с рейтингом NEMA 1 может быть установлен внутри совместимых панелей главного выключателя, а также в комбинированных служебных входных устройствах (CSED), которые соединяют в пару панели счетчиков и выключателей.

Он рассчитан на ток 27 кА, что, хотя и не такое высокое, как у некоторых других топовых опций, все же обеспечивает адекватную защиту практически от любого перенапряжения. Square D Homeline следует рассматривать как устройство с одним ударом, а это означает, что его, возможно, потребуется заменить после одного серьезного инцидента.

Фото: amazon.com

Простая в установке панель защиты от перенапряжения типа 2 Leviton, одинаково подходящая для использования в жилых домах и небольших коммерческих помещениях, предназначена для легкого монтажа заподлицо рядом с панелью главного выключателя. В этом положении он обеспечивает мгновенный визуальный контроль состояния защиты с помощью светодиодов на передней панели.

Металлический корпус J-Box предварительно перфорирован для стандартных электрических соединений кабелепровода и соответствует требованиям NEMA 1 для использования внутри помещений. В соответствии с его потенциальным использованием в смешанной коммерческой среде, огромное количество технической информации отображается прямо на лицевой стороне корпуса.

Предлагая защиту 50 кА для однофазного источника питания, это устройство может быть интегрировано с системой интеллектуального управления домом Dacora от Leviton.

Фото: amazon.com

Этот высококачественный сетевой фильтр типа 1 обеспечивает максимальную универсальность. Компактный блок оснащен корпусом NEMA 4X, может быть установлен в помещении или снаружи и разработан для установки на линии любой панели выключателя в жилом помещении.

В то время как большинство устройств защиты от перенапряжения предлагают четыре режима защиты (способ отвода перенапряжения от электрических устройств дома), HEPD80 предлагает шесть.Хотя эта функция, возможно, интересна только профессиональным электрикам, она может повысить уровень безопасности.

Несмотря на впечатляющий уровень защиты 80 кА, выдающаяся производительность HEPD80 не сопровождается завышенной ценой, поскольку это устройство остается очень доступным вариантом. Он внесен в списки UL и сертифицирован CSA.

Фото: amazon.com

Другой универсальный вариант, Intermatic может быть установлен профессиональным электриком на стороне линии как устройство типа 1 или как устройство типа 2 рядом с панелью главного выключателя.Прочный непромокаемый пластиковый корпус соответствует требованиям NEMA 3R для использования в помещении или на улице. Защита до 50 кА обеспечивается до шести режимов.

Уникальной особенностью этого устройства является то, что в нем используются сменные модули. Практически все остальные сетевые фильтры для всего дома необходимо полностью заменять после одного или нескольких инцидентов, связанных с перенапряжением, в зависимости от серьезности.

Вместо этого Intermatic позволяет заменять отдельные модули, что можно сделать, просто отключив устройство. Со временем это может привести к значительной экономии, особенно в районах, подверженных частым грозам.

Преимущества владения сетевым фильтром для всего дома

Сетевой фильтр для всего дома — это продукт, которому часто не уделяется должного внимания. В результате часто возникает вопрос, стоит ли его устанавливать. Они предлагают множество преимуществ, в том числе:

При сравнительно невысокой стоимости SPD защищает не только ваши чувствительные электронные устройства, но также вашу систему отопления, вентиляции и кондиционирования воздуха и другие основные приборы. Это может привести к экономии тысяч долларов, особенно в районах, где часто бывают грозы.
Около 80 процентов скачков напряжения происходит внутри дома. Они могут быть небольшими, но совокупный эффект заключается в том, что они сокращают срок службы любого устройства, которое постоянно подключено к сети, даже в режиме ожидания. Сетевые фильтры для всего дома предотвращают это.
Для домашних хозяйств, которые полагаются на колодезную воду, эти устройства могут предотвратить потерю водоснабжения.
Некоторые полисы страхования жилья не покрывают ущерб, причиненный скачками напряжения.

Часто задаваемые вопросы об устройствах защиты от перенапряжения для всего дома

Приведенная выше информация, несомненно, даст вам больше информации о функциях, на которые следует обратить внимание при выборе лучшего устройства защиты от перенапряжения для всего дома.Это также даст вам представление о некоторых из лучших продуктов, представленных в настоящее время на рынке. Однако некоторые вопросы могут остаться без ответа. Ниже приведены ответы на некоторые из наиболее распространенных вопросов.

В. В чем разница между удлинителем и сетевым фильтром?

Разветвитель питания просто обеспечивает дополнительные розетки. Устройства защиты от перенапряжения могут выглядеть очень похожими, но включают в себя устройства, предотвращающие скачки напряжения от повреждения подключенного к ним оборудования. Истинные устройства защиты от перенапряжения подробно расскажут о предоставляемой защите.

В. Как выбрать сетевой фильтр для всего дома?

Правильный SPD для ваших нужд будет зависеть от вашей домашней обстановки, типов электроники и приборов, которые вы хотите защитить, и частоты событий с высоким риском, таких как грозы или скачки напряжения.

Приведенные выше соображения должны служить серьезным ориентиром, но если вы все еще не уверены, какое устройство подходит вам, проконсультируйтесь с квалифицированным электриком.

В.Если скачок напряжения исходит от таких устройств, как блоки переменного тока и более крупные приборы, есть ли у меня защита устройства до панели выключателя?

Лучшее устройство защиты от перенапряжения для всего дома предотвратит внешние колебания напряжения, которые могут повредить оборудование внутри дома. Они также могут предотвратить обратную связь от внутренних скачков напряжения, проходящих через систему выключателя. Однако в лучшем случае также можно защитить чувствительную электронику полосовым устройством защиты от перенапряжения.

В. Работают ли сетевые фильтры для всего дома от молнии?

Да.Рекомендуемый минимальный уровень защиты от системы для всего дома составляет 40 000 ампер, хотя многие из них намного выше. Удар молнии обычно составляет около 30 000 ампер. Тем не менее, всегда рекомендуется отключать все, что можно, если гроза неизбежна.

В. Как долго прослужит сетевой фильтр для всего дома?

Сказать невозможно, потому что износ компонентов зависит от частоты и силы скачков напряжения. Многие производители заявляют, что ожидаемая продолжительность жизни составляет 5 лет и более, хотя 10 лет — не редкость.Однако некоторые недорогие устройства, возможно, потребуется заменить всего после одной значительной грозы.

Что нужно знать об устройствах защиты от перенапряжения для всего дома

Не так давно подрядчик по электрике Аллен Галлант был примерно на полпути к полному ремонту дома площадью 3200 квадратных футов в Актоне, штат Массачусетс, когда владельцы решили сэкономить немного денег и не устанавливать защиту от перенапряжения во всем доме от скачков молний или молний. сбитые линии электропередач.

Разумеется, вскоре после завершения строительства Галлант получил телефонный звонок от обеспокоенных владельцев: молния ударила в столб электросети возле их дома, послав приливную волну напряжения по проводам, мимо панели главного выключателя и в электрическую сеть. жилой дом.

Power Strip Назначение: Обеспечивает базовую защиту для нескольких устройств. Ищите: Выключатели на каждую розетку; пространство между выводами для трехконтактных вилок и трансформаторов; световые индикаторы, указывающие на износ устройства; напряжение зажима не более 400 вольт. Стоимость: 20-40 долларов

«Сгорела материнская плата в холодильнике Sub-Zero, сгорели регуляторы температуры в духовке с двойными стенками, вышло из строя шесть диммеров, два компьютера и все розетки GFCI в доме», — говорит Галлант.«Это был убыток в размере 11 000 долларов».

Многие домовладельцы считают, что адекватная защита от перенапряжения начинается и заканчивается подключением их компьютера к удлинителю. К сожалению, это случается редко.

Во-первых, не все сетевые фильтры соответствуют своему названию; некоторые из них — не более чем прославленные удлинители. Во-вторых, волна будет следовать за любым проводом в дом, включая телефонные и кабельные линии, и угрожать факсимильным и автоответчикам, телевизорам, спутниковым системам, компьютерам и модемам.И в-третьих, как обнаружили владельцы переоборудования Актона, тонкие электронные схемы распространились по всем нашим домам, в результате чего обычные приборы так же уязвимы, как и компьютеры, к воздействию скачков напряжения.

Что вызывает скачки напряжения?

Скачок напряжения может длиться всего несколько миллионных долей секунды, но в худшем случае он несет десятки тысяч вольт, которых достаточно, чтобы поджарить печатные платы, сломать жесткие диски и разрушить домашние развлекательные системы.

Скачки, вызванные молнией, являются самыми мощными и наиболее опасными: толчок мощностью 200 000 ампер, пробивающий линию электропередачи, сожжет стандартную 20-амперную проводку, как нить накаливания лампочки.Но удар молнии должен произойти менее чем в миле от дома, чтобы причинить вред, и на самом деле большинство повреждений, связанных с скачком напряжения, вызвано не молниями.

Surge Station Назначение: Защищает телефонные линии и коаксиальный кабель, а также подключаемые устройства. Ищите: А напряжение зажима на 330 вольт меньше; встроенные тепловые предохранители. UL 497A для скачков напряжения в телефонных линиях и UL 1283 для электромагнитных и радиопомех. Стоимость: 40-70 долларов

Гораздо более распространенными, если не столь значительными, являются скачки напряжения, вызванные отключением линий электропередач, внезапными изменениями в потреблении электроэнергии на соседнем заводе или даже включением и выключением лазерных принтеров, электрических сушилок, кондиционеров, холодильников и других источников энергии -сасывающие устройства в доме.

Ущерб, нанесенный этими незначительными колебаниями мощности, может быть мгновенным, но может не проявляться в течение некоторого времени. «Вы можете даже не заметить этого», — говорит Энди Лигор, консультант A.М.И. Systems Inc., фирма, которая устанавливает системы защиты от перенапряжения как в жилых, так и в коммерческих целях. «Затем примерно через год ваша микроволновая печь перестанет работать».

Сетевые фильтры

Защита от скачков напряжения требует двухстороннего подхода: подавитель для всего дома для подавления больших, опасных скачков напряжения и индивидуальный (или «подключаемый») ограничитель перенапряжения для уязвимых бытовых и электронных устройств.

Оба типа действуют как предохранительные клапаны.Обычно они просто сидят и пропускают электрический ток. Но при превышении нормального напряжения устройства мгновенно отводят избыточное напряжение на заземляющий провод. (Лучшие из них реагируют менее чем за наносекунду.) Как только уровни напряжения возвращаются в норму, ток электричества восстанавливается, если только скачок не был достаточно большим, чтобы расплавить предохранитель, встроенный в некоторые устройства.

Сетевые фильтры для всего дома

Как правило, подавители помех для всего дома жестко подключаются к сервисной панели, и на этот процесс у лицензированного электрика уходит около двух часов.Системы для всего дома должны быть рассчитаны на остановку как минимум 40 000 ампер. Функции, на которые следует обратить внимание, включают плавкие предохранители, а также индикаторы или сигналы тревоги, которые указывают на то, что устройство получило удар.

Защита среднего дома на 200 А обойдется примерно в 500 долларов, включая пару часов работы электрика. Для телефонных и кабельных линий рекомендуется использовать отдельные, но меньшие по размеру устройства для всего дома. Они защищают факсимильные и автоответчики, телевизоры и модемы.

Сами по себе подавители скачков напряжения не могут полностью остановить скачки напряжения; может просочиться до 15 процентов перенапряжения.Вот тут-то и пригодятся «подключаемые» устройства защиты от перенапряжения. Эти буферы между отдельными приборами и настенными розетками имеют огромное количество вариантов и цен. Они варьируются от 70 долларов США, не намного больше, чем компьютерная мышь, до 350 долларов США, размером с коробку для пиццы, которые защищают все компоненты домашнего кинотеатра.

Устройства защиты цепей

Источник бесперебойного питания Назначение: Обеспечивает чистое, бесперебойное питание.Резервный аккумулятор позволяет сэкономить время на сохранение данных во время отключения электроэнергии. Ищите: Контрольные лампы перегоревших предохранителей; телефонные и кабельные разъемы. Убедитесь, что он подключен к собственному удлинителю. Стоимость: 150–350 долларов

Но большинство сменных моделей делятся на три основные категории: знакомые многорозеточные удлинители; многозадачная импульсная станция, которая может работать с телефонными и кабельными гнездами, а также с кабелями питания; и ИБП (источник бесперебойного питания), который полностью очищает электроэнергию от случайных колебаний и обеспечивает кратковременное резервное питание от батареи на случай, если мощность снизится или полностью отключится.

Ожидайте, что вы заплатите от 20 до 70 долларов за качественный удлинитель или импульсную станцию и от 100 до 350 долларов за ИБП.

Защита контура покупки (плагин)

Перед покупкой сменного модуля убедитесь, что он выполняет следующие функции:

Соответствует стандарту UL 1449 (второе издание)
Имеет ограничивающее напряжение — величину, при которой электричество отводится на землю — 400 вольт или меньше. Чем меньше цифра, тем лучше защита
Поглощает не менее 600 джоулей энергии
Защищает все три входящие линии: горячую, нейтральную и заземленную.Ищите «L-N, L-G, N-G» (линия на нейтраль, линия на землю, нейтраль на землю) в спецификации продукта
Прекращает работу, когда его цепи повреждены скачком

Типы как для всего дома, так и для подключаемых модулей могут быть отключены без вашего ведома; ищите световые индикаторы, которые сигнализируют, когда устройство больше не работает.

Даже самый лучший ограничитель перенапряжения не сможет выполнять свою работу, если домашняя проводка не заземлена должным образом; Для отвода отведенного электричества должен быть единственный путь.«Без хорошего заземления ток может пройти по другому проводу и попасть внутрь вашего модема или факсимильного аппарата», — говорит Том Плесич, директор по развитию бизнеса компании Innovative Technology, производителя оборудования для подавления перенапряжения.

Также избегайте подключения чувствительных к перенапряжениям электронных устройств к одному удлинителю с лазерными принтерами, кондиционерами или другими приборами с большой нагрузкой на двигатель. Они производят собственные скачки напряжения низкого уровня, которые повлияют на все устройства, использующие полоску.

Страховые компании обычно не предоставляют скидки на дома с защитой от перенапряжения, но инвестиции в защиту вполне могут окупить себя, а иногда и некоторые. Это то, что обнаружили владельцы дома в Эктоне — слишком поздно.

Сколько стоят сетевые фильтры для всего дома?

Подавитель для всего дома Что он делает: Останавливает перенапряжения в проводке дома. Отдельные устройства необходимы для силовых, телефонных и кабельных линий. Ищите: Номинальный ток от 20 000 до 40 000 ампер; внутренние предохранители и световые индикаторы неисправности. Стоимость: Около 200 долларов за единицу плюс два часа на установку электрика Майкл Хейко

Когда Аллен Галлант вернулся на место, пострадавшее от перенапряжения, он потратил полтора часа на установку системы для всего дома, которая включала монтируемый на панели ограничитель перенапряжения для всего дома и аналогичные устройства для телефонных и кабельных линий.

Новые настенные духовые шкафы (3000 долларов) теперь защищены от скачков напряжения, как и отремонтированный холодильник Sub-Zero (1200 долларов) и вся другая электроника в доме.Общий счет от Gallant: 940 долларов.

Где найти

Удлинитель питания:
Универсальный сетевой фильтр Powermax 8 от Panamax Inc.

Устройство защиты от перенапряжения:
Устройство защиты от перенапряжения SurgeArrest Pro8TV от American Power Conversion (APC)

Источник бесперебойного питания (ИБП):
Back-UPS VS 500 от APC

Подавитель для всего дома:
Primax GB13, Panamax, Inc.

Специализированная защита:
Ноутбуки:
Устройство защиты от перенапряжения для ноутбуков SurgeArrest PNotePro3 от APC
Компьютерные сети:
Устройство защиты от перенапряжения для порта Thinnet ProtectNET (для оборудования 10 Base2 Lan) от APC
Телефон, компьютер или факс:
MAX 2Tel by Panamax
Домашние развлечения и аудио / видео системы:
MAX 5100 by Panamax

Нужна помощь в ремонте дома? Прочтите наши обзоры, чтобы узнать, может ли компания по гарантийному обслуживанию дома стать вашим решением.

13 лучших устройств защиты от перенапряжения для всего дома, рассмотренные и оцененные в 2021 году

Электричество — важная часть нашей современной жизни. Без него мы не сможем наслаждаться нашим нынешним образом жизни. Однако нестабильное электроснабжение также представляет опасность для наших домов и строений. Несмотря на технологические достижения, улучшающие нашу национальную сеть, различные факторы все еще могут повлиять на систему.

По этой причине нам необходимо установить лучший сетевой фильтр для всего дома.Это устройство предотвратит неконтролируемое повышение напряжения или тока, тем самым защищая всю цепь. Это может уменьшить урон от ударов молнии, внутренних скачков напряжения и других причин.

Чтобы помочь вам найти лучшее устройство защиты от перенапряжения, я перечислю 13 элементов, которые я ранее устанавливал в домах и офисах моих клиентов. Я выскажу свое мнение по каждому из них, чтобы вы могли принять обоснованное решение при установке собственного устройства.

Лучший сетевой фильтр для всего дома Отзывы

1.Eaton CHSPT2ULTRA Максимальная защита от перенапряжения

Если вам нужен сетевой фильтр для защиты от перенапряжений, который можно использовать с автоматическими выключателями любой марки, Eaton CHSPT2ULTRA — хороший вариант. Он разработан для работы с любым центром выключателя, который у вас есть, поэтому вы можете использовать его, не беспокоясь о проблемах совместимости. Он также защищен корпусом NEMA Type 4, что делает его более долговечным, чем другие изделия.

Это устройство может выдерживать максимальный импульсный ток 108 кА, максимальное непрерывное рабочее напряжение 300 В и максимальное допустимое напряжение 800 В.Это дает вам уверенность в том, что ваша система не будет перегружена большинством инцидентов, связанных с скачком напряжения. Он также имеет четыре режима защиты, поэтому независимо от того, какой тип цепи вы используете, вы будете защищены от инцидентов.

Что мне больше всего нравится в этом устройстве, так это его ограниченная пожизненная гарантия и гарантия на подключенное оборудование. Это дает мне душевное спокойствие, потому что, если устройство выйдет из строя из-за заводских дефектов, я могу его заменить. Я также ценю гарантию на подключенное оборудование, потому что, если их сетевой фильтр не защищает мои устройства, они оплатят ремонт или замену.

Однако установка может быть довольно сложной. Это связано с тем, что прилагаемые провода слишком короткие и могут не доходить до заземляющего / нейтрального стержня вашего центра нагрузки. Возможно, вам придется приобрести более длинный набор кабелей, чтобы он работал правильно.

Плюсы

Универсальная совместимость с любым центральным ящиком марки
Защищен корпусом NEMA Type 4 для повышения прочности
Максимальный импульсный ток 108 кА и максимальное напряжение 800 В
Поставляется с четырьмя режимами защиты для большинства жилых помещений
Ограниченная пожизненная гарантия и гарантия на подключенное оборудование

Минусы

Поставляемые в комплекте провода слишком короткие и могут не доходить до шины заземления / нейтрали

Я настоятельно рекомендую устройство защиты от перенапряжения Eaton для всего дома, особенно если вы страдаете от частых скачков напряжения в вашем районе.Его гарантия и гарантия дадут вам душевное спокойствие.

2. Защитное устройство Square D от Schneider Electric HEPD80

Если вам нужен сетевой фильтр для использования на панели, HEPD80 — хороший вариант. Он оснащен встроенным светодиодным индикатором, позволяющим с первого взгляда проверить состояние вашей системы. Это поможет вам следить за состоянием вашей цепи и видеть, есть ли проблемы.

Производитель создал устройство в соответствии со стандартами CSA и UL, гарантируя, что оно будет работать и защищать вашу систему, как описано.Кроме того, его номинальный импульсный ток 80 000 ампер также защитит вас от большинства скачков напряжения. Эти функции гарантируют, что вы избежите потенциально опасных ситуаций и сохраните свою безопасность.

Мне как электрику нравится, что этот сетевой фильтр прост в установке. На добавление его в систему у меня уйдет не больше десяти минут, а, может быть, и меньше времени, если я знаком с вашей схемой. Я также ценю 5-летнюю гарантию на продукт и 50 000 долларов на бытовое оборудование. Гарантия, которую предоставляет эта компания, вселяет в меня уверенность, что она защитит моих клиентов.

Единственная проблема, с которой я столкнулся, это то, что его светодиодные индикаторы немного тусклые. Если вы установите его внутри панели выключателя, это не будет проблемой. Но если вы разместите его снаружи, яркое освещение окружающей среды будет преобладать над его индикаторами состояния. Вам придется присмотреться или выключить окружающее освещение, чтобы их четко увидеть.

Плюсы

Встроенный светодиодный индикатор показывает состояние устройства с первого взгляда
Рейтинги CSA и UL обеспечивают соответствие отраслевым стандартам
Расчетный импульсный ток 80000 А более чем достаточно для большинства приложений
Простота установки для большинства профессионалов
5-летняя гарантия на бытовое оборудование 50000 долларов США

Минусы

Светодиодные индикаторы слишком тусклые при ярком свете

Если вы хотите установить сетевой фильтр внутри панели выключателя, я рекомендую это устройство.Его легко использовать и контролировать, просто не ожидайте, что вы увидите статус четко при ярком свете.

3. Устройство защиты от перенапряжения для всего дома Siemens FS140

В большинстве других устройств защиты от перенапряжения для всего дома используются светодиоды только для обозначения своего состояния, но в устройстве защиты от перенапряжения для всего дома Siemens FS140 предусмотрена трехступенчатая система уведомления, которая показывает его точное состояние. Он оснащен звуковой сигнализацией, светодиодным индикатором состояния и служебным светодиодом. Он также имеет степень защиты корпуса Type-4, поэтому вы можете установить его в любом месте.

Этот сетевой фильтр разработан для работы со стандартным двухполюсным автоматическим выключателем на 30 А, поэтому для его работы не нужно покупать какие-либо уникальные аксессуары. Он предназначен для совместимости с большинством жилых систем и защиты цепей с разделением фаз на 120/240 В и 60 Гц.

Самым значительным преимуществом, которое вы получаете от этого продукта, является его огромная емкость 140 кА. Это защитит вас от сильных токов и напряжений, вызванных ударами молнии и другими факторами окружающей среды.Это гарантирует, что ваш умный дом сможет противостоять этим непредвиденным событиям и избавит вас от замены дорогостоящего оборудования.

Этот сетевой фильтр для всего дома Siemens — отличный выбор, если вы хотите постоянно получать информацию о работоспособности и состоянии вашей системы. Просто убедитесь, что у вас есть свободное место, если вы собираетесь установить это внутри панели выключателя.

Однако вы должны знать, что его особенности означают, что он немного больше, чем другие варианты. Если вы планируете установить это внутри вашего центра нагрузки, вы должны учитывать это, потому что он может не поместиться внутри.Перед покупкой сравните доступное пространство с размерами этого товара. Также не забудьте учесть дополнительные требования к проводке.

Плюсы

Трехэтапное уведомление обеспечивает своевременное обновление состояния системы
Внешний корпус класса 4 позволяет устанавливать устройство в любом месте
Предназначен для работы со стандартными 2-полюсными автоматическими выключателями на 30 А
Защищает типичные жилые системы с разделенной фазой 120/240 В, 60 Гц
Максимальный импульсный ток 140 кА предотвращает повреждение вашего умного дома

Минусы

Большой корпус может не поместиться в некоторые меньшие коробки выключателей

Этот сетевой фильтр для всего дома Siemens — отличный выбор, если вы хотите постоянно получать информацию о работоспособности и состоянии вашей системы.Просто убедитесь, что у вас есть свободное место, если вы собираетесь установить это внутри панели выключателя.

4. Leviton 51120-1 120/240-В Защита панели

Если вы ищете защитную пленку, которая легко устанавливается, Leviton 51120-1 — хороший вариант. Он имеет скрытое крепление, которое позволяет видеть состояние защиты. Он также использует стандартный металлический корпус J-box, который увеличивает прочность и долговечность протектора.

Мониторинг состояния системы так же прост, как проверка светодиодных индикаторов.Вы можете сразу увидеть состояние питания и защиты. Он также работает с системой управления домом Decora, позволяя использовать интеллектуальные системы управления домом, одновременно защищая вашу чувствительную электронику.

Эта машина полностью соответствует стандарту UL-1449, что гарантирует ее надлежащую работу. Ваша безопасность и удобство гарантированы благодаря соответствию защиты отраслевым спецификациям. Вы будете уверены, что ваше снаряжение и оборудование полностью защищены от происшествий.

Производитель также предлагает ограниченную пожизненную гарантию, так что вы можете быть спокойны при покупке.

Одним из недостатков этой системы является то, что ее нельзя устанавливать на открытом воздухе. У него нет необходимых характеристик, чтобы выдерживать воздействие дождя, снега, мокрого снега и других факторов окружающей среды. Я рекомендую выбрать другой протектор, если у вас есть внешняя установка.

Плюсы

Простой монтаж заподлицо делает его чистым и простым в установке
Использует стандартный металлический корпус J-box для повышенной прочности и долговечности
Диагностические светодиоды в реальном времени показывают состояние питания и защиты
Совместимость с системой управления домом Decora
Полностью соответствует стандартам UL-1449 для обеспечения качества и производительности
Ограниченная пожизненная гарантия

Минусы

Может использоваться только в помещении, не подходит для внешнего монтажа

Это хороший выбор, если вы хотите установить внутренний сетевой фильтр для дома.Он соответствует отраслевым стандартам, и вы можете положиться на него, чтобы защитить свою электрическую систему.

5. Устройство защиты от перенапряжения Intermatic IG1240RC3

Если вы все еще используете съемные полоски для защиты своих электронных устройств, IG1240RC3 станет отличным устройством защиты от перенапряжения для дома и повысит безопасность ваших устройств. Этот сетевой фильтр защитит вашу электронику, если он обнаружит резкое повышение тока или напряжения, которое потенциально может повредить ваше оборудование.

Само устройство подключается к вашей цепи через четыре 30-дюймовых провода калибра 12. Этих проводов более чем достаточно для большинства приложений. Они также достаточно длинные, чтобы вам не пришлось соединять дополнительные кабели для установки. Кроме того, компактный размер протектора позволяет помещать его в большинство коробок выключателей, поэтому вам не нужно устанавливать его снаружи.

Внешний корпус выполнен из пластика NEMA 3R, который защищает его от пыли и мусора. Это также делает изделие легким и простым в установке.Он также оснащен термически защищенным металлооксидным варистором или технологией TPMOV, гарантируя, что система не выйдет из строя, когда вам это нужно больше всего.

Меня беспокоит только то, что инструкции на упаковке немного расплывчаты и запутаны. Мне пришлось полагаться на свой опыт и исследования, чтобы определить правильность моей установки. Я не рекомендую устанавливать это самостоятельно, если у вас нет предварительных знаний в области электроники или лицензированного специалиста, подобного мне.

Плюсы

Обеспечивает лучшую защиту всей цепи по сравнению со съемными полосками
Оснащен четырьмя 30-дюймовыми выводами 12-го калибра, более чем достаточно для большинства приложений
Длинные провода для удобного монтажа
Компактный размер позволяет разместить его в большинстве панелей выключателя
Прочный пластиковый корпус NEMA 3R делает устройство легким и простым в установке
Технология термически защищенного металлооксидного варистора (TPMOV)

Минусы

Прилагаемые инструкции немного расплывчаты и сбивают с толку

Я настоятельно рекомендую это защитное устройство, особенно если вы ищете доступный вариант.Благодаря своим характеристикам и технологиям этот продукт отличается превосходной ценой.

6. Siemens QSA2020SPD Устройство защиты от перенапряжения

Для пользователей панелей выключателей и центров нагрузки марки Siemens SSA2020SPD станет идеальным дополнением к вашей системе. Несмотря на то, что он займет два слота в коробке панели, он также интегрирован с двумя автоматическими выключателями на 20 А, так что вы не потеряете места.

Учитывая его конструкцию, устройство представляет собой установку по принципу «включай и работай».Вам понадобится только отвертка, чтобы снять крышку панели и закрепить изделие на центре прерывателя, и тогда все готово. После установки он будет защищать всю коробку выключателя и все присоединенные подсхемы, а не только два выключателя, с которыми он поставляется.

Состояние также легко проверить с помощью светодиодных индикаторов состояния. Вы можете проверить систему, просто взглянув на нее. Вы можете использовать его для большинства жилых помещений с номиналом 120/240 В переменного тока. Он также протестирован на устойчивость к температурам до 40 градусов Цельсия.

Единственный недостаток этой модели в том, что она работает только с панелями выключателей Siemens. Если вы используете другой бренд, боюсь, он не прошел проверку на это. Компания четко заявляет, что этот продукт предназначен только для моделей центров нагрузки Siemens.

Плюсы

Интегрирован с двумя автоматическими выключателями на 20 А для экономии места на центральной панели
Простая установка по принципу «включай и работай»; отвертка — единственный необходимый инструмент
Защищает всю панель центра нагрузки и все присоединенные подсхемы
Легко просматриваемые светодиодные индикаторы состояния показывают состояние защиты электрической системы
Для 120/240 В переменного тока, до 40 ° C

Минусы

Ограниченная совместимость, работает только с панелями выключателей Siemens и центрами нагрузки

Если вам нужна простая и легкая в установке защита от перенапряжения для всего дома, я бы порекомендовал именно эту марку.Однако, если вы не используете центр нагрузки Siemens, боюсь, вы не сможете его использовать.

7. Выключатель Square D от Schneider Electric HOM2175SB

Сетевой выключатель Homeline HOM2175SB — одно из наиболее доступных защитных устройств на рынке. Это позволяет большему количеству людей иметь доступ к лучшему домашнему сетевому фильтру. Это небольшое и компактное устройство также легко поместится в два стандартных гнезда для автоматических выключателей. Пока у вас есть пустые места, вы можете установить это без проблем.

Кроме того, вы можете разместить его либо в точках служебного входа, либо в грузовых панелях Homeline, либо даже в комбинированных служебных входных устройствах. Это дает вам гибкость при установке. Он также соответствует стандартам ревизии UL-1449 3 ^rd, поэтому вы можете быть уверены, что он будет работать так, как задумано. Ваша безопасность не поставлена под угрозу.

Одна вещь, которую я ищу в подобных вещах, — это гарантия на продукт. На эту модель предоставляется трехлетняя гарантия, поэтому вы можете быть уверены, что она не сломается и не сделает вас уязвимым.Вы также можете отслеживать его состояние с помощью встроенного светодиода, чтобы быть уверенным в защите вашей системы в любое время.

Однако для его установки на панели выключателя должно быть место. Если нет, вам нужно будет приобрести коробку побольше. Если у вас больше нет места и вы не можете увеличить коробку, следующий лучший вариант — добавить новую панель прерывателя рядом с существующей только для этого устройства.

Плюсы

Одно из самых доступных устройств защиты от перенапряжения на рынке
Может быть установлен в служебных входных точках, устройствах CSE и грузовых панелях Homeline
Соответствует стандартам ревизии UL-1449 3 ^rd по безопасности и рабочим характеристикам
Поставляется с 3-летней гарантией на продукцию, гарантирующую защиту вашего оборудования
Встроенный светодиод для индикации состояния

Минусы

Занимает два слота для стандартных выключателей

Это одно из самых доступных устройств защиты от перенапряжения на рынке.Это идеально, если у вас ограниченный бюджет, но для этого у вас должны быть два дополнительных слота в центре нагрузки.

8. Устройство защиты от перенапряжений Eaton CHSPT2 SURGE, тип 2

Eaton CHSPT2 SURGE — отличный выбор, если вам требуется установка нового сетевого фильтра на весь дом. Это потому, что он совместим с любым брендом, что позволяет использовать его с уже существующими системами. Кроме того, его также можно установить за пределами панели, что позволит вам иметь его, даже если ваши слоты заполнены.

Его корпус также соответствует стандарту NEMA 4, поэтому вы можете разместить его вне дома. Это позволяет вам иметь его в вашей системе, даже если ваша основная панель открыта для элементов. Эти особенности делают его достаточно гибким для установки в любую электрическую систему, будь то старую или модернизированную.

Быстрая и несложная процедура монтажа этого элемента сэкономит ваше время и силы. Любому профессионалу потребуется менее получаса, чтобы установить его внутри вашего нынешнего центра нагрузки.Если вам нужно установить это вне коробки выключателя, работа все равно займет не более нескольких часов.

Для максимальной защиты это устройство может выдерживать до 36 000 ампер. Этого достаточно для защиты от скачков напряжения и даже от ударов молнии. Меня беспокоит только то, что входящим в комплект заземляющим и нейтральным проводам может быть довольно сложно добраться до точек подключения. Я рекомендую подготовить более длинный комплект кабелей, чтобы упростить установку.

Плюсы

Совместимость с любым центром нагрузки на рынке
Может быть установлен вне панели выключателя
Корпус NEMA 4 позволяет использовать как внутри, так и снаружи помещений
Быстрая и несложная процедура монтажа экономит время и силы
Емкость 36000 ампер защитит от скачков напряжения и даже ударов молнии

Минусы

Трудно достать заземляющему и нейтральному проводам до соответствующих точек соединения

Если вы хотите модернизировать имеющуюся электрическую систему, это хороший вариант.Это дополнительное устройство, и вам не нужно будет вносить существенные изменения в то, что у вас есть, просто для того, чтобы оно заработало.

9. Съемный сетевой фильтр Square D от Schneider Electric

Если вам нужен сетевой фильтр для всего дома, но у вас есть только один свободный слот в центре нагрузки, это хороший вариант. Он имеет компактную конструкцию, позволяющую использовать один слот прерывателя, защищая при этом всю систему. Установка также проста — все, что вам нужно сделать, это подключить его к центру нагрузки, и все готово.

Это устройство может выдерживать ток до 50 000 ампер для защиты от ударов молнии. Его мощная защита обеспечивает отличное соотношение цены и качества для этого изделия. С помощью этого устройства plug-and-play ваше домашнее хозяйство и оборудование защищены от скачков тока и напряжения.

Он также оснащен встроенным светодиодным индикатором состояния, который помогает контролировать состояние системы. Вы узнаете, защищены ли вы, нуждается ли он в обслуживании и ремонте, или вам нужно заменить его всего одним взглядом.Если вы сомневаетесь в безопасности вашей системы, достаточно беглого взгляда, чтобы получить всю необходимую информацию.

Единственная проблема, с которой я столкнулся с этим предметом, — это ограниченная совместимость. Чтобы ваш центр нагрузки работал, он должен иметь подключаемую нейтраль. Например, блок выключателя QO модели Square D не поддерживает это устройство.

Плюсы

Компактная конструкция занимает только один паз выключателя
Подключаемая система позволяет установку в короткие сроки
Максимальная импульсная мощность 50 000 ампер полностью защитит вашу электрическую систему
Мощная защита обеспечивает отличное соотношение цены и качества
Встроенный светодиодный индикатор состояния показывает исправность и состояние устройства защиты от перенапряжения

Минусы

Выключатели должны иметь функцию Plug-On Neutral, чтобы этот элемент работал

Если вам нужен компактный сетевой фильтр, работающий по принципу «включай и работай», этот предмет для вас.Просто убедитесь, что ваш центр нагрузки имеет возможность подключения к нейтрали, чтобы использовать эту модель.

10. Устройство защиты от перенапряжения Siemens FS100

Для тех, кому необходимо устройство защиты от перенапряжения большой емкости, Siemens FS100 наверняка подойдет для всех этих целей. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Он способен выдерживать импульсный ток до 100 000 ампер, что более чем достаточно для защиты вашей системы даже от молнии.

Рейтинг устройства NEMA 4x позволяет устанавливать его как в помещении, так и на открытом воздухе. Он защищен от факторов окружающей среды, таких как погода и температура, поэтому вам не нужно строить для него внешний корпус.Он также имеет четыре режима защиты для защиты от скачков напряжения от нейтрали, земли и даже от обеих фазных линий.

Это устройство имеет встроенные звуковые и визуальные индикаторы состояния, позволяющие оценить его работоспособность. Визуальные индикаторы сообщают вам, правильно ли он работает или нуждается в обслуживании, а звуковое предупреждение означает, что его необходимо заменить. И, наконец, что не менее важно, его список UL-1449 гарантирует качество и производительность продукта. Ваша безопасность гарантирована.

Что мне в этом не нравится, так это то, что служба поддержки бренда труднодоступна.Однажды я хотел узнать, есть ли у них более мощная модель для обновления клиентской системы, но они не ответили на мои звонки. В конце концов, мне пришлось полагаться на их веб-сайт, чтобы получить ответы на свои вопросы.

Плюсы

Максимальный импульсный ток 100000 А для защиты вашей системы от молнии
Может быть установлен как в помещении, так и на открытом воздухе благодаря классу защиты NEMA4X
Четыре режима защиты охватывают скачки напряжения от обеих фаз, нейтрали и заземления
Звуковой индикатор и визуальные светодиодные индикаторы дают точную информацию о состоянии системы
Сертификат UL-1449 гарантирует производительность и качество продукции для вашей безопасности.

Минусы

Обслуживание клиентов затруднено

Если вам необходимо установить внешнее устройство защиты от перенапряжения, я настоятельно рекомендую FS100.Если у вас нет вопросов, я верю, что у вас не возникнет проблем с этим продуктом.

11. Устройство защиты от перенапряжения Intermatic IG2240-IMSK

Это одно из самых современных устройств на рынке. Он модульный и допускает до шести режимов защиты. Таким образом, вы можете покрыть все типы цепей и получить необходимую защиту. Если это установлено в вашей системе, у вас не будет проблем с электрическими скачками.

Smart Guard поставляется с тремя модулями IModule, каждый с отдельными светодиодными индикаторами питания и состояния защиты.Эти модули обеспечивают защиту вашей системы, и каждый из них можно быстро и легко заменить для обслуживания и ремонта. Эта модульная конструкция гарантирует, что ваша система будет иметь некоторую защиту, даже если выйдет из строя один из трех IM-модулей.

Его защитные двери защищены от взлома для дополнительной защиты, что означает, что они не откроются, пока не будет вставлен IModule. Это позволяет избежать нежелательных инцидентов и помогает защитить персонал и подрядчиков. Наконец, корпус для самого устройства относится к типу 1, поэтому вы можете устанавливать его в помещении.

Однако все эти функции имеют свою цену. Intermatic IG2240-IMSK — один из самых дорогих вариантов на рынке. Если деньги не проблема, я определенно рекомендую эту систему. Но если вы работаете с ограниченным бюджетом, есть несколько более доступных, но эффективных систем.

Плюсы

Обеспечивает до шести режимов защиты для всех типов цепей
Поставляется с тремя модулями IM, каждый с отдельными светодиодными индикаторами питания и состояния
Каждый модуль IModule можно быстро и легко заменить для обслуживания и ремонта
Защитные двери с защитой от взлома не откроются, пока не будет вставлен модуль IModule
Корпус типа 1 для установки внутри помещений

Минусы

Высокая закупочная цена может быть проблемой для некоторых покупателей

Если деньги не имеют значения, я определенно рекомендую это.У него одна из самых передовых доступных систем, и она защитит ваши схемы от скачков мощности как низкого, так и высокого уровня и даже ударов молнии.

12. Square D от Schneider Electric для защиты от перенапряжения

Если у вас ограниченный бюджет, я настоятельно рекомендую устройство защиты от перенапряжения SDSA1175. Это один из самых доступных вариантов, который вы можете приобрести, но все же эффективный. Он компактен и устойчив к атмосферным воздействиям, что позволяет разместить его в любом месте.

Устройство несложное и простое в эксплуатации. Все, что вам нужно, это проверить один светодиодный индикатор состояния, который показывает, работает он или нет. Как только свет погаснет, значит, пора искать замену. Он также имеет два режима базовой защиты, которые предотвращают скачки напряжения как в цепях нагрузка-нагрузка, так и в цепях между нагрузкой и нейтралью.

Самое лучшее в этом изделии — его широкая совместимость. Он работает как с системами 120 В, так и с 240 В, а также с циклами 50 и 60 Гц.Поэтому независимо от того, где вы находитесь и с какой системой работаете, вы можете быть уверены, что это устройство будет совместимо.

Однако вы должны знать, что это устройство предназначено для простых схем. Если у вас более сложная система, может быть порекомендовано более совершенное устройство защиты от перенапряжения. Если вы не уверены в своей электрической цепи, проконсультируйтесь с профессиональным электриком.

Плюсы

Одно из самых недорогих устройств для подавления перенапряжения на рынке
Компактное и устойчивое к атмосферным воздействиям устройство можно установить практически в любом месте
Простой и понятный светодиодный индикатор, показывающий работоспособность и состояние устройства
Два режима для базовой защиты цепей нагрузка-нагрузка и нагрузка-нейтраль
Работает с системами 120 В и 240 В при 50 и 60 Гц

Минусы

Простая конструкция делает его непригодным для более сложных схем

Этот простой сетевой фильтр подходит для защиты небольших домашних цепей.Если вам не нужно сложное устройство или несложная система, вам следует выбрать этот вариант.

13. Square D от Schneider Electric SDSB80111 Surgebreaker Plus

Если вы работаете с обширной системой с несколькими подсхемами и различными соединениями, я рекомендую SDSB80111 Surgebreaker Plus. Он оснащен модульной технологией, которая защищает как электрические линии, так и линии связи. Он даже включает в себя защитное устройство для домашней электроники HEPD80 для максимальной защиты цепей.

Само устройство имеет съемные модули для быстрой установки. Вам понадобится всего несколько винтов, чтобы закрепить сам протектор. Это нововведение позволяет настраивать защиту по мере необходимости. Это также обеспечивает быстрое и простое обслуживание и ремонт вашего устройства. Это сэкономит вам время и силы, а значит, и ваши деньги.

Мне нравится компактный дизайн устройства, позволяющий легко модернизировать его в существующих системах. Он не занимает много места, что позволяет мне устанавливать его на небольших площадях.Кроме того, он поставляется с 5-летней гарантией на устройство и обширной защитой оборудования, расположенного ниже по цепочке. Я спокойно отношусь к этому предмету, зная, что компания поддерживает свой продукт.

Моя единственная проблема в том, что некоторые из его модулей трудно найти. Вы должны знать, где их получить, и если вы находитесь в отдаленных районах, доставка обязательно займет время. Вы должны подготовить все необходимое для первой установки, чтобы впоследствии вам не пришлось искать эти части.

Плюсы

Модульная технология защищает как электрические линии, так и линии связи
Включает защитное устройство для домашней электроники HEPD80 для максимальной защиты
Модули Snap-on обеспечивают быструю установку; требуется всего несколько винтов
Компактная конструкция позволяет легко модернизировать существующие системы
Поставляется с 5-летней гарантией на устройство и обширной защитой оборудования.

Минусы

Иногда бывает сложно найти модули

Это одно из лучших устройств защиты от перенапряжения, с которыми я работал.Я более чем счастлив порекомендовать вам это, особенно если вы работаете с передовыми электрическими системами.

На что обращать внимание при покупке сетевых устройств для всего дома

Когда я покупаю устройство защиты от перенапряжения, я в первую очередь обращаю внимание на его марку. Хотя я открыт для тестирования других моделей, я уже предпочитаю определенные бренды, если получаю положительные отзывы от своих клиентов и коллег.

Однако для большинства людей важны следующие характеристики: допустимая нагрузка, импульсная способность, совместимость с блоком выключателя, режимы защиты и гарантия.

Допустимая нагрузка — выбранный вами сетевой фильтр должен поддерживать ток, используемый вашей системой. Если у вас система на 50 ампер, вы не можете использовать сетевой фильтр, рассчитанный только на 30 ампер.
Перенапряжение — разные модели имеют разные возможности. Если вы живете в районе, подверженном ударам молнии, я рекомендую приобрести сетевые фильтры для всего дома с максимально возможным рейтингом защиты от перенапряжения, но для других приложений вы можете выбрать модели начального или среднего уровня.
Совместимость с блоком выключателя — как упоминалось выше, некоторые защитные устройства работают только с определенными моделями центров нагрузки. Помните об этом перед покупкой, чтобы убедиться в совместимости.
Режим защиты — если у вас небольшая система, достаточно двух основных режимов защиты. Однако, если у вас более крупная или сложная схема, может потребоваться более продвинутый сетевой фильтр. Если вы в чем-то не уверены, лучше всего проконсультироваться с лицензированным электриком.
Гарантия — Я предпочитаю модели с гарантиями и гарантиями, поскольку они дают мне уверенность в том, что компания поддерживает свой продукт.

Какие существуют типы устройств защиты от перенапряжения для всего дома

Существует три основных типа устройств защиты от скачков напряжения: тип 1, тип 2 и тип 3. Эти типы относятся к их размещению в вашей системе.

Тип 1: Устройства защиты от перенапряжения для служебного входа в дом — как правило, это самые мощные устройства защиты от перенапряжения, которые вы можете купить.Они являются основной линией защиты вашего дома от скачков напряжения. Они устанавливаются между опорой или счетчиком электросети и главным выключателем вашей системы.
Тип 2: Устройства защиты от перенапряжения для всего дома — эти типы устройств защиты обычно устанавливаются внутри вашего главного выключателя. Обычно они защищают всю домашнюю цепь, отсюда и термин «весь дом».
Тип 3: Сетевой сетевой фильтр — это самый маленький и самый доступный сетевой фильтр.Чаще всего он встречается в удлинителях, которые позволяют защитить ваши устройства, позволяя им использовать одну розетку.

Хотя эти удлинители эффективны против скачков напряжения низкого уровня, они просто будут подавлены значительным скачком тока или напряжения. Тем не менее, для чувствительной электроники я все же рекомендую удлинители.

Кто лучший в целом Дом Устройство защиты от перенапряжения
Любая из марок, которые я перечислил в обзорах, должна обеспечить достаточную защиту от перенапряжения в вашем доме.Еще один производитель, на который стоит обратить внимание, — это Tripp Lite. Его модель с 12 розетками отлично защищает ваши гаджеты и оснащена функцией автоматического отключения питания.
Действительно ли сетевые фильтры для всего дома работают?
Да, работают! Я видел несколько случаев, когда меня направляли для работы с электрической схемой соседа моего клиента после того, как они потеряли несколько единиц оборудования из-за скачка напряжения. С другой стороны, моим клиентам просто нужно было заменить свое устройство защиты от перенапряжения, чтобы обеспечить безопасность цепи.
Это плюсы и минусы сетевого фильтра для всего дома. Одним из положительных моментов является то, что это предотвратит повреждение вашего электрического оборудования от скачков напряжения и поможет вам сэкономить тысячи долларов. Это, вероятно, может даже снизить ваш страховой взнос, поскольку защищает все ваши подключенные устройства. Даже если вы не страдаете от сильного скачка заряда, скачки напряжения низкого уровня могут повредить чувствительные печатные платы.
Один минус, о котором я мог подумать, — это то, что это будет стоить вам денег. Это немного, но это все равно расходы.Однако я предпочитаю думать об этом как об инвестициях. В конце концов, какова стоимость этого устройства по сравнению с остальным моим электрооборудованием?
Как часто следует заменять сетевой фильтр для всего дома
В идеальном мире, если вы не страдаете от скачков напряжения и скачков напряжения, лучшие устройства защиты от перенапряжения для всего дома никогда не потребуют замены. Однако это не так. По мнению большинства профессионалов, лучше всего заменять это оборудование каждые два года.Аналогичным образом, отчеты потребителей указывают на одинаковую среднюю эффективную продолжительность жизни этих предметов.
Вам также следует время от времени проверять светодиоды состояния ваших устройств, чтобы вы могли их визуально осматривать. Мы руководствуемся одним практическим правилом: если вы не можете вспомнить, когда приобрели протектор, самое время подумать о его замене.

Заключение
Сетевой фильтр — это инвестиция. Это будет устройство, которое получит все повреждения, если ваша электрическая цепь пострадает от сильного скачка напряжения.Хотя вначале это может быть немного дороже, просто подумайте, сколько вам будет стоить, если все ваши электрические устройства, такие как ваши приборы, компьютеры, смартфоны и все остальное, подключенные к розетке, будут повреждены или уничтожены.
Суть в том, что вы должны инвестировать в лучший сетевой фильтр для всего дома. Это потенциально может сэкономить сотни, если не тысячи долларов. Это также может защитить вашу электрическую систему и дом от повреждений. Если вы не уверены, стоит ли вам его получить, лучшее, что вы можете сделать, — это проконсультироваться со специалистом.
Защитите его с помощью сетевых фильтров
Снимать живую стройку непросто. Мы снимаем часы строительства, и большая часть из них не попадает в окончательную редакцию. Невозможно отремонтировать дом за час — что бы ни изображали на большинстве шоу по ремонту. Я очень увлечен обучением людей правильным продуктам и лучшим методам установки и, конечно же, когда привлекать профессионала.
Один из сегментов моих шоу, который генерирует наибольшее количество электронных писем и запросов, — это когда мы устанавливаем сетевые фильтры для всего дома.Мы устанавливаем их в каждом доме, над которым работаем, даже если мы не касаемся электромонтажных работ в этом доме.
Что такое скачок напряжения?
Скачок напряжения — это значительное повышение напряжения, которое может длиться три наносекунды или более. Если скачок напряжения достаточно высок, он может серьезно повредить вашу бытовую технику. Поверьте, я знаю. Однажды у меня случился скачок напряжения, и я потерял тысячи долларов на бытовую технику, включая новенький телевизор. Это больно.
Скачки могут быть вызваны неожиданными погодными явлениями, такими как молния и шторм, или даже работами по техническому обслуживанию и неисправной проводкой.
Это лишь некоторые из устройств, на которые может повлиять скачок напряжения:
Холодильник
Посудомоечная машина
Прачечная техника
Кондиционер
Плита
Микроволновая печь
Электронные устройства
Подумайте, сколько денег вы потратили на них, И сколько будет стоить их замена. Вы же не хотите попадать в ситуацию, когда ударит молния, и вы останетесь с тысячами долларов ущерба, потому что у вас не будет необходимого уровня защиты.
Сетевые фильтры или полосы?
Разветвители и сетевые фильтры — это разные вещи. Часто домовладельцы покупают удлинители для защиты своих развлекательных центров, мобильных устройств и компьютеров. Их довольно недорого купить, и их можно просто подключить непосредственно к стене. Некоторые люди даже берут свои удлинители в поездках, что неплохо. Но важно отметить, что ограничитель перенапряжения обеспечивает только частичную защиту в этой конкретной розетке.
Сетевой фильтр для всего дома предлагает гораздо большую защиту. Если вы живете в районе, подверженном грозам, это необходимо. Даже небольшие скачки или скачки напряжения могут со временем вывести из строя вашу бытовую технику и электронику.

Зачем устанавливать сетевой фильтр для всего дома?
Подумайте, сколько денег вы потратили на приобретение бытовой техники. Достаточно одного скачка напряжения, чтобы повредить эти приборы. Сетевой фильтр может обеспечить защиту всей вашей бытовой техники.
Как это работает? Лицензированный электрик может установить его на панели автоматического выключателя вашего дома, поэтому, если когда-нибудь произойдет скачок напряжения, устройство остановит его перемещение по дому. Это лучшая защита от перенапряжения для вашего дома. Мы устанавливаем сетевой фильтр Eaton каждый раз, когда ремонтируем или ремонтируем дом. Это для премиальной защиты домовладельцев.
Устройство защиты от перенапряжения может быть установлено снаружи или внутри электрического щита или центра нагрузки. Он обнаруживает повышение напряжения и безопасно отводит его через заземляющий провод в вашем доме.
Не пытайтесь установить это сами, ребята. Неправильная проводка или установка могут быть довольно опасными, и я чувствую, что уже все это видел.
Мне нравится, что строители прилагают все усилия, чтобы включить защиту от перенапряжения для всего дома, когда они строят или ремонтируют дома. Мой партнер Miller Contracting из Prince Albert два года назад решил сделать подавление скачков напряжения для всего дома Eaton стандартной функцией в своих новых домах. Вот что они говорят: «Многие вещи в наших современных домах управляются компьютером — холодильники, стиральные машины, сушилки для одежды, микроволновые печи, посудомоечные машины и наши планшеты, которые подключены к электросети.Наша электросеть постоянно снабжает наши дома небольшими скачками напряжения. Со временем эти шипы могут испортить электронику. Таким образом, защита от перенапряжения соответствует типу домов, которые мы строим для наших клиентов — более прочная, менее дорогая в эксплуатации и более долговечная ». Дэн Юнгвирт, Miller Contracting.
«Мы устанавливаем комплектный домашний сетевой фильтр Eaton во всех наших домах. Наши клиенты ценят его душевное спокойствие. Его очень легко установить, а 2 ярких зеленых огонька, указывающих, что все в порядке, являются желанным зрелищем во время наших ветреных бурь.Если вы хотите защитить лучшее в своем доме, мы рекомендуем вам использовать лучшее средство защиты. Вот почему мы выбрали Eaton ». — Кармен Зерки, Sonbuilt Homes
Посмотрите на некоторые действительно причудливые электромонтажные работы, с которыми я столкнулся в моем блоге «Электрические отказы».
Плюсы и минусы сетевых устройств защиты от перенапряжения для всего дома
При внезапных изменениях в электроснабжении, будь то внезапное увеличение или недостаточное уменьшение, электрические приборы, обнаруженные в вашем доме, могут начать работать со сбоями, короткое замыкание и, в крайних случаях, вызвать возгорание.Сетевые фильтры защищают бытовые электроприборы и электрическую арматуру от указанных скачков напряжения. Эти устройства — лучший выбор, чтобы гарантировать безопасность вашей бытовой техники и домашней электросистемы во время штормов и других возможных скачков напряжения.
Многие люди считают, что удлинители защитят их устройства от скачков напряжения. Однако это не более чем заблуждение, которое годами распространялось в дискурсе домовладельцев. Иногда удлинители могут быть полезны во время скачков напряжения.Хотя таких случаев немного, и они очень редки. По сравнению с удлинителем, который отчасти защищает определенную розетку или устройство, сетевые фильтры защитят всю электрическую систему вашего дома. Сетевые фильтры также широко признаны как более безопасные и надежные, чем удлинители.
Чтобы лучше понять преимущества, которые ваш дом может получить от такого устройства, как сетевой фильтр для всего дома, уместно сравнить их плюсы и минусы.
Плюсы сетевых фильтров для всего дома
Имиджевый кредит — галеон.ph Установленные устройства защиты от перенапряжения
приносят множество преимуществ в ваш дом. Ниже перечислены два основных преимущества.
1. Защита и экранирование устройств
Сетевые фильтры для всего дома — идеальный выбор для любого домовладельца, который хочет защитить каждое устройство в своем доме от скачков напряжения и перегрузок. Эти устройства защищают не только парк электрических розеток в доме, но и все устройства, которые остаются подключенными к ним во время удара молнии или другого скачка напряжения.
Скачок электричества может показаться небольшим неудобством, если он покидает дом непокрытым или вызывает только сбой в работе будильника или другого недорогого устройства. Однако, когда скачок напряжения вызывает сбой в работе таких устройств, как телевизоры, игровые устройства, ноутбуки и другие более крупные устройства, такие как стиральные машины, сушилки, холодильники и другие, неудобства и потеря экономической ценности резко возрастают.
Чтобы правильно учесть неудобства и негативные последствия, которые скачок напряжения может оказать на ваши финансы, также важно понимать, что скачки напряжения и их последствия редко когда-либо покрываются планами страхования жилья.Поэтому принятие превентивных мер, таких как установка сетевых устройств защиты от перенапряжения в вашем собственном доме, может иметь решающее влияние не только на вашу безопасность, но и на безопасность вашего кошелька; даже если сначала потребуются небольшие вложения.
2. Защита и экранирование всего дома
Система сетевых фильтров для всего дома может не только защитить электрические устройства, такие как телевизор, ноутбук и смартфон, от скачков напряжения. Фактически, правильная установка устройств защиты от перенапряжения во всем доме может защитить электрические розетки, вилки, выключатели, внутреннюю проводку и лампочки в вашем доме от вредных скачков напряжения.Сетевые фильтры также могут гарантировать, что более дорогие электроприборы, такие как кондиционеры и обогреватели, останутся неповрежденными во время скачка напряжения.
Устройства защиты от перенапряжения
не только защищают бытовую технику и электрическую систему дома, но и обеспечивают безопасность всей семьи во время скачка напряжения. Без надлежащей системы защиты от перенапряжения неисправное устройство или электрическая розетка может вызвать искры, пламя или даже пожар во всем доме. Все три последствия скачка напряжения могут иметь серьезные последствия для благополучия.
Минусы устройств защиты от перенапряжения для всего дома
Имиджевый кредит — youtube.com
Как и практически все в жизни, устройства защиты от перенапряжения имеют как свои недостатки, так и вышеупомянутые плюсы.
1. Денежные расходы
Главный недостаток, на который ссылаются большинство домовладельцев, отказываясь от установки сетевых фильтров, — это предварительная стоимость, связанная с их покупкой. Лучшее устройство защиты от перенапряжения может стоить от 300 до 600 долларов.Если это кажется ненужной суммой денег или выходит за рамки вашего бюджета, но вы все равно хотели бы воспользоваться защитой от перенапряжения, подумайте о покупке полосовой или сетевой защиты от перенапряжения. Эти электрические устройства не защитят весь ваш дом от перенапряжения, но будут защищать устройства, установленные в этом сетевом фильтре.
2. Стоимость установки
Помимо затрат, связанных с покупкой, установка защиты от перенапряжения также требует денег. Эта установка должна выполняться профессионалом и влечет за собой подключение устройства защиты от перенапряжения к электрической панели вашего дома.Такая форма установки гарантирует, что устройство защиты от перенапряжения во всем доме защитит весь дом от перенапряжения.
Работы по электрическому заземлению
При установке сетевых устройств защиты от перенапряжения в домашнюю электрическую систему важно проверить электрическое заземление дома. Сетевые фильтры работают и защищают электрическую систему вашего дома, направляя нежелательное количество электричества в электрическое заземление вашего дома. Следовательно, дом с нестабильным электрическим заземлением не сможет справиться с избыточным электричеством, подаваемым на него устройством защиты от перенапряжения.
Осмотр электрического заземления лицензированным электриком будет стоить вам дополнительных затрат по сравнению с фактической стоимостью установки. Однако настоятельно рекомендуется проверить электрическое заземление.
Что делать, если вам нужно более одного устройства защиты от перенапряжения для всего дома?
Решая, хотите ли вы нести расходы по установке устройств защиты от перенапряжения в своем доме, также важно иметь в виду, что одного устройства защиты от перенапряжения может быть недостаточно для выполнения задачи по защите всех электрических устройств в вашем доме.Иногда скачки напряжения могут быть настолько серьезными, что даже выходят из строя сетевой фильтр в вашем доме.
Поэтому профессиональный электрик может порекомендовать вам установить дополнительные устройства защиты от перенапряжения в электрическую панель вашего дома. Эти дополнительные устройства защиты от перенапряжения будут стоить столько же, сколько и первое устройство защиты от перенапряжения.
Популярные устройства защиты от перенапряжения для всего дома
Теперь, когда мы обсудили плюсы и минусы устройств защиты от перенапряжения для всего дома, люди, желающие продвинуться вперед с их установкой, задаются вопросом, какой фильтр купить.Это одни из лучших устройств защиты от перенапряжения на рынке.
Leviton 51120-3 3-фазный защитный кожух | Проверить цену Amazon
Низкое VPR для защиты ноутбуков и телевизоров
Индикатор питания в реальном времени
Ограниченная пожизненная гарантия
EATON CHSPT2ULTRA Ultimate Surge Protection 3rd Edition | Проверить цену Amazon
Светодиодный индикатор состояния
Защита переменного тока всего дома
Рейтинг NEMA 4
Siemens FS140 Устройство защиты от перенапряжения для всего дома | Проверить цену Amazon
Защита коммерческого уровня
Гарантия 10 лет
Для наружного применения типа 4
Intermatic Smart Guard 1G2240-IMSK Сетевой фильтр для всего дома | Проверить цену Amazon
Специализированная защита крупной электроники
Система светодиодных индикаторов IModule
Система TPMOV
Сводка
В заключение, сетевые фильтры — лучший способ защитить бытовые приборы и электрическую систему от скачков напряжения.Хотя устройства защиты от перенапряжения требуют предварительных затрат на приобретение и установку, они также обеспечивают безопасность и спокойствие. Лучшие сетевые фильтры на рынке — это сетевые фильтры для всего дома, которые устанавливаются непосредственно в электрическую панель вашего дома.
Лучший сетевой фильтр | Обзоры Wirecutter
Наш выбор
Устройство защиты от перенапряжения на 12 розеток Tripp Lite (TLP1208TELTV)
При тестировании этот фильтр был одним из лучших по предотвращению попадания дополнительного напряжения на его розетки.Он также безопасно отключает все питание после износа защиты и имеет 12 розеток переменного тока, а также коаксиальный и телефонный порты.
Варианты покупки
* На момент публикации цена составляла 55 долларов.
Если вам нужен сетевой фильтр для домашнего кинотеатра или офиса, лучше всего подойдет устройство Tripp Lite с 12 розетками (TLP1208TELTV). Он имеет критически важную функцию автоматического отключения, более чем достаточно розеток для питания всех ваших устройств, а также коаксиальные и телефонные разъемы. Он предлагает отличную защиту от скачков напряжения, которые исходят от другого оборудования в вашем доме, или от колебаний электросети.Кроме того, у него большой 8-футовый шнур, и он кажется прочным и надежным.
, занявший второе место
APC SurgeArrest Performance P12U2
P12U2 защищен от скачков напряжения, как и любой другой протестированный нами блок, но в некоторых случаях он все еще может обеспечивать питание после того, как часть его защиты вышла из строя. В нем отсутствуют телефонные и коаксиальные соединения, но есть два USB-порта для зарядки.
Варианты покупки
* На момент публикации цена составляла 34 доллара.
APC SurgeArrest Performance P12U2 с 12 розетками имеет функцию автоматического отключения, которая требуется от основного датчика, но эта функция срабатывает только при выходе из строя одной из трех секций проводки — если сначала изнашивается одна из двух других секций, это оставит вашу дорогую электронику частично незащищенной.Тем не менее, он оснащен выдающимися светодиодами, указывающими на проблему с проводкой, и имеет столько же розеток переменного тока, сколько наш лучший выбор Tripp Lite. В нашем тестировании он так же сильно подавлял скачки, как Tripp Lite 12-Outlet, а его рейтинг в джоулях примерно на 30% выше (это означает, что он рассчитан на более длительный срок службы, но это всего лишь оценка). Хотя в нем отсутствуют телефонный и коаксиальный порты, как мы выбрали, он добавляет два порта USB, поэтому вам не нужно жертвовать розетками для зарядки телефона, планшета или другого небольшого устройства. Более короткий (6 футов) шнур APC означает, что вам будет труднее добраться до дальних торговых точек, но мы думаем, что этого достаточно для большинства людей.
Также отлично
Для легких условий эксплуатации, например, под прикроватной тумбочкой или торцевым столиком, Accell Power Air (D080B-048F) — это способ защитить гаджеты, такие как телефоны, планшеты или будильники, от скачков напряжения. Он предлагает два порта USB и шесть розеток переменного тока в круглой упаковке, которая меньше обеденной тарелки. Комбинированные порты USB выдают 2,4 ампера, чего достаточно для зарядки одного смартфона или планшета на высокой скорости или двух устройств на низкой скорости. Круглая компоновка розеток позволяет использовать их с вилками различных размеров.Как и APC P12U2, у него есть шнур длиной 6 футов, что на 2 фута короче, чем у Tripp Lite 12-Outlet. Power Air показал себя почти так же хорошо, как наш основной выбор и заняв второе место по сравнению с отдельными скачками, хотя он может не выдержать такого же количества скачков, как более крупные модели, за весь срок службы, учитывая его более низкий (1080 джоулей) рейтинг.
Также отлично
Tripp Lite Protect It 3-розеточный фильтр для защиты от перенапряжения (SK30USB)
Tripp Lite 3-розеточный модуль SK30USB Protect It имеет функцию автоматического отключения и предлагает почти такую же защиту от перенапряжения, что и полноразмерные модели.Кроме того, он имеет два USB-порта на 2,1 А.
Варианты покупки
* На момент публикации цена составляла 23 доллара.
Устройство защиты от перенапряжения с 3 розетками Tripp Lite Protect It (SK30USB) предлагает портативность наших любимых небольших удлинителей для путешествий, но с еще большей защитой. У него есть механизм автоматического отключения, что делает его одним из немногих обнаруженных нами вариантов с тремя розетками, которые отключают питание при износе защиты от перенапряжения. В дополнение к трем розеткам переменного тока он оснащен двумя портами USB, которые в сумме обеспечивают 2 порта.1 ампер. Он показал хорошие результаты по сравнению с другими небольшими опциями, которые мы тестировали, блокируя почти столько же вольт, сколько и более крупные модели. Мы бы выбрали SK30USB для защиты нескольких небольших бытовых приборов — например, диффузора эфирного масла, док-станции Nintendo Switch и кофемолки — и пары смартфонов или даже для того, чтобы бросить ручную кладь, когда мы путешествия.
Также отлично
Furman Power Station 8 (PST-8)
Overkill Если у вас нет домашнего кинотеатра, офиса или мультимедийного оборудования высокого класса, это устройство подавляет скачки напряжения лучше, чем любая модель, которую мы пробовали, включая ограничители перенапряжения стоимостью в два раза столько.
Наши лучшие решения в большинстве случаев защитят большую часть оборудования. Но Furman Power Station 8 (PST-8) идет дальше, обеспечивая лучшее подавление скачков напряжения из всех протестированных нами моделей — достаточно, чтобы не беспокоить владельцев высококлассной электроники. Он превратил скачок напряжения 5000 вольт всего в 40 вольт, отчасти благодаря схеме отключения, которая отключает все питание при обнаружении скачка напряжения. PST-8 фактически пропускает меньшее напряжение в наших тестах, чем высокопроизводительные устройства для устранения перенапряжений, которые могут стоить на сотни больше.Но обычное оборудование, такое как компьютерный монитор, будет хорошо защищено одним из наших менее дорогих вариантов, поэтому эта модель лучше всего подходит для людей, которые настаивают на дополнительной защите особенно ценного оборудования. Кроме того, он имеет прочный алюминиевый корпус и шнур длиной 8 футов.
5 преимуществ защиты от перенапряжения для всего дома
В связи со всеми недавними грозами, которые мы пережили в районе Нэшвилла, мы хотели бы поделиться некоторыми советами по смягчению их воздействия на вашу электрическую систему.Лучший способ защитить свой дом от урагана — это вложить средства в защиту от перенапряжения для всего дома. Молния — не единственное, что может повредить дорогое электрическое оборудование.
Скачки напряжения иногда кажутся несущественными. Это быстрое отключение на кухне произошло так быстро, что вы его почти не заметили. В среднем дом в течение дня испытывает множество небольших скачков напряжения (80% скачков напряжения генерируются внутри). Но даже небольшие скачки напряжения в вашей проводке могут иметь серьезные последствия для домашней электроники.
Откуда берутся скачки напряжения?
Есть несколько источников скачков напряжения. Они могут возникать извне дома, при переключении электросети и перенапряжениях на линиях электроснабжения или внутри вашего дома, например, при включении и выключении крупной бытовой техники.
Хотя большие скачки напряжения от таких источников, как молния и вышедшие из строя линии электропередачи, довольно редки, небольшие скачки напряжения происходят каждый день, когда используется электрическая система. Эти небольшие, но частые скачки напряжения могут вывести из строя электронные устройства и сократить срок их службы.
Согласно Википедии:
Быстрые кратковременные электрические переходные процессы (перенапряжения) в электрическом потенциале цепи обычно вызываются
Редкая, но разрушительная причина скачков напряжения — молния , но когда она ударяет, вам захочется, чтобы у вас была защита от перенапряжения.
Как защитить свой дом и электронику
Устройства защиты от перенапряжения для всего дома (SPD) — лучшая защита от скачков напряжения любой величины.Обычно они подключаются к электрической распределительной коробке дома, но расположены в более удобном месте для легкого доступа. В современных устройствах защиты от перенапряжения для шунтирования скачков напряжения используются металлооксидные варисторы (MOV).
Хотя устройства защиты от перенапряжения в месте использования лучше, чем ничего, они, вероятно, не могут шунтировать большие скачки напряжения от внешних источников, таких как освещение и другие высокоэнергетические скачки. Для повреждения от прямых ударов молнии вам потребуется профессиональная установка защиты от перенапряжения во всем доме.
Хотя MOV в обычных импульсных полосах могут быть разрушены после мощного скачка напряжения, те, которые используются в системах для всего дома, предназначены для шунтирования больших скачков напряжения и служат годами. Современные дома с дорогими электрическими системами часто поставляются с сетевыми фильтрами для всего дома в качестве дополнительной меры безопасности.
Как защитить свой дом от повреждений, вызванных грозой
Если у вас нет защиты от перенапряжения для всего дома, вот несколько советов по предотвращению повреждения вашего дома в районе Теннесси грозой:
Отключите питание колодезного насоса с помощью выключателя.Если помпа повреждена, вы можете остаться без воды. В случае сильного шторма отключите скважинный насос от сети для временных неудобств, но на долгое время для спокойствия.
Если у вас дома есть электроника, убедитесь, что она подключена к сетевым фильтрам . Лучший способ защитить все ваше оборудование, включая системы HVAC и холодильники, — это установить защиту от перенапряжения для всего дома.
Если вам необходимо купить или заменить сетевые фильтры в месте использования, обратите внимание на этикетку UL или аналогичную печать независимой испытательной лаборатории.Если он ниже 10 долларов, он, вероятно, не обеспечивает необходимой защиты.
Рассмотрите возможность приобретения резервного генератора на случай отключения электроэнергии. Это особенно важно для домов с молодыми или пожилыми людьми, но также важно учитывать соображения удобства, безопасности и защищенности.
5 причин, почему вы должны иметь защиту от перенапряжения для всего дома
Если в вашем доме нет встроенной защиты от перенапряжения, есть несколько веских причин инвестировать в нее:
1.ТЕХНОЛОГИЯ
В современных домах больше электронных устройств и электрооборудования, чем когда-либо прежде. В бытовой технике теперь есть печатные платы, которые необходимо защитить от скачков напряжения. Новые светодиодные лампы также содержат микросхемы, которые очень чувствительны и могут быть легко повреждены скачком напряжения.
Количество личных устройств, которыми владеет семья, значительно увеличилось за последнее десятилетие. Компьютеры, планшеты и смартфоны несут важную информацию и нуждаются в защите.Ваши данные должны быть защищены профессиональной защитой от перенапряжения.
2. 80% ОПЕРАЦИЙ НАРУЖИВАЮТСЯ ВНУТРЕННИЕ
Большинство скачков напряжения очень короткие (называемые переходными процессами) и исходят от бытовых приборов (включая двигатели в кондиционерах). Эти небольшие скачки напряжения не вызовут серьезных повреждений, но со временем они могут ухудшить производительность (и сократить срок службы) ваших приборов и электроники.
3. СЛОЙ
Рекомендуется поговорить со своим электриком о многослойной защите от перенапряжения для всего дома, особенно если есть сложная домашняя развлекательная система или другая дорогостоящая электронная установка.
Если устройство в вашем доме посылает скачок напряжения через общую цепь (не выделенную), то другие розетки могут быть скомпрометированы. Это одна из причин, по которой вам не нужен ограничитель перенапряжения на монтажной панели. Многоуровневая система будет подключена непосредственно к электрической панели и в месте использования. Стабилизатор мощности с подавлением перенапряжения — лучший вариант для работы с этими общими цепями.
4. ПОЛНАЯ ЗАЩИТА ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ
Хотя основная функция устройства защиты от перенапряжения для всего дома состоит в том, чтобы предотвратить повреждение бытовой техники и электроники, он также защищает всю электрическую систему.Когда импульсный скачок напряжения исходит от бытового прибора в выделенной цепи, он отправляет скачок обратно через панель выключателя, где он затем шунтируется, защищая все другое электрическое оборудование в доме. Сетевой фильтр для всего дома защищает каждую розетку .
Чтобы убедиться, что и защищены от вашей электрической системы, не забывайте проверять свои GFCI и AFCI каждые 30 дней.
5. ОПЦИИ
Доступно несколько систем для всего дома для различных потребностей в напряжении.В домах с напряжением 120 В (типичный размер) можно использовать устройство защиты от перенапряжения на 80 кА, поскольку скачки напряжения свыше 50 кА являются необычными. В типичном доме никогда не должно быть скачков напряжения более 10 кА. Дом с субпанелями должен иметь защиту примерно в половину от номинальной мощности основного блока. Однако, если вы живете в районе, который выдерживает несколько гроз в год, фильтр для защиты от перенапряжения с номиналом 80 кА будет разумной инвестицией. Помните о различных брендах (одни лучше, чем другие) и их гарантиях (всегда выбирайте расширенную).Профессиональный электрик может помочь вам найти идеальные системы (и характеристики) для вашего дома.
Для получения дополнительной информации о защите от перенапряжения для всего дома прочтите эти две статьи:

По мере того, как этим летом будет больше молний и гроз, ваш дом испытает сотни небольших скачков напряжения и, возможно, более сильные из-за ударов молнии.
No related posts.

Дом
