Содержание

Измерение сопротивления контура заземления. Проверка сопротивления заземления в Москве.

Регулярное проведение измерений электрических параметров линий энергоснабжения является залогом безаварийной и долговечной эксплуатации электрооборудования. Это в равной степени относится как к промышленным электроустановкам, использующимся на предприятиях, так и бытовым устройствам, применяемым в домах и частных подворьях.

Экономический ущерб, нанесенный выходом из строя какого-либо аппарата в результате аварии, вызванной нарушением электрических характеристик питающей сети, может быть весьма ощутимым. Но он становится несоизмеримо ничтожным, когда речь заходит о здоровье и, тем более, жизни людей.

Именно поэтому регулярно проводить некоторые виды электроизмерений не просто актуально и целесообразно, а обязательно, что регламентируется законодательно. Проверка сопротивления заземления входит в ряд таких процедур и выполняется согласно требованиям ПУЭ-7.

Подробно, насколько это возможно, разобраться в необходимости этой процедуры, методах ее проведения и возможных последствиях пренебрежительного отношения к ней, ставит перед собой задачу данная публикация.

Качество заземления. Почему так важно?

Абсолютное большинство сетей в стране построено по схеме с глухозаземленной нейтралью. Это значит, что в качестве нулевого проводника в них используется земля как объект с ничтожно малым сопротивлением и огромной емкостью. Поэтому заземлять предписано все объекты, которые по каким-либо причинам могут соприкасаться с фазным проводом. Номенклатура последних простирается от силовых трансформаторов и опор ЛЭП до корпусов промышленного оборудования и бытовых устройств.

Сергей Борисов

(вед. инженер ЭТЛ)

Проверка работоспособности системы заземления — залог безопасности работников Предприятия от поражения электрическим током. Проверка контура заземления является одним из обязательных измерений на объекте при выполнении работ по эксплуатационным испытаниям электроустановки Потребителя.

Повреждение изоляции, чаще всего механическое, приводит к тому, что на корпус станка, например, попадает высокий потенциал фазы. Будучи незаземленным, такое оборудование несет серьезную угрозу здоровью и даже жизни обслуживающего персонала из-за прохождения тока через человеческое тело. Безопасность людей в этом случае обеспечивается в первую очередь надежным заземлением, что не отменяет необходимости применения защитных автоматических выключателей и УЗО.

Говоря о молнии с ее колоссальным напряжением и о возможных последствиях для человека, попавшего под такой потенциал, задавать вопросы об актуальности защитных устройств не приходится. Заземление является единственным методом построения громоотводов.

Итак, измерение сопротивления заземления обеспечивает требуемый уровень защиты людей, работающих с электроустановками. Вне зависимости от природы возникновения опасности эта величина должна находиться в допустимых ПУЭ-7 пределах.

Как проводится проверка

Простейшее устройство заземления может состоять из единственного электрода, представляющего собой штырь определенных размеров, погруженный в землю на значительную глубину. Эффективность такого подхода вызывает сомнения, хотя позволяет использовать его для защиты некоторых сооружений.

Чаще всего заземлитель представляет собой систему таких электродов, объединенных в замкнутый контур стальной полосой. Его габариты и глубина залегания зависят от характеристик грунта. Для проверки качества защиты в общем случае нужно выполнить следующие действия:

  • визуальный осмотр позволяет проверить качество соединений элементов заземляющего устройства, отсутствие разрушений из-за механических повреждений и коррозии;
  • проверка непрерывности электрической цепи и ее ветвей до заземлителя;
  • собственно измерение сопротивления контура заземления с использованием соответствующего прибора (специалисты нашей компании снабжены аппаратурой, позволяющей с высокой точностью проводить подобные тесты).

Сравнивая полученное значение с нормативным для данного вида сооружений, выносится вердикт о соответствии качества заземления требованиям ПУЭ-7. Результаты испытания оформляются документально в виде соответствующего протокола, который может служить основанием для реконструкции или замены заземляющего устройства или отдельных его элементов.

Когда проводят замер сопротивления

Никто не запрещает домовладельцу или руководителю предприятия проводить проверки сколь угодно часто. Экономическая целесообразность и здравый смысл, а также требования регламента выступают в роли ограничивающих факторов. В общем случае подобные испытания проводятся на следующих основаниях:

  1. требование заказчика, при возникновении у него подозрений в неподобающем качестве заземления;
  2. после аварийных ситуаций, реконструкций и подобных ситуаций;
  3. приемо-сдаточные операции и регламентные работы требуют подписания соответствующего протокола, в том числе (наша компания обладает полным комплектом разрешительной документации на этот вид деятельности).

Касаемо регламентных работ, нужно отметить, что периодичность их проведения зависит от рабочего напряжения электроустановки и места ее использования. В соответствии с требованиями ПТЭЭП и ПУЭ визуальный осмотр должен проводиться не реже одного раза в полугодие, а замер сопротивления контура заземления значительно реже. На практике же, во избежание травматизма, эти процедуры совмещают с измерением сопротивления изоляции и выполняют один раз в три года.

Кратчайшие сроки проведения обследования заземляющих устройств и проведения сопряженных с этим замеров в Москве предлагает клиентам наша компания. Сотрудники лаборатории проведут работы на высоком уровне качества и оформят результаты документально. Кадровый состав и оснащенность современной измерительной аппаратурой, а также индивидуальный подход к каждому клиенту позволяют компании иметь превосходство над конкурентами.

Для получения подробной информации по проведению испытаний заземления и другим услугам нашей ЭТЛ обратитесь к нам в офис по телефону

Предварительный расчет стоимости услуг Вы можете осуществить с помощью калькулятора электроизмерений.

Другие услуги

Как выполняется измерение сопротивления заземления » сайт для электриков

Методики измерения

Рассмотрим, как измерить сопротивление контура заземления. Первоначальным этапом всех проверок электричества станут подготовительные работы. К ним отнесем следующие операции:

  • визуальный осмотр устройств заземления на целостность;
  • проверка сварочных швов;
  • измерение расстояние от здания;
  • осмотр крепежей;
  • подтверждение отсутствия утечек тока с шин.

Проверка заземления — последовательный и несложный процесс. Чтобы провести все вышеперечисленные операции самостоятельно в домашних условиях, применяют измеритель сопротивления заземления и зануления. Все данные, которые будут получены в процессе замеров параметров заземления, должны соответствовать правилам. Все данные по заземлению регулируют нормы ПУЭ.

Рассмотрим поэтапно измерение заземления:

Проверяем напряжение. В случае его отсутствия устанавливаем группу питательных элементов (батарейки, аккумуляторы). Необходимо, чтобы они были с габаритами 1,5х3 и с правильным соотношением полярности.
Прибор необходимо взять в руки и установить на ровную горизонтальную поверхность.

Необходимо строго проследить, чтобы все углы аппарата были на одном уровне.
Затем последует процедура калибровки измерительного аппарата. Находим переключатель диапазона на панели инструментов устройства. Устанавливаем его в положение “контроль”. Нажав красную кнопку, воспользовавшись вращающейся ручкой, устанавливаем стрелку табло в положение ноля. В случае измерения заземления аппаратом М416 шкала на этом этапе покажет 5 (с отклонением в «+» или «-» 0,3). Если данные не соответствуют норме, прибор необходимо отдать в ремонт.
Выбираем более удобное расположение и определяемся со схемой, по которой следует работать аппарату.
Производим расчёт. Если необходимо получить укрупненные данные, соединяем первый и второй выводы с перемычкой. Аппарат М416 переключаем в схему трех зажимов.
В случае необходимости измерений по четырехзажимной схеме, ориентируемся на порядок действий, представленный на приборе.
Вбиваем в грунтовые массы стержень зонта и электрод, выполняющий вспомогательную функцию

Важно учитывать, что минимально допустимая глубина проникновения зонда и электрода — 0,5 м.
В процессе вбивания зонда в грунт производим только плавные удары, которые позволят снизить сопротивление заземляющего контура.

Провода, идущие к заземлению необходимо тщательно очистить от различных примесей, пыльного налета и красок. Лучше всего применять для этих целей напильник, к которому с другого конца прикрепляется кабель с сечением 2,5 мм.кв.
Когда все вышеперечисленные мероприятия предприняты, определена схема, откорректировано местоположение аппарата, можно приступать к расчету.
Фиксируем переключатель на отметке “х1”, производим вращение ручки и устанавливаем стрелку на нулевое значение.
Полученное значение умножается на соответствующее число

К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10.
Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).

Методики и способы измерения показателей

Существует несколько способов, как проверить заземление. Существуют специальные приборы для измерения параметров сопротивления заземления. Рассмотрим основные из методов замера при помощи электрооборудования:

  • токовые клещи;
  • амперметр-вольтметр;
  • специализированные приборы.

Возможно измерение сопротивления токовыми клещами. При их использовании нет надобности производить отключение самого устройства и применения дополнительных электродов. Процесс того как можно измерить заземление оперативный и достаточно точный. Принцип работы токовых клещей рассмотрим подробнее.

Через вторичную обмотку проходит переменный ток. Чтобы произвести расчет, нужно полученное значение ЭДС проводника разделить на численное определение тока. При измерении в домашних условиях используются клещи С.А 6412, С.А 6415, С.А 6410.

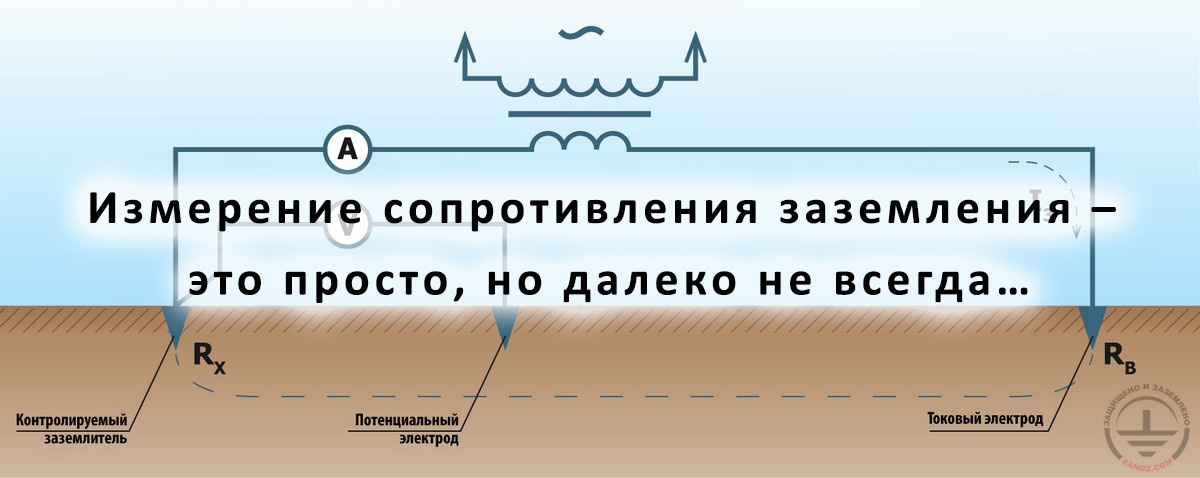

Рассмотрим, как проверить контур заземления при помощи амперметра-вольтметра. Понадобится собрать электроцепь. В ней ток будет двигаться сквозь проверяемый заземлитель и дополнительный электрод.

Необходимо в цепь добавить потенциальный электрод. Предназначение его заключается в фиксации скачков напряжения. Расстояние от потенциального электрода до токового электрода и заземлителя одинаково, он находится в диапазоне безвредного потенциала и влияет на заземление. Для получения значения сопротивления нужно воспользоваться законом Ома произвести расчет по формуле R=U/I.

Для испытания  и проверки параметров сопротивления в домашних условиях многофункциональный мультиметр не будет удобным. В данном случае лучше использовать следующие измерители сопротивления:

  1. ИСЗ-2016;
  2. МС-08;
  3. Ф4103-М1;
  4. М-416.

Как измерить сопротивление заземления на примере прибора М-416 рассмотрим более подробно.

Проверка заземления в розетках

Самостоятельно определить заземление в розетке можно несколькими способами. Перед началом работ понадобится индикаторная отвертка – ей идентифицируются провода нуля и фазы. Если при контакте с клеммой загорелась лампочка – это фаза. Если индикатор не светится – это ноль.

Проверка мультиметром

Тестирование проводится даже при совпадении цветов по нормативам. Работать с мультиметром нужно так:

  1. Включить электропитание на дом в распредщитке.
  2. Измерить напряжение в розетках. Один щуп ставится на фазу, второй – на ноль.
  3. Переместить щуп датчика от нуля на проводник заземления – РЕ.
  4. Посмотреть, что показывает тестер. Если результат не изменился – с системой все в порядке. Если показатели нулевые – систему нужно заземлить заново.

Проверка контрольной лампочкой

Для изготовления контрольки понадобится лампочка с патроном и присоединенными к нему двумя медными проводами. Между всеми контактами самодельного устройства нужна изоляция. Проверка контролькой производится по принципу мультиметра:

  1. Первый щуп подключается на ноль, второй – на фазу.
  2. Щуп перемещается от нуля на подключение заземления.
  3. Об исправности контура свидетельствует загоревшаяся лампа.
  4. Слабый свет говорит о неправильной работе схемы и необходимости установки УЗО.

Когда в помещении проводка без цветовых индикаторов, узнать заземление можно так:

  1. Для определения нуля и фазы один концевик выводится на клемму земли, второй – по очереди к другим подключениям.
  2. Фаза находится в точке загорания светового индикатора.
  3. Если лампа не горит – РЕ не работает.

Косвенные доказательства отсутствия РЕ

Существует несколько моментов, по которым можно судить об отсутствии РЕ. Владельцев квартиры и дома должны насторожить:

  • стабильные удары током от бойлера, стиральной, посудомоечной машинки, холодильника;
  • шумы колонок при воспроизведении музыки;
  • наличие большого количества пыли около старых батарей.

Тестирование стрелочным (цифровым) вольтметром

Проверка величины напряжения и его наличия осуществляется при помощи вольтметров переменного тока. Стрелочные приборы работают без источника питания, а цифровые функционируют в любом положении, не повреждаются при механическом воздействии.

Правильный алгоритм использования вольтметра:

  1. Определяется максимально допустимая величина замеров для прибора по самому большому числу на шкале.
  2. Уточнение единиц измерения устройства – микровольты, вольты, милливольты.
  3. Подключение вольтметра параллельно участку электрической сети и контроль полярности проводом.
  4. Прикручивание проводов стрелочного устройства к гайкам и винтам. У моделей с постоянным напряжением есть обозначения «плюс» и «минус».

Коротко о проверках

Согласно ПТЭЭП, периодичность проверок контуров заземления (заземляющих устройств) должна составлять 1 раз в 6 лет. Визуальный осмотр видимых частей устройства должен проводиться 1 раз в полгода. Можно проводить проверки и чаще, особенно если есть подозрения на неисправность заземляющего оборудования.

Проверку сопротивления заземления обычно проводят в комплексе с другими испытаниями. Ее задача — оценить защитные свойства электрического оборудования.

Проводить проверку могут специальные организации, имеющие разрешения для таких работ, сертифицированные в Минэнерго, имеющие специальные лаборатории и приборы для проведения измерений. Сотрудники должны пройти соответствующее обучение, проверку на знания по охране труда, медицинский осмотр.

К сведению! Заземляющее устройство (контур заземления) необходим для защиты работников от поражения электрическим током из-за поломки электрооборудования. Если система работает, то ток по заземлителю будет идти в течение короткого промежутка времени. И опасная ситуация на предприятии не случится

Поэтому важно контролировать состояние заземляющих устройств

Проверка параметров защитного заземления

Кроме очевидных составляющих системы защитной «земли»: таких, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, важную роль в обеспечении защиты играет собственно земля. Соответственно надо убедиться в следующем:

  1. Между всеми элементами контура (штыри, соединительные шины, проводник в помещение до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
  2. Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.
  3. Физические условия местности (грунта) могут обеспечить надежный контакт даже при плохих (с точки зрения электротока) условиях. А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.

Разумеется, никто не проводит измерения параметров на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».

По какому принципу проводится проверка защитного контура заземления?

Необходимо создать полный аналог заведомо работающего контура, и сравнить показатели с тестируемым объектом. Для этого существуют комплексы проверки рабочего заземления.

Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем. Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получать разовый доступ к оборудованию.

Как устроено заземление, и зачем проверять его параметры

Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочим нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется ввиду возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.

Соответственно, при попадании фазы на корпус электроустановки, сработает защитный автомат, и поражения электротоком не будет.

Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.

Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление тела человека может оказаться меньше. Тогда, при касании рукой аварийной электроустановки, вы гарантированно будете поражены электротоком.

Когда на корпусе электроустановки окажется фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток потенциала превысит 50 вольт, опасность сохранится.

Равно как и защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой. Полную защиту дает установка автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.

И, наконец о том, что представляет собой контур заземления.

Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), глубоко погруженных в грунт, соединенных проводниками между собой и шиной заземления в здании.

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416. Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем. Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

  • Прибор расположите на горизонтальной ровной поверхности.
  • Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
  • Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
  • Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
  • Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

  • Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм2. Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм2.
  • И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

Перед использованием необходимо проверить контур на заземляющее сопротивление.

О том, что такое заземление – на следующем видео:

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

  1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
  2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
  3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к защитному контуру и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

  1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
  2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
  3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
  4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений контура заземления мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для нулевого провода та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь. Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно)

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

Для чего проверяется заземление

Проверка состояния заземления является важным мероприятием, направленным на защиту людей от действия электрического тока. Для решения задачи, как проверить заземление в частном доме используется специальное оборудование. Полученные результаты дают возможность установить, в каком состоянии находится заземление, соответствует ли установленным нормам и способно ли выполнять свои функции. Обычно такие измерения проводятся квалифицированными специалистами из организации, обслуживающей домашнюю сеть.

Периодические проверки заземления должны обязательно проводиться, несмотря на то что вся электрика в доме монтировалась профессиональными электротехниками. Нередки случаи, когда неправильное соединение контура вызывает его преждевременный износ. В связи с этим рекомендуется в установленные сроки делать измерение и проверять, в каком состоянии находится грунт и размещенные в нем электроды, а также заземляющие проводники, шины и элементы металлосвязей.

Данная процедура, определяющая, есть ли заземление, проводится в жилых домах не реже 1 раза в 3 года, а на объектах промышленного производства – ежегодно.

В процессе замеров тестером определяется сопротивление контура, значение которого должно соответствовать установленным нормам. Если показатели получились выше нормативных, их можно снизить. Для этого нужно просто увеличить площадь взаимодействия путем добавления электродов или поднимается величина общей проводимости грунта, с помощью увеличения концентрации солей, содержащихся в почве.

Следует учитывать, что устройство обычного заземления может лишь понизить напряжение, поступающее на корпус оборудования. Сделать защиту более надежной поможет устройство защитного отключения – УЗО, устанавливаемое в одной связке с заземлением. Любые защитные средства проектируются и выбираются индивидуально, в соответствии с условиями эксплуатации. Выбор осуществляется с учетом влажности, структуры грунта и других факторов.

Необходимо помнить и о том, что многие виды современных электрических устройств оборудованы встроенным УЗО, срабатывающим лишь при включении в розетку, имеющую заземление. Поэтому их нормальная работа полностью зависит от правильного подключения защиты и дальнейших проверок ее работоспособности.

Принцип проведения измерения

Измерение сопротивления заземляющих устройств проводят с периодичностью, установленной на предприятии, но не реже одного раза в 12 лет. Для более точного измерения создают искусственную электрическую сеть.

Рядом с испытуемым контуром в грунт встраивают вспомогательное устройство, которое называют токовым электродом, и его тоже подключают к сети. А также устанавливают электрод, по которому определяют падение напряжения в сети.

Чтобы измерить и получить более достоверные данные, в момент проведения процесса должны быть оптимальные погодные условия. То есть сопротивление почвы в этот момент должно быть максимальным. При этом должны быть выполнены следующие условия:

электрод, с которого будут снимать показания, располагают строго между заземляющей конструкцией и дополнительным электродом;
расстояние между элементами должно равняться пятикратной глубине закладки заземлителя;
при замере системы заземлителей во внимание принимается диагональ с наибольшей длиной.

Кроме того, дополнительно проводят замеры сопротивления изоляции.

Периодичность проверки сопротивления защитного заземления электрооборудования

  • Объекты, которые не отнесены к категории особо опасных – согласно пункту 3.6.2 ПТЭЭП сроки проведения измерений и испытаний устанавливаются руководителем Потребителя с учетом следующих факторов: условия эксплуатации и состояние электроустановки, рекомендации изготовителя, положения Приложения 3 ПТЭЭП.
  • Наружные установки и электрооборудование в особо опасных помещениях – не реже одного раза в течение трех лет.
  • Электроустановки образовательных и здравоохранительных учреждений, предприятий торговли, общественного питания, бытового обслуживания (химчистка и стирка) – не реже одного раза в течение года или полугода, если речь идет о особо опасных помещениях. Регламентируется ведомственной нормативной документацией.

Периодичность проверки сопротивления устройств молниезащиты зданий и сооружений

  • I-II категория – требуется ежегодный контроль состояния системы перед наступлением сезона гроз;
  • III категория – не реже одного раза в течение трех лет.

ОБРАТИТЕ ВНИМАНИЕ! Приемо-сдаточные испытания устройств молниезащиты с последующим вводом в системы в эксплуатацию выполняются до перехода строительства в стадию проведения работ по отделке здания или сооружения. Если речь идет о взрывоопасной зоне, то до начала осуществления комплекса мероприятий по опробованию технологического оборудования

Порядок проведения испытаний контура заземления

  • В ходе визуального осмотра заземляющего устройства производится контроль уровня защищенности от воздействия коррозии и целостности, доступных для обзора элементов.
  • Методом простукивания проверяется механическая прочность и целостность соединений заземлителей с заземляемыми элементами.
  • Руководствуясь методикой замеров сопротивления заземления, создается искусственная цепь протекания тока через испытываемый заземлитель. С помощью калиброванного прибора M-416 измеряется удельное сопротивление грунта и заземлителя. На основании данных, полученных в ходе проверки, делается заключение о качестве технического состояния заземляющего устройства.

Методика измерений, объемы и нормы испытаний определяются согласно методическим указаниям РД 153-34.0-20.525-00 и РД 34.45-51.300-97.

Как оформляются результаты проверки контура защитного заземления
  • После осуществления всего комплекса мероприятий по контролю состояния заземляющего устройства заказчик получает технический отчет, включающий в себя протокол визуального осмотра и измерения сопротивления заземления (составляются согласно требованиям ГОСТ Р ИСО/МЭК 17025-2006), описание примененной методики, копии разрешительной документации электролаборатории.
  • Сведения о дате выполнения замеров и их результатах заносятся в журнал учета проверок заземления электрооборудования.
  • В случае выявления несоответствий заказчику даются рекомендаций по их устранению.

Протокол проверки наличия цепи между заземленными установками и элементами заземленной установки

Преимущества мобильной электролаборатории «СК «ОЛИМП»
  • Перечень видов работ, к которым допущена наша электроизмерительная лаборатория, позволяет помимо измерений сопротивления заземления и проверки устройств молниезащиты проводить комплексную диагностику соответствия электрооборудования и электроустановок напряжением до 35 кВ требованиям ПУЭ, ПТЭЭП, инструкций РД и СО.
  • Выданные протоколы измерений принимаются всеми контролирующими органами.
  • Гарантия точности и достоверности замеров сопротивления защитного заземления – своевременность поверки измерительных приборов, точное следование методике, компетентность персонала (испытания проводят сотрудники с V группой допуска по электробезопасности).
  • Каждый заказчик вносится в базу постоянных клиентов и получает скидку при следующем обращении или заказе других услуг компании «СК «ОЛИМП».

Методика измерение сопротивления заземляющих устройств — Методики испытаний / Документы — Электротехническая лаборатория, г.Ханты-Мансийск

1. Вводная часть.

1.1 Область применения.

Настоящий документ устанавливает методику выполнения измерения сопротивления заземляющих устройств и возможность их дальнейшей эксплуата­ции согласно ПУЭ п. 1.8.39., а также измерения удельного сопротивления грун­та.

1.2. Определяемые характеристики и условия измерений.

1.2.1. Определяемые характеристики:

— сопротивление заземляющих устройств;

— удельное сопротивление грунта;

— активное сопротивление.

1.2.2. Условия измерений.

Измерения допускается проводить при температуре окружающей среды от — 25 до +55°С и относительной влажности до 90% при 30°С.

1.2.3. Для правильной оценки качества заземляющих устройств измерение их сопротивления рекомендуется проводить в период наименьшей проводимо­сти грунта: зимой — при наибольшем его промерзании, летом — при наибольшем просыхании. Для учета состояния земли, во время измерения применяют один из коэффициентов, приведенных в табл.2. При разветвленной заземляющей сети измерения производят раздельно: сопротивления заземлителей и сопротивления заземляющих проводников, т.е. металлической связи корпусов электрооборудова­ния с контуром заземления.

2. Средства измерений.

2.1.При выполнении измерений применяют следующие средства измере­ний:

2.1.1. Прибор М416, имеет четыре диапазона измерения:

0,1 -10 Ом;

0,5 -50 Ом;

2-200 Ом;

10 — 1000 Ом.

Основная погрешность прибора не превышает ±[5+ (N/Rх-1)] в про­центах от измеряемой величины при сопротивлениях вспомогательного заземлителя и зонда не более:

500 Ом в диапазоне 0,1 — 10 Ом;

1000 Ом в диапазоне 0,5 — 50 Ом;

2500 Ом в диапазоне 2 — 200 Ом;

5000 Ом в диапазоне 10-1000 Ом.

2.2. Прибор Ф4103-М1. Класс точности 4,0 на диапазоне 0-0,3 Ом и 2,5 на остальных диапазонах. Пределы допускаемой основной приведенной погреш­ности ± 4% на диапазоне 0 — 0,3 Ом и ± 2,5% на остальных диапазонах от ко­нечного значения диапазона измерения.

3. Характеристики погрешности измерений.

3.1. Методика расчета погрешности измерителя Ф4103-М1.

3.1.1. Класс точности 4.0 на диапазоне 0-0.3 Ом и 2.5 на остальных диапазонах.

3.1.2. Время установления показания в положении ИЗМ 1 не более 6с, в по­ложении ИЗМ II не более 30с.

3.1.3. Нормальные условия применения измерителя приведены в разделе 8 паспорта прибора.

3.1.4. Пределы допускаемой основной приведённой погрешности +4% на диапазоне 0-3 Ом и + 2,5% на остальных диапазонах от конечного значения диапа­зона измерения

3.1.5. Пределы допускаемой вариации показаний равны пределам допускае­мой основной погрешности.

3.1.6. Пределы допускаемой дополнительной погрешности, вызванной воз­действием помех, равны:

половине значения допускаемой основной погрешности при воздействии переменного тока синусоидальной формы частотой 50 Гц и её гармоник напряжени­ем до 3 В на диапазоне 0-0.3 Ом и до 7 В на остальных диапазонах;

удвоенному значению допускаемой основной погрешности при воздейст­вии скачкообразных изменений амплитуды однополярных импульсов напряжением от 0 до 1 В, частотой 50 Гц, скважностью 2;

значению допускаемой основной погрешности при воздействии высоко­частотных радиопомех напряжением до 0.3 В.

3.1.7. Пределы допускаемой дополнительной погрешности, вызванной ин­дуктивной составляющей измеряемого сопротивления с постоянной времени не бо­лее 0.0001 с, равны удвоенным значениям допускаемой основной погрешности.

3.1.8. Пределы допускаемой дополнительной погрешности, вызванной изме­нением напряжения питания на плюс 3 В и минус 0.5 В от минимального значения (12В) равны значениям допускаемой основной погрешности.

3.1.9. Пределы допускаемой дополнительной погрешности, вызванной воз­действием переменного магнитного поля частотой 50 Гц напряжённостью до 400 А/м, равны значениям допускаемой основной погрешности.

3.1.10. Пределы допускаемой дополнительной погрешности, вызванные от­клонением измерителя от горизонтального положения на угол 10 ° равны пределам допускаемой основной погрешности.

3.1.11. Пределы допускаемой дополнительной ‘погрешности, вызванной из­менением температуры окружающего воздуха равны пределам допускаемой основ­ной погрешности на каждые 10° С изменения температуры.

3.1.12. Пределы допускаемой дополнительной погрешности вызванной воз­действием повышенной влажности воздуха равны удвоенным значениям пределов допускаемой основной погрешности.

3.1.13. Приведённая погрешность измерения D в общем случае вычисляется по формуле (1)


(1)

где Dо — предел допускаемой основной приведённой погрешности;

Dcn — предел допускаемой дополнительной приведённой погрешности от n-го воздействующего фактора.

3.1.14. Перед проведением измерений необходимо по возможности умень­шить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдали от мощных силовых трансформаторов, использовать источник питания напряжением (12+0.25) В, индук­тивную составляющую учитывать только для контуров, сопротивление которых меньше 0.5 Ом, определять наличие помех и т.п.

ПРИМЕЧАНИЕ. Помехи переменного тока выявляются по качаниям в режиме ИЗМ II, стрелки при вращении ручки ПДСТ 1.Г.

Помехи импульсного (скачкообразного характера) и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.

3.2. Методика расчета погрешности измерителя М 416.

3.2.1.Основная погрешность прибора М416 не превышает величины ±[5+(N/Rх — 1)] в процентах от измеряемой величины при сопротивлениях вспо­могательного заземлителя и зонда не более:

500 Ом в диапазоне 0,1 — 10 Ом;

1000 Ом в диапазоне 0,5 — 50 Ом;

2500 Ом в диапазоне 2 — 200 Ом;

5000 Ом в диапазоне 10-1000 Ом.

3.2.2. Проверка основной погрешности производится в нормальных усло­виях на всех оцифрованных отметках остальных диапазонов.

3.2.3.Погрешность определяется путем сравнения показаний прибора с известными сопротивлениями, включенными согласно рис.1.

Рис. 1.

где R1 — магазин сопротивлений класса 0,2;

R2, RЗ сопротивления вспомогательного заземлителя и зонда, вели­чины которых для каждого диапазона выбирается согласно таблице 1:

Таблица 1.

Диапазон измере­ния, Ом

Величина сопротивления, Ом

R1

R2

0,1-10

0,1-10

500 ±25

1000 ±50

0,5-50

0,5-50

1000 ±50

2500 ± 25

2-200

2-200

2500 ±125

500 ±25

10-1000

10-1000

5000 ±250

5000 ±250

3.2.4.Поверку основной погрешности производить в следующем порядке:

а)переключатель установите в положение, соответствующее поверяемому диапазону:

б)вращая ручку «РЕОХОРД», установите соответствующую оцифрован­ную отметку (с учетом множителя ) против риски;

в)нажмите кнопку и подбором величины сопротивления на магазине К.1 установите стрелку индикатора на нулевую отметку.

По разности между показанием шкалы реохорда (с учетом множителя) и величиной сопротивления КЛ определите основную погрешность.

4. Метод измерения.

Измерение основано на компенсационном методе с применением вспомо­гательного заземлителя и зонда.

4.1. Методические указания при работе с измерителем Ф4103-М1.

4.1.1. Описание измерителя Ф4103-М1 и подготовка его к работе.

Измеритель выполнен в пластмассовом корпусе, имеющем съемную крышку и ремень для переноски. Съемная крышка в снятом состоянии может быть закреплена на боковой стенке корпуса. В нижней части корпуса имеется отсек для размещения сухих элементов. На лицевой панели расположены отсчетное устройство, зажимы для подключения токовых и потенциальных элек­тродов, органы управления, розетка для подключения внешнего источника тока.

4.1.2. Установить сухие элементы в отсек питания с соблюдением поляр­ности. При отсутствии их подключить измеритель к внешнему источнику с помощью шнура питания.

4.1.3. Установить измеритель на ровной поверхности и снять крышку, при необходимости закрепить её на боковой поверхности корпуса.

4.1.4. Проверить напряжение источника питания. Для этого закоротить зажимы Т1, Г11, П2, Т2, установить переключатели в положения КЛБ и «0.3»‘, а руч­ку КЛБ — в крайнее правое положение. Нажать кнопку ИЗМ. Если при этом лам­па КП не загорается, напряжение питания в норме.

4.1.5. Проверить работоспособность измерителя. Для этого, в положении КЛБ переключателя, установить ноль ручкой УСТО, нажать кнопку ИЗМ, ручкой КЛБ установить стрелку на отметку «30».

ВНИМАНИЕ! Не забывайте устанавливать переключатель в положение ОТКЛ после окончания работ для предотвращения разряда внутреннего источни­ка питания. Для блокировки включения измерителя закрывайте крышку!

4.1.6. После пребывания измерителя, в предельных температурных условиях

(-50°С; +55°С) или длительной повышенной влажности (95% при 30°С) время выдержки в нормальных условиях не менее, соответственно 3 ч и 23 ч.

4.2. Последовательность проведения работ измерителем Ф4103-М1

4.2.1. Измерение сопротивления заземляющих устройств.

4.2.1.1. Измерение сопротивления заземляющих устройств ЗУ выполнять по схеме, приведённой на рис.2.

Рис.2.

4.2.1.2.Направление разноса электродов Rп1 и Rт1 выбирать так чтобы со­единительные провода не проходили вблизи металлоконструкций и параллельно трассе ЛЭП (линий электропередач). При этом расстояние между токовым и потен­циальным проводами должно быть не менее 1 м. Присоединение проводов к ЗУ вы­полнять на одной металлоконструкции, выбирая места — подключения на расстоя­нии (0.2-0.4) м друг от друга.

4.2.1.3.Измерительные электроды размещать по однолучевой или двухлучевой схеме. Токовый электрод (К.т1) установить на расстоянии 1 зт =2Д (предпочти­тельно 1зт =ЗД) от края испытуемого устройства (Д — наибольшая диагональ зазем­ляющего устройства), а потенциальный электрод (Кп1) — поочерёдно на расстояниях (0.2; 0.3; 0.4; 0.5; 0.6; 0.7; 0.8) 1зт.

4.2.1.4.Измерения сопротивления заземляющих устройств проводить при ус­тановке потенциального электрода в каждой из указанных точек. По данным изме­рений построить кривую «б» зависимости сопротивления ЗУ от расстояния по­тенциального электрода до заземляющего устройства. Пример такого построения приводится на рис.3.

Рис.3.

1зт — расстояние от края заземляющего устройства до токового электрода.

4.2.1.5.Полученную кривую «б» сравнить с кривой «а», если кривая «б’; имеет монотонный характер (такой же, как у кривой «а») и значения сопротивлений ЗУ, измеренные при положениях потенциального электрода на расстояниях 0.4 1зт и 0.6 1зт, отличаются не более, чем на 10%, то места забивки электродов выбраны правильно и за сопротивление ЗУ принимается значение, полученное при распо­ложении потенциального электрода на расстоянии 0.5 1 зт.

4.2.1.6. Если кривая «б» отличается от кривой «а» (не имеет монотонного характера, см. рис.3), что может быть следствием влияния подземных или назем­ных металлоконструкций, то измерения повторить при расположении токового электрода в другом направлении от заземляющего устройства.

4.2.1.7.Если значения сопротивления ЗУ, измеренные при положениях по­тенциального электрода на расстоянии 0.4 1зт и 0.6 1зт, отличаются более, чем на 10%, то повторить измерения сопротивления ЗУ при увеличенном в 1.5 — 2 раза рас­стоянии от ЗУ до токового электрода.

4.2.1.8. Измерения проводить в следующей последовательности.

4.2.1.9. Проверить напряжение источника питания по п.4.1.4.

4.2.1.10. Подключить провода от Кп1 и ЗУ соответственно к зажимам 111 и 112 (рис.1).

4.2.1.1 1. Проверить уровень помех в поверяемой цепи. Для этого установить переключатели в положение ИЗМ II и «0.3» и нажать кнопку ИЗМ. Если лампа КПм не загорается, то уровень помех не превышает допустимый и измерения можно про­водить. Если лампа КПм загорается — уровень помех превышает допустимый для диапазона 0-0.3 Ом (3 В) и необходимо перейти на диапазон 0-1 Ом, где допусти­мый уровень помех 7 В. Если в этом случае лампа не загорается, можно проводить измерения, на всех диапазонах (кроме 0-0.3 Ом).

ВНИМАНИЕ! Запрещается подключать провода к зажимам Т1, Т2 проводить измерения, если лампа КПм загорается на диапазоне 0-1 Ом, во избежание выхода

измерителя из строя. При кратковременном повышении уровня помех выше допус­тимого провести повторный контроль по истечении некоторого времени.

Рис.4

4.2.1.12. Измерение сопротивления потенциального электрода по двухзажимной схеме (рис.4). Для этого установить диапазон измерения, ориентировочно соот­ветствующий измеряемому сопротивлению электрода, затем установить ноль и откалибровать измеритель. Перевести переключатель в положение ИЗМ II и отсчитать значение сопротивления. Если оно превышает допустимое значение сопротивления. Если оно превышает допустимое значение, указанное в табл.2 для выбранного диа­пазона измерения, его необходимо уменьшить.

4.2.1.13.Подключить измеритель в схему измерения в соответствии с рис.2.

4.2.1.14.Установить необходимый диапазон измерений, затем провести уста­новку нуля и калибровку. Если при проведении калибровки стрелка находится левее отметки «30» — уменьшить сопротивление токового электрода, либо провести изме­рение по п.4.5. Перевести переключатель РОД РАБОТ в положение ИЗМ II и отсчи­тать значения сопротивления. Если стрелка под воздействием помех совершает ко­лебательные движения, устранить их вращением ручки ПДС г».

4.2.1.15.При необходимости перейти на более высокий диапазон измерения, переключить ПРЕДЕЛЫ, 0, в необходимое положение.

Установить ноль и откалибровать измеритель по п.4.2.1.11-4.2.1.14. Затем перевести переключатель РОД РАБОТ в положение ИЗМ II и отсчитать значение сопротивления. При переходе на более низкий диапазон отключить провод от зажи­мов Т1 и Т2 и провести контроль помех и сопротивлений электродов, а затем изме­рение в соответствии с пп 2.6.-2.9.

4.2.1.16. Измерение сопротивления точечного заземлителя проводить при 1 тг не менее 30 м.

4.3. Измерение удельного сопротивления грунта.

Измерение удельного сопротивления грунта проводить по симметричной схеме Веннера (рис.5).

4.3.1. Измерения проводить в следующей последовательности.

4.3… 2. Проверить напряжение питания по п.4.1.4.

4.3.3. Подключить к измерителю потенциальные электроды по двухзажимной схеме (рис.4) и измерить их сопротивления по методике п. 4.2.1.12. Оно должно соответствовать указанному в табл. 1 паспорта прибора для выбранного диапазона измерения. При необходимости уменьшить его одним из известных способов.

4.3.4. Подключить измеритель в схему измерения в соответствии с рис. 5.

4.3.5. Провести измерение по методике п. 4.2.1.14. Кажущееся удельное сопротивление грунта rкаж на глубине, равной расстоянию между электродами «а», определить по формуле (1).

rкаж = 2pRa,

где R — показание измерителя Ом.

Примечание. Расстояние «а» следует принимать не менее, чем в 5 раз больше глубины погружения электродов.

4.3.6. Измерения на каждом из диапазонов проводить в соответствии с п. 4.2.14…

Рис. 5.

4.4. Измерение активного сопротивления.

4.4.1. Измерение активного сопротивления проводить по схеме, изображён­ной на рис.6, выполняя операции по пп.4.1.3; 4.2.1.14. Отсчёт измеряемого сопро­тивления проводить в положении переключателя ИЗМ П.4.5. Измерения при повышенных сопротивлениях электродов.

4.5.1. Измерителем допускается измерять сопротивление ЗУ при повышен­ных сопротивлениях электродов, при этом погрешность измерений определяется по формуле (2), приведенной ниже. Измерение сопротивлений ЗУ допускается прово­дить до десятикратного увеличения сопротивлений потенциальных и токовых элек­тродов, приведённых в табл.1, паспорта прибора.

Порядок работы.

4.5.2. Выполнять операции по пп.4.4. — 4.5.5.

4.5.3. Установить переключатель ПРЕДЕЛЫ, 0 на тот диапазон измерения, на котором отклонение стрелки максимальное, и отсчитать показания А в отделени­ях верхней шкалы.

4.5.4. Установить переключатель в положение КЛБ и отсчитать показания Iх в делениях верхней шкалы.

4.5.5. Измеряемое сопротивление Ро определить по формуле (2)


, (2)

где N — показание переключателя диапазонов, Ом;

А — показание измерителя в положении ИЗМ II, дел;

Iх — показание измерителя в положении КЛБ, дел.

При этом относительная погрешность измерения 8 (%) определяется ори­ентировочно по формуле (3).


(3)

где у — относительная погрешность, g = (N/Rх)D.

4.5.6. Для ускорения процесса измерений можно вместо режима ИЗМ — II пользоваться режимом ИЗМ I, если стрелка не колеблется под воздействием помех.

ВНИМАНИЕ! В режиме ИЗМ I возможна остановка стрелки и её после­дующее перемещение к отметке шкалы, соответствующей измеряемой величине.

4.6. Методические указания при работе с прибором М-416.

4.6.1.Описание прибора и подготовка его к работе.

4.6.1.1. Прибор выполнен в пластмассовом корпусе с откидной крыш­кой и снабжен ремнем для переноски. В отсеке нижней части корпуса разме­щены сухие элементы. На лицевой панели прибора расположены органы управления, ручка переключателя диапазона и реохорда. кнопка включения. Для подключения измеряемого сопротивления, вспомогательного заземлителя и зонда на приборе имеется четыре зажима, обозначенных цифрами 1,2, 3,4. Для грубых измерений сопротивления заземления и измерения больших сопротив­лений зажимы 1 и 2 соединяют перемычкой и прибор подключают к измеряе­мому объекту по трехзажимной схеме (рис. 7,9)

Рис.7 Подключение прибора по трехзажимной схеме.

При точных измерениях снимают перемычку с зажимов 1и 2 и прибор подключают к измеряемому объекту по четырехзажимной схеме (рис.8,10)

Рис. 8. Подключение по четырехзажимной схеме.

4.6.1.2 Установить сухие цилиндрические элементы типа 373, соблю­дая полярность, в отсек питания, расположенный в нижней части прибора.

4.6.1.3.Установить прибор на ровной поверхности. Открыть крышку.

4.6.1.4. Установить переключатель в положение «КОНТРОЛЬ 5» нажать кнопку и вращением ручки «РЕОХОРД» добиться установления стрелки индикатора на нулевую отметку. На шкале реохорда при этом должно быть показание (5_+0,3)Ом.

4.6.1.5. Прибор рассчитан для работы при напряжении источника пи­тания от 3,8 до 4,8 В.

4.7. Последовательность проведения работ прибором М-416.

4.7.1. Измерение сопротивления заземляющих устройств.

4.7.1.1.Для проведения измерения подключите измеряемое сопротив­ление Rх, вспомогательный заземлитель и зонд забейте в грунт на расстоя­ниях, указанных на рисунках 7-10. Глубина погружения не должна быть менее 500 мм.

Рис.9.Подключение прибора 3 — зажимной схеме к сложному (контурному) заземлителю.

Сложный

(контурный) заземлитель

Рис. 10. Подключение по 4-зажим. схеме к сложному (контурному) заземлителю.

При отсутствии комплекта принадлежностей для проведения измере­ний заземлитель и зонд могут быть выполнены из металлического стержня или трубы диаметром не менее 5 мм.

4.7.1.2.Во избежание увеличения переходного сопротивления заземлителя и зонда стержни следует забивать в грунт прямыми ударами, стараясь не раскачивать их.

4.7.1.3.Сопротивления вспомогательного заземлителя и зонда не должны превышать величин, указанных в разделе «Технические характеристики».

4.7.1.4.Практически для большинства грунтов сопротивление вспомо­гательных заземлителей не превышает указанных значений. При грунтах с высо­ким удельным сопротивлением для увеличения точности измерений рекоменду­ется увлажнение почвы вокруг вспомогательных заземлителей и увеличение их

количества.

4.7.1.5.Дополнительные стержни при этом должны забиваться на рас­стояниях не менее 2-3 метров друг от друга и соединяться между собой про­водами.

4.7.1.6.Измерение производите по одной из схем рис. 7-10 в зависи­мости от величин измеряемых сопротивлений и требуемой точности измерений. При измерениях по схемам рис. 7 и 9 в результат измерений входит сопротив­ление провода, соединяющего зажим 1сКх. Поэтому такое включение допусти­мо при измерении сопротивлений выше 5 Ом. Для меньших значений изме­ряемого сопротивления применяйте включение по схемам рис.8 и 10.

4.7.1.7. Для сложных заземлителей, выполненных в виде контура с протяженным периметром или электрически соединенной системы таких конту­ров, расстояние между вспомогательным заземлителем и ближайшим к нему заземлителем контура или системы контуров должно быть не менее пятикратного расстояния между двумя наиболее удаленными заземлителями контура или сис­темы контуров плюс 20 м.

4.7.1.8. Независимо от выбранной схемы измерение проводите в следующем порядке:

а) переключатель В1 установите в положение «XI»;

б) нажмите кнопку и, вращая ручку «РЕОХОРД», добейтесь макси­мального приложения стрелки индикатора к нулю.

в) результат измерения равен произведению показания шкалы рео­хорда на множитель. Если измеряемое сопротивление окажется больше 10 Ом, переключатель установите в положение «Х5», «Х20» или «XI00» и повторите операцию б).

4.8. Определение удельного сопротивления грунта.

4.8.1. Измерение удельного сопротивления грунта производится анало­гично измерению сопротивления заземления. При этом к зажимам 1 и 2 вместо Rх присоединяется дополнительный электрод в виде металлического стержня или трубы известных размеров.

4.8.2. Вспомогательный заземлитель и зонд расположите от дополни­тельного электрода на расстояниях, указанных на рис. 7-8.

4.8.3. В местах забивки стержня, вспомогательного заземлителя и зонда растительный или насыпной слой должен быть удален.

4.8.4. Удельное сопротивление грунта на глубине забивки трубы под­ считывается по формуле:


.

где Rх — сопротивление, измеренное измерителем сопротивления грунта, Ом;

Е — глубина забивки трубы (стержня), м; 6 — диаметр трубы ( стержня ), м;

4.8.5. Второй способ определения удельного сопротивления заключает­ся в следующем: на испытуемом участке земли по прямой линии забейте че­тыре стержня на расстоянии «а» друг от друга (см. рис. 11).

Рис.11.Схема измерения уд. сопротивления грунта по 4-зажим. схеме.

Глубина забивки стержней не должна превышать 1/20 расстояния «а». Зажимы 1 и 4 подсоедините к крайним стержням, а зажимы 2 и 3-к средним, перемычку между зажимами 1 и 2 разомкните и произведите измерение. Удельное сопротивление грунта определите по формуле:

R=2pRа,

где R показа­ния измерителя заземления, Ом; а — расстояние между стержнями; p = 3.14

4.8.6. Приближенно можно считать, что при этом способе измеряется среднее удельное сопротивление грунта на глубине, равной расстоянию между забитыми стержнями «а».

4.9. Измерение активных сопротивлений.

4.9.1.Измерение активных сопротивлений осуществляется подключе­нием их к прибору в соответствии с рис. 12.

Рис. 12. Схемы измерения активных сопротивлений.

а) — схема измерения без исключения погрешности, вносимой соедини­тельными проводами;

б) — схема измерения с исключением погрешности, вносимой соедини­тельными проводами.

5. Меры по технике безопасности.

5.1. Перед началом работ провести все организационные и технические мероприятия, согласно главе 5. «Межотраслевых Правил по охране труда (Правил безопасности) при эксплуатации электроустановок», для обеспечения безопасного проведения работ.

6. Требования к квалификации персонала.

6.1. К выполнению измерений допускается персонал, знающий требования НД на производимые измерения. Измерения выполняет бригада, состоящая не менее чем из 2-х человек. Руководитель испытаний должен иметь группу по электробезопасности не ниже III, а член бригады — не ниже П.

7. Обработка результатов измерений.

7.1. После окончания измерений выбрать из таблицы 2 поправочный коэффициент k., исходя из состояния грунта, метеорологических условий, характеристик заземляющего устройства.

7.2. Затем определить расчетное сопротивление заземлителя из выражения R= Rизм ´ k.

7.3. Полученный результат сравнить с проектным значением, с пре­дыдущими замерами (если таковые проводились), с требованиями нормативных документов.

8. Оформление результатов измерений.

8.1. Результаты измерений оформляются протоколом установленной формы.

Таблица 2.

Поправочный коэффициент к значению измеренного сопротивления заземлителя для средней полосы России.

Тип

заземлителя

Размеры

t = 0,7 — 0,8м

t = 0,5м

t = 0 м

К1

К2

КЗ

К1

К2

КЗ

К1

К2

КЗ

Горизонтальная

полоса

l = 5м

4,3

3,6

2,9

8,0

6,2

4,4

-

-

-

1 = 20м

3,6

3,0

2,5

6,5

5,2

3,8

-

-

-

Заземляющая

сетка или контур

S» = 400 м2

S» = 900 м2

2,6

2,2

2,3 2,0

2,0 1,8

4,6 3,6

3,8 3,0

3,2 2,7

-

-

-

S» = 3600 м2

1,8

1,7

1,6

3,0

2,6

2,3

-

-

-

Заземляющая

сетка или контур

с вертикальными

электродами

S = 900 м2

1,6

1,5

1,4

1,9

1,8

-

-

-

n = 1 0 шт.

S” = 3600 м2

1,5

1,4

1,3

2,0

1,9

1,7

-

-

-

n = 1 5 шт.

Одиночный

вертикальный

заземлитель

1 = 2,5 м

2,0

1,75

1,5

-

-

-

3,8

3,0

2,3

1 = 3,5 м

1,6

1,4

1,3

-

-

-

2,1

1,9

1,6

1 = 5,0 м

1,3

1,23

1,15

-

-

-

1,6

1,45

1,3

Примечание: t: — расстояние от поверхности земли до верхней точки заземлителя.

К1 применяется, когда измерение проводится при влажном грунте или к моменту измерения предшествовало выпадение большого количества осадков;

К2 — когда измерение проводится при грунте средней влажности или к моменту измерения предшествовало выпадение небольшого количества осадков;

КЗ — когда измерение проводится при сухом грунте или к моменту измерения предшествовало выпадение незначительного количества осадков;

1: — глубина заложения в землю горизонтальной части заземлителя или верхней части вертикальных заземлителей;

1 — длина горизонтальной полосы или вертикального заземлителя;

S — площадь заземляющей сетки;

п — количество вертикальных электродов.

Руководитель ЭТЛ

Замер сопротивления контура заземления, сопротивления изоляции – «Гармония». Стоимость 1000 руб.


Безопасная и надежная эксплуатация электрооборудования зависит от многих параметров. Ключевое значение здесь играют такие характеристики, как сопротивление заземляющего контура и изоляции проводов. Чтобы предотвратить несчастные случаи и аварийные ситуации на производстве, необходимо обеспечить периодический контроль этих характеристик.

АНО ДПО УСЦ «Гармония» осуществляет измерение сопротивления изоляции проводов, кабелей и контура заземления силами собственной аккредитованной электротехнической лаборатории, укомплектованной квалифицированными специалистами и оснащенной передовым измерительным оборудованием.

Измерение сопротивления заземления

Заземляющий контур выполняет функцию защиты персонала от поражения электрическим током в случае появления напряжения на нетоковедущих частях электрооборудования, например, на корпусе. В случае прикосновения человека к находящимся под напряжением нетоковедущим частям оборудования ток уходит в землю не через его тело, а через контур заземления. Это достигается за счет того, что контур обладает значительно меньшим электрическим сопротивлением. Таким образом, ключевым показателем является значение сопротивления. При его увеличении заземляющий контур перестает эффективно выполнять свои функции, что может приводить к поражению людей электротоком. Поэтому Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) предписывают регулярно проводить замеры заземления.

В соответствии с требованиями ПТЭЭП, замеры сопротивления заземления выполняются в засушливую погоду или в период сильного промерзания грунта. Это связано с тем, что в таких условиях сопротивление грунта имеет максимальное значение, что позволяет обеспечить оптимальную точность измерений. Сопротивление заземляющего устройства должно измеряться не реже чем один раз в 6 лет или при наличии любых подозрений в его работоспособности. Максимальные значения сопротивлений приводятся в ПТЭЭП. Переходное сопротивление металлосвязи (контакты соединения заземляемого оборудования с землей) должно измеряться ежегодно. Максимальное значение этого сопротивления не должно превышать 0,05 Ом.

Измерение сопротивление изоляции проводов и кабелей.

Важным видом услуг электролаборатории является измерение сопротивления изоляции. Данный вид работ предусматривает контроль степени изношенности изоляции электропроводки и дает возможность предотвратить короткое замыкание, которое может приводить к возникновению пожара и выходу из строя электрооборудования.

В соответствии с требованиями ПТЭЭП руководитель предприятия обязан обеспечить проведение измерений сопротивления изоляции проводов не реже чем один раз в 3 года. Выполнять замеры должны специальные сертифицированные организации, которые имеют в своем распоряжении необходимое лабораторное оборудование и квалифицированных специалистов.

Наши услуги

Учебно-сертификационный центр «Гармония» располагает собственной аккредитованной электротехнической лабораторией. Благодаря этому мы сможем оперативно выполнить замер сопротивления контура заземления или измерить сопротивление изоляции проводов и кабелей. Измерительные работы выполняются квалифицированными специалистами с применением современного оборудования. Стоимость выполнения работ приятно удивит наших клиентов!

По результатам измерений заказчику представляется типовой технический отчет, а также протоколы испытаний. На основании измерений выдаются рекомендации по устранению нарушений заземляющего контура, а также относительно дальнейшего использования электропроводки или необходимости ее замены.

Полезно знать:

Инструктажи по охране труда

Охрана труда в офисе и на предприятии в значительной степени зависит от того, насколько высоким является уровень знан >>>

Правила по охране труда

Правила по охране труда представляют собой комплекс нормативных актов, требования которых должны обязательно исполнят >>>

При измерении сопротивления заземляющих устройств и сопротивления цепи между заземляющим устройством и оборудованием подлежащем заземлени





Инструкция по охране труда при измерении сопротивления заземляющих устройств и сопротивления цепи между заземляющим устройством и оборудованием подлежащем заземлению.

1. Общие положения

1.1. Данная инструкция разработана на основании Правил безопасности с инструментом и приспособлениями (НПАОП 0.00-1.30-01), Правил безопасной эксплуатации электроустановок (НПАОП 40.1-1.01-97), Правил безопасной эксплуатации электроустановок потребителей (НПАОП 40.1-1.21-98) и действующих нормативных актов по охране труда.
1.2. Данная инструкция относится к нормативным актам об охране труда, действующим в ДФ ГП «Региональные электрические сети» и является обязательной для исполнения для всех работников, занимающихся ремонтом заземляющих устройств и проверкой их состояния, измерением заземляющих устройств опор оборудования ПС, ВЛ напряжением выше 1000 В и повторных заземлений нулевого провода ВЛ до 1000 В.
1.3. Инструкция по охране труда является нормативным документом, устанавливающим правила безопасного выполнения работ в производственных помещениях предприятия, на территории предприятия, строительных площадках.
1.4. К выполнению работ допускаются работники не моложе 18 лет, не имеющие противопоказаний по состоянию здоровья, прошедшие:
— предварительный медицинский осмотр и периодический медицинский осмотр;
— вводный инструктаж;
— первичный инструктаж на рабочем месте, повторный инструктаж работник проходит не реже одного раза в 3 месяца;
— целевой инструктаж;
— инструктаж по пожарной безопасности.
1.4. Заземляющие устройства должны удовлетворять требованиям, обеспечивающим электробезопасность людей и защиты электроустановок, а так же эксплуатационных режимов работы электроустановок.
1.5. Каждый элемент установки, подлежащий заземлению, должен быть присоединен к заземлителю или заземляющей магистрали посредством заземляющего проводника.
Последовательное соединение с заземляющим проводником нескольких частей установки запрещается.
1.6. Рабочим местом выездного характера при выполнении указанных работ является электроустановка или ее часть, заземляющее устройство которой необходимо проверить. Продолжительность пребывания работника на рабочем месте определяется объемом выполняемых работ и не должно превышать 8 часов. Измерения заземляющих устройств в основном производится на следующих объектах:
— заземлители ТП и РП распредсетей 0,4 – 10 кВ;
— заземляющие устройства подстанций 35 – 220 кВ;
— заземлители повторного заземления нулевого провода ВЛ до 1000 В;
— заземлители опор 6, 10, 35, 110 кВ;
1.7. К выполнению работ допускается персонал прошедший необходимую подготовку и проверку знаний по данному виду работ и иметь группу по электробезопасности не ниже III.
1.8. Во время следования к месту работы городским транспортом, транспортом заказчика или транспортом предприятия – соблюдать правила пользования транспортом:
— проезд осуществлять в кабине, салоне, оборудованными местами для сидения;
— во время проезда не курить, не спать;
— выходить из транспорта только после его полной остановки.
1.9. Вредный опасный фактор при выполнении данных работ отсутствует.
Опасный производственный фактор при выполнении данных работ – появление напряжения на металлических частях электрооборудования и электроустановок, в нормальном режиме не находящиеся под напряжением. Все металлические части электрооборудования и электроустановок, которые могут оказаться под напряжением вследствие нарушения изоляции, должны быть заземлены или занулены.
1.10. Для безопасного выполнения указанных работ персонал СДИЗП обеспечивается спецодеждой (х/б костюмом, курткой ватной, подшлемником), обувью и средствами индивидуальной защиты, согласно норм установленных на предприятии.
1.11. При выполнении работ работник должен соблюдать требования санитарных норм:
— работать в светлое время суток (должна быть достаточная освещенность рабочего места).
1.12. Во время производства данных работ соблюдать правила личной гигиены (пользоваться чистой спецодеждой, х/б рукавицами).

2. Требования безопасности перед началом работы

Выполнение работ по проверке заземляющих устройств, производится, как правило, на отключенном оборудовании или на действующем без прикосновения к токоведущим частям, приближения к ним на недопустимые расстояния и выполняется по устному распоряжению. В исключительных случаях, когда требуется подготовка рабочего места или возможно приближение к токоведущим частям электрооборудования на расстояния менее допустимых, работы должны выполняться по наряду.
2.1. Измерение сопротивления заземлителей ТП и РП.
2.1.1. Работа должна производиться, как правило, с полным снятием напряжения с ТП и РП.
2.1.2. Заземлитель на время проверки должен быть отключен от параллельных и естественных заземлителей (оболочки кабелей, нулевой провод и т.д.) при помощи болтовых зажимов, а в случае их отсутствия путем разрезания электросварочным аппаратом.
2.2. При измерении сопротивления заземления с разрезанием выводов заземлителей к оборудованию ТП или РП сварочным аппаратом, оборудование объекта остается под напряжением для подключения сварочного аппарата и для безопасного выполнения работ необходимо выполнить следующие требования:
2.2.1. Из журналов ВЛ и паспортов ТП и РП ЭУ выписать предыдущие значения сопротивления заземления объектов, на которых предстоит делать измерения, и дату их выполнения.
2.2.2. По прибытии на объект произвести осмотр оборудования на предмет наличия параллельных и естественных заземлителей, приблизительно подсчитав их число, строго соблюдая правила осмотра оборудования действующих электроустановок.
2.2.3. Произвести измерение сопротивления заземления без отделения естественных и параллельных заземлителей и сравнить с данными п. 2.2.1. Величина сопротивления 0,1 – 0,2 Ома свидетельствует о том, что после отделения заземлителей объекта оборудование будет заземлено естественными и параллельными заземлителями. Если измеренная величина сопротивления равна или больше величины сопротивления по п. 2.2.1, или более 4 Ом, то оборудование окажется не заземленным и при резке выводов необходимо пользоваться диэлектрическими перчатками и ботами. Любые работы и оперативные переключения на этот период в данной электроустановке запрещены.
2.3. Измерение сопротивления повторного заземления нулевого провода на ВЛ до 1000 В.
2.3.1. Заземлитель на время проверки должен быть отсоединен от нулевого провода ВЛ.
2.4. Измерение сопротивления заземления опор ВЛ выше 1000 В.
2.4.1. Измерение сопротивления заземляющих устройств на воздушных линиях и должны совмещаться с капитальными или текущими ремонтами ВЛ.
2.4.2. При измерении сопротивления заземлителей тросовых опор ВЛ, заземляющее устройство должно быть отсоединено от грозозащитного троса ВЛ.
2.5. Измерение сопротивления заземления ПС, промышленных предприятий и других сторонних организаций.
2.5.1. Работа должна производиться на отключенном электрооборудовании.
2.5.2. Заземлитель на время проверки должен быть отсоединен от естественных и параллельных заземлителей.
2.5.3. Владелец электроустановки должен предоставить схему сети заземления с указанием материала и сечения заземляющей проводки.

3. Требования безопасности во время работы

3.1. Приборы используемые для выполнения работ по проверке заземляющих устройств и сам процесс измерения опасности поражения электрическим током не представляют, так как напряжение питания и на выходных клеммах составляет 4,5В постоянного тока.
3.2. Сопротивление растеканию заземлителей измеряют, как правило, в периоды наибольшего высыхания грунта, когда грунт обладает наибольшим удельным сопротивлением. Не рекомендуется производить измерения в ненастную сырую погоду или вскоре после прохождения дождей.
3.3. Измерение сопротивления заземляющих устройств должно производится:
— после монтажа, переустройства и капитального ремонта этих устройств на электростанциях, подстанциях и линиях электропередачи;
— при обнаружении на тросовых опорах ВЛ напряжением 110 кВ и выше следов перекрытий или разрушений электрической дугой;
— на подстанциях воздушных распределительных сетей напряжением 35 кВ и ниже – не реже 1 раза в 12 лет;
— в сетях напряжением 35 кВ и ниже у опор с разъединителями, разрядниками.
3.4. Заземляющие проводники должны быть предохранены от коррозии.
Открыто проложенные заземляющие проводники, должны быть предохранены от коррозии. Открыто проложенные заземляющие проводники, должны иметь окраску черного цвета.
3.5. Работы по измерению сопротивления заземляющих устройств может выполнять работник с группой по электробезопасности III, а помогать ему работник с группой II. При выполнении работ необходимо соблюдать общие меры правил безопасной эксплуатации электроустановок.
3.6. Измерение сопротивления заземляющего устройства производится прибором М416 в соответствии с его заводской инструкцией. Прибор рассчитан для работы при напряжении источника питания от 3,8 В до 4,3 В и опасности не представляет.
3.7. Для проведения измерения необходимо подключить к прибору измеряемое сопротивление Rх, вспомогательный заземлитель Rв и зонд Rз. Стержни, образующие вспомогательный заземлитель и зонд, забить в грунт на расстояниях в зависимости от величины диагонали измеряемого заземлителя. Глубина погружения в грунт должна быть не менее 500 мм.
3.8. При забивании стержней необходимо выбирать такие места, чтобы избежать случайные попадания в кабель, проложенный в грунте на глубине, менее допустимой (700 мм). Ручка молотка должна быть из сухого чистого дерева.
Во избежание увеличения переходного сопротивления заземлителя и зонда стержни следует забивать в грунт прямыми ударами, стараясь не раскачивать их.
3.9. Разматывание проводов, соединяющих прибор с зондом и вспомогательным заземлителем необходимо производить аккуратно с катушки или бухты без резких рывков во избежание подхлестывания к токоведущим частям оборудования.
3.10. Проверка заземления заземленных точек может производится как на отключенном, так и на работающем оборудовании.
3.11. При проверке заземления на работающем объекте, перед производством измерения на каждой точке проверяется отсутствие напряжения.
3.12. В период грозы производить работы по проверке заземляющих устройств запрещается.

4. Требования безопасности по окончанию работы

4.1. После окончания работы необходимо выключить измерительный прибор, отсоединить соединительные провода и смотать.
4.2. Извлечь из земли вспомогательные электроды, очистить от земли и уложить в отведенные места вместе с соединительными проводами и приборами.
4.3. Проследить за восстановлением или восстановить все разрывы цепи заземления, которые были произведены для выполнения измерений.
4.4. Проверить наличие в отведенном месте приборов, соединительных проводов, вспомогательных электродов и инструмента, которыми пользовались во время производства работ.
4.5. Доложить об окончании работ и о том, что сделано, непосредственному руководителю.
4.6. О недостатках, выявленных в процессе выполнения работ, необходимо сообщить диспетчеру и начальнику энергоучастков для принятия надлежащих мер. Если обнаруживаются дефекты, угрожающие жизни людей или работе оборудования, то об этом немедленно сообщается ответственным лицам подстанции, ЭУ и руководству предприятия для организации их немедленного устранения.
4.7. Вымыть лицо, руки с мылом, при возможности, принять душ. Переодеться в чистую одежду.

5. Требования безопасности в аварийных ситуациях

5.1. Аварийная ситуация может возникнуть при однофазном замыкании в сети 6 – 10 кВ (появление «ЗЕМЛИ») в ТП, где производятся работы по п.2.2, когда разрезание вывода заземляющего устройства производится с применением защитных средств. В данном случае после отделения заземляющего устройства вывод заземления до оборудования может оказаться под фазным напряжением. Измерение сопротивления заземления в данном случае необходимо производить, считая второй вывод находящимся под напряжением. К сварке разрезанного вывода приступать, используя защитные средства по п.2.2.3, предварительно проверив УВН отсутствие напряжения на выводе заземляющего проводника со стороны оборудования. В случае обнаружения напряжения на указанном выводе, работы прекращаются до устранения замыкания.
5.2. Другой случай аварийной ситуации может возникнуть при попадании (при забивании) вспомогательного заземлителя или зонда в действующий кабель и нарушения его изоляции. В этом случае при повреждении КЛ 0,4 кВ возникает мощная электрическая дуга с появлением дыма, огня или искр. Повреждение КЛ 6 – 10 кВ будет сопровождаться взрывом при междуфазном повреждении и электрической дугой с появлением дыма, огня или искр, при повреждении оболочки кабеля и его изоляции (замыкание на «землю»). Во всех случаях работы немедленно прекращаются, о происшедшем сообщается диспетчеру ОДС, и под его руководством устраняется возникшая ситуация.
5.3. Оказание первой медицинской помощи.
5.3.1. Первая помощь при поражении электрическим током:
При поражении электрическим током необходимо немедленно освободить потерпевшего от действия электрического тока, отключив электроустановку от источника питания, а при невозможности отключения — оттянуть его от токопроводящих частей за одежду или применив подручный изоляционный материал.
При отсутствии у потерпевшего дыхания и пульса необходимо сделать ему искусственное дыхание и косвенный (внешний) массаж сердца, обращая внимание на зрачки. Расширенные зрачки свидетельствуют о резком ухудшении кровообращения мозга. При таком состоянии оживления начинать необходимо немедленно, после чего вызвать скорую медицинскую помощь.
5.3.2. Первая помощь при ранении:
Для предоставления первой помощи при ранении необходимо раскрыть индивидуальный пакет, наложить стерильный перевязочный материал, который помещается в нем, на рану и завязать ее бинтом.
5.3.3. Первая помощь при переломах, вывихах, ударах:
При переломах и вывихах конечностей необходимо поврежденную конечность укрепить шиной, фанерной пластинкой, палкой, картоном или другим подобным предметом. Поврежденную руку можно также подвесить с помощью перевязки или платка к шее и прибинтовать к туловищу.
При переломе черепа (несознательное состояние после удара по голове, кровотечение из ушей или изо рта) необходимо приложить к голове холодный предмет (грелку со льдом, снегом или холодной водой) или сделать холодную примочку.
При подозрении перелома позвоночника необходимо пострадавшего положить на доску, не поднимая его, повернуть потерпевшего на живот лицом вниз, наблюдая при этом, чтобы туловище не перегибалось, с целью избежания повреждения спинного мозга.
При переломе ребер, признаком которого является боль при дыхании, кашле, чихании, движениях, необходимо туго забинтовать грудь или стянуть их полотенцем во время выдоха.
5.3.4. Первая помощь при кровотечении:
Для того, чтобы остановить кровотечение, необходимо:
5.3.4.1. Поднять раненную конечность вверх.
5.3.4.2. Рану закрыть перевязочным материалом (из пакета), сложенным в клубок, придавить его сверху, не касаясь самой раны, подержать на протяжении 4-5 минут. Если кровотечение остановилось, не снимая наложенного материала, сверх него положить еще одну подушечку из другого пакета или кусок ваты и забинтовать раненное место (с некоторым нажимом).
5.3.4.3. В случае сильного кровотечения, которое нельзя остановить повязкой, применяется сдавливание кровеносных сосудов, которые питают раненную область, при помощи изгибания конечности в суставах, а также пальцами, жгутом или зажимом. В случае сильного кровотечения необходимо срочно вызвать врача.
5.4. Если произошел пожар, необходимо вызвать пожарную часть и приступить к его гашению имеющимися средствами пожаротушения.

6. Ответственность за нарушение инструкции.

6.1. Работники, допустившие нарушение инструкции по охране труда, или не принявшие меры к ее выполнению привлекаются к ответственности согласно действующему законодательству.
6.2. За нарушение инструкции лично или членами бригады на бригадиров и старших рабочих распространяется система ежемесячной оценки их работы.
Работникам, получившим неудовлетворительную оценку по итогам работы за месяц, уменьшается размер производственной премии .
6.3. Кроме того, на работников, нарушающих инструкции по охране труда, распространяется талонная система и внеочередная проверка знаний по охране труда.


Всего комментариев: 0


Сопротивление заземления — OMICRON

Регулярная проверка сопротивления заземления — необходимое условие для гарантии безопасной работы электроустановок. Подавая испытательный ток на противоположный конец линии электропередачи, можно проверить распределение напряжения за пределами испытываемой системы заземления. Особенно при таких повреждениях, как замыкание на линии или удар молнии, в непосредственной близости от электроустановок могут возникать значительные перепады напряжения. Испытание сопротивления заземления — одна из мер, позволяющей гарантировать, что условия заземления соответствуют национальным нормам.

Решения компании OMICRON основаны на частотно-селективном способе подачи тестового сигнала, благодаря чему для выполнения измерений не требуется тяжелое и дорогостоящее оборудование. С помощью мобильного вольтметра HGT1 и щупа инженер-испытатель может легко промерить весь участок от системы заземления до границы зоны воздействия напряжения. С помощью встроенного дисплея можно легко распознать, когда измеренный уровень напряжения стабилизируется, и тогда определить увеличение потенциала относительно земли. Для оценки результатов и протоколирования имеется функция автоматизированной оценки согласно IEC и IEEE, а также документирование местоположения с помощью GPS.

Эксперт рекомендует

CPC 100 + CP CU1 + HGT1

CPC 100 представляет собой легкую модульную установку для точных измерений сопротивления заземления в электроустановках среднего и высокого напряжения. Возможность подачи тока в линию электропередачи и работа с токовыми клещами обеспечивают адаптацию к условиям конкретного испытания. С CPC 100 пользователи могут работать либо непосредственно с устройством, или через ПО Primary Test Manager™ (PTM). На CPC 100 напряжение можно измерять прямо на устройстве, а при использовании PTM напряжение измеряется с помощью нашего мобильного портативного вольтметра HGT1.

Запросите инфо

Преимущества данного Решения

Электрическое испытательное оборудование | Электростанция для подключения

Доктор Ахмед Эль-Рашид — Управление продуктами

Эффективное заземление необходимо для безопасной работы любой электрической системы, и единственный способ гарантировать, что заземляющие устройства работают и остаются таковыми, — это тщательно и регулярно проверять их.

Подавляющее большинство систем распределения электроэнергии спроектировано таким образом, что в случае нарушения изоляции или аналогичного повреждения возникающий ток повреждения отводится на землю.Это предотвращает рост открытых проводящих частей до опасного потенциала, позволяя току короткого замыкания течь достаточно долго и на достаточно высоком уровне, чтобы защитные устройства сработали и изолировали замыкание. Из этого описания ясно, что надежное и эффективное заземление необходимо для безопасной работы систем, и что если система заземления выйдет из строя или станет неэффективной, в лучшем случае безопасность будет поставлена ​​под угрозу, а в худшем — может возникнуть значительный риск. жизнь и собственность.

Существенной функцией каждой системы заземления является обеспечение надежного соединения с низким сопротивлением с основной частью земли с использованием одного или нескольких заземляющих электродов, которые обычно имеют форму стержней или матов. Все системы заземления предназначены для достижения этой цели с учетом требований приложения, таких как уровень предполагаемого тока замыкания на землю, с которым они могут работать. Тем не менее, эффективность земных систем зависит от множества трудноуправляемых переменных, таких как тип почвы и содержание влаги, что всегда важно проверять характеристики новых систем путем тщательных испытаний во время ввода в эксплуатацию.

И требования к испытаниям не заканчиваются на пусконаладочных испытаниях, так как многие факторы могут со временем ухудшить характеристики систем заземления. Например, может измениться влажность почвы. Хороший проект должен учитывать сезонные колебания, но другие изменения, такие как изменение уровня местного грунтовых вод, труднее учитывать. Электроды и соединения с ними также могут быть затронуты коррозией, и ни в коем случае не известно, что системы заземления получают физическое повреждение либо случайно, как это могло произойти во время работ в соседнем здании, либо преднамеренно в виде кражи и вандализма.

Все это указывает на то, что нельзя быть уверенным в том, что система заземления, даже если ее первоначальные характеристики были полностью удовлетворительными, со временем сохранит удовлетворительные характеристики. Опять же, единственный способ быть уверенным — это проверить его, и, учитывая жизненно важную роль безопасности систем заземления, регулярные рутинные испытания следует рассматривать как существенные, а не как необязательные.

Настоятельно рекомендуется проводить испытания в форме комплексного структурированного обследования заземления, состоящего из семи основных этапов.Первый из них — это тщательный визуальный осмотр заземляющей установки. При этом следует искать любые признаки повреждения, сломанные, порезанные или отсоединившиеся иным образом заземляющие проводники, а также признаки коррозии не только самих электродов, но и соединений между электродами и заземляющими проводниками. Все неисправности необходимо устранить перед тем, как приступить к последующим этапам тестирования, но всегда следует помнить, что отсоединившийся заземляющий провод может быть под напряжением, и очень важно проверить это перед тем, как прикасаться к нему или обращаться с ним.

Второй этап — измерение токов утечки в заземляющих проводах. В идеале в этих проводниках не должно быть тока, но фильтры и аналогичные устройства, используемые в современном электронном оборудовании, часто создают небольшой ток утечки даже при правильной работе. Однако большее беспокойство вызывает электрическое оборудование, в котором возникает неисправность, которая позволяет ему продолжать работать без проблем, но, тем не менее, приводит к протеканию тока на землю. Такое оборудование может продолжать использоваться в течение длительного времени, при этом оператор не знает о проблеме, но совершенно очевидно, что необходимо обнаружить такой ток утечки перед проведением дальнейших испытаний системы заземления, и наиболее удобный способ сделать это обычно — использовать токоизмерительные клещи, способные измерять токи в миллиамперном диапазоне.Если в заземляющем проводе обнаруживается значительный ток, необходимо отследить источник и устранить проблему, прежде чем продолжить тестирование.

Заключительное подготовительное испытание — электрическая проверка целостности заземляющих проводов для подтверждения оценки целостности, выполненной во время визуального осмотра системы. Целью этого испытания является обнаружение и обнаружение соединений с высоким сопротивлением, которые являются типичным результатом коррозии в открытых системах проводов. Важно иметь в виду, что в этом контексте «высокое сопротивление» означает что-нибудь от сотни микроом или около того и выше.Значения сопротивления этого порядка нельзя измерить с помощью обычного мультиметра, поэтому для этого теста необходимо использовать омметр с низким сопротивлением (также известный как микроомметр).

После завершения визуального осмотра системы заземления, подтверждения отсутствия утечки и проверки целостности проводов, необходимо — для полного освидетельствования заземления — отсоединить заземляющие электроды. Ни при каких обстоятельствах нельзя нарушать заземляющие соединения до тех пор, пока последствия для безопасности не будут полностью оценены и не будут предприняты соответствующие шаги для минимизации рисков.Обычно это включает обесточивание и блокировку оборудования, которое должно быть отключено от земли, но также важно учитывать потенциальные опасности наведенных напряжений, которые могут присутствовать в незаземленном оборудовании, даже когда оно не находится под напряжением.

Кроме того, стоит отметить, что существуют методы измерения сопротивления заземления без отключения заземляющих электродов. К ним относятся, например, ART (метод прикрепленного стержня) и бесстоечное тестирование с помощью зажимных тестеров.Эти методы полезны, но все они имеют ограничения и повсеместно признано, что тестирование методом падения потенциала, которое обязательно включает отключение проверяемого электрода или электродов, дает наиболее точные и надежные результаты. Поэтому для окончательных исследований сопротивления заземления следует использовать метод проверки падения потенциала.

Рисунок 1

Это испытание проводится с помощью набора для проверки сопротивления заземления, который состоит из двух цепей, как показано на Рисунке 1 выше.Первая цепь включает в себя источник напряжения и амперметр и выводится на токовые клеммы прибора. Вторая цепь включает только вольтметр и выводится на клеммы напряжения прибора. Один из токовых выводов и один из выводов напряжения подключены к тестируемому электроду. Другой токовый вывод подключается к временному заземляющему штырю, который вставляется в землю на значительном расстоянии от электрода (всплеск тока), а другой терминал напряжения подключается к другому временному заземляющему шипу (всплеск напряжения).

Скачок напряжения вставляется в почву на разных расстояниях по прямой линии между испытуемым электродом и всплеском тока, и на каждом расстоянии регистрируется показание напряжения. Поскольку ток также известен, можно использовать закон Ома для вычисления значения сопротивления для каждого места скачка напряжения. Если сопротивления нанесены в зависимости от расстояния, кривая должна показать почти ровную область (см. Рисунок 2 ниже). Значение сопротивления в этой области — это сопротивление заземляющего электрода.

Рисунок 2

Процедура обязательно более сложная для систем с несколькими электродами или с сетками заземления, но полезную информацию, охватывающую эти ситуации, и более подробное объяснение испытаний заземления можно найти в публикации «Getting Down to Earth», которая доступна в качестве бесплатного скачать с сайта Megger.

В рамках комплексного обследования заземления также важно провести испытания для определения потенциалов прикосновения и ступенчатого потенциала, потенциал прикосновения — это разность потенциалов, которую человек мог бы испытать, если бы он стоял на поверхности земли и коснулся заземленного проводящего объекта во время неисправность производила электрический ток на землю.Шаговый потенциал — это разность потенциалов, которую может испытать человек между ногами относительно земли, в которой существует ток короткого замыкания.

Потенциал прикосновения определяется путем первого измерения сопротивления заземления рассматриваемого объекта с использованием методов, аналогичных тем, которые используются для измерения сопротивления заземляющего электрода. Когда это сопротивление известно, наряду с максимальным ожидаемым током короткого замыкания, закон Ома может использоваться для расчета наихудшего потенциала прикосновения с разумным запасом точности.Потенциал шага оценивается аналогичным образом, но при измерении сопротивления заземления скачки напряжения врезаются в землю на расстоянии около 1 метра друг от друга, так как это приблизительная длина шага среднего человека.

Изложенные до сих пор процедуры предоставляют бесценные данные о состоянии и характеристиках системы заземления, но часто также полезно знать о свойствах почвы, в которой расположена система заземления. Некоторая часть этой информации получается путем осмотра и исследования почвы для определения ее типа, но также важно проводить измерения удельного сопротивления земли.Обратите внимание, что эти измерения относятся только к собственному удельному сопротивлению почвы, тогда как измерения сопротивления заземления, обсуждавшиеся ранее, относятся к сопротивлению конкретного заземляющего электрода (или электродов).

Проверка удельного сопротивления заземления обычно может выполняться с использованием того же прибора, что и для проверки сопротивления заземления, с одной оговоркой: прибор должен быть четырехконтактным, с подключениями по напряжению и току, выведенными на отдельные клеммы. Три клеммных прибора не подходят для измерения удельного сопротивления земли.

Удельное сопротивление Земли обычно измеряется методом Веннера, который включает использование четырех временных стержней земли. Однако не нужно перемещать шипы в рамках процедуры тестирования — их расположение и расстояние определяются глубиной, на которой требуется определить удельное сопротивление земли.

Заземление является фундаментальным требованием для безопасности электроустановок, но слишком часто эффективности систем заземления уделяется мало внимания, особенно после проверки первоначальных характеристик.Это опасно и ненужно. Как мы видели, характеристики земных систем можно надежно оценить с помощью принятого структурированного, поэтапного подхода, и, хотя можно утверждать, что задействованные процедуры отнимают много времени и, в определенной степени, разрушительны, безусловно, это маленькая цена, которую нужно заплатить за защиту человеческой жизни?

Что такое сопротивление земли? Как это измерить? | Блог

Замыкания на землю опасны и, следовательно, нуждаются в надлежащем заземлении, чтобы предотвратить попадание тока короткого замыкания в кого-либо или металлический объект.Цель заземления — свести к минимуму эффект переходного напряжения, возникшего из-за удара молнии. Как измеряется сопротивление заземления? Заземляющие соединения выполняются путем вбивания заземляющего электрода в несколько мест. Заземляющий электрод состоит из металлической трубы или проводящей пластины, соединенной с землей.

При производстве используются различные материалы, такие как медь, алюминий, сталь или оцинкованное железо. На сопротивление земли влияют различные факторы, такие как состав почвы, температура, влажность и глубина расположения электрода.Заземление обеспечивает безопасный отвод тока утечки и связано с автоматическим устройством отключения, обеспечивающим подачу электроэнергии. В систему заземления входят различные компоненты, такие как заземляющие электроды, главные клеммы или шины заземления, заземляющие проводники, защитные проводники, проводники уравнивания потенциалов, электрически независимые заземляющие электроды для измерений, аксессуары и концевые фитинги, соединения, сварочные комплекты и другие материалы. Сопротивление земли — это сопротивление почвы, возникающее при прохождении электрического тока.Его также можно определить как сопротивление между бесконечной землей и заземляющим электродом. Как измеряется сопротивление заземления? Существуют различные методы измерения сопротивления заземления, используемые в зависимости от типа системы нейтрали, типа установки (жилые, промышленные, городские, сельские, возможность отключения электропитания. На сопротивление заземления системы заземления влияют четыре переменных. который включает:

1. Состав почвы

2.Влагосодержание почвы

3. Температура почвы

4. Глубина электрода

Сопротивление заземляющего электрода зависит от удельного сопротивления почвы, в которую вставлен электрод. Следовательно, очень важно измерять удельное сопротивление при проектировании любых заземляющих устройств.

Сопротивление заземления — это сопротивление заземляющего электрода, измеренное для проверки сопротивления. При дополнительных измерениях, таких как напряжение, испытательный электрод переместился на 10% исходного напряжения электрода к системе заземления отдельно от исходного положения, а второй — на расстояние на 10% ближе, чем его исходное положение.Когда оба из них согласуются с измерением в пределах требуемого уровня точности, испытательные стержни помещаются в правильное положение, и сопротивление может быть получено путем усреднения всех трех результатов.

Как измеряется сопротивление заземления? Перед началом любых измерений сопротивления заземления необходимо рассчитать максимальное значение для правильного заземления. Существует шесть основных методов измерения сопротивления заземления:

1. Четырехточечный метод (метод Веннера)

2.Три метода вывода (метод спада потенциала / метод 68,1%)

3. Двухточечный метод (метод мертвого заземления)

4. Метод зажима

5. Метод наклона

6. Метод звезда-треугольник

Одним из наиболее часто используемых методов измерения сопротивления заземления является метод падения потенциала. Он основан на стандартах IEEE и подходит для использования в структурах линий передачи и т. Д. Метод падения потенциала включает заземляющий электрод и два электрически независимых испытательных электрода.Электроды имеют маркировку: P (потенциал) и ток (C), которые должны быть электрически независимыми.

Рис. Метод падения потенциала

 Источник - Портал электротехники

Он учитывает три точки заземления, состоящие из заземляющего электрода, датчика тока и датчика напряжения. Следовательно, цифровой тестер заземления используется для подачи тока в проверяемый заземляющий электрод основания опоры.Переменный ток (I) пропускается через внешний электрод (C), напряжение измеряется внутренним электродом (P) в промежуточной точке между внутренним и внешним электродами. Ток протекает от земли к удаленному датчику тока и возвращается к тестеру. По мере протекания тока создается падение напряжения. Это падение напряжения пропорционально величине протекающего тока и сопротивлению заземляющего электрода. В нескольких точках сопротивление рассчитывается путем перемещения датчика напряжения через равные промежутки времени (каждое из которых равно 10% расстояния датчика) при проверке и токе.Значение сопротивления отображается на дисплее цифрового тестера заземления. Сопротивление заземления рассчитывается просто по закону сопротивления R = V / I. Что касается сопротивления заземления, решающим фактором является размещение вспомогательного испытательного электрода C подальше от испытуемого заземляющего электрода, чтобы гарантировать, что вспомогательный испытательный электрод P будет находиться вне областей сопротивления как системы заземления, так и другого испытательного электрода.

Существуют и другие методы, например метод уклона, подходящий для больших систем заземления, таких как электростанции.С помощью этого метода можно рассчитать фактическое сопротивление. Метод звезда-треугольник хорошо подходит для областей с большими системами или на каменистой местности, где возникнут трудности с размещением испытательных электродов. В методах «звезда-треугольник» три испытательных электрода находятся в углах равностороннего треугольника с системой заземления в центре, и проводятся измерения общего сопротивления между соседними электродами, между каждым электродом и системой заземления. Четыре потенциальных метода или метод Веннера аналогичен падению потенциала, за исключением того, что количество измерений проводится с электродом напряжения в разных положениях, а набор уравнений вычисляет теоретическое сопротивление системы.Следовательно, в разных областях применяются разные методы.

Тестеры заземления — это инструменты для поиска и устранения неисправностей, которые помогут вам поддерживать время безотказной работы. Все заземляющие соединения необходимо проверять не реже одного раза в год в рамках плана профилактического обслуживания. Сопротивление заземления будет увеличиваться до более чем 20% во время периодических проверок, чтобы обеспечить исследование источника проблемы и внести коррекцию для снижения сопротивления b путем замены или добавления заземляющих стержней в систему заземления.Измерение сопротивления земли может быть выполнено в выбранных точках на его маршруте. Профиль сопротивления заземления варьируется от 10 Ом до 20 Ом. Идентификация почвы, система заземления и интенсивные полевые измерения показывают, что значения удельного сопротивления почвы зависят от типа почвы. В каменистых районах сопротивление может быть снижено за счет заглубленной сети хорошо спроектированных заземляющих матов или сети заглубленных противовесных заземляющих проводов, чтобы уменьшить эффект удара молнии. Для эффективного заземления электрических систем удельное сопротивление грунта должно быть на должном уровне.

Нажмите здесь, чтобы получить цитату прямо сейчас!

Спасибо за чтение блога. Axis — ведущий производитель и поставщик электрических компонентов в более чем 80 стран мира. Поговорите с нашим отраслевым экспертом, посетив раздел «Контакты». Вы также можете посмотреть наши видео от наших специалистов — нажмите здесь.

Следите за нами в LinkedIn, чтобы получать регулярные обновления наших продуктов!

Как измерить сопротивление заземления?

I Введение

Методы измерения сопротивления заземления обычно следующие: двухлинейный метод, трехлинейный метод, четырехлинейный метод, метод одиночного зажима и метод двойного зажима.У каждого свои особенности. В реальном тесте мы должны выбрать правильный метод тестирования, чтобы результаты теста были точными.

В этой статье в основном будут представлены несколько методов проверки сопротивления заземления , включая принцип проверки, использование тестера сопротивления заземления и т. Д.

В этом видео рассказывается о функции сопротивления заземления и объясняется важность заземления, факторов окружающей среды и тестирования.

Каталог

II Что такое сопротивление заземления

Сопротивление заземления — это сопротивление, возникающее, когда ток течет от заземляющего устройства к земле, а затем течет через землю к другому заземляющему телу или распространяется на расстояние.Сопротивление заземления Значение отражает хорошую степень контакта между электрическим устройством и землей » и масштаб сети заземления.

Сопротивление заземления — важный параметр, используемый для измерения хорошего состояния заземления. Это сопротивление, при котором ток течет от заземляющего устройства к земле, а затем течет к другому телу земли или к дальнему концу. И он включает в себя сопротивление заземляющего провода и самого заземляющего тела, контактное сопротивление между заземляющим телом и сопротивлением земли, а также сопротивление земли между двумя заземляющими телами или сопротивление заземления заземляющего тела на бесконечное расстояние. .Величина сопротивления заземления напрямую отражает хорошую степень контакта электрического устройства с «землей», а также отражает масштаб сети заземления.

Концепция сопротивления заземления подходит только для небольшой сети заземления. Однако с увеличением площади заземления сети заземления и уменьшением удельного сопротивления почвы влияние индуктивной составляющей в импедансе заземления становится все больше и больше, и крупномасштабная сеть заземления должна быть спроектирована с учетом сопротивление заземления.

Рисунок 1. Проверка сопротивления заземления

III Метод вольтметра-амперметра

(1) Область применения: подходит для измерения заземляющих устройств с сопротивлением менее 0,5 Ом.

(2) При использовании одного заземляющего электрода измеряемый одиночный заземляющий электрод, токовый заземляющий электрод и заземляющий электрод по напряжению должны быть расположены по прямой линии 20–40 м.

(3) Если заземляющим устройством является сеть заземления, измеренная сеть заземления G, токовый заземляющий электрод C и заземляющий электрод P по напряжению также должны быть расположены по прямой линии.Расстояние между токовым заземляющим электродом C и краем измеренной заземляющей сетки G должно быть D GC = (4-5) D, а расстояние между измеряемой заземляющей сеткой G и заземляющим электродом P должно быть D GP = 90,5-0,618)

(4) D — максимальная длина диагонали заземляющей сетки G, которая должна быть измерена. Заземляющий электрод напряжения P размещается в областях с фактическим нулевым потенциалом токового поля в земле. Чтобы найти фактические области нулевого потенциала токового поля в земле, заземляющий электрод P можно переместить три раза в направлении подключения ГХ.Дистанция каждого хода составляет около 5% от DGC. Измерьте напряжение между PG.

(5) Если погрешность между тремя показаниями вольтметра не превышает 5%. Среднее положение можно использовать как положение электрода напряжения для измерения.

(6) Отношение показанного значения вольтметра к показанному значению амперметра составляет сопротивление заземления цепи заземления G, которое необходимо измерить.

Рисунок 2.Измерение низкого сопротивления

IV Использование тестера сопротивления заземления

4.1 Введение в тестер сопротивления заземления

Тестер сопротивления заземления также обычно выдает источник питания переменного тока с напряжением холостого хода 6 В и источник переменного тока при добавлении постоянного тока 10А или 25А между двумя измеряемыми точками. Тестер может проверить падение напряжения между двумя точками и, согласно закону Ома, напрямую показывает сопротивление между двумя измеряемыми точками.

4.2 Как использовать тестер сопротивления заземления

(1) Подготовка к использованию тестера сопротивления заземления

1) Прочитать инструкции к измерителю сопротивления заземления и понять структуру, характеристики и метод применения прибора.

2) Инструмент и все принадлежности тестера, необходимые для подготовки и измерения, должны быть очищены, а тестер и заземляющий зонд должны быть вытерты, особенно заземляющий зонд, а грязь и пятна ржавчины на поверхности тестера должны быть очищены. .

3) Чтобы отсоединить заземляющую магистраль от точки подключения заземляющего корпуса или точки подключения заземляющей магистрали, чтобы заземляющий корпус был отделен от любого соединения и стал независимым корпусом.

(2) Этапы измерения при использовании тестера сопротивления заземления

1) Два зонда заземления вставляются в землю на расстоянии 20 м и 40 м соответственно по направлению излучения заземляющего корпуса, а глубина вставки составляет 400 мм, как показано на следующем рисунке.

  • Тестер сопротивления заземления помещается рядом с заземляющим корпусом и выполняется электромонтаж. Метод подключения следующий:

Рисунок 3. а) Фактическая работа проверки сопротивления заземления

б) Эквивалентный принцип испытания сопротивления заземления

① Самый короткий специальный провод используется для подключения заземляющего корпуса к клемме заземлителя «Е1» (измеритель трехконтактной кнопки) или к короткозамкнутой общей клемме «С2» (четырехконтактной ручку счетчика).

② Для подключения измерительного щупа (токового щупа) от заземляющего корпуса 40 м к измерительной ручке «C1» измерительного прибора с помощью самого длинного выделенного провода.

③ Для подключения измерительного щупа (потенциального щупа) от заземляющего корпуса 20 м к клемме «P1» измерительного прибора с помощью специального провода, центрированного на оставшейся длине

Рисунок 4. Метод подключения

3) После того, как измерительный прибор расположен горизонтально, убедитесь, что стрелка гальванометра указывает на осевую линию, в противном случае отрегулируйте «регулятор нулевого положения» так, чтобы стрелка прибора была направлена ​​на осевую линию.

4) Установите «шкалу увеличения» (или ручку грубой настройки) на максимум и медленно поверните шток генератора (указатель начинает смещаться), одновременно поворачивая «шкалу измерения» (или ручку точной настройки) до точки. указатель гальванометра на осевую линию.

5) Когда стрелка гальванометра находится близко к весам (указатель находится близко к средней линии), кривошипы поворачиваются, чтобы скорость достигала 120 об / мин или более, а «шкала измерения» настраивается так, чтобы указывать указатель на осевую линию.

6) Если показание шкалы измерения слишком мало (меньше 1), его трудно прочитать точно, что указывает на то, что кратное значение шкалы множителя слишком велико. В это время «шкалу увеличения» следует поместить на небольшое кратное, а «шкалу измерения» следует перенастроить так, чтобы указатель указывал на центральную линию и считывал точное значение.

7) Результаты измерения рассчитываются, т. Е. R = шкала увеличения x количество показаний шкалы.

4.3 Меры предосторожности при использовании измерителя сопротивления заземления

(1) При измерении сопротивления заземления с помощью измерителя сопротивления заземления в руководстве по продукту требуется использовать метод полюсов длиной 20-40 метров. Тестеры сопротивления заземления оснащены выделенными проводами 20M и 40M.

(2) Чтобы исключить влияние взаимного сопротивления, расстояние между заземляющим электродом P по напряжению и токовым заземляющим электродом C должно быть не менее 20M.Если токовый заземляющий электрод C расположен вдали от заземляющего электрода P по напряжению, токовый заземляющий электрод C не может быть размещен.

(3) Токовый заземляющий электрод C и заземляющий электрод P по напряжению могут быть расположены перпендикулярно тестируемой заземляющей сети G, или токовый заземляющий электрод C и заземляющий электрод P по напряжению, а также заземляющая сеть G, подлежащая испытанию, размещаются. образован треугольником, каждая сторона которого составляет 20 метров в длину.

(4) Когда окружающая сетка грунта G покрыта асфальтом или бетонным покрытием, две плоские стальные пластины (250 мм × 250 мм) могут быть размещены на мостовой и поливаться между ними.Тестовый зажим зажимается на стальной пластине. Ткань, которая может удерживать воду, также может быть помещена на поверхность дороги, а ткань с водой окружает вспомогательный заземляющий электрод.

(5) Также возможно насыпать песок и сбрасывать воду на поверхность дороги, а вспомогательный заземляющий электрод помещается в песчаную лужу.

Рисунок 5. Тестер сопротивления заземления

В Двухпроводной метод

(1) Условия

Должно быть хорошо заземленное заземление, например, PEN.Результат измерения представляет собой сумму сопротивлений измеренного и известного заземления. Если известно, что заземление намного меньше, чем сопротивление измеренного заземления, результат измерения может использоваться как результат измеренного заземления.

(2) Заявление

Зоны с плотной застройкой или бетонными полами нельзя использовать для грунтовых свай.

(3) Электропроводка

E + ES подключен к измеряемой земле, H + S подключен к известной земле.

VI Трехстрочный метод

(1) Условия

Должно быть два заземляющих стержня: вспомогательное заземление и электрод обнаружения. Расстояние между каждым заземляющим электродом не менее 20 метров.

(2) Принцип

Ток добавляется между вспомогательной землей и измеряемой землей для измерения падения напряжения между измеренной землей и электродом обнаружения. Результаты измерения включают сопротивление самого кабеля.

(3) Заявление

Заземление, заземление на стройплощадках и заземление молниеотвода QPZ.

(4) Электропроводка

S подключен к детектирующему электроду, H подключен к вспомогательному заземлению, а E и ES подключены к измеряемому заземлению.

VII Четырехпроводной метод

Четырехпроводной метод в основном такой же, как и трехпроводной. Он заменяет трехлинейный метод измерения низкого сопротивления заземления и устраняет влияние сопротивления измерительного кабеля на результат измерения.E и ES должны быть подключены непосредственно к земле для раздельного измерения. Этот метод является наиболее точным из всех методов измерения сопротивления заземления .

Рисунок 6. Проверка сопротивления заземления

VIII Измерение одним зажимом

(1) Условия

Измерьте сопротивление заземления каждой точки заземления в многоточечной системе заземления. Не отключайте заземление во избежание опасности.

(2) Заявление

Многоточечное заземление.Не отключайтесь. Измерьте сопротивление каждой точки заземления.

(3) Электропроводка

Используйте токовые клещи для контроля тока в измеренной точке заземления.

Рисунок7. Испытание зажимом сопротивления заземления на опорах башни

IX Метод двойного зажима

(1) Условия

Многоточечное заземление без измерения дополнительных стержней заземления, измерение одиночного заземления.

(2) Электропроводка

Используйте токовые клещи, указанные производителем, для подключения к соответствующей розетке и зажмите двумя зажимами на заземляющем проводе.Расстояние между двумя зажимами должно быть больше 0,25 метра.

X Один вопрос по заземлению

10.1 Вопрос

В какой из следующих систем идентификация неисправности утомительна:

  1. Сопротивление заземления
  2. Жесткое заземление
  3. Реактивное заземление
  4. Нешлифованные

10.2 Ответ

D

XI FAQ

1.Что такое сопротивление заземления?

Сопротивление, оказываемое заземляющим электродом току в землю, известно как сопротивление земли или сопротивление земли. … Сопротивление между пластиной заземления и землей измеряется методом падения потенциала.

2. Какое сопротивление Земли?

Профиль сопротивления заземления варьируется от 10 Ом до 20 Ом. Идентификация почвы, а также запрограммированные интенсивные полевые измерения удельного сопротивления почвы и системы заземления на выбранных участках доказывают, что значения удельного сопротивления почвы зависят от типа почвы.

3. Какое сопротивление заземляющего стержня?

25 Ом

Почти все электрики и электротехники знакомы с требованиями Национального электротехнического кодекса в гл. 250-54, что требует, чтобы сопротивление заземления одноразового электрода (например, заземляющего стержня) составляло 25 Ом или меньше.

4. Как использовать клещи для проверки сопротивления заземления?

Зажмите тестер заземления вокруг провода, идущего к заземляющему электроду, подключенному к ЗЕЛЕНОМУ проводу.Запишите чтение. Снимите тестер заземления с провода и снова зажмите калибровочную петлю. Еще раз проверьте показания 5.0, чтобы подтвердить показания заземляющего стержня.

5. Что такое проверка сопротивления заземления?

Чтобы смоделировать однофазное короткое замыкание, в одну из ваших линий электропередач подается испытательный ток с использованием источника тока переменной частоты и заземления удаленного конца линии.

6. Как проверить сопротивление заземления с помощью мультиметра?

В простом, но несколько ненадежном методе используется длинный провод и цифровой мультиметр.Подключите один конец провода к заведомо надежному заземляющему контакту (возможно, рядом с местом, где установлен блок предохранителей). Измерьте сопротивление от другого конца провода к заземляющему разъему проверяемой розетки / устройства.

7. Сколько Ом имеет хорошее заземление?

5,0 Ом

В идеале заземление должно иметь нулевое сопротивление. Не существует единого стандартного порога сопротивления заземления, признанного всеми агентствами. Однако NFPA и IEEE рекомендуют значение сопротивления заземления 5.0 Ом или меньше.

8. Можно ли проверить заземляющий стержень с помощью мультиметра?

С помощью мультиметра можно измерить сопротивление почвы между заземляющим электродом и некоторой контрольной точкой, например, системой водопровода, но ток короткого замыкания может встретить более высокое сопротивление.

9. Какой метод измерения сопротивления заземления самый простой?

Метод мертвого заземления — это самый простой способ получить показания сопротивления заземления, но он не так точен, как трехточечный метод, и его следует использовать только в крайнем случае, он наиболее эффективен для быстрой проверки соединений и проводов между точками соединения. .

10. В чем разница между соединением и заземлением?

Присоединяя обычно нетоковедущие объекты, которые являются частью электроустановки (например, металлические кабелепроводы и корпуса), к системе заземления, это гарантирует, что они не будут находиться под напряжением.


Вам также может понравиться:

Основная информация о варисторе

Как измерить сопротивление и как определить сопротивление?

Что такое постоянный резистор на микросхеме?

Что такое токоограничивающий резистор и его функция?

Альтернативные модели

Часть Сравнить Производителей Категория Описание
ПроизводительНомер детали: W25Q128FVFIG Сравнить: Текущая часть Производитель: Winbond Electronics Категория: Чип памяти Описание: Flash Serial-SPI 3V / 3.3V 128M-бит 16M x 8 7ns 16Pin SOIC
Производитель Номер детали: W25Q128FVFIG TR Сравнить: W25Q128FVFIG VS W25Q128FVFIG TR Производитель: Winbond Electronics Категория: Чип памяти Описание: NOR Flash Serial-SPI 3V / 3.3V 128M-бит 16M x 8 7ns 16Pin SOIC
Производитель № детали: N25Q128A13ESF40E Сравнить: W25Q128FVFIG против N25Q128A13ESF40E Производитель: Micron Категория: Флэш-память Описание: NOR Flash Serial-SPI 3V / 3.3V 128Mbit 128M / 64M / 32M x 1Bit / 2Bit / 4Bit 7ns 16Pin SO W Tray
Производитель Номер детали: S25FL128P0XMFI000 Сравнить: W25Q128FVFIG VS S25FL128P0XMFI000 Изготовители: Spansion Категория: Чип памяти Описание: IC FLASH 128 Мбит 104 МГц 16SO

Сопротивление заземления — почему это важно и как его измерить.

Если токи короткого замыкания не имеют пути к земле через правильно спроектированную и обслуживаемую систему заземления, они обнаружат непредусмотренные пути, которые могут затронуть людей.

Важность заземления или заземления

Зачем нужно заземление:

Плохое заземление не только способствует ненужному простою, но и отсутствие хорошего заземления также опасно и увеличивает риск отказа оборудования. Без эффективной системы заземления мы могли бы подвергнуться риску поражения электрическим током, не говоря уже об ошибках приборов, проблемах гармонических искажений, проблемах с коэффициентом мощности и множестве возможных периодически возникающих дилемм.

Что такое электрическая земля или земля:

NEC, Национальный электротехнический кодекс, статья 100 определяет заземление как «проводящее соединение, намеренное или случайное, между электрической цепью или оборудованием и землей или с некоторым проводящим телом, которое служит вместо земли».

Виды электрического заземления:
  • Заземление
  • Заземление оборудования.

Заземление — это намеренное соединение проводника цепи, обычно нейтрального, с заземляющим электродом, помещенным в землю.Заземление оборудования обеспечивает заземление корпуса рабочего оборудования.
Эти две системы заземления необходимо держать отдельно, за исключением соединения между двумя системами. Это предотвращает разность потенциалов напряжения из-за возможного пробоя при ударах молнии.

Стандарты электрического заземления

NFPA и IEEE рекомендуют значение сопротивления заземления 5,0 Ом или меньше. Код NEC (1987, 250-83-3) требует минимальной длины заземляющего электрода 2.5 метров (8,0 футов) для контакта с почвой.

Методы измерения сопротивления заземления

Доступны четыре типа методов проверки заземления:

  1. Удельное сопротивление грунта (с использованием столбов)
  2. Падение потенциала (с использованием столбов)
  3. Селективное (с использованием 1 зажима и столбов)
  4. Бесконтактное сопротивление (только с использованием 2 зажимов)

Измерение падения потенциала сопротивления земли :

Метод испытания на падение потенциала используется для измерения способности системы заземления или отдельного электрода рассеивать энергию из объекта.

Как работает тест на падение потенциала?

Сначала необходимо отсоединить интересующий заземляющий электрод от его подключения к объекту. Во-вторых, тестер подключается к заземляющему электроду. Затем для трехполюсного испытания на падение потенциала два заземляющих стержня помещаются в почву на прямой линии — вдали от заземляющего электрода. Обычно достаточно расстояния 20 метров (65 футов). Затем нажмите кнопку пуска на мегомметре.

Измерение сопротивления заземления методом падения потенциала

Дополнительная литература

измерителей сопротивления заземления | Instrumart

Измерители сопротивления заземления — это класс приборов, предназначенных для проверки сопротивления почвы прохождению электрического тока.Как правило, сопротивление заземления проверяется для определения адекватности заземления электрической системы. Хотя почва обычно является плохим проводником электричества, если путь для тока достаточно велик, сопротивление может быть довольно низким, обеспечивая путь для токи короткого замыкания. Это незаменимый компонент безопасной, правильно функционирующей электрической системы.

Как правило, чем ниже сопротивление заземления, тем безопаснее электрическая система. Регулирующие органы устанавливают максимально допустимое сопротивление заземления.Национальный электротехнический кодекс требует, чтобы электрические системы должны иметь сопротивление заземления не более 25 Ом. Управление по охране труда и технике безопасности на шахтах требует, чтобы сопротивление заземления составляло 4 Ом или лучше. Электроэнергетические компании проектируют свои системы заземления таким образом, чтобы поддерживайте сопротивление на больших станциях ниже нескольких десятых ома.

Хотя обилие земли обычно обеспечивает подходящий путь для токов короткого замыкания, ограничивающим фактором в системах заземления является то, насколько хорошо заземляющие электроды контактируют с землей.В Сопротивление поверхности раздела грунт / заземляющий стержень, а также сопротивление заземляющих проводов и соединений необходимо измерять с помощью измерителя сопротивления заземления.

Зачем измерять удельное сопротивление земли?

Зная удельное сопротивление почвы, понимая его влияние и имея возможность «читать» результаты, измерения удельного сопротивления почвы могут предоставить важную информацию по ряду различных Приложения.

Поскольку состав грунта влияет на его удельное сопротивление, измерения сопротивления грунта можно использовать для удобного проведения геофизических исследований под поверхностью.Это позволяет идентифицировать руду местоположения, глубины до коренных пород и других геологических явлений.

Удельное сопротивление почвы также оказывает прямое влияние на степень и скорость коррозии подземных трубопроводов для воды, нефти, газа, бензина и т. Д. Снижение удельного сопротивления обычно связано с к увеличению коррозионной активности. Измерители сопротивления заземления могут помочь выявить эту проблему, а также помочь определить, где необходима катодная защита.

Однако в основном измерители сопротивления заземления используются для проектирования и проверки заземляющих электродов.Правильно установленные заземляющие электроды обеспечивают путь для токов короткого замыкания, вызывая их важные элементы для повышения безопасности, предотвращения повреждений оборудования и минимизации времени простоя. При проектировании системы заземления измерения сопротивления заземления полезны для определения области минимального удельного сопротивления почвы, чтобы обеспечить наиболее экономичную установку заземления.

Системы заземления

«Земля» определяется как проводник, который соединяет электрическую цепь или оборудование с землей.Соединение используется для установления и поддержания максимально возможного потенциала заземлить цепь или подключенное к ней оборудование. Как правило, система заземления состоит из заземляющего проводника, соединительного соединителя, его заземляющего электрода (ов) и земли, контактирующей с электрод.

Есть веские причины, по которым необходимо заземление электрической системы. В первую очередь, заземление обеспечивает безопасный путь для непредвиденного электрического тока, вызванного неисправностями в электрической системе.Предоставляя пути тока короткого замыкания с низким сопротивлением, заземления способны максимально быстро рассеивать ток — до получения травм персонала или повреждения оборудования.

Есть много типов электрических неисправностей, вызванных множеством проблем. Многие неисправности непродолжительны, часто вызваны ударами молнии или кратковременным контактом, например, с деревом или животным. касаясь провода. Ухудшение изоляции проводов, повреждение грызунами, сломанные изоляторы и неправильная проводка могут вызвать кратковременные или постоянные неисправности.

Поскольку электрические системы становятся все более сложными, а электрические приборы становятся все более чувствительными, хорошее заземление становится как никогда важным для предотвращения дорогостоящих повреждений и простоев. из-за перебоев в работе и неработающей защиты от перенапряжения из-за плохого заземления.

Заземляющие стержни и их соединения подвержены опасностям окружающей среды, таким как высокое содержание влаги, высокое содержание солей и высокие температуры в почве, все из которых могут вызвать гниение система со временем, потенциально снижая ее эффективность.Системы заземления следует проверять один раз в год в рамках графика профилактического обслуживания.

Измерение сопротивления заземления

Измерители сопротивления заземления — довольно простые инструменты. Как и большинство инструментов, они доступны в различных диапазонах и разных точностях, предлагая при этом целый ряд опций для настройки инструмент к приложению.

Измерители сопротивления заземления обычно доступны в двух стилях. Более традиционный стиль включает в себя колья, которые вставляются в землю с расположением кольев, определяемым тип проводимого испытания на сопротивление.Когда колья прикреплены к устройству с помощью проводов, через один из столбов подается ток. Когда ток достигает другой ставки (ей), он измеряется. и сравнивается с генерируемым напряжением, при этом прибор вычисляет и отображает сопротивление системы.

Для более простых измерений сопротивления заземления были разработаны накладные измерители сопротивления заземления, которые позволяют точечно измерять компоненты системы заземления без необходимости настройки. колышки или отсоединение заземляющего стержня.

Факторы, влияющие на удельное сопротивление почвы

Удельное сопротивление окружающей почвы является ключевым компонентом, определяющим, каким будет сопротивление заземляющего электрода и на какую глубину он должен быть установлен, чтобы получить низкое сопротивление заземления. Удельное сопротивление почвы широко варьируется от места к месту из-за различий в составе почвы и факторах окружающей среды.

Удельное сопротивление почвы во многом определяется количеством содержащейся в ней влаги, минералов и растворенных солей.Чем больше их концентрация, тем ниже удельное сопротивление почвы. Наоборот, сухие почвы с небольшим количеством растворимых солей и минералов обладают высоким удельным сопротивлением. Удельное сопротивление почвы с содержанием влаги 10% по весу будет в пять раз ниже, чем у почвы с содержанием влаги 2,5%. Температура почвы также помогает определить ее удельное сопротивление, при этом более высокие температуры приводят к более низкому удельному сопротивлению. Удельное сопротивление почвы при комнатной температуре будет в четыре раза больше. ниже, чем на 32 градуса.

Поскольку влажность и температура оказывают такое прямое влияние на удельное сопротивление почвы, само собой разумеется, что сопротивление системы заземления будет варьироваться, возможно, значительно, от сезона к сезону. сезон. Поскольку и температура, и влажность становятся более стабильными на больших расстояниях от поверхности земли, их влияние на удельное сопротивление можно уменьшить, установив заземление. электроды глубоко в землю. Наилучшие результаты достигаются, если заземляющий стержень достигает уровня грунтовых вод.

Методы измерения удельного сопротивления почвы

В зависимости от того, какой аспект системы заземления измеряется, и имеющегося оборудования, в распоряжении техника имеется несколько методов измерения.Каждый различается несколько по сложности, точности и применимости результатов.

Двухточечный метод: Двухточечный метод просто заключается в измерении сопротивления между двумя точками. В землю кладут два колья, через один проходит ток и измеряют. другим. Разница преобразуется в показание сопротивления. Двухточечные тесты обычно используются в городских условиях, где правильное размещение вспомогательного электрода может быть затруднено из-за препятствия.Измерения производятся относительно хорошего местного заземляющего провода.

4-точечный метод: В большинстве случаев метод 4-точечного тестирования является наиболее точным методом измерения удельного сопротивления почвы. Как следует из названия, 4-балльный метод предполагает размещение четырех тестов. колья в земле, в линию и на равном расстоянии. Между внешними электродами пропускается известный ток от генератора постоянного тока. Падение потенциала (функция сопротивления) равно затем измеряется на двух внутренних электродах.

Измерение удельного сопротивления по 4 точкам следует проводить до фактической установки системы заземления. Этот тест сообщает инженеру, где находится наиболее проводящий грунт и на какой глубине это происходит.

Метод падения потенциала (3 точки): Для метода падения потенциала заземляющий электрод отключается от электрической системы и подключается к тестеру. Два Тестовые стержни вставляются в землю линейно на равном расстоянии от заземляющего электрода.Генерируется и применяется известный ток, и измеряется результирующее сопротивление. В внутренний кол затем перемещается в любую сторону с приращениями с измерениями, сопровождающими каждое перемещение. Когда эти дополнительные измерения согласуются с исходным измерением, расстояния между тремя точками считается правильно расположенными, и удельное сопротивление может быть определено путем усреднения результатов. Метод падения потенциала лучше всего подходит для существующих наземных систем, которые не покрыть большую площадь.

62% Метод: Метод 62% представляет собой разновидность метода падения потенциала и подходит для областей, которые считаются слишком большими для измерений падения потенциала. В то время как с Метод падения потенциала: стойки размещаются равномерно и регулируются, чтобы найти оптимальное положение, при использовании метода 62% внутренняя стойка размещается на 62% расстояния между заземляющими электродами. и внешний кол. При приложении напряжения разность потенциалов между кольями преобразуется в показание сопротивления.

Метод выборочного тестирования / с зажимом: Измерители сопротивления заземления с зажимом позволяют проводить испытания без отключения заземления, что делает их очень удобными для проверки соединения и общие сопротивления соединений систем заземления. Это позволит проверить целостность отдельных заземлений и определить, что потенциал заземления является равномерным по всей заземляющей поверхности. система.

На что следует обратить внимание при покупке измерителя сопротивления заземления:

  • Какой тип теста больше всего подходит для вашего приложения?
  • Какие аксессуары (электроды, колья) потребуются?
  • Требуется память или связь?
  • Какой диапазон измерения желателен?
  • Требуются ли утверждения агентств или экологические рейтинги?

Если у вас есть какие-либо вопросы относительно измерителей сопротивления заземления, не стесняйтесь обращаться к одному из наших инженеров, отправив нам электронное письмо по адресу sales @ instrumart.com или по телефону 1-800-884-4967.

Тестер сопротивления заземления с хранилищем данных (знак OL)

Обзор

GAOTek Тестер сопротивления заземления с 2-, 3- и 4-полюсным тестированием измерения специально разработан и изготовлен для измерения сопротивления заземления, удельного сопротивления грунта, напряжения заземления, и переменное напряжение. Он использует новейшие технологии цифровой и микропроцессорной обработки, в частности, 4-полюсный, 3-полюсный и простой 2-полюсный метод измерения сопротивления заземления с использованием технологий БПФ и АПЧ.

Уникальные функции защиты от помех, способность адаптироваться к окружающей среде и постоянство повторных испытаний делают его способным к высокой точности, высокой стабильности и надежности для продолжительных измерений. Он широко используется в электроэнергетике, телекоммуникациях, метеорологии, нефтяных месторождениях, строительстве, молниезащите, промышленном электрооборудовании и другом сопротивлении заземления, удельном сопротивлении почвы, напряжении заземления, измерении напряжения переменного тока.

Дополнительная информация

Описание продукта

  1. ЖК-дисплей
  2. Область кнопок
  3. Поворотный переключатель для выбора функции
  4. Интерфейс RS232
  5. Интерфейс тестовых проводов
  6. Интерфейс электрода напряжения
  7. : Интерфейс
  8. C (H): токовый электрод
  9. Интерфейс
  10. E: заземляющий электрод
  11. Интерфейс
  12. ES: вспомогательный заземляющий электрод
  13. Стандартные испытательные провода
  14. Вспомогательные заземляющие стержни
  15. Простые испытательные провода

ЖК-дисплей

  1. Индикатор выполнения (динамическое отображение хода тестирования)
  2. Символ аварийного сигнала (отображение при открытии функции аварийного сигнала, мигание при превышении значения аварийного сигнала)
  3. Символ превышения напряжения (отображается, когда измеренное напряжение превышает 30 В, обратите внимание на безопасность )
  4. Символ переменного тока
  5. Символ удержания данных (отображается при нажатии MEM на h старые данные)
  6. Символ доступа к данным (Отображение при длительном нажатии MEM в течение не менее 3 секунд для доступа к данным)
  7. Символ сохранения данных (Отображение при нажатии MEM для удержания данных и сохранения)
  8. Символ сигнала помехи (Отображается при напряжении помехи превышает 5 В)
  9. Символ низкого заряда батареи (Отображается, когда напряжение батареи снижается до 7.5 В)
  10. Отображение номера группы сохраненных данных и обратного отсчета.
  11. Обозначение интерференционного электрода (отображается, когда напряжение на электроде превышает 5 В)
  12. Измеренные данные
  13. Обозначение единиц напряжения
  14. Сопротивление, удельное сопротивление почвы, обозначение единиц длины (Ом, кОм, Ом · м, кОм · м)

Методы работы

Включение / выключение

Поверните поворотный переключатель FUNCTION для включения и выключения.Когда кнопка поворотного переключателя отображает

«ВЫКЛ.» Для отключения. Тестер не имеет функции автоматического отключения, поэтому выключайте его после использования в случае экономии заряда батареи.

Проверка напряжения батареи

После включения, если на ЖК-дисплее отображается значок низкого напряжения батареи «», который указывает на низкое напряжение батареи, замените батарею в соответствии с инструкциями. Достаточный заряд батареи может обеспечить точность измерения.

Измерение напряжения переменного тока

Измерение напряжения сети переменного тока не может превышать 600 В.
Подключите интерфейсы P (S) и ES для проверки промышленного переменного напряжения, нет необходимости подключать интерфейсы C (H) и E.

Измерение напряжения переменного тока относится к общему коммерческому измерению напряжения переменного тока, обратите внимание на разницу между напряжением заземления, измеритель можно использовать для тестирования сетевого напряжения ниже 600 В переменного тока.

Как показано ниже: во-первых, подключите тестовые провода к интерфейсу P (S) , ES , затем подключите тестовые провода к тестируемой линии, затем поверните поворотный переключатель FUNCTION в положение « НАПРЯЖЕНИЕ ЗАЗЕМЛЕНИЯ » и запустите тестирования, ЖК-дисплей отобразит результаты теста.

Измерение напряжения заземления

Для измерения напряжения заземления необходимо использовать один вспомогательный заземляющий стержень.
Измеритель соединяется с землей только путем проверки проводов и вспомогательных заземляющих стержней. Другие тестовые провода интерфейса измерителя не могут подключаться к коммерческой линии электропередачи L, N, в противном случае может возникнуть утечка, прерыватель может запуститься, это опасно.
Измерение напряжения заземления не может превышать 600 В.

Напряжение заземления: Это разность потенциалов между нулевой разностью потенциалов и корпусом заземляющего оборудования, проводами заземления, заземляющим телом, когда электрическое оборудование имеет неисправность заземления. Напряжение земли — это разность потенциалов между землей. В качестве ориентира земля имеет нулевой потенциал.

Для измерения напряжения заземления необходимо использовать один вспомогательный заземляющий стержень. Обратите внимание на отличие от обычного измерения напряжения переменного тока. Как показано ниже: измеритель, вспомогательные заземляющие стержни, испытательные провода подключены, поверните поворотный переключатель FUNCTION в положение « EARTH VOLTAGE » и начните тестирование, на ЖК-дисплее отобразятся результаты тестирования.

4-проводное точное измерение сопротивления заземления

При испытании сопротивления заземления сначала необходимо подтвердить напряжение заземления заземляющего провода, напряжение между C (H ) и E или P (s) и ES должны быть ниже 20 В, измеритель показывает символы ШУМА, когда напряжение заземления превышает 5 В, и измеренное значение сопротивления заземления может давать ошибку. В это время сначала отключите подачу питания на заземляющее оборудование, убедитесь, что напряжение заземления уменьшилось, а затем снова проверьте сопротивление заземления.

4-проводное измерение: 4-проводное измерение может устранить влияние контактного сопротивления (обычно возникающего в результате загрязнения или ржавчины) между измеряемым корпусом заземления, вспомогательными заземляющими стержнями, испытательными зажимами, входным интерфейсом измерителя. 4-проводный метод также может исключить влияние сопротивления линии. Так что это лучше, чем трехпроводное измерение.

Как показано ниже: Начните с измеряемого тела, интервал 5-20 м, соответственно вставьте P (S) , C (H) вспомогательных заземляющих стержня глубоко в землю по прямой линии, а затем подключите испытательные провода (черный, зеленый, желтый, красный) от E , ES , P (S) , C (H) интерфейсов, соответствующих измеренному заземляющему электроду E , электроду вспомогательного напряжения P (S), вспомогательный токовый электрод C (H).

Расстояние от измеренного заземляющего тела до токового электрода C (H) должно как минимум в пять раз превышать глубину заделки измеренного заземляющего тела или глубину заделанного электрода (d).
При измерении полного сопротивления заземления сложной системы заземления d — длина самой большой диагональной линии этой системы заземления.
Контрольные провода нельзя наматывать вместе, или это может повлиять на точность измерения.

3-проводное измерение сопротивления заземления

3-проводное измерение: как показано ниже, короткое замыкание интерфейса ES и S , что является 3-проводным измерением. Работа счетчика такая же, как и при 4-проводном измерении. Трехпроводный метод не может устранить влияние сопротивления линии, а также не может устранить влияние контактного сопротивления между счетчиком и испытательными проводами, испытательными проводами и вспомогательными заземляющими стержнями.Между тем, при измерении необходимо удалить слой окисления на измеряемом заземляющем теле.

2-проводное простое измерение

2-проводный метод: этот метод представляет собой простой метод измерения, в котором не используется вспомогательный заземляющий стержень, при этом заземляющий электрод с минимальным существующим значением сопротивления заземления используется в качестве вспомогательного заземляющего электрода. и подключение двумя простыми тестовыми проводами (в которых интерфейсы C (H) P (S) , E ES замкнуты).Он может использовать металлические трубы, пожарные гидранты и другие металлические заглубленные объекты, общее заземление коммерческой энергосистемы или заземляющий электрод молниезащиты и другие элементы для замены вспомогательных заземляющих стержней C (H) , P ( S) , и обратите внимание на удаление оксидного слоя на точке подключения выбранного металлического вспомогательного заземляющего объекта при проведении измерения.

Подключение проводов показано на следующем рисунке, для других операций обратитесь к 4-проводному измерению.

2-проводной простой метод измерения сопротивления заземления, его показание на тестере представляет собой суммарное значение сопротивления заземления измеряемого объекта заземления и промышленного объекта заземления, то есть:

R = RX re

В котором:

R — значение показания тестера;

RX — значение сопротивления заземления измеряемого заземляющего объекта; re — значение сопротивления заземления общего заземляющего объекта, такого как энергосистема коммерческого использования.

Тогда значение сопротивления заземления измеряемого объекта заземления

составляет: RX = R re

Измерение удельного сопротивления почвы

Удельное сопротивление почвы измеряется 4-полюсным методом (метод Веннера)

4-полюсный метод (метод Веннера): подключите испытательные провода, как показано ниже, обратите внимание на расстояние между вспомогательными заземляющими стержнями и глубину заделки. Соответственно вставьте C (H) , P (S) , ES , E вспомогательные заземляющие стержни глубоко в землю по прямой линии, а затем подсоедините испытательные провода (красный, желтый, зеленый , черный), соответствующие C (H) , P (S) , ES , E интерфейсов и измеряемых вспомогательных заземляющих стержнях.

Загрузка данных

Сохраненные данные могут быть загружены в компьютер. Установите хорошее соединение компьютера с коммуникационным проводом RS232 тестера, включите тестер и запустите программное обеспечение для мониторинга, и если программное обеспечение отображает, что интерфейс открыт и соединение установлено успешно, тогда оно может считывать сохраненные исторические данные, загружать их в компанию и сохранять.

Программное обеспечение для мониторинга имеет функцию онлайн-мониторинга и исторического запроса в реальном времени, динамическое отображение с настройками аварийных значений и индикатором аварийных сигналов, а также функцию доступа к историческим данным, чтения, сохранения, печати и других функций.

Замена батареи

Не заменяйте батарею в горючем месте
Пожалуйста, не заменяйте батарею во время измерения

04

03 Обратите внимание на полярность и характеристики батареи, и не используйте одновременно новую и использованную батарею, чтобы избежать повреждения тестера
Когда корпус тестера влажный, не открывайте крышку батареи
Пожалуйста положить использованные батареи в специально отведенное место для сбора
  • Выключить; убедитесь, что тестер выключен.
  • Ослабьте четыре винта на крышке аккумуляторного отсека в нижней части тестера и откройте крышку аккумуляторного отсека.
  • Замените новую батарею, обратите внимание на полярность и характеристики батареи, закройте крышку батарейного отсека и затяните винт.
  • Включить проверку, в противном случае возобновить работу.

Как измеряется сопротивление заземления

Термин «удельное сопротивление земли», выраженный в ом-сантиметрах (сокращенно ом-см), является одной из основных переменных, влияющих на сопротивление заземления электродной системы.Но фактическое значение удельного сопротивления земли не нужно измерять для проверки сопротивления заземления электрода. Рассмотрим другие поля, в которых измеряется значение удельного сопротивления; а также некоторые факторы, влияющие на него, которые представляют интерес при испытании земли.

Измерения удельного сопротивления Земли можно удобно использовать для геофизических исследований — для обнаружения рудных тел, глин и водоносного гравия под поверхностью земли. Измерение также можно использовать для определения глубины залегания коренных пород и толщины ледникового дрейфа.

Измерения удельного сопротивления земли также полезны для определения наилучшего местоположения и глубины для электродов с низким сопротивлением. Такие исследования проводятся, например, при строительстве нового электрического блока; генерирующая станция, подстанция, передающая вышка или центральный телефонный офис.

Наконец, удельное сопротивление земли может использоваться для обозначения ожидаемой степени коррозии подземных трубопроводов для воды, нефти, газа, бензина и т. Д. В общем, места с низкими значениями удельного сопротивления имеют тенденцию к усилению коррозии.Такая же информация является хорошим руководством для установки катодной защиты.

Как измеряется удельное сопротивление земли

Четырехконтактный прибор используется для измерения удельного сопротивления земли. Однако теперь вы используете четыре электрода небольшого размера, погруженные на одинаковую глубину и на равные расстояния друг от друга по прямой (рис. 1). Четыре отдельных провода соединяют электроды с четырьмя клеммами на приборе, как показано. Отсюда и название этого теста: четырехтерминальный метод.

Рис. 1: Четырехконтактный метод измерения удельного сопротивления земли

Доктор Франк Веннер из Бюро стандартов США (ныне NIST) разработал теорию этого теста в 1915 году. Он показал, что если глубина электрода (B) остается небольшой по сравнению с расстоянием между электродами (A) 1, применяется следующая формула:

ρ = 2π AR

, где ρ — среднее удельное сопротивление грунта на глубину A в Ом-см, π — постоянная 3,1416, A — расстояние между электродами в см, а R — показания измерителя заземления Megger в омах.

Другими словами, если расстояние A между электродами составляет 4 фута, вы получите среднее удельное сопротивление земли на глубине 4 фута следующим образом:

1. Преобразуйте 4 фута в сантиметры, чтобы получить A в формуле: 4 x 12 x 2,54 см = 122 см

2. Умножьте 2 π A, чтобы получить константу для данной испытательной установки: 2 x 3,14 x 122 = 766 Теперь, например, если показание вашего прибора составляет 60 Ом, удельное сопротивление земли будет 60 x 766 или 45 960 Ом.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
