Калькулятор цветовой маркировки резисторов поможет расшифровать по цветным кольцам на резисторе его номинал и допустимое отклонение сопротивления от его номинального значения. Цветную маркировку на резисторах следует читать слева направо. Как правило, первое кольцо расположено ближе к одному из выводов или шире чем остальные.

С помощью данной программы вы можете расшифровать маркировку резисторов с четырьмя, пятью или шестью цветными кольцами.

Укажите поочередно цвета всех колец, выбрав нужные цвета из выпадающих списков цветов. Сопротивление резистора, допуск а так же температурный коефициент будут указаны внизу программы.
Исходя из диапазона погрешности резистора, внизу программы так же отображается диапазон разброса сопротивления от его номинального значения.

• Четыре первых кольца означают номинал резистора.
• Пятое кольцо — допуск (погрешность резистора).
• Шестое кольцо означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Программа может пригодиться в работе профессиональным электронщикам, монтерам и IT специалистам.

Что бы долго не искать программу, для быстрого доступа, ярлык программы можно добавить в контекстное меню проводника Windows.
(Бесплатная, без ограничений) Скачать (Пароль на архив программы-инсталлятора: soft_password)

При определении маркировки, резистор необходимо расположить так, чтобы кольца были сдвинуты к левому краю или широкая полоса была бы слева.

Программа так же помогает расшифровать значения номиналов SMD резисторов в кодировках

EIA-96, E24, E48.
Например:
22A = 165 ом ±1%
103 = 10 kом ±5%
2222 = 22. 2 kом ±2%


Маркировка резисторов по полоскам. Цветовая маркировка резисторов и онлайн-калькулятор

Примечания

1. Общие положения. В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС).

2. Цветовая маркировка резисторов с 3 полосами

. Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R =(10 A + B )10 C ,

3. Цветовая маркировка резисторов с 4 полосами. Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R =(10 A + B )10 C ,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

4. Цветовая маркировка резисторов с 5 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Сопротивление резистора с пятью полосами можно найти по формуле:

5. Цветовая маркировка резисторов с 6 полосами. Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.

Сопротивление резистора с шестью полосами можно найти по формуле:

R =(100 A +10 B + C )10 D ,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Данный калькулятор поможет вам найти значение сопротивления 3-х и 4-х значных SMD резисторов, а так же по маркировке EIA-96 (две цифры и буква). Просто введите код, написанный на резисторе, и значение отобразится cнизу. Букву вводите только латинскую, иначе получите нулевое значение

Введите код SMD резистора

33.1kΩ ± 1%

Маркировка EIA-96

Высокоточные резисторы в сочетании с малыми размерами создали необходимость иметь более компактную маркировку для SMD резисторов. Поэтому была создана система маркировки EIA-96. Основана на серии E96 и предназначена для резисторов с допуском 1%.

В этой системе резистор маркируется тремя знаками: 2 цифры для обозначения значения резистора и 1 буква для множителя. Два первых числа представляют код, который указывает значение сопротивления с тремя значащими цифрами. В таблице ниже приведены значения для каждого кода, которые в основном являются значениями из серии E96. Например, код 04 означает 107 Ом, а 60 означает 412 Ом. Коэффициент умножения дает конечное значение резистора, например:

Использование буквы предотвращает путаницу с другими системами маркировки. Однако обратите внимание, что буква R используется в обеих системах. Для резисторов с допусками, отличными от 1%, существуют разные буквенные таблицы.

Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	17	147	33	215	49	316	65	464	81	681
02	102	18	150	34	221	50	324	66	475	82	698
03	105	19	154	35	226	51	332	67	487	83	715
04	107	20	158	36	232	52	340	68	499	84	732
05	110	21	162	37	237	53	348	69	511	85	750
06	113	22	165	38	243	54	357	70	523	86	768
07	115	23	169	39	249	55	365	71	536	87	787
08	118	24	174	40	255	56	374	72	549	88	806
09	121	25	178	41	261	57	383	73	562	89	825
10	124	26	182	42	267	58	392	74	576	90	845
11	127	27	187	43	274	59	402	75	590	91	866
12	130	28	191	44	280	60	412	76	604	92	887
13	133	29	196	45	287	61	422	77	619	93	909
14	137	30	200	46	294	62	432	78	634	94	931
15	140	31	205	47	301	63	442	79	649	95	953
16	143	32	210	48	309	64	453	80	665	96	976

Мощность SMD резистора

Чтобы узнать приблизительную мощность SMD-резистора, измерьте его длину и ширину.

В таблице ниже представлены несколько часто используемых размеров с соответствующими типичными номинальными мощностями. Используйте эту таблицу только в качестве руководства и всегда обращайтесь к спецификации компонента для точного значения.

Типоразмер	Размер в дюймах(ДxШ)	Размер в мм (ДxШ)	Мощность
0201	0. 024″ x 0.012″	0.6 мм x 0.3 мм	0,05Вт
0402	0.04″ x 0.02″	1.0 мм x 0.5 мм	0,0625Вт
0603	0.063″ x 0.031″	1.6 мм x 0.8 мм	0,0625Вт
0805	0.08″ x 0.05″	2.0 мм x 1.25 мм	0.1Вт
1206	0.126″ x 0.063″	3.2 мм x 1.6 мм	0.125Вт
1210	0.126″ x 0.10″	3.2 мм x 2.5 мм	0.25Вт
1812	0.18″ x 0.12″	4.5 мм x 3.2 мм	0.33Вт
2010	0.20″ x 0.10″	5.0 мм x 2.5 мм	0.5Вт
2512	0.25″ x 0.12″	6.35 мм x 3.2 мм	1Вт

Резистор — один из основных элементов электрической цепи, который обладает постоянным или переменным сопротивлением и служит для преобразования электрического тока в напряжение (и наоборот), поглощения электроэнергии и для выполнения ряда других операций.

Этот пассивный элемент является неотъемлемой частью любого прибора. Поэтому, считаете вы себя опытным электриком или только любителем радиоэлектроники, вам пригодится и полосками цветными, и буквенно-цифровые обозначения для сличения характеристик разных компонентов.

на схемах

На принципиальных схемах электрических устройств резистор обозначается в виде прямоугольника, сверху которого ставится буква латинского алфавита R. Вслед за символом идет порядковый номер, по которому элемент можно найти в спецификации. Завершает схемное обозначение набор чисел, которые указывают на номинальное сопротивление. Так, надпись R12 100 будет означать, что установлен 12 в 100 Ом.

Важной характеристикой элементов является их мощность. Проигнорировав этот параметр, вы рискуете вывести из строя всю схему, даже если определение маркировки резисторов было выполнено правильно. На схемах она обозначается:

• римскими цифрами в пределах от 1 до 5 Ватт;
• горизонтальной полосой при значении 0,5 Ватт;
• одной или двумя наклонными линиями при мощности 0,25 и 0,125 Ватт соответственно.

После порядкового номера некоторых резисторов может стоять знак «*». Он означает, что приведенные характеристики являются лишь приблизительными. Точные значения вам необходимо будет подобрать самостоятельно.

Буквенно-цифровое обозначение

Буквенно-цифровая маркировка характерна для элементов советского производства, а также некоторых изделий мирового уровня.

Маркировка импортных резисторов и отечественных продуктов может начинаться как с цифры, так и с символа. При этом единицы измерения обозначают следующим образом:

• символ «Е» или «R» говорит о том, что номинал выражен в омах;
• буква «М» сообщает нам о том, что сопротивление выражено в мегаомах;
• знаком «К» дополняются все численные значения, выраженные в килоомах.

Если символ стоит после чисел, то все значения выражены в целых единицах (33Е=33 Ом). Чтобы обозначить дробь букву ставят перед цифрами (К55=0,55 килоом=550 Ом). Если знак разделяет числа, то выражено в целых значениях с дробной частью (1М3 = 1,3 мегаома).

Обозначение номинала цветом

Длина некоторых «сопротивлений» составляет всего несколько миллиметров. Нанести и рассмотреть буквы и цифры на таком элементе невозможно. Для сличения таких компонентов применяется маркировка резисторов полосками цветными. Первые две полосы всегда отвечают за номинал. Другие по счету полоски имеют определенное значение:

• в 3- или 4-полосных маркировках третья черточка определяет множитель, а четвертая — точность;
• в 5-полосных обозначениях третий цвет указывает на номинал, четвертый — множитель, а пятый — точность;
• шестая полоса указывает на либо на надежность элемента, если она толще остальных.

Цвет полос указывает на присвоенные им числовые значения. Разобраться с этим поможет таблица маркировки резисторов, где каждому оттенку соответствует определенный множитель, либо цифра.

Например, мы имеем резистор с красной, зеленой, коричневой и синей полосками. Расшифровав значения, мы узнаем, что перед нами резистор сопротивлением 25*10 точностью 25%.

Последовательность полосок

Как определить, с какой стороны начинать расшифровку? Ведь маркировка резисторов полосками цветными может расшифровываться в обе стороны.

Чтобы не запутаться в этом, следует запомнить несколько простых правил:

1. Если имеется всего три полосы, то первая будет располагаться всегда ближе к краю, чем последняя.
2. В 4-полосных элементах направление чтения следует определять по серебряному или золотому цвету — они всегда будут располагаться ближе к концу.
3. В остальных случаях надо читать так, чтобы получилось значение из номинального ряда. Если не получается, стоит расшифровывать с другой стороны.

Отдельным случаем является расположение одной черной перемычки на корпусе. Она означает, что элемент не имеет сопротивления и используется как перемычка. Теперь вы знаете, как читается маркировка резисторов полосками цветными, и проблем с определением номинала элемента у вас не возникнет.

Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов . В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности калькулятора:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать в калькуляторе количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10 Y Ом (цифры располагаются каждая под своей полоской), а в поле результата уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (правее слов «Или так») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан калькулятором в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не существует, то 0. 5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ± 5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать допуск. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1 %.

Справа от калькулятора выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ± 5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10. 1 кОм ±0. 5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, соответственно) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС)

Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки » Реверс «. Калькулятор построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение, какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также калькулятор выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Общие сведения о цветовой маркировке резисторов.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет уникальная реверсная функция калькулятора. При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально. В большинстве случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс декодирования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет увеличивать стоимость без необходимости.

Назначение полос в цветовой маркировке резисторов.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора , если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов , описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Способ быстро запомнить цветовую маркировку резисторов.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. По такому же принципу, если выговорить в определенном ритме «СеЗо н»+ «Ч е-К а-К а, О —Ж э-З э, С э-эФ -эС —Б э», то эта комбинация букв легко запоминается. Остается сопоставить это с цветами по начальным буквам «се ребристый зо лотистый»+ «ч ерный-к оричневый-к расный, о ранжевый-ж елтый-з еленый, с иний-ф иолетовый-с ерый-б елый» и последовательным цифровым рядом «-2,-1″+ «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете декодировать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов кодируются точность и ТКС, то, видимо, Вы собираетесь стать неслабым прецизным электронщиком и на этот сайт забрели по какой-то нелепой случайности….

На сайте Hamradio Ссылка

Резисторами называются элементы электрической цепи, обладающие собственным сопротивлением. На практике редкая схема может обойтись без их использования. Резисторы классифицируются по классу точности, по мощности, по номинальному сопротивлению и другим параметрам.

Описание

Резисторы имеют очень маленький размер, в несколько миллиметров, что значительно осложняет расположение читаемой маркировочной надписи. По этой причине была принята международная система цветовой маркировки электротехнических элементов. Согласно общепринятым требованиям маркировка должна располагаться на корпусе постоянных резисторов в виде разноцветных полосок или колец. Такой способ обозначения обеспечивает удобство чтения в любом направлении. Стартовая полоса маркировки расположена ближе остальных к краю элемента. В ситуациях, когда особенности корпуса или другие причины осложняют нанесение маркировки таким путем, первое кольцо обозначается линией двукратной ширины.

Читать маркировку следует от крайней левой полосы направо. Если она не может быть найдена, за истину берется сопротивление, соответствующее стандартному номинальному ряду (то есть читаем наоброт, если не получается).

Таблица номинальных значений

В основе цветовой разметки и чтения резисторов лежит универсальная таблица величин номинального ряда и соответствующих им цветов.

Универсальной она названа из-за того, что может одинаково эффективно использования для считывания не только номинала, но и множителя (десятичного показателя). Цифровые значения -2 и -1 назначены для удобства работы с десятичными степенями.

Стандартная маркировка

На любые типы постоянных резисторов наносится цветовая маркировка с наличием от 3 до 6 цветных полос. Ниже рассмотрим все возможные варианты колец.

С 3-мя кольцами

Данную систему применяют относительно постоянных резисторов, характеризующихся величиной допустимого отклонения в пределах ±20% (номинальный ряд E6, то есть для каждого множителя существует всего шесть разных значений величины сопротивления). Цвета имеют значения соответствующие основной таблице. Две первые полосы маркируют сопротивление, а последняя – десятичный показатель. E ± S .

Для резисторов из номинальных рядов E48, E96 и E192 используется дополнительная таблица прецизионных резисторов.

Таким образом, величина сопротивления изображенного на рисунке резистора (Красныйй, Синий, Синий, Коричневый, Зелёный) составляет R = (200+60+6)*10 = 2660 = 2,66 KOm ±0,5%.

С 6-ю кольцами

Помимо перечисленных показателей, цветными полосками также можно обозначать температурный коэффициент сопротивления. Этот показатель показывает наибольшее изменение сопротивления резистора при нагревании или охлаждении на 1˚C. Его величина в маркировке измеряется в миллионных долях номинала на градус – ppm/OC. Соответствие температурного коэффициента и цветов представлено в таблице:

На рисунке ниже изображен резистор с 6-полосной цветовой маркировкой. В данном случае каждое кольцо имеет то же самое назначение, что и в примере с 5-полосной маркировкой. Последняя полоса используется для обозначения величины ТКС.

R = (100D1 + 10D2 + D3)*10^E ± S (Appm/˚C)

После расшифровки по имеющимся таблицам получаем следующую величину сопротивления резистора:

R = (500+7+2)*10 = 5,72 KOm ± 1% (10 ppm/˚C)

Иногда шестое кольцо применяется для обозначения надежности резистора, когда его ширина как минимум в 1,5 раза больше всех остальных. Этот показатель измеряется в процентах и означает количество отказов элемента за 1000 рабочих часов. Нормы надежности также обозначаются цветовыми кольцами, согласно следующей таблице:

Общая таблица

При необходимости постоянного использования перечисленных таблиц, гораздо удобнее иметь сводную таблицу соответствия цветов и показателей номинала, десятичного множителя, допусков и температурного коэффициента. (Величина допуска изменяется почему-то непоследовательно — 1, 2, 0.5, 0.25,0.1, 0.05)

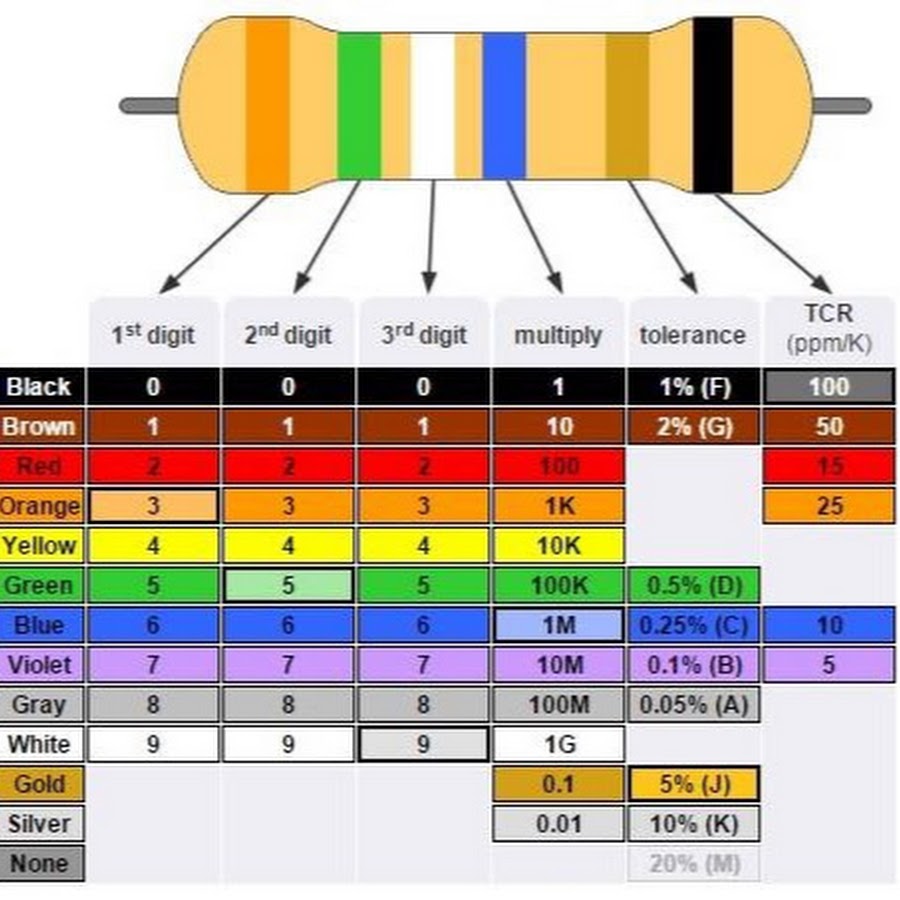

Цвет кольца	1 кольцо	2. кольцо	3 кольцо	4 кольцо	5 кольцо	6 колько
	Цифры номинального ряда				Допуск	ТКС, ppm/˚C	Процент отказов
	1	2	3
Черный	0	0	0	0 (1)
Коричневый	1	1	1	1 (10)	±1%	100	1%
Красный	2	2	2	2 (100)	±2%	50	0,01%
Оранжевый	3	3	3	3 (1000)		15	0,01%
Желтый	4	4	4	4 (10^4 )		25	0 ,001%
Зеленый	5	5	5	5 (10^5)	±0,5%
Синий	6	6	6	6 (10^6)	±0,25%	10
Фиолетовый	7	7	7	7 (10^7)	±0,1%	5
Серый	8	8	8	8 (10^8)	±0,05%
Белый	9	9	9	9 (10^9)		1
Серебряный				-2 (0,01)	±10%
Золотой				-1 (0,1)	±5%

Указанные здесь правила разметки соответствуют практически всем непроволочным резисторам с гибкими выводами.

Проволочные резисторы

Требования к цветовой маркировке проволочных резисторов мало чем отличаются от указанных выше требований, предъявляемых к их аналогам другого типа. Однако есть несколько отличий:

• белая полоса большой ширины, расположенная в начале, обозначает не номинал, а указывает на проволочный тип резистора;
• для маркировки проволочных деталей не используются десятичные множители выше 4-ой степени;
• цветная полоска в конце маркировки иногда обозначает свойства (например, термостойкость или огнеупорность) резистора, а не значение ТКС.

Помимо этого, проволочные резисторы немного отличаются по допустимым отклонениям. Следующая обобщённая таблица показывает значения допусков и номиналов цветовых обозначений для проволочных резисторов.

Цвет кольца		Цифры номинала ряда		Десятичный показатель (множитель)	Допуск
		1	2
Черный		0	0	0 (1)
Коричневый		1	1	1 (10)	±1%
Красный		2	2	2 (100)	±2%
Оранжевый		3	3	3 (1000)	±3%
Желтый		4	4	4 (10000)	±4%
Зеленый		5	5
Синий		6	6
Фиолетовый		7	7
Серый		8	8
Белый		9	9
Серебряный				-2 (0,01)	±10%
Золотой				-1 (0,1)	±5%

Стоит отметить, что некоторые производители импортных резисторов придерживаются собственной системы цветовой маркировки. Так, например, у Phillips кроме цвета полос имеет значение окраска корпуса, а также расположение полос относительно друг друга. Эти особенности могут говорить о свойствах и технологии изготовления элемента. Компании Panasonic и CGW помимо цветных используют ведущие и замыкающие кольца для маркировки отличительных свойств элемента и технологии.

Другие системы маркировки

На старых советских резисторах использовалась другая, более простая маркировка – на них просто был написан показатель сопротивления. Для обозначения десятичной степени цифр использовались буквы латинского алфавита. R – первая степень, K – третья (тысячи), M – четвертая (миллионы). Так, например, цифровая маркировка 2M5 означает, что номинал резистора равен 2500 KOm, а 1К7 – 1700 Om. Данный метод очень прост и позволяет моментально вычислить сопротивление без использования дополнительных таблиц. Единственным недостатком могло быть закрепление резистора на плате в таком положении, когда надпись оказывалась внизу, и её становилось невозможно прочитать. Это превращалось в существенную проблему при необходимости экономии места на плате, как, например, в японской технике тех годов. Поэтому такая система маркировки не прижилась в других странах мира.

С развитием электронных технологий стало невозможным припаивать резисторы к платам через специальные отверстия. Это занимало слишком много места, а всеобщая тенденция миниатюризации техники диктовала свои условия. Так появился новый способ монтажа микроплат – SMD (технология поверхностного монтажа), где элементы схемы припаиваются к самой дорожке без ножек и отверстий. Для маркировки резисторов, диодов, конденсаторов, других компонентов микроплат и чипов потребовалось определение новой системы.

Маркировка SMD резисторов отчасти похожа на советский способ – здесь тоже используются символьно-буквенные обозначения, но, конечно же, со своими правилами расстановки. Здесь, например, не всегда требуется ставить букву, а R в некоторых ситуациях используется как разделительная запятая. -2. Так, например, SMD резистор с маркировкой 14D имеет номинал в 14 KOm.

Калькулятор цветовой маркировки резисторов — Радиодетали — Каталог статей

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора. Цветовая маркировка резисторов зарубежных производителей, которые имеют наибольшее распространение в нашей стране, состоит чаще всего из четырех цветовых колец. Сопротивление резистора определяют по первым трем кольцам. Первые два кольца — это цифры, а третье кольцо — множитель. Четвертое кольцо представляет допустимое отклонение сопротивления резистора от его номинального значения. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС).

Маркировка в виде 5 колец

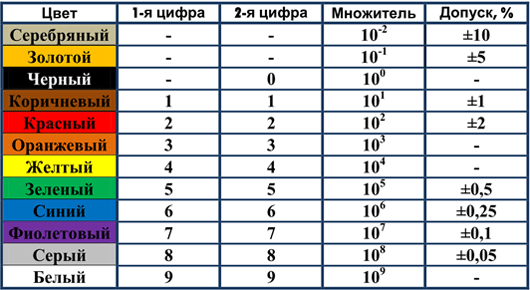

Маркировка в виде 4 колец

Сопротивление, точность:



Цветовая кодировка резисторов

Цвет	как число	как десятичный множитель	как точность в %	как ТКС в ppm/°C	как % отказов
серебристый	—	1·10−2 = «0,01»	10	—	—
золотой	—	1·10−1 = «0,1»	5	—	—
чёрный	0	1·100 = 1	—	—	—
коричневый	1	1·101 = «10»	1	100	1 %
красный	2	1·10² = «100»	2	50	0,1 %
оранжевый	3	1·10³ = «1000»	—	15	0,01 %
жёлтый	4	1·104 = «10 000»	—	25	0,001 %
зелёный	5	1·105 = «100 000»	0,5	—	—
синий	6	1·106 = «1 000 000»	0,25	10	—
фиолетовый	7	1·107 = «10 000 000»	0,1	5	—
серый	8	1·108 = «100 000 000»	—	—	—
белый	9	1·109 = «1 000 000 000»	—	1	—
отсутствует	—	—	20 %	—	—



Простое определение номиналов резистора по цветному коду резистора

Определение номиналов резистора по цветовому коду

Резистор — один из наиболее распространенных строительных блоков, используемых в электронных схемах. Резисторы доступны в нескольких формах и размерах. Наш онлайн-инструмент расшифровывает информацию для резисторов с осевыми выводами с цветной полосой. Просто выберите цветные полосы на своем резисторе, и сайт определит номинал резистора для вас.

Резисторы играют чрезвычайно важную роль в питании светодиодов. Светодиоды чувствительны к перегрузкам по току, а резистор обеспечивает надлежащее протекание тока в цепях светодиодов. См. Подробную информацию о выборе резисторов для цепей светодиодов на нашей странице .

На резисторах

могут быть напечатаны 3, 4, 5 или 6 цветных полос. Первые 3 или 4 полосы дают базовое значение резистора в омах. 5-полосный резистор более точен по сравнению с 4-полосным из-за включения третьей значащей цифры. 6-полосный резистор похож на 5-полосный, но включает полосу температурных коэффициентов.

Считывание и определение номинала резистора

Удерживая резистор золотой или серебряной полосой вправо, считайте цветовые коды слева направо.

Выберите цветовую кодировку из полос на резисторе. Прочтите цвета слева направо. Теперь отображается значение сопротивления на основе предоставленного цветового кода.

Выберите цветовые полосы на вашем резисторе ЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйЗолотыйСеребряный Золотой000СеребряныйКоричневый 925Зеленый цвет каждого из них.Опять же, прочтите цветовой код слева направо.

Резистор Заказ

PCBoard.ca предлагает широкий выбор резисторов . Посетите наш сайт для:

Tweaking4All.com — Калькулятор цвета резистора

Этот калькулятор цвета резистора позволяет вам вводить цветовые коды резисторов, чтобы определить их возраст (значение) в омах, но он также работает и в обратном направлении, позволяя вам ввести желаемый возраст в омах, чтобы узнать, какие цветовые коды необходимы для резистора. должно быть.

У меня был этот на всех моих старых сайтах с давних пор… но я часто захожу туда, когда играю с электронными проектами.
В какой-то момент я подумал, что для него может потребоваться обновление, и он, вероятно, также должен получить доступ к Tweaking4All.

Обновленная версия теперь может также рассчитывать с 5-полосными резисторами.

---

Калькулятор цвета резистора

Калькулятор цвета резистора, конечно же, можно использовать бесплатно, он был написан мною на JavaScript примерно в 1999 или 2000 годах.

Оригинал был основан на старой выдвижной картонной карточке, которую мой отец использовал для определения значений и цветов, и она была доступна на WeetHet.nl в течение многих лет, и после небольшого обновления я также разместил ее здесь.

Использование : Выберите свой цвет или значение в раскрывающихся списках ниже, и расчет резистора и сопротивления в омах изменится автоматически.

	Первое кольцо	Второе кольцо	Третье кольцо 1	Множитель	Допуск	Температура 2	Частота отказов 3
Цвета:	черныйкоричневыйкрасныйОранжевыйжелтыйзеленыйсинийфиолетовыйсерыйБелый	черныйкоричневыйкрасныйОранжевыйжелтыйзеленыйсинийфиолетовыйсерыйБелый	черныйкоричневыйкрасныйОранжевыйжелтыйзеленыйсинийфиолетовыйсерыйБелый	ЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйСеребряныйЗолотый	(нет) серебро, золото, красный, коричневый, зеленый, синий, фиолетовый, серый,	коричневый красный оранжевый желтый	коричневый красный оранжевый желтый
Значения:	0123456789	0123456789	0123456789	x 1x 10x 100x 1,000x 10,000x 100,000x 1,000,000x 10,000,000x 100,000,000x 1,000,000,000x 0. 01x 0,1	20% 10% 5% 2% 1% 0,5% 0,25% 0,1% 0,05%	100 страниц в минуту / K50 частей на миллион / K15 частей на миллион / K25 частей на миллион / K	1% 0,1% 0,01% 0,001%

Расчетное сопротивление в омах: 4,7 кило Ом (± 5%)

Примечания:
¹ В современных металлопленочных резисторах для обозначения его значения используется дополнительная полоса, иногда называемая «5-полосным кодом».
² Кольцо температуры (коэффициента) часто встречается с прецизионными резисторами, указывая на изменение сопротивления, вызванное изменениями температуры.
³ Кольцо надежности (или: частота отказов) редко используется в коммерческих приложениях, но часто используется в военных приложениях.

Обнаружена блокировка рекламы

Пожалуйста, отключите блокировку рекламы на нашем веб-сайте.
Мы полагаемся на эти объявления, чтобы иметь возможность запускать наш веб-сайт.
Вы, конечно, можете поддержать нас и другими способами (см. Раздел «Поддержка нас» слева).

Номиналы стандартных резисторов

Доступны не все возможные значения, отчасти из-за того, что все резисторы имеют определенные допуски.
Например, резистор 100 Ом с допуском 10% на самом деле может иметь значение от 90 до 110 Ом.

Вот почему МЭК (Международная электротехническая комиссия) устанавливает значения сопротивления и допусков в качестве нормы и называются «предпочтительными значениями резисторов» или серией E (стандарт IEC 60063).

Чтобы помочь вам (и себе) найти наиболее подходящий резистор, я создал интерактивную таблицу определенных значений серии E.
Наиболее часто используемая серия E — это, несомненно, серия E12.

В таблице ниже; отметьте серию, которую хотите посмотреть. Красные поля указывают на то, что значение существует в этой серии. Серые поля указывают на то, что значение существует в серии, которую вы не выбрали.
Например, при выборе только серии E12 вы сразу увидите, какие из значений серии E12 также существуют в другой серии.
Вы можете выбрать несколько серий одновременно.

-01″>54 •

00

064

-01″>4 •

•

-01″>4 •

-01″>4 •

0 •

-01″>5 •

04

-01″>5 •

0 •

-01″>4 •

-01″>5 •

04

9002

0

0 •

0

05

•

0

0

0 •

14

05

-01″>5 •

•

94

-01″>4

-01″>54 •

0014 -01″>5

-01″>4 •

-01″>54 •

-01″>4

9006 4 750 90 064

•

90 064

•

Значение	E192	E96	E48	E24	E12	E6
100	•	•	•	•	•	•
101	•	•	•	•	•	•
102	•	•	•	•	•
104	•	•	•	900	•	•
105	•	•	•	•		•
109	•	•	•	•	•	•		110		•	•	•	•	•
111	•	•	•
11 3	•	•	•	•	•	•
114		•	•	•	•
115	•	•	•	4 04 • 04	•
117	•	•	•	•	•			5	•	•	•	•	•	•
120	•	•	•	•		• 0	•	•	•
129	•	•	•	•	4
130	•	•	•	•	•	•
132
132	•	•	•	•	•
133	•	•	•	•	•		4	•	•
154	•	•	•	•	• 0 0 • 0
156	•	•	•	•	•	•
158	•	•	•	• 000	•
160	•	•	•	•	•	•
			•	•	•	•	•	•
164	•	5 0 • 0 0 • 0 0	•	•	•
165	•	•	•	•	•	•
167			•	•	•	•
169	•	•	•	•
172	•	•	•	•	•		• 9005	•	•	•	•	•	•
176	•	•	•	•	• 0 • 0
178	•	•	•	•	•	•
0 180	•	•	•	•
182	•	•	5 0 • 0 0 •	•	•
184	•	•	•	•	•	•
187	•	5 0 • 0 0 • 0 0	•	•	•
189	•	•	•	•
191	•	•	•	•	•	•
193 193 193 193	•	•	•	•	•
196	•	•	•	•	•		• 5 900	•	•	•	•	•	•
200		•	•	•	•
203	•	•	•	5 0 • 05	0 •	•
205	•	•	•	•	•	•
208	•	•	5 • • 0 0 •	•	•
210	•	•	•	•		•	•	•	•
218	•	•	•	•	•	•
2204 •
220	•	•	•	•	•
221	•	• 0	•	•
223	•	•	•	•	5 0 • 0 • 05	0
226	•	•	•	•	•	•
229	•	•	•	5 0 • 05 0 •	•
232	•	•	•	•	•		•	•	•	•	•	•
237	•		•	•
267 9006 5	•	•	•	•	•	•
270		•	4 04 •	•	•	•
271	•	•	•	• 000	•
274	•	•	•	•	•		•	•	•
300	•	•	•	•	• 0 • 0
301	•	•	•	•	•	•
305		•	•	•	•	•
309	•	•	•	•	•	•
	•	•	•	•	•	•
316	•	• 0 •	•	•	•
320	•	•	•	•	4
324	•	• 9006 5	•	•	•	•
328	•	•		•	5 04 •	•
330	•	•	•	•	•
	• 55 900	•	•	•	•	•	•
336
397	•	•	•	•	•	•
402	4		•	•	•
448	•	•	•	•	•	•
453	•	• 900 05	•	•	•	•
459	•	•	•	•	•	•
464	•	•	•	•	•	•
470	•	•	•	•	•	•
475	•	•	•	•	•	• 9006 5
481	•	•	•	•	•	•
487	•	•	•	•	•	•
493	•	•	•	•	•	•
499	•	•	•	•	•	•
505	•	•	• 900 05	•	•	•
510	•	•	•	•	•	•
511	•	•	•	•	•	•
517	•	•	•	•	•	•
523	•	•	•	•	•	•
530	•	•	•	•	•	•
536	•	•	•	•	•	•
542	•	•	•	•	•	•
549	•	•	•	•	•	•
556	•	•	•	• 900 05	•	•
560	•	•	•	•	•	•
562	•	•	•	•	•	•
569	•	•	•	•	•	•
576	•	•	•	•	•	•
583	900 04 •	•	•	•	•	•
590	•	•	•	•	•	•
597	•	•	•	•	•	•
604	•	•	•	•	•	•
612	•	•	•	•	• 900 05	•
619	•	•	•	•	•	•
620	•	•	•	•	•	•
626	•	•	•	•	•	•
634	•	•	•	•	•	•
642	•	900 04 •	•	•	•	•
649	•	•	•	•	•	•
657	•	•	•	•	•	•
665	•	•	•	•	•	•
673	•	•	•	•	•	• 900 05
680	•	•	•	•	•	•
681	•	•	•	•	•	•
690	•	•	•	•	•	•
698	•	•	•	•	•	•
706	•	•	900 04 •	•	•	•
715	•	•	•	•	•	•
723	•	•	•	•	•	•
732	•	•	•	•	•	•
741	•	•	•	•	•	•
•	•	•	•	•	•
759	•	•	•	•	•	•
768	•	•	•	•	•	•
777	•	•	•	•	•	•
787	•	•	•	900 04 •	•	•
796	•	•	•	•	•	•
806	•	•	•	•	•	•
816	•	•	•	•	•	•
820	•	•	•	•	•	•
825	•	•	•	•	•
835	•	•	•	•	•	•
845	•	•	•	•	•	•
856	•	•	•	•	•	•
866	•	•	•	•	900 04 •	•
876	•	•	•	•	•	•
887	•	•	•	•	•	•
898	•	•	•	•	•	•
909	•	•	•	•	•	•
910	•	•	•	•	•
920	•	•	•	•	•	•
931	•	•	•	•	•	•
942	•	•	•	•	•	•
953	•	•	•	•	•	900 04 •
965	•	•	•	•	•	•
976	•	•	•	•	•	•
988	•	•	•	•	•	•

Tips and Tricks

When buying a Resistor Kit

When looking for a nice selection of resistors, you could get started with one of those starter kits you can buy online.
Эти комплекты обычно включают стандартные номиналы и предлагают подходящее количество резисторов на каждое номинал — это, безусловно, хорошее начало при работе с электроникой.

Однако есть несколько моментов, на которые следует обратить внимание (из личного опыта):

1. Убедитесь, что цветовой код остается читаемым .
   Довольно много китайских упаковок включают резисторы с большим количеством цветных колец, и иногда непонятно, с чего начать считывание цветов.
   Кроме того, на некоторых из них есть кольца, которые напечатаны на них довольно небрежно, что затрудняет определение их реальной стоимости.
2. Убедитесь, что указаны как минимум значения серии E12, предпочтительно также серия E24 для больших наборов .
3. Резисторы с допуском 5%, 10% или 20% намного легче читать — вам не всегда нужны резисторы с более низкими допусками .
   Некоторые из этих комплектов поставляются с резисторами с меньшими допусками. Это может быть здорово, но имейте в виду, что большинству начинающих любителей не очень часто нужны резисторы с таким низким допуском.
   Однако: резисторы с низким допуском могут быть затруднительны при чтении их значений, поскольку последнее кольцо не из серебра или золота.
   Поэтому, прежде чем выбирать комплект с высокой толерантностью: убедитесь, что он вам действительно нужен (а если вы не уверены: скорее всего, он вам не понадобится!).

Убедитесь, что вы читаете цвета в правильном порядке!

Обычно резистор имеет на КОНЦЕ серебряную или золотую полосу.
Держите это справа (как показано выше). Теперь вы видите правильный порядок цветовых кодов (слева направо).

Измерительный резистор

Иногда, особенно на поврежденном или грязном оборудовании, цветовые коды могут быть очень трудночитаемыми.
Рекомендую использовать штатный мультиметр (омметр) для измерения сопротивления (если резистор не совсем поджарился).

Примечание : Помните, что не держите пальцы на контактах тестеров мультиметра или выводах резистора, иначе вы включите себя параллельно резистору, и мультиметр, скорее всего, покажет ошибочное значение !

Примечание : Не пытайтесь измерить резисторы в цепи, поскольку на результат, скорее всего, будут влиять другие компоненты в цепи, и, следовательно, приведет к неправильному значению…

КАЛЬКУЛЯТОР ЦВЕТА РЕЗИСТОРА

Калькулятор цветовой кодировки резистора BAND ONE ЧЕРНИТЬ КОРИЧНЕВЫЙ КРАСНЫЙ АПЕЛЬСИН ЖЕЛТЫЙ ЗЕЛЕНЫЙ СИНИЙ ФИОЛЕТОВЫЙ СЕРЫЙ БЕЛЫЙ ДИАПАЗОН ВТОРОЙ ЧЕРНИТЬ КОРИЧНЕВЫЙ КРАСНЫЙ АПЕЛЬСИН ЖЕЛТЫЙ ЗЕЛЕНЫЙ СИНИЙ ФИОЛЕТОВЫЙ СЕРЫЙ БЕЛЫЙ ПОЛОСА ТРЕТЬЯ ЧЕРНИТЬ КОРИЧНЕВЫЙ КРАСНЫЙ АПЕЛЬСИН ЖЕЛТЫЙ ЗЕЛЕНЫЙ СИНИЙ ФИОЛЕТОВЫЙ ЗОЛОТО СЕРЕБРЯНЫЙ ТОЛЕРАНТНОСТЬ НИКТО СЕРЕБРЯНЫЙ ЗОЛОТО БЕЛЫЙ ЧЕРНЫЙ Резисторы измеряются в омах. Цветовые «полосы» используются для обозначения каждой полосы. Есть три группы и иногда четыре. Четвертая полоса — это допуск (золотой или серебряный), если полосы нет. толерантность 20%. Первые три полосы цветные: Черный = 0 Коричневый = 1 Красный = 2 Оранжевый = 3 Желтый = 4 Зеленый = 5 Синий = 6 Фиолетовый = 7 Серый = 8 Белый = 9 Четвертая полоса (если есть) цветной: Золото = 5%, Серебро = 10%, (НЕТ = 20%) Чтобы использовать этот калькулятор, просто выберите цвет для каждую полосу из выпадающих меню.Нажмите «отображаемое значение» для получения результата. К пересчитать, просто повторно выберите любую из раскрывающихся цветных полос и Продолжить… Первая и вторая цветовые полосы — ЧЕРНЫЕ ЦИФРЫ. = 0, КОРИЧНЕВЫЙ = 1 и т.п. (см. цвета выше). ПРИМЕР: КОРИЧНЕВЫЙ, ЧЕРНЫЙ будет 10, а ЧЕРНЫЙ, КОРИЧНЕВЫЙ — 1. (опустите 0). Третья полоса представляет собой (X) множитель первых двух полос; Черный = 1, коричневый = 10, красный = 100, оранжевый = 10K, желтый = 100K, зеленый = 1M, синий = 10М.ПРИМЕР: коричневый, черный, синий = 10 МОм. ПРИМЕЧАНИЕ: Черная полоса не используется. выше 9 Ом, Коричневый — первая полоса для всех резисторов со значением 10 — 100 — 1000, 10 000 и т. Д. ПРИМЕР: коричневый, черный, красный = 1000 Ом, а не черный, Коричневый, Оранжевый, поскольку этот калькулятор отображает 1000 Ом. Четвертый диапазон — это диапазон ДОПУСКА. Здесь есть только два возможных диапазона: Серебро (10%) и золото (5%), если полосы нет, резистор имеет допуск 20%. ПРИМЕР: резистор 1000 Ом с допуском 20% может быть 900 Ом или 1100 Ом. Значение Ом и все еще должно быть в пределах ДОПУСКА.ПРИМЕЧАНИЕ. Серебро является наиболее распространенным в современном мире. поставка, как мы ее знаем. ПРИМЕЧАНИЕ. Некоторые японские резисторы имеют полосу черного цвета. (20%) или полоса белого цвета (2%). Однако это редкость, и этот калькулятор не разделяю ценности. RLC ПАРАЛЛЕЛЬНО

Калькулятор цветового кода резистора

4 полосы

5 полос

6 полос

диаграмма

стол

Ом

мнемоника

значение

электрические

1 Мег Ом

100 кОм

10 кОм

1 кОм

100 Ом

10 Ом

1 Ом

470 Ом

330 Ом

220 Ом

Цветовой код резистора нанесен на резистор и используется для определить его сопротивление.

Цветная полоса резистора

Тип кода		Группа # 1	Ремешок # 2	Ремешок # 3	Ремешок # 4	Ремешок # 5	Ремешок # 6
4 полосы	— ||| | –	цифра	цифра	Множитель	Допуск	—	—
5 полос	— |||| | –	цифра	цифра	цифра	Множитель	Допуск	—
6 полос	— ||||| | –	цифра	цифра	цифра	Множитель	Допуск	Температурный коэффициент

Цвет резистора

Цвет		Цифра	Множитель	Допуск	Температура Коэффициент
	Нет			± 20%
	Серебро		10 -2	± 10%
	Золото		10 -1	± 5%
	Черный	0	10 0
	Коричневый	1	10 1	± 1%	± 100
	Красный	2	10 2	± 2%	± 50
	Оранжевый	3	10 3		± 15
	Желтый	4	10 4		± 25
	Зеленый	5	10 5	± 0.5%
	Синий	6	10 6	± 0,25%	± 10
	фиолетовый	7	10 7	± 0,1%	± 5
	Серый	8	10 8
	Белый	9	10 9

Расчет 4-х диапазонов

Сопротивление = (10 × цифра + цифра) × множитель

Расчет диапазонов 5/6

Сопротивление = (100 × цифра + 10 × цифра + цифра) × множитель

Пример расчета

Резистор штатный

_

R = 11 * 10 ² = 1.1 кВт

Допуск = ± 5%

SMT резистор

R = 43 * 10 ² = 4,3 кВт

Допуск = ± 5%

Калькулятор цвета резистора

| Блог Simply Smarter Circuitry

Поиск подходящего резистора, который соответствует сопротивлению, необходимому для вашего проекта, может быть трудным. Множество комбинаций цветных полос, обозначающих сопротивление и допуск резистора, затрудняет поиск доступных вариантов и поиск необходимого резистора.Поэтому, чтобы помочь найти идеальный резистор для вашего проекта, инженер технической поддержки Circuit Specialists Джейк создал калькулятор цвета резистора, который использует приложение с графическим интерфейсом пользователя (GUI), чтобы помочь вам создать резистор, который точно соответствует потребностям вашего проекта, а затем легко поищите его в нашем ассортименте резисторов.

Калькулятор цвета резистора

Чтобы использовать калькулятор цвета резистора , все, что вам нужно сделать, это указать общее количество и цвет полос на резисторе.Затем графический интерфейс создаст резистор, соответствующий вашим спецификациям, и тогда вы сможете напрямую искать резисторы, выбранные специалистами по схемам. Если вы не уверены в том, как работает цветовое кодирование резисторов, ознакомьтесь с разделом Как работает цветовое кодирование резисторов ниже.

Калькулятор цвета резистора запрашивает выбор резисторов специалистами по схемам, используя следующие поля:

• Количество полос (значения от 4 до 5 в нашем выборе)
• Цвет ремешка 1
• Цвет ремешка 2
• Цвет полосы 3 (для 5-полосного резистора)
• Цвет полосы множителя
• Цвет полосы допуска
• Мощность (значения состоят из 1/8, 1/4, 1/2 и 1 Вт)

Как работает цветовая маркировка резистора?

Полосы указывают сопротивление, подходящее для данного резистора.Каждая комбинация цветов однозначно определяет данное сопротивление и допуск (или диапазон сопротивлений, аналогичный пределу погрешности в статистической оценке) для резистора. Схема, используемая для окраски резисторов, соответствует рекомендациям IEC 60062. Обычно резисторы содержат 4-6 полос. Где первые 3-4 полосы обозначают сопротивление, с которым может справиться резистор. Полосы 1-3 обозначают значащие цифры значения сопротивления, а последняя полоса обозначает множитель. Следующая полоса обозначает заданный допуск значения сопротивления.Резисторы с 5 и 6 полосами обладают высокой точностью.

Щелкните здесь, чтобы просмотреть руководство по расцветке угольных резисторов и калькулятор в действии. Используйте его, чтобы сделать перекрестную ссылку или найти соответствующий резистор на нашем веб-сайте. Имейте в виду, что резисторы определенного номинала резистора не производятся. Ниже приведено еще одно удобное руководство для расчета номинала резистора с помощью диаграммы.

Другой замечательной особенностью калькулятора является то, что после того, как вы определите, какой у вас резистор, вы можете щелкнуть «Проверить доступность», и он перейдет на страницу с точным наименованием резистора, который вы ищете.Это упрощает поиск резисторов определенных номиналов. Мы надеемся, что вам понравится новый инструмент и удачных покупок резисторов!

Цветовая кодировка резистора

| Усиленные детали

Как читать резистор

Большинство резисторов имеют цветовую кодировку с несколькими полосами для обозначения значения сопротивления и допуска. Хотя на самом деле измерить сопротивление перед использованием — это хорошая идея, также неплохо знать, каким должно быть сопротивление. Фактическое сопротивление резисторов (особенно углеродных) может изменяться.Держите под рукой запас свежих резисторов. Используйте следующие стандартные таблицы цветовых кодов EIA для идентификации резисторов, или вы можете рассчитать значения на ваших резисторах с помощью нашего удобного калькулятора сопротивления. Посетите наш калькулятор номиналов резисторов, чтобы рассчитать номиналы ваших 4-полосных или 5-полосных резисторов.

4-полосные резисторы

Цвет	1 st Band (1 st Figure)	2 nd Band (2 nd Figure)	3 rd Band (Multiplier)	4 th Band (допуск)
Черный		0	~ 10 ^ {0} ~
Коричневый	1	1	~ 10 ^ {1 } ~	± 1%
Красный	2	2	~ 10 ^ {2} ~	± 2%
Оранжевый	3	3	~ 10 ^ {3} ~
Желтый	4	4	~ 10 ^ {4} ~
Зеленый	5	5	~ 10 ^ {5 } ~	± 0. {5} ~	± 0.{-2} ~	± 10%

Обратите внимание, что информация, представленная в этой статье, предназначена только для справочных целей. Amplified Parts не делает никаких заявлений, обещаний или гарантий относительно точности, полноты или адекватности содержания этой статьи и прямо отказывается от ответственности за ошибки или упущения со стороны автора. В отношении содержания данной статьи не дается никаких гарантий, подразумеваемых, выраженных или установленных законом, включая, помимо прочего, гарантии ненарушения прав третьих лиц, права собственности, товарной пригодности или пригодности для определенной цели. или его ссылки на другие ресурсы.

Калькулятор цветового кода резистора

С помощью этого калькулятора цветового кода резистора вы можете рассчитать номиналы резисторов 3, 4, 5 и 6 полос. Кроме того, этот калькулятор рассчитает допуск резистора, указав минимальное и максимальное значения.

Как найти номинал резистора:

Выполните следующие действия, чтобы найти номинал резистора.

• Выберите количество полос, наблюдая за полосами на резисторе.
• Выберите цвета столбца, наблюдая за цветами полос на резисторе.

Выбрав правильный цвет, напечатанный на резисторе, вы можете узнать номинал резистора.

Почему для резисторов используется цветовое кодирование:

Цветовая кодировка используется для наиболее простого обозначения номинала резистора. Значение сопротивления может варьироваться в зависимости от внешних факторов, также они бывают очень небольшого размера, мы не можем указать точное значение резистора в цифрах. цветные полосы — очень удобный, дешевый и простой способ показать номинал резистора. Цветовая кодировка также используется для конденсаторов, катушек индуктивности и диодов.Но когда размер резистора достаточно велик, их значения, такие как сопротивление, мощность и допуск, печатаются на поверхности. В резисторах SMD используется другая буквенно-цифровая система кодирования для обозначения их значений. Кодировка резисторов определена в международном стандарте IEC 60062: 2016. Он описывает стандарт кодирования как резисторов, так и конденсаторов.

Как считывать значение резистора по цветовым кодам:

Резистор обычно имеет от трех до шести полос, чтобы показать его значения сопротивления, допуска и температурного коэффициента.Обычно полосы читаются слева направо. Полоса допуска обычно находится справа и немного толще, чем другие полосы. Из-за допуска мы не можем получить точное значение резистора, поэтому используйте мультиметр, чтобы получить более точные показания. Золотой и серебряный цвета используются для обозначения толерантности. Золото и серебро используются для обозначения допуска 5% и 10% соответственно. В случае трехполосного резистора первые две полосы представляют первые две значащие цифры, а третья полоса указывает множитель.Поскольку нет диапазона допусков, допуск всегда составляет ± 20%. В этих резисторах чаще встречаются четырехполосные резисторы, первые две полосы — это первые две значащие цифры, третья полоса — множитель, а четвертая полоса — полоса допуска. В пятиполосном резисторе первые три полосы представляют три значащих цифры. Четвертая полоса представляет собой множитель, а пятая — допуск. Шестиполосный резистор аналогичен пятиполосному резистору, плюс присутствует дополнительная 6-я полоса для обозначения температурного коэффициента сопротивления (TCR).

Что такое толерантность?

Допуск — это процент ошибки между фактически измеренным значением и ожидаемым значением (в данном случае это сопротивление).Это происходит из-за производственного процесса и выражается в процентах.

Расчет значения сопротивления:

Расчет значения сопротивления запишите значение первых двух или трех значащих цифр, а затем умножьте его на значение множителя. это дает нам ожидаемое значение резистора. После этого мы умножаем значение сопротивления на процент допуска, затем добавляем и вычитаем это значение из фактического значения, чтобы получить минимальное и максимальное значение сопротивления.Рассмотрим четырехполосный резистор, первые две полосы — зеленые, а черный — значащие цифры. По правилу выше 50 . Мы умножаем это число на множитель, обозначенный третьей оранжевой полосой.

  50x10  3  = 50000

окончательное значение резистора будет,

  50 x 1000 = 50000 Ом = 50 кОм .

Четвертая золотая полоса показывает допуск ± 5%

Окончательный расчетный диапазон:

Минимум = 50000 — (50000 x 5/100) = 50000 — 2500 = 47500 = 47.5 кОм
Максимум = 50000 + (50000 x 5/100) = 50000 + 2500 = 52500 = 52,5 кОм

Специальных резисторов:

Есть резистор с нулевым сопротивлением, имеющий одну черную полосу, его сопротивление почти равно нулю, и он используется для соединения двух дорожек на плате печатной платы. Резисторы, используемые в военных целях, могут иметь дополнительную полосу, указывающую частоту отказов. .

No related posts.
