Как найти ноль в проводке: Как определить фазу и ноль

Содержание

Как найти фазу и ноль

В ходе строительных и ремонтных работ бывают ситуации, когда надо найти фазу и ноль в проводке, по которой наши дома и квартиры получают переменный ток. Обычно проводка состоит из двух проводов, только по одному из которых непосредственно идёт ток – такой провод называется «фаза». Ну, а оставшийся – это «ноль».

Заранее убедитесь, что вы достаточно подготовлены для работы с электричеством. Процесс определения «фазы» и «ноля» связан с реальной угрозой для жизни и здоровья, т.к. есть опасность пострадать от поданного в сеть напряжения. Возможно, есть смысл поручить эту работу профессионалам. Даже если вы абсолютно уверены в своих знаниях и опыте, надо всегда соблюдать предельную осторожность.

А теперь давайте попробуем разобраться, как найти фазу и ноль в домашней электропроводке.

Инструмент, который поможет найти фазу

Успешно справиться с поставленной задачей, вам поможет:

индикаторная отвертка для определения наличия напряжения;
кусачки, нож и плоскогубцы для снятия изоляции и отделения проводов друг от друга;

вольтметр для определения «земли» и «ноля» в трёхжильном проводе.

Последовательность действий

1. Проверьте, чтобы помещение было полностью обесточено. Все переключатели на распределяющем щите должны находиться в выключенном состоянии.
2. С помощью инструментов зачистите изоляцию на концах проводов, которые будут проверяться. Нельзя допускать случайного соприкосновения двух проводов, поэтому разведите их подальше друг от друга.
3. Приготовив индикаторную отвертку, подайте на провода напряжение, включив переключатели на щите.

4. При работе с индикатором важно правильно взяться за него. Ни в коем случае нельзя касаться рабочей части отвертки. Необходимо браться только за её корпус, при этом указательный палец должен лежать на конце рукоятки, выполненном из металла.
5. Прикоснитесь кончиком индикатора к каждому проводу. Тот, на котором индикатор загорится – это и есть «фаза». Другой, соответственно, «ноль».
6. Иногда провод бывает трёхжильным, третьим проводом является «земля». Тут всё делаем точно также, но после определения «фазы» нужно будет узнать, какой из двух оставшихся проводов «ноль», а какой – «земля». Для этого необходимо подключить к вольтметру поочередно две пары проводов, соединяя «фазу» с каждым из оставшихся проводов. При сочетании «фазы» и «ноля» полученное напряжение будет больше.

Конечно, можно довериться электрикам, делавшим проводку, и выбирать провода по цвету изоляции. Но это сработает только в том случае, если работники были добросовестными. В целом процесс поиска фазы несложен, но требует особого внимания и осторожности. Нельзя недооценивать опасность удара током, поэтому всегда соблюдайте меры безопасности при работе с электричеством.

Ещё можно почитать:

Как найти проводку в стене

Хотите просверлить отверстие в стене, но боитесь попасть в проводку? Мы вам расскажем, как найти проводку в стене. ..

Как найти обрыв провода

Хотите узнать, как самостоятельно найти обрыв провода в квартире? Мы представляем пошаговое руководство…

Цветовая маркировка проводов. Как найти фазу и ноль в проводке, если они одного цвета. | samelectrik.ru

При разделке кабеля, обратите внимание на то, что проводники в кабеле окрашены в различные цвета изоляции. Это сделано с определенной целью, для визуального обнаружения нужного проводника, ведь на протяжении всей длины кабеля, цветная маркировка изоляции не изменяется, что облегчает монтаж электрооборудования, и подключение проводов. Благодаря цветовой градации изоляции проводников, электромонтажник сможет найти и отличить фазу, ноль или заземление.

При не соблюдении цветовой маркировки возможны ошибки в монтаже, что влечет за собою вероятные короткие замыкания, или же подвергать опасности поражения током, при монтаже и обслуживании такой электропроводки.

Обратившись к справочнику ПУЭ, в котором расписанные нормы, опираясь на пункт 2.1 узнаем требования, согласно чему строятся современные электросети:

Проложенная сеть обеспечивает легкое распознавание цвета изоляции жил проводников.
Для обозначения нейтрали (N), рабочего нуля, используется жила с голубым цветом изоляции.
Двухцветная маркировка желто-зелеными полосами применяется для обозначения проводника (PE) защитного заземления.
Провода, обозначенные другими цветами. Такими как черным, красным, белым, серым, фиолетовым и другие цвета. Фазные проводники, обозначаются как (L).

Что такое нейтраль — это провод, подключенный в нулевую точку трехфазного трансформатора, и в бытовой сети 220 вольт выполняет роль нулевого проводника. В нормальных условиях не выступает источником тока, на схемах обозначается буквой N, цвет изоляции жилы голубой или синий.

Защитное заземление — это проводник, не несущий токовой нагрузки, а выполняющий защитную функцию на электрооборудовании, отводя опасный потенциал с участков корпуса и элементов, на специальный защитный проводник в электросети. Обозначается на схемах как PE, имеет двухцветную маркировку желто-зеленой полосой.

Фазный проводник, источник напряжения и тока, с опасным потенциалом, получает цветовую маркировку: белый, красный, черный или серый, фиолетовый, коричневый, розовый и другие цвета.

В основном, в кабелях используется маркировка; красный, черный, белый или коричневый провод. Встречаются такие обозначения фаз на схемах: (L1, L2, L3), (R, S, T), (U, V, W).

Иногда на схемах встречается обозначение PEN, что вызывает некоторое недоумение у новичков. Это аббревиатура устаревшего типа электропроводки TN-C, но до сих пор еще действует в старых, не прошедших модернизацию активах. В этой системе нейтраль и защитное заземление объедены в один совмещенный проводник, от этого слитное написание PEN.

Данный тип электропроводки, при определенных стечения обстоятельств, может стать источником невосполнимых потерь, поэтому повсеместно происходит модернизация электрических сетей на более современную систему электроснабжения, с которой можно ознакомится в наших статьях.

Расскажем о том, как можно самостоятельно определить проводники L, N, PE.

Иногда возможна ситуация, когда во время ремонта из распределительной коробки достались провода одинакового цвета, и маркировка на них стерлась или отсутствует.

Стоит помнить, что у электричества нет ни цвета, ни запаха, и визуально провод под напряжением ничем не отличается от такого же провода, без напряжения.

Для определения проводников понадобится специальный инструмент: индикаторная отвертка. Специальная неоновая лампочка в отвертке светится при контакте с фазным проводом, обозначая что там присутствует высокое напряжение.

Отвертки с красным светодиодом и батарейками не рекомендую к использованию новичкам, так как они больше запутают, чем помогут, из-за своей особенности реагировать на наведенное электрическое поле. Такие отвертки лучше использовать для обнаружения обрыва провода, или поиска скрытой проводки.

Итак, сначала отключите электричество в доме и аккуратно размотайте изоляцию с группы проводов, разведя проводники подальше друг от друга. После этого включите питание и аккуратно индикатором проверьте наличие фазы.

Большая часть жилищного фонда нашей страны снабжаются по двухпроводной схеме, и с определением проводников не возникнет большей сложности. Если отвертка реагирует на провод, значит это провод фазы L, если реакции индикатора нет, значит перед нами ноль N.

После того, как определились с назначением проводов, их необходимо промаркировать и в этом нам отлично поможет цветная термоусадка, или же цветная изолента.

Руководствуясь выше описанными стандартами цветовых обозначений, черным цветом обозначается фаза (можно красным или коричневым), синим ноль.

На заметку! До 2000 года был другой стандарт цветового обозначения проводов. Нейтраль обозначалась белым цветом. Черным цветом отмечали заземление PE. Любым другим ярким цветом обозначалась фаза L.

Необходимо запомнить, новый стандарт соответствует маркировке EU ;

Желтый, желто-зеленый, зеленый провод- это защитный провод заземления.
Синий или голубой провод нейтраль (N, ноль).
Другие оставшиеся цвета, фазные проводники.

Есть ли разница, где в розетке фаза, справа или слева?

Самый ответственный момент при установке штепсельной розетки – подсоединение проводов к контактам. Как минимум нужно подсоединить к клеммам фазу и ноль, а если проложена современная проводка с заземлением, то проводов 3. Часто возникает вопрос, к каким контактам подводить провода, с какой стороны находится фаза, с какой ноль. В быту не имеет особого значения, находится фаза в розетке слева или наоборот, слева ноль, но лучше знать их расположение.

Имеет ли значение расположение нуля и фазы?

Прежде чем выяснять, как найти фазу в розетке, следует разобраться, зачем это нужно. Многие слабо знакомые с электроустановочными изделиями люди считают, что перепутать фазу и ноль при включении в сеть электроприбора так же опасно, как перепутать полярность батареек. На самом деле штепсельные розетки, которые используются в России, неполяризованные, а многие вилки имеют симметричную конструкцию. Так что при включении слева оказывается то один, то другой штырь, и ничего страшного не происходит.

Иногда на форумах и других интернет-ресурсах можно встретить утверждения, что качество работы компьютера, аудиоаппаратуры снижается, если неправильно совместить фазу и ноль вилки и розетки. Но это миф.

Существуют электроприборы, при подключении которых расположение фазного, нулевого проводов и заземления принципиально важно, это оговаривается в инструкции. Но их подключением должны заниматься профессионалы, иначе прибор снимут с гарантийного обслуживания. К таким приборам относятся газовые котлы с электроконтроллером, но они не имеют вилки, которая включаются в розетку, а подключаются к сети стационарно. Если вы устанавливаете розетку для простых бытовых электроприборов у себя дома, особой разницы, с какой стороны подсоединить фазный провод, с какой нулевой, нет.

Но профессиональные электрики на вопрос где должна быть фаза в розетк отвечают: справа. Это неписаное правило, ПУЭ (правила устройства электроустановок) не регламентируют, с какой стороны должны быть нулевой и фазный контакты в бытовой розетке. Но удобнее, если все придерживаются единого стандарта, чтоб тому же электрику не пришлось гадать, фаза в розетке слева или с противоположной стороны. В странах, где розетки поляризованные, тоже соблюдается именно такойпринцип. И если вы хотите все сделать «по науке», фазный провод подсоединить к правой клемме, а нулевой – к левой, встает вопрос, как определить фазу в проводке.

Определение фазного и нулевого провода

Проще всего разобраться с назначением проводов, ориентируясь на маркировку. В РФ и ряде европейских стран действует такой стандарт:
ноль, или нейтраль (рабочий ноль) – жила синего, реже сине-белого цвета
земля (заземление, защитный ноль) – желто-зеленый;
фаза – любой другой цвет, часто коричневый, черный.

Но маркировка по цвету может отсутствовать или не соответствовать стандарту. В этом случае используют индикаторную отвертку (пробник) или тестер.

Проверка пробником:

Зажать корпус отвертки в руке, не касаясь пальцами металлического жала.
Поместить указательный палец на торец отвертки, где есть металлический контакт.
Поочередно прикоснуться жалом к проводам, светодиодный индикатор светится при контакте с фазным проводом.

Если перед вами всего 2 жилы, и вы разобрались, где фаза в проводке, задача решена. Если их 3, нужно отличить рабочий ноль от защитного, то есть заземления. Для этого понадобится тестер (мультиметр). Фазный провод метят маркером. На мультиметре нужно выбрать режим измерения переменного тока и задать предел измерения, превышающий 250 В. Один щуп прижимают к фазной жиле, вторым касаются по очереди двух остальных. На дисплее будет высвечиваться значение напряжения. При замере напряжения между фазой и землей этот показатель больше, между фазой и нейтралью меньше.

Иногда при обоих замерах получается одинаковый результат. В таком случае проверить, где заземление, можно путем измерения сопротивления. Зачищенную жилу фазного провода предварительно обязательно нужно заизолировать. Прибор переключается в режим измерения сопротивления, одним щупом прикасаются к объекту, который точно заземлен, например, металлической трубе, радиатору отопления или водопроводному крану. Прикасаясь вторым щупом попеременно к двум проводам, замеряют сопротивление. Между заземленным объектом и проводом земля сопротивление в пределах 4 Ом, при проверке нулевого провода оно выше.

При отсутствии индикаторной отвертки разобраться, где у проводки какая жила, поможет мультиметр. Выбрав режим измерения переменного тока, касаются заземленного объекта одним щупом, вторым проверяют провода. Прибор покажет такие значения напряжения между заземленной трубой и проводами:

фаза 150-220 В;

ноль (нейтраль) – 5-10 В;
земля – 0 В.

Определение фазы и ноля в розетке

Вы можете точно знать, где фаза и ноль в розетке, если установили ее своими руками, предварительно проверив проводку. Но если вы снимаете или купили на вторичном рынке квартиру, неизвестно, кто занимался монтажом электроустановочных изделий и придерживался ли он правила «фаза справа». Как в такой ситуации разобраться, где в розетке ноль и фаза? Придут на помощь те же самые приборы. Индикаторная отвертка используется точно так же, как при проверке проводки, только жало вставляется поочередно в оба разъема розетки.

При использовании мультиметра выбирается измерение напряжения переменного тока, один щуп (любой) вставляется в отверстие розетки, вторым нужно прикоснуться к собственному телу. Если вы попали в розетке на фазу, прибор покажет больше сотни вольт, если на ноль – всего несколько вольт. Поражения током при этом можно не опасаться, если только по ошибке не выбрать режим измерения силы тока. Иногда индикаторная отвертка показывает, что в розетке 2 фазы, а судя по показаниям мультиметра, напряжение отсутствует. Такая ситуация указывает на обрыв нулевого провода, при проведении ремонтных работ нужно учитывать, что на самом деле напряжение в сети есть.

Существуют и более экзотические способы, как определить фазу без специальных приборов. Вместо мультиметра используют вкрученную в патрон лампу накаливания, от которой отходит двужильный провод, одну из жил закрепляют к трубе, батарее, второй проверяют провода. Загоревшаяся лампочка указывает на фазу. Аналогичным способом замеряют напряжение между заземленным объектом и жилами проводки, используя в качестве индикатора разрезанную картошку. В месте контакта с фазой она темнеет. Оба способа подходят для проверки как проводки, так и уже смонтированной розетки, но являются довольно опасными – велик риск поражения током.

Подведем итоги. Определение нуля и фазы принципиально важно при монтаже выключателей, а для бытовых розеток особого значения не имеет. Разбираться с назначением проводов приходится при ремонте, когда розетка демонтируется и обнажаются концы жил. Фазный провод необходимо на период ремонтных работ заизолировать, хотя для подстраховки можно обмотать изолентой обе жилы. Желательно при монтаже розетки придерживаться неофициального, но общепринятого в среде электриков стандарта, и подключать фазу к правой клемме. Отличить ноль от фазы поможет цветовая маркировка, индикаторная отвертка, если проводка трехжильная, понадобится мультиметр. Проверку контактов в установленной розетке можно осуществлять с помощью обоих приборов.

Ноль и фаза, что это такое?

Итак, для начала простыми словами расскажем, что собой представляют фазный и нулевой провод, а также заземление. Фаза — это проводник, по которому ток приходит к потребителю. Соответственно ноль служит для того, чтобы электрический ток двигался в обратном направлении к нулевому контуру.

Такой вопрос иногда возникает у начинающих электриков или владельцев квартир, которые хорошо владеют набором ремонтных инструментов, но раньше особо не вникали в устройство электропроводки. И вот наступил момент, когда перестала работать розетка или светиться лампочка в люстре, а звать электрика не хочется и есть огромное желание сделать все самому.

В этом случае первоочередная задача домашнего мастера заключается не в устранении возникшей неисправности, как кажется на первый взгляд, а в соблюдении правил электробезопасности, исключения возможности попасть под действие электрического тока. Почему-то об этом многие забывают, пренебрегая своим здоровьем.

Все токоведущие части проводки должны быть надежно заизолированы, а контакты розеток спрятаны вглубь корпуса так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела. Даже механическая конструкция вилки, вставляемой в розетку, продумана таким образом, что держаться рукой за оба контакта и попасть под действие электрического тока довольно проблематично.

В обыденной жизни мы этого не замечаем и в сознании уже сложилась привычка не обращать внимания на электричество, которая может пагубно сказаться при проведении ремонтных работ с электроприборами. Поэтому изучите основные правила безопасности и будьте внимательны при обращении с электричеством.

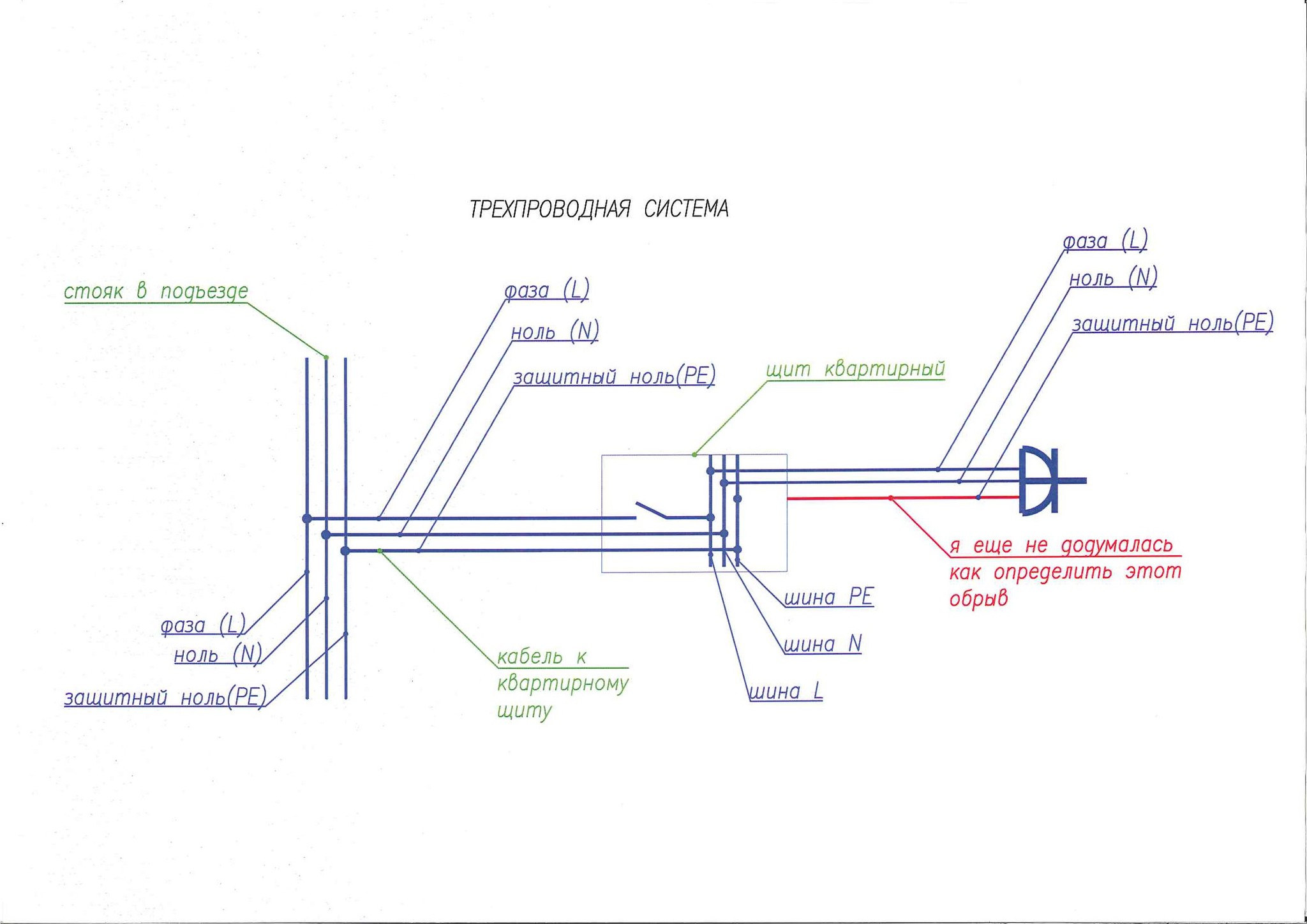

Как устроена бытовая электропроводка

Электроэнергия в жилой дом приходит от трансформаторной подстанции, которая преобразует высоковольтное напряжение промышленной электросети в 380 вольт. Вторичные обмотки трансформатора соединены по схеме «звезда», когда выполнено подключение трех выводов к одной общей точке «0», а три оставшихся выведены на клеммы «А», «В», «С» (для увеличения нажмите на рисунок).

Соединенные вместе концы «0» подключены к контуру заземления подстанции. Здесь же выполнено расщепление нуля на;

рабочий ноль, показанный на картинке синим цветом;
защитный РЕ-проводник (желто-зеленая линия).

По этой схеме создаются все вновь строящиеся дома. Она называется системой TN-S. У нее на вход внутри распределительный щита дома подводятся три фазных провода и оба перечисленных нуля.

В зданиях старой постройки еще часто встречаются случаи отсутствия РЕ-проводника и четырех-, а не пятипроводная схема, которую обозначают индексом TN-C.

Фазы и ноли с выходной обмотки ТП воздушными проводами или подземными кабелями подводятся к вводному щиту многоэтажного дома, образуя трехфазную систему напряжения 380/220 вольт. Она разводится по подъездным щиткам. Внутрь жилой квартиры поступает напряжение одной фазы 220 вольт (на картинке выделены провода «А» и «О») и защитный проводник РЕ.

Последний элемент может отсутствовать, если не проведена реконструкция старой электропроводки здания.

Таким образом, «нулем» в квартире называют проводник, соединенный с контуром земли в трансформаторной подстанции и используемый для создания нагрузки от «фазы», подключенной к противоположному потенциальному концу обмотки на ТП. Защитный ноль, называемый еще РЕ-проводником, исключен из схемы электропитания и предназначен для ликвидации последствий возможных неисправностей и аварийных ситуаций с целью отвода возникающих токов повреждений.

Нагрузки в такой схеме распределяются равномерно за счет того, что на каждом этаже и стояках выполнена разводка и подключение определенных квартирных щитков к конкретным линиям 220 вольт внутри подъездного распределительного щита.

Система подводимых напряжений к дому и подъезду представляет собой равномерную «звезду», повторяющую все векторные характеристики ТП.

Когда в квартире выключены все электроприборы, а в розетках нет потребителей и напряжение к щитку подведено, то ток в этой цепи протекать не будет.

Сумма токов трехфазной сети складывается по законам векторной графики в нулевом проводе, возвращаясь к обмоткам трансформаторной подстанции величиной I0, или как еще ее называют 3I0.

Это рабочая, оптимальная и отработанная длительными годами система электроснабжения. Но, в ней тоже, как и в любом техническом устройстве, могут возникать поломки и неисправности. Чаще всего они связаны с низким качеством контактных соединений или же полным обрывом проводников в различных местах схемы.

Чем сопровождается обрыв провода в нуле или фазе

Оторвать или просто забыть подключить проводник к какому-нибудь устройству внутри квартиры не сложно. Такие случаи происходят так же часто, как и отгорания металлических тоководов при плохом электрическом контакте и повышенных нагрузках.

Если внутри квартирной проводки пропало соединение любого электроприемника с квартирным щитком, то этот прибор не будет работать. И абсолютно не важно, что разорвано: цепь нуля или фазы.

Такая же картина проявляется в случае, когда происходит обрыв проводника любой фазы, питающей внутридомовой или подъездный электрощит. Все квартиры, подключенные к этой линии с возникшей неисправностью, перестанут получать электроэнергию.

При этом в двух других цепочках все электроприборы будут функционировать нормально, а ток рабочего нулевого проводника I0 суммируется из двух оставшихся составляющих и будет соответствовать их величине.

Как видим, все перечисленные обрывы проводов связаны с отключением электропитания с квартиры. Они не вызывают повреждения бытовых приборов. Самая же опасная ситуация возникает при исчезновении соединения между контуром заземления трансформаторной подстанции и средней точкой подключения нагрузок внутридомового или подъездного электрощита.

Такая ситуация может возникнуть по разным причинам, но чаще всего она проявляется при работе бригад электриков, владеющих смежной специальностью дегустаторов…

В этом случае пропадает путь прохождения токов по рабочему нулю к контуру заземления (А0, В0, С0). Они начинают двигаться по внешним контурам АВ, ВС, СА к которым подключено суммарное напряжение 380 вольт.

На правой части картинки показано, что ток IАВ возник при подключении линейного напряжения к последовательно соединенным нагрузкам Ra и Rв двух квартир. В этой ситуации один хозяин может экономно отключить все электроприборы, а другой — использовать их по максимуму.

В результате действия закона Ома U=I∙R на одном квартирном щитке может оказаться очень маленькая величина напряжения, а на втором — близкая к линейному значению 380 вольт. Оно вызовет повреждение изоляции, работу электрооборудования при нерасчетных токах, повышенный нагрев и поломки.

Для предотвращения подобных случаев служат защиты от повышения напряжения, которые монтируются внутри квартирного щитка или дорогостоящих электроприборов: холодильников, морозильников и подобных устройств известных мировых производителей.

Как определить ноль и фазу в домашней проводке

При возникновении неисправностей в электрической сети чаще всего домашние мастера используют дешевую отвертку-индикатор напряжения китайского производства, показанную на верхней части картинки.

Она работает по принципу прохождения емкостного тока через тело оператора. Для этого внутри диэлектрического корпуса размещены:

оголенный наконечник в виде отвертки для присоединения к потенциалу фазы;
токоограничивающий резистор, снижающий амплитуду проходящего тока до безопасной величины;
неоновая лампочка, свечение которой при протекании тока свидетельствует о наличии потенциала фазы на проверяемом участке;
контактная площадка для создания цепи тока сквозь тело человека на потенциал земли.

Квалифицированные электрики используют для проверки наличия фазы более дорогостоящие многофункциональные индикаторы в форме отверток со светодиодом, свечением которого управляет транзисторная схема, питаемая от двух встроенных батареек, создающих напряжение 3 вольта.

Такие индикаторы кроме определения потенциала фазы способны выполнять другие дополнительные задачи. У них нет контактной площадки, к которой необходимо прикасаться при замерах.

Способ проверки наличия и отсутствия напряжения в гнездах обыкновенной розетки простым индикатором показан на фотографиях ниже.

На левом снимке хорошо видно, что свечение индикаторной лампочки при дневном свете плохо заметно, поэтому требует повышенного внимания при работе.

Контакт, на котором индикатор засвечивается, является фазой. На рабочем и защитном нуле неоновая лампочка не должна светиться. Любое обратное действие индикатора свидетельствует о неисправностях в схеме подключения.

При эксплуатации такой отвертки необходимо обращать внимание на целостность изоляции и не прикасаться к оголенному выводу индикатора, находящемуся под напряжением.

На следующих фотографиях показан способ определения напряжения в той же розетке с помощью старого тестера, работающего в режиме вольтметра.

Стрелка прибора показывает:

220 вольт между фазой и рабочим нулем;
отсутствие разницы потенциалов между рабочим и защитным нулем;
отсутствие напряжения между фазой и защитным нулем.

Последний случай является исключением. Стрелка в нормальной схеме должна тоже показывать напряжение 220 вольт. Но оно в нашей розетке отсутствует по той причине, что здание старой постройки еще не прошло этап реконструкции электропроводки, а хозяин квартиры, выполнивший последний ремонт, сделал разводку РЕ-проводника в своих помещениях, но не подключил его к заземляющим контактам розеток и шинке РЕ-проводника квартирного щитка.

Эта операция будет проводиться после перевода здания с системы TN-C на TN-C-S. Когда он завершится, стрелка вольтметра будет находиться в положении, отмеченном красной линией, показывать 220 вольт.

Особенности поиска неисправностей

Простое определение наличия или отсутствия напряжения не всегда позволяет точно определить состояние схемы. Наличие различных положений выключателей может ввести мастера в заблуждение. Например, на картинке ниже показан типичный случай, когда при отключенном выключателе на фазном проводе светильника в точке «К» не будет напряжения даже при исправной схеме.

Поэтому при проведении замеров и поисках неисправностей следует внимательно анализировать все возможные случаи.

Ранее ЭлектроВести писали, что в Энергодаре Запорожской области на тепловой электростанции была авария, в результате которой город и еще несколько населенных пунктов находились без света.

По материалам: electrik.info.

Какой провод фазы, ноля и заземления используется в быту и как его определить

Бытовая проводка может выполняться по нескольким отдельным схемам с разными типами провода и кабеля.

Опытные электрики не станут сразу выполнять работы или давать по ним какие-то рекомендации, пока досконально не изучат вопрос на месте.

Они знают, что электричество не прощает ошибки, создает пожары и несчастные случаи с оборудованием или людьми.

В статье приводятся советы домашнему мастеру по безопасной работе со схемой бытовой проводки, определению фазы, нуля и заземления. Текстовой материал по ходу изложения дополняется поясняющими картинками, схемами и видеороликом.

Он излагается на основе личного опыта с объяснением типовых ошибок, осложняющих поиск неисправностей в бытовой и промышленной электропроводке.

Советую ознакомиться с материалом, осмыслить его и только после этого что-то делать в домашней электрике, основываясь на приобретенных знаниях и собственном разуме.

Содержание статьи

Какие бывают схемы заземления квартиры и частного дома

Любые технические системы, включая электрооборудование жилых помещений, постоянно совершенствуются. Этот творческий процесс привел к тому, что внутри современных зданий работает электропроводка, выполненная:

в строгом соответствии с одним из нескольких действующих нормативов заземления;
с нарушениями правил технической эксплуатации.

Эти технологии необходимо обязательно учитывать при работе с домашней проводке. Иначе возникнут многочисленные ошибки, которые осложнят поиск фазы, нуля и заземления. На втором вопросе обратим внимание чуть позже, а сейчас рассмотрим первый.

Варианты заземления жилых помещений

Для питания электрической энергией предусмотрены две системы электроснабжения:

однофазные;
трехфазные.

В бытовых целях чаще всего используют однофазные цепи. Поиск провода с потенциалом фазы, нуля или земли у них такой же, как и в трехфазных схемах. Поэтому дальше будем анализировать только их.

Правила эксплуатации предусматривают следующие варианты выполнения электрической проводки для жилых зданий:

Поиск фазы, нуля м заземления в каждом случае имеет свои особенности. Поэтому следует их выполнять применительно к конкретной схеме электроснабжения.

Особенности монтажа и эксплуатации проводников

Фазный провод в домашней проводке

Во всех случаях потенциал фазы приходит от электрической трансформаторной подстанции отдельной жилой. Он может разрываться переключающими устройствами: предохранителями, автоматическими выключателями или рубильниками, расположенными на трансформаторной подстанции, вводном щите здания, подъездном или квартирном электрическом щитке.

Фазный провод всегда проходит через счетчики учета электрической энергии. Защиты фазы создаются для работы в автоматическом режиме с учетом соблюдения принципа селективности. Их срабатывание или ручное отключение переключающего устройства приводит к снятию этого потенциала с подключенной ниже схемы.

Провод рабочего нуля

Занимаясь анализом этого вопроса следует учитывать особенности схемы заземления.

Система TN-C

Рабочий ноль подводится от трансформаторной подстанции PEN проводником, который заземлен на ее контуре и объединяет в себе среднюю точку (нейтраль) трехфазной системы и потенциал земли.

В трехфазной сети он идет цельным проводом без коммутирующих устройств. Разрывать его без снятия напряжения с подключенной схемы нельзя, ибо сразу создастся перераспределение токов, ведущее к опасному перекосу напряжений. Такой режим принято называть «Обрыв нуля».

Поэтому его монтажу и креплению уделяется повышенное внимание. В однофазной же сети отключение рабочего нуля не ведет к перенапряжению схемы, но исключает возможность работы электрооборудования даже при поданном потенциале фазы.

Рабочий ноль тоже проходит через счетчики учета электроэнергии. Он никакими переключателями в квартирной проводке не должен разрываться, кроме вводных пакетников или автоматов и специальных защит типа УЗО, дифавтоматов.

Система TN-S

Рабочий ноль идет отдельной жилой кабеля от трансформаторной подстанции до вводного распределительного щита здания с соблюдением требований повышенной надежности. В однофазную систему квартир он поступает от подъездного распред щитка.

Система TN-С-S

В этой схеме рабочий ноль N поступает от трансформаторной подстанции в составе PEN проводника и выделяется из него на главной защитной шине от вводного щита здания.

В квартирный щиток ноль поступает от подъездного щита.

Система TT

Здесь надо учитывать, что рабочий ноль приходит в составе PEN проводника от трансформаторной подстанции и работает так же, как в схеме TN-C. Только в нее искусственным путем введен защитный проводник PE, идущий от индивидуального контура заземления.

Провод заземления

Его принято называть РЕ проводником. Он полностью отсутствует в схеме TN-C, работает во всех других системах заземления.

Отдельная категория электриков распространяет советы по созданию провода заземления во всех квартирах, включая и не подготовленные для этих целей со старой проводкой TN-C. Предлагается его монтаж к заземленным строительным конструкциям: лифтовому оборудованию, водопроводу, теплоснабжению или другим металлическим магистралям.

Эти рекомендации нарушают схему электроснабжения, изменяют алгоритм работы защитных устройств в аварийном режиме, когда образуются дополнительные, не учтенные точки стекания потенциалов, ведущие к повреждению электрического оборудования.

РЕ проводник во всех схемах создается с повышенной надежностью, без включения переключающих устройств. Разрывать его в действующей схеме запрещено.

О цветовой маркировке проводов

Внутри стран Евросоюза принят стандарт IEC 60446 на цветовое обозначение жил кабелей и проводов.

Назначение жилы кабеля или провода	Цветовое обозначение
РЕ проводник защитного нуля, заземление	Желто зеленые чередующиеся полосы
Нейтраль трехфазной схемы, рабочий ноль	Однородный синий или чередующиеся сине-белые полосы
Фазный провод	Другие отличные от нейтрали с заземлением цвета, включая белый, черный, серый, красный, коричневый

Эти сведения могут облегчить поиск фазы, нуля и заземления, но полностью полагаться на них нельзя:

мы живем в другой стране;
маркировка кабельной продукции часто не соответствует этим правилам;
все, что сделали до нас другие электрики требует тщательной проверки.

Способы электрических проверок домашней сети

После напоминания основных схем прокладки электропроводки внутри жилых зданий можно заняться описанием поиска фазы, нуля и заземления. Однако следует еще вспомнить о резервных жилах, которые могут содержаться в кабеле и быть просто изолированными.

Опытные электрики часто осуществляют внутренний осмотр электрической схемы, продергивают провода и кабели, визуально оценивают их направление.

Мы рассмотрим наиболее простые электрические проверки, которые позволяют достоверно оценить потенциал каждого провода.

Как найти фазу

Определение ее потенциала можно выполнять различными приборами, а принцип проверки описан отдельной статьей.

Емкостный индикатор

Такой одноконтактный индикатор напряжения изготовлен в виде отвертки с указательной лампочкой. Он имеет два контакта. Через них протекает ток утечки потенциала фазы сквозь встроенный токоограничивающий резистор и тело оператора.

Величина тока в несколько миллиампер не создает опасности для здоровья человека, но зажигает светодиод или неоновую лампочку. Если же потенциал фазы на замеряемом проводе отсутствует, то свечения просто не будет.

Двухполюсный индикатор

Его работа основана на том, что загорание встроенной лампочки происходит от тока, созданного приложением двух отдельных контактов к потенциалам фазы и рабочего нуля или контура земли.

Если в проверяемой цепи отсутствует потенциал фазы, то свечения не будет. Например, лампочка индикатора не загорится, если контакты приложены к нулю и заземлению или резервному проводу.

В двухпроводной схеме TN-C горение индикатора будет свидетельствовать о наличии фазы на одном из проверяемых проводов. Чтобы ее определить потребуется делать замер на дополнительном заземлении, например, водопроводном кране, имеющем контакт с землей.

Когда имеем три жилы однофазной сети и между ними работаем двухполюсным индикатором, то увидим его свечение в двух позициях. Общий провод для обоих случаев и станет фазой.

Контрольная лампа

Сразу укажу, что это запрещенный современными правилами безопасности способ проверки, но раньше им широко пользовались. Да и сейчас среди электриков много почитателей этого метода потому, что между контролькой и простой лампой накаливания очень много общего, а нагрузка, создаваемая ее нитью, позволяет выявлять ошибки, связанные с плохими контактами в схеме.

Принцип проверки потенциала фазы в этой ситуации такой же, как у двухполюсного индикатора напряжения.

Пользоваться контрольной лампой не рекомендую, а привожу методику чисто для ознакомления и расширения вашего кругозора. Рекомендую использовать проверенный индикатор напряжения.

Вольтметр

В быту чаще всего используют цифровой мультиметр в этом режиме или аналоговый стрелочный тестер. Прибор позволяет измерять напряжение в вольтах, судить о его величине. Замеры выполняют по технологии двухполюсного индикатора.

Дополнительные рекомендации

Все перечисленные методики работают при подаче напряжения на схему от включенных автоматических выключателей. Если их отключать, то фаза пропадает. Этим приемом тоже пользуются электрики, используя любой индикатор.

Как появляются две фазы в розетке

Этот вопрос задают, когда при замере видят свечение емкостного индикатора сразу на обоих ее контактах. Возникает ошибочный вывод, что в схему проникло линейное напряжение.

Однако не все так сложно, а подобный случай может встретиться в практике любого электрика. Чтобы в нем не допустить ошибок рекомендую ознакомится со специально написанной статьей на эту тему.

Как определить ноль

Исходим из того, что провод с потенциалом фазы уже найден, а нам нужно точно указать ноль, не спутать его с заземлением или резервными жилами, учтя наличия и отсутствия электрических связей с землей.

Схема TN-C

В двухпроводной системе достаточно:

точно определить фазу индикатором;
вызвонить электрическую связь оставшегося провода нуля с контуром земли.

Трехпроводные схемы

Здесь нам придется воспользоваться тем, что рабочий ноль:

разрывается вводным автоматическим выключателем. предохранителями или пакетным переключателем;
проходит через электрический счетчик;
отключается защитами типа УЗО.

Первый признак

На вводе в квартиру отключается подача напряжения фазой и нулем, а затем выполняется прозвонка оставшихся проводов на контур земли. Цепи рабочего нуля не должны звониться из-за созданного разрыва, но станут — при его устранении.

Ноль на счетчике

В отдельных случаях, когда служба энергонадзора допустила возможность контроля проводов, подходящих к клеммам прибора, допускается их визуальный осмотр и продергивание по участкам. Это работа под напряжением. Она требует соответствующей квалификации.

Срабатывание УЗО

Поскольку такая защита обеспечивает разрыв нулевого провода, то ею тоже можно воспользоваться для определения провода рабочего нуля, как и в первом случае.

Как разобраться с оставшимися концами

Провод заземления

Здесь нам тоже придется прозванивать его потенциал на корпус земли. При поиске следует учитывать то обстоятельство, что в нем нет никаких отключающих устройств. Он накоротко подсоединен к контуру заземления.

При всех манипуляциях с любыми переключающими устройствами связь РЕ проводника с контуром земли сохраняется.

Резервные жилы

Их назначение понятно из названия, а электрическое состояние не должно влиять на работу схемы. Поэтому они всегда изолированы от действующих цепей фазы, ноля, контура заземления, что используется при их поиске.

Для закрепления материала рекомендую посмотреть видеоролик владельца Заметки электрика «2 фазы в розетке».

Если у вас остались вопросы по изложенному материалу, то задавайте их в комментариях.

Полезные товары Полезные сервисы и программы

3 фазы земля ноль. Ноль и фаза в электрике — назначение фазного и нулевого провода

Сегодня решил попробовать разобраться с тем, что такое «фаза», «ноль» и «земля».
Небольшой поиск в Гугле по этому поводу выявил, что в основном люди в интернете отвечают на этот вопрос каждый по-своему, где-то неполно, где-то с ошибками.
Я решил разобраться в этом вопросе досконально, в результате чего появилась эта статья.
Достаточно длинная, но в ней всё объяснено, в том числе, что такое фаза, ноль, земля, как это всё появилось и зачем всё это нужно.

Если очень кратко, то фаза и ноль — для электричества, а земля — только для заземления корпусов электроприборов, во имя спасения жизни человека в случае утечки электрического тока на корпус электроприбора.

Если начать с самого начала: откуда берётся электричество?
Все электростанции построены на одном и том же принципе: если магнит вращать внутри катушки (создавая тем самым периодическое «переменное» магнитное поле), то в катушке возникает «переменный» электрический ток (и, соответственно, «переменное» напряжение).
Этот величайший по своему значению эффект называется в физике «ЭлектроДвижущей Силой индукции», она же «ЭДС индукции», была открыта в середине XIX века.

«Переменное» напряжение — это когда берётся обычное «постоянное» напряжение (как от батарейки), и изгибается по синусу, и оно поэтому то положительное, то отрицательное, то снова положительное, то снова отрицательное.

Напряжение на катушке является «переменным» по своей природе (никто его специально не изгибает) — просто потому что таковы законы физики (электричество из магнитного поля можно получить только тогда, когда магнитное поле «переменное», и поэтому получаемое на катушке напряжение тоже всегда будет «переменным»).

Итак, значит, где-то в дебрях электростанции вращается магнит (для примера — обычный, а в реальности — «электромагнит»), называемый «ротором», а вокруг него, на «статоре», закреплены три катушки (равномерно «размазаны» по поверхности статора).

Вращается этот магнит, не человеком, не рабом, и не огромным сказочным големом на цепи, а, например, потоком воды на мощной ГидроЭлектроСтанции (на рисунке магнит стоит на оси турбины в «Генераторе»).

Поскольку в таком случае (случае вращения магнита на роторе) магнитный поток, проходящий через катушки (неподвижные на статоре), периодически меняется во времени, то в катушках на статоре создаётся «переменное» напряжение.

Каждая из трёх катушек соединена в свою отдельную электрическую цепь, и в каждой из этих трёх электрических цепей возникает одинаковое «переменное» напряжение, только сдвинутое («по фазе») на треть окружности (120 градусов из полных 360-ти) друг относительно друга.

Такая схема называется «трёхфазным генератором» : потому что есть три электрических цепи, в каждой из которых (одинаковое) напряжение сдвинуто по фазе.
(на рисунке выше «N-S» — это обозначение магнита: «N» — северный полюс магнита, «S» — южный; также на этом рисунке вы видите те самые три катушки, которые для упрощения понимания маленькие и стоят отдельно друг от друга, но в реальности они по ширине занимают треть окружности и плотно прилегают друг к другу на кольце статора, так как в таком случае получается больший КПД генератора электроэнергии)

Можно было бы с одной такой катушки оба конца проводки просто взять и вести к дому, а там от них чайник запитать.
Но можно сэкономить на проводах: зачем тащить в дом два провода, если можно один конец катушки просто тут же заземлить (воткнуть в землю), а от второго конца вести провод в дом (этот провод назовём «фазой»).
В доме этот провод подсоединяется, например, к одному штырьку вилки чайника, а другой штырёк вилки чайника — заземляется (грубо говоря, просто втыкается в землю).
Получим то же самое электричество: одна дырка в розетке будет называться «фазой», а вторая дырка в розетке будет называться «землёй».

Теперь, раз уж у нас три катушки, сделаем так: скажем, «левые» концы катушек соединим вместе и прямо тут же заземлим (воткнём в землю).
А оставшиеся три провода (получается, это будут «правые» концы катушек) по отдельности потянем к потребителю.
Получится, мы тянем к потребителю три «фазы».

В «нейтральной» точке, как можно посчитать по школьным формулам тригонометрии (или на глаз отмерить по графику с тремя фазами напряжения, который я давал в начале статьи), суммарное напряжение равно нулю. Всегда, в любой момент времени. Вот такая интересная особенность. Поэтому она и называется «нейтралью».

Теперь возьмём и подсоединим к «нейтрали» провод, и этот, получается, уже четвёртый провод тоже будет тянуться рядом с тремя фазными проводами (и ещё рядом будет тянуться пятый провод — это «земля», которой можно будет заземлить корпус подключенного электроприбора).

Получается, от генератора теперь будет идти четыре провода (плюс пятый — «земля»), а не три, как раньше.
Подключим эти провода к какой-нибудь нагрузке (например, к какому-нибудь трёхфазному двигателю, который тоже стоит у нас в квартире).
(на рисунке ниже генератор изображён слева, а трёхфазный двигатель — справа; точка G — это «нейтраль»).

На нагрузке (на двигателе) все три фазных провода тоже соединяются в одну точку (только не напрямую, чтобы не было короткого замыкания, а через некоторые большие сопротивления), и получается ещё одна такая «как бы нейтраль» (точка M на рисунке).
Теперь соединим четвёртый провод (идущий он «нейтрали»; точка G на рисунке) с этой второй «как бы нейтралью» (точка M на рисунке), и получим так называемый «нулевой провод» (идущий от точки G к точке M).

Зачем нужен этот «нулевой» провод?
Можно было бы, как и раньше, не заморачиваться, и просто подсоединять одну из фаз на один шпенёк вилки чайника, а другой шпенёк вилки чайника соединять с землёй, как мы делали раньше, и чайник бы нормально работал.
Вообще, как я понял, так и делали в старых советских домах: там от подстанции в дом заходят только два провода — провод фазы и провод земли.

В новых же домах (новостройках) в квартиры входят уже три провода: фаза, земля и этот «ноль». Это более прогрессивный вариант. Это европейский стандарт.
И правильно соединять фазу именно с нулём, а землю вообще оставить в покое, отдав ей только роль защиты от удара током (именно такой смысл должно нести слово «заземление», и никакого отношения к потреблению тока в розетке оно иметь не должно).
Потому что если все на землю ещё и ток будут пускать, то само заземление станет опасным — абсурд получится, будет поставлен с ног на голову весь смысл заземления.

Теперь немного математики, для тех, кто умеет её считать, и для тех, кто ещё не устал: попробуем посчитать напряжение между фазой и «нейтралью» (то же самое, что между фазой и «нулём»).
(вот ещё ссылка с расчётами , если кто-то захочет заморочиться этим)
Пусть амплитуда напряжения между каждой фазой и «нейтралью» равна U (само напряжение переменное, и скачет по синусу от минус амплитуды до плюс амплитуды).
Тогда напряжение между двумя фазами равно:
U sin(a) — U sin(a + 120) = 2 U sin((-120)/2) cos((2a + 120)/2) = -√3 U cos(a + 60).
То есть, напряжение между двумя фазами в √3 («квадратный корень из трёх») раз больше напряжения между фазой и «нейтралью».
Поскольку наш трёхфазный ток на подстанции имеет напряжение 380 Вольт между фазами, то напряжение между фазой и нулём получается равным 220 Вольтам.
Для этого и нужен «ноль» — для того, чтобы всегда, при любых условиях, при любых нагрузках в сети, иметь напряжение в 220 Вольт — ни больше, ни меньше. Оно всегда постоянно, всегда 220 Вольт, и вы можете быть уверены, что пока вся электрика в доме правильно подсоединена, у вас ничего не сгорит.
Если бы не было нулевого провода, то при разной нагрузке на каждую из фаз возник бы так называемый «перекос фаз», и у кого-то что-то могло бы сгореть в квартире (возможно даже в прямом смысле слова, вызвав пожар). Например, банально могла бы загореться изоляция проводки, если она не является пожаробезопасной.

До сих пор мы для простоты рассматривали случай воображаемого трёхфазного генератора, стоящего прямо в квартире.
Поскольку расстояние от квартиры до дворовой подстанции мало, и на проводах можно не экономить, то можно (и нужно, так же удобнее) перенести этот воображаемый трёхфазный генератор из квартиры в подстанцию.
Мысленно перенесли.
Теперь разберёмся с воображаемостью генератора. Понятно, что реальный генератор стоит не на подстанции, а где-нибудь далеко, на ГидроЭлектроСтанции, за городом. Можем ли мы на подстанции, имея три входящих фазных провода от ЛЭП, как-нибудь их соединить так, чтобы получилось всё то же самое, как если бы генератор стоял прямо в этой подстанции? Можем, и вот как.
В дворовой подстанции приходящее с ЛЭП трёхфазное напряжение снижается так называемым «трёхфазным» трансформатором до 380 Вольт на каждой фазе.
Трёхфазный трансформатор — это в простейшем случае просто три самых обычных трансформатора: по одному на каждую фазу

В реальности его конструкцию немного улучшили, но принцип работы остался тем же самым:

Бывают маленькие, и не очень мощные, а бывают большие и мощные:

Таким образом, входящие фазные провода от ЛЭП не прямо подсоединяются и заводятся в дом, а идут на этот огромный трёхфазный трансформатор (каждая фаза — на свою катушку), из которого уже «бесконтактным» способом, через электромагнитную индукцию, передают электроэнергию на три выходные катушки, от которых она идёт по проводам в жилой дом.
Поскольку на выходе из трёхфазного трансформатора имеются те же самые три фазы, которые вышли из трёхфазного генератора на электростанции, то здесь можно точно так же одни концы (условно, «левые») этих трёх выходных катушек трансформатора соединить друг с другом, чтобы получить «нейтраль» у себя на подстанции. А из нейтрали — вывести в жилой дом четвёртый «нулевой провод», вместе с тремя фазными (идущими от условно «правых» концов этих трёх выходных катушек трансформатора). И ещё добавить пятый провод — «землю».

Таким образом, из подстанции в итоге выходят три «фазы», «ноль» и «земля» (всего — пять проводов), и далее распределяются на каждый подъезд (например, можно распределить по одной фазе в каждый подъезд — получается по три провода заходит в каждый подъезд: одна фаза, ноль и земля), на каждую лестничную площадку, в электрораспределительные щитки (где счётчики стоят).

Итак, мы получили все три провода, выходящие из подстанции: «фаза», «ноль» (иногда «ноль» называют ещё «нейтралью») и «земля».
«фаза» — это любая из фаз трёхфазного тока (уже пониженного до 380 Вольт между фазами на подстанции; между фазой и нулём получится ровно 220 Вольт).
«ноль» — это провод от «нейтрали» на подстанции.
«земля» — это просто провод от хорошего правильного грамотного заземления (например, припаян к длинной трубе с очень малым сопротивлением, вбитой глубоко в землю рядом с подстанцией).

Внутри подъезда фазовый провод по схеме параллельного включения расщипляется на все квартиры (то же самое делается с нулевым проводом и проводом земли).
Соответственно, делиться ток по квартирам будет по правилу параллельного тока: напряжение в каждую квартиру будет идти одно и то же, а сила тока — тем больше, чем больше подключенная нагрузка в каждой квартире.
То есть, в каждую квартиру сила тока будет идти «каждому по потребностям» (и проходить через квартирный счётчик, который это всё будет подсчитывать).

Что может произойти, если все включат обогреватели зимним вечером?
Потребляемая мощность резко возрастёт, ток в проводах ЛЭП может превзойти допустимые рассчитанные пределы, и может либо какой-то из проводов перегореть (провод разогревается тем сильнее, чем больше его сопротивление и чем большая сила тока в нём течёт, и борется с этим сопротивлением), либо просто сама подстанция сгорит (не та, которая во дворе дома, а одна из Главных Подстанций города, которая может оставить без электроэнергии сотни домов, часть города может несколько суток сидеть без света и без возможности приготовить себе еду).

Если ещё у кого-то остался вопрос: зачем тянуть в дом все три провода, если можно было бы тянуть только два — фазу и ноль или фазу и землю?

Только фазу и землю тянуть не получится (в общем случае).
Выше мы посчитали, что напряжение между фазой и нулём всегда равно 220 Вольтам.
А вот чему равно напряжение между фазой и землёй — это не факт.
Если бы нагрузка на всех трёх фазах всегда была равной (см. схему «звезды», когда я объяснял её выше), то напряжение между фазой и землёй было бы всегда 220 Вольт (просто вот такое совпадение).
Если же на какой-то из фаз нагрузка будет значительно больше нагрузки на других фазах (скажем, кто-нибудь включит супер-сварочную-установку), то возникнет «перекос фаз» , и на малонагруженных фазах напряжение относительно земли может подскочить вплоть до 380 Вольт.
Естественно, техника (без «предохранителей») в таком случае горит, и незащищённые провода тоже могут загореться, что может привести к пожару в квартире.
Точно такой же перекос фаз получится, если провод «нуля» оборвётся, или даже просто отгорит на подстанции, если по нулевому проводу пойдёт слишком большой ток (чем больше «перекос фаз», тем сильнее ток идёт по проводу нуля).
Поэтому в домашней сети обязательно должен использоваться ноль, и нельзя ноль заменить землёй.
Помню, когда мой отец делал разводку в его квартире в новостройке в Москве, и видел знакомый ему с советской молодости провод земли, а потом видел незнакомый ему провод ноля, то он, недолго думая, просто откусывал кусачками провод ноля, приговаривая, что «а он не нужен»…

Тогда зачем нам в доме нужен провод «земли»?

Для того, чтобы «заземлять» корпусы электроприборов (компьютеров, чайников, стиральных и посудомоечных машин), для того, чтобы от них не било током при прикосновении.

Приборы тоже иногда ломаются.

Что будет, если провод фазы, где-нибудь внутри прибора, отвалится и упадёт на корпус прибора?

Если корпус прибора вы заранее заземлили, то возникнет «ток утечки» (произойдёт короткое замыкание фазы на землю, вследствие чего упадёт ток в основном проводе фаза-ноль, потому что почти всё электричество устремится по пути меньшего сопротивления — по создавшемуся короткому замыканию фазы на землю).

Этот ток утечки будет немедленно замечен либо «автоматом» стоящим в щитке, либо «Устройством Защитного Отключения» (УЗО), тоже стоящим в щитке, и оно сразу разомкнёт цепь.

Почему недостаточно обычного «автомата», и зачем ставят именно УЗО? Потому что у «автомата» и у УЗО разный принцип работы (а ещё, «автомат» срабатывает гораздо позже, чем УЗО).

УЗО наблюдает за входящим в квартиру током (фаза) и исходящим из квартиры током (ноль), и размыкает цепь, если эти токи неодинаковы (в то время как «автомат» измеряет только силу тока на фазе, и размыкает цепь, если ток на фазе превосходит допустимый предел).
Принцип работы УЗО очень прост и логичен: если входящий ток не равен исходящему, то, значит, где-то «протекает»: где-то фаза имеет какой-то контакт с землёй, чего по правилам быть не должно.
УЗО измеряет разность между силой тока на фазе и силой тока на нуле. Если эта разность превышает несколько десятков миллиАмперов, то УЗО немедленно срабатывает и выключает электричество в квартире, чтобы никто не пострадал, прикоснувшись ко сломанному прибору.
Если бы в щитке не стояло УЗО, и вышеупомянутый провод фазы внутри корпуса, скажем, компьютера, отвалился бы, и замкнулся бы на заземлённый корпус компьютера, и лежал бы так себе незамеченным, а, потом, через пару дней, человек стоял бы рядом, и разговаривал по телефону, оперевшись одной рукой на корпус компьютера, а другой рукой — скажем, на батарею отопления (которая тоже фактически является одной гигантской землёй, т.к. протяжённость отопительной сети огромная), то догадайтесь, что бы стало с этим человеком.
А если бы, например, УЗО стояло, но корпус компьютера не был бы заземлён, то УЗО сработало бы только во время прикосновения человека к корпусу и батарее. Но, по крайней мере, оно бы в любом случае мгновенно сработало, в отличие от «автомата», который бы сработал только через некоторый промежуток времени, пусть и маленький, но не мгновенно, как УЗО, и к тому времени человек мог бы быть уже «зажарен». Казалось бы, тогда, можно и не заземлять корпусы электроприборов — УЗО же в любом случае «мгновенно» сработает и разомкнёт цепь. Но кто-нибудь хочет испытать судьбу на предмет того, успеет ли УЗО достаточно «мгновенно» сработать и отключить ток, пока этот ток не нанесёт серьёзных повреждений организму?
Так что и «земля» нужна, и УЗО нужно ставить.

Поэтому нужны все три провода: «фаза», «ноль» и «земля».

В квартире к каждой розетке подходит тройка проводов «фаза», «ноль», «земля».
Например, из щитка на лестничной площадке выходят три этих провода (вместе с ними ещё телефон, витая пара для интернета — всё это называют «слаботочкой», потому что там протекают маленькие токи, неопасные), и идут в квартиру.
В квартире на стене (в современных квартирах) висит внутренний квартирный щиток.
Там эти три провода расщепляются и на каждую «точку доступа» к электричеству стоит свой отдельный «автомат», подписнанный: «кухня», «зал», «комната», «стиральная машина», и так далее.
(на рисунке ниже: сверху стоит «общий» автомат; после которого стоят подписанные «отдельные» автоматы; зелёный провод — земля, синий — ноль, коричневый — фаза: это стандарт цветового обозначения проводов)

От каждого такого «отдельного» автомата своя, отдельная, тройка проводов уже идёт к «точке доступа»: тройка проводов к печке, тройка проводов к посудомойке, одна тройка проводов на все зальные розетки, тройка проводов на освещение, и т.п..

Наиболее популярно сейчас совмещать «главный» автомат и УЗО в одном устройстве (на рисунке ниже оно показано слева). Счётчик электроэнергии ставится между «главным» общим автоматом (который имеет также встроенное УЗО) и остальными, «отдельными», автоматами (синий — ноль, коричневый — фаза, зелёный — земля: это стандарт цветового обозначения проводов):

И вот ещё до кучи схема, по сути, о том же (только здесь главный автомат и УЗО — это разные устройства):

Каждый «автомат» изготовлен на заводе под определённую максимально допустимую силу тока.

Поэтому он «вырубается», если вы даёте слишком большую нагрузку на «точке доступа» (например, включили слишком много всего мощного в розетки в зале).

Также, автомат «вырубится» в случае «короткого замыкания» (замыкания фазы на ноль), чем спасёт вашу квартиру от пожара.

Жизнь человека, при отсутствии правильного заземления электроприборов, автомат без УЗО не спасёт, так как автомат слишком медленно срабатывает (это более грубое устройство, так сказать).

Вроде бы, по этой теме пока всё.

На сегодняшний день в электроэнергетике существует небольшое количество разновидностей при подключении проводов. Электрики различают провода для питания и для защиты. В нашей статье фаза и ноль в розетке будет разобрана на примере обычной розетки.

Фаза и ноль в старой розетке

Если рассмотреть обычную старую розетку, тогда можно сразу заметить, что розетка подключается всего при помощи двух проводов. Если присмотреться, тогда вы наверняка сможете заметить, что один из этих проводов имеет синий цвет. Именно так и определяется рабочий нулевой проводник. Именно по нему будет проходить ток от источника к вашему устройству или наоборот. Если вы за него схватитесь, но не дотронетесь до второго провода, тогда ничего с вами не произойдет. Он считается вполне безобидным.

Фаза в розетке- это второй кабель. Он может иметь различную окраску, кроме следующих цветов:

Синего;
Голубого;
Желто-зеленого.

Также имеют разноцветные провода. Этот провод всегда находится под напряжением, так как именно по нему всегда поступают заряженные частицы. Если вы дотронетесь до него, тогда, несомненно, получите заряд тока. Помните, что любое напряжение выше 50 вольт может убить человека.

Индикаторы для определения напряжения

При помощи специальных индикаторов вы легко сможете определить напряжение. Они обычно похожи на отвертку или на лопатку. Рукоятка этой отвертки обычно изготавливается из специального прозрачного пластика. Внутри него находится диод. Верхняя часть рукоятки металлическая. Если вы индикатор загорится, тогда это будет означать что прошло напряжение. Это означает, что его лучше не трогать. Запомните, что если вы дотронетесь до нулевого проводника, тогда горение диода не произойдет, так как в нем нет напряжения, пока он не соприкасается с другим проводом.

Фаза и ноль в современной розетке

Обычно данные устройства имеют три провода. Фазный провод здесь может иметь любую окраску. Кроме фазного и нулевого здесь присутствует еще один проводник. Этот третий проводник обычно или желтого или зеленого цвета. Его обычно называют защитный нулевой проводник. По фазному проводу поступает напряжение. По нулевому проводнику оно проходит к устройству. Многие теперь зададут вопрос, а зачем же нужен третий. При замыкании третий проводник забирает лишний ток и направляет его в землю или обратно к источнику.

Современные отвертки-индикаторы избавят от головной боли человека, пытающегося осмыслить, как определить фазу, ноль, землю. Замечены некоторые сложности, расскажем ниже. Для тестирования применяется сигнал, генерируемый отверткой. Понятно, внутри стоят батарейки. Старая советская отвертка-индикатор на базе одной газоразрядной лампочки негодна. Позволит безошибочно определить фазу. Следовательно, другая цепь будет ноль или земля.

Правильно определить фазу

Провода трехжильные

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль — искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (например, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Объясним происходящее. Тело человека наделено некой емкостью. Не столь велика, хватает пропустить мизерный ток. Фаза начинает колебания, электроны идут в сеть и обратно. Создается небольшой ток. Размер сильно ограничен резистором, убиться, взявшись рукой за контактную площадку отвертки-индикатора, другой за трубу снабжения водой непросто. Обнаружить при помощи инструмента непосредственно землю невозможно.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

Определение положения фазы по цвету изоляции жил провода

Нулевой рабочий провод снабжен синей изоляцией, земля желто-зеленая. Соответственно, на фазу приходится красный (коричневый) цвет. Правило может грубо нарушаться. Дома старой застройки часто оснащались проводами двух жил. Цвет изоляции в каждом случае белый. Отдельные устройства, наподобие датчиков освещенности или движения, имеют другую раскладку. Например, нулевой провод черный. Здесь приготовьтесь смотреть руководство по эксплуатации, вариантов раскладки бесчисленное количество.

Найти нулевой провод в квартире

По правилам, корпус подъездного щитка заземлен. Выполняется при помощи солидных размеров клеммы, затянутой мощным болтом в домах старой постройки, жителям современных зданий проще будет ориентироваться количеством жил. Нулевая шина имеет самое большое число подключений, фазы разводятся по квартирам (добрые электрики вешают стикеры А, В, С; злые — не вешают). Легко проследим по раскладке автоматов защиты, счетчиков.

Штекер 230 вольт Великобритании

В каждом случае общий провод будет нулевым. Цвет не играет решающей роли. Хотя по нормам современные кабели снабжены разукрашенной изоляцией. Обратите внимание – если в доме обустроено заземление, жил на входе будет минимум 5. Корпус щитка сажается на желто-зеленую. Нулевой провод послужит отводу рабочего тока от приборов (замыкает цепь). Объединение ветвей на стороне потребителя запрещено. Вот тройка правил, помогающих разобраться в подъездном щитке (обратите внимание, по правилам, жилец туда не должен казать носу вовсе – предупредили):

Автомат защиты рвет фазу. Встречаются двухполюсные модели, используются сравнительно редко для помещений с особой опасностью (санузел). Поэтому по положению провода удастся сказать: это фаза. Затем можно автомат вырубить, жилу прозвонить на стороне квартиры. Однозначно даст положение фазы.
Напряжение меж нулевым проводом, любой фазой составляет 230 вольт. По ключевому признаку выделим жилу, на другую дающая указанную разницу. Разброс меж фазами составляет 400 вольт. Значения процентов на 10 выше, российские сети стараются соответствовать европейским стандартам.
Токовыми клещами измерим значения на жилах. По каждой фазе будет некоторое значение, сумма которых (по трем) должна течь обратно в сеть по нулевому (либо подходящему фазному). Заземление редко используется, ток здесь будет близкий нулевому при равномерной загрузке веток. Место, где значение больше всего, традиционно является нулевым проводником.
Клемма заземления распределительного щитка на виду. Признаку поможет найти нулевой провод в домах с NT-C-S. В других случаях сюда подводится заземление.

Дополнительные сведения о нахождении земли, фазы, нулевого провода

Напоминаем, рассматривались случаи, когда под рукой нет отвертки-индикатора, зато присутствуют токовые клещи, мультиметр. Затем до входа в квартиру обнаруживают землю, фазу, нулевой провод, домашняя сеть прозванивается. Жилы три, методика лежит на поверхности: меж фазой и другим проводом разность потенциалов составит 230 вольт. Обратите внимание, методика непригодна в других случаях. Например, разница напряжений меж двумя одинаковыми фазными жилами составляет круглый нуль. Тестером измерить и определить сложно.

Добавим другой способ — промышленностью запрещен. Лампочка в патроне с двумя оголенными проводами. При помощи инструмента находят фазу, можно жилу замыкать на заземление. Нельзя использовать водопроводные, газовые, канализационные трубы, прочие инженерные конструкции. По правилам, оплетка кабельной антенны снабжена занулением (заземлением). Относительно нее можно тестером (запрещенной стандартами лампочкой в патроне) находить фазу.

Для решительных людей порекомендуем пожарные лестницы, стальные шины громоотводов. Нужно зачистить металл до блеска, звонить на участок фазу. Обратите внимание, далеко не все пожарные лестницы заземлены (хотя обязаны быть), шины громоотводов 100%. Если обнаружите столь вопиющий произвол, можно обратиться в управляющие организации, при отсутствии реакции – стучите (россияне именуют правозащитников стукачами) государственным инстанциям. Указывайте нарушение правил защитного зануления зданий.

Современные отвертки-индикаторы определения фазы, нулевого провода, земли

Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: можно при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ будет один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:

Отвертка-индикатор

Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой можно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами. Пользоваться проводкой нужно с большой осторожностью.

Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. Например, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.

Красный – фаза.
Синий – нулевой провод.
Желтый – земля.

Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов можно проставить колерами принтеров. Приведенная выше система не одинока, но часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда так просто выходит на практике). И напоследок – старайтесь не заляпать одежду.

У неопытных электриков или хозяев дома появляется вопрос: что же такое фаза и ноль? Раньше они не вникали в то, как устроена электропроводка. А теперь понадобилось отремонтировать розетку, заменить лампочку, и хочется все это сделать самому.

Электросеть разделена на два типа: постоянного и переменного тока. Электрический ток является движением электронов в каком-либо направлении. При постоянном токе электроны двигаются в одну сторону, имеют полярность. При переменном токе электроны меняют свою полярность с определенной частотой.

В первую очередь домашнему умельцу нужно соблюдать электробезопасность , а потом уже думать об устранении неисправности. Некоторые пренебрежительно относятся к опасности попасть под действие тока.

Все части под напряжением должны быть защищены изоляцией, клеммы розеток углублены в корпус таким образом, чтобы не было доступа и нельзя было случайно коснуться рукой. Даже конструкция вилки сделана так, что невозможно попасть под напряжение электрического тока, держась рукой за вилку. Мы уже привыкли к электричеству, и не замечаем опасности при проведении работ по ремонту электрических устройств. Поэтому, лучше освежить в памяти правила безопасности и быть внимательными.

Принцип действия

Сеть электрического переменного тока разделена на фазу и ноль (рабочую и пустую). Нулевая фаза предназначена для образования постоянной электросети при включении устройств, а также для создания заземления. На фазе находится рабочее напряжение.

Для работы электроустройства не важно, где находится фаза, а где ноль. При установке электрических проводов и включении ее в сеть дома нужно учитывать, где фаза и ноль. Проводка прокладывается кабелем с двумя или тремя жилами. В кабеле с двумя жилами находится фаза и ноль, а в кабеле с 3-мя жилами третий провод отводится для заземления. Перед работой нужно точно определить расположение выводов проводов.

Электрический ток заходит от подстанции с трансформатором, преобразующим высокое напряжение до 380 вольт. Низкая сторона трансформатора соединена в звезду. Три вывода соединены в нулевой точке, а оставшиеся выводятся на клеммы фаз.

Узел в нулевой точке подключается к заземляющему контуру подстанции. Ноль расщепляется на рабочий и защитный. Новые строящиеся дома оснащаются проводкой по такой схеме. На входе дома в щите располагается три фазы и два провода расщепленного ноля.

В старых зданиях остается схема проводки старого типа без расщепленного ноля, там вместо пяти проводов идут 4 жилы. Электрический ток от трансформатора проходит по воздуху или под землей к входному щиту, образует систему из трех фаз (питающая сеть 380) на 220. Производится разводка по щитам подъездов. В квартиру поступает кабель с 1-й фазой на 220 В и защитный провод.

Защитный провод не всегда есть в наличии, если старая проводка не переделана. В квартире нулем называется провод, который соединен с заземляющим контуром на подстанции, применяется для образования нагрузки фазы, которая подключена к противоположному выводу на трансформаторе. Защитный ноль из схемы удален, он служит для устранения неисправностей и аварий для отвода тока при повреждениях.

В такой цепи нагрузки распределены равномерно, так как на этажах сделана разводка и выведены щиты к линиям на 220В в распредщите подъезда. Напряжение, подходящее к дому, выполнено звездой. При выключенных в квартире всех устройств и отсутствии нагрузки в розетках, в линии питания тока не будет.

Это является простой рабочей схемой электроснабжения, которая использовалась много лет. Но в любой сети могут возникнуть неисправности, которые связаны с плохими контактами соединений, либо обрывом проводов.

Обрыв провода

Проводник может легко оторваться, или его могут забыть подключить. Это происходит довольно часто, так же, как и могут отгореть провода при некачественном контактном соединении и большой нагрузке. Если в квартире нет соединения потребителя с щитком напряжения, то устройство не будет работать. Какой именно провод разорван, не имеет значения.

То же самое получается при обрыве провода одной из фаз, которая питает дом или подъезд. Квартиры, питающиеся от этой линии, не будут иметь возможность получать электричество.

В двух остальных цепях все устройства будут работать в нормальном режиме, а ток ноля будет складываться из оставшихся составляющих. Все вышеописанные обрывы проводников связаны с выключением питания от квартиры, бытовые устройства при этом не ломаются. Опасным случаем может стать момент, когда исчезнет соединение между средней точкой потребителей щита дома и контуром заземления трансформатора подстанции. Это возникает у электриков, не имеющих достаточной квалификации.

Путь прохода тока через ноль к заземлению исчезает. Ток начинает идти по наружным контурам, имеющим напряжение в 380 В. В результате получается что на нагрузках вместо 220В будет 380В. На одном щите окажется небольшое напряжение, а на втором около 380 В. Высокое значение напряжения повредит изоляцию, нарушит работу устройств, приведет к поломкам и выходу из строя приборов.

Чтобы таких ситуаций не было, применяют защитные устройства для блокировки от повышенного напряжения. Они устанавливаются в щиток квартиры, либо внутри дорогостоящих приборов.

Способы определения где фаза и ноль

Любой домашний мастер при электромонтажных работах дома или в другом месте при подключении розетки или люстры сталкивается с вопросом определения фазы и ноля на проводах. Мы расскажем, какие существуют методы и способы правильного определения фазных проводов, нулевых жил, заземляющих защитных проводов. Конечно, для имеющего опыт в таких электромонтажных работах специалиста не доставит большого труда определить фазу и нулевой провод. Но как быть людям, которые не умеют этого делать?

Разберемся, как можно в домашних условиях без специальных инструментов для измерения и электронных приборов своими силами узнать наличие на проводах фазы, ноля и заземления.

Во время поломок в сети тока часто домашние умельцы применяют недорогую индикаторную отвертку для проверки наличия напряжения китайского изготовления.

Она действует по закону емкостного тока, проходящего по телу человека. Такая отвертка состоит из следующих деталей:

Наконечник металлический, заточенный под отвертку, присоединяется к фазе.
Резистор для ограничения тока, который уменьшает амплитуду тока до небольшой величины.
Лампочка неоновая, начинает светиться при прохождении тока, показывает наличие фазы на проводнике.
Площадка для касания пальцем человека, чтобы создавалась цепь тока по телу через землю.

Квалифицированные специалисты применяют для контроля фазы приборы с качественными деталями и имеющими несколько функций, с индикаторами под отвертку, светодиод светится с помощью транзисторной схемы, подключенной от батареек на 3 вольта.

Такие устройства кроме фазы могут решать другие вспомогательные задачи. Они не имеют клеммы для контакта пальцем. Как проверять наличие фазы в розетках индикатором, показано на рисунке.

Днем плохо видно, как светится лампочка, требуется приглядываться. Там, где лампочка светится, есть фаза. На рабочем нуле и защитном заземлении лампочка не будет гореть. Если лампа светится в других случаях, то это говорит о том, что имеются неисправности в схеме.

Во время работы с такой отверткой нужно проверить исправность ее изоляции, не касаться вывода индикатора без изоляции под напряжением. Также с помощью можно в розетке определить наличие напряжения.

Показания на тестере:

220 В между фазой и нолем.
Нет напряжения между защитным нолем и рабочим.
Нет напряжения между защитным нолем и фазой.

Последний вариант – это исключение. При нормальной схеме стрелка будет показывать разность потенциалов 220 В. Но в наших розетках его нет, так как здание дома старое, электропроводка не изменялась. После реконструкции электропроводки вольтметр покажет напряжение 220 В.

Особенности нахождения неисправности

Состояние схемы электропроводки не всегда определяется путем обычной проверки напряжения. На выключателях имеется различное положение, которое иногда вводит в заблуждение электрика. На рисунке изображен случай, при выключенном выключателе на проводе фазы светильника нет напряжения при исправной проводке.

Поэтому, при измерениях в поиске поломок нужно проводить тщательный анализ возможных случаев.

Цветовка проводов

Определить, на какой жиле есть напряжение, а на какой нет, довольно просто. Существует много способов вычисления где находятся фаза и ноль.

Одним из методов является определение по цвету изоляции проводов. Каждая жила в кабеле и в электрооборудовании окрашена цветом изоляции определенной расцветки, определенной стандартом. Зная цвета распределения функциям проводов, можно легко произвести установку электропроводки.

Рабочие фазы подключают проводами с черным цветом изоляции, либо может быть коричневый или серый цвет. Нулевой провод монтируют в светло-синей изоляции. При установке вспомогательного дополнительного заземления применяют проводники с зеленым или желтым цветом изоляции.

Такой способ определения по цвету проводов, принятых стандартом, не является надежным, так как при монтаже электропроводки специалисты не всегда добросовестно соблюдают маркировку проводов по цвету жил.

Такой вопрос иногда возникает у начинающих электриков или владельцев квартир, которые хорошо владеют набором ремонтных инструментов, но раньше особо не вникали в устройство электропроводки. И вот наступил момент, когда или светиться лампочка в люстре, а звать электрика не хочется и есть огромное желание сделать все самому.

Как устроена бытовая электропроводка

рабочий ноль, показанный на картинке синим цветом;

защитный РЕ-проводник (желто-зеленая линия).

По этой схеме создаются все вновь строящиеся дома. Она называется . У нее на вход внутри распределительный щита дома подводятся три фазных провода и оба перечисленных нуля.

В зданиях старой постройки еще часто встречаются случаи отсутствия РЕ-проводника и четырех-, а не пятипроводная схема, которую обозначают индексом .

Последний элемент может отсутствовать, если не проведена реконструкция старой электропроводки здания.

Таким образом, «нулем» в квартире называют проводник, соединенный с контуром земли в трансформаторной подстанции и используемый для создания нагрузки от «фазы» , подключенной к противоположному потенциальному концу обмотки на ТП. Защитный ноль , называемый еще РЕ-проводником, исключен из схемы электропитания и предназначен для ликвидации последствий возможных неисправностей и аварийных ситуаций с целью отвода возникающих токов повреждений.

Чем сопровождается обрыв провода в нуле или фазе

Как определить ноль и фазу в домашней проводке

оголенный наконечник в виде отвертки для присоединения к потенциалу фазы;

токоограничивающий резистор, снижающий амплитуду проходящего тока до безопасной величины;

неоновая лампочка, свечение которой при протекании тока свидетельствует о наличии потенциала фазы на проверяемом участке;

контактная площадка для создания цепи тока сквозь тело человека на потенциал земли.

Стрелка прибора показывает:

220 вольт между фазой и рабочим нулем;

отсутствие разницы потенциалов между рабочим и защитным нулем;

отсутствие напряжения между фазой и защитным нулем.

Несколько способов определения фазного и нулевого провода:

Особенности поиска неисправностей

2-1}) \

Затем, если вы проанализируете квадратный корень, вы увидите, что для низкого демпфирования (низкая дзета) вы получаете квадратный корень из отрицательного числа, следовательно, эта часть уравнения включает «j», и вы получаете сопряженные комплексные полюса в некоторой доле +/- \ $ \ omega_n \ $.

Когда затухание (дзета) достигает единицы, сложных полюсов больше нет, и единственный полюс лежит на действительной оси в \ $ — \ zeta \ omega_n \ $. Затем он разделяется на два полюса (вдоль действительной оси), когда дзета поднимается выше 1.

Низкое значение дзета недостаточно демпфировано, поэтому вы получите пиковый отклик на графике Боде и получите сопряженные полюса.Когда zeta = 1, вы получаете критическое затухание, а когда zeta больше 1, вы получаете довольно неаккуратный фильтр 2-го порядка, который начинает выглядеть как фильтр 1-го порядка, поскольку R доминирует над \ $ X_L \ $.

Чтобы получить числа, нам нужно знать, как дзета и омега соотносятся со значениями R, L и C: —

\ $ \ zeta = \ dfrac {R} {2} \ sqrt {\ dfrac {C} {L}} \ $ и \ $ \ omega_n = \ dfrac {1} {\ sqrt {LC}} \ $

Для R = 10, C = 0,00001 и L = 0,001, дзета = 0,5 и Wn = 10 000, и это так, как вы отображаете сопряженные полюса на своем первом графике.

Для R = 10 и C = L = 0,001, дзета = 5 и Wn = 1000, поэтому полюса находятся в: —

\ $ s = 1000 (-5 \ pm \ sqrt {24} \ $) = -9899 и -101, и я не могу точно сказать, соответствует ли это вашему графику, но это похоже.

Для R = 100 и C — L = 0,001, дзета = 50 и Wn = 1000, поэтому полюса находятся в: —

\ $ s = 1000 (-50 \ pm \ sqrt {2499} \ $) = -99,990 и -0.01, поэтому вы не можете увидеть более высокий полюс на своем графике, но в противном случае я бы сказал, что получаю примерно тот же результат.2-1}) \ $.

RS485 — Кабели RS485 — Почему вам нужно 3 провода для 2 (двух) проводов RS485

RS485 требует 3 проводов и экрана. Многие говорят, что это двухпроводная сеть, но это не так.

Два проводника используются для передачи сигнала дифференциального напряжения RS485.

Экран подключается к заземлению только на одном конце и обеспечивает защиту от наведенного шума.

Так почему 3-й проводник?

Драйвер отправляет данные, модулируя дифференциальное напряжение.Приемник должен определять и декодировать дифференциал. Существуют ограничения на напряжения, с которыми могут работать передатчики и приемники. Эти ограничения указаны в коде. Они составляют от -7 до +12 Вольт. Что произойдет, если у вас есть два устройства и между ними существует потенциал земли 24 В? Вы можете видеть, что одно из устройств будет работать за пределами указанного диапазона напряжений. Хотя вы можете ожидать, что все электрическое оборудование в установке в конечном итоге подключено к одному и тому же заземлению, на практике это редко, особенно в холодном климате, где архитектура здания и мерзлый грунт могут сговориться против вас.Вот почему вам нужен 3-й провод — для подключения земли (каждого драйвера RS485) к одной и той же ссылке. Теперь нас не волнуют потенциалы земли.

Вы когда-нибудь задумывались, почему вы взорвали устройство 485, когда вы подключили свой ноутбук или компьютер?

Это проблема — есть потенциал земли. Вот почему рекомендуется подключать заземляющий провод 485 вашего ноутбука перед подключением дифференциальных проводов.

Сможете ли вы обойтись двумя проводниками?

Да.Вот почему лабораторные или заводские испытания внезапно перестают работать при установке на объекте. В своей лаборатории или на рабочем столе вы можете быть уверены, что все устройства заземлены. Теперь, если вы измеряете разницу между заземлением драйвера RS485 на одном устройстве и другом устройстве, вы обнаружите ноль вольт.

Можете ли вы уйти без щита?

Стоимость щита спорна. Если вы используете витую пару и не портите скрутки, раскручивая их более чем на дюйм или два с каждого конца, то экран, вероятно, не имеет большого значения.Но у большинства кабелей есть экран. Если заделать экран непросто или вас это не беспокоит, то, по крайней мере, попросите установщика на чертежах проекта свернуть и заклеить заземляющий провод экрана, чтобы вы могли использовать его при желании.

Где можно купить 3-жильный кабель 485?

Не знаю. Купите две витые пары с общим экраном / стоком. Используйте одну пару для дифференциала и соедините провода другой пары, чтобы сделать заземляющий провод.

Какого размера проводники?

Чем больше, тем лучше.Большинство установок выполняется с 24AWG, но помните, что чем выше скорость передачи, тем выше частота сигнала и тем больше всевозможные ограничения и индуктивные эффекты. Если есть возможность, возьмите проводников побольше.

Какой кабель?

Выберите тот, который обеспечивает почти постоянный номинальный импеданс, потому что это упростит добавление согласующих резисторов — просто прочитайте оболочку кабеля и получите резистор с таким же сопротивлением. Большинство кабелей, перечисленных для использования 485, имеют почти постоянный номинальный импеданс.Почти постоянный означает кабель, сопротивление которого не зависит от длины.

А как насчет смещения?

Если драйвер RS485 бездействует, то что? Линия отключена от драйвера в его состоянии ожидания, что означает, что + и — плавающие. Что произойдет, если на мгновение появится перепад напряжения более 0,2 Вольт? Дифференциал больше 0,2 считается сигналом и, следовательно, представляет собой шум данных. Решите эту проблему, отключив линии от напряжения, когда они простаивают.Для этого подключите их к земле или другому напряжению с помощью подтягивающих / понижающих резисторов. Хорошие продавцы включают это. Более хорошие производители предоставляют выбор резисторов смещения, выбираемых переключателями / перемычками. Причина, по которой вы не всегда можете использовать одно и то же значение, заключается в том, что совокупный эффект резисторов смещения многих устройств может вообще сделать невозможным передачу сигнала. Как рассчитать номинал резистора смещения? Как бы вы узнали, где его подключить? Удачи в получении ответов на эти вопросы. Более простой вопрос: как узнать, нужно ли смещать состояние ожидания? Если у вас есть осциллограф, вы можете увидеть, что такое плавающие напряжения в состоянии покоя? Не забывайте, что вы можете измерить это, только когда устройство находится в режиме ожидания.

% PDF-1.7 % 137 0 объект > эндобдж xref 137 131 0000000016 00000 н. 0000003493 00000 н. 0000003695 00000 н. 0000003731 00000 н. 0000004141 00000 п. 0000004273 00000 н. 0000004310 00000 н. 0000004424 00000 н. 0000004536 00000 н. 0000004887 00000 н. 0000005070 00000 н. 0000007720 00000 н. 0000007790 00000 н. 0000007891 00000 н. 0000033171 00000 п. 0000033439 00000 п. 0000033789 00000 п. 0000033816 00000 п. 0000034258 00000 п. 0000049873 00000 п. 0000050131 00000 п. 0000050436 00000 п. 0000050560 00000 п. 0000050583 00000 п. 0000050661 00000 п. 0000050774 00000 п. 0000050848 00000 п. 0000051668 00000 п. 0000051716 00000 п. 0000079846 00000 п. 0000080204 00000 п. 0000080487 00000 п. 0000080630 00000 п. 0000080707 00000 п. 0000080823 00000 п. 0000080846 00000 п. 0000080924 00000 п. 0000081038 00000 п. 0000081112 00000 п. 0000081135 00000 п. 0000081213 00000 п. 0000081287 00000 п. 0000081478 00000 п. 0000081763 00000 п. 0000081829 00000 п. 0000081948 00000 п. 0000082336 00000 п. 0000082433 00000 п. 0000082579 00000 п. 0000083020 00000 н. 0000083303 00000 п. 0000083369 00000 п. 0000083496 00000 п. 0000083519 00000 п. 0000083597 00000 п. 0000083671 00000 п. 0000083694 00000 п. 0000083772 00000 п. 0000083846 00000 п. 0000084037 00000 п. 0000084322 00000 п. 0000084388 00000 п. 0000084507 00000 п. 0000084895 00000 п. 0000084992 00000 п. 0000085138 00000 п. 0000085992 00000 п. 0000086311 00000 п. 0000086377 00000 п. 0000086504 00000 п. 0000086527 00000 н. 0000086605 00000 п. 0000086679 00000 п. 0000086702 00000 п. 0000086780 00000 п. 0000087065 00000 п. 0000087131 00000 п. 0000087250 00000 п. 0000087478 00000 п. 0000087866 00000 п. 0000087987 00000 п. 0000088133 00000 п. 0000088578 00000 н. 0000088861 00000 п. 0000088927 00000 н. 0000089054 00000 п. 0000126196 00000 н. 0000126235 00000 н. 0000126478 00000 н. 0000126866 00000 н. 0000126987 00000 н. 0000127133 00000 н. 0000127522 00000 н. 0000127910 00000 п. 0000128031 00000 н. 0000128177 00000 н. 0000128582 00000 н. 0000128987 00000 н. 0000129108 00000 н. 0000129254 00000 н. 0000129642 00000 н. 0000130030 00000 н. 0000130151 00000 п. 0000130297 00000 н. 0000130372 00000 н. 0000130760 00000 н. 0000131164 00000 н. 0000131285 00000 н. 0000131431 00000 н. 0000132051 00000 н. 0000132126 00000 н. 0000132239 00000 н. 0000132627 00000 н. 0000132702 00000 н. 0000133107 00000 н. 0000133204 00000 н. 0000133350 00000 н. 0000133790 00000 н. 0000133865 00000 н. 0000134253 00000 н. 0000134350 00000 н. 0000134496 00000 н. 0000135357 00000 н. 0000135432 00000 н. 0000135661 00000 н. 0000136049 00000 н. 0000136170 00000 п. 0000136316 00000 н. 0000136770 00000 н. 0000146634 00000 н. 0000002916 00000 н. трейлер ] / Назад 722320 >> startxref 0 %% EOF 267 0 объект > поток htRMHa ~ огиб ݰ N «+ JC (Qғ]% / + d ٵ t.xCt2 / bQB ‘7 | #] {a

Земля, шасси и сигнальное заземление

В аналоговой конструкции связь сигнала с землей имеет фундаментальное значение (и может создавать проблемы и в цифровых схемах). Однако, «Земля» как понятие может сбивать с толку, поскольку относится к трем различным ситуациям: заземление шасси, заземление сигнала или заземление. Все три указывают на подключение к точке (теоретически) нулевого напряжения , но в другом контексте: заземление шасси для устройства, сигнальное заземление для сигналов очень низкого напряжения внутри устройства и заземление для энергосистемы.

Рисунок 1: Есть три различных электрических символа для заземления, обозначающих контекст в схеме. Источник: Википедия.

Но земля как нулевое напряжение теоретически; только провод с нулевым сопротивлением будет иметь нулевое напряжение. В действительности, заземляющая пластина или шина обычно имеют переменные напряжения на незначительных уровнях. В необычных случаях проблемы возникают из-за того, что «нулевое» напряжение земли совсем не близко к нулю. Это наиболее вероятно, если схема или устройство работают с высоким потреблением тока, или в случаях, когда заземляющая пластина, проводник или шина имеет высокий импеданс (т.е., «заземляющий» материал или «заземляющий провод / шина» — это , а не как хороший проводник электричества.) Закон Ома действует независимо от того, что: V = IR. Ток (I) через любой материал с сопротивлением (R) будет иметь напряжение (В), отличное от нуля. Провода и дорожки имеют сопротивление в реальном мире и влияют, например, на обратный путь («земля») для обратных рельсов. Здравый смысл говорит, что такие соединительные провода, при которых сопротивление проводки является аддитивным (последовательно) в обратном пути для одного устройства, но не для других, создают другое напряжение на «земле» для этого одного устройства (V = IR).

Заземление шасси — это точка сбора земли, которая подключается к металлическому корпусу электрического устройства. Заземление корпуса может использоваться для экранирования и заземления во избежание поражения электрическим током. Заземление сети и (теоретически) шины питания 0 В связаны вместе и подключены к шасси в одной точке. Например, в многослойных печатных платах один или несколько проводящих слоев могут использоваться в качестве заземления шасси. Заземление шасси обычно выполняется только в одной точке.Это предотвращает обратный ток через доступные, но нежелательные средства и предотвращает ток, циркулирующий через шасси. Ток, циркулирующий через шасси, может вызвать «контур заземления». Но если шасси заземлено только в одной точке, ток не может течь через шасси, и связь между магнитным потоком и электричеством не может быть реализована. Контуры заземления, которые вызывают наведенную ЭДС (шум), особенно проблематичны для чувствительных к шуму приложений, таких как приборы и аудио.

Контуры заземления часто возникают при соединении нескольких электронных устройств вместе, потому что никакие два заземления никогда не имеют одинакового потенциала, что вызывает поток. Даже очень низкая разность потенциалов (напряжения) заставляет ток течь от земли одного блока к другому блоку и обратно к первому блоку через дополнительное заземление, обеспечиваемое сетью распределения электроэнергии. Хотя полное сопротивление контура заземления составляет лишь очень небольшую долю Ом, этого достаточно, чтобы вызвать такие проблемы, как шум и помехи.Распространенным решением для контуров заземления является распределение по схеме «звезда», где выбирается произвольная точка «заземление с самым низким потенциалом напряжения». В звездообразном распределении все взаимосвязанные компоненты соединены по схеме излучения наружу от «земли». Если звездное распределение выполнено аккуратно, сигнальная проводка между оборудованием, заземленным на звезду, будет иметь нулевой потенциал, что позволит избежать контуров заземления.

Рисунок 2: В идеальном мире все точки, помеченные как «земля», имеют ровно ноль вольт. По пути будет течь электричество.Электричество и магнетизм взаимосвязаны, что хорошо, так как двигатели зависят от этого отношения для работы, но не хорошо, когда поток тока нежелателен. Источник: Питер Уилсон, компаньон проектировщика схем.

Сигнальная земля — это контрольная точка, от которой измеряется сигнал. В одной цепи может быть более одного опорного заземления. Чистое сигнальное заземление или заземление без инжектируемого шума важно для электрического оборудования, которое должно точно определять очень малые уровни или перепады напряжения, например, в медицинском оборудовании.Когда есть несколько путей для прохождения электричества к земле, дублированные пути заземления улавливают токи помех и преобразуют токи в колебания напряжения. Опорный сигнал заземления в системе больше не является стабильным потенциалом, и шум становится частью сигнала.

Печатные платы

могут унаследовать проблемы с заземлением от программ автоматической компоновки. Сигнальное заземление или опорное напряжение сигнала 0 В должно быть на печатной плате, а не заземлено от печатной платы, где оно может принимать внешние помехи.

Напряжения сигналов намного меньше, чем напряжения, поступающие в систему, например, на силовых модулях точки входа (POE). Здравый смысл гласит, что сигнальная земля изолирована от шасси или заземления питания. Сигнальная земля также может быть разделена между цифровыми и аналоговыми частями системы. Сигналы могут страдать от помех, вносимых землей, когда заземление входного сигнала находится вне печатной платы, на которой находится сигнал. Однако наземные помехи можно игнорировать, если сигнал намного больше, чем вносимый шум.Заземление для обеспечения целостности сигнала на печатных платах является подробным предметом, который, однако, не может быть рассмотрен на этом мероприятии. [I]

Земляное заземление восходит к практике использования заземляющего стержня, вбитого в поверхность земли из соображений безопасности. Обычный контекст для заземления — в бытовых электрических системах, где ток покидает панель главной цепи через горячий провод и течет к розеткам и источникам света по мере того, как электричество потребляется (или иным образом отводится по жизнеспособному пути), а обратный путь предоставляется обратно. к панели через нейтральный провод.Заземление добавляет третий провод (провод заземления), чтобы обеспечить путь для тока, который не может замкнуть цепь. Например, оголенный проводящий провод может создать ситуацию, когда ток может протекать через тело человека по пути к земле, если бы не заземляющий провод, который вместо этого безопасно рассеивает ток на землю и, как мы надеемся, срабатывает предохранитель из-за чрезмерного потребляемый ток на землю.

Особенно важно заземление при высоком напряжении.Если электрическое оборудование имеет неисправный компонент, который вызывает контакт напряжения под напряжением с проводящим шасси, например, оборудование может продолжать работать из-за внутренней изоляции систем, но первый человек, который касается шасси, становится путем к землю и понесет серьезную травму или даже смерть. Даже если предохранитель находится на пути от источника напряжения, находящегося под напряжением, все равно требуется микро или миллисекунды, чтобы предохранитель перегорел и разомкнул цепь, предотвращая протекание. Таким образом, прерыватели заземления и замыкания на землю чаще всего присутствуют там, где присутствует высокое напряжение.

Понятно, что концепция заземления является фундаментальной для электрических концепций и на практике. Последствия различаются при работе с очень высокими напряжениями по сравнению с небольшими сигналами, контуры заземления могут сработать в любой ситуации, когда заземление имеет установленный путь, и на эту тему были написаны книги. Но только после того, как кто-то проведет поиск и устранение неисправностей в течение нескольких часов, только чтобы найти ослабленный винт (влияющий на заземление шасси) или смещенную дорожку (сигнальное заземление), вы действительно поймете, как электрическое заземление считается само собой разумеющимся.

[i] Уилсон, Питер. Спутник проектировщика схем . 3-е изд. Оксфорд: Newnes, 2012. Печать.

Требования к образованию — лицензия на электротехнику

Минимальный требуемый опыт и максимальный опыт для каждого типа лицензии показаны ниже. Для получения полной информации см. Правила Миннесоты 3088.3520.

Мастер-электрик класса А, минимальный срок 60 месяцев, в том числе:

планирование установки электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы два месяца, максимальная сумма кредита 12 месяцев;
план установки электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы два месяца, максимальная сумма кредита 12 месяцев;
надзор за установкой электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы два месяца, максимальная сумма кредита 12 месяцев;
электромонтаж и установка электропроводки, аппаратуры и оборудования: минимальный опыт работы 12 месяцев, максимальная сумма кредита 48 месяцев;
техническое обслуживание и ремонт электропроводки, аппаратуры и оборудования: минимальный стаж ноль месяцев, максимальная сумма кредита 24 месяца;
линейная работа: минимальный стаж 0 месяцев, максимальная сумма кредита 3 месяца;
установка лифтов: минимальный опыт работы 0 месяцев, максимальная сумма кредита 6 месяцев;
электромонтаж и техническое обслуживание технологических цепей или систем: минимальный опыт нулевого месяца, максимальный размер кредита — шесть месяцев; и
электромонтаж и техническое обслуживание цепей или систем управления технологическим процессом: минимальный опыт работы 0 месяцев, максимальная сумма кредита 12 месяцев.

Коммунальный электрик класса А, минимальный срок службы 48 месяцев, в том числе:

планирование установки электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
план установки электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
надзор за установкой электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
электромонтаж и установка электропроводки, аппаратуры и оборудования: минимальный опыт работы 24 месяца, максимальная сумма кредита 48 месяцев;
техническое обслуживание и ремонт электропроводки, аппаратуры и оборудования: минимальный стаж ноль месяцев, максимальная сумма кредита 24 месяца;
линейная работа: минимальный стаж 0 месяцев, максимальная сумма кредита 3 месяца;
установка лифтов: минимальный опыт работы 0 месяцев, максимальная сумма кредита 6 месяцев;
электромонтаж и техническое обслуживание технологических цепей или систем: минимальный опыт нулевого месяца, максимальный размер кредита — шесть месяцев;
электромонтаж и техническое обслуживание цепей или систем управления технологическим процессом: минимальный опыт нулевых месяцев, максимальный размер кредита 12 месяцев; и
Максимальный зачет опыта в один год будет предоставлен для успешного завершения двухлетнего курса электротехники после окончания средней школы, утвержденного советом.

Электрик по обслуживанию, минимальный срок 48 месяцев, в т.ч .:

планирование установки электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
план установки электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
надзор за установкой электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
электромонтаж и установка электропроводки, аппаратуры и оборудования: минимальный опыт работы 0 месяцев, максимальная сумма кредита 24 месяца;
техническое обслуживание и ремонт электропроводки, аппаратов и оборудования: минимальный опыт работы 24 месяца, максимальная сумма кредита 48 месяцев;
линейная работа: минимальный стаж 0 месяцев, максимальная сумма кредита 3 месяца;
установка лифтов: минимальный опыт работы 0 месяцев, максимальная сумма кредита 6 месяцев;
электромонтаж и техническое обслуживание технологических цепей или систем: минимальный опыт нулевого месяца, максимальный размер кредита — шесть месяцев;
электромонтаж и техническое обслуживание цепей или систем управления технологическим процессом: минимальный опыт нулевых месяцев, максимальный размер кредита 12 месяцев; и
Максимальный зачет опыта в один год будет предоставлен для успешного завершения двухлетнего технического курса после окончания средней школы, утвержденного советом.

Линейщик, минимальная сумма 48 месяцев, в т.ч .:

планирование установки электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
план установки электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
надзор за установкой электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
электромонтаж и установка электропроводки, аппаратуры и оборудования: минимальный опыт работы 0 месяцев, максимальная сумма кредита 12 месяцев;
техническое обслуживание и ремонт электропроводки, аппаратов и оборудования: минимальный опыт работы 0 месяцев, максимальная сумма кредита 12 месяцев;
линейная работа: минимальный стаж 24 месяца, максимальный размер кредита 48 месяцев;
установка лифтов: минимальный опыт работы 0 месяцев, максимальная сумма кредита 3 месяца;
электромонтаж и техническое обслуживание технологических цепей или систем: минимальный опыт нулевого месяца, максимальный размер кредита — шесть месяцев; и
электромонтаж и обслуживание цепей или систем управления технологическим процессом: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев.

Установщик класса A, минимальный срок 12 месяцев, в том числе:

планирование установки электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
план установки электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
надзор за установкой электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
электромонтаж и установка электропроводки, аппаратуры и оборудования: минимальный опыт работы 0 месяцев, максимальная сумма кредита 12 месяцев;
техническое обслуживание и ремонт электропроводки, аппаратов и оборудования: минимальный стаж ноль месяцев, максимальный размер кредита — шесть месяцев;
линейная работа: минимальный стаж 0 месяцев, максимальная сумма кредита 3 месяца;
установка лифтов: минимальный опыт работы 0 месяцев, максимальная сумма кредита 3 месяца;
электромонтаж и техническое обслуживание технологических цепей или систем: минимальный опыт нулевого месяца, максимальный размер кредита — три месяца; и
электромонтаж и обслуживание цепей или систем управления технологическим процессом: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев.

Установщик класса B, минимальный срок 12 месяцев, в том числе:

планирование установки электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
план установки электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
надзор за установкой электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
электромонтаж и установка электропроводки, аппаратуры и оборудования: минимальный опыт работы 0 месяцев, максимальная сумма кредита 12 месяцев;
техническое обслуживание и ремонт электропроводки, аппаратов и оборудования: минимальный стаж ноль месяцев, максимальный размер кредита — шесть месяцев;
линейная работа: минимальный стаж 0 месяцев, максимальная сумма кредита 3 месяца;
установка лифтов: минимальный опыт работы 0 месяцев, максимальная сумма кредита 3 месяца;
электромонтаж и техническое обслуживание технологических цепей или систем: минимальный опыт нулевого месяца, максимальный размер кредита — три месяца; и
электромонтаж и обслуживание цепей или систем управления технологическим процессом: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев.

Техник с ограничением мощности, минимальный срок 36 месяцев, в том числе:

планирование установки электропроводки, аппаратуры и оборудования для технологических цепей или систем: минимальный опыт работы в течение нуля месяцев, максимальная сумма кредита в течение шести месяцев;
план установки электропроводки, аппаратуры и оборудования для технологических цепей или систем: минимальный опыт нулевого месяца, максимальный размер кредита — шесть месяцев;
надзор за установкой электропроводки, аппаратуры и оборудования для технологических цепей или систем: минимальный опыт работы 0 месяцев, максимальный размер кредита — шесть месяцев;
электромонтаж и установка технологической цепи или системной проводки, аппаратуры и оборудования: минимальный опыт работы 12 месяцев, максимальная сумма кредита 36 месяцев;
техническое обслуживание и ремонт технологических цепей или системной проводки, аппаратуры и оборудования: минимальный опыт работы 0 месяцев, максимальная сумма кредита 24 месяца;
линейная работа: минимальный стаж ноль месяцев, максимальный кредитный баланс ноль месяцев;
установка лифтов: минимальный опыт работы в ноль месяцев, максимальный размер кредита в ноль месяцев;
электромонтаж и техническое обслуживание цепей или систем управления технологическим процессом: минимальный опыт работы в течение нуля месяцев, максимальная сумма кредита в течение шести месяцев; и
Максимум до 12 месяцев или 2000 часов опыта будет разрешено для успешного завершения двухлетнего курса электротехники после окончания средней школы или другого технического обучения, одобренного советом.

3800.3520 ОБСЛЕДОВАНИЕ; МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К ОПЫТУ ДЛЯ ЛИЦЕНЗИИ; ОПЫТ, ДОПУСТИМЫЙ НА СОВЕТУ.

Подраздел 1. Экзаменационные требования. В качестве предварительного условия для выдачи индивидуальной лицензии на электроэнергию любого класса заявитель должен сдать экзамен на требуемый тип лицензии в соответствии с Статутом Миннесоты, раздел 326B.33, подраздел 18.

Подп. 2. Минимальные требования к опыту. Если иное не предусмотрено для лицензии главного электрика в соответствии с Уставом Миннесоты, раздел 326B.33, подраздел 1, пункт (1) (a), для лицензии установщика B в соответствии с Уставом Миннесоты, раздел 326B.33, подраздел 5, и для Лицензия технического специалиста с ограничением мощности в соответствии с разделом 326B.33 Статутов Миннесоты, подраздел 7, параграф (b) (1), соискатель лицензии на электрооборудование должен иметь приемлемый опыт работы, как определено в подразделе 4, до экзамена на получение лицензии в соответствии с Уставом Миннесоты, раздел 326B .33, стр. 18.

Подп. 3. Максимально допустимый кредит при определенных условиях. Максимально допустимый зачет опыта работы с электричеством при следующих условиях должен быть таким, как указано:

до 17 лет, нет;
в зарубежных странах, 12 месяцев;
, приобретенные в течение школьного семестра на утвержденных кафедрой двухгодичных курсах по электротехнике после окончания средней школы и других утвержденных кафедрой курсов, требующих постоянного ежедневного посещения, нет; и
опыта только для специалиста с ограниченной мощностью, приобретенного в течение школьного семестра на утвержденных кафедрой курсах неполной или вечерней школы, без ограничений;
Максимальный зачет опыта в один год будет предоставлен для успешного завершения двухлетнего курса электротехники после окончания средней школы, утвержденного советом.

Школа	Городской	Государство
Технический колледж Анока	Анока	Миннесота
Технический колледж округа Дакота	Rosemount	Миннесота
Институт Данвуди	Миннеаполис	Миннесота
Общественный колледж Хиббинга	Хиббинг	Миннесота
Lake Superior College	Дулут	Миннесота
Племенной колледж Лич-Лейк	Озеро Касс	Миннесота
Миннеаполисский муниципальный и технический колледж	Миннеаполис	Миннесота
Государственный общественно-технический колледж Миннесоты	Мурхед	Миннесота
Государственный общественно-технический колледж Миннесоты	Вадена	Миннесота
Общественный и технический колледж Миннесоты-Уэст	Кэнби	Миннесота
Общественный и технический колледж Миннесоты-Уэст	Джексон	Миннесота
Технический институт Митчелла	Митчелл	Южная Дакота
Государственный научный колледж Северной Дакоты	Вапетон	Северная Дакота
Общественный колледж северо-востока Айовы	Calmar	Айова
Общественный и технический колледж Нортленда	Ист Гранд Форкс	Миннесота
Общественный колледж Северо-Западной Айовы	Шелдон	Айова
Северо-Западный технический колледж	Бемиджи	Миннесота
Риджуотер Колледж	Willmar	Миннесота
Общественный колледж Риверленда	Альберт Ли	Миннесота
ул.Облачный технический и общественный колледж	Сент-Клауд	Миннесота
Колледж Святого Павла	Сент-Пол	Миннесота

Подп. 4. Приемлемый опыт для определенных категорий в определенных ситуациях. Опыт работы в категориях планирования монтажа электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии; макет для монтажа электропроводки, аппаратов и оборудования для света, тепла и электроэнергии; надзор за монтажом электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии; и электромонтаж и установка электропроводки, аппаратуры и оборудования для света, тепла и электроэнергии приемлемы в ситуациях, описанных в пунктах от A до E.

Опыт работы у подрядчика, имеющего лицензию в соответствии с Уставом Миннесоты, раздел 326B.33, подраздел 14.
Опыт работы в Миннесоте на работодателя, который не обязан иметь лицензию в качестве подрядчика, если работа проверяется в соответствии с Законом Миннесоты, раздел 326B.36, и выполняется под наблюдением электрика, имеющего соответствующую лицензию.
Опыт выполнения электромонтажных работ в Миннесоте для работодателя, освобожденного от лицензирования, когда работа не подлежит проверке в соответствии с Статутом Миннесоты, раздел 326B.36, или когда работа выполняется в федеральной собственности федеральным служащим, если департамент определил в любой ситуации, что опыт в значительной степени совпадает с опытом, приобретенным при выполнении работы при найме лицензированного подрядчика. Определение принимается после личного осмотра не менее чем двумя представителями ведомства в помещении, где выполнялась соответствующая работа.
Опыт выполнения электромонтажных работ за пределами Миннесоты, который, по мнению департамента, по существу эквивалентен работе, выполненной при найме у лицензированного подрядчика в Миннесоте.Это определение должно основываться на свидетельстве работодателя о типе выполняемой работы.
Опыт выполнения электромонтажных работ в вооруженных силах США, который, по мнению департамента, по существу эквивалентен работе, выполняемой при найме у лицензированного подрядчика в Миннесоте. Это определение должно основываться на свидетельстве военными о типе выполняемых работ.

Подп.5. График требований к минимальному и максимальному опыту. Минимальный требуемый опыт и максимальный стаж в соответствии с подразделом 2 должны соответствовать приведенной ниже информации для типа запрашиваемой лицензии.

Как диагностировать электрические проблемы в автомобиле путем отслеживания падений напряжения

Дорога впереди похожа на черную дыру. Здесь так темно и уныло, что даже самый храбрый субботний механик предпочел бы быть в стороне от шоссе и в безопасности дома.К сожалению, до пункта назначения еще несколько часов. Вы не видите ничего, кроме небольшой лужицы света, отбрасываемой фарами. И эта лужа, кажется, становится все меньше. И желтее. Быстрая остановка в магазине за бензином и литром морковного сока раскрывает причину — одна из ваших фар желтая, как ногти сатаны.

У вас падение напряжения.

Назад к основам

Электричество не должно вызывать затруднений, особенно когда дело касается автомобильной проводки.Это простой постоянный ток (DC), и он не обладает достаточной мощностью, чтобы у вас покалывало пальцы ног, даже если вы стоите в мокрых кроссовках. Я согласен, работа с электрической системой не так интуитивна, как механическая система. Представьте себе связь с карбюратором. Помните карбюраторы? Углеводы легко понять. Если один конец рычага дроссельной заслонки двигается, когда вы его покачиваете, а другой — нет, значит, он сломан. Если вы пошевелите одним концом, но ни один из них не двинется, он застрянет.

А если двигать тяжело, нужно смазать.С другой стороны, диагностика электрической системы — это один шаг вперед — вы не можете увидеть электричество в проводе, как вы можете увидеть шевеление рычага. Несомненно, вы можете провести простую электрическую диагностику, используя только индикатор неисправности. У меня есть пара аварийных световых индикаторов, и я использую их постоянно. Но для диагностики чего-либо более сложного, чем перегоревшая лампочка, нужны более мощные пистолеты. Вам нужен вольтметр. Или, более технически, цифровой мультиметр или цифровой мультиметр. Вы можете получить приличную примерно за пару пицц пепперони.

Встреча с сопротивлением

Вернемся к тусклой фаре. В цепи есть сопротивление, уменьшающее напряжение на фаре. Вы можете использовать шкалу омметра цифрового мультиметра, чтобы найти дополнительное сопротивление, верно?

Неправильно. Мы гонимся за очень маленькими сопротивлениями, часто меньше одного Ом. Шкала сопротивления (Ом) на вашем цифровом мультиметре, вероятно, составляет 200 Ом, что затрудняет измерение однозначных значений. Вместо этого используйте шкалу напряжения, которая на большинстве цифровых мультиметров имеет точность до нескольких милливольт.Давайте копаться.

Начните с включения неисправной цепи — в данном случае ближнего света фар. Теперь измерим напряжение аккумулятора. Нам нужно знать точное число, которое вы видите при измерении на полюсах батареи. И я имею в виду сами свинцовые столбы, а не зажимы. Оно должно составлять от 12,5 до 12,8 вольт, если аккумулятор полностью заряжен.

Проверить разъем на задней фаре. Черный провод цифрового мультиметра должен подключаться к надежному заземлению — предпочтительно к отрицательной клемме аккумулятора.Напряжение, которое вы измеряете на ушке ближнего света, как выясняется, составляет около 11 вольт. Это ниже, чем напряжение нашей системы, около 12,5, но недостаточно, чтобы объяснить серьезное затемнение. Теперь проверьте клемму заземления на разъеме лампы. Сюрприз! Счетчик показывает около 4 вольт — он должен показывать ноль. Это указывает на сопротивление со стороны заземления проводки, оставляя только 7 вольт для нити накала.

Урок первый: Электричество всегда течет по кругу, и земля так же важна, как и горячая.

Второй урок: используйте небольшой системный анализ. Только одна фара тусклая, поэтому вы можете пропустить поиск и устранение неисправностей в любой части цепи, которая используется совместно с той, которая работает.

Когда вы измеряете сторону земли, внезапно напряжение на измерителе подскакивает. И он не подскакивает до 11 вольт, которые мы видели раньше — он подскакивает прямо до 12,5 вольт, именно то, что мы можем измерить на батарее. Лампочка одновременно гаснет. Что теперь?

Вы измеряете полное напряжение батареи.Это означает отсутствие непрерывности — «разрыв» в цепи где-то между положительным датчиком цифрового мультиметра и массой аккумулятора. Если разрыв произошел из-за перегоревшей нити накала или обрыва провода на горячей стороне, вы увидите ноль вольт. Открытое место обязательно на земле. То, что раньше было сопротивлением около 1 Ом в этой цепи заземления, внезапно стало разомкнутым с практически бесконечным сопротивлением. Преступник? Это оборванный провод заземления, вероятно, вызванный тем, что кто-то проткнул проводку заостренной контрольной лампой или измерительным щупом, чтобы исследовать проблему много лет назад.Отверстие в изоляции пропустило воду внутрь провода, что превратило его в зеленую стойкую коррозию, что в конечном итоге привело к выходу провода из строя.

Что дает еще один урок: никогда не протыкайте провод, чтобы проверить цепь. Итак, вы заменяете провод. Задача решена; по крайней мере, пока вы не обойдете дорогу, чтобы проверить свет. Теперь они оба одного цвета. Поднимая тусклое напряжение, вы внезапно понимаете, что они оба менее чем блестящие — этого я и ожидал, когда измерял 11 вольт на патроне лампы вместо 14, которые я ожидал бы при работающем двигателе.В цепи все еще есть сопротивление, но на этот раз оно находится между батареей и лампочкой. Вернемся к цифровому мультиметру.

Измеритель между плюсовым выводом аккумулятора и зажимом. Вы должны увидеть очень маленькое напряжение. Когда горит свет, общая потребляемая батарея составляет 15 ампер или более. Любое сопротивление между зажимом и штырем вызовет заметное падение напряжения. Оно не должно быть больше нескольких милливольт. Двигайтесь по цепи к лампе, по одному переходу металл-металл за раз. Щуп между входом и выходом реле фары показывает падение почти на вольт.Включение нового реле снижает это значение до нескольких милливольт. И обе фары горят.

Проблема решена.

Предупреждение: математическое предупреждение

Лампа фары мощностью 55 Вт потребляет от электрической системы автомобиля от 4 до 5 ампер, и мы можем рассчитать, что ее сопротивление составляет около 3 Ом. Наш дешевый световой индикатор неисправности имеет сопротивление от 10 до 12 Ом, что означает, что если мы вставим датчик аварийного сигнала в цепь, он станет частью цепи, изменяя значения, которые мы пытаемся диагностировать.Наш цифровой мультиметр имеет сопротивление более 10 миллионов Ом, что исключает возможность того, что подключение измерительного щупа изменит напряжение в цепи. При поиске и устранении неисправностей важно проводить это тестирование с включенной и работающей схемой. Представьте, что наш корродированный провод был на положительной стороне цепи фары, а не на стороне заземления. И батарея немного разряжена, поэтому вы просто снимаете разъем с лампочки и измеряете розетку. Если с проводкой все в порядке, вы увидите полное напряжение системы на измерителе, так что все должно быть красивым, не так ли? Но там наш поврежденный провод с внутренним сопротивлением в три Ом.Вы ожидаете, что измеритель покажет пониженное напряжение, и ошиблись. Это ток, протекающий в цепи, вызывает падение напряжения. Цифровой мультиметр с мегомным импедансом не потребляет ток — и вы будете считывать полное напряжение системы, пока цепь не будет разряжена.

Меня не устраивает падение напряжения более нескольких сотен милливольт на любом разъеме. Общее падение напряжения в любой цепи не должно превышать 1 вольт, будь то купольный светильник, потребляющий 500 миллиампер, или стартовый, потребляющий 200.

Советы по отслеживанию цепей

1 Плавкие предохранители имеют контрольные точки сверху, это хорошее место для измерения напряжения в цепи.Попробуйте следующее: измерьте обе контрольные точки в диапазоне милливольт и измерьте падение напряжения на предохранителе. Нет напряжения? Тогда тока нет.

2 Никогда не вставляйте измерительный зонд в гнездовой конец соединителя проводов. Повредить контакты легко. Вместо этого пробуйте от задней части разъема, куда вставляются провода. Это называется обратным зондированием.

3 Напряжение чейза падает по пути цепи от горячего к земле, как в этом разъеме прицепа.Здесь мы ищем падение напряжения между вилкой и проводом к ходовым огням.

Физика 101: Закон Ома

Первое правило работы с автомобильной электрической системой: это всего 12 вольт, и вы не можете получить электрический ток. (Ну, кроме, может быть, проводки свечи зажигания, но я отвлекся.) Второе правило: Второе правило — это не просто правило — это закон. В частности, закон Ома. Не волнуйтесь; Я буду медленно заниматься математикой.

I = V / R, где

I = ток, протекающий в цепи

В = напряжение, которое проталкивает ток

R = сопротивление в цепи

Пример: ближний свет фар обычно потребляет 4 ампера или около того, когда он включен.(Это ток). Напряжение составляет от 13 до 14 вольт при работающем двигателе. Итак,

4 = 14 / R, где R — сопротивление нити накала в колбе. Решая для R, мы получаем 14/4 или чуть менее 3,5 Ом. Представьте, что одна фара выглядит желтой по сравнению с другой стороной. Мы измеряем напряжение на патроне лампы, оно всего около 7 вольт, что объясняет тусклость света. Я оставлю математику для домашнего задания, но это означает, что где-то между батареей и фарой есть сопротивление еще 3,5 Ом.Схема с дополнительным сопротивлением теперь будет иметь общее сопротивление 7 Ом при потребляемом токе 2 ампера, и наша миссия — найти это сопротивление и отремонтировать его. Другой пример: стартер потребляет 200 ампер (примерно) при запуске двигателя, обычно когда напряжение аккумулятора составляет всего около 10 вольт. Итак,

200 = 10 / R, что составляет R = 0,05 Ом

Точно так же, если мы знаем, что электрическое устройство имеет сопротивление, мы можем вычислить, какой ток оно потребляет. Установить новый комплект из восьми габаритных огней на туристический прицеп? Измерьте одну лампочку с помощью действительно хорошего омметра, и он измеряет сопротивление 12 Ом.Вы можете рассчитывать примерно на 1 ампер тока. Умножьте это на 8 ходовых огней — ваши новые огни будут потреблять в общей сложности 8 ампер. Добавьте ходовые огни, и 10-амперного предохранителя в этой цепи может оказаться недостаточно.

Поверьте, эти числа всегда будут работать правильно. Если нет, значит, вы чего-то упускаете

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Какова функция пересечения нуля твердотельного воспроизведения (SSR)? Какие используются приложения?

Мы собираемся сосредоточиться на функции пересечения нуля твердотельного воспроизведения (SSR), основываясь на некоторых запросах клиентов. Если у вас есть похожие вопросы, вы можете найти решения в этой статье.

Вопрос:

SSR включают типы с пересечением нуля и типы, отличные от пересечения нуля. В чем разница между этими двумя типами?

Ответ:

ТТР с переходом через ноль включается, когда напряжение нагрузки близко к нулю вольт.Следовательно, он имеет преимущество меньшего шума при переключении (включении). Напротив, SSR с ненулевым переходом включается независимо от того, близко ли напряжение нагрузки к нулю вольт или нет. Это короткое время работы, и используйте его, чтобы быть доступным для контроля фазы.

SSR имеет релейное исполнение, он между входом и выходом изолирован фототриакным соединителем и т. Д.

ТТР с переходом через нуль имеет встроенную схему перехода через ноль, он включается в точке, близкой к точке нулевого напряжения переменного тока, даже если сигнал поступает в SSR не близко к точке нулевого напряжения.Таким образом, этот тип SSR включается в момент времени, когда напряжение остается низким, тем самым подавляя возникновение шума переключения или броска тока. Кроме того, этот SSR не выключается сразу, когда входящий сигнал становится низким, а выключается в момент времени, когда ток нагрузки снижается почти до нуля.

SSR с ненулевым переходом, с другой стороны, включается немедленно, когда входящий сигнал становится высоким. Однако, когда входящий сигнал становится низким, он отключается в момент времени, когда ток нагрузки снижается почти до нуля, как и в SSR с переходом через ноль.Имея эту характеристику, этот тип SSR может использоваться в методе управления (фазовое управление). Это означает, что SSR может быть включен входящим импульсным сигналом с правильной синхронизацией фазы, что позволяет таким операциям, как нагреватель или двигатель, изменять его теплотворную способность или скорость вращения.

В этой статье объясняются два типа SSR — «пересечение нуля» и «ненулевое пересечение». В целом, SSR с нулевым переходом широко используется во многих приложениях. Тем не менее, мы хотели бы, чтобы вы знали, что SSR ненулевого типа также эффективно используется для управления такими нагрузками цепи, как нагреватель или двигатель.Мы полагаем, что то, что вы получили из этой информации, поможет вам разработать различные схемы.

Ключевые слова

SSR: SSR означает твердотельное реле. Это бесконтактное реле, состоящее из светоизлучающего полупроводника, то есть светодиода, который служит входным концом, и полупроводника, такого как транзистор и симистор, который служит выходным концом. SSR реагирует быстрее, чем контактное реле.
Нагрузка: Нагрузка подключена к выходному концу цепи и потребляет электрическую энергию в цепи.
Пусковой ток: Пусковой ток означает большой ток, который мгновенно протекает по цепи при включении источника питания.
Симистор: Это полупроводниковый переключающий элемент с тремя выводами для использования в цепях переменного тока.
No related posts.

Провод
