Принцип работы вакуумного солнечного коллектора

Вакуумный солнечный коллектор служит для переработки энергии прямых солнечных лучей в тепловые ресурсы. Данное устройство при любой температуре природных воздушных потоков, независимо от погодных условий работает на накопление энергетических солнечных ресурсов. Чаще всего такое оборудование устанавливают на кровельных покрытиях жилых и производственных конструкций и ориентируют на южное направление.



Стоит отметить что существует несколько типов коллекторов работающих от солнечного света. Основными типами являются плоский тип устройства и вакуумная модификация. В плоском устройстве вода нагревается за счет падающих солнечных лучей проодящих через специальное стекло, с нанесенным на него спецраствором черного цвета для сохранения тепла. Такая плоская панель делается воздухонепроницаемой, и имеет способность нагревать воду до температуры 200 градусов по Цельсию.



Вакуумный тип коллекторов имеет важное конструктивное отличие от плоских моделей устройства.

Он имеет вид нескольких стеклянных трубок закрепленных на базовой панели. Эти стеклянные трубки имееют на внутренней поверхности стекла специальное покрытие собирающее солнечное тепло. Кроме того внутри такой трубки располагается еще одна трубка меньшего сечения, причем между внешней и внутренней трубками имеется полость из которой откачан воздух. Эта вакуумная прослойка нужна для большей сохранности тепла, и способна повысить эффективность коллектора на 30 процентов, по сравнению с плоскими модификациями. С помощью такого коллектора вода способна нагреться до 300 градусов по Цельсию.



Еще одним технологическим отличием вакуумного типа солнечного коллектора является наличие специальной жидкости внизу трубки, которая вледствие нагрева превращается в пар, и, поднимаясь вверх, равномерно нагревает воду. В регионах с малой продолжительностью светового дня и в условиях минусовой температуры такая схема работы дает значительный выигрыш в количестве тепловой энергии. Что касается цены, то, конечно, более конструктивно сложный вакуумный коллектор имеет более высокую цену, но при этом его характеристики имеют преимущества.



Вакуумные накопители энергетических ресурсов с прямой тепловой подачей



В устройствах с непосредственной подачей тепла вакуумные приспособления из стекла и накопительный бак, прикреплены на одном рамовом каркасе, с наклоном от сорока до шестидесяти градусов. Вакуумные механизмы соединены с баком накопителем, при помощи уплотнительного соединительного кольца из резины.





Когда нагревается жидкость, помещенная в стеклянные емкости с вакуумом, то водные слои, с более высокой температурой, посредством циркуляции поднимаются в накопительный отсек, далее нагретые водные массы из накопителя, используются для удовлетворения производственных и бытовых нужд. Вакуумный коллектор, для получения солнечной энергии, данного типа действует без дополнительной подачи давления.

Посредством запорного клапана устройство подключается к водопроводным линиям. Специальный фиксирующий клапан контролирует состояние уровней водной массы в накопительной емкости.

Так, как в роли носителя тепловой энергии в вакуумном коллекторе, для получения солнечной энергии, выступает вода, то и данные устройства, получили название — сезонных обменников тепловой энергии.



Вакуумный коллектор, для получения солнечной энергии, с косвенной тепловой подачей



Принцип функционирования оборудования, имеющего свойства косвенной передачи тепловых ресурсов, похож на рабочий процесс системных линий централизованного отопления. Данные соединения работают благодаря давлению от водопроводных путей.



Функционал и основные преимущества системы вакуумного коллектора



Для работы системы используют вакуумные изолированные приспособления. Данный вид тепловых соединений не прекращает функционировать даже при пониженной температуре (- 40 градусов) и выдерживает усиленное давление водопроводных каналов. Само оборудование с накопительным баком монтируется по отдельности, соединяясь посредством специальных изделий металлопроката.







Стандартный вакуумный коллектор, для получения солнечной энергии, располагают на домовой крыше, а накопительную емкость во внутренней части помещения. Данные установки получили название — сплит-системами. Так же они получили название всесезонные (раздельные). Функционирование косвенных устройств автоматизировано при помощи контроллера. Бесперебойную циркуляцию носителя тепловой энергии в системах выполняет насос.

Основные положительные стороны использования коллекторов солнечного тепла вакуумного типа это:

• Высокая эффективность даже при минусовой температуре
• Легкость монтажа конструкции
• Устойчивость коллектора при ветровых нагрузках
• Продолжительное время работы

Из отрицательных моментов использования можно отметить только завышенную стоимость оборудования, которая в долгосрочном периоде в процессе использования окупается.

Принцип работы вакуумного солнечного коллектора



Теплоносителем в вакуумном солнечном коллекторе выступает незамерзающая жидкость, которая, протекая через верхнюю зону устройства, поглощает тепловую энергию со специальных наконечников из медных сплавов. При перекачке осуществляет нагревание водной масс в накопителе, с помощью змеевого механизма. Цикл передачи тепла зависит от продолжительности дня и происходит до того момента, пока температура жидкости на выходе из устройства превышает температурные показатели водных потоков в накопительной емкости.





Приёмник – медный с изоляцией полиуретанового типа, защищён анодированным алюминиевым покрытием. Подача тепловой энергии осуществляется сквозь гильзу приёмника. Процесс смены комплектующих деталей не сложный. Он не требует сливания незамерзающей жидкой массы из теплообменника.

На выходе из вакуумного коллектора, для получения солнечной энергии, в накопительной емкости, а также на обратной стороне контуре устройства отопления расположены температурные датчики. Основываясь на показания температурных приборов, солнечный контроллер включает, либо выключает циркуляционный насос. При перегреве теплоносителя в системе может возникнуть избыточное давление, для этого предусмотрен расширительный бак.

Такой коллектор служит прекрасной альтернативой электричеству и газовому отоплению, так как является экологичным устройством, благодаря использованию солнечной энергии. Кроме того, такие устройства очень выгодны с экономической точки зрения.





Применение солнечных коллекторов



В настоящее время солнечные коллекторы, как вакуумного, так и плоского типа, широко распространены в странах с высокой солнечной активностью. Их с успехом применяют как для бытовых нужд и обогрева жилых домов, так и на производственных предприятиях, и на фермерских плантациях для выращивания овощей. Такой вид получения энергии довольно популярен в европейских государствах, где экономия всегда стоит во главе угла, особенно в таких странах как Испания, Кипр, Австрия и Германия. В остальном мире солнечные коллекторы распространены также в США, Китае, Монголии. Во всем мире переход на солнечную энергию означает существенный прорыв современных технологий, которые дают большие возможности для обеспечения населения планеты неисчерпаемым источником энергии.



В России солнечные коллекторы пока не получили должной популярности, хотя во многих регионах страны достаточное наличие солнечного света могло бы существенно снизить затраты на обогрев помещений. Такие регионы как Забайкалье, южная часть Сибири, а также южная часть европейской части страны имеют необходимое количество солнечной радиации для выработки более дешевого тепла, чем дают традиционные источники.



Такой способ получения энергии в долгосрочной перспективе дает большую экономии природных ресурсов, и благотворно влияет на экологическую обстановку на нашей планете.



виды, принцип работы, устройство системы

Тепловые насосы черпают энергию из грунта, воды или воздуха, согретых солнцем. Котлы используют тепло, высвобождающееся при сгорании топлива, которое в конечном итоге тоже является продуктом преобразования солнечной энергии в ходе длительной эволюции Земли.

Гелиоколлекторы в некотором смысле уникальны: они получают энергию непосредственно от солнца.

Чтобы завтра иметь возможность абсолютно бесплатно нагревать воду для ГВС или отапливать свой дом, сегодня придется все-таки потратиться на приобретение солнечных коллекторов. С учетом немалой стоимости подобного оборудования очень важно не допустить ошибку при выборе. А значит, следует заранее получить хотя бы общие представления о специфике гелиоколлекторов и нюансах их работы.

Специфика использования солнечных коллекторов

Главной особенностью гелиоколлекторов, отличающей их от теплогенераторов других типов, является цикличность их работы. Нет солнца – нет и тепловой энергии. Как следствие, в ночное время подобные установки пассивны.

Среднесуточная выработка тепла напрямую зависит от продолжительности светового дня. Последняя же определяется, во-первых, географической широтой местности, и во-вторых, временем года. В летний период, на который в северном полушарии приходится пик инсоляции, коллектор будет работать с максимальной отдачей. Зимою же его продуктивность падает, достигая минимума в декабре-январе.

В зимний период эффективность гелиоколлекторов снижается не только из-за уменьшения продолжительности светового дня, но и из-за изменения угла падения солнечных лучей. Колебания производительности солнечного коллектора в течение года следует учитывать при расчетах его вклада в систему теплоснабжения.

Еще один фактор, который может повлиять на продуктивность солнечного коллектора, – климатические особенности региона. На территории нашей страны есть немало мест, где 200 и более дней в году солнце скрыто за толстым слоем туч или за пеленой тумана. В пасмурную погоду производительность гелиоколлектора не падает до нуля, поскольку он способен улавливать рассеянные солнечные лучи, но существенно снижается.

Принцип работы и виды солнечных коллекторов

Настала пора сказать несколько слов об устройстве и принципе работы солнечного коллектора. Основным элементом его конструкции является адсорбер, представляющий собой медную пластину с приваренной к ней трубой. Поглощая тепло падающих на нее солнечных лучей, пластина (а вместе с ней и труба) быстро нагревается. Это тепло передается циркулирующему по трубе жидкому теплоносителю, а тот в свою очередь транспортирует его далее по системе.

Способность физического тела поглощать или отражать солнечные лучи зависит, прежде всего, от характера его поверхности. Например, зеркальная поверхность отлично отражает свет и тепло, а вот черная, напротив, поглощает. Именно поэтому на медную пластину адсорбера наносится черное покрытие (простейший вариант – черная краска).

Принцип работы солнечного коллектора

1. Солнечный коллектор.
2. Буферный бак.
3. Горячая вода.

4. Холодная вода.
5. Котроллер.
6. Теплообменник.

7. Помпа.
8. Горячий поток.
9. Холодный поток.

Увеличить количество получаемого от солнца тепла можно и путем правильного подбора стекла, прикрывающего адсорбер. Обычное стекло недостаточно прозрачно. Кроме того, оно бликует, отражая часть падающего на него солнечного света. В гелиоколлекторах, как правило, стараются использовать специальное стекло с пониженным содержанием железа, что повышает его прозрачность. Для снижения доли отраженного поверхностью света на стекло наносят антибликовое покрытие. А чтобы внутрь коллектора не попадали пыль и влага, которые тоже снижают пропускную способность стекла, корпус делают герметичным, а иногда даже заполняют инертным газом.

Несмотря на все эти ухищрения, КПД солнечных коллекторов все же далек от 100%, что связано с несовершенством их конструкции. Часть полученного тепла нагретая пластина адсорбера излучает в окружающую среду, нагревая контактирующий с ней воздух. Чтобы свести к минимуму теплопотери, адсорбер необходимо изолировать. Поиск эффективного способа теплоизоляции адсорбера привел инженеров к созданию нескольких разновидностей солнечных коллекторов, самыми распространенными из которых являются плоские и трубчатые вакуумные.

Плоские солнечные коллекторы

Плоские солнечные коллекторы.

Конструкция плоского солнечного коллектора предельно проста: это металлический короб, покрытый сверху стеклом. Для теплоизоляции дна и стенок корпуса, как правило, используется минеральная вата. Вариант этот далеко не идеален, поскольку не исключен перенос тепла от адсорбера к стеклу посредством воздуха, находящегося внутри короба. При большой разнице температур внутри коллектора и снаружи потери тепла бывают довольно существенными. В результате плоский гелиоколлектор, прекрасно функционирующий весной и летом, зимой становится крайне неэффективным.

Устройство плоского солнечного коллектора

1. Впускной патрубок.
2. Защитное стекло.

3. Абсорбционный слой.
4. Алюминиевая рама.

5. Медные трубки.
6. Теплоизолятор.
7. Выпускной патрубок.

Трубчатые вакуумные солнечные коллекторы

Трубчатые вакуумные солнечные коллекторы.

Вакуумный солнечный коллектор представляет собой панель, состоящую из большого количества сравнительно тонких стеклянных трубок. Внутри каждой из них расположен адсорбер. Чтобы исключить перенос тепла газом (воздухом), трубки вакуумированы. Именно благодаря отсутствию газа вблизи адсорберов, вакуумные коллекторы отличаются низкими теплопотерями даже в морозную погоду.

Устройство вакуумного коллектора

1. Теплоизоляция.
2. Корпус теплообменника.
3. Теплообменник (коллектор)

4. Герметичная пробка.
5. Вакуумная трубка.
6. Конденсатор.

7. Поглощающая пластина.
8. Тепловая трубка с рабочей жидкостью.

Области применения солнечных коллекторов

Главное назначение солнечных коллекторов, как и любых других теплогенераторов, – отопление зданий и подготовка воды для системы горячего водоснабжения. Осталось выяснить, какой именно тип гелиоколлекторов лучше подходит для выполнения той или иной функции.

Плоские солнечные коллекторы, как мы выяснили, отличаются хорошей производительностью в весенне-летний период, но малоэффективны зимой. Из этого следует, что использовать их для отопления, потребность в котором появляется именно с наступлением холодов, нецелесообразно. Это, однако, не означает, что для данного оборудования вовсе не найдется дела.

У плоских коллекторов есть одно неоспоримое преимущество – они существенно дешевле вакуумных моделей, поэтому в тех случаях, когда планируется использовать солнечную энергию исключительно летом, имеет смысл приобретать именно их. Плоские гелиоколлекторы прекрасно справляются с задачей подготовки воды для ГВС в летний период. Еще чаще их используют для подогрева до комфортной температуры воды в открытых бассейнах.

Трубчатые вакуумные коллекторы более универсальны. С приходом зимних холодов их производительность снижается не столь существенно, как в случае плоских моделей, а значит, они могут использоваться круглогодично. Это дает возможность задействовать подобные гелиоколлекторы не только для горячего водоснабжения, но и в системе отопления.

Сравнение плоских и вакуумных солнечных коллекторов.

Расположение солнечных коллекторов

Эффективность гелиоколлектора напрямую зависит от количества солнечного света, попадающего на адсорбер. Из этого следует, что коллектор должен располагаться на открытом пространстве, куда никогда (или, по крайней мере, максимально долго) не падает тень от соседних зданий, деревьев, расположенных вблизи гор и т. д.

Большое значение имеет не только расположение коллектора, но и его ориентация. Самой «солнечной» стороной в нашем северном полушарии является южная, а значит, в идеале «зеркала» коллектора должны быть развернуты строго на юг. Если технически сделать этого невозможно, то следует выбрать направление, максимально приближенное к южному, – юго-запад или юго-восток.

Не следует выпускать из внимания и такой параметр, как угол наклона гелиоколлектора. Величина угла зависит от отклонения положения Солнца от зенита, которое в свою очередь определяется географической широтой той местности, в которой будет эксплуатироваться оборудование. Если угол наклона будет выставлен неправильно, то существенно возрастут оптические потери энергии, поскольку значительная часть солнечного света будет отражаться от стекла коллектора и, следовательно, не достигнет абсорбера.

Как подобрать солнечный коллектор нужной мощности

Если вы хотите, чтобы отопительная система вашего дома справлялась с задачей поддержания в помещениях комфортной температуры, а из кранов текла горячая, а не еле теплая вода, и при этом планируете использовать в качестве генератора тепла солнечный коллектор, нужно заранее вычислить необходимую мощность оборудования.

При этом потребуется учесть довольно большое количество параметров, в том числе назначение коллектора (ГВС, отопление или их комбинация), потребности объекта в тепле (суммарная площадь обогреваемых помещений или средний суточный расход горячей воды), климатические особенности региона, особенности установки коллектора.

В принципе, произвести подобные расчеты не так уж и сложно. Производительность каждой модели известна, а значит, вы без труда оцените количество коллекторов, необходимое для обеспечения дома теплом. Компании, занимающиеся выпуском солнечных коллекторов, обладают информацией (и могут предоставить ее потребителю) об изменении мощности оборудования в зависимости от географической широты местности, угла наклона «зеркал», отклонения их ориентации от южного направления и т. д., что позволяет внести необходимые поправки при расчете производительности коллектора.

При подборе необходимой мощности коллектора очень важно достичь баланса между нехваткой и избытком генерируемого тепла. Специалисты рекомендуют ориентироваться на максимально возможную мощность коллектора, т. е. использовать в расчетах показатель для самого продуктивного летнего сезона. Это идет в разрез с желанием среднестатистического пользователя взять оборудование с запасом (т. е. посчитать по мощности самого холодного месяца), чтобы тепла от коллектора хватала и в менее солнечные осенние и зимние дни.

Однако если вы пойдете по пути выбора солнечного коллектора повышенной мощности, то на пике его производительности, т. е. в теплую солнечную погоду, вы столкнетесь с серьезной проблемой: тепла будет производиться больше, чем потребляться, а это грозит перегревом контура и прочими малоприятными последствиями. Существует два варианта решения этой задачи: либо устанавливать маломощный солнечный коллектор и в зимний период параллельно подключать резервные источники тепла, либо приобрести модель с большим запасом по мощности и предусмотреть при этом пути сброса избыточного тепла в весенне-летний сезон.

Стагнация системы

Поговорим чуть подробнее о проблемах, связанных с переизбытком генерируемого тепла. Итак, предположим, что вы установили достаточно мощный гелиоколлектор, способный полностью обеспечить теплом отопительную систему вашего дома. Но наступило лето, и потребность в отоплении отпала. Если у электрического котла можно отключить электропитание, у газового – перекрыть подачу топлива, то над солнцем мы не властны – «выключить» его, когда стало слишком жарко, нам не под силу.

Стагнация системы – одна из главных потенциальных проблем солнечных коллекторов. Если из контура коллектора забирается недостаточно тепла, происходит перегрев теплоносителя. В определенный момент последний может закипеть, что приведет к прекращению его циркуляции по контуру. Когда теплоноситель остынет и конденсируется, работа системы возобновится. Однако далеко не все виды теплоносителей спокойно переносят переход из жидкого состояния в газообразное и обратно. Некоторые в результате перегрева приобретают желеобразную консистенцию, что делает невозможной дальнейшую эксплуатацию контура.

Избежать стагнации поможет лишь стабильный отвод производимого коллектором тепла. Если расчет мощности оборудования сделан правильно, вероятность возникновения проблем практически нулевая.

Однако даже в этом случае не исключено возникновение форс-мажорных обстоятельств, поэтому следует заранее предусмотреть способы защиты от перегрева:

1. Установка резервной емкости для накопления горячей воды. Если вода в основном баке системы горячего водоснабжения достигла установленного максимума, а гелиоколлектор продолжает поставлять тепло, автоматически произойдет переключение, и вода начнет греться уже в резервной емкости. Созданный запас теплой воды можно будет использовать для бытовых нужд позже, в пасмурную погоду.

2. Подогрев воды в бассейне. У владельцев домов с бассейном (не важно, крытым или размещенным под открытым небом) имеется прекрасная возможность отводить излишки тепловой энергии. Объем бассейна несравнимо больше объема любого бытового накопителя, из чего следует, что вода в нем не нагреется так сильно, что уже не сможет поглощать тепло.

3. Слив горячей воды. При отсутствии возможности тратить избыток тепла с пользой можно попросту сливать небольшими порциями нагретую воду из накопительного резервуара для ГВС в канализацию. Поступающая при этом в емкость холодная вода будет понижать температуру всего объема, что позволит продолжать отводить тепло от контура.

4. Внешний теплообменник с вентилятором. Если гелиоколлектор обладает большой производительностью, избыток тепла может быть тоже очень велик. В этом случае система оборудуется дополнительным контуром, заполненным хладагентом. Этот дополнительный контур сопряжен с системой посредством теплообменника, оснащенного вентилятором и монтируемого за пределами здания. При возникновении риска перегрева избыточное тепло поступает в дополнительный контур и через теплообменник «выбрасывается» в воздух.

5. Сброс тепла в грунт. Если помимо солнечного коллектора в доме имеется грунтовый тепловой насос, избыток тепла можно направить в скважину. При этом вы решаете сразу две задачи: с одной стороны, защищаете контур коллектора от перегрева, с другой – восстанавливаете истощенный за зиму запас тепла в грунте.

6. Изоляция гелиоколлектора от прямых солнечных лучей. Этот способ с технической точки зрения один из самых простых. Конечно, забираться на крышу и занавешивать коллектор вручную не стоит – это тяжело и небезопасно. Гораздо рациональнее установить дистанционно управляемый заслон, наподобие рольставень. Можно даже подключить блок управления заслоном к контроллеру – при опасном повышении температуры в контуре коллектор будет закрываться автоматически.

7. Слив теплоносителя. Этот способ можно считать кардинальным, но в то же время он довольно прост. При возникновении риска перегрева теплоноситель посредством насоса сливается в специальную емкость, интегрированную в контур системы. Когда условия вновь станут благоприятными, насос вернет теплоноситель в контур, и работа коллектора будет восстановлена.

Другие компоненты системы

Недостаточно просто собрать излучаемое солнцем тепло. Нужно его еще транспортировать, накопить, передать потребителям, нужно контролировать все эти процессы и т. д. А это означает, что помимо расположенных на крыше коллеторов система содержит множество других компонентов, может быть менее заметных, но при этом не менее важных. Остановим ваше внимание лишь на некоторых из них.

Теплоноситель

Функцию теплоносителя в контуре коллектора может выполнять либо вода, либо незамерзающая жидкость.

Вода имеет ряд недостатков, накладывающих определенные ограничения на использование ее в качестве теплоносителя в гелиоколлекторах:

• Во-первых, при отрицательных температурах она застывает. Чтобы замерзший теплоноситель не разорвал трубы контура, с приближением холодов его придется сливать, а значит, зимой вы не получите от коллектора даже небольших количеств тепловой энергии.
• Во-вторых, не слишком высокая температура кипения воды может стать причиной частых стагнаций в летний период.

Незамерзающая жидкость в отличие от воды обладает значительно более низкой температурой замерзания и несравнимо более высокой температурой кипения, что повышает удобство использования ее в качестве теплоносителя. Однако при высоких температурах «незамерзайка» может претерпеть необратимые изменения, поэтому ее следует оберегать от чрезмерного перегрева.

Насос адаптированный для гелиосистем

Для обеспечения принудительной циркуляции теплоносителя по контуру коллектора необходим насос, адаптированный для гелиосистем.

Теплообменник для ГВС

Перенос тепла от контура гелиоколлектора к воде, используемой в ГВС, или к теплоносителю системы отопления осуществляется посредством теплообменника. Как правило, для накопления горячей воды используют резервуар большого объема с уже встроенным теплообменником. Рационально использовать баки с двумя и более теплообменниками: это позволит забирать тепло не только у солнечного коллектора, но и у других источников (газовый или электрический котел, тепловой насос и т. д.).

Автоматика

Такой сложной системе не обойтись без автоматики, осуществляющий контроль и управление процессом. Контроллер позволяет автоматизировать работу коллектора: он осуществляет анализ температуры в контуре и накопительном резервуаре, управляет насосом и клапанами, ответственными за движение теплоносителя по контуру. При перегреве теплоносителя в контуре и воды в баке контроллер отдаст команду на сброс тепла в альтернативный теплоприемник – дополнительный резервуар с водой или уличный воздушный теплообменник.

Если в конце светового дня температура воды в накопительной емкости превысит температуру теплоносителя в контуре коллектора, автоматика остановит циркуляцию теплоносителя по контуру, чтобы накопленное тепло не выбрасывалось в атмосферу через сам коллектор. Современные контроллеры дают возможность удаленно следить за работой системы и при необходимости вносить корректировки.

Сегодня не составит труда найти на рынке гелиоколлектор и любой из компонентов, необходимых для его работы. Вполне реально собрать систему из купленных по отдельности элементов. Однако производители предлагают уже готовые комплекты, которые включают в себя коллектор, насосы, накопительные резервуары, управляющую автоматику и т. д. Приобретение такого комплекта – это не только экономия вашего времени, но и гарантия работоспособности системы.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Солнечный коллектор зимой. Эффективность использования плоского и вакуумного коллектора зимой.

В этой статье: Работает ли зимой солнечный коллектор? Сравнение эффективности работы зимой вакуумного и плоского солнечного коллектора. Плюсы и минусы гелиосистемы. Отзыв владельца. Видео по теме.

Солнечный коллектор зимой.

Эффективность использования плоского и вакуумного коллектора зимой.

В последнее время альтернативные источники энергии вызывают все более живой интерес со стороны наших соотечественников. Наиболее простыми из них в устройстве являются солнечные коллекторы, благодаря чему их доля в нетрадиционной энергетике, особенно бытовой, чрезвычайно велика. Данная статья поможет найти ответ на вопрос: насколько эффективным является солнечный коллектор зимой?

Работает ли зимой солнечный коллектор?

Как свидетельствует статистика (данные приведены в Википедии), на 1 тыс. россиян приходится примерно 0,2 кв. м применяемых у нас солнечных коллекторов, тогда как в Германии этот показатель составляет 140 кв. м, а в Австрии – целых 450 кв. м. на 1 тыс. жителей.

Столь значительную разницу нельзя объяснить одними только климатическими условиями. Ведь на большей части России за день поверхности земли достигает такое же количество солнечной энергии, как и на юге Германии – в теплое время эта величина составляет от 4 до 5 кВт*ч/кв. м.

Чем же вызвано наше отставание? Отчасти оно обусловлено сравнительно низкими доходами россиян (гелиоустановки являются пока довольно дорогим удовольствием), отчасти – наличием собственных крупных газовых месторождений и, как следствие, доступностью голубого топлива.

Но немалую роль сыграло и предвзятое отношение со стороны многих потенциальных пользователей, считающих установку солнечного коллектора нецелесообразной. Дескать, летом и так тепло, а зимой от подобной системы мало проку.

Вот какие аргументы выдвигают скептики касательно эксплуатации гелиоустановок зимой:

1. Установку постоянно засыпает снегом, так что солнечное излучение достигает её не так уж часто. Если, конечно, владелец не дежурит постоянно на крыше с веником или щеткой.

2. Холодный морозный воздух отбирает почти все тепло, накапливаемое коллектором.

3. Часто упоминают и всесезонный поражающий фактор – град, который может разнести гелиоустановку вдребезги.

Чтобы понять, насколько справедливы эти доводы, рассмотрим устройство различных видов солнечных коллекторов.

Устройство и область применения в быту.

На сегодняшний день наибольшее распространение нашли плоские и вакуумные солнечные коллекторы.

Плоские солнечные коллекторы

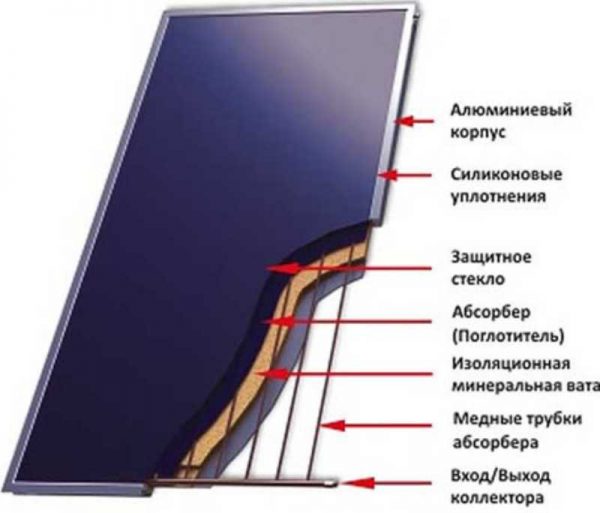

Плоский коллектор состоит из элемента, поглощающего солнечное излучение (абсорбер), прозрачного покрытия и термоизолирующего слоя.

Абсорбер связан с теплопроводящей системой. Он покрывается чёрной краской либо специальным селективным покрытием (обычно чёрный никель или напыление оксида титана) для повышения эффективности. Прозрачный элемент обычно выполняется из закалённого стекла с пониженным содержанием металлов, либо особого рифлёного поликарбоната. Задняя часть панели покрыта теплоизоляционным материалом (например, полиизоцианурат). Трубки, по которым распространяется теплоноситель, изготавливаются из сшитого полиэтилена либо меди. Сама панель является воздухонепроницаемой, для чего отверстия в ней заделываются силиконовым герметикой.

При отсутствии забора тепла (застое) плоские коллекторы способны нагреть теплоноситель до 190—210°C. Чем больше падающей энергии передаётся теплоносителю, протекающему в коллекторе, тем выше его эффективность. Повысить её можно, применяя специальные оптические покрытия, не излучающие тепло в инфракрасном спектре, эффективность которого может составлять около 95%. Стандартным решением повышения эффективности коллектора стало применение абсорбера из листовой меди из-за её высокой теплопроводности, поскольку применение меди против алюминия даёт выигрыш 4 % (хотя теплопроводность алюминия вдвое меньше, что означает значительное превышение «запаса мощности» по теплопередаче), что незначительно в сравнении с ценой). Также высокая эффективность достигается увеличением площади контакта трубки и медного листа: у формованного листа и паянного соединение она максимальна, у соединения ультразвуковой сваркой — меньше. Используется также алюминиевый экран.

Вакуумные солнечные коллекторы.

Возможно повышение температур теплоносителя вплоть до 250—300 °C в режиме ограничения отбора тепла. Добиться этого можно за счёт уменьшения тепловых потерь в результате использования многослойного стеклянного покрытия, герметизации или создания в коллекторах вакуума.

Фактически солнечная вакуумная труба имеет устройство, схожее с бытовыми термосами. Только внешняя часть трубы прозрачна, а на внутренней трубке нанесено высокоселективное покрытие, улавливающее солнечную энергию. Между внешней и внутренней стеклянной трубкой находится вакуум. Именно вакуумная прослойка даёт возможность сохранить около 95 % улавливаемой тепловой энергии.

Кроме того, в вакуумных солнечных коллекторах нашли применение медные тепловые трубки, выполняющие роль проводника тепла. При воздействии на коллектор солнечным светом жидкость, находящаяся в нижней части трубки, нагреваясь, превращается в пар. Пары поднимаются в верхнюю часть трубки (конденсатор), где конденсируясь передают тепло коллектору.

Использование данной схемы позволяет достичь большего КПД (по сравнению с плоскими коллекторами) при работе в условиях низких температур и слабой освещенности.

Современные бытовые солнечные коллекторы способны нагревать воду вплоть до температуры кипения даже при отрицательной окружающей температуре.

Видео сравнение работы плоского и вакуумного коллектора зимой

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления.

В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Эффективность зимой

Эффективно ли отопление дома солнечными коллекторами зимой? Ну что же, теперь посмотрим, как различные виды солнечных коллекторов работают в условиях зимы. Напомним, что противники внедрения таких установок выдвигают следующие аргументы:

Засыпание панели снегом: данная проблема актуальна только для плоско-пластинчатых коллекторов. На трубках вакуумных установок, как показала практика, снег задерживается только в тех редких случаях, когда в силу особых погодных условий на их поверхности образуется изморозь. Если же во время снегопада дует хотя бы слабый ветер (от 3 м/с), панель точно останется чистой.

Из-за того, что коллектор окружен холодным воздухом, все тепло с коллектора улетучивается: этот аргумент опять же справедлив только в отношении плоско-пластинчатых коллекторов. Действительно, зимой производительность такой установки в сравнении с летней уменьшается пятикратно. В более совершенных вакуумных моделях прослойка вакуума позволяет сберечь до 95% усвоенного тепла. Самые современные модели даже в сильный мороз способны довести воду до кипения.

Коллектор легко может быть поврежден градом: в заводских условиях коллекторы изготавливаются из высокопрочных материалов. Посмотрите видеоролик, снятый во время испытаний вакуумной трубки на ударную прочность.

Видео. Испытание солнечного коллектора на прочность.

Трубка выполнена из чрезвычайно крепкого боросиликатного стекла которое выдерживает удары града который падает со скоростью 18 м/с и имеет 35 мм диаметре.

  Как видно, солнечные коллекторы зимой вполне работоспособны. Хотя, конечно, производительность их в сравнении с летним периодом ощутимо снижается.

Плюсы и минусы гелиосистемы

 Им присущ более высокий КПД по сравнению с фотоэлектрическими элементами и ветрогенераторами.

 Усваиваемая с их помощью энергия является абсолютно бесплатной.

 Работа солнечного коллектора полностью безвредна для экологии: используемый ресурс – солнечное тепло — является неисчерпаемым и усваивается напрямую, без сжигания чего-либо и загрязнения окружающей среды.

 Теперь укажем слабые места гелиоустановок:

• Коллекторы стоят пока сравнительно дорого

• Из-за переменчивости погодных условий производительность коллектора не стабильна.

• Систему приходится оснащать довольно вместительным баком-накопителем с хорошей теплоизоляцией.

Отзыв владельца о работе солнечного коллектора зимой.

Видео о работе солнечной сплит-системы SH-200-24 торговой марки «АНДИ Групп»

Предлагаем Вашему вниманию всесезонные солнечные коллекторы торговой марки АНДИ Групп

Солнечная сплит-система ЭЛИТ

Система на основе вакумного солнечного коллектора: (объём бака от 200 до 1000л)



Солнечная сплит-система СТАНДАРТ

Система на основе вакумного солнечного коллектора: (объём бака от 100 до 500л)



Солнечный вакуумный коллектор ПАНЕЛЬ

Количество трубок в коллекторе: 12,15,18,20,24,30 (в зависимости о модели)



Солнечный коллектор УНИВЕРСАЛ

Количество трубок в коллекторе: 15,20,24,30 (в зависимости о модели)

   Остались вопросы? Напишите нам!

виды, принцип работы системы, правила установки солнечных коллекторов, сфера и специфика применения устройств

Солнечными коллекторами называют установки, предназначенные для сбора тепловой энергии солнца, используемой для нагрева теплоносителя. Как правило, их используют для отопления и горячего водоснабжения помещений. Основные объекты использования гелиоколлекторов – здания коммерческого назначения и частные дома.

Солнечный коллектор – своего рода уникальное устройство. Его покупка в будущем позволит избавиться от ежемесячных расходов на горячую воду и отопление. Однако в связи с его немалой стоимостью главное – не допустить ошибок при выборе соответствующего оборудования.

Следовательно, перед тем, как приобрести гелиоколлектор, необходимо располагать общей информацией о его видах, особенностях и принципах работы.

Преимущества солнечных коллекторов и гелиосистем Oventrop

Экономичность. Солнечные коллекторы существенно снижают расходы на горячее водоснабжение и обогрев коттеджа в холодное время года. Использование гелиоустановок сокращает годовые затраты на нагрев воды до 60%, а на отопление здания – до 30%;

Экологическая чистота. Гелиоколлектор абсолютно безопасен, т.к. не допускает загрязнения окружающей среды и не оказывает негативного влияния на здоровье человека. Кроме того, в воде, находящейся под действием высоких температур и вакуума, появление и распространение бактерий становится невозможным;

Длительный срок эксплуатации. Надежность и долговечность солнечных коллекторов Oventrop обусловлена применением современных высококачественных материалов. Стеклянные и металлические элементы гелиоустановки отличаются ударопрочностью и устойчивостью к резкой смене погоды, в частности порывам ветра;

Автономность. Гелиоустановка может отапливать здания даже в случае длительных перебоев в работе системы теплоснабжения. Аналогичная ситуация и при отключении горячей воды.

Специфика применения

В отличие от теплогенераторов и тепловых насосов, преобразующих энергию из согретых солнцем грунтовых вод и воздушных масс, солнечные коллекторы работают от прямых солнечных лучей, воздействующих на их поверхность. Единственный нюанс гелиоколлекторов заключается лишь в том, что ночью они находятся в пассивном режиме.

На суточную производительность гелиоустановки влияют такие факторы, как:

• Продолжительность светового дня, которая в свою очередь зависит от географической широты региона и времени года. Так, например, в Центральной части России летом солнечный коллектор будет функционировать по максимуму, а зимой – по минимуму. Это связано не только с длительностью дня, но и изменением угла падения солнечных лучей на гелиопанели;
• Климатические особенности региона. Как правило, на территории нашей страны имеется множество участков, над которыми больше 200 дней в году солнце скрывается за слоями туч или за пеленой тумана. Несмотря на то, что гелиоколлектор может улавливать даже рассеянные солнечные лучи, в пасмурную погоду его продуктивность значительно уменьшается.

Принцип работы и особенности устройства

Главным элементом гелиоколлектора является адсорбер. Он представляет собой медную пластину с присоединенной к ней трубой. При поглощении энергии воздействующих на гелиосистему прямых солнечных лучей, адсорбирующий элемент моментально нагревается, передавая тепло циркулирующему по трубопроводу теплоносителю.

От типа поверхности коллектора зависит его способность отражать или поглощать солнечные лучи. Так, например, устройство с зеркальной поверхностью превосходно отражает свет и тепло, в то время как черная пластина полностью поглощает их. Следовательно, для наибольшей эффективности медную пластину адсорбера чаще всего покрывают черной краской.

Чтобы также повысить количество излучаемой от солнца тепловой энергии, необходимо грамотно выбрать прикрывающее адсорбер стекло. Для солнечных коллекторов применяют специальное стекло с антибликовым покрытием и минимальным процентом содержащегося в нем железа. Такое стекло отличается от обыкновенного не только сниженной долей отражаемого света, но и увеличивает прозрачность.

Кроме того, для предотвращения загрязнения стекла, что тоже снижает эффективность работы гелиоустановки, корпус коллектора полностью герметизируют, либо наполняют инертным газом.

При всем этом часть получаемой тепловой энергии пластина адсорбера отдает в окружающую среду, нагревая взаимодействующий с гелиосистемой воздух. Для снижения теплопотерь адсорбирующий элемент следует изолировать. Поиски максимально эффективных способов теплоизоляции и привели к появлению множества разновидностей солнечных коллекторов. Одними из распространенных видов являются плоские и трубчатые, или вакуумные.

Плоские солнечные коллекторы: устройство

Гелиоколлектор плоского типа состоит из алюминиевого короба, сверху которого установлено защитное стекло с абсорбционным слоем. Внутри корпуса расположены медные трубки, впускной и выпускной патрубки. Дно и стенки короба защищены самым надежным теплоизолирующим элементом – минеральной ватой.

Некоторые модели плоских коллекторов могут также иметь под стеклом слой пропиленгликоля, который выполняет функцию поглотителя солнечных лучей. Это увеличивает его КПД, обеспечивая оборудованию максимальную производительность вне зависимости от сезона.

Достоинства и недостатки плоских гелиоколлекторов

К главным преимуществам плоских солнечных коллекторов относят:

• Способность к самоочищению в случае выпадения осадков в виде снега или инея;
• Высокие показатели в соотношении «цена/качество», что характерно для южных регионов с теплым климатом;
• Высокий КПД при эксплуатации в летний сезон;
• Сравнительно невысокая стоимость в отличие от других гелиоконструкций.

Основными недостатками таких систем являются:

• Высокие теплопотери, обусловленные конструктивными признаками установок;
• Небольшой КПД при функционировании осенью и зимой;
• Сложности в ходе перевозки и монтажа гелиосистем;
• Максимальные затраты в случае выполнения ремонтных работ;
• Повышенная парусность гелиоустановки.

Сфера применения плоских солнечных коллекторов

Несмотря на недостатки, данный тип гелиосистем используется для сезонного нагрева горячей воды. Плоские гелиоколлекторы используются:

• Для горячего водоснабжения летнего душа;
• Для подогрева воды в бассейне до нужной температуры;
• Для обогрева теплиц.

Вакуумные гелиоколлекторы

Вакуумный солнечный коллектор – это высокотехнологичное комплексное устройство, предназначенное для сбора тепловой солнечной энергии и последующей ее переработки в тепловую энергию, которая используется в быту и промышленных сферах для обеспечения отопления, подогрева воды в системах водоснабжения. Солнечный вакуумный коллектор высокоэффективен и эргономичен, обладает высоким КПД даже в условиях слабой освещенности и низких температур, что дает возможность использовать систему в любое время года. Устройство позволяет перерабатывать в тепло инфракрасное излучение, проникающее сквозь облака и рассеянные лучи. Солнечные коллекторы Oventrop способны даже при отрицательных температурах окружающей среды нагреть воду до ста градусов Цельсия.

Сфера применения вакуумных  солнечных коллекторов

Использование конструкции значительно снижает затраты на отопление в зимний период года и гарантирует бесплатный подогрев воды в летний период года. Солнечный коллектор активно поглощает солнечную энергию и улавливает 98% энергии, когда степень вакуума — 10^—. Системы устанавливают на фасадах, плоских или скатных крышах. При расположении в произвольных местах угол наклона должен находиться в пределах 15-75⁰. Срок эксплуатации – не менее двадцати лет.

Системы широко используются для:

• подогрева воды в бытовых и производственных водопроводах, бассейнах;
• работы отопительных индивидуальных систем;
• обогрев теплиц.

Коллекторы легко включаются в сети водо- и теплоснабжения. Для подключения системы используется станция Regusol X Duo с вмонтированным теплообменником и контроллером, которая благодаря послойному накоплению теплоносителя повышает эффективность всей энергосистемы.

Установка солнечного коллектора

От правильности установки коллектора напрямую зависит эффективность конструкции. Для избегания риска поднятия давления вследствие перегрева воды расчет солнечного коллектора выполняются исключительно в специальных программах. Расчеты производятся с учетом погодных условий в точке размещения коллектора и среднегодового расхода тепла. Мощность солнечного корректора вычисляется исходя из данных о площади, значения инсоляции системы и КПД коллектора.

Перед началом расчетов определяется, будет система круглогодичной или сезонной.

1.  Солнечные корректоры сезонного типа предполагают использование в теплый период года (середина апреля – середина октября). Данная конструкция состоит из бака накопителя и коллектора. Теплоносителем служит вода, которая замерзает при отрицательных температурах, поэтому использование ее в холодную часть года невозможно.
2. Круглогодичные системы могут эффективно использоваться вне зависимости от температурного режима окружающей среды. В конструкции используется незамерзающая эфирная жидкость, которая обеспечивает высокий КПД солнечного коллектора даже в самые холодные дни года.

Вакуумные солнечные коллекторы при грамотной установке и монтаже покрывают до 60% среднестатистической семьи в горячей воде и обеспечивают отопление в период от второй половины весны до середины осени. Например, при установке системы в средних широтах России коллектор площадью в два квадратных метра обеспечивает ежедневный нагрев ста литров воды до 40-60⁰.

Эффективность установки в летний период года значительно выше. За один ясный световой день 1 м² коллектора будет прогревать около восьмидесяти литров воды до температуры + 65⁰. Среднегодовая производительность солнечного коллектора с поглощающей площадью в 3м² будет состоять в диапазоне 500-700 кВт/ч на 1м².

Устройство вакуумного солнечного коллектора

Компания Oventrop предлагает вакуумные солнечные коллекторы с тепловой трубкой. Системы с тепловой трубкой конструктивно напоминают термос: в стеклянную/металлическую трубку большего диаметра вставлена другая, меньшего диаметра. Пространство между ними вакуумированно, что обеспечивает максимально эффективную теплоизоляцию от воздействия внешних температур и минимальные потери на излучение. Вакуумная прослойка позволяет сохранить до 95% поглощенной тепловой энергии.

Все вакуумированные трубки оборудованы внутри медными пластинами поглотителя с эффективно собирающим солнечную энергию гелиотитановым покрытием. Заполненная специальной эфирной жидкостью тепловая труба установлена под поглотителем и присоединена к расположенному в теплообменнике конденсатору. Полученная поглотителем солнечная энергия превращает жидкость в пары, которые поднимаются в конденсатор и отдают тепло коллектору, конденсируется и возвращается в нижнюю часть колбы. Благодаря цикличности создается непрерывный процесс теплообмена.

Система способна вырабатывать значительные температуры и обеспечивает высокий КПД даже при слабой освещенности и t -30 — -45⁰С (в зависимости от вида коллектора с трубками из стекла или металла). Вакуумные солнечные коллекторы просты и недороги в эксплуатации. Специальные соединения конструкции позволяют заменять либо поворачивать трубки в заполненной находящейся под давлением установке.

Солнечные коллекторы. Какие они бывают?

Классический солнечный коллектор представляет собой металлические пластины черного цвета, установленные на крыше дома. Цвет и положение коллектора предполагает максимальное поглощение и накапливание солнечной энергии. Эти металлические пластины помещаются в корпус, изготовленный из стекла или пластмассы. Наклон к южной стороне, при установке позволит увеличить количество поглощаемой радиации. Проще говоря, солнечный коллектор – это миниатюрная теплица, которая накапливает солнечную энергию под стеклянной панелью. Солнечная радиация распределяется по поверхности равномерно, по этому, чем больше площадь коллектора, тем больше энергии будет поглощено.

На сегодняшний день солнечная энергетика развита достаточно обширно, это дает возможность устанавливать солнечные панели различных комплектаций и размеров. Этот аспект позволяет солнечным коллекторам обеспечивать хозяйственные нужды человека, такие как отопление и снабжение горячей водой.

К примеру, существует несколько отдельных видов солнечных коллекторов, которые различаются, в зависимости от температуры, до которой они способны достигать:

• Коллекторы низких температур. Такие коллекторы дают достаточно низкие температуры – не выше 50 С. Такие коллекторы, широко применяются для подогрева воды в бассейнах, и в других случаях, когда не требуется слишком высокая температура воды.
• Коллекторы средних температур. Такой тип коллекторов способен нагревать воду от 50 до 80 С. Зачастую, такой коллектор представляет собой плоскую остекленную пластину, в которой с помощью жидкости происходит теплопередача или же это коллекторы-концентраторы. В последних тепло концентрируется и может использоваться для нагрева воды в жилых секторах.Представлен коллектор-концентратор, в большинстве случаев, вакуумированным трубчатым коллектором
• Коллектор высоких температур. Зачастую имеют форму параболических тарелок. Такое устройство, в большинстве случаев используется большими предприятиями, которые генерируют электричество и распределяют его для городских электросетей

Интегрированный коллектор

Накопительный интегрированный коллектор

На данный момент одним из самых простых видов солнечных коллектором является емкостной коллектор, который еще называются термосифонным коллектором. Такое название, данный генератор получил за счет того, что он одновременно может и аккумулировать тепло и хранить определенное, уже нагретое, количество воды. Такие коллекторы, зачастую используются для начального нагрева воды, которая впоследствии нагревается до необходимой температуры стандартными установками (газовыми, электрическими колонками и т.д.). Такой метод позволяет экономить на потреблении электричества, за счет того, что в бак котла поступает уже подогретая вода.

Рассмотрим основные плюсы такого вида коллекторов. Первое – это, конечно же, экономия на электричестве. Второе – это возможность использовать достаточно дешевую альтернативу солнечной водонагревательной системе. Третьим плюсом стоит отметить простоту использования коллектора – минимум технического обслуживания, за счет отсутствия в нем движущихся частей (насосов и прочего).

Такие коллекторы бывают также «Integrated Collector and Storage», или, проще говоря, интегрированными коллекторами-накопителями. Такой вид коллектора, зачастую представлен одним или несколькими баками, которые заполнены водой. Эти баки помещаются в теплоизоляционный ящик и накрываются стеклянной крышкой. Порою, в этот же ящик помещаются прибор-рефлектор, который позволяет увеличивать солнечное излучение. Принцип действия данного устройства достаточно прост – солнечный свет, проходя через стекло, нагревает воду. Такая простота функционирования обуславливает достаточно не большую цену самого устройства. Однако стоит помнить, что в холодное время года, воду стоит защищать от замерзания, или же сливать.

Плоские коллекторы

Такие коллекторы, пожалуй, самые популярные для использования в бытовых условиях, для нагрева воды и в отопительных системах. Внешне, такое устройство выглядит как обычный металлический ящик. Однако внутри него находиться черная платина, которая поглощает солнечный свет. Крышка у этого ящика должна быть в обязательном порядке, стеклянной или пластмассовой, дабы лучше пропускать солнечную энергию.

Остекление плоского солнечного коллектора может быть прозрачным или матовым. Зачастую, все же, отдается предпочтение матовому остеклению, поскольку такое стекло позволяет пропускать только свет. А также, содержание железа в стекле должно быть очень низким, что бы позволить пропускать большую часть поступающего света, в коллектор. Принцип действия заключается в том, что солнечный свет, попадая на пластину, тепловоспринимающую пластину, которая и вырабатывает тепло. Стекло служит теплоизоляцией, а для повышения КПД коллектора, его стенки прокладывают теплоизолятором. Такая конструкция, позволяет снизить тепловые потери до минимума.

Пластина абсорбента, или же пластина, поглощающая солнечный свет, зачастую окрашена в черный цвет, дабы увеличить количество поглощаемой солнечной энергии, ведь тот факт, то темные тела притягивают ее больше – ни для кого не секрет. Проходя через стекло, и попадая на поглощающую пластину, солнечная радиация превращается в тепловую энергию. Далее, чтобы продолжить процесс, полученное тепло передается тепловому носителю. Тепловым носителем может выступать воздух или жидкость, которые циркулируют в трубах. К сожалению, даже полностью черные поверхности, способны отражать около 10% солнечной радиации, падающей на нее. Дабы избежать этого, абсорбирующие пластины покрываются дополнительно специальным покрытием, которое призвано удерживать солнечный свет попадающие на пластину. Такое покрытие служит дольше обычной краски и позволяет повысить КПД коллектора. В состав такого селективного покрытия входит слой аморфного полупроводника, который наноситься на металлическое основание пластины.

Абсорбирующие пластины изготавливаются из металла, который наилучшим образом проводит тепло. Высокий уровень теплопроводности металла позволит уменьшить теплопотери при передаче переработанной энергии теплоносителю. К списку таких металлов можно причислить медь и алюминий. Разница между ними заключается в том, что медная пластина способна лучше проводить тепло, и более устойчива к коррозиям, в отличии от алюминиевой пластины.

Плоские солнечные коллекторы бывают жидкостными или воздушными. А в зависимости от наличия остекления, и тот и другой вид бывает как остекленным, так и не остекленным.

Жидкостные коллекторы

В солнечных коллекторах этого типа, теплоносителем выступает жидкость. Солнечная энергия, перерабатывается в поглощающей пластине в тепло, и передается жидкости, которая течет по трубам, прикрепленным к пластине. Эти трубы могут идти параллельно друг другу, но на каждой, в обязательном порядке должно быть входное и выходное отверстие. Существует возможность расположение труб в виде змеевика. Такое положение уменьшает количество соединительных отверстий, что, в свою очередь, снижает вероятность протекания. Таким образом, змеевидное расположение обеспечивает более равномерный поток жидкости-теплоносителя. Однако, могут возникать сложности при спуске жидкости перед похолоданием, поскольку в изгибах трубы может остаться жидкость.

Простые системы жидкостных солнечных коллекторов предполагают использование обычной воды, которая сразу же, нагреваясь в коллекторе, поступает пользователю. Такие модели называют «разомкнутыми» или «прямыми» системами. Однако применение таких коллекторов неудобно в регионах с низким температурным режимом. Поскольку, при снижении температуры ниже точки замерзания – необходимо сливать воду. В этот период систему использовать невозможно. Альтернативой является использование незамерзающих жидкостей вместо воды. Этот вид системы жидкостных солнечных коллекторов использует жидкие теплоноситель, который, поглощая тепло, направляется в теплообменник. Зачастую теплообменником является водяной бак, конструкция которого предполагает передачу тепла воде. Такую систему называют «замкнутой» или «непрямой».

Остекление жидкостных коллекторов позволяет нагревать воду для бытовых нужд, и для отопления дома, поскольку их КПД выше, чем у неостекленных аналогов. Неостекленные коллекторы, зачастую используют для нагрева воды в бассейнах. В последних приборах не требуется нагревать температуру до высоких температур. Это позволяет использовать менее дорогие материалы, такие как пластмасса и резина.

Воздушные коллекторы

Теплоносителем в воздушных коллекторах выступает воздух, а он не замерзает и не кипит, в отличие от воды. Этот факт позволяет избежать проблем, которым подвержены жидкостные коллекторы. К тому же, утечка в системе воздушных коллекторов приносит намного меньше трудностей, хотя, конечно же, обнаружить ее достаточно сложно. Стоит помнить, что перед материалами, используемыми в воздушных солнечных коллекторах, не стоят особо сложные эксплуатационные задачи. По этому, в воздушных системах возможно использование более дешевых материалов.

Конструкция воздушных коллекторов, представляет собой сочетание плоских коллекторов. Такой прибор используется в основном для просушки сельскохозяйственной продукции, или же для отопления помещений. Металлические панели и многослойные неметаллические экраны могут послужить поглощающими пластинами в конструкции воздушных коллекторов. Теплоноситель проходит через стенки поглотителя с помощью естественной конвекции, или с помощью специального вентилятора.

Теплопроводимость воздуха, на порядок хуже, чем проводимость тепла, жидкостью. По этому, поглотитель получает значительно меньше тепла от воздуха, чем от жидкости. Вентилятор, присоединенный к поглощающей пластине, позволяет увеличить поток воздуха, таким образом, улучшая теплоотдачу. Однако и в этой конструкции есть свои недостатки. Для работы вентиляторов, необходимо дополнительно использовать электроэнергию, а это, в свою очередь увеличивает затраты на работу системы. В условиях холодного климата, необходимо направлять воздух между поглощающей пластиной и утепленной стенкой коллектора, это позволяет избежать потерь тепла. Но не стоит применять такою циркуляцию, если, все же, воздух в помещении, нагревается на 17 С больше, чем воздух на улице. В этом случае, воздух может спокойно циркулировать без потерь эффективности.

Поговорим о достоинствах воздушных коллекторов. В первую очередь – это простота и надежность. Воздушные коллекторы имеют достаточно простое устройство, благодаря этому снижается уровень необходимости технического обслуживания, при этом увеличивая их безусловную надежность. При достойных условиях эксплуатации, срок службы качественного воздушного коллектора колеблется от 10 до 20 лет. За счет того, что теплоносителем выступает воздух, исключается необходимость использования теплообменника и термоизоляции в холодное время года.

Однако не все так красочно, в сфере солнечных воздухонагревателей. Все дело в том, что применение таких установок распространено исключительно для отопления помещений и просушки сельскохозяйственной продукции, причем, в основном, в развивающих странах. Причиной этому стало то, что существуют некоторые ограничения, для использования в промышленных условиях. Начнем с того, что по сравнению с жидкостными, воздушные коллекторы занимают достаточно большую площадь, за счет низкого уровня удельной теплоемкости. К тому же, требуется оборудовать длинный воздуховод для эффективной работы коллектора. И самая главная трудность – это необходимость использования электроэнергии для прогонки воздуха через функциональные части коллектора. Еще иногда встречаются сложности с аккумулированием самой теплоты. Все эти проблемы, даже в регионах с достаточным количеством солнечных дней, приводит к значительному увеличению стоимости на эксплуатацию и установку воздушных коллекторов.

Принцип действия солнечных коллекторов

Элементарный воздушный коллектор

Воздушные солнечные коллекторы делятся на две группы, в зависимости от способа циркуляции воздуха. В самом простейшем случае, поток теплоносителя (воздуха) в коллекторе проходит как раз под поглотителем. Таким образом, данный коллектор позволяет повысить температуру воздуха, не больше чем на 3-5 С. Причиной такого низкого КПД является потери тепла на конвекцию и излучение.

Любой прозрачный материал, с низкой проводимостью инфракрасного излучения, позволяет снижать уровень теплопотерь, при накрывании им поглотителя. Все дело в том, что поток воздуха, образовывается или под поглотителем, или между поглотителем и данным прозрачным покрытием. Прозрачная крышка (из особого стекла или пластмассы) позволяет не на много снижать уровень излучения тепла с поглотителя. Однако, это снижение конвективных тепловых потерь, может позволить увеличить температуру до 20-50 С. Но и этот параметр будет зависеть от интенсивности солнечной энергии попадающей в коллектор и качества воздушного потока. Как плюс к этому всему, наблюдается, также снижение тепловых потерь на излучение, за счет снижения температуры поглотителя. Но стоит помнит, что при этом происходит еще и снижение возможности абсорбента поглощать энергию, за счет его запыления, в том случае, если поток воздуха проходит с обеих сторон.

Накрытый поглотитель в воздушном коллекторе

Отказ от остекления металлического ящика и теплоизоляции, в некоторых случаях, позволяет существенно снижать затраты. Дело в том, что изготовляется такой коллектор из перфорированного металла черно цвета. Такой материал позволяет улучшать качество теплообмена. Принцип этого процесса заключается в том, что этот металл нагревается достаточно быстро, а вмонтированный вентилятор втягивает теплый воздух, через отверстия в металлических листах. Коллекторы такого типа, достаточно часто используются в жилых домах. Зачастую размеры такого прибора составляют 2,4 м?0,8 м, при этом скорость нагрева воздуха составляет 0,002 м3/с. Даже в солнечный зимний день, температура воздуха, который нагревается в коллекторе, может достигать разницы в 28 ?С по сравнению с наружным. К тому же, стоит учесть, что в значительной мере улучшается качество воздуха, поскольку нагревается непосредственно воздух, поступающий снаружи.

Одним из главных плюсов подобных коллекторов, является тот факт, что они достаточно эффективны. КПД некоторых промышленных моделей может достигать 70%. А их стоимость снижается, за счет уменьшается количество используемых материалов.

Вакуумированный солнечный коллектор

Плоские солнечные коллекторы, изначально создавались для использования в местах с большим количеством солнечной энергии. При плохой погоде, их эффективность достаточно не значительна. Холодная, ветреная, пасмурная погода – не позволяют работать таким коллекторам в полную мощь. Но и это не все – повышенная влажность в значительной мере неблагоприятно сказывается на состоянии внутренних деталей такого коллектора. А это влечет за собой уменьшение срока службы коллектора, а также ухудшение эффективности его работы. Дабы устранить такие недостатки были созданы вакуумированные солнечные коллекторы.

Современные вакуумированные солнечные коллекторы способны нагревать воду, для обеспечения хозяйственных нужд. Принцип действия такого прибора заключается в следующем: солнечная энергия, проходя через наружную трубку, попадает в поглощающую трубку, где и происходит превращение солнечной энергии в тепло. А далее, переработанное тепло передается теплоносителю (жидкости). Сам коллектор представляет собой сочетание определенного количества параллельных рядов стеклянных трубок. К каждой из этих трубок прикрепляется трубчатый поглотитель с селективным покрытием (аналог пластины-поглатителя в вышеописанных плоских коллекторах). Нагретая в коллекторе жидкость поступает в бак накопитель, и уже там отдает все полученное тепло воде.

Трубки в вакуумированном коллекторе можно менять. Добавлять или даже убирать, в зависимости от необходимости. Это позволяет называть такие коллекторы модульными. Но стоит помнить, что между трубками коллектора должен быть вакуум, что бы уменьшить потери тепла в процессе конвекции. Однако, радиационная потеря тепла остается. Уточним, что радиационная потеря тепла – это то тепло, которое идет на нагревание поверхностей рабочих частей коллектора. Но не стоит думать, что эти потери существенно повлияют на эффективность работы коллектора. Радиационная потеря достаточно мала, по этому можно уверенно считать, что рабочие характеристики вакуумированного коллектора достаточно велики.

На данный момент, создано большое количество вакуумированных коллекторов, которые имеют различные комплектации, а, следовательно, и разные эксплуатационные характеристики и особенности.

Создание вакуумированного коллектора – это достаточно сложный и трудоемкий процесс. Особенные трудности вызывает запайка оболочки коллектора. Проблема заключается в том, что по сей день не найдено достаточно эффективного метода создания эффективной высоковакуумной системы, при не больших затратах.

Стоит помнить, что такие вакуумированные коллекторы достаточно эффективны, по сравнению с обычными плоскими коллекторами. Все дело в том, что эффективность работы вакуумированного коллектора не зависит от качества радиации, т.е. как в условиях прямой, так и рассеянной радиации, данный коллектор работает одинаково эффективно. К тому же, вакуумное строение коллектора позволяет свести к минимуму потери тепла. Помимо всего вышесказанного, такие приборы достаточно долго и качественно служат, полностью обеспечивая все хозяйственные нужды человека.

Концентраторы

Фокусирующий солнечный коллектор

Концентраторы или же коллекторы отличаются от предыдущих описанных коллекторов тем, что их принцип действия заключается в концентрации солнечных лучей. Делается это за счет зеркальных поверхностей, которые направляют солнечную энергию конкретно на поглотители. Температура, которая обеспечивается концентраторами значительно выше, чем максимальная температура плоских коллекторов. Но стоит помнить, что концентраторы могут воспринимать исключительно прямую солнечную радиацию, по этому. В пасмурную погоду их использование не возможно. Такой тип коллекторов-концентраторов, особенно эффективен в регионах близких к экватору и в пустынных районах с большим количеством солнечных дней.

Для более эффективной работы концентратора, используется специальный прибор, который отслеживает направление солнечных лучей и поворачивает прибор к солнцу. В зависимости от оси, по которой может вращаться, такой коллектор различают одноосные и двуосные следящие устройства. Первые предполагают вращение устройства с востока на запад, а вторые, предполагают поворот устройства во все четыре стороны света, для того что бы точно отслеживать направление солнца в течение всего года. Данные коллекторы-концентраторы, в основном используются в промышленных условиях. Причиной этому стала достаточно большая стоимость этого устройства, а также необходимость постоянного технического обслуживания. Для бытового применения, они просто не приемлемы.

Солнечные печи и дистилляторы.

Солнечная печь

Помимо всех вышеописанных приборов, существуют также приборы, которые имеют достаточно простую структуру, и узкую сферу применения. К примеру, такие приборы могут выступать в роли солнечной печи, для приготовления пищи, или солнечного дистиллятора – прибора достаточно дешево очищающего воду любого состояния.

Поговорим про солнечные печи. Они достаточно просты, как при эксплуатации, таки при изготовлении. Солнечные печи представляют собой достаточно хорошо теплоизолированную коробку, которая покрыта материалом, отражающим свет (фольгой, например). Эта коробка накрывается стеклом и оборудована внешним отражателем. Кастрюля черного цвета послужит поглотителем, поскольку может намного быстрее нагреваться. Такие печи, можно использовать для стерилизации воды, при кипении.

Что касается солнечных дистилляторов, то они могут в результате своей работы предоставлять дистиллированную воду достаточно дешево, притом, что брать воду, можно практически из любого источника. Принцип работы солнечного дистиллятора лежит в основе процесса испарения, а сам прибор использует солнечную энергию, с целью ускорить этот процесс. За день работы, небольшой солнечный дистиллятор может произвести около 10 литров идеально чистой воды.

На данный момент солнечная энергия используется достаточно обширно. Одним из самых эффективных примеров его использования является метод нагрева воды солнечной энергией. Несколько миллионов жителей нашей планеты, уже достаточно долго и давно используют солнечные коллекторы для обеспечения своих нужд. Такие приборы достаточно эффективны, не требуют особых затрат на эксплуатацию, к тому же не приносят вреда окружающей среде.

Устройство и установка солнечного вакуумного коллектора

Энергия солнца является экологически чистым, универсальным и дешевым источником энергии, по сравнению с традиционными источниками. Рост интереса к этому виду энергии обусловлен, с одной стороны, постоянным ростом цен на топливо ( природный газ и нефть), с другой стороны -ужесточением контроля и норм по выбросу вредных веществ в окружающую среду.

Солнечные коллекторы, это, безусловно, самый зеленый способ производства горячей воды. Солнечные водонагреватели, как правило, используется в сочетании с традиционными нагревателями, так как погода влияет на эффективность нагрева воды. Традиционные нагреватели лишь подстраховывают солнечные водонагреватели, в зимние и пасмурные дни.

Вакуумный солнечный коллектор (солнечный водонагреватель) используется с целью сбора солнечной энергии и преобразованием её в тепловую энергию. Солнечный коллектор состоит из отдельных вакуумных трубок, которые располагаются параллельно друг другу. Вместе с теплосборником, креплением и рамой они формируют солнечный вакуумный коллектор.

Конструкция вакуумных трубок похожа на конструкцию термоса: одна трубка вставлена в другую с большим диаметром. Между ними вакуум, который представляет совершенную термоизоляцию. Внутренняя трубка покрыта специальным селективным слоем, который хорошо абсорбирует (поглощает) солнечную энергию а вакуум препятствует потерям тепла. Медная трубка запаяна и содержит небольшой объем легкокипящей жидкости.

Под воздействием тепла жидкость испаряется и забирает тепло вакуумной трубки. Пары поднимаются в верхнюю часть – наконечник, где конденсируются и передают тепло теплоносителю основного контура (незамерзающей жидкости). Конденсат стекает вниз, и процесс «испарения–конденсации» повторяется.

Вакуумные трубки сделаны из высококачественного, сверхпрочного боросиликатного стекла, что обеспечивает защиту их от града и механических повреждений. Данная трубка устойчива к замораживанию и работоспособна без повреждений до -50°С. Испарение жидкости начинается при достижении температуры внутри трубки +30°С.

Солнечные коллекторы с вакуумными трубками в зависимости от давления и использования делятся на :

— Солнечный коллектор система без давления;

— Солнечный коллектор система под давлением;

— Солнечный коллектор одноконтурный;

— Солнечный коллектор двухконтурный;

— Солнечный водонагреватель, сплит-система;

— Солнечный коллектор всесезонный.

За счёт солнечной энергии такая система способна обеспечивать до 100 % ежедневной потребности в ГВС в летний период. За счёт вакуума потери тепла в атмосферу минимальные.

Солнечный коллектор системы без давления является самой простой системой ГСВ , не нуждается в постоянной подкачке воды (заправляется периодически), так как расположен выше точки разбора воды.

Внимание: солнечный коллектор с вакуумными трубками системы без давления эксплуатируется только в теплое время года (при положительной температуре окружающей среды), на зимний период воду из системы необходимо сливать.

Такие коллекторы используются для обеспечения горячего водоснабжения в загородных домах и дачах и пансионатах при условии потребления воды только при положительных температурах наружного воздуха.

Место установки солнечного коллектора -крыша дома и других строений (плоская / скатная)

Емкостной бак для воды двухслойный. Внешний слой сделан из нержавеющей или окрашенной стали, диаметр 460 мм. Внутренний слой — из нержавеющей стали 0,41 мм толщиной, диаметром 360 мм. Между стенками бака в качестве утеплителя используется полиуретан 50 мм толщиной. Подпорная рама металлическая с гальваническим покрытием. Электронагреватель установлен в баке для воды и включается, когда для подогрева воды недостаточно солнечной энергии. Контроллер осуществляет интеллектуальный контроль и автоматическую работу системы: регулирует уровень воды в баке (открывает клапан подачи воды из водопровода), обеспечивает поддержание заданных параметров температуры нагрева жидкости в баке (включает электронагреватель при недостаточности нагрева воды).

Данная система отличается от рассмотренной выше конструкцией бака солнечного проточного водонагревателя.

Бак проточного водонагревателя на солнечном коллекторе двухконтурный, и является конструкцией бак в баке. Между стенками внутреннего и внешнего баков находиться теплоизолятор. В середине внутреннего бака находится медный змеевик, через который проходит подогреваемая вода из водопроводной сети. Концы этого змеевика выведены наружу с разных сторон бака. Внутренний бак заполняется водой или антифризом, который подогревается всё теми же вакуумными трубками с тепловыми стержнями. Уровень воды или теплоносителя в баке поддерживается автоматически контроллером.

Принцип работы проточного водонагревателя:

Вакуумные трубки с тепловыми стержнями нагревают теплоноситель внутри бака, вокруг змеевика. Эта вода используется только, как внешний теплоноситель для змеевика. Когда потребитель открывает кран горячей воды, то она, под давлением водопроводной сети, проходит через множество витков змеевика и разогревается.

Преимущества водонагревателя:

1) При нагреве воды внутри бака — система готова к работе

2) Горячая вода из бака не расходуется и постоянно подогревается трубками коллектора (расходуется вода внутри змеевика), нет перерывов в работе нагревателя

3) Не требуется располагать водонагреватель выше точек потребления горячей воды

4) При использовании антифризов для заполнения внутреннего бака, водонагреватель становится все сезонным.

Сплит-система состоит из:

-солнечного коллектора с вакуумными трубками, внутри которых находится медный нагревательный элемент,

-насосной станции,

-контроллера,

-расширительного бачка,

-датчиков,

-бака для воды с двумя теплообменниками, ТЭНом.

Характеристика Солнечной водонагревательной Сплит- системы :

1. Солнечный коллектор отделен от водяного бака, бак может быть установлен в любом месте;

2. Солнечный коллектор может быть установлен на зданиях различными способами и стилями;

3. Применяет U-образные вакуумные трубы солнечного коллектора, использует антифриз для преобразования тепла с высоким антифризным эффектом;

4. Интеллектуальная система контроля, надежная и удобная;

5. Хранение большого объема воды, достаточный поток воды;

6. Многофункциональный интерфейс отопительной системы может быть соединен с дополнительным ресурсом отопления, работающий не на солнечной энергии.

7. Возможность эксплуатации в любое время года;

8. Возможность работы в регионах с умеренным климатом, в том числе в зимний период, при низких температурах;

Внимание: сплит-система не является полной заменой традиционно применяемым системам отопления, а используется для предварительного нагрева теплоносителя в системе отопления.

Количество вырабатываемой солнечным коллектором тепловой энергии зависит в основном от угла наклона и ориентации установки. Критерием ориентации является азимут.

Угол наклона – это угол между горизонталью и батареей. При установке на скатной крыше угол наклона задается скатом кровли. Наибольшее количество энергии воспринимается панелью коллектора при расположении его плоскости под прямым углом к направлению инсоляции. Поскольку угол инсоляции зависит от времени суток и года, ориентацию плоскости коллектора следует выполнять в соответствии с высотой Солнца в период поступления наибольшего количества солнечной энергии.

На практике углы наклона принимаются между 30 и 45º.

Азимут описывает отклонение плоскости коллектора от направления на юг; если плоскость коллектора ориентирована на юг, то азимут = 0º.

Самого высокого коэффициента энергоотдачи (КПД) солнечной установки в Санкт-Петербурге и Ленинградской области можно добиться при ее расположении в южном направлении с наклоном 30-35º к горизонтали.

Важной частью гелиоустановки является поддерживающая конструкция для солнечных коллекторов. Она обеспечивает правильный угол наклона, а также необходимую жесткость конструкции. Поддерживающие конструкции с солнечными модулями должны выдерживать порывы ветра и другие неблагоприятные воздействия окружающей среды.

Принцип работы воздушного солнечного коллектора

Воздушный солнечный коллектор – оборудование для вентиляции и отопления строений различного назначения, работающее исключительно на солнечной энергии. Воздушные солнечные коллекторы Solar Fox делятся на два типа по своему назначению: для отопления и вентиляции (комплектующие для обоих типов входят в набор каждого коллектора). Но при этом устройства солнечной вентиляции и солнечного отопления незначительно отличаются принципом работы и спецификой монтажа.

Оглавление

1. Как работают приборы Solar Fox для отопления
2. Как работают солнечные устройства для вентиляции
3. Задачи, которые решают воздушные солнечные коллекторы

Как работает солнечный коллектор Solar Fox при отоплении

Как работают приборы солнечного отопления?

1. При попадании солнечных лучей на лицевую сторону коллектора, гелиоколлектор нагревается.
2. Солнечная панель вырабатывает ток и запускает вентилятор.
3. Через входные отверстия в коллектор из помещения втягивается воздух.
4. Воздух прогревается в гелиоколлекторе, его температура при этом поднимается на 10-40ºС.
5. Вентилятор нагнетает прогретый воздух в комнаты.
6. Разогретые воздушные массы вытесняют холодный воздух, который отводится через естественные зазоры или вытяжное отверстие.

Механический выключатель дает возможность отключать устройство, если отопление помещений не требуется. Обратный клапан, входящий в комплектацию коллектора, не позволяет теплым воздушным массам покидать помещение.
Как работают приборы солнечного отопления, зависит от соблюдения рекомендаций по расположению устройств.
При выборе места расположения учитывается количество падающей тени. Оптимальное положение для крепления коллектора – южная стена. Допустим монтаж на юго-восточной или юго-западной стороне. Рекомендуется горизонтальное расположение коллектора, но возможно и вертикальное размещение устройства.

Как работает вентиляция солнечными коллекторами Solar Fox

Как работают устройства солнечной вентиляции?

1. Солнечные лучи попадают на лицевую сторону коллектора, гелиоприемник нагревается.
2. Солнечная панель вырабатывает ток, включается вентилятор, который забирает воздух с улицы, через специальное отверстие. Внутри коллектора установлен фильтр, который дополнительно очищает воздух.
3. Воздух прогревается в гелиоприемнике и нагнетается внутрь помещения.
4. Возникает принудительная циркуляция воздушных масс в комнатах, за счет чего углекислый газ удаляется через естественные щели или специально предусмотренное выходное отверстие.

Существует несколько схем крепления воздушных солнечных коллекторов. Устройство можно разместить на стене или крыше. Схема крепления выбирается, исходя из характеристик объекта и пожеланий клиента. В любом случае обеспечивается качественное вентилирование и дополнительный прогрев помещений.

Задачи, которые решает солнечный коллектор

Воздушный солнечный коллектор подбирается исходя из целей клиента и площади дома. Многообразие отопительных и вентиляционных моделей позволяет найти эффективное решение для:

1. Жилых построек: домов, дач, загородных коттеджей сезонного или постоянного проживания, времянок.
2. Хозяйственных помещений: гаражей, бань, подвалов, чердаков, погребов, складов, ангаров, овощехранилищ.
3. Объектов специального назначения: оранжерей, питомников, теплиц.

Принцип действия воздушных солнечных коллекторов прост и понятен, при этом устройства способны заменить традиционное электрическое оборудование: кондиционеры, конвекторы, осушители воздуха (зависит от типа помещения). С помощью коллекторов с успехом решаются следующие задачи:

Установление в помещении здорового микроклимата: поддержание оптимального температурно-влажностного режима, комфортного для человека, животных, растений.
Создание дополнительного отопления, в том числе в домах временного проживания, на сезонных объектах, не электрифицированных зданиях.
Полноценный воздухообмен и вентилирование: постоянный приток свежего, чистого и теплого воздуха и удаление углекислого газа, неприятных запахов, застоявшихся воздушных масс.

Полезная информация о вентиляции и отоплении

Варианты применения солнечных устройств обогрева и вентиляции

Дилеры компании Solar Fox

Если вы хотите сотрудничать с производителем

Солнечные технологии отопления и охлаждения | Возобновляемое отопление и охлаждение: преимущество тепловой энергии

Солнечные тепловые технологии поглощают солнечное тепло и передают его на полезные цели, такие как отопление зданий или водоснабжение. Используется несколько основных типов гелиотермических технологий:

В дополнение к солнечным тепловым технологиям, указанным выше, такие технологии, как солнечные фотоэлектрические модули , могут производить электричество, а здания могут быть спроектированы так, чтобы улавливать пассивных солнечных батарей .

Солнечная энергия считается возобновляемым ресурсом, потому что она постоянно поступает на Землю от Солнца. Посетите веб-сайт EPA Clean Energy, чтобы узнать больше о нетепловых солнечных технологиях, а также о преимуществах и влиянии солнечной энергии на окружающую среду.

---

Солнечные коллекторы неглазурованные

Неглазурованный солнечный коллектор на крыше бассейна и фитнес-центра.
Кредит: Альберт Нуньес, NREL 10651

Неглазурованный солнечный коллектор — одна из самых простых форм солнечной тепловой технологии.Теплопроводящий материал, обычно темный металл или пластик, поглощает солнечный свет и передает энергию жидкости, проходящей через теплопроводную поверхность или за ней. Этот процесс похож на то, как садовый шланг, лежащий на открытом воздухе, поглощает солнечную энергию и нагревает воду внутри шланга.

Эти коллекторы описываются как «неглазурованные», потому что они не имеют стеклянного покрытия или «остекления» на коллекторной коробке для улавливания тепла. Отсутствие остекления создает компромисс. Неглазурованные солнечные коллекторы просты и недороги, но, не имея возможности удерживать тепло, они теряют тепло обратно в окружающую среду и работают при относительно низких температурах.Таким образом, неглазурованные коллекторы обычно лучше всего работают с небольшими или умеренными системами отопления или в качестве дополнения к традиционным системам отопления, где они могут снизить топливную нагрузку за счет предварительного нагрева воды или воздуха.

Солнечные коллекторы для обогрева бассейнов — это наиболее часто используемая неглазурованная солнечная технология в США. В этих устройствах часто используются черные пластиковые трубчатые панели, установленные на крыше или другой опорной конструкции. Водяной насос обеспечивает циркуляцию воды в бассейне непосредственно через трубчатые панели, а затем возвращает воду в бассейн с более высокой температурой.Хотя эти коллекторы используются в основном для обогрева бассейнов, они также могут предварительно нагревать большие объемы воды для других коммерческих и промышленных применений.

Как это работает

1. Солнечный свет: Солнечный свет попадает на темный материал в коллекторе, который нагревается.
2. Циркуляция: Холодная жидкость (вода) или воздух циркулирует через коллектор, поглощая тепло.
3. Использование: Более теплая жидкость используется для таких применений, как обогрев бассейна.

Узнайте больше о неглазурованных солнечных коллекторах

Начало страницы

Солнечные коллекторы Transpired

На южной стене этого склада установлен солнечный коллектор.
Кредит: Управление энергоэффективности и возобновляемых источников энергии Министерства энергетики США

Солнечные коллекторы прозрачного воздуха обычно состоят из перфорированного металлического облицовочного материала темного цвета, установленного на существующей стене на южной стороне здания.Вентилятор втягивает наружный воздух через перфорацию в пространство за металлической обшивкой, где воздух нагревается до температуры на 30–100 ° F выше температуры окружающего воздуха. Затем вентилятор втягивает воздух в здание, где он распределяется через систему вентиляции здания.

Солнечный коллектор — это проверенная, но все еще развивающаяся технология солнечного отопления. Этот вид техники лучше всего подходит для обогрева воздуха и вентиляции помещений. Его также можно применять в различных производственных и сельскохозяйственных целях, например, для сушки сельскохозяйственных культур.

Как это работает

1. Солнечный свет: Солнечный свет попадает на темную перфорированную металлическую облицовку, которая нагревается.
2. Циркуляция: Циркуляционный вентилятор втягивает воздух через отверстия за металлической обшивкой, нагревая воздух, который затем втягивается в здание для распределения.

Подробнее о солнечных коллекторах воздуха Transpired

Начало страницы

Плоские солнечные коллекторы

Набор плоских солнечных коллекторов на крыше школы.
Кредит: Джо Райан, NREL 19690

Большинство плоских коллекторов состоят из медных трубок и других теплопоглощающих материалов внутри изолированного каркаса или корпуса, покрытого прозрачным стеклом (стеклом). Теплопоглощающие материалы могут иметь специальное покрытие, которое поглощает тепло более эффективно, чем поверхность без покрытия.

Плоские остекленные коллекторы могут эффективно работать в более широком диапазоне температур, чем неглазурованные коллекторы. Плоские коллекторы часто используются в дополнение к традиционным водогрейным котлам, предварительно нагревая воду, чтобы снизить потребность в топливе.Они также могут быть эффективны для обогрева помещений. Используя систему теплообмена, они могут надежно производить горячий воздух для больших зданий в светлое время суток.

Как это работает

1. Солнечный свет: Солнечный свет проходит через стекло и попадает на темный материал внутри коллектора, который нагревается.
2. Отражение тепла: Прозрачный стеклянный или пластиковый корпус задерживает тепло, которое в противном случае могло бы излучаться. Это похоже на то, как теплица улавливает тепло внутри.
3. Циркуляция: Холодная вода или другая жидкость циркулирует через коллектор, поглощая тепло.

Подробнее о плоских солнечных коллекторах

Начало страницы

Солнечные коллекторы с вакуумными трубками

Вакуумный трубчатый солнечный коллектор на крыше.
Кредит: NREL PIX 09501

Вакуумные трубчатые коллекторы представляют собой тонкие медные трубки, наполненные жидкостью, например водой, помещенные внутри более крупных герметичных прозрачных стеклянных или пластиковых трубок.

Вакуумные трубки более эффективно используют солнечную энергию и могут производить более высокие температуры, чем плоские коллекторы, по нескольким причинам. Во-первых, конструкция трубки увеличивает доступную для солнца площадь поверхности, эффективно поглощая прямой солнечный свет под разными углами. Во-вторых, трубки также имеют частичный вакуум внутри корпуса из прозрачного стекла, что значительно снижает потери тепла во внешнюю среду.

Как это работает

1. Солнечный свет: Солнечный свет попадает в темный цилиндр, эффективно нагревая его под любым углом.
2. Отражение тепла: Прозрачный стеклянный или пластиковый корпус задерживает тепло, которое в противном случае могло бы излучаться. Это похоже на то, как теплица улавливает тепло внутри.
3. Конвекция: Медная трубка, проходящая через каждый цилиндр, поглощает накопленное тепло цилиндра, в результате чего жидкость внутри трубки нагревается и поднимается к верхней части цилиндра.
4. Циркуляция: Холодная вода циркулирует через верхнюю часть цилиндров, поглощая тепло.

Системы с вакуумированными трубками обычно дороже плоских коллекторов, но они более эффективны и могут обеспечивать более высокие температуры. Вакуумные трубы могут надежно производить очень горячую воду для периодического нагрева воды или нагрева воды по запросу, а также для многих промышленных процессов, и они могут производить достаточно тепла для решения практически любых задач отопления или охлаждения помещений.

Подробнее о солнечных коллекторах с вакуумными трубками

Начало страницы

Концентрирующие солнечные системы

Этот набор концентрирующих солнечных коллекторов с параболическим желобом на крыше обеспечивает технологическое тепло для винодельни.Эти коллекторы имеют уникальную конструкцию, которая позволяет им вырабатывать не только тепло, но и электричество.
Кредит: SunWater Solar

Концентрирующие солнечные системы работают, отражая и направляя солнечную энергию с большой площади на маленькую. Меньшие светоотражающие решетки в форме чаши могут производить воду с температурой в несколько сотен градусов для промышленных или сельскохозяйственных процессов или для нагрева больших объемов воды, таких как бассейны курортных комплексов. Некоторые массивы работают с длинными параболическими желобами, которые концентрируют солнечный свет на трубе, проходящей по длине желоба, по которой переносится теплоноситель.Даже в более крупных системах используются поля зеркал для отражения солнечного света на центральную башню. Эти типы массивов производят пар высокого давления или другие перегретые жидкости для различных видов деятельности, от теплоемкой химической обработки до выработки электроэнергии.

Как это работает

1. Солнечный свет: Солнечный свет попадает на отражающий материал (т. Е. На зеркальную поверхность), обычно в форме желоба (показанного здесь) или тарелки.
2. Отражение солнца: Отражающий материал перенаправляет солнечный свет в одну точку (для тарелки) или трубу (для желоба).
3. Циркуляция: Холодная вода или специальный теплоноситель циркулирует по трубе, поглощая тепло.

Концентрационные системы способны производить чрезвычайно горячие жидкости для различных процессов, и они могут производить относительно большое количество энергии на каждый вложенный доллар. Однако эти системы, как правило, намного больше и сложнее, чем другие типы солнечных коллекторов, описанных выше, и имеют более высокую общую стоимость. Таким образом, концентрированная солнечная технология имеет тенденцию быть наиболее эффективной для крупномасштабных высокотемпературных применений, хотя более низкотемпературные применения могут по-прежнему быть рентабельными при определенных обстоятельствах.

Узнайте больше о концентрирующих солнечных системах

Начало страницы

Солнечные технологии отопления и охлаждения | Возобновляемое отопление и охлаждение: преимущество тепловой энергии

Солнечные тепловые технологии поглощают солнечное тепло и передают его на полезные цели, такие как отопление зданий или водоснабжение. Используется несколько основных типов гелиотермических технологий:

В дополнение к солнечным тепловым технологиям, указанным выше, такие технологии, как солнечные фотоэлектрические модули , могут производить электричество, а здания могут быть спроектированы так, чтобы улавливать пассивных солнечных батарей .

Солнечная энергия считается возобновляемым ресурсом, потому что она постоянно поступает на Землю от Солнца. Посетите веб-сайт EPA Clean Energy, чтобы узнать больше о нетепловых солнечных технологиях, а также о преимуществах и влиянии солнечной энергии на окружающую среду.

---

Солнечные коллекторы неглазурованные

Неглазурованный солнечный коллектор на крыше бассейна и фитнес-центра.
Кредит: Альберт Нуньес, NREL 10651

Неглазурованный солнечный коллектор — одна из самых простых форм солнечной тепловой технологии.Теплопроводящий материал, обычно темный металл или пластик, поглощает солнечный свет и передает энергию жидкости, проходящей через теплопроводную поверхность или за ней. Этот процесс похож на то, как садовый шланг, лежащий на открытом воздухе, поглощает солнечную энергию и нагревает воду внутри шланга.

Эти коллекторы описываются как «неглазурованные», потому что они не имеют стеклянного покрытия или «остекления» на коллекторной коробке для улавливания тепла. Отсутствие остекления создает компромисс. Неглазурованные солнечные коллекторы просты и недороги, но, не имея возможности удерживать тепло, они теряют тепло обратно в окружающую среду и работают при относительно низких температурах.Таким образом, неглазурованные коллекторы обычно лучше всего работают с небольшими или умеренными системами отопления или в качестве дополнения к традиционным системам отопления, где они могут снизить топливную нагрузку за счет предварительного нагрева воды или воздуха.

Солнечные коллекторы для обогрева бассейнов — это наиболее часто используемая неглазурованная солнечная технология в США. В этих устройствах часто используются черные пластиковые трубчатые панели, установленные на крыше или другой опорной конструкции. Водяной насос обеспечивает циркуляцию воды в бассейне непосредственно через трубчатые панели, а затем возвращает воду в бассейн с более высокой температурой.Хотя эти коллекторы используются в основном для обогрева бассейнов, они также могут предварительно нагревать большие объемы воды для других коммерческих и промышленных применений.

Как это работает

1. Солнечный свет: Солнечный свет попадает на темный материал в коллекторе, который нагревается.
2. Циркуляция: Холодная жидкость (вода) или воздух циркулирует через коллектор, поглощая тепло.
3. Использование: Более теплая жидкость используется для таких применений, как обогрев бассейна.

Узнайте больше о неглазурованных солнечных коллекторах

Начало страницы

Солнечные коллекторы Transpired

На южной стене этого склада установлен солнечный коллектор.
Кредит: Управление энергоэффективности и возобновляемых источников энергии Министерства энергетики США

Солнечные коллекторы прозрачного воздуха обычно состоят из перфорированного металлического облицовочного материала темного цвета, установленного на существующей стене на южной стороне здания.Вентилятор втягивает наружный воздух через перфорацию в пространство за металлической обшивкой, где воздух нагревается до температуры на 30–100 ° F выше температуры окружающего воздуха. Затем вентилятор втягивает воздух в здание, где он распределяется через систему вентиляции здания.

Солнечный коллектор — это проверенная, но все еще развивающаяся технология солнечного отопления. Этот вид техники лучше всего подходит для обогрева воздуха и вентиляции помещений. Его также можно применять в различных производственных и сельскохозяйственных целях, например, для сушки сельскохозяйственных культур.

Как это работает

1. Солнечный свет: Солнечный свет попадает на темную перфорированную металлическую облицовку, которая нагревается.
2. Циркуляция: Циркуляционный вентилятор втягивает воздух через отверстия за металлической обшивкой, нагревая воздух, который затем втягивается в здание для распределения.

Подробнее о солнечных коллекторах воздуха Transpired

Начало страницы

Плоские солнечные коллекторы

Набор плоских солнечных коллекторов на крыше школы.
Кредит: Джо Райан, NREL 19690

Большинство плоских коллекторов состоят из медных трубок и других теплопоглощающих материалов внутри изолированного каркаса или корпуса, покрытого прозрачным стеклом (стеклом). Теплопоглощающие материалы могут иметь специальное покрытие, которое поглощает тепло более эффективно, чем поверхность без покрытия.

Плоские остекленные коллекторы могут эффективно работать в более широком диапазоне температур, чем неглазурованные коллекторы. Плоские коллекторы часто используются в дополнение к традиционным водогрейным котлам, предварительно нагревая воду, чтобы снизить потребность в топливе.Они также могут быть эффективны для обогрева помещений. Используя систему теплообмена, они могут надежно производить горячий воздух для больших зданий в светлое время суток.

Как это работает

1. Солнечный свет: Солнечный свет проходит через стекло и попадает на темный материал внутри коллектора, который нагревается.
2. Отражение тепла: Прозрачный стеклянный или пластиковый корпус задерживает тепло, которое в противном случае могло бы излучаться. Это похоже на то, как теплица улавливает тепло внутри.
3. Циркуляция: Холодная вода или другая жидкость циркулирует через коллектор, поглощая тепло.

Подробнее о плоских солнечных коллекторах

Начало страницы

Солнечные коллекторы с вакуумными трубками

Вакуумный трубчатый солнечный коллектор на крыше.
Кредит: NREL PIX 09501

Вакуумные трубчатые коллекторы представляют собой тонкие медные трубки, наполненные жидкостью, например водой, помещенные внутри более крупных герметичных прозрачных стеклянных или пластиковых трубок.

Вакуумные трубки более эффективно используют солнечную энергию и могут производить более высокие температуры, чем плоские коллекторы, по нескольким причинам. Во-первых, конструкция трубки увеличивает доступную для солнца площадь поверхности, эффективно поглощая прямой солнечный свет под разными углами. Во-вторых, трубки также имеют частичный вакуум внутри корпуса из прозрачного стекла, что значительно снижает потери тепла во внешнюю среду.

Как это работает

1. Солнечный свет: Солнечный свет попадает в темный цилиндр, эффективно нагревая его под любым углом.
2. Отражение тепла: Прозрачный стеклянный или пластиковый корпус задерживает тепло, которое в противном случае могло бы излучаться. Это похоже на то, как теплица улавливает тепло внутри.
3. Конвекция: Медная трубка, проходящая через каждый цилиндр, поглощает накопленное тепло цилиндра, в результате чего жидкость внутри трубки нагревается и поднимается к верхней части цилиндра.
4. Циркуляция: Холодная вода циркулирует через верхнюю часть цилиндров, поглощая тепло.

Системы с вакуумированными трубками обычно дороже плоских коллекторов, но они более эффективны и могут обеспечивать более высокие температуры. Вакуумные трубы могут надежно производить очень горячую воду для периодического нагрева воды или нагрева воды по запросу, а также для многих промышленных процессов, и они могут производить достаточно тепла для решения практически любых задач отопления или охлаждения помещений.

Подробнее о солнечных коллекторах с вакуумными трубками

Начало страницы

Концентрирующие солнечные системы

Этот набор концентрирующих солнечных коллекторов с параболическим желобом на крыше обеспечивает технологическое тепло для винодельни.Эти коллекторы имеют уникальную конструкцию, которая позволяет им вырабатывать не только тепло, но и электричество.
Кредит: SunWater Solar

Концентрирующие солнечные системы работают, отражая и направляя солнечную энергию с большой площади на маленькую. Меньшие светоотражающие решетки в форме чаши могут производить воду с температурой в несколько сотен градусов для промышленных или сельскохозяйственных процессов или для нагрева больших объемов воды, таких как бассейны курортных комплексов. Некоторые массивы работают с длинными параболическими желобами, которые концентрируют солнечный свет на трубе, проходящей по длине желоба, по которой переносится теплоноситель.Даже в более крупных системах используются поля зеркал для отражения солнечного света на центральную башню. Эти типы массивов производят пар высокого давления или другие перегретые жидкости для различных видов деятельности, от теплоемкой химической обработки до выработки электроэнергии.

Как это работает

1. Солнечный свет: Солнечный свет попадает на отражающий материал (т. Е. На зеркальную поверхность), обычно в форме желоба (показанного здесь) или тарелки.
2. Отражение солнца: Отражающий материал перенаправляет солнечный свет в одну точку (для тарелки) или трубу (для желоба).
3. Циркуляция: Холодная вода или специальный теплоноситель циркулирует по трубе, поглощая тепло.

Концентрационные системы способны производить чрезвычайно горячие жидкости для различных процессов, и они могут производить относительно большое количество энергии на каждый вложенный доллар. Однако эти системы, как правило, намного больше и сложнее, чем другие типы солнечных коллекторов, описанных выше, и имеют более высокую общую стоимость. Таким образом, концентрированная солнечная технология имеет тенденцию быть наиболее эффективной для крупномасштабных высокотемпературных применений, хотя более низкотемпературные применения могут по-прежнему быть рентабельными при определенных обстоятельствах.

Узнайте больше о концентрирующих солнечных системах

Начало страницы

Солнечные технологии отопления и охлаждения | Возобновляемое отопление и охлаждение: преимущество тепловой энергии

Солнечные тепловые технологии поглощают солнечное тепло и передают его на полезные цели, такие как отопление зданий или водоснабжение. Используется несколько основных типов гелиотермических технологий:

В дополнение к солнечным тепловым технологиям, указанным выше, такие технологии, как солнечные фотоэлектрические модули , могут производить электричество, а здания могут быть спроектированы так, чтобы улавливать пассивных солнечных батарей .

Солнечная энергия считается возобновляемым ресурсом, потому что она постоянно поступает на Землю от Солнца. Посетите веб-сайт EPA Clean Energy, чтобы узнать больше о нетепловых солнечных технологиях, а также о преимуществах и влиянии солнечной энергии на окружающую среду.

---

Солнечные коллекторы неглазурованные

Неглазурованный солнечный коллектор на крыше бассейна и фитнес-центра.
Кредит: Альберт Нуньес, NREL 10651

Неглазурованный солнечный коллектор — одна из самых простых форм солнечной тепловой технологии.Теплопроводящий материал, обычно темный металл или пластик, поглощает солнечный свет и передает энергию жидкости, проходящей через теплопроводную поверхность или за ней. Этот процесс похож на то, как садовый шланг, лежащий на открытом воздухе, поглощает солнечную энергию и нагревает воду внутри шланга.

Эти коллекторы описываются как «неглазурованные», потому что они не имеют стеклянного покрытия или «остекления» на коллекторной коробке для улавливания тепла. Отсутствие остекления создает компромисс. Неглазурованные солнечные коллекторы просты и недороги, но, не имея возможности удерживать тепло, они теряют тепло обратно в окружающую среду и работают при относительно низких температурах.Таким образом, неглазурованные коллекторы обычно лучше всего работают с небольшими или умеренными системами отопления или в качестве дополнения к традиционным системам отопления, где они могут снизить топливную нагрузку за счет предварительного нагрева воды или воздуха.

Солнечные коллекторы для обогрева бассейнов — это наиболее часто используемая неглазурованная солнечная технология в США. В этих устройствах часто используются черные пластиковые трубчатые панели, установленные на крыше или другой опорной конструкции. Водяной насос обеспечивает циркуляцию воды в бассейне непосредственно через трубчатые панели, а затем возвращает воду в бассейн с более высокой температурой.Хотя эти коллекторы используются в основном для обогрева бассейнов, они также могут предварительно нагревать большие объемы воды для других коммерческих и промышленных применений.

Как это работает

1. Солнечный свет: Солнечный свет попадает на темный материал в коллекторе, который нагревается.
2. Циркуляция: Холодная жидкость (вода) или воздух циркулирует через коллектор, поглощая тепло.
3. Использование: Более теплая жидкость используется для таких применений, как обогрев бассейна.

Узнайте больше о неглазурованных солнечных коллекторах

Начало страницы

Солнечные коллекторы Transpired

На южной стене этого склада установлен солнечный коллектор.
Кредит: Управление энергоэффективности и возобновляемых источников энергии Министерства энергетики США

Солнечные коллекторы прозрачного воздуха обычно состоят из перфорированного металлического облицовочного материала темного цвета, установленного на существующей стене на южной стороне здания.Вентилятор втягивает наружный воздух через перфорацию в пространство за металлической обшивкой, где воздух нагревается до температуры на 30–100 ° F выше температуры окружающего воздуха. Затем вентилятор втягивает воздух в здание, где он распределяется через систему вентиляции здания.

Солнечный коллектор — это проверенная, но все еще развивающаяся технология солнечного отопления. Этот вид техники лучше всего подходит для обогрева воздуха и вентиляции помещений. Его также можно применять в различных производственных и сельскохозяйственных целях, например, для сушки сельскохозяйственных культур.

Как это работает

1. Солнечный свет: Солнечный свет попадает на темную перфорированную металлическую облицовку, которая нагревается.
2. Циркуляция: Циркуляционный вентилятор втягивает воздух через отверстия за металлической обшивкой, нагревая воздух, который затем втягивается в здание для распределения.

Подробнее о солнечных коллекторах воздуха Transpired

Начало страницы

Плоские солнечные коллекторы

Набор плоских солнечных коллекторов на крыше школы.
Кредит: Джо Райан, NREL 19690

Большинство плоских коллекторов состоят из медных трубок и других теплопоглощающих материалов внутри изолированного каркаса или корпуса, покрытого прозрачным стеклом (стеклом). Теплопоглощающие материалы могут иметь специальное покрытие, которое поглощает тепло более эффективно, чем поверхность без покрытия.

Плоские остекленные коллекторы могут эффективно работать в более широком диапазоне температур, чем неглазурованные коллекторы. Плоские коллекторы часто используются в дополнение к традиционным водогрейным котлам, предварительно нагревая воду, чтобы снизить потребность в топливе.Они также могут быть эффективны для обогрева помещений. Используя систему теплообмена, они могут надежно производить горячий воздух для больших зданий в светлое время суток.

Как это работает

1. Солнечный свет: Солнечный свет проходит через стекло и попадает на темный материал внутри коллектора, который нагревается.
2. Отражение тепла: Прозрачный стеклянный или пластиковый корпус задерживает тепло, которое в противном случае могло бы излучаться. Это похоже на то, как теплица улавливает тепло внутри.
3. Циркуляция: Холодная вода или другая жидкость циркулирует через коллектор, поглощая тепло.

Подробнее о плоских солнечных коллекторах

Начало страницы

Солнечные коллекторы с вакуумными трубками

Вакуумный трубчатый солнечный коллектор на крыше.
Кредит: NREL PIX 09501

Вакуумные трубчатые коллекторы представляют собой тонкие медные трубки, наполненные жидкостью, например водой, помещенные внутри более крупных герметичных прозрачных стеклянных или пластиковых трубок.

Вакуумные трубки более эффективно используют солнечную энергию и могут производить более высокие температуры, чем плоские коллекторы, по нескольким причинам. Во-первых, конструкция трубки увеличивает доступную для солнца площадь поверхности, эффективно поглощая прямой солнечный свет под разными углами. Во-вторых, трубки также имеют частичный вакуум внутри корпуса из прозрачного стекла, что значительно снижает потери тепла во внешнюю среду.

Как это работает

1. Солнечный свет: Солнечный свет попадает в темный цилиндр, эффективно нагревая его под любым углом.
2. Отражение тепла: Прозрачный стеклянный или пластиковый корпус задерживает тепло, которое в противном случае могло бы излучаться. Это похоже на то, как теплица улавливает тепло внутри.
3. Конвекция: Медная трубка, проходящая через каждый цилиндр, поглощает накопленное тепло цилиндра, в результате чего жидкость внутри трубки нагревается и поднимается к верхней части цилиндра.
4. Циркуляция: Холодная вода циркулирует через верхнюю часть цилиндров, поглощая тепло.

Системы с вакуумированными трубками обычно дороже плоских коллекторов, но они более эффективны и могут обеспечивать более высокие температуры. Вакуумные трубы могут надежно производить очень горячую воду для периодического нагрева воды или нагрева воды по запросу, а также для многих промышленных процессов, и они могут производить достаточно тепла для решения практически любых задач отопления или охлаждения помещений.

Подробнее о солнечных коллекторах с вакуумными трубками

Начало страницы

Концентрирующие солнечные системы

Этот набор концентрирующих солнечных коллекторов с параболическим желобом на крыше обеспечивает технологическое тепло для винодельни.Эти коллекторы имеют уникальную конструкцию, которая позволяет им вырабатывать не только тепло, но и электричество.
Кредит: SunWater Solar

Концентрирующие солнечные системы работают, отражая и направляя солнечную энергию с большой площади на маленькую. Меньшие светоотражающие решетки в форме чаши могут производить воду с температурой в несколько сотен градусов для промышленных или сельскохозяйственных процессов или для нагрева больших объемов воды, таких как бассейны курортных комплексов. Некоторые массивы работают с длинными параболическими желобами, которые концентрируют солнечный свет на трубе, проходящей по длине желоба, по которой переносится теплоноситель.Даже в более крупных системах используются поля зеркал для отражения солнечного света на центральную башню. Эти типы массивов производят пар высокого давления или другие перегретые жидкости для различных видов деятельности, от теплоемкой химической обработки до выработки электроэнергии.

Как это работает

1. Солнечный свет: Солнечный свет попадает на отражающий материал (т. Е. На зеркальную поверхность), обычно в форме желоба (показанного здесь) или тарелки.
2. Отражение солнца: Отражающий материал перенаправляет солнечный свет в одну точку (для тарелки) или трубу (для желоба).
3. Циркуляция: Холодная вода или специальный теплоноситель циркулирует по трубе, поглощая тепло.

Концентрационные системы способны производить чрезвычайно горячие жидкости для различных процессов, и они могут производить относительно большое количество энергии на каждый вложенный доллар. Однако эти системы, как правило, намного больше и сложнее, чем другие типы солнечных коллекторов, описанных выше, и имеют более высокую общую стоимость. Таким образом, концентрированная солнечная технология имеет тенденцию быть наиболее эффективной для крупномасштабных высокотемпературных применений, хотя более низкотемпературные применения могут по-прежнему быть рентабельными при определенных обстоятельствах.

Узнайте больше о концентрирующих солнечных системах

Начало страницы

Солнечные тепловые коллекторы — Управление энергетической информации США (EIA)

Отопление солнечной энергией

Люди используют солнечную тепловую энергию для многих целей, включая нагрев воды, воздуха, внутренних помещений зданий и выработку электроэнергии. Существует два основных типа солнечных систем отопления: пассивные системы и активные системы .

Пассивное солнечное отопление помещений происходит, когда солнце светит через окна здания и согревает интерьер. Конструкции зданий, оптимизирующие пассивное солнечное отопление (в северном полушарии), обычно имеют окна, выходящие на юг, которые позволяют солнцу светить на поглощающие солнечное тепло стены или полы в здании зимой. Солнечная энергия поглощается строительными материалами и нагревает внутреннее пространство зданий за счет естественного излучения и конвекции. Оконные выступы или шторы блокируют попадание солнечных лучей в окна летом, чтобы в здании было прохладно.

Активные солнечные системы отопления имеют коллекторы для нагрева текучей среды (воздуха или жидкости) и вентиляторы или насосы для перемещения текучей среды через коллекторы, где она нагревается, внутрь здания или в систему аккумулирования тепла, где тепло выпускается и возвращается в коллектор для повторного нагрева. Активные солнечные водонагревательные системы обычно имеют резервуар для хранения воды, нагретой солнечными батареями.

Солнечные коллекторы либо неконцентрирующие, либо концентрирующие

Неконцентрирующие коллекторы — Площадь коллектора (область, которая задерживает солнечное излучение) совпадает с площадью поглотителя (площадью, поглощающей солнечную энергию / излучение).Системы солнечной энергии для нагрева воды или воздуха обычно имеют неконцентрирующие коллекторы. Плоские коллекторы являются наиболее распространенным типом неконцентрирующих коллекторов для воды и отопления помещений в зданиях и используются, когда достаточно температуры ниже 200 ° F.

• Плоская металлическая пластина, улавливающая и поглощающая солнечную энергию
• Прозрачная крышка, которая пропускает солнечную энергию через крышку и снижает потери тепла от поглотителя
• Слой изоляции на задней части поглотителя для уменьшения потерь тепла

Солнечные водонагревательные коллекторы имеют металлические трубки, прикрепленные к поглотителю.Жидкий теплоноситель прокачивается через трубы абсорбера для отвода тепла от абсорбера и передачи тепла воде в резервуаре для хранения. Солнечные системы для нагрева воды в бассейне в теплом климате обычно не имеют крышек или изоляции для абсорбера, и вода из бассейна циркулирует из бассейна через коллекторы и обратно в бассейн.

Солнечные системы воздушного отопления используют вентиляторы для перемещения воздуха через плоские коллекторы внутрь зданий.

Концентрирующие коллекторы — Площадь, задерживающая солнечное излучение, больше, иногда в сотни раз больше, чем площадь поглотителя.Коллектор фокусирует или концентрирует солнечную энергию на поглотителе. Коллектор обычно перемещается в течение дня, чтобы поддерживать высокую степень концентрации на поглотителе. Солнечные тепловые электростанции используют концентрирующие системы солнечных коллекторов, поскольку они могут производить высокотемпературное тепло, необходимое для выработки электроэнергии.

Последнее обновление: 9 декабря 2020 г.

3 Примеры солнечных коллекторов

Солнечные коллекторы — это устройства, улавливающие солнечное тепло для выполнения задач, в отличие от фотоэлектрических панелей, которые используют солнечный свет.Одним из распространенных способов использования солнечных коллекторов является обеспечение горячей водой жилых домов, но они также могут обеспечивать теплый воздух для отопления дома или даже перегревать материалы для выработки электроэнергии. Хотя существует множество различных конструкций солнечных коллекторов, они делятся на три большие категории.

Плоские коллекторы

Плоские солнечные коллекторы представляют собой самый простой тип, состоящий из прямоугольной коробки со стеклянной крышкой и теплопоглощающего нижнего слоя. Солнечный свет проходит через стекло, нагревая интерьер, а ряд труб или каналов позволяет воде или воздуху проходить через устройство и поглощать окружающее тепло.Неглазурованные плоские коллекторы исключают стекло и герметичную коробку и просто полагаются на солнечное тепло, нагревая сами трубы. Другой вариант — установленный на крыше резервуар для воды, окрашенный для поглощения солнечного тепла. Эти типы коллекторов лучше всего подходят для теплого климата, поскольку даже версия с герметичной коробкой позволяет собранному теплу легко уходить в холодный воздух.

Вакуумные трубчатые коллекторы

Для более холодного климата или приложений, требующих более высоких температур воды, вакуумная трубная система обеспечивает лучшую изоляцию.В этих коллекторах каждая труба проходит через герметичную стеклянную трубку без воздуха внутри. Это позволяет трубе функционировать как термос, сводя к минимуму передачу тепла от внутренней обогреваемой трубы к внешней среде. Вакуумные трубчатые коллекторы могут поддерживать температуру воды более чем на 50 градусов по Цельсию (122 градуса по Фаренгейту) выше температуры окружающей среды.

Солнечные концентраторы

Если вам нужна система, которая может постоянно обеспечивать очень горячую воду, лучше всего подойдет солнечный концентратор.В концентраторах используются зеркала для отражения и концентрации солнечной энергии на водопроводных трубах, что значительно увеличивает температуру воды внутри. Поскольку зеркала в солнечных концентраторах изгибаются, чтобы фокусировать солнечные лучи, они лучше всего работают, когда они направлены прямо на солнце, и часто включают системы слежения, чтобы следовать за солнцем по небу для максимальной экспозиции. Солнечные концентраторы распространены на крупных солнечных электростанциях, которые содержат большие поля зеркал в форме желобов, нагревающих сеть водопроводных труб для создания пара.Этот пар приводит в движение турбину, вырабатывая электричество.

Solar Towers

Одним из вариантов конструкции солнечного концентратора является солнечная башня. Вместо поля концентраторов, каждый из которых нагревает участок сети водопроводных труб, система солнечной башни использует поле зеркал, все фокусирующие свою энергию на одной центральной башне. Это повышает температуру в точке фокусировки до такой степени, что вместо воды в башне может содержаться твердое вещество, такое как соль, которая расплавляется под действием сильного тепла.Водяные трубы проходят через конструкцию, поглощая тепло от расплавленного вещества, а подаваемый пар приводит в действие турбину для выработки электроэнергии. Системы с расплавленной солью имеют значительное преимущество перед традиционными солнечными концентраторами, потому что соль остается достаточно горячей для образования пара еще долгое время после захода солнца. Это может позволить солнечной электростанции вырабатывать электричество 24 часа в сутки, а не бездействовать ночью.

Солнечная коллекция — Тип солнечных коллекторов, фотоэлектрические и солнечные тепловые

Можно использовать энергию солнца и преобразовать ее в электричество или тепло, используя фотоэлектрические (фотоэлектрические) или ST (солнечные тепловые) технологии соответственно.

PV (фотоэлектрический)

PV преобразует солнечный свет в электричество с помощью полупроводникового материала (обычно кремния). Когда свет падает на элемент, его часть поглощается полупроводниковым материалом, выбивая электроны и позволяя им течь. Это приводит к возникновению электрического тока и, следовательно, к производству электроэнергии. Фотоэлектрические панели в основном поглощают видимую часть светового спектра.

Фотоэлектрические панели обычно подключаются к инвертору для преобразования постоянного (постоянного тока) в переменный (переменный ток), после чего электричество подается в электросеть.

Фотоэлектрические панели могут также напрямую управлять устройствами с питанием постоянного тока, такими как солнечные калькуляторы или фонари. Электроэнергия постоянного тока также может храниться в батареях.

Стандартные фотоэлектрические панели способны преобразовывать доступный солнечный свет в электричество с оптимальной эффективностью преобразования около 15%, а некоторые панели могут достигать 20%.

Важно отметить, что панель с номинальной мощностью 200 Вт не будет постоянно обеспечивать 200 Вт электроэнергии в течение дня.Номинальная мощность 200 Вт основана на максимальном уровне солнечной радиации летом 1000 Вт / м ² (317,1 БТЕ / фут ² ) при температуре окружающей среды 25 ^o C / 77 ^o F. Таким образом, в ясный летний день Ожидается, что панель мощностью 200 Вт будет обеспечивать около 0,7 — 0,8 кВт · ч электроэнергии.

ST (гелиотермический)

Солнечные тепловые панели имеют ряд различных названий, таких как солнечный водонагреватель, солнечная панель для горячей воды, солнечный коллектор горячей воды, солнечная тепловая панель или солнечный тепловой коллектор.Все эти термины описывают одно и то же универсальное устройство.

Солнечные водонагреватели работают за счет поглощения солнечного света и преобразования его в полезное тепло. Простая аналогия — подумать о предмете темного цвета, сидящем на летнем солнце. Со временем он может сильно нагреться из-за поглощения солнечного света. Солнечные водонагреватели работают таким же образом, используя материалы, специально разработанные для максимизации эффективности этого поглощения. Высококачественные абсорбирующие покрытия, используемые в продуктах Apricus, способны поглощать до 95% энергии солнечного света во всем спектральном диапазоне (PV поглощает только часть спектра).Ниже приведен пример качественного поглотителя от производителя покрытий Tinox, который поглощает 95% доступного солнечного света и излучает (излучает) только около 4% поглощенной энергии в виде тепла. Ключевыми областями, на которые следует обратить внимание, являются желтые, которые представляют солнечное излучение, и голубые, которые показывают, сколько солнечного света поглощается покрытием.

Солнечные водонагреватели, такие как солнечные коллекторы с вакуумными трубками AP от Apricus, в которых используется технология с вакуумными трубами, могут достигать полной эффективности солнечного коллектора (а не только поглотителя) почти 70% в зависимости от размеров апертуры и более 80%, если вы просто рассмотрите площадь поверхности черного поглотителя.

Таким образом, солнечные водонагреватели могут достигать эффективности, которая более чем в 4 раза выше, чем у фотоэлектрических панелей для данной площади апертуры.

Совместная работа солнечной и фотоэлектрической энергии

Solar Thermal и PV не следует рассматривать как конкурирующие технологии или продукты, поскольку они выполняют разные функции и, как показано ниже, могут быть установлены вместе, чтобы обеспечить хорошо сбалансированную систему использования солнечной энергии.Электричество можно использовать практически для любых целей, и это универсальный источник энергии. Тепло требуется для горячего водоснабжения и отопления помещений, которые составляют значительную часть общих потребностей домохозяйства в энергии.

Система, которая включает солнечную тепловую систему с фотоэлектрической системой скромного размера, является отличным вариантом.

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии.

курсов.»

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации.

Стивен Дедак, P.E.

Нью-Джерси

«Материал получился очень информативным и организованным.Я многому научился и они были

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно воспользуюсь вашими услугами снова.

проеду по вашей компании

имя другим на работе.»

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что уже знаком с

с деталями Канзас

Городская авария Хаятт »

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель.Мне нравится просматривать текст перед покупкой. Нашел класс

информативно и полезно

в моей работе ».

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны. You

— лучшее, что я нашел ».

Рассел Смит, П.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы. На самом деле

человек узнает больше

от сбоев.»

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы, т.е. позволяете

студент для ознакомления с курсом

материалов до оплаты и

получает викторину.»

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «.

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал во многом оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам. »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании каких-то неясных раздел

законов, которые не применяются

по «обычная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.Модель

испытание потребовало исследования в

документ но ответы были

в наличии «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

в пути «.

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для Professional

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать где

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

легче поглотить все

теорий. »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и сдать

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

на ваш промо-адрес который

сниженная цена

на 40% «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

регламентов. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительно

аттестация. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким, а

в хорошем состоянии. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлены. »

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и демонстрировали понимание

материала. Полная

и комплексное ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили курс

поможет по моей линии

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Луан Мане, П.Е.

Conneticut

«Мне нравится, как зарегистрироваться и читать материалы в автономном режиме, а затем

Вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материалы для изучения, а потом вернуться.

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за создание

процесс простой ».

Фред Шейбе, P.E.

Висконсин

«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилась возможность скачать документы для проверки содержания

и пригодность, до

имея платить за

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не являющихся электротехниками».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

процесс, требующий

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

много разные технические области за пределами

по своей специализации без

приходится путешествовать.»

Гектор Герреро, П.Е.

Грузия

.
