Содержание

Цвета проводников трехфазной сети. Цвет провода фазы и нуля: зачем нужна маркировка

Среди новичков в электрике бытует забавное мнение, мол различные цвета кабелей и проводов – лишь рекламная «фишка» компаний-производителей. Конечно же, это не так. Различающиеся по цвету проводники нужны для удобства – чтобы сходу определить: где в проводке фаза, где ноль и где заземление.

При этом неверное подсоединение несочетающихся между собой типов проводов чревато не только коротким замыканием, но и поражением человека током.

Главная задача цыетовой – это обеспечение безопасных условий электромонтажных работ. Также отличающиеся между собой цвета изоляции позволяют существенно сократить время поиска и подключения определенных контактов.

Если заглянуть в ПУЭ или те же евростандарты, можно узнать, что каждая отдельно взятая жила обладает собственным особенным окрасом изоляционного слоя. Основная задача данной статьи – помочь читателю разобраться: какого цвета бывают провода фазы, ноля и заземления.

Внешний вид заземляющего провода

Согласно правил устройства электроустановок, изоляционный слой заземляющего провода должен быть окрашен в желто-зеленый цвет. Иногда также компании-производители наносят на провод зеленый изоляционный слой с продольными и поперечными желтыми полосами. Также встречаются оболочки целиком покрашенные в желтые или зеленые цвета. На электросхеме же «земля» отмечается с помощью аббревиатуры «РЕ». Что немаловажно – провод заземления могут называть «нулевой защитой» и при этом не стоит путать данное определение с «нулевым проводом».

Пример внешнего вида «заземления»:

Внешний вид нейтрального провода

Как в однофазной, так и в трехфазной электрической сети цветовая маркировка нулевого провода всегда должна быть синего либо же голубого цвета. На схеме он обозначается как «N». Также ноль нередко называют нулевым или нейтральным рабочим контактом.

Пример внешнего вида «нейтрали»:

Внешний вид провода «фаза»

В отличии от предыдущих вариантов проводников провод фаза (он же «L») может быть окрашен в один из следующих цветов:

  • черный;
  • белый;
  • серый;
  • красный;
  • коричневый;
  • оранжевый;
  • фиолетовый;
  • розовый;
  • бирюзовый.

Стоит подметить, что зачастую «фаза» бывает черного, белого или коричневого цвета:

Важная информация

Цветовая маркировка электропроводов имеет много особенностей. Нередко новички сталкиваются с огромным количеством различным вопросов. Наиболее частые среди них:

  1. Что означает аббревиатура «PEN»?
  2. Как определить, где заземление, ноль и фаза, если провода не различаются цветами изоляции или имеют нестандартный окрас?
  3. Как указать ноль, фазу и заземление самостоятельно?
  4. Какие еще стандарты цветовой маркировки проводов могут существовать?

Что ж, давайте вместе найдем ответы на эти важные вопросы.

Аббревиатура «PEN»

Ставшая неактуальной в нынешнее время система заземления TN-C предполагает объединение заземления с нейтралью. В этом есть свой плюс, который заключается в повышении легкости монтажных работ. Однако имеет и свой недостаток, а именно – риск поражения током при монтаже проводки в доме или квартире. При этом такой совмещенный провод окрашивается в желто-зеленый цвет, однако концы изоляции имеют синий окрас (что характерно для нейтрали). Как раз этот совмещенный контакт и обозначается на схемах как «РЕN»:


Поиск РЕ, L и N

Допустим, в процессе ремонта электрической сети вы обнаружили, что все провода покрашены в один цвет. Как разобраться, что означает каждый из проводников?

Если однофазная сеть не подразумевает наличие заземления (в сети идут всего две жилы), то нужна отвертка-индикатор. Она-то и поможет определить, какой из проводов – «фаза», а какой – «ноль».

Перед процедурой не забудьте выключить подачу электроэнергии на входном щитке. Дальше нужно будет аккуратно зачистить оба провода сети и развести их подальше друг от друга, после чего – вновь-таки включить подачу тока. Теперь останется отличить «фазу» от «ноля» с помощью индикатора: при контакте с проводом «фазы» лампочка на рукоятке отвертки засветится (из чего следует, что второй провод – и есть искомый «ноль»).


В той же ситуации, когда проводка имеет еще и третий заземляющий провод, нужно использовать мультиметр. Если вкратце, то применяется он следующим образом. Для начала установите на устройстве диапазон измерения переменного тока на отметку выше 220 Вольт. Дальше один из двух щупалец прислоните к фазной жиле, а вторым щупальцем найдите «ноль»/«землю». При этом в случае контакта с нулевым проводником на дисплее мультиметра появится значение напряжения в пределах 220 Вольт. В случае же контакта с проводом заземления, напряжение будет слегка ниже.

Есть еще один способ определения видов проводников. Он поможет вам тогда, когда под рукой нет ни отвертки-индикатора, ни мультиметра. Здесь выручит логика и цвет изоляции. Запомните, что синяя оболочка – это абсолютно всегда «ноль». Определить же оставшиеся два провода будет немножко труднее. Первый вариант таков: перед вами остается цветной и черный/белый контакт, среди которых цветной – это, скорее всего, «фаза», а последний белый или черный провод – «земля».

Возможен и второй вариант развития событий: перед вами остается красный и черный/белый провод, где белая изоляция (согласно ПУЭ) означает «фазу», а оставшийся красный – «землю».

Будьте внимательны! Описанный метод носит лишь рекомендательный характер и является достаточно опасным. В случае, если вы решили использовать его – сделайте для себя соответствующие пометки, которые уберегут вас при замене люстры или розетки от поражения током.

Что еще хотелось бы сказать, так это то, что в цепи постоянного тока цветовая маркировка плюса и минуса представлена черным и красным цветом изоляционного слоя. В трехфазной же сети каждая «фаза» будет иметь свой цвет (А – желтая, В – зеленая, а С — красная). При этом «ноль» будет синим, а «земля» — желто-зеленой. В кабеле на 380 Вольт провод А будет исполнен в белом цвете, В – в черном, а С – в красном. Нулевой рабочий и защитный провода будут такими же, как в предыдущем варианте.

Как указать L, N и PE самостоятельно?

Когда обозначения не существует вовсе либо же оно кардинально отличается от стандартного – рекомендуется обозначить все элементы своими силами. В этом деле поможет цветная изолента или специальная термоусадочная трубка (также известная как кембрик). Согласно нормативным документам указание видов проводов нужно осуществлять на их концах – в тех местах, где проводники соединяются с шиной:


Нанесенные пометки помогут в дальнейшем как самому хозяину дома или квартиры, так и приглашенному электрику. И об этом действительно стоит позаботиться заранее.

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять — пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска — это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится — на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый — фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй — ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой — для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию — не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) — цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод — светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник — это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля — где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон — свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

  • Любой цветной провод — это фаза.
  • Белый цвет — ноль.
  • Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

  • Цветные остальных цветов — фаза.
  • Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

  • Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
  • Синий цвет — нулевой провод.
  • Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

    • Желто-зелёный цвет — земляной провод.
    • Синий цвет — нулевой провод.
    • Белый цвет — фазный провод

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

  • Синий цвет — нулевой провод, это я думаю понятно.
  • Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
  • Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

  • Красный — опасный, поэтому фаза.
  • Чёрный, как в старый времена, можете сделать землёй.
  • А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Рекомендуем также

Цветовая маркировка проводов и кабелей

Нулевой и защитный проводники

В сетях переменного тока нулевой проводник может выполнять различные функции. В однофазной системе электроснабжения нулевой провод выполняет функцию присоединения к средней точке для образования фазного напряжения, в трёхфазных используется для обеспечения симметрии нагрузок. Наиболее редкими считаются нулевые проводники, выполняющие функцию уравнивания потенциалов, что может иметь место в схемах питания мостовых кранов и электрооборудования животноводческих хозяйств.

Нулевой проводник нельзя путать с проводом защитного заземления, называемым PE. Он также может быть совмещённым и выполнять дополнительно функцию уравнивания потенциалов, нейтрального провода, средней точки, а в особо раритетных сетях — также и фазного провода, по которому протекает рабочий ток. Последнее встречается на объектах жилого фонда, где используется трёхфазная схема электроснабжения 127/220 с соединением в треугольник, таким образом, отдельные потребители 220 В подключаются по двухфазной схеме и питаются линейным напряжением.

Как видно, защитный и нулевой проводники могут иметь разную схему соединений и выполнять отдельные функции на каждом участке сети. И если цветовое обозначение фазных силовых проводников допускает определённые вольности, то с цветом нейтрального (нулевого) и защитного заземлённого проводников всё категорически строго. Нейтраль обозначается исключительно синим цветом вне зависимости от совмещённых функций, провод защитного заземления — жёлто-зелёным. При этом если в схеме соединений защитный проводник перетекает в нулевой, маркировка должна меняться соответствующим образом. Также имеется рекомендация обозначать совмещённый защитный и нулевой проводник (PEN) жёлто-зелёной изоляцией и синими метками на концах жил.

Цвета проводов в электропроводке

Цветовая схема идентификации удобна не только для монтажа. Как правило, разные исполнители устанавливают и эксплуатируют электропроводку. Соблюдение стандартов предотвращает ошибки во время ремонтных работ, в процессе модернизации.

Следует помнить! Отечественные нормативы неоднократно менялись на протяжении последних десятилетий. В настоящее время применяют рассмотренную выше маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

Варианты цветового оформления оболочек помогут узнавать целевое назначение проводников:

  • голубой – рабочий нулевой;
  • поперечные или продольные комбинации из желтых и зеленых полос – защитный нулевой;
  • основной синий с изменением на сочетание желтых и зеленых полос в местах соединения – совмещенный рабочий и защитный нулевой.

К сведению. Последний универсальный вариант может быть выполнен по обратной схеме. Основная часть линии создана из комбинации желтых и зеленых полос, в местах соединения применен синий цвет.

Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Как проверить правильность маркировки и расключения

Все работы с электрикой нужно проводить в обесточенном помещении

Цветовая маркировка и является простой и удобной, но полностью полагаться на ее правильность не следует. К тому же со временем она может стереться, что затрудняет идентификацию провода. Сложность заключается и в старых проводах, которые были монотонными – белые или черные. Поэтому перед проведением работ следует проверить, за что отвечает каждая жила.

Важно перед электромонтажом обесточить помещение. Проводки на концах следует немного зачистить, и лишь потом проверять тестером

В ином случае можно получить удар электрическим током.

Проверка с помощью индикаторной отвертки

Определение фазового провода при помощи индикаторной отвертки

Для работы потребуется тестер. Это может быть мультиметр или индикаторная отвертка. Она внешне выглядит как обычная отвертка, но на конце имеется светодиодный индикатор. Ее рукоятки обязательно заизолированы. С отверткой работать проще – достаточно прикоснуться к каждой жиле, и если щуп попал на фазу, должен загореться светодиодный индикатор. Такой способ подходит для двухжильных проводов. Главный недостаток определения фазы индикаторной отверткой – риск ложного срабатывания. Она может отреагировать на наводки и показать наличие напряжения там, где его нет.

Купить устройство можно в любом строительном магазине. Оно стоит недорого и доступно каждому в отличие от профессиональных тестеров.

Проверка с помощью мультиметра

Проверка проводов при помощи мультиметра

Для трехжильного провода нужен мультиметр. Тогда можно идти путем исключения – найти точную фазу с помощью отвертки, а затем тестером определять землю и ноль.

Мультиметры бывают двух видов – цифровые и аналоговые. Разница заключается лишь в выведении информации, точности проверки и внутреннему механизму. Способ проверки от вида тестера не поменяется. Для домашнего мастера можно купить недорогой мультиметр с ограниченным функционалом.

Круговой переключатель нужно поставить в положение более 220 В. Затем нужно взять два щупа за изолированные рукоятки и аккуратно прикоснуться одним щупом к найденному фазовому проводу, а вторым – к оставшемуся проводнику. Если на экране загорелось 220 В или чуть больше, то найденный провод является нулем. С землей значение будет ниже. Алгоритм проверки аналогичный.

Определение заземления, нуля и фазы с помощью контрольной лампы

Использование контрольной лампы для поиска нулевой фазы

Подобный способ использовать не рекомендуется, так как тестер и индикаторная отвертка являются более точным и безопасным методом. Но в случае отсутствия инструментов можно провести следующие действия, выполняя все предельно аккуратно:

  • Вкрутить в патрон лампочку.
  • К клеммам патрона зацепить провода с зачищенной изоляцией.
  • Поочередно присоединить к проводам лампы проверяемые жилы.

Этот способ позволяет найти фазовый проводник. Если лампочка засветилась, то одна подключенная жила является фазой. В ином случае жилы нулевая и заземляющая.

Остальные народные способы проверки применять запрещено. Они небезопасны и могут привести к поражению электрическим током.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Цвет фазного и нулевого провода в вводном кабеле

Питающие линии, идущие к дому, могут выполнятся в нескольких вариантах. Все зависит от типа кабеля. Если ввод однофазный выполнен:

  1. Проводом типа СИП, то фазная жила будет иметь цветную полосу (обычно желтую, зеленую или красную). Нулевая жила черная.
  2. Кабелем типа АВВГ или ВВГ, то нулевой проводник синий, белый, красный или зеленый — фазный.
  3. Кабелем типа КГ — фазный провод коричневый, нулевой – синий.

Если ввод трехфазный выполнен:

  1. Проводом типа СИП и имеется помимо двух основных цветов красного и зеленого, синий и черный провода — нулевой провод будет обязательно черный.
  2. Кабелем типа АВВГ или ВВГ нулевой проводник будет синий, а один из фазных помимо красного и зеленого будет черный или белый.
  3. Кабелем типа КГ нулевой – синий, коричневый и два черных – фазные проводники.

Кабельная продукция часто выпускается не по ГОСТу, а по техническим условиям. Поэтому даже в двухжильном СИПе с черной и синей жилой черный провод будет нулевым. В проводе черного цвета заложен стальной сердечник, который выполняет самонесущую функцию провода. Подключение ввода к дому от воздушных линий кабелем типа ВВГ и КГ не рекомендуются.

Электробезопасность

Переменное электричество напряжением 380В — 220В, является опасным фактором, так при не санкционированном прикосновение человека к оголенным проводам, или металлическим частям электрооборудования, которые могут находиться под этим напряжением, может закончиться тяжелым ожогом или смертельной травмой! Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно.

Чтобы максимально защитить человека, от возможного воздействия электротоком, были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:

  • заземление;
  • защитное зануление;
  • разделение сетей трансформатором.

Для обеспечения безопасной работы в действующих электроустановках до 1 кВ, применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей. ПУЭ определяет каждую из систем как:

  1. ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.

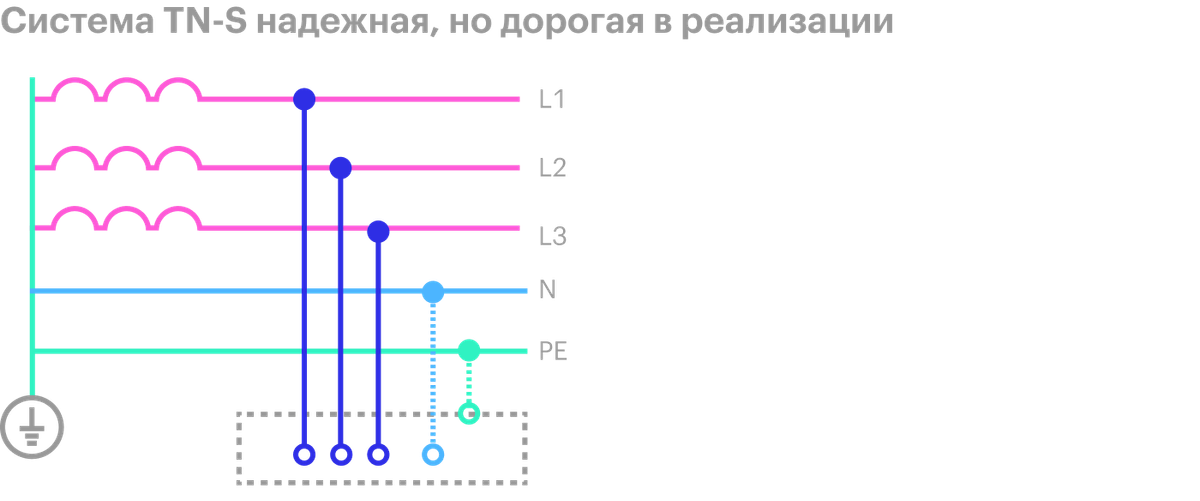

  2. ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной

Как различать провода по цвету?

В наше время Нормативным документом, регулирующим цветовую маркировку изолированных или неизолированных проводников — является ПУЭ 7, где в соответствии с ГОСТ Р 50462-2009 «Идентификация проводников по цветам или цифровым обозначениям» должны быть использованы только определенные цвета и обозначения.

Цветовая маркировка проводов дает точное обозначение каждому проводнику, цвет изоляции жилы отмечает ее назначение в группе из нескольких проводников, и облегчает процесс коммутации и монтажа. Такое решение исключает ошибки, возможные при монтаже, могущие привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.

Согласно ГОСТу, все цвета должны быть легко различимы и прочны. При этом условии допустима маркировка жил окрашиванием верхнего слоя изоляции.

Цвет нулевого защитного и нулевого рабочего проводников

Согласно ГОСТу, все цвета должны быть легко различимы и прочны. При этом условии допустима маркировка жил окрашиванием верхнего слоя изоляции.

Цветовая маркировка нулевых проводов:

  • PE — Нулевой рабочий провод (Синий цвет).
  • PE — Нулевой защитный провод (Желто-зеленый цвет).
  • PEN — Нулевой совмещенный провод (Желто-зеленый цвет с синими метками на концах либо наоборот)

Цвета фазных проводов

В соответствии с ПУЭ при обозначении фазных проводников предпочтение отдается одному из следующих цветов:

  • Черный
  • Коричневый
  • Серый
  • Белый
  • Красный
  • Оранжевый
  • Фиолетовый
  • Розовый
  • Бирюзовый

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

Согласно ГОСТ Р 50462-2009 трехфазной сети провода и шины раскрашиваются следующим образом:

  • Черный
  • Коричневый
  • Серый

Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

Буквенное обозначение проводов

Согласно ГОСТ Р 50462-2009 буквенное обозначение проводов по ГОСТ представлено в таблице

Какой цвет провода что обозначает. Цветовая маркировка проводов и шин

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять — пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска — это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится — на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый — фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй — ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой — для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию — не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) — цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод — светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник — это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля — где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон — свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.

Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.

Поэтому определить в электрической сборке фазу или ноль, занимало достаточно много времени. Приходилось прибегать к помощи и .

Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.

И как всегда обратимся к нормативным документам, а именно к , Глава 1, п.1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.

И что же сказано в этом ГОСТе?!

Согласно ГОСТ Р 50462-92, п.3.1.1, для идентификации проводников и шин могут быть применены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый.

Согласно ПУЭ, п.1.1.29:

  • нулевые рабочие проводники (N) должны иметь голубой цвет
  • cовмещенные нулевые рабочие и нулевые защитные проводники (PEN) должны иметь голубой цвет по всей длине и желто-зеленые полосы на концах
  • нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет

Приведу для примера несколько фотографий. Все нулевые рабочие проводники (N) подключены к шине (N) и имеют голубой цвет. Все нулевые защитные проводники (РЕ) подключены к шину (РЕ) и имеют желто-зеленый цвет.

А все остальные цвета, кроме голубого (синего) и желто-зеленого могут быть использованы в качестве фазных проводников.

На фотографиях ниже видно, что фазные проводники имеют белый цвет.


Согласно ПУЭ, п.1.1.30, при переменном трехфазном токе шины фазы А должны иметь желтый цвет, фазы В — зеленый цвет, фазы С — красный цвет. Запоминается легко и просто в виде сокращения «ЖЗК», т.е. желтый, зеленый, красный.

Для наглядности приведу несколько примеров.

Два измерительных трансформатора НОМ-10 (кВ).

Отходящий фидер распределительной подстанции напряжением 500 (В).

Как видите, на приведенных примерах цветовая маркировка шин при переменном трехфазном токе полностью соблюдается.

Кстати, не обязательно, чтобы шины были полностью выкрашены в тот или иной цвет. Вполне достаточно делать цветовую маркировку (в виде краски, наклеек, термоусадочных трубок, бирок и т.п.) в местах присоединения шин к коммутационным аппаратам.

Согласно ПУЭ, п.1.1.30, при переменном однофазном токе шина фазы В, присоединенная к концу обмотки источника питания, должна иметь красный цвет, а шина фазы А, присоединенная к началу обмотки источника питания, должна иметь желтый цвет.

К сожалению, наглядных примеров таких электроустановок у меня нет. Может у кого имеются фотографии, то буду очень благодарен, если Вы поделитесь.

Кстати, если шины однофазного тока являются ответвлением от системы трехфазного тока, то они обозначаются, согласно требований цветовой маркировки трехфазной системы.

Согласно ПУЭ, п.1.1.30, при постоянном токе положительная шина («плюс») должна иметь красный цвет, отрицательная шина («минус») — синий цвет и нулевая рабочая («М») — голубой цвет.

В качестве примера приведу щит постоянного тока (ЩПТ) =220 (В).

А это выводы непосредственно с аккумуляторной батареи.

Кстати, со свинцовой-кислотных батарей СК-5 мы плавно переходим на необслуживаемые батареи Varta.

Дополнение

С 01.01.2011 отменен, указанный в начале статьи ГОСТ Р 50462-92. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в п.5.2.3 говорится, что для фазных проводников предпочтительны следующие цвета:

  • серый
  • коричневый
  • черный

Для наглядности выкладываю фотографию распределительного щитка одного из банков, на котором мы производили электромонтаж.

По моему мнению, ранее принятая маркировка «ЖЗК» является более наглядной.

В однофазной сети для фазного проводника предпочтительным цветом является коричневый. Соответственно, что если однофазная сеть является ответвлением от трехфазной, то цвет фазного проводника должен соответствовать цвету фазного проводника трехфазной сети.

Также был введен запрет на желтый и зеленый цвета, применяемые по отдельности (п.5.2.1). Они должны быть использованы только в комбинации желто-зеленого цвета для защитных проводников РЕ. В связи с этим и была изменена маркировка трехфазной сети «ЖЗК», т.к. желтый и зеленый цвета применялись в ней по отдельности.

Цифровая маркировка цепей постоянного тока тоже была изменена (п.5.2.4):

  • коричневый цвет — положительный полюс (+)
  • серый цвет — отрицательный полюс (-)
  • синий цвет — средний проводник (М)

Внимание!!! Хочу Вас предупредить, что не нужно сейчас бежать и изменять существующую маркировку. Ведь когда вводились объекты, действовал еще старый ГОСТ Р 50462-92. А вот при вводе в эксплуатацию уже новых электроустановок ГОСТом 50462-2009 пренебрегать не следует.

Если по каким то причинам нет возможности выполнить маркировку проводов и шин по вышеперечисленным требованиям, то можно использовать любые цвета. Но необходимо на концы жил намотать изоленту, наклейки, одеть кембрики или термоусадочные трубки соответствующего цвета, например, вот так:

И уже по традиции, смотрите видео по материалам данной статьи:

P.S. Уважаемые коллеги, я прошу Вас при выполнении электромонтажных работ соблюдать требования по цветовой маркировке проводов и шин. Давайте уважать друг друга.

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов . Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

  • Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
  • Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
  • Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L) (N) Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L) (PEN) Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема ).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением. Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral ) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток. Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth -защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает. Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

  • Фаза A (L1) – провод в коричневой оболочке.
  • Фаза B (L2) – провод в черной оболочке.
  • Фаза C (L3) – провод в серой оболочке.
  • Рабочее зануление (N) – провод в синей (голубой) оболочке.
  • Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L , N и PE :

  • Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
  • Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.


Дополнительная маркировка проводов

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

  • L – фаза.
  • N – нейтраль (рабочее зануление).
  • PE – земля (защитное зануление).

Цветовая маркировка электрических проводов в разных странах

Страна (регион) Цвет наружной изоляции проводника или жилы
Фазный проводник L1 Фазный проводник L2 Фазный проводник L3 Рабочее зануление N (нейтраль) Защитное зануление PE (земля)
США . Общепринятые цвета (120/208/240 В). черный красный синий серебристый зеленый
США . Альтернативная цветовая маркировка (277/480 В). коричневый оранжевый или фиолетовый желтый серый зеленый
Канада . Обязательные цвета. красный черный синий белый зеленый или без изоляции
Канада . Трехфазные установки с изолированной нейтралью. оранжевый коричневый желтый белый зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года. красный желтый или белый (ЮАР) синий черный желто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009 года. коричневый черный серый синий желто-зеленый
Европа . Обозначение шин. желтый коричневый красный
СССР . Обозначение шин. желтый зеленый красный синий желто-зеленый, встречается черный
Россия, Украина, Беларусь . Обозначение шин. желтый зеленый красный голубой желто-зеленый

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Для правильного соединения проводов используют их цветную маркировку, позволяющую быстро обнаружить нужный проводник в пучке. Но не все знают, как обозначается фаза и ноль в электрике, поэтому часто путают цвета, что затрудняет будущий ремонт электропроводки. В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разводить фазу, землю и ноль.

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях — даже к возгоранию.

Стандартная расцветка проводов

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной , поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Различные значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:

  1. Желто-зеленый цвет (в абсолютном большинстве случаев).
  2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем — сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

  • черный;
  • красный;
  • серый;
  • белый;
  • розовый.

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга , чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.


Классическая расцветка проводов в кабеле

Разница между нулем и землей

Некоторые начинающие электрики не знают, и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной — некоторые устройства не работают, если их не заземлить.

Внимание: не игнорируйте требование к заземлению — скопившееся статическое электричество или пробой могут испортить прибор или поразить вас электрическим током.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов:

  1. Замеряйте сопротивление провода — оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
  2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
  3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).


Соблюдайте правила соединения кабелей

Ищем фазу

Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос — как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует — нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.

Внимание: в выключателе всегда размыкается фаза, а ноль приходит на лампочку. Это необходимо для того, чтобы во время ремонта или замены лампы вас не ударило током. Фазу нужно пускать на нижний контакт патрона, ноль — на боковой.

Если в проводке два одноцветных провода, то проще всего найти фазу индикатором — при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания. Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать, какого цвета провод заземления в трехжильном проводе,вам нужно будет воспользоваться указанными выше способами.


Найти фазу можно индикатором

Заключение

Если вы создаете новую проводку, то обязательно соблюдайте принятую в ПУЭ маркировку проводов в электрике — это поможет вам в последующем ремонте системы, ведь вы легко определите провода по цвету. Используйте желто-зеленый кабель для заземления, синий для нуля, коричневый/черный/белый для фазы. В кабелях с большим количеством фаз соединяйте контакты только по цветам, используя соответствующие зажимы и термоусадку. Если приходится работать со старой проводкой, где цвета не отвечают стандарту, то первым делом ищите фазу при помощи индикаторной отвертки. Контакт, который не светится, и будет искомым нулем.

При прокладке проводов соблюдайте правила — они должны пролегать только горизонтально и вертикально. Не нужно пытаться сэкономить, таская их по наклонной через всю стену или потолок — в будущем вы просто не сможете найти их или во время ремонта зацепите/перебьете их, что приведет к серьезным последствиям. Раз и навсегда запомните цвета проводов в трехжильном кабеле —это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрощитков, прокладкой новых линий и пр.

Рекомендуем также

Коричневый и синий провод где фаза. Для чего выполняется цветовая маркировка проводов

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета. В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны — одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока, также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой — коричневый;
  • Минусовой — серый;
  • Нулевой — синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Проведение электромонтажных работ практически невозможно без наличия кабелей с изоляцией разных оттенков. Это не рекламные ходы производителя или модный тренд, а необходимость для профессиональных электриков.

Согласно требованиям цвет проводов: фаза ноль земля должен отличаться друг от друга и иметь соответствующий вариант.

Вконтакте

Понятия фазы, ноля и заземления

Чтобы ответить на вопрос: “Фаза, ноль, земля – что это такое?”, нужно понять, как подключается проводка в доме. Электричество попадает в жилье от трансформаторного распределителя. Ноль – это провод, соединяющийся с контуром земли на подстанции. Он нужен, чтобы создать нагрузку на фазу, которая присоединена к другому концу обмотки трансформатора. Заземление не входит в схему питания, оно обеспечивает защиту в случае возникновения аварии.

Применение изоляции разных оттенков дает возможность определить принадлежность проводов к определенной группе.

Кроме того, это позволяет исключить ошибки при монтаже электрики, что убережет от короткого замыкания и удара электротоком при ремонте сети.

Выбор цветов проводов в трехжильном кабеле происходит согласно единому стандарту.

Жилы имеют буквенные и цветовые обозначения. Чаще всего применяется изоляция определенного оттенка всего провода, иногда можно указать определенную расцветку на соединениях и его концах.

Это выполняется с использованием разноцветной изоленты или специальной трубки. Чтобы сделать все правильно, нужно знать, как обозначается фаза и ноль.

Разновидности оттенков изоляции

Чтобы электрикам было удобно работать и не приходилось постоянно проверять, где фаза, а где ноль, используя специальные тестеры, и были приняты некоторые правила для обозначения фазы и нуля (ПУЭ).

Как отличаются по окраске фазные провода

Согласно принятому нормативу, жилы фазы бывают таких оттенков:

  • красный;
  • черный;
  • серый;
  • коричневый;
  • розовый;
  • белый;
  • оранжевый;
  • фиолетовый.

Важно! Провода, которые маркируются буквами L, N, в электрике относятся соответственно к фазе и нолю, жила защиты подписывается РЕ.

Если сеть с одной фазой является ответвлением трехфазной цепи, то цветовой окрас изоляции жилы должен быть таким же, как и у проводника, к которому она присоединяется.

Важным моментом является обязательное несовпадение расцветки обозначения фазы с тоном заземления и ноля.

Внимание! Если используется кабель, не имеющий маркировки, на него ставят разноцветные метки в местах стыковки и на концах.

Желательно, прокладывая проводку по всей квартире, применять одинаковый кабель, чтобы расцветки проводов в электрике были одинаковы везде.

Цвет рабочего ноля и заземления

Цвет нулевого провода обычно голубой, а защитная жила заземления изготавливается желто-зеленого цвета с полоскам, которые наносятся продольно или поперечно. Если совмещены функции нулевого и защитного проводника, то цвет его – синий с желто-зелеными полосками на стыках.

Если вы не знаете, какого цвета фаза, чтобы определить, правильно ли соединены проводники, нужно определить фазный и нулевой провод: для этого потребуются специальные инструменты.

Это самый простой вариант для нахождения фазы. Без индикаторной отвертки не стоит приступать к замене светильников, монтажу выключателей или розеток.

Работать с инструментом очень просто. Нужно коснуться отверткой провода, и если он под напряжением, то при нажатии на контакт сзади инструмента загорится лампа.

Световой сигнал означает, что была обнаружена фаза. Это самый простой и часто рекомендуемый электриками способ нахождения фазного провода. Стоимость отвертки невысока, поэтому позволить иметь ее у себя может любой человек. Однако есть свои недостатки, например, она может показывать напряжение там, где оно отсутствует.

Отдельного специального режима, который поможет определить фазу или ноль, у мультиметра нет: узнать это можно только по наличию цифр на табло или их отсутствию .

При измерении тестером напряжения электросети нужно выбрать режим для определения напряжения тока в переменной сети. Прежде чем приступать к определению фазы, проверьте прибор на любой рабочей розетке. После этого можно искать красным щупом фазу. Если, установив его на фазе, начнете другим щупом касаться остальных проводов, то найдете ноль (прибор покажет 220В) или заземление.

А вот установить, где заземление и где ноль, прибором будет сложно. Если необходимо это сделать, то стоит на электрощите отключить провод заземления, тогда при проверке прибором он не будет показывать на этом проводнике 220В.

Мультиметры современная промышленность выпускает двух видов: аналоговые и цифровые. Каждый из них имеет свои преимущества и недостатки.

Например, аналоговые приборы помогут провести измерения в условиях помех и волн. Цифровой аппарат применяется чаще, его используют строительные организации и производители радиотехнического оборудования.

В быту также чаще присутствуют цифровые модели приборов.

Если говорить о технических характеристиках мультиметра, то цифровые модели обладают более точными показаниями измерений, однако они существенно отличаются по стоимости, которая зависит от встроенных функций оборудования. Индикатор может быть цифровым или стрелочным, последний считается более точным. Существуют варианты, которые можно подключать к компьютеру для передачи данных.

Внимание! Чтобы прибор прослужил длительное время, стоит обращать внимание на его изготовление. Корпус должен быть защищен от ударов и проникновения влаги. Лучше, если в комплекте будет специальный футляр для хранения и переноски оборудования.

Если при создании электрической разводки в доме не были использованы правила цветовой маркировки проводов, то другим электрикам сложно работать с такой сетью. Проверять фазу и ноль нужно будет только при помощи специальных приборов.

Если при устройстве сети нельзя приобрести жилы соответствующих оттенков, тогда можно соединения пометить цветной изолентой. Это допускается правилами. Кроме того, при монтаже стоит придерживаться следующих рекомендаций:

  • Стоит выбирать кабели одной фирмы-производителя: в таком случае расцветка жил будет идентична, это исключит ошибки при работе с ними;
  • Если все же пришлось использовать продукцию разных изготовителей или различных оттенков, то стоит промаркировать жилы изолентой соответствующих цветов. Не полагайтесь на память, чтобы потом не гадать, синий провод – это фаза или ноль.
  • Если пришлось удлинять кабель, берите провода с теми цветовыми вариантами, что и на основном.
  • Не стоит применять кабели без заземления (желто-зеленая жила).

Применяя эти простые советы, вы сможете избежать ошибок при создании электропроводки или ее ремонте. Это убережет вас от неприятностей. Если обслуживать или ремонтировать сеть придется другому электрику, то он быстро разберется, и ему не придется проверять каждый провод приборами.

Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов . Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

  • Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
  • Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
  • Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L) (N) Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L) (PEN) Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема ).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением. Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral ) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток. Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth -защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает. Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

  • Фаза A (L1) – провод в коричневой оболочке.
  • Фаза B (L2) – провод в черной оболочке.
  • Фаза C (L3) – провод в серой оболочке.
  • Рабочее зануление (N) – провод в синей (голубой) оболочке.
  • Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L , N и PE :

  • Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
  • Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.


Дополнительная маркировка проводов

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

  • L – фаза.
  • N – нейтраль (рабочее зануление).
  • PE – земля (защитное зануление).

Цветовая маркировка электрических проводов в разных странах

Страна (регион) Цвет наружной изоляции проводника или жилы
Фазный проводник L1 Фазный проводник L2 Фазный проводник L3 Рабочее зануление N (нейтраль) Защитное зануление PE (земля)
США . Общепринятые цвета (120/208/240 В). черный красный синий серебристый зеленый
США . Альтернативная цветовая маркировка (277/480 В). коричневый оранжевый или фиолетовый желтый серый зеленый
Канада . Обязательные цвета. красный черный синий белый зеленый или без изоляции
Канада . Трехфазные установки с изолированной нейтралью. оранжевый коричневый желтый белый зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года. красный желтый или белый (ЮАР) синий черный желто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009 года. коричневый черный серый синий желто-зеленый
Европа . Обозначение шин. желтый коричневый красный
СССР . Обозначение шин. желтый зеленый красный синий желто-зеленый, встречается черный
Россия, Украина, Беларусь . Обозначение шин. желтый зеленый красный голубой желто-зеленый

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

  • быстрая идентификация назначения провода (фаза, ноль или земля)
  • уменьшение количества ошибочных подключений в процессе монтажа
  • отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.

Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Желтого цвета

Зеленого цвета

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 ():

Коричневый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.

Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

  • синий
  • коричневый
  • черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

  • черный
  • синий
  • красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту.
Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники.
После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье » «.

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

  • старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
  • если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
  • когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
  • старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
  • если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

страниц с информацией о контуре заземления

ПРИМЕЧАНИЕ. В этом документе делается попытка дать вам общую информацию о электропроводка внутри здания. Этот документ предназначен только для дать общее представление о некоторых из наиболее распространенных электрических электромонтажные системы. Этот документ не является точным описание всех электромонтажных систем. Не делайте никаких электрических работать на основе информации, представленной здесь. Доверьте работу профессионалам кто знает все это и местные правила.

Заземление здания

При строительстве большинства коммерческих зданий обычно используется одна земля. бегите по всему зданию, чтобы поддерживать как можно меньшее сопротивление.Низкое сопротивление в земле необходимо, чтобы убедиться, что предохранитель дует, когда что-то замыкается на провод заземления (например, изоляция кабеля обрывается внутри оборудования и касается заземленных металлический корпус). Система заземления предназначена в первую очередь для электрических безопасность в виду. Соединение защитного заземления должно выдерживать сильный ток. для защиты пользователя от неисправностей, связанных с подключением к корпусу, путем обеспечения того, чтобы предохранитель или автоматический выключатель сработают, поэтому требуется, чтобы Провода защитного заземления могут выдерживать ток короткого замыкания 25 А в течение не менее 1 часа. минута.Система заземления в распределительной сети здания влияет только на электромагнитную среду внутри здания что вы должны понять.

К сожалению, во всех зданиях есть большое электрическое оборудование, например, воздушное. кондиционеры, холодильники, стиральные / сушильные машины и другие сильноточные устройств, подключенных к заземлению здания (то же самое заземление, которое вы используете для AV-система). Компьютеры и другое оборудование которые используют сшитые источники питания, генерируют гармоники в электрической мощности которые обычно заканчиваются шумом в системе заземления.Диммеры также являются серьезным источником помех, и некоторые из них обычно заканчиваются также к заземляющим проводам. Таким образом, шансы получить чистую почву в типичная аудиовизуальная установка является тонкой, особенно в больших коммерческих здания, отели, больницы или конференц-центры.

Практика заземления в зданиях

Распределение электроэнергии по всей Финляндии и во многих частях Европы осуществляется 230/400 В переменного тока, 3 фазы, четыре провода, нейтраль с несколькими заземлениями (MEN). Одна, две или три фазы вводятся в помещение заказчика в зависимости от по максимальному спросу.Это касается как жилых, так и деловых помещение.

Для тех, кто не знаком с системой MEN, нейтральный стержень подключен к заземляющий стержень, вбитый в землю как можно ближе к распределительный щит заказчика. Вся заземляющая проводка от точек питания и т. Д. подключен к нейтральной полосе. В Великобритании такая же практика называется защитным многократным заземлением (PME). Вместе с P.M.E. нейтральный и заземляющий проводники питания совмещены. Компания-поставщик часто подключает нейтраль к земле прочно. по всей торговой сети.В точке подключения клиента компания поставляет «землю» (которая фактически подключена к нейтраль), к которой подключены все заземляющие и эквипотенциальные соединения. подключены.

Другой подход к заземлению здания — это бронирование питающего кабеля. Если электроэнергетическая компания не может легко поставить или гарантировать соответствующий заземляющий провод (например, питание идет по паре ВЛ), сер обычно отвечает за исправность заземляющего электрода.Метод заземления обычно можно определить, проследив проводку. от счетчика / потребителя. Обычно это довольно очевидно.

Насколько хорошей должна быть Земля?

На этот вопрос сложно ответить; в общем импеданс соединение с землей должно быть достаточно низким, чтобы обеспечить достаточный ток может протекать через защитное устройство и отключать питание быстро (<0,4 секунды) и это напряжение на заземлении не поднимаются более чем на 50В.Измерение Сопротивление заземляющего электрода - дело непростое, и его следует доверить профессионалам.

Безопасность при отключении нейтрали подачи

Насколько безопасны или опасны МУЖЧИНЫ или ПМЭ, зависит от правила, которые охватывают его применение, и запись энергоснабжающей организации в предотвращение размыкания цепи нейтрали.

Ключевое слово в заголовках — НЕСКОЛЬКО. Точная ситуация будет отличаться резко зависит от того, где происходит обрыв нейтрали. Если это сразу за подстанцией, тогда нейтральный провод будет заменен на все несколько заземленных параллельно, и при условии, что нагрузка сбалансирована по трем фазам нарушение напряжения не будет слишком серьезным.

Когда нейтраль сбытовой компании открывается, нейтраль возвращается через земляной кол. Типы почв здесь варьируются от песка до суглинка, от глины до камень, поэтому земля может варьироваться от хорошей до очень плохой. Напряжение от каждой активной до «нейтрали» будет зависеть от нагрузки. на каждой фазе и сопротивление заземления.

Чем хуже балансировка Чем больше ваша нагрузка по трем фазам, тем больше будет нарушение напряжения. Если предположить, что заземляющий штырь имеет сопротивление 100 Ом, довольно ясно, что ваше оборудование не будет работать, но ваша нейтральная и заземленная металлическая работа поднимется до что-то близкое к фазному напряжению.Звучит ужасно, но на самом деле это не так. опасно при условии, что все заземленные металлические детали надежно закреплены, и вокруг нет незаземленных объектов, которые лучше земли, чем ваша земляной колос.

Как заземляются в главном распределительном щите

Трехфазное питание поступает от энергокомпании с использованием всего четырех проводов. L1, L2, L3 и PEN (защитное заземление и нейтраль). L1, L2 и L3 просто подключен к шинам питания в главном распределительном щите.ПЕН-провод подключен к шине PE (защитное заземление), которая подключена к центральная шина заземления. Нейтральная шина подключена к шине PE в главный распределительный щит и нигде больше в здании, где 5-проводная 3-х фазная проводка.

Центральная шина заземления работает как центральная точка для всей системы заземления здания и каждой заземленной системы в к нему подключено здание. Центральная шина заземления — это просто металлическая шина, соединяющая заземление. провода от электросети, телефонная аппаратура, антенная разводка, молниезащиты, металлическая сантехника, водопроводные трубы, строительные металлоконструкции и заземляющие электроды зданий вместе.

Как упоминалось в другом месте, ток короткого замыкания, протекающий в заземляющей проводке, будет вызвать повышение напряжения на этой проводке относительно истинной земли потенциал. Это может вызвать шок у прикосновения, например, случай неисправной стиральной машины и водопроводного крана одновременно. Чтобы свести к минимуму этот риск, создается «эквипотенциальная зона». подключение коммуникаций к основной точке заземления. Такие услуги металлические трубы (газ, вода и т. д.), центральное отопление, металлические вентиляционные каналы, открытые части строительной конструкции, осветительный провод и любые другие металлические изделия.

Эквипотенциальное соединение снижает разность напряжений, которая может существуют между металлоконструкциями этих служб, если произошло замыкание на землю любому из них.

Схема заземления электрических розеток

Лучшим способом было бы объединить все площадки по отдельности в один блок. меди на центральной шине заземления. К сожалению, на практике этого часто бывает трудно добиться. Практический способ — расположить ваша территория в виде строгой «древовидной» структуры, с оборудованием, подключаемым только к листья дерева.

Для прокладки заземляющего провода действуют мировые правила электромонтажа. обычно указывается, что заземляющие провода должны быть проложены по одному и тому же маршруту чем сетевые провода, идущие к той же розетке или распределительный щит. Это наиболее часто используемая практика. Обычно безопасность Земля — ​​это отдельный желто-зеленый провод в кабеле, иногда отдельный провод в том же пучке кабелей (например, для трехфазного распределения иногда вы можете увидеть 4- или 5-жильный кабель и отдельное защитное заземление. кабель скручен сбоку от кабеля).В некоторых странах (например в США) в некоторых случаях металлические трубы, используемые для защиты провод внутри стен можно использовать как провод защитного заземления (я думаю, что обычно не очень хорошо или надежно на практике, но в некоторых случаи).

Как в дом подводят электроэнергию

Типовая однофазная подача в здание

Однофазное распределение обычно используется в небольших жилых домах. Электроэнергетическая компания подает в ваш дом провод под напряжением и провод нейтрали + заземления.Электропитание в системе энергокомпании обычно трехфазное. затем электроэнергетическая компания подает одну фазу в ваш дом (сосед может получают питание от другой фазы для равномерного распределения нагрузки).

Однофазное питание в Северной Америке

ANSI C84.1 «Электроэнергетические системы и оборудование — номинальное напряжение (60 Гц)» устанавливает предпочтительное номинальное напряжение на уровне 120 В и допускает диапазон от 114 до 126 В. (Номинальное 240 В, диапазон 228 — 252 В). Эквивалентная канадская спецификация — CAN3-C235.

Напряжение в однофазной розетке с номинальным напряжением 120 В должно быть от 110 до 125 В. в нормальных условиях.

Однако Комиссия по коммунальным предприятиям Калифорнии указала, что рабочее напряжение должно быть в пределах 114–120В, за некоторыми исключениями. Это было сделано потому, что некоторые исследования показали снижение энергопотребления. при более низких напряжениях.

Информация о конфигурациях разъемов NEMA доступна в разделе Конфигурация NEMA. График, форма № h5513. Для проверки наличия http: // www.hubbell-wiring.com/.

Однофазное питание в Европе

Номинальное напряжение в Европе теперь составляет 230 В, 50 Гц (ранее — 240 В в Великобритании, 220 В. в остальной части Европы), но это не означает, что произошли настоящие изменения в поставке.

Вместо этого новые «согласованные пределы напряжения» в Европе теперь:

  • 230 В -10% + 6% (т.е. 207,0 — 243,8 В) в большинстве стран Европы (бывшие страны с номинальным напряжением 220 В)
  • 230 В -6% + 10% (например, 216,2 — 253,0 В) в Великобритании (прежнее номинальное напряжение 240 В)
это действительно выдумка и означает, что нет реального изменения напряжения питания, только смена «лейбла», без стимула на подачу электроэнергии компании, чтобы фактически изменить напряжение питания.

Следовательно, чтобы справиться с обоими наборами ограничений, оборудование должно покрывать 230 В +/- 10%, т.е. 207-253 В. Это фактически станет официальным лимитом. для всего ЕС в 2003 г.

Однофазное питание в остальном мире

Список номинального напряжения / частоты и типов вилок / розеток, используемых во многих страны указаны на http://kropla.com/electric2.htm.

Трехфазное распределение

Трехпроводная система, которую видит пользователь, обычно состоит из трех фаз. распределение, в котором используется 5-проводная система.В 5-проводной системе есть 3 горячие провода, 1 нейтральный провод и 1 заземляющий провод. Обычный 3-х проводный розетка использует только один из 3-х проводов под напряжением. Эта 5-проводная система проводки в основном хороша и используется в большинстве здания и места, где могут возникнуть проблемы с контурами заземления.

Эта трехфазная система питания называется ТРЕХФАЗНАЯ ЗВЕЗДА; ЧЕТЫРЕПРОВОДНАЯ; ЗАЗЕМЛЕННАЯ НЕЙТРАЛЬНАЯ система. Это наиболее распространенный способ, используемый в европейских системах электропроводки (и почти повсюду в Финляндии), но учтите, что трехфазные распределительные цепи бывают разных видов.Есть явная разница между американскими и европейскими. Они есть классифицируются следующим образом:

  • TN: заземление нейтрали трансформатора. Защитная Земля и Нейтраль разделяют «заземляющий» провод (PEN) и разделены на панели предохранителей. Эта схема также обозначается как TN-C (C для обычных PE и N). В Великобритании это называется TN-C-S (т. Е. Объединены в поставку и раздельно в установке), и его также называют Protective Muliple. Заземление (PME — так как питающий провод PEN заземлен) через равные промежутки времени вдоль подачи).
  • TN-S: То же, что и выше, но PE и N подводятся отдельно от заземленный трансформатор и никогда не должны контактировать друг с другом в другом месте. Идея состоит в том, что PE никогда не должен пропускать ток (он должен следовательно, не несут никакого потенциала и должны быть очень «чистыми». Все обратные токи проходят через провод N до трансформатора звездная точка. Эта система стала очень популярной в новых установках в Европе и долгое время был стандартом в больницах.
  • IT: Трансформатор вообще не неисправен. Звездочка плавает. В основном используется в тяжелой и перерабатывающей промышленности где требуется продолжение работы — даже при замыкании на землю. Наиболее распространенные (европейские) напряжения в этих системах составляют 500 В и 690 В. В этом случае корпуса объектов подключаются к местным землям.
  • ТТ: Трансформатор и объекты имеют отдельные земли. Распространен в США.

Трехфазный в Европе

В Европе чаще всего используется 230/400 В, где 230 В может быть найдено между любой из 3 фаз и нейтралью, а 400 В может быть находиться между двумя из трех фаз.Разность фаз между фазами составляет 120 градусов. Трехфазное питание обычно доступно по крайней мере в Финляндии, Швеция и Германия используются для производства духовок, электрических плит, больших двигателей и сушилок. Трехфазное питание также обычно доступно в местах с большими используются звуковые и световые системы (вокруг сцен и т. д.).

Обычно к каждому дому подводится 4 провода для трехфазного питания. Обычно они обозначаются буквами R, S и T, четвертый — заземленный. Фазовый сдвиг между R и S составляет 120 град., то такой же фазовый сдвиг существует между S и T и между T и R. Разница напряжений между фазами под напряжением 400 В, напряжение разница между любой фазой под напряжением и землей составляет около 235 В. Для подключения обычной бытовой электросети используется одна фаза и земля. Трехфазный обычно используется только на некоторых мощных нагрузках с постоянным подключением. (как правило, духовки и электроплиты в обычном домашнем хозяйстве). Типичный номинал сетевого предохранителя в типичном домашнем хозяйстве в Финляндии, имеющем трехфазная мощность 3х25А (25А на фазу).

При наличии трехфазного разъема тяжелое оборудование (местами там, где используется тяжелая техника), то наиболее распространенным из доступных является Подключение 3x16A.

Другие возможности распределения электроэнергии

В некоторых небольших электрических установках (небольших домах) используется только однофазное питание. В таких случаях энергокомпания подводит к электросети только одну из трех фаз. дом. В этих случаях электропроводка от энергокомпании выполняется двумя проводами: «нейтраль + земля» и «фаза».Частота в США составляет 60 Гц, а номинальное напряжение в США определяется в следующим образом:

  • 120 вольт — напряжение на трансформаторе
  • 115 вольт — напряжение на панели (потери падения напряжения в кабеле от трансформатора к панели)
  • 110 вольт — напряжение на розетке (потери падения напряжения в кабеле от панели к розетке)
Так что, если outlest очень слабо нагружены, вы получите почти 120 В. а если проводка сильно нагружена, напряжение падает примерно до 110 В.В Европе частота составляет 50 Гц, а напряжение на розетке — нормальное. в настоящее время составляет 230 В (реальное напряжение обычно составляет от 220 до 240 В).

В США внутренняя связь обычно имеет 3 провода: 2 провода и нейтраль. Напряжение между двумя точками составляет 240, а напряжение между двумя точками и нейтралью — 120 (половинное). Обычный электрические розетки подключаются между нейтралью и одним горячим проводом. Некоторые тяжелые нагрузки (например, кондиционеры) связаны между этими двумя горячие провода и получить полную нагрузку 240 В.

Электропроводка дома

Как выглядит обычная розетка?

Типичная офисная настенная розетка имеет три электрических соединения, которые «горячий», «нейтральный» и «заземляющий» провода.

Для всего оргтехники требуется только активный и нейтральный провода должны работать. Третий или заземляющий провод соединены с открытыми металлическими частями оборудования. Внутри здания заземляющие соединения всех электрических розеток подключены друг к другу и подключены к водопроводу.Это гарантирует, что все электрические на оборудовании с открытыми металлическими частями эти части электрически соединены друг к другу и к открытому металлическому оборудованию в здании, например к воде светильники.

Горячий и нейтральный провода взаимозаменяемы, насколько это возможно. обеспокоены (имейте в виду, что в некоторых странах есть некоторые исключения). Оба являются силовыми проводами. Один из силовых провода заземлены в целях безопасности. Во многих частях Европы (северные страны, Германия и т. Д.) Нормальная 3-проводная розетка симметрична, так что нейтраль а соединения с горячим проводом можно поменять местами, просто повернув вилку.

Заземление электроустановок

Каждая цепь требует наличия заземляющего проводника (но хранится отдельно. от) линейный и нейтральный проводники по всей распределительной сети. Все металлические коробки должны быть заземлены.

Какие цвета проводов используются в проводке

Цвета проводки дома, используемые в США
 Зеленый цвет корпуса Заземляющий провод

     Белый цвет корпуса Заземленный провод (нейтраль)

     ЛЮБОЙ другой рисунок цвета тела, который горячо


Цвета проводки, используемые в кабелях оборудования

 ЗЕЛЕНЫЙ с ЖЕЛТЫМИ полосами Земля
СИНИЙ Нейтральный
КОРИЧНЕВЫЙ Live

Типичные цвета, используемые в домашней электропроводке в Европе

Информация об этом взята из действующих в Финляндии правил.

 ЗЕЛЕНЫЙ с ЖЕЛТЫМИ полосами Земля
СИНИЙ Нейтральный
КОРИЧНЕВЫЙ или ЧЕРНЫЙ Live


Заземление (зеленый или зеленый / желтый) означает, что оно должно связывать весь случайный металл. части вместе, так что (надеюсь) никто из них не сможет добраться туда, где они сделают опасность. Гораздо лучший термин для этого провода — это «соединительный» провод. Заземляющий провод НИКОГДА не должен пропускать ток.

Не вставляйте цветовую кодировку, если вы не знаете, по какому стандарту выполняется проводка. сделано.Также используются некоторые другие цветовые коды. Внутри любого электронного оборудования опасно доверять цветовым кодам, если вы не знать, по какому «стандарту» было построено это устройство.

Проблемы с электропроводкой в ​​доме

Проблемная старая проводка

Наиболее проблемными являются те постройки, которые подключены с использованием 4-проводная 3-фазная проводка, где нейтраль и земля имеют одинаковые проводник в некоторых местах проводки. Это плохо, потому что в этой ситуации всегда будет течь ток в одном и том же провод, который должен распределять одинаковый потенциал земли в разные места.Если в вашем здании четырехпроводная трехфазная проводка, вы можете ожидать довольно заметные разности потенциалов земли для мощности, взятой из разные распределительные щиты.

Практика, когда безопасное заземление подключается с использованием того же проводник в качестве нейтрали называется PEN (TN-C) и на практике там, где есть отдельный заземляющий провод во всей системе, называется ПЭ (TN-S).

Двухпроводная однофазная заземленная розетка

И что хуже всего, это двухпроводная 1 фазная разводка, где нейтраль и земля поделитесь общим проводом.Эта практика очень часто используется в старых зданиях. в Финляндии и вызывает ужасные проблемы с контуром заземления даже между поблизости электрические розетки. Если вы планируете установить какие-либо выделенные оборудование (компьютер, подключенный к локальной сети, подключенное аудио или видео оборудование и т. д.) в здание с такой системой электропроводки рекомендуется получить лицензированного электрика для переоборудования комнаты с соответствующими розетками. У этой проводки есть и другие проблемы, поэтому это больше не допускается в новых установках в Финляндии.

Коробки автоматических выключателей: Главный выключатель в здании — это единое место, где нейтральный и заземляющий провода собраться вместе. На этом этапе электрическая сеть будет заземлена. ВО ВСЕХ КОРОБКАХ ВЫКЛЮЧАТЕЛЕЙ НИЖНЕГО ПОТОКА НЕЙТРАЛЬНЫЙ И ЗАЗЕМЛЯЮЩИЙ ПРОВОД ДОЛЖНЫ БУДЬТЕ ОТДЕЛЕНЫ ОТ ДРУГОГО. В противном случае у вас будет токи нейтрали, протекающие по заземляющему проводу. Это чрезвычайно важно и является главной мерой безопасности и проблема с сигналом.

Эти простые правила применяются ко ВСЕМ кабелям, включая кабельное телевидение, видео, переменного тока и сигнал.Единственное исключение — Ethernet. Заземлите компьютер LAN одним концом (желательно в той же точке, что и ваша аудиосистема) и убедитесь, что металлические части тонкого разъема Ethernet не соприкасаются ни с какими частями корпуса компьютера (для них есть изолирующие пластиковые чехлы). Я бы посоветовал использовать Ethernet 10 Base-T, в котором использовалась витая пара, потому что он не требует заземления и ни в коем случае не создает контуров заземления.

Что такое изолированные заземляющие розетки?

ПРИМЕЧАНИЕ. В следующем описании описывается изолированное заземление, как определено в Электропроводка США.В других странах «изолированная земля» может означать иное. вещи (например, реальная земля, но не подключенная к шине заземления питания).

Многие новостройки в США оборудованы розетками с «изолированным заземлением». Обычно они узнаваемы, потому что они ярко-оранжевые и имеют на лице отмечен треугольник. Обычно эти розетки имеют отдельный «зеленый провод» заземления оборудования, и провод идет обратно прямо к панели автоматического выключателя, не подвергаясь подключен к чему-либо еще.Изолированные розетки заземления устанавливаются в надежде, что электрические помехи генерируемые в здании или другим оборудованием, не будут мешать работа подключенного к ним хрупкого компьютерного оборудования.

Насколько позволяет NEC, изолированное заземление является заземляющим соединением. который основан только на отдельно производной системе, из которой цепь поставляется. Допускается пропуск через щиты, примыкания коробки и т. д. без подключения к заземляющему проводу оборудования, который обслуживает эти устройства, сводя к минимуму электромагнитные помехи.Это должно для повышения эффективности использовать вместе с изолированной розеткой заземления. Более подробную информацию об изолированном заземлении можно найти в NEC 250-74 Exc # 4.

Я понимаю, что использование термина «изолированная земля» в основном относится к маркетингу. целей. Я считаю, что их цель — маркетинговый ответ на несоответствующий дизайн некоторыми производителями электронного оборудования и неправильные методы заземления некоторыми электриками. Земля клемма изолирована от монтажной траверсы; в обычных гнезда ярма и клеммы заземления соединены.В «идея» состоит в том, что электрик подключает специальную «чистую» землю к клемма заземления, в то время как ярмо и все другие обесточенные металлические части подключаются к «грязной» земле оборудования.

Как избежать проблем с контуром заземления

Большая часть электронного оборудования чувствительна к контурам заземления и заземлению. шум. Правильное заземление в здании вход в сервисы — это первый шаг к тому, чтобы избежать подобных проблем. Во многих случаях надлежащее заземление обеспечивается соединение со стальной арматурой в фундаменте здания.

Все внешние служебные площадки должны быть прочно подключены к этому точка заземления, включая питание, телефон и кабельное телевидение. Для защиты от молний любые антенные мачты должны быть заземлен и здесь. Точки заземления от телефонной сети контроллер, охранная сигнализация, звуковое оборудование и др. к этой шине заземления должен быть подключен электронный блок. Все распределения трехфазного напряжения внутри здания должны быть Сделано по 5-ти проводной системе. Распределение однофазной мощности должно делаться по 3-х проводной системе.Провода защитного заземления должны быть связаны между собой звездным или древовидным образом. Для дополнительной информации ознакомьтесь с «Инструкциями по подключению и заземлению в жилых помещениях» от Power Clinic.

По возможности вся электроника и компьютерное оборудование должны иметь отдельную изолированную электрическую подпанель с изолированными заземляющие розетки во всех местах, удаленных от главный. Изолированное заземление означает, что в противном случае заземляющая проводка изолирован от всех остальных проводов, за исключением того, что он подключен к основная шина заземления для одной точки.Такая практика гарантирует, что заземление всего электронного оборудования имеют одинаковый электрический потенциал и избегают «минутных» различия в основаниях, вызывающих образование контуров заземления. Эти различия отражаются в сигнальных проводниках или экраны между компонентами и могут быть усилены до слышимые или видимые уровни.

Компоненты, которые не могут иметь «равнопотенциальные» заземления должны иметь изолированные сигналы. друг от друга. Это может быть дорого и сложно достигать. Гораздо проще предотвратить проблемы в первое место при проектировании распределения электроэнергии.Дополнительную информацию об этом можно найти в статьях Equitech: «Управление питанием в студии», «Аудиопроводка и заземление», «Бюллетень технической поддержки Национального электротехнического кодекса 1996 года» и «Установка системы технического заземления». Эти статьи помогут вам понять, как создать хорошую систему заземления для студии.

Не пытайтесь самостоятельно модифицировать электропроводку. Когда ты знаешь, что должно быть вызовите профессионалов, чтобы они выполнили работу должным образом (вам может потребоваться специальный консультант для разработки планов доработок, потому что стандартные электрики не обычно знаю все особые требования аудиостудии).Когда у вас есть надлежащее системы заземления в вашей студии, тогда вы можете начать делать аудио проводку в правильном способ. Вы можете легко сделать вашу систему очень чувствительной к шуму энергосистемы, если вы неправильно проводите проводку. Приложение Rane note Примечание Соединения звуковой системы дает вам хорошее представление о том, как должны быть выполнены аудиоподключения.

Проблема в том, что во многих случаях у вас нет возможности поменять электрораспределительную систему уже на месте, потому что это будет сложно и дорого.Тогда вам нужно живите тем, что получаете, и пытайтесь решить эти проблемы с помощью подходящие изолирующие устройства.


Томи Энгдал <[email protected]>

Потенциальные опасности для нейтрального проводника — RF Cafe

Эта презентация была создана Флуор Хэнфорд от Министерства энергетики США.

Основная идея данной презентации заключается в том, что нейтральный провод (обычно белого цвета) к сожалению, назван так, что подразумевает, что он безвреден.Большинство людей знают, что если вы прикоснитесь к черному (или красному или синему) проводу, есть вероятность, что вы получите электрический шок. Они также считают, что прикасаться к белому (нулевому проводу) безопасно.

В большинстве случаев это так. Однако это так только в том случае, если путь, по которому проходит ваше тело, к земле имеет значительно более высокое сопротивление току, чем нейтральный провод. путь обеспечивает. Для этого необходимо, чтобы нейтральный провод имел полный путь к сети. панель.Если нейтральный провод каким-то образом отсоединяется от нейтральной шины на панели, ваш тело становится единственным обратным путем к земле для электрического тока.

Итак, основной закон работы с цепями под напряжением — это предположить, что нейтральный проводник имеет тот же потенциал, что и горячая проволока. Я работал на многих живых схемах в своей жизни и пару раз были укушены открытыми нейтралами — это плохое чувство. Только для рекорд, самое высокое напряжение переменного тока, с которым я столкнулся, было трехфазным питанием 480 В для коммерческого сварщик.Самый высокий DC был от дисплея ЭЛТ радара 2 кВ. Мне повезло — не навсегда ущерб … кроме морального 🙂

Потенциальные опасности с нейтральными проводниками

Нейтралы являются токонесущими проводниками

  • Нейтрали заземлены, но под нагрузкой проходят ток.
  • Источник нейтрального тока не всегда можно определить.
  • Нарушение нейтрали под нагрузкой может привести к поражению электрическим током.
  • Лица, контактирующие с поднятой нейтралью, потенциально могут обеспечить альтернативный путь к земле.
  • Обрыв нейтрали или поднятие нейтрали может привести к электрошоку или возникновению электрической дуги.

Примеры нейтрали под напряжением

  • Нейтраль была неправильно идентифицирована и непреднамеренно открылась, создав дугу (ORPS EM-SR-WSRC-FTANK-2005-0009)
  • Цепь была перенесена на другую распределительную панель, но нейтраль была подключена оригинальная панель (ORPS EM-RL-PHMC-PFP-2005-0011)
  • Электрик получил электрошок после того, как снял нейтраль с шины.Нейтральный получил питание через аварийный свет, который получил питание от другого распределения панель. (ORPS SC-PNSO-PNNL = PNNLBOPER-2005-0018)

Конфигурация, требующая дополнительных мер предосторожности:

Этикетки компонентов

Многопроводная ответвительная цепь является приемлемой конфигурацией в соответствии с Национальным законодательством. Электрический кодекс (NEC) Раздел 210.4.

Многопроволочная ответвленная цепь

Эта схема также упоминается как:
  • Схема Эдисона
  • Цепь общей нейтрали
  • Общий нейтральный контур
  • Эти цепи обычно встречаются в однофазных системах на 120/240 В, но могут быть также встречается в системах на 208Y / 120 и 277Y / 480 В.
  • По проводу заземленной нейтрали проходит несимметричный ток нагрузки. («Заземленный проводник»)

Используйте следующие инструкции, когда необходимо прервать нейтральный провод:

Примечание. Некоторые из исходных слайдов PowerPoint содержали анимацию, которая была опущена. здесь. При этом не теряется важная информация.

Нейтральная линия — Как обсуждать

Нейтраль

Что означают линия и нейтральный провод?

Нейтральный проводник относится к той части распределительной сети, которая возвращает электроэнергию, которая покинула линии передачи через горячую линию или фазовую линию для выполнения работ с потребителем электроэнергии.Это потому, что нейтральные линии подключены глубоко в землю.

Линия тоже нейтральна?

В Северной Америке «горячий» и «нейтральный» — это два провода, которые поддерживают цепь 120 В. Line, вероятно, является синонимом Hot, но часто относится к потоку, идущему от службы к блоку, с которым вы работаете, в отличие от Load, который не работает. Разделение важно при подключении выходов FI.

Вы также знаете, что означает нейтральный провод в проводах?

Нейтраль — это проводник цепи, который обычно замыкает цепь у источника.Нейтральный провод обычно соединяется с землей (землей) через главную плату, погружной или измерительный прибор, а также через последний понижающий трансформатор в источнике питания.

В чем разница между проводом под напряжением и нулевым проводом?

Токоведущий провод — это провод, по которому протекает основной ток 220 вольт. Нейтральный проводник имеет нулевой потенциал. Нейтральный провод подключается к проводящему проводу для компенсации разности потенциалов.

Запитан нейтральный провод?

Таким образом, провод под напряжением проводит ток при полной нагрузке, в то время как нейтральный провод проводит ток только при несимметричной нагрузке.Напряжение нейтрального провода около 0 В, но НИКОГДА не прикасайтесь к нему из соображений безопасности. Если провода оборваны, он может иметь тот же ток, что и шнур питания.

Почему нейтральный провод заставил меня подскочить?

Из-за сопротивления проводника потоку электричества падение напряжения на нейтральном проводе может произойти даже в доме / месте с правильной проводкой, но обычно оно слишком низкое, чтобы выдержать поражение электрическим током. Он называется нейтральным, потому что в нем не должно быть потенциала.

Почему у переменного тока есть нейтральный провод?

Нейтральный провод используется для замыкания цепи переменного тока 120 В путем возврата пути к электрической панели, где нейтральный провод подключен и заземлен.Нейтраль представляет собой изолированный провод, поскольку он является частью цепи, пропускающей ток.

Что происходит, когда вы пишете вживую и нейтрально?

Ток также течет обратно через нейтральный провод (только от подключенной нагрузки, замыкающей цепь), и вы не можете получить электрический шок, если прикоснетесь к нейтральному проводу с напряжением 0 В. Но трогать нейтраль небезопасно! Любое напряжение между землей и нейтралью (высокий потенциал) может вызвать поражение электрическим током.

Почему в фазе 3 нет нейтрального провода?

Треугольная линия на первичной стороне этого силового трансформатора означает, что нейтральный провод на стороне высокого напряжения сети не требуется.Если нулевая точка сети трехфазной системы с нагрузками, подключенными к нейтральному проводнику, прерывается, баланс напряжений нагрузок обычно больше не поддерживается.

Имеет ли значение, поменяны ли местами фаза и нейтраль?

В зависимости от стандартного переключателя ВКЛ / ВЫКЛ (также предохранителя) он должен быть подключен к линии под напряжением. В выключенном состоянии все устройство находится под напряжением 220В, и если вы дотронетесь до какой-либо части, вы получите смертельный удар. Согласно правилам, плата питания не будет подавать питание в ваш дом, если поменять местами фазный и нейтральный проводники.

Заземляющий провод запитан?

Нет, заземляющий провод проводит ток только в том случае, если нарушена изоляция между источником питания и металлической конструкцией устройства. Ток, протекающий по заземляющему проводу, предназначен для активации защитного устройства (например, автоматического выключателя), которое отключает подачу питания на устройство и, следовательно, делает его безопасным.

Какого цвета шнур питания?

коричневый

Для чего нужен шнур питания?

Это просто означает, что электричество должно течь из одного источника через устройство и обратно к источнику.Токоведущий провод передает ток к устройству, а нейтраль ведет его обратно. Заземляющий провод используется для нашей защиты в случае контакта провода под напряжением с металлическим корпусом устройства.

Какое напряжение между землей и нулевым проводом?

Измерение напряжения между нейтралью и землей: практическое правило, используемое многими в отрасли, заключается в том, что напряжение между нейтралью и землей 2 В или меньше на розетке является правильным, в то время как несколько вольт или более указывают на 5 В. верхний предел.

Может ли лампа работать без нулевого провода?

Да, есть некоторые … (очень, очень, очень немногие) переключатели, которым не нужна нейтраль, но ограничивают вас лампочками. Горячее черное звено разорвано, чтобы включить / выключить свет, нейтральное белое звено замыкает цепь. Единственный (надеюсь) сплошной медный провод — это земля.

Нужен нейтральный провод на 220В?

220 не нужен нейтральный проводник, так как каждый импульс использует фазу останова на другой стороне и переменный ток взад и вперед, но там, где находится цепь, ток возвращается только к горячим стержням.

Почему для 240 В не нужен нейтральный провод?

Защитный провод (нейтральный провод) подключен к центру катушки (центральное гнездо), поэтому он обеспечивает половину напряжения. Если устройству требуется только 240 В, для подачи питания на устройство требуются только два незаземленных (тепловых) проводника.
Нейтральная линия

Нейтральный провод

В низковольтной сети для выработки электроэнергии нейтральный провод представляет собой проводник, который электрически соединен с нейтральной точкой и может способствовать распределению электрической энергии. [1]

Маркировка и исполнение

Нейтральный провод в Европейском Союзе обозначается буквой N.

В соответствии со стандартом IEC 60446, используемым в Европейском Союзе и Швейцарии, нейтральные проводники должны быть помечены синим цветом по всей их длине. Согласно NIN 2010, в Швейцарии предпочтение отдается голубому цвету. [2]

Розетка Schuko типа CEE 7/4, широко распространенная во многих европейских странах, является симметричной и не различает два токоведущих проводника, внешние проводники и нулевые проводники; для других розеток, например, используемых в Швейцарии в соответствии со стандартом SEV 1011, назначение фиксировано.Заземляющие устройства подключаются исключительно через защитное заземление (PE).

Вопреки многим мнениям, для розеток CEE 7/4 не существует стандарта, который определял бы положение нейтрального проводника «левый» или «правый» в случае горизонтально расположенных розеток. [3] В случае розеток по швейцарскому стандарту SEV 1011 нейтральный провод находится слева, если смотреть со стороны наблюдателя, а защитный провод внизу посередине.

Основы

В Германии, согласно определению в DIN VDE 0100-200 (раздел 826-12-08), нейтральный проводник является активным проводником, как и внешний проводник, и предназначен для передачи электричества во время нормальной работы.В потребительских системах, основанных на системах TN-C и TN-CS, нейтральный провод считается соответствующим образом заземленным с низким сопротивлением, если допустимое контактное напряжение между нейтральным проводом и защитным проводом не превышается ни при каких обстоятельствах, [4] следовательно, нет необходимости (вместе с внешними проводниками) в разделении. Однако в Бельгии, Франции, Норвегии, Португалии, Испании и Швейцарии нейтральный провод не считается надежно заземленным с достаточно низким сопротивлением.

В трехфазной сети переменного тока ток в нейтральном проводе нейтрализуется, если во всех трех внешних проводниках протекают токи одинаковой силы тока, одинакового фазового сдвига и отсутствия гармонической составляющей. В случае неравных токов во внешних проводниках в нейтральном проводнике течет ток, который компенсирует асимметрию и, при вышеуказанных условиях, достигает тока наиболее сильно нагруженного внешнего проводника. При разных фазовых сдвигах токов во внешних проводниках или с гармониками (особенно 3-го порядка) в дополнение к основной частоте ток в нейтральном проводе может значительно превышать ток наиболее сильно нагруженного внешнего проводника.

Историческое развитие в Германии

В Германии в старых правилах VDE не было нейтрального проводника. В 1958 году здесь использовался только принцип обнуления. Заземленный средний проводник назывался нейтральным проводником (по написанию в то время). Он сочетал в себе функции защитного и нейтрального проводников, поэтому его функция соответствовала действующему PEN-проводнику. Он был отмечен светло-серым цветом. [5]

Термин центральный проводник существует с 1965 года, он впервые функционально соответствовал сегодняшнему нейтральному проводнику и был подключен голубым. [6] В то же время была введена зеленая / желтая маркировка для защитного проводника; нейтральный провод, который еще был разрешен в то время, был изменен по цвету со светло-серого на желто-зеленый. [7]

В 1973 году так называемое «классическое обнуление» было предотвращено [8] , а в июне 1975 года нейтральный провод был переименован в PEN. [9]

Цвета проводов с 1965 года оставались неизменными до 2003 года. Текущий цвет провода синий (вместо голубого) для нейтрального проводника был введен в соответствии с DIN VDE 0293-308: 2003-01. [10]
Classic PEN-системы можно найти в установках заказчиков в Германии, которые были завершены до 31 марта 1974 г., и, в соответствии с действующим стандартом, только в распределительных сетях сетевых операторов и для специальных приложений. Разделение PEN на провода PE и N происходит сегодня непосредственно при передаче от оператора сети к системе заказчика в распределительной коробке дома. Термин «нейтральный проводник» впервые был упомянут в 1983 году в VDE. [11]

Даже сегодня нейтральный провод часто неправильно называют нейтральным проводом, и «серый» также неправильно указывается как прежний цвет провода, но в обоих случаях это проводник, соответствующий PEN дирижер сегодня.

Обрыв нейтрали

Повышенное напряжение при омической нагрузке, когда нейтральный провод прерывается трехфазным переменным током

В многофазной сети, например B. Трехфазная сеть переменного тока, в случае обрыва нейтрального проводника («обрыв нейтрального проводника») сопротивления расходных материалов на отдельных внешних проводниках образуют делитель напряжения, посредством чего потенциал «сейчас» свободная или «плавающая» точка звезды может сместиться в случае несимметричной нагрузки на внешний проводник.Это неравномерное распределение нагрузки называется несбалансированной нагрузкой. В случае очень неравных токов во внешних проводниках напряжение между внешним проводником с наименьшей нагрузкой и точкой звезды может почти подняться до напряжения между двумя внешними проводниками. Это может привести к повреждению от перенапряжения.

Согласно действующим в Германии стандартам переключение нейтрального провода не требуется. Ни в коем случае нельзя переключать нейтральный проводник отдельно, но всегда вместе со всеми активными проводниками в цепи и только с помощью устройств, соответствующих стандарту (с маркированными клеммами N).Таким образом, исключается обрыв нейтрального проводника, связанный с цепью.

Special

В отличие от токов основного колебания, токи гармоник в нейтральном проводнике, которые можно разделить на три, не отменяются, а складываются. При частоте сети 50 Гц, которая является обычной в Европе, это относится, в частности, к третьей гармонике с частотой 150 Гц и девятой гармонике с частотой 450 Гц — даже гармонические гармоники не играют роли, если нет прямой составляющей.В результате существует риск, что в системах с несколькими устройствами, которые не имеют или имеют слишком малую коррекцию коэффициента мощности, например, импульсные источники питания z. B. от персональных компьютеров, телевизоров или люминесцентных ламп с электронными балластами ток нейтрального проводника превышает допустимые пределы, а отдельные внешние проводники еще не достигли своего максимального тока, на который рассчитана защита плавким предохранителем. Более поздние стандарты учитывают это и содержат таблицы нагрузок для стандартных типов эталонной установки с столбцами для различных гармонических составляющих третьей гармоники токов внешнего проводника. [12]

Согласно соответствующим национальным стандартам [13] , нельзя использовать однополюсные переключающие устройства в нейтральном проводе, или однополюсные переключающие переключатели должны быть подключены к (тому же) внешнему проводнику ( что исключает использование в нейтральном проводе).

Нормы

  • DIN VDE 0100-100: 2009-06; Монтаж низковольтных сетей — Часть 1: Общие принципы, положения, общие характеристики, сроки.
  • DIN VDE 0100-200: 2006-06; Монтаж низковольтных сетей — Часть 200: Термины.
  • DIN VDE 0100-510: 2011-03; Монтаж низковольтных систем — Часть 5-51: Выбор и монтаж электрооборудования — Общие положения.
  • DIN VDE 0293-308: 2003-01; Идентификация жил кабелей / проводов и гибких линий цветами.

литература

  • Вильгельм Рудольф: Введение в DIN VDE 0100, электрические системы в зданиях . 2-е издание. лента 39. VDE Verlag, Берлин и Оффенбах 1999, ISBN 3-8007-1928-2 (серия публикаций VDE).

Индивидуальные доказательства

  1. ↑ В Германии: Определение согласно DIN VDE 0100-200: 2006-06 Раздел 826-14-07
  2. ↑ Выдержка из NIN 2010, 5.1.4.3.1.1: « Нейтральные проводники или центр проводники должны быть идентифицированы синим цветом по всей их длине »с комментарием в 5.1.4.3.1.6:« В международных документах (IEC и CENELEC) синий цвет (ранее голубой) предусмотрен для жилы. идентификация нейтральных проводов.Это означает, что синий и голубой цвета одобрены для маркировки нейтральных проводов. В Швейцарии для маркировки нейтральных проводов предпочтительнее голубой цвет. »
  3. ↑ В отличие от прежней практики подключения нейтрального провода (если смотреть спереди) слева с горизонтально расположенными розетками, вариант с нейтральным проводом« справа »становится все более популярным.
    Если нейтральный провод подключен справа, частое использование «угловой вилки с соединительным кабелем, направленным вниз» обеспечивает совместимость с французской системой (тип E; CEE7 / 5), для которой существуют обязательные национальные правила для Последовательность подключения во Франции.
  4. ↑ DIN VDE 0100-460: 2002-08 Раздел 461.2
  5. ↑ VDE 0100 / 11.58 «Состояние и прокладка линий» § 19
    Линии (изолированные и экранированные линии, кабели) Маркировка проводов:
    Если провод используется как нейтральный провод, для него необходимо использовать светло-серый. Если в кабелях переносных потребителей энергии в качестве защитного проводника используется провод, для этого необходимо использовать красный провод.
  6. ↑ VDE 0100 / 12.65, § 10N, b 8.1 Голубой: для центрального проводника. (или также в § 3c 2.)
  7. ↑ VDE 0100 / 12.65, § 10N, b 9.1 для защитного провода, § 10N, b 8.1 для нейтрального провода
  8. ↑ VDE 0100 / 5.73 § 10 a)
    ( 2.2.) Для обнуления необходимо использовать медь сечением не менее 10 мм²; (2.1.) Для меньшего сечения необходимо проложить «специальный защитный проводник» (предшественник сегодняшнего защитного заземления) в дополнение к центральному проводнику.
  9. ↑ Заявка Швейцарии CENELEC 64A (CH) 101/73 от октября 1973 года была принята комитетом TC 64 на конференции 26 июня 1975 года в Анкаре (и, таким образом, термин, используемый в течение 50 лет, был отменен, через 40 лет после переименование всегда используется неправильно).
  10. ↑ DIN VDE 0293-308: 2003-011 Раздел 3.2 Для одножильных кабелей / линий, выполняющих функции нейтрального проводника, синий цвет используется для идентификации.
    DIN VDE 0100-510: 2011-03 Раздел 514.
Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
