Переделка автомобильного генератора в электродвигатель: Переделка автомобильного генератора в мощный электродвигатель

Переделка автомобильного генератора в электродвигатель: Переделка автомобильного генератора в мощный электродвигатель

Содержание

Переделка автомобильного генератора в мощный электродвигатель


Автомобильные генераторы, благодаря своей конструкции, имеют малые размеры и очень высокую мощность. Казалось бы, такая кроха может запросто выдать в среднем 2000 Вт мощности (бывают модели и до 5 кВт).
Генератор не может работать как электродвигатель, если просто приложить к нему напряжение. Чтобы превратить его в малогабаритный, мощный мотор его необходимо доработать.

Переделываем генератора в мощный электродвигатель


В примере использовать модель на 95 Ампер. Снимаем пластиковый кожух с задней части генератора.

Под этим кожухом располагаются трехфазный мост выпрямительных диодов закрепленный на радиаторе. И щеточный узел с контроллером регулировки выходного напряжения.

Откручиваем радиатор с диодами. Возможно придется поработать кусачками, чтобы все можно было быстро удалить.

В этой модели щетки и котроллер имеют один пластиковый корпус.

Отпилим щетки от контроллера.

Сам генератор построен по типу коллекторного двигателя. Имеет 6 выводом соответственно от трех обмоток на статоре.

Чтобы включить обмотки «треугольником» нужно соединить их последовательно между собой.

В итоге получился обыкновенный коллекторный, трехфазный двигатель 12 В и мощностью порядка 1,5 кВт.
Для управления им можно использовать контроллер от велосипеда, который предназначен для управления мотор-колесом. Купить его можно на Али Экспресс — http://ali.pub/4aplqd
Напряжение может быть любое, все они рассчитаны на напряжение не ниже 12 В. А вот мощность контроллера должна быть не ниже 1,5 кВт.

Чтобы запустить генератор как двигатель, необходимо на его коллектор подать постоянное напряжение. Для этого устанавливаем на место щеточный узел и подаем на него постоянное напряжение 12 В.

Ток, конечно большой, но его можно уменьшить в зависимости от требуемой мощности.

Подключаем контроллер к двигателю и к аккумулятору 12 В.

Ручкой управления регулируем обороты вала двигателя.
Длаее такой мотор можно установить хоть на багги, хоть на велосипед. 1,5 кВт мощности хватит на все.

Смотрите видео


В видеоролике вы можете наглядно убедится о скорости и мощности багги, построенного на двигателе из автомобильного генератора.

Как сделать мощный мотор из автомобильного генератора

Как-то у меня появился старый, но рабочий генератор. Я решил переделать его в BLDC мотор. В последующем буду его использовать для самодельного электровелосипеда или электросамоката. В целом двигатель подойдет везде, где требуется регулируемый электропривод.

Используемые материалы


  • автомобильный генератор;
  • припой;
  • провода медные;
  • АКБ;
  • плата управления с регулятором оборотов.

Инструмент: трещотка с удлинителем и набором головок; отвертки; молоток; узкогубцы; съемник для подшипников; кусачки; канцелярский ножик; паяльник.

Процесс переделки генератора в BLDC двигатель


Берем автомобильный генератор и приступаем к его разборке.

В первую очередь откручиваем гайки, которые удерживают заднюю крышку с подшипником.

Снимаем щеточный узел.

Отворачиваем крепление шкива и снимаем его.

Вытаскиваем шпонку.

Снимаем переднюю крышку генератора.

Вытаскиваем ротор.

Откручиваем крепления выводов обмоток статора от выпрямительного блока диодов.

Отсоединяем статор от задней крышки.

Откручиваем крепления диодного моста и убираем его.

Зачищаем выводы. Обмотку статора соединяем по схеме «треугольник».

Припаиваем к выводам провода.

Берем снятый щеточный узел. В его конструкции присутствует регулятор напряжения. Его требуется отсоединить.

Припаиваем к щеткам провода в обход регулятора напряжения.

Собираем двигатель в обратном порядке. При необходимости меняем подшипники и протачиваем контактные кольца.

Подключаем обмотку ротора к питанию. Выходы статора подсоединяются к плате управления. Сам драйвер запитывается от АКБ.

С помощью регулятора, которым может выступать обычный потенциометр, регулируем обороты BLDC мотора.

Полезные советы


Получаемый таким образом BLDC двигатель имеет недостаточно хороший КПД, так как энергия тратится в обмотке возбуждения на подмагничивание ротора. Устранить этот недостаток можно с помощью установки неодимовых магнитов.
Я брал драйвер, который работает без датчика Холла. Он дешевле и вполне подходит. При желании получить хорошую производительность можно поставить датчик Холла в двигатель и подключить его к соответствующей плате.
Перед подключением двигателя к АКБ обязательно проверяем обмотки на межвитковое КЗ и пробой на корпус.

Смотрите видео


Мотор из генератора своими руками | Делаем электродвигатель | КРОТ.NET — Еженедельный Журнал

Многие из нас, видя проезжающие по городу электро- скутеры, велосипеды или самокаты, с завистью оборачиваются вслед. Еще бы, пользоваться любимым транспортным средством прилагая минимум усилий – мечта каждого. Вот только стоят они весьма недешево. Вот тут-то и возникает мысль: а нельзя ли переделать свой велосипед в электрический?
Необходимым элементом для переделки является безщеточный мотор постоянного тока (BLDC), но его цена на рынке достаточно высока. В нашей статье мы расскажем вам, как сделать такой мотор из генератора своими руками. Это значительно уменьшит расходы на переделку велосипеда. Ведь б/у генератор в хорошем состоянии можно недорого купить на любой автомобильной разборке.

Для того, чтобы сделать мотор из генератора, вам понадобятся:

  • старый автомобильный генератор;
  • плоскогубцы, набор ключей и отверток;
  • контроллер регуляторов оборотов;
  • паяльник;
  • провода;
  • две аккумуляторные батареи на 6В;
  • мультиметр;
  • подшипники (при необходимости их замены).

Шаг 1. Разбираем автомобильный генератор

1

Раскручиваем четыре длинных болта, соединяющих генератор.

2

Отсоединяем регулятор напряжения (реле-регулятор в сборе со щетками) и снимаем его.

Источник: https://youtu.be/y3qCx2JCIeo

3

Придерживая шкив, отворачиваем гайку крепления и снимаем его.

4

Снимаем все шайбы, крыльчатку и вынимаем шпонку.

Источник: https://youtu.be/y3qCx2JCIeo

5

Снимаем переднюю крышку, вынимаем ротор с коллектором и подшипники.

Источник: https://youtu.be/y3qCx2JCIeo

Если подшипники износились – замените их на аналогичные.

6

Откручиваем статор от задней крышки и выпрямительного блока и вынимаем его.

7

Отсоединяем и удаляем блок выпрямителей (диодный мост).

Источник: https://youtu.be/y3qCx2JCIeo

8

Зачищаем и соединяем в «треугольник» выводы обмоток статора.

9

Залуживаем их и припаиваем к ним провода.

Источник: https://youtu.be/y3qCx2JCIeo

10

Отсоединяем два контакта реле-регулятора от щеток и так же припаиваем к ним провода.

Источник: https://youtu.be/y3qCx2JCIeo

Шаг 2. Собираем мотор

1

Соединяем провода статора в жгут и вставляем его в заднюю крышку.

Источник: https://youtu.be/y3qCx2JCIeo

2

Ставим на место ротор с коллектором и подшипниками, надеваем переднюю крышку и стягиваем все длинными болтами.

3

Присоединяем на место щеточный блок.

Источник: https://youtu.be/y3qCx2JCIeo

4

Ставим на место шпонку, одеваем крыльчатку, шайбы и шкив и затягиваем все гайкой.

Шаг 3. Проводим испытание

Перед подключением источников питания к мотору обязательно проверьте мультиметром отсутствие межвиткового короткого замыкания, а также пробивания на корпус!

1

Подключаем выводы со щеток мотора к одному аккумулятору, а выводы со статора, через контроллер регуляторов оборотов – к другому.

2

В результате мы из старого автомобильного генератора получили BLDC мотор с возможностью регулировки оборотов.

Источник: https://youtu.be/y3qCx2JCIeo

Если вам понравилась наша статья, поставьте лайк 👍

✔️ Подписывайтесь на сайт, чтобы не пропустить ничего интересного!⚡

Больше фотографий и видеоконтента на сайте https://krrot. net

Мощный недорогой электровелосипед своими руками / Хабр

Привет, Гиктаймс!

Однажды, еще будучи обычным деревенским школьником, в автомобильном журнале я увидел небольшую заметку о электровелосипеде, построенным каким-то иностранным энтузиастом, и который умел разгоняться до 40 км/ч и имел запас хода в 70 километров. После этой небольшой заметки я бросил безуспешные попытки завести старый двигатель от бензопилы Дружба и понял, что будущее наступило. На дворе было начало двухтысячных.


Потом была учеба в ВУЗе, и первая постоянная работа. Работа была не ахти какая, 4-хдневка сменялась трехдневкой, времени было много, а денег мало, и мысли потихоньку снова возвращались к идее построить электровелосипед. Интернет был мне не так доступен как сейчас, да и он, интернет, не был завален таким количеством информации по самодельному и не очень самодельному электротранспорту, не было такого количества всевозможных комплектующих. И в голове рождались сумасшедшие идеи и фантастические конструкции из болгарок, электрорубанков, стартеров… Помню даже была идея разместить на ободе неодимовые магниты, а на перьях с двух сторон от колеса электромагниты.

Невоплощенная мысль то забывалась, то разгоралась с новой силой, но потребовалось еще лет 10 для того, чтобы она начала превращаться в реальность.

Я не пошел стандартным для многих путем — купить готовый набор и установить его на велосипед. Во-первых, потому, что не готов был тратить значительные суммы на покупку комплекта, а во-вторых, это бы точно не удовлетворило жажды конструирования и созидания. Вообще, я изначально поставил цель построить велосипед мощностью под 1 кВт с бюджетом 10 000р. Вполне амбициозная цель.

Итак, на тот момент у меня уже был «горный» велосипед Forward Sporting 103, тяжелый, стальной, с зубастым протектором, он хорошо ехал по любому бездорожью, даже по булыжникам на обочине трассы, но очень плохо ездил по гладкому асфальту, издавая почти самолетное жужжание, нарастающее с ростом скорости, протектор покрышек очень быстро съедал накат. Но он верой и правдой служит уже больше 10 лет. Конечно, это идеальный вариант для электрификации).

Из одного полезного сайта про электротранспорт узнал, что автомобильный генератор, оказывается, прекрасно работает в режиме мотора с дешевыми китайскими контроллерами для мотор-колес.

В гараже как раз валялся генератор на 80 ампер от вазовской классики. Карты сошлись, старая мечта вспыхнула с новой силой, и я понял, что пора!

Тут же с одного китайского интернет-магазина были заказаны:

  1. Аккумуляторы 18650 – 2.6 а*ч, 40 шт
  2. Плата балансировки и защиты – 1шт
  3. Бессенсорный контроллер для электросамокатов на 1 квт номинальной мощности
  4. Вольт-, ампер-, ваттметр с вынесенным шунтом
  5. DC-DC преобразователь, умеющий делать из 60вольт 12

На местном базаре были куплены:

  1. Трещотка (вместе с задней осью)
  2. Цепь велосипедная
  3. Звездочка на 10 зубов от веломотора F50

В гараже были найдены звездочка от велосипеда передняя – на 48 зубов, задняя на 22 зуба, куски прямоугольных труб, болты, гайки, провода, изолента и прочая мелочь.

Изначально было решено пожертвовать рекуперацией в пользу сохранения наката и легкого педального хода, считаю эту функцию более полезной в плане увеличения пробега. Передняя звездочка от советского велосипеда теперь стала задней звездой электробайка. Левый фривил не нашел, поэтому обычная правая трещетка была переделана на левое вращение – с помощью бормашинки и алмазной шарошки были переделаны посадочные места собачек, а сами собачки развернуты в другую сторону.

Корпус трещотки немного расточен для посадки на левую сторону колеса, туда, где барабан колеса выходит за пределы фланца. У многих велосипедов без дисковых тормозов там достаточно места для установки такого самодельного фривила. У 48 зубовой звездочки была отрезана педаль, и средняя часть была выпилена болгаркой. Звезда соединена с трещоткой винтами с гайками. Вся эта конструкция крепится к колесу как задняя звездочка любого бензодырчика – длинными болтами через спицы и резиновые прокладки, изнутри в межспицевое пространство колеса вставляются полушайбы и все сжимается, крепко обхватывая с двух сторон фланец колеса.

На вал генератора нужно установить звездочку на 10 зубов, для этого я приварил ее к гайке, которая раньше крепила шкив генератора.

Гайка навинчивается на вал генератора, и сверлится насквозь вместе с валом и в получившееся отверстие вставляется длинный винт м6 с гайкой на конце.

Звездочки от веломотора пришлось немного обточить бормашиной – их зубья расчитаны на более широкую цепь.

Передаточного отношения 10/48 не хватит для резвого старта, будет чрезмерное потребление энергии, я это на тот момент уже прекрасно понимал. Требуется повысить передаточное число. Готового редуктора я не нашел, различные решения на основе редукторов дрелей/болгарок отмел сразу, хоть и мощности они передают сопоставимые, но эти мощности получаются за счет высоких оборотов, мне же требовалось передавать большой крутящий момент при сравнительно низких — до 3 тыс. в минуту – оборотах.

Поэтому было решено сделать промежуточный вал.

Изначально планируемая компоновка с мотором над задним колесом была отметена. Не хотелось терять возможность возить какой-нибудь багаж, ну или закрепить там детское кресло. Нужно было разместить все в треугольнике рамы. После многочисленных примерок была изготовлена рама для двигателя и промежуточного вала.

Промежуточный вал, изготовленный из строительной шпильки, вращается в двух подшипниках, и передает вращение с правой стороны рамы на левую. Звездочки крепятся так же как на валу мотора – они приварены к гайкам, зашплинтованным на валу винтами м6.

Общее передаточное число получилось 10.56. На этом с механической частью пожалуй все.

Батарея имеет конфигурацию 13S3P- 48 вольт и емкость 7.8а*ч, собрана из 39 банок 18650.
Банки спаяны паяльником 60 вт кратковременными касаниями. В процессе одна банка зашипела – то ли перегрел, то ли в газовый клапан попала паяльная кислота, благо акумов было 40 штук, а потребовалось 39.

Электрическая часть отличается от классического электровелосипеда необходимостью постоянного питания якоря генератора — ведь мой мотор, в отличие от готового мотор-колеса, не имеет постоянных магнитов. Задачу понижения батарейного напряжения до требуемого якорю, выполняет понижающий DC-DC преобразователь, который переваривает до 60 вольт входного и выдает регулируемое выходное напряжение.

В остальном ничего необычного – батарея, контроллер, ручка газа в виде переменного резистора даже пока без возврата в исходное положение)…. Китайский ваттметр с синей подсветкой в качестве бортового компьютера для контроля разряда батареи….

Но, несмотря на то, что это все больше похоже на самоходную бомбу, это поехало, и поехало весьма неплохо. С моим весом 75 кг в первую выездку удалось разогнаться до 37,7км/ч. Ускорение получилось весьма резвое, максималка тоже устраивает. Запас хода получился небольшой — в смешанном цикле с резвыми разгонами до максималки и ездой внатяг с небольшой скоростью вокруг гаража удалось выжать 10 км без помощи педалями, впрочем для батареи это был только первый цикл заряд – разряд. Ваттметр показал 350 с чем то ватт-часов, и напряжение 40 вольт в конце цикла.

Какие выявились недостатки? Ясно, что все провода надо собрать в жгуты, это пока еще только стенд для ходовых испытаний. Цепь в первичной передаче весьма шумит, требует натяжителя-успокоителя, но скорее всего буду переделывать на зубчатый ремень. Нужна ручка газа – в планах сделать в виде курка, с концевиком, запитывающим якорь только в момент нажатия. И целого отдельного исследования требует возможность регулирования мотора током якоря — это второй канал управления двигателем. Да, у моего двигателя нет постоянных магнитов, зато есть электромагнит, индукцию которого мы можем менять в широких пределах. Преимущество ли это? Не знаю. Ведь якорь требует дополнительной электрической мощности 30-50 вт. Зато, не меняя передаточного числа механической трансмиссии, мы можем менять характеристику мотора в широчайших пределах. Повышение тока на якоре снижает обороты, но повышает крутящий момент, понижение же — наоборот, повышает обороты, но понижает момент. Может быть, получится оптимально настроить его под свою конфигурацию «железа»? Или как вариант вывести регулятор на руль и получить этакую электронную коробку передач – на разгоне и на подъемах повышать тягу, а на прямых участках и больших скоростях повышать обороты, таким образом выжимая из своей конфигурации максимум?. . У кого есть мысли, как можно всесторонне исследовать эту тему? Сейчас думаю над методологией.

Немного о зарядном устройстве. Моя батарея требует зарядного напряжения 54 в при токе до 3 ампер. Для зарядки был приобретен регулируемый повышающий DC-DC преобразователь – вход от 12 до 50 вольт, выход от 12 до 60.

Ему на вход подается 12 вольт выпрямленного напряжения от блока питания для светодиодных лент. Этот блок питания может выдавать до 12 ампер. Все собрано в корпусе из фанеры, сделанном на самодельном лазерном резаке, снабжено регуляторами тока и напряжения и вольтамперметром. В корпусе установлены два кулера – один работает на вход, другой на выход воздуха, таким образом, наиболее горячие части (радиаторы) обоих электронных блоков постоянно обдуваются. Зарядное устройство используется также для периодической подзарядки автомобильного аккумулятора. Весьма полезная в хозяйстве вещь получилась!

Доволен ли я результатом – более чем! Ведь при таких характеристиках удалось получить работоспособный аппарат с неплохими характеристиками с бюджетом меньше 10 000р!

Подобной компоновки я нигде на просторах интернета не встречал. Но она дает возможность каждому самодельщику за совсем небольшие деньги получить вполне неплохой электротранспорт, превосходящий по характеристикам, как мне кажется, многие серийные образцы, прикоснуться к этому увлекательному и, безусловно, прогрессивному направлению развития техники, получить радость творчества и незабываемое ощущение от езды на электротяге…

Информация для изготовления генераторов для ветрогенераторов

В разделе размещена основная информация для изготовления генераторов для ветряков. Расчёты напряжения, силы тока, и мощности генераторов. Переделка асинхронных двигателей на неодимовые магниты. Дисковые аксиальные генераторы. Генераторы из автомобильных генераторов. Схемы соединения обмоток статора. >

Расчёт мощности и КПД генератора, подбор винта

В этой статье я буду говорить о том как рассчитать мощность генератора и подобрать винт с учётом КПД генератора. Многие вообще не учитывают КПД генератора, и получается так что винт не тянет генератор, особенно на малом ветре >

Магниты для ветрогенераторов

Магниты я обычно заказываю на алиэкспресс, но бывает и на одном из российских сайтов, в статье ссылки на популярные магниты и описание >

Расчёт генератора — новая версия

Новая врсия расчёта генераторов, возможно более понятная чем предыдущие. Здесь так-же заложен принцип простой формулы Е = BLV, и пример расчёта генератора >

Расчёт дискового генератора

В статье я описал базовую информацию по расчёту дисковых аксиальных генераторов. Расчёт размеров и конфигурации генератора, расчёт обмотки статора, ивычисление напряжения, сопротивления, силы тока и мощности генератора >

Нестандартная обмотка генератора, снижение залипания

Калькулятор расчёта генераторов с нестандартным количесвом полюсов и схемой намотки трёхфазного генератора. В статье описание как пользоваться калькулятором и ссылка не него, как рассчиать схему намотки и количество магнитов на роторе, их ширину относительно зуба статора. >

Напряжение автомобильных генераторов

Начало звряда акккумулятора, при каких оборотах автогенераторов начинается зарядка аккумулятора. Таблица с данными различных автомобильных генераторов >

И снова Авто-генератор!

Автомобильный генератор для ветрогенератора, применение DC-DC преобразователя для повышения напряжения генератора на низких оборотах >

Авто-генератор на ветряк без переделки

Применение автомобильного генератора без переделки в качестве генератора для ветряка, на что можно расчитывать и что получится. Схема самовозбуждения, двух-лопастной винт, мощность и обороты >

Расчёт и изготовление генератора

Основные моменты расчета генератора для ветряка, вычисление напряжения катушек генератора в зависисости от числа витков и магнитной индукции магнитов. Вычисление силы тока и мощности генератора на зарядку аккумулятора >

Как расчитать генератор для ветряка

Простой пример расчета основных параметров трехфазного генератора на постоянных магнитах. Я постарался написать как можно понятнее для начинающих процесс расчета и что к чему, от чего зависят параметры генератора. >

Расчет аксиального генератора

Подробно описан процесс расчета аксиального генератора с бесжелезным статором на неодимовых магнитах. Это описание особенно полезно для начинающих так-как дает ответы на все вопросы, которые возникают перед изготовлением первого генератора аксиального типа. >

Переделываем асинхронный вгенератор

Переделка асинхронного двигателя в общем-то не так уж и сложна, и в основном для изготовления генераторов средней и большой мощности используют именно асинхронные двигатели, так-как они просты в переделке и конструктивно идеально подходят для низко-оборотного генератора. В статье просто и подробно описаны варианты переделки асинхронника. >

Ветрогенератор своими руками

В статье в общих чертах описано как и из чего можно изготовить генератор для ветрогенератора. Дисковый генератор, или как его называют аксиальный. Так-же переделка асинхронного двигателя или автогенератора. В общем основы создания генератора и разъяснения что к чему и зачем. >

Как сделать генератор?

Несколько самых распространенных вариантов изготовления генератора для ветряка. Дисковые генераторы, из асинхронных двигателей, и другие. Некоторые особенности, технология и правила изготовления этих генераторов в общих чертах, без формул и расчетов. >

Как измерить момент страгивания генератора

Процесс измерения момента страгивания или величины залипания генератора очень прост, всего лишь нужно ускорение свободного падения умножить на длину плеча в метрах и умножить на вес груза весящего на плече в килограммах. Подробнее смотрите в статье. >

Борьба с залипаниями в генераторах

Методы уменьшения залипания в генераторах на постоянных магнитах. В статье рассмотрены основные способы расчета и расположения магнитов на роторе для уменьшения залипания генератора. Один из основных параметров генератора, создаваемого для ветряка, это залипание генератора, которое влияет на момент страгивания винта, а далее на старт винта этого генератора.

Ветрогенератор из автомобильного генератора

За основу этого ветряка я использовал автогенератор, так как выбора особого не было, а генератор у меня уже имелся в наличие. С начало занялся адаптацией генератора под нужные параметры. Автомобильный генератор имеет электромагнитное возбуждение и соответствующую электронику для контроля этого возбуждения, так-же щётки и т.п. Я решил от этого всего избавится и переделать генератор под постоянные магниты.

Для этого вынул из генератора и разобрал ротор, снял обмотку возбуждения и вместо неё установил установил 3 дисковых обычных фееритовых магнита по размерам. После сборки ротор стал хорошо магнитить, как будто к нему подключили питание. Но когда собрал генератор, покрутив его понял, что он не работает. Оказывается железный ротор замкнул на себя электромагнитные линии магнитов и ток в катушках татора не генерировался

Проблему решил заказав у токоря немагнитный ротор, для этого отыскался кусок титанового стержня,из которого и был выточен вал. После сборки новый ротор заработал как надо. Но на 600 об/мин генератор выдавал всего 4В без нагрузки.Решил что обмотка генератора не подходит для генирации тока на малых оборотах, я отдал статор на перемотку с целью увеличения витков в катушках статора.

Увеличил количество витков в 5 раз (от 7 до 35 на одну катушку) соответственно уменьшив диаметр провода. Напряжение на тех же холостых оборотах генератор уже выдавал 20В. Нагрузил электрической лампочкой от фары автомобиля на 60Ампер. Вольтметр показал 12В а амперметр 5А.

Результат меня не устроил, хотя я думаю здесь дело в оборотах, ведь в автомобиле такие генераторы крутятся до 6000об/м, а ток начинают давать от 2000об/м, а я хочу чтоб при 600об/м, вот и мощность получается такая маленькая. Выйти из ситуации можно было поставив редуктор с большим передаточным соотношением, но это влекло за собой существенное увеличение размеров и веса всей конструкции, и от этой идеи я отказался.

Через некоторое время я раздобыл 12 прямоугольных нодимых магнита размерами 50/20/5мм. которые решил установить на ротор, надеясь таким образом увеличить мощность генератора на малых оборотах. Для этого я изготовил новый ротор. Для этого ротора переплавил старые автомобильные поршни на которе и отлил цилиндрическую болванку, из которой токорь выточил на старый титановый вал новую насадку под магниты. Под магниты были прорезаны 12 посадочных мест оставив с одной стороны бортик шириной 8мм, остальной алюминий был снял резцом на глубину магнитов и стального кольца-бандажа (5+5мм).

Бандаж выточили из куска подходящей стальной трубы диаметром 100мм и насажен на основание до упора в бортик. На бортике сверху нанес разметку, т.е. 12 секторов. Магниты клеил на стальной бандаж, придерживаясь разметки, супер клеем, чередуя их полярность. Потом, обмотав вощеной бумагой магниты, сверху усилил скотчем с таким расчетом, чтобы скотч прилип к бортику. Приготовил эпоксидный клей, поставил ротор «на попа» и аккуратно залил эпоксидку в щели между магнитами.

После того как эпоксдка затвердела я обработал ротор сгладив небольшие неровности кое-где, затем решил балансировать ротор. Для этого катал ротор на двух стальных рейках, зажав их в тиски горизонтально, при этом дисбаланса не обнаружилось.

После сборки, оказалось, что магнитное залипание было очень значительное, провернуть ротор рукой за вал было очень тяжело, несмотря на то, что магниты я клеил с небольшим перекосом относительно пазов статора. Далее испытал генератор на токарном станке. Результаты были теперь намного лучше, сказалась мощность необходимых магнитов, уже при 125 об/мин генератор выдал 15,5 вольт а при 630 об/мин – 85,7 вольт без нагрузки.

Под нагрузкой при 630 об/мин вольтметр показал 31,2 вольта а амперметр 13,5 ампера, в качестве нагрузки служил отрезок нихрама. По мощности получало что он выдавал около 400 Ватт. Выходит, что неодимовые магниты эффективнее ферритовых в 7 раз. Далее пришлось снова отдавать на перемотку статор с целью уменьшения получаемого напряжения.

Чтобы уменьшить магнитное залипание между ротором и статором, решил перебрать пластины статора. Снял болгаркой швы, ножом и молоточком отделял пластину за пластиной.

После обжима струбцинами заварил швы сварочным полуавтоматом. Обработал надфилями все заусеницы на полюсах, особенно тщательно обработал внутренние поверхности пазов – ведь там стенки получились с уступами. После этого отправил статор на намотку, получилось по 15 витков на катушку проволокой диаметром 1,35мм.

С волнением собрал генератор. Попробовал крутить рукой вал – и огорчился. Залипание осталось, правда стало меньшим. Сколько труда, а толку мало!

Пока перематывали статор, я занялся лопастями. Решил делать 3 лопасти из дюралевой трубы длиной м. Ширина в начале по 120мм лопасти, а в конце по 50мм. Ступицу сделал в виде трехслойного трехрогого бутерброда. Внутри стальной диск диаметром 100мм и толщиной 2,5мм как и толщина тела лопастей, сверху и снизу цельные махи, вырезанные из листовой стали толщиной 2мм. и выбухтованные на оправке из стальной трубы диаметром 220мм.

Просверлил отверстия для заклепок. Потом между нижним и верхним махами вставил лопасти, подогнал их концы так, чтобы получился равносторонний треугольник, просверливая тело лопастей, склепал. Балансировку делал, подвесив пропеллер на нить через центр.Лишний вес убирал болгаркой с наждачной шкуркой на липучке, шлифуя лопасти.

Преобразование автомобильного генератора в двигатель для электрического #GoKart #motors «Adafruit Industries — Создатели, хакеры, художники, дизайнеры и инженеры!

В этом видео с канала Austiwawa YouTube Остин показывает, как легко превратить генератор переменного тока легкового / грузового автомобиля в электродвигатель для движения картинга. Остин получил свой генератор от Ford F-150.

Для тех, кто преобразовал серводвигатели в стандартные мотор-редукторы постоянного тока, процесс аналогичен, с удалением управляющей электроники (диодный блок).Затем остается просто подключить новый двигатель к батарее и контроллеру двигателя.

Прекратите макетирование и пайку — немедленно приступайте к изготовлению! Площадка Circuit Playground от Adafruit забита светодиодами, датчиками, кнопками, зажимами из кожи аллигатора и многим другим. Создавайте проекты с помощью Circuit Playground за несколько минут с помощью сайта программирования MakeCode с перетаскиванием, изучайте информатику с помощью класса CS Discoveries на code. org, переходите в CircuitPython, чтобы изучать Python и оборудование вместе, TinyGO или даже использовать Arduino IDE.Circuit Playground Express — это новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов из кожи аллигатора и множество датчиков: емкостное прикосновение, ИК-приближение, температуру, свет, движение и звук. Вас ждет целый мир электроники и программирования, и он умещается на ладони.

Присоединяйтесь к 30 000+ создателям на каналах Discord Adafruit и станьте частью сообщества! http: // adafru.it / discord

Хотите поделиться замечательным проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, перейдите на YouTube и посмотрите чат в прямом эфире шоу — мы разместим ссылку там.

Присоединяйтесь к нам каждую среду вечером в 20:00 по восточноевропейскому времени на «Спроси инженера»!

Подпишитесь на Adafruit в Instagram, чтобы получать информацию о совершенно секретных новых продуктах, закулисье и многом другом https://www. instagram.com/adafruit/

CircuitPython — Самый простой способ программирования микроконтроллеров — CircuitPython.org

Получайте единственную ежедневную рассылку без спама о носимых устройствах, ведении делопроизводства, электронных советах и ​​многом другом! Подпишитесь на AdafruitDaily.com!

Пока комментариев нет.

Извините, форма комментариев в настоящее время закрыта.

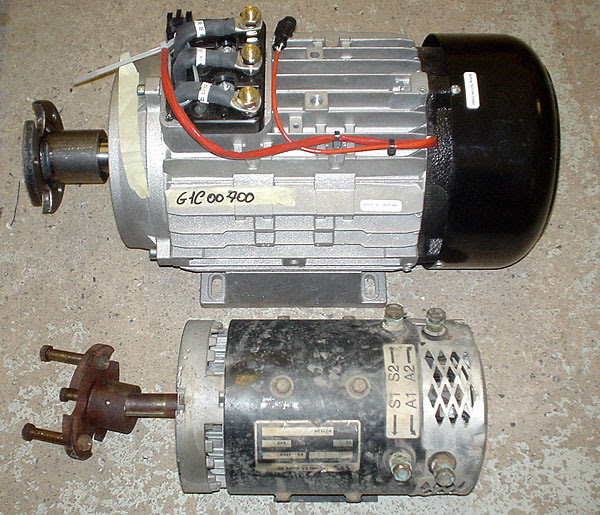

Преобразовать двигатель в генератор

Разместите свои комментарии?

Можно ли преобразовать электродвигатель в генератор?

Just Now Генератор преобразует механической энергии в электрическую, а двигатель делает наоборот — преобразует электрическую энергию в механическую.Оба устройства работают из-за электромагнитной индукции, когда напряжение индуцируется изменяющимся магнитным полем.

Веб-сайт: Askinglot.com
