Содержание

Витая пара — виды, характеристики и как выбрать

Интересный факт: Впервые трансатлантический телефонный кабель был проложен в 1858г. от залива Валеншиа (Ирландия) до острова Ньюфаунленд (близ берегов Канады). До этого телеграфный кабель уже широко использовался как на суше, так и на море: в частности, соединял Францию и Англию через пролив Ла-Манш. Масса трансатлантического кабеля был настолько велика, что его везли одновременно два судна. Суда дошли до середины Атлантического океана, где разошлись в разные стороны и через несколько месяцев первый трансатлантический кабель был успешно проложен. По обе стороны океана поднялась невероятная эйфория, многие желали немедленно отправить телеграмму за океан за любые деньги. Но из-за просчетов в изоляции кабеля прошли только первые короткие телеграммы. Понадобилось еще несколько лет и несколько неудач, пока в 1866 г. удалось проложить нормально работающий кабель.

1.Определение «витая пара»

Слова витая пара — это дословный перевод с английского языка термина телефонный кабель.

В телефонном кабеле жилы скручены/свиты попарно, т.к. подобная конструкция обеспечивает уменьшение электромагнитных помех от внешних и взаимных наводок. В Советском Союзе попарный свив токопроводящих жил применялся, в частности, в кроссовом проводе (марка ПКСВ) и в более широко известном телефоном кабеле марки ТПП (соответствует 3-ей категории витой пары). Кстати, кабель ТПП до сих пор является основной составляющей в телефонных сетях стран СНГ. На Украине более скоростной и надежный телефонный кабель из оптоволокна соединяет пока только областные центры и отдельные особо важные объекты.

Поскольку основное назначение витой пары — это телефонные линии, — то количество пар в витой паре может быть до 1000, а диаметр жил от 0,4 до 0,64 мм. Т.е. все как и у нашего кабеля ТПП. Американская классификация телефонного кабеля по категориям со временем оказались самой удобной и большинство заводов мира при выпуске телефонного кабеля все чаще используют американские термины и стандарты.

Этим, например, объясняется то, что стандартная длина бухты кабеля «витая пары» равна 305 м, что соответствует 1000 футам.

С появлением оптоволокна медный телефонный кабель свитый попарно во всем мире уже отходит в прошлое. Вместе с тем, уже при нашем поколении мы видим, как термин витая пара (телефонный кабель) фактически трансформировался исключительно в 4-парный кабель для компьютерных сетей.

2.Категории витой пары

Понятие категория витой пары связано, в первую очередь, со скоростью передачи информации. Ни внутренняя конструкция кабеля, ни материалы и т.п. не определяют напрямую категорию кабеля. Материалы и конструкция должны обеспечивать необходимые технические характеристики: скорость, долговечность, максимальное расстояние передачи и т.п. На сегодня в мире стандартизировано семь категорий витой пары. Наибольший объем при прокладке новых сетей занимает пока кабель 5-ой категории.

Скорость передачи сигнала напрямую зависит от частоты колебаний тока. Каждое колебание — это есть передача какого-либо сигнала/значения. Таким образом, чем выше частота, тем выше скорость. Именно поэтому в стандартах категории кабеля указывается частотный диапазон, в котором данный кабель может работать. Другие факторы: например, класс оборудования или качество кабельных сетей,- могут только поддерживать заданную частоту/скорость, а в худшем случае будут создавать помехи.

Справочно: один сигнал (точка или тире) в информатике называется один бит. Каждый электрический сигнал (импульс) означает точку/тире в телеграфе или ноль/один в двоичной системе компьютера. Набор из нескольких бит образует какое-либо смысловое значение (буква, цифра и т.п.) и называется байт. Современные компьютерные программы чаще используют 16-битную систему: каждый набор из 16 бит соответствуют одному конкретному значению. Очевидно, что чем больше бит в одном байте — тем больше комбинаций смысловых значений можно сформировать в таком стандарте. Уже применяются компьютера с 32-битными системами кодирования данных и разрабатывается 62-битная система кодирования. Во многих «простых» случаях по прежнему используются и старые стандарты на 6,8 и 9 бит.

3.Виды витой пары: назначение и маркировка

    На сегодня существуют следующие марки витой пары:
  1. U/UTP — неэкранированный кабель (ранее – “UTP”)

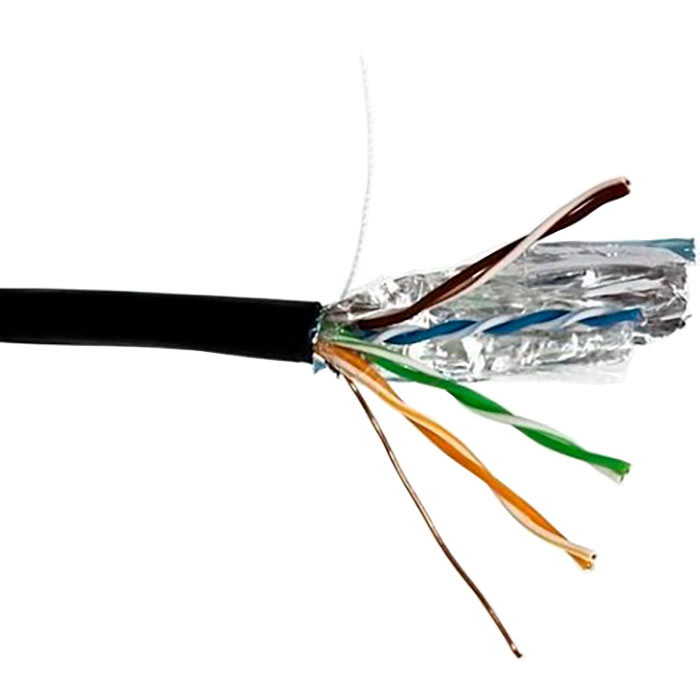

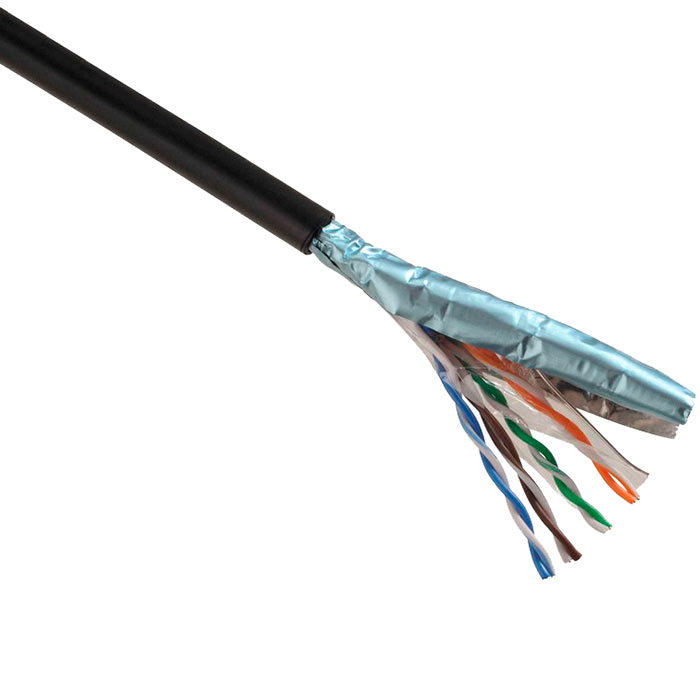

  2. F/UTP — кабель с общим экраном всех пар (ранее – “FTP”)

  3. SF/UTP -кабель с общим двойным экраном сердечника из алюминиевой фольги + «плетёнки» из луженных медных проволок (ранее – «S-FTP”)

  4. U/FTP – кабель с отдельным экраном каждой пары (ранее – “STP”)

  5. F/FTP – кабель с отдельным экраном каждой пары, а так же общим экраном всех пар из алюминиевой «фольги»

  6. S/FTP — кабель с отдельным экраном каждой пары, а так же общим экраном всех пар из лужёных медных проволок (ранее – “S-STP”)

Как видите, основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей.

    Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  1. Моножила (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила множила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c джеками на концах для соединения двух цифровых устройств.

  2. Диаметр жилы. От 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.

  3. Количество пар. Как и говорилось ранее, количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.

  4. Оболочка. В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля. Чаще можно встретить следующие виды оболочки:

    • PVC — ПВХ-пластиката. Для внутреннего применения

    • PP — полипропилен.

      Для внешней прокладки в основном для высоких температур — до +140°С,

    • PE — полиэтилен. Для внешней прокладки

    • FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.

    • LS — Low Smoke пониженное дымовыделение при горении

    • ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы

    • В — Бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.

    • С тросом. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat5e solid 24AWG LSZH переводится так: не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

4.Стандарты и сертификация.

В области витой пары стандарты можно условно разделить на два типа: Первый тип — это стандарты Ethernet, которые определяют скорости передачи информации, способы модуляции сигналов, расстояние передачи и т.п. В большинстве стандартов Ethernet витая пара как средство передачи сигналов задействуется. Однако существуют стандарты Ethernet, где возможно, а иногда и необходимо применение других кабельных систем: например, на базе оптоволокна.

Второй тип стандартов — это стандарты по структурированным кабельным сетям. В них описываются условия прокладки кабеля, типы соединений и т. п.

Таким образом, производитель витой пары при конструировании кабеля должен определиться: для какого типа Ethernet будет выпускаться данная витая пара и в каких кабельных системах ее будет возможно проложить. Или еще понятней: какие типы оборудования можно будет подключать с помощью данного кабеля и какими стандартными соединителями.

Стандартов по Ethernet на сегодня уже несколько десятков: от старых 10BASE5, IEEE 802.3 (называемый также «толстый Ethernet») до гигабитного Ethernet (1000BASE). Разработаны и уже применяются стандарты 40 Gigabit Ethernet и 100 Gigabit Ethernet. Специалисты уверены, что в недалекой перспективе должен появится терабитный !!! интернет.

    В области СКС в настоящее время действуют 3 основных стандарта:

  1. «EIA/TIA-568С Commercial Building Telecommunications Wiring Standard -американский стандарт;

  2. «ISO/IEC IS 11801-2002 Information Technology. Generic cabling for customer premises — международный стандарт;

  3. «CENELEC EN 50173 Information Technology. Generic cabling systems — европейский стандарт.

Задаваемый действующими стандартами технический уровень гарантирует работоспособность кабельной системы на протяжении как минимум 10 лет.

5.Как определить качество витой пары в полевых условиях.

Во-первых, по названию торговой марки. На Украине из брендовых кабелей чаще можно встретить витую пару американского концерна Mollex или швейцарской компании Reichle De-Massari AG. Подделки пока не встречалось, видимо потому, что данные кабеля весьма дороги, специалисты их хорошо знают, а заказчики такого кабеля очень серьезны. Также уже брендовым на постсоветском пространстве можно считать витую пару завода «Одескабель». Все остальные торговые марки, присутствующие на нашем рынке, выпускаются преимущественно в Китае (иногда в Тайване), и маркируются по желанию различных заказчиков.

Во-вторых, по материалу жил. Стандартно жилы должны быть медные, но в последнее время получили распространение так называемые биметаллические жилы, которые представляют собой омедненный, правильней говорить плакированный, т.е. покрытый тонким слоем меди, стальной проводник (CCS = Copper Clad Steel) или покрытый медью алюминиевый проводник (CCA = Copper Clad Aluminium). В обоих случаях применение более дешевых материалов значительно ухудшает характеристики кабеля, а именно:

  • жила плохо держится в разъеме (плавающий контакт)

  • небольшая длина сегментов: обычно до 25м

  • непредсказуемость волнового сопротивления в зоне контакта при заделке кабеля в разъем

  • непредсказуемое изменение характеристик при последующей перекладке кабеля

  • у омедненных стальных кабелей скорость чаще не превышает 10 Мбит/с, у алюмо-медных — не более 100 Мбит/с.

Проверить омедненный кабель легко: нужно любым ножом соскоблить верхний слой меди. Если увидите четко белый цвет — это и есть так называемая «омедненка». И еще — омедненный кабель не паяется, во всяком случае, стандартным паяльником. К сожалению, большинство киевских (как, вероятно, и большинство украинских) операторов интернет услуг от щитка до абонента прокладывают исключительно омедненную витую пару.

В последнее время появился кабель из сплава меди с различными металлами. Сплав по виду и характеристикам очень похож на медь но, разумеется, дешевле. К сожалению, ничего более нам пока неизвестно, кроме того, что некоторые операторы сертифицируют такой кабель у нас на Украине.

В-третьих, по толщине жил. Серьезные производители применяют медную жилу диаметром 0,51 мм и выше. Не брендовые марки могут иметь диаметр жилы от 0,4 до 0,51 мм. Как правило, наиболее сильно занижаются жилы на синей (4-5) и коричневой (7-8) парах, т.к. в большинстве компьютерных сетей эти пары не используются.

В-четвертых, по наличию сертификата. Украина не обязывает сертифицировать витую пару, но солидные производители проходят сертификацию в нашей стране добровольно.

6.Что нужно знать при прокладке витой пары в своей квартире, доме.

При прокладке витой пары в квартире или частном доме совершенно излишне брать «крутой» кабель 6-й или даже 7-й категории. Во-первых, под седьмую категорию еще не выпускается ни активное, ни пассивное оборудования и данный кабель прокладывается в расчете на перспективу. Во — вторых, скорость, которую может обеспечить витая пара 6-ой или 7-ой категории провайдеры интернета пока не предоставляют. И в-третьих, кабель 5-й категории может обеспечить скорость до 100 Мбит/с, тогда как для просмотра видео или on-line игры достаточно 4 Мбит/с.

Кабель витая пара должен прослужить как минимум пятнадцать лет, поэтому в стены желательно закладывать медный кабель. Если квартира не ваша — то вполне хватит и омедненного кабеля: года на два-три.

Качество сигнала по кабелю всегда выше, чем радиосигнал. Если хотите уже сейчас и в перспективе иметь высокую скорость — четко спланируйте места вывода кабеля для интернет — соединения.

В месте подключения витой пары к компьютеру лучше оставьте 2-3 метра кабеля, но не ставьте розетку! Любое дополнительное соединение витой пары «крадет» скорость.

Витую пару нельзя механически разветвить на 2-3 компьютера как, например, телефонную розетку. Для подключения двух и более компьютеров на один кабель нужен коммутатор, чаще называемый switch (свич). Стандартно свичи выпускаются на 2,4,6,8,12, 24 и т.д. абонентов.

Для создания беспроводных сетей используется технология WI-FI. Для этого Вы должны подключиться к провайдеру интернет через специальное устройство: маршрутизатор (роутер), который осуществляет подключение к интернет и передает радио сигналы на Ваши компьютеры. Компьютера, в свою очередь должны иметь блок WI-FI: встроенный или внешний. Необходимо помнить, что после третьей стены сигнал от роутера может сильно ослабевать. Хотя бывает и так, что сигнал проходит через две квартиры, но остается достаточно сильным. К сожалению, определить дальность сигнала заранее очень сложно, надо пробовать на месте.

Минимально допустимое расстояние между силовыми (электрическими) и телефонными кабелями должно быть не менее 5 см. На практике данный норматив повсеместно нарушается, что в большинстве случаев не приводит к заметному для потребителя ухудшению качества сигнала.

Будьте очень внимательны с применением витой пары в экране. Экранированная витая пара безусловно более надежна по сравнению с не экранированной, но это только в том случае, если экран будет заземлен. Не заземленный экран может давать дополнительные наводки — помехи. Кроме того, заземление экрана в витой паре необходимо осуществлять со стороны одного из «терминаторов», но не с обеих сторон сразу и не где-нибудь в середине — это может привести к полной потере связи. Также следует иметь в виду, что некоторые устройства, например повторители, автоматически заземляют подключенный к ним конец кабеля.

И удачи Вам в Ваших начинаниях

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Последние изменения внесены 15.06.17

Телефонный кабель витая пара

Что такое многопарные кабели?

Многопарные кабели по определению кабельных стандартов – это витопарные кабели, которые имеют под одной внешней оболочкой более 4-ех витых пар. То есть к многопарным кабелям относятся витопарные кабели, имеющие 10 пар, 25 пар, 50 пар, 100 и более пар.

Состав и структура многопарного кабеля UTP и FTP

Многопарный кабель TWT, UTP, 25 пар,категории 5e,для внутренней прокладки,оболочка ПВХ

Витая пара состоит из двух изолированных медных жил, скрученных друг относительно друга. В качестве изоляционного материала используется полиэтилен высокого давления (HDPE). От диаметра медной жилы, шага скрутки и изоляции проводников зависит категория кабеля витая пара.

Под торговыми марками TWT и LANMASTER поставляются многопарные кабели следующих категорий: категории 3, категории 5 и категории 5e. Все пары находятся под одной оболочкой, которая защищает витые пары от внешних воздействий.

Многопарные кабели могут поставляться без общего защитного экрана, так называемые неэкранированные кабели (UTP). Для защиты витых пар от внешнего электромагнитного излучения и снижения уровня воздействия электромагнитного поля используются многопарные кабели с общим экраном в виде фольги, так называемые экранированные кабели (FTP).

Многопарный кабель LANMASTER, FTP, 25 пар, категории 3,для внешней прокладки, с гидрофобным заполнителем,полиэтиленовая оболочка

Для кабелей, которые прокладываются внутри зданий и помещений используется в основном оболочка из поливинилхлорида (ПВХ).

Многопарные кабели для внутренней прокладки рассчитаны на устойчивую работу в следующем диапазоне температур: от 0 до +75 градусов Цельсия. Для многопарных кабелей TWT и LANMASTER, которые прокладываются снаружи зданий (кабели для внешней прокладки), используется внешняя оболочка из полиэтилена со специальными добавками.

Внешняя оболочка выдерживает широкий диапазон температур (от -40 до +75 градусов по Цельсия), и оболочка не подвержена деградации под влиянием ультрафиолетового излучения.

Многопарный кабель UTP и FTP для внешней прокладки может содержать гидрофобный наполнитель в виде геля, который защищает витые пары и препятствует распространению влаги внутри кабеля при попадании воды под внешнюю оболочку кабеля.

Соответствие между многопарными кабелями и телефонными кабелями связи

Инжекторы для нанесения внешней оболочки на многопарные и телефонные кабели

Хотя конструкция многопарных кабелей LANMASTER и TWT отличается от известных с советских времен телефонных кабелей, но вышеуказанные кабели успешно используются на объектах в качестве аналогов телефонных кабелей ТСВ и ТПП, обладая при этом гораздо более высокими техническими характеристиками и потребительскими свойствами, чем кабели ТСВ и ТПП.

Многопарные кабели LANMASTER и TWT в оболочке из ПВХ, используемые для прокладки внутри помещений соответствуют кабелям связи типа ТСВ (телефонный кабель станционный в виниловой оболочке).

Многопарные кабели LANMASTER и TWT в оболочке из полиэтилена, используемые для наружней прокладки соответствуют кабелям связи типа ТПП (телефонный кабель с полиэтиленовой изоляцией в полиэтиленовой оболочке).

Экранированные многопарные кабели соответствуют кабелям связи ТППэп (кабель ТПП с пленочным экраном).

Многопарные кабели с гидророфобным заполнителем соответствуют кабелем связи типа ТППЗ и ТППэпЗ (кабель ТПП с заполненный).

Почему монтажники выбирают многопарный кабель LANMASTER?

Многопарный кабель витая пара TWT и LANMASTER очень удобен в работе. Монтажникам и телефонистам, которые инсталлируют кабельные системы на объекте, нравятся многопарные кабели под этими торговыми марками, потому что с ними просто работать и их можно легко проложить в кабельных каналах. Многопарный кабель TWT и LANMASTER имеет хорошие эксплуатационные характеристики и небольшой внешний диаметр, так как в многопарном кабеле свиты не только проводники, но и пары между собой.

Многопарный кабель хорошо гнется и имеет небольшой внешний диаметр, в отличие от обычного телефонного кабеля. Этот кабель можно проложить в кабельных каналах с небольшим радиусом изгиба или ограниченным свободным пространством для прокладки кабеля.

Цветовая кодировка проводников многопарных и
телефонных кабелей LANMASTER и TWT

Для примера выборочно приведем внешний диаметр кабелей:

  • Многопарный кабель UTP типа 10 пар категории 5e имеет внешний диаметр всего 8 мм,
  • многопарный кабель UTP типа 25 пар категории 5e имеет внешний диаметр всего 12.5 мм,
  • многопарный кабель UTP типа 50 пар категории 5 имеет внешний диаметр всего 15. 8 мм,
  • многопарный кабель UTP типа 100 пар категории 3 имеет внешний диаметр всего 20.5 мм.

Каждая витая пара в многопарном кабеле LANMASTER и TWT имеет индивидуальную цветовую кодировку (цвет изоляционный оболочки проводников), в соответствии с требованиями кабельных стандартов, что позволяет монтажникам безошибочно определять номер пары при подключении многопарных кабелей на кроссовое оборудование и коммутационные панели (патч-панели), а также при оконцевании многопарных кабелей телекоммуникационными вилками (коннекторами).

Цветовая кодировка каждой пары и проводника в многопарных кабелей LANMASTER и TWT выгодно отличает их от многопарных кабелей других производителей, представляющих собой несколько пучков витых пар 4-х парного кабеля под общей оболочкой.

Контроль за производством многопарного кабеля витая пара

Линия по производству многопарных и телефонных кабелей

Компания LANMASTER обеспечивает непрерывный контроль за производством многопарного кабеля под торговыми марками TWT и LANMASTER. На заводе проводятся контрольные испытания и измерения каждой партии выпускаемого многопарного кабеля.

В многопарном кабеле используются только медные проводники с техническими параметрами, соответствующим требованиям кабельных стандартов к определенной категории, то есть с определенным диаметром жилы проводников и шагом скрутки жил проводников витой пары.

Блок повива проводников многопарного кабеля

Диаметр каждой медной жилы проводника в многопарных кабелях TWT и LANMASTER даже у 3-ей категории составляет не менее 24AWG (0,5 мм), что позволяет использовать эти кабели, в отличие от телефонных кабелей ТПП, ТППэп и ТСВ, не только для передачи телефонных сигналов, но и передачи данных с использованием стандартного протокола Ethernet на расстоянии не менее 100 метров.

Многопарные кабели TWT и LANMASTER отвечают всем требованиям стандартов TIA/EIA-568B и ISO 11801 к определенной категории. Поэтому многопарные кабели категории 5 под торговой маркой TWT и LANMASTER позволяют передавать данные при помощи сетевого протокола FastEthernet на расстояние до 100 метров.

Опыт эксплуатации многопарного кабеля

Многопарный кабель постоянно используют в своей работе телефонисты и инсталляторы кабельных систем, что подтверждается 13-ти летней эксплуатацией многопарных кабелей TWT и LANMASTER на разных объектах по всей территории России и стран СНГ.

Преимущества многопарного кабеля LANMASTER

  • Кабель отвечает требованиям кабельных стандартов, так как осуществляется производственный контроль за соблюдением цветности жил, диаметра жил и шага скрутки, толщины изоляций и оболочки
  • Повив витых пар внутри многопарного кабеля выполняется, как межу жилами (внутрипарная), так и между парами (межпарная) для уменьшения внешнего диаметра кабеля, тем самым обеспечивается более высокая гибкость кабеля
  • Компактная и аккуратная намотка кабеля на катушки, позволяющая легко разматывать и прокладывать многопарный кабель на объекте
  • Наличие на складе широкого ассортимента многопарных кабелей разного типа
  • Жилы многопарного кабеля только медные с диаметром не меньше, определенного в стандартах. В проводниках отсутствует алюминий и сталь, которые можно встретить в так называемых кабелях «noname»
  • Возможность изготовления кабелей по спецификации Заказчика под заказ. Можно подобрать многопарный кабель с учетом определенной категории, диаметра медной жилы, исполнения, количества пар, включая, например, не только стандартное количество пар многопарного кабеля — 10 пар, 25 пар, 50 пар, 100 пар, но и 16, 32 пары
  • В кабелях категории 5 и категории 5e, в отличие от конкурирующей продукции, имеется силовой элемент, что улучшает технические характеристики многопарного кабеля
  • Внешняя оболочка многопарного кабеля со временем не стареет и многопарный кабель имеет хорошие эксплуатационные свойства
  • Полная информация, наносимая непосредственно на внешнюю оболочку кабеля, включая категорию, метровые метки длины, дату производства кабеля
  • При свивке пучков пар многопарного кабеля используются цветные полоски, которые позволяют лучше определять пятёрки и десятки пар
  • Хорошая и удобная упаковка с нанесением подробной информации о многопарном кабеле на упаковку
  • Хорошие и конкурентные цены за качественный многопарный кабель

Цена на многопарный кабель UTP и FTP

Предлагаем Вашему вниманию специальные цены на отдельные виды многопарного кабеля UTP и FTP. Цены на остальной многопарный кабель можно узнать у партнеров и дистрибуторов LANMASTER.

АртикулНаименованиеАналогЦена за метр, у.е.
LAN-3UTP50Кабель LANMASTER UTP 50 пар, кат. 3, ПВХ, 100 Ом, 500 метровТСВ 50х2х0.513,23
LAN-3FTP25Кабель LANMASTER FTP, 25 пар, кат.3, ПВХ, 100 Ом, 305 метровТСВэп 25х2х0.512,21
LAN-3FTP25-OUTКабель LANMASTER FTP 25 пар, кат. 3, ПЭ, 100 Ом, для наружней прокладки, с гелем, 305 метровТТПэпЗ 25х2х0.512,47
LAN-3UTP25-OUTКабель LANMASTER UTP 25 пар, кат. 3, ПЭ, 100 Ом, для наружней прокладки, с гелем, 305 метровТТПЗ 25х2х0.512,25
TWT-3UTP10Кабель TWT UTP, 10 пар, Кат. 3, PVC, 305 метровТСВ 10х2х0.48по запросу
TWT-3UTP25Кабель TWT UTP, 25 пар, Кат.3, PVC, 305 метровТСВ 25х2х0.48по запросу
TWT-3UTP50Кабель TWT UTP, 50 пар, Кат.3, PVC, 305 метровТСВ 50х2х0.48по запросу
TWT-3UTP100Кабель TWT UTP, 100 пар, Кат.3, PVC, 305 метровТСВ 100х2х0.48по запросу
TWT-5UTP10Кабель TWT UTP, 10 пар, Кат.5, PVC, 305 метровТСВ 10х2х0.50по запросу
TWT-5UTP25Кабель TWT UTP, 25 пар, Кат.5, PVC, 305 метровТСВ 25х2х0.50по запросу
TWT-5UTP50Кабель TWT UTP, 50 пар, Кат.5, PVC, 305 метровТСВ 50х2х0.50по запросу
TWT-5UTP100Кабель TWT UTP, 100 пар, Кат. 5, PVC, 305 метровТСВ 100х2х0.50по запросу
TWT-5EUTP10Кабель TWT UTP, 10 пар, Кат.5e, PVC, 305 метровТСВ 10х2х0.51по запросу
TWT-5EUTP25Кабель TWT UTP, 25 пар, Кат.5e, PVC, 305 метровТСВ 25х2х0.51по запросу
TWT-5EUTP50Кабель TWT UTP, 50 пар, Кат.5e, PVC, 305 метровТСВ 50х2х0.51по запросу
TWT-5EFTP10Кабель TWT FTP, 10 пар, Кат.5e, PVC, 305 метровТСВэп 10х2х0.51по запросу
TWT-5EFTP10-OUTКабель TWT FTP, 10 пар, Кат.5e, PE, для внешней прокладки, 305 метровТППэп 10х2х0.51по запросу
TWT-5EFTP25Кабель TWT FTP, 25 пар, Кат.5e, PVC, 305 метровТСВэп 25х2х0. 51по запросу
TWT-5EFTP25-OUTКабель TWT FTP, 25 пар, Кат.5e, PE, для внешней прокладки, 305 метровТППэп 25х2х0.51по запросу
TWT-5EUTP25-OUTКабель TWT UTP, 25 пар, Кат.5e, PE, для внешней прокладки, 305 метровТПП 25х2х0.51по запросу
TWT-TEL-UTP25Кабель телефонный TWT UTP, 25 пар, серый, 305 метровТСВ 25х2х0.351,02
TWT-TEL-UTP50Кабель телефонный TWT UTP, 50 пар, серый, 305 метровТСВ 50х2х0.352,04
TWT-TEL-FTP32Кабель телефонный TWT FTP, 32 пары, серый, 305 метровТСВэп 32х2х0.351,42

Цена указана для партии от 1 катушки (305 метров).

Цена на кабель UTP и FTP указана при отгрузке со склада в Москве и не включает стоимость доставки в регионы. Цену с учетом доставки в ваш регион необходимо уточнить у дистрибуторов или партнеров LANMASTER.

Где купить многопарный кабель UTP и FTP

LANMASTER имеет широкую сеть дистрибуторов и партнеров на территории России, Казахстана, Туркмении и Белоруссии

Купить многопарный кабель витая пара неэкранированный (UTP) и экранированный (FTP) можно у наших дистрибуторов и партнеров.

Не только многопарный кабель

LANMASTER поставляет и другие типы качественных кабелей по хорошим ценам: однопарные, 2-ух парные, 4-ех парные, с внешней оболочкой типа LSZH (Low Smoke Zero Hallogen – не выделяющая дыма и не содержащая галогенов), патч-кордовые кабели, кабели для наружной прокладки в оболочке из полиэтилена, в том числе и самоподвесные кабели со стальным тросом.

Для получения дополнительной информации по другим типам кабелей витая пара заполните заявку на кабель с указанием в вопросе типа кабеля и количества.

Lan кабели (витая пара) UTP, FTP от 2 до 50 пар

Энергия связи предлагает поставку витой пары для внутренней и внешней прокладки производства лучших заводов !



Весь кабель имеет жилу из чистой меди, сечение жилы 0,5-0,52, категория 5e.       На складе в Самаре имеется в наличии кабель UTP  от 2 до 25 пар.

Более точную информацию по намоткам уточняйте у менеджеров отдела продаж.



UTP 2

1) Внешняя оболочка

2) Витая пара solid

Описание:

Неэкранированный медный кабель, 2 пары, категория 5е, одножильный (solid)

Кабель подходит для горизонтальной прокладки в локальных сетях





Материалы:

Проводящий материал: проволока из мягкой отожженной электролитической меди

Изоляция жил: полиэтилен высокой плотности

Внешняя оболочка: ПВХ (поливинилхлорид)

Диаметр медного проводника (жилы): 0,51 мм+-0,01мм (24 AWG)

Стандартная намотка: 305м

UTP 4

1) Внешняя оболочка

2) Витая пара solid

Описание:

Неэкранированный медный кабель, 4 пары, категория 5е, одножильный (solid)

Кабель подходит для горизонтальной прокладки в локальных сетях









Материалы:

Проводящий материал: проволока из мягкой отожженной электролитической меди

Изоляция жил: полиэтилен высокой плотности

Внешняя оболочка: ПВХ (поливинилхлорид)

Диаметр медного проводника (жилы): 0,51 мм+-0,01мм (24 AWG)

Стандартная намотка: 305м

FTP 4

1 – Внешняя оболочка

2 – Экран-фольга

3 – Дренажный провод

4 – Защитная пленка

5 – Витая пара solid







Описание:

Экранированный медный кабель, 4 пары, категория 5e, одножильный (solid)

Экран: алюминиевая фольга

Подходит для использования вне помещения

Материалы:

Проводящий материал: проволока из мягкой отожженной электролитической меди

Изоляция жил: полиэтилен высокой плотности

Внешняя оболочка: полиэтилен черного цвета, устойчивый к воздействию УФ лучей

Экран: алюминиевая фольга, спирально накрученная с нахлестом 25% или 5 мм, толщина – 0,025 мм, ширина – 20 мм

Диаметр медного проводника (жилы): 0,51 мм+-0,01мм (24 AWG)

Стандартная намотка: 305м

FTP 4 c тросом

1 – Внешняя оболочка

2 – Экран-фольга

3 – Дренажный провод

4 – Защитная пленка

5 – Витая пара solid

6 – Металлический трос

Описание

Экранированный медный кабель, 4 пары, категория 5e, одножильный с металлическим тросом

Экран: алюминиевая фольга

Подходит для использования вне помещения

Материалы:

Проводящий материал: проволока из мягкой отожженной электролитической меди

Изоляция жил: полиэтилен высокой плотности

Внешняя оболочка: полиэтилен черного цвета, устойчивый к воздействию УФ лучей

Экран: алюминиевая фольга, спирально накрученная с нахлестом 25% или 5 мм, толщина – 0,025 мм, ширина – 20 мм

Металлический трос: оцинкованная (гальванизированная) сталь 1,3 мм

Диаметр медного проводника (жилы): 0,51 мм+-0,01мм (24 AWG)

Стандартная намотка: 305м



FTP10

1 – Внешняя оболочка

2 – Рипкорд

3 – Экран-фольга

4 – Дренажный провод

5 – Защитная пленка

6 – Полимерная лента

7 – Витая пара solid

Описание:

Экранированный медный кабель, 10/25/50 пар, категория 5, одножильный

Экран – алюминиевая фольга

Подходит для использования вне помещения

Материалы:

Проводящий материал: проволока из мягкой отожженной электролитической меди

Изоляция жил: полиэтилен высокой плотности

Внешняя оболочка: ПВХ (поливинилхлорид)

Экран из алюминиевой ленты, спирально накрученной с нахлестом 25% или 5 мм

Диаметр медного проводника (жилы): 0,51 мм+-0,01мм (24 AWG)

Стандартная намотка: 305м

Кабель витая пара (Lan провод)

Витая пара представляет из себя структурированный LAN кабель с ПВХ оболочкой, который содержит в себе от одной до нескольких изолированных и скрученных между собой пар определенным количеством витков на единицу длины.

Витую пару относят к структурированным кабельным система и используют для передачи сигнала в компьютерных и телекоммуникационных сетях Ethernet, Arcnet и Token ring. Подсоединение к сетевым устройствам выполняется через разъем 8P8C именуемый в народе RJ45.

Такое широкое применение проводов витой пары обусловлено совместимостью со многими классами, категориями и типами оборудования, легкостью монтажа и относительно малой стоимостью для создания структурированной кабельной сети.

Компания «ЭнВиКом» предлагает широкий ассортимент кабеля витая пара (Lan провод).

Развернуть

Устройство витой пары

Сетевой кабель LAN в зависимости от категории имеет разные технические характеристики и состоит из нескольких медных проводников, которые образуют пару и могут иметь изоляцию толщиной в 0,2 мм из поливинилхлорида (PVC), а у более качественных категорий (CAT5) из полипропилена (PP), полиэтилена (PE). Кабеля высокого качества имеют изоляцию из ячеистого (вспененного) полиэтилена или тефлона. Такой полиэтилен гарантирует низкие диэлектрические потери, а тефлон защищает проводники в условиях высоких температур. Проводники могут состоять как из монолитной медной жилы (0,4-0,6 мм), так и из нескольких жил собранных в пучок.

Для удобства разделки кабеля внутри наружной оболочки из поливинилхлорида имеется «разрывная нить», изготовлная в большинстве случаев из капрона. Витая пара категории 5 и выше может иметь в своей структуре экран для защиты сигнала от внешних и внутренних электромагнитных наводок. Толщина наружной изоляции в четырех парной витой паре в зависимости от категории составляет 0,5-0,9 мм. В производство наружной оболочки применяется поливинилхлорид с примесью мела. Также в изготовлении внешней изоляции применяют стойкие к горению и выделению галогена полимеры (маркировка  LSZH).

Выделяют такие типы витой пары:

  • UTP — (неэкранированная витая пара) — кабель не имеет защитного экрана.

  • FTP или F/UTP — (фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.

  • STP (экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки.

  • S/FTP или SSTP (фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.

  • U/STP (незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.

  • SF/UTP  или SFTP (экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Категории кабеля витая пара (скорость передачи данных).

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.

CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годиться для построения современных сетей.

CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.

CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.

CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.

CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.

CAT6 (частотная полоса 250 МГц.  Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до до 10 Гбит/с протяженностью не более 55 метров.

CAT6a (частотная полоса 500 МГц. Класс «EA«). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.

CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).

CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA«). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

В компании «ЭнВиКом» Вы можете купить кабель витая пара по самой выгодной цене.

Виды кабеля витая пара

Кабель витая пара представляет собой разновидность кабельной продукции и состоит из одной или нескольких пар проводников, находящихся в скрутке между собой и покрытых общей оболочкой из пластика. Технология дополнительного перевивания проводов применяется для усиления интеграции их в паре и уменьшения влияния внешних электромагнитных помех.

В современных кабельных системах витая пара является одним из основополагающих компонентов и используется как устройство для передачи сигнала в телекоммуникационных технологиях (телефония, видеонаблюдение) и компьютерных сетях. Благодаря своим техническим характеристикам, невысокой стоимости, доступности и удобству монтажа витая пара кабель UTP на сегодняшний день стала наиболее распространенным типом кабеля для организации локальных сетей.

Итак, виды кабеля витая пара.

В зависимости от наличия экрана есть

неэкранированная витая пара UTP (от английского Unshielded twisted pair) – без защитного экрана







 фольгированная витая пара FTP (сокращение от английского Foiled twisted pair), в которой имеется общий защитный экран из алюминиевой фольги. Наличие экрана гарантирует дополнительную защиту от помех и обеспечивает более качественную передачу сигнала.
Экранирование кабеля позволяет нейтрализовать большинство внешних и внутренних электромагнитных наводок. Для гарантированной защиты экран из фольги по всей длине соединен с дренажным проводом, единственным без изоляции. Это сделано для обеспечения целостности экрана в случае несанкционированного обрыва, чрезмерного излома или предельного растяжения кабеля.

Виды категорий кабеля витая пара.

Важнейшей характеристикой витой пары, согласно международному стандарту ISO 11801 и американскому TIA/EIA-568B служит ее категория, в зависимости от полосы пропускания кабельной линии:

Категория витой пары

Предельная частота, МГц

Категория 3

16

Категория 5e

100

Категория 6

250

Категория 6A

500

Категория 7

600

Категория 7A

1000

Наибольшее распространение сегодня получила разновидность витой пары марки Cat UTP 5e, которая отвечает самым современным требованиям в области передачи данных.

В настоящее время кабель витая пара чаще всего используется как:

• витая пара для телефонии;

• витая пара для компьютерных сетей;

• витая пара для аналогового и IP-видеонаблюдения.

Характеристика AWG в наименовании кабеля витая пара.

Производители витой пары используют американскую метрику проводников AWG (American Wire Gauge), иначе говоря — калибр проводника. Обращаем внимание на то, что чем меньше номер AWG, тем толще проводники у кабеля и тем кабель витая пара лучше по характеристикам, так как сечение больше и следовательно меньше сопротивление.

Калибр проводника AWG

Диаметр проводника, мм

20

0,813

22

0,643

23

0,574

24

0,511

25

0,455

26

0,404




От количества пар проводников, витую пару подразделяют на виды:

  • однопарную;

  • витую пару 2 пары;

  • витую пару 4 пары

  • многопарный кабель — 10, 25 пар и выше;



Внутренняя витая пара


Внешняя витая пара


По исполнению, качеству оболочки и предназначению, выделяют кабели витая пара для монтажа внутри помещения (indoor) и для внешней прокладки (outdoor). Каждая из перечисленных разновидностей кабеля имеет свои достоинства и находит применение в зависимости от условий эксплуатации. Например, уличная витая пара может использоваться в интервале температур окружающего воздуха от -40° С до +70°С при стандартных показателях относительной влажности.

Все виды внешнего кабеля витая пара покрыты специальной оболочкой из светостабилизированного полиэтилена (ПЭ) черного цвета. Благодаря этому такая витая пара не подвержена воздействию солнечной радиации, а также является стойкой по отношению к атмосферным осадкам, поэтому ее прокладывают без использования металлорукава или гофры. Обращаем внимание, что теоретически на улице можно прокладывать и внутреннюю витую пару, и какое-то время она сеть на ней будет работать. Однако со временем ее оболочка из поливинилхлорида (ПВХ) под воздействием солнечных лучей и атмосферных воздействий разрушается, что приводит к повреждениям проводника. Для полноценного монтажа сетей на улице используется либо внутренняя витая пара в гофре, металлорукаве, либо внешняя витая пара сама по себе.

Кроме указанных выше видов кабеля, различают также кабель медный (Cu) и обмедненный (CCA), однако об этом мы погворим в следующей статье.

Особенности использования кабеля витая пара

Кабели витая пара используются для передачи данных в течение определенного времени, однако их применение имеет условно короткий срок эксплуатации (от пятнадцати до двадцати лет без ущерба для качества связи) и относительно короткие сегменты кабеля (не более 90 метров). Более того, при покупке кабеля, на который производитель гарантирует сроки эксплуатации 20 лет и выше, обратите внимание, что эта гарантия может распространяться только на случаи монтажа специалистами, имеющими сертификат на монтаж витой пары именно этого производителя. Получить такой сертификат достаточно несложно, монтаж такой витой пары фактически не отличается от монтажа кабеля других производителя, однако при возникновении спорных ситуаций такой пункт может иметь существенное значение.

Помимо этого, существуют некоторые ограничения при прокладке и монтаже витой пары, так минимально допустимый радиус изгиба не должен превышать величину в пять внешних диаметров самого кабеля, поскольку это может привести к нарушению целостности оболочки, и как следствие, усилению посторонних шумов в проводнике.

Еще одним неудобством при монтаже является необходимость тщательно оберегать защитный экран от возможных повреждений, что неизбежно приведет к нежелательному изменению технических свойств витой пары, усилению внешних и внутренних электромагнитных воздействий.

Ассортимент кабеля «витая пара» на складе торгового дома «Строительство и Безопасность» позволяет решить большинство задач по передаче данных с нужным качеством и под определенные системы. Наши специалисты бесплатно проконсультируют по вопросам применения того или иного вида кабеля витая пара и помогут подобрать оптимальное сочетание «цена-качество» в кабеле витая пара.

Описание многопарный UTP, FTP, неэкранированный UTP, экранированный FTP

Кабель витая пара – это разновидность кабельной продукции, может состоять из нескольких или одной пары проводников, которые находятся в скрутке и покрываются общей пластиковой оболочкой. Для того, чтобы усилить интеграцию в паре, может применяться технология дополнительного перевивания. Также это делается для того, чтобы свести к минимуму эффект от вешних помех (электромагнитных).

U/UTP, Кабель UTP

Витая пара сегодня применяется в компьютерных сетях и телекоммуникационных технологиях. Это одна из основополагающих составляющих современных кабельных систем, применяется для передачи сигнала. Отличительными характеристиками витой пары является удобство монтажа и невысокая стоимость. Для организации локальных сетей витая пара кабель UTP сегодня является наиболее популярным видом. Исполнение может быть разным. Различают следующие виды:

  • Фольгированная FTP (от английского Foiledtwistedpair), предусматривает наличие экрана из алюминиевой фольги и общего защитного экрана;
  • Неэкранированная UTP (английское название звучит как Unshieldedtwistedpair), защитный экран отсутствует;

Наличие экрана является гарантией дополнительной защиты от помех. Также экран способствует более качественной передаче сигнала. Важно отметить, что экранирование кабеля нейтрализует подавляющее большинство внутренних и внешних электромагнитных наводок.

Кабель FTP, FTP 2×2

Чтобы защита была гарантированной, экран из фольги по всей длине соединяется с дренажным проводом (он является единственной частью, на которой нет изоляции). Это делается для того, чтобы обеспечить целостность экрана, если случится несанкционированный обрыв, предельное растяжение кабеля или чрезмерный излом.

Сегодня наибольшее распространение получил вид витой пары марки Cat UTP 5e. Она на все 100 процентов отвечает современным стандартам в сфере передачи информации.

Сфера применения такого кабеля может быть различной. В зависимости от этого, его делят на следующие типы:

  • Компьютерная витая пара;
  • Витая пара для телефонии;

Также важнейшим показателем, в соответствии с американским TIA/EIA-568B и международным стандартом ISO 11801, служит ее категория, которая зависит от полосы пропускания линии:

Почти все изготовители витой пары применяют американскую метрику проводников AWG (American Wire Gauge), другими словами – калибр проводника.

Нужно обратить внимание на то, что очень большую роль играет номер AWG. Чем он меньше, тем кабель витая пара будет лучше по показателям и тем толще будут проводники. Все дело в том, что сечение в этом случае больше, а сопротивление ,соответственно, будет меньше.

Витая пара также подразделяется на тип и по числу пар проводников:

  • Однопарная;
  • 2 пары;
  • 4 пары;
  • Кабель многопарный;

По предназначению, качеству оболочки и исполнению, кабели витая пара выделяют для внешней прокладки и для монтажа внутри помещения. У каждой разновидности имеются свою плюсы. Они оказываются полезными при работах в самых разных областях, все будет зависеть от условий эксплуатации. К примеру, витую пару можно применять при температурах от -40° С до +70°С (показатели влажности при этом должны быть стандартными).

Все типы кабеля витая пара, которые покрыты прочной внешней оболочкой воздействию солнечной радиации не подвергаются. Также они являются стойкими в отношении атмосферным осадков. Именно поэтому у каждой разновидности имеется модификация, которая предназначена для наружной эксплуатации.

Кабели витая пара уже давно применяют для передачи данных, однако у них присутствуют свои сдерживающие факторы. Прежде всего. Это достаточно короткий период работы (15-20 лет, для качества связи без ущерба) и короткие (опять же, относительно) сегменты кабеля (не превышают девяносто метров).

Также имеются определенные ограничения при монтаже и прокладке витой пары. К примеру, радиус (минимально допустимый) изгиба не должен быть больше показателя в 5 внешних диаметров кабеля. Если это условие соблюдено не будет, целостность оболочки может быть нарушена и в проводнике усилятся посторонние шумы.

Необходимость тщательной и надежной защиты экрана от повреждений является еще одним неудобством во время монтажных работ. Это обязательно приведет к нежелательным изменениям технических показателей витой пары. Также это может усилить внутренние и внешние электромагнитные воздействия.

Маркировка и категории кабелей витых пар

При прокладке слаботочных сетей таких, как, компьютерная сеть, телефонная сеть, сеть контроля доступа, и прочее часто возникает вопрос о правильном выборе кабеля для прокладки этих сетей. Неподготовленному человеку порой трудно разобраться во всех маркировках и категориях витых пар. Попробуем разобраться в этом вопросе в данной статье.

Конструкция кабелей витой пары бывает как с экраном, так и без него. Для домашней или офисной сети с небольшими расстояниями и без электромагнитных помех вполне подходит кабель без защитного экрана. Для больших расстояний, а также в местах с электромагнитными наводками нужно использовать кабеля с защитным экраном.

Разберемся с маркировкой и категорией кабеля витой пары на примере FTP-4х2х0,51 (cat,5E). Первые буквы в маркировке кабеля витой пары означают какой вид экрана применяется в данном кабеле:

  • UTP — неэкранированный кабель;
  • FTP — все жилы кабеля экранированы общим экраном из фольги;
  • STP — каждая пара кабеля экранирована фольгой и дополнительно все пары кабеля экранированы одним общим экраном из фольги;
  • F/STP — каждая пара кабеля экранирована фольгой и дополнительно все пары кабеля экранированы одним общим экраном из медной оплетки.

Далее в маркировке кабеля цифрами обозначается количество пар и их сечение. Для нашего примера — это четыре пары сечением 0,51 мм.кв. Иногда просто указывается количество пар, например: 4 пары, 4 PR, 4 PAIRS.

Маркировка категорий кабеля витой пары расшифровывается так:

  1. CAT1 — Количество пар — 1, пропускная способность до 1 Мбит/с, полоса пропускания 0,1 МГц. Применяют такой кабель для передачи речевого сигнала в телефонии. У нас такой кабель — это ТРП «лапша»;
  2. CAT2 — Количество пар — 2, скорость передачи данных до 4 Мбит/с, полоса пропускания 1 МГц. Такой кабель иногда встречается в телефонных сетях;
  3. CAT3 — Количество пар — 2, 4, пропускная способность до 10 Мбит/с, полоса пропускания 16 МГц. Кабель сейчас используется в основном в телефонии для прокладки телефонных линий;
  4. CAT4 — Количество пар — 4, пропускная способность до 16 Мбит/с, полоса пропускания 20 МГц. Данный вид кабеля уже практически нигде не используется;
  5. CAT5 — Количество пар — 4, пропускная способность при использовании двух пар до 100 Мбит/с, при использовании 4 пар скорость передачи данных до 1000 Мбит/с, полоса пропускания 100 МГц. Применяется для прокладки телефонных и компьютерных сетей;
  6. CAT5e — Количество пар — 4, пропускная способность при использовании двух пар до 100 Мбит/с, при использовании 4 пар скорость передачи данных до 1000 Мбит/с, полоса пропускания 125 МГц. Это улучшенный кабель CAT5. Он более тонкий, при этом превосходит по техническим характеристикам CAT5. Благодаря своим техническим характеристикам и себестоимости этот кабель сейчас самый применяемый. Применяется для прокладки компьютерных сетей;
  7. CAT6 — Количество пар — 4, пропускная способность при использовании двух пар до 1000 Мбит/с, при использовании 4 пар скорость передачи данных до 10 Гбит/с на расстояние до 50 м, полоса пропускания 250 МГц. Применяется для прокладки компьютерных сетей;
  8. CAT6a — Количество пар — 4, пропускная способность до 10 Гбит/с на расстояние до 100 м, полоса пропускания 500 МГц. Этот кабель имеет либо один общий экран, либо экран вокруг каждой пары. Применяется для прокладки компьютерных сетей;
  9. CAT7 — Количество пар — 4, скорость передачи данных до 10 Гбит/с, полоса пропускания 700 МГц. Кабель имеет один общий экран, и дополнительный экран вокруг каждой пары. Применяется для прокладки компьютерных сетей.

Еще один важный момент в маркировке категорий кабеля витой пары — это цвет внешней изоляции. Внешняя изоляция витой пары изготавливается из поливинилхлорида и бывает трех цветов, что означает:

  • Серый цвет — кабель для применения внутри помещений;
  • Черный цвет — оболочка такого кабеля покрыта дополнительным слоем для защиты от внешних атмосферных воздействий, таким образом данный вид кабеля используется для прокладки сетей вне помещений;
  • Оранжевый цвет — оболочка кабеля изготовляется из негорючего полимера.

Надеемся эта статья помогла Вам разобраться в маркировке и категории кабелей витых пар, а если у Вас еще остались какие-то вопросы, то Вы всегда можете связаться с нами через форму обратной связи, либо заказать обратный звонок, и наш консультант ответит на все Ваши вопросы.

Экранирование кабеля витой пары. С целью обеспечения надежного… | by Orenda

Для обеспечения надежного соединения между электронными устройствами выбор правильного экранированного кабеля витой пары важен для сети с использованием медных кабелей . EMI (электромагнитные помехи) — это помехи в кабелях витой пары. Это влияет на характеристики электрической цепи за счет электромагнитной индукции, электростатической связи или проводимости. Но с помощью экранирования кабеля кабели могут быть невосприимчивы к помехам и поддерживать стабильное соединение.И эта статья представит некоторые знания об экранировании кабеля. Надеюсь, вы найдете это полезным.

Сравнение STP и UTP

Перед тем, как познакомиться с экранированием кабеля, вы можете задаться вопросом о реальной разнице между экранированной витой парой (STP) и неэкранированной витой парой (UTP). Как следует из их названия, STP имеет экран, который работает как охранник и отводит на землю индуцированные скачки тока. Но у UTP нет экрана кабеля с такой функцией. Но недостатком кабелей STP являются дополнительные затраты на экранирование при установке.Обычно кабели STP дороже кабелей UTP. А из-за более жесткого и тяжелого экрана работать с кабелями STP сложнее. Но если вы стремитесь к более высокой производительности, предпочтительным выбором будет STP.

Типы экранов

В основном существуют два типа экранов: экранирующая оплетка и экран из фольги. Плетеный экран состоит из плетеной сетки из голых или луженых медных проволок. Он имеет лучшую проводимость, чем алюминий, и больше пропускает шум. Более легкое соединение с разъемами может быть достигнуто путем обжима и пайки оплетки.Однако плетеный экран не имеет 100% покрытия. Обычно он обеспечивает покрытие от 70% до 95% в зависимости от плотности переплетения. Но на самом деле 70% покрытия всегда достаточно, если кабели закреплены. Еще одна защита — фольгированный щит. В этом типе экранирования используется тонкий слой алюминия, который обеспечивает 100% покрытие вокруг проводников. Но недостатком является то, что его проводимость ниже, чем у экрана с медной оплеткой.

Различные конструкции защиты

Сегодня люди будут использовать аббревиатуры для обозначения различных конструкций защиты.Возьмем, к примеру, U / FTP, первая буква «U» представляет внешний экран или общий экран кабеля, а следующая за ним буква «F» представляет отдельный экран под общим экраном каждой витой пары или квадрата.

Вот некоторые часто используемые конструкции экранирования:

1) Индивидуальный экран

U / FTP — это типичное индивидуальное экранирование с использованием алюминиевой фольги. Такая конструкция имеет по одному экрану на каждую витую пару или четверку над проводником и изоляцией.Индивидуальный экран особенно защищает соседние пары от перекрестных помех.

2) Общий экран

F / UTP, S / UTP и SF / UTP — это общий экран с разными материалами экрана. Общий экран относится ко всему покрытию всего кабеля. Этот тип экранирования помогает предотвратить попадание или выход электромагнитных помех из кабеля.

3) Индивидуальная и общая защита

F / FTP, S / FTP и SF / FTP являются индивидуальной и общей защитой. Этот тип конструкции имеет оба слоя экранирования.И его устойчивость к помехам EMI значительно улучшена.

Значения сокращенных букв:
U = неэкранированный
F = фольгированный экран
S = плетеный экран
TP = витая пара

Приложения

Что касается применения в 10GBASE-T Ethernet, UTP, U / FTP, Часто используются F / UTP, F / FTP и S / FTP. Но их практические категории кабелей варьируются от кат. 6 / 6а до кат. 7 / 7а. При развертывании кабеля витой пары для 40GBASE-T Ethernet, U / FTP, F / UTP, F / FTP, S / FTP применяются под кат. 8/8.1 / 8.2.

Заключение

Использование экрана кабеля витой пары является эффективным методом предотвращения помех от электромагнитных помех при передаче сигнала. И вы можете выбрать разные конструкции защиты. Конечно, использование витой пары без экранирования кабеля также возможно, если ваш бюджет ограничен. Желаю вам найти наиболее подходящий кабель витой пары для вашего проекта!

Источник: http: //www.chinacablesbuy.com/cable-shielding-of-twisted-pair.html.

Повторное обращение к экранированной и неэкранированной витой паре

John T.Bolcar

AT&T Network Systems

В последнее время обсуждаются преимущества и недостатки экранированной и неэкранированной витой пары. Сторонники кабеля STP, который включает экранированную витую пару и кабели с фольгированной витой парой, утверждают, что он превосходит кабель UTP. Однако эти защитники не представили другую сторону истории.

Кабели STP и UTP различаются по конструкции и изготовлению. Но их цель должна быть одинаковой — обеспечивать надежное подключение электронного оборудования.Теоретически оба типа кабеля должны делать это одинаково хорошо. Настоящее испытание происходит, когда вы посмотрите, как каждый из этих типов кабелей выполняет эту задачу в своей соответствующей сквозной системе.

Экранированная витая пара

Экранированная витая пара закрывает сигнальные провода в проводящем экране как средство снижения потенциала электромагнитных помех. Насколько эффективно экранирование, зависит от материала, используемого для экрана — его толщины и частоты, типа электромагнитного шумового поля, расстояния от источника шума до экрана, любых разрывов экрана и методов заземления.Кроме того, перекрестные помехи и сигнальный шум могут увеличиваться, если не компенсировать влияние экрана.

В некоторых кабелях STP, например, используется толстая экранирующая оплетка, которая делает кабель тяжелее, толще и труднее в установке, чем его аналог UTP. В других кабелях STP используется только тонкий внешний экран из фольги. Эти кабели, известные как экранированные кабели с витой парой или кабели с фольгированной витой парой, тоньше и дешевле, чем кабель STP с оплеткой; однако их установить не проще. Если при установке этих кабелей строго соблюдаются минимальный радиус изгиба и максимальное тяговое усилие, экран может быть порван.

Неэкранированная витая пара

Неэкранированная витая пара не требует физического экранирования для блокировки помех. Вместо этого он полагается на методы балансировки и фильтрации с использованием медиа-фильтров, балансировщиков или того и другого. Шум создается одинаково на двух проводниках и подавляется на приемнике. С правильно спроектированным, изготовленным и установленным кабелем UTP, сеть легче обслуживать, чем сеть на кабельном заводе STP, с проблемами непрерывности экранирования и заземления.

Кабель UTP эволюционировал в течение многих лет, и для разных нужд доступны разные типы.Базовый телефонный кабель, также известный как прямой внутренний провод, по-прежнему доступен. За прошедшие годы усовершенствования — вариации в скручивании или в отдельных оболочках проводов или в общей оболочке кабеля — привели к разработке кабеля категории 3, который соответствует стандарту Ассоциации электронной промышленности / Ассоциации телекоммуникационной отрасли-568 для скоростей передачи до 16 мегагерц. Кабель UTP категории 4 предназначен для сигналов с полосой пропускания до 20 МГц, а кабель UTP категории 5 — для характеристик до 100 МГц — и, возможно, выше.

Поскольку кабель UTP легкий, тонкий и гибкий, а также универсальный, надежный и недорогой, миллионы узлов были и продолжают подключаться с помощью этой кабельной среды. Это особенно верно для приложений с высокой скоростью передачи данных. Для достижения наилучших характеристик этот кабель UTP следует использовать как часть хорошо спроектированной структурированной кабельной системы.

Если кабель STP соединен с неправильно экранированными разъемами, соединительным оборудованием или розетками, или если сам экран из фольги поврежден, общее качество сигнала ухудшится.Это, в свою очередь, может привести к ухудшению характеристик излучения и устойчивости. Следовательно, для того, чтобы экранированная кабельная система полностью уменьшала помехи, каждый компонент в этой системе должен быть полностью и беспрепятственно экранирован, а также правильно установлен и обслуживаться.

Кабельная система STP также требует хороших методов заземления из-за наличия экрана. Неправильно заземленная система может быть основным источником излучения и помех. Находится ли это заземление на одном конце или на обоих концах кабельной трассы, зависит от частоты, с которой работает данное приложение.Для высокочастотных сигналов кабельная система STP должна быть заземлена как минимум на обоих концах кабельной трассы и должна быть непрерывной. Экран, заземленный только с одного конца, не эффективен против помех магнитного поля.

Длина самого заземляющего провода также может вызывать проблемы. Если он слишком длинный, он больше не действует как земля. Следовательно, поскольку конкретные требования к заземлению зависят от области применения, общая политика заземления, обеспечивающая наилучшие результаты для кабельной системы STP, невозможна.

Кабельные системы UTP не имеют этой проблемы. В то время как кабельная система STP зависит от таких факторов, как физическая целостность экрана кабеля или установка с должным образом экранированными и заземленными компонентами, кабельная система UTP по своей природе имеет меньше потенциальных проблемных участков и ее проще установить.

Еще один фактор, который следует учитывать при выборе кабельной системы, помимо точности проектирования и изготовления и сквозной целостности, — это электромагнитная совместимость.Электромагнитная совместимость означает способность электронной системы правильно функционировать в окружающей среде, то есть в среде, где несколько единиц оборудования расположены в одном рабочем пространстве, каждая из которых излучает электромагнитное излучение. По мере того, как в обычном рабочем пространстве появляется все больше и больше электронного оборудования, EMC становится все более важной. Избыточное излучение от одного устройства может отрицательно повлиять на работу других устройств. В некоторых странах, включая США и Германию, нормы электромагнитной совместимости существуют уже много лет.Однако реализация Европейской директивы по электромагнитной совместимости в 1989 году переориентировала внимание на эту проблему. Эта директива, также известная как 89/336 / Европейское экономическое сообщество, гласит, что все электронное оборудование и аппаратура (то есть электронные системы) должны соответствовать директиве, и что системы, использующие это оборудование и аппараты, должны соответствовать основным требованиям директивы. прежде, чем их можно будет продать где-нибудь в ЕЭС.

Некоторые национальные нормативы, такие как Amtsblatt Verfugung 243/91 Германии, в настоящее время освобождают системы на основе STP от испытаний на устойчивость.Однако с 1 января 1996 г. эти национальные правила больше не будут применяться, и все системы должны быть протестированы. Те, которые не пройдут, не смогут продаваться в ЕЭС. Это означает, что каждая электронная система, которая включает кабельную систему STP или UTP, должна соответствовать этой директиве ECC.

Насколько хорошо системы на основе UTP и STP выдерживают строгие испытания на ЭМС? Вопреки распространенному мнению, не все системы на основе STP могут автоматически проходить тесты на ЭМС, в отличие от хорошо спроектированной кабельной системы UTP.

Швейцарский испытательный центр EMC Fribourg провел сравнительные испытания на ЭМС четырех кабельных систем STP и одной кабельной системы UTP. Все они были настроены для поддержки приложений локальной сети IBM Token Ring со скоростью 16 мегабит в секунду, в соответствии со стандартами ISO-8802.5 и с использованием персональных компьютеров с адаптерами IBM Token Ring.

По данным EMC Fribourg, результаты испытаний показали, что при испытании на излучаемые излучения в диапазоне частот от 30 МГц до 1 гигагерца в безэховой камере (испытательная установка, исключающая внешние электрические источники) и на открытой площадке для испытаний Система UTP более чем полностью соответствует требованиям Международного специального комитета по радиопомехам, или CISPR, 22 / EN5022, класс B.Требования класса B предназначены для использования в жилых помещениях и более жесткие, чем требования класса A для коммерческого использования.

При проведении испытаний на излучение при тестировании сигнального порта на более низких частотах (от 150 килогерц до 30 МГц) с помощью токового пробника система UTP соответствовала предложенным требованиям CISPR 22 / EN55022 класса B. В ходе испытаний на импульсные импульсные электрические быстрые переходные процессы, проведенные Международной электротехнической комиссией-801.4, система UTP не вышла из строя даже после самых тяжелых испытаний при напряжении 4000 вольт.Ни одна из кабельных систем STP не дожила до этого уровня. В испытании на устойчивость к излучению IEC-801.3, которое оценивает способность системы противостоять электромагнитным помехам на определенных уровнях серьезности (от 26 МГц до 1 ГГц), система UTP не обнаружила ошибок. Испытательная лаборатория пришла к выводу, что кабельные системы UTP могут соответствовать заявленным требованиям ЭМС.

Дополнительное тестирование показывает, что кабельные системы UTP могут соответствовать спецификациям стандартов для высокоскоростной передачи данных в допустимых пределах и могут пройти все необходимые испытания на ЭМС.В данном случае испытания на ЭМС проводились в системе ISO-8802.3 10 Мбит / с 10Base-T и ISO-9314 (Американский национальный институт стандартов X3T9.5) 100 Мбит / с в локальной сети с витой парой / физической средой. который использовал Systimax SCS 1061 категории 5, 24-AWG, высокопроизводительный четырехпарный кабель UTP, с патч-панелями категории 5, устройствами ввода / вывода M100 категории 5 и патч-кордами категории 5, а также с ПК типа 486 и электроника от нескольких крупных производителей.

Испытания проводились в лаборатории соответствия продукции AT&T Bell Laboratories (Холмдел, Нью-Джерси) и были отправлены для сертификации в немецкую организацию Bundesamt fur Zulassungen in der Telekommunikation.Кабельная система UTP прошла все испытания, включая излучаемые излучения, кондуктивные помехи, устойчивость к электростатическим разрядам, устойчивость к излучаемому полю и устойчивость к быстрым переходным процессам / импульсным помехам.

Скручивание и разводка кабелей — Mercury Wire

В Mercury Wire мы предлагаем проектирование, конфигурацию и производство нестандартных проводов и кабелей, отвечающих требованиям вашего конкретного приложения. Наши расширенные возможности включают скручивание и прокладку проводов, чтобы избежать электромагнитных помех и организовать внутренние компоненты в окончательный кабель, готовый к заделке.

Скручивание

Провода обычно используются для передачи сигнала с использованием электрического тока. По умолчанию поток тока создает электромагнитное поле помех вокруг провода, которое создает шум, который может воздействовать на сигналы, передаваемые через окружающие провод и кабель. Чтобы помочь устранить эти электромагнитные помехи, провода скручены вместе, чтобы создать эффект подавления. Путем скручивания проводов, по которым проходит равное и противоположное количество тока, помехи / шум, создаваемые одним проводом, эффективно устраняются помехами / шумом, создаваемыми другим.Витая пара также улучшает подавление внешних электромагнитных помех от другого оборудования.

Витые пары могут быть экранированными или неэкранированными в зависимости от предполагаемого применения. Хотя как экранированная витая пара (STP), так и неэкранированная витая пара (UTP) имеют возможность подавления помех, способ, которым каждая из них предназначена для подавления помех, совершенно разный. Помехи, вызванные линиями электропередач, радиолокационными системами или другими мощными электромагнитными сигналами, могут вызвать дисбаланс тока, протекающего через экран или проводники кабелей, что мешает передаче сигнала.Металлический проводящий экран, покрывающий кабели STP, блокирует электромагнитные помехи, позволяя передавать данные с большей скоростью. Кабели STP хорошо подходят для использования в промышленных условиях, где большое электронное оборудование генерирует значительное количество электромагнитных помех. Напротив, кабели UTP являются наиболее часто используемыми кабелями для соединений Ethernet и полагаются на эффект компенсации, вызванный скручиванием пар проводов, чтобы справиться с шумом, которого более чем достаточно для большинства домашних нужд.

Кабельная разводка

Во время прокладки кабелей ряд изолированных проводов, включая витые пары, наполнители и другие компоненты, стягиваются вместе в виде скрученной схемы, образуя единый пучок кабелей. В большинстве случаев на жгут кабелей накладывается экран для увеличения прочности и удержания всех компонентов на месте перед окончательной операцией по нанесению оболочки.

Что такое экранированная витая пара?

От

(Это определение полностью повторяет определение витой пары.)

Экранированная витая пара — это особый вид медной телефонной проводки, используемый в некоторых бизнес-установках. К обычным телефонным проводам витой пары добавляется внешнее покрытие или экран; щит функционирует как земля.

Витая пара — это обычный медный провод, соединяющий домашние и многие рабочие компьютеры с телефонной компанией. Чтобы уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов, два изолированных медных провода скручены друг вокруг друга. Для каждого сигнала на витой паре требуются оба провода.Поскольку некоторые телефонные аппараты или настольные устройства требуют нескольких подключений, витая пара иногда устанавливается двумя или более парами, и все это в одном кабеле. Экранированная витая пара часто используется в бизнес-инсталляциях. Наиболее распространенный вид провода, который прокладывают в вашем доме, — это неэкранированная витая пара .

Витая пара теперь часто устанавливается с двумя парами к дому, а дополнительная пара позволяет вам добавить еще одну линию (возможно, для использования модема), когда вам это нужно.

Витая пара поставляется с уникальной цветовой кодировкой каждой пары, если она упакована в несколько пар. Различное использование, такое как аналоговое, цифровое и Ethernet, требует разных парных мультипликаторов.

Хотя витая пара часто используется в домашних условиях, витая пара более высокого класса часто используется для горизонтальной проводки в локальных сетях, поскольку она дешевле, чем коаксиальный кабель.

Провод, который вы покупаете в местном хозяйственном магазине для расширения от модема телефона или компьютера к розетке, не является витой парой.Это параллельная проволока, известная как silver satin . Настенная розетка может иметь до пяти видов расположения отверстий или выводов в зависимости от того, какие типы проводов будут подключены при установке (например, цифровой, аналоговый или LAN). (Вот почему иногда, когда переносите ноутбук в другое место, вы можете обнаружить, что соединения настенной розетки не соответствуют вашей вилке.)

Последнее обновление: сентябрь 2005 г.

Читать далее об экранированной витой паре
Узнайте больше о телекоммуникационных сетях

Типы экранирования кабелей и когда их использовать

Экранирование кабеля — это тип барьера, предназначенный для защиты кабеля от внешних помех, таких как электрические помехи (EMI), а также предотвращает влияние кабельных сигналов на окружающие кабели и оборудование.

Экранирование становится все более распространенным, хотя не во всех средах оно требуется. Сначала экранированные кабели использовались в помещениях с высокой концентрацией электрического оборудования и / или защищенных коммуникационных приложений. Примером такого пространства являются заводские этажи. В настоящее время экранированные кабели обычно используются во многих помещениях, таких как правительственные, образовательные и медицинские учреждения.

Многие сокращения обозначают экранированные кабели. Хотя многие из них используются как взаимозаменяемые, каждый из них имеет уникальное значение и свойства.Давайте взглянем на некоторые из этих сокращений.

Типы экранирования кабелей
Ф / UTP (FTP)

Общий экран из фольги (F) с неэкранированной витой парой (UTP). Этот кабель очень похож на обычный кабель UTP. разница между ними заключается в добавлении фольги под оболочкой основного кабеля. Его еще называют FTP. Кабели F / UTP распространены в приложениях 10GBaseT.

S / UTP

Общая оплетка экрана / экрана (S) с неэкранированными витыми парами (UTP). Хотя его иногда называют кабелем STP, эти два кабеля НЕ обеспечивают одинаковое экранирование.Чтобы определить между ними, проверьте общий барьер и / или защиту отдельных пар.

SF / UTP

Этот тип экрана кабеля включает в себя как общий экран из оплетки (S), так и экран из фольги (F) с неэкранированными витыми парами (UTP). Этот кабель также иногда называют кабелем STP. Кабели с общим экраном в оплетке очень эффективны для защиты от электромагнитных помех от входа или выхода из кабеля.

S / FTP

Общий экран из оплетки (S) с витыми парами экрана из фольги (FTP).Щит под курткой представляет собой тесьму, и каждая отдельная пара обернута собственным барьером из фольги. Назначение дополнительной фольги на отдельных парах — ограничить количество перекрестных помех между парами.

F / FTP

Общий экран из фольги (F) с экранированными из фольги витыми парами (FTP). Эти экранированные кабели обычно используются в приложениях 10GBaseT (аналогично кабелям F / UTP).

U / FTP

Без общего экрана или оплетки (U) с экранированными фольгой витыми парами (FTP).Этот тип экранированного кабеля также часто используется в приложениях 10GBaseT.

Типы, производительность и выбор подходящего для ваших нужд

Медь кабели

Как их различать?

Что это буквы вообще означают?

Задумывались ли вы, что означает U / UTP CAT 5e или S / FTP? CAT 6a означает, что я помогу вам с этим вопросом.

Итак, для начала на данный момент существует 7 категорий медные кабели (9, если считать обновленные версии Cat5e и Cat6a), от которых мы используем 4 штуки ежедневно в наших домах и офисах.

Основным отличием кабелей является их производительность и если они экранированы или неэкранированы.

Для краткости можно использовать неэкранированную витую пару. кабели / патчи между компьютером, телевизором и роутером. Экранированная витая пара имеет более высокая производительность и лучше всего подходит для длительной эксплуатации или там, где проходит кабель области повышенного электрического шума.

Их довольно легко отличить, потому что в большинстве ящики на каждом метре кабеля есть бирки с указанием длины, типа и производитель!

Но одно дело распознать кабель, а другое — понять, зачем использовать этот кабель.Прежде чем я начну «раскрывать» то, что каждый Категория предназначена для давайте узнаем, какие буквы стоят перед категорией.

— U / UTP — неэкранированный кабель, неэкранированный витой пар

— F / UTP — кабель с фольгой, неэкранированный витые пары

— U / FTP — неэкранированный кабель, экранированный фольгой витые пары

— S / FTP — кабель в оплетке, экранированный фольгой витые пары

Где: TP = витая пара, U = неэкранированная, F = фольга экранированный, S = экранирующая оплетка.

Существуют различные методы, которые можно использовать для экранирование кабелей Ethernet. Чаще всего ставят щит вокруг каждого витая пара. Это не только обеспечивает экранирование кабеля снаружи, но и также снижает перекрестные помехи между внутренними витыми парами. Производители могут еще больше повысить производительность, разместив экранирование вокруг все провода в кабеле прямо под оболочкой кабеля.

Теперь, когда мы знаем, что можем перейти к категориям:

— Кот-1: Это не признается TIA / EIA.Это форма проводки, которая используется для стандартной телефонной (POTS) проводки или для ISDN.

— Кот-2: Это не признается TIA / EIA. Это была форма проводки, используется для сетей Token Ring со скоростью 4 Мбит / с.

— Кот-3: Этот кабель определен в TIA / EIA-568-B. Используется для сетей передачи данных с использованием частот до 16 МГц. Он был популярен для использования со скоростью 10 Мбит / с. Сети Ethernet (100Base-T), но теперь заменены кабелем Cat-5.

— Кот-4: Этот кабель не признан TIA / EIA.Однако его можно использовать для сети с частотами до 20 МГц. Часто использовался на токене 16 Мбит / с. кольцевые сети.

— Кот-5: Это не признается TIA / EIA. Это сетевой кабель, который широко используется для сетей 100Base-T и 1000Base-T, поскольку обеспечивает производительность для позволяют передавать данные со скоростью 100 Мбит / с и немного выше (125 МГц для 1000Base-T) Ethernet. В Кабель Cat 5 заменил версию Cat 3 и на несколько лет стал стандарт для кабелей Ethernet. Кабель Cat 5 теперь устарел, поэтому он не рекомендуется для новых установок.

— В кабеле Cat 5 используются витые пары для предотвращения внутренние перекрестные помехи, XT, а также перекрестные помехи с внешними проводами, AXT.

— Кабель Cat 5, хотя и не стандартизирован. обычно используется 1,5 — 2 скручивания на сантиметр.

— Кот-5e: Этот вид кабеля признан TIA / EIA и определен в TIA / EIA-568, последний раз пересматривался в 2001 году. Он встречается несколько чаще. Спецификация кабеля Cat-5, поскольку производительность расширяется до 125 Мбит / с.

— Cat-5e может использоваться для 100Base-T и 1000Base-t (Gigabit Ethernet). Стандарт Cat 5e для Cat 5 улучшен, и это форма кабеля Cat 5, изготовленного в соответствии с более высокими техническими характеристиками, хотя физически такой же, как Cat 5. Он протестирован на соответствие более высоким требованиям, чтобы гарантировать, что он может работать на более высоких скоростях передачи данных. Витые пары в сетевых кабелях как правило, имеют такой же уровень перекручивания, как кабели Cat 5.

— Кот-6: Этот кабель, определенный в TIA / EIA-568-B, обеспечивает значительную улучшение производительности по сравнению с Cat5 и Cat 5e.В процессе производства Cat 6 кабели намотаны более плотно, чем Cat 5 или Cat 5e, и они часто имеют внешняя фольга или экранирующая оплетка. Экранирование защищает витые пары провода внутри кабеля Ethernet, помогая предотвратить перекрестные помехи и шум вмешательство. Кабели Cat-6 могут технически поддерживать скорость до 10 Гбит / с, но могут делать это только на расстоянии до 55 метров — даже в этом случае они относительно длинные Кабели Ethernet.

— Кабели Ethernet Cat 6 обычно имеют 2+ витков на см, а некоторые могут включать нейлоновый шлиц для уменьшения перекрестных помех, хотя на самом деле это не требуется стандартом.

— Cat-6a: Буква «a» в кат. 6a означает «расширенный», и стандарт был пересмотрен в 2008. Кабели Cat 6a способны поддерживать вдвое большую максимальную пропускную способность, и способны поддерживать более высокую скорость передачи по более длинному сетевому кабелю длины. В кабелях категории 6a используется экранированный кабель, которого достаточно для всех, кроме устранить перекрестные помехи. Однако это делает их менее гибкими, чем кабель Cat 6.

— Кот-7: Это неофициальный номер для кабелей ISO / IEC 11801 класса F.Это состоит из четырех индивидуально экранированных пар внутри общего экрана. это предназначены для приложений, в которых возможна передача частот до 600 Мбит / с. требуется.


Итак, чтобы все было понятнее, чем новее технология, тем выше производительность и стабильность на дальних дистанциях!

Вот таблица, показывающая точную скорость и длину для все категории:

414300

Мбит / с 903

10000
СВОДНЫЕ ДАННЫЕ КАБЕЛЯ ETHERNET
КАТЕГОРИЯ Экранирование МАКСИМАЛЬНАЯ СКОРОСТЬ ПЕРЕДАЧИ (НА 100 МЕТРОВ) МАКСИМАЛЬНАЯ СКОРОСТЬ ТРАНСМИССИИ (НА 100 МЕТРОВ) 16 МГц
Cat 5 Неэкранированный 10/100 Мбит / с 100 МГц
Cat 5e Неэкранированный 1000 Мбит / с / 1 Гбит / с 100 Экранированный или неэкранированный 1000 Мбит / с / 1 Гбит / с > 250 МГц
Cat 6a Экранированный 10000 Мбит / с / 10 Гбит / с 500 МГц
Мбит / с Cat 7 Экранированный / 10 Гбит / с 600 МГц

903 2203 витая пара 903 метров
МАКСИМАЛЬНАЯ ДЛИНА ДЛЯ ДЛИННОГО ETHERNE T КАБЕЛИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТИП КАБЕЛЯ МАКСИМАЛЬНАЯ ДЛИНА
10BaseT Неэкранированная витая пара 9015 903 9015 903 903 14 903 903 903 903 903 903 903 903 903 903 903 903 903 903 Толстый коаксиальный кабель 500 метров
10BaseF Волоконно-оптический кабель 2000 метров
100BaseT Неэкранированная витая пара 100 метров

В заключение покупатель всегда выбирает то, что есть лучше всего за те деньги, которые они хотят потратить! Но теперь зная все различия при выборе правильного кабеля вы можете выбрать лучшее качество / производительность и цена!

Варианты экранирования кабеля — знайте, что к чему

Экранированные кабели Ethernet

были разработаны для использования в средах, где присутствуют электромагнитные помехи (EMI) и радиочастотные помехи (RFI).Примеры включают в себя производство, автоматизацию и промышленные системы управления, где используются двигатели, генераторы, трансформаторы и другие производящие шум промышленные машины или где вас могут беспокоить помехи от других кабелей в этом районе.

Что такое экран?

Экран обычно изготавливается из алюминия или меди и является электропроводным. Экран часто помещают непосредственно на изолированные жилы или пары внутри кабеля. Назначение экрана — уменьшить сигнал, пытающийся уйти от кабеля, а также предотвратить влияние внешних электрических помех и помех на сигнал, который передает кабель.


* Будьте осторожны при выборе терминологии

Как видите, отраслевая терминология может вводить в заблуждение, поэтому лучше использовать стандартную ссылку ISO / IEC 11801 и проконсультироваться с вашим поставщиком, что они понимают, что вам нужно.

Следующие изображения должны помочь вам выбрать правильный скрининг для вашего приложения. Если вам нужна помощь или расценки, позвоните в отдел продаж по телефону 01727 840841.

Буква перед косой чертой обозначает тип экранирования кабеля, а код после косой черты определяет экранирование отдельных пар:
U = неэкранированный
F = экран из фольги
S = экран из оплетки (только внешний слой)
TP = витая пара
TQ = витая пара, индивидуальное экранирование в квадрате

F / UTP Общий экран из фольги (F )
с неэкранированными витыми парами (UTP)
SF / FTP Общий экран из оплетки (S)
и общий экран из фольги (F) с экранированными из фольги витыми парами
(FTP)
S / UTP Общий экран из оплетки (S)
с неэкранированными витыми парами (UTP)
F / FTP Общий экран из фольги (F)
с экранированными из фольги витыми парами (FTP)
S F / UTP Как общий экран из оплетки (S)
, так и экран из фольги (F) с неэкранированными витыми парами
(UTP)
U / FTP Без общего экранирования или оплетки (U)
с экранированными из фольги витыми парами (FTP)
S / FTP Общий экран из оплетки (S)
с экранированными фольгой витыми парами (FTP)
U / UTP Этот кабель совсем не экранирован
.
Кабель

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
