Информационный кабель LAN (витая пара) UTP, FTP, SFTP, SSTP

Информационный кабель связи (телефонный, витая пара UTP, FTP).

Кабели связи служат для передачи информации (чаще всего — программ звукового и телевизионного вещания). Токопроводящая жила кабелей связи производится из мягкой медной проволоки и имеют в своей конструкции жилу из одной стальной оцинкованной или трех стальных проволок.

Чтобы разделить токопроводящие жилы кабелей связи, в качестве изолирующего слоя в кабелях связи используется полиэтилен, так как он имеет низкие диэлектрические потери.

Витая пара — это вид кабеля связи, который представляет собой одну или несколько пар проводников, изолированных и скрученных между собой, заключенных в пластиковую оболочку.

Проводники закручиваются между собой, чтобы максимизировать связь между проводниками одной пары и уменьшить электромагнитные помехи от внешних источников.

В нашем интернет-магазине shop220.

ru вы найдёте широкий ассортимент различных кабелей связи (телефонных и витых пар) от ведущих российских и европейских производителей.

По типу защиты от электромагнитных помех кабели делятся на несколько категорий:

— фольгированная витая пара (FTP — Foiled twisted pair) или S/STP (Screened Shielded Twisted Pair) – в конструкции этих кабелей предусмотрен общий экран из фольги

— фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) – каждая пара находится в фольгированной оплетке, а общий экран этих кабелей выполнен из медной оплетки

— неэкранированная витая пара (UTP — Unshielded twisted pair) – вокруг отдельной пары в этих кабелях не предусмотрен защитный экран

— незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) – в кабелях этого типа для защиты предусмотрен двойной внешний экран из медной оплетки и фольги, а витая пара находится без какой-либо защиты

— защищенная витая пара (STP — Shielded twisted pair) – вокруг каждой отдельной пары этого вида кабелей используются защитные экраны, а также один общий для всех – в виде сетки

Экранированные витые пары наиболее защищены от электормагнитых помех.

Для созданий сетей в быту, например, дома подойдёт самый простая неэкранированная витая пара (UTP). Но в промышленных сетях использование такого кабеля недопустимо. Зачастую промышленные сети прокладывают недалеко от всевозможных электроустановок, которые создают помехи, вот  в этом случае, для создания сетей используются экранированные кабели.

Кабель витая пара SSTP, категория 7, 4 пары, одножильный (solid)

1 — Внешняя оболочка 2 — Экран-сетка 3 — Дренажный провод 4 — Экран-фольга 5 — Витая пара solid

Описание
Кабель SSTP (solid), предназначен для передачи данных категории 7, разработанной для линий класса F и для будущих высокоскоростных сетей.

Кабель состоит из 4 индивидуально экранированных витых пар, в общей оплетке (луженая медь), покрытой оболочкой из LSZH материала для использования внутри помещения.
При правильном заземлении, медная оплетка и индивидуальные экраны из алюминиевой фольги значительно увеличивают параметр электромагнитной совместимости кабеля, при этом значение затухания излучения равняется не менее 90 дБ.
Кабель обладает номинальным значением волнового сопротивления 100 Ом на частоте до 600 МГц, и очень высоким значением потери NEXT. Благодаря высокому значению потери NEXT, достигаемому путем заключения пар в индивидуальные экраны из алюминиевой фольги, этот кабель обладает более высоким показателем граничного значения ACR (60 дБ) по сравнению с UTP-кабелями. Кабель идеально подходит для различных высокочастотных приложений.

Кабель соответствует требованию стандартов IEC 61156-5, IEC 61156-6 для категорий 5е, 6, 7 и стандарту ISO/IEC 11801 для категории 7.

Технические характеристики

• Проводник: оголенный медный провод, 23 AWG
• Изоляция: SFS PO, 1.43 мм
• Количество проводов: 8
• Количество пар: 4
• Цвет витых пар: белый-синий, белый-оранжевый, белый-зеленый, белый-коричневый
• Каждая пара обернута полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
• 4 витые пары 23 AWG расположены вокруг дренажного провода
• Внешний экран: луженая медная оплетка, обеспечивающая 55% покрытие кабеля
• Материал оболочки: LSZH (огнеупорная, низкодымящая, не содержит галогенов)
• Внешний диаметр кабеля: 8,4 мм
• Вес кабеля: 61 кг/км
• Температура хранения: -30°C – +70°C
• Температура инсталляции: -5°C – +50°C
• Кабель соответствует стандарту пожарной безопасности: UL VW-1, IEC 60332-1
• Теплота сгорания: 690 КДж/м
• Минимальный радиус изгиба: 10xØ во время инсталляции, 8xØ в рабочем режиме
• Усилие при протяжке кабеля: 130 Н максимум во время инсталляции

Электрические характеристики

Частота, МГц	Затухание пары, дБ/100м	Потери NEXT , дБ	RL, дБ
4	3. 6	85	24
10	5.8	85	27
16	7.4	85	27
20	8.3	85	27
31.25	10.4	85	25
62.5	14.6	85	23
100	18.4	85	23
200	26.2	83	20
300	32.1	80	20
600	49	80	20

Максимальное сопротивление проводника при температуре 20°С	80.0 Ом/км
Дисбаланс сопротивления	2% максимум
Сопротивление на частоте 1-600 МГц	100±15 Ом
Передаточное полное сопротивление на частоте 1-10 МГц	5 м0м/м максимум
Емкостной дисбаланс на частоте 1 КГц	1. 2 пФ/м максимум
Максимальное напряжение	60 В RMS
Диэлектрическая прочность	700 В/1мин
Сопротивление изоляции при температуре 20°С	152 МОм*км минимум
Скорость распространения	79-80%
Максимальная задержка распространения на частоте 1 МГц	5.3 нс/м
Максимальная задержка распространения на частоте 10 МГц	5.0 нс/м
Максимальная задержка распространения на частоте 100-600 МГц	5.0 нс/м
Максимальное отклонение задержки распространения на частоте 1-600 МГц	15 нс/100м

REXANT Кабель SSTP 4PR 23AWG CAT7 305м (01-0542) Кабель Ethernet

REXANT Кабель SSTP 4PR 23AWG CAT7 305м (01-0542) — экранированная витая пара в двойном экране + каждая пара в экране, материал проводника высокоочищенная бескислородная медь, диаметром 0,575 мм.

(24 AWG). Материал оболочки – ПВХ (PVC).

ОБЛАСТЬ ПРИМЕНЕНИЯ КАБЕЛЯ:
— Локальные сети общего назначения.
— Домашние сети.
— Сети малого бизнеса.
— Компьютерные сети.
— Сети передачи данных.
— Телефония.
— Цифровое телевидение.
— Системы видеонаблюдения (IP-камеры).
— Системы охраны и контроля доступа.
— Узкоспециализированные сети (торговое оборудование, складские сети, производственные сети с использованием нестандартного периферийного оборудования, такого как, станки, вариаторы, типографские машины).

Кабель витая пара соединяет и передает сигнал между компьютерами, компьютерами и сервером.

Четырехпарный многожильный кабель SSTP 4PR 23AWG CAT7 305м (01-0542) поставляется бухтами 305 мм. Каждая бухта упакована в брендированную коробку, на которую нанесены основные технические характеристики. Для удобства использования в упаковке предусмотрено отверстие, позволяющее отрезать участок нужной длины, не вынимая провод из коробки.

• Единица измерения: 305 м
• Габариты (мм): 2x2x3

• Кабель имеет 8 (восемь жил), четыре пары (4PR).

• Материал проводника высокоочищенная бескислородная медь диаметром 0,575 мм.

• Изоляция проводника — полиэтилен повышенной плотности (HDPE), диаметром 1,34 мм.

• Каждая пара в экране (Алюминиевая фольга).

• Экранирование, SFTP в двойном экране (Алюминиевая фольга и Медная сетка).

• Внешняя изоляция ПВХ — поливинилхлорид (PVC), толщина 0,5 мм.

• Общий диаметр кабеля 7,2 мм.

• Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля.

• Частотный диапазон 1-600 МГц.

• Рабочая температура от минус 30 С до плюс 75 C, прокладка и монтаж кабелей должны производиться при температуре не ниже минус 10 С.

• Упаковка: бухта 305 м.

• Срок службы 25 лет.

Похожие товары из категории кабели ethernet с брендом REXANT

Похожие товары из категории кабели ethernet

*Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Не является публичной офертой согласно Статьи 437 п.2 ГК РФ.

Кабель SSTP ZH нг(А)-HF 4PR 23AWG CAT7 305м REXANT

Кабель SSTP ZH нг(А)-HF 4PR 23AWG CAT7 305м REXANT

Кабель SSTP 4PR 23AWG CAT7 305м REXANT. Экранированная витая пара в двойном экране + каждая пара в экране, материал проводника высокоочищенная бескислородная медь, диаметром 0,575 мм. (23 AWG). Материал оболочки — Материал оболочки – нг(А)-HF, огнестойкие, не распространяющие горение при групповой прокладке, безгалогенный композит, пониженной пожарной опасности с низкой коррозионной активностью продуктов горения и тления.
ОБЛАСТЬ ПРИМЕНЕНИЯ КАБЕЛЯ:
— Локальные сети общего назначения.
— Домашние сети.
— Сети малого бизнеса.
— Компьютерные сети
— Сети передачи данных.
— Телефония.
— Цифровое телевидение.
— Системы видеонаблюдения (IP-камеры).
— Системы охраны и контроля доступа.
— Узкоспециализированные сети (торговое оборудование, складские сети, производственные сети с использованием нестандартного периферийного оборудования, такого как, станки, вариаторы, типографские машины).
Кабель витая пара соединяет и передает сигнал между компьютерами, компьютерами и сервером.

Использование кабеля регламентирует сертификат соответствия Таможенного Союза (EAC).
Кабель витая пара полностью соответствует требованиям стандарта ANSI/TIA/EIA-568-B. 2 и международному стандарту ISO/IEC 11801 в редакции 2002 года (издание 2).

ТЕХНИЧЕСКОЕ ОПИСАНИЕ:
— Кабель имеет 8 (восемь жил), четыре пары (4PR).
— Материал проводника высокоочищенная бескислородная медь диаметром 0,575 мм.
— Изоляция проводника — полиэтилен повышенной плотности (HDPE), диаметром 1,34 мм.
— Каждая пара в экране (Алюминиевая фольга).
— Экранирование, SFTP в двойном экране (Алюминиевая фольга и Медная сетка).
— Внешняя изоляция – нг(А)-HF, толщина 0,6 мм.
— Общий диаметр кабеля 7,8 мм.
— Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля.
— Частотный диапазон 1-600 МГц.
— Рабочая температура от минус 60 С до плюс 60 C, прокладка и монтаж кабелей должны производиться при температуре не ниже минус 10 С.
— Упаковка: бухта 305 м.
— Срок службы 25 лет.

Витая пара C7-SSTP4206-LSZH кабель 7 SSTP (solid) 4 пары в Москве, СПб. Цена кабеля, параметры

Кабель SSTP (solid), предназначен для передачи данных категории 7, разработанной для линий класса F и для будущих высокоскоростных сетей. Кабель состоит из 4 индивидуально экранированных витых пар, в общей оплетке (луженая медь), покрытой оболочкой из LSZH материала для использования внутри помещения. Кабель обладает номинальным значением волнового сопротивления 100 Ом на частоте до 600 МГц, и очень высоким значением потери NEXT. Благодаря высокому значению потери NEXT, достигаемому путем заключения пар в индивидуальные экраны из алюминиевой фольги, этот кабель обладает более высоким показателем граничного значения ACR (60 дБ) по сравнению с UTP-кабелями. Кабель идеально подходит для различных высокочастотных приложений.

Cоответствует требованию стандартов IEC 61156-5, IEC 61156-6 для категорий 5е, 6, 7 и стандарту ISO/IEC 11801 для категории 7.

Производитель	Hyperline (Южная Корея)
Серия	CAT7
Структура	1х0.57 мм (AWG23), общая заземляющая жила AWG24
Изоляция	FR-LSZH, негорючий
Проводник	медная жила
Экран	каждой пары: алюминиевый витой + общий: плетеный, луженая медь
Внешн. диам., мм	8.0
Вес, г/м	65
Цвет	серый
Норма отпуска	от 100 метров
Единица измерения	м

Конструкция
Модель		C7A-S/F-23/1H
Центральный проводник		голая медь (AWG23/1), 1 жила x 0.57 мм Ø
Диэлектрик		цельный полиэтилен Ø 1.34 мм, цвет по стандарту TIA/EIA 568-B
Структура пары		скрученные проводники «витая пара»
Общая структура		четыре скрученные пары
Структура экрана пары		100% покрытие
Материал экрана пары		алюминий, полиэфирная фольга
Проводник экрана (drain-wire)		луженая медь, 1х 0. 41 мм
Материал общего экрана		луженая медь
Структура общего экрана		55% покрытие
Внешняя изоляция		FR-LSZH, оранжевый цвет
Механические характеристики
Внешний диаметр, максимальный		8.0 мм
Вес		65 г/м
Температурный диапазон
— фиксированная укладка		-40 °C / +70 °C
Мин. радиус изгиба:
— фиксированная укладка		120 мм
Предел прочности на разрыв, коротк.		140Н
Соответствие стандартам:
-применяемость		IEC 61156, ISO/IEC 11801, TIA/EIA – 568, RoHS 2002/95/EC
— негорючесть		IEC 60332-1, IEC 60332-3, UL 1581 VW-1
Электрические характеристики
Волновое сопротивление		100 Ом ±15%
Сопротивление проводника при 20°C		80 Ом/км
Омическая асимметрия при 20°C		2%
Сопротивление диэлектрика		5 ГОм/км
Электрическая прочность диэлектрика		700В(переменного тока) /1 мин
Емкостная асимметрия		1. 2 пФ/м (мах.)
Скорость распространения		0.79-0.80
Задержка распространения		15нс/100м max.
Значения возвратных потерь и затухания
Частота, МГц	Затухание дБ/100м (20°C)		Next Loss, дБ	RL, дБ
4	3.6		85	24
10	5.8		85	27
16	7.4		85	27
20	8.3		85	27
31.25	10.4		85	25
62. 5	14.6		85	23
100	18.4		85	23
200	26.2		83	20
300	32.1		80	20
600	49.0		80	20

1 — Внешняя оболочка 2 — Экран-сетка 3 — Дренажный провод 4 — Экран-фольга 5 — Витая пара solid

Cabeus SSTP-4P-Cat.7-SOLID-IN-LSZH Кабель экранированная витая пара SSTP (S/FTP), категория 7 , 4 пары (23 AWG), одножильный (solid), LSZH, нг(А)-HF (305 м)





1 — Внешняя оболочка  2 — Экран-сетка  3 — Дренажный провод  4 — Экран-фольга  5 — Витая пара solid



Спецификация:

Соответствует требованию стандарта IEC 61156-5 для категорий 7, 6а, 6 и 5 и стандартов IEC 61156, ISO/IEC 11801
Соответствует стандарту пожарной безопасности: IEC 60332-1, UL 1581 VW-1

Описание:

Экранированный медный кабель, 4 пары, категория 7, одножильный
4 пары индивидуально экранированные алюминиевой фольгой
Общий экран: проволочная оплетка (сетка)
Подходит для использования внутри помещения

LSZH

Кабели с LSZH-оболочкой предназначены для использования там, где необходимы как молодымные и низкокорродирующие газы. Используются на борту судна и центрах компьютерных коммуникаций, где токсичный и кислотный дым и газ могут причинить вред людям и оборудованию. Например, галоген содержит фтор, хлор, бром и йод. При сгорании эти материалы выделяют кислотный дым, который может нанести ущерб людям и компьютерному оборудованию. Малодымность означает, что кабель не должен выделять чёрной сажи и дыма подобно ПВХ-кабелям. Такие кабели будут самогаситься, но они не удовлетворяют UL-910 или UL-1666 для кабелей Пленум или кабелей, допускающих прокладку в вертикальных стояках.

Материалы:

Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: огнестойкая LSZH-оболочка (малодымный безгалогенный компаунд)
Экран: каждая пара индивидуально экранирована алюминиевой лентой, спирально накрученной с нахлестом 25% или 5 мм, толщина – 0,025 мм, ширина – 14 мм, обеспечивающей 100% покрытие витой пары
Общий экран: проволочная оплетка (сетка) обеспечивающая 52% покрытие кабеля
Дренажный провод: луженая медь

Hyperline SSTP4-C7-PATCH-INDOOR Кабель витая пара, экранированная SSTP (S/FTP), категория 7 (600 MHz), 4 пары (26 AWG), многожильный (patch), LSZH

Описание:

Технические характеристики:

Кабель SSTP (patch), предназначен для передачи данных категории 7, разработанной для линий класса F и для будущих высокоскоростных сетей. Кабель состоит из 4 индивидуально экранированных витых пар, в общей оплетке (луженая медь), покрытой оболочкой из LSZH материала для использования внутри помещения. Кабель совместим с RJ-45 разъемами. При правильном заземлении, медная оплетка и индивидуальные экраны из алюминиевой фольги значительно увеличивают параметр электромагнитной совместимости кабеля, при этом значение затухания излучения (coupling attenuation) равняется не менее 90 дБ. Кабель обладает номинальным значением волнового сопротивления 100 Ом на частоте до 600 МГц, и очень высоким значением потери NEXT. Благодаря высокому значению потери NEXT, достигаемому путем заключения пар в индивидуальные экраны из алюминиевой фольги, этот кабель обладает более высоким показателем граничного значения ACR (60 дБ) по сравнению с UTP-кабелями. Кабель идеально подходит для различных высокочастотных приложений. Класс пожарной безопасности CMR Кабель соответствует требованиям стандартов IEC 61156-5, IEC 61156-6 для категорий 5е, 6, 7 и ISO/IEC 11801 для классов D, E, F. UL 1581 VW-1 удалить из стандартов пожарной безопасности
Проводник: многожильный оголенный медный провод, 7×0.16, 26 AWG  → (Справочные таблицы по AWG) Изоляция: полиолефиновая пена, 1.00 мм, максимум Количество проводов: 8 Количество пар: 4 Цвет витых пар: — белый-синий — белый-оранжевый — белый-зеленый — белый-коричневый Каждая пара обернута полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары Внешний экран: луженая медная оплетка, обеспечивающая 60% покрытие кабеля Материал оболочки: LSZH (огнеупорная, низкодымящая, не содержит галогенов) Внешний диаметр кабеля: 6.1 мм Вес кабеля: 45 кг/км Температура хранения: -20°C – +70°C Кабель соответствует стандарту пожарной безопасности: UL 1581 VW-1, IEC 332-1
Максимальное сопротивление проводника при температуре 20°С	145 Ом/км
Дисбаланс сопротивления	2% максимум
Сопротивление на частоте 1-600 МГц	100±15 Ом
Передаточное полное сопротивление на частоте 1-10 МГц	10 мОм/м максимум
Емкостной дисбаланс на частоте 1 кГц по отношению к земле	1. 5 пФ/м максимум
Максимальное напряжение	30 В RMS
Диэлектрическая прочность	700 В/1мин
Сопротивление изоляции при температуре 20°С	5 ГОм*км минимум
Cкорость распространения	79-80%
Максимальная задержка распространения на частоте 1 МГц	5.7 нс/м
Максимальная задержка распространения на частоте 10 МГц	5.4 нс/м
Максимальная задержка распространения на частоте 100 МГц	5.3 нс/м
Максимальное отклонение задержки распространения на частоте 1-600 МГц	30 нс/100м

Стандарты сетевых кабелей CAT5 Ethernet SSTP SFTP UTP Сборки

Кабель категории 5

Кабель категории 5 (CAT5) представляет собой многопарный (обычно 4 пары) высокопроизводительный кабель, состоящий из проводников витой пары, используемый в основном для передачи данных . Базовый кабель CAT5 был разработан для характеристик до 100 МГц. Кабель CAT5 обычно используется для сетей LAN Ethernet со скоростью 10 или 100 Мбит / с. Конструкция неэкранированной витой пары (UTP) делает кабель очень экономичным для сетей передачи данных.

Кабель категории 5e

Кабель категории 5e (CAT5e), также известный как расширенная категория 5, предназначен для поддержки полнодуплексных операций Fast Ethernet и Gigabit Ethernet. Основные различия между CAT5 и CAT5e можно найти в технических характеристиках. В новом стандарте требования к производительности были немного повышены.

CAT5e имеет более строгие спецификации для перекрестных помех на дальнем конце равного уровня суммарной мощности (PS-ELFEXT), перекрестных помех на ближнем конце (NEXT), затухания и возвратных потерь (RL), чем для CAT5.Как и CAT5, CAT5e является стандартом с полосой пропускания 100 МГц, но он обладает большей пропускной способностью, чем CAT5. Кабели CAT5e, предлагаемые VPI, имеют конструкцию неэкранированной витой пары (UTP) для экономичных подключений.

Кабель категории 6

Кабель категории 6 (CAT6) обеспечивает более высокие характеристики, чем CAT5e, и имеет более строгие требования к перекрестным помехам и системным шумам.

Качество передачи данных зависит от производительности компонентов канала.Для передачи в соответствии со спецификациями CAT6 разъемы, соединительные кабели, коммутационные панели, кросс-соединения и кабели должны соответствовать стандартам CAT6. Компоненты CAT6 тестируются индивидуально, и они также тестируются вместе на производительность. Кроме того, стандарт требует общей производительности системы, чтобы в канале можно было использовать компоненты CAT6 от любого поставщика.

Все компоненты CAT6 должны быть обратно совместимы с CAT5e, CAT5 и CAT3. Если компоненты другой категории используются с компонентами CAT6, тогда канал достигнет характеристик передачи более низкой категории.Например, если кабель CAT6 используется с гнездами CAT5e, пропускная способность будет соответствовать уровню CAT5e. VPI предлагает кабели CAT6 как с неэкранированной витой парой (UTP), так и с экранированной экранированной витой парой (SSTP).

Кабель категории 6a

Категория 6a (CAT6a), также известная как расширенная категория 6, требует, чтобы кабель работал на частоте не менее 500 МГц и обеспечивал пропускную способность до 10 гигабит. Стандарт CAT6a также включает новое измерение под названием Power-Sum Alien Crosstalk до 500 МГц.Кабели CAT6a уменьшат помехи в сети 10GBASE-T, вызванные перекрестными помехами пришельцев, тем самым улучшив производительность сети. Кабели CAT6a компании VPI имеют конструкцию неэкранированной витой пары (UTP) для экономичных подключений.

Кабель категории 7

Кабель категории 7 (CAT7), также известный как класс F, требует, чтобы кабель работал на частоте не менее 600 МГц и обеспечивал полосу пропускания до 10 гигабит. Чтобы еще больше уменьшить помехи, кабель CAT7 требует индивидуально полностью экранированных витых пар. Экранированная экранированная витая пара (SSTP), также называемая экранированной фольгированной витой парой (SFTP), почти полностью исключает посторонние перекрестные помехи и значительно повышает устойчивость к шуму, что делает его идеальным сетевым кабелем в средах с высоким уровнем электромагнитных помех, таких как электростанции, центры обработки данных, фабрики и т. Д. больницы.

Кабель категории 8

Кабель категории 8 (CAT8) обеспечивает более высокую производительность, чем предыдущие кабели CATx. Кабель CAT8 рассчитан на работу на частотах до 2000 МГц. Кабели CAT8 работают с 25 / 40GBASE-T Gigabit Ethernet, которые снижают энергопотребление и предназначены для использования в приложениях центров обработки данных с интенсивной полосой пропускания.Они доступны только длиной до 30 метров и идеально подходят для использования там, где расстояния между устройствами короткие.

Кабели

CAT8 обратно совместимы со стандартами предыдущей категории. Кабели экранированы (F / UTP, S / FTP или U / FTP). Кабели CAT8, предлагаемые VPI, имеют конструкцию S / FTP для экономичных соединений.

VPI предлагает полный спектр сетевых кабелей и аксессуаров, включая патч-корды, кабельные сборки, кабель в большом количестве, штекеры RJ45, гнезда для трапецеидальных искажений, инструменты для обжима и тестеры кабелей.

Сравнение спецификаций сетевых кабелей
Спецификация	CAT5	CAT5e	CAT6	CAT6a	CAT7	CAT8
Частота	100 МГц	100 МГц	250 МГц	500 МГц	600 МГц	2000 МГц
Затухание (вносимые потери) *	24 дБ	24 дБ	19. 8 дБ	18,4 дБ	20,8 дБ	Не указано
Характеристическое сопротивление	100 Ом ± 15	100 Ом ± 15	100 Ом ± 15	100 Ом ± 15	100 Ом ± 15	100 Ом ± 15
СЛЕДУЮЩИЙ *	27,1 дБ	30,1 дБ	44,3 дБ	59 дБ	62.1 дБ	Не указано
PS-СЛЕДУЮЩИЙ *	НЕТ	27,1 дБ	42,3 дБ	59,1 дБ	59,1 дБ	Не указано
ELFEXT *	17,9 дБ	17,4 дБ	27,8 дБ	43,1 дБ	Не указано	Не указано
PS-ELFEXT *	14.4 дБ	14,4 дБ	24,8 дБ	41,8 дБ	Не указано	Не указано
Возврат убытков *	16 дБ	20,1 дБ	20,1 дБ	32 дБ	14,1 дБ	Не указано
Смещение задержки *	50 нс	45 нс	45 нс	45 нс	20 нс	Не указано

* Мин. на 100 МГц

О компании Video Products Inc:
Video Products Inc (VPI) со штаб-квартирой в Авроре, штат Огайо (США), специализируется на поставках продуктов для подключения высочайшего качества интеграторам, дистрибьюторам, ИТ-специалистам и технически подкованным домам. -пользователи. Линия продуктов VPI включает широкий спектр тестеров мониторов, кабелей, адаптеров, коммутаторов и сплиттеров. Все продукты проходят тщательные испытания и имеют годовую гарантию на все детали и работу, а также 30-дневную гарантию.Для получения дополнительной информации посетите www.vpi.us.

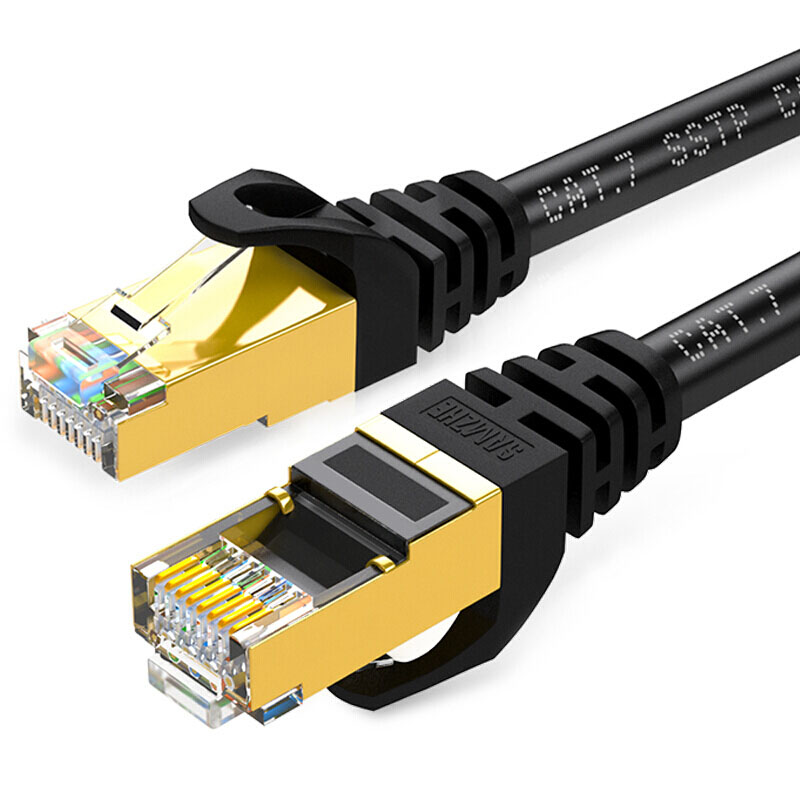

Экранированный соединительный кабель Cat7 (SSTP)

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.

Проводник из чистой меди, 26 AWG | + 600 МГц | SSTP | PoE

Будущее сетевых технологий уже здесь. Передача 10-гигабитного Ethernet по четырем двойным экранированным витым парам (SSTP) на расстоянии 100 метров, Cat7 является одной из самых передовых технологий. Текущие стандарты Cat7 допускают 10-гигабитный Ethernet на расстоянии до 100 метров, поэтому, если вам нужен длинный, быстрый и надежный сигнал, Cat7 подходит для вашей сети.

Характеристики:

• Разъем 1: RJ45 Male
• Разъем 2: RJ45 Male
• SSTP (двойной экран) Витая пара
• 600 МГц номинальная
• Куртка из ПВХ типа CM
• 55% покрытие для плетеного экрана
• 26AWG, 4 пары многожильных медных проводов
• Позолоченная экранированная вилка RJ45, 50 микрон
• Соответствует RoHS
• Совместимость с питанием через Ethernet (PoE)
• Поддерживает IP-камеры

1 фут
730-01 BL	Экранированный соединительный кабель Cat7 длиной 1 фут
2 ножки
730-02 BL	2-футовый экранированный соединительный кабель Cat7
3 фута
730-03 BL	3-футовый экранированный соединительный кабель Cat7
5 футов
730-05 BL	5-футовый экранированный соединительный кабель Cat7
7 футов
730-07 BL	7-футовый экранированный соединительный кабель Cat7
10 футов
730-10 BL	Экранированный патч-кабель Cat7 длиной 10 футов
15 футов
730-15 BL	15-футовый экранированный соединительный кабель Cat7
25 футов
730-25 BL	25-футовый экранированный патч-кабель Cat7
50 футов
730-50 BL	Экранированный патч-кабель Cat7 длиной 50 футов
100 футов
730-100 BL	Экранированный соединительный кабель Cat7 длиной 100 футов

В чем разница между неэкранированными и экранированными сетевыми кабелями?

При установке или обновлении сетевой инфраструктуры следует учитывать различные типы сетевых кабелей. Среди возможных вариантов — установка кабелей с экранированной витой парой (FTP, STP, SFTP, SSTP) или кабелей с неэкранированной витой парой (UTP). Кабельная система витой пары состоит из двух проводов одной цепи, скрученных вместе, чтобы уменьшить электромагнитные помехи (EMI) или «шум».

Ключевым фактором в этом решении является анализ того, насколько распространенными будут электромагнитные помехи в среде установки. Электромагнитные помехи обычно вызываются расположенными поблизости двигателями, генераторами, кондиционерами и даже офисными предметами, такими как люминесцентные лампы и принтеры.EMI может вызвать перекрестные помехи между цепями, что приведет к ухудшению качества данных, увеличению количества ошибок и снижению скорости передачи.

Хотя даже неэкранированные кабели UTP снижают уровень электромагнитных помех, экранированные кабели FTP, STP, SFTP, SSTP более эффективно блокируют помехи. Экранированные кабели Cat5 и Cat6 дополнены тонкой фольгой, которая защищает от электромагнитных помех. Кабели FTP, STP, SFTP, SSTP идеально подходят для высокоскоростных сетей, таких как центры обработки данных, где используются сети 10GBase-T, поскольку 10G Ethernet значительно более чувствителен к электромагнитным помехам.Правильно проложенные высококачественные экранированные кабели автоматически ограничивают электромагнитные помехи и перекрестные помехи, помогая обеспечить целостность данных и высокую скорость работы.

Высококачественный экранированный кабель с заземляющим проводом, исключающим влияние электромагнитных помех. Однако кабель будет заземлен только в том случае, если разъемы и соединители, используемые при установке, также экранированы. Поэтому важно использовать экранированные гнезда и соединители на всей экранированной установке, чтобы сохранить преимущества экранированной прокладки кабелей.

Почему не всегда использовать экранированные кабели? Экранированный кабель дороже, чем неэкранированный, и его сложнее установить; он жестче, что делает его менее гибким. Кабель также имеет больший диаметр и занимает больше места в кабелепроводе. С другой стороны, UTP обеспечивает более быструю передачу при отсутствии EMI. Его дешевле купить, проще установить и он уже много лет является стандартом, поэтому он уже используется в большинстве существующих установок.

Независимо от того, выбираете ли вы неэкранированный или экранированный, обязательно устанавливайте качественные кабели.Чем лучше качество используемых кабелей, тем больше лет службы вы получите от установки, что сократит длительную замену и затраты на рабочую силу.

Экранированный кабель Ethernet

CAT6 (SSTP) — American Teledata Store

Описание

Патч-кабели изготовлены из 100% чистой медной проволоки и 50 микронных позолоченных вилок RJ45. Почему 50 микрон?

Мы не используем CCA (алюминиевый провод). Что такое CCA?

* Предназначен для: сетевых адаптеров, концентраторов, коммутаторов, маршрутизаторов, DSL / кабельных модемов, коммутационных панелей и других приложений компьютерных сетей.

* Сертификация: TIA / EIA

* T-568B стандартная проводка

* Экранированная витая пара SSTP

* Куртка из ПВХ типа CM

* 26AWG, 4 пары многожильных медных проводов

* 50 микрон позолоченный экранированный разъем RJ45

* Соответствует RoHS

FAQ

	TIA / EIA — это аббревиатура от Telecommunication Industry Association и Electronics Industry Alliance, которые устанавливают стандарты электросвязи в США.соединительный кабель соответствует последним стандартам телекоммуникационных кабелей TIA / EIA.
	Существует два стандарта цветового кода проводки: 568A и 568B. Хотя нет никакой разницы в возможности подключения между 568A и 568B, 568B является наиболее распространенным цветовым кодом проводки в США. Наш соединительный кабель 568В.
	UTP — это неэкранированная витая пара, а SSTP — с двойным экраном (каждая пара экранирована фольгой, а затем экранирована оплеткой из 4 пар).Оба имеют одинаковую производительность связи Ethernet, но SSTP имеет лучшую защиту от внешнего электромагнитного шума. UTP допускается для жилой и коммерческой установки.
	CM для связи. Он установлен UL (Underwriters labolatory) для обозначения безопасности материала оболочки провода. Рейтинг CM безопасен для использования в жилых и коммерческих помещениях.
	AWG (American Wire Gauge) указывает толщину проволоки.Чем больше число, тем тоньше проволока. 24AWG или 26AWG обычно используются для кабелей Ethernet. Многожильный провод — это пучок тонких проводов, противоположный сплошному проводу, который представляет собой одинарный сплошной провод. Многожильный провод более гибкий, чем сплошной, и обычно используется для внутренней сетевой проводки, такой как соединительный кабель.
	Директива об ограничении использования опасных веществ. Эта директива ограничивает использование опасных материалов, таких как свинец или ртуть, при производстве электронного и электрического оборудования.все кабели соответствуют требованиям RoHS.

Снято с производства Кабель Cat-6 SSTP High Speed ​​Link, 50 футов

закрыть

Ты почти сделал!

Получите максимум удовольствия от наших писем, рассказав нам о себе.

Страна* AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegowinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, The DRCCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrance, MetropolitanFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и MC Острова Дональда Священное море (Ватикан) Гондурас Гонконг Венгрия I ЦеландИндияИндонезияИран (Исламская Республика) ИракИрландия Остров ЧеловекаИзраильИталияЯмайкаЯпонияИорданияКазахстанКенияКирибатиКорея, Д. P.R.O.Korea, Rebuplic OfKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint Киттс И NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaScotlandSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южная С.Южная Корея, Испания, Шри-Ланка Елена Пьер и МикелонСуданСуринам Острова Шпицберген и Ян-МайенСвазилендШвецияШвейцарияСирийская Арабская РеспубликаТайваньТаджикистанТанзания, Объединенная РеспубликаТаиландТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанУкраина Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки. Малые островаУзбекистанВануатуВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (США) УэльсОстров Уоллис и ФутунаЗападная СахараЙеменЮгославия (Сербия и Черногория) ЗамбияЗимбабве

Какой рынок вы обслуживаете? BroadcastCommercial AVCommercial Interiors / WorkspaceData & SecurityDisplay / Tech SolutionsNational Service Provider / DistributorRental & StagingResidential AV

В каком качестве ваша компания работает в AV-индустрии? Архитектор / Дизайнер Консультант Дилер / Дистрибьютор / Реселлер Конечный пользователь

закрыть

Спасибо, что связались с нами!

Теперь вы подписаны на получение обновлений по электронной почте от Legrand | средний

ЗАКРЫТЬ

Cat7 Shielded (SSTP) Патч-кабель Ethernet 600 МГц, загрузка без прерывания, синий — FireFold

Дом / Экранированный Cat7 (SSTP) патч-кабель Ethernet 600 МГц, загрузка без прерывания, синий (1-100 футов)

Бесплатная доставка

Продажа

Новый продукт

Артикул: C7MBS-1-BLU

UPC #: 6840692

60-дневная гарантия возврата денег

Гарантия 10 лет1

Пожизненная гарантия

Артикул: C7MBS-1-BLU

UPC #: 6840692

Артикул: C7MBS-1-BLU

UPC #: 6840692

60-дневная гарантия возврата денег

Гарантия 10 лет1

Пожизненная гарантия

Доставка в тот же день возможна для заказов, размещенных в следующие 00 часов 00 минут 00 секунд.

Описание +

Спецификации соединительного кабеля

Cat7 требуют частот передачи до 600 МГц на 100 метров (328 футов) полностью экранированного медного кабеля. Кабель Cat7 состоит из четырех индивидуально экранированных пар внутри общего экрана с оплеткой, также известного как кабель с экранированной витой парой (SSTP) или S / FTP (экранированная витая пара из фольги). Cat7 имеет еще более строгие спецификации по перекрестным помехам и системному шуму, чем Cat6, и разработан специально для приложений Gigabit Ethernet.

Спецификации +

• 26AWG, двойной экранированный, 4 пары многожильных проводов из чистой меди
• Экранированный штекер RJ45 с позолоченными контактами 50 микрон
• 600 МГц номинальная
• Куртка из ПВХ, тип
Сертификация
• : Соответствует стандарту TIA / EIA UL и ETL; Соответствует RoHS
• T-568B стандартная проводка

Отзывы +

Спецификации соединительного кабеля

Cat7 требуют частот передачи до 600 МГц на 100 метров (328 футов) полностью экранированного медного кабеля. Кабель Cat7 состоит из четырех индивидуально экранированных пар внутри общего экрана с оплеткой, также известного как кабель с экранированной витой парой (SSTP) или S / FTP (экранированная витая пара из фольги). Cat7 имеет еще более строгие спецификации по перекрестным помехам и системному шуму, чем Cat6, и разработан специально для приложений Gigabit Ethernet.

• 26AWG, двойной экранированный, 4 пары многожильных проводов из чистой меди
• Экранированный штекер RJ45 с позолоченными контактами 50 микрон
• 600 МГц номинальная
• Куртка из ПВХ, тип
Сертификация
• : Соответствует стандарту TIA / EIA UL и ETL; Соответствует RoHS
• T-568B стандартная проводка

{{/если}} {{#unless callForQuote}} {{#unless callForQuote}} {{/пока не}} {{/пока не}}

{{title}}

{{#if callForQuote}} {{callForQuote}} {{else if priceSale}} {{#if priceVaries}} Распродажа от {{price}} {{еще}} Продается {{ цена }} {{/если}} {{еще}} {{#if priceVaries}} От {{priceMin}} — {{priceMax}} {{еще}} {{ цена }} {{/если}} {{/если}}

Cablexa Cat7 Snagless / Литой загрузочный плоский соединительный кабель LAN SSTP с позолоченным разъемом

1006554 Изоляция ПЭ Медь Оплетка 9065 9065

Часть 1 (ПВХ)
Испытание на распространение пламени согласно IEC 60332 Часть 1 и Часть 3 (FEPVC)

SSTP CAT 7 PVC
Название продукта / Код : SSTP Cat 7 PVC		Рабочие характеристики
Приложение :		Частота	RL	NEXE	Затухание PSNEXT
100 Base-T4		(МГц)	(дБ)	(дБ / 100 м)
100 Base-TX			мин.	макс.	мин. (ДБ)	мин. (ДБ)
100VG — AnyLAN		1.000	20.00	2.00	80.00	77.00
1000 Base-T (Gigabit )		4.000	23.00	3.60	80.00	77.00
155 Мбит / с ATM		10.00	25.00	5.70	80.00	77.00
622 Мбит / с AT		16.00	25. 00	7.20	80.00	77.00
Ссылка Стандарт.00		8,10	80,00	77,00
EIA / TIA 568B и ISO / IEC 11801		31.25	23.60	10.10	80.00	77.00
Конструкция кабеля		62.50	21.50	14.50	75.50	72.50
Медный провод			сплошной медный	18,50	72,40	69,40
AWG	22/23	200. 00	18.00	26.80	67.90	64.90
Диаметр проводника (мм)	0,64 / 0,574	250.00	17.30	30.20	66.50	63.50
300,00	17,30	33,30	65,30	63.30
600,00	17,30	48,90	60,80	57,80
Средняя толщина (мм)	0,2	Частота	ELFEXT 9004	ELFEXT 9004 ACR
Диаметр изоляции (мм)	1,00	(МГц)
Дренажный провод	Луженая медь		мин (дБ)	мин (дБ)	мин. (ДБ)	мин. (ДБ)	мин. )
Конструкция (мм)	7/0.2	1.000	80.00	77.00		78.00
Алюминиевая фольга (индивидуальная)	Алюминиевая / ПЭТ фольга	4.000	80.00	77.00	0	76.40	Медная оплетка 0,16 мм	10,00	74.00	71.00		74.30
Обшивка	ПВХ / FRPVC	16. 00	69.90	66.90		72.80
Толщина (мм)	900.00	65,00		71,90
Диаметр (мм)	9.1 (22 AWG)	31,25	64,10	61,10		69,90
	8 (23 AWG)	62,50	58.10	55.10		61.00
Код	По запросу клиента	100.00	54.00	51.00		53.90
Радиус изгиба	6x Общий диаметр	200. 00	48.00	45.00		41.10
		250.00	46.00	4354						300,00	44,50	41.50		32,00
		600,00	38,40	35,40		11,90
Огнестойкость		Электрические характеристики 64					Макс. Сопротивление проводника постоянному току при 20 ℃ (Ом / км)				<93,8
Рабочая температура (℃)				70
Скорость распространения				79%
Импеданс (Ом)				100 ± 15

Стандарты UTP, FTP и SFTP

UTP (неэкранированная витая пара)

Используется в основном для передачи данных в локальных сетях (LAN). Сетевой кабель UTP представляет собой 4-парный 100-омный кабель, состоящий из из 4-х неэкранированных витых пар, окруженных внешней оболочкой.Каждая пара скручена вместе с целью подавления шума, который может мешать сигналу. Кабельные системы UTP являются наиболее распространенным типом кабелей в мире.

F / UTP (неэкранированная витая пара из фольги)

Кабель F / UTP состоит из четырех неэкранированных витых пар, окруженных общим экраном из фольги. F / UTP также называют STP (экранированная витая пара) и FTP (фольгированная витая пара). Кабель F / UTP не так распространен, как UTP, но иногда используется в средах, где электромагнитные помехи (EMI) являются серьезной проблемой.В экранированных системах экран из фольги должен поддерживать целостность всей системы.

SFTP (экранированная витая пара из фольги)

SFTP состоит из четырех экранированных из фольги витых пар, окруженных общим экраном в оплетке. Этот полностью экранированный кабель часто называют PiMF (пары в металлической фольге) или SSTP. Это основной тип кабеля, применяемый в Европе, но редко встречающийся в США. В экранированных системах экран из фольги должен обеспечивать непрерывность во всей системе.

Стандарты кабелей категорий 5, 5e, 6, 6a и 7

Кабель Cat5

Кабель категории 5 (CAT5) представляет собой многопарный (обычно 4 пары) высокопроизводительный кабель, состоящий из проводников витой пары. в основном для передачи данных. Базовый кабель CAT5 был разработан для характеристик до 100 МГц. Кабель CAT5 обычно используется для сетей Ethernet со скоростью 10 или 100 Мбит / с.

Кабель Cat5e

Кабель категории 5e (CAT5e), также известный как расширенная категория 5, предназначен для поддержки полнодуплексного режима работы Fast Ethernet и Gigabit Ethernet.Основные различия между CAT5 и CAT5e можно найти в технических характеристиках. В новом стандарте требования к производительности были немного повышены (см. Сравнительную таблицу ниже).

CAT5e имеет более строгие спецификации для перекрестных помех на дальнем конце равного уровня суммарной мощности (PS-ELFEXT), перекрестных помех на ближнем конце (NEXT), затухания и возвратных потерь (RL), чем для CAT5. Как и CAT5, CAT5e является стандартом с полосой пропускания 100 МГц, но он обладает большей пропускной способностью, чем CAT5. Кабель CAT5 обычно используется для сетей Ethernet со скоростью 100 Мбит / с или 1 Гбит / с.

Кабель Cat6

Кабель категории 6 (CAT6) обеспечивает более высокие характеристики, чем CAT5e, и имеет более строгие требования к перекрестным помехам и системным шумам.

Качество передачи данных зависит от производительности компонентов канала. Для передачи в соответствии со спецификациями CAT6 разъемы, соединительные кабели, коммутационные панели, кросс-соединения и кабели должны соответствовать стандартам CAT6. Компоненты CAT6 тестируются индивидуально, и они также тестируются вместе на производительность.Кроме того, стандарт требует общей производительности системы, чтобы в канале можно было использовать компоненты CAT6 от любого поставщика.

Все компоненты CAT6 должны быть обратно совместимы с CAT5e, CAT5 и CAT3. Если компоненты другой категории используются с компонентами CAT6, тогда канал достигнет характеристик передачи более низкой категории. Например, если кабель CAT6 используется с гнездами CAT5e, канал будет работать на уровне CAT5e.

Кабель Cat6a

CAT6a — это предложение 10-гигабитного Ethernet по медному кабелю в соответствии со стандартом CAT6.IEEE опубликовал черновой вариант стандарта (Std 802.3an) в октябре 2004 года. Этот черновик предусматривает передачу данных 10 Гбит / с по 4-парному медному кабелю типа «витая пара» на расстояние 100 метров по медным кабелям класса F или класса E. . Проект расширяет электрические характеристики CAT6 с 250 МГц до 500 МГц. Он также предлагает новое измерение: Power-Sum Alien Crosstalk до 500 МГц. Чужеродные перекрестные помехи — это связанный сигнал в паре с нарушениями, возникающий из сигнала в соседнем кабеле.

TIA работает над завершением новой спецификации, которая определит улучшенные стандарты производительности для кабельных систем с неэкранированной витой парой.Проект спецификации ANSI / TIA / EIA-568-B.2-10 определяет кабельные системы, называемые «расширенной категорией 6» или, чаще, «категорией 6а», которые работают на частотах до 500 МГц и обеспечивают скорость до 10 Гбит / с. пропускная способность. В новой спецификации есть ограничения на посторонние перекрестные помехи в кабельных системах.

Расширенная категория 6 определяет кабель, работающий на минимальной частоте 500 МГц, как для экранированных, так и для неэкранированных. Он может поддерживать будущие приложения со скоростью 10 Гбит / с на максимальном расстоянии до 100 метров по каналу с 4 разъемами.

На сетевом рынке продолжается движение к ратификации кабельной системы с расширенными возможностями категории 6, но без установленных жестких стандартов настало время подождать и посмотреть. Несмотря на то, что ряд компаний анонсировали продукты Cat6A, ясно, что они основаны исключительно на проприетарных системах с большой надеждой. Основной движущей силой Cat6A является желание поддерживать 10 Гбит / с для рабочего стола на стандартных 100 м. Хотя текущий стандарт Cat6 поддерживает расстояние до 55 м, это не подходит для большинства организаций.

Кабель Cat7

Категория 7 / класс F (ISO / IEC 11801: 2002) определяет частотный диапазон 1–600 МГц на 100 метров полностью экранированной витой пары. Он включает в себя четыре индивидуально экранированных пары внутри общего экрана, называемых экранированной / фольгированной витой парой (S / FTP) или фольгированной / фольгированной витой парой (F / FTP). Ожидается рассмотрение класса Fa, основанного на использовании кабеля S / FTP до 1000 МГц. Он может поддерживать передачи 10GBASE-T.

В обоих типах кабелей каждая витая пара заключена в фольгу.В кабеле S / FTP все четыре пары заключены в общую металлическую оплетку. В F / FTP четыре пары заключены в фольгу.

Кабель категории 7 / класса F может иметь две конструкции интерфейса, как указано в IEC 6063-7-7 и IEC 61076-3-104. Один из них — это разъем GG-45, совместимый с RJ-45. Другой — более распространенный разъем TERA, который был выпущен в 1999 году.

Категория 7 / класс F обратно совместима с традиционными кабелями CAT6 и CAT5, но имеет гораздо более строгие спецификации для перекрестных помех и системных шумов.Полностью экранированный кабель практически исключает перекрестные помехи между парами. Кроме того, кабель является шумоустойчивым, что делает системы категории 7 / класса F идеальными для областей с высоким уровнем электромагнитных помех, таких как промышленные и медицинские объекты визуализации. Кабель категории 7 / класса F также может повысить безопасность, предотвращая передачу сигналов данных от кабеля в близлежащие области.

Сравнение кабелей категорий 5, 5e, 6 и 7
	Cat5	Cat5e	Cat6	Cat6a 4	Cat6a	Частота	100 МГц	100 МГц	250 МГц	500 МГц	600 МГц
Затухание (мин.при 100 МГц)	22 дБ	22 дБ	19,8 дБ	—	20,8 дБ
Характеристическое сопротивление	100 Ом = 15%	100 Ом = 15%	100 Ом = 15 %	—	100 Ом = 15%
NEXT (мин. При 100 МГц)	32,3 дБ	35,3 дБ	44,3 дБ	27,9 дБ	62,1 дБ
PS- СЛЕДУЮЩИЙ (мин. при 100 МГц)	NA	32,3 дБ	42,3 дБ	—	59,1 дБ
EL-FEXT (мин. при 100 МГц)	NA	23,8 дБ	27,8 дБ	9,3 дБ	NA
PS-ELFEXT (мин. При 100 МГц)	NA	20,8 дБ	24,8 дБ	—	NA
PS-ANEXT (мин. При 500 МГц )	—	—	—	49.5 дБ	—
PS-AELFEXT (мин. При 500 МГц)	16 дБ	20,1 дБ	20,1 дБ	23,0 дБ	14,1 дБ
Возвратные потери (мин. При 100 МГц)	16 дБ	20,1 дБ	20,1 дБ	8,0 дБ	14,1 дБ
Смещение задержки (макс. На 100 м)	NA	45 нс	45 нс	—	20 нс
Поддерживаемые сети	100BASE-T	1000BASE-T	1000BASE-TX	10GBASE	NA

.

No related posts.
