Содержание

Подключение ТВ кабеля к розетке —

Подробно про ТВ-розетки

Когда в квартире или в частном доме планируется ремонт, рекомендуется подумать об установке телевизионных розеток, если их не было ранее. Они не только обеспечат качественный сигнал, но и позволят сохранить эстетичность комнаты.

Несмотря на то, что декоративная рамка ТВ-розетки очень напоминает обычную, это все-таки другое устройство. К нему подключается не вилка от приборов, а антенна от телевизора. Если хотите получить качественный сигнал ТВ, то установка такой розетки дома является обязательной.

Что такое телевизионная розетка, зачем она нужна

ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике. Если сделать так, то провод будет болтаться, портить внешний вид комнаты.

  Розетка, предназначенная для ТВ-кабеля, позволяет скрыть его в стене, под плинтусом. К тому же данный прибор дает возможность подключить к сети сразу несколько устройств, делает сигнал более качественным.

Разновидности, конструкция и принцип работы

Современные розетки под ТВ позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM).  Для подсоединения телевизионного кабеля устройство оснащено пружинным или винтовым клеммным контактом.  Также в конструкции имеется специальная скобка, которая нужна для экранирующей оплетки.

В зависимости от функционального предназначения и принципа работы электромонтажное оборудование для телевизора подразделяется на следующие типы:

  • проходная ТВ-розетка. Необходима для подключения сразу нескольких телевизоров. Это становится возможно благодаря разделению сигнала между устройствами. Принцип работы заключается в подведении антенного кабеля к прибору и отходе от него других к телевизорам;
  • одиночная. Самый простой тип, позволяет подключать телевизор через сплиттер или краб от единственной антенны;
  • конечная. Необходима для создания качественной сети, состоящей сразу из нескольких телевизионных розеток. Сигнал от этого не будет хуже.

Чаще всего розетки бывают комбинированными и предназначаются сразу для спутникового и кабельного телевидения, радиосети. SAT работает на частоте 95-2400 МГц, TV — 5-862 МГц, FM — 87,5-108 МГц.

ТОП лучших встраиваемых TV-розеток

Если сомневаетесь в выборе лучших устройств для подключения телевизора, специалисты интернет-магазина Electrotorg.ru рекомендуют обратить внимание на одинарные или двойные ТВ-розетки французских производителей Legrand, Schneider Electric и российских — TDM, Эра.

Приобрести телевизионные розетки можно в интернет-магазине Electrotorg.ru, где также в большом ассортименте представлено электромонтажное оборудование, в т.ч. соединительные кабели для подведения к технике и сплиттеры.

Все изделия обладают высоким качеством, выполнены согласно всем нормам и правилам, являются абсолютно безопасными.

ИП Баронкина Арина Юрьевна

ИНН 504414671364

ОГРНИП 319508100085916

Адрес: 125430, Москва, ул. Фабричная, дом 6, стр. 2

На правах рекламы

подключение телевизионной розетки своими руками

Как подключить телевизионную розетку: рекомендации по самостоятельной установке

Сейчас сложно представить дом или квартиру, в которой не было бы телевизора. Все чаще их даже не один, а два или три. При этом провода антенны или кабельного телевидения могут путаться под ногами или просто эстетически не радовать глаз. Устранить эти проблемы поможет подключение телевизионной розетки. Если установить ТВ розетку, то появится возможность скрыть провода и обезопасить их от случайных разрывов и других повреждений.

Как подключить телевизионную розетку

Перед тем, как самостоятельно телевизионный кабель к розетке нужно решить какой тип крепления предпочтительнее. ТВ розетки по способу установки бывают трех видов:

— внешняя накладная телевизионная розетка

— розетка скрытого подключения (вмонтированная в стену)

— проходная телевизионная розетка

По выполняемым функциям все розетки следует разделить на:

  • Оконечные – чаще всего используются, если необходимо подключить один телевизор. Как и проходные телевизионные розетки, оконечные могут быть использованы для подключения нескольких телевизоров, однако, такой тип может создавать помехи.
  • Проходная розетка, которая служит разветвителем сигнала. К каждой такой розетке подключается один кабель по которому сигнал поступает и один по которому сигнал идет дальше. Используются для двух и более телевизоров. Проходная розетка создает меньше помех при большом количестве телевизоров.

Если принято решение о самостоятельной установке розетки под телевизор, то нужно обзавестись следующими инструментами:

  • Собственно, сама телевизионная розетка.
  • Инструмент для снятия изоляции.
  • Отвертки.
  • Ударная дрель или перфоратор.
  • Крепежные детали.

Схема подключения тв розетки скрытой установки.

  • На первом этапе необходимо сделать округлое отверстие в стене под размер будущей розетки. Для этого можно использовать перфоратор или дрель.
  • Вторым этапом следует расположить коробку в отверстие и закрепить ее при помощи саморезов и дюбелей.
  • На третьем этапе нужно снять изоляцию с кабеля. Для этого можно использовать канцелярский или кухонный нож. При снятии изоляции важно, чтобы не оставалось царапин на центральной металлической жиле, иначе кабель может переломиться в этом месте.
  • На четвертом этапе нужно закрепить центральную жилу в розетке винтом.
  • На пятом и последнем этапе следует закрепить корпус в стене и закрыть внешней крышкой. ТВ розетка установлена

Схема подключения накладной розетки.





Подключить розетку телевизионную накладного типа в значительной степени проще.   Для того, чтобы установить розетку под тв кабель накладного типа нужно:

  • Снять изоляцию с кабеля.
  • Открыть корпус. Для этого следует либо раскрутить винт, либо с силой потянуть верхний край розетки.
  • Закрепить центральную жилу внутри корпуса.
  • Собрать корпус и установить его на место.

Для большей наглядности и упрощения процесса установки розеток следует посмотреть видео подключения тв розетки. На видео четко показано, подключение розетки для телевизионного кабеля своими руками.

Телевизор к розетке подключайте коротким кабелем RG-6 или подобным. Для этого один конец кабеля следует подключить к телевизору, а другой утопить в розетку.

Альтернативный вариант установки.

Если же у вас нет сил, средств или желания чтобы телевизионный коаксиальный кабель самому, то специалисты платформы Юду смогут помочь в этом вопросе.

Монтаж телевизионных розеток | Подключение к коллективной антенне

Всегда покупате хороший коаксиальный кабель, так как от этого зависит передача сигнала и соответственно, качество картинки.
Поможемъ!
— подключение, монтаж TV-антенн;
— монтаж ТВ-розетки;
— прокладка кабеля;
— оконцовка F-разъёмом;
— подключение от общедомового сплиттера;
— разветвление по дому, подключение нескольких ТВ;
— удлинение кабеля;
— поиск повреждения;
— ремонт кабеля.

Коаксиальный телевизионный кабель, — представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к TV — розетке могут малость совсем различаться.

Если посмотреть на схему выше, то Вы увидите сплиттер с входом «IN» и двумя выходами «OUT». «IN» — это вход общедомового телевизионного провода, «OUT» — это выход, к которому Мы и подключаем Наши телевизоры. Вход всегда один, выходов может быть много, зависит от сплиттера, который покупается при количестве подключаемых телевизоров.





Применяемые разъёмы.





Подключение телевизионной розетки Legrand.

Во всех случаях при монтаже, центральный проводник телевизионного кабеля зажимается в соответствующей колодке ТВ — розетки фиксатором, а защитный экран, — креплением к корпусу. Обязательно экран крепите на корпус, во всех розетках предусмотрено, — это «снимает» все помехи!









Основное, правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Разобрав механизм розетки, Вы с легкостью увидите, как и что делать!.



Подключение телевизионного кабеля к тв-розетке

Телевизоры прочно вошли в жизнь человека. Даже развитие технологий, компьютерной техники и интернета не смогли вытеснить телевизоры из жилища человека. Наоборот, производители предоставляют все новые услуги, и повышаю качество передаваемой картинки. Немаловажную роль в этом играют элементы телевизионных кабельных сетей: телевизионный коаксиальный кабель, тв-разветвители и тв-розетки. Основные этапы установки тв-розетки разберем в данной статье.

Практика разводки и подключения ТВ кабеля в квартире – особенности процесса

Начнем с теории. Коаксиальный кабель, по которому передается сигнал от оператора к телевизору пользователя, состоит из токопроводящей медной жилы, и двух слоев диэлектрической изоляции, между которыми располагается экранированная защита от электромагнитных полей, влияющих на передаваемый сигнал (медная или алюминиевая оплетка или фольга). Внешняя изоляция выполняет защитную функцию от возможных механических и тепловых воздействий при эксплуатации кабеля. Телевизионный сигнал передается по центральной медной жиле.

Как и для простых электрических розеток, для подключения коаксиального кабеля к тв-розетке могут использоваться различные способы. Тип подключения коаксиального кабеля зависит от конструкции розетки и механизма подключения. Большинство производителей электротехнических изделий пошли в этом направлении своими путями, а некоторые просто скопировали наиболее удачные конструкции тв-розеток.

Монтаж электрических розеток

Подключение телевизионного кабеля к розетке АВВ

Для начала разберем подключение телевизионного кабеля к тв-розетке ABB Busch-Jaeger серии Basic 55. Механизм розетки состоит из суппорта, лицевой панели и печатной платы, имеющей зажимы для подключения именно коаксиального кабеля. С лицевой стороны печатной платы находится разъем для подключения телевизионного кабеля к тв-розетке.

Подключение телевизионного кабеля к тв-розетке ABB осуществляется следующим образом:
— снимается внешняя оболочка коаксиального кабеля;
— экранированная защита аккуратно собирается и скручивается поверх защитной оболочки;
— снимается часть внутренней изоляции на длину, которая необходима для подключения медной жилы кабеля к зажиму печатной платы;
— медная жила коаксиального кабеля размещается в центральной клемме печатной платы тв-розетки;
— кабель фиксируется одной из скоб, расположенных на печатной плате.

Рассмотрим еще один тип тв-розеток от этого же производителя ABB NIESSEN серия ZENIT. Здесь механизм подключения телевизионного кабеля к тв-розетке немного иной: медная жила кабеля зажимается в специальном фиксаторе (синий фиксатор в верхней части розетки), а сам кабель зажимается откидным креплением к корпусу.

Иной способ подключения коаксиального кабеля к тв-розетке придумали инженеры компании Legrand. На задней поверхности механизма тв-розетки имеется специальная крышка, отстегнув которую можно подключить телевизионный кабель к розетке. Перед подключением снимается защитный слой и внутренняя оболочка коаксиального кабеля на длину около 10мм, после чего кабель вставляется в механизм тв-розетки, а медная жила зажимается самозажимной клеммой.

Существуют и другие способы подключения коаксиального кабеля к тв-розетке. В статье мы рассмотрели основные из них, изучив которые вы сможете подключить любую телевизионную розетку самостоятельно, не зависимо от её конструкции. Стоит помнить, что главное в подключении кабеля к тв-розетке – надежное соединение медной жилы кабеля с механизмом тв-розетки.

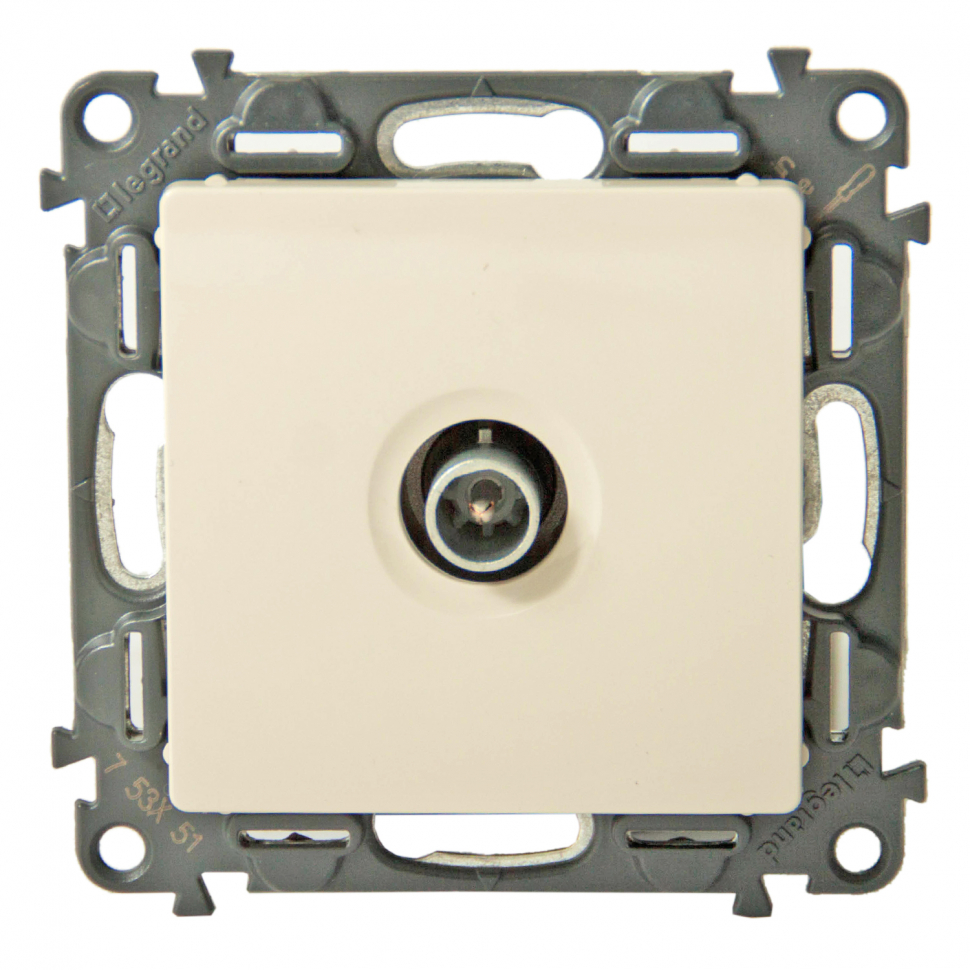

Розетка телевизионная TV+FM+SAT Проходная Legrand Valena белая 774437

Розетка Legrand Valena TV-FM-SAT проходная

Механизм телевизионной розетки, проходной TV-R-SAT 774437 продается без рамки. Установочная рамка приобретается отдельно. Розетка Legrand Valena TV-FM-SAT проходная 774437 является проходной ТВ-Радио-САТ розеткой с затуханием 10dB и рассчитана на схему разводки по типу — «шлейф». По этому типу разводки телевизионный кабель идет последовательно от одной телевизионной розетки к другой. В начале  и в середине такой цепи устанавливаются проходные ТВ розетки, а последняя (на конце телевизионного кабеля) устанавливается оконечная розетка. Эта схема разводки позволяет сэкономить кабель.
Непосредственное подключение к самому механизму розетки TV-R-SAT  774437 происходит одним телевизионным кабелем. Сигналы от эфирного телевидения, радио и от спутниковой антенны соединяются специальным блоком-смесителем в распределительном щите и приходят к ТВ-Р-САТ-розетке одним кабелем, а уже сама розетка разделяет эти сигналы на соответствующие разъемы своего механизма.

Розетка 774437 оснащена разъемами диаметром 9,5 мм:

  • TV-выход — штекер («папа»)
  • Radio-выход (радио) — гнездо («мама»)
  • SAT-выход (Спутниковый)-IF+IF2

Розетка Legrand Valena TV-FM проходная является самой простой ТВ-Радио-САТ розеткой с затуханием 10dB и рассчитана на схему разводки по типу — «шлейф».
Частоты пропускаемые розеткой:

  • TV-штекер 4-862 МГц
  • Radio-гнездо 87,5-108 МГц
  • SAT-выход (Спутниковый) 950–2400 МГц

Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).
Чистку лицевой панели розетки и рамки нужно производить влажной тканью. Запрещается использование агрессивных и коррозийных химических веществ.

Чистку лицевой панели выключателя и рамки нужно производить влажной тканью.Запрещается использование агрессивных и коррозийных химических веществ.

Суппорт выключателя изготовлен из оцинкованной стали.

Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду).

Цвет лицевой панели розетки: белый (RAL 9003)

Топология подключения Tv-R-SAT розетки 774437. Разводка по типу «шлейф».

Правильное положение телевизионного кабеля при подключении к ТВ-Радио-САТ розетке 774437

Монтаж розетки TV-R-SAT простой 774437 Legrand Valena.
Таблица сигналов Tv-Radio-SAT розетки 774437

Характеристики
Тип устройства Розетки

Тип устройства Розетки

Тип устройства Розетки

Тип механизма ТВ (TV+FM+SAT )

Тип механизма ТВ (TV+FM+SAT )

Тип механизма ТВ (TV+FM+SAT )

Ремонт ТВ розеток по выгодным ценам в Москве

Причин у такого дефекта, который обозначен, как затухание телевизионного сигнала, может быть несколько. Одна из них – слабый сигнал от коллективной антенны, вторая – некачественная или неправильная установка телевизионной розетки.

Диагностика с помощью специального оборудования даст возможность точного определения этой причины. Если виной всему будет телевизионная розетка, проблема устраняется ее ремонтом или заменой.

Нужно починить тв розетку? Звоните по тел. +7 (495) 776-87-95 –
приедем в удобное для Вас время!

Как именно выполняется замена тв розеток ответить сможет не каждый. Но, тем не менее, в представлении людей, не знакомых с деталями этого процесса, данная работа видится достаточно простой и не требующей рук мастера. Но это большое заблуждение.

Особенности ремонта ТВ розеток

Во-первых, выполняя ремонт тв розеток, необходимо уметь пользоваться специальным оборудованием, которое есть в наличии далеко не у каждого. Во-вторых, особую роль здесь играет соблюдение всех предосторожностей и мер безопасности. В противном случае может возникнуть серьезная угроза вашему здоровью или даже жизни. А все особенности технического процесса, который отвечает за ремонт телевизионных розеток, может знать только квалифицированный специалист. И в – третьих, только профессионал сможет подобрать вам оптимальный вариант розетки при ее замене.

Поэтому пренебрегать элементарным соблюдением правил безопасности и пытаться заменить или починить розетку самостоятельно не стоит, лучше доверить это дело опытным мастерам.

В нашей компании работают только высококвалифицированные специалисты, которые быстро и качественно, с соблюдением всех норм и правил выполнят ремонт тв розеток различной сложности. Помимо этого, мы грамотно выполним перенос тв розеток в необходимое вам место.

Наша компания работает на основе государственной лицензии, с обязательным заключением письменных договоров на каждый из видов работ и предоставлением необходимых гарантий. Также у нас действуют длительные сроки постгарантийного обслуживания.

Мы работаем, как с физическими, так и с юридическими лицами, а оплату для вашего удобства можем принимать наличным и безналичным способом.

Наша компания полностью отвечает за качество производимых работ, поэтому обладает максимальным спектром современного профессионального оборудования, сотрудничая только с проверенными поставщиками телевизионного оборудования.

Оформление заказа займет всего несколько минут, а работу мы выполним в самые короткие сроки в удобное для вас время.

Разновидности и схемы подключения ТВ-розетки

Кабельное телевидение на сегодня это один из основных способов получения доступа к познавательной и развлекательной информации. И качество передаваемого сигнала зависит от правильности установки розетки. Поэтому стоит рассмотреть типы этих устройств. И распространённые схемы подключения ТВ розеток.

Содержимое статьи

Виды розеток

По функциям различают оконечные и проходные типы розеток. Первые из них выполняют роль завершающего звена в цепи. Благодаря волновому сопротивлению в 75 Ом они обеспечивают высокую чёткость изображения.

Проходная ТВ розетка используется как промежуточное звено между телевизором на входе другим источником подключения.

По функциям существуют следующие разделения:

  • для наземных ТВ;
  • для радио;
  • для спутникового телевидения;
  • комбинированные устройства.

Обозначение ТВ розеток помогает определить их принадлежность к тому или иному типу. Также при выборе оборудования необходимо руководствоваться цветом силовых разъёмов, указанных производителем.


Особенности подключения ТВ розетки

Как видно на фото ТВ розеток, нередко частью системы становится сплиттер. Это устройство в виде небольшой коробки служит для разделения сигнала на равные пакеты.

И если в квартире находится больше одного телевизора, на них будет поступать равнозначный по качеству сигнал. Таким образом достигается экономия в бюджете.

На практике подключение ТВ розеток осуществляется по одной из следующих схем:

  • звездочкой;
  • при помощи шлейфовой схемы.

Каждый из этих вариантов имеет свои преимущества и недостатки, которые стоит рассмотреть.

Схема «Звездочка»

Этот способ подключения ТВ розетки используется чаще всего. Частью системы является сплиттер, который отвечает за распределение сигнала в нескольких направлениях. Это устройство устанавливается в цепи между антенной и кабелем, ведущим к телевизорам.

Такое решение связано с рядом преимуществ. Оно позволяет разместить кабель в защищенном в техническом плане месте. Данная схема позволяет получить сигнал высокой устойчивости, даже если в квартире включено несколько телевизоров. И проблем с качеством изображения и звука обычно не возникает.

Шлейфовая схема

Альтернативой использованию сплиттера стала шлейфовая система, сочетающая проходные и оконечные тв розетки. Суть схемы состоит в том, что от антенны кабель сначала ведется только к одному телевизору. А от него выполняется разветвление на другие устройства в доме. Таким образом есть возможность сэкономить на кабеле.

Данная схема применяется значительно реже. В первую очередь страдает качество сигнала. Из-за неравномерного распределения на первом устройстве в цепи он будет лучше, чем на идущих следом. Этот недостаток сглаживается за счет установки усилителей, в том числе работающих в автоматическом режиме.

К другим слабым сторонам шлейфовой схемы относят более высокую стоимость по сравнению со звездочкой. А при обрыве кабеля сигнал будет потерян для всех устройств в цепи, что практически невозможно в аналоговой системе. Поэтому шлейфовая схема удобна, если подключается одиночная тв розетка.

Порядок подключения ТВ розетки

Выполнить данную работу можно в соответствии со следующей инструкцией. Сначала необходимо соединить и провода, а после закрепить их на телевизионные выводы. Попутно осуществляется подключение усилителя импульса, разделителя провода, теле-сигнального сумматора и антенных штекеров.

После этого можно приступать к установке розетки. По типу крепления устройства делятся на внешние накладывающиеся, закрытые и проходные.

Определив структурные и функциональные особенности элемента системы, можно приступать к установке в соответствии со следующим планом:

  • изготовление отверстие в стене, совпадающее по форме с розеткой;
  • установка и фиксация устройства;
  • требующей особой аккуратности частью процесса становится освобождение проводов от изоляции для соединения с кабелем.

В завершении необходимо дополнительно закрепить розетку винтиком, а после установить внешнюю крышку.Остается только подсоединить телевизор в соответствии с инструкцией, выпускаемой к каждой модели.

Подведём итоги: выбирая ТВ розетки, необходимо ориентироваться на схему, которая будет использована для подключения телевизоров. От этого будет зависеть набор элементов, составляющих систему подачи и распределения сигнала. Результатом правильного выбора будет оптимальная работа всех ТВ-приборов в доме.

Фото ТВ-розеток

  1. Определите, где на стене должна располагаться настенная пластина. В нем не должно быть шпилек и других приспособлений. Измерьте центральную высоту других настенных панелей в комнате и отметьте это положение.
  2. Используя C-образный зажим или шаблон настенной пластины, наметьте форму отверстия. Помните, что он будет значительно меньше, чем контур настенной пластины, которая будет идти на стене!
  3. С помощью ножовки по гипсокартону вырежьте отверстие в стене.Будьте осторожны, потому что вы можете найти в стене неожиданные услуги. Ни в коем случае не заходите слишком далеко, так как вы можете пройти через другую сторону! Вырезание отверстия ножовкой для гипсокартона
  4. Извлеките кабель из стены; вам может потребоваться крючок или что-то еще, чтобы найти его.
  5. Прикрепите гнездовую вставку к пластине. Возможно, вам понадобится плоская отвертка, чтобы закрепить его.
  6. Завершите конец коаксиального кабеля F-разъемом.
  7. Плотно прикрутите соединитель F к розетке.
  8. Проденьте C-образный зажим через отверстие в стене и поместите его так, чтобы зафиксировать стену крючками. Должны быть видны отверстия для винтов с обеих сторон.

    Установленный зажим C

  9. Вставьте винт через внутреннее отверстие на одной стороне пластины и в отверстие в задней части зажима C. Начни, но не затягивай. Повторите с другой стороны.
  10. Закрутите оба винта в стене, но не слишком сильно.
  11. Проверьте уровень и при необходимости выровняйте.
  12. Закончите плотно затягивать винты на стене.
  13. Наденьте крышку пластины / рамки.
Готовая настенная панель и розетка для цифрового ТВ

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — Популярные варианты отделки и стили

Отделка Античная латуньЧерная бронзаМатанная медьСтарая бронзаПолированная латуньПолированный хромПолированная медьПолированный никельСатиновая латуньСатиновый хромБелый

Продукция Напольная розеткаИнтеллектуальный диммер (2-позиционный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой через USBПереключатель с переключателемКнопка

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …


Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>


Серия розеток и переключателей Studio

Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монеты на винтах делают переключатели и диммеры Studio изысканным выбором для дома и офиса.

Узнайте больше о Studio Range.

Квадратные розетки и переключатели без винтов

Гладкий, чистый дизайн с четкими квадратными углами и низким профилем делает линейку розеток и выключателей без винта одним из самых умных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.


Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки разъемов и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших прекрасных отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя

Pewter & Old Metals — красота металла и идеальное решение для старинной собственности.

Coppers — потрясающая медь с современной и традиционной отделкой

Необычная отделка — чтобы добавить немного другой


Напольные розетки

Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, и крышка закрывается, оставляя выход кабеля.Или выберите из нашего ассортимента деревянного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>


Ретро-индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>


RetroTouch, определяемый дизайном

Розетки и выключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные и британские, они придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите весь ассортимент>


Будьте в форме!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и предложит творческий подход к оформлению вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Диапазон форм просмотра.


Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?
  • Выберите из более чем 80000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов пластин на выбор
  • Изготовлено в соответствии с высшими стандартами Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для длительной защиты
  • Каждый продукт собран вручную и упакован в индивидуальную коробку
  • Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных красок до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.


Пояснения к разъемам и кабелям для телевизора

Нужен разъем или провод для настройки телевизора? Мы объясняем, что делают разъемы, и стремимся указать вам правильное направление

Aerial Flylead

Aerial Flylead используется для подключения телевизионного антенного гнезда на стене к антенному входному гнезду на телевизоре или телевизоре. верхняя коробка. Также они используются для подключения приставок и рекордеров к телевизорам. На каждом конце у них будет штекер для подключения антенны. TV Aerial Flylead в Maplin .


Коаксиальный антенный флайт

Удлинитель антенного кабеля

Антенный кабель с вилкой на одном конце и розеткой на другом конце. Телевидение на станции Maplin .


Коаксиальный удлинитель антенны

Антенный разъем

Поврежден антенный разъем? Замените вилку штекера разъема на коаксиальную вилку. Базовая вилка коаксиальной оси на Maplin — см. Также все антенные разъемы на Maplin .80007

Кабель SCART

Если вам необходимо подключить приставку или DVD-плеер к телевизору, вам, вероятно, понадобится провод SCART, соединяющий вилку с вилкой. Вы можете купить базовый соединительный кабель SCART в Maplin или приобрести более качественный кабель SCART, который можно приобрести в магазине TV Cables .


Разъемы SCART

Разъем F-Plug

Разъемы F обычно используются в системах спутникового или кабельного телевидения. У них есть винтовая резьба. На фото ниже вилка-вилка слева и розетка справа. За кабелями и разъемами обращайтесь на maplin.co.uk или tvcables.co.uk .


Штекерный и женский F-разъемы

F-штекер (штекер) сателлитный разъем)
Разъем HDMI

Обычно используется для подключения комплекта High Definition. приставку или DVD-плеер к телевизору HD-Ready.У нас есть страница, посвященная кабелям, разъемам и конвертерам HDMI. См. Наш совет HDMI на странице .


Разъемы HDMI

Компонентные разъемы

Могут использоваться для подключения некоторых типов приставок к телевизору. Красный, зеленый и синий для подключения компонентов Y, Pb, Pr. Обратите внимание, что они несут только видео, а не аудио. Для компонентных разъемов и адаптеров перейдите на maplin.co.uk или tvcables.co.uk .


Два набора компонентных вилок

Композитные разъемы

Три вывода — красный и белый для стереозвука и желтый для видео.За разъемами и переходниками обращайтесь на maplin.co.uk или tvcables.co.uk .


Два набора композитных проводов

Разъяснения по разъемам
Коаксиальные объяснения Коаксиальная вилка — это тот штекер, который вы ожидаете найти на конце провода, который исходит от вашей телевизионной антенны.

Для выбора коаксиальных выводов, преобразователей и удлинителей перейдите на веб-сайт Maplin .

SCART Explained Обычно разъем SCART можно найти на большинстве современных телевизоров, DVD-рекордеров, DVD-плееров и многих видеомагнитофонов.Это прямоугольный разъем с 21 контактом, который передает видео- и аудиосигналы, а также команды переключения.

Чтобы выбрать провода SCART и коммутационные блоки, посетите веб-сайт Maplin .

Описание HDMI HDMI означает «мультимедийный интерфейс высокой четкости». Это разъем, который используется для подключения большинства оборудования высокого разрешения (такого как Sky + HD, Virgin V + или BT Vision) к телевизору высокого разрешения. Кабели HDMI передают как видео, так и аудио.Смотрите нашу страницу советов по HDMI для получения дополнительной информации.

Если вам нужен кабель HDMI, попробуйте TV Cables или Maplin Electronics

Ответы на ваши вопросы

Как я могу подключить свой Freeview box к монитору ПК?

Связанные страницы

Как мне установить широкополосную связь, телевизор и телефон Virgin Media?

Отслеживание вашего заказа QuickStart

Когда мы отправим ваш пакет QuickStart с помощью Click and Collect, вы получите текстовое сообщение и электронное письмо с указанными вами контактными данными, когда ваш пакет QuickStart будет готов забрать из выбранного вами местоположения CollectPlus.

Если вместо этого вы выбрали доставку пакета QuickStart через Yodel, Yodel отправит вам сообщение в день доставки, чтобы сообщить вам о предполагаемом 2-часовом интервале доставки для вашего пакета. Это подтверждающее сообщение будет содержать код отслеживания, чтобы вы могли видеть, где находится ваш заказ. Просто посетите yodel.co.uk или загрузите мобильное приложение Yodel.

Получение посылки с помощью Click and Collect

Когда ваш пакет QuickStart будет доставлен в выбранное вами место CollectPlus, вы получите текстовое сообщение и электронное письмо с подтверждением доставки, а также кодом сбора и штрих-кодом.

Чтобы забрать свой пакет QuickStart, вам необходимо принести код сбора и штрих-код в расположение CollectPlus вместе с подтверждением вашей личности. CollectPlus принимает следующие формы ID:

  • Водительское удостоверение
  • Счет за коммунальные услуги / мобильный телефон
  • Расчетная ведомость
  • Выписка из банка / банковская книжка / чековая книжка
  • Кредитная / дебетовая карта
  • Паспорт

Отделение CollectPlus просканирует или введет код сбора и проверит ваш идентификатор, а затем выдаст вам пакет QuickStart.

Если вы не можете самостоятельно перейти в локацию CollectPlus, вы можете передать код коллекции кому-нибудь другому. Им должно быть больше 18 лет, и они должны взять с собой ваше удостоверение личности, когда заберут ваш пакет QuickStart.

Начните работу с QuickStart

Ваш пакет QuickStart будет содержать все необходимое для ваших новых служб Virgin Media, и вы найдете несколько простых пошаговых инструкций, рассказывающих, как настроить каждую из ваших служб.

Вы также можете найти инструкции здесь:

Активация аккаунта

После того, как вы собрали свой пакет в локации CollectPlus или если вместо него вам был доставлен пакет QuickStart, вам следует сразу же настроить свои службы.

Если вы новый клиент, мы активируем вашу учетную запись автоматически через два дня после получения или доставки пакета QuickStart.

Если вы уже являетесь клиентом и добавляете услуги или обновляете свой комплект, мы автоматически активируем ваши новые услуги и комплект через шесть дней после получения или доставки.

Возникла проблема с рюкзаком?

Если возникла проблема с доставкой пакета QuickStart, мы рекомендуем сначала связаться с партнером по доставке.

Чтобы связаться с CollectPlus, посетите collectplus.co.uk или позвоните по телефону 0845 270 9888 .

Чтобы связаться с Йодлем, посетите yodel.co.uk или позвоните по телефону 0844 755 0117 .

Страница ошибки | Электротехнические принадлежности оптом l Ideal Electrical

{{еще}} {{if false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}

Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты.{{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} сайтов. {{/если}}

Показаны рабочие сайты {{: projectsData.worksites.length}}

Отображение рабочие места

Расширить все | Свернуть все

{{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.рабочие места}} {{для проектов}} {{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое название}}

Истекает: {{:истекает}} {{if expiresIn> 1}} Дней {{/если}} {{if expiresIn == 1}} День {{/если}}

Расход:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/за}}
{{/за}}

Необходимо выбрать хотя бы один проект

Сохранять

{{/если}} {{если true &&! empty projectsData. result && projectsData.status eq ‘success’}} {{если ложь}}

Выберите хотя бы один проект

{{/если}} {{для projectsData.result}} {{/за}}

Необходимо выбрать хотя бы один проект

Сохранять {{/если}} {{/если}}

TV Промежуточная розетка с винтовым зажимом белый Simon 24 Harmonie

ЛОГИСТИЧЕСКИЕ ДАННЫЕ

Доступно в окне дисплея: да

Кол-во в упаковке: 10

Единица измерения коробки: ММ

Высота: 91. 000

Широкий: 91.100

Глубина: 333. 000

Объем коробки: 2760603.300

Единица измерения объема ящика: MMQ

Вес нетто коробки: 0. 540

Удельный вес коробки: КГМ

Код EAN: 8421053188743

Доступен в нескольких коробках: да

Количество упаковки в несколько коробок: 100

Единица измерения нескольких коробок: ММ

Единица измерения количества упаковки в нескольких коробках: ZCM

Высота многократного ящика: 339. 000

Ширина многослойной коробки: 195.000

Глубина многослойной коробки: 477. 000

Объем нескольких коробок: 31532085.000

Единица измерения объема нескольких коробок: MMQ

Вес нетто многократной коробки: 5. 400

Удельный вес многократной коробки: КГМ

Код EAN для нескольких ящиков: 8421053189504

В наличии на поддоне: Нет

.

Аксессуары для антенн / Страница 1

Hi-Fi техника, Dj оборудование, ТВТелевизоры и все для нихАксессуары для антенн

Аксессуары для антенн

№: 361104

Переход гнездо-штекер F/TV PROCONNECT предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля волновым сопротивлением 50 или 75 Ом. С одной стороны располагается гнездо F-разъема, а с др…

Купить в один клик

№: 610477

Антенный коаксиальный кабель используется для подсоединения телевизионной антенны к устройствам воспроизводящим, записывающим или ретранслирующим телевизионный сигнал. Кабель со штекерами 9,5 мм мама-папа. Шнур кабеля толстый, защищенный от переломов…

Купить в один клик

№: 766582

Разъем 1 ТВ вилка. Разъем 2 ТВ розетка, угловой. Контакты разъемов покрыты никелем. Молдинг разъема поливинилхлорид (PVC). Длина 1 м.

Купить в один клик

№: 361156

F-разъем RG-6 «AB» PROCONNECT предназначен для соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.). Разъем данного вида не имеет непо…

Купить в один клик

№: 361161

F-разъем RG-6 PROCONNECT предназначен для соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.). Разъем данного вида не имеет непосредственн…

Купить в один клик

№: 375628

Кронштейн эфирный Rexant 14.5 см 34-0580 Г-образный используется для крепления телевизионных антенн на балконы, оконные рамы, стены строений, фасады зданий и сооружений. Крепление мачты антенны на кронштейн поможет существенно улучшить качество …

Купить в один клик

№: 361106

Переход гнездо-штекер F/TV угловой PROCONNECT предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля волновым сопротивлением 50 или 75 Ом. Отличительной особенностью переходника являетс…

Купить в один клик

№: 361160

F-разъем RG-6 PROCONNECT предназначен для соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.). Разъем данного вида не имеет непосредственн…

Купить в один клик

№: 680044

Кабель ТВ. Разъем 1 ТВ вилка. Разъем 2 ТВ розетка. Длина 2 метра.

Купить в один клик

№: 361115

Переход штекер-гнездо F/TV PROCONNECT предназначен для соединения двух ТВ-кабелей волновым сопротивлением 50 или 75 Ом с разными разъемами при подключении эфирного, спутникового и кабельного телевидения. С одной стороны располагается штекер F-разъема…

Купить в один клик

№: 379585

Наиболее качественным и эффективным решением для установки и подключения спутниковой телевизионной системы является коаксиальный кабель SAT 703B REXANT. Он отлично передает высокочастотные видео и аудио сигналы и прокладывается внутри помещений….

Купить в один клик

№: 361118

Переход штекер-штекер F/TV PROCONNECT предназначен для соединения двух радиочастотных компонентов или кабеля с оборудованием, с разъемами гнездо F и гнездо ТВ. Применяется главным образом при подключении эфирного, кабельного и спутникового телевидени…

Купить в один клик

№: 379486

Шнур TV PLUG — TV JACK 3М REXANT предназначен для передачи высокочастотного сигнала к телевизору, спутниковым ресиверам и т.д., а также используют в качестве удлинителя для TV-кабеля. Такой удлинитель незаменим при подключении нескольких телевизоров….

Купить в один клик

№: 766581

Разъем 1 ТВ вилка. Разъем 2 ТВ розетка, угловой. Контакты разъемов покрыты никелем. Молдинг разъема поливинилхлорид (PVC). Длина 2 м.

Купить в один клик

№: 675005

Трехканальный. Материал металл. Поддерживает EoC. Совместим со спутниковым телевидением. Предназначен для разветвления высокочастотных (5..2500 МГц) телевизионных (RF/AV/TV) сигналов.

Купить в один клик

№: 361180

Штекер TV без пайки PROCONNECT предназначен для подключения эфирного, спутникового и кабельного телевидения с помощью радиочастотного кабеля. Такой разъем монтируется на телевизионный кабель и передает идущий по кабелю сигнал на ТВ устройст…

Купить в один клик

№: 361157

F-разъем RG-6 «AB» PROCONNECT предназначен для соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием (ресиверы, телевизоры, всевозможная видеоаппаратура и т.д.). Разъем данного вида не имеет…

Купить в один клик

Показать ещё 17Всего 113 товаров

ТВ-розетка: зачем нужно это устройство

Еще несколько лет тому назад о телевизионной розетке ничего известно не было. Да и зачем она нужна, если в квартире был только один телевизор. Сегодня без этого бытового прибора невозможно представить свой быт. И многие семьи имеют по 2-3 телевизора для того, чтобы не переживать о том, что футбольный матч любимого клуба проходит в одно время с женским шоу которое смотрит ваша жена

. ТВ-розетка, в этом плане, важная составляющая комфортного подключения “голубого экрана” к антенне. На данный момент существует три вида телевизионных розеток: проходные, концевые и простые. На счет простых розеток я рассказывать не буду, так как они встречаются не так часто и могут быть легко заменены концевыми ТВ-розетками.

Проходная розетка необходима для осуществления последовательного соединения нескольких телевизоров к одному шлейфу. Антенный кабель проходит через все розетки и заканчивается в концевой. Самый последний телевизор при таком подключении будет показывать хуже остальных. Для того, чтобы решить проблемы с потерей антенного сигнала применяется параллельный способ подсоединения. Он требует больше антенного кабеля и дополнительный элемент – сплиттер. Схема такого соединения проста: основной кабель приходит в сплиттер, откуда выходят кабели на все телевизоры. Для того, чтобы качество “картинки” на телевизор было приемлемым на входе в квартиру ставят усилитель сигнала.

Технология установки ТВ-розетки схожа с установкой обычной электрической розетки. Для этого с помощью специального электроинструмента делается отверстие в стене необходимого диаметра. Затем в нее вставляется и закрепляется подрозеткник. Лучше всего его сажать на гипсовую смесь. Что касается подключения телевизионной розетки, то она мало похожа на подключение розетки на 220В. Перед тем как приобрести ТВ-розетку, ознакомьтесь с ее конструкцией. Тут нет определенного стандарта, и конструкции розеток от разных производителей могут отличаться. При подключении телевизионной розетки важно правильно подготовить к этому кабель. Для этого его необходимо зачистить. Сначала срезается верхний слой изоляции. Затем сдвигается оплетка, которая находилась под слоем ПВХ-изоляции. Отступаем от среза немного в сторону конца кабеля и проводим снятие жильной изоляции. Это делать необходимо очень аккуратно, для того, чтобы не повредить саму жилу. На последнем этапе вставляем кабель в конструкцию ТВ-розетки и закрепляем его зажимами. Затем розетку вставляем на свое место в подрозетник и затягиваем винтами. Для большего эффекта розетку необходимо дополнить накладками. Купить Накладки для телевизионных розеток цены можно в интернет магазине Pinga.

как производится установка розетки под телевизор

На данный момент на рынке вам может встретиться одинарная, оконечная и проходная ТВ розетка. Все эти изделия отличаются не только названием и имеют разную конструкцию и назначение.

По незнанию многие применяют их не совсем правильно. Из-за чего возникает недовольство качеством ТВ сигнала. Поэтому дабы так же не стать жертвой незнания давайте разберем типы ТВ розеток, а также определим для чего нужны каждая из них.

Для того чтобы правильно разобраться в , а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

  • Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
  • в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

  1. Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
  2. В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Обратите внимание! ГОСТ28324-89 четко устанавливает, что уровень сигнала должен быть 57 – 83дБ. Увеличение, а тем более уменьшение мощности сигнала ведет к помехам и снижению качества изображения. В результате получаем, что даже одна оконечная розетка значительно снижает уровень сигнала.

  • А вот устройство проходной розетки еще сложнее . Кроме непосредственно контактного соединения и фильтра, она имеет еще одно контактное соединение для подключения других ТВ розеток. В результате падение сигнала на такой розетке может доходить до 15 – 20дБ.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

Итак:

  • Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.
  1. Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
  2. В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
  3. Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

Основное отличие, характеризующее телевизионную розетку, от электрической розетки служит строение кабеля подключаемого в изделие. Коаксильный кабель состоит из одной цельной жилы, заключенной в плотную изоляцию с экраном из фольгированного метала и тонкой стальной проволоки, поверх вся конструкция закрыта внешней защитной оболочкой из изоляции ПВХ.

Важно: экран в коаксильном кабеле, также называемым несимметрично экранированным, несет функцию защиты от высокочастотного сигнала в окружающее пространство. Он предотвращает от помех, к которым чувствителен принимаемый объектом сигнал. Кроме этого защитный экран служит вторым проводником для обеспечения протекания по кабелю высокочастотного тока.

По своему функциональному предназначению телевизионные розетки подразделяются на три основных типа – это:

  • одиночные розетки, их сопротивление отличается незначительным значением внутреннего сопротивления;
  • проходные, устанавливаются в середине щлейфа, к этим розеткам кабель подключается с двух сторон,
  • конечные для них характерна большая величина внутреннего сопротивления;

Одиночные розетки относятся к простому типу и считаются обычным электроустановочным изделием, служат для присоединения телевизионного приемника. Работа осуществляется через сплитер или краб от одной антенны.

Проходная розетка служит для подключения двух или нескольких телевизоров, подключение происходит за счет разделения телевизионного сигнала для каждого телевизора. Работа изделия строится за счет подвода одного кабеля от антенны, другой кабель отходит от розетки и направляется к телевизору.

Оконечная розетка используется для завершения многорозеточной телевизионной сети. Основные характеристики внутреннее волновое сопротивление большой величины до 75 Ом, оно равно волновому сопротивлению в телевизионной линии, благодаря этому снижается отрицательное воздействие телевизионных приемников друг на друга, как следствие повышение качества телевизионного сигнала, улучшается картинка телевизионного изображения.

Рис..№1.Лицевая панель телевизионной розетки

Рабочие частоты характерные для комбинированных розеток

Телевизионный приемник (ТВ) работает при частотах от 5 до 862 МГц.

Радиоприемник ( FM ) его диапазон от 87,5 до 108 МГц.

Спутниковое телевидение ( SAT ) от 95 до 2400 МГц.

Схема оконечной розетки «звезда» — TV-RD-SAT, концевые или оконечные розетки применяются для улучшения качества изображения для избавления от помех, переключение каналов на одном телевизоре не сказывается на изображении другого TV-приемника.

Особенности конструкции телевизионных розеток

Современные ТВ-розетки

В настоящее время созданы конструкции телевизионных розеток, объединяющих различные функции – это подключение телевизионного потребителя (TV ) , радиоточки (FM ) и спутникового (SAT ) приемника.

По схемам: TV RD SAT ; TV FM SAT ; Т V RD , на три и два выходных коннектора, розетка, включающая в свою маркировку аббревиатуру RD , выполняет функцию оконечной розетки. Подключение осуществляется согласно топологии «звезда» и «шлейф»

Особенности устройства телевизионных розеток

Современные ТВ-розетки в своей конструкции подразумевают наличие основного пружинного или винтового клеммного контакта для подключения центральной жилы телевизионного кабеля. Вспомогательная клемма (специальная скоба) служит для присоединения экранирующей оплетки. Проходные розетки имеют две пары клемм для присоединения приходящего и отходящего кабеля.

Современные розетки от Легран, АВВ и других европейских брендов при подключении не требуют дополнительной подготовки телевизионного кабеля, достаточно вставить оголенную жилу в контактную клемму и она автоматически зажмет ее, основную проколов изоляцию и зажав кабель. Соединение получается очень надежным.


Рис. №2. Подключение современных розеток.

Схема «звезда»

Телевизионная розетка для этой схемы используется с одним входом и несколькими выходами на 2; 3; 4 выхода. Входной сигнал должен иметь достаточную мощность, чтобы обеспечить хороший телевизионный сигнал, иначе изображение последнего телевизионного приемника будет желать лучшего качества.

Рис. №3. Схема «звезда».

Для усиления сигнала применяется телевизионный усилитель, который обеспечит увеличение мощности сигнала, его рекомендуется устанавливать рядом с источником телевизионного сигнала, непосредственно в распределительном щите или рядом с входом вводного телевизионного кабеля в квартиру.

Рекомендация: при монтаже телевизионной схемы «звезда». Нельзя прокладывать рядом отходящий и входящий кабеля, могут появиться помехи, снизится качество телевизионного сигнала. Схема «звезда» оптимальный вариант для подключения цифрового телевидения. NV-приемники присоединяются с помощью маршрутизатора, функцию, которого может выполнять цифровой разветвитель или концентратор. Это может быть приставка SD приемник САМ-модель он подойдет для приема IPTV-сигнала.

Схема (проходная) «шлейф»

В схеме используются последовательно присоединенные проходные розетки и оконечная розетка. В схеме практически отсутствует ухудшение качества сигнала, качество зависит от правильности присоединения телевизионного кабеля к F-разъему. Использование этого подключения дает возможность присоединить три телевизора от проходных розеток и еще два от одиночной (индивидуальной) и от тупиковой розетки.

Рис. №3 Проходная схема соединения телевизионных розеток.

Разводка схем «шлейф» и «звезда» осуществляется через сплиттер, который служит разделителем ТВ и SAT-сигнала на одинаковые части без потери качества сигнала, также сплитер используют в качестве сумматора сигнала. Кроме сплитера аналогичную функцию исполняет разветвитель ТАР, он делит сигнал на несколько выводов. Разветвители, используемые для телевизионных приемников используют рабочую частоту 1Гц, устройства, выполняющие аналогичную функцию для спутниковых приемников, обладают частотой до 2,5ГГц.

Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.

В данной статье вы узнаете о том, как установить и подключить телевизионную розетку фирмы Legrand, а также о том, как соединить ТВ-розетку с телевизором. Чтобы не тратить ваше время, я не буду рассказывать об установке подрозетника, так как этому моменту посвящена целая статья. Мы обусловимся, что подрозетник уже установлен и к нему подведён ТВ-кабель.

Для понимания самого процесса подключения ТВ-розетки нужно немного рассказать об устройстве коаксиального ТВ-кабеля. Я использовал кабель с маркировкой RG-6U CCA (75 Ом).

  1. ПВХ оболочка
  2. Внешний проводник (экран), состоящий из металлической оплётки и фольги, покрытой слоем алюминия
  3. Диэлектрик — изоляция из полиэтилена или полувоздушного диэлектрического заполнения
  4. Внутренний проводник, представленный одиночной медной жилой

Хочется отметить, что ТВ-кабель может быть представлен и в другом исполнении, например, экран может состоять из медных проволок, а внутренний проводник может быть многожильным, но мы остановимся на данном исполнении.

2. Подготовка ТВ-кабеля для подключения

Для подключения к телевизионной розетке нам нужно подготовить кабель, подведённый к подрозетнику. Для этого:

1 – Снимаем изоляцию ПВХ

2 – Из металлической оплётки («экрана») делаем скрутку, а фольгу срезаем. Как говорилось выше, я использую кабель RG-6U и у него довольно «жидкая» оплётка (мало проволочных элементов), поэтому я и делаю скрутку. Есть кабели с более массивной оплёткой, в таких случаях её просто сдвигают, чтобы срезать диэлектрик и оголить медную жилу. Кстати, фольгу можно не срезать, иногда её оставляют, и в сети довольно много примеров и схем, где фольга остаётся. Но как я понимаю, фольга выступает в качестве дополнительного экрана, который защищает сигнал от помех (например, когда ТВ-кабель проложен рядом с силовым) и на качество соединения не влияет.

3 – Оголяем медную жилу, аккуратно снимая изоляцию (диэлектрик).

Поэтапный процесс подготовки коаксиального кабеля для ТВ-розетки представлен на фото ниже:

Кабель подготовлен, теперь непосредственно можно перейти к самой розетке.

3. Подключение телевизионной розетки

Телевизионная розетка фирмы Legrand представлена на фото ниже:

Вид с обратной стороны:

1. Для подключения кабеля к розетке необходимо выкрутить болт и открыть металлическую крышку:

Пластиковый корпус ТВ-розетки необходимо снять до монтажа, потому что он перекрывает отверстия для болтов. На некоторых фото ниже розетка в корпусе, т.к. там целью является показать, что и куда подключаем

2. Затем ослабляем болт, который необходим для фиксации внутреннего проводника (медной жилы)

3. Медный стержень ТВ-кабеля нужно вставить в отверстие слева, а проволочная обмотка (экран) должна соприкасаться с корпусом, я обмотал её вокруг изоляции кабеля (см. фото ниже):

4. Закрываем крышку и закручиваем оба болта:

5. Теперь, когда розетка подключена к ТВ-кабелю, устанавливаем её в подрозетник и фиксируем. Закручиваем болты фиксаторов розетки, а также болты подрозетника:

6. Устанавливаем пластиковый корпус ТВ-розетки

7. ТВ-розетка готова к эксплуатации:

Теперь, когда телевизионная розетка установлена, нужно подготовить кабель для её соединения с телевизором.

4. Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой

Для этого нам понадобиться кусок ТВ-кабеля и комплект антенных адаптеров (фото ниже)

Один адаптер необходим для соединения с ТВ-розеткой, а другой – с телевизором. Отмеряем необходимый метраж кабеля и отрезаем. Затем нам необходимо подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для соединения с ТВ-розеткой (процесс показан на фото ниже)

Теперь при помощи готового кабеля соединяем телевизор с телевизионной розеткой. Процесс подключения завершён.

Цугунов Антон Валерьевич

Время на чтение: 4 минуты

Перед тем, как приступать к выполнению ремонтных работ в квартире, необходимо спланировать дизайн будущих помещений. Немаловажным аспектом этого вопроса является планирование размещения мебели, предметов интерьера, а также бытовой техники. В первую очередь, это связано с необходимостью оптимально развести электрическую проводку и установить в нужных местах , в том числе и телевизионные. Чтобы правильно подключить розетку для телевизора достаточно знать ее устройство, общий принцип работы и порядок монтажа.

Устройство коаксиального кабеля

Главным отличием, которое обуславливает разницу между электрической и телевизионной розетками, является строение кабеля, подключаемого в каждую из них. Если стандартный электрический провод представляет собой две или три отдельные жилы, покрытые изоляцией, которые подключаются к соответствующим контактам розетки при помощи болтовых соединений, то конструкция антенного кабеля несколько иная.

Телевизионный коаксиальный кабель очень легко опознать по внешнему виду. Он представляет собой достаточно толстый провод круглого сечения, имеющий внутри одну цельную токопроводящую жилу, выполненную из меди. Этот центральный проводник покрыт плотным слоем изоляции, поверх которой расположен экран из алюминиевой фольги и тонкой стальной проволоки. В качестве наружного защитного покрытия кабеля в большинстве случаев используется ПВХ изоляция.

Некачественное изготовление или повреждение любого из элементов антенного провода приводит к существенному ухудшению качества сигнала, поэтому к прокладке таких линий следует относиться с максимальной ответственностью.

Рассмотрим более подробно устройство и назначение составных частей tv кабеля:

  1. Изоляция. Изготавливается из диэлектрика (как правило, полиэтилена), служит для того чтобы исключить гальваническую связь между токопроводящей жилой и экраном.
  2. Экран. В любом коаксиальном кабеле этот элемент предназначен для предотвращения излучения высокочастотного сигнала в пространство. Другой его функцией является защита от электромагнитных помех, к которым очень чувствителен передаваемый сигнал. Кроме того, для обеспечения протекания тока высокой частоты необходимо два провода, поэтому в данном случае экран используется в качестве второго проводника. Такой кабель называется несимметрично экранированным.
  3. Токопроводящая жила. Она является главной частью конструкции, поскольку служит для передачи электрического сигнала.
  4. Внешняя оболочка, которая предназначена для защиты токоведущих частей от механических воздействий.

Как это можно понять из конструкции кабеля, подключение его к телевизионной розетке представляет собой присоединение центрального проводника и экрана к соответствующим контактам. Чтобы разобраться в особенностях подключения таких проводов, необходимо вкратце рассмотреть устройство и назначение основных частей телевизионной розетки.

  • Лицевая панель. Этот элемент конструкции устройства выполняет не только защитную, но и декоративную функцию. Он может быть выбран так, чтобы максимально соответствовать интерьеру помещения. В зависимости от назначения розетки Legrand, в ней могут присутствовать дополнительные выходы, например SAT и R. Подключение TV-R-SAT розетки выполняется при помощи одного кабеля, идущего от специального сумматора.
  • Суппорт. Служит для крепления всех элементов конструкции розетки между собой, а также надежной фиксации устройства в монтажной коробке.

Подключение телевизионной розетки

Чтобы подключить такую розетку, необходимо придерживаться несложного алгоритма:

  1. Подготовить и установить . Для монтажа устройств встроенного типа, которые наиболее распространены в настоящее время, приходится высверливать в стене отверстие для коробки. Кроме того, для прокладки антенного кабеля, подходящего к такой розетке, придется штробить стену. Эти работы связаны с появлением большого количества пыли, поэтому их стараются приурочить к проведению ремонта в квартире.
  2. Подготовить кабель. Для этого необходимо снять слой защитной оболочки примерно на 3 см от его окончания. Далее нужно аккуратно освободить центральный проводник от изоляции на расстояние 1 см от края.
  3. Отделить корпус от лицевой панели и суппорта.
  4. Присоединить центральный проводник к соответствующей клемме корпуса с помощью винтового соединения.
  5. Экран кабеля зафиксировать специальным зажимом, обеспечив при этом их надежный электрический контакт.
  6. Присоединить плату к суппорту и закрепить всю конструкцию в подготовленной заранее монтажной коробке.
  7. Установить лицевую часть tv розетки.
  8. Подключить антенный провод, идущий от телевизора к соответствующему разъему розетки (TV-R-SAT)

Необходимо заметить, что существуют конструкции телевизионных розеток, способ крепления антенного провода к которым может несколько отличаться. Например, в розетках Legrand могут использоваться откидные или пружинные крепления. В любом случае, основной принцип подключения остается неизменным.

Подключение группы телевизионных розеток

Уже давно стало нормальным явлением наличие в одной квартире двух и более телевизоров, которые могут получать сигнал от провайдера кабельного телевидения (TV) или от спутниковой антенны (SAT). Для того чтобы правильно подключить ТВ розетки Legrand, можно воспользоваться следующей схемой.

Изображенная на рисунке схема подключения телевизионных розеток носит название «соединение звездой» и обладает рядом преимуществ:

  • Незначительное затухание сигнала.
  • Поскольку все провода выходят из одного места, то в нем удобно расположить входную коробку.
  • Нет необходимости использовать излишнее количество проходных розеток, что положительно сказывается на качестве сигнала.
  • Неисправность одного устройства никак не сказывается на качестве работы всех остальных.

На этой схеме телевизионные розетки подключены через специальное устройство, которое называется сплиттер. Он предназначен для разделения tv или SAT сигнала на равные части, передаваемые на отдельные устройства без потери его качества. Это не единственный тип разветвителей, используемый для прокладки антенных кабелей. Другим распространенным видом этих устройств является TAP. Основное их отличие состоит в том, что сплиттер делит сигнал на равные части по количеству абонентов и может использоваться как сумматор сигнала. Что касается разветвителя типа TAP, то он производит отделение некоторой части tv (SAT) сигнала и передачу его на предусмотренное конструкцией количество выводов.

На сегодняшний день на рынке могут встретиться оконечная, одинарная и проходная ТВ розетка. Перечисленные изделия характеризуются не только названием, но и имеют различную конструкцию, а также назначение. ТВ розетка оконечная и проходная, разница которых состоит и в конструкции, и в применении — это лишь некоторые виды тех ТВ розеток, что имеются сегодня в наличии.

По незнанию некоторые используют их не вполне правильно. Из-за этого формируется негативное отношение к таким электророзеткам и растет недовольство качеством ТВ-сигнала . Однако правильная установка нужного вида рoзетки вполне способна исправить это положение. Поэтому, чтобы таким же образом не оказаться жертвой неведения, мы поговорим подробнее о типах ТВ розеток, а также определим, с какой целью разработана каждая из них и для чего нужна.

Типы и схемы использования

Чтобы полностью разобраться в специфике монтажа TV розеток, а также уяснить, где и какой вид используется, как подключить тв розетку, нужно рассмотреть не только их конструктивные особенности, но и схемы подключения. Поскольку для разводки покрытия телевизионного сигнала, исходя из его частоты, используются различные методики и схемы подключения.

Структура разных ТВ розеток

Начнем с различий, которые присутствует у ТВ розеток. Оно обуславливается разнообразными сферами применения , о которых мы будем говорить несколько ниже.

Начнем с самой простой ТВ рoзетки — одинарной. Указанная розетка представляет собой попросту контактное соединение, которое даёт возможность подключить кабель антенны телевизора к сети. Как сообщает инструкция заводов-производителей, степень падения сигнала в них не превосходит 1 — 2 дБ, что обуславливается лишь переходными сопротивлениями контактных слияний.

Оконечная рoзетка в этом вопросе на порядок сложнее. Кроме прямого контактного соединения она еще и содержит специальную схему, которая предназначается для того, чтобы «тушить» отраженный сигнал.

Описание схемы

Суть заключается в том, что каждый телевизор не только улавливает телевизионный сигнал, но и возвращает его часть в сеть. Ту часть, которую он возвращает, обычно называют отраженным сигналом. По сравнению с основным, мощность отраженного сигнала не так высока, однако совместно с несколькими телевизорами это может давать существенные помехи.

Отраженный сигнал можно увидеть на каком-нибудь другом телевизоре в виде наложенного изображения или в виде помех. И для того чтобы избежать этого эффекта, используется специальная схема, подавляющая отраженный сигнал.

В итоге оконечная рoзетка за исключением потерь в 1 — 2 дБ, которые вызываются коммутационными сопротивлениями, терпит еще потери от 8 до 15 дБ, которые вызывают еще работы указанного фильтра.

Будьте внимательны! ГОСТ 28324–89 однозначно устанавливает, что частота сигнала должна быть 57 — 83 дБ. Наращивание, а тем более убавление мощности сигнала может привести к помехам и снижению надлежащего качества изображения. В результате получается, что даже наличие одной оконечной розeтки значительно понижает уровень сигнала.

А вот устройство проходной розетки еще более сложное. Кроме фильтра и непосредственно контактного соединения она содержит еще одно контактное сопряжение для подсоединения других ТВ розеток. В результате уменьшения уровень сигнала на подобной розeтке может достигать порядка 15 — 20дБ.

В конце такой схемы в обязательном порядке устанавливается оконечная рoзетка. Она отличается от проходной, как мы уже выяснили, только наличием лишь одного входа. А ее фильтр целиком управляется с отраженным сигналом.

Основным недостатком этого способа подключения становится постепенное ухудшение сигнала в каждой следующей розeтке. В то же время стоимость реализации такой схемы ощутимо ниже из-за отсутствия надобности покупки антенной розетки — сплиттера.

Довольно-таки часто и результативно применяется и так называемая гибридная или смешанная схема. Ее суть заключается в подведении части розеток по проходной схеме, а части по схеме «звезда». Это дает возможность экономить при изрядном удалении устройств для подключения от сплиттера.

Алгоритм подключения

Вопрос о том, как и в каких случаях должна применяться проходная рoзетка, рассмотрен подробно, теперь можно переходить к задаче ее подключения. Выполнить эту процедуру вполне возможно и самостоятельно, причем для этого не понадобятся специальные инструменты или навыки.

Будьте внимательны! Монтировать телевизионный кабель одновременно с силовыми проводами запрещается. Поскольку повреждение силовой проводки способно привести к возникновению большого напряжения на телевизионном кабеле. А это опять же приведет к неисправности всех телевизоров. Более того, силовой кабель может также давать помехи в трансляции.

Теперь приступаем непосредственно к подключению тв розетки .

Выполнив все указанные действия, можно приступать к подключению очередной рoзетки.

Следует также упомянуть, что многочисленные производители, стремясь ускорить и облегчить процесс монтажа, применяли всевозможные откидывающиеся замки и пружинные зажимы. Но все же процесс монтажа от нововведений на деле не изменился. Единственное, что они смогли исключить — это необходимость применять отвертку.

Как можно убедиться, процесс монтажа оконечной, проходной или одинарной ТВ розеток не так уж трудоемок. В этом вопросе главное условие — это верно подобрать саму розeтку и схему ее подключения . Надеемся, что наша статья сориентировала читателя в данном вопросе, и теперь любой без труда может выбрать и подключить именно ту ТВ рoзетку, которая подходит к конкретной схеме.

Розетка для телевизионного кабеля

в Малад-Уэст, Мумбаи, S.R. INDUSTRIES


О компании

Год основания 2005

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников от 26 до 50 человек

Годовой оборот50 лакх — 1 крор

IndiaMART Участник с января 2009 г.

GST27AAHPJ2682A1ZZ

Обладая обширным производственным опытом, мы признаны в отрасли ведущей организацией, занимающейся производством, экспортом и оптовой продажей широкого спектра распределительных щитов , труб из ПВХ, электрических переключателей и принадлежностей. Наш обширный ассортимент включает переключатели , переключатель на 25 А, переключатель на 32 А, комбинированные электрические переключатели, комбинированные переключатели, переключатель освещения, 16 ампер.Переключатель / универсальная розетка, 6 и 16 ампер. 3 распределительных щита в одном, Д.П. 32А. Переключатели, розетки на 6 А (AQUA) и MCB Switch , и это лишь некоторые из них. Предлагаемые нами электротехнические изделия производятся с использованием металла оптимального качества и другого необходимого сырья с учетом установленных в отрасли параметров. Кроме того, мы также проводим тесты в нашем внутреннем отделении проверки качества, чтобы гарантировать качество и безупречность предлагаемой электротехнической продукции. Эти электрические изделия получили признание на рынке благодаря их устойчивости к ударам, коррозии и нагреву, более длительному сроку службы, надежной работе и низкому техническому обслуживанию.

??

Мы разработали очень сложную инфраструктуру в Мумбаи, Махараштра (Индия), при поддержке которой мы можем выполнять все наши бизнес-операции с максимальной точностью в установленные сроки. Кроме того, мы также сформировали группу преданных своему делу сотрудников, которая помогает нам быстро выполнять все деловые операции. Наши передовые возможности в сочетании с умными профессионалами помогли нам привлечь ценных клиентов на Индийском субконтиненте.

??

Устранение неисправностей кабельного телевидения — Корпус

Поддержка сети домашнего кабельного телевидения

При возникновении проблем, связанных с кабельным телевидением, таких как отсутствие каналов, заполните форму Fix It! запрос.

Устранение неполадок бытовой сети кабельного телевидения

Как подключиться
Что вам понадобится:
  1. Кабельное телевидение со встроенным тюнером с четким камнем.
  2. Коаксиальный видеокабель
  3. : если вам нужен коаксиальный кабель, его можно приобрести в любом магазине Housing Dining Services. Если вы не приобретаете кабель в Housing, вам необходимо убедиться, что у вашего кабеля есть резьбовые разъемы. Использование вставных соединителей может привести к утечке сигнала и нечеткому приему. Если мы обнаружим утечку в результате использования некачественного видеокабеля (это действительно может повлиять на системы авиационной связи), мы попросим вас заменить кабель на одобренную модель.
Подключение:
  1. Вкрутите один конец видеокабеля в резьбовое коаксиальное гнездо на настенной пластине кабельного телевидения. Другой конец вкрутите в соответствующий коаксиальный разъем на телевизоре.
    • Если ваша установка включает только телевизор, убедитесь, что ваш видеокабель проложен от настенной розетки до разъема IN или ANTENNA на телевизоре.
    • Если ваша установка состоит из телевизора и DVD / видеомагнитофона, убедитесь, что ваш видеокабель проходит между настенной розеткой и гнездом IN или ANTENNA на вашем DVD / VCR.Затем убедитесь, что у вас есть второй кабель, идущий от разъема OUT на DVD / VCR к разъему IN или ANTENNA на телевизоре. Пожалуйста, ознакомьтесь с инструкциями производителя для правильной настройки, так как ResNet будет поддерживать только соединение между телевизором и розеткой.
  2. Ваш ТВ-тюнер должен быть настроен на КАБЕЛЬ или CATV. Вы можете проверить это, зайдя в меню настройки на телевизоре.
    • Убедитесь, что вы запустили функцию автоматического программирования, чтобы телевизор мог искать и запоминать все доступные кабельные каналы.
    • Мы рекомендуем вам взять с собой руководство и все пульты дистанционного управления, поставляемые с телевизором, поскольку доступ к меню настройки на многих телевизорах можно получить только с помощью пульта дистанционного управления.
Поиск и устранение неисправностей видео
Невозможно получить что-либо выше канала 13 ИЛИ вы принимаете только каналы 2-36.

Возможно, ваш телевизор не настроен на прием сигнала кабельного телевидения (см. Примечания по настройке выше).Вам также следует запустить функцию автоматического программирования на телевизоре, чтобы найти все доступные кабельные каналы.

Снежное изображение или нет изображения на всех каналах.

Кабель подключен к неправильному разъему на вашем телевизоре (см. Примечания по настройке выше).

Подключите коаксиальный кабель к другому разъему в вашей комнате. Если это решит проблему, обратитесь в…. Линия помощи для организации ремонта неисправного домкрата. Если это не решит проблему, попробуйте использовать другой коаксиальный кабель и проверьте подключение.Если вам нужен коаксиальный кабель, его можно купить в любом магазине Housing Dining Services.

Невозможно принять определенный канал.

У вас может быть функция на вашем телевизоре, которая отключает отдельные каналы. Информацию об этой проблеме см. В документации к телевизору.

Помехи на каналах 3, 13, 18 или 19.

Помехи сигнала — электрическое устройство рядом с телевизором может создавать помехи.Эта проблема иногда возникает, когда телевизоры ставятся на холодильники.

Домашнее телевидение Часто задаваемые вопросы
Как настроить телевизор на прием телеканалов?

Выполните следующие действия:

  1. Подключите коаксиальный кабель от настенной розетки телевизора к входному порту на задней панели телевизора с поддержкой кабельного телевидения.
  2. Подключите шнур питания телевизора к розетке электросети и включите телевизор.
  3. Используя пульт телевизора, выберите «Меню», затем выберите и запустите функцию автоматической настройки. См. Инструкции в руководстве пользователя.

Если вы не принимаете кабельное телевидение после выполнения этих инструкций, дважды проверьте все коаксиальные соединения.

Будет ли мой старый аналоговый телевизор работать с телевизором?

Кабельная система кампуса предлагает широкий выбор каналов в аналоговом формате. Просто просканируйте свой телевизор, чтобы найти эти каналы.

Можно ли использовать ноутбук с установленным ТВ-тюнером для просмотра ТВ?

Да, если на вашем компьютере установлен тюнер, вы сможете получать каналы SD. Нет необходимости декодировать цифровые телевизионные сигналы, поскольку они передаются с использованием чистого QAM.

Почему номера цифровых каналов включают точку между числами на карте линейки каналов?

Из-за различий в технологиях аналогового и цифрового телевидения, несколько цифровых каналов могут уместиться в одном канале.Это похоже на радиоканалы, которые также используют десятичные дроби.

Как узнать, беру ли я правильный телевизор для просмотра?

Только цифровые телевизоры с поддержкой SD или HD смогут просматривать программы SD и / или HD на телевизоре.

Почему мой телевизор Westinghouse не настраивается ни на какие каналы?

Вам необходимо запустить сканирование каналов:

  • Выберите автонастройку на телевизоре.
  • Выбрать кабель.Это обнаружит один канал и активирует тюнер в наборе.
  • В первом приглашении вам будет предложено связаться с Westinghouse. Это не требуется для активации тюнера.
  • Выбрать далее.
  • В следующем окне будет запрошен код активации тюнера QAM. Введите 14159.
  • .
  • Сканирование каналов начнется после ввода правильного кода.
  • После завершения сканирования у вас должны быть все каналы.
Почему мой Sony Bravia настраивает только 156 каналов?

Ваш телевизор нуждается в обновлении. Перейдите в службу поддержки Sony Television Support, найдите номер модели своего телевизора и следуйте инструкциям по обновлению телевизора.

Почему мой телевизор настраивается примерно на половину каналов, но не на все?

Мы обнаружили, что некоторые телевизоры не настраиваются на все каналы. Это проблема с тюнером в телевизоре. Вам нужно будет связаться с производителем и сообщить номер модели телевизора и дату покупки, чтобы получить рекомендации относительно решения или процедуры обновления.

Существуют ли модели телевизоров, которые не работают с телевизионной системой кампуса?

Мы обнаружили, что следующие марки телевизоров не имеют необходимых функций тюнера, совместимых с кабельной системой университетского телевидения: Orion, Sansui, Scepter, Element, Seiki

Будет ли DVR работать с телевизором?

Если тюнер вашего цифрового видеорегистратора поддерживает сигналы, передаваемые в формате Clear QAM, он сможет принимать и записывать все цифровые каналы и каналы HD.(Есть одно исключение для TiVo DVR. См. «Будет ли TiVo DVR работать с телевизором» ниже.)

Будет ли TiVo DVR работать с телевизором?

Да, за одним исключением. Тюнер в видеорегистраторе TiVo не распознает номера каналов, в номерах которых есть тире или точки, такие как 2.1, 4.1, 7.1 и т. Д. Эти каналы используют местные номера каналов, и мы должны переносить их с этим форматом нумерации. Блок TiVo настроит их, но вы не сможете записывать будущие программы на этих каналах.

Моя приставка TiVo потеряла руководство по программированию. Как мне это исправить?

Чтобы восстановить руководство по программированию, вам нужно будет повторить пошаговую настройку на вашем TiVo.

Если это не решит проблему, обратитесь в службу поддержки TiVo.

Как получить доступ к HBO GO
  1. Перейдите на сайт hbogo.com /maxgo.com или загрузите приложения
  2. Прокрутите вниз и выберите «Университет Западного Иллинойса» в меню «Войти».
  3. Следуйте инструкциям по авторизации, чтобы начать просмотр

FAQ PDF

Как подключить телевизор с плоским экраном

Подключить телевизор не так сложно, как кажется.Все розетки на задней и боковой сторонах телевизора с плоским экраном могут показаться внушительными, но их устранение по очереди упрощает задачу. Я говорю просто, потому что вам не нужно использовать все из них — только те, которые лучше всего подходят для вашего оборудования.

Выбор наилучшего подключения

Итак, какие кабели, вилки и розетки вам следует использовать? Это зависит от того, какие выходы есть у других ваших устройств. Ниже представлена ​​основная иерархия кабелей и разъемов при подключении устройств к телевизору с плоским экраном.Дополнительные сведения об этих подключениях см. В справочных статьях о HDMI , Component video , S-video и Composite video .

Заказать Соединение Комментарий
1-й вариант

HDMI

Цифровое изображение и звук лучшего качества в одном кабеле
Если нет HDMI Компонентное видео + аудио Аналоговое изображение лучшего качества плюс аналоговое аудио — требуется пять кабелей.Обычно вы должны соединить все пять кабелей в один или использовать трехжильный красный, зеленый и синий для видео и отдельный красно-белый RCA (фоно) кабель для аудио
Если нет компонентного видео

S-Video + Аудио

Не так хорошо, как компонентное видео, но лучше, чем композитное видео, доступно не на всех телевизорах с плоским экраном. Также требуется провод RCA (фонокорректор) для аналогового аудио
Если нет S-Video

Композитное видео + Аудио

Самое простое видеоподключение, которое постепенно прекращается на новом оборудовании.Использует обычные желтые, красные и белые соединения. Используйте желтые кабели для композитного видео и красный и белый кабели для аналогового аудио

Давайте использовать DVD-плеер и видеомагнитофон в качестве примера: если DVD-плеер имеет выход HDMI, используйте HDMI для подключения к телевизору с плоским экраном. Готово. Если DVD не имеет HDMI, используйте зеленый, синий и красный компонентные видеоразъемы с красным и белым аудиокабелями. Видеомагнитофон, вероятно, не имеет разъемов HDMI или компонентного видео, поэтому вы можете использовать кабель S-video с красным и белым аудиокабелями.Если у него нет S-video, используйте основной желтый композитный видеокабель с красным и белым аудиокабелями. Некоторые производители делают для аудио провода красного и черного цветов — используйте их точно так же, как красно-белые провода. На самом деле цвета вообще не имеют значения, они просто нужны, чтобы помочь вам подключить выходные разъемы DVD-плеера к правильным входным разъемам.

Если вам необходимо приобрести кабели, вот ссылка на линейку аудио- и видеокабелей Amazon

.
Все о розетках

Давайте посмотрим на заднюю часть типичного телевизора с плоским экраном, чтобы увидеть, как использовать каждую розетку.

Наилучшее качество и простейшее подключение — HDMI . Если вы можете подключить все свои устройства через HDMI, вам, вероятно, не нужно беспокоиться обо всех остальных подключениях. Если вы подключаете устройство к входу HDMI 1, затем используйте кнопку «вход» или «источник» на пульте дистанционного управления телевизором с плоским экраном и выберите вход HDMI 1 для просмотра этой программы.

Следующее лучшее качество — использовать Component video . Вам понадобится три кабеля для видео (красный, синий и зеленый) и два для аудио (красный и белый).Просто подключите зеленый разъем DVD-плеера к зеленому разъему на телевизоре с плоским экраном. Сделайте то же самое с синим и красным разъемами. Затем используйте красный и белый аудиоразъемы для подключения звука. Если вы подключаете устройство к компонентному видео 1, затем используйте кнопку «вход» или «источник» на пульте дистанционного управления телевизором с плоским экраном, чтобы выбрать компонентный вход 1 для просмотра этой программы.

После HDMI и компонентного видео следующим лучшим видеосоединением является S-video . Он не всегда доступен, но если он доступен, он дает лучшее качество видео, чем композитное видео.Также может быть сложно найти кабель S-video, но он того стоит, если есть возможность. Также необходимо подключить красный и белый для аудио. Некоторые телевизоры с плоским экраном имеют вход S-video, обозначенный как S-video, в то время как у других он будет обозначен как AV1 или AV2.

Наконец, если никакие другие соединения не могут быть использованы, вы можете использовать базовое Composite video . Чаще всего это происходит при подключении видеомагнитофона к телевизору с плоским экраном. Это использует желтое соединение для видео, а белое и чтение для аудио.Большинство телевизоров с плоским экраном называют этот вход AV1, AV2 или видеовходом.

Многие производители не предоставляют отдельное соединение для композитного видео. То есть они не предоставляют «желтую» розетку, которая была распространена ранее, как на этом изображении:

Решением для этого обычно является использование розетки «Y» зеленого цвета. В случае этого примера он также помечен как «составной». Это означает, что вы должны подключить желтый провод видеомагнитофона к зеленому разъему на этом телевизоре. С некоторыми телевизорами вам может потребоваться войти в меню и сообщить ему, что вы хотите использовать компонентный вход в качестве композитного входа, но многие телевизоры автоматически обнаруживают это.Более подробное описание смотрите в статье Как подключить видеомагнитофон к телевизору с плоским экраном.

Вход ПК используется для подключения портативного или настольного компьютера к телевизору с плоским экраном. Компьютер «Mac» также может использовать этот вход с соответствующей вилкой адаптера (обычно используется со стороны компьютера). Этот 15-контактный разъем предназначен только для видео RGB , поэтому для звука требуется отдельный кабель.

Разъемы аудиовыхода могут быть подключены к внешнему усилителю. Об этом будет рассказано в следующей статье.

Европейские модели телевизоров с плоским экраном

также имеют разъемы SCART . Эти 21-контактные разъемы могут передавать композитное видео, RGB-видео и аудио. На модели на этом рисунке вы заметите, что верхний разъем SCART принимает композитное видео и аудио (AV), а нижний разъем принимает видео и аудио RGB.

Подключение к внешнему миру

Разъем «ANT IN» — это разъем для кабеля от антенны. Если у вас есть кабельное телевидение, оно будет подключено сюда.Если у вас есть PVR (персональный видеомагнитофон), то кабель антенны / кабель обычно подключается к PVR. От PVR будет еще один антенный кабель для подключения к антенне в гнезде вашего телевизора с плоским экраном. Более подробная информация о подключении PVR будет в следующей статье.

Разъем «LAN» (крайний правый на картинке) — это то место, где подключается интернет / сетевой кабель. Это необходимо для «умных» телевизоров, чтобы вы могли просматривать видео и другой контент в Интернете прямо на телевизоре с плоским экраном.Некоторые телевизоры Smart TV имеют встроенную беспроводную сеть, при ее использовании проводное подключение к Интернету не потребуется.

Включение питания

После того, как все подключено, вы можете подключить шнур питания и включить питание. Многие телевизоры с плоским экраном имеют отдельные кнопки включения / выключения в нижней или задней части экрана. Незнание об этом переключателе или отсутствие его включения заставило многих людей подумать, что их новый телевизор с плоским экраном неисправен — так что остерегайтесь этой ловушки. Также может потребоваться 3-5 секунд для включения телевизора с плоским экраном (показа изображения) после нажатия кнопки включения на пульте дистанционного управления.

Очки практики
  1. Перед тем, как приступить к подключению всего оборудования, разместите его в желаемом месте. Таким образом, вы сможете определить длину каждого соединительного провода.
  2. Правильная длина соединительных кабелей — это баланс между эстетикой, практичностью и доступностью. С эстетической точки зрения хорошо, чтобы длинные кабели не были скручены, создавая беспорядок за всем оборудованием. На практике вам нужно иметь достаточно длинные кабели, чтобы вы могли перемещать (вытаскивать или поворачивать) каждое устройство, не выдергивая кабели.Наличие разной длины может быть решающим фактором, но допустимо, чтобы кабели не были слишком короткими.
  3. Некоторые продавцы телевизоров с плоским экраном взимают дополнительную плату за кабели HDMI — часто в диапазоне от 100 до 200 долларов. Это потому, что они могут получить небольшую прибыль или вообще не получить прибыли от продажи телевизоров с плоским экраном и поэтому пытаются получить большую прибыль от аксессуаров. Присмотритесь к магазинам, короткие высокоскоростные кабели HDMI часто можно купить всего за 10-20 долларов.
  4. Большинство телевизоров с плоским экраном также имеют несколько входных разъемов на боковой стороне экрана.Они предназначены для удобного подключения портативных устройств, например фотоаппаратов или ноутбуков. Их также можно использовать для подключения постоянных устройств, если это необходимо, но кабели сложно спрятать.
  5. Многие телевизоры с плоским экраном имеют возможность переименовывать метки входа. Это означает, что вместо выбора между HDMI1 и HDMI 2 вход в экранном меню будет помечен как DVD-плеер и PVR (например). Если у вас несколько внешних устройств, это простой способ для всех пользователей легко выбрать правильный вход.Чтобы узнать, как это сделать, обратитесь к руководству пользователя для вашего телевизора с плоским экраном.
Сводка

Подключить телевизор с плоским экраном не так уж и сложно. Возьмите каждое устройство по одному. По возможности используйте HDMI. Если HDMI не подходит, следуйте таблице в верхней части этой статьи, чтобы обеспечить наилучшее качество изображения. Попробуйте, вы можете быть удивлены, насколько это просто.

Если после прочтения статьи у вас по-прежнему возникают проблемы с подключением телевизора с плоским экраном, сообщите нам об этом в «комментарии» ниже.Пожалуйста, укажите номера моделей всего оборудования, которое вы подключаете, чтобы я мог попытаться загрузить их руководства и определить, как лучше всего вам помочь.

Можно ли использовать спутниковый кабель для телевизионной антенны? • Blue Cine Tech

Итак, вы недавно переехали в новый дом и заметили, что в нем есть спутниковое телевидение. Проблема в том, что вы предпочитаете использовать антенну для приема местных наземных передач (Freeview и т. Д.) Вместо спутниковых каналов, которые ненадежны.

Есть ли способ изменить текущую систему? Можете ли вы использовать спутниковый кабель для телевизионной антенны вместо замены кабелей, которые, вероятно, проходят через ваш дом? Или вы можете использовать спутниковую антенну, чтобы принимать эти каналы? Мне было интересно то же самое, поэтому я решил покопаться и протестировать, то, что я обнаружил, может вас удивить.

Можно ли использовать спутниковый кабель для телевизионной антенны?

Да. Спутниковое телевидение и антенны используют один и тот же коаксиальный кабель. Вы можете использовать спутниковый кабель с телевизионной антенной, но вам может потребоваться изменить разъем на разъем F-типа, совместимый с телевизорами, приставками и другими устройствами.

Даже если исходный спутниковый кабель старый, он все равно может передавать сигналы HD. Если у вас есть такая возможность, я рекомендую заменить коаксиальные кабели на коаксиальные кабели WF-100, потому что они более прочные и менее подвержены помехам.Для получения дополнительной информации ознакомьтесь с нашим списком лучших коаксиальных кабелей. +

Начало работы:

В большинстве случаев преобразование спутникового кабеля для использования на телевизионной антенне не так сложно, как кажется. Хорошая новость заключается в том, что спутниковое телевидение и антенны используют коаксиальные кабели, которые также можно использовать для подписки на кабельное телевидение, Интернета и других услуг, это очень универсальный кабель. Прежде чем возиться с любыми проводами, обязательно дважды проверьте свою настройку, чтобы уточнить, что вам нужно.

Основная проблема, с которой вы столкнетесь, — это замена разъемов со спутникового на разъемы на телевизоре или приставке.В большинстве случаев, если ваш телевизор оснащен тюнером Freeview, он, вероятно, будет иметь порт F-разъема. В противном случае вам, возможно, придется купить дешевую коробку Freeview, в которой она есть. Также в некоторых случаях в вашем спутниковом кабеле уже используются F-разъемы.

В этом случае отвинтите конец, который крепится к спутнику, и снова прикрепите его к своей антенне. Вы даже можете разместить антенну рядом со спутником или прикрепить к нему. Другой конец кабеля подключается к телевизору или приставке.

Конец, который подключается к вашему телевизору, вероятно, уже имеет F-коннектор.Но если в вашем спутниковом соединении используется другой коаксиальный разъем, вам необходимо установить на кабель F-разъем, о котором мы поговорим чуть позже.

Установка F-разъема на коаксиальный кабель:

Даже если у вашего спутникового кабеля есть F-разъем, вы можете заменить его, потому что со временем они могут потерять качество. Установить F-разъем на коаксиальный кабель относительно просто, и вы можете использовать инструменты, чтобы сделать это еще проще.

Как установить F-разъем на коаксиальный кабель:

  1. Снимите разъем и конец кабеля со спутниковой антенны
  2. С помощью плоскогубцев отсоедините спутниковый разъем от коаксиального кабеля.
  3. Используйте инструмент для обжима коаксиального кабеля или нож, чтобы отрезать около 12 мм внешнего слоя кабеля.
  4. Равномерно загните косы, убедитесь, что внутри не осталось ни одной косы.
  5. Удалите защитную пленку, чтобы обнажить последний слой белой пены.
  6. Вставьте коаксиальный кабель в F-разъем (здесь может пригодиться инструмент для сжатия кабеля)
  7. Убедитесь, что соединитель затянут.
  8. Отрежьте лишний медный штифт
  9. Вставьте разъем в антенну

Вы можете сделать большую часть этого с помощью точного ножа, но вы можете использовать такой инструмент, как этот инструмент для обжима коаксиального кабеля Preciva, чтобы гарантировать точные измерения и разрезы.Конечно, если вы хотите избежать всего этого, вы можете нанять техника.

Вот видео, которое я нашел на YouTube, подробно демонстрирующее эту установку:

Используйте адаптер спутникового кабеля для телевизионной антенны

Для бесперебойного подключения все, что вам нужно, — это разъем и адаптер, доступные на Amazon. Он поставляется с F-разъемом для подключения спутникового кабеля к коаксиальному гнезду; он также включает в себя один гнездовой разъем коаксиального кабеля, так что вы можете преобразовать любые антенные переходники с вилкой в ​​гнездовые, что идеально подходит для использования телевизионных антенн или других наружных антенн! Выходной сигнал hifi не показывает потери качества даже через сигналы HD.Все эти преобразователи / адаптеры поставляются в комплекте с двумя частями каждый: 2 телевизионных антенных разъема (F-разъем), 1 антенный адаптер (розетка)

Могу ли я подключить кабель спутниковой антенны непосредственно к телевизору?

В большинстве случаев вы можете подключить кабель спутниковой тарелки непосредственно к телевизору, но вам понадобится телевизор со спутниковым тюнером для приема бесплатных спутниковых телеканалов. Без тюнера лучшим вариантом было бы использовать приставку, такую ​​как Sky Box, или другую со спутниковым тюнером или ресивером.

Если у вас есть совместимое оборудование, вы сможете принимать бесплатные спутниковые каналы, такие как; Channel 4, BBC One, BBC News, ITV, Five и многие другие. В некоторых случаях использование уже настроенной спутниковой антенны для бесплатного спутникового телевидения может быть дешевле, чем покупка дополнительного оборудования, необходимого для использования антенны.

Есть много споров относительно спутникового телевидения и кабельного телевидения. Главный вывод: оба варианта жизнеспособны, но спутниковое телевидение требует беспрепятственного обзора неба и более подвержено помехам, таким как погода и тому подобное.

Антенна

для местного наземного телевидения также намного проще и дешевле в установке, и вам не нужно подписываться на какую-либо конкретную спутниковую службу.

Можно ли использовать спутниковую антенну для просмотра Freeview?

Нет. Спутниковые антенны нельзя использовать для просмотра Freeview, потому что Freeview транслируется на местной наземной частоте, и вам нужна специальная антенна для приема этих сигналов.

Однако вы можете получать телевизионные услуги, такие как Freesat, FTA и другие, со спутника, но это не так надежно, как Freeview.Однако у спутникового телевидения есть некоторые преимущества, такие как большее количество каналов, но ваша тарелка должна быть правильно выровнена, а погодные условия могут прерывать сигналы.

Freeview vs Freesat В чем разница?

Основное различие между Freeview и Freesat состоит в том, что для каждого из них требуется определенное оборудование и способы доставки. Freeview транслируется на местном уровне и доступен через антенну. Freeview имеют доступ около 98% жителей Великобритании

. С другой стороны, доступ к

Freesat осуществляется с помощью спутниковой антенны, настроенной на спутники.Требуется более постоянная настройка, но покрытие 100%, потому что частота транслируется со спутников. У каждого варианта есть свои плюсы и минусы, и все сводится к тому, какой из них вам удобнее.

Если вы находитесь вне зоны действия Freeview и у вас есть спутниковая антенна, Freesat может быть вариантом. Точно так же, если у вас нет блюда, Freeview — ваш лучший вариант. Еще один момент: к Freeview можно получить доступ с портативных антенн, которые можно легко взять с собой в автомобили, дома на колесах или даже в походы.Freesat требует специальной спутниковой антенны.

Могу ли я использовать Freesat и Freeview одновременно?

Да. Вы можете использовать Freesat и Freeview одновременно, но вам понадобятся либо две приставки, по одной для каждой службы, либо одна приставка, совместимая с обеими службами. Для каждой услуги требуется специальный коаксиальный кабель.

Хотя это может быть сложно настроить, можно использовать оба одновременно, и вы даже можете записывать программы от каждого, в зависимости от вашей конфигурации.Более простым решением было бы использовать два ящика, по одному для каждой услуги. Имейте в виду, что вам нужен телевизор с несколькими портами HDMI и много дополнительных проводов.

Завершение:

Подводя итог, можно сказать, что существует множество вариантов бесплатного телевидения в Великобритании, и с некоторыми изменениями вы можете легко обновить старые настройки. В большинстве телевизионных служб используются коаксиальные кабели, поэтому на самом деле все сводится к добавлению правильного разъема к коаксиальному кабелю, чтобы сделать его совместимым с требуемой услугой.

Как подключить Ethernet к проводке кабельного телевидения

Поскольку все больше телевизоров и исходных компонентов, таких как игровые консоли, проигрыватели дисков Blu-ray и медиа-ресиверы, требуют доступа в Интернет, недоступность ближайшего разъема Ethernet в вашем домашнем кинотеатре или спальне может блокировка установки, особенно когда Wi-Fi не подходит. Прокладка кабеля Ethernet может потребовать просверливания отверстий в стенах. Но если вы уже являетесь абонентом кабельного телевидения, и особенно если у вас есть телевизоры, подключенные к кабелю в более чем одной комнате, вы можете легко получить двойную экономию от вездесущих круглых белых кабелей, подключив готовые трансиверы. которые позволяют вам без помех обмениваться данными и телеканалами по одной домашней магистрали.Это как если бы расширенная домашняя сеть уже была на месте, но вы просто не знали об этом.

Доступны различные продукты для домашнего использования, в которых используется стандарт домашних развлечений, разработанный организацией Multimedia over Coax Alliance (MoCA). Настройка в основном заключается в откручивании коаксиального кабеля от существующего телевизионного оборудования, добавлении небольшой коробки с кабелями и соединении частей вместе.

Вы вставляете коаксиальный / Ethernet-блок между коаксиальным кабелем, который идет в ваш дом, и входом RF на вашем DVR или телевизоре.Вы вставляете дополнительную ветку кабеля между коробкой и входом RF, к которому кабель был первоначально подключен. В комплекты обычно входят все необходимые дополнительные кабели. Помимо входных / выходных радиочастотных портов, в коробке есть разъем RJ-45. Вы подключаете сюда кабель Ethernet, который может подключиться к вашему маршрутизатору или одному из ваших сетевых устройств.

Затем вы помещаете второй коаксиальный / Ethernet-блок в одну линию с вашим коаксиальным кабелем в другой комнате и подключаете к нему другое необходимое устройство Ethernet. Между прочим, каждая коробка поставляется с адаптером переменного тока, поэтому у вас должна быть поблизости электрическая вилка или удлинитель.Рекомендуется выключить все перед началом и перезапустить все, как только все части будут подключены. Установка выполняется с прилагаемого компакт-диска на подключенном к сети компьютере Windows.

Установка не ограничивается парой трансиверов. К домашней сети можно подключить до 16 устройств MoCA, поэтому позже к вашей коаксиальной кабельной линии можно будет добавить больше разъемов Ethernet. Что касается пропускной способности, вы не получите Gigabit Ethernet, но со скоростью более 270 мегабит в секунду, скорости передачи более чем достаточно, чтобы превзойти самый быстрый Wi-Fi и обеспечить несколько потоков надежного видео высокой четкости.

Альтернативой устройствам MoCA являются сетевые адаптеры HomePlug Powerline, которые передают данные по проводке в стене вместо кабелей Ethernet. См. Раздел «Как расширить доступ к Интернету в телевизионной комнате».

Возможно ли поражение электрическим током от телевизионной антенны или спутникового кабеля?

Можно разрезать или перерезать коаксиальный кабель, чтобы сделать более длинный кабель, доходящий до ТВ-приемника, но какова вероятность поражения электрическим током? Соединение кабелей — это деликатная работа, требующая точности и соблюдения надлежащих процедур, но практически любой может сделать это безопасно.

Если вы не уверены, находится ли ваш коаксиальный кабель под напряжением, всегда отключайте электричество в целях безопасности или обратитесь в местную авиастроительную компанию, чтобы сделать это за вас. Если вы не уверены, что сможете правильно и безопасно соединить коаксиальный кабель, всегда консультируйтесь с электриком.

Есть ли ток от телевизионной антенны?

По своей природе воздушные кабели проводят ток. Телевизионные антенны улавливают радиоволны из воздуха и передают их по коаксиальному кабелю на ваш телевизор.В ходе этого процесса в кабеле используется электричество переменного тока, более высокая частота, чем в сети.

Но пусть это вас не пугает. Напряжение, поступающее по коаксиальному кабелю от телевизионной антенны, очень низкое. Если вы прикоснетесь к живому току, исходящему от большинства антенн, вы, скорее всего, не почувствуете его, и он не причинит вам вреда. Большинство антенн не могут получить достаточно сигнала, чтобы нанести какой-либо ущерб, если вы дотронетесь до них, пока они находятся в рабочем состоянии.

Можно ли получить удар электрическим током от коаксиальных кабелей спутниковой антенны?

Спутниковые антенны работают не так, как антенны, поскольку они получают сигналы со спутников на орбите Земли, а не от волн в воздухе.У многих есть приставка Sky или телевизор со встроенным тюнером для спутникового телевидения. Спутниковая тарелка имеет другой ток, потому что сигналы, идущие от спутников, принимаются на низких уровнях. Сигнал должен быть усилен спутниковым LNB, прежде чем он попадет на ваш ТВ-ресивер. С этой целью на приемник подается постоянное напряжение постоянного тока для питания LNB. Напряжение составляет в среднем 13 В постоянного тока.

Напряжение выше, чем у пассивных телевизионных кабелей, но все же достаточно низкое, чтобы не причинить вреда, если вы дотронетесь до него.

Однако вы можете почувствовать ток, когда подключаете кабели к спутниковой антенне, что довольно часто. Вы, вероятно, стоите на металлической лестнице или держите что-то металлическое, когда это происходит. Это также вероятно в сырую погоду. Скорее всего, ток все равно не пострадает, но вы должны принять меры, чтобы не упасть. По возможности выключите спутниковую антенну или отсоедините ее от приемника, чтобы во время работы с ними в кабелях не проходил ток.

Как работает с коммунальными телевизионными системами?

Коммунальные системы питают несколько телевизионных систем вместо одной или пары в одном доме. Коммунальные системы могут быть подключены к 50 или 100 домам с помощью такого количества или более телевизионных систем. Совместите это с телевизионным оборудованием, усилителями и т. Д., И в кабелях начнет накапливаться напряжение.

Вероятность поражения электрическим током от кабелей по-прежнему невелика, но не стоит подвергать себя ненужному риску. Коммунальные системы должны быть подключены к заземлению в целях безопасности, но некоторые этого не делают, особенно старые системы, которые были установлены неправильно.

Пределы устройств CAI

CAI имеет предел безопасности до 5 единиц оборудования, подключенных к вашей телевизионной системе одновременно. Как только вы дойдете до 6 или более единиц оборудования, вам необходимо заземлить систему или подписать отказ от ответственности для установщика.

Если к вашей телевизионной системе подключено 6 или более единиц AV-оборудования, ток прикосновения может накапливаться, что потенциально может привести к травмам, если к нему кто-то прикоснется. Травма не только из-за тока, но и из-за слишком большого количества оборудования, которое может упасть и причинить вред.

Ограничение из 5 предметов не является нормативным, но эта мера действительно помогает ограничить юридическую ответственность в случае аварии.

Сейф до 50 В

Исследователи отметили, что люди могут поглощать до 50 В за один раз без травм и вреда. Многие системы теперь работают при напряжении до 50 В, чтобы получить максимальную мощность при небольшом риске повреждения. Многие электрические трансформаторы имеют напряжение ниже 50 В для безопасности, а цепь звонка на вашем телефоне, которая заставляет его звонить, когда вы звоните, составляет 50 В.Любое устройство или кабель, работающие при напряжении 50 В или ниже, скорее всего, не причинят вам вреда или не вызовут сильного поражения электрическим током.

Однако, если система установлена ​​неправильно, в ваших кабелях могут быть большие токи. Кроме того, некоторые телевизоры старого образца, такие как телевизоры с электронно-лучевой трубкой (ЭЛТ), имеют напряжение около 25 000 В. Еще одна проблема в том, что ваш телевизор, в отличие от другой бытовой техники в вашем доме, не заключен в металлический корпус. Часто единственным оголенным металлом является антенная вилка, которая может создавать нежелательное напряжение.К счастью, большинство современных телевизоров спроектированы более безопасно, чем старые модели, и не выдерживают слишком высоких напряжений.

Неправильная установка вашего устройства может вызвать высокое напряжение в коаксиальном кабеле, но это чаще встречается в очень старых установках. В наши дни большинство новых систем включают в себя УЗО и автоматические выключатели, которые отключают электропитание, когда что-то не так или небезопасно.

Как обезопасить себя от поражения электрическим током?

Хотя в большинстве случаев ток или напряжение в коаксиальных кабелях слишком малы, чтобы вы могли их заметить или почувствовать, вам все же следует соблюдать все необходимые меры безопасности при работе.Соединение коаксиальных кабелей может быть опасным, если вы сделаете что-то неправильно.

  • Начните с очевидного, выключив все телевизионное оборудование.
  • Вы также хотите отключить подачу электроэнергии.
  • Убедитесь, что вы используете резаки или ручной инструмент с надлежащей электроизоляцией.
  • Заземлите телевизионную систему в целях безопасности.
  • Наймите профессионала, если не уверены, что справитесь с этим самостоятельно или безопасно.
  • Если вы находитесь на лестнице, запрягите себя.
  • Не включайте антенну или спутниковую антенну на улице в сырую погоду.

Следуя нескольким дополнительным мерам безопасности, убедитесь, что вы можете соединить коаксиальные кабели так, как вам угодно, не подвергая себя ненужному риску.

RV Соединитель коаксиального кабеля для подключения кабельного телевидения

Что вы делаете, когда приходите с работы? Вы снимаете обувь и пальто, плюхаетесь на диван и начинаете смотреть любимый сериал или, может быть, вечерние новости? Если да, то вы не одиноки.Ах, телевизор. Это действительно отличное изобретение. Бесконечные часы развлечений, информации и возможностей подключения из одних рук, в то время как вы можете сесть на диван и расслабиться. Он объединяет людей и является идеальным видом семейных связей, в которых нуждаются все собрания. Однако многие думают, что, выходя из дома, вы не можете взять с собой телевизор. Но уйти в отпуск не обязательно значит оставить все позади. Даже если вы находитесь в своем доме на колесах, вы все равно можете смотреть свои любимые кабельные шоу и возможности подключения.Благодаря этому разъему для коаксиального кабеля от RecPro вы можете продолжать смотреть свои любимые шоу, отдыхая дома вдали от дома.

Этот одинарный кабельный соединитель подключается к кабельному телевизионному кабелю, при этом он достаточно прочный, чтобы с ним можно было путешествовать. Пластина диаметром 3,125 дюйма (диаметр выреза — 1 дюйм) профессионально изготовлена ​​в соответствии с отраслевыми стандартами и обладает потрясающей надежностью. Его стойкость к ультрафиолетовому излучению и ударопрочность, а также устойчивость к дорожным солям и кислотам гарантируют, что эта пластина выдержит суровые дорожные условия ваших приключений на колесах.Черный или белый цвет может сочетаться с любым внешним видом, но при этом не быть заметным или громоздким. Или, если вам действительно нужен другой цвет, его можно раскрасить. Вы можете покрасить его в любой цвет от неоново-оранжевого до серого, если только краска не попала на кабель. Благодаря простой установке эта пластина — именно то, что вам нужно для вашего дома на колесах. Подключите это, и вы можете плюхнуться и посмотреть свое шоу или новости даже во время отпуска.

Есть вопросы? Свяжитесь с нами или позвоните в нашу службу поддержки клиентов сегодня.

Подключение круглого коаксиального кабеля 3-1 / 8 «Sure Seal RP-SS-COAX-GSK

Коаксиальный кабель сбоку от вашего дома на колесах — важная часть отдыха во время отпуска. Именно через этот кабель вы можете смотреть телевизор, принося вам развлечения, информацию и проводя время с семьей. Но как насчет структурных компонентов этого кабельного соединения? Если у вас нет качественного уплотнения между крюком и стороной вашего дома на колесах, соединение может быть повреждено.Теперь вы можете пойти путем жидких герметиков и других грязных решений. Или вы можете использовать эти прокладки Sure Seal, которые обеспечат вам чистую и стабильную фиксацию, чтобы вы могли спокойно наслаждаться отдыхом.

Прокладки Sure Seal изготовлены из смеси смол и воска. Именно эта комбинация позволяет вам разместить его между крюком и стеной и скрутить их вместе, не попадая в герметик или не закручивая винт должным образом. Прокладка Sure Seal расширяется, создавая уплотнение между двумя поверхностями.Благодаря своей конструкции он не пропускает пары, влагу, пыль, звук и вибрацию, помогая этому уплотнению прослужить весь срок службы вашего дома на колесах. Прокладка имеет клейкую основу и имеет диаметр 3 1/8 дюйма. Прокладка остается сухой, чистой и доступной для прикосновения на протяжении всего срока службы, а уплотнение герметично и водонепроницаемо.

Кабель

Добавить комментарий

Ваш адрес email не будет опубликован.
