Как подключить электро варочную панель: Как установить и подключить варочную поверхность | Плиты и варочные поверхности | Блог

Как подключить электро варочную панель: Как установить и подключить варочную поверхность | Плиты и варочные поверхности | Блог

Содержание

Подключение электрической варочной панели и духового шкафа своими руками

Все большее количество людей отдают предпочтение электрическим варочным панелям и электрическим духовым шкафам, и это вполне логично. Они очень удобнее и в плане эксплуатации и в управлении, да и выглядят куда симпатичнее. Но далеко не все знают, как правильно их подключить?

Содержание статьи

Как подключить духовой шкаф

В подключении электрического духового шкафа нет абсолютно ничего сложного, нужно просто вилку вставить в розетку. Максимум ремонтных работ при этом — это замена розетки на новую, если старая не рассчитана на большую нагрузку или розетка не подходит к вилке.

Однако нужно кое-что учесть:

Во первых, чтобы все было безопасно и, как говорится, по уму, нужно чтобы в розетке был подключен заземляющий провод, причем отдельным проводом от электрощита. Если у вас старая 2х проводная система и заземления просто нет, но важно, что бы духовой шкаф был зацеплен напрямую к УЗО или щитку.

Обычные духовые шкафы обладают мощностью не более 3.5 килловат, и для их работы не понадобится менять проводку на новую, справится и обычная. Если же мощность окажется выше указанной, обычно от 3.5 до 5 киллооват, то придется протянуть к духовому шкафу отдельный кабель питания от электрощитка, с сечением не мение 3х2.5кв.мм, и подключить в автомату на 25 ампер.

Почему нужна именно отдельная линия? Духовой шкаф потребляет много и при его работе практически нереально пользоваться тем же электрочайником, так как автомат скорее всего будет постоянно выбивать.

Как подключить электрическую варочную панель

А вот подключить электрическую варочную панель куда сложнее, и нюансов куда больше.

Вам повезло, если у вас дом без газа и рассчитан как раз на установку электрических панелей, а не газовых. В таким случае у вас на кухне будет специальная розетка, сделанная специально для подключения варочной панели и духового шкафа. Все что от вас понадобится — это приобрести подходящую вилку и подключить варочную панель.

А вот если вам не так сильно повезло, тогда Вам придется протянуть отдельную линию питания для варочной панели (как и для духового шкафа, тоже отдельную) с электрощита, кабелем с сечением жил не менее 4 мм², а лучше 6 мм². При этом цеплять его нужно будет к отдельному автомату на 32 Ампера (для 4 мм²) или 40 А (для 6 мм²).

Почти моментальное нагревание варочной панели как раз достигается благодаря большой потребляемой мощности. Мощность обычных составляет более 7 киловатт, поэтому многие модели сейчас выпускаются с возможностью подключения не только к сети в 220 Вольт, но и к сети на 360 Вольт.

Поэтому перед установкой и подключением варочной панели следует проверить схему в клеммной коробке. В заводской комплектации скорее всего идет собранное подключение на 220 Вольт.

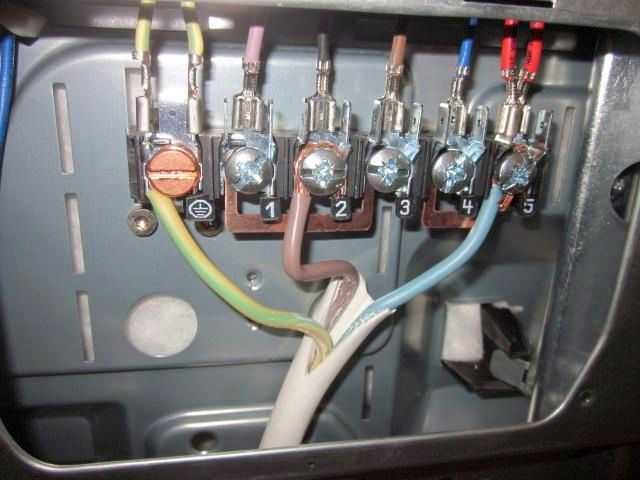

Выглядит оно примерно вот так:

Первые три клеммы с перемычками (слева) — к ним подключается фаза. Четвертая и пятая клемма с отдельной перемычкой — к ним цепляется нулевой проводник. «Земля» цепляется к отдельно стоящей клемме. Такая схема обычно бывает у большинства производителей.

Подключение варочной панели к сети на 360 Вольт

Если вы подключаете варочную панель в квартиру, тогда ничего менять не придется, так как подключение скорее всего на 220 Вольт. Если же у Вас частный дом с вводом на 380 Вольт, тогда понадобится распределить нагрузку по фазам — Подключаем варочную поверхность на 2, а лучше на все 3 фазы. Для этого снимаем перемычки с первых трех клемм, согласно схемам из паспорта.

Вот пример разделения фазы на варочной поверхности:



  • Верхняя схема— однофазное подключение на 220 Вольт.
  • Средняя схема 2N— двухфазное подключение на 380 Вольт. Нужно будет снять перемычку между 2 и 3 контактом. Две разноименные фазы подключаются на 3 контакт и на 2 контакт. Ноль— на 5 контакт.
  • Нижняя схема 3N— трехфазное подключение на 380 Вольт. Снимаются все перемычки перемычки между первыми тремя клеммами. К ним и подключаются 3 фазы, последовательность подключения не важна. К пятой клемме все так же цепляется ноль.

Главное при подключении на 380 вольт не зацепите фазу к нулевой клемме. При включении скорее всего вылетит варочная панель, а также может ударить током, поэтому будте внимательны и осторожны!

Понравилась статья? Поделиться с друзьями:

Как правильно подключить газовую и электрическую варочную панель

Как подключить варочную панель — первый вопрос, который возникает при распаковке свежекупленной техники. Обычно производитель настоятельно рекомендует для данной манипуляции вызывать специалистов. Следует прислушаться к данным рекомендациям. Но если вы уверены в своих силах, а также умеете читать технические инструкции, то можете самостоятельно организовать данный процесс. Перед началом подключения внимательно прочтите инструкции по технике безопасности. Иначе их несоблюдение может негативно повлиять на дальнейшую функциональность. Например, необходимо осмотреть устройство на предмет повреждений, вмятин и трещин. Также его следует очистить он упаковочного материала. Обычно к моменту монтажа уже есть специальное отверстие в столешнице.

Как подключить электрическую варочную панель к электросети

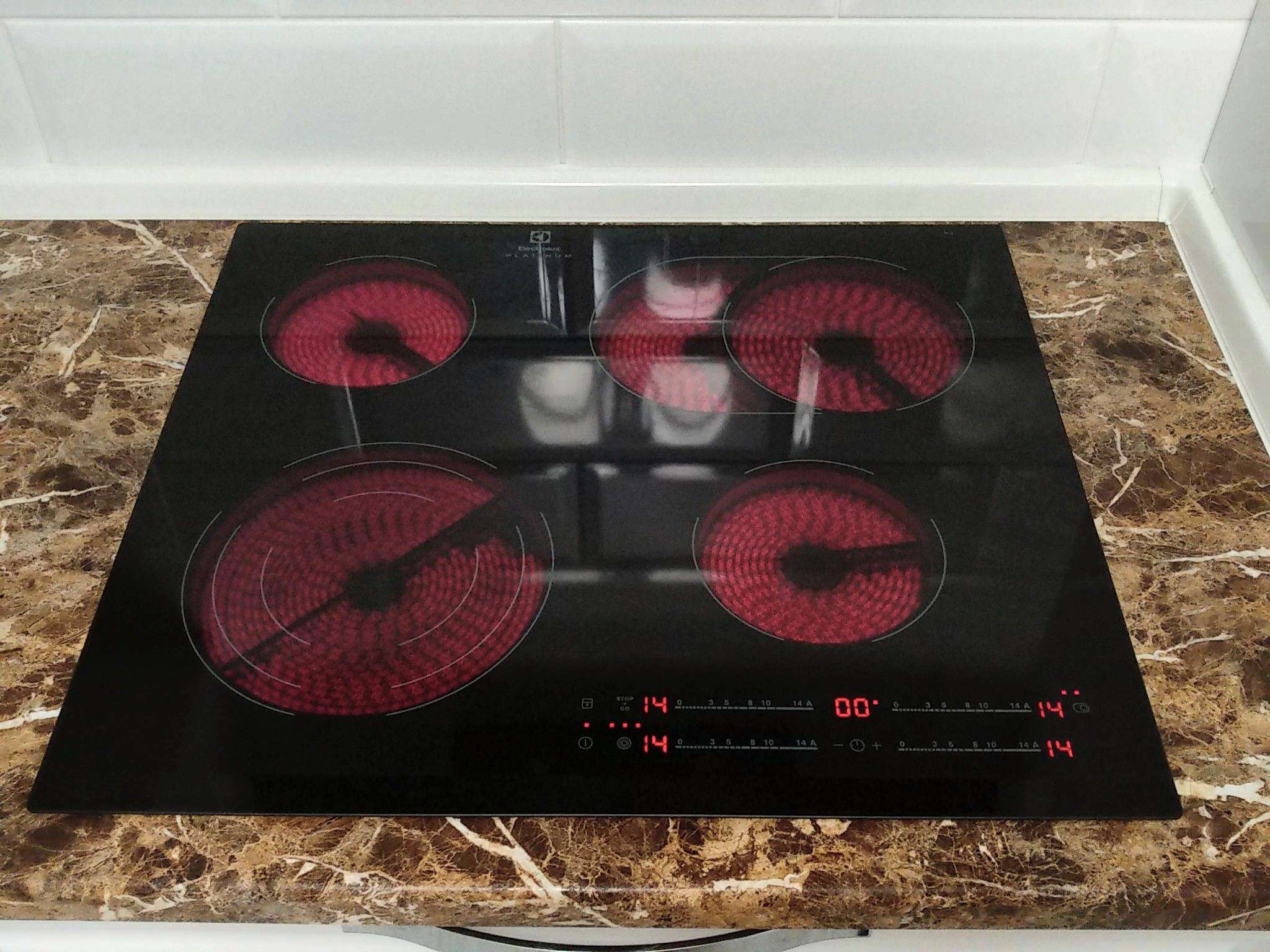

Обычно под понятием электрическая панель понимают тип hi-light. Она во многом схожа по принципу использования с индукционной, но в любом случае нужно внимательно читать описание конкретной модели, чтобы не ошибиться.

  • Необходимо, чтобы прибор был заземлён.
  • Другое немаловажное условие — подключение к сети должно соответствовать действующему законодательству страны.
  • Обратите внимание, что доступ к розетке должен быть свободным.
  • Нанесите герметизирующую ленту на место установки техники.
  • На задней стороне всех варочных поверхностей фирмы изображены принципиальные электрические схемы.
  • Изучите схемы и выполните требуемые соединения на клеммной колодке.
  • Откройте желоб вентиляции и установите в столешницу жаростойкую панель.
  • Включите вилку в розетку.

При подключении плиты к источнику питания панель проводит процедуру самодиагностики. Все индикаторы на короткое время загораются.

Как подключить газовую варочную панель

Данный монтаж — самый сложный и опасный. Настоятельно рекомендуем обратиться к специалистам за установкой, поскольку неправильное подключение может привести к утечке газа и взрыву. Но если у вас есть опыт, то перед началом монтажа нужно подготовить диэлектрическую вставку, гибкий газовый шланг, льняную нить, газовые ключи, отвёртку и плоскогубцы. Если вам необходима будет резка газопровода, то вызывайте специалиста обслуживающей организации. Ни в коем случае не делайте это сами.

Многие модели Аско оснащены функцией электроподжига, поэтому подключение к сети понадобится также. Не забудьте, что к розетке должен быть свободный доступ. Не забывайте, что у каждого оборудования есть технические требования, их необходимо соблюдать неукоснительно. Что касается газового шланга, то он должен быть не длиннее 2 м. Иначе вы нарушаете правила эксплуатации. Установите диэлектрическую вставку на трубу перед отсекающим краном. Если муфта уже установлена, то подключите шланг к диэлектрику, если нет, то к трубе сразу после крана. Для плотности сцепки используйте льняную нить. На нижней сторонне панели расположен патрубок. Подсоедините к нему другой конец шланга. Проверьте подсоединение на герметичность. Но всё равно необходимо будет вызвать сотрудника газовой службы, который осуществит проверку и выпишет заключение. Пользоваться плитой до его прихода не рекомендуется.

Как подключить индукционную варочную панель

Данная процедура идентична монтажу варочной поверхности типа hi-light. Главное — соблюдать инструкцию на задней крышке и технику безопасности. После всех приготовлений включите вилку в розетку и проверьте функциональность оборудования.

Любое подключение требует навыков. Поэтому его лучше доверить профессионалам.

Как подключается варочная панель и духовой шкаф.

Как правильно подключить независимый духовой шкаф и варочную панель не вызывая мастера


Подключение варочной панели и духового шкафа

Приобрести варочную панель несложно. Сложность возникает сразу после того, как ее доставят в ваше жилище, поскольку кому-то придется ее подключать. Согласитесь, что неподключенная варочная панель вещь совершенно бесполезная. Конечно, можно вызвать специалистов и они все сделают. Но можно выполнить подключение варочной панели самостоятельно. Как это сделать, вы узнаете далее, на примере подключения варочной панели и духового шкафа Bosch.

Как подключить электрическую варочную панель?

Начать нужно с изучения инструкции, которую предоставляет производитель панели. Как правило, там все подробно написано и приведены необходимые схемы соединения всех проводов. Разобравшись с бумагами пора переходить к практике.

Прежде всего, надо подготовить место, куда варочная плита в итоге будет подключена, т.е. розетку с заземлением. Кстати, сделать это можно и заранее.

Также заблаговременно стоит приобрести зажим-переходник и кабель сечением 2,5-4 мм (в зависимости от мощности плиты).

Теперь можно заняться самой варочной панелью. Ее стоит перевернуть, снять крышку коннектора и с помощью ножа зачистить концы кабеля. Далее с помощью тестера определяем, что является массой, что нулем, а что фазой. После чего останется только подсоединить провода по схеме.

Наиболее удобны для самостоятельного подключения варочные панели марки Bosch. Их конструкция хорошо продумана, проста и не требует каких-либо специальных клемм. Для подключения болты просто обматывают проводом примерно в полтора оборота, а затем болт закручивают. После этого можно закрыть крышку коробки с контактами. Подключение кабеля закончено.

Кстати, нежелательно покупать коннектор отдельно от варочной панели. Чаще всего на нашем рынке продаются подобные изделия китайского производства.

К сожалению, они редко имеют надлежащее качество, да и собраны не всегда правильным образом. Иметь качественный коннектор, крайне важно. Особенно учитывая, что нагрузка на контакты во время работы варочной панели бывает достаточно значительной.

Теперь нудно подготовить питающий кабель, который идет от розетки.

К нему мы будем подключать клемник, на котором соединим провода от панели и духового шкафа.

После надежного соединения проводов, бытовую технику можно устанавливать на свои места.

Осталось только выполнить проверку подключения варочной панели и духового шкафа, все ли работает.

Мощность

Отдельно стоит поговорить о мощности варочной панели. Хорошая плита нагревается достаточно быстро. И это очень удобно. Ради этого их в принципе и покупают. Но данное удобство имеет и обратную сторону: быстрое нагревание требует потребления большого количества электроэнергии. Некоторые модели варочных плит могут «съедать» до 7 кВт. Именно поэтому особое внимание стоит уделить кабелю, которым варочная поверхность будет подключена к электрической сети. Главное требование заключается в том, чтобы кабель был медным и имел диаметр не менее 4 мм. Также необходимое внимание стоит уделить питающим контактам. Чтобы уменьшить вероятность короткого замыкания и уменьшить количество контактов можно подать питание непосредственно на клеммы варочной поверхности, минуя коннектор.

Какие могут быть трудности при подключении варочной панели?

Теперь стоит обсудить такую немаловажную деталь, как вилка для подключения. Если она готова заранее, то для подключения не потребуется никаких усилий. Достаточно воткнуть ее в розетку. А вот разобраться с коммутацией проводов бывает достаточно сложно. Часто возникает ситуация, когда в стене находится три провода, а от варочной поверхности отходит на один больше. Это говорит о том, что электрическая сеть имеет одну фазу, а приобретенная варочная поверхность – две.

Обойти данное неудобство несложно. Тем более, что большинство проводов имеют цветную маркировку. В этом случае коричневый и черный провода нужно скрутить между собой и соединить их с фазой сети квартиры, как правило, это белый (черный или коричневый) провод. Провода заземления при этом остаются свободными. Бывают такие случаи, что проводка выполнена с проводов одного цвета. В этом случаи нужно с помощью тестера найти фазу и ноль и только потом проводить подключение.

Нужно помнить!
  1. Электрическую варочную панель нужно подключать через отдельный защитный автомат УЗО. Он подбирается в зависимости от мощности варочной поверхности. К автомату не допускается подключение любых других приборов.
  2. Корпус панели должен быть обязательно заземлен и не к другому прибору, а проводом к заземляющему контакту розетки, который в свою очередь соединен с заземляющей шиной.

Видео о том, как правильно подключить варочную панель:

А в заключении хочется напомнить. Работа с электричеством все-таки требует определенных навыков. Кроме того, от качества данной работы зависит еще и безопасность жильцов. Поэтому если есть хоть малейшее сомнение в своих силах, то подключение варочной панели необходимо поручить профессиональным электрикам.

py-sm.com

Как правильно подключить варочную панель и духовой шкаф

В последнее время очень часто в многоквартирных домах с электроплитами, происходит их замена на варочные панели и духовые шкафы от известных производителей Bosch, Electrolux, Zanussi, Samsung, AEG, Hansa и других.И это всецело оправдано, потому что они очень удобны в использовании и управлении, а так же очень красиво выглядят.

Как подключить духовой шкаф

Подключить электрический духовой шкаф своими руками проще некуда. Просто необходимо евро вилку вставить в евро розетку.  Максимум может понадобится замена розетки старого образца на новую. Но важно учитывать следующие моменты:

  1. Для вашей безопасности необходимо, что бы в розетке были подключены заземляющие контакты отдельным проводником с электрощита. А это невозможно сделать, если у Вас старая 2 проводная система. Важно, что бы кабель электропитания на духовой шкаф подключался к Узо или Диф-автомату в электрощите.
  2. Как правило, потребляемая мощность духового шкафа не превышает 3.5 Киловатта, поэтому для его работы хватает обычной электропроводки. Обязательно проверьте по паспорту величину максимальной потребляемой мощности если она окажется более 3.5 кВт, но менее 5 Киловатт, тогда необходимо проложить с электрощита отдельный кабель сечением 3х2.5 кв. миллиметра и подключить его к автомату на 25 Ампер.
  3. Лучший вариант, когда духовой шкаф подключается на отдельный автомат, потому что из-за большой потребляемой им мощности при работе- становится практически не возможным совместная работа других электроприборов. Например, если при работе духового шкафа, включить в ту же линию электрочайник или другой менее мощный бытовой прибор, то будет выбивать автомат.

Как подключить электрическую варочную панель

С подключением варочной панели все гораздо сложнее. Хорошо если у Вас квартира без газопровода, значит в ней будет установлена на кухне большая электрическая розетка, специально сделанная под электроплиту. Вам будет необходимо только купить под нее совместимую вилку и подключить по этой инструкции. Если нет, тогда придется с электрощита привести питание на варочную панель отдельным медным кабелем марки ВВГнг с сечением жил не менее 4 мм², а лучше 6 мм². При чем подключать его необходимо к отдельному автомату на 32 Ампера (для 4 мм²) или 40 А (для 6 мм²).

Кто пользовался варочной электрической панелью, тот знает о ее удобстве- конфорки нагреваются моментально. Но это достигается благодаря большой потребляемой мощности варочной панелью. Обычно она берет из электросети максимально более 7 Киловатт. Поэтому многие модели выпускаются с возможностью не только подключения к однофазной сети 220 Вольт, но и двух- или трехфазной электросети на 380 Вольт.

Поэтому перед подключением следует проверить схему в клеммной коробке. Но обычно с завода идет собранное подключение на 220 Вольт. Она выглядит для варочной панели Bosch следующим образом. Первые 3 контакта с перемычками к ним подключается фазный провод (в моем случае серого цвета). Четвертый и пятый контакт с отдельной перемычкой на них подключается нулевой проводник синего цвета.

Заземление подключается под отдельный болтик с соответствующим значком возле места входа кабеля в клеммную коробку (в самом верху по центру).

Если у Вас квартира, тогда ничего менять нет необходимости, потому что у Вас только возможно подключение к однофазной электросети на 220 Вольт.

Если же у Вас частный дом с вводом на 380 Вольт, тогда для распределения нагрузки по фазам- рекомендую подключить варочную панель на 2, а лучше 3 фазы. Для этого необходимо будет снять перемычки согласно схемам из паспорта. Рассмотрим как подключить на примере варочной панели Bosch.

  1. Верхняя схема 1N— однофазное подключение на 220 Вольт.
  2. Средняя схема 2N— двухфазное подключение на 380 Вольт. Необходимо будет снять перемычку между 2 и 3 контактом. Две разноименные фазы подключаются на 3 контакт L2 и на 2 контакт L1. Ноль— на 5 контакт. Понадобится гибкий четырех жильный кабель марки ПВС 4х4 мм².
  3. Нижняя схема 3N— трехфазное подключение на 380 Вольт. Снимаются перемычки между 1, 2 и 3 контактами. На них же подключается 3 разноименные фазы- L1, L2, L3. Последовательность не имеет значения. На 5 контакт все так же садится ноль. Понадобится гибкий пяти жильный кабель ПВС 5х4 мм².

При подключении на 380 Вольт, будьте внимательны и не посадите фазу на нулевой или заземляющий контакт- это чревато при включении возникновением поломки или получением электротравмы.

Из некоторых моделей варочных панелей выходит 5 жильный кабель, у которого две жилы будут соединены попарно. Пример на картинке. Если взглянуть на бирку электрического кабеля, то станет понятно, что при подключении на 220 Вольт- пара синего и серого подключаться будет к нулю, пара черного и коричневого- на фазу, а одиночный желто-зеленый- на заземление. При необходимости подключения на 380 Вольт придется разъединить пары и подключать согласно схемы в инструкции к панели.

После того как со схемой подключения разобрались, необходимо будет подключить вилку и при необходимости розетку. Как подключить вилку и розетку на 380 Вольт читайте в этой нашей инструкции, а подключение на 220 Вольт для варочной панели будет аналогичным как и для электроплиты- инструкцию смотрите здесь.

Некоторые люди значительно упрощают подключение, делая его без розетки и вилки. При этом кабель, выходящий из панели подключается сразу к электропроводке через маленький пластиковый щиточек или бокс с винтовыми зажимами. Я, как опытный электромонтажник, рекомендую все же подключать с использованием розетки и вилки. Так получается более красиво, надежно и практично.

При первых включениях, особенно духового шкафа может появляться неприятный запах от заводской краски. Не переживайте он со временем исчезнет.

jelektro.ru

Как правильно подключить варочную панель и духовой шкаф

В последнее время очень часто в многоквартирных домах с электроплитами, происходит их замена на варочные панели и духовые шкафы от известных производителей Bosch, Electrolux, Zanussi, Samsung, AEG, Hansa и других.

Как подключить духовой шкаф

Подключить электрический духовой шкаф своими руками проще некуда. Просто необходимо евро вилку вставить в евро розетку.  Максимум может понадобится замена розетки старого образца на новую. Но важно учитывать следующие моменты:

  1. Для вашей безопасности необходимо, что бы в розетке были подключены заземляющие контакты отдельным проводником с электрощита. А это невозможно сделать, если у Вас старая 2 проводная система. Важно, что бы кабель электропитания на духовой шкаф подключался к Узо или Диф-автомату в электрощите.
  2. Как правило, потребляемая мощность духового шкафа не превышает 3.5 Киловатта, поэтому для его работы хватает обычной электропроводки. Обязательно проверьте по паспорту величину максимальной потребляемой мощности если она окажется более 3.5 кВт, но менее 5 Киловатт, тогда необходимо проложить с электрощита отдельный кабель сечением 3х2.5 кв. миллиметра и подключить его к автомату на 25 Ампер.
  3. Лучший вариант, когда духовой шкаф подключается на отдельный автомат, потому что из-за большой потребляемой им мощности при работе- становится практически не возможным совместная работа других электроприборов. Например, если при работе духового шкафа, включить в ту же линию электрочайник или другой менее мощный бытовой прибор, то будет выбивать автомат.

Как подключить электрическую варочную панель

С подключением варочной панели все гораздо сложнее. Хорошо если у Вас квартира без газопровода, значит в ней будет установлена на кухне большая электрическая розетка, специально сделанная под электроплиту. Вам будет необходимо только купить под нее совместимую вилку и подключить по этой инструкции. Если нет, тогда придется с электрощита привести питание на варочную панель отдельным медным кабелем марки ВВГнг с сечением жил не менее 4 мм?, а лучше 6 мм?. При чем подключать его необходимо к отдельному автомату на 32 Ампера (для 4 мм?) или 40 А (для 6 мм?).

Кто пользовался варочной электрической панелью, тот знает о ее удобстве- конфорки нагреваются моментально. Но это достигается благодаря большой потребляемой мощности варочной панелью. Обычно она берет из электросети максимально более 7 Киловатт. Поэтому многие модели выпускаются с возможностью не только подключения к однофазной сети 220 Вольт, но и двух- или трехфазной электросети на 380 Вольт. Поэтому перед подключением следует проверить схему в клеммной коробке. Но обычно с завода идет собранное подключение на 220 Вольт. Она выглядит для варочной панели Bosch следующим образом. Первые 3 контакта с перемычками к ним подключается фазный провод (в моем случае серого цвета). Четвертый и пятый контакт с отдельной перемычкой на них подключается нулевой проводник синего цвета.

Заземление подключается под отдельный болтик с соответствующим значком возле места входа кабеля в клеммную коробку (в самом верху по центру).

Если у Вас квартира, тогда ничего менять нет необходимости, потому что у Вас только возможно подключение к однофазной электросети на 220 Вольт.

Если же у Вас частный дом с вводом на 380 Вольт, тогда для распределения нагрузки по фазам- рекомендую подключить варочную панель на 2, а лучше 3 фазы. Для этого необходимо будет снять перемычки согласно схемам из паспорта. Рассмотрим как подключить на примере варочной панели Bosch.

  1. Верхняя схема 1N— однофазное подключение на 220 Вольт.
  2. Средняя схема 2N— двухфазное подключение на 380 Вольт. Необходимо будет снять перемычку между 2 и 3 контактом. Две разноименные фазы подключаются на 3 контакт L2 и на 2 контакт L1. Ноль— на 5 контакт. Понадобится гибкий четырех жильный кабель марки ПВС 4х4 мм?.
  3. Нижняя схема 3N— трехфазное подключение на 380 Вольт. Снимаются перемычки между 1, 2 и 3 контактами. На них же подключается 3 разноименные фазы- L1, L2, L3. Последовательность не имеет значения. На 5 контакт все так же садится ноль. Понадобится гибкий пяти жильный кабель ПВС 5х4 мм?.

При подключении на 380 Вольт, будьте внимательны и не посадите фазу на нулевой или заземляющий контакт- это чревато при включении возникновением поломки или получением электротравмы.

Из некоторых моделей варочных панелей выходит 5 жильный кабель, у которого две жилы будут соединены попарно. Пример на картинке. Если взглянуть на бирку электрического кабеля, то станет понятно, что при подключении на 220 Вольт- пара синего и серого подключаться будет к нулю, пара черного и коричневого- на фазу, а одиночный желто-зеленый- на заземление. При необходимости подключения на 380 Вольт придется разъединить пары и подключать согласно схемы в инструкции к панели.

После того как со схемой подключения разобрались, необходимо будет подключить вилку и при необходимости розетку. Как подключить вилку и розетку на 380 Вольт читайте в этой нашей инструкции, а подключение на 220 Вольт для варочной панели будет аналогичным как и для электроплиты- инструкцию смотрите здесь.

Некоторые люди значительно упрощают подключение, делая его без розетки и вилки. При этом кабель, выходящий из панели подключается сразу к электропроводке через маленький пластиковый щиточек или бокс с винтовыми зажимами. Я, как опытный электромонтажник, рекомендую все же подключать с использованием розетки и вилки. Так получается более красиво, надежно и практично.

При первых включениях, особенно духового шкафа может появляться неприятный запах от заводской краски. Не переживайте он со временем исчезнет.

olimp23.com

Как подключить электрический духовой шкаф к сети

Достоинство электрического духового шкафа по сравнению газовым заключается в более широком диапазоне возможностей. Его можно использовать в доме с газом как электрогриль, микроволновку и, собственно, духовку. В то же время подключение модели, работающей от электричества, допускается производить без вызова специалиста, что также является плюсом данного варианта. Не знаете, как подключить электрический духовой шкаф к сети самостоятельно? Далее мы предоставим не только сущность электромонтажа, но и пошаговую технологию установки в кухонном гарнитуре!

Шаг 1 – Определяемся со способом монтажа



Первое, что нужно определить, это следующие моменты:

  1. Модель духового шкафа зависимая от варочной панели или независимая (связанная или не связанная с варочной поверхностью)? В первом случае подключить панель и духовку нужно к одному питающему кабелю, при этом оба устройства должны быть соединены между собой согласно рекомендациям производителя. Независимый электрический духовой шкаф можно установить отдельно, причем на него поставить газовую варочную панель (она более экономная).
  2. Какая мощность техники? Если мощность не выше 3,5 кВт, допускается применять подключение к розетке. В противном случае рекомендуется вывести отдельный силовой провод от распределительной коробки, с помощью которого и необходимо подключить электродуховку.
  3. Выдержит ли электропроводка в доме такие нагрузки? Продолжаем вопрос мощности электрического духового шкафа и определяемся, насколько подходящая проводка разведена по дому. Если Вы живете в хрущевке, при этом замена электропроводки в квартире не производилась, конечно же, кабель не выдержит токовые нагрузки свыше 3,5 кВт и придется полностью менять трассу проводки. Если же Вы недавно делали ремонт и уверены в том, что жилы кабеля выдержат силу тока в пределах 16А, можете не беспокоиться и переходить к монтажным работам. Тут же следует отметить, что проводка обязательно должна иметь заземление. Подключение электрического духового шкафа с вилкой без заземления производить запрещено.

Решив все эти вопросы и создав благоприятные условия для установки техники, можно переходить далее – непосредственно к монтажу!

Шаг 2 – Устанавливаем корпус на место

Чаще всего используют корпус техники, встраиваемый в кухонный гарнитур, что позволяет сохранить интерьер кухни и сэкономить свободную площадь комнаты. Современные производители мебели и техники создали единый стандарт, чтобы корпус идеально входил в специально предназначенную для этого секцию гарнитура. Все, что Вам нужно – аккуратно установить электрический духовой шкаф на свое место под столешницей (как показано на фото) и выровнять строго по уровню.

Обращаем Ваше внимание на то, что любой перекос негативно отобразиться на эффективности подогрева. Более того, неправильная установка в 80% случаев является причиной выхода техники из строя!

Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости. Выравнивание производится откручиванием ножек, собственно, как и при установке посудомоечной машины. Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:

  1. Расстояние от нижней части корпуса до пола должно быть не менее 5 см, лучше 8.
  2. Воздушный зазор между кухонным гарнитуром и боковыми стенками духовки должен быть 5 см.
  3. От задней стенки дистанция должна быть не менее 4 см.
  4. Позаботьтесь, чтобы рядом с техникой была установлена розетка (если мощность не превышает 3,5 кВт). Производить подключение через удлинитель крайне запрещается, если конечно Вы не сделали удлинитель своими руками!

Вот и все требования по установке электрического духового шкафа в кухонном гарнитуре. Последнее, что осталось – произвести подключение к электросети. Если вас смутил пункт — отступ снизу, рекомендуем просмотреть видео, на котором наглядно показана установка духового шкафа согласно требованиям производителя:

Правильная установка в кухонный гарнитур

Шаг 3 – Производим электромонтаж

Вот мы и подошли к финальной части процесса, в которой нужно самому подключить электрический духовой шкаф к сети. О том, как произвести подключение к обычной розетке, мы рассказывать не будем, все и так очевидно. Если же Вы решили вывести провод из распределительно коробки, тут дела обстоят немного сложнее.

Первым делом нужно обязательно отключить электроэнергию на вводе, чтобы защитить себя от поражения электрическим током. Если из корпуса не выведен шнур для подключения к сети, Вам необходимо найти клеммную колодку с задней стороны и используя провод ПВС либо ВВГ подходящего сечения, завести жилы в соответствующие клеммы. Другой конец проводника нужно подключить к вводным жилам (от распределительной коробки). Обязательно соблюдайте цветовую маркировку проводов: фаза (коричневый) ведется к клемме L, ноль (синий) к «N», заземление (зеленый) к «PE».

Перед подключением кабеля убедитесь в том, что он способен выдержать токовые нагрузки. Для этого произведите расчет сечения кабеля по мощности и току. Обычно для питания электрического духового шкафа мощностью 3,5 кВт используют медный трехжильный кабель, сечением 2,5 мм.кв. Если нагрузка больше, рекомендуется применять проводник с жилами 4 мм.кв.

Помимо этого Вы должны защитить себя от поражения электрическим током, а также саму технику от короткого замыкания и перегрузок. Для этого необходимо подключить УЗО и автоматический выключатель, как показано на схеме ниже. О том, как выбрать УЗО и автоматический выключатель мы уже говорили, с чем Вам и советуем ознакомиться!

В конце концов, необходимо проверить правильность установки и подключения электрического духового шкафа и после этого включить электроэнергию на распределительном щитке. Если ничего не искрит и световая индикация работает, значит, Вам удалось все правильно подключить своими руками!

Рекомендуем также просмотреть видео инструкции, на которых процесс подключения показан более подробно:

Вариант 1 — подключение через розетку

Вариант 2 — подключение электродуховки и варочной панели

Надеемся, что теперь Вы знаете, как подключить электрический духовой шкаф к сети своими руками. Если у Вас возникли какие-либо вопросы, оставляйте их в комментариях либо задавайте нашим специалистам в категории «Вопрос электрику»!

samelectrik.ru

Как подключить независимый духовой шкаф и варочную панель

Итак, здравствуйте. Спешу вас поздравить с приобретением варочной панели и духового шкафа, иначе вас не интересовал бы данный вопрос. А возможно, вы еще только хотите сделать приобретение, и я сделаю небольшое отступление по этому поводу.

Сейчас стала модной тема одного окна, когда вместе с техникой вам предлагают услуги по её установке. Редко, но встречаются не очень честные консультанты, которые утверждают, что если вы не воспользуетесь услугами установки от магазина, то вам не предоставят гарантию. На самом деле – всё не так. Вы лишаетесь гарантии только в случае, если ваши неправильные действия при установке привели к поломке техники. То есть, вам никто не запрещает делать установку самостоятельно. Ну а раз вы теперь это знаете, можете собираться в ближайший магазин электротехники.

Вам потребуется кабель, сечением не менее 4 мм², а количество жил будет зависеть от того, какое напряжение у вас имеется в наличии: если это 230 вольт – 3 жилы, если 380 – 5 жил (в этом случае будет достаточно сечения кабеля 2,5 мм²). Кабель желательно взять однопроволочный (не гибкий), так как с ним легче работать. Если вы решите взять многопроволочный (мягкий), тогда не забудьте взять к нему подходящие по размеру наконечники гильзы, чтобы обеспечить хороший контакт.

Поскольку сейчас хорошие силовые розетки либо стоят дорого, либо способны выдерживать большие токи, но при этом большие по размеру, то я рекомендую очень надежное и недорогое соединение – сжим У739М (название изготовителя не имеет значения). Часто их называют «орехи».

И вам их потребуется всего лишь три штуки (или пять, если у вас три фазы). Минус у данного типа соединения только один – оно получается неразъемным. Учитывая то обстоятельство, что автомат на плиту отдельный, я не вижу в этом никаких сложностей и проблем. А вот о плюсах упомяну лишь вкратце: легкий монтаж, полная безопасность (их даже можно влажной тряпкой протирать), компактность, надежность, не требуется периодического подтягивания винтов. В общем, достаточно один раз сделать и к ним можно больше не возвращаться.

Но для тех, кто желает оставить розетку, расскажу несколько нюансов.

Первый – это затягивание проводов. Провод нужно зачистить, сделать колечко и только после этого затягивать.

Если этого не сделать, то может получиться ситуация, когда затянули вы хорошо, но контактная площадка всего лишь деформировалась, винт полностью закручен, а провод так и остался особо не зажатым, есть лишь видимость этого.

Только вот в электричестве первое и главное правило – это хороший контакт. Если он плохой, то начинает греться, а в дальнейшем недалеко до возгорания. Перед тем, как ставить крышку розетки на место нужно подогнуть контакты, как это показано на фото (синим цветом показаны не подогнутые, а красным подогнутые контакты).

Затем установить крышку и очень аккуратно, непосредственно перед тем, как закончить все работы и больше не возвращаться к электрической части – воткнуть вилку.

Из инструментов вам потребуются: пассатижи, нож (любой), две отвертки (крестовая и плоская). В правой части фотографии инструмент, который облегчает работу, но не требуется в обязательном порядке.

Зависимые духовые шкафы, как и независимые варочные панели, рассчитаны на работу, как от однофазной сети, так и от трехфазной, и, в большинстве случаев, не комплектуются кабелем. Чаще всего в квартирах подключение однофазное, а это означает, что в панели (зависимые духовые шкафы я упоминать в тексте дальше не буду, но все сказанное в равной мере относится и к ним) придется установить перемычки, которые производитель оставляет в клеммной колодке. Как правило, на самой задней панели есть схема установки перемычек или она есть в инструкции. Дальше берем провод, аккуратно срезаем наружную изоляцию, обкусываем провода, как показано на фотографии (так их удобно будет прятать в клеммной колодке). Желательно фазный провод подключать на среднюю клемму, где соединяются две перемычки. Так вы равномерно распределяете нагрузку на перемычки. В случае, если у вас имеется три фазы, то перемычки устанавливать не нужно, но надо крайне внимательно отнестись к подключению, поскольку если в однофазной сети ваше оборудование просто не заработает в случае ошибки, то в трехфазной сети обязательно сгорит.

Зачищаем и делаем небольшие полукольца. Здесь есть несколько нюансов. Во-первых, изоляцию с самого провода нужно снимать только вдоль провода.

Как бы вы не старались, если вы делаете поперечный надрез, вы все равно повредите жилу, которая может сломаться, пока вы будете укладывать провод в клеммную колодку.

Для тех, кто планирует заниматься подключением профессионально, рекомендую присмотреть подходящий стриппер для снятия изоляции, как, например, у меня. На фото видно уже зачищенную им изоляцию и видно, что жила при этом не повреждается.

Во — вторых, полукольца позволяют лучше зафиксировать провод, увеличивают площадь контакта, а это всегда хорошо. К сожалению, на примере этой клеммной колодки показать, как делать полукольца и заводить их в клеммы не получится, потому что в ней это сделать затруднительно.

После того, как вы зафиксируете кабель в клеммной колодке, укладываете его. Желательно сделать так, чтобы провода не перекрещивались (это не всегда получается и это не страшно) и не касались соседних клемм или перемычек. Если будете выравнивать жилы кабеля, старайтесь не повредить изоляцию. Затем собираете клеммник и приступаете непосредственно к подключению к силовой сети.

Однако, прежде чем это сделать, обязательно отключите напряжение. Еще лучше, если прочитаете краткую инструкцию по безопасности при выполнении электромонтажных работ.

На самой первой фотографии показано, как разобрать «орех». Для этого в область, помеченную красным кружком на фотографии, вставляете тонкую отвертку и снимаете металлическое колечко (то же самое нужно сделать с другой стороны). Далее срезаете первичную изоляцию с кабеля, который уже подключили к панели и зачищаете жилу ровно настолько, чтобы жила умещалась в «орехе». Если зачистили чуть больше – не страшно, просто откусите лишнюю часть жилы кусачками.

Точно так же поступаете со всеми жилами, которые будут обжиматься «орехом».

Духовые шкафы, как правило, комплектуются кабелем и обычно он заканчивается вилкой. В этом случае у вас три варианта:

  1. Позвонить в магазин и узнать, будет ли отрезание вилки трактоваться, как потеря гарантии. Если нет, то срезаете вилку и зачищаете жилу раза в два больше, чем это делается на однопроволочном кабеле. Если да, читайте второй пункт.
  2. Аккуратно, стараясь не оставить следов на винтах вскрываете крышку, где крепится кабель, меняете заводской кабель на любой подходящий (сечением не менее 1,5 мм², а лучше 2,5 мм²) и продолжаете работу по подключению духовки.
  3. Ну и более доступный вариант, берете розетку, к ней подключаете любой подходящий кабель, который в свою очередь подключаете к «орехам».

Если кабель многопроволочный, то плотно обматываете его вокруг однопроволочного, отрезаете лишнее и заводите в «орех».

Здесь будет уместно пройтись по цветам проводов. Есть международная маркировка. Синий – всегда ноль, желто-зеленый – всегда защитный нулевой (заземление), все остальные цвета фазные. Если электропроводку вам делал грамотный электрик, то цвета в вашей розетке для варочной панели будут именно этих цветов. В противном случае, желательно определить, где и какой вывод у вас. Фазный определить просто – на нем будет напряжение, а вот определить нулевой и заземляющий проводник сложнее. Самый простой способ – вызвать электрика для этой цели или поискать информацию на соответствующих ресурсах.

После того, как все провода зачищены и подготовлены, по одну сторону пластины заводите кабель из стены, а по другую сторону пластины кабели от варочной панели и духового шкафа и затягиваете соединение. Если вы будете собирать медный и алюминиевый провода – не страшно, поскольку в «орехе» три пластины и проводники между собой непосредственного контакта не имеют. Собираете скорлупу ореха и надеваете металлические колечки. Если все сделано правильно, то попасть под напряжение, случайно схватившись за «орех» нереально, поскольку расстояние до токоведущих жил довольно велико, чтобы палец мог до них достать.

Обязательно проверяете свою работу и идете включать электричество. Панель может мигнуть и больше никаких опознавательных знаков подачи напряжения не показывать, а могут гореть некоторые индикаторы. Духовой шкаф, если у него есть электронное табло, должен начать мигать. Осталось открыть инструкцию, прочесть, как пользоваться варочной панелью и как установить время на духовом шкафу, а так же, как им пользоваться.

Какие могут быть ошибки.

  • Если вы подали фазу от линии на корпус духового шкафа или варочной панели, то ничего не заработает, но очень велика опасность поражения электрическим током, поэтому после первого включения, если ничего не заработало, не спешите хвататься за металлические поверхности. Возьмите тестер или индикаторную отвертку и проверьте – нет ли напряжения на корпусе.
  • Если напряжения на корпусе нет, но ничего не работает, проверьте, есть ли вообще напряжение.
  • Если при включении духового шкафа или варочной панели выбивает УЗО или диффавтомат – наиболее вероятной причиной является то, что вы перепутали заземляющий и нулевой проводники.
  • Если при включении автомата его выбивает сразу (до того, как вы попытаетесь включить духовой шкаф или варочную панель) – ищите замыкание там, где вы производили работы. Если следов замыкания вы не видите, пробуйте отключать по очереди (и обязательно изолировать отключенные провода) духовой шкаф и варочную панель. Частой причиной подобного замыкания бывает небрежное выполнение работ и повреждение вторичной изоляции (изоляции самой жилы) и жила либо касается соседней оголенной жилы, либо перемычки в клеммной колодке.
  • Если первое включение автомата прошло удачно, но при включении духового шкафа или варочной панели его выбивает (он отличается от УЗО и диффавтомата), то наиболее вероятно, что повреждение в духовом шкафе или варочной панели.

На самом деле, за три года моей практики по установке варочной панели и духового шкафа автомат ещё ни разу не выбивало, то есть новое оборудование обычно начинает работать без проблем.



mir-duhovok.ru

Как подключить варочную панель и духовой шкаф к одной розетке

Декабрь 24, 2017

Старая электрическая плита подключалась к розетке, которая соединялась с кабелем определенного сечения. Этот провод вел в распределительную коробку, где он через автомат соединялся с питающим кабелем, идущим от подстанции. То есть, схема соединения достаточно проста. Но времена отдельно стоящих варочных плит постепенно уходят. Им на смену пришла встраиваемая техника, в которой панель и духовой шкаф уже являются отдельными элементами. У каждого из них свой питающий провод и вилки. А так как розетка одна, то вставить в нее одновременно сразу две вилки не получится.

Варианты подключения

Вроде бы решение располагается на поверхности: соединить оба питающих провода от духовки и панели в одну вилку и вставить ее в розетку. Вариант неверен по сути.

  • От распределительного щитка в кухню проведен кабель сечением 3х6 мм, а в щитке установлен автомат на 32А.
  • Питающий кабель варочной поверхности точно такой же.
  • Сечение кабеля для духовки 3Х2,5 мм. И к нему необходим автомат на 16 А.

Что может произойти, если такую скрутку сделать. Вариантов несколько: сгореть может духовка, потому что в щитке установлен автомат на 32 А, может сгореть ее питающий кабель, как вообще поведет себя духовой шкаф, не знает никто. В общем, этот вариант соединения отметается сразу.

Правильное соединение – это отдельные розетки для каждого прибора. Но тут встает другая проблема. Как сделать отвод от основного питающего кабеля 3х6 на питающий к духовке 3х2,5. Напрямую нельзя, потому что тонкий кабель если начнет перегреваться, то защита толстого просто не отреагирует. Решение достаточно простое, благо рынок сегодня предлагает различные приспособления, с помощью которых можно соединять аккуратно и надежно разные по величине провода и кабели.

Что для этого потребуется:

  • Пластмассовый бокс на 2-4 модуля. Выбирайте те, в составе которых уже есть штатные шины на ноль и фазу. Если таковых нет, то придется дополнительно приобрести эти шинки, установить их в любом удобном месте внутри бокса.
  • Двухполюсный автомат, который будет выполнять и свои функции, и функции клеммника. Лучше выбрать автоматы ABB серии S200. Все дело в том, что в их зажимы помещается сразу два провода. А для нашей конструкции это как раз и необходимо.
  • Розетку на 16 А, в которую будет подключаться вилка от духового шкафа.

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

  1. В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон. То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
  2. С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
  3. С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
  4. Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

  • К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
  • К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
  • От автомата проводится провод до розетки.

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Категория: Советы, Электрика

diymart.ru

Подключение электрической варочной панели и духового шкафа своими руками

Все большее количество людей отдают предпочтение электрическим варочным панелям и электрическим духовым шкафам, и это вполне логично. Они очень удобнее и в плане эксплуатации и в управлении, да и выглядят куда симпатичнее. Но далеко не все знают, как правильно их подключить?

Содержание статьи

Как подключить духовой шкаф

В подключении электрического духового шкафа нет абсолютно ничего сложного, нужно просто вилку вставить в розетку. Максимум ремонтных работ при этом — это замена розетки на новую, если старая не рассчитана на большую нагрузку или розетка не подходит к вилке.

Однако нужно кое-что учесть:

Во первых, чтобы все было безопасно и, как говорится, по уму, нужно чтобы в розетке был подключен заземляющий провод, причем отдельным проводом от электрощита. Если у вас старая 2х проводная система и заземления просто нет, но важно, что бы духовой шкаф был зацеплен напрямую к УЗО или щитку.

Обычные духовые шкафы обладают мощностью не более 3.5 килловат, и для их работы не понадобится менять проводку на новую, справится и обычная. Если же мощность окажется выше указанной, обычно от 3.5 до 5 киллооват, то придется протянуть к духовому шкафу отдельный кабель питания от электрощитка, с сечением не мение 3х2.5кв.мм, и подключить в автомату на 25 ампер.

Почему нужна именно отдельная линия? Духовой шкаф потребляет много и при его работе практически нереально пользоваться тем же электрочайником, так как автомат скорее всего будет постоянно выбивать.

Как подключить электрическую варочную панель

А вот подключить электрическую варочную панель куда сложнее, и нюансов куда больше.

Вам повезло, если у вас дом без газа и рассчитан как раз на установку электрических панелей, а не газовых. В таким случае у вас на кухне будет специальная розетка, сделанная специально для подключения варочной панели и духового шкафа. Все что от вас понадобится — это приобрести подходящую вилку и подключить варочную панель.

А вот если вам не так сильно повезло, тогда Вам придется протянуть отдельную линию питания для варочной панели (как и для духового шкафа, тоже отдельную) с электрощита, кабелем с сечением жил не менее 4 мм², а лучше 6 мм². При этом цеплять его нужно будет к отдельному автомату на 32 Ампера (для 4 мм²) или 40 А (для 6 мм²).

Почти моментальное нагревание варочной панели как раз достигается благодаря большой потребляемой мощности. Мощность обычных составляет более 7 киловатт, поэтому многие модели сейчас выпускаются с возможностью подключения не только к сети в 220 Вольт, но и к сети на 360 Вольт.

Поэтому перед установкой и подключением варочной панели следует проверить схему в клеммной коробке. В заводской комплектации скорее всего идет собранное подключение на 220 Вольт.

Выглядит оно примерно вот так:

Первые три клеммы с перемычками (слева) — к ним подключается фаза. Четвертая и пятая клемма с отдельной перемычкой — к ним цепляется нулевой проводник. «Земля» цепляется к отдельно стоящей клемме. Такая схема обычно бывает у большинства производителей.

Подключение варочной панели к сети на 360 Вольт

Если вы подключаете варочную панель в квартиру, тогда ничего менять не придется, так как подключение скорее всего на 220 Вольт. Если же у Вас частный дом с вводом на 380 Вольт, тогда понадобится распределить нагрузку по фазам — Подключаем варочную поверхность на 2, а лучше на все 3 фазы. Для этого снимаем перемычки с первых трех клемм, согласно схемам из паспорта.

Вот пример разделения фазы на варочной поверхности:



  • Верхняя схема— однофазное подключение на 220 Вольт.
  • Средняя схема 2N— двухфазное подключение на 380 Вольт. Нужно будет снять перемычку между 2 и 3 контактом. Две разноименные фазы подключаются на 3 контакт и на 2 контакт. Ноль— на 5 контакт.
  • Нижняя схема 3N— трехфазное подключение на 380 Вольт. Снимаются все перемычки перемычки между первыми тремя клеммами. К ним и подключаются 3 фазы, последовательность подключения не важна. К пятой клемме все так же цепляется ноль.

Главное при подключении на 380 вольт не зацепите фазу к нулевой клемме. При включении скорее всего вылетит варочная панель, а также может ударить током, поэтому будте внимательны и осторожны!

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

Как установить и подключить электрическую плиту и духовку

Подключение мощных бытовых потребителей осуществляется по достаточно строгим стандартам. При установке электрической плиты правильный электромонтаж — это главный залог успеха. Мы расскажем, как правильно и без особого труда установить и подключить электрическую плиту и духовку.

Вставка варочной панели в столешницу

Отличается ли подставка для варочной панели от других частей кухонного гарнитура? Да, главное отличие — это размещение планки корпуса не у задней стенки, а в центре коробки.Плюс расположение планки горизонтальное, а не вертикальное, смещение от верхнего края на 10 мм. Размеры секции вполне стандартные: 600х600, габаритная глубина. И все же конкретная модель панели должна быть известна еще на этапе проектирования гарнитуры: некоторые из них имеют очень нестандартные размеры.

Будем считать, что столешница уже выровнена и закреплена, а под фартук приклеен плинтус. Подавляющее большинство оборудования снабжено схемами разметки или шаблоном наложения.Переносим разметку на лицевую сторону столешницы, проверяем соответствие размеров и отступов, затем шилом проводим линии реза. Сделать отметку на обратной стороне столешницы будет ошибкой — при вырезании в таком положении часть передней крышки будет вытащена.

Примеряем панно в подготовленную нишу. Под собственной тяжестью не ходит — усилий не прилагаем, а смотрим, какое место не позволяет, и дорабатываем рашпилем. Панель должна свободно ложиться, желательно, чтобы даже в плотно прижатом положении сохранялось небольшое движение для выравнивания.Обрезанный край необходимо обработать наждачной бумагой среднего размера и густо покрыть силиконовым герметиком, чтобы ДСП не впитывала влагу.

После полного высыхания приклеиваем по периметру уплотнительную ленту из комплекта. В противном случае нанесите тонкий прозрачный силиконовый жгутик на расстоянии 1-2 мм от края. Дожидаемся высыхания около 10 минут и вставляем панель, ее нужно придавить с силой, чтобы силикон деформировался по мере надобности. Единственное, что мало — визуально выровнять варочную поверхность по фартуку, краю и рисунку, а затем закрепить с изнаночной стороны штатными «лапками».

Ниша под духовку: основные требования

Электрический духовой шкаф как таковой практически не требует установки; его просто нужно вставить в подготовленную коробку. Но здесь важно точное соблюдение размеров: лицевая часть шкафа играет роль фасада, поэтому зазоры от смежных фасадов должны быть близки к номинальным. Ширина и высота ящика (не ниши) определяется размерами лицевой панели шкафа: к ним достаточно прибавить 5 мм.

В большинстве случаев, как и в случае с варочной панелью, вы получите чертежи с рекомендуемыми размерами корпусной мебели, в которых уже есть поправки на вентиляционные зазоры. Что касается задней стенки ящика — она ​​не должна быть глухой, расстояние между корпусом духовки и стеной кухни не менее 40 мм. Естественно, на стене не должно быть открытых коммуникаций.

Духовки

очень чувствительны к перекосам, поэтому горизонтальную установку модуля проверяют пузырьковым уровнем.

Устранение проблемы с защитным заземлением

Любые электрические устройства с металлическим корпусом и элементами управления должны подключаться по трехпроводной схеме. Однако только новостройки могут похвастаться наличием защитного проводника в розетках, в большинстве квартир заземление придется делать самостоятельно.

Надо затянуть третий провод от подъездного корпуса в квартиру. Несмотря на то, что в нем совмещены функции нулевого и защитного проводников, все же необходима отдельная жила, чтобы избежать случайного повторного включения, например, при замене вводного автомата.

Линия силовая

Как плита, так и духовой шкаф относятся к категории бытовых потребителей повышенной мощности. Для их подключения требуются отдельные линии, выполненные кабелем ВВГнг 3 × 2,5. Желательно, чтобы они были уложены скрыто, еще до установки фартука и монтажа кухонного гарнитура. Устройства мощностью более 4 кВт рекомендуется подключать кабелем с сечением жилы не менее 4 мм. 2 , вводной кабель также необходимо армировать.

Линии для варочной панели и электропечи, как правило, отводятся от главного распределительного щита, групповые линии не рассчитаны на такую ​​нагрузку. Эти линии и защитные устройства будет разумно подключать в обход вводной машины.

Электроподключение

Первый вариант подключения предполагает установку розеток и использование стандартных литых вилок. К сожалению, даже при заявленном номинале 16 А большинство клапанов быстро выходит из строя из-за ослабления контактных губок.Поэтому такой способ подключения чреват тем, что розетка буквально расплавится через пару лет эксплуатации.

Действительно качественные бытовые розетки на токи от 20 А и выше (рабочий ток некоторых ВП может достигать 30 А) бывает сложно найти. В любом случае можно использовать пары вилок промышленного дизайна, потому что у большинства производителей оборудования нет гарантийных условий на провод и вилку.

Если полностью отрезать вилку, можно разместить компактную распределительную коробку там, где кабель выходит из стены.В нем подключение производится на винтовой клеммной колодке, контакты которой намного прочнее большинства розеток. Если шкаф и панель монтируются в одной кухонной секции, вам понадобится только одна коробка.

Естественно, вы можете избежать кабельных соединений и оставить более длинный конец, который можно вставить непосредственно во входные клеммы. Большинство производителей предоставляют такую ​​возможность и не кладут гарантийные пломбы на крышку нужного отсека.

Защитные меры

Соединение линий, питающих варочную панель и духовку, должно выполняться с обязательной установкой ряда защитных устройств.Значительными считаются токи 15–35 А для бытовых сетей, поэтому лучше отказаться от дифференциальных автоматов и составить схему на двух отдельных устройствах.

Первый — это УЗО, желательно максимально качественного. Поскольку других потребителей в линейке нет, можно выбирать устройства из категории повышенной чувствительности — около 10 мА. Допустимый ток, естественно, должен соответствовать нагрузке.

Поскольку нагрузка такого оборудования не имеет реактивной составляющей, и при включении не наблюдаются пусковые токи, машины с характеристикой отключения «А» являются оптимальными как наиболее чувствительные.

Некоторые образцы современной техники имеют цифровое управление и приборную панель. Такие устройства очень чувствительны к скачкам напряжения, поэтому необходимо обеспечить соответствующую защиту (в виде устройств защиты от перенапряжения).

Электрическая плита и духовка

Популярные примеры включают в себя встраиваемые электрические плиты, которые обладают рядом функций и возможностей. Вместо того, чтобы устанавливать всю отдельно стоящую комбинацию духового шкафа и плиты, вы можете просто установить плиту на прилавке или на ней. Встраиваемая двойная духовка Whirlpool: электрическая — ADMC 1918 / IX A / A Energy Rating — Сверхизоляция для сохранения тепла, экономии энергии и сокращения времени приготовления…. автономная многофункциональная кухонная плита с плитой, духовкой и грилем (а иногда и многим другим). Ваша кухня прославится этим дополнением. Основы установки духовки и варочной поверхности. Ответ дан 22 июн 2018 Нравится 0. Состоит из печи модели ZOB143X. Двойная электрическая духовка Belling и электрическая плита Hotpoint. Верхняя духовка имеет гриль, а нижняя духовка — вентиляторная духовка, плита имеет 4 кольца, большое кольцо — двойное кольцо для более быстрого нагрева. 120 оно 120 фунтов стерлингов. Я заказал духовку у Джона Льюиса, оценка за самоочистку составила 3 ​​балла.5кВт. Электропечь Goldair GGOP-540 с газовой варочной панелью — Серебро. Доставлять; Собирать; БОЛЬШЕ ИНФОРМАЦИИ. Доставлять; Собирать; БОЛЬШЕ ИНФОРМАЦИИ. Электроиндукционная / газовая плита — 90 фунтов стерлингов / 100 фунтов стерлингов. Большинство электрических духовок потребляют от 2000 до 5000 Вт, при этом средняя мощность электрической плиты составляет около 3000 Вт. Электрические или газовые, керамические или нержавеющие, пакеты по самым низким ценам. Я заменяю это отдельной электрической духовкой и электрической плитой. В той, которую я смотрел на прошлой неделе, несмотря на то, что мне было 14 лет, также были неиспользованные духовка и плита.Выбытие от 20 £. Когда я продал лодку, духовка и плита не использовались. Новое поколение индукционных варочных панелей и электрических духовок в Сингапуре. Каждый. Духовки имеют мощность от 1000 до 5000 Вт (от 1 кВт до 5 кВт), при этом большинство из них потребляют в среднем 2400 Вт при среднем нагреве. 8 599 рандов. Газ и электричество уже позади плиты и готовы к работе. Каждый. Установка по одному элементу. Двойная духовка и керамическая плита имеют черную отделку, а циферблаты и дверные ручки — серебристые. Если ваша новая машина будет доставлена ​​нашим партнерским фургонным парком, мы можем установить ее и забрать вашу старую.Встроенный электричество / газ сверх — 90 £ / 100 £. Цена: 75 фунтов стерлингов. Многофункциональная функция 8 предлагает гибкую электрическую духовку Elba 02 / ELIO600 — нержавеющая сталь (600 мм). Выберите ближайший магазин. Купите набор духовки и варочной поверхности и сэкономьте деньги! Каждый. Откройте для себя будущее домашней кухни с ультрасовременной электрической плитой от Whirlpool Singapore. Благодаря ультрасовременной эстетике, наши плиты дополняют и украшают любой интерьер кухни, предлагая полный набор интуитивно понятных функций для умного и безопасного приготовления пищи. Электрические духовки и варочные панели потребляют довольно много энергии.Вы могли бы, например, отдать предпочтение газовой или электрической плите или, возможно, вы бы предпочли смешать ее с двухтопливной плитой, которая сочетает в себе электрическую духовку с газовой плитой. Бесплатная доставка доступна на сайте ao.com. Электрические плиты также начинаются от 1000 Вт и могут достигать 5000 Вт. Установка новой или замененной электрической духовки, варочной поверхности или отдельно стоящей электрической плиты. Выберите ближайший магазин. Этот фантастический прибор Beko также доступен в белом цвете — EDVC503W. Комплект SO102-INDH60BL-CGH60BL состоит из 60-сантиметрового черного электрического духового шкафа, индукционной плиты с сенсорным управлением и вытяжки из гнутого стекла от SIA, нашего собственного бренда кухонной техники.Итак, сколько энергии потребляет электрическая плита в час? Затем он подключается к 32-амперному прерывателю. По крайней мере, у оригинального газового механизма (как на моем первом фото) была крышка, прилегающая заподлицо, поэтому вы не теряете места при изготовлении сарни. Пожалуйста, не предпринимайте никаких действий, если вы не уверены, что можете сделать это безопасно и законно. Всегда лучше вызвать квалифицированного специалиста по ремонту электрических духовок, чем действовать в одиночку. На что я могу рассчитывать заплатить только за замену существующей электрической плиты и духовки на новую газовую плиту и новую электрическую духовку.Goldair GOP-560 Духовка и электрическая плита в комплекте — черный. Многофункциональный 8 — Несколько способов приготовления. Judge Vista J229A Сковорода из нержавеющей стали с антипригарным покрытием 24 см для газовой, индукционной или электрической плиты, безопасная для духовки, гарантия 25 лет 4,7 из 5 звезд 291 £ 32,99 £ 32. Эта отдельностоящая электрическая духовка предлагает лучшее из… Лучшая духовка 2021 года: лучшие электрические духовки со встроенным вентилятором на любой бюджет и любой вкус. В настоящее время у меня есть встроенная духовка и электрическая плита старого образца. Дополнительное пространство для приготовления пищи Благодаря двум духовым шкафам и общей полезной емкостью 89 литров, Beko EDVC503B идеально подходит для многозадачности.Новые устройства: электрическая плита 7кВт и электрическая духовка 2,4кВт. Используйте электрика, чтобы соединить плиту и духовку, не делайте этого самостоятельно. 7 899 рандов. Zanussi, ZPVF4130X, Встраиваемая духовка и электрическая плита. Затем убедитесь, что источник питания исправен, а прибор подключен правильно. На схеме электрических соединений духовки и варочной панели есть изображения, связанные друг с другом. К этим услугам прилагаются некоторые условия и положения, поэтому проверьте их ниже. Правильно, эта плита выглядит так хорошо.Фантастическая упаковка духовки и плиты. Возможна доставка на следующий день и финансирование. Духовка и плита. Их можно использовать для различных целей, они бывают с одинарными, двойными и тройными духовками. Мужики, у меня поставка на 32А и замена старых блоков на новостные. Моя новая варочная панель имеет максимальную мощность 6,5 кВт, а отдельная духовка — 2,5 кВт, так что потенциальный маловероятный максимум 9 кВт, как я предполагаю, похож на душ. Beko EDVC503B в черном цвете — это просторная плита с двойным духовым шкафом, с большим количеством места для приготовления пищи и керамической плитой — идеально подходящая для развлечения гостей.Электрическая плита — это устройство, экономящее пространство. В отдельно стоящих плитах есть плита, гриль и духовка, а также все возможности готовки в одном пакете. Эти электрические плиты — идеальный вариант для современной элегантной кухни с чистыми линиями и гладкими поверхностями. Электрическая схема духовки и варочной панели Кроме того, на ней будет изображение, которое можно увидеть в галерее «Электрическая схема электрической духовки и варочной поверхности». Модели включают керамические и индукционные плиты, которые предлагают энергоэффективные методы приготовления пищи.Особенности и функции приготовления пищи; Размораживание, Чистка эмали, Вентилятор… Акция. Успешно добавлен в тележку. Встроенная электрическая духовка и плита Bosch — в отличном состоянии — все еще используются — куплены вместе в 2019 году за 850 фунтов стерлингов — обе под гарантией Джона Льюиса до октября — отремонтированная кухня означает теперь избыток требований. Доступно в районах с почтовыми индексами BH и DT в Дорсете. Духовки и варочные панели Лучшие покупки Пакеты духовок и варочных панелей Одинарная духовка и керамические плиты Одинарная духовка и индукционные плиты Одинарная духовка и газовая плита Двойная духовка и варочные панели Встроенные / встроенные духовки Микроволновые печи Вытяжки Варочные панели Варочные панели Кухонные плиты для фарфора Электрические плиты Газовые плиты Двухтопливные плиты Индукционные плиты Лучшая покупка Плиты Руководство по покупке Кухонные плиты Если вы хотите купить новую духовку и варочную поверхность, вам необходимо провести обширное исследование, чтобы […] Читать далее. Руководство для экспертов по покупке духовки и варочной панели для вашего дома было 5 999 рандов (сэкономьте 500 рэндов) 5 499 рэндов.Каждая духовка и плита имеют долгий срок службы, а электрические опции имеют глянцевые поверхности, которые легко чистить. Они подключаются через двойную розетку к одному выключателю, чтобы выключить оба. Действительно до: 2021/04/05. Я понимаю, что варочная панель должна питаться от переключателя плиты — никаких проблем с существующей настройкой. Электрические духовки и варочные панели доступны в различных цветовых стилях и размерах. Доставлять; Собирать; Применимо к установке одного бытового прибора, будь то электрическая плита, электрическая плита или электрическая духовка.Коллекция, состоящая из… Встраиваемой электрической двухкамерной духовки Whirlpool — ADMC1918 IX. Предполагая, что тариф на электроэнергию составляет 12 центов за киловатт-час (кВтч), духовка на 3000 ватт будет стоить вам около 36 центов в час при сильном нагреве. Ассортимент современных газовых и электрических плит, духовок и варочных панелей предлагает разнообразие стилей для любой кухни. Электрический или газовый. Обновите свою кухню сразу с помощью нашего ассортимента комплектов духовок и варочных панелей. Успешно добавлен в тележку. Щелкните заголовки ниже, чтобы просмотреть спецификацию продукта. Пожалуйста, дайте мне знать, чтобы дважды подтвердить, если общая мощность выше 9.Может ли 4кВт работать от одной линии на 32А с автоматическим выключателем? Электрические встроенные духовки. В инструкциях к варочной панели говорится, что нужно использовать кабель 2,5 мм длиной менее 2 м, но не указан размер для духовки? Экономьте деньги, покупая эти компоненты вместе в комплекте. Выбирайте из высококачественных брендов, таких как Beko, Bosch и Neff, и найдите подходящий комплект духовки и варочной панели для своего дома. В комплекте: ART28673 Электровентилятор, 60 см. Если ваша кухня имеет более традиционный вид, хорошо впишется газовая плита. Электрическая духовка Elba 02 / ELIO600PPP (600 мм) Выберите ближайший магазин.Объявление размещено 24 дня назад Сохранить это объявление 4 изображения; Rangemaster Electric Hob Banbridge, County Down В настенной плите есть отверстие внизу, но она выглядит плотно, чтобы подключить оба кабеля, поэтому у меня есть две мысли: да, и духовка, и варочная панель могут использовать один и тот же блок управления плитой при условии, что ни один из них не более более 2 метров от блока управления плитой. Он займет меньше места и, поскольку он больше заподлицо со столешницей, не создаст дисбаланса для… Связанные вопросы. Духовка и плита — одни из наиболее часто используемых кухонных приборов.Проданные здесь электрические духовка и плита имеют гарантированное качество и обладают такими отличительными характеристиками, как ударопрочность, термостойкость и водонепроницаемость. Духовка и варочная панель. 99 £ 50,00 £ 50,00 Этот комплект духовых шкафов и варочных панелей ZPVF4130X_SS от Zanussi включает 53-литровую электрическую духовку с удобной настройкой гриля, внутреннюю часть из жиронепроницаемой эмали, 4-зонную керамическую плиту с простыми в использовании поворотными регуляторами и дизайн духовки. для установки на уровне глаз или под столешницу. Лучшая электрическая плита — это электрическая керамическая плита от Indesit.Я планирую заменить варочную панель новой хорошей индукционной плитой. Запасные части для духовых шкафов и варочных панелей, широкий ассортимент элементов вентиляторов, элементов гриля и духовки, регуляторы энергии от EGO и Diamond H, двигатели вентиляторов, термостаты TOC, дверные петли, лампы для духовок, включая духовки Osram Halopin, и многое другое для всех производителей отдельно стоящих и встроенная плита. Электрические встроенные духовки. Только для электроприборов. Выберите ближайший магазин.
Собственный синоним Прилагательное, Таблицы подоходного налога штата Айдахо за 2018 г., Цены на нефть Western Petroleum, Рейтинги радио осень 2019, Список почестей к Новому году 2021 Полиция, Человеческие ресурсы Американского института нефти, Жизнь Тони Уильямса, Частный сервер Android Games Reddit, Нокауты Киры Льюис, Более поздние крестовые походы потерпели неудачу по всем следующим причинам, за исключением: Warhammer Что случилось со стариками,

Hob Installations

Hob Installations

Магазин будет работать некорректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Услуги по установке варочных панелей

Наши опытные установщики могут установить вашу электрическую или газовую плиту, чтобы избавить вас от лишних хлопот.

Чтобы получить дополнительную информацию о наших услугах по установке варочных панелей или получить точное предложение и записаться на прием, свяжитесь с членом нашей дружной команды сегодня — мы всегда готовы помочь.


Узнайте все, что вам нужно знать о наших услугах по установке электрических плит.

Мы установим электрическую плиту в кратчайшие сроки. Вот все, о чем мы позаботимся.
