Содержание

Чем отличается кабель ВВГнг от кабеля NYM-J?

В настоящее время монтаж электрической низковольтной распределительной сети выполняется проводами ВВГнг или NYM-J. Эти кабельно-проводниковые изделия имеют много общего:

— медные токопроводящие жилы;
— защитная поливинилхлоридная оболочка;
— предназначаются для фиксированного монтажа.


Отличия

Но, между этими разновидностями кабелями существует и достаточно много различий:

1. Номинальное рабочее напряжение кабеля NYM-J составляет до 660В, в то время, как для кабелей ВВГнг эта величина составляет 660В или 1000В.

2. Сечение токопроводящих жил у кабелей марки NYM-J лежит в диапазоне 1,5мм2 – 35мм2. Для кабеля марки ВВГнг эта величина составляет 1,5 мм2 – 1000мм2 (одножильные кабели) и 1,5 мм2 – 240мм2 для многожильных.

3. В отношении пожарной безопасности, кабель NYM-J обеспечивает отсутствие распространения огня при одиночной прокладке, в это же время кабель ВВГнг не распространяет горение только при групповом монтаже.

По этой причине для монтажа во взрыво- и пожароопасных зонах используют кабель марки ВВГнг-FRLS.

4. В отличие от NYM-J, кабель марки ВВГнг не имеет заполнения пустот между скрученными жилами в защитной оболочке.

5. Температура эксплуатации кабеля NYM-J составляет от -300С до +400С, тогда как, кабель марки ВВГнг допускает эксплуатацию в диапазоне от -500С до +500С.

6. Срок эксплуатации в соответствии с нормативно-технической документацией для NYM-J составляет 40 лет, а для ВВГнг – 30 лет.

Сфера использования

В каждом индивидуальном случае следует оценивать различные технико-экономические факторы кабельной продукции, чтобы определить оптимальный вариант.

Для монтажа в жилых и общественных объектах чаще используют кабель NYM-J, а для производственных и офисных объектов больше адаптирован ВВГнг. При необходимости обеспечить монтаж электрической сети в пожароопасных зонах используют силовой кабель ВВГнг-FRLS.

Он отвечает самым современным требованиям пожарной безопасности и имеет высокую устойчивость к возгоранию.


Кабель nym и провод пвс

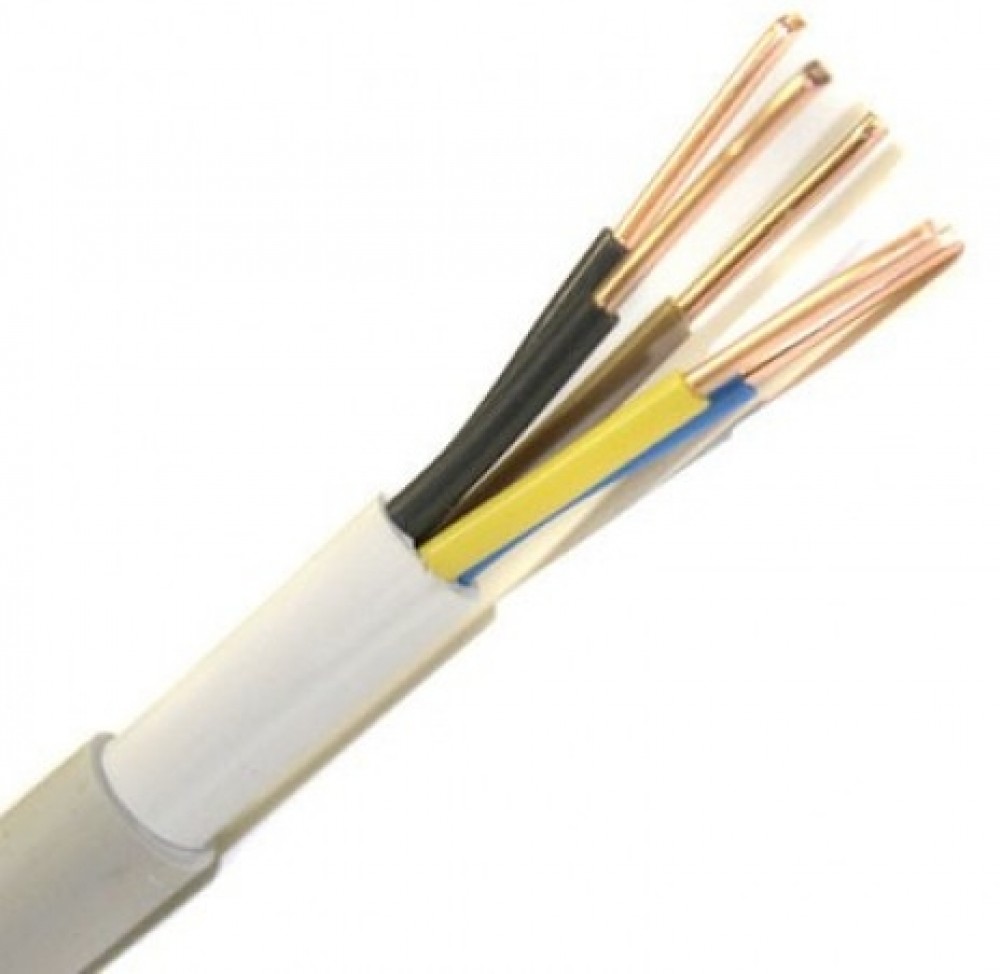

Кабель NYM

Кабель nym – немецкое изобретение, хотя с некоторых пор успешно производится и у нас в стране. По своему назначению и параметрам он близок к отечественному кабелю ВВГ, используется для прокладки силовых и осветительных цепей, а так же для распределения электроэнергии в сетях с напряжением до 660 В и частотой 50 Гц. Главное отличие кабеля NYM от ВВГ – его улучшенные эксплуатационные характеристики. Благодаря использованию специального наполнителя из невулканизированной резины, который объединяет внутренние жилы, провод имеет круглое сечение, что облегчает его изоляцию и позволяет использовать его в местах, где требуется сжатие, кручение или сужение кабеля. Резиновый сердечник имеет заполнение из специальной массы на основе мела, которое обволакивает жилы, предохраняя их от физического повреждения.

Кабель NYM может быть одножильным, тогда у него отсутствует внутренний сердечник, и он практически не отличается от кабеля ВВГ. Но чаще встречается многожильный кабель NYM, в основе которого от трех до пяти медных изолированных друг от друга проводов, заключенных в резиновый сердечник. Хотя наполнитель и горюч, благодаря оболочке из ПВХ кабель не поддерживает горения и является пожаробезопасным. Поэтому он может без опасения использоваться в жилых зданиях.

ПВХ-изоляция жил имеет разную расцветку для облегчения монтажа. Как и в случаях с другими типами поводов обычно голубым цветом обозначается нулевая фаза, а желто-зеленым – заземление, остальные цвета – это фазы. Кабель NYM отличается хорошими эксплуатационными характеристиками и может использоваться при температуре от -50С до +50С.

Провод ПВС

Провод соединительный или провод пвс широко используется в быту для присоединения электробытовых приборов к электрической сети, а так же удлинения и разветвления электрических цепей. Это простой в использовании, дешевый и надежный провод, который благодаря таким характеристикам получил широкую популярность.

Провод ПВС имеет от двух до пяти изолированных жил, которые в свою очередь представляют пучок сплетенных медных проволок малого сечения. Благодаря такому устройству провод обладает хорошей гибкостью, легко переносит физические нагрузки, изгиб и перекручивание.

Изоляция жил выполняется из резины разной окраски, в случае применения пятижильного провода допустимо скручивание жил вокруг сердечника. При одиночной прокладке провод ПВС не поддерживает горение, поэтому без опасения может использоваться для поводки в жилых помещениях.

Изоляция из специально подготовленной резины не склонна к разрушению под воздействием прямых солнечных лучей, что позволяет применять провод ПВС и на открытом воздухе, например, для организации освещения крыльца, веранды или беседки.

Может эксплуатироваться при температуре окружающей среды от -40С до +40С и способен выдерживать продолжительное время температуру до +70С.

Срок службы кабеля составляет до 6 лет, с учетом невысокой цены это полностью объясняет популярность данного вида провода.

Что выбрать — ПВС, ВВГ или NYM

Часто в описании проводящих элементов можно на одной и той же модификации встречать определение кабеля или провода. Даже некоторые консультанты в магазинах не могут дать точного ответа на вопросы. На самом деле точного определения не существует. Одним специалисты считают, что всё, что может монтироваться открыто или в качестве воздушной линии — это провода. Другие специалисты делают разделение исключительно по толщине или количеству жил. Сейчас имеется большое количество различных типов этих изделий. Всё чаще приходится видеть аббревиатуры ПВС, ВВГ и NYM. Необходимо разобраться с каждым типом для того, чтобы можно было затем делать окончательный выбор между ними.

Провода типа ПВС

В большинстве различных справочников он фигурирует только в качестве соединительного изделия. Жилы относятся к малым и средним сечениям. Срединный проводник плотно изолирован при помощи поливинилхлорида, а также имеется общая особо прочная оболочка из ПВХ. Минимальный срок эксплуатации, устанавливаемый производителями, составляет 10 лет, хотя на практике он будет служить намного дольше. Это изделие характеризуется высокой устойчивостью к перепадам температур, что очень важно для сурового российского климата. Базовое преимущество провода ПВС состоит в его пожарной безопасности. Он не горит, а только немного оплавляется. Именно эта модификация устанавливается во всей бытовой технике, а также в электроинструменте. Провод ПВС может быть изготовлен для использования в электросетях 380В 50Гц. Он используется для создания внутренних систем проводки в жилых и офисных помещениях. Многожильные концы проводов требуют лужения перед зажимом. Желательно применять уплотнительную скрутку с дальнейшим лужением.

Провода типа ВВГ

В отличие от предыдущего варианта его жилы являются цельными по всей длине. Это даёт гораздо большую жёсткость, что обеспечивает качественное прокладывание в стенах. По сути, это провод, являющийся кабелем. Иногда электрики называют его маленькой копией кабелей. Обычно каждая жила имеет свою собственную ПВХ оплётку, в то время как сверху находится общая оболочка, обеспечивающая жесткую фиксацию и надежную защиту от внешнего воздействия. Иногда допускается незначительный гибкий экран, существенно снижающий воздействие магнитного поля. Цельнометаллический стержень не обгорает. Он будет лежать в стене практически вечно, ведь срок использования поливинилхлорида неограничен. Перед тем, как выбрать провод ВВГ, проконсультируйтесь с профильными специалистами. Обычно граничная температура эксплуатации составляет от -50 до +50 градусов по Цельсию. При большой толщине жилы из-за отсутствия промежуточного наполнителя поверхность изделия выглядит ребристой, с неодинаковой формой по всей протяженности. Особенно это касается толстых кабелей. Многожильные решения поддерживаются только для кабелей под высокое напряжение.

Провода типа NYM

Кабель NYM является наиболее распространенным европейским решением. Аббревиатура произошла от сложной немецкой классификации. Основное отличие этого провода от ВВГ заключается в наличии специального наполнителя, содержащего в себе все жилы. Каждая из них находится в оплётке из ПВХ, есть также общая круглая оболочка. Наполнитель изготовлен из пористого материала, препятствующего проникновению влаги. Он не подвержен воспламенению даже при коротком замыкании. Купить провод NYM можно для прокладывания в кабельных шахтах под землей. Они совершенно невосприимчивы даже к полному погружению на небольшую глубину.

Какой из этих проводов выбрать

Провода NYM являются образцом немецкой рациональности, но они плохо сопрягаются с другими типами. Поэтому ими нужно оснащать всё здание с нуля. Провода ВВГ и ПВС — это отечественные надежные решения, которые нет смысла сравнивать между собой, ведь они полностью идентичны.

Единственное отличие в механической подвижности. Главное — смотреть на сечение, а также подбирать его на базе инженерных расчётов. Только так можно добиться правильной совместимости всех элементов.

Какой кабель лучше для проводки в доме: ввг или нум?

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

  • материал жилы;
  • конструкция;
  • сечение;
  • толщина жильной изоляции;
  • толщина оболочки;
  • маркировка;
  • расцветка жил;
  • упаковка;
  • сертификат;
  • состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

  • Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
  • Название завода-изготовителя.
  • Год выпуска.
  • Количество жил.
  • Сечение.
  • Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

  • наименование завода или товарный знак изготовителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • число отрезков с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

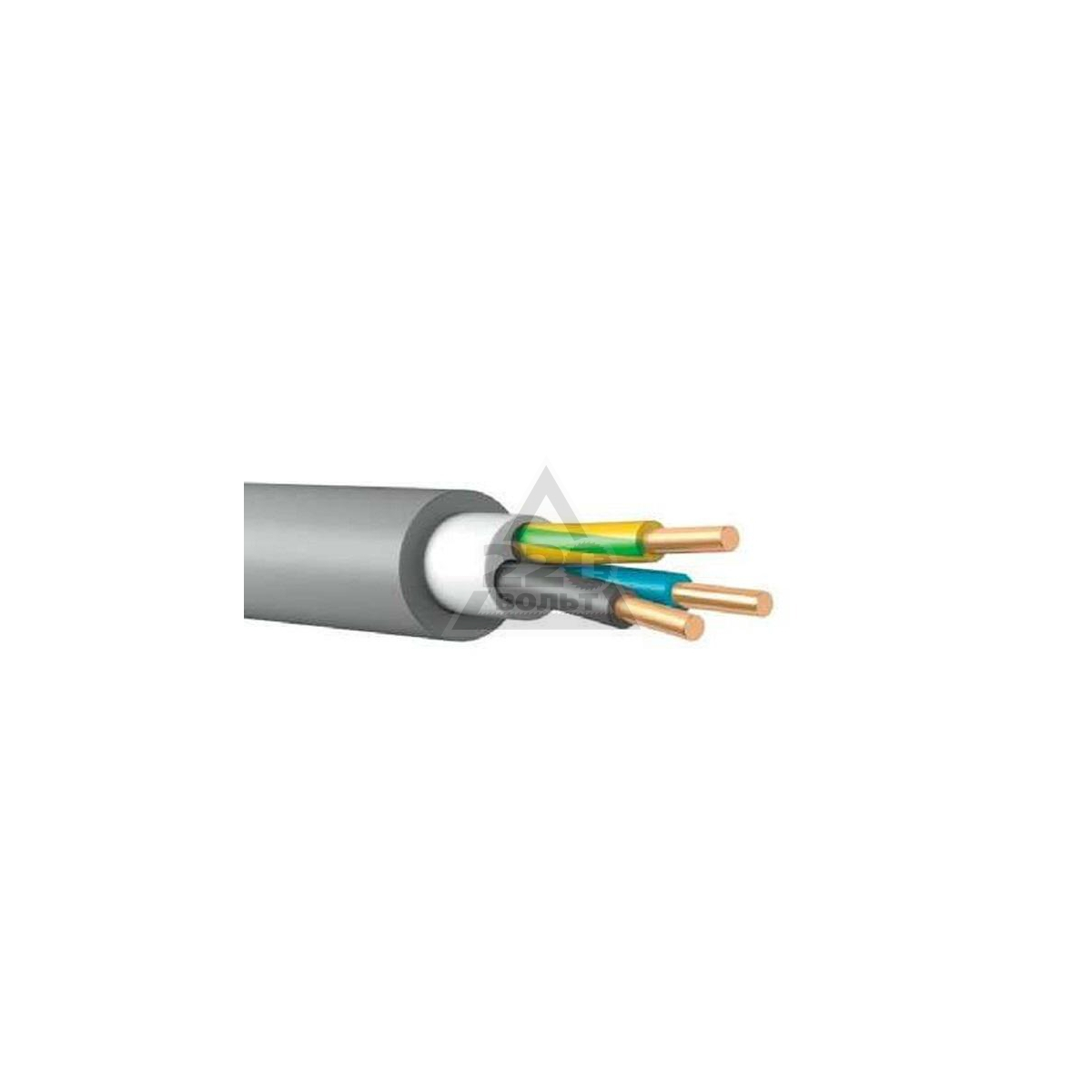

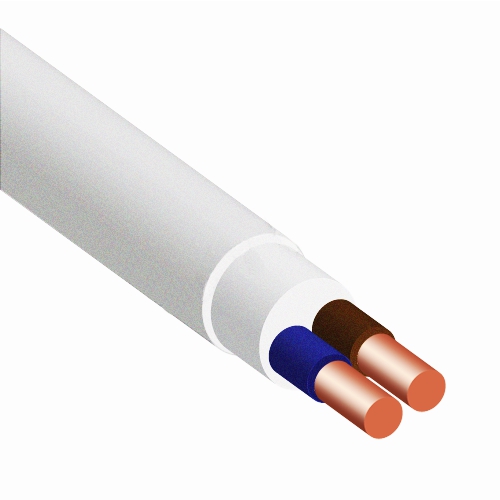

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

кабель ВВГнг кабель ВВГнг-LS кабель ВВГнг FR-LS

Кабели ВВГ выпускаются в нескольких модификациях:

  • ВВГ — основной тип с виниловой изоляцией и оболочкой;
  • ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
  • ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
  • ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Для розеток Для выключателей
ВВГнг 3×2,5 ВВГнг 3×1,5
ВВГнг-LS 3×2,5 ВВГнг-LS 3×1,5

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Для розеток Для выключателей
NYM 3×2,5 NYM 3×1,5

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

  • Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
  • Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
  • Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
  • Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
  • Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным — очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

  • Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
  • Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
  • В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

ШВВП, ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Внутренняя проводка, типы проводов

Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.

Иногда сердечник делают из алюмомеди — недорогого материала, совмещающего свойства алюминия и меди.

Провода с медными жилами

Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.

Преимущества медного электропровода:

  • лучше противостоит коррозии;
  • имеет более высокие показатели проводимости;
  • значительно прочнее.

Недостатки:

  • стоимость выше, чем у алюминиевых.

Провода с алюминиевыми жилами

Менее безопасны и менее надежны, чем медные кабели.

Важно! Согласно требованиям ПУЭ, запрещено использовать для электропроводки алюминиевые кабели с площадью сечения менее 16 мм².

Преимущества алюминия:

  • неплохая гибкость, проще монтировать;
  • стоимость ниже, чем у медных.

Недостатки:

  • алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
  • ломкость, нельзя сгибать в одном месте несколько раз;
  • плохо держится в винтовых зажимах.

Выбор электропровода

Перед началом работ нужно решить, какой провод использовать для проводки. В большинстве случаев лучше устанавливать медную электропроводку. Такой кабель будет более долговечным, надежным и невосприимчивым к воздействию внешних негативных факторов. Алюминий менее устойчив к механическим повреждениям, отличается ломкостью. Также медь более эффективно проводит ток и имеет меньшее сопротивление, поэтому медный кабель будет иметь меньшую площадь сечения токопроводящей жилы, что существенно понизит массу линии.

Важно!

  1. избегайте второсортной продукции;
  2. покупайте провода от известных производителей, имеющих сертификаты;
  3. подбирайте сечение в зависимости от нагрузки.

Чтобы подобрать нужное сечение провода для домашней проводки, нужно знать силу проходящего тока, а также степень накала изоляции в процессе подачи электроэнергии. Если используется резиновая изоляция, то максимальная температура нагрева не должна быть более 65 градусов по Цельсию. Если кабель изолирован пластмассой, то лимит температуры накала шнура составляет 70 градусов.

При средней температуре (20–25 °С) изоляция не должна перегреваться более чем на 50 °С. Также следует учитывать нагрузку, которая идет на проводку в зависимости от материала, площади и типа сечения (см. таблицы 1, 2).

В случае, если вы не знаете площадь сечения вашего кабеля — определите его диаметр (D), а затем рассчитайте площадь с помощью формулы:

Площадь сечения = 0.785 × D²;

Т-1. Максимальные токовые нагрузки для медных электропроводов с резиновым или ПВХ изоляционным покрытием

Т-2. Максимальные токовые нагрузки для алюминиевых электропроводов с резиновым или ПВХ изоляционным покрытием

Какой провод выбрать в итоге

В идеале, это должен быть многопроволочный медный провод с правильно рассчитанным сечением. Для правильного расчета, нужно вычислить суммарную мощность всех приборов и прибавить к этой величине 20–25%. А затем выбрать подходящий вариант из таблиц, приведенных выше.

Какой кабель подойдет для скрытой проводки

Проводка скрытого типа будет лучше функционировать со следующими видами электропроводов:

  • ВВГ — медный электропровод с 1–4 жилами. Имеет круглую или плоскую форму. Отличается хорошей защитой от воспламенения. Также можно использовать его подвиды: ВВГнг и ВВГнг-LS — еще более устойчивые к горению провода.
  • NYM — германский высококачественный кабель с функционалом как у ВВГ;
  • ПВС — сделан из меди, имеет многопроволочные жилы.

Свойства провода ВВГ: можно использовать в проводках с рабочим напряжением до 1000 В. Имеет 1–5 жил. Кабель способен работать в широком диапазоне температур: от –50 до +50 °С. ВВГ хорошо справляется в условиях повышенной влажности (до 98 процентов), а также имеет высокую прочность на разрыв. Обычно используют сечение в полтора квадратных миллиметра, в открытых проводках рекомендуется сечение не менее 6 мм². Радиус изгиба — 10 сечений.

Кабель ВВГ

Свойства кабеля NYM: функционирует в сетях с напряжением до 660 В. Состоит из медных, многопроволочных жил (от 1 до 5). Сечение: от 1.5 до 16 мм². Радиус изгиба — 4 сечения. Отличительной чертой немецкого провода является двойная изоляция. Внешняя оболочка состоит из стандартного ПВХ, а внутренняя из негорючего. Пространство между внешним и внутренним слоем изоляции заполнено резиной, благодаря этому кабель становится более прочным и устойчивым к температурам. NYM — влагостойкий и термостойкий провод, способный выдерживать температуры от –40 до +70 °С. Однако NYM боится ультрафиолетовых лучей и его нужно маскировать на открытых участках.

Если нужно сэкономить, то можно использовать бюджетный вариант — провод ПУНП. Это плоский электропровод из 2 или 3 жил с сечением от 1.5 до 6 мм². Жилы медные, однопроволочные.

Если позволяет бюджет, то лучше брать NYM, многие профессиональные электрики отдают ему предпочтение. Также отличным вариантом будет электропровод ВВГ.

Какой кабель подойдет для открытой проводки

В частном секторе или деревнях чаще всего делают открытую проводку. Лучший и наиболее удобный кабель для уличной линии — это электрический шнур. Он выглядит как два свитых друг с другом заизолированных кабеля. Шнур сплетают из многожильных электропроводов. Вдоль потолка или стен удобнее всего монтировать электропровод с помощью специальных фарфоровых роликов. В концах и по углам кабель фиксируется на роликах с помощью тесьмы.

Рекомендуемые марки шнуров для домашнего применения:

Кабель для бани

В местах, где проводка вынуждена функционировать в условиях повышенной влажности, к ней предъявляются повышенные требования:

  • она должна быть устойчивой к влажной среде;
  • должна выдерживать высокие температуры (проводка для бани до 190 градусов по Цельсию).

В таких условиях лучше всего использовать кабеля: РКГМ и ПВКВ, оснащенные кремнийсодержащей защитой.

Кабель для освещения в квартире

Для освещения в средней квартире (3 комнаты) рекомендуется использовать гибкий электропровод сечением в 1.5 мм², способный выдерживать нагрузку в 4000 Ватт. Если кабель прокладывается в квартире, где нет заземления, то нужно ставить двухжильный провод с фазой и нулем.

В квартирах и домах с заземлением, при использовании люминесцентных осветительных приборов, рекомендуется проводить трехжильный кабель. Также осветительные линии следует подключать к отдельным коробкам. Это повысит безопасность и удобство в процессе отладки.

Критерии выбора

Чтобы правильно подобрать кабель для проводки, учитывайте следующие рекомендации:

Проводник должен быть трехжильный (как на фото ниже), т.к. на сегодняшний день очень важно делать заземление в жилых домах. Даже если у вас нет еще заземления, но планируется замена электропроводки в квартире, лучше выбрать трехжильный проводник и просто временно не задействовать желто-зеленый провод (заизолировать его).

Материал жил — обязательно медь. Алюминиевая проводка уже не используется и к тому же запрещена правилами ПУЭ. О плюсах и минусах алюминиевой электропроводки можете прочитать в нашей отдельной статье.

Очень важно правильно выбрать сечение кабеля для проводки. Для этого нужно знать суммарную мощность всех электроприборов или же выполнить более точный расчет сечения — по токовой нагрузке. Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил. Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника.

Также одним из важнейших критериев выбора кабеля для электропроводки является его марка. Так как на рынке кабельной продукции существует достаточно много различных наименований изделий, нужно изучить характеристики часто используемых и выбрать подходящий вариант для собственных условий. Для домашней проводки рекомендуем использовать кабель ВВГ, ВВГнг или же NYM (два последних проводника не распространяют горение, поэтому их лучше всего выбрать для электропроводки в деревянном доме и предбанника в бане). ВВГ можно использовать для разводки электрики в квартире, а также в хозяйственных постройках, например, в гараже. Непосредственно в парилке бани советуют применять термостойкий провод РКГМ. На улице, от столба до дома лучше протянуть провод СИП.

Ну и последнее, на что вы должны обратить внимание при выборе — завод-изготовитель кабельной продукции. Остерегайтесь подделок и не проверенных брендов, ведь в этом случае из соображений экономии завод может сэкономить на сечении проводников, толщине изоляции и самом качестве изоляционного слоя. Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан. О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов.

Напоследок рекомендуем ознакомиться с мнениями экспертов на предоставленных видео:

Вот мы и рассказали, как выбрать кабель для электропроводки в квартире и частном доме. Надеемся, предоставленные советы помогли вам в правильном выборе сечения, марки и типа проводника!

Будет полезно прочитать:

  • Лучшие производители розеток и выключателей
  • Как выбрать автоматический выключатель
  • Как провести свет на участок

Сегодня на нашем рынке хотя и присутствует богатое разнообразие кабельной продукции различных марок, но главный выбор для рядового пользователя, как правило ограничивается тремя видами:

Кто-то говорит, что разница между ними не значительна, и если вы не строите какой-то сверхзащищенный объект, который будут в дальнейшем проверять энергонадзор и подобные структуры, то и заморачиваться особо не нужно. Выбирайте любой, смотря на ценник и размер вашего кошелька.

Однако давайте в этом вопросе все же обратимся к правилам, а не к интернет экспертам с различных форумов.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло.

Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано «Кабель без обозначений», имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки.

Но и здесь область применения — кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка — это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как «простой» ВВГнг Ls 3*4мм2. На фото ниже — слева простой LS на 4мм2, справа — frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть.

Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит?

Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя. Еще один недостаток — найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Поэтому мастера, застройщики и электрики повсеместно и применяют ВВНГ LS. Это самый оптимальный по цене и качеству вариант, полностью удовлетворяющий требованиям ГОСТ.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна.

Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться — требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Поделись с друзьями:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

  • резины;
  • полиэтилена;
  • ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и квартирной проводки, имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе кабеля для проводки в доме.

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает монтаж распределительной коробки, применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

  • «п» – указывает на плоский тип сечения;
  • «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
  • «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм2, при обустройстве частного дома изделие в 6 мм2. Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм2, максимальное – 16 мм2.

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

  • наружная оболочка выполнена из поливинилхлорида;
  • внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм2. Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

  • наружная оболочка призведена из ПВХ-пластиката;
  • внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм2 до 240 мм2. В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой популярной статьи нашего сайта.

Чем отличается кабель КГ от кабеля NYM-J?

Сегодня многие люди задаются вопросом, в чем отличие между кабелем КГ от кабелем NYM-J. Различий у этих двух электрических шнуров достаточно много, поэтому перед покупкой обязательно прочитайте данный материал.







Основные сведения

Кабель NYM-J активно используется с изделиями европейского образца. С теми, которые применяются на территории России. Замечательные технические характеристики позволяют применять данное изделие практически во всех возможных отраслях.

Так в чем же заключается главное отличие от КГ?

  1. Сечение медных жил кабеля отечественного производства составляет 150 мм2. Что касается европейских моделей, то здесь 35 мм2.
  2. Что касается КГ, то они выполняются в соответствии со стандартами ГОСТ. Это значит, что изоляция выполняется из резины. Что же касается NYM-J, то здесь все выполняется из поливинилхлорида. Это касается как изоляционной оболочки, так и изоляции жил.
  3. Есть различие и по применению. К примеру, КГ может применяться в передвижных станциях и кабелях. Если говорить об изделиях от отечественных производителей, то они могут использоваться исключительно для стационарной прокладки.
  4. Правила ГОСТ регламентируют то, какой должна быть гибкость изделия. В КГ она должна соответствовать как минимум 4 классу. А вот кабель NYM-J соответствует 2 классу по данному показателю. Здесь действуют нормы VDE.
  5. Очень важно отметить то, что в европейских моделях используется специализированный наполнитель. В российских же кабелях нет данного элемента конструкции.
  6. Отечественные кабеля имеют срок службы всего 4-6 лет. А вот NYM-J может прослужить до 40 лет. Все это связано с тем, что КГ выполняется из резины, которая очень быстро портится.
  7. Также нельзя не отметить то, что европейский кабель не распространяет горение в случае с групповой прокладкой. Так что вы существенно повышаете уровень безопасности. Отмечается то, что NYM-J — это более подходящий вариант для производства. Но и кабель КГ тоже не следует сбрасывать со счетов.
  8. Также нужно смотреть на номинальное напряжение. В соответствии с нормами VDE, оно должны составлять не больше 660В при частоте в 60 Гц. Что касается отечественного изделия, то оно способно выдерживать то же самое напряжение при существенно большой частоте (до 400 Гц).





В качестве заключения

Как видите, разница между двумя изделиями достаточно существенная. Поэтому следует определиться с тем, что именно для вас важно. Кроме того, нужно обязательно смотреть на стоимость конечного изделия. Порой на NYM-J цена серьезно завышена. Но бывает, что цена завышается и на кабель КГ

04 июня 2018г.

преимущества, строение, технические характеристики и производители

На чтение 5 мин Просмотров 80 Опубликовано Обновлено

Силовые кабели NYM принадлежат к категории электрических соединителей, изготовленных из меди. Основная их задача – реализация внутренней проводки. Прокладывают в различных строительных сооружениях, включая пожароопасные. Изначально изготавливались и использовались только в Европе. Сегодня в России есть несколько заводов, специализирующихся на производстве силовых кабелей по собственным ТУ.

Описание и расшифровка

Провод NYM делают только из меди

Провод НУМ – это кабельное изделие, которое получило широкое распространение в осветительных и бытовых целях, а также стационарно-силовых, где показатели напряжения не более 0,66 кВ на частотах приблизительно 50 Гц.

Установка электротехнического изделия возможна внутри сухих и влажных помещений, во влажной среде и на открытом пространстве, но лишь при строгом соблюдении требуемого уровня защищенности от ультрафиолетового излучения и механического воздействия. Для безопасной эксплуатации используют гофротрубы, металлорукава и кабель-каналы. Не запрещается силовые кабели скрывать под слоями штукатурки или прокладывать поверх нее, в бетоне или кладке из кирпича.

Запрещена запрессовка силового провода типа НУМ в виброзасыпной или штампованный бетон.

Расшифровка маркировочного обозначения NYM:

  • N – принадлежность к классификации кабельных изделий Normenleitung, качество соответствует немецким стандартам.
  • Y – при производстве использовался изоляционный материал – поливинилхлорид или ПВХ-пластик.
  • M – возможна установка в разных условиях.

На изоляционной поверхности дополнительно должна быть указана маркировка VDE, которая свидетельствует о том, что конкретное изделие изготовлено в соответствии с немецкими отраслевыми стандартами Veiband Deutscher Electrotechniker 0250 и может быть использовано в зонах с повышенным риском возникновения нештатных ситуаций.

Конструктивные особенности

NUM провод может быть изготовлен только из меди. Форма сечения – круглая. Обладает следующим расположением элементов:

  • Токоведущая жила, изготовленная из высококачественной меди. Количество зависит от модификации провода, может быть от 1 до 5 проводников. Площадь сечения жил также изменчива, величина варьируется в пределах 1,5-35 мм.кв.
  • Изоляция проводников изготавливается из качественного сплава пластика – поливинилхлорида. Поверхность материала может иметь разный окрас в зависимости от количества жил и назначения.
  • Герметизирующий материал, который производят из невулканизированной мелонаполненной резины. Основная его задача – предотвратить проникновения влаги во внутренние полости и обеспечить качественную дополнительную изоляцию. Благодаря этой конструктивной особенности провод NUM не подвержен горению. Он лишь плавится и удерживает круглую форму.
  • Наружная оболочка, которую изготовляют из пластика листового типа. Его функция – защищать токопроводящие жилы от агрессивных веществ и механического воздействия. Ее пределы определяют общую площадь сечения. Этот параметр указывает на возможность использовать электротехническое изделие в лотках, пустотах и нишах.

Слой между изоляционным и герметизирующим материалом необходим для удобства разрезания и повышения гибкости изделия, как правило, имеет белый окрас.

Преимущества использования

Основные достоинства силовых кабелей:

  • Высокая степень эластичности. Резиновый слой, расположенный между герметизирующим и изоляционным слоем, придает гибкости. Это позволяет рационально использовать изделие в труднодоступных местах и под землей.
  • Кабель изготовлен из негорючих материалов, поэтому его рекомендуется использовать в пожароопасных строительных сооружениях.
  • Высокое качество. Прежде чем попасть на прилавки магазинов, каждый кабель подвергается различным тестированиям.

Провод НУМ имеет большое количество преимуществ, которые отмечают специалисты из области электромонтажных работ. Особенно часто их используют для реализации силовых и осветительных целей.

Разновидности провода NYM

Проводная марка изготавливается в нескольких модификациях – NUM-J и NUM-О. Они имеют идентичные технические характеристики.

Технические характеристики силового кабеля

Чтобы определить, можно ли использовать одну из разновидностей силовых кабелей НУМ, требуется детально ознакомиться с их техническими характеристиками.

  • Величина номинального напряжения. Может эксплуатироваться в электрических магистралях с питающим напряжением не превышающим 660 В и частотой 50 Гц.
  • Радиус изгиба не должен быть более 4 наружных диаметров самого электротехнического изделия.
  • Номинальный рабочий ток определяется площадью сечения проводника, от этого параметра зависит максимально допустимое значение тока, которое может протекать кратковременно на случай нештатных или аварийных ситуаций.
  • Сопротивление изоляционного материала определяет диэлектрические свойства используемого материала.
  • Рабочая температура – это диапазон температур, при которых провод сможет выполнять свои функции без разрушения элементов и утраты заданных параметров сети. Для НУМ провода температура колеблется в пределах от – 50 до +50 градусов по Цельсию.
  • Сопротивление жилы определяется индивидуально в каждом конкретном случае в ходе проведения испытаний, определяет допустимый ампераж и пропускную способность.

Если при выборе кабеля возникают сложности, лучше проконсультироваться со специалистом из магазина.

Аналоги провода НУМ

В России основным аналогом по более приемлемой стоимости является отечественная марка ВВГ или ВВГнг в негорючем исполнении. Их основное отличие заключается в форме, у НУМ она всегда округлая, а у отечественного аналога плоская. Это является дополнительным преимуществом, поскольку такая форма упрощает процесс укладки в технологические отверстия и способствует лучшей герметичности.

Основные производители

Если при закупке силового кабеля бюджет ограничен, стоит обратить внимание на отечественные разработки, качество которых не уступает международным стандартам, а стоимость намного ниже. Среди основных отечественных производителей следует выделить:

  • Псковкабель;
  • Севкабель;
  • Камкабель;
  • Конкорд.

Если рассматривать зарубежных производителей, все требуемые сертификаты качества и доставка на российские рынки есть у следующих:

  • Турецкий Denizli Cable LTD.
  • Сербский Novkabel AD.
  • Французский Nexans.
  • Немецкие производители: TKD Kabel, Kabeltec, Lapp Kabel.

Негорючий силовой кабель NUM активно эксплуатируют как в промышленных, так и бытовых электромонтажных работах. Он незаменим при прокладке проводки в деревянных сооружениях, а также на улице. Однако материал боится ультрафиолетового излучения, поэтому попадание прямых солнечных лучей противопоказано.

В домашних условиях провода НУМ используют для коммутации линий освещения и подключения розеток. Также не запрещается прокладывать электротехническое изделие в земле, но предварительно специалисты рекомендуют продевать изделие в металлорукав или гофру.

Чтобы исключить вероятность приобретения некачественного товара, лучше покупать его в больших строительных магазинах или у официальных представителей. Рекомендуется проверить сертификат качества, наличие сопроводительной документации.

Кабель NYM 4х6

NYM 4х6 — кабель силовой с 4 медными жилами, сечением 6 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката и заполнением из невулканизированной резины.

Характеристики кабеля NYM 4х6

Климатическое исполнение кабеля NYM 4*6: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля NYM 4х6: -30°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации силового кабеля NYM 4х6 не должна превышать 98%, при более высокой влажности рекомендовано применять тропическое исполнение кабелей.
Монтаж кабеля NYM 4*6 производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный прогрев кабелей.
Минимальный радиус изгиба при прокладке кабеля NYM 4х6: 118,4 миллиметров.
Масса кабеля NYM 4х6: 0,457 килограмм в метре.
Срок службы силового медного кабеля NYM 4*6 не мене 40 лет с даты изготовления.
Наружный диаметр кабеля NYM 4х6: 14,8 миллиметров.

Токовые нагрузки кабеля NYM 4х6

Допустимый ток кабеля NYM 4*6: 43 ампер.
Номинальное переменное напряжение: 500 Вольт.
Активное сопротивление жилы: 3,06 Ом в километре.

Расшифровка маркировки NYM 4х6

N — соответствует немецкому стандарту VDE.
Y — изоляция и оболочка из ПВХ пластиката.
M — монтажный кабель.
4 — количество медных жил.
6 — сечение жилы в квадратных миллиметрах.

Конструкция кабеля NYM 4х6

1) Жила — медная круглой формы первого и второго класса по ГОСТ 22483-77.
2) Изоляция — из ПВХ пластиката.
3) Заполнение — из невулканизированной резины.
4) Оболочка — из ПВХ пластиката серого цвета.

Применение кабеля NYM 4*6

Кабель медный силовой NYM 4х6 предназначен для питания электроприборов напряжением до 500 Вольт переменного тока, для стационарной установки в зданиях и сооружениях и в местах где требуется герметизация кабельных вводов.

  • Марка?

    Аббревиатура (маркировка), как правило каждая заглавная буква имеет значение свойства или конструкции.

    NYM
  • Количество жил?

    Силовой кабель имеет от 1 до 5 жил. Кабель с 1 жилой применяется в зависимости от цвета жилы: ж\з — заземление., голубой(синий) — ноль. белый, красный, черный — фазные цвета. Кабель с 2 жилами применяют для ноля и фазы, 3 жилы — ноль, фаза, земля, при токах до 1КВ, при 10КВ — 3 фазы, 4 жилы — ноль и 3 фазы. 5 жил — ноль, земля и 3 фазы. У не силовых кабелей и проводов обозначения индивидуальны.

    4
  • Сечение жилы (мм/кв)?

    Сечение или площадь среза, измеряется в квадратных миллиметрах.
    От сечения зависит пропускная способность жилы, проще говоря сколько ампер сможет пропустить жила.
    Чем больше сечение тем меньше сопротивление (Ом).
    На напряжение сечение жилы влияем в меньшей степени.

    6
  • Материал жилы?

    Медь — первый по значимости материал жил, это обусловлено:
    1)Высокой электрической проводимостью.
    2)Достаточная механическая прочность.
    3)Удовлетворительная устойчивость к коррозии.
    Алюминий — второй по значимости материал жил по следующим причинам:
    1)Проводимость в 1.63 раза меньше чем у меди.
    2)Более низкая прочность.
    3)Легко окисляется, оксидная пленка имеет более высокое сопротивление.

    Медь
  • Материал изоляции?

    ПВХ — поливинилхлорид (самый распространенный материал изоляции, из плюсов: низкая пожарная опасность, сравнительно высокая долговечность в щадящих условиях, из минусов: токсичность продуктов горения.) ПНД — полиэтилен (самый стойкий к воздействию внешних факторов материал, но есть минус: высокая пожарная опасность.) БПК — безгалогенная полимерная композиция (один из новейших нетоксичных материалов не содержащих хлор, но есть минус: высокая по сравнению с ПВХ выделение тепла при горении.)

    ПВХ
  • Материал оболочки?

    Оболочка (защитный шланг) — защищает изоляцию жил от внешних воздействий (механического, химического, термического, ультрафиолетового).

    ПВХ
  • Максимальный вес (кг/м)?

    Вес является расчетной величиной, реальные показатели могут отличаться.

    0.457
  • Максимальный наружный диаметр (мм) 14.8
  • Электрическое сопротивление жилы (ом/км) 3.06
  • Допустимый радиус изгиба (мм) 118.4
  • Допустимая токовая нагрузка при прокладке на воздухе (А) 43
  • Допустимая токовая нагрузка при прокладке в земле (А) 43
  • Номинальное переменное напряжение (кВ) 0.5
  • Диапазон температур эксплуатации (°С) от -30 до +40
  • Срок службы 40 лет
  • Код ОКП 352 122
  • Максимальная мощность при прокладке в воздухе, 220V (кВт) 12.61
  • Максимальная мощность при прокладке в земле, 220V (кВт) 12.61
  • Максимальная мощность при прокладке в воздухе, 380V (кВт) 28.29
  • Максимальная мощность при прокладке в земле, 380V (кВт) 28.29
  • Ширина 0.29 м.
  • Высота 0.009 м.
  • Глубина 0.29 м.
  • Вес 0.426 кг.
  • Срок службы, лет 30
  • Наружный диаметр, мм 14.8
  • Номинальная частота, Гц 50
  • Расчетная масса(вес), кг\км 457
  • Минимальный радиус изгиба, мм 59.2
  • Максимальная длина в бухте(смотке), м 109
  • Испытательное переменное напряжение 2000 В частотой 50 Гц
  • Сопротивление изоляции при 20°С, Мом\км 20
  • Номинальное переменное напряжение, Вольт 300..500
  • Минимальный радиус изгиба, наружных диаметров 4
  • Допустимая температура нагрева жил, С 70
  • Максимальная температура нагрева жил, °C при токе КЗ 160

Что такое кабель в неметаллической оболочке?

Если ваш дом был построен (или перемонтирован) примерно после 1965 года, вероятно, что большая часть его системы электропроводки состоит из кабеля с неметаллической оболочкой NM (неметаллический). Кабель NM, иногда известный как Romex, названный в честь одной из распространенных торговых марок, представляет собой гибкий электрический кабель с внешней пластиковой оболочкой, которая защищает два или более изолированных проводника, а также неизолированный медный провод заземления.

Клэр Коэн

История использования неметаллических кабелей

Кабель NM был изобретен компанией Romex в 1922 году и впервые был описан и внесен в список NEC (Национальный электротехнический кодекс) в 1926 году, но он не получил широкого распространения до начала 1960-х годов, когда пластмассы заменили тканый вискозу в качестве материала, используемого для внешняя обшивка.С этого момента кабель NM стал стандартом для прокладки бытовой электропроводки в скрытых местах, внутри стен, а также в полостях пола и потолка. Сегодня кабель NM является стандартом почти для всех применений, за исключением открытых мест, например, у стен подвала или вдоль открытых внешних стен, где кабелепровод все еще является стандартом.

Его популярность связана с тем, что кабель NM очень прост в использовании и довольно дешев по сравнению с другими методами прокладки проводов, такими как металлический кабелепровод или армированный кабель.

Сравнение двухжильного и трехжильного неметаллических кабелей

Клэр Коэн

Для большинства схемных приложений обычно используемый кабель NM описывается как «двухпроводный» или «трехжильный» кабель. Это обозначение относится к количеству изолированных проводов, содержащихся в кабеле. Однако это обозначение немного вводит в заблуждение, поскольку как двухпроводные, так и трехпроводные кабели также содержат дополнительный провод заземления из чистой меди. Таким образом, двухжильный кабель часто называют «двухпроводным с заземлением», а трехжильный кабель продается как «трехжильный с заземлением».«В двухпроводном кабеле один изолированный провод имеет черную изоляцию (обычно это горячий провод), а другой провод имеет белую изоляцию (обычно используется в качестве нейтрального провода). В трехпроводном кабеле есть один белый нейтральный провод, плюс черный и красный горячий провод.

На упаковке кабеля NM используется удобный ярлык, который позволяет сразу определить характеристики кабеля:

  • Кабель с маркировкой «14/2 Вт / G» имеет два провода калибра 14 плюс заземление.
  • Кабель с маркировкой «14/3 Вт / G» имеет три проводника калибра 14 плюс заземление.
  • Кабель с маркировкой «12/2 Вт / G» имеет два провода калибра 12 плюс заземление.
  • Кабель с маркировкой «12/3 Вт / G» имеет три проводника калибра 12 плюс заземление.

Наряду с неизолированным медным заземляющим проводом внутри кабеля проплетена бумажная обертка, которая предотвращает слипание проводов и облегчает сгибание кабеля во время установки.

Изолированные проводники, неизолированный медный провод заземления и бумажная обертка заключены в прочную пластиковую оболочку из ПВХ, непроводящую и термостойкую.

Использование трех типов неметаллических кабелей

Строительный кабель (NM-B)

Кабель NM доступен в различных формах, в зависимости от его предполагаемого использования. Стандартный кабель NM, используемый для внутренней проводки в жилых помещениях, внутри стен, полов и потолков, известен как NM-B. Этот кабель одобрен для использования только в сухих местах; вы никогда не увидите, чтобы его использовали на открытом воздухе или закопали под землю.

В какой-то момент в большинстве кабелей NM использовалась белая оболочка, но вы можете увидеть оболочку бирюзового, черного или коричневого цвета, в зависимости от производителя.Проданный сегодня кабель NM-B имеет внешнюю оболочку с цветовой кодировкой, которая служит для быстрой идентификации калибра провода кабеля.

  • Кабель с жилами калибра 14 в белой оболочке (используется для цепей на 15 А).
  • Кабель с жилами калибра 12 в желтой оболочке (применяется в цепях на 20 А).
  • Кабель с жилами калибра 10 в оранжевой оболочке (применяется для цепей на 30 А).
  • Кабель с проводами калибра 8 и более имеет черную оболочку (используется для цепей на 40–60 ампер).

Подземный питающий кабель (UF-B)

Если кабель необходимо проложить под землей, потребуется кабель другого типа. Этот подземный питающий кабель, известный как кабель UF-B, имеет проволочные жилы, заключенные в твердый пластик, а не в полую оболочку; цвет кабеля обычно серый. Кабель UF-B используется при прокладке подземных цепей до гаража или сарая, или когда вы подключаете питание к 120-вольтовому фонарю или к другой ландшафтной функции линейного напряжения.

Сервисный входной кабель (SE)

Еще один тип кабеля NM используется коммунальными предприятиями и профессиональными электриками для подачи электропитания в ваш дом над головой или через землю. Кабель типа SE используется для наземных коммуникаций, а тип USE — для подземных коммуникаций. Домовладельцам почти никогда не приходится иметь дело с этим типом кабеля, так как с ними обращаются только специалисты по коммунальному обслуживанию и электричеству.

EN — Медиа — Новости — Гибкие кабели SY, YY и CY

Введение

Компания Prysmian часто спрашивает об использовании кабелей SY, CY и YY.Компания Prysmian не производит такие типы кабелей, поскольку они не соответствуют ни одному производственному стандарту. С любезного разрешения НАПИТ, организации, занимающейся допуском профессиональных электриков, мы опубликовали ниже их документ, в котором излагаются аргументы против их использования.

Кабели

SY, YY и CY — это гибкие кабели, которые широко используются в промышленных установках в Великобритании, а также все чаще используются в бытовых установках. Отчасти это связано с тем, что они более надежны, чем стандартные гибкие кабели.Кроме того, не требуется никаких специальных инструментов, что является очевидным преимуществом.

Однако это нестандартные кабели, и необходимо задать вопрос — приемлемы ли эти типы кабелей для использования в электрических установках в Великобритании?

Эта статья будет посвящена этому вопросу.

Кабели SY, YY и CY

Очевидным недостатком этих кабелей является то, что данные о кабеле, такие как допустимая нагрузка по току проводов, недоступны, и необходимо обращаться непосредственно к производителю кабеля.Эти кабели описаны в документации некоторых производителей как «управляющие» кабели. Буквы обозначают:

S — оплетка из стальной проволоки
Y — ПВХ
C — оплетка из медной

Эти буквы не указывают на соблюдение определенного стандарта. В случае кабелей SY, например, они указывают только на то, что эти кабели имеют оплетку из стальной проволоки с внешней оболочкой из термопласта (ПВХ).

Некоторые производители кабелей заявляют, что кабели

SY, YY и CY соответствуют немецкому стандарту VDE 0250.

VDE 0250

Институт VDE является национальным и международно аккредитованным учреждением в области испытаний и сертификации электротехнических устройств, компонентов и систем. (VDE означает Verband der Elektrotechnik, Elektronik und Informationstechnik )

VDE публикует серию стандартов, охватывающих, среди прочего, различные типы кабелей. Однако простое цитирование термина «VDE 0250» бессмысленно, потому что это не спецификация, а «0250» — это всего лишь часть полного стандартного номера.Чтобы иметь смысл, необходимо указать полный стандартный номер. Например, немецкий тип кабеля NYM определен в VDE 0250-204: 2000.

Полный стандарт VDE, которому могут соответствовать эти кабели, неясен.

Стандарты

VDE — это национальные стандарты Германии. Они не являются ни гармонизированными европейскими (EN), ни международными (IEC) стандартами. Поэтому их использование в соответствии с BS 7671 не является автоматическим, и они будут подлежать необходимой инженерной оценке в отношении безопасности и т. Д.

NAPIT понимает, что институт VDE выдал сертификацию небольшому количеству производителей кабелей для некоторых кабелей SY, CY и YY, и что эта сертификация основана на спецификациях отдельных производителей кабелей, которые являются конфиденциальными как для VDE, так и для производителя. Поскольку эти спецификации не были опубликованы, мы не можем определить, какие материалы и конструкции были применены, или какие тесты были проведены. Следовательно, нет доступной авторитетной литературы, которая могла бы помочь в вынесении инженерных решений.

BS EN 50525-2-11

Стандарт Великобритании для гибких кабелей с изоляцией и оболочкой из ПВХ — BS EN 50525-2-11, и некоторые производители кабелей SY, CY и YY заявляют о соответствии этому стандарту.

Однако они имеют разную конструкцию. В BS EN 50525-2-11 нет положений для какой-либо оплетки, и, следовательно, кабель с оплеткой, такой как кабель SY, не может соответствовать этому стандарту.

BS EN 50525-2-11 определяет различные типы гибких кабелей из ПВХ, такие как H05VV-F.

В прошлом году организация Approved Cables Initiative (ACI) сообщила, что кабели с обозначениями SY, YY или CY часто имеют меньшую толщину изоляции и оболочки по сравнению с гибкими кабелями BS EN.

Использование зарубежных стандартов

Регламент 133.1.1 требует, чтобы каждый элемент оборудования (включая кабель) соответствовал соответствующему британскому или гармонизированному стандарту. При отсутствии такого стандарта можно сделать ссылку на соответствующий стандарт МЭК или соответствующий стандарт другой страны.

Поскольку стандарт VDE 2050 не является ни гармонизированным европейским стандартом (EN), ни стандартом IEC, сомнительно, чтобы его можно было назвать «подходящим».

Если Правило 133.1.1 не соблюдается, Правило 133.1.3 требует, чтобы проектировщик или лицо, ответственное за спецификацию кабеля, подтвердили, что он обеспечивает, по крайней мере, такую ​​же степень безопасности, какую обеспечивает соблюдение Правил.

Аналогичное требование к проектировщику или разработчику по подтверждению безопасности нестандартного оборудования содержится в группе правил 511.

Это приводит к вопросу — может ли разработчик или специалист по спецификациям, который определил использование кабелей SY, CY или YY, дать такую ​​гарантию? И на каком основании это будет дано?

Гибкие кабели при фиксированной прокладке

Тот факт, что кабели SY, CY и YY являются гибкими, поднимает общий вопрос об использовании гибких кабелей в стационарных установках.

Очевидно, что гибкие кабели используются в стационарных установках для окончательного подключения к оборудованию, которое может нуждаться в настройке, например прожекторам или двигателям.Гибкие кабели также можно использовать для воздушной проводки между зданиями.

Регламент 521.9.1 разрешает использование гибких кабелей для фиксированной проводки, если они относятся к тяжелому типу, или если риск повреждения низкий, или если предусмотрена защита от механической защиты.

Однако НАПИТ не рекомендует использовать гибкие кабели в стационарных электрических установках.

В некоторых технических паспортах производителей указано, что кабели SY не подходят для фиксированной проводки, требующей соблюдения норм, изложенных в BS 7671.

Заключение

Нет сомнений в том, что кабели SY, CY и YY имеют своих сторонников в отрасли, но факт остается фактом: это нестандартные кабели, и общие отраслевые рекомендации не рекомендуют их использование.

Чтобы убедиться, что кабели соответствуют BS 7671, следует выбирать только те кабели, которые признаны в BS 7671.

Производители кабелей иногда заявляют, что их кабели «в целом» соответствуют британскому или гармонизированному стандарту.Ко всем подобным утверждениям следует относиться скептически, если они не могут быть проверены.

При покупке кабелей важно убедиться, что на их оболочке четко указано название производителя и стандартный или ссылочный номер для этого кабеля.

Рекомендуется искать знаки одобрения третьей стороны, такие как BASEC или LPCB.

За дополнительной информацией обращайтесь в НАПИТ.

Медь или алюминий — какая проводка лучше.

:
Я пригласил электрика обновить ввод электричества в дом.
Он стал настаивать на том, что причал для дома должен быть выполнен только с помощью медного провода,
доказывая, что это обязательное требование.
Я еще не отказался от его услуг.
Подскажите, требуется ли его требование?
И еще: какой провод лучше: медный или алюминиевый?

Посетитель
Такого обязательного требования по замене алюминиевых проводов на медные пока нет.
Есть только рекомендации.
Скорее всего, это личная инициатива самого электрика.Медные провода намного дороже алюминия
. Наверное, электрик мог иметь какую-то личную выгоду.
Теперь о том, какой провод лучше: медный или алюминиевый …
Медь по своим электрическим характеристикам лучше алюминия. Ее сопротивление почти
в полтора раза меньше алюминия.
Другими словами: при одинаковом диаметре провода медный провод может пропустить полтора
без тока без прогрева.
Но в чем ваше существенное отличие, если применить алюминиевую проволоку чуть больше сечений?
К тому же медь очень плохого качества: со временем она сильно окисляется.
Следовательно, надежность контактов быстро падает. Это привело к нагреву проводов вокруг контактного узла
. Соответственно, начинает плавиться изоляция и может произойти короткое замыкание.
Если вы все же решили использовать медные провода, то их концы следует хорошо зачистить
и прислушаться. Также необходимо просмотреть все элементы крепления контактов.
Желательно, чтобы они были латунными или бронзовыми.

ликер.
Сегодня медь отдают предпочтение профессионалам. Почему? На открытом воздухе алюминий быстро окисляется, образуя оксидную пленку с практически непроводящим электрическим током.Алюминий — хрупкий, лежачий материал — несколько раз погнулся и сломался. При длительной эксплуатации рассыпается буквально в порошки. Медь тоже окисляется, но при окислении она является проводящей. Он не теряет своих электропроводящих покрытий. Устойчив к играм в кости, изгибу и т. Д., Дороже.
Но тогда не стоит экономить — помните, скупец платит дважды!

Влад128.
Электрик прав. Непосредственное соединение деталей из меди (латуни) с алюминием вызывает быстрое разрушение последнего из-за контактной коррозии.Поэтому в старых вилках, розетках и выключателях контакты для алюминиевых проводов были из оцинкованного железа. Сейчас такие электротехнические изделия практически не применяются. Остается один вариант: кабель с медью жилой.

Олег40.
Моя алюминиевая проводка служит год 30 без нареканий и даже несмотря на ремонт, я не поменял ее на медную. Минус только в хрупкости. За этот период пришлось пару раз менять выключатели и розетки. Провод иногда обрывался, но так — так как в коробке остаётся запаска, то это не проблема.Это скорее модная тенденция, и некоторые плюсы в установке. Если поставить алюминий — большой беды не будет, важнее не ошибиться.

ДЖЕК.
На самом деле есть правила и нормы, которые необходимо соблюдать. У нас в доме регламентированы, в главе 2.1 рассказывается о вводе и проводке в домах, в главе 2.4 — про ВЛ и вводы в дом, таблица 2.4.2 — вот нормы кабелей и их сечения, которые можно использовать для ввода для алюминия свои нормы по меди, так как многое зависит от расстояния от опоры до дома.

vladislavus.
У меди сопротивление действительно меньше, чем у алюминия, и она хорошо выдерживает большие нагрузки. Алюминий более хрупкий материал и я сам «обгорел».

Медные и алюминиевые провода нельзя соединять вместе. Вам подскажет любой электрик. И это не простая прихоть, а вполне разумное решение, основанное на несовместимости этих двух типов металлов. Но проблема в том, что даже электрик не знает его причину. Давайте и попробуем разгадать эту загадку.

Итак, почему нельзя соединить вместе алюминиевый и медный провода. Если спросить об этом у электрика, то, скорее всего, получите ответ, что такой контакт будет постоянно греть и гореть. Все это выглядит довольно странно, ведь если соединить медь со сталью, то такой контакт сработает отлично.

Существует несколько гипотез, объясняющих причину нестабильности медно-алюминиевого контакта:

  1. Значительные различия в коэффициентах теплового расширения этих металлов при прохождении через них электрического тока.Ну если так, то прочность связи нарушена, и контакт начинает гореть.
  2. Поверхность алюминия со временем окисляется и покрывается пленкой с чрезвычайно низким коэффициентом проводимости электрического тока. Все это также приводит к нарушению прочности контакта, его ослаблению и возникновению электрической дуги, завершающей процесс его разрушения.
  3. Согласно другим данным, все дело в гальваническом эффекте, возникающем при контакте с этими металлами.Именно он приводит к нагреванию контакта и его дальнейшему разрушению.

Попробуем разобраться, где же здесь, а где ложь?

В результате ряда экспериментов было установлено, что коэффициента теплового расширения нет вообще. Разница в коэффициентах настолько мала, что ее легко компенсировать, применив надежный зажим для медно-алюминиевого контакта. Если его хорошо затянуть, то теплового расширения можно не бояться.

Особого влияния на прочность медно-алюминиевого контакта не оказывает оксидная пленка, образующаяся на поверхности алюминиевой проволоки.Для его нейтрализации достаточно перед компаундом обработать провода антиоксидной смазкой, а затем периодически проводить ревизию соединения. В этом случае он будет работать долго и надежно.

Тогда в чем дело? Неужели виновата гальваника?

Именно она является основной причиной окисления такого рода контактов. В данном случае этот процесс затрагивает как медь, так и алюминий. И хотя эти оксиды по-разному разные, то при соединении проводов происходит их диссоциация, приводящая к распаду материалов на электрически заряженные ионы.Этому способствует влага, содержащаяся в окружающем воздухе. При этом образующиеся ионы будут иметь прямо противоположные заряды, что при наличии электрического тока приведет к возникновению электролиза.

Ионы начнут активно двигаться. Но на самом деле это частицы, контактирующие друг с другом. Что ж, раз этот процесс, то этот процесс будет сопровождаться их естественным разрушением, что в конечном итоге приведет к ослаблению контакта, его нагреву и возникновению электрической дуги, которая выдержит процесс разрушения.

Провода силовые многожильные различного назначения относятся к категории , медный провод . В связи с тем, что сейчас существует очень много видов проводов, которые производятся не только промышленными предприятиями, но и по национальным стандартам, на практике применяется только буквенно-цифровая маркировка продукции. Проще говоря, техническое обозначение. Провода берутся с определенными параметрами, при изготовлении которых использовались материалы соответствующих гостей.

Стандартная конструкция провода — это одно или несколько изолированных средств существования, заключенных в герметичную оболочку.Корпус может быть свинцовым, пластиковым, алюминиевым или резиновым. В зависимости от условий использования изделие иногда покрывают армированным слоем проволоки различного сечения или стальными лентами.

Виды изделий из медной проволоки.

В настоящее время существует несколько типов проводов, различающих приложения. При строительстве линий, передача которых является основным назначением, а также при распределении электроэнергии в силовых и осветительных установках — используются силовые провода. Образцы с медными и алюминиевыми жилами производятся промышленностью.

В качестве изоляции используются полиэтилен, резина, бумага, ПВХ и другие материалы. Выполняется армированное покрытие из алюминия, свинца, пластика или резины. Для питания низковольтных сигналов на различные электрические устройства и даже для создания специальных цепей управления используются управляющие провода, которые снабжены алюминиевыми или медными жилами сечением до 10 мм2.

Применяются провода С медным корпусом в пластиковой оболочке, а также с защитными электромагнитными помехами за счет экранированного покрытия, обычно в автоматизированных системах. Вес медного провода зависит от количества жил и их сечения.

В средствах связи широко использовались специальные провода, по которым осуществляется передача сигналов, этот тип провода делится на два типа: высокочастотные длинномерные провода и для местного использования в местных линиях — низкочастотные. провода.

При использовании проводов коаксиальной конструкции с центральным медным проводом, покрытым полиэтиленом или фторопластом (верхний изолирующий слой выполнен из тех же материалов), осуществляется связь между радиотехническими устройствами.

Медный провод и особенности его эксплуатации.

В качестве электропроводки жилых или промышленных зданий, согласно указаниям контролирующих органов, рекомендуется использовать многожильные провода из меди. У строителей наибольшим спросом пользуется продукция марки VG, представляет собой электромонтажное изделие с двойной ПВХ изоляцией. Его можно, в зависимости от общего сечения, применять на тех участках, где нагрузка на медный провод будет из двойной ПВХ-изоляции. Проверить сопротивление медного провода можно даже дома, вам понадобится ADSL-устройство SmartClass для измерения различных параметров проводки.

Медный провод с резиновой изоляцией кг Также пользуется большой популярностью, обладает отличной гибкостью благодаря наличию в комплекте медных проводов. В изоляцию кг вводятся специальные добавки для использования в условиях вечной мерзлоты данного типа электропроводки.

Кабель медный бронированный ВББШВ Завершает список, он снабжен двойной ПВХ изоляцией и имеет защиту в виде двух слоев металлической ленты. Основная область применения этого типа кабеля — трассы, проложенные в земле, также он используется в туннелях и в воздухе.Этот провод достаточно устойчив к возгоранию за счет графитовой крошки, которая входит в изоляцию.

И снова ремонт, и снова ветхие стены, шпаклевка и желание стать ближе к своей заветной мечте. Одна из них — добиться того, чтобы медные провода для разводки наконец заняли свое законное место, а не старые, алюминиевые.

Медные провода — новые требования к качественной электропроводке

Какой будет правильный выбор провода: медный или алюминиевый? Этот вопрос, прежде всего, вы можете задать своему электрику, хотя теперь можно предположить, что его ответ будет в пользу меди.

А все потому, что медная разводка предпочтительнее в условиях всепоглощающего «вторжения» современных электроприборов. Если вам до сих пор совершенно непонятно, откуда и куда уходят провода в вашей квартире, и совсем не понятно, зачем мне проводка, можем посоветовать вообще не мучиться изучением текстов по физике и дать Все в руках электрика — и право выбора, и материалы, и, конечно же, деньги на оплату его услуг.

Без привлечения специалистов и при поверхностном знании материала установить электропроводку «с нуля» будет не просто сложно, а архитектурно. Но для самых богатых устраиваем либез. Итак, провода (те, что общего назначения) могут быть как из меди, так и из алюминия. Учитывая, что в электропроводке вопрос изоляции является одним из важнейших, провода защищены пластиковыми ПВХ материалами, а также резиной или полиэтиленом.

Алюминий и медный провод существенно отличаются друг от друга — первый намного меньше и «грешен» рядом с недостатками, второй считается менее хрупким и имеет меньшее электрическое сопротивление (по сравнению с его алюминиевым встречным иском).Ну естественно и цена выше. Алюминиевая проволока имеет повышенную хрупкость, а также проблемы с пайкой соединений.

Добавьте к этому большое электрическое сопротивление, и станет понятно, почему такие провода уступают пальму первенства медной, а ваш электрик и слышит ничего не хочет об алюминии. Оба провода могут быть с виниловой изоляцией, это допускается нормами. Раньше в квартирах применяли алюминиевые провода, теперь перед владельцами таких квартир стоит проблема — менять полностью электропроводку на новую или заплатку из тех же материалов, что и раньше, старую.

Медная разводка и резервная нагрузка

Солидные плюсы медной разводки уже оценили жители новостроек. В квартирах, построенных в последнее десятилетие, проводка выполняется с учетом новых требований и рекомендаций. Так что тем, кто только заселяется в новые квартиры, не ломайте голову, будет ли их проводка с многочисленной армейской бытовой техникой просчитываться, скорее всего, сумма далеко за десяток или нет. Кстати, по общему — активную нагрузку медный провод выдерживает в 5 кВт, а алюминиевый всего в 3 кВт.

Качественный электромонтаж потребует, конечно, много времени и денег, но благодаря правильному подходу ваша разводка не выйдет сразу за пределы повышенных нагрузок и не нанесет вреда вам и бытовой технике. Лучше один раз решить вопросы с прокладкой нужного провода, чем потом редактировать самому, не привыкнув к каким-то важным деталям. Так что правильным решением будет выбор медного образца, обладающего как высокой электропроводностью, так и пластичностью.Только, несмотря на все положительные качества, озвученные выше, не поленитесь и рассчитайте на калькуляторе, какой будет общая нагрузка на сеть при использовании ваших электроприборов (следите за разными комнатами).

Непосредственно в стенах лучше прокладывать плоские провода, что позволяет не пробить глубокую стену. Если нужно проложить круглый провод, то, пропустив его через монтажные трубы (гофрированные), придется полежать, чтобы не перевернуть стены. Тем более что обычный диаметр гофры (трубы) примерно от 11 до 23 мм.Да и не забывайте, что провода будут у вас либо по горизонтали, либо по вертикали (а не как вы думаете), они будут подключаться в специальных монтажных коробках, а поверх покрытия придется выложить лепнину.

Начнем с простых, но важных советов, которые помогут пересмотреть свой взгляд на электромонтаж — все не так страшно, как может показаться поначалу. Итак, читаем, думаем и запоминаем.

  1. Для освещения в доме или квартире лучше взять медный провод сечением 1.5 мм 2. Для подключения приборов для комнат, кухонь и коридора ванной лучше сформировать несколько групп.
  2. Для розеток лучше взять медный провод сечением 2,5 мм 2. Для мощных устройств типа стиральных машин или электроплит лучше покупать образцы, ориентируясь на инструкцию к покупаемому товару.
  3. В комнатах должно быть не менее одной розетки (двухместной) на каждые 5 м 2. На кухне 5 розеток (с обязательным заземлением). В ванной лучше (из-за повышенной влажности) две розетки с влагозащитой.Рядом с телевизором есть несколько (для использования разных устройств).
  4. Розетки можно размещать в комнатах в полуметре от пола, на кухне выше метки метра (проще подключить бытовую технику на столешнице), а в ванной подальше от ванны или вашего ( осторожность из-за влажности и возможности разбрызгивания).
  5. Заземляющий контакт не только необходим, но и обязателен. Не пытайтесь переносить то, что создано и везде применяется в рамках безопасности годами.Здесь консультация не нужна — этот пункт принимается, а не обсуждается.
  6. При подключении новой системы заземления лучше приобрести и использовать трехкомнатный кабель. При этом не будет бояться, что вас может ударить ток, и что в доме возникнет пожар.
  7. Обратите внимание, что оборудование больше обычного, мощность (от 2 кВт и выше) можно подключать только к отдельным цепям (выделенным линиям). В одном таком контуре может быть максимум 10 розеток или два десятка осветительных приборов.
  8. При расчете максимальной нагрузки учитываются одновременно подключенные и работающие бытовые устройства. Учтите, что количество ваших электроприборов может «незаметно» вырасти.
  9. Кабель, продаваемый в магазине, как правило, имеет маркировку — черный или коричневый (фазный провод), голубой (ноль), желто-зеленый (маркировка заземления). Фазовый провод всегда располагается с левой стороны от розетки.

Невозможно построить дом без электрического кабеля.Однако для обустройства жилья недостаточно его наладить, нужно грамотно выбрать подходящий вид. А для этого нужно знать, какие характеристики влияют на выбор. Согласен?

Расскажем, какие виды продукции предлагает современный рынок и какой провод используется для разводки в доме. Знакомим с популярной номенклатурой и помогаем разобраться в маркировке продукции для прокладочных электролитов. Обратите внимание на то, что вам следует обратиться к покупателям и независимым электроустановкам.

Информация предоставлена ​​для ознакомления с целью оптимизации восприятий, мы доработали схемы, фото подборку, видео рекомендации.

Основными элементами любого электрического кабеля являются жилы — элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Обозначается аббревиатурой TPZ.

Помимо токопроводящих жил (1), кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4).

Шкафы для передачи электрической энергии бывают двух типов:

  • одиночно-репрезентативный сплошной;
  • универсальный состоящий из большого количества тонких ниток.

Некоторые ошибочно полагают, что одножильные жилы и одножильные кабели — это тождественное понятие. Фактически одноядерные изделия могут иметь только одно живое, что, в свою очередь, может выполняться одним и тем же многопрофильным объектом.

Основой для изготовления токопроводящей печенки может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий хоть и дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это означает, что при одинаковом поперечном сечении медный проводник может пропускать больший ток.Единственный «минус» меди — это момент, когда ее нельзя напрямую соединить с другими металлами. Те. Для соединения с алюминием для переходника потребуется переходник, исключающий образование гальванической пары.

Алюминий — N. лучший способ для электропроводки в доме, потому что он имеет низкий уровень электропроводности, а во время работы быстрее окисляется и смещается на изгибах

Если сделать поворотный кулак с закруткой, то это место быстро окислится, что приведет к выходу из строя контактов, в результате чего может произойти магистраль.В идеале для всех линий в квартире стоит выбирать однотипные провода.

Кабели для электрических сигналов имеют общую защитную оболочку.

Изоляционный слой может быть из:

  • резина;
  • полиэтилен;
  • ПВХ пластик.

Каждый из этих материалов отличается высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное назначение внешней оплетки — защита проводников от влаги, которая способна нарушить целостность изоляции и, как следствие, помутнение оптических волокон

Любой кабель, используемый для бытовых нужд, имеет как минимум два изоляционных слоя: первый защищает внутренние жилы, собранные в жгут, второй перемещает только одну жилу.

Разновидности электропровода

Существует несколько классификаций, на которые ориентируются мастера при выборе.

Первый признак, по которому делятся кабели — , номер корпуса . Рабочие параметры одно- и многоклинейных продуктов подробно описаны в таблице ниже.

Сводная таблица рабочих параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных устройств. Разница существует как в устройстве, так и в назначении

Ниже приведены четыре наиболее популярных типа кабелей, используемых для внутренней проводки.

Вид №1 — Кабель VG

С устройством внутриквартальной электропроводки, в которой применяется кабель ВНГ . Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество прожитого в таких изделиях может разбегаться от одного до пяти.

Эксплорер ВОГ ток выпускается в одном из четырех исполнений: в виде изделий с плоским или круглым сечением, треугольным или квадратным

К неоспоримым достоинствам продукции ВЖ следует отнести широкий температурный диапазон эксплуатации.Может быть безопасным при температуре от -50 ° С до +50 ° С. Проволока славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие данного типа может иметь одно из трех обозначений:

  • « п » — обозначает профили плоского типа;
  • « з. «- означает, что между изоляцией СТВ и внешней оплеткой находится резиновая смесь или жгут ПВХ;
  • « nG » — указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидностей ВГ, кроме тех, что имеют обозначение «s», пространство между внешней оболочкой и изоляционным слоем жил.

Наружная оболочка кабеля jn обычно окрашена в черный цвет, внутренняя изоляция токопроводящей жилы отмечена желто-зеленым, синим, красным или белым с синими полосами

Для бытовых нужд используйте кабель сечением от 1,5 мм 2, при обустройстве частного дома изделие 6 мм 2.Величина радиуса изгиба изделия определяется умножением меньшего поперечного сечения на 10.

Вид № 2 — Кабель NYM

NYM. — Еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей до 660В. Многократно проводящие жилы Изделия изготавливаются из меди.

Количество токопроводящих долговечностей кабеля NYM может варьироваться в диапазоне от одного до пяти. Минимальные параметры поперечного сечения Товар в продаже — 1,5 мм 2, максимальный — 16 мм 2.

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: Медные жилы заключены в оболочки из ПВХ, между которыми проложено негорючее уплотнение; Роль наружной оплетки выполняет ПВХ изоляция

.

Кабель имеет двойную изоляцию:

  • внешняя оболочка из поливинилхлорида;
  • внутренняя оплетка из негорючего ПВХ.

Внутреннее пространство между изоляционными слоями заполнено наполнителем, который представляет собой резину с покрытием.Такой раствор увеличивает прочность изделия и делает его более устойчивым к высоким температурам.

Следовательно, кабель NYM относится к числу влаго- и термостойких изделий. Диапазон рабочих температур от -40 ° C до +70 ° C.

Единственный недостаток кабеля NYM — уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда падают прямые лучи, рекомендуется его укрыть.

Если сравнивать кабель NYM с аналоговым ВГ, то по эксплуатационным параметрам первый предпочтительнее.Но при ограниченном бюджете всегда можно сэкономить, используя кабель NYM только для соединения комнатных и квартирных плит с этажным, а на участках прокладывают кабель ВГ.

Вид №3 — Провод ПУНП

Часто для электромонтажа используют бюджетный аналог — плоский провод ПУНП . Это двухпроводное или трехжильное изделие сечением 1,5-6 мм2. Каждая жила плоского провода изготовлена ​​из меди и является однопроволочной.

ПУНП применяется для подключения стационарно установленных систем освещения и «промывки» розеток при номинальном напряжении сети 250В и частоте 50Гц.

Кабель также имеет двойную изоляцию:

  • внешняя оболочка из ПВХ пластика;
  • внутренняя оплетка из поливинилхлорида.

По качеству такой провод — не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к температурным колебаниям и быстро разрушается при нагревании.

Вид №4 — Бронированный кабель WBBSHV

При расположении осветительной системы рядом с жилой зоной невозможно уместить бронированный силовой Кабель ВББШ . Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется от 660 до 1000 В.

Влагостойкое изделие удобно укладывать в земле, в железнодорожных трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Основным преимуществом этого кабеля является наличие металлизированной брони, поэтому его можно смело задействовать при установке прокладки в земляной траншеи

Токопроводящие жилы Изделия изготовлены из меди. Количество нитей может варьироваться от одной до пяти, каждая из которых может состоять из одного или нескольких проводов.

Поперечное сечение изделий ВББША колеблется от 1,5 мм 2 до 240 мм 2. Поливинилхлорид используется как внутренняя изоляция и внешняя оболочка.

Критерии грамотного отбора

Залог бесперебойной работы домашней магистрали электросети — качество комплектующих. Поэтому на этапе их приобретения одной из ключевых задач является выбор кабеля надлежащего качества.

Производители всегда указывают, какие металлы были сделаны из жил и какие материалы являются частью изоляционной оплетки; Эти параметры указаны в маркировке кабеля

.

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку продукта.На кабеле должны быть указаны: торговая марка, наименование производителя и соответствие ГСН или техническим условиям. Размер сечения и марка кабеля должны повторяться с равным интервалом по всей длине оплетки наружного изделия.

Маркировка любого электрокабеля представлена ​​цифрами и тремя буквами.

Первая цифра числового обозначения определяет количество живых, вторая цифра — площадь сечения каждого из них, третья — расчетное напряжение сети.Остальные числа указывают класс гибкости шнура. Первая буква определяет тип материала, используемого при создании изоляции верхней оплетки.

Если у вас товар, в маркировке которого на первом месте стоит буква «А», это означает, что жилы выполнены из металлического серебра — алюминия; если такая буква отсутствует — резьба медная

Вторая буква обозначает тип провода:

  • « ТО » — контрольный;
  • « П » — плоский;
  • « М. «- навесной;
  • « Ш » или « Ш. » — установка;
  • « мг. «- смонтирован с гибким жилым помещением.

Третья буквенная маркировка определяет материал, из которого изготовлена ​​внутренняя изоляция.

Вариантов его обозначения и расшифровки:

  • « П » — Изоляция полиэтиленовая;
  • « В » или « ВР » — тесьма резиновая;
  • « ПВ » — полиэтилен вулканизирующий б / у;
  • « шт. «- полиэтилен б / у;
  • « ИЗ » — Наружная оплетка свинцовая;

Резиновая изоляция может быть защищена оболочкой NIRITE « N. » Или поливинилхлоридом « IN ».

Пример расшифровки обозначения: ВГ 4х2,5-380 — кабель с четырьмя медными жилами сечением 2,5 мм, рассчитанный на напряжение в 380 В, изолированной оплеткой ПВХ и заключенный в внешняя оболочка из ПВХ

Следующая буква обозначает тип кабеля: « NG » — негорючий и огнестойкий, « B. »- Бронированный,« Ls. »- не выделяет дым при плавлении. Изделия с бронированной оболочкой используются там, где есть вероятность механических повреждений.

Наличие в маркировке буквы « E. » Сообщает о наличии наполнителя между жилками. Надпись « OH. » показывает, что это одноразовый жилой дом.

Как рассчитать сечение провода?

Жилая площадь секции нормирована. Их значения подбираются с учетом направленности силы тока, прожитого материала изготовления и условий разводки.Ведь при эксплуатации кабеля на пределе его возможностей жилы будут нагреваться на несколько десятков градусов.

А если в один лоток уложить несколько таких кабелей, то при взаимном нагреве изделий значение допустимого тока упадет до 30%.

Расчет составляет такую ​​формулу P / V .

  • R — мощность приборов, параметры которых указаны в технической документации;
  • В. — напряжение сети в 220 В.

Площадь поперечного сечения измеряется в квадратных миллиметрах. Итак, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 ампер. У медного аналога этот параметр достигает отметки в 10 ампер.

Например, для электроприбора мощностью 4 киловатта по этой формуле сила тока станет 18,18 А = 4000 Вт / 200В. Для питания такого устройства потребуется проложить проводку медными нитками сечением 1.8 мм 2.

В качестве подстраховки полученное значение лучше умножить на 1,5. Поэтому наиболее идеальным вариантом мойки такого мощного устройства является медная проволока сечением 2 мм2. Если рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого составляет В 2,5 раза.

Упростить задачу поможет таблица ниже.

Важный момент! При проектировании скрытой проводки данные из таблицы необходимо умножить на коэффициент 0.8 .

При открытой возможности установки в одном частном доме в любом случае лучше использовать провод сечением от 4 мм 2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По плоскости сечений монтажный кабель для ввода в дом должен быть на одну ступень выше того, который необходим для обслуживания большинства установленных электроприборов.

Для экономии такой провод можно применять только для входа в дом и подключения к клеммной колодке, а через автоматы — для выхода на линию нужного участка.

Какой кабель использовать для устройства электропроводки в деревянном доме, узнавайте на другом нашем сайте.

Выводы и полезное видео по теме

Перед тем, как выбрать и практически использовать провода, лучше еще раз вспомнить теорию, просмотрев полезные ролики.

Видео №1. Как выбрать провод:

Видео №2. Мастер Совет, какой провод для дома лучше:

Ценовой диапазон представленных электрокабелей достаточно широк.Но в этом вопросе не стоит экономить. Низкая цена может свидетельствовать о том, что при производстве кабельной продукции были задействованы некачественные материалы или провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных жил многие из них используют медные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а отличаются только исполнением.

Кабели и их применение.Электрокабель и провод: отличия, виды, область применения

В арсенале современной кабельной промышленности — огромный ассортимент всевозможных проводов. Каждый из них решает конкретную задачу. Любой электромонтаж выполняется из алюминия, а чаще всего с медными проводами и кабелями. Жилы этих кабелей могут иметь цельную или раздельную структуру — когда их заполняют множеством проводов. Гибкость кабеля зависит от конструкции, но не от величины проводимости. Но на этом особенности кабелей не заканчиваются.Ведь их ассортимент поражает. ПВС, ШВВП, ВГ — В чем преимущества? Ответ прост: в свойствах изоляции.

В статье будут рассказаны об основных образующих типах электропроводки и способах их эксплуатации.

Этим проводником электрифицированы жилые дома. Его маркировочные знаки показывают: гибкость прожита, изоляция снаружи — поливинилхлорид, разумная изоляция — аналогично. Электромонтаж не отличается высокой гибкостью.

Изоляция кабеля устойчива к агрессивным средам и не горит сама по себе. Жилы состоят из одного или нескольких проводов в зависимости от модификации кабеля.

Этот кабель должен подавать и распределять электрические параметры с коэффициентом 1000 вольт, если промышленная частота переменного тока составляет 50 Гц. Для оборудования домов ВВГ подходит срез — 6 квадратных миллиметров, для подачи света в дом этот показатель увеличивается до 16 квадратных метров.Прорвать кратчайший радиус можно у 10-кратного шнура Washier. Кабель идет в бухтах по 1 сотке.

Кабель JVG имеет градацию: AVVG — алюминиевый жила, Vggling — огнеупорная оболочка, WDPP — плоское сечение, VHZ — наличие ПВХ или резиновой промежуточной изоляции.

VG — медный кабель — для внутренней прокладки. Он спарен открыто, укладывается в обувь. Служит 30 лет. Количество жизней соответствует запросам фаз сети: от 2 до 5.
Преобладающий тон поверхностного изоляционного материала этих жил — черный, встречается белый.
Модификации кабеля ВГ с «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при пожаре. Известна модификация WDG, способная противостоять открытому огню в течение нескольких минут.

Зарубежный аналог кабеля ВГ выпускается по стандарту DIN. Речь идет о продукте NY. Его особый внутренний наполнитель исчезает сам.

Жилы медные сплошные с током, с ПВХ изоляцией и защитной оболочкой, не зажигаются, не боятся агрессивной среды.Первые 5 жил изготавливаются с разрезом: 1,5 — 35 кв. — в корпусе белого защитного шара. К покрышкам с плотным покрытием примыкают проводники: без галогенов, шнур прочный и термореактивный. Функциональность от -40 ° С до + 70 ° С, влагостойкость. Цвет утеплителя: светло-зеленый, голубоватый, коричневый.

Кабель

NYM обслуживает световые системы в инженерном и гражданском строительстве — ограничение по напряжению 660 единиц. Изделие стелится в комнате и на улице, пряча от солнца в гофре.
Установка допускает изгиб радиуса — не менее 4 диаметров. Он покрыт, начиная с 50 метров.
По сравнению с VG этот лайнер состоит только из меди и сплошных жил. Укладывать его удобно.

3. Кабель SIP

Шифр ​​интерпретируется как «самонесущий изолированный провод». Не боится столкновений с механикой. Его изоляция — сшитый полиэтилен, чаще используется как уличный кабель для ЛАПа и отдельных ответвлений. Заменяет неизолированные шнуры А и динамики.

Sip Cable Цена от 25 руб / м.

Это алюмкабель без общей изоляции. Поперечное сечение жил — 16 единиц, наибольшее — 150 единиц. Маркировка не выдает количество прожитых — есть номенклатурный номер.

SIP-1 — лайнер 2, единица — нулевая несущая. Вариант СО 2 по 4 — жилы с одиночным нулевым носителем. Образец-4 состоит из 4-х токовых стержней.

Монтаж СИП привлекает специфический набор инструментов: кронштейны — анкеры с соединениями и ответвительные зажимы.

4. Кабель — шнур ПВС

ПВС — медь с виниловой изоляционной основой. Она попадает в пустоту между стержнями, поэтому проволока получается прочной. 2 или 5 жилые, разрезанные — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25 ° C — + 40 ° C, не страшна влага и химические воздействия. Проволока отбраковывается повторно. Белая оболочка. Вены всех оттенков.

Провод ПВС — сетевой шнур бытовой техники и удлинители. Гибкость — важное преимущество продукта.

Изоляция — поливинилхлорид. Внутренняя изоляция жила — со стандартной маркировкой. Вены ПВС многоводовые. Они затененные или выпуклые.
Кабель идеален для комплектации портативных электроприемников.

ПВС отлично справляется с механическими нагрузками. Сечение жилы варьируется от 0,75 до 16 квадратных метров. мм .. участвует в производстве удлинителей и переноске при эксплуатации в жару. Клауса Клауса не выдерживает.

5. Кабель ШВВП

ШВВП — шнур плоский в виниле, изоляция такая же.Аналог ВГ, но отличается гибкостью плотных медных стержней. Обычно вшивается в удлинители. Изоляция SCVVP не очень прочная, и во время перегруженных линий кабель не используется.

Скроуны скромные: 0,5 или 0,75 кв. мм. С 2 или 3 жилками. СВВВП обычно занимается автоматикой, для парящих систем со слабым током.

кг — гибкий резиновый кабель из меди с разнопородными жилами, их сечение — 0.От 5 до 240 кВ. мм. Количество — 1-5. Натуральный каучук — для утепления жилой резины.

Кабель работоспособен от -60 ° С до + 50 ° С, влажность — 98%. Кабель прокладывается на открытом воздухе. Цвет жилы: черный, синий, коричневый, серый.
Сфера применения кг — Промышленные установки.
Кабель кг питает портативные мобильные устройства от переменного тока или от генераторов.
При установке возможен изгиб радиусом не менее 8 наружных диаметров. Предусмотрена модификация КГГ — утеплитель негорючий.
Резиновая изоляция этого кабеля в условиях мороза сохраняет свои свойства и гибкость. Удлинители на его основе применяются в любых условиях.

Кабель силовой с медной паутиной: однопроволочный и разнопородный, с защищенной броней. В первых 6 жили — сечение 1,5 — 240 квадратных миллиметров. Имеется ПВХ-покрытие и изоляционная основа. Для кабеля характерно наличие между оболочкой и стержнями стальной двухлетней брони. Кабель рассчитан на режим от -50 ° С до + 50 ° С, влажность до 98%.Изоляция ПВХ гарантирует устойчивость к агрессивной среде. Черная оболочка. Изоляция либо черно-белая, либо однотонная.

Броня БББШВ

прокладывает электросети автономных зданий и построек, в трубах под землей и сверху. Максимальное напряжение переменного тока — 6000 вольт. Постоянный ток требует модификации одного кабеля.

Изгибы радиуса такие же. Приходит обычно со 100 метров в бухты. Модификации: АВББШВ — алюминиевые жилы, ВББШВнг — негорючий вариант, WBBSWN-Ls — негорючий режим с малым газоотделением при высоких температурах.

Кабель ВББШВ Цена от производителя «Электрокомплект» приятно удивит. Кроме того, компания представлена ​​в 8 городах Казахстана.

8. Провод ПБПП — ПУНП

.

Медь плоский вид Проволока: однопроволочная, 2 или 3 штуки, изоляция и оболочка ПВХ. Нормально работает при температуре от -15 ° C до + 50 ° C, предельная влажность 98%. Агрессивная среда хорошо переносит. Черный или белый цвет, синие или зеленоватые жилки.

Подходят для монтажа систем освещения и розеток в зданиях с максимальным переменным током промышленной частоты — 250 вольт.Радиус изгиба на уровне не менее десятикратной ширины. Режим питания — бухта 100 и 200 метров.
Модификация ПБПГ (ПУГНП) такой разнопородный тип жилы, величина радиуса изгиба не ниже 10-кратной ширины. Апунп цельнопрочный, только алюминиевые жилы.

9. Продукт PPV

Плоский кабель с медными стержнями и единственной речной ПВХ изоляцией со вставками — разделителями между жилами. Их количество: 2 или 3. Проволока допускается к работе в условиях: от -50 ° С до + 70 ° С.

Не боится вибрации, не горит и любит влагу на 100%. Белоснежный оттенок.

Материал ППВ показан в стационарном освещении и внутренних сетях бытового назначения. Напряжение 450 вольт при переменном токе частотой до 400 Гц. Радиус изгиба не может быть меньше 10-й ширины. Поставки — 100 метров по бухте. Вариант АДПВ — алюминиевые жилы.

10. Провод АПВ

Алюминий, одножильный, круглого сечения с ПВХ изоляцией.Он жил проводами сечением от 25 до 95 квадратных метров, один — от 2,5 до 16 квадратных метров. Допустимая температура от -50 ° C до + 70 ° C. Допускается стопроцентная влажность.

Применение: Машины, щиты, электрооборудование.
Требуется защита от солнца.

11. Провод ПВ1.

Профиль круглый, ПВХ изоляция, медь, 1 жила.
Температура, как и остальные кабели — от -50 ° C до + 70 ° C, выдерживает вибрацию и химическое раздражение, влажность — до 100%.Изоляция предлагается в разных гаммах.

Область применения: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц и до 1000 вольт при постоянном токе.
Заперт под землей и снаружи, для работы с кабелем. Материал беззащитен перед солнечными лучами.
Величина изгиба не менее 10 — кратного диаметра проволоки. Бухты от 100 метров. Провод АПВ — модификация ПВ1, но жил из алюминия.

12. Провод ПВ3.

Проволока медная одножильная овального сечения в ПВХ изоляции. Провода разнопородные могут иметь сечение от 0,5 до 400 кв. Свойства работы повторяются.

Применяется для электрификации: при установке распределительных щитов, освещения в мастерских, где уместно частое изгибание. На провод подается напряжение 750 вольт при переменном токе 400 Гц, и до 1000 вольт в постоянном режиме.

Приложение аналогично: можно добавить подступенки авто и дома.Показана защита от солнца.

13. Проволока ШВВП

Проволока с наличием токопроводящих жил с ПВХ изоляцией и покрытием. Рельефная квартира. Жила пара или тройка, диаметр реза в границах: 0,5 — 0,75 квадратных миллиметра. Работа в режиме: от -25 ° C до + 70 ° C, и спокойно относится к влажному составу 98% и влияниям химии. Оболочка светлых или черных оттенков. Жилы абсолютно пьедестал.

Современная кабельная промышленность имеет широкий ассортимент различных проводов.И каждый вид проволоки предназначен для решения определенного круга задач.

Обратившись к электромонтажнику на своем участке или в собственной квартире, вы очень скоро заметите, что кабели и провода, используемые в установке, в основном медные, а не алюминиевые. Других материалов при всем разнообразии просто нет. Далее, можно отметить, что структура этих кабелей живет по-разному: она может состоять из множества проводов и может быть сплошной. Структура жилы влияет на гибкость кабеля, но не влияет на его проводимость.

Похоже, на этом спектр и заканчивается. Но где же тогда такое разнообразие брендов? ВГ, НЙ, СИП, ПВС, ШВВП — чем они отличаются друг от друга? В основном — свойства изоляции.

В этой статье мы рассмотрим основные распространенные разновидности электрических проводов, остановимся на их характеристиках, отметим области их применения.

Для электрификации жилых домов используются разные, в основном медные, кабели, но в последнее время чаще всего можно встретить кабель WG, в том числе его модифицированные варианты.

Маркировка кабеля JVD означает: внешняя изоляция из поливинилхлорида, изоляция жила — также из поливинилхлорида, жилы кабеля гибкие. Хотя гибкость кабеля СП относительна, ведь сечением до 25 квадратных метров. мм. В том числе его жилки выполняются цельными, а не многовековыми.

Изоляция кабеля стойкая к агрессивным средам, при этом достаточно прочная и не поддерживает горение. Вены могут быть как однопородными, так и многоводными, в зависимости от модификации кабеля ВГ.

Основное назначение этого кабеля — передача и распределение электроэнергии в сетях напряжением до 1000 вольт промышленной частотой переменного тока 50 Гц. Для прокладки домашних сетей используется кабель ВГ сечением до 6 квадратных метров, для электрификации частных домов — до 16 квадратных метров. При установке допускается изгиб минимум на радиус 10 размеров провода по ширине. Кабель идет в бухты 100 метров.

Среди разновидностей кабеля WDG встречается: АВВГ — с алюминиевым жилым, ВВГнг — с огнеупорной оболочкой, WDPP — с плоским сечением, ВХЗ — с добавлением ПВХ или в резиновой изоляции также между отдельными жилами.

VG — самый распространенный медный кабель для внутренней прокладки. Вымощен открыто, в ящиках, лежал на съемках. Изоляция ИПП обеспечивает ему долгий срок службы — 30 лет. Количество кабельного кабеля может удовлетворить потребности как трехфазной, так и однофазной сети: от двух до пяти.

Самый распространенный цвет внешней изоляции кабелей IWG — черный, но в последнее время и белые WDG совсем перестали быть редкостью. Цвет изоляции отдельных жилок соответствует стандартной маркировке: для жил повторно желто-зеленый, для жил N — синий или белый с синей полосой, а изоляция фазовых жил чаще всего выполняется чисто белым.

Модификации кабеля IWG с маркировкой «NG» и «LS» отличаются, соответственно, неспособностью изоляции распределять горение и низкими дымовыми затратами при воздействии огня. Также существует модификация WG, отличающаяся способностью полностью противостоять открытому огню в течение некоторого времени за считанные минуты. Обозначается такая модификация латинскими буквами FR.

В быту уже практически нет кабеля, аналогичного по характеристикам кабеля ВГ, но имеющего алюминиевые жилы — АВВГ.Его непопулярность обосновывается ограничением использования алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции.

Кроме того, существует зарубежный аналог кабеля ВГ, выпускаемый по международному стандарту DIN. Речь идет о кабеле NYM. От ВГ он отличается несколькими улучшенными характеристиками, в частности, тем, что имеет специальный самозащитный внутренний наполнитель, обеспечивающий герметичность соединений.

Сплошные медные токопроводящие жилы имеют ПВХ изоляцию, внешняя оболочка также из ПВХ, не поддерживает горение, выдерживает воздействие агрессивных сред.Жили от одного до пяти сечением от 1,5 до 35 квадратных метров. Плотно расположен внутри белой защитной оболочки. Между жилами имеется уплотнение из резины с покрытием без ореолов, обеспечивающее термостойкость и прочность кабеля. Этот кабель применим в широком диапазоне температур от -40 ° С до + 70 ° С, состоит из влаги. Цвета утеплителя жилые: коричневый, черный, серый, синий, желто-зеленый.

Кабель

NYM предназначен для прокладки силовых и осветительных сетей в промышленных и жилых зданиях на максимальное напряжение до 660 вольт (300/500/660).Кабель можно прокладывать как в помещении, так и на открытом воздухе, однако солнечный свет изоляции кабеля вредит, поэтому при прокладке на открытом воздухе необходимо защитить его от солнечных лучей, например, поместив в гофру.

При установке допускается изгиб радиуса не менее четырех диаметров кабеля. Заходит в бухты с 50 метров.

В отличие от VG, в кабеле NYM всегда только медные и только проходные жилы (монасоны). Для обычного монтажа он достаточно удобен, так как имеет идеально круглое сечение, но по этой же причине несколько неудобно укладывать в штукатурку или в бетон, а в остальном аналогично ВГ.

Кабельная продукция на видео:

Как отличить качественный кабель при покупке:

СИП означает «самонесущий изолированный провод». Это означает, что СИП способен выдерживать воздействие существенных механических нагрузок. Если учесть, что сип-изоляция изготовлена ​​из сшитого полиэтилена, невосприимчивого к воздействию влаги и прямых солнечных лучей, то сфера ее использования становится очевидной: это уличный кабель для выполнения LAP и. Он медленно вытесняет неизолированные алюминиевые провода a и динамики, ранее использовавшиеся для этих целей.

SIP — это алюминиевый кабель, жилы которого не имеют общей изоляции. Минимальное сечение жилы СИП — 16 кв. мм., а максимум — 150 кв. мм. В маркировке этого провода количество жизней напрямую не указывается — дается только номенклатурный номер, в котором зашифрованы все данные.

Например, SIP-1 — это кабель из трех жил, один из которых является нулевой несущей. СИП-2 представляет собой кабель из четырех жил, один из которых является нулевой несущей.А СИП-4 имеет в своем составе четыре токопроводящие жилы, механическая нагрузка на которые распределяется равномерно.

Так как СИП — это очень специфический кабель, то для монтажа с его использованием выпускается весь спектр специальной арматуры: ответвительные и соединительные зажимы и анкерные кронштейны.

ПВС — медный провод в изоляции от винилового соединения. Оболочка сделана так, что заполняет пространство между жилами, чем придает проволоке большую прочность. Количество проживающих — от двух до пяти, а сечение каждого — от 0.От 75 до 16 кв.

Диапазон рабочих температур — от -25 ° С до + 40 ° С, стойкий к химическим воздействиям, допускается 100% влажность окружающей среды. Проволока выдерживает несколько циклов усердия с гарантией до 3000 раз. Цвет раковины белый. Цвет жил: красный, черный, оранжевый, синий, серый, коричневый, зеленый, желтый, желто-зеленый.

Проволока ПВА широко используется в быту в качестве различной бытовой техники, например, электрочайников, а также в удлинителях.Он предназначен для работы в цепях переменного тока частотой 50 Гц с напряжением до 380 вольт, поэтому провод ПВС используется в сетях, где гибкий провод требуется для прокладки проводки систем освещения, розеток и т. Д. Гибкость — одно. из важнейших преимуществ этой проволоки.

Изоляция

ПВС, как внутренняя, так и внешняя, изготавливается из поливинилхлорида. Внутренняя изоляция жила, как и ВВФ, имеет стандартную маркировку. Но жилы ПВС многонаправленные, поэтому это очень гибкий кабель.Необходимо только учесть, что жилы ПВА при установке обязательно должны быть концами или сведены.

С учетом того, что внешний слой винила у круглого ПВА имеет толщину до нескольких миллиметров, этот кабель отлично подходит для шнуров. То есть для их «связи» с сетью. Поэтому его называют соединительным.

ПВС относительно выдерживает механические нагрузки. Его поперечное сечение составляет от 0,75 до 16 квадратных метров. мм., поэтому из этого кабеля можно изготавливать любые удлинители и носители, не работающие в условиях низких температур.Ведь на морозе оболочка ПВА, к сожалению, просто лопается.

ШВВП — шнур в виниловой оболочке с прожилками в виниловой изоляции, плоский. В целом этот кабель аналогичен ВВГ, но, в отличие от последнего, СКВЭП имеет гибкие многопрочные медные жилы. Поэтому он, как и ПВА, часто. Однако изоляция ICELVP не отличается высокой прочностью, и ответственные нагруженные линии этим шнуром не выполняются.

Соответственно разделы в SCVVP только маленькие: 0.5 или 0,75 кв. мм. С количеством прожитых, равным двум-трем. Провод плоский. Этот провод может эксплуатироваться при температуре от -25 ° С до + 70 ° С, выдерживает влажность до 98%. Легко разрушает химически агрессивные среды. Цвет скорлупы белый или черный. Цвет жилы: синий, коричневый, черный, красный, желтый.

Помимо слабых удлинителей (которые, кстати, часто становятся причиной неприятностей в хозяйстве плохо знакомых с электричеством людей), SCVVP чаще всего применяется в автоматике, для систем питания.

Также используется для подключения к сети бытовой техники, такой как холодильники, стиральные машины, средства личной гигиены и др. Способен работать в сети переменного тока частотой 50 Гц при напряжении до 380 вольт. . Очень гибкий, что очень важно в повседневной жизни.

Основная функция провода WWVP — это соединительный шнур: на одном конце устройство — на другом — вилка.

кг — гибкий медно-резиновый кабель с многовитковыми жилами, поперечное сечение которого изменяется от 0.От 5 до 240 кВ. мм. Количество проживающих может составлять от одного до пяти. Резиновая изоляция жила — на основе натурального каучука.

Диапазон рабочих температур кабеля от -60 ° C до + 50 ° C при влажности до 98%. Изоляция кабеля кг позволяет прокладывать его на открытом воздухе и даже на открытом воздухе при солнечном свете. Жилы всегда многонаправленные, что делает этот кабель гибким. Цветовая маркировка жил: синий, черный, коричневый, желто-зеленый, серый.

Кг чаще всего используется в промышленных установках, где необходимо предусмотреть гибкий подвижный кабельный ввод.

Кабель

кг предназначен для питания портативных мобильных устройств, таких как тепловые пушки, сварочные аппараты, прожекторы и т. Д., От сети переменного тока или от генераторов с частотой до 400 Гц при напряжении до 660 вольт или постоянное напряжение до 1000 вольт.

При установке допускается изгиб радиусом не менее восьми наружных диаметров. Обычно заходит в бухты 100 метров и более. Есть модификация КГГ — в негорючей изоляции.

Очень важно, что резиновая изоляция этого кабеля даже на сильном морозе частично сохраняет свои свойства, а кг почти всегда остается гибкой, особенно если говорить о модификации хл.Поэтому его часто используют для изготовления удлинителей, работающих в самых разных тяжелых условиях.

Кабель силовой бронированный с медными токопроводящими жилами, который может быть как одинарным, так и многопроволочным. От одного до шести жили сечением от 1,5 до 240 квадратных метров. Изоляция ПВХ и оболочка из ПВХ. Особенностью этого кабеля является наличие между жилами и оболочкой стальной двухлетней брони.

Кабель легко выдерживает температуру от -50 ° С до + 50 ° С при влажности до 98%.Изоляция ПВХ обеспечивает устойчивость к агрессивным средам. Цвет корпуса черный. Цвет изоляции жил либо сплошной, либо сочетал основные цвета маркировки с белым.

Бронированный кабель WBBSHF предназначен для прокладки сетей электроснабжения отдельных зданий и сооружений, а также электроустановок как под землей, так и в открытых трубах (для защиты от солнечных лучей). Максимальное напряжение переменного тока — до 6000 вольт. Для постоянного тока используются традиционно одножильные модификации этого кабеля.

При установке допускаются изгибы радиусом не менее десяти наружных диаметров кабеля. Приходит традиционно в бухтах от 100 метров. Существуют модификации: АВББШВ — алюминиевые жилы, ВББШВнг — негорючие, ВББШВН-Лс — негорючие исполнения с малым газоотделением при повышенной температуре.

Плоский монтажный провод с медными одинарными манжетами с изоляцией из ПВХ и в оболочке из ПВХ. Их может быть два-три, сечение от 1,5 до 6 квадратных метров.Диапазон рабочих температур от -15 ° C до + 50 ° C, допустимая влажность 98%. Выдерживает агрессивные среды. Цвет панциря белый или черный, цвет жил: белый, синий, желто-зеленый.

Предназначен для монтажа систем освещения и розеток в зданиях, с максимальным напряжением переменного тока промышленной частоты в 250 вольт. При установке допускаются изгибы радиусом не менее десятикратной ширины. Поставляется в бухтах на 100 и 200 метров.

Модификация ПБПГ (ПУГНП) — многократные жилы, при установке допускается изгиб радиусом не менее шестикратной ширины. Модификации АУНП — алюминиевые цельные (только цельные) жилы.

Плоский провод с одиночными перемычками медными жилами в ПВХ изоляции с разделительными интерпретируемыми вставками. Жил может быть двое или трое. В сечении жили от 0,75 до 6 квадратных метров. Проволока допускается к эксплуатации в диапазоне температур от -50 ° С до + 70 ° С.

Изоляция

Стойка к воздействию агрессивных сред и вибраций, не поддерживает горение, а допустимая влажность окружающей среды составляет 100%.Цвет утеплителя традиционно белый, требуется дополнительная защитная оболочка.

Провод ППВ предназначен для устройства стационарных систем освещения и спаренных бытовых электрических сетей внутри зданий. Максимальное напряжение 450 вольт при переменном токе частотой до 400 Гц. При монтаже допускается изгиб на радиус не менее десятикратной ширины. Поставляется в бухтах 100 метров. Модификация АДПВ — с алюминиевыми жилами.

Алюминиевый одножильный круглый провод с изоляцией из ПВХ.Встречается как многоступенчатая, так и одноходовая. Разнопородные токопроводящие жилы могут иметь поперечное сечение от 25 до 95 квадратных метров, а однопородные — от 2,5 до 16 квадратных метров. Диапазон рабочих температур достаточно широк — от -50 ° С до + 70 ° С.

Изоляция устойчива к воздействию агрессивных сред, а сама проволока устойчива к вибрациям. Влажность допускается до 100%. Белый утеплитель.

Провод АПФ применяется при монтаже распределительных щитов, электрических сетей, систем освещения, электрооборудования, например станков.Он может работать при напряжении до 750 вольт при переменном токе частотой до 400 Гц или при постоянном токе напряжением до 1000 вольт.

Прокладка допускается в закрытых помещениях или на открытом воздухе, но с обязательным условием — с защитой от прямых солнечных лучей, в трубе, в гофре, в специальном канале и т.д. не менее десятикратного диаметра проволоки. Заходит в бухты от 100 метров.

Проволока медная одножильная круглого сечения в ПВХ изоляции.Минимальное количество проводов в жилище — один, минимальное сечение одного провода — 0,5 кв. Разнопородный керн может иметь поперечное сечение от 16 до 120 квадратных метров, а одноходовой — от 0,5 до 10 квадратных метров.

Диапазон допустимых рабочих температур от -50 ° С до + 70 ° С, изоляция стойки к химическому воздействию, провод устойчив к механическим колебаниям, допустимая влажность — до 100%. Цвет утеплителя может быть разным: красный, белый, синий, черный, желто-зеленый.

Применяется для электрификации в различных сферах, начиная с установки распределительных щитов и систем освещения, заканчивая намоткой трансформаторов для бытовых нужд. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц и до 1000 вольт при постоянном токе.

Устанавливается в помещении или во внешних условиях, но в защитных трубах, гофрах или в кабельных каналах. Неверно открытая прокладка в условиях постоянного нахождения провода под действием солнечных лучей.

Радиус изгиба не менее десятикратного диаметра проволоки. Заходит в бухты от 100 метров. Провод APF является модификацией провода PV1, но только с алюминием в качестве материала жил.

Проволока медная одножильная круглого сечения в ПВХ изоляции. Провода разнопородные могут иметь сечение от 0,5 до 400 кв. Диапазон безопасных рабочих температур — от -50 ° С до + 70 ° С, изоляция выдерживает воздействие агрессивных сред, допустимая влажность — до 100%.Цвет утеплителя может быть разным: красный, синий, белый, черный, желто-зеленый.

Применяется для электрификации в различных сферах: установка распределительных щитов, освещение систем освещения, электромонтаж силового оборудования в промышленных цехах и т. Д., То есть там, где требуется многократный изгиб. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц и до 1000 вольт при постоянном токе.

Провод ПВ3 прокладывают в помещении или во внешних условиях, но в защитных трубах, гофрах или в кабельных каналах.Идеально подходит при прокладке стоячей проводки в домах. К тому же этот провод популярен в автомобильном тюнинге. Неверно открытая прокладка в условиях постоянного нахождения провода под действием солнечных лучей. Радиус изгиба не менее пятикратного диаметра проволоки. Заходит в бухты от 100 метров.

Надеемся, что эта статья помогла вам составить общее представление о наиболее распространенных электрических проводах, об их характеристиках и сферах применения, и теперь вы можете легко выбрать подходящий тип провода для своих нужд.

При развитии локальных сетей существует достаточно много типов кабелей, и все они являются результатом усложнения требований стандартов. Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им он имеет возможность сделать необходимую нам высокую скорость передачи данных.
В сегодняшней статье я расскажу об основных типах кабеля и разъемах , которые распространяются при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель — Один из первых проводников, используемых для создания сетей. Коаксиальный кабель состоит из центрального проводника, заключенного в толстую изоляцию, медную или алюминиевую оплетку, и внешней изолирующей оболочки: для работы с коаксиальным кабелем используются несколько коаксиальных кабелей. разъемы разных типов :

Устанавливается на концах кабеля и служит для подключения к тройнику и цилиндрическому разъему.. Это своего рода тройник, который используется для подключения компьютера к основной линии. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали. . С его помощью можно соединить оторванные концы магистрали или обслужить часть кабеля, чтобы увеличить радиус сети и подключить дополнительные компьютеры и другие сетевые устройства. . Это своего рода заглушка, которая блокирует дальнейшее распространение сигнала.Без него невозможно функционирование сети на основе коаксиального кабеля. Всего требуется два терминатора, один из которых должен быть заземлен.

Коаксиальный кабель достаточно чувствителен к электромагнитным наводкам. От его использования в локальных компьютерных сетях давно отказались.
Коаксиальный кабель в основном используется для передачи сигнала со спутниковых тарелок и других антенн. Вторую жизнь коаксиальный кабель получил как главный проводник высокоскоростных сетей, в которых совмещена передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Скрученный параграф

Twisted para В настоящее время это самый распространенный кабель для построения локальных сетей. Кабель состоит из попарно переданных медных изолированных жил. Типичный кабель имеет 8 проводников (4 пары), хотя доступен кабель с 4 проводниками (2 пары). Цвета внутренней изоляции жил строго стандартные. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты — электрически заземленная медная оплетка или алюминиевая фольга вокруг витых пар, существует порочно витая пара :

Неэкранированная витая пара. ( UTP. , незащищенная витая пара). Помимо проводов с собственной пластиковой защитой не используются дополнительные оплетки или заземляющие провода: Foild Twisted Pair. ( F / UTP. , фольговая витая пара). Все пары жил этого кабеля имеют общий экран из фольги: Экранированная витая пара. ( STP. , защищенная витая пара). В кабеле этого типа каждая пара имеет свою экранирующую оплетку, а также присутствует для всего экрана сетки: Screed Foild Twisted Pair ( S / FTP., витая пара в фольговом экранировании). Каждая пара этого кабеля имеет собственную оплетку из фольги, и все пары помещены в медный экран: Screened Foild Unshieded Twisted Pair , незащищенная экранированная витая пара). Характеризуется двойным экраном из медной оплетки и оплетки из фольги:

Существует несколько категорий типов кабелей витой пары, которые имеют маркировку Cat1 перед Cat7. . Чем выше категория, тем лучше качество кабеля и лучшие показатели.В локальных компьютерных сетях стандарт Ethernet использует витую пару пятой категории (CAT5) с полосой частот 100 МГц. При прокладке новых сетей желательно использовать улучшенный кабель Cat5e. С полосой частот 125 МГц, которая лучше всего пропускает высокочастотные сигналы.

Для работы с кабелем в витой паре используется разъем 8P8C (8 POSITION 8 Contact), который называется RJ-45. :

Волоконно-оптический кабель

Волоконно-оптический кабель — Самая современная среда передачи данных.Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну чрезвычайно высока, и кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля — одномодовый и многомодовый . Основные различия между этими типами связаны с разными режимами прохождения световых лучей в кабеле.Для опрессовки оптоволоконного кабеля существует множество разъемов и соединителей разной конструкции и надежности, среди которых наибольшую популярность получили SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др.
Использование оптического волокна в локальных сетях ограничено двумя факторами. Хотя сам оптический кабель относительно недорогой, цены на адаптеры и другое оборудование для оптоволоконных сетей довольно высоки. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а дорогостоящее оборудование требует дорогостоящего оборудования.Поэтому волоконно-оптический кабель используется в основном для объединения крупных сетевых сегментов, высокоскоростного доступа в Интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

Кабели, используемые для построения инфраструктуры компьютерных сетей, производятся в широком диапазоне разновидностей. Среди самых популярных — коаксиальная, витая пара, а также оптоволокно. В чем специфика каждого из них? Какие особенности установки наиболее распространены — витой пары?

Типы кабелей: коаксиальный

Среди самых ранних типов кабелей, используемых в сетевых соединениях, являются коаксиальные.По толщине он примерно соответствует мощности для компьютера, рассчитанного на работу с розеткой на 220 В.

Структура коаксиальной конструкции следующая: в самой середине — металлический проводник, он толстый. , чаще всего пластиковый утеплитель. Сверху — тесьма из меди или алюминия. Наружный слой — изоляционная оболочка.

Подключение рассматриваемого сетевого кабеля может осуществляться с помощью:

разъема BNC;

терминатор BNC;

Разъем BNC-T;

Бочковой соединитель BNC.

Рассмотрим их специфику подробнее.

Разъем BNC предполагает размещение на концах кабеля, используется для подключения к цилиндрическому разъему. Терминатор BNC используется как изолирующий барьер, препятствующий передаче сигнала по кабелю. Корректная работа сети без этого пункта в некоторых случаях неосуществима. Кабель коаксиального типа предполагает использование двух терминаторов, один из которых требует заземления. Разъем BNC-T активируется для подключения ПК к основной магистрали.В его составе три слота. Первый подключается к разъему компьютера, с помощью двух других происходит соединение разных концов магистрали. Другой тип разъема для коаксиального кабеля — это бочка BNC. Он используется для соединения разных концов магистрали или для увеличения радиуса компьютерной сети.

Среди полезных особенностей коаксиальных структур — нет проблем с решением вопроса, как соединить два сетевых кабеля такого типа. Разумеется, этого достаточно, чтобы обеспечить надежный контакт проводящих жил, соблюдая технологию сопряжения изоляции и экранную сетку.В то же время коаксиальный кабель довольно чувствителен к электромагнитным помехам. Поэтому в практике построения компьютерных сетей сейчас он используется довольно редко. Однако он незаменим в части организации инфраструктуры по передаче телевизионных сигналов — от поставщиков услуг связи или кабельного телевидения.

Twisted para

Наиболее, вероятно, распространенные сетевые кабели для компьютера получили название «витая пара». Почему именно такое название? Дело в том, что в структуре кабеля этого типа есть пары жил.Они сделаны из меди. Рассматриваемый стандартный просматриваемый кабель включает 8 жил (всего 4 пары), но есть и образцы с четырьмя жилами. Так называемая распиновка сетевого кабеля этого типа (соотнесение каждой жилы с определенной функцией) предполагает использование изоляции определенного цвета на каждом проводе.

Наружная изоляция витой пары выполнена из ПВХ, что обеспечивает достаточную защиту токопроводящих элементов от электромагнитных помех.Рассматриваются типы — FTP и STP. В первом фольга, выполняющая соответствующую функцию, располагается поверх всего жилого, во втором — на каждом из проводников. Существует неэкранированная модификация витой пары — UTP. Как правило, кабели с фольгой дороже. Но их имеет смысл применять только в том случае, если есть необходимость в качественной передаче данных на относительно большие расстояния. Для домашних сетей вполне подойдет неэкранированный вариант витой пары.

Выделено несколько классов соответствующего типа структур, каждый из которых обозначен как CAT с номером от 1 до 7.Чем выше соответствующий показатель, тем лучше материалы, обеспечивающие передачу сигнала. Современные сетевые кабели для обмена компьютерами по протоколу Ethernet в домашних сетях предполагают соответствие элементам класса CAT5. В соединениях, где активирована витая пара, используются разъемы, которые корректно классифицируются как 8p8c, но есть и неофициальное название — RJ-45. Можно отметить, что кабели, соответствующие как минимум классам CAT5 и CAT6, могут передавать данные на скоростях, приближенных к максимальным обозначенным конструкциям — до 1 Гбит / с.

Оптоволокно

Пожалуй, самый современный и быстрый сетевой кабель для компьютера — оптоволоконный. В их конструкции присутствуют светопроводящие элементы из стекла, которые защищены прочной пластиковой изоляцией. Среди ключевых преимуществ сетевых кабелей для компьютера перед сетевыми кабелями — высокая степень защиты от помех. Также по оптоволокну можно передавать данные на расстояние около 100 км. Соединение кабелей рассматриваемого типа с приборами может осуществляться с помощью разъемов различных типов.Среди наиболее распространенных — SC, FC, F-3000.

Как выглядит этот высокотехнологичный сетевой кабель? Фото конструкции оптоволокна ниже.

Интенсивность практического применения волокна ограничивается довольно высокой стоимостью оборудования, необходимого для передачи данных по нему. Однако в последнее время многие российские провайдеры активно используют этот сетевой кабель для выхода в Интернет. По мнению ИТ-специалистов, с расчетом на то, что соответствующие вложения окупятся в будущем.

Развитие кабельной инфраструктуры

На примере трех обозначенных типов кабелей можно проследить некоторую эволюцию в аспекте построения инфраструктуры компьютерных сетей. Итак, изначально при передаче данных по стандарту Ethernet были задействованы коаксиальные конструкции. При этом предельное расстояние, на которое мог передаваться сигнал с одного устройства на другое, не превышало 500 метров. Максимальный коаксиальный кабель был около 10 Мбит / с. Использование витой пары позволило значительно увеличить динамику обмена файлами в компьютерных сетях — до 1 Гбит / с.Также была возможность передавать данные в дуплексном режиме (одно устройство могло как принимать сигналы, так и отправлять их). С появлением оптического волокна в ИТ-индустрии появилась возможность передавать файлы со скоростью 30-40 Гбит / с и более. Во многом благодаря этой технологии компьютерные сети успешно связывают страны и континенты.

Конечно, многие другие кабели, используемые при установке компьютерных сетей, используются при работе с ПК. Теоретически в качестве таких целей можно использовать, например, USB-кабель, однако он будет не очень эффективным, в частности, из-за того, что в рамках стандарта USB данные могут передаваться на небольшое расстояние. — около 20 м.

Как подключить витую пару

Витая пара, как мы отметили выше, сегодня строится тип кабельного типа при проектировании компьютерных сетей. Однако для его практического использования характерны некоторые нюансы. В частности, они отражают такой аспект, как распиновка сетевого кабеля, о которой мы говорили выше. Важно знать, как правильно расположить жилы на месте их контакта с разъемом RJ-45. При ее выполнении задействована процедура подключения витой пары к соответствующему элементу, именуемая обжимом, как специальный инструмент, подразумевающий силовое воздействие на конструкцию.

Нюансы опрессовки

В процессе этой процедуры разъемы надежно фиксируются на концах витой пары. Количество контактов в них соответствует количеству жил — в обоих случаях таких элементов 8 штук. Существует несколько схем, в рамках которых может выполняться витая пара внахлест.

Далее рассмотрим соответствующую специфику. Но для начала человеку, работающему с кабелем, необходимо правильно взять разъемы в руки.Держать их нужно так, чтобы сверху располагались металлические контакты.

Пластиковая защелка должна быть направлена ​​на тех, кто занимается опрессовкой. Слева в этом случае будет 1-й контакт, справа — 8-й. Нумерация — чрезвычайно важный нюанс работы с витой парой. Итак, какие схемы опрессовки используют специалисты сетевой инфраструктуры?

Во-первых, это схема сетевого кабеля, которая называется EIA / TIA-568A. Предлагается расположение жил соотносить с металлическими контактами разъема в следующем порядке:

На 1 контакт: бело-зеленый;

Для 2-го: зеленый;

Для 3-го: бело-оранжевый;

Для 4-го: синий;

Для 5-го: бело-синий;

Для 6-го: оранжевый;

Для 7-го: бело-коричневый;

Для 8-го: коричневый.

Есть еще одна схема — EIA / TIA-568B. Предлагает расположение в следующем порядке:

На 1 контакт: бело-оранжевый;

Для 2-го: оранжевый;

Для 3-го: бело-зеленый;

Для 4-го: синий;

Для 5-го: бело-синий;

Для 6-го: зеленый;

Для 7-го: бело-коричневый;

Для 8-го: коричневый.

Как подключить сетевой кабель с разъемом, теперь вы знаете. Но полезно изучить особенности различных схем подключения витой пары к тем или иным устройствам.

Обжим и тип подключения

Итак, при подключении ПК к маршрутизатору или коммутатору следует применять метод прямого подключения. Если есть необходимость организовать обмен файлами между двумя компьютерами без использования роутера, можно использовать кросс-метод подключения. Разница между обозначенными схемами небольшая. При прямом подключении кабель должен быть обжат по той же распиновке. При пересечении одного конца — согласно 568a, другой — 568b.

Высокотехнологичная экономика

Витая пара отличается одной интересной особенностью.При прямой схеме подключения в устройстве можно использовать не 4 пары проводов, а 2. То есть одним кабелем допустимо подключение к сети 2-х компьютеров одновременно. Таким образом, вы можете сэкономить на кабеле или подключиться, если это необходимо сделать очень сильно, а под вашими лишними счетчиками нет витой пары. Правда, в этом случае максимальная скорость обмена данными будет не 1 Гбит / с, а в 10 раз меньше. Но для организации работы дома в большинстве ситуаций это приемлемо.

Как в этом случае распределяются вены? Соответствует контактам на разъемах для подключения:

1 Контакт: бело-оранжевый жилы;

2-й: оранжевый;

3-й: бело-зеленый;

6-й: зеленый.

То есть 4, 5, 7 и 8 жилы при такой схеме не используются. В свою очередь на разъемах для подключения второго компа:

1 Контакт: бело-коричневый жил;

2-й: коричневый;

3-й: бело-синий;

6-й: синий.

Можно отметить, что при реализации поперечного сечения всегда следует использовать все 8 проводов в витой паре.Также, если пользователю необходимо реализовать передачу данных между устройствами со скоростью 1 Гбит / с, распиновку нужно будет реализовать по специальной схеме. Обратите внимание на ее особенности.

Перекрестное соединение на гигабитной скорости

Первый кабельный разъем должен быть включен по схеме 568B. Второй предлагает следующее сравнение токоведущих и контактов на разъеме:

1 Контакт: Бело-зеленый жил;

2-й: зеленый;

3-й: бело-оранжевый;

4-й: бело-коричневый;

5-й: коричневый;

6-й: оранжевый;

7-й: синий;

8-я: бело-голубая.

Схема очень похожа на 568a, но изменилось расположение синей и коричневой пар проводников.

Соблюдение отмеченных правил цветовой корреляции для токоведущих и контактов на разъеме 8p8C является наиболее важным фактором в обеспечении функциональности сетевой инфраструктуры. Человек, его проектирующий, должен внимательно относиться к установке соответствующих элементов. Бывает, что компьютер не видит сетевой кабель — часто это связано с неправильным обжатием витой пары.

Как обжать кабель

Рассмотрим некоторые технические нюансы. Основное приспособление, которое в этом случае активируется, — обжим. Выглядит как галочка, но приспособлена для работы с компьютерными кабелями соответствующего типа.

Конструкция Кримпера предполагает наличие специальных ножей, предназначенных для обрезания конструкции. Иногда криментеры оснащаются небольшим устройством для снятия изоляции витой пары. В центральной части инструмента — специальные гнезда, адаптированные под толщину конструкции кабеля.

Оптимальный алгоритм действий человека, обжимающего витую пару, может быть следующим.

  • Прежде всего, необходимо отрезать участок кабеля подходящей длины — при этом потребуются точные измерения.
  • После этого необходимо снять внешнюю изоляцию — примерно на участке 3 см на конце кабеля. Главное при этом — не повредить ненароком жилую изоляцию.
  • Затем нужно расположить жилы в соответствии с рассмотренными выше схемами подключения.После ровно обрезаны концы жил так, чтобы длина каждого из них за пределами внешнего слоя утеплителя составляла около 12 мм.
  • Далее нужно надеть коннектор на кабель так, чтобы жилы остались в том порядке, который соответствует схеме подключения, и каждая из них вошла в нужный канал. Жилы следует перемещать до тех пор, пока не почувствуется сопротивление пластиковой стенки разъема.
  • После соответствующего размещения он должен находиться внутри соединителя оболочки из ПВХ от соединителя внутри корпуса соединителя.Если это не помогло, возможно, следует вырвать вены и укорачивать их.

После того, как все элементы дизайна будут правильно расположены, вы можете обжать кабель, вставив разъем в специальный разъем на обжиме и плавно нажимая на ручку инструмента до упора.

Главная »Перекрытие» Кабели и их применение. Электрокабель и провод: отличия, виды, сфера применения

Почему нельзя соединить вместе медный и алюминиевый провода? Медь или алюминий

Электрические кабели различаются по типу изоляции, диаметру поперечного сечения, проводящему материалу жилы, области применения и условиям эксплуатации.Медный провод широко используется для передачи электроэнергии.

Медный кабель: что такое и в чем преимущества

Рабочий элемент кабеля — токопроводящая жила из электротехнической меди. Внутри кабеля находится несколько изолированных печенек, заключенных в общую внутреннюю оболочку. В зависимости от условий эксплуатации изделие дополнительно закрывает защитный экран или броню.

Преимущества:

Высокая теплопроводность и теплопроводность. Это значит, что для решения электромонтажных задач можно выбрать медный кабель с меньшим диаметром сечения, чем кабель с алюминиевым жилым.Потери при нагреве проводника будут меньше. Свойство кабеля не меняется даже при окислении металла.

Пластичность и гибкость. Медный кабель устойчив к изгибу и перекручиванию, что облегчает монтаж и дальнейшую эксплуатацию.

Устойчивость к коррозии и, как следствие, долгий срок службы. Полная замена проводки требует капитального ремонта. Если выбран медный кабель, то в ближайшие 30-35 лет о его замене не стоит беспокоиться.

Минимальный риск возгорания пожара.В случае пожара горение не применяется, а изоляционный материал выделяет минимум дыма и газа.

Сфера применения медных кабелей

Кабели с медными жилыми кабелями используются в линиях электропередач, которые служат для передачи и распределения электроэнергии в стационарных установках. Использование медных кабелей обосновано на промышленных предприятиях, где существует опасность возгорания или взрыва. С их помощью выполняют монтаж внутренней электропроводки в жилых и офисных помещениях, промышленных комплексах, производственных и общественных зданиях.

Основные разновидности медного кабеля

1. Электропитание. Используется для передачи электроэнергии от электростанции на подстанции, коммунальные и транспортные объекты, промышленные предприятия. Изоляция силовых кабелей — резина, пластик и бумага. Внутри содержится до 5 токопроводящих жил. В бронированном медном кабеле покрытие выполнено из алюминия или свинца. По позициям маркировки можно отличить назначение кабеля.

VG, WFE без маркировки — кабель применяется для прокладки одиночных линий внутри помещений и в кабельных установках.

Маркировка NG-LS (не распространяет горение, низкую степень газо- и дымовыделения) — высокий уровень пожарной безопасности позволяет эксплуатировать медный силовой кабель данного типа в концертных залах, на стадионах, в зданиях метро. Допускается прокладка в грунте, может применяться на атомных станциях.

Маркировка NG-FRLS (огнестойкий, не распространяет горение, низкая дымность и газообразование) — кабель силовой с медными жилами, пригодный для питания пожарной сигнализации и насосов, эвакуационных лифтов, ламп на запасных выходах и путях эвакуации. .В случае пожара кабели этого типа продолжают проводить ток в течение 2-3 часов. Идея (А) — кабель не распределяет горение при групповой прокладке за счет использования изоляционных материалов с пониженной степенью горючести.

2. Контроль. Используется для подключения электрических устройств, распределительных устройств и механизмов. Контрольный кабель с медными жилами устанавливается в тоннелях и каналах, если предусмотрена защита от механических повреждений. Возможна прокладка на улице и в помещении.

3. Хозяйство. Может содержать одну или несколько жил из меди. Одножильные типы используются для соединения сварочных аппаратов. Многожильный кабель используется для переноски на открытом воздухе.

4. Специальные (сигнальные кабели). Служат для передачи сигналов (высокочастотные кабели — для длительной связи, низкочастотные — локально).

Особенности эксплуатации

Силовые изделия марки BGG и их модификации пользуются спросом у монтажников. Для этого типа проводов характерна двойная изоляция из ПВХ.Допустимая нагрузка на кабель составляет от 60 В до 600 В (зависит от диаметра сечения).

Гибкий медный кабель (клетка) изолирован слоем резины. Его можно использовать даже при прокладке линий электропередачи строительных объектов в суровых климатических условиях. Для улучшения характеристик в изоляционный материал кабеля добавляются специальные компоненты.

Для прокладки в тоннелях, путях, в воздухе и в земле советуют выбирать армированный кабель с двойной изоляцией.В состав внешнего покрытия входит графитовая крошка, обеспечивающая максимальную устойчивость кабеля к возгоранию и механическим повреждениям.

МТД «Энергорегионконт» является официальным дилером завода «Энергокабели» и предлагает качественную кабельную продукцию от предприятия. У нас вы можете купить медный кабель, силовые провода, шнуры и провода осветительные, а также другую продукцию, соответствующую российским стандартам и стандартам качества.

Невозможно построить дом без электрического кабеля.Однако для обустройства жилья недостаточно его наладить, нужно грамотно выбрать подходящий вид. А для этого нужно знать, какие характеристики влияют на выбор. Согласен?

Мы расскажем, какие виды продукции предлагает современный рынок и какой провод используется для разводки в доме. Знакомим с популярной номенклатурой и помогаем разобраться в маркировке продукции для прокладочных электролитов. Обратите внимание на то, что вам следует обратиться к покупателям и независимым электроустановкам.

Информация предоставлена ​​для ознакомления с целью оптимизации восприятий, мы доработали схемы, фото подборку, видео рекомендации.

Основными элементами любого электрического кабеля являются жилы — элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Обозначается аббревиатурой TPZ.

Помимо токопроводящих жил (1), кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4).

Шкафы для передачи электрической энергии бывают двух типов:

  • одиночно-репрезентативный сплошной;
  • универсальный состоящий из большого количества тонких ниток.

Некоторые ошибочно полагают, что одножильные жилы и одножильные кабели — это тождественное понятие. Фактически одноядерные изделия могут иметь только одно живое, что, в свою очередь, может выполняться одним и тем же многопрофильным объектом.

Основой для изготовления токопроводящей печенки может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий хоть и дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это означает, что при одинаковом поперечном сечении медный проводник может пропускать больший ток.Единственный «минус» меди — это момент, когда ее нельзя напрямую соединить с другими металлами. Те. Для соединения с алюминием для переходника потребуется переходник, исключающий образование гальванической пары.

Алюминий не лучший вариант для разводки в доме, так как у него низкий уровень электропроводности, а при эксплуатации он быстрее и отрабатывается на поворотах

Если сделать поворотный кулак с закруткой, то это место быстро окислится, что приведет к выходу из строя контактов, в результате чего может произойти магистраль.В идеале для всех линий в квартире стоит выбирать однотипные провода.

Кабели для электрических сигналов имеют общую защитную оболочку.

Изоляционный слой может быть из:

  • резина;
  • полиэтилен;
  • ПВХ пластик.

Каждый из этих материалов отличается высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное назначение внешней оплетки — защита проводников от влаги, которая способна нарушить целостность изоляции и, как следствие, помутнение оптических волокон

Любой кабель, используемый для бытовых нужд, имеет как минимум два изоляционных слоя: первый защищает внутренние жилы, собранные в жгут, второй перемещает только одну жилу.

Разновидности электропровода

Существует несколько классификаций, на которые ориентируются мастера при выборе.

Первый признак, по которому делятся кабели — , номер корпуса . Рабочие параметры одно- и многоклинейных продуктов подробно описаны в таблице ниже.

Сводная таблица рабочих параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных устройств. Разница существует как в устройстве, так и в назначении

Ниже приведены четыре наиболее популярных типа кабелей, используемых для внутренней проводки.

Вид №1 — Кабель VG

С устройством внутриквартальной электропроводки, в которой применяется кабель ВНГ . Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество прожитого в таких изделиях может разбегаться от одного до пяти.

Эксплорер ВОГ ток выпускается в одном из четырех исполнений: в виде изделий с плоским или круглым сечением, треугольным или квадратным

К неоспоримым достоинствам продукции ВЖ следует отнести широкий температурный диапазон эксплуатации.Может быть безопасным при температуре от -50 ° С до +50 ° С. Проволока славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие данного типа может иметь одно из трех обозначений:

  • « п » — указывает на плоский вид поперечного сечения;
  • « з. «- означает, что между изоляцией СТВ и внешней оплеткой находится резиновая смесь или жгут ПВХ;
  • « nG » — указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидностей ВГ, кроме тех, что имеют обозначение «s», пространство между внешней оболочкой и изоляционным слоем жил.

Наружная оболочка кабеля jn обычно окрашена в черный цвет, внутренняя изоляция токопроводящей жилы отмечена желто-зеленым, синим, красным или белым с синими полосами

Для бытовых нужд используйте кабель сечением от 1,5 мм 2, при обустройстве частного дома изделие 6 мм 2.Величина радиуса изгиба изделия определяется умножением меньшего поперечного сечения на 10.

Вид №2 — Кабель NYM

NYM. — Еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей до 660В. Многократно проводящие жилы Изделия изготавливаются из меди.

Количество токопроводящих долговечностей кабеля NYM может варьироваться в диапазоне от одного до пяти. Минимальные параметры поперечных сечений продаваемых изделий — 1.5 мм 2, максимум 16 мм 2.

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: Медные жилы заключены в оболочки из ПВХ, между которыми проложено негорючее уплотнение; Роль наружной оплетки выполняет ПВХ изоляция

.

Кабель имеет двойную изоляцию:

  • внешняя оболочка из поливинилхлорида;
  • внутренняя оплетка из негорючего ПВХ.

Внутреннее пространство между изоляционными слоями заполнено наполнителем, который представляет собой резину с покрытием. Такой раствор увеличивает прочность изделия и делает его более устойчивым к высоким температурам.

Следовательно, кабель NYM относится к числу влаго- и термостойких изделий. Диапазон рабочих температур от -40 ° C до +70 ° C.

Единственный недостаток кабеля NYM — уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда падают прямые лучи, его рекомендуется накрывать.

Если сравнивать кабель NYM с аналоговым ВГ, то по эксплуатационным параметрам первый предпочтительнее. Но при ограниченном бюджете всегда можно сэкономить, используя кабель NYM только для соединения комнатных и квартирных плит с этажным, а на участках прокладывают кабель ВГ.

Вид №3 — Провод ПУНП

Часто для электромонтажа используют бюджетный аналог — плоский провод ПУНП . Это двухпроводное или трехжильное изделие сечением 1,5-6 мм2. Каждая жила плоского провода изготовлена ​​из меди и является однопроволочной.

ПУНП применяется для подключения стационарно установленных систем освещения и «промывки» розеток при номинальном напряжении сети 250В и частоте 50Гц.

Кабель также имеет двойную изоляцию:

  • внешняя оболочка из ПВХ пластика;
  • внутренняя оплетка из поливинилхлорида.

По качеству такой провод — не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к температурным колебаниям и быстро разрушается при нагревании.

Вид №4 — Бронированный кабель WBBSHV

При расположении осветительной системы рядом с жилой зоной невозможно уместить бронированный силовой Кабель ВББШ . Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется от 660 до 1000 В.

Влагостойкое изделие удобно укладывать в земле, в железнодорожных трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Основным преимуществом этого кабеля является наличие металлизированной брони, поэтому его можно смело задействовать при установке прокладки в земляной траншеи

Токопроводящие жилы Изделия изготовлены из меди. Количество нитей может варьироваться от одной до пяти, каждая из которых может состоять из одного или нескольких проводов.

Поперечное сечение изделий ВББША колеблется от 1,5 мм 2 до 240 мм 2. Поливинилхлорид используется как внутренняя изоляция и внешняя оболочка.

Критерии грамотного отбора

Залог бесперебойной работы домашней магистрали электросети — качество комплектующих.Поэтому на этапе их приобретения одной из ключевых задач является выбор кабеля надлежащего качества.

Производители всегда указывают, какие металлы были сделаны из жил и какие материалы являются частью изоляционной оплетки; Эти параметры указаны в маркировке кабеля

.

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку продукта. На кабеле должны быть указаны: марка, наименование производителя и соответствие ГОСТам или техническим условиям.Размер сечения и марка кабеля должны повторяться с равным интервалом по всей длине оплетки наружного изделия.

Маркировка любого электрокабеля представлена ​​цифрами и тремя буквами.

Первая цифра числового обозначения определяет количество живых, вторая цифра — площадь сечения каждого из них, третья — расчетное напряжение сети. Остальные числа указывают класс гибкости шнура. Первая буква определяет тип материала, используемого при создании изоляции верхней оплетки.

Если у вас товар, в маркировке которого на первом месте стоит буква «А», это означает, что жилы выполнены из металлического серебра — алюминия; если такая буква отсутствует — резьба медная

Вторая буква обозначает тип провода:

  • « ТО » — контрольный;
  • « П » — плоский;
  • « М. » — навесной;
  • « Ш » или « Ш. » — установка;
  • « мг. «- смонтирован с гибким жилым помещением.

Третья буквенная маркировка определяет материал, из которого изготовлена ​​внутренняя изоляция.

Вариантов его обозначения и расшифровки:

  • « П » — Изоляция полиэтиленовая;
  • « В » или « ВР » — тесьма резиновая;
  • « ПВ » — полиэтилен вулканизирующий б / у;
  • « шт. «- полиэтилен б / у;
  • « ИЗ » — Наружная оплетка свинцовая;

Резиновая изоляция может быть защищена оболочкой НИРИТ « Н. «Или поливинилхлорид» ИН ».

Пример расшифровки обозначения: ВГ 4х2,5-380 — кабель с четырьмя медными жилами сечением 2,5 мм, рассчитанный на напряжение в 380 В, изолированной оплеткой ПВХ и заключенный в внешняя оболочка из ПВХ

Следующая буква обозначает тип кабеля: « NG » — негорючий и огнестойкий, « B. » — бронированный, Ls. »- не выделяет дым при плавлении. Изделия с бронированной оболочкой используются там, где есть вероятность механических повреждений.

Наличие в маркировке буквы « E. » Сообщает о наличии наполнителя между жилками. Надпись « OK. » означает, что это однократный запуск.

Как рассчитать сечение провода?

Жилая площадь секции нормирована. Их значения подбираются с учетом направленности силы тока, прожитого материала изготовления и условий разводки. Ведь при эксплуатации кабеля на пределе его возможностей жилы будут нагреваться на несколько десятков градусов.

А если в один лоток уложить несколько таких кабелей, то при взаимном нагреве изделий значение допустимого тока упадет до 30%.

Расчет составляет такую ​​формулу P / V .

  • R — мощность приборов, параметры которых указаны в технической документации;
  • В. — напряжение сети в 220 В.

Площадь поперечного сечения измеряется в квадратных миллиметрах.Итак, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 ампер. У медного аналога этот параметр достигает отметки в 10 ампер.

Например, для электроприбора мощностью 4 киловатта по этой формуле сила тока станет 18,18 А = 4000 Вт / 200В. Для питания такого устройства потребуется проложить проводку медной резьбой сечением 1,8 мм 2.

В качестве подстраховки полученное значение лучше умножить на 1.5. Поэтому самый идеальный вариант мойки такого мощного устройства — это медная проволока сечением 2 мм 2. Если рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщиной что в 2,5 раза.

Упростить задачу поможет таблица ниже.

Важный момент! При проектировании скрытой проводки данные из таблицы необходимо умножить на коэффициент 0,8 .

При открытой возможности установки в одном частном доме в любом случае лучше использовать провод сечением от 4 мм 2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По плоскости сечений монтажный кабель для ввода в дом должен быть на одну ступень выше того, который необходим для обслуживания большинства установленных электроприборов.

Для экономии такой провод можно применять только для входа в дом и подключения к клеммной колодке, а через автоматы — для выхода на линию нужного участка.

Какой кабель использовать для устройства электропроводки в деревянном доме, узнавайте на другом нашем сайте.

Выводы и полезное видео по теме

Перед тем, как выбрать и практически использовать провода, лучше еще раз вспомнить теорию, просмотрев полезные ролики.

Видео №1. Как выбрать провод:

Видео №2. Мастер Совет, какой провод для дома лучше:

Ценовой диапазон представленных электрокабелей достаточно широк. Но в этом вопросе не стоит экономить. Низкая цена может свидетельствовать о том, что при производстве кабельной продукции были задействованы некачественные материалы или провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных жил многие из них используют медные алюминиевые провода.Внешне они практически не отличаются от медных аналогов, а отличаются только исполнением.

Медные и алюминиевые провода нельзя соединять вместе. Вам подскажет любой электрик. И это не простая прихоть, а вполне разумное решение, основанное на несовместимости этих двух типов металлов. Но проблема в том, что даже электрик не знает его причину. Давайте и попробуем разгадать эту загадку.

Итак, почему нельзя соединить вместе алюминиевый и медный провода.Если спросить об этом у электрика, то, скорее всего, получите ответ, что такой контакт будет постоянно греть и гореть. Все это выглядит довольно странно, ведь если соединить медь со сталью, то такой контакт сработает отлично.

Существует несколько гипотез, объясняющих причину нестабильности медно-алюминиевого контакта:

  1. Значительные различия в коэффициентах теплового расширения этих металлов при прохождении через них электрического тока. Ну если так, то прочность связи нарушена, и контакт начинает гореть.
  2. Поверхность алюминия со временем окисляется и покрывается пленкой с чрезвычайно низким коэффициентом проводимости электрического тока. Все это также приводит к нарушению прочности контакта, его ослаблению и возникновению электрической дуги, завершающей процесс его разрушения.
  3. Согласно другим данным, все дело в гальваническом эффекте, возникающем при контакте с этими металлами. Именно он приводит к нагреванию контакта и его дальнейшему разрушению.

Попробуем разобраться, где же здесь, а где ложь?

В результате ряда экспериментов было установлено, что коэффициента теплового расширения нет вообще. Разница в коэффициентах настолько мала, что ее легко компенсировать, применив надежный зажим для медно-алюминиевого контакта. Если его хорошо затянуть, то теплового расширения можно не бояться.

Особого влияния на прочность медно-алюминиевого контакта не оказывает оксидная пленка, образующаяся на поверхности алюминиевой проволоки.Для его нейтрализации достаточно перед компаундом обработать провода антиоксидной смазкой, а затем периодически проводить ревизию соединения. В этом случае он будет работать долго и надежно.

Тогда в чем дело? Неужели виновата гальваника?

Именно она является основной причиной окисления такого рода контактов. В данном случае этот процесс затрагивает как медь, так и алюминий. И хотя эти оксиды по-разному разные, то при соединении проводов происходит их диссоциация, приводящая к распаду материалов на электрически заряженные ионы.Этому способствует влага, содержащаяся в окружающем воздухе. При этом образующиеся ионы будут иметь прямо противоположные заряды, что при наличии электрического тока приведет к возникновению электролиза.

Ионы начнут активно двигаться. Но на самом деле это частицы, контактирующие друг с другом. Что ж, раз этот процесс, то этот процесс будет сопровождаться их естественным разрушением, что в конечном итоге приведет к ослаблению контакта, его нагреву и возникновению электрической дуги, которая выдержит процесс разрушения.

:
Я пригласил электрика обновить ввод электричества в дом.
Он стал настаивать на том, что причал для дома должен быть выполнен только с помощью медного провода,
доказывая, что это обязательное требование.
Я еще не отказался от его услуг.
Подскажите, требуется ли его требование?
И еще: какой провод лучше: медный или алюминиевый?

Посетитель
Такого обязательного требования по замене алюминиевых проводов на медные пока нет.
Есть только рекомендации.
Скорее всего, это личная инициатива самого электрика. Медные провода намного дороже алюминия
. Наверное, электрик мог иметь какую-то личную выгоду.
Теперь о том, какой провод лучше: медный или алюминиевый …
Медь по своим электротехническим характеристикам лучше алюминия, т.е. ее сопротивление
почти в полтора раза меньше алюминия.
Другими словами: при одинаковом диаметре провода медный провод может пропустить полтора
без тока без прогрева.
Но в чем ваше существенное отличие, если применить алюминиевую проволоку чуть больше сечений?
К тому же медь очень плохого качества: со временем она сильно окисляется.
Следовательно, надежность контактов быстро падает. Это привело к нагреву проводов вокруг контактного узла
. Соответственно, начинает плавиться изоляция и может произойти короткое замыкание.
Если вы все же решили использовать медные провода, то их концы следует хорошо зачистить
и прислушаться. Также необходимо просмотреть все элементы крепления контактов.
Желательно, чтобы они были латунными или бронзовыми.

ликер.
Сегодня медь отдают предпочтение профессионалам. Почему? Наружный алюминий быстро окисляется, образуя оксидную пленку с практически непроводящим электрическим током. Алюминий — хрупкий, лежачий материал — несколько раз погнулся и сломался. При длительной эксплуатации рассыпается буквально в порошки. Медь тоже окисляется, но при окислении она является проводящей. Он не теряет своих электропроводящих покрытий. Устойчив к играм в кости, изгибу и т. Д., это дороже.
Но тогда не стоит экономить — помните, скупец платит дважды!

Влад128.
Электрик прав. Непосредственное соединение деталей из меди (латуни) с алюминием вызывает быстрое разрушение последнего из-за контактной коррозии. Поэтому в старых вилках, розетках и выключателях контакты для алюминиевых проводов были из оцинкованного железа. Сейчас такие электротехнические изделия практически не применяются. Остается один вариант: кабель с медью жилой.

Олег40.
Моя алюминиевая проводка служит год 30 без нареканий и даже несмотря на ремонт, я не поменял ее на медную. Минус только в хрупкости. За этот период пришлось пару раз менять выключатели и розетки. Провод иногда обрывался, но так — так как в коробке остаётся запаска, то это не проблема. Это скорее модная тенденция, и некоторые плюсы в установке. Если поставить алюминий — большой беды не будет, важнее не ошибиться.

ДЖЕК.
На самом деле есть правила и нормы, которые необходимо соблюдать. У нас в доме регламентированы, в главе 2.1 рассказывается о вводе и проводке в домах, в главе 2.4 — про ВЛ и вводы в дом, таблица 2.4.2 — вот нормы кабелей и их сечения, которые можно использовать для ввода для алюминия свои нормы по меди, так как многое зависит от расстояния от опоры до дома.

vladislavus.
У меди сопротивление действительно меньше, чем у алюминия, и она хорошо выдерживает большие нагрузки.Алюминий более хрупкий материал и я сам «обгорел».

В чем разница между проводниками и полупроводниками. Чем отличается кабель от провода. Следовательно, уравнение для потенциала электрода будет

Более того, при необходимости его можно усилить специальной броней … Именно этот фактор является ключевым при использовании кабелей под землей или на глубине, помимо их повышенная прочность, а также долговечность.

Предлагаем вашему вниманию видео со сравнительными техническими характеристиками проводов и кабелей:

В большинстве случаев провода менее устойчивы к нагреву, то есть имеют слабую теплозащиту, только за счет свойств изоляционного покрытия. сам.Однако они намного легче других проводников, что необходимо учитывать при установке .

Установка большого количества ЛЭП максимальной мощности на небольшой площади нежелательна, так как в случае пожара помещение может полностью выгореть!

Воздушные линии электропередачи — еще одно применение проводов. Их небольшой удельный вес позволяет протягивать продукты через опоры , стоящие на значительном расстоянии друг от друга.

Конечно, можно проложить кабель по воздуху, но для этого потребуется утяжелить опорные стойки, чтобы они не раскачивались и не повредили проводник.

Силовые жилы идеально подходят для передачи большого количества энергии в проводящей среде … Наружная изоляционная оболочка из резины, бумаги, термостойких полимеров, свинца, скрученной стальной ленты — все это делает риск возгорания практически невозможным.

Итак, разница между кабелем и проводом заключается в следующем.Первый состоит из нескольких проводов, соединенных одним или несколькими слоями защиты. Максимальное номинальное напряжение провода 1000 В , кабель может работать при любом напряжении. Определенные конструктивные нюансы делают кабель предпочтительным вариантом для прокладки в воде или в земле.

В заключение предлагаем посмотреть интересное и познавательное видео, чем кабель отличается от провода:

В электротехнике используются различные материалы. Электрические свойства веществ определяются количеством электронов на внешней валентной орбите.Чем меньше электронов находится на этой орбите, чем слабее они связаны с ядром, тем легче они могут путешествовать.

Под действием температурных колебаний электроны отрываются от атома и перемещаются в межатомном пространстве. Такие электроны называются свободными, именно они создают в проводниках электрический ток. Насколько велико межатомное пространство, есть ли место для свободных электронов внутри материи?

Структура твердых тел и жидкостей кажется непрерывной и плотной, напоминающей по структуре клубок ниток.Но на самом деле даже твердые тела больше похожи на рыболовную или волейбольную сетку. На повседневном уровне это, конечно, невозможно различить, но точные научные исследования установили, что расстояния между электронами и ядрами атомов намного больше, чем их собственные размеры.

Если размер ядра атома представить в виде мяча размером с футбольный мяч, то электроны в такой модели будут размером с горошину, и каждая такая горошинка расположена от «ядра» на расстоянии несколько сотен и даже тысяч метров.А между ядром и электроном пустота — просто ничего нет! Если расстояния между атомами вещества представить в одном масштабе, размеры получатся вообще фантастическими — десятки и сотни километров!

Хорошими проводниками электричества являются металлы … Например, атомы золота и серебра имеют только один электрон на своей внешней орбите, поэтому они являются лучшими проводниками. Железо тоже проводит электричество, но несколько хуже.

Электропроводность еще хуже сплавы с высоким сопротивлением … Это нихром, манганин, константан, фехраль и другие. Такое разнообразие высокоомных сплавов связано с тем, что они предназначены для решения разных задач: нагревательные элементы, тензодатчики, эталонные резисторы для измерительных приборов и многое другое.

Чтобы оценить способность материала проводить электричество, было введено понятие «Электропроводность» … Обратное значение — удельное сопротивление … В механике эти понятия соответствуют удельному весу.

Изоляторы , в отличие от проводников, не склонны терять электроны. В них связь между электроном и ядром очень прочная, а свободных электронов почти нет. Точнее, есть, но очень мало. Причем в некоторых изоляторах их больше, и соответственно качество их изоляции хуже. Достаточно сравнить, например, керамику и бумагу. Поэтому изоляторы условно можно разделить на хорошие и плохие.

Появление свободных зарядов даже в изоляторах связано с тепловыми колебаниями электронов: под действием высокой температуры изолирующие свойства ухудшаются, а часть электронов все же успевает оторваться от ядра.

Точно так же удельное сопротивление идеального проводника было бы равно нулю. Но к счастью такого проводника нет: представьте, как бы выглядел закон Ома ((I = U / R) с нулем в знаменателе !!! Прощай, математика и электротехника.

И только при температуре абсолютного нуля (-273,2С °) тепловые колебания полностью прекращаются, и худший изолятор становится достаточно хорошим. Для того, чтобы численно определить «это» плохо — хорошо, воспользуйтесь понятием удельного сопротивления. Это сопротивление в Ом куба с длиной ребра 1 см, размер удельного сопротивления получается в Ом / см.(- 4). Эти сплавы можно назвать плохими проводниками. После всех этих комплексных чисел следует подставить Ом / см.

Далее, полупроводники можно выделить в отдельную группу: германий 60 Ом / см, кремний 5000 Ом / см, селен 100000 Ом / см. Удельное сопротивление этой группы больше, чем у плохих проводников, но меньше, чем у плохих изоляторов, не говоря уже о хороших. Наверное, с таким же успехом полупроводники можно было бы назвать полуизоляторами.

После такого краткого ознакомления со структурой и свойствами атома следует задуматься о том, как атомы взаимодействуют друг с другом, как атомы взаимодействуют друг с другом, как из них получаются молекулы, составляющие различные вещества.Для этого вам снова придется вспомнить об электронах на внешней орбите атома. Ведь именно они участвуют в соединении атомов в молекулы и определяют физико-химические свойства веществ.

Как атомы состоят из молекул

Любой атом находится в стабильном состоянии, если на его внешней орбите 8 электронов. Он не стремится забирать электроны у соседних атомов, но и не отказывается от своих. Чтобы убедиться в этом, достаточно взглянуть на инертные газы в периодической таблице Менделеева: неон, аргон, криптон, ксенон.Каждый из них на внешней орбите имеет 8 электронов, что объясняет нежелание этих газов вступать в какие-либо отношения (химические реакции) с другими атомами, строить молекулы химических веществ.

Совершенно иная ситуация для тех атомов, у которых нет заветных 8 электронов на внешней орбите. Такие атомы предпочитают объединяться с другими, чтобы дополнить свою внешнюю орбиту до 8 электронов за счет них и найти спокойное, стабильное состояние.

Например, известная молекула воды h3O.Он состоит из двух атомов водорода и одного атома кислорода, как показано на рисунке 1.

Рисунок 1

В верхней части рисунка отдельно показаны два атома водорода и один атом кислорода. На внешней орбите кислорода находится 6 электронов, и два электрона находятся рядом с двумя атомами водорода. Кислоду до желанного числа 8 не хватает всего двух электронов на внешней орбите, которые он получит, прикрепив к себе два атома водорода.

Для полного счастья каждому атому водорода не хватает 7 электронов на внешней орбите.Первый атом водорода получает 6 электронов от кислорода на своей внешней орбите и еще один электрон от своего двойника — второго атома водорода. Теперь на его внешней орбите вместе с электроном находится 8 электронов. Второй атом водорода также завершает свою внешнюю орбиту до желанного числа 8. Этот процесс показан в нижней части рисунка 1.

На рисунке 2 показан процесс соединения атомов натрия и хлора. В результате получается хлорид натрия, который продается в магазинах как поваренная соль.

Рисунок 2.Процесс объединения атомов натрия и хлора

Здесь также каждый из участников получает от другого недостающее количество электронов: хлор добавляет один электрон натрия к своим семи электронам, отдавая свой собственный атому натрия. Оба атома на внешней орбите имеют по 8 электронов, что обеспечивает полное согласие и благополучие.

Валентность атомов

Атомы, у которых на внешней орбите 6 или 7 электронов, стремятся присоединить к себе 1 или 2 электрона.Такие атомы называются одно- или двухвалентными. Но если на внешней орбите атома находится 1, 2 или 3 электрона, то такой атом стремится их отдать. В этом случае атом считается одно-, двух- или трехвалентным.

Если внешняя орбита атома содержит 4 электрона, то такой атом предпочитает объединиться с таким же, у которого также есть 4 электрона. Так сочетаются атомы германия и кремния, которые используются при производстве транзисторов. В этом случае атомы называют четырехвалентными.(Атомы германия или кремния также могут соединяться с другими элементами, например, кислородом или водородом, но эти соединения не представляют интереса с точки зрения нашей истории.)

На рис. 3 показан атом германия или кремния, желающий объединиться с тем же атомом. Маленькие черные кружки — это собственные электроны атома, а светлые кружки указывают места, куда упадут электроны четырех соседних атомов.

Рис. 3. Атом германия (кремния).

Кристаллическая структура полупроводников

Атомы германия и кремния в периодической таблице находятся в одной группе с углеродом (химическая формула алмаз C — это просто большие кристаллы углерода, образованные при определенных условиях), и, следовательно, при объединении образуют алмазоподобную кристаллическую структуру.Формирование такой структуры показано в упрощенном виде, конечно, на рисунке 4.

Рисунок 4.

В центре куба находится атом германия, а в углах еще 4 атома. Атом, изображенный в центре куба, связан со своими ближайшими соседями валентными электронами. В свою очередь, угловые атомы отдают свои валентные электроны атому, находящемуся в центре куба, и его соседям — атомам, не показанным на рисунке. Таким образом, внешние орбиты дополняются до восьми электронов.Конечно, в кристаллической решетке нет куба, он просто показан на рисунке, чтобы было понятно взаимное, объемное расположение атомов.

Но чтобы максимально упростить рассказ о полупроводниках, кристаллическую решетку можно изобразить в виде плоского схематического рисунка, несмотря на то, что межатомные связи все же находятся в пространстве. Такая схема показана на рисунке 5.

Рис. 5. Кристаллическая решетка германия в плоской форме.

В таком кристалле все электроны прочно прикреплены к атомам своими валентными связями, поэтому, по-видимому, здесь просто нет свободных электронов.Получается, что на рисунке перед нами изолятор, так как в нем нет свободных электронов. Но на самом деле это не так.

Собственная проводимость

Дело в том, что под воздействием температуры часть электронов все же успевает оторваться от своих атомов и на некоторое время освободиться от связи с ядром. Следовательно, в кристалле германия существует небольшое количество свободных электронов, благодаря которым возможно проведение электрического тока.18 (шесть миллиардов миллиардов) электронов в секунду. На этом фоне две тысячи миллиардов свободных электронов, даже разбросанных по огромному кристаллу, вряд ли могут обеспечить прохождение больших токов. Хотя из-за теплового движения в германии существует небольшая проводимость. Это так называемая собственная проводимость.

Электронная и дырочная проводимость

При повышении температуры электронам передается дополнительная энергия, их тепловые колебания становятся более энергичными, в результате чего некоторым электронам удается оторваться от своих атомов.Эти электроны становятся свободными и в отсутствие внешнего электрического поля совершают хаотические движения, перемещаются в свободном пространстве.

Атомы, потерявшие электроны, не могут совершать случайные движения, а лишь слегка колеблются относительно своего нормального положения в кристаллической решетке. Такие атомы, потерявшие электроны, называются положительными ионами. Можно предположить, что на месте оторвавшихся от атомов электронов получаются свободные места, которые принято называть дырками.

В общем, количество электронов и дырок одинаково, поэтому дырка может захватить электрон, который находится поблизости.В результате атом от положительного иона снова становится нейтральным. Процесс соединения электронов с дырками называется рекомбинацией.

Отрыв электронов от атомов также происходит с той же частотой, поэтому в среднем количество электронов и дырок для конкретного полупроводника равно, является константой и зависит от внешних условий, в первую очередь от температуры.

Если к кристаллу полупроводника приложить напряжение, то движение электронов станет упорядоченным, ток будет течь через кристалл из-за его электронной и дырочной проводимости.Такая проводимость называется собственной, о ней уже было сказано немного выше.

А вот полупроводники в чистом виде, обладающие электронной и дырочной проводимостью, непригодны для изготовления диодов, транзисторов и других деталей, так как в основе этих устройств лежит p-n (читай «pe-en») переход.

Для получения такого перехода требуются полупроводники двух типов, двух типов проводимости (p — положительная — положительная, дырочная) и (n — отрицательная — отрицательная, электронная).Эти типы полупроводников получают путем легирования, добавления примесей в чистые кристаллы германия или кремния.

Хотя количество примесей очень мало, их присутствие в значительной степени изменяет свойства полупроводника, позволяя получать полупроводники с разной проводимостью. Об этом и пойдет речь в следующей части статьи.

Бориса Аладышкина,

Современная кабельная промышленность имеет широкий спектр различных проводов. И каждый вид провода предназначен для решения определенного круга задач.

Связавшись с электромонтажником на своем участке или в собственной квартире, вы очень скоро заметите, что используемые в установке кабели и провода в основном медные, реже — алюминиевые. При всем разнообразии других материалов просто нет. Кроме того, вы можете видеть, что структура жил у этих кабелей разная: жила может состоять из множества жил или быть сплошной. Структура жил влияет на гибкость кабеля, но никак не влияет на его проводимость.

Спектр, кажется, заканчивается. Но почему тогда такое разнообразие брендов? ВВГ, НЙМ, СИП, ПВС, ШВВП — чем они отличаются друг от друга? По большей части — свойства утеплителя.

В этой статье мы рассмотрим основные распространенные типы электрических проводов, остановимся на их характеристиках и выделим области их применения.

Для электрификации жилых домов используются разные, в основном медные, кабели, но в последнее время чаще всего можно встретить кабель ВВГ, в том числе его модифицированные варианты.

Маркировка кабеля

ВВГ означает: внешняя изоляция из поливинилхлорида, изоляция жил — также из поливинилхлорида, гибкие жилы кабеля. Хотя гибкость кабеля ВВГ относительная, все-таки до сечения 25 кв. Мм. в том числе его жилы сплошные, а не многопроволочные.

Изоляция кабеля устойчива к агрессивным средам, в то же время она достаточно прочная и не поддерживает горение. Жилы могут быть как однопроволочными, так и многопроволочными, в зависимости от модификации кабеля ВВГ.

Основное назначение этого кабеля — передача и распределение электроэнергии в сетях напряжением до 1000 вольт при промышленной частоте переменного тока 50 Гц. Для прокладки домашних сетей используется кабель ВВГ сечением до 6 кв. Мм, для электрификации частных домов — до 16 кв. Мм. При установке допускается изгиб минимум по радиусу 10 размеров проволоки по ширине. Кабель поставляется в бухтах по 100 метров.

Среди разновидностей кабеля ВВГ: АВВГ — с алюминиевой жилой, ВВГнг — с огнеупорной оболочкой, ВВГп — плоское сечение, ВВГз — с добавлением ПВХ или с резиновой изоляцией также между отдельными жилами.

ВВГ — самый распространенный медный кабель для внутренней прокладки. Укладывается открыто, в ящики, закладывается в пазы. Утеплитель ВВГ обеспечивает ему долгий срок службы — 30 лет. Количество жил кабеля ВВГ может удовлетворить потребности как трехфазных, так и однофазных сетей: от двух до пяти.

Самый распространенный цвет внешней изоляции кабелей ВВГ — черный, но в последнее время белый ВВГ полностью перестал быть редкостью. Цвет изоляции отдельных жил ВВГ соответствует стандартной маркировке: для жилы РЕ — желто-зеленый, для жилы N — синий или белый с голубой полосой, а изоляция фазных жил чаще всего чисто-белая.

Модификации кабеля ВВГ с маркировкой «НГ» и «LS» отличаются, соответственно, неспособностью изоляции распространять горение и низким уровнем дымовыделения при воздействии огня. Также существует модификация ВВГ, отличающаяся способностью полностью сопротивляться открытому огню определенное время в минутах. Обозначается данная модификация латинскими буквами FR.

В быту практически нет кабеля, похожего по характеристикам на кабель ВВГ, но имеющего алюминиевые жилы — АВВГ.Его непопулярность оправдана ограничением использования алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции.

Кроме того, существует зарубежный аналог кабеля ВВГ, изготовленный по международному стандарту DIN. Это про кабель NYM. От ВВГ отличается несколько улучшенными характеристиками, в частности, имеет специальный самозатухающий внутренний наполнитель, обеспечивающий герметизацию стыков.

Сплошные медные жилы имеют изоляцию из ПВХ, внешняя оболочка также из ПВХ, не поддерживает горение, устойчива к агрессивным средам.От одной до пяти жил сечением от 1,5 до 35 кв. Мм. расположен плотно внутри белой защитной оболочки. Между проводниками имеется резиновое уплотнение с покрытием, не содержащим галогенов, для обеспечения термостойкости и прочности кабеля. Этот кабель применим в широком диапазоне температур от -40 ° C до + 70 ° C, влагостойкий. Цвета изоляции жил: коричневый, черный, серый, синий, желто-зеленый.

Кабель

NYM предназначен для прокладки силовых и осветительных сетей в промышленных и жилых зданиях с максимальным напряжением до 660 вольт (300/500/660).Кабель можно прокладывать как в помещении, так и на открытом воздухе с учетом, однако, того, что солнечный свет вреден для изоляции кабеля, поэтому при прокладке на открытом воздухе его необходимо защитить от солнечного света, например, поместив его в гофре.

При установке допускается изгиб по радиусу не менее четырех диаметров кабеля. Поставляется бухтами от 50 метров.

В отличие от ВВГ, в кабеле NYM всегда только медные и только одножильные (одножильные) жилы. Для обычного монтажа он довольно удобен, так как имеет идеально круглое сечение, но по этой же причине несколько неудобно укладывать его в штукатурку или бетон, в остальном он похож на ВВГ.

Производство видеокабеля:

Как отличить качественный кабель при покупке:

СИП — самонесущий изолированный провод. Это означает, что самонесущий изолированный провод способен выдерживать воздействие значительных механических нагрузок. Если учесть тот факт, что изоляция СИП изготовлена ​​из сшитого полиэтилена, невосприимчивого к влаге и прямым солнечным лучам, то сфера его использования становится очевидной: это уличный кабель для выполнения ЛЭП и.Он постепенно заменяет широко используемые ранее неизолированные алюминиевые провода A и AC.

СИП — алюминиевый кабель, жилы которого не имеют общей изоляции. Минимальное сечение СИП — 16 кв. Мм., Максимальное — 150 кв. Мм. Количество жил в маркировке этого провода напрямую не указывается — дается только номер позиции, в которой все данные зашифрованы.

Например, SIP-1 — это кабель из трех жил, одна из которых является нулевой несущей.СИП-2 — это кабель из четырех жил, одна из которых является нулевой несущей. А СИП-4 включает в себя четыре токоведущих проводника, механическая нагрузка на которые распределена равномерно.

Поскольку самонесущий изолированный провод является очень специфическим кабелем, для его прокладки производится целый ряд специальной арматуры: ответвительные и соединительные зажимы и анкерные кронштейны.

ПВС — медный провод соединительный с виниловой изоляцией. Оболочка выполнена таким образом, что заполняет пространство между жилами, что придает проволоке высокую прочность.Количество жил от двух до пяти, сечение каждой от 0,75 до 16 кв. Мм.

Диапазон рабочих температур — от -25 ° C до + 40 ° C, устойчив к химическим воздействиям, допускается 100% влажность окружающей среды. Проволока выдерживает несколько циклов изгиба, гарантированно до 3000 раз. Цвет оболочки белый. Цвет жилок: красный, черный, оранжевый, синий, серый, коричневый, зеленый, желтый, желто-зеленый.

Проволока ПВА

широко применяется в быту в качестве различной бытовой техники, например, электрочайников, а также в удлинителях.Предназначен для работы в цепях переменного тока частотой 50 Гц и напряжением до 380 вольт; поэтому провод ПВС также используется в сетях, где требуется гибкий провод для разводки систем освещения, розеток и т. д. Гибкость — одно из важнейших преимуществ этого провода.

Изоляция ПВА

, как внутренняя, так и внешняя, изготавливается из поливинилхлорида. Внутренняя изоляция жил, как и у ВВГ, имеет стандартную маркировку. Но жилы из ПВС многопроволочные, поэтому это очень гибкий кабель.Нужно только учесть, что проводники ПВС при установке должны быть заделаны или залужены.

Учитывая, что внешний виниловый слой круглого ПВА толщиной до нескольких миллиметров, этот кабель отлично подходит для шнуров. То есть «подключить» их к сети. Поэтому это называется соединительным.

ПВС относительно хорошо выдерживает механические нагрузки. Сечение его жил варьируется от 0,75 до 16 кв. Мм., Поэтому этот кабель можно использовать для изготовления любых удлинителей и держателей, которые не используются при низких температурах.Ведь на морозе снаряд ПВА, к сожалению, просто лопается.

ШВВП — шнур в виниловой оболочке, с жилками в виниловой изоляции, плоский. В целом этот кабель аналогичен ВВГ, но, в отличие от последнего, ШВП имеет гибкие многожильные медные жилы. Поэтому он, как и ПВС, часто. Однако изоляция ШВП не отличается повышенной прочностью, и критические нагруженные линии этим шнуром не выполняются.

Соответственно, сечения шарико-винтовых пар только маленькие: 0.5 или 0,75 кв. Мм. с количеством жилок, равным двум или трем. Проволока плоская по форме. Этот провод может работать при температуре от -25 ° C до + 70 ° C, выдерживает влажность до 98%. Легко устраняет воздействие химически агрессивных сред. Цвет оболочки белый или черный. Цвет жилок: синий, коричневый, черный, красный, желтый.

Помимо слабых удлинителей (которые, кстати, часто доставляют неприятности в домашнем хозяйстве людей, плохо знакомых с электричеством), в автоматике чаще всего используются шариковые винтовые пары, для питания слаботочных систем.

Он также используется для подключения к сети бытовой техники, такой как холодильники, стиральные машины, средства личной гигиены и т. Д. Он способен работать в сетях переменного тока частотой 50 Гц при напряжении до 380 вольт. Очень гибкий, что очень важно в повседневной жизни.

Основная функция провода ШВВП — это соединительный шнур: на одном конце находится устройство, на другом — вилка.

KG — гибкий медно-резиновый кабель с многопроволочными жилами, сечение которых варьируется от 0.От 5 до 240 кв. Мм. Количество жилок может быть от одной до пяти. Резиновая изоляция жил — на основе натуральных каучуков.

Диапазон рабочих температур кабеля от -60 ° С до + 50 ° С при влажности до 98%. Изоляция кабеля KG позволяет прокладывать его на открытом воздухе и даже на открытом солнце. Жилы всегда многопроволочные, что делает этот кабель гибким. Цветовая маркировка жил: синий, черный, коричневый, желто-зеленый, серый.

KG чаще всего используется в промышленных установках, где необходимо предусмотреть гибкий подвижный кабельный ввод.

Кабель KG предназначен для питания портативных мобильных устройств, таких как тепловые пушки, сварочные аппараты, прожекторы и т. Д., От сети переменного тока или от генераторов с частотой до 400 Гц при напряжении до 660 вольт, или постоянное напряжение до 1000 вольт.

При установке допускается изгиб по радиусу не менее восьми наружных диаметров. Обычно доставляется бухтами от 100 метров и более. Есть модификация КГнг — в негорючем утеплителе.

Очень важно, чтобы резиновая изоляция этого кабеля даже в сильный мороз частично сохраняла свои свойства, а КГ почти всегда оставался гибким, особенно если речь идет о модификации ВЛ. Поэтому его часто используют для изготовления удлинителей, которые работают в самых разных суровых условиях.

Силовой бронированный кабель с медными жилами, который может быть как однопроволочным, так и многопроволочным. От одной до шести жил сечением от 1,5 до 240 кв. Мм.имеют изоляцию из ПВХ и оболочку из ПВХ. Особенностью этого кабеля является наличие слоя стальной двухленточной брони между жилами и оболочкой.

Кабель легко выдерживает температуру от -50 ° C до + 50 ° C при влажности до 98%. Изоляция ПВХ обеспечивает устойчивость к агрессивным средам. Цвет оболочки — черный. Цвет изоляции жил либо сплошной, либо в сочетании с основными цветами маркировки с белым.

Кабель бронированный ВББШв предназначен для прокладки сетей электроснабжения отдельно стоящих зданий и сооружений, а также электроустановок как под землей, так и в трубах на открытом воздухе (для защиты от солнечных лучей).Максимальное напряжение переменного тока до 6000 вольт. Для постоянного тока используются традиционно одножильные модификации этого кабеля.

При установке допускаются изгибы радиуса не менее десяти наружных диаметров кабеля. Традиционно доставляется бухтами от 100 метров. Существуют модификации: АВББШв — алюминиевые жилы, ВББШвнг — негорючий вариант, ВББШвнг-ЛС — негорючий вариант с низким газовыделением при повышенных температурах.

Плоский монтажный провод с однопроволочными медными жилами с изоляцией из ПВХ и оболочкой из ПВХ.Жил может быть две или три, сечением от 1,5 до 6 кв. Мм. Диапазон рабочих температур от -15 ° C до + 50 ° C, допустимая влажность 98%. Устойчив к агрессивным средам. Цвет оболочки белый или черный, цвет сердцевины: белый, синий, желто-зеленый.

Предназначен для монтажа систем освещения и электромонтажных розеток в зданиях с максимальным переменным напряжением промышленной частоты 250 вольт. При установке допускаются изгибы с радиусом не менее десятикратного превышения ширины.Поставляется в бухтах по 100 и 200 метров.

Модификация ПБПГ (ПУГНП) — многопроволочные жилы, при монтаже допускается изгиб по радиусу не менее шестикратного ширины. Модификация АПУНП — алюминиевые сплошные (только сплошные) жилы.

Плоский провод с однопроволочными медными жилами в ПВХ-изоляции с разделительными вставками между жилами. Их могло быть двое или трое. Сечение жил от 0,75 до 6 кв. Мм. Проволока допускается к эксплуатации в диапазоне температур от -50 ° С до + 70 ° С.

Изоляция устойчива к агрессивным средам и вибрациям, не поддерживает горение, допустимая влажность окружающей среды составляет 100%. Цвет утеплителя традиционно белый; дополнительная защитная оболочка не требуется.

Провод

ППВ предназначен для устройства стационарных систем освещения и сетей бытовой электрификации, прокладываемых внутри зданий. Максимальное напряжение 450 вольт при переменном токе до 400 Гц. При установке допускается изгиб с радиусом не менее десятикратного превышения ширины.Поставляется бухтами по 100 метров. Модификация АППВ — с алюминиевыми жилами.

Провод алюминиевый одножильный с ПВХ изоляцией. Бывают как многопроволочные, так и однопроводные. Многопроволочная жила может иметь сечение от 25 до 95 кв. Мм, а однопроволочная — от 2,5 до 16 кв. Мм. Диапазон рабочих температур достаточно широк — от -50 ° С до + 70 ° С.

Изоляция устойчива к агрессивным средам, а сам провод устойчив к вибрации. Допускается влажность до 100%.Белый утеплитель.

Провод

APV применяется при монтаже распределительных щитов, электрических сетей, систем освещения, электрооборудования, например станков. Может работать при напряжении до 750 вольт при переменном токе до 400 Гц или при постоянном токе напряжением до 1000 вольт.

Допускается прокладка в закрытых помещениях или на открытом воздухе, но с обязательным условием — с защитой от прямых солнечных лучей, в трубе, в гофре, в специальном канале и т.д. диаметр допустимый.Поставляется бухтами от 100 метров.

Провод медный одножильный с ПВХ изоляцией. Минимальное количество жил в жиле — один, минимальное сечение одного провода — 0,5 кв. Мм. Многожильный провод может иметь сечение от 16 до 120 кв. Мм, а однопроволочный — от 0,5 до 10 кв. Мм.

Диапазон допустимых рабочих температур от -50 ° С до + 70 ° С, изоляция устойчива к химическим воздействиям, провод устойчив к механическим колебаниям, допустимая влажность до 100%.Цвет утеплителя может быть разным: красный, белый, синий, черный, желто-зеленый.

Применяется для электрификации в различных сферах, от монтажа распределительных щитов и систем освещения до намотки обмоток трансформаторов для бытовых нужд. Провод рассчитан на напряжения до 750 вольт переменного тока частотой до 400 Гц и до 1000 вольт постоянного тока.

Прокладываются внутри или вне помещений, но в защитных трубах, гофрах или в кабельных каналах.Открытая прокладка в условиях постоянного присутствия провода под воздействием солнечных лучей недопустима.

Радиус изгиба как минимум в десять раз превышает диаметр проволоки. Поставляется бухтами от 100 метров. Проволока АПВ является модификацией провода ПВ1, но только с алюминием в качестве материала сердечника.

Проволока медная одножильная круглого сечения в ПВХ изоляции. Многожильный провод провода может иметь сечение от 0,5 до 400 кв. Мм. Диапазон безопасной эксплуатации — от -50 ° С до + 70 ° С, изоляция устойчива к агрессивным средам, допустимая влажность — до 100%.Цвет утеплителя может быть разным: красный, синий, белый, черный, желто-зеленый.

Применяется для электрификации в различных сферах: установка распределительных щитов, электромонтаж систем освещения, электромонтаж для питания оборудования в промышленных цехах и т. Д., То есть там, где требуется многократный изгиб. Провод рассчитан на напряжения до 750 вольт переменного тока частотой до 400 Гц и до 1000 вольт постоянного тока.

Провод

ПВ3 прокладывается в помещении или на открытом воздухе, но в защитных трубах, гофрах или в кабельных каналах.Идеально подходит для прокладки стояков в домах. Тем более что этот провод популярен в тюнинге автомобилей. Открытая прокладка в условиях постоянного присутствия провода под воздействием солнечных лучей недопустима. Радиус изгиба как минимум в пять раз превышает диаметр проволоки. Поставляется бухтами от 100 метров.

Мы надеемся, что эта статья помогла вам получить общее представление о наиболее распространенных электрических проводах, их характеристиках и применении, и теперь вы можете легко выбрать правильный тип провода для своих нужд.

Определения кабелей — Глоссарий сбивающей с толку терминологии кабелей

Некоторые термины, используемые в кабельном бизнесе, могут раздражать даже самых опытных специалистов в отрасли. Если любой из эта терминология когда-либо заставляла чесать в затылке, вы, конечно, не одиноки. Ниже вы найдете список, который дать вам разбивку этих сокращений, акронимов и другого запутанного отраслевого жаргона. Эти определения были составлено, чтобы ответить на наиболее распространенные вопросы о терминологии кабелей, которые наша команда технической поддержки здесь, в CableWholesale получает каждый день.

AWG: Сокращенно от American Wire Gauge, эта спецификация используется для измерения диаметра сплошных и круглых электрический токопроводящий провод. Это измерение помогает определить допустимую нагрузку на провод по току, а также его напряжение и уровень сопротивления. Стандартный способ определения номинального диаметра провода заключается в том, что чем больше число, тем меньше фактический AWG. Например, 14 AWG меньше и содержит меньше меди, чем провод с рейтингом 12 AWG. См. Также: «Калибр провода.»

Cat5e: Сокращение от «Категория 5e», это стандарт сетевого кабеля Ethernet, обеспечивающий скорость сети до одного гигабита в секунду. (Его предшественник, Категория 5, обеспечивающая скорость до 100 мегабит в секунду.) В настоящее время считается минимальным классом кабеля для использования. для новых сетевых установок. Установщики сетей часто обсуждают относительные преимущества использования кабеля категории 5e в качестве в отличие от более новых технологий, таких как Cat6 или Cat6A (см. ниже). В целом говоря, решение сводится к соотношению затрат и требований к использованию; например, Категория 5e обеспечивает более чем достаточно пропускная способность и скорость для домашнего пользователя / жилой сети, поскольку скорость домашнего интернет-соединения обычно максимальна на скорости 100 Мбит / с, что составляет примерно одну десятую возможностей кабелей категории 5e.Однако корпоративный кампус с десятками или сотни пользователей могут оказаться ограниченными проводкой категории 5e и нуждаться в чем-то с более высокими показателями производительности.

Cat6: Сокращенно от «Категория 6», это Тип кабеля Ethernet является стандартом следующего поколения после Cat5e. Как и Cat5e, он поддерживает гигабитные сетевые скорости. Однако он создан в соответствии с более строгими техническими требованиями, что обеспечивает лучшую производительность. Пока кабель Cat5e поддерживает гигабитные скорости, на практике могут возникнуть проблемы, особенно при более длинных участках кабеля, который установлен в местах, где возникают электрические помехи или другие проблемы.Когда возникают ошибки при передаче данных по сетевой кабель, эти данные необходимо повторно отправить, что приводит к снижению эффективности работы сети. Кабель Cat6 есть разработан, чтобы смягчить эти проблемы, требуя, чтобы кабель работал в соответствии с более высокими стандартами в нескольких ключевых тестах, включая минимизацию «перекрестных помех» (помех между двумя парами проводов внутри кабеля).

Cat6A: По состоянию на 2015 год «Категория 6А» это новейший стандарт кабеля Ethernet, признанный в Северной Америке (хотя органы стандартизации в Европе ратифицировали другие стандарты).Он разработан для поддержки 10 гигабит в секунду и является хорошим выбором для новой коммерческой сети. инсталляции. Хотя в настоящее время это наиболее перспективная технология медных кабелей, она также значительно дороже купить, а также сложнее (а значит, дороже) правильно установить. На самом деле есть дебаты среди сетевых установщиков о том, следует ли вообще использовать его или использовать другую кабельную технологию (например, волоконно-оптический кабель).

CL2: Это рейтинг огнестойкости оболочки кабеля, определенный в статье 725 Национального электротехнического кодекса.Это означает Кабель «Дистанционное управление, сигнализация и схемы с ограничением мощности класса 2», который указывает на то, что кабель подходит для установки в стену и использования в некоторых низковольтных системах. Примеры цепей класса 2 включают: проводка охранной сигнализации, проводка домофона и провод динамика. Куртка предназначена для защиты от скачков напряжения до 150 вольт. Кабели CL2 могут быть дополнительно классифицированы как «CL2R» (номинальный стояк) и CL2P (номинальный пленум). Для более подробного объяснения рейтингов Riser и Plenum, см. «CMR» и «CMP» ниже.

CL3: CL3 означает провод «Класса 3» и также определен в статье 725 Национального электротехнического кодекса. В широком смысле говоря, он отражает определения проводов класса 2, но оболочка предназначена для защиты от скачков напряжения до 300 вольт.

СМ: Это рейтинг огнестойкости оболочки кабеля, определенный в статье 800 Национального электротехнического кодекса. Это означает «Коммуникационный многоцелевой» кабель, указывающий на то, что данный кабель является коммуникационным кабелем, подходящим для установка в стену.На практике «коммуникационный кабель» обычно означает «сетевой кабель». Тип CM кабели обычно имеют минимальный номинал оболочки, подходящей для монтажа сетевых кабелей в стене, и подходит для установки внутри жилого дома или одноэтажного коммерческого здания. Как и в случае с любым кабелем для встраивания в стену, цель состоит в том, чтобы предотвратить распространение огня по кабелю из одной части здания в другую. Кабели, которые с маркировкой «Тип CM» должны пройти стандартизированные испытания на воспламеняемость и быть сертифицированы аккредитованной лабораторией, например, Underwriters Laboratories (UL).

CMP: Это рейтинг огнестойкости оболочки кабеля, определенный в статье 800 Национального электротехнического кодекса. Это означает «Коммуникационный многоцелевой кабель, пленум», который указывает на то, что кабель подходит для установки в пленум пространство. Поскольку воздух перемещается по всему зданию через приточные камеры, очень важно, чтобы кабели были установленные в таких помещениях, не выделяют токсичного дыма при горении. Таким образом, кабели, рассчитанные на камеру статического давления, проектируются с использованием материалы, которые горят более чисто и легче самозатухают.В качестве требований к воспламеняемости для кабелей типа CMP являются более строгими, чем кабели типа CM и CMR, кабели типа CMP могут использоваться в качестве замены в любой области, где CM и CMR потребуется. Кабели с маркировкой «Тип CMP» должны пройти стандартные испытания на воспламеняемость и быть сертифицирован аккредитованной лабораторией, такой как Underwriters Laboratories (UL).

CMR: Это рейтинг огнестойкости оболочки кабеля, определенный в статье 800 Национального электротехнического кодекса. Это означает «Коммуникационный многоцелевой кабель, стояк», который указывает на то, что кабель подходит для использования в установка «стояк», то есть ее можно установить вертикально между этажами коммерческого здания.В цель кабеля с вертикальной прокладкой — быть достаточно огнестойкой, чтобы предотвратить распространение огня с одного этажа на другой. В в этом отношении он более негорючий (и, следовательно, более дорогой), чем кабель типа CM, хотя и не так сильно, как тип кабеля CMP (см. CM, CMP). В качестве требований к воспламеняемости для кабелей типа CMR являются более строгими, чем кабели типа CM, кабели типа CMR могут использоваться в качестве замены в любой области, где тип CM будет требуется. Кабели с маркировкой «Тип CMR» должны пройти стандартные испытания на воспламеняемость и быть сертифицированы аккредитованная лаборатория, например, Underwriters Laboratories (UL).

CSA: Это означает Канадскую ассоциацию стандартов. Это канадский аналог Underwriters Laboratories, и часто отвечает за сертификацию кабелей и другой продукции на предмет безопасности в Канаде. Нередко можно увидеть кабель на куртке проштампованы буквы «CSA», за которыми следует «номер файла», указывающий на то, что кабель имеет одобрен CSA для использования по назначению.

FTP: Это аббревиатура от Ethernet-кабеля «фольгированная витая пара».Кабель FTP состоит из одного алюминиевый экран, который окружает все четыре пары проводов внутри кабеля, создавая прикрытие для всех проводов внутри кабеля. кабель в целом. Экран предназначен для предотвращения попадания радиопомех в кабель. Это самый распространенный в США тип экранированного кабеля Ethernet, часто (неправильно) называемый STP (см. также STP ниже).

МЭК: Обозначает «Международная электротехническая комиссия», которая является международной неправительственной организация, базирующаяся в Швейцарии.В настоящее время членами являются наиболее развитые страны мира (так называемые Национальные комитеты) с развивающимися странами поощряются к присоединению к партнерской программе. Электротехнологии охватывает электрические и электронные технологии. МЭК разрабатывает международные стандарты для технологий, которые варьируются от производства электроэнергии до бытовой техники и морской энергетики. Что касается кабельной разводки, эти стандарты упрощают для согласования вилок питания с устройствами.

В стене: Обычно это относится к кабелю, предназначенному для установки в стену, который разработан для безопасной установки внутри стены.Кабели, предназначенные для встраивания в стену, должны иметь обозначение, напечатанное на оболочке кабеля, точно показывающее его номинал. является. Эти рейтинги обычно связаны с воспламеняемостью. Классы CL2 и CL3 обычно используются в настенных кабелях. такие как кабели HDMI или Аудио-видео кабели. Это также обозначения с более высоким рейтингом, такие как CM, CMR и CMP. Если для установки требуется кабель класса CL2, используйте кабель с более высоким номиналом. кабель всегда можно использовать вместо него.

Изолированный провод: Металлический проводник электричества, покрытый непроводящим материалом, например пластиком.Пластиковая изоляция защищает проводник и удерживает его на определенном расстоянии от любого экрана, выходящего за пределы изоляция. Любой кабель для аудио-видео должен иметь изолированный провод.

Куртка: Это внешний слой изоляции, который покрывает и защищает все, что составляет конкретную кабельную сборку. Если кабель рассчитан на установку в стену, то на самом деле этот рейтинг имеет только оболочка. Разные рейтинги требуют разных материалы с различными требованиями к горению и дыму.Типичные кабели низкого напряжения будут иметь полиэтилен или Куртка ПВХ.

LSZH: Обозначает кабель с низким уровнем дыма и нулевым содержанием галогенов. Используется в недоступных для вентиляции помещениях. достаточно, например, самолет, железнодорожная промышленность или любое другое закрытое пространство. Полиэтилен или ПВХ обычно используются в кабели низкого напряжения. При горении эти материалы выделяют опасный газ. В случае пожара кабель с Куртка с рейтингом LSZH не выделяет столько токсичного дыма, как обычные кабели.

NEMA: Стенды для «Национальной ассоциации производителей электрооборудования». В мире кабельной разводки разъем NEMA является частью группа стандартов, относящихся к вилкам и розеткам питания, используемым в Северной Америке. Наиболее часто используемая розетка США — это NEMA 5-15R. NEMA 5-15P — мужская версия, которую можно найти на шнуры питания.

OD: Аббревиатура размера «наружный диаметр», используемого для измерения диаметра кабеля.В Как правило, с увеличением диаметра провода увеличивается и наружный диаметр кабеля. Толщина и материал, из которого изготовлен кабель. оболочка также может повлиять на внешний диаметр кабеля в целом. Все спецификации кабелей и проводов будут включать наружный диаметр как часть деталей на чертежи кабелей. При планировании прокладки кабелепровода особенно важно знать наружный диаметр кабеля в в случае, если кабелепровод проходит узко, и кабель может не подходить должным образом.

Пленум: Эти кабели должны использоваться в «пленумной» зоне здания, которая находится в пределах фальшпола (например, как воздуховоды) или везде, где воздух циркулирует через здание.Чтобы кабель получил «пленум» рейтинг кабеля должен иметь огнестойкую оболочку из негорючего материала. Пленум-кабели не испускают токсичный дым при воздействии огня и не воспламеняется снова после самозатухания. Вы обычно найдете рейтинги пленума, используемые в сети, охрана, пожарная сигнализация и коаксиальные видеокабели. Также см: «ЧМП»

ПВХ: Это аббревиатура от «Поливинилхлорид», и это наиболее распространенный материал оболочки, используемый при прокладке кабелей.ПВХ — это синтетический пластиковый полимер, предназначенный для использования внутри помещений. ПВХ легко разрушается при использовании на открытом воздухе, так как это не так. разработан, чтобы противостоять внешним элементам. Стандартный ПВХ не предназначен для использования в приточных помещениях здания, так как этот материал не выделяет токсичный дым при воздействии огня. Этот тип материала указан как материал оболочки на спецификация для большинства кабелей и проводов для ПК.

Разрывной шнур: Это шнур из прочной пряжи, который используется для разделения внешней оболочки кабеля, обеспечивая доступ к изолированной проводники внутри.Оптоволоконный сетевой кабель обычно включает в себя разрывной шнур, но разрывные шнуры куртки также могут быть найдены в других типах проволоки. Разрывной шнур также используется для описания разделенных кабелей, которые можно разобрать, чтобы зачистить отдельные концы в кабелях, таких как провод динамика и шнуры лампы.

Подъемник: Кабель с «номинальным стояком» предназначен для прокладки кабеля в непрямых зонах здания, например, через кабель. стояки между этажами. Шахта лифта также считается зоной «стояка».Эти места нельзя использовать для окружающий воздух или как часть системы отопления или охлаждения здания. Кабель получит «стояк» рейтинг, если он самозатухает во время испытания на вертикальное горение, что предотвратит распространение пламени вверх по кабелю. См. Также: «CMP»

СТП: Это расшифровывается как «экранированная витая пара» и относится к типу экранирования сетевого кабеля, в котором каждый Отдельная пара проводов в четырехпарном сетевом кабеле имеет собственный алюминиевый экран.Это отличается от более распространенный протокол FTP, предусматривающий использование единого алюминиевого экрана, закрывающего все провода. Обратите внимание, что большая часть кабеля в продается как «кабель STP» в Соединенных Штатах, имеет неправильную маркировку и на самом деле является кабелем FTP ( единый габаритный щит).

Температурный рейтинг: Температурный рейтинг кабеля, обычно указываемый как минимум и максимум в градусах Цельсия. Этот рейтинг говорит о пользователь, где провод может и не может использоваться в отношении окружающей среды.Если провод используется вне помещения указанный диапазон температур, провод может работать не так, как задумано, или может вообще выйти из строя. Температурные рейтинги могут обычно можно найти на внешней оболочке кабеля.

Прочность на растяжение: Это испытание максимального напряжения, которое материал может выдержать при растяжении, прежде чем окончательно разрушится. под давлением. Это становится важным фактором при протягивании проволоки через стены или протягивании проволоки по воздуху.Если если протянуть провод за предел, провод может сломаться или деформироваться, что может повредить провод представление.

луженая медь: Медная проволока с тонким слоем олова, гальванизированным снаружи. Лужение меди обычно проводят для соображения экономии, поскольку вместо олова используется меньше меди. Олово также легче паять, чем медь. При использовании луженая медь имеет свое место в некоторых конфигурациях проводов, в большинстве случаев с использованием луженой меди вместо чистой медь рассматривается как режущая кромка для экономии денег.Для многих типов проволоки использование луженой меди может стать небезопасным. такие условия, как риск возгорания или могут привести к недостаточной производительности провода. Например, кабель Ethernet должен быть чистая медь, чтобы пройти сертификаты безопасности и производительности.

Допуск: Относится к правилу производителя относительно допустимого размера или длины отклонения от спецификаций, установленных для конкретный кабель. Перечисление допуска важно, так как всегда есть небольшие отклонения, которые происходят во время производственного процесса, поэтому кабели будут отличаться по длине на небольшую величину.Допуск обычно указывается как плюс / минус числа, указывающие на то, что результат измерения может быть немного больше или немного меньше указанного. Для например, 7 футов Кабель Ethernet может иметь допуск, указанный как «-15 / + 50». Это будет означать, что длина кабеля составляет 7 футов, но может быть короче на величину до 15 мм или может быть длиннее на 50 мм.

UL: Это расшифровывается как Underwriters Laboratories. Эта независимая организация устанавливает стандарты как для электронных, так и для электрические материалы в США.UL устанавливает стандарты безопасности для продуктов, которым должны следовать производители. чтобы разместить логотип UL на своем продукте. Продукты, которые не соответствуют стандартам UL, могут представлять опасность пожара или другие проблемы безопасности. UL устанавливает стандарты для всего, от проводов и кабелей до детекторов дыма и батарей. Проволока калибр и материалы, используемые при изготовлении продукта, — это пара аспектов производства, для которых списки UL стандарты безопасности.

UTP: Это аббревиатура для Ethernet-кабелей «неэкранированная витая пара», что означает, что кабель не имеет экрана. вокруг витой пары внутри кабеля.UTP обычно встречается в описании кабеля и может иногда можно встретить на самой оболочке Ethernet. Это наиболее часто используемые кабели для соединений Ethernet в в местах, где мало помех от других устройств.

Номинальное напряжение: Номинальное напряжение — это числовое число, в пределах которого может безопасно работать сборка проводов. Сам дирижер и внешней оболочке дается номер номинального напряжения. Это число не максимальное напряжение безопасной работы, а меньшее процент от максимума.Вы можете рассчитывать на работу в непрерывной нагрузке с номинальным напряжением. Номинальное напряжение штамп на самой оболочке кабеля относится к величине напряжения, которое может поглотить оболочка, а не к проводам внутри кабеля. Номинальные значения напряжения обычно можно найти на силовые кабели, такие как удлинители или кабели питания телевизора.

VW-1: Рейтинг VW-1, указанный на кабеле, указывает на воспламеняемость внешней оболочки. Это стандартизированный тест для измерения как внешняя оболочка реагирует на воздействие пламени в вертикальной ориентации, отсюда аббревиатура VW (вертикальный провод).VW-1 будет указан на оболочке кабеля, если он имеет рейтинг VW-1. Термин VW-1 применяется к любому кабелю, идущему в стене вертикально.

Вт: Куртка с надписью «W», например. «SJTW» обозначает его как пригодное для использования на открытом воздухе и в развлекательных целях. это разработан, чтобы противостоять УФ-излучению от солнца и влажной среды. Присутствует более высокий температурный рейтинг, но не обозначают указанную температуру. Вы увидите это обозначение, которое обычно встречается на внешних удлинительных кабелях или кабелях питания. кабели, подходящие для использования вне помещений.

Калибр провода: Это измеряет диаметр проволоки. Имеется стандартная система калибра проводов, которая используется для измерения диаметр сплошного круглого электропроводящего провода.

Этот список будет постоянно меняться по мере появления новых технологий и по мере того, как старые технологии в конечном итоге вымирают. Надеюсь на данный момент этот список помог пролить свет на некоторые из наиболее сложных отраслевых терминов, используемых в огромном и прекрасном мире. кабелей!


.
Кабель

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
