Kia 7812 схема подключения — Вместе мастерим

Установил, а точнее заменил в машине везде (кроме ближнего/дальнего света и противотуманок передних/задних) лампочки на светодиоды.
Замена лампочек на светодиоды в:
Кнопках стеклоподъёмников
В кнопках управления
В приборной панели

Но как известно светодиоды не любят перепадов напряжения свыше 12 В. и от этого перегорают быстро, а в авто при заглушённом двигателе напруга 13 В. и при заведённом может доходить до 15 В. (14 В. в среднем), что как раз таки очень плохо на них сказывается.

Вторым этапом по стабилизации напряжения у меня пошли Габаритки. Т.к. они постоянно включены, то они тоже наиболее подвержены перегоранию.
С ними оказалось всё посложнее чем с подсветкой салона…

Для работы потребовалось: Около метра провода, 2 стабилизатора напряжения типа КРЕН8, гофра, клеймы (папа, мама и кольцо)

Готовим стабилизаторы к установке:
1. Спаиваем между собой минусовые контакты на стабилизаторе, отогнув их вбок и припаиваем к ним провод

2. На положительные контакты так же припаиваем провода.

Далее идём к машине и разбираем блок предохранителей под капотом и начинаем установку. Для этого делаем:
1. По схеме находим нужную нам секцию в блоке предохранителей. В нашем случае нужна секция F2 JB-06

!По поводу сильного нагрева стабилизаторов могу саказать, что проехав сегодня около часа по городу я попробовал их. Салонный был очень тёплым, даже чуть горячеватым, но не очень сильно, как некоторые говорят. Под капотом стабилизаторы были просто тёплыми!

Вот и закончилл стабилизацию напряжения как в салоне так и в габаритках. Надеюсь теперь светодиоды прослужат долго.

Продлеваем жизнь светодиодным ходовым огням.

Как известно, светодиодное оборудование для сети автомобиля рассчитано на напряжение 12В.

При работе авто от генератора в бортовой сети напряжение поднимается до 14,5В. И все мы видели как на авто начинают моргать или вовсе перегорают светодиоды, будь то ходовые огни или салонное освещение.

Существует несколько способов устранения данной проблемы. Первое и на мой взгляд самое простое – это подключение светодиодов через стабилизаторы напряжения.

Стабилизатор ставиться в цепь между источником и потребителем. Стабилизатор сглаживает входное напряжение и на выходе мы имеем

12В. Существует несколько вариантов стабилизаторов, они отличаются только характеристиками.

Мной были выбраны стабилизаторы KIA 7812А.

Мне были принесены дневные ходовые огни, на примере которых я покажу, как правильно инсталлировать стабилизаторы.

1. Разбираем корпус фонарей.
2. Смотрим схему подключения.
3. Впаиваем стабилизатор согласно схеме подключения.
4. Проклеиваем контакты стабилизатора и провода к нему жидким клеем, для герметичности и прочности. Корпус стабилизаторов является радиатором и нежелательно его заливать или заклеивать, так как при работе он может нагреваться.
5. Собираем корпус фонарей и проклеиваем негерметичные места силиконом.

На смену популярной отечественной линейке КРЕНхх пришёл импортный стабилизатор на микрохеме L7812 (или просто 7812). Его схема включения не изменилась, да и характеристики улучшились незначительно. Подробнее смотрите в даташите к нему.

Технические параметры L7812

  • Корпус TO220
  • Номинальный выходной ток, А 1.2
  • Максимальное входное напряжение, В 40
  • Выходное напряжение, В 12

Цоколёвка показана на рисунке ниже. Там вы можете увидеть и отличия по подключению L7812 от L7912, работающего с общим плюсом.

При всех своих достоинствах, данный стабилизатор напряжения обладает максимальным током нагрузки в 1,5А, что зачастую не позволяет его использовать для питания различного рода токоемких устройств, к примеру автомобильную магнитолу. Однако неплохие характеристики этого стабилизатора и наличие защиты создали ему популярность. Описанная в datasheet схема увеличения максимального тока использует дополнительный мощный P-N-P транзистор.

Описанная же мной схема работает c N-P-N транзисторами, куда отлично впишутся КТ803/КТ805/КТ808, которые можно найти везде. Поэтому если вы живете в деревне и мощных P-N-P транзисторов вам не найти, как в 70-80-е годы прошлого века, смело собирайте.

Диод D1 компенсирует падение 0,6В на силовом транзисторе Q1, включенном по схеме эмиттерного повторителя. В качестве D1 пойдут 1N4007 и аналогичные. В качестве Q1 КТ803, КТ805, КТ808, КТ819 в металлических корпусах. Можно все оставить так, а можно сделать и так:

Как выбрать радиатор? Выделяемая на силовом транзисторе мощность приблизительно равна:

P=(Uвход-Uвыход)*Iнагр

Тогда приблизительно каждый ватт тепла необходимо рассеить на 10см2 охлаждающей поверхности.

Сам стабилизатор L7812 устанавливается на тот-же радиатор или на отдельный, по площади приблительно в 30 раз меньшей, чем у Q1.

2)/R1=1.8Вт, с технологическим запасом 50% вам потребуется резистор мощностью 4Вт.

Ka7812 характеристики схема подключения — Морской флот

Добрый вечер, любители светодиодов. Хочу предложить вам ещё одну простую схему стабилизатора светодиодов, схема собрана на микросхеме L7812 навесным монтажом и отлично подходит для питания как светодиодных лент, так и отдельных светодиодов в автомобиле. Итак, скажу для незнающих для чего она служит… в бортовой сети автомобиля рабочее питание составляет от 13 до 15 Вольт, а бывает и больше, а вот светодиоды рассчитаны на 12 вольт.

Поэтому приходится ставить стабилизатор, который на выходе всегда держит 12 вольт, не зависимо сколько у нас в борт сети автомобиля. Конечно можно подключить и без стабилизатора, но в этом случаи светодиоды прослужат не долго из-за перепадов напряжения автомобиля.

И так, список необходимых компонентов:

  • Микросхема L7812
  • Конденсатор 330мкф16вольт
  • Конденсатор 100мкф16 вольт
  • Диод на 1 ампер (1N4001, например, или аналогичный диод Шотки)
  • Провода
  • Термоусадка 3мм

Вот микросхема крупным планом. Отрезаем ей ногу как на фотографии.

Затем немного добавляем припоя как на фотографии.

Теперь припаиваем к ножкам конденсаторы и диод как на фотографии. При пайке конденсаторов учитывайте полярность, у микросхемы минус посередине.

Теперь лудим провода и одеваем на плюсы термоусадку.

Припаиваем провода как на фотографии

И одеваем термоусадку. Сжать ее можно зажигалкой или феном. Сам я пользуюсь феном паяльной станции. Очень удобно.

Теперь смотрим на расположение проводов относительно микросхемы. Слева вход питания, справа выход к ленте/лампочке.

Подаем питание и хлопаем в ладошки.

На входе мой блок питания выдает 12,3 вольта. На выходе получается 11.10 вольт. При запущенном двигателе в бортовой сети напряжение 13-16 вольт, что обеспечивает 12 вольт на выходе.

Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.

Стабилизаторы семейства LM

В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.

Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто.

Схема подключения

А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.

На схеме мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения конденсаторов, можно, и даже желательно поставить большего номинала. Это требуется для уменьшения пульсаций как по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью как получить из переменного напряжения постоянное.

Характеристики LM стабилизаторов

Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:

Output voltage – выходное напряжение

Input voltage – входное напряжение

Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.

Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.

Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.

Работа LM на практике

Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.

Соберем его по схеме

Берем нашу Макетную плату и быстренько собираем выше предложенную схемку подключения. Два желтеньких – это конденсаторы, хотя их ставить необязательно.

Итак, провода 1,2 – сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.

На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.

И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт. Работает великолепно!

Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.

Собираем его по схеме выше и замеряем входное напряжение. По даташиту можно подавать на него входное напряжение от 14,5 и до 27 Вольт. Задаем 15 Вольт с копейками.

А вот и напряжение на выходе. Блин, каких то 0,3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.

Как сделать блок питания на 5, 9,12 Вольт?

Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:

Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение. Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.

Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.

Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.

Заключение

Все большему числу электронных устройств требуется качественное стабильное питание без всяких скачков напряжения. Сбой того или иного модуля электронной аппаратуры может привести к неожиданным и не очень приятным последствиям. Используйте же на здоровье достижения электроники, и не парьтесь по поводу питания своих электронных безделушек.

Купить стабилизатор напряжения

Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по этой ссылке. Здесь есть абсолютно любые значения даже для отрицательного напряжения.

Стабилизатор напряжения 12 вольт, помимо отечественной КР142ЕН8Б, также часто делают на одном из представителей интегральных стабилизаторов серии 78XX – 7812. 7812 – стабилизатор напряжения 12 вольт, размещённый в корпусе типа TO-220 с тремя выводами. Способность стабилизации такого популярного напряжения как 12 вольт делает его полезным в целой массе различных электронных устройств. Часто эти стабилизаторы 12 вольт применяются для питания какой-то локальной части схемы, когда невыгодно делать полноценный блок питания на 12 вольт, а проще применить 7812 просто понизив основное, более высокое напряжение питания основной схемы.

7812 – стабилизатор напряжения 12 вольт

В 7812 стабилизаторе применяется внутренняя защита по току и защита от перегрева, делая блок питания на его основе практически неубиваемым. Если применяется достаточный теплоотвод (радиатор), то 7812 стабилизатор может отдать в нагрузку ток до 1А. Максимальное напряжение на входе должно быть не меньше 14,8 вольт и не больше 35 вольт.

Хотя эти стабилизаторы и разрабатывались для источников фиксированного стабилизированного напряжения 12 вольт, при применении необходимых «навесных» элементов можно превратить эти стабилизаторы в стабилизированные источники питания регулируемого напряжения.

Kia 7812 схема подключения

Стабилизатор 7812 – технические параметры

Этот стабилизатор размещен в корпусе ТО – 220, имеющем три вывода. Он способен стабилизировать напряжение 12 вольт, что дает возможность применять его в разных электронных приборах.

  • Тип выхода – постоянный.
  • Ток выхода – 1 ампер.
  • Наименьшая температура работы — 0 градусов.
  • Наибольшая рабочая температура — 125 градусов.
  • Число выводов – 3.
  • Номинальное напряжение – 12 вольт.
  • Наименьшее напряжение входа – 14,5 вольт.
  • Наибольшее напряжение входа – 27 вольт.
  • Тип корпуса – ТО – 220 АВ.

Чаще всего такие стабилизаторы используются в какой-то одной части схемы в том случае, когда нет смысла для создания целого блока питания устройств. В стабилизаторе 7812 используется внутренняя токовая защита от перегрева. Это делает блок на его базе очень надежным. При хорошем охлаждении радиатором, устройство стабилизации 7812 способен выдать ток 1 ампер. Наибольшее напряжение входа должно равняться не ниже 14,8 В и не выше 35 В.

Такие стабилизаторы создавались для источников определенного постоянного напряжения 12 В, с использованием дополнительных элементов можно переделать эти устройства в стабилизированные источники тока с возможностью регулировки.

Схема действия стабилизатора, подходящая для всех микросхем этого типа:

Трехвыводные стабилизаторы

Для многих неответственных использований оптимальным выбором будет обычный 3-выводный стабилизатор. У него имеется всего 3 наружных вывода. Он имеет заводскую настройку на фиксированное напряжение. Серия 7800 – это представители стабилизаторов этого типа. В последних двух цифрах указывается напряжение. Об одном из этой серии, мы уже рассказывали ранее (7805)

На рисунке изображено, как просто выполнить стабилизатор, к примеру, на 5 вольт, применив одну схему. Емкость, подключенная параллельно выходу, оптимизирует процессы перехода и задерживает сопротивление выхода на низком уровне при повышенных частотах. Если прибор находится далеко от фильтра, то нужно использовать вспомогательный конденсатор входа. Серия 7800 производится в металлических и пластиковых корпусах.

lm7812 стабилизатор 12 В

Стабилизатор напряжения 7812 изменяет напряжение величиной до 20 В в 12 В. Этот прибор часто использовался для создания стабильного напряжения работы устройств низкого напряжения: усилителя звука, микроконтроллеров, осветительных ламп.

На входной каскад можно подключить нестабильную величину напряжения, и даже переменное значение. LM 7812 является стабилизатором, входящим в серию микросхем 78хх. Они отличаются лишь напряжением выхода, остальные параметры остаются прежними.

Для лучшего отвода тепла прикрепляют охлаждающий радиатор к корпусу стабилизатора. Его можно снять от старых устройств с платы. Вместо радиатора можно использовать жесть от банок, нарезав ее полосками, и просверлив в них отверстия для крепления на винт.

Посылка стабилизаторы L7812CV + проверка

(9 оценок, среднее: 3,89 из 5)

7805, 7812, 7815

Ниже будет описание и схема включения стабилизатора, которая подходит для всех микросхем этой серии.

На конденсаторы малой емкости не смотрим, желательно поставить побольше.

Output voltage – выходное напряжение. Input voltage – входное напряжение. В нашем примере выдает нам на выходе 5 вольт. Желательным входным напряжением производители отметили не более 10 в. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Здесь мы видим, что стабилизатор L7805 может нам выдать одно из напряжений диапазона 4.75 – 5.25 в, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 ампер. Нестабилизированное постоянное напряжение может быть от 7.5 и до 20 в, при это на выходе будет всегда 5 в. Это есть большой плюс данного радиокомпонента.

При нагрузке свыше 14 Вт, стабилизатор желательно установить на алюминиевый теплоотвод, чем больше нагрузка тем больше нужна площадь охлаждаемой поверхности. Производят в основном в корпусе ТО-220 Максимальный ток нагрузки: 1.5, а Допустимое входное напряжение: 35 в Выходное напряжение: 5 в Число регуляторов в корпусе: 1 Ток потребления: 6 мА Погрешность: 4 % Диапазон рабочих температур: 0 C . +140 C

Отечественный аналог КР142ЕН5А

Для того, чтобы стабилизатор не вывести из строя окончательно, нужно придерживаться нужного минимума на входе микросхемы, то есть если L7805, то на вход пускаем примерно 7-8 в. Это связано с тем, что излишнюю мощность стабилизатор будет рассеивать на себе. Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть перегрев. В результате нагрева такой прибор может перейти в состояние защиты. Легкое в использовании и отсутствие наладки и дополнительных радиокомпонентов привело к тому что стабилизатор хорошо распространился среди радиолюбителей как начинающих так и профессионалов.

Стабилизатор напряжения 12 вольт

Главная > Теория > Стабилизатор напряжения 12 вольт

  • 1 Классический стабилизатор
  • 2 Интегральный стабилизатор
  • 3 Видео

Стабилизаторы напряжения являются важнейшей частью всех электронных схем, они дают непрерывное, устойчивое питание компонентам системы, обеспечивая стабильность её параметров и защиту при неисправностях в схеме или в первичном источнике напряжения. 12 вольт постоянного напряжения – наиболее востребованное, применяется для питания множества устройств, используемых отдельно или встроенных в различные конструкции.

Стабилизация с помощью стабилитрона

Классический стабилизатор

Большинство систем питания построено по схеме линейного стабилизатора напряжения на 12 вольт, которая может иметь несколько вариантов исполнения:

  • Параллельный – регулировка с помощью включённого параллельно управляющего элемента;
  • Последовательный – включение элемента регулировки последовательно с нагрузкой.

Простейшим стабилизатором напряжения является стабилитрон, также называемый диодом Зенера – это диод, работающий постоянно в режиме пробоя. Напряжение, при котором наступает пробой, – это напряжение стабилизации, основной параметр стабилитрона. При параллельном включении нагрузки получается элементарный стабилизатор напряжения, примерно равного напряжению стабилизации.

Балластное сопротивление R определяет ток стабилитрона, указанный в спецификации. Такое решение отличается низким коэффициентом стабилизации, зависимостью от температуры и применяется при малых токах нагрузки для питания отдельных компонентов основной схемы. Возможно значительно увеличить выходной ток, если последовательно с нагрузкой установить мощный транзистор.

Линейный стабилизатор с транзистором

В этой схеме транзистор подключён последовательно с нагрузкой как эмиттерный повторитель, весь ток течёт через его переход. Уровнем на базе управляет стабилитрон: при возрастании тока на выходе на базу подаётся большее напряжение, проводимость транзистора увеличивается, и выходное напряжение восстанавливается. Мощность такого стабилизатора определяется типом транзистора и может достигать десятков ватт.

Важно отметить! В таком виде стабилизатор не защищён от перегрузки и короткого замыкания, при котором мгновенно выходит из строя. Для практического применения схема значительно усложняется: вводятся элементы ограничения тока и различные защитные функции.

Интегральный стабилизатор

Стабилизатор напряжения 12 вольт легко может быть реализован, если применить специализированный интегральный линейный стабилизатор из серии 78ХХ с фиксированным выходным напряжением. Для выходного напряжения 12 вольт выпускаются микросхемы 7812, у разных производителей они носят наименование LM7812, L7812, K7812 и т.д.

Отечественный аналог – КР142ЕН8Б. Производятся в корпусах TO – 220, TO – 3, D2PAK с тремя выводами. Эти микросхемы можно найти в блоках питания любой аппаратуры, они практически вытеснили стабилизаторы на дискретных элементах.

Основные характеристики стабилизатора в широко распространённом корпусе TO – 220:

  • Выходное стабилизированное напряжение – от 11,5 до 12,5 В;
  • Входное напряжение – до 30 В;
  • Выходной ток – до 1А;
  • Встроенная защита от перегрузки и короткого замыкания.

Входное напряжение должно превышать выходное (12 вольт) минимум на 3 вольта во всём диапазоне выходного тока. На выходной ток до 100 мА выпускается вариант микросхемы –78L12. Типовая схема включения позволяет своими руками собрать надёжный стабилизатор напряжения 12 вольт с характеристиками, подходящими для многих задач.

Включение микросхемы 7812

Конденсатор фильтров рекомендуется устанавливать не далее 30 мм от выводов микросхемы. Если выходного тока 1 ампер недостаточно, можно установить дополнительный транзистор.

Увеличение выходного тока

Схема имеет параметры стабилизации, аналогичные применённой микросхеме.

В некоторых случаях целесообразно использование микросхем серии 1083/84/85. Это интегральные стабилизаторы с выходным током 3, 5, и 7, 5 ампер. Устройства относятся к типу Low Dropout (с низким падением напряжения) – для них разница между входным и выходным напряжением может быть 1 вольт. Схема включения полностью соответствует микросхемам типа 7812.

Видео

Теперь поговорим о трех выводном стабилизаторе L7805. Микросхема выпускается в двух видах, в пластмассовом корпусе – ТО-220, например как транзистор КТ837 и металлическом корпусе – ТО-3, например как всем известный КТ827. Три вывода, если считать слева на право – то соответственно вход, минус и выход. Последних две цифры в маркировке указывают на стабилизированный выход микросхемы – L7805 – 5 в, 7806 – 6 в.

Ка7812 характеристики схема подключения — Инженер ПТО

На смену популярной отечественной линейке КРЕНхх пришёл импортный стабилизатор на микрохеме L7812 (или просто 7812). Его схема включения не изменилась, да и характеристики улучшились незначительно. Подробнее смотрите в даташите к нему.

Технические параметры L7812

  • Корпус TO220
  • Номинальный выходной ток, А 1.2
  • Максимальное входное напряжение, В 40
  • Выходное напряжение, В 12

Цоколёвка показана на рисунке ниже. Там вы можете увидеть и отличия по подключению L7812 от L7912, работающего с общим плюсом.

При всех своих достоинствах, данный стабилизатор напряжения обладает максимальным током нагрузки в 1,5А, что зачастую не позволяет его использовать для питания различного рода токоемких устройств, к примеру автомобильную магнитолу. Однако неплохие характеристики этого стабилизатора и наличие защиты создали ему популярность. Описанная в datasheet схема увеличения максимального тока использует дополнительный мощный P-N-P транзистор.

Описанная же мной схема работает c N-P-N транзисторами, куда отлично впишутся КТ803/КТ805/КТ808, которые можно найти везде. Поэтому если вы живете в деревне и мощных P-N-P транзисторов вам не найти, как в 70-80-е годы прошлого века, смело собирайте.

Диод D1 компенсирует падение 0,6В на силовом транзисторе Q1, включенном по схеме эмиттерного повторителя. В качестве D1 пойдут 1N4007 и аналогичные. В качестве Q1 КТ803, КТ805, КТ808, КТ819 в металлических корпусах. Можно все оставить так, а можно сделать и так:

Как выбрать радиатор? Выделяемая на силовом транзисторе мощность приблизительно равна:

P=(Uвход-Uвыход)*Iнагр

Тогда приблизительно каждый ватт тепла необходимо рассеить на 10см2 охлаждающей поверхности.2)/R1=1.8Вт, с технологическим запасом 50% вам потребуется резистор мощностью 4Вт.

Добрый вечер, любители светодиодов. Хочу предложить вам ещё одну простую схему стабилизатора светодиодов, схема собрана на микросхеме L7812 навесным монтажом и отлично подходит для питания как светодиодных лент, так и отдельных светодиодов в автомобиле. Итак, скажу для незнающих для чего она служит… в бортовой сети автомобиля рабочее питание составляет от 13 до 15 Вольт, а бывает и больше, а вот светодиоды рассчитаны на 12 вольт.

Поэтому приходится ставить стабилизатор, который на выходе всегда держит 12 вольт, не зависимо сколько у нас в борт сети автомобиля. Конечно можно подключить и без стабилизатора, но в этом случаи светодиоды прослужат не долго из-за перепадов напряжения автомобиля.

И так, список необходимых компонентов:

  • Микросхема L7812
  • Конденсатор 330мкф16вольт
  • Конденсатор 100мкф16 вольт
  • Диод на 1 ампер (1N4001, например, или аналогичный диод Шотки)
  • Провода
  • Термоусадка 3мм

Вот микросхема крупным планом. Отрезаем ей ногу как на фотографии.

Затем немного добавляем припоя как на фотографии.

Теперь припаиваем к ножкам конденсаторы и диод как на фотографии. При пайке конденсаторов учитывайте полярность, у микросхемы минус посередине.

Теперь лудим провода и одеваем на плюсы термоусадку.

Припаиваем провода как на фотографии

И одеваем термоусадку. Сжать ее можно зажигалкой или феном. Сам я пользуюсь феном паяльной станции. Очень удобно.

Теперь смотрим на расположение проводов относительно микросхемы. Слева вход питания, справа выход к ленте/лампочке.

Подаем питание и хлопаем в ладошки.

На входе мой блок питания выдает 12,3 вольта. На выходе получается 11.10 вольт. При запущенном двигателе в бортовой сети напряжение 13-16 вольт, что обеспечивает 12 вольт на выходе.

Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.

Стабилизаторы семейства LM

В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.

Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто.

Схема подключения

А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.

На схеме мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения конденсаторов, можно, и даже желательно поставить большего номинала. Это требуется для уменьшения пульсаций как по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью как получить из переменного напряжения постоянное.

Характеристики LM стабилизаторов

Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:

Output voltage – выходное напряжение

Input voltage – входное напряжение

Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.

Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.

Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.

Работа LM на практике

Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.

Соберем его по схеме

Берем нашу Макетную плату и быстренько собираем выше предложенную схемку подключения. Два желтеньких – это конденсаторы, хотя их ставить необязательно.

Итак, провода 1,2 – сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.

На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.

И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт. Работает великолепно!

Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.

Собираем его по схеме выше и замеряем входное напряжение. По даташиту можно подавать на него входное напряжение от 14,5 и до 27 Вольт. Задаем 15 Вольт с копейками.

А вот и напряжение на выходе. Блин, каких то 0,3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.

Как сделать блок питания на 5, 9,12 Вольт?

Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:

Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение. Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.

Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.

Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.

Заключение

Все большему числу электронных устройств требуется качественное стабильное питание без всяких скачков напряжения. Сбой того или иного модуля электронной аппаратуры может привести к неожиданным и не очень приятным последствиям. Используйте же на здоровье достижения электроники, и не парьтесь по поводу питания своих электронных безделушек.

Купить стабилизатор напряжения

Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по этой ссылке. Здесь есть абсолютно любые значения даже для отрицательного напряжения.

Стабилизатор напряжения 12 вольт, помимо отечественной КР142ЕН8Б, также часто делают на одном из представителей интегральных стабилизаторов серии 78XX — 7812. 7812 — стабилизатор напряжения 12 вольт, размещённый в корпусе типа TO-220 с тремя выводами. Способность стабилизации такого популярного напряжения как 12 вольт делает его полезным в целой массе различных электронных устройств. Часто эти стабилизаторы 12 вольт применяются для питания какой-то локальной части схемы, когда невыгодно делать полноценный блок питания на 12 вольт, а проще применить 7812 просто понизив основное, более высокое напряжение питания основной схемы.

7812 — стабилизатор напряжения 12 вольт

В 7812 стабилизаторе применяется внутренняя защита по току и защита от перегрева, делая блок питания на его основе практически неубиваемым. Если применяется достаточный теплоотвод (радиатор), то 7812 стабилизатор может отдать в нагрузку ток до 1А. Максимальное напряжение на входе должно быть не меньше 14,8 вольт и не больше 35 вольт.

Хотя эти стабилизаторы и разрабатывались для источников фиксированного стабилизированного напряжения 12 вольт, при применении необходимых «навесных» элементов можно превратить эти стабилизаторы в стабилизированные источники питания регулируемого напряжения.

Каждый раз, читая новые записи в блогах сообщества я сталкиваюсь с одной и той же ошибкой — ставят стабилизатор тока там, где нужен стабилизатор напряжения и наоборот. Постараюсь объяснить на пальцах, не углубляясь в дебри терминов и формул. Особенно будет полезно тем, кто ставит драйвер для мощных светодиодов и питает им множество маломощных. Для вас — отдельный абзац в конце статьи. =)

Сразу хочу извиниться перед всеми, чьи рисунки вдруг попадут в эту статью. Спасибо за труд, отмечайтесь в комментариях. Я добавлю авторство, если нужно.

Для начала разберемся с понятиями:

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
Исходя из названия — стабилизирует напряжение.
Если написано, что стабилизатор 12В и 3А, то значит стабилизирует именно на напряжение 12В! А вот 3А — это максимальный ток, который может отдать стабилизатор. Максимальный! А не «всегда отдает 3 ампера». То есть от может отдавать и 3 миллиампера, и 1 ампер, и два… Сколько ваша схема кушает, столько и отдает. Но не больше трех.
Собственно это главное.

И теперь я перейду к описанию видов стабилизаторов напряжения:

Линейные стабилизаторы (те же КРЕН или LM7805/LM7809/LM7812 и тп)

Импульсные стабилизаторы — гораздо круче, но и дороже. Обычно для рядового покупателя это уже выглядит как некая платка с детальками.

СТАБИЛИЗАТОР ТОКА
В применении к светодиодам именно их еще называют «светодиодный драйвер». Что тоже будет верно.

Теперь — к светодиодам. Ведь весь сыр-бор из-за них.

Светодиод питается ТОКОМ. Нет у него параметра НАПРЯЖЕНИЕ. Есть параметр — падение напряжения! То есть сколько на нем теряется.
Если написано на светодиоде 20мА 3.4В, то это значить что ему надо не больше 20 миллиампер. И при этом на нем потеряется 3.4 вольта.
Не для питания нужно 3.4 вольта, а просто на нем «потеряется»!
То есть вы можете питать его хоть от 1000 вольт, только если подадите ему не больше 20мА. Он не сгорит, не перегреется и будет светить как надо, но после него останется уже на 3.4 вольта меньше. Вот и вся наука.
Ограничьте ему ток — и он будет сыт и будет светить долго и счастливо.

Вот берем самый распространненый вариант соединения светодиодов (такой почти во всех лентах используется) — последовательно соединены 3 светодиода и резистор. Питаем от 12 вольт.
Резистором мы ограничиваем ток на светодиоды, чтобы они не сгорели (про расчет не пишу, в интернете навалом калькуляторов).
После первого светодиода остается 12-3.4= 8.6 вольт.
Нам пока хватает.
На втором потеряется еще 3.4 вольта, то есть останется 8.6-3.4=5.2 вольта.
И для третьего светодиода тоже хватит.
А после третьего останется 5.2-3.4=1.8 вольта.
И если захотите поставить четвертый, то уже не хватит.
Вот если запитать не от 12В а от 15, то тогда хватит. Но надо учесть, что и резистор тоже надо будет пересчитать. Ну вот собственно и пришли плавно к…

Простейший ограничитель тока — резистор. Их часто ставят на те же ленты и модули. Но есть минусы — чем ниже напряжение, тем меньше будет и ток на светодиоде. И наоборот. Поэтому если у вас в сети напряжение скачет, что кони через барьеры на соревнованиях по конкуру (а в автомобилях обычно так и есть), то сначала стабилизируем напряжение, а потом ограничиваем резистором ток до тех же 20мА. И все. Нам уже плевать на скачки напряжения (стабилизатор напряжения работает), а светодиод сыт и светит на радость всем.
То есть — если ставим резистор в автомобиле, то нужно стабилизировать напряжение.

Можно и не стабилизировать, если вы расчитаете резистор на максимально-возможное напряжение в сети автомобиля, у вас нормальная бортовая сеть (а не китайско-русский тазопром) и сделаете запас по току хотя бы в 10%.
Ну и к тому же резисторы можно ставить только до определенной величины тока. После некоторого порога резисторы начинают адски греться и приходится их сильно увеличивать в размерах (резисторы 5Вт, 10Вт, 20Вт и тд). Плавно превращаемся в большой утюг.

Есть еще вариант — поставить в качестве ограничителя что-нибудь типа LM317 в режиме токового стабилизатора.

Импульсный стабилизатор тока (или драйвер).

Ну а в заключении — к тому, что постоянно пытаюсь доказать в дискуссиях. И доказываю. Вот только каждому отдельно объяснять одно и то же — язык отвалится. Поэтому попробую еще раз в этой статье.

Постоянно наблюдаю такую картину — задают ток драйвером для мощных светодиодов (скажем — 350мА) и ставят несколько веток светодиодов без ограничительных резисторов и прочего. И ведь люди, то вроде бы и не самые ламеры, а совершают одну и ту же ошибку раз за разом. Рассказываю, почему это плохо и к чему может привести:

Из закона Ома для полной цепи:
Сила тока в неразветвленной цепи равна сумме сил тока на ее параллельных участках.
Многие так и считают — «каждая ветка по 20мА, у меня 20 веток. Драйвер отдает 350мА, значит на каждую ветку придется даже меньше — по 17.5мА. Бинго!»
А вот и не Бинго!, а Жопа! Почему?

Сила тока в каждой ветке будет равна, если у вас идеальнейшие светодиоды с абсолютно одинаковыми параметрами. Тогда и ток будет во всех ветках одинаков, и никаких ограничителей тока не надо — взяли и поделили общий ток на количество одинаковых веток. Но такое — только в сказках.
Если параметры чуть-чуть отличаются — получили в одной ветке 19мА, в другой 17, в третьей 20…
Общее количество тока так и остается неизменным — 350мА, а вот в ветках творится безумная кака. На взгляд и не определишь, вроде светят одинаково… И вот у вас одна ветка, самая прожорливая, начинает греться сильнее остальных. И жрать больше. И греться еще сильнее. А потом раз — и потухла. И все эти ее миллиамперы разбежались по остальным веткам. И вот еще одна ветка, недавно вроде нормально горевшая берет и тухнет следом. И уже вдвое больший ток уходит на другие ветки, ведь общий ток жестко задан 350мА. Процесс лавинообразный и вот уже пришел кирдык всей этой схеме, потому что все 350мА усосались в оставшиеся светодиоды и никто-никто их не спас… А стояли бы, как полагается, по отдельному стабилизатору (хотя бы банальному резистору) на каждой ветка — работала бы и дальше.

Именно это мы и видим в китайских модулях и кукурузинах, которые горят как спички через неделю/месяц работы. Потому что светодиоды имеют адский разброс, а китайцы на драйверах экономят покруче, чем кто либо еще. Почему не горят фирменные модули и лампы Osram, Philips и тд? Потому что они делают довольно мощную отбраковку светодиодов и от всего дичайшего количества выпущенных светодиодов остается 10-15%, которые по параметрам практически идентичны и из них можно сделать такой простой вид, какой и пытаются сделать многие — один мощный драйвер и много одинаковых цепочек светодиодов без драйверов. Но только вот в условиях «купил светодиоды на рынке и запаял сам» как правило будет им нехорошо. Потому что даже у «некитая» будет разброс. Может повезти и работать долго, а может и нет.

Да и токовый драйвер по-сравнению со стабилизатором напряжения и копеечными резисторами как правило дороже. Ну нафига стрелять в мишень для мелкокалиберной винтовки из танка? Цель-то поразим, вопросов нет. Но вместе с ней еще и воронку оставим. =))

Да и просто — сделать правильно и сделать «смотрите как я сэкономил, а остальные — дураки» — это несколько разные вещи. Даже очень сильно разные. Учитесь делать не как пресловутые китайцы, учитесь делать красиво и правильно. Это сказано давно и не мной. Я лишь попробовал в стотыщпятьсотый раз объяснить прописные истины. Уж звиняйте, если криво объяснял =)

Ну и напоследок тем, кому даже такое изложение было слишком заумным.
Запомните следующее и старайтесь следовать этому (здесь «цепочка» — это один светодиод или несколько ПОСЛЕДОВАТЕЛЬНО-соединенных светодиодов):
1. КАЖДОЙ цепочке — свой ограничитель тока (резистор или драйвер…)
2. Маломощная цепочка до 300мА? Ставим резистор и достаточно.
3. Напряжение нестабильно? Cтавим СТАБИЛИЗАТОР НАПРЯЖЕНИЯ
4. Ток больше 300мА? Ставим на КАЖДУЮ цепочку ДРАЙВЕР (стабилизатор тока) без стабилизатора напряжения.

Вот так будет правильно и самое главное — будет работать долго и светить ярко!
Ну и надеюсь, что все вышенаписанное убережет многих от ошибок и поможет сэкономить средства и нервы.

Ну ладно, рябятке.
Нюансов еще очень много, а я и так уже немаленькую статью-то накатал. Пожалуй все остальное — в комментариях.
Засим откланиваюсь,
Всегда ваш — ЛедЗлыдень Борисыч.

Схема простого блока питания на +19В (7812, КТ819)

Этот блок питания предназначен для сетевого питания ноутбуков и моноблоков. Альтернативным он назван за то, что не является импульсным блоком питания, а построен по «старой» схеме — силовой трансформатор — выпрямитель — стабилизатор напряжения. Это конечно делает его тяжелым и крупным, но в «стационарных» условиях это большого значения не имеет.

После выхода из строя штатного блока питания, было поставлено «техническое задание», — выходное напряжение 19V, ток не ниже 5А. На всякий случай, ток было решено взять с запасом, — до 10А.

Принципиальная схема

Основой любого не импульсного блока питания является низкочастотный силовой трансформатор. В данном случае это тороидальный довольно тяжелый трансформатор типа TST250W/24V. Его номинальное выходное переменное напряжение 24V при токе 10А и входном напряжении 230V.

Рис. 1. Принципиальная схема мощного стабилизатора напряжения +19В.

У данного трансформатора нет никаких колодок для подключения или клемм, — просто «колесо» с четырьмя проводами для подключения.

Конечно, можно применить любой другой трансформатор с вторичным напряжением 20-25V. В магазинах промышленного электрооборудования можно приобрести другой трансформатор соответствующей мощности на 24V, например, на Ш-образ-ном сердечнике.

Переменное напряжение с вторичной обмотки силового трансформатора Т1 поступает на выпрямительный мост VD1 и конденсатор С1, сглаживающий пульсации.

В принципе, соглашусь, что емкости 2200 мкФ при токе 10А не слишком достаточно. Но, это же не УНЧ питаем. На задней стенке ноутбука вообще стоит значок пульсирующего напряжения. Так что для данного случая, этого вполне достаточно.

Стабилизатор напряжения сделан на основе микросхемы 7812. Но её выходное напряжение равно 12V, а нам нужно 19V, плюс максимальный ток 1А, а нужно, как было решено, 10А.

Выходная мощность была увеличена за счет транзистора VТ1 типа КТ819, на котором сделан эмиттерный повторитель выходного напряжения стабилизатора А1.

Напряжение стабилизации было поднято за счет стабилитрона VD2, это Д814А, его напряжение стабилизации 8V. Так что 12+8=20. Однако, около одного вольта падает на транзисторе VТ1, так что выходит как раз как и надо.

Детали и конструкция

Транзистор VТ1 расположен на пластинчатом алюминиевом радиаторе от транзистора источника питания старого телевизора «Philips», его внешние габаритные размеры 70x50x30 мм.

Другой аналогичный радиатор, но меньших размеров (50x45x30), использован для микросхемы -стабилизатора А1. Налаживания не требуется.

Пантелеев А. В. РК-01-18.

Микросхемы стабилизаторы напряжения. Главная ошибка при использовании.

В данной статье рассказано как правильно использовать характеристики микросхем линейных стабилизаторов напряжения 7805,7808,7812 и аналогичных КР142ЕН5,8,12.

Самые распространенные микросхемы, которые применяются в блоках питания различных устройств. Такое широкое распространение получили ввиду предельно простой схемы подключения и довольно хороших параметров при правильном использовании. Основная схема подключения выглядит так:

Микросхемы стабилизаторы напряжения выпускаются разной мощности:

Обозначения на микросхеме:

Корпуса микросхем в зависимости от мощности тоже разные:

Микросхемы стабилизаторы напряжения большой мощности выпускают на выходные напряжения от 5В до 24В:

При этом входные напряжения и температурные характеристики такие:

Характеристики для микросхем средней мощности такие:

И для микросхем малой мощности соответственно такие:





При этом ряд напряжений на выходе для микросхем малой мощности выглядит так:

3.3; 5; 6; 8; 9; 10; 12; 15; 18; 24 Вольта

Какие же параметры для микросхем стабилизаторов напряжения в основном приводят в интернете? Рассмотрим наиболее распространенные случаи на конкретном примере:

При нагрузке свыше 14 Вт, стабилизатор желательно установить на алюминиевый теплоотвод, чем больше нагрузка, тем больше нужна площадь охлаждаемой поверхности.
Производят в основном в корпусе ТО-220
Максимальный ток нагрузки: 1.5 В
Допустимое входное напряжение: 35 В
Выходное напряжение: 5 В
Число регуляторов в корпусе: 1
Ток потребления: 6 мА
Погрешность: 4 %
Диапазон рабочих температур: 0 C … +140 C
Отечественный аналог КР142ЕН5А



Казалось, бы, все выписано из документации (DataSheet). Как человек воспринимает такую информацию. Наибольшее напряжение 35 В, хорошо, я не буду брать предел, возьму 30В. Максимальный ток нагрузки 1,5 А. Не буду брать предельное значение, возьму 1 А. Собирает схему по этим данным, а она, проработав некоторое время выходит из строя. Некоторые не понимают, грешат на качество микросхем. Ведь не заставлял работать микросхему на предельных значениях напряжения и тока, а она вышла из строя.

А все дело в том, что многие забывают о главном параметре, который указан в документации, но как-то не привлекает внимание так как напряжение и ток. Это максимальная мощность, которую может рассеивать микросхема стабилизатор. Как правило ее указывают прямо. Например, для мощных микросхем это 1,5 Вт без радиатора и 15 Вт с радиатором.

Что же получается при выбранном токе 1А и максимальном напряжении 30В, например, для микросхемы с выходным напряжением 5В. Поскольку стабилизатор линейный то на микросхеме упадет 30 – 5 = 25 В. При токе 1А мощность, рассеиваемая на микросхеме, составит 1А × 25В = 25Вт. Это почти в два раза больше допустимой мощности с радиатором. Вот она и выходит из строя. Получается, что при входном напряжении 30 В максимальный ток в нагрузке не может превышать 15 Вт : 25 В = 0,6 А.

В таблицах, приведенных выше в этой статье, для микросхем средней мощности без радиатора предельная мощность 1,2 Вт, а с радиатором, 12 Вт. Для микросхем малой мощности установка радиаторов не предусмотрена и максимальная рассеиваемая мощность составляет 0,625 Вт.

Именно мощность является определяющей при выборе предельных значений тока и напряжения.

Для наглядности предельные значения мощности, напряжения и тока для микросхем стабилизаторов напряжения разной мощности сведены в одну таблицу:

Минимальное падение напряжения на микросхеме 2,5В.

Если руководствоваться этим правилом, микросхемы будут работать надежно.

Материал статьи продублирован на видео:

7805 Характеристики схема подключения

L7805-CV линейный стабилизатор постоянного напряжения

L7805-CV — практически для любого радиолюбителя собрать источник питания со стабилизирующим выходным напряжением на микросхеме 7805 и аналогичных из этой серии, не представляет никакой сложности. Именно об этом линейном регуляторе входного постоянного напряжения пойдет речь в данном материале.

На рисунке выше, представлена типичная схема линейного стабилизатора L7805 с положительной полярностью 5v и номинальным рабочим током 1.5А. Данные микросхемы приобрели такую известность, что за их производство взялись большинство мировых компаний. А вот на снимке ниже, представлена схема немного усовершенствованная, за счет увеличения емкости конденсаторов С1-С2.

Как правило, между радиотехниками и электронщиками этот чип называют сокращенно, не называя впереди стоящих буквенных обозначений указывающих на производителя. Ведь и так понятно для каждого, что это — стабилизатор, последняя цифра, которого указывает его напряжение на выходе.

Кто еще не сталкивался с данными электронными компонентами на практике и мало, что о них знает, то вот вам для наглядности небольшое видео по сборке схемы:

Стабилизатор напряжения 5v! На микросхеме L7805CV

Одно из важных условий — высокое качество компонентов

На самом деле при покупке комплектующих изготовитель играет значительную роль. Когда вы приобретаете любые электронные компоненты, всегда обращайте внимание на бренд детали, а также поинтересуйтесь кто их поставляет. Лично меня устраивает продукция компании «STMicroelectronics», производителя микроэлектронных компонентов.

Безымянные стабилизаторы или от мало известных фирм, как правило всегда стоят дешевле, чем аналогичные от известных брендов. Но и качество таких деталей не всегда на должном уровне, особенно сказывается в их работе существенный разброс напряжения на выходе.

Практически мне много раз попадались микросхемы L7805 выдававшие выходное напряжение в пределах 4,6v, вместо 5v, а другие из этой же серии давали наоборот больше — 5,3v. К тому же, такие образцы частенько могут создавать приличный фон и повышенное потребление мощности.

Схема источника тока выполненная на микросхемах из серии L78xx

Значение выходного тока обусловлено постоянным резистором R*, включенным параллельно с конденсатором 0,1uF, именно это сопротивление в свою очередь создает нагрузку для L7805. Причем, стабилизатор не имеет заземления. На «землю» идет только один вывод сопротивления нагрузки Rн. Принцип действия такой схемы включения обязывает L7805-CV выдавать в нагрузку определенную величину тока, посредством регулирования выходного напряжения.

Величина тока на выходе источника L78хх

Неприятный момент, который можно наблюдать в схеме, это суммирование тока покоя Id с током на выходе. Параметры тока покоя обозначены в документации на микросхему. В основном такие стабилизаторы имеют постоянную величину тока покоя, составляющую 8мА. Это значение является наименьшим током выходной цепи чипа. Следовательно, при попытке создать источник тока, у которого значение будет меньше, чем 8мА, никак не получится.

Здесь можно скачать документацию на микросхему L78xx L78_DataSheet.pdf

В лучшем случае от L7805 можно получить выходные токи в пределах от 8мА до 1А. Впрочем, при работе на токах превышающие значение 750-850 мА, категорически рекомендуем устанавливать микросхему на радиатор. Но и работать на таких токах все же не оправдано. Обозначенный в документации ток в 1А — это его максимальное значение. В фактических условиях чип наверняка выйдет из строя из-за перегрева. Поэтому, оптимальный выходной рабочий ток должен находится в пределах от 20 мА до 750 мА.

Корректность выходного тока и величина напряжения

В тоже время не постоянность тока покоя формируется как Δ >

Оптимальное сопротивление нагрузки

Одновременно с этим нужно принять во внимание значение сопротивления нагрузки. Здесь все просто, то есть используя закон Ома можно все высчитать. Например:

Исходя их таких несложных расчетов мы выяснили, какое должно быть напряжение на нагрузке с сопротивлением 100 Ом, чтобы создать выходной ток 100 мА. Согласно эти расчетам получается, что оптимальным вариантом будет использовать микросхему 7812 либо 7815, рассчитанную на 12v и 15v в соответствии, с целью иметь запас.

Заключение

Естественно, в такой схеме источника тока присутствуют ограничительные моменты. Хотя она может быть полезна для большого количества решений, в которых высокая точность не играет особой роли. Отсутствие какой либо сложности в схеме, дает возможность изготовить источник тока практически в любых условиях, тем более комплектующие для нее приобрести не составит труда.

Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.

Стабилизаторы семейства LM

В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.

Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто.

Схема подключения

А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.

На схеме мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения конденсаторов, можно, и даже желательно поставить большего номинала. Это требуется для уменьшения пульсаций как по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью как получить из переменного напряжения постоянное.

Характеристики LM стабилизаторов

Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:

Output voltage – выходное напряжение

Input voltage – входное напряжение

Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.

Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.

Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.

Работа LM на практике

Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.

Соберем его по схеме

Берем нашу Макетную плату и быстренько собираем выше предложенную схемку подключения. Два желтеньких – это конденсаторы, хотя их ставить необязательно.

Итак, провода 1,2 – сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.

На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.

И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт. Работает великолепно!

Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.

Собираем его по схеме выше и замеряем входное напряжение. По даташиту можно подавать на него входное напряжение от 14,5 и до 27 Вольт. Задаем 15 Вольт с копейками.

А вот и напряжение на выходе. Блин, каких то 0,3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.

Как сделать блок питания на 5, 9,12 Вольт?

Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:

Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение. Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.

Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.

Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.

Заключение

Все большему числу электронных устройств требуется качественное стабильное питание без всяких скачков напряжения. Сбой того или иного модуля электронной аппаратуры может привести к неожиданным и не очень приятным последствиям. Используйте же на здоровье достижения электроники, и не парьтесь по поводу питания своих электронных безделушек.

Купить стабилизатор напряжения

Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по этой ссылке. Здесь есть абсолютно любые значения даже для отрицательного напряжения.

Трехвыводной стабилизатор напряжения L7805. Микросхема выпускается в двух видах: пластик ТО-220 и металл ТО-3.

Три вывода (слева на право) ввод – минус – выход.

Последних две цифры указывают на стабилизированное напряжение микросхемы: 7805 – 5 вольт, 7806 – 6 вольт, 7824 – 24 вольт.
Схема подключения стабилизатора, распространяется на все микросхемы этой серии:

Принципиальная схема стабилизатора:

Output voltage – выходное напряжение.

Input voltage – входное напряжение.

7805 выдает выходное напряжение 5 Вольт.

Рекомендуемое входное напряжение производители установили напряжение в 10 Вольт.

Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Для электронных безделушек доли вольт не ощущаются, но для прецизионной аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4.75 – 5.25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать одного Ампера. Не стабилизированное постоянное напряжение может варьироваться в диапазоне от 7.5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт. В этом то и есть большой плюс стабилизаторов.
При большой нагрузке, а эта микросхема способна отдавать мощность порядка 15 Ватт, стабилизатор лучше оснастить радиатором и по возможности с вентилятором.

Более полная схема стабилизатора:

Для того, чтобы стабилизатор не перегревать, нужно придерживаться нужного минимального напряжения на входе микросхемы, то есть если у нас L7805, то на вход подаем 7-8 вольт.
Это связано с тем, что излишнюю мощность стабилизатор будет рассеивать на себе.

Формула мощности P=IU, где U – напряжение, а I – сила тока.

Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им.

А излишняя мощность – это нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается.

7812 Контактная и электрическая схема

Очень простые схемы с использованием микросхемы 7812, любой может легко сделать

7812 — это известная микросхема, которая широко используется в схемах стабилизатора напряжения 12 В. Собственно говоря, это полноценный автономный регулятор напряжения. Нам нужно использовать только два конденсатора, один на входе и второй на выходе 7812, чтобы получить чистое выходное напряжение, и даже эти конденсаторы необязательны. Чтобы получить ток 12 В 1 А, 7812 следует установить на хорошую пластину радиатора.Благодаря форме 7812, напоминающей транзистор, легко устанавливается на пластину радиатора. 7812 имеет встроенную защиту от перегрева и короткого замыкания, что делает его хорошим выбором для изготовления источников питания. На рынках электроники он продается под различными названиями, такими как 7812a, 7812act, 7812t и lm7812. Все они почти идентичны, с небольшими различиями или вообще без них. Диапазон входного напряжения 7812 составляет от 14 до 35 В. Превышение диапазона напряжений может повредить ИС. Ниже приведена схема контактов 7812, чтобы прояснить распиновку соединений на случай, если вы захотите провести некоторые эксперименты.

7812 Идентификация контактов

Схема контактов 7812 Если вы держите вверх ногами (контакты вверх) и номер IC обращен к вам, то левый контакт будет выходом регулятора напряжения, центральный контакт будет заземлен, а правый контакт будет контактом входа напряжения. По моему опыту, максимальный безопасный ток, который вы можете получить от одной микросхемы 7812, составляет 1 А. Если вам нужно больше мощности, есть несколько способов сделать это. Более одного 7812 можно использовать параллельно, чтобы получить ток более 1 А, но выходное напряжение каждого 7812 может незначительно изменяться, что приводит к несбалансированной нагрузке на всех из них.Это может привести к проблемам с балансировкой нагрузки и может повредить микросхему, на которой передается наибольший ток. Однако есть способ решить эту проблему. Ниже я привел схематическую диаграмму, на которой две микросхемы 7812 соединены вместе и обе несут почти равную нагрузку. По крайней мере, текущая разница не слишком велика, чтобы повредить любую микросхему.

7812 Объяснение использования

7812 Принципиальная схема 7812 Параллельная схема

Обратите внимание, что на этой принципиальной схеме я использовал резисторы для балансировки нагрузки, поэтому выходной сигнал этой схемы регулятора напряжения может быть немного неточным.Оба резистора должны быть минимум 15 Вт или выше. Если вы не найдете таких резисторов в вашем районе, вы можете сделать их, используя медный провод 32-го калибра или более тонкий. Эта параллельная цепь 7812 обеспечивает 12 В и ток около 2 А. Вы можете увеличить число 7812, но для каждого дополнительного 7812 потребуется резистор на выходе. Ниже приведена ссылка на простую, но полную принципиальную схему источника питания, разработанную с использованием 7812. Схема регулятора напряжения

Размещено или обновлено:

19 декабря 2010 г.

Комментариев:

9

Двойной источник питания +/- 12 В с использованием 7812, 7912

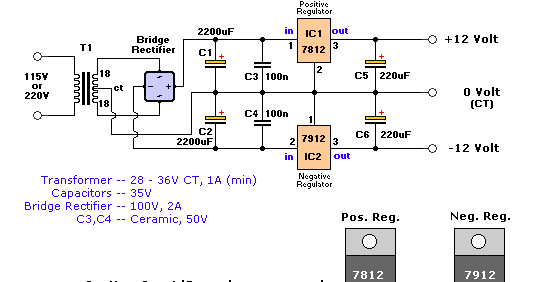

Это принципиальная схема двойного источника питания +/- 12 В с использованием 7812 и 7912.Мы используем стабилизатор напряжения LM7812 IC для +12 В и LM7912 для -12 В. Эта схема подходит для регулировки тембра предусилителя со схемой OP-AMP. Он может выдавать выходной ток не более 1 А.

Я покажу вам интересную концепцию. Когда мы строим небольшую схему предусилителя. Для этого необходимо использовать блок питания. Для этого требуется небольшой ток питания — всего 100 мА. Но особенность заключается в том, что требуется двойное напряжение на трех выводах: положительном, отрицательном и заземляющем.Итак, мы используем двойной блок питания на 12 В.

Как это работает

Есть две схемы, которые вы выберете в своей работе. В первой схеме используется однополупериодный выпрямитель. Второй — двухполупериодный выпрямитель.

Подробнее Схема источника питания 12 В с использованием 7812

Слаботочная версия

Сначала приведена простая схема, представленная ниже.


Схема двойного источника питания +/- 12 В
Если ваша нагрузка использует слабый ток не более 300 мА. Вы можете использовать эту схему.

В цепи нерегулируемый блок питания. К ним относятся S1, F1, T1, D1, D2, C1, C2, C3 и C4. Так как это два выпрямительных диода в виде однополупериодного выпрямителя. Вы должны использовать конденсаторы двойного фильтра, C2 и C4. Для уменьшения пульсаций напряжения.

В этой схеме используется трансформатор 300 мА переменного тока, 15 В, трансформатор тока, 15 В. (30V) Когда он преобразуется в DCV. Это напряжение возрастает примерно до 42 В постоянного тока. Каждое входное напряжение составляет 21VDC, поступает на 7812 и 7912. Оба IC-регулятора поддерживают постоянное напряжение на выходе.

Прочие детали рабочие.

  • IC1-IC2 не требует удержания радиаторов из-за очень малых токов.
  • C5, C6 — конденсаторы фильтра для уменьшения пульсации сигнала.
  • C7 очищает переходное напряжение на выходе.
  • LED1 — индикатор включения питания. А R1 — это ограничитель тока LED1.
  • C1, C2, C3, C4 — это конденсаторы фильтра для сглаживания импульса постоянного тока до стабильного напряжения постоянного тока. Если у вас их много. Они хороши.

Более высокий ток

Если вам нужен двойной источник питания 12 В, ток более 500 мА. Эта схема вам подходит.

По схеме он аналогичен схеме выше. Но они меняют некоторые компоненты следующим образом.

  • Измените номинал тока трансформатора вторичной обмотки 1А.
  • Лучше использовать двухполупериодные выпрямительные диоды. У них 4 диода, 1N4007.
  • Итак, можно использовать два конденсатора фильтра. Но есть более высокий ток, чем указано выше.
  • Конденсаторы фильтра C3, C4, C7 и C4 для очистки входа переходного напряжения.
  • Также конденсаторы C5 и C6 фильтруют пульсации напряжения на выходе.
  • LED1 показывает включение питания с помощью ограничивающего резистора .

Рекомендуется:

Детали, которые вам понадобятся

  • IC1: 7812 положительный стабилизатор напряжения
  • IC2: отрицательный стабилизатор напряжения 7912
  • D1-D4: 1N4007, 1000 В, 1 А Диоды
  • C1, C2: 2200 мкФ 35 В Конденсаторы электролитические
  • С3, С4: 0.22 мкФ 50 В Керамические конденсаторы
  • C5, C6: 100 мкФ 35 В Электролитические конденсаторы
  • C7, C8: 0,1 мкФ 50 В Керамические конденсаторы
  • LED1 как вам нравится
  • R1: 2,7 кОм резистор 0,5 Вт
  • T1: 220 В или 117 В до 15 В CT Трансформатор 15 В, 1 А
  • S1: выключатель питания
  • F1: предохранитель 0,5 А

Другие идеи для внешних цепей:
+/- 12 В ДВОЙНОЙ ИСТОЧНИК ПИТАНИЯ

Как собрать

В этом проекте вы можете собрать их на перфорированной доске.Он прост в использовании и очень дешев.

Предостережения
Вам необходимо знать контакты всех компонентов. Их нужно только делать правильно. Например, я поставил не тот электролитический конденсатор. При входе в блок питания вызывает его взрыв. Я был слишком шокирован. Но я не прекращаю этот проект.

Посмотрите на соединение выводов 7912, 7812, диода и электролитического конденсатора.


Необходимо подключить выводы электролитических конденсаторов, диода и светодиода. Не работает и не разрушает.

Мы часто используем серию 78xx. Итак, вы можете использовать 7812 то же самое.

Но…

7912 Распиновка

Будьте осторожны, 7912 распиновка не совпадает с 7812. Это разница контактов входа и земли. Я его поменял. Мой 7912 слишком горячий. Пожалуйста, посмотрите на это еще раз.

Спасибо, что прочитали плохой английский рассказ.

Кроме того, эти источники питания постоянного тока могут быть подключены к схеме двойного источника питания 12 В
Таким образом, мы можем регулировать напряжение 12 В.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

IC 7812 Описание выводов и цепей регулятора напряжения

Об IC 7812 Регулятор напряжения

7812 Регулятор напряжения — это тип автономной фиксированной интегральной схемы линейного стабилизатора напряжения. Микросхема принадлежит к семейству стабилизаторов напряжения ic 78xx.

ИС регулятора напряжения 7812 проста в использовании и доступна по очень низкой цене. Последние две цифры 7812 указывают на выходное напряжение, равное 12 В

. 7812 регулятор напряжения

IC 7812 — это стабилизатор положительного напряжения, что означает, что он генерирует положительное напряжение относительно общей земли.

В случае, если требуется подача как положительного, так и отрицательного напряжения в одной цепи. Стабилизатор напряжения 7812 совмещен с соответствующей ИС семейства 79ХХ, то есть 7912 IC.

Регулятор напряжения 7812 обычно выпускается в корпусах TO-220, а также в корпусах TO-3, TO-92 и корпусах для поверхностного монтажа.

Регуляторы напряжения ic 7812 действительно работают с оптимальными характеристиками, если входное напряжение как минимум на 2,5 В превышает выходное напряжение (т.е.e 14,5 В мин.), а сила тока на 1 или 1,5 Ампера больше. Хотя разница в напряжении и токе для других корпусов IC отличается.

Как использовать IC 7812 Схема регулятора напряжения 7812

Микросхема 7812 имеет 3 контакта.

  • Положительный вход находится на контакте 1.
  • Контакт 2 является общим как для входного, так и для выходного напряжения.
  • Контакт 3 — положительный выход.

При использовании настройки регулятора напряжения необходимо следить за тем, чтобы ток через микросхему регулятора напряжения не превышал допустимую, указанную в техническом описании, иначе он может сгореть.Вы также должны быть осторожны с подключением к источнику напряжения. Обратная полярность действительно очень быстро нагревает микросхему, вы также можете использовать диод с pn переходом, чтобы предотвратить такое состояние.

Также прочтите jk flip flop.

Вы можете использовать конденсаторы, чтобы минимизировать колебания напряжения в цепи и поддерживать постоянное напряжение на входе и выходе схемы.

Также смотрите разницу между микропроцессором и микроконтроллером.

Преимущества ic 7812
  • 7812 микросхема регулятора напряжения не требует каких-либо компонентов для балансировки или насыщения их выходного напряжения.
  • 7812 ic имеет встроенную защиту от сильных токов. Он имеет радиатор с подключенной к нему общей массой. Радиатор предохраняет микросхему регулятора от перегрева и короткого замыкания.

См. Также описание типов транзисторов.

LM7812 Распиновка, аналог, техническое описание, приложения, особенности

7812 — ИС стабилизатора выходного напряжения.В этом посте мы собираемся обсудить распиновку LM7812, эквивалент, техническое описание, приложения, функции и другую полезную информацию об этой ИС.

LM7812 Характеристики микросхемы / Технические характеристики:
  • ТО-220 Пакет
  • Выходной ток 1,5 Ампер
  • Функция немедленного отключения при коротком замыкании
  • Функция немедленного отключения при перегреве
  • Низкая цена
  • Подлинный для использования в коммерческих устройствах
  • Точный и фиксированный выход 12 В
  • Максимальное входное напряжение 35 В постоянного тока
  • Низкий ток в режиме ожидания только 8 мА

LM7812 Описание:

LM7812 — это микросхема стабилизатора положительного напряжения TO-220 серии LM78xx, которая производится многими различными производителями электронных компонентов.Микросхема обеспечивает фиксированное выходное напряжение 12 В независимо от того, колеблется ли или постоянно изменяется входное напряжение или превышает 12 В, но входное напряжение не должно превышать 35 В, что является максимальным пределом входного напряжения, с которым может справиться эта ИС. Кроме того, входное напряжение не должно быть меньше 14 В, что является минимальным входным напряжением, требуемым ИС для обеспечения фиксированного выходного напряжения 12 В. Хотя эта ИС предназначена для фиксированного выхода, но выход также может быть отрегулирован, если требуется пользователем, с помощью только двух внешних резисторов на выходе, подробности можно найти ниже в этой статье.

Во время использования, когда ИС выполняет регулировку напряжения или понижает входное напряжение, вся разница напряжений между входным и выходным напряжением преобразуется в тепло, из-за чего для правильной работы ИС необходим подходящий радиатор. ИС может выдерживать максимальную нагрузку от 1 А до 1,5 А, но входной ток должен составлять 2 А, чтобы получить от 1 до 1,5 А на выходе.

Приложения:

Цепи понижения напряжения

Блоки питания 12 В

Драйверы двигателей

Зарядные устройства

Солнечные источники питания

Приложения, связанные с микроконтроллером

Запасные и номера эквивалентов / других деталей:

LM340-12, LM340A-12 и LM1084-12 могут использоваться как эквивалент LM7812, если эти эквивалентные регуляторы напряжения недоступны, вы также можете использовать LM317 IC для получения фиксированного выхода 12 В.

LM7812 Цепь источника питания 12 В постоянного тока:

На схеме ниже показана схема источника питания 12 В постоянного тока с использованием микросхемы 7812 IC.

LM7812 Цепь регулируемого / переменного источника питания:

На схеме ниже показан регулируемый или регулируемый источник питания на базе микросхемы LM7812 с двумя внешними резисторами.

Как безопасно работать в цепи в течение длительного времени:

Для стабильной и долгосрочной работы от LM7812 рекомендуется не использовать нагрузку более 1.5A, всегда используйте с ним подходящий радиатор, всегда проверяйте распиновку перед использованием в вашем приложении и не работайте при температуре ниже 0 градусов Цельсия и выше +125 градусов Цельсия и всегда храните при температуре выше -65 градусов Цельсия и ниже +150 градусов Цельсия .

Лист данных

Чтобы загрузить техническое описание, просто скопируйте и вставьте приведенную ниже ссылку в свой браузер.

https://pdf1.alldatasheet.com/datasheet-pdf/view/105712/FAIRCHILD/LM7812.html

ic% 207812% 20pin% 20 Диаграмма техническое описание и примечания по применению

IC 7408

Резюме: IC 7812 РЕГУЛЯТОР IC 7812 IC TTL 7400 NEC d446c d446c техническое описание IC 7408 ic 74151 IC 74153 РЕГУЛЯТОР IC 7912
Текст: нет текста в файле


Оригинал
PDF HP1350 82С126 1818-0373B MK34127N D446C-2 NEC / AMNE592 IC 7408 IC 7812 РЕГУЛЯТОР IC 7812 IC TTL 7400 NEC d446c d446c Типовой лист IC 7408 ic 74151 IC 74153 РЕГУЛЯТОР IC 7912
fgt313

Реферат: транзистор fgt313 SLA4052 RG-2A Diode SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096, диод ry2a
Текст: нет текста в файле


Оригинал
PDF 2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 fgt313 транзистор fgt313 SLA4052 Диод РГ-2А SLA5222 fgt412 РБВ-3006 FMN-1106S SLA5096 диод ry2a
1998 — 2SC3355 SPICE МОДЕЛЬ

Аннотация: транзистор C2003 C319B MGF1412 RF TRANSISTOR 10GHZ MRF134 RF модель.lib файл 2SK571 MGF1402 MRF9331 pb_hp_at41411_19921101
Текст: нет текста в файле


Оригинал
PDF F2002: F2003: F2004: 2SC3355 МОДЕЛЬ SPICE транзистор С2003 C319B MGF1412 РФ транзистор 10 ГГц MRF134 RF-модель .lib-файл 2SK571 MGF1402 MRF9331 pb_hp_at41411_19921101
2SC4793 2sa1837

Аннотация: силовые транзисторы Дарлингтона 100 А npn 2sC5200, 2SA1943 Силовые транзисторы Дарлингтона npn 10 А 2sC5200, 2SA1943, 2sc5198 2SC4684 таблицы данных 2sa1930 эквивалент транзистора 2sc5200 2SB906-Y 2sc3303
Текст: нет текста в файле


Оригинал
PDF 2SC1627A 2SA817A 2SC2235 2SA965 2SC3665 2SA1425 2SC5174 2SA1932 2SC3423 2SA1360 2SC4793 2sa1837 Силовые транзисторы Дарлингтона npn, 100 ампер 2sC5200, 2SA1943 Силовые транзисторы Дарлингтона npn, 10 ампер 2sC5200, 2SA1943, 2sc5198 Таблицы данных 2SC4684 2sa1930 транзисторный эквивалент 2sc5200 2SB906-Y 2sc3303
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


OCR сканирование
PDF IC120 Часть0-0524-207 IC120-0844-503
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF RN2961CT RN2966CT RN2961CT, RN2962CT, RN2963CT RN2964CT, RN2965CT, RN1961CT RN1966CT
2006 — FZT855

Аннотация: FZT956 FZT955
Текст: нет текста в файле


Оригинал
PDF OT223 FZT955 FZT956 FZT955 FZT855 FZT956 -100 мА -10 мА * FZT855
RN1101ACT

Аннотация: RN1102ACT RN1103ACT RN1104ACT RN1105ACT RN1106ACT RN2101ACT RN2106ACT
Текст: нет текста в файле


Оригинал
PDF RN1101ACT RN1106ACT RN1102ACT RN1103ACT RN1104ACT RN1105ACT RN2101ACT RN2106ACT RN1103ACT RN1106ACT RN2101ACT RN2106ACT
IB501

Аннотация: RN2327A RN2326A RN2325A RN2324A RN2323A RN2322A RN2321A RN1327A RN1321A
Текст: нет текста в файле


Оригинал
PDF RN2321ARN2327A RN2321A RN2322A RN2323A RN2324A RN2325A RN2326A RN2327A RN1321ARN1327A RN2321A IB501 RN2327A RN2324A RN1327A RN1321A
SG6849

Аннотация: 330 мкФ 330 мкФ
Текст: нет текста в файле


Оригинал
PDF SG6849 330 мкФ, SG6849 330-мкФ 330 мкФ
2011 — T431B

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF
2011 — 2l07

Аннотация: IC 2 5 / mip3e3my
Текст: нет текста в файле


Оригинал
PDF
2006 — FZT951

Аннотация: FZT953 fzt853 FZT851 DSA003718
Текст: нет текста в файле


Оригинал
PDF FZT951 FZT953 OT223 FZT951 FZT851 FZT853 FZT953 fzt853 FZT851 DSA003718
RN1104MFV

Абстракция: RN1101MFV RN1102MFV RN1103MFV RN1105MFV RN1106MFV RN2101MFV RN2106MFV
Текст: нет текста в файле


Оригинал
PDF RN1101MFVRN1106MFV РН1101МФВ, РН1102МФВ, РН1103МФВ РН1104МФВ, РН1105МФВ, RN1106MFV RN2101MFVRN2106MFV RN1101MFV1106MFV RN1101MFV1104MFV RN1104MFV RN1101MFV РН1102МФВ РН1103МФВ РН1105МФВ RN1106MFV RN2101MFV RN2106MFV
IC2000 / IC2000P

Аннотация: IMP706 IMP809 IMP813 X25043 X25045 d к микросхеме
Текст: нет текста в файле


Оригинал
PDF IC2000 2000IC IMP809IMP706 IMP813 IMP809 IMP706 IMP706IMP X25043X25045 IC2000 / IC2000P IMP813 X25043 X25045 d к ic
RN1117MFV

Абстракция: RN1118MFV RN2114MFV RN2118MFV RN1114MFV RN1115MFV RN1116MFV
Текст: нет текста в файле


Оригинал
PDF RN1114MFVRN1118MFV РН1114МФВ, РН1115МФВ, РН1116МФВ, РН1117МФВ, РН1118МФВ RN2114MFVRN2118MFV РН1114МФВ РН1116МФВ РН1117МФВ РН1117МФВ РН1118МФВ RN2114MFV RN2118MFV РН1114МФВ РН1115МФВ РН1116МФВ
RN1114FT

Абстракция: RN1118FT RN2114FT RN2115FT RN2116FT RN2117FT RN2118FT r22f
Текст: нет текста в файле


Оригинал
PDF RN2114FTRN2118FT RN2114FT RN2115FT RN2116FT RN2117FT RN2118FT RN1114FTRN1118FT RN2114FT RN2115FT RN2116FT RN1114FT RN1118FT RN2118FT r22f
RN1324A

Аннотация: RN1321A RN1322A RN1323A RN1325A RN1326A RN1327A RN2321A RN2327A
Текст: нет текста в файле


Оригинал
PDF RN1321ARN1327A RN1321A RN1322A RN1323A RN1324A RN1325A RN1326A RN1327A RN2321ARN2327A RN1321A RN1324A RN1327A RN2321A RN2327A
CTX12S

Аннотация: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N ​​2SC5586 2SK1343 CTPG2F
Текст: нет текста в файле


Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 CTX12S SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N 2SC5586 2SK1343 CTPG2F
RN1102CT

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF RN1101CT ~ RN1106CT RN1101CT RN1102CT RN1103CT RN1104CT RN1105CT RN2101CTRN2106CT RN1101CT
2001 — MBT3946DW

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF MBT3946DW ОТ-363 SC-88) MBT3946DW ОТ-363
RN1101ACT

Аннотация: RN1106ACT RN2101ACT RN2102ACT RN2103ACT RN2104ACT RN2105ACT RN2106ACT
Текст: нет текста в файле


Оригинал
PDF RN2101ACT RN2106ACT RN2102ACT RN2103ACT RN2104ACT RN2105ACT RN1101ACT RN1106ACT RN1106ACT RN2103ACT RN2106ACT
RN1114

Абстракция: RN1115 RN1116 RN1117 RN1118 RN2114 RN2118
Текст: нет текста в файле


Оригинал
PDF RN1114RN1118 RN1114 RN1115 RN1116 RN1117 RN1118 RN2114RN2118 RN1114 RN1115 RN1116 RN1118 RN2114 RN2118
2106F

Аннотация: RN2105FS RN2104FS RN2103FS RN2102FS RN2101FS RN1106FS RN1101FS ib20 RN2106FS
Текст: нет текста в файле


Оригинал
PDF RN2101FS RN2106FS RN2102FS RN2103FS RN2104FS RN2105FS RN1101FS RN1106FS 2106F RN2103FS RN1106FS ib20 RN2106FS
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF RN2101CT RN2106CT RN2101CT RN2102CT RN2103CT RN2104CT RN2105CT RN1101CT RN1106CT

7805, 7812 и т. Д. »Электроника

Стабилизаторы напряжения серии 7800, включая 7805, 7812, 7815, 7824 и т. Д., Очень просты в использовании для различных схем и приложений линейного питания.


Схемы линейного источника питания Праймер и руководство Включает:
Линейный источник питания Шунтирующий регулятор Регулятор серии Ограничитель тока Регуляторы серий 7805, 7812 и 78 **

См. Также: Обзор электроники блока питания Импульсный источник питания Защита от перенапряжения Характеристики блока питания Цифровая мощность Шина управления питанием: PMbus Бесперебойный источник питания


В течение многих лет линейные регуляторы напряжения серии 7800, включая более популярные версии этой серии, такие как 7805, 7812 и т. Д., Были самыми популярными доступными микросхемами регуляторов напряжения и использовались во многих электронных схемах, больших и малых.

Стабилизаторы напряжения серии 7800 были очень просты в использовании, стоили дешево и обеспечивали отличные характеристики.

Хотя сейчас они немного устарели, их все же можно приобрести очень дешево и обеспечить отличные характеристики — идеальный выбор для многих электронных устройств и схем, особенно для домашних конструкторов и т. Д.

Существовали не только линейные регуляторы напряжения серии 7800, дающие положительное выходное напряжение, но также были дополнительные стабилизаторы серии 7900, используемые для линий отрицательного напряжения.

Технические характеристики регуляторов напряжения серии 7800

Стабилизаторы напряжения серии 7800 очень просты в использовании, а их технические характеристики означают, что их можно очень легко использовать в различных приложениях для регуляторов напряжения и линейных источников питания.


7800 Варианты регулятора напряжения и особые характеристики
Параметр Номер IC мин. Макс Блок
Входное напряжение 7805 7 25 В
7808 10.5 25 В
7810 12,5 28 В
7812 14,5 30 В
7815 17,5 30 В
7824 27 38 В
Выходной ток, I O 1.5 А
Рабочая температура перехода, Т Дж 7800 серии 125 ° С

Другие электрические характеристики немного различаются в пределах диапазона, поэтому 7805 был выбран как один из наиболее широко используемых. Технические характеристики других регуляторов напряжения серии 7800, таких как 7812, можно оценить по 7805, поскольку они имеют аналогичные общие характеристики, но изменены для конкретного напряжения устройства.

Четыре линейных регулятора напряжения серии 7800, каждый с разным выходным напряжением: 5 В, 9 В, 12 В, 15 В
Технические характеристики для различных параметров регулятора напряжения серии 7805
Параметры и условия мин. Типичный Макс Блок
Выходное напряжение при 25 ° C 4,8 5,0 5.2 В
Выходное напряжение от 0 ° C до 125 ° C 4,75 5,25 В
Регулировка входного напряжения при ° 25 ° C В I = от 7 В до 25 В 3 100 мВ
Подавление пульсаций, В I от 8 до 18 В f = 120 Гц 62 78 дБ
Регулировка выходного напряжения, I O от 5 мА до 1.5А 15 100 мВ
Выходное сопротивление, f = 1 кГц 0,017 Ом
Температурный коэффициент напряжения, I O 5 мА -1,1 мВ / ° C
Отключение напряжения, I O = 1A 2 В
Выходной ток короткого замыкания при 25 ° C 750 мА
Пиковый выходной ток при 25 ° C 2.2 А

Эти спецификации для регулятора напряжения 7805 предоставляют спецификации для этого варианта, но имейте в виду, что спецификации будут незначительно отличаться у разных производителей, а также они дают представление о возможностях других вариантов, 7808 , 7812, 7815, 7824 и др.

Комплекты регуляторов напряжения серии 7800

Основной пакет для регуляторов серии 7800: от 7805 и 7808 до 7812 и 7812 и т. Д. — это пакет TO220.Распиновка очень простая — есть три подключения, а именно: вход, выход и общий. Металл на корпусе соединен с общим проводом, поэтому он идеально подходит для установки на радиаторы, которые обычно механически и электрически связаны с землей системы.

Корпус регулятора напряжения серии 7800 и его распиновка.

Металлическая точка крепления / крепления подключается к контакту заземления. В большинстве рабочих условий контакт заземления такой же, как и электрическое заземление, но будьте осторожны при использовании регулятора в конфигурации с переменным напряжением, когда ему, возможно, придется располагаться над землей.В этом случае требуется набор изолирующих шайб при прикручивании к радиатору.

Серия 7800, варианты мощности

Хотя основной тип регуляторов серии 7800 использует корпус в стиле TO220 и обеспечивает выходную мощность 1,5 А, существуют также другие варианты, которые могут обеспечивать различные уровни мощности.

Хотя многие из основных спецификаций остаются неизменными, ограничения мощности различны, что позволяет включать их в разные пакеты. Таким образом, их можно использовать во многих различных областях.

Выбор интегральных схем регулятора напряжения серии 7800

Эти варианты обозначаются размещением в номере детали такой буквы, как H, для высокой мощности, M для средней мощности и L для низкой мощности.

Регулятор серии Типичный максимальный ток (A) Общие типы пакетов
7800 от 1,0 до 1,5 TO220
78H00 5 ТО3
78M00 0.5 TO126
78L00 0,1 ТО92

Примечание: Фактический максимальный номинальный ток для интегральных схем регулятора напряжения может незначительно отличаться от одного производителя к другому. Приведенные значения являются типичными и задаются большинством устройств в определенном диапазоне, но сверьтесь с фактическими спецификациями, прежде чем им нужно будет запускать их близко к заявленным максимальным значениям.

Преимущества и недостатки регуляторов 7800

Хотя регуляторы серии 78xx во многих случаях представляют собой очень хорошее решение для линейного регулятора напряжения, стоит обратить внимание как на преимущества, так и на недостатки использования этих схем регулятора напряжения.

Преимущества регуляторов серии 78xx

  • Очень проста в использовании — просто выберите требуемый регулятор серии 7800 и вставьте его в цепь, чтобы он заработал.
  • Требуется очень мало дополнительных электронных компонентов — при использовании базовой схемы для входа и выхода требуются только конденсаторы.
  • Низкая стоимость — эти линейные регуляторы напряжения можно получить по очень низкой цене.

Недостатки регулятора серии 78xx

  • Регуляторы серии 7800 — это старая технология, и в наши дни обычно используются более современные интегральные схемы.
  • Это линейный стабилизатор напряжения, поэтому они обладают низким КПД по сравнению с импульсными источниками питания.
  • Для работы микросхемы регулятора напряжения требуется падение напряжения на ней — обычно это напряжение около 2.Минимум 5В, а лучше больше.
7815 линейный регулятор напряжения IC

Базовая схема регулятора напряжения серии 7800

Конструкция электронной схемы с использованием регуляторов напряжения серии 7800 очень проста. Это почти вопрос их включения в цепь: вход, выход и земля.

Естественно, есть несколько дополнительных электронных компонентов, которые могут потребоваться для обеспечения правильной работы схемы регулятора напряжения.

Базовая схема регулятора напряжения серии 7800

* Этот конденсатор необходим для обеспечения стабильности регулятора.Обычно, если сглаживающий конденсатор для выпрямителей находится рядом, его можно не использовать, но если есть провод какой-либо длины, его необходимо включить, чтобы гарантировать стабильность цепи.

** Этот конденсатор включен в цепь для удаления шумов и переходных процессов.

Это основная схема, используемая для любого регулятора напряжения серии 7800. Он очень успешен и не требует дополнительных компонентов, кроме тех, которые показаны для основной операции.

Цепь отрицательного питания регулятора напряжения серии

7800

Хотя существуют регуляторы серии 7900 для отрицательного питания, в некоторых случаях требуется стабилизатор отрицательного напряжения, который может быть недоступен, или может потребоваться уменьшить количество электронных компонентов.В любом случае можно использовать стабилизатор серии 7800 с некоторыми изменениями в цепи для регулирования линии отрицательного напряжения.

Отрицательная шина. Схема регулятора напряжения серии 7800

Важное примечание: Для правильной работы этой цепи обе входные клеммы (Vi) должны быть плавающими. Если они заземлены, то на выходе регулятора произойдет короткое замыкание, и он не будет работать.

Схема регулятора переменного напряжения

Несмотря на то, что регуляторы серии 7800 по сути являются стабилизаторами постоянного напряжения, при тщательном проектировании электронных схем можно получить возможность регулировать выходной сигнал.

Для достижения переменного выходного напряжения необходимо повысить потенциал общей линии, добавив несколько дополнительных электронных компонентов.

Общие характеристики регулятора не так хороши, как если бы общая линия была подключена непосредственно к земле, но все же очень хороши для большинства приложений.

Переменный линейный источник питания с использованием регулятора напряжения серии 7800

Значение компонентов и выходное напряжение можно определить из следующего уравнения:

Где
В xx = напряжение регулятора, т.е.е. 12 вольт для 7812
I O = ток в общей линии

При расчете значений резисторов имейте в виду, что ток, потребляемый общим соединением, обычно составляет около 5 мА, а не более нормальное значение около 5 мкА, потребляемое микросхемой регулятора, такой как LM317, которая была разработана для работы в этом режиме. Убедитесь, что резисторы достаточно малы, чтобы выдержать этот ток.

Источник питания с регулируемой регулировкой, использующий интегральную схему серии 7800, является полезным способом обеспечения некоторого изменения напряжения с использованием одного из этих очень полезных электронных компонентов.

Серия 7800/7900 с двойным питанием

С операционными усилителями и многими другими схемами, требующими двойных, т. Е. Положительных и отрицательных шин, часто бывает полезно иметь источник питания с регуляторами напряжения, которые обеспечивают как положительное, так и отрицательное питание.

Стабилизаторы напряжения серии 7800 идеально подходят для обеспечения положительной шины, а их собратья, регуляторы серии 7900, обеспечивают то же самое, но для отрицательной шины. Таким образом, две микросхемы регулятора напряжения дополняют друг друга, как и предполагалось.

Двойной стабилизатор напряжения, обеспечивающий положительное и отрицательное питание с использованием микросхем регуляторов серий 7800 и 7900

Схема двойного линейного стабилизатора напряжения очень понятна. Схема относительно устойчива к реальным значениям конденсаторов, но ошибается на стороне большего, а не на меньшей стороне, гарантируя, что конденсаторы 0,1 мкФ и 0,33 мкФ соответствуют этим значениям, которые необходимо удалить, и RF, для которых электролитические конденсаторы не будут работать почти так же хорошо. Электролитические конденсаторы имеют тенденцию иметь верхний предел частоты примерно 100 кГц в результате электролитического действия, которое придает им их емкость.

Эта схема двойного линейного регулятора напряжения проста в изготовлении, использует относительно небольшое количество электронных компонентов и работает очень хорошо.

Интегральные схемы регуляторов напряжения серии 7800 — одни из самых полезных микросхем стабилизаторов, когда-либо созданных. В то время как другие типы обогнали их в различных аспектах, микросхемы 7800 по-прежнему широко доступны и используются в больших количествах. Чипы можно купить у различных поставщиков и дистрибьюторов.

Другие схемы и схемотехника:
Основы операционных усилителей Схемы операционных усилителей Цепи питания Конструкция транзистора Транзистор Дарлингтона Транзисторные схемы Схемы на полевых транзисторах Условные обозначения схем
Вернуться в меню «Конструкция схемы».. .

LM7912 Схема расположения выводов, техническое описание, приложения, примеры, особенности

LM7912 представляет собой трехконтактную микросхему стабилизатора напряжения 12 В. Большинству приложений для работы требуется как положительное, так и отрицательное напряжение. Отрицательные напряжения должны быть стабильными, иначе они могут повредить цепь или сократить срок службы компонентов, используемых в цепи. Таким образом, стабилизаторы отрицательного напряжения не подходят для этой цели. LM7912 IC — это стабилизатор отрицательного напряжения, питающий отрицательные напряжения.Он состоит из трех контактов и имеет фиксированное выходное напряжение -12 В. Он используется в случае колебания входов для стабилизации выхода,

LM7912 Распиновка и схема

Схема выводов

показывает, что этот отрицательный регулятор на 12 В имеет три контакта, такие как вход, выход и заземляющий контакт.

Описание конфигурации контактов

Это трехконтактное устройство, контактные данные которого перечислены ниже.

Номер контакта Имя Описание
1 ЗЕМЛЯ Контакт заземления соединен с землей цепи.
2 ВХОД На входной вывод подается нерегулируемый сигнал напряжения. Диапазон входного сигнала от 5 до 24 В.
3 ВЫХОД На выходе отражается стабильный и регулируемый сигнал фиксированного напряжения -12.

Блок-схема LM7912

Блок-схема внутренней схемы микросхемы LM7912 представлена ​​на рисунке.

Характеристики регулятора отрицательного напряжения

LM7912

  • Имеет фиксированное выходное напряжение -12В
  • Входное напряжение должно находиться в диапазоне от -27 В до -14.5 В
  • Цепи защиты от коротких замыканий и тепловых перегрузок встроены в эту ИС.
  • Для выходных транзисторов предусмотрена защита безопасной зоны.
  • Обладает высоким коэффициентом отклонения источника питания и низким уровнем шума.
  • Выходной ток 1,5 А
  • Допуск выходного напряжения составляет ± 4%.
  • Обладает низким током покоя, что обеспечивает хорошее регулирование.

Где использовать?

ИС

LM7912 используется при проектировании аналоговых схем, требующих отрицательного напряжения.Вы можете использовать эту микросхему для получения -12 вольт. Для бесперебойной работы микроконтроллерам требуется плавное и регулируемое напряжение на входе. Поэтому для создания плавного напряжения используется микросхема LM7912. Это также полезно при проектировании раздельных источников питания и датчиков. Что наиболее важно, он может работать в диапазоне температур от 0 до 50 ° C. Кроме того, он подходит для использования в приложениях с фиксированным напряжением.

Как использовать стабилизатор отрицательного напряжения LM7912?

Базовая схема этой ИС указана ниже.Для стабильной работы требуется всего два конденсатора. Один конденсатор подключен ко входу, а другой — к выходу. Они используются для фильтрации шума. Чтобы избежать чрезмерного рассеивания мощности, они имеют систему защиты от тепловой перегрузки, встроенную в ИС.

Предусмотрена защита от короткого замыкания, чтобы удерживать ток в допустимых пределах, в противном случае это может привести к повреждению ИС. На контакт 2 подается отрицательный входной сигнал в диапазоне от -5В до -24В. LM7912 состоит из проходного транзистора.Выходной ток уменьшается, когда напряжение на этом транзисторе увеличивается. Поэтому для компенсации потерь предусмотрена компенсация в безопасной зоне. Срок службы этого устройства может быть увеличен за счет использования радиатора, который увеличивает его способность рассеивать мощность.

Стабилизатор отрицательного напряжения -12 с использованием LM7912

В этой схеме мы подаем 14 В постоянного тока на вход 7912. Конденсаторы C1 и C2 являются конденсаторами фильтра. Эти конденсаторы предотвращают колебания напряжения на входных и выходных клеммах.Чем больше емкость конденсатора, тем меньше будут колебания напряжения. Но мы всегда используем оптимальные и легко доступные конденсаторы.

Подключаем на выходе вольтметр для измерения выходного напряжения. Как видно из принципиальной схемы, на выходе напряжение 12 вольт отрицательное.

Пример схемы

Эту ИС можно использовать при проектировании двойного симметричного источника напряжения 12 В. В этом проекте используются стабилизатор положительного напряжения (LM7812) и стабилизатор отрицательного напряжения (LM7912).Принципиальная схема приведена ниже.

Стабилизаторы отрицательного напряжения, эквивалентные

Иногда мы не можем найти электронные компоненты на рынке, мы можем использовать альтернативные / эквивалентные регуляторы.

LM7912 Приложения

Используется в приложениях с фиксированным напряжением. Несколько приложений LM7912 IC:

  • Его можно использовать в качестве опорного или силового напряжения в аналоговых и цифровых схемах, а также в качестве источника тока в некоторых приложениях.
  • LM7912 может спроектировать источник питания с двойным регулированием.
Подключен

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
