Кабель для подключения электродвигателя | Полезные статьи

Какой кабель нужен для подключения электродвигателя? Это зависит от мощности двигателя, напряжения электросети, в которой он работает, а также условий прокладки кабеля. В этой статье будет показано, как выбирать кабель для подключения электродвигателя 380 В.

На примере покажем, как проводить расчет сечения кабеля для подключения электродвигателя. Допустим, у нас есть двигатель типа АИР200М2, работающий в сети 380 В. Мощность двигателя 37 кВт. Необходимо подобрать кабель АВБШв, который будет проложен в траншее вместе с двумя другими кабелями расположенными в одной плоскости (расстояние между кабелями в свету 100 миллиметров), на глубине 0.7 м, длина – 150 м, температура грунта 20°С. Почва песчано-глинистая.


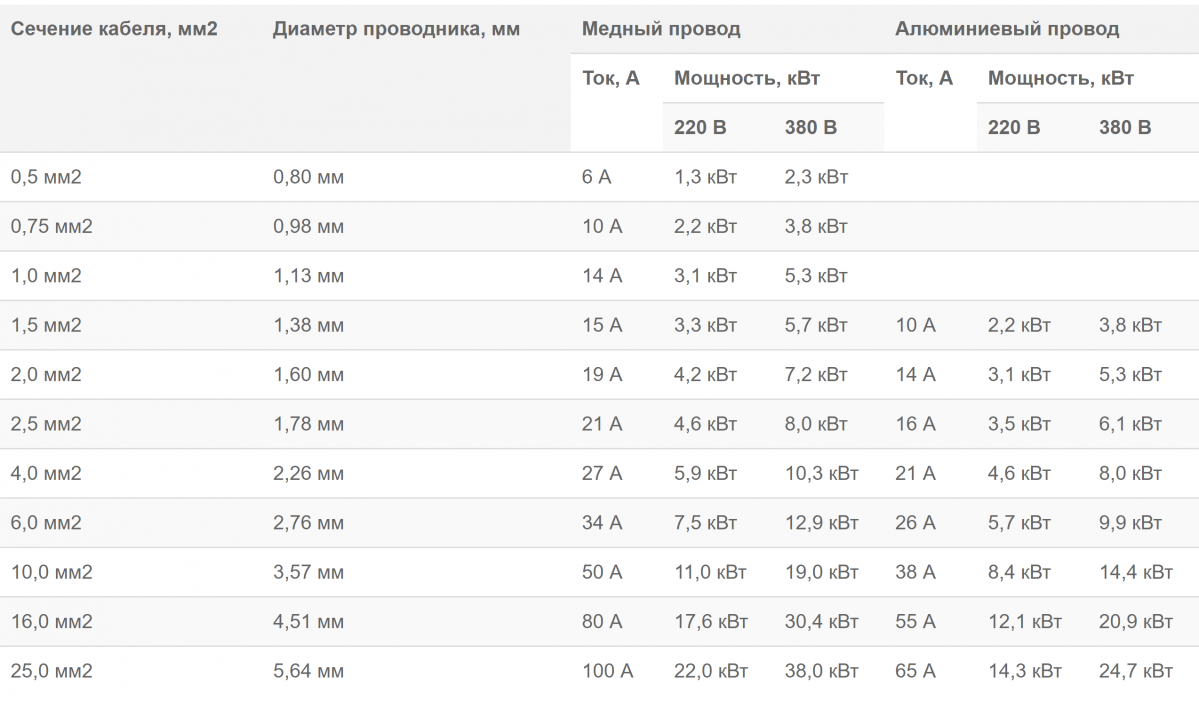

Используя данные из таблицы, определяем длительно допустимый ток:

В таблице 21 ГОСТ 31996-2012, в соответствии с которым изготавливается кабель АВБШв, находим сечение кабеля, при котором допустимая токовая нагрузка не ниже, чем Iрасч.

Для данного кабеля, проложенного в земле, минимально допустимое сечение получается равным 16 мм² (Iд.т. = 77 А > Iрасч. = 70 А).

Однако ещё нужно учесть поправочные коэффициенты, которые могут изменять значение Iд.т.:

Коэффициент k1 зависит от температуры среды, в которой проложен кабель, и равен 0.96 (при 20°С). Коэффициент k2 зависит от удельного сопротивления земли, для песчано-глинистой почвы равен 1.05. Коэффициент k3 зависит от количества проложенных кабелей (у нас 3) и расстояния между ними (у нас 100 мм) и в нашем случае равен 0.85. Зная соответствующие данные, подставляем их в форму и производим расчет:

Так как условия с учетом дополнительных условий не выполняются, то выбираем следующий номинал по сечению (25 мм²) и производим расчёт для него:

Далее необходимо произвести расчет и сравнить допустимую потерю напряжения ∆U для электродвигателя и для кабеля. Стоит отметить, что расчетное падение напряжения для кабеля должно быть меньше, чем у двигателя, в противном случае необходимо использовать кабель с большим сечением. Падение напряжения для двигателя составляет 5% (0,05) от номинального напряжения, при котором он работает, то есть:

∆U = 380*0,05 = 19 В

Рассчитаем ∆U для кабеля сечением 25 мм²:

где Iрасч – расчетный ток,

L – длина кабеля в км,

r0 и x0 – соответственно активное и индуктивное сопротивление (таблица),

cosф – коэффициент мощности двигателя,

sinф вычисляется исходя из значения cosф, исходя из условия, что сумма квадратов косинуса и синуса равна единице.

Поскольку ранее выбранное сечение не удовлетворяет нашим условиям, берём кабель сечением 35 мм² и рассчитываем ∆U для него:

Вычисляем потерю напряжения при пуске двигателя для данного кабеля:

Значения cosф = 0.3 и sinф = 0.95 – средние значения, наблюдаемые при пуске двигателя. Коэффициент kпуск = 0.75 определяется характеристиками двигателя.

Минимальное напряжение, при котором возможен пуск двигателя, составляет 70% (0. 7) напряжения сети при лёгких условиях пуска (длительность 0.5-2 секунд) и 80% (0.8) при тяжёлых (5-10 секунд).

В нашем случае длительность пуска 10 секунд, потому пуск возможен при:

Uост >= 0.8 * 380 = 304 В.

Для нашего кабеля (сечение 35 мм²) Uост = 380 — 44.71 ≈ 335 В > 304 В, то есть условие выполняется.

Таким образом, получаем, что кабель для подключения электродвигателя в нашем случае должен иметь сечение 35 мм² – АВБШв 4×35.

Калькулятор сечения кабелей, тока и мощности генераторов

Калькулятор сечения кабелей, мощности и тока дизельных генераторов даст четкий ответ на следующие вопросы:

  • Какой кабель выбрать для дизельного генератора по мощности? Как выбрать кабель для ИБП?
  • Какой номинал автомата защиты, щита байпаса или АВРа использовать для генератора или для ИБП?
  • Как рассчитать токи дизельного генератора, ИБП или другого оборудования?

Определитесь, для какой сети считаем:

Трехфазная сеть 380/400ВОднофазная сеть 220/230В

Введите одно из имеющихся значений:

Получите результат:

Дополнительно:
Номинал автомата защиты и сечение кабеля

Расширенные настройки, только для продвинутых пользователей:

COS (ɸ), он же коэффициент мощности 0. 80.91.0

Напряжение сети – 230В/400В220В/380В

Минимальное значение силы тока в нашем калькуляторе – 10А. Для этого значения сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А
Для генераторов — АВР 16А.
Для ИБП — щит байпаса 16А.


Кабель для улицы: медь ВБШв 4х4,0 или алюминий  АВБШв 4х6,0
Для помещения: медь ВВГнг(А) 4х1,5 или алюминий АВВГнг(А) 4х2,5


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А
Для генераторов — АВР 16А.
Для ИБП — щит байпаса 16А.

Кабель для улицы: медь ВБШв 4х4,0 или алюминий  АВБШв 4х6,0
Для помещения: медь ВВГнг(А) 4х1,5 или алюминий АВВГнг(А) 4х2,5


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 32А
Для генераторов — АВР 32А.
Для ИБП — щит байпаса 32А.

Кабель для улицы: медь ВБШв 4х6,0 или алюминий  АВБШв 4х16,0
Для помещения: медь ВВГнг(А) 4х4,0 или алюминий АВВГнг(А) 4х6,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 63А
Для генераторов — АВР 63А.
Для ИБП — щит байпаса 63А.⁠

Кабель для улицы: медь ВБШв 4х10,0 или алюминий  АВБШв 4х25,0
Для помещения: медь ВВГнг(А) 4х10,0или алюминий АВВГнг(А) 4х25,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 80А

Для генераторов — АВР 80А.
Для ИБП — щит байпаса 80А.

Кабель для улицы: медь ВБШв 4х16,0 или алюминий  АВБШв 4х35,0
Для помещения: медь ВВГнг(А) 4х10,0или алюминий АВВГнг(А) 4х35,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 100А
Для генераторов — АВР 100А.
Для ИБП — щит байпаса 100А.

Кабель для улицы: медь ВБШв 4х16,0 или алюминий  АВБШв 4х50,0
Для помещения:

медь ВВГнг(А) 4х16,0 или алюминий АВВГнг(А) 4х50,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 125А
Для генераторов — АВР 125А.
Для ИБП — щит байпаса 125А.

Кабель для улицы: медь ВБШв 4х25,0 или алюминий  АВБШв 4х70,0
Для помещения: медь ВВГнг(А) 4х25,0 или алюминий АВВГнг(А) 4х70,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 160А
Для генераторов — АВР 160А.
Для ИБП — щит байпаса 160А.

Кабель для улицы: медь ВБШв 4х35,0 или алюминий АВБШв 4х120,0


Для помещения: медь ВВГнг(А) 4х35,0 или алюминий АВВГнг(А) 4х120,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 200А
Для генераторов — АВР 200А.
Для ИБП — щит байпаса 200А.

Кабель для улицы: медь ВБШв 4х50,0 или алюминий АВБШв 4х150,0
Для помещения: медь ВВГнг(А) 4х50,0 или алюминий АВВГнг(А) 4х150,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 250А
Для генераторов — АВР 250А.

Для ИБП — щит байпаса 250А.

Кабель для улицы: медь ВБШв 4х70,0 или алюминий  АВБШв 4х240,0
Для помещения: медь ВВГнг(А) 4х70,0 или алюминий АВВГнг(А) 4х240,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 400А
Для генераторов — АВР 400А.
Для ИБП — щит байпаса 400А.

Кабель для улицы: медь ВБШв 4х150,0 или 2 шт. алюминий АВБШв 4х150,0
Для помещения: медь ВВГнг(А) 4х120,0 или 2 шт. алюминий АВВГнг(А) 4х150,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:

Автомат защиты 630А
Для генераторов — АВР 630А.
Для ИБП — щит байпаса 630А.

Кабель для улицы: 2 шт. медь ВБШв 4х95,0 или 3 шт. алюминий АВБШв 4х150,0
Для помещения: 2 шт. медь ВВГнг(А) 4х95,0 или 3 шт. алюминий АВВГнг(А) 4х150,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 800А
Для генераторов — АВР 800А.
Для ИБП — щит байпаса 800А.⁠

Кабель для улицы: 3 шт. медь ВБШв 4х120,0 или 4 шт. алюминий  АВБШв 4х150,0
Для помещения: 3 шт. медь ВВГнг(А) 4х120,0 или 4 шт. алюминий АВВГнг(А) 4х150,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1000А
Для генераторов — АВР 1000А.
Для ИБП — щит байпаса 1000А.

Кабель для улицы: 2 шт. медь ВБШв 4х185,0 или 4 шт. алюминий АВБШв 4х240,0
Для помещения: 2 шт. медь ВВГнг(А) 4х185,0 или 4 шт. алюминий АВВГнг(А) 4х240,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1250А
Для генераторов — АВР 1250А.
Для ИБП — щит байпаса 1250А.

Кабель для улицы: 4 шт. медь ВБШв 4х120,0 или 5 шт. алюминий АВБШв 4х240,0
Для помещения: 4 шт. медь ВВГнг(А) 4х120,0 или 5 шт. алюминий АВВГнг(А) 4х240,0


Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 1600А.
Для генераторов — АВР 1600А.
Для ИБП — щит байпаса 1600А.

Кабель для улицы: 4 шт. медь ВБШв 4х150,0 или 6 шт. алюминий АВБШв 4х240,0
Для помещения: 4 шт. медь ВВГнг(А) 4х150,0 или 6 шт. алюминий АВВГнг(А) 4х240,0


Для таких высоких значений сервисная служба МОТОТЕХ настоятельно рекомендует рассчитывать кабели (шинопроводы) и автоматы защиты (силовые выключатели) только по результатам проектных изысканий.

Минимальное значение силы тока в нашем калькуляторе – 16А. Для этого значения сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А (с запасом)

Кабель для улицы: медь ВВГ-Пнг(А) 2х4,0 или алюминий АВБШвнг(А) 2х10,0
Для помещения: медь ВВГ-Пнг(А) 2х2,5 или алюминий АВВГнг(А) 2х6,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 16А

Кабель для улицы: медь ВВГ-Пнг(А) 2х4,0 или алюминий АВБШвнг(А) 2х10,0
Для помещения: медь ВВГ-Пнг(А) 2х2,5 или алюминий АВВГнг(А) 2х6,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 32А

Кабель для улицы: медь ВВГ-Пнг(А) 2х10,0 или алюминий АВБШвнг(А) 2х35,0
Для помещения: медь ВВГ-Пнг(А) 2х6,0 или алюминий АВВГнг(А) 2х16,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 63А

Кабель для улицы: медь ВВГ-Пнг(А) 2х16,0 или алюминий АВБШвнг(А) 2х50,0
Для помещения: медь ВВГ-Пнг(А) 2х10,0 или алюминий АВВГнг(А) 2х25,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 80А

Кабель для улицы: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВБШвнг(А) 2х70,0
Для помещения: медь ВВГ-Пнг(А) 2х16,0 или алюминий АВВГнг(А) 2х35,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 100А

Кабель для улицы: медь ВВГ-Пнг(А) 2х35,0 или алюминий АВБШвнг(А) 2х70,0
Для помещения: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВВГнг(А) 2х35,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 125А

Кабель для улицы: медь ВВГ-Пнг(А) 2х50,0 или алюминий АВБШвнг(А) 2х95,0
Для помещения: медь ВВГ-Пнг(А) 2х25,0 или алюминий АВВГнг(А) 2х50,0

Для этих параметров сервисная служба МОТОТЕХ рекомендует:
Автомат защиты 160А

Кабель для улицы: медь ВВГ-Пнг(А) 2х70,0 или алюминий АВБШвнг(А) 2х120,0
Для помещения: медь ВВГ-Пнг(А) 2х35,0 или алюминий АВВГнг(А) 2х70,0

Для таких высоких значений сервисная служба МОТОТЕХ настоятельно рекомендует рассчитывать кабели (шинопроводы) и автоматы защиты (силовые выключатели) только по результатам проектных изысканий.

Данные по кабелям даны с небольшим запасом, так как мы из практического опыта знаем, какого качества иногда бывают даже ГОСТовские кабеля.

Обратитесь в нашу сервисную службу, если вам необходим монтаж генератора.

Подбор кабеля электропитания для скважинных насосов Pedrollo

Эта статья была написана как ответ на многочисленные вопросы покупателей, которые возникают в процессе продажи скважинных насосов Pedrollo. Зачастую вопрос приобретения скважинного насоса не завершается фактом покупки самого насоса. Это связано в первую очередь с тем, что в комплект поставки самого насоса входит питающий электрический кабель, длина которого составляет:

  • 1,5 м для насосов 4SRm и 4SR мощностью до 3 кВт
  • 2,5 м для насосов 4SRm и 4SR мощностью свыше 3 кВт
  • 4,0 м для насосов 6SR
  • Естественно перед покупателем встаёт дополнительный вопрос: какой марки и главное, какого сечения кабель нужно приобрести для наращивания существующего кабеля?,

    1. Выбираете любой водонепроницаемый электрический кабель: TML, Alkatel, ВВГ, ВПС.
    2. Для подбора сечения кабеля Вы можете воспользоваться нижеприведенными таблицами:

    Однофазный 220-230В 50 Гц

    мощность сечение кабеля в мм2
    двигатель 4х1 4х1,5 4х2,5 4х4 4х6 4х10 4х16
    кВт л.с. длина кабеля в метрах
    0,25 0,33 70 105 170
    0,37 0,5 60 90 140
    0,66 0,75 45 70 110 180
    0,75 1,0 35 50 85 140 210
    1,1 1,5 25 35 60 95 145 240
    1,5 2,0   30 45 75 115 190 305
    2,2 3,0     30 50 75 125 200

    Трёхфазный 400В 50 Гц

    мощность сечение кабеля в мм2
    двигатель 4х1 4х1,5 4х2,5 4х4 4х6 4х10 4х16 4х25 4х35 4х50 4х70
    кВт л. с. длина кабеля в метрах
    0,37 0,50 300
    0,55 0,75 250 380
    0,75 1,0 195 295
    1,1 1,5 145 215 380
    1,5 2,0 105 180 285 425
    2,2 3,0 70 110 180 290 440
    3,0 4,0 55 85 140 220 330
    4,0 5,5 40 60 105 165 260 416
    5,5 7,5   45 75 120 180 300 480
    7,5 10,0   35 65 95 135 220 340 585
    9,2 12,5     47 75 115 190 300 470
    11,0 15,0     40 65 95 180 260 405
    13,0 17,5       60 85 140 225 350 490
    15,0 20,0       50 75 125 195 305 430
    18,5 25,0         68 100 165 245 340 485
    22,0 30,0         49 85 130 205 285 410 670
    30,0 40,0         38 63 96 152 210 305 425

    Сетевая солнечная станция 30 кВт «Econom» (ФЭМ 340)

    Наша компания гарантирует генерацию наших солнечных электростанций, и если станция не выходит на расчетную мощность, то мы выплачиваем вам неустойку. Приятный бонус – мы страхуем все свои солнечные электростанции от стихийных бедствий, града, хулиганских действиий и кражи за свой счет.

    Не пропустите Акцию!

    Основные технические характеристики оборудования солнечной станции «Econom» на 30 кВт:

    Цена за 1 Вт 0,46 $
    Стоимость станции «под ключ» 14000 $
    Фактическая мощность 30.24 кВт
    Количество панелей 88 шт
    Занимаемая площадь крыши 152 м кв.
    Тип фотомодуля Mono
    Мощность панели 340 Вт
    Мощность инвертора 30 кВт
    Тип инвертора 3 фаза/4 трекерa
    Замовити попередній розрахунок



    В цену базового набора  входят:

    •  Солнечные панели Risen 450, Ulica 340;
    •  Сетевой инвертор KSTAR, Altek;
    •  Средства защиты Teplodom-ETI;
    •  Необходимый набор кабелей и коннекторов;
    •  Комплект металлических конструкций на скатную крышу;
    •  Монтаж солнечной станции;

    В цену не входит стоимость оформления бумаг для увеличения мощности и цена двунаправленного счётчика в комплекте с АСКУЭ для «зеленого» тарифа. Цену разрешения на увеличение мощности  формирует НКРЕКП. На данный момент стоимость счетчика 350-400$, стоимость увеличения мощности зависит от местоположения объекта и доступной инфраструктуры (станции менее 5 кВт разрешения на увеличение мощности обычно не требует).

    • Базовое коммерческое предложение не включает в себя дополнительные материалы, заземление, стоимость доставки (для станций малой мощности), транспортные расходы монтажной бригады.
    • Цены на предварительные базовые комплектации  солнечной станции пересматриваются раз в квартал согласно актуальному курсу валют. При предоставлении окончательного коммерческого предложения пересчет цен на оборудование по актуальному курсу НБУ  происходит на день подготовки КП.

    Этапы нашего с вами сотрудничества можно посмотреть в разделе «Как мы работаем и почему у нас выгодно покупать».

    В комплект к сетевой солнечной станции мы рекомендуем систему фотоэлектрического горячего водоснабжения!



    Замовити попередній розрахунок

    Фотомодуль ASP Poly номинальной мощностью 310 Вт

    Компания Altek украинский производитель поликристаллических фотоэлектрических модулей с более чем 10 летним опытом в поставках и производстве фотовольтаического оборудования. Производственные мощности компании расположены в Китае, качество товара и соответствие заявленным характеристикам технических параметров оборудования тестируются и гарантируются компанией. Оборудование имеет европейские сертификаты.

    Поликристаллические фотомодули ASP-310P имеют высокий показатель эффективности в отрасли —   16%. Допуск по мощности гарантированно положительный и составляет ∼+3%.

    Технические характеристики:

    1. Напряжение ХХ — 45,1 В;

    2. Ток КЗ — 9,05 А;

    3. Номинальное напряжение- 36,5 В;

    4. Ток МРРT — 8,5 А;

    5. Размер — 1956х992х40;

    6. Вес — 22,5 кг;

    7. Страна производитель — Китай;

    Модель Altek ASP-310P-72/4BB образована 72 фотоэлементами из поликристаллического кремния. Одна из особенностей данных солнечных батарей — наличие в каждой ячейке четырех токопроводящих шин. Это сравнительно новая технология 4ВВ, заметно улучшающая эксплуатационные характеристики оборудования. От механических повреждений, а также попадания пыли, влаги фотоэлементы защищены сверхпрочным прозрачным стеклом. Конструкция помещена в алюминиевую раму, что повышает ее прочность и надежность. Мощность фотоэлектрического модуля — 310 Вт.

    • Конструкция распределительной коробки и bypass-диоды защищают модуль от перегрева и эффекта “hot-spot“.
    • Стойкость фотомодуля к ветровым (120 км/ч) и снежным (5400 Па) нагрузкам.
    • Производственная гарантия на брак и материалы (5 лет).
    • Гарантия 90% производительности – 12 лет; 82% производительности – 25 лет;

    Посмотреть спецификацию производителя
