Как сделать антенну своими руками для телевизора: три способа

Автор aquatic На чтение 4 мин. Просмотров 12k. Обновлено

Только в переносных моделях телевизоров есть встроенные устройства, обеспечивающие необходимое преобразование электромагнитных волн эфирного ТВ. Полученные сигналы усиливаются и обрабатываются. На основе этих данных формируется итоговое изображение. Но в стационарных приемниках такой возможности не предусмотрено. Поэтому могут пригодиться знания о том, как сделать антенну своими руками для телевизора. В этой статье представлены конструкции, которые любой человек сможет воспроизвести без лишних усилий. При их выборе предпочтительными считались изделия, собранные из простейших комплектующих деталей.

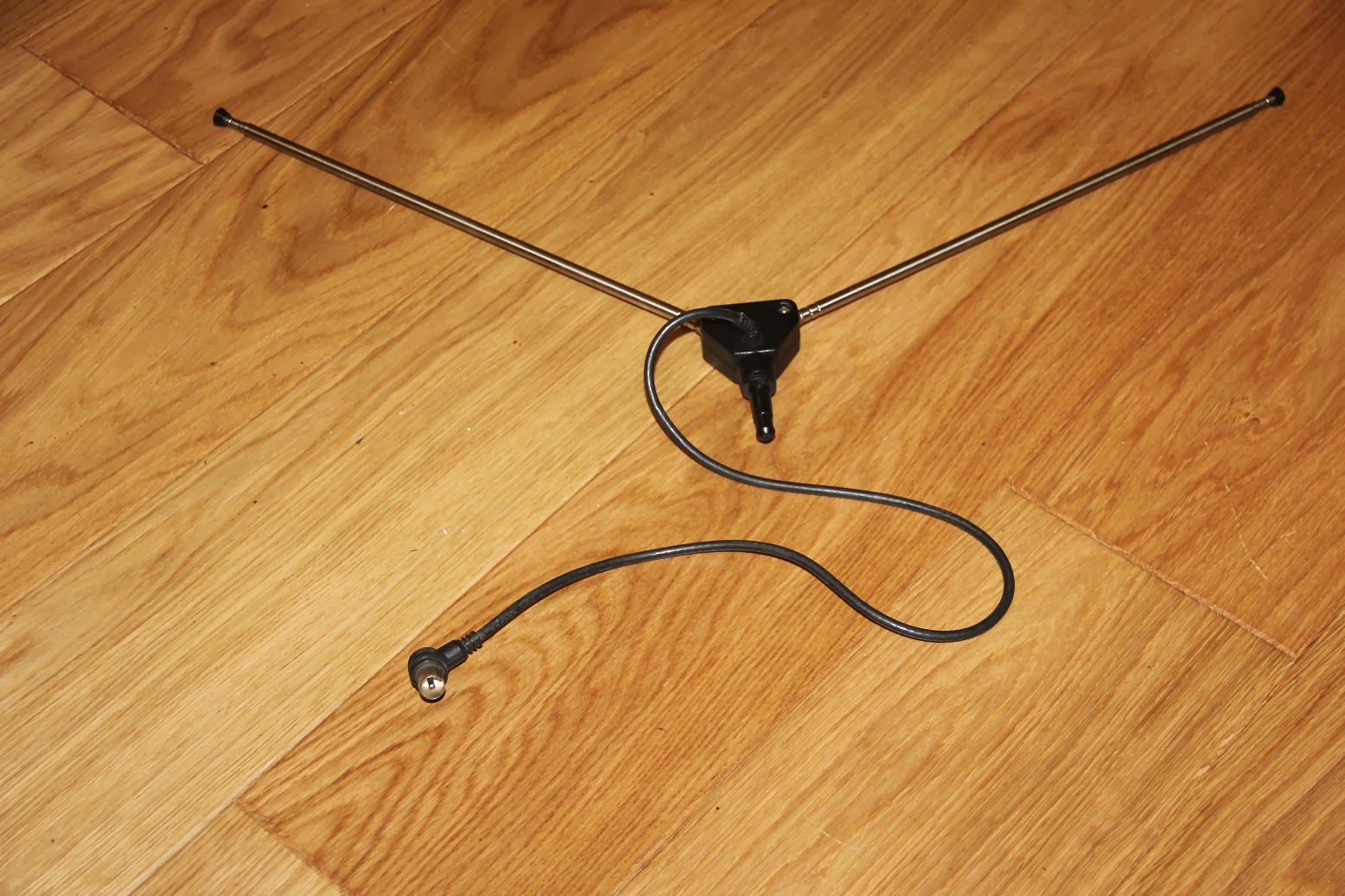

Подобную сложную конструкцию вполне можно заменить качественной самоделкой

Зачем нужна самодельная антенна для цифрового телевидения

Как ни странно, но некоторые «кустарные» конструкции по своим параметрам ничем не уступают фабричным изделиям.

Боле того, некоторые из них обеспечивают отличное усиление, хорошую избирательность частот и другие лучшие технические характеристики. Элементарные теоретические знания помогут вам сделать точную настройку в соответствии с особыми условиями в месте приема сигнала.

В некоторых ситуациях соответствующие умения попросту необходимы. Согласитесь, сложно дождаться открытия магазина завтра утром, когда прямо сейчас можно создать качественную антенну из подручных материалов. Весь процесс займет не более часа. После этого – заслуженная гордость самим собой будет гармонично дополнена уважением всех членов семьи.

Телевизор в автомобиле также можно подключить к самодельной антенне
Соответствующие умения и навыки пригодятся при поломке стандартного оборудования

Как сделать антенну своими руками для телевизора: простые конструкции

Тем, кто не желает подробно разбираться в тонкостях теории распространения радиоволн, достаточно изучить инструкции в этом разделе.

Здесь рассказано о том, как сделать антенну своими руками для телевизора без лишних затрат времени и денежных средств. Эти проекты проверены на практике. Поэтому для получения положительного результата надо только повторить последовательность рабочих операций.

Вторая «жизнь» пивных банок

Обратите внимание! Здесь и далее надо учитывать место нахождения ближайшей вышки. В данном случае центральную ось банок устанавливают перпендикулярно направлению на передатчик сигнала. После того, как получена хорошая «картинка», оптимальные положения жестко фиксируют скотчем.

Проволока и доска

Простая антенна своими руками для цифрового ТВ с точным расчетом

Чтобы выяснить, как делать антенны своими руками для телевизора без ошибок, надо конкретизировать условия задачи. Если рассматривать Московскую область, то тут эфирное вещание в цифровом формате ведут на двух несущих частотах. Для расчетов используем одно значение, 546 МГц.

Активные части антенн делают из проводников. Их размеры должны соответствовать длине волны (ДВ). Если используете квадрат, то каждая сторона должна быть равной ¼ ДВ.

Для присоединения приемника надо использовать только специальный телевизионный кабель. Он отличается от стандартных проводников сетей питания и других точным значением волнового сопротивления, 75 Ом. На него настроены входные каналы техники. Если применить другую кабельную продукцию, параметры входного сигнала будут хуже.

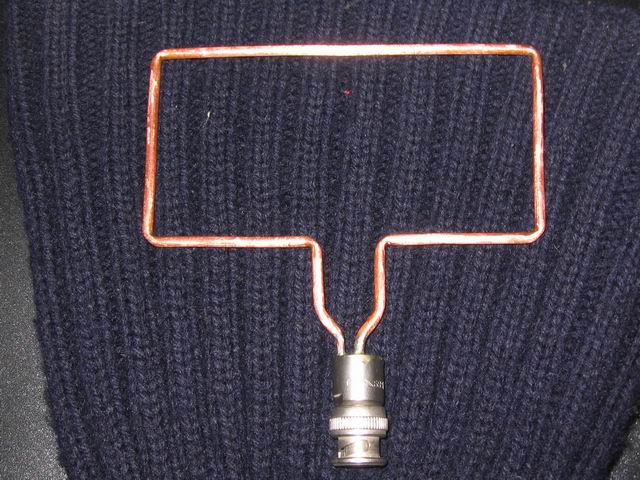

Чтобы не усложнять конструкцию, используем простую форму, кольцо. Его размеры рассчитываются по простой формуле.

ДР= (300/ ЧС)*100, где

  • ДР – длина рамки в см;
  • ЧС – частота несущего сигнала в Мгц.

В нашем случае получится: (300/546)*100=55 см (округленная величина).

Обратите внимание на то, что центральная жила отрезка рамки не используется вовсе. К оплетке подсоединяется разделанный телевизионный кабель. Скрутка упрочняется пайкой.

Решение проблем дальнего приема

Если «пассивных» методов недостаточно, пригодится технология создания антенного усилителя своими руками. В этом случае подручных материалов будет недостаточно. Придется приобрести электронные компоненты, освоить методику изготовления печатной платы.

Принципиальная схема
Монтажный чертеж
Усилитель в сборе

Полезная информация! Катушки индуктивности можно сделать самостоятельно. Подойдет любой каркас (цилиндр с диаметром 2 мм). Для намотки используют провод из меди с лаковым покрытием (0,5 мм).

Выводы и рекомендации

Не только копируя готовые решения, но и с точным расчетом эффективную телеантенну своими руками сделать не сложно. Определенные трудности возникнут, если понадобится активное усиление сигнала. Но до этого имеет смысл поэкспериментировать с пассивными антеннами.

Если правильно применить сведения из этой статьи, то созданное своими руками устройство будет обладать лучшими параметрами, чем серийная техника

Как сделать самодельную антенну для цифрового ТВ (видео)

Как сделать антенну для телевизора своими руками?

Как сделать антенну для телевизора своими руками, чтобы она не уступала по качеству покупному устройству, такой вопрос интересует многих домашних мастеров и телелюбителей. Существуют различные способы, как сделать антенну самому, от самых простых конструкций, до приборов принимающих спутниковый сигнал.

Медная проволока

Этот вариант подойдет для людей, которые хотят установить дома или на даче обычную комнатную антенну для просмотра федеральных каналов. Сконструировать такой прибор под силу каждому, специальных знаний не требуется.

Это самый элементарный способ, поэтому понадобится только медная проволока 70–90 см, толщиной 2–3 мм. Изготавливается комнатная антенна следующим образом:

  1. Зачистить оба конца медной проволоки.
  2. Один конец закрепить к батарее, а другой вставить в разъем телевизора.

Сигнал появится сразу, пользователю станут доступны от 1 до 5 каналов. Таким простым методом можно смастерить домашнюю антенну за 5 минут.

Жестяные банки

Самый популярный способ изготовления антенны своими руками из подручных материалов. Для изготовления понадобятся пивные банки. Специалисты утверждают, что для того чтобы собрать антенну из пивных банок потребуется не больше часа.

Понадобятся:

  1. Соединяющий кабель.
  2. Несколько банок из пива.
  3. Штекер.
  4. Шурупы в количестве 2 штук.
  5. Отвертки.
  6. Изоляционная лента или термоусадочная трубка.
  7. Деревянный брус или металлическая труба для крепления антенны.

Сделать самодельную антенну из жестяных банок можно по следующей схеме:

  1. Прикрепить банки к брусу или трубе на расстоянии 6–7 см.
  2. Затем к банкам нужно прикрутить шурупы.
  3. Зачистить концы коаксиального кабеля и вставить в саморезы.
  4. Чтобы самоделка работала даже вовремя плохих погодных условий, рекомендовано сделать ей защиту из пластиковой бутылки. Для этого необходимо сделать отверстие в таре, оно необходимо для провода. Облить бутылку кипятком, она изменить форму, вследствие чего произойдет герметичное закрытие отверстия.

Это еще один легкий вариант, как сделать телевизионную антенну за короткое время. Устройство хорошо ловит сигнал, обеспечивая высокое качество изображения.

Всеволновая антенна с усилителем

Всеволновая антенна с усилителем может быть разных конфигураций. На её сборку затрачивается больше времени, чем на первые два варианта. Но преимущество в том, что она очень мощная, и принимает все аналоговые каналы в отличном качестве. Один из распространенных вариантов всеволновая антенна формы «БАБОЧКА».

Инструменты:

  1. Доска или фанерный лист, размеры 550/70/5 мм.
  2. Медный провод.
  3. Соединяющий кабель ПК75.
  4. Дрель.
  5. Паяльник.
  6. Штекер.

Инструкция:

  1. На доске сделать метки для отверстий и просверлить их.
  2. Проволоку разделить на 8 одинаковых отрезков, длина которых должна быть 37.5 см.
  3. Центральную часть всех отрезков очистить от изоляции, примерно 2 см.
  4. Затем отрезать еще 2 куска медного провода длиной в 22 см. Каждый отрезок разделить на 3 одинаковые части, и очистить от изоляции в зоне разделения.
  5. Согнуть отрезки проволоки в V-образную фигуру, расстояние между концами должны быть 7.5 см. Такое расстояние считается самым лучшим для прохождения телевизионных волн.
  6. Произвести соединение все составляющих.
  7. Соединяющий кабель припаять к контактам катушки штекера.
  8. Отрезать еще 2 куска провода для того чтобы соединить «усики» и гнездо.
  9. Гнездо прикрутить к фанере и соединить все составляющие устройства.

Телевизионная антенна своими руками готова к работе.

Дециметровая антенна

Самодельные антенны, которые улавливают дециметровый сигнал, могут быть самых разных конфигураций.

Вариант 1

Наиболее простым вариантом считается кольцевидная дециметровая антенна её относительно легко и просто собирать.

Понадобятся:

  1. Фанера.
  2. Шнур.
  3. Паяльник.

Инструкция:

  1. Сделать из соединяющего кабеля кольцо, размер 53 см.
  2. Отрезать еще кусок кабеля для изготовления петли, размер 17,5 см.
  3. К кольцу нужно припаять петлю, и кабель, который будет вставлен в экран.
  4. Прикрепить конструкцию на фанеру.
  5. Направить собранный прибор в сторону телевышки.

Таким образом, собирается антенна ДМВ диапазона своими руками.

Вариант 2

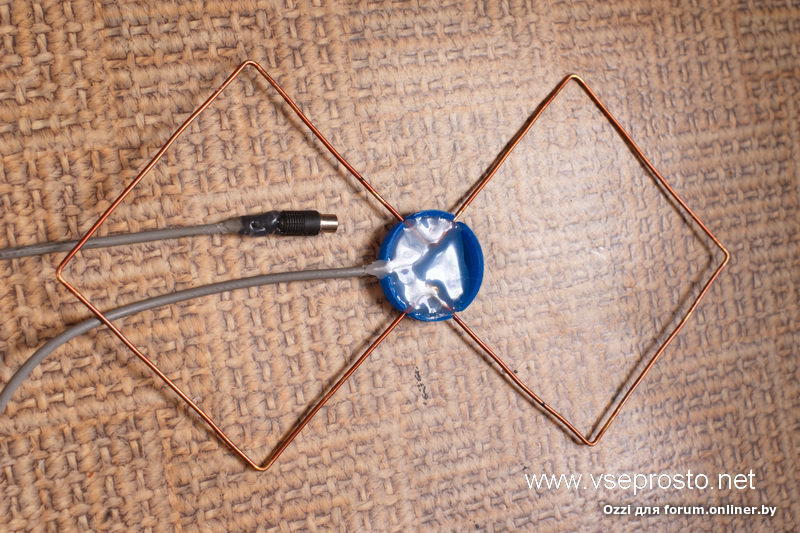

Еще один возможный метод изготовления телеантенны ДМВ диапазона называется «Восьмерка».

Инструменты:

  1. Проволока (медная, алюминиевая).
  2. Клеевой пистолет.
  3. Кабель.
  4. Кусачки.

Инструкция:

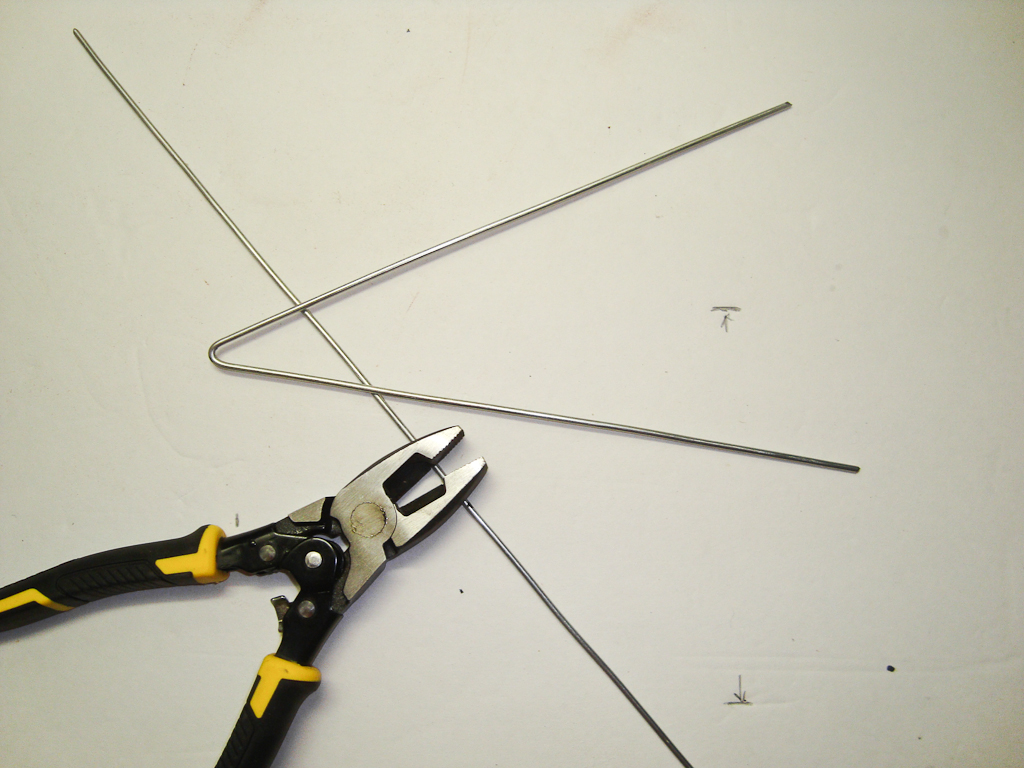

  1. Отрезать с помощью кусачек 2 отрезка проволоки, длина 56 см.
  2. На конце каждого нужно сделать петлю размером 1 см.
  3. Согнуть проволоку, соединить петли. Припаять к получившимся квадратам медной проволоки соединяющий кабель. К одному из квадратов припаять центральную жилу, к другому припаивается оплетка. Расстояние должно быть 2 см.
  4. Получившуюся конструкцию необходимо закрепить в крышке от 20-литровой бутылки и залить клеем.
  5. Прибор готов.

Это еще один способ, как можно сделать антенну самостоятельно.

HDTV Антенна

У этого прибора диапазон сигнала может достигать до 490 МГц, это значит, что качество картинки будет очень высокое. Но для изготовления требуется приобрести трансформатор.

Понадобятся:

  1. Трансформатор.
  2. Фольга.
  3. Клей.
  4. Нож.
  5. Рулетка.
  6. Картон.
  7. Степлер.
  8. Маркер.

Инструкция:

  1.  Скачать и распечатать с интернета схему.
  2. Вырезать ее.
  3. Получившуюся фигуру обклеить фольгой, заднюю сторону заклеить маркером.
  4. Затем делается рефлектор, размеры: 35 см высота, 32 см ширина. Одну из сторон необходимо заклеить фольгой.
  5. В середине вырезать 2 прямоугольника, они нужны для сборки уловителя сигнала. Размер должен составлять 3.5 см.
  6. Все элементы приклеиваются на прямоугольник, и когда все застынет просверлить отверстие под шнур.
  7. Подключить устройство трансформатору.
  8. Вставить кабель в разъем.

Прибор готов к работе.

Спутниковая тарелка своими руками

Один из самых популярных вопросов, можно ли сделать спутниковую антенну своими руками? В интернете есть много видео, как сделать тарелку для просмотра спутникового телевидения самостоятельно.

Делаться этот прибор в домашних условиях может двумя способами:

  1. Выклейка на матрице.
  2. Спайка сетки и проволоки.

Наиболее оптимальным и удобным считается первый способ изготовления. Для этого необходимо сделать чертеж будущего прибора. К этому этапу работу нужно подходить очень ответственно, высчитать все параметры точно, иначе на выходе выйдет непригодное для работы устройство. В чертеже проводится парабола, которая затем переносится на стальной лист. Его толщина должна быть 0.05 см.

Этапы работ

  1. С помощью сварочного аппарата сделать стальной каркас диаметром 9–10 см. Стальные пруты выворачиваются на внешнюю сторону, а подшипник приваривается в центр.
  2. Получившую конструкцию установить на ровном месте, и к установленному подшипнику присоединяется труба, затем устанавливается нож.
  3. Затем каркас заливается бетонным раствором и сушится 5 дней.

В заключительном этапе необходимо произвести выклейку антенны, это можно сделать разными способами. Для облегчения работы рекомендуется разделить конструкцию на 8 частей.  Для выклейки применяется стеклоткань или эпоксидный грунт.

На высохшую бетонную форму нанести машинное масло, трубу вставить в шайбу. После самодельная тарелка покрывается смолой и происходит выклейка стеклоткани. Процесс изготовления прибора завершен. Читайте также, как смотреть каналы Триколор ТВ и НТВ Плюс на одной спутниковой тарелке.

простой комнатный вариант своими руками за 5 минут

Для приема цифрового телевещания необходима антенна. В магазинах электроники всегда есть выбор мощных моделей, однако в некоторых случаях достойный вариант можно собрать своими руками буквально за 5 минут. Разберемся, как это сделать, что для этого потребуется и в каких условиях может использоваться антенна из кабеля.

В каких случаях такая самоделка сработает

Обычно относятся к категории маломощных. Самостоятельно без специальных навыков и инструментов сделать однонаправленную активный -приемник с усилителем крайне трудно. Поэтому самодельная антенна пригодится в следующих случаях:

  • Небольшое расстояние до телевышки.
    В большинстве случаев для самоделки предел – это 15–20 км от ретранслятора киловаттной мощности;
  • Отсутствие физических преград.
    На пути принимаемого сигнала нет существенных препятствий в виде зданий, возвышенностей или высокого леса;
  • Наличие самого сигнала.
    Приемник может находиться в мертвой зоне, где не ловится ни прямой, ни отраженный сигнал. В этом случае это не сработает.

Проверить уровень сигнала можно разными способами, самый простой из которых – использование возможностей новых цифровых телевизоров.

В этом случае тест происходит так:

  1. Телевизор включается и переводится в режим настройки. Антенна на этом этапе не требуется.
  2. В настройках ищется индикатор уровня сигнала. Где конкретно он находится, зависит от интерфейса, предусмотренного производителем.
  3. Индикатор должен показать уровень. Если он превышает 15 %, телевещание доступно для приема на самодельную антенну, если ниже – нужно что-то более мощное.

Вам подходит такой вариант антенны?

Да!Ща проверим!

Пошаговая инструкция по изготовлению

Чтобы смастерить комнатную антенну для цифрового ТВ из кабеля, необходимо иметь под рукой следующее:

  • кусок коаксиального кабеля длиной 2,5–3 м;
  • нож;
  • маркер для разметки;
  • линейку;
  • штекер для подключения готовой антенны к телевизору или приставке;
  • 5 минут свободного времени.

Схема надрезания кабеля

Цифровая антенна из кабеля изготавливается так:

  1. От конца кабеля делается отступ на 50 мм. На этом участке снимается внешняя изоляция, аккуратно, так, чтобы не повредить оплетку.
  2. Оплетка и фольга отгибаются в сторону.
  3. Срезается внутренняя изоляция, зачищается центральная жила.
  4. Оплетка, фольга и жила туго скручиваются в один жгут, чем плотнее, тем лучше.
  5. От конца зачищенной изоляции делается отступ в 220 мм, ставится отметка. Откладывается отрезок в 20 мм и рисуется вторая отметка.
  6. На получившемся участке срезается наружное защитное покрытие и убирается экранировка. Внутренняя изоляция и центральная жила должны остаться целыми.
  7. От конца защищенного участка отмеряется еще 220 мм, ставится отметка и дополнительно откладывается 10 мм.
  8.  На этом участке операция повторяется: убирается внешняя изоляция. Однако здесь оплетка должна остаться нетронутой.
  9. Конец, с которого начиналась работа (тот, где жила и оплетка свиты вместе), аккуратно и туго закручивается вокруг 10-мм участка, где обнажена оплетка (лучше использовать пассатижи, но можно и руками).
  10. В результате должно получиться аккуратное кольцо из кабеля – это и есть антенна.
  11. На свободный конец кабеля надевается RF-штекер (папа).

Антенна для цифрового ТВ, сделанная своими руками из кабеля, в целом готова и ей можно пользоваться.

Однако просто держать в руке кабельное кольцо плоскостью в сторону ретранслятора не очень удобно, поэтому можно изготовить из фанеры или плотного картона держатель – кольцо такого же диаметра на ножке длиной 4–5 см.

Это нужно для того, чтобы избежать деформации получившейся плоской антенны. Она накладывается на кольцо и закрепляется с помощью клея или изоленты, свободный конец кабеля прокладывается вдоль ножки. Сама же она крепится уже к подставке той конструкции, которую вы придумаете.

Также дополнительно провод можно покрасить. Это необязательно, но поможет избежать помех из-за касания проволокой токопроводящих поверхностей. Дело в том, что высокочастотный сигнал распространяется в основном по поверхности проводника, и тут могут возникнуть ненужные наводки.

Кроме того, если при этом залить герметиком или термоклеем место соединения, то в результате будет уже не комнатная, а уличная антенна.

Удалось поймать 20 цифровых каналов?

Да!Нет!

Видеоинструкция

ТВ-антенна, которую можно сделать из уже имеющихся дома

Интернет

Люк Баума • 7 марта, 2019

если (has_post_thumbnail ($ post_id)):?> endif; ?>

Телевизионная антенна — отличный способ получить множество HD-каналов, включая, во многих областях, ABC, CBS, FOX и NBC бесплатно. Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете построить свою собственную антенну из предметов, которые, вероятно, уже есть в вашем доме.

Вот два способа сделать дешевую и простую антенну для телевизора.

Одно замечание, прежде чем мы начнем

Если у вас есть смарт-телевизор, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого перейдите в Настройки на вашем телевизоре. Там вы найдете меню каналов с возможностью поиска локальных каналов.Без этого шага ваш телевизор не будет отображать все доступные каналы.

Антенна со скрепкой

Если вы живете в районе с хорошим приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это распрямить канцелярскую скрепку и вставить ее в разъем кабеля / антенны на телевизоре (тот круглый разъем, который вы использовали для подключения кабельной розетки от телевизора).

Это не самая лучшая антенна, однако многие люди сообщают, что могут получить нужные каналы с помощью канцелярской скрепки.

Антенна вешалки для одежды

У вас есть старая металлическая вешалка для одежды? Если он подходящего размера, вы можете выпрямить его, как если бы это была скрепка большего размера, и подключить ее прямо к телевизору.

Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец — к проволочной вешалке для одежды.Это позволит вам перемещать антенну для лучшего приема.

Возьмите коаксиальный кабель любой длины (кабель, который вы использовали для ввинчивания в заднюю часть телевизора от кабельной коробки) и отрежьте разъем с одного конца. С помощью ножа аккуратно срежьте резину и защитный слой вокруг жилы коаксиального кабеля примерно на ¼ дюйма от конца (я имею в виду, что будьте осторожны, провода острые, поэтому, пожалуйста, не порежьтесь).

Теперь оберните оголенный коаксиальный кабель вокруг антенны вешалки для одежды как можно плотнее.Это позволит вам перемещать самодельную антенну, чтобы найти лучшую точку приема. Как правило, чем выше вы вешаете антенну и чем дальше она от телевизора, тем лучше качество приема.

Последние мысли

Самодельные антенны очень весело делать и использовать. Как всегда, когда вы делаете свою собственную антенну, вы получаете то, за что платите. Если вы не получаете прием, который, по вашему мнению, должен иметь самодельная антенна, вы можете купить ее в местном магазине, поскольку их антенны специально созданы для приема телевизионных сигналов.

AntennaWeb.org — отличный сайт, который поможет вам найти, какие каналы доступны бесплатно в эфире в вашем регионе. Просто введите свой адрес, и они дадут вам представление о том, чего вы можете ожидать от телевизионной антенны.

6 способов сделать свою собственную антенну HDTV по доступной цене

Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных сигналов (DVB-T). Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально.Но возможно ли это?

Да, это! Вот шесть способов построить собственную антенну HDTV из предметов домашнего обихода.

Причины сделать самодельную HDTV-антенну

Итак, почему вы можете выбрать самодельную антенну для приема цифрового телевидения? Не могли бы вы просто купить одну из лучших телевизионных антенн? Используйте вместо этого кабель или спутник?

На ум приходит несколько причин:

  • Беспроводное телевидение дешевле, чем кабельное, и вам нужно отрезать шнур (но сначала рассмотрите эти подводные камни).
  • Вы не можете позволить себе антенну заводского изготовления.
  • Ваша антенна сломалась во время шторма, и вам нужно срочно заменить ее.
  • Вам просто нравится делать свое собственное снаряжение.

Что бы ни побуждало вас создать собственную антенну HDTV, у вас есть несколько вариантов.Каждый из них имеет немного отличающийся дизайн, и все они могут быть построены из предметов домашнего обихода.

Неважно, насколько мал ваш бюджет. Если вы хотите принимать сигналы цифрового телевидения по воздуху, эти четыре конструкции антенны идеально подходят.

Как только вы закончите, вы сможете принимать обычные телеканалы OTA.Если вы «перерезаете шнур», вам следует соединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi под управлением Kodi.

1.

Самодельная телевизионная антенна из скрепки

Удивительно, но можно получать изображения по воздуху, просто используя скрепку в качестве телевизионной антенны своими руками!

Это будет зависеть от силы сигнала, расстояния до передатчика и погодных условий, но

При благоприятной силе сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

Как объясняется в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L. Подключите более короткий конец коаксиального кабеля, который затем подключается к телевизору.

По общему признанию, это легкая часть.Для того, чтобы это работало, вам понадобится длинный кабель для подъема на высоту крыши. В видео YouTube LaneVids вешает кабель на чердаке и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и резкое, но эта самодельная телевизионная антенна имеет длину всего несколько дюймов!

Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться.Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

Хотя он должен быть направлен в правильном направлении, это может быть все, что вам нужно для приема сигнала HDTV.

2.ТВ-антенна DIY из картона и фольги

Эта версия DIY HDTV-антенны — немного более сложный вариант, она обойдется вам менее чем в 5 долларов. Имея более миллиона просмотров, мы считаем, что довольно много людей используют эту ТВ-антенну своими руками.

Эта сборка требует:

  • 4 куска картона или пенопласта (два по 8 х 11 дюймов, два по 8 х 8 дюймов)
  • 1 х лист алюминиевой фольги
  • Этот шаблон для печати

Также вам понадобится клей ПВА, степлер и горячий клей.

Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая для приема телешоу.

(Хотя сумма в 5 долларов — это, вероятно, самый минимум. Если у вас уже есть большая часть материалов, вам не нужно тратить больше 10 долларов.)

3.Самодельная антенна «Фрактал»

Визуально ошеломляющая антенна для приема HDTV, эта самодельная сборка, вероятно, является самой эстетичной версией этого проекта.

Это требует:

  • Лист алюминиевой фольги
  • 1 х балун конвертер
  • 2 коротких провода
  • 1 лист прозрачного гибкого пластика

Для сборки требуются две распечатанные копии шаблона, каждая из которых приклеена к листу фольги и вырезана. В свою очередь, их следует приклеить к каждой стороне пластикового листа, убедившись, что они выровнены.

Соедините «балун» с антенной, скрепив провода скобами или приклеив их к «ножкам» фрактальной конструкции.и ваш обычный коаксиальный кабель подключен.

Отправляйтесь на Hackaday, чтобы получить шаблон и полные инструкции для этой сборки.

4.ТВ антенна DIY вешалка для одежды

Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленной сельской местности, попробуйте это.

Описанная как «сельская» осевая / спиральная антенна сверхбольшого радиуса действия «, она действительно огромна.Посмотрев видео выше, вы можете увидеть концепцию и эволюцию этого проекта ТВ-антенны своими руками. Хотя это более длинное видео, основные моменты собраны в начале.

Для этого проекта очень пригодятся длинный кусок дерева, много проволоки и круглая решетка для барбекю.

Хотя подробных планов этой замечательной сборки нет, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

Сделай сам HDTV-антенны — просто и недорого

Хотя мы перечислили их здесь в порядке сложности, каждый из этих проектов самодельных антенн представляет собой сравнительно простую конструкцию.После того, как все сделано, вам нужно потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

До тех пор, пока антенна правильно выровнена (и на оптимальной высоте), должно быть получено хорошее телевизионное изображение.

Мы показали вам, как построить шесть проектов антенн своими руками:

  1. Антенна с помощью скрепки
  2. Карта и фольговая антенна
  3. Фрактальная антенна
  4. Антенна вешалки
  5. Большая Берта
  6. Самодельная телевизионная антенна сверхдальнего действия

Помните, что эти антенны предназначены для использования с цифровым телевидением.Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

Кроме того, если в вашем телевизоре нет встроенного цифрового декодера, вам понадобится его.К нему должен быть подключен коаксиальный кабель от антенны.

Если вы новичок в хитростях, связанных с технологиями DIY, сначала попробуйте несколько основных исправлений DIY, чтобы подготовиться, прежде чем продолжить.

Microsoft официально анонсирует Windows 11

Windows 11 является официальной.Но когда выйдет Windows 11 и сколько будет стоить Windows 11?

Читать далее

Об авторе Кристиан Коули (Опубликовано 1489 статей)

Заместитель редактора по безопасности, Linux, DIY, программированию и техническому объяснению, а также производитель действительно полезных подкастов с большим опытом поддержки настольных компьютеров и программного обеспечения.Автор журнала Linux Format, Кристиан — мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Более От Кристиана Коули
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Мощная современная самодельная антенна HDTV: 7 шагов (с изображениями)

Телевизионные антенны существуют уже много лет — и люди пробовали всевозможные неприглядные вещи, чтобы «исправить» их или заставить работать лучше — от прикрепления металлической одежды ангар на алюминиевой фольге! Я понял, что это не работает, и я не хочу тратить деньги на новые неисправные антенны. Иногда лучший способ исправить что-то — это Сделай сам !!!

Много месяцев назад я решил отказаться от кабельного телевидения.Моя местная кабельная компания убедила меня платить 10 долларов в месяц за местные каналы — это казалось нормальным. Антенны, казалось, ушли в прошлое — даже не думал о том, чтобы попробовать их использовать. Итак, прошло несколько месяцев, и прекрасная кабельная компания подняла цену на мой местный канал до 35 долларов в месяц; смешно для нескольких каналов. Я избавился от него и купил антенну. У первого почти не было канала — и у него был ужасный прием. Зря потратил деньги на вторую, которую я использовал некоторое время. Но, если бы мой кот подошел к окну, каналы не работали бы.Мне пришлось бы постоянно двигать эту штуку, чтобы попытаться получить прием — даже тогда она бы погасла много раз. Я покрыл его алюминиевой фольгой, и это выглядело безумно и ужасно — и это не помогло. Очень хотелось посмотреть Masterchef!

Итак, я исследовал всю сеть и нашел информацию о том, как сделать современную антенну HDTV из картона и алюминиевой фольги. Я сказал об этом своему отцу, и он сначала рассмеялся, но после того, как он услышал о моем, он хочет, чтобы я сделал его одним из них! Я прочитал массу комментариев от людей, которые сделали этот тип антенны, и они были в восторге от того, насколько она лучше, чем их дорогая антенна за 70 долларов! Итак, я должен поблагодарить и отдать должное парню, который создал этот дизайн здесь — большое вам спасибо за то, что поделились этим с миром! Вы также можете получить шаблон там.Инструкции были отличными, но я плохо разбираюсь в электронике, и то, что я смог это сделать, означает, что это просто! Я надеюсь, что мой путеводитель и фотографии помогут тем, кто похож на меня, и которым нужно еще больше разбираться. Я старался делать много четких снимков.

Прежде чем мы начнем, я просто хочу сказать, что после подключения этого устройства, даже не помещая его высоко или в каком-либо определенном направлении или особом месте — у меня появилось больше каналов, чем я когда-либо принимал на этом телевизоре. У меня больше каналов, чем было, когда я заплатил за них кабельной компании! Все они кристально чистые — мне это нравится! Кроме того, не забудьте повторно сканировать каналы после подключения — это также увеличило количество каналов, которые я получил.

Как исправить плохой прием ТВ с помощью самодельной антенны HDTV

Примечание. Этот пост был первоначально опубликован 14 августа 2019 г. Мы публикуем его снова, потому что считаем, что сейчас хорошее время, чтобы изучить бесплатные и дешевые варианты программирования HDTV, пока у вас может быть немного времени.

Практически все в современном телевидении стало меньше и лучше. Телевизоры, игровые приставки и даже устройства для потоковой передачи тоньше и мощнее. Однако есть одна область, где меньше — не лучше, и это антенны.

Может показаться логичным, что технология продвинулась до того, что небольшая антенна толщиной с бумагу, прикрепленная к внутренней стене, может выполнять ту работу, которую когда-то делали телевизионные кроличьи уши или опоры на крыше. Но если вам не посчастливилось жить в счастливом связке сильных сигналов, ваша маленькая антенна не сможет бросить вызов физике расстояния и частот, и вы упустите бесплатные каналы.

Могу я смиренно предложить радикальное решение: не покупать новую антенну (или три, как я) и не платить за кабельное телевидение или пакет для прямой трансляции.Вместо этого создайте дешевую, странную, но очень эффективную четырехфутовую антенну, возможно, с уже имеющимся оборудованием. С различными настенными антеннами, которые я пробовал, я получил 15 каналов и только две основные сети HD. С антенной, которую я построил за 30 минут в субботу и потратив примерно 15 долларов на материалы, я перескочил на 35 каналов и все пять основных сетей региона в формате высокой четкости (с лучшим изображением и звуком).

Если у вас есть место, где можно спрятать эту антенну, желательно выше в доме, или если вы не возражаете, чтобы ваша работа была видна, вы получите действительно эффективную комнатную антенну.Вы можете пропустить коаксиальный кабель от антенны к телевизору (или двум, с разветвителем) и смотреть прямую трансляцию HD-телевидения. Вы можете установить телевизор на свой компьютер или ноутбук с USB-тюнером. Или вы можете настроить домашнюю сеть для просмотра ТВ практически на любом устройстве с помощью сетевого тюнера, такого как HDHomeRun. Эта штука, которая выглядит как опора с веб-сайта теории заговора, работает так же, как и любая антенна, которую вы можете купить в магазине, но лучше.

Давайте прикрутим проволоку к деревянной доске, улучшим прием и перестанем покупать новое оборудование, чтобы смотреть телевизор, который мы можем получить бесплатно.

Что вам понадобится

Расходные материалы

  • Деревянная плита одинарная . По крайней мере, 3 фута в длину и более 1,5 дюйма в ширину. На самом деле это может быть что угодно, главное, чтобы оно было достаточно глубоким, чтобы в него можно было сверлить короткие шурупы. Наш видеохозяин использует сосновую доску размером 3 x 1. Но старый добрый 2х4, вероятно, самый дешевый.
  • Медная, алюминиевая или стальная проволока. Скорее всего, подойдут и другие металлы, но убедитесь, что они не покрыты оболочкой и не покрыты оболочкой и имеют толщину от 8 до 14.Купите по крайней мере 20 футов его, для защиты от болванов. Вы можете использовать вешалки для крыльев, если на них нет покрытия.
  • 10 маленьких винтов. Убедитесь, что они недостаточно длинные, чтобы проткнуть доску. №6 — это то, что Джакомо использует в видео.
  • 10 шайб, с отверстием, достаточно большим, чтобы можно было пропустить резьбу винта, но не настолько маленьким, что головка винта может пройти. Если вы покупаете новые винты и шайбы, вы можете получить такой же размер (как # 6)
  • Балун / трансформатор. Технически «согласующий трансформатор от 75 до 300 Ом», возможно, вы помните это со времен ламповых телевизоров, видеомагнитофонов и Nintendo. Он имеет два контакта и подходит для коаксиального кабеля. Это хороший и дешевый пример.
  • Коаксиальный кабель. Длина зависит от того, как далеко будет находиться антенна от телевизора или тюнера.

Инструменты

  • Кусачки . Подойдет практически любой.
  • Клещи . Желательно игольчатый.
  • Шуруповерт / дрель. Если вы не готовы проделать долгую работу с отверткой.
  • Рулетка и маркер.

Дополнительно

  • Антенный усилитель или усиленный разветвитель. Если вы подключаете кабель к более чем одному телевизору или устройству, купите усиленный разветвитель , стандартный коаксиальный разветвитель ослабит сигнал. Если вам нужно использовать много коаксиальных кабелей, около 50 футов или более, вам понадобится линейный усилитель , чтобы ваши сильные сигналы не ослаблялись на расстоянии.

Сборка антенны

Я научился делать самодельную антенну HDTV от Джона О’Брайена, который время от времени проводит семинары по перерезанию шнура в Библиотеке инструментов University Heights и стремится распространиться по всему Буффало, штат Нью-Йорк. (Небольшое раскрытие: я являюсь членом совета директоров Awesome Buffalo, которая предоставила грант проекту О’Брайена).

О’Брайен провел много исследований, чтобы узнать, как сделать хорошую антенну HDTV и использовать ее с пользой. Он сказал мне, что одна из этих самодельных антенн с четырьмя парами антенных «усов» похожа на гирляндное соединение четырех плоских антенн друг с другом.Плоские антенны часто имеют одну среднюю пару антенн или две маленькие пары. Он рекомендовал это видео от ведущего телеканала CBC Джакомо Панико из Оттавы как хорошее руководство для тех, кто не может полететь в Буффало для его мастерской (но, серьезно, отличные крылья, чудесные парки, Ниагарский водопад того стоит, зайдите). В видео вы шаг за шагом проведете процесс сборки, но я опишу его здесь.

Начиная ближе к верху, отметьте две точки винта на расстоянии 1,5 дюйма друг от друга. Отмерьте доску на девять дюймов, затем поместите еще две точки: 1.5 дюймов друг от друга. Теперь другая мера: 4,5 дюйма для следующего набора, затем еще 4,5 дюйма и, наконец, 9-дюймовый зазор для последнего набора.

Наденьте шайбу на каждую отмеченную точку, затем слегка ввинтите в каждую точку, но не до конца. Оставьте достаточно места, чтобы под шайбу поместился провод.

Отрежьте проволоку длиной около 30 дюймов или немного больше, если вы купили ее много. Посмотрите эту часть видео. Начиная с любого нижнего винта, ваш провод перейдет к следующему винту, пройдет через следующие два винта, а затем снова перейдет к самому верхнему винту с другой стороны.Повторите это для другой стороны, , за исключением: для одного из проводов в каждой точке пересечения требуется небольшая дуга, чтобы один провод мог проходить под другим, не касаясь. Посмотрите эту часть видео.

А теперь пора сделать «усы». Каждый из них представляет собой 19 дюймов проволоки, согнутой посередине в форме буквы V, так что каждая сторона имеет длину 9,5 дюйма, а концы находятся на расстоянии 4,5 дюйма друг от друга. Вот где вы могли бы использовать вешалки для одежды из непогнутой проволоки, если порежете их. Восемь усов подходят под шайбы, за исключением среднего набора, который вы резервируете для балуна между антенной и кабелем.Вы хотите, чтобы усы и сквозные провода соприкасались друг с другом под мягким токопроводящим давлением стиральной машины. Прикрутите каждую.

Последний шаг — установка каждого зубца балуна под одну из шайб в среднем наборе винтов, а затем завинчивание, чтобы закрепить его. Дважды убедитесь, что кончики ваших усов расположены на расстоянии 4,5 дюйма друг от друга (как внутри пар усов, так и между парами усов), и что провода, пересекающие друг друга на доске, не соприкасаются.

Эти диаграммы (часть первая, часть вторая, оба PDF-файла) подробно описывают измерения и правила. Они немного не согласны с нашим любезным канадским видео-инструктором, который призывает к 5,5 дюйма между бакенбардами. Вы можете поэкспериментировать, чтобы увидеть, кто правее, но, скорее всего, это не будет иметь большого значения.

Размещение и подключение

Mad Max Антенна

Лучше всего установить антенну как можно выше в доме, но при этом на небольшом расстоянии от телевизора.В противном случае вам придется найти некоторые компромиссы.

Лучше всего для приема в вашем доме лучше, потому что сигналы, которые улавливает эта антенна, находятся в пределах прямой видимости. Чем выше положение, тем меньше мест, где другие здания и сооружения могут препятствовать прохождению сигнала. Поместите его рядом с окном, но по возможности избегайте окон с металлическими сетками. И не кладите его на улицу, потому что дерево и голая медь не выживут.

В какую сторону вы указываете эту штуку? Ах, теперь это может быть сложно.Введите свой адрес в TV Fool, AntennaWeb или попробуйте оба варианта (я считаю, что AntennaWeb легче визуализировать, но у TV Fool больше данных). Вы увидите углы передачи на антенну. Иногда все каналы, которые вас больше всего волнуют, идут с одного направления. Иногда вам не хватает внешнего канала, чтобы добраться до него. В противном случае вам придется разработать стратегию и использовать компас (или приложение для телефона с компасом), чтобы направить переднюю часть антенны вместе с винтами и усами в сторону наилучшего сочетания сигнальных линий.

Вы можете обернуть доску фольгой и поместить ее за антенной, чтобы захватывать и отражать сигналы обратно на антенну с определенного направления, но это отсекает сигналы, которые могут достигать вашей антенны сзади. Используйте это только в крайнем случае.

После того, как у вас будет хороший старт для позиционирования, подключите коаксиальный кабель к балуну. Подключите кабель к телевизору или тюнеру. Большинство работающих в наши дни телевизоров имеют коаксиальный порт и возможность поиска встроенных каналов высокой четкости. Если на вашем телевизоре их нет, вам понадобится блок цифрового преобразователя (который не совпадает с приставкой кабельного телевидения).Какой бы тюнер вы ни использовали, вкрутите кабель, найдите каналы и немного понаблюдайте за некоторыми из них.

В отличие от аналогового приема, который применялся в прошлом, цифровые сигналы HDTV не являются нечеткими, если они слабые. Вместо этого они периодически обрезаются, оставляют на экране «артефакты» по мере движения изображения или вообще не появляются с ошибкой «слабый сигнал» на экране. Отрегулируйте антенну, повторите сканирование и повторите оценку. Небольшие изменения угла могут иметь большое значение — я сделал одно изменение на 10 градусов и потерял около 15 каналов.Найдите надежную комбинацию, которая вам нравится, а затем закрепите антенну под этим углом.

Ваша стойка регистрации не всегда будет такой, как вы ее настроили. Все, от осадков до сигналов LTE и солнечных пятен, может повлиять на мощность различных каналов. Но обычно это намного лучше, чем более дорогая настенная антенна, и вы можете смотреть телевизор, который сняли с помощью собственной изобретательности. Это крутое чувство.

10 простых планов самодельных телевизионных антенн, чтобы сэкономить ваши деньги

Вы устали скучать по любимым шоу или смотреть одно и то же снова и снова? Мы собрали эти 10 простых планов телевизионных антенн «сделай сам» , которые сделают ваше время и дни стриминга еще более увлекательными.Вы, должно быть, слышали о возможности создания собственной самодельной антенны с возможностью HDTV для улавливания и потоковой передачи некоторых цифровых наземных сигналов. Это не только звучит как хорошая идея, но также позволяет сэкономить деньги. Эти дешевые, простые и быстрые в сборке планы телевизионных антенн своими руками могут значительно увеличить время и качество потоковой передачи вашего канала.

С нашими простыми самодельными планами антенн HDTV вы также можете выбирать между внутренней или внешней телевизионной антенной.Хотя известно, что наружные антенны улавливают более сильный сигнал, с внутренними антеннами также связаны некоторые плюсы. Например, вам не нужно взбираться на крышу и управлять направлением антенны. Итак, подведем итоги. Доступ к комнатным антеннам проще. В любом случае, используйте наши различные виды самодельных антенн HDTV и побалуйте себя потоковой передачей HD-каналов и никогда не пропустите свои любимые шоу.

1. Современная самодельная мощная антенна HDTV

Вы устали оплачивать дорогостоящие счета за кабельное телевидение и ждать, пока ваш провайдер кабельного телевидения серьезно отнесется к жалобам? Соберите себе эту современную DIY HDTV-антенну из картона и алюминиевой фольги, что также сэкономит ваше время и деньги.Вам понадобится несколько футов картона, режущий материал, алюминиевая фольга, сверло, шурупы и шайбы. Instructables

2. ТВ-антенна для труб из ПВХ, сделанная своими руками

Кто знал, что трубы из ПВХ могут быть такими универсальными? Для использования даже в идее ТВ-антенны своими руками! Эта трубчатая телевизионная антенна из ПВХ предназначена для канала 11 УКВ и канала 16 УВЧ. Эта двойная складывающаяся двухполюсная антенна может превзойти любые другие кабельные службы, которые у вас были. cromwell intl

3. Самодельная телевизионная антенна «сделай сам»

Используя медные трубки, трубы из ПВХ и минимум строительных инструментов, сделайте себе эту легкую DIY TV антенну .И самое лучшее в нем то, что конструкция довольно проста и полностью совместима с цифровым телевидением. Instructables

4. Самодельная телевизионная антенна за 20 долларов для повышения мощности сигнала

Если вас не устраивает слабый сигнал вашей нынешней телевизионной системы. А вот и самодельная телевизионная антенна за 20 долларов , обеспечивающая самый надежный уровень сигнала. Таким образом, вы можете сделать это, просто используя пенопласт и медную ленту. Macgyverisms

5. DIY HDTV-антенна за 3 доллара США

Вот идея, чтобы сделать просмотр вашего канала и просмотр ТВ более увлекательным, добавив больше фактора HD! Ознакомьтесь с подробностями об установке DIY HDTV-антенны за 3 долларов в магазине Dollar.Это наверняка станет большим хитом в доме! squawkfox

6. Домашняя домашняя телевизионная антенна

С этими планами самодельной телевизионной антенны , которые теперь захватывают рынок, есть много преимуществ, связанных с ними, таких как экономия ваших денег и лучшие результаты без каких-либо затрат. Одна из лучших особенностей комнатной антенны — это то, что она не забирается на крышу, чтобы задать правильное направление! Оцените эту простую в изготовлении комнатную антенну, чтобы повысить качество и количество каналов! инструкции

7.Как сделать антенну цифрового телевидения

Как сделать антенну телевизора, не потратив ни единого доллара? Возьмите в руки сосновую доску, медную проволоку, шурупы с головкой для дерева, согласующие трансформаторы, изоленту и многофункциональные инструменты для создания этой супер крутой цифровой телевизионной антенны DIY . У Leatherman есть полное пошаговое руководство, которое проведет вас через весь процесс. leatherman

8. DIY HDTV-антенна за 5 долларов

Назовите что-нибудь лучше, чем получение БЕСПЛАТНОЙ потоковой передачи HD-каналов! Способ сделать потоковое вещание на ТВ более увлекательным.Плюс совсем неплохо выглядит. Даже с декором не испортишь. В этом руководстве по телевизионной антенне DIY есть подробное видео, которое проведет вас по шагам. awesomejelly

9. Как построить антенну HDTV

Эта антенна HDTV не только супер дешевая в изготовлении, но и обещанная мощность ее сигнала, которая, как известно, составляет от 88 до 99. Если вы ищете все эти преимущества в ваша антенна HDTV, это очарование. Получите перечень комплектующих uhfhdtvantenna

10.ТВ-антенна своими руками для каналов HD и SD

Для изготовления ТВ-антенны своими руками вам понадобится манильская папка, алюминиевая фольга, тонкий картон, коаксиальный кабель с разъемом F, резак или нож, степлер и прозрачная упаковочная лента. Установите самодельную цифровую телевизионную антенну и работайте, чтобы наслаждаться потоковой передачей каналов высокой четкости по эфирным каналам! aruljohn

Счета за кабель действительно высоки и расходуют бюджет! Вы можете упустить бесплатный телевизор . Сделайте самодельную антенну из обрезков проволоки и пиломатериалов!

Вывод:

Итак, что вы думаете? Мы уверены, что ни одна из идей DIY TV антенн не казалась более сложной для создания или понимания.Но есть ли еще больше причин перестать платить за кабельное телевидение, верно ?! Зачем доплачивать, если вы можете сделать это сами! Некоторые медные провода, панели, алюминиевые листы или другие минималистичные инструменты могут творить чудеса. ТАК, счастливого стриминга, ребята!

Как сделать самодельную телевизионную антенну (с иллюстрациями)

Один из лучших способов получить удовольствие от беспрепятственного просмотра любимых ситкомов — это иметь собственную самодельную антенну. Мы перечислили несколько способов создания собственной ТВ-антенны.

Самодельная телевизионная антенна с использованием…

Поскольку домашние расходы достигают своего пика, очевидно, что счет за кабельное телевидение будет лишь нежелательной статьей расходов. Что ж, решение этой проблемы заключается в комфорте самого вашего дома. Все, что вам нужно собрать, это несколько выброшенного оборудования и вы можете собрать свою собственную телевизионную антенну. Лучшая часть изготовления антенны — это то, что она дешевая, доступная и вам не нужно платить за просмотр того, что вы любите.Кроме того, эти антенны хорошо работают, чтобы дать вам возможность смотреть HDTV на телевизоре с плоским экраном, что делает их лучшей альтернативой, чем инвестирование в DTV.

Для изготовления антенны необходимо…

Из ящика для инструментов

Вокруг дома

В магазинах

Собрать телевизионную антенну — не так уж и сложно. Напротив, это так же просто, как сказать один-два-три. Один — вы собираете нужный материал, два — собираете детали, три — настраиваете.Звучит просто, не правда ли? Что ж, тогда перейдем к основным дизайнам.

Дизайн №1: Использование деревянных досок и проволочных вешалок

Шаг № 1. Подготовка к работе

  1. Доска из дерева 22 x 8 дюймов (предпочтительно сосна)
  2. 8 подвесов
  3. 8 винтов с плоской головкой
  4. 8 шайб
  5. Медная проволока
  6. Изоляционная лента
  7. Балун
  8. Сверлильный станок
  9. Коаксиальный кабель
  10. Рулетка измерительная
  11. Труба или палка из ПВХ для подъема антенны (опция)

Шаг № 2: Измерьте и отметьте доску, которая будет использоваться

  1. Для начала оставьте 2 дюйма на одном конце доски.
  2. Оставьте поле 1 1/2 дюйма с каждой стороны доски и проведите линию по всей длине доски.
  3. На этих линиях отмерьте и отметьте расстояние 5 1/4 дюйма от исходной отметки 2 дюйма.
  4. У вас должно получиться 2 ряда равноотстоящих знаков.
  5. Просверлите отверстия в 8 отмеченных точках на деревянной доске.

Шаг № 3: Используйте проволочные подвески, чтобы создать приемники антенны

  1. Выпрямите проволочные крючки так, чтобы получилось 4 одинаковых проволоки.
  2. Измерьте провода и найдите середину каждого провода.
  3. Согните проволоку по центру под углом 45 градусов.
  4. Убедитесь, что вы соблюдаете расстояние 3 дюйма между двумя концами провода.
  5. Прикрепите провода к плате с помощью шурупов с шайбами.

Шаг № 4: Установите провод и балун

  1. Перед тем, как затянуть винты, смонтируйте медные провода, как показано выше.
  2. Изолируйте провода в местах их пересечения, чтобы они не соприкасались.
  3. Присоедините балун (трансформатор) к двум фазным медным проводам.
  4. Закрепите их на месте, затянув винты и шайбы
  5. Обрежьте острые края проволочных крючков, чтобы избежать травм.

Шаг 5: Готово к тестированию

  1. Подсоедините коаксиальный кабель к балуну.
  2. Подсоедините антенну к телевизору с помощью коаксиального кабеля.
  3. Расположите антенну для приема сигналов.
  4. Настройте параметры и наслаждайтесь просмотром.

Если вы хотите использовать отражатель, накройте кусочки картона оловянной фольгой и прикрепите к доске. Убедитесь, что проволока и фольга не соприкасаются.

Дизайн №2: Использование труб из ПВХ

Шаг № 1. Подготовка к работе

  1. Две трубы из ПВХ 15 ″ x 2 ″
  2. Уголок ПВХ
  3. Токопроводящий провод
  4. Балун
  5. Коаксиальный кабель
  6. Сверлильный станок
  7. 2 винта с плоской головкой
  8. 2 шайбы
  9. Рулетка измерительная

Шаг № 2: Подготовка рамы

  1. Оставьте отступ 2 дюйма от одного конца трубы и отмерьте 1.75 ″ на трубе.
  2. Отметьте на трубе 6 равноудаленных точек на расстоянии 1,75 дюйма друг от друга.
  3. Просверлите отверстия в трубе с помощью дрели.
  4. Не забудьте пройти до другой стороны, чтобы можно было пропустить провод.

Шаг № 3: Пропустите провод через

  1. Начиная с четвертого отверстия, намотайте проволоку на трубу.
  2. Проденьте его через отверстия, чтобы получилась увеличивающаяся спираль.
  3. При формировании спирали следите за тем, чтобы провода не соприкасались друг с другом.
  4. Пропустите его через последнее отверстие и распрямите по длине трубы, чтобы закрепить в центре.
  5. Закрепите другой свободный конец на небольшом расстоянии от первого.

Шаг 4: Настройка

  1. Присоедините балун к раме антенны.
  2. Подключите коаксиальный кабель к балуну
  3. Присоедините вторую трубу из ПВХ к этой раме с помощью уголка из ПВХ.
  4. Установите антенну в помещении или на улице в соответствии с вашими требованиями.
  5. Подключите антенну к телевизору с помощью коаксиального кабеля и настройте свои параметры.

Модель № 3: Использование велосипедного обода

Дизайн № 3: Использование велосипедного обода

Шаг № 1: Подготовка к работе

  1. Обод велосипеда 26 ″ (горный велосипед)
  2. Медная проволока
  3. Четыре трубы из ПВХ 12 ″ x 1,25 ″
  4. Заглушка из ПВХ, 2 дюйма
  5. Труба ПВХ 20 футов x 2 дюйма
  6. Сверлильный станок
  7. 8 винтов с плоской головкой
  8. 8 шайб
  9. Коаксиальный кабель
  10. Балун

Шаг № 2: Подготовка рамы

  1. Начните со спиц с обода.
  2. Подготовьте каркас, собрав вместе четыре 12-дюймовых ПВХ-трубы в форме креста.
  3. Соедините их с помощью крестовины из ПВХ
  4. Прикрутите эту раму к ободу велосипеда.

Шаг № 3: Подключено

  1. Пропустите медный провод через отверстия для спиц.
  2. Оберните проволоку вокруг обода, образуя петли.
  3. Убедитесь, что провод не касается двух петель с обеих сторон.
  4. Закрепите свободные концы проволоки на трубе ПВХ.

Шаг № 4 : Присоедините балун

  1. Присоедините балун к двум концам провода.
  2. Подсоедините коаксиальный кабель к балуну

Шаг № 3: Настройка

  1. Закрепите раму на 20-футовой трубе.
  2. Прикрутите его с помощью винта с плоской головкой и шайбы.
  3. Оберните коаксиальный кабель вокруг трубы.
  4. Установите антенну на крыше / земле.
  5. Подключите коаксиальный кабель к телевизору
  6. Выполните точную настройку параметров, и он готов к использованию.

Эти антенны можно разместить в помещении, чтобы защитить его от грозы и молнии.Они хорошо подходят для приема сигналов HDTV и могут быть подключены к телевизору с плоским экраном.

Нравится? Поделиться!

Как сделать усилитель телевизионной антенны (картон и алюминиевая фольга)

У пользователей телевизионных антенн долгое время была одна серьезная проблема — дальность действия. Диапазон может существенно повлиять на доступность телеканалов, а также на то, насколько хорошо вы их принимаете, поэтому последствия довольно большие.Конечно, в настоящее время есть действительно хорошие наружные телевизионные антенны с большим радиусом действия, но если вы предпочитаете сэкономить, это не лучший выбор.

Чтобы помочь вам, мы сделали руководство по изготовлению усилителя телевизионной антенны своими руками. Он подходит как для внутренних, так и для наружных антенн, и вы можете сделать его из самых простых материалов. Это также не требует особых навыков, поэтому вы должны быть готовы к работе, независимо от того, сколько у вас опыта в домашних условиях.

(Если у вас проблемы с просмотром телевизора, и вам не нравятся проекты «сделай сам», то мы рекомендуем вам подумать о покупке одного и посмотреть наше руководство по лучшему телевизионному антенному усилителю) Для остальных, читайте дальше!

Как узнать, что он вам нужен?

Прежде чем мы расскажем, как это сделать, давайте посмотрим, кому он действительно нужен.Вы можете думать, что это так, но ваша проблема может быть связана с чем-то другим.

Для начала, если у вас есть направленная антенна, вы должны сначала проверить, насколько хорошо она настроена. Может быть, ветер или плохая погода сдвинули его, и он больше не принимает полный сигнал? В этом случае подойдет простая регулировка.

Если вы используете внешнюю антенну, вам также следует осмотреть ее физически. Он может быть поврежден, или на нем может быть что-то, что его блокирует или мешает получать полный диапазон.

Итак, давайте посмотрим, как сделать усилитель телевизионной антенны. О, и еще один важный момент. Обязательно прочтите все руководство перед тем, как начать, чтобы вы точно знали, что вам нужно и во что вы ввязываетесь.

Что вам нужно?

В первую очередь, материалы.

Все, что вам понадобится, это картон и немного алюминиевой фольги.

Если вы используете его на открытом воздухе, вы можете захватить что-нибудь, чтобы накрыть его, поскольку ни один из этих материалов не является водонепроницаемым.

Что касается инструментов, то вам понадобится ручка или маркер, а также острый универсальный нож или ножницы.

Никаких специальных знаний здесь не требуется — все, что вам нужно, — это быть осторожным и слово в слово следовать инструкциям.

Давайте начнем

Первое, что вам нужно сделать, это взять маркер или ручку и кусок картона.

Нарисуйте круг на листе картона.

Когда вы закончите с этим, нарисуйте пару полукруглых выступов.Их должно быть два по обе стороны от круга. Они должны быть расположены чуть выше и чуть ниже середины круга. По сравнению с кругом они не должны быть слишком большими.

Следующий шаг — взять еще картон и вырезать из другого кусочка прямоугольник.

Длина должна быть немного больше диаметра круга. Однако ширина должна быть немного меньше круга, но должна выходить дальше выступов, которые вы нарисовали на обоих концах круга.Из этого вы сделаете отражатель, так что подумайте об этом, когда думаете о размерах и их соотношении с вашей антенной.

Возьмите два куска картона и накройте их с одной стороны алюминиевой фольгой.

Затем вам нужно сложить длинный кусок картона вокруг круглого.

Затем сложите круг пополам. Вы должны вырезать прорези в прямоугольной детали, и выступы на круглой части должны войти в эти прорези, как выступы.

Когда вы закончите со всем, все «устройство» должно напоминать вам полукруг.

Следующий шаг — загнуть внешний край круга. Вы должны сформировать губу, которая будет проходить по всей длине изделия.

У вас будет кружок, покрытый фольгой, подвешенный на другой части.

Возьмите то, что раньше было кругом, а теперь превратилось в полукруг, и прорежьте небольшое отверстие посередине.

Не делайте его слишком большим — просто антенна должна поместиться внутрь.

Присоедините усилитель к антенне, и готово!

Это реально работает?

Мы знаем — картон и алюминиевая фольга больше похожи на теорию заговора, чем на то, что имеет реальный эффект. Однако знание того, как сделать такой усилитель телевизионной антенны, на самом деле довольно полезная вещь, и вы заметите, что прием сигнала намного лучше.

Вы получите немного больший диапазон, но, что более важно, вы получите более качественное изображение со своих телеканалов.

Вот несколько отличных видеороликов, которые мы также рекомендуем.

.
Дом

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
