Содержание

Клеммы для проводов

Виды клемм

Клеммы на провода являются неотъемлемой частью любой электросети. Ведь именно плохой контакт является основной причиной поломок и неправильной работы любых электрических устройств.

А некоторые электрики даже шутят, что электротехника — это наука о контактах. Поэтому качественному соединению проводов и кабелей все следует уделять самое пристальное внимание.

Типы клеммников

На данный момент клеммники можно весьма условно разделить на несколько основных видов. Прежде всего это специальные наконечники на провода, которые обеспечивают последующую возможность коммутации. Кроме того, есть клеммы сами по себе обеспечивающие контакт нескольких проводников.

Наконечники на провода

Прежде всего давайте рассмотрим разнообразные наконечники на провода. Обычно они имеют обжимной тип крепления, но есть модели, снабженные винтовыми зажимами. Спектр их применения поистине огромен. Они применяются как в слаботочных сетях, так и для коммутации силовых кабелей, для которых они являются обязательными.

Ножевые клеммы

Итак:

  • Прежде всего давайте рассмотрим клеммы на провод ножевые. Они нашли широкое применение в автомобильной промышленности и вообще в низковольтных сетях. Конструкция данных клемм предполагает наличие двух видов крепления – папа и мама. Одни наконечники имеют вид ножа, откуда и пошло название, а вторые клеммы конструкцию обеспечивающую надежное крепление этого «ножа».
  • Ножевые клеммы могут изготавливаться прямыми и поворотными, что значительно расширяет их сферу применения и упрощает монтаж. Для изоляции соединений применяются специальные изолирующие чехлы. Если в изоляции непосредственно контактного соединения нет смысла, то возможно применение клемм с изоляцией места опрессовки.
  • Обычно такие клеммы выпускаются с возможностью опрессовки провода до 2,5 мм2. Хотя можно встретить модели с возможностью использования провода сечением до 6 мм2.

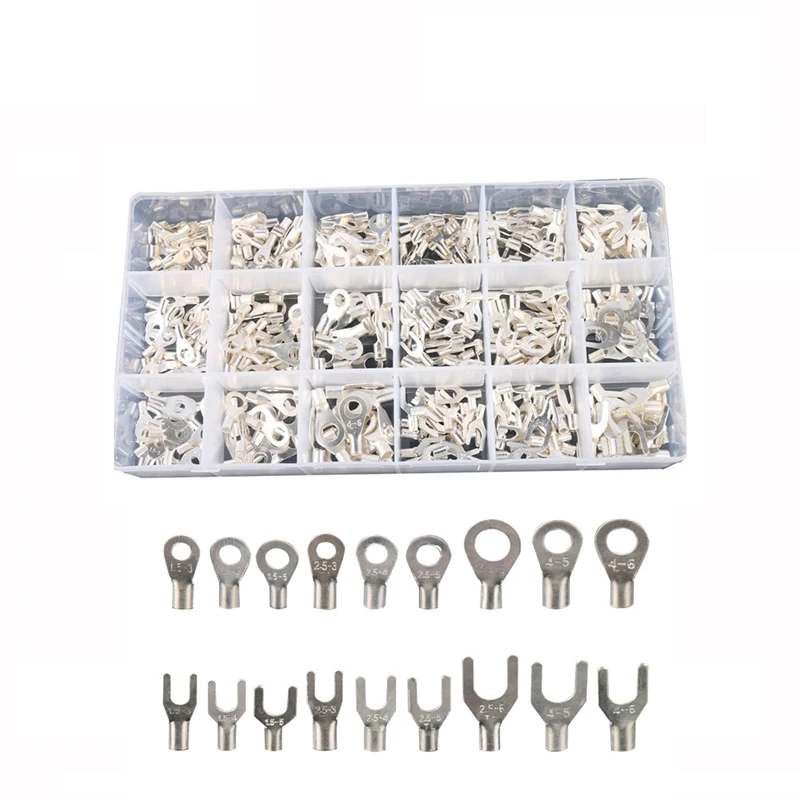

Клеммы вилочного типа

  • Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.
  • Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.
  • Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые клеммы

  • Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.
  • Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.
  • Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Обратите внимание! Кроме представленных выше существуют и другие типы клемм. Так вы можете встретить клеммы для акустических проводов, разнообразные игольчатые, штекерные и соединительные клеммы. Встречаются они не часто и в большинстве своем используют обжимной тип крепления к проводу.

Зажимные клеммы

Для соединения силовых электросетей с номинальным током до 25А иногда до 50А используют винтовые и зажимные клеммы. Такой вид соединения не требует дополнительных наконечников на провода и позволяет достаточно просто смонтировать качественное соединение.

На фото показан правильный монтаж провода винтовыми клеммами

Итак:

  • Прежде всего рассмотрим клеммы зажимные для проводов винтового типа. Обычно они изготавливаются из диэлектрика (пластик, карболит и т.п.) внутри которого расположены латуневые клеммы с винтовыми зажимами.
  • К достоинствам таких клемм относят качественный контакт, простоту монтажа и широкий спектр сечений провода, с которыми возможно применение таких клеммников.
  • К недостаткам относят плохое сочетание с алюминиевыми проводами и многожильными медными проводами. Дело в том, что при зажатии винт может либо полностью передавить мягкий алюминиевый провод, либо значительно снизить его сечение. То же самое происходит и с многожильным медным проводом.
  • Частичным выходом из этой ситуации может быть дополнительное применение игольчатых наконечников либо латуневых трубок из-за чего цена такого монтажа несколько возрастает, как и его время.
    В такие трубки сначала вставляется провод, а уже затем зажимается винтом. Благодаря этому вращательное движение винта не наносит проводнику существенных повреждений.

Быстрозажимные клеммы

  • Так называемые быстрозажимные клеммы имеют еще более простой монтаж. Корпус такого клеммника изготовлен из диэлектрика, внутри которого расположена пружина. При установке провода в клеммник эта пружина обеспечивает должное надавливание на провод и надежный контакт.
  • К достоинствам таких клемм относят простоту монтажа и надежность зажима алюминиевых и медных проводов. Возможность использовать игольчатых наконечников для монтажа многожильных проводов.
  • Но и недостатков у таких клемм немало. Прежде всего это невозможность применения многожильных проводов, кроме того под влиянием температурных перепадов надежность зажима резко снижается в следствии ослабевания пружины.

Обратите внимание! Если клемма для проводов должна обжимать именно многожильный кабель, то применяются специальные пружинные клеммы. Они имеют специальный замок, который обеспечивает проводу возможность попасть в место крепления. После установки провода замок закрывается, и пружина зажимает провод. Такие клеммники являются практически идеальным решением для многожильных проводов.

Быстрозажимные клеммы для многожильного провода

  • Отдельной темой для обсуждения могут стать соединительные клеммы. Преимущественно они имеют обжимные виды соединения, но возможно соединение и методом пайки. Такие клеммы применяются преимущественно в тех случаях, когда нет запаса провода для соединения обычными клеммами.
  • Такие клеммы часто еще называют соединительными втулками. Обычно они изготовлены из латунной трубки. Иногда она имеет дополнительно изоляционное покрытия.
  • Благодаря такой конструкции вы можете вставить провод с обоих концов втулки и методом обжима соединить его своими руками. При этом будет обеспечен должный уровень контакта, а вам не придётся прибегать к допаиванию провода.

Вывод

В наш краткий обзор попали далеко не все виды клемм, представленных сейчас на рынке. Ведь сейчас их представлено огромное множество для самых различных соединений.

Многие из них имеют назначение только для определенных видов соединений или провода, поэтому описать их все просто невозможно. Для облегчения же вопроса выбора клемм конкретно под ваши задачи вы можете просмотреть видео на страницах нашего сайта.

Тип клемм аккумуляторов – статья от компании «ШИНОавтоСЕРВИС»

Клемма типа конус «А» Европейских стандарт«А». Одним из наиболее распространённых стандартов является конус «А». Отрицательный токовывод имеет диаметр 17,9 мм, а положительный ─ 19,5 мм.
Европейский стандарт «Е» Европейский тип клемм «Е» (винтовые).
Клемма типа конус «В» Азиатский стандарт
, имеют тип клемм конус «В». Отрицательный токовывод имеет диаметр 11,1 мм, а положительный ─ 12,7 мм.
Тип «F», винтовое Американский стандарт предусматривает два типа клемм «F» и «G» (винтовые и под болт).
Тип «G», под болт Тип «G», под болт
Тип «Т» Р под болт,
Тип «H» Тип «H»
Тип «D» Тип «D»
Тип «C» Тип «C»
Ниже другие типы клемм, встречающихся на разных аккумуляторах предназначенных для мотоциклетной техники, ИБП, промышленного оборудования и т. п.
T1, F1 (под клемму 187) T1, F1 (под клемму 187)
T2, F2 (под клемму 250) T2, F2 (под клемму 250)
T3 T3
Т4 Т4
Т5 Т5
T6 (под болт М6) T6 (под болт М6)
T7 (под болт М6) T7 (под болт М6)
T9 T9
T10 T10
T11 (под болт М8) T11 (под болт М8)
T12, I1 (под болт М5) T12, I1 (под болт М5)
T13 (под болт М6) T13 (под болт М6)
T14 T14
B1 (под болт М5 с гайкой) B1 (под болт М5 с гайкой)
B2 (под болт М5 с гайкой) B2 (под болт М5 с гайкой)
B3, B3B (под болт М5 с гайкой) B3, B3B (под болт М5 с гайкой)
B4 (под болт М6 с гайкой) B4 (под болт М6 с гайкой)
B5 (под болт М6 с гайкой) B5 (под болт М6 с гайкой)

европейская и азиатская, виды корпусов автомобильных АКБ

Столкнувшись с необходимостью замены аккумулятора, владелец автомобиля оказывается перед сложным выбором. После долгого изучения предложений рынка автомобильных комплектующих, определившись с выбором модели подходящей емкости, покупатель узнает, что еще бывает разный тип клемм аккумулятора. Для выяснения нужного типа можно и заглянуть под капот, сверить со старым прибором, но понять для себя, чем отличается их расположение, будет очень полезно.

Полярность батареи

Как все помнят из школьной программы, полярность — это порядок расположения электродов на корпусе аккумулятора. Например, самый распространенный европейский стандарт конус «А» имеет отрицательный токовывод диаметром 17,9 мм, а положительный — 19,5 мм. Поэтому, принимая решение о приобретении новых контактов, необходимо взвесить все за и против, то есть изучить все их параметры:

  • диаметр разъема;
  • длину соединительного провода;
  • максимальную силу тока, на которую они рассчитаны.

Ошибившись с их расположением на новом приборе, можно столкнуться со сложностью подключения: не хватит длины монтажных проводов, или разъемы отличаются от необходимых. При неправильном подключении возникает огромный риск получить замыкание или, что гораздо хуже, сжечь полностью электропроводку авто. Есть два вида контактов:

  • Прямой полярности: «плюсовой» электрод расположен с левой стороны корпуса. По большей части применяется в авто, выпущенных отечественными производителями.
  • Обратная полярность: пластина «плюсового» электрода размещается как правило на корпусе справа. Встречается на автомобилях азиатской и американской сборки.

Вид полярности легко определить, расположив аккумуляторную батарею контактами вниз и посмотрев, с какой стороны корпуса находится (+). Кроме прямого и обратного расположения, аккумуляторные клеммы имеют ряд других отличий.

Различия по размеру

При несовпадающей форме клемм и контактов батареи рекомендуется либо заменить контакты, либо воспользоваться подходящим переходником, который можно найти в том же магазине, где приобретался аккумулятор. Если «народные умельцы» уверяют, что в машину, где технически предусмотрен типоразмер Т3, можно «втиснуть» аккумулятор с клеммами Т1, просто разжав их на проводах, прислушиваться к этому мнению не стоит.

Кустарный способ крепления контакта может лишить владельца заводских гарантий и прибавить сложностей. Клеммы аккумуляторов, прежде всего, могут отличаться по форме и размеру:

  • Аккумуляторы отечественного производства на своих корпусах имеют высокие конические клеммы, причем плюсовая по диаметру больше, чем клемма «массы». На аккумуляторах американского типа можно увидеть винтовой выход для грузовых автомобилей — «под болт».
  • Конической формы для отечественных или европейских авто — стандартного диаметра (тип клемм T1, диаметр «+» — 19,5 мм, «-» — 17,8 мм), для автомобилей японского автопрома диаметр меньше (тип T3, диаметр «+» — 12,7 мм, «-» — 11,1 мм).

Часто в автомобилях азиатской сборки плюсовая клемма очень массивна, это затрудняет подключение источника питания типа «евро». Современный рынок аккумуляторных батарей предлагает достаточно широкий ассортимент, поэтому выбрать аккумулятор с нужным типоразмером и правильной полярностью не составит большого труда.

Виды корпусов АКБ

Любые несоответствия конструкции всегда сказываются прежде всего на безопасности при эксплуатации автомобиля. Если возникают сомнения при выборе аккумулятора, всегда можно прибегнуть к консультации опытного специалиста.

Как правило, сотрудники, занимающиеся продажей АКБ, знают все тонкости и нюансы относительно типоразмеров и видов клемм аккумулятора, типов корпусов, а при наличии дополнительной важной информации марки и модели автомобиля помогут выбрать оптимально подходящий вариант. Кроме различного диаметра типов клемм автомобильных аккумуляторов, в «европейской» и «азиатской» моделях есть существенные различия в способах крепления:

  1. Европейский тип корпуса аккумулятора: клеммы слегка утоплены в корпус. Конструкторы считают такой способ расположения безопасным — снижается возможность замыкания.
  2. Азиатский тип корпуса: клеммы выступают над корпусом АКБ. Если конструкция авто допускает установку «азиатского» источника питания, все в порядке. Места под крышкой капота хватает, безопасность соблюдена. Если автомобиль строго «европейской» сборки, есть риск, что крышка капота просто не закроется — будут мешать выступающие клеммы. Если же поставить аккумулятор с другим типом корпуса все же получилось, внимательно изучите, достаточно ли свободного пространства между крышкой капота и клеммами, есть шанс избежать замыкания электропроводки автомобиля.

Использование аккумуляторной батареи того типа, который предусмотрел производитель, гарантирует бесперебойную и безаварийную работу всех энергопотребляющих систем и приборов автомобиля на долгие годы.

какие лучше выбрать, разновидности, окисление клемм

Содержание статьи

Клеммы для аккумулятора используются в разных видах транспортных средств и обеспечивают надёжное соединение с источником питания путём подключения к электродам на АКБ.

Функции

  1. Электрическое соединение батареи со стартером, прочими потребителями тока, «массой».
  2. Возможность установки аккумулятора, подходящего для модели машины.
  3. Обеспечение надёжной работы бортовой электросети автотранспортного средства в различных условиях эксплуатации.

Виды клемм

Существует разные типы клемм автомобильных аккумуляторов. Классифицируются по следующим признам:

1. По полярности батареи

Расположение контактов может сильно различаться. К источнику питания подключаются 2 клеммы для АКБ – отрицательная (-) и положительная (+).

При прямой полярности (Тип «1») «плюсовой» электрод предусмотрен слева, а «минусовой» – справа. Такое расположение контактов часто применяется в автомобилях отечественных производителей. При обратной полярности (Тип «0» и «5») электроды находятся с точностью до наоборот. Этот способ размещения используется в батареях для машин от зарубежных компаний.

Аккумуляторные клеммы могут подключаться по диагонали относительно друг друга (Тип «2»), располагаться только в правой части батареи (Тип «3» и «4»).

2. По схеме установки

Клеммы для подключения аккумулятора могут находиться в разных частях источника питания. Существует 2 основных варианта. В автомобилях из Европы и Азии электротехнические изделия подключаются к выводам на верхней грани корпуса. Это распространённый вариант установки, который также используется в российских машинах.

Обратите внимание, что американская схема расположения предполагает нахождение электродов на боковой поверхности АКБ. Батареи для автомобилей из США не могут устанавливаться в транспортные средства европейского и азиатского производства. Стандартные клеммы на аккумуляторе просто не позволят выполнить подключение.

3. По форме и габаритным размерам выводов

Выводы клемм для разных источников питания могут сильно различаться. На это необходимо обращать внимание перед покупкой аккумулятора, иначе можно столкнуться с неразрешимыми проблемами при подключении батареи.

Клемма на АКБ российского изготовления и зарубежного производства имеет вывод конусообразной формы. При этом «плюсовой» контакт больше в диаметре по сравнению с «массой». На некоторых батареях выводы сделаны под болт (для монтажа в грузовиках) или винт (североамериканский стандарт).

По диаметру конусообразные контакты делятся на обычные (19,5 и 17,8 мм) и уменьшенные (12,7 и 11,1 мм) для японских машин. В обоих случаях минусовая клемма должна быть меньше по размерам, чем плюсовая.

Существует 2 варианта решения проблемы из-за несовпадения размера. Можно провести замену выводных контактов или купить аккумуляторные клеммы переходники.

4. По материалу изготовления

Свинцовые. Лучшие аккумуляторные клеммы для  по соотношению цена-эксплуатационные характеристики. Отличаются повышенной механической прочностью. Несмотря на меньшую электропроводность, чем у меди и латуни, многие производители используют этот металл.

Свинец – материал с низкой температурой плавления, что является недостатком металла. Однако свинцовый контакт сыграет роль плавкого предохранителя, который расплавится из-за кратковременного воздействия высоких температур в случае короткого замыкания.

Для улучшения эксплуатационных характеристик и замедления процессов окисления клеммы аккумулятора поставляются с болтами, прошедшими оксидирование и барашками из латуни.

Медные. Более дорогостоящие изделия. Медные аккумуляторные клеммы редко применяют в производстве батарей. Основная проблема — в сложной технологии изготовления. По сравнению с обычными свинцовыми электротехническими изделиями, отливка медных заготовок – трудоёмкий процесс.

Зато медь обладает хорошими физико-химическими характеристиками: отличный проводник электричества. После установки медных клемм упростится зимний запуск мотора, снизится скорость окисления контактов и ускорится зарядка АКБ.

Не стоит путать медные и омеднённые стальные клеммы. Первые качественнее вторых, обладают более высокими потребительскими свойствами. Многие дешёвые клеммы переходники изготавливают из стали и покрывают слоем меди.

Латунные. Отличаются стойкостью к влажности, простотой выполнения монтажно-демонтажных операций. Латунные клеммы АКБ оснащаются гайкой типа «барашек» и болтом, которые очень медленно окисляются. При этом необходимо аккуратно устанавливать электротехнические изделия из латуни. Материал обладает пластичностью, деформируется при слишком сильной затяжке простыми пассатижами.

Бронзовые. Это хорошие клеммы АКБ с высокой механической прочностью. В остальном схожи с латунными электротехническими изделиями.

О быстросъёмных клеммах на аккумулятор

Быстросъёмные клеммы делают из свинца, медного сплава или другого материала. Эти элементы лучше приспособлены к частому монтажу-демонтажу по сравнению со стандартными электротехническими клеммами.

Клеммы для зарядки аккумулятора позволяют легко и быстро отсоединить бортовую сеть автотранспортного средства без использования инструмента. Это предотвращает саморазряд источника электропитания. Такие виды клемм АКБ устанавливают взамен штатных изделий.

Какие клеммы выбрать?

Во-первых, клеммы должны подходить по конструкции (форме и размерам), соответствовать типу выводных контактов в АКБ. Во-вторых, лучше отдавать предпочтение свинцовым или медным клеммам. Свинцовые более универсальные и дешёвые, медные – качественные и дорогостоящие изделия, хорошо приспособленные к неблагоприятным условиям эксплуатации автотранспортного средства.

Видео:Окисление клемм аккумулятора

Как предотвратить окисление?

Какие клеммы для аккумулятора ни выбрать, всё равно понадобится грамотное и своевременное обслуживание. Причиной этому разрушительные окислительные процессы.

Окисление приводит к образованию на поверхности металлических изделий постороннего налёта или иных проявлений разрушения. Вызвано несколькими химическими процессами, включая кислотное разрушение.

Необходимо своевременно удалять налёт. Благодаря внимательному отношению к аккумуляторным клеммам двигатель будет лучше запускаться в мороз, замедлятся процессы утечки тока и нагревания контактов.

Для очистки необходимо отсоединить клеммы, смочить в спиртосодержащей жидкости и протереть сухой и чистой тряпкой. После можно обработать поверхность электротехнических изделий специальными средствами для лучшего контакта. Это эффективнее, чем применять солидол или литол.

Клеммы для соединения проводов — назначение, разновидности и особенности применения (155 фото)

Все специалисты в сфере электрических сетей населенных пунктов России, от сельского поселения до столицы, – инженеры, мастера, простые рабочие – имеют дело с проводами различного сечения и материала. Это медь толстая или многожильная (от 0,1 мм и больше), алюминий двухжильный с прочной оплеткой для квартирной или уличной разводки.

Собственно, оголенные электрические провода натягиваются только на уличных столбах, все другие имеют прочную изоляцию – от ПВХ до фторопластов и резины.

Для их соединения в различных схемах и устройствах необходимо стрипперами или острыми кусачками, ножами оголять лишь концевики. Затем они вставляются в своеобразные зажимы-клеммы, а с другой стороны так же крепятся встречные. Ток между ними идет по соединительной пластине либо для них есть общий зажим.

Краткое содержимое статьи:

Прошло время скруток проводов, наступил час клемм

Электротехническая практика больше не повторится случаями, когда примитивная скрутка двух или трех проводов вместо современных зажимов служила поводом для трагедий в виде пожаров в жилье, на производстве. Им на смену пришли клеммные зажимы для проводов.

Надежные одиночные клеммы или целые блоки делают сегодня любые схемные соединения долговечными и прочными. Рассмотрим отечественный и импортный ассортимент клемм и некоторые качественные их характеристики, способы крепления проводов любого сечения из меди или алюминия (дюраля).

Виды электрозажимов на клеммниках

Пока условно разделим продукцию на две части:

  • электрическую;
  • электротехническую.

Различные типы клеммных зажимов отличаются лишь по нагрузке тока, он хоть минимальный, но есть. Об этом стоит помнить, приобретая для собственного  использования клеммы. Они — одна из  составляющих второго из названных, без которых скрепление проводников будет ущербным.

Начнем поиск лучших клеммных соединений с домашних аналогов, проверенных временем и бюджетных. Вот их наименования:

  • ножны;
  • окольцованные;
  • штыри;
  • в виде муфт.

Кроме клемм есть разновидности соединений проводов: можно паять, скреплять сваркой, в том числе и так называемой холодной. Но клеммы – наиболее быстрый и удобный способ стяжки.

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Кольцевые

Кольцевые клеммы предназначены под винты. Многие кольцевики выпускаются с небольшим разъемом для зажима по типу вилки. Они рассчитаны под конечное сечение в 4 раза меньше, чем на замкнутое кольцо.

Штыревики

Штыревые соединения похожи на электровилку и розетку. Вилка маркируется символом F2A, а розетка — F2B. Монтаж возможен на проводах диаметром 1,25 – 6,64 мм. Часто применяются в схемах с малым током. Хвостовик защищен изоляционным материалом.

Муфтовые зажимы

Берется трубочка, на её концах сверлятся по два отверстия, в них нарезается резьба. Вставляются провода, зажимаются болтиками. Есть винтовые или безвинтовые зажимы.

Можно обойтись и без болтов, просто эти места сильно сжимаются плоскогубцами. Чаще используются для скрепления одножильных проводов сечением до семнадцати миллиметров.

Иностранные клеммы

Пока их надежность уступает российским образцам. Заслуживают внимания электротехнические зажимы WAGO. Фирмой изобретены интересные устройства по типу интерфейсов – границы раздела двух систем для зажимов.

Один из них переводится как «прижать провод». Снимите минимум оплетки и протолкните оголенную часть под клемму. Защелка не выпустит провод назад, кроме как с прокруткой в обратную сторону.

Другой конструктив — Power cage clamp – в виде двойного сложного устройства с сильной пружиной и шиной для тока. Подходит под любой провод. Внимательно рассмотрите фото клеммных зажимов этой подгруппы от WAGO.

Фото клемм для соединения проводов


Вам понравилась статья? Поделитесь 😉

Типы кабельных клемм и муфт: выбор, классификация, разновидности

Среди множества способов создать проводной контакт специалисты и «кустари» все чаще предпочитают использовать вместо ненадежной скрутки или трудоемкой пайки гораздо более удобную и уже готовую соединительную монтажную фурнитуру. В материале ниже речь пойдет о клеммах для соединения проводов, кабельных муфтах и их разновидностях.


Прокладка новых энерголиний, обслуживание действующих электрических сетей, мелкий и капитальный ремонт электропроводки, подключение новой розетки или кондиционера – этим занимаются профессионалы и сами домовладельцы-любители. Независимо от уровня подготовки, каждый электромонтер сталкивается с необходимостью сопряжения кабелей в единую электроцепь. Это нужно делать правильно, как подробно описано в статье «Способы соединения электрических проводов».

Среди множества способов создать проводной контакт специалисты и «кустари» все чаще предпочитают использовать вместо ненадежной скрутки или трудоемкой пайки гораздо более удобную и уже готовую соединительную монтажную фурнитуру. В материале ниже речь пойдет о клеммах для соединения проводов, кабельных муфтах и их разновидностях.

Разновидности соединительных клемм

Соединительные клеммы прочно вошли в профессиональный обиход электромонтеров, ведь их применение позволяет создать действительно надежный проводной контакт, который в течение долгих лет будет обеспечивать непрерывность электроцепей, не «подгорит» и не оплавится, повышая вероятность обрыва, замыкания или даже пожара.

Кроме того, на рынке этих полезных приспособлений можно подобрать клемму на «любой вкус», с учетом кабельного сечения, жильного металла, места установки и даже цветовых предпочтений покупателя. Мы расскажем о самых простых клеммах и более сложных, современных и защищенных.

Простейшие клеммные соединения отличаются доступной ценой, компактностью и высоким уровнем надежности, выдерживают необходимые для домовой электрической разводки токовые нагрузки, обеспечивают бесперебойность контакта, могут взаимодействовать с кабелями достаточно большого сечения, а также успешно функционируют в составе электросхем бытовых приборов.

Клеммники типа «ножны» представляют собой изолированную или неизолированную связку «папа/мама», которая соединяется путем вставки одной детали в другую. Моно- или мультижильный провод сечением до 6 мм обжимается в хвостовике «ножен».



Кольцевые неизолированные клеммы закрепляются винтами и бывают двух типов: в виде собственно кольца и вилки с разомкнутым контуром. Кольцевые соединители допускают применение кабельных изделий сечением до 17 мм, вилочные – до 5. «Вилка» позволяет оперативно менять соединение без демонтажа всей конструкции, т.е. полного отвинчивания зажимов.



Штыревая изолированная клемма выполнена в виде компактной разъемной детали, состоящей из вилки и розетки. С этим типом клеммника удобно работать, он рассчитан на провода с диаметром жил до 6.6 мм.







Разновидностью штыревых клемм является втулочный наконечник, который предназначен для опрессовки пучка многопроволочных жил, объединения одножильных проводников с мультижильными или для надежной фиксации в провода в более сложном клеммнике, например, колодке.





Среди наиболее простых клеммников следует упомянуть и трубчатый фиксатор, который конструктивно ближе к таким типам приспособлений, как гильзы или муфты соединительные. Фиксация контакта происходит в металлической трубке путем зажима винтами или силового обжима фурнитуры. В муфтовом фиксаторе можно соединять проводники сечением до 17 мм.



Клеммная колодка входит в группу более сложных приспособлений для соединений проводных изделий. Винтовая колодка содержит несколько полиэтиленовых ячеек с латунной гильзой-контактом, внутри которого и происходит зажим оголенной жилы. От большой колодки можно отрезать нужное количество ячеек для соединения нескольких пар кабелей в распредкоробке. Подробное описание смотрим в ролике.

При применении клеммной колодки важно соблюсти осторожность и не перетянуть зажим, ведь мультижильные и алюминиевые кабеля весьмы чувствительны к механическим воздействиям. Следует учесть свойство алюминия «протекать» под давлением, что чревато потерей хорошего контакта и усилением нагрева. Поэтому нужно периодически проверять такие соединения. Многожильные провода необходимо предварительно оконцевать правильно подобранным штыревым наконечником. Допускается использовать колодки-клеммы для соединения алюминиевых и медных проводов.

Барьерные клеммы выполнены в гетинаксовом корпусе из прессованного материала на бумажной основе. Они отличаются более ровным прижимом за счет присутствия в конструкции контактных и зажимающих металлических пластин, а также специальных выемок для проводов. Для защиты от случайного прикосновения, межфазных замыканий и удобства визуального наблюдения такие клеммы оборудованы съемными прозрачными крышками из диэлектриков.

Самозажимные пружинные клеммы – наиболее скоростной и эффективный способ создать проводное сопряжение. После съема с провода изоляционного покрытия достаточно вставить его до упора в клемму –и особая пружина сама придавит жилу к луженой шинке. На прижимной поверхности медной пластины есть выемка, чтобы избежать лишнего давления на жилу, но при этом зажимное усилие не ослабевает и контакт остается надежным.

Самозажимы широко применяются при работе как с мягкими мультижильными проводами, так и с моножилами разных сечений. Весьма популярны клеммы Wago, имеющие покрытые спецпастой биметаллические контакты. Данный тип клемм отлично подходит для соединения алюминиевых и медных проводов без угрозы для их окисления.



Пружинные клеммники бывают одно- и многоразовыми. Рассмотрим их конструкцию и различия на примерах клеммы Wago.

Прижимная пластина одноразового зажима автоматически фиксирует проводник и непрерывно сохраняет заданное усилие, поэтому нет необходимости проверять и поджимать контакты. Внутри приспособления данного типа присутствует смазка, изготовленная из смеси кварца с техническим вазелином, которая предотвращает появление окислов на контактах. Такие клеммы недороги, гораздо проще заменять их на новые, чем пытаться вытащить провод.

В отдельную серию выделены соединительные клеммы Wago, предназначенные для многоразового использования и выдерживающие токи до 32 А. Особые рычажки обеспечивают быстрое и удобное фиксирование/расфиксирование проводников, позволяя оперативно переконфигурировать электроцепь. Эти клеммы также можно применять для соединения алюминиевых и медных проводов.



Если требуется мощный зажим для одновременного сопряжения нескольких проводных изделий, то на помощь придет гильза, которая представляет собой меднолуженую трубку или плоский наконечник с отверстием. Зачищенные на длину гильзы кабеля помещаются внутрь приспособления, которое обжимается кримпером (спецклещами), для надежности в 2-3 местах. Если гильза намного толще проводов, ее можно набить ненужными отрезками. Для изолирования можно применить ПВХ-ленту или термоусадку. Гильзы могут быть медными, алюминиевыми или комбинированными (медно-алюминиевыми), поэтому могут служить клеммами для соединения алюминиевых и медных проводов.

Болтовое соединение – это самодельная клемма, которую применяют для сопряжения разнометаллических проводов. Достаточно простой гайки, болта и шайбы, чтобы воссоздать приведенную на рисунке схему. Заметим, что сама конструкция является довольно громоздкой, ее сложно хорошо заизолировать и спрятать в распредкоробке.

Для тех, кто предпочитает наглядность, рекомендуем видеоролик «Основные типы клемм»:

Разновидности соединительных муфт

Аналогично проводным клеммам, муфты кабельные выполняют задачу по сопряжению электрических проводников в единую цепь и подключению к электросетям разнообразного оборудования. Функционально муфты кабельные соединяют, разветвляют, обеспечивают переходы, стопорят или оконцовывают проводники. Кроме того, с их помощью происходит качественная герметизация и дополнительное изолирование места проводного стыка. Конструктивно они представляют собой определенный набор материалов и деталей, который обеспечивает восстановление целостности электролинии, как механической, так и электрической. На комплектацию каждой муфты влияет ряд факторов, например, сечение и число жил, токовая частота и напряжение, материал кабельного изолятора, конструкция провода, условия монтажа.



Рассмотрим более подробно некоторые виды соединительных муфт, из числа приведенных на схеме-классификаторе.

Соединительные кабельные муфты применяются при прокладке силовых электролиний для усиления надежности, улучшения герметичности и защиты от повреждений в местах стыковки проводов, особенно одно- и многожильных.

Переходные кабельные муфты обеспечивают гарантированное сопряжение проводных изделий с разными типами изоляторов, например, с бумажным и ПВХ.

Стопорные муфты сочетают в себе конструктивные и функциональные особенности концевых и соединительных муфт. Помимо своих основных функций, они выполняют задачу по разделению масла в смежных секциях фаз высоковольтных маслонаполненных кабелей или предотвращают стекание пропитки в проводах с бумажным изолятором.

Ответвительные кабельные муфты используются только в узкоспециализированной сфере: при создании проводного ответвления от ЛЭП.

Концевые кабельные муфты отвечают за проводное соединение непосредственно с электроприборами и механизмами, применяются при разделке мультижильных проводов или выполняют функцию простой заглушки.

К одному из популярных видов соединительных муфт относится гибкий термоусаживаемый соединитель. Он легко монтируется, а затем, под воздействием горячего воздуха, «обсаживается» и образует плотное и герметичное покрытие. Такие муфты существенно снижают риски пробоя током, повышают прочность изделия и сроки его службы. Благодаря широкому диапазону усадки, можно стыковать линии с кабелями различных диаметров.

Скотч-лок – одноразовая соединительная муфта, которую обычно используются для слаботочных кабелей, например, для телефонии или маломощных диодных светильников. Подробнее читайте в нашем материале «Способы соединения электрических проводов».

Нужны клеммы или муфты? Подберем лучший вариант!
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Типы клемм аккумулятора автомобиля | 🔋⚡Автомобильные аккумуляторы

Думаю, не ошибусь, если скажу, что даже начинающий автомобилист понимает важность такого прибора, как аккумулятор. Если двигатель называют «сердцем» автомобиля, то электропроводку можно смело назвать его «нервной системой». А для нормальной работы «нервной системы» очень важно её бесперебойное питание, которое и обеспечивает АКБ. Именно за «контакт» батареи с проводкой и отвечают такие важные элементы автомобильного аккумулятора, как клеммы.

Поскольку АКБ не только обеспечивает питание автомобиля электрической энергией, но и отвечает за её накопление и сохранение, то на автомобильные аккумуляторные клеммы возлагается ещё одна немаловажная «миссия» – обеспечить нормальное взаимодействие аккумулятора и генератора, который эту энергию вырабатывает. И если, казалось бы, такая «мелкая» деталь, как клеммы, в неисправном состоянии, например, окислилась или раскрошилась, то не только батарея, но и весь автомобиль могут работать плохо, а то и не работать вовсе.

Как и подавляющее большинство деталей машины, аккумуляторные клеммы бывают разных типов. О них, а также об их достоинствах и недостатках мы и поговорим.

Различие клемм по стандартам

Существует два стандарта клемм – азиатский и европейский. Давайте разберёмся, какие бывают типы клемм автомобильных аккумуляторов и чем они отличаются друг от друга.

Полярность. Для привычных нам «европейских» клемм характерна так называемая прямая полярность, при которой положительная клемма находится левее, а отрицательная, соответственно, правее. В азиатском же стандарте всё «с точностью до наоборот» – слева «минус», а справа «плюс».

Размер. Европейские и азиатские стандарты также имеют различия в размерах клемм. Первый тип существенно толще (диаметр клемм аккумулятора этого типа 19,5 мм «плюс» и 17,9 мм «минус») и несколько длиннее (24 мм). Азиатские же клеммы имеют толщину 12,7 мм и 11,1 мм соответственно и длину 23 мм.

Расположение. Размер клемм аккумулятора разных типов не последнее их отличие. «Европейцы» и «азиаты» разнятся ещё и расположением клемм на корпусе батареи. И снова начнём с привычных нам «европейцев». Клеммы такого типа «утоплены» в корпус аккумулятора, то есть располагаются в специальных нишах. Азиатский же вариант этого не подразумевает, и клеммы устанавливают просто на прямой крышке батареи. Такой тип ещё называют быстросъёмные клеммы аккумулятора.

Конечно, существует и третий «стандарт» – самодельные клеммы для аккумулятора. Но применимо к нему достаточно сложно определить некие общие особенности. В любом случае, думаю, что «автомобильные Кулибины», изготавливая клеммы, в большей или меньшей степени придерживаются одного из двух описанных выше стандартов.

Клеммы из различных материалов

Тип клемм аккумулятора определяется не только конструктивными особенностями, но и материалом, из которого они произведены. Это может быть свинец, латунь и медь. Рассмотрим каждый их этих типов клемм подробнее:

  1. Свинцовые клеммы. Начнём с самых популярных и, как следствие, самых распространённых аккумуляторных клемм, а именно свинцовых. Эти недорогие клеммы отличаются отличными характеристиками за счёт своей высокой проводимости, устойчивости к коррозии (следовательно, вам не придётся часто задаваться вопросом «Как зачистить клеммы аккумулятора») и прекрасным взаимодействием с электролитом (а точнее с его отсутствием, поскольку свинец не создаёт так называемую гальваническую пару). Мягкость свинцовых клемм благоприятствует качественному обжиму, благодаря которому переходник на аккумуляторные клеммы будет максимально плотно к ним прилегать, обеспечивая тем самым лучшую электропроводность. Но, с другой стороны, мягкость, а точнее легкоплавность свинца, можно назвать, пожалуй, единственным недостатком – в жаркую погоду, когда температура под капотом достигает максимума, свинцовые клеммы могут оплавляться.
  2. Латунные клеммы. Наиболее тяжёлые, но при этом и наиболее прочные из клемм. Имеют высокий порог плавления – более 950 градусов. При этом достаточно легко деформируются, что на первый взгляд может показаться минусом, но, если вспомнить про «вопрос обжима», становится ясно, что это скорее «плюс».
  3. Медные клеммы. Поскольку качества меди как материала для электропроводки известны, наверное, всем, то описание медных клемм будет максимально кратким. Не окисляются, отлично проводят ток, имеют высокую температуру плавления (более 1050 градусов по Цельсию). Отличный вариант!

Итак, какие же аккумуляторные клеммы самые лучшие? На этот вопрос нет однозначного ответа. С точки зрения соотношения «цена-качество», однозначно на первом месте свинцовые клеммы. Но вот если вы собираетесь «нафаршировать» свой автомобиль «тюнинговыми примочками», требующими повышенного расхода электроэнергии, или использовать его в экстремально жарких или холодных условиях, то лучше обратить внимание на латунные и медные аналоги.

Надеемся, что когда перед вами встанет проблема, как и на какие заменить клеммы аккумулятора, наша статья поможет вам с её решением.

Установить тип терминала или эмуляцию терминала

Тип терминала или эмуляция определяет, как ваш компьютер и главный компьютер, к которому вы подключены, обмениваются информацией. Вам необходимо установить тип вашего терминала, чтобы оба компьютера обменивались данными одинаково. В противном случае в вашем telnet, SSH или терминальном приложении не будет достаточно информации для выполнения таких действий, как очистка экрана, перемещение курсора и размещение символов.

Наиболее часто эмулируемым типом терминала является терминал VT100 компании Digital Equipment Corporation (DEC). Большинство пакетов эмуляции терминала для ПК и macOS поддерживают этот тип.

Если компьютер, к которому вы подключаетесь, не определяет автоматически тип вашего терминала, вам необходимо установить его вручную. Процедура для этого варьируется от системы к системе. Следуйте приведенным ниже инструкциям, относящимся к вашей системе.

Unix

Примечание:

Чтобы определить свою оболочку, в командной строке Unix введите echo $ SHELL .

В системе Unix введите одну из следующих строк в командной строке, в зависимости от используемой оболочки (убедитесь, что команда правильно написана с заглавной буквы):

Корпус Команда
csh или tcsh setenv TERM vt100
ш СРОК = vt100; СРОК экспорта
ksh , bash или zsh СРОК экспорта = vt100

В некоторых системах Unix вам может быть предложено указать тип терминала при входе в систему. Нажмите Введите , чтобы принять вариант по умолчанию, если он предлагается, или введите vt100 .

Постоянная установка типа терминала

Если вы не хотите вводить эти строки каждый раз при входе в свою учетную запись, вы можете добавить эту строку в файл инициализации, расположенный в домашнем каталоге вашей учетной записи. Обратитесь к приведенному ниже списку, чтобы узнать имя файла инициализации для вашей конкретной оболочки:

Корпус Файл входа
колбы .cshrc или .login
тчш .cshrc
кш . Профиль
zsh .zshrc
баш .bash_profile

Прочие опции

Само ваше коммуникационное программное обеспечение должно предлагать вам ряд других опций, в том числе, следует ли задать для клавиши Backspace значение «backspace» (код ASCII 8) или «удалить» (код ASCII 127). Почти для всех хостов UITS в Университете Индианы вам, вероятно, понадобится клавиша Backspace для отправки символа удаления или удаления.

Типы терминалов — Pacer Group

Ознакомьтесь с различными типами терминалов, их преимуществами, качеством и применением.

При проектировании, строительстве, обслуживании, ремонте или При замене электрической системы одним из важнейших компонентов являются клеммы. Терминалы делают больше, чем просто помогают переносить ток по электрической системе.Клеммы соединяют ваши провода и кабели с различным оборудованием. При этом они создают надежные, безопасные соединения, которые связывают ваши электрические сети. система вместе. Без терминалов рассчитывать на них было бы крайне сложно. электрическая система без пайки или использования других, более постоянных метод. Итак, как видите, терминалы предлагают гибкость для внесения изменений в ваш система, прочная конструкция для работы в суровых условиях и надежность, вы знаете, что ваша электрическая система прослужит долго.

Важность выбора правильного типа терминала работу нельзя недооценивать. Причина, по которой существует так много разных типов терминалов заключается в том, что каждый из них разработан, чтобы преуспеть в данной ситуации или среда. Использование терминала неправильного типа может привести к простой проблеме например, потеря производительности, или это может привести к катастрофическим проблемам, таким как пожар или отказ двигателя. Важно знать, как выбрать правильный терминал. навык.Ниже мы рассмотрим некоторые из наиболее распространенных типов терминалов, которыми вы пользуетесь. скорее всего встретите. Обсудим преимущества, недостатки и ситуации. где они созданы, чтобы преуспеть. К концу этой статьи у вас должен быть твердое понимание различных типов терминалов и того, когда их использовать.

«Терминалы предлагают гибкость для внесения изменений в вашу систему, прочную конструкцию для работы в суровых условиях и надежность, чтобы вы знали, что ваша электрическая система прослужит долго. «

Это, наверное, самый распространенный терминал, который вы найдете во многих электрических системах и не зря. Кольцевые клеммы предлагают твердые соединение без шансов проскальзывания или разъединения. Дополнительно кольцо клеммы при необходимости легко отсоединить. Они легко скользят по шпильке и фиксируются на месте гайкой. Кажется достаточно простым. Правда в том, что кольцо клеммы удобны, особенно если вы имеете дело с шинами или проходными соединителями.При выборе правильный кольцевой терминал для вашей работы. Во-первых, вам нужно знать калибр вашего провода. Во-вторых, вам нужно знать размер шпильки, к которой вы собираетесь присоединить, и наконец, вам нужно будет определить, какой тип изоляции лучше всего подходит для окружающей среде, в которой вы будете их устанавливать. Кольцевые клеммы могут иногда необходимо затянуть гайку, особенно в среде, где постоянная вибрация. Они идеальны для вас практически в любой ситуации и, как правило, терминал более общего типа.

Вилочные клеммы аналогичны кольцевым клеммам с за исключением того, что они предназначены для легкого и быстрого отключения. В некоторых ситуации, вы не сможете снять гайку со шпильки или иметь очень мало место для работы. Это типы ситуаций, в которых вилочные терминалы лучше всего. В то время как кольцевые клеммы необходимо надевать на шпильку, вилочные клеммы нужно только обнять шпильку. Это означает, что их можно установить без необходимости полностью снимите гайку со шпильки.Вы просто ослабляете гайку, сдвигаете вилку под гайкой и снова затяните. Это особенно выгодно, когда к шпильке летучей мыши шины уже прикреплено несколько проводов. Таким образом, вам не нужно удалите что-либо, чтобы освободить место для дополнительного терминала. Есть два основных разновидности вилочных терминалов; вилки стопорные и вилки с фланцами.

Запирающая вилка
Вилки с фиксаторами имеют выступы на концах, которые защелкиваются на шпильке. Вот почему они также известны как вилочные терминалы «защелкивающиеся». Бугорки создают пространство меньше диаметра шпильки, к которой они прикреплены. Это означает, что нужно преодолеть точку сопротивления, чтобы заставить их сломаться. на. Не волнуйтесь, они созданы для этого и поэтому процесс не вызывает никаких проблем. повреждение клеммы или шпильки. Это блокирующее действие снижает вероятность того, что они со временем упадут или расшатываются. Запорные вилки — хороший выбор, если вы знаете, что можете вносить изменения в электрическую систему в будущем.

Фланцевая вилка
Фланцевые вилки не имеют выступов, которые вы найдете на запорные вилки. Вместо этого кончики вилок повернуты вверх, создавая фланец. Этот фланец предназначен для захвата гайки и фиксации вилки. место. Конечный результат такой же, поскольку они удерживают вилочный терминал на месте. и уменьшить вероятность проскальзывания или отключения. Опять же, это хорошие выбор, когда вы планируете внести изменения в будущем или работаете с шпилькой на котором уже есть несколько терминалов. На самом деле их часто выбирают из-за тот факт, что вы можете получить к ним доступ, не беспокоя другие терминалы на та же шпилька.

Стыковые соединения служат иным целям, чем клеммы мы уже обсуждали. Там, где предыдущие клеммы использовались для подключения проводов или кабелей к оборудованию, сращивания используются для соединения проводов или кабелей с другими проводами или кабелями. Вас могут спросить, как это может быть полезно. Что делать, если вам нужно добавить необходимое оборудование? Вместо того, чтобы прокладывать новый провод, вы можете разрезать существующий и использовать сращивание. для подключения к системе дополнительного провода.Или, возможно, часть провода была поврежден. Вместо замены всего двадцатипятифутового провода можно вырезать поврежденную ногу и используйте сращивания, чтобы добавить новый провод без потери ток или проводимость. Несмотря на то, что доступен широкий спектр сварных соединений, два наиболее распространенных типа — это традиционные и понижающие соединения.

Традиционные соединения
Как указано выше, они подключают провод или кабель к другому провода или кабели.Их используют, вставляя правильно зачищенный провод или кабель в стык, а затем обжать их подходящим инструментом. Теперь тепло с эпоксидным покрытием усадка накладывается на другой провод или кабель, и процесс повторяется на Другая сторона. После того, как обе стороны были должным образом осмотрены, эпоксидная смола нагревается. термоусадочную пленку накладывают на место стыка и активируют с помощью нагревательного инструмента для создания водонепроницаемое уплотнение. Это полезные клеммы, когда требуется только отрезок провода. быть замененным или добавленным.

Понижающий
Этот тип стыкового сращивания используется при соединении одного провода. к двум и более проводам или при подключении проводов разного калибра. Таким образом, для Например, если вам нужно было подключить провод 12 калибра к проводу 10 калибра, то это будет наиболее подходящим терминалом для выбора. Кроме того, вам может потребоваться Подключите провод 10-го калибра к двум проводам 10-го калибра. Построены ступенчатые стыковые соединения в диапазоне размеров, так что провода любого меньшего калибра могут быть легко связанный.Процесс установки такой же, как указано выше, включая применение термоусадки с эпоксидным покрытием. Почему это так важно? Он предлагает уровень защиты, которую вы в значительной степени должны иметь.

Иногда вам понадобится какое-то оборудование установлен таким образом, чтобы его можно было легко снять. Или, возможно, вам просто нужно чтобы иметь возможность легко обслуживать оборудование. Это типы ситуации, которые потребовали бы использования разъединений.Отсоедините клеммы разработан для эксплуатации в полевых условиях. То есть построены специально быть подключенным, отключенным и снова подключенным. Могут ли они использоваться как постоянные части установки? Конечно, могут. Они созданы для долгосрочное использование, но лучше всего в ситуациях, когда может потребоваться подключение сломанный. Разъединительные клеммы бывают самых разных стилей, чтобы соответствовать разные требования. Ниже мы рассмотрим самые распространенные и наиболее выгодные типы отключающих клемм.

Полностью изолированный

Многие электрические системы подвержены жестким условия окружающей среды. Условия, которые подвергаются эрозии и коррозии металлы. Это сначала приведет к снижению проводимости, а в конечном итоге к электрическая неисправность. Самый простой способ предотвратить это — использовать терминалы, которые, при правильном использовании не оставляйте открытыми металлические или токопроводящие детали. Итак, некоторые ситуации потребуют обслуживания терминалов в полевых условиях и устойчивы к окружающей среде.Это точная цель полностью изолированного отключите клеммы. Они защелкиваются вместе с помощью системы язычков и язычков и удерживают с серьезной силой. Эти клеммы нелегко разобрать, в противном случае они не сможет устоять в суровых условиях.

Частично изолированный

Частично изолированные клеммы разъединителя имеют эпоксидное покрытие термоусадку по стволу, в то время как разъем клеммы, однако, незащищенный.Это полезно в тех случаях, когда вы хотите защитить соединение, но нужен легкий доступ к разъемам. Одно из главных преимуществ этого типа терминал — это простота доступа. Соединение вместе с помощью язычка и язычка метода, они предназначены для использования в качестве постоянных соединений, если это необходимо, или они могут быть разделены для внесения изменений. В в некоторых случаях эти клеммы подключаются непосредственно к неизолированному контрейлерные или аналогичные разъемы. Вы могли бы использовать этот тип терминала в ситуации, в которых можно в некоторой степени контролировать окружающую среду.Это не предназначен для работы на открытом воздухе или при сильном воздействии стихий.

Пулевые Терминалы

Пулевые клеммы аналогичны типам разъединителей. упомянутый выше, однако, вместо использования метода соединения язычка и язычка, в них используется круглая ручка на охватываемой стороне и клемма цилиндрического типа на женской стороне. конец. Это обеспечивает легкий доступ к соединению. По сути, есть небольшая разница между полностью изолированными разъединителями, упомянутыми выше, и пулевые терминалы.На самом деле все зависит от того, какой из них будет работать лучше. для вас в данной ситуации. Возможно, вам будет легче работать с пулевыми наконечниками в ограниченном пространстве.

Контейнерные терминалы

Отсоединение Piggyback клеммы предназначены для использования, когда требуется несколько подключений для завершить работу. Чтобы быть более конкретным, они идеальны, когда есть ограниченное количество доступных вкладышей для мужчин. Контейнерные терминалы предназначены для другой терминал отключения, который будет подключен к его вкладке.Вкладка подключения расположен на задней стороне терминала для перевозки дополнительных грузов. Как только соединение будет установлено, контактный терминал затем подключается к выводу другого разъема. К проще говоря. Клеммы Piggyback используются для подключения к женскому разъем при приеме разъема «папа». Итак, еще один способ взглянуть на это что их можно считать двусторонним коннектором.

Контактные клеммы

Многие из упомянутых выше разъединителей могут быть используется в самых разных ситуациях.Контактные клеммы, однако, имеют очень специфический цель. Когда вы работаете с клеммными колодками компрессионного типа, запись острие достаточно велико только для того, чтобы в него вошел провод. Как только провод вставлен винт затягивается, оказывая давление на проволоку. Проблема возникает, когда вы используете многожильный провод. Сплошной провод будет держаться вместе, а многожильный провод разделится, что может привести к потере проводимости или даже к повреждению вашего проводники. Как решить эту проблему? Используя штыревые клеммы.По сути, булавка клеммы заменяют конец многожильного провода на сплошной. Таким образом вы исключить риск повреждения при подключении к клеммной колодке компрессионного типа при сохранении гибкости многожильного провода.

Это семейство соединителей предназначено для создания водонепроницаемых соединения и работать в самых суровых условиях окружающей среды. Они разработаны для кабельных приложений и созданы для работы по принципу «подключи и работай».Это означает, что экологически герметичные разъемы могут легко подключаться или отсоединить всю обвязку. Так что вместо того, чтобы соединять жгутом один провод в время, вы можете собрать жгут отдельно и подключить несколько разъемов. Таким образом, все, что вам нужно сделать, это просто подключить ремень, а не индивидуальная проводка. Ниже мы кратко обсудим некоторые из наиболее популярных линий экологически закрытых разъемов.

DTM
Серия экологически герметичных разъемов DTM была разработан специально для удовлетворения потребностей в более низкой силе тока.Каждый размер 20 контактов (24-20 AWG) рассчитан на постоянную нагрузку 7,5 А. Простой способ подумайте об этом типе экологически герметичного разъема, чтобы помнить, что «м» означает «мини». Вы получаете меньшие разъемы для обработки меньшие потребности в силе тока. Теперь, только потому, что они имеют меньший размер, это не отнимают у них долговечность. Разъемы серии DTM одинаково прочны для другие линии экологически закрытых разъемов мы обсудим.

DT
Вы можете думать об этом как о стандартном размере. экологически герметичный разъем.Создан специально для работы в тяжелых условиях средах, этот стиль был разработан таким образом, чтобы каждый размер 16 контактов (20-14 AWG) выдерживает постоянную мощность 13 ампер. Вот лишь некоторые из преимуществ этих разъемов находятся; прочная конструкция, удобство эксплуатации в полевых условиях и долговечность. Помните, что даже хотя они созданы для работы в тяжелых условиях, они также созданы для простота доступа делает их идеальными для множества промышленных приложений.

DTP
В то время как DTM и DT предназначены для работы с меньшими и стандартных приложений, соответственно, линия DTP предназначена для обработки большинства высокие требования к мощности.Вы можете думать, что буква «p» относится к власти как эти разъемы обеспечивают непрерывное питание 25 ампер для каждой цепи. Эти больше по размеру, чем в семействе, и отличаются прочностью и долговечностью. Один аспект Обратите внимание на калибр вашего провода. DTP разработан для использования с определенные размеры проволоки. Они созданы для работы с проводами от 14 до 10.

DTHD

Последний тип экологически закрытых разъемов, которые мы посмотрите на это тоже самое сильное.Эти соединители предназначены для использования с одним гнездом и разработан для тяжелых условий эксплуатации. Вот почему они HD. Для использования с Проволока 10 или 6 калибра, это самые жесткие из самых жестких. С этими надежные разъемы, ваша схема может легко выдерживать 60 или 100 ампер непрерывного мощность. Они предлагают все преимущества других типов, упомянутых выше, с добавлена ​​долговечность.

Проушины

Наконечники очень похожи на кольцевые клеммы, о которых мы упоминали выше.Однако есть два основных отличия. Во-первых, проушины предназначены больше для кабель, чем провод. Наконечники больше, поэтому подходят для кабеля большего диаметра или иногда провод. Второе отличие — корпус. Тела имеют форму по-другому и сконструирован так, чтобы быть более долговечным, чем кольцевые клеммы. Они должны быть. Они имеют больший вес и больше тока. С кольцевыми клеммами вы можно получить несколько разных вариантов утепления. Бобышки доступны только в нескольких типы утеплителя.Ниже мы рассмотрим два наиболее распространенных типа ушки.

Закрытого типа
Проушины с закрытым концом созданы, чтобы быть наиболее прочными и прочными. длительный вариант. Как следует из названия, конец закрыт. Закрытый предотвращает любые формы вторжения в окружающую среду с конца Терминал. Без открытых разъемов долговечность соединения составляет повышенная. Они покрыты оловом, что снижает вероятность коррозии. установка в.Кроме того, проушины с закрытым концом соответствуют целому ряду требований и стандарты. Все это вместе создает высококачественный терминал, идеально подходящий для использования. в морской среде.

Паяный шов
Вся суть терминалов в том, чтобы создать твердую, прочное электрическое соединение. Паяные луженые выступы достигают этого, будучи проста в использовании и установке. Так же, как и закрытые концевые проушины, паяные шовные проушины построены толще, чем кольцевые клеммы, чтобы выдерживать дополнительный вес и проводимость.Они также покрыты оловом, что также снижает вероятность коррозии. Они предназначены для использования в ситуациях, не требующих высоких уровней защита окружающей среды. При необходимости их можно покрыть тепло эпоксидной смолой. уменьшаются, чтобы повысить уровень сопротивления.

Этот тип разъема гораздо более разнообразен по внешнему виду. и применение, чем другие типы разъемов, которые мы рассмотрели. Коаксиальный разъемы — это тип радиочастотного разъема, обычно встречающийся в аудио, видео, RF, цифровая и микроволновая промышленность.Итак, видите ли, с таким широким диапазон приложений, клеммы должны быть изменены, чтобы соответствовать требованиям каждое приложение. Некоторые коаксиальные разъемы можно просто прикрутить, а другие могут потребоваться специальные инструменты сжатия.

Разъемы BNC

Разъемы серии BNC предназначены для быстрого и простого подключения и отключение. Они построены с принудительным запирающим механизмом, который стыковка разъема достигается простым поворотом накидной гайки на четверть.Построено из латуни и цинка и используя золото в качестве контактного материала, разъемы BNC обеспечивают не только высокую проводимость, но и долговечность. Это обычный выбор из-за простоты установки и использования.

Гнездовые компрессионные соединители

Это коннекторы, с которыми вы знакомы, если знаете когда-либо подключал кабельную приставку к задней панели телевизора. Они самые распространенный тип коаксиального кабеля, используемый в домашних условиях.Они созданы для того, чтобы просто ввинтить их в стыковочный узел, создавая прочное соединение. Гнездовые разъемы предназначены для использования с RG59 или RG6. коаксиальные кабели. Хотя есть такие, которые можно просто надвинуть, лучший вариант — винтовые. Таким образом вы будете знать, что сделали надежное соединение и что ваш провод не отсоединится

Соединители F-to-F / J-to-J

Разъемы можно рассматривать как удлинители. Скажи, что тебе нужно чтобы проложить кабель длиной 30 футов, но у вас есть только две длины по 15 футов.Это где вы бы использовали разъем F-to-F или J-to-J, чтобы связать два 15-футовые кабели в один. F-to-F для использования с гнездовыми разъемами, указанными выше в то время как разъем J-to-J предназначен для использования с разъемами UHF, мы поговорим о дальше. Они, опять же, являются популярным выбором из-за простоты установки. Их просто вкручивают в конец кабеля, который вы хотите подключить, и готово.

Редукторы

В некоторых случаях вам потребуется подключить меньший провод к разъем большего размера для подключения к определенному оборудованию.А Редуктор предназначен для заполнения этого промежутка металлом с высокой проводимостью. По сути, это буфер, который плотно вставляется между проводом и разъемом. Они скользят над проводом до того, как произойдет заделка, и прикрутите к основанию Терминал. Они настолько просты в использовании, что полная установка редуктора занимает буквально около 10 секунд.

Соединители УВЧ

Этот тип коаксиального разъема предназначен для RG8, 11, 213, 214. и кабели ЛМР-400.Первоначально он предназначался для использования видео в радарах. Приложения. В настоящее время он широко используется в высокочастотном радио. Приложения. Его резьбовая конструкция позволяет легко подключать и при необходимости отключаются от различного оборудования. Этот тип разъема требует базовых навыков пайки и не предназначен для длительного использования на открытом воздухе. Одним из основных преимуществ разъемов этого типа является их высокая надежность. Он может легко истираться и подвергаться незначительным ударам.

Штыри батареи используются для подключения нагрузки к батарее.Это электрические контакты, которые можно использовать с одноячеечными или многоклеточными батареями. Все клеммы батарейных постов Pacer Group изготовлены из 131 контактной меди. Этот тип меди на 95% имеет высокую проводимость. Каждый из них гальванически покрыт оловом, что делает его идеальным для суровых морских условий. Для установки просто ослабьте гайку, наденьте клемму аккумулятора на стойку, а затем затяните гайку, фиксирующую клемму аккумулятора на месте. Кроме того, вы можете подумать о добавлении загрузки для дополнительного уровня защиты.В зависимости от ваших потребностей существует четыре различных варианта батарейных столбов.

Кабельные наконечники используются при подключении многожильного провода к клеммной колодке. Эти клеммы предназначены для предотвращения изнашивания проводов. В случаях, когда вы используете многожильный провод, зажимной винт на клеммной колодке может отделиться и повредить ваш провод. Манжета закрывает провод и предотвращает любые повреждения.Это также создает более прочную связь, которая обеспечивает жизнь вашей связи. Проволочные кабельные наконечники просты в установке. Все, что им нужно, это простой обжим, и все готово.

Наличие всех необходимых терминалов в одном удобном месте позволяет выполнять работу быстрее и проще. В комплекты клемм Pacer Group входят кольцевые клеммы и стыковые соединения. Чтобы сделать это еще лучше, портативный кейс для переноски рассчитан на длительный срок службы и идеально подходит для работы в полевых условиях.Благодаря полупрозрачному корпусу поиск терминала становится несложной задачей. Наши комплекты доступны либо с нейлоновой изоляцией, либо с термоусадочной изоляцией с эпоксидным покрытием.

При таком большом количестве типов терминалов важно знать, какой тип терминала лучше всего подходит для удовлетворения требований вашего проекта. Общее представление о различных типах терминалов, а также о том, когда и где их использовать, может иметь большое значение. Помните, что каждый тип специально предназначен для обработки уникального набора условий и приложений.Не стесняйтесь добавить эту страницу в закладки для справки и, как всегда, обращайтесь к эксперту Pacer Group с любыми вопросами, которые могут у вас возникнуть.

Какой тип терминала я использую?

Что такое

$ TERM ?

Переменная $ TERM предназначена для использования приложениями, чтобы воспользоваться возможностями этого терминала.

Например, если программа хочет отображать цветной текст, она должна сначала выяснить, поддерживает ли используемый вами терминал цветной текст, а затем, если да, то как это сделать.

Это работает так, что система хранит библиотеку известных терминалов и их возможностей. В большинстве систем он находится в / usr / share / terminfo (есть еще termcap, но он больше не используется).

Допустим, у вас есть программа, которая хочет отображать красный текст. По сути, он вызывает библиотеку terminfo, которая говорит: «, дайте мне последовательность байтов, которую я должен отправить для красного текста для терминала xterm ». Затем он просто берет эти байты и распечатывает их.
Вы можете попробовать это сами, выполнив tput setf 4; Эхо привет . Это получит возможность setf terminfo и передаст ей параметр 4 , который является желаемым цветом.


Почему терминал gnome лжет о себе:

Теперь предположим, что у вас есть новый блестящий эмулятор терминала, который только что был выпущен, и системная библиотека terminfo еще не имеет для него определения. Когда ваше приложение пытается узнать, как что-то сделать, оно завершится ошибкой, потому что терминал неизвестен.

Ваш терминал обходит это путем лжи о том, кто это. Итак, ваш терминал gnome говорит: « I’m xterm ».

Xterm — это очень простой терминал, который существует с момента зарождения X11, и поэтому большинство эмуляторов терминала поддерживают то, что он поддерживает. Таким образом, если терминал gnome говорит, что это xterm, у него, скорее всего, будет определение в библиотеке terminfo.

Обратной стороной лжи о типе вашего терминала является то, что терминал на самом деле может поддерживать намного больше, чем xterm (например, многие новые терминалы поддерживают 256 цветов, тогда как старые терминалы поддерживают только 16).Таким образом, у вас есть компромисс: вы получаете больше функций или большую совместимость. Большинство терминалов предпочтут большую совместимость и, таким образом, предпочтут рекламировать себя как xterm .

Если вы хотите отменить это, многие терминалы предложат способ настройки поведения. Но вы также можете просто экспортировать TERM = gnome-terminal .

Проект документации Linux


Информация о LDP
FAQ
Манифест / лицензия
История
Волонтеры / сотрудники
Должностные инструкции
Списки рассылки
IRC
Обратная связь

Автор / внесение вклада
Руководство для авторов LDP
Содействие / помощь
Ресурсы
Как отправить
Репозиторий GIT
Загрузок
Контакты

Спонсор сайта LDP
Мастерская

LDP Wiki : LDP Wiki — это отправная точка для любой незавершенной работы
Члены | Авторы | Посетители
Документы

HOWTO : тематическая справка
последние обновления | основной индекс | просматривать по категориям
Руководства : более длинные, подробные книги
последние обновления / основной индекс
Часто задаваемые вопросы : Часто задаваемые вопросы
последние обновления / основной индекс
страницы руководства : справка по отдельным командам (20060810)
Бюллетень Linux : Интернет-журнал
Поиск / Ресурсы

Ссылки
Поиск OMF
Объявления / Разное


Обновления документов
Ссылка на HOWTO, которые были недавно обновлены.

Дом


Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств. Приобретайте провода и кабели, электрические клеммы, разъемы, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электрических продуктов, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь !

Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.



Аккумуляторные кабели и аксессуары Кабельные стяжки и крепления для проводов



Реле и распределение питания

Соединители для проводов и быстроразъемные соединения

Химия, безопасность и стеклоочистители Защитные ограждения и ящики для инструментов




Выбор и определение типов клемм

Выбор и определение типов клемм

Выбор и определение типов клемм

mvBase имеет служебную программу определения системного курсора, которая позволяет одновременно выбирать до 26 различных типов терминалов и определять собственные типы терминалов, если они не определены операционной системой.Утилита определения системного курсора — это программа mvBASIC, управляемая с помощью меню, доступ к которой осуществляется с помощью команды DEFINE-CURSOR. Утилита предоставляет редактор, процесс выбора и компилятор. В приведенном ниже примере (в разделе «Вариант 1») показано меню «Определение системного курсора».

В меню отображается список всех определенных в настоящий момент терминалов. Звездочкой отмечены те терминалы, которые в настоящее время выбраны для вашей системы. С помощью меню вы можете:

  • Создайте новые определения терминалов, измените существующие и удалите их.

  • Выберите до 26 определений терминалов для вашей установки.

  • Удалить определения клемм из списка выбранных клемм.

В меню «Определение системного курсора» доступны следующие параметры:

Вариант 1. Создание определения терминала

Когда вы выбираете опцию 1, Create Definition, вам предлагается ввести имя терминала, который будет определен.Если терминал уже существует, вы можете изменить его. Эта процедура описана в следующем разделе, Вариант 2: Изменить определение терминала.

Если вы вводите имя нового терминала, вы можете использовать копию существующего определения в качестве шаблона и изменить его. Это упрощает процесс определения в случаях, когда новый терминал похож на уже определенный терминал. Если вы не укажете шаблон для изменения, вам будет предложено ввести каждый параметр нового определения по очереди.Возможны следующие ответы:

новые данные

Вводит новое значение параметра.

?

Отображает экран справки с кратким объяснением строки параметров.

ВВОД

Оставляет поле пустым.

ПРОСТРАНСТВО

Оставляет поле пустым. Вы можете ввести любое количество пробелов.

Когда все параметры будут такими, как вы хотите, вам будет предложено подтвердить их правильность. Если вы ответите N в приглашении, вы можете либо вернуться и внести в них изменения, либо выйти, не внося никаких изменений. Если вы ответите Y, ваши новые параметры будут скомпилированы.Если во время компиляции обнаруживаются ошибки, вы можете исправить их, вернувшись к процессу модификации.

После того, как новое определение было скомпилировано, вы можете добавить его в список выбранных определений для вашей системы.

Вариант 2: изменить определение терминала

При выборе варианта 2 «Изменить определение» вам будет предложено ввести имя определения терминала, которое необходимо изменить. Если имя не существует, вы можете создать его как новое определение терминала.Затем процедура продолжится, как описано в предыдущем варианте 1.

Если определение существует, список параметров терминала отображается в блоках размером со страницу. Например, если вы ввели ДОБАВИТЬ в ответ на приглашение, появится экран, показанный ниже:

После отображения каждого блока параметров появляется эта подсказка:

При вводе N отображается следующий блок параметров. Если вы введете Y, вам будет предложено ввести номера строк параметров, которые вы хотите изменить.Введите столько цифр, сколько хотите, через запятую.

Каждая строка параметров отображается по очереди, позволяя вам вводить новые данные. Возможны следующие ответы:

ВВОД

Оставляет текущие данные без изменений.

ПРОСТРАНСТВО

Удаляет текущие данные и оставляет поле пустым.Вы можете ввести любое количество пробелов.

?

Отображает экран справки с кратким объяснением строки параметров.

новые данные

Вводит новое значение параметра.

После того, как вы ответили на все запросы для выбранных вами строк, весь блок параметров будет повторно отображен с новыми значениями, что позволит вам просмотреть их и при необходимости внести дальнейшие изменения.

Когда все изменения будут такими, как вы хотите, вам будет предложено подтвердить их правильность. Если вы ответите N в приглашении, вы можете либо вернуться к процессу изменения, либо выйти, не внося никаких изменений. Если вы ответите Y, ваши новые параметры будут скомпилированы. Если во время компиляции обнаруживаются ошибки, вы можете исправить их, вернувшись к процессу модификации.

После того, как измененное определение было скомпилировано, вы можете добавить его в список выбранных определений для вашей системы.

Вариант 3: Удалить определение терминала

При выборе опции 3 «Удалить определение» вам будет предложено ввести имя определения терминала, которое необходимо удалить. После ввода имени вам будет предложено подтвердить, что вы хотите удалить определение. Введите Y, чтобы удалить его; введите N, чтобы отменить удаление и вернуться в меню.

Вариант 4. Выберите определение терминала для вашей системы

Когда вы выбираете опцию 4, Добавить терминал, вам предлагается ввести имя терминала, который вы хотите добавить в список терминалов, выбранных для вашей системы.Тип терминала (параметр 1 определения терминала) терминала, который вы хотите выбрать, сравнивается с типами терминала всех выбранных в данный момент терминалов, чтобы узнать, определен ли уже другой терминал как этот тип. В противном случае терминал добавляется в список выбранных терминалов. Если это так, то у вас есть возможность очистить (отменить выбор) текущий выбранный терминал и выбрать новый терминал на его месте.

Вариант 5: отменить выбор определения терминала

Когда вы выбираете опцию 5, Удалить терминал, вам предлагается ввести имя терминала, который вы хотите удалить из списка терминалов, выбранных для вашей системы.После ввода имени терминал не будет выбран.

См. Также

Настройка и использование терминалов

Настройка характеристик клемм

КУРСОР Файл

Определение собственных типов терминалов

Коды адресации курсора

Кодовые строки курсора

Настройка определений курсора

Устранение неполадок с терминалами

Kermit 95 — Типы терминалов

Kermit 95 — Типы терминалов

Kermit 95 Типы терминалов

Kermit 95 поддерживает около 40 эмуляций терминала, с несколькими ограничениями:
ADM3A
Терминал Lear-Siegler ADM-3A.
AIXTERM
Для доступа к системам IBM AIX. Совместимость с окном AIXTERM в AIX рабочие станции и запись AIXTERM termcap / terminfo.
ANNARBOR

Частичная эмуляция терминала Ann Arbor Ambassador, достаточная для обычные приложения, подобные «termcap», но не рекомендуемые для обычных пользователей Ann Эмуляция беседки; многочисленные особенности, характерные для Анн-Арбора, в настоящее время поддерживается, включая несколько областей памяти, подвижные области, на каждую строку позиции табуляции, альтернативный курсор, клавиатура Ann Arbor с 64 отдельными состояния сдвига для каждой клавиши, настраиваемые элементы управления принтером, формы и т. д.

ANSI-BBS (*)
Для доступа к большинству BBS. 8 бит, цветной, штриховой и прямоугольный рисунок, ANSI графика».
AT386 (*)
Для доступа к (SCO) Unixware и (Sunsoft) интерактивным системам UNIX.
Аватар / 0 + (*)
Для доступа к BBS, которые поддерживают определенные расширенные функции. Если BBS поддерживает Avatar / 0 +, обычно это согласовывается автоматически, когда вы авторизуйтесь в нем.
BA80
Терминал Nixdorf BA80 (Германия), используемый для доступа к Nixdorf компьютеры.
BETERM (*)
Консоль BeBox, предпочтительный тип терминала для доступа к BeBox.
DG200
Общие данные DASHER 200, для доступа к AOS / VS, DG / UX и другим общим данным платформы.
DG210
Общие данные DASHER 210, для доступа к AOS / VS, DG / UX и другим общим данным платформы.
DG217
Общие данные DASHER 217, для доступа к AOS / VS, DG / UX и другим общим данным платформы.Включает режимы DG и UNIX, а также альтернативный символ наборы — Математика / Символ, Рисование линии, Обработка текста.
ТЕПЛО h29
Терминал Хит-19 или Зенит-19.
HFT
Тип терминала IBM High Function, используемый для доступа к AIX и другим IBM платформы, которые его поддерживают.
HP2621A
Терминал Hewlett Packard 2621A.
HPTERM (*)
Общая спецификация HPTERM Hewlett Packard, используемая в HP-UX в HPTERM windows и совместим с различными конкретными терминалами HP, такими как 700-я серия.
HZ1500
Терминал Hazeltine 1500.
IBM3151
Терминал IBM 3151. Этой эмуляции достаточно для поддержки termcap. и приложения, управляемые terminfo, в Unix. Полная раскладка клавиатуры предоставляется, а также набор графических символов IBM 3151. Ничего особенного режимы форм (пока) реализованы.
ЛИНУКС
Консоль Linux.
QANSI (*)
Терминал QNX ANSI.
QNX
Консоль QNX.
SCOANSI (*)
Версия SCO QNX ANSI, используемая SCO UNIX, ODT и OpenServer. ВНИМАНИЕ: имя SCO — ANSI, но имя Кермита — SCOANSI, чтобы отличить его. из ANSI-BBS. При подключении через Telnet установите для типа терминала Кермита значение SCOANSI и его терминальный тип Telnet для ANSI.
СНИ-97801
Siemens Nixdorf Bildschirmeinheit 97801-5xx (Германия), для использования с SINIX.Загружаемые наборы символов, шрифты и таблицы составления не поддерживаются. поддерживается.
СОЛНЦЕ
Консоль рабочей станции Sun.
TTY
Телетайп. Это эквивалентно отсутствию эмуляции терминала.
TVI910 +
Терминал Телевидео 910+.
TVI925
Терминал Телевидео 925.
TVI950
Терминал Телевидео 950.
VC404
Терминал 404 Фолькера Крейга.
VIP7809
Частичная эмуляция терминала Honeywell VIP-7809. На самом деле это является ли эмуляция VT-102 с небольшими изменениями, достаточными для доступа к Системы Honeywell DPS-6.
VT52
Терминал VT52 компании Digital Equipment Corporation.
VT100
7-битный промышленный стандарт Digital Equipment Corporation VT100 терминал, с цветными надставками.
VT102
Как VT100, но с возможностью вставки и удаления символов и добавлено несколько других функций и с расширениями цветов.
VT220
Стандартный 8-битный терминал Digital Equipment Corporation VT220 с цветными расширениями.
VT320
Стандартный 8-битный терминал Digital Equipment Corporation VT320 с цветовыми расширениями, а также многие функции VT420, VT520 и DECterm.
VTNT
VTNT — это собственное определение терминала Microsoft, используемое Telnet Сервер распространяется с Windows 2000 / XP и NT Services для Unix.
WY30
Терминал Wyse модели 30 плюс большинство возможностей Wyse 30+ и 35 моделей. Несколько окон, элементы управления дисплеем и некоторые другие функции в настоящее время не поддерживаются.
WY50
Терминал Wyse модели 50. Несколько окон, элементы управления дисплеем и некоторые другие функции в настоящее время не поддерживаются.
WY60
Терминал Wyse модели 60 плюс большинство функций Wyse 120, 160 и 350 моделей.Несколько окон, элементы управления дисплеем и некоторые другие функции в настоящее время не поддерживаются.
WY160
Терминал Wyse модели 160, плюс большинство функций Wyse 120 и 350 моделей. Несколько окон, элементы управления дисплеем и некоторые другие функции в настоящее время не поддерживаются.
WY370
Терминал Wyse модели 370, аналог VT320, но с дополнительным цветом возможности. Полная цветовая палитра не поддерживается, и другие функции, такие как несколько страниц.
  • Тусклые символы не поддерживаются. Это ограничение режима консоли; Кермит 95 заменяет тусклый жирным шрифтом.
  • Поддерживаются только 16 цветов. Это еще одно ограничение консоли.
  • Локальное редактирование в настоящее время не поддерживается.
  • Истинное подчеркивание нельзя сделать в окне консоли; это смоделировано по окраске.
  • Истинные символы двойной ширины и двойной высоты моделируются, поскольку они не могут отображаться в окне консоли.
  • Несколько страниц не поддерживаются.
  • Эмуляции AIXTERM и HPTERM не являются X-серверами; они терминальные типы которые поддерживают те же escape-последовательности и последовательности клавиш, что и окна терминала на основе X в AIX и HP-UX соответственно.

Эмуляции HP, Wyse и Televideo не поддерживают управляемые хостом статусная строка; метки функциональных клавиш поддерживаются, но не отображаются в строка состояния. Ярлыки функциональных клавиш могут отображаться во всплывающем диалоговом окне с помощью глагол клавиатуры \ Kfnkeys, который обычно назначается Alt-F..

Имена в списке типов терминала те, которые используются в поле «Тип клеммы» на Терминале. страницы записной книжки номеронабирателя и командой SET TERMINAL TYPE. Эти имена также отправляются на хост при согласовании типа терминала Telnet. если вы не указали имя типа терминала TELNET, чтобы его переопределить.


Типы клемм ANSI Когда выбирается тип терминала ANSI (ПК), автоматически выполняются следующие действия:
  • УСТАНОВИТЬ РАЗМЕР ТЕРМИНАЛА 8
  • УСТАНОВИТЬ ЧЕТНОСТЬ НЕТ
  • НАБОР КЛЕММОВ НАБОР ПРОЗРАЧНЫХ
  • НАБОР ТЕРМИНАЛ ЦВЕТ ТЕРМИНАЛ LСЕРЫЙ ЧЕРНЫЙ
  • Кодовая страница вашего ПК (правая половина) обозначена как G1, G2 и G3.

Нормальный режим работы для любого типа терминала ANSI — взаимодействие с хост-приложение, использующее кодовую страницу ПК в качестве набора символов и чье кодовая страница такая же, как ваша кодовая страница. Это потому, что терминал ANSI эмуляция обычно используется для приложений, где много строк и рисунок коробки — «графика», смоделированная цветными символьными ячейками.

Однако в некоторых средах хост отправляет Latin-1 или другие коды для диакритические или специальные символы.В таких случаях вы можете настроить свой терминал набор символов на Latin-1 (или другой набор) ПОСЛЕ выбора типа терминала ANSI, Например:

  установить тип терминала scoansi; Наборы ПРОЗРАЧНЫЕ
  установить удаленный набор символов терминала latin1; Установите его на Latin-1


Но Latin-1 (и Latin-2, Cyrillic, Hebrew и т. Д.) Не включает многие символы рисования прямоугольников, необходимые для эмуляции ANSI, и простая форма Команда SET TERMINAL CHARACTER-SET, показанная выше, назначает Latin-1 всем из G1, G2 и G3.Таким образом, вы также должны убедиться, что кодовая страница вашего ПК остается доступен как альтернативный набор символов, используя более конкретную форму команда, которая:

  SET TERMINAL REMOTE-CHARACTER-SET  имя [ G  n]


Это позволяет вам изменять удаленный набор символов без необходимости повторного указания (или даже знать) набор символов вашего локального ПК (или кодовую страницу). Необязательный Поле G n обозначает именованный набор для указанной графики терминала таблица, G0, G1, G2 или G3 (можно указать более одного) в соответствии с Правила ISO 4873 и 2022.

ВАЖНО: Обратите внимание, что нельзя смешивать Latin-1 или другие Стандартные наборы символов хоста ISO с рисованием линий и прямоугольников без использования несколько наборов символов через правила переключения ISO 2022.

Если вам нужно создать файлов , содержащих смесь латинских букв, нелатинские буквы или латинские буквы с диакритическими знаками, а также рисунок в виде линий и / или прямоугольников символов, вы должны использовать нестандартный набор символов на хосте, который содержит все необходимые символы, такие как кодовая страница ПК, а затем установите K95 удаленный набор символов для этого набора символов для их просмотра.

Также обратите внимание, что терминалы и ПК не обеспечивают доступа к типа линии и коробчатые персонажи. Таким образом, если вам нужно создать файлы, содержащие их с клавиатуры, вы должны использовать команду SET KEY, чтобы присвоить их значения ключи по вашему выбору. (Техника Alt-цифра-цифра-цифра не может использоваться в К95; см. пункт 132 BUGS.TXT).


Эмуляция HPTERM Это функциональная эмуляция HPTERM (Hewlett Packard Xterm), но в ней отсутствует цвет и несколько страниц.Когда функциональные клавиши запрограммированы и / или помечены, вы можете просмотреть ярлыки на всплывающем экране справки с помощью новой команды \ Kfnkeys, который по умолчанию назначается Alt-f.

Когда выбрана эмуляция HPTERM, наборы символов назначаются следующим образом:

   Пульт дистанционного управления: GL-> G0: US ASCII (94 символа)
           GR-> G1: Hewlett Packard Roman 8 (96 символов)
               G2: Линейная графика HP (96 символов)
               G3: Линейная графика HP (96 символов)



SNI-97801 Эмуляция SNI-97801 — это усовершенствованный терминал, специально разработанный с несколькими языковой рынок в виду.Kermit 95 не поддерживает следующие функции терминала:
  • загружаемых программных наборов символов
  • загружаемые настройки составить ключ

SNI-97801 имеет клавиатуру с более чем 42 функциональными клавишами и клавишами редактирования, которые нельзя напрямую сопоставить с клавиатурой ПК. K95 обеспечивает клавиатурные глаголы для всех клавиш SNI-97801, хотя большинство из них не назначены клавиатуре ПК из-за нехватки места.

Kermit 95 поддерживает все 7-битные и 8-битные каналы.CODE режимы, которые контролируются с помощью следующих команд:

  • SET TERMINAL SNI-CH.CODE {ON, OFF} или клавиатурная команда \ Ksni_ch_code
  • УСТАНОВИТЬ РАЗМЕР ТЕРМИНАЛА {7, 8}

Режим CH.CODE определяет, использует ли терминал международную связь. наборы символов, такие как US ASCII и ISO Latin 1; или использует ли он национальный набор символов, например немецкий. Используется команда SET TERMINAL LANGUAGE чтобы указать язык по умолчанию.

Номера версий прошивки можно настроить с помощью УСТАНОВКИ ТЕРМИНАЛА. Команда SNI-FIRWARE-VERSIONS.Клавиатура по умолчанию номер версии — 920031, номер версии терминала по умолчанию — 830851.


Автоматические действия при переключении типов клемм Типы терминалов можно переключать командой пользователя («установить тип терминала»), горячей клавишей. (\ Ktermtype, обычно назначается Alt-t), согласования Telnet или (в в некоторых случаях) управляющей последовательностью хоста. Всякий раз, когда установлен тип терминала или переключено:
  • Экран очищается.
  • Соответствующая раскладка клавиатуры для конкретного терминала активирована.
  • Макрос с именем TT_ XXX , где xxx — это то же, что и имя типа терминала, выполняется, если такой макрос определен; например tt_vt320, tt_scoansi и т. д. Такое определение макроса может включать Команды SET TERM HEIGHT или WIDTH.


Режимы передачи данных через терминал Многие терминалы, включая терминалы Wyse и Televideo, поддерживают ОТПРАВИТЬ ДАННЫЕ. функция, которая позволяет хост-приложению запрашивать терминал и запрашивать чтобы копия всех данных на экране была отправлена ​​на хост.Этот функция очень полезна с приложениями, которые обрабатывают полную форму данных вовремя; или которые позволяют использовать один терминал для нескольких сеансов.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
