Громоотвод для дачного дома своими руками

Громоотвод для дачного дома своими руками: будет ли эффект?

В последнее время мы все чаще сталкиваемся с ситуациями, когда в дома попадает молния  и из-за отсутствия соответствующей защиты происходит возгорание. Чтобы такого не допустить и себя обезопасить, можно сделать громоотвод своими руками.

При этом такое устройство будет достаточно функционально и продуктивно, если, конечно же, правильно его смонтировать. Стоит сказать, что хотя громоотвод имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов каждый может его изготовить, тем не менее понадобиться учесть множество факторов для определения правильных параметров монтажа, так как важно не просто иметь защиту для своего дома и электрических приборов, но и быть уверенным в правильном ее функционировании.

Как работает громоотвод дачного дома

Громоотвод – это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

  • наружного;
  • внутреннего.

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель, рассеивающий этот заряд в земле.

Внешний (наружный) контур громоотвода дачного дома

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Внутренний контур громоотвода

Так что появляется еще одна причина сделать громоотвод.

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (Инструкция РД 34.21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты.

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть — это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.

Типы громоотвода: молниеприемный стержень, трос и сетка

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.

Схема заземления для дачного дома

Изготовление громоотвода на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать громоотвод для дачного дома своими руками, то вам необходимо знать, как изготавливается это устройство. Для начала необходимо изготовить стержневый токоприемник, к которому затем будет крепиться токопровод, который можно сделать из обычной железной проволоки. Только выбирайте проволоку как можно большего сечения, например 6-8 мм. Также токопровод соединяет токоприемник с контуром заземления.

Контур заземления можно изготовить из полосы железа размером примерно 4х50 мм. Электрод следует выполнить из стального прута, выбрав для этого диаметр не менее 18 мм. Учитывайте, что все соединения следует проводить лишь при помощи сварочного аппарата. Если же у вас нет такой возможности то можно использовать стальные хомуты на болтах, но такие соединения будут менее эффективны.

Расстояние от контура заземления до вашего дома выберите около 1 метра. Кстати, заземлитель постарайтесь установить подальше от тех мест, где могут находиться люди. Например, на дорожках или на площадках перед домом такие устройства устанавливать не стоит. Высота молниеприемника определяется индивидуально для каждого здания, исходя из конуса защиты. Для примера, все конструкции, которые как бы находятся под молниеприемником, будут защищены, если же есть сооружения выше него, то защита на них распространяться не будет. Следовательно, молниеприемник должен хотя бы на полметра возвышаться над вашим домом.

Так что как видите громоотвод своими руками построить в принципе возможно, хотя необходимо четко просчитать множество параметров. Если же заказать услугу в специализированной компании – это существенно сэкономит время, убыстрит процесс монтажа и упростит задачу. Ведь главное – безопасность и уверенность в том, что она обеспечена правильным образом.

Как делать нельзя

Остановимся немного на том, как не нужно делать дачный громоотвод точно. Посмотрите видео и потом мы обратим внимание на типичные ошибки при монтаже.

1) Молниеприемник на крыше выполнен с одного края, что совершенно точно не обеспечит тредуемой зоны защиты, так как молния, бьющая с противоположной стороны, гарантированно прорвется к объекту (дому). Почему одиночный молниеприемник — это всегда менее предпочтительная конструкция, и как правильно планировать молниеприемное оборудование подробнее читайте в материале «Молниеприемники».

2) Материал крепежа кустарного производства при прохождении тока молнии с большой долей вероятности может не выдержатиь огромных температур и просто расплавится. Поэтому всегда необходимо знать параметры используемых материалов и выполнить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более, что цены на элементы крепления, особенно отчественные, приемлемые. Плюс вы получите необходимую консультацию специалистов по грамотному монтажу.

Схема заземления для дачного дома Посмотреть цены на крепеж для громоотвода

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимое расстояние пробоя, либо соединяете все металлические элементы вместе и выводите на заземление. Здесь автор использует изоляторы и соответственно первый способ, а значит воздушный промежуток между приемником/токоотводом должен быть не меньше минимального расстояния R, которое конкретно в данном варианте должно равняться 300-400 мм, чего не заметно. Без заземления еще и кровли здесь гарантированно будет возникать опасная разность потенциалов.

4) Вариант заземлителя в виде единственного воткнутого в землю штыря не может считаться надежным ни при каком сопротивлении грунта, тем более что токоотвод, по которому приходит разряд от молниеприемника, тоже единственный. Даже во времена еще СССР при полном отсутствии знаний и расчетных параметров сопротивления грунта всегда делали очаговое заземление в форме треугольника или П-образного контура.

Основные типовые схемы дачных громоотводов

Еще раз, уже подробнее, расскажем о трех известных типах устройств защиты, устанавливаемых на кровле зданий сооружений.

Вид выбранного для дачного громоотвода молниеприемника определяет тип и схему его защиты. К типовым схемам относят организацию:

  • молниезащитной сетки;
  • стержневые громоотводы;
  • тросовые молниеприемники.

Для плоских и двускатных крыш коттеджей независимо от материала кровли специалисты рекомендуют использовать молниприемную сетку. Для ее организации применяют стальные, медные или алюминиевые прутья диаметром до 8 мм. Сетка устанавливается непосредственно на крыше или под утеплителем, если основание кровли не горючее (Инструкция РД 34.21.122-87).

Схема заземления для дачного дома

В зависимости от уровня защиты токоотводы монтируются непосредственно к сетке по всему периметру с шагом от 10 до 25 см.

Стержневая схема молниезащиты представляет собой металлический штырь, прикрепленный к дымоходу или другим конструкциям кровли как минимум на 2 м выше самой высокой ее точки.

Схема заземления для дачного дома

Установка стержня выполнена правильно, если в основание конуса с вершиной в крайней точке молниеприемника полностью попадает защищаемый объект. Увеличение высоты стержня расширяет защищаемую зону. Такой вид громоотвода подходит и для частных и для промышленных объектов со сложными крышами.

Для двухскатных крыш невысоких зданий можно применять и тросовую схему дачного громоотвода. Для этого между опорами, установленными на коньках, натягивается стальной трос. К его концам обычно примыкают по одному токоотводу, передающему ток к заземлению в грунте, внешне похожему на «куриную лапку». Если схема дачного громоотвода исполнена грамотно, разряды молнии уходят в почву за пределами защищаемого дома. При обустройстве молниезащиты данного типа важно учитывать провисание троса.

Схема заземления для дачного дома

На выбор схемы организации дачного громоотвода влияет множество факторов, параметров и условий. Поэтому это достаточно сложное и ответственное мероприятие требующее определенных профессиональных знаний и опыта. Наша компания поможет выполнить проектирование, а также установку наиболее эффективной молниезащиты для вашего дома. Кроме того, мы предоставляем услуги по обустройству громоотвода под ключ. В разделе «Наши объекты» представлены фото громоотводов и описание наших реализованных проектов.

Как и где купить громоотвод

Громоотвод, защищающий от прямого попадания молнии, будет работать как часы, если грамотно и правильно выбрать необходимые материалы для создания эффективной и надежного молниезащиты здания. На цену дачного громоотвода влияют следующие параметры:

  • уровень защиты;
  • схема молниеотвода;
  • технические сложности реализации проекта;
  • вид применяемых материалов и объем работ.

Сегодня многочисленные интернет — магазины предлагают большой выбор стержней и тросов из стали, меди и нержавейки, а также держателей и зажимов и дают прекрасное описание своих товаров. Однако самостоятельно трудно изготовить громоотвод безупречного качества. Кроме того, никто не даст гарантию на работу системы, собранной из материалов с разными эксплуатационными характеристиками.

Наша компания предлагает со склада в Москве купить комплектующие для громоотводов известных и прекрасно зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: OBO Bettermann, J. Propster, BS-Technic, DEHN+SOHNE, Voltstream, Элмашпром, Duval Messien, Citel, Forend и другие.

Наши услуги

Специалисты нашей компании помогут выбрать наиболее надежный и эффективный дачный громоотвод по приемлемой цене с учетом всех особенностей вашего дома. Наши консультанты подробно ответят на любые интересующие вопросы и составят смету.

У нас можно заказать выполнение необходимых замеров переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и заземляемых элементов. Опытные профессионалы компании могут также выполнить проектирование и установку громоотвода «под ключ». Мы предоставляем услуги по сервисному обслуживанию различных систем защиты от молний перед началом сезона гроз и по договоренности с клиентом производим их ремонт.

Интересные материалы по этой теме:
Молниезащита металлической кровли

Можно ли использовать кровлю из металлочерепицы как молниеприемник? Ответ на этот вопрос и другие в данной статье.

Молниезащита на мягкой кровле

Об особенностях монтажа на мягком кровельном покрытии. Примеры работ.

Молниезащита дома с плоской крышей

Описание конструкций элементов внешней молниезащиты для плоской кровли.

Молниезащита дома со скатной крышей

Устройство и примеры конкретных монтажных узлов для коньковой скатной кровли.

www.mzke.ru

Как сделать громоотвод в частном доме своими руками

Надежный громоотвод на дачном участке позволит не только защитить человека от поражения молнией, но и дом от возгорания, особенно если он деревянный. Состоит хорошая система молниезащиты из заземлителя, токоотвода и молниеприемника. Далее мы расскажем читателям Сам Электрика о том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками!

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:Схема молниеотвода на даче

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Молниеприемник

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2 (если медь) либо 70 мм2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.Штыри для отвода молнии

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.Защитная сетка

Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши (по коньку) на деревянных брусках, как показано на фото ниже. Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.Защита дома тросом

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

Токоотвод

В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой.Соединение проводов на крыше Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками

Заземлитель

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Вкратце можно сказать, что контур заземления должен находиться рядом с домом, но не в прогулочной части участка, а, наоборот, ближе к ограждению. Отвод заряда на землю осуществляется металлическими стержнями, закопанными в почву на глубину 0,8 метров. Все стержни лучше размещать по схеме треугольник, которая как раз и показана на фото:Конструкция заземляющей системы дома

Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.

Надежный громоотвод на даче — видео урок по созданию

Инструкция по изготовлению

Чтобы Вам было понятнее, как самому собрать систему громоотвода частного дома в единое целое, предоставляем пошаговую инструкцию с фото примерами:

  1. Рассчитываем материал. Самым важным моментом является выбор длины молниеприемника. Для эффективной защиты нужно произвести расчет таким образом: 1,5 радиуса защиты территории составляет высота мачты. К примеру, если высота стержня 10 метров, зона защиты будет иметь диаметр 30 метров. Схема ниже дает понять всю суть расчета. Обращаем Ваше внимание на то, что для эффективной работы громоотвода высота не должна превышать 12 метров. Если же не удается одним молниеприемником покрыть всю площадь дома, лучше сделать мачты в 2 либо 3 разных местах.Расчет зоны действия
  2. Устанавливаем приемники в подходящих местах, согласно рекомендациям, предоставленным выше.Молниеотвод на деревянном доме фото
  3. Самостоятельно протягиваем по крыше и стенам токоотвод от стержней к заземлению. Крепить проволоку рекомендуется специальными пластиковыми крепежами. Чтобы сделать наращивание длины проволоки, используйте универсальные медные соединители. Можно облегчить работу, и провести токоотвод по водосточному желобу, закрепив проволоку хомутами.Система отвода молнии
  4. Подсоединяем токоотвод к заземляющему контуру. Для этого рекомендуется использовать сварку либо болтовое соединение. Чтобы контакт был хорошим, а соответственно, громоотвод эффективным, перед соединением зачистите все участки от ржавчины и грязи до металлического цвета.Соединение с заземляющим контуром
  5. Проверьте сделанную молниезащиту мультиметром, замеряв ее сопротивление. На табло должно быть показано значение, не более 10 Ом.

Вот и вся технология создания системы защиты от молнии. Как Вы видите, сделать громоотвод в частном доме своими руками совсем не сложно, главное правильно произвести расчетные работы. Рекомендуем обязательно просмотреть видео инструкции, в которых все этапы монтажа молниеотвода рассмотрены более подробно.

Похожие материалы:

samelectrik.ru

Как сделать молниеотвод (громоотвод) для частного дома или на даче

Дачные домики обыкновенно построены из горючих материалов, а пожарная часть находится далеко. Да и подъехать  можно не к каждому строению, а от сильного ветра, сопровождающего любую грозу, тоже ничего хорошего ожидать не следует.

Порой от удара молнии выгорают целые дачные поселки.

Расскажем о том, как своими силами сделать эффективный молниеотвод и свести на нет риск прямого попадания «небесного разряда» в дом.

Откуда появляются молнии

Упрощенно физику процесса можно описать так: источником молнии являются кучево-дождевые облака.

Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.

Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния — громадный электрический искровой разряд:

Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.

Молниеотвод своими руками

Идея молниеотвода заключается в обустройстве рядом с домом участка минимального сопротивления для того, чтобы разряд молнии проходил по нему, а не по строению.

Если у вас отсутствует на даче молниеотвод — пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления — сделать все самому. Что же для этого нужно знать?

Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.

Это защищенный от коррозии, оголенный проводник — то есть, хорошо проводящий электроток материал как можно большей площади и большего сечения (минимум 50 мм²).

Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.

Стальные материалы лучше использовать оцинкованные. Так как они менее подвержены воздушному окислению.

Из чего состоит грозозащита: устройство

Молниеотвод (громоотвод) простейшей конструкции состоит из 3 частей:

  1. Молниеприемник.

  2. Токоотвод (спуск).

  3. Заземлитель.

Расскажем о каждом элементе подробнее.

Молниеприемник

Молниеприемник — металлический проводник, закрепляемый на крыше здания либо на отдельной опоре (вышке). Конструктивно делится на три вида: штыревые, тросовые и сетчатые.

При выборе конструкции молниеприемника ориентируйтесь на материал, которым покрыта крыша дома.

1. Штыревое (или стержневое) устройство молниеприемника — это возвышающийся над домом металлический вертикальный стержень (смотрите рисунок ниже).

Подходит для крыши из любого материала, но предпочтительнее все-таки для металлической кровли. Высота штыревого молниеприемника не должна превышать 2 метра. А крепится он либо на отдельно стоящую несущую опору, либо непосредственно на сам дом.

Материалы для изготовления:

  • Стальная труба (2025 мм диаметром, со стенкой 2,5 мм толщиной). Ее верхний конец либо расплющивается, либо заваривается под конус. Можно также изготовить и приварить к верхнему краю трубы специальную заглушку в виде иглы.

  • Стальная проволока (814 мм). Причем токоотвод должен быть точно такого же диаметра.

  • Любой стальной профиль (например, уголок или полосовая сталь не менее 4 мм в толщину и 25 мм в ширину).

Главное условие для всех этих стальных материалов — сечение минимум 50 мм².

2. Тросовое устройство молниеприемника — это натянутый по коньку на высоте до 0,5 м от крыши трос с минимальным сечением 35 мм² или проволока.

Обыкновенно применяется стальной оцинкованный канат. Данный вид молниеприемника подходит для деревянных либо шиферных крыш.

Закрепляется он на двух (1-2 метра) опорах из дерева, либо металла, но на металлические опоры необходимо установить изоляторы. С токоотводом трос соединяют при помощи плашечных зажимов.

3. Сетчатое устройство системы молниеприемника — это проложенная над крышей сетка толщиной 68 мм. Эта конструкция самая сложная по исполнению. Применяется для крыш, покрытых черепицей.

4. Ну и совсем редко используется покрывное устройство молниезащиты — это когда в качестве молниеприемников выступают металлические конструктивные элементы самого дома (кровля, фермы, ограждение крыши, водосточная труба).

Все рассмотренные конструкции молниеприемников надежно соединяются при помощи сварки с токоотводом и через токоотвод с заземлителем одно- или двухбоковым сварным швом минимум 100 мм в длину.

Токоотвод

Токоотвод (спуск) — средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением для стали 50, для меди 16 и для алюминия 25 мм в квадрате.

Главное предназначение токоотвода — это обеспечение прохождения разрядного тока от молниеприемника к заземлителю.

Идеальный путь для прохождения электротока — кратчайшая прямая, направленная строго вниз. Избегайте при монтаже молниеотвода поворотов под острым углом. Это чревато возникновением искрового разряда между близкорасположенными участками токоотвода, что приведет к неизбежному воспламенению.

Самый ходовой материал для токоотвода — неизолированная стальная проволока-катанка или полоса. Его проводят только по несгораемым поверхностям. На горючие стены следует устанавливать металлические скобки, которые сами будучи в контакте с горючей поверхностью защитят токоотвод.

Минимальное расстояние от стены до токоотвода 15-20 см.

Надо проложить его так, чтобы не было точек соприкосновения с такими элементами дома, как крыльцо, входная дверь, окно, металлические гаражные ворота.

Мы знаем, что соединять части молниеотвода лучше сваркой, но если это невозможно, допускается сопряжение токоотвода с заземлителем и молниеприемником при помощи трех заклепок или двух болтов. Длина наложения токоотвода на другие части системы при заклепочном соединении равна 150, а при болтовом — 120 мм.

Конец не оцинкованной проволоки-катанки и место крепления проволочного токоотвода к стальным деталям для обеспечения надежного контакта нужно зачистить, а оцинкованную достаточно отмыть от пыли и грязи. Затем на конце проволоки делают петельку либо крючок, ставят с обеих сторон шайбы и как можно сильнее стягивают все это болтом.

Места соединения (если это не сварка) к тому же нужно обмотать в несколько слоев изолентой, затем грубой тканью, поверх перекрутить толстой ниткой и покрыть все краской.

Для улучшения контакта можно обработать концы проволоки оловом и спаять.

Заземлитель

Заземлитель (заземляющие электроды) — находящаяся в земле, нижняя часть молниеотвода, обеспечивающая надежный контакт токоотвода с грунтом.

Как правильно обустроить заземление, описано в ГОСТах и СНИПах, но для самого простого варианта достаточно не менее одного метра от края фундамента и не ближе 5 метров от входа в здание закопать П-образную конструкцию из металлических проводников.

С задачей способен справиться обычный контур заземления (его делают для бытовых электроприборов).

Это 3 забитые и закопанные в землю электрода, соединенные между собой на одинаковом расстоянии горизонтальными заземлителями. Закапывать заземляющую конструкцию следует ниже максимального уровня промерзания почвы. От 0,5 до 0,8 метра в глубину.

Для заземлителя берут прокатную сталь сечением 80 мм, реже медь сечением мм в квадрате. Вертикальные заземляющие электроды бывают 2-3 метра в длину, но чем ближе уровень грунтовых вод, тем они короче.

Если почва на вашей даче постоянно находится во влажном состоянии, то достаточно будет и метрового или полуметрового штыря.

На какую глубину забивать и какое количество электродов будет необходимо можно узнать в энергослужбе по месту проживания.

Нужно помнить, что качество заземления зависит от размера площади контакта заземлителя с почвой и удельного сопротивления самого грунта.

Заземлитель для молниеотвода нужен отдельный, не следует заземлять молниеприемник на бытовой контур. Категорически не советуем экспериментировать. Чревато последствиями.

Предлагаем посмотреть видео с наглядной схемой монтажа молниезащиты:

Согласно нормативным документам, для частных жилых домов установка систем молниезащиты необязательна. И только вам решать вопрос о целесообразности монтажа молниеотвода (громоотвода) на даче. Надеемся, что статья поможет принять правильное решение.







Распродажа (-53%):

bydom.ru

Молниезащита частного дома, громоотвод в доме своими руками

Монтаж защиты от молний в частном доме

Большинство владельцев частных домов, коттеджей и дач стараются создать внутри и снаружи своего жилья максимально комфортные и безопасные условия для проживания. Вполне понятное стремление, но чаще всего собственники такой недвижимости полностью забывают о таком природном явление, как разряд статического атмосферного электричества, который в одно мгновение может нанести огромный вред жилым постройкам и здоровью людей. По своей природной сути, атмосферная молния — это очень мощный разряд электрической энергии, который способен при точном попадании непосредственно в частный дом, уничтожить не только всю бытовую технику и электроприборы, но и само строение в целом.

Молниезащита 2

Если ваше частное владение расположено рядом с высоким зданием, то вам не следует беспокоиться. Система громоотводов многоэтажного объекта обеспечит надежную защиту вашего жилья от поражающих факторов атмосферного электрического разряда. Но такое расположение коттеджей, частных домов и дач практически не встречается в современной действительности. В основном такие объекты недвижимости строятся вдали от высоких зданий, поэтому их необходимо защищать от молний, оснащая современными блоками грозозащиты.

Молниезащита 3

Молния, чаще всего разряжается на самую высокую точку, но даже растущее рядом с домом огромное дерево не способно защитить его от разряда. Только устройство грозозащиты способно полностью защитить от атмосферного разряда ваше жилье с бытовой техникой, а также присутствующих в нем людей. В этой статье мы рассмотрим все вопросы, касающиеся видов молниезащиты и способов их монтажа для любых типов домов, дач и коттеджей. А также в сжатой форме расскажем, как установить громоотвод своими руками, но сначала расскажем о поражающих факторах молний.

Поражающие факторы разрядов атмосферных разрядов

Технология создания защиты от грозы напрямую связана с поражающими факторами атмосферных электрических разрядов. Любое природное явление влияет на окружающую среду с той или иной степенью воздействия. Молния не является исключением и ее поражающие факторы можно разделить на следующие два вида.

  1. Первичный. Это прямой удар электрического разряда в объект недвижимости. Последствия от такого попадания могут быть самыми плачевными. Конструкция дома может получить серьезные повреждения или просто сгореть от возникшего пожара. Не исключается и гибель людей от поражения электрическим током. Вся включенная в сеть бытовая техника и электроприборы однозначно выйдут из строя. Первичный фактор поражения молнией создает самый опасный вариант развития событий, способный создать массу проблем жильцам частного дома, коттеджа или дачи.Молниезащита 4
  2. Вторичный. Менее опасный поражающий фактор атмосферного электрического разряда, конечно, по сравнению с прямым попаданием, но тоже способный доставить много неприятностей собственнику частного владения. Дело в том, что молния, разрядившаяся недалеко от дома, формирует мощное индукционное поле, создающее скачек питающего напряжения в электрической проводке. Такое перенапряжение способно полностью  вывести из строя бытовую технику и электроприборы.Молниезащита 5

Защитить свою собственность от вторичного поражающего фактора можно простым отключением электроприборов от питающей сети на весь период времени прохождения грозового фронта. Для эффективной защиты от прямого попадания молнии необходимо выполнить монтаж молниезащиты в коттедже, частном доме или на даче.

Молниезащита 6

Установка громоотвода и дополнительного защитного оборудования позволит избежать негативных последствий от воздействия разряда на вашу жилую собственность и на проживающих в ней людей, независимо от типа поражающего фактора. Далее мы рассмотрим виды и категории молниезащиты.

Категории и виды внешней защиты от молний

Атмосферная молния — это мощный разряд электричества, подчиняющийся основным законам физики. Всем известно, что электрический ток движется по пути с наименьшим сопротивлением. Главной задачей блока грозозащиты любого вида создать именно такой путь для прохождения электроэнергии, минуя конструкцию строения. При ударе молнии в частный дом, оснащенным таким блоком, вся мощь электрического заряда просто-напросто уйдет в поверхность земли, не нанеся ущерба постройкам, электроприборам и человеку.

В народном сленге такой виды защиты частных строений называется по-разному: заземлением загородного дома, системой молниеотводов, а также громоотводами. Последний вариант наименования совершенно некорректен, ведь гром — это звук удара молнии и отводить его никуда не нужно. Но термин давно прижился и используется в разговорной речи. Независимо от того, как называется защита дома от молний, она предназначена для выполнения одной задачи — отвода энергии атмосферного электрического разряда в землю. Блоки грозозащиты делятся на три категории: по методу и виду защиты, а также по конструктивным особенностям.

  1. Методы защиты. Эта категория делится на два вида молниезащиты: активную и пассивную. В активной системе приемник молний оснащен специальным ионизатором воздуха, который своей работой провоцирует накопленное атмосферой статическое электричество на разряд. По своей сути, активная защита притягивает молнию, тем самым исключая возможность прямого попадания молнии в объект недвижимости и рядом находящиеся постройки. Молниезащита 7Пассивные системы не оснащены никакими дополнительными устройствами, поэтому молния может на ней разрядиться, а может и ударить в другое место, но в любом случае данный вид молниезащиты создает надежный барьер от прямого попадания разряда в дом. В то же время она не способна защитить бытовую технику от вторичного поражающего фактора. Для защиты от него необходимо устанавливать дополнительное оборудование.Молниезащита 8
  2. Виды защиты. В этой категории защита дома от разряда делится на два типа: внутреннею и внешнюю. Внутренняя система защищает частное владение от вторичного поражающего фактора, а внешняя от первичного. В связи с тем, что активные системы защиты от атмосферных электрических разрядов практически не применяются в быту, то блок грозозащиты дома, коттеджа или дачи должен состоять из двух частей: внешней и внутренней.Молниезащита 9
  3. Конструктивные особенности. В этой категории блок грозозащиты для частного дома делится на типы по особенностям конструкции внешних приемников молний. На данный момент существует три основных типа молниеприемников: штыревые, сетчатые и тросовые. Каждый из них хорош по-своему. Штыревые молниеотводы самые дешевые, но менее эффективные по сравнению с сетчатыми и тросовыми приемными элементами.

Выбрать лучшую защиту от разряда атмосферного электричества для своего дома вам поможет следующая глава статьи, в которой мы расскажем о конструкции наиболее популярной пассивной внешней молниезащите, в дополнение к которой необходимо устанавливать и внутреннюю защиту от вторичного поражающего фактора.

Конструкция пассивной внешней защиты от молний

Конструкция внешнего громоотвода на даче, в коттедже или частном доме довольна проста. Она состоит из трех составляющих частей: приемника молний, токоотводов и заземляющего контура. Токоотводы и заземлители имеют стандартную конструкцию. В отличие от них, молниеприемники пассивных систем защиты можно разделить на три типа, которые мы подробно рассмотрим ниже.

  1. Стержневой. Самый распространенный тип приемника атмосферных разрядов в системах пассивной внешней грозозащиты. Стандартный вид такого молниеприемника — это металлический прут длиной от 2.5 метров с диаметром от 10 до 20 мм, но можно использовать и стальные трубы с заваренными торцевыми отверстиями. Количество таких стержневых элементов зависит от площади дома. Для небольшого строения достаточно одного приемника, ну а для домов площадью более 200 кв. м следует устанавливать несколько стержней, с расстоянием между ними не менее 10 метров. Устанавливают стержневые молниеприемники на частном доме с помощью специального диэлектрического крепежа, который исключает переход разряда на конструкцию строения. Металлический стержень можно установить на отдельной опоре или высоком дереве, расположенном вблизи частного дома. Такой вариант хорош тем, что не портит внешний облик дом. Но следует заметить, что главным условием размещения молниеприемника является то, что он должен быть установлен выше основного дома и других построек частного владения.Молниезащита 10
  2. Тросовый. Этот тип молниеприемника неплохо зарекомендовал себя при устройстве молниезащиты частного дома с крышей из металлочерепицы. Такая кровля сама по себе является отличным проводником грозовых разрядов, поэтому ее следует надежно защищать от попадания молний. Тросовые молниеотводы намного эффективней, чем стержневые, но их монтаж сложен и требует больших трудозатрат. Для установки этого типа приемников молний используется металлический трос, который закрепляется на коньке дом по всей его длине. Основным условием монтажа молниезащиты на базе тросового молниеотвода является следующий фактор: натяжка троса должна исключать касание кровли. К тому же трос монтируется на диэлектрических опорах.Молниезащита 11
  3. Сетчатый. Такой молниеотвод изготавливается из металлической проволоки с диаметром сечения не менее 6 мм. Натягивают провод по всей площади кровли с созданием квадратных ячеек размером не более 6×6 метров. Как и в случае с тросовым молниеотводом, провод сетчатой системы не должен касаться кровли. Его необходимо монтировать на опорах, не проводящих электрический ток. Эффективность этого типа молниеприемников очень высока, но используются они крайне редко, так как трудны в монтаже. Кроме того, сетчатый молниеотвод затрудняет эксплуатационное обслуживание кровли частного дома и ухудшает ее внешний вид.Молниезащита 12

Какой тип молниеотвода использовать — выбирать вам! Каких-либо строгих рекомендаций дать на этот счет невозможно. Все три типа молниеприемников способны надежно защитить частный дом от первичного поражающего фактора молнии.

Следующими элементами в системе молниезащиты являются токоотводы. Главная их задача — это передача энергии атмосферного разряда от молниеприемника к заземляющему устройству. Токоотводы можно изготовить из стальной проволоки диаметром не менее 6 мм, специального медного или алюминиевого кабеля или стальной ленты шириной от 30 мм и толщиной более 2 мм. Любой токоотвод закрепляется на концах молниеотводов с помощью резьбового соединения, сварки или пайки. В частных домах, построенных из негорючих материалов, этот элемент грозозащиты крепится на стенах в незаметном месте с использованием металлического крепежа. Нельзя размещать токоотводы вблизи с окнами и дверями.

Молниезащита 13

Особые требования предъявляются к монтажу токоотводов молниезащиты деревянного дома. При попадании молнии в систему молниезащиты в частном дома, провода токоотводов могут разогреться до высоких температур. Чтобы исключить возгорание деревянных стен строения необходимо правильно установить токоотводящую часть системы грозозащиты. Токоотводы необходимо располагать на расстоянии не менее 10 см от стен постройки. Для одного стержневого молниеприемника необходимо установить один токоотвод, а для тросовых и сетчатых приемников разряда два токоотводящих элемента. Количество токоотводов зависит от количества концов молниеприемников и площади и конструкции кровли.

Молниезащита 14

Последним элементом в системе внешней защиты частного дома от атмосферных электрических разрядов является заземляющее устройство. Простейший заземлитель — это два металлических прутка диаметром не менее 30 мм, забитые в почвенный слой на 2–3 метра и соединенные между собой перемычкой из металлической ленты. Расстояние между этими заземляющими элементами должно быть не менее 3 метров. К этой конструкции присоединяется токоотвод исключительно путем сварного соединения.

Молниезащита 15

Мы рассмотрели конструкцию внешней пассивной молниезащиты. Она способна эффективно защитить частный дом от первичного поражающего фактора молнии. Для защиты дома, коттеджа или дачи от перенапряжений в сети, возникающих при воздействии второго поражающего фактора грозового разряда, необходимо устанавливать дополнительное оборудование. Эти приборы обеспечивают внутреннюю защиту от молний.

Внутренняя молниезащита

Бытовую технику и электроприборы в частном доме следует защищать от воздействия мощного индукционного поля, которое возникает в результате атмосферного разряда. Внешняя молниезащита не способна справиться с этой задачей. Для защиты от грозовых перенапряжений необходимо использовать специальные электротехнические устройства. Они называются устройствами защиты от импульсного перенапряжения (УЗИП) и устанавливаются в распределительные щиты на входе электрических линий в частный дом. В настоящее время на рынке присутствует большой ассортимент таких приборов, с разными возможностями и уровнем защиты от импульсных скачков напряжения.

Молниезащита 16

Только после установки УЗИП в распределительный щиток и монтажа внешней молниезащиты вы с уверенностью сможете сказать, что ваш дом надежно защищен от всех поражающих факторов молнии. Мы рассмотрели конструкцию защиты от молний для частного дома как внешней, так и внутренней. В следующей части статьи будет дан ответ на вопрос: как сделать громоотвод на даче, в коттедже или частном доме своими руками.

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

Молниезащита 17

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

Молниезащита 18

  • Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
  • Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
  • Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
  • H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

  • болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
  • стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

Молниезащита 19

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Молниезащита 20

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

Молниезащита 21

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

Молниезащита 22

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

Молниезащита 23

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

Молниезащита 24

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

Заключение

Качественный монтаж громоотвода обеспечит вам комфортное проживание в своем доме. В этом случае защита от всех поражающих факторов молнии будет обеспечена. Но следует заметить, что молниезащиту необходимо периодически проверять на наличие повреждений. Главное внимание при профилактическом осмотре нужно уделять всем соединениям. Только при условии работоспособности громоотвода, ваш дом будет надежно защищен от попаданий молний.

Видео по теме

profazu.ru

зачем он нужен и как его сделать

Куда ударяет молния?

Существует мнение, что молнии ударяют в те места, где имеются залежи металла или подземный источник воды. Этим отчасти можно объяснить тот факт, что у одних на дачах во время гроз «постоянно молнии», а у других все спокойно.

Известно и свойство «стрел Зевса» ударять в самое высокое строение, дерево, стоящее посреди поля, а также в металлические конструкции. Последнее обстоятельство и служит «противоядием» от молний – громоотводы изготавливаются из металла.

Устройство громоотвода

Громоотвод состоит из трех частей: молниеприемника, токоотвода и заземлителя.


Молниеприемник

То, что принимает на себя удар молнии. В частном строительстве обычно применяются молниеприемники либо в виде штырей, установленных выше самой высокой точки здания, либо в виде тросов, натянутых над коньком. Существует и молниезащита в виде сетки, но она применяется преимущественно в системах молниеотводов многоквартирных домов.

Металлические штыри
Лучшим материалом для изготовления молниеприемника считается медь, но зачастую они изготавливаются из стали. Чтобы стержень не сгорел при контакте с молнией, необходимо правильно подбирать его сечение. Для медных изделий это 35 мм² (Ø около 7 мм), для стальных – 70 мм² (Ø 9,5 мм). По длине рекомендуется использовать стержни от 0,5 до 2 м.

Молниеприемник в виде штыря
Молниеприемник в виде штыря

Тросовая молниезащита
Считается более эффективным решением, так как такая конструкция способна защитить большую площадь. Трос сечением не менее 35 мм² натягивают между двумя стойками, закрепленными на коньке крыши. Закрепляют его болтовыми зажимами. Если трос очень длинный и провисает, посередине устанавливается дополнительная стойка.
 Тросовая молниезащита на соломенной крыше
Тросовая молниезащита на соломенной крыше

После устройства молниеприемника независимо от его вида необходимо организовать токоотвод.


Токоотвод

Задача токоотвода – отводить молнии к прибору заземления. Он представляет собой медную, алюминиевую или оцинкованную стальную проволоку Ø 6-8 мм. Для соединения с молниеприемником используют болтовые зажимы, кабельные стяжки, металлические клеммы. А для соединения с заземлением следует применять сварку или пайку твердым припоем.

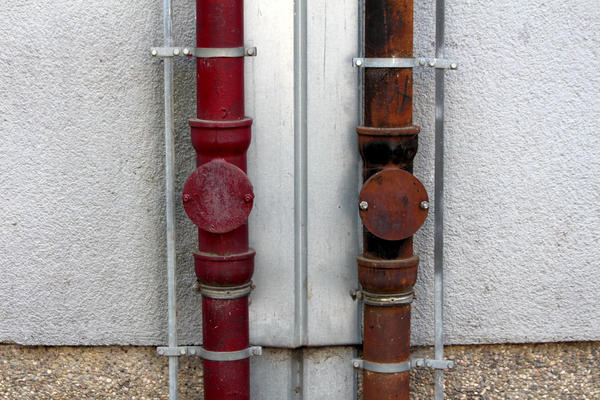

Молниеотводы прикреплены к водостокам специальными держателями
Молниеотводы прикреплены к водостокам специальными держателями

Закрепляется токоотвод через каждый метр специальным пластиковым или металлическим держателем. Изгибы токоотвода должны быть плавными, а их количество при прокладке сведено к минимуму.


Заземлитель

Последний элемент громоотвода – заземлитель. Именно он отводит молнию, попавшую в молниеприемник и отведенную токоотводом в землю.

Последний элемент громоотвода - заземлитель
Последний элемент громоотвода — заземлитель

Устраивать заземлитель нужно в местах отдаленных от крыльца и пешеходных дорожек. Обычно выбирают место неподалеку от забора.

Заземлители также бывают разными. Для хозяйственных построек чаще всего делают самый простой заземлитель: вбивают в землю стальную нерельефную арматуру на глубину 0,8-1 м на некотором расстоянии от дома. Для защиты домов обычно используют контур заземления треугольником или линейный.

При использовании линейного способа вырывают траншею и устанавливают в ней каркас из стальной полосы шириной 40 мм и толщиной 4 мм. Треугольный каркас изготавливают из стальных уголков 40×40 мм и толщиной 5 мм. Его также закапывают в землю, но траншею под него делают треугольной. Некоторые мастера советуют в траншеи засыпать минеральные соли для повышения электропроводности заземлителя. Однако с этим способом следует быть осторожнее, так как соль может повредить корням растений.

Остается пожелать, чтобы в ваш дом никогда не попала молния, – а как сделать громоотвод, вы уже знаете.

Автор: Анастасия Кунаева.

Читайте также:

7dach.ru

Громоотвод для дачного дома

Дачный участок должен быть местом отдыха, а настоящий отдых невозможен без ощущения безопасности. Оно должно присутствовать постоянно, даже в непогоду. Одним из приспособлений, которое позволит обезопасить себя и семью от удара молнии, является громоотвод. Соорудить его не составит особого труда, если точно придерживаться всех рекомендаций, которые будут изложены в статье.

Подготовительные расчеты

Стоит понимать, что каждое устройство имеет свои ограничения по способу и зоне действия. Это относится и к громоотводу. Последний способен защитить только определенную территорию, которую важно правильно рассчитать при проектировании. Чаще всего громоотвод представляет собой мачту определенной высоте. Если посмотреть на нее сверху, то верхушка мачты будет центром окружности, которая и является зоной защиты громоотвода. Это зона имеет максимальную площадь только на уровне земли и уменьшается к верхушке мачты, образуя при этом конус. В расчет берется и вторая окружность, которая образуется на уровне кровли и должна покрывать всю верхушку здания. Зная, что собой представляет зона покрытия, можно легко произвести расчеты требуемых параметров громоотвода для конкретных условий.

Принято считать, что громоотвод обеспечивает защиту в двух зонах. Одна считается наиболее надежной, а вторая имеет уровень безопасности в 95%. Для каждой из этих зон есть свои формулы, которые позволяют получить требуемые цифры. Переменными, которые берутся во внимание является высота воображаемого конуса, которая обозначается как hy. Выше было сказано, что необходимо знать зону защиты на уровне кровли, поэтому в формулах фигурирует также высота конструкции, которую можно обозначить как hc. Радиус зоны защиты громоотвода на уровне земли можно обозначить как Rс, а на уровне кровли Rз. Для проведения расчетов не хватает переменной, которая бы указывала на общую высоту мачты громоотвода, она обозначается как hг. Имея все данные, можно вывести высоту воображаемой фигуры:

Зная общую длину мачты, легко определиться с окружностью, которая находится под защитой громоотвода на уровне земли:

Также есть простая формула для определения безопасной окружности на уровне кровли здания:

  • Rз=(1,1-0,002) × (hг-hc÷0,85).

Для второй зоны безопасности с меньшим процентом защиты формулы немного отличаются:

  • hy=0,92×hг;
  • Rс=1,5×hг;
  • Rз=1,5×(hг-hc÷0,92).

Для каждого этапа расчетов необходимо уделить достаточно времени, чтобы конструкция громоотвода выполняла свою роль.

Процесс монтажа

Если постараться просто описать строение громоотвода, то общую схему можно наблюдать на иллюстрации выше. Предусмотрено наличие трех основных составляющих системы громоотвода. Первым из них является молниеприемник. Его задача полностью отражена в названии. Он принимает на себя первый удар. Полученный импульс не может быть накоплен, поэтому его необходимо рассеять и делается это в землю, куда закладывается заземляющий контур. Оба этим модуля соединяются проводником подходящего сечения.

Контур

Первым делом можно смонтировать заземляющий элемент для громоотвода, т. к. для этого не нужно находиться на высоте. Общая схема сборки такого рассеивателя для громоотвода схожа с той, которая используется для обычного заземления в доме на даче. Первым делом выбирается место, где будет расположена конструкция. Этого нельзя делать впритык к зданию, т. к. импульс от громоотвода может оказаться настолько сильным, что уйдет в сеть питания на даче. Если один контур заземления уже есть, то от него также необходимо удалиться хотя бы на четыре метра. При этом стоит следить за тем, чтобы контур заземления находился по кратчайшему пути по отношению к молниеприемнику громоотвода. Чтобы еще больше обезопасить посетителей дачи, лучше выполнить небольшое ограждение или оставить указатель, который будет предупреждать о том, где лучше не ходить во время грозы.

Процесс монтажа конструкции контура заземления простой и понятный. Первым делом необходимо определить примерное расположение грунтовых вод вокруг дачи, где будет установлен громоотвод. Если до них больше трех метров, тогда сооружается стандартная конструкция заземления для громоотвода, которая представляет собой три больших прута с диаметром в 12 мм и длиной в 3 метра. Перед тем как их смонтировать, необходимо сделать небольшой приямок на глубину в 0,8 метра. Только после этого пруты забиваются практически на всю свою длину. Расположить их нужно треугольником. Небольшая часть прута остается на поверхности, чтобы к ней можно было приварить полоску металла.

Если точно известно, что грунтовые воды на даче находятся близко к поверхности, тогда монтаж заземления для громоотвода осуществляется без использования длинных штырей. Из металлической планки изготавливается прямоугольник, который вкапывается в землю на глубину в 0,8 метра. Стоит сказать, что металлическая шинка в этой конструкции должна иметь площадь сечения не меньше 100 мм2.

Молниеприемник

Следующим элементом громоотвода, который можно смонтировать является мачта. Ее высоту можно определить с помощью формул, которые приводились выше. Так как установка мачты осуществляется на крыше, то работать необходимо в сухую погоду без ветра. Для установки молниеприемника необходимо выбрать высшую точку на кровле. В некоторых случаях высота громоотвода получается большой, что требует дополнительного укрепления мачты. Сделать это можно с использованием обычных тросов, которые монтируются в качестве растяжек для громоотвода.

Важным требованием к молниеприемнику громоотвода является его монтаж точно в вертикальной плоскости. Для этого можно использовать один или несколько пузырьковых уровней. Установить громоотвод можно на мачту, но стоит понимать, что металлическая часть мачты должна быть изолирована от кровли, т. к. разряд может уйти не в том направлении, куда это нужно. Для молниеприемника можно использовать круглую или прямоугольную арматуру. Значение имеет только ее сечение, которое не должно быть меньше 60 мм2. Если сечение будет занижено, тогда сопротивление проводника возрастет и он может не выполнить своего предназначения.

Токоотвод

Две крайние составляющие громоотвода готовы, теперь их необходимо объединить в общую систему. Для этого потребуется установка токоотвода. Лучшим материалом для токоотвода является медь, но найти изделие требуемого сечения проблематично и довольно дорого, поэтому чаще всего используется стальная проволока, покрытая цинком. Последний защищает ее от быстрой коррозии, причиной которой являются осадки. В этом случае потребуется проволока с диаметром в 6 мм.

Совет! Допускается использование квадратного или прямоугольного проводника, но площадь его сечения должна быть не меньше той, что у стальной проволоки с указанным диаметром.

Проще всего и правильнее всего прокидывать токоотвод по выступу кровли, которым является конек. Если молния ударит не в мачту, а в саму кровлю, то с большой вероятностью она попадет именно в токоотвод. На фотографии выше видно, что размещать проводник громоотвода нельзя впритык к настилу кровли. Для него применяются специальные держатели, которые способны приподнять проволоку над кровлей на 20 см. Сами стойки фиксируются к настилу через диэлектрические прокладки, которые исключают уход разряда в кровельный настил или стропильную систему.

Совет! При работе на крыше во время установки элементов громоотвода важно позаботиться о личной безопасности, используя страховочные тросы.

Лучше не выполнять монтаж громоотвода самостоятельно. Помощник может подавать требуемые элементы, а также следить за страховочными тросами. Важно также правильно подобрать обувь, которая не будет скользить по кровельному настилу.

Когда токоотвод будет полностью протянут по кровле, его необходимо соединить с контуром заземления. Опускать токоотвод лучше по стене здания, используя для этого какой-либо изолятор, чтобы закрыть его хотя бы на рост человека. После соединения всех элементов систему можно считать рабочей. Наглядно процесс монтажа показан в видео ниже.

Исключением для монтажа громоотвода может стать случай, когда дом на даче находится вблизи какой-либо вышки или другого высокого здания. Если рядом с дачей проходят линии электропередач, то они также могут стать естественной защитой от попадания молнии. Но в этом случае важно позаботиться о хорошем заземлении вместо громоотвода. Последнее должно быть спроектировано так, чтобы разряд, который может пойти по линии питания ушел в землю. Кроме того, потребуется установка специальных блоков молниезащиты. Они представляют собой плавкие предохранители, которые перегорают при прохождении большого электрического разряда.

Резюме

Громоотвод является важной мерой предосторожности, которую стоит предусмотреть даже в тогда, когда неизвестны конкретные случаи попадания молнии в жилые дома в конкретной местности. За металлической конструкцией требуется периодический уход. Если основным материалом для сооружения служила сталь, тогда ее можно окрасить «Гальванолом». Каждый сезон необходимо проверять места соединения каждого из модулей, чтобы быть уверенным, что разряд уйдет в требуемом направлении. Если нет желания возиться с размещением громоотвода на крыше, то его можно соорудить на дереве, если оно расположено на подходящем расстоянии от дома. В этом случае прокладка всех коммуникаций осуществляется по стволу.

bouw.ru

Громоотвод своими руками: материалы, расчет и монтаж

Молниеотвод представляет собой защитное устройство, в котором система проводников отводит электрический разряд в землю. Молниезащита — важнейший элемент обеспечения безопасности жильцов и имущества, находящихся в здании. При желании и наличии определенных знаний, вполне реально соорудить громоотвод своими руками.

Принцип действия и устройство

Система защиты от молнии состоит из трех компонентов:

  • молниеприемник;
  • токоотвод;
  • заземлитель.

Схема устройства представлена на рисунке ниже.

Примерная схема защиты дома от молний

Функция приема разряда молнии возлагается на молниеприемник. По токоотводам электричество поступает в заземлительный контур, который передает разряд в грунт.

к содержанию ↑

Молниеприемник

Существует три разновидности молниеприемников:

  • стержневой;
  • штыревой;
  • сетчатый.

Также в качестве приемника может выступать сама крыша.

Стержневой приемник представляет собой металлический штырь, установленный на станине (на кровле, рядом со зданием, на высоком дереве). С помощью токоотвода (проводника) штырь соединяется с заземлительным контуром. Для изготовления громоотводов применяют медь, алюминий или сталь. Причем первая— оптимальный вариант с точки зрения качества защиты, а самые дешевые приемники производятся из стали.

Сечение молниеприемника стержневого типа должно составлять не менее 35 кв. мм, если речь идет о меди, и 70 кв. мм — для стальных устройств. Длина штыря колеблется от 50 до 200 см.

Стержневой молниеприемник из меди

Стержневые приемники обычно выглядят эстетично, однако площадь их покрытия не слишком большая. Для расчета покрываемой территории от наивысшей точки штыря прочерчивают мысленную линию к уровню земли под углом 45 градусов. Защищенным является все пространство, оказавшееся в треугольнике по периметру. Ввиду маленькой зоны действия, стержневые громоотводы используют для защиты небольших домов, банных построек, гаражей и т.п.

Обратите внимание! Молниезащиту можно как сделать своими руками, так и приобрести готовую.

Сеточные молниеприемники выполняются в виде металлических сеток и представляют собой арматурный каркас с ячейками размером от 3 до 12 м. Толщина арматуры — в среднем 6 мм. Сетку размещают на определенной высоте над материалом кровли, оставляя зазор не менее 15 см. Наиболее подходящие объекты для применения сеточных систем — большие кровли (многоквартирные дома, торговые центры, промышленные и складские здания и т.п.).

Тросовый приемник располагается на двух или четырех мачтах, связанных друг с другом проволокой из стали или алюминия. Трос протягивают по коньку крыши, используя деревянные бруски, которые выступают в качестве опор. Наименьший рекомендуемый диаметр троса — 5 мм.

Размещение тросового молниеприемника на крыше

По сравнению со стержневыми описываемые устройства покрывают гораздо большую площадь. С точки зрения эффективности тросовые системы лучше, чем стержневые или сеточные приемники справляются с задачей защиты от молнии. Особенно распространены такие системы на шиферных кровлях.

Иногда в качестве молниеприемника используют саму крышу. Это возможно, когда кровля изготовлена из профнастила, металлической черепицы и любых других материалов, в основе которых есть металл. Существуют требования, которые дисквалифицируют конструкционный материал кровли, если его толщина меньше 4 мм (иначе возможно его прожигание молнией). Также не допускаются какие-либо горючие материалы, способные легко воспламениться.

к содержанию ↑

Токоотвод

Для изготовления проводников применяют шестимиллиметровую медную, стальную или алюминиевую проволоку. Соединения с другими элементами системы — молниеприемником и заземлительным контуром — выполняют посредством болтов или сварных швов. Токоотвод нуждается в качественном изолировании от окружающей среды (подойдут кабель-каналы). Еще одно требование — выбор для токоотвода самого краткого пути от молниеприемника к заземлительному устройству.

Выход токоотвода на кровлю

к содержанию ↑

Заземлитель

Заземлительный контур располагают неподалеку от здания. При этом выбирают место, находящееся вне прогулочной территории и поближе к какому-либо ограждению. Электрический заряд, поступающий к заземлительному контуру через токоотвод, через металлические стержни отводится в грунт. Стержни вкапывают в землю на глубину примерно 80-100 см. Их размещают таким образом, чтобы они при соединении формировали треугольник.

Подготовительные мероприятия

Перед тем как сделать громоотвод необходимо провести подготовку. Причем по важности этот этап ничем не отличается от собственно процесса установки молниезащитной системы. Понадобится произвести расчеты согласно формуле, подобрать материалы и найти правильное место для установки молниезащиты.

Формула расчета

Молниезащита — достаточно сложная и ответственная в силу выполняемых задач система. При ее планировании необходимы точные расчеты и оценка потенциальных рисков. В то же время необходимости в чрезмерно сложных математических вычислениях нет. Нужно лишь определить зону действия системы, исходя из формул. Для стержневого молниеотвода существуют коэффициенты, применяемые для расчета нужной высоты устройства. Используется такая формула:

Формула для расчета высоты молниеприемника

Она подходит для громоотводов высотой до полутора метров, что вполне достаточно для обеспечения защиты частного дома от ударов молнии.

к содержанию ↑

Материал для громоотвода

Для создания защитной системы понадобятся конструкционные материалы. Придется сделать выбор из стали, меди или алюминия. При этом площадь необходимого поперечного сечения будет отличаться, что продиктовано разным сопротивлением каждого вида из перечисленных металлов. Чтобы объяснить сказанное более наглядно, внизу приведена таблица, в которой указаны минимальные требования к компонентам молниезащиты, исходя из вида металла:

Материал Молниеприемник Токоотвод Заземлитель
Площадь сечения, мм Диаметр, мм Площадь сечения, мм Диаметр, мм Площадь сечения, мм Диаметр, мм
Медь 35 7 16 5 50 8
Сталь 50 8 50 8 100 11,5
Алюминий 70 9,5 25 6 Не применяется

Исходя из данных, представленных в таблице, оптимальный выбор материала — медь. Однако наиболее дешевым вариантом громоотвода, изготовленного своими руками, является сталь.

Установка конькового молниеприемника из стали

Токоотвод отличается меньшим сечением в сравнении с другими компонентами защитной системы. Рекомендуется постепенно увеличивать его толщину от приемника к заземлительному контуру.

Совет! При создании молниезащиты желательно применять один и тот же вид металла для всех элементов конструкции.

Для изготовления молниезащиты необходимы такие материалы и инструменты:

  1. Молниеприемник. В случае со стержневой системой понадобится металлический заостренный штырь. Также подойдет ТВ-мачта или антенна для приема радиосигналов. В продаже имеются готовые приемники, например, GALMAR или SCHIRTEC.
  2. Металлическая проволока нужного сечения.
  3. Устройства для заземления (металлические штыри, трубы или лента).
  4. Пластиковые фиксаторы, скобы, болты.
  5. Инструменты для выполнения работы (сварочный аппарат, электродрель, молоток, лопата).

Комплект молниезащиты GALMAR

к содержанию ↑

Место установки

Громоотвод следует располагать на наиболее высокой точке из имеющихся на участке. При этом нужно помнить про защитную конусообразную зону. Громоотвод должен находиться в таком месте, чтобы здание полностью было покрыто защитой. Получается, что, чем более отдален громоотвод от дома, тем выше он должен быть.

По финансовым соображениям предпочтительнее разместить молниеприемник на кровле здания. В этом случае не понадобится сооружение высокой опоры, которая к тому же вряд ли будет эстетически привлекательной.

Совет! Не рекомендуется установка громоотвода в центральной части крыши. Лучше поставить приемник с краю кровли и зафиксировать его к стене. При таком подходе уменьшается риск попадания молнии в какую-либо часть кровли.

Размещение стержневого громоотвода на краю крыши

Отдельный вопрос — правильное размещение заземлительного устройства. При ударе молнии высокомощный разряд проходит в землю и в этот момент рядом с заземлителем не должны находиться живые существа. Поэтому разработаны требования к минимальным расстояниям от заземления к стене дома — 1 м и до пешеходных дорожек — 5 м. Заземляющее устройство должно быть установлено в таком месте, где нет вероятности нахождения людей. К тому же, вокруг заземлителя следует установить ограждение и поставить рядом предупреждающий знак.

Обратите внимание! Эффективная работа заземления возможна только во влажном грунте. Это нужно учитывать при выборе места для заземлительного контура. Если постоянно мокрый участок отсутствует, следует задуматься об искусственном орошении.

к содержанию ↑

Установка тросового молниеотвода

Прежде всего нужно протянуть проволоку по коньку кровли. Она будет выступать в качестве приемника для молнии. Если крыша изготовлена из пожароопасных материалов (древесина, пластиковая черепица и т.п.), проволоку следует расположить на высоте не менее 15 сантиметров от материала. При этом поддерживающую для нее функцию будут выполнять пластиковые фиксаторы. Концы проволоки закрепляют на металлических мачтах (их называют горизонтальными приемниками).

Токоотвод фиксируют к приемнику с помощью сварочного аппарата болтовыми соединениями или заклепками. На смежные участки наносят изоляцию. На кровле токоотвод закрепляют скобами, а на стенах — пластиковыми фиксаторами. Проводник лучше разместить в кабельном канале, чтобы избежать пагубного воздействия на него влажности.

Схема установки тросового молниеприемника

Заземление создают так:

  1. Копают траншею глубиной от 80 см.
  2. Забивают в дно ямы металлические штыри.
  3. Соединяют их стальной трубой или лентой. Для этого используют сварочный аппарат.
  4. Отводят ленту к участку соединения с токоотводом.
  5. Состыковывают токоотвод с заземлителем.
к содержанию ↑

Установка стержневого молниеотвода

Для монтажа стержневой системы понадобится высокая станина. Ее функции сможет выполнять, например, мачта ТВ-антенны. Приемник фиксируют к ней сварным или болтовым соединением.

Установка токоотвода и заземлителя осуществляется так же, как описано выше, когда речь шла о тросовой молниезащите. После завершения установки следует протестировать сопротивление системы. Максимально допустимый показатель — 10 Ом.

к содержанию ↑

Дерево в качестве громоотвода

Для создания молниеотвода своими руками подойдет обычное дерево. При этом его высота должна превышать уровень крыши здания примерно в 2,5 раза. Расстояние до дома не должно быть меньше 3 м.

Один конец пятимиллиметровой проволоки приваривают к заземляющему устройству и закапывают соединение в землю. Оставшийся конец будет приемником. Его подводят к верхушке дерева.

Размещение громоотвода на дереве рядом с домом

к содержанию ↑

Уход за конструкцией

Металлические устройства чувствительны к отрицательным воздействиям окружающей среды. Чтобы избежать развития коррозийных процессов и сохранить рабочие свойства металлов, необходимо регулярно проводить осмотры системы защиты от молнии.

С наступление весны — перед началом грозового сезона — необходимо провести визуальное исследование всех компонентов системы. В процессе эксплуатации металл бывает настолько поврежден, что не обойтись без замены деталей.

Особое внимание следует уделять контактам. Некачественный контакт приводит к размыканию системы и возгоранию. Если нужно, их прочищают от окиси.

Подземную часть молниезащиты также нужно проверять. Однако ввиду трудоемкости процесса, разрешается делать это не каждый год, а один раз в трехлетний период.

Молниезащита – настолько важный элемент обеспечения безопасности жильцов и здания, что браться за ее создания стоит только при полной уверенности в своих знаниях и опыте. Если этого чувства недостаточно, лучше поручить выполнение работы профессионалам.

Громоотвод своими руками: материалы, расчет и монтаж

220.guru

Дом

Отправить ответ

avatar
  Подписаться
Уведомление о
