Инструкция проверки аккумулятора нагрузочной вилкой

Аккумуляторная батарея (АКБ) – основной элемент автомобиля. Источник питания обеспечивает питание для всех электрических систем и приборов автомобиля. Единственный минус этого устройства, как и многих других источников электричества – он выходит из строя. Для того, чтобы обеспечить батарее максимально долгую жизнь, для него необходимо проводить техническое обслуживание. Среди немногих способов технического обслуживания аккумулятора существует метод – проверка аккумулятора нагрузочной вилкой. Нагрузочная вилка является отличным устройством для определения наличия заряда или его отсутствия в автомобильных аккумуляторах. Современные нагрузочные вилки бывают различные (в конструкцию включены некоторые дополнения), но суть их работы заключается в одном – проверка аккумулятора.

Содержание статьи

Что такое нагрузочная вилка

Нагрузочная вилка – прибор для определения уровня заряда автомобильного аккумулятора (12-вольтного). Как считают многие автолюбители, вилка – это один из главных помощников и порой просто необходимый прибор для водителя. Данный измерительный нагрузочный прибор можно приобрести в любом автомобильном магазине. Конструктивно вилка состоит из нагрузочного резистора большой мощности, вольтметра и двух щупов и штыря. Чаще всего, визуально, нагрузочный прибор имеет следующий вид: корпус из металла, в который встроенный вольтметр и одна или несколько нагрузочных спиралей, которые называются сопротивлением. На плюсовой выход конструкции измерительного прибора подсоединен провод (провод должен иметь значительную толщину), выход вилки с отрицательным зарядом подключается к металлическому штырю, который расположен на задней части корпуса измерителя. С обратной стороны аппарата расположен специальный зажим. Этот зажим предназначен для подключения вилки к батарее автомобиля, точнее, к клемме на его положительном заряде. На задней панели есть две гайки, которые предназначены для подключения нагрузочных спиралей.

Для проверки аккумулятора с малой емкостью применяют одну нагрузочную спираль. В случае с повышенной емкостью необходимо задействовать две спирали. Такая конструкция является самой примитивной. Существуют более сложные измерительные приборы для проверки АКБ, к примеру: устройство с наличием амперметра. С помощью такого усовершенствованного устройства можно измерить различные параметры всей электрической цепи автомобиля. Но, не зависимо от того, как укомплектован измерительный нагрузочный прибор, для проверки уровня заряда достаточно наличие примитивной конструкции описанной в первом случае. Проверка выполняется элементарно, ведь устройством достаточно просто пользоваться.

Но, для того, чтобы правильно проверить заряд, необходимо следовать инструкции и придерживаться правил безопасности. Ведь при работе (при проверке заряда с применением нагрузки) измерительный прибор, а особенно его металлический штырь, нагревается.

Инструкция проверки

Проверка аккумулятора нагрузочной вилкой может осуществляться в два этапа: без нагрузки и с подачей нагрузки на АКБ. Ниже я описал, как проверить аккумулятор нагрузочной вилкой двумя методами.

Без нагрузки

Данный способ заключается в проверке уровня заряда без включения сопротивления нагрузки. Перед проведением замера необходимо провести подготовительные работы. Они заключаются в том, что нужно полностью отключить аккумулятор от источника зарядки. Так нужно, чтобы после последней работы двигателя прошло не менее семи часов, то есть, аккумулятор не использовался последние семь часов и больше. Это два важных критерия, которые необходимо исполнять.

Далее я беру устройство без включения спиралей и подсоединяю его к испытуемому. Подключать нужно следующим образом: положительный выход нагрузочной вилки (кабель с клеммой) подсоединяем к положительному выходу аккумулятора. Затем металлическим штырем (он является отрицательным) прикасаемся к отрицательному выходу АКБ. Смотрим на табло вольтметра, на котором должно появиться значение, которое и охарактеризует положение заряда.

В зависимости от того, какие показания покажет вольтметр, можно судить о источнике питания для авто: заряжен он на сто процентов или его заряд составляет 0%. Если, судя по данным, заряд стопроцентный, можно приступать ко второму методу проверки, который заключается в подаче сопротивления нагрузки. Ниже приведена таблица с показателями.

Показания вольтметра, В

Уровень заряда аккумулятора, %

12,6–12,9

100

12,3-12,6

75

12,1-12,3

50

11,8-12,1

25

11,5-11,8

0

В принципе, на этом завершается первый метод проверки заряда без нагрузки. Можно приступать ко второму этапу.

С нагрузкой

Этот вариант обследования  применяется в тех случаях, когда заряд составляет 100 процентов (вольтметр должен показать значения в диапазоне 12,6-12,9). Первым делом нужно подключить нагрузку, следуя шагам, указанным в инструкции по эксплуатации. Для измерения заряда АКБ вторым этапом нужно выполнить все те же действия, которые применялись в способе без нагрузки. Важный аспект во втором способе – устройство должно работать не более пяти секунд после его подключения. Показания необходимо снимать именно на пятой секунде. При касании штыря к минусу батареи машины будут появляться искры. Ничего страшного в этом нет, так и должно быть.

Во втором случае вольтметр также покажет определенные значения. Если на его табло засветится цифра девять и больше, то это значит что аккумулятор исправный и заряжен полностью. В противном случае его нужно попытаться зарядить и провести контрольный замер еще раз. Если эта диагностика не поможет, это значит что батарея не рабочая и ее пора утилизировать.

Важно помнить, что частое использование такого метода может привести к ухудшению состояния источника питания автомобиля, так как происходит подача нагрузки на нее. Во время проведения данного типа измерения металлический штырь нагревается, причем довольно сильно. Так что во время эксплуатации измерительного прибора с целью избегания ожогов желательно не прикасаться руками к нему. Между измерениями желательно соблюдать небольшие паузы (3-5 минут), таким образом штырь будет немного остывать. Пробки на батарее автомобиля не должны заворачиваться во время тестирования.

Нагрузочный аппарат для проведения замеров заряда в аккумуляторе автомобиля можно не только приобрести в магазине, его также можно сделать самостоятельно. Ведь это действительно важный инструмент для каждого автолюбителя и он прост в эксплуатации. Хочется надеяться, что информация в данной статье будет полезной многим интересующимся. И важно помнить то, что при работе с нагрузочной вилкой следует соблюдать правила безопасности.

Видео “Как проверить аккумулятор под нагрузкой”

Посмотрев запись, вы узнаете, как в домашних условиях с помощью нагрузочной вилки можно проверить автомобильный аккумулятор.

Нагрузочная вилка для аккумуляторов своими руками

 Если водитель автомобиля уверен в том, что топлива в баке достаточно, но машина не заводится, первое, что приходит на ум – проблема с аккумуляторной батареей. Аккумулятор – это одна из важных составляющих электрооборудования автомобильного транспорта. Основная его функция – помогать стартеру запускать двигатель. В случае если автомобиль не заводится, бывалые автолюбители рекомендуют провести проверку батареи. Способов существует достаточно много, но сегодня мы расскажем, как правильно проверить аккумулятор нагрузочной вилкой, о типах данного устройства, а также как сделать нагрузочную вилку для аккумуляторов своими руками.

Содержание статьи

Так что же такое нагрузочная вилка

Нагрузочное сопротивление вилки в виде спирали.



Итак, вилка нагрузочная для проверки аккумулятора – это прибор, главное функциональное свойство которого – измерять степень заряда
или разряженности аккумуляторной батареи. Конструкция данного приспособления достаточно проста – в металлический корпус устанавливается вольтметр и определенное количество нагрузочных спиралей, которые выполняют роль сопротивления. Отрицательный (минусовой) электрод вольтметра присоединен к металлическому штырю (его видно на задней части металлического корпуса), а плюсовой – к проводу достаточно большого сечения, который заканчивается специальным зажимом. Именно зажим подсоединяют к клеммам аккумуляторной батареи в процессе диагностики последней.

Для чего нужна проверка аккумуляторной батареи

Как было сказано выше – аккумулятор прибор, отвечающий за запуск двигателя любого автомобильного транспорта, и от его исправности зависит, поедете вы сегодня на машине или будете идти пешком. К сожалению, покупка новой батареи не дает гарантии того, что она будет исправной, поэтому для успокоения лучше проводить проверку аккумулятора нагрузочной вилкой при покупке.

Как проводить проверку будет описано ниже.
Если до изготовления нагрузочной вилки у вас не «дошли» руки, то существует несколько иных способов, как проверить аккумулятор без нагрузочной вилки.
Основные из них:

При покупке аккумуляторной батареи необходимо проводить её проверку нагрузочной вилкой.

  • внешний (визуальный) осмотр батареи;
  • измерение уровня электролита;
  • диагностика плотности электролита с помощью ареометра;
  • проверка, используя вольтметр, а также мультиметр.

Как правильно сделать выбор

Разнообразный ассортимент нагрузочных вилок часто ставит в тупик желающего купить данное приспособление. Как понять, какая вилка для проверки аккумулятора лучше, как не ошибиться с выбором?
Прежде всего, стоит отметить, что, не смотря на широкий ассортимент, вилки отличаются по нескольким факторам: диапазоном измерения, величиной нагрузки, типом аккумулятора.
Виды нагрузочных вилок для проверки аккумуляторов можно классифицировать по такому принципу:

  • диапазон измерения;
  • величина нагрузки;
  • вид аккумуляторной батареи: кислотная или щелочная.

Кроме вышеперечисленных типов, нагрузочные вилки могут классифицироваться по виду индикатора. В современных вариантах данного приспособления вмонтированы уже жидкокристаллические индикаторы. Следует отметить, что ответ на вопрос, а сколько стоит нагрузочная вилка для аккумулятора, тоже будет зависеть от функциональных возможностей того ли иного типа прибора.

Как же использовать прибор

Проверка напряжения аккумулятора нагрузочной вилкой без нагрузки



Не секрет, что водители – новички, а в особенности водители – женщины, с опаской подходят к любым проблемам, относящимся к внутреннему строению и составляющим автомобиля. Однако, хотим вас успокоить, что работать с данным прибором достаточно просто.
Так как пользоваться нагрузочной вилкой для аккумулятора?
Существует два варианта проверки аккумулятора нагрузочной вилкой. Давайте коротко остановимся на каждом способе как проверить аккумулятор нагрузочной вилкой.

Проверка без нагрузки

Перед проверкой аккумулятора нагрузочной вилкой необходимо отключить клемы и выждать 6 часов.

Для данной диагностики необходимо провести предварительные работы – отключить батарею от зарядки и обязательно подождать, чтобы прошло не меньше 6 часов. Затем следует «плюсовой» зажим прибора подсоединить к аналогичной клемме АКБ, а «минусовым» штырем прикасаются к аналогичной клемме. Снимают показания индикатора. Этот способ работы с вилкой покажет вам степень заряженности батареи:

  • при значении вольтметра в промежутке 11,5–11,8 показывает полное разряжение аккумулятора;
  • показания, варьирующиеся в диапазоне 11,8–12,1 свидетельствуют, что осталось 25% заряда;
  • цифры 12,1–12,3 – значит, батарея заряжена наполовину;
  • показатели 12,3–12,6 – батарея имеет 75% заряда;
  • 12,6–12,9 – такие цифры говорят о полном (100%) заряде батареи.

Проверка с нагрузкой

Проверка напряжения аккумулятора нагрузочной вилкой под нагрузкой




Диагностику аккумулятора под нагрузкой необходимо проводить не более 5 секунд.

Это следующий этап диагностики аккумулятора. Он ничем не отличается от первого способа, исключением является только то, что вы подключаете соответствующую нагрузку к нагрузочной вилке. Этапы проведение аналогичны для проверки без нагрузки. Обратите внимание, что диагностику необходимо проводить на протяжении не больше 5 секунд. Если показатели на индикаторе вилки показывают более 10, 2 вольт – значит, что аккумулятор заряжен, в противном случае

следует провести зарядку. Если же результаты первой и второй диагностики разительно отличаются можно сделать итог, что батарея неисправна.

Делаем нагрузочную вилку самостоятельно

Именно потому, что нагрузочная вилка для аккумулятора имеет немаленькую цену, бывалые автолюбители предпочитают пользоваться вилком собственного изготовления. Весь процесс, как сделать нагрузочную вилку для проверки аккумулятора, можно разделить на такие этапы:

  • определяем напряжение в одной банки вашего аккумулятора в полностью заряженном состоянии.
    Это можно проводить опытным путем, или же прочитать в руководстве к батареи. Важный фактор – убедитесь, что у вас есть возможность доступа ко всем банкам;
  • используя микроамперметр и резистор, проведите градацию будущей вилки;
  • высчитайте сопротивление резисторов;
  • подключите щупы и хорошо пропаяйте места крепления. Не забудьте указать полярность каждого щупа;
  • закрепите все части будущей вилки в металлическом корпусе.

Надеемся, что хоть немного помогли вам изучить тему «Нагрузочная вилка для автомобильного аккумулятора», и теперь вы сможете выбрать или сделать самостоятельно именно тот прибор, который вам нужен.


Нагрузочная Вилка для аккумулятора: Как пользоваться и Сделать

Нагрузочная вилка предназначается для считывания информации о заряде аккумулятора. Она является необходимым механизмом для того, чтоб определить, насколько исправно и эффективно работает источник питания.

Она применяется для тестирования бортовой системы легкового автомобиля. Один из плюсов данного устройства в том, что при отключении нагрузки его можно использовать в качестве вольтметра.

Из статьи вы узнаете о том, что представляет она из себя, как работает, о популярных моделях, которые можно купить на российском рынке, как ей пользоваться, чтоб она прослужила максимально долго.

Что такое и для чего нужна нагрузочная вилка

Аккумулятор отвечает за запуск определенного устройства. Например, если речь идет об автомобиле, то при неисправности источника питания машина просто не заведется.

Даже качественные и новые аккумуляторы могут показывать неэффективную работу, говорить о старых моделях не приходится. Самый простой способ выяснить, нуждается ли аккумулятор в ремонте или проще купить новый, — это проверка нагрузочной вилкой.

Тестер батареи представляет собой специальный прибор, который предназначается для быстрой и точной проверки работы аккумулятора, в том числе и автомобильного.

Стандартная схема конструкции включается в себя нагрузочное сопротивление и вольтметр.

Более сложные модели, обладающие малым коэффициентом погрешности, дополнены амперметром. Они позволяют проводить не только измерения АКБ, но и полной электрической сети транспортного средства. Наиболее распространенный вариант нагрузочный вилки — НВ 01.

Конструктивные особенности на само деле просты. Металлический корпус располагается на рукоятке, которая исключает возможность получения удара электрическим током. В корпус встроен вольтметр. Может быть одна или несколько нагрузочных спиралей.

На одно стороне нагрузочной вилки для аккумулятора закрепляется специальный зажим. С его помощью устройство подключается к клемме аккумулятора. С другой находится толстый провод, который подключается к плюсовой стороне вольтметра. Минусовой электрод вольтметра находится сзади оборудования, он соединен с основным устройством металлическим штырем.

Основная сфера применения — это контроль напряжения. При этом измерение проводится поэтапно: сначала при разомкнутой цепи, а уже потом под нагрузкой. Такие функции выполняют модели самых простых конструкций. Но если аппарат укомплектован дополнительными инструментами, то возможно определить другие параметры.

Среди них:

  • измерение выходного напряжения генератора;
  • определение ресурса аккумуляторной батареи;
  • проверка степени заряда устройства;
  • определение способности источника питания сохранять потребленную электроэнергию.

Современные модели позволяют проводить степень оценки сульфации пластин, определять, возможно ли замыкание между ними и многое другое. Конечно, чем шире диапазон возможностей устройства, тем стоимость его будет выше.

Популярные нагрузочные вилки

Первоначально требуется определить технические особенности своего АКБ. После этого подбирается тестер батареи. К примеру, если конструкция аккумулятора по соединению банок относится к внешнему типу, то подойдет вилка с контактами, которые закреплены на корпусе, имеют заостренную форму. А вот если соединение банок внутренне, то лучше выбрать варианты с выносными контактами.

При проверке АКБ с большими показателями емкости, нужно выбирать с током нагрузки 100-200 А. Если требуется определить эффективность работы батареи с небольшой емкостью, то воспользоваться можно и вилкой с максимальной нагрузкой 100 А.

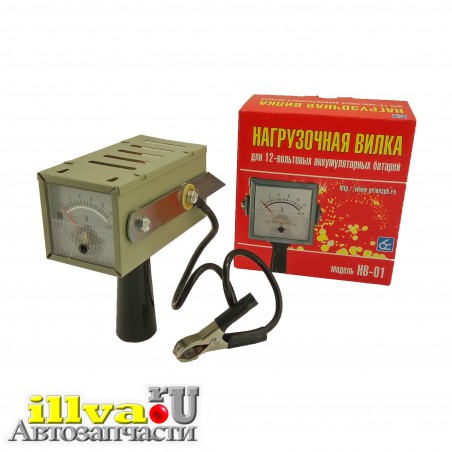

Орион НВ 01

Предназначается для определения заряженности батарей с напряжением 12 Вольт.

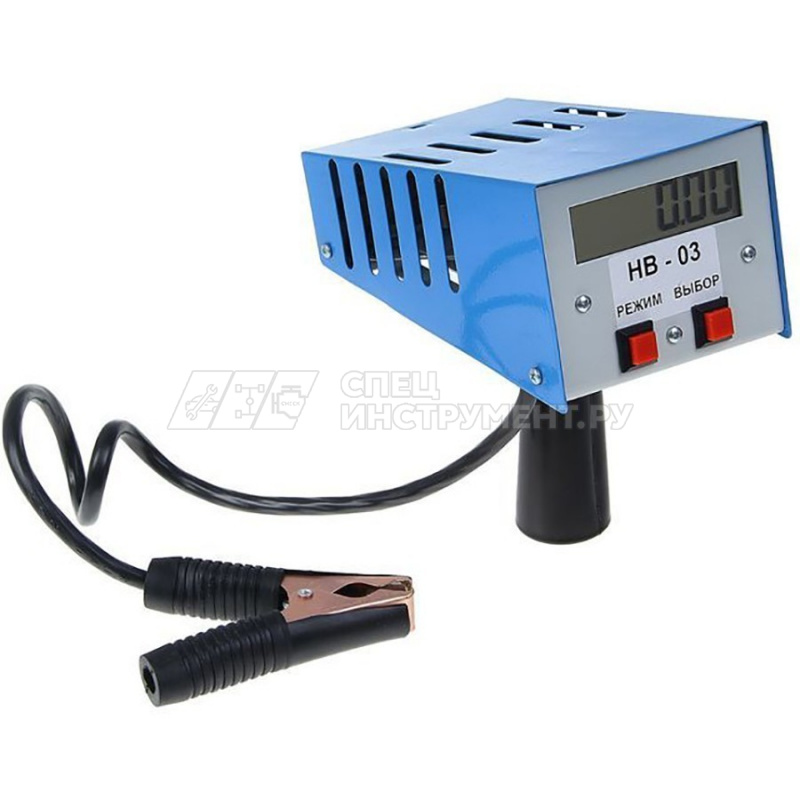

НВ-03

Основные технические характеристики:

  • диапазон напряжения — от 0 до 15 В;
  • ток нагрузки — 100-200 А;
  • емкость — 15-190 Ач;
  • точность работы — 2,5%;
  • температуры — от -30 до +60 градусов.

Орион НВ 02

Предназначается для устройств с номинальным напряжением 12 В. Технические параметры:

  • диапазон напряжения — от 0 до 15 В;
  • ток нагрузки — 100-200 А;
  • емкость — 15-240 Ач;
  • точность функционала — 2,5%.

Орион НВ 03

Тестер батареи Орион, предназначающаяся для устройств со средней емкостью аккумулятора, имеет более высокий класс точности. Режимы работы переключаются с помощью кнопочного управления.

  • диапазон напряжения — от 0 до 16 В;
  • ток нагрузки — 100-200 А;
  • емкость — 15-240 Ач;
  • точность работы — 0,5%.

Орион НВ 04

Предназначается для источников питания с большим напряжением и большой емкостью. Отличительная особенность — возможность проверки отдельных частей батареи.

  • диапазон напряжения — от 0 до 32 В;
  • ток нагрузки — 50 А при 12 В, 100 А при 3 В;
  • емкость — 15-240 Ач;
  • точность работы — 0,5%;
  • параметры температуры — от -20 до +60 градусов.

Автоэлектрика Н 2001

Мультифункциональное устройство. Установлена защита от КС, искрообразования, переполюсовки. На индикаторе отображается информация о перегреве. Полную информацию можно узнать в инструкции.

  • диапазон напряжения — от 0 до 24 В;
  • ток нагрузки — 150 или 200 А при 12 В, 300 А при 24 В, 75 или 100 А при 6 В.
  • емкость — 6-250 А*ч;
  • точность работы — 0,5%.

Используется при показателях температуры от -20 до +60 градусов.

Как пользоваться нагрузочной вилкой для аккумулятора

Принцип работы устройства измерения делится на несколько шагов. Сначала изучают параметры вольтметра без включения сопротивления, а затем с ним. При первом этапе вилка подключается с обоим выводам. На втором показания измерения считываются через пять секунд после установки.

Обратите внимание на то, что:

  1. клеммы должны быть чистыми;
  2. измерение больше десяти секунд плохо скажется на устройстве;
  3. проверять показатели следует после того, как оборудование не работало как минимум час.

Видео инструкция: Как пользоваться нагрузочной вилкой

Как сделать нагрузочную вилку своими руками

Для начала находят вольтметр. Если шкала не до 20 Вольт, то делают новую градуировку (используется мультиметр или тестер). Формула такая: R=U/I, где R это сопротивление резистора, U напряжение, а I – сила тока. Мощность определяется по формуле P=UI. Сопротивление берется несколько выше.

Дальше к вольтметру прикрепляются изолированные провода с диаметром от 6 мм. Резистор накрывают пластиной, которые выдерживает высокие температур и не проводит ток. Далее для удобства использования на вилке нагрузке закрепляют самодельную рукоятку.

Остались вопросы или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полезным, полным и точным.

Как проверить аккумулятор нагрузочной вилкой

Аккумуляторная батарея в автомобиле используется для запуска двигателя. Поддерживать её в работоспособном состоянии помогает своевременная и объективная проверка, во время которой используется необходимое диагностическое оборудование. К подобным приборам относится нагрузочная вилка. Воспользоваться ею можно как самостоятельно в гараже, так и на профессиональных автосервисах.

Что такое нагрузочная вилка, для чего она предназначена

Периодическая проверка автомобильного аккумулятора современной нагрузочной вилкой актуальная для легковых машин с бортовой двенадцативольтной системой. Данный измерительный прибор служит надёжным помощником большинству автомобилистов. Приобрести его можно практически в любом крупном автомагазине.

В состав диагностического аппарата входят такие элементы:

  • мощный нагрузочный резистор;
  • вольтметр цифровой или стрелочный;
  • два щупа.

Снаружи прибор удерживаем за одну ручку. Она выступает из металлического кожуха. На верхней части располагается вольтметр. В качестве резисторов во многих моделях используются спирали (одна или несколько).

Принцип работы устройства достаточно прост. К положительному контакту батареи подключаем через зажим «крокодил» изолированный провод большого сечения. Выходной контакт из вилки соединяем с клеммой «минус» на АКБ, которая имеет дополнительный защитный кожух на большинстве современных батарей.

С тыльной стороны измерителя установлен зажим, помогающий подключить измеритель. Внутри корпуса могут быть накручены на резьбу гайки, которые нужны, чтобы подключать сопротивление в виде спиралей.

В каких случаях АКБ проверяется с помощью нагрузочной вилки

Благодаря НВ автомобилисты имеют объективную информацию о состоянии батареи. Данный прибор актуален для тех, кто эксплуатирует источник питания, купленный несколько лет назад. Встроенный вольтметр высокого класса точности предоставит максимально точную информацию – как об уровне заряда, так и о ёмкости.

Распространённые виды и типы нагрузочных вилок

Интернет-магазины, торгующие автомобильным оборудованием, предлагают множество конструкций приборов для диагностики АКБ. Они отличаются внешне по дизайну, по уровню измеряемого напряжения, точности замеров и пр.

Необходимо знать, что нагрузочная вилка, применяемая для проверки кислотных АКБ, отличается от аналога, используемого для контроля напряжения щелочных батарей.

В паспорте прибора должно быть указано значение силы тока, допустимое для измерения НГ. В большинстве случаев ампераж варьируется в пределах от 1 до 12 А. За счёт подобной гибкости удастся проконтролировать не только батарею в целом, но и отдельные банки, если это позволяет сделать конструкция источника питания. Рекомендуем ознакомиться с популярными моделями:

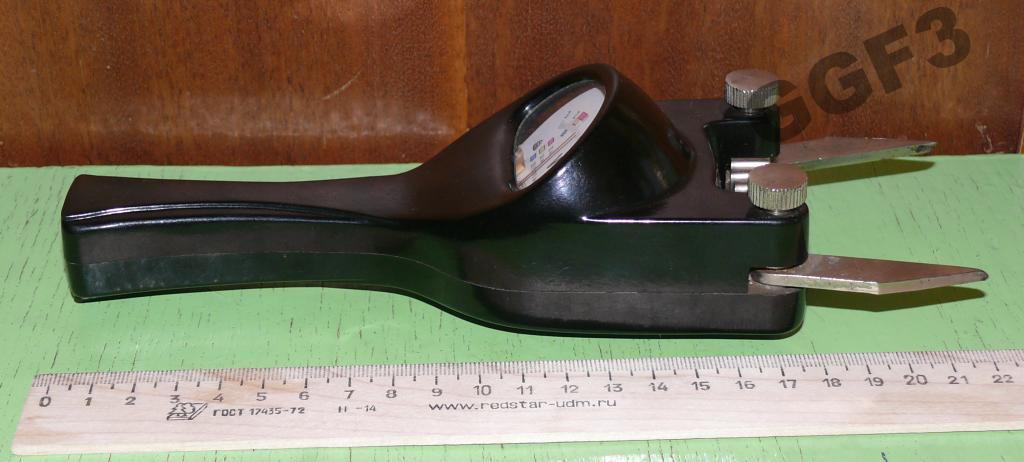

  • Э 107 УХЛ 4. Актуальна для многих автомобильных аккумуляторов. В конструкции предусмотрен вольтметр со шкалой до 20 В. Нагрузка сопротивления лимитирована 0,1 Ом. При таких параметрах прибор может эксплуатироваться в диапазоне до 100 А.
  • НВ-Б. Аппарат является универсальным, так как может тестировать батареи как кислотного, так и щелочного типа. Применяется для интервала напряжения 0–3 В. Подойдёт для замеров отдельных банок, а не батареи.
  • HB-01. Применяется для автомобильных аккумуляторов с рабочим напряжением до 15 В. Отличается высокой точностью показаний, так как погрешность не превышает 2,5% при возможной нагрузке до 200 А. Измерения можно проводить в температурном диапазоне от -30 до +600 С.
  • BH-01. Измеритель работает с источниками питания до 15 В. Замеры рекомендуется проводить при положительной окружающей температуре. Между тестированиями необходимо делать паузы не менее 15 секунд.
  • Орион НВ-03. Данная модель обладает более современным жидкокристаллическим дисплеем, в отличие от встроенных стрелочных вольтметров в некоторые нагрузочные вилки. В наборе присутствуют две разные по сопротивлению нагрузки. Агрегат способен работать с напряжением до 16 В и силой тока до 200 А.
  • HB-04. Устройство рассчитано на применение как для легковушек с питание до 12 В, так и для более мощной техники с батареями до 24 В. Класс точности прибора обеспечивает минимальную погрешность не более 0,5%. Также дополнительным преимуществом служит возможность мониторинга отдельных банок на 2 В.

Особенности проверки: что нужно учесть

За счёт того, что в большинстве автомобильных аккумуляторов имеется небольшая ёмкость, то для их проверки используются вилки с одной спиралью (невысокой нагрузкой). Когда требуется проверить АКБ для грузовика или автобуса, то в конструкцию добавляют дополнительную спираль.

Результат, который даёт проверка вашего аккумулятора нагрузочной вилкой, сравнивают с таблицей, в которой указаны текущие значения заряда АКБ.

ВольтажПримерный уровень заряда
12,6–12,9100%
12,3–12,675%
12,1–12,350%
11,8–12,125%
11,5–11,80%

После проверки батареи и отдельных банок без подключенных потребителей переходим к мониторингу напряжения АКБ под нагрузкой. Этот вариант тестирования проводится, если текущее напряжение составляет 12,6–12,9 В. Также рекомендуем ознакомиться с инструкцией, которую подготовила компания-производитель источника питания.

Во время подсоединения контактов нагрузочной вилки к клеммам АКБ будет происходить искрение, так как в этот момент начинает протекать ток большой силы.

Как пользоваться нагрузочной вилкой – краткая инструкция

Перед тем как самостоятельно проверить автомобильный аккумулятор приобретённой нагрузочной вилкой, рекомендуем ознакомиться с алгоритмом действий на примере популярного прибора Орион НВ-01. Последовательность состоит из таких шагов:

  • на первом этапе проводят замеры на холостом ходу, откинув от цепи нагрузочные спирали;
  • зажим типа «крокодил» крепим на минусовую клемму;
  • измерительным щупом с отметкой «В» касаемся плюсовой клеммы АКБ;
  • фиксируем текущие показания вольтметра и сверяем их со значениями из таблицы.

Второй этап замеров должен проходить с подключённой нагрузкой в виде спиралей сопротивления. Узнаем, как пользоваться нагрузочной вилкой в подобных обстоятельствах:

  • подключаем щуп с маркировкой «Н» на плюсовую клемму;
  • удерживаем в контакте около 5–8 секунд;
  • быстро разъединяем соединение, чтобы не допустить перегрева и возгорания;
  • фиксируем значение вольтметра и проводим сверку с табличными значениями.

Правильно будет использовать таблицу для проверок под нагрузкой.

ВольтажПримерный уровень заряда
более 10,2100%
9,675%
950%
8,425%
менее 7,80%

Выводы о состоянии аккумулятора делаем на основании полученных параметров. В некоторых случаях уровень заряда окажется ниже нормативных значений. Результатом этого может являться короткое замыкание в банках. Когда замеры при нагрузке существенно отличаются от ненагруженного состояния, то высок риск того, что уже повреждены пластины, а результатом является невозможность выдачи больших токов.

Как самому сделать нагрузочную вилку для аккумулятора

Многие атрибуты автомобилисты изготавливают из подручных средств в гаражных условиях. Так как сделать нагрузочную вилку можно самостоятельно, то рассмотрим наиболее популярный её вариант.

В качестве нагрузки используется спираль от перегоревшего нагревательного прибора на пару киловатт. Это будет нихромовый провод с большим сопротивлением. По формуле U=I*R вычисляем, что на практике спираль даст R=0,12 Ом. Десяток параллельно соединённых проволок нагревателя даст нужные параметры в 1,2 Ом.

Переключаем мультиметр в режим Омметра и отмеряем нужную длину проволоки, не забывая о запасе в пару сантиметров. Скручиваем всё в тугой жгут и надеваем поверх керамическую изоляцию. Для корпуса используем строительный профиль П-образный. К «крокодилу» паяем соединительную изолированную медную многожильную проволоку.

Выходной щуп от нагрузки должен быть медным с диаметром 5–6 мм. Вольтметр подбираем цифровой с кнопкой. Его сажаем на герметик и выводим под него окошко. Ручку желательно изолировать.

Батарея не держит нагрузку: что делать

Для пуска двигателя внутреннего сгорания в легковушке минимальным является значение для АКБ на уровне 12,5 В. Более низкие показатели дадут высокую вероятность отказа вращения стартера. При условии регулярной эксплуатации батарея должна быть практически безотказной первые три года с момента её установки.

При простое аккумулятор от машины должен держать заряд минимум месяц (при первоначальном полном заряде).

Рекомендуем контролировать состояние клемм АКБ. Они должны плотно взаимодействовать с подключёнными контактами от генератора. В противном случае будет образовываться окисление, блокирующее прохождение тока. Также для обслуживаемых батарей требуется отслеживать уровень электролита, который может испаряться при закипании.

Когда уровень жидкости в банках падает ниже критического, то заряд не будет держаться, а батарея быстро выйдет из строя. Необходим долив электролита или дистиллята.

Также могут осыпаться пластины из-за сульфатации свинца. Они создают внутри замыкание, поэтому такую батарею нужно менять.

Как проверить аккумулятор автомобиля — способ

Принцип действия

Перед тем как проверить аккумулятор нагрузочной вилкой, необходимо знать не только его устройство, но и функциональные возможности. Хотя за счет встроенного в корпус вольтметра агрегат можно применять для контроля напряжения в любой точке бортовой сети, но основной задачей его является тестирование АКБ.

Классическая проверка АКБ нагрузочной вилкой подразумевает присоединение ее к клеммам батареи, после чего запускается нагрузка на короткий промежуток времени. Исходя из полученного значения напряжения, можно самостоятельно определить готовность источника питания к дальнейшей эксплуатации и об исправности агрегата.

Чаще всего применяются измерительные устройства для контроля аккумуляторных батарей, работающих на 12В или 24В. Редкие экземпляры имеют возможность замеров до 6 В, которые актуальны для достаточно старых авто, например, старая модель Volkswagen Beetle. В таком случае шкала вольтметра может доходить до 16 В, иногда в гаражных условиях она достигает 30 В.

Согласно техническим характеристикам большинства машин ток, помогающий запускать стартеры в легковушках, достигает 90–130 ампер. Это вынуждает подбирать оптимальное сопротивление для конструкции прибора, удовлетворяющее исходным параметрам.

Как правильно использовать устройство

Нагрузочная вилка годится для проверки аккумуляторных батарей на 12 Вт, а также для проверки аккумулятора повышенной емкости. В первом случае будет работать лишь одна нагрузочная пружинка, а во втором – две. Для проверки аккумуляторной батареи подобным устройством необходимо:

  1. Провести замеры напряжения на клеммах без применения нагрузочных сопротивлений. Делать это необходимо примерно через 6 часов после того как был заглушен мотор.

  2. Зажим, который соответствует «плюсу», подключается к соответственной клемме батареи, но при этом пружинку подключать не нужно.

  3. Минусовым зажимом прикасаются к клемме со значением «минус», после чего смотрят, что показывает вольтметр (см. фото).

  4. Так проверяется напряжение разомкнутой цепи аккумуляторной батареи. Полученные результаты сравниваются с данными, описанными в инструкции, после чего делается вывод о качестве заряженности аккумулятора.

  5. Если батарея полностью заряжена, можно переходить к ее проверке под нагрузкой. Для этого к устройству подключают нужную нагрузку, после чего делают все то, что было описано выше.

  6. Показания с прибора снимаются примерно на 5 секунде, после того как вилка была подключена.

Стоит отметить, что во время присоединения минусового зажима к минусовой клемме могут идти искры, но в этом нет ничего страшного. Пробки аккумуляторной батареи во время проверки обязательно должны быть завернуты. Сами зажимы могут нагреваться, поэтому после завершения измерений их брать голыми руками не стоит. Лучше дать им остыть несколько минут.

Отличным результатом считается показание вольтметра 9 Вт. Другие результаты могут свидетельствовать о том, что аккумулятор нужно либо зарядить, либо заменить новым. Так как подобный метод измерения осуществляет хоть небольшую, но нагрузку на аккумуляторную батарею, применять его рекомендуется не слишком часто.

Этапы создания

Перед тем как переходить к созданию нагрузочной вилки своими руками необходимо замерить напряжение одной полностью заряженной баночки аккумуляторной батареи. Также необходимо убедиться, что имеется доступ к каждой баночке по отдельности. В зависимости от полученного напряжения делается градуированная шкала, которая во время измерений будет показывать уровень заряда для конкретного прибора (см. видео). В инструкции к аккумуляторной батареи должны указываться минимальные и максимальные значения нагрузочного тока. Их также нужно учитывать.

Сопротивление нагрузочного элемента электрической цепи рассчитывается по формуле:

R=U/I,

где R – это сопротивление (Ом), U –напряжение (В), а I – сила тока (А). Стоит отметить, что в представленную формулу нужно вписывать величины только для одной баночки, а не для всего аккумулятора.

Мощность элемента электрической цепи рассчитывается по формуле:

P=U*I,

где Р – это мощность (Вт), U –напряжение (В), а I – сила тока (А).

Зажимы для нагрузочной вилки обязательно должны выдерживать большой ток, который будет через них проходить. К элементу электрической цепи их присоединяют своими руками при помощи проводов, которые также должны быть рассчитаны на большой ток. Все соединения обязательно должны хорошо спаиваться (см. фото), что также можно сделать самому с помощи сварочной аппарата. Далее к полученному устройству подключается вольтметр. Все элементы нагрузочной вилки для удобства использования можно разместить на негнущемся каркасе, можно с ручкой. При этом в качестве каркаса обязательно должны применяться материалы, которые не вспыхнут, если рядом будет открытый огонь, т.е. дерево уже не подойдет.

Нагрузочная вилка ни в коем случае не должна присоединяться к аккумуляторной батареи, которая в данный момент заряжается. Также ее нельзя хранить вблизи аккумулятором и других подобных приборов. После завершения работы с устройством необходимо обязательно тщательно проветривать помещение.

Полезные советы

Устройство нужно присоединять к каждой баночке по отдельности.

Важно правильно подобрать мощность тока, чтобы избежать порчи элементов.

Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики.

Зажимы лучше всего сделать своими руками из нихрома или стали, как, например, на фото.

В устройстве можно применять как по одному контакту на клемму, так и по два контакта.

Аппарат, особенно тот, который удалось сделать своими руками, должен подключаться к батареи лишь на непродолжительно время. В ином случае могут возникнуть неполадки.

Как пользоваться нагрузочной вилкой

Нагрузочная вилка – это прибор, предназначенный для проверки автомобильного аккумулятора. Самое простое исполнение включает в себя вольтметр и нагрузочное сопротивление, более сложное исполнение включает в себя еще амперметр и возможность реализации всевозможных измерений не только АКБ, но и всей электрической цепи автомобиля. Чаще всего встречается вот такой вариант нагрузочная вилка нв 01.

Металлический корпус на рукоятке со встроенным вольтметром и одной или несколькими нагрузочными спиралями. Толстый провод одной стороной подключен к «+» вольтметра, а на другой стороне закреплен зажим, обеспечивающий подключение нагрузочной вилки к клемме аккумулятора.

Минусовый электрод вольтметра соединен с металлическим штырем, расположенным на задней части корпуса.

Как же пользоваться нагрузочной вилкой и как проверить аккумулятор нагрузочной вилкой? Проверка аккумулятора нагрузочной вилкой производиться в два этапа. Сначала, Вам необходимо произвести замер напряжения на клеммах батареи, не подключая нагрузочные сопротивления. Чтобы произвести данную операцию Вам необходимо подождать 6-7 часов после того, как Вы заглушили автомобиль или же после того как на батарею перестал подаваться ток зарядки от зарядного устройства. Возьмите прибор, не подключая спирали, и соедините плюсовой зажим с плюсовой клеммой АКБ. После чего прикоснитесь минусовым штырем, расположенным на металлическом корпусе прибора отрицательной клеммы аккумулятора и следите за показаниями вольтметра. Итак, первый этап закончен. Отсоедините прибор. Если Вы выяснили, что Ваш аккумулятор заряжен на 100% можно смело переходить ко второму этапу – измерениям под нагрузкой. Теперь Вы должны подключить необходимую нагрузку и произвести те же самые манипуляции, что и на первом этапе. С той лишь разницей, что держать устройство нужно всего пять секунд и на пятой секунде снять измерения. Предупреждаем, что в момент касания штырем минусовой клеммы АКБ, работоспособная батарея будет немного «искрить», не пугайтесь, ведь все дело в том, что Вы подключили к ней нагрузку, сравнимую с пусковым током двигателя.

Внимание! В момент измерений не трогайте руками штырь нагрузочной вилки, т.к. он может сильно нагреваться

Выдержите паузу в 3-5 минут. Проверьте: во время всех действий  пробки АКБ должны быть завернуты.

Если на втором этапе измерений, значение вольтметра больше 9.0 Вольт, то значит Ваша батарея в отличном состоянии. Если ниже 9.0 Вольт, Вам необходимо провести обслуживание и заряд АКБ, и произведите контрольный замер. Если и это не поможет, то новость неутешительная – аккумулятор придется заменить.

Будьте бдительны: частая проверка нагрузочной вилкой аккумулятора навредит общему состоянию Вашего АКБ, потому как создает нагрузку на аккумулятор.

Сейчас представлены различные виды нагрузочных вилок, мы же советуем Вам приобретать нагрузочные вилки нв-01, нагрузочные вилки нв-02, нагрузочные вилки нв-03 и нагрузочные вилки-04.



Проверка аккумулятора нагрузочной вилкой

Проверка аккумулятора нагрузочной вилкой, проводится двумя способами: с нагрузкой и без нее. Для начала рассмотри второй вариант, который поможет определить степень заряженности батареи. Очень эффективная процедура для ответственного автолюбителя! Умея ее проводить, вы в любой момент сможете определить, требуется источнику питания подзарядка или нет.

Как уже говорилось ранее, диагностика проводится на заглушенном двигателе. Предварительно специалисты советуют включить на несколько минут фары, затем выждать еще минуту, можно приступать непосредственно к тесту.

Разумеется, в начале процедуры необходимо тщательно очистить клеммы АКБ от окисления, а уже затем переходить к подключению нагрузочной вилки к аккумулятору исключительно при правильной полярности. То есть, минусовой кабель подсоединяется к аналогичной клемме на батареи, а посредством электродов и плюсовой клеммы собственно и будет происходить замер напряжения. Ничего сложного, просто дотрагиваемся электродом (правым, к которому прикручен кабель) к клемме и смотрим на показания вольтметра:

  • 5-11.8 – аккумулятор вышел из строя или полностью разряжен.
  • 8-12.1 Вт – батарея разряжена на 25%.
  • 1-12.3 Вт – на 50%.
  • 3-12.6 Вт – до полной зарядки не хватает 25%.
  • 6-13 Вт – АКБ заряжен на 100%.

Выполняя такие нехитрые действия, при помощи вышеописанной информации вам запросто удастся установить уровень заряда вашего источника питания. Далее, вы узнаете, как проверить общую исправность АКБ.

Следующий тест, проводится также при выключенном двигателе только с аккумуляторами, разряд которых, не превышает отметку в 75%. Другими словами, показания после первой проверки не должны быть ниже чем 12.3 Вт. Процесс мало чем отличается от предыдущего, единственный нюанс – контакт с плюсовой клеммой необходимо выполнять левым электродом на протяжении 5-10 секунд, после чего можно смотреть показания вольтметра. Ответственно отнеситесь к отсчету времени или нагрузочная вилка вполне может выйти из строя. Вольтметр, продемонстрирует вам следующие показания:

  • 8 вольт и ниже – полный разряд или неисправность АКБ.
  • 4 В – 25% заряда.
  • 9 В – батарея заряжена наполовину.
  • 6 В – 75% заряды.
  • 2 В и выше – полностью заряженный, исправный аккумулятор.

Будьте осторожны, во время контакта могут появиться искры, это нормально, пугаться не стоит. Другое дело, что нужно понимать – штекер определенно нагреется, поэтому повторную диагностику лучше проводить только тогда (5-6 минут), когда он остынет. Однако, злоупотреблять данным методом не стоит, ведь высокая периодичность подобного рода тестов пагубно сказывается на составляющих батареи.

Как правильно померить напряжение источника питания думаю понятно, подведем итоги. Не стоит расстраиваться при плохих результатах, вполне вероятно покупать новый аккумулятор не придется. Произведите его подзарядку и снова повторите диагностический процесс! Если же цифры остались все те же, тогда уж растрат не избежать

Еще одна ситуация на которую, я хотел бы обратить ваше внимание, это несколько не правильные показания – процент заряженности АКБ под нагрузкой ниже чем без нее. В таком случае водители говорят – «аккумулятор не держит нагрузку»

Спасти такую батарею можно, но при условии наличия некоторых знаний и времени.

Как пользоваться нагрузочной вилкой

Это очень просто и может справиться почти каждый. Вилка это переносное устройство и ей можно воспользоваться хоть под капотом вашего автомобиля, не снимая аккумулятор.

Однако стоит помнить, использование должно быть в пределах от 20 до 25 градусов Цельсия В ИДЕАЛЕ (мы проверяли при 15 градусов)

Холодную батарею лучше не проверять! Это важно, потому как вы ее можете очень сильно разрядить, что чревато глубоким разрядом

Из этого следует, либо теплый гараж (если снимать не хотите), либо лучше снять и принести домой, ну или в специальное помещение. Все же не все аккумуляторы можно заряжать дома.

Подсоединяем плюс вилки (обычно это красный провод) к плюсу АКБ, соответственно минус (черный провод) к минусу.

Вилка должна включиться и показать вам напряжение. Даже «дохлые» аккумуляторы, могут показывать от 12,4 до 12,7 Вольт, что вроде как является нормой.

После специальной кнопкой (бывает «надавливанием» – нужно надавить плюсовой штырь) нужно подать нагрузку на аккумулятор – в ТЕЧЕНИЕ 5 СЕКУНД ЭТО ВАЖНО! Как я писал выше, нагрузка может составлять 100 – 200 Ампер, ОЧЕНЬ МНОГО!

За это время заряд нормальной батареи упадет не ниже 10,2В, затем после 5 секунд нагрузки он опять, довольно быстро восполнится до 12,4 – 12,8В.

Если батарея дохлая то заряд может упасть ниже 6 – 7В, да и восстанавливаться будет очень долго. Иногда не сможет восстановиться больше 11 – 11,5В. Лично у меня, как я писал выше, не восстанавливался больше 11,4, а при нагрузки вилкой уходил в дикий «АУТ» (горит «L»). Скорее всего банка посыпалась. И даже после долгой зарядки происходить будет тоже самое.

Собственно вот такая вот легкая проверка, кстати даже если показывает 9,6В то это разряд до 75%, это не так страшно, так что эта батарея также боевая просто ее нужно подзарядить.

Сейчас видео версия, смотрим.

НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш АВТОБЛОГ, подписывайтесь на обновления канала на YOUTUBE.

Что изначально проверить на автомобиле

В самом начале хочется отметить такие особенности, прежде чем списывать батарею, нужно проверить:

  • Уровень электролита в банках (конечно если аккумулятор обслуживаемый)
  • Проверить утечки тока в бортовой сети автомобиля. Это обязательно!
  • Проверить зарядку генератора.
  • Попробовать правильно зарядить АКБ.
  • Попытаться сделать десульфатацию пластин
  • Обязательно осматриваем клеммы, на них возможны окислы

Зачастую из строя, изначально, выходит генератор или присутствуют большие утечки тока, что впоследствии приводит к сильным разрядам АКБ и может спровоцировать его досрочную смерть. Поэтому проверять ОБЯЗАТЕЛЬНО эти пункты!

Однако если у вас здесь все нормально, то есть и уровень электролита, и бортовая сеть ведет себя нормально, нет ни утечек, генератор работает хорошо. А в одной банке вы увидели — что она мутная или черная, значит время пришло (хотя банки могут быть и светлыми). Но все равно чтобы убедиться что дело именно в аккумуляторе, нужно его проверить и желательно под нагрузкой.

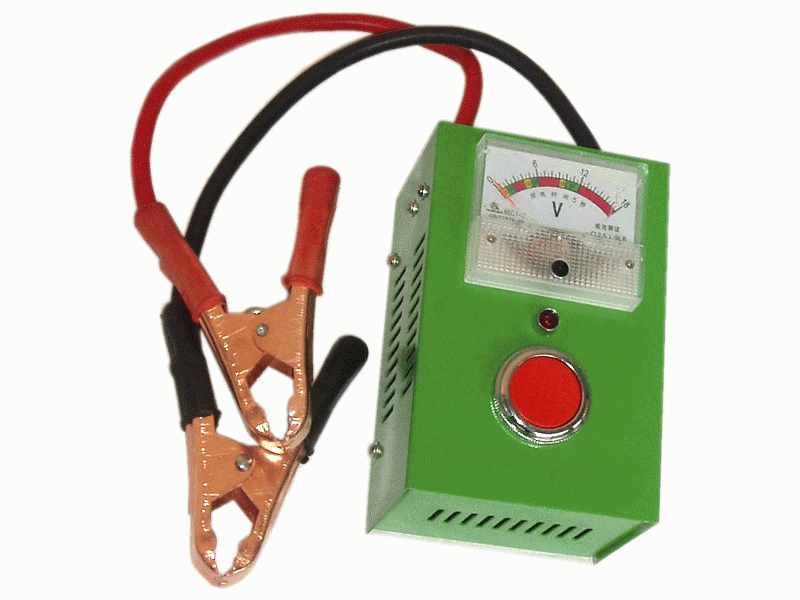

Что собой представляет НГ

В арсенале автомобилиста имеется различное ремонтное и диагностическое оборудование, помогающее поддерживать работоспособность транспортного средства. Большинство подобных инструментов представлено в виде мобильных переносных агрегатов, с которыми достаточно просто обращаться.

Приобрести такой диагностический аппарат можно практически в каждом автомагазине. В состав электроприбора входят такие элементы:

  • нагрузочный низкоомный резистор, который может быть выполнен в виде нихромовой проволоки;
  • пара щупов или пружинных зажимов, окрашенных в разные цвета для удобства маркировки;
  • вольтметр с градуированной шкалой.

НГ обычно скрыт пластиковым либо металлическим корпусом, внутри которого за стеклом располагается шкала вольтметра. Также виднеется нагрузочная спираль (сопротивление).

Нормальное напряжение под нагрузкой

При нажатой кнопке наш вольтметр должен показывать значение не менее 10 В! В момент паузы напряжение должно возвратится почти к исходному (например 12,5 В). Если за 10 секунд, что мы держали кнопку нажатой напряжение скатилось ниже 10 В, то аккумулятор не держит нагрузку и скорее всего не сможет нормально заводить машину. Другими словами, разница между напряжением под нагрузкой и напряжением без нагрузки должна быть не более 3 В.

Таких тестов «нагрузка (5-10 сек)-пауза (30 сек)» мы должны провести около пяти. Если после пятого теста напряжение под нагрузкой не скатывается ниже 10 В, а уверенно «замирает» выше, то АКБ полностью исправна и готова заводить автомобиль даже в суровый мороз.

Чтобы оценить состояние электрооборудования автомобиля, нужно знать, как пользоваться нагрузочной вилкой для аккумулятора. Особенно такие умения необходимы сегодня, когда установка многочисленного дополнительного электронного оборудования, круглогодичные поездки с включенными фарами не позволяют аккумулятору получить полноценную зарядку от автомобильного генератора. К тому же в холодное время года ускоряется процесс его саморазряда. В таких условиях необходим периодический контроль его состояния.

Как пользоваться нагрузочной вилкой для аккумулятора
полезно будет узнать для всех водителей, которые предпочитают несложные операции по обслуживанию своей машины проводить самостоятельно. Своевременный заряд батареи стационарным зарядным устройством позволит продлить срок её службы. Такой измерительный прибор особых финансовых затрат не потребует, а пользу может принести большую.

Зачем нужна проверка аккумулятора?

современного автомобиляприборная панель

Особенно важно провести эту операцию перед наступлением холодов. В такой период нагрузка на батарею возрастает значительно, плюс холод ускоряет процесс саморазряда

Обследование АКБ может быть проведено обычным вольтметром, однако отразить фактическое состояние её только с его помощью, практически невозможно. Для объективного обследования нужно использовать нагрузочную вилку.

Что это такое?

Представляет собой несложное устройство, в котором имеется вольтметр, одна клемма в виде металлического стержня, а вторая представляет собой отрезок толстого кабеля с наконечником. Также имеется изолированная ручка для удобства работы с прибором. В приборе может быть одно или несколько добавочных сопротивлений, которые нужны для оценки работоспособности батареи. Каждое из них рассчитано на ток силой примерно 100 Ампер.

Как проверяют АКБ?

При эксплуатации его в условиях умеренного климата плотность электролита должна быть на уровне примерно 1,27 г/см3
. Если этот показатель в норме, можно продолжить проверку, когда обнаруживается несоответствие, то нужно произвести его корректировку. Для этого нужно приобрести электролит с плотностью 1,33 г/см3
и довести его до нормы в каждой банке.

Проверку следует проводить в два этапа, без нагрузки и потом под нагрузкой. Желательно такую проверку производить только после «отстоя» батареи в течение нескольких часов после окончания зарядки или после поездки. Подключают нагрузочную вилку к батарее без добавочного сопротивления и смотрят на показания вольтметра. В том случае, когда его показания находятся в пределах 12,6 – 12,9 Вольт
, можно пока «условно» считать заряд равным 100%.

большие токи

Во время такой проверки при подключении к АКБ может происходить искрение, поэтому пробки должны быть закрыты. Если проверка показала, что напряжение при нагрузке будет более 9 Вольт, батарея в полном порядке, в противном случае, её нужно спасать. Надеемся, что после прочтения этой статьи стало понятным, как пользоваться нагрузочной вилкой для аккумулятора. Проводите регулярное обслуживание и проверку батареи вашего автомобиля, чтобы быть уверенным в ней в любое время года.

Измерение напряжения на аккумуляторе вольтметром или мультиметром

Оценить степень заряженности аккумулятора можно измерив напряжение на нем. Для этого необходим вольтметр или популярный в наше время прибор – мультиметр. Для измерения напряжение с помощью мультиметра, включите его в режим измерения постоянного напряжения, при этом диапазон установите выше максимального значения напряжения на заряженном аккумуляторе. Например, для популярного недорогого мультиметра серии DT-830 (M-830) это 20 вольт. Далее подключите черный (COM) щуп мультиметра на минус аккумулятора, красный (плюсовой) на плюс АКБ и снимите показания с дисплея мультиметра.

Напряжение полностью заряженного аккумулятора должно быть не менее 12,6 вольта. Если напряжение батареи менее 12 вольт, степень ее заряда упала больше чем на 50 %, аккумулятор необходимо срочно зарядить! Нельзя допускать глубоких разрядов АКБ, это ведет, повторюсь еще раз, к сульфатации пластин аккумулятора. Напряжение на аккумуляторной батареи величиной меньше 11,6 в означает, что батарея разряжена на 100 %.

Опять же нельзя жестко привязываться к конкретному значению напряжения, так как оно связано с плотностью электролита в аккумуляторе.

Автомобильный аккумулятор состоит из шести банок, соединенных последовательно. Напряжение одной банки можно вычислить по формуле:

Uб= 0,84 +ρ

где, ρ – плотность электролита;

Тогда напряжение на аккумуляторе будет равно:

Uакб = 6*(0.84 +ρ)

При плотности АКБ равной 1,27 г/см3 напряжение на аккумуляторе будет:

Uакб = 6*(0,84 +1,27) = 12,66 вольт

Соответственно при разной начальной плотности электролита в аккумуляторе будет и разной напряжение на нем.

Внешний осмотр аккумулятора

Внешний осмотр аккумуляторной батареи я советую проводить при любом удобном случае, когда вы заглядываете под капот своего авто. Причины этого действия лежат на поверхность аккумулятора. А именно в процессе эксплуатации на поверхности аккумулятора накапливается грязь, влага, потеки электролита (испарение при кипении). Все это приводить к возникновению токов саморазряда АКБ. И если к этому добавить окисленные клеммы аккумулятора, а еще токи утечки на электронику автомобиля, то и получается если вовремя не подзарядить батарею, то возникнет глубокий разряд аккумулятора, а частые глубокие разряды прямая дорога к сульфатации пластин и уменьшению срока службы аккумулятора.

Убедиться в наличии саморазряда можно подключив один щуп вольтметра на клемму АКБ а другим провести по поверхности аккумулятор, при этом вольтметр покажет какое-то напряжение, соответствующе определенному току саморазряда батареи.

Обычно потеки электролита убираются раствором соды в воде (чайная ложка на стакан воды), что и понятно: электролит-кислота, раствор соды – щелочь (для того кто химию не помнит!).

Клеммы зачищаются мелкой наждачной бумагой и проверяется надежность их соединения с проводами и АКБ.

Ну и обратите внимания на корпус в целом. В случае плохого крепления аккумулятора, особенно в морозы, когда пластиковый корпус довольно хрупок, могут возникнуть трещины в корпусе.

Нагрузочная вилка своими руками

Простой при изготовлении, и недорогой прибор будет полезным в гараже любого автолюбителя. С помощью данного аппарата станет возможным проводить постоянную диагностику источника питания, а также генератора. При отсутствии необходимой суммы для приобретения нагрузочной вилки ее можно сделать своими руками.

Используемый материал

При изготовлении вилки могут понадобиться следующие материалы:

  • для измерения напряжения понадобится вольтметр, если используем аналоговый, то он должен иметь предел замера до 20 В;
  • изолированные провода толщиной до 6 мм, рассчитываются на высокие значения тока;
  • на окончании проводов следует использовать специальные мощные зажимы из хромированной стали;
  • каркас из негорящих материалов;
  • держатель из прорезиненной стали.

Схемы

Нагрузочная вилка с одной спиралью:

Нагрузочная вилка с двумя спиралями:

где R- сопротивление в виде спиралей или набора резисторов;

S- выключатели или переключатели;

V- прибор вольтметр.

При измерении аккумулятора емкостью до 100 Ач необходимо использовать одно сопротивление, при проверке батареи внутренней емкостью выше 100 Ач применяют два и более сопротивлений.

Инструкция как сделать нагрузочную вилку для проверки аккумулятора

При изготовлении одним из распространенных способов необходимо следовать следующей инструкции:

  • Перед тем как проводить измерительные манипуляции необходимо обеспечить доступ к клеммам аккумулятора. Затем снимаются показания при помощи вольтметра в режиме без нагрузки.
  • Чтобы определить необходимое сопротивление следует обратиться к паспортным характеристикам, по ним узнаем номинальные значения напряжения и электрического тока. По формуле:

R= U/I,

где R- сопротивление добавочное, U- напряжение, I- сила тока под нагрузкой.

  • На следующем этапе необходимо подключить добавочное сопротивление. Значение должно быть немного больше, чем внутреннее сопротивление в одной из банок аккумулятора.
  • Щупы от вольтметра соединяем с окончанием проводов со специальными зажимными клеммами.
  • Все аппараты и коммутационные элементы размещают на пластине из текстолита и надежно закрепляют. Данный материал является негорючим и считается надежным изолятором. В некоторых случаях используется керамическое основание.
  • Самым последним этапом устанавливаем на каркас ручку с резиной. Резина применяется в качестве изоляционного материала.

Для самого простого способа необходимо сделать следующее:

  • Следует использовать кнопку включения массы от старого автомобиля.
  • Подобрать два добавочных сопротивления от старых вентиляторов.
  • Соединить все коммутирующие элементы.

Блок сопротивления, применяемый в таком случае, имеет внутреннюю защиту в качестве которой выступают встроенные предохранители, срабатывают при резком повышении внутренней температуры.

Описанные выше конструкции простейших приборов для проверки источников питания под нагрузкой довольно просты. В процессе усовершенствования возможно установка на одном каркасе амперметра и секундомера.

Как проверить аккумулятор автомобиля финальная проверка

Выполнять финальную проверку следует с нагрузочной вилкой. На нормальном аккумуляторе вольтметр будет показывать 12,5-12,9 В. Этот замер следует выполнять без нагрузки. С нагрузкой исправный аккумулятор будет показывать не менее 11 В (это значение должно удерживаться в течение десяти секунд). Если фактические параметры соответствуют требованиям, аккумулятор считается хорошим и подлежит установке на транспортное средство.

Понятно, что обслуживание аккумулятора автомобиля включает в себя и его зарядку. Подающий ток при этом устанавливается на величину одна десятая от общей емкости батареи. Длительность зарядки может быть от 4 до 12 часов и напрямую зависит от степени изношенности батареи. Признаком полной зарядки может послужить выделяющийся газ, образующийся при кипении электролита в аккумуляторных банках.

Решая, как проверить емкость, вы должны знать и некоторые справочные цифры:

  • в исправном и полностью заряженном аккумуляторе плотность электролита будет 1,24 г/см. куб в летнее время года и 1,28 — в зимнее,
  • снижение плотности электролита на четыре сотых грамма на кубический сантиметр говорит о том, что аккумулятор разрядился на четверть,
  • снижение плотности электролита на 0,08 гр/см. куб говорит о том, что аккумулятор потерял половину своего заряда.

Если быстро разряжается аккумулятор автомобиля, то причин тому может быть несколько. В частности, резкое понижение уровня рабочей жидкости. При необходимости выполнения доливки вначале нужно определить, почему снизился уровень. Так, если электролит выплеснулся или пролился, то его недостаток нужно компенсировать электролитом. Если же электролит выкипел, его можно долить дистиллированной водой.

Работы по проверке аккумулятора относятся к профилактическим. Они вполне доступны водителям для самостоятельного выполнения. Кстати, если вы решите установить сигнализацию на автомобиль, то не забывайте и о том, что нагрузка на аккумуляторный элемент увеличится.

Так, время зарядки будет небольшим, если исключить возможные утечки тока. Проверить наличие или отсутствие таких утечек можно с помощью несложных замеров. После ночи или нескольких часов стоянки измерьте цифровым тестером напряжение на аккумуляторной батарее. Его величина должна составлять 12,66 В. Если же она ниже требуемого показателя, то можно пойти таким путями:

  • учитывайте, что при длительной стоянке автомобиля может произойти саморазряд аккумуляторной батареи за счет «мелких» потребителей (той же сигнализации),
  • если утечка тока более значительна, следует снять любую из клемм и в образовавшийся разрыв включить тестер, работающий в режиме амперметра. Прибор должен отобразить показания в диапазоне от 30 до 40 мА. Если величина в данном случае существенно больше, вам придется искать утечку — конечно, только в том случае, если от аккумулятора не запитаны камеры слежения, дополнительные сигнализации или аудиосистема,
  • величину пускового тока, которую аккумулятор отдает при запуске двигателя измерять не следует по причине элементарной безопасности.

Как определить степень заряда аккумуляторной батареи

Существует множество рекомендаций относительно того, как продлить работу машинных узлов и механизмов — например, как поменять свечи и прочее. Однако вы должны понимать, что аккумуляторная батарея — не вечный элемент и после длительной эксплуатации подлежит замене.

Как уже упоминалось, напряжение, измеряемое на клеммах, соответствует определенному уровню заряда:

  • величина напряжения в 12,6 В соответствует стопроцентному заряду,
  • напряжение 12,4 В — батарея заряжена на три четверти,
  • напряжение 12,2 В соответствует пятидесятипроцентному заряду,
  • напряжение 12,0 В — батарея заряжена на одну четверть емкости,
  • напряжение 11,8 В говорит о том, что батарея разряжена,
  • напряжение ниже 11,0 В свидетельствует о том, что аккумуляторная батарея вышла из строя и нуждается в утилизации. При эксплуатации такой батареи вы сильно рискуете работоспособностью генератора или зарядного устройства.

Кстати, существуют еще и сопутствующие автомобильные проверки — например, вы должны знать, как проверить лямбда зонд и как проверить генератор. В ходе проверки генератора выполняется его визуальный осмотр — в том числе, проверяется проводка и ремень привода. Напряжение в данном случае измеряется в прикуривателе — оно должно быть около 14 В при замерах в «спокойном» состоянии и не менее 13 В при замерах под нагрузкой. Величина напряжения ниже рекомендуемых значений говорит о том, что вышли из строя регулятор генератора или выпрямительный блок.

Как проверять аккумулятор нагрузочной вилкой

Нагрузочные вилки по типу описанной выше подходят для проверки состояния аккумуляторов на 12 вольт (в этом случае работает одна нагрузочная спираль) или аккумуляторных батарей повышенной емкости (работают обе спирали).

Для проверки автомобильного аккумулятора нагрузочной вилкой надо выполнить следующие действия:

Хорошим результатом считается значение вольтметра 9,0 Вольт – это означает, что АКБ в хорошем состоянии. Другие результаты говорят о том, что аккумулятор необходимо зарядить с контрольным замером или же заменить его.

Поскольку этот метод исследования состояния АКБ создает некоторую нагрузку на аккумулятор, не следует применять нагрузочную вилку слишком часто.

Нагрузочная вилка

Электрическая схема аккумуляторной тележки модели 536.

Нагрузочная вилка ( рис. 66) предназначена для проверки исправности и степени заряда стартерных аккумуляторных батарей емкостью от 40 до 135 а-ч. Проверку осуществляют измерением напряжения каждого элемента батареи под нагрузкой, пропорциональной емкости аккумуляторной батареи.

Нагрузочная вилка должна иметь включенный резистор, соответствующий номинальной емкости проверяемого аккумулятора.

Нагрузочная вилка наиболее точно позволяет оценить техническое состояние аккумуляторной батареи после ее зарядки: если показания вольтметра в течение всего испытания будут устойчивыми, а напряжение 1 8 — 1 5 в, то аккумулятор исправен и заряжен. Нормы напряжения батареи под нагрузкой приводятся в инструкции, прилагаемой к каждому типу вилки. Неустойчивое положение стрелки вольтметра свидетельствует о неисправности аккумулятора. Если при проверке аккумулятора, бывшего в эксплуатации, напряжение падает ниже 1 5 в и неустойчиво или разность между показаниями вольтметра на разных аккумуляторах батареи превышает 0 1 в, то батарею нужно снять и отправить на зарядную станцию.

Схема прибора для проверки приборов зажигания. 1 — эталонная катушка зажигания. 2 — переключатель. 3 — неоновая трубка. 4 — регулируемый искровой промежуток. 5 — провода высокого напряжения. 5 — электродвигатель. 7 — держатель конденсатора. 8 — зажим конденсатора. 9 — эталонный конденсатор. 10 — переключатель конденсатора. Ч — контрольный переключатель. 12 — прибор для проверки прерывателя-распределителя. 13 — регулятор установки стрелки. 14 — дополнительное сопротивление. 15 — реле напряжения. 16 и 19 — предохранители. 17 — выключатель электродвщгателя. / — выключатель прибора для замера угла контактов. 20 — провода низкого напряжения. 21 — переключатель полярности.

Нагрузочная вилка ( рис. 53, б) служит для определения степени заряженности аккумуляторов батареи.

Нагрузочная вилка с добавочным сопротивлением позволяет определить состояние батареи под нагрузкой. Для этого наконечники вилки ( рис. 60, в) поочередно прижимают к клеммам аккумуляторной батареи не более чем на 5 сек. Степень разряженности батареи определяют по показаниям вольтметра. Если аккумуляторная батарея разряжена более чем на 25 % зимой и на 50 % летом, ее следует перезарядить.

Нагрузочная вилка ЛЭ-2 ( см. рис. 4.2, б) состоит из вольтметра, двух ножек 6 ( выводов вольтметра) и ручки.

Проверка электролита. а — ареометр с грушей. б — стеклянная трубка.

Нагрузочной вилкой измеряют напряжение каждого аккумулятора. Щелочные аккумуляторы, имеющие напряжение менее 1 2 В, а кислотные — менее 1 8 В, заменяют. Допускается в эксплуатации отключать один аккумулятор до очередного ТО-3. Проверяют плотность крепления перемычек батареи.

Нагрузочной вилкой не следует пользоваться в том случае, если батарея стоит рядом с двигателем, так как возможно воспламенение паров бензина.

Денсиметр для проверки плотности электролита в аккумуляторах батареи.| Нагрузочная вилка ЛЭ-2.

Затем нагрузочной вилкой НИИАТ ЛЭ-2 ( рис. 98) определяют степень разряженности каждого аккумулятора батареи следующим образом. Контактные ножки 2 и 3 вилки плотно прижимают к выводам одного аккумулятора не более чем на 5 с и по вольтметру 1 отмечают напряжение.

Если нагрузочная вилка имеет только одно сопротивление, то для определения с достаточной точностью степени разряженности аккумуляторов различной емкости эту вилку необходимо тарировать следующим способом. Аккумуляторную батарею известной номинальной емкости заряжают полностью и замеряют плотность электролита в ее аккумуляторах. Потом замеряют напряжение аккумулятора нагрузочной вилкой.

Проверка состояния аккумуляторной батареи нагрузочной вилкой.

Устройство нагрузочной вилки для проверки аккумулятора

Всем привет, на днях я приобрел автомобильный аккумулятор и чтобы проверять его на работоспособность, решил собрать нагрузочную вилку, такая штука здорово выручит и при выборе АКБ в следующий раз.

Пассивная токовая нагрузка при подключении к аккумулятору позволит, во-первых измерить напряжение на аккумуляторе, а во вторых нагрузить аккумулятор током около 100 ампер, если аккумулятор отдаст такие токи на протяжении 4-5 секунд без значительных просадок напряжения, значит в нём ещё остался порох. Эти штуки часто применяются для теста аккумуляторов в сервисах по продаже и обслуживанию автомобильных аккумуляторных батарей.

Наша нагрузочная вилка ничем не уступает промышленным образцам, принцип работы нагрузочной вилки тот же, метод реализации также не отличается.

Конструкция вилки проста до безобразия в её состав входит мощная пассивная нагрузка в виде толстой проволоки, рассчитанной таким образом, чтобы нагрузить аккумулятор током около 100 ампер и цифровой вольтметр, который позволит проверить уровень заряда батареи до и во
время теста.

Найти нужную нагрузку, которая потерпит токи в 100 ампер очень трудно, поэтому пришлось немножко подумать чтобы найти самое оптимальное решение с использованием доступных материалов, чтобы проект мог повторить любой желающий.

И тут под руки попался нагревательный элемент от мощной плиты на два с лишним киловатта, провод скорее всего нихром. Очень желательно, чтоб нагревательный элемент был новым, так как нам придётся его выпрямить, а старая отработавшая проволока будет периодически ломаться при деформациях.

Для начала экспериментальным образом выяснил, что этот провод спокойно терпит токи в 7 — 10 ампер, нагревается естественно и даже слегка краснеет, что полностью нормально, следовательно мы можем сказать, что 10 таких проводов параллельно, могут спокойно пропускать токи в 100 ампер.

Основа положена, теперь перейдём к теории, нам всего лишь нужны две формулы закон дедушки Ома, чтобы выявить нужное сопротивление нагрузки для наших целей и формула расчета параллельного соединения резисторов.Но с учётом того, что все 10 резисторов у нас имеют одинаковое сопротивление, полученное исходя из закона ома значение, просто нужно умножить на 10.

Сначала нам нужно понять, какое сопротивление должна иметь нагрузка, чтобы при питающем напряжении 12 вольт ток в цепи был бы в районе 100 ампер.

Вот формула которая нам нужна.

Исходя из формулы становится ясно, что сопротивление нагрузки должно быть в районе 0,12 Ом, естественно по мере
разогрева сопротивление будет расти, а ток падать, но в нашем случае это не столь важно.

Итак, мы планировали использовать 10 параллельных проводов для нагрузки и знаем сопротивление, которое нам нужно для того, чтобы получить таки в 100 ампер.

Умножив полученное значение на 10 становится ясно, что сопротивление каждой из проволок должно быть около 1,2 Ом.

С теорией покончено, теперь перейдём к практической части.

Берём мультиметр, который способен корректно измерять низкоомные резисторы и экспериментально подбираем длину проводника, так чтобы сопротивление в этом участке было около 1,2 Ома, отмеряем длину полученного участка + запас два сантиметра.

Далее отрезаем проволоку и так 10 раз.

Когда отмеряем 10 проводков, затем их нужно будет скрутить вместе, для этой цели я воспользовался шуруповёртом, зажал их и прокрутил.

Далее на провод надеваем керамические изоляторы для предотвращения замыканий между определенными участками этого же провода.

Корпусом послужил отрезок профиля, не забываем о вентиляционных отверстиях.

Ну а теперь сам процесс сборки и монтажа…

Надеюсь всё будет понятно из фоток…

корпус делаем из алюминиевого строительного профиля

припаиваем колодку для соединения медного наконечника и проводов — ниже будет понятней…

небольшой кусок текстолита для соединения провода и нагревательной скрутки.

тоже припаиваем колодку к текстолиту, который сперва весь пропаяли оловом

затем обернули это всё в тепло или термо скотч ( не помню точно как называется) и приклеили к профилю на клей.

затем взял три мощных провода, так как одного толстого кабеля не нашёл у себя, спаял их вместе.

припаял один конец к щупу

затем взял от паяльника небольшого наконечник.

с одного края вставил наконечник с другого закрутил нагревательную скрутку или наше собранное сопротивление-нагрузку.

Далее собираем ручку для прибора, тоже из профиля только немного меньшего сечения.

кнопка для включения вольтметра

скручиваем ручку и вставляем кнопку.

прикручиваем ручку к прибору саморезами и практически всё готово… а да забыл про вольтметр.

вырезаем под него окошечко и ставим на герметик.

После полной сборки на прибор приклеиваем табличку напряжений.

Порядок проведения тестов следующий.

В самом начале замеряем напряжение на аккумуляторе, далее один из токо-съёмных контактов, по схеме это контакт-1 подключается к плюсу аккумулятора, к массе аккумулятора подключается контакт-3 и вольтметр на данный момент отобразит действующее напряжение на аккумуляторе без нагрузки.

Далее убираем контакт-3. замыкаем тумблер «sa1» и подключаем контакт-2 к массе аккумулятора и наблюдаем за показаниями вольтметра.Сейчас наша самодельная нагрузка пожирает 100 ампер тока от аккумулятора, тест длится 5 секунд. За это время внимательно следим за показаниями вольтметра, после отключения нагрузки исходя из таблицы можно сделать вывод.Одним словом сперва мы проверили напряжение на батарее без нагрузки, а затем с нагрузкой, если аккумулятор разряжается слишком быстро, при том изначально он был полностью заряжен, то скорее всего пластины покрыты сульфатной плёнкой из-за чего аккумулятор потерял ёмкость.Либо имеется проблема с одной или несколькими банками, например обрыв или осыпание пластин.
И ещё раз повторюсь этот тест нужно делать кратковременно не более 5 секунд, сама нагрузка будет при этом нагреваться это нужно учитывать.

Друзья надеюсь эта самоделка позволит вам избежать от покупки плохих аккумуляторов, ну и проверить старый при
необходимости.

Многие автолюбители попадали в ситуацию, когда под рукой есть аккумуляторная батарея, а степень ее готовности к работе неизвестна. И хочется по-быстрому определить – можно ли ее ставить на автомобиль. Самый простой прибор для проверки аккумулятора – нагрузочная вилка. Имея ее под рукой и обладая небольшими знаниями по ее применению, можно почти мгновенно определить исправность аккумулятора, и одновременно оценить уровень его заряда.

Устройство нагрузочной вилки

В устройстве аккумуляторной вилки нет ничего сложного.

Современный вид аккумуляторной вилки

Независимо от типа и конструкции в ее состав входят следующие элементы:

  • Вольтметр с диапазоном измерений, соответствующим напряжению тестируемого аккумулятора.
  • Малоомный резистор, обеспечивающий при подключении рабочий ток для устройства, питаемого от тестируемой батареи. Это может быть и самодельный резистор из нихромовой проволоки.
  • Провода и зажимы для подключения нагрузки к выводам АКБ.
  • В большинстве современных устройств устанавливается выключатель или кнопка для подключения нагрузки в работу.

Не совсем понятно, почему этому измерительному прибору присвоено название вилки. Возможно, это название произошло от того, что первые модели вместо зажимов и проводов имели выступающие контакты в виде «рогов». А вся конструкция по внешнему виду действительно напоминала вилку, которую «втыкали» в тестируемую батарею.

Один из старых видов нагрузочной вилки

Принцип действия измерительного устройства

Поскольку в этом приборе обязательно устанавливается вольтметр, то аккумуляторная любая нагрузочная вилка может применяться и для проверки напряжения в любой точке бортовой сети автомобиля. Но основное ее назначение – тестирование аккумуляторной батареи, то есть проверка ее готовности к обеспечению рабочего значения тока.

Контактные зажимы вилки подсоединяются к клеммам аккумулятора, а затем производится «включение» нагрузки на короткое время. По уровню напряжения, которое выдает АКБ после подключения рабочего сопротивления, и по его изменению делается вывод о степени готовности аккумулятора и об его исправности.

В основном подобные устройства применяются для автомобильных аккумуляторов, рассчитанных на 12 В или 24 В. Поэтому шкала измерения вольтметра должна быть до 15 В, реже – до 30 В. Рабочий ток, обеспечивающий запуск автомобильного стартера, составляет 80 – 120 ампер. Подключаемое сопротивление прибора должно обеспечивать такой ток при соответствующем напряжении АКБ.

Перед включением нагрузки полезно проверить величину заряда аккумулятора. Для этого нужно измерить разность потенциалов на клеммах батареи в безнагрузочном режиме.

Для 12-вольтовых аккумуляторов их заряженность оценивается по следующим данным вольтметра:

Оценка заряда АКБ, проверяемая в режиме холостого хода

Напряжение на клеммах АКБ, В12,712,512,212Менее 12
ОценкаОтличноХорошоУдовлетворительноПлохоНет заряда
Степень заряженности, %100755025

Понятно, что проверять работу слабо заряженной аккумуляторной батареи под нагрузкой не имеет смысла. Нагружая большим током такую АКБ, ее можно просто повредить. Сначала ее надо подзарядить, а уж затем устраивать проверку на готовность.

Полностью заряженный аккумулятор предстоит тестировать на готовность к работе. Для этого подключается рабочее сопротивление вилки на несколько секунд. По показаниям вольтметра определяется степень готовности АКБ.

Подключение аккумуляторной вилки с нагрузкой к АКБ

Оценка готовности аккумулятора к работе проводится в соответствии с данными, приведенными в таблице:

Оценка готовности АКБ, проверяемая при рабочей нагрузке

Напряжение на клеммах АКБ, В>10,29,58,58Разновидности нагрузочных аккумуляторных вилок

Даже такой несложный прибор выпускается в различных вариантах. И это относится не только к его внешнему виду.

Вилка со стрелочным индикатором и двумя проводами

Нагрузочные аккумуляторные вилки различаются по следующим характеристикам:

  • Вид вольтметра. Сейчас чаще пользуются цифровыми табло вместо стрелочных. Они дают лучшее восприятия и позволяют более точно оценить изменение напряжения при тестировании под нагрузкой.
  • Диапазон измеряемого напряжения и точность шкалы измерения.
  • Величина сопротивления подключаемой нагрузки.
  • Сменяемость нагрузочного сопротивления. У разных типов аккумуляторов величина рабочего тока может сильно отличаться. Если прибор содержит несколько сменных нагрузочных резисторов, то им можно тестировать АКБ при разных токах нагрузки. У современных нагрузочных вилок изменение нагрузочного сопротивления проводится не механической заменой, а изменением нагрузочного режима на электронном табло.
  • Вариантом подключения прибора к клеммам аккумулятора. Различаются нагрузочные вилки с двумя проводами и с одним проводом. Во втором случае роль провода выполняет контактный штырь, расположенный на корпусе прибора.

Вилка с цифровым дисплеем и одним проводом

Как правильно пользоваться нагрузочной вилкой для аккумулятора

Простому прибору соответствуют несложные инструкции по применению. Но соблюдение нехитрых правил обеспечит достоверность данных о состоянии аккумулятора. А их нарушение может повредить как само проверочное устройство, так и тестируемую АКБ.

  • Измерения при подключенной нагрузке проводить не более чем 10 сек. Этого времени вполне достаточно, чтобы получить все необходимые данные. А длительная работа под нагрузкой приведет к излишнему разряду АКБ и к перегреву собственного сопротивления прибора.
  • Подходящая температура для тестирования – 15 – 20 °С. Стандартные калибровки проводятся при такой температуре. Да и лишний раз нагружать аккумулятор, заставляя его работать в минусовых условиях, не следует.
  • Необходимо проверять надежность контактов при соединении проводов вилки с клеммами АКБ. Плохой контакт приведет к недостоверным показаниям при проверке.
  • Не стоит применять нагрузки, обеспечивающие ток проверки более 120 ампер. Да, при запуске бывают токи до 200 А. Но батарея, способная надежно выдавать 120 А, при необходимости выдержит и 200 А. Лишний раз нежелательно проводить проверку при самых экстремальных условиях.

Как самому сделать нагрузочную вилку для аккумулятора

При желании можно изготовить самодельную нагрузочную вилку. Из готовых изделий понадобится только вольтметр. Все остальное можно соорудить из подручных материалов.

Наибольшую трудность представляет расчет и создание внутреннего сопротивления, рассчитанного на необходимый ток. Если делать его своими руками, то самым подходящим материалом будет нихромовая проволока от нагревательных спиралей электроплиток. Можно подобрать металлическую полосу из других нагревателей. Для того, чтобы при напряжении 12 В обеспечить ток 80 – 120 А, сопротивление нагрузки должно составлять 0,1 – 0,15 Ом. Найти мультиметр, способный точно измерять подобные сопротивления, сложно. Поэтому проще подобрать длину одного элемента, замеряя ток, пропускаемый им, а затем соединить параллельно несколько таких проволок или полос.

Расчет рабочего сопротивления вилки

  • Используя мультиметр с диапазоном измеряемого тока до 15 А, подбирается длина одной нихромовой проволочины или нагревательной полосы, обеспечивающая пропускание тока в 10 – 12 А. Или точным мультиметром замерить сопротивление в 1 – 1,2 Ом.
  • Параллельное соединение 10 таких элементов позволит получить нагрузку, пропускающую ток в 100 – 120 А.
  • Все элементы соединяются параллельно. Проволоку лучше свивать в «косу». Для более надежной скрутки их можно зажать в патроне дрели или шуруповерта.
  • Изготовленное сопротивление укладывается в подходящий корпус и закрепляется в нем. Если придется изгибать ее несколько раз, то надо следить за тем, чтобы витки не соприкасались друг с другом. Для надежности можно надеть на места изгиба изолирующие цилиндры.
  • Концы сопротивления припаиваются к выводным контактам, а снаружи припаиваются соединительные провода.

Самодельное нагрузочное сопротивление для аккумуляторной вилки в корпусе

Нагрузочная вилка — прибор, необходимый для того, чтобы определять степень заряженности и исправности автомобильной аккумуляторной батареи. С ее помощью можно определять уровень напряжения АКБ на холостом ходу автомобиля и под нагрузкой. Нагрузочная вилка для аккумулятора своими руками также может быть изготовлена — при наличии определенных навыков и умения.

Что представляет из себя нагрузочная вилка

Стандартные нагрузочные вилки часто производятся в виде вольтметров с ручкой с возможностью подключения нагрузки параллельно самому вольтметру. Нагрузка выполняется в виде спирали, которая имеет функции подключения различными способами. Есть вилки, которые можно вывести на банки аккумулятора, есть приборы для тестирования 12-вольтовых аккумуляторов — когда нагрузка подсоединяется посредством гайки.

Современные вилки оснащены жидкокристаллическим дисплеем и, как правило, имеют несколько нагрузочных режимов. Для тестирования обычных аккумуляторов будет достаточно вилки, имеющей токовую нагрузку 100 А.

Любая нагрузочная вилка — это один из элементов замкнутой электрической цепи, который имеет довольно большой показатель мощности. Самый простой вариант такого прибора состоит из вольтметра, резистора из проволоки и двух зажимов.

Вариантов того, как сделать нагрузочную вилку самостоятельно, — много. Как говорится, «было бы достаточно хлама в гараже». Потому что часто ее мастерят именно из подручных средств, исходя из того, что используется она нечасто, и специально покупать ее вовсе не обязательно. Главное, чтобы электрическая схема была выстроена верно, в соответствии с простыми расчетами.

Самый простой способ изготовления нагрузочной вилки

Для того чтобы сделать самую простую вилку и тут же снять необходимые показания, вам понадобятся следующие подручные средства и действия:

  • Любая спираль. Можно взять добротную спираль от завалявшейся в гараже старой электрической плитки.
  • Спираль следует свернуть в несколько слоев (проволочных жил), добившись показателя сопротивления 0,1-0,15 Ом .
  • Нужно взять сам аккумулятор (с напряжением до 15 В), автомобильную лампочку (например, снять ее с поворотников, мощностью 21 Вт). Такое самодельное сопротивление можно либо припаять, либо закрепить винтом и гайкой. Также понадобится мультиметр с диапазоном тока 10 ампер.
  • Вся цепь собирается и подключается последовательно .
  • Затем зажимы выводятся на клеммы АКБ .
  • Мультиметр выдает показания тока, протекающего по цепи. Обычный показатель, в данном случае, равен ±1,78 А.
  • Теперь убираем мультиметр и снова включаем всю цепь .
  • Снимаем с его помощью показания напряжения на спирали , которая свита в несколько слоев. Здесь показатель будет уже в милливольтах, около 197 мВ.
  • Рассчитываем нужное сопротивление по закону Ома — 0,197: 1,78= 0,11 Ом.

Таким образом, сопротивление самодельного резистора у нас составляет 0,11 Ом. Теперь нужно подсоединить его к батарее на 5-10 секунд с подсоединенным к ней мультиметром, который будет измерять показатели напряжения в диапазоне постоянки на 20 вольт. Снимаем показания, фиксируем их. Нагрузочная вилка, сделанная своими руками, срабатывает хорошо в том случае, если сборка цепи была осуществлена правильно.

Второй способ настолько же прост

Для этого потребуются «запчасти» от старых автомобилей.

Если они имеются в гараже, то изготовить самодельную нагрузочную вилку можно так:

  • взять размыкатель массы от старого авто, например, от ГАЗЕЛи;
  • извлечь «на свет» из гаража два допрезистора для вентилятора;
  • добавить в схему зажимы и провода.

Общие технические характеристики такого устройства будут следующими: сопротивление резистора от 0,23 Ом (может быть чуть больше или меньше), показатель рабочей величины тока (учитывая охлаждение вентилятором) — 15 ампер , напряжение стандартное — 12 вольт . Что касается резисторов именно этого типа, их преимущество в том, что они имеют встроенные предохранители, срабатывающие в случае перегрева внутри цепи. Если используется один резистор, показатель нагрузки с ним будет 50 ампер, а если два идут в параллели, то, соответственно, 100 ампер.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

  • константовая проволока , 12 витков со внутренним диаметром намотки 38 мм;
  • к концам проволоки привариваются шпильки М8 ;
  • все это может прекрасно подойти к канализационной трубе , если ее диаметр составляет 50 мм ;
  • щель закрывается вторым куском такой же трубы;
  • по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом , ток при напряжении 12 вольт составляет от 110 до 120 ампер . Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

Общие рекомендации по конструированию самодельных нагрузочных вилок

Перед тем как начать собирать вилку самостоятельно, не забудьте измерить показатели напряжения в каждой банке аккумуляторной батареи и проверьте возможность доступа к банкам. Также не помешает заново прочесть инструкцию, прилагаемую к вашей батарее: в ней содержатся минимальные и максимально возможные для нее показатели тока под нагрузкой, что очень важно.

Зажимы, употребляемые при замерах, должны быть прочными, чтобы они могли выдержать большой ток, когда на батарею пойдет нагрузка. Лучше присоединять «крокодилы» к аккумулятору с помощью крепких проводов.

Все соединительные части электрической цепи должны быть крепко спаяны. Для этого вам понадобится хороший сварочный аппарат.

Для удобства применения всю цепь рекомендуется размещать на заранее подготовленном каркасе. Материалы каркаса следует изготавливать из металла, устойчивого к возгоранию.

И еще несколько важных советов:

  • правильно рассчитывайте мощность во избежание перегрева;
  • не присоединяйте самодельное устройство к АКБ во время ее зарядки;
  • не храните самодельную вилку вблизи от аккумуляторов;
  • проветривайте помещение до и после работы с вашим устройством;
  • не держите вилку дольше, чем 3-5 секунд, во избежание порчи аккумулятора.

Как видите, нагрузочная вилка для аккумулятора своими руками изготавливается несложно. Важно вспомнить из школьного курса физики о том, как правильно рассчитывать показатели сопротивления, и правильно собрать электрическую цепь из подходящих подручных средств. Также при использовании самодельной нагрузочной вилки не переборщите с током и внимательно следите за его показателями.

Как правильно пользоваться нагрузочной вилкой. Нагрузочная вилка в домашних условиях

Для новичков создание нагрузочной вилки своими руками не является чересчур сложным делом. Тем не менее, необходимы определенные знания процесса ее сбора и области применения. Она незаменима в случае осмотра аккумулятора.

Данным прибором можно с легкостью измерить то, насколько заряжен сам аккумулятор. Она представляет собой своеобразный элемент, относящийся к цепи электрики немалой мощности. Самая простая вилка оборудована парой зажимов и специальным вольтметром. Что же касается моделей посложнее, то в число их элементов входит также амперметр и прочие приспособления для измерения самых разных параметров автомобиля.

Конечно же, нагрузочный тип вилок можно разыскать в любом специализированном магазине, но при наличии желания и смекалки в процессе ее создания можно ограничиться исключительно своими силами.

Как правильно использовать

Самодельная вилка отлично подходит для измерения количества энергии в 12-ватных аккумуляторах.

Тем не менее, она подойдет и для батарей с большими емкостями. Разница только в том, что более мощный вариант требует пары нагрузочных пружин, а вариант менее емкий – только одной. Чтобы провести полноценную проверку при помощи данного прибора нужно:

  • Замерить напряжение на самих клеммах, не прибегая к использованию сопротивлений нагрузки, но такое действие наиболее уместно совершать минимум после шести часов пребывания мотора в заглушенном состоянии;
  • «Плюсовой» зажим подключается к соответственной клемме, но без пружинки;
  • «Минусовой» зажим подключается к клемме и только после этого вольтметр должен показать напряжение аккумулятора с разомкнутой цепью;
  • Полученную информацию необходимо сопоставить с описанной в руководстве по эксплуатации и только после этого можно сделать уверенный вывод о том, насколько разряжена батарея;
  • В случая наличия полного заряда, аккумулятор проверяют уже под нагрузкой, точнее – с использованием нижней нагрузки. Такая проверка предусматривает также все вышеперечисленные повторные действия;
  • После пяти секунд активной проверки можно снимать достоверные показания, которые отображает самодельный прибор.

Если во время подсоединения «минусового» зажима к соответственной клемме вдруг начали рождаться искры – ничего страшного, беды в этом нет и это нормально. Тем не менее, не следует забывать о том, что необходимо завернуть сами пробки батареи во время процесса проверки. Так как зажимам свойственно нагреваться, из-за проходящей через них энергии, лучше к ним не прикасаться после снятия всех нужных показателей.

Приемлемым показателем заряда считают девять Вт, так как иные значения буквально «кричат» о необходимо либо подзарядки, либо полной замены. Следует понимать и помнить о том, что такая проверка оказывает определенную нагрузку на аккумулятор автомобиля, поэтому такая слишком частая нагрузочная процедура оказывает крайне негативное влияние на процесс его эксплуатации.

Делаем своими руками

Перед непосредственным созданием нагрузочного прибора сперва замеряют значение напряжения одной под завязку заряженной баночки аккумулятора. Кроме этого, к каждой такой баночке должен быть свободный доступ по отдельности. Уже от полученных данных такого измерения и следует отталкиваться в составлении специальной шкалы, которая в будущем будет показывать заряд автомобильной батареи в необходимом диапазоне. Тем не менее, если к ней есть инструкция, то можно разузнать, таким образом, минимально допустимые и максимально допустимые значения заряда. Это также является важным.

Саму нагрузочную вилку нельзя присоединять к заряжаемому аккумулятору. Это так же недопустимо, как и ее хранение рядом с похожими приборами. Поэтому схема создания такого прибора предусматривает также наличие определенных знаний физики. В первую очередь, вычисляют сопротивление элемента нагрузки электрической цепи, что совершается при помощи следующей формулы:

Значение R является сопротивлением, измеряющееся в «Ом». Соответственно U – это само напряжение, которое измеряется в «В». Последнее значение, значение І, представляет собой непосредственную силу тока, которая измеряется в «А».

Что же касается мощности (P) такой цепи, то ее можно узнать при помощи умножения значения напряжения (U) на силу тока (I).


Понятное дело, что сами зажимы должны обладать огромной выдержкой, ведь через них будут струиться потоки высокого тока. Они присоединяются к элементу цепи вручную – при помощи качественных проводов, которые способны выдерживать большие нагрузки. Все детали в местах соединений между собой должны отлично спаиваться при помощи соответственного аппарата для пайки. К готовому устройству остается подключить вольтметр.

Для большего удобства при использовании желательно размещать все эти элементы на каркасе с ручкой, который не гнется. Кроме того, материалом такого каркаса не может служить дерево и любой иной материал, который обладает свойствами воспламенения. После процедуры проверки также полностью проветривается помещение, в которой она имела место.

Видео «Проверка аккумулятора нагрузочной вилкой»

На записи показан один из методов проверки аккумулятора с помощью нагрузочной вилки .

ЧТО ТАКОЕ НАГРУЗОЧНАЯ ВИЛКА?

Нагрузочная вилка является необходимым прибором любого автоэлектрика, рядовой же водитель в большинстве своём, о существовании подобного механизма даже не догадывается, чем заметно снижает свои возможности при самостоятельном ремонте автомобиля.

Процесс диагностики аккумуляторной батареи автомобиля при помощи нагрузочной вилки довольно прост. Нужно отдать должное производителям таких устройств, ведь современные модели обладают целым рядом различных удобств: они компактны (отдельные агрегаты можно и вовсе назвать карманными), просты в управлении и, наконец — долговечны! В качестве примера работы нагрузочной вилки используем творение отечественных производителей под названием «ВИН-100». В специализацию устройства входят такие функции, как оценка общей работоспособности батареи, а также контроль напряжения разомкнутой цепи аккумулятора в местах выхода под нагрузкой.

Итак, нагрузочная вилка представляет из себя небольшой аппарат, в устройство которого входят следующие элементы:

  • Нагрузочный резистор — несмотря на небольшую конструкцию нагрузочной вилки в ее корпусе, устанавливается резистор исключительно повышенной мощности.
  • Вольтметр — также находится в системе аппарата, именно благодаря его наличию удастся протестировать не только аккумуляторную батарею, но и всю бортовую сеть (стартер, генератор и пр.).
  • Амперметр — присутствует в более дорогих экземплярах.
  • Встроенные в конструкцию зажимы — располагаются на задней стенке прибора и служат для его подключения к акумуляторной батарее.
  • Электроды — в конструкции их два, каждый из которых позволяет производить замеры при двух видах нагрузки.
  • Минусовой кабель — крепится к аналогичной клемме на аккумуляторе с помощью «крокодильчика».
  • Спирали сопротивления — один экземпляр рассчитан на силу тока в 100 Ампер.

Соединить прибор с аккумуляторной батарей помогут зажимы. К одному из них, тому который находится со стороны вольтметра, подключается минусовой провод, другой конец провода присоединяется к аккумулятору. Электрод, который в большинстве моделей интегрирован в корпус прибора, должен контактировать с плюсовой клеммой в разных режимах, благодаря чему необходимые нам параметры можно будет разглядеть на вольтметре.

Разновидностей нагрузочной вилки огромное множество, однако, схема устройства мало чем отличает их. Тем не менее, чтобы проверить щелочный автомобильный аккумулятор или, допустим, кислотный, понадобится два разных по своим функциям прибора. Ведь, как бы там ни было, все тестеры измеряют различное напряжение, а также отличаются номинальной нагрузкой. К тому же, с помощью некоторых моделей нагрузочной вилки удастся провести диагностику не только всей батареи, но и отдельных её элементом. Это очень полезная функция, которая пригодится для выявления замкнутой банки.

КАК ПОЛЬЗОВАТЬСЯ НАГРУЗОЧНОЙ ВИЛКОЙ?


Разобравшись с подключением небольшого, но очень полезного аппарата для проверки аккумулятора, прежде чем приступить к тесту, учтите некоторые необходимые условия.

Основное требование, о котором гласит инструкция — абсолютно холодный мотор во время диагностики. Конкретней, время простоя транспортного средства должно быть не менее 6-7 часов. Идеальный вариант — проверка после ночной стоянки. Уровень электролита также должен быть нормальным в каждой банке. Все пробки аккумулятора в обязательном порядке закручиваются.

Если у вас обычный легковой автомобиль со стандартным 12-вольтным аккумулятором, для его тестирования вполне достаточно использование одной спирали сопротивления. Когда же объём аккумуляторной батареи больше стандартного, например, модели, подающие питание на грузовой автомобиль или же производительные тяговые аккумуляторы, тогда задействуют и второе сопротивление.

По большому счёту зная, как пользоваться обычным зарядным устройством проблем с нагрузочной вилкой возникнуть не должно — те же крокодильчики, тот же вольтметр, но совершенно другая специализация.

Проверка аккумулятора нагрузочной вилкой проводится двумя способами: с нагрузкой и без неё.

Проверка аккумулятора без нагрузки. С помощью данной проверки определим, требуется аккумулятору подзарядка или нет.

Диагностика проводится на заглушенном двигателе. Предварительно специалисты советуют включить на несколько минут фары, затем выждать ещё минуту и можно приступать непосредственно к тесту.

В начале процедуры необходимо тщательно очистить клеммы аккумуляторной батареи от окисления и подключить нагрузочную вилку к аккумулятору строго соблюдая правильную полярность. Минусовой кабель подсоединяется к аналогичной клемме на аккумуляторной батарее, а присоединением электродов к плюсовой клемме акумулятора, собственно, и будет производиться замер напряжения. Просто прижимаем электрод (правый, к которому прикручен кабель) к клемме и смотрим на показания вольтметра:

  • 5-11.8 Вт — аккумулятор вышел из строя или полностью разряжен.
  • 8-12.1 Вт — аккумуляторная батарея разряжена на 25%.
  • 1-12.3 Вт — на 50%.
  • 3-12.6 Вт — до полной зарядки не хватает 25%.
  • 6-13 Вт — аккумулятор заряжен на 100%.

Выполнив такие нехитрые действия, вам запросто удастся установить уровень заряда вашего аккумулятора.

Проверка аккумулятора с нагрузкой. Проводится также при выключенном двигателе, но с задействованием уже нагрузочного сопротивления. Процесс мало чем отличается от предыдущего, единственный нюанс — контакт с плюсовой клеммой необходимо выполнять левым электродом на протяжении 5-10 секунд, после чего можно смотреть показания вольтметра. Ответственно отнеситесь к отсчёту времени, так как нагрузочная вилка вполне может выйти из строя и учтите, контактный штырь нагревается, и прикосновение к клемме аккумулятора может вызвать искрение. Вольтметр продемонстрирует вам следующие показания:

  • 8 В и ниже — полный разряд или неисправность аккумулятора.
  • 4 В — 25% заряда.
  • 9 В — батарея заряжена наполовину.
  • 6 В — 75% заряды.
  • 2 В и выше — полностью заряженный, исправный аккумулятор.

Повторную диагностику лучше проводить только тогда (5-6 минут), когда контактный штырь остынет и злоупотреблять данным методом не стоит, т.к. аккумуляторная батарея получает высокую нагрузку.

Если диагностика показала полный разряд аккумуляторной батареи или неисправность, выполните процедуры по проверке и восстановлению плотности электролита, произведите полный заряд при помощи зарядного устройства (АЗУ) и только после повторной проверки и получения подтверждения о непригодности аккумулятора принимайте решение о его замене.

При замерах бывает, что процент заряженности аккумулятора под нагрузкой ниже, чем без нее. В таком случае водители говорят — «аккумулятор не держит нагрузку». Такая аккумуляторная батарея однозначно подлежит восстановлению и пригодна к эксплуатации.

КАК СДЕЛАТЬ НАГРУЗОЧНУЮ ВИЛКУ?

В настоящее время различных видов тестеров типа «нагрузочная вилка» огромное множество и нет проблем по приобретению данных приборов. Для тех же, кто всё любит делать всё своими руками будет полезно данное видео:

Инструкция

Узнайте, каким должно быть напряжение на полностью заряженной одиночной банке аккумуляторной батареи, из ее руководства по эксплуатации . Также убедитесь, что батарея имеет конструкцию, позволяющую осуществлять доступ к отдельным банкам.

Возьмите микроапмерметр. Последовательно с ним включите резистор такого сопротивления, чтобы при напряжении, слегка превышающем предельное для одной банки. Замените шкалу прибора на новую. Отградуируйте ее, подавая на получившийся вольтметр изменяющееся постоянное напряжение в правильной полярности. Контролируйте напряжение, подаваемое в ходе градуировки, по образцовому вольтметру.

Узнайте из инструкции к батарее значение номинального (не максимального!) тока нагрузки. Переведите все величины в систему СИ, и результат получится в ней же. Сопротивление нагрузочного резистора рассчитайте по формуле R=U/I, где R — сопротивление, Ом, U — напряжение, В, I — сила тока, А. Будьте внимательны: подставляйте в формулу напряжение одной банки, а не всей батареи.
Мощность, выделяемую на резисторе , вычислите по формуле: P=UI, где P — мощность, Вт, U — напряжение, В, I — сила тока, А. Номинальную мощность нагрузочного резистора выберите больше выделяемой из стандартного ряда. Он обязательно должен быть проволочным.

Возьмите щупы, способные выдержать ток, протекающий через нагрузочный резистор. Подключите их к резистору проводами, также способными выдержать этот ток. Места соединений хорошо пропаяйте.

Вольтметр, состоящий из микроамперметра и включенного последовательно с ним маленького резистора, подключите параллельно нагрузке. На щупах укажите полярность, соответствующую полярности включения вольтметра. После этого изолируйте места соединений.

Закрепите все детали на жестком диэлектрическом и огнеупорном каркасе, снабженном ручкой. Щупы расположите таким образом, чтобы расстояние между ними было равно расстоянию между клеммами банки.

Обязательно убедитесь, что аккумулятор в данный момент не заряжается , а также что рядом с ним не заряжаются другие аккумуляторы. Если зарядка проверяемой или соседних батарей закончилась недавно, перед использованием нагрузочной вилки проветрите помещение, чтобы в воздухе не было водорода.

Подключайте нагрузочную вилку к банкам по очереди, соблюдая полярность. Продержите ее подключенной к банке в течение нескольких секунд, убедитесь, что показания в течение этого времени не меняются. Держать вилку подключенной дольше нельзя. Считывание показаний производите непосредственно перед отключением прибора от банки.

В этой статье речь пойдет не о тех вилках, которыми кушают, а о тех, с помощью которых можно вязать красивые вещи. Это вилки для вязания. Они напоминают по форме английскую букву U и выполняются из металла или пластмассы. Расстояние от одного конца вилки для другого не фиксировано и может составлять 20-100 мм. От этого зависит ширина тесьмы, вывязываемой вилкой.

Инструкция

Продаются вязальные вилки в специальных магазинах, есть универсальные модели, которые позволяют регулировать расстояние между концами вилки. Но можно самим сделать такой предмет и тут же опробовать его на деле.

Для этого нам нужна обычная вязальная спица, номер ее зависит от того, какие изделия вы собираетесь вязать. Кусачками удаляем один из острых концов нашей спицы-заготовки. Обрабатываем место «откусывания» шкуркой, чтобы не пораниться и чтобы не цеплялась нить. Сгибаем заготовку в форме буквы U. Только расположить концы нашей вилки нужно строго параллельно. От этого напрямую зависит качество вязки.

Можно сделать также и разборную вязальную вилку. Для этого готовим уже две спицы, одинаковые. Кроме спиц нам понадобятся: небольшие болты с гайками, кусочек латуни либо жести, дрель, наждачная бумага.

Вырезаем из металла полоску (ширина полоски 1,5 – 2 см), обрабатываем острые края. После этого втрое сгибаем полученную заготовку.

Сверлим отверстия для болтов, которые будут закрепляться в муфте спицы. Вставляем в места сгиба держателя спицы и их закрепляем болтами с гайками. С обратной стороны можно вместо держателя использовать ластик. Для этого его нужно будет разрезать на 2 равные части вдоль и в него вставить спицы. Спицы могут быть обычными вязальными или из набора для вязания носков . Наша вилка готова.

При вязании с использованием вилки можно пользоваться следующими видами пряжи : кордоне – для отделки белья, альзация – для украшения предметов мебели бахромой, свернутая вдвое шерстяная пряжа для шалей. А чтобы качество вязки было высоким, нужно на качество нити. Она должна быть хорошо скрученной.

Правила этикета за столом четко описывают, как правильно держать вилку, ложку и нож. Одно дело принимать пищу дома, где вы скрыты от чужих взглядов. Но совсем другое дело, когда вы находитесь в гостях или на светском приеме. Если вы неправильно обращаетесь со столовыми приборами, они могут стать вашими врагами вместо того, чтобы вам помогать.

Инструкция

Когда вы садитесь за стол, следует обратить внимание на его сервировку. Все приборы и посуда в идеале стоят на своем месте и играют каждый свою роль, что поможет не запутаться вам во время еды. Правильное и умелое использование предметов сервировки предполагает их использование по прямому назначению. Запомните, что все столовые приборы, будь то ножи или вилки, должны находиться справа от тарелки. Берут их и во время еды держат правой рукой. Соответственно, приборы, находящиеся слева от тарелки берут левой рукой. Если десертные приборы лежат на столе ручками вправо, их нужно брать правой рукой, а те, что расположены ручками влево – левой.

Нагрузочная вилка просто незаменима в арсенале любого автомобилиста. А используется она для установления уровня заряда аккумулятора. Представляет вилка собой элемент электрической цепи большой мощности, оснащенный вольтметром и двумя зажимами. Это, пожалуй, самый будничный вариант аппарата. Более сложные модели оснащаются также амперметром, а также имеют возможность измерения других параметров. В магазинах для автомобилистов можно купить уже готовую нагрузочную вилку для аккумулятора, но ради интереса ее можно сделать и самому. Инструкция, как это правильно осуществить будет описана далее.


Нагрузочная вилка годится для проверки аккумуляторных батарей на 12 Вт, а также для проверки аккумулятора повышенной емкости. В первом случае будет работать лишь одна нагрузочная пружинка, а во втором – две. Для проверки аккумуляторной батареи подобным устройством необходимо:

    Провести замеры напряжения на клеммах без применения нагрузочных сопротивлений. Делать это необходимо примерно через 6 часов после того как был заглушен мотор.

    Зажим, который соответствует «плюсу», подключается к соответственной клемме батареи, но при этом пружинку подключать не нужно.

    Минусовым зажимом прикасаются к клемме со значением «минус», после чего смотрят, что показывает вольтметр (см. фото).

    Так проверяется напряжение разомкнутой цепи аккумуляторной батареи. Полученные результаты сравниваются с данными, описанными в инструкции, после чего делается вывод о качестве заряженности аккумулятора.

    Если батарея полностью заряжена, можно переходить к ее проверке под нагрузкой. Для этого к устройству подключают нужную нагрузку, после чего делают все то, что было описано выше.

    Показания с прибора снимаются примерно на 5 секунде, после того как вилка была подключена.

Стоит отметить, что во время присоединения минусового зажима к минусовой клемме могут идти искры, но в этом нет ничего страшного. Пробки аккумуляторной батареи во время проверки обязательно должны быть завернуты. Сами зажимы могут нагреваться, поэтому после завершения измерений их брать голыми руками не стоит. Лучше дать им остыть несколько минут.

Отличным результатом считается показание вольтметра 9 Вт. Другие результаты могут свидетельствовать о том, что аккумулятор нужно либо зарядить, либо заменить новым. Так как подобный метод измерения осуществляет хоть небольшую, но нагрузку на аккумуляторную батарею, применять его рекомендуется не слишком часто.

Этапы создания

Перед тем как переходить к созданию нагрузочной вилки своими руками необходимо замерить напряжение одной полностью заряженной баночки аккумуляторной батареи. Также необходимо убедиться, что имеется доступ к каждой баночке по отдельности. В зависимости от полученного напряжения делается градуированная шкала, которая во время измерений будет показывать уровень заряда для конкретного прибора (см. видео). В инструкции к аккумуляторной батареи должны указываться минимальные и максимальные значения нагрузочного тока. Их также нужно учитывать.

Сопротивление нагрузочного элемента электрической цепи рассчитывается по формуле:

R=U/I,

где R – это сопротивление (Ом), U –напряжение (В), а I – сила тока (А). Стоит отметить, что в представленную формулу нужно вписывать величины только для одной баночки, а не для всего аккумулятора.

Мощность элемента электрической цепи рассчитывается по формуле:

P=U*I,

где Р – это мощность (Вт), U –напряжение (В), а I – сила тока (А).

Зажимы для нагрузочной вилки обязательно должны выдерживать большой ток, который будет через них проходить. К элементу электрической цепи их присоединяют своими руками при помощи проводов, которые также должны быть рассчитаны на большой ток. Все соединения обязательно должны хорошо спаиваться (см. фото), что также можно сделать самому с помощи сварочной аппарата. Далее к полученному устройству подключается вольтметр. Все элементы нагрузочной вилки для удобства использования можно разместить на негнущемся каркасе, можно с ручкой. При этом в качестве каркаса обязательно должны применяться материалы, которые не вспыхнут, если рядом будет открытый огонь, т.е. дерево уже не подойдет.



Нагрузочная вилка ни в коем случае не должна присоединяться к аккумуляторной батареи, которая в данный момент заряжается. Также ее нельзя хранить вблизи аккумулятором и других подобных приборов. После завершения работы с устройством необходимо обязательно тщательно проветривать помещение.

    Устройство нужно присоединять к каждой баночке по отдельности.

    Важно правильно подобрать мощность тока, чтобы избежать порчи элементов.

    Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики.

    Зажимы лучше всего сделать своими руками из нихрома или стали, как, например, на фото.

    В устройстве можно применять как по одному контакту на клемму, так и по два контакта.

    Аппарат, особенно тот, который удалось сделать своими руками, должен подключаться к батареи лишь на непродолжительно время. В ином случае могут возникнуть неполадки.

Нагрузочная вилка — это такой прибор, который необходим для проверки и определения степени заряженности каждой из банок аккумуляторной батареи. Она представляет собой мощный нагрузочный резистор с вольтметром постоянного тока, а также двумя щупами. У многих автолюбителей нагрузочная вилка для проверки аккумуляторов является отличным помощником при обслуживании аккумуляторных батарей. Однако в магазинах это устройство достаточно дорогостоящее. Поэтому мы приведем инструкцию, как делается нагрузочная вилка своими руками.

Первое, что вам необходимо выяснить — это то, какое напряжение должно быть у одной полностью заряженной банки конкретного аккумулятора. Это указывается в руководстве пользователя. Еще вы должны удостовериться в том, что в батарее имеется доступ к отдельным банкам.

Теперь берется микроамперметр и включается последовательно вместе с резистором. Его сопротивление должно быть немного большим, чем напряжение одной банки в аккумуляторной батарее. Теперь меняем шкалу прибора на новую, которую надо теперь отградуировать, путем подачи на образовавшийся вольтметр меняющееся напряжение постоянного тока в нужной полярности. Напряжение, которое подается во время градуировки, необходимо контролировать образцовым прибором.

Далее из инструкции к аккумулятору необходимо узнать показатель номинального или же максимального тока нагрузки. Теперь переводим все показатели величин в систему СИ, наш результат получиться в этой же системе. Далее рассчитываем сопротивление нагрузочного резистора таким образом: R=U/I — где R является сопротивлением в Омах, значение U будет напряжение в единицах Вольтах и наконец I — будет силой тока в Амперах. В эту формулу необходимо подставлять значение напряжения одной банки, а не всего аккумулятора.

После этого вычисляем мощность, которая выделяется на резисторе по формуле P=UI. Здесь Р — мощность в Ваттах, U — будет напряжение в единицах Вольтах и наконец I — будет силой тока в Амперах. Выбирайте номинальную мощность нагрузочного резистора большую, чем та, что выделяется из стандартного ряда. Резистор обязательно должен быть проволочным.

Теперь берем щупы, которые будут в состоянии выдержать протекающий ток через резистор. Подключаем их к нему с помощью проводов, которые также смогут выдержать указанный ток. Обязательно нужно хорошо пропаять места соединений.

На этом этапе нагрузочная вилка еще не готова. Подключаем вольтметр (микроамперметр с последовательно подключенным маленьким резистором) параллельно с нагрузкой. Теперь на щупах нужно обозначить полярность, аналогичную полярности включенного вольтметра. Далее необходимо изолировать места соединения.

После всего этого закрепляем все детали на огнеупорном, диэлектрическом, жестком каркасе, который будет снабжен ручкой. Необходимо расположить щупы так, чтобы между ними было расстояние, равное расстоянию между баночными клеммами.

Нагрузочная вилка не должна подключаться к заряжаемому аккумулятору. Также нельзя это делать вблизи других заряжающихся батарей. Если процесс прекратился недавно, необходимо хорошо проветрить помещение. Теперь нагрузочная вилка подключается к каждой банке по очереди.

Как использовать автомобильное зарядное устройство

Каждый должен знать, как пользоваться автомобильным зарядным устройством . , поскольку разряженный аккумулятор — частая проблема, особенно в холодные зимние месяцы. Автомобильные зарядные устройства для аккумуляторов медленно заряжают аккумулятор вашего автомобиля, и их наличие бесценно. Если ваша батарея разряжается или у вас возникают проблемы с запуском автомобиля, вам следует подумать о переносе портативного зарядного устройства в багажнике на всякий случай. При зарядке аккумуляторов всегда рекомендуется надевать защитные очки.Также вы должны помнить, что, хотя изменение тонкое, всегда существует риск взрыва аккумулятора при попытке его зарядить.

4 совета по оптимальной зарядке >>

Надеюсь, вы избежите необходимости заряжать аккумулятор, но если вы окажетесь в ситуации, когда срок службы аккумулятора истощается и его необходимо перезарядить, то вот как вы это сделаете.

Шаг 1. Зарядное устройство

Очевидно, что прежде чем вы начнете, вам нужно будет приобрести зарядное устройство.Не все зарядные устройства одинаковы, поэтому вам следует ознакомиться с вашей конкретной моделью перед ее использованием. Ознакомьтесь с инструкциями и убедитесь, что вы понимаете, как работает зарядное устройство и для чего используется каждая кнопка, циферблат или показания.

Шаг 2: Подключите зарядное устройство к аккумулятору

Когда вы ознакомитесь с основами зарядного устройства, теперь вы можете подключить его к аккумулятору автомобиля. Вы можете зарядить аккумулятор, пока он еще находится в машине, или, если он был извлечен, подойдет любой метод.Сначала прикрепите положительный (красный) зажим к положительной клемме аккумулятора. Положительный пост будет иметь индикатор «+». Затем прикрепите отрицательный (черный) зажим к отрицательному полюсу батареи. На отрицательном посте будет отображаться знак «-».

Шаг 3: Настройка зарядного устройства

Далее необходимо выставить на зарядном устройстве вольт и ампер. Если вы хотите медленно подзаряжать аккумулятор, вам нужно установить меньшую силу тока, чем при быстром запуске автомобиля. Если у вас есть время, лучше использовать капельную зарядку, так как она лучше справится с зарядкой аккумулятора.Однако, если вы пытаетесь быстро завести автомобиль, вам может потребоваться более высокая сила тока.

Шаг 4. Подключите и зарядите

Подключите зарядное устройство и позвольте ему сделать свою работу. Вы можете установить время, в течение которого зарядное устройство будет работать, или оно может автоматически отключиться, когда это будет сделано. В любом случае рекомендуется не перемещать зарядное устройство и не играть со шнуром во время этого процесса.

Шаг 5: Отключите

После того, как аккумулятор зарядится, вы можете выключить зарядное устройство и отсоединить его от розетки.Затем вы отсоедините кабели в порядке, обратном их подключению. Сначала отрицательный (черный) зажим, положительный (красный). Ваша батарея должна быть полностью заряжена, и вы должны быть готовы к работе.

Руководство по покупке портативного автомобильного зарядного устройства >>

Как зарядить автомобильный аккумулятор

Безопасная зарядка автомобильного аккумулятора

Аккумулятор обычно разряжается по нескольким причинам, и в этом случае аккумулятор необходимо будет зарядить.Одна из наиболее частых причин разряженная батарея что это испортилось и аккумулятор необходимо заменить. Самостоятельно нанесенная батарея draw разряжает аккумулятор, например, если оставить включенными фары или одна из дверей открывается. An с ночевкой разряжается аккумулятор из-за отсутствия электричества где-то в машине приведет к разрядке аккумулятора, даже если он в хорошем состоянии. Наконец, если генератор двигателя не выдает нужное количество заряда напряжение аккумулятор разряжается.Если ваша машина простояла в течение длительного времени батарея также может терять заряд, что естественно.

Резервную зарядку аккумулятора можно выполнить с помощью устройства для смены струйки, которое можно приобрести на Amazon по цене около 26 долларов США. Есть множество зарядные устройства и цены, которые будут определять скорость и качество зарядного устройства. Однако более дорогие зарядные устройства обычны для магазинов. мы действительно знаем некоторых людей, которым нравится держать их в своем домашнем гараже.

СПОНСИРУЕМЫЕ ССЫЛКИ

Как работает зарядное устройство?

Зарядное устройство для аккумуляторов преобразует переменный ток из обычной сетевой розетки в постоянное напряжение постоянного тока и усилители, имитирующие генератор переменного тока, когда двигатель вашего автомобиля Бег. Когда к аккумулятору подключено постоянное зарядное устройство, оно выдает около 15 вольт. примерно на 3 ампера смородины. В зависимости от состояния аккумулятора он будет Зарядка занимает от 30 минут до трех часов.Зарядное устройство большего размера может выдавать до 30 ампер и заряжать аккумулятор около 15 минут.

Стоимость услуг

При зарядке аккумулятора в ремонтной мастерской он может стоить от 25 до 25 долларов. 35 долларов США (США). Преимущество того, что это будет сделано в магазине, — у них, вероятно, будет более мощное зарядное устройство, которое выполнит работу быстрее.

Как долго длится заряд аккумулятора?

Если генератор вашего автомобиля вырабатывает правильное напряжение и сила тока без сигнальной лампы батареи при заряде батареи — разовая операция.Если аккумулятор разряжен, зарядка поможет вам запустить машину, пока вы не сможете заменить аккумулятор.

Приступим!

При работе с аккумуляторами всегда надевайте перчатки и защитные очки.

1. Осмотрите зарядное устройство: Это Во избежание коротких замыканий важно использовать исправное зарядное устройство. что может вызвать искру на аккумуляторе. Ищите сломанные провода или поврежденный подключите и при необходимости замените или отремонтируйте зарядное устройство.

СПОНСИРУЕМЫЕ ССЫЛКИ

2. Подключите зарядное устройство: Поднимите капюшон автомобиля и найдите аккумулятор, в некоторых случаях он будет в хобот. В перчатках откройте положительный полюс аккумуляторной батареи. Эти клеммы будут обозначены знаком + или -. Перед подключением зарядного устройства убедитесь, что это отключен или выключен. Затем подключите красный подпружиненный зажим к положительной стороне и черный зажим к отрицательной стороне (неважно в каком порядке).После подключения покачивайте зажимы, чтобы убедиться, что они получают хорошую связь. Не подключайте зарядное устройство задом наперед. Этот может вызвать электрическое повреждение автомобиля и зарядного устройства.

3. Включите зарядное устройство: Включите зарядное устройство или просто подключите его. Некоторые зарядные устройства не имеют переключателя, что является нормальным явлением. На этом этапе вам следует слышите жужжащий звук, указывающий на то, что зарядное устройство начинает работу.

4.Следите за индикатором зарядного устройства: После включения зарядного устройства Датчик на передней панели зарядного устройства выполняет одно из трех действий;

СПОНСИРУЕМЫЕ ССЫЛКИ

  • Не двигаться, это означает, что у вас плохое соединение на одном из терминалов или зарядное устройство не работает. В этом случае выключите зарядное устройство или отключите его от сети. его, а затем переставьте зажимы или купите новое зарядное устройство.
  • Игла подпрыгнет к верхней части шкалы и медленно опускается вниз по мере того, как аккумулятор заряжается.Это нормальная картина разряженной батареи.
  • Стрелка немного сдвинется, что означает, что батарея, вероятно, разряжена. хорошо из-за внутреннего короткого замыкания.

5. Зарядка аккумулятора: В зависимости от уровня заряда и Состояние аккумулятора (насколько он новый) время зарядки может отличаться. Как аккумулятор зарядки игла опускается ниже, пока она не перестанет двигаться, что говорит у вас аккумулятор полностью заряжен.Если вы попытаетесь завести машину с подключенное зарядное устройство может отключить автоматический выключатель внутри зарядного устройства, которое предотвращает перегрузку зарядного устройства. Когда автоматический выключатель остынет, он вернется в исходное состояние, и зарядное устройство снова будет готово к работе. Когда это произойдет, датчик упадет до нуля.

6. Отключите зарядное устройство: После завершения зарядки аккумулятора. выключите зарядное устройство или отключите его от сети. Это остановит поток смородины электрически и поможет вам не вызвать искру возле аккумулятора, который редко может вызвать взрыв.Батарея есть наиболее подвержен взрыву после перезарядки из-за выделяемых водородных газов во время зарядки. Для проверки состояния аккумуляторов после зарядки рекомендуется идея выполнить нагрузочный тест. Это позволит вам узнать, исправна ли батарея или нет.

Посмотрите видео!

СПОНСИРУЕМЫЕ ССЫЛКИ

Осторожно

Никогда не прикасайтесь к металлическим предметам между двумя выводами батареи, чтобы убедиться, что заряжен, это может привести к взрыву.Будьте осторожны при работе с батареями потому что они наполнены кислотой.

Есть вопросы?

Если у вас есть машина вопросы о батареях, посетите наш форум. Если тебе нужно совет по ремонту автомобилей, пожалуйста спросите наше сообщество механиков, которые будут рады помочь. Наш сервис всегда 100% бесплатно.

Статья опубликована 29.11.2020

Как использовать зарядное устройство для вашего автомобиля

Добавлено 23 июня, 2020 Уитни Рассел обслуживание батареи, как подключить тендер батареи к аккумулятору вашего автомобиля, как использовать тендер батареи, что такое тендер батареи

Комментариев нет

Иногда аккумуляторам требуется небольшая помощь для восстановления заряда.

Аккумулятор является важным компонентом, чтобы ваш автомобиль оставался здоровым и бесперебойно работал на многие километры впереди.Вот краткий обзор того, что такое зарядное устройство и как его использовать, чтобы вы могли продлить срок службы аккумулятора.


Simplify Service: Запишитесь на прием на техническое обслуживание вашего автомобиля онлайн


Что такое зарядное устройство?

Если вы редко пользуетесь автомобилем или планируете оставить его на стоянке более месяца, аккумулятор автомобиля выйдет из строя. Вот тут и пригодится зарядное устройство.

Иногда называемое зарядным устройством для обслуживания или плавающим зарядным устройством, специалист по обслуживанию аккумуляторов — это устройство, которое вырабатывает небольшое количество электричества для восстановления разряженного аккумулятора или аккумулятора, который недавно вышел из строя.В отличие от постоянного зарядного устройства, в нем используется микропроцессорная технология для защиты аккумулятора, если вы случайно оставите зарядное устройство включенным дольше, чем предполагалось.


Как использовать зарядное устройство

Чтобы подключить зарядное устройство к аккумулятору вашего автомобиля, требуется около 10 минут. Если вы никогда раньше не использовали его, выполните следующие простые шаги.

Выключить и отсоединить клеммы

Не забудьте выключить машину, затем откройте капот. С помощью разводного ключа отсоедините черную (отрицательную) клемму аккумулятора от аккумулятора и отложите ее в сторону, в стороне.Сделайте то же самое с красной (положительной) клеммой.

Подключить зарядное устройство

Зажмите красный (положительный) зажим зарядного устройства над красной клеммой аккумулятора. Если ваш автомобиль имеет отрицательное заземление (у большинства из них есть), прикрепите черный зажим зарядного устройства, чтобы увязнуть раму автомобиля или блок двигателя. (Если вы не уверены, обратитесь к руководству пользователя и / или позвоните в сервисный отдел местного дилерского центра).

Включите и подождите

Поверните переключатель усилителя с 2 на 6, если у используемой модели зарядного устройства есть такая возможность.Затем включите его в электрическую розетку, при необходимости используя удлинитель. Подождите, пока аккумулятор зарядится. Многие зарядные устройства имеют зеленый индикатор, который сигнализирует о полной зарядке аккумулятора, и красный индикатор, указывающий, что он все еще заряжается.

Отключить и отсоединить

Когда аккумулятор заряжен, просто отключите зарядное устройство от электрической розетки. Затем отсоедините черный и красный зажимы от аккумулятора. Отложите зарядное устройство в сторону.

Подсоедините клеммы

Подсоедините красную клемму аккумулятора к плюсу автомобильного аккумулятора, а черную клемму — к минусу.Затяните соединения гаечным ключом. Закройте капот и наслаждайтесь полностью заряженным аккумулятором автомобиля.


Контрольный список для обслуживания: Простой способ оставаться на вершине ухода за автомобилем


Вот несколько способов сохранить работоспособность аккумулятора вашего автомобиля в более теплую погоду этим летом.

Уитни Рассел — нынешняя жительница Дейтона, хотя ее дух можно найти на пляже в Пуэрто-Рико (стране ее наполовину пуэрториканского наследия).Когда она не занимается приключениями в захватывающем мире автомобильных новостей, ее можно найти в походах с мужем и их двумя собаками, на мотоциклах, в гостях у племянников и племянниц, открытии новых мемов, бережливости, украшении, изготовлении, выжигании дров, изучении случайных вещей и побегах в отличный фильм. См. Другие статьи Уитни.

Как зарядить автомобильный аккумулятор

Вы ехали домой вчера вечером, и с вашим автомобилем все было хорошо, но сегодня утром у вас разрядился аккумулятор. Вам, конечно, нужно снова завести машину.Но как? Вы можете получить толчок от соседа, друга или родственника. Может быть, после этого ваша машина и дальше будет работать нормально, а может, и нет. Как насчет подзарядки аккумулятора? Отличная идея, но реализовать ее не так-то просто. И это сработает? Батарея полностью разряжена или зарядка вернет ее к жизни и снова отправит вас в путь? Мы покажем вам, как зарядить его за пять простых шагов в сопроводительных видеороликах, но это все равно может не решить вашу проблему.

Лучшее, что вы можете сделать, когда ваша батарея внезапно разрядится, — это выяснить, почему и в какой форме она на самом деле.Ты вчера вечером оставил фары включенными? Или внутреннее освещение? Любого из них может быть достаточно, чтобы разрядить аккумулятор. Попытка перезарядки также поможет вам узнать, нужна ли вам новая батарея. Как так?

Если аккумулятор заряжается и вы можете перезапустить автомобиль, возможно, он не полностью разряжен. Но если через пару дней он умирает, это может быть либо неисправная батарея, либо неисправность чего-то еще в электрической системе вашего автомобиля — начиная с генератора переменного тока, который подает электричество для работы автомобиля и зарядки аккумулятора.Если аккумулятор даже не заряжается, он почти наверняка разряжен и нуждается в замене.

Если вы собираетесь зарядить аккумулятор, вам понадобится зарядное устройство. На рынке много хороших. Еще лучше, если у друга или родственника есть тот, который вы можете одолжить, вам повезло. В следующих видеороликах мы используем зарядное устройство Optima, с которым мы имели хороший опыт работы в гараже Car и Driver . В большинстве магазинов автозапчастей есть зарядные устройства, и они легко доступны через интернет-магазины, такие как Amazon.

Вот как зарядить аккумулятор

Сначала найдите аккумулятор вашего автомобиля и найдите положительную и отрицательную клеммы. У большинства автомобилей аккумулятор находится под капотом. Положительный вывод обозначен знаком «+», а отрицательный вывод отмечен знаком «-». Иногда клеммы защищены пластиковыми крышками, которые нужно откинуть в сторону, чтобы можно было зарядить аккумулятор.

Затем убедитесь, что зарядное устройство отключено от сетевой розетки — для зарядки аккумулятора используется бытовой ток — и что оно выключено, чтобы убедиться, что через него не протекает ток.Прочтите инструкции, прилагаемые к зарядному устройству, так как каждое зарядное устройство работает немного по-своему.

Присоедините красный зажим зарядного устройства к положительной клемме аккумулятора, а черный зажим — к отрицательной клемме. Немного пошевелите зажимы, чтобы убедиться, что они надежно соединены с выводами. Для максимальной безопасности держите зарядное устройство как можно дальше от аккумулятора, насколько это позволяют кабели.

Теперь подключите зарядное устройство и включите его. Зарядное устройство Optima, которое мы здесь используем, имеет переключатель, который устанавливает его либо на мотоцикл, либо на автомобильный аккумулятор, либо на одну из высокопроизводительных аккумуляторов Optima.Зарядное устройство Optima автоматически отключится, когда аккумулятор будет полностью заряжен. Другие зарядные устройства работают иначе; они могут не отключаться автоматически, но имеют датчики, позволяющие узнать, когда аккумулятор заряжен. Многие зарядные устройства для аккумуляторов выдают от двух до шести ампер (некоторые позволяют выбрать уровень силы тока), а для зарядки разряженного автомобильного аккумулятора требуется не менее нескольких часов. Прочтите инструкции, прилагаемые к зарядному устройству, чтобы убедиться, что вы используете его правильно.

Когда аккумулятор полностью зарядится, выключите зарядное устройство и отсоедините его.Затем снимите кабели, сначала отсоединив отрицательный (черный) зажим.

Выявление реальной проблемы

Помните, что если вы не знаете причину разряда аккумулятора (например, из-за того, что вы оставили включенными фары на ночь), даже если ваш автомобиль заводится и начинает работать после перезарядки аккумулятора, что-то в вашей электрической системе может быть повреждено. вызывая проблему. Ожидайте, что ваша батарея снова разрядится (и будьте счастливы, если это не так). Если ваша батарея скоро разрядится или разрядится, подумайте о том, чтобы снять ее и отнести в магазин автозапчастей.Многие будут проверять батарею для вас, и вы можете забрать новую, пока будете там. Как вариант, запустите автомобиль и отправьте его в ремонтную мастерскую. У вас либо неисправный аккумулятор, либо проблема с электрической системой; для решения проблемы вам потребуется помощь специалиста.

Начните с чистого листа с этими автомобильными аккумуляторами от Amazon

Optima Автомобильный аккумулятор

Автомобильный аккумулятор DieHard

Amazon.com

Межгосударственный автомобильный аккумулятор

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Использование автомобильного зарядного устройства

Частые короткие поездки с постоянными остановками и пусками сделают ваш аккумулятор очень много работать, особенно зимой при обогреве, Фары , окна с подогревом и дворники могут работать большую часть времени.

В конце концов, потому что больше Текущий сливается из аккумулятор чем генератор можно поставить обратно, аккумулятора не хватит, чтобы повернуть пусковой двигатель . Батарея в таком состоянии увольнять как говорят плоский .

А плоский аккумулятор можно избежать, если у вас есть зарядное устройство — относительно дешевый, но стоящий аксессуар.

Использует сетевой ток для замены разряженной батареи. обвинять через положительный и отрицательный ведет этот клип к соответствующему батарейных столбов .

Как зарядить аккумулятор

Средняя емкость автомобильного аккумулятора составляет около 48 ампер-часов, что означает, что при полной зарядке он обеспечивает 1 ампер в течение 48 часов, 2 ампера в течение 24 часов, 8 ампер в течение 6 часов и так далее.

Базовое зарядное устройство обычно заряжается примерно на 2 ампера, поэтому для получения 48 ампер, необходимых для полной зарядки плоской батареи на 48 ампер-часов, требуется 24 часа.

Но на рынке представлен широкий выбор зарядных устройств с разной скоростью заряда — от 2 до 10 ампер.Чем выше мощность заряда, тем быстрее заряжается разряженный аккумулятор. Однако быстрая зарядка нежелательна, поскольку может пластины батареи .

Нагрузку на аккумулятор можно измерить по величине тока, потребляемого различными электрическими компонентами: фары потребляют от 8 до 10 ампер, а заднее стекло с подогревом — примерно столько же.

Теоретически полностью заряженный аккумулятор, без потребления тока от генератор , должен работать стартер около десяти минут, или фары на восемь часов, и обогрев заднего стекла на 12 часов.По мере того, как батарея почти полностью разряжается, свет постепенно тускнеет и, наконец, гаснет совсем.

Существуют и другие причины, помимо коротких поездок и холода, которые могут повлиять на состояние вашей батареи. Отказ чаще случается с автомобилями, оснащенными динамо-машиной, а не динамо-машиной. генератор , потому что генератор вырабатывает больше электроэнергии и лучше заряжается при низкой двигатель скорости (см. Как работает система зарядки ).

Ответ во всех этих случаях — частое тестирование с ареометр (Видеть Проверка батарей ), чтобы узнать, сколько заряда осталось в аккумуляторе, и при необходимости воспользуйтесь зарядным устройством для подзарядки.

Подключение зарядного устройства

Некоторые батареи имеют цельную крышку крышки элемента, устанавливаемую в центральном лотке.

Всегда проверяйте электролит уровень перед подключением аккумулятора к зарядному устройству. При необходимости долейте (см. Проверка батарей ) и очистите клеммы аккумулятора.

Если под рукой есть розетка, аккумулятор можно оставить в машине, если уровень заряда составляет всего 3 или 4 ампера.

Однако, если в автомобиле есть генератор, отсоедините аккумулятор. терминалы заранее: в противном случае некоторые генераторы — как правило, более старые — могут быть повреждены.

Если отдельно клетка крышки установлены, снимите их для вентиляции. Оставьте крышку лотка закрытой, если скорость зарядки не высока. Зажмите положительный (+) провод зарядного устройства, обычно красного цвета, к положительному полюсу аккумулятора. Подключите отрицательный (-) провод, обычно черный, к отрицательный терминал .

Включите зарядное устройство в сеть и выключатель на. Световой индикатор или манометр ( амперметр ) покажет, что аккумулятор заряжается.

Измеритель может сначала показывать высокую скорость зарядки, но постепенно она снижается по мере зарядки аккумулятора.

Если он был очень разряжен, зарядка, скорее всего, займет много времени; периодически проверяйте ареометром, продолжая зарядку.

На заключительных этапах клетки пузыряются и испускаются газ . Если любой из них начнется отравление раньше других, или делать это более агрессивно, вероятно, аккумулятор неисправен и его следует проверить в мастерской или специалистом по аккумуляторным батареям.

Отключите перед отсоединением

После зарядки всегда выключайте сетевое питание и отсоединяйте зарядное устройство перед снятием клеммных зажимов — в противном случае зажимы могут искра как вы их снимаете и зажигаете газ, выделяющийся во время зарядки.

Убедитесь также в отсутствии электрического схемы включаются в автомобиле при повторном подключении аккумуляторной батареи — при замене второй клеммы аккумуляторной батареи и воспламенении газа аккумуляторной батареи может возникнуть искра.

Типы автомобильных зарядных устройств

Базовое домашнее зарядное устройство включает в себя трансформатор и выпрямитель для переключения сети 110/220 вольт переменный ток до 12 вольт постоянный ток , и позволяет источнику питания обеспечивать зарядный ток со скоростью, определяемой состоянием батареи.

В случае аккумулятора в хорошем состоянии, скорость заряда может составлять от 3 до 6 ампер с обычным домашним зарядным устройством.

Батарея по окончании срока службы может не допускать подзарядки и, в любом случае, не будет удерживать заряд.

Некоторые зарядные устройства оснащены переключателем высокого и низкого уровня (Hi-Lo), что дает возможность выбора из двух скоростей зарядки — обычно 3 или 6 ампер — на тот случай, если вы хотите дать аккумулятору кратковременное повышение на 6 ампер за ночь, а не более длительное зарядка на 3 ампера.

У многих есть индикатор заряда, который может быть сигнальной лампой или датчиком, показывающим уровень заряда в амперах.

Обратите внимание, что сетевой шнур на всех зарядных устройствах должен быть предохранитель d. Если это не так, используйте вилку с трехконтактным предохранителем. В качестве дополнительной меры предосторожности подходит кабель плавкого предохранителя ведет к аккумуляторной батарее.

Часто задаваемые вопросы о зарядке аккумуляторов

Узнайте, в каких условиях лучше всего заряжать аккумулятор.

Ранние батареи были зарезервированы только для коммерческого использования, такого как телекоммуникации, сигнализация, переносное освещение и военные действия.Сегодня батареи стали постоянным спутником широкой публики, чтобы добраться до друга, они позволяют работать за пределами четырех стен, обеспечивают развлечение, когда позволяет время, и возможность личного транспорта. Лучше всего батарейки помогают в миссиях, когда люди в этом нуждаются.

Люди хотят узнать больше об этом замечательном портативном энергетическом устройстве, и один из наиболее часто задаваемых вопросов — «Что я могу сделать, чтобы продлить срок службы моей батареи?» В таблице 1 описано, как ухаживать за батареями в соответствии с их потребностями.Из-за сходства между различными семействами батарей в таблице рассматриваются потребности и пожелания только наиболее распространенных систем с учетом того, что эти пожелания распространяются почти на все используемые батареи.

Таблица 1: Лучшие способы зарядки. Не всегда удается избежать чрезмерных нагрузок.

* Дополнительный заряд применяется к аккумулятору, находящемуся в эксплуатации или хранении, для поддержания полного заряда и предотвращения сульфатирования свинцово-кислотных аккумуляторов.

Комментарии предназначены для «комментирования», открытого обсуждения среди посетителей сайта.Battery University следит за комментариями и понимает важность выражения точек зрения и мнений на общем форуме. Однако при общении необходимо использовать соответствующий язык, избегая спама и дискриминации.

Если у вас есть предложение или вы хотите сообщить об ошибке, воспользуйтесь формой «Свяжитесь с нами» или напишите нам по адресу: [email protected]. Нам нравится получать от вас известия, но мы не можем ответить на все запросы. Мы рекомендуем размещать свой вопрос в разделах комментариев, чтобы Battery University Group (BUG) могла поделиться им.

Комментарии (102)

6 января 2011 г., 23:52

antonyananth написал:

15 января 2011 г. в 3:36

arpit написал:

15 января 2011 г. в 3:36

arpit написал:

19 января 2011 г., 14:31

Glyn написал:

Очень полезно и информативно — продолжайте в том же духе

8 февраля 2011 г., 19:39

Иоанн написал:

Есть ли проблема, если 5 аккумуляторов с разной степенью остаточной емкости заряжаются вместе с одним зарядным устройством?

25 марта 2011 г., 19:04

Франсиско Боливар написал:

У меня электровелосипед с мотором 600 Вт — 36 В.
Использует литий-ионный аккумулятор.
Обычно каждый раз, когда я использую велосипед, его заряд падает примерно на 20% от общего заряда аккумулятора.
ЧТО СДЕЛАТЬ ЛУЧШЕ:
1 — ЗАРЯЖАЙТЕ АККУМУЛЯТОР КАЖДЫЙ РАЗ ПРИ ИСПОЛЬЗОВАНИИ BYKE (аккумулятор с 80% заряда)
2 — ЗАРЯЖАЙТЕ АККУМУЛЯТОР ТОЛЬКО ПРИ 60 ИЛИ 40% ЗАРЯДЕ

18 апреля 2011 г. в 1:23

Sameer Wagh написал:

Хорошие статьи, но у меня один вопрос… ..

Если мы добавим аккумуляторы параллельно для увеличения емкости, то сколько потребуется зарядных устройств емкости.то есть нам нужно добавить Ahr. емкость всех аккумуляторов для определения емкости зарядного устройства?

Если мы добавляем батареи последовательно для увеличения требований к напряжению, нужно ли нам увеличивать емкость зарядного устройства.

Rgds

8 июня 2011 г. в 1:42

Лазарос написал:

У меня оригинальная зарядка на 700 мАч. Могу ли я использовать другой на 1500 мАч, иначе это испортит аккумулятор моего телефона?

4 июля 2011 г., 22:37

Джером Жирар написал:

Просто, точно, спасибо большое!

18 июля 2011 г., 15:39

богатый чепмен написал:

У меня есть один. Почему в инструкциях для многих зарядных устройств для аккумуляторных элементов говорится, что сначала нужно вставить аккумулятор в отсек, а затем подключить устройство? Он не заряжается правильно, если вы вставляете аккумулятор в отсек, когда он уже подключен?

26 августа 2011 г., 17:49

fastman написал:

Спасибо…эта статья очень полезна .. Я собираюсь купить новый ноутбук завтра с литиевой батареей, и я не буду полностью заряжать его с первого раза, как я думал

5 октября 2011 г., 14:35

Рамакант Вишванатха написал:

могу ли я использовать динамо-машину (например динамо-машину в цикле для освещения головного света) в заднем колесе байк. Таким образом, во время работы байка динамо-машина работает и через проводку динамо-машина подключается к перезаряжаемой батарее, и поэтому батарея заряжается, и нет проблем со скоростью падения заряда….Это было моим предположением.

13 октября 2011 г., 22:59

Джейкоб написал:

Какое рекомендуемое время зарядки для первой зарядки литий-ионного аккумулятора нового сотового телефона? Я должен зарядить его перед включением телефона, верно? Это 1500 хэллоуин мах, 3,7 В. Любая помощь будет оценена. Хорошие статьи здесь.

22 ноября 2011 г. в 7:09

zachary написал:

сколько времени нужно заряжать свинцово-кислотный аккумулятор 12 В
(герметичный, залитый)?

1 декабря 2011 г. в 8:07

махеш написал:

Сэр, у меня есть хуйандай тублер для моего инвертора, это 60% повреждений, но компания не может его изменить.в каком виде я могу полностью повредить свою ставку

9 января 2012 г., 22:04

Himani написал:

22 января 2012 г., 12:01

Junedul написал:

мои батареи ионно-литиевый

Купил на замену новым и заряжал 3 дня

Я включил его, он был на 75% и сказал критическое

Я выключил адаптер, и ноутбук проработал минуту, не повредил ли я новый аккумулятор
и почему он застрял на 75%
thanx

23 января 2012 г. в 5:31

Mercy Ejindu написал:

аккумулятор моего телефона заряжается сам по себе, что мне делать

25 февраля 2012 г. в 11:48

Craig написал:

Литий-ионные батареи, могу ли я проверить напряжение, чтобы определить, полностью ли они заряжены? Они для портативных радиоприемников на 7.4 вольта.

Заранее благодарим за помощь.


С уважением,

Крейг

16 марта 2012 г., 13:14

Тина написала:

26 марта 2012 г. в 3:31

Али написал:

tnx для вашего gr8 артикул
У меня возник вопрос о литий-ионных аккумуляторах
Правильно ли, что некоторые говорят, что
заряжает аккумулятор только тогда, когда он заряжен на 40% или 60%
и отключает аккумулятор от зарядного устройства, когда он достигли 80%?
плз ответь мне!

20 июня 2012 г., 7:26

Джеймс Джепп написал:

«Разрядка NiCd каждые 1-3 месяца»

Означает ли это, что я должен разряжать даже те батареи, которые я не использую очень часто.В некоторых фонариках мне потребуется полгода, если не больше, чтобы полностью разрядить аккумулятор при нормальном использовании. Должен ли я намеренно разряжать эти батареи каждые 3 месяца?

24 сентября 2012 г., 7:16

омар написал:

, когда аккумулятор полностью заряжен, есть ли на нем какие-либо повреждения, когда я держу заряд включенным, и отключается ли он, когда он полностью заряжен?

12 октября 2012 г., 00:51

Хосе написал:

Я только что купил планшет и хочу знать, можно ли оставлять его подключенным к док-станции после полной зарядки во время использования…

19 ноября 2012 г. в 10:03

Mário написал:

Эта тема мне очень помогла, у меня 4 батареи по 12 В по 100 А в батарее на 12 В.Я хочу зарядить их как можно быстрее, не повреждая их от источника переменного тока 220 В. Какие технические характеристики я должен искать в зарядном устройстве. Модель была бы большим подспорьем, но, поскольку я живу в Африке, найти ее бывает сложно.

24 ноября 2012 г. в 9:22

Дэви Ди написал:

Странно, что автор здесь не отвечает, для нуждающихся в помощи.

28 ноября 2012 г., 7:11

Jaka написал:

Ты лучший! Это действительно полезная инструкция.

9 января 2013 г., 8:33

SOUISSI написал:

Des Cours tres Instructis un grand merci a tous .l’echange du savoir humain merite notre разведывательная машина un jour l’humanite en y puisera son salut.

12 января 2013 г., 6:42

джаясурия нандхагопал написал:

— это потрясающий сайт, который я видел. Мне нравится этот. Я получил полезную информацию на этом сайте

9 сентября 2013 г., 7:33

Соломон написал:

23 ноября 2013 г., 6:37

Megha написал:

11 декабря 2013 г., 22:51

BERGE JERMAKIAN KC2SBO написал:

Все батареи, когда они не используются, саморазряжаются.Тип определяет скорость разряда. В случае, если свинцово-кислотные аккумуляторы не использовались в течение какого-либо периода времени, необходимо поручить им зарядку. Имейте в виду, что слабые или разряженные свинцово-кислотные батареи могут замерзнуть, если оставить их в течение длительного периода отрицательной температуры, что может сделать их непригодными. Ni Cads разряжаются довольно быстро. Хранение их в холодном месте замедлит саморазряд. Литиевые батареи имеют очень долгий срок хранения при нормальной комнатной температуре.

22 декабря 2013 г., 23:58

Мухаммад Билал написал:

какие принципы работы стоят за зарядкой аккума ?? кто-нибудь может мне помочь

21 марта 2014 г., 6:55

Найджел Ндлову написал:

Моя батарея не заряжалась в течение двух недель, и, похоже, возникла проблема, потому что я включил зарядное устройство, но оно все еще заполнено на 0%.Что я могу сделать

17 июня 2014 г., 18:14

Анджело написал:

Половина профессионалов в области аккумуляторов говорят, что сначала подключите зарядное устройство, а затем вставьте зарядное устройство в аккумулятор. Другие так называемые «плюсы» батарей говорят, что сначала подключите аккумулятор, затем подключите его к зарядному устройству, а затем подключите зарядное устройство.

19 июня 2014 г., 6:11

Азлан Азиз написал:

Информативная и очень полезная статья..
Спасибо.

23 июня 2014 г., 22:40

volker написал:

приведена следующая установка: модель вертолета
с одним литий-полимерным аккумулятором (3,7 В, 1000 мАч)
и простым «зарядным устройством» Vout = 4 В, 500 мАч. Зарядное устройство
вроде нет никакой зарядки-электронной.

Можно ли накрыть аккумулятор этим «зарядным устройством»?

24 июня 2014 г., 01:00

Volker написал:

@Angelo:
это похоже зависит от зарядного устройства.Я знаю, что например для всех зарядных устройств Jun-si iCharger (зарядные устройства для модели RC) первый метод является правильным (сначала подключите зарядное устройство к источнику питания, затем подключите аккумулятор к зарядному устройству)
и второй способ могут повредить зарядное устройство.

Для других зарядных устройств вы можете выбрать любой метод.

27 июня 2014 г. в 3:44

Narcais написал:

У меня проблема с телефоном:
При обычной зарядке аккумулятор телефона не заряжается более чем на 51%.Я пробовал несколько типов зарядных устройств и такая же проблема (проблема не в зарядном устройстве).
На внешнем заряднике аккумулятор заряжается нормально 100% ….
В чем проблема?

6 августа 2014 г. в 9:50

sumit написал:

Я только что купил мото G Как его сначала зарядить, чтобы продлить срок службы батареи. Pleeaase помощь

13 августа 2014 г., 6:53

V.H.SHAJI написал:

SIR,
У меня есть один планшет touchmate MID 790, новый и годичный, пока не работает,
Теперь я зарядил питание, заряда вообще нет.Какова причина, а также средство устранения. Пожалуйста, посоветуйте мне на мою электронную почту.

23 октября 2014 г., 6:40

Аруна написал:

соответствует ли количество входного напряжения каждому выходному напряжению

25 октября 2014 г., 14:59

Анджело написал:

Волкер благодарит за ответ. Твое право. Я исследовал дальше, и все зависит от зарядного устройства.

18 ноября 2014 г., 10:51

Филиппо написал:

У меня samsung galaxy s3 или все равно смартфоны вообще

не могли бы вы сказать мне, какой диапазон заряда лучше для срока службы литий-ионного аккумулятора?

что-то между 20 и 85%? Я думаю

15 января 2015 г., 20:16

Видья написал:

могу ли я использовать аккумуляторы sony в зарядном устройстве kodak?

31 января 2015 г., 19:42

Daniel Rawinsky написал:

Хотелось бы узнать больше о локомотивных батареях.У нас есть Alco RS1 1943 года, работающий от 8-ми батареек по 8 В. Мы пытались поддерживать аккумуляторы заряженными, но поскольку генератор переменного тока для поддержания заряда аккумуляторов (по сравнению с генератором переменного тока для питания тяговых двигателей) не работает. Мы обнаружили несколько мертвых элементов, эти батареи дорогие и очень тяжелые. Какая батарея подходит для замены разряженных батарей?
Спасибо
Даниил Равинский

7 апреля 2015 г. в 2:17

Эдвард написал:

Даниэль, Вы можете использовать цилиндрический литиевый аккумулятор 18650 для замены всех аккумуляторов

15 апреля 2015 г. в 4:03

issy_i написал:

Привет, ребята, я заметил, что когда аккумулятор полностью заряжен, он очень быстро разряжается со 100% до 98% в течение минуты.. (ничего не делает, кроме включения экрана) Затем он продолжает падать «быстро» примерно до 75%. Но затем он стабилизируется .. Очень странно. Я доволен временем автономной работы, потому что большую часть времени я получаю 4 часа экрана вовремя … … Только что заметил быструю разрядку со 100% + — до 75%
Это нормально?

Использование Sony Xperia z3 compact (литий-ионный аккумулятор)

Также при полной зарядке 100% показывает 4,25 мВ… Я думал, что выше 4,2 мВ — это плохо?
(это можно проверить, набрав * # * # 4636 # * # *

14 мая 2015 г., 22:30

Михаил написал:

У меня 6в 4.Свинцово-кислотная герметичная батарея 5ач 20ч, используемая в игрушечном велосипеде. В комплекте идет зарядное устройство 6в 500мА.

а) Как долго я должен заряжать аккумулятор? — Я читал, что он должен автоматически переключаться на плавающий заряд, значит ли это, что я могу заряжать его столько, сколько захочу — даже дни, месяцы?

б) Как я узнаю, что он действительно полностью заряжен? — Могу ли я использовать мультиметр для проверки? У меня его нет, но я могу пойти и купить мультиметр, но я не знаю, как им пользоваться. Пожалуйста, дайте мне пошаговые инструкции.

27 июня 2015 г., 13:55

Христианин написал:

Пожалуйста, что мне использовать для зарядки аккумулятора моего нового телефона, чтобы его хватило на 24 часа

4 июля 2015 г., 12:02

Christiaan Ghijselinck написал:

Конкретные вопросы о батареях LiFePO4:

Номинальное напряжение 3,20 В. Означает ли это, что его SoC на 100%? Какое напряжение на ячейке (без нагрузки) при SoC 80%.
Что такое SoC в%, когда напряжение элемента упало до 2,95 В без нагрузки

Номинальное напряжение элемента составляет 3,20 В, допускается зарядка до 3,65 В. Могут возникнуть повреждения
, когда зарядное устройство продолжает заряжать элемент при напряжении 3,30 В в течение более длительного периода времени, даже если
элемент полностью заряжен (ток заряда упал до минимума)

31 июля 2015 г. в 11:56

Фрэнки написал:

Действительно полезно!
Спасибо!

19 августа 2015 г., 15:50

Tommo написал:

8 сентября 2015 г., 6:04

dhivya написал:

У меня новый аккумулятор, и у меня старый мобильный телефон
Я заряжал аккумулятор в течение 5 минут, но мой телефон все еще не работает на
Мне нужно знать, ошибка ли это моего телефона или аккумулятора
не могли бы вы мне помочь

29 сентября 2015 г., 6:04

sr написал:

Я оставил свой телефон на 100% зарядку только около 1 часа при первом использовании.И теперь литий-ионный аккумулятор емкостью 2900 мАч очень быстро разряжается. Как я могу это решить?

21 октября 2015 г., 21:44

Matichu San Miguel написал:

Перед использованием нанесите топпинг. Грунтовка не требуется.
Что вы имеете в виду?

28 ноября 2015 г., 11:39

Dom написал:

My Xperia включился в первый раз, когда я зарядил его несколько дней назад. Возможно, я нажал кнопку питания, не осознавая этого (но я подумал, что нет).Я позволил ему зарядиться вот так. Значительно ли это сократит срок службы / емкость аккумулятора?

3 декабря 2015 г., 7:10

разбудил магазин компьютеров и сопутствующих товаров написал:

Как я могу зарядить аккумулятор постоянным напряжением?

10 декабря 2015 г. в 4:44

naveed написал:

tel me plz зарядка отключена volte narada jel batry (mpg) series.13,75в или 14в или 14,20в.plzzzzzzzzzz
AGM отсекает напряжение ?????
Смысл AGM.?

23 декабря 2015 г. в 1:11

jb написал:

Еще раз в этой статье повторяется предупреждение о недопустимости зарядки при включенном устройстве.

Это, вероятно, применимо только к более старым / более дешевым устройствам, где соединение между устройством и аккумулятором не работает, а внешнее зарядное устройство заряжает аккумулятор напрямую, независимо от того, включено устройство или выключено.

На современных высокопроизводительных устройствах, таких как телефоны и ноутбуки, внутри устройства есть специальные схемы управления батареей, и процесс зарядки не сбивается с толку, если устройство включено во время зарядки. Некоторые модели даже не заряжаются, если часть основного устройства не включена для запуска программного обеспечения для управления батареей, которое отслеживает процесс зарядки и выполняет необходимое переключение между фазами 1, 2, 3 и состояниями остановки.

23 января 2016 г., 12:16

приянка написал:

Sir

Я хочу узнать о мобильной батарее и о том, как ее подготовить.Я хочу сделать на нем проект. Пожалуйста, предложите мне, сэр

24 января 2016 г., 10:38

Ник написал:

«Нанесите топпинг перед использованием. Не требуется грунтовка »
Что вы имеете в виду?

18 февраля 2016 г., 12:09

Счет написал:

«Перед использованием нанесите топпинг. Грунтовка не требуется »

Что подразумевается под этой инструкцией ???

7 марта 2016 г. в 9:50

fe написал:

Здравствуйте, я только что купил мобильный телефон, и я не знаю, сколько времени мне нужно, чтобы зарядить его в первый раз? Спасибо

13 марта 2016 г., 8:42

стр.Джагапати Бабу написал:

Скажите, сэр

Типы батарей

Что такое зарядка трикеля и как заряжать аккумуляторы

15 марта 2016 г., 17:24

Джони написал:

Сэр … Я изобрел новую батарею мобильного телефона без заряда …
Итак, пожалуйста, скажите мне, как поделиться этой технологией в мобильной компании

16 марта 2016 г., 8:38

bugembe написал:

, как долго я должен заряжать свою новую батарею samsung side kick

29 марта 2016 г., 20:16

Maju Mohan написал:

Спасибо, что поделились этой замечательной информацией

7 апреля 2016 г., 4:29

Деннис Баффри написал:

Извините за глупость, но я пытаюсь зарядить аккумулятор на 6 В для своего законника.На аккумуляторе есть четкие положительные и отрицательные знаки, а у зарядного устройства только красный и черный провода. Кто-нибудь может сказать мне, что есть что?

14 апреля 2016 г. в 5:22

Mi Breslin написал:

Отличная информация. Но….

Нужно ли мне применять полную зарядку? Да, частичный заряд вызывает сульфатирование,

Могу ли я прервать цикл зарядки? Да, частичная зарядка не вредит

Вы можете это пояснить?

23 апреля 2016 г. в 5:33

BatteryBhai написал:

Nice Post, заряжайте аккумулятор, когда это необходимо.Заряжайте аккумулятор зарядным устройством и не прибегайте к другим уловкам, пока в них нет необходимости.

27 апреля 2016 г., 15:15

Брайан Гриффин написал:

Привет. Я купил набор батарей Trojan T1275 для своего гольф-мобиля и ожидал, что они проработают от 4 до 5 лет, но они начали показывать признаки выхода из строя через 2 с половиной года, а к своему 3-летнему юбилею не могли работать более 9 лунок. Поставщики забрали их и попробовали любой способ восстановления, который они могли, но в конце концов вернули их, сказав, что они немного улучшились, но процесс восстановления не дал большого эффекта.Они, конечно, обвиняли процесс зарядки, утверждая, что они не получали полную зарядку и это ускорило процесс сульфатирования (что, как я понимаю, так и есть). Так что я собираюсь установить новый набор T1275. Я также заменил бортовой компьютер на самой тележке. Как я могу проверить, что батареи полностью заряжены? Заменять эти батареи каждые пару лет — слишком дорого.

Я живу на поле для гольфа и играю 2–4 раза в неделю, так что батареи действительно немного потренировались.Я стараюсь регулярно проводить техническое обслуживание.

Любая информация и / или предложения приветствуются.

2 июня 2016 г. в 1:57

Джон Карасс написал:

Мой телефон сейчас в кожаном футляре толщиной около 2 мм, это плохо?

16 июня 2016 г., 6:50

Satheesh написал:

Можно ли заряжать аккумулятор lax20 внешним автомобильным аккумулятором

3 июля 2016 г. в 3:30

Джон О’Коннелл написал:

Каким должно быть окончательное показание напряжения полностью заряженной литий-ионной батареи 36 В, 3000 мАч?

30 июля 2016 г., 8:22

Чарльз Линдрот написал:

У меня есть прицел saints mart ds201.Он имеет порт для зарядки квадратной формы и напряжением 3,7 В. 550 мАч. У меня есть зарядное устройство, которое должно идти с ним, но это 110 В / 9 В постоянного тока 650 мА с круглым штекерным портом. Где я ошибся?

10 сентября 2016 г., 00:10

Прабин написал:

«Литий-ионный аккумулятор не требует обслуживания, а аккумулятор работает дольше всего при работе от 30 до 80 процентов SoC». Значит ли это, что он компенсирует один потерянный цикл (80-30)? батарея имеет определенные циклы или они меняются в зависимости от привычки использования?

19 сентября 2016 г., 15:09

Луиза написала:

У меня есть клипса sansa clip + mp3-плеер, в котором есть аккумуляторная батарея.Заряжал недавно и он вообще перестал работать. Может быть неисправна батарея?

31 октября 2016 г. в 2:58

Сабир Али Раджа написал:

1 декабря 2016 г. в 2:42

shorena написал:

Привет дорогой,
У меня GP Power Bank Smart 2. Модель: GPPB14.
Уже 4 года не использую. Батареи хранились отдельно. Я очень редко использую დ батарейки.Я пытался зарядить их вчера, но не смог. Фонари мигали 9/10 часов.
Пожалуйста, дайте мне знать. Надо ли покупать новые? Или можно старые зарядить.
Большое спасибо заранее.

20 января 2017 г. в 15:40

Июн написал:

Сразу по делу и без всякой ерунды, как на других сайтах, спасибо!

26 февраля 2017 г., 19:45

Рик Уоринг написал:

Заявление

RV.Аккумуляторы 4-6 вольт для дома на колесах и батареи 2-12 вольт для запуска дизельного двигателя. Сеть тренеров используется, но в новинку для нас. Батареи были названы новыми — на некоторых я вижу наклейку с изображением производства в 2016 году. Когда я наконец добрался до их проверки, у всех 6 были соответствующие показания напряжения, например 6,77 для 6 вольт. Когда я проверил SG, одна ячейка в одной из 6-вольтовых батарей считала разряженной. У него был раствор электролита для покрытия пластин, но он сильно отличался от соседних ячеек.В автобусе есть инвертор / зарядное устройство Magnum. Это составляет 13,38 вольт для домашних аккумуляторов и 12,31 вольта для 12-вольтовых аккумуляторов шасси. Энергия магнума показывает плавающий заряд 13,5. Аккумулятор на 6 В с одним разряженным элементом — плохой?

18 июля 2017 г. в 11:51

аккумулятор чувак написал:

У меня новые, никогда не бывшие в употреблении аккумуляторы, но они продолжают терять заряд. Почему и что я могу сделать, это автомобильные аккумуляторы.

28 июля 2017 г., 15:00

Maureen h написала:

Я только что заказал новый iPhone 6s 64 ГБ, и у меня есть резервная копия моего старого iPhone 5s в iTunes.Я хочу восстановить резервную копию на моем новом iPhone, но боюсь, что это повредит аккумулятор, потому что мой новый iPhone заряжается, когда мне нужно восстановить резервную копию на моем iPhone 6s. Плохо ли заряжать аккумулятор сразу после распаковки нового iPhone? и если да, то когда лучше заряжать телефон в первый раз?
, и нужно ли мне глубоко зарядить свой телефон (сначала до 100%, затем разрядить до 0%, затем снова зарядить до 100% и т. Д.) Первые три раза? Прошу прощения, если я плохо говорю по-английски, я из Голландии, надеюсь, кто-нибудь может мне помочь.И спасибо! Если то, что я написал, непонятно, дайте мне знать и об этом, чтобы я не смог еще раз объяснить, что я имею в виду.

28 июля 2017 г., 15:07

Maureen h написала:

, когда я покупаю новый iPhone, нужно ли мне сначала заряжать его в течение 4-6 часов? и нужно ли его глубоко заряжать первые три раза? и могу ли я подключить свой iPhone с помощью кабеля Lightningcable к ноутбуку сразу после распаковки нового iPhone, чтобы восстановить на нем резервную копию? (плохо ли для аккумулятора подключать его, как только я распаковываю свой iPhone, или мне нужно подождать, пока он не достигнет 40%?) резервная копия, которую я хочу восстановить на свой новый iPhone, находится на моем ноутбуке (iTunes)

2 октября 2017 г. в 5:48

Привет 🙂 написал:

Нанесите топпинг перед использованием: зарядите до 100%.Вам не нужно заряжать аккумулятор в течение X часов, просто нужно достичь 100% — это максимум.
Я знаю, странная формулировка….

13 ноября 2017 г., 6:29

Бенджамин написал:

Пожалуйста, используйте аккумулятор вашего нового телефона менее чем за 20 минут до зарядки.
Или как лучше всего зарядить аккумулятор вашего нового телефона.
Или лучше использовать новый аккумулятор телефона перед зарядкой.

19 декабря 2017 г. в 10:44

Alfred Sevitski написал:

Пытаюсь восстановить старую батарею.каково правильное соотношение эпсомской соли и дистиллированной воды. мой аккумулятор был должным образом подготовлен и готов к зарядке.

5 апреля 2018 г. в 10:31

ali32768 написал:

Для литиевых батарей по другой ссылке вы сказали, что лучшее продление составляет 20-80 процентов!
по этой ссылке вы сказали, что лучшее продление составляет от 30 до 80 процентов.
Что правильно?

http://batteryuniversity.com/learn/article/do_and_dont_battery_table

21 июня 2018 г., 00:16

BillSF9c написал:

Я мог бы посидеть здесь 2 дня, отвечая на 90% из них, но ни мне, ни им за это платят.На БОЛЬШИНСТВО ваших вопросов были даны ответы. Перечитайте и изучите все это. Доливка сродни бензобаку, то есть наполнение его полностью. Звездочка указывает на то, что это в основном относится к свинцовым кислотам. Литиевые батареи не хотят полной разрядки, как и свинцово-кислотные. Литий работает намного дольше, если каждый раз не полностью заряжен. 30-80 ударов 20-80. НОЧЬ !!!

22 октября 2018 г., 14:05

MC написал:

Итак, должно ли приложение для управления батареей телефона постоянно подзаряжать батарею после достижения предела заряда или позволить батарее разрядиться до предела, прежде чем перезапускать зарядку?
Какая стратегия лучше подходит для телефонов с LiPo батареями при подключении к ПК через usb шнур)?

1 декабря 2018 г. в 3:37

Роджер Гилберт написал:

Возможно, вы уже ответили на этот вопрос, а я просто не нашел его, но я хотел бы найти эту информацию применительно к батареям в режиме ожидания, которые могут заряжаться в течение нескольких месяцев и разряжаться только во время ожидаемого отклонения от нормы, например что касается выходного освещения при отключении электроэнергии.В частности, я ищу информацию о 1) напряжениях, которые испытывает аккумулятор из-за постоянного плавающего заряда, помимо электролиза электролита, 2) жизнеспособности и способе восстановления аккумулятора, который показывает признаки стресса из-за этой службы. и 3) выбор конструкции аккумулятора и зарядного устройства для работы аккумуляторной системы таким образом.

15 января 2019 г., 23:59

Уоррен Хартц написал:

Я приобрел старое зарядное устройство Panasonic BQ-4D AAA — D cell Ni Cd «6 часов», которое заряжает 2 батареи в каждом из 2 слотов.Я нигде не могу найти к нему инструкцию.

Он говорит, что выход: 2,9 В постоянного тока 240 мА / 125 мА / 45 мА. Почему указаны уровни 3 мА?

Кто-нибудь знает с какой скоростью заряжается каждая батарея?
Нельзя заряжать 1 аккумулятор, 2 или 4 аккумулятора.

7 февраля 2019 г., 6:12

Maciej Jarkowiec написал:

Уважаемый Battery University
Я так рада, что нашла тебя. Может ты сможешь мне помочь.
Короткий вопрос: что лучше по времени автономной работы:

1.Чтобы ноутбук оставался подключенным (у меня есть Asus Zen, версия, которая не дает возможности заряжать его максимум до 80% и не поддерживает приложения, которые это делают. Что он делает, он заряжается до 100%, а затем говорит, что «Разрядка»)?

2. Продолжайте включать и выключать его вручную, чтобы он работал от батареи между 70-80%?

Заранее благодарю за ответ.
С уважением,
Maciej

13 февраля 2019 г., 12:16

BillSF9c написал:

Короткий ответ… Я не полный профессионал, но главная проблема — это чрезмерная зарядка! Кажется, что ваше устройство обнаруживает 100% и прекращает зарядку, и, поскольку вы не используете его, оно разряжается.Предполагается, что при некоторой уставке, 80%, 99%, он снова будет заряжаться, так что, когда вы бежите в класс или на работу, у вас почти полная машина.

Не стесняюсь позвонить производителю и спросить. Я могу подождать неделю или месяц и позвонить снова, если я не чувствую, что они знают настоящий ответ и очень хорошо. Честно говоря, это должно быть в вашем руководстве. Вы можете посмотреть еще раз. Его может не быть в разделе «Быстрый старт» на 2–15 страницах. ;>)

20 июля 2019 г., 22:40

Вусал написал:

Добрый день.
Используется кислотная батарея 12В 240Ач 1400А. Заряжаю его солнечной панелью на 100 ватт. İve 20 Am контроллер заряда солнечной энергии SCC. Какое полное напряжение заряда у этого аккумулятора. Т.е. какое напряжение нужно установить в SCC, чтобы он мог отключать нагрузку от панели к батарее и чтобы батарея не перегружалась?
Заранее спасибо.

29 июля 2019 г., 11:10

Альфред Бриффа написал:

Я разобрал Apple ipad первого поколения, чтобы добраться до батарей.Есть ли способ проверить, могут ли они взять на себя ответственность. Я не мог проверить это на ipad, потому что он был мертв. Я проверил четыре медных соединения в верхней части блока батарей (положительный, отрицательный, отрицательный), и по цифровому мультиметру они показали около 0,6 В.
Теперь я хотел бы знать, могу ли я перезарядить их при отключении от ipad, прежде чем принять решение об утилизации

.

18 сентября 2019 г., 7:12

Ovidiu написал:

для телефонов Android, теперь есть продукт под названием «Chargie» (google для «зарядная палка»). Он останавливает деградацию батареи, ограничивая процент заряда извне телефона.Просто вставьте его между зарядным устройством и телефоном и измените лимит в приложении. Он также выполняет гистерезисную зарядку для тех, кто все еще предпочитает, чтобы их батарея была на 100%, но при этом защищена.

29 сентября 2019 г., 5:23

Самби написал:

Это отличный намек, еще не знал о «Чарджи».

Каковы мнения о следующем сценарии:
У меня 80% заряда и я знаю, что собираюсь смотреть 4 часа видео.

Вариант 1 — смотрю от батареи. Будет осушено до 30%. Потом перезаряжаюсь до 80% и иду своим путем.

Вариант 2 — подключаю к зарядке и оставляю на 100% на 4 часа. Затем отключите и возьмите мой телефон.

С одной стороны, я хочу избежать полной зарядки. Но я также хочу избежать ненужных циклов, если у меня есть питание от сети.

Кто придумал, как количественно оценить влияние на деградацию аккумулятора.

Спасибо всем читателям.

20 января 2020 года в 16:34

Morne Bouillon написал:

Добрый день

Установка:
Солнечные панели 4 x 300 Вт, 24 В
Каждая панель подключается к солнечному регулятору напрямую, и все панели имеют провода одинакового типа и длины

Всего 12 батарей глубокого разряда
Они соединены в 6 батарейных блоков по 24 В (2 батареи по 12 В, соединенные последовательно)
Каждый блок батарей 24 В подключается к солнечному регулятору напрямую с помощью кабеля того же типа и длины.

Нагрузка / оборудование подключается к солнечному регулятору на клеммах батареи и потребляет 24 В при 5 А

Проблема:
Когда бывает несколько дней в пасмурную погоду, батареи имеют тенденцию разряжаться до такой степени, что оборудование выключается и перестает работать, что понятно.
Я не понимаю, что когда я измеряю напряжение батарей в этот момент, я всегда получаю один и тот же результат.
В каждом банке на 24 В одна батарея будет проверяться как 11.5 В — 12,5 В
Вторая батарея в банке будет проверяться как от 9,5 В до 10,5 В
Любопытно то, что батарея с более низким напряжением всегда подключена к отрицательному проводу, ведущему обратно к регулятору / нагрузке.
Это одинаково для всех 6 батарейных блоков.

У меня есть 2 разных сайта с одинаковыми настройками, и я испытываю одну и ту же проблему на обоих сайтах.

Вопрос:
Почему батареи ведут себя подобным образом и что можно сделать, чтобы обеспечить равный заряд / разряд на всех 12 батареях и при этом обеспечить питание 24 В для моего оборудования.

6 сентября 2020 г., 8:31

Джеральд Доррингтон написал:

Hi
У меня морской свинцово-кислотный аккумулятор на 105 А · ч. Мое зарядное устройство на 20 ампер, трехступенчатое, подзаряжается при 13,7 вольт. Это плавающее напряжение, на мой взгляд, слишком велико для тех 10 месяцев, когда лодка может не использоваться (из батареи вытекает влага).

Я подумываю поставить недельный таймер на зарядное устройство, чтобы оно включалось каждую пятницу вечером на 3 часа.. . . . вместо того, чтобы быть включенным все время. Паразитное потребление батареи при выключенном зарядном устройстве составляет 70 мА или 11 А · ч в неделю.

Будет ли такой таймер хорошей идеей?

Спасибо

22 октября 2020 г., 14:00

Жан Кассап написал:

Учитывая солнечную генерацию с литиевой батареей. Основы чтения по зарядке говорят: НЕ заряжайте при температуре ниже нуля… .Если зимой подключены к солнечным панелям снаружи, говорит ли он, что зарядка будет вредна, если температура опустится ниже нуля в дневное время? Ищу то, что будет запускать небольшой обогреватель… на всю ночь заряда хватит.

FAQ CTEK Consumer

1. Можно ли оставлять зарядное устройство подключенным к аккумулятору на долгое время?

Да. Зарядные устройства CTEK предназначены для полной зарядки аккумулятора с последующим автоматическим переключением на длительное обслуживание. Прежде чем оставлять зарядное устройство без присмотра на долгое время, убедитесь, что аккумулятор полностью заряжен, на что указывает зеленый светодиод.

2. Какое зарядное устройство подходит для моего автомобиля?

Выберите зарядное устройство в зависимости от размера аккумулятора.Чем больше ампер может выдать зарядное устройство, тем быстрее будет заряжаться аккумулятор. Веб-сайт предоставит идеальный диапазон размеров батарей для каждого зарядного устройства в их технических характеристиках.

3. Могу ли я заряжать свой автомобиль от розетки на 12 В (сигарета)?

Да, если ваша розетка все еще находится под напряжением при выключенном зажигании. Ознакомьтесь с руководством по эксплуатации автомобиля, обратитесь к продавцу автомобиля или проверьте его с помощью любого другого устройства для подключения прикуривателя, совместимого с вашим автомобилем.

4.Могу ли я использовать зарядное устройство большего или меньшего размера, чем рекомендовано для моей батареи?

Выберите зарядное устройство в зависимости от размера вашего аккумулятора. Зарядка с помощью меньшего по размеру зарядного устройства, чем рекомендуется, займет больше времени и не приведет к оптимальному увеличению срока службы и производительности аккумулятора. Если ваша батарея имеет рейтинг Ач, превышающий предел зарядного устройства, это может означать, что зарядное устройство не сможет зарядить аккумулятор в достаточной степени и может даже привести к его разрядке. Зарядка с помощью зарядного устройства большего размера, чем рекомендуется, не приведет к полной зарядке аккумулятора и не продлит срок службы аккумулятора и его производительность.

5. В руководстве CTEK сказано: «Подсоедините черный зажим к шасси автомобиля, удаленный от топливопровода и аккумулятора». На картинке рядом с этим черный зажим подключен к отрицательному полюсу аккумулятора. Что правильно?

Когда вы используете зарядное устройство CTEK, вы можете использовать оба соединения. Зарядное устройство следует подключать в соответствии с руководством по эксплуатации автомобиля. Если в руководстве нет других рекомендаций, отрицательный или черный разъем следует надежно подключить к шасси.

Разъемы старых «неумных» зарядных устройств могут искры, если они соприкасаются друг с другом, что может быть опасно, если это произойдет рядом с аккумулятором. Разнесение разъемов и обеспечение того, чтобы положительная точка подключения находилась как можно дальше от отрицательной точки подключения, помогут свести к минимуму любой риск. Если в вашем автомобиле есть BMS, которую вы не можете подключить к отрицательному полюсу аккумулятора, подключение должно быть выполнено с заземлением или точкой заземления, если у вас есть какие-либо сомнения, подключите ее к ближайшей точке заземления или заземления.Люверсы могут быть постоянно подключены к батарее, поскольку зарядное устройство обычно не прикрепляется к кабелю с проушиной при подключении кабеля, поэтому нет никакого риска. Петельные соединения также дают вам достаточно времени, чтобы проверить правильность точек крепления.

Кроме того, если аккумулятор отсоединен или снят с автомобиля, оба соединения могут быть выполнены непосредственно к клемме аккумулятора.

6. Могу ли я зарядить аккумулятор, не снимая его с автомобиля и не открывая крышки?

Нет причин отсоединять или извлекать аккумулятор из автомобиля — или открывать крышки аккумулятора — во время зарядки.Зарядные устройства CTEK искробезопасны, защищены от обратной полярности и электронно безопасны.

7. Мое зарядное устройство никогда не выходит за пределы уровня поплавка (первый зеленый).

Зарядное устройство остается в плавающем режиме обслуживания в течение 10 дней, поддерживая заряд аккумулятора с использованием минимального уровня тока. Через 10 дней программа переходит к последнему этапу — уровню пульса — для длительного обслуживания.

8. Зарядное устройство сильно нагревается — это нормально?

Да, это нормально, когда зарядное устройство интенсивно работает в фазе объемной зарядки.При определенных обстоятельствах в зависимости от заряжаемого аккумулятора выделяется тепло. Зарядное устройство не обязательно нагревается при зарядке аккумуляторов других типов.

9. Зарядное устройство не заряжается — оно сломано?

Зарядным устройствам

CTEK требуется некоторое противодействующее напряжение, чтобы начать подавать напряжение / ток. Если соединение между зарядным устройством и аккумулятором плохое, зарядка не начнется. Если батарея ниже 2 В, зарядка не начнется.

10. Могу ли я заряжать литиевые батареи с помощью обычного зарядного устройства CTEK и обычные батареи с помощью литиевого зарядного устройства?

Нет. Литиевые батареи нуждаются в зарядном устройстве другого типа, чем свинцово-кислотные батареи.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
