КАК ПРОВЕРИТЬ ТИРИСТОР И СИМИСТОР

   Иногда радиокомпоненты вызывают сомнение в работоспособности, особенно, когда мы ремонтируем какой-то аппарат, а также, когда мы пытаемся впаять деталь из коробки в новую схему. И если с проверкой транзисторов и диодов проблем не возникает — обычным омметром мультиметра, то с такими полупроводниковыми приборами, как симисторы и тиристоры дело обстоит посложнее. Проблема в том, что с мультиметра мы можем проверить только пробой. А для испытаний на работоспособность надо иметь реальную схему. Её мы сейчас и спроектируем. Как известно, тиристоры являются односторонними ключами для коммутации постоянного тока (DC), а симисторы двунаправленными (AC), и они предназначены для работы от сети переменного тока. Так что нужно собрать несложный специальный тестер, который и проверит тиристор, так сказать «в бою».

Схема устройства для проверки тиристоров и симисторов



Список деталей тестера

   D1 — 1N4002;

   D2 — 1N4002;

   D3 — LED 5мм зелёный;

   D4 — LED 5 мм красный;

   R1 — 470 1/4W;

   R2 — 470 1/4W;

   R3 — 470 1/4W;

   R4 — 470 1/4W;

   R5 — 100 1w;

   Tr1 — трансформатор на 230V — 12V 0. 6A.

   В этих деталях расположение контактов — это почти стандарт, поэтому при разработке устройства их проверки контакты гнезда распаяны в соответствии с порядком большинства контактов тиристоров, но это не означает, что некоторые экземпляры не имеют другой порядок — всё зависит от производителя и модели компонента.

   Готовую схему размещают в корпусе сетевого адаптера на 10-15 вольт (уверены, их у каждого найдётся по несколько штук). А для того, чтобы проверять не только импортные (серии BT-138) тиристоры, но и отечественные, можно вывести три разноцветных провода с крокодилами на конце.



   Схемы для начинающих

Схема для проверки тиристоров | Практическая электроника

У каждого радиолюбителя должна быть своя маленькая лаборатория. Но что делать, если денег не хватает даже на простенькую паяльную станцию?  В этой статье пойдет речь о том, как же сделать из доступных радиоэлементов нехитрый приборчик для проверки тиристоров, который добавится в вашу копилку полезных устройств для радиолюбителя.

Теперь вы уже точно будете знать, пробит ли ваш тиристор или все-так жив.

Схема для проверки тиристоров

Тиристор относится к классу диодо в. Его можно провери ть с помощью мультиметра, но если руки растут из нужного места, то конечно проще собрать приборчик для проверки. А вот и схемка:

Схема состоит из:

– трансформатора, который выдает нам на выходе 5-10 Вольт

– диод Д226, ну что было под рукой. Можно использовать любой маломощный.

– электролитический конденсатор на 1000 мкФ х 25 Вольт

– тумблер (S1) на три положения, одно из которых нейтрально (N)

– кнопочка с возвратом (S2)

– резистор на 47 Ом

– лампочка накаливания на 6,3 Вольта

Сборка и описание

Итак, начнем с того, что нам понадобится фольгированный текстолит. Я достал у себя в загашнике текстолит не первой свежести. Для того, чтобы не париться с разводкой элементов, травлением платы и еще различным геморроем, для простых схем я тупо нарезаю квадратики и делаю простейшую самопальную плату. Поверьте, так намного быстрее, если под рукой нет готовых китайских макетных плат. Для этого беру пилку по железу, железную линейку и выцарапываю неглубокие канавки:

Лишь бы не было меди между квадратиками. Кто-то умудряется делать специальные заточки из пилки по железу, но они мне не нравятся, так как быстро тупеют и их приходится затачивать.

[quads id=1]

Далее все это дело надо зашкурить мелкой шкуркой:

Следующим шагом подбираем трансформатор. Трансформатор подбираем таким образом, чтобы он выдавал переменное напряжение какого-либо значения от 5 и до 10 Вольт. У меня трансформатор на выходе вторичной обмотки выдает 12 Вольт. Пришлось отмотать половину витков со вторичной обмотки. Теперь он выдает 6 Вольт. Кто не знает как устроен трансформатор, можете прочитать в этой статье. Делаем отверстия под трансформатор, монтируем его на край нашей самопальной печатной платы и выводим на квадратики его выводы со вторичной обмотки. Для того, чтобы залудить квадратик, нам достаточно его чуточку проканифолить и добавить капельку припоя:

Примерно вот так выглядит трансформатор на плате:

А вот и законченная конструкция в сборе. Осталось только найти для нее подходящий корпус.

Как проверять  тиристоры

Схема работает следующим образом:

1)Цепляем проверяемый тиристор Т1 к проводам схемы.

2)Переключаем тумблер S1 с нейтральным положением на значок “~”, нажимаем кнопочку S2.

3)Лампочка при нажатии загорается, при отпускании тухнет.

Таким образом мы проверили тиристор на переменном токе.

4)Далее ставим тумблер S1 в положение “=”

5)Нажимаем кнопку S2, лампочка зажигается, отпускаем кнопку S2, лампочка все равно продолжает гореть.

Так мы проверили тиристор на постоянном токе.

Если все операции прошли успешно, значит тиристор у нас в полном здравии.

А вот и видео, кому лень читать вышестоящий текст. Здесь я проверял тиристор КУ202Н.

Схема прибора проверки тиристоров и симисторов » Паятель.Ру

Прибор предназначен для проверки работоспособности тиристоров и симисторов, он может приблизительно определить ток открывания управляющего электрода, а также способность открываться тиристоров, и для симисторов способность открываться при различных полярностях коммутируемого и управляющего напряжений. А так же на наличие пробоя.

Принципиальная схема устройства показана на рисунке. Для его работы требуется источник двуполярного напряжения ±12…17В, можно не стабилизированный. Контрольным устройством, регистрирующим открывание тиристора (симистора) служит автомобильная лампа накаливания Н1 (12V / 4W / 0,3 А) от передних габаритных огней машин серии «ВАЗ-08-099», «Москвич-2141».

Переключатель S1 служит для выбора полярности коммутируемого тока, а переключатель S2 для выбора полярности управляющего тока. Кнопка S3 — размыкающая, при нажатии на неё ток через испытуемый тиристор (симистор) прекращается и он переходит в закрытое состояние. Кнопка SK1 служит для подачи управляющего тока на управляющий электрод.

При помощи переключателя S4 можно ориентировочно определить ток отпирания, — постепенно переключать его от минимального тока к максимальному, пока не загорится пампа, на каком положении S4 это произошло, такой и будет ток отпирания управляющего электрода.

Для точного определения тока отпирания необходим мультиметр, переключенный на предел «200mA», мультиметр подключают к клеммам «mА», затем переводят S4 в положение «mА», и нажав кнопку SK1 перемещают движок переменного резистора R12 от положения максимального сопротивления к минимальному, наблюдая за лампой Н1 и показаниями мультиметра. Ток при котором лампа зажглась и есть отпирающий ток управляющего электрода.

На транзисторах VT1 и VT2 выполнены параметрические стабилизаторы управляющего тока. Испытуемые тиристоры и симисторы подключаются к клеммам Х1-Х3 при помощи проводов с наконечниками типа «Крокодил».

Параметрические стабилизаторы можно заменить интегральными типа 7808 (вместо VT1-VD1-R1) и 7908 (вместо VT2-VD2-R2).

Переключатели S1 и S2 — микротумблеры, S3 — П2К с удаленным фиксатором (используются размыкающие контакты), SK1 — П2К с удаленным фиксатором (используются замыкающие контакты). S4 — круговой приборный переключатель на восемь положений (1Н8П). Вместо автомобильной лампы можно использовать любую другую лампочку на 12-14В и ток 0,2-1 А.

Схема пробника для проверки симисторов и тиристоров

Прибор проверяет работоспособность симисторов и тиристоров, позволяя приблизительно измерить ток открывания электрода управления радиоэлемента, и саму возможность открытия тиристоров. Для симисторов определяется способность открытия при разных полярностях управляющего напряжения. Кроме того определяется наличие внутреннего пробоя проверяющего элемента.

 Для стабильной работы схемы требуется двухполярный источник питания 15 вольт (схема есть у нас на сайте). В качестве контроля открывания тиристора (симистора) служит любая 12-ти вольтовая лампа (подойдет автомобильная).



Переключатель S1 нужен для выбора полярности коммутируемого тока, а S2 для выбора полярности управляющего тока. Кнопка S3 — размыкающая, при ее нажатии ток через измеряемый элемент не проходит и тиристор (симистор) «закрывается». Кнопка SK1 нужна для подачи тока на управляющий электрод. По переключателю S4 можно ориентироваться, определяя ток открытия элемента, переключая его от минимального положения к максимуму до тех пор, пока не загорится контрольная лампа.

Для точного замера тока открытия элемента требуется тестер, переключенный на деление «200mA», прибор подключают к выводам схемы «mА», затем переводят переключатель S4 в положение «mА», и нажав кнопку SK1 меняют переменным резистором R12 сопротивление от максимума к минимуму, следя за контрольной лампой и показаниями амперметра на тестере. В тот момент, когда лампа загорается, на приборе фиксируем отпирающий ток измеряемого элемента.

VT1 и VT2 служат в качестве параметрического стабилизатора управляющего тока.

S1 и S2 — микро переключатели, S3 — П2К без фиксации (применяют размык. контакты), SK1 — П2К без фиксации (используются замык. контакты). S4 — переключатель на 8 положений (например 1Н8П).

Как проверить исправность симистора, тиристора, динистора

Динисторы, тиристоры, симисторы представляют собой полупроводниковые приборы четырехслойной структуры р-п-р-п. Часто при пояснении принципа работы их изображают в виде соединенных между собой, как показано на рис. 1, транзисторов разной проводимости. Как видно из рисунка, тиристор имеет три вывода: анод (А), катод (К) и управляющий электрод (УЭ). Напряжение, приложенное к р-n переходу одного из транзисторов, обеспечивает отпирание тиристора.

Самая распространенная и характерная неисправность симисторов, тиристоров и динисторов это межэлектродный пробой — анод1-анод2, анод-катод, анод-управляющий электрод, катод управляющий электрод. По этой причине в первую очередь следует проверить омметром сопротивление между электродами. В исправных симисторах, тиристорах, динисторах участок А-К (A1-A2) не прозванивается. Тиристор и симистор, кроме того, можно проверить на исправность р-n перехода между УЭ и К, за исключением приборов со встроенным резистором.

Наилучшие результаты проверки тиристоров и симисторов обеспечивает испытательная схема, изображенная на рис. 2. Для питания схемы используется источник постоянного тока напряжением 12 В с допустимым током нагрузки не менее 200 мА. Резистор R1 ограничивает ток через испытуемый прибор, а резистор R2 — через его управляющий электрод. Схема обеспечивает тестирование тиристоров и симисторов малой и средней мощности. Для проверки прибора необходимо:

1. Включить его в схему, как показано на рис. 2.

2. Кратковременно соединить его УЭ с резистором R2. Прибор должен открыться, напряжение +U_тест станет близким к нулю. Прибор остается открытым и при отключенном от R2 управляющем электроде.

3. Разорвать цепь питания анода (УЭ при этом соединен с К) и замкнуть ее вновь. Прибор должен находиться в закрытом состоянии. +U_тест при этом равно 12 В.

При тестировании симисторов следует повторить п.п. 2, 3, и R2 при этом должен быть запитан от отрицательного полюса источника питания.

Результат такого тестирования позволяет убедиться в исправности прибора. Тем не менее 100% результатом тестирования следует считать исправную работу полупроводникового прибора в том устройстве, где он установлен.

Динисторы (или диаки и сидаки как их еще называют) не имеют вывода УЭ, и они открываются при превышении напряжения на аноде некоторого значения, указываемого в параметрах на данный тип прибора. Как было сказано выше, с помощью мультиметра динистор можно проверить только на пробой перехода. Для того чтобы точно знать исправен динистор или нет, его следует проверить, включив в испытательную схему (рис. 3), которая питается от регулируемого источника напряжения переменного тока.

Диод D1 представляет собой однополупериодный выпрямитель, конденсатор С1 — сглаживающий, резистор R1 ограничивает ток через динистор. При проверке следует плавно увеличивать напряжение на динисторе. При достижении некоторого порогового значения он откроется, при уменьшении напряжения по достижении протекающего тока значения заданного тока удержания — закроется. После такой проверки необходимо ее повторить, изменив полярность приложенного к динистору напряжения. При проверке в качестве источника напряжения переменного тока во избежание опасности поражения следует использовать трансформатор.

Как проверить работоспособность симистора

Используя домашний тестер (мультиметр), легко выполнить проверку различных радиоэлементов. Для домашних мастеров, которые работают с электронными приборами это довольно полезная вещь. К примеру, правильно выполненная проверка симистора мультиметром позволит избежать поиска новых деталей при ремонте электрооборудования. Чтобы понять данный процесс досконально, необходимо выяснить, что представляют собой тиристоры.

Что такое тиристоры

Это полупроводниковые приборы, которые выполнены с учетом классических монокристальных технологий. На кристаллах имеются p-n переходы в количестве 3-х и более штук, с диаметрально противоположным устойчивым состоянием. Основным применением данной детали являются электронные ключи. Использование этих радиоэлементов может быть хорошей альтернативой механическому реле.

Процесс включения осуществляется регулируемым и плавным образом, без дребезжания контактов. Нагрузки по основным направлениям при открытии p-n перехода подаются управляемым образом, то есть присутствует возможность соблюдения контроля скорости при нарастании рабочего тока.

При этом, стоит отметить, что тиристор в сравнении с реле, может быть удачно интегрирован в электросхему с любым уровнем сложности. При отсутствии искрения каждого контакта, их можно использовать для систем, в которых не допускаются коммутационные помехи. Детали довольно компактны, выпускаются в виде разных форм-факторов, также и для установки на охлаждающие радиаторы.

Управление прибором осуществляется посредством внешнего воздействия на основе:

• электрического тока, что поступает на управляющие электроды;
• луча света, в случае использования фототиристора.

Примечательно, что в сравнении с тем же реле, нет необходимости в постоянной подаче управляющего сигнала. Рабочие p-n переходы будут открыты и после того, как завершена подача тока. Тиристоры закроются, при опускании протекающего сквозь него рабочего тока ниже уровня порогов удержания.

Еще одно свойство тиристоров, которое является основной характеристикой — это использование их в качестве одностороннего проводника. Так, протекание паразитных токов в обратное направление осуществляться не будет. Благодаря чему значительно упрощаются схемы по управлению радиоэлементами.

Тиристор может выпускаться в различной модификакции, исходя из того, какой способ управления и дополнительные возможности необходимы. Он может быть:

• диодным с прямой проводимостью;
• диодным с обратной проводимостью;
• диодным симметричным;
• триодным с прямой проводимостью;
• триодным с обратной проводимостью;
• триодным ассиметричным.

Бывают также разновидности триодных тиристоров с двунаправленной проводимостью.

Что такое симистор, и в чем его отличие от тиристора

Симисторы (или «триаки») являются особыми разновидностями триодных симметричных тиристоров. Главным преимуществом любого симистора можно считать наличие способности проводки тока на рабочем p-n переходе в двух направлениях. Благодаря этому осуществляется использование радиоэлементов сфере систем, имеющих переменное напряжение.

Их рабочие принципы и конструктивные особенности сходны с остальными тиристорами. При подачах управляющих токов p-n переходы отпираются, и остаются открытым до момента снижения величин рабочих токов. Популярным применением симистора является использование его для регуляторов напряжений в осветительных системах и бытовых электроинструментах.

Принцип работы этого радиокомпонента схожий с принципом действия транзистора, однако деталь не является взаимозаменяемой. Разобравшись в том, что такое симистор и тиристор, необходимо также рассмотреть вопрос, о проверке этих деталей на показатели работоспособности.

Видео «Как проверить рабочее состояние тиристора и симистора»

Проверка симистора и тиристора мультиметром

При помощи домашнего тестера (мультиметра) можно проверять самые разные радиоэлементы. Для домашнего мастера, увлекающегося электроникой – это настоящая находка.

Например, проверка тиристора мультиметром может избавить вас от необходимости поиска новой детали во время ремонта электрооборудования.

Для понимания процесса, разберем, что такое тиристор:

Это полупроводниковый прибор, выполненный по классической монокристальной технологии. На кристалле имеется три или более p-n перехода, с диаметрально противоположными устойчивыми состояниями.

Основное применение тиристоров – электронный ключ. Можно эффективно использовать эти радиоэлементы вместо механических реле.

Включение происходит регулируемо, относительно плавно и без дребезга контактов. Нагрузка по основному направлению открытия p-n переходов подается управляемо, можно контролировать скорость нарастания рабочего тока.

К тому же тиристоры, в отличие от реле, отлично интегрируются в электросхемы любой сложности. Отсутствие искрения контактов позволяет применять их в системах, где недопустимы помехи при коммутации.

Деталь компактна, выпускается в различных форм-факторах, в том числе и для монтажа на охлаждающих радиаторах.

Управляются тиристоры внешним воздействием:

• Электрическим током, который подается на управляющий электрод;
• Лучом света, если используется фототиристор.

При этом, в отличие от того же реле, нет необходимость постоянно подавать управляющий сигнал. Рабочий p-n переход будет открыт и по окончании подачи управляющего тока. Тиристор закроется, когда протекающий через него рабочий ток опустится ниже порога удержания.

Еще одним свойством тиристора, которое используется как основная характеристика – он является односторонним проводником. То есть паразитные токи в обратном направлении протекать не будут. Это упрощает схемы управления радиоэлемента.

Тиристоры выпускаются в различных модификакциях, в зависимости от способа управления, и дополнительных возможностей.

• Диодные прямой проводимости;
• Диодные обратной проводимости;
• Диодные симметричные;
• Триодные прямой проводимости;
• Триодные обратной проводимости;
• Триодные ассиметричные.

Существует разновидность триодного тиристора, имеющая двунаправленную проводимость.

Что такое симистор, и чем он отличается от классических тиристоров?

Симистор (или «триак») – особая разновидности триодного симметричного тиристора. Главное преимущество – способность проводить ток на рабочих p-n переходах в обоих направлениях. Это позволяет использовать радиоэлемент в системах с переменным напряжением.

Принцип работы и конструктивное исполнение такое же, как у остальных тиристоров. При подаче управляющего тока p-n переход отпирается, и остается открытым до снижения величины рабочего тока.

Популярное применение симисторов – регуляторы напряжения для систем освещения и бытового электроинструмента.

Работа этих радиокомпонентов напоминает принцип действия транзисторов, однако детали не являются взаимозаменяемыми.

Рассмотрев, что такое тиристор и симистор, мы с вами научимся, как проверять эти детали на работоспособность.

Как прозвонить тиристор мультиметром?

Сразу оговоримся – проверить исправность тиристора можно и без тестера. Например, с помощью лампочки от фонарика и пальчиковой батарейки.

Для этого включаем последовательно источник питания, соответствующий напряжению лампочки, рабочие выводы тиристора, и лампочку.

Важно! Не забудьте о том, что обычный тиристор проводит ток лишь в одном направлении. Поэтому соблюдайте полярность.

При подаче управляющего тока (достаточно батарейки АА) – лампочка будет гореть. Значит, управляющая цепь исправна. Затем отсоединяем батарейку, не отключая источник рабочего тока. Если p-n переход исправный, и настроен на определенную величину тока удержания – лампочка продолжает гореть.

Если под рукой нет подходящей лампы и батарейки, следует знать, как проверить тиристор мультиметром.

1. Переключатель тестера устанавливаем в режим «прозвонка». При этом на щупах проводов появится достаточное напряжение для проверки тиристора. Рабочий ток не открывает p-n переход, поэтому сопротивление на выводах будет высоким, ток не протекает. На дисплее мультиметра высвечивается «1». Мы убедились в том, что рабочий p-n переход не пробит;
2. Проверяем открытие перехода. Для этого соединяем управляющий вывод с анодом. Тестер дает достаточный ток для открытия перехода, и сопротивление резко уменьшается. На дисплее появляются цифры, отличные от единицы. Тиристор «открыт». Таким образом, мы проверили работоспособность управляющего элемента;
3. Размыкаем управляющий контакт. При этом сопротивление снова должно стремиться к бесконечности, то есть на табло мы видим «1».

Почему тиристор не остался в открытом состоянии?

Дело в том, что мультиметр не вырабатывает величину тока, достаточную для срабатывания тиристора по «току удержания».

Этот элемент мы проверить не сможем. Однако остальные пункты проверки говорят об исправности полупроводникового прибора. Если поменять местами полярность – проверка не пройдет. Таким образом, мы убедимся в отсутствии обратного пробоя.

При помощи мультиметра можно проверить и чувствительность тиристора. В этом случае, мы переводим переключатель тестера в режим омметра. Измерения производятся по раннее описанной методике. Только мы каждый раз меняем чувствительность прибора. Начинаем с предела измерения вольтметра «х1».

Чувствительные тиристоры при отключении управляющего тока сохраняют открытое состояние, что мы и фиксируем на приборе. Увеличиваем предел измерения до «х10». В этом случае ток на щупах тестера уменьшается.

Если при отключении управляющего тока переход не закрывается – продолжаем увеличивать предел измерения до срабатывания тиристора по току удержания.

Важно! Чем меньше ток удержания – тем чувствительнее тиристор.

При проверке деталей из одной партии (или с одинаковыми характеристиками), выбирайте более чувствительные элементы. У таких тиристоров гибче возможности по управлению, соответственно шире область применения.

Освоив принцип проверки тиристора – легко догадаться, как проверить симистор мультиметром.

Важно! При прозвонке необходимо учитывать, что этот полупроводниковый ключ имеет симметричную двустороннюю проводимость.

Проверка симистора мультиметром

Схема подключения для проверки аналогичная. Можно использовать лампу накаливания или мультиметр с широким диапазоном измерений в режиме омметра. После прохождения тестов при одной полярности, переключаем щупы тестера на полярность обратную.

Исправный симистор должен показать весьма похожие результаты проверки. Необходимо проверить открытие и удержание p-n перехода в обоих направлениях по всей шкале пределов измерения мультиметра.

Если радиодеталь, нуждающаяся в проверке, находится на монтажной плате – нет необходимости ее выпаивать для теста. Достаточно освободить управляющий вывод.

Важно! Не забудьте предварительно обесточить проверяемый электроприбор.

В заключении смотрите видео: Как проверить тиристор мультиметром.

About sposport

View all posts by sposport

Простые испытательные схемы симистора-тиристора

Рис. 1 Моя испытательная установка scr-triac.

Льюиса Лофлина

Эта страница связана с тремя видеороликами на YouTube о простых испытательных схемах для тиристоров, тиристоров и симисторов. Большинство объяснений есть в видеороликах.

Первая часть лаборатории из трех частей по тестированию тиристоров и симисторов.

Эта проблема возникла, когда мои устройства для проверки транзисторов Kuman и MK-168 не тестировали большинство тиристоров, если у них не было очень чувствительных вентилей, и никакие симисторы не тестировали вообще.По крайней мере те, которые я показал справа на рис. 1.

В тестовой сборке использовалось гнездо ZIF, подключенное к самодельной макетной плате в верхнем центре рис. 1. Трансформатор переменного тока на 25,2 В вне фотографии.

В качестве нагрузки используется 24-вольтовая лампа, измерения производятся с помощью Cen-Tech DVM. Белая розетка в центре платы позволяет подключить SCR или симистор типа TO-220 или внешний кабель адаптера с зажимами типа «крокодил» для необычных деталей, которые не подходят ни к нему, ни к разъему ZIF.

Рис. 2

Рис. 2 — электрическая схема тестовой платы. Питание подается от трансформатора, а ток затвора для любого устройства регулируется потенциометром R1 5K. Диод используется для тестов SCR и перемычка для тестов симистора.

Рис. 3

Испытания SCR

На рис. 3 показано соединение для проверки разомкнутости тиристоров S1. Когда SCR полностью включен с R1, он действует как однополупериодный выпрямитель, и DVM будет читать ~ 12,4 В постоянного тока на основе 28 В переменного тока от моего конкретного силового трансформатора.

Обратите внимание, что напряжение поворота затвора изменяется от одного тиристора к другому. Два были очень чувствительными, в то время как некоторым требовался гораздо больший ток включения для полного выходного напряжения на DVM.

Рис. 4

Рис. 4 иллюстрирует использование SCR в качестве полуволнового выпрямителя с расчетами напряжения.

Рис. 5

Рис. 5 использует потенциометр для изменения точки срабатывания на полуволне. Формула на слайде работает, только если SCR полностью включен.

Рис.6

Рис.6 показан симистор, подключенный к испытательной установке. Когда симистор полностью включен резистором R1, цифровой мультиметр показывает 0 В постоянного тока, а при включении переменного тока — 27 В переменного тока. (Один вольт на тестовом симисторе.)

Убедитесь, что S1 закрыт!

Как отмечалось в прилагаемом видео, когда R1 был включен, одна сторона симистора включалась, и устройство действовало как SCR, производя напряжение постоянного тока. По мере того как я продолжал регулировать R1, другая сторона также включалась. Лампа стала яркой, не было постоянного напряжения, только переменный ток на лампе.

Рис. 7

Ответ на проблему — Рис. 7. Симистор действует как два последовательно соединенных тиристора с соединенными вместе вентилями. Каждый «SCR» имеет разное напряжение отключения, поэтому один из них включился и действовал как SCR, пока не включился второй SCR.

Рис. 8

Рис. 8 наше решение проблемы настройки. Давайте поспорим (рис. 7) Q1 включается при 22 вольтах, а Q2 при 28 вольт. Диак, который был вставлен в схему затвора, срабатывает при напряжении около 30 вольт, сбрасывая достаточный ток сразу на обе стороны.

Это включало Q1 и Q2 вместе, независимо от различных напряжений включения затвора.

Домашняя страница Hobby Electronics и домашняя страница для веб-мастеров (Off site.)

Учебное пособие по схемам для проектов

Basic Triac-SCR

от Льюиса Лофлина

На этой странице обсуждаются базовые симисторы и тиристоры. Симистор — это двунаправленный трехконтактный двойной тиристорный переключатель (SCR). Это устройство может переключать ток в любом направлении, подавая небольшой ток любой полярности между затвором и вторым главным контактом.

Симистор изготовлен путем объединения двух тиристоров в обратном параллельном соединении. Он используется в приложениях переменного тока, таких как регулирование яркости света, регулирование скорости двигателя и т. Д. Симисторы также могут использоваться в микроконтроллере управления мощностью со схемой фазовой синхронизации.

Если кто-то не знаком с диодами и выпрямлением переменного тока, см. Следующее:

Включение / выключение диода

На фото выше кремниевый управляемый выпрямитель (SCR) или тиристер.Это диод с «затвором». SCR не только проводит в одном направлении, как любой другой диод, но и затвор позволяет отключать и отключать саму проводимость. Когда переключатель ON нажат, SCR включается, и ток течет с отрицательного на положительный через SCR и нагрузку. После включения SCR будет оставаться включенным до тех пор, пока не будет нажат выключатель, нарушающий текущий путь.

Обратите внимание, что переключатель ON называется «нормально разомкнутым» (НР) и при нажатии замыкает (замыкает) соединение.Выключатель OFF, называемый «нормально замкнутым» (Н.З.), разрывает (размыкает) соединение при нажатии. Оба они кнопочные.

В цепи над нагрузкой находится лампа постоянного тока. Нажмите переключатель S1, и включатся и будут продолжать оставаться включенными, пока не будет нажат переключатель S2.

В этом примере мы разместили диод последовательно с переключателем включения / выключения затвора. Когда вы нажимаете переключатель ON, двигатель запускается, загорается свет и т. Д. Когда переключатель отпускается, питание прекращается без использования переключателя OFF.Это связано с тем, что входное напряжение переменного тока возвращается к нулевому напряжению на 180 и 360 градусов, отключая SCR. И как диод, SCR проводит только половину цикла.

В этом примере схемы мы разместили переменный резистор (потенциометр) последовательно с диодом затвора. (Это было также известно как ручка регулировки громкости старого стиля.) «Поворачивая ручку», мы можем изменить точку срабатывания при включении SCR только части полупериода или, если сопротивление достаточно, выключить SCR.

Это иллюстрирует процесс с полноволновым нефильтрованным D.C.

В другом примечании мы можем управлять двухполупериодным пульсирующим нефильтрованным постоянным током с помощью тиристора. См. Также «Основы выпрямления и фильтрации переменного тока»

.

Подробнее см. Что такое светоактивированный кремниевый управляемый выпрямитель? (LASCR) и спецификация оптопары h21C6 SCR. (PDF файл)

Выше представлена ​​практическая схема тестирования SCR. Лампа загорится только при нажатии Sw3. Лампа будет иметь половинную яркость, потому что тиристор действует как полуволновой выпрямитель. R4 может находиться в диапазоне от 100 до 470 Ом. Лампа должна быть полностью выключена, если выключатель не нажат или устройство не неисправно. (Полностью или частично закорочено.)

Эта схема также удобна для сравнения различных тиристоров одного и того же номера детали. Например, однажды у меня была неисправная печатная плата с шестью тиристорами, но один тиристор из шести при работе включался при совершенно другом напряжении срабатывания, чем остальные пять. Лампа имела другой уровень яркости, чем остальные пять. Замена этого одного SCR устранила эту очень дорогую печатную плату.

Введение в симисторы

Симистор — это твердотельный переключатель переменного тока. Небольшой ток на клемме затвора может переключать очень большие токи переменного тока. Думайте о симисторе как о двух последовательно соединенных тиристорах, где катод одного тиристора соединен с анодом другого, и наоборот. Ворота соединены между собой. Поскольку у нас есть конфигурация с двумя тиристорами, можно переключать оба полупериода.

Примечание: я видел бумажные примеры использования двух тиристоров в качестве симистора, но это может не работать так же! Остерегайтесь этого.

В приведенном выше примере замыкание переключателя приведет к включению симистора. Идея состоит в том, чтобы использовать небольшой переключатель малой мощности для управления мощными устройствами, такими как двигатели или нагреватели. Опасность здесь заключается в том, что на самом переключателе присутствует высокое напряжение переменного тока. Это также может быть большой проблемой для твердотельных контроллеров, если они не используют маленькое реле, которое некоторые микроволновые печи делают именно так.

Выше представлена ​​практическая схема тестирования TRIAC. Нажмите любой переключатель, и лампа включится с половинной яркостью. Сожмите оба вместе полной яркости.Это позволяет тестировать обе стороны SCR по отдельности. Яркость должна быть одинаковой для обеих сторон, иначе TRIAC неисправен. Если переключатель не нажат, лампа должна быть полностью выключена. R1 и R2 должны быть в диапазоне от 100 до 470 Ом.

Схема симистора с наилучшим откликом и диак.

Ключ к успешному срабатыванию симистора состоит в том, чтобы убедиться, что затвор получает свое напряжение срабатывания со стороны главной клеммы 2 схемы (основной клеммы на противоположной стороне символа TRIAC от клеммы затвора).Идентификация клемм Mt1 и Mt2 должна выполняться с помощью номера детали TRIAC со ссылкой на технический паспорт или книгу.

DIAC, или «диод переменного тока», представляет собой триггерный диод, который проводит ток только после того, как его напряжение пробоя было мгновенно превышено. Когда это происходит, сопротивление DIAC резко уменьшается, что приводит к резкому уменьшению падения напряжения на самом DIAC, что приводит к резкому увеличению тока, протекающего через затвор симистора.

Это обеспечивает быстрое и чистое резание TRIAC.DIAC остается в режиме проводимости до тех пор, пока напряжение не упадет до очень низкого значения, намного ниже напряжения срабатывания. Это называется удерживающим током. Ниже этого значения диак снова переключается в состояние высокого сопротивления (выключено). Это двунаправленное поведение, то есть обычно одинаковое как для положительного, так и для отрицательного полупериода.

Большинство DIAC имеют напряжение пробоя около 30 В. Таким образом, их поведение в некоторой степени похоже на (но гораздо более точно контролируется и происходит при более низких напряжениях, чем) неоновая лампа.

ЦИАП

не имеют электрода затвора, в отличие от некоторых других тиристоров. Некоторые TRIAC содержат встроенный DIAC последовательно (я никогда не видел такого в полевых условиях) с терминалом TRIAC для этой цели. ДИАП также называют симметричными триггерными диодами из-за симметрии их характеристической кривой. Поскольку DIAC являются двунаправленными устройствами, их выводы помечены не как анод и катод, а как A1 и A2 или Mt1 («Главный вывод») и Mt2. Большинство листов спецификаций не заботятся о маркировке A1 / A2 или Mt1 / Mt2.

Также см. Как проверить DIAC

Диммер для коммерческих ламп в странах с напряжением 220 В. Br100 — диак.

Диак обеспечивает более чистое переключение симистора. Диоды — это специализированные диоды Шокли, соединенные спина к спине.

Демпферы

Демпферная цепь (обычно RC-типа) часто используется между MT1 и MT2. Демпферные цепи используются для предотвращения преждевременного срабатывания, вызванного, например, скачками напряжения в сети переменного тока или индуктивными нагрузками, такими как двигатели.Кроме того, между затвором и MT1 можно подключить резистор затвора или конденсатор (или оба параллельно), чтобы дополнительно предотвратить ложное срабатывание. Это может увеличить требуемый ток срабатывания и, возможно, задержку выключения при разрядке конденсатора.

В этой схеме выше «горячая» сторона линии переключается, а нагрузка подключается к холодной или заземленной стороне. Резистор 100 Ом и конденсатор 0,1 мкФ предназначены для демпфирования симистора. Эти компоненты должны использоваться с индуктивными нагрузками, такими как двигатели, контакторы и т. Д.

Для получения дополнительной информации о вышеуказанном оптроне см. Оптоизолятор серии moc30xx (файл в формате pdf)

Как проверить SCR

Проверка SCR с помощью мультиметра.
Мультиметр можно использовать для достаточно эффективной проверки тиристоров. Первая процедура — проверить работу диода между затвором и катодом тринистора. Этот тест аналогичен тому, что вы делали в случае тестирования кремниевого диода (см. Тестирование кремниевого диода).

Теперь переведите селекторный переключатель мультиметра в положение высокого сопротивления.Подключите положительный провод мультиметра к аноду тринистора, а отрицательный — к катоду. Мультиметр покажет обрыв цепи. Теперь поменяйте местами соединения, и мультиметр снова покажет обрыв.

Затем подключите клеммы анода и затвора SCR к положительному выводу мультиметра, а катод — к отрицательному выводу. Мультиметр покажет низкое сопротивление, указывающее на включение SCR. Теперь осторожно снимите клемму затвора с анода, и мультиметр снова покажет низкое сопротивление, указывающее на состояние фиксации.Здесь батарея мультиметра обеспечивает ток удержания для симистора. Если все вышеперечисленные тесты положительны, можно предположить, что SCR работает нормально.

Цепь для проверки тринистора.

Это еще один метод тестирования SCR. С помощью этой схемы можно проверить почти все типы SCR. Схема представляет собой простую схему для демонстрации основного переключающего действия SCR. Подключите SCR к цепи, как показано на схеме, и включите S2. Лампа не должна гореть.Теперь нажмите кнопочный переключатель S1 ON, и вы увидите, как загорится лампа, указывающая на включение SCR. Лампа останется включенной, даже если кнопка S1 будет отпущена (указывает на фиксацию). Если вышеупомянутые проверки положительны, мы можем сделать вывод, что SCR в порядке.

Похожие сообщения

Беспроводной измеритель напряжения сети.

Как проверить FET’s-Jfet и Mosfet

Принципиальная схема тестера SCR

— просто БОЛЬШЕ!

Как обычно, мы можем проверить тиристор простым мультиметром.Но это непросто. Принципиальная схема тестера Simple SCR очень полезна. Мы можем знать расположение штифта на выводе затвора, анодном выводе и катодном выводе. А также можно проверить диод, светодиод и симистор.

Устройства SCR относятся к типу устройств с постоянным напряжением. При наличии пускового тока на выводе затвора SCR будет постоянно проводить. Есть один способ остановить их: отключить напряжение источника питания, которое питает его, погаснет, он перестанет проводить ток.

Как это работает.

Как Рисунок 1 — это схема тестера SCR, вы увидите, что в нем мало частей, включая только три резистора, только два светодиода.Работа очень проста. Когда поднести SCR к входному разъему (правильно). При нажатии SW1 светодиод продолжает гореть.

Рис. 1 Принципиальная схема тестера Perfect SCR

Затем, если нажать SW2, светодиод погаснет все время, показывая, что SCR уже используется. Но если проверяется светодиодное свечение. По-прежнему не нажимайте переключатель. Это указывает на то, что SCR «короткий».

Резисторы-R1 будут правильно ограничивать ток затвора. Резистор-R3 ограничивает ток светодиода около 20 мА, а R2 позволяет иметь ток в диапазоне от 110 мА.Переключатель SW1 запускает остановку SCR. Затем при нажатии этого переключателя SW2 LED1 погаснет.

Построение и применение
Этот проект простой и состоит из нескольких частей. Таким образом, можно паять все компоненты и провода без печатной платы.

Применение при измерении светодиода или диода будет использовать только клеммы A и K. Если они в порядке, светодиод LED1 светится. Если назад, но все еще светится, покажите это «короткое». Но при правильной полярности LED1 не светится, это означает, что «удар»

Измерение SCR также используется, подключив правильное положение, затем нажмите SW1, светодиод светится. Затем нажмите SW2, светодиод 1 должен погаснуть, что означает наличие «хорошего» состояния.

Рисунок 2, как проверить симистор.

Если вставьте их, но LED1 светится, не нажимайте ничего, чтобы обозначить короткое замыкание.

Измерение симистора можно измерить, как показано на Рисунке 2 (A), (B). См. Раздел (A), затем нажмите SW1, LED1 загорится. Нажмите SW2, LED1 погаснет, затем снова выполните измерения, как показано на рисунке (B). При нажатии SW1 загорится светодиод LED1. Затем нажмите SW2, LED1 погаснет, так как эти способы показывают, что симистор исправен.

Поскольку нам нужна вторая мера, потому что у симистора есть два направления, функция зависит от полярности напряжения между выводным затвором (G) и выводом A1 через A2, положительным. И когда отведение G равно (+), отведению A1 потребуется (-), когда G равно (-), отведение A1 будет (+) или не должно совпадать вместе.

Список компонентов

Резисторы ¼ Вт + -5%
R1, R2: 100 Ом
R3: 220 Ом
LED1: LED
SW1: нормально разомкнутый кнопочный переключатель.
SW2: нормально замкнутый кнопочный переключатель.
Другое
Медные зажимы типа «крокодил», батарея 9 В с защелкой батареи 9 В

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Симисторных цепей

• Изучив этот раздел, вы сможете:
• Распознать типичные пакеты симисторов:
• Ознакомьтесь с типовой диаграммой характеристик симистора.
• Понимание функции квадрантов при срабатывании триаков:
• Разберитесь в основных принципах работы оптических симисторов.
• Разберитесь в работе диак.
• Ознакомьтесь с методами и ограничениями при испытании тиристоров вне схемы.
• Меры безопасности при использовании устройств среднего и высокого напряжения.

Симистор

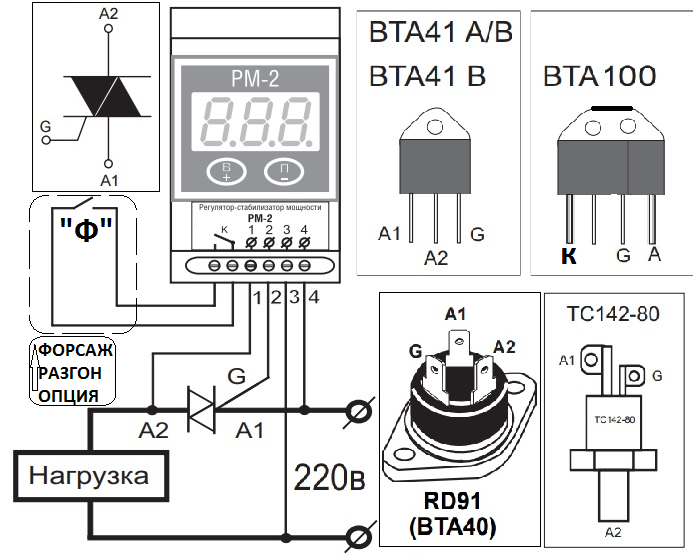

Рис.6.3.1 Пакеты симисторов

На рис. 6.3.1 показаны некоторые типовые корпуса симистора вместе с условным обозначением схемы для симистора. Симистор представляет собой двунаправленный тиристор, аналогичный по работе двум тиристорам, соединенным в обратную параллель, но использующим общий затвор. Следовательно, симистор может проводить и управлять как во время положительных, так и на отрицательных полупериодов сигнала сети. Однако вместо положительных анодных и отрицательных катодных соединений основные токоведущие соединения симистора обычно обозначаются как MT1 и MT2, обозначающие главные клеммы 1 и 2 (хотя могут использоваться и другие буквы), поскольку любая клемма может быть положительной или отрицательной.Симистор может быть приведен в действие током, подаваемым на клемму затвора (G). После срабатывания симистор будет продолжать проводить до тех пор, пока основной ток не упадет ниже порога удержания тока, близкого к нулю.

Рис. 6.3.2 Характеристики симистора

• На рис. 6.3.2 показаны основные характеристики симистора.
• В _BO — это максимальное прямое или обратное напряжение, которое симистор может выдержать, прежде чем он перейдет в неконтролируемую проводимость.
• В _DRM — это максимальное повторяющееся пиковое напряжение (обычно максимальное пиковое напряжение приложенной волны переменного тока), которое может надежно выдерживаться.
• В _GT — это диапазон напряжений затвора, которые вызывают проводимость.
• I _L — это минимальный ток, который заставит симистор фиксироваться и продолжать проводить после снятия напряжения срабатывания затвора.
• I _H — минимальный ток удержания, ниже которого проводящий симистор перестает проводить.

Рис. 6.3.3 Квадранты симистора

Квадранты симистора

Поскольку стробирующий ток или импульс, используемые для запуска симистора, могут применяться, пока вывод MT2 является положительным или отрицательным, а стробирующий ток или импульс также могут быть положительными или отрицательными, существует четыре различных способа запуска симистора. Обычно их называют «Квадранты», как показано на Рис. 6.3.3

Большинство симисторов могут срабатывать в любом из четырех квадрантов, и два из четырех возможных квадрантов необходимы для запуска проводимости во время двух (положительного и отрицательного) полупериодов переменного тока.Квадранты I и III или квадранты II и III являются предпочтительными методами запуска, поскольку четвертый квадрант гораздо менее чувствителен к запуску из-за способа построения диака. Таким образом, если квадрант IV используется с любым из трех других квадрантов, для положительных и отрицательных полупериодов потребуются разные значения тока запуска, что создает ненужные сложности. Также, если симистор срабатывает в квадранте IV, его способность обрабатывать любые быстрые изменения тока (δI / δt) снижается, что делает симистор более восприимчивым к повреждениям от таких событий, как случайные сильные всплески тока и неизбежные высокие броски тока при использовании ламп накаливания. включены.

Важной целью многих современных разработок является борьба с потенциально опасными скачками напряжения и снижение тенденции к повторному срабатыванию симистора во время выключенной части цикла. Это происходит во время каждого цикла переменного тока между моментом, когда ток падает ниже тока удержания тиристора, и до следующего импульса запуска. Хотя обычно это не проблема, когда симистор управляет резистивной нагрузкой, такой как лампа накаливания, при использовании с индуктивными нагрузками, такими как двигатели, напряжение нагрузки и ток нагрузки, скорее всего, не будут «синфазны» друг с другом, поэтому напряжение может фактически будет около своего пикового значения, когда ток упадет до нуля (как описано здесь), вызывая большое и быстрое изменение напряжения на симисторе, которое может привести к немедленному повторному запуску симистора и, таким образом, повторному включению, так что управление будет потеряно.

Стандартные симисторы

использовались для управления переменным током в течение многих лет, но за это время диапазон различных конструкций симисторов значительно увеличился. Современные конструкции симисторов, такие как симисторы 3Q HIGH-COM (3 квадранта, высокая коммутация) от NXP / WeEn и симисторы Snubberless _TM от ST Microelectronics, имеют множество преимуществ, таких как улучшенная производительность, меньшее количество ложных срабатываний, удобство использования как с резистивными, так и с индуктивными нагрузками и улучшенные возможности выключения без необходимости в дополнительных схемах, таких как демпферы. Дополнительное согласование входа также является особенностью некоторых конструкций, включая согласование стробирующего импульса, такое как детекторы перехода через ноль, входы логического уровня и т. Д.

Поскольку многие функции управления теперь выполняются с помощью микропроцессоров и / или логических схем, существует также много симисторов, которые принимают логические сигналы для запуска, а не полагаются исключительно на традиционные методы управления фазой. Одним из таких симисторов является симистор 6073A Sensitive Gate от ON Semiconductor, который используется в демонстрационной схеме низкого напряжения в тиристорном модуле 6.4.

Рис 6.3.4. Опто-симистор

Опто-симистор

Материалы, используемые при изготовлении симисторов и тиристоров, как и любого полупроводникового прибора, светочувствительны. Их проводимость изменяется при наличии света; поэтому они обычно упаковываются в маленькие куски черного пластика. Однако, если в комплект входит светодиод, он может включать выход высоковольтного устройства в ответ на очень небольшой входной ток через светодиод. Это принцип, используемый в опто-симисторах и опто-тиристорах, которые легко доступны в форме интегральных схем (ИС) и не нуждаются в очень сложных схемах, чтобы заставить их работать.Просто подайте небольшой импульс в нужное время, чтобы загорелся встроенный светодиод, и питание будет включено. Основным преимуществом этих оптически активируемых устройств является превосходная изоляция (обычно несколько тысяч вольт) между цепями малой и высокой мощности. Это обеспечивает безопасную изоляцию между цепью управления низкого напряжения и высоковольтным выходом высокого тока. Хотя выходной ток опто-симисторов обычно ограничен десятками миллиампер, они обеспечивают полезный интерфейс, когда выход используется для запуска симистора высокой мощности от опто-симистора низкого напряжения.

Diac

Рис. 6.3.5 DB3 Diac & Circuit Symbol

Диак представляет собой двунаправленный триггерный диод (см. Рис. 6.3.5), который в течение многих лет использовался в качестве основного триггерного компонента для стандартных триаков. Он блокирует прохождение тока, когда приложенное к нему напряжение меньше его потенциала разрыва V _BO (см. Рис. 6.3.6), но проводит сильную проводимость, когда приложенное напряжение равно V _BO . Однако, в отличие от других диодов, которые проводят только в одном направлении, диак имеет одинаковое разрывное напряжение как в положительном, так и в отрицательном направлении.Как только напряжение переменного тока, приложенное к диакритическому контроллеру, достигает значения + V _BO или -V _BO , генерируется положительный или отрицательный импульс тока. Потенциал отключения для диак обычно составляет от 30 до 40 вольт. Это действие делает диаки особенно полезными при срабатывании симисторов в цепях управления переменного тока из-за их способности запускать симистор во время либо положительного, либо отрицательного полупериода сигнала сети (линии). Его схемное обозначение (показанное на рис. 6.3.5) похоже на символ симистора, но без клеммы затвора.

Рис. 6.3.6 Типичные характеристики диафрагмы.

Характеристики Diac, показанные на рис. 6.3.6, показывают, что при напряжениях ниже V _BO диак имеет высокое сопротивление (характеристическая кривая почти горизонтальна, что указывает на то, что протекает только небольшой ток утечки в несколько мкА, но как только достигается + V _BO или -V _BO , диак показывает отрицательное сопротивление. Обычно закон Ома гласит, что увеличение тока через компонент с фиксированным значением сопротивления вызывает повышение напряжения на этом компоненте. ; однако здесь происходит обратный эффект, диак показывает отрицательное сопротивление при размыкании, где ток резко возрастает, хотя на самом деле напряжение уменьшается.Режим отрицательного сопротивления длится примерно 2 мкс, за это время прямое напряжение упадет примерно до 5 В и диак будет пропускать ток 10 мА. Это действие справедливо (хотя и не совсем) симметрично в положительной (+ V) или отрицательной областях характеристик.

Рис 6.3.7. Симистор с внутренним запуском (Quadrac)

Симистор с внутренним запуском (Quadrac)

Поставщики компонентов предлагают гораздо меньше типов диаков, чем симисторов.Также легче выбрать идеальный диак для срабатывания конкретного симистора, когда он уже встроен в комплект. Так обстоит дело с «квадрактом» или симистором с внутренним запуском, показанным на рис. 6.3.7. Эти устройства также уменьшают количество компонентов и пространство на печатной плате.

Чувствительные затворные симисторы

Симисторы

, для срабатывания которых используется диак, имеют недостаток для многих современных низковольтных приложений. Напряжение, необходимое диакритическому устройству для создания импульса запуска, должно быть не менее или равно его потенциалу отключения (V _BO ), и оно составляет около 30 В или более.Однако доступны симисторы — чувствительные затворные симисторы, которые могут срабатывать гораздо более низкими напряжениями в диапазоне устройств TTL, HTL, CMOS и OP AMP, а также микропроцессорных выходов.

Демонстрационная схема управления чувствительным затворным симистором показана в тиристорном модуле 6.4.

Проверка тиристоров, симисторов и диодов.

В Интернете есть множество страниц, на которых предлагаются методы тестирования тиристоров и симисторов с помощью мультиметра. В основном они включают в себя проверку сопротивления тестируемого устройства, чтобы убедиться, есть ли в нем разомкнутая цепь.Измерение сопротивления между анодом и катодом SCR или между двумя главными выводами симистора должно указывать на очень высокое сопротивление при измерении в любом направлении путем перестановки щупов измерителя.

В обоих тестах измеритель должен регистрировать сопротивления вне диапазона (обычно обозначаемые дисплеем, показывающим «1» или «OL»), также называемое бесконечным или бесконечным сопротивлением. Аналогичные испытания сопротивления могут быть выполнены путем измерения сопротивления, опять же в обоих направлениях, между затвором SCR и его катодом или затвором и MT1 на симисторе, и они должны указывать на гораздо более низкое сопротивление, но не на ноль Ом.

Если какой-либо из этих четырех тестов дает показание 0 Ом, можно предположить, что компонент неисправен; однако, если результаты не показывают неисправностей, это только ВЕРОЯТНО означает, что с компонентом все в порядке. Испытания сопротивления этих высоковольтных компонентов имеют ограниченное применение и могут использоваться только как простое руководство; они не показывают, что устройство будет запускаться при правильном напряжении или что ток удержания правильный. SCR и симисторы обычно работают при сетевом (линейном) напряжении, и когда они выходят из строя, результаты могут быть драматичными.По крайней мере, резкое сгорание предохранителя будет обычным результатом короткого замыкания тиристора или симистора. Однако вполне возможно, что эти устройства неисправны и не показывают никаких признаков неисправности при проверке омметром. Они могут казаться нормальными при низком напряжении, используемом в тестовых счетчиках, но все равно выходят из строя в условиях сетевого напряжения. Компоненты высокого напряжения, такие как тиристоры и симисторы, также могут быть повреждены из-за невидимых скачков напряжения или перегрузки по току.

Обычным методом тестирования оборудования, использующего тиристоры или симисторы, является проверка напряжений и форм сигналов, если цепь работает, или замена подозрительной части при повреждении (например,г. перегоревшие предохранители). Во многих случаях компоненты в источниках питания или схемах управления высоким напряжением производимого оборудования будут обозначены как «критически важные для безопасности компоненты» и должны заменяться только с использованием методов и компонентов, рекомендованных производителем. Производители часто указывают полные «комплекты для обслуживания» нескольких полупроводниковых устройств и, возможно, других связанных компонентов, все из которых должны быть заменены, поскольку отказ одного устройства управления питанием может легко повредить другие компоненты, что не всегда очевидно. на момент ремонта.

ЛЮБЫЕ РАБОТЫ НА СЕТЕВЫХ ЦЕПЯХ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ПРИ ПОЛНОСТЬЮ ОТКЛЮЧЕННОМ СЕТИ. ТАКЖЕ ЛЮБЫЕ КОМПОНЕНТЫ ДЛЯ ХРАНЕНИЯ ЗАРЯДА (например, КОНДЕНСАТОРЫ) ДОЛЖНЫ БЫТЬ РАЗРЯЖЕНЫ, ЕСЛИ ЭТО АБСОЛЮТНО НЕИЗБЕЖНО.

Если вы не были обучены безопасным методам работы, которые необходимы для работы с этими типами цепей, НЕ ДЕЛАЙТЕ ЭТО! Эти схемы могут убить!

Цепь тестера транзисторов

, TRIAC и SCR

В различных типах электронных схем вы могли видеть несколько общих элементов.Некоторые из этих широко используемых полупроводниковых устройств, без которых электрическая цепь почти не завершена, — это тиристоры, транзисторы и симисторы. В широких электронных схемах, когда небольшие элементы не работают, его последствия влияют на производительность всей схемы. Таким образом, перед построением общей схемы нужно быть достаточно мудрым, чтобы проверить функционирование элементов схемы, чтобы избежать осложнений в будущем. Схема тестера транзисторов, TRIAC и SCR, представленная ниже, помогает нам аналогичным образом тестировать транзисторы SCR, TRIAC и PNP, NPN.

Описание схемы тестера транзисторов, симисторов и тиристоров

Схема тестера транзисторов работает от источника постоянного тока. Это питание происходит от специальных схем стабилитрона в сочетании с понижающим трансформатором и выпрямителем, как показано на рисунке 1. Несмотря на использование такой схемы, мы также можем обеспечить источник питания для этой схемы, используя два стержневых элемента. .

Тестирование SCR | Схема тестера транзисторов, тиристоров и тиристоров

Прежде всего, давайте поговорим о тестировании тиристора с помощью цепи тестера транзисторов.Первоначально он вставляется в розетку, а клеммы вставляются в соответствующие гнезда. Затем переводим переключатель SW ₃ в положение «включено» (в направлении A) и кратковременно нажимаем переключатель SW ₁ . При этом светодиод светится и продолжает гореть, пока не будет нажат переключатель SW ₂ . Здесь питание понижающего трансформатора прерывается на время с помощью переключателя SW ₄ . Это указывает на то, что тестируемый SCR можно использовать без сомнения.

Аналогичным образом, если переключатель SW ₃ находится в положении «выключено» (в направлении B), ток, протекающий через тиристор, можно контролировать, подключив мультиметр или миллиамперметр.Если светодиод не горит до конца, значит, SCR не работает или не работает должным образом. Свечение светодиода само по себе указывает на неисправный, т.е. негерметичный SCR. Единственный случай, когда SCR исправен, — это когда светодиод светится на мгновение при нажатии переключателя SW ₁ и гаснет при нажатии переключателя SW ₂ .

Тестирование TRIAC | Схема тестера транзисторов, симисторов и тиристоров

Аналогично, в случае тестирования симисторов с использованием схемы тестера транзисторов, соответствующие клеммы должны быть подключены должным образом — клемма MT1 к точке A (положительная), клемма MT2 к точке K (отрицательная), а ее затвор к точка G. после установки этого устройства при кратковременном нажатии переключателя SW ₁ загорается светодиод. При кратковременном нажатии переключателя SW ₂ светодиод гаснет. Опять же, при нажатии переключателя SW ₅ светодиод не горит.

Теперь меняем направление МТ1 и МТ2 на противоположное, т.е. терминал МТ1 подключен к минусу, а МТ2 к плюсу. При нажатии переключателя SW ₂ , если светодиод остается в выключенном состоянии и проводимость не инициируется, TRIAC работает правильно. И, в то же время, нажатие переключателя SW ₅ на короткое время инициирует проводимость симистора и светодиод загорается.

Неисправный TRIAC ведет себя так же, как SCR. Тестируемый TRIAC можно считать хорошим или пригодным к использованию только тогда, когда светодиод светится в обоих вышеупомянутых тестах.

Следует очень внимательно проверить соединение анода MT1 с корпусом перед подключением SCR / TRIAC для тестирования. TRIAC состоит из двух SCR, соединенных спина к спине. Первый принимает положительный импульс для проводимости, а второй — отрицательный импульс для проводимости.

Тестирование транзисторов | Схема тестера транзисторов, TRIAC и SCR

Чтобы проверить транзисторы с помощью схемы тестера транзисторов, необходимо добавить несколько резисторов примерно 1 кОм в цепь между соединением переключателей SW ₁ , SW ₅ и точкой G.Расположение должно быть таким, чтобы коллектор NPN или эмиттер PNP-транзистора был подключен к плюсу (точка A). Точно так же эмиттер NPN и коллектор PNP-транзистора подключены к минусу (точка K. В обоих случаях затвор подключен к точке G.

Для транзисторов NPN, при нажатии переключателя SW ₁ , светодиод светится и включается. отпуская / поднимая палец, он гаснет.Это означает, что транзистор можно использовать.Точно так же тестируемые транзисторы PNP считаются исправными только тогда, когда светодиод светится при нажатии переключателя SW ₅ и гаснет при отпускании. Непрерывное свечение светодиода само по себе указывает на неисправность протекающего тиристора или транзисторов. На рисунке 2 показано обычное направление тока и условие прямого смещения для транзисторов PNP и NPN.

Ознакомьтесь с другой схемой электронного тестера, размещенной на сайте bestengineeringprojects.com

1. Цифровой тестер непрерывности напряжения постоянного / переменного тока
2. Цепь тестера кабеля RJ45
3. Цепь тестера стабилитрона
4. Цепь тестера сервомотора 25
5. IC 902 Государственный цифровой тестер ИС и цепей
6. Тестер ИС с таймером 555

ПЕРЕЧЕНЬ ДЕТАЛЕЙ ЦЕПИ ТРАНЗИСТОРА, ТРИАКА И ТИРАТОРА

1 = 220 Ом

R ₂ = 100 Ом

Резистор (полностью-ватт, ± 5% углерода)

Конденсаторы

C 1 = 1000 мкФ, 16 В (электролитический конденсатор) C 2 = 0. 01 мкФ (керамический конденсатор)

Полупроводники

D 1 , D 2 = 1N4001 (выпрямительный диод) 9000 диод 3 ZD 1 = 3,3 400 мА Разное

X 1 = 230 В перем. Тока первичная до 4,5 В-0-4,5 В 100 мА сек. трансформатор SW 1 , SW 5 = переключатель PUSH-TO-ON SW 2 = переключатель PUSH-TO-OFF SW 3 = ползунковый переключатель SW 4 = тумблер

Нравится:

Нравится Загрузка…

Как проверить тиристор с помощью омметра

Выпрямитель — это устройство, которое позволяет электрическому току течь только в одном направлении. Выпрямитель с кремниевым управлением, также известный как SCR, — это выпрямитель, в котором можно управлять прямым сопротивлением. Обычно SCR не позволяет току течь в любом направлении, но если вы подаете сигнал на затвор SCR, он позволит некоторому количеству тока (на основе сигнала на затворе) течь в одном направлении. Омметр — это прибор, измеряющий электрическое сопротивление.Омметр можно использовать для проверки правильности работы тиристора.

Установите омметр на значение R x 10 000.

Подсоедините отрицательный вывод омметра к аноду SCR, а положительный вывод — к катоду SCR.

Считайте значение сопротивления, которое отображается на омметре. Он должен показывать очень высокое значение сопротивления. Если он показывает очень низкое значение, то SCR закорочен и его следует заменить.

Поменяйте местами выводы омметра так, чтобы положительный вывод был подсоединен к аноду, а отрицательный вывод был подсоединен к катоду SCR.

Считайте значение сопротивления, которое отображается на омметре. Он должен показывать очень высокое значение сопротивления. Если он читает очень низкое значение, то SCR закорочен и неисправен.

Прикоснитесь одним концом короткой перемычки к аноду SCR и одновременно коснитесь другим концом перемычки к затвору SCR. Если SCR работает правильно, показание будет очень низким значением сопротивления.

No related posts.
