Частотный преобразователь: полный обзор функций частотника

Преобразователем частоты именуют статическую преобразовательную конструкцию, используемую с целью регуляции скорости вращения асинхронного электрического двигателя. Устройства данного типа, работающие на переменном токе, гораздо проще сконструированы, и их легче эксплуатировать в сравнении с двигателями, использующими постоянный ток. Это способствует популяризации асинхронного электродвигателя.

Преобразователь частоты обеспечивает плавность пуска и остановки электрического двигателя. Наиболее уместно его использование для крупного электродвигателя с большой мощностью.

Кроме частотного преобразователя для регуляции вращательной скорости могут применяться: механические вариаторы, гидравлические муфты и т. д. Однако, такие компоненты имеют ряд недостатков:

  • Низкий уровень качества;
  • Сложная конструкция;
  • Высокая себестоимость;
  • Узкий диапазон вариантов рабочей частоты.

Частотный преобразователь для электродвигателя, регулирующий уровень напряжения питающего тока и его частоту, по данным пунктам явно отличается в лучшую сторону.

Как результат, КПД преобразования стремится к ста процентам при достаточно низкой угрозе поломок.

Классификация преобразователей частоты

Согласно типу питающего напряжения необходимого для работы частотного преобразователя, существуют устройства следующих групп:

  • Однофазные;
  • Трёхфазные;
  • Высоковольтные.

Преобразователь может быть подключён к электродвигателям следующих типов:

  • Однофазным, имеющим расщеплённые полюса, и однофазным конденсаторным;
  • Трёхфазным, асинхронного типа, работающим с использованием переменного тока.
  • Оснащённых постоянными магнитами.

Существует несколько сфер использования частотного преобразователя:

  • Общепромышленная;
  • Векторное преобразование частоты;
  • Механизмы с насосно-вентиляторным типом нагрузки;
  • Преобразователи частоты в кранах и иных подъёмных механизмах;

Также существуют взрывозащищённые преобразователи, ориентированные на тяжёлые условия эксплуатации, и децентрализованные модели, которые устанавливаются прямо на базе асинхронного электродвигателя.

Особенности устройства преобразователя частоты

Типичная схема, свойственная частотному преобразователю, основана на построении двойного преобразования. Это означает, что устройство состоит из:

  1. Звена постоянного тока, также сформированного из неуправляемого выпрямителя и фильтра;
  2. Силового импульсного инвентора;
  3. Системы управления.

Первый компонент отвечает за преобразование переменного сетевого напряжения в постоянное. После неуправляемого выпрямителя движения тока происходит через транзисторные ключи, обеспечивающие подключение обмотки асинхронного двигателя к положительным и отрицательным выводам звена постоянного тока. Эти транзисторы вместе называются силовым импульсным инвентором. Трёхфазный инвентор, состоящий из шести, осуществляет преобразование выпрямленного напряжения соответственно в трёхфазное переменное значение необходимой частоты и амплитуды, передаваемое на обмотку статора электрического двигателя.

Для компоновки импульсного инвентора предпочтительно использование IGBT-транзисторов (биполярные, имеют затвор), поскольку они являются обладателями достаточно высокой частоты переключения. Это позволяет формировать на выходе синусоидальный сигнал с минимальными искажениями.

Принципы функционирования частотного преобразователя

Регуляция пускового тока может осуществляться вручную, но это увеличивает затраты электропотребления и снижает срок эксплуатации асинхронного двигателя. Обычно без преобразователя напряжения показания до семи раз превышают значение номинала. Определённо, это не самые лучшие условия для эксплуатации.

Принцип работы преобразователей частоты связан со спецификой действия асинхронного электродвигателя. У двигателя подобного вида наблюдается зависимость между вращательной частотой магнитного поля и частотой напряжения питающего тока. В данном моменте и заключается смысл методики частотного управления. Изменяемая преобразователем входная частота напряжения отвечает за регуляцию частоты вращения. Таким образом, диапазон значений выходного напряжения весьма широк.

По принципу работы силового элемента частотные преобразователи можно отнести к следующим категориям:

  • Конструкции, имеющие выраженный промежуточный неуправляемый выпрямитель.
  • Конструкции, имеющие непосредственную связь (без промежуточного звена).

Частотники второго типа появились гораздо раньше, в них силовой компонент представлен управляемым выпрямителем, сконструированным из тиристоров. Формирование выходного сигнала происходит при поочерёдном отпирании тиристоров управляющим узлом. На сегодняшний день такие приборы потеряли свою актуальность.

Что касается частотного преобразователя первого типа, то он примечателен тем, что его можно запитать через внешнее звено постоянного тока. Сам частотник при этом защищается предохранителем быстрого действия. Однако, это делает нежелательным применение контакторов, поскольку данная разновидность коммутации провоцирует возникновение повышенного зарядного тока и выгорание предохранителей.

Работа частотного преобразователя связана с принципом двойного преобразования напряжения:

  1. Регуляция сетевого напряжения через выпрямление и фильтрование (для этого используются конденсаторные системы).
  2. Задействуется электронное управление, устанавливающее заблаговременно выбранную частоту тока.
  3. Происходит образование прямоугольных импульсов, корректируемых при помощи обмотки статора. В результате они преобразуются в синусоиду.

Содержание двух принципов управления преобразователем частоты

Существует диада основных принципов регуляции частотных преобразователей:

  • Принцип скалярного управления.

Преобразователи частоты управляемые по данному принципу имеют низкую себестоимость. Часто применяются в приводах устройств, где степень частоты вращения может регулироваться в соотношении 1:40. Это позволяет адекватно управлять работой насосов, компрессоров, вентиляторов. К тому скалярный метод позволяет осуществлять регуляцию работы сразу нескольких электродвигателей.

  • Векторный принцип.

Имеют максимальное совпадение характеристик асинхронных электроприводов с параметрами приводов ПТ. Этому способствует разделение регуляционных каналов, связанных с потокосцеплением и вращательной скоростью асинхронного двигателя. Частотники, работающие в рамках данной системы управления, более дорогие по цене и применяются в устройствах требующих высокоточного регулирования скорости: станках, лифтах, кранах.

Как и где следует применять частотный преобразователь

Частотный преобразователь позволяет регулировать скорость действия следующих механизмов:

  • Насосов, перекачивающих горячую или холодную воду по системе водоснабжения и обогрева;
  • Вспомогательных агрегатов котельных, тепловых электростанций, ТЭЦ и т.д.;
  • Дробилках, мельницах, мешалках;
  • Песковых и пульповых насосов, используемых на обогатительных фабриках;
  • Лифтовых установок;
  • Разнотипных центрифуг;
  • Производственных линий, создающих ленточные материалы;
  • Кранового и эскалаторного оборудования;
  • Устройств, обеспечивающих силовые манипуляции;
  • Приводов на буровых станках, специализированных приборов и так далее.

Наиболее очевидна польза частотных преобразователей с точки зрения экономии:

  • Оптимальный уровень КПД позволяет вдвое экономить электроэнергию.
  • Количество и качество конечного продукта в производственной значительно возрастает.
  • Комплектующие механизма меньше изнашиваются;
  • Общая длительность эксплуатации оборудования также возрастает.

Как итог, частотный преобразователь отвечает за эффективность и продуктивность функционирования механизмов.

Тонкости выбора частотного преобразователя

Основным значимым параметром, при выборе той или иной модели преобразователя частоты, на сегодняшний день является именно его стоимость. Это обусловлено тем, что только для дорогого устройства характерна максимальная функциональность. Но это не отменяет наличие специфических требований в зависимости от того, для механизма какой категории подбирается преобразователь, поэтому необходимо учитывать:

  • Разновидность и данные по мощности асинхронного электродвигателя, к которому подключается частотник;
  • Насколько точно и в каком диапазоне можно регулировать скорость;
  • Насколько точно осуществляется поддержание момента и скорости вращения на валу электрического двигателя;
  • Соответствие конструкции (формы, размера, пульта управления и так далее) индивидуальным требованиям.

Обязательно также обратить внимание на значение мощности асинхронного электрического двигателя, с которым будет взаимодействовать преобразователь частоты. Если один из параметров (например: величина пускового момента, затрачиваемое на разгон или торможение время) должен соответствовать каким-то особым требованиям, то нужно выбрать устройство более высокого класса, чем потенциально подходящее.

Самостоятельная сборка преобразователя

Чтобы механизм адекватно функционировал, сеть должна обладать весьма широкой вариацией значений напряжения. Это снижает риск поломки устройства при резких скачках.

Частота должна соответствовать производственным запросам. Нижний предел этого параметра позволяет ориентироваться в спектре возможностей регулирования скорости привода. В случае, если требуется расширить частотный диапазон относительно уже имеющегося, то необходимо подобрать модель частотного преобразователя, принцип работы которой относится к векторному типу.

Однако, стандартный рабочий диапазон составляет 10-60 Герц и лишь иногда доходит до 100 Герц.

Далее следует обратить внимание на входы и выходы управления. Процесс применения устройств с достаточно большим количеством разъёмов гораздо более удобен. Но и стоимость от этого возрастает, кроме того, затрудняется настройка. Подобные приборы могут быть оснащены дискретными, цифровыми или аналоговыми разъёмами.

Использование дискретного разъёма позволяет вводить управляющие команды и выводить информацию о течении процесса. Цифровой разъём обеспечивает введение сигналов, подаваемых цифровыми датчиками. Аналоговый разъём предназначен для введения сигнала обеспечивающего обратную связь.

Также следует проверять соответствие характеристик шины управления и возможностей преобразователя. В первую очередь это можно понять по соответствию числа разъёмов. По возможности их должно быть даже больше, чем требуется, чтобы имелся простор для модернизирования.

Если говорить о перегрузочных способностях, то следует предпочесть модели, которые имеют уровень мощности на 15% превышающий данные по мощности у двигателя.

В любом случае всегда нужно как следует изучать прилагающуюся к частотнику документацию. Там можно найти все требуемые сведения о параметрах и характеристиках.

Схема сборки

Следующая последовательность подойдёт для проводки, функционирующей с уровнем напряжения в 220 вольт и на одной фазе. Схема рассчитана на двигатель уровнем мощности не более 1 кВт.

В первую очередь осуществляется соединение обмоток двигателя по принципу “треугольник”.

В качестве фундамента преобразователя используется пара плат. Одна из них необходима для блока питания и драйвера. Также туда будут относиться транзисторы и силовые клеммы. Другую плату применяют, чтобы закрепить микроконтроллер и индикатор. Между собой платы контактируют посредством гибкого шлейфа.

Для моделирования импульсного блока питания понадобится стандартная схема, которую можно обнаружить в сети.

Для контроля работы двигателя и напряжения не нужно влиять на ток извне. Тем не менее вполне уместно ввести в устройство линейную развязку с микросхемой.

На общем радиаторе устройства фиксируются транзисторы и диодный мост.

Обязательно потребуются оптроны ОС2-4, которые используются для дублирования кнопок управления. А с помощью ОС-1 выполняются пользовательские функции.

Однофазный преобразователь частоты не нуждается в трансформаторе. В качестве альтернативы  воспользоваться токовым шунтом, который при необходимости дополняется при помощи усилителя DA-1.

При мощности до 400 ватт схема для стабильной работы двигателя не требует установки термодатчика. Уровень сетевого напряжения вполне можно контролировать усилителем DA-1-2.

Для управляющих кнопок необходима защита в виде пластиковых толкателей. Сам процесс управления построен на опторазвязке.

При применении проводов чрезмерной длины, используются помехоподавляющие кольца.

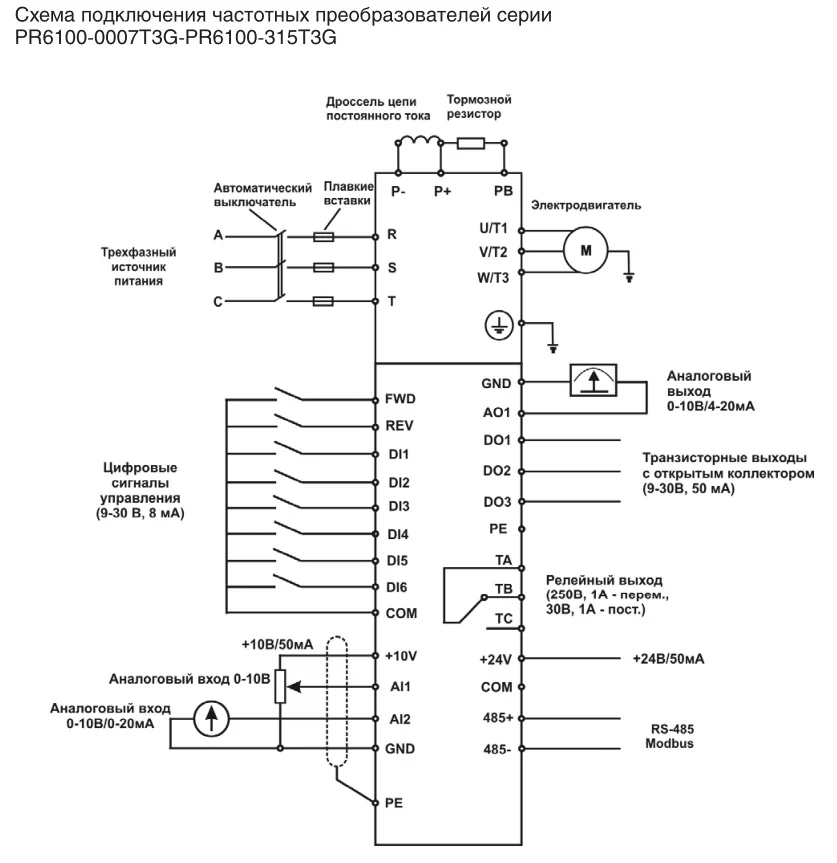

Методика подключения преобразователя частоты к двигателю

Подключение преобразователя возможно только при соблюдении рекомендованной изготовителем комплектации устройства:

  • Сечения определённых типов;
  • Провода определённых типов;
  • Дополнительное оборудование.

К дополнительному оборудованию можно отнести:

  • Реактор ПТ;
  • Тормозной блок;
  • Фильтр (входной/выходной).

Не рекомендовано занижение номинала автоматического выключателя. Даже минимальное несоответствие может привести к хаотичному размыканию цепи, что зачастую сводит ситуацию к тому, что звено постоянного тока выходит из строя, и схема оказывается нарушена. Следует обращать внимание на то, чтобы наконечники проводов были хорошо обжаты.

Зачастую при самостоятельной установке входная и выходная клеммы оказываются перепутаны (хотя общепонятную маркировку преобразователя вполне можно увидеть). Поэтому нужно знать, схема формируется таким образом, что клеммы L1, L2, L3 используются для соединения с питающей сетью, а U, V, W – предназначаются для электродвигателя. Если не соблюсти этого правила, скорее всего придётся всё ремонтировать.

Ввод в эксплуатацию преобразователя частоты Danfoss VLT Micro Drive FC 51


Watch this video on YouTube

Также, поломка гарантирована, если на входы управляющего элемента осуществляется подача напряжения на 220 и 380 вольт.

Уход за преобразователем

Чтобы продлить срок службы ПЧ следует осуществлять за ним соответствующий уход:

  • Отслеживать оседание пыли на внутренних элементах и производить своевременную чистку устройства при помощи компрессора.
  • Удостоверяться в работоспособности узлов, которые используются механизме, и производить их замену, если возникает такая необходимость.
  • Соблюдать адекватную рабочую температуру (не более +40°С) механизма и уровень напряжения на управляющей шине.
  • Регулярно (не реже одного раза за 3 года) обновлять слой термопасты на силовых компонентах устройства.
  • По возможности соблюдать умеренный уровень влажности.
