Содержание

Проходной и перекрестный выключатель разница. Схемы подключения проходных выключателей

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.


Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках.

Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.


Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который.

Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

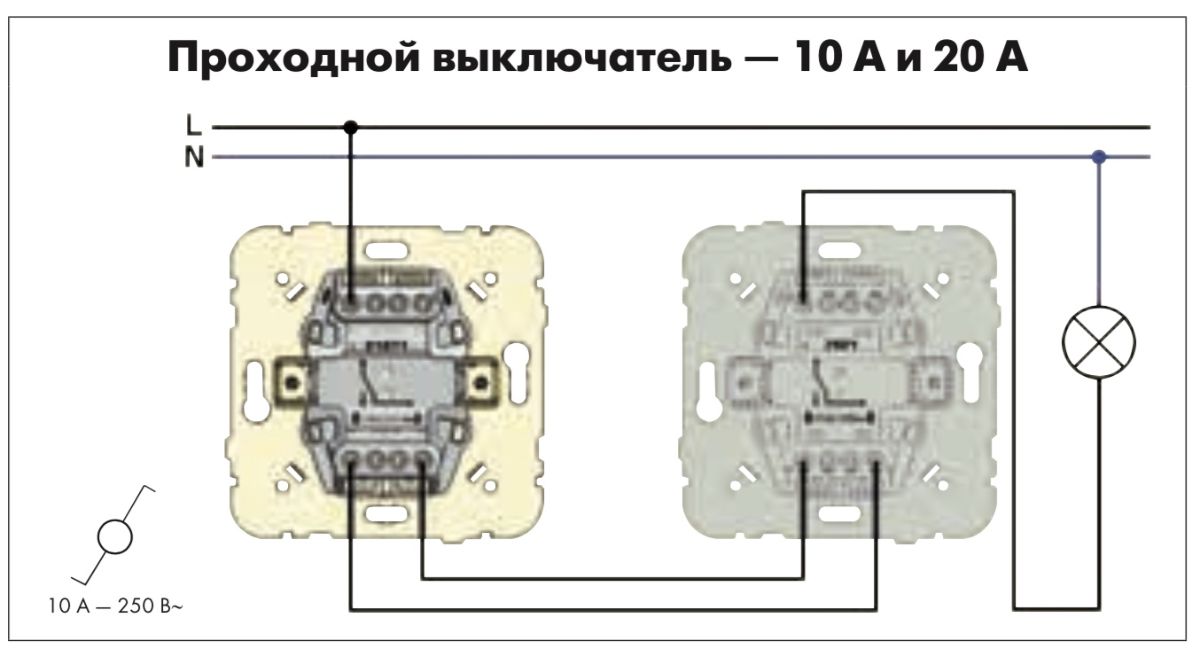

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).


Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.


Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.


Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель.

От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.


Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.


А вот примерно так разводить по помещению.


Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.


Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).


Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.


Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Проходной выключатель представляет собой устройство нескольких мест в помещение, удаленных друг от друга, из которых можно производить включение и отключение светильников.

Порой подключения проходных выключателей просто необходимо. Это могут быть случаи, при которых возникают следующие ситуации.

  • При освещении длинных коридоров или больших актовых или концертных залов, очень неудобно осуществлять включение или отключение световых приборов из одного места.
    Гораздо удобнее вместо того, чтобы бегать по всему пространству создать несколько точек отключения.
  • В спальнях, где отдыхают несколько человек, гораздо удобнее сделать несколько мест для отключения, к примеру, рядом с каждым спальным местом. Это позволит каждому управлять приборами освещение и при этом не покидать кровати.
  • Если в доме есть несколько этажей. И они связанны между собой межэтажной лестницей находящейся в общем холле. И будет не совсем удобно производить включение или отключение, и при этом спускаться или подниматься по лестнице.

И поэтому у многих возникает вопрос — как сделать выключатели проходными?

Как работает такое устройство?

Главный принцип организации работы данного устройства заключается в соединение проводников (реверсных).

Все соединения происходит в коробке распределения. Переключатель входит в соединение с проводником (питания и освещения). При использовании еще одного приспособления, проводники будут соединяться.

Оба этих они имеют определенный фазный принцип работы. Так что для их монтажа используется только кабель с тремя жилами.

Важно знать! Описываемый метод соединения проводников и их устройства подходит исключительно для создания двух точек.

При необходимости установить выключатель с тремя местами для управления приборами освещения, следует увеличивать количественные характеристики приведенные выше на один.

Типы устройства

Есть три понятия при помощи, которых производиться разделение проходного выключателя

  1. Количество точек создаваемых для управления освещением. Точки управления могут создаваться в одно, двух, трех или более местах. Все это зависит от необходимости наиболее удобного осуществления работы.
  2. Количество управлений используемых во включателях для осуществления освещения из одной точки управления. Устройства бывают – клавишными, сенсорными или, к примеру, управляемые при помощи пульта управления. Хотя современные устройства на пульте управления сами по себе нивелируют необходимость создания нескольких точек выключения.
  3. Способ, при котором происходит управление освещения.

Принцип управления из двух мест и установка

На первоначальном этапе нужно отыскать переключатель. У них есть по 3 контакта. Каждый из контактов имеет два состояния, в каждом из которых находиться попеременно. Но один из контактов такого переключателя станет общим для двух оставшихся контактов. И от его положения будет зависеть, с кем из контактов он будет в тот момент замыкаться.

Далее при помощи нулевого провода происходит соединение электроснабжения и коробки для распределния. Затем этот же провод соединит распределительную коробку с осветительным устройством. Провод на фазу, соединяясь с коробкой, идет на устройство освещения. Такая система подключения выполняется для обоих переключателей.

Внутри самой коробки осуществляется соединения обоих переключаемых контактов переключателя номер один с переключателем номер два.

Затем схема проходного выключателя с двух мест — монтируется. Для устройства происходит выбор наиболее предпочтительного места. От каждого из установленных переключателей делается отвод трехжильного кабеля. Непосредственно на необходимых местах производиться монтаж осветительных приборов. Делается параллельное соединение друг с другом. От светильников производиться отвод двухжильного кабеля.

Самым главным на следующем этапе будет четко и правильно произвести монтирование распределительной коробки. В нее заводятся кабели от светильников, от источника электроснабжения и соответственно от самих переключателей (рис.1).

Важно! Необходимо очень правильно подойти к выбору места для расположения распределительной коробки. Лучше всего если она будет располагаться не далеко от проходного переключателя, но не быть помехой.

В принципе основная работа по созданию проходного переключателя из двух мест практически готово. Теперь важно убедиться, что все сделано правильно, и не возникнет не каких непредвиденных ситуаций. Для этого нужно проверить все соединения и еще раз убедиться в точности и надежности подключений. Затем произвести запитывание системы и пробные включения. Ни должно возникать, ни каких искр или опозданий с включением.

Устройство выключателя в трех местах

В общем-то, схема включения, при котором происходит монтаж устройства в трех местах, не многим отличается от способа для двух точек. Зачастую подобный переключатель носит название перекрестного. Данное устройство служит для выполнении следующих функций:

  • служить в качестве транзисторного аппарата, при этом не взаимодействовать с двумя остальными включателями освещения;
  • действовать как самостоятельное устройство – размыкать схему и служить для обеспечения работы приборов освещения, без применения оставшихся.

Как стало известно выше – проходной выключатель для двух точек имеет кабель с тремя жилами. А вот для третьей точки необходимо пять контактов. Так из них два контакта пойдут на соединение с одним из маршевых переключателей, еще две для подвода ко второму. Оставшийся третий будет использован для транзита (рис. 2).

Важно! Этот транзитный контакт будет играть особо важную роль. Именно благодаря нему станет возможным включить в цепь третью точку подключения. И наладить ее работу.


Пример монтажа проходного переключателя из двух клавиш

Такой выключатель нужен для того, чтобы обеспечить включение сразу нескольких ламп или в порядке очередности. По внутреннему наполнению двухклавишный механизм – это соединение в одном корпусе двух одноклавишных.

И так порядок монтажа таков.

  • выбирается место для распределительной коробки и осуществляется ее монтаж;
  • на следующем этапе устанавливается подразетник;
  • далее производиться монтаж провода состоящего из трех жил;

Помните! Начиная работу связанную с монтажом кабеля или созданием соединений – нужно убедиться в отсутствии в сети напряжения.

  • в зависимости от способа – прокладывается кабель до коробки распрделения, а от нее до подрозетника;

На заметку! Для удобства подводимые концы проводов до распределительной коробки нужно делаться больше примерно пятнадцать сантиметров.

  • провода подводятся к первому источнику освещения, далее ко второму;
  • согласно схеме указанной на выключателе делаем подключение его в схему.

Таким образом, проходной выключатель двух двухклавишного типа считается завершенным. И теперь каждый сможет сам подключить и знает как расключить проходной выключатель. Но нужно помнить, что такую работу лучше доверять специалистам своего дела.

Очень часто мы встречаемся с недопониманием Покупателей в отличиях выключателей от переключателей. Так же не совсем понятно, что это за такие проходные, промежуточные и перекрестные переключатели и переключатели на «два направления».

Давайте разберемся, в чем же разница между этими устройствами.

Постараемся писать языком доступным для всех, поэтому заранее просим не придираться к стилистике написания, терминам и т.п.

Выключатель

Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно, разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно. Как выглядит белый выключатель артикул серия Valena (Валена) с обратной стороны показано на фото справа.

Обычно производители стрелочками указывают, где какие контакты. Стрелочками показано, что «фазный» проводник должен подключаться к «входу» (это стрелочка, указывающая к центру выключателя) выключателя, а проводник идущий на нагрузку (т.е. лампочку) к «выходу» (стрелочка указывающая направление от центра выключателя). «Почему же именно так должен подключатся выключатель? Он же будет работать, если подключить его наоборот!» — спросите Вы. Правильно, работать будет и так, и так, но есть два нюанса:

  • У правильно смонтированных выключателей, во включенном состоянии клавиша занимает положение «вверх», а в выключенном положение «вниз». При подключении по схеме , если фазный проводник подключить к «выходу» выключателя, а «нагрузку» к входу, то клавиша выключателя будет всегда «перевернута». То есть во включенном состоянии клавиша будет занимать положение «вниз», а должна занимать положение «вверх», и наоборот.
  • При подключении по схеме «фаза» -> нагрузка (лампа) -> выключатель -> «ноль» , фаза будет сначала проходить через лампу, а разрываться на выключателе (т.е. в выключенном состоянии выключателя лампа будет всегда находиться под напряжением). А это неправильно! При правильной схеме подключения, «фаза» в выключенном состоянии разрывается на выключателе и напряжения на лампе не будет (т.е. когда Вы будете менять сгоревшую лампу, то Вас не ударит током).


Рисунок 1. Схема подключения выключателя.

Еще бывают двух полюсные выключатели, которые разрывают не только фазный провод, а еще и нулевой (нейтральный) проводник, но они, как правило, используются только в специфичных случаях.

Переключатель

Переключатель — устройство, имеющее три контакта (или более). Во «Включенном состоянии» замыкает первый и второй контакты, а в «Выключенном состоянии» замыкает первый и третий контакты. По сути, переключатель постоянно находится во включенном состоянии – либо в одном, либо в другом.

Отсюда и название «Переключатель» — переключает с одного контакта на другой. Если у переключателя задействовать только два контакта, он будет работать как выключатель.

В своих каталогах Legrand применяет понятие «переключатель на два направления» — так оно и есть, потому что переключатель переключает между двумя контактами. Вообще переключатель может переключать между тремя и более контактами, но в электроустановочных механизмах если и встречается такие, то крайне редко, поэтому никто не уточняет на сколько направлений переключают переключатели. Еще часто переключатели называют «проходными выключателями», но это понятие, по нашему мнению, некорректное и его применять не стоит.

Одно из самых популярных применений переключателя – это . Для управления освещением потребуется всего два переключателя, а для управления освещением с трех и более мест не обойтись без применения проходных (перекрестных) переключателей.

Промежуточный (он же перекрестный) переключатель – устройство, переключающее две отдельные линии накрест (то есть, если до перекрестного переключателя фаза шла справа, а ноль слева, то при переключении они поменяются местами). Внешний вид промежуточных переключателей ничем не отличается от обычных выключателей. Для наглядности смотрите схемы на рисунках.

Промежуточный переключатель обычно применяют для .

Этот переключатель называют «перекрестным», потому что он при переключении как бы перекрещивает линии, а «Промежуточным» называют за то что он в схеме включения при управлении с трех или более мест находится в промежутке между «переключателями на два направления».


Рисунок 3. Схемы состояний проходного переключателя.

Элеко — Интернет магазин электрики в Иркутске www.сайт

Михаил, 01 сентября 2013 года

Проходные были созданы для удобного управления освещением в длинных коридорах, на лестницах, в проходных комнатах и в других местах. Их устанавливают между этажами, при спуске в подвал, около дверей помещений, у которых несколько входов. Находясь в своем доме, удобно переключать подсобных помещениях. Или управлять фонарями на крыльце и приусадебном участке. Переключатель проходной дает возможность контролировать освещение из разных мест, избавляя людей от неудобств. При этом также экономится электричество.

Обычный выключатель содержит клавишу на два положения и пару контактов. К ним подведены провода. В отличие от него, встроенный переключатель проходного выключателя состоит из трех контактов: одного общего и двух перекидных. К каждому из них также подведено по проводу. Чтобы производить управление освещением из нескольких мест, например из двух, требуется переключающее устройство на 4 контакта. Кроме того, должны быть подводы к каждому по одному проводу. Так, можно управлять не только освещением, но и любыми другими электроприборами, хотя монтаж схемы усложняется.

Как работает одноклавишный переключатель?

Принцип действия состоит в том, что перекидным контактом размыкается одна цепь, и при этом замыкается другая. Схема подключения проходного переключателя всегда есть на его обратной стороне. Один из контактов является общим (1), а два других — перекидными (2, 3). Из двух таких устройств, расположенных в разных местах, можно собрать простейшую и наиболее распространенную схему управления светильником с двух разных точек.

Совпадающие по номерам клеммы 2 и 3 переключателей ПВ1 и ПВ2 соединяются между собой проводкой. Входная часть 1 от ПВ1 подключается к фазе, а ПВ2 — к светильнику. Другим концом лампа соединяется с нулевым проводом питания. Как работает схема проходного переключателя, проверяется путем его включения. Для начала подается напряжение. При этом лампа последовательно загорается или гаснет при независимом переключении любого из выключателей. Если разрывается цепь одного из них, схема перестает работать. Но в то же время другая линия подготавливается к включению.

Как подключить простейший проходной выключатель?

Перед монтажом следует начертить схему всех соединений.

Сначала устанавливается (РК). В ней будут собраны и соединены все провода. Питание сюда подается из Для этого прокладывается трехжильный кабель 3 х 1,5 мм. Он наиболее распространен для всех схем подключений. Здесь две жилы являются питающими, а третья — для заземления электроприборов. Кроме того, устанавливаются 2 подрозетника, в которые будут помещены переключатели. От каждого стакана и от светильника прокладываются трехжильные кабели к РК.

После того как все провода и кабели находятся на своих местах, выполняются соединения. Сначала подключается провод фазы L между выходом автомата и входом ПВ1 (№1). Затем между собой соединяются соответствующие выходные контакты (2-2, 3-3) переключателей. Далее производится их установка в подрозетник. Две клеммы патрона светильника подключаются к входу ПВ2 (№1) и к синей жиле нейтрали из щитка управления. Если автомат двухполюсный, она подводится с его выходного контакта, если однополюсный — с нулевой шины. Конец заземляющей жилы изолируется. Или подсоединяется к корпусу светильника, если он металлический.

Когда все подключения закончены, в патрон вворачивается лампочка. Затем проверяется схема проходного переключателя включением автомата в щитке. Лампа может загореться сразу. Или после включения ПВ1 или ПВ2. Погасить ее можно, если нажать на клавишу любого из переключателей. Важно! В переключателях нет фиксированных положений «включено» и «выключено».

Перекрестный переключатель

Подключение проходных переключателей в трех местах требует дополнительной установки устройства с перекрестной коммутацией контактов. Он представляет собой 2 одноклавишных устройства с внутренними перемычками, собранными в одном корпусе.

Перекрестный переключатель (ПП) устанавливается между двумя обычными. Он применяется только с ними. Его отличительной особенностью является наличие четырех клемм (2 входа и 2 выхода). Для управления из четырех точек нужно добавить в схему еще одно такое устройство. Подключать ПП к перекидным контактам проходных выключателей следует так, чтобы создавалась рабочая цепь питания светильника.

Сложные контактные группы требуют большого количества проводов и подключений. Предпочтительней собирать несколько простых схем. Они надежно работают и удобны в эксплуатации. Обратите внимание! Все основные подключения производят в распределительных коробках. Никаких скруток на подводящих проводах делать нельзя.

Какую модель выбрать?

Какой применить переключатель проходной, прежде всего зависит от типа проводки. Для открытой подбираются накладные модели. Под скрытую потребуются подрозетники. Следует выбирать подходящие размеры, чтобы их можно было соединить между собой. Важно установить обычный и перекрестный переключатели с одинаковым внешним видом. Устройства бывают поворотными, клавишными, рычажными, сенсорными. Контакты подбираются под соответствующую нагрузку. Переключения должны производиться легко. Устройства при этом обязаны надежно крепиться.

Монтаж системы переключения из трех точек

Для этого необходимо совершить следующие действия:

  1. Начертить схему соединений.
  2. Разметить и продолбить штробы и выемки под проводку и коробки.
  3. Установить распределительные части. Они выбираются больших размеров, чтобы можно было сделать внутри 12 соединений.
  4. Установить подрозетники.
  5. Проложить кабель из щитка к местам подключений.
  6. Подключить жилы к переключателям и клеммам в коробках. Провода промаркировать. Схему собирать последовательно, с проверкой правильности подключений.
  7. Установить переключатели на свои места.

Подключение проходных двухклавишных переключателей

Устройство представляет собой 2 одноклавишных независимых переключателя. Они собраны в одном корпусе. Работают по тому же принципу перекидывания контактов. Но при этом количество входов составляет 2, а выходов — 4. Отличие заключается в том, что 2 выключателя располагаются в разных точках. Их клавиши работают на разные светильники.

Монтаж двухклавишных переключателей для управления с двух мест

Последовательность действий должна быть такая:

  1. Составляется схема, без которой сложно сделать подключения.
  2. Устанавливаются распределительные коробки и подрозетники.
  3. Монтируются 2 группы освещения.
  4. Прокладываются трехжильные кабели из расчета подключения к 6 контактам каждого переключателя и к светильникам.
  5. По составленной схеме производится подключение жил кабелей в распределительной коробке, к патронам ламп и к переключателям.

Переключатель проходной двухклавишный можно заменить схемой из четырех одноклавишных. Но она будет нерациональной. Поскольку потребуется больше распределительных коробок и увеличится расход кабеля.

Управление двумя с трех мест

Двухклавишный переключатель проходной бывает перекрестным. Он устанавливается в комплекте. То есть в него входят еще и два двухклавишных концевых выключателя, если требуется управлять освещением с трех точек. У него будет 4 входа и 4 выхода.

Монтаж производится следующим образом:

  1. Для монтажа схемы стандартной коробки диаметром 60 мм не хватит. Поэтому ее размер должен быть больше. Или нужно последовательно установить 2-3 шт. обычных.
  2. Для подключения выполняется 12 подсоединений проводов. Для этого понадобится прокладка 4 трехжильных кабелей. Здесь следует правильно выполнять маркировку жил. К двум подходит по 6 контактов, а к перекрестному — 8.
  3. К ПВ1 подключается фаза. После нужно сделать необходимые соединения. На тыльной стороне устройства изображена схема проходного переключателя двухклавишного. Она должна правильно сочетаться с внешними подключениями.
  4. ПВ2 подключается от светильников.
  5. Четыре выхода ПВ1 подключаются к входам перекрестного выключателя, а затем его выходы соединяются с 4 входами ПВ2.

Заключение

Переключатель проходной удобен. Не требуется лишняя ходьба по лестницам и длинным коридорам, чтобы включить или выключить лампочку. Иногда он просто необходим. Кроме того, экономится электроэнергия за счет быстрых переключений. Важно правильно выбрать устройства и грамотно смонтировать электрические соединения.

Рисунок 1.

А 1 — принципиальная схема работы перекрестного выключателя, вариант А 2 дан, чтобы показать, что подключать провода в перекрестном выключателе можно по разному, главное соблюдать парность. В1 — схема разводки проводов с использованием распределительной коробки. В 2 — схема разводки проводов без использования распределительной коробки для тех случаев, когда основная электроразводка не переделывается, да и вообще найти распредкоробку не удается, а вместо старого обычного выключателя ставится новый проходной выключатель, а также перекрестный выключатель и второй проходной выключатель. В варианте В 2 роль распредкоробки выполняет старый подрозетник. Оранжевым цветом на схемах обозначены провода с Фазой, голубым — провода с Нулем.

Кроме клавишных перекрестных выключателей, которые выглядят также как и обычные выключатели, есть еще и поворотные перекрестные выключатели, выглядят они так:

Рисунок 2.

Принцип действия поворотных перекрестных выключателей такой же как и клавишных, более того, один мой знакомый использует поворотные перекрестные выключатели вместо обычных выключателей. Такое тоже можно делать, вот только стоят перекрестные выключатели в несколько раз дороже обычных выключателей, но с дизайном не шутят, если нравится, то никаких противопоказаний нет.

Иногда нужно поставить перекрестный выключатель на два светильника. В этом случае используются двухклавишные проходные выключатели и двухклавишный перекрестный выключатель. Схема подключения, соответственно усложняется:


Рисунок 3.

Ну а что при этом будет твориться в электрораспределительной коробке, я даже рисовать не буду, на рисунке это будет выглядеть абсолютно непонятно из-за большого количества счалок проводов в коробке, но в общем смысл такой же как и при подключении одноклавишного или поворотного перекрестного выключателя, думаю, если Вы добрались до таких глубин, как подключение двухклавишного перекрестного выключателя, то и нарисовать на большом листе со всеми подробностями схему подключения проводов в коробке труда не составит. Тем более, что в этом случае намного важнее правильно промаркировать провода и не запутаться при подключении. Еще добавлю, что обычная распределительная коробка диаметром около 60 мм тут будет явно маловата, если разводка будет осуществляться через коробку. В этом случае надо будет сделать 12 соединений проводов, а если в коробке будут провода, ведущие на розетки и другие выключатели, то и больше.

экономим электричество и делаем жизнь проще


Схема проходных выключателей из трех мест.

В этой статье мы подробно рассмотрим работу схемы проходных выключателей из трех мест.

Проходные выключатели довольно часто применяются при ремонте или замене электропроводки. Они дают возможность управлять освещением из разных мест. Используя их совместно с перекрестными выключателями, можно управлять светильниками, подсветкой из нескольких мест.

Проходной выключатель представляет собой переключатель, который, при нажатии на клавишу, перебрасывает центральный контакт между двумя другими.

Перекрестный выключатель в одном из положений соединяет контакты попарно напрямую, а при нажатии на клавишу — соединяет их крест-накрест. Вы это увидите в видео ниже.

Бывают случаи, когда приобрести перекрестный выключатель нет возможности. О том, как его можно заменить, читайте в этой статье.

В схеме управление из трех мест нулевой провод подключен постоянно к резьбовой части патрона светильника. А проходные и перекрестный выключатели управляют подключением фазы к центральному контакту патрона.

Такую схему очень удобно использовать, когда у Вас длинный изогнутый коридор. Вместо одного светильника можно использовать несколько, размещенных по потолку и подключенных вместе.

Выключатели удобно расположить у входной двери в квартиру, у двери в комнату и в конце коридора. Зашли в квартиру — включили свет. Сняли обувь, прошли в комнату — выключили свет и т.д.

Посмотрите видео, в нем подробно показан принцип работы схемы и всех ее компонентов. Кроме того, я подробно объяснил и показал на понятной подробной схеме, как это все выглядит в реальности. Т.е. после просмотра видео, Вы будете знать, как и куда подключать провода, что с чем соединять.

Видео рекомендую смотреть в HD качестве 720р.

Не забывайте нажать НРАВИТСЯ при просмотре на YouTube. Рекомендую подписаться на мой канал, и Вы будете знать первым о новых видеороликах по электрике!

Помимо проходных выключателей существует еще один способ управления освещением из нескольких мест. Он дает больше возможностей и позволяет строить схемы управления многими светильниками (и группами светильников) из многих мест. Детально эти способы с подробным описанием и схемами изложены в книге «Управление освещением из нескольких мест».

Изучив книгу, Вы сможете выбрать любую схему, подходящую конкретно для Вашего случая.



СКАЧАТЬ БЕСПЛАТНО!

 Смотрите первым новые статьи сайта.

Полезные статьи по теме:

Схема проходных выключателей из двух мест.

Схема двухклавишных проходных выключателей из двух мест.

Схема двухклавишный проходных выключателей из трех мест.

Двухлавишный проходной выключатель вместо перекрестного.

Проходные выключатели — история написания книги.

Проходной выключатель или импульсное реле?

elektrik-sam.info

Схема проходного выключателя зависит от числа мест подключения

Схема проходного выключателя — то, при помощи чего можно запускать освещение в работу сразу с нескольких участков. Это действительно удобно, а в ряде случаев подобный вариант и вовсе необходим. Многие владельцы частных домов готовы это подтвердить: схема проходного выключателя с двух мест незаменима для коридоров большой протяженности. Достаточно нажать кнопку выключателя, установленную в самом начале коридора, и, при необходимости, отключить свет можно посредством другого выключателя, зафиксированного в противоположном конце. Возвращаться в начало коридора, спускаться на нижний этаж не придется. Схема проходных выключателей — вариант, оптимальный в тех случаях, когда речь идет об освещении таких участков, как лестницы.

Основные моменты

Если выбирается схема включения проходного выключателя из двух мест, то для нее переключатели специалистам в сфере электрики известны как проходные. Каждый из приборов в своей конструкции имеет несколько положений переключений, и, как правило, несколько контактов.

Что необходимо знать о проходных выключателях:

Проходные электрические выключатели могут использоваться в качестве стандартных выключателей — в данном случае, третий контакт просто не будет активирован.

Важно: наиболее широкое распространение получили выключатели с несколькими клавишами. В продаже можно найти выключатели перекрестного типа — такие модели используются для регулирования освещения из нескольких участков. По конструкции такие выключатели представляют собой несколько совмещенных выключателей с одной клавишей. Друг с другом они соединяются посредством специальных перемычек, расположенных внутри конструкции.

Схемы подключения

Используются разные схемы включения проходного выключателя. Выбор в пользу определенного варианта зависит от следующих моментов:

  • Число участков, с которых планируется осуществлять управление освещением
  • Число моделей светотехнического оборудования или ламп.

Наиболее распространенной является схема управления с двух участков. Она является более простой, чем схема проходного выключателя с трех мест. Что необходимо для нее:

  • Прокладка с кабелем, состоящим из трех жил — для каждого из устройств необходима своя прокладка
  • Коробка распределения — она устанавливается напротив одного из элементов. В коробку помещаются кабели каждого из выключателей, а также кабель светотехнического оборудования.

Важно: в ряде случаев требуется дополнительный кабель. Его функции может выполнять линия, идущая из другой коробки.

Схема соединения проходных выключателей обеспечивает возможность осуществлять управление разными моделями светотехнического оборудования сразу с двух участков. Выключатели, используемые в рамках такой схемы, могут быть двухклавишными. Нередко в целях экономии, если нет возможности прокладывать сразу несколько кабелей, перемычка устанавливается отдельно для второй секции. В данном случае, потребуется двужильный и трехжильный кабель. В общей сложности, у них должно быть пять проводников.

Схема управления выключателем с двух мест

Схема подключения выключателей из трех мест

В данном случае, потребуется 2 выключателя с одной  клавишей, а также выключатель перекрестного типа. Функционирование выключателя перекрестного типа невозможно без прокладки кабеля из 4 жил. Их можно заменить двумя кабелями с 2 жилами. Примечательно, что число участков управления может быть любым. Три участка — рекомендация, но не правило. Так, если внести в схему еще одно перекрестное оборудование (второе по счету), можно выбрать сразу 4 участка для управления.

Не только освещение

Любая из приведенных выше схем позволяет осуществить подключение не только светотехники, но и современных пультов управления — оборудования, которое работает в беспроводном режиме. Допускается применение устройства любого типа, при помощи которого осуществляется запуск техники в рабочий режим. Важно, чтобы пульт располагался на расстоянии от техники. Что для этого потребуется:

Схема подключения выключателя с трех мест

  • К пульту управления подсоединяется специальное реле
  • Пульт устанавливается по направлению в сторону к светотехническому оборудованию
  • Запуск осуществляется посредством нажатия на кнопку — ее следует определить заранее, так как именно она будет выполнять функции командной клавиши
  • Выполненная операция будет записана в памяти
  • Нажатием на обозначенную кнопку будет осуществляться запуск светотехнического оборудования, или его выключение.

Важно: подключение пульта дистанционного управления к реле выключателя не является обязательным. Именно эта характеристика обуславливает возможность выбора любого количества участков для управления освещением.

Выбор выключателя

Выбирая выключатель для любой из приведенных выше схем, следует ориентироваться, в первую очередь, на индивидуальные потребности, финансовые возможности, особенности подключения проводки.

О чем следует иметь представление, выбирая выключатель:

  • Число источников, от которых ведется подача света
  • Особенности вариантов установки светотехнического оборудования — расположение может быть последовательным, параллельным
  • Показатели и характеристики напряжения электрической сети, от которой питается объект — дом или квартира.

Важно: число участков, с которых можно осуществлять управление освещением, не ограничено практически ничем. Установка переключателей осуществляется в соответствии с привычными и знакомыми специалистам правилами. Речь идет об обязательном заземлении, о проведении работ по герметизации имеющихся контактов, а также об установке УЗО.



Вас могут заинтересовать:

prokommunikacii.ru

схема подключения для управления освещением

Проходной выключатель схема подключения которого довольная проста и понятна для каждого, представляет собой устройство, способное управлять одним или несколькими светильниками из разных мест освещаемого помещения.

Что такое проходной выключатель?

Время не стоит на месте, постоянно совершенствуются или изобретаются приборы, которые помогают упростить будничную жизнь, повысить комфортность условий проживания и даже помочь сэкономить. Таким устройством и является проходной выключатель.

Все мы привыкли к обыкновенным выключателям, которые включают и выключают устройство из одного места. Но существуют и другие типы выключателей, которые позволяют управлять осветительными приборами из 2 или более мест. Это и есть так называемые выключатели проходного типа.

Проходные выключатели – это не просто модное веяние и престижная новинка. Это удобство, комфорт и экономия электроэнергии. Их можно использовать как в собственных квартирах и домах, так и в производственных помещениях.

Например, зайдя в многоэтажный дом, вы включаете свет на первом этаже, но, поднявшись на другой и включив освещение там, вам надо снова спуститься, чтобы выключить свет на первом, так как вам он уже не нужен. Выключатель проходного типа поможет справиться с этой задачей и максимально ее упростит, ведь, поднявшись на нужный этаж, вы сможете отключить свет ближайшим выключателем.

Проходной выключатель применяется для любых источников освещения: для ламп накаливания, люминесцентных, светодиодных и энергосберегающих ламп.

Принцип работы проходного выключателя

Простой переключатель используется для того, чтобы соединять или разъединять электрическую цепь для включения или выключения осветительного прибора. Проходной выполняет другую функцию: в одном положении он замыкает одну электрическую цепь и размыкает другую, в другом положении – наоборот. Это и позволяет управлять светом из разных местоположений.

По сути, у проходного переключателя отсутствует привычное понятие «выключенного состояния», так как электрический ток перенаправляется с одной цепи на другую. Фото схемы подключения проходного выключателя отличается гениальной простотой, а найти его можно на многих информационных сайтах.

Возьмем простой пример: один светильник и два проходных выключателя. Зайдя в помещение, мы включаем один из них, в результате чего загорается свет из-за замыкания одной из цепей. Потом, дойдя до другого выключателя и нажав на него, мы выключаем свет, при чем предыдущая цепь разъединяется и замыкается другая.

Проходной выключатель можно использовать как обычный, если пользоваться только им одним, однако использование этого варианта приведет к дополнительным расходам.

Производители выпускают выключатели с разным числом клавиш, количество которых зависит от числа управляемых осветительных приборов или их групп (одна клавиша – один прибор, две клавиши – два прибора и т.п.). Также продаются сенсорные выключатели, приборы с пультом дистанционного управления и другие инновационные решения. При наличии системы освещения с дистанционным управлением необходимость в использовании проходного выключателя отпадает.

О новых тарифах на электроэнергию, вступивших в силу 1 сентября 2015 года, читайте здесь. О том, какие работы может выполнить электрик и как его вызвать, читайте здесь.

Схема подключения

Преимущества использования проходного выключателя очевидны. Теперь следует разобраться, как подключить проходной выключатель. Перед тем как подключить проходной выключатель схема подключения подобных приборов должна быть тщательно изучена.

Управление одним источником света из 2 мест

Разберем простой пример: управление одним источником света из двух мест. Для этого вам надо взять 2 одноклавишных выключателя проходного типа, каждый из которых будет иметь три контакта (2 выхода и 1 вход – трехжильный провод). У светильника – 1 вход и 1 выход (двужильный провод).

Для начала нулевой провод от основного источника питания напрямую соединяется с проводом светильника (его входом). Затем второй контакт светильника (выход) соединяем с контактом одного из переключателей (вход). После этого следует соединить 2 выходных контакта переключателей между собой. В итоге вход второго выключателя объединяется с фазовым проводом. Процесс завершен.

Управление одним источником света из 3 и более мест

Существует возможность управления одним светильником не только из двух точек, но и из трех и более. Подключение такого варианта также не представляет трудностей – просто к вышеприведенной схеме надо добавить переходной выключатель спаренного типа, который имеет 2 выхода и 2 входа. Его располагают между проходными выключателями, при чем их выходные контакты объединяются с контактами этого переключателя.

Все соединения контактов происходят в коммутаторной (распределительной) коробке.

Управление несколькими источниками света из 2 мест

Иногда возникает ситуация, когда надо управлять несколькими светильниками (например, длинные коридоры или лестницы). Для этого подключается выключатель двухклавишного или другого типа, количество клавиш в котором напрямую зависит от числа управляемых осветительных приборов. По своей сути, каждая клавиша – это отдельное устройство управления одним из светильников.

Перед тем как подсоединить проходной выключатель схема подключения которого подразумевает управление несколькими светильниками, следует проконсультироваться со специалистами и тщательно изучить материалы, так как схема в этом случае немного сложнее.

В отличие от одиночных выключателей, которые имеют 2 выхода и 1 вход, двухклавишные имеют 4 выхода и 2 входа. Количество проводов растет прямо пропорционально количеству клавиш, поэтому трехклавишные используются очень редко из-за сложности такой электросхемы.

Главное после сбора электрической схемы провести ее проверку, что позволит избежать множества неприятностей и дополнительных расходов в будущем.

domaster.su

Схема проходного выключателя с двух мест

В данной статье рассматривается, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек. Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить. Это реализуется с помощью перекрестных переключателей.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.

Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки. Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.

Маркировка и внешний вид проходного выключателя

Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).

А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.

Управление лампочкой из двух мест (схема проходного выключателя с двух мест)

Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.

В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.

То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.

Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.

А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов. Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.

Управление светом из трех и более мест (схема проходного выключателя с двух мест)

Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.

В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.

Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.

Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.

Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.

Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.

sdelaj-sam.com

Как работает схема подключения для проходного выключателя

Вопросы управления освещением или другими потребителями электрической энергии из разных мест для владельцев квартир и частных домов довольно актуальны.

В сельской местности домашний мастер может реализовать таким способом экономичное пользование наружными светильниками при переходах из жилого здания в зону хозяйственных построек, когда ему необходимо выполнить определенные работы, например, внутри гаража или мастерской.

Дистанционно управлять светом можно в городской квартире.

Принцип управления источником света из двух мест

Прилагательное «проходной», добавляемое к существительному «выключатель», а точнее — переключатель, обозначает условия его работы, когда «проходя» мимо этого устройства, создается возможность включить или погасить лампы освещения.

Проходные выключатели могут располагаться на значительном удалении от контролируемого источника света и размещаться в отдельных помещениях.

Рассмотрим пример квартиры, в которой обыкновенный электрический выключатель для освещения комнаты может создавать определенные неудобства. Мы привыкли, что его обычно располагают у входа в помещение около двери на высоте плеча.

Если проход внутрь помещения осуществляется через коридор, то в последнем требуется включать свет.

Снимаем в коридоре верхнюю одежду для улицы и заходим в спальню. Здесь тоже надо включить свой светильник. Теперь освещение коридора нам не нужно и его требуется погасить. Придется возвращаться в коридор и оперировать входным выключателем. Это довольно неудобно.

Можно немного подумать и спланировать новую схему электропроводки, добавив в нее проходные выключатели №1 и 2. Условия управления светом в коридоре упростятся, ходить в полусумраке по квартире уже не придется.

Установив два проходных выключателя внутри коридора и спальни, создается больше бытовых удобств. Оба коммутационных аппарата №1 и №2 позволят одинаково оперировать светом с любого из помещений.

Как работает схема подключения для проходного выключателя при управлении светом из двух мест

За основу работы системы освещения, созданной по этому принципу, используется обычный метод подключения проводов к люстре и выключателю. Защитный РЕ проводник от своей шинки в квартирном щитке без любых разрывов напрямую подключается со всеми металлическими корпусами электрических приборов. Его для упрощения предоставляемой информации на схеме не показываем.

Рабочий ноль, выделенный синим цветом, подводится через распределительную коробку к ближнему контакту электрического патрона, внутрь которого вворачивается лампочка накаливания.

Все включения светом осуществляются только за счет использования фазного проводника. Его можно определить с помощью указательного индикатора напряжения. Оба проходных выключателя подключаются в фазу сети питания последовательно, встречно.

При этом надо учесть конструктивные особенности проходного переключателя и правильно подключить входящие и отходящие от него магистрали, выделенные на рисунке разными цветами.

Особенности подключения проводов схемы к контактам проходного выключателя

Из приведенной схемы видно, что проходной переключатель имеет одну общую клемму, по которой подводится напряжение от квартирного щитка или оно направляется непосредственно к источнику света. Также есть два отходящих контакта. Каждый из них подключается к схеме за счет манипуляции с клавишей на лицевой панели.

При ее переводе в верхнее или нижнее положение соответствующий контакт подключается к напряжению, как показано на фотографии.

Обычно на корпусе проходной выключатель имеет заводскую маркировку его клемм с показом схемы подключения к ним проводов. Ей можно верить.

Однако, при монтаже создаваемой системы освещения следует вызвонить все цепи электрическими методами и проверить надежность создания контактов при переключении клавиши. Это избавит от возможных последующих ошибок.

Выбирая конструкцию проходного выключателя для источника света обратите внимание на совместимость допустимой нагрузки, которую могут нормально коммутировать контакты и общую электрическую мощность осветительных приборов. Если контакты не допускают подобную работу, то придется дополнительно подключить магнитный пускатель соответствующего номинала.

Здесь мы рассмотрели наиболее типовую и простую проходную модель. Торговля предоставляет их большое разнообразие.

Виды проходных выключателей

По внутреннему устройству и количеству клавиш управления проходные модели для бытовых целей выпускаются:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

Кроме клавиш для управления могут использоваться:

  • сенсорное устройство;
  • пульт ПДУ;
  • другие технологии.

Выбор способа управления клавишами или другим методом не влияет на качество работы схемы, а обеспечивает различные типы удобств, которые зависят от личных наклонностей владельца квартиры и его бюджета.

Анимированная схема, поясняющая принцип работы проходного выключателя

При правильно собранной схеме источник света будет надежно управляться от каждого переключателя. Для этого достаточно поменять положение его любой клавиши.

Как видим, задать строгое положение каждой клавише для четкого указания ее ориентации при включении или отключении света, как у обычных комнатных приборов с указателями «off» и «on» не получится.

Оба проходных переключателя взаимосвязаны при работе.

Как работает схема подключения для проходного выключателя при управлении светом из трех мест

В предыдущем случае создано две внутренних магистрали между положениями переключателей. Когда требуется увеличить количество мест для управления, то в них дополнительно подключают коммутационные аппараты.

Для трехместного регулирования освещением создают добавочную конструкцию из спаренных проходных выключателей.

В остальном схема подключения проходного выключателя ничем не отличается от предыдущей. Она тоже находит применение в домашней проводке внутри квартиры или частного дома.

Следует заметить, что технически не сложно реализовать управление и с большего количества мест. Так и поступают внутри производственных помещений большой площади и протяженности.

Но, заниматься таким методом в домашней бытовой сети не совсем эффективно. Схема прокладки электрической проводки может значительно усложниться. При острой необходимости удаленного управления светом проще использовать другой способ, например, радиоканал и пульт дистанционного управления.

Этот метод описан применительно к светодиодной люстре. Он может хорошо работать и с другими источниками света.

Занимаясь ремонтом или реконструкцией системы освещения не забывайте об обеспечении ее электрической безопасности в скрытой проводке или проложенной открытым методом. Нельзя допускать пожара и создавать предпосылки для получения электротравм жильцами.

Для лучшего понимания темы рекомендуем к просмотру видеоролик владельца ЭлектроЛ Сервис, поясняющий монтаж и схему подключения проходного выключателя.

Можете задавать вопросы по прочитанной теме. Сейчас вам проще всего поделиться статьей с друзьями в соц сетях через специальные кнопки.

Полезные товары

housediz.ru

Схема подключения проходного выключателя | Советы электрика

Очень интересная я считаю тема- управление освещением с двух мест.

Представьте: заходите в дом, включаете свет в коридоре, затем поднимаетесь на второй этаж и выключаете свет оттуда. То есть опускаться вниз что бы выключить свет не надо! Очень удобно, но как это сделать?

Для этого существуют специальные переключатели или правильно сказать- проходные выключатели.

Что бы это сделать- надо знать схему подключения проходного выключателя.

Сейчас я расскажу и покажу как подключить проходной выключатель и собрать его схему в распредкоробке.

Честно говоря раньше я практически не встречал на практике проходные выключатели.

Нет, конечно я знал что они есть и существуют, помню даже в школе в 8 классе на уроке физики проходили схему их подключения, но вот “вживую” видел я управление освещением с двух мест очень редко.

Сейчас люди стали все чаще применять проходные выключатели да и я сам частенько советую клиентам сделать управление освещением с двух мест особенно в частном доме считаю это чуть ли не обязательным.

Не везде конечно, но например на лестничной площадке или в длинном коридоре такое применение очень удобно.

Внешне проходные выключатели совершенно не отличаются от одноклавишных выключателей, разнит из только внутреннее устройство.

Если простой выключатель замыкает и размыкает электрическую цепь, то проходной выключатель переключает (не размыкает!) электрическую цепь с одного выхода на другой.

Всего выходных зажимов у переключателя три- один общий, второй и третий- выходы.

Внутри проходного выключателя находится перекидывающийся контакт- можете посмотреть на фото. У этого контакта два выхода и при переключении он замыкает электрическую цепь или на один выход или на второй.

Одновременно два выхода не замыкаются, так устроен проходной выключаетель.

Схема подключения проходного выключателя

Схема очень оригинальная и в принципе совершенно не сложная что бы ее запомнить. Надо только уяснить для себя несколько важных моментов и вы всегда вспомните такую схемку.

Проходной выключатель- схема подключения.

Для сборки такой схемы потребуется два проходных выключателя, распределительная коробка, соединительные провода и светильник.

На переключатели прокладываются трехжильные провода от распредкоробки. В коробку заводится провод “питания” 220 Вольт (не забываем проверить что напряжения на нем нет!) и из коробки идет провод на светильник.

Кстати при такой схеме группа освещения будет только одна. То есть лампочек может быть хоть двадцать, но все они будут загораться одновременно при включении проходного выключателя.

Что бы легче запомнить схему включения проходных выключателей уясните для себя:

На общий зажим одного переключателя подключается фазный провод питания 220V, а с общего зажима второго переключателя фаза идет уже на светильник.

Оставшиеся два выхода одного переключателя просто соединяются с двумя выходами другого.

Вот и все!

Все соединения естественно делаются в распредкоробке. Можете посмотреть схему подключения проходных выключателей на фото внизу:



Ну а кому этот вопрос очень интересен я записал процесс подключения проходных выключателей на видео, смотрите, пользуйтесь, буду рад если вам эти знания пригодятся.

Если моя информация вам пригодилась можете в знак благодарности нажать кнопки вверху статьи +1 и Tweeted. Спасибо!





Узнайте первым о новых материалах сайта!

Просто заполни форму:





ceshka.ru

Проходной выключатель — схема подключения. Подробная инструкция подключения двухклавишных и трехклавишных проходных выключателей. Видео

Зачем необходим проходной выключатель?

   Вопрос экономии электроэнергии сегодня стоит остро и в этом помощь может оказать проходной выключатель. Как? Мы заходим в подъезд, включаем свет, а на своем этаже гасим освещение другим выключателем. И наоборот. Выходя из дома на улицу, у себя на площадке свет включается, а внизу убирается. В таких случаях используют проходной выключатель, выполняющий функции переключателя.

Подключение проходного выключателя двухклавишного и трехклавишного — Фото

   Схема подключения проходного выключателя выбирается исходя из числа точек управления. А их может быть несколько:

  • на каждой площадке многоэтажного дома,
  • в длинном коридоре на выходе из нескольких комнат.

Как подключить проходной выключатель, мы и расскажем сегодня в этой статье.

   Простой выключатель содержит всего две контактные клеммы с двумя подводимыми проводами.

   Проходной выключатель — называемый переключателем цепей — имеет три клеммы и к нему подходят три провода. Чтобы включать и выключать свет из большего числа мест, нужны так называемые перекрестные выключатели, имеющие четыре контакта и четыре подходящих провода. Надо сказать, что так подключаются не только лампы (накаливания, люминесцентные, энергосберегающие), но и любые электрические приборы, требующие управления из разных мест.

Немного теории о проходных выключателях

   Назначение проходного выключателя состоит в переключении электрических цепей. Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя.

Схема подключения проходного выключателя с двумя точками управления — Фото

   В обоих случаях мы имеем по три контакта и три подходящих провода, и происходит простое переключение контактов. Но в первом случае электрические цепи при нажатии или соединяются, или разъединяются. В проходном же выключателе одновременно размыкается одна и замыкается другая цепь.

Пример функционирования проходного выключателя

   Возьмем электрическую цепь, состоящую из лампочки и двух одноклавишных проходных выключателей.

   Лампочка не горит, то есть две цепи разорваны. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается. Переходя ко второму выключателю, при нажатии мы, разрывая цепь, гасим лампу и одновременно подготавливаем другую линию, для включения с первого выключателя.

   Сущность функционирования такого выключателя состоит в перекидывании контактов — один замыкается, другой размыкается. Проходной выключатель, если не использовать один из контактов, может работать как обычный. Но из финансовых соображений лучше отказаться от этого: обойдется дороже.

Виды проходных выключателей

   Выпускаются выключатели проходные с различным числом клавиш. Одноклавишные мы уже рассмотрели. Проходной выключатель двухклавишный используется для подключения/отключения двух ламп, находящихся в разных точках.

   Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов. Лампы могут находиться и в одной люстре, тогда можно менять освещенность помещения.

   Трехклавишный выключатель, по аналогии с двухклавишным, предназначен для включения трех ламп.

Подключение трехклавишного проходного выключателя — схема — Фото

   Схема подключения проходного выключателя позволяет включать лампочки из трех точек. Нужно будет взять два одноклавишных и один перекрестный выключатели, который, в простейшем случае, представляет два переключателя одноклавишных с внутренними перемычками. Применяя два перекрестных выключателя, собирают управление из четырех мест.

   Здесь нужно помнить одно. Чем больше точек управления, тем сильнее усложняется схема подключения проходного выключателя. Загруженность проводами может создать в дальнейшем непреодолимые трудности. При ремонтах обслуживающий электрик может просто не разобраться в схеме, найдя выход в ее упрощении. В результате включать освещение придется всего лишь из одного места.

Схема подключения проходных выключателей — Видео инструкция

Еще Видео материалы

Как подключить проходной выключатель

   Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

   Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком.



   Обратите внимание на то, как правильно штробить стены под проводку.

   В статье подробно описан процесс штробления, а также подбора инструментов и материалов.

  Имеется видео инструкция

   Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

   В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод. Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.

Распределительная коробка проходного выключателя, скрутка проводов — Фото

   Сечение жил зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

  • Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.
  • Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
  • В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
  • Далее подключается проходной выключатель.
  • Собрав всю схему, необходимо ее проверить перед подачей напряжения.

   Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

  • При положительных результатах штукатурим и красим необходимые места.

   Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

Горячие темы. Советуем почитать!

Проходной выключатель: устройство и подключение

На сегодняшний день достаточно популярным стало устанавливать проходной выключатель. Проходные выключатели позволяют облегчить жизнь многим людям. С их помощью вы легко сможете управлять освещением с двух или более мест. Иногда это является не только удобством, но и необходимостью. Проходной выключатель отлично подойдет для домов, в которых имеются длинные коридоры. Представьте, что пройдя длинный коридор для того чтобы выключить освещение необходимо, будет снова возвращаться к выключателю. Схема проходного выключателя позволяет решить эту проблему, и выключить свет вы сможете на другом конце коридора.



Эти схемы в первую очередь многие используют для освещения лестницы. В этой статье мы поместили подробную информацию, которая включает в себя весь процесс монтажа. Также вы узнаете, как подключить проходной выключатель своими руками.

Как подключить проходной выключатель?

Для того чтобы подключить проходной выключатель вам может потребоваться его схема. Вот схема подключения двух проходных выключателей.

Для того чтобы воплотить ее в жизнь вам потребуется два переключателя. Каждый из них обязательно должен иметь три контакта и два положения переключения. Режим переключения обязательно должен иметь перекидной характер. Только благодаря этому вы сможете обеспечить выключение света с помощью двух переключателей.



Благодаря этому вы сможете избежать проблем с общей замкнутостью контактов. Импульсное реле имеет подобную схему работы.

Работа проходного выключателя

Для того чтобы правильно подключить проходной выключатель вам необходимо разобраться со схемой, которую мы предоставили выше. На схеме изображены следующие элементы:

  • Распределительная коробка.
  • Переходные выключатели.
  • Соединительные провода.

На первой схеме вашему вниманию предоставлена схема подключения проходного выключателя с управлением из двух разных мест. Как видите, один провод от источника питания будет идти в распределительную коробку, а с нее уже на лампу. Фазный провод будет подключаться к общему контакту одного из выключателей. Два контакта переключения одного проходного выключателя должны соединяться с двумя контактами второго выключателя. Также фаза с общего контакта пойдет на второй контакт к лампе.

Схема является достаточно простой. Для того чтобы установить проходной выключатель вам необходимо поставить проходные выключатели на свои места. После этого можно приступить к монтажу светильников, которые необходимо соединить параллельно.

Теперь в любом месте потребуется установить распределительную коробку. В нее будет вводиться кабель от светильников и проходных выключателей. В этой коробке вам необходимо будет связать все провода, как мы указали на схеме выше. Как видите, виды выключателя бывают разными.

Как управлять освещением из трех мест?

Если подробно разобраться, то схема подключения проходного выключателя с управлением из трех мест практически ничем не отличается от другой схемы. В нее был просто добавлен еще один проходной выключатель, который немного отличается от предыдущих.

Этот выключатель еще можно назвать спаренным. При его нажатии вы перекинете два контакта, которые будут не зависеть друг от друга. Также вы должны были заметить, что из него выходит четырехжильный кабель.

Схемы включения проходных выключателей достаточно просты. Но они могут ограничиваться местами для управления. Если вы желаете получить независимое управление освещением, тогда потребуется установить импульсное реле.

Читайте: разборка выключателя своими руками.

100 фото простой и быстрой схемы подключения

Яркой изюминкой в интерьере, станут цементные светильники. Новые, оригинальные решения, украсят и качественно будут освещать, необходимое пространство. Для удобства управления, оригинальными, световыми решениями, стоит предусмотреть проходные выключатели при проектировании и монтаже электропроводки.

Когда возникает необходимость производить включения/отключения одного и того же источника света из разных мест, то используют проходной выключатель. По выполняемым функциям его будет корректнее именовать переключателем, далее станет более понятно почему. Проходной выключатель также имеет и другие названия: перекрестный, дублирующий и перекидной переключатель.

Рассмотрев фото проходных выключателей вы не найдете внешнего отличия от стандартного. Основное отличие проходного от стандартного выключателя является то, что у него отсутствует определенное положение для включения или отключения. Для понятия различия в принципах работы можно найти фото схемы подключения проходных выключателей и обычного и сравнить их.

При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух. Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две “управляющие” линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Внимание! Во время ремонта нужно помнить, что один провод между переключателями всегда под напряжением.


Сфера применения проходного выключателя

Их используют в больших помещениях или протяженных помещениях с различными входами. Главном преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах. Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи – 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Подключение проходного выключателя на 2 точки

Ввиду необходимости применения большего количества проводов сложность подключения увеличивается. Схема подключения выглядит следующим образом. В распаячную коробку заводятся от источника питания фаза и ноль.

Ноль провод направляют напрямую к источнику света, а фазу на переключатель. Внутри переключателя происходит разделение на 2 линии, которые направляются далее в распаячную коробку и далее идут на второй выключатель. И по прошествии него провод заводится на лампу.

Возможно сэкономить на количестве провода, соединив «управляющие» линии напрямую, но компетентный электрик так не сделает по следующим причинам:

  • подключение с использованием распаячной коробки правильнее в связи с предъявляемыми нормами для электроцепей;
  • простота ремонта. Возможно произвести прозвон проводов на участках, для выявления неисправности;
  • упростит установку подключения дополнительного переключателя.

Схема при присоединении 3-его и последующих переключателей

Согласно схеме подключения при использовании 2-х переключателей становится ясно, что проходные переключатели можно применять лишь в паре и 3-е такое оборудование подключить уже не получится.

Данная проблема решается применением перекрестного (реверсивного) переключателя – внешне не имеет отличия, но для подключения использует четыре клеммы.

Как вытекает из названия его главное предназначение смена подсоединенных проводов местами. Чтобы понять принцип работы лучше всего посмотреть схему подключения с 3-мя и более переключателями.

Заключение

Надеемся, что благодаря данной статье стал понятен принцип работы проходного выключателя и способы его подключения в электрическую сеть.


И теперь стало ясно как подключить проходной выключатель своими руками при наличие минимальных электротехнических навыков. В случае не уверенности в своих способностях самостоятельного подключения лучше доверить его профессионалам.

Фото проходных выключателей


Также рекомендуем посетить:

Post Views: Статистика просмотров 1 095

Проходные выключатели — схемы, подключение

Все хотят много света и чтобы было удобно включать. Как это сделать? Ответ прост — проходные выключатели. Переключатели, импульсные реле, дистанционные выключатели, с распайками и без — все это в одном месте.



Итак, что такое проходной выключатель?


Проходные выключатели — это способ включения света из нескольких мест. Точнее это когда свет можно в одном месте включить, а в другом выключить. Например, в начале и в конце коридора, на лестничных пролетах или в спальне, когда выключатель света устанавливается при входе и возле кровати.

Если ваши выключатели позволяют включать свет из мескольких мест, то они проходные по определению и не важно по какой схеме они сделаны, на переключателях, импульсных реле или дистанционных выключателях. Далее будут рассмотрены основные схемы включения и их достоинства и недостатки.



Проходная схема включения на переключателях

Начнем с классики. Самый часто используемый, но не самый простой, способ это схема на переключателях. В отличии от выключателя, который разрывает и замыкает цепь переключатель перекидывает контакт с одной клеммы на другую.

Используя в пару таких переключателей легко сделать включение света из двух мест. Однако если придется добавить еще один или два, то схема приобретает очень хитроумный вид. В ам придется тянуть шлейфы от каждого выключателя.

Схема подключения одноклавишного проходного из 2-х мест




Схема подключения одноклавишного проходного из 3-х мест



Схема подключения двухклавишного проходного из 2-х мест



Проходная схема включения на импульсных реле

Перейдем к схеме на импульсных реле. Здесь разделяется шина питания и шина управления. Шиной питания, к которой подключены лампочки занимается реле, которому приходят сигналы по шине управления, к которой подключены кнопки.

Большой плюс по сравнению с переключателями — здесь не приходится заниматься сложной комбинаторикой и путаться в проводах. Схема очень логичная и понятная.

Также эта схема позволяет одинаково эффективно включать разные типы освещения (светодиодное, газоразрядное и тп) и включать большую нагрузку правильно подобрав номинал импульсного реле. А в ситуациях, когда пусковой ток сильно превышает номинальный, реле по определению выигрывают у выключателей и переключателей.

Отдельные производители утверждают, что экономия может доходить 40% сравнению со схемой на переключателях.

Схема управления освещением из 4-х мест на импульсном реле



Проходная схема включения на дистанционных выключателях

Глядя на схему управления освещением на дистанционных выключателей, их еще называют радиовыключателями или беспроводными, говорить даже особо не о чем — светильник подключается через блок управления, который управляется по сигналу с выключателя.

На вход блока управления подается напряжение 220В. К выходу подключается светильник или группа светильников, которые будут включаться вместе по сигналу с радиовыключателя.

После этого в память блока управления прописываются коды выключателей нажатием на кнопку блока и клавишу выключателя. Таких выключателей можно поставить сколько угодно и где угодно, единственное ограничение — это память блока управления, куда записываются коды выключателей. Тут, как говорится, читайте инструкцию.

Схема управления освещением из 2-х и более мест на дистанционных выключателях

Преимущества схемы включения на дистанционных выключателях

Применение дистанционного управления позволяет сократить время и расходы на монтаж систем освещения более чем в 2 раза.

  1. Минимум проводки. Электропроводка останется только там, где это реально необходимо
  2. Минимум соединений. Сокращения числа распаечных коробок и соединений проводов
  3. Минимум работы по установке и подключению. Сокращение работ по прокладке электропроводки и времени на монтаж
  4. Гибкость и адаптивность. Добавить, убрать, переставить, поменять схему включения можно в любой момент


Схема управления 2-я линиями освещения из 2-х и более мест на дистанционных выключателях



Остались вопросы?

Вы можете задать все вопросы по материалам данной статьи и получить бесплатную консультацию:

Тел.: +7 (495) 151-00-74 доб. 101

E-mail: [email protected]

схема подключения прибора с различных мест « БНК

Для комфортной и удобной эксплуатации осветительных приборов множество специалистов рекомендуют использовать проходной выключатель: схема подключения прибора наглядно демонстрирует принцип работы устройства. Применение данной конструкции позволяет управлять освещением помещения с разных мест. Об особенностях и правилах монтажа проходного выключателя детально описано в данной публикации.

Принцип работы и особенности конструкции проходного выключателя

Главная задача дублирующих выключателей – это возможность управления осветительным прибором из нескольких точек в разных местах или лестничного прохода. Предполагается, что включить освещение можно входя в помещение, а выключить – в другой части комнаты. Данный принцип работы очень удобный и позволяет заметно экономить электрическую энергию.

По внешнему виду проходной выключатель никак не отличается от обычного устройства. На передней подвижной панели изделия нарисованы двунаправленные стрелочки. Классический выключатель имеет один вход и один выход, а проходной прибор оснащен одним входом и двумя выходами. Это означает, что в данной схеме не разрывается ток, а переключает на любой из включателей.

Опытные электрики с первого взгляда отличают, где проходной выключатель. Несмотря на это, популярные производители выпускают конструкции с нарисованной под корпусом электрической схемой подключения проходного выключателя с 2-х, 3-х или одного места. Еще одно отличие – это количество контактов. Их в дублирующем переключателе три.

Проходные выключатели чаще всего работают попарно для управления за одним светильником. К каждому из них подсоединяется ноль и фаза. Нажатие кнопки замыкает электрическую цепь, что приводит к зажиганью лампочки. Когда на обоих выключателях кнопки установлены в одном положении, то свет в помещении включается, если в разных – выключается.

Это интересно! Управлять освещением в доме можно из нескольких мест. Для этого в общую схему подключения проходного двухместного выключателя следует один или несколько перекрестных переключателей.

Проходной выключатель: покупать или воздержаться

Использование проходные устройств позволяет управлять светом в комнате из нескольких мест. Это особенно удобно в несколько этажных домах с лестничными пролетами. В данном случае один переключатель устанавливается на лестнице на первом этаже, а следующий на вверху, что позволяет включить в начале пролета, а выключить в конце.

Также отличное решение монтажа таких переключателей в спальне, где один у входа, а другой возле изголовья кровати. Также выгодно использовать проходные переключатели возле входной двери и в конце коридора.

Если сравнивать проходные выключатели с обычными устройствами, то они обладают множеством преимуществ, а именно:

  • надежность и безопасность прибора;
  • моментальное выключение освещения в доме из любой точки;
  • экономия электроэнергии;
  • невысокая стоимость;
  • легкая установка, которую можно выполнить самостоятельно;
  • отсутствие сложных настроек.

Полезный совет! Установка специальных регуляторов движения или таймера, встроенного в переключатель, позволяет настроить автоматическое выключение осветительных приборов.

Как сделать и как подключить проходной выключатель собственноручно

Хоть обычный и проходной выключатель очень похожи, они существенно отличаются стоимостью. Цена проходного изделия в 1,5-2 раза выше обычного. Именно этот фактор толкает многих мастеров сделать коммутирующий прибор самостоятельно.

Чтобы создать проходной одноклавишный переключатель, понадобятся классические одноклавишные и двухклавишные приспособления одинакового размера и одного производителя.

Процесс создания простого выключателя в проходной можно разделить на такие этапы:

  1. Сначала снимется кнопка с накладного одноклавишного выключателя.
  2. Аккуратно вынимается сердцевина устройства.
  3. Отжимаются заклепки корпуса на внутренней стороне прибора.
  4. Вынимается одна из клемм из гнезда.
  5. Устанавливается контакт один напротив другого.
  6. Монтируется коромысло на контакты.
  7. Собирается корпус.

Полезный совет! Покупая проходной двухклавишный переключатель со схемой подключения на корпусе, необходимо убедиться, что у него есть возможность переставлять клеммы местами таким образом, чтобы гарантировать разрыв и замыкание цепи автономно друг от друга.

Проходной выключатель: схема подключения двухместного устройства

Схема проходного выключателя на две точки наглядно демонстрирует все этапы подключения, но перед этим обязательно нужно обесточить все помещение при помощи специального рубильника на щите управления. После чего нужно дополнительно перепроверить отсутствие тока во всех кабелях выключателя. Для этого понадобится специальная отвертка.

Также необходимо подготовить для работы такие инструменты: индикатор, плоская и крестовая отвертки, уровень, рулетка, нож и перфоратор. Прокладывать проводку нужно на расстоянии не меньше чем 15 см от потолка. Прятать ее можно под штукатурку, а также спрятать в короб. Второй вариант очень удобен в случае любых ремонтных работ.

Отличается установка проходного переключателя наличием трех кабелей вместо двух. Один из них предназначен для подачи фазы, а два других используются в качестве соединителя между двумя выключателями.

Монтаж проходного выключателя выглядит так:

  • зачищаются концы проводов от изоляции;
  • определяется фазовый провод с помощью индикатора;
  • фаза соединяется с одним из проводов первого выключателя с помощью скрутки;
  • соединяются вместе нулевые клеммы переключателей;
  • подключается провод второго выключателя к светильнику;
  • нулевой провод и провод от осветительного прибора соединяются в распределительной коробке.

Это важно! Вмонтировать проходной переключатель вместо обычного невозможно. А для предотвращения проблем с проводкой в будущем лучше применять медные провода. Скрутки лучше пропаять и изолировать.

Схема подключения проходного выключателя с двух мест и более

В случае необходимости управления светом в комнате из более двух мест, то нужно приобрести перекрестный выключатель, который оснащен двумя выходами и двумя входами. Схема подключения немного сложнее, чем из двух мест, но разобраться в принципе работы возможно.

Чтобы организовать трехместное управление требуется выполнить следующие действия:

  1. Нулевой провод подсоединяется к источнику света, а также выполняется заземление.
  2. Фаза монтируется к входному контакту одного из проходных переключателей.
  3. Свободный провод от лампочки подсоединяется к входному контакту другого выключателя.
  4. Поочередно соединяются контакты двух проходных переключателей и перекрестного выключателя.

На основе данной схемы легко можно собрать схемы подключения на четыре или пять точек. В подобных случаях необходимо увеличить количество перекрестных переключателей. Они обязательно должны быть установлены между проходными устройствами.

Двухклавишный проходной выключатель: схема подключения

Данные переключатели очень удобны, так как позволяют управлять не только одной лампочкой, но и несколькими светильниками. Чтобы осуществить данную задумку необходимо установить проходной двухклавишный выключатель. У каждого из них есть по шесть контактов. Подключение осуществляется за тем же принципом, что и у обычных приборов.

Главное различие схемы подключения данного двухклавишного переключателя заключается в использовании большего количества кабелей. На оба входа одного переключателя подается фаза. С входов второго выключателя подаются провода на два светильника.

В случае реализации контроля освещением из более двух точек для каждой из них необходимо установить по два перекрестных переключателя, поскольку они производятся лишь одноклавишными. В данном случае первую пару контактов необходимо присоединить на один перекрестный выключатель, а вторую – на другой прибор. Если нужно, то приборы соединяются вместе. Выходы обоих перекрестных выключателей должны быть соединены с другим двухклавишным переходным прибором.

Источник: http://remoo.ru

Проходной выключатель — схема подключения

Проходной выключатель — схема подключения



            Проходной выключатель представляет собой устройство основной целью которого является управление одним источником света (люстрой) с двух разных мест. Проходной выключатель внешне ни чем не отличается от обычного и выполняет те же функции — разрывает или замыкает цепь освещения.

Схема подключения и принцип работы проходного выключателя



            Однако контактный механизм проходного выключателя отличается от обычного тем, что в обычном при отключении подвижный контакт разорвав цепь остается в незадействованном положении, а в проходном подвижный контакт всегда задействован.

            При нажатии кнопки вкл/откл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем. Собственно по этой причине проходные выключатели по другому называют перекидными.





            В процессе монтажа или реконструкции электропроводки необходимым условием проектирования является не только надежность, но и удобство использования и расположения ее элементов управления (розеток и выключателей).



1) Проходные выключатели актуальны для применения в многоэтажных помещениях. К примеру установив в доме проходной выключатель на первом и втором этаже можно управлять освещением (включать/отключать свет) с того этажа на котором вы находитесь.



2) Применение проходных выключателей в коридорах также очень удобно. Установив их на разных концах коридора можно включить освещение вначале коридора, а выключить в конце.



3) Наверняка многие сталкивались с необходимостью вставать в спальне с кровати, чтобы выключить свет, когда выключатель располагался у входа в спальню. Установив два проходных выключателя один возле входа в комнату, второй возле кровати, вы избавитесь от этого неудобства.



Давайте рассмотрим схему подключения и принцип работы проходного выключателя, или как его еще называют переключатель, так как многие зачастую думают, что он сложен по своей конструкции.





— управление лампой из двух мест.



 Представим, что у нас имеется длинная комната или коридор, на одном конце которого установлен проходной выключатель 1, а на другом конце проходной выключатель 2.

            В нормальном состоянии у нас лампа не горит (переключающий элемент В- 1 находится в положении 1.1–1.3, а В-2 в положении 2.1–2.2) нет замкнутого контура, по которому проходил бы электрический ток.

            Если переключить В-1 (не зависимо от того в каком он был положении вкл/выкл) то у нас образуется замкнутый контур по участку 1.1–1.2 – 2.2–2.1, в результате этого лампа будет гореть. При переключении В-2 (переключающий элемент проходного В-2 будет находится в положении 2.1-2.3) – люстра погаснет.



            Управлять источником света (лампой, люстрой) можно не только из двух, но и из трех различных мест (комнат). Для этого нужно немного модернизировать рассмотренную выше схему управления.





При необходимости управлять источником света (лампой, люстрой) из трех мест необходимо в схему добавить один перекрестный переключатель.

            Работает схема следующим образом. В комнате 1 установлен проходной выключатель 1 (В-1), в комнате 2 устанавливается проходной выключатель 2 (В-2), в комнате 3 установлен перекрестный переключатель Х.



На рисунке контакты выключателей расположены таким образом что лампа не горит. Представим ситуацию когда в комнате 1 кто-то переключает В-1. Образуется замкнутая цепи по пути 1.1-1.2-Х(1)-Х(2)-2.2-2.1 и лампа горит.



Если переключить В-2 в комнате 2 с положения 2.1-2.2 на положение 2.1-2.3 то цепь разомкнется и лампа гореть не будет. При необходимости включить свет в комнате 3 достаточно переключить перекрестный переключатель и лампа начнет гореть по цепи 1.1-1.2-Х(1)-Х(3)- 2.3-2.1.



P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища — своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить заявку — Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



P.S. S. Надеюсь, что мои советы, как подключить электрическую розетку с заземлением самостоятельно, будут вам полезны. Ну что ж читайте, оставляйте комментарии, спрашивайте, может что не понятно. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную



Fibre Link Pass Through | Из многомодового в одномодовый

Медиаконвертеры из оптоволокна Fast Ethernet в оптоволокно

Медиаконвертеры Fast Ethernet

Perle объединяют существующий стандарт 802.3 с собственной функцией Link Pass-Through для обеспечения прозрачного соединения.

С Link Pass-Through состояние одного оптоволоконного приемника передается другому оптоволоконному передатчику. Типичный сценарий может заключаться в том, что многомодовый оптоволоконный кабель к важному удаленному порту оптоволоконного коммутатора случайно отсоединен.Медиаконвертер обнаруживает потерю связи и затем разрывает оптоволоконное соединение. В сочетании с функцией сбоя на дальнем конце удаленный медиаконвертер, подключенный к оптоволоконному коммутатору, теперь может передавать состояние отказа соединения по коммутатору, который затем может отправить предупреждение SNMP в свою корпоративную систему NMS, чтобы можно было предпринять корректирующие действия. .

Сбой на дальнем конце (FEF) — это стандарт IEEE 802.3u, разработанный для помощи оптоволоконным устройствам в обнаружении сбоев в оптоволоконном канале.В случае сбоя в соединении оптоволоконного приемника медиаконвертер передаст шаблон сигнала сбоя на дальнем конце по своему оптоволоконному передающему соединению. Медиаконвертер постоянно контролирует оптоволоконное соединение на предмет наличия действительного сигнала. Как только проблема с оптоволокном устранена, медиаконвертер перестает передавать FEF.

Действия, выполняемые медиаконвертером при получении индикации сбоя на дальнем конце, зависят от настройки переключателя Link Pass-Through. При включенной функции Link Pass-Through сигнал FEF, полученный на его оптоволоконном приемнике, заставит медиаконвертер отключиться от другого оптоволоконного канала, так что передача оконечного устройства будет знать, что оптоволоконный канал не полностью функционирует.

Поэтому при рассмотрении мультимодального медиаконвертера Fast Ethernet в одномодовый для важных сетевых каналов очень важно, чтобы медиаконвертер мог прозрачно отображать условия на всем оптоволоконном соединении.

Гигабитные конвертеры из оптоволоконного кабеля в оптоволокно

Медиаконвертеры

со встроенными процессорами, такие как гигабитные медиаконвертеры Perle, могут обеспечить необходимую сигнализацию с удаленным узлом, обеспечивая постоянную прозрачность.

Переключатель режима соединения, предусмотренный на медиаконвертерах, определяет поведение оптоволоконных портов в различных условиях. В положении по умолчанию «Нормальное» медиаконвертер будет работать в соответствии с естественным поведением автосогласования гигабитного трансивера (с включенным автосогласованием оптоволокна). Если пользователь желает, чтобы оптоволоконные порты отражали состояние однорангового оптоволоконного порта, переключатель режима связи можно перевести в режим Smart Link Pass-Through — расширенная функция, которая обеспечивает точное отражение того, что происходит на другой порт.Smart Link Pass-Through выполнит это независимо от того, включено или отключено автосогласование оптоволокна.

Прозрачные медиаконвертеры протокола SFP в SFP

Perle Медиаконвертеры SFP в SFP — это прозрачные решения для протокола , которые позволяют объединить в сеть несколько типов волокон и длин волн. Поддерживая скорость до 4,25 Гбит / с, возможны многочисленные приложения для преобразования режима волокна в режим волокна . Это приводит к значительной экономии затрат по сравнению с заменой оптического лезвия на сетевом оборудовании.

При включении Smart Link Pass-Through гарантирует, что состояние канала в оптоволоконном соединении напрямую отражается через медиаконвертер на другое соединение. Если ссылка потеряна на одном из подключений, другая ссылка будет отключена медиаконвертером. Эта функция применяется, когда заняты оба слота SFP.

При отключении медиаконвертер передает сигнал keep-alive 25 МГц, чтобы искусственно поддерживать связь.

Сводка

Если ваш проект преобразования волоконно-оптических сетей включает в себя ссылки, которые критически важны для вашей работы, важно, чтобы используемые медиаконвертеры были достаточно интеллектуальными, чтобы должным образом отражать условия на всех частях канала и обеспечивать полную прозрачность канала для конечных точек сетевого оборудования.

Computer Networking Сетевые коммутаторы | B&H Photo Video

Подключение к сетевым коммутаторам

Если у вас есть несколько устройств, которым требуется сетевое соединение, сетевой коммутатор превращает один порт Ethernet в несколько, чтобы разместить все ваше оборудование. Коммутаторы обычно подключаются к сетевым маршрутизаторам и имеют разное количество портов RJ-45. Они предлагают прямое проводное сетевое подключение к таким устройствам, как принтеры, точки беспроводного доступа и настольные компьютеры.


Различные модели коммутаторов для больших и малых сетей

Коммутаторы Ethernet

бывают разных размеров и моделей для удовлетворения потребностей сетей любого размера, независимо от того, есть ли у вас небольшая домашняя сеть или большое предприятие. Еще одна особенность, которую следует учитывать, — это скорость, которую могут обрабатывать эти коммутаторы и их порты. Некоторые передают данные со скоростью 10, 100 или 1000 мегабайт в секунду, а порты Gigabit Ethernet поддерживают более высокие скорости. В некоторых моделях даже есть гигабитные слоты расширения для дальнейшего увеличения емкости.Существуют также сетевые патч-панели для управления большим количеством подключений. Эти пронумерованные порты упрощают визуальное отслеживание подключений.


Настройка коммутатора и управление им

Некоторыми коммутаторами не нужно управлять, это означает, что они подключаются к сети и обеспечивают автоматическое соединение с каждым портом. Управляемые коммутаторы предлагают удобство удаленного интерфейса, доступ к которому осуществляется через Интернет или облако. Этот интерфейс помогает просматривать статистику и состояние коммутатора, например количество подключенных устройств и используемые порты.Вы также можете перезагрузить коммутатор удаленно. Коммутаторы меньшего размера можно разместить на столе, а более крупные обычно можно установить в стойку.


Коммутаторы с питанием через Ethernet (PoE)

Некоторые производители предоставляют питание через Ethernet. Он обеспечивает как сетевое соединение, так и электропитание определенных устройств, таких как точки беспроводного доступа, устраняя необходимость во внешних источниках питания. Некоторые коммутаторы имеют специальные порты, предназначенные для PoE, а также порты без питания. Избегайте подключения устройств, подключенных к сетевым картам и адаптерам, к портам PoE.Убедитесь, что устройства, которые вы подключаете к этим портам, совместимы с PoE.

Что такое коммутатор PoE? | Последние сообщения в блоге

Сегодня у большинства предприятий есть какие-то решения для структурированных кабелей. При этом используется стандартная витая пара для подключения всех сетевых устройств в здании, так что компьютеры и телефоны могут использовать одни и те же кабели, что упрощает перемещение объектов в соответствии с меняющимися требованиями.

Использование коммутаторов PoE может помочь компаниям улучшать, расширять и поддерживать свои сети.

Что такое PoE?

Еще одним преимуществом структурированной кабельной разводки является то, что ее можно использовать для передачи электроэнергии с использованием технологии Power-over-Ethernet (PoE). PoE полезен для таких устройств, как повторители беспроводных сетей или IP-камеры безопасности, поскольку они часто устанавливаются высоко на стенах или потолках вдали от ближайшей розетки. Использование PoE означает, что они могут использовать один кабель Ethernet для передачи голоса, данных и питания.

Конечно, использование PoE упрощает установку устройств, а также снижает связанные с этим расходы.Нет необходимости прокладывать лишние кабели или устанавливать дополнительные розетки. PoE использует напряжение ниже, чем в сети, поэтому его можно использовать, хотя он может повредить оборудование, не предназначенное для его использования, поэтому установку необходимо выполнять осторожно.

Что такое коммутатор PoE?

Коммутатор — это устройство, которое позволяет устройствам в сети обмениваться данными. Коммутатор PoE имеет встроенную функцию Power over Ethernet. Это означает, что вы можете питать устройства с помощью сетевых кабелей.

Коммутатор PoE обеспечивает питание, которое можно использовать для запуска других устройств через кабель Ethernet.Если в вашей сети есть распределенные коммутаторы, также можно получить коммутаторы сквозного PoE. Сами они питаются от центрального источника PoE, но также могут передавать питание на конечные устройства, такие как камеры или телефоны.

Какие устройства используют коммутатор PoE?

Есть много устройств, которые могут питаться от PoE. Однако количество необходимой мощности может отличаться.

Устройства PoE с низким энергопотреблением

  • VoIP и видео телефоны
  • IP камеры
  • Точки беспроводного доступа
  • Аудиоустройства
  • Терминалы удаленного компьютера и тонкие клиенты

Устройства PoE высокой мощности

  • Телевизоры
  • Компьютерные мониторы
  • Ноутбуки

Когда следует использовать коммутаторы PoE?

Если у вас всего одно или два устройства PoE, они могут получать питание от инжекторов.Это небольшие устройства, которые подключаются к источнику питания и находятся между коммутатором Ethernet и устройством, на которое требуется питание. Они обеспечивают питание в соответствии со стандартом IEEE 802.3af.

Если имеется много устройств PoE, например, если вы используете телефоны VoIP, использование отдельных инжекторов становится громоздким и сложным. Большинство обычных коммутаторов не поддерживают PoE, поэтому вы не можете использовать инжекторы для подачи питания перед коммутатором.

Однако выход есть.

Большинство коммутаторов PoE предлагают сочетание портов с питанием и без питания, чтобы их можно было использовать в общей сети.

Более сложные модели, такие как предлагаемые Netgear, предлагают автоматическое определение. Это определяет, когда устройство PoE присутствует в порту, и подает на него питание, но отключает его для устройств, не поддерживающих PoE. Это гарантирует, что вы можете безопасно подключить любое устройство к любому порту без риска повреждения вашего оборудования.

Есть ли ограничения у коммутаторов PoE?

Большинство коммутаторов PoE имеют ограниченную мощность, поэтому вы можете питать только устройства меньшего размера. Для питания более крупных объектов требуются более мощные переключатели, которые могут быть очень дорогими.

Электроэнергия, необходимая для работы этих устройств PoE, часто дороже, чем их пропускание через стену. Это означает, что коммутаторы PoE следует использовать только при наличии проблем с прокладкой двух кабелей.

И последнее соображение: если коммутатор питает несколько устройств и прекращает работу по какой-либо причине, все подключенные к нему устройства потеряют питание.

Каковы преимущества коммутаторов PoE?

Коммутаторы

PoE имеют большие преимущества. Поскольку они охватывают как сеть, так и питание, вам понадобится только один кабель для каждого устройства, а не два.Это помогает, когда у вас ограниченное пространство для прокладки кабелей или в вашем офисе уже слишком много кабелей, чтобы их можно было аккуратно организовать.

PoE также отлично подходит для расширения сети, где есть проблемы с питанием. Например, если вы хотите создать группу компьютеров в части комнаты с ограниченными электрическими розетками.

Коммутаторы

PoE также проще обслуживать и проверять. Их можно контролировать удаленно и даже полностью отключать во время простоя.

Поскольку они не нуждаются в проводке, вам не нужно нанимать электрика для их установки.Проведя небольшое исследование, вы сможете приступить к работе в кратчайшие сроки.

Лучшие коммутаторы PoE Comms Express

Почему мое устройство с питанием от PoE не может работать должным образом при подключении к коммутатору PoE

Если у вас есть IP-телефон, IP-камера или другое устройство с питанием от PoE, но оно не может работать при подключении к коммутатору PoE TP-Link, пожалуйста, ознакомьтесь с этой статьей и устраните неполадки.

Введение

Давайте получим некоторые базовые знания о системе питания PoE, прежде чем переходить к поиску и устранению неисправностей.Если вы уже были знакомы с этим, вы можете перейти к , где вы найдете ответы на часто задаваемые вопросы и основные действия по устранению неполадок .

PoE — это сокращение от Power over Ethernet, которое имеет множество технических преимуществ, таких как экономия затрат, простота, мобильность, управляемость и т. Д. Используя эту технологию, мы можем подавать постоянный ток на устройства, основанные на IP-сети, без каких-либо изменений. кабельной разводки исходной сетевой структуры.

  • PSE: Оборудование источника питания

Это относится к устройствам, которые могут подавать питание постоянного тока на PD через кабель Ethernet.PSE могут автоматически искать, обнаруживать, классифицировать PD и подавать питание на PD.

БП делятся на стандартные устройства и нестандартные устройства. Стандартный PD относится к устройствам, совместимым с IEEE802.3af / at. Стандартные PD могут питаться от стандартного PSE, в то время как нестандартные PD используются с согласованным PSE.

Стандарт

IEEE802.3af определяет максимальную выходную мощность от одного порта как 15,4 Вт, и он может обеспечивать питание устройств до 12 лет.95 Вт (например, IP-камера) через кабель Ethernet.

Стандарт

IEEE802.3at основан на IEEE802.3af и может рассматриваться как расширенная версия IEEE802.3af. Мощность от одного порта составляет до 30 Вт, что соответствует требованиям более мощных устройств, таких как видеотелефон, устройство PTZ и т. Д.

  • 3) Разница между двумя стандартами.

4. Режим питания PoE

Есть два режима питания на основе IEEE802.3af / at стандартный.

  • Альтернатива A: Подайте питание, используя пары 1/2 и 3/6 линии даты на кабеле Ethernet
  • Альтернатива B: подайте питание с помощью резервных пар линий 4/5 и 7/8 кабеля Ethernet

1) Альтернатива A:

На изображении выше вы можете видеть, что PSE подает питание, используя пары линий даты 1/2 и 3/6, а полярность пар линий может быть положительной или отрицательной, в зависимости от обозначения поставщиков микросхем.

2) Альтернатива B

На рисунке выше пары линий 4/5 и 7/8 — свободные линии, пара 4/5 — положительный полюс, а пары 7/8 — отрицательный полюс.

Примечание:

  1. В соответствии с протоколом IEEE 802.3af / at стандартные PSE могут поддерживать только один из них. Альтернативный A или B, в то время как стандартные PD должны поддерживать оба режима и быть совместимыми со всеми видами полярностей.
  2. В настоящее время все коммутаторы PoE TP-Link являются стандартными PSE и спроектированы на основе Альтернативы A, при этом пара линий 1/2 является пассивным полюсом, а пара линий 3/6 — положительным полюсом.

Часто задаваемые вопросы и устранение неисправностей

Q1 : Почему мой PD не работает, когда он подключен к коммутатору PoE, а светодиодный индикатор на коммутаторе не горит?

A: Действия по устранению неполадок:

  1. Убедитесь, что PD является стандартным устройством на основе протокола IEEE802.3af / at.
  2. Убедитесь, что вы выбрали правильный и подходящий кабель Ethernet категории 5 или выше и подключили его к нужному порту на PD.И длина кабеля Ethernet не может превышать 100 м.
  3. Для некоторых коммутаторов не все порты RJ-45 являются портами PoE, дополнительную информацию можно найти в UG.
  4. Подтвердите режим источника питания у поставщика PD, может быть две ситуации, которые вызывают проблему:
  • 1) PD поддерживает только альтернативу B. Но, как упоминалось выше, коммутаторы PoE TP-Link основаны на альтернативе A. Таким образом, PD и PSE не могут взаимодействовать друг с другом.
  • 2) PD поддерживает альтернативу A, и линейная пара 1/2 является пассивным полюсом, а линейная пара 3/6 — положительным полюсом. Как было сказано в предыдущей главе, PD не может работать при нормальном использовании прямого кабеля.Но вы можете использовать перекрестный кабель, чтобы избежать этой проблемы.

Таким образом, если индикатор PoE не загорается на коммутаторе после того, как вы подключили PD к порту PoE, и ваш PD не может быть включен, рекомендуется обратиться к поставщику вашего PD и запросить режим питания PD и полярности, которые он поддерживает после устранения основных сетевых факторов. Эта информация также необходима, когда вы обращаетесь к нам за поддержкой.

Q2: , когда мой PD работает с переключателем PoE, светодиодный индикатор индикатора время от времени мигает (включается, но быстро гаснет и на некоторое время переходит в цикл), почему?

A: Светодиод загорается, это означает, что PD может быть запитан, но по некоторым причинам PSE останавливает процесс.

Вполне вероятно, что общая выходная мощность PSE превышает или приближается к максимальной выходной мощности. Вы можете проверить состояние индикатора PoE MAX: если он горит или мигает, это означает, что питания недостаточно. Вы также можете попробовать автономный тест для устранения проблемы.

Это может быть связано с тем, что механизм обнаружения потери связи, используемый коммутатором и вашим устройством PD, несовместим друг с другом. В настоящее время все коммутаторы PoE TP-Link поддерживают только режим обнаружения потери звена постоянного тока.Если ваш PD поддерживает только режим обнаружения потери связи переменного тока, скорее всего, он не работает с коммутатором. Поэтому, когда явление существует, но индикатор PoE MAX в норме, вы можете связаться с поставщиком вашего PD, чтобы узнать, какой режим обнаружения потери связи поддерживает PD. Эта информация также важна для нас при устранении неполадок.

Q3 : Почему мой PD может работать с PSE других производителей, но не может работать с коммутаторами PoE TP-Link?

A: Как указано выше, мы должны сначала убедиться, что PD является стандартным устройством, и подтвердить режим питания, полярность и режим обнаружения потери связи, который он поддерживает.Некоторые устройства могут работать только с продуктами одного производителя; некоторые нестандартные устройства могут взаимодействовать с нестандартными устройствами, если параметры совпадают. Эти продукты могут иметь проблемы при взаимодействии с другими стандартными PSE, поэтому настоятельно рекомендуется знать протоколы, на которых основаны устройства, прежде чем вы решите их приобрести.

Примечание:

Хотя некоторые производители также заявляют, что их PD совместимы с IEEE802.3af / at, они подразумевают некоторую нестандартную (или собственную) технологию, и эти ПД могут взаимодействовать только со своими собственными ПД. Эти PD могут также иметь проблемы при работе со стандартными PSE других производителей.

Состояние светодиодных индикаторов на коммутаторах PoE очень важно при оценке проблем и устранении неисправностей. Есть небольшие различия в значениях состояния индикатора в разных сериях переключателей, вы можете обратиться к UG для получения более подробной информации.

QLogic 8 Гб и 4/8 Гб Интеллектуальные сквозные модули для BladeCenter. Руководство по продукту (отозванный продукт)> Lenovo Press

Абстрактные

Интеллектуальные сквозные модули QLogic 8 Гб и 4/8 Гб для BladeCenter обеспечивают бесшовную интеграцию решения BladeCenter в существующие сети хранения Fibre Channel с использованием технологии N_Port ID Virtualization (NPIV).Каждый модуль объединяет несколько блейд-серверов во внешние порты, которые, в свою очередь, подключаются к внешним коммутаторам Fibre Channel, поддерживающим NPIV. Модуль pass-thru представляет один или несколько блейд-серверов на каждый порт для фабрики. Модуль расширяет структуру фабрики, но в отличие от полноценного коммутатора фабрики, он не учитывается в домене фабрики.

Примечание : Эти модули сняты с продажи.

Введение

Интеллектуальные сквозные модули QLogic 8 Гб и 4/8 Гб для BladeCenter обеспечивают бесшовную интеграцию решения BladeCenter в существующие сети хранения Fibre Channel с использованием технологии N_Port ID Virtualization (NPIV).Каждый модуль объединяет несколько блейд-серверов во внешние порты, которые, в свою очередь, подключаются к внешним коммутаторам Fibre Channel, поддерживающим NPIV. Модуль pass-thru представляет один или несколько блейд-серверов на каждый порт для фабрики. Модуль расширяет структуру фабрики, но в отличие от полноценного коммутатора фабрики, он не учитывается в домене фабрики.

На рис. 1 показан интеллектуальный сквозной модуль QLogic 4/8 Гбит / с. Модуль 8 Гб имеет идентичную конфигурацию портов.


Рисунок 1.Интеллектуальный сквозной модуль QLogic 4/8 Гб для BladeCenter

Знаете ли вы?

Интеллектуальные сквозные модули QLogic 8 Гбит / с и 4/8 Гбит / с — это новейший вариант коммутации Fibre Channel NPIV для BladeCenter. Коммутатор подключается к объединительной плате напрямую, без использования кабелей или подключаемых модулей малого форм-фактора (SFP). За счет исключения этих компонентов до 14 серверов, полученная экономия покрывает только инвестиции в шасси BladeCenter.

Информация о номере детали

В таблице 1 приведены номера деталей для заказа этих модулей.

Таблица 1. Номер детали и код функции для заказа

* Снято с продажи

Каждый номер детали включает в себя следующие позиции:

  • Один интеллектуальный сквозной модуль QLogic 8 Гбит / с или один интеллектуальный сквозной модуль QLogic 4/8 Гбит / с
  • Компакт-диск с документацией
  • The Важные примечания IBM документ

Каждый коммутатор поставляется без дополнительных модулей малого форм-фактора (SFP +), и их необходимо заказывать дополнительно.В таблице 2 перечислены поддерживаемые номера деталей.

Таблица 2. Поддерживаемые модули SFP и SFP + для интеллектуальных сквозных модулей QLogic 8 Гб и 4/8 Гб

Характеристики

Интеллектуальные сквозные модули QLogic 8 Гб и 4/8 Гб обладают следующими характеристиками:

  • Шесть внешних портов Fibre Channel с автоматическим определением скорости (2, 4 или 8 Гбит / с для приемопередатчиков SFP + 8 Гбит / с и 1, 2 или 4 Гбит / с для приемопередатчиков SFP 4 Гбит / с), которые работают как TF_Ports (порты Transparent Fabric) с максимальной скоростью 8 Гбит / с
  • Интеллектуальный сквозной модуль QLogic 8 Гбит / с имеет 14 внутренних портов Fibre Channel, которые работают как TH_Ports (прозрачные хост-порты) со скоростью 2, 4 или 8 Гбит / с, в зависимости от плат расширения FC, установленных в блейд-серверы.
  • Интеллектуальный сквозной модуль QLogic 4/8 Гбит / с имеет 14 внутренних портов Fibre Channel, которые работают как TH_Ports (прозрачные хост-порты) со скоростью 2, 4 или 8 Гбит / с, в зависимости от плат расширения FC, установленных в блейд-модули и отсеки для модулей ввода-вывода. модуль установлен в:
    • При установке в MSIM (только BladeCenter H) или MSIM-HT (только BladeCenter HT) внутренние порты работают со скоростью до 8 Гбит / с
    • При установке в стандартные отсеки для модулей ввода-вывода 3 или 4 внутренние порты работают со скоростью до 4 Гбит / с
    • При установке в шасси BladeCenter T внутренние порты работают со скоростью 2 Гбит / с
  • Два внутренних полнодуплексных интерфейса Ethernet 100 Мбит / с
  • Функциональность виртуализации N_Port ID (NPIV)
  • Диагностика самотестирования при включении и отчет о состоянии
  • Поддержка активации загрузки кода без прерывания работы (NDCLA)
  • Уведомление об изменении зарегистрированного состояния (RSCN)
  • Поддержка стандартного взаимодействия FC-SW2
  • Обнаружение ошибки
    • Циклический контроль избыточности (CRC)
    • Преобразование 8 и 10 байтов
    • Четность
    • Длинная рама и короткая рама
    • Несоответствие D_ID
    • Несоответствие S_ID
  • Комплектация рамы
    • Без объединения кадров (кадры смешиваются из разных исходных портов)
    • Мягкая блокировка (модуль ввода-вывода ожидает завершения последовательности или возникновения паузы в трафике кадра, прежде чем он обслуживает запросы с другого порта)
  • Уведомление о конфигурируемом адресе коммутационной сети (FAN)
  • Поддержка до 239 коммутаторов в зависимости от конфигурации
  • Общая пропускная способность коммутационной матрицы 8 Гбит / с: 320 Гбит / с в полнодуплексном режиме
  • Максимальный размер кадра: 2148 байтов (2112 байтов полезной нагрузки)
  • Неблокирующая архитектура для предотвращения задержек
  • Поддержка функции «Позвонить домой»
  • Поддержка службы доменных имен (DNS)
  • Поддержка интернет-протокола (IP) версии 6
  • Поддержка безопасности интернет-протокола (IPsec)
  • Поддержка отдельных строк сообщества прерывания для каждого адреса прерывания
  • Поддержка простого протокола сетевого управления (SNMP) версии 3
  • Поддержка важных данных о продуктах (VPD)
  • Дополнительные подключаемые модули малого форм-фактора (SFP +)

Примечание : Ни интеллектуальный сквозной модуль QLogic 8 Гбайт, ни интеллектуальный сквозной модуль QLogic 4/8 Гбайт нельзя модернизировать до полнофункционального коммутационного модуля.

С каждым модулем поставляется следующая программная функция:

Каждый модуль поддерживает следующее управление структурой (все соединения управления проходят через модуль управления):

  • Веб-интерфейс через QuickTools
  • Интерфейс командной строки (CLI) через программу Telnet
  • Приложение Enterprise Fabric Suite 2007
  • Агент SNMP коммутатора, который позволяет рабочей станции управления сетью получать значения конфигурации, информацию о трафике и данные о сбоях FC через SNMP и интерфейс Ethernet.

Поддерживаемые шасси BladeCenter и карты расширения

Интеллектуальные сквозные модули QLogic 8 Гбит / с и 4/8 Гбит / с поддерживаются в шасси BladeCenter, как указано в таблице 3.Модуль ввода-вывода помещается в стандартный отсек ввода-вывода (отсеки 3 и 4) и, с добавлением модуля межкоммутаторного соединения (MSIM) в BladeCenter H и HT, также может вписываться в высокоскоростной I / O бухта (бухты 7-10). Установка интеллектуального сквозного модуля QLogic 8 Гбайт и 4/8 Гбайт в одно шасси не поддерживается.

Таблица 3. Шасси BladeCenter, поддерживающие интеллектуальный сквозной модуль QLogic 4/8 Гбит / с

Максимальные скорости с интеллектуальным сквозным модулем QLogic 8 Гб:

  • Когда модуль ввода-вывода установлен в MSIM (BladeCenter H) или MSIM-HT (BladeCenter HT) или в отсеках коммутаторов 3 или 4 шасси BladeCenter E, S, H или HT, как внутренние, так и внешние порты порты работают со скоростью до 8 Гбит / с.
  • Когда модуль ввода-вывода установлен в отсеках коммутаторов 3 или 4 шасси BladeCenter T, внутренние порты работают со скоростью 2 Гбит / с, а внешние порты — до 8 Гбит / с.

Максимальные скорости с интеллектуальным сквозным модулем QLogic 4/8 Гбайт:

  • Когда модуль ввода-вывода установлен в MSIM (BladeCenter H) или MSIM-HT (BladeCenter HT), как внутренние, так и внешние порты работают со скоростью до 8 Гбит / с.
  • Когда модуль ввода-вывода установлен в отсеках коммутаторов 3 или 4 шасси BladeCenter E, S, H или HT, внутренние порты работают со скоростью до 4 Гбит / с, а внешние порты — до 8 Гбит / с.
  • Когда модуль ввода-вывода установлен в отсеках коммутаторов 3 или 4 шасси BladeCenter T, внутренние порты работают со скоростью 2 Гбит / с, а внешние порты — до 8 Гбит / с.

Интеллектуальные сквозные модули QLogic 8 Гб и 4/8 Гб поддерживают платы расширения, перечисленные в таблице 4. В таблице 4 также перечислены отсеки шасси, в которые должен быть установлен модуль коммутатора при использовании с каждой платой расширения.

* Внутренние порты интеллектуального сквозного модуля QLogic 4/8 Гбит / с работают со скоростью до 4 Гбит / с (с BladeCenter T максимальная скорость составляет 2 Гбит / с)

Популярные конфигурации

На рис. 2 показан интеллектуальный сквозной модуль QLogic 8 Гбит / с, который установлен в стандартные отсеки ввода-вывода в шасси BladeCenter.Шасси подключено к коммутатору Fibre Channel IBM System Storage SAN40B-4. Каждый сервер в шасси имеет совместимые карты расширения Fibre Channel CFFv или CIOv.

Совет : Если бы в этой конфигурации использовался интеллектуальный сквозной модуль QLogic 4/8 Гб, внутренние порты сквозного модуля работали бы со скоростью 4 Гбит / с.


Рис. 2. BladeCenter, подключенный к внешнему матричному коммутатору с помощью интеллектуального сквозного модуля QLogic 8 Гбит / с

В таблице 5 перечислены детали, которые используются в этой конфигурации.

Таблица 5. Используемые компоненты, как показано на Рисунке 2

Эта конфигурация также требует прокладки кабеля между шасси и коммутатором матрицы. (Номера кабелей по каталогу не указаны в таблице.)

Разъемы и светодиоды

Передняя панель интеллектуальных сквозных модулей QLogic 8 Гб и 4/8 Гб содержит следующие компоненты, как показано на Рисунке 3:

  • Информационные светодиоды, отображающие состояние модуля ввода-вывода и его сетевых подключений.
  • Шесть внешних портов Fibre Channel для подключения устройств и коммутаторов Fibre Channel. Эти порты обозначены 0, 15, 16, 17, 18 и 19 (сверху вниз) на модуле ввода-вывода.


Рисунок 3. Передняя панель модуля ввода / вывода

В таблице 6 перечислены индикаторы на передней панели и их значения.

Операционная среда

Окружающая среда имеет следующие требования к температуре и высоте:

  • При работе:
    • 10 — 52 ° C (50 — 125 ° F) на высоте от 0 до 914 м (от 0 до 3000 футов)
    • 10–49 ° C (50–20 ° F) на высоте от 0 до 3000 м (от 0 до 10000 футов)
  • В нерабочем состоянии:
    • 40 — 65 ° C (-40 — 149 ° F) на высоте от 0 до 12 000 м (от 0 до 39 370 футов)

К окружающей среде предъявляются следующие требования к уровню влажности:

  • В рабочем состоянии: от 8% до 80%, без конденсации
  • В нерабочем состоянии: от 5% до 80%, без конденсации

Связанные семейства продуктов

Семейства продуктов, относящиеся к этому документу, следующие:

Товарных знаков

Lenovo и логотип Lenovo являются товарными знаками или зарегистрированными товарными знаками Lenovo в США и / или других странах.Текущий список товарных знаков Lenovo доступен в Интернете по адресу https://www.lenovo.com/us/en/legal/copytrade/.

Следующие термины являются товарными знаками Lenovo в США и / или других странах:
Lenovo®
BladeCenter Interoperability Guide
BladeCenter®

Другие названия компаний, продуктов или услуг могут быть товарными знаками или знаками обслуживания других компаний.

Учебное пособие по сетевой коммутации

| Lantronix

Коммутация сети

Коммутаторы

могут быть ценным активом для создания сетей.В целом они могут увеличить емкость и скорость вашей сети. Однако переключение не следует рассматривать как панацею от сетевых проблем. Перед включением сетевой коммутации вы должны сначала задать себе два важных вопроса: во-первых, как вы можете определить, выиграет ли ваша сеть от коммутации? Во-вторых, как добавить коммутаторы в вашу сеть, чтобы получить максимальную выгоду?

Это руководство написано, чтобы ответить на эти вопросы. Попутно мы расскажем, как работают коммутаторы и как они могут принести пользу вашей сетевой стратегии.Мы также обсудим различные типы сетей, чтобы вы могли профилировать свою сеть и оценить потенциальную выгоду от коммутации сети для вашей среды.

Что такое коммутатор?

Коммутаторы занимают в сети то же место, что и концентраторы. В отличие от концентраторов, коммутаторы проверяют каждый пакет и обрабатывают его соответствующим образом, а не просто повторяют сигнал на все порты. Коммутаторы сопоставляют адреса Ethernet узлов, находящихся в каждом сегменте сети, а затем пропускают через коммутатор только необходимый трафик.Когда пакет получен коммутатором, коммутатор проверяет аппаратные адреса пункта назначения и источника и сравнивает их с таблицей сетевых сегментов и адресов. Если сегменты совпадают, пакет отбрасывается или «фильтруется»; если сегменты разные, то пакет «пересылается» в соответствующий сегмент. Кроме того, коммутаторы предотвращают распространение плохих или неправильно выровненных пакетов, не пересылая их.

Фильтрация пакетов и восстановление пересылаемых пакетов позволяет технологии коммутации разбивать сеть на отдельные домены конфликтов.Регенерация пакетов позволяет использовать большее количество узлов в общей структуре сети и значительно снижает общую частоту конфликтов. В коммутируемых сетях каждый сегмент является независимой областью коллизий. Это также обеспечивает параллелизм, то есть до половины компьютеров, подключенных к коммутатору, могут отправлять данные одновременно. В общих сетях все узлы находятся в одном общем домене коллизий.

Простота установки, большинство коммутаторов самообучаются.Они определяют адреса Ethernet, используемые в каждом сегменте, составляя таблицу по мере прохождения пакетов через коммутатор. Этот элемент «включай и работай» делает коммутаторы привлекательной альтернативой концентраторам.

Коммутаторы

могут подключать разные типы сетей (например, Ethernet и Fast Ethernet) или сети одного типа. Многие коммутаторы сегодня предлагают высокоскоростные каналы, такие как Fast Ethernet, которые можно использовать для соединения коммутаторов друг с другом или для увеличения пропускной способности важных серверов, получающих большой трафик.Сеть, состоящая из нескольких коммутаторов, связанных между собой этими быстрыми восходящими линиями, называется сетью «свернутой магистрали».

Выделение портов на коммутаторах отдельным узлам — еще один способ ускорить доступ для критически важных компьютеров. Серверы и опытные пользователи могут использовать весь сегмент для одного узла, поэтому в некоторых сетях узлы с высоким трафиком подключаются к выделенному порту коммутатора.

Полнодуплексный режим — еще один метод увеличения пропускной способности выделенных рабочих станций или серверов. Для использования полнодуплексного режима обе сетевые карты, используемые на сервере или рабочей станции, и коммутатор должны поддерживать полнодуплексный режим.Полнодуплексный режим удваивает потенциальную пропускную способность этого канала.

Перегрузка сети

По мере того, как к общей сети добавляется больше пользователей или добавляются приложения, требующие большего количества данных, производительность снижается. Это связано с тем, что все пользователи в общей сети являются конкурентами шины Ethernet. Умеренно загруженная сеть Ethernet со скоростью 10 Мбит / с способна поддерживать использование 35 процентов и пропускную способность около 2,5 Мбит / с с учетом накладных расходов пакетов, межпакетных промежутков и коллизий.Умеренно загруженный Fast Ethernet или Gigabit Ethernet совместно использует 25 или 250 Мбит / с реальных данных в тех же условиях. При использовании совместно используемых сетей Ethernet и Fast Ethernet вероятность коллизий возрастает по мере того, как к общему домену коллизий добавляется больше узлов и / или больше трафика.

Ethernet сам по себе является совместно используемым носителем, поэтому существуют правила для отправки пакетов, чтобы избежать конфликтов и защитить целостность данных. Узлы в сети Ethernet отправляют пакеты, когда определяют, что сеть не используется. Возможно, что два узла в разных местах могут попытаться отправить данные одновременно.Когда оба ПК передают пакет в сеть одновременно, возникает коллизия. Оба пакета передаются повторно, что усугубляет проблемы с трафиком. Минимизация коллизий — ключевой элемент в проектировании и эксплуатации сетей. Увеличение количества конфликтов часто является результатом слишком большого количества пользователей или слишком большого трафика в сети, что приводит к серьезным конфликтам за пропускную способность сети. Это может снизить производительность сети с точки зрения пользователя. Сегментирование, при котором сеть делится на разные части, логически соединенные вместе с помощью коммутаторов или маршрутизаторов, снижает перегрузку в переполненной сети за счет устранения общего домена коллизий.

Уровни коллизий измеряют процент пакетов, которые являются коллизиями. Некоторые коллизии неизбежны, менее 10 процентов из них характерны для исправных сетей.

Факторы, влияющие на эффективность сети
  • Объем трафика
  • Количество узлов
  • Размер пакетов
  • Диаметр сети
Измерение эффективности сети
  • Отклонение от средней до пиковой нагрузки
  • Частота столкновений
  • Коэффициент использования

Коэффициент использования — еще одна широко доступная статистика о состоянии сети.Эта статистика доступна в мониторе консоли Novell и мониторе производительности WindowsNT, а также в любом дополнительном программном обеспечении для анализа LAN. Использование в средней сети более 35 процентов указывает на потенциальные проблемы. Это 35-процентное использование почти оптимально, но в некоторых сетях оптимальные значения использования выше или ниже из-за таких факторов, как размер пакета и отклонение пиковой нагрузки.

Коммутатор считается работающим на «проводной скорости», если у него достаточно вычислительной мощности для обработки полной скорости Ethernet при минимальных размерах пакетов.Большинство коммутаторов на рынке значительно опережают возможности сетевого трафика, поддерживая полную «скорость передачи данных» Ethernet, 14 480 пакетов в секунду (пакетов в секунду) и Fast Ethernet, 148 800 пакетов в секунду.

Маршрутизаторы

Маршрутизаторы

работают аналогично коммутаторам и мостам в том, что они фильтруют сетевой трафик. Вместо того, чтобы делать это по адресам пакетов, они фильтруют по определенному протоколу. Маршрутизаторы были созданы из-за необходимости логического, а не физического разделения сетей. IP-маршрутизатор может разделить сеть на различные подсети, чтобы между сегментами мог проходить только трафик, предназначенный для определенных IP-адресов.Маршрутизаторы пересчитывают контрольную сумму и перезаписывают MAC-заголовок каждого пакета. Цена, уплачиваемая за этот тип интеллектуальной пересылки и фильтрации, обычно рассчитывается с точки зрения задержки или задержки, которую испытывает пакет внутри маршрутизатора. Такая фильтрация занимает больше времени, чем фильтрация коммутатора или моста, который просматривает только адрес Ethernet. В более сложных сетях эффективность сети может быть повышена. Дополнительным преимуществом маршрутизаторов является их автоматическая фильтрация широковещательных рассылок, но в целом их сложно настроить.

Преимущества коммутатора
  • Изолирует трафик, снимая перегрузку
  • Разделяет области коллизий, уменьшая коллизии
  • Сегменты, дистанция перезапуска и правила повторителя
Затраты на переключение
  • Цена: в настоящее время в 3-5 раз дороже концентратора
  • Время обработки пакета больше, чем в хабе
  • Мониторинг сети сложнее

Общие преимущества коммутации сети

Коммутаторы

заменяют концентраторы в сетевых конструкциях, и они более дорогие.Так почему же рынок коммутаторов для настольных ПК ежегодно увеличивается вдвое с огромным количеством проданных устройств? Цена на коммутаторы стремительно падает, а концентраторы — это зрелая технология с небольшим снижением цен. Это означает, что разница между стоимостью коммутатора и стоимостью концентратора намного меньше, чем раньше, и разрыв сокращается.

Поскольку коммутаторы являются самообучающимися, их так же легко установить, как и концентратор. Просто подключите их и вперед. И они работают на том же аппаратном уровне, что и концентратор, поэтому проблем с протоколом нет.

Есть две причины для включения коммутаторов в проекты сетей. Во-первых, коммутатор разбивает одну сеть на множество небольших сетей, поэтому ограничения по расстоянию и ретранслятору сбрасываются. Во-вторых, такая же сегментация изолирует трафик и уменьшает коллизии, уменьшая перегрузку сети. Очень легко определить потребность в увеличении расстояния и ретранслятора, а также понять это преимущество коммутации сети. Но второе преимущество, уменьшение перегрузки сети, трудно идентифицировать и труднее понять, в какой степени коммутаторы повышают производительность.Поскольку все коммутаторы добавляют небольшие задержки к обработке пакетов, необоснованное развертывание коммутаторов может фактически снизить производительность сети. Итак, следующий раздел касается факторов, влияющих на влияние перехода на перегруженные сети.

Коммутация сети

Преимущества переключения варьируются от сети к сети. Добавление коммутатора в первый раз имеет другие последствия, чем увеличение количества уже установленных коммутируемых портов. Понимание шаблонов трафика очень важно для коммутации сети — цель состоит в том, чтобы исключить (или отфильтровать) как можно больше трафика.Коммутатор, установленный в месте, куда он пересылает почти весь получаемый трафик, поможет гораздо меньше, чем тот, который фильтрует большую часть трафика.

На сети, которые не перегружены, может негативно повлиять добавление коммутаторов. Задержки обработки пакетов, ограничения буфера переключения и повторные передачи, которые могут иногда приводить к снижению производительности по сравнению с альтернативой на основе концентратора. Если ваша сеть не перегружена, не заменяйте концентраторы коммутаторами. Как узнать, являются ли проблемы с производительностью результатом перегрузки сети? Измерьте коэффициенты использования и частоту столкновений.

Хорошие кандидаты на повышение производительности при переключении
  • Загрузка более 35%
  • Частота столкновений более 10%
Загрузка нагрузки — это объем общего трафика в процентах от теоретического максимума для данного типа сети, 10 Мбит / с в Ethernet, 100 Мбит / с в Fast Ethernet. Частота коллизий — это количество пакетов с коллизиями в процентах от общего числа пакетов

Время отклика сети (видимая для пользователя часть производительности сети) страдает по мере увеличения нагрузки на сеть, а при больших нагрузках небольшое увеличение пользовательского трафика часто приводит к значительному снижению производительности.Это похоже на динамику автомобильной автострады в том смысле, что увеличение нагрузки приводит к увеличению пропускной способности до определенного предела, а затем дальнейшее увеличение спроса приводит к быстрому ухудшению истинной пропускной способности. В Ethernet количество коллизий увеличивается по мере загрузки сети, что вызывает повторные передачи и увеличение нагрузки, что приводит к еще большему количеству коллизий. В результате перегрузка сети значительно замедляет трафик.

С помощью сетевых утилит, имеющихся в большинстве серверных операционных систем, сетевые менеджеры могут определять коэффициент использования и коллизии.Следует учитывать как пиковую, так и среднюю статистику.

Замена центрального концентратора коммутатором

Эта возможность переключения типична для полностью разделяемой сети, в которой многие пользователи соединены в каскадной архитектуре концентратора. Двумя основными последствиями переключения будут более быстрое сетевое подключение к серверу (-ам) и изоляция нерелевантного трафика от каждого сегмента. По мере устранения узкого места в сети производительность растет до тех пор, пока не обнаружится новое узкое место в системе, такое как максимальная производительность сервера.

Добавление коммутаторов в магистральную коммутируемую сеть

Перегрузку в коммутируемой сети обычно можно уменьшить, добавив больше коммутируемых портов и увеличив скорость этих портов. Сегменты, испытывающие перегрузку, идентифицируются по их загрузке и частоте конфликтов, и решением является либо дальнейшая сегментация, либо более быстрые соединения. Порты коммутатора Fast Ethernet и Ethernet добавляются дальше в древовидной структуре сети для повышения производительности.

Конструирование для максимальной выгоды

Изменения в дизайне сети имеют тенденцию быть скорее эволюционными, чем революционными — администратор сети редко может спроектировать сеть полностью с нуля.Обычно изменения вносятся медленно, чтобы максимально сохранить полезные капитальные вложения при замене устаревших или устаревших технологий новым оборудованием.

Fast Ethernet очень легко добавить в большинство сетей. Коммутатор или мост позволяет Fast Ethernet подключаться к существующей инфраструктуре Ethernet для повышения скорости критически важных каналов. Более быстрая технология используется для подключения коммутаторов друг к другу, а также к коммутируемым или совместно используемым серверам, чтобы избежать узких мест.

Многие сети клиент / сервер страдают от того, что слишком много клиентов пытаются получить доступ к одному и тому же серверу, что создает узкое место в месте подключения сервера к локальной сети. Fast Ethernet в сочетании с коммутируемым Ethernet создает идеальное экономичное решение для предотвращения медленных сетей клиент-сервер, позволяя разместить сервер на быстром порту.

Распределенная обработка также выигрывает от Fast Ethernet и коммутации. Сегментация сети с помощью коммутаторов значительно повышает производительность распределенных сетей трафика, и коммутаторы обычно подключаются через магистраль Fast Ethernet.

Хорошие кандидаты на повышение производительности при переключении
  • Важно знать потребность в сети на узел
  • Попробуйте сгруппировать пользователей с узлами, с которыми они чаще всего общаются, в одном сегменте
  • Ищите схемы движения по отделам
  • Избегайте узких мест в коммутаторах с помощью быстрых каналов связи
  • Перемещение пользователей переключаются между сегментами в итеративном процессе, пока все узлы не будут использовать менее 35%

Проблемы, связанные с передовой технологией коммутации

Есть некоторые технологические проблемы с коммутацией, которые не затрагивают 95% всех сетей.Основные поставщики коммутаторов и отраслевые издания продвигают новые конкурентоспособные технологии, поэтому здесь обсуждаются некоторые из этих концепций.

Управляемый или неуправляемый

Management обеспечивает преимущества во многих сетях. Для управления крупными сетями с критически важными приложениями используется множество сложных инструментов, использующих протокол SNMP для мониторинга состояния устройств в сети. Сети, использующие SNMP или RMON (расширение SNMP, которое предоставляет гораздо больше данных при меньшей пропускной способности сети), будут управлять либо каждым устройством, либо только более критическими областями.VLAN — еще одно преимущество управления коммутатором. VLAN позволяет сети группировать узлы в логические LAN, которые ведут себя как одна сеть, независимо от физических подключений. Основное преимущество — управление широковещательным и многоадресным трафиком. Неуправляемый коммутатор будет передавать широковещательные и многоадресные пакеты на все порты. Если в сети есть логические группы, отличные от физических, то коммутатор на основе VLAN может быть лучшим выбором для оптимизации трафика.

Еще одним преимуществом управления в коммутаторах является алгоритм связующего дерева.Spanning Tree позволяет администратору сети создавать резервные каналы с подключенными коммутаторами в виде петель. Это нарушит самообучающийся аспект коммутаторов, поскольку трафик от одного узла будет исходить из разных портов. Spanning Tree — это протокол, который позволяет коммутаторам координировать работу друг с другом, чтобы трафик передавался только по одному из резервных каналов (если не произойдет сбоя, резервный канал активируется автоматически). Сетевые менеджеры с коммутаторами, развернутыми в критических приложениях, могут захотеть иметь резервные ссылки.В этом случае необходимо управление. Но для остальных сетей вполне подойдет неуправляемый коммутатор, и он намного дешевле.

Промежуточное хранение и сквозное хранение

Коммутаторы LAN

бывают двух основных архитектур: сквозной и с промежуточным накоплением. Сквозные коммутаторы только проверяют адрес назначения, прежде чем перенаправить его в целевой сегмент. Коммутатор с промежуточным хранением, с другой стороны, принимает и анализирует весь пакет перед его пересылкой по назначению.На изучение всего пакета уходит больше времени, но это позволяет коммутатору обнаруживать определенные ошибки и коллизии пакетов и не допускать распространения плохих пакетов по сети.

Сегодня скорость переключателей с промежуточным хранением сравнялась с быстродействием переключателей прямого действия до такой степени, что разница между ними минимальна. Кроме того, доступно большое количество гибридных коммутаторов, которые сочетают в себе архитектуру сквозного и промежуточного хранения.

Блокирующие и неблокирующие переключатели

Возьмите характеристики коммутатора и сложите все порты при теоретической максимальной скорости, и тогда вы получите теоретическую общую пропускную способность коммутатора.Если коммутирующая шина или коммутационные компоненты не могут обрабатывать теоретическое количество всех портов, коммутатор считается «блокирующим коммутатором». Споры ведутся о том, должны ли все коммутаторы быть неблокирующими, но дополнительные затраты на это разумны только для коммутаторов, предназначенных для работы в самых крупных сетевых магистралях. Почти для всех приложений блокирующий переключатель с приемлемым и разумным уровнем пропускной способности будет работать нормально.

Рассмотрим восьмипортовый коммутатор 10/100.Поскольку каждый порт теоретически может обрабатывать 200 Мбит / с (полный дуплекс), теоретически требуется 1600 Мбит / с или 1,6 Гбит / с. Но в реальном мире загрузка каждого порта не превышает 50%, поэтому коммутирующая шина 800 Мбит / с вполне достаточна. Рассмотрение общей пропускной способности по сравнению с общей потребностью портов в реальных нагрузках обеспечивает подтверждение того, что коммутатор может справиться с нагрузками вашей сети.

Ограничения буфера коммутатора

Поскольку пакеты обрабатываются в коммутаторе, они хранятся в буферах.Если целевой сегмент перегружен, коммутатор удерживает пакет, ожидая, пока пропускная способность станет доступной в переполненном сегменте. Проблема с заполнением буферов. Поэтому некоторый анализ размеров буферов и стратегий обработки переполнений представляет интерес для технически подкованного проектировщика сетей.

В реальных сетях переполненные сегменты вызывают множество проблем, поэтому их влияние на переключение не имеет значения для большинства пользователей, поскольку сети должны быть спроектированы таким образом, чтобы исключить переполненные, перегруженные сегменты.Есть две стратегии обработки полных буферов. Один из них — «управление потоком противодавления», которое отправляет пакеты обратно в восходящем направлении к исходным узлам пакетов, которые находят полный буфер. Это можно сравнить со стратегией простого отбрасывания пакета и использования функций целостности в сетях для автоматической повторной передачи. Одно решение распространяет проблему в одном сегменте на другие сегменты, распространяя проблему. Другое решение вызывает повторные передачи, и, как следствие, увеличение нагрузки не является оптимальным.Ни одна из стратегий не решает проблему, поэтому поставщики коммутаторов используют большие буферы и советуют администраторам сети разрабатывать топологии коммутируемой сети, чтобы устранить источник проблемы — перегруженные сегменты.

Коммутация уровня 3

Гибридное устройство — последнее усовершенствование технологии межсетевого взаимодействия. Сочетая в себе обработку пакетов маршрутизаторов и скорость коммутации, эти многоуровневые коммутаторы работают как на уровне 2, так и на уровне 3 сетевой модели OSI. Коммутаторы этого класса предназначены для работы в ядре крупных корпоративных сетей.Многоуровневые коммутаторы, которые иногда называются коммутаторами маршрутизации или IP-коммутаторами, ищут общие потоки трафика и переключают эти потоки на аппаратном уровне для определения скорости. Для трафика вне обычных потоков многоуровневый коммутатор использует функции маршрутизации. Это сохраняет функции маршрутизации с более высокими накладными расходами только там, где это необходимо, и стремится к наилучшей стратегии обработки для каждого сетевого пакета.

Многие поставщики работают над многослойными коммутаторами высокого класса, и эта технология определенно находится в стадии разработки.По мере развития сетевых технологий многоуровневые коммутаторы, вероятно, заменят маршрутизаторы в большинстве крупных сетей.

Концентратор

против коммутатора — разница и сравнение

A Hub — это сетевое устройство, которое позволяет подключать несколько компьютеров к одной сети. Концентраторы могут быть основаны на соединениях Ethernet, Firewire или USB. Переключатель — это блок управления, который включает или выключает поток электричества в цепи.Его также можно использовать для маршрутизации информационных шаблонов при потоковой передаче электронных данных по сетям. В контексте сети коммутатор — это компьютерное сетевое устройство, которое соединяет сегменты сети.

Таблица сравнения

Различия — Сходства —

Коммутаторы
Таблица сравнения концентраторов и коммутаторов
Концентратор Коммутатор
Уровень Физический уровень.Концентраторы классифицируются как устройства уровня 1 в соответствии с моделью OSI. Канальный уровень данных. Сетевые коммутаторы работают на уровне 2 модели OSI.
Функция Чтобы соединить сеть персональных компьютеров вместе, их можно объединить через центральный концентратор. Разрешить подключения к нескольким устройствам, управлять портами, управлять параметрами безопасности VLAN
Форма передачи данных Электрический сигнал или биты Кадр (коммутатор L2) Кадр и пакет (коммутатор L3)
Порты 4/12 портов Коммутатор — многопортовый мост.24/48 портов
Тип передачи Концентраторы всегда выполняют лавинную рассылку кадров; может быть одноадресной, многоадресной или широковещательной Первая передача; затем одноадресная и многоадресная передача по мере необходимости.
Тип устройства Пассивное устройство (без программного обеспечения) Активное устройство (с программным обеспечением) и сетевое устройство
Используется в (LAN, MAN, WAN) LAN ЛВС
Таблица Сетевой концентратор не может узнать или сохранить MAC-адрес. используют таблицу CAM памяти с доступным содержимым, к которой обычно обращается ASIC (специализированные интегрированные микросхемы).
Режим передачи Полудуплекс Полудуплекс / Полный дуплекс
Широковещательный домен Концентратор имеет один Широковещательный домен. Коммутатор имеет один широковещательный домен [если не реализована VLAN]
Определение Электронное устройство, которое объединяет множество сетевых устройств, чтобы они могли обмениваться данными Сетевой коммутатор — это компьютерное сетевое устройство, которое используется для соединения множества устройств в компьютерной сети.Коммутатор считается более продвинутым, чем концентратор, потому что коммутатор отправляет сообщение на устройство, которое нуждается или запрашивает его
Скорость 10 Мбит / с 10/100 Мбит / с, 1 Гбит / с
Адрес, используемый для передачи данных Использует MAC-адрес Использует MAC-адрес
Необходимо для подключения к Интернету?
Категория устройства неинтеллектуальное устройство Интеллектуальное устройство
Производители Sun Systems, Oracle и Cisco Cisco и D-link Juniper
Коллизии Коллизии обычно возникают в установках с использованием концентраторов. В полнодуплексном коммутаторе коллизий не происходит.
Spanning-Tree Без Spanning-Tree Возможно много связующего дерева

Различия в производительности концентраторов и коммутаторов


Коммутатор — эффективная альтернатива концентратору. Люди, как правило, получают выгоду от переключения через концентратор, если в их домашней сети четыре или более компьютеров, или если они хотят использовать свою домашнюю сеть для приложений, генерирующих значительный объем сетевого трафика, таких как многопользовательские игры или совместное использование тяжелых музыкальных файлов.С технической точки зрения концентраторы работают с использованием модели широковещательной передачи, а коммутаторы — с использованием модели виртуальной цепи. Когда, например, четыре компьютера подключены к концентратору и два из них обмениваются данными друг с другом, концентраторы просто пропускают весь сетевой трафик на каждый из четырех компьютеров. Коммутаторы, с другой стороны, способны определять место назначения каждого отдельного элемента трафика (например, кадра Ethernet) и выборочно пересылать данные на тот компьютер, который действительно в них нуждается.Создавая меньший объем сетевого трафика при доставке сообщений, коммутатор работает лучше концентратора в загруженных сетях.

В следующем видео сравниваются концентраторы, коммутаторы и маршрутизаторы.

Функция коммутатора по сравнению с концентратором

Коммутатор используется для подключения различных сегментов сети. Сетевой коммутатор — это небольшое аппаратное устройство, которое объединяет несколько компьютеров в одну локальную сеть (LAN).

Концентратор соединяет несколько устройств Ethernet вместе, заставляя их действовать как единый сегмент.

Подключения к концентраторам и коммутаторам


Сетевые концентраторы в настоящее время доступны с USB, Ethernet, Firewire и беспроводным подключением. Самым популярным среди них по-прежнему остается Ethernet, для которого требуется специальная сетевая карта на ПК или соединение Ethernet, встроенное в материнскую плату. Также доступны переключатели для сетей USB, Ethernet, Firewire и Wireless, а простые переключатели, такие как кнопка включения / выключения, могут применяться для управления и обслуживания больших компьютерных сетей.Как и в случае с концентраторами, наиболее распространены реализации сетевых коммутаторов Ethernet. Сетевые коммутаторы Ethernet для массового потребления поддерживают стандарты Ethernet 10 Мбит / с, 100 Мбит / с или 10/100 Мбит / с. С другой стороны, концентраторы включают в себя серию портов, каждый из которых принимает сетевой кабель. Более крупные концентраторы содержат восемь, 12, 16 и даже 24 порта.

Производители концентраторов и коммутаторов


Одними из ведущих производителей компьютерных концентраторов для сетей являются Sun Systems, Oracle и Cisco. Эти компании также производят коммутаторы, такие как коммутаторы LAN и маршрутизаторы данных, а также другое оборудование, необходимое для крупномасштабных компьютерных сетей.Для домашних сетей или сетей малого бизнеса существует большое количество международных компаний, специализирующихся на производстве коммутаторов и концентраторов, таких как Belkin, Linksys и Net Gear.

Стоимость концентратора по сравнению со стоимостью коммутатора


Концентраторы

стоят меньше, чем коммутаторы, при этом средний концентратор Ethernet стоит менее 30 долларов.

Список литературы

Поделитесь этим сравнением:

Если вы дочитали до этого места, подписывайтесь на нас:

«Концентратор против коммутатора.

Схем

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
