Эл схема проходного выключателя — Всё о электрике

Как сделать проходной выключатель своими руками?

Если вы установили прибор освещения в длинном коридоре и хотите, чтобы он выключался в обоих концов, вам понадобится специальный коммутатор, переключающий подачу напряжения с одного полюса на другой. Тот же принцип можно использовать если вы собрались запитать осветительный прибор при входе в комнату и у кровати или возле рабочего стола.

Тогда вы сможете отключить общее освещение уже лежа в постели или включив настольную лампу на рабочем столе. Камнем преткновения для реализации этой схемы является относительно высокая стоимость такого электрического прибора, а вам их понадобится два, поэтому куда выгоднее изготовить проходной выключатель своими руками.

Принцип работы проходного выключателя

В отличии от привычных для нас моделей двух- и одноклавишных выключателей для включения освещения, проходные коммутаторы выдают два включенных положения.

Для работы схемы используются два проходных выключателя, которыми вы и оперируете работу ламп освещения.

Принципиальная схема работы такой электрической цепи приведена на рисунке ниже:

Рисунок 1: принцип действия проходного выключателя

Как видите, на схеме от электрической проводки к выключателям подключается фазный провод, а нулевой ведется напрямую к лампе или другому осветительному оборудованию. Если проследить подсоединение от распределительной коробки, то фаза подводится к вводу первого проходного выключателя. Далее двумя независимыми проводами выводы А и Б первого устройства соединяются с одноименными выводами второго коммутатора. От выходной клеммы второго выключателя фаза подается к выводу лампы. Второй вывод лампы соединяется нулевым проводом.

Разумеется, что приведенная схема подключения требует дополнительных затрат кабеля для соединения выключателей между собой, но ее функционал оправдывает их с лихвой. Из-за конструктивных особенностей такой коммутатор не разрывает цепь ни в одном из положений, поэтому правильнее его называть переключателем.

В быту, по причине использования таких коммутаторов на лестничных площадках для отключения пролетов с разных точек их еще называют маршевыми выключателями.

Если вы решили реализовать такую схему у себя дома или в офисе, но не хотите переплачивать за проходной выключатель, его можно изготовить и из более дешевого двухклавишного устройства. Далее мы рассмотрим две методики, которые позволят вам изготовить проходной выключатель своими руками.

Способ №1. Двухклавишный переключатель

Данный метод позволяет получить проходные выключатели из обычных двухклавишных моделей. Это особенно удобно, если вы не хотите тратить время на сложные изменения их конструкции или у вас нет соответствующего инструмента.

Рис. 2. Двухклавишная модель проходного выключателя

Для реализации этой модели проходного выключателя вам потребуется два двухклавишных устройства, соединительные провода и источник освещения.

Собрав все необходимое, выполните такую последовательность действий:

Отключите напряжение на щитке при помощи автоматического выключателя – это предотвратит поражение электротоком при монтажных работах. Будет надежнее, если одновременно вы отключите и нулевой и фазный проводник для соответствующего светильника.
Подключите первый из двухклавишных переключателей к фазному проводу трехжильного кабеля. Для этого отпустите клемму на выключателе и заведите туда жилу. Зажимается жила до получения надежного контакта с минимальным сопротивлением электрическому току.

К каждому из выходных контактов также подключите по проводу. Далее проведите их к выходным контактам второго двухклавишного выключателя.
От вводной клеммы второго коммутатора отведите провод к прибору освещения.

Если система освещения проводится в рамках капитального ремонта и замены всех светильников и приборов в доме, то для разводки электропитания штробятся стены. В противном случае можно обойтись наружной прокладкой в кабельном канале. В случае большой протяженности между точками переключения, проводку лучше выполнять трехжильным кабелем. Так как для промежуточного соединения проводов оптимально расходуется три провода.

Следует отметить, что вышеизложенный метод работает при одновременном переключении сразу двух клавиш, поэтому каждый раз вам нужно оперировать сразу двумя кнопками, переводя их в противоположные положения.

В противном случае логика схемы нарушиться и в следующий раз вам попросту не удастся отключить лампочку. Поэтому если другие домочадцы могут халатно относиться к подобным переключениям, лучше переделать конструкцию устройства на одноклавишный вариант.

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный выключатель в одноклавишный переключатель с конструктивным изменением положения клемм, желательно использовать два коммутатора одного типа или хотя бы схожие по конструкции и размеру. Обязательно обратите внимание, позволяет ли конструкция развернуть подвижную контактную группу выключателя таким образом, чтобы в первом положении они замыкали один контакт, а во втором противоположный.

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.

Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя вам понадобится открутить болты, вытянуть пружины из станины или расцепить замок.

На керамическом или полимерном основании расположены неподвижные контакты. Одни из них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался второй контакт.

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех коммутаторах, в некоторых вариациях придется доработать контакты – припаять дополнительную шину, чтобы удлинить ламели. Поэтому в каждой модели нужно детально разобраться.

На вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих клеммах.

Рис. 5: установите перемычку

Ту же процедуру повторите со вторым выключателем, чтобы получились два проходных. Соберите все элементы в обратной последовательности, но вместо двух клавиш установите одну, которая по габаритам сможет свободно двигаться на имеющемся креплении.
Установите оба переключателя в коробки под них. От выходных клемм одного подключите провода к аналогичным контактам другого. Пары контактов должны соединяться отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов — у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод таким будет гораздо удобнее работать.

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными.

Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

вход соединен с выходом 1;
вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

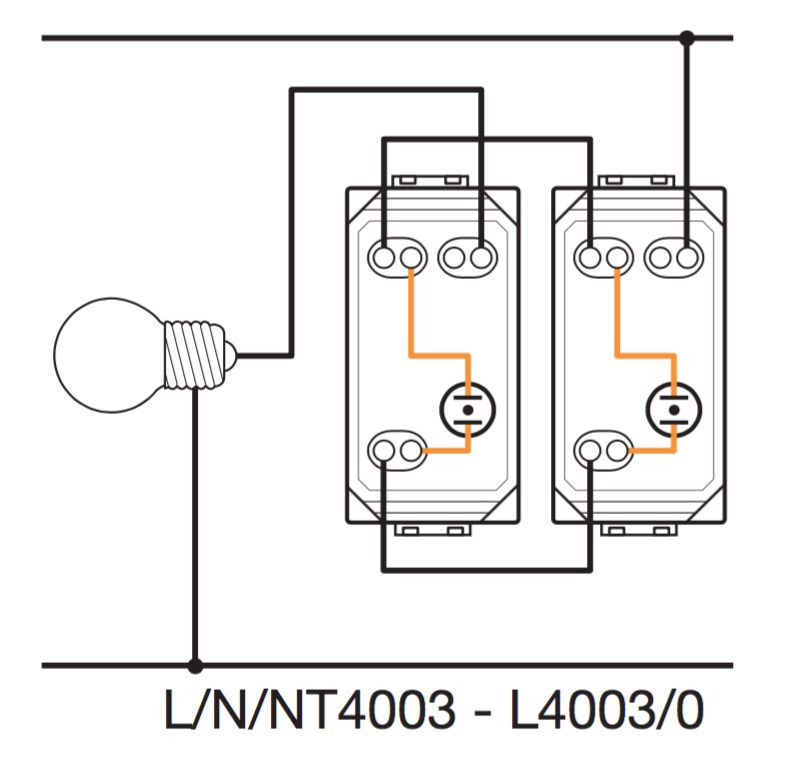

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

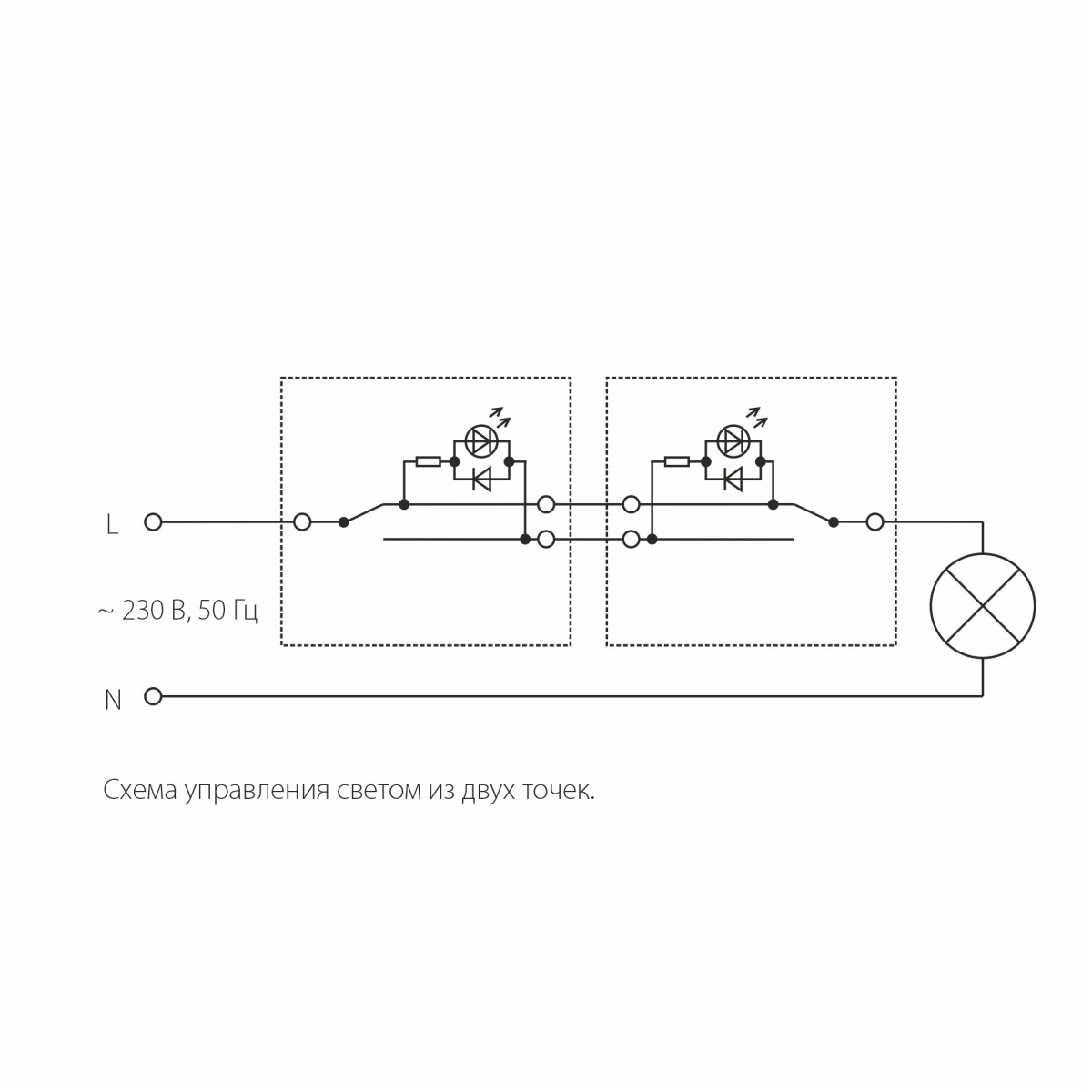

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.
Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
Вход второго подается на свободный провод лампы.
Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Подключение проходных и перекрестных выключателей

1. Введение

В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей (подробнее см. статью: Подключение выключателя), однако у таких выключателей имеется один серьезный недостаток — управление освещением, т. е. его включение и отключение может выполняться только с одного места. Представим себе ситуацию с которой сталкивался каждый, например: Вы заходите домой, включаете в прихожей свет, снимаете верхнюю одежду и проходите в комнату, но стоп, свет в прихожей нужно выключить, а сделав это выходить из прихожей придется в темноте, то же касается длинных коридоров или лестничных пролетов. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест.

ПРИМЕЧАНИЕ: Перед тем как выполнять подключение проходного выключателя необходимо сверится со схемой приведенной в его паспорте и/или схемой нанесенной на обратной стороне самого выключателя (при наличии).

2. Управление освещением с двух мест:

Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Ниже приведены схемы подключения двух одноклавишных (одиночных) и двух двухклавишных (двойных) проходных выключателей.

2.1 Подключение двух проходных одноклавишных выключателей.

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:

Как видно на картинке выше с обратной стороны проходного выключателя, как правило, имеется его схема, при этом клеммы для подключения к выключателю проводов могут иметь различные буквенные, цифровые либо символьные обозначения, например это могут быть: «L,1,2»; или «1,2,3»; так же обозначения могут быть стрелочные, в этом случае одна стрелка указывает внутрь выключателя, а две другие стрелки указывают наружу.

Подключение одноклавишных проходных выключателей выполняется трехжильными кабелями (как показано на картинке выше), например кабелем ВВГ 3х1,5 — в случае если внутренняя электропроводка выполнена медью, или кабелем АВВГ 3х2,5 — в случае если внутренняя электропроводка выполнена алюминием.

Схема подключения проходного выключателя:

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:

Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:

Как видно на данной схеме, в отличие от обычных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: подключение выключателя) проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую проходные выключатели называют проходными переключателями.

2.

2 Подключение двух двухклавишных проходных выключателей.

Двойной проходной выключатель представляет из себя два одноклавишных проходных выключателя объединенных в одном корпусе, соответственно у такого выключателя будет 6 клемм для подключения проводов, поэтому подключение проходного двухклавишного выключателя необходимо выполнять двумя трехжильными кабелями.

Схема подключения двухклавишного проходного выключателя на 2 точки:

Подключение проводов к двойным проходным выключателям выполняется следующим образом:

3. Управление освещением с трех и более мест

В случае если необходимо выполнить подключение проходных выключателей для управления освещением с 3-х мест или более, в качестве третьего, четвертого и т.д. выключателей должны подключаться перекрестные либо, как еще их называют, промежуточные выключатели (переключатели), это название они получили потому, что данные выключатели должны включаться в цепь между двумя проходными выключателями.

Одноклавишные перекрестные выключатели имеют 4 клеммы для подключения проводов, двухклавишные соответственно — 8 клемм и т.д. На клавишах промежуточных выключателей так же как и у проходных могут быть нанесены по два треугольника, однако в отличие от проходных выключателей располагаются относительно друг друга они не вертикально, а горизонтально:

Подключение перекрестного выключателя выполняется по одной из нижеприведенных схем.

Схема подключения 3-х проходных выключателей (2-х проходных и одного перекрестного) для управления освещением с трех мест будет иметь следующий вид:

В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом (примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте):

Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Принцип работы такой схемы можно изучить по GIF-анимации приведенной ниже:

В случае необходимости управления освещением с 4-х мест в данную схему между проходными выключателями подключается второй промежуточный (перекрестный) выключатель.

По аналогии добавляя в данную схему промежуточные выключатели можно осуществить управление освещением с пяти, шести и более мест

В завершении данной статьи приведем схему управления освещением с 3-х мест на две точки с помощью двух проходных двухклавишных и одного перекрестного двухклавишного выключателя:

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

{SOURCE}

схема подключения на 2 точки и другие варианты монтажа

Схема подключения перекрестного переключателя

Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?

Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.

Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме.

Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода, для проходного переключателя – ТРИ, а обычного выключателя ДВА. В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.

Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:

В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55. Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.

На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.

По большому счету, перекрестный переключатель является связующим компонентом между проходными, поэтому, как видно на схеме, в него приходят две жилы с первого проходного выключателя и выходят две на второй.

Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя

а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.

Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.

Таким образом, промежуточный переключатель имеет два основных режима работы.

Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:

Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:

Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.

Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ.

Итак, подведем итоги:

1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.

2. Для правильной работы к промежуточному переключателю должны быть проложены по две жилы от каждого из проходных переключателей, в общей сложности четыре провода.

Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.

Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.

3. Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм.

4. Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.

Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

rozetkaonline.ru

Подключение перекрестного выключателя: схема, видео, инструкция

При организации освещения в местах, где необходимо управление источником света из трёх мест и больше, применяются промежуточные или же перекрёстные выключатели. Данный тип коммутационных устройств не используется отдельно, а только с как минимум двумя проходными выключателями. Установка и подключение их имеет свои особенности, о которых вы должны знать. Далее для читателей сайта Сам Электрик будет предоставлена инструкция, доходчиво объясняющая, как выполнить подключение перекрестного выключателя света с трех мест и более.

Применение перекрестного выключателя

Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может движением руки и нажатием на клавишу выключателя, установленного у каждого их входов, включить источник искусственного света и после передвижения к другой двери отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.

Таким образом, возможна и любая друга последовательность, но в любом случае человек может управлять одним светильником или же целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличится только количество коммутационных устройств.

Конструктивные особенности

Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

выходных контактных клемм для подключения проводов;
механизма крепежа к стене;
токопроводящих перемычек, находящихся внутри корпуса;
группы контактов;
механизма воздействия на контактную переключающуюся группу.

По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
Маркировки пары — вход и выход.
Невозможности использоваться отдельно, а только с парой проходных выключателей.

Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

Правила подключения промежуточного выключателя

Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и короткого замыкания в цепях с неправильной коммутацией. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.

Для того, чтобы установить перекрестный выключатель понадобится:

Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением. Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
Кабельная продукция, то есть провода. Их сечение зависит от мощности источника света, а количество жил — от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.

Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.

Схема подключения перекрестного переключателя с проходными:

Трёхжильный провод подключается я к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.

С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.

Следующий шаг заключается в монтаже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входу переключателя, который обозначаться может соответствующими стрелочками.

Выход перекрестного переключателя через монтажную или же распределительную коробку необходимо подключить к проходному, здесь тоже нужно соблюдать маркировку согласно схеме и стрелочкам, нанесённым на устройстве. Если они вытерты или неразборчивы то рекомендуется с помощью мультиметра или же прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы. Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чревато пожаром.

Одинарную клемму проходного выключателя также через распределительную коробку направляют к источнику света. От неё к самому светильнику при этом понадобится также трёхжильный провод.

На видео ниже наглядно показывается, как подключить перекрестный выключатель и 2 проходных выключателя:

Особенности установки двухклавишного переключателя

Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

Схема подключения промежуточного переключателя с двумя клавишами:

Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

Схема управления с четырех мест

Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

Схема подключения двух перекрестных выключателей:

Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. Соединение проводов в распределительных коробках нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.

Также рекомендуем просмотреть видео, на котором наглядно разобрана схема подключения двух перекрестных выключателей с проходными двухклавишными:

Теперь вы знаете, как выполнить подключение перекрестного выключателя к проходным. Надеемся, предоставленные схемы монтажа и видео уроки помогли вам разобраться в правильном расключении проводов!

Будет интересно прочитать:

samelectrik.ru

Схема проходных выключателей | Советы электрика

Приветствую всех читателей моего сайта! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Прежде я уже рассказывал и даже записывал на видео как подключить одноклавишный выключатель- на одну группу ламп, двухклавишный выключатель- на две группы ламп, так же рассказывал как управлять одной группой ламп с двух мест- на видео можно посмотреть как подключать для этих целей проходные выключатели.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели.

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:

А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:

Ну а сейчас подробнее-

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Далее: нажимаем клавишу первого проходного переключателя- лампочка гаснет:

Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой канал на Ютубе! Смотрите еще много видео по электрике для дома!

Узнайте первым о новых материалах сайта!

Просто заполни форму:

ceshka.ru

схема подключения на 2 точки наглядно

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Правильное управление осветительными приборами поможет сэкономить электроэнергию и упростит их эксплуатацию. Если без ошибок установить проходной выключатель, схема подключения на 2 точки будет выполнять свои функции безупречно. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект в удобное время и с разумными затратами.

После обучения будет не сложно создать удобную для себя схему управления освещением

Содержание статьи

Какие проблемы можно решить с помощью переключающих устройств

Если дома есть лестничный пролет, то его освещением удобно управлять из двух мест. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение. Но подобные электронные устройства стоят дорого. Они сложнее и менее долговечны. Их могут вывести из строя вибрации, повышенный уровень влажности.

Пример грамотной реализации освещения лестничного пролета

Схема проходного выключателя с двух мест проще и дешевле. Любому рачительному хозяину понравится следующие особенности:

Высокая надежность и низкая стоимость типового изделия.
Простота монтажа и отсутствие сложных настроек.
Немедленное отключение питания при необходимости и оптимальное расходование электроэнергии.
Возможность самостоятельного выполнения ремонтных работ и отсутствие затрат на услуги опытных специалистов.

Подобные решения пригодятся в больших домах и маленьких квартирах. Устройства управления светом ставят в коридоре, возле входа и кровати в спальне, в разных местах гостиной. Начинать следует с точного определения потребностей пользователей и составления соответствующего списка задач.

Надо уточнить места в помещениях, где необходимо иметь управление освещением

Как функционирует проходной выключатель: схема подключения на 2 точки

Обычным выключателем разрывают и соединяют электрическую цепь фазного провода, который обозначается латинской буквой «L», или «F».Таким действием на подключенный прибор подается питание. Второй проводник (нейтральный, «N») необходим для создания замкнутого контура, по которому проходит ток. Третьим проводом (специальное обозначение «Земля») корпуса приборов подсоединяются к заземлению. Это соединение предотвращает поражение электрическим током при коротких замыканиях и обеспечивает своевременное срабатывание автоматов защиты.

Принцип работы приборов переходного типа можно изучить по следующей картинке.

Схема подключения двух выключателей

В указанном положении контакты замкнуты. По цепи идет ток и лампа горит. Если человек перейдет к другому переключателю и нажмет клавишу, ключ переместится в положение «3». Цепь будет разорвана, лампа погаснет. Теперь достаточно включить клавишу с любой стороны, чтобы снова подать напряжение.

Подготовка к реализации проекта

Для прокладки понадобится кабель. Его параметры подбирают с учетом максимальной мощности. При сечении медной жилы 1,5 мм и питающей сети 220Vдопустимо подключение светильников с потреблением до 4 кВт суммарно. Меньшие размеры не рекомендуются, чтобы сохранить высокую механическую прочность, обеспечить хороший запас по нагрузкам.

Чтобы подключение проходного выключателя по схеме с двух мест не вызывало лишние затруднения, следует приобретать провода с разной цветовой маркировкой:

Заземление – сочетание зеленого и желтого. Подключается к специальной шине, которая установлена в центральном распределительном щитке частного дома, квартиры.
Оболочку синего цвета используют при выборе «нулевого» провода.
К цвету фазового провода особые требования не предъявляют. Но лучше, если он не будет изменяться на разных участках проводки.

Цветная маркировка предотвращает ошибки в процессе монтажа

Подойдут провода, объединенные в едином кабеле с двойной изоляцией. Как правило, используют цельные жилы. В современных изделиях этого типа внешние слои создают из полимеров со специальными добавками. Следующие обозначения в аббревиатурах подтверждают особые свойства оболочек:

НГ – не горючие;
FR – повышенная стойкость к открытому пламени;
LS – низкое выделение дыма в процессе горения.

В этой таблице приведены характеристики проходных выключателей для схемы подключения на 2 точки:

Важно! Из справочных данных понятно, что стоимость зависит от марки, эстетических и функциональных параметров. Все приведенные изделия рассчитаны на номинальное значение тока 10 А.

На обратной стороне переключателей схематически изображены контакты и места подсоединения нагрузки

Для выполнения рабочих операций понадобятся:

Отвертки с крестообразными и плоскими шлицами.
Нож и бокорезы.
Строительный уровень, рулетка.
Отвертка щуп со встроенным индикатором фазы.

Индикаторные отвертки разных видов

Инструмент и расходные материалы для прокладки каналов выбирают в зависимости от характеристик строения. Труднее всего работать с деревянными домами. Чтобы предотвратить аварийные ситуации тут применяют следующие методики:

установку кабелей в стальных или медных трубах;
открытый монтаж.

Прятать проводники в гофрированных полимерных и металлических трубках запрещено. Такие инженерные системы должна соответствовать нормам ПУЭ и ПТЭЭП. В негорючих кирпичных и бетонных конструкциях создают специальные каналы. В зависимости от материала подбирают соответствующий инструмент и насадки.

Статья по теме:

Розетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Пошаговый монтаж схемы подключения проходного выключателя с 2х мест

Следующая инструкция поможет правильно выполнить все операции:

Удаляют обои, облицовочные панели и другие декоративные покрытия. Наносят разметку будущих линий.

Пример разметки стен

Штробы прокладывают, начиная от щитка. До стенок верхней кромки канала оставляют свободное расстояние не менее 50% от диаметра кабеля.

Создание штроб в стенах с применением электроинструмента

Горизонтальные линии должны располагаться на одном уровне.

Для точной разметки пригодится строительный уровень

Укладка кабеля выполняется аккуратно. Допустима необходимая фиксация гвоздями подходящих размеров до штукатурки без повреждения защитных оболочек.
Устанавливаются переключатели и распределительные коробки. Проводники подсоединят к соответствующим клеммам.
Собранные изделия вставляют в пластиковые монтажные коробки. С помощью встроенных механизмов выдвигаются заостренные элементы, обеспечивающие надежное крепление.

Установка выключателя в монтажную коробку

Проверяется функционирование системы. При отсутствии замечаний каналы закрывают цементным раствором. Рамки устанавливают после восстановления отделки стен.

Решение других задач

Ниже рассмотрены примеры, как подключить проходной выключатель по иным схемам подключения. Поняв принципы работы, будет не сложно самому модифицировать проект с учетом личных требований.

Управление двумя светильниками

Если необходимо, можно организовать независимое управление двумя светильниками. Здесь изображено соответствующее подключение ламп. Обратите внимание, что понадобится приобрести двухклавишные переключатели.

Управление двумя лампами

Включение и выключение света из нескольких мест

На следующих картинках указано, как соединяются устройства, если стандартная схема подключения двухклавишного проходного выключателяне подходит.

Управление из четырех мест с добавлением двух переключателей перекрестного типа

Организация включения двух светильников в независимом режиме

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Как подключить проходной переключатель (видео)

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Схема проходного переключателя

Проходные переключатели предназначены для того, чтобы включать и выключать освещение с различных точек. Они могут устанавливаться в двух местах и более, в зависимости от необходимости создать удобство включения и выключения. В первую очередь, такие выключатели устанавливаются в неудобных местах, таких как длинные коридоры, лестничные марши и прочее. Например, в длинном коридоре, при включении света обычным выключателем, расположенным в начале коридора, нужно возвращаться из другого конца, чтобы выключить свет.

Схема проходного переключателя позволяет в начале коридора включить свет, а в конце коридора – выключить. Для этого устанавливается два проходных переключателя.

Переключатель на 2 положения

Самый простой вариант подключение в двух точках. Основой схемы являются проходные переключатели в количестве двух штук. В каждом из них имеется три контакта и переключатель на два положения. Само переключение должно осуществляться в режиме перекидного характера. В этом случае, один контакт будет общий для остальных двух. В каждом варианте переключения он поочередно замыкается с одним из двух оставшихся контактов. То есть, все три контакта не могут быть замкнуты одновременно.

Принцип подключения на обеих схемах является общим. В каждую схему входят проходные выключатели, соединительная коробка, прибор освещения и соединительные провода. Причем, в разных вариантах подключения, это могут быть кабели с двумя, тремя или четырьмя жилами. На схеме с двумя выключателями, нулевой провод проходит в соединительную коробку от источника питания, а, затем, к прибору освещения.

Фазный провод, через соединительную коробку, подключается к общему контакту какого-либо выключателя. Два контакта переключения в обоих выключателях соединяются между собой также через коробку. С общего контакта другого переключателя, провод фазы через коробку подводится ко второму контакту прибора освещения.

Подключение в трех точках

Схема проходного переключателя для трех мест имеет очень мало отличий от двухместной схемы. Просто в схему добавляется третий выключатель другой конструкции. Если нажать одну клавишу, то два контакта, независимые между собой, будут одновременно перекинуты. Для такого переключателя необходим кабель с четырьмя жилами.

Конструктивное исполнение таких схем достаточно простое и не требует каких-либо дополнительных элементов. Есть определенные ограничения по количеству мест управления. Практический монтаж не представляет особой сложности. Все элементы устанавливаются на свои места по заранее размеченным точкам и, затем, соединяются по схеме.

electric-220.ru

Подключение проходного переключателя — Всё о электрике в доме

Переключатель проходной: характеристики, виды и схема устройства

Проходные выключатели (переключатели) были созданы для удобного управления освещением в длинных коридорах, на лестницах, в проходных комнатах и в других местах. Их устанавливают между этажами, при спуске в подвал, около дверей помещений, у которых несколько входов. Находясь в своем доме, удобно переключать свет в гараже, подсобных помещениях. Или управлять фонарями на крыльце и приусадебном участке. Переключатель проходной дает возможность контролировать освещение из разных мест, избавляя людей от неудобств. При этом также экономится электричество.

Обычный выключатель содержит клавишу на два положения и пару контактов. К ним подведены провода. В отличие от него, встроенный переключатель проходного выключателя состоит из трех контактов: одного общего и двух перекидных. К каждому из них также подведено по проводу. Чтобы производить управление освещением из нескольких мест, например из двух, требуется переключающее устройство на 4 контакта. Кроме того, должны быть подводы к каждому по одному проводу. Так, можно управлять не только освещением, но и любыми другими электроприборами, хотя монтаж схемы усложняется.

Как работает одноклавишный переключатель?

Принцип действия состоит в том, что перекидным контактом размыкается одна цепь, и при этом замыкается другая. Схема подключения проходного переключателя всегда есть на его обратной стороне. Один из контактов является общим (1), а два других — перекидными (2, 3). Из двух таких устройств, расположенных в разных местах, можно собрать простейшую и наиболее распространенную схему управления светильником с двух разных точек.

Совпадающие по номерам клеммы 2 и 3 переключателей ПВ1 и ПВ2 соединяются между собой проводкой. Входная часть 1 от ПВ1 подключается к фазе, а ПВ2 — к светильнику. Другим концом лампа соединяется с нулевым проводом питания. Как работает схема проходного переключателя, проверяется путем его включения. Для начала подается напряжение. При этом лампа последовательно загорается или гаснет при независимом переключении любого из выключателей. Если разрывается цепь одного из них, схема перестает работать. Но в то же время другая линия подготавливается к включению.

Как подключить простейший проходной выключатель?

Перед монтажом следует начертить схему всех соединений.

Сначала устанавливается распределительная коробка (РК). В ней будут собраны и соединены все провода. Питание сюда подается из щита управления. Для этого прокладывается трехжильный кабель 3 х 1,5 мм. Он наиболее распространен для всех схем подключений. Здесь две жилы являются питающими, а третья — для заземления электроприборов. Кроме того, устанавливаются 2 подрозетника, в которые будут помещены переключатели. От каждого стакана и от светильника прокладываются трехжильные кабели к РК.

После того как все провода и кабели находятся на своих местах, выполняются соединения. Сначала подключается провод фазы L между выходом автомата и входом ПВ1 (№1). Затем между собой соединяются соответствующие выходные контакты (2-2, 3-3) переключателей. Далее производится их установка в подрозетник. Две клеммы патрона светильника подключаются к входу ПВ2 (№1) и к синей жиле нейтрали из щитка управления. Если автомат двухполюсный, она подводится с его выходного контакта, если однополюсный — с нулевой шины. Конец заземляющей жилы изолируется. Или подсоединяется к корпусу светильника, если он металлический.

Когда все подключения закончены, в патрон вворачивается лампочка. Затем проверяется схема проходного переключателя включением автомата в щитке. Лампа может загореться сразу. Или после включения ПВ1 или ПВ2. Погасить ее можно, если нажать на клавишу любого из переключателей. Важно! В переключателях нет фиксированных положений «включено» и «выключено».

Перекрестный переключатель

Подключение проходных переключателей в трех местах требует дополнительной установки устройства с перекрестной коммутацией контактов. Он представляет собой 2 одноклавишных устройства с внутренними перемычками, собранными в одном корпусе.

Перекрестный переключатель (ПП) устанавливается между двумя обычными. Он применяется только с ними. Его отличительной особенностью является наличие четырех клемм (2 входа и 2 выхода). Для управления из четырех точек нужно добавить в схему еще одно такое устройство. Подключать ПП к перекидным контактам проходных выключателей следует так, чтобы создавалась рабочая цепь питания светильника.

Сложные контактные группы требуют большого количества проводов и подключений. Предпочтительней собирать несколько простых схем. Они надежно работают и удобны в эксплуатации. Обратите внимание! Все основные подключения производят в распределительных коробках. Никаких скруток на подводящих проводах делать нельзя.

Какую модель выбрать?

Какой применить переключатель проходной, прежде всего зависит от типа проводки. Для открытой подбираются накладные модели. Под скрытую потребуются подрозетники. Следует выбирать подходящие размеры, чтобы их можно было соединить между собой. Важно установить обычный и перекрестный переключатели с одинаковым внешним видом. Устройства бывают поворотными, клавишными, рычажными, сенсорными. Контакты подбираются под соответствующую нагрузку. Переключения должны производиться легко. Устройства при этом обязаны надежно крепиться.

Монтаж системы переключения из трех точек

Для этого необходимо совершить следующие действия:

Начертить схему соединений.
Разметить и продолбить штробы и выемки под проводку и коробки.
Установить распределительные части. Они выбираются больших размеров, чтобы можно было сделать внутри 12 соединений.
Установить подрозетники.
Проложить кабель из щитка к местам подключений.
Подключить жилы к переключателям и клеммам в коробках. Провода промаркировать. Схему собирать последовательно, с проверкой правильности подключений.
Установить переключатели на свои места.

Подключение проходных двухклавишных переключателей

Устройство представляет собой 2 одноклавишных независимых переключателя. Они собраны в одном корпусе. Работают по тому же принципу перекидывания контактов. Но при этом количество входов составляет 2, а выходов — 4. Отличие заключается в том, что 2 выключателя располагаются в разных точках. Их клавиши работают на разные светильники.

Монтаж двухклавишных переключателей для управления с двух мест

Последовательность действий должна быть такая:

Составляется схема, без которой сложно сделать подключения.
Устанавливаются распределительные коробки и подрозетники.
Монтируются 2 группы освещения.
Прокладываются трехжильные кабели из расчета подключения к 6 контактам каждого переключателя и к светильникам.
По составленной схеме производится подключение жил кабелей в распределительной коробке, к патронам ламп и к переключателям.

Переключатель проходной двухклавишный можно заменить схемой из четырех одноклавишных. Но она будет нерациональной. Поскольку потребуется больше распределительных коробок и увеличится расход кабеля.

Управление двумя системами освещения с трех мест

Двухклавишный переключатель проходной бывает перекрестным. Он устанавливается в комплекте. То есть в него входят еще и два двухклавишных концевых выключателя, если требуется управлять освещением с трех точек. У него будет 4 входа и 4 выхода.

Монтаж производится следующим образом:

Для монтажа схемы стандартной коробки диаметром 60 мм не хватит. Поэтому ее размер должен быть больше. Или нужно последовательно установить 2-3 шт. обычных.
Для подключения выполняется 12 подсоединений проводов. Для этого понадобится прокладка 4 трехжильных кабелей. Здесь следует правильно выполнять маркировку жил. К двум концевым выключателям подходит по 6 контактов, а к перекрестному — 8.
К ПВ1 подключается фаза. После нужно сделать необходимые соединения. На тыльной стороне устройства изображена схема проходного переключателя двухклавишного. Она должна правильно сочетаться с внешними подключениями.
ПВ2 подключается от светильников.
Четыре выхода ПВ1 подключаются к входам перекрестного выключателя, а затем его выходы соединяются с 4 входами ПВ2.

Заключение

Переключатель проходной удобен. Не требуется лишняя ходьба по лестницам и длинным коридорам, чтобы включить или выключить лампочку. Иногда он просто необходим. Кроме того, экономится электроэнергия за счет быстрых переключений. Важно правильно выбрать устройства и грамотно смонтировать электрические соединения.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Разница — в количестве контактов

вход соединен с выходом 1;
вход соединен с выходом 2.

Так выглядит перекидной выключатель с тыла

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Электрическая схема включения проходного выключателя с 2 мест

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.
Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
Вход второго подается на свободный провод лампы.
Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Схема подключения проходных выключателей на 5 точек

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Принцип подключения двухклавишных проходных выключателей

Как организовать управление двумя лампами из четырех мест

Проходной переключатель

Пробираться темными лестничными маршами, испытывая страх и рискуя оступиться, – удовольствие сомнительное. Но и бесполезно горящие в парадных лампы, «намотанные» киловатты с которых увеличивают общедомовой счет за электроэнергию, вызывают досаду. Чтобы иметь возможность выключить или включить свет из нескольких точек, в ассортимент светотехнической арматуры включен элемент, называемый «проходной переключатель».

Пере- или выключатель?

Внешне этот элемент электрической цепи похож на выключатель – тот же корпус, одна или несколько клавиш, фиксирующихся в двух положениях. Однако его физическая сущность совершенно иная. Если выключатель разрывает цепь, то проходной переключатель производит коммутацию линий. Кинематическая схема выключателей и переключателей представлена ниже.

Кинематическая схема выключателей и переключателей

Из неё видно, что основным отличием этих элементов является количество выходных линий. Как это влияет на способы построения схемы электропитания? Выключатель, имея двухполюсный контакт, размыкает или замыкает линию. Если пару коммутаторов такого рода соединить параллельно, то для прекращения электропитания необходимо, чтобы были разомкнуты оба. Поэтому они непригодны для схем управления потребителями из нескольких мест.

Проходные переключатели соединяются последовательно. Три полюса позволяют оставлять одну из линий постоянно подключенной к сети. Поэтому появляется возможность выбора (включить или выключить), изменяя положение контакта парного коммутатора.

Типы проходных переключателей

Промышленностью выпускается четыре типа проходных переключателей. Три из них различаются количеством клавиш, которых может быть одна, две или три. Так реализуется возможность управлять несколькими потребителями электрической энергии. Четырехклавишные модели не выпускаются. Просто потому, что каждому трехполюсному контакту нужно две выходные линии. Прокладывать больше шести токоведущих жил технически сложно из-за увеличения размера канала для их размещения и чрезвычайной запутанности схемы.

Особым элементом в этом семействе коммутаторов является перекрестный выключатель. Клавиша у него одна, а подвижных контактов два, и они работают одновременно. Перекрестным он назван за то, что меняет местами линии, перекрещивает их. Еще одним отличием этого элемента является отсутствие клеммы, с которой электричество подается конкретному потребителю. Он включается между двумя последовательно соединенными проходными переключателями для формирования промежуточной точки управления.

Типы проходных переключателей

Проходной переключатель. Схемы подключения

Перед тем как начать рассматривать основные типы схем подключения проходных переключателей, стоит особо остановиться на том моменте, что они всегда соединены последовательно.

Подключение двух проходных переключателей

Общим мнемоническим правилом построения схем проходных переключателей является их взаимное расположение: парные выходные контакты должны «смотреть» друг на друга. Оно наглядно представлено на приведенной ниже схеме.

Из схемы видно, что при одинаковом положении клавиш какая-то из линий обязательно замкнута, а также то, что обе они равнозначны друг другу.

Подключение нескольких параллельных потребителей

Проходные переключатели с несколькими клавишами управляют несколькими потребителями электроэнергии, подключенными параллельно друг другу. Схема подключения приведена ниже.

Обратите внимание, что входные клеммы первого от распределительной коробки переключателя соединяются друг с другом и подключаются к одной фазе. Подключение разных фаз к одному прибору не допускается!

Промежуточная точка управления

Чтобы управлять потребителями из трех или более точек, между проходными переключателями включается перекрестный. Он меняет линии местами, поэтому состояние «включено» или «выключено» характеризуется разным положением клавиш выключателей на концах цепи. Схема подключения приведена ниже.

Количество промежуточных точек управления должно быть нечетным. Потому что два перекрестных выключателя возвращают систему в исходное положение.

Для удобства монтажа на внутреннем корпусе проходного переключателя имеется мнемоническая схема расположения контактов. Чтобы ничего не перепутать, каждая пара соединительных и выходная линия для одного потребителя должны иметь один цвет диэлектрической оболочки.

Оцените качество статьи. Нам важно ваше мнение:

Источники: http://fb.ru/article/255173/pereklyuchatel-prohodnoy-harakteristiki-vidyi-i-shema-ustroystva, http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel, http://electric-tolk.ru/proxodnoj-pereklyuchatel/

electricremont.ru

Схема подключения проходного выключателя (переключателя)

Проходной выключатель или переключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия: при взаимодействии с другим/другими переключателями, замыкание и размыкание электрической цепи на пути к светильнику. Переключатель разрывая одну электрическую цепь, замыкает другую, тем самым работая вместе с другим/другими переключателями, позволяет управлять освещением из разных мест. С каждым днем, схемы электропроводки освещения с использованием проходных выключателей получают все большее распространение. Самая простая схема переключения – это управление из двух мест, т.е. с использованием двух проходных выключателей, схема с принципом работы переключателя на два направления представлена ниже.

Так же, вашему вниманию, схема электропроводки с вариантом коммутации проводов в распределительной коробке. По схеме видно, что для правильной разводки, необходимо из распределительной коробки, прокинуть по трехжильному кабелю до каждого механизма, а так же в нее должны заходить питающий провод с фазой, землей и рабочим нулем и провод идущий непосредственно к светильнику. В общей сложности в распределительной коробке коммутируются четыре трехжильных кабеля.

Для возможности управления освещением больше чем из двух мест, в схему добавляется перекрестный переключатель. Принципиальная схема работы системы с тремя органами управления светом, представлена ниже.

При этом схема электропроводки коммутации проводов в распределительной коробке дополняется. В распределительную коробку добавляется четырехжильный провод, который прокинут к перекрестному выключателю.

Добавляя к схеме перекрестные переключатели, можно увеличивать количество мест управления освещением, до любого количества. Подробная пошаговая фото инструкция подключения системы переключателей с управлением из трех мест — здесь.

rozetkaonline.ru

Схема подключения проходного выключателя с 2х мест

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест.

То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования.

Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Разница — в количестве контактов

вход соединен с выходом 1;
вход соединен с выходом 2.

Так выглядит перекидной выключатель с тыла

Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши.

Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который.

Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Электрическая схема включения проходного выключателя с 2 мест

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка.

Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод.

Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.
Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
Вход второго подается на свободный провод лампы.
Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Схема подключения проходных выключателей на 5 точек

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Принцип подключения двухклавишных проходных выключателей

В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются.

На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Источник: https://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel

Какова схема подключения проходного выключателя с 2х мест?

Грамотно организованная схема подключения проходного выключателя с 2х мест позволяет создать систему управления освещением из разных точек вашей квартиры или частного дома. Привычные для всех модели выключателя, которые традиционно устанавливаются в каждой квартире, способны включать или отключать освещение из одного места.

Одна из проблем, которые возникают при проживании в больших домах или квартирах, невозможность управлять освещением длинного коридора или лестницы из двух мест одновременно.

К примеру, вы поднимаетесь по лестнице с тяжелыми сумками. Естественно, что лучше всего делать это при ярком освещении, а не в темноте.

В таком случае для организации питания ламп можно использовать выключатель с датчиками на фотоэлементах, но они отключаются через четко определенное время, за которое вы можете не успеть подняться по лестнице и будете вынуждены продолжать свой путь на ощупь.

Выход из данной ситуации один – создать управление освещением так, чтобы его можно было включить внизу, а выключить вверху лестницы. Такое действие трудно осуществить с помощью обычных выключателей, поэтому для решения этого вопроса используют двойной выключатель, который называют еще проходным.

Особенности использования проходных выключателей

Устройства данного типа часто используют для независимого управления освещением из нескольких мест одновременно. Такой способ контроля питания ламп не только практичен, но и позволяет уменьшить расход электроэнергии. Проходные выключатели подходят для систем освещения больших частных домов, длинных коридоров, лестниц и лестничных площадок, а также обычных квартир.

Еще один случай удачного использования проходных включателей – подключение с их помощью садового освещения. Используют устройства такого типа и в гаражах, подвалах с несколькими входами и выходами. В таком случае удобнее всего будет разместить по одному переключателю возле каждой двери, что даст возможность легко и быстро включить освещение в помещении и так же быстро его выключить.

Проходной выключатель правильнее было бы называть переключателем, ведь он совершает «перебрасывание» одного контакта на другой.

Общий вид схемы подключения проходного выключателя с 2х мест

Для осуществления схемы проходных выключателей вам понадобится несколько основных элементов, которые можно приобрести в любом строительном магазине:

два переключателя;
3-жильный кабель, который предварительно прокладывается к месту подключения;
соединительная коробка.

Самая простая схема подключения двух проходных переключателей указана на рис. 1. Как можно из нее определить, нулевой провод идет от щитка до распределительной коробки, где соединяется с нулем, идущим к лампе.

Переключатели соединяются между собой трехжильным кабелем через коробку. Фаза к ним и от них к лампе подключается одножильным проводом.

Если вы подключаете не два, а три и больше устройств управления освещением, то количество жил в проводе увеличивают до 4-х, 5-ти и больше, в зависимости от количества выключателей.

Как выглядит схема подключения проходного выключателя

Двойной проходной выключатель не сложен в установке, но требует внимательного отношения к последовательности подключения проводов. Каждая модель устройств управления имеет свои особенности монтажа, но в общих чертах она совпадает с описанной выше.

Яркий пример использования проходного выключателя показан на рис. 2. Здесь мы видим, что в квартире есть длинный коридор, который освещается двумя лампами. Заходя в дом, включение света производится с помощью переключателя, который находится на стене коридора.

Когда вы оказываетесь возле спальни или кухни, удобнее всего будет погасить свет при помощи второго проходного выключателя, так как не имеет смысла возвращаться в коридор, а затем в полной темноте идти в спальню.

Таким образом, двойной проходной выключатель позволяет не только экономить электроэнергию, но и установить комфортное освещение, управлять которым возможно из двух мест одновременно.

Второй пример не менее удачного использования данной системы управления освещением заключается в подключении проходного выключателя в спальне.

В данном случае первый элемент управления устанавливают на привычном месте – стене возле двери, а второй – у изголовья кровати.

Схема подключения осуществляется по такому же принципу, как и в коридоре, и дает возможность выключать или включать свет, не вставая при этом с кровати.

Выбор модели выключателя и его монтаж

Современные магазины бытовой электроники предлагают широкий ассортимент переходных выключателей. Независимо от модели, схема подключения у них похожа, хотя могут быть некоторые нюансы, которые детально описываются производителем в инструкции. Выключатель может иметь от одной до трех клавиш, в зависимости от особенностей системы освещения вашего дома.

Монтаж системы из двух выключателей проще всего рассмотреть на примере устройств от самого популярного производителя – французской фирмы Legrand. Схема включения данных устройств в сеть показана на рис. 3.

На ней можно увидеть, что два контакта, которые находятся внизу каждого выключателя, соединяются двумя проводами с соответствующими им контактами на втором устройстве.

Осуществляется это заведением двухжильного провода в распределительную коробку, в которой они попарно скручиваются или спаиваются.

После этого к верхнему правому контакту первого проходного устройства подключается одинарный провод фазы, а с соответствующего (верхнего правого) контакта второго выключателя – уходит к осветительному прибору. Также к лампе подключается ноль.

Следует отметить, что подведение провода к переключателям, между ними и к осветительным приборам, должно осуществляться в соответствии с нормами прокладки электрических сетей в квартирах. Монтаж проводки следует производить посредством штроб или прокладки кабелей в специальных защитных гофрах либо металлических бронерукавах.

Для упрощения процесса монтажа всей системы рекомендуется использовать провода с различной цветовой маркировкой. Это позволит избежать путаницы при установке и облегчит операции при возможном ремонте системы, ведь количество проводов довольно большое, возрастает при увеличении количества задействованных устройств и может сбить с толку неопытного монтажника.

Выбор сечения и обмотки подключаемых к системе проводов – один из важных шагов на пути к построению системы освещения, которая будет работать долго и без проблем.

Особое внимание следует обратить на материал обмотки в том случае, если вы подключаете осветительные приборы на улице или во влажном подвале.

В данной ситуации следует отдавать предпочтение влагозащищенным проводам, так как только они обладают нужным сопротивлением к коррозии.

Монтаж проводки следует проводить в защитной гофре

Преимущества использования проходного переключателя

Несмотря на некоторую сложность при монтаже, данный тип устройств обладает несомненными преимуществами перед обычными выключателями:

схема включения устройств позволяет провести освещение территории таким образом, чтобы была возможность управлять им с любой точки;
проходные переключатели значительно экономят электроэнергию, ведь вы будете иметь возможность быстро выключить питание лампы с любой точки дома, не возвращаясь назад к первому прибору управления.

Следует упомянуть о недостатках такой системы: ее создание довольно сложно для новичков в этом деле, в таком случае проще и быстрее будет смонтировать электропитание осветительных приборов при помощи импульсных реле.

Количество проводов, задействованных при монтаже, возрастает с увеличением количества переключателей. В данном случае рассмотрена самая простая схема на 2 выключателя. Она требует монтажа трехжильного кабеля, тогда как 3 устройства соединяют между собой 4-жильным проводом, а для 4 переключателей нужно будет уже 5 проводов.

С помощью системы проходных переключателей возможно подключение осветительных приборов разного типа, как обычных ламп накаливания, так и галогенных и диодных осветителей, а также другой электрической техники, например обогревателей.

Источник: http://OnlineElektrik.ru/eprovodka/rozetky/kakova-sxema-podklyucheniya-proxodnogo-vyklyuchatelya-s-2x-mest.html

Простая схема проходного выключателя с двух и трех мест

В данной статье рассматривается, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек.

Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить.

Это реализуется с помощью перекрестных переключателей.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.

Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки. Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.

Маркировка и внешний вид проходного выключателя

Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).

А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.

Управление лампочкой из двух мест (схема проходного выключателя с двух мест)

Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.

В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.

То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.
Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.

А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов. Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.

Управление светом из трех и более мест (схема проходного выключателя с двух мест)

Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.

) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель.

Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.

В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.

Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.

Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.

Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.

Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.

Источник: http://sdelaj-sam.com/shema-prohodnogo-vykljuchatelja-s-dvuh-mest/

Схема переключателя света с двух мест

Чтобы включать свет из двух мест, недостаточно просто установить переключатели, вместо обычных выключателей, нужно также подготовить соответствующую схему электропроводки.

В этой статье я подробно расскажу об устройстве системы переключателей света с двух мест, простым, понятным языком, с наглядными примерами, схемами.

Обычно управление освещением с двух мест выглядит следующим образом:

Два удаленных друг от друга выхода из помещения, рядом с ними, на стене, 2 проходных переключателя, с каждого из которых можно включать и выключать люстру в центре комнаты. Оба органа управления полноценные, их можно задействовать в любом порядке: зажигать лампу одним, выключая вторым или менять очередность произвольно – работают любые комбинации.

Такая схема переключения состоит из трех компонентов и достигается использованием:
— Переключателей света, вместо выключателей
— Электропроводки, с использованием кабелей с большим количеством жил, чем при монтаже стандартного освещения
— Правильного порядка соединения проводов в распределительной (распаячной) коробке

Чтобы понять, как это работает, рассмотрим отдельно каждый элемент.

Проходной переключатель света

Чтобы управлять светильниками с двух мест, устанавливают не простые выключатели, используются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по принципу работы. Ниже показано наглядное сравнение их схем.

Выключатель просто разрывает или замыкает фазный проводник, проходящий через него, обесточивая или зажигая светильники.

Переключатель устроен иначе, внутри него, при каждом нажатии клавиши, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при этом не обрывается, а лишь перекидывается на соседний контакт – из-за этого устройство еще называют перекидной выключатель. О том для чего это нужно и как используется читайте далее.

Электропроводка для выключения света с двух мест

Из логики работы видно, что к местам включения света подводится кабели с большеим количеством жил, чем для выключателя. На изображении ниже схематически показана стандартная электрическая проводка для включения света с 2х мест, с использованием распределительной коробки.

Так как всё коммутируется в электротехнической распаячной коробке, поэтому от устройств до неё проложены трехжильные кабели (в квартире или частном доме это ВВГнг-LS 3х1.5мм.кв.):

— До каждого механизма переключателя
— До светильника
— До электрического щита или ближайшей распредкоробки

Всего используется 4 кабеля. Будьте внимательны, если органов управления большем чем два, это правило не работает.

Схема соединения проводов в распределительной коробке

— Голубой НУЛЕВОЙ и желто-зеленый ЗАЗЕМЛЯЮЩИЙ проводники, соединяются с аналогичными проводами, идущими напрямую к светильнику – каждый с каждым.
— Таким же образом связываются (узнай, правила соединения в распредкоробках) голубой и желто-зеленые жилы идущие от проходного выключателя, так же каждый с каждым.
— Оставшийся коричневый (или белый в зависимости от производителя кабеля) провод: от одного выключателя соединяется с фазным от электрического щита, а от другого с аналогичным оставшимся проводом, идущим на люстру.

Общая схема переключателя света с двух мест

Правильное соединение в распред коробке этап, где любая ошибка не позволит схеме переключателей света работать правильно.

Нейтраль и заземление питающего кабеля, согласно принципа работы системы, идут сразу к потребителю (светильник).

Фаза поступает на переключатели, где с помощью перекидного механизма подаётся на один из двух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.

Таким образом, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет включается, если же при этом нажать клавишу одного из двух механизмов, цепь разрывается и он гаснет, до следующего нажатия любого из них.

Как видите схема, казавшаяся на первый взгляд запутанной проста и реализовать её может каждый. О том, как подключаются сами механизмы, подробно описано ЗДЕСЬ.

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/213-skhema-pereklyuchatelya-sveta-s-dvukh-mest

Схема подключения проходного выключателя с 2-х мест на 1 или 2 лампочки

Чтобы сделать регулировку освещения в доме более удобной, используются проходные выключатели, которые в профессиональных кругах принято также называть перекидными или дублирующими.

Главным отличием такого варианта исполнения от классического является наличие массы контактов, из-за чего несколько усложняется процедура подключения.

Чтобы сделать все своими руками, для начала нужна схема подключения проходного выключателя с 2-х мест.

Как работает проходной выключатель

В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух мест

В проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими. Схема включения света предусматривает использование таких устройств в количестве от двух штук.

Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.

Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.

Вызваниваются контакты при различных положениях клавиши. Также процедура проводится, чтобы в конечном итоге не допустить путаницы с концами, так как нередко безответственные производители допускают ошибку в расположении клемм при производстве выключателей, из-за чего устройство просто не может нормально работать.

Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях.

Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее.

Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.

При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

Схема подключения проходных выключателей

Необходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.

Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.

Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.

Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.

В монтажных коробках провода соединяются специальными зажимами. Возможны также скрутки, которые нужно в обязательном порядке пропаять и обеспечить надежной изоляцией.

Как подключить проходные выключатели с трех точек

Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

Подключить к одному из кабелей светильника нулевой провод.
Подключить к входному контакту одного из проходных переключателей провод фазы.
Подключить к входному контакту второго переключателя свободный кабель светильника.
Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

Подключение двухклавишного проходного выключателя

Если есть необходимость в управлении работой нескольких ламп из разных точек, можно воспользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием шести контактов. Главное в работе с таким оборудованием – вычислить общие контакты.

Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого светильника. Свободные концы светильников будут соединяться с нулевым проводом. Два выхода одного переключателя объединяются с выходами второго, точно так же объединяются остальные пары выходов.

Если появится желание регулировать работу двух светильников одновременно из трех или четырех точек, нужно воспользоваться двумя перекрестными выключателями. Каждая пара выходов проходных в данном случае соединяется с парой перекрестного, и дальше устройства объединяются так между собой пара за парой.

Если подробно разобраться во всех особенностях подключения проходных выключателей, процедуру очень легко повторить, особенно если речь идет о подключении одноклавишных устройств.

При использовании двухклавишных работа на порядок сложнее, так используется большее количество выключателей и больше проводов.

При этом сама по себе такая схема является не столь практичной, зато стоимость ее значительно выше.

Специалисты рекомендуют использовать схему с двухклавишными переключателями только в том случае, если это действительно необходимо. На практике их сложнее подключить и обеспечить стабильную работу в течение долгого времени.

Источник: https://StrojDvor.ru/elektrosnabzhenie/shema-podklucenia-prohodnogo-vyklucatela-s-2h-mest/

Схема подключения проходного выключателя с 2х мест

Системы электропроводки, в частности, организация освещения, предусматривает элементы управления электроприборами. Эта функция принадлежит переключателям или выключателям, как их называют в быту.

В последние несколько лет для управления освещением в доме или в помещениях в целом, для экономии места и удобства, устанавливается проходной выключатель. Он имеет ряд тождественных названий – дублирующий, перекидной или перекрестный выключатель или переключатель. Сама схема подключения проходного переключателя почти не отличаются от монтажа обычных выключателей.

Работает он по тем же принципам, что и обычный одинарный переключатель, но обладает расширенными функциональными возможностями.

Так, монтаж проходного выключателя актуален в тех случаях, когда в рамках одного помещения необходимо установить несколько осветительных приборов, объедененных в единой электрической цепи, например, установить в комнате основной (потолочный элемент освещения) и дополнительный источник света – светильник на стене. Проходные выключатели устанавливаются для освещения двух помещений одновременно, например туалета и ванной комнаты. Для массивных осветительных конструкций, например, многоярусных люстр или точечного освещения одного помещения, в частности сети люминесцентных ламп также целесообразно устанавливать проходной выключатель, схема монтажа которого не представляет большой сложности.

Схема подключения проходного выключателя с двух мест

Схема подключения проходного выключателя с 2х мест, которую мы рассмотрим, позволит вам установить возле входов в комнату два прерывателя цепи.

При отсутствии опыта лучше заказать бытовые услуги на дом. Но выполнить эту работу можно и самостоятельно. Нужно только выполнять правила установки, подключения, а также не забывать о технике безопасности.

Итак, как сделать выключатель света с двух мест?

Монтаж проходного выключателя: этапы проведения работ

Определяется схема проходного выключателя с двух мест. Она довольно проста. В соединительную коробку подается 2 жилы – ноль и фаза. Нулевой сразу соединяем с контактом осветительного прибора. Фазу проводим до первого размыкателя и подсоединяем до общего контакта двух прерывателей. От этого контакта проводим перемычку между выключателями.
На втором эта жила подсоединяется к общему контакту. Ко второму — подводится ноль от лампы. Два оставшихся контакта соединяем через коробку с проводом фазы.
Подготавливаем места установки и проводим провода.
Здесь стоят две задачи – мы должны правильно развести жилы и определить места установки размыкателей и проводной коробки согласно схеме подключения проходного выключателя на 2 клавиши. Определившись, делаем разводку и специальной коронкой сверлим большие отверстия для установки коробки и размыкателей сети. Провода лучше использовать трехжильные и разного цвета.
И соединять между собой строго по цветам, для предотвращения короткого замыкания.
Производим монтаж проходного выключателя и распределительной коробки. Для этого в готовые отверстия вставляются специальные пластиковые чашки. В них заводятся жилы и подключаются к оборудованию. Затем оно вставляется на место.
При помощи крепежных винтов и выдвижных узлов закрепляем их в коробках. Соединительную коробку закрываем крышкой на винтах или защелках. Монтаж завершен.

Для вашей же безопасности лучше доверить данную работу электрику, но если вы обладаете начальными знаниями, то можете самостоятельно попробовать подключить проходной выключатель. Схема подключения проходного выключателя подробно представлена здесь.

Варианты установки перекрестных выключателей

На данный момент имеется несколько вариантов того, как сделать проходной выключатель или типов подключения проходных выключателей.

Вот наиболее популярные и удачные варианты:

1. Схема подключения проходного выключателя с 2х мест — по схеме этого варианта происходит контроль освещения из двух мест. Для ее сборки используется два одинарных проходных выключателя. У каждого из них имеется одна точка контакта в месте входа и две аналогичные точки на выходе. Подключение проходного выключателя с двух мест, предполагает:

Провод «ноль» идет от источника питания через распредкоробку к осветительному прибору.
«Фазу» также через коробку подключаем на общий контакт первого переключателя.
Выходные контакты с него, опять же, через коробку подсоединяем к аналогичным контактам второго переключателя.
В качестве завершающего шага от 2-го прибора с общего контакта провод через коробку подключаем к осветительному прибору и подключение проходного выключателя завершено;

2. Следующий вариант предусматривает управление из двух мест сразу группами осветительных приборов, потребуется схема подключения проходного выключателя на 2 клавиши. В качестве примера – имеется комната с примыкающим коридором. Также есть люстра на пять ламп.

Наша задача – установить проходные выключатели для управления двумя группами лампочек на одной люстре. Используем 2 двойных проходных переключателя, получается, что мы будем иметь 2 точки входа и 4 выхода.

В остальном порядок подсоединения аналогичен тому, как сделать выключатель света с двух мест.

Схема проходного выключателя

Таким же способом можно подключить и три выключателя. Добавляется одно место установки, дополнительные провода. Разводка остается прежней. Главное правильно подсоединить проводку, не спешить.

Основной вопрос – как сделать проходной выключатель – мы разобрали. Но осталось еще несколько нюансов:

1. Правила техники безопасности при проведении работы. Их немного и они очень простые. Нельзя проводить работы при включенной сети электрического тока. Обязательно убедится перед работой, чтобы никто не смог включить электрический ток. Повесьте предупреждающую табличку.

Проводя монтаж, обязательно убедитесь в правильном соединении проводов и контактов выключателей.

2. При покупке оборудования и проводов обратите особое внимание на качество продукции, спрашивайте сертификаты и не гонитесь за дешевыми товарами.

Выполнив все требования, вы получите светлое и комфортное жилье. Описанный метод подходит для людей, сталкивавшихся с заменой проводки, в противном случае, вам лучше обратиться к специалисту.

Света и радости вашему дому!

Источник: http://domaster.su/master-po-domu/elektrik/kak-sdelat-viklyuchatel-sveta-s-dvuh-mest-poshagovaya-instrukciya

Проходной выключатель или переключатель. Чем выключатель электрической цепи отличается от переключателя. Определение и отличия включателя и переключателя

Где разместить выключатель? Это непростой вопрос, если нужно включать-выключать свет в большом зале, имеющем несколько входов, или в длинном коридоре. Если выключатель один, а места много, это неудобно.

А можно ли сделать лучше — чтобы включать-выключать свет с разных концов коридора или лестницы в подъезде, на придомовой территории из дома, гаража, от калитки и так далее? В наш цифровой век сразу приходят в голову радиоуправляемые пульты, датчики движения и прочее. Это прекрасно, но можно сделать проще, дешевле и удобнее. Нужно лишь использовать проходной выключатель.

Многим из нас встречалась схема проходного выключателя в школьном задачнике. В задаче для седьмого класса предлагается так составить схему, при которой можно включить и выключить лампочку в любом конце коридора. Чтобы понять принцип работы проходного выключателя, разберем решение этой несложной задачи.

Вначале — простая схема «одна лампочка и один выключатель»:

Ключ К1 замкнут, лампочка светится. Если разомкнуть контакты — лампа погаснет. Используя такие устройства, задачу по включению-выключению с разных концов коридора не решить: даже если мы сможем включать свет разными выключателями, нам не удастся так же просто выключить его.

Пара проходных выключателей

Для решения задачи нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:

Здесь фаза передается с контакта 1 на 2. Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.

При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.

Это и есть электрическая схема проходного выключателя: простой переключатель.

Но для работы нужен еще хотя бы один выключатель света проходной. К нему от первого переключателя нужно протянуть два провода.

Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется. А если переключателем 2? То же самое.

Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:

Выключатель проходной одноклавишный не имеет положений Вкл, Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится.

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением. На рынке электротоваров популярны изделия нескольких фирм, например проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн, некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой. Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек.

Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.

Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.

Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Включаем и выключаем свет из десяти мест

Мы подробно рассмотрели схему коммутации светильников из двух разных мест.

Но нельзя ли сделать так, чтобы свет включался-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери. Или поздно вечером выходя из офиса в коридор, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выходе. И чтобы таких выключателей в коридоре было несколько — у разных дверей.

Для организации такого освещения нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.

Перекрестный выключатель — это такая штука, у которой есть две входных клеммы и два выхода. На один вход приходит фаза, на другой — пустой провод, в произвольном порядке.

Соответственно, на выходах мы имеем: на одном — фазу, на другом — ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.

Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние, меняет освещение: если свет горел, то он погаснет, а если был выключен — включится.

Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.

Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.

Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет изменять состояние системы.

Это может показаться удивительным, тем более что в длинной цепочке переключателей бывает непросто разобраться. Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» — она приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.

Накладные перекрестные переключатели пользуются спросом

Проходные выключатели выпускаются в тех же корпусах, что и обычные. Есть накладные модели и встраиваемые, в исполнениях для внутренней и наружной проводки. Накладные модели проходных и перекрестных переключателей пользуются спросом, потому что их в большом количестве используют при усовершенствовании систем освещения, в том числе при устройстве наружного освещения.

При строительстве своего дома удобную систему коммутации с проходными выключателями можно занести в проект электропроводки.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».

Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

На фото — сенсорный выключатель.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Проходная розетка — это очень просто

Познакомившись с замечательными свойствами проходных выключателей, мы ждем чудес и от такого объекта, как проходная розетка. Но ничего особенного здесь нет. Просто есть розетка концевая (к ней подходят электрические провода, которые больше никуда не идут), и проходная — она подключена к проводке, к которой подсоединены еще несколько розеток.

Проходные розетки не имеют ни конструктивных, ни схемных особенностей. Название просто отражает их место в системе электроснабжения.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой. Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно. При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Использование этих устройств делает жизнь удобнее и позволяет экономить электроэнергию.

Виды проходных выключателей

Итак, мы рассмотрели разные варианты этого класса устройств. В завершение перечислим их виды.

По технологии:

механические;
полупроводниковые (сенсорные, с дистанционным управлением).

По количеству независимых нагрузок:

однолинейные;
многолинейные (на 2, 3 группы ламп).

Кроме того, механические переключатели бывают двух видов:

простые проходные;
перекрестные.

Подключить проходные выключатели очень просто. Удачи!

Видео по теме

Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов ), не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели. Ниже мы рассмотрим на схемах как это работает:

1. Выключатель одно клавишный — коммутирует фазу приходящую на него и отходящую к светильнику.

Как мы видим на схеме, на выключателе достаточно только двух контактов, один для приходящей фазы, второй для отходящей.

2. Переключатель одно клавишный — коммутирует фазу с одной из двух цепей проходящих между двумя переключателями.

Такую схему используют например в коридоре , установив один переключатель при входе в квартиру мы можем включить свет, а пройдя по коридору, установив переключатель в конце коридора — выключить свет. Как видно из схемы на одно клавишном переключателе должно быть три контакта, один — для приходящей (или отходящей фазы) , второй и третий — для двух цепей между переключателями. Важно отметить что переключатели всегда используются парами , а также, что переключатель вполне можно установить вместо выключателя и он будет работать как выключатель, но выключатель не справится с функциями переключателя.

3. Если же нам хочется включать один и тот же светильник с трех мест и более, например на лестнице, чтобы можно было включать и выключать лестничное освещение на любом этаже, тогда в кроме обычных переключателей используются «проходные».

В двух местах ставятся обычные переключатели, а между ними ставят последовательно сколь угодно проходных переключателей. Как видно из схемы у проходного одно клавишного переключателя целых четыре контакта — два на две цепи между первым переключателем и два на цепи между вторым.

Надеемся, что мы прояснили разницу между выключателем и переключателем . А если у нас две группы света (например светильники с одной и другой стороны коридора) и мы хотим тоже их включать и выключать в разных местах, да еще либо одни либо другие, либо все вместе? Если мест включения/выключения нужно не более двух, то не беда — во первых, можно установить несколько одно клавишных переключателей , во вторых, у большинства производителей есть двух клавишные переключатели , в этом случае количество проводов и контактов увеличивается вдвое. Если же необходимо управлять светом с трех мест и более, то осуществив монтаж под двух клавишный проходной переключатель, вы столкнетесь с проблемой его покупки, т. к. на таком переключателе необходимо !восемь контактов , далеко не все производители ЭУИ предлагают такие изделия, но все же они есть, как правило в модульных сериях, например ABB Zenit .

Если вы являетесь истинным ценителем комфортного проживания, то перекрестные и проходные выключатели вам также необходимы как, например, мягкий диван или пульт управления телевизором.

Вместе с тем, абсолютно не имеет значения параметры вашего жилища: и в небольшой квартире, и в многоэтажном коттедже можно с успехом использовать подобного рода выключатели. Итак, давайте более детально рассмотрим те электротехнические изделия, которые способны повысить комфортабельность вашего жилья.

На самом деле, проходные выключатели — это не выключатели в привычном понимании, скорее это — переключатели. По внешнему исполнению и внутренней конструкции, а также сама ни чем не отличается от обычных.

Однако отличия все же присутствуют. Так, одноклавишный проходной выключатель имеет три контакта в отличии от привычного выключателя, снабженного только двумя контактами. Таким образом, при соответствующем подключении, при помощи проходных выключателей есть возможность включать/выключать освещение из двух и более точек.

Если же вам требуется выключать один световой прибор или целую группу таких приборов более чем из двух мест, то для решения этой задачи вы можете использовать перекрестный выключатель. С его помощью возможно управлять освещением сразу из трех и более точек.

Конструктивно выключатель имеет четыре клеммы, которые располагаются на обратной стороне устройства и предназначены для подключения к нему электрических проводов. При этом через такой переключатель проходит две электрические линии, переключение которых осуществляется «в крест».

Таким образом, при нажатии на одну клавишу осуществляется перекидывание двух контактов, которые не имеют между собой электрической связи.

Данные выключатели могут применяться, к примеру, в длинных коридорах, где довольно много дверей, на многоэтажных лестницах, в залах с более чем двумя входами и, наконец, в простой комнате, чтобы не вставая с места иметь возможность включить освещение из любой точки помещения.

Например, перекрестные выключатели устанавливают по обеим сторонам кровати, чтобы и муж и жена могли отключать свет каждый своим отдельным выключателем.

Проходные выключатели, как правило, продаются парами так как покупать один выключатель не имеет смысла (разве что при выходе из строя одного из рабочих).

Установка проходного выключателя

Следует отметить, что предусмотреть установку таких выключателей желательно в процессе строительства или в процессе капитального ремонта квартиры для того, чтобы заранее проложить электропроводку, ведь по окончании отделочных работ произвести прокладку кабеля будет довольно проблематично.

Для того, что произвести установку проходного выключателя изначально необходимо установить в требуемом месте монтажную коробку. Предварительно из нее следует выкрутить шурупы и аккуратно выломать в ней заглушки отверстий для подвода электрических проводов.

Дальше можно приступать непосредственно к установке. Вначале работы необходимо удостовериться в том, что монтажная коробка свободно перемещается в предварительно выдолбленной под нее нише. Далее потребуется приготовить раствор из строительного гипса (алебастра), смешав его с водой до получения средней густоты.

При помощи узкого шпателя небольшое количество этого раствора помещают в выдолбленную нишу и немного раствора наносят на внешнюю заднюю часть коробки. После этого коробку аккуратно вставляют в нишу, устанавливая ее таким образом, чтобы край коробки находился в одной плоскости с поверхностью стены.

При необходимости, для того, чтобы обеспечить максимально прочную фиксацию коробки, добавляют алебастровый раствор. Теперь появилось немного свободного времени, пока гипс полностью не застынет.

За это время можно зачистить концы электропроводов, удалив с них изоляцию на 5-7 мм. Следует отметить, что общая длина свободных проводов не должна превышать 10 сантиметров. Обусловлено это тем, что чрезмерно длинный провод не позволит разместить выключатель в коробке, в то время как с чрезмерно коротким проводником будет проблематично работать.

Как зафиксировать проходной выключатель в подрозетнике

Перед тем, как монтировать выключатель в монтажную коробку его следует разобрать. В большинстве случаев, для этого достаточно снять клавишу (или клавиши, если выключатель двойной или тройной), аккуратно поддев ее плоской отверткой.

Далее требуется снять фиксатор, удерживающий верхнюю накладку. После удаления накладки к выключателю можно подключать электропровода, для чего зачищенные концы вставляют в технологические гнезда и закрепляют их винтом-фиксатором.

После того как подключение и установка проходного выключателя будет завершена необходимо хорошенько закрепить его в монтажной коробке. Осуществляется посредством специальных рычажков, предусмотренных на выключателе, а также при помощи шурупов, ранее вывинченных из монтажной коробки.

Если в дальнейшем планируется оклеивать стены обоями, то смысла ставить на место клавиши выключателя нет, целесообразнее провести эту операцию после завершения «обойных» работ.

Похожие материалы на сайте:

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось?

Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем.

Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

Проходной переключатель
Перекрестный переключатель
Двухклавишный проходной переключатель
Двухклавишный перекоестный переключатель

Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.

Что такое проходной выключатель, схема подключения на 3 точки?

Это не одно устройство, а схема из нескольких – об этом разговор впереди.

Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

Схема подключения проходного выключателя с 2х мест

Рассмотрим схему на рисунке 2.

При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет. Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится. Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.

Рис.2 Схема включения и выключения света с двух точек

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек?

Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит.

Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

А если этажей не три, а пять, шесть?

Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Схема подключения двухклавишного проходного выключателя

Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей.

403 Forbidden

Эти устройства похожи на обычные выключатели и имеют одну клавишу.

Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Переключатели для включения-выключения двух лампочек

Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга.

В первом случае применяют проходной выключатель, схема подключения на 1 клавиши , во втором случае нужны двухклавишные.

Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.

Двухклавишные переключатели – это два независимых переключателя в одном корпусе.

Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.

Проходной выключатель схема подключения на 2 клавиши

Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис.

Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.

Переключатель транзитного коридора

Чтобы включить, отключите двухточечное освещение переключатель коридора . Покупайте и устанавливайте их парами. После ввода разума короткое замыкание очень похоже на обычное, но большинство из них включает ключ или изменяет два треугольника. Кстати, с помощью переключателя они могут использоваться вместо обычной, цены, они примерно одинаковы.

Переключатель переключения он имеет три разъема — вход (по центру) (иногда приближается к стрелке ввода) и два переключателя (одна клавиша подключается к входной клемме к входному разъему, а другая — к другой).

На фотографии слева отображается включение и выключение с подсветкой (вид снизу). Справа находится переходный выключатель.

Учитывайте это Подключение терминалов к коммутаторам разных производителей устанавливается по-разному, имеет разные метки и метки. Перед подключением необходимой непрерывности определите, где входной терминал (нижняя фотография обозначен L) и где он выключается (на изображении ниже, обозначенном стрелками).

Вы можете подключить два терминала к каждому терминалу.

Способ переключения отличается от обычного

Зв для провода — два входных отверстия. Картина окружена черным.

На рисунке слева показан транзитный переключатель сверху с удаленной клавишей и правый вид снизу. «L» — это входной терминал, стрелки указывают выходной / коммутируемый. На двойном переключателе передний (передний) имеет две клавиши, последние три клипа — один вход и два выхода.

На проходе передняя часть имеет один ключ, а последний имеет три клипа — один вход и два выхода.

Для сравнения вы можете увидеть обычный двухкнопочный переключатель. Вид снизу почти такой же, как и вход.

Вербальное описание схемы для подключения коммутатора:

Входной фазовый провод подключается к ближайшему входному контакту.
Коммутационные переключатели первого переключателя подключены к коммутируемым контактам другого.
Порядок ссылок не имеет значения. Часто рядом с переключающими контактами тяните стрелки, указывающие наружу.
От центрального контакта второго переключателя провод входит в держатель лампы, его центральный контакт.
Со стороны контакта держателя лампы провод проходит к нулевому электрическому проводу.

Ниже приведены схемы ссылок для различных вариантов компонентов: с коробкой и без контроля.

Для неупакованной версии сборки теперь доступны специальные свободные монтажные поля

Существует также значительно иной подход к лампам управления с несколькими людьми.

Он состоит из использования специального реле. И вместо переключателя поместите кнопку (она не может выглядеть иначе, чем внешний вид замка). Если вы нажмете любую кнопку, напряжение на лампе будет включено или выключено.

Создано: 20:14:07 Дата регистрации: 10.06.2012 | Обновлено: 07:49:28

Смена выключателя представляет собой достаточно распространенную проблему, с которой приходится сталкиваться почти всем. Необходимо знать основные нюансы подключения выключателя и особенности работы.

Ключевые моменты выбора выключателя

Лучше всего приобретать выключатели в специализированных магазинах, в которых присутствует достаточно большой ассортимент для того, чтобы подобрать оптимальный вариант.

Таким образом, наверняка удастся выбрать хорошее изделие и по дизайну, и по функциональности. В магазине обычно можно найти качественные фирменные выключатели от лучших производителей.

Во время покупки выключателя для электрической проводки общего назначения, в которой уровень напряжения составляет 250 В, а нагрузка – 10 А, надо убедиться в его соответствии государственным стандартам. На изделии в обязательном порядке должен находиться знак качества страны, которая является изготовителем.

Например, если выключатель был изготовлен в России, то на нем обязан находиться значок Ростеста.

Надо обратить внимание, на какой уровень тока и напряжения рассчитан выключатель. К примеру, изделия с металлокерамическим контактом, в котором есть серебро, смогут надежно функционировать при токе до 4 А.

В обязательном порядке нужно узнать количество полюсов и коммутирующих цепей. Надо также обратить внимание на конструкцию механизма переключателя и его корпуса.

К примеру, одноклавишный выключатель скрытой электрической проводки имеет отличительные черты в конструкции, предусматривающей присоединение проводов после закрепления самого выключателя в гнездо на стене.

Одноклавишный выкючатель может быть открытой установки. Его принято монтировать на специальных деревянных подразетниках.

Он крепится при помощи пары шурупов. Если выключатель будет устанавливаться в том месте, в котором есть риск проникновения влаги вовнутрь, то надо учесть тот факт, что такие выключатели брызгозащищенные.

Когда будет выбрана оптимальная по характеристикам модель, нужно проверить, насколько мягко будут работать клавиши. Нужно для этого просто нажать на клавишу. Все должно функционировать достаточно плавно. Не должно быть никаких зацепов и скрипов.

В конце надо обратить внимание на качество сборки.

Установка проходного выключателя может применяться там, где традиционное управление освещением является не очень практичным и удобным. Например, можно отметить длинные коридоры, лестничные пролеты и прочие подобные места. Обычно там используются уникальные одноклавишные выключатели, которые оборудуются тремя контактами.

В них реализована особая схема соединения. Во время функционирования данного устройства электрическая цепь не разрывается, а переключается между парой контактов выходного типа.

Выключатель одноклавишный проходной

Во время выбора проходного выключателя нужно оценить модификацию устройства. Она способна отличаться в зависимости от конкретной проводки, которая в свою очередь может быть открытой и закрытой.

Во время покупки стоит учитывать основные характеристики устройства, потому что контакты обычно рассчитываются на разные нагрузки и силу тока.

Отличия традиционного выключателя от проходного

Ключевым отличием между данными изделиями является наличие специального механизма в проходном выключателе. С его помощью обеспечивается нормальное переключение между тремя контактами. Функционирование проходного выключателя основывается на возможности переключения, а не на простом прерывании электрической цепи.

Схема подключения проходного выключателя

Схема подключения выключателя проходного

Из всего этого следует основное достоинство проходных выключателей.

Оно состоит в том, что можно включать осветительные приборы из двух или более точек. Ранее говорилось, что такие устройства можно устанавливать на лестничных пролетах или в длинных коридорах. Можно, например, включить освещение лестницы на первом этаже, а на втором можно его выключить.

Проходные устройства также можно установить в обычной спальной комнате.

Например, один можно установить у двери, а другой – непосредственно около кровати. Можно использовать такие выключатели и на приусадебных участках, когда актуальной является необходимость осветить дорожки в темное время суток.

Установка одноклавишного выключателя

Когда нужно произвести замену старого выключателя, который поломался, такие работы отнимут совсем немного времени. Обычно во время данного процесса не возникает особенных сложностей.

Но, если речь заходит об обустройстве новой цепи в частном доме либо же квартире, то работы могут быть весьма сложными.

Установка распределительной коробки для конкретной осветительной группы

Перед работами в обязательном порядке нужно проверить факт, что электроэнергия отключена.

Если нужно создать новую цепь, провести новую проводку, то надо заранее решить, какой именно она будет, то есть закрытой или открытой. Конечно, с открытой проводкой проблем будет меньше, потому что ее можно проложить по поверхности строения.

Для этого типа проводки можно использовать накладной выключатель.

Но если хочется сделать скрытую проводку, то придется использовать достаточно серьезное оборудование для штробления стен. В этом случае выключатель устанавливается в коробку, которая вмонтирована в стену.

Если проводится новая цепь и будет установлена распределительная коробка, то нужно провести шесть проводов. Два из них пойдут на светильник, пара – на выключатель, а еще два будут питающими.

После заведения каждого провода в распределительную коробку надо при помощи омметра определить состояние проводов.

Схема подключения проходного выключателя

Нужно найти нулевой рабочий проводник, который присоединяется непосредственно к проводу светильника. Фазный проводник при этом соединяется с тем проводом, который идет к выключателю. Два провода, которые останутся, нужно соединить между собой.

Установка накладного выключателя

Процесс монтажа является достаточно простым, потому что не нужно штробить стены, а также устанавливать монтажную коробку.

Размер является единственным минусом наружного одноклавишного выключателя.

Category: Выключатели и розетки

Очень часто мы встречаемся с недопониманием Покупателей в отличиях выключателей от переключателей. Так же не совсем понятно, что это за такие проходные, промежуточные и перекрестные переключатели и переключатели на «два направления».

Давайте разберемся, в чем же разница между этими устройствами.

Постараемся писать языком доступным для всех, поэтому заранее просим не придираться к стилистике написания, терминам и т.п.

Выключатель

Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном
состоянии соответственно, разъединяет контакты (выключает лампу).

Здесь все очень очевидно и понятно. Как выглядит белый выключатель артикул 774401 серия Valena (Валена) с обратной стороны показано на фото справа.

Обычно производители стрелочками указывают, где какие контакты. Стрелочками показано, что «фазный» проводник должен подключаться к «входу» (это стрелочка, указывающая к центру выключателя) выключателя, а проводник идущий на нагрузку (т.е.

Проходной выключатель — конструктивная особенность и отличие

лампочку) к «выходу» (стрелочка указывающая направление от центра выключателя). «Почему же именно так должен подключатся выключатель? Он же будет работать, если подключить его наоборот!» — спросите Вы. Правильно, работать будет и так, и так, но есть два нюанса:

У правильно смонтированных выключателей, во включенном состоянии клавиша занимает положение «вверх», а в выключенном положение «вниз».
При подключении по схеме , если фазный проводник подключить к «выходу» выключателя, а «нагрузку» к входу, то клавиша выключателя будет всегда «перевернута». То есть во включенном состоянии клавиша будет занимать положение «вниз», а должна занимать положение «вверх», и наоборот.
При подключении по схеме «фаза» -> нагрузка (лампа) -> выключатель -> «ноль» , фаза будет сначала проходить через лампу, а разрываться на выключателе (т.е.
в выключенном состоянии выключателя лампа будет всегда находиться под напряжением). А это неправильно! При правильной схеме подключения, «фаза» в выключенном состоянии разрывается на выключателе и напряжения на лампе не будет (т.е. когда Вы будете менять сгоревшую лампу, то Вас не ударит током).

Еще бывают двух полюсные выключатели, которые разрывают не только фазный провод, а еще и нулевой (нейтральный) проводник, но они, как правило, используются только в специфичных случаях.

Переключатель

Переключатель — устройство, имеющее три контакта (или более).

Во «Включенном состоянии» замыкает первый и второй контакты, а в «Выключенном состоянии» замыкает первый и третий контакты. По сути, переключатель постоянно находится во включенном состоянии – либо в одном, либо в другом.

Отсюда и название «Переключатель» — переключает с одного контакта на другой.

Если у переключателя задействовать только два контакта, он будет работать как выключатель.

В своих каталогах Legrand применяет понятие «переключатель на два направления» — так оно и есть, потому что переключатель переключает между двумя контактами.

Вообще переключатель может переключать между тремя и более контактами, но в электроустановочных механизмах если и встречается такие, то крайне редко, поэтому никто не уточняет на сколько направлений переключают переключатели. Еще часто переключатели называют «проходными выключателями», но это понятие, по нашему мнению, некорректное и его применять не стоит.

Одно из самых популярных применений переключателя – это управление освещением с двух мест.

Для управления освещением потребуется всего два переключателя, а для управления освещением с трех и более мест не обойтись без применения проходных (перекрестных) переключателей.

Переключатели в нашем каталоге:

Проходной переключатель

Промежуточный (он же перекрестный) переключатель – устройство, переключающее две отдельные линии накрест (то есть, если до перекрестного переключателя фаза шла справа, а ноль слева, то при переключении они поменяются местами).

Внешний вид промежуточных переключателей ничем не отличается от обычных выключателей. Для наглядности смотрите схемы на рисунках.

Промежуточный переключатель обычно применяют для управления освещением с трех и более мест.

Этот переключатель называют «перекрестным», потому что он при переключении как бы перекрещивает линии, а «Промежуточным» называют за то что он в схеме включения при управлении с трех или более мест находится в промежутке между «переключателями на два направления».

Элеко — Интернет магазин электрики в Иркутске www.eleko.pro

Для протяжённого коридора или на лестницах включать освещение бывает неудобно, так как часть пути приходиться идти в полной темноте. Самое простое решение — это использование в разных местах проходные переключатели. Если требуется ещё больше переключателей, используется перекрёстные. В проходных используется три контакта, а в перекрёстных четыре контакта. Благодаря таким переключателям можно замкнуть одну из линий.

Чтобы контролировать освещение из нескольких мест, приборы освещения подсоединяются к пункту управления. Для этого применяются одноклавишные и двухклавишные перекрёстные переключатели. Рассмотрим каждый из них подробнее.

Подключение перекрёстного переключателя

В отличие от большинства блоков управления, в которых используются три контакта в перекрёстном переключателе только четыре контакта. В этой конструкции можно сразу включать или выключать два контакта . Из-за этого сразу же замыкаются или размыкаются линии, по которым поступает питание. Схема наглядно показывает, как работает перекрёстный переключатель. В этой схеме нет ничего сложного.

Схема подключения

В отличие от перекрёстных выключателей проходные можно использовать независимо. Обязательно перекрёстные выключатели должны применяться вместе с проходными . На схемах они обозначаются одинаково.

Эти две модели представлены как два соединённых одноклавишных выключателя. Их контакты соединяются специальными перемычками. В этой конструкции можно все сделать самому.

Есть два вида переключателей, различающихся по механизму работы:

Клавишный.
Поворотный.

Поворотный благодаря поворотному механизму замыкает контакты. В отличие от клавишных переключателей поворотные стоят в два раза дороже , а их дизайнерские варианты разнообразны.

По варианту установки выделяются два типа:

Накладные.
Встроенные.

Накладные устанавливаются на поверхность стенки. Установка такого типа выключателя избавляет от установки внутрь стены дополнительного блока. Этот вариант монтажа удобен, так как не нужно подготавливать стены для прокладки проводов . Среди недостатков стоит отметить что вид установки подвержен физическому воздействию и воздействию окружающей среды.

Встроенные переключатели устанавливаются внутрь стены. Их используют при прокладке проводов во всех видах строений. Прежде чем начать их устанавливать нужно, сделать небольшое отверстие в стенке, при этом отверстие должно соответствовать по размерам встроенному переключателю.

Подключение проходного переключателя

На лестницах и в длинных коридорах часто используют проходные переключатели благодаря этому управлять освещением можно с разных мест. Благодаря проходному переключателю человек может идти в освещённом коридоре или гараже.

При использовании проходных выключателей провод с фазой нужно подключать к двум выключателям, соединённых друг с другом проводом, а нулевой провод подключается к осветительному прибору . При замыкании двух контактов на двух двухклавишных выключателях цепь замыкается и на лампочку начинает поступать ток. Для размыкания цепи достаточно нажать на клавишу любого выключателя.

Особенности:

Для его подключения необходимо использовать четырехжильный кабель. Можно вместо четырехжильного кабеля использовать два кабеля с двумя жилами в каждом, при этом у них должна быть хорошая изоляция. Но использовать такие кабели нерационально.
Переключатель может быть любым. Можно использовать одноклавишный или двухклавишный. Рекомендуется его монтировать только тогда, когда нужно выключить свет из разных мест. Классический проходной вариант используется в остальных случаях.
Промежуточный переключатель монтируется в местах разводки проводов по помещению.
У этой конструкции есть одно достоинство, она износоустойчива. Это объясняется использованием в качестве перемычек легированной стали.

Как надо подключать перекрёстный двойной переключатель?

Давайте подробнее рассмотрим, как устанавливается легранд. Прежде чем начать устанавливать двойной выключатель легранд , необходимо создать план будущих работ. Благодаря этому удастся рассчитать количество кабеля. После создания плана необходимо в стенах сделать каналы для будущего кабеля.

Рассмотрим, как подключается спаренный и проходной выключатель:

Вначале используется стандартная схема с использованием проходных моделей. От щита необходимо протянуть нулевой провод до распределительной коробки. С распределительной коробки кабель подсоединяется к осветительному прибору;
Затем от щита необходимо протянуть фазовый провод. С распределительной коробки он подводится не к осветительному прибору, а к контактам выключателя;
В распределительной коробке все контакты соединяются последовательно. Провод с фазой подсоединяется к перекрёстному выключателю, при этом он располагается между нескольких проходных.
Затем от последнего проходного выключателя общий контакт соединяется с осветительным устройством. После того как протяжка кабелей будет закончена, устанавливается распределительная коробка. Её можно устанавливать на стену или внутрь стены.

В представленной схеме на пару контактных групп одновременно перебрасывается импульс. Хотя это соединение очень простое и удобное, его редко применяют электрики, так как они считают, что две проходные модели надёжнее.

Вывод

В схеме обязательно должны быть использованы проходные модели. Исключение может быть только в том случаи, когда необходимо изменить полярность. Представленная система включения освещения из разных мест очень простая. Главное, промаркировать провода и не перепутать контакты проводов. Двухклавишные выключатели чаще всего используются в помещениях.

Иногда появляется необходимость в управлении светом из разных мест одного и того же помещения. Такая потребность особенно актуальна в длинных коридорах, на лестничных площадках, в подвалах, в больших по площади комнатах.

Чтобы иметь возможность независимого включения и отключения приборов освещения из нескольких точек, понадобятся проходные и перекрестные переключатели. Пара проходных устройств обеспечат возможность управления двумя удаленными точками, а перекрестный выключатель позволит включать и выключать свет с трех и более мест.

Принцип функционирования

Ниже представлена схема подключения промежуточных выключателей, обеспечивающая независимое включение и выключение света из двух разных мест.

Ноль соединяют напрямую с прибором освещения, фазу подсоединяют через пару выключателей, объединенных двухжильным проводником. При двух выключателях ПВ1 и ПВ2 замыкаются первый и третий контакты, в результате цепь оказывается замкнутой, а в лампу поступает электричество.

Для размыкания цепочки следует нажать на кнопку любого выключателя, к примеру, ПВ1. В результате замкнутся первый и второй контакты. При нажатии на кнопку переключателя ПВ2 происходит то же самое. Таким образом, получаем систему освещения, независимо управляемую из разных точек.

Функции перекрестного переключателя

Для создания множества точек контроля возможностей проходных переключателей недостаточно. Понадобится включить в схему подключения перекрестный выключатель. Переключатель включают в разрыв двухжильного проводника — между проходными устройствами.

Схема подключения двух проходных переключателей и одного перекрестного изображена на рисунке ниже.

Все контакты находятся в замкнутом состоянии. Ток течет по проводникам (указаны красным цветом). При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Нажатие на клавишу другого устройства приводит к замыканию цепи и протеканию электричества по голубым проводам.

Для четырех точек управления используется схема, показанная на рисунке ниже. В схеме задействованы два проходных и два перекрестных переключателя.

Для управления светом подходят не только клавиши, но и датчики движения или хлопков. Однако подобные устройства при всем их удобстве не лишены недостатков:

высокие цены;
не слишком высокая надежность;
ложные срабатывания.

Разновидности выключателей

Существует два типа перекрестных переключателей: клавишные и поворотные.

Клавишные

Устройства этого типа наиболее распространены. Выключатели разрывают одну цепочку и замыкают другую. Стандартные приборы работают только с одной цепью.

Внешне разные типы выключателей отличаются такими признаками:

выключатель одноклавишный перекрестный имеет 2 контакта;
проходной — 3 контакта;
перекрестный — 4 контакта.

Устройства оснащаются одной, двумя или тремя клавишами. Трехклавишные и двухклавишные перекрестные выключатели используются для независимого управления несколькими цепочками.

Поворотные перекрестные

Выключатели этой разновидности не столь широко распространены. Их используют для управления светом в производственных и складских зданиях, для организации уличного освещения. Реже поворотные перекрестные устройства применяют в жилых помещениях. Замыкание и размыкание контактов осуществляют посредством передвижения рычага.

Накладные и встроенные

По способу установки выключатели принято разделять на два типа — встроенные и накладные. Встроенные модели устанавливают еще на этапе возведения здания или в процессе замены деталей коробки. Проводники прокладывают в стеновых каналах или закрепляют на стенах. После этого провода покрывают слоем штукатурки или другого отделочного материала.

Накладные устройства фиксируют на стене. В специальных каналах в этом случае нет необходимости. Накладные выключатели не слишком удобны, так как подвержены загрязнению. Однако накладные модели хорошо вписываются в современные интерьеры.

Характеристики перекрестных устройств

В продаже представлен широкий ассортимент электротехнических приборов для управления светом — как российских, так и зарубежных компаний. Различия между переключателями разных производителей в основном состоят в ценовой политике.

В качестве примера приведем технические данные двойного перекрестного выключателя:

Напряжение — 220 Вольт.
Сила тока — 10 Ампер.
Конструкционные материалы — поликарбонат, пластмасса, термопласт.
Класс защиты отличается в зависимости от модели. Некоторые устройства комплектуются высоким уровнем защиты от влажности.

Инструкция по установке

Монтажные работы осуществляются в такой последовательности:

Прокладываем и фиксируем двухжильный провод для подключения проходных переключателей.
На участке монтажа крестового выключателя оставляем маленькую петлю, однако провод не отрезаем.
Монтируем выключатели на желаемые места.
Подводим к проходным устройствам концовки проводников — двухжильный, ноль или фазу.
Тестируем сеть на возможность управления из двух точек.
Отключаем подачу электропитания в сеть.
На участке монтажа перекрестного устройства отрезам двухжильный кабель. В разрыв ставим перекрестный переключатель.
Подаем электропитание.
Проверяем сеть на работоспособность с тремя точками управления.

Для установленного внутри помещения перекрестного проходного выключателя подходит любой заизолированный двухжильный кабель с соответствующим нагрузке сечением. Для освещения улиц используют проводники с двойной изоляцией.

Схема подключения проходного выключателя с 2х мест на 1 лампу

Рассмотрим схему подключения проходного выключателя с 2х мест на 1 лампу, которая несколько сложнее по сравнению с классической. Но такая схема особенно практична и удобна в спальне или большом загородном доме.

Проходной выключатель

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя.

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор, он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Подключение проходных выключателей лучше доверить профессионалам. Если все же решились на самостоятельную установку проходного выключателя — эта статья для вас.

Виды

Проходные выключатели классифицируются так же, как и обычные.

одноклавишные;
двухклавишные;
трёхклавишные;
одно- или двухклавишные перекрёстные

(используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

клавишные;
сенсорные;
с ПДУ

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Схема подключения проходного выключателя

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

Коммутаторы подключаются последовательно друг другу.
Совершается не размыкание, а переключение фазы на другую линию.
Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Подключение проходного выключателя схема

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система.

Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.

При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
другой проводок (он называется фазный) соединяет общий контакт выключателей
контакты выключателей соединяют между собой (тут используется коробка)
фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки).

В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки. Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш.

одна;
две;
три.

Выбирают их в зависимости от мест расположения. Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии.

Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов.

модели и типа устройства;
опыта мастера, который устанавливает проходной выключатель;
особенности мест, где будет расположено устройство;
сложную ли создали для выключателя схему подключения.

Схема подключения проходного выключателя на 3 точки

Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.

Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной.

Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей. При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели. Проходные выключатели существенно упрощают управление освещением и делают его более удобным.

Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей. Конечно, можно замкнуть обе линии на выходную клемму.

Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта. Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки.

После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта), но принцип подключения концевых устройств остается тем же. На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю.

Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону. Направление не имеет принципиального значения, но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру, знакомому с плоскогубцами и отверткой.

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных.

Выходные полюса замыкаются перекрестно.
Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей, различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу.

В последнем случае перемычки будут визуально перекрещиваться. Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши. В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими, включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же.

Это существенно осложняет монтажные работы. Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше, чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

Проходные выключатели схема без ответвительной коробки

Как подключить проходные выключатели без ответвительной коробки? Да, можно обойтись без ответвительной коробки. Здесь возможны два основных варианта:

На импульсных реле

Если электрический щит установлен в квартире и в нем есть дополнительное место под один модуль, то можно использовать импульсное реле для установки на DIN-рейку.

Выключатели соединяются двумя проводами параллельно, и эти два провода заводятся напрямую в щиток, провод от светильника также заводится напрямую в щиток. В этой схеме выключатель включен в цепь управления, ток нагрузки через него не протекает, поэтому можно использовать провод меньшего сечения. Нагрузкой же непосредственно управляет импульсное реле.

Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от конкретной модели и обычно указываются в инструкции к ним.

На проходных выключателях

Вначале давайте вспомним схему проходных выключателей из двух мест. Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона светильника. При этом, через контакты выключателей протекает ток нагрузки. Поэтому необходимо использовать кабель соответствующего сечения.

Итак, схема расключения проходных выключателей из двух мест без ответвительной коробки. Вместо ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрощита (ноль, фаза, заземление) в подрозетник, провод от светильника в подрозетник, ну и провод от второго проходного выключателя тоже в этот же подрозетник.

Только в этом случае нужен более глубокий подрозетник, либо отверстие под него делается глубже, а в стандартном подрозетнике вырезается дно (чтобы было где расключить провода).

Нулевой и заземляющий провода и из электрощита соединяются в первом подрозетнике, соответственно, с нулевым и заземляющим проводом от светильника. Изолируются и прячутся в подрозетнике.

Красный провод от светильника соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к светильнику. Оставшиеся провода подключаются к клеммам проходных выключателей. В схеме из трех мест используется перекрестный выключатель. Он устанавливается между двумя проходными выключателями.

Необходимые инструменты

Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены.

Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

Обратите внимание! Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене.

Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу.

Через них должна пропускаться одна и та же фаза – это обязательное условие. Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель.

Это упрощает монтажные работы. Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения.

Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Где может в доме понадобиться включать свет из трех мест? Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери. Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах.

Проходной выключатель как выглядит

Для управления приборами освещения на лестнице либо в длинном коридоре обычная схема с одним устройством «включения/выключения» не подходит. Чтобы выключить свет в такой ситуации, придется идти обратно к единственному в помещении переключателю.

Здесь более практичен проходной выключатель, позволяющий управлять лампочками с двух мест. Подобное устройство сложней смонтировать, но зато оно гораздо удобней в применении.

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Бытовые как выключатели, так и переключатели для света выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания. Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями.

Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет. Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Виды бытовых коммутирующих устройств

Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит. А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

По количеству клавиш переключатели бывают:

одноклавишными;
двухклавишными;
трехклавишными.

Они делятся на обычные (проходные), комбинированные и перекрестные (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

По схеме подвода проводов выключатели бывают для открытой (накладные изделия) и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств. Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.

Маркировка на корпусе переключателя

На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также степень защищенности по IP и обозначения зажимов для проводов.

Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)

При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим. В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах. Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели.

Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.

Контактные зажимы для электропроводов на переключателе могут быть:

винтовыми с прижимной пластиной и без нее;
безвинтовыми пружинными.

Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.

По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо

Также в маркировке переключателей присутствуют обозначения клемм:

«N» – для нулевого рабочего проводника.
«L» – для проводника с фазой.
«ЗЕМЛЯ» – для нулевого под заземление защитного проводника.

Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.

Управление освещением с нескольких мест

Схем монтажа переключателей для включения света с разных концов коридора существует несколько. Самая простая из них подразумевает наличие клавиш выключателей в двух удаленных друг от друга местах помещения и одной линии питания светильников. Если точек включения освещения необходимо сделать более двух, то разводка электропроводов выйдет несколько сложнее. Но и здесь ничего особого мудрого тоже нет.

Если следовать представленным схемам подключения переключателей, то особых проблем с организацией управления светильником из нескольких точек не возникнет – надо лишь не перепутать жилы

Если с помощью проходного выключателя планируется подавать напряжение на люстру с двумя или тремя раздельными наборами лампочек, то схема несколько усложнится. Здесь придется монтировать переключатели с несколькими клавишами, а клемм для проводов там гораздо больше.

Схема #1: для включения света с двух точек

Проще всего организовать управление осветительным прибором с двух разных мест в помещении. Для этого понадобится лишь пара стандартных переключателей и несколько метров электропроводки. Плюс потребуется соблюдать простейшие правила электромонтажа, чтобы исключить поражения током и гарантировать безопасность эксплуатации всей системы в дальнейшем.

Схема «проходного коридорного выключателя» с двумя переключателями – самая популярная, ее повсеместно используют в коридорах и спальнях, а также на лестницах и верандах

При реализации такой разводки выхода обоих переключателей соединяются парой жил с получением двух раздельных питающих цепей. Затем на вход одного коммутирующего изделия подсоединяется провод с фазой, а на вход второго – отвод до лампочки.

В результате при любом положении обеих клавиш общая цепь питания «проходного выключателя» получится либо разорвана, либо соединена. Свет можно будет включать и выключать из двух разных точек. Такое решение позволяет запитать напряжением осветительный прибор при включении лишь какой-либо одной клавиши. Вторая, с другой стороны помещения, при этом всегда коммутирует одну из существующих линий.

Схема #2: для двух светильников

Первая схема является самой простой и дешевой в реализации. Ее применяют чаще всего. Однако если светильников в помещении несколько или лампочки в люстре разведены на две группы, то подобный вариант проходного выключателя не подойдет.

Если требуется подать питание на две отдельные линии ламп освещения, то придется прибегнуть к монтажу двухклавишных переключателей с шестью контактами каждый

По технологии монтажа и применяемым устройствам данная схема практически повторяет первый базовый вариант. Только проводов в этом случае прокладывать придется больше. И чтобы хоть немного на них сэкономить, питающий провод на первый в цепи переключатель рекомендуется делать с перемычкой. Тянуть пару отдельных жил от распределительной коробки выйдет слишком накладно.

Если линий с лампами три, то двухклавишные переключатели меняются на трехклавишные аналоги. Во всем остальном схема подсоединения проводов остается прежней, только их количество увеличивается.

Схема #3: для нескольких выключателей

С двумя точками включения света и одной или несколькими группами освещения все достаточно просто. Там нужна проводка и пара переключателей. А вот при необходимости организовать управление из нескольких мест придется приобретать еще один тип переключающих устройств.

Если выключателей для одного светильника надо установить несколько, то без перекрестного переключателя не обойтись. В этом приборе одна из цепей является транзитной

В такой схеме крайние переключатели ставятся обычные проходные, как в первом случае. А между ними потом монтируется перекрестный аналог с четырьмя клеммами подсоединения электропроводки. При нажатии на клавишу в таком коммутирующем устройстве происходит размыкание соединенных контактов и сразу же перекрестное их замыкание в новую питающую цепь.

Помимо одноклавишных перекрестных переключателей существуют приборы и с большим количеством клавиш. Они предназначены для схем с несколькими группами лампочек. Однако в этом случае жил к клеммам придется подсоединять гораздо больше. И здесь крайне важно ничего не напутать. За правильностью электромонтажа при такой разводке необходимо следить особо внимательно.

Если нужна еще одна точка «включения/выключения», то устанавливается еще один перекрестник с последовательным подключением проводов к уже имеющимся

Электрики рекомендуют соединять переключатели между собой через распределительную коробку. Однако гораздо проще сделать это напрямую посредством двухжильного провода.

Практика показывает, что подобное соединение более целесообразно и норм электротехники не нарушает. А расход электропроводов при нем сокращается серьезно.

Выводы и полезное видео по теме

Нюансов подключения переключателей так, чтобы освещением можно было управлять с нескольких точек, немного. Но они есть. И упускать их по незнанию их вида при выполнении монтажа нельзя. Чтобы Вам проще было разобраться во всех тонкостях описанных выше схем, мы рекомендуем обязательно просмотреть приведенные ниже видеоматериалы.

Все о проходных выключателях – принципы работы и монтаж:

Как подключить двухклавишный переключатель:

Схема подключения проходных (перекидных) выключателей через распределительную коробку:

Использование проходных выключателей сильно упрощает управление освещением в большом помещении, делая этот процесс более удобным. Самостоятельно смонтировать такую систему из нескольких переключателей и проводов несложно. Надо лишь правильно подобрать комплект необходимых коммутирующих устройств.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Разница — в количестве контактов

вход соединен с выходом 1;
вход соединен с выходом 2.

Так выглядит перекидной выключатель с тыла

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Электрическая схема включения проходного выключателя с 2 мест

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.
Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
Вход второго подается на свободный провод лампы.
Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Схема подключения проходных выключателей на 5 точек

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Принцип подключения двухклавишных проходных выключателей

Как организовать управление двумя лампами из четырех мест

Как подключить проходной выключатель — схема подключения своими руками / Разное / Публикации / Строим Домик

Проходные выключатели наряду с выключателями обычными получили широкое применение и на производстве, и в быту. Основная функция, которую выполняют проходные выключатели – включение и отключение освещения из нескольких мест. Например, это может быть длинный коридор, лестничная площадка между первым и вторым этажом и т.д. В этой статье мы расскажем как подключить проходной выключатель своими руками и покажем схема подключения проходного выключателя с 2-х мест.

Расключение проводов на проходном выключателе

Конструкция проходного выключателя

Проходные выключатели, как и обычные, бывают одно-, двух-, трёхклавишные. Всё зависит от того, какое количество групп освещения необходимо включать. Отличие проходного выключателя от обычного состоит в следующем. Обычный выключатель либо замыкает, либо размыкает электрическую цепь, а проходной выключатель, замыкая одну цепь, одновременно размыкает другую, и соответственно наоборот – размыкая одну цепь, замыкает вторую.

Конструкция проходного выключателя

Электрическая схема одинарного проходного выключателя достаточно проста. У него имеется один вход и два выхода. Фаза подаётся на вход, а выходит или через первый выход, или через второй. Всё будет зависеть от положения выключателя. Двух- и трёхклавишный проходной выключатель – это своего рода два или три одинарных выключателя, собранных в одном корпусе. Т.е. у двойного проходного выключателя один общий вход и четыре выхода, а у тройного – общий вход и шесть выходов.

Электрическая схема подключения с двух мест

Схема подключения проходного выключателя с 2-х мест

Как уже было сказано, благодаря проходным выключателям, можно включать свет с двух и более мест. Самая простая схема (управление освещением с двух мест) выглядит следующим образом: фаза подаётся на вход первого проходного выключателя, а два выхода соединяются с выходами второго проходного выключателя. Далее вход второго выключателя соединяется с источником освещения (лампой). Т.е. фаза по цепочке «первый выключатель — второй выключатель» подаётся на лампочку. Ну а с лампочки провод идёт на ноль. При замкнутой цепи лампочка будет светиться.

Подготовка к монтажу

Для реализации схемы подключения с двух мест, нужно подготовить необходимые материалы и инструмент. Из материалов будут использоваться медный электрический кабель или медные провода (сечение будет зависеть от осветительной нагрузки), соединительная (проходная) коробка, установочные коробки под выключатели, устройство освещения (люстра, светильник или просто патрон для лампочки), навесные клеммники или специальные соединители для соединения проводов в коробке, ну и собственно два проходных выключателя. Вид проходных выключателей выбирается в зависимости от того, какой монтаж будет – наружный или скрытый.

Из инструмента необходимы:

отвёртки;
плоскогубцы;
бокорезы;
нож монтажный;
индикатор напряжения или тестер;
штроборез;
возможно молоток и зубило;
дрель с коронкой.

Монтаж проходных выключателей и схема подключения с двух мест

Для начала необходимо определить место установки проходных выключателей. Например, это начало и конец коридора. Затем планируется трасса прокладки проводки и место установки соединительной коробки, которая обычно монтируется под потолком.

Если монтаж скрытый, то делаем штробы в стене под прокладку проводки, а под установочные коробки для выключателей делаем круглые отверстия тоже в стене. Для этого используем дрель со специальной коронкой. Для соединительной коробки также необходимо отверстие, но под потолком и круглой или квадратной формы, в зависимости от формы самой коробки.

Проходной выключатель с двух мест схема подключения

Далее вставляем установочные коробки выключателей и соединительную коробку в подготовленные для этого места и замазываем специальной строительной смесью, даём время замазке высохнуть. От выключателей и светильника прокладываем провода по штробам до соединительной коробки. Также в соединительную коробку подводим общий фазный провод и общий ноль.

По новым требованиям бытовая сеть 220В должна быть трёхпроводной, т.е. кроме фазы и нуля должен использоваться заземляющий провод. Это тоже нужно учитывать при прокладке проводов.

Подключаем выключатели и вставляем их в установочную коробку. Подключаем светильник и затем соединяем все приходящие провода в соединительной коробке, для чего используем или обычную скрутку, или специальные соединители. Закрываем коробку, подаём питание на общий ноль и фазу и проверяем работоспособность схемы нашего освещения.

10.1 Цепи и ток электричества | Передача энергии в электрических системах

Вероятно, вы уже знакомы с компонентами электрической цепи из предыдущих классов. Вы помните, что у нас есть особый способ рисования компонентов цепи на электрической схеме? У каждого компонента есть свой символ.

Рассмотрим подробнее источники энергии в электрических цепях.

Ячейки

Электрические элементы являются источником энергии для электрической цепи.Откуда эта энергия?

Внутри клетки находится ряд химикатов. Эти химические вещества хранят потенциальной энергии . Когда ячейка находится в замкнутом контуре, химические вещества вступают в реакцию друг с другом. В результате электронам дается потенциальная энергия, необходимая для того, чтобы начать движение по цепи. Когда электроны движутся, они обладают как потенциальной, так и кинетической энергией. Электрический ток — это движение электронов по проводящим проводам.

Ячейки бывают разных размеров. Ячейки разного размера обеспечивают электрическую цепь разным количеством энергии. Типы ячеек, которые вы будете использовать в игрушках, фонариках и других небольших приборах, варьируются по размеру от AAA, AA, C, D до 9-вольтных размеров. Элементы AAA, AA, C и D обычно имеют номинальное напряжение 1,5 В, но элементы большего размера имеют большую емкость. Это означает, что более крупные клетки прослужат дольше, прежде чем станут «плоскими». Клетка становится плоской, когда она больше не может поставлять энергию посредством своих химических реакций.

Батареи разного размера.

Когда мы покупаем элементы в магазине, их обычно называют батареями. Это может немного сбивать с толку, потому что на самом деле батарея состоит из двух или более ячеек, соединенных вместе. Поэтому, когда мы ссылаемся на батарею на принципиальных схемах, нам нужно нарисовать две или более ячейки, соединенные вместе.

Это задание — хорошая возможность как для групповой, так и для индивидуальной работы.Учащиеся могут проводить исследования в группе, а затем писать свои абзацы индивидуально. Разные учащиеся в одной группе могут иметь разные центры утилизации, расположенные ближе всего к месту их проживания. Вы можете оценить как качество их письменного ответа, так и точность их информации.

Не работающие аккумуляторы нельзя выбрасывать в мусорные баки. Их нужно утилизировать.

ИНСТРУКЦИЯ:

Узнайте, почему батареи нельзя выбрасывать в обычные мусорные баки.Напишите абзац, чтобы объяснить, почему.

Батареи содержат токсичные химические вещества, которые могут просачиваться в почву и загрязнять окружающую среду. Разные батареи содержат разные вещества. Свинцово-кислотные батареи, используемые в легковых и других транспортных средствах, особенно вредны для окружающей среды.

Узнайте, где можно утилизировать аккумуляторы в вашем районе.Запишите подробные сведения о центрах, ближайших к вашему месту жительства.

Этот ответ будет полностью зависеть от того, где живет ученик. В некоторых районах будет практически нет доступа к специализированным пунктам сбора, но в большинстве магазинов Pick ‘n Pay, Spar и Woolworths теперь есть контейнеры для утилизации аккумуляторов, и в стране есть различные компании, которые также предлагают эту услугу.Большинство городских свалок также перерабатывают батареи отдельно.

Резисторы

Что такое резисторы? Чтобы разобраться, что это такое, давайте сначала вспомним о проводниках и изоляторах.

Мы специально изучаем электричество, поэтому теперь мы можем говорить о электрических проводниках и изоляторах .Электрический проводник — это вещество, которое позволяет электрическому заряду проходить через него. Изолятор — это вещество, которое не позволяет электрическому заряду проходить через него.

Вспомните нашу модель металлической проволоки и то, как электроны могут перемещаться по проволоке. Металлический провод — проводник электричества. Запишите некоторые материалы, не проводящие электричество.

Некоторые материалы, не проводящие электричество, — это пластик, стекло и керамика.

Как вы думаете, почему большинство проводящих проводов окружено пластиком?

Это связано с тем, что пластик является электрическим изолятором и поэтому изолирует провод.

Резисторы немного того и другого. Они позволяют электронам проходить через них, но не облегчают задачу. Говорят, что противостоит движению электронов.Следовательно, резисторы влияют на электрический ток в цепи.

Принесите в школу чайник, чтобы учащиеся могли видеть элемент внутри чайника. Также используйте большую лампу накаливания, чтобы показать им нить накаливания в лампе в качестве примера резисторов.

Но зачем нам сопротивляться движению электронов? Резисторы могут быть чрезвычайно полезными. Подумайте о чайнике.Если вы заглянете внутрь, то увидите большую металлическую катушку.

Заглядывая внутрь чайника.

Эта металлическая спираль является нагревательным элементом. Если вы включите чайник, элемент нагревается и нагревает воду. Элемент представляет собой большой резистор. Когда электроны проходят через резистор, они затрачивают много энергии на преодоление сопротивления. Эта энергия передается окружающей среде в виде тепла. Это тепло полезно для нас, поскольку оно нагревает нашу воду.

Первый электрический свет был сделан в 1800 году человеком по имени Хэмфри Дэви.Он изобрел электрическую батарею, и когда он подключил к ней провода и кусок углерода, углерод засветился, как углеродный резистор, производящий свет.

Изобретатель Томас Эдисон экспериментировал с тысячами различных материалов резисторов, пока в конце концов не нашел подходящий материал, чтобы лампочка светилась более 1500 часов.

Хороший пример использования резисторов — лампочки.Давайте подробнее рассмотрим различные части лампочки, чтобы увидеть, как она работает.

Постарайтесь приготовить несколько ламп накаливания, чтобы учащиеся могли подержать их и посмотреть. В качестве дополнения вы можете попросить учащихся изучить использование аргона, а не обычного воздуха в качестве газа внутри лампочки. Аргон используется потому, что он является инертным газом и предотвращает окисление нити, тем самым продлевая срок ее службы.

Вопросы этого задания будут обсуждаться и отвечать на них в процессе их выполнения в классе. Учащиеся могут не знать ответов, но после обсуждения того, как с ними работает электрическая лампочка, они должны написать свои собственные ответы.

Лампа накаливания.

МАТЕРИАЛЫ:

ИНСТРУКЦИЯ:

Если у вас есть лампочки, внимательно присмотритесь к различным деталям, в противном случае посмотрите фотографии, представленные здесь.
Прочтите информацию о том, как работает лампочка, и определите пронумерованные части.
Ответьте на следующие вопросы.

Лампа накаливания означает излучение света в результате нагрева.

Схема частей лампочки.

Как работает лампочка.

Лампочка представляет собой герметичный закрытый стеклянный корпус (номер 1).В основании лампы находятся два металлических контакта (цифры 7 и 10), которые подключаются к концам электрической цепи. Металлические контакты прикреплены к двум жестким проводам (номера 3 и 4).

Эти провода прикреплены к тонкой металлической нити. Посмотрите на лампочку. Можете ли вы идентифицировать нить накала? Это номер 2 на диаграмме. Нить накала сделана из вольфрамовой проволоки. Это элемент с высоким сопротивлением.

ВОПРОСЫ:

Когда электроны движутся через нить накала, они испытывают высокое сопротивление.Это означает, что они передают большую часть своей энергии нити накала, когда проходят через нее. Энергия передается окружающей среде в виде тепла и яркого света. Опишите передачу энергии в этой лампочке.

Электрическая энергия передается в тепло и свет.

Какова полезная выходная энергия и каковы потери энергии в этой лампочке?

Свет — это полезная мощность, а тепло — потерянная мощность.

Вы видите, что нить свернута в спираль? Как вы думаете, почему это так? Обсудите это со своим классом и учителем.

ПРИМЕЧАНИЕ: Это дополнительный вопрос, так как учащиеся будут рассматривать только факторы, влияющие на сопротивление позже, поэтому обсудите это в классе.Это сделано для того, чтобы вольфрам большей длины поместился в небольшом пространстве, чтобы увеличить сопротивление и, следовательно, яркость лампы.

Нить накала закреплена на стеклянной ножке (номер 5). Есть два небольших опорных троса, чтобы удерживать нить (номер 6). Как вы думаете, почему стебель сделан из стекла?

Стекло — это электрический изолятор, поэтому он не проводит электричество, и весь ток проходит через нить накала.

Внутренняя часть цоколя лампы сделана из изоляционного материала. Это желтая часть, обозначенная цифрой 8. С внешней стороны металлический проводящий колпачок, к которому прикреплен провод под номером 7. Почему прикреплен провод? на 7 контактирует с металлическим проводящим колпачком?

Это сделано для того, чтобы электрический ток мог проходить через электрический контакт под номером 10, а затем через провод под номером 7, который касается внутренней части металлического изоляционного колпачка.

Если у вас в классе есть лампа, вкрутите лампу в лампу и включите ее, чтобы наблюдать за свечением нити накала и за тем, как она нагреется.

Ссылка в поле «Посетить» представляет собой интерактивное руководство и набор заданий и викторин для проверки электрических цепей и принципиальных схем.

Сопротивление, которое вещество оказывает цепи, измеряется в омах (Ом). Если мы хотим использовать резисторы для управления током, нам нужно знать величину сопротивления. На фото представлены несколько распространенных резисторов.

Некоторые общие резисторы.

Вы видите, что на резисторах есть полосы разного цвета? Это не только для того, чтобы они выглядели приятными для глаз. Цветные полосы на самом деле являются кодом, который сообщает нам сопротивление резистора.У нас также есть резисторы, в которых мы можем сами регулировать сопротивление. Это называется переменным резистором. Вы уже видели символ для рисования резистора на принципиальной схеме. Нарисуйте электрическую схему в пространстве ниже с двумя лампочками, двумя ячейками, открытым выключателем и резистором.

Схема ученика должна выглядеть следующим образом:

Электрический ток может иметь различные эффекты.Давайте узнаем больше о том, что это такое.

Электрические цепи

Эта основная идея исследована через:

Противопоставление взглядов студентов и ученых

Ежедневный опыт студентов

Студенты имеют большой опыт использования бытовой техники, в работе которой используются электрические цепи (фонарики, мобильные телефоны, плееры iPod). Скорее всего, у них появилось ощущение, что вам нужно включить аккумулятор или выключатель питания, чтобы все «работало», и что батареи могут «разрядиться».Они склонны думать об электрических цепях как о том, что они называют «током», «энергией», «электричеством» или «напряжением», причем все эти названия они часто используют как синонимы. Это неудивительно, учитывая, что все эти ярлыки часто используются в повседневном языке с неясным значением. Какой бы ярлык ни использовали учащиеся, они, вероятно, увидят в электрических цепях «поток» и что-то «хранимое», «израсходованное» или и то, и другое. Некоторые повседневные выражения, например о «зарядке батарей», также могут быть источником концептуальной путаницы для учащихся.

В частности, ученики часто считают, что ток равен напряжению, и думают, что ток может храниться в батарее, и этот ток может быть использован или преобразован в форму энергии, такую как свет или тепло.

Есть четыре модели, которые обычно используются учениками для объяснения поведения простой схемы, содержащей батарею и лампочку. Они были описаны исследователями как:

В частности, студенты часто видят, что ток равен напряжению, и думают, что ток может храниться в батарее, и этот ток может быть использован или преобразован в форму энергии, например свет. или тепло.

Есть четыре модели, которые обычно используются учениками для объяснения поведения простой схемы, содержащей батарею и лампочку. Исследователи описали их как:

Четыре модели простых схем
«униполярная модель» — точка зрения, согласно которой на самом деле нужен только один провод между батареей и лампочкой, чтобы в цепи был ток.
«модель сталкивающихся токов». — вид, согласно которому ток «течет» с обеих клемм батареи и «сталкивается» в лампочке.
«модель потребляемого тока» — представление о том, что ток «расходуется» по мере «обхода» цепи, поэтому ток, «текущий к» лампочке, больше, чем ток, «утекающий» от нее обратно к лампочке. аккумулятор.
«научная модель» — точка зрения, что ток одинаков в обоих проводах.

Ежедневный опыт учеников с электрическими цепями часто приводит к путанице в мышлении. Студенты, которые знают, что вы можете получить удар электрическим током, если дотронетесь до клемм пустой розетки домашнего освещения, если выключатель включен, поэтому иногда считают, что в розетке есть ток, независимо от того, касаются ли они ее или нет. (Точно так же они могут полагать, что есть ток в любых проводах, подключенных к батарее или розетке, независимо от того, замкнут ли переключатель.)

Некоторые студенты думают, что пластиковая изоляция проводов, используемых в электрических цепях, содержит и направляет электрический ток так же, как водопроводные трубы удерживают и регулируют поток воды.

Исследования: Осборн (1980), Осборн и Фрейберг (1985), Шипстоун (1985), Шипстоун и Ганстон (1985), Уайт и Ганстон (1980)

Научная точка зрения

Термин «электричество» (например, «химия») ) относится к области науки.

Модели играют важную роль, помогая нам понять то, что мы не можем видеть, и поэтому они особенно полезны при попытке разобраться в электрических цепях.Модели ценятся как за их объяснительную способность, так и за их способность к прогнозированию. Однако у моделей также есть ограничения.

Модель, используемая сегодня учеными для электрических цепей, использует идею о том, что все вещества содержат электрически заряженные частицы (см. Макроскопические свойства в сравнении с микроскопическими). Согласно этой модели, электрические проводники, такие как металлы, содержат заряженные частицы, которые могут относительно легко перемещаться от атома к атому, тогда как в плохих проводниках, изоляторах, таких как керамика, заряженные частицы перемещать гораздо труднее.

В научной модели электрический ток — это общее движение заряженных частиц в одном направлении. Причина этого движения — источник энергии, такой как батарея, который выталкивает заряженные частицы. Заряженные частицы могут двигаться только при наличии полного проводящего пути (называемого «контуром» или «петлей») от одного вывода батареи к другому.

Простая электрическая цепь может состоять из батареи (или другого источника энергии), лампочки (или другого устройства, использующего энергию) и проводящих проводов, соединяющих две клеммы батареи с двумя концами лампочки.В научной модели такой простой схемы движущиеся заряженные частицы, которые уже присутствуют в проводах и в нити накала лампочки, являются электронами.

Электроны заряжены отрицательно. Батарея отталкивает электроны в цепи от отрицательной клеммы и притягивает их к положительной клемме (см. Электростатика — бесконтактная сила). Любой отдельный электрон перемещается только на небольшое расстояние. (Эти идеи получили дальнейшее развитие в основной идее «Разбираемся с напряжением»).Хотя фактическое направление движения электронов — от отрицательного к положительному полюсу батареи, по историческим причинам обычно описывают направление тока как от положительного к отрицательному полюсу (так называемый « обычный ток »). ‘).

Энергия батареи хранится в виде химической энергии (см. Главную идею преобразования энергии). Когда он подключен к полной цепи, электроны перемещаются, и энергия передается от батареи к компонентам цепи.Большая часть энергии передается световому шару (или другому пользователю энергии), где она преобразуется в тепло и свет или в какую-либо другую форму энергии (например, звук в iPod). В соединительных проводах очень небольшое количество преобразуется в тепло.

Напряжение батареи говорит нам, сколько энергии она передает компонентам схемы. Это также говорит нам кое-что о том, как сильно батарея толкает электроны в цепи: чем больше напряжение, тем сильнее толчок (см. Идею фокусировки Используя энергию).

Критические идеи обучения

Электрический ток — это общее движение заряженных частиц в одном направлении.
Для получения электрического тока необходима непрерывная цепь от одного вывода батареи к другому.
Электрический ток в цепи передает энергию от батареи к компонентам цепи. В этом процессе ток не «расходуется».
В большинстве схем движущиеся заряженные частицы представляют собой отрицательно заряженные электроны, которые всегда присутствуют в проводах и других компонентах схемы.
Батарея выталкивает электроны по цепи.

Исследование: Loughran, Berry & Mulhall (2006)

Количественные подходы к обучению (например, с использованием закона Ома) могут препятствовать развитию концептуального понимания, и их лучше избегать на этом уровне.

Язык, на котором говорят учителя, очень важен. Использование слова «электричество» следует ограничить, поскольку его значение неоднозначно. Говоря о «текущем» токе вместо движения заряженных частиц, можно усилить неверное представление о том, что ток — это то же самое, что и электрический заряд; поскольку «заряд» — это свойство веществ, например масса, лучше называть «заряженные частицы», чем «заряды».

Идея фокуса Введение в научный язык дает дополнительную информацию о развитии научного языка со студентами.

Использование моделей, метафор и аналогий жизненно важно для развития понимания учащимися электрических цепей, потому что для объяснения того, что мы наблюдаем в цепи (например, зажигание лампочки), необходимо использовать научные идеи о вещах, которые мы не можем видеть, например об энергии. и электроны. Поскольку все модели / метафоры / аналогии имеют свои ограничения, важно использовать их множество.Не менее важно четко понимать сходства и различия между любой используемой моделью / метафорой / аналогией и рассматриваемым явлением. Общее ограничение физических моделей (в том числе приведенных ниже) состоит в том, что они подразумевают, что любой заданный электрон перемещается по цепи.

Изучите взаимосвязь между идеями об электричестве и преимуществами и ограничениями моделей в Карты развития концепции — Электричество и магнетизм и модели

Вот некоторые полезные модели и аналогии:

аналог велосипедной цепи — это полезно для развития идеи потока энергии, для отличия этого потока энергии от тока и для демонстрации постоянства тока в данной цепи.Движение велосипедной цепи аналогично движению тока в замкнутой цепи. Движущаяся цепь передает энергию от педали (т. Е. «Аккумулятор») к заднему колесу (т. Е. «Компоненты схемы»), где энергия преобразуется. Эта модель имеет лишь ограниченную полезность и требует от учащегося осознать, что заднее колесо является компонентом, выполняющим преобразование энергии.

модель мармелада — это помогает развить идею о том, что движение электронов в цепи сопровождается передачей энергии.Студенты играют роль «электронов» в цепи. Каждый из них собирает фиксированное количество мармеладов, представляющих энергию, когда они проходят через «батарею», и отдают эту «энергию», когда достигают / проходят через «лампочку». Эти студенческие «электроны» затем возвращаются в «батарею» за дополнительной «энергией», которая включает в себя получение большего количества мармеладов.

Еще одно описание этого вида деятельности представлено в виньетке PEEL. Ролевая игра с мармеладом. Эта модель может быть очень мощной, но важным ограничением является представление энергии как субстанции, а не как изобретенной человеческой конструкции.

модель веревки — эта модель помогает объяснить, почему в электрической цепи происходит нагрев. Учащиеся образуют круг и свободно держат непрерывную петлю из тонкой веревки горизонтально. Один ученик действует как «батарея» и тянет веревку так, чтобы она скользила через руки других учеников, «компоненты схемы». Студенты чувствуют, как их пальцы нагреваются, поскольку энергия преобразуется, когда веревка тянется студенческой батареей.

Для получения дополнительной информации о развитии идей об энергии см. Фокусную идею Использование энергии.

модель водяного контура — она часто используется в учебниках и на первый взгляд кажется моделью, которая легко понятна учащимся; однако важно, чтобы учителя знали о его ограничениях.

В этой модели насос представляет батарею, турбину — лампочку, а водопроводные трубы — соединительные провода. Важно указать учащимся, что этот водяной контур на самом деле отличается от бытового водоснабжения, потому что в противном случае они могут, опираясь на свой повседневный опыт, сделать неправильный вывод, например, что электрический ток может вытекать из проводов контура таким же образом, как и вода может вытечь из труб.

Исследование: Лофран, Берри и Малхолл (2006)

Преподавательская деятельность

Открытое обсуждение через общий опыт

Упражнение POE (прогнозировать-наблюдать-объяснять) — полезный способ начать обсуждение. Дайте ученикам батарейку, лампочку фонарика (или другую лампочку с нитью накала) и соединительный провод. Попросите их угадать, как следует подключить цепь, чтобы лампочка загорелась. Примечание: НЕ предоставляйте патрон лампы. Это должно спровоцировать обсуждение необходимости создания полного контура для тока и пути тока в лампочке.Это задание можно расширить, поощряя студентов использовать другие материалы вместо проводов.

Испытайте некоторые существующие идеи

Ряд POE (Прогноз-Наблюдение-Объяснение) можно построить, изменив элементы существующей схемы и попросив учащихся дать прогноз и их обоснование этого прогноза. Например, попросите учащихся предсказать изменения, которые могут произойти в яркости лампочки, когда она подключена к батареям с разным напряжением.

Разъяснение и объединение идей для / путем общения с другими

Попросите учащихся изучить модели и аналогии для электрических цепей, представленных выше.Студенты должны оценить каждую модель на предмет ее полезности для разъяснения представлений об электрических цепях. Студентов также следует поощрять к выявлению ограничений моделей.

Сосредоточьте внимание студентов на недооцененной детали

Попросите студентов изучить работу фонаря и нарисовать картинку, чтобы показать путь тока, когда выключатель замкнут. Студенты должны обсудить или написать о том, что, по их мнению, происходит.

Поощряйте студентов определять явления, которые не объясняются (представленной в настоящее время) научной моделью или идеей.

Попросите студентов перечислить особенности электрической цепи, которые объясняются конкретной моделью / метафорой / аналогией, и особенности, которые не объясняются.

Содействовать размышлению и разъяснению существующих идей

Попросите студентов нарисовать концептуальную карту, используя такие термины, как «батарея», «электроны», «энергия», «соединительные провода», «лампочка», «электрический ток».

Официальная вики 7 Days to Die

Описание []

Электричество позволяет использовать несколько новых устройств с электропитанием, таких как фонари, датчики, электрические двери и различные ловушки.

Основы []

Как правило, все подключаемые электрические элементы подчиняются правилу «один вход — несколько выходов» при соединении двигателей, батарей, ловушек, фонарей, переключателей и реле вместе.Только один электрический элемент может обеспечивать питание одновременно, но все электрические элементы могут передавать энергию нескольким, но не бесконечным элементам одновременно.

Любые 2 электрических устройства могут иметь не более 10 блоков между 2 устройствами, чтобы их можно было соединить с помощью Wire Tool.

Цепи []

Для использования предметов с питанием вам понадобится источник питания и предмет. Источники энергии включают батареи батарей, батареи генераторов и солнечные батареи. Чтобы завершить базовую схему, с помощью Wire Tool щелкните правой кнопкой мыши источник питания, чтобы начать проводное соединение, затем щелкните правой кнопкой мыши подключенное устройство (например, свет), чтобы завершить соединение.

Мощность []

Источники питания имеют определенную мощность, которую они могут обеспечить, и каждый электрический элемент имеет определенную потребляемую мощность. При расчете необходимой мощности сложите мощность всех элементов, которые должны быть запитаны (включая реле и переключатели), и убедитесь, что ваш источник питания обеспечивает, по крайней мере, сумму всех элементов.

Реле []

Цепи могут включать реле. Реле могут расширить диапазон проводов между устройствами, а также их можно использовать для организации электромонтажа.Есть два типа реле; реле регулярное и таймерное. Реле таймера активируются в определенное время дня, что позволяет, например, включать свет ночью.

Каждое реле потребляет мощность цепи и должно учитываться при расчете мощности, необходимой для цепи.

Важно знать: реле не передают сигналы между датчиками движения и другими сенсорными устройствами, если вы подключите группу датчиков движения к конкретному механизму, любой из датчиков запустит его, и если вы не установите реле или переключатель, он будет заблокировать сигнал.Размещение реле между датчиками, чтобы обеспечить прохождение сигнала для захвата цели сенсорными поверхностями (датчик движения должен обнаруживать цель, чтобы сигнал мог пройти). Реле любого количества (если позволяет мощность) могут использоваться в цепи датчиков.

Переключатели []

Переключатели

включают ручные переключатели, которые игроки должны активировать, и автоматические переключатели, такие как датчик движения, которые срабатывают при определенных событиях. Переключатели используются для управления потоком энергии за пределы переключателя, например, чтобы вручную включить свет или включить его при обнаружении движения.

Переключатели

могут использоваться для управления мощностью, потребляемой цепью «покоя». Например; Датчик движения, который потребляет только 5 Вт, можно использовать для кратковременного включения автоматической турели, которая потребляет 15 Вт. Таким образом, когда турель не нужна, она не потребляет мощность (проблема при использовании батарейного блока). Когда что-то срабатывает датчик движения, он может включить турель.

Каждый переключатель имеет номинальную мощность и, как и реле, должен учитываться при расчете мощности, необходимой для цепи.

Видеоуроки []

В видеороликах ниже рассказывается о создании и использовании электрических предметов, к которым игрок может получить доступ.

Лучшее видео для Alpha 19.3

В игре есть особый способ обработки сигналов триггера, позволяющий им «проходить» через другие триггерные объекты. Посмотрите видео с краткими советами и приемами ниже, чтобы узнать, как это работает.

связанные страницы []

Рекомендации по проектированию коммутаторов и мультиплексоров

для агрессивных сред

Введение

Враждебные среды в автомобильной, военной и авиационной технике подталкивают интегральные схемы к их технологическим пределам, требуя от них выдерживать высокое напряжение и ток, экстремальные температуры и влажность, вибрацию, излучение и множество других нагрузок. Системные инженеры быстро внедряют высокопроизводительную электронику для обеспечения функций и возможностей в таких областях применения, как безопасность, развлечения, телематика, управление и человеко-машинные интерфейсы.Более широкое использование прецизионной электроники происходит за счет более высокой сложности системы и большей уязвимости к электрическим помехам, включая перенапряжения, условия фиксации и электростатических разрядов, (ESD) событий. Поскольку электронные схемы, используемые в этих приложениях, требуют высокой надежности и высокой устойчивости к системным сбоям, проектировщики должны учитывать как окружающую среду, так и ограничения компонентов, которые они выбирают.

Кроме того, производители указывают абсолютные максимальные значения для каждой интегральной схемы; эти характеристики должны соблюдаться для обеспечения надежной работы и соответствия опубликованным спецификациям.При превышении абсолютных максимальных значений рабочие параметры не могут быть гарантированы; и даже внутренняя защита от электростатического разряда, перенапряжения или защелкивания может выйти из строя, что приведет к повреждению или отказу устройства (и, возможно, в дальнейшем).

В этой статье описываются проблемы, с которыми сталкиваются инженеры при проектировании аналоговых коммутаторов и мультиплексоров в модули, используемые во враждебных условиях, и даются предложения по общим решениям, которые разработчики схем могут использовать для защиты уязвимых частей. Он также представляет некоторые новые интегрированные переключатели и мультиплексоры, которые обеспечивают повышенную защиту от перенапряжения, устойчивость к защелкиванию и защиту от сбоев для работы в обычных условиях нагрузки.

Архитектура стандартного аналогового коммутатора

Чтобы полностью понять влияние условий неисправности на аналоговый коммутатор, мы должны сначала взглянуть на его внутреннюю структуру и эксплуатационные ограничения.

Стандартный переключатель CMOS (рис. 1) использует полевые МОП-транзисторы с N- и P-каналом для переключающего элемента, логики цифрового управления и схемы драйвера. Параллельное соединение полевых МОП-транзисторов с N- и P-каналом обеспечивает двунаправленную работу, позволяя аналоговому входному напряжению распространяться на шины питания, сохраняя при этом довольно постоянное сопротивление во всем диапазоне сигнала.

Рисунок 1. Стандартная схема аналогового переключателя.

Исток, сток и логические клеммы включают в себя ограничивающие диоды для источников питания, чтобы обеспечить защиту от электростатического разряда, как показано на рисунке 1. С обратным смещением в нормальном режиме работы диоды не пропускают ток, если сигнал не превышает напряжение питания. Диоды различаются по размеру в зависимости от процесса, но, как правило, они небольшие, чтобы минимизировать ток утечки при нормальной работе.

Аналоговый переключатель управляется следующим образом: N-канальное устройство на для положительных напряжений затвор-исток и на для отрицательных напряжений затвор-исток; устройство с P-каналом переключается дополнительным сигналом, так что это на одновременно с устройством с N-каналом.Переключатель поворачивается на на и на на , приводя ворота к противоположным рельсам питания.

При фиксированном напряжении на затворе эффективное напряжение возбуждения для любого транзистора изменяется пропорционально полярности и величине аналогового сигнала, проходящего через переключатель. Пунктирные линии на рисунке 2 показывают, что, когда входной сигнал приближается к источникам питания, канал одного или другого устройства начинает насыщаться, вызывая резкое увеличение сопротивления включения этого устройства.Однако параллельные устройства компенсируют друг друга в непосредственной близости от напряжения на шинах, поэтому в результате получается полностью переключение с шины на рельсы с относительно постоянным сопротивлением во всем диапазоне сигнала.

Рисунок 2. График RON стандартного аналогового переключателя.

Абсолютные максимальные рейтинги

Требования к мощности коммутатора, указанные в технических характеристиках устройства, должны соблюдаться, чтобы гарантировать оптимальную производительность, работу и срок службы. К сожалению, отказы источника питания, скачки напряжения в суровых условиях окружающей среды, а также сбои системы или пользователя, возникающие в ходе реальной эксплуатации, могут сделать невозможным постоянное выполнение рекомендаций технических данных.

Когда входное напряжение аналогового переключателя превышает напряжение питания, внутренние диоды защиты от электростатического разряда смещаются в прямом направлении, позволяя протекать большим токам, даже если источники питания отключены, что приводит к превышению номинальных значений. При прямом смещении диоды не рассчитаны на пропускание токов, превышающих несколько десятков миллиампер; они могут быть повреждены, если этот ток не ограничен. Кроме того, повреждение, вызванное неисправностью, не ограничивается переключателем, но также может повлиять на схему ниже по потоку.

В разделе «Абсолютные максимальные номинальные характеристики» спецификации (рис. 3) описаны условия максимальной нагрузки, которые может выдержать устройство; Важно отметить, что это только стресс-рейтингов . Воздействие условий абсолютного максимума номинальных значений в течение длительного времени может повлиять на надежность устройства. Проектировщик всегда должен следовать хорошей инженерной практике, добавляя маржу в проект. Пример здесь взят из листка технических данных стандартного коммутатора / мультиплексора.

Рисунок 3. Раздел «Абсолютные максимальные рейтинги» в таблице данных.

В этом примере параметр V _DD — V _SS имеет номинальное значение 18 В. Номинальное значение определяется производственным процессом и архитектурой конструкции коммутатора. Любое напряжение выше 18 В должно быть полностью изолировано от переключателя, в противном случае внутреннее напряжение пробоя элементов, связанных с процессом, будет превышено, что может привести к повреждению устройства и ненадежной работе.

Ограничения напряжения, которые применяются к входам аналогового переключателя — с источниками питания и без них — часто возникают из-за схемы защиты от электростатического разряда, которая может выйти из строя в результате условий отказа.

Рисунок 4. Аналоговый переключатель — диоды защиты от электростатического разряда.

Технические характеристики аналогового и цифрового входного напряжения ограничены 0,3 В сверх V _DD и V _SS, в то время как цифровые входные напряжения ограничены 0,3 В сверх V _DD и заземления. Когда аналоговые входы превышают запасы, внутренние диоды защиты от электростатического разряда смещаются в прямом направлении и начинают проводить. Как указано в разделе «Абсолютные максимальные номиналы», перенапряжения на IN, S или D ограничиваются внутренними диодами. Хотя токи, превышающие 30 мА, могут пропускаться через внутренние диоды без каких-либо очевидных эффектов, надежность и срок службы устройства могут быть снижены, а эффекты электромиграции, постепенное смещение атомов металла в проводнике, могут наблюдаться с течением времени.Когда сильный ток течет по металлическому пути, движущиеся электроны взаимодействуют с ионами металлов в проводнике, заставляя атомы двигаться вместе с потоком электронов. Со временем это может привести к обрыву или короткому замыканию.

При проектировании коммутатора в систему важно учитывать потенциальные отказы, которые могут возникнуть в системе из-за отказа компонентов, ошибки пользователя или воздействия окружающей среды. В следующем разделе будет рассмотрено, как условия отказа, превышающие абсолютные максимальные значения стандартного аналогового переключателя, могут повредить переключатель или вызвать его неисправность.

Общие условия отказа, системные нагрузки и методы защиты

Условия отказа могут возникать по разным причинам; Некоторые из наиболее распространенных системных напряжений и их реальные источники показаны в Таблице 1:

Таблица 1.

Тип неисправности	Причины неисправности
Повышенное напряжение:	• Отключение питания • Неисправность системы • Горячая замена подключает и отключает • Проблемы с последовательностью источников питания • Неправильное подключение • Ошибка пользователя
Latch-Up:	• Условия перенапряжения (как указано выше) • Превышение номинальных значений процесса • SEU (одиночные сбои)
ESD:	• Хранение / сборка • Сборка печатной платы • Пользовательское управление

Некоторых стрессов предотвратить невозможно.Независимо от источника стресса, более важный вопрос — как бороться с его последствиями. Приведенные ниже вопросы и ответы касаются этих состояний неисправности: перенапряжения, срабатывания фиксации и ESD-событий, а также некоторых распространенных методов защиты.

Повышенное напряжение

Что такое состояние перенапряжения?

Условия перенапряжения возникают, когда условия аналогового или цифрового входа превышают абсолютные максимальные значения. Следующие три примера подчеркивают некоторые общие проблемы, которые проектировщики должны учитывать при использовании аналоговых переключателей.

1. Потеря мощности при наличии сигналов на аналоговых входах (Рисунок 5).

В некоторых приложениях питание модуля пропадает, хотя входные сигналы из удаленных мест все еще могут присутствовать. При отключении питания шины источника питания могут попасть на землю — или одна или несколько из них могут «всплыть». Если источники питания идут на землю, входные сигналы могут смещать внутренний диод в прямом направлении, и ток от входа переключателя будет течь на землю, что приведет к повреждению диода, если ток не ограничен.

Рисунок 5. Пути сбоя.

Если потеря питания приводит к тому, что блоки питания «плавающие», входные сигналы могут питать деталь через внутренние диоды. В результате коммутатор и, возможно, любые другие компоненты, работающие от источника питания V _DD, могут быть включены.

2. Условия повышенного напряжения на аналоговых входах.

Когда аналоговые сигналы превышают значения источников питания (V _DD и V _SS), источники питания могут быть задействованы в пределах диодного падения сигнала неисправности.Внутренние диоды смещаются в прямом направлении, и токи текут от входного сигнала к источникам питания. Сигнал перенапряжения также может пройти через переключатель и повредить расположенные ниже части. Объяснение этому можно увидеть, рассматривая полевой транзистор с каналом P (рисунок 6).

Рисунок 6. Переключатель на полевом транзисторе.

P-канальный полевой транзистор требует отрицательного напряжения затвор-исток для его включения. С затвором переключателя, равным V _DD, напряжение затвор-исток положительное, поэтому переключатель выключен. В цепи без питания, с затвором переключателя на 0 В или когда входной сигнал превышает V _DD, сигнал будет проходить через переключатель, поскольку теперь имеется отрицательное напряжение затвор-исток.

3. Биполярные сигналы, подаваемые на коммутатор, питаемый от одного источника.

Эта ситуация аналогична описанному ранее состоянию перенапряжения. Неисправность возникает, когда входной сигнал опускается ниже земли, вызывая прямое смещение диода между аналоговым входом и землей и протекание тока. Когда сигнал переменного тока, смещенный на 0 В постоянного тока, подается на вход переключателя, паразитные диоды могут быть смещены в прямом направлении в течение некоторой части отрицательного полупериода входного сигнала.Это происходит, если входная синусоида опускается ниже примерно –0,6 В, включается диод и ограничивается входной сигнал, как показано на рисунке 7.

Рисунок 7. Отсечение.

Как лучше всего справиться с условиями перенапряжения?

Три приведенных выше примера являются результатом превышения питания аналоговыми входами — V _DD, V _SS или GND. Простые методы защиты для противодействия этим условиям включают добавление внешних резисторов, диодов Шоттки к источникам питания и блокирующих диодов на источниках питания.

Резисторы

для ограничения тока подключаются последовательно к любому каналу переключателя, который подвергается воздействию внешних источников (рисунок 8). Сопротивление должно быть достаточно высоким, чтобы ограничить ток примерно до 30 мА (или как указано в абсолютных максимальных номиналах). Очевидным недостатком является увеличение R _ON, ∆R _ON на канал и, в конечном итоге, общая ошибка системы. Кроме того, для приложений, использующих мультиплексоры, сбои на источнике выключенного канала могут появиться на стоке, создавая ошибки на других каналах.

Рисунок 8. Схема резисторно-диодной защиты.

Диоды Шоттки, подключенные от аналоговых входов к источникам питания, обеспечивают защиту, но за счет утечки и емкости. Диоды работают, предотвращая превышение входным сигналом напряжения питания более чем на 0,3–0,4 В, гарантируя, что внутренние диоды не смещают в прямом направлении и не течет ток. Отвод тока через диоды Шоттки защищает устройство, но следует соблюдать осторожность, чтобы не перегрузить внешние компоненты.

Третий метод защиты заключается в размещении блокирующих диодов последовательно с источниками питания (рис. 9), блокирующих ток, протекающий через внутренние диоды. Неисправности на входах приводят к тому, что источники питания «плавающие», и наиболее положительные и отрицательные входные сигналы становятся источниками питания. До тех пор, пока расходные материалы не превышают абсолютные максимальные характеристики процесса, устройство должно допускать неисправность. Обратной стороной этого метода является уменьшение диапазона аналогового сигнала из-за диодов на источниках питания.Кроме того, сигналы, подаваемые на входы, могут проходить через устройство и влиять на схему ниже по потоку.

Рисунок 9. Блокирующие диоды, включенные последовательно с источниками питания.

Хотя эти методы защиты имеют свои преимущества и недостатки, все они требуют внешних компонентов, дополнительной площади на плате и дополнительных затрат. Это может быть особенно важно в приложениях с большим количеством каналов. Чтобы исключить необходимость во внешних схемах защиты, разработчикам следует искать интегрированные решения защиты, которые могут выдерживать эти ошибки.Analog Devices предлагает ряд семейств переключателей / мультиплексоров со встроенной защитой от отключения питания, перенапряжения и отрицательных сигналов.

Какие доступны готовые решения?

ADG4612 и ADG4613 от Analog Devices обладают низким сопротивлением и искажениями, что делает их идеальными для систем сбора данных, требующих высокой точности. Профиль активного сопротивления очень плоский во всем диапазоне аналогового входа, что обеспечивает превосходную линейность и низкий уровень искажений.

Семейство ADG4612 предлагает защиту от отключения питания, защиту от перенапряжения и обработку отрицательных сигналов — все условия, с которыми не может справиться стандартный переключатель CMOS.

При отсутствии источников питания переключатель остается в выключенном состоянии. Входы переключателя имеют высокий импеданс, ограничивающий ток, который может повредить переключатель или схему ниже по потоку. Это очень полезно в приложениях, где аналоговые сигналы могут присутствовать на входах переключателя до включения питания или где пользователь не может контролировать последовательность подачи питания. В выключенном состоянии блокируются уровни сигналов до 16 В. Также переключатель выключается, если уровень аналогового входного сигнала превышает V _DD на V _T.

Рисунок 10. Архитектура коммутатора ADG4612 / ADG4613.

На рис. 10 показана блок-схема архитектуры защиты от отключения питания в семействе. Входы истока и стока переключателя постоянно контролируются и сравниваются с напряжениями питания, V _DD и V _SS. В нормальном режиме работы коммутатор ведет себя как стандартный КМОП-коммутатор с полным режимом работы от шины к шине. Однако во время состояния отказа, когда вход истока или стока превышает подачу на пороговое напряжение, схема внутренней неисправности определяет состояние перенапряжения и переводит переключатель в режим изоляции.

Analog Devices также предлагает мультиплексоры и устройства защиты каналов, которые могут выдерживать условия перенапряжения +40 В / –25 В вне источников питания (± 15 В), подаваемых на устройство, и +55 В / –40 В без питания. Эти устройства специально разработаны для устранения неисправностей, вызванных отключением питания.

Рисунок 11. Архитектура переключателя с защитой от высоковольтных сбоев.

Эти устройства состоят из последовательно подключенных N-канальных, P-канальных и N-канальных полевых МОП-транзисторов, как показано на рисунке 11. Когда один из аналоговых входов или выходов превышает мощность источника питания, один из полевых МОП-транзисторов отключается, вход мультиплексора ( или выход) выглядит как разомкнутая цепь, а выход зажимается в пределах шины питания, что предотвращает повреждение перенапряжением любой схемы, следующей за мультиплексором.Это защищает мультиплексор, схемы, которыми он управляет, а также датчики или источники сигналов, которые управляют мультиплексором. Когда блоки питания теряются (например, из-за отключения батареи или сбоя питания) или мгновенно отключаются (например, в стоечной системе), все транзисторы выключаются, а ток ограничивается уровнями субнаноампер. ADG508F, ADG509F и ADG528F включают мультиплексоры 8: 1 и дифференциальные 4: 1 с такой функциональностью.

Одно- и восьмеричные устройства защиты каналов ADG465 имеют ту же защитную архитектуру, что и эти защищенные от сбоев мультиплексоры, без функции переключения.При подаче питания канал всегда находится во включенном состоянии, но в случае неисправности выход ограничивается в пределах напряжений питания.

Защелка

Что такое фиксирующее состояние?

Защелкивание может быть определено как создание пути с низким сопротивлением между шинами питания в результате срабатывания паразитного устройства. Фиксация происходит в устройствах CMOS: внутренние паразитные устройства образуют структуру PNPN SCR, когда один из двух паразитных переходов база-эмиттер на мгновение смещен в прямом направлении (рисунок 12).SCR включается, вызывая продолжающееся короткое замыкание между источниками питания. Запуск состояния фиксации является серьезным: в «лучшем» случае это приводит к неисправности устройства, при этом для восстановления нормальной работы устройства требуется цикл включения и выключения; в худшем случае устройство (и, возможно, источник питания) может быть разрушено, если ток не ограничен.

Рисунок 12. Структура паразитного тринистора: а) устройство б) эквивалентная схема.

Состояния неисправности и перенапряжения, описанные ранее, являются одними из распространенных причин срабатывания состояния фиксации.Если сигналы на аналоговых или цифровых входах превышают допустимые значения, включается паразитный транзистор. Коллекторный ток этого транзистора вызывает падение напряжения на эмиттере базы второго паразитного транзистора, который включает транзистор и приводит к образованию самоподдерживающегося пути между источниками питания. На рисунке 12 (b) четко показана структура цепи SCR, образованная между Q1 и Q2.

События не должны длиться долго, чтобы вызвать фиксацию. Кратковременных переходных процессов, всплесков или ESD-событий может быть достаточно, чтобы устройство перешло в состояние фиксации.

Блокировка может также произойти, когда напряжения питания превышают абсолютные максимальные номинальные значения устройства, что приводит к выходу из строя внутренних переходов и срабатыванию тиристора.

Второй механизм срабатывания срабатывает, если напряжение питания повышается настолько, чтобы вывести из строя внутренний переход, подающий ток в тиристор.

Как лучше всего бороться с защемлением?

Методы защиты от защелкивания включают те же методы защиты, которые рекомендуются для защиты от перенапряжения.Добавление токоограничивающих резисторов в тракт прохождения сигнала, диодов Шоттки к источникам питания и диодов, включенных последовательно с источниками питания, как показано на рисунках 8 и 9, — все это помогает предотвратить протекание тока в паразитных транзисторах, тем самым предотвращая прохождение тиристора. срабатывание.

Коммутаторы

с несколькими источниками питания могут иметь дополнительные проблемы с последовательностью источников питания, которые могут нарушать абсолютные максимальные характеристики. Неправильная последовательность подачи питания может привести к включению внутренних диодов и срабатыванию фиксации.Внешние диоды Шоттки, подключенные между источниками питания, будут в достаточной мере предотвращать проводимость SCR, гарантируя, что, когда к переключателю подключено несколько источников питания, V _DD всегда находится в пределах диодного падения (0,3 В для Шоттки) этих источников питания, тем самым предотвращая нарушение максимальные оценки.

Какие доступны готовые решения?

В качестве альтернативы использованию внешней защиты некоторые ИС производятся с использованием процесса с эпитаксиальным слоем, который увеличивает сопротивление подложки и N-лунок в структуре SCR.Более высокое сопротивление означает, что для срабатывания SCR требуется более сильное напряжение, в результате чего устройство становится менее восприимчивым к защелкиванию. Примером может служить процесс Analog Devices iCMOS ^®, который сделал возможным создание семейств коммутаторов / мультиплексоров ADG121x, ADG141x и ADG161x.

Для приложений, требующих решения с защитой от защелкивания, новые изолированные переключатели и мультиплексоры гарантируют предотвращение защелкивания в высоковольтных промышленных приложениях, работающих при напряжении до ± 20 В. Семейства ADG541x и ADG521x предназначены для контрольно-измерительной аппаратуры, автомобилей и авионики. и другие суровые условия, которые могут способствовать защелкиванию.В этом процессе используется изолирующий оксидный слой (траншея), помещенный между транзисторами с каналом N и P каждого КМОП-переключателя. Оксидные слои, как горизонтальные, так и вертикальные, обеспечивают полную изоляцию между устройствами. Паразитные переходы между транзисторами в переключателях с изолированным переходом устраняются, что приводит к полностью устойчивому к фиксации переключателю.

Рис. 13. Изоляция траншеи для предотвращения защелкивания.

Промышленная практика состоит в том, чтобы классифицировать восприимчивость входов и выходов к защелкиванию с точки зрения величины избыточного тока, который вывод ввода / вывода может выдавать или потреблять в условиях перенапряжения до того, как внутренние паразитные сопротивления разовьются достаточным падением напряжения, чтобы выдержать состояние фиксации.

Обычно считается достаточным значение 100 мА. Устройства семейства ADG5412 с защитой от защелкивания без сбоев выдерживали нагрузку до ± 500 мА с импульсом длительностью 1 мс. Тестирование с фиксацией в Analog Devices выполняется в соответствии с EIA / JEDEC-78 (IC Latch-Up Test).

ESD — Электростатический разряд

Что такое электростатический разряд?

Обычно наиболее распространенный тип переходного напряжения, которому подвергается устройство, ESD, можно определить как однократную быструю сильноточную передачу электростатического заряда между двумя объектами с разными электростатическими потенциалами .Мы часто испытываем это после прогулки по изолирующей поверхности, такой как коврик, накопления заряда и последующего прикосновения к заземленной части оборудования, что приводит к разряду через оборудование, при котором за короткий промежуток времени протекают высокие токи.

ИС

могут быть повреждены высоким напряжением и пиковыми токами, возникающими в результате электростатического разряда. Последствия электростатического разряда на аналоговом коммутаторе могут включать снижение надежности с течением времени, снижение производительности коммутатора, повышенную утечку канала или полный отказ устройства.

ESD-события могут происходить на любом этапе жизненного цикла ИС, от производства до тестирования, обработки, использования OEM-пользователем и конечным пользователем. Чтобы оценить устойчивость ИС к различным событиям электростатического разряда, были идентифицированы электрические импульсные схемы, моделирующие следующие моделируемые стрессовые среды: модель человеческого тела (HBM), модель (FICDM) заряженного устройства, индуцированного полем, и модель машины . (ММ).

Как лучше всего справляться с событиями ОУР?

Методы защиты от электростатических разрядов, такие как поддержание статической безопасности на рабочем месте, используются для предотвращения любого накопления во время производства, сборки и хранения.Эти среды и людей, работающих в них, обычно можно тщательно контролировать, но среды, в которых устройство позже оказывается, могут быть чем угодно, но только не контролируемыми.

Аналоговый переключатель Защита от электростатических разрядов обычно выполняется в виде диодов от аналоговых и цифровых входов к источникам питания, а защита источника питания в виде диодов между источниками питания — как показано на рисунке 14.

Рисунок 14. Аналоговый переключатель ESD-защита.

Защитные диоды фиксируют переходные процессы напряжения и отводят ток к источникам питания.Обратной стороной этих защитных устройств является то, что они увеличивают емкость и утечку на пути прохождения сигнала при нормальной работе, что может быть нежелательным в некоторых приложениях.

Для приложений, требующих большей защиты от электростатических разрядов, обычно используются дискретные компоненты, такие как стабилитроны, металлооксидные варисторы (MOV), ограничители переходных напряжений (TVS) и диоды. Однако они могут привести к проблемам с целостностью сигнала из-за дополнительной емкости и утечки в сигнальной линии; это означает, что инженерам-разработчикам необходимо тщательно продумать компромисс между производительностью и надежностью.

Какие доступны готовые решения?

В то время как подавляющее большинство коммутаторов / мультиплексоров ADI соответствуют уровням HBM не менее ± 2 кВ, другие превосходят это по надежности, достигая значений HBM до ± 8 кВ. Члены семейства ADG541x достигли номинальных значений HBM ± 8 кВ, FICDM ± 1,5 кВ и MM ± 400 В, что делает их лидерами отрасли, сочетая характеристики высокого напряжения и надежность.

Заключение

Когда входы коммутатора или мультиплексора поступают от удаленных источников, существует повышенная вероятность возникновения неисправностей.Условия перенапряжения могут возникать из-за систем с плохо спроектированной последовательностью источников питания или там, где требуется установка «горячего» подключения. В жестких электрических условиях переходные напряжения из-за плохого соединения или индуктивной связи могут повредить компоненты, если они не защищены. Неисправности также могут возникать из-за отказов источника питания, когда силовые соединения теряются, а входы переключателей остаются подверженными аналоговым сигналам. Эти неисправности могут привести к серьезным повреждениям, которые могут вызвать повреждение и потребовать дорогостоящего ремонта.Хотя для устранения неисправностей используется ряд методов защитного проектирования, они увеличивают стоимость и площадь платы и часто требуют компромисса в характеристиках переключателя; и даже при наличии внешней защиты цепи ниже по потоку не всегда защищены. Поскольку аналоговые переключатели и мультиплексоры часто являются наиболее вероятными электронными компонентами модуля, которые могут выйти из строя, важно понимать, как они ведут себя в условиях, превышающих максимально допустимые значения.

Коммутаторы / мультиплексоры

, такие как устройства, упомянутые здесь, доступны со встроенной защитой, что позволяет разработчикам исключить внешние схемы защиты, уменьшая количество и стоимость компонентов в конструкции плат.Экономия еще более значительна в приложениях с большим количеством каналов.

В конечном итоге, использование переключателей с защитой от сбоев, защитой от перенапряжения, устойчивостью к защелкиванию и высоким рейтингом ESD дает надежный продукт, который соответствует отраслевым нормам и повышает удовлетворенность клиентов и конечных пользователей.

Приложение

Продукты для защиты коммутаторов / мультиплексоров Analog Devices

Высоковольтные переключатели с защитой от защелкивания (все доступны в пакетах CSP и SOP)

Номер детали	Конфигурация	Количество функций переключателя	R _ВКЛ (Ом)	Макс.диапазон аналогового сигнала	Впрыск заряда (пКл)	На утечку при 85 ° C (нА)	Напряжение питания
ADG5212	SPST / NO	4	160	V _SS по V _DD	0.07	0,25	Двойной (± 15 В), Двойной (± 20 В), одиночный (+12 В), одиночный (+36 В)
ADG5213	SPST / NO-NC	4	160	V _SS по V _DD	0,07	0,25	Двойной (± 15 В), Двойной (± 20 В), одиночный (+12 В), одиночный (+36 В)
ADG5236	SPST / NO-NC	2	160	V _SS по V _DD	0.6	0,4	Двойной (± 15 В), Двойной (± 20 В), одиночный (+12 В), одиночный (+36 В)
ADG5412	SPST / NO	4	9	V _SS по V _DD	240	2	Двойной (± 15 В), Двойной (± 20 В), одиночный (+12 В), одиночный (+36 В)
ADG5413	SPST / NO-NC	4	9	V _SS по V _DD	240	2	Двойной (± 15 В), Двойной (± 20 В), одиночный (+12 В), одиночный (+36 В)
ADG5433	SPST / NO-NC	3	12.5	V _SS по V _DD	130	4	Двойной (± 15 В), Двойной (± 20 В), одиночный (+12 В), одиночный (+36 В)
ADG5434	SPST / NO-NC	4	12,5	V _SS по V _DD	130	4	Двойной (± 15 В), Двойной (± 20 В), одиночный (+12 В), одиночный (+36 В)
ADG5436	SPST / NO-NC	2	9	V _SS по V _DD	0.6	2	Двойной (± 15 В), Двойной (± 20 В), одиночный (+12 В), одиночный (+36 В)

Высоковольтный защищенный мультиплексор с фиксацией (все доступны в пакетах CSP и SOP)

Номер детали	Конфигурация	R _ВКЛ (Ом)	Макс.диапазон аналогового сигнала	Впрыск заряда (пКл)	Емкость (пФ)	На утечку при 85 ° C (нА)	Напряжение питания
ADG5204	(4: 1) × 2	160	V _SS по V _DD	0.6	30	0,5	Двойной (± 15 В), Двойной (± 20 В), одиночный (+12 В), одиночный (+36 В)
ADG5408	(8: 1) × 1	14,5	V _SS по V _DD	115	133	4	Двойной (± 15 В), Двойной (± 20 В), одиночный (+12 В), одиночный (+36 В)
ADG5409	(4: 1) × 2	12.5	V _SS по V _DD	115	81	4	Двойной (± 15 В), Двойной (± 20 В), одиночный (+12 В), одиночный (+36 В)
ADG5404	(4: 1) × 1	9	V _SS по V _DD	220	132	2	Двойной (± 15 В), Двойной (± 20 В), одиночный (+12 В), одиночный (+36 В)

Низковольтные мультиплексоры с защитой от сбоев (4 функции переключения для каждого)

Номер детали	Конфигурация	Макс.диапазон аналогового сигнала	Время реакции на ошибку (нс)	Время восстановления после сбоя (мкс)	–3 дБ Полоса пропускания (МГц)	Пакеты
ADG4612	SPST / NO	–5.От 5 В до В _DD	295	1,2	293	СОП
ADG4613	SPST / NO-NC	–5,5 В по V _DD	295	1,2	294	CSP, SOP

Высоковольтные мультиплексоры с защитой от КЗ (все доступны в пакетах DIP и SOIC)

Номер детали	Конфигурация	R _ВКЛ (Ом)	Макс.диапазон аналогового сигнала	^т Переход (нс)	Напряжение питания (В)	Рассеиваемая мощность (мВт)
ADG438F	(8: 1) × 1	400	V _SS + 1.От 2 В до В _DD — 0,8 В	170	Двойной (± 15 В)	2,6
ADG439F	(4: 1) × 2	400	V _SS + 1,2 В до V _DD — 0,8 В	170	Двойной (± 15 В)	2,6
ADG508F	(8: 1) × 1	300	V _SS + 3 В к V _DD — 1.5 В	200	Двойной (± 12 В), двойной (± 15 В)	3
ADG509F	(4: 1) × 2	300	V _SS + 3 В к V _DD — 1,5 В	200	Двойной (± 12 В), двойной (± 15 В)	3
ADG528F	(8: 1) × 1	300	V _SS + 3 В к V _DD — 1.5 В	200	Двойной (± 12 В), двойной (± 15 В)	3

Устройства защиты каналов высокого напряжения

Номер детали	Конфигурация	Количество функций переключателя	R _ВКЛ (Ом)	Макс.питание положительного напряжения (В)	Макс.отрицательное питание (В)	Пакеты
ADG465	Протектор канала	1	80	20	20	СОИК, СОТ
ADG467	Протектор канала	8	62	20	20	СОИК, СОТ

Электронов в движении — Science World

Для создания полной цепи c необходимы три вещи:

a проводник (e.грамм. провод)
a источник питания (например, настенная розетка или аккумулятор)
a резистор (например, лампочка или двигатель).

Проводник проходит по круговой траектории от источника питания через резистор и обратно к источнику питания. Источник питания перемещает существующие электроны в проводнике по цепи. Это называется током. Электроны движутся по проводу от отрицательного конца к положительному. Резистор использует энергию электронов вокруг провода и замедляет поток электронов.

Аккумулятор — это один из способов выработки электрического тока. Внутри батареи происходят химические реакции. Одна реакция (на отрицательном конце батареи) создает свободные электроны; другой (на положительном конце) их использует. Чтобы перезарядить аккумулятор, химические реакции должны быть обращены вспять, чтобы электроны переместились в противоположном направлении.

В этой деятельности:

студентов — это электроны
энергия, обеспечиваемая батареей, представлена умными.
Ток — это количество заряда (электронов), движущихся в цепи за единицу времени, измеряемое в амперах.

Чтобы увеличить электрический ток, мы должны ускорить движение электронов; мы делаем это в модели, добавляя дополнительную энергию в виде дополнительных умений.

Студенты будут чувствовать себя теплее, когда они ускорятся, что имитирует то, что происходит вдоль провода в реальной цепи. Эту физическую реакцию можно использовать для создания средства безопасности в цепи: если произойдет внезапный скачок заряда и провод нагреется до определенной температуры, он может расплавиться, остановив ток.В основном так работает предохранитель.

В предохранителе

А используется металлический провод, плавящийся при определенной температуре, соответствующей предварительно определенному пределу для цепи.

Электрическая цепь — Energy Education

Рисунок 1: Пример замкнутой цепи (щелкните, чтобы увеличить). ^[1]

Электрическая цепь представляет собой соединение компонентов, которые могут проводить электрический ток. В простых электрических цепях есть проводники (обычно провода), компонент, который подает питание (например, аккумулятор или розетка), и компонент, который поглощает энергию, называемый нагрузкой.Лампочка может быть примером нагрузки, и всегда должен быть обратный путь, чтобы электроны могли вернуться к источнику питания от нагрузки. Каждая цепь предназначена для подачи питания на одну или несколько нагрузок. Например, в бумбоксе питание идет на динамики. Точно так же мощность в лампе идет на лампочку. Схема позволяет заряду уходить с одной стороны источника питания и возвращаться с другой стороны источника питания.

Цепи могут быть включены последовательно, параллельно или в комбинации двух, называемой последовательно-параллельной цепью.^[2] Чтобы узнать больше об этих различных схемах, посетите: последовательная и параллельная схемы.

На рисунке 1 цепь замкнута (заряд может уходить из источника питания, проходить через лампочку и возвращаться к источнику питания), и лампочка действует как нагрузка. Обратите внимание, что показания вольтметра показывают 0 В, потому что падение напряжения на электрическом переключателе равно 0. ^[1]

Обрыв цепи

Рисунок 2: Пример разомкнутой цепи (щелкните, чтобы увеличить).^[1]

Разрыв цепи (как на рисунке 2) имеет физический разрыв в пути проводимости, где ток падает до 0, а сопротивление становится бесконечным (слишком большим для измерения омметром). Однако напряжение можно измерить, потому что вольтметр подключается через открытую клемму. ^[3] Обратите внимание, что разомкнутая цепь не является настоящей цепью, потому что заряд с одной стороны источника питания не может уйти и вернуться на другую сторону источника питания.

На Рисунке 2 переключатель поднят, поэтому цепь размыкается, что означает, что ток не проходит полный путь и лампочка не работает.Вольтметр все еще может быть подключен и отображает показание 18 вольт из-за наличия двух последовательно соединенных 9-вольтных батарей. ^[1]

Неважно, где находится разрыв в электрической цепи, любое прерывание пути остановит электрический ток от перемещения по его пути. Это основа электрического переключателя, о котором говорилось выше.

Короткое замыкание

Рисунок 3. Пример короткого замыкания (щелкните, чтобы увеличить). ^[1].

Короткое замыкание (показано на рисунке 3) — это непреднамеренное соединение с низким сопротивлением между двумя или более точками в цепи.Поскольку ток увеличивается по мере уменьшения сопротивления (заданного законом Ома), это приведет к протеканию большого количества тока через «короткое замыкание». Этот более высокий ток, если он больше, чем может безопасно выдержать калибр провода, может вызвать ожог пути тока из-за высоких температур и может вызвать пожар. Это приводит к короткому замыканию цепи. ^[3] Защитные устройства, такие как предохранители и автоматические выключатели, используются в случае короткого замыкания для предотвращения опасности поражения электрическим током и связанных с ним повреждений.

На рисунке 3 присутствует короткое замыкание. Хотя часть тока все еще проходит через лампочку, путь, идущий в обход лампочки, обеспечивает самое низкое сопротивление для цепи. Это более низкое сопротивление соответствует значительно большему току. Это большое количество тока превышает номинальный ток провода, тем самым разрушая переключатель и сжигая часть пути тока. ^[1]

Phet Simulation

Университет Колорадо любезно разрешил нам использовать следующую симуляцию Фета.Это моделирование исследует, как батареи работают в электрической цепи:

Для дальнейшего чтения

Для получения дополнительной информации см. Соответствующие страницы ниже:

Список литературы

↑ ^1,0 ^1,1 ^1,2 ^1,3 ^1,4 ^1,5 Университет Колорадо (2011). Комплект для конструирования цепей (только DC), виртуальная лаборатория [онлайн]. Доступно http://phet.colorado.edu/en/simulation/circuit-construction-kit-dc-virtual-lab
↑ Р.Т. Пейнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 4, сек. 4.3, с. 155-160.
↑ ^3,0 ^3,1 R.T. Пэйнтер, «Основные электрические компоненты и счетчики», в Введение в электричество , 1-е изд. Нью-Джерси: Прентис-Холл, 2011, гл. 4, сек. 4.4, с. 160-162.

Электричество | Электрические токи и цепи | Как производится и транспортируется электроэнергия

Все состоит из атомов.В каждой из них есть по три частиц : протоны, нейтроны и электроны. Электроны вращаются вокруг центра атома . У них отрицательный заряд . Протоны, находящиеся в центре атомов, имеют положительный заряд .

Обычно в атоме столько же протонов, сколько электронов. Он стабильный или сбалансированный . Углерод , например, имеет шесть протонов и шесть электронов.

Ученые могут заставить электроны перемещаться от одного атома к другому.Атом, который теряет электроны, заряжен положительно, атом, который получает больше электронов, заряжен отрицательно.

Электричество создается, когда электроны перемещаются между атомами. Положительные атомы ищут свободные отрицательные электроны, и притягивает их , так что они могут быть сбалансированы .

Проводники и изоляторы

Электричество проходит через одни объекты лучше, чем через другие.Проводники — это материалы, через которые электроны могут перемещаться более свободно. Медь , алюминий, сталь и другие металлы являются хорошими проводниками. Как и некоторые жидкости , такие как соленая вода.

Изоляторы — это материалы, в которых электроны не могут двигаться. Они остаются на месте . Хорошими изоляторами являются стекло, резина, пластик или сухое дерево. Они важны для вашей безопасности , потому что без них вы не могли бы прикоснуться к горячей розетке pan или к телевизору.

Электрический ток

Когда электроны движутся по проводнику, создается электрический ток . Ток, который всегда течет в одном направлении, называется постоянным током (DC). Например, аккумулятор производит постоянный ток. Ток, который течет назад и вперед , называется переменным током (AC).

Электрические схемы

Электроны не могут свободно прыгать по воздуху к положительно заряженному атому.Им нужна цепь , чтобы двигаться. Когда источник энергии , такой как батарея, соединен с лампочкой , электроны могут перемещаться от батареи к лампочке и обратно. Мы называем это электрической схемой .

Иногда в электрическом устройстве есть много цепей, которые заставляют его работать. Телевизор или компьютер могут иметь миллионы частей, которые соединены друг с другом различными способами.

Вы можете остановить протекание тока , вставив в цепь переключатель .Вы можете разомкнуть цепь и остановить движение электронов.

Кусок металла или проволока также можно использовать для выработки тепла. Когда электрический ток проходит через такой металл , он может быть замедлен сопротивлением . Это вызывает трение и нагревает проволоку. Вот почему вы можете поджарить хлеб в тостере или высушить волосы теплым воздухом из фена.

В некоторых случаях провода могут сильно нагреваться, если через них проходит слишком много электронов.Специальные переключатели , называемые предохранителями , защищают проводку во многих зданиях.

Виды электроэнергии

Статическое электричество
происходит, когда происходит накопление электронов
он остается на одном месте, а затем перескакивает на объект
не требуется замкнутый контур для подачи
— это вид электричества, который вы чувствуете, когда трут пуловером о какой-либо предмет или когда тащите ногами по ковру.
молния — форма статического электричества
Текущее электричество
происходит, когда электроны свободно перемещаются между объектами
ему нужен проводник — нечто, в чем он может течь, например, провод.
текущее электричество необходимо замкнутая цепь
это во многих электрических приборах в наших домах — тостеры, телевизоры, компьютеры.
батарея — это форма электрического тока
Как работают аккумуляторы
Батарея содержит жидкость или пасту , которая помогает ей производить электрические заряды . Плоский конец батареи имеет отрицательный заряд , а конец с выступом имеет положительный заряд.
Когда вы соединяете провод между обоими концами, течет ток . Когда ток проходит через лампочку , электрическая энергия преобразуется в свет.
Химические вещества в батарее поддерживают концы заряженными и батарею в рабочем состоянии. Со временем химическое вещество становится все слабее и слабее, и батарея не может производить больше энергии.
Как производится электричество
Генераторы
используются для преобразования механической энергии в электрическую. Магнит вращает внутри катушки из проволоки . Когда магнит движется, в проводе возникает электрический ток.
Большинство электростанций используют турбины для вращения генератора. Вода нагревается для создания пара , который толкает лопатки турбины. Для нагрева воды можно использовать газ, нефть или уголь. Некоторые страны строят электростанции на реках, где движущаяся вода толкает лопасти турбины .
Как измеряется электричество
Электроэнергия — это измеряется в ваттах, названа в честь Джеймса Ватта, который изобрел паровой двигатель .На мощность , равную на одну лошадиную силу, потребуется около 750 Вт.
Киловатт-час — это энергия 1000 ватт, которые работают в течение одного часа. Если, например, вы используете 100-ваттную лампочку в течение 10 часов, вы израсходовали 1 киловатт электроэнергии.
Как транспортируется электроэнергия
Электроэнергия, произведенная генератором, проходит по кабелям к трансформатору , который изменяет напряжение электричества. Линии электропередач передают электроэнергию высокого напряжения на очень большие расстояния.Когда он достигает вашего родного города, другой трансформатор понижает напряжение, а меньшие линии электропередач доставляют его в дома, офисы и фабрики.
Электробезопасность
Важно понимать, почему и как можно защитить себя от поражения электрическим током .
Удар электрическим током происходит , когда электрический ток проходит через ваше тело.Это может привести к сердечной недостаточности и может повредить другие части вашего тела. Он также может обжечь кожу и другие ткани тела .
Очень слабый электрический объект, такой как батарея, не может причинить вам никакого вреда, но внутри дома у вас есть устройства и машины, которые используют 220 вольт.
Большинство машин в вашем доме имеют защитных приспособлений для вашей защиты. Что-то идет не так, специальный провод выводит электричество на землю, где ничего не может случиться.
Также существует опасность поражения электрическим током за пределами вашего дома. Деревья, которые касаются линий электропередачи , могут быть опасными. У молнии более чем достаточно электричества, чтобы убить человека. Если вы попали в грозу, держитесь подальше от открытых полей и возвышенностей. Одно из самых безопасных мест — это ваша машина, потому что молния ударит только по внешнему металлу машины.
Загружаемый текст и рабочие листы в формате PDF
Связанные темы
слов
прибор = электрическая машина, которую вы обычно используете в доме, например плита или стиральная машина
притягивать = притягивать к объекту
вперед и назад = идти в одном направлении, а затем в другом
сбалансированный = то же, что и стабильный
лезвие = плоская часть объекта, отталкивающего воду
наращивание = увеличение
выступ = небольшая площадь, которая выше остальных
углерод = химический материал, содержащийся в угле или бензине.Он в чистом виде в бриллиантах
заряд = электричество, которое подводится к объекту, например, к батарее, чтобы дать ему энергию
цепь = полный круг, по которому проходит электрический ток
катушка = провод, который огибает объект по кругу и излучает свет или тепло, когда электричество проходит через
подключить = присоединиться
преобразовать = изменить
медь = мягкий красно-коричневый металл, который легко пропускает электричество и тепло
шнур = кабель
ток = поток электричества через кусок металла
ток = поток электричества через кусок металла
уменьшить = уменьшить
устройство = станок или инструмент, который делает что-то особенное
распределительные линии = провода или кабели, по которым передается электричество
перетащить = тянуть
равно = то же, что и
поток = переместить
трение = когда вы трете что-то о что-то другое, оно становится горячим
предохранитель = короткий кусок провода внутри машины, который отключает электричество при слишком большой мощности
сердечная недостаточность = когда ваше сердце перестает биться
высокое напряжение = высокая электрическая сила
на месте = где они
увеличить = стать больше
травма = если вы поранились
сохранить = остаться, остаться
лампочка = стеклянный объект внутри лампы.Излучает свет
молния = мощная вспышка света в небе во время грозы
жидкость = жидкий, водянистый объект
измерено = единица чего-то
происходит = происходит
сковорода = круглый металлический контейнер, который вы используете для готовки
частица = очень маленькая часть атома
пройти через = пройти через
паста = липкое вещество, например клей
штекер = для подключения электрического объекта к электросети дома
линия электропередачи = большой провод, по которому идет электричество над или под землей
сопротивление = материал, препятствующий прохождению электричества
повернуть = обойти
безопасность = безопасность, защита
Устройство безопасности = вещи в машинах или электрических объектах, которые защищают вас от травм
ученый = человек, имеющий научную подготовку
розетка = место в стене, где можно подключить электрический объект к основному источнику электроэнергии
источник = место, где вы что-то получаете от
spin = что-то быстро развернуть
пар = белый газ, который выделяется при нагревании воды
паровой двигатель = двигатель или мотор, работающий на пару
сталь = прочный металл
переключатель = объект, который запускает или останавливает поток электричества при нажатии на него
ткань = материал, из которого образуются клетки животных или растений
преобразовать = изменить
трансформатор = машина, которая переключает электричество с одного напряжения на другое
турбина = двигатель, который перемещает специальное колесо вокруг
напряжение = электрическая сила, измеряемая в вольтах
провод = очень тонкий кусок металла, через который может проходить электричество
электропроводка = сеть проводов в доме или здании
.
No related posts.

Схем
