Содержание

Схемы компьютерных блоков питания ATX Codegen JNS KME FSP Sunny Colors It PowerMaster InWin PowerMan Hiper Microlab Antech MaxPower Green Tech = Электроника и Медтехника

Наименование Формат Размер, кБ
Схема блока питания LC-250 ATX ch. 200-ATX ver. 2.02B фирмы JNC Computer Co.
Основной источник: ШИМ DBL494, супервайзер LM339N, 3,3 В — A431 и магнитный стабилизатор
Источник дежурного питания +5V SB (дежурка): Высоковольтный ключ KSC5027 и стабилизатор 7805
GIF 110
Схема блока питания LC-B250ATX ch. Y-B200-ATX ver. 2.9 фирмы JNC Computer Co.
Основной: ШИМ и супервайзер 2003, 3,3 В — магнитный стабилизатор
Дежурка: Высоковольтный ключ — SSS2N60A, оптрон 1010, стабилизатор AZ431
GIF 103
Схема блоков питания 200XA1 и 250XA1 ch.
CG-07A и CG-11 фирмы Codegen
Основной: ШИМ KA7500B, супервайзер A6393D или KIA393P, 3,3 В — отдельный выпрямитель
Дежурка: Высоковольтный ключ и стабилизатор 7805
GIF 103
Схема источника +5V SB блока питания SY-300ATX ch. Y-B2002 ATX ver 1,0
Основной:
Дежурка: Высоковольтный ключ — BV-1 501, оптрон 817, стабилизатор 431
GIF 30
Схема источника +5V SB блока питания KME PX-230W ATX ch. KME-08-3A1
Основной:

Дежурка: Высоковольтный ключ — 2SC5353, стабилизатор 7805
GIF 24
Схема платы RD-DW-P009B источника +5V SB блока питания EN-8156901 model SFX-2015 (150W)
Основной:
Дежурка: Высоковольтный ключ — TFK617 BUF640, оптрон PC817, стабилизатор 431P
GIF 21
Схема источника +5V SB блока питания 300X ch. CG-13c фирмы Codegen
Основной:
Дежурка: Высоковольтный ключ — SSS2N60B, оптрон PC817, стабилизатор TL431-A
GIF 72
Статья о ремонте компьютерных блоков питания ATX (Ver.1.0) HTML 18
Транзисторы, применяемые в компьютерных блоках питания HTML 28
Микросхемы, применяемые в компьютерных блоках питания HTML 23
Импульсные блоки питания для IBM PC
В книге рассматриваются вопросы схемотехники, принципа работы, методика диагностики и ремонта компьютерных источников питания ATX
DJVU 2910
Блоки питания для системных модулей IBM PC XT AT
В книге освещаются вопросы схемотехники, принципа работы компьютерных источников питания на микросхеме TL494. Особое внимание уделяется вопросам поиска неисправностей и регулировке компьютерных блоков питания.
DJVU 900
Источники питания ПК и периферии (часть 1)
Подробно разобраны принципы работы отдельных узлов источников питания, алгоритмы и методики поиска неисправностей, типовые неисправности блоков питания компьютеров, мониторов и др. Рассматриваются вопросы построения качественных и энергоэффективных систем электропитания вычислительной техники.
RAR+DJVU 4000
Источники питания ПК и периферии (часть 2) RAR+DJVU 4000
Источники питания ПК и периферии (часть 3) RAR+DJVU 3627
Статья о методике доработки компьютерных блоков питания ATX, модернизация, повышение надежности, способы снижения помех и пульсаций HTML 25
Схемы блоков питания ATX
Классическая схема блока питания ATX на TL494 и LM393, использованная фирмой Rolsen
Основной: ШИМ TL494, супервайзер LM393, 3,3 В — TL431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — 2SC3457, стабилизатор 7805
GIF 57
Схема PowerMaster модель LP-8 v.
2.03 230W (AP-5-E v. 1.1), и FA-5-2 PCB FA_5-F v. 3.2
Основной: ШИМ TL494, супервайзер на дискретных транзисторах, 3,3 В — линейный регулятор на SPF36N03 или 45N03L и SP431
Дежурка: Высоковольтный ключ — KSC5027, стабилизатор 7805
GIF 159
Схема PowerMaster FA-5-2 v. 3.2 250W
Основной: ШИМ TL494, супервайзер на дискретных транзисторах, 3,3 В — линейный регулятор на SPF36N03 или 45N03L и SP431
Дежурка: Высоковольтный ключ — KSC5027, оптрон PC817, стабилизатор TL431
GIF
158
Схема блока питания ATX фирмы Microlab мощностью 350W
Основной: ШИМ KA7500B, супервайзер LM339, 3,3 В — KA431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — KSC5027, оптрон LTV817, стабилизатор KA431
PDF 44
Схема БП Microlab ATX-5400X мощностью 400W
Основной: ШИМ KA7500B, супервайзер LM339, 3,3 В — KA431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — KSC5027, оптрон LTV817, стабилизатор KA431
PDF 43
Схема SevenTeam ST-200HRK
Основной: ШИМ UTC51494, супервайзер LM339, 3,3 V формируется на отдельной плате ST-DD33 A60320 из источника +12V: ШИМ UC3843AN, полевой ключ 2SK1388
Дежурка: Высоковольтный ключ — 2SC4020, стабилизатор MC78L05ACP
GIF 184
Схема DTK PTP-2038 мощностью 250 Вт
Основной: ШИМ TL494, супервайзер LM393, 3,3 V — TL431C и магнитный стабилизатор
Дежурка: Высоковольтный ключ — 2SC3457, стабилизатор 78L05
PNG 25
Схема Codegen ATX300W мощностью 300 Вт
Основной: ШИМ KA7500B, супервайзер на дискретных транзисторах, 3,3 V линейный параметрический стабилизатор на 40N03P и TL431
Дежурка: Высоковольтный ключ — полевой SSP2N60B, оптрон 817B, стабилизатор TL431
GIF 229
Схема блока питания 330U фирмы Nuitek (COLORS iT)
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, 3,3 V — стабилизатор линейный параметрический на полевике 7030
Дежурка: Высоковольтный ключ — полевой SSS2N60, ШИМ на TDA865, оптрон PC817B
GIF 319
Схема блока питания 350T Фирмы Nuitek (COLORS iT)
Основной: ШИМ на IC3842, супервайзер на KA339, 2-х оптронах PC817, и IC431, однотактный инвертор на полевом ключе 2SK2648, 3,3 V на источнике опорного напряжения IC431, регуляторе на 2SA928 и магнитный стабилизатор на дросселе.
Дежурка: ШИМ + высоковольтный полевой ключ — M605, оптрон KPC817, стабилизатор IC431
PDF 62
Схема блока питания 350U фирмы Nuitek (COLORS iT)
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, силовые ключи MJE13009, 3,3 V на 2SA733 и магнитный стабилизатор на дросселе.
Дежурка: ШИМ и высоковольтный ключ на 5H0165R, оптрон KPC817
PDF 63
Схема блока питания 400T Фирмы Nuitek (COLORS iT)
Основной: ШИМ на IC3842, супервайзер на KA339, 2-х оптронах PC817, и IC431, однотактный инвертор на полевом ключе 2SK1940, 3,3 V на источнике опорного напряжения IC431, регуляторе на 2SA928 и магнитный стабилизатор на дросселе.
Дежурка: ШИМ + высоковольтный полевой ключ — M605, оптрон KPC817, стабилизатор IC431
PDF 62
Схема блока питания 400U фирмы Nuitek (COLORS iT)
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, силовые ключи 2SC2625, 3,3 V на 2SA733 и магнитный стабилизатор на дросселе.
Дежурка: ШИМ и высоковольтный ключ на 5H0165R, оптрон KPC817
PDF 63
Схема блока питания 500T фирмы Nuitek (COLORS iT)
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, 3,3 V на 2SA733 и магнитный стабилизатор на дросселе.
Дежурка: ШИМ и высоковольтный ключ на 5H0165R, оптрон KPC817
PDF 64
Схема блока питания 600T фирмы Nuitek (COLORS iT)
Основной: ШИМ на UC3843, супервайзер — WT7525, силовые ключи 2SK2082, оптрон PC817, 3,3 V на источнике опорного напряжения TL431, регуляторе 2SB772, магнитный стабилизатор на дросселе
Дежурка: ШИМ и высоковольтный ключ на ICE3B0365, оптрон KPC817, источник опорного напряжения TL431
PDF 49
Схема FSP145-60SP от Fortron Source
Основной: ШИМ и супервайзер на KA3511 на отдельной плате, 3,3 V — KA431 и магнитный стабилизатор
Дежурка: ШИМ с высоковольтным ключом на KA1H0165R, оптрон 817, стабилизатор KA431
GIF 48
Схема БП ATX-200W, ATX-250W, ATX-300W от Alim
Основной: ШИМ на TL494C, супервайзер на дискретных элементах, 3,3 V — источник опорного напряжения на TL431, регулятор 2SA1015 и магнитный стабилизатор на дросселе
Дежурка: Преобразователь на высоковольтном ключе на 2SC3150, стабилизатор 7805
PDF 395
Схема InWin IW-ISP300A3-1 PowerMan с корректором фактора мощности
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105D, 3,3 V — магнитный стабилизатор, noise killer (регулятор скорости вращения вентилятора) на отдельной плате GDD-002 на LM358
Дежурка: Высоковольтный ключ — полевой 02N60P, оптрон PC817C
GIF 218
Схема InWin IW-P300A2-0 R1. 2
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105D, 3,3 V — магнитный стабилизатор
Дежурка: Высоковольтный ключ — полевой SSS2N60B или SPU02N60P, оптрон CT324 или EL817
GIF 51
Схема Sirtec HPC-360-302DF rev.C0 с активным корректором фактора мощности на отдельной плате
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, 3,3 V — магнитный стабилизатор, noise killer (управление вентилятором) на отдельной плате N038052 на LM339
Дежурка: Высоковольтный ключ — полевой SSP2N60B, оптрон LIV817BY
Активный корректор фактора мощности (АКФМ): Контроллер — UCC3818N, высоковольтный ключ — полевой 2 x FQP9N50
PDF 176
Схема Sirtec HPC-420-302DF rev.C0 с активным корректором фактора мощности на отдельной плате
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, 3,3 V — магнитный стабилизатор, noise killer (управление вентилятором) на отдельной плате N038052 на LM339
Дежурка: Высоковольтный ключ — полевой SSP2N60B, оптрон LIV817
Активный корректор фактора мощности (АКФМ): Контроллер — UCC3818N, высоковольтный ключ — полевой 2 x SPP11N60C3
PDF 182
Схема БП Delta Electronics DPS-200PB-59
Основной: ШИМ TL494, супервайзер на отдельной платеLM339D, 3,3 V на отдельной плате A431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — 2SC3457, стабилизатор 78L05
GIF 236
Схема БП Delta Electronics DPS-260-2A c активным корректором фактора мощности, схемотехнически необычная, достаточно высокого уровня качества
Основной: ШИМ и АКФМ на отдельной плате DC-988 2960095601 на NE556 и ML4824-1, супервайзер на отдельной плате DC-989 2960095700 на LM339D, 2-х LM358 и TL431, однотактный инвертор на полевом ключе 2SK2611, 3,3 V на отдельной плате DC-986 2960095401 TL431 и магнитный стабилизатор
Дежурка: ШИМ + высоковольтный полевой ключ — TOP200, стабилизатор PQ05RF11
АКФМ: Высоковольтный ключ — полевой 2 x IRFP450
RAR+GIF 454
Фирменная схема JNC SY-300ATX на микросхеме AT2005
Основной: ШИМ, супервайзер и источник опорного +3,3V на микросхеме AT2005, 3,3 V — магнитный стабилизатор
Дежурка: Высоковольтный ключ — полевой KSC5027, KSC5027-1, или BV-1 501 в корпусе TO-126, оптрон 817, стабилизатор 431
PDF 55
Фирменная схема JNC LC-B250ATX на микросхеме 2003
Основной: ШИМ, супервайзер и источник опорного +3,3V на микросхеме 2003, 3,3 V — магнитный стабилизатор
Дежурка: Высоковольтный ключ — полевой SSS2N60B, оптрон 817, стабилизатор 431
GIF 53
Схема БП фирмы JNC
Основной: ШИМ TL494, супервайзер LM339, 3,3 V — TL431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — KSC5027, стабилизатор MC7805
GIF 123
Фирменная схема блока питания KME PM-230W
Основной: ШИМ TL494, супервайзер LM393, 3,3 V линейный параметрический стабилизатор на STP40NE03L и SP431
Дежурка: Высоковольтный ключ — KSC5027, стабилизатор PJ7805
GIF 63
Фирменная оригинальная схема Sunny ATX-230. Схема сильно отличается от других блоков питания!
Основной: ШИМ однотактный на UC3843, высоковольтный ключ — 2SK2545, оптрон TCET1109, стабилизатор TL431, супервайзер TPS5510P, цепь стабилизации напряжения питания ШИМ включает оптрон 817C, управляет которым супервайзер, 3,3 V — линейный параметрический стабилизатор на полевом транзисторе P3020L и TL431
Дежурка: Высоковольтный ключ — полевой 2SK3067, оптрон 817C, стабилизатор TL431
GIF 53
Фирменная схема Shido ATX-250W LP-6100
Основной: ШИМ TL494, супервайзер LM339, 3,3 V — отдельный выпрямитель
Дежурка: Высоковольтный ключ — 2SC3150, оптрон 817, стабилизатор TL431
PNG 37
Схема PowerLink LPJ2-18 мощностью 300W
Основной: ШИМ и супервайзер на LPG-899, 3,3 V — TL431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — KSC5027, оптрон 817, стабилизатор 431
GIF 54
Схема Maxpower PX-300W
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, 3,3 V — линейный параметрический стабилизатор на полевом транзисторе P40NF03
Дежурка: Высоковольтный ключ — KSC5027, стабилизатор 7805
GIF 51
Вариант схемы на SG6105 мощностью 250 Вт
Основной: ШИМ, супервайзер и источник опорного +3,3V SG6105, 3,3 V — линейный параметрический стабилизатор на полевом транзисторе P40NE0
Дежурка: Высоковольтный ключ — KSC5027, стабилизатор 7805
GIF 47
Схема блока питания AcBel API4PC01 мощностью 400W
Основной: без номиналов
Дежурка: без номиналов
PNG 96
Схема блока питания AcBel API3PCD2 ATX-450P-DNSS мощностью 450W
Основной: без номиналов
Дежурка: без номиналов
PNG 46

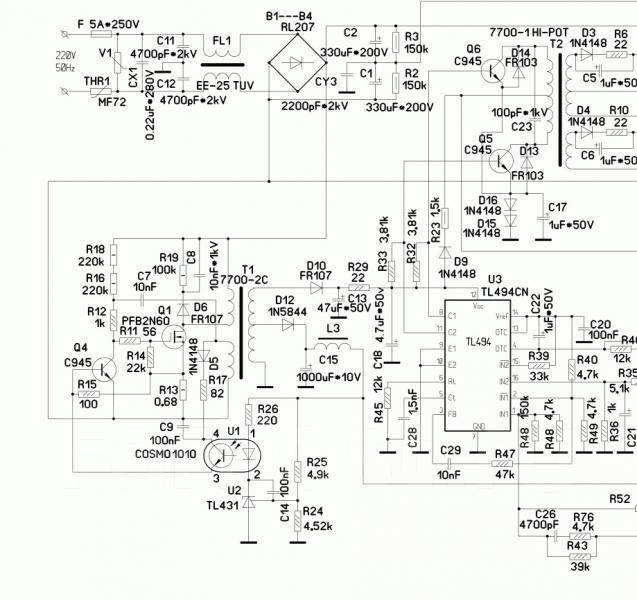

Схема БП Green Tech MAV-300W-P4
Основной: ШИМ TL494, супервайзер WT7510, 3,3 V линейный параметрический стабилизатор на полевом транзисторе P45N03L
Дежурка: Высоковольтный полевой ключ — PFB2N60, оптрон COSMO1010, стабилизатор TL431
GIF 203
Схема БП ATX-300P4 PFC ATX-310T v. 2.03. Корректор фактора питания пассивный
Основной: ШИМ TL494, супервайзер LM339, 3,3 V — TL431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — 2SC3866, оптрон ???, стабилизатор TL431
PNG 37
Схема БП ShenZhon мощностью 350 Вт на микросхеме — супервайзере AT2005
Основной: ШИМ, супервайзер и источник опорного +3,3V на микросхеме AT2005, 3,3 V — магнитный стабилизатор
Дежурка: Высоковольтный ключ — полевой KSC5027, оптрон 817, стабилизатор 431
PNG 332
Схема серии БП фирмы Linkworld мощностью 200W, 250W и 300W
Основной: ШИМ TL494C, супервайзер ???, 3,3 V — TL431 и магнитный стабилизатор
Дежурка: Высоковольтный ключ — 2SC3150, оптрон ???, стабилизатор 7805
PDF 395
ШИМ и высоковольтные полевые ключи БП Hiper HPU-4K580
Основной: ШИМ TL3842P, однотактный инвертор на 2-х полевых ключах 2SK2607
Дежурка:
PNG 136
Часть схемы БП IP-P350AJ2-0 мощностью 350 Вт, включающая источник дежурного напряжения +5VSB
Основной: ШИМ AIC3843, супервайзер WT751002, 2 оптрона 817, однотактный инвертор на полевом ключе W12NK90Z
Дежурка: ШИМ и высоковольтный ключ — ICE2A0565Z, оптрон 817, стабилизатор TL431
PNG 24
Фрагмент схемы блока питания ATX Enlight HPC-250 и HPC-350
Основной: ШИМ TL494C, супервайзер LM339, опорное — TL431
Дежурка:
GIF 266
Источник дежурного напряжения +5VSB Codegen-300W model 300X v2. 03
Основной:
Дежурка: ШИМ и высоковольтный ключ — 5H0165R, оптрон LF311
GIF 40
Источник дежурного напряжения +5VSB Espada KPY-350ATX
Основной:
Дежурка: Высоковольтный полевой ключ — 02N60, оптрон
GIF 8
Источник дежурного напряжения +5VSB FSP ATX-300GTF
Основной:
Дежурка: Высоковольтный полевой ключ — 02N60, оптрон
GIF 8
Источник дежурного напряжения +5VSB FSP600 Epsilon FX600 GLN
Основной:
Дежурка: ШИМ и высоковольтный ключ — FSDM0265R, оптрон PC817, стабилизатор TL431
PNG 66
Часть схемы БП LEC971 мощностью 250 Вт, включающая источник дежурного напряжения +5VSB
Основной:
Дежурка: Высоковольтный ключ — KSC5027, стабилизатор 7805
GIF 29
Еще одна схема БП ATX
Основной: ШИМ TL494
Дежурка:
BMP 391
Схемы блоков питания AT
Схема БП на TL494 и LM339 мощностью 200W GIF 44
Схема на TL494, KA34063F и LM393 GIF 369
Схема на mPC494C и HA17339 GIF 71
Схема на TL494C PNG 70
Схема на DBL494 PNG 177
Схема на TL494C и LM339 PNG 72
Схема Sunny CWT9200C-1 на KA7500(TL494) PNG 50
Схема Enermax мощностью 200W GIF 51
Схема AUVA VIP P200B мощностью 200W без номиналов PNG 45
Схема PE-050187 от Power Efficiency Electronic Co Ltd без номиналов PNG 51
Схема на mPC494C GIF 89
Еще одна схема БП AT GIF 65
Схема БП мощностью 200W PNG 36
Схема БП мощностью 200W без номиналов GIF 33
Схема БП без номиналов GIF 33
Схема БП без номиналов GIF 135
Еще одна схема БП без номиналов GIF 31

Схема блока питания компьютера — электрическая, структурная, подключение, импульсного

Работа любого компьютера невозможна без блока питания. Поэтому стоит отнестись серьезно к выбору. Ведь от стабильной и надежной работы БП будет зависеть работоспособность самого компьютера.

Что это такое

Главной задачей блока питания является преобразование переменного тока и дальнейшее формирование требуемого напряжения, для нормальной работы всех комплектующих ПК.

Напряжение, требуемое для работы комплектующих:

Кроме этих заявленных величин существует и дополнительное величины:

Фото: блок питания

БП выполняет роль гальванической развязки между электрическим током из розетки и комплектующими потребляющие ток. Простой пример, если произошла утечка тока и человек дотронулся до корпуса системного блока его ударило бы током, но благодаря блоку питания этого не происходит. Часто используются источники питания (ИП) формата ATX.

Обзор схем источников питания

Главной частью структурной схемы ИП, формата ATX, является полумостовой преобразователь. Работа преобразователей этого типа заключается в использовании двухтактного режима.

Стабилизация выходных параметров ИП осуществляется применением широтно-импульсной модуляции (ШИМ-контроллер) управляющих сигналов.

В импульсных источниках питания часто используется микросхема ШИМ-контроллера TL494, которая обладает рядом положительных свойств:

  • приемлемые рабочие характеристики микросхемы. Это – малый пусковой ток, быстродействие;
  • наличие универсальных внутренних элементов защиты;
  • удобство использования.

Простой импульсный БП

Принцип работы обычного импульсного БП можно увидеть на фото.

Фото: блок схема работы импульсного

Первый блок выполняет изменение переменного тока в постоянный. Преобразователь выполнен в виде диодного моста, который преобразовывает напряжение, и конденсатора, сглаживающего колебания.

Кроме этих элементов могут присутствовать еще дополнительные комплектующие: фильтр напряжения и термисторы. Но, из-за дороговизны, эти комплектующие могут отсутствовать.

Генератор создает импульсы с определенной частотой, которые питают обмотку трансформатора. Трансформатор выполняет главную работу в БП, это – гальваническая развязка и преобразование тока до требуемых величин.

Далее переменное напряжение, генерируемое трансформатором, идет на следующий блок. Этот блок из диодов, выравнивающих напряжение, и фильтра пульсаций. Фильтр состоит из группы конденсаторов и дросселя.

Видео: Принцип работы ШИМ контроллера БП

АТХ без коррекции коэффициента

Простой импульсный БП хоть и рабочее устройство, но на практике его использовать неудобно. Многие из его параметров на выходе «плавают», в том числе и напряжение. Все эти показатели изменяются из-за нестабильного напряжения, температуры и загруженности выхода преобразователя.

Но если осуществлять управление этими показателями с помощью контроллера, который будет выполнять роль стабилизатора и дополнительные функции, то схема будет вполне пригодной для применения.

Структурная схема БП с использованием контроллера широтно-импульсной модуляции проста и представляет генератор импульсов на ШИМ-контроллере.

Фото: ИП для компьютера с ШИМ-контроллером

ШИМ-контроллер регулирует амплитуду изменения сигналов проходящих через фильтр низких частот (ФНЧ). Главным достоинством являются высокие показатели КПД усилителей мощности и широкие возможности в использовании.

АТХ с коррекцией коэффициента мощности

В новых источниках питания для ПК появляется дополнительный блок – корректор коэффициента мощности (ККМ). ККМ убирает появляющиеся погрешности мостового выпрямителя переменного тока и повышает коэффициент мощности (КМ).

Поэтому производителями активно изготавливаются БП с обязательной коррекцией КМ. Это означает, что ИП на компьютере будет работать в диапазоне от 300Вт и более.

Фото: схема блока питания компьютера 300w

В этих БП используют специальный дроссель с индуктивностью выше чем на входе. Такой ИП называют PFC или пассивным ККМ. Имеет внушительный вес из-за дополнительного использования конденсаторов на выходе выпрямителя.

Из недостатков можно выделить невысокую надежность ИП и некорректную работу с ИБП во время переключения режима работы «батарея/сеть».


Это связано с маленькой емкостью фильтра сетевого напряжения и в момент падения напряжения повышается ток ККМ, и в этот момент включается защита от короткого замыкания.

На двухканальном ШИМ-контролере

Часто используют в современных источниках питания для компьютера двухканальные ШИМ-контроллеры. Единственная микросхема способна выполнять роль преобразователя и корректора КМ, что сокращает общее количество элементов в схеме БП.

Фото: схема БП с использованием двухканального ШИМ-котроллера



В приведенной схеме первая часть выполняет формирование стабилизированного напряжение +38В, а вторая часть является преобразователем, который формирует стабилизированное напряжение +12В.

Схема подключения блока питания компьютера

Для подключения блока питания к компьютеру следует выполнить ряд последовательных действий:

  • установить БП в системный блок. Все эти действия нужно выполнять аккуратно, чтобы не задеть остальные комплектующие;
  • закрепить БП к задней панели системного блока специальными винтами;
  • подсоединить кабели питания ко всем устройствам находящимся в системном блоке (материнская плата, дисковод, видеокарта, винчестер). Особых предпочтений в порядке подключения нет, главное все сделать аккуратно и правильно.

    фото: схема подключения питания компьютера PcCar CarPc

Конструктивные особенности

Для подключения комплектующих персонального компьютера на БП предусмотрены различные разъемы. На задней его части расположен разъем под сетевой кабель и кнопка выключателя.

Кроме этого может находится еще на задней стенке БП и разъем для подключения монитора.

В различных моделях могут быть и другие разъемы:

  • индикатор напряжения;
  • кнопки изменения режима работы вентилятора;
  • переключатель входящего напряжения;
  • USB-порты, встроенные в БП.

    Фото: внешний вид БП для ПК

В современных источниках питания для ПК реже устанавливают вентилятор на задней стенке, который вытягивал горячий воздух из БП. В замен этого решения начали использовать вентилятор на верхней стенке, который был больше и работал тише.

На некоторых моделях возможно встретить сразу два вентилятора. Из стенки, которая находится внутри системного блока, выходит провод со специальным разъемом для подачи тока на материнскую плату. На фото указаны возможные разъемы подключения и обозначение контактов.

Фото: обозначение контактов разъемов БП

Каждый цвет провода подает определенное напряжение:

  • желтый — +12 В;
  • красный — +5 В;
  • оранжевый — +3,3 В;
  • черный – заземление.

У различных производителей могут изменяться значения для этих цветов проводов.

Также есть разъемы для подачи тока комплектующим компьютера.

Фото: специальные разъемы для комплектующих

Параметры и характеристики

БП персонального компьютера имеет много параметров, которые могут не указываться в документации. На боковой этикетке указываются несколько параметров – это напряжение и мощность.

Мощность – основной показатель

Эта информация пишется на этикетке крупным шрифтом. Показатель мощности БП указывает на общее количество электроэнергии доступной для внутренних комплектующих.

Казалось бы, выбрать БП с требуемой мощностью будет достаточным просуммировать потребляемые показатели комплектующими и выбрать БП с небольшим запасом. Поэтому большой разницы между 200w и 250w не будет существенной.

Фото: Импульсный блок питания компьютера (ATX) на з00 Вт

Но на самом деле ситуация выглядит сложнее, потому что выдаваемое напряжение может быть разным — +12В, -12В и другим. Каждая линия напряжения потребляет определенную мощность. Но в БП расположен один трансформатор, который генерирует все напряжения, используемые ПК. В редких случаях может быть размещено два трансформатора. Это дорогой вариант и используется в качестве источника на серверах.

В простых же БП используется 1 трансформатор. Из-за этого мощность на линиях напряжений может меняться, увеличиваться при малой нагрузке на других линиях и наоборот уменьшаться.

Рабочие напряжение

При выборе БП следует обратить внимание на максимальные значения рабочих напряжений, а также диапазон входящих напряжений, он должен быть от 110В до 220В.

Правда большинство из пользователей на это не обращают своего внимания и выбирая БП с показателями от 220В до 240В рискуют к появлению частых отключений ПК.

Фото: параметры блока питания компьютера

Такой БП будет выключаться при падении напряжения, которые не редкость для наших электросетей.Превышение заявленных показателей приведет к выключению ПК, сработает защита. Чтобы включить обратно БП придется отключить его от сети и подождать минуту.

Следует помнить, что процессор и видеокарта потребляю самое большее рабочее напряжение в 12В. Поэтому следует обращать внимание на эти показатели.Для снижения нагрузки на разъемы, линию 12В разделяют на пару параллельных с обозначением +12V1 и +12V2. Эти показатели должны быть указаны на этикетке.

Советы по выбору источника

Перед тем как выбрать для покупки БП, следует обратить внимание на потребляемую мощность внутренними компонентами ПК.

Но некоторые видеокарты требуют особый потребляемый ток +12В и эти показатели следует учитывать при выборе БП. Обычно для ПК, в котором установлена одна видеокарта, достаточно источника с мощностью в 500вт или 600.

Фото: Super Power 300X

Также следует ознакомится с отзывами покупателей и обзорами специалистов о выбранной модели, и компании производителе. Лучшие параметры, на которые следует обратить внимание, это: мощность, тихая работа, качество и соответствие написанным характеристикам на этикетке.

Вам необходимо настроить модем в режиме роутера! Подробнее в настройке модема в роутер ByFly.

Интересует настройка роутера ZYXEL KEENETIC LITE PPPoE? Читайте тут.

Настройка IPTV в роутере DIR 620 от Ростелеком? Читайте в статье.

Экономить при этом не следует, ведь от работы БП будет зависеть работа всего ПК. Поэтому чем качественнее и надежнее источник, тем дольше прослужит компьютер. Пользователь может быть уверен, что сделал правильный выбор и не беспокоится о внезапных выключениях своего ПК.

3.4. Принципиальная схема. Импульсные блоки питания для IBM PC

3.4. Принципиальная схема

Импульсные источники питания данного класса имеют несколько различных модификаций схемотехнической реализации отдельных вспомогательных узлов. Принципиальных различий в их рабочих характеристиках нет, а разнообразие объясняется множеством производителей блоков питания. Поэтому при описании узлов и каскадов источников питания и особенностей их функционирования будут также приведены и графические иллюстрации вариантов их исполнения. Для подробного обсуждения принципа построения и функционирования блока питания компьютеров типа AT/XT в качестве базовой выбрана модель, принципиальная схема которой показана на рис. 3.2.

Рис. 3.2. Принципиальная схема импульсного блока питания

На принципиальной схеме не показан сетевой выключатель, так как он относится к системному модулю компьютера. В самом блоке питания по входу первичной электрической сети установлен предохранитель – необходимый элемент системы защиты. Предохранитель предназначен для отключения импульсного источника питания от питающей сети при возникновении в нем неисправностей и не используется для сохранения работоспособности активных элементов источника питания, так как обладает высокой тепловой инерционностью. Процессы пробоя развиваются лавинообразно, остановить их может только электронная защита. Предохранитель способен лишь предотвратить лавинообразное нарастание процесса, который разрушает конструктивные элементы блока питания и повреждает проводники печатной платы.

Терморезистор TR1, также подключенный по входу первичной цепи, имеет отрицательный коэффициент сопротивления. Этот элемент имеет максимальное значения сопротивления в холодном состоянии, то есть в момент включения источника. Основным назначением терморезистора TR1 является ограничение пускового тока, протекающего по входной цепи блока питания. При включении источника питания возникает скачок тока, так как конденсаторы сглаживающего фильтра C10 и C11 в начальный момент времени не заряжены и их сопротивление крайне мало. По мере их заряда уровень тока, протекающего по входным цепям блока питания, постепенно снижается. Под действием тока терморезистор TR1 медленно разогревается, а его сопротивление снижается. После выхода на рабочий режим сопротивление TR1 имеет значение десятых долей Ома и практически не влияет на общие энергетические показатели блока питания.

После терморезистора и предохранителя в первичную цепь источника питания включен сетевой фильтр. В конструкции фильтра использованы элементы, которые должны обеспечивать значительный уровень затухания помех, проникающих в источник питания и исходящих из него. В отсутствие сетевого фильтра блок питания можно применять только в идеальных условиях, при полном отсутствии приборов, способствующих возникновению помех. Но даже в этом случае целесообразность его установки вполне оправдана, так как фильтр значительно ограничивает уровень паразитных колебаний, проникающих в сеть от самого источника с импульсным преобразователем. Конструкцию входного фильтра рассчитывают из условий, обеспечивающих работу блока питания при кратковременных бросках и провалах сетевого напряжения. Стандарт отечественной сети переменного тока допускает изменение напряжения в диапазоне 220 В ±15 %. Но стандарт не может предусмотреть уровней кратковременных импульсных помех, источником которых являются приборы и устройства на основе электродвигателей, электромагнитных пускателей. Импульсные помехи от таких приборов могут проникать во вторичные цепи источника питания и оказывать негативное влияние на функционирование нагрузочных элементов. Наличие входного фильтра способствует устранению или значительному ослаблению влияния внешних помех на работоспособность блока питания и элементов нагрузки, подключенных к его вторичным цепям.

Помехоподавляющий фильтр представляет собой звено П-типа, состоящее из конденсаторов C1 – C4 и дросселя T, две обмотки которого намотаны в одном направлении на общий сердечник из материала с высоким значением магнитной проницаемости. Обмотки имеют одинаковое количество витков. Конденсаторы C3 и C4 включены последовательно, точка их соединения подключается к корпусной клемме блока питания. В отечественной сети выполняется заземление нулевого провода и поэтому точка соединения обязательно должна подключаться через корпус к «нулю». Таким образом, один из конденсаторов C3, C4 оказывается зашунтированным, а второй подключается параллельно конденсатору C2. Если корпус источника питания с таким фильтром оставить без подключения к защитному «нулю», то в средней точке емкостного делителя образуется напряжение, равное половине входного питающего напряжения.

Емкостное сопротивление конденсаторов C1 и C2 фильтра на частоте питающей сети достаточно большое и составляет примерно 145 кОм. Такое сопротивление не оказывает заметного влияния на помехи с частотой, близкой к частоте промышленной сети. Импульсные же помехи, имеющие спектр от десятков килогерц до нескольких мегагерц, замыкаются через малое сопротивление этих конденсаторов, и поэтому происходит значительное снижение их уровня. Полностью нейтрализовать помеху, проникающую из сети, одними конденсаторами не удается, и для более глубокой фильтрации применяется индуктивный элемент – дроссель Т1. По конструкции и техническому смыслу дроссель T1 больше похож на трансформатор, поэтому в специальной литературе иногда его называют нейтрализующим трансформатором. Каждая из обмоток дросселя включена в цепь потенциального проводника. По одной из обмоток протекает ток прямого направления, по второй – возвратный ток. Направление токов противоположно, но их величины абсолютно одинаковы. Токи, протекающие по каждой из обмоток, будут создавать магнитные потоки, равные по величине, но противоположные по направлениям. Взаимно противоположные потоки будут компенсировать друг друга. Ни один из потоков не будет преобладающим, а значит, не будет происходить намагничивание сердечника и индуктивность обмоток дросселя будет иметь максимально возможное значение. Это положение справедливо независимо от уровня тока потребления блока питания. Магнитные потоки, создаваемые колебаниями помехи, также взаимно компенсируются. Индуктивное сопротивление обмоток дросселя прямо пропорционально частоте протекающего тока. На частоте сети его величина относительно небольшая, но для высокочастотных колебаний помех она значительна. Затухание помех растет по мере увеличения их частоты. Установка отдельных дросселей на каждом отдельном проводнике будет производить значительно меньший эффект. В выпрямителе сетевого напряжения устанавливаются НЧ диоды. Ток, протекающий через сетевой выпрямитель, имеет пульсирующий характер, определяемый частотой переключения силовых транзисторов импульсного преобразователя. В моменты изменения полярности напряжения на диодах D1 – D4 выпрямителя происходит перезарядка их внутренней емкости. Этот процесс занимает определенный временной интервал. Диоды, изменяющие свое проводящее состояние на закрытое, не могут переключиться мгновенно, и некоторое время остаются открытыми. В это время одна пара диодов еще не закрыта, а вторая – постепенно открывается и начинает пропускать ток. Возникают сквозные токи, которые возбуждают кратковременные помеховые колебания. Подавление помех такого типа выполняют конденсаторы C2 – C4, подключенные к защитному заземлению или «нулю». Все конденсаторы сетевого фильтра рассчитаны на максимальное рабочее напряжение 1 кВ.

С помощью селектора уровня входного напряжения S1 выполняется переключение входной цепи блока питания для работы от сетевого напряжения с номинальными уровнями 220 или 115 В. Переключатель имеет только два состояния: замкнутое и разомкнутое. Разомкнутое состояние переключателя устанавливается, когда напряжение сети равно 220 В. Контакты переключателя замыкаются для подключения блока питания к сети с пониженным напряжением. Естественно, что при сохранении энергетического баланса, ток потребления и соответственно нагрузка на входные цепи источника питания при пониженном входном напряжении увеличивается в два раза по сравнению с режимом работы от 220 В. Действие переключателя достаточно подробно рассмотрено в главе 2 при описании аналогичного узла источника питания для компьютеров ATX форм-фактора. Следует еще раз отметить, что коммутация переключателя S1 при его замыкании переводит схему выпрямителя на работу в режиме удвоителя напряжения. Основная же цель установки переключателя заключается в сохранении уровня постоянного напряжения питания на силовом каскаде. Когда происходит коммутация транзисторов полумостового усилителя, на силовой трансформатор подается импульсное напряжение, полный размах которого равен напряжению питания силового каскада. Сохранение этого напряжения на неизменном уровне позволяет использовать все элементы силового каскада без каких-либо модификаций. В этом случае отпадает необходимость применения транзисторов для силового каскада с повышенным напряжением коллектор-эмиттер, а также не происходит коммутации обмоток трансформатора для изменения коэффициентов трансформации.

Диодный мост выпрямителя нагружен на два электролитических конденсатора C10 и C11, включенных последовательно, а таже на силовой каскад импульсного преобразователя. Конденсаторы входят в состав фильтра, сглаживающего выпрямленное пульсирующее напряжение. Параллельно каждому из конденсаторов С10 и С11 сглаживающего фильтра включены высокоомные резисторы соответственно R17 и R18, создающие цепь разряда конденсаторов при отключении источника питания от сети. Резисторы выбраны с такими номиналами сопротивления, чтобы не оказывать влияния на работу ВЧ преобразователя.

Вся остальная электрическая схема блока питания предназначена непосредственно для генерации, усиления импульсных сигналов и их преобразования во вторичные напряжения, поступающие на элементы нагрузки. Этапы функционирования импульсного преобразователя приведены ниже в последовательности, соответствующей изложению материала в главе 2.

Но прежде чем перейти к детальному разбору функционирования отдельных каскадов, следует дать общую схему развития процессов, происходящих в блоке питания непосредственно после его включения в сеть. Именно начальный этап включения блоков питания для компьютеров AT/XT коренным образом отличается от более поздних модификаций, используемых в ATX системах.

В блоке питания, схема которого представлена на рис. 3.2, нет узла, аналогичного вспомогательному автогенератору ATX преобразователя, от которого блок управления получает первичное питание для запуска генератора импульсных последовательностей. Поэтому одним из основных вопросов при подключении к питающей сети такого источника является обеспечение начального запуска и первичная запитка узла управления. Решение этой проблемы заключается в особой конструкции силового каскада преобразователя и, в частности, в способе подключения трансформатора внешнего возбуждения T2 к базовой цепи транзистора Q5. Вторичная цепь T2 имеет три обмотки. Две из них традиционно подключены к базовым цепям силовых транзисторов Q5 и Q6, а третья – к эмиттеру транзистора Q5 и через конденсатор C15 с первичной обмоткой импульсного трансформатора T4. Базовая цепь каждого силового транзистора соединена со своим коллектором через резистор с большим сопротивлением. Таким образом, через резисторы R27 и R29 на базы транзисторов Q5 и Q6 подается положительное смещение. Благодаря этим двум особенностям происходит полное открывание одного из силовых транзисторов Q5 или Q6, в результате которого на вторичных обмотках появляется импульс напряжения. Этим импульсным напряжением заряжаются емкости конденсаторов C18 и C17, образующие сглаживающий фильтр. Положительная обкладка конденсатора C17 подключена к выводу питания IC1/12 микросхемы ШИМ регулятора. Уровня напряжения на конденсаторах C17 и C18 и энергии их заряда оказывается достаточно для запуска микросхемы IC1 и получения на выходах IC1/8,11 последовательностей импульсов. Через каскады промежуточного усилителя, выполненного на транзисторах Q3 и Q4, импульсы управления подаются в базовые цепи силовых транзисторов Q5 и Q6. Возникает устойчивый колебательный процесс переключения силовых транзисторов, происходящий под управлением импульсов, формируемых схемой управления. Когда импульсные колебания принимают установившийся характер, напряжения на вторичных обмотках нарастают до номинальных уровней, и происходит формирование сигнала «питание в норме». Далее начинает действовать система слежения за выходным уровнем напряжения канала +5 В и регулирования поступления энергии во вторичные цепи. Если нагрузка каналов находится в определенных пределах, источник питания обеспечивает энергетическую поддержку вторичных цепей. При резком и неконтролируемом отклонении уровня нагрузки, приводящего к КЗ по одному из каналов, включается система блокировки схемы управления и отключения силового каскада.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Распиновка разъемов блока питания: какая линия за что отвечает | Блоки питания компьютера | Блог

Подключение проводов блока питания при сборке ПК — одна из самых серьезных задач, с которой сталкиваются начинающие пользователи. Все слышали фразу «с электричеством шутки плохи», и нужно понимать, что в случае неправильного подключения проводов можно запросто повредить дорогие комплектующие. Чтобы этого не случилось, нужно знать распиновку разъемов БП, максимальную нагрузку на каждый разъем и положение ключей, которые не дают подключить провода неправильно. В этой статье вы найдете всю информацию на эту тему.

Стандарты блоков питания для ПК и их разъемов развиваются уже почти 40 лет — со времен выхода первых компьютеров IBM PC. За это время сменилось несколько стандартов AT и ATX. Казалось бы, все возможные разъемы уже придуманы и ничего нового не требуется, но осенью этого года ожидается выход видеокарт Nvidia GeForce RTX 3000-й серии, который принесет с собой новый, 12-контактный разъем питания. Производители уже стали добавлять в комплекты проводов новых БП коннектор 12-Pin Micro-Fit 3.0. Будет неудивительно, если этот разъем питания дополнит новые стандарты ATX.

Перед тем, как перейти к описанию и распиновке всех разъемов в современном БП, хотелось бы напомнить, что основные напряжения, которые нам встретятся, это +3. 3 В, +5 В и +12 В. Сейчас основное напряжение, которое требуется и процессору, и видеокарте — это +12 В. В свою очередь, +5 В нужно накопителям, а +3.3 В используется все реже.

И если взглянуть на табличку, которая есть на боку каждого БП, мы увидим выдаваемые им напряжения, токи и мощность по каждому из каналов.

Разъем Molex

Начнем с самого древнего разъема, который почти без изменений дошел до наших времен, появившись у первых «персоналок». Это всем известный 4-контактный разъем, называемый Molex.

Сегодня сфера применения этого разъема сузилась до питания корпусных вентиляторов, передних панелей корпусов ПК, разветвителей и переходников питания видеокарт и накопителей. Например, переходников питания видеокарты «Molex — PCI-E 6 pin». Несмотря на то, что разъем выдает до 11 А на контакт, а значит, может дать видеокарте, в теории, 132 ватта мощности, использовать его стоит крайне осторожно.

Надо учитывать, что толщина проводов может не соответствовать такой мощности, а сами контакты могут быть разболтанными, с неплотной посадкой. В результате это чревато нагревом проводов, контактов и расплавлению изоляции.

Если вам обязательно требуется такой переходник, выбирайте модель с двумя разъемами Molex.


Обязательно проверяйте качество контактов переходника и вставляйте его надежно, до упора. Для защиты от неправильного подключения в разъеме предусмотрены два скоса.

Внимание! Несмотря на то, что скосы не дают воткнуть разъем другой стороной, при определенном усилии и разболтанных гнездах есть вероятность воткнуть разъем, развернутый на 180 градусов, что приведет к выходу из строя оборудования.

24-контактный разъем питания материнской платы

Этот разъем появился в спецификациях ATX12V 2.0 в 2004 году и заменил устаревший 20-контактный разъем. Он может обеспечить довольно серьезные мощности для питания процессора, видеокарты и материнской платы: по линии +3.3 В — 145.2 Вт, по линии +5 В — 275 Вт и 264 Вт по линии +12 В (при использовании контактов Molex Plus HCS).

Примечание. Контакты Molex сертифицированы на ток 6 А. Molex HCS — до 9 А. А Molex Plus HCS — до 11 А.

Разъемы питания процессора

Энергопотребление процессоров неуклонно росло последние 20 лет, что потребовало дополнительных разъемов питания для них. И в спецификациях ATX12V был введен дополнительный 4-контактный разъем питания процессора +12 В.

8-контактный разъем питания процессора

Несмотря на то, что 4-контактный разъем питания процессора рассчитан на максимальную мощность до 288 Вт (при использовании контактов Plus HCS), в спецификации EPS12V версии 1.6, появившейся в 2000 году, был представлен 8-контактный разъем питания процессора. Первоначально этот разъем использовался в серверах с серьезными нагрузками на систему питания, но впоследствии перекочевал и в обычные ПК.

Сегодня даже на бюджетных материнских платах мы встречаем именно этот разъем, который теоретически может подать на питание процессора мощность до 576 Вт.

4-контактный и 8-контактный разъемы совместимы между собой. Если на вашем БП есть только 4-контактный кабель питания, он подойдет в 8-контактный разъем на материнской плате. А 8-контактный кабель, соответственно, подойдет в 4-контактный разъем.

Значения передаваемой мощности выглядят просто фантастически, но вы должны понимать, что это теоретическая мощность. На практике производители топовых материнских плат, ориентированных на разгон, ставят два 8-контактных разъема питания процессора.
Например, на MSI MEG Z490 ACE. Увеличение контактов разъема и сечения проводов приводит к снижению их нагрева и, как следствие, к безопасной работе.

Внимание! При подключении 8-контактных разъемов питания процессора и видеокарты нужно учитывать, что несмотря на то, что они не совпадают по скосам контактов, их вилки очень похожи. При определенном усилии можно воткнуть вилку питания процессора в разъем на видеокарте и наоборот. Это приведет к замыканию и выходу оборудования из строя.

Разъем питания 3.5″ дисководов

Еще один разъем, уже практически не встречающийся на новых БП. Ранее использовался для питания дисководов 3.5″ и некоторых карт расширения.

Разъем питания SATA

Стандартный разъем для питания HDD, DVD и 2.5″ SSD-приводов. Надежный и удобный разъем, воткнуть который другой стороной не получится из-за расположения специальных выступов. Ток, потребляемый HDD и SSD, довольно небольшой и беспокоиться о нагреве таких разъемов не стоит.

Разъемы дополнительного питания видеокарт

В начале нулевых годов резко выросло энергопотребление видеокарт, что потребовало для них специальных разъемов питания, принятых в спецификациях ATX12V 2.x.

Спецификация PCI Express x16 Graphics 150W-ATX Specification 1.0 была принята рабочей группой PCI-SIG в 2004 году. Она представила 6-контактный разъем, который может давать видеокарте 75 Вт мощности. И еще 75 Вт берутся со слота PCI-E x16. Получившиеся в сумме 150 ватт достаточны для питания видеокарт среднего уровня, например, GeForce GTX 1650 SUPER.

Но этих возможностей питания быстро стало недостаточно и вскоре была принята спецификация PCI Express 2.0, которая дала уже 8-контактный разъем питания для видеокарт. 8-контактный разъем питания позволял передать 150 Вт мощности и вместе с 75 Вт, идущими со слота PCI-E x16, получалось 225 Вт, которых стало достаточно уже для производительных видеокарт.

Производители видеокарт обычно стараются разгрузить питание по слоту PCI-E x16 и обеспечить запас питания для разгона, поэтому видеокарты с потреблением 120 ватт и выше, например, GeForce GTX 1660 SUPER, все чаще оснащаются восьмипиновым разъемом питания.

Конструкция разъемов позволяет подключение 6-контактного кабеля питания в 8-контактный разъем. Но, скорее всего, потребуется специальный переходник, ведь в этом случае видеокарта по сигнальным контактам распознает, какой кабель подключен в разъем питания.

8-контактный разъем обычно делается разборным, что позволяет подключить его в 6-контактную колодку.

Вставить неправильно разъемы этого типа не получится: скосы на пинах расположены в строго определенном порядке. Но нужно подключать питание до упора — до защелкивания предохранительного язычка.

Выводы

Как вы могли заметить, все разъемы на современных БП разработаны так, чтобы исключить неправильное подключение. Также они обеспечивают избыточную надежность по нагрузке питания, что достигается увеличением числа контактов.


Но при сборке ПК не помешает помнить распиновки всех разъемов и максимальную силу тока, которую может выдержать разъем. Если пренебречь этими знаниями, можно рано или поздно повредить комплектующие. С подобным в период «крипто-лихорадки» 2017-2018 года столкнулись майнеры, у которых массово горели дешевые переходники питания видеокарт «Molex — PCI-E 6 pin».

Как устроен блок питания, который работает в каждом системнике / Хабр


Блок питания извлечён из корпуса. Пучок проводов слева подключается к компьютеру. Большой компонент посередине типа трансформатора — это фильтрующий индуктор. Кликабельно, как и все фотографии в статье

Вы когда-нибудь задумывались, что находится внутри блока питания (БП) вашего компьютера? Задача БП — преобразовать питание из сети (120 или 240 В переменного тока, AC) в стабильное питание постоянного, то есть однонаправленного тока (DC), который нужен вашему компьютеру. БП должен быть компактным и дешёвым, при этом эффективно и безопасно преобразовывать ток. Для этих целей при изготовлении используются различные методы, а сами БП внутри устроены гораздо сложнее, чем вы думаете.

В этой статье мы разберём блок стандарта ATX и объясним, как он работает1.

Как и в большинстве современных БП, в нашем используется конструкция, известная как «импульсный блок питания» (ИБП). Это сейчас они очень дёшевы, но так было не всегда. В 1950-е годы сложные и дорогие ИБП использовались разве что в ракетах и космических спутниках с критическими требованиями к размеру и весу. Однако к началу 1970-х новые высоковольтные транзисторы и другие технологические усовершенствования значительно удешевили ИБП, так что их стали широко использовать в компьютерах. Сегодня вы можете за несколько долларов купить зарядное устройство для телефона с ИБП внутри.

Наш ИБП формата ATX упакован в металлический корпус размером с кирпич, из которого выходит множество разноцветных кабелей. Внутри корпуса мы видим плотно упакованные компоненты. Инженеры-конструкторы явно были озабочены проблемой компактности устройства. Многие компоненты накрыты радиаторами. Они охлаждают силовые полупроводники. То же самое для всего БП делает встроенный вентилятор. На КДПВ он справа.

Начнём с краткого обзора, как работает ИБП, а затем подробно опишем компоненты. Своеобразный «конвейер» на фотографии организован справа налево. Справа ИБП получает переменный ток. Входной переменный ток преобразуется в высоковольтный постоянный ток с помощью нескольких крупных фильтрующих компонентов. Этот постоянный ток включается и выключается тысячи раз в секунду для генерации импульсов, которые подаются в трансформатор. Тот преобразует высоковольтные импульсы в сильноточные низковольтные. Эти импульсы преобразуются в постоянный ток и фильтруются, чтобы обеспечить хорошее, чистое питание. Оно подаётся на материнскую плату, накопители и дисководы через кабели на фотографии слева.

Хотя процесс может показаться чрезмерно сложным, но большинство бытовой электроники от мобильника до телевизора на самом деле питаются через ИБП. Высокочастотный ток позволяет сделать маленький, лёгкий трансформатор. Кроме того, импульсные БП очень эффективны. Импульсы настраиваются таким образом, чтобы обеспечить только необходимую мощность, а не превращать избыточную мощность в отработанное тепло, как в линейном БП.

Первым делом входной переменный ток проходит через цепь входного фильтра, которая фильтрует электрический шум, то есть беспорядочные изменения электрического тока, ухудшающие качество сигнала.

Фильтр ниже состоит из индукторов (тороидальных катушек) и конденсаторов. Квадратные серые конденсаторы — специальные компоненты класса X для безопасного подключения к линиям переменного тока.


Компоненты входного фильтра

Переменный ток с частотой 60 герц в сети меняет своё направление 60 раз в секунду (AC), но компьютеру нужен постоянный ток в одном направлении (DC).

Полномостовой выпрямитель

на фотографии ниже преобразует переменный ток в постоянный. Выходы постоянного тока на выпрямителе отмечены знаками

?

и

+

, а переменный ток входит через два центральных контакта, которые

постоянно меняют свою полярность

. Внутри выпрямителя — четыре диода. Диод позволяет току проходить в одном направлении и блокирует его в другом направлении, поэтому в результате переменный ток преобразуется в постоянный ток, протекающий в нужном направлении.


На мостовом выпрямителе видна маркировка GBU606. Цепь фильтра находится слева от выпрямителя. Большой чёрный конденсатор справа — один из удвоителей напряжения. Маленький жёлтый конденсатор — это специальный керамический Y-конденсатор, который защищает от всплесков напряжения

Ниже — две схемы, как работает мостовой выпрямитель. На первой схеме у верхнего входа переменного тока положительная полярность. Диоды пропускают поток на выход DC. На второй схеме входы переменного тока поменяли полярность, как это происходит постоянно в AC. Однако конфигурация диодов гарантирует, что выходной ток остаётся неизменным (плюс всегда сверху). Конденсаторы сглаживают выход.


На двух схемах показан поток тока при колебаниях входного сигнала AC. Четыре диода заставляют ток течь в направлении по стрелке

Современные БП принимают «универсальное» входное напряжение от 85 до 264 вольт переменного тока, поэтому могут использоваться в разных странах независимо от напряжения в местной сети. Однако схема этого старого БП не могла справиться с таким широким диапазоном. Поэтому предусмотрен переключатель для выбора 115 или 230 В.


Переключатель 115/230 В

Переключатель использует умную схему с удвоителем напряжения. Идея в том, что при закрытом переключателе (на 115 В) вход AC обходит два нижних диода в мостовом выпрямителе, а вместо этого подключается непосредственно к двум конденсаторам. Когда «плюс» на верхнем входе AC, полное напряжение получает верхний конденсатор. А когда «плюс» снизу, то нижний. Поскольку выход DC идёт с обоих конденсаторов, на выходе всегда получается двойное напряжение. Дело в том, что остальная часть БП получает одинаковое напряжение независимо от того, на входе 115 или 230 В, что упрощает его конструкцию. Недостаток удвоителя в том, что пользователь обязан установить переключатель в правильное положение, иначе рискует повредить БП, а для самого БП требуются два больших конденсатора. Поэтому в современных БП удвоитель напряжения вышел из моды.


Схема удвоителя напряжения. Каждый конденсатор получает полный вольтаж, поэтому на выходе DC двойное напряжение. Серые диоды не используются в работе удвоителя

В целях безопасности высоковольтные и низковольтные компоненты разделены механически и электрически, см. фотографию ниже. На основной стороне находятся все цепи, которые подключаются к сети AC. На вторичной стороне — низковольтные цепи. Две стороны разделены «пограничной изоляцией», которая отмечена зелёным пунктиром на фотографии. Через границу не проходит

никаких

электрических соединений. Трансформаторы пропускают энергию через эту границу через магнитные поля без прямого электрического соединения. Сигналы обратной связи передаются на основную сторону с помощью оптоизоляторов, то есть световыми импульсами. Это разделение является ключевым фактором в безопасной конструкции: прямое электрическое соединение между линией AC и выходом БП создаёт опасность удара электрическим током.


Источник питания с маркировкой основных элементов. Радиаторы, конденсаторы, плата управления и выходные кабели удалены ради лучшего обзора (SB означает источник резервного питания, standby supply)

К этому моменту входной переменный ток преобразован в высоковольтный постоянный ток около 320 В

2

. Постоянный ток нарезается на импульсы переключающим (импульсным) транзистором (

switching transistor

на схеме выше). Это силовой МОП-транзистор (MOSFET)

3

. Поскольку во время использования он нагревается, то установлен на большом радиаторе. Импульсы подаются в главный трансформатор, который в некотором смысле является сердцем БП.

Трансформатор состоит из нескольких катушек проволоки, намотанных на намагничиваемый сердечник. Высоковольтные импульсы, поступающие в первичную обмотку трансформатора, создают магнитное поле. Сердечник направляет это магнитное поле на другие, вторичные обмотки, создавая в них напряжение. Так ИБП безопасно вырабатывает выходной ток: между двумя сторонами трансформатора нет электрического соединения, только соединение через магнитное поле. Другим важным аспектом является то, что в первичной обмотке много оборотов проволоки вокруг сердечника, а на вторичных контурах гораздо меньше. В результате получается понижающий трансформатор: выходное напряжение намного меньше входного, но при гораздо большем вольтаже.

Переключающий транзистор3 управляется интегральной схемой под названием «ШИМ-контроллер режима тока UC3842B». Этот чип можно считать мозгом БП. Он генерирует импульсы на высокой частоте 250 килогерц. Ширина каждого импульса регулируется для обеспечения необходимого выходного напряжения: если напряжение начинает падать, чип производит более широкие импульсы, чтобы пропускать больше энергии через трансформатор4.

Теперь можно посмотреть на вторую, низковольтную часть БП. Вторичная схема производит четыре выходных напряжения: 5, 12, ?12 и 3,3 вольта. Для каждого выходного напряжения отдельная обмотка трансформатора и отдельная схема для получения этого тока. Силовые диоды (ниже) преобразуют выходы трансформатора в постоянный ток. Затем индукторы и конденсаторы фильтруют выход от всплесков напряжения. БП должен регулировать выходное напряжение, чтобы поддерживать его на должном уровне даже при увеличении или уменьшении нагрузки. Интересно, что в БП используется несколько различных методов регулирования.


Крупным планом показаны выходные диоды. Слева вертикально установлены цилиндрические диоды. В центре — пары прямоугольных силовых диодов Шоттки, в каждом корпусе по два диода. Эти диоды прикреплены к радиатору для охлаждения. Справа обратите внимание на два медных провода в форме скоб. Они используются в качестве резисторов для измерения тока

Основными являются выходы 5 и 12 В. Они регулируются одной микросхемой контроллера на основной стороне. Если напряжение слишком низкое, микросхема увеличивает ширину импульсов, пропуская больше мощности через трансформатор и увеличивая напряжение на вторичной стороне БП. А если напряжение слишком высокое, чип уменьшает ширину импульса. Примечание: одна и та же схема обратной связи управляет выходами на 5 и 12 В, поэтому нагрузка на одном выходе может изменять напряжение на другом. В более качественных БП два выхода регулируются по отдельности5.


Нижняя сторона печатной платы. Обратите внимание на большое расстояние между цепями основной и вторичной сторон БП. Также обратите внимание, какие широкие металлические дорожки на основной стороне БП для тока высокого напряжения и какие тонкие дорожки для схем управления

Вы можете задать вопрос, как микросхема контроллера на основной стороне получает обратную связь об уровнях напряжения на вторичной стороне, поскольку между ними нет электрического соединения (на фотографии виден широкий зазор). Трюк в использовании хитроумной микросхемы под названием оптоизолятор. Внутри чипа на одной стороне чипа инфракрасный светодиод, на другой светочувствительный фототранзистор. Сигнал обратной связи подаётся на LED и детектируется фототранзистором на другой стороне. Таким образом оптоизолятор обеспечивает мост между вторичной и первичной сторонами, передавая информацию светом, а не электричеством6.

Источник питания также обеспечивает отрицательное выходное напряжение (?12 В). Это напряжение в основном устарело, но использовалось для питания последовательных портов и слотов PCI. Регулирование питания ?12 В кардинально отличается от регулирования +5 и +12 В. Выход ?12 В управляется стабилитроном (диодом Зенера) — это специальный тип диода, который блокирует обратный ток до определённого уровня напряжения, а затем начинает проводить его. Избыточное напряжение рассеивается в виде тепла через силовой резистор (розовый) под управлением транзистора и стабилитрона (поскольку этот подход расходует энергию впустую, современные высокоэффективные БП не используют такой метод регулирования).


Питание ?12 В регулируется крошечным стабилитроном ZD6 длиной около 3,6 мм на нижней стороне печатной платы. Соответствующий силовой резистор и транзистор A1015 находятся на верхней стороне платы

Пожалуй, наиболее интересной схемой регулирования является выход 3,3 В, который регулируется магнитным усилителем. Магнитный усилитель — это индуктор с особыми магнитными свойствами, которые заставляют его работать как ключ (переключатель). Когда ток подаётся в индуктор магнитного усилителя, то сначала он почти полностью блокирует ток, поскольку индуктор намагничивается и магнитное поле увеличивается. Когда индуктор достигает полной намагниченности (то есть насыщается), его поведение внезапно меняется — и индуктор позволяет частицам течь беспрепятственно. Магнитный усилитель в БП получает импульсы от трансформатора. Индуктор блокирует переменную часть импульса. Выход 3,3 В регулируется изменением ширины импульса7.


Магнитный усилитель представляет собой кольцо из ферритового материала с особыми магнитными свойствами. Вокруг кольца намотано несколько витков проволоки

В блоке питания есть небольшая плата, на которой размещена схема управления. Эта плата сравнивает напряжение с эталонным, чтобы генерировать сигналы обратной связи. Она отслеживает вольтаж также для того, чтобы генерировать сигнал «питание в норме» (power good). Схема установлена на отдельной перпендикулярной плате, поэтому не занимает много места в БП.


Основные компоненты установлены на верхней стороне платы со сквозными отверстиями, а нижняя сторона покрыта крошечными SMD-компонентами, которые нанесены путём поверхностного монтажа. Обратите внимание на резисторы с нулевым сопротивлением в качестве перемычек

В БП есть ещё вторая цепь — для резервного питания

9

. Даже когда компьютер формально «выключен», пятивольтовый источник резервного питания обеспечивает ему мощность 10 Вт для функций, которые продолжают работать: часы реального времени, функция пробуждения по локальной сети и др. Цепь резервного питания является почти независимым БП: она использует отдельную управляющую микросхему, отдельный трансформатор и отдельные компоненты на вторичной стороне DC, но те же самые компоненты на основной стороне AC. Эта система гораздо меньшей мощности, поэтому в цепи трансформатор меньшего размера.


Чёрно-жёлтые трансформаторы: трансформатор для резервного питания находится слева, а основной трансформатор — справа. Перед ним установлена микросхема для управления резервным питанием. Большой цилиндрический конденсатор справа — компонент удвоителя напряжения. Белые капли — это силикон, который изолирует компоненты и удерживает их на месте

Блок питания ATX сложно устроен внутри, с множеством компонентов, от массивных индукторов и конденсаторов до крошечных компонентов поверхностного монтажа

10

. Однако эта сложность позволяет выпускать эффективные, маленькие и безопасные БП. Для сравнения, я когда-то писал о

блоке питания 1940-х годов

, который выдавал всего 85 ватт мощности, но был размером с чемодан, весил 50 кг и стоил сумасшедшие деньги. В наше время с продвинутыми полупроводниками делают гораздо более мощные БП дешевле 50 долларов, и такое устройство поместится у вас в руке.


Блок питания REC-30 для телетайпа Model 19 (ВМФ США) 1940-х годов

Я уже писал о БП, включая историю блоков питания в IEEE Spectrum. Вам также могут понравиться детальные разборы зарядного устройства Macbook и зарядного устройства iPhone.


1

Intel представила стандарт ATX для персональных компьютеров в 1995 году. Стандарт ATX (с некоторыми обновлениями) по-прежнему определяет конфигурацию материнской платы, корпуса и блока питания большинства настольных компьютеров. Здесь мы изучаем блок питания 2005 года, а современные БП более продвинутые и эффективные. Основные принципы те же, но есть некоторые изменения. Например, вместо магнитных усилителей почти везде используют преобразователи DC/DC.


Этикетка на блоке питания

На этикетке БП указано, что он изготовлен компанией Bestec для настольного компьютера Hewlett-Packard Dx5150. Этот БП слегка не соответствует формату ATX, он более вытянут в длину. [вернуться]

2 Вы можете задать вопрос, почему AC напряжением 230 В преобразуется в постоянный ток 320 В. Причина в том, что напряжение переменного тока обычно измеряется как среднеквадратичное, которое в каком-то смысле усредняет изменяющуюся форму волны. По факту в 230-вольтовом сигнале AC есть пики до 320 вольт. Конденсаторы БП заряжаются через диоды до пикового напряжения, поэтому постоянный ток составляет примерно 320 вольт (хотя немного провисает в течение цикла). [вернуться]

3 Силовой транзистор представляет собой силовой МОП-транзистор FQA9N90C. Он выдерживает 9 ампер и 900 вольт. [вернуться]

4 Интегральная схема питается от отдельной обмотки на трансформаторе, которая выдаёт 34 вольта для её работы. Налицо проблема курицы и яйца: управляющая микросхема создаёт импульсы для трансформатора, но трансформатор питает управляющую микросхему. Решение — специальная цепь запуска с резистором 100 kΩ между микросхемой и высоковольтным током. Она обеспечивает небольшой ток для запуска микросхемы. Как только чип начинает отправлять импульсы на трансформатор, то питается уже от него. [вернуться]

5 Метод использования одного контура регулирования для двух выходов называется перекрёстным регулированием. Если нагрузка на одном выходе намного выше другого, напряжения могут отклоняться от своих значений. Поэтому во многих БП есть минимальные требования к нагрузке на каждом выходе. Более продвинутые БП используют DC/DC преобразователи для всех выходов, чтобы контролировать точность напряжения. Дополнительные сведения о перекрёстном регулировании см. в этих двух презентациях. Один из обсуждаемых методов — многоуровневая укладка выходных обмоток, как в нашем БП. В частности, 12-вольтовый выход реализован в виде 7-вольтового выхода поверх 5-вольтового выхода, что даёт 12 вольт. При такой конфигурации ошибка 10% (например) в 12-вольтовой цепи будет составлять всего 0,7 В, а не 1,2 В. [вернуться]

6 Оптоизоляторы представляют собой компоненты PC817, которые обеспечивают 5000 вольт изоляции между сторонами БП (то есть между высокой и низкой сторонами). Обратите внимание на прорезь в печатной плате под оптоизоляторами. Это дополнительная мера безопасности: она гарантирует, что ток высокого напряжения не пройдёт между двумя сторонами оптоизолятора вдоль поверхности печатной платы, например, при наличии загрязнения или конденсата (в частности, прорезь увеличивает расстояние утечки). [вернуться]

7 Ширина импульса через магнитный усилитель устанавливается простой схемой управления. В обратной части каждого импульса индуктор частично размагничивается. Схема управления регулирует напряжение размагничивания. Более высокий вольтаж усиливает размагничивание. Тогда индуктору требуется больше времени для повторного намагничивания, и, таким образом, он дольше блокирует входной импульс. При более коротком импульсе в цепи выходное напряжение уменьшается. И наоборот, более низкое напряжение размагничивания приводит к меньшему размагничиванию, поэтому входной импульс блокируется не так долго. В итоге выходное напряжение регулируется изменением напряжения размагничивания. Обратите внимание, что ширина импульса в магнитном усилителе регулируется управляющей микросхемой. Магнитный усилитель сокращает эти импульсы по мере необходимости при регулировании выходного напряжения 3,3 В. [вернуться]

8 Плата управления содержит несколько микросхем, включая операционный усилитель LM358NA, чип супервизора/сброса TPS3510P, четырёхканальный дифференциальный компаратор LM339N и прецизионный эталон AZ431. Чип супервизора интересный — он специально разработан для БП и контролирует выходное напряжение, чтобы оно было не слишком высоким и не слишком низким. Прецизионный эталон AZ431 — это вариант эталонного чипа TL431, который часто используется в БП для обеспечения опорного (контрольного) напряжения. Я уже писал о TL431. [вернуться]

9 Источник резервного питания использует другую конфигурацию — обратноходовой трансформатор. Здесь установлена управляющая микросхема A6151 с переключающим транзистором, что упрощает конструкцию.


Схема БП с использованием A6151. Она взята из справочника, поэтому не идентична схеме нашего БП, хотя близка к ней
[вернуться]

10 Если хотите изучить подробные схемы различных БП формата ATX, рекомендую сайт Дэна Мельника. Удивительно, сколько существует реализаций БП: различные топологии (полумостовые или прямые), наличие или отсутствие преобразования коэффициента мощности (PFC), разнообразные системы управления, регулирования и мониторинга. Наш БП довольно похож на БП с прямой топологией без PFC, внизу той странички на сайте Дэна. [вернуться]



14 Блоки питания — СтудИзба

Лекция  14             Блоки питания



14.1   Назначение  и  принципы  работы  блоков  питания

14.2  Внутренняя проверка блока питания

14.3   Разъемы        питания системной  платы

14.4   Разъемы  питания   периферийных  устройств

14.5    Мощность блоков питания

14.6   Усовершенствованная система управления питанием

14.7    Источник резервного питания (SPS)

Рекомендуемые файлы

14. 8   Источник бесперебойного питания (UPS)

14..9   Батареи RTC/NVRAM

14.1   Назначение  и  принципы  работы  блоков  питания

Блок питания является одним из самых ненадежных устройств компьютерной системы. Это жизненно важный компонент персонального компьютера, поскольку без электропитания не сможет работать ни одна компьютерная система. Поэтому для организации четкой и стабильной работы системы необходимо хорошо разбираться в функциях блока питания, иметь представление об ограничениях его возможностей и их причинах, а также о потенциальных проблемах, которые могут возникнуть в ходе эксплуатации, и способах их разрешения.

Главное назначение блоков питания — преобразование электрической энергии, поступающей из сети переменного тока, в энергию, пригодную для питания узлов компьютера. Блок питания преобразует сетевое переменное напряжение 220 В, 50 Гц (120 В, 60 Гц) в постоянные напряжения +3,3, +5 и +12 В. Как правило, для питания цифровых схем (системной платы, плат адаптеров и дисковых накопителей) используется напряжение +3,3 или +5 В, а для двигателей (дисководов и различных вентиляторов) — +12 В. Компьютер работает надежно только в том случае, если значения напряжения в этих цепях не выходят за установленные пределы.

Положительное напряжение

Как правило, цифровые электронные компоненты и интегральные схемы компьютера (системные платы, платы расширения, логические схемы дисководов) используют напряжения +3,3 и +5 В, в то время как двигатели (дисководов и вентиляторов) обычно работают с напряжением в 12 В. Список устройств и их потребляемая мощность приведены в табл. 1.

Для того чтобы система нормально работала, источник питания должен обеспечивать непрерывную подачу постоянного тока. Устройства, рабочее напряжение которых отличается от подаваемого, должны питаться от встроенных регуляторов напряжения. Например, рабочее напряжение 2,5 В для модулей памяти RIMM обеспечивается встроенным регулятором тока; процессоры подключаются к модулю стабилизатора напряжения (VRM), который обычно встраивается в системную плату.





Отрицательное напряжение

Хотя напряжения -5 и -12 В подаются на системную плату через разъемы питания, для ее работы нужен только 5-вольтный источник питания. Питание -5 В поступает на контакт B5 шины ISA, а на самой системной плате оно не используется. Это напряжение предназнача­лось для питания аналоговых схем в старых контроллерах накопителей на гибких дисках, по­этому оно и подведено к шине. В современных контроллерах напряжение -5 В не использует­ся; оно сохраняется лишь как часть стандарта шины ISA.Напряжения +12 и -12 В на системной плате также не используются, а соответствующие цепи подключены к контактам B9 и B7 шины ISA. К ним могут подсоединяться схемы любых плат адаптеров, но чаще всего подключаются передатчики и приемники последовательных портов. Если последовательные порты смонтированы на самой системной плате, то для их питания могут использоваться напряжения -12 и +12 В. В большинстве схем современных последовательных портов указанные напряжения не используются. Для их питания достаточно напряжения +5 В (или даже 3,3 В). Если в компью­тере установлены именно такие порты, значит, сигнал +12 В от блока питания не подается.

Напряжение +12 В предназначено в основном для питания двигателей дисковых накопи­телей. Источник питания по этой цепи должен обеспечивать большой выходной ток, особен­но в компьютерах с множеством отсеков для дисководов. Напряжение 12 В подается также на вентиляторы, которые, как правило, работают постоянно. Обычно двигатель вентилятора потребляет от 100 до 250 мА, но в новых компьютерах это значение ниже 100 мА. В боль­шинстве компьютеров вентиляторы работают от источника +12 В, но в портативных моделях для них используется напряжение +5 В (или даже 3,3 В).

14.2   Внутренняя проверка блока питания

Сигнал Power_Good Блок питания не только вырабатывает необходимое для работы узлов компьютера напряже­ние, но и приостанавливает функционирование системы до тех пор, пока величина этого напря­жения не достигнет значения, достаточного для нормальной работы. Иными словами, блок пи­тания не позволит компьютеру работать при “нештатном” уровне напряжения питания. В каждом блоке питания перед получением разрешения на запуск системы выполняется внутренняя проверка и тестирование выходного напряжения. После этого на системную пла­ту посылается специальный сигнал PowerGood (питание в норме). Если такой сигнал не по­ступил, компьютер работать не будет.Уровень напряжения сигнала Power Good — около +5 В (нормальной считается величина от +3 до +6 В). Он вырабатывается блоком

Рис. 1. Блок питания стандарта ATX

питания после выполнения внутренних проверок и выхода на номинальный режим и обычно появляется через 0,1-0,5 с после включения ком­пьютера. Сигнал подается на системную плату, где микросхемой тактового генератора фор­мируется сигнал начальной установки процессора.При отсутствии сигнала PowerGood микросхема тактового генератора постоянно подает на процессор сигнал сброса, не позволяя компьютеру работать при нештатном или неста­бильном напряжении питания. Когда PowerGood подается на генератор, сигнал сброса от­ключается и начинается выполнение программы, записанной по адресу: FFFF:0000 (обычно в ROM BIOS). Если выходные напряжения блока питания не соответствуют номинальным (например, при снижении напряжения в сети), сигнал PowerGood отключается и процессор автоматиче­ски перезапускается. При восстановлении выходных напряжений снова формируется сигнал PowerGood и компьютер начинает работать так, как будто его только что включили. Благо­даря быстрому отключению сигнала PowerGood компьютер “не замечает” неполадок в сис­теме питания, поскольку останавливает работу раньше, чем могут появиться ошибки четно­сти и другие проблемы, связанные с неустойчивостью напряжения питания.

              Рис. 2. Блок питания стандарта SFX с верхним расположением вентилятора



14.3   Разъемы        питания   системной  платы

Каждый блок питания содержит специальные соединители, подключаемые к соответствующим разъемам системной платы, подавая напряжение на центральный процессор, модули памяти и установленные платы расширения (ISA, PCI, AGP). Неправильное подключение разъемов может привести к весьма нежелательным последствиям, вплоть до сгорания блока питания и системной платы. Более подробно разъемы системной платы, используемые различными блоками питания, рассматриваются в следующих разделах.

Главный разъем питания ATX

Новый стандарт для разъемов блоков питания используется только в новой конструкции ATX (рис. 14.3): 20-контактный разъем, разводка которого приведена в табл. 14.1. Расположение выводов разъема питания лучше показывать со стороны проводов. Это позволит правильно сориентировать разъем соединителя при его подключении к разъему системной платы.



Рис. 14.3. Разъемы P8 и P9







Таблица 14.1. Разъемы блока питания AT/LPX



Разъем      Контакт

Сигнал

Цвет

Разъем

Контакт

Сигнал

Цвет

Р8 (или Р1)  1

Power_Good (+5 В)

Оранжевый

Р9 (или Р2)

1

Общий

Черный

2

+5 В*

Красный



2

Общий

Черный

3

+12 В

Желтый



3

-5 В

Белый

4

-12 В

Синий



4

+5 В

Красный

5

Общий

Черный



5

+5 В

Красный

6

Общий

Черный



6

+5 В

Красный

14. 4   Разъемы  питания   периферийных  устройств

Кроме разъемов, предназначенных для подключения системной платы, блоки питания содержат ряд силовых разъемов для подключения различных периферийных устройств, начиная с дисковых накопителей и заканчивая внутренним вентилятором охлаждения.

Разъемы питания дисковых накопителей и периферийных устройств

Разъемы питания дисковых накопителей стандартизированы в соответствии с назначени-ем выводов и цветом проводов. Разъемы питания дисковых накопителей и периферийных устройств показаны на рис. 14.4.

Обратите внимание, что нумерация выводов и обозначение напряжений этих разъемов обратно противоположны. Будьте особенно осторожны, самостоятельно изготавливая кабельный адаптер или используя его для подключения разъемов разных типов. Перемена местами красных и желтых проводов может привести к повреждению подключенного дисковода или периферийного устройства.

Чтобы отыскать вывод 1, внимательно осмотрите разъем: обычно номер указан на пластмассовом корпусе,.



Контакт 1  +12 В (желтый) , контакт 2  Общий (черный)

Контакт 3 Общий (черный)

Контакт 4 +5 В   (красный)



Рис. 14.4. Разъемы питания дисковых накопителей и периферийных устройств
Кроме разъемов, предназначенных для подключения системной платы, блоки питания содержат ряд силовых разъемов для подключения различных периферийных устройств.






Разъемы питания дисковых накопителей и периферийных устройств

Разъемы питания дисковых накопителей стандартизированы в соответствии с назначени-ем выводов и цветом проводов. Разъемы питания дисковых накопителей и периферийных устройств показаны на рис. 14.4.

Схема расположения выводов силового разъема стандартного дисковода и его цветовая кодировка приведены в табл. 14.1. В табл. 14.2 представлена схема расположения выводов силового разъема накопителя на гибких дисках.

Обратите внимание, что нумерация выводов и обозначение напряжений этих разъемов обратно противоположны. Будьте особенно осторожны, самостоятельно изготавливая кабельный адаптер или используя его для подключения разъемов разных типов. Перемена местами красных и желтых проводов может привести к повреждению подключенного дисковода или периферийного устройства.

Чтобы отыскать вывод 1, внимательно осмотрите разъем: обычно номер указан на пластмассовом корпусе, но бывает настолько мал, что его трудно заметить.

















Рис. 14.5. 20-контактный разъем блока питания конструкции ATX





Цвет

Сигнал

Контакт

Контакт

Сигнал

Оранжевый

+3,3 В*

11

1

+3,3 В*

Синий

-12 В

12

2

+3,3 В*

Черный

Общий

13

3

Общий

Зеленый

PSOn

14

4

+5 В

Черный

Общий

15

5

Общий

Черный

Общий

16

6

+5 В

Черный

Общий

17

7

Общий

Белый

-5 В

18

8

PowerGood

Красный

+5 В

19

9

5v_Stby

Красный

+5 В

20

10

+12 В

* Необязательный сигнал.



Таблица 14.3. Схема расположения выводов разъема питания периферийных устройств (большой силовой разъем)



Контакт               Сигнал                Цвет

Контакт            Сигнал                Цвет

1               +12 В                  Желтый

2               Общий                 Черный

3              Общий                 Черный

4              +5 В                    Красный



14.5    Мощность блоков питания

Большинство производителей компьютеров предоставляют техническую информацию о блоках питания. Ее можно найти в техническом руководстве, а также на этикетке, приклеенной к блоку. Если вы знаете название компании — производителя блока питания, обратитесь непосредственно к ней Большинство производителей выпускают серии устройств с различными выходными мощностями в диапазоне 100–450 Вт. Новые источники питания вырабатывают также напряжение +3,3 В. В табл. 14.6 приведены параметры различных источников питания ATX, которые вырабатывают напряжение +3,3 В.





14.6   Усовершенствованная система управления питанием

Стандарт усовершенствованной системы управления питанием (Advanced Power Manage­ment — APM) разработан компанией Intel совместно с Microsoft и определяет ряд интерфей­сов между аппаратными средствами управления питанием и операционной системой компью­тера. Полностью реализованный стандарт APM позволяет автоматически переключать ком­пьютер между пятью состояниями в зависимости от текущего состояния системы. Каждое последующее состояние в приведенном ниже списке характеризуется уменьшением потреб­ления энергии.

■   Full On. Система полностью включена.

■   APM Enabled. Система работает, некоторые устройства являются объектами управле­ния для системы управления питанием. Неиспользуемые устройства могут быть вы­ключены, может быть также остановлена или замедлена (т.е. снижена тактовая часто­та) работа тактового генератора центрального процессора.

■   APM Standby (резервный режим). Система не работает, большинство устройств нахо­дятся в состоянии потребления малой мощности. Работа тактового генератора цен­трального процессора может быть замедлена или остановлена, но необходимые пара­метры функционирования хранятся в памяти. Пользователь или операционная система могут запустить компьютер из этого состояния почти мгновенно.

■   APM Suspend (режим приостановки). Система не работает, большинство устройств пассивны. Тактовый генератор центрального процессора остановлен, а параметры функционирования хранятся на диске и при необходимости могут быть считаны в па­мять для восстановления работы системы. Чтобы запустить систему из этого состоя­ния, требуется некоторое время.

■   Off (система отключена). Система не работает. Источник питания выключен.

Для реализации режимов APM требуются аппаратные средства и программное обеспече­ние. Источниками питания ATX можно управлять с помощью сигнала PowerOn и факульта­тивного разъема питания с шестью контактами. (Необходимые для этого команды выдаются программой.) Изготовители также встраивают подобные устройства управления в другие элементы системы, например в системные платы, мониторы и дисководы.

Операционные системы (такие, как Windows 9x), которые поддерживают APM, при на­ступлении соответствующих событий запускают программы управления питанием, “наблюдая” за действиями пользователя и прикладных программ. Однако операционная сис­тема непосредственно не посылает сигналы управления питанием аппаратным средствам.

Система может иметь множество различных аппаратных устройств и программных функ­ций, используемых при выполнении функций APM. Чтобы разрешить проблему сопряжения этих средств в операционной системе и аппаратных средствах предусмотрен специальный абст­рактный уровень, который облегчает связь между различными элементами архитектуры APM.

При запуске операционной системы загружается программа — драйвер APM, который связывается с различными прикладными программами и программными функциями. Именно они запускают действия управления питанием, причем все аппаратные средства, совместимые с APM, связываются с системной BIOS. Драйвер APM и BIOS связаны напрямую; именно эту связь использует операционная система для управления режимами аппаратных средств.

Таким образом, чтобы функционировали средства APM, необходим стандарт, поддержи­ваемый схемами, встроенными в конкретные аппаратные устройства системы, системная BIOS и операционная система с драйвером APM. Если хотя бы один из этих компонентов от­сутствует, APM работать не будет.

14.7    Источник резервного питания (SPS)

SPS включается только тогда, когда исчезает или становится очень низким сетевое напряжение. В этом случае срабатывает соответствующий датчик, и к установленному в блоке преобразователю постоянного напряжения в переменное подключается аккумуляторная бата-рея. Начинает вырабатываться переменное напряжение, которое, в свою очередь, поступает на выход устройства вместо сетевого.

SPS в принципе работают неплохо, но в некоторых моделях переключение на резервное питание происходит недостаточно быстро. При этом компьютер может отключиться или перезагрузиться. Естественно, что такое “резервирование” мало кого устроит. В высококачественных SPS устанавливаются феррорезонансные стабилизаторы. Это довольно громоздкие устройства, позволяющие запасать некоторое количество энергии, используемой для питания компьютера во время переключения схемы.

В рассматриваемых блоках могут устанавливаться фильтры-стабилизаторы, но в дешевых моделях их, как правило, не бывает, и напряжение в нормальных условиях поступает на компьютер непосредственно из сети, без всякой фильтрации и стабилизации. В SPS с феррорезонансными стабилизаторами выходное напряжение поддерживается постоянным, к остальным же для большей надежности следует дополнительно подключать фильтр-стабилизатор. В зависимости от качества и выходной мощности, стоимость SPS колеблется от ста до нескольких тысяч долларов.

14.8   Источник бесперебойного питания (UPS)

Лучшим решением всех проблем, возникающих в цепях питания, является установка источника бесперебойного питания, который одновременно выполняет функции фильтра-стабилизатора и источника аварийного питания. В отличие от SPS, которые включаются периодически, источники бесперебойного питания работают постоянно, и напряжение на компьютер поступает только от них. Поскольку некоторые фирмы продают источники резервного питания SPS как UPS (так как они предназначены для одних целей), последние иногда называют “истинными источниками бесперебойного питания” (“True UPS”). Хотя схема и конструкция UPS во многом похожи на SPS, главное различие между ними заключается в том, что в настоящем UPS отсутствует переключатель — питание компьютера всегда осуществляется от аккумулятора.

В UPS постоянное напряжение 12 В от аккумуляторной батареи преобразуется в перемен­ное. В вашем распоряжении фактически будет свой автономный источник питания, не зави­сящий от электрической сети. От нее осуществляется только подзарядка аккумулятора, при­чем ток заряда либо равен потребляемому нагрузкой, либо несколько больше (при частично разряженной батарее).

Даже если напряжение в сети пропадает, UPS продолжает работать, поскольку при этом лишь прекращается процесс подзарядки батареи. Никаких переключений в схеме не происхо­дит, а потому не возникает даже кратковременных провалов питающего напряжения. Батарея в этом режиме, конечно, разряжается, и интенсивность разряда зависит от мощности, потреб­ляемой компьютером. Но практически в любом случае вы успеете спокойно завершить рабо­ту и подготовить компьютер к нормальному выключению питания. UPS функционирует не­прерывно, используя заряженный аккумулятор. После восстановления сетевого напряжения аккумулятор сразу, без дополнительных переключений, начинает подзаряжаться, и вы снова можете включить компьютер и спокойно работать.



14..9   Батареи  RTC/NVRAM

Все 16-разрядные или более современные системы имеют микросхему особого типа, в которой находятся часы реального времени (Real-Time Clock — RTC), а также хотя бы 64 байт (включая данные часов) энергонезависимого ОЗУ (Non-Volatile RAM — NVRAM). Эта микросхема официально называется микросхемой RTC/NVRAM, но обычно на нее ссылаются как на микросхему CMOS, или CMOS-память. Такие микросхемы потребляют питание от батарей и могут хранить информацию несколько лет.

Она содержит часы реального времени, оповещающие программу о текущем времени и дате, причем и время и дата будут представляться правильно даже при отключении системы.

Часть микросхемы, называемая NVRAM, имеет другие функции. Она предназначена для хранения данных о конфигурации системы, включая объем установленной памяти, типы накопителей на гибких и жестких дисках, а также другую подобную информацию. Некоторые новые системные платы для хранения данных о конфигурации имеют микросхемы расширения NVRAM объемом 2 Кбайт и более. Это особенно актуально для систем Plug and Play, конфигурация которых содержит параметры не только системной платы, но и установленных адаптеров. После включения питания эта информация может быть прочитана в любой момент.

Чтобы предотвратить стирание NVRAM и сбой часов в то время, когда система выключена, к этим микросхемам подводят питание от специальной батарейки. Чаще всего используется литиевая батарейка, поскольку она имеет довольно продолжительное время работы, особенно если питает микросхему RTC/ NVRAM, потребляющую мало энергии.

Самые современные высококачественные системы содержат новый тип микросхем, в которые встроена батарейка. При нормальных условиях срок службы таких батарей измеряется десятью годами, что намного превышает срок эксплуатации компьютера. Если в вашей системе используется один из таких блоков, то батарея и микросхема заменяются одновременно, поскольку они конструктивно объединены. В некоторых системах батареи вообще не применяются. Например, Hewlett-Packard использует специальный аккумулятор, который автоматически перезаряжается при каждом включении системы. Если система не включена, аккумулятор будет обеспечивать RTC/NVRAM энергией, необходимой для работы, на протяжении недели или дольше. Но если компьютер останется выключенным на более длительное время, данные, хранящиеся в NVRAM, будут потеряны. В таком случае система может перезагрузить NVRAM из архивной микросхемы ROM, установленной на системной плате. Единственная информация, которую можно потерять, — текущая дата и время, но ее можно ввести заново. При использовании аккумулятора в сочетании с архивом в ROM получается довольно надежная система, оснащенная всем необходимым для хранения информации.



Контрольные вопросы

1         Какую роль выполняют блоки питания в компьютерной системе?

2         Какие устройства используют положительное напряжение?

3         Какие устройства используют отрицательное  напряжение?

4         Описать внутреннюю проверку блока питания.

5         Описать  разъемы      питания   системной  платы.

6         Описать разъемы  питания   периферийных  устройств.

7         Описать разъемы дисковых накопителей.

Вместе с этой лекцией читают «4. Идентификация объектов управления».

8         Описать систему управления питанием.

9         Описать источник резервного питания.

10    Описать источник бесперебойного питания (UPS).

11    Для чего применяются  батареи  RTC/NVRAM?





БЛОК ПИТАНИЯ КОМПЬЮТЕРА — Систематизированная полезная информация

Азбука ремонтника БП

Общие рекомендации:
Что желательно иметь для проверки БП.
а. — любой тестер (мультиметр).
б. — лампочки: 220 вольт 60 — 100 ватт и 6.3 вольта 0.3 ампера.
в. — паяльник, осциллограф, отсос для припоя.г. — увеличительное стекло, зубочистки, ватные палочки, технический спирт.
Наиболее безопасно и удобно включать ремонтируемый блок в сеть через разделительный трансформатор 220v — 220v.
Такой трансформатор просто изготовить из 2-х ТАН55 или ТС-180 (от ламповых ч/б телевизоров).
Просто соответствующим образом соединяются анодные вторичные обмотки, не надо ничего перематывать.
Оставшиеся накальные обмотки можно использовать для построения регулируемого БП.Мощность такого источника вполне достаточна для отладки и первоначального тестирования и дает массу удобств:- электробезопасность- возможность соединять земли горячей и холодной части блока единым проводом, что удобно для снятия осциллограмм.- ставим галетный переключатель — получаем возможность ступенчатого изменения напряжения.
Также для удобства можно зашунтировать цепи +310В резистором 75K-100K мощностью 2 — 4Вт — при выключении быстрее разряжаются входные конденсаторы.Если плата вынута из блока, проверьте, нет ли под ней металлических предметов любого рода.
Ни в коем случае НЕ ЛЕЗЬТЕ РУКАМИ в плату и НЕ ДОТРАГИВАЙТЕСЬ до радиаторов во время работы блока, а после выключения подождите около минуты,
пока конденсаторы разрядятся. На радиаторе силовых транзисторов может быть 300 и более вольт, он не всегда изолирован от схемы блока!
Принципы измерения напряжений внутри блока.
Обратите внимание, что на корпус БП земля с платы подаётся через проводники около отверстий для крепежных винтов.
Для измерения напряжений в высоковольтной («горячей») части блока (на силовых транзисторах, в дежурке)
требуется общий провод — это минус диодного моста и входных конденсаторов.
Относительно этого провода всё и измеряется только в горячей части, где максимальное напряжение — 300 вольт.
Измерения желательно проводить одной рукой.В низковольтной («холодной») части БП всё проще, максимальное напряжение не превышает 25 вольт.
В контрольные точки для удобства можно впаять провода, особенно удобно припаять провод на землю.
Проверка резисторов.Если номинал (цветные полоски) еще читается — заменяем на новые с отклонением не хуже оригинала (для большинства — 5%, для низкоомных в цепях датчика тока может быть и 0. 25%).
Если же покрытие с маркировкой потемнело или осыпалось от перегрева — измеряем сопротивление мультиметром.
Если сопротивление равно нулю или бесконечности — вероятнее всего резистор неисправен и для определения его номинала потребуется принципиальная схема блока питания либо изучение типовых схем включения.
Проверка диодов.Если мультиметр имеет режим измерения падения напряжения на диоде — можно проверять, не выпаивая.
Падение должно быть от 0,02 до 0,7 В. Если падение — ноль или около того (до 0,005) – выпаиваем сборку и проверяем.
Если те же показания – диод пробит. Если же прибор не имеет такой функции, установите прибор на измерение сопротивления (обычно предел в 20кОм).
Тогда в прямом направлении исправный диод Шотки будет иметь сопротивление порядка одного — двух килоом, а обычный кремниевый — порядка трех — шести.
В обратном направлении сопротивление равно бесконечности.
Для проверки БП можно и нужно собрать нагрузку..
Вариант нагрузки для БП
Предлагаю свой вариант изготовления нагрузки для окончательной проверки блоков питания ATX.
Мной она была изготовлена в корпусе от АТХ БП фирмы FSP. Установлен дополнительный вентилятор на вдув.
Изоляционные основания из толстого стеклотекстолита. Контактные стойки от какого-то силового шкафа.
Сами нагрузочные спирали намотаны из нихрома. Двумя тумблерами осуществлена возможность коммутации по две и по три спирали в параллель на канал.
На канал +5VSB также установлена нихромовая спираль, рассчитанная на ток порядка 0.8А. На канал минус пять простой одноваттный резистор на 24 Ом, ток 0,2А. Канал минус 12 пока ничем не нагрузил, так как ничего кроме лампы 12V/5W пока не придумал, но хотелось бы от лампы все же уйти.
Для контроля наличия выходного напряжения установлены светодиоды — красные на основные каналы 12, 5 и 3,3 вольта, желтые на отрицательные каналы -5 и -12 вольт, зеленые (три штуки в параллель — просто случайно) — на канал +5VSB.
Контактные разъемы выпаяны из старых мамок, и впаяны на новые платы из стеклотекстолита, на них задействованы все контакты.
Коммутация нагрузки осуществляется двумя тумблерами — один на задней стенке блока, один — бывший переключатель 115в/230в.
Тут конечно недоработка — надо разместить три, или еще лучше шесть тумблеров аккуратно в ряд, и ими коммутировать нагрузку.
Контактные стойки позволяют разместить еще дополнительные спирали для дальнейшего увеличения/изменения мощности, если потребуется.
В таком виде, как получилось сейчас, у меня вышли следующие показатели:+3,3 7,3А/11А 24W/36W+5 10А/15,1А 50W/75W+12 7А/10,6А 84W/127W
Получается суммарная мощность около 162W или 242W.
Хотелось бы услышать мнения форумчан по поводу подбора оптимальных токов по каналам, для оптимизации конструкции, довода ее так сказать «до ума».
Ну и конечно слайды: Берём выпаянный из ненужной платы ATX разъём и припаиваем к нему провода сечением не менее 18 AWG, стараясь задействовать все контакты по линиям +5 вольт, +12 и +3.3 вольта.
Нагрузку надо рассчитывать ватт на 100 по всем каналам (можно с возможностью увеличения для проверок более мощных блоков).
Для этого берём мощные резисторы или нихром.
Также с осторожностью можно использовать мощные лампы (например, галогенные на 12В), при этом следует учесть, что сопротивление нити накаливания в холодном состоянии сильно меньше, чем в нагретом. Поэтому при запуске с вроде бы нормальной нагрузкой из ламп блок может уходит в защиту.
Параллельно нагрузкам можно подключить лампочки или светодиоды, чтобы видеть наличие напряжения на выходах.
Между выводом PS_ON и GND подключаем тумблер для включения блока.
Для удобства при эксплуатации можно всю конструкцию разместить в корпусе от БП с вентилятором для охлаждения.
Проверка блока:
Можно предварительно включить БП в сеть, чтобы определиться с диагнозом: нет дежурки (проблема с дежуркой, либо КЗ в силовой части),
есть дежурка, но нет запуска (проблема с раскачкой или ШИМ), БП уходит в защиту (чаще всего — проблема в выходных цепях либо конденсаторах),
завышенное напряжение дежурки (90% — вспухшие конденсаторы, и часто как результат — умерший ШИМ).
Начальная проверка блока
Снимаем крышку и начинаем проверку, особое внимание обращая на поврежденные, изменившие цвет, потемневшие или сгоревшие детали.
1. Предохранитель. Как правило, перегорание хорошо заметно визуально,
но иногда он обтянут термоусадочным кембриком – тогда проверяем сопротивление омметром.
Перегорание предохранителя может свидетельствовать, например, о неисправности диодов входного выпрямителя,
ключевых транзисторов или схемы дежурного режима.
2. Дисковый термистор. Выходит из строя крайне редко. Проверяем сопротивление — должно быть не более 10 Ом.
В случае неисправности заменять его перемычкой нежелательно — при включении блока резко возрастет импульсный ток заряда входных конденсаторов,
что может привести к пробою диодов входного выпрямителя.
3. Диоды или диодная сборка входного выпрямителя.
Проверяем мультиметром (в режиме измерения падения напряжения) на обрыв и короткое замыкание каждый диод, можно не выпаивать их из платы.
При обнаружении замыкания хотя бы у одного диода рекомендуется также проверить входные электролитические конденсаторы,
на которые подавалось переменное напряжение, а также силовые транзисторы, т.к. очень велика вероятность их пробоя.
В зависимости от мощности БП диоды должны быть рассчитаны на ток не менее 4…8 ампер.
Двухамперные диоды, часто встречающиеся в дешевых блоках, сразу меняем на более мощные.
4. Входные электролитические конденсаторы. Проверяем внешним осмотром на вздутие
(заметное изменение верхней плоскости конденсатора от ровной поверхности к выпуклой),
также проверяем емкость — она не должна быть ниже обозначенной на маркировке и отличаться у двух конденсаторов более чем на 5%.
Также проверяем варисторы, стоящие параллельно конденсаторам,
(обычно явно сгорают «в уголь») и выравнивающие резисторы (сопротивление одного не должно отличаться от сопротивления другого более чем на 5%).
5. Ключевые (они же — силовые) транзисторы.
Для биполярных — проверяем мультиметром падение напряжения на переходах «база-коллектор» и «база-эмиттер» в обоих направлениях.
В исправном биполярном транзисторе переходы должны вести себя как диоды.
При обнаружении неисправности транзистора также необходимо проверить всю его «обвязку»:
диоды, низкоомные резисторы и электролитические конденсаторы в цепи базы (конденсаторы лучше сразу заменить на новые большей емкости, например, вместо 2.2мкФ * 50В ставим 10.0мкФ * 50В).
Также желательно зашунтировать эти конденсаторы керамическими емкостью 1.0…2.2 мкФ.6.
Выходные диодные сборки. Проверяем их мультиметром, наиболее частая неисправность — короткое замыкание.
Замену лучше ставить в корпусе ТО-247. В ТО-220 чаще помирают…
Обычно для 300-350 Вт блоков диодных сборок типа MBR3045 или аналогичных на 30А — с головой.
7. Выходные электролитические конденсаторы.
Неисправность проявляется в виде вздутия, следов коричневого пуха или потеков на плате (при выделении электролита).
Меняем на конденсаторы нормальной емкости, от 1500 мкФ до 2200…3300 мкФ, рабочая температура — 105° С.
Желательно использовать серии LowESR.
8. Также измеряем выходное сопротивление между общим проводом и выходами блока.
По +5В и +12В вольтам — обычно в районе 100-250 ом (то же для -5В и -12В), +3.3В — около 5…15 Ом.
Потемнение или выгорание печатной платы под резисторами и диодами свидетельствует о том,
что компоненты схемы работали в нештатном режиме и требуется анализ схемы для выяснения причины.
Обнаружение такого места возле ШИМа означает, что греется резистор питания ШИМ 22 Ома от превышения дежурного напряжения и,
как правило, первым сгорает именно он. Зачастую ШИМ в этом случае тоже мертв, так что проверяем микросхему (см. ниже).
Такая неисправность — следствие работы «дежурки» в нештатном режиме, обязательно следует проверить схему дежурного режима.
Проверка высоковольтной части блока на короткое замыкание.
Берём лампочку от 40 до 100 Ватт и впаиваем вместо предохранителя или в разрыв сетевого провода.
Если при включении блока в сеть лампа вспыхивает и гаснет — все в порядке,
короткого замыкания в «горячей» части нет — лампу убираем и работаем дальше без нее (ставим на место предохранитель или сращиваем сетевой провод).
Если при включении блока в сеть лампа зажигается и не гаснет — в блоке короткое замыкание в «горячей» части.
Для его обнаружения и устранения делаем следующее:
1. Выпаиваем радиатор с силовыми транзисторами и включаем БП через лампу без замыкания PS-ON.
2.Если короткое (лампа горит, а не загорелась и погасла) — ищем причину в диодном мосте, варисторах, конденсаторах,
переключателе 110/220V(если есть, его вообще лучше выпаять).
3. Если короткого нет — запаиваем транзистор дежурки и повторяем процедуру включения.
4. Если короткое есть — ищем неисправность в дежурке.Внимание!
Возможно включение блока (через PS_ON) с небольшой нагрузкой при не отключенной лампочке,
но во-первых, при этом не исключена нестабильная работа БП, во-вторых, лампа будет светиться при включении БП со схемой APFC.
Проверка схемы дежурного режима (дежурки).
Много полезной информации здесь:
Источник дежурного напряжения.
Схемы. Принцип работы.здесь:
Проверка и настройка ДЕЖУРКИ на пониженном напряжении.и здесь:
Свист дежурки и как с ним бороться.
Краткое руководство: проверяем ключевой транзистор и всю его обвязку (резисторы, стабилитроны, диоды вокруг).
Проверяем стабилитрон, стоящий в базовой цепи (цепи затвора) транзистора (в схемах на биполярных транзисторах номинал от 6В до 6.8В, на полевых, как правило, 18В). Если всё в норме, обращаем внимание на низкоомный резистор (порядка 4,7 Ом) — питание обмотки трансформатора дежурного режима от +310В (используется как предохранитель, но бывает и трансформатор дежурки сгорает) и 150k~450k (оттуда же в базу ключевого транзистора дежурного режима) — смещение на запуск. Высокоомные часто уходят в обрыв, низкоомные — так же «успешно» сгорают от токовой перегрузки.
Меряем сопротивление первичной обмотки дежурного транса — должно быть порядка 3 или 7 Ом.
Если обмотка трансформатора в обрыве (бесконечность) — меняем или перематываем транс.
Бывают случаи, когда при нормальном сопротивлении первичной обмотки трансформатор оказывается нерабочим (имеются короткозамкнутые витки).
Такой вывод можно сделать, если вы уверены в исправности всех остальных элементов дежурки.Проверяем выходные диоды и конденсаторы.
При наличии обязательно меняем электролит в горячей части дежурки на новый, припаиваем параллельно нему керамический или пленочный конденсатор 0.15…1.0 мкФ (важная доработка для предотвращения его «высыхания»).
Отпаиваем резистор, ведущий на питание ШИМ. Далее на выход +5VSB (фиолетовый) вешаем нагрузку в виде лампочки 0.3Ах6.3 вольта,
включаем блок в сеть и проверяем выходные напряжения дежурки.
На одном из выходов должно быть +12…30 вольт, на втором — +5 вольт.
Если все в порядке — запаиваем резистор на место.
Проверка микросхемы ШИМ TL494 и аналогичных (КА7500).
Про остальные ШИМ будет написано дополнительно.
1. Включаем блок в сеть. На 12 ноге должно быть порядка 12-30V.
2. Если нет — проверяйте дежурку.
Если есть — проверяем напряжение на 14 ноге — должно быть +5В (+-5%).
3. Если нет — меняем микросхему.
Если есть — проверяем поведение 4 ноги при замыкании PS-ON на землю. До замыкания должно быть порядка 3…5В, после — около 0.4.
Устанавливаем перемычку с 16 ноги (токовая защита) на землю (если не используется — уже сидит на земле).
Таким образом временно отключаем защиту МС по току.
5. Замыкаем PS-ON на землю и наблюдаем импульсы на 8 и 11 ногах ШИМ и далее на базах ключевых транзисторов.6. Если нет импульсов на 8 или 11 ногах или ШИМ греется – меняем микросхему.
Желательно использовать микросхемы от известных производителей (Texas Instruments, Fairchild Semiconductor и т.д.).7.
Если картинка красивая – ШИМ и каскад раскачки можно считать живым.
8. Если нет импульсов на ключевых транзисторах — проверяем промежуточный каскад (раскачку) – обычно 2 штуки C945 с коллекторами на трансе раскачки, два 1N4148 и емкости 1. ..10мкф на 50В, диоды в их обвязке, сами ключевые транзисторы, пайку ног силового трансформатора и разделительного конденсатора.Проверка БП под нагрузкой:Измеряем напряжение дежурного источника, нагруженного вначале на лампочку, а потом — током до двух ампер.
Если напряжение дежурки не просаживается — включаем БП, замыкая PS-ON (зеленый) на землю, измеряем напряжения на всех выходах БП и на силовых конденсаторах при 30-50% нагрузке кратковременно. Если все напряжения в допуске, собираем блок в корпус и проверяем БП при полной нагрузке.
Смотрим пульсации. На выходе PG (серый) при нормальной работе блока должно быть от +3,5 до +5В.
Эпилог и рекомендации по доработке:
После ремонта, особенно при жалобах на нестабильную работу, минут 10-15 измеряем напряжения на входных электролитических конденсаторах
(лучше с 40%-ой нагрузкой блока) — часто один «высыхает» или «уплывают» сопротивления выравнивающих резисторов (стоят параллельно конденсаторам )
— вот и глючим… Разброс в сопротивлении выравнивающих резисторов должен быть не более 5%. Емкость конденсаторов должна составлять минимум 90% от номинала. Так же желательно проверить выходные емкости по каналам +3.3В, +5В, +12В на предмет «высыхания» (см. выше), а при возможности и желании усовершенствовать блок питания, заменяйте их на 2200мкф или лучше на 3300мкф и проверенных производителей.
Силовые транзисторы, «склонные» к самоуничтожению (типа D209) меняем на MJE13009 или другие нормальные,
см. тему Мощные транзисторы, применяемые в БП. Подбор и замена..
Выходные диодные сборки по каналам +3.3В, +5В смело меняйте на более мощные(типа STPS4045) с не меньшим допустимым напряжением.
Если в канале +12В вы заметили вместо диодной сборки два спаянных диода — необходимо поменять их на диодную сборку типа MBR20100 (20А 100В).
Если не найдете на сто вольт — не страшно, но ставить необходимо минимум на 80В (MBR2080). Заменить электролиты 1.0 мкфх50В в цепях базы мощных транзисторов на 4.7-10.0 мкфх50В. Можете отрегулировать выходные напряжения на нагрузке.
При отсутствии подстроечного резистора — резисторными делителями, которые установлены от 1й ноги ШИМа к выходам +5В и +12В (после замены трансформатора или диодных сборок ОБЯЗАТЕЛЬНО проверить и выставить выходные напряжения).
Рецепты ремонта от ezhik97:Опишу полную процедуру, как я ремонтирую и проверяю блоки.
1. Собственно ремонт блока — замена всего что погорело и что выявилось обычной прозвонкой
2. Модифицируем дежурку для работы от низкого напряжения. Занимает 2-5 минут.
3. Подпаиваем на вход переменку 30В от разделительного трансформатора.
Это дает нам такие плюсы, как: исключается вероятность что-нибудь спалить дорогое из деталей,
и можно безбоязненно тыкать осциллографом в первичке.
4. Включаем систему и проверяем соответствие напряжение дежурки и отсутствие пульсаций.
Зачем проверять отсутствие пульсаций?
Чтобы удостоверится, что блок будет работать в компе и не будет «глюков».
Занимает 1-2 минуты. Сразу же ОБЯЗАТЕЛЬНО проверяем равенство напряжений на сетевых фильтрующих конденсаторах.
Тоже момент, не все знают. Разница должны быть небольшая.
Скажем, процентов до 5 примерно.
Если больше — есть очень большая вероятность что блок под нагрузкой не запустится, либо будет выключаться во время работы,
либо стартовать с десятого раза и т.п.. Обычно разница или маленькая, или очень большая. Займет 10 секунд.
5. Замыкаем PS_ON на землю (GND).
6. Смотрим осциллографом импульсы на вторичке силового транса. Они должны быть нормальные. Как они должны выглядеть?
Это надо видеть, потому как без нагрузки они не прямоугольные. Здесь сразу же будет видно, если что-то не так.
Если импульсы не нормальные — есть неисправность во вторичных цепях или в первичных.
Если импульсы хорошие — проверяем (для проформы) импульсы на выходах диодных сборок.
Все это занимает 1-2 минуты.Все! Блок 99% запустится и будет отлично работать!
Если в пункте 5 импульсов нет, возникает необходимость поиска неисправности. Но где она? Начинаем «сверху»
1. Все выключаем. Отсосом отпаиваем три ноги переходного транса с холодной стороны.
Далее пальцем берем транс и просто перекашиваем его, подняв холодную сторону над платой, т.е. вытянув ноги из платы.
Горячуюю сторону вообще не трогаем! ВСЕ! 2-3 минуты.
2. Все включаем. Берем проводок. Соединяем накоротко площадку,
где была средняя точка холодной обмотки разделительного транса с одним из крайних выводов этой самой обмотки и на этом же проводе смотрим импульсы,
как я писал выше. И на втором плече так же. 1 минута3. По результатам делаем вывод, где неисправность.
Часто бывает что картинка идеальная, но амплитуда вольт 5-6 всего (должно быть под 15-20). Тогда уже либо транзистор в этом плече дохлый,
либо диод с его коллектора на эммитер. Когда удостоверишься, что импульсы в таком режиме красивые, ровные,
и с большой амплитудой, запаивай переходной транс обратно и посмотри осцилом на крайние ноги еще раз.
Сигналы будут уже не квадратными, но они должны быть идентичными.
Если они не идентичны, а слегка отличаются — это косяк 100%.Может оно и будет работать, только вот надежности это не добавит, а уж про всякие непонятные глюки, могущие вылезти, я промолчу .
Я все время добиваюсь идентичности импульсов. И никакого разброса параметров там ни в чем быть не может
(там же одинаковые плечи раскачки), кроме как в полудохлых C945 или их защитных диодах. Вот сейчас делал блок — всю первичку восстановил,
а вот импульсы на эквиваленте переходного трансформатора слегка отличались амплитудой. На одном плече 10,5В, на другом 9В. Блок работал.
После замены С945 в плече с амплитудой 9В все стало нормально — оба плеча 10,5В. И такое часто бывает,
в основном после пробоя силовых ключей с КЗ на базу.Похоже утечка сильная К-Э у 945 в связи с частичным пробоем (или что там у них получается) кристалла.
Что в совокупности с резистором, включенным последовательно с трансом раскачки, и приводит к снижению амплитуды импульсов.
Если импульсы правильные — ищем косяк с горячей стороны инвертора. Если нет — с холодной, в цепях раскачки.
Если импульсов вообще нет — копаем ШИМ.Информация взята с сайта www.rom.by

5 Схема блока питания ПК для вас

Хорошая схема импульсного блока питания постоянного тока от старого компьютера, который не используется. Он мощный, прочный и отлично работает.
В настоящее время компьютер становится электроприбором, необходимым для каждого дома, потому что они очень полезны.

Но срок службы и очень быстро устаревают. Есть новая программа. Желаемая машина с высоким КПД. Всегда можно поменять на новое. (К современному).

-Где старые компы? Скорее всего, он будет отброшен как спам.Это может быть очень ценно для многих, в том числе и для меня. Многие соседи всегда давали мне старый компьютер для работы над проектами.

-Первое, что мне нравится использовать, это мощность, пусть даже старая, но мощная, долговечная и отлично работает. Но это всегда должно быть правильно заземлено. Для предотвращения утечки тока или поражения электрическим током. Нормальное напряжение составляет 3,3 В, 5 В, 12 В и многое другое.

5V 12V 15A max Цепь питания с коммутационным режимом

Это цепь питания с коммутационным режимом 5V 12V, макс 15A.Это старая схема блока питания ПК мощностью 200Вт . Эта схема подходит для ремонта. Я использую популярную микросхему TL494 в качестве основной. В схеме имеется сдвоенный выход на 2 части.

  • 5V 15A и -5V 1A
  • 12V 10A и -12V 1A

TL494, популярный IC PWM


Источник: я не знаю источника.

Я надеюсь, что эта схема может в рядах проверять медитацию на ремонте компьютера у друзей. Думаю, снова используйте номер интегральной схемы TL494.И по-прежнему использовать транзисторную мощность.

Ремонт компьютера Dell GX620 с собой

Я давно пользуюсь компьютером Dell GX620, потому что он хорош и долговечен. Я потерял его несколько дней назад. Мой друг, который занимается ремонтом компьютеров, сказал, что проблема с блоком питания. Он сказал мне купить его на amazon.com, они очень хорошие, у него невысокая стоимость, и его тоже можно доставить бесплатно.

Иногда замена цепей питания компьютера серии может оказаться нецелесообразной.Потому что покупать его не было или могло быть слишком дорого.

Отремонтировать блок питания ЭБУ до поиска неисправности. Это хорошее решение. Какие нормальные цепи таким образом питаются. Часто сначала разрабатывается как дешевое оборудование. Например, резисторы-предохранители. Маленькие транзисторы. Или конденсаторный тип, дружественный к электролизу, часто проблема, решение для выхода из строя, особенно на старых компьютерах около 10 лет.

Для простоты ремонта нам нужна схема. Я предлагаю следующие схемы…

-Иногда вам, возможно, придется использовать старый компьютер.Дети будут изучать основы или играть в простые игры. Цепь питания повреждена. Что делать?

— Основные моменты Девятого автодрома — это старая технология, это самая простая часть. Но иногда бывает сложно найти схемы. Собираю старую, планирую руководство ремонтом или модификацией не ограничивается. Имеется 5 схем, как показано ниже. (см. ниже!)

200W PC блок питания переключения схемы 110V-220V


Это будет блок питания ПК для компьютера снова интересная схема.Может быть преимущество с друзьями по занятию может починить компьютер? Подумайте, что характерно. Импульсный источник питания 200 Вт, размер источника переменного напряжения 2, уровень 110 В и 220 В можно использовать не спеша. И все же используйте напряжение во многих группах + 5В, + 12В, -12В, достаточно, чтобы использовать для малогабаритного компьютера или источника питания AT. Когда вы увидите схему, вы подумаете, что использовать интегральную схему IC TL494, источник питания, будет опорным оборудованием. Сделайте так, чтобы схема была несложной или легко ремонтировалась. Детали другие, пожалуйста, посмотрите в схеме лучше.

Compaq Блок питания ПК 200 Вт


Сегодня в гости к другу приезжает мой друг, который занимается ремонтом компьютеров. Он думает, что я делаю итоги круга на сайте. Тогда дайте Compaq блок питания 200Watt Circuit, продолжайте анонсировать на сайте. Судя по тому, что он принес с другого сайта, уже не может вспомнить название. Как я вижу, не уверен, что да, схема Compaq Computer или нет. Но спасибо этому другу. Мне хорошо часто давай всегда. По крайней мере, надеюсь, что эта трасса может быть полезна друзьям.

Старый компьютер Схема питания ПК на TL494


Мой старший брат занимается ремонтом компьютера. Однажды встретившись с проблемой переключения блока питания, компьютер потерял. Это старая схема. Затем я помогаю искать отдачу. Получите эту схему думаю можете не согласиться. Но достаточное использование может заменить. Если друзья встретят такую ​​же проблему, попробуйте, пожалуйста. Он может выдавать выходное напряжение 5 В, + 12 В, -12 В. Используйте интегральную схему TL494 быть основным оборудованием легко найти хорошее.
При подаче напряжения 110В и 220В выбираем включенный виток SW1.Это еще одна деталь, которую друг видит в схеме.

Схема питания компьютера 230Вт 220В


Здесь схема питания компьютера 230Вт 220В.
он использует IC-TL494 и транзистор.
Out put 5V, 12V

250W china Схема блока питания компьютера

Мой друг спрашивает о схеме переключения блока питания. Которые производят от модели Китайской Народной Республики схема все. Быть китайцам сложно искать много схем. Затем я пытаюсь найти много схем.Познакомьтесь с этой схемой. Думаю, может да. Потому что здесь китайцы контролируют все детали оборудования. Но должен просить прощения, друзья. С этой моделью схема не ясна, но может ли хватить в рядах прибыли? Несколько то немного, когда видят хорошее, в результате видят положение оборудования понимает не очень сложно. Существует интегральная схема TL494 с выходным напряжением +12 В, -12 В и + 5 В.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Блок питания компьютера — схема и работа

Все электронные системы и оборудование, независимо от их размера или функции, имеют одну общую черту: всем им нужен блок питания (БП), который преобразует входное напряжение в напряжение или напряжения, подходящие для их цепей. . Наиболее распространенным типом современных блоков питания является импульсный блок питания ( SMPS, ). Существует множество топологий SMPS и их практических реализаций, используемых производителями блоков питания. Однако все они используют одни и те же базовые концепции.На этой странице объясняются принципы работы импульсного источника питания и рассматриваются его основные части и функции. Это руководство может быть полезно системным интеграторам, любителям и тем, кто не обязательно является экспертом в области силовой электроники.

Это концептуальная принципиальная схема силовой передачи типичного компьютерного блока питания ATX. На этой схеме не показана схема управления, поэтому вы видите, что все затворы MOSFET и базы транзисторов открыты. Для ясности, части, отвечающие за различные вспомогательные функции, такие как ограничение тока, управление вентилятором и защиту от перенапряжения, которые не являются существенными для изучения основных концепций преобразования мощности, также не показаны.Для полной схемы см., Например, эту аннотированную схему блока питания ATX.

Обратите внимание, что в отличие от генераторов, которые преобразуют энергию, накопленную в различных видах топлива, в электричество, блоки питания преобразуют электрическую энергию из одной формы в другую. Входная розетка переменного тока на ПК относится к типу IEC 320 или аналогичному. За предохранителем «F» следует фильтр EMI . Фильтр обычно состоит из комбинации дросселей и конденсаторов дифференциального и синфазного режимов. Его основная цель — уменьшить кондуктивный радиочастотный шум, излучаемый источником питания, обратно во входную линию в соответствии с нормативными требованиями.Снижение кондуктивного шума также снижает излучаемые излучения от входных линий электропередачи, которые действуют как антенны. Входная секция обычно также включает в себя компоненты ограничения пускового тока и защиты от перенапряжения. За фильтром электромагнитных помех в большинстве автономных блоков питания SMPS следует выпрямительный мост (RB) и ступень коррекции коэффициента мощности ( PFC ). Этот каскад отсутствовал в старых ИИП, в которых за выпрямителем следовал большой накопительный конденсатор. Производители источников питания начали внедрять технику PFC в конце 80-х годов, когда европейцы ввели норму EN61000-3-2.В этом документе указывается максимальная амплитуда гармоник линейной частоты для различных категорий оборудования. На нашей схеме показан типичный каскад PFC, который состоит из двухполупериодного выпрямителя и повышающего преобразователя с накопительным конденсатором C1. Обратите внимание, что в этой схеме ток всегда протекает через два диода выпрямительного моста. Существуют также так называемые «безмостовые PFC», которые исключают один диод из прохождения тока. Накопительный конденсатор предназначен для подачи энергии на выход при кратковременных перебоях в подаче питания.На практике может быть несколько параллельных ограничений хранилища. Блоки питания компьютеров, а также коммерческие блоки обычно должны пройти по крайней мере один цикл входной синусоидальной волны, которая составляет 16 мс в США и 20 мс в Европе. Повышение PFC обеспечивает напряжение промежуточного контура (Vdc), которое выше пикового значения входного переменного тока. В современных компьютерных БП это напряжение обычно составляет 375-400 В постоянного тока. Если вы пытаетесь устранить неполадки в устройстве и измеряете около 160 В постоянного тока на C1 — это означает, что ступень повышения не работает.Выходной каскад DC-DC в любом SMPS всегда содержит одно или несколько коммутационных устройств, которые периодически коммутируют сети LC.

На приведенной выше диаграмме показан так называемый прямой преобразователь с активным сбросом. Полумост также часто используется в конструкциях ПК. См. Примеры схем на основе полумоста: 250Вт и 300Вт.

Главный выключатель Q2 периодически подает напряжение Vdc на первичную обмотку силового трансформатора T1. Когда Q2 находится во включенном состоянии, на верхних выводах вторичных обмоток T2 появляется положительное напряжение.В результате выпрямительные диоды D2, D4, D7 и D9 проводят ток, и энергия от входного источника подается на нагрузки. В то же время некоторая энергия также накапливается в сердечниках Т2 и катушках индуктивности L2, L4, L5 и L6. Когда Q2 находится в состоянии «выключено», напряжения на вторичных обмотках T2 меняют полярность, и выпрямительные диоды становятся смещенными в обратном направлении. Поскольку выходные катушки индуктивности по-прежнему пытаются поддерживать ток, полярность напряжений на них меняется в соответствии с законом Фарадея. В результате катушки индуктивности продолжают проводить ток через диоды свободного хода D3, D5, D8 и D10, таким образом поддерживая замкнутые контуры тока через их соответствующие нагрузки.В течение этого временного интервала вспомогательный переключатель Q3 обеспечивает фиксацию и активный сброс сердечника трансформатора. Когда Q3 отключается, Q2 при правильной конструкции схемы включается при нулевом напряжении, что снижает его коммутационные потери. Такой прямой преобразователь с активным зажимом был первоначально запатентован Vicor Corp. Насколько мне известно, этот патент истек в 2002 году во всем мире. Конечно, вы должны консультироваться со своим патентным поверенным для принятия любых решений.

Схема управления регулирует выходное напряжение 5 В с помощью широтно-импульсной модуляции ( PWM, ).Шина 3,3 В выводится из той же вторичной обмотки, что и 5 В. Вы можете видеть, что есть дополнительная катушка индуктивности L3, пропускающая ток 3,3 В. Это индуктор magamp . Он используется для блокировки части импульса, чтобы снизить регулируемое напряжение до 3,3 В. Вспомогательный транзистор Q4 устанавливает ток сброса катушки индуктивности L3. Этот ток определяет вольт-секунды, заблокированные L3. Усилитель ошибки +3,3 В постоянного тока (не показан на схеме) часто использует дистанционное зондирование для компенсации чрезмерного падения напряжения в кабеле.
Выходы № 3 и 4 (+/- 12 В) в описанном источнике питания полурегулируемые . Они не регулируются отдельным замкнутым контуром управления, а частично стабилизируются ШИМ, воздействующим на основную шину 5 В.
Затем все выходы постоянного тока подключаются к стандартным разъемам жгута проводов. Распиновка основного разъема ATX. Также см. Наше полное руководство по всем разъемам для блоков питания. Обратите внимание, что современные системы ATX имеют как минимум две шины 12 В: + 12V1 и + 12V2. Однако в большинстве случаев оба выходят на один и тот же физический выход 12 В.
