Монтаж компьютерной розетки legrand | F1-IT

Думаю, каждый из нас сталкивался с подключением интернета. Все представляют себе, как это происходит. Приходит монтажник, главная задача которого завести интернет кабель к вам в квартиру, обжать его и проверить работу интернета. Как этот кабель будет проложен в самой квартире его не интересует, хотя, возможно за отдельную плату, он согласиться аккуратно уложить кабель.

Интернет работает, все прекрасно, но, лежащие на полу провода, отнюдь, не добавляют уюта и порядка. В лучшем случае их можно заправить в пластиковые плинтуса с кабель каналом. Я решил пойти дальше и завести кабель в компьютерную розетку (RJ-45) в стене. Предлагаю посмотреть, как это у меня получилось. Кому-нибудь точно пригодится мой опыт.

Кстати, если вы решили прокладывать кабель своими силами, попросите монтажника отмерить вам побольше кабеля. Не думаю, что он откажет, а излишки всегда можно свернуть в аккуратное кольцо.

Сначала у меня была идея разместить Wi-Fi роутер прямо в прихожей. Меньше проводов, меньше работы, меньше пыли. Оставалось только выбрать место для его размещения. Конечно, можно закрепить его на стене, но для роутера нужна еще и электрическая розетка, которая была бы лишней и совсем не к месту. Поэтому было решено размещать Wi-Fi роутер на компьютерном столе, там где будет остальная периферия, а значит нужно протянуть кабель.

Примечание: все это я задумал только потому, что как раз занимаюсь заменой всей проводки в квартире. Поэтому витая пара будет укладываться в штробы и отверстия в стенах вместе с медным кабелем для розеток 220В. Сверлить и крушить стены ради прокладки только одного интернет кабеля я бы не рискнул. ?

Знаю, сейчас в меня полетят палки от «знатоков», что нельзя прокладывать сетевой (lan) кабель вместе с проводкой. Сразу скажу, что думаю. Я видел более чем достаточно компьютерных сетей, смонтированных вплотную к силовым проводам. Длинные коридоры многих гос. учреждений вообще сложно представить без пучков проводов, стильно свисающих под потолком. Среди них встречаются и сигнализация, и пожарная охрана, и компьютерная сеть, и конечно силовые провода. И все это безобразие работает годами! Мне сложно вспомнить хотя бы один случай на своей практике, когда помехи или наводки других проводов служили причиной неисправности локальной сети.

Что уж говорить о маленькой квартире, где небольшая нагрузка на электросеть, и квартира разбита на несколько контуров. Длина совместной прокладки проводов составила всего около 4-х метров. Если же рассматривать с точки зрения безопасности и возможности нагрева провода или возгорания, то здесь скорее вопрос к распределению нагрузки на электросеть и правильному выбору силового кабеля. Для розеток я использовал медный кабель ВВГ нг (не распространяющий горение) сечением 2,5 мм, поэтому, отбросив все сомнения, я приступил к монтажу.

Итак, интернет-кабель заходит в квартиру и уходит в стену. Далее он хитрыми путями следует до места, где будет располагаться компьютерная розетка.

Перед тем, как обрезать кабель нужно убедиться что у вас есть все необходимые инструменты для его монтажа в розетку. Если все хорошо, то оставляем 15-20 сантиметров запаса и обрезаем провод. Не спешим выбрасывать обжатый конец, он нам еще пригодится посмотреть как были разведены провода по цветам, так как далеко не все обжимают витую пару по стандартной схеме.

Можно сразу снять изоляцию (2-3 см вполне достаточно).

Теперь рассмотрим сам механизм розетки. Я использовал Legrand celiane, в которой для крепления провода нужно всего лишь повернуть запорный механизм. В некоторых розетках может понадобиться специальный монтажный нож, которым нужно пробивать провода в разъемы. Если пробивного ножа нет, можно воспользоваться обычным канцелярским, но в этом деле нужна сноровка и с первого раза может не получиться.

Вот так выглядит вся розетка rj-45 в разобранном виде. 1 — рамка для крепления розетки; 2 — сам модуль розетки RJ-45; 3 — лицевая крышка.

Фото модуля с обратной стороны со снятым механизмом крепления проводов. Обратите внимание, на фото видно наклейку схемы подключения. Такие наклейки присутствуют на всех розетках.

Теперь осталось только разобраться, куда какой кабель заводить. Любой компьютерщик знает цвета расположения жил прямого и кросс кабеля наизусть. В нашем случае должен использоваться только прямой обжим (верхний ряд на фото ниже).

Если ваш провод обжат по стандартной схеме, тогда нужно просто разложить жилы по цветам в соответствии с обозначениями на самой розетке. Мой провод от провайдера оказался 4-х жильным, в котором использовались 1,2,3,6 контакты. Соответственно, цветовая маркировка немного сбилась. Если обратите внимание, то на картинке с девушками в верхнем ряду 3-й контакт

бело-зеленый, а 6-й контакт зеленый.

В моем случае вместо этих цветов использованы бело-синий и синий цвета соответственно. Значит, при монтаже жил в модуль я должен буду завести бело-синий провод на 3-е место, вместо бело-зеленого, а синий на 6-е место вместо зеленого.

Для уверенности можно прозвонить контакты мультиметром. Чтобы было удобнее, я воспользовался уже обрезанным концом кабеля, зачистил концы жил и воткнул разъем в розетку. Затем поочередно прозвонил все контакты, и, поскольку никаких неожиданностей не было, монтаж происходил по вышеописанной схеме.

Обратите внимание, что перед креплением жил нужно продеть кабель в рамку и в механизм крепления, так как потом это сделать невозможно (впрочем, это особенность розетки legrand celian). После того, как жилы разложены, одеваем замок и поворачиваем его до щелчка, а затем подрезаем лишние концы.

На фото сверху видно, что 1-й контакт — бело-оранжевый провод, 2-й контакт — оранжевый провод. С другой стороны расположены 3-й контакт —

бело-синий провод и 6-й контакт — синий провод.

После этого заправляем излишки витой пары в подрозетник и просто собираем всю розетку в единое целое. В моем случае нужно просто защелкнуть модуль в рамке.

Одеваем лицевую крышку компьютерной розетки.

Поле всех шагов проверяем работу интернета. Для этого я подключил wi-fi роутер в розетку через обычный патч-корд. Ранее я уже писал статью о том, что я подключил wi-fi адаптер на стационарный компьютер, поэтому сейчас у меня на все устройства интернет раздается по wi-fi сети. Общая схема моей домашней сети следующая:

Дело сделано! Интернет работает, а значит можно окончательно замазывать все штробы, и одевать общую рамку на весь блок розеток. Вот так это он выглядит теперь (к сожалению, еще без обоев ? ). Фото конечного результата будет немного позже.

На этом я заканчиваю статью. Кому понравилось, ставим палец вверх, жмем +1. До скорых встреч!

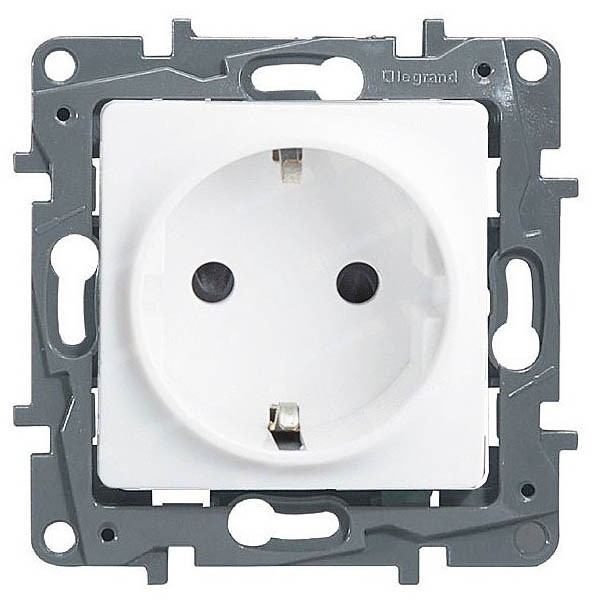

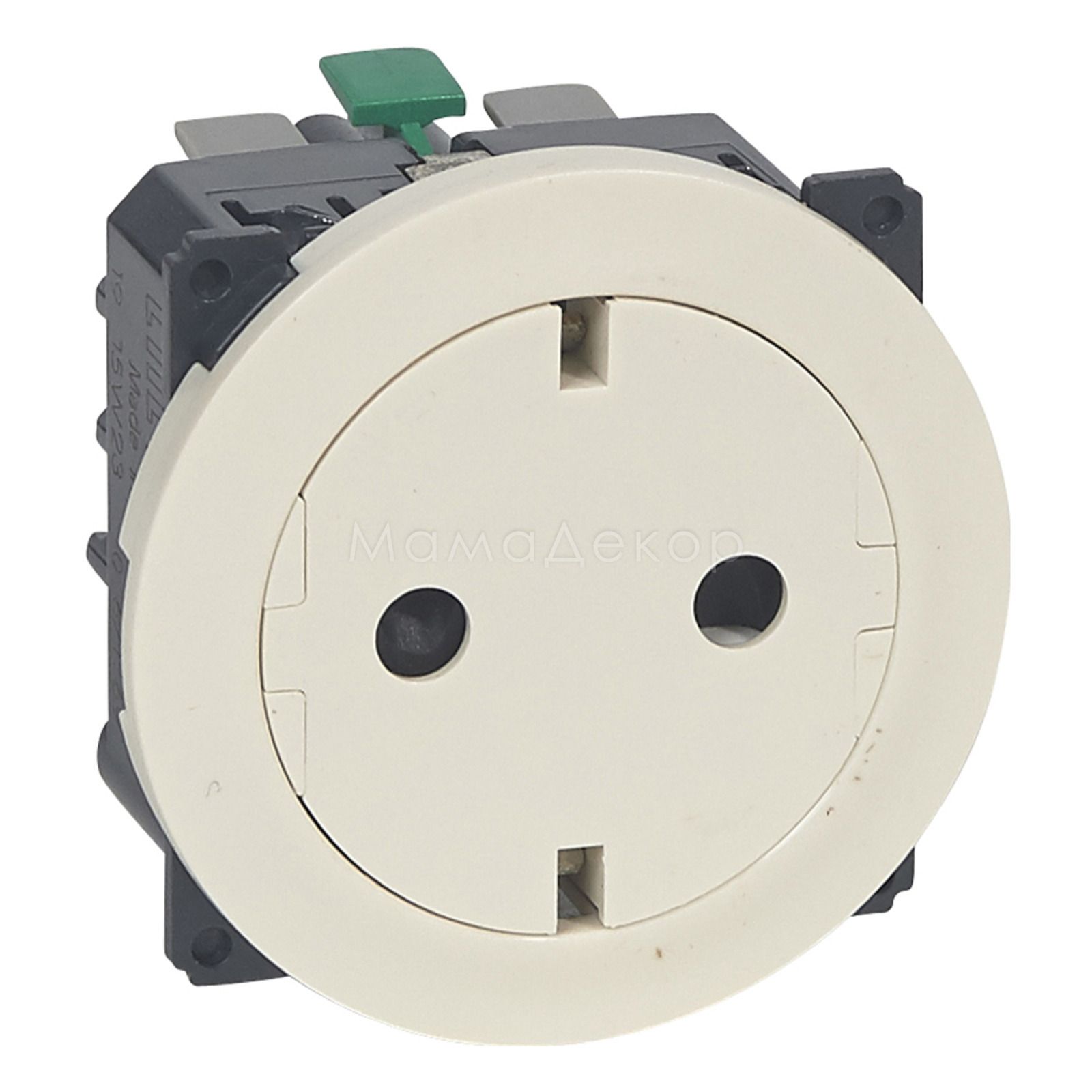

Установка розетки Legrand

Установка розетки «Legrand» открытого исполнения, цвет — «сосна».

Итак… У нас имеется розетка Legrand, которую необходимо установить. После монтажа данную розетку необходимо «запитать» (подключить к питающей сети). Приступим:

1) Вскрываем упаковку;

В этом пункте особых примудростей не наблюдается, поэтому оставим этот этап без излишних комментариев.

2) Разбираем розетку;

Корпус розетки соединён двумя винтами. Необходимо их открутить. Далее отсоединяем переднюю часть от задней. Из за заземляющих контактов передняя панель может застрять, необходимо приложить усилия.

3) Прикручиваем основание розетки к стене;

Розетка прикручивается обычными саморезами по дереву. В задней части розетки для саморезов предусмотрены специальные отверстия. Для крепкого прижатия основания к стене достаточно двух саморезов.

4) Устанавливаем перемычки;

Для корректной работы двух гнёзд розетки, необходимо поставить перемычки (запараллелить).

В комплекте три провода: чёрный, синий и жёлто-зелёный. Следовательно, черный используем как фазный, подключаем к клемме с пометкой «L», синий — нолевой рабочий, к клемме с пометкой «N», жёлто-зелёный — нолевой защитный, подключаем к клемме «PE». На одном гнезде контакты затягиваем крепко, на втором просто наживляем, так как сюда будем подключать еще и питающие провода.

5) Подключаем питающие провода;

В данном случае питающим является ретро провод. В нём в роли фазного выступает жила с пометкой «1» (на розетке клемма «L»), нолевого рабочего жила с пометкой «2» (клемма «N»), нолевого защитного с пометкой «3» (клемма «PE»). В более распространённом кабеле (NYM или ВВГ) маркировка проводов обычная: жёлто зелёный — всегда «земля» (нолевой защитный), синий или белый с синей полосой — «ноль» (нолевой рабочий), белый, коричневый, чёрный и т.д. — «фаза» (фазный).

Внимание: необходимо качественно протянуть все контакты, дабы избежать искрения контактов и обгарания проводов.

6) Прорезаем в крышке розетки отверстие под питающий кабель;

Во избежания щели отверстие необходимо прорезать ровно под провод.

7) Прикручиваем крышку на установленную розетку;

Соединяем переднюю часть розетки (крышку) и заднюю (основание).

Внимание: если крышка не прилегает плотно к основанию в районе питающего провода, то скорее всего вы вырезали недостаточно большое отверстие. Не в коем случае не применяйте силу, крышка должна вставать легко и свободно.

Убедившись, что щели по периметру отсутствуют, закручиваем крепёжные винты.

Внимание: Не стоит слишком сильно затягивать эти винтики, так как можно сорвать резьбу или вырвать пластиковую площадку около винта.

Вот и всё, установку розетки Legrand можно считать законченной.

Как выбрать сетевой фильтр: 4 этапа подбора

Покупка нового ПК или другой техники сопровождается приобретением сопутствующих аксессуаров. Без них – обеспечивающих безопасную работу устройств – тоже никак не обойтись. К ним, среди прочего, относятся сетевые фильтры, которые заботятся о нужных и дорогостоящих электронных приборах. Но только в том случае, если правильно выбрать подходящую модель. Что это такое, какие пилоты бывают и какой из них стоит купить – расскажет статья.

Что такое сетевой фильтр?

В разговорной речи приспособление еще называют «пилотом». Сетевой фильтр вроде 2Е 3xSchuko помогает защитить электронные устройства от разного рода помех:

в компьютерной сети, когда сетевые элементы – ненадлежащего качества или же в помещении с нестабильной подачей электричества;
импульсных, подразумевающих кратковременное отклонения в напряжении;
высокочастотных и низкочастотных.

Разбираемся: В чем разница между сетевым фильтром и удлинителем – сравниваем устройства по 4 критериям

Устройство состоит из корпуса и шнура. Детали, которые выполняют защитные функции, находятся внутри корпуса. Внешняя же часть – это розетки и кнопка включения-выключения прибора. Количество розеток варьируется – от одной до восьми.

Для чего нужен сетевой фильтр?

Многие пользователи впервые узнают о существовании сетевого фильтра при покупке настольного ПК. Продавцы-консультанты не зря настаивают на приобретении аксессуара вроде Belkin 2м. При этом не каждый правильно и понятно объясняет, для чего и зачем он нужен.

В тему: Что лучше, ноутбук или компьютер (ПК): 5 советов, как выбрать технику для своих нужд

Дело в том, что подключение стандартных компонентов персонального компьютера – системника, монитора, колонок, да даже принтера – требует наличия нескольких розеток. Можно воспользоваться и стандартным удлинителем, где их несколько. Но он не поможет защитить устройства в случае колебаний напряжения.

Так, на каждом приборе производитель указывает параметры входного напряжения. На системниках вроде ARTLINE Home h47, как правило, указано 220-230 В при частоте 50-60 Герц. Эти показатели соответствуют заявленным характеристикам электросети. Но скачки и перепады от перегрузок – не учитываются. Нормализовать напряжение тока, поступающее к прибору, и является задачей пилота. Также важна предельная потребляемая мощность устройств (измеряется в Ваттах). Она не должна превышать показатель, пропускаемой фильтром. Это значит, что сумма потреблямой мощности приборов, подключенных через него, не может быть больше указанного в документации к пилоту параметра. Так, модель вроде Maxxtro 5, рассчитанный на 1,8 кВт, с успехом справится с одновременной работой системника на 400 Вт, моника VN279QLB на 35 Вт, колонок Genius SP-HF на 40 Вт и роутера вроде RT-AC66U.

Подбираем домой: Какой музыкальный центр купить: 4 параметра выбора

Виды сетевых фильтров

Выбирая сетевой фильтр, необходимо учитывать их отличительные особенности и параметры. Так, в зависимости от назначения и уровня защиты, различают такие виды:

для бытовых нужд. Эти приборы также называют базовыми – за простоту устройства и минимальный набор защитных показателей. Визуально отличаются малым числом розеток, компактными габаритами и коротким шнуром. Оптимальны для домашнего применения;
для продвинутых пользователей. Практичный и надежный аксессуар, который оптимален для подключения одного-двух ПК или лэптопов. Пригодны и для домашней, и для офисной установки. Длинный кабель и значительное количество розеток придают моделям этого типа немного массивный и неуклюжий вид;

Когда пригодится пилот: Как подсоединить 2 монитора к ПК+ настройка и софт для работы с двумя мониторами

профессиональные приборы. Обязательны для дорогой и чувствительной техники. Они способны обезопасить подобное оборудование на высшем уровне. Узнать их можно по очень длинному шнуру и добавленным трехфазным розеткам.

Советы по выбору

Выбрать хороший, качественный сетевой фильтр для компьютера или других приборов – несложно, если следовать этим рекомендациям:

1. Обратить внимание на габариты изделия. Небольшой, плоский аксессуар может быть подделкой без защитных функций. Есть сомнения – следует попросить у продавца прилагаемую документацию. Если в ней указаны технические особенности и параметры модели, опасаться нечего. Известное имя бренда, как у экземпляра Legrand 4XSchuko, станет дополнительным преимуществом.

2. Отдать предпочтение устройству с входным штекером евро-типа. Оно совместимо с различными приборами, тогда как еврокомпакт подойдет только для техники малой мощности. UPS же (компьютерный штекер) предназначен для ИБП и не совместим с обычными бытовыми розетками.

3. Дополнительный комфорт пользователя обеспечат как розетки в достаточном количестве, так и наличие порта USB. К примеру, в Surge Protectors их целых два.

Лучший выбор: Как собрать игровой компьютер, какие комплектующие купить: 3 варианта на выбор

4. Выключатель бывает общим на все розетки или индивидуальным на каждую в пилоте. Также существуют модели с пультом дистанционного управления. Индивидуальные более удобны для повседневного использования. С пультом – пригодятся тем, у кого нет желания или возможности управлять устройством вручную.

Лучшие модели:

Сетевой фильтр – нужное и полезное устройство, которое убережет ценную технику. А выбрать подходящий – не так уж и трудно. Если же есть сомнения в собственной компетенции, можно спросить совета у специалистов-консультантов, почитать отзывы на авторитетных интернет-ресурсах. Когда нравится 2-3 варианта, оптимальный выход – сравнение функциональных показателей моделей и стоимости. На основе выводов из точной информации сделать выбор будет проще.

Домашняя автоматизация: простые и современные решения для управления …

| 13. 10.2021

Legrand отмечен L’Autre Cercle за его вклад в включение ЛГБТ + людей.

Группа | 30.09.2021

Legrand решила присоединиться к коалиции «Мы имеем в виду бизнес», стремящейся снизить выбросы парниковых газов. Группа подписала письмо, адресованное правительствам стран-участниц G20, с напоминанием им о необходимости активизировать действия по сокращению глобальных выбросов.

Группа | 29.09.2021 18:00

Legrand сегодня завершила свой первый выпуск облигаций, привязанных к устойчивому развитию, индексируемых в соответствии с траекторией углеродной нейтральности.Общая сумма выпуска составила 600 миллионов евро по фиксированной ставке, срок погашения 10 лет и годовой купон 0,375%.

Группа | 22. 09.2021

Legrand провела День цифровых рынков капитала 22 сентября 2021 года, транслируемый на веб-сайте Legrand. Во время этого мероприятия Исполнительный комитет Legrand поделился своим мнением об ускорении создания стоимости Группы.

Группа | 09.02.2021

Legrand объявляет о назначении Вирджини Гатин вице-президентом Группы по социальной и экологической ответственности и членом Исполнительного комитета.

RSE | 07.09.2021

В июле 2021 года Legrand получила Платиновую медаль EcoVadis, высшую награду, которой награждается 1% самых успешных компаний в области корпоративной социальной ответственности среди всех компаний, оцененных EcoVadis.

Финансы | 05. 06.2021 07:30

Значительный рост продаж и финансовых результатов

Органический рост продаж: +13.1%

Скорректированная операционная маржа до приобретений: 21,9% от продаж

Чистая прибыль, относящаяся к Группе: + 36,4%

Целевые показатели на 2021 год достигнуты

Бенуа Кокар, генеральный директор Legrand, прокомментировал:

«В первом квартале 2021 года наша выручка резко выросла во всех регионах …

Финансы | 04. 12.2021 17:30

Универсальный регистрационный документ Legrand был подан 12 апреля 2021 года в Управление финансистов.

Группа | 03.26.2021

Победившими проектами для Legrand стали линейка электропроводки Mallia Senses и система домашней автоматизации и домофона KaiYun.
Это великое достижение демонстрирует наше лидерство в удовлетворении потребностей пользователей в улучшении жизни с помощью элегантных сетевых решений.

Финансы | 19.03.2021 18:00

В соответствии с разрешением, предоставленным очередным и внеочередным общим собранием акционеров 27 мая 2020 года для реализации программы обратного выкупа акций, Legrand сегодня объявила о подписании соглашения с поставщиком инвестиционных услуг на покупку до 1 200 000 акций в течение периода с 22 января. С марта по 21 мая 2021 г.

Целью данной транзакции является приобретение акций для распределения по планам акций с наступающим сроком погашения или, в зависимости от случая, их аннулирование.

Группа | 03.02.2021

В понедельник, 1 марта 2021 года, Legrand опубликовала свой индекс гендерного равенства за 2020 год.В этом году Группа набрала 91 балл из 100: этот результат идентичен баллу, полученному в 2019 году.

Группа | 02. 11.2021

Legrand объявляет о выпуске беспроводного и безбатарейного коммутатора нового поколения.Эта технологическая инновация была разработана в сотрудничестве с CEA, крупным игроком в области исследований, разработок и инноваций.

Финансы | 02.11.2021 06:45

Ответственное антикризисное управление

Сильные финансовые достижения и достижения в области ESG в 2020 году
Изменение продаж: -7. 9%
Скорректированная операционная маржа: 19,0%
Свободный денежный поток: 16,9% от продаж
Достижение дорожной карты КСО: 128%

Объявлено о 3 новых сделках
Всего в 2020 году приобретено 4 новых компании
Постоянное активное развертывание продуктовых предложений недавно приобретенных компаний

Группа | 01.12.2021

Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), учрежденного Arborus и прошедшего аудит Bureau Veritas Certification. Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности — принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

Pack розетка LEGRAND Green up 14A — 0

— 3,2 кВт + защита цепи

Pack розетка LEGRAND Green’up 14A + 20A электрическая защита

Комплект розетки LEGRAND Green’up 14A — 0

— 3,2 кВт + Защита цепи включает в себя следующие позиции:

Этот пакет был одобрен специалистами по установке электрооборудования . Он соответствует всем действующим стандартам securit ed и передовой практике, указанной в техническом руководстве по проектированию и разработке EVRI (Инфраструктура зарядки для электромобилей).

Розетка для безопасного доступа в гараж

Розетка Green’up — безопасная розетка Однофазная 230В — 14А предназначена для Зарядка электромобилей . Благодаря технологии Legrand Green’up, он автоматически активирует максимальную мощность срабатывания триггера и гарантирует быструю подзарядку и безопасный режим 2. Он будет загружать 13A или 14A или 10A против 8 для стандартной розетки.

Он предназначен для ежедневной подзарядки, без риска перегрева, в отличие от стандартной розетки.

Подходит для частных лиц и профессионалов, внутри и снаружи. Защитный клапан защищает от воды и пыли.

Вы можете заменить существующую розетку в гараже, чтобы она загружалась быстрее. Кроме того, стандартная розетка не предназначена для ежедневной работы на высоких оборотах. Вот почему важно установить усиленную розетку Greenup, как в случае ежедневной зарядки .

Преимущества розетки Greenup:

Безопасная зарядка до 13 или 14 А
Получение предназначено для ежедневной подзарядки сейф
Контакты обработанные поверхности для лучшей проводимости
Соединения с помощью зажимных винтов для большей безопасности
IP66 уплотнение

Вилка должна быть установлена на выделенной линии выше по потоку с дифференциальным переключателем и автоматическим выключателем.

Основные характеристики

Безопасность: Автоматическое ограничение тока заряда в зависимости от соединительного кабеля
Quick Load load up 14A (вместо 8 или 10A для стандартной розетки)
Посеребренные контакты для быстрой зарядки
Магнит, расположенный в гнезде, позволяющий обнаружить его зарядным кабелем и, таким образом, подключить зарядный ток к 14A
IP66 и IK07: подходят для открытой или закрытой парковки.Противоударный и дождевой
Крепление: поверхность
Материал: пластик
Розетка с компонентом
Поставляется с сальником
Дифференциальный выключатель в комплект не входит

Установки электрозащиты

Подключение со стола по выделенной линии, кабель 3 x 2,5 мм²
Дифференциальный переключатель типа A 30 мА / HI 20 А (например, HAG-BDh340F). В упаковке
Характеристика автоматического выключателя 20A C 6kA PdC (например, HAG-MJT720). В упаковке
Рекомендуется молниезащита. Не входит
Установка на почву от 80 см до 120 см

Перезарядка

Выиграет автономность 16км за час зарядки.

Green’up socket Test Tesla Model S — 13A с

Компания

CarPlug протестировала розетку Green’up на своей территории с Tesla S и зарядным кабелем Tesla Mode 2. Зарядка работает и может достигать 13 А. Обратите внимание, что зарядка не началась от стандартной розетки 220В в нашем помещении.

Ссылка на все безопасные розетки Подключить все аксессуары

Назад в дом

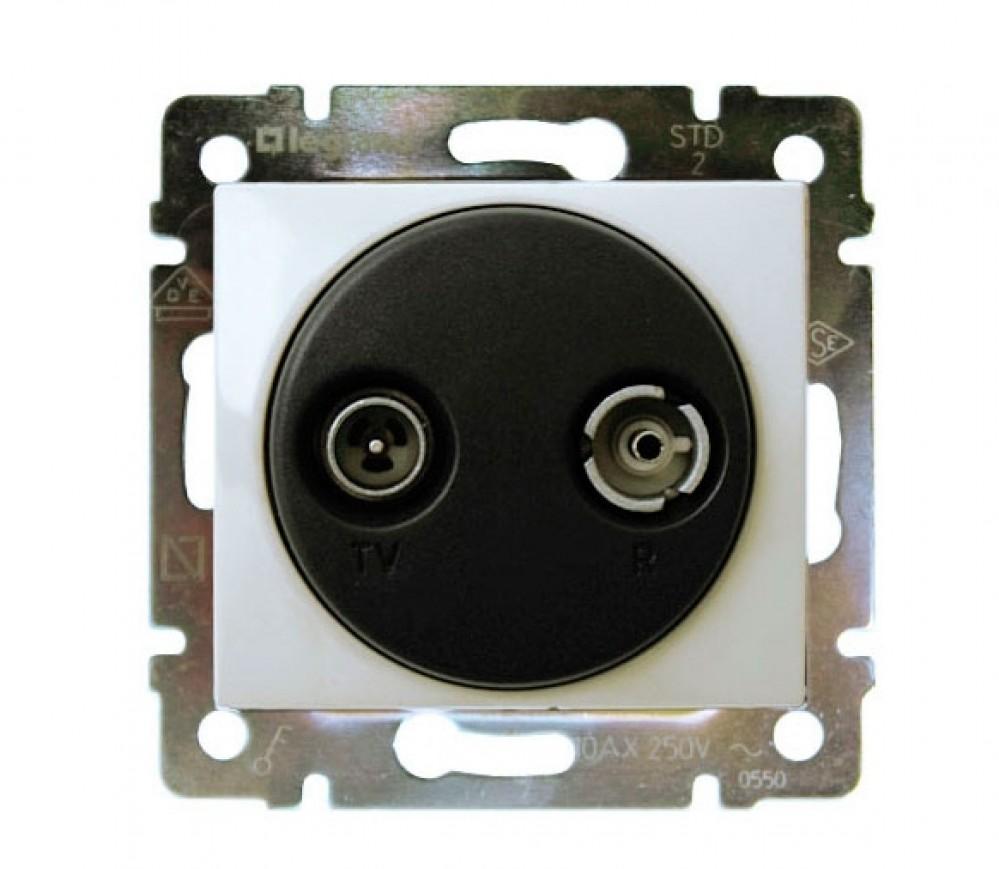

Подключение антенны Legrand. Одинарная или оконечная ТВ-розетка. Как подключить антенный кабель к ТВ розетке. Для работы вам понадобится

Розетки

TV Legrand широко распространены в нашей стране. Их отличает хороший уровень качества и вполне приемлемые цены.

В то же время такие розетки обладают богатым набором характеристик, способных запутать неосведомленного человека. Поэтому, если вы уже определились с производителем, давайте узнаем, как правильно выбрать розетки для ТВ. Кстати, описанные нами правила подходят при выборе розеток любых других производителей.

Для начала определимся с типами телевизионных розеток и их областью применения. Вы удивитесь, но существуют розетки разных типов, предназначенные для разных схем. Это могут быть одиночные или обычные розетки, проходные и оконечные.

Использование розетки, не соответствующей электросхеме, ухудшит качество сигнала. Поэтому на первом этапе разберемся с вариантами схем подключения.

Схема звезды

Одинарная розетка Legrand TV предназначена для подключения звездой.

Производитель называет тип подключения топологией. И этот тип розеток можно использовать только со звездообразной топологией.

	Особенность данного типа подключения в том, что кабель от антенны или другого источника сигнала поступает на так называемый умножитель — или, как его правильнее называть, разветвитель. В этом устройстве сигнал делится на необходимое количество без потери качества. К сплиттеру подключаются кабели, которые распределяют сигнал на каждую отдельную розетку.
	Есть два типа умножителей сигналов. Некоторые способны пропускать напряжение усилителя, последние на это не способны. Но прежде чем заняться этим вопросом, давайте определимся: а нужен ли вообще усилитель.
	Усилитель — это устройство, которое подает на антенну 5, 10 или 12 В. Это позволяет повысить уровень сигнала. Согласно ГОСТ 28324-89 нормальный уровень сигнала должен находиться в пределах от 53 до 83 дБ. Если ваша антенна установлена в зоне прямой видимости репитера, то такой уровень сигнала, вероятно, есть, и как сказано в инструкции, вам просто не нужен усилитель.
	Если ваша антенна скрыта от ретранслятора домами или ландшафтом, значит, вы принимаете отраженный сигнал. Причем, сигнал может отражаться несколько раз и из-за этого очень слабый. В этом случае вам просто понадобится усилитель.
	Решив, нужен ли нам усилитель, можно вернуться к вопросу подключения разветвителя. Если наш разветвитель способен пропускать ток усилителя, то обычно один из выводов имеет маркировку «Power in», «+ 12V» или просто на этот канал нанесен цветовой код. Дело в том, что сигнал усилителя может пройти только один канал умножителя.И это нужно учитывать при подключении.
	По большей части разветвители не имеют функции передачи сигнала усилителя. В связи с этим необходимо организовать его питание от силового кабеля телевизионной сети.

Примечание! Согласно европейскому стандарту CENELEC EN 50083-7 оптимальный уровень сигнала составляет 53 — 74 дБ. То есть верхний предел немного ниже.Но не стоит гнаться за максимальным уровнем сигнала. Его увеличение может привести к прямо противоположным последствиям — ухудшению качества изображения.

Одинарная ТВ розетка Legrand подключается кабелем к умножителю. На каждую розетку в цепи поступает сигнал одинакового уровня, который почти равен сигналу, идущему на разветвитель.

Это главное преимущество данной схемы. К недостаткам схемы «звезда» можно отнести необходимость установки дополнительного оборудования — разветвителя и более высокий расход ТВ-кабеля.

Сквозная схема

Проходные (см.) И оконечные розетки предназначены для топологии по сквозной схеме. Особенность этой схемы в том, что она не требует дополнительных устройств, а может использоваться только для аналогового телевидения.

Итак:

Суть данной схемы в том, что первая розетка запитана от антенны. Из первой розетки, из второй и так далее. Последняя розетка в этой схеме устанавливается последней.Все остальные розетки должны быть сквозными.
Возникает естественный вопрос, чем отличается телевизор Legrand сквозной розеткой от, скажем, одинарной. Дело в том, что исправный телевизор накладывает свой сигнал на выходящий из розетки кабель. В результате на втором телевизоре в цепи может появиться наложенное изображение или просто шум.

Для устранения этого применяются специальные фильтры. Они встроены в розетку и полностью блокируют помехи, создаваемые телевизором… Но как и любое другое защитное устройство, в фильтре есть сопротивление, снижающее уровень сигнала.
А мы помним, что сигнал, приходящий на первую розетку, должен быть в пределах 57 — 83 дБ. Каждый такой фильтр теряет от 10 до 15 дБ. Плюс коммутационные потери в самой розетке. И оказывается, что сквозная схема способна обеспечить качественный сигнал только на два-три гнезда в схеме. Чем больше из них, тем ниже уровень сигнала ниже допустимых пределов.
Как видно на видео, клеммная розетка отличается от сквозной только количеством выводов.Если к проходной розетке можно подключить два кабеля — питающий и отходящий, то к оконечной подключается только соответствующий. И фильтр такой розетки в большинстве случаев имеет несколько меньшее сопротивление.

В итоге получается, что сквозная схема имеет такое преимущество, как стоимость монтажа, ведь ТВ-кабель требуется на порядок меньше, и нет необходимости в дополнительном оборудовании — как и время монтажа.

При этом по качеству сигнала намного уступает схеме звезды. Ведь при подключении этого типа каждый последующий разъем имеет сигнал более низкого уровня.

Характеристики розетки

Рассмотрев схемы подключения и типы розеток, мы уже имеем представление о том, что нам нужно. Но есть ряд других параметров, на которые стоит обратить внимание при выборе розеток.

О них и поговорим в этом разделе:

Розетка Legrand TV может иметь несколько типов разъемов.Это может быть ТВ-разъем — то есть для приема аналогового сигнала TV, R-разъем для приема радио и SAT-разъем для приема спутникового ТВ … Все эти типы различаются не только визуально.

ТВ-разъем предназначен для передачи сигналов в диапазоне 5 — 862 МГц. Разъем R передает сигналы в диапазоне от 87,5 до 108 МГц, а разъем SAT передает сигналы в диапазоне от 950 до 2400 МГц.

Примечание! Розетка для ТВ в розетках Legrand выполнена по европейскому стандарту DOCSIS v.2.0. Но наш стандарт: ГОСТ Р 52023 распространяется на более широкий диапазон 40 — 1000 МГц. Это не играет существенной роли в качестве передачи сигнала, но это несоответствие товара установленным в нашей стране стандартам.

Также при выборе вы наверняка столкнетесь с таким понятием, как затухание за проход. Обычно его значение находится в пределах 1-2 дБ. В частности, для любой розетки Legrand TV она составляет 1,5 дБ. Это затухание связано с контактными соединениями и очень условно, поэтому его можно игнорировать.

Но обязательно стоит обратить внимание на затухание на ответвлении, которое есть на проходных розетках. Обычно это от 10 до 15 дБ. Для розеток Legrand он составляет 14 дБ. Для оконечных выходов он обычно немного ниже и составляет около 10 дБ.
Последнее отличие — способ крепления кабеля к розетке. Обычно все розетки для телевизоров крепятся винтами или пружинными зажимами. В этом случае требуется разрезать кабель.

Компания Legrand разработала собственный способ быстрого монтажа. Это позволяет сделать это самостоятельно, не разрезая кабель. Но не все модели оснащены таким устройством, поэтому при покупке убедитесь, что розетка оснащена автоматическими терминалами.

Выход

Конечно, розетка Legrand TV — не идеальное решение всех проблем. У нее тоже есть свои недостатки, и, по сути, она мало чем отличается от продукции других брендов.

Ведь розетки под ТВ — это не какой-то инновационный и технологичный продукт. Здесь все давно продумано и решено. Поэтому все возможные проблемы с работой розеток, часто они связаны не с производителем, а с неправильным выбором типа розетки для каждой конкретной схемы.

Сегодня в каждом доме есть большое количество техники — компьютер, телевизор, как правило, даже нет. Не все это имеет беспроводное соединение или может работать через Wi-Fi, поэтому обычная кабельная или телевизионная розетка всегда помогает в этой ситуации.Когда дается возможность спрятать все провода в стенах, лучше ею воспользоваться, поэтому придется тщательно продумать, как они будут проложены.

Выполняя установку самостоятельно в первый раз, следует ознакомиться с этой темой, а также с фото розеток, чтобы понимать, о чем пойдет речь в будущем.

Розетка телевизора — это оборудование, которое необходимо для устройств без функции беспроводного подключения, которое уже есть во многих устройствах.Примером может служить телевизор, которому необходимо подключение к телевизионной, спутниковой или радиосети.

Розетка телевизора предоставляет пользователю доступ к удобному использованию соединения (в процессе установки производится максимально эстетичное крепление, провода и кабели выводятся в стену или накрываются плинтусом на полу). А также подобный способ дает возможность подключить несколько устройств при установке и подключении усилителя сигнала хорошего качества.

Основные типы

Типы ТВ-розеток представлены следующими вариантами:

Простые или одинарные — самая простая из универсальной разновидности, имеющая всего одно отверстие для установки кабеля, мощность которого не более 1,5 децибел, что отличается от других вариантов.

В случаях, когда розетка приобретается для одного телевизора, следует использовать одну розетку, это помогает сохранить качество сигнала.

Проходная розетка — тройник, конструкция более сложная, чем у предыдущей версии, подключается к телевизору, а затем к сквозному или терминалу.Лучше использовать этот вид в сочетании с необходимым количеством дополнительных розеток.

Следует отметить, что усилитель необходим для использования большого количества проходных розеток, иначе вам придется столкнуться со слабым сигналом. Вы можете свободно использовать до 4 без усилителя.

Терминальная розетка — основная функция этой опции заключается в том, что она замыкающая в цепочке контрольных точек. По внешнему виду полностью повторяет внешний вид однотипного.

Процесс установки

Высота установки ТВ-розетки подбирается в соответствии с индивидуальными критериями, равна высоте, на которой будет расположен ваш телевизор или другое устройство. Ориентируйтесь на край экрана телевизора, чтобы не было видно проводов и шнуров.

При установке ТВ розетки своими руками стоит спрятать все кабели в стенах, в таком случае они не будут торчать и это убережет их от незапланированной поломки.

Но в том случае, если вы хотите обойтись без ремонта, и есть необходимость прокладки кабеля, вы можете подключить кабель к розетке с помощью плинтусов и кабельных каналов.

Инструкция по установке ТВ розеток

Начните с установки кабелей. Для этого потребуется ряд устройств:

При слабом сигнале необходимо будет усилить телеимпульс, что усилит сигнал и улучшит изображение;
Также разделитель ТВ-проводов, потому что сигнал будет общий, и только потом он будет разделен между всеми зрителями;
Сумматор телесигналов, объединит сигналы разных частот и передаст импульс по проводнику на ваш телевизор;
Затем вам понадобятся антенные штекеры для закрепления телевизионного кабеля путем пайки, что обеспечит надежное соединение.

Следующий этап — установка. В первую очередь следует определиться с типом крепежа, которые делятся по типу установки розетки:

Внахлест
Внутренняя установка
КПП

сама ТВ розетка;
;
отверток разных типов;
крепежных изделий;
съемник изоляции.

Порядок установки прибора:

В стене делается отверстие в соответствии с размерами прибора.
Непосредственно установка и фиксация самого устройства.
Снимая изоляцию провода, мы контролируем процесс, особенно не допускаем повреждения жилы, иначе кабель может погнуться и оборваться.
Закрепляем все саморезом.
Закрепляем внешней крышкой.

Если все операции провести правильно и аккуратно, то прибор полностью готов к работе.

Подключение телевизора

Рассмотрим максимально подробно процесс подключения телевизора к розетке, следуем инструкции, чтобы подключение было выполнено правильно:

На выходе из монтажного отверстия необходимо постоянно выступать наружу. 20 см антенного провода;
Удалите изолирующий слой кабеля и оставьте только экранирующую часть и сердечник ключа;
Чтобы получить доступ к прижимному винту, нужно снять внешнюю часть корпуса;
Обеспечиваем свободный проход кабеля через разъем в розетке, ослабляем зажимы;
Вставляем провод и фиксируем, фиксировать следует умеренно, чтобы уберечь от повреждений и при этом не потерять сам разъем;
Розетка устанавливается и фиксируется, закрывается внешней частью корпуса до щелчка.
Далее проверяем работоспособность установленного устройства.

Возможные ошибки заземления

Работы должны выполняться аккуратно, поэтому следует убедиться, что распределительная коробка проводов не выступает снаружи. Иначе это будет выглядеть как минимум некрасиво.

ТВ розетка не работает и приходится использовать сторонний разветвитель от другой исправной розетки.

Недостаточно закрепленный разъем для электрического кабеля, что может быть связано с плохо закрепленным каркасом самой розетки.

В случае использования некачественных и дешевых материалов: ухудшение качества изображения на экране телевизора из-за некачественной изоляции проводов и, как следствие, слабого сигнала; Повреждение непосредственно самой изоляции.

Установка штатно используемых точек в труднодоступных местах:

Скрытие за декоративной накладкой;
Спрятан за деревянным потолком;
Заблокирован в стенах под штукатурку.

FAQ

Что значит иметь обратную связь Есть розетки для ТВ?

Данный тип ТВ розетки отличается наличием разъема для возможного подключения как ТВ кабеля, так и выходов радиопрограмм.

Сколько децибел могут иметь телевизионные розетки?

Для сквозных розеток мощность может достигать от 10 до 30 дБ; Отраженные обычно имеют порядка 10-20 дБ; Клеммы в среднем от 1 до 4 дБ.

Как нужно демонтировать цоколь?

После прочтения инструкции выполните дальнейшую процедуру:

Прежде всего, вам нужно начать с отключения проводки, чтобы обезопасить себя;
Выкрутите винты крепления рамы гнезда;
Необходимо отстегнуть защитную рамку розетки;
Снимите диск, который используется для защиты деталей от незапланированного повреждения;
Открутите винты, которыми крепится главный проводник;
Осталось вывернуть оставшиеся винты.

Фото розеток для ТВ

На данный момент на рынке можно найти одиночный, оконечный и сквозной ТВ-выход. Все эти изделия различаются не только названием, но и разным дизайном и назначением.

По незнанию многие используют их не совсем правильно.Из-за чего возникает недовольство качеством ТВ-сигнала. Поэтому, чтобы не стать жертвой незнания, разберем типы телеканалов, а также определим, для чего каждая из них предназначена.

Чтобы правильно понять, а также понять, где какой тип используется, следует учитывать не только их конструкцию, но и схемы подключения. Ведь для распространения телевизионного сигнала в зависимости от его частоты используются разные схемы подключения.

Устройство розеток ТВ разных типов

Начнем с отличий телевизионных розеток. Это различие связано с разными приложениями, о которых мы поговорим ниже.

Итак:

Начнем с самой простой ТВ-розетки. Эта розетка представляет собой простое штыревое соединение, которое позволяет подключить кабель телевизионной антенны к розетке. Как сказано в инструкциях заводов-производителей, уровень падения сигнала на них не превышает 1-2 дБ, что связано только с контактными сопротивлениями контактных соединений.
в этом плане все намного сложнее. Помимо прямого контактного подключения, он содержит специальную схему, которая предназначена для гашения отраженного сигнала.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отправляет часть в сеть. Та часть, от которой он отказывается, обычно называется отраженным сигналом. Мощность отраженного сигнала не так велика по сравнению с основным, но в сумме от нескольких телевизоров он может давать значительные помехи.

Вы можете увидеть отраженный сигнал на другом телевизоре как шум или как наложенное изображение. А чтобы этого избежать, используется специальная схема, заглушающая отраженный сигнал.
В результате, клеммная колодка, помимо потерь 1-2 дБ, вызванных коммутационными сопротивлениями, имеет потери от 8 до 15 дБ, вызванные работой этого фильтра.

Примечание! В ГОСТ 28324-89 четко прописано, что уровень сигнала должен быть 57 — 83 дБ.Увеличение, а тем более уменьшение мощности сигнала приводит к помехам и снижению качества изображения. В результате мы обнаруживаем, что даже одна клеммная колодка значительно снижает уровень сигнала.

А вот устройство сквозной розетки еще сложнее. … Помимо прямого контактного подключения и фильтра, он имеет еще одно контактное соединение для подключения других розеток телевизора. В результате падение сигнала на такой розетке может достигать 15-20 дБ.

Схема подключения ТВ-розеток

Так зачем вам сквозная ТВ-розетка, если она так снижает качество сигнала? Дело здесь в схемах подключения розеток. Для каждой из этих схем используется свой тип розеток. Поэтому давайте подробнее рассмотрим этот вопрос.

Итак:

Начнем анализ с так называемой «звездной» схемы. Суть данной схемы заключается в следующем. По силовому кабелю телевизионный сигнал поступает на умножитель или как его еще называют разветвитель.

Сплиттер разделяет ТВ-сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть разветвители на два, три и более выхода.
Разветвитель имеет такую же схему гашения отраженного сигнала. Поэтому розетки с дополнительным подавлением сигналов для этого использовать не следует.
Исходя из этого, сигнал с разветвителя подается по ТВ-кабелю на одиночные ТВ-розетки. Использование розеток другого типа не рекомендуется, так как будет двойное подавление отраженного сигнала, что приведет к ухудшению качества изображения.

Установка ТВ-розеток с обычными розетками имеет аналогичные особенности. И в том, и в другом случае применима одна и та же конфигурация розетки. Отличия только в особенностях установки. В статье мы поговорим о подключении ТВ-розетки, рассмотрим подробные схемы.

Особенности и характеристики телескопической розетки

Основным отличием ТВ-розетки от обычной является наличие винтовой или пружинной клеммы для подключения электрического кабеля телевизора.Дополнительный зажим применяется для контакта экранирующей оболочки. Современные розетки от ведущих производителей при установке не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставке в розетку зажимы ТВ розетки автоматически зажимают ее, обеспечивая надежный контакт и высокое качество сигнала.

ТВ-розетка состоит из:

Корпус предназначен для контакта с антенным кабелем.
Наружная панель выполняет защитную функцию.При подключении спутниковой антенны розетки бывают разных цветов, поэтому розетка гармонично вписывается в цветовую гамму интерьера.
Сумматор, используемый для объединения нескольких разъемов:

разъем для радиокабеля;
спутниковый сигнал.

Суппорт. Конструктивный элемент для плотной фиксации вставленного провода в розетку.

Подключение розетки и проводка сигнала

Для преобразования сигнала используется элемент — разветвитель.Такое устройство напоминает электрическую коробку и распределяет входящий сигнал. Сплиттер разбивает сигнал на необходимое количество и передает его через средства связи на ТВ-выход.

Трехканальный разветвитель (разветвитель), предназначенный для приема телевизионного сигнала и разводки на три выхода.

Вывод сигнала на телескопические розетки осуществляется двумя способами:

Схема «звезда».

Принцип заключается в установке разветвителя, который играет роль распределителя сигнала, а также усилителя.

Изображение схемы «звезда» на примере подключения трех телевизоров через разветвитель.

Это устройство устанавливается на вводе провода в жилой зоне, затем распределяется по потребителям. Телескопическая розетка часто монтируется таким образом, что имеет ряд преимуществ:

основной провод проложен в защищенном месте, что гарантирует его длительную и надежную эксплуатацию;
стабильный ТВ-сигнал;
распределенный сигнал подается на каждое отдельное устройство без потери качества.

Контурная петля.

Принцип работы основан на использовании шлейфа при прокладке проводов к розеткам. Затем с каждого выхода осуществляется разветвление на необходимое количество телевизионных устройств. Читайте также статью: → «».

Изображение гирляндной цепи, состоящей из четырех ТВ-розеток и четырех ТВ, на которые распространяется сигнал

Эта схема хороша тем, что позволяет сэкономить кабель, но при этом качество входящего сигнала будет лучше. первый приемник, чем на последнем.Однако в случае сильного сигнала эта разница в изображении будет незначительной. Современные телевизоры оснащены дополнительными усилителями сигнала, поэтому потребитель не заметит никаких ошибок в изображении.

К недостаткам данного типа приема сигнала можно отнести:

, поскольку в цепи присутствуют промежуточные и оконечные розетки, стоимость установки такой схемы будет больше «звездочек»;
Если вначале цепь разорвана, все последующие приемники не принимают сигналы.

Обзор различных типов ТВ розеток

Каждый тип розеток относится к определенной схеме, самые основные типы указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название		Описание
Одиночный		Самый простой вид телескопических розеток. Используется для подключения только одного выхода. Наличие специальных зажимов и клемм способствует надежному подключению.Уровень сигнала в этом типе 1-4 дБ.
КПП		Конструкция сложнее одиночной; Правильная установка обеспечивает четкий прием сигнала для себя и последующих пользователей. В его состав входят 2 разъема: Зажим выполнен с помощью винтовых клемм. Такой вариант установки несложный. Когда сигнал падает, ухудшение изображения происходит только на отступающем штифте. Для создания прохождения изображения высокого качества на всех выводах — установлены фильтры отраженных импульсов.Для уменьшения электромагнитных помех используются специальные резистивные элементы резистивного или емкостного типа.
Клемма		Этот тип устанавливается в гирляндную цепь и используется в качестве оконечного элемента. По внешнему виду напоминает розетку типа — одиночную. Если к этому типу розетки подключен телевизор, то он будет давать сигналы отражения, которые проявляются в виде помех или других несоответствий на других участниках, включенных в цепь.Установка выполняется с использованием несогласованного сигнала, что снижает потери электрического импульса.

Внешний вид изображения отдельная ТВ-розетка, используемая для подключения ТВ-кабеля

Совет № 1. При установке нескольких телевизионных устройств обязательно использовать сквозные и оконечные ТВ-розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2 телевизионных кабелей
Изображение внешнего вида проходной телевизионной розетки, используемой для окончательного подключения телевизионного провода

Совет № 2.При покупке кабеля необходимо внимательно проверить его целостность. Во время транспортировки провод нельзя перегибать или перегибать. Если вышеуказанные критерии нарушены, телепровод будет передавать слабый сигнал.

Инструкция по подключению розетки

Кабельный монтаж .

Провода соединены между собой и подключены к телевизионным розеткам. Используемая аппаратура:

телеимпульсный усилитель. Для усиления и улучшения изображения слабого входящего сигнала;
Разделитель проводов ТВ.Сигнал с ТВ-антенны поступает на общий экран. Затем он распространяется среди всех потребителей;
сумматор телесигналов. Устройство собирает и суммирует сигналы с разных частот и передает кумулятивный импульс по проводнику на телевизор;
антенные штекеры. Требовалось подключить провод ТВ к розетке и телевизору. Выводы антенны спаяны вместе для создания прочного экранированного соединения.

Установка ТВ розетки .

Перед установкой нужно определиться с типом крепежа, который будет использоваться. По типу установки телескопические розетки делятся:

розетка внешняя внахлест;
закрытая установка;
Розетка КПП ТВ. Читайте также статью: → «».

По выполняемым функциям электрические клеммы делятся:

клемма — для подачи ТВ-сигнала на один телевизор;
сквозной — используется для раздачи сигнала от одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

сама ТВ розетка;
;
отвертки разных типов;
крепежные;
съемники изоляции.

Порядок установки прибора

В стене делается круглое отверстие. Размер должен быть таким же, как у ТВ розетки. Используется ударная дрель или перфоратор.
Установка розетки и крепление саморезами и дюбелями.
Изоляция аккуратно снимается с провода. При таких видах работ не обязательно допускать повреждения основной жилы. В противном случае кабель может погнуться и сломаться.
Армирование установленной розетки винтом.
Крепление внешней крышкой.

Розетка готова к работе.

Подключение телевизора к розетке

Рассмотрим подключение телевизионного кабеля к розетке на примере розетки Schneider Electric TV.

Оставьте антенный провод на 15-20 см выступающим из монтажного отверстия.
Внешний слой изоляции электрического кабеля удаляется, а экранирующая оплетка и основная жила остаются.
Передняя часть корпуса съемная для доступа к зажимному винту. Ослаблена защелка, телекабель свободно входит в гнездо розетки.
Проволока вставляется по стрелке на корпусе и фиксируется фиксатором. Крепление не должно быть очень прочным, чтобы конец кабеля не погнулся, а разъем не болтался.
Розетка для ТВ устанавливается в коробку и закрепляется винтами. На последнем этапе надевается защитная деталь, происходит щелчок. Уровень проверяется на правильность установки. Установка ТВ-выхода окончена.

Проверка работоспособности устройства

ТВ-кабель проверяется по следующим причинам:

провод старый и требует замены;
ремонт дома или временное удаление телепроводов;
при строительстве нового дома или новом монтаже электропроводки.Читайте также статью: → «».

Процедура проверки:

Питание телевизора выключено и все электрические провода отключены. Если проверяется кабель коллективной антенны, в этом случае необходимо проверить исправность со стороны наконечника, расположенного в квартире. Эта цепь не имеет разделителя, и доступ к другому концу провода очень затруднен.
Уровень сопротивления проверяется. Сопротивление проверяется между штыревым и кольцевым выходами, и его значение должно быть не менее 20 Ом.Эта ошибка создается усилителем, расположенным на электрической схеме … В случае низкого значения напряжения или его полного отсутствия вероятность короткого замыкания увеличивается. Эти нюансы означают, что кабель оборван. Более надежная проверка проводится в случае доступности двух концов кабеля.
Подключение измерителя сопротивления. Сначала отключают шнур от всех электроприборов. Затем измерительный элемент омметра подключается к основному проводу и оболочке телекабеля.Измерительный прибор должен показывать — значение бесконечности. После этого ко второму концу провода подключается омметр. Показание счетчика должно быть близко к нулю.
Визуальная оценка целостности телевизионного проводника. Испытания проводятся на внешние деформации и повреждения. Далее с одного конца подключается омметр, с другого ставится перемычка. При коротком замыкании перемычка не нужна.

Такой кабель тоже проверяют нажатием на него в некоторых местах, при этом показания измерителя сопротивления могут измениться.После устранения всех дефектов перемычки снимаются и омметр отключается. Проверка проводится подключением ТВ кабеля к телевизору.

Возможные ошибки заземления

После завершения ремонта распределительная коробка выступает над передней частью. Это нарушает целостность интерьера.
Разрыв разъема. Вы должны использовать разветвитель от другой розетки, чтобы смотреть телевизор в этом месте.
Выступающая рамка розетки, которая сама плохо держится в подготовленной коробке и слабо прижимает разъем электрического кабеля.
Подбор некачественных материалов. Их особенности:

плохо изолированные провода передают слабый сигнал, изображение на экране портится;
повреждение изоляции.

Установка разделителей и телевизионных подключений в труднодоступных местах:

в стенах под штукатурку;
в подвесных потолках;
для декоративной отделки.

FAQ

Вопрос № 1. Что такое ТВ розетка с обратной связью?

Это тип контакта, который имеет разъем для телевизионного кабеля и выход для радиопрограмм.Технические характеристики приведены в таблице 2.

Таблица 2. Характеристики комбинированной ТВ-FM розетки

Вопрос № 2. Сколько дБ в ТВ розетках?

на КПП — 10-30 дБ;
отраженные имеют — 10-20 дБ;
final –1–4 дБ.

Вопрос № 3. Как демонтировать розетку плинтуса?

Порядок действий:

отключение электропроводки;
откручивается винт, удерживающий рамку;
защитная рамка снята;
диск снимается, служащий защитой от детей;
жилы освобождаются откручиванием крепежных винтов;
снятие крепежных винтов.

Вопрос № 4. Какую розетку Legrand выбрать?

Выбор зависит от количества используемых телевизионных устройств. При использовании одного устройства — подойдет терминал или физическое лицо. Применение телерадиовещания и радио — ТВ-РД. Для спутникового телевидения, эфирных каналов и радио — TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

В этой статье мы рассмотрим такую необходимую в доме вещь, как розетка для подключения ТВ-антенны, иначе — ТВ-розетка.

Обязательно установить розетку для ТВ!

В современном доме часто бывает 2-3 телевизора, и сейчас совсем не модно опутывать комнаты ТВ-кабелями. Раньше, когда была одна коллективная телевизионная антенна и один телевизор, жильцы мирились с прокладкой телевизионного кабеля по всей квартире. В крайнем случае антенный кабель прокладывался внутри или под плинтусом.

Сейчас, в век телевидения и Интернета, слишком много проводов, чтобы не убирать их из поля зрения.

Я проповедую среди своих клиентов такую истину, что лучше вместе с электрическими проводами на штукатурку (первый этап электромонтажных работ) проложить антенный кабель, а также провода для подключения телефона и интернета и другие низкие актуальные, такие как охрана, пожар, видеонаблюдение и умный дом. При этом, учитывая, что это планируется сделать «навсегда», слаботочные провода должны быть качественными и проложены соответствующим образом. Кабель для ТВ-сигнала САТ 703 рекомендую прокладывать, либо другой качественный (спрашивайте в магазине, только не РГ-6 и тем более РК), его можно прокладывать под штукатурку без дополнительной защиты.

Лучше не делать это самостоятельно, без опыта, а или у антенного специалиста.

Поскольку в статье речь идет об антенном кабеле и антенных розетках (розетках для телевизора), например, на фото ниже показан монтаж проводов, идущих к месту установки ТВ — антенны, для розетки ТВ, блока питания. для розетки 220В.

Не самый лучший пример, и не из-за способа крепления и качества фото, а из-за того, что сигнальный антенный кабель и силовой кабель лучше не прокладывать параллельно, расстояние между ними лучше сделать не менее 3 см.Хотя в современных телевизорах помехи 50 Гц легко отсекаются, лучше перестраховаться. Если вы используете качественный антенный кабель с хорошей оплеткой, это требование не очень критично.

После завершения второго этапа это место для подключения телевизора выглядело так:

Установка розеток под телевизор — блок питания и антенна.

Если вам нужно больше розеток 220В (подключение дополнительного тюнера, плеера и т. Д.), То место установки телевизора может выглядеть так:

Розетка для ТВ и 2 розетки Viko

Или около того, если позволяют средства:

Розетка для ТВ и 2 настенных блока питания Visage deluxe

Ну а если техники много, то за телевизором с большой диагональю будет такой набор розеток:

ТВ розетка и 5 блок питания на стену Visage.

Почему на последнем фото гнездо антенны отдельно? Все просто, потому что нет 6-точечного каркаса. Хотя, в такой установке есть смысл, ведь слабый ток (ВЧ сигнал) вообще лучше проводить отдельно от питающих сетей.

Схема подключения ТВ-розеток

Звезда розеток

В квартире всего один подъезд, а в современной квартире 2-3 телевизора. Для подключения двух и более телевизоров используйте специальный разветвитель — разветвитель , имеющий один вход и 2-3-4 выхода.Тогда схема подключения ТВ-разъемов для телевизоров будет называться звездочка :

Схема подключения розеток ТВ антенны звездой

Предполагается, что в квартире есть кабель с сигналом кабельного телевидения, где сигнал достаточно сильный. Если вы хотите подключить 2 телевизора или более, лучше заранее узнать у поставщика кабельного телевидения (или у ваших соседей), достаточна ли мощность сигнала. Уровень сигнала можно поднять по вашему желанию, обычно ресурс для этого есть.К тому же кое-где за подключение дополнительных телевизоров нужно платить, а за несанкционированное дополнительное подключение — штраф.

Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ-усилителя. Он обозначен на схеме подключения звездочкой как дополнительный элемент. Лучше всего разместить усилитель как можно ближе к источнику сигнала — у входа в квартиру или, лучше, на телевизионном коммутаторе в подъезде.

Схема «звезда» для подключения нескольких телевизоров к одной антенне используется наиболее широко, так как имеет следующие преимущества:

Кабели на все розетки выходят из одной распределительной коробки, что удобно при установке и обслуживании,
Минимальное затухание телевизионного сигнала,
Если одна из сигнальных линий или розеток неисправна, остальные работают нормально.

Из минусов можно назвать только большой расход антенного кабеля, что незначительно, особенно при оптимальной разводке.Особенность такой схемы в том, что входной и выходной кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Антенный разветвитель. Антенные кабельные выходы на 3 телевизора находятся вверху. Сбоку — антенный вход, а на будущее — выход для интернета. Все сделано кабелем SAT 703. Потом все оштукатурено, сверху только крышка доступа к разветвителю.

Кстати, такая же схема подключения звездой применяется при разводке цепей питания, и является наиболее предпочтительной.

А что нового в группе Вконтакте SamElektrik.ru?

Подпишитесь и читайте статью дальше:

Подключение ТВ розеток по сквозной схеме

Такое подключение также называется схемой подключения « поезд ».

Если розетки не показаны на схеме звездочкой, то они необходимы на схеме подключения. Телевизионные розетки в цепи с шлейфом должны использоваться только checkpoints … Последней розеткой в гирляндной цепи должна быть клемма .

Логично, что сигнал на входе первого телевизора будет мощнее последнего. Но вам не нужно об этом беспокоиться. Дело в том, что уровень сигнала кабельного ТВ достаточно высок, чтобы поддерживать все телевизоры. Если использовать качественный ТВ кабель и правильное подключение (F — разъемы), картинка на экранах будет по качеству неотличимой.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.

Подключение цифрового телевидения (IPTV)

Помимо подключения аналогового телевидения, теперь у многих поставщиков услуг телевидения есть возможность подключиться к цифровому телевидению. Качество там намного выше. Схема подключения цифрового ТВ — только звезда.

Принципиальные отличия — используется цифровой (компьютерный) кабель, соединение звездой, вместо разветвителя используется цифровой разветвитель (роутер или хаб), имеющий один вход и несколько выходов. К одному выходу подключается один телевизор.Телевизор должен понимать цифровой сигнал IPTV — иметь CAM-модуль. Если телевизор не принимает сигнал цифрового ТВ, необходима специальная приставка SD. В обоих случаях у поставщика покупается смарт-карта для выставления счетов и управления услугами.

Спросите своего провайдера о будущем цифрового телевидения (DVB). В многоквартирных домах больших городов аналоговое телевидение прослужит пару лет.

А эфирные антенны уже сдохли. Помните, 5-10 лет назад все окна, балконы и крыши многоквартирных домов были забиты антеннами?

Виды розеток под ТВ

ТВ розетки бывают трех типов: КПП , оконечная и одинарная (простая).

Проходные ТВ-розетки имеют вход, выход (гнездо для подключения ТВ) и еще один выход на следующую розетку. Каждое проходное гнездо вносит ослабление в сигнал ответвления, которое примерно на порядок больше, чем у оконечного гнезда.

Терминал и простая розетка для ТВ — в чем разница?

По схеме звезды клемма или простые (одиночные) ТВ розетки. Между ними нет разницы, если к ним подключен телевизор.Если телевизор не подключен, то в случае простой розетки изображение на экране может искажаться в виде повторов. Это связано с тем, что оконечная розетка имеет линейное сопротивление 75 Ом. А у простого его нет, а сопротивление в линии выравнивается за счет входного сопротивления подключенного телевизора. Совершенно неважно, включен телевизор или нет в электросети 220 В.

Клеммные колодки конструктивно имеют волновое сопротивление, равное волновому сопротивлению линии, 75 Ом.

Установка и подключение ТВ розетки

На фото ниже показано, как подключить ТВ розетку своими руками. В данном случае это клеммная колодка. Есть пошаговые фото, особенности монтажа зависят от конкретной конструкции.

Установочные коробки для антенной розетки и розетки 220В. Розетка 220 установлена

Подготовьте ТВ-кабель перед установкой антенного гнезда. 2 этап зачистки.Защелка предварительно одета, но изнанка)

Подготовьте ТВ-кабель перед установкой ТВ-розетки. Третий этап зачистки

Монтаж телевизионного кабеля

Монтаж ТВ-кабеля — подключение розетки ТВ-кабеля. Шаг 2

Установка ТВ розетки — окончательная установка кабеля. Черная защелка теперь правильно закрыта

Лишнюю длину кабеля аккуратно закатываем без резких перегибов.Вы могли бы оставить меньше.

Осталось только надеть раму

Установка ТВ розетки. Повтор фото, приведенного в начале статьи

Ниже представлен еще один вариант установки розеток для телевизора. Хорошо видно, что лучше все спрятать за телевизором, не так ли?

Розетки для ТВ — вариант установки

Антенное устройство

И в заключение — разобранные фотографии клеммной колодки.

Вот и все, что я хотел рассказать про установку ТВ розеток … Если что-то непонятно или есть что добавить — спрашивайте и пишите в комментариях. Если вам интересно, что я буду публиковать в блоге SamElektrik в дальнейшем — подписывайтесь на получение новых статей.

П.С. Проконсультировался по телефону с продавцами Legrand по поводу разницы между простыми и оконечными ТВ розетками. Они сказали следующее.« Терминальные розетки используются в связке со сквозными, а простые — если с разветвителем». Если честно, я не могу подтвердить информацию, так как всегда ставлю только КПП и терминальные. А на вопрос о простом ТВ розетки продавцы делают удивленные глаза и говорят, что на момент рождения этого не было в продаже. Тем лучше.

Срабатывание новой шайбы gfci

GFCI часто срабатывает, даже если замыкание на землю затрагивает нейтральный проводник за пределами устройства.Если в нисходящем направлении есть неисправное устройство, GFCI сработает, когда это устройство будет включено. Что вызывает появление GFCI? … Средняя продолжительность жизни новой стиральной машины — 11 лет. Consumer Reports рекомендует заменять любое устройство, которое …

5 июня, 2021 · 35-футовый шнур питания с защитой GFCI; Гибридная аккумуляторная мойка высокого давления Greenworks 60V Pro Цена. Эта мойка высокого давления Greenworks стоит 219,99 долларов в качестве простого инструмента в The Home Depot, и в последнее время ее было трудно найти на складе. Однако держите глаза открытыми, чтобы увидеть больше.Итог

Отключение GFCI означает наличие проблемы и беспокойства … шайба выключается в середине загрузки. Возраст устройства поможет указать в направлении ремонта или замены. Убедитесь, что EG не поврежден, чтобы снизить вероятность поражения электрическим током, и отремонтируйте / замените его как можно скорее.

Примечание. Никогда не используйте розетки GFCI с холодильниками, морозильниками или другими приборами, так как они могут отключиться без вашего ведома. Аутлеты AFCI. AFCI — это прерыватели цепи при дуговом замыкании, они защищают вас от опасностей, связанных с электричеством, но другого их вида — от тех, которые создают тепло из-за дугового разряда.

После срабатывания выключателя GFCI или любого другого типа выключателя всегда полезно проверить причину. Если неприятное срабатывание является единственной проблемой, добавление демпфера решит эту проблему. Если неприятное срабатывание является единственной проблемой, добавление демпфера решит эту проблему.

Моя новая шайба постоянно сбивает GFCI. Однако он отлично работает на выходе без GFCI. Указывает ли это на проблему либо стиральной машины, либо ее можно подключить к розетке без GFCI, не вызывая… подробнее

GFCI — это также тип автоматического выключателя, который защищает вас, срабатывая при обнаружении дисбаланса электрического тока.Разница здесь в том, что GFCI обслуживает не весь дом. Вместо этого это стенная розетка, к которой вы подключаете какой-либо прибор, например посудомоечную машину. Почему это важно. Ну, предположим, ваша посудомоечная машина подключена к розетке …

Помогите с отключением GFCI и стиральной машины. Прежде чем дать решения 4 обнаруженных проблем, я хочу ответить mjkuwp. Мне сказали, что это должен быть GFCI, потому что он 1) расположен в подвале в пойме реки и 2) он расположен в полутора футах от раковины.Итак, к рассказу готов.

12 мая 2019 г. · Сигнализация отключения GFCI довольно недорогая, и вы можете найти ряд опций, доступных от 15 до 30 долларов. Некоторые очень новые модели также включают интеллектуальные функции, которые могут синхронизироваться с вашим концентратором умного дома, чтобы отправлять вам уведомление, когда срабатывает тревожный сигнал, поэтому вы знаете, что есть проблема, даже если вы находитесь вдали от дома и не присутствуете, чтобы услышать. ..

4 августа 2020 г. · Моя новая стиральная машина постоянно сбивает GFCI. Однако он отлично работает на выходе без GFCI.Указывает ли это на неисправность стиральной машины или ее можно подключить к розетке без GFCI, не вызывая… читать дальше

Отключение GFCI с новой стиральной машиной LG — Помощь! Подробности: стиральной машине с фронтальной загрузкой и выключателю GFCI (20 ампер на линии 12 г) сейчас 3 месяца, которые устанавливаются одновременно во время модернизации прачечной. Все работает на 100% нормально последние 3 месяца. Теперь, после завершения полного цикла, включая подъем до цикла отжима, выключатель …

Башня 15 футов.Линейный GFCI с подвесными выводами Модель 30438003 представляет собой GFCI с 15-футовыми 14/3 гибкими выводами. Идеально подходит для добавления или замены защиты GFCI в электрических приложениях, которые используются на открытом воздухе или во влажных помещениях. Этот легкий портативный GFCI готов к подключению к вашему устройству. Яркий «красный» свет указывает на то, что питание …

ZemiSmart выпускает Zigbee-хаб и устройства, совместимые с HomeKit — Новости и обзоры Homekit

ZemiSmart может быть совершенно новым именем для многих наших читателей, ориентированных на HomeKit, как и ожидалось, но они являются одной из серии компаний, которые производят всевозможные устройства, которые работают, возможно, с одной из крупнейших платформ умного дома, а именно Tuya .До сих пор продукты ZemiSmart работали только с платформой Tuya в дополнение к платформам Google Assistant и Amazon Alexa . Сам концентратор, судя только по изображениям, представляет собой простое устройство в форме шайбы с кнопкой сопряжения / сброса на задней панели, портом micro-USB для питания и портом Ethernet для сетевого подключения, хотя он вполне может иметь а также беспроводное соединение. Он использует Zigbee 3.0, а по периметру концентратора находится светодиодная полоса, которая, как мы предполагаем, показывает разные цвета для индикации состояния, хотя, как и Aqara M1 / M1S, светодиод вполне может быть доступен для HomeKit отдельно.

ZemiSmart HomeKit совместимый концентратор Zigbee

До выпуска первого концентратора Zigbee (ZMHK-01) в устройствах компании использовалось сочетание устройств Zigbee и WiFi, первые из которых могли работать с любым количеством концентраторов Zigbee. Теперь, когда появился собственный хаб, компания получила официальную поддержку HomeKit не только для хаба, но и для ряда устройств Zigbee, которые работают с хабом. Интересно, что на веб-сайте компании также указано, что их «HomeKit Zigbee Hub может подключаться к приложению Tuya / приложению Home.Смарт-устройства, сертифицированные Tuya, можно увидеть прямо в интерфейсе домашней страницы приложения Home ». Это означает, что HomeKit будет доступен для других Tuya-совместимых устройств, а не только для ZemiSmart. Мы увидим.

Нет нейтрального переключателя, доступен в вариантах с 1, 2, 3 и 4 переключателями

Это включает в себя такие вещи, как светодиодные лампы накаливания , завесы и двигатели жалюзи , а также реле , датчики и настенные выключатели (см. Их ассортимент ЗДЕСЬ).Один переключатель, подходящий для рынка Северной Америки, предлагает одинарный переключатель, который поставляется с вариантами для одинарных, двойных, тройных и даже четверных кнопок, что вам будет трудно найти для HomeKit прямо сейчас. Хотя мы не смогли проверить эти элементы, чтобы убедиться, что они работают с HomeKit, представитель ZemiSmart сообщил нам, что все продукты из раздела HomeKit в их магазине доступны для HomeKit.

Поскольку концентраторы Aqara поддерживают HomeKit с 2018 года, ZemiSmart — не единственная компания, производящая устройства Zigbee, но всем, кто хочет другой вариант, определенно стоит взглянуть на него.Надеемся, что скоро мы сделаем обзор этого нового хаба, так что следите за обновлениями.

Чтобы быть в курсе всех последних новостей и обзоров HomeKit, подпишитесь, чтобы получать новости мгновенно на свой почтовый ящик. Кроме того, вы можете подписаться на нас в Twitter , Facebook , Instagram, и Reddit !

PHILIPS, Clipsal, Legrand, Delixi Electric, TCL, Uni Trend Technology, Gongniu, Etman, iPuray, Lueabb, Kyfen, — Puck77

Глобальный отчет об исследовании рынка гнезд для переключателей с таймером предоставляет точный анализ рыночных структур, проблем и возможностей, элементов, ключевых моделей, а также трудностей в региональной и глобальной отрасли с помощью различных цифр и таблиц для облегчения понимания Рынок розеток переключателя таймера.

Запросите образец этого отчета по адресу: https://www.orbisresearch.com/contacts/request-sample/6206284?utm_source=vi

Кроме того, конкурентная среда на рынке сокетов для таймерных переключателей также предоставляет подробный стратегический анализ производительности и бизнеса производителей, включая распределение доходов, финансовую информацию, по географическому признаку и сегментации. Точно так же в исследовании рынка сокетов таймеров изучается количество продуктов и услуг, перспективы рынка и состояние рынка во многих регионах мира.Кроме того, исследование рынка гнезд для таймерных переключателей готовится с использованием SWOT-анализа, первичных и вторичных методологий и ряда различных подходящих исследовательских процедур. Кроме того, в отчете Timer Switch Socket анализируются известные игроки на международном рынке. В отчете также был разделен рынок сокетов для таймерных переключателей на различные сегменты, такие как конечный пользователь, тип продукта, приложение и региональный ландшафт.

Точно так же отчет об исследовании включает широкий обзор ведущих производителей отрасли со значительными данными, такими как площадь продаж, технические характеристики продукции, профили компаний и изображение продукции, конкуренты и промышленно развитая база.В дополнение к этому, исследовательское исследование Timer Switch Socket также содержит важные предложения продуктов, основные факты рынка, обзор рынка, анализ рисков, распределение и несколько маркетинговых стратегий, последние достижения, расширение продукта, запуск инновационных продуктов, исследования и разработки и другие мероприятия. в магазине. Кроме того, отчет Timer Switch Socket предлагает анализ спроса ниже по потоку и исходное сырье с широким обзором. В исследовании представлен полный анализ рынка с использованием анализа пяти сил Портера.Аналогичным образом, исследование рынка сокетов для таймерных переключателей предлагает всеобъемлющий географический анализ с различными основными регионами, такими как Азиатско-Тихоокеанский регион, Северная Америка, Европа и другие.

Ведущие компании на рынке разъемов для таймерных переключателей:
PHILIPS
Clipsal
Legrand
Delixi Electric
TCL
Uni Trend Technology
Gongniu
Etman
iPuray
Lueabb
Kyfen
Типовой анализ рынка разъемов для таймерных переключателей:
Электронное оборудование Механический
Анализ применения на рынке розеток для таймерных переключателей:
Гражданское использование
Коммерческое использование
Другое

Сделайте запрос об этом отчете по адресу: https: // www.orbisresearch.com/contacts/enquiry-before-buying/6206284?utm_source=vi

Кроме того, рыночный отчет Timer Switch Socket помогает расширить интегральную ассоциацию между потребительскими предпочтениями, спросом и брендами продукции. Кроме того, исследование рынка гнезд для переключателей с таймером может регулировать производство в соответствии с меняющимся спросом покупателя, что также рассматривается в этом отчете. Исследование Timer Switch Socket также предлагает обширную статистику, рыночные данные, анализ конкурентов, а также полные отраслевые тенденции.Аналогичным образом, отчет Timer Switch Socket содержит краткий анализ размера отрасли и прогноз рынка таймерных переключателей Socket по приложениям, продуктам и географическим регионам. Более того, отчет Timer Switch Socket также ориентирован на ведущих отраслевых поставщиков Timer Switch Socket, предоставляя такую информацию, как технические характеристики продукта, цена продукта, портфолио компании, изображение продукта, емкость, доход и контактная информация. Помимо этого, отчет Timer Switch Socket предлагает подробный анализ исходного сырья, спроса на переработку и краткий анализ оборудования.

Содержание:
1 Обзор рынка
2 Профили компании
3 Конкуренция на рынке по игрокам
4 Сегмент размера рынка по типу
5 Сегмент размера рынка по приложению
6 Северная Америка по стране, по типу и по приложению
7 Европа по странам, типам и приложениям
8 Азиатско-Тихоокеанский регион по регионам, типам и приложениям
9 Южная Америка по странам, типам и приложениям
10 Ближний Восток и Африка по странам, по типам, и приложением
11 Результаты исследования и заключение
12 Приложение
12.1 Методология
12.2 Процесс исследования и источник данных
12.3 Заявление об ограничении ответственности

Просмотрите полный отчет по адресу: https://www.orbisresearch.com/reports/index/global-timer-switch-socket-market-2021-by-manufacturers-regions-type-and-application-forecast-to- 2026? Utm_source = vi

О НАС:

Orbis Research (orbisresearch.com) — это единый помощник для всех ваших требований к исследованию рынка. У нас есть обширная база данных отчетов от ведущих издателей и авторов со всего мира.Мы специализируемся на предоставлении индивидуальных отчетов в соответствии с требованиями наших клиентов. У нас есть полная информация о наших издателях и, следовательно, мы уверены в точности отраслей и вертикалей их специализации. Это помогает нашим клиентам картировать свои потребности, и мы проводим для наших клиентов идеальное исследование рынка.

СВЯЗАТЬСЯ С НАМИ:

Гектор Костелло

Старший менеджер — Взаимодействие с клиентами

4144N Центральная автомагистраль,

Suite 600, Даллас,

Техас — 75204, U.

Розетк
