Чем отличается «ноль» от «земли» если они всё равно соединены вместе? Интересная тонкость, которая решает всё | Электрика для всех

В России, а также в соседних с нами странах, принята система заземления, в которой «ноль» соединён с «землёй». Возникает вопрос: если они соединены, зачем городить лишние провода — проведём везде двойной кабель и будем «заземляться» на нулевую жилу! Однако, есть одна тонкость, которая делает это решение не только неправильным, но и опасным.

Для любителей забегать вперёд сразу «раскрою карты» — главное, где именно «ноль» соединён с «землёй». Если соединить их прямо в розетке, то есть подключить заземляющий контакт на «ноль», заземление не будет соответствовать ПУЭ, а значит — защищать нас, а напротив — добавит опасностей.

В ПУЭ чётко оговорено главное требование к заземляющей жиле. Это непрерывность провода, то есть, он не должен размыкаться какими-либо выключателями или, например, путём вынимания вилки из розетки.

Это не заземление (хоть и похоже на него), а просто шутка

Это не заземление (хоть и похоже на него), а просто шутка

Стоит нарушить это правило — и заземление из защиты превращается в фикцию. И это ещё не всё! Если использовать нулевой провод для заземления, мы вполне можем получить напряжение на корпусе стиральной машины или другого «заземленного» прибора. Это связано с тем, что через ноль протекает ток, а значит на нём падает напряжение, которое равно произведению силы тока на сопротивление провода от места замера до настоящего заземления. Это напряжение может достигать десятков Вольт!

Единственная правильная схема получения «земли» из «ноля

Единственная правильная схема получения «земли» из «ноля

Итак, подытожим. Ноль отличается от земли тем, что через нулевой провод течёт ток и он размыкается выключателями, например, вводным автоматом. Таким образом, если мы хотим получить землю, мы должны:

• для многоэтажного дома: соединиться со специальной земляной жилой в стояке ;
• для частного дома: присоединиться до вводного автомата к нулевому проводу, приходящему от линии электропередачи, при этом этот ноль должен быть не меньше 10 квадрат для меди и 16 — для алюминия (ПУЭ, 1. 7.131).

Все остальные места землёй не являются и использоваться для этой цели категорически не должны — от ведра, вкопанного под окном, до корпуса щитка.

Помните о правилах и следуйте простому совету: если вы не уверены, что земля — это земля, лучше не подсоединяйте к ничего, а для защиты поставьте УЗО на 30 мА. Удачи!

Заземление и зануление в чем разница между ними?

Основное требование эксплуатации бытовых приборов – безопасность. Особенно это относится к приборам, контактирующими с водой. Даже самый малый дефект в электрической проводке внутри аппаратов становится опасным. Прожог изоляции проводов, пробивка между витками электродвигателей или пробивка изоляции нагревательных элементов, все это становится причинами перехода электрического потенциала на корпусы аппаратов. Соприкасаясь с ними, человек получает удар электрическим током. Поэтому стоит позаботиться о том, чтобы в таких ситуациях бытовой прибор не представлял опасности. Для этого существует два способа: заземление и зануление – в чем разница между ними?

Заземление

Что такое заземление – это контур, который соединят бытовые приборы через розетки с землей. Это самый действенный вариант обезопасить себя от удара тока. Можно спокойно прикасаться к металлическим деталям корпуса, не получив при этом неприятных ощущений.

Самое важное, чтобы заземляющий контур имел минимальный показатель сопротивления. Вот почему его собирают из стальных или медных элементов. Меньшее сопротивление дает возможность через проводник пропустить ток большего значения. А сила тока короткого замыкания зависит от мощности прибора (зависимость прямая) и сопротивления проводника (зависимость обратная). То есть, чем больше мощность и меньше сопротивления, тем большей силы ток может пройти по заземляющему элементу.

Часть контура закапывается в грунт рядом с домом, вторая часть – это проводники, соединяющиеся между собой через распределительный щит. Обе части соединяются на улице методом сварки.

Есть еще одно отличие, которая разделяет между собой защитное заземление и зануление. Это толщина проводников, минимальный размер которых составляет 10 мм² для медного провода или 6-8 мм² для стального. При таких величинах можно не бояться появления в сети тока большой силы, который возникает при замыкании внутри агрегатов большой мощности. К примеру, в бойлере (до 6 кВт) или в стиральной машинке (до 2 кВт).

Схема подключения заземления отличается от схемы зануления. В ней присутствует три провода, которые подводятся к розетке: фаза, ноль и земля. При этом конструкция новых розеток и вилок сделана таким образом, чтобы еще до коммутации фазы и нуля в них первыми подключились контакты заземления. Они же при вынимании вилки из розетки отключаются последними. Это уже обеспечивает безопасность. Теперь перейдем конкретно к рассмотрению вопроса: разница между заземлением и занулением.

Зануление

В электрической разводке, собранной по схеме зануления, также присутствуют три провода. Но контакты земля соединены напрямую с нулевыми контактами в распределительном щите. При этом получается, что заземляющий провод и есть нулевой. В системе TN-C, которая присутствует во всех старых домах, подводка к розеткам состоит из двух проводов: фаза и ноль.

Внимание! При установке современной розетки с контактом земля, многие электрики ставят перемычку между нулевым контактом и заземляющим. Это тоже является занулением и конечно, отличается от заземления. Главное, так делать нельзя!

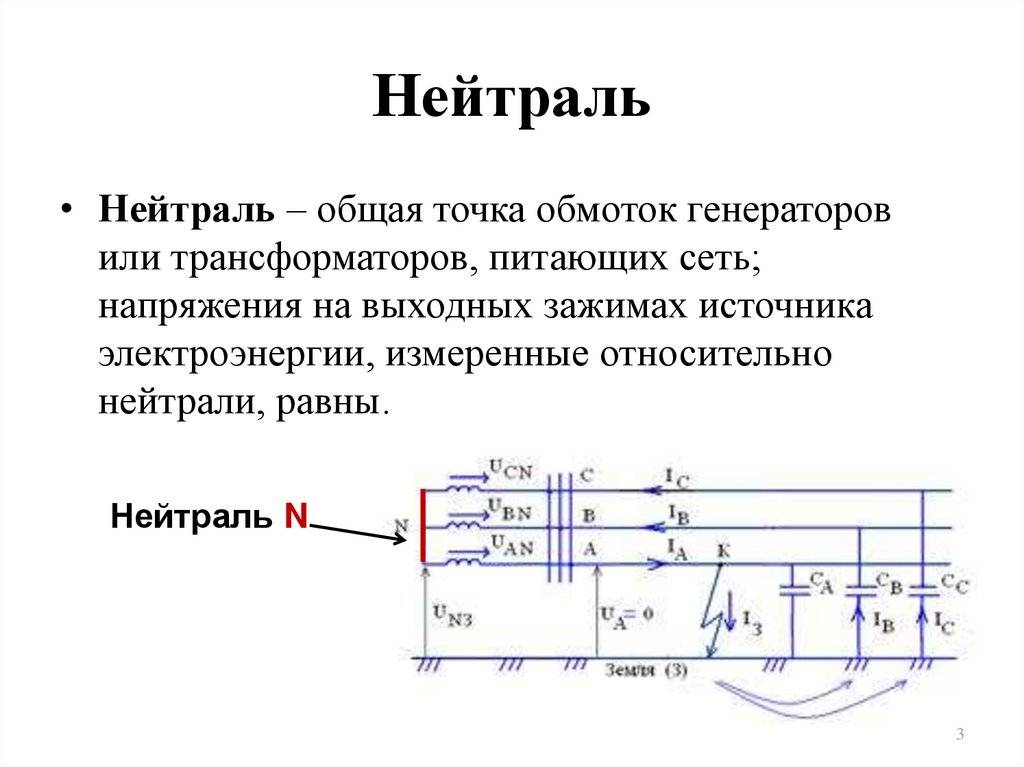

Все дело в том, что нейтраль трансформатора, проведенная по нулевому проводу до распределительного щита, является заземляющим проводником. Именно от названия нулевого провода и названа зануляющая система. Оптимально, если провод PE будет проведен от розетки прямо к распределительному щиту. Если делать перемычку внутри розетки, то при обрыве нулевого проводника N оборвется и заземляющая сеть. Поэтому использовать эту схему категорически запрещается.

В чем минус этого способа. В распределительном щите на фазный контур устанавливается автомат, который отключается при появлении короткого замыкания. Но все дело в том, что это устройство реагирует на силу тока, которая определяется характеристиками вставки внутри автомата. К примеру, на панели может быть указан показатель – 16 А. То есть, он будет реагировать именно на эту силу тока или большую. Все, что меньше данного значения, легко проскакивает, и автомат на это не реагирует. Он не будет разрывать цепь, к примеру, если сила тока короткого замыкания равна 10 амперам. А это величина, которая может нанести увечья человеку. При включенном автомате на металлическом корпусе бытового прибора образуется большой потенциал напряжения.

Основное отличие

Чем отличается заземление от зануления в чисто защитных действиях? Чему отдать предпочтение: занулению или заземлению?

Оба варианта являются заземляющими. Но в системе зануления используется нулевой проводник, который соединяет распределительный щит в доме с контуром заземления, расположенного на подстанции. По сути, получается так, что нейтраль трансформатора подключается напрямую с землей внутри подстанции. При этом от нее отходит один провод – он же нулевой и заземляющий, поэтому имеет обозначение «PEN». В распределительный щит входят два провода: фаза и ноль PEN. Заземляющий провод (PE), проведенный до розеток, соединяется с нулевым PEN в распределительном щитке. То есть, выходящие из дома ноль (N) и земля (PE) соединяются в один проводник PEN, который тянется до трансформатора.

В системе заземления к заземляющей конструкции в подстанции подводится два проводника: ноль (N) и земля (PE). То есть, до распределительного щита идет три провода: фаза, ноль и земля. Этим же количеством они входят в дом и доводятся до розеток. При такой схеме происходит выравнивание потенциалов напряжения между фазой и заземляющим проводником, когда появляется короткое замыкание.

Если сказать короче, то заземление и зануление отличаются между собой так:

• защита человека от напряжения на металлическом корпусе бытового прибора при зануляющей схеме спасает автомат, который разрывает питающую цепь;
• заземляющая схема – это защита с помощью снижения потенциала напряжения на корпусе прибора, за счет отвода тока в грунт.

И хотя задачи обе системы выполняют одну – защита человека, но обеспечивают они эту защиту по-разному.

Теперь, что касается области применения той или иной защиты. В электроустановках, которые работают от напряжения до 1000 вольт, используются пять заземляющих систем: TN-C, TN-C-S, TN-S, TT, IT. Зануление используется в трех первых. Заземление в двух последних.

То есть, зануление соединяется с нейтралью трансформатора или отдельным проводником, или совмещенным с нулевым. Заземляющая разводка сооружается, как отдельно собранная конструкция рядом с домом, она носит аббревиатуру TT. При этом проводник PE никак не связан с проводником PEN.

Разводка IT – это схема с изолированной нейтралью. То есть, в трансформаторной подстанции нейтраль не соединена с заземляющим контуром. От нее отходит нулевой проводник N, который протягивается до распределительного щита в доме. А вот с заземлением напрямую соединяется заземляющий проводник PE, который соединяет этот контур с распределительным ящиком. В этом случае, как и при системе TT, можно установить заземляющую конструкцию около дома, собрав его своими руками. Что даст возможность не тянуть далеко проводник PE. На сегодняшний день это самый идеальный вариант.

Итак, подводя итог разбора: заземление или зануление, отметим, что первую схему лучше всего использовать в частных домах путем установки заземляющей конструкции, вторую в городских квартирах. Тем более, при строительстве многоквартирного дома раньше использовалась схема TN-C, сегодня TN-C-S.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ноль бьет током. 220 проседает. — Электрика

У меня был случай:
До инцидента напряжение держалось около 225 В, под нагрузкой практически не просаживалось. Меня все устраивало.
Начали менять на моей улице столбы и провода.
—————
Тут краткое лирическое отступление:
Бригада работников за три дня умудрилась:
1. порвать чужую машину — она им мешала, её потянули, а под днищем был пенек — оторвали задний мост.
2. неправильно поставили столб, а когда его вытаскивали, то уронили его на газовую магистраль. Сломали арку газовой трубы над дорогой. Оставили весь поселок без газа на один день. Развалили забор моего соседа.
3. одного работника люлькой вышки прижали к столбу — слава Богу без последствий.
4. после подачи напряжения на замененную линию, выяснилось, что в несколько домов напряжение не поступает. Жители на своих машинах догнали эту бригаду и заставили все переделывать.
Лирическое отступление окончено. 🙂

————————-
Теперь что получается после замены проводов. Напряжение в сети около 220 В. Включаю чайник — напряжение падает до 200 В. Свет притухает. На «ноле» напряжение относительно моей личной «земли» около 3..5 В.
Мне эта ситуация не понятна — до замены линии все было нормально, что могло случиться после замены проводов с алюминиевых на СИП… Тем более, что заменили всего метров 150 проводов…
В такой ситуации дома даже болгаркой не поработаешь…
Еду в местный РЭС, обрисовываю им ситуацию. В тот же вечер сюда приезжает бригада и начинает искать незаконные подключения. Ничего не находят. Проблема остается.
Через два снова еду в РЭС, снова обрисовываю им ситуацию. Днем приезжает бригада, лазит по столбам, ничего не находит. Их бригадир приходит и говорит, что все нормально, оснований для паники нет, так и должно быть. Проблема снова осталась.

Через два дня снова еду в РЭС, иду к их гл.инженеру, ему обрисовываю ситуацию. Он мне суёт под нос кучу бумажек, где написаны акты приемки-сдачи этой линии после замены, рапорта их бригад, где написано, что все нормально.
И мне он заявляет, что напряжение 200 вольт под нагрузкой входит в их допуски (кажется -20% и +10%).
На что я ему отвечаю, что они мне не напряжение они поставляют, а электроэнергию, а в этой энергии еще есть один параметр — это ток. А вот тока сейчас как раз-то и нет.
Сую ему свою корочку с работы, что у меня 4 гр.допуска и работаю инж.электроником. И обещаю дойти до области, есть не вернут все как было.
В тот же день приезжает еще одна бригада, уже другая и начинает интенсивно с вышкой лазить по столбам. Через час все исправляют.
Спрашиваю у ребят что было. Оказывается, бригада лабухов не проколола «орех»соединения «ноля» с моей улицы на магистральную линию.
А «ноль» у меня был потому, что на столбах есть повторное заземление. Оно маленькую нагрузку может выдержать, а вот мощную уже не тянет.
Так что проблема с «нолем», тут надо рыться.

Основная информация о свинце в питьевой воде

EPA и Центры по контролю и профилактике заболеваний (CDC) согласны с тем, что безопасный уровень свинца в крови ребенка неизвестен. Принятие мер по снижению этих воздействий может улучшить результаты. Свинец вреден для здоровья, особенно для детей.

На этой странице:

Общие сведения о свинце в питьевой воде

Что вы можете сделать

Требования к питьевой воде для свинца

---

Общие сведения о свинце в питьевой воде

Как свинец попадает в питьевую воду

Свинец может попадать в питьевую воду, когда водопроводные материалы, содержащие свинец, вызывают коррозию, особенно если вода имеет высокую кислотность или низкое содержание минералов, вызывающих коррозию труб и арматуры.Наиболее распространенными источниками свинца в питьевой воде являются свинцовые трубы, краны и арматура.

В домах со свинцовыми трубами, которые соединяют дом с водопроводной магистралью, также известной как водопроводные линии, эти трубы, как правило, являются наиболее значительным источником свинца в воде. Свинцовые трубы с большей вероятностью можно найти в старых городах и домах, построенных до 1986 года. Среди домов без свинцовых коммуникаций наиболее распространенной проблемой являются смесители из латуни или хромированной латуни и водопровод со свинцовым припоем.

Закон о безопасной питьевой воде (SDWA) снизил максимально допустимое содержание свинца, то есть содержание, которое считается «бессвинцовым», до средневзвешенного значения 0.25 процентов в расчете на смачиваемые поверхности труб, трубопроводной арматуры, сантехнической арматуры и приспособлений и 0,2 процента для припоя и флюса.

Коррозия — это растворение или истирание металла, вызванное химической реакцией между водой и водопроводом. На степень попадания свинца в воду влияет ряд факторов, в том числе:

• химический состав воды (кислотность и щелочность), а также типы и количество минералов в воде,
• количество свинца, с которым он контактирует,
• температура воды,
• величина износа труб,
• как долго вода остается в трубах, а
• Наличие защитных чешуек или покрытий внутри сантехнических материалов.

Для решения проблемы коррозии свинца и меди в питьевой воде EPA издало Правило по свинцу и меди (LCR) под эгидой SDWA. Одним из требований LCR является антикоррозионная обработка для предотвращения загрязнения питьевой воды свинцом и медью. Обработка для защиты от коррозии означает, что коммунальные предприятия должны делать питьевую воду менее агрессивной по отношению к материалам, с которыми она контактирует на пути к водопроводным кранам потребителей. Узнайте больше о правилах EPA по предотвращению попадания свинца в питьевую воду.

Влияние свинца в питьевой воде на здоровье *

* Информация о воздействии на здоровье на этой странице не предназначена для каталогизации всех возможных последствий для здоровья свинца. Скорее, он предназначен для того, чтобы сообщить вам о наиболее значительных и вероятных последствиях для здоровья, связанных со свинцом в питьевой воде.

Существует ли безопасный уровень свинца в питьевой воде?

Закон о безопасной питьевой воде требует от Агентства по охране окружающей среды определять уровень загрязняющих веществ в питьевой воде, при котором не может возникнуть неблагоприятных последствий для здоровья с достаточным запасом прочности.

Эти неосуществимые цели в области здравоохранения, основанные исключительно на возможных рисках для здоровья, называются целевыми показателями максимального уровня загрязнения (MCLG). EPA установило максимальный целевой уровень загрязнения свинца в питьевой воде равным нулю, поскольку свинец является токсичным металлом, который может быть вредным для здоровья человека даже при низких уровнях воздействия. Свинец является стойким веществом и со временем может накапливаться в организме.

Маленькие дети, младенцы и зародыши особенно уязвимы к воздействию свинца, поскольку физические и поведенческие эффекты свинца проявляются при более низких уровнях воздействия у детей, чем у взрослых.Доза свинца, которая мало повлияет на взрослого, может оказать значительное влияние на ребенка. У детей низкие уровни воздействия были связаны с повреждением центральной и периферической нервной системы, неспособностью к обучению, низким ростом, нарушением слуха и нарушением образования и функции клеток крови.

Центры по контролю и профилактике заболеваний (CDC) рекомендуют начинать меры общественного здравоохранения, когда уровень свинца в крови ребенка составляет 5 микрограммов на децилитр (мкг / дл) или более.

Важно понимать все способы воздействия свинца на ребенка. Дети подвергаются воздействию свинца, содержащегося в краске, пыли, почве, воздухе и продуктах питания, а также в питьевой воде. Если уровень свинца в крови ребенка находится на уровне действия CDC или превышает 5 микрограммов на децилитр, это может быть связано с воздействием свинца из комбинации источников. По оценкам EPA, питьевая вода может составлять 20 или более процентов от общего воздействия свинца на человека. Младенцы, которые потребляют в основном смешанные смеси, могут получать от 40 до 60 процентов свинца с питьевой водой.

Дети

Даже низкий уровень свинца в крови детей может привести к:

• Поведение и проблемы с обучением
• Пониженный IQ и гиперактивность
• Замедленный рост
• Проблемы со слухом
• Анемия

В редких случаях проглатывание свинца может вызвать судороги, кому и даже смерть.

Беременные

Свинец со временем может накапливаться в нашем организме, где он откладывается в костях вместе с кальцием.Во время беременности свинец выделяется из костей в виде материнского кальция и используется для формирования костей плода. Это особенно верно, если женщине не хватает кальция в рационе. Свинец также может проникать через плацентарный барьер, подвергая плод воздействию свинца. Это может привести к серьезным последствиям для матери и ее развивающегося плода, в том числе:

• Снижение роста плода
• Преждевременные роды

Узнайте больше о влиянии свинца на беременность:

Свинец также может передаваться через грудное молоко.Подробнее о воздействии свинца на беременных и кормящих женщин (PDF) (302 стр., 4,3 МБ, PDF-файл).

Взрослые

Свинец вреден и для взрослых. Взрослые, подвергшиеся воздействию свинца, могут пострадать от:

• Сердечно-сосудистые эффекты, повышение артериального давления и частота гипертонии
• Почечная недостаточность
• Репродуктивные проблемы (как у мужчин, так и у женщин)

Связанная информация

Могу ли я принять душ в воде, загрязненной свинцом?

Да. Купание и душ должны быть безопасными для вас и ваших детей, даже если в воде содержится свинец, превышающий уровень действия EPA. Кожа человека не впитывает свинец в воде.

Эта информация применима к большинству ситуаций и к подавляющему большинству населения, но индивидуальные обстоятельства могут отличаться. В некоторых ситуациях, например в случаях с очень агрессивной водой, могут потребоваться дополнительные рекомендации или более строгие меры. Ваш местный орган водоснабжения всегда является вашим первым источником для тестирования и выявления свинцового загрязнения в водопроводной воде.У многих органов государственного водоснабжения есть веб-сайты, на которых размещены данные о качестве питьевой воды, в том числе результаты тестирования на содержание свинца. Ссылки на такие данные можно найти на веб-сайте EPA Consumer Confidence Report.

Для получения дополнительной информации см. Веб-страницу CDC «Источники свинца: вода».

Что вы можете сделать

Узнайте, содержится ли свинец в питьевой воде

Во-первых, узнайте больше о воде, поступающей в ваш дом

EPA требует, чтобы все коммунальные системы водоснабжения готовили и предоставляли годовой отчет о качестве воды под названием Consumer Confidence Report (CCR) для своих клиентов к 1 июля каждого года. Свяжитесь с вашим водоканалом, если вы хотите получить копию их последнего отчета. Если ваша вода поступает из домашнего колодца или другого частного водопровода, узнайте в своем отделе здравоохранения или в ближайших предприятиях водоснабжения, использующих грунтовые воды, информацию о загрязняющих веществах, вызывающих озабоченность в вашем районе.

EPA Правило публичного оповещения требует, чтобы общественные системы водоснабжения уведомляли вас о проблемах с питьевой водой.

Во-вторых, вы можете проверить воду на содержание свинца

Дома могут иметь внутренние водопроводные материалы, содержащие свинец.Поскольку вы не можете увидеть, попробовать или почувствовать запах растворенного в воде свинца, тестирование — единственный надежный способ определить, есть ли в вашей питьевой воде вредные количества свинца. Список сертифицированных лабораторий можно получить в вашем штате или в местных органах управления питьевой водой. Стоимость тестирования составляет от 20 до 100 долларов. Обратитесь к поставщику воды, так как у них может быть полезная информация, в том числе о том, сделан ли из свинца соединительный элемент, используемый в вашем доме или районе.

Вы также можете просмотреть и распечатать информационный бюллетень по тестированию питьевой воды в вашем доме.

Важные шаги, которые вы можете предпринять для снижения содержания свинца в питьевой воде

• Протестируйте воду . Обратитесь в службу водоснабжения, чтобы протестировать воду и узнать больше об уровнях содержания свинца в питьевой воде.
• Узнайте, есть ли у вас ведущая линия обслуживания . Обратитесь в службу водоснабжения или к лицензированному водопроводчику, чтобы определить, сделана ли труба, соединяющая ваш дом с водопроводом (так называемая линия обслуживания), из свинца.
• Запустите воду. Перед тем, как пить, промойте домашние трубы, включив кран, примите душ, постирайте или вымыв много посуды. Количество времени для подачи воды будет зависеть от того, есть ли в вашем доме ведущая линия обслуживания или нет, а также от длины ведущей линии обслуживания. Жители должны связаться со своим водоканалом для получения рекомендаций о времени смыва в своем районе.
• Узнайте о строительстве в вашем районе. Будьте в курсе любых строительных или ремонтных работ, которые могут нарушить работу вашей ведущей линии обслуживания.Строительство может привести к высвобождению большего количества выводов из ведущей линии обслуживания.
• Используйте холодную воду. Используйте только холодную воду для питья, приготовления пищи и приготовления детских смесей. Помните, что кипячение не удаляет свинец из воды.
• Очистите аэратор. Регулярно очищайте экран смесителя (также известный как аэратор). В аэраторе могут скапливаться отложения, мусор и частицы свинца. Если частицы свинца попадут в аэратор, свинец может попасть в вашу воду.
• Используйте фильтр правильно. Если вы используете фильтр, убедитесь, что вы используете фильтр, сертифицированный для удаления свинца. Прочтите инструкции, чтобы узнать, как правильно установить и использовать картридж, а также когда его заменять. Использование картриджа по истечении срока его годности может снизить эффективность удаления свинца. Не пропускайте горячую воду через фильтр.

Узнайте больше, просмотрев инфографику Агентства по охране окружающей среды для питьевой воды.

Дополнительная информация

Узнайте, есть ли у вас дома свинцовые трубы, с помощью Protect Your Tap: Краткое руководство по проверке свинца

Защитите свой кран: быстрая проверка на наличие свинца — это пошаговое онлайн-руководство , чтобы узнать, как найти свинцовые трубы, называемые линиями обслуживания, в вашем доме.В нем также приведены советы по снижению воздействия свинца в питьевой воде, а также о том, как проверить воду на содержание свинца, а также о ресурсах, чтобы узнать больше.

Вы можете узнать о том, как было разработано это руководство, и о наборах инструментов, которыми можно поделиться с другими на странице Protect Your Tap Outreach.

Наборов инструментов для разных секторов с ресурсами для создания вашей собственной кампании, чтобы побудить других использовать Protect Your Tap:

Проведите тестирование вашего ребенка на определение уровня свинца в его или ее крови

Семейный врач или педиатр может провести анализ крови на свинец и предоставить информацию о влиянии свинца на здоровье.Департамент здравоохранения штата, города или округа также может предоставить информацию о том, как вы можете сдать кровь вашего ребенка на содержание свинца. Центры по контролю и профилактике заболеваний рекомендуют начинать меры общественного здравоохранения, когда уровень свинца в крови ребенка составляет 5 микрограммов на децилитр (мкг / дл) или более.

Узнайте, является ли содержание свинца в питьевой воде проблемой в школе или учреждении по уходу за ребенком

Дети проводят значительную часть своего дня в школе или детском учреждении. Краны, которые обеспечивают воду, используемую для потребления, включая питье, приготовление обеда и приготовление сока и детской смеси, должны быть проверены.

Требования к питьевой воде для свинца

Правила EPA в отношении питьевой воды для свинца

В 1974 году Конгресс принял Закон о безопасной питьевой воде. Этот закон требует от Агентства по охране окружающей среды определять уровень загрязнителей в питьевой воде, при котором неблагоприятные последствия для здоровья не могут возникнуть с достаточным запасом прочности.Эти неосуществимые цели в области здравоохранения, основанные исключительно на возможных рисках для здоровья, называются целями максимального уровня загрязнения (MCLG). MCLG для свинца равен нулю. EPA установило этот уровень на основе наилучших доступных научных данных, которые показывают, что безопасного уровня воздействия свинца не существует. Тот факт, что безопасного уровня воздействия не существует, подчеркивает тот факт, что любые действия по сокращению воздействия могут иметь последствия для жизней и средств к существованию.

Для большинства загрязняющих веществ EPA устанавливает обязательные нормативные требования, называемые максимальным уровнем загрязнения максимальным уровнем загрязнения Самый высокий уровень загрязнения, допускаемый EPA в питьевой воде.MCL гарантирует, что питьевая вода не представляет ни краткосрочного, ни долгосрочного риска для здоровья. EPA устанавливает MCL на уровнях, которые экономически и технологически осуществимы. Некоторые штаты устанавливают более строгие MCL, чем EPA. (MCL) на основе MCLG. Максимальные допустимые уровни загрязнения устанавливаются как можно ближе к минимальным допустимым уровням воды с учетом затрат, выгод и способности государственных систем водоснабжения обнаруживать и удалять загрязняющие вещества с использованием подходящих технологий очистки.

Однако, поскольку загрязнение питьевой воды свинцом часто является результатом коррозии сантехнических материалов, принадлежащих клиентам систем водоснабжения, Агентство по охране окружающей среды установило метод очистки, а не предельно допустимые концентрации свинца. Техника очистки — это обязательная процедура или уровень технологических характеристик, которым должны следовать водные системы, чтобы обеспечить контроль над загрязнением.

Регламент технологии очистки свинца (именуемый правилом по свинцу и меди ) требует, чтобы водные системы контролировали коррозионную активность воды. Регламент также требует, чтобы системы собирали пробы из кранов на участках, обслуживаемых системой, где с большей вероятностью имеются водопроводные материалы, содержащие свинец.Если более 10 процентов проб водопроводной воды превышают допустимый уровень содержания свинца в 15 частей на миллиард, то водные системы должны принять дополнительные меры, в том числе:

• Дальнейшие шаги по оптимизации обработки для защиты от коррозии (для систем водоснабжения, обслуживающих 50 000 человек, которые еще не полностью оптимизировали контроль над коррозией).
• Информирование населения о свинце в питьевой воде и мерах, которые потребители могут предпринять для снижения воздействия свинца.
• Замена частей ведущих линий обслуживания (линий, соединяющих распределительные сети с потребителями) под контролем системы водоснабжения.

EPA издало Правило по свинцу и меди в 1991 году и пересмотрело правила в 2000 и 2007 годах. Государства могут устанавливать более строгие правила по питьевой воде, чем EPA.

Дополнительно:

• EPA требует, чтобы все коммунальные системы водоснабжения готовили и предоставляли своим клиентам годовой отчет о качестве воды под названием Отчет об уверенности потребителей (CCR) .
• EPA Правило публичного уведомления требует, чтобы общественные системы водоснабжения уведомляли вас о проблемах с питьевой водой.
• В 2011 году изменения в Законе о безопасной питьевой воде снизили максимально допустимое содержание свинца, т. Е. Содержание, которое считается «бессвинцовым», до средневзвешенного значения 0,25 процента, рассчитанного по смачиваемым поверхностям труб. арматура, сантехническая арматура и приспособления и 0,2 процента для припоя и флюса. Узнайте больше о максимально допустимом содержании свинца в трубах, припое, фитингах и арматуре.

Последние действия и исправления

Как EPA требует от штатов и государственных систем водоснабжения защищать питьевую воду

Закон о безопасной питьевой воде (SDWA) требует от EPA устанавливать и обеспечивать соблюдение стандартов, которым должны следовать общественные системы питьевой воды.EPA делегирует основную ответственность за обеспечение соблюдения требований (также называемую primacy ) для государственных систем водоснабжения штатам и племенам, если они соответствуют определенным требованиям. Узнать больше о:

Связанная информация от других федеральных правительственных агентств

Центры по контролю и профилактике заболеваний (CDC):

Агентство регистрации токсичных веществ и заболеваний (ATSDR):

Есть ли напряжение и земля?

Есть несколько вещей, которые я узнал на курсах электротехники в университете, и мне бы очень хотелось, чтобы их преподали немного по-другому. Понятия напряжение и земля попадают в эту категорию, так как эти термины часто используются неуловимо неправильно. Мы дадим им точное определение и поговорим о некоторых интересных случаях с точки зрения понимания электромагнетизма и построения хороших вычислительных моделей.

Пример из учебника

Давайте начнем с одного из самых оригинальных и простых электрических устройств: аккумулятора. В простейшем виде батарею можно сделать, воткнув в апельсин два куска металла.Мы можем использовать батарею в электрическом устройстве, например, в фонарике. На уроках электротехники мы в первую очередь научились рисовать принципиальную схему, которая, вероятно, выглядела примерно так:

Принципиальная схема фонаря.

На этом рисунке показано, что у нас есть батарея с одной клеммой, подключенной к переключателю. Когда переключатель замкнут, ток будет течь через лампочку (излучающую свет) и через резисторы обратно к другому выводу батареи. Это устройство работает в условиях постоянного тока (неизменных во времени). Резисторы представляют собой внутреннее сопротивление батареи, а также соединительных проводов. Точки, соединяющие эти компоненты, называются узлами схемы.

Упражнение, которое нам, скорее всего, давали в школе, заключалось в вычислении тока в цепи, а также напряжений в различных узлах. Но что такое напряжение в данном контексте? Напряжение определяется как разность электрического потенциала между двумя узлами в схеме , такими как два узла батареи.Однако обратите внимание, что мы также нарисовали землю на одном выводе батареи, и нам также дали определение земли как: узел, где электрический потенциал равен нулю . Итак, если нам дается 9-вольтовая батарея, мы теперь знаем электрический потенциал другой клеммы батареи и можем использовать законы Кирхгофа, чтобы вычислить напряжения всех других узлов относительно заземляющего узла, а также ток.

Это должно вызвать вопрос: почему мы называем этот конкретный узел землей? Схема, которая у нас здесь, представляет собой фонарик, и фонарик все равно будет работать, если он полностью электрически изолирован от чего-либо еще. (Вы можете убедиться в этом, подбросив фонарик в воздух.) Что именно представляет собой эта точка в нашей сети, которую мы называем землей? Это совершенно произвольное, но очень удобное с числовой точки зрения определение. На самом деле мы могли бы выбрать любую другую точку в цепи в качестве заземления (или даже присвоить значение, отличное от нуля) и получить точно такое же решение для тока. Напряжения узлов просто будут отличаться на постоянную величину. То есть, если у нас есть решение для электрических потенциалов узлов, \ mathbf {V} = \ {V_1, V_2, V_3, V_4 \}, мы теоретически можем добавить к любой константе \ mathbf {V} = \ { V_1 + c, V_2 + c, V_3 + c, V_4 + c \} и все еще есть действующее решение.{16} \ приблизительно 1 / \ epsilon, где \ epsilon — относительная точность с плавающей запятой двойной точности, поскольку это может привести к возникновению числовых проблем. Таким образом, установка одного произвольного узла модели на ноль (на землю) не только с педагогической точки зрения, но и с хорошей практикой численного моделирования.

При решении для электрических токов в наборе областей с использованием метода конечных элементов не так много изменений. Метод конечных элементов можно рассматривать как пространственно распределенную форму закона Кирхгофа.То есть конечно-элементная модель — это, по сути, просто гораздо более сложная принципиальная схема, и для ее численного решения нам просто нужно установить произвольную точку в пространстве моделирования на землю.

Держись! Вы имеете в виду, что почва произвольна и предназначена только для численных целей?

Я уже слышу, как несколько энергетиков скрипят зубами, так как термин «земля», безусловно, также имеет очень реальное физическое значение. Мы также определяем землю как Землю, тот большой шар материи под нашими ногами, к которому мы подключаем заземляющие ремни.Мы точно знаем, что это такое; это очень физическая вещь. Но что это означает с точки зрения электрического моделирования?

С точки зрения электричества, Земля представляет собой очень большую массу проводящего материала и (по крайней мере, для целей этого обсуждения) имеет относительно незначительное сопротивление. Это приводит ко второму определению заземления: это область, которая касается нашей модели и, как предполагается, имеет относительно незначительное изменение электрического потенциала, когда через нее протекает ток, по сравнению с распределением потенциала в нашей модели.

Это новое определение явно отличается от предыдущего, и иногда люди называют его «земной землей». Существует также аналогичная концепция «заземления шасси» или «заземления рамы» (представьте самолет, летящий в небе, или шасси вашего автомобиля), но даже действительно большая шина, проходящая через завод, также может быть определена как земля.

Большая разница в том, что мы изменили определение земли с единственной точки на объем пространства. Этот объем пространства представляет собой бесконечный источник и сток для тока.То есть электроны могут течь в эту область земли или выходить из нее бесконечно, пока существует разность потенциалов относительно земли из-за батареи или генератора.

Для целей вычислительного моделирования нам даже не нужно моделировать эту наземную область; нам просто нужно указать границу, где наша область моделирования касается этой области. Поскольку мы уже говорили, что будем предполагать незначительное электрическое изменение в этой области, мы можем оправдать применение однородного электрического потенциала по всей этой поверхности, и по численным причинам, описанным ранее, мы выбираем нулевой электрический потенциал.Теперь мы пришли к определению заземления, которое мы можем использовать для моделирования электрических систем постоянного тока: граница нулевого электрического потенциала, которая представляет собой область, которая является бесконечным источником или стоком для тока.

Далее мы посмотрим, как эти определения влияют на наш подход к моделированию.

Моделирование напряжения и заземления в COMSOL Multiphysics®

Рассмотрим просто прямой отрезок круглой проволоки. Предположим, что один конец подключен к земле, а другой конец подключен к источнику.

Модель отрезка токоведущего провода.

При решении для тока в условиях постоянного тока мы используем комбинацию этих граничных условий в интерфейсе Electric Currents :

1. The Ground condition
2. Состояние электрического потенциала
3. Нормальная плотность тока условие
4. Состояние клеммы (доступно только с модулем переменного / постоянного тока, модулем MEMS, полупроводниковым модулем или плазменным модулем)

Заземление и Электрический потенциал почти одинаковы. Они фиксируют электрический потенциал по всей поверхности. Условие Заземление просто фиксирует электрический потенциал равным нулю, в то время как вы можете ввести другие значения с помощью условия Электрический потенциал . Помните предыдущее определение: эти границы представляют собой границу области, которая является бесконечным стоком (или источником) тока, и любая разность электрических потенциалов в этой области незначительна по сравнению с нашей областью моделирования. Если вы моделируете провода, подключенные к клеммам батареи, это подходящие граничные условия для использования.

Третий параметр, Нормальная плотность тока , задает поток тока в модель через поверхность. Он не фиксирует, чтобы электрический потенциал был однородным по границе. Модель с условием нормальной плотности тока обычно также имеет условие Земля , через которое уходит весь подаваемый ток.

Можно также иметь хорошо поставленную модель конечных элементов, которая имеет две функции с нормальной плотностью тока , одна из которых вводит ток, а другая — удаляет ток. Пока сумма этих токов равна нулю, решение существует. Чтобы найти это решение, рекомендуется добавить условие Point Ground к любой произвольной точке по причинам, обсужденным ранее. Но, что интересно, при моделировании в 3D мы можем полностью опустить условие Point Ground и просто иметь две функции Normal Current Density , если они вводят и удаляют точно такое же количество тока на данной сетке конечных элементов. .Результирующая проблема не будет измеряться, но в 3D-моделях мы используем итеративную решающую программу, которая «выбирает свою собственную калибровку» и по-прежнему сходится, даже несмотря на то, что электрическое потенциальное поле недостаточно ограничено. Дополнительные сведения о фиксации датчика см. В предыдущих сообщениях блога «Что такое фиксация датчика: теоретическое введение» и «Как использовать фиксацию датчика в COMSOL Multiphysics®?». Этот момент, однако, представляет собой скорее математическое любопытство для очень заинтересованного читателя.

Наконец, отдельно стоит упомянуть о состоянии Клемма .Состояние клеммы имеет возможность указать электрический потенциал, и в этом случае оно функционально идентично условию Electric Potential . Также есть возможность указать общий ток. Когда ток задан, условие Terminal применяет дополнительное уравнение, которое решает электрический потенциал над поверхностью, так что требуемый полный ток течет в модель или из нее. Условие Terminal дополнительно автоматически вычисляет сопротивления и другие представляющие интерес величины, поэтому, если у вас есть модуль переменного / постоянного тока или модуль MEMS, это обычно предпочтительный вариант.В условии Terminal есть также другие варианты, чтобы указать соединение цепи или указать рассеиваемую мощность, или указать оконечное соединение с линией передачи для вычислений S-параметров. Эти более сложные условия рассматриваются в нашей серии лекций по вопросам моделирования резистивных и емкостных устройств.

После того, как вы решите свою модель, вы также захотите извлечь из нее данные. С помощью метода конечных элементов программа вычисляет поле V (\ mathbf {x}), и из него мы можем извлечь электрическое поле, \ mathbf {E} = — \ nabla V, и ток, \ mathbf {J}. = \ sigma \ mathbf {E}, а также величину (норму) любого из этих векторных полей.Имейте в виду, что эти поля будут сходиться при уточнении сетки, за исключением местоположения каких-либо особенностей в модели, которые вы можете или не можете захотеть устранить.

Наконец, обратите внимание, что вы можете взять линейный интеграл электрического поля между двумя точками модели, и этот интеграл будет равен разности электрического потенциала между этими двумя точками. Поскольку мы имеем дело со скалярным потенциальным полем, этот интеграл не зависит от пути:

В = \ int_C \ mathbf {E} \ cdot d \ mathbf {r}

Приведенное выше уравнение, которое определяет напряжение как интеграл по путям электрического поля, не всегда верно, когда мы переходим к моделированию изменяющихся во времени электромагнитных полей. Это тема для другого сообщения в блоге, так что следите за обновлениями!

Дополнительная литература

«Я бы никогда не сдал экзамен»

Американский студент вызывает множество недоуменных комментариев после того, как поделился своим опытом учебы в университете в Австрии.

Студентка колледжа Морган Ли (@mooorganic) поделилась откровениями в ставшем вирусным TikTok, во время которого она сломала самые большие «культурные потрясения», с которыми она столкнулась с момента переезда в Европу. Некоторые из ее открытий — в том числе тот факт, что студенты, очевидно, могут сдавать экзамены «когда» захотят, — заставили многих американцев почувствовать зависть.

Собираетесь домой на каникулы? Вот 4 вещи, которые вам нужно сделать прямо сейчас

Видео Ли является частью давней тенденции в приложении. В прошлом TikTokers делились всевозможными межкультурными открытиями.

Недавно один австралийский пользователь поразил зрителей, поделившись тем, что в своей стране некоторые фрукты имеют совершенно разные названия. В другом ролике американская TikToker подробно рассказала, что произошло, когда она попыталась заказать «чипсы и сальсу» в Италии.

Видео Ли показало некоторые похожие забавные реализации. Среди ее самых больших культурных потрясений тот факт, что европейцы совершенно по-другому понимают, что означает «первый этаж».

Как она объясняет в ролике, во многих странах (включая Австрию) первый этаж зданий указывается как первый этаж над уровнем земли . А вот первый этаж — это, как правило, нулевой этаж.

Ли также поразил тот факт, что в некоторых школах учащиеся могут «откладывать» экзамены, если они не готовы к ним.В комментариях Ли продолжила утверждать, что одна из ее подруг ждала три с половиной года, чтобы сдать экзамен, потому что она «боится» сдавать его.

Наконец, Ли рассказал о национальных праздниках Австрии. В некоторых европейских странах существует ряд общенациональных государственных праздников, иногда называемых государственными праздниками, когда многие предприятия и школы полностью закрываются.

Создавайте сладкие угощения с детьми в этот праздничный сезон с помощью Walmart:

«Клянусь, я узнаю что-то новое каждый день», — подписал видео Ли.

История продолжается

Многие пользователи TikTok тоже многому научились. Многие отметили, что находят открытия Ли безумными.

«Дело с тестами. Я ХОЧУ ЭТОГО », — написал один пользователь.

«Когда я думаю об этом, пол имеет смысл», — добавил другой.

«Я бы никогда не сдал экзамен», — написал другой.

Швеция — это гораздо больше, чем мебель IKEA. Вот почему вам стоит посетить:

Если вам понравилась эта история, ознакомьтесь с нашей статьей о росте «безумных почтовых ящиков».”

Больше от In The Know :

Этот 19-летний парень вносит разнообразие в видеоигры

Этот странный ювелирный бренд предлагает кольца размером до 16

Обувь Converse’s Pride для ЛГБТК цвета

The Phluid Project запускает тканевые маски для лица в честь Месяца гордости

Студентка из Америки рассказывает о самых больших «культурных потрясениях», с которыми она столкнулась во время учебы в Австрии, и впервые появилась на In The Know.

В Граунд Зиро, замечательная и мрачная обстановка | Новости, Спорт, Работа

Карл Брандт

Карл Брандт, бывший сотрудник пожарной службы Фредонии, в сентябре 2001 г. получил другое назначение.Всего через две недели после террористических атак Брандт оказался в гуще обломков и разрушений, помогая делать все, что было необходимо.

Хотя изначально Брандт не должен был оказаться на этой сцене, первая команда, которая должна была отправиться, имела другие обязанности, и как только штат Нью-Йорк наконец наладил дело, именно Брандта и его напарника вызвали совершить поездку вниз. .

«Мы были чем-то вроде дублирующей бригады», — сказал Брандт.

«У первой бригады были служебные обязанности, и она не могла уйти, поэтому мы спустились позже.Так дела обстоят «.

Оказавшись там, Брандт сказал, что его роль — поиск и восстановление.

Хотя к тому моменту было найдено несколько выживших, через две недели после нападения, Брандт знал, что они не найдут никого в живых. Имея это в виду, большая часть их работы была сосредоточена на помощи тем, кто выжил во время атак.

«Когда мы добрались туда, мы были уверены, что выживших больше не будет, так что в основном это было восстановление, и мы не нашли никого в живых», — сказал он.«Нам было поручено предоставить помощь и транспорт всем, кто мог пострадать в процессе восстановления».

Когда Брандт приехал туда, было несколько вещей, которые сразу же ему понравились. Во-первых, безопасность. Брандт сказал, что нигде не было камер, записывающих устройств или сотовых телефонов, они должны были проходить через военные контрольно-пропускные пункты, и вещи должны быть тщательно обеззаражены, чтобы предотвратить возможное распространение.

«Это было очень жестко», — сказал Брандт.«Не было дурака».

Другое дело запах. Брандт сказал, что даже при переходе через реку Гудзон запах горящих обломков был настолько заметен повсюду, что, как ни старались экипажи его контролировать, ничто не могло его скрыть.

«Когда мы впервые приехали туда, нам сказали расположиться прямо перед зданием 5 Всемирного торгового центра», — сказал Брандт. «Это было в двух шагах от груды. Когда мы впервые увидели сваю, она была восьми-девятиэтажной высотой и все еще дымилась и горела, а под ней оставалось семь этажей.Там было много мусора, и у них все еще были пожарные бригады, поливающие его водой, частично для того, чтобы асбест и другие химические вещества не попали в воздух. Впрочем, удачи здесь не было, весь Манхэттен это чувствовал. Это было то, чего я никогда раньше не испытывал ».

Но еще одна вещь, которая до сих пор не известна Брандту, — это реакция жителей Нью-Йорка. Прекратились нормальные суеты и суеты, которые являются синонимом Нью-Йорка, чтобы выразить признательность и поддержку тем людям, которые помогали после трагедии.

«Многие люди думают, что с жителями Нью-Йорка трудно ладить или они очень холодны, и это не может быть более ложным, чем то, что было на самом деле», — сказал Брандт. «Мы приехали поздно вечером, может быть, в 9 или 10 вечера. и улицы были заполнены людьми с табличками, говорящими «спасибо за помощь». Сотни людей, а не только пара, находились там все время, пока мы отвечали на звонки. Это дает вам совершенно другой взгляд на некоторых жителей Нью-Йорка ».

Брандт сказал, что военные присутствовали со всех концов, от Калифорнии до Канады и других стран, и все работали вместе, чтобы помочь со всем, что было необходимо.В общей сложности Брандт пробыл там четыре дня, работая в смену по 18 часов в качестве скорой помощи, пожарного или кем-то еще, что было необходимо, при этом почти не находя отдыха из-за обстоятельств.

«Из-за всего происходящего вы действительно не выспались, — сказал Брандт. «Мы были в районе, где были койки и душевые, но мы были с военными, пожарными, людьми EMS, и все эти разные фракции вместе мылись, болтали или чистили оружие. Это были общенациональные усилия, мягко говоря.”

За эти четыре дня Брандт пережил поистине незабываемые моменты. Один из них упал на груду обломков, где некоторые выдающиеся деятели выразили признательность и признание работе, которую выполняли Брандт и его партнер.

«Когда мы спустились к куче, к нам подошел священник и представился новым капитаном пожарных Нью-Йорка», — сказал Брандт. «Он пожал нам руки и поблагодарил за то, что мы были здесь, а рядом с ним стоял мэр Руди Джулиани.Было очень приятно, что эти люди нашли время, чтобы поблагодарить людей лично. Мы не искали ничего подобного ».

Но, пожалуй, самый незабываемый момент для Брандта наступил, когда он расчищал завалы из кучи.

«Были краны, бульдозеры, пожарные машины и весь этот шум, а потом все внезапно затихло», — сказал Брандт. «Все было выключено, и голоса затихли. Люди стояли по стойке смирно, и из ниоткуда волынка заиграла Amazing Grace, когда они выносили тело, увешанное флагами.

«Это был не один, — продолжил Брандт. «Они приходили со всех сторон из разных мест. Вы оглядывались вокруг, чтобы увидеть, где они, и не могли их увидеть. Если это не вызовет у вас слезы, ничего не будет. Это было почти по-ангельски ».

Даже сейчас, 20 лет спустя, воспоминания Брандта о том, как он был на сцене после атак 11 сентября, не покидают его, и этот опыт он никогда не забудет.

Последние новости сегодня и многое другое в вашем почтовом ящике

Ground zero: для одних селфи-остановка, для других кладбище | Новости, спорт, Работа

НЬЮ-ЙОРК. Спустя двадцать лет после того, как террористы запустили два самолета во Всемирный торговый центр, у мемориала в эпицентре есть свой распорядок, мало чем отличающийся от многих городских туристических объектов.

Посетители со всего мира приходят и уходят. Они делают селфи, просматривая почти 3000 имен, выгравированных на парапетах, обрамляющих два отражающих бассейна. Доценты проводят экскурсии. Туристы смотрят на часы, расшифровывают карты метро и ставят галочки в клетке. Потом они уходят.

Но для тех, кто живет и работает рядом с мемориалом, это место является одновременно и частью их повседневной жизни, и священной землей. Имена на парапетах — это больше, чем просто гравюры на бронзе, а 55 000 галлонов воды, рециркулирующих через отражающие бассейны, — это больше, чем сообщение в социальных сетях.Это постоянное напоминание о том печально известном дне. Это кладбище.

___

Каждый вечер после того, как площадь вокруг отражающих бассейнов пустеет, Кевин Хансен надевает синие рабочие перчатки, хватает свой факел и начинает свою ночную работу по ремонту и уходу за длинными бронзовыми парапетами с именами погибших.

Хансену было 8 лет, и он учился в начальной школе на Лонг-Айленде в 2001 году.

«Вы просто помните, что всем звонили по телефону и учителя не знали, что происходит.А потом родители приходили в школу, чтобы забрать детей », — сказал он.

О своей работе Хансен говорит: «Это важно для меня».

«Это знак того, что мы все собрались вместе еще в 2001 году. Это мой возврат патриотизма, и это (событие) не может быть забыто», — сказал он. «Я считаю, что это место позволяет людям увидеть, что в мире есть зло, но его можно преодолеть».

___

Патрулируя свой район вокруг Всемирного торгового центра, офицер полиции Нью-Йорка Майк Догерти внимательно следит за памятником, часто очищая от грязи парапеты и отвечая на вопросы туристов.

«Если мы увидим что-то на панели, мы обязательно сотрем это, и я увижу их имена и прикоснусь к ним. Я вот в основном их просматриваю. Попытайтесь передать это людям, которые не понимают, в чем дело », — сказал он.

«У меня иногда возникает много вопросов, знаете ли:« Что это за территория? »И я не обижаюсь на это. Мне нравится объяснять им, где стояли здания. О чем все это. Просто чтобы сохранить память обо всех в своей жизни, когда вы рассказываете кому-то, кто не имеет этой связи.”

25-летний ветеран полиции Нью-Йорка начал свою карьеру в качестве ученика электрика во Всемирном торговом центре, а затем стал офицером полиции. Он патрулировал в Бруклине, когда самолеты врезались в башни.

Когда он сейчас патрулирует мемориальную площадь, он иногда останавливается как вкопанный.

«Я просто буду гулять по краю или в одном из особых бассейнов безопасности, и иногда что-то просто поражает меня. Я просто начинаю смотреть на площадь. Итак, у меня есть пара минут, чтобы прийти в себя.”

«Для меня большая честь быть здесь. Моя карьера подходит к концу, по крайней мере, к ее концу. И я не мог придумать лучшего места, чтобы закончить, — сказал он.

___

После переезда в Бэттери-Парк-Сити в 1998 году Всемирный торговый центр стал частью повседневной жизни Джоана Мастропаоло. Она не только жила через улицу, но и работала в двух кварталах к востоку от башен-близнецов и делала покупки в торговом центре ниже.

«Это была лужайка перед моим домом. Каждый раз, когда я выходила из своего многоквартирного дома и переходила его, я проходила через Всемирный торговый центр », — сказала она.

Но утром 11 сентября 2001 г. «Это яркое сообщество превратилось в ничто за 102 минуты».

«После того, как все здесь произошло, я был полностью исключен из этой ситуации на пару лет. Я не был спасателем и не волонтером. Так что я не могла попасть на сайт, и мне казалось, что у меня отняли большую часть моей жизни », — сказала она. «Когда они начали привозить деревья на это место, для меня это было символом возвращения жизни на это место.”

Мастропаоло теперь добровольно работает доцентом в Музее памяти жертв терактов 11 сентября, где она провела более 800 пешеходных экскурсий.

«Я пытаюсь объяснить им размер убытков».

___

Майкл Кин уже 35 лет является владельцем ресторана и паба O’Hara’s. Популярный водопой для пожарных на станции в квартале от отеля и для местных офисных работников, О’Хара был закрыт на семь месяцев после терактов.

Его клиентура изменилась, когда он снова открылся, став популярным среди бригад, работающих на нулевом уровне.Кин по-прежнему предлагает пожарным Гиннесс из розлива. Посетители мемориала также часто посещают его паб.

«Сейчас это особенное, потому что люди, которые приходят на место после того, как они прошли через музей, и это сложно пройти через музей. Люди, которые приходят сюда, очень уважительны. И просто оказаться в месте, которое тогда было разрушено и отстроено заново, знаете, в этом есть что-то особенное ».

___

Когда площадь вокруг отражающих бассейнов закрывается, Джеймс Марун надевает кулики и налобный фонарь и начинает целенаправленно пылесосить полы гигантских фонтанов.

«Мы стараемся сделать это место, где люди верят, что за их семьями наблюдают и заботятся», — сказал Марун, инженер Национального мемориала и музея 11 сентября.

В 2001 году Марун работал на Нью-Йоркской товарной бирже к западу от Всемирного торгового центра. Он пересекал Западную улицу, когда упал первый самолет. Марун знал многих брокеров, погибших в результате терактов.

«Иногда, когда мы на улице, я смотрю на панель, на которой написаны их имена.И у одной из них, Элькин Юэн, должна была родиться его дочь. Теперь ей будет 20 лет. И никогда не встречал своего отца ».

Последние новости сегодня и многое другое в вашем почтовом ящике

TechTopics № 98 | TechTopics

Схема остаточного заземления (рисунок 2)

В остаточной схеме ток замыкания на землю измеряется реле максимального тока в общем обратном проводе вторичной цепи фазного ТТ. Эту схему обычно не называют схемой считывания нулевой последовательности, хотя на самом деле она является схемой считывания нулевой последовательности. Как отмечалось при обсуждении схемы заземления нулевой последовательности (прямой), токи заземления являются токами нулевой последовательности, а токи нулевой последовательности складываются в нейтрали. Таким образом, остаточная схема представляет собой истинный метод измерения нулевой последовательности, хотя на нее редко ссылаются.

Так как трансформаторы тока должны иметь достаточно высокое отношение, чтобы пропускать нормальный фазный ток без перегрева, схема намного менее чувствительна к току земли, чем схема нулевой последовательности или балансировки сердечников на Рисунке 1.Таким образом, схема остаточного зондирования не может обеспечить чувствительное зондирование земли для защиты обмоток машины.

Соотношение трехфазных ТТ должно быть одинаковым, и измеренный ток заземления будет иметь некоторую погрешность из-за разницы между тремя ТТ, но это редко является проблемой.

Остаточная схема применима для использования в глухозаземленных системах, где ток замыкания на землю не ограничивается низкими значениями. В остаточной схеме насыщение ТТ является проблемой только в той же степени, что и для трансформаторов фазного тока.Если фазные трансформаторы тока подходят для измерения фазного тока в условиях короткого замыкания, то они также подходят для измерения тока замыкания на землю с использованием остаточной схемы.

Сводка

Не рассматриваются другие формы системного устройства, в частности, незаземленная система и система заземления с высоким сопротивлением.

В незаземленной системе ток заземления ограничен системным емкостным зарядным током кабелей, обычно называемым 3 I ₀ , где емкостной зарядный ток каждой фазы обычно составляет 1-2 А, а общий ток заземления обычно 4-5. А.Этот ток слишком мал, чтобы его можно было измерить трансформаторами тока, поэтому необходима система, использующая трансформаторы напряжения.

Аналогичным образом, в системе заземления с высоким сопротивлением ток заземления сильно ограничен, часто до 5-10 А, и система спроектирована таким образом, что этот уровень тока заземления может существовать бесконечно. Это позволяет вовремя определить место замыкания на землю без немедленного отключения системы. Ток заземления может быть измерен непосредственно на резисторе заземления, или состояние заземления может быть обнаружено путем контроля напряжения на резисторе.Однако определение того, какой из нескольких фидеров неисправен, не может быть таким простым. Типичные схемы заземления с высоким сопротивлением используют импульсный контактор для переключения значений сопротивления, что приводит к возникновению импульсного тока на неисправном фидере, который может быть обнаружен с помощью клещей. Поскольку в этой схеме не используются трансформаторы тока в каждой фидерной цепи, эта схема также выходит за рамки данного выпуска TechTopics.

Цель этого выпуска TechTopics — проиллюстрировать правильное применение схемы нулевой последовательности или баланса сердечника (рис. 1) и остаточной схемы (рис. 2) для измерения тока замыкания на землю.Схема нулевой последовательности подходит для низкоомных заземленных систем, а остаточная схема подходит для глухозаземленных систем.

Следует отметить, что схему нулевой последовательности или балансировки сердечника нельзя использовать для цепей, включающих соединения шины (шинного канала) в металлическом корпусе или прямые соединения с силовыми трансформаторами. Это связано с тем, что фазовые проводники широко разнесены, и трансформатор тока, достаточно большой, чтобы охватить фазовые проводники, будет чрезмерно большим.В дополнение к тому, что вторичное сопротивление самого ТТ будет слишком большим, оно будет намного выше, чем у обычного ТТ датчика заземления, что снизит точность ТТ до более низких значений. Эти ситуации чаще всего возникают с главными автоматическими выключателями, и, к счастью, существует удобный метод измерения этих токов заземления путем установки трансформатора тока при подключении резистора заземления нейтрали к земле.

Если у вас есть какие-либо вопросы по этому вопросу TechTopics или по любому из наших продуктов, решений или услуг, пожалуйста, свяжитесь с вашим местным торговым представителем Siemens для получения дополнительной информации.

Ground zero: остановка для селфи для одних, кладбище для других

МАРК ЛЕННИХАН, ДЖОН МИНЧИЛЛО и ДЖУЛИ ДЖЕЙКОБСОН

10 сентября 2021 г. по Гринвичу

https://apnews.com/article/September-11-life-at- Ground-Zero-17e3f063ef8e51376712f3639c5295ae

НЬЮ-ЙОРК (AP). Через двадцать лет после того, как террористы запустили два самолета во Всемирный торговый центр, мемориал в эпицентре торговли имеет свой распорядок, не сильно отличающийся от многих городских туристических объектов.

Посетители со всего мира приходят и уходят.Они делают селфи, просматривая почти 3000 имен, выгравированных на парапетах, обрамляющих два отражающих бассейна. Доценты проводят экскурсии. Туристы смотрят на часы, расшифровывают карты метро и ставят галочки в клетке. Потом они уходят.

Но для тех, кто живет и работает рядом с мемориалом, это место является одновременно частью их повседневной жизни и священной землей. Имена на парапетах — это больше, чем просто гравюры на бронзе, а 55 000 галлонов воды, рециркулирующих через отражающие бассейны, — это больше, чем сообщение в социальных сетях.Это постоянное напоминание о том печально известном дне. Это кладбище.

«Я считаю, что это место помогает людям увидеть, что в мире есть зло, но его можно преодолеть».

Кевин Хансен, инженер музея и мемориала 9/11

___

Каждый вечер после того, как площадь вокруг отражающих бассейнов опустевает, Кевин Хансен надевает синие рабочие перчатки, хватает свой фонарик и начинает свою ночную работу по ремонту и поддержанию долгого времени. , бронзовые парапеты с именами умерших.

Хансену было 8 лет, и он учился в начальной школе на Лонг-Айленде в 2001 году.

«Вы просто помните, что всем звонили по телефону, а учителя не знали, что происходит. А потом родители приходили в школу, чтобы забрать детей », — сказал он.

О своей работе Хансен говорит: «Это важно для меня».

«Это знак того, что мы все собрались вместе еще в 2001 году. Это мой возврат патриотизма, и это (событие) не может быть забыто», — сказал он. «Я считаю, что это место помогает людям увидеть, что в мире есть зло, но его можно преодолеть.

«Это священная священная земля. Это место захоронения тысяч людей, многие до сих пор не опознаны ».

Майк Догерти, офицер полиции Нью-Йорка

___

Патрулируя свой район вокруг Всемирного торгового центра, офицер полиции Нью-Йорка Майк Догерти внимательно следит за памятником, часто смывая грязь с парапетов и отвечая на вопросы туристов.

«Если мы увидим что-то на панели, мы обязательно сотрем это, а я увижу их имена и прикоснусь к ним.Я вот в основном их просматриваю. Попытайтесь передать это людям, которые не понимают, в чем дело », — сказал он.

«Я понимаю, иногда много вопросов, знаете:« Что это за область? »И я не обижаюсь на это. Мне нравится объяснять им, где стояли здания. О чем все это. Просто чтобы сохранить память обо всех в своей жизни, когда вы говорите кому-то, кто не имеет этой связи ».

25-летний ветеран полиции Нью-Йорка начал свою карьеру в качестве ученика электрика во Всемирном торговом центре, а затем стал офицером полиции.Он патрулировал в Бруклине, когда самолеты врезались в башни.

Когда он сейчас патрулирует мемориальную площадь, он иногда останавливается как вкопанный.

«Я просто буду гулять по краю или в одном из особых бассейнов безопасности, и иногда что-то просто поражает меня. Я просто начинаю смотреть на площадь. Итак, я найду пару минут, чтобы прийти в себя ».

«Для меня большая честь находиться здесь. Моя карьера подходит к концу, по крайней мере, к ее концу. И я не мог придумать лучшего места, чтобы закончить, — сказал он.

«Это была лужайка перед моим домом. Каждый раз, когда я выходил из своего многоквартирного дома и переходил через него, я проходил через Всемирный торговый центр либо на работу на Бродвей, 195, либо в магазин ».

Джоан Мастропаоло, житель Бэттери-Парк-Сити

___

После переезда в Бэттери-Парк-Сити в 1998 году Всемирный торговый центр стал частью повседневной жизни Джоана Мастропаоло. Она не только жила через улицу, но и работала в двух кварталах к востоку от башен-близнецов и делала покупки в торговом центре ниже.

«Это была лужайка перед моим домом. Каждый раз, когда я выходила из своего многоквартирного дома и переходила его, я проходила через Всемирный торговый центр », — сказала она.

Но утром 11 сентября 2001 г. «Это яркое сообщество превратилось в ничто за 102 минуты».

«После того, как здесь все произошло, я был полностью отключен от этой ситуации на пару лет. Я не был спасателем и не волонтером. Так что я не могла попасть на сайт, и мне казалось, что у меня отняли большую часть моей жизни », — сказала она. «Когда они начали привозить деревья на это место, для меня это было символом возвращения жизни на это место».

Мастропаоло теперь добровольно работает доцентом в Музее памяти 11 сентября, где она провела более 800 пешеходных экскурсий.

«Я пытаюсь объяснить им размер убытков».

«Я думаю, им нравится приходить в какое-то место и видеть кого-то, кто испытал это. Часто вы просто обнимаете, пожимая руку, что бы это ни было, вам не нужно много слов.Сюда любят приезжать местные жители, здесь спокойно ».

Майкл Кин, владелец ресторана и паба O’Hara’s

___

Майкл Кин является владельцем ресторана и паба O’Hara’s на протяжении 35 лет. Популярный водопой для пожарных на станции в квартале от отеля и для местных офисных работников, О’Хара был закрыт на семь месяцев после терактов.

Его клиентура изменилась, когда он снова открылся, став популярным среди бригад, работающих на нулевом уровне. Кин по-прежнему предлагает пожарным Гиннесс из розлива.Посетители мемориала также часто посещают его паб.

«Сейчас это особенное, потому что люди, которые приходят на место после того, как они прошли через музей, и это сложно пройти через музей. Люди, которые приходят сюда, очень уважительны. И просто оказаться в месте, которое тогда было разрушено и отстроено заново, знаете, в этом есть что-то особенное ».

«Мы стараемся сделать это место, где люди считают, что за их семьями наблюдают и о них заботятся».

Джеймс Марун, инженер музея и мемориала 9/11

___

Когда площадь вокруг отражающих бассейнов закрывается, Джеймс Марун надевает куликов и налобный фонарь и начинает целенаправленно пылесосить полы гигантских фонтанов.

«Мы стараемся сделать это место, где люди верят, что за их семьями наблюдают и заботятся», — сказал Марун, инженер Национального мемориала и музея 11 сентября.

В 2001 году Марун работал на Нью-Йоркской товарной бирже к западу от Всемирного торгового центра.
