Содержание

Устройства защиты от скачков напряжения УЗМ-51М, УЗМ-16

Параметр

Ед.изм.

УЗМ-51М, УЗМ-51МТ

УЗМ-16

Параметры защиты



Уровень ограничения напряжения при токе помехи 100А, не более

кВ

1,2



Максимальная энергия поглощения (одиночный импульс 10/1000мкс)

Дж

200

42

Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс

А

6000

1200

Время срабатывания импульсной защиты

нс

<25

Порог отключения нагрузки при повышении напряжения, U

верх

В

240, 250, 255, 260, 265, 270, 275, 280, 285, 290

Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх. кр.

В

300 ± 15В

Порог отключения нагрузки при снижении напряжения, Uниз

В

210, 190, 175, 160, 150, 140, 130, 120, 110, 100

210, 200, 190, 180, 175, 160, 150, 140, 130, 120

Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, U

низ.кр

В

80± 10В

100± 10

Гистерезис возврата верхнего и нижнего порога от установленного значения

%

3

2

Питание



Номинальное напряжение питания

В

230

Частота напряжения питания

Гц

50

50/60

Максимальное напряжение питания

В

440

400
Электроэрозионная стойкость контактов, не менее циклов   100000

Потребляемая мощность, не более

Вт

1,5

2

Коммутирующая способность контактов

Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС1 (активная, резистивная)

А

63

16
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16мм2,медь), нагрузка АС3 (индуктивная, реактивная) А 25 4,5
Максимальный ток нагрузки, (не более30мин) А 80 16

Номинальная мощность нагрузки (при AC230В)

кВт

14,5



Максимальная мощность нагрузки (не более30мин)

кВт

18,4

3,5
Ток перегрузки/время воздействия, мс  без сваривания контактов А/мс 2000/10

Задержка включения /повторного включения, выбирается пользователем



6мин/10с

Пороги напряжения верхний > 300 ± 15В верхний 240 — 290 нижний 210 — 100 нижний <80 ± 15В
Время отключения нагрузки 0,02 сек. 0,1 сек. 10 сек. 0,5 сек.

Сечение подключаемых проводников

мм²

0,5-33 (20-2AWG)


Момент затяжки винтового соединения клеммы Hm 2,8 0,4

Диапазон рабочих температур (по исполнениям)

°С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения °С -40…+70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317. 4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96   IP40/IP0 IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Виброустойчивость g 4
Ударопрочность g 6
Максимальная механическая износостойкость   1*106
Максимальная электрическая износостойкость   1*105
Габаритные размеры мм 83х35х63 18х93х62

Масса, не более

кг

0,16

0,07

Срок службы, не менее (на изделия выпущенные после 2015 г. )

лет

10

Устройства защиты от скачков напряжения УЗМ-50Ц

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается время в секундах до подключения нагрузки (оборудования) к сети. В процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton». Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети.

Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак «U» в течение 1с, затем устройство отобразит текущее значение напряжения сети. Для перехода в режим индикации тока нагрузки необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее значение тока. Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикаторе отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отображения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима отображения (U, A или P).

Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» изменится состояние контакта реле включено/выключено. Если реле выключено вручную, то сброс и повторная подача питание не приведут к автоматическому включению нагрузки к сети. При выключенном реле на индикаторе с периодичностью в 10 сек. отображается «OFF» в течение 1секунды, и текущее значение входного напряжения.

При работе Устройство осуществляет непрерывный контроль сетевого напряжения и значения мощности потребляемой нагрузкой.

При выходе напряжения сети за установленные пороги срабатывания, устройство отсчитывает задержку срабатывания (табл.1). Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек., устройство автоматически переходит в режим отображения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.

При напряжении сети ниже 80В, на индикаторе отображается .

Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания, устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета времени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным.

Если превышение допустимой мощности сохранится до окончания отсчета времени, устройство отключит нагрузку от сети и начнет отсчет времени включения равный значению времени отключения («t. P», устанавливается в настройках устройства). В процессе отсчета СД «норма/авария» горит зелёным и дважды мигает красным, при этом на индикаторе на 1сек. отображается «ton». Если после включения реле превышение потребляемой мощности сохраняется, повторно начинается отсчёт времени «t. P», при этом время включения «t. P» в следующем цикле увеличивается на это же время «t. P».

С целью уменьшения пусковых токов при включении ёмкостных нагрузок включение встроенного силового реле происходит при нулевом сетевом напряжении (переходе сетевого напряжения  через ноль).

При работе Устройство осуществляет запись в энергонезависимую память значений минимального и максимального напряжения сети, максимальной мощности потребляемой нагрузкой, а также количества отключений нагрузки по каждому типу аварии.

Устройства защиты от скачков напряжения УЗМ-50ЦМ

НАЗНАЧЕНИЕ УСТРОЙСТВА

Устройство защиты многофункциональное УЗМ-50ЦМ (далее устройство) предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении; защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а так же защиты сети от длительной перегрузки по потребляемой мощности.
Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).

Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

   КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство представляют собой реле контроля напряжения с мощным встроенным реле на выходе, дополненное варисторной защитой. Устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 25мм². На лицевой панели расположены: кнопки управления «+» и «-», двухцветный зелёный/красный светодиод (далее-СД) «норма/авария»,  жёлтый светодиод (далее-СД) «реле», трёхразрядный семисегментный индикатор для отображения информации.



РАБОТА УСТРОЙСТВА

При подаче питания устройство начинает контроль сетевого напряжения. Если напряжение сети находится между заданными в настройках значениями верхнего Umax и нижнего Umin порогов срабатывания начинается отсчет времени автоматического повторного включения (АПВ). При этом на индикаторе отображается время в секундах до подключения нагрузки (оборудования) к сети. В процессе отсчета времени АПВ на дисплее периодически появляется индикация «ton». Если до окончания отсчета времени АПВ напряжение сети не выйдет за установленные пороги срабатывания, то по окончании отсчета произойдет подключение нагрузки к сети.

Затем устройство переходит в режим отображения текущего значения напряжения сети, а на индикаторе отобразится знак «U» в течение 1с, затем устройство отобразит текущее значение напряжения сети. Для перехода в режим индикации тока нагрузки необходимо однократно нажать кнопку «-», на индикаторе появится знак «А» в течение 1с, затем устройство отобразит текущее значение тока. Для перехода в режим индикации потребляемой мощности необходимо однократно нажать кнопку «-», на индикаторе отобразится знак «Р» в течение 1с, затем устройство отобразит текущее значение мощности. При нахождении в режиме отображения напряжения, тока или мощности на дисплей с периодичностью 10 секунд на 1 секунду выводится символ выбранного режима отображения (U, A или P).

Кнопка «+» используется для включения или отключения нагрузки без выдержки времени. При нажатии на кнопку «+» изменится состояние контакта реле включено/выключено. Если реле выключено вручную, то сброс и повторная подача питание не приведут к автоматическому включению нагрузки к сети. При выключенном реле на индикаторе с периодичностью в 10 сек. отображается «OFF» в течение 1секунды, и текущее значение входного напряжения.

При работе Устройство осуществляет непрерывный контроль сетевого напряжения и значения мощности потребляемой нагрузкой.

При выходе напряжения сети за установленные пороги срабатывания, устройство отсчитывает задержку срабатывания (табл.1). Если длительность аварии по напряжению сохраняется более соответствующей задержки срабатывания, происходит отключение нагрузки от сети. На дисплее отображается «U.Er» на время 1сек., устройство автоматически переходит в режим отображения измеряемого напряжения. После нормализации напряжения устройство подключает нагрузку, после отсчета времени АПВ. Если в процессе отсчета времени АПВ напряжение сети повторно выйдет за заданные пороги срабатывания, отсчет времени АПВ сбросится.

При напряжении сети ниже 80В, на индикаторе отображается .

Если в процессе работы устройства мощность, потребляемая нагрузкой, превысит установленный порог срабатывания, устройство перейдет в режим отображения мощности «Р» и начнет отсчёт времени отключения нагрузки. В процессе отсчета времени отключения нагрузки светодиод «норма/авария» горит красным и дважды мигает зелёным. Если превышение допустимой мощности сохранится до окончания отсчета времени, устройство отключит нагрузку от сети и начнет отсчет времени включения равный значению времени отключения («t. P», устанавливается в настройках устройства). В процессе отсчета СД «норма/авария» горит зелёным и дважды мигает красным, при этом на индикаторе на 1сек. отображается «ton». Если после включения реле превышение потребляемой мощности сохраняется, повторно начинается отсчёт времени «t. P», при этом время включения «t. P» в следующем цикле увеличивается на это же время «t. P».

С целью уменьшения пусковых токов при включении ёмкостных нагрузок включение встроенного силового реле происходит при нулевом сетевом напряжении (переходе сетевого напряжения  через ноль).

При работе Устройство осуществляет запись в энергонезависимую память значений минимального и максимального напряжения сети, максимальной мощности потребляемой нагрузкой, а также количества отключений нагрузки по каждому типу аварии.

Защита от повышенного напряжения в сети


Тут архив со схемами и печатными платами.

Бытовая техника, как правило, имеет внутренний источник питания, который в случае перегрузки выходит из строя. Постоянно контролировать сетевое напряжение невозможно, так как перегрузка при работающей радиоаппаратуре может произойти в любой момент времени.
Предлагаемые ниже устройства позволяют предотвратить повреждение электроприборов и радиоаппаратуры от повышенного или пониженного напряжения.



Данное устройство в качестве коммутатора использует симистор, порог открывания которого устанавливается с помощью резистора R4 на уровне 260V (действующее значение).

Конденсатор С1 устраняет срабатывание схемы от кратковременных помех (выбросов).

Устанавливать светодиод HL1 не обязательно, но при его наличии  удобно настраивать устройство (когда управление симистором отключено).

Ток потребления в ждущем режиме не более 3 мА.


АВТОМАТИЧЕСКАЯ ЗАЩИТА.

Схема контролирует состояние сети и в случае несоответствия сетевого напряжения (170…260В) отключает нагрузку.

При нажатии на кнопку ВКЛ (SB1), реле К1 срабатывает с задержкой примерно в 1 секунду и контактами К1.2 блокирует кнопку. Время задержки включения реле зависит от номинала емкости С2 и резистора R7. Выключение реле К1 может производиться кнопкой ОТКЛ (SB2) или от схемы автоматики, когда на выходе появится импульс или лог. «1» (при выходе напряжения за допуск).

Реле К1 с рабочим напряжением 24В.

Если у трансформатора Т1 имеется свободная обмотка на напряжение 6…12 В, то она может быть подключена к цепям 5 и 6 (вместо R1,R3 установить перемычки, а R4 и R10 исключить из схемы).

Схема контроля напряжения состоит из транзисторов, работающих в режиме микротоков. В нормальном состоянии резисторами R12 и R15 устанавливаем на коллекторах VT2 и VT3 лог. «0» и лог. «1» соответственно.

В этом случае транзисторы VT4 и VT5 заперты и на резисторе R19 нет напряжения (при его появлении сработает VS1).

Меняя напряжение, устанавливаем порог срабатывания схемы: резистором R12 при напряжении ниже 170В, а R15 — при превышении 260В.



Устройство аварийной защиты от превышения сетевого напряжения.


Устройство отличается малым потребляемым током в дежурном режиме — около 2 мА.

В исходном состоянии реле К1 выключено и на конденсаторе С1 накапливается энергия за счет его заряда от сети через резистор R2. Стабилитрон VD1 ограничивает величину напряжения на конденсаторе С1 уровнем 33V.

Как только напряжение в сети превысит на резисторе R5 порог открывания стабилитрона VD3 — открываются транзистор VT1 и тиристор VS1. За счет накопленной на конденсаторе С1 энергии срабатывает реле К1.

Группа контактов К1.1 подключает резистор R1 параллельно с R2. Проходящий через него ток удерживает реле во включенном состоянии после срабатывания, когда конденсатор разрядится через обмотку.

Конденсатор С2 предотвращает срабатывание защиты от кратковременных помех в сети.

Индикатором срабатывания защиты является светодиод HL1.

Диод VD8 предохраняет светодиод от воздействия высокого обратного напряжения.  Вернуть схему в исходное состояние можно, нажав на кнопку «сброс» (SB1).

Детали:

R1 типа ПЭВ на 25 Вт, а остальные — постоянные резисторы типа МЛТ соответствующей мощности.

Подстроечный R5 типа СП5-16А-1 Вт.

Диоды VD1, VD2, VD5. ..VD7 подойдут любые выпрямительные на ток 0,5А и обратное напряжение не менее 400 В. Транзистор VT1 КТ3102 можно заменить на КТ315 или КТ312.

Стабилитрон VD3 любой из серии прецизионных с напряжением стабилизации 6,6…9,1 В, VD4 на КС533А.

Светодиод HL1 из серии КИПД или АЛ310А. Светодиод можно заменить неонкой. Тиристор VS1 из серий Т112 или Т122, например Т122-20-6 (последняя цифра в обозначении указывает класс допустимого обратного напряжения и в данной схеме значения не имеет).

Реле К1 может быть типа ТКЕ54ПОД или из серии РНЕ44. Такие реле допускают коммутацию напряжения 220В и позволяют пропускать через свои контакты ток более 10А.

Уровень повышенного сетевого напряжения, при котором срабатывает защита, устанавливается резистором R5.

Номинал резистора R6 подбирается для получения нужной яркости свечения светодиода HL1.



Реле контроля напряжения «РН»  предназначено для контроля  питающей сети и автоматического отключения участка цепи (нагрузки) при превышении или понижении напряжения питания выше или ниже установленного предела с целью защиты электрооборудования.

Имеет нижний (175 ±5В) и верхний (245 ±5В) пороги включения, ток нагрузки до 40А.


Схема  рис.1

Обозначения элементов на плате:  «L» — клемма «фаза», «N» — клемма «нейтраль».


Элементы C1, R1, D1-D4 и С2 образуют источник постоянного напряжения величиной около 30В, который питает реле К1. Элементы R5, DW1 и С4 образуют источник постоянного напряжения величиной 12В, для питания микросхемы LM324N, содержащей 4 операционных усилителя, которые используются как компараторы. Элементы R6-R9, DW2 используются для формирования опорных напряжений для компараторов (с анода стабилитрона DW2 снимается напряжение около 6,2 В). Опорное напряжение Uoп2, определяющее величину верхнего опорного, поступает на инвертирующий вход компаратора верхнего порога DA2, опорное напряжение Uoп1, определяющее величину нижнего порога, поступает на неинвертирующий вход компаратора нижнего порога DA3. Сетевое напряжение отслеживается посредством цепочки R2;D5;R3;R4;C3.

Постоянное напряжение с плюсового вывода СЗ (величина которого находится в соответствии с напряжением питающей сети) поступает на инвертирующий вход компаратора нижнего порога и неинвертирующий  вход компаратора верхнего порога.

Если напряжение питающей сети ниже нижнего порога, то напряжение на инвертирующем входе компаратора DA3 меньше опорного напряжения Uoп1, соответственно, на его выходе имеем условную лог.»1″ (напряжение, несколько меньшее напряжения питания компараторов). Транзистор Т2 открыт, напряжение на неинвертирующем входе компаратора DA1 близко к нулю, поэтому на его выходе имеем условный лог.»0″ (напряжение, близкое к нулю). Транзистор Т1 закрыт, реле обесточено, нагрузка отключена.

Теперь предположим, что входное сетевое напряжение находится в пределах нормы, т.е. выше нижнего порога и ниже верхнего. При этом напряжение на инвертирующем входе компаратора DA3 превышает опорное напряжение Uоп1, поэтому на его выходе будет условный лог.»0″. В то же время напряжение на неинвертирующем входе компаратора DA2 меньше опорного напряжения Uon2, поэтому но его выходе также будет условный лог. «0». Транзистор Т2 закрыт, напряжение на неинвертирующем входе компаратора DA1 больше опорного напряжения Uоп2, поэтому условная лог.»1″ на его выходе открывает транзистор Т1, реле К1 через контакты К1.1 подключает нагрузку. Если входное сетевое напряжение станет больше верхнего порога, то напряжение на неинвертирующем входе компаратора DA2 превысит опорное напряжение Uon2, условная лог.»1″ но его выходе откроет транзистор Т2, условный лог.»0″ на выходе компаратора DA1 закроет транзистор T1, реле выключится, нагрузка будет отключена. Индикацию роботы обеспечивает двухцветный светодиод LED. В нормальном режиме, когда нагрузка подключена, лог.»1″ с выхода DA1 зажигает нижний (по схеме) светодиод зеленого цвета свечения. Если нагрузке отключена, питающее напряжение через реле К1 зажигает верхний (по схеме) светодиод красного цвета свечения.

Задержку перед первым и повторным включением (после того, как сетевое напряжение вошло в норму) обеспечивают элементы R14 и С6.

С указанными номиналами обеспечивается задержка около 1,5 мин. Элементы R12, R11, C5 подавляют помехи и импульсы с частотой питающей сети, которые могут иметь место при колебании входного напряжения вблизи верхнего или нижнего порогов.

Резистор R10 обеспечивает гистерезис компаратора DA3.

В процессе эксплуатации было замечено, что при кратковременном пропадании напряжения (<1c), якорь реле успевает отпуститься, а коммутирующий транзистор еще не закрылся и при восстановлении сетевого напряжения конденсатор в БП не может накопить необходимый заряд для повторного включения реле т.к. шунтирован подключенной катушкой силового реле.

Так все и остается, горит светодиод все ОК, а силовое реле не включено.

Проблема исправлена заменой резистора R11 с 100кОм на 2,4кОм, С3 на 10 мкФ и С1 на 470мф. Теперь транзистору Т2 достаточно тока, чтоб успеть разрядить конденсатор С6.  Схема перейдет в аварийный режим, светодиод загорится красным цветом.



Защита от превышения напряжения сети

Устройство весьма экономично, поскольку для управления полевыми транзисторами IRF840, требуется очень небольшая статическая мощность.


Если вероятно появление напряжения до 380В (амплитудное —540В), следует применить полевые транзисторы с большим допустимым напряжением сток—исток.

Узел управления содержит RS-триггер на DD1 — К561ТМ2 и ключ на VT1.

Питают узел управления от выпрямителя на диоде VD3 и параметрического стабилизатора напряжения, собранного на стабилитроне VD6 и гасящем резисторе R6, с фильтрующим конденсатором С2. Диоды VD4, VD5 и резистор R8 защищают выход микросхемы от импульсных сетевых помех.

   Выпрямленное напряжение через резистор R3 поступает на подстроечный резистор R1, а с его движка на последовательно включенные стабилитроны VD1, VD2 и подстроечный резистор R2. Если сетевое напряжение соответствует норме или немного меньше, стабилитроны VD1, VD2 закрыты и напряжение на резисторе R2 равно нулю. Транзистор VT1 закрыт, поэтому конденсатор С1 заряжается через резистор R7, когда напряжение на конденсаторе и, соответственно, на входе S микросхемы DD1 1 достигнет высокого уровня, на выходе триггера также появится высокий уровень. Транзисторы VT2 и VT3 открываются, и сетевое напряжение поступает на нагрузку.

Если сетевое напряжение увеличится, стабилитроны VD1. VD2 начнут открываться. На резисторе R2 появятся импульсы напряжения которые через резистор R4 поступают на вход R триггера, а с движка резистора R2 — на базу транзистора VT1 Транзистор открывается, и конденсатор С1 разряжается, поэтому на входе S триггера присутствует низкий уровень.

При дальнейшем повышении сетевого напряжения амплитуда импульсов на резисторе R2 увеличится. Когда она достигнет высокого логического уровня на входе R, триггер переключится — на его выходе появится низкий уровень. Коммутирующие полевые транзисторы закроются, и нагрузка отключится.

Если теперь сетевое напряжение начнет уменьшаться, амплитуда импульсов на резисторе R2 также будет снижаться и станет меньше высокого логического уровня, но состояние триггера не изменится. При дальнейшем снижении сетевого напряжения амплитуда импульсов уменьшится настолько, что транзистор VT1 открываться не будет и конденсатор С1 вновь начнет заряжаться на входе S триггера DD1. 1 и, соответственно, на его выходе появится высокий уровень, полевые транзисторы откроются, и на нагрузку поступит сетевое напряжение.

Стабилитроны KC551A(VD1; VD2) можно заменить одним КС591А; КС600А или тремя включенными последовательно КС527А, 2С530А, 2С536А, диод КД105Б (VD3) — КД105В, КД105Г диоды КД521А (VD4\ VD5) — КД503А. КД510А, КД522Б.

Если ток нагрузки превышает 2А полевые транзисторы необходимо установить на теплоотводы.

Налаживание:

Движок подстроенного резистора R2 устанавливают в верхнее, а резистора R1 — в левое по схеме положение и подают на устройство напряжение, соответствующее порогу отключения, (250В) Медленно перемещая движок резистора R1, добиваются отключения нагрузки.

Затем на входе устройства устанавливают напряжение подключения нагрузки, (230В) и, перемещая движок резистора R2, добиваются ее включения.

Чтобы увеличить гистерезис (разность значений напряжения отключения и подключения), общее напряжение стабилизации последовательно включенных стабилитронов VD1, VD2 следует уменьшить.



Схема представленная ниже, отключит нагрузку, когда напряжение превысит 242В или станет ниже 170В.

В исходном состоянии контакты реле находятся в положении указанном на схеме.


Подключение нагрузки к сети происходит при нажатии на кнопку SB1 «Пуск». Сетевое напряжение через гасящий конденсатор С1 и резистор R10 поступает на выпрямитель на диодах VD9, VD10, и заряжает конденсатор С3. Напряжение на конденсаторе стабилизировано стабилитроном VD11. От этого выпрямителя питается маломощное реле К2, которое управляет работой мощного реле К1.

Через диод VD2 сетевое напряжение поступает на узел включения реле К2.

Если напряжение в сети будет более 170В стабилитрон VD7 откроется, что позволит зарядиться конденсатору С2 до напряжения достаточного для открывания транзистора VT1, который включит реле К2. Параллельно катушке реле К2 включен диод VD8 для защиты транзистора от ЭДС самоиндукции, при выключении реле К2.

Это реле своим контактом К2.1 включит мощное реле К1, а оно своими контактами К1.1…К1.4 подаст сетевое напряжение в нагрузку.

При этом загорается светодиод HL2, сигнализирующий о нормальной работе устройства.  Светодиод HL1 погаснет, устройство вошло в рабочий режим.

Защита от понижения напряжения

Если напряжение сети станет меньше, чем 170В, стабилитрон VD7 закроется, и зарядка конденсатора С2 прекратится. Это приведет к тому, что конденсатор С2 разрядится через резистор R8 и переход база – эмиттер транзистора VT1. Транзистор закроется и промежуточное реле К2 отключится и контактом К2.1 выключит мощное реле К1 – нагрузка обесточена.

Защита от повышенного напряжения

Узел защиты от превышения напряжения собран на тиристоре VS1. Сетевое напряжение, а точнее его положительная полуволна, через диод VD2 поступает на соединенные последовательно стабилитроны VD3… VD6, а через них на резисторы R2 и R3. При повышении сетевого напряжения свыше 242В стабилитроны откроются и на резисторе R3, создастся падение напряжения, величина которого будет достаточна для открытия тиристора VS1.

Открытый тиристор через резистор R5 «посадит» напряжение на конденсаторе С3 реле К2 выключится, а вместе с ним отключится реле К1, и нагрузка будет отключена.

Повторное включение нагрузки можно осуществить лишь нажатием кнопки «Пуск».

Детали: подстроечный резистор типа СП3-3 или СП3-19. Конденсатор С1 типа К73-17 на напряжение не ниже 630v. Диоды VD1, VD2, VD8…VD10 любые маломощные с обратным напряжением не менее 400 В, типа 1N4007.

Транзистор VT1 можно заменить на КТ817Г, КТ603А,Б или КТ630Д.

В качестве мощного реле К1 использовано реле с катушкой на переменное напряжение 220В.

Реле К2 с напряжением срабатывания около 50В и током катушки не более 15 мА.

В качестве VD3… VD6, указанных на схеме, возможно применение стабилитронов КС600А, КС620А, КС630А, КС650А, КС680А.

Налаживание:

Сначала следует настроить верхний порог, подбором стабилитронов VD3…VD6 и резистора R3 добиться отключения прибора при напряжении 242В. Точная настройка осуществляется подбором резистора R3. При настройке вместо него установить переменный резистор сопротивлением около 10 ком, а по окончании настройки заменить его постоянным. Чтобы не происходило срабатывания устройства по нижнему порогу движок резистора R7 установить в верхнее по схеме положение.

После настройки верхнего порога следует с помощью резистора R7 добиться отключения устройства при понижении напряжения до 170В.



Автомат защиты

Отключает нагрузку от сети в случае выхода напряжения за установленные пределы (185…250 В), и обеспечивает 5и минутную задержку включения после нормализации сетевого напряжения.

Схема устройства приведена на рис. 1.

Напряжение питания поступает от однополупериодного выпрямителя на диоде VD3 с гасящим конденсатором С1. Стабилитрон VD2 пропускает положительные полупериоды тока гасящего конденсатора и стабилизирует выходное напряжение в отрицательных полупериодах.

Контроль сетевого напряжения выполнен на сдвоенном ОУ DA1, элементы которого работают в режиме компараторов.

Измерительный выпрямитель на диоде VD1 формирует пропорциональное средневыпрямленному значению переменного сетевого постоянное напряжение. Оно поступает на входы ОУ микросхемы DA1 с движков подстроечных резисторов R2 и R6. Ими регулируют соответственно верхнюю и нижнюю границы допустимого интервала изменения сетевого напряжения.

Специализированная «часовая» микросхема DD1 отсчитывает пятиминутный интервал задержки включения холодильника. Частоту задающего генератора (2,12 кГц) устанавливают подборкой резистора R11. Импульсы этой же частоты использованы для управления симистором VS1. Светодиод HL1, служит индикатором режима работы устройства.

На вторые входы ОУ со стабилитрона VD4 подано образцовое напряжение. Если напряжение в сети вышло за установленные пределы, уровень на одном из выходов DA1 станет высоким (относительно минусового вывода конденсатора СЗ).

Поступив через диод VD5 или VD6 на вход R (выв. 9) счетчика-делителя на 60 микросхемы DD1, этот уровень запрещает работу счетчика, на выходе М которого будет установлен низкий уровень. В результате импульсы с выхода элемента DD2.1 не проходят на выход элемента DD2.2.

Симистор VS1, на управляющий электрод которого не поступают открывающие импульсы, закрыт — нагрузка обесточена. Транзистор VT2 открыт, светодиод HL1 включен и сигнализирует о временной блокировке.

Как только напряжение сети придет в норму, на обоих выходах DA1 будет установлен низкий уровень. Так как конденсатор С5 разряжен, уровень на выходе элемента DD2 4 тоже низкий. Таким же, благодаря связи через резистор R24, станет и уровень на входе R счетчика-делителя на 60. Счетчик заработает и через 5 мин, низкий уровень на его выходе М сменится высоким. Дальнейшее поступление импульсов с выхода S2 микросхемы DD1 на вход С счетчика будет заблокировано открывшимся диодом VD7, и счетчик останется в этом состоянии, пока не будет возвращен в исходное высоким уровнем на входе R.

Высокий уровень на выходе М разрешает прохождение импульсов частотой 2,12 кГц через элемент DD2.2. Продифференцированные цепью C6R22 и усиленные транзистором VT3, эти импульсы открывают симистор VS1 — нагрузка подключена, а светодиод HL1 погашен.

Перемычку S1 устанавливают при налаживании устройства или в случае, если задержка включения нагрузки не требуется. За счет увеличения частоты импульсов, поступающих на счетный вход счетчика-делителя на 60, продолжительность задержки сокращается приблизительно до 20 мс, что равносильно ее отсутствию.

Детали:

Конденсатор С1 — К73-17 на 630v, С4 и С6 — любого типа. Подстроечные резисторы — СПЗ-386. Симистор ВТ137-600 — ТС106-10 на напряжение не ниже 600V.

Вместо К157УД2 подойдет любой сдвоенный ОУ, Стабилитрон КС133Г можно заменить любым на напряжение 3…3,6V.

Налаживание  автомата:

устанавливают требуемую задержку включения холодильника, пороги срабатывания узла контроля сетевого напряжения и время срабатывания токовой защиты.

Для получения пятиминутной задержки частота импульсов на выходе элемента DD2.1 должна быть равна 2,12 кГц. Ее устанавливают подборкой резистора R11.

На время регулировки порогов рекомендуется отключить задержку, установив перемычку S1, как показано на рис. 2 штриховой линией.

Подав на автомат переменное напряжение 185В, установите движок резистора R2 в положение, соответствующее границе включения светодиода HL1.

Затем, увеличив напряжение до 250В повторите процедуру, вращая на этот раз движок резистора R6.

Ложные срабатывания автомата удается устранить увеличением емкости конденсатора С2 до 100…220 мкФ.

Учитывая возможность аварийного повышения напряжения в сети до 380В, следует применять конденсатор С1 на напряжение не менее 1000 В.



ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ

     При превышении напряжения выше заданного безопасного уровня, устройство замкнёт сеть и сгорят или выбьют пробки. Напряжение срабатывания защиты примерно 270 В. Резистором R1 можно в небольших пределах изменять напряжение срабатывания. Конденсаторы С1 и С2 образуют с R1 RC-цепочку, которая препятствует срабатыванию устройства при импульсных выбросах в сети.


При напряжении в сети до 270В стабилитроны VD3, VD4 и тиристоры закрыты. При превышении напряжения свыше 270В открываются стабилитроны VD3, VD4, и на управляющие электроды тиристоров поступает открывающее напряжение. В зависимости от полярности полупериода сетевого напряжения, ток проходит либо через тиристор VS1, либо через VS2 которые открываясь — замкнут сеть.

Без конденсаторов С1 и С2 время срабатывания не превышает одного полупериода напряжения сети, но возможны ложные срабатывания.

С конденсаторами С1 и С2 снижается быстродействие устройства, можно сделать и однополупериодную схему с одним тиристором (VS1), удалив VS2, С2, VD1, VD2 и VD6.

Радиолюбитель №9 2006г стр. 9



Устройство защиты аппаратуры от аномального напряжения в сети.


Устройство отключает нагрузку при выходе сетевого напряжения за пределы 180…240В. Когда напряжение сети придет в норму, устройство отрабатывает паузу (10 с) и автоматически подключает нагрузку к сети.

Элемент, коммутирующий переменный ток — пара полевых транзисторов VT2 и VT3 с изолированным затвором, включенных встречно-последовательно.

На ОУ DA1.1 собран компаратор, контролирующий снижение напряжения сети, а на ОУ DA1.2 — повышение.

Резисторы R1—R3 образуют делитель выпрямленного напряжения сети, пульсации которого сглажены конденсатором С1.

На неинвертирующие входы обоих компараторов поступает образцовое напряжение со светодиода HL1, ток через который стабилизирован полевым транзистором VT1.

Логические элементы микросхемы DD1 обрабатывают сигналы компараторов и формируют напряжение затвор-исток транзисторов VT2 и VT3, управляющее их состоянием. Микросхемы DA1 и DD1 получают питание от конденсатора С2, который заряжается импульсами напряжения сети через диод VD1, резистор R4 и встроенный защитный диод транзистора VT2. Напряжение на конденсаторе С2 ограничено с помощью стабилитрона VD2.

Когда напряжение сети упадет ниже 180В, напряжение на движке подстроенного резистора R2 станет меньше образцового, в результате чего на выходе компаратора DA1.1 установится высокий уровень, на выходе элемента DD1. 1 — низкий уровень, на выходе элемента DD1.4 — высокий уровень, светодиод HL2 погаснет, диод VD3 откроется, конденсатор СЗ быстро зарядится через токоограничительный резистор R6 и диод VD5.

Напряжение с конденсатора СЗ подается на верхний по схеме вход (вывод 1) элемента DD1.2, а с анода диода VD3 — на верхний по схеме вход (вывод 12) элемента DD1.3. RS-триггер, собранный на этих элементах, переключится в состояние низкого уровня на выводе 3 микросхемы DD1. Именно это напряжение подано на затворы транзисторов VT2 и VT3. Эти транзисторы закроются и отключат нагрузку от сети.

Когда напряжение сети превысит 240В, напряжение на резисторе R3 станет больше образцового, в результате чего на выходе компаратора DA1.2 установится низкий уровень, на выходе элемента DD1.4 — высокий уровень, светодиод HL2 погаснет. Конденсатор СЗ зарядится, как описано выше. Высокий уровень на выводе 1 микросхемы DD1 и низкий уровень на ее выводе 13 аналогично переключат триггер на элементах DD1.2 и DD1. 3, транзисторы VT2 и VT3 закроются и отключат нагрузку от сети. Когда напряжение сети вернется в допустимые пределы, на выходе компаратора DA1.1 установится низкий уровень, а на выходе компаратора DA1.2 — высокий. На выходе элемента DD1.4 установится низкий уровень, включится светодиод HL2 — индикатор допустимого напряжения сети. Но нагрузка включена не будет, пока конденсатор СЗ не разрядится через резисторы R9, R6 и выход элемента DD1.4. Пауза продолжается около 10с из-за большого сопротивления резистора R9. Лишь когда напряжение на конденсаторе СЗ, а значит, и на верхнем по схеме входе элемента DD1.2 будет соответствовать низкому логическому уровню, произойдет переключение триггера в состояние высокого уровня на выводе 3 микросхемы DD1, в результате чего транзисторы VT2 и VT3 откроются и подключат нагрузку к сети.

Если во время паузы напряжение сети выйдет за допустимые пределы, на выходе элемента DD1.4 установится высокий уровень, светодиод HL2 погаснет, конденсатор снова быстро зарядится через резистор R6 и диод VD5. Поэтому, когда напряжение сети войдет в допустимые пределы, пауза будет отработана снова. Благодаря этой паузе нагрузка защищена от колебаний напряжения сети.

Транзисторы VT2 и VT3 должны быть рассчитаны на максимальный ток нагрузки и напряжение не менее 600В, чтобы устройство выдерживало аварийное повышение напряжения сети до 380В.

Если мощность нагрузки не превышает 700 Вт, можно применить транзисторы КП707Б— КП707Г. Если напряжение сети не превышает 350В, можно применить транзисторы из серии IRF840. Транзистор VT1 — из серии КП303 с начальным током стока 1,6—2 мА. Светодиод HL1 — с падением напряжения 1.7…1,9В при указанном выше прямом токе. Светодиод HL2—любой, свечение которого заметно под прямым током около 1 мА. Диод VD1 на прямой ток не менее 100 мА и обратное напряжение не менее 600 В. Стабилитрон VD2 — с напряжением стабилизации 11… 15В при токе 5мА. Диоды VD3— VD5 из серий КД521, КД522. Микросхему LM358N (DA1) можно заменить на КР1040УД1, КР1464УД1Р.

Налаживание:

Резистор R2 устанавливают в верхнее по схеме положение, а R3 — в нижнее. На входе подают напряжение 240В, при этом светодиод HL2 должен быть погашен.  Перемещают движок резистора R3 до включения светодиода HL2. Затем подают напряжение 180В и перемещают движок резистора R2 до гашения светодиода HL2. После этого изменяя напряжение, отслеживают включение и отключение нагрузки, а также длительность паузы, которую можно изменить подбором резистора R9. Для надежности устройства можно измерить сопротивление резистора R3 и обоих участков резистора R2, после чего впаять вместо них постоянные резисторы.



Схема ниже, применяется как защитный элемент электрических цепей с напряжением от 115 до 180V.

Она содержит цепь контроля напряжения на транзисторах VT1;VT2, включенных по лавинно-встречной схеме, простенький усилитель управляющего тока на VT3 и собственно тиристор.

В исходном состоянии тиристор и усилитель выключены, а цепь контроля потребляет ничтожный ток. Цепь контроля сравнивает два напряжения: опорное со стабилитрона VD1 и уменьшенное делителем R1;R2;R3 исходное напряжение. Для предотвращения случайных срабатываний ограничителя при различных помехах, небольших скачках напряжений и т.п. имеется сглаживающий конденсатор C1, причём постоянная времени цепочки R2;R3;C1 выбрана порядка миллисекунд. На транзисторе VT1 происходит собственно сравнение напряжений. В исходном состоянии VT1 и VT2 закрыты. Когда на эмиттере VT1 напряжение становится больше на 0.7V, чем на базе, VT1 открывается. При этом ток через коллектор VT1 поступает в базу VT2, что приводит к его открытию. Открывающийся транзистор VT2 начинает забирать ток из точки опорного напряжения и передавать его для открытия VT3. Уменьшение опорного напряжения приводит к ещё большему открытию VT1, который в свою очередь ещё больше открывает VT2. Через некоторое время оба транзистора оказываются в состоянии насыщения. Поскольку ток с лавинной пары недостаточен для открывания тиристора, имеется усилительный каскад на VT3. Открытый поступающим с VT2 током транзистор VT3 надёжно и уверенно открывает тиристор, и тот начинает шунтировать схему.



Защита от аварийного напряжения сети.

Устройство отключает нагрузку от электросети при снижении или превышении сетевым напряжением заранее установленных значений (195 и 245 В).


Характеристики:

Нижний порог отключения нагрузки,  160…195V Верхний порог отключения нагрузки,  230…260V

Время отключения нагрузки при возникновении аварийной ситуации в сети,    1 …3с

Время включения после восстановления напряжения сети,  30…60с

Схема устройства показана на рис. 1. На диодах VD2, VD3 собран выпрямитель с балластными конденсаторами С5, С6, а на стабилитроне VD6 и транзисторе VT1 — ограничитель выходного напряжения выпрямителя, резистор R1 ограничивает зарядный ток конденсаторов С5, С6 при подключении устройства к сети. Резисторы R6, R8 обеспечивают разрядку конденсаторов С5, С6 при отключении устройства, они включены последовательно, так как большинство резисторов (например, МЛТ, С2-23, Р1-4) имеют рабочее напряжение не более 250 В. На диоде VD1 собран однополупериодный выпрямитель, конденсаторы С2, СЗ — сглаживающие, С1, С4 подавляют высокочастотные помехи. ОУ DA1.1, DA1.2 — компараторы напряжения, светодиод HL1 индицирует включение устройства в сеть, а HL2 — нормальное напряжение сети. Диоды VD4 и VD5 образуют «монтажное ИЛИ», напряжение питания компараторов стабилизировано интегральным стабилизатором на микросхеме DA2, оно использовано и как образцовое.

После подключения устройства к сети на выходе микросхемы DA2 напряжение будет около 12В, на конденсаторах СЗ, С4 — постоянное напряжение, значение которого зависит от сетевого напряжения и сопротивления резисторов R2— R5. При напряжении сети 220 В это напряжение примерно равно 2,5 В. Резисторами R7 и R9 устанавливают верхний и нижний пороги отключения нагрузки. Если напряжение сети в норме, то на выходах ОУ низкий уровень, транзистор VT2 закрыт и начинается зарядка конденсатора С9 через резисторы R13, R14. Через 30…60 с напряжение на конденсаторе С9 становится достаточным для открывания полевого транзистора VT3, а затем и биполярного транзистора VT4. На реле К1 поступает напряжение питания, оно сработает и своими контактами К1.1 подключит нагрузку к сети. Одновременно светит светодиод HL2, сигнализируя, что сетевое напряжение в норме и оно подано на нагрузку.

Если напряжение сети превысит верхний порог отключения, компаратор на ОУ DA1.1 переключится, на его выходе установится высокий уровень, транзистор VT2 откроется и конденсатор С9 быстро разрядится через этот транзистор и резистор R14. Транзисторы VT3, VT4 закроются, светодиод HL2 погаснет и реле отключит нагрузку от сети. При уменьшении напряжения сети до нижнего порога переключится компаратор на ОУ DA1.2, процесс повторится и нагрузка также будет отключена от сети. Длительность временного интервала между моментом возникновения аварийной ситуации и отключением нагрузки (1…3с) зависит от скорости разрядки конденсатора С9 (т. е. от его емкости и сопротивления резистора R14), напряжения открывания транзистора VT3 и постоянной времени цепи выпрямителя (R4, R5, конденсаторы С2, СЗ).

Когда напряжение сети вернется в допустимые пределы, транзистор VT2 закроется, начнется зарядка конденсатора С9 и через 30…60 с реле К1 подключит нагрузку к сети. Время задержки зависит от сопротивления резистора R13, емкости конденсатора С9 и напряжения открывания транзистора VT3.

В устройстве применены конденсаторы С5, С6 — К73-17, оксидные — К50-35, остальные   —   К10-17.   Транзисторы

2N2222 заменимы на КТ3102 с любыми буквенными индексами (VT2) или КТ3117А, КТ815А, КТ815Б, КТ815В (VT1, VT4). Транзистор BS170P можно заменить на КП501А, КП501Б, взамен стабилитрона КС518А можно применить любой маломощный стабилитрон с напряжением стабилизации 15…22 В. Светодиоды допустимы любые в пластмассовом корпусе диаметром 3…5 мм, желательно разного цвета свечения, с рабочим током 5….20 мА. Автор применил многооборотные подстроечные резисторы W3296 (R7, R9), но подойдут СП5-2ВБ, постоянные резисторы — С2-23, МЛТ, реле — TRJ-12VDC, но можно использовать и аналогичные TRIL-12VDC, TRU-12VDC, TRV-12VD с одной группой контактов на замыкание или переключение.

Налаживание:

На выход устройства подают напряжение 220V, светодиод HL1 должен светить, на конденсаторе С11 — напряжение примерно 12V, а на выводах 2 и 5 микросхемы DA1 — около 2,5V. Резистором R7 устанавливают на выводе 6 микросхемы DA1 напряжение 2,9V, что соответствует верхнему порогу отключения (около 245V), а резистором R9 — напряжение 2,2V на выводе 3 микросхемы DA1, что соответствует нижнему порогу отключения (около 195V). После установки напряжений подключают нагрузку, ЛАТРом изменяют напряжение и проверяют напряжения отключения нагрузки. При необходимости их изменяют в нужную сторону резисторами R7 и R9.

Примечание:

Примененные конденсаторы К73-17(С5, С6), хотя и имеют рабочее напряжение 630V, но амплитуда приложенного к ним переменного напряжения не должна превышать 50 % этого значения (315V). Поэтому при сетевом напряжении 230V и более конденсаторы будут работать в запредельном режиме, что снижает надежность устройства. Поэтому лучше использовать конденсаторы К75-10 (2 х 0,47мкФ на 500V или 1 шт. 1мкФ на 500V).



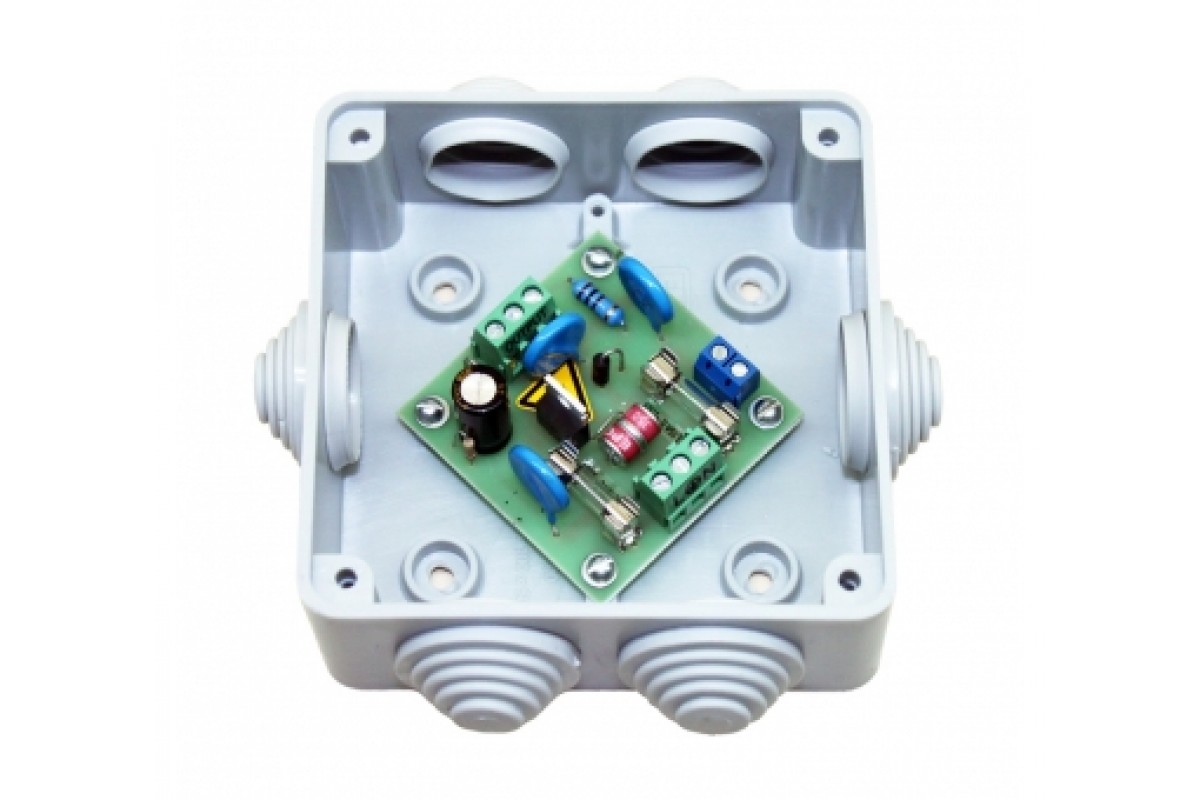

БЛОК ЗАЩИТЫ

Следит за уровнем напряжения в сети, и если его величина выходит за заданные пределы отключает нагрузку.

Включение нагрузки происходит не сразу после прихода напряжения сети в норму, а через несколько секунд после этого. Задержка не дает переходным процессам, возникшим в сети, отрицательно повлиять на оборудование.

Включение и выключение нагрузки осуществляется с помощью реле К1. Схема питаются от трансформаторного источника питания на Т1. Напряжение питания микросхемы D1 поддерживается с помощью стабилизатора А1.

Датчиком величины сетевого напряжения служит выпрямитель на VD4 и СЗ, а так же, R1-R4.

На выходе выпрямителя (VD4-СЗ) будет постоянное напряжение, пропорциональное переменному напряжению в сети. Резисторы R1-R4 представляют собой два подстраиваемых делителя напряжения.

Элементы микросхемы D2 образуют своеобразные усилители сигналов датчика. Резистором R4 выставляют нижний порог напряжения сети, а резистором R3 — верхний. Когда в сети напряжение ниже установленного порога напряжение на входе D2.1 сползает в сторону логического нуля. Напряжение на выходе D2.1 начинает повышаться и элемент D1.1 переключается в нулевое состояние на выходе. Это приводит к переключению элемента D1.2 в единичное состояние.




Конденсатор С4 быстро заряжается через VD5 и R5. На выходе D1.3 возникает ноль. Транзисторы VT1-VT2 выключаются и реле К1 отключает нагрузку. При входе напряжения в норму происходит обратный процесс и на выходе D1.2 устанавливается ноль. При этом разрядка конденсатора С4 происходит через относительное большое сопротивление R8, поэтому на включение нагрузки уходит несколько секунд (пока С4 разряжается до порога логического нуля). Если напряжение в сети превышает установленный резистором R3 максимальный предел, то срабатывает элемент D2.2. На его выходе напряжение снижается и это приводит к переключению элемента D1.2 в состояние единицы на выходе. Дальше все, как и в случае с понижением напряжения.
Детали. Конденсатор С3 должен быть на напряжение не ниже 400V. Трансформатор Т1 – со вторичной обмоткой 9+9V, и током 300mA. Тип реле К1 зависит от максимальной мощности нагрузки.



Устройство защиты.

Работает оно следующим образом:

При выходе напряжения сети за установленные пределы (регулируют нижний R4, верхний — R6) срабатывает таймер DD2 и на его выходе 3 устанавливается низкий уровень, зеленый светодиод VD6 гаснет, семистор ТС 106 отключает нагрузку.

Низкий уровень на выходе 7 таймера DD2 разрешает работу счетчика DD1 К176ИЕ5, который выполняет роль второго таймера, формирующего время задержки на включение нагрузки. Это время зависит от номиналов R14 и С6 и, при указанных на схеме, составляет около 4 минут.

По прошествии 4 минут через дифцепочку С5 R15 и Т2 проходит очень короткий импульс сброса таймера DD2 и, если напряжение в сети нормализовалось, на выводе 3 таймера установится высокий уровень, засветится зеленый светодиод и симистор VD10 ТС106 подключит нагрузку. В противном случае пройдет еще 4 минуты и все повторится, и так будет происходить до тех пор, пока напряжение в сети не нормализуется.

Красный светодиод VD7 индицирует работу таймера на DD1 и, если все нормально, должен мигать каждые 2-3 сек.
Детали: R2 — не менее 1 Вт, СЗ — с малым током утечки. Оптосимистор VD9 МОС 3022 можно заменить на МОС 3020-3062. С1 — не менее чем на 400 В.
Симистор ТС-106 может коммутировать нагрузку до 10А, если необходим больший ток, то нужно заменить его на более мощный (например ТС-132).
Защита предназначена для круглосуточной работы и боится только КЗ на выходе.
При первом включении через защиту нагрузка подключится через 4 минуты, далее — автоматический режим работы.



Схема устройства (рис.3).

На операционном усилителе (ОУ) DA1.1 выполнен компаратор, который опрокидывается в состояние лог.»0″ при достижении напряжения сети 195В, на DA1.2 компаратор, который устанавливается в состояние лог «1» при достижении напряжения сети 200В.

На прямые входы ОУ подается опорное напряжение около 6,2В.

Пороги срабатывания компараторов выставляются переменными резисторами R3 и R4.

Если напряжение в сети, ниже 195В, на выходах обоих компараторов присутствует лог «1». На выходе инвертора DD1.1 – лог «0», который устанавливает RS-триггер на элементах DD1.2, DD1.3 в «единичное» состояние (уровень лог.»0″ на выводе 4 DD1.3). При этом транзисторы VT2 и VT3 закрыты и реле К1 обесточено.

При повышении сетевого напряжения до 195В в состояние отрицательного насыщения перебрасывается компаратор DA1.1, на его выходе устанавливается лог «0» и, соответственно, на входе S RS-триггера — уровень лог «1», и триггер остается в «единичном» состоянии.


Печатная плата показана на рис.4.


При повышении сетевого напряжения до 200В в состояние лог.»0″ переходит и компаратор DA1.2. Уровень лог.»0″ появляется на входе R RS-триггера, и он переключается в «нулевое» состояние. Уровнем лог.»1″ с инверсного выхода RS-триггера открываются транзисторы VT2 и VT3, включается реле К1.

При понижении сетевого напряжения до 200В на выходе компаратора DA1.2 появляется лог»1″, но триггер все равно остается в «нулевом» состоянии, по-прежнему выходное напряжение будет равно сетевому. И только когда сетевое напряжение понизится до 195В, на выходах обоих компараторов появится лог.»1″, на входе S RS-триггера появится лог.»0″, и триггер переходит в «единичное» состояние, реле К1 отпускает. Таким образом, схема не реагирует на повышение напряжения от 195 до 200В и на понижение от 200 до 195В, и «триггерный эффект» в ней отсутствует.

Неиспользуемые выводы (выходы) DA1 и DD1 нужно удалить.



По материалам:
http://www.radioradar.net/
http://elwo.ru/
http://pro-radio.ru/
http://lib.qrz.ru/
http://pro-radio.ru/

Микросхема LTC4366: надежная защита от скачков напряжения до 500 В

29 Июн 2017

Авторы статьи

Вячеслав Гульванский, Дмитрий Каплун, к. т. н., Юрий Сердитов, Павел Башмаков [email protected]

(Опубликовано в журнале «Вестник Электроники» №1 2017)

Скачать статью в формате PDF (220 КБ)


В транспортных средствах электроника сталкивается с уникальными проблемами, основной из которых является работа при кратковременных всплесках электроэнергии. Без должной схемы защиты скачки напряжения способны моментально вывести аппаратуру из строя. Из-за сложностей с неустойчивым питанием в этой области были разработаны стандарты, устанавливающие регламенты для электрических систем, действующих от источников питания 12 В и 28 В в различных транспортных средствах. Проектирование систем, устойчивых к скачкам напряжения и связанным с ними переходными процессами, обычно требует больших и дорогих пассивных компонентов. Подавляющая скачки напряжения линейка продуктов от компании Linear Technology не только предназначена для защиты систем от подобных скачков, но и способна сократить стоимость и размер решения.



Традиционные способы, позволяющие устранить скачки напряжения, — это подавления с помощью индуктивностей, конденсаторов, разрядников и предохранителей. Компания Linear Technology создала микросхему LTC4366, защищающую электронные системы от скачков напряжения свыше 500 В интеллектуальным регулированием через транзистор с диапазоном рабочих температур –40… +150 ° С. Главной особенностью данной схемы является «плавающая» топология, способная работать с высокими напряжениями независимо от максимально допустимых напряжений внутренних цепей микросхемы. Два внутренних параллельных стабилизатора соединены с внешними резисторами, образуя цепь питания микросхемы. Максимальное напряжение скачков ограничивается параметрами внешних резисторов и транзистора. Микросхема LTC4366 — первый продукт подобного класса, способный, к примеру, предохранить 12-В цепь от скачков напряжения до 500 В без использования дополнительных защитных компонентов.

«Плавающая» топология позволяет LTC4366 функционировать в широком диапазоне входных напряжений 9–500 В. Хорошо регулируемый выход обеспечивает гибкость контроля уровня выходного напряжения, не влияя на работу системы. Суммарное потребление во включенном состоянии не превышает 20 мкА. Применение этой микросхемы снижает затраты при производстве низковольтного оборудования, поскольку исчезает потребность в высоковольтных компонентах. Микросхемы изготавливаются в 8-выводных корпусах TSOT-23 и DFN (размер 3×2 мм).



Существующие разновидности

Выпускаются две версии LTC4366, отличающиеся друг от друга реакцией на неисправности. После того как неисправность устранена, LTC4366-1 выключается, в то время как LTC4366-2 автоматически повторяет попытку включения. LTC4366-1 и транзистор остаются выключенными до того момента, пока контакт SD не будет переведен в низкий уровень (LOW), а затем в высокий (HIGH). Данной операцией стирается ошибка, а затем LTC4366-1 включает транзистор. LTC4366-2 ожидает 9 с, потом автоматически стирает все ошибки и перезапускается.

Существует возможность изменения времени выключения питания из-за скачка напряжения. Настраиваемый таймер неисправности ограничивает рассеивание мощности на внешнем транзисторе. Во время «ошибки» по питанию на контакт TIMER подается ток, заряжающий конденсатор (СT). Это позволяет работать транзистору в нижних зонах SOA-диаграмм. Путем регулирования скорости нарастания выходного напряжения на контакте GATE пусковое ограничение исключает выбросы тока, проходящие через транзистор на выход.

В выключенном режиме LTC4366 отключает внешний транзистор, соединяя контакты GATE и OUT вместе с коммутацией на транзистор, что позволяет уменьшить потребление тока до значения, не превышающего 20 мкА. В автомобильной промышленности низкий ток отключения минимизирует разряд аккумулятора при стоянке в течение долгого времени, а в портативной электронике позволяет дополнительно сохранить заряд батареи.



Режимы работы

Плата LTC4366 имеет три режима работы: старт, рабочий и регулирование. В рабочем режиме и режиме регулирования микросхема получает большую часть своей мощности с выхода платы, таким образом транзистор изолирует скачок напряжения от контактов питания микросхемы. Соответственно, можно поднять напряжение до напряжения пробоя внешнего транзистора.

В режиме старта протекающий ток номиналом 15 μA течет через резистор RIN, где половина напряжения предназначена для подачи на затвор, а другая половина используется в качестве тока смещения. При подаче напряжения с контакта GATE внешний транзистор подает питание на контакт OUT (рис. 1). Данные события переводят микросхему в рабочий режим, где выход достаточно высок для питания схемы с накачкой заряда, которая управляет затвором транзистора.

Как только на микросхему LTC4366 поступает питание, она готова к защите нагрузки от мгновенного перенапряжения. Защита нагрузки происходит в режиме регулирования при помощи усилителя регулирования перенапряжения, подключенного к источнику напряжения 1,23 В. Если падение напряжения в резисторе обратной связи RFB1 превышает 1,23 В, усилитель регулирования опускает напряжение затвора, чтобы вернуть напряжение RFB1 к значению 1,23 В. Это позволяет отношению RFB1/RFB2 установить выходное напряжение на заданном уровне (рис.1).

Рис. 1. Функциональная схема LTC4366

Во время контроля скачков напряжения избыточное напряжение падает на транзисторе. Для предотвращения перегрева транзистора микросхема LTC4366 ограничивает время контроля перенапряжения, используя внутренний таймер, подключенный к контакту TIMER. Контакт заряжается током номиналом 9 μA, пока напряжение не превысит 2,8 В. В этот момент он устанавливает ошибку перенапряжения, транзистор выключается, и микросхема переходит в 9-с период. При охлаждении транзистора напряжение с контакта GATE подключается к контакту OUT.

В начале пуска, во время завершения работы или после ошибки перенапряжения контакт GATE замыкается на контакте OUT, тем самым отключая транзистор. Это позволяет замкнуть контакты VSS и OUT на «землю» при помощи выходной нагрузки и RSS. В таком состоянии контакт VDD замыкается через 12-В шунтирующий регулятор на VSS. Полное напряжение питания –12 В подается на RIN, который устанавливает шунтирующий ток, достигающий 10 мА — на несколько порядков выше, чем типичный для VDD ток покоя номиналом 9 μA.



Ошибка перенапряжения

Как правило, внешний транзистор полностью включен, питая нагрузку с очень небольшим падением напряжения. По мере увеличения входного напряжения, напряжение на выходе также увеличивается, пока не достигнет точки регулирования (VREG). С этой точки дальнейшее увеличение напряжения сбрасывается на транзисторе. Транзистор не выключается, так как LTC4366 разрешает продолжить работу в течение короткого времени перенапряжения.

Рис. 2. Схема включения для защиты от скачков при входном напряжении 28 В

LTC4366 имеет два регулятора в сочетании с внешним резистором для отработки перенапряжения, RSS и RIN, для генерирования внутреннего питания на выводах VDD и OUT. Это шунтирующее внутреннее питание позволяет защитить от перенапряжения при неограниченных высоковольтных переходных процессах, независимо от номинального напряжения внутренней электрической схемы LTC4366.

Когда напряжение на выходе больше или равно VREG, запускается таймер, предотвращающий чрезмерное нагревание транзистора. Обычно TIMER удерживается на низком уровне с током 1,8 μA. Во время регулирования TIMER заряжается током 9 μA. Если режим регулирования держится достаточно долго, чтобы на контакте TIMER оставалось напряжение большее или равное 2,8 В, микросхема генерирует ошибку превышения напряжения.

После ошибки перенапряжения микросхема позволяет транзистору остыть и запустить питание заново (LTC4366-2), или выставляется уровень на контакте SD, пока на микросхему не будет подана команда перезапуска (LTC4366-1).

Правильный выбор RSS резистора (рис. 2) является важным фактором. Во время перенапряжения выходной контакт OUT находится под напряжением регулирования (VREG), а напряжение на RSS соответствует VREG –5,7 В. Большое различие между минимальным напряжением питания и напряжением регулирования может потребовать сопротивления RSS с высокой номинальной мощностью.

Полное напряжение питания –12 В может появиться на сопротивлении RIN во время перенапряжения. Обычно RIN в несколько раз больше, чем RSS, что позволяет снизить требования к мощности и физическим размерам RIN.



Применение

Высоковольтное применение

Рис. 3. Защита от высокого переменного напряжения

На рисунке 3 представлена схема, которая выпрямляет напряжение 110 В AC до 160 В DC и защищает нагрузку от случайного подключения к 220 В AC, ограничивая выходной сигнал до 200 В DC.

Данная схема может работать в диапазоне 100–800 В на входе, где напряжением пробоя транзистора служит максимальное входное напряжение. Во внутреннюю схему с накачкой заряда встроен 0,47-μF шунтирующий конденсатор (C1), что обеспечивает хорошую устойчивость к шумам при перепадах напряжения.



Автомобильное применение

На рис. 4 показана электрическая схема, которая защищает от обратного напряжения и применяется в автомобильных задачах. Когда положительное напряжение сначала подается на вход, D3 и база-коллектор узла Q2 позволяют получать М2 входное напряжения минус падение напряжение на двух диодах. Диод M2 передает мощность на LTC4366. После подачи питания на LTC4366 напряжение поступает на M1 и M2. Транзисторы M1 и M2 обеспечивают низкий импеданс нагрузке. Во время перенапряжения D1 блокирует избыточное положительное напряжение питания на входе, подходящего к контакту GATE LTC4366. D4 устраняет протекание тока через R6, когда вход положительный. D3 предотвращает пробой между эмиттером и базой Q2, если к входу подключено питание.

Во время отрицательного входного напряжения Q2 включается, когда ток от R6 усиливает прямое падение напряжение диодов на R5. Q2 удерживает затвор M2 на входном напряжении, что приводит к выключению M2.

Рис. 4. Включение при применении в автомобильных задачах



Заключение

Продукты ограничения скачков напряжения компании Linear Technology, использующие транзисторы для блокировки входных скачков и пиков высокого напряжения, обеспечивают бесперебойное питание по всей схеме. Блокирование напряжения групповыми компонентами позволяет избежать перегорания предохранителей и повреждений, возникающих при попытке микросхемы подать большую мощность на «землю» при помощи громоздких пассивных компонентов. Если при максимальном рассеивании переходных процессов(например, при скачке напряжения) превышаются возможности одного полевого транзистора, можно создать группу из нескольких транзисторов, что позволит поддерживать более высокие уровни мощности.

LTC4366 идеальна для жестких промышленных, автомобильных и авиационных применений, когда система должна функционировать при ощутимых перепадах и скачках напряжения. Примерами подобных применений могут служить цепи защиты с высоковольтным питанием, защита от переходных процессов электрического двигателя или защита от неправильного подключения к источникам питания.

ЗАЩИТА ОТ ПОВЫШЕННОГО НАПРЯЖЕНИЯ

Как известно, простой предохранитель защищает от протекания слишком большого тока, но как защитить схему от перенапряжения (не связанным с увеличением тока)? Потенциальных угроз много: от ударов молнии до включения устройства с 110 В на розетку 220 В или статики от наэлектризированной одежды.

Защита стабилитронами

В цепях низкого напряжения, часто ставят специальные стабилитроны трансил (Transil), с улучшенным параметром мощности. Работают они так же, как и прототипы: начинают проводить при превышении установленного напряжения. Часто их можно встретить на сигнальных входах в электронном оборудовании, потому что они дополнительно характеризуются небольшой емкостью (не будут мешать тракту передачи) и их легко объединять в структуры из нескольких частей.

Переходы их бывают односторонние и двухсторонние. Первый действует как стабилитрон, в то время как второй можно понимать как два идентичных стабилитрона, соединенных последовательно, один из которых направлен против другого. В результате напряжение ограничивается одним и тем же значением независимо от его полярности. Двунаправленные переходы часто встречаются в сетевых устройствах, где есть переменное напряжение. Эти элементы защиты чаще всего используются такого типа, чтобы они не ломались, то есть рассеивали временную избыточную энергию и возвращались в состояние покоя.

Transil выдерживает более высокие мгновенные мощности, он как большой стабилитрон в маленьком корпусе. Transil — это название, зарезервированное для продуктов ST, другое название — TVS-диод (диод подавления переходного напряжения).

Защита диодами

Стоит упомянуть еще об одном популярном способе защиты входов: с помощью фиксирующих диодов. Иногда вы можете встретить термин ceradiode применительно к защите сигнальных линий, они работают в более широком диапазоне напряжений — так что ближе к трансилам.

А вот ограничивающие диоды — это два полупроводниковых диода (например, диоды Шоттки), соединенные последовательно. Потенциалы, к которым они подключены, определяют крайние значения входного сигнала. Чаще всего нижний подключается к земле (0 В), а верхний — к источнику питания (например 5 В). Если входное напряжение хочет упасть ниже -0,7 В или подняться выше 5,7 В, один из диодов откроется и проведет ток на землю или питание, соответственно. Этот тип защиты очень часто можно встретить в интегральных микросхемах, возле ножек, ведущих сигналы. Также можно разместить такие диоды на плате в виде дискретных элементов — тогда они смогут проводить более высокие токи.

Защита варисторами

Еще один элемент, который часто можно найти в схемах с питанием от сети, — это варистор. По-сути это резистор, сопротивление которого зависит от приложенного напряжения. Если оно низкое, ниже порога установленного производителем, сопротивление варистора огромно и через него проходит очень небольшой ток. Но если напряжение становится слишком высоким, сопротивление варистора почти сразу падает. Их часто комбинируют с предохранителями, потому что уменьшение сопротивления варистора вызывает скачок потребляемого тока, и здесь предохранитель просто перегорает и отсекает источник слишком высокого напряжения.

Сам варистор тоже кандидат на замену только после такого действия, потому что на мгновение на нем выделяется колоссальная мощность. Однако это меньшее зло по сравнению с возможным повреждением всего ценного устройства, такого как компьютер или ИБП. Иногда варистор соединяется с тепловой защитой, чтобы предотвратить рассеяние слишком больших потерь мощности.

В принципе варистор работает почти так же, как стабилитрон, но имеет меньшую характеристику. Преимущество в том, что он может выдерживать более высокие энергии, чем TVS-диод.

Варистор не является одноразовым элементом, он может выдерживать несколько импульсов, если энергия не слишком высока. TVS-диод также будет поврежден, если энергия будет слишком высокой. Если энергия перенапряжения превышает возможности TVS-диода или стабилитрона, элемент выходит из строя из-за короткого замыкания, что является большим преимуществом, поскольку закороченный элемент также замыкает защиту устройства от перенапряжения. При еще более высоких энергиях элемент может выйти из строя при обрыве, тогда конечно и защищаемое устройство также повредится.

Варистор, в отличие от TVS-диода, как бы изнашивается после каждого поглощенного перенапряжения, следовательно напряжение, при котором он начинает проводить, немного уменьшается. Когда такой уставший варистор в цепи сети начинает проводить уже при 220 В, выделяется много энергии и варистор сгорает. Большой элемент с очень высокой температурой горения может повредить прибор, для чего добавлена тепловая защита. Часто это простая защита паяного соединения, которая разрывается пружиной при расплавлении припоя.

Защита разрядниками

В сигнальных линиях, например на телефонных станциях или интернет распределителях LAN, можно найти газовые искровые разрядники, в которых при превышении определенного напряжения зажигается дуга с низким сопротивлением, ограничивающая напряжение на искровом промежутке.

Искровой разрядник (грозозащитный разрядник) выдерживает самые высокие энергии, но работает с некоторой задержкой и пропускает начальный импульс порядка 1 кВ. Часто поэтому между грозозащитным разрядником и варистором имеется связка, а иногда и TVS-диод. Они подключаются не напрямую, а через дроссели. Элементы защиты сопровождаются дополнительными цепями с сопротивлениями и индуктивностями, которые ограничивают ток или уменьшают скорость нарастания тока. Подробнее о схемотехнике защитных устройств читайте на форуме.

   Форум по схемам

Устройство защиты УЗМ-50 и УЗМ-51

Изготовитель Меандр → УЗМ-50М, УЗМ-51М

Назначение УЗМ-50, УЗМ-51
 Однофазное устройство защиты УЗМ-51М, УЗМ-50М предназначено для защиты подключенного к нему электрического оборудования телевизоров, холодильников и пр. в квартирах, на дачах, электрооборудования коттеджей, офисных помещений от скачков напряжения, для отключения оборудования при выходе сетевого напряжения за допустимые пределы, в случае при обрыве нулевого провода, неправильного подключения (вместо нуля и фазы подключили к двум фазам) и автоматического подключения оборудования при восстановлении напряжения.
 Пр необходимости защиты электрооборудования подключаемого к трехфазной сети, для защиты устанавливаются три устройства защиты, по одному в каждую фазу.
 Не заменяет другие аппараты защиты (автоматические выключатели, УЗО и пр.).
УЗМ-50М от УЗМ-51М отличатся отсутствием регулировки порогов, в УЗМ-50М пороги фиксированные.
Устройство представляют собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное энергоёмкой варисторной защитой.
После подачи питания либо после аварийного отключения, включение происходит автоматически при восстановлении сетевого напряжения до нормального с задержкой 10 сек (6 мин).
 Включение встроенного реле осуществляется при переходе сетевого напряжения через ноль.

Цена УЗМ-50М 1380р, УЗМ-51М 1750р, + стоимость доставки со страховкой по России, по почте или через Автотрейдинг (основные).

Технические характеристики, устройство защиты от бросков напряжения УЗМ-51М, УЗМ-50М

Напряжения питания, оно же контролируемое AC 160-280 В
Номинальный ток коммутации 63 А
Максимальный ток коммутации 80 А (30 мин)
Установка верхнего порога срабатывания
задержка срабатывания:
при напряжении > 300В
230 В до 280 В с шагом 5В
для УЗМ-50М 265В
0,2 с
20 мс
Установка нижнего порога срабатывания
задержка срабатывания:
при напряжении < 130В
от 210 до 160 В с шагом 5В
для УЗМ-50М 170В
10 с
100 мс
Встроенная варисторная защита от импульсных скачков сетевого напряжения да
Макс. ток шунтирования импульсов варистором 8000 А
Обеспечение подавление импульсов 8/20мкс с энергией до 200 Дж
Фиксированная программируемая задержка повторного включения
( выбирается пользователем )
10 секунд или 6 минут
Сохраняет работоспособность в широком диапазоне напряжения питания 0…440 В
Возможность ручного управления да
Возможно применение в сетях TN-C, TN-S, TN-C-S, ТТ
Габаритные размеры, мм 83x35x67
Работа устройства от повышенного напряжения УЗМ-50М, УЗМ-51М

  При подаче напряжения питания устройство выдерживает время готовности 10 секунд при этом индикация не работает, а затем зеленый индикатор начинает мигать указывая на отсчет выдержки времени включения t1. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения и зажигается зеленый и желтый индикаторы. Возможно ускоренное подключение нагрузки вручную путем нажатия кнопки «ТЕСТ».
ВНИМАНИЕ: Не использовать ручной режим при аварийном состоянии сети. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.
  В рабочем режиме устройство контролирует напряжение питающей сети.
При появлении в сети мощных импульсов напряжения встроенный варистор шунтирует их до безопасной для оборудования величины.
  Двухцветная индикация работает в различных режимах:
  При возрастании напряжения и приближения его к верхнему порогу отключения начинает мигать красный индикатор и при выходе напряжения за допустимый предел, происходит выключение встроенного реле, при этом желтый индикатор выключается, а красный постоянно горит. При возврате напряжения в норму начинается отсчет выдержки времени включения t1 при этом зеленый индикатор начинает мигать после окончания отсчета времени нагрузка подключается к сети питающего напряжения (если во время отсчета времени t1 произойдет выход напряжения за допустимые пределы, отсчет времени t1 сбрасывается).
  При понижении напряжения к нижнему порогу отключения мерцает зеленый индикатор и при выходе напряжения за допустимые пределы начинается отсчет времени задержки отключения t4 при этом красный индикатор начинает мигать, после окончания отсчета времени t4 происходит отключение нагрузки от сети, при этом желтый индикатор выключается, а красный загорается с периодичностью 2 секунды.
При возврате напряжения в норму начинается отсчет выдержки времени включения t1 при этом зеленый индикатор начинает мигать после окончания отсчета времени нагрузка подключается к сети питающего напряжения (если во время отсчета времени t1 снова произойдет выход напряжения за допустимые пределы, отсчет времени t1 останавливается и сбрасывается).
  Если принудительно отключили нагрузку от сети нажатием кнопки «ТЕСТ» двухцветная индикация указывает на это поочередным включением красного и зеленого индикатора.
Повторное нажатие кнопки «ТЕСТ» возвращает изделие в рабочий режим.
  ВНИМАНИЕ: Если отключили нагрузку кнопкой «ТЕСТ» устройство остается в выключенном состоянии так же после снятия и подачи напряжения питания. Включить реле можно только кнопкой «ТЕСТ» повторным нажатием.
При необходимости можно изменить задержку времени включения t1 (10сек. или 6мин.) для этого:
Вручную кнопкой «ТЕСТ» выключить внутреннее реле
Затем нажать и удерживать кнопку «ТЕСТ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнет мигать. Если мигает зеленым цветом то время t1 установлено 10сек., если красным то время t1 установлено 6мин.
Отпустить кнопку «ТЕСТ» внутреннее реле включится.

Обозначение:
+ светодиод включен
— светодиод выключен


Диаграмма работы устройства защиты от повышенного напряжения УЗМ-50М, УЗМ-51М
(для увеличения изображения нажать на картинку)

Схема подключения устройства защиты от повышенного-пониженного напряжения УЗМ-50М, УЗМ-51М

C сайта www.mastercity.ru
…Я могу рассказать реальный случай срабатывания УЗМ.
В октябре нас занесло под Питер. Исправляли работу монтажников в одном коттедже. УЗМ-51 к тому моменту уже были установлены. Трехмодульные. Как установлены — это отдельная «песня», но не это суть. Работаем мы, и вдруг на доли секунды ярче загорелись все лампочки и… щелчок — свет погас. Сработал УЗМ. Пока до вводного щита добрались, несколько минут прошло. Замеряем напругу на вводе — света нет.
Пошел прогуляться по поселку. Оказывается, что на соседней улицы верхолазы отпилили макушку высокой березы. А та на провода ВЛ. Провода провисшие были — не оборвало, но, как сказал при сем присутствовавший местный электрик, фаза на фазу легла. Защита на ТП, естественно, не сразу сработала. На вопрос, почему сеть до начала работ не отключили, раз местный электрик при сем присутствовал, ответа не знаю, у него не спрашивал — российская действительность…
В доме работало в этот момент разное оборудование: крутой дизельный котел, телевизор, ресивер, холодильник… Все цело. Слышал, что др. домах кое-что погорело. Но народу в будний, осенний день в поселке мало было — повезло.
Раз уж занесло нас под Питер, специально выделили день, чтобы скататься за 100км в город и познакомится с изобретателями прибора. Заодно был и шкурный интерес — поменять трехмодульные на только появившиеся двухмодульные: нужно было экономить место в щите, да и два варианта задержки включения нужны были.
Вот фото части щита с установленными УЗМ …

Из письма Анатолия:
«Те шесть, которые мы получили от вас по первому заказу, установлены и работают и уже не один раз спасли нашу эл. проводку и эл.технику, причем в самую интересную дату и время: 31 декабря 2011 года 22.00. Спасибо очень большое!» г.Усть-Илимск, Иркутская область

Просмотр видео защита бытовой техники с помощью УЗМ-50М, УЗМ-51М, для просмотра нажать «Play»

Магазин защитных устройств высокого напряжения на AliExpress.

Отличные новости !!! Вы находитесь в нужном месте для защиты от высокого напряжения. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший предохранитель высокого напряжения вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели устройство защиты от высокого напряжения на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в высоковольтной защите и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести high Voltage protector по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Защита

— Как защитить свой дом от высокого напряжения?

Вы показываете, как выглядит трехфазный выключатель.Это настоящий выключатель питания в вашем доме? Странный.

Вы находитесь в месте, где можете обсудить свои потребности с квалифицированным поставщиком электроэнергии? Если да, спросите, могут ли они поставить главный автоматический выключатель, совместимый с вашей главной сервисной панелью и имеющий катушку отключения, активируемую вспомогательным напряжением, или катушку «сброса». Такая катушка сброса обеспечивает отключение главного выключателя посредством приложенного извне малоточного напряжения отключения. Такой выключатель позволит вам отключить питание вашего дома в течение нескольких миллисекунд после того, как на вашу главную панель поступит повреждающее напряжение.

См. Обсуждение этого типа выключателя под заголовком «Двойная катушка с дистанционным отключением» на сайте http://www.carlingtech.com/circuit-protection-circuit#4

Для отключения главного выключателя потребуется построить или приобрести устройство, которое могло бы обнаруживать наличие состояния перенапряжения и генерировать необходимое напряжение отключения. Для этого, вероятно, потребуется полупроводниковая схема, поскольку «реле перенапряжения», возможно, будет иметь слишком большую задержку, чтобы обеспечить адекватную защиту от мгновенно приложенного перенапряжения.Такая задержка детектора может добавить к естественной задержке срабатывания главного выключателя, тем самым увеличивая вероятность повреждения ваших приборов. Вам также могут посоветовать установить варистор для защиты от перенапряжения «на весь дом», чтобы ограничить пиковое перенапряжение, которое может пройти в ваш дом во время ожидания срабатывания главного выключателя.

Сложная часть этого подхода заключается в обеспечении адекватной защиты при минимизации раздражающих ложных срабатываний из-за обычных скачков напряжения, возникающих в линии или генерируемых бытовой техникой в ​​вашем доме.Обзор качества линий был бы очень полезен, но, вероятно, его невозможно получить. Я понимаю, что некоторые коммунальные предприятия здесь, в США, будут проверять линейное напряжение с помощью автоматических приборов, оставленных на день или два по запросу.

Конечно, такой подход оставит вас сидеть в темноте после состояния перенапряжения. Однако это может быть лучше, чем замена дома, полного бытовой техники.

Сообщите нам, нравится ли вам этот подход и можете ли вы получить соответствующий выключатель со вспомогательной катушкой отключения.Если это так, мы, вероятно, сможем помочь спроектировать или найти подходящую схему измерения перенапряжения. Такой подход был бы намного дешевле, чем любые устройства, которые фактически обусловливали бы входящие избыточные напряжения и позволяли вам продолжать нормальную деятельность, как если бы ничего необычного не происходило.

Устройство защиты от высокого напряжения — Sterling Power Products

Автоматическое устройство защиты от высокого напряжения, с остановкой устройства и дополнительным портом передачи информации.

Для защиты оборудования от перегрузки по напряжению генератора / инвертора.Модель на 30 ампер, подходящая для прямого использования с генераторами до 6 кВА. Неограниченная мощность генераторной установки / инвертора доступна при использовании с внешним косвенным контактором.

Для чего нужен этот продукт и зачем он мне?
Генераторы, инверторы, сетевое питание или любое устройство, вырабатывающее 230 В переменного тока, могут и в какой-то момент выйдут из строя или будут генерировать неправильное напряжение для этой системы. Когда продукт выходит из строя, это может происходить двумя способами: во-первых, он может просто выйти из строя и перестать работать (что нормально и предпочтительнее).Во-вторых, регулятор скорости, регулятор или другое устройство, управляемое напряжением, может выйти из строя (или залипнуть), что приведет к передаче высокого напряжения на все продукты, которые в это время находятся в сети. Известно, что некоторые марины и другие районы добавляют неправильное напряжение к своей энергосистеме. Это приведет не только к опасной ситуации для оператора, но и к выходу из строя любого подключенного в этот момент оборудования переменного тока. Эта стоимость может достигать многих тысяч фунтов стерлингов. Этот продукт разработан, чтобы решить эту проблему.

Многоцелевой:
Устанавливая продукт перед распределительным щитом переменного тока на судне или транспортном средстве, его можно использовать в двойной роли. Он может отключить сеть в случае возникновения проблем. Он также может выключить генераторную установку, если выбрано.

Это устройство выполняет 4 основные функции:
1) Обнаруживает высокое напряжение, которое может быть отрегулировано в соответствии с вашими требованиями в зависимости от используемой генераторной установки и ее стандартной реакции на нормальную нагрузку включения / выключения. Устройство может быть настроено на 270/280/300 В переменного тока
2) Реагирует в пределах 0.012 секунд до установленного напряжения.
3) Отключает питание напрямую, переключая свой собственный внутренний выключатель на 30 А (если генераторная установка, сеть или инвертор менее 6 кВА), или отправляет внешний сигнал на больший выключатель для отключения основного питания для генераторных установок более 6 кВА.
4) После отключения переменного тока блок может автоматически посылать сигналы для отключения самого генератора или отключения инвертора, если это необходимо.

Среди других функций:
1) Дополнительный сигнальный порт для передачи информации телеметрической системы.
2) Отключение от перегрузки 30A (для защиты внутренней проводки)
3) Настройка проверки для подтверждения того, что все работает
4) Светодиодные индикаторы неисправности

Обратите внимание, что это защитное отключение по высоковольтному напряжению, а не стабилизатор линейного напряжения. Устройство не пытается сгладить или зафиксировать высокое напряжение. Он рассчитан на катастрофический отказ и максимально быстро отключает все, что может. Таким образом, это уменьшает и предотвращает любые последующие повреждения из-за сбоя высокого напряжения.

Номер детали Размер Д x Ш x Г мм Вес, кг
HVPD 155 х 170 х 118 1.0

Проектирование простой схемы защиты от перенапряжения с использованием стабилитронов

Каждая конструкция схемы работает с разными уровнями напряжения, наиболее распространенными уровнями напряжения для цифровой схемы являются 3,3 В, 5 В и 12 В. Но каждая конструкция уникальна, и для схемы также характерно иметь более одного рабочего напряжения. Типичная компьютерная система SMPS, например, может работать на шести различных уровнях напряжения, а именно: ± 3,3 В, ± 5 В и ± 12 В. Для питания различных типов компонентов будут использоваться разные уровни напряжения, в этих случаях, если компонент с низким энергопотреблением запитан высоким напряжением, компонент будет безвозвратно поврежден.Следовательно, разработчик всегда должен концентрироваться на реализации схемы защиты от перенапряжения в своих конструкциях, чтобы предотвратить повреждение от перенапряжения.

Любой компонент или цепь будет иметь три различных номинальных напряжения, а именно минимальное рабочее напряжение, рекомендуемое или стандартное рабочее напряжение и максимальное рабочее напряжение. Любое значение выше максимального рабочего напряжения может быть фатальным для любых цепей или компонентов. Очень распространенное и экономичное решение — использовать схему защиты от перенапряжения на стабилитроне .

Стабилитроны — основы

Стабилитроны в большинстве случаев являются первым выбором для защиты схемы от состояния перенапряжения . Стабилитрон работает по тому же принципу, что и диод, который блокирует ток в обратном направлении. Но существует ограничение, заключающееся в том, что стабилитрон блокирует ток в обратном направлении только для ограниченного напряжения, указанного в номинальном напряжении стабилитрона .Чтобы быть конкретным, стабилитрон на 5,1 В блокирует протекание тока в обратном направлении до 5,1 В. Если напряжение на стабилитроне превышает 5,1 В, он позволяет току проходить через него. Эта особенность стабилитрона делает его отличным компонентом для защиты от перенапряжения .

Как защитить схемы от перенапряжения?

Рассмотрим изображение ниже, где нам нужна защита от перенапряжения для микроконтроллера . Микроконтроллер может быть любым, что имеет максимальное напряжение 5 В на выводах ввода-вывода.Следовательно, напряжение более 5 В может повредить микроконтроллер.

Стабилитрон, используемый в приведенной выше схеме, представляет собой стабилитрон с напряжением 5,1 В. Он будет работать нормально при перенапряжении. Если напряжение больше 5,1 В, стабилитрон пропускает ток и регулирует напряжение до 5,1 В. Но менее 5,1 В стабилитрон будет действовать как обычный диод и блокировать

Изображение ниже представляет собой моделирование цепи стабилитрона Protection на Spice.Вы можете посмотреть видео внизу этой страницы для полного объяснения симуляции.

На приведенной выше схеме имеется входное напряжение V1. R1 и D2 — это два компонента, защищающие выход от защиты от перенапряжения. В данном случае D2, 1N4099 представляет собой стабилитрон на 6,8 В. Выход будет защищен, если напряжение V1 превысит 6,8 В. Из-за опорного напряжения 6,8 В на 1N4099 выходное напряжение останется максимальным 6,8 В.

Давайте посмотрим, как приведенная выше схема действует как схема защиты входа стабилитрона и защищает выход от напряжения более 6.8В.

Приведенная выше схема моделируется с использованием каденции pspice . При входном напряжении 6 В на V1 выход остается постоянным на уровне 5,999 В (что составляет 6,0 В).

В приведенном выше моделировании входное напряжение составляет 6,8 В. Таким образом, выходное напряжение составляет 6,785 В, что близко к 6,8 В. Давайте дальше увеличим входное напряжение и создадим ситуацию перенапряжения.

Теперь входное напряжение 7,5 В, что больше, чем 6.8В. Теперь на выходе все еще 6,883 В. Таким образом, стабилитрон эффективен для спасения подключенной схемы от ситуации перенапряжения, а также, когда напряжение возвращается ниже 6,8 В, схема снова будет нормально работать, как показано на предыдущем шаге. Это означает, что, в отличие от предохранителя, стабилитрон не повреждается даже при перенапряжении.

Любые другие стабилитроны с другими значениями, такими как 3,3 В, 5,1 В, 9,1 В, 10,2 В, могут использоваться для выбора различных пределов перенапряжения в приведенной выше схеме.

Как выбрать стабилитрон для защиты от перенапряжения?

Следующей важной частью является выбор номинала стабилитрона. Приведенные ниже пункты помогут вам выбрать правильное значение и номер детали для стабилитрона.

1. Сначала выберите напряжение стабилитрона . Это значение напряжения, при котором стабилитрон будет действовать как замыкающая цепь и защищать нагрузку от перенапряжения.Для приведенного выше примера в Pspice напряжение стабилитрона составляет 6,8 В.

В некоторых случаях заданное напряжение стабилитрона будет недоступно. В таких случаях можно выбрать близкое значение стабилитрона. Например, для защиты от перенапряжения до 7 В стабилитрон 6,8 В является близким значением.

2. Рассчитайте ток нагрузки , подключенный к цепи защиты от перенапряжения. Для нашего примера, описанного выше, это 50 мА.Помимо тока нагрузки, стабилитроны нуждаются в токе смещения . Следовательно, полный ток должен быть равен току нагрузки плюс ток смещения стабилитрона. В рассмотренном выше примере это может быть

.
Общий ток = 50 мА + 10 мА = 60 мА

3. Стабилитроны имеют номинальную мощность . Таким образом, для правильного отвода тепла требуется стабилитрон правильной номинальной мощности. Номинальная мощность может быть рассчитана на основе расчетного полного тока на шаге 2, который составляет 60 мА.
Следовательно, номинальная мощность стабилитрона будет равна напряжению стабилитрона, что связывает полный ток, который будет протекать через диод.

В нашем примере

номинальная мощность = 6,8 В x 0,060 = 0,408 Вт.

Следовательно, стабилитрона мощностью 500 мВт будет достаточно.

4. Вычислите значение резистора , дифференцируя напряжение источника и общее напряжение. Напряжение источника будет максимальным, которое можно приложить к цепи.

Например, максимальное перенапряжение, которое может произойти или может быть применено в качестве напряжения питания, может составлять 13 В.

Таким образом, падение напряжения на резисторе будет = 13 В — 6,8 В = 6,2 В

По закону Ома номинал резистора будет = 6,2 В / 0,060 А = 103R

Можно выбрать резистор стандартного номинала 100R.

Популярные стабилитроны

Напряжение стабилитрона

Стабилитрон Номер детали

3.3В

1N5226

5,1 В

1N5231

6,8 В

1N5235

9,1 В

1N5239

11.0V

1N5241

13,0 В

1N5243

15,0 В

1N5245

Схема защиты стабилитрона от перенапряжения — плюсы и минусы Защита от перенапряжения

с использованием стабилитронов — самый простой и легкий способ защиты устройств от перенапряжения.В этом методе напряжение остается регулируемым, а стоимость этой схемы намного меньше по сравнению с другими методами.

Но, конечно, у этой схемы есть недостатки. Основным недостатком схемы этого типа является рассеиваемая мощность . Благодаря подключенному последовательно резистору он всегда рассеивает тепло и приводит к потере энергии.

CenturyLink | Оптовая | Защита от высокого напряжения

Защита от высокого напряжения — V8.0

Описание продукта

Все услуги CenturyLink, которые распространяются на указанное высокое напряжение (HV) среды должны иметь защиту от высокого напряжения (HVP). Устройства HVP могут быть предоставлены вами, конечным пользователем, или могут быть запрошены от CenturyLink.

Защита от высокого напряжения (HVP) предназначена для:

  • Свести к минимуму опасность поражения электрическим током персонал, занятый в строительстве, эксплуатации, техническом обслуживании и использовании телекоммуникационных услуг
  • Ограничение электрического повреждения телекоммуникационного оборудования, кабельно-проводникового оборудования и клиентского оборудования
  • Обеспечивает непрерывность обслуживания и целостность телекоммуникационных передач

Среда с высоким напряжением — это любые помещения, где присутствует опасное напряжение пик-несимметричность 1000 В или выше появляются на обслуживающих объектах из-за повышения потенциала земли (GPR) и / или индукции, вызванной неисправностями в электроэнергетических системах, расположенных на территории конечных потребителей.HVP предназначен для изоляции или нейтрализации опасного напряжения. Высокая Напряжение окружающей среды включает определенное:

  • Объекты энергокомпании, включая подстанции, трансформаторы и опоры
  • Государственные учреждения
  • Шахты, плотины или другие предприятия, обеспечивающие собственное энергоснабжение
  • АСУ ТП или сотовые станции, расположенные на опорах ЛЭП

Варианты обслуживания

Доступны следующие варианты защиты от высокого напряжения (HVP):

  • CenturyLink предоставил
  • Предоставляется заказчиком

Доступность

Защита от высокого напряжения (HVP) доступна там, где оборудование есть на всей территории CenturyLink QC.

Положения и условия

Защита от высокого напряжения (HVP) требуется в помещениях заказчика и в центральных офисах CenturyLink, если вызванное неисправностью георадар / индукция равняется или превышает 1000 В при асимметричном пиковом напряжении.

Защита от высокого напряжения (HVP) может быть предоставлена ​​вами, конечным пользователем, или может быть запрошен в CenturyLink.

По запросу клиента CenturyLink обеспечит любую необходимую защиту от высокого напряжения на территории клиента и, при необходимости, в центральном офисе компании по ставкам и тарифам, указанным в тарифе, в соответствии с руководящими принципами, изложенными в Технической публикации 77321.Компания будет проверять и проверять защиту при организации обслуживания в новых или существующих местах расположения клиентов, а также в будущем, когда это будет сочтено необходимым во время изменений, перестановок или технического обслуживания.

Определение места высокого напряжения

Существует несколько способов определения потребности в защите от высокого напряжения (HVP). Независимо от того, как определяется область высокого напряжения, процедура остается неизменной.

  • Вы посоветуете и / или предоставите информацию.
  • CenturyLink свяжется с вами, чтобы сообщить, что в данном месте требуется защита от высокого напряжения после отправки заказа.
  • Если имя конечного пользователя — подстанция или энергокомпания.

Ответственность CenturyLink

CenturyLink, работая совместно с заказчиком, определяет надлежащие методы защиты, необходимые для достижения целей, см. Раздел «Описание».CenturyLink должен координировать метод защиты для каждой службы в кабеле, чтобы обеспечить совместимость с защитой, обеспечиваемой для наиболее критически важной службы в этом кабеле.

Технические публикации

Технические характеристики, включая коды сетевого канала / интерфейса сетевого канала (NC / NCI ™), описаны в Технической публикации, Специальная защита от высокого напряжения, 77321.

Стоимость

Структура ставок

Ежемесячная плата за высоковольтную среду включает стандартную ставку за предполагаемое обслуживание, а также дополнительную плату за высоковольтное оборудование.

CenturyLink предоставлен HVP

Периодические платежи за HVP могут состоять из следующего:

  • Электроэнергия центрального офиса
  • Оборудование HVP

Единовременные платежи за HVP, которые могут состоять из следующего:

  • Установка
  • Экологический шкаф
  • Специальное строительство

Поставщик услуг HVP

С помощью этой опции заказчик обеспечивает все требования к оборудованию для HVP и следует всем руководящим принципам CenturyLink для обеспечения безопасности персонала, выполняющего установку и обслуживание CenturyLink.

Единовременные платежи за HVP, которые могут состоять из следующего:

  • Экологический шкаф
  • Специальная конструкция
Тарифы

Тарифы и / или применимые скидки доступны в Приложении A или в конкретном прейскуранте в вашем Соглашении о присоединении или перепродаже.

Тарифы, правила и политика

Тарифы, правила и политики находятся в государственных тарифах / каталогах / прайс-листах.

Реализация

Предварительные требования для продукта

Если вы новый CLEC и готовы вести дела с CenturyLink, просмотреть Начало работы как объектно-ориентированный CLEC. Если вы действующий CLEC, желающий для внесения изменений в ваше Соглашение о межсетевом соединении или Анкету клиента, дополнительная информация находится в Межсоединении Соглашение.

Предзаказ

Обязанности клиента

Заказчик обязан предоставить CenturyLink заполненную форму RG31-0048 — Информация о конструкции для каналов электроэнергетики и вернуть ее соответствующему инженеру по электрической защите.

В форме необходимо указать следующую информацию:

  • Пункты обслуживания
  • Данные о неисправности повышения потенциала земли (GPR)
  • Тип обслуживания
  • Классификация услуг
  • Сервисная опция защиты от высокого напряжения (HVP)
  • Предлагаемое оконечное оборудование
  • Тип канала (например, схема типа UG)

Когда один клиент расширяет цепь до среды с высоким напряжением, которая принадлежит другому клиенту (например,g., государственное учреждение, заканчивающееся на электростанции электрической компании), монтажный персонал может обсудить необходимость HVP с любым из потребителей. Заказчикам может потребоваться обсудить друг с другом требования HVP, чтобы предоставить CenturyLink полную информацию. HVP эффективен только в том случае, если все услуги, заканчивающиеся в местоположении клиента, защищены. Задержка с установкой HVP одним клиентом может повлиять на установку услуг других клиентов.

Каждый раз, когда заказчик желает изменить любую из приведенных выше сведений, ему требуется пересмотренная форма RG31-0048 — Информация о конструкции для каналов электроэнергетики.

Заполненную форму следует отправить вашему менеджеру по обслуживанию CenturyLink, который направит ее инженеру по электрической защите (EPE) штата, в котором будет находиться служба.

Ваш менеджер по обслуживанию CenturyLink поможет вам с любыми вопросами по форме RG31-0048.

Заказ

Чтобы запросить HVP или определить существующий сайт HVP, используйте следующие инструкции.

Запрос местного обслуживания (LSR)

    Запросы на обслуживание защиты от высокого напряжения (HVP) отправляются с пометкой LSR для ручной обработки и включают защиту от высокого напряжения как обозначение в разделе примечаний.
      Если вы отправляете запрос на обслуживание, в котором HVP предоставляется вами или конечным пользователем, вам необходимо указать это в разделе «Примечания» как «Предоставленная заказчиком защита от высокого напряжения (HVP)».

      Если вы отправляете запрос на обслуживание, в котором вы хотите, чтобы HVP предоставляла CenturyLink, вам нужно будет указать это в разделе примечаний как запрос защиты высокого напряжения (HVP), предоставленный CenturyLink.

    Запросы на обслуживание следует размещать с использованием электронного обмена данными EASE-LSR (EASE-LSR-EDI) и расширяемого языка разметки EASE-LSR (XML).

    Если HVP идентифицируется после того, как запрос на обслуживание был отправлен или был оформлен заказ CenturyLink, потребуется SUP, вплоть до запроса на изменение срока платежа из-за требований Заказчика при предоставлении HVP.

Запрос на доступ к услуге (ASR)

    Запросы на обслуживание защиты от высокого напряжения (HVP) отправляются путем отметки поля Защита от высокого напряжения в форме Руководства по заказу услуг доступа (ASOG).Требования к вводу полей описаны в формах запроса на доступ к услуге (ASR).

Для новых запросов необходимо отправить только одну форму RG31-0048 для каждого местоположения (например, если пять каналов заказаны в одном месте, требуется только одна форма).

Для существующих мест HVP, где CenturyLink имеет форму RG31-0048, если ей больше двух лет, потребуется новая. CenturyLink свяжется с EPE, и если EPE подтвердит, что действующей формы нет в файле, CenturyLink запросит форму или информацию об электрической защите.CenturyLink будет считать запрос на обслуживание недействительным до тех пор, пока от EPE не будет получен ответ о том, что требования к форме или информации по электрической защите были выполнены.

Если HVP идентифицируется после того, как запрос на обслуживание был отправлен или был оформлен заказ CenturyLink, потребуется SUP, вплоть до запроса на изменение срока платежа из-за требований Заказчика при предоставлении HVP.

Если вы не можете убедиться, что текущая форма находится в файле (например,грамм. не может связаться с EPE), вы можете попросить владельца собственности отправить форму. Запрос владельца собственности не будет действителен до тех пор, пока от EPE не будет получен ответ о том, что требование формы было выполнено.

Подготовка и установка

Общие действия по обеспечению и установке описаны в разделе «Обзор подготовки и установки».

Техническое обслуживание и ремонт

Общие действия по техническому обслуживанию и ремонту описаны в Обзоре технического обслуживания и ремонта.

Биллинг
Биллинг

в Системе учета и информации о клиентах (CRIS) описан в разделе «Информация для выставления счетов — Система учета и информации о клиентах» (CRIS).

Биллинг в системе биллинга за доступ к оператору связи (CABS)

описан в разделе «Информация о счетах — система биллинга за доступ к оператору связи» (CABS). .

Обучение

Local CenturyLink 101 «Ведение бизнеса с CenturyLink»

  • Этот вводный веб-курс обучения предназначен для обучения местного CLEC и местного торгового посредника принципам ведения бизнеса с CenturyLink.В нем будет представлен общий обзор продуктов и услуг, систем биллинга и поддержки CenturyLink, процессов отправки запросов на обслуживание, отчетов и информации о доступе к веб-ресурсам. Щелкните здесь, чтобы получить информацию о курсе и регистрации.

Просмотрите дополнительные курсы CenturyLink, щелкнув «Каталог курсов».

Контакты

Контактная информация

CenturyLink находится в разделе «Контакты для оптовых клиентов».

Часто задаваемые вопросы

Этот раздел в настоящее время составляется на основе ваших отзывов.

Последнее обновление: 30 января 2017 г.

5 способов безопасности в опасной зоне с высоким напряжением

5 способов оставаться в безопасности в опасной зоне с высоким напряжением

Безопасная рабочая среда не всегда достаточна для контроля всех потенциальных опасностей, связанных с электрическим током высокого напряжения. Тщательное планирование и адекватные процедуры безопасности необходимы для предотвращения контакта с тестируемым оборудованием. Вы знаете, как минимизировать вероятность поражения электрическим током? Ниже приведены несколько способов защитить себя при работе в опасной зоне с высоким напряжением.

5 способов оставаться в безопасности в опасной зоне с высоким напряжением

  • Используйте надлежащие средства индивидуальной защиты (СИЗ). Например, одобренная NFPA Arc Flash одежда с защитой от дуги, которая может защитить вас от потенциального поражения электрическим током. Сюда также входит утвержденное оборудование, используемое для измерения напряжения под напряжением, и проверка фазировки при высоком напряжении должна быть протестирована непосредственно перед и после использования с использованием испытательного источника высокого напряжения.
  • Убедитесь, что у вас есть Контрольный список электробезопасности для самостоятельной проверки. Содержит стандарты OSHA и Национальный электротехнический кодекс NEC для полных и конкретных рекомендаций, которые могут применяться к вашей рабочей среде.
  • Проверить индикаторы напряжения немедленно. Это включает в себя до и после использования против тестового материала, предназначенного для этой цели.
  • Никогда не работайте в одиночку . Всегда имейте партнера, который знает ваше оборудование и связанные с ним риски и опасности. Таким образом, у вас будет вторая пара глаз для обеспечения безопасности и кто-то, кто сможет отключить питание и получить помощь, если вы получите травму.
  • Никогда не предполагайте, что цепь безопасна только потому, что она отключена. . Обязательно ПРОВЕРИТЕ, что достигнуто безопасное обесточенное состояние. Некоторое оборудование работает при настолько низком напряжении, что не может вызвать опасное поражение электрическим током, но даже при таком сверхнизком напряжении может возникнуть дуга, а в результате перегрева могут возникнуть ожоги.

Для получения информации об обучении технике безопасности при работе с высоким напряжением посетите веб-сайт OCS Group.

Для получения дополнительной информации см .:

OSHA «Электробезопасность на рабочем месте»

Защита высоковольтных трансформаторов

Справочник по автоматизации распределительных сетей — Практика защиты энергосистемы // Защита высоковольтных трансформаторов — ABB

Введение

Трансформаторные подстанции являются важными частями энергосистемы.Многие коммунальные предприятия проектируют свои энергосистемы таким образом, чтобы выдерживать потерю одного трансформатора. В случае внутренней неисправности трансформатора срок ремонта увеличивается.

Выход из строя автотрансформатора сверхвысокого напряжения приведет к значительному увеличению потерь в сети. Выход из строя повышающего трансформатора генератора вынудит владельца использовать более дорогие энергоблоки для покупки замещающей энергии. Короткое время устранения неисправностей способствует сокращению повреждений и времени ремонта.

Защита трансформатора предназначена для ограничения повреждений и нарушений в системе, вызванных неисправностями, возникающими в силовых трансформаторах.Очень часто система защиты трансформатора должна обеспечивать резервную защиту шин, подключенных к трансформатору.

Иногда система защиты трансформатора является основной защитой шин, подключенных к трансформатору. Во многих случаях система защиты трансформатора обеспечивает резервную защиту линий электропередач, подключенных к этим шинам.

Системы защиты трансформаторов можно проектировать разными способами. Повышающие трансформаторы генераторов и автотрансформаторы сверхвысокого напряжения обычно имеют сложную систему защиты.Обычно небольшие распределительные трансформаторы имеют только предохранители.


Неисправности и аномальные условия

Защита трансформатора должна обнаруживать и определять, должна ли она работать при аномальных условиях и внешних неисправностях.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
