Содержание

Измерение ёмкости аккумулятора — простой и точный способ

Методы определения емкостных показателей

Опишем наиболее распространенные способы проверки емкости акб автомобиля. Эти 2 способа зарекомендовали себя с лучшей стороны и массово применяются в настоящее время.

Метод длительной разрядки

Этот метод нашел свое применение в лабораторных условиях. Существуют также бытовой метод и метод, основанный на длительной зарядке. Рассмотрим более подробно все три:

  1. Стандартный метод (лабораторный). Для проверки батарею необходимо максимально зарядить и разрядить при помощи минимального тока. Параллельно учитывают количество времени, за которое происходит разрядка. Емкость акб, как было описано выше, есть не что иное, как произведение время на силу тока. Сложность измерений в данном случае зависит от поддержания постоянного разряда силы тока с помощью специализированного оборудования, поэтому метод и является лабораторным.
  2. Бытовой метод. Проверить емкость аккумулятора можно при помощи постоянной нагрузки. В этом случае пользуются автомобильными лампами, создавая нагрузку с их помощью. По аналогии с первым способом, параллельно высчитывают время в часах. Данная процедура имеет свою погрешность, так как величина тока нагрузки постепенно уменьшается и финальный результат определения емкости не совсем точен. Стоит заметить, что нельзя допускать полного разряда источника питания, из – за этого он может выйти из строя.
  3. Метод, основанный на длительной зарядке. В данном случае применяются электронные часы и электрическая схема, к которой они подключаются. Саму схему можно легко найти на просторах интернета. Измерения проводят в течение 20 – и часов.

Метод с применением электронного тестера

Этот способ выгодно отличается от остальных тем, что проводится в более сжатые сроки. Для его проведения потребуется специальный прибор — тестер, который одновременно может анализировать серию необходимых измерений.

Тестеры работают в автоматическом режиме и не требуют специальных познаний у человека, который проводит замеры. Время его работы занимает всего лишь 10 – 15 секунд. Прибор легко подключается к источнику питания и имеет всего одну кнопку, которая запускает процесс измерения емкости.

Подбор аккумулятора производят, исходя из сравнения емкости остаточной и емкостью номинальной, которая указывается производителем в паспорте акб. Разница не должна превышать 50%, в противном случае такой источник питания не готов к дальнейшей эксплуатации.

Метод с применением мультиметра

Данный прибор позволяет измерить не только емкость акб, но также может использоваться как омметр и вольтметр. Измерить емкость аккумулятора мультиметром не составит особого труда, если проделать следующие шаги в точности так, как они указаны ниже:

  • Прибор необходимо перевести в режим постоянного измерения.
  • Далее устанавливается диапазон, который немного больше заявленного в паспорте акб.
  • Подключается специальный щуп, имеющий черный цвет к гнезду (-).
  • Аналогично подключается щуп, имеющий красный цвет к гнезду (+).
  • Показания считываются и выводятся на дисплей.
  • По окончании измерительных процедур, электрическая цепь разъединяется.

В данном тексте были даны исчерпывающие ответы на такие вопросы, как: что нужно для того, чтобы замерить емкость акб? Чем замерить? Как узнать или как определить емкостные показатели? Были описаны самые популярные методы и способы измерений. Каждому автолюбителю будет полезна вся эта информация, ведь познания в этой области помогут в дальнейшем при выборе определенной аккумуляторной батареи. Зарядное устройство и данные навыки позволят поддерживать ваш источник питания в работоспособном состоянии намного дольше.

Проверка емкости аккумулятора мультиметром Электрик

Каждый свинцово-кислотный аккумулятор со временем теряет свою максимальную ёмкость и эксплуатационные свойства, на пластинах образуется налет из солей сернокислотного свинца — сульфатация. Количество кислоты на процент электролита становится меньше и естественно плотность электролита уменьшается.

Как можно проверить аккумулятор?

Плотность электролита, это самый старинный и популярный метод, но в современных герметичных аккумуляторах нет отверстий для проверки таким способом. Этим методом можно лишь немногое узнать о общем состояние аккумулятора и его ближайшем будущем.

С помощью нагрузочной вилки. Она представляет собой ручку с двумя клеммами-щупами которые на 1 сек. подключаются к контактам аккумулятора. В составе устройства есть шкала вольтметра и нагрузка которая рассчитана на определенной емкости аккумулятор (автомобильный). Устройство показывает напряжение под нагрузкой и в зависимости от показаний его стрелки можно было судить о исправности аккумулятора.

Тестер свинцово-кислотных аккумуляторов — электронное устройство способное за несколько секунд (до 3 сек.) показать много параметров аккумулятора, основные это: ток, напряжение, ёмкость, прогноз по сроку службы аккумулятора.

Контрольный разряд — ну недостаток в том что аккумулятор надо полностью зарядить и проверять его работу (разрядку) по заведомо известной нагрузкой длительное время. Это занимает много времени и тратит ресурс аккумулятора.

Проверка аккумулятора подручными средствами

На некоторых моделях указывается еще меньший параметр тока (например такая надпись — Initial current less than — 2.1А) исходя из этого берем эту цифру 2.1 * 12вольт = 25Ват — это рабочая нагрузочная мощность аккумулятора.

Теперь нам нужна нагрузка средняя между рабочей и половиной от максимальной ёмкости, это примерно 35 Ват, если рабочий ток не указан, можно взять и 40 Вт.В качестве нагрузки лучше всего подойдет лампочка (но можно и другую аналогичную нагрузку по току) на 12 вольт и мощностью в 35-40 Вт.

Итак, подключаем лампочку к клеммам аккумулятора на время в 2 минуты и смотрим не меняет ли лампочка яркости, если свет потускнел за такое время то аккумулятор неисправен.Если же все без изменений то по достижению 2 минут свечения, подсоединяем к светящейся лампочке вольтметр (мультиметр) и смотрим напряжение:

  • больше 12. 4вольт — аккумулятор сохранил свою номинальную ёмкость и полностью исправен.
  • 12-12.4вольт — аккумулятор исправный но уже подуставшый
  • меньше 12вольт — 50% от номинальной ёмкости аккумулятор уже утратил и его лучше заменить.

Следует быть уверенным что аккумулятор был полностью заряжен, лучше всего заряжать его на протяжении суток  или минимум 6 часов соответствующим времени током.

Как измерить емкость батареи телефона программным способом

Если у вас нет тестера, измерить емкость батареи смартфона можно с помощью специальных приложений. Один из лучших вариантов такого – AccuBattery. Бесплатная версия программы обладает широкой функциональностью и умеет вычислять рабочие параметры аккумулятора. Скачать ее можно в Google Play.

Для тестирования установите программу на смартфон, а затем рязрядите его до выключения. Поставьте устройство на зарядку, включите и запустите приложение. Во вкладке «Зарядка» внизу установите проектную емкость, указанную производителем, если она отображается неправильно. Оставьте устройство заряжаться, желательно, до 100%.

Когда смартфон зарядится – вы можете перейти в программе во вкладку «Здоровье». Там отображается текущий показатель емкости, рассчитанный на основе данных, встроенных в контроллер заряда в телефоне. Программа автоматически рассчитывает степень износа аккумулятора и показывает его.

AccuBattery

Если держать AccuBattery в фоне постоянно – приложение может формировать графики износа, чтобы вы могли определять, насколько быстро деградирует батарея в вашем телефоне.

Минусом AccuBattery, как и любого аналога, является большая зависимость от точности бортовых сенсоров смартфона. Ведь расчеты ведутся на основе показателей вольтметра и амперметра, встроенных в контроллер заряда. Если эти датчики неточны, искажают информацию – то и конечные показатели будут некорректными.

Хуже всего программные методы работают (точнее, на работают) с дешевыми китайскими смартфонами из ценового диапазона около $100. Такие устройства, с целью удешевления, часто лишают полноценных датчиков.

Если они и есть (а измерять напряжение и ток умеет любой контроллер батареи на плате смартфона), то доступ к данным сенсорам из операционной системы отсутствует. В таком случае измерить емкость аккумулятора телефона программой не получится.

Помимо тестеров и программ, есть и более точные способы измерения емкости батареи. Имеются полноценные тестеры для проведения замеров на батареях, отключенных от смартфона. Такие часто используются для тестов, например, круглых аккумуляторов форматов 18650, 14500 и тому подобных.

LiitoKala Lii-500

Проведя замеры на батарее, отключенной от смартфона, вы получите наиболее точные показатели емкости. Но так как 90% современных мобильников оснащаются несъемными аккумуляторами, использующими для подключения шлейф вместо контактной площадки (как было раньше), этот метод измерения емкости для них неприменим.

Для того, чтобы проверить реальную емкость аккумулятора 18650 используются как специальные измерительные приборы, так и простейшие самодельные.

Впрочем, можно обойтись даже калькулятором, часами и источником потребления энергии.
  • Например, можно приблизительно выяснить реальную емкость просто заряжая аккумулятор известным током. Обычно ток заряда указывается в характеристиках зарядного устройства. Если для полной зарядки аккумулятора током 100мА требуется 34 часа, то перемножив эти 2 значения понимаем, что емкость такого аккума соответствует 3400 mAh. Спешу предупредить, что данные измерения приблизительные т.к. точность упирается в алгоритм работы зарядки. Грубо говоря обычно они заряжают не постоянным током, к концу он уменьшается.
  • Существует также более удобный и точный способ изменения емкости у аккумулятора 18650, требующий материальных затрат. Для этого достаточно будет купить интеллектуальное зарядное устройство. Такие зу не только покажут реальное напряжение и емкость аккума, но и значительно упростят все необходимые процедуры по обслуживанию акб.
  • Третий способ проверки емкости я вскользь упомянул в подзаголовке. Чем меньше ток разряда, тем более точными будут результаты. Потребуется полностью заряженный акб, часы, амперметр и допустим, фонарик. Наверняка аккумулятор 18650 приобрели именно для него. Амперметр может оказаться и не нужным, если у вас есть спецификация с данными в каком режиме яркости какой ток потребляет фонарик. Включите минимальную яркость у фонаря, амперметром измерьте ток потребления и засекайте время. Допустим, фонарик просветил 20 часов, потребляя ток 100 ма. 20 х 100 = 2000 мач. Увы, емкость АКБ оставляет желать лучшего, 2000 мач это мало.

Также хочется отметить что только известные компании, такие как Panasonic, Samsung, Sanyo и LG, указывают точные емкостные характеристики аккумуляторных батарей.  И то эти характеристики при проверке емкости могут отличаться от заявленных на + — 50 mAh. А то и больше, если аккумулятор окажется бу или отбракованный при производстве. Увы, такие тоже встречаются на рынке, зато по низким ценам.

Необходимо напомнить, что при применении современных технологий производства аккумуляторных батарей невозможно создать элемент питания 18650 емкостью выше 3600 mAh. Многократное тестирование аккумуляторов 18650 с заявленной емкостью 4900 mAh и выше показало, что реальная емкость в самом лучшем случае соответствует 2400 mAh, а в большинстве случаев это 1000 mAh и ниже.

Не приобретайте аккумуляторы неизвестных производителей с завышенными характеристиками у недобросовестных продавцов!  Это не только невыгодно, но и опасно. Некачественный элемент питания 18650 может взорваться и нанести вред не только дорогостоящему прибору, но здоровью пользователя!

Что означает ёмкость

Емкость обозначает количество энергии, которое аккумулятор способен накопить, а затем отдать в нагрузку. Эта величина  удобна для оценки состояния батареи, характеризует уровень остаточного ресурса.

Емкость аккумулятора со временем уменьшается. Данный процесс происходит в результате химических реакций, сульфатации и разрушения пластин. Его можно сравнить с уменьшением объёма сосуда из за налипания хранящегося в нём вещества на стенки. Степень снижения данного параметра прямо свидетельствует о его работоспособности.

Ёмкость аккумулятора измеряется в Ампер-часах (А/ч). На практике это означает количество времени, в течение которого батарея способна работать с номинальным током до полного разряда. Например, при ёмкости 10 А/ч аккумулятор должен непрерывно отдавать ток силой 1А за 10 часов или 10А в течение 1 часа.

Прибор для измерения емкости аккумулятора

Емкость аккумулятора — это параметр, который определяет объем энергии, отдаваемый батареей при определенном напряжении за один час. Измеряется он в А/ч (Ампер в час), и зависит от которую определяют специальным устройством — ареометром. При покупке новой батареи все технические параметры производитель указывает на корпусе. Но эту величину можно определить и самому. Для этого существуют специальные приборы и методы.

Самый простой способ — это взять специальный тестер, например «Кулон». Это современный прибор для измерения емкости автомобильного аккумулятора, а также его напряжения. В этом случае вы затратите минимальное количество времени и получите достоверный результат. Для проверки необходимо подключить прибор к клеммам батареи и в течение нескольких секунд он определит не только емкость, а также напряжение аккумулятора и состояние пластин. Однако существуют и другие методы определения емкости АКБ.

Как проверить емкость аккумулятора мультиметром

Емкость аккумуляторной батареи показывает, какой ток может отдать батарея в нагрузку в течение определенного промежутка времени. Возьмём автомобильный аккумулятор емкостью 60 А⋅ч. Такая батарея может отдать в нагрузку ток 60 А в течении 1 часа, или 6 А течении 10 часов. Емкость батарей рассчитывается по формуле: Е(А)=I(A)*Т(ч) где,

Е — емкость батареи в А⋅ч, I — ток в амперах, T — время разряда батареи в часах.

Одним мультиметром можно определить емкость любых аккумуляторов. Измерить емкость батареи можно несколькими методами.

  1. Проверка емкости аккумулятора мультиметром.
  2. Проверка степени заряда батареи нагрузочной вилкой.
  3. Проверка ёмкости аккумулятора тестером SKAT-T-AUTO или аналогичным.
  4. Проверка емкости батареи электронной нагрузкой.

Определить емкость батареи возможно можно одним мультиметром по величине напряжения. Однако это значение будет очень приблизительным и не совсем достоверным. Мультиметром и одним реостатом можно более точно вычислить емкость аккумулятора. Это вычисление будет полнее и достовернее.

Проверка емкости аккумулятора мультиметром и реостатом

На реостате выставляют сопротивление 2- 3 Ома. Подключают его к клеммам батареи через мультиметр, который включён в режиме измерения тока 10 А соответствующей полярности и замеряют ток через реостат. Если мультиметр один, его отключают, ставят режим работы на измерение постоянного напряжения 20 В и подключают к клеммам аккумулятора.

К этим же клеммам подключают реостат. Засекают время, и ждут несколько часов, пока мультиметр не покажет 12 В. Всё, процесс измерения заряда аккумулятора мультиметром завершён. Теперь время умножаем на ток и находим емкость аккумуляторной батареи.

Более точный результат можно получить, если использовать два мультиметра или мультиметр и амперметр на 10 А. В этом варианте каждый час замеряют ток разряда и записывают. По мере разряда батареи ток будет уменьшаться. По окончанию эксперимента находят среднее значение разрядного тока (суммируют токи и делят на число замеров), далее умножают усредненный ток разряда на время разряда.

Степень заряда АКБ на холостом ходу после стоянки автомобиля 24 часа

Тестер емкости аккумуляторов SKAT-T-AUTO выдает результаты через 15 — 20 сек. Его показания не высокой точности, приблизительные. Высокие результаты по точности, при измерении емкости аккумуляторов (при токе разряда 5А — 1,2%) можно получить, работая с электронной нагрузкой.

Электронную нагрузку удобно использовать автоэлектрикам и тем, кому нравиться экспериментировать с аккумуляторами, тренировать их и вычислять точную емкость батареи. Для тренировки, на электронной нагрузки выставляется ток разряда 4 — 6 А и напряжение 12В, достигнув которого включается звуковая сигнализация окончания разряда батареи.

Электронная нагрузка для проверки емкости всех типов аккумуляторов

Ниже 12 В это уже глубокий разряд и разряжать далее не рекомендуется, так как есть вероятность разрушения пластин. Следом заряжают аккумулятор обычным зарядным устройством до 14,2 В, после зарядки батарее вновь повторяют процесс разряда.

По окончании тренировки заряжают аккумулятор, дают 2 часа покоя и замеряют емкость батареи электронной нагрузкой. Для измерения емкости в режиме А⋅ч выставляют напряжение 12 В и ток разряда 4-6 А. Об окончании процесса известит звуковая сигнализация. Далее вновь заряжают аккумулятор и устанавливают на автомобиль. Этой электронной нагрузкой проверяют любые аккумуляторы напряжением 6, 12 и 24 В.

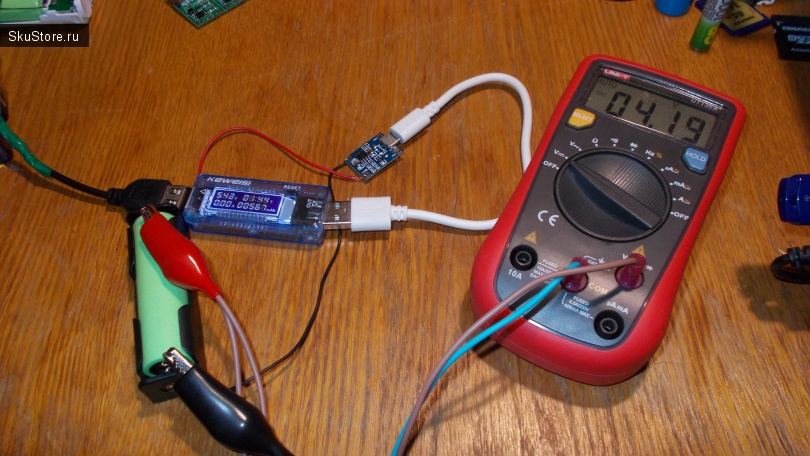

Как проверить емкость аккумулятора телефона USB-тестером

Как уже говорилось выше, самый простой способ проверить емкость батареи телефона – использовать USB тестер.

USB Safety Tester J7-T

Такой прибор с одной стороны содержит штекер USB, которым вставляется в блок питания, с другой – гнездо USB, в которое смартфон подключается кабелем. Также прибор содержит экран, на которые выводятся показатели тестирования.

RD UM24C — продвинутый тестер аккумулятора смартфона Rd Tech

Разновидностей USB-тестеров много: от простеньких за пару долларов, умеющих только показывать вольты, амперы и считать мАч – до продвинутых профессиональных в десятки раз дороже. Последние часто оснащаются цветными экранами, умеют считать ватт-часы в готовом виде, поддерживают быструю зарядку, учитывают КПД, могут синхронизироваться с ПК для построения графиков и т.д. Чтобы просто проверить емкость аккумулятора телефона – достаточно и простенького приспособления, вроде того, что на иллюстрации.

KCX-017

KCX-017 — бюджетный тестер батареи смартфона Megadevice

Чтобы провести замеры – разрядите смартфон «в ноль». Затем подключите тестер в зарядное устройство, к тестеру подсоедините кабелем свой аппарат, и оставьте заряжаться до 100%. Когда батарея зарядится – тестер покажет, сколько энергии в нее залито.

Если прибор умеет показывать ватт-часы – это и есть количество энергии. Чтобы перевести его в мАч, разделите полученное число на напряжение 3,8 вольт, и умножьте на примерно 0,9 (так как КПД редко превышает 90%). То есть, если прибор показывает 10 ватт-часов (10 Wh), то (10/3,8)*0,9=2,37 Ач или 2370 мАч составляет объем батареи. Если заявленная в характеристиках смартфона емкость – 2500 мАч, то износ батареи около 5%.

Если USB тестер измеряет только мАч, то нужно делать поправку на разницу напряжений. Для этого сначала умножьте число мАч на 5 (вольт), а затем полученный результат (это будут милливатт-часы) разделите на 3,8 и умножьте на 0,9.

При показаниях тестера 4669 мАч емкость аккумулятора смартфона составит 4669*5=23345 мВтч, (23345/3,8)*0,9=5529 мАч. То есть, хоть прибор и указал только 4669 мАч, но емкость батареи телефона в единицах, указанных в характеристиках – около 5529 мАч.

Shopper.Life

Ёмкость автомобильной аккумуляторной батареи

Как уже было сказано, ёмкость АКБ измеряется в ампер-часах. Это значение обычно содержит наклейка автомобильного аккумулятора вместе с величиной пускового тока. Пример можно видеть ниже.

Что показывает ёмкость, которая указывается на этикетке автомобильного аккумулятора? По ней можно определить величину силы тока, которой происходит равномерный разряд батареи до конечного напряжения (10,8 вольт). Продолжительность стандартных циклов разряда 10 или 20 часов.

Одним из первых формулу этой зависимости вывел Пейкерт, немецкий учёный. Он вывел следующую формулу:

Cp = I k * t, где

C p — ёмкость аккумулятора,

k — коэффициент Пейкерта,

t – время.

Коэффициент Пейкерта, используемый в формуле является постоянной величиной для определённого вида аккумуляторов. Для автомобильных свинцово-кислотных АКБ число Пейкерта лежит в пределах 1,15─1,35. Эта константа определяется по величине номинальной ёмкости АКБ.

В результате была выведена формула для расчёта реальной ёмкости АКБ при произвольном значении разрядного тока:

E =En(I n /I) {p-1} , где

E n — номинальная ёмкость АКБ,

Е – реальная ёмкость аккумулятора,

I n номинальное значение разрядного тока, при котором установлена номинальная ёмкость. Ток в цикле 10 или 20 часов. Как правило, это 9 процентов от E n .

Все, что было сказано выше, касалось номинальной ёмкости автомобильного аккумулятора. Есть ещё понятие резервной ёмкости. Если номинальное значение определялось в результате разряда маленьким током, то значение резервной показывает, насколько хватит аккумулятора автомобиля при выходе из строя генератора. В качестве тока разряда устанавливается величина 25 ампер. Здесь учитывается обогрев и освещение. В случае разряда таким током резервная ёмкость составляет где-то две трети от номинала. Если её наносят на этикетку автомобильного аккумулятора, то она указывается в минутах.

Номинальная ёмкость аккумулятора определяется рядом технологических и конструктивных характеристик. Очень сильное влияние оказывают и условия эксплуатации автомобильной аккумуляторной батареи. Среди первоочередных характеристик, влияющих на этот параметр, можно назвать состав электролита, количество активной массы, геометрию и толщину свинцовых пластин. Основными технологическими характеристиками, определяющими величину ёмкости, являются состав и пористость активной массы. Кроме того, на разрядную ёмкость, как уже говорилось выше, влияют величина тока разряда и температура электролита.

Эффективность работы автомобильного аккумулятора можно оценить по следующей формуле:

Q = (E p /E o) * 100%, где

E p – ёмкость АКБ, рассчитанная при разряде, А-ч,

E o – значение, рассчитанное на основе его электрохимических параметров, А-ч.

Как следует из закона Фарадея, чтобы получить ёмкости 1 А-ч, в теории требуется 3,865 грамма Pb, 4,462 грамма PbO 2 и 3,659 грамм H 2 SO 4 . В сумме получается около 11,986 грамм на 1 А-ч. Но в реальности таких значений добиться невозможно. Полного расходования активных веществ в протекающей химической реакции добиться невозможно. Для реакции с электролитом доступна лишь половина активной массы пластин. Другая половина просто обеспечивает объёмный каркас пластин и механическую прочность электродов.

В реальных условиях эксплуатации получается, что коэффициент использования активной массы положительной пластины около 50 процентов, отрицательной ─ 60 процентов. Не стоит забывать, что электролит ─ это не чистая серная кислота, а её водный раствор (примерно 35 процентов). Поэтому реальный расход материалов значительно больше, а удельная ёмкость ниже теоретического значения.

Как проверить емкость и силу тока аккумулятора мультиметром

Как проверить АКБ

Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.

Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу – черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Измерения при работающем двигателе

Поставьте авто на ровную площадку, откройте капот, поставьте на ручник и заведите. При заведенном моторе работает генератор и регулятор напряжения, которые заряжают аккумулятор. Поэтому напряжение на клеммах должно быть в пределах 13,5-14 вольт. В некоторых авто при разряженной АКБ и низкой температуре воздуха электроника автоматически увеличивает напряжение, чтобы ускорить зарядку. При этом оно должно плавно опускаться по мере заряда. Если этого не происходит, в банках активизируется процесс электролиза. Электролит начнет интенсивно выкипать. Перезаряд особенно опасен для современных гелевых батарей с ограниченным газовыделением.

Напряжение менее 13,4 вольт — признак недозаряда. Работа в таких условиях способствует сульфатации пластин и сокращает срок службы батареи.

При измерении напряжения нужно отключить все мощные потребители: фары, отопитель, аудиосистему. Иначе мощности генератора при работе на холостом ходу будет недостаточно для поддержания оптимального уровня напряжения.

Возможно несколько причин пониженного напряжения на клеммах:

  1. Плохой контакт.
  2. Поломка генератора.
  3. Неисправность регулятора напряжения.

Нельзя эксплуатировать машину, аккумулятор которой работает в режиме недозаряда. Нужно безотлагательно локализовать и устранить причину сбоя. Если напряжение на клеммах и выходе генератора сильно отличается, нужно зачистить контакты на АКБ наждачкой или надфилем.

После проверки без нагрузки нужно включить фары и другие мощные потребители энергии, добавить обороты двигателя и повторить измерения. Если на высоких оборотах под нагрузкой напряжение падает до 13,4 вольт и ниже — требуется диагностика системы генератора и блока управления.

Как проверить аккумулятор мультиметром с отключенным двигателем?

Средний показатель, при проверке аккумулятора мультиметром, на неработающем моторе должен находится в пределах 12,5–13 В, при этом верхнее значение указывает на 100 % заряда, а нижнее – на 50 %. Числа приблизительные, но общую картину по ним понять просто. Также не стоит забывать, что снимать показания стоит непосредственно перед поездкой, а не после нее, как только вы заглушили двигатель. Особенно хорошо проводить ее, когда машина некоторое время не использовалась, например, утром, после ночи в гараже. Так видно, насколько хорошо АКБ способен держать заряд.

Теперь вы понимаете, как проверить заряд аккумулятора автомобиля мультиметром. Этот прибор стоит приобрести каждому автомобилисту. Некоторые полагаются на показания бортового компьютера, но он не предоставляет достаточной точности. Встроенный вольтметр подключен к цепи приборов, расходующих энергию, а не напрямую к аккумулятору, следовательно, часть электричества расходуется «по дороге».

Как визуально проверить корпус аккумулятора автомобиля и кабели

Теперь пришло время проверить физическое состояние вашего аккумулятора. Поврежденный корпус батареи может не только помешать правильной работе батареи, но и в конечном итоге убить ее. Чтобы проверить его, вам необходимо извлечь его из вашего автомобиля.

Сначала отсоедините кабели, начиная с клеммы заземления, а затем положительной клеммы. Теперь открутите прижимной механизм, чтобы извлечь аккумулятор из лотка. Убедитесь, что удерживающий механизм работает. Если его нет установите его. Это оборудование предотвращает отскок аккумулятора и его повреждение во время движения автомобиля.

Поместите его  на рабочее место или аналогичную поверхность. Внимательно осмотрите корпус батареи на предмет возможных повреждений. Проверьте наличие выпуклой стороны или крышки, трещин вокруг корпуса или поврежденных клемм. Если ваша батарея повреждена, замените ее. Избыточная зарядка и внутреннее короткое замыкание приведут к раздуванию батареи, когда кислота превратится в газ. Поэтому, если вы обнаружите признаки выпуклости, проверьте и систему зарядки.

Теперь проверьте кабели. Проверьте на предмет износа, трещин или износа изоляцию вокруг кабелей и состояние кабельной резьбы. Замените их при необходимости. Убедитесь, что прижимной механизм на вашем аккумуляторе работает.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как проверить зарядку аккумулятора мультиметром?

Определить, в каком состоянии находится литий-ионный (наиболее распространенный вид современных батарей) аккумулятор довольно просто, если следовать этим указаниям:

  • Отсоединяете накопитель энергии от автомобиля и ждете 5–6 часов.
  • Мультиметр должен работать в режиме «вольтаж» (проверка напряжения).
  • Стандартный литиевый аккумулятор вырабатывает ток в диапазоне 12,7–13,2 вольта. Переключатель устанавливается на показатель 20 или наиболее близко к нему. Так замеряется напряжение от этого значения и ниже.
  • Провода, идущие от прибора, подсоединяются к батарее: красный на положительную клемму, черный – на отрицательную. Если провода одного цвета, то ориентироваться следует на их маркировку и подключать к противоположным зарядам, минус к плюсу и наоборот.

В зависимости от показателей прибора, следует принимать решение насчет замены или дальнейшего использования аккумулятора.

  • 12,7–13,2 вольта – батарея заряжена и готова к работе;
  • 12,1–12,4 V показывает, что зарядка аккумулятора произведена примерно наполовину и желательно увеличить уровень энергии;
  • 11,6–12 вольт – сильное истощение и в качестве источника электричества аккумулятор не годится;
  • Ниже 11-и V – оборудование полностью выведено из строя и попытки его использования могут привести к поломке.

Чтобы понять, как проверить аккумулятор автомобиля на работоспособность мультиметром, не нужны особенные знания или специальное оборудование, достаточно немного времени и соблюдение перечисленных советов.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить плотность аккумулятора

  1. Как проверить автомобильный аккумулятор с помощью ареометра

Это испытание также называется проверкой силы тяжести электролита. Он покажет вам, полностью ли заряжена батарея, недостаточно заряжена или неисправна.

Для достижения наилучших результатов используйте влагомер со встроенным термометром. Некоторые влагомеры являются саморегулирующимися; другие влагомеры поставляются с таблицей пересчета для настройки показаний при проведении испытаний при различных температурах окружающей среды.

При выполнении этого теста наденьте кислотостойкие перчатки и защитные очки.

Предупреждение

При измерении температуры электролита никогда не используйте металлический термометр. Термометр может реагировать с серной кислотой и даже вызывать взрыв.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Как проверить напряжение аккумулятора мультиметром?

Можно произвести замер напряжения при включенном двигателе. Удовлетворительным показателем считается значение в 13,5–14 В. Оно указывает, что АКБ можно смело продолжать использовать.

Если число на измерительном приборе превышает 14,2 В, то аккумулятор не заряжается полностью, а генератор работает в усиленном режиме, чтобы снабдить все зависимые системы автомобиля энергией. Но следует учитывать окружающую обстановку при замере, холодной зимней ночью батарея могла разрядиться и генератор вырабатывает увеличенное напряжение, чтобы ее заполнить. Подождите 10–15 минут и повторите процедуру. Если значения снизились – все в порядке.

Если, при проверке мультиметром напряжения аккумулятора, с запущенным двигателем и отключении расходующих электроэнергию системах прибор показывает ниже 13 В, то это указывает на перебои в работе генератора, который не в состоянии заполнить АКБ до необходимого уровня.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:


  1. Лампа 12 В подключается к АКБ.
  2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
  3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора. Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Использование гидрометра для проверки аккумуляторной жидкости

  1. Снимите крышки с верхней части аккумулятора.
  2. Погрузите наконечник ареометра в первую ячейку батареи и выжмите колбу ареометра.
  3. Отпустите лампочку, чтобы электролит попал в иглу ареометра.
  4. Прочтите удельный вес электролита, как указано в инструкции на упаковке инструмента.
  5. Запишите ваши значени и выполните тот же тест на остальных клетках.
  6. Сравните свои результаты с результатами инструкций производителя инструмента.

В основном, если ваши показания падают между 1.265 и 1.299, ваша батарея заряжена. Когда ваши показания упадут ниже 1,265, ваша батарея будет недостаточно заряжена. В большинстве случаев медленный или быстрый заряд поможет восстановить заряд и улучшить химическую реакцию в батарее. Тем не менее, разница между 25 и 50 баллами или более (точка равна 0,001), между любыми вашими показаниями указывает, что батарея является сульфатированной, и вам необходимо заменить ее.

Как проверить заряд АКБ по индикатору

На многих необслуживаемых аккумуляторах установлены индикаторы заряда, позволяющие визуально определить состояние батареи. Эта опция впервые появилась на японской продукции и быстро завоевала популярность благодаря удобству и доступности.

Гидрометр, как называют индикатор, представляет собой прозрачное окошко на крышке батареи. Цвет окошка меняется в зависимости от состояния АКБ:

  • Зеленый — полный заряд.
  • Серый либо белый — нужно зарядить.

У некоторых индикаторов окошко краснеет при потере емкости.

Принцип действия прибора основан на изменении плотности электролита при разном уровне заряда. Работает это так:



К окошку прикреплена трубка с зеленым поплавком.
  • При зарядке аккумулятора плотность электролита растет и поплавок поднимается, приближаясь к окошку.
  • Если АКБ разряжена, плотность падает и шарик тонет в электролите. В результате окошко индикатора меняет цвет на серый или черный.

В некоторых моделях индикаторов имеется красный шарик, который всплывает при снижении плотности электролита. Этим обеспечивается красная индикация разряда.

При падении уровня электролита через окошко будет виден не шарик, а непосредственно электролит. Чтобы предотвратить разрушение пластин, в банки нужно долить дистиллированную воду и зарядить аккумулятор.

Достоинство индикатора в том, что устройство позволяет определить состояние батареи без применения специальных приборов. Это удобно при покупке аккумулятора или в дорожных условиях, когда нужно быстро проверить состояние АКБ. Однако индикация при помощи поплавка не всегда позволяет сделать точные выводы о работоспособности аккумулятора. Поэтому в случае сомнений нужно использовать мультиметр или нагрузочную вилку. Они пригодятся и в случае, когда нужно проверить батарею, не оснащенную индикатором.

Как проверить клеммы аккумулятора с помощью мультиметра

Грязные, корродированные или ослабленные клеммы приведут к проблемам с пуском или отсутствием запуска, и являются одной из основных причин, по которым люди думают, что у них есть «разряженный аккумулятор». Иногда такие проблемы трудно обнаружить с помощью простого визуального осмотра.

Здесь вы будете использовать вольтметр (или мультиметр, установленный на напряжение), чтобы проверить клеммы батареи на предмет падения напряжения, чтобы вы могли понять состояние ваших соединений батареи.

Сначала отключите систему зажигания. Сделайте это путем временного отсоединения катушки зажигания или удаления предохранителя, или реле топливного насоса (при необходимости найдите руководство по эксплуатации вашего автомобиля или руководство по ремонту вашего автомобиля, чтобы найти катушку или предохранитель). Это предотвратит запуск вашего двигателя.

Красным плюсовым проводом коснитесь положительного полюса батареи и держите. Черным проводом (минусом) вашего измерителя прикоснитесь с клемме провода минуса который одевается на аккумулятор. Попросите помощника провернуть двигатель. Если ваш прибор регистрирует более 0,5 вольт, вам необходимо почистить или проверить физическое состояние клеммы и клемм.

Теперь проверьте другой аккумуляторный терминал. На этот раз, тем не менее, с помощью черного щупа вашего измерителя прикоснитесь к отрицательному полюсу батареи. Теперь прикоснитесь к красному зонду вашего измерителя к клемме кабеля, соединяющей тот же самый вывод батареи. Попросите вашего помощника запустить двигатель и проверить показания напряжения на вашем счетчике. Если оно превышает 0,5 вольт, необходимо проверить клемму аккумулятора на наличие повреждений или почистить ее.

Как проверить «ампераж» аккумулятора мультиметром?

Чтобы определить силу тока, которую выдает ваша АКБ, понадобится создать цепь с нагрузкой. В ее роли выступает любой прибор или оборудование, потребляющее электроэнергию. Для замера понадобится предпринять следующие действия:

  • Прибор устанавливается в режим замера ампер, а переключатель на нем – на переменный ток, который обозначается английскими литерами AC.
  • Отсоединяете клемму с плюса батареи и на ее место ставите отрицательный провод измерительного прибора.
  • К оборудованию, которое выступает в качестве нагрузки, присоединяете отрицательную клемму АКБ и щуп измерителя с положительным зарядом.
  • В зависимости от конструкции, смотрите на высветившееся число или отсчитываете его на шкале прибора.

Исправный и полностью заряженный аккумулятор демонстрирует показатели в пределах 12,6–13 В.

Проверка аккумулятора мультиметром или как сделать тест на герметичность крышки батарейного отсека с помощью мультиметра

Накапливание отложений на крышке аккумулятора является частой причиной появления «мертвой» батареи. Когда грязь и кислота смешиваются и накапливаются в верхней части и клеммах, заряд медленно начинает вытекать. Чтобы проверить, достигла ли ваша батарея точки утечки, используйте мультиметр.

Установите вольтметр на низкое значение на шкале напряжения. Включите вольтметр. Затем прикоснитесь к отрицательной клемме аккумулятора (-) черным датчиком вашего измерителя и коснитесь грязной крышки аккумулятора красным датчиком. Если ваш измеритель регистрирует даже небольшое количество напряжения, знать грязь проводит ток и есть утечка.

Как проверить аккумулятор нагрузочной вилкой?



Это самый точный метод, позволяющий определить степень заряда и способность аккумулятора работать при полной нагрузке. Его используют профессиональные автоэлектрики в сервисных центрах.

Нагрузочная вилка — прибор, объединяющий вольтметр и нагрузочное сопротивление. Продвинутые версии устройства оснащены еще и амперметром, который позволяет оценить ток нагрузки. Вилка работает в двух режимах:

  1. измерение напряжения батареи;
  2. имитация работы стартера.

Перед началом проверки следует включить режим вольтметра на нагрузочной вилке и подключить ее к аккумулятору. Если прибор показывает менее 12,7 вольта, АКБ нужно зарядить.

Показания вольтметра под нагрузкой>10,2 В9,6 В9,0 В8,4 В<7,8 В
Процент заряда100%75%50%25%0%

Проверять нагрузочной вилкой можно лишь полностью заряженную батарею!

Кроме напряжения, в обслуживаемом аккумуляторе необходимо проверить электролит. Он должен иметь уровень на 10-15 мм ниже заливного отверстия и плотность 1,27 г/см³ при 25 градусах Цельсия. В северных регионах плотность электролита может быть увеличена до 1,29 г/см³.

Для проверки используется специальный прибор — ареометр. Это стеклянная емкость с поплавком внутри. На поплавке обозначена шкала, по которой можно определить плотность жидкости, в которую он погружен.

Перед измерением плотности электролита необходимо проверить уровень и, при необходимости, долить в банки дистиллированную воду. После доливки АКБ нужно зарядить.

Диагностика выполняется следующим образом:

  1. подключить нагрузочную вилку;
  2. включить нагрузочное сопротивление на 5 секунд;
  3. переключить вилку в режим вольтметра.

Напряжение на контактах аккумулятора на пятой секунде работы нагрузочного сопротивления говорит об уровне работоспособности батарей.

Частое применение нагрузочной вилки ускоряет износ аккумулятора. Поэтому при регулярной проверке лучше пользоваться мультиметром или индикатором.

Переустановка батареи

После очистки корпуса, клемм и лотка установите аккумулятор на место.

  • Аккуратно положите его на лоток.
  • Прикрепите к лотку с помощью прижимного механизма.
  • Подключите клеммы. На этот раз начните с положительной клеммы и подключите минус или клемму заземления в последнюю очередь.
  • После подключения терминалов распределите тонкий слой вазелина вокруг верхней части клемм и контактных столбов. Это препятствует накоплению коррозии вокруг клемм.

Быстрая проверка показателей аккумулятора

В ряде случаев владельцам авто совсем некогда заниматься отсоединением АКБ от машины, а также «копаться» с освещением и приборной панелью. Такие хозяева машин определяют уровень зарядки АКБ без ее снятия, прямо под капотом.

Этот процесс выглядит следующим образом:

  1. Когда произошло замирание машины после выключения мотора, мультиметр подключают к АКБ по схеме: плюс к «+», минус соответственно к «минусу». Стоит учитывать, что показатели будут с незначительными отклонениями. 12,7Вольт – показатель нормы.
  2. Затем машина заводится. Когда мотор заработает, напряжение поднимется до 14,7Вольт.
  3. Рекомендовано проверить еще с нагрузкой (внешнее освещение, обогрев окон, средний режим печки). В таком случае норма – 14,6Вольт.

Измерить напряжение аккумулятора автомобиля мультиметром – задача посильная даже начинающему автолюбителю. Позволить себе дорогой аккумулятор, оснащенный специальным индикатором, может не каждый.

Практичным и универсальным вариантом считается измерение заряда АКБ мультиметром. Этот прибор, с говорящей приставкой «МУЛЬТИ», позволяет измерить не только напряжение, но и силу тока. Кроме того, мультиметр может пригодиться и для другой электротехники, включая телефоны, ноутбуки, шуруповерты. Помните, что приобретать такой прибор лучше у проверенных производителей в специализированных магазинах.

Как почистить автомобильный аккумулятор

  1. Очистка корпуса батареи

Вы можете использовать простую процедуру для очистки корпуса батареи. Для этого вам нужно приготовить смесь из 8 унций теплой воды и одной столовой ложки пищевой соды. Это нейтрализует кислоту и помогает удалить грязь с корпуса аккумулятора и клемм.

Наденьте защитные очки и резиновые перчатки и, используя мягкую щетку, нанесите раствор на верхнюю часть батареи и по бокам корпуса. Если ваша батарея использует крышки отсеков (батареи подлежащие обслуживанию), не позволяйте смеси просачиваться под крышками и смешиваться с электролитом внутри.

Протрите раствором и чистой тряпкой. Продолжайте наносить моющий раствор до тех пор, пока не увидите никаких следов отложения.

  1. Очистка клемм аккумулятора

Как и в случае с аккумулятором, удалите грязь и коррозию с клемм, используя пищевую соду и водный раствор.

Чтобы облегчить вашу задачу, вылейте смесь в пенопластовую или аналогичную одноразовую чашку и погрузите в нее клемму аккумулятора на одну или две минуты. Затем используйте инструмент для очистки батарейного отсека, чтобы закончить удаление коррозии с клемм. Повторяйте процедуру, пока не увидите, что оба кабеля свободны от коррозии.

  1. Очистка батарейного отсека

Проверьте состояние батарейного отсека. Убедитесь, что на нем нет ни винтов, ни трещин, ни кусков грязи, ни следов коррозии. При необходимости используйте тот же раствор для удаления грязи и коррозии с поддона.

Как сделать прибор собственными руками

Когда необходимая техника отсутствует, прибор можно сделать самому, посмотрев видео. Из готовых приборов необходимо взять вольтметр, а оставшиеся детали сооружают из подручных средств. Трудности возникнут при расчетах и создании внутреннего сопротивления, для которого потребуется ток.

Подходящим материалом является нихромовая проволока, используемая для создания нагревательных спиралей в электрических плитках. Нихромовые элементы можно заменить металлической полосой из прочих нагревательных устройств.

Для напряжения 12 В показатель тока должен находиться в рамках 80-120 Ампер, а сопротивление – 0,1-0,15 Ом. Прибор для измерения такого сопротивления сложно найти. По этой причине подбирают длину одного элемента и измеряют ток, который он пропускает. После этого совмещают несколько подобных деталей.

Самодельный аппарат делают последовательно:

  1. Подбирают нихромовую проволоку или нагревательную полосу и измеряют мультиметром до 15 А ток. Элемент должен пропускать 10-12 А.
  2. Соединяют 10 таких деталей, получая нагрузку в 100-120 А. Проволоку необходимо надежно скручивать.
  3. Полученный элемент помещают в подходящий корпус и фиксируют в нем. Если коробка небольшая, то проволоку несколько раз сгибают так, чтобы витки не касались друг друга. Параллельное соединение должно быть надежным, что обеспечивается изолирующими цилиндрами, которые устанавливают на изгибы.
  4. Концы скрутки припаивают к контактам на выходе, а снаружи – к соединительным проводам.
  5. Подключают вольтметр.
  6. Крепят на концы соединительного кабеля зажимы, которые потом подсоединяют к аккумулятору.

Когда устройство будет готово, можно проводить измерения в домашних условиях.

Видео — проверка аккумулятора

Источники

  • https://FB.ru/article/302717/kak-izmerit-emkost-akkumulyatora-multimetrom-poshagovaya-instruktsiya
  • https://10carbest.ru/kak-proverit-akkumuljator/
  • https://automonth.ru/proverka-akkumuljatora-multimetrom/
  • https://santavod.ru/kak-proverit-akkumulyator-avtomobilya-multimetrom/
  • https://EvoSnab.ru/instrument/test/kak-proverit-akkumuljator-multimetrom
  • https://3batareiki. ru/akkumulyatory/avtomobilnye-akkumulyatory/kak-proverit-akkumulyator-avtomobilya-multimetrom-2
  • https://3batareiki.ru/akkumulyatory/emkost-akkumulyatornoj-batarei
  • http://jeepclubspb.ru/kak-proverit-akkumulyator-multimetrom/

Измерение ёмкости аккумулятора — простой и точный способ

Для того, что бы измерить ёмкость какого-нибудь аккумулятора, обычно поступают так: подключают к этому аккумулятору резистор определённого номинала, который разряжает этот аккумулятор, и записывая величины тока, протекающего через резистор и напряжение на нём, дожидаются полной разрядки аккумулятора. По полученным данным строится график разряда, из которого и выясняют ёмкость. Проблема только в том, что по мере снижения напряжения на аккумуляторе ток через резистор так же будет уменьшаться, так что данные придётся интегрировать во времени, поэтому точность такого способа измерения ёмкости аккумулятора оставляет желать лучшего.

Если же разряжать аккумулятор не через резистор, а через источник стабильного тока, то это позволит определить ёмкость аккумулятора с очень большой точностью. Но здесь есть одна проблема — напряжение на аккумуляторе (1,2..3,7 В) недостаточно для работы источника стабильного тока. Но эту проблему можно обойти, добавив в схему измерения дополнительный источник напряжения.

Рис. 1. Схема для измерения ёмкости аккумулятора
V1 — исследуемый аккумулятор; V2 — вспомогательный источник напряжения; PV1 — вольтметр;
LM7805 и R1 — источник стабильного тока; VD1 — защитный диод.

На рисунке 1 изображена принципиальная схема установки для измерения ёмкости аккумулятора. Здесь видно, что измеряемый аккумулятор V1 включён последовательно с источником тока (его образуют интегральный стабилизатор LM7805 и резистор R1) и вспомогательным источником питания V2. Поскольку V1 и V2 соединены последовательно, то сумма их напряжений оказывается достаточной для работы источника тока. Так как минимальное напряжение, необходимое для работы источника тока составляет 7 В (из них 5 В — это напряжение на выходе микросхемы LM7805, т.е. в данном случае это падение напряжения на резисторе R1, и 2 В — это минимально допустимое падение напряжения между входом и выходом LM7805), то для работы источника тока суммы напряжений V1 и V2 хватает с некоторым запасом.

Вместо стабилизатора LM7805 можно использовать другой интегральный стабилизатор, например, LM317 с выходным напряжением 1,25 В и минимальным падением напряжения 3 В. Так как минимальное рабочее напряжение источника тока будет равно 4,25 В, то напряжение второго источника напряжения V2 можно снизить до 5 В. В случае использования стабилизатор LM317 величина тока стабилизации будет определяться по формуле I = 1,25/R1

Тогда для разрядного тока 100 мА величина сопротивления R1 должна быть примерно 12,5 Ом.

Как производить измерение ёмкости аккумулятора

Вначале подбором резистора R1 нужно установить разрядный ток — обычно величину разрядного тока выбирают равной рабочему току разряда аккумулятора. Следует так же иметь в виду, что некоторые модели интегральных стабилизаторов напряжения 7805 могут потреблять небольшой управляющий ток порядка 2…8 мА, так что величину тока в схеме рекомендуется проверять амперметром. Далее полностью заряженный аккумулятор V1 устанавливают в схему, и замкнув выключатель SA1 начинают отсчёт времени до того момента, когда напряжение на аккумуляторе снизится до минимальной величины — для разных типов аккумуляторных батарей эта величина различна, например, для никель-кадмиевых (NiCd) — 1,0 В, для никель-металлогидридных (NiMH) — 1,1 В, для литий-ионных (Li-ion) — 2,5. ..3 В, для каждой конкретной модели аккумулятора эти данные нужно смотреть в соответствующей документации.

После достижения минимального напряжения на аккумуляторе выключатель SA1 размыкают. Следует помнить, что разряд аккумулятора ниже минимального напряжения может вывести его из строя. Перемножив величину разрядного тока (в Амперах) на время разряда (в часах) получаем ёмкость аккумулятора (А*ч):

C = I * t

Рассмотрим практическое применение этого способа измерения ёмкости аккумулятора на конкретном примере.

Измерение ёмкости аккумулятора NB-11L

Аккумулятор NB-11L (рис. 2.) был приобретён в интернет-магазине DealeXtreme за 3,7 доллара (SKU: 169532). На корпусе аккумулятора указана его ёмкость — 750 мА*ч. На сайте его ёмкость указана уже скромнее — 650 мА*ч. Какая же реальная ёмкость этого аккумулятора?

Рис. 2. Li-ion аккумулятор NB-11L ёмкостью якобы 750 мА*ч
Fits CAN.NB-11L 3.7V 750mAh
Use specified charger only

Что бы подключить проводники к контактам аккумулятора потребуются две скрепки, которые следует изогнуть так, как показано на рисунке 3, и подключить их к «+» и «-» выводам аккумулятора (рис. 4.). Необходимо избегать замыкания контактов, лучше их заизолировать.

Рис. 3. Самодельные контакты для
подключения к аккумулятору

Рис. 4. Самодельные контакты,
подключённые к аккумулятору

Для измерения ёмкости аккумулятора NB-11L его разрядный ток был принят равным 100 мА. Для этого величина резистора R1 была выбрана чуть больше 50 Ом. Мощность, рассеиваемая на резисторе R1 определяется по формуле P = V2/R1, где V — напряжение на резисторе R1. В данном случае P=52/50=0,5 Вт. Стабилизатор LM7805 следует установить на радиатор, если же под рукой нет подходящего радиатора, то микросхему можно частично погрузить в стакан с холодной водой, но так, что бы выводы остались сухими (в случае корпуса TO-220).

После установки полностью заряженного аккумулятора NB-11L в схему и замыкания выключателя SA1 начался отсчёт времени с периодическим контролем напряжения по вольтметру PV1. Данные заносились в таблицу, по которой был построен график разряда аккумулятора NB-11L (рис. 5).

Рис. 5. График напряжения на аккумуляторе NB-11L в процессе его разряда током 100 мА

Отсюда видно, что за 5 часов разряда током 0,1 А напряжение на аккумуляторе снизилось до 3 вольт и стало быстро падать дальше.

C = I * t = 0,1 * 5 = 0,5 А = 500 мА*ч.

Так что реальная же ёмкость аккумулятора NB-11L оказалась в 1,5 раза ниже указанной на нём.

BACK

Измерение емкости | Fluke

Чтобы провести измерение емкости, мультиметр выполняет зарядку конденсатора от известного источника тока, измеряет результирующее напряжение, а затем вычисляет емкость.

Предупреждение! Исправный конденсатор сохраняет электрический заряд и может оставаться под напряжением после отключения питания. Прежде чем коснуться его, а также перед выполнением измерений: а) отключите питание, б) с помощью мультиметра убедитесь, что питание отключено, в) осторожно разрядите конденсатор, подключив резистор к выводам (как указано в следующем абзаце). Обязательно используйте соответствующие средства индивидуальной защиты.

Для безопасной разрядки конденсатора: После отключения питания подключите резистор на 20 000 Ом, 5 Вт к клеммам конденсатора на пять секунд. С помощью мультиметра убедитесь, что конденсатор полностью разряжен.

  1. С помощью цифрового мультиметра (DMM) убедитесь, что в контуры не поступает питание. Если конденсатор встроен в цепь переменного тока, настройте мультиметр на измерение напряжения переменного тока. Если конденсатор встроен в цепь постоянного тока, настройте цифровой мультиметр на измерение напряжения постоянного тока.
  2. Осмотрите конденсатор. При наличии утечек, трещин, вздутий или других признаков износа замените конденсатор.
  3. Переведите поворотный переключатель в положение измерения емкости ( ). Этот символ на переключателе часто совмещен с символом другой функции. Для начала измерения обычно требуется не только перевести переключатель в нужное положение, но и нажать функциональную кнопку. Инструкции см. в руководстве пользователя мультиметра.
  4. Для правильного измерения необходимо отсоединить конденсатор от цепи. Разрядите конденсатор, как описано выше в предупреждении.

    Примечание. У некоторых мультиметров предусмотрен режим относительных измерений (REL). При измерении малых значений емкости можно использовать режим относительных измерений для устранения емкости измерительных проводов. Чтобы перевести мультиметр в режим относительных измерений, оставьте измерительные провода разомкнутыми и нажмите кнопку REL. Таким образом вы устраните остаточную емкость измерительных проводов.

  5. Подсоедините измерительные провода к клеммам конденсатора. Удерживайте измерительные провода подключенными в течение нескольких секунд, чтобы мультиметр автоматически выбрал подходящий диапазон.
  6. Прочитайте отображаемые значения. Если значение емкости находится в пределах диапазона измерения, мультиметр показывает значение емкости конденсатора. Символ OL отображается на экране в следующих случаях: a) значение емкости выше диапазона измерения или б) конденсатор неисправен.

Общая информация об измерении емкости

Поиск и устранение неисправностей в однофазных электродвигателях является одним из наиболее распространенных способов использования функции измерения емкости.

Невозможность запуска однофазного электродвигателя с конденсатором является признаком неисправности конденсатора. Такие электродвигатели продолжают работать после включения, что усложняет поиск и устранение неисправностей. Хорошим примером такой проблемы является неисправность конденсатора для жесткого запуска на компрессорах системы ОВКВ. Двигатель компрессора может запуститься, но вскоре он перегревается, что приводит к срабатыванию выключателя.

Для проверки состояния конденсатора на однофазных электродвигателях с такими проблемами и шумами требуется мультиметр. Почти на всех конденсаторах электродвигателей указано значение емкости в микрофарадах.

Трехфазные конденсаторы для коррекции коэффициента мощности обычно защищены предохранителями. В случае отказа одного или нескольких конденсаторов эффективность системы снижается, что с большой долей вероятности приводит к увеличению расходов на коммунальные услуги и произвольному отключению оборудования. В случае перегорания предохранителя необходимо измерить емкость в микрофарадах на предположительно неисправном конденсаторе и убедиться, что полученное значение находится в пределах диапазона, указанного на конденсаторе.

Полезно знать некоторые дополнительные обстоятельства, связанные с емкостью.

  • Конденсаторы имеют ограниченный срок службы и часто являются причиной неисправности.
  • Неисправность конденсатора может быть связана с коротким замыканием, разрывом цепи или физическим ухудшением состояния до точки отказа.
  • Короткое замыкание конденсатора может вызвать перегорание предохранителя или повреждение других компонентов.
  • В случае разрыва цепи или ухудшения состояния конденсатора возможен отказ цепи или ее компонентов.
  • Износ также может изменить значение емкости конденсатора и стать причиной неисправности.

Ссылка: Digital Multimeter Principles by Glen A. Mazur, American Technical Publishers.

Подберите подходящий мультиметр

Как проверить емкость аккумулятора автомобильного


как проверить, что это, видео

Емкость аккумуляторов, которые эксплуатируются в течение 2–3 лет, постепенно уменьшаются. Это провоцирует ухудшение работы основных узлов, двигателя. Возникают проблемы с запуском мотора зимой. Поэтому каждый водитель должен знать, как проверить аккумулятор, какой способ использовать.

Проверка заряда автоаккумулятора

Проверка современного аккумулятора автомобиля упрощается. Ведь в их состав включены датчики, при помощи которых определяется уровень заряда. Такие датчики используются водителями для определения примерного состояния источника питания.

Более точная проверка емкости аккумулятора проводится при помощи мультиметра. Это устройство оснащено 2–3 режимами работы. Чтобы проверить напряжение аккумулятора, выполняют такие действия:Установка режима вольтметра. Замер проводят в диапазоне 0–20 В.

  1. Отключение электрической проводки автотранспорта, токопроводящих выводов от источника питания.
  2. Подведение кабелей с зажимами к соответствующим клеммам.
  3. Установленный вольтаж записывается.

Проверить заряд аккумулятора мультиметром несложно. Но при этом очень важно соблюдать порядок действий, который установлен опытными мастерами. Ведь от этого зависит, насколько точный результат будет получен.

Работоспособная батарея выдает напряжение в 12,5–12,6 В. Если на мониторе отображены более низкие показатели, то выполняется подзарядка. После этого измерить напряжение нужно повторно.

Если заряд проверяемой батареи составляет 11В, то ее эксплуатация не допускается. Ведь севшие автоаккумуляторы влияют на работоспособность генератора, силовых узлов транспортных средств.

Перед тем как проверить заряд источника питания, его отключают от электросети. Он должен находиться в состоянии покоя 4–6 часов.

Как проверить емкость аккумулятора?

Что такое емкость аккумуляторной батареи? Насколько значим этот параметр?

Емкость автомобильного аккумулятора показывает, какой «объем» энергии агрегат отдает за определенный временной промежуток. Зная реальную емкость аккумулятора, легко определить, в течение какого периода устройство будет работать.

Проверка с помощью тестера

Для проверки работоспособности источника питания, установления емкости используют тестеры. Ведь эти устройства выделяются обширным функционалом. Ими пользуются для проверки различных источников питания.

Перед тем как воспользоваться тестером, необходимо изучить, как измерить емкость аккумулятора.

В состав тестера включена кнопка, при помощи которой измеряются различные параметры: емкость, нагрузка, сила тока. Перед тестированием выбирается необходимый режим.

Полученное в процессе измерения значение считается приблизительным. Для установления точного значения используют математические формулы.

Применение мультиметра

Проверку емкости аккумулятора мультиметром провести несложно. Ведь это устройство отличается простотой конструкции, несколькими режимами работы.

Чтобы проверить мультиметром емкость акб, используют несколько способов.

Тестирование под нагрузкой

В качестве нагрузки во время измерения емкости аккумулятора выступает лампочка. Если в процессе тестирования яркость лампочки снижается, она тускнет, проверка прекращается. Ведь это свидетельствует о неработоспособности источника питания.

При определении нагрузки, которая требуется для измерения емкости аккумулятора, учитывается ампераж. Если номинальная емкость составляет 7 А/ч, то величина нагрузки – 3,5 Вольт. При таких показателях для тестирования можно использовать автомобильную фару.

Для установления аккумулятора емкости выполняют такие действия:

  1. Отключение источника питания от генератора.
  2. Подведение нагрузки. Под нагрузкой аккумуляторная батарея работает 1–2 минуты.
  3. Отключение нагрузки.
  4. Подключение к устройству мультиметра. Емкость аккумулятора мультиметром измеряется в течение 10–20 секунд.
  5. Фиксация показаний.

Напряжение в 12,4–12,5 Вольт свидетельствует о том, что автоаккумулятор нормально функционирует. Если определяется значение в 12 Вольт и ниже, то возникает необходимость в замене источника питания.

Методика контрольного разряда

Чтобы проверить аккумулятор мультиметром способом контрольного разряда, предварительно рассчитывается нагрузка. Он должна составлять силе тока разрядки. Этот параметр зафиксирован в технической документации, которая прилагается к источнику питания.

Как проверить емкость аккумулятора, если паспорт отсутствует? Данные легко на сайте компании-производителя.

Мультиметр остается подключенным до тех пор, пока сила тока не снизится до 50–60%. Значение, которое было получено, сравнивают с тем, которое прописано в техническом паспорте. Если они существенно отличаются, то рекомендуется замена источника питания.

Проверка других параметров автомобильного источника питания

Современный мультиметр отличается многофункциональностью. С его помощью измеряется не только остаточная емкость аккумулятора.

Измерение напряжения

Для вычисления величины напряжения автоаккумулятор переводят в режим вольтметра. Если для тестирования использован агрегат, нагрузка которого составляет 20 вольт и больше, то вводят соответствующий показатель. После настройки к отрицательной клемме подводят черный провод, а к положительной – красный. В течение 1–2 секунд на мониторе отобразится значение напряжения (при постоянном токе).

Величина напряжения исправного источника питания составляет 12,5-12,7 В. Состояние электролитического состава в этом случае соответствует норме. Поэтому автоаккумулятор эксплуатируется в стандартном режиме.

Такой способ измерения применяют для щелочно-кислотных, литий-ионных и других батарей.

Тестирование внутреннего сопротивления

Работоспособность автоаккумуляторной батареи во многом зависит и от величины внутреннего сопротивления. Чтобы померить этот показатель, потребуется лампочка (мощность – 12В), многофункциональный мультиметр.

Выполняется такой перечень действий:

  • Подключение к источнику питания лампы. При этом заряжать автоаккумулятор запрещено.
  • Через 1–2 секунды к токопроводящим клеммам подключаются щупы, при помощи которых происходит определение напряжения.
  • Отключение лампы.
  • Повторный замер напряжения.

Если аккумулятор исправен, то разность полученных значений не будет превышать 0,04–0,05 В. Если разница более существенна, то требуется более тщательная оценка технического состояния источника питания. Ведь внутреннее сопротивление выше нормы.

Проверка тока утечки

Если вы осведомлены о том, как узнать емкость, вам необходимо ознакомиться с особенностями определения тока утечки. Ведь от этого параметра зависит и емкость.

Допустимый саморазряд прописан в техническом паспорте, который прилагается к аккумулятору. Максимальные потери энергии наблюдаются у кислотно-щелочных источников питания, у которых различная мощность.

Увеличение утечки емкости аккумулятора происходит из-за того, что в цепи присутствуют участки с некачественной изоляцией. Если ситуация не будет исправлена, то разрядка автоаккумулятора будет происходить быстро. Иногда плохая изоляция провоцирует КЗ или возгорание.

Для определения утечки тока применяют мультиметр, который переведен в соответствующий режим. Показатель перемещается на показатель в 10 А.

От мультиметра отходит два щупа. Красный щуп подводят к плюсовой токопроводящей клемме, а черный полностью отсоединяют. На мониторе в этот момент не должно быть никаких показаний. Если показания присутствуют, то наблюдается ток утечки. В этом случае выполняется проверка бортовой системы автотранспорта.

Как восстановить емкость аккумулятора?

Для обеспечения работоспособности всех узлов автотранспорта недостаточно знать, как определить емкость. Автомобилисты должны изучать способы восстановления заряда.

Подготовка

Перед восстановлением заряда и емкости аккумулятора источник питания осматривают. С корпуса удаляют подтеки электролитического состава. Токопроводящие клеммы очищаются от пыли, грязи и окислов.

Загрязненный электролитический состав сливается. Обязательной является и промывка резервуаров, банок, которые входят в состав.

Свинцовые пластины проверяются. Если целостность элементов нарушена, восстанавливать заряд не стоит. Ведь никакого результата эти действия не принесут.

Контрольно-тренировочный цикл

Проводят для снижения эффекта сульфатации, восстановления заряда. В чем суть этого цикла? Так, 2–4 раза выполняется зарядка и разрядка аккумуляторной батареи.

Для контроля процесса используют:

  • Ареометр. С его помощью контролируется плотность электролитического состава.
  • Лампочка. С ее помощью создают определенную нагрузку.
  • Вольтметр или мультиметр. Такие устройства используют для оценки силы тока, напряжения, других параметров.

Периодичность и продолжительность зарядки устанавливается индивидуально.

Многократная зарядка

Между циклами зарядки и разрядки устанавливаются перерывы в 12–16 часов. Продолжительность заряда составляет 7–8 часов. Более точный срок устанавливается с учетом силы тока, номинальной емкости, прочих параметров.

Перерыв между циклами необходим для того, чтобы на поверхности пластин из свинца был единый потенциал.

Численность восстановительных процессов достигает 4–5. За этот срок повышается степень плотности электролитического состава. Если плотность чрезмерно повысилась, то электролитический состав разбавляется. Для этого используют дистиллированную воду.

Химические средства

Суть данной методики заключается в заливке раствора натрия в источник питания. Это выполняется после слива дистиллированной воды, промывки корпуса. Заливку специального раствора выполняют 2–3 раза.

Контроль емкости автомобильной аккумуляторной батареи способствует продлению срока ее использования. Ведь даже незначительные отклонения провоцируют быстрый разряд, разрушение свинцовых пластин, образование окислов. Каждый автомобилист легко подберет способ проверки данного показателя, который идеально подойдет.

Видео на тему емкости автомобильных аккумуляторов

akbzona.ru

Как проверить заряд и емкость автомобильного аккумулятора? — Battery Service на DRIVE2

Часто автолюбители сталкиваются с ситуацией в необходимости диагностики работоспособности аккумулятора на транспортном средстве, но зачастую не понимают в этом ничего.

В большинстве инструкций предполагается измерить плотность электролита, измерить напряжение аккумулятора и провести нагрузочное тестирование с помощью нагрузочной вилки. Но как правило ни ареометра, ни вольтметра, ни нагрузочной вилки нет.

Использование ареометра для измерения плотности электролита связано с риском облиться кислотой, испачкаться, а также в целом плотность не дает наглядной и полной информации о состоянии батареи.

Измерение напряжение дает информацию о степени заряда аккумулятора и необходимости в его заряде. Но дело в том, что есть ощутимая разница между новой заряженной батареей и БУ заряженной батарей — они вырабатывают различный пусковой ток, а также разряжаются с разной скоростью.

Обратим внимание на следующие иллюстрации.
Заряженная и разряженная аккумуляторная батарея:

Рис. 1 Новая заряженная батарея

Рис. 2 Новая разряженная батарея

Новая заряженная батарея и БУ заряженная батарея — с точки зрения пластин аккумулятора, это выглядит так:

Рис. 3 Новая заряженная батарея

Рис. 4 БУ заряженная батарея

Эти картинки показывают нам, что в каждом случае батарея заряжена на 100%, но часть пластин БУ аккумулятора больше не взаимодействует с кислотой и не участвует в электрохимических процессах. Это называется сульфатацией пластин аккумулятора, в результате чего, кстати, снижается общая плотность аккумулятора и вернуть ее к номинальным значениям, как у новой батареи нельзя. Таким образом мы имеем одинаковое значения напряжения у БУ и новой батареи, но разную плотность электролита.

Различают полную сульфатацию и частичную. При полной сульфатации, пластины уже не могут взаимодействовать с кислотой, при частичной в случае зарядки аккумулятора зарядным устройством, при определенных условиях, сульфат свинца можно растворить в кислоте, очистить пластины и продлить срок службы батареи. В настроящее время есть много разных устройств с функциями десульфатации, например Optimate, CTEK, Battery Service и другие.
 Нагрузочное тестирование аккумулятора можно разделить на два метода: С помощью нагрузочной вилки 100-200А есть смысл проводить ТОЛЬКО при полном заряде аккумулятора, но к сожалению такое тестирование не всегда объективно. И чуть ниже мы объясним почему.Разряд стабилизированным током (тест на емкость)
В свою очередь, проверка емкости аккумулятора на емкость должна проводиться с помощью нагрузки стабилизированным постоянным током С10, С20 (10, 20% током от емкости АКБ). Электрическая лампочка не походит, т.к. это метод разряда называется — разряд постоянным сопротивлением и говорит нам о емкости ровным счетом ничего. А говорит лишь о том, сколько времени у вас проживет аккумулятор, если вы забудете выключить свет в автомобиле.

В первом случае нам помогут нагрузочные вилки, типа Ring Automotive RBA10 или RBA15, а во втором только профессиональное оборудование типа разрядно-диагностических устройств Conbat, BSL, Torkel и прочих.

В настоящее время широко распространены тестеры аккумуляторных батарей, измеряющих пусковой ток аккумуляторной батареи по методикам EN, DIN, SAE, IEC и т.п. Данные приборы способны качественно оценить работу аккумулятора. Считается, что аккумулятор не пригоден к эксплуатации, если его пусковая характеристика снизится более чем на 25% по отношению к номинальному значению.

К примеру: новая 70Ач батарея имеет пусковой ток (ток холодной прокрутки) 600А (EN), следовательно, как только пусковой ток снизится до 450А (EN) такой аккумулятор необходимо заменить.

Примерами таких устройств могут быть опять же Ring Auotomotive RBA50, RBAG500, RBAG700, а

www.drive2.ru

Как определить емкость аккумулятора автомобиля: особенности тестирования автомобильной батареи

Автомобильные и другие АКБ характеризуются просто огромным количеством самых различных параметров, по которым проводится их выбор. Наиболее важным считается емкость — показатель, который определяет длительность работы аккумулятора под нагрузкой до полной разрядки. Определить емкость аккумуляторной батареи можно самыми различными способами, каждый из которых выбирается в зависимости от конструктивных особенностей.

Проводимые расчеты

Определить емкость аккумулятора автомобиля можно при учете информации, которая указывается производителем на этикетке, а также путем простых вычислений. Минимальный показатель напряжения на выходе при полной разрядке для автомобильного АКБ составляет 10,8 вольта. На полный цикл разрядки уходит около 10−20 часов.

Если на автомобильном аккумуляторе указывается значение емкости 72 Ач, то он способен выдавать ток 3,6 Ампера на протяжении всего периода разрядки. После отвода нагрузки показатель напряжения на выходе должен составлять 10,8 вольта и более.

Для расчета емкости применяется специальная формула Ср= Ik * t, в которой учитывается время разрядки (t) и коэффициент Пейкерта (k) — постоянный параметр для определенного типа АКБ. Для свинцовых моделей показатель составляет от 1,15 до 1,35.

При проведении расчетов стоит учитывать деление емкости на номинальную и резервную. К особенностям этих двух показателей можно отнести следующие моменты:

  1. Номинальная емкость выявляется путем разряда маленьким током, к примеру, при длительном использовании различного электрооборудования. При пуске двигателя возникает ток, который превышает минимальный в несколько раз.
  2. Резервная емкость определяет, сколько батарея сможет функционировать без применения генератора. В этом случае ток разряда составляет 25 ампер.

Номинальный параметр автомобильной батареи определяется при учете ее технологических и конструктивных особенностей. На емкость оказывает влияние условия использования АКБ.

Зависимость емкости от различных параметров

Определить емкость батареи автомобиля или других устройств можно при применении различных методов. Перед тем как проводить расчеты, нужно учитывать, что на показатель может оказывать влияние несколько различных факторов:

  1. Состав электролита. Появление примеси может привести к существенному падению показателя емкости.
  2. Объем активной массы. Химические процессы, которые проходят внутри конструкции, приводят к испарению жидкости. В результате этого масса электролита падает, увеличивается концентрация кислоты.
  3. Уровень толщины и состояние пластины определяют длительность работы устройства и показатель емкости. Эксплуатация при малой массе электролита становится причиной повреждения пластин: они начинают осыпаться, толщина становится меньше. Кроме этого, попадающие мелкие частицы металла в состав жидкости становятся причиной возникновения мостиков между отдельными пластинами, что приводит к появлению короткого замыкания.

На скорость потери емкости оказывает влияние температура электролита и величина тока разрядки. Слишком высокая нагрузка может привести к тому, что жидкость начинает испаряться, и масса активного вещества снижается.

Применение мультиметра

Определить емкость автомобильного аккумулятора можно при применении мультиметра. Этот измерительный прибор получил широкое распространение, может применяться для снятия с батареи самых различных показателей. Существует несколько способов определения рассматриваемого показателя. К особенностям проводимой процедуры можно отнести следующие моменты:

  1. Замер емкости в большинстве случаев проводится при нагрузке, которая забирает половину тока аккумуляторной батареи.
  2. Для проведения теста нужно снять источник питания с автомобиля. Поверхность корпуса очищается от различных загрязнений. Для этого применяется ветошь, а также специальный раствор. Если снимать показатель при окисленных или загрязненных клеммах, то полученные данные могут существенно отличаться от реальных.
  3. Плотность электролита во многом определяет получаемый результат. При полной зарядке плотность жидкого химического вещества составляет 1,24 г/ см3. При разрядке аккумулятора наполовину плотность электролита снижается до 1,16 г/ см3 .
  4. Рекомендуется проводить замер в случае, когда возникают трудности при старте двигателя. Это связано с тем, что для прокрутки коленчатого вала требуется достаточно большой пусковой ток. При падении емкости напряжение падает до значения, которого недостаточно для старта мотора.
  5. Перед применением измерительного прибора нужно учесть показатель номинальной емкости, которая указывается производителем на этикетке. От него зависит то, какую нужно прикладывать нагрузку на момент проведения тестов. При показателе емкости 7 А-ч нагрузка должна составлять 3,5 В. Для этого можно использовать лампочку автомобильной фары.
  6. Проводится подключение нагрузку, после чего потребуется несколько минут. Рекомендуется использовать лампочку в качестве нагрузки по причине того, что она сразу позволяет определить состояние источника питания. Если сразу после подключения она начинает гореть тускло, то аккумуляторная батарея больше не может использоваться.
  7. При ярком свете лампы можно проводить измерение требуемого показателя. Если мультиметр показал 12,4 В, то источник энергии находится в хорошем техническом состоянии и емкость полная. В случае когда двигатель не заводится с рассматриваемым аккумулятором, проблема заключается в его техническом состоянии.
  8. Показатель напряжения менее 12,4 В говорит о том, что в скором будущем придется провести замену аккумулятора. Специалисты утверждают, что при напряжении на клеммах менее 12 В устройство полностью разряжено. Если показатель менее 11 В, то батарея не должна эксплуатироваться.

Определить емкость АКБ можно в течение всего нескольких минут. Именно поэтому для продления срока эксплуатации приобретенного аккумулятора рекомендуется проводить тесты периодически, так как глубокий разряд приводит к повреждению конструкции и ее быстрому износу.

Разновидности измерительных приборов

Перед проведением теста следует приобрести более подходящий измерительный прибор. Все мультиметры делятся на две основные группы:

  1. Аналоговые — вариант исполнения, у которого для указания показателей применяется особая шкала со стрелками. Этот тип устройств — один из самых дешевых, но они характеризуются погрешностью при снятии показателей.
  2. Цифровые — измерительные приборы, которые получили весьма широкое распространение. Информация отображается на экране, устройство характеризуется высокой точностью.

Мультиметр применяется для определения самых различных показателей. Выбор более подходящего режима зачастую проводится путем поворота круглого регулятора. Корпус обязательно имеет два гнезда для подключения щупов: один из них красный, второй — черный. Красный щуп предназначается для положительной клеммы, черный — для отрицательной.

Восстановление показателя емкости

Для того чтобы аккумулятор работал на протяжении длительного периода, рекомендуется проводить периодическое обслуживание. Количество и плотность электролита можно восстановить при необходимости. Рекомендации по проведению восстановительных работ следующие:

  1. Для восстановления величины применяется свежий электролит, показатель плотности которого составляет 1,28 кг/ см3. В применяемом растворе должна присутствовать десульфатизирующая присадка. Для того чтобы она полностью растворилась, требуется около 48 часов, в течение которых нельзя использовать аккумуляторную батарею.
  2. На момент заливки нужно измерять плотность при помощи ареометра. Этот прибор предназначен для определения рассматриваемого показателя.
  3. Следующий шаг заключается в восстановлении уровня заряда батареи. Для этого проводится выкручивание пробок, после чего подключается зарядное устройство и выбирается соответствующий режим.
  4. Для того чтобы восполненный электролит вернул свои свойства, рекомендуется проводить несколько циклов зарядки и разрядки. На ЗУ применяется минимальный ток, который должен быть не более 10% от максимального.
  5. На момент зарядки источник питания не должен нагреваться, так как это приводит к повреждению установленных пластин. При повышении значения емкости до 13,8 В проверяется плотность воды, так как слишком высокая концентрация кислоты приводит к повреждению основных элементов конструкции.
  6. Далее рекомендуется провести корректировку плотности электролита, так как во время проведения нескольких циклов зарядки он может измениться.
  7. Следующий шаг заключается в разрядке аккумулятора. Для этого применяется в виде нагрузки лампочка или резистор. Разрядка проводится до момента, пока напряжение не упадет до 10,2 В. При этом рекомендуется засечь время с момента подключения нагрузки.

После восстановления емкости аккумулятора рекомендуется добавить присадку, которая существенно повышает его эксплуатационные качества и срок службы. Нельзя применять источник питания, в случае если снимаемые показатели мультиметров далеки от рекомендуемых.

Рекомендации по эксплуатации

Соблюдение некоторых рекомендаций по эксплуатации позволяет существенно продлить срок службы батареи. Как показывает практика, именно при неправильном использовании батареи она выходит из строя в течение года. Рекомендации по эксплуатации следующие:

  1. Нельзя допускать несколько полных разрядов. Это связано с тем, что аккумуляторы типа Са-Са при полном разряде начинают быстро разрушаться. Допустив несколько подобных случаев, придется заменить источник питания.
  2. В зимний период рекомендуется проводить периодическую зарядку даже в случае отсутствия проблем. Это связано с тем, что движение в городской черте на малой скорости при включении всех потребителей приводит к быстрой потере емкости, так как генератор не справляется с высокой нагрузкой.
  3. Нельзя допускать попадания воды и загрязняющих веществ на поверхность клемм. Это связано с тем, что снижение их проводимости приводит к росту сопротивления.
  4. Нельзя использовать аккумулятор в случае неисправности электроники автомобиля. Даже малая утечка тока при длительной эксплуатации батареи приводит к ускорению процесса потери емкости.
  5. Кроме уровня заряда, раз в год проводится проверка плотности электролита. Этот показатель также определяет срок эксплуатации батареи. Слишком высокая плотность приводит к разъеданию основных элементов, слишком низкий показатель — к снижению напряжения.
  6. Нельзя допускать нагрев батареи. Это связано с тем, что слишком высокая температура приводит к изменению основных свойств электролита.

При выборе источников питания рекомендуется отдавать предпочтение аккумуляторам известных производителей. Это связано с тем, что их продукция характеризуется более высокими эксплуатационными характеристиками.

proakkym.ru

Как быстро узнать оставшуюся емкость аккумулятора — DRIVE2

Всем привет!
Решил немного освежить знания физики и применять их на практике.
Итак этот метод не сложный требуется мультиметр и лампочка в качестве нагрузки например на 55w.
На аккумуляторе нужно увидеть его характеристики и ток холодной прокрутки

Полный размер

В моем случае это ток холодной прокрутки по EN методике. Если у Вас указан ток измеренный другим методом(SAE, DIN, IEC) то можно воспользоваться таблицей перевода:

Итак в моем случае ток холодной прокрутки 600А, емкость 60 а/ч
Затем меряем напряжение на клеммах аккумулятора, в моем случае: 12,71В
Подключаем лампочку на 55w например и измеряем напряжение с подключенной лампочкой, в моём случае : 12,5В
Переключаем мультиметр в режим амперметра и подключаем его в разрыв лампочки и аккумулятора(лампочку одним контактом к плюсу, другим контактом к первому щупу мультиметра и вторым оставшимся щупом к минусу аккумулятора), в моем случае ток составил 3,75А

Далее берём калькулятор и считаем:

Рассчитываем начальное внутреннее сопротивление при -18:
Rнач = (12,666(ток нрц кальциевого заряженного аккумулятора при -18)-7,5)/600(ток холодной прокрутки) = 0,00861 Ом

Сопротивление зависит от окружающей температуры, примерно 40% при температуре -18 от значения при 25 градусах.
Расчитываем эталонное сопротивление:
Rэталон=0,00861 / 0,40 = 0,0215 Ом

Рассчитываем текущее внутреннее сопротивление:
Rфакт=(12.71(напряжение на аккумуляторе без нагрузки)-12.5(напряжение с лампочкой))/3.75(измеренныйе ток лампочки) = 0,056 Ом

Рассчитываем остаточную запасенную энергию
Cфакт=60*0,0215/0,056 = 23,035 А/ч

Учитывая что мой аккумулятор полностью заряжен, то в нем расчетная оставшаяся емкость составляет 23,035 А/ч, что много 50% от первоначальной ёмкости и подлежит утилизации.

Полный размер

Таблица зависимости НРЦ от температуры и степени заряженности аккумулятора.

www.drive2.ru

Как проверить емкость автомобильного аккумулятора

Как проверить аккумулятор

Для проверки используются следующие методы проверки:

  • провести контрольный разряд;
  • замерить уровень электролита и его плотность;
  • использовать специальный тестер.

Данный способ проверки аккумулятора считается самым простым. Для его осуществления необходимо зарядить аккумулятор постоянным током, а затем разрядить, замеряя время до окончания напряжения заряда. Затем необходимо определить остаточную емкость в аккумуляторе, это делается с использованием специальной формулы: Е [А*час]=I[А]*T[час], для определенного периода времени разряда обозначена номинальная аккумуляторная емкость, при этом ток разряда выбирают таким, чтобы период разряда был в пределах от 10 до 20 часов. Затем проводится сравнение номинальной емкости аккумулятора с остаточной емкостью. В случае, если остаточная емкость будет на 70-80% меньше номинальной емкости, аккумулятор признается непригодным для использования.

Данный способ прост при использовании, но его основным недостатком можно назвать трудоемкость процесса и затрачивание большого количества времени.



Аккумуляторная батарея таким способом проверяется, начиная с внешнего осмотра, для определения целостности корпуса и уровня электролита. АКБ имеет минимальный и максимальный уровень, обозначенный меткой на корпусе, если таких меток нет, необходимо измерять уровень электролита с помощью специальной стеклянной трубочки. Измерение уровня делается следующим образом: нужно вывернуть пробку аккумулятора, вставить стеклянную трубочку, закупорить ее пальцем и измерить длину колонки электролита в трубке. Уровень должен составлять от 12 до15 мм. Это свидетельствует о том, что пластины аккумулятора находится ниже уровня электролита.

Если они выходят выше уровня, такие аккумуляторы эксплуатировать запрещено. Слишком большой уровень тоже нежелателен. При низком уровне необходимо долить дистиллированную воду. Как только уровень станет нормальным, АКБ необходимо зарядить. Нормальная плотность электролита зависит от температуры окружающей среды, поэтому в летнее время она равна 1,27 г/см3, а в зимнее 1,29 г/см3. Для измерения плотности используется ареометр. Электролит состоит из серной кислоты, поэтому при измерениях необходимо соблюдать осторожность.



Данным методом АКБ проверяется в два этапа:

1. Без включения нагрузки на приборе замерьте напряжение аккумулятора. Не забудьте следить за строгим соблюдением полярности: плюс соединяется с плюсом, а минус — с минусом. При замере напряжение должно быть в пределах 12.6- 12.9 В, что свидетельствует о полном заряде.2. Подсоедините прибор к батарее и замерьте с нагрузкой, имитирующей запуск двигателя. В момент соприкосновения вилки к минусу могут появиться искры. Если напряжение равно 9 В, АКБ исправен.



Данная проверка осуществляется при температуре от 15С до 25С градусов.

В автоматическом режиме:

1. Черный шнур подсоединить к разъему «СОМ», а красный к «V».2. Повернуть переключатель в положение «V».3. Сделать замер.

Для ручных тестеров переключатель ставится в положение 20V. Замер необходимо начинать в момент подсоединения черного провода к минусу, а красного провода к плюсу батареи. Хорошо заряженная батарея должна иметь напряжение, равное 12.7 В.

akb-by.ru

Проверка аккумулятора автомобиля — способы проверки емкости аккумулятора

Если мотор — сердце автомобиля, то аккумулятор — та самая сила, оживляющая машину. В его подчинении запуск двигателя и питание бортовой сети, если он выключен.

Способы проверки аккумулятора

Какие аккумуляторы есть на рынке? Свинцово-кислотные, литиевые и щелочные. Аккумуляторная кислотная батарея, или АКБ, чаще всего используется в авто- и мототехнике. Проверенные временем устройства долго держат заряд и хорошо переносят постоянные нагрузки. Недостатком свинцово-кислотных аккумуляторов является их уязвимость к холоду. Отрицательная температура в сочетании с низким зарядом аккумулятора влияют на плотность электролита внутри батареи. Чтобы не допустить замерзание и разрядку АКБ, необходимо знать как проверить аккумулятор автомобиля на работоспособность.

Существует несколько способов проверки состояния АКБ:

  1. с помощью индикатора;
  2. с использованием мультиметра;
  3. нагрузочной вилкой;
  4. зарядным устройством.

Проверка по индикатору

Проще всего оценить уровень заряда с помощью индикатора, который некоторые производители устанавливают на крышку своего аккумулятора. Технически индикатор заряда аккумулятора представляет собой своего рода поплавок, который перемещается в зависимости от уровня жидкости в АКБ. Как чувствует себя батарея определяют по цвету индикатора:

  • зеленый — аккумулятор полностью заряжен, уровень электролита оптимален;
  • белый (иногда серый) — батарея почти разряжена, электролита недостаточно для работы в полную мощь;
  • черный — аккумуляторная батарея разряжена, требуется её зарядка, долив электролита, либо замена устройства.

На вопрос как проверить емкость аккумулятора ответят специальные приборы — тут простым индикатором не обойдешься, тем более он есть не у всех батарей.

Проверка аккумулятора автомобиля с помощью мультиметра

Специальный прибор может измерить заряд и предупредить об утечке тока. Купить его можно в любом большом автомобильном магазине, или в отделе «все для электриков» где-нибудь в строительном супермаркете. Как это делается — по пунктам:

  1. Удостовериться, что зажигание автомобиля выключено.
  2. Переключить мультиметр в режим вольтметра и установить выключатель на значении 20 Вольт.
  3. Подключить провода в соответствующие разъемы устройства.
  4. Приложить металлические щупы на концах проводов к клеммам аккумулятора: красный цвет соответствует клемме «плюс», черный — «минус».
  5. Зафиксировать показания прибора.
Показания вольтметра (без нагрузки), В Уровень заряженности АКБ, %
12.6 Вольт и больше 100%
12.5 — 12.3 Вольт 75% — 50%
12,1-11.7 Вольт и меньше 25% — 0%

Данные таблицы показывают, что если напряжение на клеммах меньше 12.7 В, то АКБ заряжена не полностью, а если мультиметр выдает менее 11,7В — это признаки неисправности или глубокого разряда.

Использование нагрузочной вилки при проверке аккумулятора

Метод нагрузочной вилки — один из самых эффективных и используется в процессе диагностики работоспособности АКБ под нагрузкой в профессиональных сервисных центрах. Сама по себе нагрузочная вилка представляет собой устройство, включающее мультиметр (вольтметр), нагрузочное сопротивление, а иногда и амперметр. Проверка исправности аккумулятора при этом проводится в два этапа:

  1. Оценка состояния и степени заряженности батареи. Проверка происходит путем измерения напряжения на клеммах без нагрузки в режиме вольтметра. Если батарея полностью заряжена, на приборе появятся показания от 12,6 до 12,9 В. В противном случае, АКБ необходимо зарядить, либо найти причину неисправности.
  2. Проверка аккумулятора под нагрузкой. Если АКБ заряжена, а плотность и уровень электролита оптимальны, параллельно вольтметру подключается нагрузочное сопротивление, передающее ток и имитирующее работу стартера при запуске двигателя машины. Спустя 5 секунд показатели вольтметра, а затем нагрузка отключается. Важно, чтобы напряжение при этом вернулось к начальному показателю. Полученные данные позволяют сделать правильное заключение о состоянии батареи.
Показания вольтметра (с нагрузкой), В Уровень заряженности АКБ, %
10,2 Вольт и больше 100%
9.6 — 9.0 Вольт 75% — 50%
8,4-7,8 Вольт 25 — 0%

При проверке таким способом нужно соблюдать температурный режим. Если в месте проведения диагностики температура воздуха ниже 20 градусов, холодная батарея может быстро разрядиться.

Применение зарядного устройства при проверке АКБ

Если необходимо срочно провести проверку аккумулятора, а мультиметра, ареометра и нагрузочной вилки под рукой нет, можно воспользоваться стандартным зарядным устройством. Шкала для определения напряжения батареи подскажет состояние источника питания после нажатия специальной проверочной кнопки. Нужно только подключить ЗУ к клеммам АКБ. Обратите внимание, включение устройства в электрическую сеть в момент проверки недопустимо.

Проверка электролита в аккумуляторе

Уровень электролита в аккумуляторе играет важную роль при эксплуатации устройства. Его проверка может проводиться по-разному в зависимости от конструкции конкретной АКБ. Традиционно автомобилисты оценивают уровень электролита визуально через отверстия под крышками банок аккумулятора. Некоторые модели оснащены шкалой для определения меры заполнения батареи с указанием максимума и минимума, допустимого для безопасной работы устройства. В лучшем случае производители делают часть пластикового короба прозрачным. Для еще более точного определения уровня используются стеклянные измерительные трубки, опускаемые на дно каждой банки. Если вы решите проводить замеры таким способом, не забудьте о мерах безопасности, ведь в состав электролита входит серная кислота.

Немаловажно при оценке состояния электролита в аккумуляторе измерить его плотность. Для исследования этого показателя понадобится специальный прибор ареометр, или денсиметр. Сложная конструкция состоит из двойной стеклянной колбы, груши и пробирки, наполненной ртутью или дробью. Ареометр позволяет установить точное соотношение частей воды и серной кислоты, содержащихся в электролите.

Процедура оценки плотности проводится не менее чем через 2 часа после полной зарядки аккумулятора путем взятия проб из каждой банки. Результат измерения считается достоверным, если набрано достаточное количество электролита (до поднятия поплавка). Оптимальный показатель плотности — 1,27-1,29 г/см3. При превышении нормы электролит можно разбавить дистиллированной водой, а при занижении необходимо добавить аналогичный раствор с нормальным показателем плотности.

Возможна ли зарядка АКБ в домашних условиях?

Зарядку аккумуляторной батареи желательно проводить в нежилых, хорошо проветриваемых помещениях. Если вам все же пришлось заряжать АКБ дома, лучше делать это на балконе. Дело в том, что в процессе зарядки аккумулятора выделяется опасный для здоровья человека сернистый газ, а также хлористые соединения кислорода. Подобные летучие вещества могут вызывать недомогание. Необходимо отслеживать продолжительность зарядки и состояние электролита. Не допускайте его «закипания», поскольку это может существенно снизить ресурс батареи. Сила тока ЗУ во время зарядки должна быть минимальной. Помните, для полной зарядки аккумулятора емкостью 60 ампер нужно 7-8 часов.

Специалисты официальных сервисных центров ГК FAVORIT MOTORS оказывают полный спектр услуг по обслуживанию и ремонту автомобилей любых марок. Квалифицированные мастера в короткие сроки устранят любые неисправности электрооборудования и проведут тщательную диагностику всех систем Вашего автомобиля. Обращайтесь к профессионалам!

favorit-motors.ru

Лада Приора Седан Самая зеленая в Мире 💯% › Бортжурнал › Как измерить реальную емкость Аккумуляторной батареи

Вопросы АКБ довольно актуальны в наше время а с приходом холодов через одного все бегут куда глаза глядят, кто на базар кто домой таскает батарейки . Причина того что АКБ не может завести двигатель разряд АКБ и потеря емкости . Почему АКБ потеряла емкость и не может отдать необходимый пусковой ток мы не будем обсуждать а попытаемся измерить реальную емкость АКБ в А*ч т.к емкость АКБ и пусковой ток величины взаимосвязаны . Чем больше емкость тем больше батарея может отдать пусковой ток .

Известные способы определения емкости ХИТ ( Химические источники тока )
1. Способ «Измерение времени разряда ХИТ при номинальной постоянной нагрузке»
2. Способ «Измерение напряжения под нагрузкой»
3. Способ «Отклик на тестовый сигнал»
4. Способ «Импульсный»
5. Способ «Импедансный»
6. Способ «Неизвестный»

С юридической точки зрения все рассуждения строятся от ЗАКОНА, которым является Способ 1 –
«Измерение времени разряда ХИТ при номинальной постоянной нагрузке». Способ является косвенным и реализуется путем измерения двух других физических величин (тока и времени) и последующего расчета соответствующего значения емкости ХИТ . Способ определен ГОСТ (конкретный на каждый тип ХИТ, например, ГОСТ959-02 – «БАТАРЕИ АККУМУЛЯТОРНЫЕ СВИНЦОВЫЕ СТАРТЕРНЫЕ ДЛЯ АВТОТРАКТОРНОЙ ТЕХНИКИ») и является, на сегодняшнийдень образцовым способом измерения данной физической величины.

В чем суть способа АКБ заряжают а потом разряжают определенным током учитывая ток А и часы .

7.3.3 При испытании на емкость 20-часовым режимом разряда (5.3.1.4) батарею помещают в водяную ванну при температуре (25±2) °С. Верхняя часть батареи должна выступать не менее 15 и не более 25 мм над уровнем воды. Если в одной и той же водяной ванне находится несколько батарей, то расстояние между ними, а также расстояние до стенок должно быть не менее 25 мм.

Батарею разряжают током 0,05С . Общие технические условия А с допуском ±2% номинального значения до напряжения на выводах (10,5±0,05) В.
Разряд следует проводить не ранее чем через 1 ч и не позже чем через 5 ч после завершения заряда.

Что мы получаем
ток разряда должен составлять 0.05С или при емкости АКБ 60*ч * 0.05 = 3А
в ГОСТ указано что батарею нужно разрядить до напряжения 10,5 в но этот параметр указан для Сурьмянистые аккумуляторные батареи . Основная масса современных АКБ это Кальциевые аккумуляторные батареи у которых есть один огромный минус . Они бояться глубокого разряда .

Кальцевый АКБ категорически запрещено разряжать до напряжения ниже 12.0 в

Помещать АКБ в воду тоже не стоит погрешность измерения минимальна . Достаточно принести АКБ домой при темпертуре 20-25 °С и дать ему отогреться .

В итоге получаем алгоритм измерения емкости АКБ

1. Зарядить АКБ
2. Разрядить током 3 А
3. Минимальное напряжение на АКБ 12.0 в
4.Засечь время разряда в часах.

Чем заряжать АКБ это вопрос каждого лично от простейших трансформаторов до зарядных на процессорах .
Разряжать АКБ в идеале нужно стабилизированным током в 3 А . Для этого можно спаять простейший стабилизатор тока на КР142ЕН12А и транзисторе .

Полный размер

Но для обычного автолюбителя можно применить обычную галогеновую лампочку на 55 Вт . Лампа потребляет при напряжении 12.0 в 3.9 А а при напряжении 13.2 в ток равен 4.1 А . Берем среднее значение 4 А и не паримся .

Полный размер

Полный размер

Полный размер

Теперь приступим к самому процессу измерения емкости АКБ .
Наш подопытный АКБ Аком 11 года с заявленной емкостью 55 А*ч . Полтора года был в работе и дальше как батарейка дома стоит на случай отсутствия света .

Полный размер

Полный размер

Берем подключаем лампочку к АКБ и засекаем время до разряда АКБ до напряжения 12.0 в что соответствует емкости 50% заряда .

В итоге получаем график разряда АКБ током 3 А .

Полный размер

До напряжения 12.06 в АКБ продержался ровно 5 часов при токе нагрузки 3 А . что равно 5 часов умножаем на 3 А и умножаем на 2 т.к напряжение 12.06 это 50% емкости АКБ . В Итоге 30 А*ч
Ну а дальше смотрим в свой карман и погоду . Если зима на носу а ваша АКБ отдает 25% своей емкости то срочно лезим в карман и бегим за новым АКБ дабы не замерзнуть в сугробе по среди трассы .Ну а если в кармане пусто то наедимся на чудо авось пронесет )))
Для батареи которой 6 лет довольно хороший результат .
Метод не обладает 100% точностью но для повседневной жизни более чем достаточный и точный .

www.drive2.ru

Как проверить емкость автомобильного аккумулятора?

Аккумулятор представляет собой источник тока многоразового действия, служащий для автономного электропитания различных устройств, а в данном случае — автомобиля. Поэтому со временем использования объемы емкости могут уменьшаться, как результат – уменьшается время его работы без дополнительного заряда.

Единицы показателей аккумулятора

Номинальная емкость — эта единица чаще всего служит для определения электрического заряда источников питания. Выражается номинальная емкость автомобильного аккумулятора в Ач, то есть в ампер-часах, или Ач ( Ah – ampere — hour в английской аббревиатуре).

Электрическое напряжение измеряется в вольтах, В. Аккумуляторы, используемые на легковых автомобилях, чаще всего имеют стандартный показатель в 12 В. Это характеристика, указываемая в техническом паспорте. А величина напряжения зачастую указывается следом за маркой, например, BOSCH 63 Ач, где 63 — емкость автомобильного аккумулятора, Ач.

Проверяем тестером

Итак, для начала автолюбитель задается вопросом о том, как определить остаточную емкость автомобильного аккумулятора.

Чтобы установить, каков объем емкости и понять, насколько он еще работоспособен, используются специальные тестеры. Это незаменимые устройства для проверки любых видов аккумуляторов, их функционал огромен. Тестер совсем не сложен в эксплуатации и в большинстве случаев имеет всего одну кнопку, с помощью которой определяются показатели различных параметров, например, как объем емкости, так и сила тока. Полученные результаты не обязательно будут точно отображать состояние аккумулятора, но при желании, при помощи несложных формул, можно подвести и окончательный расчет объема емкости автомобильного аккумулятора.

Применение мультиметра

Мультиметр (или авометр, от слова ампервольтомметр) – это также комбинированный прибор, использующийся для замеров показателей электрических приборов.

В нем также несколько режимов работы, он не сложен в эксплуатации.

Провести замер и узнать, какая емкость автомобильного аккумулятора, можно несколькими способами.

Тестирование под нагрузкой

В качестве нагрузки будет выступать обычная лампочка. Если при замерах уровень ее яркости будет снижаться, то тестирование сразу прекращается, поскольку это скажет о некачественной работоспособности батареи – не хватает заряда или нарушена схема устройства.

Чтобы просчитать требуемую нагрузку для емкости автомобильного аккумулятора, первым делом учитывается количество ампер. Если номинал емкости составляет, например, 7 Ач (Ah), то соответствующая величина нагрузки будет равна 3,5 Вольт. Если под рукой не окажется нужной лампочки, отлично подойдет обычная автомобильная фара.

Процесс замера

Как определить емкость автомобильного аккумулятора, должен знать каждый автолюбитель!

Для определения замеров емкости батареи проводят следующие действия, в точном порядке:

  1. Сначала необходимо отключить аккумуляторную батарею от генератора.
  2. Далее подвести нагрузку в виде лампочки и дать поработать аккумулятору буквально пару минут. Затем отключить ее.
  3. Затем к батарее подводится уже мультиметр и производится замер в течение 20 секунд.

Показатели записывают.

Если напряжение составит 12,5 Вольт, то состояние аккумулятора хорошее. А вот если показатели равны 11,5 или даже ниже – то необходимо заменить батарею.

Метод контрольного разряда

Для того чтобы провести замер емкости автомобильного аккумулятора именно таким способом, надо знать силу тока разрядки конкретного источника питания. Для этого можно посмотреть техническую документацию, прилагаемую к нему. Сила тока разрядки емкости будет равна необходимому уровню нагрузки, который применится к аккумулятору.

В таком замере объема емкости мультиметр должен оставаться подключенным к аккумулятору столько времени, пока сила тока не снизится до 60, а лучше 50 %. В результате будет получено значение, которое необходимо сравнить со значением в техническом паспорте аккумулятора. Скорее всего, они не будут совпадать, поскольку каждый заряд/разряд аккумулятора постепенно снижает его рабочую емкость, однако цифры не должны сильно разнится! Если расхождение большое, вывод один – замена аккумулятора.

Замеры других показателей

Современный мультиметр – устройство с большим функционалом. Он подойдет для измерения и других параметров источника питания.

Замер напряжения

Если аккумуляторная батарея по типу относится к щелочно-кислотным или литий-ионным, то можно провести замеры напряжения аккумулятора, переведя его в режим вольтметра. В зависимости от уровня нагрузки измеряемого прибора настраивают мультиметр, установив соответствующий показатель. После этого к отрицательной клемме аккумулятора подводят черный провод, а к положительной — соответственно красный. Буквально в течение 2 следующих секунд на экране мультиметра отобразится показатель напряжения.

Если аккумулятор исправен, то величина показателя будет равна 12-12,5 Вольт. Это скажет о том, что состояние источника питания находится в норме.

Тест внутреннего сопротивления

Здесь опять же понадобится лампочка мощностью 12 В и, конечно, мультиметр.

Внутреннее сопротивление аккумулятора также является важным показателем работоспособности.

Чтобы провести замер, автолюбитель или мастер действует в следующем порядке:

  1. К аккумулятору подсоединяется лампочка. Батарея ни в коем случае не заряжается!
  2. Через пару секунд к клеммам аккумулятора подключается мультиметр и делается первый замер напряжения.
  3. Лампа отключается.
  4. И производится второй замер напряжения.

Если в полученных цифрах есть разница, но она не выше 0,05 В, то аккумулятор считается исправным. Если же разница выше, то требуется или замена, или осмотр и проведение дополнительных тестов. Внутреннее сопротивление не должно превышать норму!

Ток утечки

Если с вышеуказанными замерами не так сложно разобраться и запомнить действия, то далее надо переходить к вопросу о том, как проверить емкость автомобильного аккумулятора на утечку тока. Это показатель, от которого напрямую зависит объем самой емкости батареи, а значит, и срок ее «жизни».

Уровень саморазряда, допустимый для аккумулятора в состоянии покоя, прописан в его технической документации. Однако стоит знать, что у щелочных типов батарей этот уровень выше всего!

Любая утечка подразумевает наличие разрыва или некачественную герметизацию в цепи питания батареи. И если при замерах определился уровень утечки гораздо выше технически допустимого уровня, то аккумулятор будет разряжаться еще быстрей. Но не только разряд батареи может стать проблемой, поскольку плохая изоляция отдельных участков цепи питания может привести к короткому замыканию или возгоранию!

Для тестирования уровня утечки тока аккумулятора мультиметр переводится в соответствующий режим, а показатель напряжения устанавливается на 10 Ампер. Подключают мультиметр таким образом: красный провод подводится к плюсовой клемме, а черный же – отсоединяется вовсе.

Показатель утечки определяется так: если на мониторе прибора ничего не отображается, значит, проверка емкости автомобильного аккумулятора прошла успешно, утечки нет! Если же есть какие-то показания, то необходимо срочно проверить всю бортовую систему.

Восстановление емкости источника питания

После проведения всех необходимых замеров следующий логический шаг – научиться восстанавливать «размер» емкости батареи. Ведь в любом случае, особенно при долгой эксплуатации транспорта, аккумулятор теряет часть емкости.

Как же восстановить емкость автомобильного аккумулятора?

Подготовка к восстановлению начинается с осмотра и поверхностной чистки аккумулятора. Необходимо удалить все возможные подтеки внутреннего состава, грязь и окисление с клемм. Перед промывкой самого резервуара загрязненный электролит сливается. Обязательно проверяются свинцовые пластины на наличие целостности, поскольку в ином случае процедура восстановления просто ничего не даст.

Далее проводят контрольный цикл по полному разряду и дальнейшему заряду аккумуляторной батареи. Лучше его проводить не менее 4 раз.

Чтобы проконтролировать этот цикл, можно использовать:

  • ареометр – для определения плотности внутреннего состава батареи;
  • лампочку – для создания нужной нагрузки;
  • вольтметр или же мультиметр.

Непосредственно между циклом разряда и дальнейшего заряда емкости автомобильного аккумулятора в mAh устанавливается перерыв около 12-14 часов. Продолжительность заряда должна быть не меньше 8 часов. В технической документации указаны точные параметры необходимой силы тока, времени заряда, их нужно учитывать в каждом конкретном случае.

Период покоя между циклами нужен для того, чтобы сверху, на поверхности свинцовых пластин, устанавливался единый потенциал.

За каждый полный цикл разряда – заряда плотность электролитного состава будет увеличиваться. Если она станет очень высокой, то можно использовать дистиллированную воду для его разбавления.

После того как была слита дистиллированная вода и все емкости тщательно промыты, внутрь аккумулятора вливают раствор натрия. Его заливку также делают в несколько подходов, 2-3 раза.

Правила манипуляций

При работе с любыми электроприборами каждый должен знать, что скачки напряжения, вызываемые принудительным отсоединением от цепи питания, будут неблагоприятно отражаться на самом устройстве. Поэтому все действия должны происходить по возможности с выключенным двигателем. Если же возникла необходимость заменять аккумулятор при работающем двигателе, то для минимизации скачков напряжения надо включить в автомобиле все электроприборы (обогрев заднего стекла, фары, магнитолу). А подключение/отключение каждой клеммы делать максимально быстро, без многократных касаний. Таким образом, нежелательные перепады напряжения будут сведены к минимуму.

Если же возникает необходимость зарядки аккумулятора от другого оборудования, то соединение устройств должно производиться с тщательной аккуратностью. В противном случае это также может повлечь неисправность приборов.

Интересные факты

Понятия «лучший аккумулятор» просто не существует. Разные типы служат для разных целей. Например, кальциевые аккумуляторы имеют слабую утечку тока, но в то же время почти не переносят глубоких разрядов, особенно это наблюдается в зимнее время. В то же время для стандартных «обслуживаемых» батарей, например, свинцово-кислотных, емкостью автомобильного аккумулятора в 18Ah, такой разряд не будет критичен, но постоянно придется проводить замеры и делать промывку и долив дистиллированной воды.

Если температура низкая, то способность аккумулятора «заряжаться» резко сокращается. Поэтому короткие поездки в мороз могут привести к более быстрому разряду. Даже если аккумулятор новый! А это приведет к невозможности запуска мотора!

В зимнее время для аккумулятора хорошим подспорьем будет конструкция с подогревом, которая будет ускорять повышение температуры внутреннего состава батареи. Ведь он имеет определенную вязкость, поэтому его температура понижается или повышается вслед за температурой окружающей среды, с задержкой. И для того чтобы помочь аккумулятору эффективней получать заряд от генератора, необходимо обеспечить дополнительный источник теплого воздуха. А это в свою очередь поможет замедлить разряд батареи во время покоя. Также устройство можно брать домой и после согревания до комнатной температуры ставить на зарядку.

Чем регулярней проводится проверка показателей работоспособности источника питания и состояния «размера» его емкости, тем своевременнее можно заметить увеличение утечки тока, а значит, и провести восстановление. Чем незначительней отклонения, тем легче провести эту процедуру и тем вероятней вернуть утерянный объем. Ведь эксплуатация аккумулятора неизбежно ведет к разрушению свинцовых пластин, образованию подтеков электролита, а все это способствует его медленному выходу из строя.

fb.ru

Как проверить аккумулятор автомобиля мультиметром: способы

Иногда зимой у автолюбителей возникают проблемы при запуске авто. Это происходит из-за плохого влияния отрицательных температур на жидкость, залитую в аккумуляторную батарею (электролит). Чтобы избежать неприятностей приходится с определённой периодичностью контролировать емкость аккумулятора. Рассмотрим, как проверить аккумулятор автомобиля мультиметром.

Способы проверки заряда АКБ

Существует несколько способов проверить зарядку аккумулятора. Некоторые можно осуществить при помощи специально разработанных для этого устройств. А в некоторые батареи даже встроено такое приспособление.

Существующие способы померить заряд АКБ:

  • проверка при помощи встроенного в автомобильный аккумулятор специального индикатора;
  • использование «нагрузочной вилки»;
  • измерение обычным мультиметром.

Как определить напряжение по встроенному индикатору

Современные автомобили уже оборудованы встроенными индикаторами, которые могут помочь хозяину авто узнавать в любой момент о текущем состоянии заряда.

Впервые такие аккумуляторы вышли с конвейеров японских автоконцернов. Определить степень зарядки помогает специальное «зелёное окошко», которое и является индикатором.

Другое его название гидрометр. Цвет окошка зависит от степени заряженности:

  • зеленый – заряжен;
  • серый либо белый – емкость потеряна;
  • черный – АКБ разряжена до конца, уровень электролита ниже критического.

В случае черного цвета аккумулятор рекомендуют заменить.

Если в машине стоит аккумулятор с индикатором, то делать замер заряда мультиметром или «нагрузочной вилкой» нет смысла.

Стоит отметить, что аккумуляторы такого типа стоят недешево. В некоторых случаях цена увеличивается примерно на треть. Не каждый автолюбитель готов переплачивать за такую батарею.

Тогда подойдут другие методы измерять заряд аккумулятора.

Проверка напряжения нагрузочной вилкой

Нагрузочная вилка считается сегодня инструментом слегка устаревшим. Встретить ее чаще всего можно на станциях технического обслуживания, чем у частных автовладельцев. Тем не менее, такая проверка получается наиболее верная и профессиональная.

Нагрузочной вилкой называют определенный инструмент, который с особой точностью позволяет установить уровень неисправности аккумулятора. В нем объединены мультиметр и нагрузочное сопротивление.

Некоторые модели прибора дополнены еще амперметром.

Шаги при проверке работоспособности авто аккумулятора нагрузочной вилкой:

  • устройство соединяется с клеммами АКБ, при этом возникает ток короткого замыкания. Это своего рода имитация работы стартера. При отсутствии нагрузки батарейка вырабатывает 12,7 Вольта, с нагрузкой – гораздо меньше;
  • далее нужно считать показания прибора. Они покажут, на каком уровне будет находиться заряд в момент, когда владелец заведет машину.

Важно: если под нагрузкой напряжение упало до отметки 3-5 Вольт, то такая батарейка разряжена, она не сможет запустить машину.

Ещё один нюанс, который нужно учесть при измерении таким способом: проверять напряжение желательно при температуре батареи 20-25 градусов и не делать это очень часто. В противном случае можно потерять большую долю емкости.

Такой способ надежный и достоверный. Единственный его минус в том, что нагрузочная вилка практически не встречается в обычном гараже у рядового автолюбителя. Для таких хозяев авто стоит подумать о том, как мультиметром проверить напряжение аккумулятора автомобиля.

Измерение заряда мультиметром

Мультиметром называют прибор способный замерить ампераж, напряжение, сопротивление и температуру у технических устройств.

Данные тестеры применяют не только, чтобы замеривать заряд АКБ машин. Они с высокой точностью могут определить напряжение в батарее шуроповертов, ноутбуков и телефонов.

Например, многие устройства IPHONE работают на литий-ионных АКБ, которые очень удобно тестировать электронными японскими мультиметрами компании Sanwa или китайскими DT-830b.

Для современных владельцев авто это практически идеальный вариант. Стоимость такого прибора вполне приемлемая. Особенно удобно пользоваться теми моделями, которые оснащены электронными табло.

Такой точности, как при первом и втором способе проверки не будет. Однако померить заряд, когда это необходимо и сориентироваться в дальнейших действиях, вполне возможно.

Как пошагово замерить напряжение мультиметром на аккумуляторе автомобиля:

  1. Необходимо при помощи соответствующих проводов подключить мультиметр. Тестер должен работать в режиме «вольтажа» (замера напряжения). Для этого его устанавливают на уровень 20Вольт.
  2. Специальными металлическими щупами, которые расположены на проводах, прибор прикладывается к клеймам батарейки (щуп красного цвета – к плюсу, черный – к минусу). В редких случаях провода бывают одинакового цвета.
  3. Далее на электронном табло должны появиться данные замеров.

Важный момент! При замере зарядки АКБ автомобиль должен быть выключен. Иначе прибор покажет недостоверные данные.

Для удобства автолюбителей разработана специальная шкала значений, помогающая по данным тестера определить степень заряженности батареи:

  1. Более 12,7Вольт – батарейка полностью заряжена.
  2. Если значения в диапазоне от 12,1 до 12,5Вольт, то батарея заряжена наполовину.
  3. В случае значений меньше 11,7Вольт – АКБ сильно разряжена.

Исходя из представленных параметров, можно сделать вывод, что значения напряжения на приборе менее 12,7Вольт, показывают частичную заряженность АКБ. В случаях, когда мультиметр показывает менее 11,7Вольт, аккумулятор стоит поставить на зарядку.

У любой машины постоянно происходит минимальная утечка тока (в пределах 50-80 мА.). В частности:

  • на охранную сигнализацию расходуется 25-25мА;
  • контроллер у системы впрыска забирает 5мА;
  • магнитола автомобиля расходует 3мА;
  • приборная панель с блоком центрального замка также забирает часть тока.

В результате все вместе разряжает АКБ в пределах 60мА. Эти затраты не являются для батареи критическими и её можно эксплуатировать еще несколько лет. Другое дело, если расход составит более 60-80 мА, то батарейка быстро разрядится.

Технология замера утечки тока

Как проверить аккумулятор, с целью определения утечки тока, тестером:

  1. Автомобиль предварительно готовится к проверке. Для этого отключаются магнитола, габариты, свет в салоне авто.
  2. Следом в разорванную цепь подключается амперметр и снимаются данные.
  3. В случае обнаружения амперметром тока утечки, нужно поочередно вытащить и поставить на место в строгом порядке ряд предохранителей и реле. Это позволит понять, в какой цепи происходит утечка. После этого ток должен нормализоваться.

Для того, чтобы правильно при помощи тестера научиться определять утечку тока, рекомендовано следующее видео:

Быстрая проверка показателей аккумулятора

В ряде случаев владельцам авто совсем некогда заниматься отсоединением АКБ от машины, а также «копаться» с освещением и приборной панелью. Такие хозяева машин определяют уровень зарядки АКБ без ее снятия, прямо под капотом.

Этот процесс выглядит следующим образом:

  1. Когда произошло замирание машины после выключения мотора, мультиметр подключают к АКБ по схеме: плюс к «+», минус соответственно к «минусу». Стоит учитывать, что показатели будут с незначительными отклонениями. 12,7Вольт – показатель нормы.
  2. Затем машина заводится. Когда мотор заработает, напряжение поднимется до 14,7Вольт.
  3. Рекомендовано проверить еще с нагрузкой (внешнее освещение, обогрев окон, средний режим печки). В таком случае норма – 14,6Вольт.

Измерить напряжение аккумулятора автомобиля мультиметром – задача посильная даже начинающему автолюбителю. Позволить себе дорогой аккумулятор, оснащенный специальным индикатором, может не каждый.

Практичным и универсальным вариантом считается измерение заряда АКБ мультиметром. Этот прибор, с говорящей приставкой «МУЛЬТИ», позволяет измерить не только напряжение, но и силу тока. Кроме того, мультиметр может пригодиться и для другой электротехники, включая телефоны, ноутбуки, шуруповерты. Помните, что приобретать такой прибор лучше у проверенных производителей в специализированных магазинах.

3batareiki.ru

Как проверить ёмкость аккумулятора: какой прибор использовать лучше всего

Каждый автомобилист знает, что от источника питания в машине зависит очень многое и периодически его нужно проверять. Но практически мало кому известно, как можно это сделать самостоятельно. В современных аккумуляторах есть специальные индикаторы, которые меняют свой цвет, когда батарея перестаёт нормально заряжаться. Но убедиться, соответствуют ли показания индикатора действительности, можно только при помощи диагностики. Чтобы провести проверку, нужно знать, как и чем измерить ёмкость аккумулятора.

Какой прибор использовать для проверки ёмкости аккумулятора

Любая батарея в течение времени теряет эксплуатационные свойства и ёмкость вследствие снижения плотности электрохимической жидкости. Это связано с тем, что при ежедневной нагрузке доля кислоты в электролите снижается. Однако ёмкость источника питания довольно важный параметр, игнорировать который не стоит. Она показывает количество энергии, отдаваемой АКБ за определённый промежуток времени под определённой нагрузкой. Снижение ёмкости батареи может привести к постоянным проблемам с запуском двигателя автомобиля.

Для диагностики своей машины необходимо периодически проводить проверку ёмкости аккумулятора и знать, в чём она измеряется.

Есть несколько способов, как узнать ёмкость аккумулятора:

  1. При помощи ареометра можно измерить плотность электрохимической жидкости. Но этот способ мало подходит для современных АКБ, так как в них нет отверстий для такого рода диагностики, и в целом данный метод опасен возможностью обжечься электролитом, а также не даёт наглядных показаний о состоянии батареи.
  2. При помощи нагрузочной вилки можно проверить напряжение. Это устройство, которое представляет собой вольтметр с парой специальных клемм-щупов, показывает напряжение батареи под нагрузкой. В зависимости от его показаний делают выводы о состоянии АКБ.
  3. При помощи контрольного разряда можно проверить состояние батареи, но этот способ требует больших временных затрат. АКБ необходимо сначала полностью зарядить, а затем разряжать под заранее известной нагрузкой, что занимает много времени.
  4. При помощи тестера можно проверить сразу несколько параметров: ёмкость, напряжение, утечку тока на аккумуляторе. Этот способ считается самым быстрым, надёжным и удобным. А воспользоваться им может абсолютно любой автомобилист.

Проверка ёмкости мультиметром

Универсальный прибор для измерения ёмкости аккумулятора, который стоит иметь в запасе каждому автолюбителю, – мультиметр. С помощью него можно измерить множество параметров АКБ и на основании этих данных сделать вывод о состоянии батареи и её дальнейшей участи.

Какие параметры можно проверить

Основные параметры, проверяемые мультиметром:

  1. Зарядка аккумулятора. Проверив показания напряжения, можно выяснить, заряжен ли источник питания или требуется подзарядка постоянным током. Для проверки только напряжения батареи на мультиметре включают режим DC и подключают прибор к аккумулятору, подсоединяя чёрный провод к минусовой клемме, а красный к плюсовой. При этом АКБ должна быть отключена от нагрузки, то есть одну из клемм необходимо отсоединить от машины.
    Важно знать, что щупы мультиметра абсолютно одинаковые, но принято чёрный подключать именно к минусовой клемме, и большая часть инструкций написана исходя из этого правила. Если подключить щупы наоборот, то показания прибора будут зависеть от его типа. Устройства с жидкокристаллическим дисплеем покажут результат со знаком минус. А приборы с аналоговым указателем (шкала со стрелочкой) не покажут ничего, так как стрелка упрётся в начало шкалы, и результатов измерений увидеть не удастся. Существуют аналоговые устройства с двойной шкалой, в которых ноль располагается посередине и стрелка может отклониться в любую сторону, однако они встречаются очень редко.
    Если прибор показывает напряжение от 12,6 до 13,2 В, это говорит о полной зарядке АКБ. Напряжение 12,2 В свидетельствует о том, что батарея наполовину разряжена. Если же показания мультиметра менее 12 В, то АКБ разряжена полностью.

    Показания, соответствующие норме в холостом режиме работы АКБ, не свидетельствуют об исправности аккумулятора. Чтобы удостовериться в том, что деталь полностью исправна, потребуется провести замеры напряжения ещё и под нагрузкой. В рабочем режиме исправный и полностью заряженный аккумулятор при нагрузке в 100 ампер должен показывать напряжение не меньше 10,8 В.

  2. Внутреннее сопротивление. Значения этого параметра используются для проверки исправности источника питания. Для этого к аккумулятору подключают обычную лампочку 12 В. Через некоторое время мультиметром замеряют напряжение на клеммах батареи. Затем лампу отключают и снова измеряют напряжение на клеммах, а потом сравнивают показания прибора. У исправного аккумулятора разница в показаниях не превышает значение 0,05 В. Если она больше нормы, то это значит, что внутреннее сопротивление АКБ выше. А это может быть свидетельством значительного ухудшения состояния источника питания.
  3. Ёмкость. Это основной параметр исправности батареи, а мультиметр – самый удобный измеритель ёмкости аккумулятора.
В чём измеряется ёмкость АКБ

Прежде чем разбираться, как измерить ёмкость аккумулятора мультиметром, необходимо знать, что это такое.

Многие автомобилисты видели наклейки на источниках питания с символами «60 А/ч», «75 А/ч» и т. д. Это и есть показатели ёмкости, которая измеряется в Ампер-часах и говорит о том, какое количество энергии батарея может отдать под нагрузкой в течение часа. То есть АКБ с показателем 55 А/ч под нагрузкой в 55 ампер проработает час. Если нагрузка будет меньше, соответственно, аккумулятор проработает дольше.

Ёмкость источника питания изменяется на протяжении всего срока службы батареи. В новых АКБ её значение самое высокое, так как пластины только разрабатываются. При правильной эксплуатации аккумулятора после начала его использования наступает равномерный период работы, когда ёмкость остаётся неизменной. Но со временем пластины АКБ изнашиваются, и ёмкость снижается.

Существует два способа проверить ёмкость аккумулятора мультиметром: проверка работы АКБ под нагрузкой и метод контрольной разрядки.

Для проверки ёмкости аккумулятора мультиметром под нагрузкой потребуется полностью отключить батарею от генератора, подключить нагрузку и подождать некоторое время, как правило, 2–3 минуты. Зачастую в качестве нагрузки используется автомобильная фара или обычная лампочка. Если подключённая лампочка после запуска постепенно начала тускнеть, это значит, что батарея неисправна и дальнейшие измерения можно не производить. При ровном свечении лампочки мультиметром измеряют напряжение на клеммах батареи, не отключая нагрузку. Показания прибора меньше 12,5 В означают, что ёмкость аккумулятора снижена и пора подбирать новый источник питания.

Чтобы померить ёмкость аккумулятора методом контрольной разрядки, потребуется сначала полностью зарядить источник питания и затем подключить к нему нагрузку, при этом необходимо контролировать напряжение мультиметром в ходе разрядки. Как только значения, отражающиеся на дисплее прибора, станут ниже паспортного значения напряжения батареи, необходимо засечь время до окончательной разрядки АКБ. Показатель времени, которое потребуется для разрядки источника питания, умножают на значение тока потребителя, использованного в качестве нагрузки. Полученная цифра и есть ёмкость батареи. Остаётся сравнить её с паспортным значением и сделать вывод о дальнейшей пригодности источника питания.

Какая должна быть ёмкость аккумулятора

По цифре, обозначающей ёмкость АКБ, определяют величину силы тока, которую может питать батарея в течение определённого времени до разрядки. К примеру, аккумулятор 72 А/ч питает потребитель с силой тока в 3,6 В на протяжении 20 часов. Однако та же АКБ не сможет обеспечить работу потребителя с напряжением в 72 Ампера в течение даже одного часа. И чем больше сила тока у потребителя, тем быстрее разрядится аккумулятор. Таким образом, выбирать источник питания необходимо, учитывая силу тока потребителя. Если неправильно выбрать ёмкость источника питания, это приведёт к его постоянному недозаряду и значительно сократит срок службы.

Регулярная проверка аккумулятора важна хотя бы потому, что неисправная батарея может стать причиной неприятных ситуаций на дороге или при запуске двигателя автомобиля. Кроме того, контроль ёмкости и напряжения АКБ поможет определить причину проблем с запуском двигателя, которые возникают как из-за неисправной батареи, так и из-за проблем в бортовой сети автомобиля.

carbatt.ru

Измерение реальной емкости аккумулятора мультиметром

На каждой батарее указывают ее вместимость, но эти сведения не всегда правдивы. Для измерения емкости аккумулятора необходимо выполнить ряд действий. Для этого потребуются разные приборы и материалы.

Аккумуляторная батарея Nissan ёмкостью 60 Ач.

Что такое емкость батареи или аккумулятора

Некоторое количество электричества, передаваемое от АКБ при его разряжении, называют энергоемкостью аккумулятора. При проведении расчетов характеристику выражают в ампер-часах (Ач) или ватт-часах (Втч). Большая вместимость батареи позволяет устройству долго работать без подзарядки, что важно при выборе АКБ для машины.

В этом случае вместимость будет зависеть от мощности генератора. В некоторых случаях емкость обозначается по-английски A/hour, т. е. Ач по-русски. Ее не нужно путать с таким параметром, как напряжение, выражаемое в вольтах (В).

Простая проверка емкости АКБ тестером с последующим уточнением

Для измерения вместимости батареи часто используют USB-тестер. У приспособления есть много функций, позволяющих узнать емкость АКБ смартфона, планшета и внешнего пауэрбанка.

USB-тестер подключается к любому портативному устройству посредством провода или переходника.

Полученные показатели помогают определить изношенность аккумулятора. На тестере присутствует кнопка управления, предназначенная для измерения разных показателей. С ее помощью переключаются режимы работы и ячейки памяти устройства.

Когда подключаемый аппарат обладает необходимым напряжением, тестер начинает работать. Снизу в углу появляется значение вместимости батареи. Тестер не дает стопроцентно верного результата.

По этой причине можно воспользоваться математическими вычислениями по формуле: начальный показатель тока*3 = реальная вместимость АКБ. Некоторые производители указывают на устройстве номинальную емкость, превышающую фактический показатель. Эта информация неверная и является рекламой.

Как определить емкость батареек с помощью мультиметра

Мультиметр помогает определить показатель энергоемкости. Чтобы его узнать, потребуются умные зарядные приборы. У них высокая цена, поэтому приобретать устройства лишь для вычисления вместимости 2-3 аккумуляторов нет смысла.

Для измерения можно применить простой метод, предварительно воспользовавшись мультиметром, соблюдая некоторые тонкости. В процессе нужно определить значение тока любой батареи. При этом измеряется точное время, при котором элемент питания отдавал электрохимическую энергию.

Замеры не будут стопроцентно точными, но покажут максимально близкое число.

В литий-ионных АКБ присутствует своя шкала разрядов, показывающая зависимость напряжения от заряда. Чтобы она не отразилась на измерениях, собирают линейное приспособление в 2,7-3 В.

Измерение ёмкости батареек с помощью мультиметра (регулятор в положении “20V”).
Использование линейного стабилизатора

При использовании линейного устройства необходимо установить значение тока, которое рассчитывают из напряжения (U) батарейки 2,7 В. С помощью стабилизатора проводят подключение резистора, который можно изготовить своими руками или приобрести готовый прибор в магазине.

После этого измеряют ток в цепи и устанавливают секундомер. В дальнейшем нужно следить за показателями U на клеммах. Секундомер отключают при достижении уровня в 2,7 В и записывают показания.

Значение высчитывают, умножая начальное время на ток, передвигающийся по цепи с помощью сопротивления. Так можно более точно узнать объем емкости АКБ. Если нет возможности конструирования стабилизатора, то замеры и подсчеты проводить тяжелее.

Использование переменного резистора

Чтобы тестирование прошло хорошо, понадобится небольшая батарейка, например 14500 с емкостью 300 мАч. Для проверки потребуется переменный резистор в 100 Ом. Если берут устройство с постоянным током, то процесс осложнится. Результаты нужно будет фиксировать и проводить расчеты потраченной вместимости на отдельных участках шкалы. Для определения значения высчитывают средний арифметический показатель тока.

Для измерения емкости батареи применяют резистор переменного тока, где сопротивление уменьшается постепенно, пока разряжается аккумулятор. В это время показатели тока должны находиться на одном уровне.

Измерение ёмкости аккумуляторной батареи с помощью мультиметра и переменного резистора.

На мультиметре устанавливают положение вольтметра для измерения напряжения и замеряют его показатели на клеммах. При неполном уровне заряженности устройство разряжают с помощью тока 450-500 мА. При этом периодически снижают сопротивление и контролируют напряжение.

Секундомер отключают, когда уровень достигнет 2,7 В. Для полного разряжения батарейки при токе в 500 мА потребуется 25-30 минут. Полученный показатель умножают на время в часах и получают реальное значение вместимости АКБ. Этот способ измерения емкости является наиболее точным благодаря математическим вычислениям.

Как сделать прибор собственными руками

Когда необходимая техника отсутствует, прибор можно сделать самому, посмотрев видео. Из готовых приборов необходимо взять вольтметр, а оставшиеся детали сооружают из подручных средств. Трудности возникнут при расчетах и создании внутреннего сопротивления, для которого потребуется ток.

Подходящим материалом является нихромовая проволока, используемая для создания нагревательных спиралей в электрических плитках. Нихромовые элементы можно заменить металлической полосой из прочих нагревательных устройств.

Для напряжения 12 В показатель тока должен находиться в рамках 80-120 Ампер, а сопротивление – 0,1-0,15 Ом. Прибор для измерения такого сопротивления сложно найти. По этой причине подбирают длину одного элемента и измеряют ток, который он пропускает. После этого совмещают несколько подобных деталей.

Самодельный аппарат делают последовательно:

  1. Подбирают нихромовую проволоку или нагревательную полосу и измеряют мультиметром до 15 А ток. Элемент должен пропускать 10-12 А.
  2. Соединяют 10 таких деталей, получая нагрузку в 100-120 А. Проволоку необходимо надежно скручивать.
  3. Полученный элемент помещают в подходящий корпус и фиксируют в нем. Если коробка небольшая, то проволоку несколько раз сгибают так, чтобы витки не касались друг друга. Параллельное соединение должно быть надежным, что обеспечивается изолирующими цилиндрами, которые устанавливают на изгибы.
  4. Концы скрутки припаивают к контактам на выходе, а снаружи – к соединительным проводам.
  5. Подключают вольтметр.
  6. Крепят на концы соединительного кабеля зажимы, которые потом подсоединяют к аккумулятору.

Когда устройство будет готово, можно проводить измерения в домашних условиях.

От чего зависит текущая емкость АКБ

В процессе эксплуатации удельная емкость АКБ меняется. Сначала пластины разрабатываются, поэтому показатели вместимости высокие. После этого прибор начинает работать стабильно, значение не отходит от одного уровня. Затем емкость начинает уменьшаться из-за изнашивания пластин.

На вместимость влияют активные материалы, конструкция электролитов, электродов, их температура и концентрация, амортизация батареи, величина разрядного и пускового тока, содержание налета в электролитах и прочие факторы.

Снижение начинается при увеличении разрядного тока. Если АКБ разряжают специально, то устройство теряет меньше вместимости, чем при плавном режиме с низким уровнем тока. Это позволяет зафиксировать на корпусе показатели для разного времени разряжения.

Емкость одинаковых аккумуляторов редко меняется. Низкие показатели характерны для небольших промежутков разрядки, а высокие – для больших временных отрезков.

Значение вместимости начинает меняться, когда повышается температура электролитов. Если из-за этого превышаются допустимые нормы, то срок службы снижается. Высокая температура электролитов понижает их вязкость, и они попадают в действующую массу. При этом сопротивление начинает расти.

По этой причине коэффициент использования активной массы при разряжении больше, чем при заряжении с низкой температурой. В связи с этим нужно проверять емкость АКБ на каждом этапе его эксплуатации.

3batareiki.ru

Измерение реальной емкости аккумулятора мультиметром и другими приборами

Не секрет, что со временем емкость аккумуляторных батарей становится меньше, и они уже не могут отдавать устройству то количество тока, которое могли отдавать раньше. В связи с этом у многих пользователей часто возникает вопрос о том, как измерить емкость аккумулятора, а точнее, как узнать показатель его остаточного потенциала, с помощью которого можно понять, будет ли нуждаться АКБ в ближайшей ее замене.

Если исходить из понятия, что показатель емкости — это количество энергии или тока, отдаваемое батареей в течение определенного промежутка времени, просто «померить» ее мультиметром не получится. Если речь идет о том, как узнать реальную емкость аккумулятора в виде пальчиковых батареек, здесь придется вначале произвести замеры тока, а потом воспользоваться некоторыми нехитрыми вычислениями — для того, чтобы показатель был как можно более точным. Что же касается любого мобильника на базе Андроид, емкость аккумулятора телефона можно проверить с помощью небольшого USB-тестера.

Содержание статьи

Простая проверка емкости АКБ USB-тестером с последующим уточнением

USB-тестер для измерения емкости аккумуляторов имеет очень богатый функционал — с его помощью измеряется емкость батарей планшета, смартфона, повербанка. На основании того, что показывает этот прибор, можно составить представление об изношенности аккумуляторов: стоит ли менять батарею, либо нужно приобретать новый девайс.

С помощью всего лишь одной кнопки управления можно измерить разные показатели, в том числе и емкость аккумуляторной батареи того или иного устройства. Кнопка переключает ячейки памяти тестера и режимы работы. Если в подключаемом устройстве достаточный уровень напряжения, тестер включается.

Показатель емкости АКБ измеритель отображает как правило в левом нижнем углу. Точность замеров тестером не является стопроцентной, а посему рекомендуется воспользоваться несложной математической формулой на основании следующего примера.

Допустим, у вас есть некое устройство (телефон, повербанк или планшет), которое, будучи полностью разряженным, зарядилось в промежуток времени, равный 3 часам. Если вы ради любопытства сделали замер тока с помощью тестера, и его показатель составлял, например, 1,15 А, реальная емкость аккумуляторной батареи вашего устройства вычисляется путем перемножения меж собой этих двух чисел. 1,15 ампер — это 1150 миллиампер, умножаем это число на 3 и получаем 3450 мАч. Так измеряется реальная емкость. Если на вашем устройстве «вместимость» тока указана производителем в несколько раз больше фактической, это просто стандартный рекламный ход, верить которому не стоит.

Как определить емкость батареек с помощью мультиметра

Саму емкость аккумулятора мультиметром определить не получится. Если быть точнее, этот прибор поможет в определении фактических показателей емкости.

Для того чтобы узнать емкость аккумулятора 18650, а также иных элементов питания, применяются так называемые «умные зарядные устройства». Но их стоимость довольно велика. Покупать такие ЗУ просто для определения емкости у пары-тройки аккумуляторов не стоит. Этот показатель легко определит обычный способ вычисления с предварительным использованием мультиметра. Однако при расчетах нужно соблюдать определенные тонкости.

Проверка показателя емкости аккумуляторных батарей мультиметром — это не просто измерение реального ее показателя, вычисления которого производятся с помощью элементарных математических вычислений. Необходимо обязательно измерить тот уровень тока, который отдает элемент питания (любая батарейка), и посчитать точное количество времени, в течение которого АКБ могла беспрерывно и качественно производить отдачу электрохимической энергии. Важно помнить о том, что все замеры не будут иметь уровень стопроцентной точности. Но именно они как нельзя лучше отражают истинную суть дела.

Литий-ионные аккумуляторы имеют свою шкалу разрядов. Она показывает, насколько U зависит от показателя заряда. Это необходимо знать: именно от уровня напряжения зависит показатель тока, идущего через сопротивление. Для того, чтобы эта зависимость не влияла на измерения, следует собрать дополнительное устройство — линейный стабилизатор тока ( 2,7-3 вольта).

Использование линейного стабилизатора

Применяя данный стабилизатор, установите показатель тока, рассчитав его из U аккумуляторной батарейки 2,7 вольт. Затем, используя стабилизатор U, подсоедините любое резисторное устройство (оно может быть изготовлено самостоятельно, либо приобретено в интернет-магазине). Измерьте ток, который проходит по цепи, и поставьте секундомер. Далее периодически проверяем и проводим контроль напряжения на клеммах батареи. Когда оно достигнет цифры 2,7 вольт, секундомер нужно будет быстро выключить и зафиксировать полученное время.

Итак, как измерить емкость аккумулятора 18650 и иных химических источников тока? Реальный показатель мы выводим, произведя умножение показателя тока, идущего по цепи путем сопротивления, на то самое время (в часах), которое было изначально потрачено. В этом и заключается наиболее точное измерение емкости. При отсутствии технических возможностей сконструировать стабилизатор напряжения, осуществить подсчеты и замеры будет труднее. Попробуйте найти выход из ситуации, используя переменный резистор.

Использование переменного резистора

Для того чтобы качественно провести тест на емкость, можно воспользоваться батарейкой меньшего формата. Например, 14500, фактическая емкость которой — 300 мАч. Возьмем переменный резистор в 100 Ом. Важный момент: если будет применяться резистор постоянного тока, процесс усложнится тем, что нужно будет часто записывать результаты его показаний и проводить расчеты потраченной емкости для определенных участков шкалы.

Есть возможность максимально усреднить показатели, ориентируясь в подсчитывании на «среднее арифметическое» число тока. Для того чтобы понять, как измерить емкость аккумулятора, рекомендуется применение переменного резистора с дозированным уменьшением показателя сопротивления в течение всего времени, пока проходит разряд аккумулятора. Важно, чтобы уровень тока был примерно одним и тем же на протяжении всего процесса.

Теперь переключите мультиметр в позицию вольтметра (измерение U) и замерьте U на клеммах вашей батарейки. Допустим, она имеет неполный уровень заряда, скажем, 4 вольта. Далее разрядите ее, подавая ток 450-500 миллиампер, время от времени сбавляя уровень сопротивления и контролируя напряжение. Когда оно снизится до цифр 2,7 вольт, отключите секундомер. Для того чтобы провести полный разряд батарейки посредством 500-миллиамперного тока, нужно около получаса, точнее, 25 минут. Теперь проведем умножение этого тока на количество времени, измеряемое в часах. Итак, реальный показатель емкости составляет 200 мАч.

Таким образом, становится ясно, как узнать емкость аккумулятора, применив наиболее точный способ — не просто путем замеров, но путем математических вычислений, которые наиболее точно могут отразить фактическое состояние АКБ и помочь пользователю сориентироваться в том, какой у нее потенциал в реальности.

Как проверить аккумулятор прибором мультиметр (вольтметр)

Аккумуляторная батарея – важнейший орган в автомобиле. Контроль её состояния обеспечивает безотказную работу зажигания, стартера и световой системы автомашины. Для этого надо знать, как проверить аккумулятор мультиметром. Чтобы правильно пользоваться тестером, надо разбираться в возможностях прибора и назначении гнёзд, клемм и дисплея устройства.

Как выглядит мультиметр

Что такое мультиметр

Многофункциональный прибор предназначен для измерения всех параметров электрического тока. Тестер выглядит в виде небольшой коробки, снабжённой органами управления, гнёздами для подключения 2-х проводных щупов и экраном. В корпусе мультиметра с тыльной стороны имеется бокс, в котором помещаются батарейки.

Вверху корпуса помещён жидкокристаллический экран, который отражает показания прибора в числовом значении. Устаревшие модели снабжены аналоговым табло со стрелочной индикацией.

Передняя панель тестера

Что находится на передней панели прибора:

  1. Посреди лицевой части прибора находится поворотный рычаг, с помощью которого устанавливают измеряющие режимы снятия показаний с исследуемого электрического оборудования. По кругу диска нанесены следующие обозначения:
  • OFF – тестер выключен;
  • ACV – область измерения переменного напряжения;
  • DCV – то же постоянного напряжения;
  • DCA – сектор измерения силы постоянного тока;
  • Ω – сектор замера величины сопротивления.
  1. Разъём COM служит для подключения чёрного провода-щупа со знаком «-».
  2. Два гнезда предназначены для подсоединения красного провода. Разъём «10АDC» используется для измерения напряжения и силы тока в пределах до 10 ампер.
  3. Через разъём «VRmA» производят тестирование приборов, замерив токи силой до 200 mA.
  4. Красный провод вставляют в гнездо «Ω» только для замера сопротивления.
  5. Под знаком « ▬►▌▬» находится клеммное отверстие для прозвонки электропроводов.

Важно! Во время проведения измерений ни в коем случае нельзя путать местами щупы. В наилучшем исходе сгорит только плавкий предохранитель мультиметра.

Устройство автомобильного аккумулятора

Батарея является источником электроэнергии для оборудования и приборов автомобиля. Она состоит из нескольких блоков питания. Их объединение (аккумулирование) в единый корпус даёт возможность обеспечить систему энергоснабжения самодостаточными характеристиками тока.

Наиболее распространённая конструкция состоит из 6 банок, каждая из которых выдаёт напряжение 2,1 в. Общий показатель составляет 12,6 в.

Строение аккумулятора

Стартерные батареи основаны на кислотно-свинцовом принципе. Этот вид АКБ обладает большой энергетической ёмкостью при сравнительно небольших размерах.

Корпус источника питания выполнен из кислотоупорного пластика. В нём размещено 6 ёмкостей с серной кислотой, в которую помещены свинцовые пластины. В результате химической реакции взаимодействия свинца с кислотой возникает постоянный электрический ток. Попарно банки имеют разные полюса, которые соединяются свинцовыми дорожками с разнополюсными выводами устройства.

Батареи разделяются на обслуживаемые и необслуживаемые аккумуляторы. Первый вид оснащён пробками, которые закрывают ёмкости банок. Контроль уровня электролита осуществляется через открытые отверстия.

Второй тип не нуждается в таком обслуживании. Процессы возникновения тока проходят в наглухо изолированных банках. Что касается измерения силы тока, ёмкости и напряжения мультиметром, то они так же обязательны, как и для первого вида оборудования.

Как сделать проверку аккумулятора мультиметром

Работа автомобиля во многом зависит от того, в каком состоянии находится АКБ. Функционирование современных электронных систем чувствительно к перепадам напряжения и силы тока в цепях электроснабжения автомашины. Для контроля этих параметров нужно регулярно проводить проверку аккумуляторов мультиметром.

Исследование состояния аккумулятора включает такие работы:

  • проверка заряда;
  • определение ёмкости;
  • проверка ампеража;
  • выявление утечки тока.

Три схемы тестирования АКБ

Проверка заряда аккумуляторов

К тестерам обычно прилагают инструкцию о том, как проверить зарядку автомобильного аккумулятора мультиметром. Померять величину заряда надо следующим образом:

  1. На клеммных хомутах АКБ отворачивают крепёжные болты. Снимают провода.
  2. Поверхность батареи протирают тампоном, смоченным в содовом растворе.
  3. Указатель дискового переключателя переводят в режим вольтметра и ставят его напротив отметки «0 – 20V».
  4. Чёрный провод соединяют с разъёмом «Common».
  5. Наконечник красного провода вставляют в гнездо «V.R,mA».
  6. Зажим типа «крокодил» чёрного щупа устанавливают на клемме «-».
  7. На положительный вывод крепят зажим красного провода.
  8. На экране тестера отображается величина вольтажа.
  9. Если показания составляют менее 12 вольт, то это говорит о том, что устройство нуждается в срочной зарядке или полной замене.

Подключение красного щупа

Обратите внимание! Чтобы точно проверить величину напряжения аккумулятора, надо выдержать снятую с машины батарею в течение 5-6 часов. Только после этого можно проверить заряд аккумулятора мультиметром.

Определение ёмкости

Ёмкости АКБ измеряются в ампер/часах. Величина этого параметра обычно указана в наклейках на аккумуляторах и в сопроводительных документах. Определить ёмкость с помощью мультиметра возможно только под нагрузкой. Отдавая энергию на питание электролампочки, батарея показывает на дисплее тестера реальный показатель. Поступают так:

  1. Аккумулятор снимают с автомобиля.
  2. К выводам подключают стандартную электролампу. Мощность лампы подбирают так, чтобы потребляемая сила тока была бы равна половине показателя батареи. Для этого подходит автомобильная фара мощностью 35-40 Вт.
  3. Поворотный рычаг измерительного прибора устанавливает в область, обозначенную на панели аббревиатурой «DCA» напротив числа 20.
  4. Нагрузку отключают.
  5. Чёрный провод тестера соединяют с минусовым выводом.
  6. Один конец красного щупа вставляют в гнездо прибора «10ADC». Другой конец закрепляют на положительном выводе АКБ.
  7. Фиксируют показания на дисплее.

Дополнительная информация. Другой способ измерения ёмкости АКБ заключается в создании контрольного разряда. Нагрузка в течение короткого времени напрямую подключается к батарее, пока сила тока по показаниям тестера не упадёт на 50%. Количество времени сравнивают с паспортными данными. Небольшое расхождение показателей подтвердит исправность энергопитающего устройства.

Проверка ампеража

Кроме основных характеристик, немаловажным показателем является сила тока батареи. Непосредственно на аккумуляторах параметры мультиметром не замеряют потому, что это вызовет короткое замыкание. Перед проверкой необходимо знать, как измерить максимальную силу тока мультиметром. Показания снимают с электроцепей автомашины с подключённым полностью заряженным аккумулятором. Качество данных зависит от количества подсоединённых приборов и оборудования.

Выявление утечки тока

Кислотные батареи имеют свойство со временем разряжаться даже в условиях хранения. Допустимая величина саморазряда указывается изготовителем в сопроводительной документации. Как нужно проверять аккумулятор в этом случае? Поступают следующим образом:

  • снимают минусовую клемму;
  • указатель поворотного рычага мультиметра ставят в режим измерения силы тока напротив знака «10А»;
  • красный щуп вставляют в гнездо «10ADC» и наконечником прикасаются к плюсовому выводу батареи;
  • чёрный проводник замыкают на массу автомобиля или соединяют с отключённой минусовой клеммой;
  • если прибор выдаст какие-либо показания, то это значит, что утечка тока происходит где-то в цепи энергоснабжения автомашины; причиной этому, как правило, является нарушение изоляции электропроводки.

Чтобы аккумулятор «честно» отслужил положенный ему срок, раз в 1-2 месяца нужно проводить диагностику АКБ мультиметром. При падении уровня электролита необходимо доливать дистиллированную воду в банки батареи. При случайном разряде аккумулятора необходимо срочно его заряжать, не допуская полного выхода из строя энергопитающего оборудования.

Видео

Аккумуляторы

. Могу ли я определить новый литий-ионный аккумулятор с помощью мультиметра?

Несколько лет назад я заказал на Amazon новую батарею для сотового телефона, и, хотя она сработала, ее хватило не так долго, как я ожидал. Я задавался вопросом, не обманул ли продавец меня, продав мне батарею, которая использовалась ранее, поэтому она прошла несколько десятков (или сотен) циклов разряда и имела меньшую емкость, чем у новой батареи. Этот телефон уже давно мертв, но я все еще задаюсь вопросом: мог ли я как-нибудь протестировать аккумулятор, когда я его получил, чтобы определить, действительно ли я получил новый, никогда не использовавшийся аккумулятор, как рекламируется?

Пытаясь найти здесь ответы на предыдущие вопросы, я обнаружил несколько ссылок на увеличение внутреннего сопротивления по мере старения литий-ионной аккумуляторной батареи, так что это частичный ответ на мой вопрос.Но у меня все еще есть две вещи, на которые я пока не могу найти ответы:

1) Все литий-ионные аккумуляторные батареи будут иметь одинаковое низкое внутреннее сопротивление, если они новые? (Или, по крайней мере, все аккумуляторные блоки, предназначенные для использования в смартфонах, что означает, что их физический размер и напряжение будут примерно одинаковы, даже если будут некоторые различия.) Или разные литий-ионные батареи слишком сильно различаются для этого вопрос, чтобы ответить без номера модели? (В этом случае мне нужно будет найти лист данных производителя этой батареи, чтобы узнать, каким должно быть ее внутреннее сопротивление, когда она новая.)

2) Могу ли я измерить это внутреннее сопротивление мультиметром , и если да, то как? Могу ли я просто установить мультиметр в режим сопротивления, затем прикоснуться красным щупом к положительной клемме аккумулятора, а черным щупом — к отрицательной клемме? И подвопрос: это безопасно? Насколько я понимаю, мультиметры в режиме сопротивления подают на щупы небольшое напряжение, чтобы через батарею проходил струйный ток. Я не думаю, что , что это было бы опасно для батареи, но я определенно не эксперт.(Я достаточно разбираюсь в электронике, чтобы знать, что V = IR, и знать, как использовать мультиметр, но это приближается к пределу моих знаний. Я разработчик программного обеспечения, а не электронщик.) Итак, если это опасно и Я не должен этого делать, я лучше узнаю сейчас, чем когда батарея разорвется мне в лицо. 🙂

ПРИМЕЧАНИЕ. Вопрос, который я задаю, близок к тому, как измерить емкость литий-ионного аккумулятора, но я подхожу к этому с несколько иного подхода. Я хочу знать, могу ли я определить, новый ли аккумулятор, если он интенсивно использовался (где «сильно» немного расплывчато, но я бы определил его как «достаточно, чтобы иметь значительную измеримую разницу по сравнению с брендом»). новый аккумулятор того же типа »).Возможно, измерение емкости — это именно то, что мне нужно, но я слишком невежественен, чтобы знать, как интерпретировать результаты емкости, чтобы определить, новая ли батарея. Если это так, пожалуйста, не стесняйтесь закрыть этот вопрос как обман, но я был бы признателен за краткое объяснение того, как я должен интерпретировать результаты емкости. 🙂

Как проверить автомобильный аккумулятор мультиметром

Использовать мультиметр для проверки автомобильного аккумулятора легко, если вы воспользуетесь этим пошаговым руководством от команды CarHop.Хотя мы специализируемся в основном на продаже подержанных автомобилей во многих наших офисах, мы также понимаем, что действительно полезно знать, на что обращать внимание при ремонте дома. Узнайте, пришло ли время заменить автомобильный аккумулятор или генератор у нас здесь!

Свяжитесь с нами

Как узнать, разрядился ли аккумулятор в моем автомобиле?

Наиболее частые симптомы, связанные с неисправной батареей, включают:

  • Подсветка аккумулятора на приборной панели
  • Двигатель медленно проворачивается при запуске
  • Автомобиль требует частого запуска от внешнего источника
  • Щелчок при включении двигателя
  • Фары тусклые
  • Машина не заводится

Что такое мультиметр?

Мультиметр измеряет напряжение в автомобильном аккумуляторе, позволяя узнать, сколько энергии в настоящее время хранится в аккумуляторе.

Использование мультиметра для проверки автомобильного аккумулятора

  1. Включите фары на две минуты, чтобы избавиться от поверхностного заряда аккумулятора.
  2. Установите мультиметр на 15-20 В.
  3. Выключите свет.
  4. Подключите мультиметр к положительной и отрицательной клеммам аккумуляторной батареи.
  5. Если у вас напряжение ниже 12,6 вольт, возможно, у вас плохой аккумулятор.
  6. Теперь заведите машину и проверьте исправное напряжение выше 10.
  7. Если ваше напряжение падает ниже 5 во время работы автомобиля, это значит, что напряжение неисправно, и его следует немедленно заменить.

Как долго должен работать автомобильный аккумулятор?

Гарантия на большинство автомобильных аккумуляторов составляет четыре года, но только около 30% аккумуляторов, производимых сегодня, выдерживают этот срок.

Что еще может быть не так с автомобильным аккумулятором?

Другой распространенной проблемой автомобильного аккумулятора является коррозия клеммных соединений.Вы можете удалить коррозию наждачной бумагой, но обязательно наденьте перчатки и защитные очки!

Получите полезные советы по ремонту автомобиля, предоставленные CarHop

Если ваш автомобиль по-прежнему не заводится, то это также может быть стартер вашего автомобиля. Узнайте, как диагностировать и заменить автомобильный стартер, и рассчитывайте на CarHop, чтобы получить все советы по обслуживанию и ремонту автомобилей. Если вы все еще занимаетесь исследованием, узнайте, как отремонтировать контрольную лампу двигателя уже сегодня. Мы также являемся вашим поставщиком качественных подержанных автомобилей по всей стране, поэтому свяжитесь с нами для получения дополнительной информации по телефону 800-600-7013.

Дополнительные инструкции по обслуживанию автомобилей от CarHop

  • 5 способов сократить ваш счет за продукты

    Зачем платить больше, чем нужно? Эти советы по работе с продуктами могут сэкономить вам кучу денег. 1. Где вы делаете покупки. Если вы за всем ходите только в местную продуктовую сеть, вы можете упустить возможность сэкономить несколько долларов на вашем счете. Aldi — отличная альтернатива во многих городах. Их подход к предоставлению…

    Подробнее

  • Как чистить машину с помощью сушильных листов

    Сушильные салфетки могут сделать больше, чем просто освежить вашу одежду! Вы можете использовать их способность устранять запахи в своих интересах при чистке автомобиля.От освежения аромата салона вашего автомобиля до удаления мертвых насекомых снаружи и до уменьшения шерсти домашних животных — простыни для сушки — это отличная новость для вашего подержанного автомобиля. Узнайте, как чистить…

    Подробнее

  • Как мыть приборную панель вашего автомобиля

    Приборная панель — одна из первых частей интерьера вашего автомобиля, которую вы, как и ваш передний пассажир, видите при входе. Однако во время регулярной чистки автомобиля на приборную панель часто не обращают внимания. Если вам интересно, как очистить приборную панель автомобиля, CarHop вам поможет! Ознакомьтесь с нашим руководством ниже, чтобы узнать…

    Подробнее

Измерение батарей | Otherpower

При надлежащем уходе качественные батареи, размер которых соответствует вашему применению, прослужат долгие годы.При неправильном использовании дорогой аккумуляторный блок может прослужить всего несколько месяцев. Слишком много энергии без подзарядки убивает большинство батарей. Кроме того, разряженные батареи легко замерзнут, в то время как полностью заряженный аккумулятор может выдержать минимум 30 градусов ниже нуля.

Емкость аккумулятора измеряется в ампер-часах (ампер-часах). Грубо говоря, батарея на 100 ампер-часов может выдавать 1 ампер за 100 часов, 100 ампер за один час или 20 ампер за 5 часов. Однако обратите внимание на первый пункт ниже — вы никогда не захотите использовать всю емкость перед подзарядкой.

Измерители

могут быть такими же простыми, как вольтметр для измерения напряжения аккумуляторной батареи и амперметр, чтобы показать чистое усиление или потерю мощности, или столь же сложными, как цифровой измеритель ампер / часов (настоятельно рекомендуется).

  • Если возможно, никогда не используйте более 20% емкости аккумуляторной батареи. Если ваша емкость составляет 1000 ампер-часов, запустите резервный генератор, когда счетчик покажет -200 ампер-часов (80% оставшейся емкости).
  • Никогда не используйте более половины емкости аккумулятора без подзарядки.
  • Если вы используете от 75 до 80% своей емкости без подзарядки, ваши батареи БУДУТ повреждены, даже если это батареи «глубокого разряда».
Чтобы измерить уровень заряда аккумулятора, существует 3 возможных метода.
  • По напряжению: Этот метод наименее точен, но требует только дешевого цифрового вольтметра. Он не будет работать с NiCad или телефонными ячейками. Аналоговые измерители (со стрелкой) обычно недостаточно точны для этого.
    • Подождите 2 часа после зарядки или разрядки, чтобы провести измерение (используйте выключатели, чтобы остановить зарядку или разрядку, если необходимо)
    • Измерьте напряжение постоянного тока на основных положительных и отрицательных клеммах (где инвертор и / или солнечные панели подключены к батареям).
    • Сравните с этой таблицей
      • По мере старения батарей это значение напряжения будет постепенно снижаться (или быстро, если они используются неправильно)
      • Измерение напряжения на каждой ячейке может помочь диагностировать неисправные ячейки. Разделите значение 12 вольт из этой таблицы на 2 для 6-вольтовых батарей и на 6 для отдельных 2-вольтовых элементов, чтобы определить степень заряда (или степень повреждения) элемента. Пример: новый отдельный элемент будет показывать 2,12 В при 100% заряде.
процент заряда Напряжение аккумулятора 12 В Напряжение аккумулятора 24 В удельный вес
100 12.70 25,40 1,265
95 12,64 25,25 1,257
90 12,58 25,16 1,249
85 12,52 25,04 1,241
80 12,46 24,92 1,233
75 12,40 24,80 1,225
70 12.36 24,72 1,218
65 12,32 24,64 1,211
60 12,28 24,56 1,204
55 12,24 24,48 1,197
50 12,20 24,40 1,190
40 12,12 24,24 1,176
30 12.04 24,08 1,162
20 11,98 23,96 1,148
10 11,94 23,88 1,134
Диаграмма от компании Trojan Battery для аккумуляторов Trojan L-16
  • По удельному весу . Это самый точный метод, но самый беспорядочный. Вам не нужно ждать 2 часа, чтобы снять это показание. Он не работает с гелевыми ячейками или никель-кадмиевыми батареями.Вам понадобится хороший аккумуляторный ареометр — он будет похож на стеклянную насадку для индейки длиной в фут со стеклянным поплавком и термометром внутри. Его можно приобрести у нас или в некоторых магазинах автозапчастей.
    • Надевайте защитные очки и резиновые перчатки! Держите под рукой пищевую соду и воду на случай, если вы прольетесь!
    • Откройте по одной ячейке на каждой батарее и высосите достаточно кислоты, чтобы плавать поплавок (или измерьте каждую ячейку, если вы достаточно амбициозны).
    • запишите чтение
    • усредните все эти показания и сравните с диаграммой
  • по ампер-часам. Это лучший метод измерения уровня заряда как по точности, так и по простоте использования. Единственный недостаток — цена — планируйте потратить от 175 до 200 долларов на счетчик ампер-часов. Но по сравнению со стоимостью замены качественного аккумуляторного блока эта стоимость тривиальна. Это также позволяет людям, не знакомым с вашей системой, избежать неправильного использования батарей. В нашей системе используется 12 телефонных ячеек емкостью 1080 ампер-часов. Эти батареи никогда не должны быть разряжены ниже 80%, поэтому даже мои дети знают, что нужно выключать телевизор, когда счетчик показывает -216, и кричать, чтобы папа пошел запустить генератор..
    • Ампер-счетчики отслеживают всю мощность, поступающую или разряженную в ваши батареи, по времени. Эффективность вашей аккумуляторной батареи рассчитывается счетчиком во время работы системы и автоматически корректируется.
    • Амперметры могут определять, когда батареи достигают полной зарядки, и автоматически сбрасываются на ноль (полный) при достижении этой точки.
    • Любое положительное значение ампер-часов относится к мощности, которая была произведена, но не сохранена батареями, потому что они были полностью заряжены.Эта мощность фактически расходуется впустую, но могут быть построены системы переключения для отвлечения дополнительной мощности на работу водяных насосов и т. Д.
      • Счетчик ампер-часов измеряет мощность в обоих направлениях в основном отрицательном силовом кабеле через «шунт». Любая цепь или оборудование, находящиеся не на той стороне шунта (сторона батареи), не будут измеряться — это сделает ваши показания неточными. Подключите все цепи нагрузки и зарядки к стороне шунта, удаленной от аккумуляторной батареи.
      • Шунт должен быть достаточно большим, чтобы выдерживать всю мощность, которую может производить система, включая инвертор.Стандартный шунт на 500 А достаточно большой для большинства систем. Шунт на 100 А обычно можно использовать в небольшой системе без инвертора.

Введение в мониторинг батареи

Мониторинг емкости батареи

Точное отслеживание уровня заряда аккумулятора имеет важное значение для высокопроизводительной морской электрической системы. Сегодняшние дорогие сверхмощные батареи слишком дороги, чтобы их можно было оставить без надлежащего контроля. Традиционные способы оценки состояния заряда не всегда работают с этими батареями, и теперь доступны более сложные измерительные системы по относительно низкой цене по сравнению со стоимостью батарей, за которыми они ухаживают.Переход на современную систему учета имеет экономический смысл.

Использование ареометра для измерения степени заряда аккумуляторных батарей с жидким электролитом

Для батарей с жидким электролитом наиболее точное определение степени заряда — с помощью ареометра. Ареометр определяет количество серной кислоты в электролите, которое соответствует состоянию заряда аккумулятора. Поскольку эта концентрация изменяется в зависимости от температуры, измерение должно проводиться при стандартной температуре 80 градусов по Фаренгейту, или необходимо провести расчеты, чтобы скорректировать показания до фактической температуры.Полностью заряженный элемент имеет удельный вес от 1,27 до 1,28 в зависимости от производителя батареи. Разряженный элемент будет иметь удельный вес около 1,1. Чтобы быть точным, аккумулятор должен находиться в состоянии покоя в течение 24 часов, прежде чем будут сняты показания, чтобы гарантировать однородность электролита. Показания должны быть сняты для каждой ячейки в батарее. Ячейки с отклонением друг от друга на 0,2 говорят о выходе из строя аккумулятора в целом. Для герметичных батарей эту процедуру невозможно проделать, и в любом случае это не та процедура, которую можно делать практически ежедневно, даже для батарей с жидкими элементами.Очевидно, что для повседневной работы нужен другой метод.

Использование вольтметра для измерения степени заряда

Вольтметр можно использовать для получения быстрого снимка состояния заряда аккумулятора любого типа. Полностью заряженная 12-вольтовая батарея будет иметь напряжение холостого хода около 12,6 вольт в зависимости от типа, и батарея считается полностью разряженной, когда напряжение падает до 10,5 вольт при скорости разряда 20 часов. Уровень заряда 50% составляет около 12,2 вольт. Проблема с использованием вольтметра для измерения степени заряда заключается в том, что аккумулятор должен находиться в состоянии покоя в течение 24 часов, чтобы получить точные показания.Это исключает использование метода для повседневных операций. Когда вольтметр используется, не дожидаясь 24 часов, появляется ложное показание из-за поверхностного заряда на пластинах. Хотя вольтметр, кажется, показывает состояние заряда, на самом деле он не делает этого достаточно точно для большинства целей. Если это единственный вариант, рассмотрите вольтметр с расширенным диапазоном, как показано на этом рисунке, или цифровой.

Использование амперметра для измерения уровня заряда

Счетчик ампер-часов подсчитывает скорость и время протекания тока от разряженной батареи и делает то же самое при резервной зарядке батареи.При зарядке необходимо изменить счетчик, чтобы учесть неэффективность батареи. После определения полной точки, емкости и эффективности батареи измеритель ампер-часов может дать мгновенное считывание состояния заряда в ампер-часах или процентах от общей суммы в любой момент цикла. Это единственный способ получить точные показания заряда постоянно используемой батареи. Для выполнения вышеуказанных расчетов требуется довольно много мощности компьютера, потому что емкость аккумулятора — подвижная цель.Полная точка батареи точно не определена, всегда можно подать больше тока, но как только батарея полностью заполнена, этот дополнительный ток просто преобразуется в тепло и не будет доступен при разряде. Количество потребляемого от батареи тока будет зависеть от температуры батареи и скорости разряда. Для выполнения этих расчетов требуется нечеткая логика, но счетчики ампер-часов полагаются на периодические и частые сбросы, которые автоматически выполняются каждый раз, когда батарея достигает полной емкости.Чем дольше батарея остается без полной зарядки, тем более неточными будут показания счетчика ампер-часов. Счетчик должен рассчитать эффективность батареи, чтобы быть точным, и это достигается путем сравнения заряда и разряда от одного цикла к другому. Расчет должен быть усреднен по количеству циклов, поэтому чем больше будет циклически заряжаться батарея, тем точнее будут эти показания. На представленном здесь изображении показан счетчик ампер-часов Victron Energy BMV 712.

Использование измерителя полного сопротивления для измерения степени заряда

Когда эта статья была написана впервые, эта опция не была доступна, но теперь у нас есть Balmar Smart Gauge и мы оцениваем его успехи при измерении емкости батареи.Он измеряет импеданс батареи и, обращаясь к сохраненным данным, использует импеданс для определения степени заряда батареи. Он просто отображает напряжение аккумулятора и процент заряда. Он не показывает ампер или ампер-часы. Подключить очень просто, к аккумулятору подключаются всего два провода. Вот и все. Комментарии пока были очень положительными, один профессиональный отзыв был очень восторженным. В двух случаях я установил их бок о бок с амперметром, и получилось интересное сравнение. Поскольку два измерителя дают свои показания совершенно по-разному, они никогда не дадут точно такой же ответ, но показания двух измерителей были довольно согласованными.Суть в том, что количество заряда аккумулятора не определено полностью, пока вы не начнете его использовать, и зависит от температуры и скорости, с которой вы потребляете энергию. Это просто напоминание о том, что вся наука об измерении емкости аккумуляторов не точна.

Почему так важно контролировать аккумуляторные батареи

Срок службы батареи определяется количеством циклов, которые она должна выполнить, и глубиной разряда. Как правило, оптимальное соотношение срока службы и полезности достигается, если батарея разряжена не ниже 50%.С дорогим аккумулятором стоит потратить немного денег на мониторинг, чтобы предотвратить чрезмерную разрядку и преждевременный выход аккумулятора из строя. Единственный эффективный способ сделать это — использовать амперметр. При зарядке аккумуляторов верхние 20% заряда обычно идут слишком медленно, чтобы на них стоить запускать двигатель. Осведомленность о том, что происходит, позволит оператору избегать работы двигателя в течение продолжительных периодов времени, когда он неэффективен, и снизит ненужный износ двигателя.Еще одним преимуществом счетчика ампер-часов является то, что он позволяет владельцу лодки следить за зарядным оборудованием, чтобы следить за его работой, а также дает возможность узнать об оборудовании, которое потребляет чрезмерное количество энергии, чтобы его можно выключить или уменьшить. Большинство счетчиков ампер-часов показывают расчет эффективности батареи, который можно использовать для предварительного предупреждения о выходе батареи из строя. Большинство также записывают исторические данные, которые могут быть очень полезны при поиске и устранении неисправностей. Наконец, наличие счетчика ампер-часов позволит в полной мере использовать батареи для комфорта пассажиров лодки, раз и навсегда покончив с загадкой, достаточно ли энергии.

Заключение

Я надеюсь, что у меня есть удовлетворительные аргументы в пользу использования какого-либо передового оборудования для мониторинга батарей при любой установке батарей. Я считаю, что понесенные скромные расходы окупятся в несколько раз в течение всего срока службы установки.

Дополнительная литература

У меня есть целый раздел моего блога, посвященный мониторингу батареи.

Покупки

Здесь, в PKYS

, есть множество вариантов, как использовать мультиметр для проверки автомобильного аккумулятора

Здесь мы проверяем заряд или напряжение автомобильного аккумулятора.Это достигается путем измерения постоянного напряжения аккумулятора параллельно с мультиметром. Если вы хотите проверить силу тока (паразитное потребление) — последовательное тестирование усилителей — мы рассмотрим этот процесс в этом руководстве.

Помимо попытки запустить двигатель, чтобы проверить, есть ли заряд, лучший способ определить состояние автомобильного аккумулятора — это проверить его с помощью мультиметра. Цифровые мультиметры — лучший вариант для этого, поскольку они дают более точные показания, хотя вы также можете использовать аналоговый.И даже дешевый мультиметр категории I (CAT-I) подойдет, поскольку вы просто измеряете напряжение, а не силу тока.

Если вы не знаете, как использовать мультиметр для проверки автомобильного аккумулятора, прочтите следующую процедуру:

Шаг 1. Настройте мультиметр
Убедитесь, что зажигание, свет и радио выключены.

Выберите положение постоянного напряжения на мультиметре (или настройку 12 В, если у вас есть специальный диапазон для проверки автомобильного аккумулятора). Напряжение постоянного тока обычно обозначается буквой V, за которой следует короткая линия с пунктирной линией под ней.Волнистая линия после V — это напряжение переменного тока (переменного тока), предназначенное для проверки сетевого напряжения в вашем доме.

Большинство ручных дальномеров имеют диапазон 20 В, что вам понадобится для проверки автомобильного аккумулятора. Диапазон 20 В означает, что он будет измерять от 0 В до 20 В. См. Ниже:


Шаг 2: Проверка батареи
Подключите красный провод к клемме напряжения (основной) мультиметра, а черный провод подключите к общей клемме (COM) мультиметра: поместите красный провод на положительный (+ , обычно красный) клемму аккумулятора и черный провод к отрицательной (-, обычно черной) клемме.

Шаг 2: считывание показаний счетчика
Теперь счетчик подключен параллельно автомобильному аккумулятору и автоматически отображает показания. Обратите внимание на показания постоянного напряжения и сравните с таблицей ниже, которая указывает состояние заряда без нагрузки:

.

Автомобильные аккумуляторы обеспечивают 12,6 В постоянного тока через шесть ячеек, каждый из которых вырабатывает 2,1 В.

~ 12,6 В: полностью заряжен
~ 12,4 В: 75% заряда
~ 12,2 В: 50%
~ 12 В: 25%
11,9 В и ниже: фактически нулевой заряд

Шаг 4: Результаты проверки
Все, что меньше 75% заряда или около 12.45 В, как правило, означает, что батарея недостаточно заряжена и требует подзарядки. Однако это не означает, что это плохо. Если после перезарядки он не держит заряд, вероятно, он на выходе.

Шаг 5: Зарядите аккумулятор
Если напряжение ниже 12,45 В, зарядите его. Вы можете сделать это с помощью портативного зарядного устройства, подключенного к сети, которое будет постепенно подавать ток и требовать времени. Другой вариант — проехать на машине около 30 минут. Примечание: недостаточно просто запустить двигатель и дать ему постоять; вы хотите, чтобы он работал под нагрузкой, чтобы получать надлежащий заряд от генератора.Другой вариант — зарядить аккумулятор в местном магазине автозапчастей.

После зарядки выполните тот же тест, что и выше, чтобы убедиться, что батарея теперь регистрируется в диапазоне 12,6 В. Если нет, подумайте о том, чтобы полностью проверить его перед заменой.

Диагностические тесты

После полной зарядки аккумулятор можно проверить двумя способами:

Тест под нагрузкой : нагрузка прилагается к батарее, пока контролируется ее напряжение. Вы можете сделать это, запустив двигатель и контролируя напряжение с помощью мультиметра, который имеет режим Min / Max.Это автоматически сохранит высокое и низкое напряжение, которое он снимает. Высокое напряжение, вероятно, будет в районе 14 В и является совершенно нормальным, в то время как падение ниже 9,6 В во время процесса будет указывать на то, что он больше не может эффективно удерживать заряд и его необходимо заменить.

Электронный тест : проверяет элементы батареи с помощью частотного теста.

Некоторые гаражи автозапчастей могут выполнить этот тест бесплатно, проехав туда или взяв аккумулятор. В качестве альтернативы, ремонтные мастерские могут также предложить бесплатный тест, плюс стоимость возможного ремонта.

ПРЕДУПРЕЖДЕНИЕ : при удалении помните, что кислота аккумулятора горит при контакте с кожей, поэтому обращайтесь с ней осторожно.

Зарядные устройства

Существуют различные типы автомобильных зарядных устройств, от базовых зарядных устройств на 2 А до более дорогих устройств общего назначения на 10 А. Так называемые интеллектуальные зарядные устройства регулируют свое выходное напряжение в зависимости от состояния аккумулятора и могут заряжать быстрее и эффективнее. Кроме того, меньше вероятность перезарядки, и они могут определить, 6 В или 12 В в тесте, а также тип (например, влажный или гелевый элемент) и соответствующим образом настроить выход.

ВНИМАНИЕ : автомобильные аккумуляторы никогда не должны перезаряжаться. Когда они полностью зарядятся, пора отключить зарядное устройство. Вот где преимущества интеллектуальных устройств предотвращают повреждение и, следовательно, дополнительные расходы. Кроме того, избегайте использования заведомо неисправной батареи, так как вы можете в конечном итоге разрушить генератор. Они созданы для поддержания заряда, а не для поддержания жизни мертвых.

Низкий заряд и долговечность

Конечно, постоянный низкий заряд не означает, что аккумулятор разряжен.Это может быть хорошо, и несколько сценариев могут привести к тому, что он потеряет свой заряд: например, свет остается включенным, не работает в течение длительного времени, изворотливый генератор переменного тока или даже паразитное просачивание через любое количество электрических цепей в автомобиле, выходящее из строя. Даже неисправное радио или внутреннее световое соединение может многократно сгладить исправное соединение. Но положительный результат описанных выше тестов должен доказать, что сама батарея может удерживать заряд.

Стоит держать наверху аккумулятор, который постоянно теряет заряд, так как аккумулятор, который постоянно падает ниже 75 процентов, в конечном итоге приведет к повреждению.Большинство автомобильных аккумуляторов могут прослужить четыре или пять лет, но одна, находящаяся под постоянной нагрузкой из-за неисправного генератора переменного тока или паразитной тяги, может выйти из строя раньше. С другой стороны, если ему четыре года, и он начинает сглаживаться, возможно, его нужно поменять.

Плохое соединение

Заряд также может теряться в цепи из-за плохого соединения аккумулятора. Поскольку автомобильные аккумуляторы имеют низкое напряжение, соединение должно быть намного лучше. Как и во многих автомобилях, со временем соединения становятся слабыми, грязными и подвержены коррозии.

Вы можете проверить падение напряжения между клеммами аккумулятора и кабелями, проверив сначала клемму, а затем выходящие обжимки проводов. Все, что примерно на 0,1 В меньше, чем то, что выходит из клемм, предполагает высокое сопротивление / плохое соединение. Очистите клеммы / соединения наждачной бумагой и затяните их.

Запасные автомобильные аккумуляторы

При замене аккумулятор не обязательно должен быть той же марки, но должен иметь такие же номиналы. Замена должна иметь такой же номинал усилителя холодного пуска (CCA) (или выше), что и оригинал.Рейтинг CCA имеет решающее значение, поскольку это расчетная сила тока, которую двигатель потребляет при запуске в холодных погодных условиях, то есть когда автомобильный аккумулятор будет подвергаться наибольшей нагрузке. Установите аккумулятор с более низким номиналом CCA на двигатель с более высоким значением CCA, и у вас возникнут проблемы, так как это приведет к его перегрузке. CCA часто составляет несколько сотен карт и даже 1000CCA с более крупными транспортными средствами.

Вы также должны проверить Резервная емкость рейтинг (RC), который представляет собой время (в минутах), в течение которого батарея будет выдавать 25 А и поддерживать 10.5В. Вам нужна более высокая резервная емкость на случай отказа системы зарядки.

Лучшие батареи с более высоким рейтингом CCA, как правило, имеют лучшие гарантии по очевидным причинам. Новая батарея с 72-месячной гарантией будет в премиальном сегменте.

Установка : при самостоятельной установке запасной части убедитесь, что клеммы и кабели очищены и находятся в исправном состоянии.

Примечание о типах мультиметров

Некоторые мультиметры — обычно более дешевые — имеют тенденцию иметь диапазоны переменного и постоянного напряжения, расположенные в одном и том же положении на круговом переключателе.Если ваш мультиметр не предназначен специально для автомобильного рынка, он, скорее всего, по умолчанию будет работать с переменным напряжением. Не волнуйтесь, вы можете легко переключаться между ними, обычно с помощью переключателя «select» либо под дисплеем, либо в центре циферблата.

Базовый Fluke 101 — это мультиметр с автоматическим выбором диапазона с отдельными диапазонами переменного и постоянного напряжения:


Большинство современных счетчиков имеют автоматический выбор диапазона, то есть после установки напряжения постоянного тока вам больше не нужно будет ничего делать. Другой, более старый тип — это мультиметр с ручным управлением диапазоном, в котором вам нужно выбрать правильный диапазон с учетом прогнозируемого значения цепи, которую вы собираетесь тестировать.Большинство ручных дальномеров имеют диапазон 20 В, что необходимо для проверки автомобильного аккумулятора. Диапазон 20 В означает, что он будет измерять от 0 В до 20 В.

Совет : если вы новичок и хотите узнать, как использовать мультиметр для проверки автомобильного аккумулятора, чтобы определить его напряжение, подумайте о приобретении такого, у которого есть специальный тестер аккумулятора. INNOVA 3320 подходит для этого. Другие популярные автомобильные мультиметры включают INNOVA 3340 и лучшую в линейке Fluke 88V.

Как провести испытание обрыва цепи на аккумуляторах RV

Меньше всего, когда вы отправляетесь в месячный отпуск по пересеченной местности, это обнаруживать, что у вас нет заряда батареи или батареи, которые быстро разряжаются после того, как вы весь день водили машину.

Аккумуляторы для хорошего дома следует полностью зарядить через несколько часов вождения.

Если вы считаете, что ваши батареи не в порядке, вы можете измерить их напряжение, чтобы сузить источник электрической проблемы.

Лучше всего начинать поиск и устранение неисправностей с аккумуляторной батареи, поскольку она является источником электричества для вашего дома на колесах, когда он не работает от берега или генератора.

В этой статье я расскажу вам, как проверить напряжение холостого хода как на залитых, так и на свинцово-кислотных аккумуляторах с регулируемым клапаном.

Также рекомендуется регулярно проводить техническое обслуживание аккумуляторов, чтобы продлить срок их службы. Дополнительные тесты, такие как определение удельного веса, выходят за рамки этой статьи.

Шаг 1. Определите схему подключения батарей

Первый шаг — определить, какой у вас тип установки батареи.

Есть ли у вас две батареи на 6 В, соединенные последовательно, две батареи на 12 В, включенные параллельно, или четыре батареи на 6 В, подключенные последовательно?

Четыре домашних аккумулятора в последовательно-параллельной конфигурации

Чтобы определить, какая у вас установка, взгляните на эти образцы схем подключения, предоставленные Trojan Battery Company.

Безопасность прежде всего: Если эти диаграммы сбивают вас с толку, я рекомендую вам отнести проблему с аккумулятором в магазин для проверки. Многие места сделают это бесплатно, если вы купите там свои батареи. Ошибка при повторном подключении кабелей аккумуляторной батареи — потенциально смертельная проблема.

Шаг 2. Купите недорогой мультиметр

Инструмент, необходимый для проверки батарей, называется мультиметром.

Этот инструмент позволит вам определить, где у вас есть или нет электричество в какой-либо цепи.

Это не только основной способ проверить вашу систему зарядки, но также может помочь вам устранить многие другие проблемы с электричеством.

Мультиметры

могут тестировать любой диапазон напряжений, как переменного, так и постоянного тока. Они также могут измерить сопротивление и сказать вам, есть ли обрыв в цепи. Обязательно прочтите и усвойте руководство оператора, прилагаемое к мультиметру.

Как правило, любой мультиметр в диапазоне от 20 до 25 долларов достаточно хорошего качества для использования при проверке аккумуляторов и электрических цепей жилых автофургонов.

Вот несколько вариантов:

Шаг 3. Проверьте, заряжает ли генератор ваши батареи.

Чтобы определить, заряжает ли генератор ваши батареи, подсоедините выводы мультиметра к положительному и отрицательному кабелю, подающему питание на RV.

Проверить напряжение при выключенном двигателе.

Должно быть где-то около 12 вольт. Запустите двигатель, и напряжение должно подскочить до 13,8 вольт.

Если это так, с системой зарядки все в порядке, и вы можете переходить к тестированию домашних аккумуляторов.

Шаг 4. Проверьте домашние аккумуляторы

Здесь все немного сложнее.

Если, как я уже упоминал в начале, вы не совсем понимаете, как работает проводка, вам следует отнести аккумуляторы в магазин для профессионального обслуживания.

Для правильного тестирования батарей каждый должен быть проверен индивидуально и отдельно от сети батарей.

Одна батарея может разрядиться, в то время как другие работают нормально. Вы не сможете сказать, что есть что, если не отключите кабели и не проверите их отдельно друг от друга.

Проверьте уровень воды в аккумуляторной батарее

Если у вас залиты батареи со съемными крышками, вы должны проверить, находится ли вода в батарее на должном уровне.

Если уровень воды низкий, долейте дистиллированную воду, чтобы вода покрывала пластины. Используйте пластиковое отверстие в батарее, чтобы наблюдать за уровнем воды, и наполните батарею до надлежащего уровня.

Примечание: Только используйте дистиллированную воду при заправке залитых батарей.

Снимите показания перед зарядкой и сравните со стандартными измерениями

Измерьте аккумулятор мультиметром в режиме постоянного тока, подключив черный и красный кабели к соответствующим клеммам аккумулятора.

Используйте это значение напряжения, чтобы определить соответствующий «процент заряда» из приведенной ниже таблицы:

Показания напряжения холостого хода батареи RV
Trojan Battery Company

Если вы определили, что аккумулятор заряжен от 0% до 70%, зарядите аккумулятор до полной емкости.

Зарядить аккумулятор полностью и измерить напряжение холостого хода

Зарядите каждую батарею как можно полнее.

Ночевки должно хватить. Когда закончите, дайте батарее посидеть пару дней, ни к чему не прикрепляя.

Проверьте напряжение по истечении этого периода, оно должно быть 6,37 В для батареи 6 В или 12,73 В для батареи 12 В.

Если измеренное напряжение после зарядки меньше этих значений, аккумулятор имеет одну из двух проблем:

  1. находился в разряженном состоянии слишком долго или
  2. у него плохая ячейка.

Отнесите аккумулятор для замены или дальнейшего тестирования.

Проверка напряжения домашних аккумуляторов в автодоме

Подозрительные батареи для испытаний под нагрузкой

Если все прошло проверку, а батареи по-прежнему разряжены, вам необходимо отнести их в магазин автозапчастей или аккумуляторов, чтобы они протестировали их под нагрузкой.

Во время испытания под нагрузкой техник будет использовать машину для приложения большой нагрузки к батарее, чтобы определить, требует ли батарея замены.

Заключение

Если вы обнаружите, что батарея не работает должным образом, не бойтесь ее заменить.

Хорошая практика — заменять все батареи в банке одновременно. Если один из них выйдет из строя, он может погубить и остальных.

Единственный раз, когда я бы сказал, не заменять их все, это случай, когда все были недавно заменены, а один оказался неисправным вскоре после покупки.

Не предполагайте без тестирования

Тем не менее, не спешите выбрасывать батарею из банка перед тем, как приложить усилия для их медленной зарядки в течение более длительного периода.

Набор гелевых (герметичных) батарей необходимо заряжать при низкой силе тока в течение более длительного периода времени. Эти батареи сконструированы таким образом, что жидкость не выкипает, что может произойти при применении быстрой зарядки с высоким током.

Безопасность — ваш приоритет

Помните, что когда у вас есть группа из двух или более батарей, у вас в руках потенциально может быть взрывной портативный сварочный аппарат.

Батареи, находящиеся в зарядном устройстве, имеют скопление взрывоопасного газа, которое медленно выходит через очень маленькое вентиляционное отверстие.

Короткое замыкание кабеля аккумулятора может привести к взрыву дуги.

При работе с аккумуляторами всегда надевайте защитные очки и резиновые перчатки. Помните, если сомневаетесь, поручите работу профессионалу — деньги потрачены не зря.

Более подробную информацию о тестировании удельного веса (не рассматривается в этой статье) и тестировании открытого напряжения можно найти на веб-сайте компании Trojan Battery Company.

Измерение напряжения с помощью мультиметра

Щелкните здесь, чтобы загрузить это руководство в формате PDF.

Цель: Понять, как использовать мультиметр для проверки напряжения (мощности) в различных точках вашей цепи, чтобы вы могли найти проблемы и исправить их.

Обзор: Итак, вы сделали красивую схему из медной ленты, но ваши светодиоды либо мигают, либо не загораются совсем. Что дает?

Мигающие / темные светодиоды не получают достаточного напряжения (мощности). Используя мультиметр, вы можете проверить мощность в различных точках цепи, выявить проблемы и предпринять шаги для их устранения.

Есть много других вещей, которые вы можете делать с мультиметром, как показано в этом буклете для печати, написанном подругой Чиби Натали Фрид.

Темы:
Целостность цепи
Использование мультиметра

Материалы:

  • Мультиметр
  • Схема, которая может работать или не работать
  • Аккумулятор (в данном примере 3 В) для вашей схемы

Шагов:

  1. Чтобы проверить напряжение, сначала нужно напряжение! Установите аккумулятор так, чтобы цепь была включена.”
  2. Подключите красный кабель мультиметра к VΩmA, а черный — к COM.
  3. Поверните ручку переключателя на DCV (напряжение постоянного тока) и выберите чувствительность. В данном случае, поскольку мы используем батарею 3 В (CR2032), мы хотим измерять напряжения порядка десятков (а не сотен или тысяч) вольт, поэтому мы выберем 20.
  4. А теперь самое интересное! Если светодиод работает, значит, мощности достаточно. Если он НЕ РАБОТАЕТ, значит, он не получает достаточно энергии. Значит, проблема.Сначала убедитесь, что светодиодная наклейка надежно приклеена к меди. Если нажатие на одну или другую сторону приводит к включению светодиода, проблема заключается в том, где наклейка встречается с медью. Если это ничего не дает, у вас проблема где-то между этим светодиодом и батареей. Проблема обычно возникает, когда ваша медная лента порвана или сломана, или если вам пришлось соединить два отдельных куска меди, и соединение не очень хорошее.

    Сначала сделайте визуальное сканирование, чтобы увидеть, можете ли вы определить проблему.Если вы видите разрыв ленты или неплотное соединение, попробуйте исправить это, используя токопроводящие заплатки или припой.

  5. Если вы не видите очевидной проблемы, пора использовать мультиметр. Поместите щупы где-нибудь на медную ленту на стороне батареи неисправного светодиода. Красный зонд положительный, черный — отрицательный *. Посмотрите на показания. * Если вы поменяете местами красный и черный, это не конец света, вы просто получите отрицательное значение напряжения, а не положительное. Абсолютное значение будет таким же.(например, -3 вольт вместо 3 вольт)
  6. Если ваши показания близки к 3,00, это означает, что в этой точке цепи присутствует 3 вольта. Это хорошая вещь. Проблема находится где-то между той точкой, которую вы только что измерили, и самим светодиодом.
  7. Переместите щупы ближе к светодиоду (подальше от батареи) и снова проверьте показания. Когда ваше значение меньше 3 вольт или если оно сильно колеблется, поздравляю, есть проблема где-то между батареей и вашими датчиками.
  8. Попробуйте провести пальцами по ленте между батареей и датчиками, прижимая ее.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
