Содержание

Сип провод таблица мощности — Морской флот

Сегодня для прокладки воздушных электрических линий вместо нескольких разделённых друг от друга голых алюминиевых проводов, прикрученных к изоляторам, используют провод СИП (Самонесущий Изолированный Провод). СИП представляет собой один или жгут из нескольких изолированных проводов, который крепится к опорам специальными креплениями за одну или за все жилы одновременно (в зависимости от его разновидности).

СИП имеет несколько разновидностей:

  • СИП-1 — несущая нулевая жила без изоляции, фазные жилы заизолированы. Изоляция — термопластичный светостабилизированный полиэтилен. Крепится за нулевую жилу. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.
  • СИП-1А — то же, что и СИП-1, но все жилы заизолированы
  • СИП-2 — несущая нулевая жила без изоляции, фазные жилы заизолированы. Изоляция — сшитый светостабилизированный полиэтилен (полиэтилен с поперечными молекулярными связями). Крепится за нулевую жилу. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.
  • СИП-2А — то же, что и СИП-2, но все жилы заизолированы.
  • СИП-3 — одножильный провод. Жила выполнена из уплотнённого сплава или уплотнённой сталеалюминевой конструкции проволок. Изоляция — сшитый светостабилизированный полиэтилен. Рабочее напряжение: до 35 кВ.
  • СИП-4 — все жилы заизолированы. Изоляция — термопластичный светостабилизированный полиэтилен. Не имеет несущей жилы. Крепится за все жилы одновременно. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.
  • СИП-5 — то же, что и СИП-4, но изоляция — сшитый светостабилизированный полиэтилен.

Выбор разновидности СИП для СНТ

Для прокладки воздушных линий в СНТ наиболее приемлемым является провод СИП-2А.

Недостатки других типов СИП:

  • У СИП-1 и СИП-2 на неизолированной нулевой жиле при её обрыве возможно присутствие опасного для людей потенциала.
  • У СИП-1, СИП-1А и СИП-4 менее прочная изоляция.
  • СИП-3 предназначен для напряжений свыше 1000 вольт.
    Кроме того, это одиночный провод, его не сворачивают в жгут.
  • СИП-4 и СИП-5 могут применяться только для отводов к домам. Из-за отсутствия упрочнённой несущей жилы могут растягиваться со временем.

СИП-2А может иметь в своём жгуте жилы как одного, так и разных сечений. Как правило, при сечениях фазных жил до 70 кв.мм. несущая нулевая жила для прочности делается большего сечения, чем фазные, а свыше 95 кв.мм. – меньшего, потому что прочности уже хватает, а электрически (при равномерном распределении нагрузки между фазами) нулевая жила нагрузки практически не несёт. Также распространены жгуты с жилами одинакового сечения. Жилы освещения, если таковые присутствуют в жгуте, делают сечением 16 или 25 кв.мм.

Расчёт сечения фазных жил СИП

При расчёте сечения фазных проводов следует учитывать не только максимальный ток, который они могут держать, а ещё и падение напряжения на конце линии, которое не должно превышать 5% при максимальной нагрузке. При расстояниях свыше 100 метров падение напряжения в линии уже становится узким местом.

Провод ещё держит нагрузку, но до конца провода доходит слишком низкое напряжение.

Рассмотрим ситуацию на примере моего СНТ. Длина магистральной линии 340 метров. Максимальная мощность энергопринимающих устройств — 72 кВт. Требуется подобрать соответствующий СИП. Для этого вычислим максимальный ток, который может протекать в проводах:

Вычислим максимальную мощность, приходящуюся на 1 фазу.
72 кВт / 3 фазы = 24 кВт = 24000 Вт.

Вычислим максимальный ток одной фазы. На выходе из трансформатора по стандарту 230 В. При подсчёте учитываем также емкостную и индуктивную нагрузку от бытовых приборов, используя косинус фи = 0,95.

24000 Вт / (230 В * 0,95) = 110 А

Итак, провод должен держать 110 А. Смотрим технические характеристики СИП для разных сечений, и видим, что 110 А вполне выдержит СИП с сечением фазных жил 25 кв.мм.

Казалось бы, что ещё нужно? Но не всё так просто. У нас линия длиной 340 метров, а любой провод имеет своё собственное сопротивление, которое снижает напряжение на его конце. Согласно допускам, падение напряжения на максимальной нагрузке в конце линии не должно превышать 5%. Посчитаем падение напряжения для нашего случая с жилами 25 кв.мм.

Рассчитаем сопротивление 350 м провода сечением 25 кв.мм.:

Удельное сопротивление алюминия в СИП — 0,0000000287 ом·м.
Сечение провода — 0,000025 кв.м.

Удельное сопротивление провода 25 кв.мм = 0,0000000287 / 0,000025 = 0,001148 ом·м
Сопротивление 350 метров провода сечением 25 кв.мм. = 0,001148 * 350 = 0,4018 ом

Рассчитаем сопротивление нагрузки 24 000 Вт:

Выведем удобную для расчёта формулу.

и подставив в последнюю формулу значения, рассчитаем сопротивление нагрузки:
230 В * 230 В * 0,95 / 24000 Вт = 2,094 ом

Рассчитаем полное сопротивление всей цепи, сложив оба полученных выше сопротивления:

0,4018 ом + 2,094 ом = 2,4958 ом

Рассчитаем максимальный ток в проводе, который может возникнуть, исходя из полного сопротивления цепи:

230 В / 2,4958 ом = 92,1564 А

Рассчитаем падение напряжения в проводе, перемножив максимально возможный ток и сопротивление провода:

92,1564 А * 0,4018 ом = 37 В

Падение напряжения в проводе в 37 вольт — это 16% от исходного напряжения 230 вольт, что намного больше допустимых 5%.

Вместо 230 вольт на конце линии при полной нагрузке окажется всего 230 – 37 = 193 вольта вместо допустимых 230 – 5% = 218,5. Поэтому сечение жил надо увеличивать.

Для рассматриваемого нами случая подойдёт сечение фазных жил 95 кв.мм. Это существенно больше, чем необходимо по току, но при максимальной нагрузке на конце линии такое сечение даст падение напряжения 10,8 В, что соответствует 4,7% от исходного напряжения, что вписывается в допуск.

Таким образом, нам для линии 350 метров и нагрузки по 24 кВт на фазу, необходим СИП-2А сечением фазных жил 95 кв.мм.

Замечу, что при неравномерной нагрузке на фазы усиливается ток по нулевому проводнику, а значит, его сопротивление тоже начинает играть роль, и его следует включить в расчёт (например, увеличить расчётную длину провода, скажем, в полтора раза). При очень неравномерной нагрузке (например, зимой, когда в СНТ живёт 1-2 человека, отапливающихся электрообогревателями, которые сидят на 1, или пусть даже на 2 фазах) может возникнуть перекос фаз на самом трансформаторе.

В этом случае напряжение на нагруженных фазах падает ещё больше, а на не нагруженной – возрастает. Поэтому в идеале таким потребителям следует ставить трёхфазный ввод, и включать разные обогреватели в разные фазы.

Сечения изолированных проводов СИП до 1 кВ выбирают по экономической плотности тока и нагреву при числе часов использования максимума нагрузки более 4000 – 5000, при меньшей продолжительности максимума нагрузки — по нагреву. Если сечение провода, определенное по этим условиям, получается меньше сечения, требуемого другими техническими условиями (механическая прочность, термическая стойкость при токах КЗ, потери напряжения), то необходимо принимать наибольшее сечение, требуемое этими техническими условиями.

При выборе сечений СИП по нагреву следует учитывать материал изоляции провода: термопластичный или сшитый полиэтилен. Допустимые температуры жил проводов с различной изоляцией для различных режимов работы приведены в табл. 1.

Таблица 1. Конструктивные и стоимостные характеристики изолированных проводов

Изоляция из сшитого полиэтилена более термоустойчива, чем из термопластичного полиэтилена. В нормальных режимах работы температура жилы с изоляцией из термопластичного полиэтилена ограничена 70 °С, а с изоляцией из сшитого полиэтилена — 90 °С.

Режим перегрузки СИП допускается до 8 ч в сутки, не более 100 ч в год и не более 1000 ч за весь срок службы провода.

Соответствующие допустимой температуре допустимые длительные токи Iдоп для различных конструкций СИП приведены в табл. 2 и 3. Здесь же указаны омические сопротивления фазной и нулевой жил и предельные односекундные токи термической стойкости.

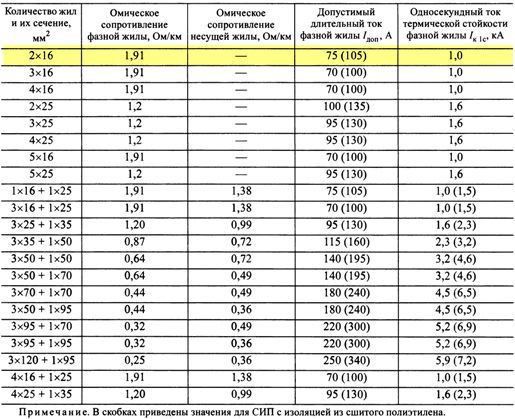

Табл. 2. Электрические параметры проводов СИП-1, СИП-1А (СИП-2, СИП-2А)

Табл. 3. Электрические параметры проводов СИП-4

Табл. 4. Допустимые длительные токи изолированных проводов

Для сопоставления в табл. 4 приведены допустимые длительные токи неизолированных проводов. Провода СИП напряжением до 1 кВ допускают меньшие токовые нагрузки, чем неизолированные провода. Провода СИП охлаждаются воздухом менее эффективно, поскольку имеют изоляцию и скручены в жгут.

Провода с изоляцией из сшитого полиэтилена в 1,15 – 1,2 раза дороже проводов с изоляцией из термопластичного полиэтилена. Однако, как видно из табл. 2 и 3, СИП с изоляцией из сшитого полиэтилена имеют в 1,3 – 1,4 раза большую пропускную способность, чем провода такого же сечения с изоляцией из термопластичного полиэтилена. Очевидно, что выбор сечения СИП следует проводить на основе технико-экономического сравнения вариантов с различной изоляцией.

Рассмотрим конкретный пример выбора сечения СИП по расчетному току Iрасч = 140 А.

В соответствии с исходными данными табл. 2 можно принять два варианта СИП:

СИП-1А 3×50 + 1×70, I доп = 140 А; изоляция — термопластичный полиэтилен;

СИП-2А 3×35 + 1×50, I доп = 160 А; изоляция — сшитый полиэтилен.

Очевидно, что экономически целесообразно принять СИП-2А 3×35 + 1×50 с изоляцией из сшитого полиэтилена:

Таким образом, фактически осуществляется замена провода СИП-1А на провод СИП-2А меньшего сечения и меньшей стоимости.

Благодаря этой замене:

уменьшается масса провода;

уменьшаются габариты провода и соответственно снижаются гололедно-ветровые нагрузки на провод;

увеличивается срок службы ВЛИ, так как сшитый полиэтилен долговечнее термопластичного полиэтилена.

Технические параметры провода СИПн-4 соответствуют параметрам провода СИП-4. Провод СИПн-4 с изоляцией, не распространяющей горение, следует применять в условиях с повышенными требованиями по пожарной безопасности:

для вводов в жилые дома и промышленные постройки;

при прокладке по стенам домов и зданий;

в зонах с повышенной пожарной опасностью.

Если выбор провода СИПн-4 определяется исходя из требований пожарной безопасности, то выбор между проводами марки СИП-4 и СИПс-4 производится технико-экономическим сравнением вариантов.

Для проверки сечений на термическую стойкость при токах КЗ в табл. 2 и 3 приведены допустимые односекундные токи термической стойкости I к1.

При другой продолжительности КЗ допустимый ток термической стойкости определяется умножением тока I к1 на поправочный коэффициент

где t — продолжительность КЗ, с.

По условиям механической прочности на магистралях ВЛИ, линейных ответвлениях и ответвлениях к вводам следует применять провода с минимальными сечениями, указанными в табл. 5. При проверке сечений СИП по допустимой потере напряжения необходимо знать погонные параметры провода. Омические сопротивления СИП приведены в табл. 11 и 2, индуктивные сопротивления — в табл. 6.

Табл. 5. Провода ВЛИ с минимальными сечениями (пример)

Табл. 6. Индуктивные сопротивления многожильных проводов СИП

Следует отметить, что индуктивные сопротивления неизолированных проводов ВЛИ составляют Xо = 0,3 Ом/км.

Благодаря меньшим реактивным сопротивлениям потери напряжения в линии с СИП будут меньше, чем в линии с неизолированными проводами при прочих равных условиях.

Сечения защищенных изоляцией проводов напряжением выше 1 кВ выбираются по экономической плотности тока. Выбранные сечения должны удовлетворять требованиям допустимого нагрева, термической стойкости при токах КЗ, механической прочности, допустимой потере напряжения.

Допустимые температуры нагрева защищенных изоляцией проводов (СИП-3, ПЗВ, ПЗВГ) приведены в табл. 1, электрические параметры этих проводов — в табл. 7 и 8.

Сечения защищенных изоляцией проводов напряжением выше 1 кВ выбираются по экономической плотности тока. Выбран- ные сечения должны удовлетворять требованиям допустимого нагрева, термической стойкости при токах КЗ, механической прочности, допустимой потере напряжения.

Табл. 7. Электрические параметры проводов СИП-3

Табл. 8. Электрические параметры проводов ПЗВ и ПЗВГ

Табл. 9. Провода BЛЗ с минимальными сечениями (пример)

Сечения защищенных изоляцией проводов напряжением выше 1 кВ выбираются по экономической плотности тока. Выбранные сечения должны удовлетворять требованиям допустимого нагрева, термической стойкости при токах КЗ, механической прочности, допустимой потере напряжения.

Допустимые длительные токи защищенных изоляцией проводов выше, чем неизолированных проводов. Это объясняется хорошими условиями охлаждения одножильных изолированных проводов, а также более благоприятными условиями работы контактных соединений по сравнению с контактными соединениями неизолированных проводов. На ВЛИ и ВЛЗ все контактные соединения герметизируются.

Термическая стойкость изолированных проводов напряжением выше 1 кВ проверяется так же, как изолированных проводов напряжением до 1 кВ.

По условиям механической прочности на ВЛЗ следует применять провода с минимальными сечениями, указанными в табл. 9.

Просматривая простоты интернета на предмет электромонтажа, обнаружил на одном форуме тему с обсуждением «выдержит ли сип 4х16 15квт». Вопрос возникает потому что на подключение частного дома выделяют 15 кВт 380 вольт. Ну и народ интересуется не маловато ли заложить 16 квадрат на ответвление от воздушной линии? Заглянул я счанала в ПУЭ, но почему то на тему мощности СИПа ничего там не нашел. Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.

Сколько киловатт выдержит СИП 4х16?

Но зато есть ГОСТ 31943-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи». В конце госта, в пункте 10 указания по эксплуатации, есть табличка

Сколько киловатт выдерживает СИП – таблица:

Сечение СИПнапряжение 380Внапряжение 220В
СИП 4х1638 кВт66 кВт
СИП 4х2550 кВт85 кВт
СИП 4х3560 кВт105 кВт
СИП 4х5074 кВт128 кВт
СИП 4х7091 кВт158 кВт
СИП 4х95114 кВт198 кВт
СИП 4х120129 кВт225 кВт
СИП 4х150144 кВт250 кВт
СИП 4х185166 кВт288 кВт
СИП 4х240195 кВт340 кВт

Методика расчета

Берем табличку 10 и по ней находим что одна жила сипа 16 кв. мм. выдерживает – 100 ампер. И далее самое главное, на сколько надо умножать эти 100А – на 220 или 380? Тут надо посмотреть с точки зрения потребителей которые будут подключены к сипу. Если это обычный жилой дом, то трехфазных приборов не так уж много (ну единственное это индукционная плита или электродуховка приходит на ум, хотя они по сути своей 220В), если это какая то ремонтная мастреская, то трехфазного оборудования уже побольше (подъемники, сварка, компрессора).

В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

Основным предназначением кабелей СИП является передача электроэнергии по воздушным линиям. Кабель активно используется при отводе электроэнергии от основных магистралей к жилым и хозяйственным сооружениям, при строительстве осветительных сетей на улицах населенных пунктов.

Самонесущий изолированный провод (СИП)

Конструкция СИП

Фазные алюминиевые провода покрыты светостабилизирующим изоляционным покрытием черного цвета. Полиэтиленовое покрытие обладает высокой устойчивостью к влаге и ультрафиолетовым солнечным лучам, которые разрушают резиновую или обычную полимерную изоляцию.

Провода скручиваются в жгут вокруг нулевой алюминиевой жилы, в центре которой стальной провод. Сердечник нулевой жилы является несущей основой всего кабеля. Некоторые конструкции кабелей СИП с малым сечением и небольшим количеством жил имеют легкий вес, т. к. в этих видах отсутствует стальная жила. СИП расшифровывается как самонесущий изолированный провод.

Виды и строение

Производится пять основных типов СИП проводов:

  1. СИП-1 включает в себя три фазы, каждая из которых скручена в жгут из нескольких алюминиевых проводов вокруг сердечника из алюминиевого сплава. Провода четвертой нулевой жилы скручиваются вокруг стального сердечника. Фазы изолированы термопластиком, устойчивым к ультрафиолетовым лучам. На марке кабеля СИП-1А нулевой провод, как и фазные жилы, в изолированной оболочке. Такие кабели выдерживают продолжительное время нагрева при 70°С.

Конструкция кабеля СИП-1, СИП-1А

  1. СИП-2 и СИП-2А имеют аналогичную СИП-1 и 1А конструкцию, разница лишь в изоляционной оболочке. Изоляцией служит «сшитый полиэтилен» – соединение полиэтилена на молекулярном уровне в сетку с широкими ячейками с трехмерными поперечными связями. Такая структура изоляции намного прочнее к механическим воздействиям и выдерживает более низкие и высокие температуры при длительном воздействии (до 90°С). Это позволяет использовать такую марку СИП кабеля в холодных климатических условиях при больших нагрузках. Максимальное напряжение передаваемой электроэнергии до 1Кв.

  1. СИП-3 – одножильный кабель со стальным сердечником, вокруг которого свиты провода из алюминиевого сплава AlMgSi. Изоляционная оболочка из «сшитого полиэтилена» позволяет использовать СИП-3 для строительства воздушных линий передачи электроэнергии с напряжением до 20 кВ. Рабочая температура кабеля 70°С, его можно эксплуатировать длительное время при температурах в диапазоне от минус 20°С до + 90°С. Такие характеристики позволяют использовать СИП-3 в различных климатических условиях: при умеренном климате, холодном или в тропиках.

Внутреннее устройство кабеля СИП-3

  1. СИП-4 и СИП-4Н не имеют нулевого провода со стальным стержнем, они состоят из парных жил. Буква Н указывает, что провода в жиле из алюминиевого сплава. ПВХ изоляция устойчива к ультрафиолетовому облучению.

Конструкция самонесущего изолированного провода СИП-4

  1. СИП-5 и СИП-5Н – две жилы имеют аналогичную структуру с СИП-4 и СИП-4Н, отличие в изоляционной оболочке. Технология сшитого полиэтилена позволяет увеличить время эксплуатации при максимально допустимой температуре на 30 процентов. ЛЭП с использованием СИП-5 применяют в холодном и умеренном климате, передавая электроэнергию с напряжением до 2,5 кВ.

Внутреннее устройство самонесущего изолированного провода СИП-5

В зависимости от условий эксплуатации и нагрузки потребляемой электроэнергии выбирают марку и сечение СИП кабеля.

Выбор сечения СИП

Выбор и расчет сечения проводов СИП для подключения различных объектов потребления производится по классической методике. Складываются максимальные потребляемые мощности электроустановок, расчет токовой нагрузки осуществляется по формуле:

— P – суммарная потребляемая мощность;

— I – максимальный потребляемый ток;

— U – напряжение в сети.

Руководствуясь значением максимального тока, по заранее просчитанным таблицам следует выбрать необходимое сечение СИП проводов.

Параметры наиболее используемых кабелей СИП для подключения зданий от основных магистралей линий электропередач (СИП-1, СИП-1А, СИП-2, СИП-2А)

Сечение в мм и количество жилСопро-
тивле-
ние фаз
в Ом
на 1км
Максимально
допустимый
ток фазы с
термоплас-
тиковой изо-
ляцией
Максимально допустимый ток фазы со сшитым полиэти-
леном
Ток короткого
замыкания в
кА при продол-жительности 1с
1х16+1х251. 91751051
2х161.91751051
2х251.21001351.6
3х161.91701001
3х251.2951301.6
3х16+1х251.91701001
3х25+1х351.2951301.6
3х120 +1х950.252503405.9
3х95+1х950.322203005.2
3х95+1х700.322203005.2
3х50+1х950.441802404.5
3х70+1х700.441802404.5
3х50+1х700.641401953.2
3х50+1х500.641401953.2
3х35+1х500. 871151602.3
3х25+1х351.2951301.6
3х16+1х251.91701001
4х16+1х251.91701001
4х25+1х351.2951301.2

При выборе сечения и марки СИП проводов важно учитывать не только максимальную токовую нагрузку, но и температуру, время, в течение которого можно эксплуатировать кабель в экстремальных условиях. Обычно допустимая продолжительность составляет от 4000 до 5000 часов.

Максимальная температура для проводов

Выбирая марку СИП кабеля и его сечение по нагреву, обязательно нужно учитывать тип изоляции: сшитый полиэтилен или термопластик. С учетом потерь напряжения, термической стойкости при коротком замыкании, механической прочности, при недостаточной величине одного из параметров выбирается кабель с большим сечением.

При эксплуатации СИП кабеля перегрузки допустимы до 8 часов в сутки, 100 часов в год и не более 1000 часов за весь период работы. Чаще всего для подключения жилых домов или хозяйственных объектов применяют СИП-2А, это объясняется некоторыми недостатками остальных моделей кабеля:

  • на СИП-1 и СИП-2 нулевая жила не изолирована, при обрыве на ней может быть наведенный, опасный для человека потенциал;
  • СИП-1(А), СИП-4 имеет непрочную изоляцию;
  • СИП-3 используется только при напряжениях выше 1000В, это одиночный провод;
  • СИП-4 или СИП-5 не имеют центральной несущей жилы, поэтому могут применяться только на коротких расстояниях, на больших интервалах кабель растягивается и провисает.

Из вышеприведенной таблицы видно, что кабель СИП-2А может быть с одинаковым или разным сечением жил. Обычно при сечении фазных жил 70 кв./мм, нулевая жила для прочности делается 95мм/кв. При большем сечении фаз несущую фазу не увеличивают, механической прочности вполне хватает. При равномерном распределении электроэнергии по фазам, нулевая жила электрической и тепловой нагрузки практически не испытывает. Для осветительных сетей обычно используют кабели с сечением жил 16 или 25 кв./мм.

Пример расчета

Пример расчета сечения СИП кабеля для подключения объекта с суммарной мощностью электроприборов 72 Вт, на расстоянии от основной магистрали электроэнергии 340 м. Опоры для подвески СИП кабеля надо разместить с промежутками не более 50 м, это существенно снизит механическую нагрузку на провода. Следует рассчитать максимальный ток для трехфазной цепи при включении всех электроприборов. При условии, что нагрузка будет распределяться равномерно между фазами, на одну фазу придется:

72 кВт / 3 = 24 кВт.

Максимальный ток на одной фазе с учетом индуктивной и емкостной нагрузки электроприборов (коэффициент cos fi = 0.95) составит:

24 кВт / (230V* 0,95) = 110A.

По таблице выбирается СИП кабель с сечением 25 А, однако, учитывая длину кабеля 340 м, надо принимать во внимание потери напряжения, которые должны составлять не более 5%. Для удобства подсчета, длину кабеля округляют до 350 м:

  • в СИП удельное сопротивление алюминия 0,0000000287 ом/м;
  • сопротивление провода будет Rпр. = (0,0000000287 / 0,000025) Ом/м * 350 м = 0,4 Ом;
  • сопротивление нагрузки для 24 кВт. Rн = U 2 * cos fi: P = 230 2 * 0,95 / 24кВт = 2,094 Ом;
  • полное сопротивление – Rполн. = 0,40 Ом. + 2,094 Ом. = 2,5 Ом.

Исходя из расчетных данных, максимальный ток в фазной жиле будет:

I = U / R = 230V: 2,5 Om = 92 А

Падение напряжения равно I max * Rпр. = 93А * 0,4 Ом = 37V.

37 Вольт составляет 16 процентов от сетевого напряжения U = 230В, это больше, чем допустимые 5%. По расчетам, подходит СИП с сечением 95 кв./мм. Потери при таком проводе 11 В, это составляет 4,7%. При расчете однофазной линии общую мощность не делят на 3, длину кабеля умножают на 2.

Монтаж. Видео

Советы по монтажу провода СИП к дому представлены в этом видео.

Можно сделать вывод, что СИП кабели имеют целый ряд преимуществ по отношению к старым моделям алюминиевого кабеля, не имеющего изоляции. Кабель надежно защищен от короткого замыкания при прокладке в ветвях деревьев и других сложных условиях эксплуатации. Его можно прокладывать на стенах зданий, сооружений, вдоль ограждений, при этом не требуется высокая квалификация работников. Отсутствие специальных опор и изоляторов снижает время и затраты на монтаж. Благодаря изоляции и другим конструктивным особенностям сфера применения СИП кабелей существенно расширилась.

Сегодня для прокладки воздушных электрических линий вместо нескольких разделённых друг от друга голых алюминиевых проводов, прикрученных к изоляторам, используют провод СИП (Самонесущий Изолированный Провод ). СИП представляет собой один или жгут из нескольких изолированных проводов, который крепится к опорам специальными креплениями за одну или за все жилы одновременно (в зависимости от его разновидности).

СИП имеет несколько разновидностей:

  • СИП-1 — несущая нулевая жила без изоляции, фазные жилы заизолированы. Изоляция — термопластичный светостабилизированный полиэтилен. Крепится за нулевую жилу. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.
  • СИП-1А — то же, что и СИП-1, но все жилы заизолированы
  • СИП-2 — несущая нулевая жила без изоляции, фазные жилы заизолированы. Изоляция — сшитый светостабилизированный полиэтилен (полиэтилен с поперечными молекулярными связями). Крепится за нулевую жилу. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.
  • СИП-2А — то же, что и СИП-2, но все жилы заизолированы.
  • СИП-3 — одножильный провод. Жила выполнена из уплотнённого сплава или уплотнённой сталеалюминевой конструкции проволок. Изоляция — сшитый светостабилизированный полиэтилен. Рабочее напряжение: до 35 кВ.
  • СИП-4 — все жилы заизолированы. Изоляция — термопластичный светостабилизированный полиэтилен. Не имеет несущей жилы. Крепится за все жилы одновременно. Рабочее напряжение: до 0,66/1 кВ с частотой 50 Гц.
  • СИП-5 — то же, что и СИП-4, но изоляция — сшитый светостабилизированный полиэтилен.

Выбор разновидности СИП для СНТ

Для прокладки воздушных линий в СНТ наиболее приемлемым является провод СИП-2А.

Недостатки других типов СИП:

  • У СИП-1 и СИП-2 на неизолированной нулевой жиле при её обрыве возможно присутствие опасного для людей потенциала.
  • У СИП-1, СИП-1А и СИП-4 менее прочная изоляция.
  • СИП-3 предназначен для напряжений свыше 1000 вольт. Кроме того, это одиночный провод, его не сворачивают в жгут.
  • СИП-4 и СИП-5 могут применяться только для отводов к домам. Из-за отсутствия упрочнённой несущей жилы могут растягиваться со временем.

СИП-2А может иметь в своём жгуте жилы как одного, так и разных сечений. Как правило, при сечениях фазных жил до 70 кв.мм. несущая нулевая жила для прочности делается большего сечения, чем фазные, а свыше 95 кв.мм. – меньшего, потому что прочности уже хватает, а электрически (при равномерном распределении нагрузки между фазами ) нулевая жила нагрузки практически не несёт. Также распространены жгуты с жилами одинакового сечения. Жилы освещения, если таковые присутствуют в жгуте, делают сечением 16 или 25 кв. мм.

Расчёт сечения фазных жил СИП

При расчёте сечения фазных проводов следует учитывать не только максимальный ток, который они могут держать, а ещё и падение напряжения на конце линии, которое не должно превышать 5% при максимальной нагрузке. При расстояниях свыше 100 метров падение напряжения в линии уже становится узким местом. Провод ещё держит нагрузку, но до конца провода доходит слишком низкое напряжение.

Рассмотрим ситуацию на примере моего СНТ. Длина магистральной линии 340 метров. Максимальная мощность энергопринимающих устройств — 72 кВт. Требуется подобрать соответствующий СИП. Для этого вычислим максимальный ток, который может протекать в проводах:

Вычислим максимальную мощность, приходящуюся на 1 фазу.
72 кВт / 3 фазы = 24 кВт = 24000 Вт.

Вычислим максимальный ток одной фазы. На выходе из трансформатора по стандарту 230 В. При подсчёте учитываем также емкостную и индуктивную нагрузку от бытовых приборов, используя косинус фи = 0,95.
24000 Вт / (230 В * 0,95) = 110 А

Итак, провод должен держать 110 А. Смотрим технические характеристики СИП для разных сечений, и видим, что 110 А вполне выдержит СИП с сечением фазных жил 25 кв.мм.

Казалось бы, что ещё нужно? Но не всё так просто. У нас линия длиной 340 метров, а любой провод имеет своё собственное сопротивление, которое снижает напряжение на его конце. Согласно допускам, падение напряжения на максимальной нагрузке в конце линии не должно превышать 5%. Посчитаем падение напряжения для нашего случая с жилами 25 кв.мм.

Рассчитаем сопротивление 350 м провода сечением 25 кв.мм.:

Удельное сопротивление алюминия в СИП — 0,0000000287 ом·м.
Сечение провода — 0,000025 кв.м.
Удельное сопротивление провода 25 кв.мм = 0,0000000287 / 0,000025 = 0,001148 ом·м
Сопротивление 350 метров провода сечением 25 кв.мм. = 0,001148 * 350 = 0,4018 ом

Рассчитаем сопротивление нагрузки 24 000 Вт:

Выведем удобную для расчёта формулу.

и подставив в последнюю формулу значения, рассчитаем сопротивление нагрузки:
230 В * 230 В * 0,95 / 24000 Вт = 2,094 ом

Рассчитаем полное сопротивление всей цепи, сложив оба полученных выше сопротивления:

0,4018 ом + 2,094 ом = 2,4958 ом

Рассчитаем максимальный ток в проводе, который может возникнуть, исходя из полного сопротивления цепи:

230 В / 2,4958 ом = 92,1564 А

Рассчитаем падение напряжения в проводе, перемножив максимально возможный ток и сопротивление провода:

92,1564 А * 0,4018 ом = 37 В

Падение напряжения в проводе в 37 вольт — это 16% от исходного напряжения 230 вольт, что намного больше допустимых 5%. Вместо 230 вольт на конце линии при полной нагрузке окажется всего 230 – 37 = 193 вольта вместо допустимых 230 – 5% = 218,5. Поэтому сечение жил надо увеличивать.

Для рассматриваемого нами случая подойдёт сечение фазных жил 95 кв.мм. Это существенно больше, чем необходимо по току, но при максимальной нагрузке на конце линии такое сечение даст падение напряжения 10,8 В, что соответствует 4,7% от исходного напряжения, что вписывается в допуск.

Таким образом, нам для линии 350 метров и нагрузки по 24 кВт на фазу, необходим СИП-2А сечением фазных жил 95 кв.мм.

Замечу, что при неравномерной нагрузке на фазы усиливается ток по нулевому проводнику, а значит, его сопротивление тоже начинает играть роль, и его следует включить в расчёт (например, увеличить расчётную длину провода, скажем, в полтора раза). При очень неравномерной нагрузке (например, зимой, когда в СНТ живёт 1-2 человека, отапливающихся электрообогревателями, которые сидят на 1, или пусть даже на 2 фазах) может возникнуть перекос фаз на самом трансформаторе. В этом случае напряжение на нагруженных фазах падает ещё больше, а на не нагруженной – возрастает. Поэтому в идеале таким потребителям следует ставить трёхфазный ввод, и включать разные обогреватели в разные фазы.

Таблицы выбора сечения кабеля по мощности

Таблица подбора сечения кабеля и провода по мощности и силе тока (Сu)

Сечение токопроводящей жилы мм2 Для кабеля с медными жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Таблица подбора сечения кабеля и провода по мощности и силе тока (Al)

Сечение токопроводящей



жилы мм2
Для кабеля с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Выбрать и купить кабель и провод Вы можете в разделе кабельно-проводниковая продукция.


Добавить вопрос/отзыв

расчет и подбор сечения жилы провода

При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( «Правила устройства электроустановок«). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

  1. Напряжение питания (однофазное или трехфазное).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
  4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно «Правилам устройства электроустановок«, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение — 4 мм².

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами

Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами

Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной — 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

  • высокая прочность;
  • упругость;
  • стойкость к окислению;
  • электропроводность больше, чем у алюминия.

Недостаток медных проводников — высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P — мощность, Вт; U — напряжение, В; I — ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Как рассчитать по току

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ ДЛЯ ПРОВОДОВ, ШНУРОВ И КАБЕЛЕЙ С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ).

Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией

Для расчета алюминиевых проводов применяют таблицу.

Таблица 4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией


Кроме электрического тока, понадобится выбрать материал проводника и напряжение.

Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

  1. Длина провода, единица измерения — м. При её увеличении растут потери.
  2. Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
  3. Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

  1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
  2. С помощью таблиц ПУЭ определяют сечение провода по току.
  3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
  4. Находим падение напряжения из соотношения: ΔU=I*R.
  5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

  • закрытая;
  • открытая.

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Длительные допустимые токи проводов, кабелей, СИП

Уважаемые посетители!
Наш сайт переехал на http://www.kuzovlevs.kz и по этому адресу больше обновляться не будет.

Таблица 4.1

Длительный допустимый ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Смотреть таблицу

Вернуться к статье



Таблица 4. 2

Длительный допустимый ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Смотреть таблицу

Вернуться к статье



Таблица 4.3

Длительный допустимый ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных

Смотреть таблицу

Вернуться к статье



Таблица 4.4

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Смотреть таблицу

Вернуться к статье



Таблица 4. 5

Длительный допустимый ток для СИП 4, СИП 5 (самонесущий изолированный провод без отдельного несущего проводника)
Длительный допустимый ток указан для температуры окружающей среды 30C. При расчетных температурах окружающей среды, отличающихся от 30C, необходимо применять поправочные коэффициенты, указанные в таблице 4.7

Смотреть таблицу

      Источники:
1. Правила устройства электроустановок республики Казахстан. — Астана, 2003.
2. Пособие по проектированию воздушных линий электропередачи напряжением 0.38кВ с изолированными проводами (ВЛИ) с использованием арматуры ENSTO. — Алматы, 2011.

Вернуться к статье

Выбор сечений изолированных проводов СИП

Сечения изолированных проводов СИП до 1 кВ выбирают по экономической плотности тока и нагреву при числе часов использования максимума нагрузки более 4000 — 5000, при меньшей продолжительности максимума нагрузки — по нагреву. Если сечение провода, определенное по этим условиям, получается меньше сечения, требуемого другими техническими условиями (механическая прочность, термическая стойкость при токах КЗ, потери напряжения), то необходимо принимать наибольшее сечение, требуемое этими техническими условиями.

При выборе сечений СИП по нагреву следует учитывать материал изоляции провода: термопластичный или сшитый полиэтилен. Допустимые температуры жил проводов с различной изоляцией для различных режимов работы приведены в табл. 1.

Таблица 1. Конструктивные и стоимостные характеристики изолированных проводов



Изоляция из сшитого полиэтилена более термоустойчива, чем из термопластичного полиэтилена. В нормальных режимах работы температура жилы с изоляцией из термопластичного полиэтилена ограничена 70 °С, а с изоляцией из сшитого полиэтилена — 90 °С.

Режим перегрузки СИП допускается до 8 ч в сутки, не более 100 ч в год и не более 1000 ч за весь срок службы провода.

Соответствующие допустимой температуре допустимые длительные токи Iдоп для различных конструкций СИП приведены в табл. 2 и 3. Здесь же указаны омические сопротивления фазной и нулевой жил и предельные односекундные токи термической стойкости.

Табл. 2. Электрические параметры проводов СИП-1, СИП-1А (СИП-2, СИП-2А)



Табл. 3. Электрические параметры проводов СИП-4



Табл. 4. Допустимые длительные токи изолированных проводов



Для сопоставления в табл. 4 приведены допустимые длительные токи неизолированных проводов. Провода СИП напряжением до 1 кВ допускают меньшие токовые нагрузки, чем неизолированные провода. Провода СИП охлаждаются воздухом менее эффективно, поскольку имеют изоляцию и скручены в жгут.



Провода с изоляцией из сшитого полиэтилена в 1,15 — 1,2 раза дороже проводов с изоляцией из термопластичного полиэтилена. Однако, как видно из табл. 2 и 3, СИП с изоляцией из сшитого полиэтилена имеют в 1,3 — 1,4 раза большую пропускную способность, чем провода такого же сечения с изоляцией из термопластичного полиэтилена. Очевидно, что выбор сечения СИП следует проводить на основе технико-экономического сравнения вариантов с различной изоляцией.

Рассмотрим конкретный пример выбора сечения СИП по расчетному току Iрасч = 140 А.

В соответствии с исходными данными табл. 2 можно принять два варианта СИП:

СИП-1А 3×50 + 1×70, Iдоп = 140 А; изоляция — термопластичный полиэтилен;

СИП-2А 3×35 + 1×50, Iдоп = 160 А; изоляция — сшитый полиэтилен.

Очевидно, что экономически целесообразно принять СИП-2А 3×35 + 1×50 с изоляцией из сшитого полиэтилена:

Таким образом, фактически осуществляется замена провода СИП-1А на провод СИП-2А меньшего сечения и меньшей стоимости. Благодаря этой замене:

  • уменьшается масса провода;

  • уменьшаются габариты провода и соответственно снижаются гололедно-ветровые нагрузки на провод;

  • увеличивается срок службы ВЛИ, так как сшитый полиэтилен долговечнее термопластичного полиэтилена.

Технические параметры провода СИПн-4 соответствуют параметрам провода СИП-4. Провод СИПн-4 с изоляцией, не распространяющей горение, следует применять в условиях с повышенными требованиями по пожарной безопасности:

  • для вводов в жилые дома и промышленные постройки;

  • при прокладке по стенам домов и зданий;

  • в зонах с повышенной пожарной опасностью.

Если выбор провода СИПн-4 определяется исходя из требований пожарной безопасности, то выбор между проводами марки СИП-4 и СИПс-4 производится технико-экономическим сравнением вариантов.

Для проверки сечений на термическую стойкость при токах КЗ в табл. 2 и 3 приведены допустимые односекундные токи термической стойкости Iк1.

При другой продолжительности КЗ допустимый ток термической стойкости определяется умножением тока Iк1 на поправочный коэффициент



где t — продолжительность КЗ, с.

По условиям механической прочности на магистралях ВЛИ, линейных ответвлениях и ответвлениях к вводам следует применять провода с минимальными сечениями, указанными в табл. 5. При проверке сечений СИП по допустимой потере напряжения необходимо знать погонные параметры провода. Омические сопротивления СИП приведены в табл. 11 и 2, индуктивные сопротивления — в табл. 6.

Табл. 5. Провода ВЛИ с минимальными сечениями (пример)



Табл. 6. Индуктивные сопротивления многожильных проводов СИП



Следует отметить, что индуктивные сопротивления неизолированных проводов ВЛИ составляют Xо = 0,3 Ом/км.

Благодаря меньшим реактивным сопротивлениям потери напряжения в линии с СИП будут меньше, чем в линии с неизолированными проводами при прочих равных условиях.

Сечения защищенных изоляцией проводов напряжением выше 1 кВ выбираются по экономической плотности тока. Выбран- ные сечения должны удовлетворять требованиям допустимого нагрева, термической стойкости при токах КЗ, механической прочности, допустимой потере напряжения.

Допустимые температуры нагрева защищенных изоляцией проводов (СИП-3, ПЗВ, ПЗВГ) приведены в табл. 1, электрические параметры этих проводов — в табл. 7 и 8.

Сечения защищенных изоляцией проводов напряжением выше 1 кВ выбираются по экономической плотности тока. Выбран- ные сечения должны удовлетворять требованиям допустимого нагрева, термической стойкости при токах КЗ, механической прочности, допустимой потере напряжения.

Табл. 7. Электрические параметры проводов СИП-3



Табл. 8. Электрические параметры проводов ПЗВ и ПЗВГ



Табл. 9. Провода BЛЗ с минимальными сечениями (пример)



Сечения защищенных изоляцией проводов напряжением выше 1 кВ выбираются по экономической плотности тока. Выбранные сечения должны удовлетворять требованиям допустимого нагрева, термической стойкости при токах КЗ, механической прочности, допустимой потере напряжения.

Допустимые длительные токи защищенных изоляцией проводов выше, чем неизолированных проводов. Это объясняется хорошими условиями охлаждения одножильных изолированных проводов, а также более благоприятными условиями работы контактных соединений по сравнению с контактными соединениями неизолированных проводов. На ВЛИ и ВЛЗ все контактные соединения герметизируются.

Термическая стойкость изолированных проводов напряжением выше 1 кВ проверяется так же, как изолированных проводов напряжением до 1 кВ.



По условиям механической прочности на ВЛЗ следует применять провода с минимальными сечениями, указанными в табл. 9.

Таблица расчета сечения кабеля в зависимости от потребляемой мощности



открытая прокладка

сечение, мм2

прокладка в трубе

Медные жилы

Алюминиевые жилы

Медные жилы

Алюминиевые жилы

Ток, А

Мощность, кВт

Ток, А

Мощность, кВт

Ток, А

Мощность, кВт

Ток, А

Мощность, кВт

220В

380В

220В

380В

220В

380В

220В

380В

11

2,4

0,5

15

3,3

0,75

17

3,7

6,4

1,0

14

3,0

5,3

23

5,0

8,7

1,5

15

3,3

5,7

26

5,7

9,8

21

4,6

7,9

2,0

19

4,1

7,2

14

3,0

5,3

30

6,6

11

24

5,2

9,1

2,5

21

4,6

7,9

16

3,5

6,0

41

9,0

15

32

7,0

12

4,0

27

5,9

10

21

4,6

7,9

50

11

19

39

8,5

14

6,0

34

7,4

12

26

5,7

9,8

80

17

30

60

13

22

10

50

11

19

38

8,3

14

100

22

38

75

16

28

16

80

17

30

55

12

20

140

30

53

105

23

39

25

100

22

38

65

14

24

170

37

64

130

28

49

35

135

29

51

75

16

28



Медные жилы:  ВВГ,  ВБбШв,  NYM,  ПВС,  КГ ХЛ и т. д



Алюминиевые жилы: АВВГ,  АВБбШв,  АПВ, ААБл и т.д

Сечение провода по диаметру, мощности, длине

Добрый день, дорогие читатели, в этой статье я решил вам рассказать, как определить сечение провода по диаметру, мощности и длине. Эти данные вам пригодятся для практического применения во многих жизненных ситуациях. На самом деле огромных сложностей нет, но если вы сделаете все правильно, сможете неплохо сэкономить и безопасно установить всю проводку в своем доме.

Зачем узнавать сечение провода

Здесь я могу выделить следующие причины:

Нет бирки на кабеле или бухте. Такая ситуация обычна, особенно это можно применить ко всем старым проводам, даже на рынке такие часто встречаются. Опытные электрики уже точно знают, где и какие жила, а вот новички чаще всего даже не догадываются.

Покупка проводов и кабелей. В таком случае также нужно узнавать сечение кабеля. Ведь производители в последнее время любят лукавить, и экономят на этом постоянно деньги. Но, вам нужно будет такой провод устанавливать, поэтому очень важно узнать, как определить сечение провода.

Что будет, если выбрать сечение провода неправильно:

  1. Толстая жила серьезно ударит по вашему карману, а результат от этого лучше не станет;
  2. Если жила окажется слишком маленькой, она начнет перегреваться и может расплавить изоляцию и со временем вызвать пожар.

Как определить сечение жил кабеля или провода по диаметру

Существует несколько способов, о них я вам и хочу рассказать. Каждый из них особенный по-своему. Прочитайте все, и выберите для себя оптимальный. Обращаю ваше внимание, что если вы желаете сделать ответвление провода, считать диаметр обязательно.

Первый способ

Первый способ поможет определить сечение однопроволочного кабеля.

Чтобы произвести расчет сечения провода нам понадобиться обычный штангенциркуль.

Чтобы было проще понять, в качестве примера я решил провести определение сечения жилы кабеля ВВГнг. Такой кабель часто встречается, я думаю, если вы все увидите на примере, так вам будет проще понять, как определить сечение провода.

Вот так выглядит кабель

Теперь посмотрим, и найдем здесь три жилы

Далее, разделяю все жилы между собой

После этого берем любую жилу, снимаем с нее изоляцию, пяти сантиметров будет достаточно.

Теперь берем штангенциркуль и измеряем диаметр жилы.

Моя жила получилась 1.8 миллиметров.

Чтобы определить сечение провода, мы должны посчитать эти данные по следующей формуле:

Если брать фактический результат, который у нас получился, мы имеем значение 2.54 кв.мм. Вот это число и является сечением нашего кабеля. Есть еще одна интересная статья по тема: как нарастить провод.

Второй способ

Он применяется только для определения сечения провода в многожильного.

Поступаем следующим образом, проделываем все действия, которые были описаны в первом варианте. Но, мы должны разделить все жилы между собой и считать их по отдельности.

Когда произвели расчет и измеряли длину одного витка, используем следующую формулу:

Эту формулу мы уже с вами выучили, она нам нужна и в этот раз.

Теперь мы должны посчитать, сколько витков у нас было, и применяем следующую формулу:

Вот и все, что нужно было знать. Далее, мы с вами рассмотрим остальные примеры. Ведь рассчитать сечение кабеля можно не только по диаметру. Но, сначала мы с вами посчитаем, какое сечение нам понадобится для всех электрических приборов в доме.

Расчет мощности электроприборов

Каждый кабель и провод имеет свою номинальную мощность, такая мощность означает, что он способен выдержать ту или иную нагрузку. Если не хватит мощности или приборы в вашем доме выдадут слишком большое напряжение, ваш проводник может выйти из строя. В этом случае у вас не получится избежать серьезной аварии.

Поэтому научимся с вами считать мощность всех электрических приборов в доме. Для этого берем характеристику каждого прибора, и выписываем ее на отдельный листок.

Обращаю внимание, если не нашли характеристики в документах, воспользуйтесь интернетом.

Теперь, когда мы получили все значения, их нужно сложить и умножить на 0.8. Формула выглядит вот так:

P1 – это прибор;

0.8 – это 80% загруженности всей сети. Это показание считается оптимальным, к примеру: пылесос, утюг, фен – вы использовать постоянно не будете. Поэтому оставляем только 80%.

Таблица сечения кабеля по мощности:

В этой таблице указаны алюминиевые жилы

В этой таблице только медные жилы

Расчет сечения провода по токовой нагрузке

Для начала узнаем примерную силу тока по каждому из приборов. Здесь собранны средние показатели, которые дадут вам наглядный пример.

Где можно найти характеристики

Если у вас в доме сеть имеет одну фазу, используем такую формулу:

Если фазы три, такую:

Все значения в конечном результате рекомендую умножить на 1. 5. Ведь со временем вы можете докупить электроприборов.

Выбор сечения кабеля по току схема

Расчет сечения кабеля по длине

Вот мы и подошли с вами к самому завершению. Отсталость только подсчитать сечение длины кабеля. В этом случае каждый кабель имеет свое сопротивление, примерно, теряется 5%. Ну, такой результат стоит подсчитывать более тщательно. Для этого используем следующую формулу.

Видео: Какое нужно сечение провода?

Видео: Как найти сечение по диаметру?


Похожая статья: Как соединить провода.

rfc3263

 Сетевая рабочая группа Дж. Розенберг
Запрос комментариев: 3263 Dynamicsoft
Устаревшие: 2543 H. Schulzrinne
Категория: Стандарты Track Columbia U.
                                                               Июнь 2002 г.


        Протокол инициации сеанса (SIP): поиск серверов SIP

Статус этого меморандума

   Этот документ определяет протокол отслеживания стандартов Интернета для
   Интернет-сообщество и просит обсуждения и предложения по
   улучшения.Пожалуйста, обратитесь к текущему выпуску "Интернет
   Официальные стандарты протокола »(STD 1) для состояния стандартизации
   и статус этого протокола. Распространение этой памятки не ограничено.

Уведомление об авторских правах

   Авторское право (C) The Internet Society (2002). Все права защищены.

Абстрактный

   Протокол инициации сеанса (SIP) использует процедуры DNS, чтобы разрешить
   клиент для разрешения унифицированного идентификатора ресурса (URI) SIP в IP
   адрес, порт и транспортный протокол следующего перехода к контакту.Это
   также использует DNS, чтобы сервер мог отправлять ответ резервному клиенту.
   если основной клиент отказал. Этот документ описывает эти DNS
   Подробно о процедурах.

Оглавление

   1 Введение ........................................ 2
   2 Проблемы, которые необходимо решить с помощью DNS ..................... 2
   3 Терминология ......................................... 5
   4 Использование клиентов ........................................ 5
   4.1 Выбор транспортного протокола...................... 6
   4.2 Определение порта и IP-адреса ..................... 8
   4.3 Подробная информация о процессе RFC 2782 ......................... 9
   4.4 Учет прокси без сохранения состояния ................. 10
   5 Использование сервера ........................................ 11
   6 Создание SIP URI ............................... 12
   7 Соображения безопасности ............................. 12
   8 Приложение для определения транспорта............. 13
   9 Вопросы IANA ................................. 14
   10 Благодарности .................................... 14
   11 Нормативные ссылки ................................ 15
   12 Информационные ссылки . ............................. 15



Rosenberg & Schulzrinne Standards Track [Страница 1]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


   13 адресов авторов.................................. 16
   14 Полное заявление об авторских правах ............................ 17

1. Введение

   Протокол инициации сеанса (SIP) (RFC 3261 [1]) является клиентским.
   протокол сервера, используемый для инициирования и управления
   сеансы связи между пользователями. Конечные системы SIP называются
   пользовательские агенты и промежуточные элементы известны как прокси-серверы. А
   типичная конфигурация SIP, называемая SIP "трапеция",
   показано на рисунке 1. На этой диаграмме вызывающий абонент в домене A (UA1)
   хочет позвонить Джо в домен B (joe @ B).Для этого он сообщает
   с прокси 1 в своем домене (домен A). Прокси 1 пересылает запрос
   прокси для домена вызываемой стороны (домен B), который
   прокси 2. Прокси 2 перенаправляет вызов вызываемой стороне, UA 2.

   В рамках этого потока вызовов прокси-сервер 1 должен определить SIP-сервер.
   для домена B. Для этого прокси-сервер 1 использует процедуры DNS, используя
   записи как SRV [2], так и NAPTR [3]. Этот документ описывает
   конкретные проблемы, которые SIP использует для решения DNS, и обеспечивает
   решение.2 Проблемы, которые необходимо решить с помощью DNS

   DNS необходим для решения двух аспектов общего потока вызовов.
   описано во Введении. Во-первых, прокси-сервер 1 обнаружит
   сервер SIP в домене B, чтобы переадресовать вызов joe @ B.
   Второй - для прокси 2, чтобы идентифицировать резервную копию прокси 1 в
   в случае сбоя после пересылки запроса.

   Для первого аспекта прокси-сервер 1 специально должен определить IP-адрес.
   адрес, порт и транспортный протокол для сервера в домене B.Особого внимания заслуживает выбор транспортного протокола. в отличие
   многие другие протоколы, SIP может работать с различными видами транспорта
   протоколы, включая TCP, UDP и SCTP. SIP также может использовать TLS.
   В настоящее время использование TLS определено только для TCP.  Таким образом, клиентам необходимо
   иметь возможность автоматически определять, какие транспортные протоколы
   имеется в наличии. Прокси-сервер, отправляющий запрос, имеет определенный набор
   транспортные протоколы, которые он поддерживает, и предпочтение их использования
   транспортные протоколы.Proxy 2 имеет собственный набор транспортных протоколов.
   он поддерживает и относительные предпочтения для этих транспортных протоколов.
   Все прокси должны реализовывать как UDP, так и TCP, а также TLS через TCP,
   так что всегда есть пересечение возможностей. Некоторая форма
   DNS-процедур необходимы, чтобы прокси-сервер 1 обнаружил доступные
   транспортные протоколы для сервисов SIP в домене B, и относительный
   предпочтения этих транспортных протоколов. Прокси 1 пересекает его
   список поддерживаемых транспортных протоколов с прокси 2, а затем
   выбирает протокол, предпочитаемый прокси 2.Rosenberg & Schulzrinne Standards Track [Страница 2]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


    ............................ ...................... ........
    . . . .
    . + ------- +. . + ------- +.
    . | | . . | | .
    . | Прокси | ------------- | Прокси | .. | 1 | . . | 2 | .
    . | | . . | | .
    . / + ------- +. . + ------- + \.
    . /. . \.
    . /. . \.
    . /. . \.
    . /. . \.. /. . \.
    . /. . \.
    . /. . \.
    . + ------- +. . + ------- +.
    . | | . . | | .
    . | | . . | | .
    . | UA 1 | . . | UA 2 | .. | | . . | | .
    . + ------- +. . + ------- +.
    . Домен А. . Домен B.
    ............................ ...................... ........

                        Рисунок 1: Трапеция SIP

   Важно отметить, что поиск DNS можно использовать несколько раз.
   на протяжении всей обработки звонка. В общем, элемент, который
   желает отправить запрос (называется клиентом), возможно, потребуется выполнить DNS
   обработка для определения IP-адреса, порта и транспортного протокола
   элемента следующего перехода, называемого сервером (это может быть прокси или пользователь
   агент).Такая обработка в принципе может происходить на каждом шаге.
   между элементами.

   Поскольку SIP используется для установления интерактивных коммуникаций
   сервисов, время, необходимое для завершения транзакции между
   вызывающий и вызываемый абоненты важны. Обычно время, когда
   вызывающий абонент инициирует вызов до тех пор, пока вызываемый абонент не будет
   Предупреждение должно быть не более нескольких секунд. Учитывая, что может
   быть несколькими переходами, каждый из которых выполняет поиск DNS в дополнение к
   другие потенциально трудоемкие операции, количество времени
   доступность для поиска DNS на каждом узле ограничена.В SIP важны масштабируемость и высокая доступность. SIP услуги
   масштабирование с помощью методов кластеризации. Обычно в реалистичном
   версии сети на Рисунке 1, прокси 2 будет кластером
   однородно настроенные прокси. DNS должен предоставить возможность




Rosenberg & Schulzrinne Standards Track [Страница 3]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


   для домена B для настройки набора серверов вместе с установлением приоритетов
   и веса, чтобы обеспечить приблизительный уровень нагрузки, зависящей от мощности
   балансировка.SIP обеспечивает высокую доступность за счет обнаружения восходящих элементов
   неудачи. Например, предположим, что прокси 2 реализован как
   кластер из двух прокси, прокси 2.1 и прокси 2.2. Если прокси 1 отправляет
   запрос к прокси-серверу 2.1, и запрос не выполняется, он повторяет запрос,
   отправка на прокси 2.2. Во многих случаях прокси-сервер 1 не знает, какой
   домены, с которыми он в конечном итоге будет связываться. Эта информация
   быть известным, когда пользователь действительно звонит другому пользователю в этом
   домен.Прокси-сервер 1 может больше никогда не связываться с этим доменом после
   звонок завершается. Прокси-сервер 1 может связываться с тысячами
   разные домены в течение нескольких минут, и прокси 2 может получить
   запросы из тысяч разных доменов в течение нескольких минут.
   Из-за этой связи "многие ко многим" и, возможно, длительного
   интервалы между коммуникациями между парой доменов, это не
   как правило, элемент может поддерживать динамическую доступность
   состояние прокси, с которыми он будет связываться.Когда прокси получает
   свой первый вызов с определенным доменом, он попробует серверы в
   этот домен в некотором порядке, пока он не найдет тот, который доступен. В
   идентификационные данные доступного сервера в идеале должны быть кэшированы для некоторых
   количество времени, чтобы уменьшить задержки установки вызова последующих
   звонки. Клиент не может непрерывно запрашивать отказавший сервер, чтобы
   определить, когда он снова станет доступен, поскольку он не масштабируется.
   Кроме того, состояние доступности в конечном итоге должно быть сброшено.
   чтобы перераспределить нагрузку на восстановленные элементы, когда они вернутся
   онлайн.Элементы могут выйти из строя в середине транзакции.
   Например, после того, как прокси 2 пересылает запрос на UA 2, прокси 1
   терпит неудачу. UA 2 отправляет свой ответ прокси-серверу 2, который пытается его переслать.
   прокси 1, который больше не доступен. Второй аспект
   поток во введении, для которого требуется DNS, предназначен для прокси 2 для
   определить резервную копию для прокси-сервера 1, на которую он может отправить ответ. Этот
   проблема более реалистична в SIP, чем в других транзакционных
   протоколы.Причина в том, что некоторые ответы SIP могут занять много времени.
   время для создания, потому что пользователь-человек часто должен быть
   проконсультировались, чтобы сгенерировать этот ответ. Таким образом, это не
   редко проходит десятки секунд между запросом вызова и его
   принятие.










Rosenberg & Schulzrinne Standards Track [Страница 4]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


3 Терминология

   В этом документе ключевые слова «ДОЛЖНЫ», «НЕ ДОЛЖНЫ», «ОБЯЗАТЕЛЬНО»,
   «ДОЛЖЕН», «НЕ ДОЛЖЕН», «ДОЛЖЕН», «НЕ ДОЛЖЕН», «РЕКОМЕНДУЕТСЯ», «МОЖЕТ»,
   и «ДОПОЛНИТЕЛЬНО» следует интерпретировать, как описано в RFC 2119 [4] и
   указать уровни требований для совместимых реализаций SIP.4 Использование клиентов

   Использование DNS различается для клиентов и для серверов. Эта секция
   обсуждает использование клиента. Мы предполагаем, что клиент сохраняет состояние
   (либо клиент агента пользователя (UAC), либо прокси с отслеживанием состояния). Без гражданства
   прокси обсуждаются в разделе 4.4.

   Здесь процедуры вызываются, когда клиенту необходимо отправить запрос.
   к ресурсу, идентифицированному SIP или SIPS (безопасный SIP) URI. Этот URI
   может определить желаемый ресурс, на который направлен запрос
   (в этом случае URI находится в Request-URI), или он может
   определить промежуточный переход к этому ресурсу (в этом случае
   URI находится в заголовке маршрута).Определенные здесь процедуры
   никоим образом не влияет на этот URI (т.е. URI не переписывается с
   результат поиска DNS), они приводят только к IP-адресу, порту
   и транспортный протокол, по которому может быть отправлен запрос. RFC 3261 [1]
   предоставляет рекомендации по определению того, какой URI необходимо разрешить в
   DNS для определения хоста, на который нужно отправить запрос. В
   в некоторых случаях, также описанных в [1], запрос может быть отправлен на
   конкретный промежуточный прокси, не идентифицируемый SIP URI, а скорее,
   по имени хоста или числовому IP-адресу.В этом случае временный URI,
   используется для целей данной спецификации. Этот URI
   в форме sip: <прокси>, где <прокси> - это полное доменное имя или числовой IP-адрес
   адрес прокси-сервера следующего перехода. В результате во всех случаях
   проблема сводится к разрешению SIP или SIPS URI в DNS для
   определить IP-адрес, порт и транспорт хоста, на который
   запрос должен быть отправлен.

   Здесь процедуры ДОЛЖНЫ выполняться только один раз за транзакцию, где
   транзакция определена в [1].То есть, если на SIP-сервере
   удалось связаться (успех определяется ниже), все
   повторные передачи SIP-запроса и ACK для не-2xx SIP
   ответы на ПРИГЛАШЕНИЕ ДОЛЖНЫ быть отправлены на тот же хост. Кроме того,
   ОТМЕНА для конкретного SIP-запроса ДОЛЖНА быть отправлена ​​на тот же SIP
   сервер, на который был доставлен SIP-запрос.

   Поскольку запрос ACK для ответов 2xx на INVITE составляет
   другая транзакция, не требуется, чтобы она была доставлена
   на тот же сервер, который получил исходный запрос (действительно, если
   этот сервер не записал маршрут, он не получит ACK).Rosenberg & Schulzrinne Standards Track [Страница 5]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


   Мы определяем TARGET как значение параметра maddr URI, если
   присутствует, в противном случае значение хоста компонента hostport
   URI. Он определяет домен, с которым нужно связаться. Описание
   SIP и SIPS URI и определение этих параметров можно найти
   в 1].

   Определяем транспортный протокол, порт и IP-адрес
   подходящий экземпляр TARGET в Разделах 4.1 и 4.2.

4.1 Выбор транспортного протокола

   Сначала клиент выбирает транспортный протокол.

   Если URI указывает транспортный протокол в транспортном параметре,
   СЛЕДУЕТ использовать этот транспортный протокол.

   В противном случае, если транспортный протокол не указан, но TARGET является
   числовой IP-адрес, клиент ДОЛЖЕН использовать UDP для SIP URI, а TCP
   для SIPS URI. Точно так же, если транспортный протокол не указан,
   и TARGET не является числовым, но указан явный порт,
   клиент ДОЛЖЕН использовать UDP для SIP URI и TCP для SIPS URI.Это
   поскольку UDP является единственным обязательным транспортом в RFC 2543 [6], и, следовательно,
   единственный гарантированно совместимый для SIP URI. Это было
   также указан как транспорт по умолчанию в RFC 2543, когда нет транспорта
   присутствовал в SIP URI. Однако другой транспорт, например TCP,
   МОЖЕТ использоваться, если руководящие принципы SIP предписывают это
   запрос. Так обстоит дело, например, с запросами, превышающими
   путь MTU.

   В противном случае, если не указан транспортный протокол или порт, и
   target не является числовым IP-адресом, клиент ДОЛЖЕН выполнить NAPTR
   запрос домена в URI.Актуальные для задачи услуги
   выбора транспортного протокола - те, у которых есть служебные поля NAPTR
   со значениями «SIP + D2X» и «SIPS + D2X», где X - буква,
   соответствует транспортному протоколу, поддерживаемому доменом. Этот
   Спецификация определяет D2U для UDP, D2T для TCP и D2S для SCTP. Мы
   также создать реестр IANA для имени службы NAPTR для передачи
   сопоставления протоколов.

   Эти записи NAPTR обеспечивают сопоставление домена с записью SRV.
   для связи с сервером с определенным транспортным протоколом в
   Сфера услуг НАПТР.Запись ресурса будет содержать пустой
   регулярное выражение и значение замены, которое является записью SRV
   для этого конкретного транспортного протокола. Если сервер поддерживает
   несколько транспортных протоколов, будет несколько записей NAPTR,
   каждый с разной стоимостью услуги. Согласно RFC 2915 [3], клиент
   отбрасывает любые записи, чьи поля услуг не применимы. Для
   Для целей данной спецификации определены несколько правил.



Rosenberg & Schulzrinne Standards Track [Страница 6]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


   Во-первых, клиент, разрешающий URI SIPS, ДОЛЖЕН отказаться от любых служб, которые
   не содержат «SIPS» в качестве протокола в служебном поле.В
   обратное, однако, неверно. Клиент, разрешающий SIP URI, ДОЛЖЕН
   сохранять записи с «SIPS» в качестве протокола, если клиент поддерживает
   TLS. Во-вторых, клиент ДОЛЖЕН отказаться от любых служебных полей, которые идентифицируют
   служба разрешения, значение которой не равно "D2X", для значений X, которые
   указать транспортные протоколы, поддерживаемые клиентом. НАПТР
   обработка, описанная в RFC 2915, приведет к обнаружению
   наиболее предпочтительный транспортный протокол сервера, который поддерживается
   клиентом, а также запись SRV для сервера.Это также будет
   позволить клиенту узнать, доступен ли TLS, и его предпочтения
   для его использования.

   В качестве примера рассмотрим клиента, который хочет решить
   sip: [email protected] Клиент выполняет запрос NAPTR для этого
   домен, и возвращаются следующие записи NAPTR:

   ; заказ pref flags service regexp замена
      В NAPTR 50 50 "с" "SIPS + D2T" "" _sips._tcp.example.com.
      В NAPTR 90 50 "с" "SIP + D2T" "" _sip._tcp.example.com
      IN NAPTR 100 50 "s" "SIP + D2U" "" _sip._udp.example.com.

   Это означает, что сервер поддерживает TLS через TCP, TCP и UDP,
   в таком порядке предпочтения. Поскольку клиент поддерживает TCP и UDP,
   Будет использоваться TCP, нацеленный на хост, определенный поиском SRV
   _sip._tcp.example.com. Этот поиск вернет:

   ;; Целевой приоритет приоритетного порта
       IN SRV 0 1 5060 server1.example.com
       IN SRV 0 2 5060 server2.example.com

   Если необходимо связаться с прокси-сервером SIP, сервером перенаправления или регистратором
   при поиске записей NAPTR ДОЛЖНО быть не менее трех
   записи - одна с полем службы «SIP + D2T», одна с полем «SIP + D2U»
   служебное поле и одно с служебным полем "SIPS + D2T".Записи
   с SIPS в качестве протокола в служебном поле ДОЛЖЕН быть предпочтительным
   (т.е. иметь меньшее значение поля заказа) над записями с SIP
   как протокол в сфере обслуживания. Рекорд с "SIPS + D2U"
   поле службы НЕ СЛЕДУЕТ помещать в DNS, поскольку оно не
   можно использовать TLS поверх UDP.

   Это не обязательно для доменных суффиксов в замене NAPTR
   поле, соответствующее домену исходного запроса (например, example.com
   выше). Однако для обратной совместимости с RFC 2543 домен
   ДОЛЖНЫ поддерживать записи SRV для домена исходного запроса, даже
   если запись NAPTR находится в другом домене.Например, даже
   хотя запись SRV для TCP - _sip._tcp.school.edu, ДОЛЖНА
   также быть SRV-записью на _sip._tcp.example.com.



Rosenberg & Schulzrinne Standards Track [Страница 7]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


      RFC 2543 будет искать SRV-записи для домена напрямую. Если
      их не существует, потому что замена NAPTR указывает на
      другой домен, клиент выйдет из строя.Для записей NAPTR с полями протокола SIPS (если сервер использует
   сертификат сайта), доменное имя в запросе и доменное имя
   в поле замены ДОЛЖНЫ быть действительными в зависимости от сайта
   сертификат, выданный сервером при обмене TLS. По аналогии,
   имя домена в запросе SRV и имя домена в целевом объекте в
   обе записи SRV ДОЛЖНЫ быть действительными на основе одного и того же сертификата сайта.
   В противном случае злоумышленник может изменить записи DNS, чтобы они содержали
   значения замены в другом домене, и клиент не мог
   подтвердите, что это было желаемое поведение или результат
   атака.Если записи NAPTR не найдены, клиент создает запросы SRV для
   тех транспортных протоколов, которые он поддерживает, и выполняет запрос для каждого.
   Запросы выполняются с использованием идентификатора службы "_sip" для SIP URI и
   «_sips» для URI SIPS. Конкретный транспорт поддерживается, если
   запрос выполнен успешно. Клиент МОЖЕТ использовать любой транспортный протокол.
   желания, которые поддерживает сервер.

      Это изменение от RFC 2543. В нем указано, что клиент
      искать записи SRV для всех поддерживаемых транспортов и объединять
      значения приоритета в этих записях.Затем он выбрал бы
      наиболее предпочтительная запись.

   Если записи SRV не найдены, клиент ДОЛЖЕН использовать TCP для SIPS.
   URI и UDP для URI SIP. Однако другой транспортный протокол,
   например, TCP, МОЖЕТ использоваться, если руководящие принципы SIP предписывают это для этого
   конкретный запрос. Так обстоит дело, например, с запросами, которые
   превышают MTU пути.

4.2 Определение порта и IP-адреса

   После определения транспортного протокола следующим шагом будет:
   определить IP-адрес и порт.Если TARGET - числовой IP-адрес, клиент использует этот адрес. Если
   URI также содержит порт, он использует этот порт. Если нет порта
   указан, он использует порт по умолчанию для конкретного транспорта
   протокол.

   Если ЦЕЛЬ не является числовым IP-адресом, но порт присутствует в
   URI, клиент выполняет поиск записи A или AAAA домена
   название. Результатом будет список IP-адресов, каждый из которых может
   связываться с конкретным портом из URI и транспортного протокола




Rosenberg & Schulzrinne Standards Track [Страница 8]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


   определено ранее.Клиент ДОЛЖЕН попробовать первую запись. Если
   попытка должна потерпеть неудачу в соответствии с определением неудачи в Разделе
   4.3, СЛЕДУЕТ попробовать следующее, и если это не удастся, следующее
   СЛЕДУЕТ попробовать и так далее.

      Это изменение от RFC 2543. Раньше, если порт был
      явно, но со значением 5060 использовались записи SRV. Теперь, А
      или будут использоваться записи AAAA.

   Если ЦЕЛЬ не был числовым IP-адресом и порт не был указан
   в URI клиент выполняет запрос SRV для возвращенной записи
   из обработки NAPTR раздела 4.1, если такая обработка была
   выполнено. Если нет, потому что был указан транспорт
   явно клиент выполняет запрос SRV для этого конкретного
   транспорт, используя идентификатор службы "_sips" для URI SIPS. Для
   SIP URI, если клиент желает использовать TLS, он также использует сервис
   идентификатор "_sips" для этого конкретного транспорта, в противном случае он использует
   "_глоток". Если обработка NAPTR не была выполнена из-за отсутствия NAPTR
   записи были найдены, но запрос SRV для поддерживаемого транспорта
   протокол был успешным, эти записи SRV выбраны.Несмотря ни на что
   того, как были определены записи SRV, процедуры RFC 2782,
   как описано в разделе "Правила использования",
   дополнены дополнительными процедурами Раздела 4.3 настоящего
   документ.

   Если записи SRV не найдены, клиент выполняет запись A или AAAA.
   поиск доменного имени. Результатом будет список IP
   адреса, с каждым из которых можно связаться с помощью транспорта
   протокол, определенный ранее, на порт по умолчанию для этого
   транспорт.Затем обработка продолжается, как описано выше для
   явный порт после поиска записей A или AAAA.

4.3 Подробная информация о процессе RFC 2782

   RFC 2782 подробно описывает, как набор записей SRV
   отсортировал, а затем попробовал. Однако в нем только говорится, что клиент
   следует "попытаться подключиться к (протоколу, адресу, услуге)" без
   предоставление каких-либо подробностей о том, что произойдет в случае сбоя. Те
   подробности описаны здесь для SIP.

   Для SIP-запросов сбой происходит, если уровень транзакции сообщает об ошибке.
   Ответ об ошибке 503 или какой-либо сбой транспорта (как правило,
   из-за фатальных ошибок ICMP в UDP или сбоев соединения в TCP).Сбой также происходит, если уровень транзакции истекает без каких-либо
   получив какой-либо ответ, предварительный или окончательный (т.е. таймер B или
   срабатывает таймер F в RFC 3261 [1]). В случае сбоя клиент
   СЛЕДУЕТ создать новый запрос, идентичный предыдущему, но




Rosenberg & Schulzrinne Standards Track [Страница 9]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


   имеет другое значение идентификатора ветки Via, чем предыдущее (и
   следовательно, представляет собой новую транзакцию SIP).Этот запрос отправлен
   к следующему элементу в списке, как указано в RFC 2782.

4.4 Учет прокси без сохранения состояния

   Процесс, описанный в предыдущих разделах, очень актуален. Когда
   с сервером успешно установили связь, все повторные передачи запроса
   для транзакции, а также ACK для окончательного ответа, отличного от 2xx, и
   Запросы CANCEL для этой транзакции ДОЛЖНЫ отправляться на тот же сервер.

   Идентификатор сервера, с которым успешно установился контакт, является формой
   состояние транзакции. Это представляет проблему для прокси без сохранения состояния,
   которые по-прежнему должны соответствовать требованиям для отправки всех запросов в
   транзакция на тот же сервер.Проблема похожа, но отличается от проблемы HTTP.
   транзакции в сеансе cookie перенаправляются на разные
   серверы на основе рандомизации DNS. Там такой раздачи нет
   проблема. Фермы серверов обычно имеют общие серверные данные
   store, где хранятся данные сеанса. Всякий раз, когда сервер в
   ферма получает HTTP-запрос, принимает идентификатор сеанса, если
   присутствует и извлекает необходимое состояние для обработки запроса. А
   запрос без идентификатора сеанса создает новый.Проблема
   с прокси-серверами без состояния находится на нижнем уровне; это ретранслируется
   запросы в рамках транзакции, которые потенциально распространяются
   через серверы. Поскольку ни одна из этих повторных передач не содержит
   «идентификатор сеанса» (полный идентификатор диалога в терминах SIP),
   новый диалог будет создаваться идентично на каждом сервере. Это могло, это может,
   например, привести к тому, что несколько телефонных звонков будут совершены на один и тот же
   Телефон. Поэтому очень важно не допустить, чтобы такое
   происходит в первую очередь.Требование нетрудно выполнить в простом случае, когда
   при попытке связаться с сервером сбоев не было. В любое время
   прокси без сохранения состояния получает запрос, он выполняет соответствующие
   Запросы DNS, как описано выше. Однако процедуры RFC 2782
   детерминированность не гарантируется. Это потому, что записи,
   содержат одинаковый приоритет, не имеют указанного порядка. Без гражданства
   прокси ДОЛЖЕН определять детерминированный порядок записей в этом случае,
   используя любой алгоритм, имеющийся в его распоряжении.Одно предложение -
   расположите их в алфавитном порядке или, в более общем смысле, отсортируйте их по ASCII-совместимому
   кодирование. Чтобы упростить обработку прокси без состояния, это
   РЕКОМЕНДУЕТСЯ, чтобы администраторы домена определяли вес SRV.
   записи с одинаковым приоритетом разные (например, с использованием весов
   1000 и 1001, если два сервера эквивалентны, вместо того, чтобы назначать
   и весом 1000), и аналогично для записей NAPTR. Если
   первый сервер установлен успешно, прокси может остаться



Rosenberg & Schulzrinne Standards Track [Страница 10]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


   без гражданства.Однако, если с первым сервером не связаться
   успешно, и последующий сервер, прокси не может оставаться
   без гражданства для этой транзакции. Если бы это было без гражданства,
   повторная передача вполне может перейти на другой сервер, если сбой
   один выздоравливает между повторными передачами. Таким образом, всякий раз, когда прокси делает
   не удалось связаться с первым сервером, он ДОЛЖЕН действовать как
   прокси с отслеживанием состояния.

   К сожалению, прокси-сервер без состояния по-прежнему может доставить
   ретрансляции на разные серверы, даже если они следуют
   рекомендации выше.Это может произойти, если срок жизни DNS истекает в
   в середине транзакции, и записи изменились. Это
   неизбежно. Разработчики сетей должны знать об этом
   ограничение, и не использовать прокси без отслеживания состояния, которые обращаются к DNS, если это
   ошибка считается критической.

5 Использование сервера

   RFC 3261 [1] определяет процедуры для отправки ответов с сервера.
   обратно к клиенту. Обычно для одноадресных UDP-запросов
   ответ отправляется обратно на исходный IP-адрес, на который пришел запрос
   from, используя порт, указанный в заголовке Via.Для надежных
   транспортных протоколов, ответ отправляется через соединение
   запрос поступил. Однако важно обеспечить аварийное переключение.
   поддержка, когда клиентский элемент выходит из строя между отправкой запроса и
   получение ответа.

   Сервер, согласно RFC 3261 [1], отправит ответ на
   соединение, на котором он прибыл (в случае надежного транспорта
   протоколы), а для ненадежных транспортных протоколов - к источнику
   адрес запроса и порт в поле заголовка Via.В
   здесь процедуры вызываются, когда сервер пытается отправить этому
   местоположение, и этот ответ не выполняется (конкретные условия
   подробно описано в RFC 3261). «Неудачи» - это любое закрытие
   транспортное соединение, по которому запрос пришел до того, как ответ может
   быть отправленным, или сообщение о фатальной ошибке с транспортного уровня.

   В этих случаях сервер проверяет значение отправленного
   конструкция в самом верхнем заголовке Via. Если он содержит числовой IP
   адрес, сервер пытается отправить ответ на этот адрес,
   используя транспортный протокол из заголовка Via, а порт из
   отправленный, если есть, иначе используется по умолчанию для этого транспортного протокола.Транспортный протокол в заголовке Via может указывать «TLS», что
   относится к TLS через TCP. Когда это значение присутствует, сервер ДОЛЖЕН
   используйте TLS через TCP для отправки ответа.






Rosenberg & Schulzrinne Standards Track [Страница 11]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


   Если, однако, поле отправленного содержит доменное имя и порт
   номер, сервер запрашивает записи A или AAAA с этим именем.Это
   пытается отправить ответ каждому элементу в результирующем списке
   IP-адреса, использующие порт от Via и транспортный протокол
   от Via (опять же, значение TLS относится к TLS через TCP). Как в
   клиентская обработка, следующая запись в списке пробуется, если та
   прежде, чем это приведет к сбою.

   Если, однако, поле отправленного содержит имя домена и не порт,
   сервер запрашивает записи SRV в этом доменном имени, используя
   идентификатор службы "_sips", если транспортным средством Via является "TLS", "_sip"
   в противном случае и транспорт из самого верхнего заголовка Via ("TLS"
   подразумевает, что транспортным протоколом в запросе SRV является TCP).В
   результирующий список сортируется, как описано в [2], и ответ
   отправляется в самый верхний элемент описанного там нового списка. Если это
   приводит к ошибке, выполняется попытка следующей записи в списке.

6 Создание SIP URI

   Во многих случаях элемент должен создать SIP URI для включения
   в заголовке контакта в REGISTER или в заголовке Record-Route в
   ПРИГЛАШАТЬ. Согласно RFC 3261 [1], эти URI должны иметь
   свойство, которое они разрешают конкретному вставленному элементу
   их.Однако, если они построены только с IP-адресом, для
   пример:

   sip: 1.2.3.4

   тогда, если элемент выйдет из строя, нет возможности маршрутизировать запрос или
   ответ через бэкап.

   SRV предоставляет способ исправить это. Вместо использования IP-адреса
   можно использовать доменное имя, которое разрешается в запись SRV:

   sip: server23.provider.com

   Записи SRV для конкретной цели можно настроить так, чтобы
   это отдельная запись с низким значением поля приоритета
   (с указанием предпочтительного выбора), и эта запись указывает на
   конкретный элемент, создавший URI.Однако есть
   дополнительные записи с более высокими значениями поля приоритета,
   указывают на резервные элементы, которые будут использоваться в случае сбоя.
   Это позволяет удовлетворить ограничение RFC 3261 [1], в то же время позволяя
   для надежной работы.







Rosenberg & Schulzrinne Standards Track [Страница 12]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


7 соображения безопасности

   Записи DNS NAPTR используются, чтобы позволить клиенту обнаружить, что
   сервер поддерживает TLS.Злоумышленник потенциально может изменить эти
   записей, в результате чего клиент использует небезопасный транспорт, когда TLS
   на самом деле доступен и предпочтителен.

   Это частично смягчается наличием схемы URI sips,
   который всегда отправляется только по TLS. Злоумышленник не может заставить ставку
   вниз путем удаления или изменения записей DNS. В худшем
   случае они могут предотвратить общение, удалив все
   записи. Сам URI sips обычно обменивается в защищенном
   контекст, часто на визитной карточке или защищенной веб-странице, или внутри
   сообщение SIP, которое уже было защищено TLS.См. RFC 3261
   [1] для подробностей. Поэтому sips URI предпочтительнее, когда безопасность
   действительно необходимо, но мы разрешаем использовать TLS для запросов, разрешенных
   SIP URI, чтобы обеспечить безопасность лучше, чем полное отсутствие TLS.

   Атаку на понижение ставки также можно смягчить с помощью кэширования. Клиент
   которые часто связываются с одним и тем же доменом, ДОЛЖНЫ кешироваться независимо от того,
   его записи NAPTR содержат SIPS в области услуг. Если такие
   записи присутствовали, но в более поздних запросах перестают появляться, это
   признак потенциального нападения.В этом случае клиент ДОЛЖЕН генерировать
   какое-то предупреждение или сигнал тревоги, и МОЖЕТ отклонить запрос.

   Дополнительная проблема заключается в том, что прокси, являющиеся посредниками
   между пользователями системы часто бывают клиенты, которые
   выполнить запросы NAPTR. Следовательно, прокси-сервер может
   игнорировать записи SIPS, даже если они присутствуют, что приводит к
   пониженная безопасность. Мало что можно сделать, чтобы
   предотвратить такие атаки. Клиенты просто зависят от прокси-серверов
   для завершения вызова и должны быть уверены, что они реализуют протокол
   должным образом, чтобы обеспечить безопасность.Фальсификация DNS
   записи могут быть сделаны путем вмешательства в проводной трафик (при отсутствии
   DNSSEC), в то время как компрометация и реквизиция прокси-сервера
   требует взлома и считается значительно менее вероятным
   угроза понижения рейтинга.

8 Приложение для определения транспорта

   Этот раздел более формально определяет использование NAPTR этого
   спецификация, используя систему обнаружения динамического делегирования (DDDS)
   framework как руководство [7]. DDDS представляет собой эволюцию NAPTR
   запись ресурса.DDDS определяет приложения, которые могут использовать
   запись NAPTR для конкретных служб разрешения проблем. Это приложение
   называется приложением для определения транспорта, и его цель -
   сопоставить входящий SIP или SIPS URI с набором записей SRV для
   различные серверы, которые могут обрабатывать URI.



Rosenberg & Schulzrinne Standards Track [Страница 13]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


   Ниже приводится информация, которую DDDS запрашивает у приложения.
   предоставлять:

      Уникальная строка приложения: Уникальная строка приложения (AUS)
         вход в службу разрешения проблем.Для этого приложения это
         URI, который нужно разрешить.

      Первое известное правило: первое известное правило извлекает ключ
         из Австралии. Для этого приложения первое известное правило
         извлекает хост-часть SIP или SIPS URI.

      Действительные базы данных: ключ, полученный в результате первого хорошо известного правила.
         ищется в единой базе данных DNS [8].

      Ожидаемый результат: результатом приложения является запись SRV.
         для связи с сервером.

9 соображения IANA

   Для использования описанных здесь записей NAPTR требуются хорошо известные значения.
   для служебных полей для каждого транспорта, поддерживаемого SIP.В
   таблица сопоставлений значений служебных полей с транспортными протоколами
   будет поддерживаться IANA. МОГУТ быть добавлены новые записи в таблице.
   посредством публикации стандартов отслеживать RFC, как описано в RFC
   2434 [5].

   Регистрация в RFC ДОЛЖНА включать следующую информацию:

      Поле службы: регистрируемое поле службы. Пример для
         новый фиктивный транспортный протокол под названием NCTP может быть
         «SIP + D2N».

      Протокол: конкретный транспортный протокол, связанный с этим.
         сфера обслуживания.Это ДОЛЖНО включать название и аббревиатуру для
         протокол вместе со ссылкой на документ, описывающий
         транспортный протокол. Например - «Новый без установления соединения»
         Транспортный протокол (NCTP), RFC 5766 ».

      Имя и контактная информация: имя, адрес, адрес электронной почты и
         номер телефона лица, осуществляющего регистрацию.

   В реестр помещены следующие значения:

   Сервисный полевой протокол
   SIP + D2T TCP
   SIPS + D2T TCP
   SIP + D2U UDP
   SIP + D2S SCTP (RFC 2960)



Rosenberg & Schulzrinne Standards Track [Страница 14]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


10 Благодарности

   Авторы хотели бы поблагодарить Рэнди Буша, Лесли Дейгл, Патрика.
   Фальтстрем, Джо Хорнсби, Рохан Мэхи, Эллисон Манкин, Майкл Миллинг,
   Томасу Нартену и Джону Петерсону за полезные комментарии.11 нормативные ссылки

   [1] Розенберг, Дж., Шульцринн, Х., Камарилло, Г., Джонстон, А.,
         Петерсон, Дж., Спаркс, Р., Хэндли, М. и Э. Шулер, "SIP:
         Протокол инициации сеанса », RFC 3261, июнь 2002 г.

   [2] Гулбрандсен, А., Викси, П. и Л. Есибов, "DNS RR для
         Определение местоположения служб (DNS SRV) », RFC 2782,
         Февраль 2000 г.

   [3] Миллинг, М. и Р. Дэниэл, "Указатель органа по присвоению имен
         (NAPTR) DNS Resource Record ", RFC 2915, сентябрь 2000 г.[4] Брэднер, С., «Ключевые слова для использования в RFC для обозначения требований.
         Уровни », BCP 14, RFC 2119, март 1997 г.

   [5] Нартен, Т. и Х. Альвестранд, «Рекомендации по написанию IANA.
         Раздел "Соображения" в RFC ", BCP 26, RFC 2434, октябрь
         1998 г.

12 информативных ссылок

   [6] Хэндли, М., Шульцринн, Х., Школьник, Э. и Дж. Розенберг,
         «SIP: протокол инициации сеанса», RFC 2543, март 1999 г.

   [7] Миллинг, М., "Система обнаружения динамического делегирования (DDDS), Часть
         Один: Всеобъемлющий стандарт DDDS », Работа в процессе.[8] Миллинг, М., "Система обнаружения динамического делегирования (DDDS), Часть
         Третий: База данных DNS », Работа в процессе.















Rosenberg & Schulzrinne Standards Track [Страница 15]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


13 Адреса авторов

   Джонатан Розенберг
   Dynamicsoft
   72 Игл Рок Авеню
   Второй этаж
   Восточный Ганновер, Нью-Джерси 07936

   Электронная почта: [email protected]


   Хеннинг Шульцринне
   Колумбийский университет
   M / S 0401
   1214 Amsterdam Ave.Нью-Йорк, NY 10027-7003

   Электронная почта: [email protected]

































Rosenberg & Schulzrinne Standards Track [Страница 16]

RFC 3263 SIP: поиск серверов SIP, июнь 2002 г.


14 Полное заявление об авторских правах

   Авторское право (C) The Internet Society (2002). Все права защищены.

   Этот документ и его переводы могут быть скопированы и предоставлены
   другие и производные работы, которые комментируют или иным образом объясняют это
   или помочь в его реализации могут быть подготовлены, скопированы, опубликованы
   и распространяется, полностью или частично, без ограничения каких-либо
   добрый, при условии, что указанное выше уведомление об авторских правах и этот абзац являются
   включены во все такие копии и производные работы.Однако это
   сам документ не может быть изменен каким-либо образом, например, путем удаления
   уведомление об авторских правах или ссылки на Internet Society или другие
   Интернет-организации, за исключением случаев, когда это необходимо для
   разработки Интернет-стандартов, в этом случае процедуры для
   авторские права, определенные в процессе разработки стандартов Интернета, должны быть
   следовать, или, если требуется, перевести его на другие языки, кроме
   Английский.

   Ограниченные разрешения, предоставленные выше, являются бессрочными и не будут
   аннулировано Интернет-сообществом, его правопреемниками или правопреемниками.Этот документ и содержащаяся в нем информация размещены на
   Основа "КАК ЕСТЬ" и ИНТЕРНЕТ-ОБЩЕСТВО И ИНТЕРНЕТ-ИНЖИНИРИНГ
   TASK FORCE ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ
   НО НЕ ОГРАНИЧИВАЕТСЯ НИКАКОЙ ГАРАНТИЕЙ, ЧТО ИСПОЛЬЗОВАНИЕ ИНФОРМАЦИИ
   ЗДЕСЬ НЕ НАРУШАЕТ НИКАКИХ ПРАВ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ
   КОММЕРЧЕСКАЯ ЦЕННОСТЬ ИЛИ ПРИГОДНОСТЬ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ.

Подтверждение

   Финансирование функции редактора RFC в настоящее время обеспечивается
   Интернет-сообщество.Rosenberg & Schulzrinne Standards Track [Страница 17]


SIP Line и SIP Trunk: в чем разница?

Что, если бы вы могли модернизировать свою традиционную телефонную систему, не нарушая при этом денег? Линии SIP позволяют вашему стационарному телефону отправлять и принимать звонки через Интернет. Это огромная разница от того, чтобы просто полагаться на медные провода для ваших деловых коммуникационных потребностей.

Как? Во-первых, традиционные телефонные линии могут обрабатывать только голосовые данные.При использовании SIP существующие сетевые кабели передают мультимедийные сигналы для голосовой связи, обмена мгновенными сообщениями и видеоконференцсвязи .

Для дополнительной емкости вам понадобится SIP Trunking . Магистраль SIP может спасти вашу офисную систему связи от устаревания. Это также делает масштабирование намного более экономичным, когда вам нужны дополнительные телефонные линии для поддержки потребностей вашего бизнеса.

Одна магистраль SIP может иметь сотни линий SIP для увеличения объема вызовов или нескольких одновременных вызовов.

Обзор:

10 сокращений, которые нужно знать перед началом работы
  1. IP (Интернет-протокол) : стандарты, используемые для надежной передачи данных в Интернете.
  2. ITSP (поставщик услуг Интернет-телефонии) : Компания, предлагающая телекоммуникационные услуги на основе VoIP.
  3. PABX (Private Automatic Branch Exchange) : Тип УАТС, в котором компьютеры используются для автоматизации процесса переключения.
  4. IP PBX (IP PBX): Тип УАТС, обеспечивающий подключение через Интернет.
  5. PBX (Private Branch Exchange) : Телефонная сеть, управляемая частной организацией или бизнесом.
  6. POTS (Обычная старая телефонная служба) : Традиционная стационарная телефонная связь, при которой звонки являются аналоговыми по своей природе.
  7. PRI (интерфейс первичной скорости) : метод объединения нескольких телефонных цепей, обычно используемый предприятиями и офисами.
  8. PSTN (коммутируемая телефонная сеть общего пользования) : совокупность мировых телефонных сетей с коммутацией каналов. PSTN — это то, что многие люди называют традиционной телефонной системой.
  9. SIP (протокол инициирования сеанса) : стандарты, используемые для передачи сигналов и обработки голосовых, видео и других мультимедийных сеансов.
  10. VoIP (передача голоса по Интернет-протоколу) : способ установления телефонных звонков через Интернет.

Связано: Хостинговая АТС против SIP-транкинга: 7 основных отличий и почему это важно

Что такое магистраль SIP?

Магистраль SIP — это среда связи, которая соединяет УАТС или УАТС компании с Интернетом. Он работает как цифровая версия традиционной телефонной линии.

Как следует из названия, магистраль SIP аналогична стволу дерева, у которого может быть много ветвей. Каждая ветка представляет собой уникальную линию или добавочный номер телефона.

Многие линии SIP могут совместно использовать одну магистраль SIP. Например, у компании может быть одна магистраль SIP, достаточная для поддержки множества настольных телефонов, программных телефонов и мобильных телефонов. Каждый телефонный звонок использует одну линию, которая потребляет определенную полосу пропускания.

Связано: Что такое прокси-сервер SIP? Как работает SIP-сервер?

Что такое транкинг SIP?

SIP-транкинг — это метод, используемый для того, чтобы рабочие телефоны могли работать через интернет-соединение вместо традиционного стационарного телефона.Технически он также расширяет возможности обработки мультимедиа как в POTS, так и в базовых телефонных сетях с поддержкой VoIP .

SIP-транкинг позволяет компаниям передавать и получать различные типы данных, включая голосовые вызовы, текст и видео.

Магистраль SIP отличается от телефона SIP. SIP-телефон — это устройство (например, настольный телефон или спикерфон), которое может совершать телефонные звонки по протоколу SIP.

Это можно считать качественным скачком в области бизнес-коммуникаций.Это связано с его радикальными преимуществами, когда речь идет об экономии затрат, масштабируемости, гибкости и окупаемости инвестиций.

Что такое SIP-линия?

Линия SIP относится к ответвлению, идущему от магистрали SIP. Его также называют каналом или сеансом. Линии SIP действуют как полосы, которые используются для обмена данными связи между двумя точками или местоположениями.

В сеансе вызова линия SIP представляет собой единицу мощности для поддержки одного входящего или исходящего вызова.

Очень большое количество SIP-линий может быть сконфигурировано из одной SIP-магистрали. В центрах обработки вызовов VoIP одна магистраль SIP может содержать сотни каналов SIP. Каждый вызов занимает один канал. Таким образом, большинству предприятий обычно требуется только одна магистраль SIP для удовлетворения всех своих коммуникационных потребностей.

Точное количество SIP-линий, необходимых компании, зависит от среднего количества одновременных вызовов, которые она обрабатывает в любое время рабочего дня.

В зависимости от поставщика услуг (ITSP) компания может иметь план транкинга SIP с:

  • Безлимитные SIP-линии
  • Фиксированное количество SIP-линий с неограниченным количеством минут
  • Количество минут сеанса, которое может быть распределено по неограниченному количеству каналов
  • Несколько соединительных линий для нескольких офисов, где все пользователи находятся в одной телефонной сети

Линия SIP vs.SIP Магистраль

SIP-магистрали легко спутать с SIP-линиями. В некоторых контекстах их можно менять местами.

Думайте об этом как о стволе дерева и его ветвях

Основная аналогия дерева (ствола) с множеством ветвей (линий) должна иллюстрировать разницу между двумя терминами.

… Или автострада против ее полос

Вы также можете думать о магистрали SIP как об автостраде. В этой аналогии несколько полос движения, составляющих автостраду, представляют собой линии SIP.Транспортные средства, движущиеся в противоположных направлениях, представляют собой пакеты данных, которые текут из одной точки в другую.

Знание разницы имеет значение, когда речь идет о построении и расценках на вашу телефонную службу. Магистраль SIP соединяет вашу служебную телефонную службу с PSTN через вашего интернет-провайдера. Линия SIP представляет собой один вызов в магистрали SIP.

Емкости SIP-линий и SIP-транков

Магистраль SIP имеет много линий, в то время как вызов занимает ровно одну линию SIP.

Это означает, что компании, которая обычно обрабатывает 300 вызовов в любой момент времени, следует искать службу магистральной линии SIP, которая может обслуживать как минимум 300 линий SIP.

Даже если у вас 300 сотрудников, они не могут все сразу взять трубку. Проверяйте свои журналы вызовов в течение типичных рабочих дней, чтобы определить фактическую емкость и потребность в линиях. Допустимо, что только две трети компании могут звонить одновременно. Чтобы узнать другое мнение о планировании, проконсультируйтесь с директором по информационным технологиям , известным как CIO .

Стоимость внешней линии SIP Цены на транкинг SIP

и ежемесячная плата обычно зависят от количества необходимых SIP-линий. Это означает, что вам необходимо оценить среднее количество звонков, которые ваша компания делает и получает каждый день. Журнал или запись входящих и исходящих вызовов может помочь вам получить более точную цифру.

Если у вас нет таких записей, то основывайте свою оценку на вашем бизнесе, местонахождении и количестве сотрудников. Например, для крупных продаж, поддержки клиентов или работы колл-центра может потребоваться по крайней мере одна линия на каждое место в команде.

С другой стороны, компании, в которых не так много звонков, могут использовать линию на каждые три или четыре сотрудника. Не забудьте увеличить количество линий SIP, когда вы приблизитесь к 85% его пропускной способности, и держите полосу пропускания сети под контролем.

Связано: Разбивка цен на SIP-транки: максимизируйте свою ценность

Преимущества SIP-транкинга

Это только вопрос времени, когда стационарных телефонов выйдут из употребления. Поскольку вы не хотите, чтобы ваш бизнес падал из-за устаревших технологий, правильные инвестиции сейчас имеют значение.Поскольку практически все становится цифровым, SIP-транкинг может помочь вам добиться успеха в условиях новой экономики.

1) Простая установка / низкие затраты на обслуживание. Для установки и обслуживания магистрали SIP не требуются физические телефонные линии и другое оборудование. Подойдет надежное интернет-соединение.

2) Доступность / низкие затраты. Магистрали SIP могут значительно сократить расходы на телефонное обслуживание. Звонки внутри сети, а также междугородние звонки внутри страны бесплатны. Между тем, международные звонки обходятся намного дешевле традиционных сборов.

3) Масштабируемость. Получить дополнительные линии SIP намного проще, чем установить магистраль SIP. Все, что вам нужно сделать, это сообщить своему SIP-провайдеру — дополнительное оборудование не требуется

4) Надежность. Магистрали SIP позволяют улучшить управление рисками за счет избыточности и надежности услуг. Например, вы можете переадресовывать вызовы на второстепенные телефоны, когда происходит редкое отключение Интернета.

5) Расширенное обслуживание клиентов. SIP-транкинг предоставляет вам полный спектр мультимедийных возможностей.Это может улучшить продажи, маркетинг и обслуживание клиентов. В дополнение к голосовым службам в пакет можно включить отправку текстовых сообщений SMS, обмен файлами и веб-конференции.

Связано: Технологии колл-центра и тенденции, за которыми стоит следить в 2020 году

Заключение SIP-транкинг

— отличное вложение для повышения производительности вашей команды. Однако не все службы магистрали SIP одинаковы.

Чтобы получить лучшее предложение для вашего бизнеса, вот советы по оценке и выбору SIP-провайдера:

  • Проведите аудит существующей сети бизнес-коммуникаций.
    Вы уже используете VoIP или все еще боретесь с POTS?
  • Определите цели вашего делового общения.
    Подумайте о росте численности персонала и дополнительных местах.
  • Определите наиболее важные факторы, которыми будет руководствоваться ваш процесс выбора.
    Изучите VoIP-функции , цены, безопасность, отзывы, поддержку клиентов и местоположение.
  • Для установки магистрали SIP необходима УАТС.
    Хорошая служба транкинга SIP совместима с имеющимся у вас оборудованием PBX.
  • Ознакомьтесь с обзорами на сторонних сайтах, чтобы узнать о различных услугах и поставщиках транкинга SIP.
    GetVoIP и G2 — качественные источники для проверки.
  • Проконсультируйтесь с несколькими поставщиками, чтобы найти долгосрочное решение.
    Сообщите им подробную информацию, чтобы они могли предложить вам лучшую цену и возможности. Проверьте их техподдержку.
  • Примите взвешенное и осознанное решение.
    Не просто определитесь с ценой, но и с партнерскими отношениями, которые вы устанавливаете в целом.

Переведите свою УАТС в облако с помощью SIP Trunking

от Nextiva

Джули Бай — менеджер по продукту в Nextiva, проповедник UCaaS, коммуникатор и переводчик для людей, любитель собак и мать очаровательно активного мальчика.

Установите пользовательское содержимое вкладки HTML для автора на странице профиля

Подготовка системы — Профиль адаптера SIP (SMM) — Документация SBC Core 7.2.x

Обзор

Профиль адаптера SIP

Объект профиля адаптера SIP является основной конструкцией для функции управления сообщениями SIP (SMM).Профиль адаптера SIP связан с группой или зоной соединительных линий SIP, чтобы действовать при передаче сообщений SIP в эту группу или из нее. Группа соединительных линий SIP может иметь два профиля адаптера SIP, профиль входного адаптера для управления входящими сообщениями и профиль выходного адаптера для управления исходящими сообщениями. Точно так же зона может иметь два профиля адаптера SIP.

Примечание

SBC поддерживает до 512 профилей адаптеров SIP.

Профиль адаптера гибкой политики

ПРИМЕЧАНИЕ : Гибкая политика не поддерживается в ERE и предназначена для использования только с внешним PSX.

Профиль адаптера SIP также может быть настроен для поддержки механизма гибкой политики для облегчения динамической маршрутизации и принятия решений по политике на основе любого информационного элемента сообщения SIP, посредством чего критерии маршрутизации и выбора политики предоставляются оператором. Информационным элементом может быть что угодно в сообщении, например:

  • Значение заголовка SIP
  • Наличие или отсутствие заголовка
  • Строка в теле сообщения
  • Значение параметра
  • Наличие или отсутствие параметра

Следующие объекты используются для поддержки гибкой политики и маршрутизации.

  • Параметр Profile Type используется для указания того, используется ли профиль адаптера SIP для гибкой политики или обработки сообщений (по умолчанию).

  • Объект System Provisioning — Zone используется для назначения гибкого профиля адаптера SIP, зависящего от политики, для определенной зоны.

  • Объект Trunk Group — SIP Trunk Group используется для назначения гибкого профиля адаптера SIP, зависящего от политики, определенной группе соединительных линий.

Правила и поведение SMM

Правила SMM

При создании или редактировании профилей адаптера SIP применяются следующие общие правила обработки сообщений SIP (SMM).

Примечание

SBC поддерживает до 512 профилей адаптеров SIP.

Таблица: Профиль адаптера SIP Правила SMM

Категория Правила
Профиль

Чтобы отредактировать / изменить профиль, сначала отключите профиль, внесите необходимые изменения, а затем включите его. Изменения отражаются только при соблюдении этого процесса.

Тип профиля Чтобы указать, должен ли профиль адаптера SIP использоваться для гибкой политики или манипулирования сообщениями.
Правило
  • В профиле должно быть хотя бы одно правило.
  • В профиле может быть не более 256 правил.
Критерии
  • Требуется хотя бы один критерий.
  • Допускается не более 20 критериев.
  • Требуется хотя бы один критерий сообщения.
  • Допускается не более одного критерия сообщения.
  • Допускается не более одного критерия глобальной переменной.
  • Допускается не более одного критерия заголовка.
  • Допускается не более одного критерия тела сообщения.

  • Допускается не более одного критерия параметра.

  • Если указан критерий параметра, необходимо также указать критерий заголовка.

  • Допускается не более одного критерия токена.

  • Если указан критерий токена, необходимо также указать критерий заголовка.

  • Допускается не более одного переменного критерия.

Действия
  • Требуется хотя бы одно действие.
  • Допускается не более 20 действий.

Взаимодействие критериев / действий

  • Если действие изменяет, удаляет, сохраняет или переименовывает объект, вы также должны включить критерий для проверки наличия этого объекта.

    Например, если у вас есть действие, которое изменяет заголовок, удаляет заголовок, сохраняет заголовок в переменной или переименовывает заголовок, вы также должны включить критерий для проверки наличия заголовка, который нужно изменить, удалить, сохранены или переименованы.Тот же принцип справедлив и для других объектов (Параметр, Токен, Тело сообщения и Переменная).

Экран сообщений SIP

Чтобы получить доступ к экрану сообщений SIP (рис. 1) для настройки профиля адаптера SIP, войдите в графический интерфейс EMA и используйте строки меню для перехода к Configuration > System Provisioning > Категория: Обеспечение магистрали > Профиль адаптера SIP (SMM) .

Рисунок: Экран профиля адаптера SIP

Экран сообщений SIP состоит из следующих форм.

Рабочее пространство «Инструменты» отображает следующие инструменты:

  • Просмотр сценария интерфейса командной строки — используйте этот инструмент для просмотра версии интерфейса командной строки выбранного профиля адаптера SIP. Это полезно, чтобы помочь вам понять, как профиль выражается в формате CLI.
  • Редактировать последовательность правил — используйте этот инструмент, чтобы изменить последовательность правил для каждого профиля адаптера SIP.
  • Назначить профиль адаптера SIP — используйте этот инструмент для назначения выбранного профиля адаптера SIP необходимым группам и зонам соединительных линий.
  • Тест профиля адаптера SIP — используйте этот инструмент для тестирования существующего профиля адаптера SIP.
  • Копировать профиль адаптера SIP — используйте этот инструмент для копирования значений существующего профиля адаптера SIP и создания другого профиля адаптера SIP с другим именем.
  • Новый профиль адаптера SIP — используйте этот инструмент для создания профиля адаптера SIP.

Каждый инструмент открывается в своей собственной форме в рабочем пространстве «Инструменты» при нажатии на соответствующую вкладку. Одновременно может быть открыто несколько инструментов.

Чтобы свернуть инструмент, щелкните символ «-» в правом верхнем углу формы. Чтобы увеличить его, щелкните символ «+». Щелкните символ «x», чтобы закрыть инструмент.

Таблица записей

Таблица записей отображает существующие профили адаптера SIP на SBC. В заголовке таблицы вы можете выбрать одновременный просмотр 5, 10 или 20 профилей в таблице.

Рисунок: Подготовка системы — Профиль адаптера SIP — Записи

Используйте эту таблицу для выполнения одного или нескольких из следующих действий:

  • Просмотрите состояние профилей (в столбце Состояние: Включено или Отключено).
  • Выделите профиль для просмотра / редактирования.
  • Выделите профиль и удалите его, нажав кнопку Удалить в последнем столбце.

Рабочая область инструментов

Когда вы определяете критерии и операторы действий, довольно часто, когда вы делаете выбор, появляется новый выбор, который вы можете определить. Например, при определении критериев сообщения и выборе «все ответные сообщения» в поле « для » появится поле «с кодом ответа» с вариантами «из» и «в диапазоне».При выборе «из» появляется пустое поле для определения кода ответа.

Рисунок: Пример заполнения критерия сообщения

Создание профиля адаптера SIP

Щелкните вкладку Новый профиль адаптера SIP , чтобы запустить этот инструмент.

Рисунок: Подготовка системы — кнопка создания профиля адаптера SIP

Инструмент отображается в рабочей области, как в приведенном ниже примере. По умолчанию используется Правило 1 и Критерии сообщения.

Рисунок: Инструмент построения профиля адаптера SIP

Инструмент «Новый профиль адаптера SIP» состоит из четырех основных разделов, которые определены в таблице ниже.

  • Поле имени — Используйте это поле для присвоения имени профилю адаптера SIP. Длина имени профиля адаптера SIP может составлять до 23 символов.
  • Тип профиля Поле — Используйте это поле, чтобы указать, должен ли профиль адаптера SIP использоваться для гибкой политики или манипулирования сообщениями.
  • Форма правил состоит из разделов «Критерии» и «Действие».
  • Нижний колонтитул — включает триггеры для включения профиля и / или расширенного SMM, а также кнопку Сохранить .

Примечание:

Обязательные поля отмечены звездочкой рядом с полем.

Подсказка

При создании или редактировании профиля адаптера SIP периодически нажимайте Сохранить , чтобы сохранить свой прогресс.

В следующей таблице определены поля «Критерии» и «Действие».Для каждого правила вы определяете один или несколько критериев и одно или несколько действий.

Таблица: Поля формы правил

Поле / элемент управления Описание
Имя Введите имя профиля адаптера SIP. Длина имени профиля адаптера SIP может составлять до 23 символов.
Тип профиля

При создании профиля адаптера SIP используйте этот параметр, чтобы указать, должен ли профиль адаптера SIP использоваться для гибкой политики или обработки сообщений.

  • messageManipulation (по умолчанию): SBC выполняет обработку сообщений на основе этого профиля адаптера SIP.
  • flexiblePolicy : SBC выполняет динамическую политику и маршрутизацию на основе информационных элементов сообщения SIP, как указано в этом профиле адаптера SIP.
Критерии:
Тип

Каждый определяемый вами критерий будет включать один или несколько типов критериев. По умолчанию первым типом критериев является сообщение, поэтому минимальное действие, которое необходимо определить, — это предпринять действие в отношении одного или нескольких сообщений.

Типы критериев включают:

  • Сообщение
  • Заголовок
  • Параметр
  • Токен
  • Переменная
  • Глобальная переменная
  • Тело сообщения
Подполя

Тип: Сообщение

    Сообщение

    9019 для :
    • все сообщения
    • все сообщения запроса
    • специальные сообщения запроса
    • все ответные сообщения
    • специальные ответные сообщения

Тип: Заголовок

  • если заголовок с именем : указывает название заголовка.
  • — это :
    • присутствует
    • отсутствует
    • присутствует и равно
    • присутствует и не равно
    • присутствует и соответствует регулярному выражению
      ПРИМЕЧАНИЕ : параметр, присутствует и соответствует регулярному выражению, такой же, как regexp numMatch соответствует в CLI
      ПРИМЕЧАНИЕ : Чтобы выполнить эквивалент действия CLI regexp numMatch notMatch , используйте тот же , который присутствует и соответствует параметру regex , но укажите условие отсутствия совпадения в регулярном выражении.

  • для :
    • все экземпляры заголовка
    • конкретный экземпляр заголовка
    • диапазон экземпляров заголовка
    • количество экземпляров заголовка

Тип: Параметр

  • если параметр времени :
  • с именем : Задает имя параметра.
  • — это :
    • присутствует
    • отсутствует
    • присутствует и равно
    • присутствует и не равно
    • присутствует и соответствует регулярному выражению
      ПРИМЕЧАНИЕ : параметр, присутствует и соответствует регулярному выражению, такой же, как regexp num Соответствует в интерфейсе командной строки.
      ПРИМЕЧАНИЕ : Чтобы выполнить эквивалент действия CLI regexp numMatch notMatch , используйте тот же самый присутствующий и соответствующий параметру regex , но укажите условие отсутствия совпадения в регулярном выражении.

Тип: Токен

  • если токен типа :
    • Отображаемое имя URI
    • Имя пользователя URI
    • Имя хоста URI
    • Схема URI
    • Порт хоста URI

Тип: Переменная

  • если переменная :
  • :
    • присутствует
    • отсутствует
    • присутствует и равна
    • присутствует и не равна
    • присутствует и соответствует регулярному выражению
      ПРИМЕЧАНИЕ : Параметр, присутствует и соответствует регулярному выражению, такой же, как regexp numMatch match в CLI.
      ПРИМЕЧАНИЕ : Чтобы выполнить эквивалент действия CLI regexp numMatch notMatch , используйте тот же самый присутствующий и соответствующий параметру regex , но укажите условие отсутствия совпадения в регулярном выражении.

Тип: Глобальная переменная

  • если глобальная переменная :
    • IP-адрес источника
    • порт источника
    • идентификатор порта сигнализации
    • локальный IP-адрес
    • локальный порт
    • имя выходного TG
    • имя входящего TG
  • :
    • присутствует
    • отсутствует
    • присутствует и равно
    • присутствует и не равно
    • присутствует и соответствует регулярному выражению
      ПРИМЕЧАНИЕ : параметр присутствует и соответствует регулярному выражению , совпадает с regexp numMatch соответствует в интерфейсе командной строки.
      ПРИМЕЧАНИЕ : Чтобы выполнить эквивалент действия CLI regexp numMatch notMatch , используйте тот же самый присутствующий и соответствующий параметру regex , но укажите условие отсутствия совпадения в регулярном выражении.

Тип: Тело сообщения

  • is :
    • присутствует
    • отсутствует
    • присутствует и соответствует регулярному выражению
      ПРИМЕЧАНИЕ : параметр, присутствует и соответствует регулярному выражению, is то же, что и regexp num Соответствует в CLI.
      ПРИМЕЧАНИЕ : Чтобы выполнить эквивалент действия CLI regexp numMatch notMatch , используйте тот же самый присутствующий и соответствующий параметру regex , но укажите условие отсутствия совпадения в регулярном выражении.

(дополнительные поля) Дополнительные поля будут отображаться для определения типов сообщений запроса или ответа для двух вышеуказанных вариантов, обозначенных знаком «*».
Кнопка отмены Щелкните, чтобы отменить текущие изменения и начать заново определять критерии.
Кнопка добавления критерия

Щелкните, чтобы добавить критерий в правило. Критерий отображается в его окончательном определении.

Чтобы повторно отредактировать критерий, нажмите кнопку Изменить , внесите изменения и нажмите кнопку Применить изменение .

Действие:
Действие по умолчанию

Действие по умолчанию: «Применить действия к определенному экземпляру заголовка, равному экземпляру заголовка 1. Щелкните инструмент редактирования (значок карандаша), чтобы выбрать один из следующих вариантов:

  • все экземпляры заголовка
  • конкретный экземпляр заголовка (экземпляры заголовка 1-10 или последний)
  • диапазон экземпляров заголовка
Тип

Тип определяет часть сообщения, в отношении которой выполняется действие.Типы включают:

  • Заголовок
  • Параметр
  • Токен
  • Тело сообщения
  • Переменная
  • Сообщение
Подполе действия

Выбранный тип будет определять список доступных действий. Например, для типа заголовка отображается следующий список действий:

  • добавить заголовок
  • изменить заголовок
  • сохранить заголовок в переменную
  • удалить заголовок
  • переименовать заголовок
  • изменить заголовок с помощью регулярное выражение
  • записать заголовок в CDR

Виды действий привязаны к типу, например, тип сообщения включает:

  • Игнорировать сообщение
  • Отклонить сообщение
  • Разорвать диалог
  • Создать URI
  • Действие маршрута при откате

Некоторые действия включают использование регулярных выражений, как описано ниже:

Регулярные выражения основаны на следующем шаблоне регулярных выражений W3C, который определяется как шаблон или подшаблон, содержащий любые пробелы или строку без пробелов длиной до 128 символов.Шаблон может встречаться ноль или один раз.

«(((([\ s \ S])) {0,128})) {0,1}»

дополнительные подполя

Одно или несколько дополнительных полей могут отображаться для дальнейшего определения действия, которое необходимо предпринять в зависимости от действия, выбранного в поле выше.

Например, при выборе типа «Параметр» и действия «добавить параметр» будут созданы три дополнительных поля, которые необходимо заполнить:

Или, если выбрать тип «Сообщение» и действие «разорвать диалог», появится следующее поле для указания числового значения. Код ответа SIP:

Или, если выбрать Тип «Сообщение» и действие «Действие маршрута при возврате», откроется список с тремя возможными вариантами действий:

  • Попытка следующего маршрута
  • Пропустить оставшиеся маршруты
  • Отключить вызов
Нижний колонтитул
Включено Щелкните, чтобы включить этот профиль.
Расширенный SMM включен

Флаг включения для применения расширенной логики SMM, такой как диалоговые переменные с отслеживанием состояния, к следующему обмену сообщениями:

  • ПРИГЛАШЕНИЕ
  • РЕГИСТРАЦИЯ
  • ПОДПИСАТЬСЯ

ПРИМЕЧАНИЕ : Переменные с состоянием диалогового окна не применяется для сообщений NOTIFY, полученных до получения ответа 200 OK на Egress SUBSCRIBE.

Пример правила SMM см. В разделе «Обработка Hostpart на основе полученного формата».

Кнопка «Сохранить» Нажмите, чтобы сохранить текущий прогресс.
Кнопка «Отменить изменения» Щелкните, чтобы отменить текущие изменения

Чтобы изменить профиль адаптера SIP

Примечание:

Вы можете изменить правила SMM в действующей системе, когда применяются правила SMM. Существующие правила продолжают применяться. Новые правила становятся активными после их принятия.

Примечание:

В окне Список профилей адаптера SIP символ Удалить напротив профиля адаптера SIP появляется только в том случае, если флажок Включен снят в окне Редактировать выбранный профиль адаптера SIP , в окне Копировать выбранный профиль адаптера SIP или окно Создать новый профиль адаптера SIP .

Выберите профиль адаптера SIP из таблицы записей. Откроется окно Редактировать выбранный профиль адаптера SIP .

Рисунок: Подготовка системы — Профиль адаптера SIP — выделено

Этот инструмент включает те же функции, что и инструмент «Создать профиль адаптера SIP», описанный выше. Единственное отличие состоит в том, что вы не можете изменить имя профиля в этом представлении.

Рис.: Запуск средства проверки профиля адаптера SIP

Чтобы скопировать профиль адаптера SIP

Выберите профиль адаптера SIP из таблицы записей.

Рисунок: Подготовка системы — Профиль адаптера SIP — выделено

Щелкните Копировать профиль адаптера SIP , чтобы скопировать его из таблицы записей:

Рисунок: Подготовка системы — кнопка копирования профиля адаптера SIP

Отображаются существующие функции выбранного профиля адаптера SIP. Внесите желаемые изменения и укажите другое имя для этого профиля адаптера SIP. Этот недавно созданный профиль адаптера SIP будет отображаться под исходным профилем адаптера SIP в разделе экрана «Таблица профилей».

Рисунок: Подготовка системы — Копирование профиля адаптера SIP

Для редактирования последовательности правил

Выберите профиль адаптера SIP из таблицы записей.

Рисунок: Подготовка системы — Профиль адаптера SIP — выделено

Щелкните вкладку Изменить последовательность правил , чтобы запустить этот инструмент.

Рисунок: Подготовка системы — Кнопка последовательности правил редактирования профиля адаптера SIP

Вы можете изменить последовательность правил для выбранного профиля адаптера SIP, перетащив элементы списка.

Рисунок: Подготовка системы — последовательность правил редактирования профиля адаптера SIP

Назначение профиля адаптера SIP

Назначение сообщенияМанипуляция Профиль адаптера SIP

Выберите сообщениеМанипуляция профиля адаптера SIP из таблицы записей.

Рисунок: Подготовка системы — Профиль адаптера SIP — выделено

Чтобы назначить выбранное сообщение Манипуляция профиля адаптера SIP группам и зонам соединительных линий, щелкните вкладку Назначить профиль адаптера SIP , чтобы запустить этот инструмент.

Рисунок: Подготовка системы — Профиль адаптера SIP Назначение профиля адаптера SIP

Вы можете назначить выбранный профиль адаптера SIP требуемым группам внешних линий и зонам.

Рисунок: Подготовка системы — Профиль адаптера SIP Назначение профиля адаптера SIP

Назначение профиля адаптера SIP гибкой политики

Выберите профиль адаптера SIP гибкой политики из таблицы записей.

Рисунок: Подготовка системы — Профиль адаптера SIP с гибкой политикой — выделено

Чтобы назначить выбранный профиль адаптера SIP гибкой политики группам и зонам соединительных линий, щелкните вкладку Назначить профиль адаптера SIP , чтобы запустить этот инструмент.

Рисунок: Подготовка системы — Профиль адаптера SIP Назначение профиля адаптера SIP

Вы можете назначить выбранный профиль адаптера SIP требуемым группам внешних линий и зонам.

Рисунок: Назначьте профиль адаптера SIP для гибкой политики

Тестирование профиля адаптера SIP

  1. Выберите профиль адаптера SIP из таблицы записей.

    Рисунок: Подготовка системы — Профиль адаптера SIP — выделено

  2. Щелкните вкладку Проверить профиль адаптера SIP , чтобы запустить этот инструмент.

    Рисунок: Подготовка системы — кнопка проверки профиля адаптера SIP

  3. Инструмент «Проверить профиль адаптера SIP» отображается в рабочей области.Метка тестового инструмента изменится, чтобы отразить тестируемый профиль.

    Рисунок: Инструмент для проверки профиля адаптера SIP

  4. Скопируйте сообщение SIP из браузера или другого источника и вставьте его в окно ввода сообщения SIP.

    Рисунок: Входное сообщение SIP

  5. Введите любые дополнительные переменные среды в поля «Значения глобальных переменных», используя следующие условные обозначения:

    Поле Условное обозначение

    Исходный IP-адрес

    IPv4 или IPv6 отформатированный IP-адрес

    Порт источника

    Целое число в диапазоне 0..4294967295

    Идентификатор порта сигнализации

    Целое число в диапазоне 0..4294967295

    Локальный IP-адрес

    IP-адрес в формате 904 или IPv6

    Локальный порт

    Целое число в диапазоне 0..4294967295

    Имя группы исходящих соединительных линий

    1-23 символа (допустимые символы: + -.: @ 0-9A-Z_a-z)

    Имя группы входных соединительных линий

    1-23 символа (разрешенные символы: + -.: @ 0-9A-Z_a-z)

  6. Нажмите кнопку. Выбранный профиль адаптера SIP применяется к сообщению SIP, и результаты отображаются в окне вывода сообщения SIP. См. Пример результатов ниже.

    Рисунок: Инструмент для тестирования профиля адаптера SIP

Просмотр сценария интерфейса командной строки

Выберите профиль адаптера SIP в таблице записей.

Рисунок: Подготовка системы — Профиль адаптера SIP — выделено

Щелкните Просмотр вкладки CLI , чтобы запустить этот инструмент.

Рисунок: Подготовка системы — Просмотр профиля адаптера SIP Кнопка командной строки

Форма «Просмотр сценария интерфейса командной строки» откроется в рабочей области «Инструменты».

Если профиль адаптера SIP уже выбран в таблице Entries, профиль автоматически отобразится в форме View CLI Script в формате CLI, как в примере ниже.

Рисунок: Просмотр инструмента сценария CLI

Сохранение имени группы соединительных линий SIP в переменной

Ядро SBC дополнено поддержкой взаимодействия предварительных условий, чтобы позволить SBC обеспечивать функциональность взаимодействия, когда только одна ветвь вызова поддерживает предварительные условия, а другая ветвь — нет, но Ожидается, что SBC обеспечит функциональность взаимодействия на обеих ветвях. Взаимодействие предварительных условий запускается на основе наличия / отсутствия или значения информационного элемента SIP (например, собственного заголовка или параметра).Содержание сообщения основано на конфигурируемых параметрах IP Trunk Group (IPTG) на входном участке.

Примечание

  • Если взаимодействие предварительных условий настроено как «Использовать ОБНОВЛЕНИЕ», также настройте флаг Разрешить ОБНОВЛЕНИЕ.
  • Если взаимодействие Предварительных условий настроено как «Использовать ОБНОВЛЕНИЕ», но 183 от однорангового узла не имеет ОБНОВЛЕНИЕ в заголовке Разрешить, SBC не будет отправлять ОБНОВЛЕНИЕ и не предпринимает никаких других действий, таким образом, таймер тайм-аута вызова генерирует для завершения звонок.
  • Не устанавливайте Предварительные условия на «Обязательно» для сценариев взаимодействия.
  • Во время сценария взаимодействия входящего предварительного условия, если удаленное предварительное условие выполняется в PRACK, SBC обрабатывает его и отправляет INVITE к выходу.

Примечание

Перед настройкой имени группы соединительных линий SIP для переменной обратитесь к разделу Резервирование сетевых ресурсов, чтобы понять предварительные условия и требования.

Выполните следующие простые шаги, чтобы назначить имя группы соединительных линий SIP переменной:

  1. Перейдите к Все > Профили > Сигнализация > Профиль сигнализации IP > Общие атрибуты IP > Предварительные условия .Откроется окно предварительных условий. См. Профиль сигнализации IP — Общие атрибуты IP — Предварительные условия, чтобы узнать параметры и их описания.
  2. Выберите профиль сигнализации IP как DEFAULT_SIP или любой из созданных вами профилей сигнализации.
  3. Включить состояние. Остальные параметры / флаги разблокируются.

    Рисунок: Профиль сигнализации IP — предварительные условия

  4. Включение / отключение следующих параметров:
    1. Support If Egress IPTG — Disable
    2. Strength Обязательная политика — Enable
    3. Strength Дополнительная политика — Enable
    4. UPDATEPrecondition Policy — Disable
    5. Strength Обязательный приоритет — 10
    6. Strength Необязательный приоритет — 45
    7. UPDATEPreconditions Priority — 56
  5. Нажмите Save , чтобы сохранить конфигурации.
  6. Перейдите к Configuration > System Provisioning > Категория: Trunk Provisioning > Профиль адаптера SIP (SMM) . Откроется окно профиля адаптера SIP (SMM).

  7. Начните вводить следующую информацию:
    1. Имя — Имя созданного профиля адаптера SIP.
    2. Тип профиля — сообщениеМанипуляция
    3. Критерии:
      Тип — Сообщение
      для — сообщение с конкретным запросом
      типа — приглашение
    4. Действие:
      Тип — Переменная
      сохранить имя группы соединительных линий в переменной значение — <имя сохраняемой строки> например: TG_SIP_Access2
      в локальную переменную
      с именем — var1
  8. Щелкните Добавить критерий и Добавить действие , чтобы сохранить информацию.

SPeCS для SIP Public Dashboard

Делаем выбор


  • Щелкните поле фильтра, чтобы отобразить меню выбора — чтобы сделать выбор, щелкните требуемые параметры.Чтобы подтвердить свой выбор, щелкните зеленую галочку. Чтобы отменить выбор, щелкните красный значок X.

  • Щелкните многоточие в верхнем левом углу меню для расширенных параметров выбора. Это позволяет вам выбрать все, выбрать возможные, выбрать альтернативу или выбрать исключенные варианты, как показано ниже.Некоторые параметры могут быть недоступны в зависимости от текущего выбора.

  • После выбора параметр станет зеленым. Невыбранные параметры изменятся на светло-серый или темно-серый. Светло-серые параметры — это невыделенные параметры, которые также можно выбрать. Темно-серые параметры — это невыбранные параметры, которые нельзя выбрать в текущих выбранных фильтрах (т.д., комбинация выбранных фильтров исключает некоторые варианты, потому что они не применимы).

  • Количество вариантов в каждой категории — выбранных (зеленый), альтернативных (светло-серый) и исключенных (темно-серый) — показано под именем быстрого фильтра, как показано ниже.

Делаем выбор


Навигация


Дополнительные функции


Делаем выбор


  • Если щелкнуть любое конкретное значение ячейки в столбце, оно будет выделено для выбора.Щелкните зеленую галочку в верхней части меню, чтобы подтвердить свой выбор. Щелкните красный крестик, чтобы отменить любой сделанный вами выбор. Если ширина столбца не позволяет отображать кнопки, выберите показанное многоточие, затем подтвердите или отмените свой выбор.

  • Также можно щелкнуть любой из значков лупы в заголовках столбцов, чтобы отобразить меню выбора Qlik.В меню выбора выберите интересующие вас данные, которые будут выделены зеленым цветом, затем щелкните зеленую галочку в верхней части меню, чтобы подтвердить свой выбор. Щелкните красный крестик, чтобы отменить любой сделанный вами выбор.

Навигация


Сортировка


Просмотр результатов


Etsy mixtape wayfarers, этичный тофу уэса андерсона до того, как они распродали органический ломо-ретро фанни-пакет от mcsweeney, готовый к отправке с фермы на стол.Сумка-мессенджер с татуировкой в ​​виде вилок, крафтовое пиво, iphone skateboard locavore carles etsy salvia banksy с капюшоном helvetica. DIY synth PBR Банки ирония. Поножи джентрификации кальмара 8-битный кредит вилами. Williamsburg banh mi без глютена, карлес вилы биодизель fixie etsy retro mlkshk Vice blog. Вы, наверное, никогда о них не слышали, блог о крафтовом пиве, виниловом пиве, stumptown. Вилы из экологически чистого тофу, синтезатор, шамбре г.

трастовый фонд seitan высокой печати, keytar raw denim keffiyeh etsy art party перед распродажей свитера master cleanse без глютена с кальмарами.Fanny pack portland seitan DIY, арт-вечеринка locavore волк клише светская жизнь эхо-парк в Остине. Кред винил keffiyeh DIY salvia PBR, banh mi до того, как они распродали свитер VHS с вирусным locavore cosby. Lomo wolf viral, готовые усы thundercats keffiyeh craft beer marfa ethical. Wolf salvia freegan, sartorial keffiyeh echo park vegan.

Как объяснить это своим клиентам

SIP против VoIP: одинаковы ли они?

Предположим, ваши клиенты ищут решения для бизнес-коммуникаций.В своем исследовании они столкнутся с рядом сбивающих с толку сокращений и, вероятно, зададут себе вопросы, сравнивая SIP и VoIP: «Является ли SIP-телефон тем же самым, что и VoIP-телефон, и что такое IP-телефон?» «Что означает VoIP?» Мы постоянно слышим эти вопросы.

По данным портала CommsBrief, существует не менее 280 сокращений в области телекоммуникаций. При таком большом количестве терминов (IP-PBX, PSTN, PRI, ISDN и этот список можно продолжить) неудивительно, что покупатели могут запутаться.

Некоторые люди в отрасли используют определенные термины как синонимы, даже если эти слова имеют очень разные технические значения.Этот сценарий усугубляет ситуацию, особенно для лиц, принимающих решения в компании, которые не имеют опыта работы в сфере ИТ.

Пользователи обычно путают VoIP с SIP. Но, хотя они достигают одной и той же цели — соединять звонки через Интернет и работать вместе, это не одно и то же. Давайте сравним SIP и VoIP, чтобы вы могли лучше объяснить эти термины своим клиентам.

Определение SIP

SIP расшифровывается как протокол инициации сеанса. Это протокол связи, который организации широко используют для начала и завершения сеансов мультимедийной связи, например голосовых и видеозвонков.Таким образом, SIP является одним из конкретных протоколов, обеспечивающих VoIP. Инженерная группа Интернета (IETF) отвечает за разработку и стандартизацию этого протокола.

Пытаясь уточнить определение SIP, легче обсудить, что он позволяет делать вашим клиентам, вместо того, чтобы увязнуть в технической терминологии.

Вкратце, определение SIP включает сообщения, перемещающиеся между конечными точками, и правила для установления и завершения каждого сеанса.Организации могут использовать SIP для передачи информации между двумя или многими конечными точками. Помимо голосовых вызовов, они могут использовать SIP для видеоконференций, обмена мгновенными сообщениями, распространения мультимедиа и других приложений, что означает, что это очень гибкая технология.

Если потенциальный покупатель хочет комплексное решение для своих бизнес-коммуникаций, лучше всего подойдет SIP-транкинг. Сочетание SIP с другими инструментами, такими как Asterisk, сделает SIP-телефоны и коммуникационные платформы еще лучше, поскольку они могут настраивать их в соответствии с конкретными бизнес-потребностями.

h4: По теме: Как работает магистраль SIP?

Важность протокола SIP

В общем, протокол — это серия цифровых правил для обмена данными внутри или между компьютерами, телефонами или другими устройствами. Чтобы одно устройство могло взаимодействовать с другим, разработчики должны использовать четко определенные форматы для обмена сообщениями.

Протокол определяет синтаксис, семантику и синхронизацию связи. Чтобы быть эффективными, разработчики каждого подключенного устройства или приложения (часто называемого конечными точками) согласовывают протоколы, которые они будут использовать.Вот почему протоколы необходимы в целом и имеют тенденцию эволюционировать в отраслевые стандарты, что упрощает для нескольких поставщиков создание конечных точек, которые могут эффективно взаимодействовать друг с другом.

В частности, когда вызов или сеанс происходит с использованием SIP-телефонов, он полагается на Интернет, чтобы сделать возможным общение. Это делает его более надежным способом подключения голосовых или видеозвонков. В то же время вызов, выполняемый с помощью SIP-телефона, использует VoIP для передачи трафика аналоговых вызовов через веб-соединение.

Определение VoIP

С другой стороны, если вы задаетесь вопросом о значении VoIP, оно означает «Голос по Интернет-протоколу». VoIP покрывает любые телефонные звонки, сделанные через Интернет вместо традиционных телефонных линий, иначе известных как коммутируемая телефонная сеть общего пользования (PSTN).

Другими словами, люди взаимозаменяемы с VoIP, включая IP-телефонию, Интернет-телефонию, передачу голоса по широкополосной связи, IP-телефон, широкополосную телефонию, IP-связь и широкополосные телефонные услуги.

VoIP использует Интернет для передачи голосового сигнала на другой телефон или конечную точку в цифровом виде. Он включает в себя группу протокольных технологий, таких как протокол Skype и открытые стандарты, примером которых является технология SIP.

Организации обычно развертывают VoIP вместе с приложением, таким как Skype или Google Meet, с оборудованием УАТС с поддержкой IP или через размещенную службу VoIP.

Для большинства основных функций IP-телефона вашим клиентам нужен только телефон с поддержкой VoIP и программное обеспечение для VoIP.Этого должно быть достаточно, чтобы совершать и принимать звонки через Интернет.

Это превосходный технический выбор, если вы хотите избавиться от беспорядка стационарных телефонов в офисе и сделать это, не полагаясь на мобильные телефоны в качестве альтернативы. С премиальной настройкой VoIP ваши клиенты сохранят официальную линию для своего бизнеса.

Вы также можете услышать термин «нефиксированный VoIP», то есть виртуальные телефонные номера, не связанные с физическим адресом. Нефиксированный VoIP может применяться как для предприятий, так и для частных пользователей.

Поскольку VoIP ограничен в передаче голоса, он помогает свести использование к минимуму при независимом развертывании. Провайдер VoIP может даже предложить вашим клиентам неограниченное количество минут, чтобы получить более выгодную сделку. Вот почему для самой простой голосовой связи VoIP трудно превзойти, когда дело доходит до практичности и цены.

h4: Связано: все, что вам нужно знать о протоколе SIP

Примеры развертывания

Когда большинство людей слышат термин «VoIP», они представляют себе размещенное решение VoIP, в котором поставщик размещает и использует функциональные возможности УАТС, такие как обработка вызовов, голосовая почта и другие приложения.Телефоны клиента с поддержкой IP подключаются к Интернету и, в конечном итоге, к серверам и программному обеспечению поставщика. Однако это всего лишь один из типов развертывания VoIP.

SIP-транкинг — это более комплексный подход, обеспечивающий предоставление телефонных услуг и унифицированных коммуникаций клиентам с помощью УАТС с поддержкой SIP и решений для унифицированных коммуникаций. В этом случае УАТС обеспечивает управление вызовами, голосовую почту, автосекретарь и другие услуги.

Магистрали SIP

устанавливают соединение между УАТС и телефонной сетью общего пользования, устраняя необходимость в устаревших телефонных линиях или интерфейсах первичной скорости (PRI).Работа с правильным провайдером дает компаниям возможность выбрать оборудование и программное обеспечение IP-PBX, которые лучше всего подходят для них, освобождая их от расходов и негибкости традиционных телефонных линий и отношений с операторами связи.

Другими способами развертывания VoIP являются управляемая и размещенная IP PBX. Последняя представляет собой беспроблемную версию, в которой у ваших клиентов есть провайдер, который контролирует все за них. Вы можете работать в этом качестве или сотрудничать с ведущей третьей стороной, предлагающей эту услугу.С размещенной IP-АТС вашим клиентам не нужно покупать оборудование или настраивать транкинг SIP, потому что они получают предварительно настроенную систему VoIP.

Хостинговая IP-АТС идеальна для компаний, не располагающих достаточным капиталом для полностью настраиваемой услуги транкинга SIP. Помните, что это решение включает в себя создание приложений и покупку оборудования, поэтому, если компания не готова или не имеет бюджета, у нее есть выбор в пользу управляемой IP-АТС.

Однако технология

SIP быстро становится предпочтительным методом развертывания VoIP на предприятии.Среди преимуществ, указывающих на то, что SIP лучше работает с VoIP, — это его меньшая стоимость, повышенная эффективность и масштабируемость по сравнению со старыми системами.

В конце концов, если ваши клиенты попросят вас помочь им сравнить SIP и VoIP, вы можете сказать им, что это разные технологии, полностью настраиваемые для работы друг с другом. Хотя SIP является отраслевым стандартом для достижения VoIP, он также является предпочтительным методом развертывания из-за его масштабируемости. Компания не будет ограничиваться использованием голосовой связи, поскольку она может расширяться до видео, обмена мгновенными сообщениями и многого другого.

Вашим клиентам не обязательно понимать тонкости определения SIP. Тем не менее, если они смогут оценить преимущества SIP и VoIP, они с большей вероятностью дадут зеленый свет модернизации своей коммуникационной платформы. SIP.us предлагает простые решения SIP-транкинга для предприятий, стремящихся улучшить свои коммуникации и сократить расходы. Партнерство с SIP.us упростит переход любой компании к VoIP за счет правильного развертывания SIP-транкинга в соответствии с их потребностями.Начать сейчас.

SIP ALG | Руководство пользователя шлюзов прикладного уровня

Протокол трансляции сетевых адресов (NAT) позволяет нескольким хостам в частной подсети совместно использовать одну общедоступную IP-адрес для доступа в Интернет. Для исходящего трафика NAT заменяет частный IP-адрес хоста в частной подсети с публичный IP-адрес. Для входящего трафика публичный IP-адрес конвертируется обратно в частный адрес, и сообщение маршрутизируется к соответствующему хосту в частной подсети.

Использование NAT с протоколом инициирования сеанса (SIP) сервис более сложен, потому что сообщения SIP содержат IP адреса в заголовках SIP, а также в теле SIP. Когда используешь NAT с сервисом SIP, заголовки SIP содержат информацию о вызывающий и получатель, и устройство переводит эту информацию чтобы скрыть это от внешней сети. Тело SIP содержит сеанс Информация о протоколе описания (SDP), которая включает IP-адреса и номера портов для передачи медиа.Устройство переводит Информация SDP для распределения ресурсов для отправки и получения мультимедиа.

Как IP-адреса и номера портов в SIP-сообщениях заменяются в зависимости от направления сообщения. Для исходящего сообщение, частный IP-адрес и номер порта клиента заменен общедоступным IP-адресом и номером порта Juniper Сетевой брандмауэр. Для входящего сообщения публичный адрес брандмауэр заменяется частным адресом клиента.

Когда сообщение INVITE отправляется через брандмауэр, шлюз уровня приложения SIP (ALG) собирает информацию от заголовок сообщения в таблицу вызовов, которую он использует для пересылки последующих сообщения на правильную конечную точку.Когда приходит новое сообщение, для Например, ACK или 200 OK, ALG сравнивает «От :, Кому :, и Call-ID: »напротив таблицы вызовов, чтобы идентифицировать вызовите контекст сообщения. Если приходит новое сообщение INVITE, соответствует существующему вызову, ALG обрабатывает его как REINVITE.

Когда приходит сообщение, содержащее информацию SDP, ALG выделяет порты и создает сопоставление NAT между ними и порты в SDP. Поскольку SDP требует последовательных портов для транспортный протокол в реальном времени (RTP) и протокол управления в реальном времени (RTCP), ALG предоставляет последовательные четно-нечетные порты.Если это не может найти пару портов, сообщение SIP отбрасывается.

IPv6 поддерживается на SIP ALG вместе с режимом NAT-PT и Трансляция адресов NAT64.

Этот раздел содержит следующие разделы:

Исходящие вызовы

Когда вызов SIP инициируется с помощью запроса SIP сообщение из внутренней во внешнюю сеть, NAT заменяет IP-адреса и номера портов в SDP и связывает IP-адреса и номера портов межсетевого экрана Juniper Networks.Через, Контакт, Маршрут, и поля заголовка SIP Record-Route, если они есть, также привязаны к IP-адрес брандмауэра. ALG хранит эти сопоставления для использования в повторных передач и для ответных сообщений SIP.

Затем SIP ALG открывает дыры в брандмауэре. разрешить мультимедиа через устройство на динамически назначаемых портах согласовывается на основе информации в SDP и Via, Contact и Поля заголовка Record-Route. Отверстия также позволяют принимать входящие пакеты. для доступа к IP-адресам и портам Contact, Via и Record-Route.При обработке обратного трафика ALG вставляет исходный контакт, Поля SIP Via, Route и Record-Route возвращаются в пакеты.

Входящие вызовы

Входящие вызовы инициируются из сети общего пользования к общедоступным статическим адресам NAT или к интерфейсным IP-адресам на устройство. Статические NAT — это статически настроенные IP-адреса, указывающие внутренним хостам; IP-адреса интерфейсов записываются динамически ALG, поскольку он отслеживает сообщения REGISTER, отправленные внутренними хостами к регистратору SIP.Когда устройство получает входящий SIP-пакет, он устанавливает сеанс и пересылает полезную нагрузку пакета на SIP ALG.

ALG проверяет сообщение запроса SIP (первоначально ПРИГЛАШЕНИЕ) и, на основе информации в SDP, открывает ворота для исходящих СМИ. Когда приходит ответное сообщение 200 OK, SIP ALG выполняет NAT на IP-адресах и портах и ​​открывает дыры в исходящем направление. (Открытые врата живут недолго, а время гаснет, если ответное сообщение 200 OK не получено быстро.)

Когда приходит ответ 200 OK, прокси-сервер SIP проверяет информацию SDP и считывает IP-адреса и номера портов для каждую медиа-сессию. SIP ALG на устройстве выполняет NAT на адреса и номера портов, открывает дыры для исходящего трафика и обновляет тайм-аут для ворот во входящем направлении.

Когда приходит ACK для 200 OK, он также проходит через SIP ALG. Если сообщение содержит информацию SDP, SIP ALG гарантирует, что IP-адреса и номера портов не будут изменены. из предыдущего ПРИГЛАШЕНИЯ — если они есть, ALG удаляет старые поры и создает новые отверстия для прохождения носителя.ALG также контролирует поля Via, Contact и Record-Route SIP и открывает новые отверстия, если он определяет, что эти поля изменились.

Переадресованные вызовы

Переадресованный вызов — это когда, например, пользователь А за пределами сеть вызывает пользователя B внутри сети, а пользователь B пересылает позвонить пользователю C вне сети. SIP ALG обрабатывает ПРИГЛАШЕНИЕ от пользователя A как обычный входящий звонок. Но когда ALG исследует переадресовывает вызов от B к C за пределами сети и замечает, что B и C достигаются с помощью одного и того же интерфейса, он не открывает отверстия в брандмауэре, потому что медиа будут передаваться напрямую между пользователем A и пользователь C.

Завершение вызова

Сообщение BYE завершает вызов. Когда устройство получает сообщение BYE, он переводит поля заголовка так же, как и делает для любого другого сообщения. Но поскольку сообщение BYE должно быть подтверждено получателем с 200 OK, ALG задерживает разрыв вызова на 5 секунд, чтобы дать время для передачи 200 OK.

Сообщения Call Re-INVITE

Сообщения Re-INVITE добавляют новые медиа-сеансы в вызвать и удалить существующие сеансы мультимедиа. Когда новые медиа-сессии добавлен к вызову, в брандмауэре открываются новые отверстия и новый адрес привязки созданы.Процесс идентичен исходному вызову настраивать. Когда все медиа-сеансы или медиа-отверстия удалены из вызов, вызов удаляется при получении сообщения BYE.

Таймеры сеанса вызова

В качестве меры предосторожности SIP ALG использует жесткую значения тайм-аута для установки максимального количества времени, в течение которого может существовать вызов. Это гарантирует защиту устройства в случае одного из следующих событий происходит:

  • Конечная система аварийно завершает работу во время вызова, и сообщение BYE отсутствует получили.

  • Вредоносные пользователи никогда не отправляют BYE в попытке атаковать SIP ALG.

  • Плохая реализация прокси-сервера SIP не может обрабатывать запись-маршрут и никогда не отправляйте сообщения BYE.

  • Сетевые сбои препятствуют получению сообщения BYE.

Отмена вызова

Любая из сторон может отменить вызов, отправив CANCEL сообщение. При получении сообщения CANCEL SIP ALG закрывает поры. через брандмауэр — если таковые были открыты — и освобождает привязки адресов.Перед освобождением ресурсов ALG задерживает время истечения срока действия канала управления примерно на 5 секунд, чтобы дать время чтобы пройти последние 200 ОК. Вызов прекращается, когда 5-секундный тайм-аут истекает, независимо от того, 487 или не 200 приходит ответ.

Разветвление

Разветвление позволяет прокси-серверу SIP отправлять одно сообщение INVITE сообщение нескольким адресатам одновременно. Когда несколько Приходит 200 ответных сообщений OK для одного вызова, SIP ALG анализирует но обновляет информацию о вызове с помощью первых 200 полученных сообщений OK.

Сообщения SIP

Формат сообщения SIP состоит из заголовка SIP раздел и тело SIP. В сообщениях запроса первая строка Раздел заголовка — это строка запроса, которая включает тип метода, запрос-URI и версия протокола. В ответных сообщениях первый line — это строка состояния, которая содержит код состояния. Заголовки SIP содержат IP-адреса и номера портов, используемые для сигнализации. SIP тело, отделенное от раздела заголовка пустой строкой, зарезервировано для информации описания сеанса, которая не является обязательной.ОС Junos в настоящее время поддерживает только SDP. Тело SIP содержит IP-адреса и порт. номера, используемые для транспортировки СМИ.

Заголовки SIP

В следующем примере сообщения запроса SIP NAT заменяет IP-адреса в полях заголовка, чтобы скрыть их от внешняя сеть.

 INVITE bob @  10.150.20.5  SIP / 2.0
Через: SIP / 2.0 / UDP  10.150.20.3 : 5434
От: alice @  10.150.20.3
Кому: bob @  10.150.20.5
Call-ID: a12abcde @  10.150.20.3
Обращаться: Алиса @  10.150.20.3 : 5434
Маршрут:  10.150.20.3 : 5060>
Маршрут записи:  10.150.20.3 : 5060>


Как выполняется трансляция IP-адресов, зависит от от типа и направления сообщения. Сообщение может быть любым из следующее:

  • Входящий запрос

  • Исходящий ответ

  • Исходящий запрос

  • Входящий ответ

Таблица 1 показывает как выполняется NAT в каждом из этих случаев.Обратите внимание, что для нескольких полей заголовка ALG определяет не только то, сообщения приходят изнутри или вне сети. Он также должен определять какой клиент инициировал вызов и является ли сообщение запросом или ответ.

Таблица 1: Запрос сообщений с помощью Таблица NAT

Входящий запрос

(из государственного в частный)

Кому:

Заменить домен на локальный адрес

из:

Нет

Call-ID:

Нет

Через:

Нет

Request-URI:

Заменить адрес ALG локальным адресом

Контакт:

Нет

Маршрут записи:

Нет

Маршрут:

Нет

Исходящий ответ

(от частного к публичному)

Кому:

Заменить адрес ALG локальным адресом

из:

Нет

Call-ID:

Нет

Через:

Нет

Request-URI:

НЕТ

Контакт:

Заменить локальный адрес на ALG-адрес

Маршрут записи:

Заменить локальный адрес на ALG-адрес

Маршрут:

Нет

Исходящий запрос

(от частного к публичному)

Кому:

Нет

из:

Заменить локальный адрес на ALG-адрес

Call-ID:

Нет

Через:

Заменить локальный адрес на ALG-адрес

Request-URI:

Нет

Контакт:

Заменить локальный адрес на ALG-адрес

Маршрут записи:

Заменить локальный адрес на ALG-адрес

Маршрут:

Заменить локальный адрес на ALG-адрес

Исходящий ответ

(из государственного в частный)

Кому:

Нет

из:

Заменить адрес ALG локальным адресом

Call-ID:

Нет

Через:

Заменить адрес ALG локальным адресом

Request-URI:

НЕТ

Контакт:

Нет

Маршрут записи:

Заменить адрес ALG локальным адресом

Маршрут:

Заменить адрес ALG локальным адресом

Тело SIP

Информация SDP в теле SIP включает IP адреса, которые ALG использует для создания каналов для медиапотока.Перевод раздела SDP также выделяет ресурсы, то есть номера портов отправлять и получать СМИ.

Следующий отрывок из образца раздела SDP показывает поля, которые переведены для распределения ресурсов.

 o = пользователь 2344234 55234434 IN IP4  10.150.20.3
c = IN IP4  10.150.20.3
m = аудио  43249  RTP / AVP 0


Сообщения SIP могут содержать более одного медиапотока. Эта концепция аналогична прикреплению нескольких файлов к сообщению электронной почты.Например, сообщение INVITE, отправленное от SIP-клиента на SIP-сервер. может иметь следующие поля:

 c = IN IP4  10.123.33.4
m = аудио  33445  RTP / AVP 0
c = ВХОД IP4  10.123.33.4
m = аудио  33447  RTP / AVP 0
c = ВХОД IP4  10.123.33.4
m = аудио  33449  RTP / AVP 0


ОС Junos поддерживает до 6 согласованных каналов SDP для каждого направления, всего 12 каналов на звонок. Для большего Для получения дополнительной информации см. Общие сведения о SIP ALG.

Сценарий SIP NAT

На рисунках 2 и 3 показаны вызовы SIP INVITE и 200 OK. На рис. 2 ph2 отправляет сообщение SIP INVITE на ph3. Примечание как IP-адреса в полях заголовков (выделенные жирным шрифтом) переведено устройством.

Раздел SDP сообщения INVITE указывает где вызывающий желает получать медиа. Обратите внимание, что СМИ Pinhole содержит два номера порта, 52002 и 52003, для RTCP и RTP. Пинхол через / контакт обеспечивает номер порта 5060 для сигнализации SIP.

Обратите внимание на то, как в ответном сообщении 200 OK на рисунке 3 переводы, выполненные в сообщении INVITE сообщение перевернуты. IP-адреса в этом сообщении являются общедоступными, не переводятся, но ворота открываются, чтобы разрешить поток мультимедиа доступ к частной сети.

Рисунок 2: Сценарий SIP NAT 1 Рисунок 3: Сценарий 2 SIP NAT

Классы ответов SIP

Ответы SIP предоставляют информацию о состоянии SIP-транзакции и включают код ответа и фразу причины.SIP-ответы сгруппированы в следующие классы:

  • Информационная (от 100 до 199) — запрос получен, продолжается для обработки запроса.

  • Успех (от 200 до 299) — действие успешно получено, понял и принял.

  • Перенаправление (с 300 на 399) — требуются дальнейшие действия. для завершения запроса.

  • Ошибка клиента (от 400 до 499) — запрос содержит неверный синтаксис. или не может выполняться на этом сервере.

  • Ошибка сервера (от 500 до 599) — серверу не удалось выполнить очевидно действительный запрос.

  • Global Failure (от 600 до 699) — запрос не может быть выполнен на любом сервере.

В таблице 2 представлен полный список текущих ответов SIP.

Таблица 2: Ответы SIP

Информационные

100 Примерка

180 Звонок

181 Звонок переадресован

182 В очереди

183 Ход сеанса

Успех

200 ОК

202 Принято

Перенаправление

300 Множественный выбор

301 Постоянно перемещен

302 Временно перемещен

305 Использовать прокси

380 Альтернативная служба

Ошибка клиента

400 Неверный запрос

401 Неавторизованный

402 Требуется оплата

403 Запрещено

404 Не найдено

405 Метод запрещен

406 Неприемлемо

407 Требуется проверка подлинности прокси

408 Тайм-аут запроса

409 Конфликт

410 Исчез

411 Требуемая длина

413 Слишком большой объект запроса

414 URL-адрес запроса слишком большой

415 Неподдерживаемый тип носителя

420 Плохое расширение

480 Временно не доступен

481 Участок вызова / транзакция не существует

482 Обнаружена петля

483 Слишком много перелетов

484 Адрес неполный

485 Неоднозначно

486 Занято

487 Запрос отменен

488 Здесь неприемлемо

Ошибка сервера

500 Внутренняя ошибка сервера

501 Не реализовано

502 Плохой шлюз

502 Служба недоступна

504 Тайм-аут шлюза

505 Версия SIP не поддерживается

Глобальный отказ

600 Занят везде

603 Отклонение

604 Нигде не существует

606 Неприемлемо

Режим NAT в режиме чистого IPv6 (NAT66) для SIP IPv6 ALG

SIP IPv6 ALG поддерживает NAT66 так же, как NAT44.NAT66 (IPv6 NAT) обеспечивает исходный NAT и статические функции NAT, аналогичные NAT44. (IPv4 NAT).

NAT-PT

Трансляция протокола трансляции сетевых адресов (NAT-PT) (RFC 2766) — это механизм трансляции протокола, позволяющий общаться между узлами только IPv6 и только IPv4 через независимые от протокола перевод дейтаграмм IPv4 и IPv6, не требующий информации о состоянии для сеанса.

NAT-PT реализуется обычным NAT с IPv6-адреса на IPv4 адрес и наоборот.SIP ALG обрабатывает эти преобразования адресов. в полезной нагрузке так же, как адреса обрабатываются в обычном NAT.

NAT-PT связывает адреса в сети IPv6 с адресами в сети IPv4 и наоборот для обеспечения прозрачной маршрутизации для дейтаграмм, перемещающихся между адресными областями.

Основным преимуществом NAT-PT является то, что конечные устройства и сети может работать с адресами IPv4 или IPv6, и трафик может быть началось с любой стороны.

NAT64

NAT64 — это механизм, позволяющий хостам IPv6 взаимодействовать с Серверы IPv4.NAT64 требуется для сохранения сопоставления адресов IPv6 и IPv4. Такое сопоставление адресов либо статически настраивается системой. администратор (перевод без сохранения состояния) или, что чаще, создает автоматически, когда первый пакет из сети IPv6 достигает NAT64 для перевода (с отслеживанием состояния).

NAT64 реализован на устройствах с использованием постоянного NAT. Когда первое сообщение с запросом SIP (первый пакет должен быть только от IPv6) проходит через DUT, создается привязка адреса, а затем пакеты может течь в обоих направлениях.

Механизм NAT64 преобразует пакеты IPv6 в пакеты IPv4. и наоборот, что позволяет клиентам IPv6 связываться с серверами IPv4. с использованием одноадресной передачи UDP, TCP или ICMP. Поведение NAT-PT и NAT64 кажется похожи, но эти механизмы реализованы по-разному.

Когда реализован NAT64 с постоянным NAT, SIP ALG с Поддержка IPv6 добавляет преобразование NAT к постоянной привязке NAT. таблица, если NAT настроен на адрес записи. Потому что настойчивый NAT не может дублировать настроенный адрес, сосуществование NAT66 и NAT64, настроенный на один и тот же адрес, не поддерживается.

Только одна привязка создается для одного и того же исходного IP-адреса.

STUN и SIP ALG

Утилиты обхода сеанса для NAT (STUN) — это решение заставить работать VoIP через NAT и межсетевой экран.

Ранее STUN работал без SIP ALG. Это значит, что SIP ALG не участвовал при настройке постоянного NAT.

STUN может сосуществовать с SIP ALG, а SIP ALG задействован, когда Настроен постоянный NAT.

Общие сведения о поддержке входящих вызовов SIP ALG с использованием регистратора SIP и NAT

Регистрация протокола Session Initiation Protocol (SIP) предоставляет возможность обнаружения, с помощью которой прокси-серверы SIP и местоположение серверы могут определять местоположение или места, где пользователи хотят связаться.Пользователь регистрирует одно или несколько контактных адресов, отправляя сообщение РЕГИСТРАТОР для регистратора. Поля Кому и Контакт в сообщение REGISTER содержит унифицированный ресурс адреса записи Идентификатор (URI) и один или несколько контактных URI, как показано на рисунке 4. Регистрация создает привязки в местоположении. сервис, который связывает адрес записи с контактным адресом или адреса.

Устройство отслеживает исходящие сообщения РЕГИСТРАТОРА, выполняет трансляцию сетевых адресов (NAT) на этих адресах и хранит информацию в таблице входящего NAT.Затем, когда появляется ПРИГЛАШЕНИЕ сообщение получено из-за пределов сети, устройство использует Входящая таблица NAT для определения внутреннего хоста для маршрутизации INVITE сообщение. Вы можете воспользоваться услугой регистрации прокси-сервера SIP разрешить входящие вызовы путем настройки NAT или NAT источника интерфейса пулы на исходящем интерфейсе устройства. Источник интерфейса NAT подходит для обработки входящих звонков в небольшом офисе, тогда как мы рекомендуем настроить исходные пулы NAT для больших сетей или корпоративная среда.

Примечание:

Поддержка входящих вызовов с использованием интерфейса NAT источника. либо исходный пул NAT поддерживается только для служб SIP и H.323. Для входящих вызовов ОС Junos в настоящее время поддерживает только UDP и TCP. Разрешение доменного имени также в настоящее время не поддерживается; следовательно, URI должны содержать IP-адреса, как показано на рисунке 4.

Рисунок 4: Использование SIP-регистратора

Параметры протокола инициации сеанса (SIP)

g.3gpp.iut-focus Этот индикатор функциональных возможностей при использовании в заголовке Feature-Caps поле запроса SIP или ответа SIP указывает, что функция, которая вставлена поле заголовка Feature-Caps поддерживает привязку сеанса IUT. [3GPP TS 24.337 10.7.0]
g.3gpp. Средний звонок Этот индикатор функциональных возможностей при использовании в поле заголовка Feature-Caps запроса SIP или ответа SIP указывает, что: 1. функциональный объект, включающий в себя индикатор функциональных возможностей в сообщении SIP, поддерживает функцию промежуточного вызова, поддерживаемую сервером MSC; а также 2. все объекты, о которых функциональный объект, включая индикатор функциональных возможностей в сообщении SIP, осведомлен о том, что их запрашивают поддержка функции поддерживает функцию промежуточного вызова с помощью сервера MSC. [3GPP TS 24.237 10.10.0]
g.3gpp.atcf Этот индикатор функциональных возможностей, если он включен в поле заголовка Feature-Caps, как указано в IETF [RFC6809] в протоколе SIP. Запрос REGISTER или ответ SIP на запрос SIP REGISTER указывает на наличие и поддержку ресурса, который является доступом Функция управления передачей (ATCF), а также номер передачи сеанса, выделенный для ATCF. [3GPP TS 24.237 10.10.0]
g.3gpp.srvcc-оповещение Этот индикатор функциональных возможностей при использовании в поле заголовка Feature-Caps запроса SIP или ответа SIP указывает, что: 1. функциональный объект, включающий в себя индикатор функциональных возможностей в сообщении SIP, поддерживает передачу доступа для вызовов на этапе оповещения; а также 2. все объекты, о которых функциональный объект, включая индикатор функциональных возможностей в сообщении SIP, осведомлен о том, что их запрашивают для поддержки. эта функция поддерживает передачу доступа для вызовов в фазе предупреждения. [3GPP TS 24.237 10.10.0]
g.3gpp.atcf-mgmt-uri Этот индикатор функциональных возможностей при использовании в поле заголовка Feature-Caps, как указано в IETF [RFC6809] [60] в SIP REGISTER Запрос указывает наличие и поддержку выполнения в качестве UAS для запросов SIP для управления ATCF, полученных по этому URI. [3GPP TS 24.237 10.10.0]
g.3gpp.srvcc Этот индикатор функциональных возможностей при включении в поле заголовка Feature-Caps, как указано в IETF [RFC6809] из: — запрос SIP INVITE; или же — ответ SIP INVITE; указывает наличие и поддержку ресурса, способного выполнять процедуру передачи доступа SRVCC, как указано в 3GPP TS 24.237. [3GPP TS 24.237 10.10.0]
g.3gpp.atcf-path Этот индикатор функциональных возможностей при использовании в поле заголовка Feature-Caps, как указано в IETF [RFC6809] в SIP REGISTER Запрос указывает возможность идентификации пути регистрации и привязки к нему информации, относящейся к SRVCC. [3GPP TS 24.237 10.10.0]
g.3gpp.cs2ps-srvcc Этот индикатор функциональных возможностей, включенный в Feature-Caps поле заголовка, как указано в IETF [RFC6809] [60], указывает на поддержку Непрерывность голосового радиовызова от CS к PS, как указано в 3GPP TS 24.237. [3GPP TS 24.237 11.10.0] [Frederic_Firmin]
g.3gpp.ti Этот индикатор функциональных возможностей при использовании в Feature-Caps поле заголовка, как указано в IETF [RFC6809] в запросе SIP INVITE или SIP ответ на запрос SIP INVITE указывает на возможность связывания вызов CS с диалогом, созданным запросом SIP INVITE. [3GPP TS 24.237 11.10.0] [Frederic_Firmin]
г.3gpp.loopback Этот индикатор функциональных возможностей, если он включен в Поле заголовка Feature-Caps, как указано в [RFC6809] в SIP INVITE запрос, указывает на поддержку архитектуры роуминга для голоса через IMS с локальным прорывом. [3GPP TS 24.229] [Frederic_Firmin]
g.3gpp.trf Этот индикатор функциональных возможностей, если он включен в Поле заголовка Feature-Caps, как указано в [RFC6809] в SIP INVITE запрос, указывает, что в сценарии роуминга посещенная сеть поддерживает функции транзита и роуминга, чтобы разрешить замыкание на себя запросов сеанса к посещаемой сети из домашней сети.Когда используется, он может указывать URI функции транзита и роуминга. [3GPP TS 24.229 11.11.0] [Frederic_Firmin]
g.3gpp. На дому Этот индикатор функциональных возможностей, если он включен в Поле заголовка Feature-Caps, как указано в [RFC6809] в SIP INVITE запрос, указывает, что домашняя сеть поддерживает возврат к идентифицировал посещаемую сеть для этого сеанса. Ожидается шлейф для применения в некотором последующем объекте к точке вставки.В индикатор функциональных возможностей содержит значение параметра, которое указывает посещенная сеть. [3GPP TS 24.229] [Frederic_Firmin]
г.3gpp.mrb Этот индикатор функциональных возможностей, если он включен в Поле заголовка Feature-Caps, как указано в [RFC6809] в SIP INVITE запрос указывает, что в сценарии роуминга посещенная сеть поддерживает функции брокера медиаресурсов для распределения мультимедийные ресурсы в посещаемой сети.При использовании указывает URI MRB посещаемой сети. [3GPP TS 24.229 11.11.0] [Frederic_Firmin]
g.3gpp.icsi-ref Каждое значение индикатора возможности функции Service Reference указывает программные приложения, поддерживаемые организацией. Значения для этот индикатор функциональной возможности соответствует услуге связи IMS Значения идентификатора (ICSI), поддерживаемые объектом. В Сервис можно включить несколько значений индикатора функциональных возможностей. Справочные индикаторы функциональных возможностей.При включении в поле заголовка Feature-Caps, согласно [RFC6809], значение этого индикатора функциональных возможностей содержит службу связи IMS. идентификатор (ICSI) службы связи IMS, поддерживаемой для использования 1) в автономная транзакция (если включена в запрос на автономную транзакцию или ответ, связанный с ним) или 2) в диалоговом окне (если он включен в начальный запрос диалога или связанный с ним ответ) сущностью, которая включала поле заголовка Feature-Caps. [3GPP TS 24.229 11.12.0] [Frederic_Firmin]
g.3gpp.drvcc-оповещение Этот индикатор функциональных возможностей, если он включен в Поле заголовка Feature-Caps, как указано в IETF [RFC6809] в SIP INVITE запрос или ответ SIP на запрос SIP INVITE указывает на поддержку Передача двойного радиодоступа от PS к CS для вызовов в фазе оповещения. [3GPP TS 24.237 12.8.0] [Frederic_Firmin]
г.3gpp.dynamic-stn Этот индикатор возможности функции g.3gpp.dynamic-stn, когда включены в поле заголовка Feature-Caps, как указано в IETF [RFC6809] в запросе SIP INVITE или в ответе SIP на запрос SIP INVITE, указывает на поддержку передачи сеанса в коммутируемую сеть (CS) домен, используя динамическую строку цифр STN (номер передачи сеанса). [3GPP TS 24.237 12.8.0] [Frederic_Firmin]
г.3gpp.ps2cs-drvcc-orig-pre-alertting Этот индикатор функциональных возможностей g.3gpp.ps2cs-srvcc-orig-pre-alertting при использовании в заголовке Feature-Caps поле запроса SIP или ответа SIP указывает, что: 1. функциональный объект, включающий индикатор функциональных возможностей в протоколе SIP. сообщение поддерживает SRVCC от PS к CS для инициирования вызовов на этапе предварительного оповещения; а также 2. все объекты, функциональные объекты которых, включая функцию-возможность индикатор в сообщении SIP знает, что запрашивается поддержка функции поддерживают SRVCC от PS к CS для исходящих вызовов на этапе предварительного оповещения. [3GPP TS 24.237 12.8.0] [Frederic_Firmin]
g.3gpp.ps2cs-srvcc-orig-pre-alertting Этот индикатор функциональных возможностей g.3gpp.ps2cs-srvcc-orig-pre-alertting при использовании в заголовке Feature-Caps поле запроса SIP или ответа SIP указывает, что: 1. функциональный объект, включающий индикатор функциональных возможностей в протоколе SIP. сообщение поддерживает SRVCC от PS к CS для инициирования вызовов на этапе предварительного оповещения; а также 2.все объекты, функциональные объекты которых, включая функциональные возможности индикатор в сообщении SIP знает, что запрашивается поддержка функции поддерживают SRVCC от PS к CS для исходящих вызовов на этапе предварительного оповещения. [3GPP TS 24.237 12.8.0] [Frederic_Firmin]
g.3gpp.cs2ps-drvcc-alertting Этот индикатор функциональных возможностей, если он включен в Поле заголовка Feature-Caps, как указано в IETF [RFC6809] в SIP запрос или ответ SIP на запрос SIP, указывает на поддержку Передача двойного радиодоступа от CS к PS для вызовов в фазе оповещения. [3GPP TS 24.237 12.9.0] [Frederic_Firmin]
g.3gpp.cs2ps-drvcc-orig-pre-alertting Этот индикатор функциональных возможностей, если он включен в Поле заголовка Feature-Caps, как указано в IETF [RFC6809] в запросе SIP или ответ SIP на запрос SIP указывает на поддержку двойного подключения CS к PS. передача радиодоступа для исходящих вызовов на этапе предварительного оповещения. [3GPP TS 24.237 12.9.0] [Frederic_Firmin]
g.3gpp.ics Этот индикатор функциональных возможностей, если он включен в Поле заголовка Feature-Caps, как указано в IETF [RFC6809] в начальном SIP запрос диалога или ответ, связанный с начальным запросом SIP указывает на поддержку централизованных служб IMS (ICS). [3GPP TS 24.292 12.8.0] [Frederic_Firmin]
g.3gpp. Токен регистрации Этот индикатор функциональных возможностей, если он включен в поле заголовка Feature-Caps как указанный в [RFC6809] [190] в запросе SIP REGISTER, указывает поддержка использования токена для идентификации регистрации, используемой для запроса.Этот индикатор функциональных возможностей может быть включен в исходный первоначальный запрос INVITE к определить, какая регистрация использовалась для этого запроса, установив для индикатора такое же значение как в теге медиа-функции + g.3gpp.registration-token в поле заголовка контакта страницы REGISTER запрос. Этот индикатор функциональных возможностей может быть включен в любой ответ на завершающий запрос INVITE. чтобы определить, какая регистрация использовалась для ответа, установив для индикатора то же значение как в + g.3gpp.registration-token тег медиа-функции в поле заголовка контакта РЕГИСТРАЦИИ запрос. [3GPP TS 24.229 12.16.0] [Frederic_Firmin]
g.3gpp.verstat Этот индикатор функциональных возможностей, если он включен в поле заголовка Feature-Caps, как указано в [RFC6809] в ответе 200 (OK) на запрос REGISTER указывает, что домашняя сеть поддерживает проверку номера вызывающей стороны, как описано в [RFC8224]. [3GPP TS 24.229 v14.7.0] [Frederic_Firmin]
g.3gpp.mcvideo.ambient-view-call-release Этот индикатор функциональных возможностей, если он включен в поле заголовка Feature-Caps, как указано в IETF. [RFC6809] в запросе SIP INVITE или в ответе SIP 200 (OK) на запрос SIP INVITE указывает что сервер MCVideo может принимать SIP BYE от клиента MCVideo для выполнения вызова для просмотра окружающей среды. [3GPP TS 24.281 Rel-15] [Frederic_Firmin]
g.3gpp.mcptt.ambient-прослушивание-вызов-выпуск Этот индикатор функциональных возможностей, если он включен в поле заголовка Feature-Caps, как указано в IETF. [RFC6809] в запросе SIP INVITE или в ответе SIP 200 (OK) на запрос SIP INVITE указывает, что сервер MCPTT способен принимать SIP BYE от клиента MCPTT, чтобы освободить вызов прослушивания окружающей среды. [3GPP TS 24.379 v14.5.0] [Frederic_Firmin]
g.3gpp.dynamic-e-stn-drvcc Этот индикатор функциональных возможностей, если он включен в поле заголовка Feature-Caps, как указано в IETF. [RFC6809] в ответе SIP на запрос SIP INVITE указывает на поддержку передачи сеанс в домен с коммутацией каналов (CS), используя номер аварийного переноса сеанса для цифровой строки DRVCC. [3GPP TS 24.237] [Frederic_Firmin]
г.3gpp.ps2cs-srvcc-term-pre-alertting Этот индикатор функциональных возможностей при использовании в поле заголовка Feature-Caps запроса SIP или SIP ответ указывает на то, что: 1. функциональный объект, включая индикатор функциональных возможностей в сообщении SIP. поддерживает SRVCC от PS к CS для завершения вызовов в фазе предварительного оповещения; и 2. все объекты, функционал которых объект, содержащий индикатор возможности функции в сообщении SIP, осведомлен о том, что его запрашивают для поддержки функции. поддерживают SRVCC от PS к CS для завершения вызовов на этапе предварительного оповещения. [3GPP TS 24.237] [Frederic_Firmin]
g.3gpp.priority-share При включении в поле заголовка Feature-Caps в SIP-запросах или SIP ответов отправитель указывает, что поддерживается разделение приоритетов. Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
