Зарядка «Лягушка» для аккумуляторов: инструкция

Зарядка «лягушка» обладает следующими достоинствами: Универсальность. Рассматриваемый тип зарядного устройства подходит для всех аккумуляторов мобильных телефонов, фотоаппаратов, видеокамер, карманных компьютеров, МР3-плеера и иной техники малых габаритов, функционирующей за счет использования литиевого аккумулятора.

В зависимости от типа подключения зарядка «лягушка» бывает: подключаемая к USB-шнуру, а потом к ПК – пятивольтная; автомобильная – двенадцативольтная; работающая от стандартной розетки – 220-вольтная.

На корпусе зарядка «лягушка» имеет маркировку. Незнание обозначений исключает возможность правильной эксплуатации зарядки в целом. «ТЕ» — индикатор исправности подключения. «CON» — светодиод активен в случае правильного подключения аккумулятора при нажатии «ТЕ». «PW» — свидетельствует о наличии сетевого подключения. Может становиться активным, когда аккумулятор полностью заряжен. «СН» — находится в мигающем состоянии на протяжении всего времени, когда производится зарядка аккумуляторной батареи.

«FUL» — свидетельствует о полном заряде аккумулятора. «СО» — свидетельствует о том, что «+» и «-»перепутаны.

Как пользоваться «лягушкой» для зарядки батареи?

Пошаговая инструкция приведена далее:

1. Выключить мобильное устройство и извлечь из него батарею.

2. Открыть зарядку «лягушку», нажав на прищепку.

3. Вставить в «лягушку» аккумуляторную батарею так, чтобы совпало две клеммы. В случае, когда устройство для зарядки оборудовано четырьмя клеммами, используются две боковые.

4. Нажать кнопку «ТЕ». Как правило, она располагается в левой части зарядного устройства.

5. Проверить правильность соединения, посмотрев на соответствующий индикатор («CON»). Следует отметить, что светодиод индикатора может не загореться не только в результате неправильного подсоединения клемм, но и из-за того, что батарея полностью разряжена. Если имеет место последний вариант, то «лягушка» для зарядки телефона и аккумулятор устройства подключаются где-то минут на 5–7 к электрическому источнику питания – розетке. —

Как заряжать «лягушкой» батарею от телефона

Лягушка-квакушка

Дорогие читатели, сегодня мы с вами разберём вопрос о том, как заряжать «лягушкой» батарею от телефона. Но прежде всего следует узнать несколько больше о самом устройстве, которое нередко может выручить пользователя своей универсальностью. В следующем блоке мы с вами рассмотрим девайсы, которые можно заряжать подобным образом.

Итак, универсальная зарядка для телефонов (и не только: можно заряжать огромный перечень устройств, которые вы сами можете подобрать, проанализировав полученную информацию), которая называется «лягушкой» позволяет простым способом увеличивать количество энергии в батарее. Её очень удобно брать с собой в походы: если в компании есть несколько человек, и кто-нибудь из них забыл зарядку, то «жабка», как её ещё называют в народе, может сильно выручить вашего товарища. Универсальность этого чуда заключается в том, что для подзарядки используется только батарея, извлечённая из устройства. В связи с этим несколько сокращается перечень поддерживаемых моделей.

Чтобы научиться пользоваться универсальной зарядкой — достаточно лишь прочесть нашу новую статью

Какие устройства можно заряжать

Медленно, но верно, мы добрались до телефонов, которые можно заряжать подобным образом. Как уже было отмечено выше, для использования этой конструкции вам потребуется извлечь аккумулятор из своего смартфона. Исходя из этого можно сделать вывод, что нельзя заряжать «лягушкой» iPhone, некоторые модели Samsung и так далее. То есть, под ограничение попадают устройства с несъёмным аккумулятором. Для большего удобства оценки того, подходит ли вам «лягушка» в качестве зарядки, давайте рассмотрим её параметры:

Заряжать можно Li-Ion батареи с ёмкостью до 2000 мАч
Номинальное напряжение подключаемого аккумулятора должно быть в промежутке от 3,5 до 4,8 В
Напряжение в сети должно быть в промежутке от 110 до 220 В
Выходное напряжение составляет 4. 25 В, а ток — 200 мАч
Среднее стандартное время зарядки одной батареи составляет полтора часа

Итак, теперь вы самостоятельно можете посмотреть параметры своего аккумулятора и сравнить его характеристики с указанными выше. Например, если в батарее вашего телефона указана ёмкость 2300 мАч, то её однозначно нельзя заряжать «лягушкой». Но обязательно проверьте показатели вашей универсальной зарядки, ведь представленные выше сведения подходят для стандартной версии. Если же вы готовы приступить к действиям, то переходите к следующему блоку.

К сожалению, с помощью лягушки не удастся зарядить несъемные батареи некоторых гаджетов, например, iPhone

Как зарядить аккумулятор телефона «лягушкой»?

Извлеките батарею из вашего телефона. Делайте это очень аккуратно, не повредив ни один элемент внутри корпуса. Если у вас несъёмный аккумулятор, то вы не сможете воспользоваться этими указаниями. Например, если у вас Айфон.
Вставьте батарейку в «лягушку» так, чтоб жёлтые контакты последнего находились на клеммах + и — аккумулятора. Обратите внимание: если в батарейке больше двух контактов, то штекеры «жабки» по умолчанию устанавливаются на двух крайних. Естественно, это нужно проверить, ведь может быть, что такой вариант не подойдёт.
На картинке показано, как подключить батарею с 3 контактами
Чтобы проверить правильность полярности, нажмите тестовую кнопку TE (обычно находится слева). Если всё нормально, загорится зелёный контрольный индикатор CON.
В противном случае нажмите на кнопку CO, которая сменит полярность. Затем повторите предыдущий пункт. Стоит отметить, что на некоторых «лягушках» не нужно нажимать кнопки для проверки. В них индикатор CON горит сразу при подключении, если всё настроено правильно.
Если у вас нет ничего подобного (тестовых кнопок и так далее), то, скорее всего, у вас модель с автоматическим определением полярности батареи. Вы можете пропустить этап проверки.
Теперь вы можете вставить «жабку» в розетку — должен включиться индикатор питания PW или power. Вместе с ним будет мигать или работать постоянно CH (тот же charge).
Когда загорится последний индикатор FUL, вы можете отключить устройство от сети, а затем извлечь оттуда батарейку.
Для проверки: установите аккумулятор обратно в сотовый телефон и посмотрите уровень заряда.
Если у вас не включается индикатор CON — попробуйте вручную найти правильную полярность. Случайно устанавливаем контакты и включаем в розетку на некоторое время (пять-десять минут). Посмотрите, работают ли индикаторы power и charge. Если нет, то смените контакты и повторите действия. Если же при подключении сразу включается full — возможно, контакты плохо подсоединены. Отключите от питания с розетки и немного подвигайте коннекторы, затем повторите попытку.

Заключение

Ценность ЗУ в том, что оно может заряжать батареи разных устройств

Уважаемые друзья, теперь вы знаете, как зарядить батарею телефона «лягушкой». Если ваше устройство не подходит, то не стоит расстраиваться. Если же всё получилось, то мы очень рады за вас и надеемся, что вы смогли зарядить аккумулятор своего мобильного или любого другого устройства. Расскажите в комментариях, как вас выручала «лягушка» и в каких ситуациях. Приятного использования вам этим маленьким «болотным» чудом!

для каких батарей подходит и как пользоваться устройством

Лягушка для зарядки аккумулятора является сегодня довольно распространенным приспособлением, которым можно с легкостью подзарядить самые разнообразные предметы. Она пригодится как дома в качестве запасного зарядника, так и в машине, в дальней поездке. Ею можно заряжать разнообразные батарею, включая аккумуляторы от сотовых телефонов.

Несмотря на широкую распространенность, как пользоваться зарядным устройством лягушка, знают не все. От этого, как и от качества самой лягушки, производителя, зависит ее функциональность. Бывают ситуации, когда незнание простейших правил эксплуатации прибора приводят к тому, что даже подзарядить аккумулятор обычного телефона не представляется возможным.

Лягушка – это простое и чрезвычайно удобное в использовании зарядное устройство, которое необходимо включать в розетку с напряжением 220 вольт. Это трактует широкую сферу применения прибора.

Общая информация

Прежде чем понять, как пользоваться зарядкой, важно знать, для каких устройств она подходит. К ним относятся:

любые аккумуляторы от мобильных телефонов;
литиевые аккумуляторы от фотоаппаратов;
от КПК;
похожие аккумуляторы от прочей малогабаритной техники.

Визуально лягушка выглядит очень просто. Это своеобразная коробка, с одной стороны которой есть вилка для розетки, а с другой – специальный зажим, который будет обеспечивать контакт

. Для подзарядки батареи необходимо выполнить только несколько простых шагов.

Одним из преимуществ лягушки, помимо универсальности и простоты использования, является то, что батарею очень удобно вставлять в зарядку. Лягушка сконструирована таким образом, что для подзарядки сгодится практически любой аккумулятор. Это обеспечивается контактными клемами, которые можно двигать в различных направлениях.

Возможности устройства

Существуют разнообразные зарядные устройства универсального типа. Все они отличаются производителем, комплектацией и стоимостью.

В стандартный комплект зарядного устройства входит несколько предметов:

переходник для подключения лягушки;
сама лягушка;
блок питания сетевого типа со специальным USB выходом;
переходники для мобильных телефонов;
провод от лягушки до USB порта.

Среди возможностей лягушки выделяют несколько основных функций, среди которых, разумеется, основная – зарядка батарей и аккумуляторов.

Основные возможности стандартной лягушки (что она способна заряжать):

зарядка Li-Ion аккумулятора, напряжение которого в рабочем режиме составляет 3.7В.;
производить зарядку батарей сотовых телефонов, которые способны получать энергию от USB портов персональных компьютеров, имеющих специальный преобразователь 5В;

имеют возможность самостоятельно подзаряжаться, либо посредством специального адаптера, либо через сеть.

Примечательно, что зарядка может осуществляться несколькими способами одновременно. Так, внешний аккумулятор может получать энергию в то время, как подзаряжается внутренний аккумулятор. Как правило, сетевой адаптер у стандартного зарядного устройства типа лягушки небольшой.

Контакты у него убираются, и вы, таким образом, можете без труда его постоянно носить с собой. Если говорить о размере такой зарядки, то она может сравниться даже с брелком от автосигнализации.

Строение лягушки

Для более продуктивного использования зарядного устройства необходимо знать кое-что о его строении. Так, существуют основные обозначения, с которыми желательно ознакомиться перед использованием лягушки.

Буквами ТЕ обычно обозначают то, насколько правильно зарядка подключена. СОN обозначает правильное подсоединение аккумулятора к предмету.

Таким образом, если при подключении зарядки у вас загорелись надписи СОN и ТЕ, все сделано правильно и аккумулятор можно начинать заряжать.

В том случае, когда зарядка аккумулятора произведена, должна загореться надпись PW. В процессе же того, как лягушка заряжает батарею, должна мигать надпись СН. О полной зарядке аккумулятора свидетельствует горящая надпись FUL.

Бывают ситуации, когда не все правильно сделано. В этом случае также поможет знание устройства. Если горит СО, произошла смена полярности. Или вы попросту могли перепутать знак минуса с показателем плюса.

Инструкция

Для любой манипуляции с лягушкой необходимо выполнить определенные действия. Чтобы заряжать правильно, важно выполнить ряд правил. Они включают несколько шагов:

Зарядное устройство извлекается из аппарата , который был предварительно выключен;
Находятся клемы на аккумуляторе, которые необходимо зажать соответствующими усиками с лягушки;
Вы должны проверить индикатор. При правильном подключении лягушки он должен гореть зеленым светом.
Устройство необходимо включить в розетку. Можно начинать заряжать батарею.

После того, как все шаги пройдены, важно следить за индикаторами. Один должен быть зеленым, а второй, красный, моргать. В этом случае вы убедитесь, что зарядка аккумулятора проходит успешно.

Приблизительно через несколько часов (2–3) батарея должна зарядиться. Убедиться в этом поможет смена цветов лампочек. Так, красный свет исчезнет, на смену ему придет зеленый. Вы будете наблюдать две лампочки зеленого цвета. Батарея готова к работе.

Случается, что аккумулятор, который необходимо подзарядить, неисправен. Об этом могут свидетельствовать следующие факты:

Батарея не начала заряжаться;
После того как аккумулятор был подсоединен, загорелась надпись FUL;
В том случае, когда подзарядка устройства произошла очень быстро, в течение 10 минут.

То время, которое потребуется для подзарядки конкретного аккумулятора, зависит от емкости батареи. Как правило, среднее время составляет от 2 до 5 часов.

Использовать лягушки очень просто и удобно. Да и стоимость прибора невысока. Заряжать батареи быстро и просто, как и пользоваться зарядкой.

Видео: Как зарядить аккумулятор без телефона

Как подключить батарею к лягушке. Что такое универсальное зарядное устройство для телефонов «Лягушка. Инструкция по использованию зарядного устройства

Технические устройства нового поколения поражают своим разнообразием. Вот, например, вы задумывались, что шнуров для зарядки различных устройств существует столько, что пальцев не хватит пересчитать? И каждому прибору нужна только своя зарядка. Но есть и универсальные зарядные устройства, которыми можно зарядить любую единицу техники, будь то телефон или фотоаппарат. В данной статье будет рассмотрена универсальная зарядка «лягушка».

«Лягушка», но не земноводное

Лягушка — это не только полезное животное, но и просторечное название зарядного устройства. Она очень проста и удобна в пользовании. Функционирует за счет электрического источника питания с напряжением 220 Вольт.

Преимущества зарядки-прищепки

Зарядка «лягушка» обладает следующими достоинствами:

Универсальность. Рассматриваемый тип зарядного устройства подходит для всех аккумуляторов мобильных телефонов, фотоаппаратов, видеокамер, карманных компьютеров, МР3-плеера и иной техники малых габаритов, функционирующей за счет использования литиевого аккумулятора.

Простота эксплуатации. Чтобы пользоваться зарядкой, никаких дополнительных знаний, навыков и опыта не нужно. Однако перед тем как пользоваться «лягушкой» для зарядки батареи, нужно ориентироваться в маркировке и четко понимать, какой индикатор о чем говорит. Детальнее о маркировке читайте ниже.
Удобство пользования. «Лягушка» для зарядки аккумуляторов подходит для пользования везде, где вам это понадобится. Главное условие — наличие розетки.
Компактность. Габаритные характеристики зарядного устройства минимальны, что позволяет носить его с собой в рюкзаке, сумке или даже кармане.

Что представляет собой «лягушка»?

Зарядка «лягушка» внешне выглядит как небольшой коробок, который по своей форме напоминает лягушку, с присоединенной вилкой для розетки. На корпусе имеются два контакта в виде усиков, предназначенные для подключения и зарядки литиевых батарей. Особенностью устройства, обеспечивающей ему универсальность, является то, что контакты подвижны. Именно поэтому можно заряжать аккумуляторы самой разной конфигурации.

Виды «лягушек»

В зависимости от типа подключения зарядка «лягушка» бывает:

подключаемая к USB-шнуру, а потом к ПК — пятивольтная;
автомобильная — двенадцативольтная;
работающая от стандартной розетки — 220-вольтная.

Классическим вариантом является «лягушка» для зарядки аккумуляторов, рассчитанная на напряжение в 220 Вольт. На обратной стороне крышки прибора находятся два раздвижных штырька, которые располагаются параллельно по отношению друг к другу. Их необходимо разводить на дистанцию, которая соответствует расстоянию между контактными участками литиевой батареи.

Универсальная зарядка «лягушка» имеет полярность «+» и «-». В зависимости от модели зарядки-прищепки она корректируется либо в автоматическом режиме, либо вручную, посредством нажатия специальных кнопок.

Расшифровка маркировки

На корпусе зарядка «лягушка» имеет маркировку. Незнание обозначений исключает возможность правильной эксплуатации зарядки в целом.

«ТЕ» — индикатор исправности подключения.

«CON» — светодиод активен в случае правильного подключения аккумулятора при нажатии «ТЕ».

«PW» — свидетельствует о наличии сетевого подключения. Может становиться активным, когда аккумулятор полностью заряжен.

«СН» — находится в мигающем состоянии на протяжении всего времени, когда производится зарядка аккумуляторной батареи.

«FUL» — свидетельствует о полном заряде аккумулятора.

«СО» — свидетельствует о том, что «+» и «-»перепутаны.

Зарядка «лягушка»: как пользоваться?

Использование зарядного устройства «лягушка» не представляет собой ничего сложного и сверхъестественного, однако, чтобы обеспечить ее исправное и эффективное функционирование, соблюдать инструкцию по эксплуатации необходимо.

Как пользоваться «лягушкой» для зарядки батареи? Пошаговая инструкция приведена далее:

1. Выключить мобильное устройство и извлечь из него батарею.

2. Открыть зарядку «лягушку», нажав на прищепку.

4. Нажать кнопку «ТЕ». Как правило, она располагается в левой части зарядного устройства.

5. Проверить правильность соединения, посмотрев на соответствующий индикатор («CON»). Следует отметить, что светодиод индикатора может не загореться не только в результате неправильного подсоединения клемм, но и из-за того, что батарея полностью разряжена. Если имеет место последний вариант, то «лягушка» для зарядки телефона и аккумулятор устройства подключаются где-то минут на 5-7 к электрическому источнику питания — розетке.

6. Подключить к сети. Сопровождается активным индикатором «СН».

7. Отсоединить клеммы после того, как загорится индикатор «FUL», который находится слева.

Как проверить работоспособность

Существует алгоритм проверки, который поможет убедиться, что действует исправно зарядка «лягушка». Как пользоваться им, давайте рассмотрим.

Залогом исправного функционирования устройства является правильно выставленная полярность. Чтобы ее проверить, необходимо нажать на кнопку, расположенную слева. Если засветились лампочки около индикаторов «CON» и «FUL», подключение к клеммам выполнено правильно. Неактивные индикаторы свидетельствуют о наличии ошибки в подключении. В таком случае следует нажать на кнопку, расположенную справа.

Будьте предельно внимательны, поскольку лампочки-индикаторы могут не загореться не только по вышеупомянутой причине. Например, аккумулятор планшета сдвинется и штыри прищепки не будут соприкасаться с положенными площадками.

Если проверка прошла успешно и все, что надо, замигало, то «лягушка» для зарядки батареи благополучно подключается к розетке. Должно засветиться «PW» и «СН». По завершении процесса зарядки активируется светодиод около индикатора «FUL».

Общее же время, необходимое для полной зарядки аккумулятора телефона, фотоаппарата, плеера, приставки или другого устройства измира техники, зависит от емкости аккумулятора. В среднем — от 2 до 5 часов. При этом, если для полной зарядки аккумулятора вашего устройства необходимо, скажем, 3 часа, а «лягушка» была подключена к сети, например, 5 часов, причин для переживаний нет: зарядка-прищепка автоматически перестает заряжать батарею при достижении последней максимально возможного уровня зарядки.

Сделай сам!

Сделать зарядку «лягушку» своими руками с нуля достаточно сложно и проблематично, а многим и вовсе не под силу. А вот переделать из неуниверсального зарядного устройства старого образца — вполне реально.

Для начала определимся, какие приспособления, материалы и инструменты должны быть под рукой.

Исходные материалы:

старое зарядное устройство, предназначенное для заряда всего одной модели съемного аккумулятора;
кусок пластмассы;
пружина из обычной прищепки;
две канцелярские скрепки;
проволока.

Инструментарий:

плоскогубцы;
ножовка;
канцелярский нож;
дрель;
сверло;
клей «Момент».

Технология работ:

Вуаля! Чудо-прибор сделан!

Подойдет такая «лягушка» для зарядки телефонаабсолютно любой марки, модели и модификации.

Ну муське уже обозревались подобные зарядные устройства — лягушки. Эти земноводные бывают разные: с индикаторами и без, дешевые и не очень. Но эта — покорила меня своей ценой и тысячами восторженными отзывами на сайте. Так ли все хорошо? Если вам интересно узнать ответ на этот вопрос, добро пожаловать на мой обзор, в котором как всегда будет очень много фото и не очень много слов))

В общем заказал я его, особо не переживая, что за зверь придет. Благо цена позволяет) Брал в основном как альтернативную зарядку для телефона жены. У нее телефон — чистокровный китаец, зарядка уже перебитая и скоро прикажет долго жить, а аналогичную зарядку найти — нереально, т.к у нее нестандартный разъем. Но зато 2 аккумулятора в комплекте. Можно спокойно заряжать один жабой, а вторым пользоваться в телефоне. К тому же летом лягушка тоже может выручить, можно не брать с собой на море ворох зарядок (телефоны, фотик, бумбокс) а взять только 1 лягуху))
Ну а теперь о зеленой) Начитавшись восторженных отзывов на сайте я понял одно — под наши розетки она не подходит, нужен переходник, а его в комплект не дают. Ну я вежливо попросил продавца положить мне его в посылочку и о чудо — переходник лежал в коробочке. Хоть и стоит он 3 копейки, но все равно — приятно, тем более, что магазин — неоднозначный. Переходник был расшатанный и перед использованием пришлось подтянуть его, заодно посмотрел внутренности и был удивлен «сложностью» конструкции))

Сама квакуха сделана из плотного, прозрачного, голубого пластика. Клипса держащая батарейку — жесткая. Усики — контакты выставляются на любой аккум.

Ток зарядки: 300mA Max. Заряжать можно аккумуляторы емкостью до 2000mA. Более емкие батарейки — может недозаряжать. Полярность зарядка выбирает автоматически, если вы правильно подсоеденили усики — загорится красный светодиод.

При зарядке — переливаются светодиоды разными цветами — ей богу как гирлянда)) Когда зарядится — мигать перестает. С одной стороны это красиво (люблю я всякие светящиеся штучки) и видно хорошо, с другой стороны при таком цветосопровождении поспать не получиться, поэтому зарядку — в другую комнату))

Как она работает — отлично видно на этом коротком видеоролике:

Размер — можно сказать, что компактный

Напоследок хочу провести мини — тест, проверить качество зарядки аккумуляторов. Если недозаряд или перезаряд. Или все ок?
Для теста использую аккумулятор с китайского телефона своей жены. Его характеристики можно увидеть на фото:

Сперва заряжаю его до упора с помощью лягушки. После зарядки замеряю напряжение на батарейке.

Результат положительный. Цифры на мультиметра совпадают с заявленными на батарейке. После этого я полностью разрядил телефон и зарядил его с помощью обычной зарядки, шедшей в комплекте с телефоном:

Как видим показания почти одинаковы, что говорит о том, что качество китайской лягушки не хуже чем у китайской зарядки. В общем то со своими функциями справляется на отлично, корпус сильно не греется (немного теплый). Правда ток зарядки не очень большой, поэтому заряжает медленно. Как она проявит себя со временем — мне неизвестно, но пока я доволен. Со временем думаю могут сломаться контакты — усики, на вид это самое слабое звено. В остальном все ок. Хотя на сайте есть и негативные отзывы — у некоторых зарядки быстро сгорели. Поэтому оставлять что то на зарядке без присмотра — я бы не рекомендовал. Береженого — бог бережет. Всем спасибо за внимание, как всегда с удовольствием отвечу на ваши вопросы.

Планирую купить +24 Добавить в избранное Обзор понравился +31 +60

Содержание:

В последнее время производители различных электронных гаджетов практически все пришли к общему разъему для зарядки и передачи данных на компьютер либо другое устройство. Но еще совсем недавно у каждой марки, а иногда и модели телефона или цифрового фотоаппарата были свои особенные штекеры. Такие устройства до сих пор успешно работают практически у половины населения.

И вот приходит момент, когда зарядное устройство пришло в негодность, или же там, где находится человек нет нужного разъема, а телефон зарядить необходимо. Как раз для такого случая и существует универсальное зарядное устройство, называемое в народе «лягушкой».

Сейчас попробуем понять, что это за зарядник для аккумулятора, каким образом он может зарядить различные батареи, какие достоинства, а может быть, наоборот, недостатки он имеет перед обычными импульсными блоками питания и в каких случаях возможно его применение.

Что собой представляет зарядка

По внешнему виду зарядное устройство «лягушка» представляет собой небольшую коробочку, с одной стороны у которой имеется вилка для розетки, а с другой — два контакта под прозрачным пластиком на пружине.

Предназначена эта универсальная зарядка для аккумуляторов мобильных телефонов, да и вообще для любых литиевых батарей, емкость которых не превышает 2000 мА/ч, сила тока — 200 мА, ну а напряжение, при котором заряжается батарея, должно находиться в диапазоне от 3,5 до 4,8 В.

Самое интересное, что при приобретении лягушки вместе с ней в комплекте идет несколько переходников. А потому среди них может оказаться и необходимый штекер. Если же такого не случилось, то для зарядки аккумулятора его придется извлекать из устройства.

Причем, несомненным плюсом подобного прибора является наличие в нем собственного аккумулятора, который позволит подзарядить батарею там, где нет электричества. Пускай не полностью, но все же…

Так как же получается, что контакты телефонного зарядника-«лягушки» подходят к любым батареям, и каким образом пользоваться подобным устройством, сейчас и попробуем разобраться.

Как пользоваться устройством?

Присоединение батареи производится при помощи двух контактных пластин на пружинах, которые регулируются по ширине. Именно поэтому можно подобрать необходимый размер между контактами. Независимо от того, сколько клемм на аккумуляторной батарее, при зарядке работают обычно две крайние. На всякий случай можно посмотреть на сам элемент питания — напротив необходимых контактов обязательно стоят значки «+» и «-».

После установки батареи в зарядное устройство типа «лягушка» нужно нажать кнопку «ТЕ» (тест). Если загорится зеленый индикатор («CON»), это будет означать правильную полярность подключения. Если же этого не произошло, необходимо сменить полярность простым нажатием клавиши «СО». Существуют модели без кнопки смены полярности. В таких устройствах она меняется автоматически по мере необходимости.

После этого можно включать универсальное зарядное устройство в розетку. На панели при этом должна загореться лампа «PW» (наличие сети), а светодиод «СН» должен заморгать. Примерно через полтора часа (некоторые батареи могут заряжаться до 5 ч.) загорается индикатор «FUL», это будет означать, что батарея полностью заряжена.

Хотя инструкция и утверждает, что можно не вытаскивать ЗУ из розетки после зарядки АКБ, все же стоит это делать. Ведь все «лягушки» — китайского производства, а значит, и качество подобных приспособлений оставляет желать лучшего.

Некоторые особенности

Иногда бывают ситуации, в которых без подобного универсального зарядного устройства не обойтись. К примеру, после полного разряда аккумуляторной батареи телефон пролежал еще какое-то время без использования. В таком случае, если заряд элемента питания упадет ниже заложенного в программе гаджета уровня, устройство просто не будет воспринимать аккумулятор как питающий элемент. В таком случае зарядить его штатным прибором не получится. Вот именно тогда и пригодится подобная «лягушка» для телефона. Причем при полном разряде батареи лампочка «CON» при тестировании так же не будет загораться.

Выход из подобной ситуации такой. Не обращая внимания на полярность, ведь проверить то ее все равно не получается, на 5 минут «лягушка» с батарейкой включается в сеть. И уже после 5 минут такой зарядки снова проверяется полярность кнопкой «тест».

Разновидности «лягушек»

Вообще подобные устройства зарядки аккумуляторов не рекомендуется использовать очень часто, т.к. по своей сути они являются шоковыми, т.е. заряжается батарея от них в экстренном, ускоренном порядке, а значит, при постоянном использовании быстро придет в негодность.

Различают 3 вида «лягушек» (еще их называют «жабами» и «прищепками»), а именно:

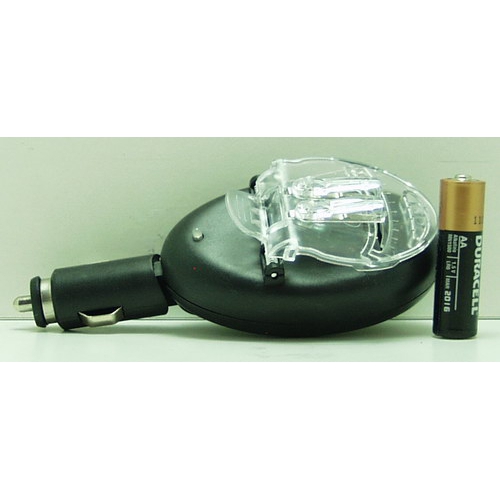

Для пользования в автомобиле. Такое устройство имеет шнур со штекером, который подходит к гнезду прикуривателя. Удобный вариант при экстренной разрядке телефона в дороге.
Зарядка для аккумулятора телефона, работающая от сети 220 В. Стандартный и самый распространенный вид «прищепки».
Лягушка для зарядки на 5 В. Зарядное устройство, имеющее вместо вилки на 220 В USB-штекер. Подобные «жабы» имеют самый маленький размер из всех в этой линейке. Их можно носить на ключах вместо брелока.

Некоторые нюансы

Бывает, что подобная зарядка для аккумулятора телефона ведет себя не так, как положено. И на это есть свои причины. О полной разрядке батареи уже было написано, а что делать, если на разряженной батарее сразу загорелась лампочка полного заряда? В таком случае можно выбросить аккумулятор, т.к. это говорит о том, что он пришел в негодность. Также о проблемах с батареей может сказать и быстрый, в течение 10–15 минут, полный заряд.

Если же одновременно загорелись индикаторы «FUL» и «PW», это говорит о плохом контакте устройства с батареей.

Вот, наверное, и все, что можно рассказать об этом универсальном зарядном устройстве.

«Лягушка», но не земноводное

Преимущества зарядки-прищепки

Зарядка «лягушка» обладает следующими достоинствами:

Универсальность. Рассматриваемый тип зарядного устройства подходит для всех аккумуляторов мобильных телефонов, фотоаппаратов, видеокамер, карманных компьютеров, МР3-плеера и иной техники малых габаритов, функционирующей за счет использования литиевого аккумулятора.

Простота эксплуатации. Чтобы пользоваться зарядкой, никаких дополнительных знаний, навыков и опыта не нужно. Однако перед тем как пользоваться «лягушкой» для зарядки батареи, нужно ориентироваться в маркировке и четко понимать, какой индикатор о чем говорит. Детальнее о маркировке читайте ниже.
Удобство пользования. «Лягушка» для зарядки аккумуляторов подходит для пользования везде, где вам это понадобится. Главное условие — наличие розетки.
Компактность. Габаритные характеристики зарядного устройства минимальны, что позволяет носить его с собой в рюкзаке, сумке или даже кармане.

Что представляет собой «лягушка»?

Виды «лягушек»

В зависимости от типа подключения зарядка «лягушка» бывает:

подключаемая к USB-шнуру, а потом к ПК — пятивольтная;
автомобильная — двенадцативольтная;
работающая от стандартной розетки — 220-вольтная.

Расшифровка маркировки

«ТЕ» — индикатор исправности подключения.

«CON» — светодиод активен в случае правильного подключения аккумулятора при нажатии «ТЕ».

«FUL» — свидетельствует о полном заряде аккумулятора.

«СО» — свидетельствует о том, что «+» и «-»перепутаны.

Зарядка «лягушка»: как пользоваться?

Как пользоваться «лягушкой» для зарядки батареи? Пошаговая инструкция приведена далее:

1. Выключить мобильное устройство и извлечь из него батарею.

2. Открыть зарядку «лягушку», нажав на прищепку.

4. Нажать кнопку «ТЕ». Как правило, она располагается в левой части зарядного устройства.

5. Проверить правильность соединения, посмотрев на соответствующий индикатор («CON»). Следует отметить, что светодиод индикатора может не загореться не только в результате неправильного подсоединения клемм, но и из-за того, что батарея полностью разряжена. Если имеет место последний вариант, то «лягушка» для зарядки телефона и аккумулятор устройства подключаются где-то минут на 5-7 к электрическому источнику питания — розетке.

6. Подключить к сети. Сопровождается активным индикатором «СН».

7. Отсоединить клеммы после того, как загорится индикатор «FUL», который находится слева.

Как проверить работоспособность

Сделай сам!

Для начала определимся, какие приспособления, материалы и инструменты должны быть под рукой.

Исходные материалы:

старое зарядное устройство, предназначенное для заряда всего одной модели съемного аккумулятора;
кусок пластмассы;
пружина из обычной прищепки;
две канцелярские скрепки;
проволока.

Инструментарий:

плоскогубцы;
ножовка;
канцелярский нож;
дрель;
сверло;
клей «Момент».

Технология работ:

Вуаля! Чудо-прибор сделан!

Подойдет такая «лягушка» для зарядки телефонаабсолютно любой марки, модели и модификации.

Лягушкой в народе окрестили универсальное зарядное устройство для зарядки литиевых аккумуляторов. Штатная зарядка может выйти из строя или потеряться. Тогда на помощь придёт лягушка. Большинство универсальных зарядок применяют для восстановления заряда аккумуляторов телефонов, но с их помощью можно также заряжать батареи фотоаппаратов, плееров и других гаджетов, работающих от литиевых батарей. В этой заметке мы рассмотрим виды, устройство, использование и некоторые модели «лягушек».

В классическом варианте лягушка состоит из пластикового корпуса, вилки для подключения к бытовой электросети 220 вольт, зажима и контактных клемм для подключения аккумулятора, а также индикаторов и платы-контроллера. Благодаря тому, что клеммы могут устанавливаться на определённое расстояние, лягушку можно приспособить для зарядки аккумуляторов с разными контактными площадками.

Несколько ранее, когда производители телефонов выпускали свои модели с индивидуальными разъёмами под зарядку, при потере или поломке зарядного устройства (ЗУ) владелец фактически терял возможность использовать гаджет. Нужно было ремонтировать ЗУ или приобретать новое. В такой ситуации универсальная лягушка была незаменимым устройством, которое позволяло заряжать практически все имеющиеся в продаже аккумуляторы сотовых телефонов.

Вот, например, зарядное устройство под старый сотовый телефон Siemens.

Или для древней «раскладушки» Sony Ericsson Z550i.

В результате ЗУ от телефонов разных производителей были несовместимы.

В этом случае выручала лягушка. Нужно было просто достать аккумулятор из телефона, выставить нужное расстояние на клеммах лягушки, вставить батарею и подключить устройство в сеть.

При этом можно без проблем заряжать аккумуляторы разных размеров и с разными контактными площадками. Вот такой Nokia BL-5C.

Или такой Samsung EB-L1F2HVU.

Подключать телефон для зарядки или передачи данных через порт USB напрямую было нельзя. Нужно было использовать специальные переходники. Ниже показаны примеры таких кабелей.

В дальнейшем производители унифицировали свои модели и зарядные устройства под интерфейс USB. Штатные зарядки теперь имеют вилку для подключения к сети и выход USB.

И лягушки также стали эволюционировать. Практически все обзавелись интерфейсом USB. Контактные клеммы были сохранены, поскольку у населения в использовании ещё немало старых сотовых телефонов.

Хотя всё больше появляется моделей, оснащённых только портами USB. Сторонние производители добавляют к своим устройствам дополнительные «фишки» в виде различных индикаторов и дисплеев. Ниже можно посмотреть такую современную лягушку с двумя портами USB и дисплеем с отображением текущего напряжения и зарядного тока.

В последнее время всё чаще встречаются лягушки с интерфейсом USB 3.0. Среди них есть модели, выдающие зарядный ток до 3,1 ампера.

Некоторые производители разработали на базе лягушек настоящие многофункциональные комбайны, которые позволяют заряжать различные АКБ с настраиваемыми параметрами. Как правило, они имеют жидкокристаллический дисплей и дополнительные средства управления.

Разновидности

По конструкции лягушки можно подразделить на три большие категории.

Сетевые модели. Получают питание через вилку, вставляемую в бытовую электросеть. В России и Европе используются модели 220 вольт. А также можно найти в исполнении под 110 вольт, которые используется в США.
Автомобильные устройства. Здесь вместо сетевой вилки установлен разъём под гнездо автомобильного прикуривателя. Питание ЗУ получает от бортовой сети автомобиля.
Эти зарядки получают питание от порта USB. Подобные модели уже практически исчезли из продажи. Они могут пригодиться в случаях, когда телефон не имеет интерфейса USB, и заряжаете аккумулятор напрямую в лягушке. А сама зарядка подключается через USB, например, компьютеру или ноутбуку. В том случае, если сотовый телефон имеет порт USB, то такая зарядка теряет всякий смысл. В этом случае гаджет проще подключить напрямую к компьютеру.

На выходе сетевые и автомобильные лягушки имеют интерфейс USB или регулируемые клеммы для зарядки аккумуляторных батарей напрямую.

Для зарядки аккумуляторов телефонов напрямую лягушки могут иметь клеммы в виде двух вытянутых усиков (классический вариант), а также короткие клеммы в специальном углублении корпуса. Ширину клемм в зависимости от контактных площадок аккумулятора можно регулировать в обоих случаях.

Основные характеристики и их значения приведены ниже.

Входное напряжение от 100 до 240 вольт, 50/60 Гц (если это сетевое зарядное устройство).
Выходное напряжение. От 2 до 9 вольт. Это позволяет заряжать практически любые литиевые аккумуляторы в современных мобильных устройствах. Хотя если зарядка ведётся через интерфейс USB, то в устройстве может находиться и другой тип аккумуляторных батарей. Главное, чтобы для них подходили заявленные электрические характеристики.
Выходной ток. От 1 до 5,4 ампера (в большинстве случаев до 3 ампер). Это позволяет довольно быстро заряжать аккумуляторы смартфонов и планшетов. На зарядку более ёмких аккумуляторных батарей, например, от ноутбуков, они не рассчитаны.
Габариты. Здесь всё может быть индивидуально. Но подавляющее большинство устройств имеет длину не более 20 см. Указана длина, поскольку это самый большой габарит подобных устройств.
Дополнительные возможности. Чтобы выделиться среди других, производители оснащают свои модели индикаторами заряда батареи, а также информационными дисплеями. В большинстве случаев такие фишки не являются необходимыми, и их выбирать следует зависимости от желания и финансовых возможностей.

Как заряжать батарейку лягушкой. Методика использования универсального зарядного устройства лягушка. Разновидности универсальных зарядок

Универсальное зарядное устройство «лягушка» («жабка») предназначено для зарядки литиевых Li-Ion аккумуляторов емкостью до 2000 мАч и напряжениями от 3,5 до 4,8 В, которые используемых в большинстве сотовых телефонов, КПК, GPS приемниках и фотоаппаратах.
Работает от сети 110-220 Вольт. Выходное напряжение — 4,25 вольт, ток 200 mA.
Заряд происходит автоматически и контролируется микрочипом. Заряд автоматически отключается при достижении необходимого уровня. Стандартный цикл (время) заряда – 1,5 часа.
Надо зажать аккумулятор в лягушку так, чтобы контакты зарядного устройства находились на клеммах + и – аккумулятора. Если на аккумуляторе 3 или 4 контакта – обычно используются 2 крайних.
Если полярность подключения правильная, то при нажатии кнопки TE (левая) загорится первый зеленый светодиод CON. Если не горит – нажмите правую кнопку CO (переполюсовка) и повторите нажатие первой кнопки. На некоторых лягушках CON может гореть при подключении без нажатия на кнопку – тоже правильная полярность. Также уже есть модели, которые сами определяют полярность. Соответственно там нет правой кнопки переполюсовки.

Если все нормально – CON горит зеленым – включаем в розетку. Загорается PW (power – сеть) и начинает гореть или мигать CH (charge – заряд). По окончании заряда загорается правый светодиод FUL (full – полный).

Если CON не загорается вообще – вероятно аккумулятор севший в ноль. Тогда подключите произвольно в любой полярности и воткните на 5 минут в сеть (недолго – это не страшно). Если CH (charge – заряд) будет мигать, то заряд идет и все правильно, иначе – смените полярность правой кнопкой и посмотрите как тогда будет вести себя CH.

Если сразу горит PW(сеть) и FUL (полностью заряжен) то вероятнее всего аккумулятор в лягушке не контачит (так горит вообще без аккумулятора) – придвиньте его к контактам.

Иногда, при неисправном аккумуляторе (если подохнет один элемент), лягушка может показать полный заряд FUL даже если до нормального напряжения далеко. Просто ток заряда больше не идет – вот и все.

Если сотовый с севшей батарейкой не включается на зарядку, вообще не подает признаков жизни, то читать ниже.

Надо сказать что если батарея с номинальным напряжением 3,6 вольта сядет ниже 3,2 вольт, то мобильник вообще может не подавать признаков жизни, даже при подключении штатного зарядного устройства. То есть контроллер видит что аккумулятора как-бы вообще нет и не включает заряд. В этом случае лягушка вещь незаменимая – включив аккумулятор на 5 минут через лягушку – вы даете толчок заряда аккумулятору, после чего его уже можно заряжать в самом телефоне.

Дополнительный 3-й контакт на аккумуляторе обычно является сигналом с микросхемы-контроллера (или просто терморезистора), которые находятся внутри самого аккумулятора и не допускают перезаряда и перегрева – они дают сигнал зарядному устройству (сотовому телефону) ограничить ток или отключить заряд вообще. В лягушке не происходит такого контроля и заряжать ей считается хуже, чем зарядкой, которая шла в комплекте с вашим устройством, поэтому не стоит надолго оставлять лягушку без присмотра, особенно если ваш аккумулятор при заряде греется.

Удачной зарядки!)))

Содержание:

Что собой представляет зарядка

Как пользоваться устройством?

Некоторые особенности

Разновидности «лягушек»

Различают 3 вида «лягушек» (еще их называют «жабами» и «прищепками»), а именно:

Для пользования в автомобиле. Такое устройство имеет шнур со штекером, который подходит к гнезду прикуривателя. Удобный вариант при экстренной разрядке телефона в дороге.
Зарядка для аккумулятора телефона, работающая от сети 220 В. Стандартный и самый распространенный вид «прищепки».
Лягушка для зарядки на 5 В. Зарядное устройство, имеющее вместо вилки на 220 В USB-штекер. Подобные «жабы» имеют самый маленький размер из всех в этой линейке. Их можно носить на ключах вместо брелока.

Некоторые нюансы

Если же одновременно загорелись индикаторы «FUL» и «PW», это говорит о плохом контакте устройства с батареей.

Вот, наверное, и все, что можно рассказать об этом универсальном зарядном устройстве.

В быту нередки ситуации, когда аккумулятор телефона, или любого другого гаджета разрядился, а зарядное куда-то подевалось. В этом случае выручит универсальное зарядное устройство или зарядка-«лягушка» в простонародье, а как ею пользоваться, будет поведано в этой статье.

Как работает зарядка-«лягушка»?

Устройство имеет вид небольшого пластикового коробка, по форме напоминающего вышеупомянутое земноводное. Корпус прибора оснащен двумя контактами в виде усиков, которые и обеспечивают подключение и заряд батареи. Эти усики подвижны, что дает возможность подсоединять аккумуляторы разной конфигурации, но все они обязательно должны быть литиевыми. Универсальная зарядка-«лягушка» для аккумуляторов мобильных телефонов и других гаджетов подразделяется на три вида в зависимости от типа подключения: пятивольтная, подключаемая к USB-шнуру, двенадцативольтная, подключаемая к автомобилю, и 220-вольтная, питающаяся от стандартной розетки.

Данное устройство обладает полярностью «+» и «-». Ее корректировка может осуществляться как в автоматическом режиме, так и вручную, посредством нажатия на специальные кнопки.

Как заряжать аккумулятор зарядкой-«лягушкой»?

Вот пошаговая инструкция:

Вынуть батарею из мобильного устройства и открыть зарядку путем нажатия на прищепку.
Раздвинуть усы устройства на необходимое расстояние и подключить к двум клеммам батареи.
Теперь необходимо убедиться, что полярность выбрана правильно. Тем, кто хочет знать, как пользоваться зарядкой-«лягушкой» для телефона, необходимо нажать на кнопку, расположенную в левой части устройства – кнопку «ТЕ».
Загоревшийся диод под надписями «CON» и «FUL» подтвердит, что аккумулятор подключен верно. Если они не загорелись, то подключение неправильное, либо аккумулятор полностью разряжен.
Тем, кто интересуется, как пользоваться универсальной зарядкой-«лягушкой» в этом случае, рекомендуется повернуть батарею вручную, либо нажать на правую кнопку, поменяв полярность.
Если и после этого результата нет, то можно сделать вывод, что аккумулятор полностью разряжен, либо усы не касаются клемм.
Если все сделано правильно, то после подключения устройства к сети загорится диод под надписью «СН». Через 2–5 часов в зависимости от емкости аккумулятора загорится диод под надписью «FUL», предупреждая о том, что батарея готова к работе.

Не стоит расстраиваться, если выяснилось, что батарея разряжена полностью. После ее пятиминутной зарядки в лягушке можно вставить ее в родное устройство и в дальнейшем заряжать привычным способом.

Если мобильный телефон разрядился, а под рукой нет родного зарядного устройства, отчаиваться не стоит. В такой ситуации настоящей находкой станет «лягушка» для зарядки аккумуляторов. Главным ее преимуществом является универсальность, простота в эксплуатации, распространенность и дешевизна. Она подходит для батарей с разным разъемом. Рассмотрим принцип действия и правила пользования лягушкой.

Общая информация об устройстве

Лягушка – простое приспособление, предназначенное для зарядки аккумуляторов мобильников различных моделей и производителей.

Кроме того, «жабой» можно от фотоаппаратов и иной малогабаритной техники.

Внешне она выглядит просто и представляет собой пластиковую коробку с вилкой с одной стороны и специальным зажимом для контакта с АКБ с другой стороны. Конструкция «жабки» позволяет применить ее для аккумуляторов с разъемами разных размеров благодаря подвижным контактным клеммам.

Универсальное приспособление не требует каких-либо специальных технических познаний или навыков. Чтобы пользоваться лягушкой, нет необходимости задумываться о том, как правильно вставить в него АКБ. Она сама определит ее полярность.

Разновидности универсальных зарядок

На сегодняшний день в продаже можно встретить несколько разновидностей устройств такого типа, предназначенных для литиевых АКБ мобильных телефонов и другой малогабаритной техники, отличных по источнику питания:

от автомобильного прикуривателя ;
от USB порта ;
от электрической розетки .

Также универсальная зарядка может быть автоматической и полуавтоматической. Главное отличие в количестве световых индикаторов. У автоматов их три, а у полуавтоматов – четыре. Автоматическая «жабка» сама определит правильность полярности, а для полуавтоматической потребуется дополнительный контроль правильности подключения с помощью кнопок.

Как пользоваться «лягушкой»?

Как пользоваться универсальным устройством? Алгоритм его применения прост и одинаков для всех. Можно заряжать лягушкой литиевый аккумулятор телефона, фотоаппарата, фотокамеры, навигатора при условии, что он имеет следующие характеристики:

емкость не более 2000 мАч ;
ток 200 мА ;
напряжение на выходе 3,5-4,6 В .

Зарядить аккумулятор лягушкой, если он не соответствует таким характеристикам, не получится.

Для начала батарею нужно отсоединить от технического устройства. Затем ее устанавливают в «жабку» таким образом, чтобы клеммы (+ и -) совпали с контактами приспособления. У большинства зарядок такого типа до 4 клемм, но используются, как правило, две крайние.

Следующим шагом станет проверка полярности, если модель полуавтоматическая. Для этого следует нажать на кнопку Te (она находится слева). Если загорелся зеленый индикатор, то батарея подключена верно. При неправильном соединении используют кнопку смены полярности СО (находится справа), а затем снова ТЕ. В автоматической модели самому полярность определять не нужно.

Во время работы будет активным индикатор сети PW и CH, а по завершении процесса – FUL, указывающий, что батарею можно использовать далее. Через 2,5-5 часов после помещения АКБ в приспособление (время зависит от модели аккумулятора) ее можно извлечь. Она полностью заряжена и готова к эксплуатации.

Важно! Лягушка подходит только для зарядки литиевых аккумуляторов. Батареи другого типа после попытки восстановления их «жабкой» станут непригодными для дальнейшей эксплуатации.

Что делать в нестандартной ситуации

При использовании универсального зарядного приспособления могут возникать нетипичные ситуации, например, слишком быстро зарядилась АКБ или отсутствует подсветка индикаторов.

Как зарядить батарею сотовых терминалов, если никакой индикатор рабочего устройства не загорелся? В такой ситуации рекомендуется нажать кнопку СО.

Если никаких изменений после этого не произошло, скорее всего:

имеет место ошибка с контактами, нужно поменять полярность ;
АКБ в нерабочем состоянии ;
«жабка» поломалась .

Устройство поможет в ситуации, когда аккумулятор телефона полностью сел и давно не эксплуатировался. В этом случае его надо поместить в лягушку минут на 10, после чего заряжать родным устройством терминала.

Если при эксплуатации приспособление через 10-15 минут после подключения сигнализирует о полной зарядке, то оно вышло из строя. А активный при подключении к сети индикатор FUL говорит о непригодности батареи.

Если одновременно загорелся индикатор FUL и PW, то отсутствует контакт зарядного приспособления с АКБ.

«Жабку» можно легко купить в интернет-магазинах, она стоит недорого. Это делает ее еще привлекательнее для пользователей. Она предельно проста, поэтому при необходимости ее можно сделать своими руками из подручных материалов. Для ее изготовления потребуется прищепка, ненужная зарядка от любого телефона, несколько булавок, деревянный брусок, плоскогубцы, клеевой пистолет и паяльник.

К бруску с помощью суперклея или клеевого пистолета прикрепляют бельевую прищепку. Рядом размещают две булавки на расстоянии 0,5 см между собой. Ушки у булавок нужно убрать, а острие вогнать в деревяшку на пол сантиметра. Тот конец булавки, где располагалось ушко, немного прогибают вперед. Отрезанный от зарядки штекер прикрепляют к булавкам, предварительно определив плюс и минус. На дощечке желательно отметить полярность, чтобы потом не возникало сложностей с этим. Крепление булавок и провода также стоит укрепить клеем, чтобы они не расшатывались в процессе эксплуатации. При использовании такой лягушки батарею подключают к булавкам (самодельным контактам) и фиксируют ее прищепкой.

В сети очень много описаний этого процесса и видеоуроков, изготовление ее не составит особого труда. Она действительно выручит в тех ситуациях, когда использовать «родную» зарядку для мелкой техники по каким-либо причинам невозможно.

Итак, универсальная зарядка для телефонов (и не только: можно заряжать огромный перечень устройств, которые вы сами можете подобрать, проанализировав полученную информацию), которая называется «лягушкой» позволяет простым способом увеличивать количество энергии в батарее. Её очень удобно брать с собой в походы: если в компании есть несколько человек, и кто-нибудь из них забыл зарядку, то «жабка», как её ещё называют в народе, может сильно выручить вашего товарища. Универсальность этого чуда заключается в том, что для подзарядки используется только батарея , извлечённая из устройства. В связи с этим несколько сокращается перечень поддерживаемых моделей.

Чтобы научиться пользоваться универсальной зарядкой – достаточно лишь прочесть нашу новую статью

Какие устройства можно заряжать

Медленно, но верно, мы добрались до телефонов, которые можно заряжать подобным образом. Как уже было отмечено выше, для использования этой конструкции вам потребуется извлечь аккумулятор из своего смартфона. Исходя из этого можно сделать вывод, что нельзя заряжать «лягушкой» iPhone, некоторые модели Samsung и так далее. То есть, под ограничение попадают устройства с несъёмным аккумулятором . Для большего удобства оценки того, подходит ли вам «лягушка» в качестве зарядки, давайте рассмотрим её параметры:

Заряжать можно Li-Ion батареи с ёмкостью до 2000 мАч
Номинальное напряжение подключаемого аккумулятора должно быть в промежутке от 3,5 до 4,8 В
Напряжение в сети должно быть в промежутке от 110 до 220 В
Выходное напряжение составляет 4.25 В, а ток — 200 мАч
Среднее стандартное время зарядки одной батареи составляет полтора часа

Как зарядить аккумулятор телефона «лягушкой»?

Заключение

инструкция и особенности эксплуатации :: SYL.ru

«Лягушка», но не земноводное

Лягушка – это не только полезное животное, но и просторечное название зарядного устройства. Она очень проста и удобна в пользовании. Функционирует за счет электрического источника питания с напряжением 220 Вольт.

Преимущества зарядки-прищепки

Зарядка «лягушка» обладает следующими достоинствами:

Универсальность. Рассматриваемый тип зарядного устройства подходит для всех аккумуляторов мобильных телефонов, фотоаппаратов, видеокамер, карманных компьютеров, МР3-плеера и иной техники малых габаритов, функционирующей за счет использования литиевого аккумулятора.

Простота эксплуатации. Чтобы пользоваться зарядкой, никаких дополнительных знаний, навыков и опыта не нужно. Однако перед тем как пользоваться «лягушкой» для зарядки батареи, нужно ориентироваться в маркировке и четко понимать, какой индикатор о чем говорит. Детальнее о маркировке читайте ниже.
Удобство пользования. «Лягушка» для зарядки аккумуляторов подходит для пользования везде, где вам это понадобится. Главное условие – наличие розетки.
Компактность. Габаритные характеристики зарядного устройства минимальны, что позволяет носить его с собой в рюкзаке, сумке или даже кармане.

Что представляет собой «лягушка»?

Виды «лягушек»

В зависимости от типа подключения зарядка «лягушка» бывает:

подключаемая к USB-шнуру, а потом к ПК – пятивольтная;
автомобильная – двенадцативольтная;
работающая от стандартной розетки – 220-вольтная.

Расшифровка маркировки

«ТЕ» — индикатор исправности подключения.

«CON» — светодиод активен в случае правильного подключения аккумулятора при нажатии «ТЕ».

«FUL» — свидетельствует о полном заряде аккумулятора.

«СО» — свидетельствует о том, что «+» и «-»перепутаны.

Зарядка «лягушка»: как пользоваться?

Как пользоваться «лягушкой» для зарядки батареи? Пошаговая инструкция приведена далее:

1. Выключить мобильное устройство и извлечь из него батарею.

2. Открыть зарядку «лягушку», нажав на прищепку.

4. Нажать кнопку «ТЕ». Как правило, она располагается в левой части зарядного устройства.

6. Подключить к сети. Сопровождается активным индикатором «СН».

7. Отсоединить клеммы после того, как загорится индикатор «FUL», который находится слева.

Как проверить работоспособность

Сделай сам!

Для начала определимся, какие приспособления, материалы и инструменты должны быть под рукой.

Исходные материалы:

старое зарядное устройство, предназначенное для заряда всего одной модели съемного аккумулятора;
кусок пластмассы;
пружина из обычной прищепки;
две канцелярские скрепки;
проволока.

Инструментарий:

плоскогубцы;
ножовка;
канцелярский нож;
дрель;
сверло;
клей «Момент».

Технология работ:

Зафиксировать пружину, просунув нижнюю ее часть в отверстие (располагается на старой зарядке), а основную – прикрепить проволокой, используя плоскогубцы.
Взять кусок пластмассы и вырезать прижимную пластину в соответствии с размерами зарядки, которая лежит в основе переделки.
На пластине сделать два выреза – под пружину и под окно для контактов, которые будут выполнены из скрепок.
Вырезать еще один кусок пластмассы и приклеить его к нижней части зарядки. Делается это, чтобы надежно прижать батарею.
Просверлить два отверстия такого же диаметра, как и провода, которые будут выводиться («+» и «-«).
Пропаять проводки и вывести их наружу.
Взять корпусную часть зарядного устройства, взятого за основу, и вырезать в ней маленькое окно, чтобы контакты из скрепок при опускании не загибались.
Прикрутить корпусную пластину на свое исходное место так, чтобы она была прижата пружиной.
Вывести два проводка. Два контакта приклеиваем с помощью пистолета и припаиваем проводки.

Вуаля! Чудо-прибор сделан!

Подойдет такая «лягушка» для зарядки телефона абсолютно любой марки, модели и модификации.

Зарядное устройство «Лягушки» — устройство и как пользоваться?

Что собой представляет зарядка

Лягушка. Внешний вид

Как пользоваться устройством?

Проверка полярности

Некоторые особенности

USB-«лягушка» для зарядки от 5 В

Разновидности «лягушек»

Различают 3 вида «лягушек» (еще их называют «жабами» и «прищепками»), а именно:

Для пользования в автомобиле. Такое устройство имеет шнур со штекером, который подходит к гнезду прикуривателя. Удобный вариант при экстренной разрядке телефона в дороге.
Зарядка для аккумулятора телефона, работающая от сети 220 В. Стандартный и самый распространенный вид «прищепки».
Лягушка для зарядки на 5 В. Зарядное устройство, имеющее вместо вилки на 220 В USB-штекер. Подобные «жабы» имеют самый маленький размер из всех в этой линейке. Их можно носить на ключах вместо брелока.

Некоторые нюансы

Если же одновременно загорелись индикаторы «FUL» и «PW», это говорит о плохом контакте устройства с батареей.

Вот, наверное, и все, что можно рассказать об этом универсальном зарядном устройстве.

инструкция и особенности эксплуатации. Что такое «лягушка»

При потере родной зарядки от мобилы или смартфона на помощь приходят недорогие универсальные зарядные на 3,7 вольта литиевые аккумуляторы, так называемые лягушки (или гвардейские). У них есть регулируемые контакты, к которым напрямую подключается аккумулятор прямо с телефона. Конечно создает некоторые неудобства (крышку нужно постоянно снимать, время сбивает), но иногда это единственный выход при зарядке от раритетного китайского телефона.

Инструкция по эксплуатации зарядного устройства

Зарядное устройство «Лягушка» предназначено для зарядки Li-Ion аккумуляторов. Используется в сотовых телефонах, GPS-приемниках и фотоаппаратах. Работает от сети 110-220 В. Выходное напряжение 4,2 вольта, ток 200 мА. Заряд происходит автоматически и контролируется микросхемой, и она автоматически отключается при достижении необходимого уровня. Стандартное время зарядки — 1,5 часа.

Надо вдавить аккумулятор в лягушку так, чтобы контакты зарядного устройства были на выводах + и — аккумуляторной батареи.Если на батарее 3 или 4 контакта — обычно нужно использовать 2 крайних. Если полярность подключения правильная, то при нажатии на кнопку TE (слева) загорится первый зеленый светодиод Con. . Если не горит — щелкните правой кнопкой мыши Co. (Revolution) и повторите первую кнопку. На некоторых лягушках Con. Может гореть при подключении без нажатия кнопки также правильная полярность. Также уже есть модели, полярность которых определяется автоматически. Соответственно нет правой кнопки выкупа.

Если все нормально — Con. Горит зеленым, включить розетку 220В. На загорается Pw. И начинает гореть или прошивать Ch (Charge — зарядка). По окончании заряда загорается правый светодиод FUL. (Полный — полный). Если Con. Совершенно не загорается, возможно аккумулятор сел в ноль. Потом воткни произвольно в любой полярности и воткни на 5 минут в сеть (не страшно, не страшно). Если Ch будет мигать, заряд идет и все в порядке, в противном случае измените полярность правой кнопкой и посмотрите, как себя поведет Ch .Если сразу сгорит Pw. и FUL. то скорее всего аккум в лягушке не контактирует (значит светодиод вообще горит без батарейки) — сдвинуть к контактам.

Инструкция по ремонту «лягушки»

Насчет полностью битой памяти — вот только поищите сгоревшую деталь. Но иногда попадаются некачественные зарядные устройства при подключении к «лягушке» тока заряда аккумулятора указанного. Не 200 ± 50 мА, а в несколько раз меньше. Таким образом, аккумулятор просто не похож.При уменьшении зарядного тока на выходе снижается конечное напряжение на «полностью заряженной» АКБ. Отсюда и небольшой ресурс батареи при установке на телефон. Когда световая сигнализация зарядного устройства сигнализирует об окончании заряда, напряжение на аккумуляторе было всего 3,9В. Почему это происходит? Скорее всего дело в разбросе параметров. Небольшое отклонение номиналов резисторов дает право на изменение общих характеристик Устройства.

Схема зум-лягушки

Замена постоянных резисторов R14 и R15 (нумерация деталей на схеме соответствует нумерации деталей на печатной плате) На многооборотный триггерный резистор СП СП3-39А номинал 10 кОм открывает возможность точной настройки выходного тока.После замены выставил ток 250 мА, что примерно соответствует указанному параметру на корпусе зарядного устройства. Естественно, зарядный ток выставить мгновенно по желанию и другой. При срабатывании световой сигнализации, оповещающей об окончании заряда, зарядный ток снижается до 70 мА, а напряжение на аккумуляторе устанавливается в пределах 4,15 В. Процесс полной зарядки длится около двух часов, то есть как при зарядке в девайсе родное зарядное устройство. Полная версия Скачать инструкцию на форуме.

Халат самодельный

Проанализировав несколько схем лягушки, остановился на одной из них. Решил сделать его как приставку для зарядки Nokia (думаю их много, а у меня несколько валяется) для заряда Li-Ion АКБ 18650 . В Зарядке от Nokia на выходе трансформатора почти 7В, чего должно хватить для приставки.

Для самого аккумулятора понадобится аккумуляторный отсек, чтобы установить его со стороны корпуса.На крышке — выход из четырех светодиодов и микротумблер. Пока же схема разработана на CMD и простых радиоэлементах, с установкой на плате. Скачать это.

Изъятие, которое прилагается, уже погашено, сразу сразу в печать. На фото просто показано расположение элементов, каким оно должно быть.

Далее накормил отдельной платочкой, протестировал — работает отлично! С указанными реквизитами на выходе зарядки 4.2Б. Ставил б / у аккумулятор на зарядку — поднимается заряд. На микросхему LM358 поставил пайку, снял если есть откуда. БП использовал с выходом 6В 0,45А.

Нарисовал и проверил принципиальную схему — Игоран .

Обсудить статью Charger Frog

Как пользоваться зарядкой — лягушка. Универсальное зарядное устройство «Лягушка» («Жабка») предназначено для зарядки литиевых Li-Ion аккумуляторов емкостью до 2000 мАч и напряжением от 3,5 до 4,8 В, которые используются в большинстве сотовых телефонов, КПК, GPS-приемников и фотоаппаратов. .
Работает от сети 110-220 вольт. Выходное напряжение — 4,25 вольт, сила тока 200 мА.
Заряд происходит автоматически и контролируется микрочипом. Заряд автоматически отключается при достижении необходимого уровня. Стандартный цикл (время) зарядки — 1,5 часа.
Надо вдавить аккумулятор в лягушку так, чтобы контакты зарядного устройства оказались на выводах + и — аккумуляторной батареи. Если на батарее обычно используется 3 или 4 контакта — 2 крайности.
Если полярность подключения правильная, то при нажатии кнопки TE (слева) загорится первый зеленый светодиод CON.Если не горит — щелкните правой кнопкой мыши кнопку СО и повторите первую кнопку. На некоторых лягушках CON может гореть при подключении без нажатия кнопки также правильная полярность. Также уже есть модели, которые сами определяют полярность. Соответственно нет правой кнопки выкупа.

Если все нормально — CON зеленый — включить в розетку. PW (POWER — Сеть) загорается и начинает гореть или мигать CH (Charge — зарядка). По окончании зарядки загорается правый светодиод FUL (FULL — Полный).

Если Con вообще не загорается — наверное батарея-ставится в ноль. Потом воткни произвольно в любой полярности и воткни на 5 минут в сеть (не страшно, не страшно). Если CH (Charge — Charge) будет мигать, значит заряд идет и все в порядке, иначе — правой кнопкой меняйте полярность и смотрите, как себя поведет СН.

Если сразу горит PW (сеть) и FUL (полностью заряжен), то скорее всего батарея не контактирует с лягушкой (так она вообще горит без батареи) — переместите на контакты.

Иногда при неисправном аккумуляторе (если подходит один элемент) лягушка может показывать полный заряд FUL даже если до нормального напряжения далеко. Просто ток заряда больше не идет — и все.

Если сотовый с семенным аккумулятором не включается на зарядку, вообще не подает признаков жизни, то читайте ниже.

Надо сказать, что если аккумулятор с номинальным напряжением 3,6 вольта сядет ниже 3,2 вольт, то мобильный телефон может не подавать признаков жизни даже при подключении штатного зарядного устройства.То есть контроллер видит, что в аккумуляторе нет аккумулятора и нет заряда. В этом случае вещь лягушка незаменима — включив батарею на 5 минут через лягушку — вы даете толчок батарее, после чего ее уже можно заряжать в самом телефоне.

Дополнительный 3-й контакт на аккумуляторе обычно является сигналом от микросхемы контроллера (или просто термистора), которые находятся внутри самого аккумулятора и не допускают перезарядки и перегрева — они дают сигнал зарядному устройству (сотовому телефону) на то, чтобы ограничить ток или вообще отключить заряд.В лягушке такого управления нет и заряд считается хуже, чем зарядка, идущая в комплекте с вашим устройством, поэтому не стоит оставлять лягушку без присмотра на долгое время, особенно если ваш аккумулятор нагревается при зарядке.

Удачной зарядки!)))

Контент:

IN последнее время Производители различных электронных гаджетов Практически все пришли к общему разъему для зарядки и передачи данных на компьютер или другое устройство. Но даже недавно у каждой марки, а иногда и у моделей телефонов или цифровых фотоаппаратов были свои особые заглушки.Такие устройства до сих пор успешно работают почти у половины населения.

И тут наступает момент, когда зарядное пришло в негодность, или там, где находится человек, нет нужного разъема, и телефон надо заряжать. Как раз для такого случая и есть универсальное зарядное устройство под названием «лягушачьи» люди.

А теперь попробуем разобраться, что такое зарядное устройство для АКБ, как можно заряжать различные аккумуляторы, какие преимущества, а может наоборот, есть недостатки перед обычными импульсными блоками Power и в каких случаях можно используй это.

Что такое зарядка

По внешнему виду Зарядное устройство «Лягушка» представляет собой небольшую коробочку, с одной стороны в которой находится вилка для розетки, а с другой — два контакта под прозрачным пластиком на пружине.

Предназначена эта универсальная зарядка для батарей. мобильных телефонов, а вообще, для любых литиевых аккумуляторов, емкость которых не превышает 2000 мА / ч, сила тока составляет 200 мА, но напряжение, при котором заряжается аккумулятор, должно быть в пределах от 3.5 на 4,8 В.

Самое интересное, что при покупке лягушки вместе с ней идет несколько переходников. Поэтому среди них может быть и нужный штекер. Если этого не произошло, его придется снять с устройства для зарядки аккумулятора.

Более того, несомненным плюсом этого устройства является наличие собственного аккумулятора, который позволит заряжать аккумулятор там, где нет электричества. Давайте не до конца, но все же …

Так получается, что контакты зарядного устройства телефона «лягушки» подходят для любых аккумуляторов, а как пользоваться подобным устройством, сейчас и попробуем разобраться.

Как пользоваться устройством?

Крепление аккумулятора осуществляется с помощью двух контактных пластин на пружинах, регулируемых по ширине. Поэтому вы можете выбрать нужный размер между контактами. Сколько бы клемм на АКБ ни было, при зарядке обычно срабатывают две крайности. На всякий случай можно увидеть сам элемент батареи — напротив необходимых контактов должны стоять значки «+» и «-».

После установки АКБ в зарядное устройство «Лягушка» нажмите кнопку «Те».Если горит зеленый индикатор («CON»), это означает правильную полярность подключения. Если этого не произошло, необходимо изменить полярность, просто нажав кнопку «CO». Есть модели без кнопки переключения полярности. В таких устройствах он меняется автоматически по мере необходимости.

После этого можно включать универсальное зарядное устройство в розетку. В панели должен гореть лампочка PW (наличие сети), а светодиод «CH» — замерзнуть. Примерно через полтора часа (некоторые аккумуляторы можно заряжать до 5 часов.) Загорается индикатор «FUL», это означает, что аккумулятор полностью заряжен.

Хотя инструкция и утверждает, что нельзя вытащить память из розетки после зарядки аккумулятора, все же это стоит сделать. Ведь все «лягушки» китайского производства, а значит, качество подобных устройств оставляет желать лучшего.

Некоторые особенности

Иногда возникают ситуации, в которых без такого универсального зарядного устройства не обойтись. Например, после полной разрядки аккумулятора телефон некоторое время пролежал без использования.В этом случае, если заряд батареи упадет ниже уровня программы гаджета, устройство просто не будет воспринимать батарею как элемент питания. В этом случае зарядить его штатным устройством не получится. Вот и раньше пользовались такой «лягушкой» для телефона. Причем при полном разряде АКБ лампочка «КОН» при тестировании не загорится.

Выход из такой ситуации. Не обращая внимания на полярность, так как проверить все равно не получается, на 5 минут «лягушка» с батареей включается в сеть.И через 5 минут такой зарядки снова проверяется полярность кнопки «Тест».

Разновидности «лягушек»

В целом такие зарядные устройства аккумуляторов использовать не рекомендуется очень часто, т.к. по сути они ударные, т.е. аккумулятор заряжается от них в аварийном, ускоренном порядке, а значит, при постоянном использовании он с большей вероятностью будет расстегиваться.

Есть 3 вида «лягушек» (их еще называют «жабы» и «прищепки»), а именно:

Для использования в автомобиле.У такого устройства есть шнур с вилкой, который идет в розетку прикуривателя. Удобный вариант для экстренной разрядки телефона в дороге.
Зарядка для аккумулятора телефона, работающего от сети 220 В. Стандартный и самый распространенный вид «прищепок».
Лягушка для зарядки от зарядного устройства 5 В., имеющая вместо розетки 220 штекер USB. Такие «жабы» имеют самый маленький размер из всех в этой линейке. Их можно носить на ключах вместо брелока.

Некоторые нюансы

Бывает, что подобная зарядка для аккумулятора телефона ведет себя не так, как должно быть.И на то есть свои причины. О полном разряде Батарейки уже писали, а что делать, если на разряженном аккумуляторе горит лампочка полной зарядки? В этом случае аккумулятор можно выбросить, т.к. это говорит о том, что он пришел в негодность. Также о проблемах с аккумулятором тоже можно сказать быстрое, за 10-15 минут, полная зарядка.

Если одновременно загорелись индикаторы «FUL» и «PW», это свидетельствует о плохом контакте устройства с аккумулятором.

Вот, наверное, все, что можно сказать об этом универсальном зарядном устройстве.

Современная техника поражает и впечатляет своим разнообразием. Например, существует множество разновидностей инструментов для зарядки. различные устройства. В нашей статье мы поговорим о таких зарядных устройствах, которых в просторе называют «лягушками». Лягушка очень проста и удобна в эксплуатации. Включается в обычную розетку при напряжении 220 вольт.

Если свет показывает какие-либо признаки повреждения, вы должны убедиться, что он не горит. Свет почти не требует обслуживания, если к ним относиться с относительной осторожностью.Липучка должна быть чистой и без посторонних предметов, чтобы каждый раз обеспечивать хорошее общение.

При необходимости протрите свет влажной тканью, чтобы удалить чрезмерное скопление соли или частиц грязи. Фонарь «лягушка» снабжен достаточной липучкой для крепления к лодке. Свет должен быть установлен в точке на носу или кормовом брезенте, где свет не влияет на обзор гребцов, при этом максимально освещая лодку.

Лягушка — универсальное зарядное устройство, которое подходит для всех аккумуляторов любых мобильных телефонов.Хороши лягушки и другие литиевые аккумуляторы, например фотоаппараты, КПК и прочая малогабаритная техника.

Зарядное устройство представляет собой небольшую коробочку в виде лягушки с вилкой вместо розетки. Из корпуса есть два уса — для подключения и зарядки.

Форма «холста» в каждом классе лодок, каждая форма лодки и каждый производитель лодок будут отличаться, поэтому перед посадкой следует определить наиболее практичное место для выполнения вышеперечисленных рекомендаций. Это навигационное освещение было создано специально для условий Lov.Перед доставкой свет лягушки был протестирован на утечку, но свет лягушки нельзя погружать в воду, и его повреждение не гарантируется. Поэтому, пожалуйста, убедитесь, что вы регулярно проверяете свои фонари на внутреннюю влажность, и если вы обнаружите какие-либо признаки воды внутри вашей лягушки, вы должны немедленно вернуть ее в рот посыльного.

Нет ничего сложного в том, как зарядить лягушку АКБ. Чтобы зарядить телефон этим устройством, необходимо выполнить несколько не очень сложных действий.

Как зарядить лягушку: инструкция

Если вы изучили данное устройство, прочтите прилагаемую инструкцию, как зарядить телефон лягушкой, то вы наверняка знаете, что для запуска с телефона нужно вынуть аккумулятор, но перед этим его надо перед этим выключить.
Затем нажмите на зубчик лягушки. Это необходимо для того, чтобы устройство открылось.
А теперь попробуйте вставить аккумулятор в устройство так, чтобы две клеммы совпали. Если в вашем зарядном устройстве четыре клеммы, то вам нужно использовать две, которые расположены сбоку.
Затем нажмите на кнопку (обычно она слева). Если загорелся зеленый светодиод CON, это означает, что вам удалось все правильно подключить. Если не загорелся, то попробуйте подключить клеммы еще раз.
Вот, если вы уже проверили правильность подключения, и светодиод CON не будет гореть, вполне может быть, что аккумулятор разряжен полностью, что называется «в ноль». В этом случае зарядное устройство должно быть подключено к сети где-то на пять минут.После этого проверьте, не загорелся ли индикатор CON, который нам сейчас нужен. Загорелся — значит все в порядке. Если опять ничего не произошло, проверьте, есть ли в сети напряжение, а также исправность самого аккумулятора.
Теперь включите сеть. Загорелся или начал мигать индикатор CH? Если да, то все нормально.
Аккумулятор будет заряжаться тогда, как загорится левый индикатор FUL на зарядном устройстве.

Как видите, ничего особо сложного в этом нет.Теперь вы знаете, как через лягушку заряжаться.

Разработка электронного проекта или прототипа робота включает в себя интеграцию нескольких элементов, которые придадут форму нашей окончательной системе, которая при включении должна будет выполнять определенные действия, для которых она была создана. Важную роль играет источник энергии, питающий систему.

Он обладает способностью накапливать энергию высокой плотности благодаря своему химическому компоненту, ионно-литиевому полимеру или широко известному как литиевый полимер.Это позволяет им увеличить автономность при работе с низкой нагрузкой. Какое чудо! Количество ячеек и конфигурация.

Об универсальных зарядных устройствах для Li-Ion аккумуляторов типа «Лягушка» мы уже рассказывали. Так как прогресс на месте не стоит, то такие зарядные устройства эволюционируют, приобретая новые качества.

Сегодня мы рассмотрим еще одного представителя племени земноводных, подвида «Frog Fucking». И интерес этот был не только чисто академический, сообщаю, что данное зарядное устройство можно купить реально в интернет-магазине — универсальное зарядное устройство «Лягушка» .

Ячейкой может быть и сама батарея. Каждая ячейка имеет напряжение 7 В. Если последовательно подключено больше ячеек, будет получено большее напряжение. Путем размещения большего количества ячеек Отдельные отдельные напряжения каждой ячейки складываются вместе.

Если бы дело было примерно так. В практическом примере: в то время как аккумулятор имеет большую мощность, в качестве примера можно перемещать большие двигатели. Важно отметить, что если батарея имеет большую мощность, это не означает, что она будет служить дольше.

Итак. Китайская компания Sivva, представительство в России http://www.sivva.ru/, представляет собой «лягушку», внутри которой построен собственный буферный Li-ion аккумулятор емкостью около 1000 мАч. Это примерно одна зарядка простого сотового телефона.

Это творение поставляется в блистерной упаковке и выглядит так.

Напряжение ячеек в аккумуляторе 7В, как мы уже говорили. При использовании аккумулятора в результате он разрядится. Рекомендуемое зарядное устройство. Есть также некоторые аксессуары, которые помогают гарантировать, что наша батарея всегда хорошо заряжена и сбалансирована, даже когда она обслуживает наши системы.Эти устройства подключаются непосредственно к разъему зарядного устройства, а состояние заряда аккумулятора отображается на дисплее или светодиодами.

Скорость загрузки или скорость загрузки

Если состояние низкое, раздается предупреждающий сигнал. Как измерить емкость аккумулятора или узнать его емкость? Контейнер пропорционален размеру и весу. Поэтому желательно, чтобы вы понимали требования вашего проекта или прототипа, чтобы хорошо учесть этот фактор. Скорость и скорость загрузки тоже немаловажный факт.Это очень легко понять, если у нас есть хорошо идентифицированные вышеупомянутые данные. Что ж, это, без сомнения, очень хороший блок питания! Некоторые батареи могут указывать скорость загрузки в пиковом или разряженном состоянии.

Рис.1. Вид упаковки со спинкой и животом.

Внутри есть.

Рис.2. Оборудование.

Слева направо.

Переходник для подключения переходников к Ляшушке.
— Зарядное устройство Frog со встроенным аккумулятором.
— Сетевой блок питания с выходом USB.
— Провод для подключения лягушки к USB порту для зарядки.
— Адаптеры для сотовых телефонов (5шт) и USB мама.

Пики потерь при разряде ограничены по времени. Это означает, что батарея будет обеспечивать максимальный максимальный ток в течение минимального периода времени. Обычно это время составляет от 10 до 30 секунд. Это может продолжаться по очевидным причинам до полной разрядки аккумулятора. Но надо помнить, что наша батарея не должна разряжаться.

Очень помогает, например при запуске двигателя возможно, что двигатель может потреблять до 170 ампер только при запуске, а после запуска потребление тока стабилизируется с коэффициентом потребления 20 А например .Прежде всего, чтобы зарядить аккумулятор, и в первую очередь стандарты безопасности: следите за аккумулятором во время зарядки.

Что умеет это зарядное устройство.

1. Зарядите подключенный к нему литий-ионный аккумулятор напряжением 37 В.

2. Заряжайте сотовые телефоны или других потребителей, которые могут питаться от USB-порта компьютера, т.е. у него есть преобразователь с напряжением около 5В на выходе (измерено 5,5В без нагрузки, что лучше, чем ровно 5В).

3. Заряжайте себя либо от сети 220В через сетевой адаптер в комплекте, либо от любого USB-порта, способного отдавать ток в 0.5а.

Вот несколько советов по безопасной зарядке аккумуляторов. Важно дать время контролировать заряд аккумулятора. Регулярно проверяйте аккумулятор, если он не нагревается или не начинает разбухать. В этом случае немедленно прекратите нагрузку. Это позволяет значительно увеличить заряд аккумулятора. Здесь мы предполагаем, что этот заряд составляет 1С или меньше, поскольку это гарантирует, что химические элементы аккумуляторов сбалансированы с помощью медленной зарядки и, таким образом, обеспечивают длительный срок службы аккумулятора. Тщательно настройте зарядное устройство с элементами и типом аккумулятора.Чтобы аккумулятор действительно поместился, вы будете заряжать.

Эта ссылка предназначена для того, чтобы вы узнали и опознаете.
Управляйте аккумулятором во время зарядки.

Поэтому мы рекомендуем заряжать нагрузку через зарядное устройство данного типа.

Более того, зарядка внешнего аккумулятора или сотового может выполняться одновременно с зарядкой встроенного аккумулятора.
Замечу, что сетевой адаптер у лягушки очень маленький, с выдвижными контактами, что позволяет всегда носить его с собой.По размеру он немного больше сигнального брелка.

Посмотрим, как это чудо или как сейчас модно говорить — Чюдо, работает. Аккумулятор от сотового телефона говорил как подопытный кролик.

Была ли эта информация полезной? Делитесь ими, чтобы больше людей узнали, но в основном они принимали во внимание эти важные факторы безопасности, заботясь о своей личной неприкосновенности. Щелкните здесь, чтобы получить дополнительную информацию. Многие из нас неоднократно сталкивались с проблемой зарядки аккумулятора сотового телефона во время любой поездки.Часто он выезжает в дорогу, мы просто забываем посмотреть на экран телефона и убедиться, что аккумулятор заряжен. И так же оказывается, что невозможно сделать важный звонок, потому что телефон вот-вот закроется.

Рис.3. Зарядка внешнего аккумулятора в прищепке.

Подключиться.

Кстати полярность подключаемого аккума, зарядное само определяет, что удобно. Но эта функция сейчас доступна практически на всех подобных устройствах.

Сразу отмечу, что упругие контакты лягушки при отсутствии заряженного аккумулятора упираются в корпус и деформируются, что не слишком надежно фиксирует заряженный аккумулятор. Да и сама прищепка зажимает аккумулятор недостаточно валидно. Но это необычно.

Соответственно отсутствует возможность использования обычного зарядного устройства, входящего в комплект телефона. Но никогда не знаешь, какие еще могут быть жизненные ситуации. Но к мобильным телефонам и, в частности, к постоянной доступности телефона большинство из нас так привыкло, что не испытывают особого дискомфорта, хотя эти отношения совершенно необязательны в течение определенного периода времени.Хорошо, если в таких ситуациях «пострадавшему» постоянно доступна, например, бортовая сеть автомобиля.

Каждый раз, когда они сталкивались с этим моментом своей жизни, они ждут очень важного испытания, и в решающий момент выключают телефон. Так что мне не пришлось чаще взимать плату за телефон с зарядного устройства. Зарядное устройство предназначено для зарядки аккумулятора любого аккумулятора мобильного телефона или автомобильного аккумулятора. Есть несколько типов зарядных устройств для мобильных телефонов.Все погрузчики делятся на три основных типа. Самыми простыми из них считаются не автоматические, обычно аккумуляторы силовых трансформаторов переменного тока. Применяются переносные зарядные устройства для душа.

Итак. Загорелась синяя лампочка (см. Четкость 3), процесс пошел. И пошел, надо сказать, очень бодро — ток зарядки почти 0,5а при том, что аккум уже почти заряжен. Неплохо, зарядка будет быстро.

Замеряем напряжение на выводах АКБ — 4,2В. Обычно ждите.

Замерив напряжение, обратите внимание, что оно уже превышает 4,2В (а ток, все равно 0,5а), но это пока не страшно, т.к. после выключения зарядки на АКБ измеряется около 4,15В, что ниже нормы.

Чем отличаются, так как имеют довольно большие габариты и вес. Такая надежная зарядка, длительная, но опасная для аккумуляторов из-за большой по сравнению с ними емкости. В то время как эти типы устройств постепенно приходят в негодность из-за зарядного устройства для мобильного телефона человека.

Самым популярным на сегодняшний день является зарядное устройство для телефона импульсное и автоматическое, в которое встроен электронный таймер. Его работа такова: во-первых, режим таймера, максимальный ток, который фактически запоминает портативное зарядное устройство.

В дальнейшем напряжение поднималось до 4,4В под током, который все равно продолжал правильно вливаться в уже «сломанный» аккумулятор, или до 4,3В без тока, что уже является границей аварийного отключения для Li- Ионные батареи.

После этого, опасаясь жизни батареи, прекратил эксперимент. В любом случае зарядка аккумулятора до аварийного значения означает, что зарядное устройство не выполняет свою функцию. Даже если он отключит протекание тока, зарядку до 4,3В и аккумулятор не взорвется, то несколько таких зарядок попросту испортятся, и придется покупать новую.

Рассмотрим основные типы зарядных устройств, доступных сегодня. Зарядное устройство для мобильных телефонов. . Внезапный страх пульса памяти, который обычно возникает, когда другие устройства подключены к сети или при плохом контакте.Трансформатор памяти выполнен с защитой и имеет источник питания. Не вдаваясь в подробности электрических цепей. Эти катушки могут однозначно определить, что тип импульсного зарядного трансформатора предпочтительнее.

Автомобильное зарядное устройство — преобразователь напряжения 12 вольт в напряжение, необходимое для зарядки мобильного телефона. Проблема с катушкой заключается в том, что она не дает желаемого выходного тока, которого не хватает для питания универсального ноутбука.

Единственное, пожалуй, приемлемое использование этой лягушки в качестве зарядного устройства — это относительно короткое время, обеспечивающее ее гарантированную пересылку, подзарядку при очень разряженной батарее.Возможно, производители на это рассчитались, позиционируя модель как «аварийную подзарядку», например, постоянно пользоваться ею невозможно, а можно рискнуть временем.

Универсальных зарядных устройств довольно много разновидностей. Одно из универсальных устройств, знакомых каждому по зарядному устройству, называется «Лягушка». Зарядное устройство «Лягушка» — это устройство, которое подходит для зарядки практически всех моделей аккумуляторов мобильных телефонов. «Лягушка» имеет два контакта и — они связаны с тем же названием, что и аккумулятор.Универсальность этой зарядки заключается в том, что эти контакты можно переставить на батарею нужной марки.

В универсальные и портативные зарядные устройства входит динамо-заряд. Подумайте о фонарике — Dynamo, который при нажатии на ручку засветился вот здесь, по такому принципу, и заряжает груз. Зарядка осуществляется поворотом кнопки или нажатием рычага зарядки динамо.

Но стоимость зарядки очень хорошая, ток стабильно держит 0,5а, что нельзя отметить плюсом.
Кстати, без нагрузки напряжение на контактах лягушки 5,5В. Ровно столько же выхода для подключения различных устройств заряжаемых от USB. Не используют ли производители один общий преобразователь?

Как собрать автомобильное зарядное устройство

К такой зарядке также прилагаются различные кабельные переходники для популярных моделей мобильных телефонов. Солнечные зарядные устройства предназначены для зарядки аккумуляторов мобильных телефонов. Принцип работы зарядного устройства. Зарядное устройство преобразует солнечный свет в электричество, которое заряжает встроенный аккумулятор.

Wireless Charging Block — это зарядная платформа, использующая мобильный телефон. Просто поместите телефон на платформу без использования соединительного кабеля. Беспроводное зарядное устройство работает по принципу индукции.

Этот выход находится на задней стенке лягушки. В нем торчит провод для подключения различных переходников к сотовым телефонам и другим гаджетам. Кстати, такой же выход есть и вход зарядки самой лягушки.

Зарядное устройство для автомобилей

Основано на механическом принципе электрического тока. С помощью двух электродвигателей.Принципиальная схема устройства состоит из.

Как сделать зарядное устройство для автомобильного аккумулятора

Ручка для транспортировки устройства. . Электрогенератор Для преобразования механической энергии в электрическую энергию переменного тока. В обмотках якоря генератора он имеет токопроводящие концы, которые соединены с переносными кольцами переносного зарядного устройства.

Вращающиеся скользящие кольца вместе с якорным рычагом на зарядном устройстве с электродвигателем зарядного устройства. Если рама вращается в магнитном поле, тем самым обеспечивается пересечение силовых линий магнитного поля, в которых возникает электродвижущая сила, под действием которой двигатель двигателя двигателя начинается в раме.Концы рамы соединены со скользящим кольцом, которое вращает ползуны согласно токопроводящим щеткам и передает потребителю выработанную электрическую энергию. Ток электродвигателя для преобразования электрического тока в источник механической энергии.

Рис.4. Подключение внешних USB-гаджетов через переходник.

Круглый разъем на Рисунке 4 можно подключать к различным адаптерам для зарядки USB-гаджетов.

Проверить выходной ток USB-выход Не удалось, но, полагаю, будет так же, как при зарядке аккумулятора — до 0.5а, чего достаточно для большинства устройств.

Мой сотовый телефон правильно зарядился от этого выхода лягушки.

Внутренний преобразователь «Лягушка» включается вручную с помощью небольшого микровыключателя на боковой грани. И выключать его нужно не забывать, т.к. никаких указаний на то, что он включен, нет. Только при вставке аккума горит синий светодиод, показывая, что идёт исходящий ток.

Рис.5. Переключатель датчика лягушки.

Сама зарядка лягушки от внешнего USB-источника сложностей не вызвала.При подключении к USB-устройству загорается красный светодиод и процесс пошел. Ток потребляемый от USB около 0,5а. Зарядка всегда происходит независимо от положения микровыключателя.

Рис.6. Зарядка лягушки от USB.

Как видно из рисунка, одновременно зарядить лягушку и внешний USB-гаджет не получится, т.к. задействован один и тот же разъем. Но аккумулятор, вставленный в прищепку, заряжается.

Странное устройство. С одной стороны он позиционируется как зарядное устройство для Li-Ion аккумуляторов, а с другой не может нормально заряжать аккумулятор, портит перезарядку.

Дает большой стабильный ток заряда, что плюс, но имеет завышенное напряжение на его конце, что является жирным минусом. Но ведь напряжение обеспечить намного проще. Поэтому использовать зарядку внешнего аккумулятора через прищепку нужно очень осторожно, только в крайнем случае и так позаботьтесь о его нижнем белье.

Получается, что использовать устройство без оговорок и условий можно только как очень компактный накопитель для USB-гаджетов.

Из плюсов можно отметить комплект адаптеров для мобильных телефонов и компактный сетевой адаптер, в котором уже есть два светодиода, показывающих не только наличие выходного напряжения, но и выходной ток.

Также плюсом можно считать «легкость» и «малость» этого зарядного устройства-зарядника — размеры со спичечными коробками и вес 30 грамм.
Стоит «Счастье» в интернет-магазине «320p» и решать, как это цена соответствует возможностям устройства.

PS: На ум приходит сравнение этой «лягушки» с такими накопителями. Емкость «лягушки» почти вдвое меньше, размеры тоже, но и цена почти втрое ниже Плюс возможность, хоть и плохая, заряжать внешние аккумуляторы.Да и пастбищный инвентарь будет у «амфибии». Поэтому, планируя покупку привода типа того же UC-1 от ACMEPOWER или аналога, возможно, стоит задуматься о приобретении описанной здесь «Лягушки».

Этот метод обычно применяется в экстренных случаях, но нужно быть готовым ко всему.

Зарядное устройство «Лягушка» предназначено для зарядки. Визуально это компактный блок, на одной стороне которого находится заглушка для розетки, а на другой — прорезь для аккумулятора в виде зажима контакта.Клеммы, соединяющие «лягушку» с аккумулятором, подвижны, поэтому можно заряжать практически любой съемный аккумулятор.

Зарядное устройство в большинстве случаев имеет индикацию, которая покажет, правильно ли аккумулятор подключен к лягушке. Если контакты подключены правильно, аккумулятор начнет заряжаться. Если нет, то соответствующий индикатор перевернется. Как правило, основная причина отсутствия зарядки — замученная полярность.

Какие устройства можно заряжать «лягушкой»?

Конечно, это зарядное устройство не годится, если аккумулятор встроен в корпус смартфона.Многие бюджетные модели не заряжают аккумуляторы емкостью более 2000 мАч. Как правило, информацию о емкости, характеристиках и ограничениях можно найти на корпусе или в документации.

Зарядка лягушка понадобится также тем, кто приобрел раритетные модели телефонов или китайские аналоги брендовых гаджетов. Они могут быть оснащены нестандартными разъемами для зарядки или другими сложностями, что затрудняет работу сетевого адаптера в случае поломки или потери оригинального аксессуара из комплекта.В этом случае поможет зарядка «Лягушка».

Также с помощью этого аксессуара Вы можете зарядить:

аккумулятор фотоаппарата или видеокамеры;
батарейка от машинки на пульте ДУ;
АКБ радио;
и практически любые литиевые батареи.

Этот метод имеет два существенных недостатка. Во-первых, на время включения аккумулятор придется вынимать из телефона, а это значит, что достичь необходимого уровня заряда аккумулятора не удастся.Во-вторых, процесс зарядки обычно идет намного медленнее, чем от.

Как пользоваться «лягушачьей» зарядкой?

Сначала выключите гаджет и выньте аккумулятор. Клеммы разряженного аккумулятора необходимо закрепить соответствующими усами на корпусе зарядного устройства. Теперь его можно подключить к сети. Если индикатор загорелся зеленым цветом, значит аккумулятор подключен правильно.

Время, необходимое для восполнения энергии энергии, зависит от уровня заряда аккумулятора и его емкости.В среднем «лягушка» заряжает аккумулятор смартфона за 2-3 часа.

Как «лягушка» батарею разогнала?

Помимо функций, описанных выше, зарядка лягушки иногда помогает завести неработающие аккумуляторы. Если устройство долгое время было разряжено, то есть вероятность, что стандартная зарядка Реанимировать его не получится.

Если аккумулятор рабочий, но показывает напряжение 0 В, необходимо подключить его к нашему аксессуару на 20-30 минут.После этого можно переставить аккумулятор в устройство и отразить обычную зарядку.

Зарядка лягушка как пользоваться где плюс. Как узнать заряжена ли лягушка аккумулятором. Зарядное устройство лягушки. Как зарядить телефон лягушкой. Заряд лягушки. Принципиальная схема лягушки. Инструкция по эксплуатации зарядного устройства

Уважаемые читатели, сегодня разберем вопрос, как зарядить «лягушачий» аккумулятор от телефона. Но прежде всего вам следует узнать немного больше о самом устройстве, которое часто может помочь пользователю своей универсальностью.В следующем блоке мы рассмотрим устройства, которые можно заряжать аналогичным образом.

Итак, универсальная зарядка для телефонов (и не только: можно заряжать огромный список устройств, которые вы можете выбрать самостоятельно, проанализировав полученную информацию), которая называется «лягушка», позволяет простым способом Увеличить количество энергии в батарея. Очень удобно брать с собой в поход: если в компании несколько человек, и кто-то из них забыл зарядку, то «Жабка», как ее еще называют в народе, вряд ли может помочь вашему товарищу.Универсальность этого чуда в том, что для подзарядки используется только извлеченный из устройства аккумулятор. В связи с этим немного сокращен список поддерживаемых моделей.

О том, как пользоваться универсальной зарядкой, читайте в нашей новой статье.

Какие устройства можно заряжать

Медленно, но верно, мы дошли до телефонов, которые можно заряжать аналогичным образом. Как уже отмечалось выше, чтобы использовать эту конструкцию, вам необходимо снять аккумулятор со смартфона. Исходя из этого, можно сделать вывод, что нельзя заряжать iphone «лягушка», некоторые модели Samsung и так далее.То есть ограничение распространяется на устройства с некоординатной батареей. Для большего удобства оценить, являетесь ли вы «лягушкой» по мере зарядки, давайте посмотрим на ее параметры:

Можно заряжать Li-Ion аккумуляторы емкостью до 2000 мАч
Номинальное напряжение подключаемого аккумулятора должно быть от 3,5 до 4,8 В
Напряжение в сети должно быть от 110 до 220 В
Выходное напряжение составляет 4,25 В, а сила тока — 200 мАч
Среднее стандартное время зарядки одного аккумулятора составляет полтора часа .

Итак, теперь вы можете посмотреть параметры вашего аккумулятора и сравнить его характеристики, указанные выше. Например, если в аккумуляторе вашего телефона указана емкость 2300 мАч, зарядить «лягушку» точно невозможно. Но обязательно проверьте показатели своей универсальной зарядки, ведь представленная выше информация подходит для стандартной версии. Если вы готовы приступить к действиям, то переходите к следующему блоку.

Как зарядить «лягушачий» аккумулятор телефона?

Вывод

Уважаемые друзья, теперь вы знаете, как зарядить аккумулятор телефона «лягушка».Если ваше устройство не подходит, то не стоит расстраиваться. Если все произошло, мы очень рады за вас и надеемся, что вы смогли зарядить свой мобильный или любое другое устройство. Расскажите в комментариях, как у вас появилась лягушка и в каких ситуациях. Приятного вам использования этого маленького «Болотного» чуда!

Как пользоваться зарядкой — лягушка. Универсальное зарядное устройство «Лягушка» («Жабка») предназначено для зарядки литиевых Li-Ion аккумуляторов емкостью до 2000 мАч и напряжением от 3,5 до 4.8 В, которые используются в большинстве сотовых телефонов, КПК, GPS-приемников и фотоаппаратов.
Работает от сети 110-220 вольт. Выходное напряжение — 4,25 вольт, сила тока 200 мА.
Заряд происходит автоматически и контролируется микрочипом. Заряд автоматически отключается при достижении необходимого уровня. Стандартный цикл (время) зарядки — 1,5 часа.
Нужно держать аккумулятор в лягушке так, чтобы контакты зарядного устройства находились на выводах + и — аккумулятора. Если на батарее обычно используется 3 или 4 контакта — 2 крайности.
Если полярность подключения правильная, то при нажатии кнопки TE (слева) загорится первый зеленый светодиод CON. Если не горит — щелкните правой кнопкой мыши кнопку СО и повторите первую кнопку. На некоторых лягушках CON может гореть при подключении без нажатия кнопки также правильная полярность. Также уже есть модели, которые сами определяют полярность. Соответственно нет правой кнопки выкупа.

Если все нормально — CON зеленый — включить в розетку. PW (POWER — Сеть) загорается и начинает гореть или мигать CH (Charge — зарядка).По окончании зарядки загорается правый светодиод FUL (FULL — Полный).

Дополнительный 3-й контакт на аккумуляторе обычно является сигналом от микросхемы контроллера (или просто термистора), который находится внутри самого аккумулятора и не допускает перезарядки и перегрева — они подают сигнал на зарядное устройство (сотовый телефон). тока или отключить заряд вообще.В лягушке такого управления нет и заряд считается хуже, чем зарядка, идущая в комплекте с вашим устройством, поэтому не стоит оставлять лягушку без присмотра на долгое время, особенно если ваш аккумулятор нагревается при зарядке.

Удачной зарядки!)))

Современная техника поражает и впечатляет своим разнообразием. Например, существует множество разновидностей инструментов для зарядки. различные устройства. В нашей статье мы поговорим о таких зарядных устройствах, которых в просторе называют «лягушками».Лягушка очень проста и удобна в эксплуатации. Включается в обычную розетку при напряжении 220 вольт.

Если свет показывает какие-либо признаки повреждения, вы должны убедиться, что он не горит. Свет почти не требует обслуживания, если к ним относиться с относительной осторожностью. Липучка должна быть чистой и без посторонних предметов, чтобы каждый раз обеспечивать хорошее общение.

При необходимости протрите свет влажной тканью, чтобы удалить чрезмерное скопление соли или частиц грязи.Фонарь «лягушка» снабжен достаточной липучкой для крепления к лодке. Свет должен быть установлен в точке на носу или кормовом брезенте, где свет не влияет на обзор гребцов, при этом максимально освещая лодку.

Лягушка — универсальное зарядное устройство, которое подходит для всех аккумуляторов любых мобильных телефонов. Хороши лягушки и другие литиевые аккумуляторы, например фотоаппараты, КПК и прочая малогабаритная техника.

Зарядное устройство представляет собой небольшую коробочку в виде лягушки с вилкой вместо розетки.Из корпуса есть два уса — для подключения и зарядки.

Форма «холста» в каждом классе лодок, каждая форма лодки и каждый производитель лодок будут отличаться, поэтому перед посадкой следует определить наиболее практичное место для выполнения вышеперечисленных рекомендаций. Это навигационное освещение было создано специально для условий Lov. Перед доставкой свет лягушки был протестирован на утечку, но свет лягушки нельзя погружать в воду, и его повреждение не гарантируется.Поэтому, пожалуйста, убедитесь, что вы регулярно проверяете свои фонари на внутреннюю влажность, и если вы обнаружите какие-либо признаки воды внутри вашей лягушки, вы должны немедленно вернуть ее в рот посыльного.

Как зарядить лягушку: инструкция

Если вы изучили данное устройство, прочтите прилагаемую инструкцию, как зарядить телефон лягушкой, то вы наверняка знаете, что для запуска с телефона нужно вынуть аккумулятор, но перед этим его надо перед этим выключить.
Затем нажмите на зубчик лягушки. Это необходимо для того, чтобы устройство открылось.
А теперь попробуйте вставить аккумулятор в устройство так, чтобы две клеммы совпали. Если в вашем зарядном устройстве четыре клеммы, то вам нужно использовать две, которые расположены сбоку.
Затем нажмите на кнопку (обычно она слева). Если светодиод CON загорелся зеленым цветом, это означает, что вам удалось все подключить правильно. Если не загорелся, то попробуйте подключить клеммы еще раз.
Вот, если вы уже проверили правильность подключения, и светодиод CON не будет гореть, вполне может быть, что аккумулятор разряжен полностью, что называется «в ноль». В этом случае зарядное устройство должно быть подключено к сети где-то на пять минут. После этого проверьте, не загорелся ли индикатор CON, который нам сейчас нужен. Загорелся — значит все в порядке. Если опять ничего не произошло, проверьте, есть ли в сети напряжение, а также исправность самого аккумулятора.
Теперь включите сеть. Загорелся или начал мигать индикатор CH? Если да, то все нормально.
Аккумулятор будет заряжаться тогда, как загорится левый индикатор FUL на зарядном устройстве.

Как видите, ничего особо сложного в этом нет. Теперь вы знаете, как через лягушку заряжаться.

Разработка электронного проекта или прототипа робота включает в себя интеграцию нескольких элементов, которые придадут форму нашей окончательной системе, которая при включении должна будет выполнять определенные действия, для которых она была создана.Важную роль играет источник энергии, питающий систему.

Он обладает способностью сохранять высокую плотность энергии благодаря своему химическому компоненту, ионно-литиевому полимеру или обычно известен как литиевый полимер. Это позволяет им увеличить автономность при работе с низкой нагрузкой. Какое чудо! Количество ячеек и конфигурация.

Ячейкой может быть и сама батарея. Каждая ячейка имеет напряжение 7В. Если последовательно соединить несколько ячеек, получится большое натяжение. При размещении большего количества ячеек отдельные индивидуальные напряжения каждой ячейки складываются.

Если бы дело было примерно так. На практическом примере: в то время как аккумулятор имеет большую мощность, можно привести в движение большие двигатели. Важно отметить, что если батарея имеет большую мощность, это не означает, что она будет служить дольше.

Итак. Китайская компания Sivva, представительство в России http://www.sivva.ru/, представляет собой «лягушку», внутри которой построен собственный буферный Li-ion аккумулятор емкостью около 1000 мАч.Это примерно одна зарядка простого сотового телефона.

Это творение поставляется в блистерной упаковке и выглядит так.

Напряжение ячеек в аккумуляторе 7В, как мы уже говорили. При использовании аккумулятора в результате он разрядится. Рекомендуемое зарядное устройство. Есть также некоторые аксессуары, которые помогают гарантировать, что наша батарея всегда хорошо заряжена и сбалансирована, даже когда она обслуживает наши системы. Эти устройства подключаются непосредственно к разъему зарядного устройства, а состояние заряда аккумулятора отображается на дисплее или светодиодами.

Скорость загрузки или скорость загрузки

Если состояние низкое, раздается предупреждающий сигнал. Как измерить емкость аккумулятора или узнать его емкость? Контейнер пропорционален размеру и весу. Поэтому желательно, чтобы вы понимали требования вашего проекта или прототипа, чтобы хорошо учесть этот фактор. Скорость и скорость загрузки тоже немаловажный факт. Это очень легко понять, если у нас есть хорошо идентифицированные вышеупомянутые данные. Что ж, это, без сомнения, очень хороший блок питания! Некоторые батареи могут указывать скорость загрузки в пиковом или разряженном состоянии.

Рис.1. Вид упаковки со спинкой и животом.

Внутри есть.

Рис.2. Оборудование.

Слева направо.

Пики потерь при разряде ограничены по времени.Это означает, что батарея будет обеспечивать максимальный максимальный ток в течение минимального периода времени. Обычно это время составляет от 10 до 30 секунд. Это может продолжаться по очевидным причинам до полной разрядки аккумулятора. Но надо помнить, что наша батарея не должна разряжаться.

Что умеет это зарядное устройство.

1. Зарядите подключенный к нему литий-ионный аккумулятор напряжением 37 В.

Эта ссылка предназначена для того, чтобы вы узнали и опознаете.
Управляйте аккумулятором во время зарядки.

Поэтому мы рекомендуем заряжать нагрузку через зарядное устройство данного типа.

Более того, зарядка внешнего аккумулятора или сотового может выполняться одновременно с зарядкой встроенного аккумулятора.
Отмечу, что сетевой адаптер Лягушки очень маленькие, с выдвижными контактами, что позволяет всегда носить его с собой.По размеру он немного больше сигнального брелка.

Была ли эта информация полезной? Делитесь ими с большим количеством людей Они узнали, но в основном эти важные факторы безопасности учитывали их личную неприкосновенность. Щелкните здесь, чтобы получить дополнительную информацию. Многие из нас неоднократно сталкивались с проблемой зарядки аккумулятора сотового телефона во время любой поездки.Часто он выезжает в дорогу, мы просто забываем посмотреть на экран телефона и убедиться, что аккумулятор заряжен. И так же оказывается, что невозможно сделать важный звонок, потому что телефон вот-вот закроется.

Рис.3. Зарядка внешнего аккумулятора в прищепке.

Подключиться.

Соответственно отсутствует возможность использования обычного зарядного устройства, входящего в комплект телефона. Но никогда не знаешь, какие еще могут быть жизненные ситуации. Но к мобильным телефонам И, более конкретно, к постоянной доступности телефона, большинство из нас так привыкло, не чувствуя себя очень неудобно, хотя эти отношения совершенно необязательны в течение определенного периода времени.Хорошо, если в таких ситуациях к «жертве» постоянно доступна, например, бортовая сеть автомобиля.

Каждый раз, когда они сталкивались с этим моментом своей жизни, они ждут очень важного испытания, и в решающий момент выключают телефон. Так что мне не пришлось чаще взимать плату за телефон с зарядного устройства. Зарядное устройство предназначено для зарядки аккумулятора любого аккумулятора мобильного телефона или автомобильного аккумулятора. Есть несколько типов зарядных устройств для мобильных телефонов.Все погрузчики делятся на три основных типа. Самыми простыми из них считаются не автоматические, обычно аккумуляторы силовых трансформаторов переменного тока применяются от переносного зарядного устройства для душа.

Замеряем напряжение на выводах АКБ — 4,2В. Обычно ждите.

Измеряя напряжение, обратите внимание, что оно уже превышает 4.2В (а ток, все равно 0,5а), но это пока не страшно, т.к. после отключения зарядки на аккуме измеряется около 4,15В, что ниже нормы.

Чем отличаются, так как имеют довольно большие габариты и вес. Такая надежная зарядка, долгая, но опасная для АКБ из-за большого бака по сравнению с ними. В то время как эти типы устройств постепенно приходят в негодность из-за зарядного устройства для мобильного телефона человека.

Самым популярным на сегодняшний день является зарядное устройство для телефона импульсное и автоматическое, в которое встроен электронный таймер.Его работа такова: во-первых, режим таймера, максимальный ток, который фактически запоминает портативное зарядное устройство.

После этого, опасаясь жизни батареи, прекратил эксперимент. В любом случае зарядка аккумулятора до аварийного значения означает, что зарядное устройство не выполняет свою функцию.Даже если он отключит протекание тока, зарядку до 4,3В и аккумулятор не взорвется, то несколько таких зарядок попросту испортятся, и придется покупать новую.

Рассмотрим основные типы зарядных устройств, доступных сегодня. Зарядное устройство для мобильных телефонов. . Внезапный страх пульса памяти, который обычно возникает, когда другие устройства подключены к сети или при плохом контакте. Трансформатор памяти выполнен с защитой и имеет источник питания. Не вдаваясь в подробности электрических цепей. Эти катушки могут однозначно определить, что тип импульсного зарядного трансформатора предпочтительнее.

Единственное, пожалуй, приемлемое использование этой лягушки в качестве зарядного устройства — это относительно короткое время, обеспечивающее ее гарантированную пересылку, подзарядку при очень разряженной батарее. Возможно, производители на это рассчитались, позиционируя модель как «аварийную подзарядку», например, постоянно пользоваться ею невозможно, а можно рискнуть временем.

Универсальных зарядных устройств довольно много разновидностей. Одно из универсальных устройств, знакомых каждому по зарядному устройству, называется «Лягушка». Зарядное устройство «Лягушка» — это устройство, которое подходит для зарядки практически всех моделей аккумуляторов мобильных телефонов. «Лягушка» имеет два контакта и — они связаны с тем же названием, что и аккумулятор. Универсальность этой зарядки заключается в том, что эти контакты можно переставить на батарею нужной марки.

В универсальные и портативные зарядные устройства входит динамо-заряд.Подумайте о фонарике — Dynamo, который при нажатии на ручку засветился вот здесь, по такому принципу, и заряжает груз. Зарядка осуществляется поворотом кнопки или нажатием рычага зарядки динамо.

Как собрать автомобильное зарядное устройство

К такой зарядке также прилагаются различные кабельные переходники для популярных моделей мобильных телефонов.Солнечные зарядные устройства предназначены для зарядки аккумуляторов мобильных телефонов. Принцип работы зарядного устройства. Зарядное устройство преобразует солнечный свет в электричество, которое заряжает встроенный аккумулятор.

Блок беспроводной зарядки — это платформа для зарядки, в которой используется мобильный телефон. Просто поместите телефон на платформу без использования соединительного кабеля. Беспроводное зарядное устройство работает по принципу индукции.

Этот выход находится на задней стенке лягушки.В нем торчит провод для подключения различных переходников к сотовым телефонам и другим гаджетам. Кстати, такой же выход есть и вход зарядки самой лягушки.

Зарядное устройство для автомобилей

Основано на механическом принципе электрического тока. С помощью двух электродвигателей. Принципиальная схема устройства состоит из.

Как сделать зарядное устройство для автомобильного аккумулятора

Ручка для транспортировки устройства. . Электрогенератор для преобразования механической энергии в электрическую энергию переменного тока.В обмотках якоря генератора он имеет токопроводящие концы, которые соединены с переносными кольцами переносного зарядного устройства.

Вращающиеся скользящие кольца вместе с якорным рычагом на зарядном устройстве с электродвигателем зарядного устройства. Если рама вращается в магнитном поле, тем самым обеспечивается пересечение силовых линий магнитного поля, в которых возникает электродвижущая сила, под действием которой двигатель двигателя двигателя начинается в раме. Концы рамы соединены со скользящим кольцом, которое вращает ползуны согласно токопроводящим щеткам и передает потребителю выработанную электрическую энергию.Ток электродвигателя для преобразования электрического тока в источник механической энергии.

Рис.4. Подключение внешних USB-гаджетов через переходник.

Круглый разъем на Рисунке 4 можно подключать к различным адаптерам для зарядки USB-гаджетов.

Проверить выходной ток USB-выход не удалось, но предполагаю, что он будет такой же, как при зарядке аккумулятора — до 0,5а, чего достаточно для большинства устройств.

Мой сотовый телефон правильно зарядился от этого выхода лягушки.

Рис.5. Переключатель датчика лягушки.

Сама зарядка лягушки от внешнего USB-источника сложностей не вызвала. При подключении к USB-устройству загорается красный светодиод и процесс пошел.Ток потребляемый от USB около 0,5а. Зарядка всегда происходит независимо от положения микровыключателя.

Рис.6. Зарядка лягушки от USB.

Распространенное универсальное зарядное устройство «Лягушка» предназначено для зарядки литиевых аккумуляторов, которые используются в сотовых телефонах и другой малогабаритной технике. Это устройство нельзя использовать с другими типами батарей, только с литиевыми. Также это устройство используется для «переката» полностью разряженных аккумуляторов.

В зависимости от модификации, устройство может питаться следующими способами:

1. От бытовой сети, 220В,
2. От машины, 12 В,
3. Компьютер OT USB, 5 В.
Самым распространенным и практичным устройством является питание от сети «Лягушка».
На корпусе устройства есть две выдвижные OsS, которые служат для подключения к контактной площадке аккумулятора. На батарее может быть от 2 до 4 контактных площадок, к батареям с большим количеством площадок вернемся позже.Устройства устройства разложены до необходимого размера и подключаются к плюсовой и минусовой батареям.

Какие усы плюсовых или минусовых значений не имеют. Правильное подключение выбирается кнопками.
А если прибор автоматический, то полярность определится автоматически. Если лягушка с кнопками на корпусе, то после подключения АКБ следует убедиться в правильности выбора полярности. Для этого нажмите левую кнопку (1), под надписью «CON» и «FUL» загорится диод.Это означает, что аккумулятор подключен правильно. Если диоды не загорелые — аккумулятор подключен к клеммам не верно, это также может свидетельствовать о полном разряде аккумулятора. Мы можем либо физически повернуть аккумулятор, либо нажать правую кнопку, изменив полярность. Если после нажатия кнопки, смены полярности и последующей проверки правильности подключения результатов нет, значит аккумулятор разряжен или усы не касаются участков аккумулятора. После подключения устройства к сети с установленным аккумулятором должен начать мигать индикатор заряда, диод под надписью «CH».При полном заряде АКБ диод под надписью «FUL» загорится, если после подключения к сети не запустился индикатор заряда «CH», то следует проверить подключения уса к местам контакта аккумулятора и полярность подключения. Кнопка сдвига полярности (2) может быть нажата, когда устройство подключено к сети.

О выдающемся аккумуляторе может свидетельствовать следующее:

Если устройство не начинает заряжаться,
— если после подключения сразу загорается диод под надписью «FUL»,
— если аккумулятор заряжается очень быстро 5-10 минут,

Батареи с большим количеством контактных площадок можно зарядить лягушкой, но для этого придется разобрать аккумулятор и подключить напрямую к «банке», минуя контроллер батареи.Это если контроллер аккумулятора не дает ему заряжаться через контактные площадки.

Теперь немного о расколах разряженных аккумуляторов.
Если ваш телефон пролежал очень долго и не использовался, то его аккумулятор может сильно разрядиться. А попытка зарядить аккумулятор комплектным зарядным устройством обречена на провал. В этом случае «лягушка» поможет. Подключите разряженный аккумулятор к «Лягушке» на пять минут. Этого будет достаточно для дальнейшей зарядки в телефоне.

Время зарядки зависит от емкости аккумулятора:

500 мА / ч — 2 часа 30 минут
800 мА / ч — 4 часа.
1000 мА / ч — 5 часов

Аккумуляторы с контактными номерами С помощью описываемого устройства можно зарядить более двух, однако необходимо будет разобрать аккумулятор и подключить к нему, минуя контроллер.

Исходя из вышесказанного, можно понять, что «лягушка» — это универсальное зарядное устройство, очень полезное при выходе из строя других источников питания, небольших аккумуляторов, а также при отсутствии возможности зарядки тротсов обычным способом. довольно часто.На данный момент производители предлагают все новые устройства, оснащенные портом USB и ЖК-дисплеем, что значительно упрощает их использование.

Достоинства устройства:

Наличие порта USB, позволяющего заряжать большинство устройств.
Простота использования.
Универсальность.

Недостатки:

Для частого использования Родственное братство.
Длительный процесс заряда емких батарей.

«Лягушка» — оптимальный вариант запасного источника энергии

Несмотря на немногочисленные недостатки, «лягушка» представляет собой зарядное устройство, цена которого очень разнообразна (от 60 до 650 рублей), это довольно полезная вещь в колхозе, если бы можно было буквально оживить не признаки жизни батареи телефонов и фотоаппаратов.Но при этом следует учитывать, что использовать данное устройство необходимо по мере необходимости. Слишком частая зарядка с помощью «лягушки» может привести к быстрому разряду аккумулятора и, соответственно, выход его из строя. Как ни парадоксально, но это так.

Несмотря на то, что в основном это зарядные устройства китайского производства, не стоит пренебрегать подобной продукцией. На современном рынке можно найти универсальные и уникальные вспомогательные устройства, способные существенно облегчить нам жизнь и дать второй шанс деталям, которые в противном случае обязательно улетят на помойку.Поэтому есть смысл иметь хоть какое-то представление о том, как использовать устройство «Лягушка» для обычной подзарядки аккумулятора телефона.

Современная техника поражает и впечатляет своим разнообразием. Например, существует множество разновидностей инструментов для зарядки различных устройств. В нашей статье мы поговорим о таких зарядных устройствах, которых в просторе называют «лягушками». Лягушка очень проста и удобна в эксплуатации. Включается в обычную розетку при напряжении 220 вольт.

Как зарядить лягушку: инструкция

Если вы изучили данное устройство, прочтите прилагаемую инструкцию, как зарядить телефон лягушкой, то вы наверняка знаете, что для запуска с телефона нужно вынуть аккумулятор, но перед этим его надо перед этим выключить.
Затем нажмите на зубчик лягушки. Это необходимо для того, чтобы устройство открылось.
А теперь попробуйте вставить аккумулятор в устройство так, чтобы две клеммы совпали. Если в вашем зарядном устройстве четыре клеммы, то вам нужно использовать две, которые расположены сбоку.
Затем нажмите на кнопку (обычно она слева). Если светодиод CON загорелся зеленым цветом, это означает, что вам удалось все подключить правильно. Если не загорелся, то попробуйте подключить клеммы еще раз.
Вот, если вы уже проверили правильность подключения, и светодиод CON не будет гореть, вполне может быть, что аккумулятор разряжен полностью, что называется «в ноль». В этом случае зарядное устройство должно быть подключено к сети где-то на пять минут. После этого проверьте, не загорелся ли индикатор CON, который нам сейчас нужен. Загорелся — значит все в порядке. Если опять ничего не произошло, проверьте, есть ли в сети напряжение, а также исправность самого аккумулятора.
Теперь включите сеть. Загорелся или начал мигать индикатор CH? Если да, то все нормально.
Аккумулятор будет заряжаться тогда, как загорится левый индикатор FUL на зарядном устройстве.

Как видите, ничего особо сложного в этом нет. Теперь вы знаете, как через лягушку заряжаться.

При потере родной зарядки от мобилы или смартфона на помощь приходит недорогая универсальная зарядка Для литиевых аккумуляторов на 3,7 вольта так называемые лягушки (или гвардейцы).У них есть регулируемые контакты, к которым напрямую подключается аккумулятор прямо с телефона. Конечно создает некоторые неудобства (нужно постоянно снимать крышку, время сбивает), но иногда это единственный выход, когда теряется зарядка от редкого китайского телефона.

Инструкция по использованию зарядного устройства

Зарядное устройство «Лягушка» предназначено для зарядки литий-ионных аккумуляторов, которые используются в сотовых телефонах, GPS-приемниках и фотоаппаратах. Работает от сети 110-220 В.выходное напряжение 4,2 вольта, ток 200 мА. Заряд происходит автоматически и контролируется микросхемой, и она автоматически отключается при достижении необходимого уровня. Стандартное время зарядки — 1,5 часа.

Надо вдавить аккумулятор в лягушку так, чтобы контакты зарядного устройства были на выводах + и — аккумуляторной батареи. Если на батарее 3 или 4 контакта — обычно нужно использовать 2 крайних. Если полярность подключения правильная, то при нажатии на кнопку TE (слева) загорится первый зеленый светодиод Con.. Если не горит — щелкните правой кнопкой мыши Co. (Revolution) и повторите первую кнопку. На некоторых лягушках Con. Может гореть при подключении без нажатия кнопки также правильная полярность. Также уже есть модели, полярность которых определяется автоматически. Соответственно нет правой кнопки выкупа.

Если все нормально — Con. Горит зеленым, включить розетку 220В. На загорается Pw. И начинает гореть или прошивать Ch (Charge — зарядка).По окончании заряда загорается правый светодиод FUL. (Полный — полный). Если Con. Совершенно не загорается, возможно аккумулятор сел в ноль. Потом воткни произвольно в любой полярности и воткни на 5 минут в сеть (не страшно, не страшно). Если Ch будет мигать, заряд идет и все в порядке, в противном случае измените полярность правой кнопкой и посмотрите, как себя поведет Ch . Если сразу сгорит Pw. и FUL. то скорее всего аккум в лягушке не контактирует (значит светодиод вообще горит без батарейки) — сдвинуть к контактам.

Инструкция по ремонту «лягушки»

Насчет полностью битой памяти — вот только поищите сгоревшую деталь. Но иногда попадаются некачественные зарядные устройства при подключении к «лягушке» тока заряда аккумулятора указанного. Не 200 ± 50 мА, а в несколько раз меньше. Таким образом, аккумулятор просто не похож. При уменьшении зарядного тока на выходе снижается конечное напряжение на «полностью заряженной» АКБ.Отсюда и небольшой ресурс батареи при установке на телефон. Когда световая сигнализация зарядного устройства сигнализирует об окончании заряда, напряжение на аккумуляторе было всего 3,9В. Почему это происходит? Скорее всего дело в разбросе параметров. Небольшое отклонение номиналов резисторов дает право на изменение общих характеристик Устройства.

Схема зум-лягушки

Заменить постоянные резисторы R14 и R15 (нумерация деталей на схеме соответствует нумерации деталей на печатной плате) на многооборотный пусковой резистор марки СП3-39А номиналом 10 кОм открывает возможность точной настройки выходных токов.После замены установите ток 250 мА, что примерно соответствует указанному параметру на корпусе зарядного устройства. Естественно, зарядный ток выставить мгновенно по желанию и другой. При срабатывании световой сигнализации, оповещающей об окончании заряда, зарядный ток снижается до 70 мА, а напряжение на аккумуляторе устанавливается в пределах 4,15 В. Полный процесс зарядки длится около двух часов, то есть как при зарядке в устройстве родным зарядным устройством. Скачайте полную версию инструкции на форуме.

Халат самодельный

Для самого аккумулятора понадобится аккумуляторный отсек, чтобы установить его со стороны корпуса.На крышке — выход из четырех светодиодов и микротумблер. А пока разработана схема на CMD и простых радиоэлементах, с установкой платы. Скачать это.

Нарисовал и проверил принципиальную схему — Игоран .

Обсудить статью Charger Frog

Удачной зарядки!)))

Как зарядить лягушку АКБ. Способы использования универсального зарядного устройства Frog. Разновидности универсальной зарядки

Зарядное устройство универсальное «Лягушка» («Жабка») Предназначено для зарядки литиевых Li-Ion аккумуляторов емкостью до 2000 мАч и напряжением от 3х.От 5 до 4,8 В, которые используются в большинстве сотовых телефонов, КПК, GPS-приемников и фотоаппаратов.
Работает от сети 110-220 вольт. Выходное напряжение — 4,25 вольт, сила тока 200 мА.
Заряд происходит автоматически и контролируется микрочипом. Заряд автоматически отключается при достижении необходимого уровня. Стандартный цикл (время) зарядки — 1,5 часа.
Нужно держать аккумулятор в лягушке так, чтобы контакты зарядного устройства находились на выводах + и — аккумулятора. Если на батарее обычно используется 3 или 4 контакта — 2 крайности.
Если полярность подключения правильная, то при нажатии кнопки TE (слева) загорится первый зеленый светодиод CON. Если не горит — щелкните правой кнопкой мыши кнопку СО и повторите первую кнопку. На некоторых лягушках CON может гореть при подключении без нажатия кнопки также правильная полярность. Также уже есть модели, которые сами определяют полярность. Соответственно нет правой кнопки выкупа.

Если все нормально — CON зеленый — включить в розетку. PW (POWER — Сеть) загорается и начинает гореть или мигать CH (Charge — зарядка).По окончании зарядки загорается правый светодиод FUL (FULL — Полный).

Удачной зарядки!)))

Содержимое:

В последнее время почти все производители различных электронных гаджетов пришли к общему разъему для зарядки и передачи данных на компьютер или другое устройство. Но даже недавно у каждой марки, а иногда и у моделей телефонов или цифровых фотоаппаратов были свои особые заглушки.Такие устройства до сих пор успешно работают почти у половины населения.

Что такое зарядка

Как пользоваться устройством?

Некоторые особенности

Иногда возникают ситуации, в которых без такого универсального зарядного устройства не обойтись. Например, после полной разрядки аккумуляторной батареи Телефон некоторое время звонил без использования.В этом случае, если заряд батареи упадет ниже уровня программы гаджета, устройство просто не будет воспринимать батарею как элемент питания. В этом случае зарядить его штатным устройством не получится. Вот и раньше пользовались такой «лягушкой» для телефона. Причем при полном разряде АКБ лампочка «КОН» при тестировании не загорится.

Разновидности «лягушек»

Есть 3 вида «лягушек» (их еще называют «жабы» и «прищепки»), а именно:

Для использования в автомобиле.У такого устройства есть шнур с вилкой, который идет в розетку прикуривателя. Удобный вариант для экстренной разрядки телефона в дороге.
Зарядка для аккумулятора телефона, работающего от сети 220 В. Стандартный и самый распространенный вид «прищепок».
Лягушка для зарядки от зарядного устройства 5 В., имеющая вместо розетки 220 штекер USB. Подобные «жабы» имеют самый маленький размер из всех в этой линейке. Их можно носить на ключах вместо брелока.

Некоторые нюансы

Бывает, что подобная зарядка для аккумулятора телефона ведет себя не так, как должно быть.И на то есть свои причины. Про полный разряд аккумулятора уже писали, а что делать, если на разряженном аккумуляторе сразу зацепилась лампочка полного заряда? В этом случае аккумулятор можно выбросить, т.к. это говорит о том, что он пришел в негодность. Также о проблемах с аккумулятором тоже можно сказать быстрое, за 10-15 минут, полная зарядка.

Вот, наверное, все, что можно сказать об этом универсальном зарядном устройстве.

В повседневной жизни ситуации, когда разрядилась батарея телефона, или любого другого гаджета, и где-то подошло зарядное устройство. На этот случай универсальное зарядное устройство или зарядка — «лягушка» в простолюдинке, и как им пользоваться, будет рассказано в этой статье.

Как работает зарядка «Лягушка»?

Устройство представляет собой небольшой пластиковый ящик, по форме напоминающий вышеупомянутую амфибию.Корпус устройства снабжен двумя шнурами в виде усов, которые обеспечивают подключение и зарядку аккумулятора. Это усы-усы, что дает возможность подключать аккумуляторы разной конфигурации, но все они должны быть литиевыми. Универсальная зарядка — «Лягушка» для аккумуляторов мобильных телефонов и других гаджетов делится на три типа в зависимости от типа подключения: Пятитолет, подключаемый к USB-шнуру, двенадцатый, подключаемый к автомобилю, и 220-вольтный, питаемый от штатного. выход.

Данное устройство имеет полярность «+» и «-». Его регулировка может осуществляться как в автоматическом режиме, так и вручную, путем нажатия специальных кнопок.

Как зарядить аккумулятор зарядкой- «лягушкой»?

Вот пошаговая инструкция:

Извлеките аккумулятор мобильного устройства и откройте зарядку, нажав на прищепку.
Сдвиньте устройство с усами на необходимое расстояние и подключите к двум клеммам аккумулятора.
Теперь нужно убедиться, что полярность выбрана правильно.Тем, кто хочет знать, как пользоваться «лягушачьей» зарядкой для телефона, необходимо нажать кнопку, расположенную на левой грани устройства — кнопку «те».
Светодиод под надписями «CON» и «FUL» подтвердит правильность подключения аккумулятора. Если они не загораются, подключение неправильное или аккумулятор полностью разряжен.
Тем, кому интересно, как пользоваться универсальной зарядкой — «лягушкой», в этом случае рекомендуется повернуть аккумулятор вручную или нажать правую кнопку, поменяв полярность.
Если после этого результата нет результатов, то можно сделать вывод, что аккумулятор полностью разряжен, либо усы не касаются клемм.
Если все сделать правильно, то после подключения устройства к сети диод под надписью «CH» загорится. Через 2-5 часов, в зависимости от емкости аккумулятора, загорится диод под надписью «FUL», предупреждая, что аккумулятор готов к работе.

Не расстраивайтесь, если выяснилось, что аккумулятор полностью разряжен.После его пятиминутной зарядки в лягушке можно вставить в родной девайс и заряжать обычным способом.

Если мобильный телефон разряжен, а под рукой нет родного зарядного устройства, не стоит отчаиваться. В такой ситуации настоящей находкой станет лягушка для зарядки аккумуляторов. Его главное преимущество — универсальность, простота в эксплуатации, распространенность и невысокая стоимость. Подходит для аккумуляторов с другим разъемом. Рассмотрим принцип работы и правила использования лягушки.

Общие сведения об устройстве

Frog — простое устройство, предназначенное для зарядки мобильных аккумуляторов разных моделей и производителей.

Кроме того, «жуки» могут быть от фотоаппаратов и другой малогабаритной техники.

Внешне он выглядит просто и представляет собой пластиковую коробку с вилкой с одной стороны и специальной клипсой для контакта с аккумулятором с другой стороны. Конструкция Zabki позволяет применять ее для аккумуляторов с разъемами разного размера благодаря подвижным контактным клеммам.

Универсальный прибор не требует специальных технических знаний или навыков. Чтобы использовать лягушку, не нужно думать, как в нее правильно вставить акб. Она сама определит его полярность.

Разновидности универсальной зарядки

На сегодняшний день можно встретить несколько типов устройств этого типа, предназначенных для литиевых аккумуляторных батарей и другой малогабаритной техники, отличающихся от источника питания:

от автомобильного прикуривателя ;
от USB-порта ;
от электрической розетки .

Также универсальная зарядка бывает автоматической и полуавтоматической. Основное отличие в количестве световых индикаторов. В автоматах их три, а в полуавтоматах — четыре. Автомат «Жабка» сам определит правильность полярности, а для полуавтомата потребуется дополнительный контроль правильности подключения с помощью кнопок.

Как пользоваться «лягушкой»?

Как пользоваться универсальным прибором? Algorithm It приложения просты и одинаковы для всех.Можно заряжать лягушку литиевый аккумулятор телефона, фотоаппарата, фотоаппарата, навигатора при условии, что он имеет следующие характеристики:

емкость не более 2000 мАч ;
ток 200а. ;
выходное напряжение 3,5-4,6 В .

Зарядить аккумулятор лягушкой, если он не соответствует таким характеристикам, не получится.

Для начала работы необходимо отключить аккумулятор от технического устройства. Затем его устанавливают в «Стражу» так, чтобы выводы (+ и -) совпадали с контактами устройства.Большинство зарядов этого типа составляют до 4-х терминалов, но обычно используются, как правило, две крайности.

Следующим шагом будет проверка полярности, если модель полуавтоматическая. Для этого нажмите кнопку TE (она слева). Если загорелся зеленый индикатор, аккумулятор подключен правильно. При неправильном подключении используется полярность полярности CO (справа), а потом еще раз те. В автоматической модели полярность сама по себе не обязательна.

Во время работы индикатор сети PW и CH будет активен, а по завершении процесса — FUL, указывая на то, что аккумулятор можно использовать дальше.Через 2,5-5 часов после размещения жилья в устройстве (время зависит от модели аккумулятора) его можно снять. Он полностью заряжен и готов к работе.

Важно! Frog подходит только для зарядки литиевых батарей. Батареи другого типа после попытки восстановить их «халат» станут непригодными для дальнейшей эксплуатации.

Что делать в нестандартной ситуации

При использовании универсального зарядного устройства могут возникнуть ситуации вскрытия, например, слишком быстро заряжается аккумулятор или не загораются индикаторы.

Как зарядить сотовый терминал, если загорелся индикатор работающего устройства? В такой ситуации рекомендуется нажать кнопку CO.

Если после этого никаких изменений не произошло, скорее всего:

есть ошибка с контактами, нужно поменять полярность ;
Акб в нерабочем состоянии ;
«Жабка» сломалась .

Устройство поможет в ситуации, когда полностью сел аккумулятор телефона и долгое время не эксплуатировался.В этом случае его нужно поместить в лягушку минут на 10, после чего необходимо зарядить терминал родным устройством.

Если во время работы устройство через 10-15 минут после подключения сигнализирует о полном заряде, значит, он вышел из строя. А активный при подключении к сети индикатор FUL указывает на непригодность аккумулятора.

Если одновременно загорелся индикатор FUL и PW, значит, нет контакта зарядного устройства с аккумулятором.

«Джекка» легко купить в интернет-магазинах, недорого.Это делает его еще более привлекательным для пользователей. Оно предельно простое, поэтому при необходимости его можно сделать своими руками у подруги. Для его изготовления вам понадобится прищепка, ненужная зарядка от любого телефона, несколько булавок, деревянная планка, плоскогубцы, клеевой пистолет и паяльник. №

К штанге при помощи пистолета для суперглины или клея прикрепите прищепку. Рядом разместите две булавки на расстоянии 0,5 см друг от друга. Ушки у шпильки нужно убрать, а вот лезвие вбить в лес на сантиметр пола.Тот конец штифта, где был ушко, немного загнут вперед. Отрезанный от зарядки штекер прикрепляется к маппингам, заранее определяя плюс и минус. Желательно отметить полярность на столе, чтобы не возникло с этим трудностей. Крепление шпильки и проводов также следует укрепить клеем, чтобы они не расшатывались при работе. При использовании такой лягушки батарею подключают к шторкам (самодельным контактам) и фиксируют прищепкой.

В сети очень много описаний этого процесса и видеоуроков, изготовление не составит особого труда.Очень помогает в тех ситуациях, когда использование «родной» зарядки для малогабаритной техники по каким-то причинам невозможно.

Уважаемые читатели, сегодня разберем вопрос, как зарядить «лягушачий» аккумулятор от телефона. Но прежде всего вам следует узнать немного больше о самом устройстве, которое часто может помочь пользователю своей универсальностью. В следующем блоке мы рассмотрим устройства, которые можно заряжать аналогичным образом.

Итак, универсальная зарядка для телефонов (и не только: можно заряжать огромный список устройств, которые вы можете выбрать самостоятельно, проанализировав полученную информацию), которая называется «лягушка», позволяет простым способом Увеличить количество энергии в батарея.Очень удобно брать с собой в поход: если в компании несколько человек, и кто-то из них забыл зарядку, то «Жабка», как ее еще называют в народе, вряд ли может помочь вашему товарищу. Универсальность этого чуда в том, что для подзарядки используется только извлеченный из устройства аккумулятор. В связи с этим немного сокращен список поддерживаемых моделей.

О том, как пользоваться универсальной зарядкой, читайте в нашей новой статье.

Какие устройства можно заряжать

Медленно, но верно, мы дошли до телефонов, которые можно заряжать аналогичным образом.Как уже отмечалось выше, чтобы использовать эту конструкцию, вам необходимо снять аккумулятор со смартфона. Исходя из этого, можно сделать вывод, что нельзя заряжать iphone «лягушка», некоторые модели Samsung и так далее. То есть ограничение распространяется на устройства с некоординатной батареей. Для большего удобства оценить, являетесь ли вы «лягушкой» по мере зарядки, давайте посмотрим на ее параметры:

Можно заряжать Li-Ion аккумуляторы емкостью до 2000 мАч
Номинальное напряжение подключаемого аккумулятора должно быть между 3.От 5 до 4,8 В
Напряжение в сети должно быть от 110 до 220 В
Выходное напряжение составляет 4,25 В, а сила тока — 200 мАч
Среднее стандартное время зарядки одного аккумулятора — полтора часа.

Итак, теперь вы можете посмотреть параметры вашего аккумулятора и сравнить его характеристики, указанные выше. Например, если в аккумуляторе вашего телефона указана емкость 2300 мАч, зарядить «лягушку» точно невозможно. Но обязательно проверьте показатели своей универсальной зарядки, ведь приведенная выше информация подходит для стандартной версии.Если вы готовы приступить к действиям, то переходите к следующему блоку.

Как зарядить «лягушачий» аккумулятор телефона?

Вывод

Уважаемые друзья, теперь вы знаете, как зарядить аккумулятор телефона «лягушка». Если ваше устройство не подходит, то не стоит расстраиваться. Если все произошло, мы очень рады за вас и надеемся, что вы смогли зарядить свой мобильный или любое другое устройство. Расскажите в комментариях, как у вас появилась лягушка и в каких ситуациях.Приятного вам использования этого маленького «Болотного» чуда!

SBXXXXXXXXXXXX Smart Bag Руководство пользователя Flying Frog

 VAN-DER-WAALS.COM | Ноябрь 2016
УМНАЯ
СУМКА
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Совместимость
Умная сумочка VanDerWaals совместима с
iPhone 5 и новее, а также устройства Android под управлением
Android 4.3 или выше.
Что включено
Умная сумочка
Зарядная панель VanDerWaals
Настенный адаптер
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
www.van-der-waals.com | 1
Начиная
Умная сумочка VanDerWaals совместима с
iPhone 5 и новее, а также устройства Android под управлением
Android 4.3 или выше.
Прежде чем вы начнете
Ваша умная сумочка должна быть полностью заряжена перед тем, как
первое использование. Поместите зарядную площадку VanDerWaals на
задняя сторона вашей сумки. Затем подключите USB-сторону
Зарядная панель VanDerWaals к настенному USB-адаптеру.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
www.van-der-waals.com | 2
Загрузите и установите приложение VanDerWaals
Для сопряжения и настройки устройств требуется загрузка приложения VanDerWaals из
APPLE iOS App Store или Google Play. После того, как вы установили приложение на
ваше устройство, убедитесь, что у вас установлена последняя версия.Сопряжение с вашим устройством
Перед первым использованием умную сумочку необходимо полностью зарядить. Поместите
Зарядная панель VanDerWaals на задней стороне сумки. Затем подключите
Подключите USB-сторону зарядной панели VanDerWaals к настенному USB-адаптеру.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
www.van-der-waals.com | 3
Выбери свой цвет
Назовите свои цветные стойки в зависимости от случая, настроения или вашего окружения
Перетащите цветные блоки, чтобы организовать их в соответствии с вашей темой.
Подзарядка
Зеленый светодиод на зарядной панели VanDerWaals загорается при подключении к
зарядное устройство
Переместите зарядную площадку ближе к задней части сумочки.
Накладка автоматически выравнивается по сумочке и начинает заряжаться.
Синий светодиодный индикатор означает режим быстрой зарядки, а красный светодиодный индикатор означает стабильную работу.
режим зарядки
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
www.van-der-waals.com | 4
НОРМАТИВНЫЕ УСЛОВИЯ И БЕЗОПАСНОСТЬ
США: Заявление Федеральной комиссии по связи (FCC) Название:
Умная сумочка
Модель: CCXXXXXXXXXX
Идентификатор FCC: 2AIOT-CC16B
Это устройство соответствует требованиям части 15 правил FCC.
Эксплуатация возможна при соблюдении следующих двух условий:
1. Это устройство не должно вызывать вредных помех, и
2. Это устройство должно принимать любые помехи, включая помехи, которые
может вызвать сбои в работе.
ПРИМЕЧАНИЕ. Это оборудование было протестировано и признано соответствующим ограничениям для
Цифровое устройство класса B в соответствии с частью 15 правил FCC.Эти ограничения
разработан для обеспечения разумной защиты от вредных помех в
жилая установка. Это оборудование генерирует, использует и может излучать радиосигналы.
частотной энергии и, если она не установлена и не используется в соответствии с
инструкции, могут вызвать недопустимые помехи для радиосвязи. Тем не мение,
нет гарантии, что помехи не возникнут при конкретной установке. Если
это оборудование действительно создает недопустимые помехи для приема радио или телевидения,
что может быть определено выключением и включением оборудования, пользователь
рекомендуется попытаться устранить помехи одним или несколькими из следующих
меры:
• Изменить ориентацию или местоположение приемной антенны.• Увеличьте расстояние между оборудованием и приемником.
• Подключить оборудование к розетке в цепи, отличной от той, к которой
ресивер подключен.
• Обратиться за помощью к дилеру или опытному технику. Предупреждение FCC:
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
www.van-der-waals.com | 5
Важные инструкции по безопасности
• Прочтите эти инструкции.
• Сохраните эти инструкции.
• Обратите внимание на все предупреждения.
• Следуйте всем инструкциям.
• Если вы заметили какие-либо признаки раздражения кожи или испытываете дискомфорт, пожалуйста,
прекратить использование.• Не пытайтесь открыть сумку. Вещества, содержащиеся в этом продукте и / или
его аккумулятор может нанести вред окружающей среде и / или здоровью человека при обращении с ним и
утилизирован ненадлежащим образом.
• Не трогайте сумку.
• Не используйте абразивные чистящие средства для чистки сумки.
• Не кладите сумку в посудомоечную, стиральную или сушильную машину.
• Не подвергайте сумку воздействию слишком высоких или низких температур.
• Не носите сумку в душе, сауне или парной.
• Не оставляйте сумку под прямыми солнечными лучами в течение длительного периода времени.• Не оставляйте сумку возле открытого огня.
• Не бросайте сумку в огонь. Батарея может взорваться.
• Не пытайтесь разобрать сумку; не содержит исправных
составные части.
• Не пытайтесь заменить сумку-аккумулятор. Он встроен и не подлежит замене.
• Зарядите аккумулятор в соответствии с прилагаемыми к нему инструкциями.
гид.
• Для зарядки аккумулятора используйте только зарядное устройство, входящее в комплект поставки продукта.
• Заряжайте сумку с помощью сертифицированного компьютера, концентратора или источника питания.
• Не пытайтесь силой открыть встроенный аккумулятор.
• Никогда не позволяйте детям играть с сумкой; небольшие компоненты могут быть
опасность удушья!
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
www.van-der-waals.com | 6
ЮРИДИЧЕСКАЯ
Пожалуйста, сверьтесь с упаковкой вашего устройства, чтобы определить,
совместим с вашим конкретным мобильным устройством. Производитель не несет ответственности за
любой ущерб любому мобильному устройству, возникший в результате использования этого продукта.
Производитель никоим образом не несет ответственности перед вами или любой третьей стороной за любые
ущерб, который вы или любое третье лицо можете понести в результате использования, намеренного или
непреднамеренное или неправильное использование этой батареи вместе с любым устройством или аксессуаром
другое, чем соответствующее мобильное устройство, для которого предназначена эта батарея.если ты
несут ответственность за использование батареи с непреднамеренным мобильным устройством и повреждение
в результате такого использования, вы соглашаетесь освободить Производителя от ответственности за любые возникшие
травмы третьим лицам.
© 2015 Flying Frong Inc. Все права защищены. VanDerWaals является товарным знаком
Flying Frog Inc. Все остальные товарные знаки являются собственностью соответствующих владельцев.
Дизайн и технологии от Flying Frog в Нью-Йорке. Собрана в Китае.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
www.van-der-waals.com | 7

Amazon.com: Аккумуляторная грелка для рук QuickHeat

4.0 из 5 звезд Больше никаких холодных рук !!! Но…
Заказчик Amazon, 8 ноября 2018 г.

Прочитав отзывы, оставленные публикой, я обнаружил положительные результаты и решил приобрести этот товар.Я поражен тем, что от этого миниатюрного устройства может исходить столько тепла. Нагрев занимает всего несколько секунд. По цене я бы сказал, что это того стоит, потому что он также служит зарядным устройством для вашего телефона. В основном я использую его как грелку для рук в классе, когда становится холодно. Пакет был в первозданном виде с проводом для зарядки устройства. В целом меня очень впечатлило то, что устройство не издает никаких шумов. Это инновационное устройство — вещь, которую должен иметь каждый или хотя бы подумать о покупке.

Итак, вот часть «Но…». Мое первое впечатление от вскрытия упаковки было шокирующим, потому что мне показалось странным отсутствие инструкций по эксплуатации устройства. Я был расстроен и сбит с толку, поэтому вернулся на страницу продавца и перечитал перечисленные описания. Я знал о трех различных температурных интервалах, но понятия не имел, как их включить. Мысль о том, как его включить, пришла мне в голову, и это стало неудобством, потому что я нашел, как работать с ним на вкладке вопросов и ответов.Поскольку этот продукт имеет большинство положительных отзывов и покупок, любой может предположить, что будет список инструкций. Я счел это непрофессиональным, потому что, даже если функция электрического подогревателя рук проста, не каждый может понять, как им пользоваться.

По моему опыту, инструкции, которые я видел, были:
1. Полностью зарядить устройство не менее 3-4 часов.
2. Нажмите кнопку, и интервал синего света покажет вам мощность зарядки.
3. Удерживайте кнопку, пока стороны не станут красными, и подождите несколько секунд, пока она не нагреется.
4. Чтобы выключить, удерживайте кнопку, пока она не станет синей.

Результаты продукта — Purple Frog Graphics

Пункты на странице: 204080

Сортировать по: Лучшее соответствие Цена: от низкой к высокой Цена: от высокой к низкой Новый продукт

Поставляется сегодня-UVC стерилизатор и зарядный ящик.Очищает телефон, наушники и часы, заряжая все 3 устройства. Без жидкости, без тепла, без химикатов. В этой коробке используется технология УФ-С, которая убивает микробы и бактерии на поверхности ваших устройств. Это устройство должно быть постоянно подключено к розетке или источнику питания. Это не беспроводная связь. Исключительное удобство: этот продукт достаточно мал, чтобы носить его с собой в сумочке, куртке и большинстве предметов одежды. Легко вынуть и установить на стол, стол, прикроватную тумбочку или куда угодно. Универсальное устройство работает с Apple iPhone, AirPods, часами и многими другими популярными устройствами.Многофункциональная коробка: дезинфицируйте и стерилизуйте любые интеллектуальные устройства и небольшие предметы, такие как часы, телефоны и наушники, одновременно заряжая их.

CPN-561781265

1.УФ-дезинфекция более комплексная, безопасная и не загрязняет окружающую среду, используется с 2 батареями AAA: без запаха, без химикатов, без вредных остатков 2. Различное использование, дезинфекция туалетов, дезинфекция сотовых телефонов и планшетов, дезинфекция детского нижнего белья и некоторые мелочи, такие как ключи, аккумуляторы, ручки …. также могут использоваться для дезинфекции принадлежностей для домашних животных. 3. Дезинфекционный свет UVC разрушает молекулярную структуру ДНК или РНК в вирусах с длиной волны света в диапазоне от 240 до 280 нм. После многолетних усилий и испытаний этот УФ-дезинфицирующий светильник имеет показатель защиты от микробов до 99.99%. 4. Портативный, необходимый для дома и путешествий, простой в использовании и переноске. УФ-дезинфицирующая лампа питается от 2 батареек AAA, компактная конструкция и легкий вес очень удобны для хранения в рюкзаке или чемодане для использования во время путешествий

CPN-561767375

УФ-очиститель: продезинфицируйте свой телефон в течение 15 минут, чтобы нейтрализовать бактерии и оставаться здоровым.ПРИМЕЧАНИЕ. Открывая крышку, убедитесь, что УФ-излучение выключено. 1. Многофункциональная стерилизация: дезинфицирующее средство совместимо с сотовыми телефонами до 7 дюймов, такими как iPhone, Samsung, Nexus, LG, Motorola, Sony, HTC, Huawei и т. Д. Отлично подходит для iPod, mp3-плееров, наушников Bluetooth, зубных щеток, часов, игрушек, пустышек, очков, ключей. , Ювелирные изделия, деньги и любые другие мелкие предметы 2. Безопасность и защита окружающей среды: передовая дезинфекция УФ-С, лампа для дезинфекции изготовлена из кварцевого стекла с озоном, двойная дезинфекция: ультрафиолетовая стерилизация, дезинфекция озоном.Сертификация CE, FCC, ROHS. Весь процесс стерилизации не производит никаких загрязняющих веществ и остатков.

CPN-561763748

1. УФ-дезинфекция более комплексная, безопасная и не загрязняет окружающую среду, использование с перезаряжаемой литий-ионной батареей: без запаха, без химикатов, без вредных остатков 2.Различное применение, дезинфекция туалетов, дезинфекция сотовых телефонов и планшетов, дезинфекция детского нижнего белья и некоторые мелочи, такие как ключи, блоки питания, ручки … также могут использоваться для дезинфекции принадлежностей для домашних животных. 3. Дезинфекционный свет UVC разрушает молекулярную структуру ДНК или РНК в вирусах с длиной волны света в диапазоне от 240 до 280 нм. После многолетних усилий и испытаний этот УФ-дезинфицирующий светильник имеет показатель защиты от микробов до 99,99%. 4. Портативный, необходимый для дома и путешествий, простой в использовании и переноске. УФ-дезинфицирующая лампа питается от 2 батареек AAA, компактная конструкция и легкий вес очень удобны для хранения в рюкзаке или чемодане для использования во время путешествий

CPN-561767382

Информация, данные и / или экраны («Материал») с этого сайта не могут быть скопированы, дублированы, сохранены, заархивированы или захвачены какими-либо средствами, за исключением того, что Материал может использоваться как часть обычного кеширования браузера и печати, выполняемых в ход использования сайта по прямому назначению.

Китайские культуры зарядки электрических велосипедов

Шэньчжэнь

В то время как зарядные устройства повсеместно распространены в Чэнду, это не относится ко всем городам (хотя, за некоторыми исключениями, электрические велосипеды — легион в городских районах Китая). Как заметил один житель Чэнду об их городе, зарядные устройства имели тенденцию группироваться на «более узких и маленьких улицах [вокруг Чэнду]». В Шэньчжэне, первой из особых экономических зон Китая и крупном производственном центре в мире, таких улиц, как правило, меньше, чем в Чэнду.Хотя в Шэньчжэне не хватает официальных зарядных станций, он компенсирует это решениями, ориентированными на «рабочую единицу»; Решения для зарядки там часто разрабатываются и сосредоточиваются вокруг сотрудников конкретного здания, что создает социальный аспект в зарядке электровелосипеда или скутера. Все офисы, с которыми я разговаривал, заявили о своем желании, чтобы люди, не являющиеся их сотрудниками, заряжали там свои электрические велосипеды. Один офис-менеджер говорит: «Электричество потребляется очень мало, так что для нас это мелочь.”

Нельзя сказать, что желтые «зарядные коробки» полностью отсутствовали в Шэньчжэне. Некоторые из них можно увидеть в местах, похожих на Чэнду, например, в магазинах. Я заметил, что один зарядный ящик использовался особенно необычным образом: в ресторане, расположенном в густонаселенном жилом районе, было три электрических велосипеда, подключенных к зарядному устройству рядом с входом в его ресторан.

После некоторых запутанных вопросов с моей стороны владелец сообщил, что купил зарядный бокс исключительно для зарядки электровелосипедов в стойле своего ресторана.«Эти [электровелосипеды] предназначены для доставки еды людям [которые живут по соседству]», — объяснил он, указывая на окружающие многоэтажные жилые башни с рядами освещенных окон, уходящих в ночное небо. Зачем покупать зарядные устройства вместо того, чтобы использовать «социальную» систему, используемую в других офисах в Шэньчжэне? «Эта [зарядная коробка] заряжает [электровелосипеды] намного быстрее, чем если бы я просто подключил их к стене, и во время еды водителю может потребоваться более длительная поездка или доставка большого количества заказов за одну поездку. , поэтому я всегда держу [электровелосипеды] полностью заряженными.”

На следующий день я оказался в районе Шэньчжэня, заполненном оптовыми рынками, а также сопутствующей инфраструктурой для упаковки и отправки товаров, купленных в Китае и по всему миру. В переулке за торговым центром, специализирующимся на компонентах для мобильных телефонов, я наткнулся на эту сцену:

Птичье гнездо из проводов, велосипедов, аккумуляторов и зарядных устройств, протянутых через переднюю часть магазина доставки и логистики. Зайдя внутрь, я объяснил, что хочу понять, как они используют свои электровелосипеды.Когда дело дошло до использования и управления электронными велосипедами, казалось, что эти «экстремальные пользователи» находятся в верхней части спектра, со всем богатым опытом в придачу. Во время нашего разговора диспетчер магазина объяснил: «Зарядные устройства и аккумуляторы являются общим типом [для всех наших электронных велосипедов] — если на велосипеде нет электричества, [гонщик] просто берет запасной аккумулятор».

Разное
