Основы радиолокации — Антенна Яги (волновой канал)

Антенна Яги (волновой канал)

Антенны Яги относятся к продольным излучателям и используют в своем составе элементы, возбуждаемые излучением. Этот тип антенн получил свое название по имени одного из его изобретателей, японского профессора Яги. Иногда используется наименование «антенны Яги-Уда», а в русскоязычных источниках такие антенны называют антеннами типа «волновой канал». Эта конструкция антенн была специально разработана для диапазона радиоволн от высоких частот (ВЧ, HF) до верхней части диапазона очень высоких частот (ОВЧ, UHF). Антенны Яги очень популярны по причине простоты их конструкции и относительно высокого коэффициента усиления. Как правило, их относят к высоконаправленным антеннам. Помимо радио, антенны этого типа применяются и в радиолокации.

В антеннах Яги используется взаимодействие между элементами, в которых возникают стоячие волны тока, в результате чего возникает бегущая волна с выраженной диаграммой направленности.

Такая антенна состоит из одного или нескольких активных вибраторов (диполей) и дополнительных пассивных элементов. Элементы антенны Яги обычно привариваются к проводящему стержню или трубке, называемому стрелой. Точка соединения соответствует средине элемента. Такая конструкция имеет целью только обеспечение механической прочности антенны и не влияет на ее рабочие характеристики. Поскольку активный элемент имеет ценральное питание, он не приваривается к опорному стержню. Входной импеданс антенны может быть увеличен путем использования петлевого вибратора в качестве активного элемента.

Элементы, из которых состоит антенна Яги, показаны на Рисунке 1. Расстояния между ними выбираются не одинаковыми. Единственный элемент антенны, который возбуждается от передатчика, это активный вибратор. Все остальные элементы являются пассивными, однако играют важную роль в формировании излучения антенны. Излучение элементов складывается в фазе при распространении в прямом направлении и в противофазе — в противоположном.

Ширина полосы частот антенны Яги определяется длиной и диаметром элементов, а также расстоянием между ними. Для большинства конструкций ширина полосы обычно составляет всего несколько процентов от частоты, на которую проектировалась антенна.

Антенна Яги, изображенная на Рисунке 1, имеет один рефлектор, один петлевой вибратор в качестве активного элемента и три директора. В общем, чем больше используется пассивных элементов (директоров и рефлекторов), тем выше коэффициент усиления антенны. Увеличение количества этих элементов приводит к уменьшению ширины луча антенны, но, вместе с этим, и к сужению ее полосы частот. Поэтому правильная настройка антенны имеет большое значение. Коэффициент усиления антенны не увеличивается прямо пропорционально увеличению количества используемых элементов. Например, трехэлементная антенна Яги имеет относительное усиление по мощности от 5 до 6 дБ. Добавление дополнительного директора приводит к увеличению этого параметра примерно на 2 дБ.

Однако добавление последующих директоров имеет все меньший и меньший эффект.

Принцип действия

Рисунок 2. Двухэлементная решетка из полуволнового резонансного диполя в качестве активного элемента и более короткого диполя в качестве пассивного элемента

Рисунок 2. Двухэлементная решетка из полуволнового резонансного диполя в качестве активного элемента и более короткого диполя в качестве пассивного элемента

Основной элемент Яги имеет три составные части. Длина каждого пассивного элемента отличается от половины длины волны, являющейся резонансной для антенны. Если она больше (обычно на величину около 15 процентов), то такой элемент имеет индуктивные свойства и работает как рефлектор. Если же длина элемента меньше половины длины волны (с шагом 5 процентов), то элемент имеет емкостные свойства и определяется как директор, поскольку он вызывает усиление излучения в направлении от активного вибратора к директору. Для понимания принципа действия рассмотрим резонансный диполь и добавим к нему пассивный элемент, расположив его на небольшом расстоянии. Излучение диполя вызывает возбуждение пассивного элемента, причем с разностью фаз, определяемой расстоянием между ними. Емкостной характер из-за меньшей длины пассивного элемента приводит к дополнительной задержке токов и напряжений в этом элементе и, соответственно, в фазе излучаемого им поля. Поскольку разность фаз соответствует расстоянию между элементами, то оба излучаемых поля (активного и пассивного элементов) синфазны в одном направлении и противофазны в другом направлении. Поскольку амплитуды колебаний в элементах антенны не одинаковы, сумма излучаемых ими полей увеличивается в одном направлении и уменьшается в другом.

Рисунок 3. Трехэлементная антенна Яги, суперпозиция колебаний, вызванных активным элементом, рефлектором и директором

Рисунок 3. Трехэлементная антенна Яги, суперпозиция колебаний, вызванных активным элементом, рефлектором и директором

Возникновение одного поперечного луча при использовании одного активного вибратора и одного пассивного элемента позволяет предположить, что еще большее усиление может быть достигнуто использованием рефлектора и директора по разные стороны от активного вибратора.

В действительности так и есть. Трехэлементная антенна Яги имеет коэффициент усиления, достигающий 6 дБ. В рефлекторе, имеющем длину больше половины длины волны, индуцируется ток, который, в свою очередь, является источником волны, гасящей волну от активного вибратора. Директоры несколько короче, их сопротивление носит емкостной характер, и они должны быть расположены на расстоянии, несколько меньшем половины длины волны, для обеспечения синфазности волн от активного вибратора и от директоров. Коэффициент усиления антенны Яги может быть увеличен путем увеличения количества элементов, однако каждыей новый дополнительный элемент будет вносить все меньший и меньший вклад. Для умеренного количества элементов усиление в прямом направлении пропорционально этому количеству.

Массив элементов Яги можно описать как структуру с медленной волной. Поэтому антенны Яги относятся к категории антенн бегущей волны. В такой структуре поддерживается неубывающая волна в прямом направлении, а токи в директорах имеют примерно одиноковые значения, хотя и с увеличивающейся фазовой задержкой. Фазовая скорость волны в этом случае составляет от 0,7 до 0,9 скоростей света.

Figure 4: 3D representation of the antenna pattern of a Yagi antenna having 8 elements including folded dipole fed with a power of 11 dBm

Рисунок 4. Трехмерное представление диаграммы направленности антенны Яги, имеющей 8 элементов, включая петлевой вибратор, запитываемый мощностью 11 дБм

Рисунок 5. Радиолокатор, в котором используется решетка антенн Яги (П-18 «Терек», по классификации НАТО «Spoon Rest D») с коэффициентом усиления G = 69

Выбор антенны для эфирной цифры. Часть 2

Два лидера

«Волновой канал»

Переход на цифру немного расширил разнообразие применяемых антенных конструкций, но лидерами все равно остаются те же конструкции, которые использовались для приема аналога. Одна из них — антенна типа «волновой канал» (ВК), которую иногда называют Яги-Уда по фамилиям ее разработчиков.

Такие антенны появились в 1926 году и широко использовались во время Второй мировой войны в качестве радаров систем ПВО. Классическая антенна ВК (рис 1) оптимизируется для приема узкого диапазона частот, ширина которого составляет около 10% от величины его центральной частоты. То есть ВК, рассчитанный для частоты 500 МГц, будет оптимально работать и в диапазоне 475—525 МГц.

Антенна «Волновой канал»

В прошлом веке было разработано несколько конструкций ВК с различными формами вибраторов, призванных расширить рабочий диапазон. Так появились антенны с директорами в форме зигзагов, петель и треугольников. Подобные модификации позволяют немного улучшить характеристики антенн, но это не всегда оправдано. Директоры в виде бабочки позволяют расширить рабочую полосу антенны, но одновременно удорожают ее производство, транспортировку, а иногда и монтаж, рассказал «Телеспутнику» Виллем-Жан Богарт, менеджер по продажам компании Funke.

Разработчики ВК экспериментировали также с размерами вибраторов и расстоянием между ними. Как правило, расширения полосы удавалось добиться за счет снижений коэффициента усиления. Самой удачной в этом плане оказалась антенна с х-образными вибраторами, предложенная немецким инженером Эберхардом Шпиндлером в 80-х годах прошлого века. Расчет данной антенны изложен в его книге «Практические конструкции антенн». Этот вариант ВК позволил расширить рабочий диапазон без существенного уменьшения коэффициента усиления. С развитием компьютерного моделирования появились и другие варианты расчета антенн такого типа, позволяющие добиться схожих характеристик.

Логопериодические антенны

В 50-х годах прошлого века в США началось массовое распространение эфирного телевидения. Передающие вышки росли как грибы, число каналов увеличивалось, был принят американский стандарт цветного телевидения NTSC. В результате назрела необходимость в широкополосных антеннах. Ответом на требования рынка стало появление логопериодической антенны (ЛПА), разработанной инженерами Иллинойского университета Дуайтом Исбеллом и Раймондом Духамеле. Они запатентовали принцип ее работы в 1958 году — позже он стал основой множества модификаций ЛПА.

По внешнему виду ЛПА похожи на антенны «волновой канал» (рис 2), однако они рассчитаны на прием сигналов в самом широком диапазоне частот, в пределах которого коэффициент усиления антенны практически одинаков. Границы рабочего диапазона определяются размерами и количеством вибраторов.

Но платой за широкополосность логопериодической конструкции стало понижение коэффициента усиления по сравнению с антеннами типа «волновой канал».

ВК или ЛПА?

В том, что эти два типа антенн сохраняют лидерство, никто из опрошенных «Телеспутником» экспертов не сомневается, но они немного разошлись во мнениях по поводу того, который из них оптимален для приема цифровых мультиплексов.

Начальник отдела оптовых продаж и маркетинга компании «Ланс» Игорь Лукашев признает, что оба типа антенн оптимальны в плане цены и качества, то есть коэффициентом усиления. При этом «волновой канал» имеет максимальные параметры относительно своих геометрических размеров. Логопериодическая антенна при той же длине траверсы дает на 15% более низкое усиление — ее преимущество в том, что она обеспечивает абсолютно одинаковое усиление во всем рабочем диапазоне, напоминает Лукашев. Но так как телевидение уходит в ДМВ-диапазон и во многих регионах мультиплексы передаются на близких частотах, актуальность широкодиапазоного приема уменьшается.

Участник форума «Телеспутника» Vramor привел численные ориентиры для выбора между ВК и ЛПА. По его оценкам, антенна «волновой канал» хороша, если номера каналов передачи 1-го и 2-го мультиплексов в частотной сетке отличаются не более чем на 10—15 единиц. Что же касается логопериодической антенны, то она незаменима для приема мультиплексов, передаваемых на сильно разнесенных частотах. Например, если один транслируется на 24 ТВК, а другой — на 58 ТВК.

Директор по продажам «РЭМО» Виталий Фенев отмечает, что логопериодические антенны обладают более стабильными характеристиками во всем рабочем диапазоне по сравнению с другими типами антенн, причем это касается не только коэффициента усиления. Пользователь форума «Теле-Спутника» под ником Valeri 4024 добавил, что ему нравится логопериодика из-за простого согласования с кабелем, не требующего дополнительных устройств.

Альтернативные конструкции антенн

Существуют и другие варианты антенн для приема мультиплексов. Мы рассмотрим конструкции, которые продвинутые пользователи могут сделать самостоятельно: «штыри», «бабочка», «усы» и «три квадрата».

«Бабочки»

Свое название такие антенны получили из-за сходства с крыльями этих насекомых. Ведущий инженер НПП ОСТ Игорь Некрасов характеризует их как аналог петлевого вибратора. Они отличаются невысоким коэффициентом усиления (Ку=2,15дБи (0 дБд) и высоким волновым сопротивлением (300 Ом). Эти показатели говорят о том, что «бабочки» требуют согласующего устройства 300/75 Ом для соединения с кабелем.

По словам Игоря Лукашева, сленговый термин «бабочки» объединяет очень много конструкций, некоторые из которых даже сложно назвать антеннами. Самая удачная конструкция такого типа  — антенна Харченко с рефлектором (рис 3). При небольшой длине она имеет неплохие параметры и позволяет принимать сигнал вблизи телебашни. А на большом удалении может работать в составе антенного поля из 4 или 8 штук, но этот вариант подходит, скорее, для военных, которым нужно быстро развернуть приемную систему. Для индивидуального приема такое поле использовать нерационально из-за большой парусности конструкции.

«Три квадрата»

По поводу эффективности антенны типа «три квадрата» (рис 4) мнения разделились. Виталий Фенев рассматривает ее как разновидность направленной антенны, стоящей в одном ряду с ВК и ЛПА. По его словам, у нее тоже есть ярко выраженная направленная диаграмма, позволяющая получать усиление в одном направлении и подавление боковых и задних лепестков.

А вот Игорь Лукашев считает, что «три квадрата» оправдывали себя для любительского радиоприема на коротких волнах, но совершенно не интересны для телевидения. По усилению «три квадрата» практически равны трехэлементному «волновому каналу», но их конструкция при этом очень хрупкая, из-за чего они не подходят даже для комнатного применения.

Игорь Некрасов полагает, что модификации антенн этого типа с круговым расположением квадратов можно использовать для приема ТВ на подвижный объект, например автомобиль или речной теплоход.

Форумчанин Vramor все варианты «бабочек» и «трех квадратов» считает уделом оригиналов и «самоделкиных», так как никаких преимуществ с точки зрения качества приема перед ЛПА и ВК у них нет. Их отличия от классических моделей сводятся в основном к тому, что они могут размещаться немного по-другому, особенно если речь идет о комнатных антеннах. Например, антенну Харченко, зигзагообразную и без рефлектора, можно повесить на оконную штору или ручку окна.

«Штыри»

«Штыревые» антенны в основном применяются для приема радиостанций в FM-диапазоне, рассказали опрошенные «Телеспутником» эксперты. С появлением трансляций в DVB-T/T2, иначе чем аналог реагирующих на отраженные сигналы, «штыри» начали использоваться и для приема цифрового телевидения в автомобиле. Правда, в этом случае при движении в городе сигнал может периодически пропадать.

Игорь Некрасов (НПП «ОСТ») обращает внимание еще на один важный фактор: «штырь» имеет вертикальную поляризацию, а ТВ, как правило, вещает в горизонтальной поляризации. Поэтому такая конструкция позволяет принимать только сигналы, поляризация которых изменилась при отражении от поверхности или в результате другого искажения. Поэтому неудивительно, что антенны для автомобилей чаще имеют Г-образную форму.

«Усы»

Этот тип антенн для приема ДМВ-сигналов наши эксперты единодушно забраковали. Виталий Фенев утверждает, что «усы» как в комнатных ТВ-антеннах, так и в наружных уже можно списывать в архив, потому что они предназначались для приема сигналов в метровом ТВ-диапазоне, который в России с переходом на цифровое телевидение прекращает свое существование. Игорь Лукашев добавляет, что «усы» не только бесполезны для приема ДМВ-диапазона, но при наличии усилителя в приемной тракте даже вредны, так как усилитель генерирует гармоники метровых сигналов, принимаемых «усами». Гармоники попадают в ДМВ-диапазон и могут поразить частоты, на которых передаются мультиплексы.

Оценка корректности параметров

Следующий вопрос, который мы попытались прояснить, — как по внешнему виду антенны можно оценить корректность параметров, приведенных в ее паспорте, в первую очередь  коэффициент усиления (КУ).

Виталий Фенев из «РЭМО» привел данные, согласно которым комнатные ТВ-антенны типа «кольцо» и плоские антенны обычно дают усиление около 3 дБи. Типичный коэффициент усиления комнатной антенны логопериодического типа — 5-6 дБи, а комнатный вариант «волнового канала», как правило, усиливает сигнала на 4—6 дБи. Коэффициент усиления наружных антенн может сильно разниться в зависимости от их размеров, но обычно не превышает 18 дБи. Приведенные выше цифры относятся к пассивным антеннам, не имеющим встроенного усилителя.

«Изотропный децибел»


Единицей изотропный децибел (дБи, в латинской транскрипции — dBi) обозначают уровень выходного сигнала антенны, относительно сигнала, снятого с антенны с шарообразной диаграммой направленности. Традиционным для российской школы является измерение усиления антенны относительно полуволнового диполя, и если усиление указано в обычных децибелах (дБ), то по умолчанию предполагается, что оно приведено относительно полуволнового диполя. Заметим, что усиление относительно изотопной антенны всегда на 2,15 дБ больше усиления относительно полуволнового диполя. Поэтому последние годы многие производители стали указывать не традиционную метрику, а усиление в дБи. Более того, некоторые производители в спецификациях антенн сокращают «дБи» до просто «дБ», приписывая своим моделям дополнительные 2,15 дБ усиления.

Игорь Лукашев из «ЛАНС» дал ориентиры для оценки усиления антенны «волновой канал» по длине несущей траверсы. Он рассчитан для антенн, оптимизированных для приема частоты 600 МГц (длина волны -50 см). При длине траверсы равной длине волны усиление антенны составит 6—8 дБ; если длина траверсы будет вдвое больше, то усиление антенны окажется в районе 10—12 дБ, а при траверсе 240 см — 14—16 дБ. Эти оценки приведены в честных дБ. Для логопериодической антенны величина усиления в каждом случае будет на 15% ниже.

По данным Игоря Некрасова из НПП «ОСТ» коэффициент усиления антенн типа «польские сетки» для ДМВ-диапазона равняется 7,5—11,5 дБи. Показатели ЛПА в зависимости от длины и количества элементов составляют от 6 до 11 дБи, а ВК — от 9 до 16 дБи. При использовании в ВК директоров сложной формы (петли, х-образные) можно получить максимальный КУ до 18 дБ. Антенна Харченко (двойной квадрат с рефлектором) обеспечивает показатели в 8—12 дБи.

Чаще всего этот показатель завышается, когда производитель в качестве коэффициента усиления заявляет суммарное усиление антенны и встроенного усилителя, вместо того, чтобы указать эти два коэффициента раздельно. В результате на коробке с антенной скромных размеров и реальным КУ в 3—5 дБ нередко можно увидеть космический параметр 25—30 дБ.

Существует также практика завышения КУ пассивных антенн. Например, для «волнового канала» с траверсой в 40—50 см вполне может быть указан КУ в 16 дБ.

Антенные усилители

Важнейшим параметром, определяющим возможность приема ТВ-сигнала антенной, является отношение полезного сигнала к шуму (Signal to Noise Ratio, SNR). Шум присутствует в любом телевизионном сигнале, но пассивная антенна ничего к нему не добавляет — на ее выходе формируется усиленный сигнал, но с тем же уровнем SNR, что и на входе. Если используется усилитель, то он не только дополнительно усиливает сигнал с выхода антенны, но также добавляет к нему собственный шум, понижая результирующий SNR. Если сигнал усиливается непосредственно на выходе антенны, где его уровень максимален, то шум, добавляемый усилителем, повлияет на SNR незначительно. С выхода активной или пассивной антенны сигнал попадает в коаксиальный кабель, где он неизбежно затухает, но отношение уровня полезного сигнала к шуму сохраняется. Если же сигнал усилить после затухания в коаксиальном кабеле, перед подачей на вход телевизора, то шум усилителя при том же абсолютном значении снизит SNR больше.

Несмотря на это, Игорь Лукашев считает предпочтительным использовать не встроенный, а внешний малошумящий усилитель, по крайней мере с внешними антеннами, установленными на мачте. Он отмечает, что усилитель — самая уязвимая часть антенны. Особенно часто он выходит из строя во время грозы. Если встроенный в антенну усилитель поломался, то придется менять всю конструкцию. Или как минимум демонтировать антенну, менять усилитель и монтировать ее повторно. Это сложно и дорого. В таких случаях лучше установить в удобном месте под кровлей внешний усилитель. Даже на 5 метрах кабеля сигнал с антенны ослабится меньше, чем на 1 дБ, что в большинстве случаев совсем некритично.

Точно определить, в каких случаях достаточно пассивной антенны, а когда потребуется усилитель, можно только путем экспериментов или замеров, однако есть общие закономерности. В НПП «ОСТ» рекомендуют в загородных домохозяйствах устанавливать наружные антенны с усилителем. Причем чем дальше от ретранслятора находится дом, тем выше должен быть коэффициент усиления. Например, КУ встроенного усилителя достаточно на уровне 18—22 дБи, главное, чтобы он был хорошо согласован с антенной и имел небольшой коэффициент шума, не более 2—2,5дБ. Чем ближе к городу, тем выше требования к нагрузочной способности встроенного усилителя, которую косвенно можно оценить по заявленному потреблению. У мощного усилителя потребление должно быть в районе 30—45 мА, а не 10—20 мА.

В городе активные антенны актуальны только в условиях непрямой видимости телебашни — это касается и наружных, и комнатных антенн.

Виталий Фенев предостерегает от применения активных антенн вблизи телевизионной вышки, так как чересчур мощный сигнал вредит качеству приема. По его словам, в городе усилитель будет полезен, только если длина коаксиального кабеля от антенны к телевизору превышает 20 метров, а также при построении внутриквартирной сети из нескольких телевизоров.

Генеральный директор «Телевес Рус» Валерий Варданян обращает внимание, что если сигнал слабый и зашумленный, то пользы от усилителя, скорее всего, не будет, так как на выходе сигнал может оказаться еще более зашумленным. Заранее определить степень зашумленности в месте приема без приборов сложно, поэтому многие антенны, в том числе и от Televes, сейчас оснащаются отключаемыми усилителями.

Фильтрация входных сигналов

Если в диапазоне приема много посторонних электромагнитных сигналов, то они могут перегружать усилитель антенны, искажая сигналы на его входе. Для отстройки от таких паразитных сигналов может помочь предварительная фильтрация.

В реальном мире основную проблему при приеме телесигнала в ДМВ-диапазоне могут создавать сигналы, передаваемые в сотовых сетях четвертого поколения. С развитием 4G многие производители, в частности Televes и Funke, встраивают в свои антенны режекторные фильтры, отсекающие LTE-диапазоны.

При этом в разных странах под LTE выделены разные диапазоны. Поэтому, выбирая такую модель антенны, нужно как минимум убедиться, что встроенный режекторный фильтр настроен на диапазон, занимаемый LTE в вашей стране. К тому же битва между разными ведомствами за частотный ресурс идет постоянно, и нельзя гарантировать, что сегодняшние частотные назначения через несколько лет не поменяются. Чтобы подстраховаться от таких случаев, Игорь Лукашев рекомендует приобрести внешний фильтр входных сигналов.

Надеемся, что советы наших экспертов помогут вам сориентироваться при выборе антенны и учесть возможные подводные камни выбора подходящей модели. _________________________

Подпишитесь на канал «Телеcпутника» в Telegram: перейдите по инвайт-ссылке или в поисковой строке мессенджера введите @telesputnik, затем выберите канал «ТелеСпутник» и нажмите кнопку +Join внизу экрана.

Также читайте «Телеcпутник» во «ВКонтакте», Facebook , «Одноклассниках» и Twitter.

И подписывайтесь на канал «Телеспутника» в «Яндекс.Дзен».



Антенна Волновой канал | BlogAnten.ru

Своим появлением антенна волновой канал обязана японским инженерам-электрикам Синтаро Уда и Хидэцугу Яги, которые изобрели её в 1926 году. Распространённое название устройства в западном варианте состоит из фамилий изобретателей — волновой канал часто называют антенной Яги-Уда или Яги.

Применение антенны “Волновой канал”

Массовое использование волновой канал получил только во времена Второй мировой войны. Благодаря примитивности и направленному действию антенна успешно применялась в радарах ПВО. В гражданских целях Яги-Уда широко распространена в телевидении, приёмном и передающем радиовещании, а также других системах связи.

Такая популярность обусловлена простотой конструкции, мощным усилением сигнала, хорошая направленность приёма-передачи сигнала, а также небольшие размеры и маленький вес. Антенна Яги способна работать как с короткими диапазонами, так и на более высоких частотах.

Устройство

Антенна состоит из продольной траверсы, на которой в поперечном положении предусмотрены пассивный рефлектор, активный вибратор, а также директор. Зачастую Яги-Уда имеет один рефлектор, и до десяти директоров. Особенность строения заключается в следующем: Длина активного элемента равна полуволне (0,5 λ), рефлектор немного больше, а директор, наоборот, меньше. Расстояние между поперечными элементами составляет 0,25 λ.

Параметры Яги-Уда

Самый примитивный вариант антенны волновой канал, который состоит из трёх поперечных элементов, имеет усиление сигнала 5—6 дБ. Яги с шестью поперечинами способна выдавать усиление до 9 дБ, а если на антенне предусмотрено 10 элементов, то можно получить 11 дБ. В антеннах с большим количеством директоров (15 и более) усиление повышается приблизительно на 2 дБ с каждым дополнительным элементом.

В антенне Яги-Уда большой коэффициент направленного действия. Она, одновременно, примитивна в своём устройстве, и достаточно эффективна в работе.

Недостатки антенны

Волновой канал имеет лишь один существенный недостаток — сложность настройки. Это относится ко всем вариациям Яги-Уда, в которых предусмотрено более трёх директоров. Даже две антенны собранные по одному чертежу, на практике могут работать по-разному, и каждую из них придётся подстраивать под приём или передачу сигнала индивидуально.

Конструкции многоэлементных ТВ антенн Волновый Канал

Антенны типа «Волновой канал» получили широкое распространение в различных профессиональных устройствах радиосвязи и радиолокации. Большинство телевизионных коллективных и индивидуальных антенн промышленного изготовления также являются антеннами типа «Волновой канал».

Это связано с тем, что такие антенны достаточно компактны, и обеспечивают получение большого коэффициента усиления при сравнительно небольших габаритах. Иногда антенну, «Волновой канал», особенно в зарубежной литературе, называют антенной Уда — Яги по имени впервые описавших ее японских изобретателей.

Антенна «Волновой канал» представляет собой набор элементов: активного г вибратора и пассивных — рефлектора и нескольких директоров, установленных на одной общей стреле.

Принцип действия антенны в следующем. Вибратор определенной длины, находящийся в электромагнитном поле сигнала, резонирует на частоте сигнала, и в нем наводится ЭДС. В каждом из пассивных элементов также наводится ЭДС, и они переизлучают вторичные электромагнитные поля.

Эти вторичные поля, в свою очередь, наводят дополнительные ЭДС в вибраторе. Размеры пассивных элементов и их расстояния от вибратора должны быть выбраны такими, чтобы дополнительные ЭДС, наведенные в вибраторе вторичными полями, были в фазе с основной ЭДС, наведенной в нем первичным-полем.

Тогда все ЭДС будут складываться арифметически, обеспечив увеличение эффективности антенны по сравнению с одиночным вибратором. Для этого, рефлектор делается немного длиннее вибратора, а директоры — короче.

Симметричное расположение элементов антенны относительно направления, на передатчик создает условия для сложения наведенных ЭДС в вибраторе только для сигнала, приходящего с главного направления. направленности, что соответствует увеличению коэффициента усиления.

Элементы антенн «Волновой канал», которые будут рассмотрены ниже, расположены в пространстве горизонтально, и такие антенны используют для приема сигналов с горизонтальной, поляризацией, когда вектор напряженности электрического поля Е также горизонтален. Для приема сигналов с вертикальной поляризацией антенна должна быть повернута на 90° так, чтобы ее элементы стали вертикальными.

В связи с тем, что элементы антенны расположены в разных точках пространства, фазы наведенных в них первичным полем ЭДС будут зависеть от координат каждого элемента и их размеров, так как от длины элемента зависит его резонансная частота, а фаза наведенной ЭДС зависит от настройки элемента.

Нужно также учесть, что телевизионный сигнал занимает сравнительно широкую полосу частотного спектра, и свойства антенны должны быть хотя бы примерно одинаковыми для всей полосы частот принятого сигнала. Наконец, для хорошего согласования антенны с фидером ее входное, сопротивление должно иметь чисто активный характер. Отсюда становится ясно, насколько сложно проектирование антенн типа ”Волновой канал», особенно при большом количестве элементов антенны.

В настоящее время разработано множество вариантов таких антенн с разным числом директоров различных размеров и с различным расстоянием между ними. Процесс проектирования многоэлементной антенны типа «Волновой канал” вообще не однозначен.

Перед проектировщиком могут быть поставлены разные задачи: либо добиться максимального коэффициента усиления антенны, либо — максимального коэффициента защитного, действия, либо — наименьшей неравномерности коэффициента усиления в полосе принимаемых частот, либо — минимального уровня боковых лепестков диаграммы направленности или другие факторы.

Кроме того, в процессе проектирования некоторыми размерами антенны приходится задаваться, а остальные получать в результате расчета. Этим объясняется то, что в разных источниках литературы приводятся различные размеры элементов антенн при одинаковом их числе.

К сожалению, в литературе при описаниях антенн отсутствуют сведения о том, какие исходные данные были положены в основу проектирования данной конкретной антенны. Следует также учесть, что большинство вариантов многоэлементных антенн «Волновой канал» подобрано экспериментальным путем, что сильно осложняет возможности повторяемости таких конструкций.

Многоэлементная антенна «Волновой канал», по принципу работы аналогичная многоконтурному полосовому фильтру, нуждается в тщательной настройке элементов. Известно, что как бы точно ни были подобраны индуктивности катушек и емкости конденсаторов многоконтурного, фильтра, он подлежит обязательной настройке по приборам в связи с тем, что невозможно заранее учесть разбросы различных паразитных параметров, таких как емкости монтажа и индуктивности рассеяния, активные сопротивления катушек на высокой частоте и сопротивления потерь конденсаторов, индуктивности и сопротивления соединительных проводников.

Аналогично и при изготовлении многоэлементной антенны «Волновой канал»: даже точное соблюдение всех ее размеров не избавляет от необходимости выполнения тщательной настройки по приборам, так как невозможно учесть разбросы в ее конструкции, такие как непараллельность элементов в горизонтальной плоскости, скручивание несущей стрелы, неизбежное под нагрузкой из-за того, что всегда имеется неоднородная по длине трубы эллиптичность ее сечения, а скручивание стрелы приводит к тому, что элементы антенны уже не находятся в одной плоскости.

Определенное влияние на работу антенны, которое невозможно учесть, оказывают находящиеся поблизости местные предметы, металлические и неметаллические. Наконец, невозможно абсолютно точно выдержать все размеры, всегда будут отклонения в пределах допусков, а при изменениях окружающей температуры эти отклонения увеличиваются.

Антенну следует настраивать изменением длины каждого элемента и расстояний между ними при контроле формы диаграммы направленности, значения и характера входного сопротивления антенны. Настройка требует специальных полигонных условий, исключающих влияние местных предметов, и специальных приборов: генератора метрового или дециметрового диапазона волн достаточно большой мощности, индикатора напряженности поля, измерителя полных сопротивлений антенн. Не всегда в процессе настройки удается одновременно добиться того, чтобы входное сопротивление антенны было чисто активным и имело нужное значение.

Приходится мириться с полученным значением входного сопротивления антенны при его чисто активном характере. Но при этом кроме настройки антенны приходится .также дополнительно осуществлять , настройку ее согласования с фидером. Многоэлементные антенны ’’Волновой канал”, используемые в профессиональной аппаратуре, подлежат обязательной индивидуальной настройке на заводе, а в состав аппаратуры входит устройство, позволяющее корректировать согласование антенны с фидером в процессе эксплуатации.

Радиолюбители, занимающиеся постройкой многоэлементных антенн типа ’’Волновой канал”, конечно, не имеют возможности выполнить даже приблизительную настройку антенны, а большинство из них полагает, что антенна, изготовленная точно по чертежам, должна обеспечивать нормальную работу. К сожалению, дело обстоит совсем наоборот.

Чем больше элементов содержит антенна, тем сложнее ее настройка и, с другой стороны, тем хуже оказываются фактические характеристики ненастроенной Антенны. В первую очередь при расстройке антенны страдает ее диаграмма направленности. Она становится асимметричной, максимум ее главного лепестка отклоняется от оси антенны, расширяются боковые и задний лепестки. В связи с тем, что ухудшается соотношение между площадью главного лепестка и площадью остальных лепестков, падает коэффициент усиления антенны.

Входное сопротивление антенны приобретает значительную реактивную составляющую, а его активная составляющая сильно отличается от номинального значения, которое она должна иметь по паспорту. В результате сильно нарушается согласование антенны с фидером.

Это приводит к тому, что значительная часть энергии сигнала, принятого антенной, отражается от фидера и излучается обратно. в пространство, не поступая на вход телевизионного приемника. Таким образом, резко ухудшаются все без исключения характеристики антенны, подобно тому, как радиоприемник с расстроенными контурами не обладает ни нужной чувствительностью, ни нужной избирательностью.

Порой такой приемник вообще не способен принимать радиосигналы. Всем этим объясняются частые разочарования радиолюбителей, которые, построив и установив сложную многоэлементную антенну типа ’’Волновой канал”, сталкиваются с тем, что не получают ожидаемых результатов.

Практика показывает, что антенна ’’Волновой канал” не нуждается в настройке и обеспечивает получение паспортных характеристик, если она содержит не более трех элементов: вибратор, рефлектор и только один директор. Коэффициент усиления такой антенны составляет 6 дБ, что вполне достаточно для ее использования в зоне ближнего приема. Если же такого коэффициента усиления окажется недостаточно, радиолюбителям не рекомендуется заниматься постройкой многоэлементных антенн типа ’’Волновой канал”, а следует отдать предпочтение антеннам других типов, которые могут, обеспечить получение больших коэффициентов усиления и не нуждаются в настройке.

Следует отметить еще одну неприятность, связанную с использованием многоэлементных антенн типа ’’Волновой канал”. Обычно эти антенны содержат петлевой вибратор Пистолькорса. Сам петлевой вибратор имеет входное сопротивление около 300 Ом и хорошо согласуется с фидером из коаксиального кабеля с волновым сопротивлением 75 Ом путем применения полуволновой петли.

Петля уменьшает входное сопротивление в 4 раза, с 300 до 75 Ом, и обеспечивает симметрирование. При добавлении к петлевому вибратору пассивных элементов входное сопротивление антенны в значительной мере уменьшается. Так, входное сопротивление пятиэлементной антенны в зависимости от ее размеров может находиться в пределах 40…120 Ом.

Будучи дополнительно уменьшенным в 4 раза полуволновой петлей, оно падает до 10…30 Ом, что приводит к резкому рассогласованию антенны с фидером. За счет отражения значительной части энергии принятого сигнала й ее излучения обратно в пространство значительно уменьшается коэффициент усиления антенны. В условиях высокого уровня напряженности поля на небольшом расстоянии от передатчика такая потеря усиления антенной не опасна: главной задачей остается защита от помех за счет узкой диаграммы направленности.

Однако если многоэлементную антенну устанавливали из-за того, что более простая антенна оказалась недостаточно эффективной, такое решение оказывается ошибочным.

Дело осложняется тем, что в литературе при описании многоэлементных антенн ’’Волновой канал не указываются значения их входного сопротивления, так жак оно очень сильно зависит от настройки антенны. Измерить же входное сопротивление антенны в любительских условиях достаточно трудно, а не зная его, невозможно правильно выбрать схему согласующего устройства.

Трехэлементная антенна Волновый Кaнaл

Двухэлементные антенны ’’Волновой канал” применяют редко, так как их характеристики ненамного лучше характеристик одиночного вибратора. Поэтому рассмотрим трехэлементную антенну, которая показана на рис. 1. Элементы антенны выполнены из металлической трубки диаметром 12-20 мм.

Рис. 1. Трехэлементная антенна ”Волновый кaнaл”.

Мачта и стрела могут быть металлическими. При этом элементы антенны должны быть надежно электрически соединены со стрелой с помощью пайки или сварки. Если стрела выполняется из изоляционного материала, специально соединять между собой элементы антенны не нужно. Расположение элементов антенны соответствует горизонтальной поляризации сигнала.

Антенна — петлевой вибратор

Если необходимо принимать сигнал с вертикальной поляризацией, антенна поворачивается так, чтобы ее элементы заняли вертикальное положение. Однако при этом верхняя часть мачты длиной, примерно равной длине рефлектора, должна быть выполнена из изоляционного материала.

Подключение фидера производится с помощью полуволновой петли, как это показано на рис. 2. Входное сопротивление антенны рекомендуемых размеров примерно составляет 150 Ом, поэтому имеется; рассогласование антенны с фидером. Однако в условиях ближнего приема более важным является то, что суженная по, сравнению с одиночным вибратором диаграмма направленности ослабляет прием помех с других направлений и отраженных сигналов.

Рис. 2. Антенна — петлевой вибратор.

Размеры антенны и длина петли в развернутом виде приведены в табл. 1.

Таблица 1. Размеры трехэлементной антенны «Волновой канал», мм.

Номер канала 1 2 3 4 5 6 7 ! 8 9 10 11 12
Р 3350 2840 2200 2000 1830 990 950 905 870 840 805 780
В 2760 2340 1790 1620 1510 815 780 745 720 690 665 640
Д 2340 2000 1550 1400 1290 690 660 630 610 585 560 545
а 900 760 590 535 490 270 255 240 230 225 220 215
в 600 510 395 355 330 180 170 160 155 150 145 140
П 1865 1581 1227 1116 1023 553 529 508 488 469 452 436

Коэффициент усиления трехэлементной антенны «Волновой канал» указанных размеров составляет 5,1. ..5,б дБ, что соответствует увеличению, напряжения сигнала на выходе антенны в 1,8..1,9 раз по сравнению с одиночным полуволновым вибратором. Угол раствора главного лепестка диаграмму направленности по половинной мощности составляет 70°.

Трехэлементная антенна, установленная на мачте высотой 15…20 м, при равнинной местности может обеспечить нормальный прием телевизионных передач на расстоянии до 60 км от передатчика мощностью 5 кВт при высоте передающей антенны 200 м.

Пятиэлементная антенна Волновой Канал

На рис. 3 представлена пятиэлементная антенна «Волновой канал». От трехэлементной антенны она отличается двумя  дополнительными директорами и размерами элементов.

Рис. 3. Пятиэлементная антенна «Волновой канал».

В связи с пониженным входным сопротивлением антенны, которое из-за неизбежной расстройки даже приблизительно указать невозможно, фидер к антенне следует подключать с помощью четвертьволнового короткозамкнутого шлейфа, показанного на рис. 4.

Рис: 4. Разрезной полуволновой вибратор.

Размеры этой антенны приведены в табл, 2.

Таблица 2. Размеры пятиэлементной антенны «Волновой канал», мм.

Номер канала 1 2 3 4 5 6 7 8 9 10 11 12
Р 3130 2650 2060 1870 1710 840 840 . 800 760 700 710 680
В 2760 2340 1790 1620 1510 730 690 680 660 605, 580 550
Д1 2510 2130 1650 1500 1370 720 680 660 640 610 580 560
Д2 2490 2100 1630 1485 1360 720 680 660 610 610 580 560
Д3 2430 2060 1600 1450 1330 700 660 650 610 610 570 530
а 1200 1030 790 720 660 325 310 300 290 260 260 240
в 730 620 480 435 400 210 210 210 160 190 190 250
c 700 590 460 420 380 500 530 490 450 445 390 385
d 740 625 485 440 400 420 365 370 380 315 350 340
Ш 1418 1202 932 848 778 420 402 386 370 356 343 331

Коэффициент усиления пятиэлементной антенны при условии ее точной настройки для указанных размеров составляет примерно 8,6. ..8,9 дБ, что соответствует увеличению сигнала на выходе антенны в 2,7…2,8 раз по сравнению с одиночным полуволновым вибратором. Угол раствора диаграммы направленности по половинной мощности составляет 50°. Если антенна не настраивалась, ее параметры могут оказаться хуже, чем у трехэлементной антенны.

Помимо, пятиэлементных разработаны и в некоторых литературных источниках публикуются размеры семиэлементных, одиннадцатиэлементных антенн «Волновой канал», а также с еще большим числом элементов. Такие антенны здесь не рассматриваются по следующим причинам. Как уже отмечалось, без тщательной настройки такие антенны, даже выполненные точно по чертежам, обладают плохими характеристиками.

Кроме того, с увеличением числа элементов сужается полоса пропускания антенны. Так, полоса пропускания семиэлементной антенны типа «Волновой канал» составляет примерно 5 % частоты, на которую она настроена.

Поэтому при приеме сигнала по первому частотному каналу (средняя частота 52,9 МГц) полоса’ пропускания антенны составит всего 2,65 МГц, т. е. значительно меньше полосы частот, занимаемой спектром телевизионного сигнала, которая примерно равна 7 МГц. Даже на пятом канале полоса пропускания этой антенны оказывается недостаточной.

А если в диапазоне 6-12-го каналов или в дециметровом диапазоне полоса пропускания многоэлементной антенны оказывается достаточно широкой, из-за неизбежной расстройки такие самодельные антенны оказываются бесперспективными. Наконец, в условиях ближнего приема нет никакой необходимости в установке таких сложных антенн.

Что касается дальней части зоны прямой видимости или зоны полутени, то там необходимо использовать антенны с повышенным или большим

коэффициентом усиления, который расстроенная антенна обеспечить не может, и для получения такого коэффициента усиления приходится использовать синфазное соединение нескольких сравнительно простых антенн, которые не нуждаются в настройке и хорошо согласуются с фидером.

Никитин В.А., Соколов Б.Б., Щербаков В.Б. — 100 и одна конструкция антенн.

10-7. Антенны «волновой канал» для диапазона УКВ

Антенны с большим числом пассивных элементов широко применяются в диапазоне коротких волн в качестве направленных излучателей. Однако в диапазоне УКВ применение их в качестве приемных антенн радиовещательных станций УКВ, телевизионных антенн, а также в качестве антенн для радиолюбительских диапазонов еще шире. Такое предпочтение, оказываемое антеннам «волновой канал», связано с тем, что при незначительных конструктивных расходах и небольшой занимаемой площади эти антенны дают чрезвычайно большие коэффициенты усиления. Если, например, сравнивать антенну «волновой канал» и многовибраторную антенну с одинаковым числом элементов, то антенна «волновой канал» при меньших размерах и меньшем расходе конструктивных материалов дает больший коэффициент усиления (однако это лишь теоретически; практически же это превосходство невелико).

Длина и расстояние пассивных элементов от вибратора сильно влияют на входное сопротивление и коэффициент усиления антенны «волновой канал». Обычно рефлектор выбирается на 5% длиннее, чем-излучатель, а первый директор — на 5% короче. В случае, если антенна имеет несколько директоров, их длина уменьшается по мере удаления от вибратора; так, например, 1-й директор на 5% короче излучателя, 2-й — на 6%, 3-й — на 7% и т. д. У антенн «волновой канал», имеющих большое число директоров, их длину часто выбирают одинаковой.

В случае, если антенна состоит из вибратора и только одного рефлектора или директора, то определение получаемого коэффициента усиления и входного сопротивления антенны довольно просто (см. рис. 4-1 и 4-2). Но уже в случае трехэлементной антенны входное сопротивление и коэффициент усиления зависят от двух переменных — расстояния вибратор — директор и расстояния вибратор — рефлектор. При этом входное сопротивление антенны может уменьшится до 10 ом при оптимальном, с точки зрения получения максимального коэффициента усиления, расстоянии между элементами. Такое понижение входного сопротивления антенны крайне нежелательно, так как оно сопровождается уменьшением полосы пропускания антенн, увеличением тока, протекающего по элементам антенны (а следовательно, при недостаточно толстых и плохо проводящих проводниках и к увеличению потерь), и, кроме того, возникают дополнительные трудности согласования антенны с линией передачи. Поэтому обычно отказываются от достижения наибольшего коэффициента усиления в пользу получения достаточно большого входного сопротивления антенны.

Антенны «волновой канал» с большим числом элементов не могут иметь точно заранее рассчитанных электрических параметров, так как все элементы взаимно связаны и незначительное изменение длины или расстояния до хотя бы одного элемента меняет электрические свойства всей системы. Поэтому настройка антенны «волновой канал» всегда проводится методом «проб и ошибок» и при тщательном осуществлении, несмотря на значительные затраты времени, всегда приводит к желаемым результатам.

Для вибратора с подключенными к нему пассивными элементами справедливы следующие правила: а) длина пассивных элементов определяет реактивную составляющую их сопротивления и, следовательно, их действие или в качестве директора или в качестве рефлектора; б) чем меньше расстояния между вибратором и пассивными элементами, тем меньше входное сопротивление антенны, причем это явление сильнее выражено у директора; в) чем меньше расстояния между элементами антенны и чем больше пассивных элементов используется в антенне, тем уже ее полоса пропускания; г) при подключении дополнительных директоров увеличивается концентрация излучения в прямом направлении и, следовательно, увеличивается коэффициент усиления, а при подключении дополнительного рефлектора (помимо основного) выигрыша в коэффициенте усиления не получается; д) в диапазоне УКВ обычно длина рефлектора выбирается на 6% больше длины вибратора, а длина первого директора — на 5% короче длины вибратора; последующие директоры имеют длину на 1% меньше длины предыдущего директора; е) последовательное уменьшение длины директоров применяется для подавления нежелательных боковых лепестков диаграммы направленности. Преимущественно, однако, в антеннах «волновой канал» обычно выбирается одинаковая длина всех директоров (в случае, если их число достаточно велико), что несколько увеличивает полосу пропускания антенны, не уменьшая ее коэффициента усиления; ж) длина всей конструкции антенны «волновой канал» определяет коэффициент усиления, даваемый антенной. Коэффициент усиления при одинаковой длине антенны остается постоянным независимо от расстояния между отдельными директорами. Это утверждение верно только для расстояний между директорами, меньших чем 0,4λ, если же расстояние между директорами превосходит указанное расстояние, то коэффициент усиления антенны резко уменьшается. Уже начиная с расстояния 0,3λ коэффициент усиления начинает уменьшаться, но это уменьшение может быть скомпенсировано за счет включения первого директора на расстоянии 0,1λ от вибратора (так называемый стартовый элемент), благодаря чему связь между директорами и вибратором ослабляется незначительно. При расположении стартового элемента на расстоянии 0,1λ от вибратора расстояние между всеми прочими директорами выбирается обычно равным 0,33λ; з) наиболее оптимальным расстоянием между рефлектором и излучателем является расстояние, равное 0,25λ. При таком выборе расстояния требуется, однако, до подключения директоров отрегулировать длину рефлектора на максимальное показание измерителя напряженности поля в направлении прямого излучения; и) антенна «волновой канал» может быть настроена или на максимум излучения в прямом направлении, или на наибольшее ослабление излучения в обратном направлении. Следует учитывать, что эти две настройки не совпадают и настройка на максимальное ослабление в обратном направлении значительно критичнее.

Ниже описываются конструкции антенн «волновой канал», наиболее часто применяемых в практике. При добросовестном изготовлении этих антенн в соответствии с приведенными ниже размерами и указаниями они обычно хорошо работают без особой дополнительной настройки.

Трехэлементная антенна «волновой канал»

Самая простая антенна «волновой канал» в цельнометаллическом исполнении показана на рис. 10-29, она имеет входное сопротивление 240 ом и дает усиление 6—7 дб.

Приведенные размеры соответствуют любительскому диапазону 2 м. Однако размеры антенны (мм) могут быть пересчитаны для любого диапазона УКВ по следующим приближенным формулам;

длина рефлектора $\frac{149400}{f[Мгц]}$;

расстояние вибратор — рефлектор $\frac{62500}{f[Мгц]}$;

длина вибратора $\frac{142000}{f[Мгц]}$;

расстояние вибратор — директор $\frac{55000}{f[Мгц]}$;

длина директора $\frac{135000}{f[Мгц]}$;

длина Т-образной схемы согласования $\frac{68900}{f[Мгц]}$.

Эталонная антенна имеет элементы диаметром 12 мм (некритичный размер). Размеры элементов приведены для случая, когда антенна крепится на металлической траверсе диаметром 20 мм. В случае, если используются элементы антенны очень большого диаметра или несущая конструкция деревянная, все элементы антенны следует немного укоротить. В случае же, если в качестве несущей траверсы используется металлическая труба большого диаметра, следует незначительно увеличить длину элементов антенны. Однако, вообще говоря, рассматриваемая антенна достаточно широкополосная для того, чтобы в приведенных выше случаях можно было обходиться и без корректировки приведенных размеров антенны.

На рис. 10-29, б показано согласование несимметричного коаксиального кабеля с волновым сопротивлением 60 ом с рассматриваемой антенной. Длина полуволновой петли равна λ/2×k (коэффициент укорочения) и составляет 680 мм.

На рис. 10-30 изображена смонтированная антенна и приведена ее диаграмма направленности.

Девятиэлементная антенна «волновой канал». Такая антенна уже является антенной с большим коэффициентом усиления, достигающим значения 10—11 дб, и антенной, имеющей узкую диаграмму направленности в горизонтальной плоскости. Полоса пропускания антенны достаточно большая и позволяет работать в диапазоне 144—146 Мгц без заметного уменьшения мощности. На рис. 10-31 изображена схема антенны с размерами для диапазона 2 м.

Эта антенна также может быть сконструирована для любого другого диапазона, если рассчитать ее элементы (мм) по формулам:

длина рефлектора $\frac{152500}{f[Мгц]}$;

длина вибратора $\frac{141600}{f[Мгц]}$;

1-й директор $\frac{132100}{f[Мгц]}$;

2-й директор $\frac{130700}{f[Мгц]}$

3-й директор $\frac{128500}{f[Мгц]}$

4-й директор $\frac{126300}{f[Мгц]}$

5-й директор $\frac{124200}{f[Мгц]}$

6-й директор $\frac{122000}{f[Мгц]}$

7-й директор $\frac{120500}{f[Мгц]}$

расстояние вибратор — рефлектор $\frac{75000}{f[Мгц]}$;

расстояние вибратор — директор и директор — директор $\frac{30000}{f[Мгц]}$;

внутренний размер Т-образной схемы согласования $\frac{1200}{f[Мгц]}$;

Ширина диаграммы направленности в горизонтальной плоскости равна приблизительно 40° (см. рис. 10-32).

Существует много вариантов Исполнения многоэлементной антенны «волновой канал», отличающихся друг от друга числом элементов, видом или способом питания излучателя и т. п. Точное согласование антенны с линией передачи определяется всегда экспериментально. Очень часто в качестве излучателя используют шлейфовый вибратор, так как в этом случае увеличивается входное сопротивление антенны и несколько увеличивается полоса пропускания. В приведенных выше конструкциях такие вибраторы не использовались, исходя из чисто механических соображений, поскольку шлейфовый вибратор не позволяет осуществлять дополнительную регулировку, а размеры Т-образной схемы согласования могут изменяться в широких пределах. Входное сопротивление антенны, равное 240 ом, имеет то преимущество, что в этом случае линию питания, изготовленную из ленточного кабеля УКВ с волновым сопротивлением, равным 240 ом, можно непосредственно подключать к точкам питания.

Кроме того, в этом случае при помощи полуволновой петли можно согласовать и симметрично подключить к антенне несимметричный коаксиальный кабель с волновым сопротивлением 60 ом.

10-8. Многоэлементные антенны «волновой канал»

В последние годы при экспериментировании с различными конструкциями антенн «волновой канал» было установлено, что антенны, имеющие большую протяженность несущей траверсы, могут давать очень большие коэффициенты усиления. Так, например, тринадцатиэлементная антенна «волновой канал» для частоты 145 Мгц при распределении ее элементов по длине 7 м несущей траверсы (приблизительно 3,5λ) имеет коэффициент усиления несколько больше 16 дб.Такое большое усиление может быть получено также при использовании многовибраторных антенн или антенн «волновой канал», расположенных в несколько этажей, но при этом их конструкция и схема питания значительно сложнее. Поэтому для получения большого усиления (почти в 40 раз по мощности) в последнее время радиолюбители все чаще используют антенны «волновой канал» с большим числом элементов.

Большой коэффициент усиления антенны «волновой канал» с большим числом элементов достигается за счет значительного уменьшения полосы пропускания антенны; это одновременно означает, что размеры антенны очень критичны.

Для лучшего понимания свойств антенны «волновой канал» с большим числом элементов ее параметры подробно описываются ниже.

Полоса пропускания

В случае если антенна «волновой канал» с большим числом элементов настроена на частоту 145 Мгц и КСВ в линии передачи равен 1, то при возбуждении антенны на частоте 144 Мгц КСВ в линии передачи будет равен 1,7. Если же антенна будет возбуждаться на частоте 146 Мгц, то КСВ будет равен 2,5. Сказанное означает, что свойства антенны при частотах выше резонансной ухудшаются быстрее, чем при частотах ниже резонансной. Этот факт разъясняется графиком, приведенным на рис. 10-33.

Таким образом, резонансная частота антенны находится не как обычно посередине рабочего диапазона частот, а ближе к высокочастотному концу диапазона. Для антенны «волновой канал» с большим числом элементов, предназначенной для работы в диапазоне 144—146 Мгц, при допустимых величинах КСВ резонансную частоту надо выбирать равной (учитывая график на рис. 10-33) 145,5 Мгц. Естественно, что в этом случае каждый раз следует обдумать, не лучше ли настроить антенну на рабочую частоту передатчика при соответственном ухудшении КСВ при приеме в высокочастотном конце диапазона. Из графика рис. 10-34 можно найти полосу пропускания антенны в процентах от резонансной частоты в зависимости от длины несущей траверсы антенны.

В антеннах «волновой канал» с большим числом элементов элементы обычно изготовляются из проводников, имеющих минимальный, с точки зрения прочности конструкции, диаметр. Чем больше диаметр элементов антенны, тем меньше получаемое усиление. Тонкий проводник вследствие небольшой поверхности обладает небольшой емкостью, но одновременно имеет большую индуктивность и, следовательно, имеет большое отношение L/C (см. рис. 1-6, а и 1-6, б). Поэтому такой элемент сравним с узкополосным резонансным колебательным контуром. Элемент, имеющий больший диаметр проводника, соответственно имеет меньшее отношение L/C и, следовательно, обладает менее ярко выраженными резонансными свойствами, что в данном случае эквивалентно уменьшению усиления антенны. Для уменьшения потерь за счет поверхностного эффекта поверхность тонких проводников должна обладать хорошей проводимостью. Если диаметр элемента равен 3 мм (наиболее подходящий диаметр для диапазона 2 м), то элемент может быть выполнен из медных или алюминиевых трубок, если же используется меньший диаметр проводников, то их поверхность должна быть посеребрена (например, если используются велосипедные спицы в качестве элементов антенны).

Для уменьшения потерь желательно, чтобы толщина серебряного покрытия была по возможности больше. При покрытии элементов серебром отпадает необходимость в дополнительной защите поверхности элементов от воздействия погоды, в то время как поверхности алюминиевых или медных элементов следует покрывать защитным лаком. Для этой цели используется бесцветный лак с хорошими изоляционными свойствами и небольшой диэлектрической постоянной.

Коэффициент усиления антенны

Коэффициент усиления антенны «волновой канал» в первую очередь зависит от длины несущей траверсы. Как уже упоминалось выше, это большое усиление достигается за счет значительного сужения полосы пропускания антенны. Число элементов и их взаимные расстояния также влияют на коэффициент усиления, но имеют второстепенное значение. По кривой рис. 10-35 можно определить коэффициент усиления антенны в децибелах в зависимости от длины несущей траверсы антенны.

Взаимные расстояния между пассивными элементами и их линейные размеры

Наилучшие результаты достигаются, когда первый директор располагается относительно близко к вибратору. Для всех следующих директоров, вплоть до пятого, расстояние постепенно увеличивается, а для последующих директоров оптимальное расстояние составляет 0,39λ. Ниже приведены оптимальные расстояния между первыми пятью директорами (λ): вибратор — 1-й директор 0,08; 1-й директор — 2-й директор 0,09; 2-й — 3-й — 0,09; 3-й — 4-й — 0,20; 4-й — 5-й — 0,39. Расстояния между всеми следующими директорами равно 0,39λ.

Расстояние между рефлектором и вибратором некритично и обычно выбирается равным 0,15—0,25λ. Оно в незначительной степени влияет на входное сопротивление антенны и на длину самого рефлектора.

Длина рефлектора выбирается обычно несколько больше половины длины волны, и затем, осторожно уменьшая его длину, добиваются максимального подавления обратного излучения. Обратное ослабление на резонансной частоте достигает 30—40 дб. Следует отметить, что практика показала, что для получения максимального коэффициента усиления антенны следует выбирать одинаковые длины директоров при приведенных выше расстояниях между ними. Если же длины директоров постепенно уменьшаются (что характерно для обычных антенн «волновой канал»), то в этом случае коэффициент усиления несколько уменьшается, но одновременно увеличиваются обратное ослабление и полоса пропускания антенной системы. Уменьшение длин последующих директоров на 3% от длины волны дает относительно большую полосу пропускания антенны при уменьшении коэффициента усиления. Можно пойти на компромисс и укорачивать длины директоров на 1,5% длины волны. Если же предполагать, что все директоры имеют одинаковую длину, то длина директоров в зависимости от отношения λ/d и числа директоров может быть определена из кривых рис. 10-36. Указанные размеры справедливы только в том случае, когда директоры изолированы от несу щей траверсы. В случае, если директоры механически связаны с несущей траверсой, их следует удлинить приблизительно на 2/3 диаметра траверсы.

Длина вибратора выбирается такой же, как и у вибратора обычной антенны «волновой канал», однако линейные размеры его в данном случае более критичны к изменениям вследствие узкополосности антенной системы. Поэтому при расчете длины вибратора рекомендуется учитывать влияние отношения λ/d (см. рис. 1-7) и, кроме того, в случае цельнометаллической конструкции удлинять размеры вибратора на 2/3 диаметра несущей траверсы.

Входное сопротивление

Входное сопротивление антенны «волновой канал» с прямолинейным вибратором и большим числом пассивных элементов обычно лежит между 5 и 20 ом. Эта величина зависит в основном от расстояний между вибратором и первыми директорами и вибратором и рефлектором. Чем дальше располагаются директоры от излучающего элемента, тем меньше их влияние на входное сопротивление антенны. Начиная с шестого директора, можно подключать большое число дополнительных директоров без дальнейшего уменьшения входного сопротивления антенной системы. Для облегчения согласования антенны с линией передачи часто излучатель изготовляют в виде шлейфового вибратора, имеющего различные диаметры верхнего и нижнего проводников (см. рис. 1-15). К сожалению, с помощью шлейфового вибратора нельзя осуществлять дополнительное согласование антенны с линией, и поэтому для получения точного согласования часто приходится использовать дополнительно подключаемый согласующий четвертьволновый шлейф.

Более рационально использовать прямолинейный вибратор с Т-образной согласующей схемой для согласования с линией передачи.

В случае, если антенна питается при помощи несимметричного коаксиального кабеля, применяется γ-образная согласующая схема.

В обоих случаях можно получить небольшое значение КСВ в линии, изменяя положение точек подсоединения согласующего устройства к вибратору.

Описываемую антенну рекомендуется изготовлять цельнометаллической. В качестве несущей траверсы антенны можно использовать дюралевую трубку диаметром от 20 до 40 мм или тонкостенную стальную трубку, покрытую антикоррозийным составом. Элементы антенны, изготовленные из твердой меди, следует припаять к несущей траверсе. Ниже приводится несколько практических примеров конструкции антенны «волновой канал» с большим числом элементов.

Девятиэлементная антенна «волновой канал»

Антенна, показанная на рис. 10-37, рассчитана на диапазон 2 м, имеет длину, равную 2λ, и дает коэффициент усиления 13,6 дб. Резонансная частота антенны равна 145 Мгц, и, следовательно, антенна наиболее эффективно работает в низкочастотной части диапазона. Ширина диаграммы направленностй В горизонтальной плоскости примерно равна 25°, величина обратного ослабления 20 дб.

Диаметр пассивных элементов должен быть не больше 6 мм.На рис. 10-37 изображена также Т-образная схема согласования, позволяющая согласовать антенну с линией передачи, имеющей волновое сопротивление 240 ом. В точки питания XX можно также подключить полуволновую петлю из коаксиального кабеля для согласования антенны с несимметричным коаксиальным кабелем, волновое сопротивление которого 60 ом (эта же схема осуществляет дополнительно и симметрирование коаксиального кабеля). Для получения точного согласования в незначительных пределах меняют расстояния между первыми директорами антенны. Расстояние между первыми директорами и вибратором — наиболее критичный размер антенны.

Десятиэлементная антенна «волновой канал» с большой длиной несущей траверсы

Данная антенна имеет несколько уменьшенные расстояния между элементами по сравнению с антенной, рассмотренной выше, и поэтому имеет несколько меньшую длину. Эта антенна может рассматриваться как переходная от антенн «волновой канал» к антеннам «волновой канал» с большой длиной несущей траверсы. Длина антенны равна 1,6λ, а коэффициент усиления 12,5 дб.

Приведенные размеры справедливы в том случае, когда в качестве несущей траверсы используется металлическая трубка диаметром 20 мм. Эта антенна, так же как и девятиэлементная антенна «волновой канал», может согласоваться с линией передачи с помощью Т-образной схемы согласования. На рис. 10-38, однако, изображен шлейфовый вибратор с различными диаметрами проводников, повышающий входное сопротивление антенны в достаточной степени, чтобы можно было непосредственно подключать к антенне лиции передачи с волновым сопротивлением 240 ом. Точное согласование достигается путем перемещения первых директоров антенны.

Антенна «волновой канал» с длиной 3,5λ позволяет получать коэффициент усиления около 16 дб, что соответствует 40-кратному усилению по мощности при одинаковых линейных размерах всех директоров. Размеры этой антенны приведены ниже.

Тринадцатиэлементная антенна с большой длиной несущей траверсы и одинаковыми директорами

Длина антенны 3,5λ, директоры имеют одинаковые размеры, а коэффициент усиления равен 16 дб. Для резонансных частот 144, 145 и 146 Мгц длины рефлекторов соответственно равны 1 041, 1 035 и 1 027 мм, длины директоров (одинаковы для всех) — 935, 927, 919 мм. Диаметр всех пассивных элементов ≤ 3 мм. Несущая траверса антенны — трубка диаметром 32 мм, длина ее 7,20 м. Вид излучателя: шлейфовый вибратор с различными диаметрами проводников (см. конструкцию десятиэлементной антенны на рис. 10-38). Размеры шлейфового вибратора: толстый проводник — диаметр 12 мм, длина 978 мм; тонкий проводник — диаметр 3 мм, расстояние между обоими элементами 25 мм. Расстояния между пассивными элементами: вибратор — рефлектор — 483 мм; вибратор — 1-й директор — 178 мм; 1-й директор — 2-й директор — 190 мм; 2-й — 3-й — 190 мм; 3-й — 4-й — 406 мм; 4-й — 5-й — 813 мм; расстояния между всеми остальными директорами равно 813 мм.

Сопротивление в точке питания приблизительно 240 ом. Точное согласование антенны с линией передачи производится с помощью изменения расстояний между первыми директорами и вибратором. Излучатель может быть изготовлен также в виде прямолинейного вибратора длиной 990 мм с Т-образной схемой согласования.

Тринадцатиэлементная антенна «волновой канал» с большой длиной несущей траверсы и постепенно уменьшающимися длинами директоров

Длина антенны 3,5λ, резонансная частота 145,5 Мгц, коэффициент усиления 16 дб.

Диаметр несущего элемента антенны длиной 7,2 м равен 35 мм,излучатель — прямолинейный вибратор с Т-образной схемой согласования. Антенна может работать в диапазоне 144—146 Мгц с допустимыми значениями КСВ. Получение минимального значения КСВ достигается путем регулировки размеров Т-образной схемы согласования.

Длины элементов (в мм): рефлектор — 1044,5; вибратор — 993,0; 1-й директор — 950,0; 2-й — 946,0; 3-й — 943,0; 4-й — 936,5; 5-й — 930,5; 6-й — 924,0; 7-й — 918,0; 8-й — 911,0; 9-й — 905,0; 10-й — 898,5; 11-й — 892,0.

Расстояния между элементами (мм): вибратор — рефлектор — 508; вибратор — 1-й директор — 178; 1-й директор — 2-й директор — 190; 2-й директор — 3-й директор — 191; 3-й директор — 4-й директор — 406 мм; 4-й директор — 5-й директор — 813 мм; расстояние между всеми прочими директорами 813 мм.

Антенна для диапазона 2 м имеет длину почти 10 м и коэффициент усиления, равный приблизительно 17,5 дб (56-кратное усиление по мощности). Размеры этой антенны приведены ниже.

Пятнадцатиэлементная антенна для диапазона 2 м

Длина антенны 4,5λ, коэффициент усиления 17,5 дб. Длины элементов (мм):рефлектор — 1029,0; 1-й директор — 940,0 мм; 2-й — 936,5 мм; 3-й — 924,0 мм; 4-й — 917,5 мм; 5-й — 911,0 мм; 6-й — 905,0 мм;7-й — 898,5 мм; 8-й — 892,0 мм; 9-й — 886,0 мм; 10-й — 880,0 мм;11-й — 873,0 мм; 12-й — 867,0 мм и 13-й директор — 854,0; вид излучателя — шлейфовый вибратор с различными диаметрами проводников. Размеры вибратора; проводник с большим диаметром — диаметр 12 мм, длина 984 мм; тонкий проводник, разорванный посередине, имеет диаметр 3 мм, расстояние между элементами 25 мм. Расстояния между элементами (мм): вибратор — рефлектор — 438; вибратор — 1-й директор — 178; 1-й директор — 2-й директор — 292; 2-й — 3-й — 560; 3-й — 4-й — 813; расстояния между всеми остальными директорами 813 мм. Диаметр проводов всех пассивных элементов — не больше 3 мм.Несущая траверса антенны: металлическая трубка диаметром 38— 40 мм, длиной 9,75 м.

Точное согласование может быть достигнуто за счет перемещения первых директоров относительно вибратора.

Двадцатичетырехэлементная антенна «волновой канал» подвесной конструкции (DJ4OB)

Конструкция такой антенны, имеющей длину 16 м, и коэффициент усиления больше чем 17 дб была предложена радиолюбителем DJ4OB. Элементы антенны крепятся, как показано на рис. 10-39, на двух перлоновых канатиках диаметром 1,5 мм, имеющих длину 16 м каждый и расположенных на расстоянии 400 мм друг от друга. Перлоновые канатики крепятся к деревянным планкам, которые подвешиваются на несущих мачтах.

Все директоры и рефлектор антенны изготовляются из легких металлических трубок или прутков диаметром 3 мм и крепятся к канатикам с помощью коротких отрезков провода или перлоновыми нитками. Можно также просверлить в трубках отверстия диаметром 1,8 мм в соответствующих местах и продеть через них перлоновые канатики.

Излучатель представляет собой шлейфовый вибратор с толстым непрерывным проводником диаметром 8 мм и длиной 998 мм (медная или алюминиевая трубка). На расстоянии 60 мм от него располагается нижний тонкий, разорванный посередине элемент шлейфового вибратора, изготовленный из проводника диаметром 2 мм. Сопротивление такого шлейфового диполя в 6,3 раза больше, чем входное сопротивление полуволнового вибратора (см. рис. 1-15) и равно 240 ом. Следовательно, в случае использования полуволнового вибратора входное сопротивление антенны будет 38 ом.

Все прочие размеры конструкции антенны могут быть определены из рис. 10-39. Антенна крепится между двумя мачтами, причем мачта, расположенная в направлении основного излучения, должна по возможности быть изготовлена из дерева. Если местные условия не позволяют укрепить такую антенну, то можно удалить несколько директоров, незначительно уменьшая тем самым коэффициент усиления антенны. При этом входное сопротивление антенны обычно увеличивается также незначительно и требуется только небольшое изменение расстояния между директорами.

Такая антенна с увеличенной длиной антенного полотна в основном применима в качестве антенны с большим коэффициентом усиления для проведения связей в диапазоне 2 м только в одном направлении. Она обладает очень узкой полосой пропускания и острой диаграммой направленности.

Различные расстояния между элементами антенны были определены радиолюбителем DJ4OВ в ходе длительного эксперимента, целью которого было получение максимального излучения в основном направлении. При конструировании антенны рекомендуется несколько изменять расстояния между элементами, одновременно осуществляя контроль по индикатору напряженности поля.

Антенна Уда-Яги или волновой канал.Как она устроена и работает | Электронные схемы

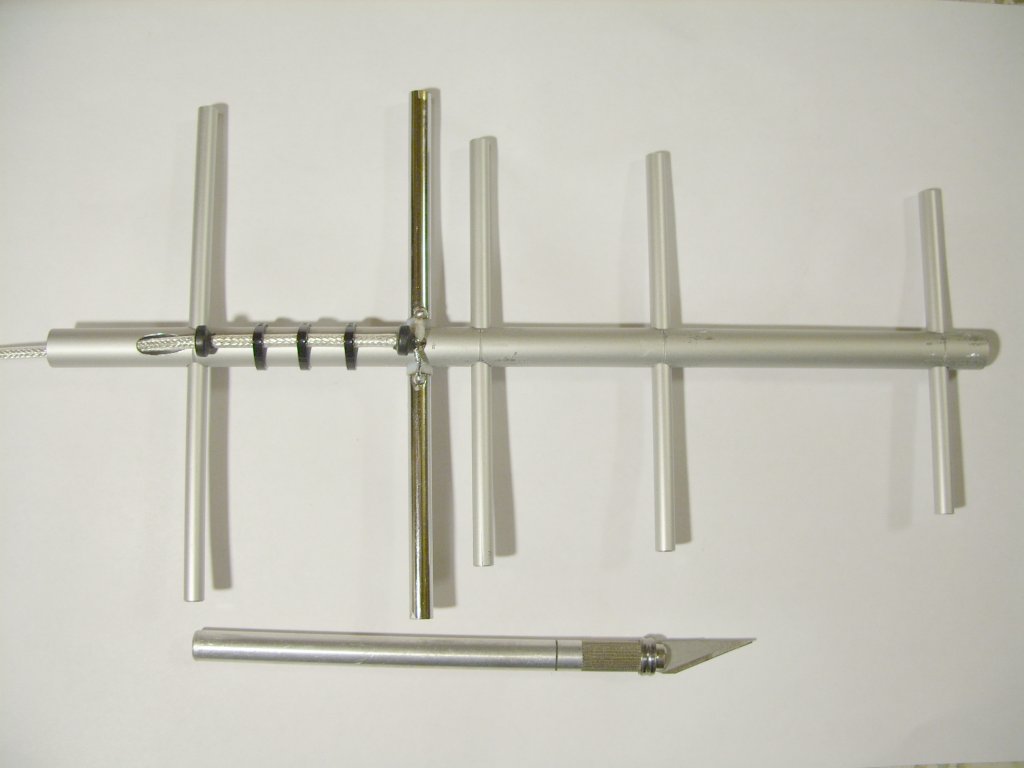

антенна уда яги волновой канал на 800-900МГц

антенна уда яги волновой канал на 800-900МГц

На крышах домов и других построек,на телецентрах и др. можно увидеть антенны,состоящие из непонятных трубок.Название этих антенн УДА-ЯГИ или волновой канал,есть еще название директорная антенна.Это направленная антенна,применяется для приема и для передачи радиоволн на КВ,УКВ диапазонах волн.Все подобные антенны,содержат три главных элемента:рефлектор,вибратор (диполь) и директор.

антенна волновой канал на метровые волны двойной петлевой вибратор Пистолькорса

антенна волновой канал на метровые волны двойной петлевой вибратор Пистолькорса

Эти элементы расположены на штанге(траверса,стрела,бум) параллельно друг другу,причем электрически все могут быть соединены со штангой,т.к. штанга находится перпендикулярно электрической составляющей радиоволны.Сама антенна может быть симметричным вибратором,состоящим из двух трубок или петлевым вибратором(вибратор Пистолькорса).К антенне подключена коробочка АСУ-антенно согласующее устройство.Сзади вибратора-антенны находится рефлектор,который имеет длину чуть больше длины вибратора,а спереди вибратора находится директор,чуть меньшей длины чем вибратор.Директоров может быть больше десяти,а рефлектор в основном это 1-3 трубки.Сколько всего трубок будет на антенне,столько их будет в названии(11-элементный волновой канал,3-элементный и т.д.).

диаграмма направленности волнового канала

диаграмма направленности волнового канала

Работает эта антенна так.На вибратор я подаю сигнал с передатчика.Этот сигнал(синусоида) наводится на рефлекторе и директоре.Рефлектор имеет длину больше вибратора и его сопротивление сигналу имеет индуктивный характер и напряжение сигнала рефлектора отстает по фазе на 270 градусов от сигнала вибратора.В итоге излучение сигнала сзади рефлектора находится в противофазе сигналу вибратора,а спереди в фазе.Сигнал увеличивается вдвое в одном направлении вибратора и уменьшается позади рефлектора.Это как к лампе накаливания установить рефлектор-зеркало и луч света будет излучаться в одну сторону.Излучение директоров(имеют емкостное сопротивление) тоже складываются по фазе с сигналом вибратора и сигнал еще сильнее усиливается в направлении директоров.Диаграмма направленности антенны при этом становится узкой,чем больше директоров тем она будет еще уже.

антенно согласующее устройство U-колено

антенно согласующее устройство U-колено

Подобные антенны можно изготавливать самому,есть сайты-калькуляторы ,которые помогут рассчитать длину всех элементов.Но есть много нюансов.Чем большего диаметра будут трубки,тем антенна будет широкополосней. Материал-медь,алюминий.Концы трубок,чтобы не свистели на крыше загибают.Трехэлементную антенну можно настроить сдвиганием-раздвиганием рефлектора и директора,но с десятью директорами это будет очень проблематично.Без приборов для настройки,такую антенну трудно настроить по фазе сигнала.

согласующее устройство для антенны на трансформаторах

согласующее устройство для антенны на трансформаторах

Просто подключить коаксиальный кабель к антенне не выйдет,по причине волнового сопротивления кабеля(50 Ом или 75 Ом) и сопротивления антенны,несимметричности кабеля и симметричности антенны.Сопротивление полуволнового разрезного симметричного вибратора(вибратор Герца)-73Ом,к нему можно напрямую подключить кабель 75Ом.Но если около вибратора будут металлические трубки(рефлектор,директор) то его сопротивление изменится.Сопротивление петлевого вибратора-300 Ом и кабель к нему не подключить.

рефлектор директор петлевой вибратор волнового канала

рефлектор директор петлевой вибратор волнового канала

Для согласования сопротивления кабеля и антенны,служит та самая коробочка на антенне АСУ.Внутри можно увидеть U-колено,сделанное из отрезка кабеля,в другой антенне есть трансформаторы на ферритовых кольцах.Они согласуют сопротивление антенны и кабеля,понижая или повышая сопротивление антенны.Благодаря им,сигнал беспрепятственно «уходит» в антенну или наоборот по кабелю в телевизор.

Антенна

wave® | NeWave RFID

Доказано, что это самая уникальная и высокопроизводительная антенна RFID

Уникальный и запатентованный дизайн антенны wave® был разработан Электронаучной лабораторией мирового класса при Университете штата Огайо под руководством главного технического директора (CTO) Newave. Волна хорошо зарекомендовала себя в реальных условиях, обеспечивая неизменно превосходное качество:

  • Точность — Запатентованная многолучевая схема освещения обеспечивает 99 +% скорости считывания тегов в пределах оптимальной зоны считывания, определяемой пользователем, при минимальном считывании посторонних тегов за пределами зоны.
  • Универсальность — Множество форм-факторов wave® позволяют использовать самые разнообразные RFID-решения: стеллажи, порталы (любые узкие места), транспортировочные, встроенные в различные материалы и т. Д.
  • Efficiency — Wave® требует меньше оборудования, легко устанавливается с небольшой настройкой (подключи и работай), является беспроводным и может быть установлен в существующие приспособления. Он обеспечивает положительную рентабельность инвестиций за несколько месяцев.

Секрет wave® — уникальная генерация пяти лучей с множественной поляризацией

Только антенна wave® воплощает в себе радикально новую запатентованную концепцию конструкции антенны RFID.Традиционные патч-антенны в дальней зоне излучают один главный луч в заданном направлении на расстояние. Антенна wave® генерирует пять лучей с множеством поляризаций для равномерного освещения оптимальной зоны по длине антенны.

Волновая антенна в прочном корпусе из АБС-пластика. Волновой излучающий элемент.

Антенна wave® идеально подходит для покрытия зоны на уровне объекта с минимальным количеством антенн.Он использует распределенное излучение , как показано ниже, в сравнении с однолучевым излучением пластыря. Wave® генерирует вертикальную диаграмму направленности, которая остается постоянной по всей длине антенны независимо от настройки мощности, создавая горизонтальную зону покрытия от 3 футов до 10 футов.

Чем отличается волновое решение от патч-антенны?

The Patch:
Традиционная антенна RFID, повсеместная антенна, была разработана более 40 лет назад для связи на большие расстояния, что привело к появлению далеко идущего рисунка освещения.Это приводит к тому, что теги читаются за пределами намеченной зоны чтения, и в непосредственной близости возникают несогласованные чтения тегов.

Патчи излучают один дальний свет и ведут себя как фонарик, светясь коническим светом далеко за пределами оптимальной зоны RFID.

Запатентованный wave®:
Документально подтверждено, что при использовании патч-антенн «метки должны быть обращены к считывающему устройству (антенне), и между меткой и считывателем должна существовать прямая линия, не закрытая металлическими или жидкими предметами или другими предметами. теги.Эта проблема с выравниванием тегов (или поляризацией) привела к менее чем оптимальной скорости чтения тегов. При парной установке антенна wave® решает эту проблему, генерируя пять лучей разной поляризации для равномерного освещения оптимальной зоны по всей длине антенны.

Подобно люминесцентному свету, Волна создает цилиндрический узор освещения

Доказано, что wave® считывает более 99% RFID-меток в оптимальной, определяемой пользователем зоне RFID, сводя к минимуму считывание посторонних меток за пределами зоны.

The wave® — Превосходство в личных исследованиях

Волна® была изучена в сравнении с пластырем. Исследование лаборатории электротехники Университета штата Огайо (OSU / ESL) пришло к выводу, что «эксперименты, сравнивающие характеристики RFID-антенн newave® с патч-антеннами, показали, что антенна wave® более эффективна и надежна, чем патч-антенна. система RFID уровня с металлическими полками ». В исследовании также сделан вывод о том, что «с точки зрения затрат ожидается, что потребуется вдвое больше патч-антенн, чтобы покрыть металлический стеллаж с такими же характеристиками, как и волновые антенны.«

Антенна wave® отлично зарекомендовала себя в реальных условиях, в логистике, транспортировке, здравоохранении, а также в крупных магазинах пищевых продуктов, лекарств и товаров массового потребления. В ходе непосредственного тестирования в реальных условиях отеля с плотно сложенным влажным бельем wave® считал 99 +% помеченных предметов за секунды по сравнению со скоростью считывания 75%, на достижение которой потребовалось несколько минут.

HARTING LOCFIELD UHF RFID-антенна бегущей волны, 2,5 м

HARTING LOCFIELD UHF RFID-антенна бегущей волны, 2.5 м

Ha-VIS LOCFIELD® — антенна бегущей волны, основанная на стандартном коаксиальном кабеле. Антенна может быть легко установлена ​​в бесчисленных формах практически в любом приложении или среде и может быть подключена к любому типу считывателя UHF RFID. В зависимости от считывающего устройства, транспондера, точного типа коаксиального кабеля и условий эксплуатации диапазон считывания можно регулировать от нескольких сантиметров до нескольких метров. Антенна Ha-VIS LOCFIELD® генерирует бегущую волну с однородным электромагнитным полем вдоль антенного кабеля в диапазоне частот УВЧ 865–928 МГц (доступны версии для ЕС или FCC).Радиочастотное поле распространяется по всей длине коаксиального кабеля. Бегущая волна генерируется на печатной плате и распространяется к ферритовым сердечникам, где энергия поглощается. Излучается лишь незначительная часть энергии поля. Таким образом, можно избежать отражений и помех, особенно в металлической среде. Антенна LOCFIELD® может быть идеально интегрирована в металлическую среду, такую ​​как серверные стойки, электрические шкафы или другие металлические корпуса. Однако активная часть, включая антенну, НЕ должна касаться металла или земли.Примеры приложений или сред включают: в машинах для идентификации инструментов, вдоль конвейерных лент, дверей / ворот, интеллектуальных рабочих столов, интеллектуальных полок, под поездами или транспортными средствами, на вилочных погрузчиках и инвентаризации в реальном времени.

Лист данных — HARTING LOCFIELD UHF RFID-антенна бегущей волны, 2,5 м

Нужна помощь в выборе подходящей антенны? Ознакомьтесь с нашим руководством по антенне.

Что включено?

  • Одна антенна бегущей волны UHF RFID HARTING LOCFIELD, 2.5 м Квартира

Зачем покупать эту антенну?

Антенна бегущей волны UHF RFID от HARTING LOCFIELD позволяет создать собственную зону считывания UHF RFID практически любой произвольной формы. Вместо установки патч-антенн сам коаксиальный антенный кабель становится антенной, которую можно подключить к любому считывателю UHF RFID.

Характеристики

  • Оборудован возможностью настройки и проектирования зоны считывания RFID практически любой произвольной формы.
  • Нет отражений.
  • Коэффициент усиления антенны составляет около -7 дБи в зависимости от точной длины антенны.
  • Даже при вводе РЧ-мощности 4 Вт в антенну пределы 2 Вт ERP (ЕС) или 4 Вт EIRP (FCC) не нарушаются.
  • Штекерный разъем SMA (TNC по запросу).
  • Оптимизирован для: идентификации инструментов в машинах, дверных проемов и проемов, беспроводных сенсорных сетей и приложений для умных полок / умных рабочих столов.

Видео

FCC (902-928 МГц), ETSI (865-868 МГц)

Линейный (теги читаются в любой ориентации)

До 2 м (6.6 футов) — сильно зависит от считывателя, настроенной мощности и тегов

Штекер SMA (подключается к гнезду SMA) (TNC по запросу)

Гибкий коаксиальный антенный кабель

Может устанавливаться непосредственно на любую непроводящую поверхность. Рекомендуется расстояние не менее 2 см от проводящих поверхностей.

Общая длина: 2,5 м (8,2 фута), активная длина: 2 м (6,6 фута)

от –20 ° C до +65 ° C (от –4 ° F до +149 ° F)

Ваша первая антенна — полуволновой диполь — Radio Society of UK

Многие радиолюбители выбирают антенну в первую очередь — это полуволновой диполь.Но не заблуждайтесь — то, что их легко сделать, не означает, что они плохо работают. Фактически, полуволновой диполь часто превосходит многие коммерческие многополосные антенны.

Полуволновые диполи просты в установке и монтаже, и вероятность возникновения проблем с электромагнитной совместимостью / помехами не так велика, как у проводов с торцевым питанием.

Как следует из названия, диполь имеет два «полюса» или секции по отношению к излучающему элементу. В его наиболее распространенной форме это половина длины волны на рабочей частоте.

Рис.1 — Распределение тока и напряжения на полуволновом диполе

Это его основной резонанс, и, глядя на формы сигналов напряжения и тока (рис. 1), можно увидеть, что напряжение минимально в центре, а ток максимален.

Подавая питание на антенну в этот момент, она обеспечивает питание с низким сопротивлением и хорошее согласование с вашим коаксиальным кабелем. Обычно используется коаксиальный кабель 50 Ом, такой как RG213 или RG58, поскольку это обеспечивает приемлемое соответствие.

Диполь, когда он установлен горизонтально, излучает большую часть своей мощности под прямым углом к ​​оси провода.

Таким образом можно будет повернуть антенну так, чтобы она «стреляла» в том направлении, где требуется наибольшее количество контактов, хотя размеры вашего сада с большей вероятностью определяют то, что возможно.

Также возможно работать с антенной на частоте, где ее длина составляет три полудлины волны или любое нечетное кратное полуволнам.

Это позволяет использовать диполь более чем в одной полосе частот. Например, полуволновой диполь для работы на 40 м (7 МГц) также будет работать как диполь с тремя полуволнами на 15 м (21 МГц), хотя КСВ будет немного выше.

Полуволновые диполи, используемые на любой другой частоте, кроме основной или любой нечетной, кратной ей, будут работать, но вам нужно будет использовать ATU. Такой диполь вряд ли будет очень эффективным, и его следует избегать.

Конструкция диполя

Диполь построить довольно просто. Можно подумать, что длина полуволнового диполя равна половине длины волны сигнала в свободном пространстве, но это не совсем так.Ряд эффектов, в том числе коэффициент скорости провода, длина / диаметр провода, используемого для излучающего элемента, и емкостные концевые эффекты, означают, что фактическая требуемая длина немного короче.

Без конечного эффекта длину диполя можно рассчитать по формуле: длина (в метрах) равна 150 / f, где f — частота в МГц. С эффектами ракурса длину можно приблизительно рассчитать по формуле: Длина (метры) = 143 / f (МГц)

.

Длину, рассчитанную на основе этого, следует рассматривать только как приблизительное значение — лучше всего отрезать провод немного длиннее, чем это, а затем скрутить конец провода на себя, чтобы добиться наилучшего совпадения.

Для передающей станции один из самых простых способов — это контролировать отраженную мощность с помощью измерителя коэффициента стоячей волны по напряжению или КСВН.

Если попытаться выполнить операцию в разных точках диапазона (стараясь не создавать помех), будет отмечено, что КСВН в некоторых точках выше, чем в других.

Рис. 2: Типичный график КСВ для полуволнового диполя

Можно построить график, который должен выглядеть примерно так, как на рис. 2. Длину антенны следует отрегулировать так, чтобы получить наименьший общий уровень в интересующих областях диапазона.Например, если предполагается работа в секции SSB в середине диапазона, минимум можно настроить так, чтобы он происходил в этом разделе, при этом поддерживая приемлемый уровень в других частях диапазона. Если точка минимального КСВН имеет слишком низкую частоту, длину антенны можно уменьшить.

Если частота слишком высока, значит антенна слишком короткая и ее нужно как-то удлинить. Вставить провод обратно не так просто, как отсоединить провод!

Также можно использовать антенные анализаторы

, которые могут лучше определять работу антенны.

Конструкционные подсказки

Диполь построить легко. По сути, это просто полуволновой отрезок провода посередине.

Рис. 3: Типовая установка дипольной антенны

Как правило, это может быть что-то вроде рис. 3. Хотя это может быть «стандартный» тип установки, редко удается выполнить установку именно так, и это приемлемо, чтобы она соответствовала требованиям места.

Может потребоваться, например, немного согнуть провод или сделать его наклонным.Это в некоторой степени повлияет на диаграмму направленности, но для практической работы вряд ли будет иметь большое значение.

Также следует отметить способы закрепления концов проволоки, а также подключение фидера к центру антенны.

В идеале на концах следует использовать изоляторы, потому что эти точки находятся под высоким напряжением. Маленькие изоляторы типа «яйцо» (рис. 4а) идеальны, и их можно недорого купить у специалистов по антеннам.

Яйцевые изоляторы имеют то преимущество, что если они сломаются по какой-либо причине, они упадут, но проволока и фиксирующая веревка все равно будут наматываться друг на друга, а это означает, что антенна не разрушится.

Рис. 4: Антенные изоляторы: (а) яйцевидный изолятор, (б) «собачья косточка» или ребристый изолятор, используемый здесь в качестве центральной части диполя

Питатель можно прикрепить к центру антенны разными способами. Можно купить специальные дипольные центральные части. Другой альтернативой является использование ребристого изолятора или изолятора типа «собачья кость».

Также необходимо не забыть закрыть конец коаксиального кабеля, чтобы предотвратить попадание влаги. Если влага все же попадает, потери значительно возрастают, делая коаксиальный кабель бесполезным.

Также стоит убедиться, что конец коаксиального кабеля направлен вниз, чтобы предотвратить попадание влаги, даже если он герметичен.

Фидер может быть довольно тяжелым, поэтому иногда бывает удобно закрепить коаксиальный кабель в подходящей точке, чтобы не допустить попадания слишком большого веса на центр антенны. Это также подчеркивает тот факт, что по возможности следует использовать жесткую медную проволоку. Медь имеет низкое сопротивление, и ее использование приведет к более низким резистивным потерям, но обычная медная проволока будет растягиваться, и со временем ее длина может увеличиться на несколько процентных пунктов.

Диполь — это симметричная антенна. В идеальном мире симулятор должен использоваться с коаксиальным фидером (который не сбалансирован) для перехода между сбалансированной и несбалансированной системами.

Использование балуна предотвратит излучение коаксиальным кабелем любой мощности или улавливание любого шума. Во многих практических ситуациях можно удовлетворительно работать с диполем и без него, но может возникнуть небольшой повышенный риск помех, если он не используется. Простые балуны можно купить у поставщиков антенн или сделать сами.

Перевернутые диполи

Максимальное излучение от диполя находится в центре. Соответственно, это самая важная область антенны, которую нужно держать как можно выше.

Рис.5: Диполь с перевернутым V

В сочетании с тем фактом, что во многих ситуациях можно иметь только одну высокую мачту или высокую точку на антенне, это часто делает диполь с перевернутым V (рис. 5) идеальным выбором.

Антенна в основном представляет собой обычный диполь, но вместо того, чтобы держать ее в горизонтальном положении, используется одна мачта или точка крепления в центре, а две половины диполя наклонены вниз от центральной мачты.

Несмотря на то, что он изменяет диаграмму направленности, делая его почти всенаправленным, его основная работа остается прежней. Благодаря удобству и эксплуатационным преимуществам, этот тип антенны широко используется и пользуется успехом у многих операторов.

Главное, на что следует обратить внимание при установке диполя, — это держать нижние концы антенны в недоступном для людей месте.

При использовании для передачи концы антенны будут находиться под высоким напряжением, и установка должна быть такой, чтобы к ним нельзя было прикоснуться.Кроме того, если концы опущены слишком низко, вы можете получить потери на землю — по возможности держите их не ниже трех метров.

Фиксирующие тросы также должны быть проложены так, чтобы люди не могли споткнуться о них или споткнуться о них. Правильно расположенное дерево или куст может помочь решить эту проблему.

Другие страницы в этом разделе — Антенны:

  • Безопасность антенны
  • Антенны с концевой проволокой

Комплект полуволновой антенны с торцевым питанием

Проект Фрэнка Бонтенбала, PA2DKW
Фотографии процесса Боба Индербитцена, NQ1R

Обратите внимание: этот комплект доступен по номеру ARRL .Оригинальные инструкции по сборке можно получить у производителя, HF Kits .

Чтобы помочь новым радиолюбителям подготовиться к захватывающему миру КВ, открывающемуся во время цикла 25, ARRL заключила партнерское соглашение с HF Kits, чтобы предоставить вам этот простой в сборке четырехдиапазонный антенный комплект: полуволновая антенна с торцевым питанием (EFHW). . В отличие от дипольной антенны, которая состоит из двух четвертьволновых проводов и питается от центра, EFHW представляет собой полуволновую антенну с коаксиальным кабелем для вашего трансивера, прикрепленным к одному концу.Он стал популярным среди портативных операторов, поскольку очень прост в конструкции и развертывании. Эта антенна, которая работает на 10, 15, 20 и 40 метрах, имеет очень высокий импеданс около 2500 Ом. В комплект входят детали, необходимые для построения цепи согласования импеданса 49: 1, которая преобразует импеданс до 50 Ом, что подходит для большинства трансиверов. В этой статье подробно рассказывается о конструкции трансформатора.

Инструменты

  • Сверла и сверла (ступенчатое сверло от 1/8 до ¾ дюйма, сверло на ¼ дюйма, сверло 13/64 дюйма, сверло 9/64 дюйма)
  • Плоскогубцы
  • Кусачки
  • Острый нож или наждачная бумага
  • Паяльник и припой
  • Отвертка
  • Маркер

Материалы

Комплект полуволновой антенны с торцевым питанием с www.arrl.org/shop (все материалы и детали, упомянутые в этой статье, входят в комплект).

Подготовка корпуса

Шаг 1

Просверлить корпус легко! Измерьте и не торопитесь, но корпус просверлить несложно. Стандартное сверло и сверла подойдут. Вы также можете использовать ступенчатое сверло для большего отверстия.

Отметьте и просверлите отверстие 5/8 дюйма для коаксиального разъема, который будет прикреплен к корпусу. Это большое отверстие, и его проще всего создать ступенчатым сверлом.Просверлите отверстие на расстоянии ½ дюйма от верхней части корпуса, чтобы упростить прикрепление разъема к корпусу (см. 1).

1

Шаг 2

Вставьте коаксиальный разъем в отверстие и отметьте маркером четыре отверстия для винтов (см. 2A и 2B). Просверлите четыре крепежных отверстия сверлом 9/64 дюйма. Рядом с местом установки коаксиального разъема просверлите отверстие диаметром 13/64 дюйма для противовесного соединения.


Шаг 3

На противоположной стороне корпуса отметьте и просверлите отверстия для подключения антенны (используйте сверло 13/64 дюйма) и разгрузку от натяжения (используйте сверло дюйма).Особенно рекомендуется обеспечить разгрузку от натяжения для антенн, которые будут устанавливаться на длительный срок. Мы рекомендуем разместить проушину из нержавеющей стали для снятия натяжения в центре, но вы можете разместить ее по своему усмотрению.

Шаг 4 Просверлив все отверстия, прикрепите коаксиальный разъем и противовес (см. 3A), а также устройство для снятия натяжения и подключение антенны с длинным проводом (см. 3B). Затяните каждый из винтов (см. 3C). При закреплении болтов внутри коробки используйте две зубчатые стопорные шайбы, поместив одну над кабельным наконечником, а другую под кабельным наконечником, чтобы предотвратить его вращение позже, когда вы подключаете антенный провод или противовес.С помощью плоскогубцев снимите синюю пластиковую часть кабельного наконечника.

3A

3C

Сделайте трансформатор импеданса

Шаг 5

Согните около 8 дюймов эмалированного медного провода пополам и слегка скрутите первые 6 дюймов, чтобы они удерживались вместе (см. 4). Убедитесь, что медь не скручена больше, чем на несколько витков, поскольку это может вызвать странные эффекты в трансформаторе в дальнейшем.

4

Шаг 6

Найдите точку, в которой два куска проволоки станут одним целым, и поместите ее на тороид.Оберните двойную деталь дважды вокруг сердцевины. Затем намотайте остальные 12 обмоток, как показано на рис. 5A и 5B, пересекая провод с другой стороны тороида после шестого витка.

5A


Шаг 7

Обрежьте петлю на конце провода двойной обмотки. Это создает два незакрепленных провода. Острым ножом или наждачной бумагой снимите изоляцию с обмоточного провода вблизи жилы. Делайте это осторожно, потому что, если провода не будут иметь хорошего контакта, антенна не будет работать.Затем намотайте провода друг на друга на несколько витков и припаяйте их. Теперь тороид готов к установке на специальную монтажную пластину тороида (см. 6). Сделайте это с помощью стяжек, входящих в комплект.

6

Завершение работы

Шаг 8

Обрежьте провода трансформатора до нужной длины и ввинтите монтажную пластину тороида в корпус.

Шаг 9

Конденсатор емкостью 100 пФ можно припаять к первичной обмотке трансформатора, чтобы компенсировать любую (нежелательную) вторичную емкость (см. 7).В основном это будет заметно на высоких частотах; От 15 до 10 метров. Если вы не будете активны на 15-10 метрах, вы можете не использовать конденсатор.

7


Шаг 10

Припаяйте первичную обмотку трансформатора к гнезду разъема шасси и противовесу (см. 8). Убедитесь, что изоляция на эмалированном медном проводе полностью удалена. Утеплитель легко соскоблить ножом или наждачной бумагой. Обязательно сделайте это правильно и осторожно, чтобы можно было сделать хорошее паяное соединение.

8

Шаг 11

После завершения первичной обмотки припаяйте вторичную обмотку трансформатора к разъему антенны. Поместите входящие в комплект зубчатые пружинные шайбы над и под кабельными наконечниками M5 внутри корпуса. Это предотвратит проворачивание болта при подключении к антенному проводу.

Шаг 12

Вы можете проверить трансформатор импеданса, используя сопротивление около 2500 Ом (например, с помощью резистора 2K7) на земле коаксиального разъема и соединения антенны.КСВ-метр должен показывать коэффициент стоячей волны примерно 1: 1,5 или ниже. Важно использовать безиндукционный резистор и чтобы соединительные провода были как можно короче. Обычно в этом тесте КСВ-метр показывает некоторую отраженную мощность. Также возможно испытание с проводом на половине длины волны.

Шаг 13

Установите крышку на трансформатор (см. 9; резиновая прокладка и винты для корпуса входят в комплект), прикрепите противовес, антенный провод и коаксиальный кабель.

9

Шаг 14

Вы можете проверить антенну с помощью измерителя КСВ в трансивере или внешнего измерителя КСВ, подключенного к фидерной линии между трансивером и трансформатором импеданса. Для завершения теста используйте небольшое количество энергии. Коэффициент стоячей волны примерно 1,5: 1 или ниже — хороший вариант! Попробуйте разные конфигурации антенны перед тем, как начать обрезку антенного провода, по несколько дюймов за раз, чтобы добиться низкого КСВ на каждом из диапазонов.

Применения для этого трансформатора

Легко придумать множество разновидностей антенн, которые можно сопоставить с этим трансформатором импеданса 1:49. Теоретически можно подключить к трансформатору любую половину длины волны или множество из них, чтобы получить резонансную антенну. Вот несколько примеров:

  • 16 футов провода — это полуволна для 10-метрового диапазона.
  • 33 фута провода — это половина длины волны для 20-метрового диапазона и в два раза больше половины длины волны для 10-метрового диапазона.
  • 66 футов провода — это половина длины волны для 40-метрового диапазона, но также полная волна для 20-метрового диапазона, двойная полная волна для 10-метрового диапазона и три полуволны для 15-метрового диапазона .

Wave — SCOUT

Всенаправленная телевизионная антенна d. 11 см (4 ″)

Новая Scout Wave — это компактная всенаправленная TV / FM-антенна диаметром всего 105 мм (4 дюйма) и высотой 200 мм (8 дюймов), предназначенная для приема всех доступных аналоговых и цифровых сигналов наземного ТВ, FM на 360 °. радиус в градусах, идеален для любого типа лодки.


Всенаправленная конструкция исключает время, необходимое для определения направления теле- и радиопередатчика, а встроенный усилитель с высоким коэффициентом усиления (25 дБ) с низким коэффициентом шума гарантирует отличное качество изображения как при горизонтальной, так и при вертикальной поляризации. Разветвитель / блок питания, входящий в комплект антенны, позволяет одновременно подключать два устройства, телевизор или радио FM.


Водонепроницаемый кожух защищен от УФ-излучения, чтобы избежать ухудшения цвета, и его легко установить как на стандартные резьбовые крепления 1 ″ x 14, так и на палубу в качестве постоянного решения для сквозного монтажа (на неметаллическую поверхность или корпус).


Wave поставляется вместе с полным установочным комплектом, который включает:

— Вставка / разветвитель питания 12 В 2 выхода
— Кабель питания с предохранителем 12 В
— Коаксиальный кабель 75 Ом 10 м (33 ‘)
— ТВ-кабель 1 м (3,3′)
— Разъем типа F (2 шт.)
— Винт ( 2 шт.)
— Шайба (4 шт.)
— Шайба (2 шт.)
— Гайка (4 шт.)

Подключение всей системы выполняется легко и быстро, а благодаря устройству ввода 2 выходных мощностей вы можете подключить ТВ и FM-радио к одной антенне.


Эксклюзивный дизайн, компактный размер (всего 11 см в диаметре) и превосходное качество изображения делают Wave идеальным выбором для яхтсменов, которые хотят наслаждаться премиальным телевидением и радио на борту.

  • Компактный размер
  • Превосходное качество изображения
  • Встроенный усилитель с высоким коэффициентом усиления (25 дБ)
  • Простота установки (крепление / дека)

Технические характеристики:

Приемная Всенаправленный 360 °
Диапазон частот 40-860 МГц
Импеданс 75 Ом
Каналы 2-69
Усиление 25 дБ
Входная мощность 12 В постоянного тока
Шум <1.7 дБ
Выход 2
Разъемы F
Диаметр антенны 11 см (4 ″)
Высота 20 см (8 ″)
Материал Устойчив к ультрафиолетовому излучению ASA


Содержимое:

1 антенна
1 блок вставки / разветвителя питания 12 В 2 выхода
Кабель питания с предохранителем 1 x 12 В
1 коаксиальный кабель 75 Ом 10 м (33 ’)
1 x ТВ-кабель 1 м (3.3 ’)
2 штекерных разъема типа F
1 комплект креплений


Загрузить:

Firestik Black VHF Citizen Band MURS 5/8 Wave Antenna

M.U.R.S. ¢ «Многофункциональная радиослужба» 5/8-волновая мобильная антенна от FireStik Antenna Company. Мобильная антенна, обеспечивающая возможность подключения к нелицензированной службе УКВ-радиосвязи в гражданском диапазоне.

Уникальный дизайн FireStik обеспечивает низкий угол излучения для передачи ваших радиосигналов.Полоса пропускания КСВ превышает стандарт рабочих характеристик диапазона MURS, обеспечивая антенну с широкими возможностями настройки, обеспечивающую исключительно высокое качество.

Прочная антенна из стекловолокна диаметром 3/8 дюйма высотой 45 дюймов с двойной изоляцией из медного провода 19 калибра и шумостойким внешним покрытием из ПВХ, обеспечивающим долговечное качество.

Для этой зависимой от заземляющей плоскости антенны требуются монтажные кронштейны и антенные шпильки, которые можно заземлить на шасси вашего автомобиля для правильного функционирования.

Если ваша деловая или личная служба двусторонней радиосвязи использует новую услугу MURS VHF, то мобильная антенна FireStik 5/8 волн — это то, что вам нужно.

Частоты
УКВ частота радиосвязи Citizen Band Покрытие: 151,820–154,600 МГц

Совместимость
Решения для монтажа антенны со стандартной резьбой 3/8 «x 24

Опции
Черный или белый цвет антенной мачты

Пружины
Для использования с волновой антенной MURS VHF Citizen Band рекомендуется использовать тяжелую антенную пружину.Пружина антенны поможет защитить антенну и крепление от повреждений в случае удара антенны о негибкую поверхность, например, навес или низко лежащую ветку дерева.

Коаксиальный кабель
Коаксиальный кабель RG58 с подходящим разъемом для крепления антенны необходим для завершения установки УКВ-антенны MURS

Настройте антенну
Волновая антенна MURS требует тестирования и настройки на рабочей частоте радиостанции, чтобы предотвратить повреждение к схемам передатчика.CB World предоставляет полное и понятное руководство по настройке антенн CB.

Мощность
400 Вт AM / FM 800 P.E.P.

Характеристики продукта

Лунная гравитационно-волновая антенна — IOPscience

Принадлежность к авторам

1 Научный институт Гран-Сассо (GSSI), I-67100 Л’Акуила, Италия; [email protected]

2 INFN, Laboratori Nazionali del Gran Sasso, I-67100 Assergi, Италия

3 INAF — Osservatorio Astronomico di Roma, Via Frascati 33, I-00078, Monte Porzio Catone (Рим), Италия

4 INAF — Istituto di Astrofisica e Planetologia Spaziali, Via Fosso del Cavaliere 100, I-00133, Рим, Италия

5 Sapienza Università di Roma, Piazzale Aldo Moro 5, I-00185, Рим, Италия

6 Физика астрономических частиц, Центр космических полетов имени Годдарда НАСА, Гринбелт, Мэриленд 20771, США

7 INAF — Osservatorio Astronomico di Brera, Via Brera 21, I-20121, Милан, Италия

8 INAF — Osservatorio Astronomico d’Abruzzo, Via M.Maggini snc, I-64100, Терамо, Италия

9 INAF — Osservatorio Astronomico di Padova, Vicolo dell’Osservatorio 5, I-35122, Падуя, Италия

10 Школа физики и астрономии, Университет Миннесоты, Миннеаполис, Миннесота 55455, США

11 INAF — Osservatorio Astronomico di Capodimonte, Salita Moiariello 16, I-80131, Неаполь, Италия

12 Space Boy Station srl, Via Aldo Sandulli 45, I-00156, Рим, Италия

13 INFN — Sezione di Napoli, Via Cintia, I-80126, Неаполь, Италия

14 DARK, Институт Нильса Бора, Копенгагенский университет, Jagtvej 128, DK-2200 Copenhagen Ø, Дания

15 INFN — Laboratori Nazionali di Frascati, Via E.Ферми 54, П.О. Box 13, I-00044 Frascati (RM), Италия

16 CNR — Istituto Struttura della Materia и Elettra-Sincrotrone Trieste, Научный парк района Басовицца, I-34149 Триест, Италия

17 RICMASS — Римский международный центр материаловедения — Superstripes, Via dei Sabelli 119A, I-00185 Rome, Италия

18 INFN, Sezione di Roma, Piazzale Aldo Moro 5, I-00185, Рим, Италия

19 Istituto Nazionale di Geofisica e Vulcanologia, Sezione di Bologna, Via Donato Creti 12, I-40128 Bologna, Италия

20 INAF — Osservatorio Astronomico di Cagliari, Via della Scienza 5, I-09047, Селаргиус, Италия

21 Dipartimento di Fisica, Università di Cagliari, S.P. Monserrato-Sestu Km 0, 700 — 09042 Монсеррато (Калифорния), Италия

22 Osservatorio Polifunzionale del Chianti, S.P.110 ди Кастеллина ин Кьянти, I-50021 Барберино Валь д’Эльза, Италия

23 Dipartimento di Fisica e Astronomia, Università degli Studi di Firenze, Via G. Sansone 1, I-50019 Sesto Fiorentino, Италия

24 Nikhef, Science Park 105, 1098 XG Amsterdam, Нидерланды

25 Лаборатория точной мехатроники, аэрокосмический и машиностроительный факультет, Льежский университет, 9 allée de la découverte, B-4000 Liège, Бельгия

26 Отделение BEAMS, Université Libre de Bruxelles, 50 av.F.D. Рузвельт, B-1050 Брюссель, Бельгия

27 Университет Саннио в Беневенто, C.so Garibaldi 107, Pal. dell’Aquila Bosco-Lucarelli, I-82100 Беневенто, Италия

28 Университет штата Юта, факультет физики и астрономии, 115 S. 1400 E, Солт-Лейк-Сити, UT 84112-0830, США

29 RicLab, 1650 Casa Grande Street, Пасадена, CA 91104, США

30 INAF — Osservatorio Astrofisico di Arcetri, Largo E.Ферми, 5, I-50121, Флоренция, Италия

31 Istituto Nazionale di Geofisica e Vulcanologia, Sezione di Pisa, Via Cesare Battisti 53, I-56125, Пиза, Италия

32 Центр космологии, физики элементарных частиц и феноменологии (CP3), Католический университет Лувена, B-1348 Лувен-ла-Нев, Бельгия

33 Istituto Nazionale di Geofisica e Vulcanologia, Sezione di Sismologia e Tettonofisica, Via di Vigna Murata 605, I-00143, Рим, Италия

34 Международная исследовательская школа планетарных наук, Viale Pindaro 42, I-65127, Пескара, Италия

35 Dipartimento di Ingegneria e Geologia, Università d’Annunzio, Viale Pindaro 42, I-65127, Пескара, Италия

36 Университет VU Амстердам, 1081 HV Амстердам, Нидерланды

37 Департамент физики Мэрилендского университета, Колледж-Парк, Мэриленд 20742, США

38 INAF — Osservatorio di Astrofisica e Scienza dello Spazio di Bologna, Via Piero Gobetti 93/3, I-40129 Bologna, Италия

39 INFN, Sezione di Genova, Via Dodecaneso 33, I-16146 Genova, Италия

40 Dipartimento di Fisica, Università di Genova, Via Dodecaneso 33, I-16146 Genova, Италия

41 Департамент наук о Земле, Университет Падуи, Via Giovanni Gradenigo, 6, I-35131 Padova, Италия

42 Dipartimento di Fisica e Astronomia (DIFA), Università di Bologna, Via Irnerio, 46, I-40126 Bologna, Италия

43 Космический отдел, Итальянский центр аэрокосмических исследований (CIRA), Via Maiorise snc, I-81043, Капуя (CE), Италия

.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
