Электропроводка в ванной комнате (подробный отчет)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я поделюсь с Вами подробной, а главное, последовательной информацией по монтажу электропроводки в ванной комнате.

Прочитав данный материал, Вы в принципе, сможете все сделать своими руками, ну или, как минимум, проконтролировать работу нанятых специалистов-электриков.

Вот план помещения туалета и ванной комнаты.

Этапы демонтажа старой плитки и штукатурки на стенах, заливки стяжки пола, монтаж и крепление гипсокартона, и прочее я упущу, т.к. тематика сайта у меня про электрику, а не про ремонт квартир.

Составление плана мебели

Самый первый и самый важный этап перед монтажом электропроводки — это составление плана расположения мебели. Для этого нужно максимально продумать, что и где у Вас будет установлено.

Чтобы Вам лучше представить о чем пойдет речь, я пронумеровал все стены ванной комнаты и отобразил их на плане.

На всю ширину стены №1 будет установлена угловая ванна с тропическим душем.

На стене №2 рядом с ванной будет установлен умывальник с настенным зеркалом, а далее унитаз.

На стене №3 (с дверным проемом) планируется установить электрический полотенцесушитель и терморегулятор для теплого пола.

Стена №4 остается полностью свободна. На ней будет установлен лишь вытяжной вентилятор, но об этом поговорим чуть позже.

Стиральной машинки в ванной комнате не будет — она будет установлена на кухне.

Вот такой получился план санузла с расставленной мебелью.

Для наглядности отобразим всех наших потребителей электроэнергии на плане красным цветом. В моем примере это — электрический полотенцесушитель, терморегулятор для теплого пола и вытяжной вентилятор.

Вот, в принципе, известна компоновка всей мебели и электрических потребителей, и теперь можно смело переходить к составлению плана электропроводки.



Составление схемы и монтаж электропроводки в ванной комнате

Схема электропроводки представляет собой план помещения, на котором отображаются все розетки, выключатели, светильники, распределительные коробки, распределительный щит и т.п., а также пути прокладки кабельных линий.

1. Освещение и вентиляция

В первую очередь определимся с количеством светильников в санузле. Согласно СНиП 23-05-95 «Естественное и искусственное освещение» (Приложение Ж и Приложение И, п.65, п.67) и ГОСТ Р 55710-2013 «Освещение рабочих мест внутри зданий. Нормы и методы измерений» (Таблица 7) освещенность в ванной комнате должна находиться в пределах от 50 (Лк) до 200 (Лк).

Площадь санузла составляет около 4 кв.м. Требуемая освещенность в таком помещении легко достигается путем симметричной установки четырех светильников на потолке. Правда, из-за некоторых соображений в дальнейшем их пришлось установить не совсем симметрично.

Рассчитать получившуюся освещенность, зная световой поток устанавливаемых ламп, в принципе, не составит труда — каждая лампа будет освещать практически свой квадратный метр площади.

На настенном зеркале около умывальника будут установлены еще два светильника.

Теперь на нашем плане отобразим расположение всех светильников санузла.

После завершения монтажа, для интереса, я все же произведу измерение полученной фактической освещенности с помощью люксметра, который я использовал в статье про сравнение различных типов ламп по световому потоку.

Тип потолочных светильников еще не выбран, но самое главное, что нужно учесть степень защиты их корпуса (код IP).

Почему?!

Напомню, что в своей статье про установку розеток в ванной комнате я подробно рассказывал про зоны, на которые разделяются ванные и душевые помещения. Рекомендую Вам перейти по указанной ссылке и подробно ознакомиться с ними подробнее. Здесь я приведу лишь некоторые выдержки для конкретно моего примера (ванна с душем).

Как видите, два светильника (над ванной) у меня попадают в зону 1, а там вообще их запрещено устанавливать.

Но спасает лишь то, что высота потолка в ванной комнате составляет 2,5 (м), а требования ГОСТа Р 50571.11-96 ограничены высотой 2,25 (м). Это значит, что эти светильники формально уже будут относится даже не к 3 зоне. Остальные два потолочных светильника находятся в 3 зоне, а значит степень защиты их корпуса может быть IPХ1.

Внимание! В отдельной статье я подробно разобрал расшифровку всех кодов степеней защиты IР электрооборудования — знакомьтесь!

В любом случае встраиваемые потолочные светильники лучше приобрести со степенью защиты IPХ4. К тому же у встраиваемых светильников степень защиты определена с их лицевой стороны, а контактная группа, находящаяся за потолком, чаще всего не защищена от воздействия влаги, конденсата и т.п.

Здесь вроде разобрались, но как быть с двумя светильниками, которые будут установлены прямо на настенном зеркале?!

Они попадают в зону 2, в которой допускается устанавливать светильники только 2-ого класса защиты от поражения электрическим током со степенью защиты IPХ4. Правда вот устанавливаемые светильники явно не имеют степень защиты IPX4.

А что делать?! Этот момент придется оставить так.

Канал вентиляционной шахты находится в противоположной стене от ванны (расстояние 1,5 (м) от края ванны), поэтому он смело попадает в 3 зону. В связи с этим, степень защиты корпуса вентилятора должна быть не ниже IPХ1, а еще лучше IPХ4.

Проходное отверстие в шахту (отдушина) сделано диаметром 100 (мм).

В это отверстие будет устанавливаться вытяжной настенный вентилятор с диаметром фланца 100 (мм) ERA 4S ET с таймером, для которого нужно будет предусмотреть отдельную линию питания. Этот вентилятор имеет степень защиты корпуса IP24, что вполне нам подходит.

Управление освещением и вентиляцией в ванной комнате будет осуществляться двухклавишным выключателем, который будет устанавливаться снаружи ванны со стороны дверной ручки. Это объясняется тем, нет потребности отключать свет, находясь внутри помещения санузла, в отличие от тех же комнат.

Отобразим на плане место установки двухклавишного выключателя.

Высота установки выключателя находится на отметке 90 (см) от чистового пола, а расстояние от дверного проема 15 (см). Если взять чуть меньше, например, 10 (см), то выключатель будет смотреться слишком близко к обналичке, если взять чуть больше, например, 20-25 (см), то он будет смотреть далеко от дверного проема и как бы не «дружить» с ним.

Одной клавишей будет включаться освещение ванной комнаты, а другой — вентилятор с таймером.

Включение светильников на зеркале будет осуществляться с помощью шнура-выключателя, встроенного в корпус зеркала.

Внимание! Вместо двухклавишного выключателя я пока временно установил выключатель Livolo с одним сенсором, поэтому управление освещением и вентиляцией осуществляется одной сенсорной кнопкой.

Электропроводку я решил делать без распределительных коробок, поэтому питающая линия освещения для ванной комнаты с квартирного щита приходит кабелем ВВГ-П (3х1,5) прямо в подрозетник двухклавишного выключателя.

Потолки во всей квартире будут натяжными, поэтому прокладку кабелей я буду осуществлять в гофре. Крепить гофру к потолку я буду с помощью пластиковых клипс соответствующего диаметра.

Почему в гофре?

Потому что в Своде Правил СП 31-110-2003 (п.14.15) сказано, что электропроводка за подвесными или натяжными потолками является скрытой. Если нет сгораемых оснований, то можно применять, либо кабель ВВГ или ВВГнг в пластиковой гофре, либо кабель ВВГнг-LS, но уже без гофры.

В данном примере я применяю кабель ВВГ-П (плоский), поэтому и прокладку кабелей осуществляю в гофре.

Кстати, почитайте мою статью про сменяемость электропроводки в гофре. Как думаете, это миф или реальность?!

Таким образом, к выключателю с квартирного щита приходит кабель ВВГ-П (3х1,5), а с него идут уже две отходящие линии на освещение и вентиляцию.

Вся эта линия защищена автоматическим выключателем с номинальным током 10 (А) и групповым УЗО с током утечки 30 (мА).

Для прокладки линий освещения и вентиляции в помещении ванной комнаты я применил аналогичный кабель ВВГ-П (3х1,5).

Первый кабель ВВГ-П (3х1,5) от двухклавишного выключателя уходит на потолочные светильники.

Все четыре светильника будут подключаться между собой шлейфом.

Питание светильников на зеркале осуществляется шлейфом от ближайшего потолочного светильника через шнур-выключатель.

Второй кабель ВВГ-П (3х1,5) от двухклавишного выключателя идет на питание вентилятора с таймером.

Приложу несколько фотографий с закладными для светильников в натяжной потолок.

А вот так все выглядит после монтажа натяжного потолка.

А вот уже законченный вид с установленными в натяжной потолок светодиодными светильниками. Про установку светильников в натяжной потолок подробнее читайте здесь.

По освещению и вентиляции, в принципе, все.

2. Розетки и терморегулятор

Как я уже говорил, стиральной машины в ванной комнате не будет, поэтому для нее розеток и не потребуется. Зато нужно предусмотреть розетки для электрического полотенцесушителя и прочих нужд ванной комнаты, например, фен, бритва и т.п.

Дело в том, что изначально в этом жилом доме отсутствовали водяные полотенцесушители, а без них как-то не очень, особенно в осеннее время года. Поэтому в санузле решили приобрести и установить бытовой электрический полотенцесушитель (радиатор) со встроенным терморегулятором от производителя «Сунержа» (г.Санкт-Петербург). Он имеет размер 500х400 (мм) и мощность 300 (Вт).

Полотенцесушитель планировалось установить на стене около входной двери, поэтому туда и было решено установить для него розетку. Напомню Вам, что розетки в ванных комнатах устанавливать разрешено, главное соблюдать ряд определенных требований.

Здесь лишь повторюсь с некоторыми важными моментами.

Полотенцесушитель установлен на расстоянии менее, чем 600 (мм) от края ванны, а значит он попадает в зону 2 (см. поясняющие рисунки в начале статьи) и должен иметь степень защиты корпуса IPХ4. Устанавливаемый полотенцесушитель имеет степень защиты корпуса IP54, что вполне удовлетворяет обозначенным требованиям.

Розетки должны располагаться в третьей зоне и могут иметь степень защиты корпуса IPХ1, но я настоятельно рекомендую в санузле устанавливать розетки со степенью защиты IPХ4, например, вот такие (Schneider Electric, серия Glossa, GSL000148, IP44).

Третья зона считается на расстоянии более 600 (мм) от края ванны или душевой кабины (см. поясняющие рисунки в начале статьи).

Подрозетник установлен на расстоянии 15 (см) от дверного проема на высоте 120 (см) от пола, практически рядом с полотенцесушителем. На этой же оси 15 (см) от дверного проема, только на высоте 30 (см) от пола, я установил подрозетник для терморегулятора.

Терморегулятор будет управлять температурой теплого пола. О том, как установить и подключить терморегулятор будет отдельная статья, так что подписывайтесь на рассылку сайта «Заметки Электрика», чтобы не пропустить интересные выпуски.

Хотя у меня на сайте уже есть подобная статья, только про терморегулятор ТР-110. Кому интересно, то переходите по ссылочке и знакомьтесь.

Кстати, в данном примере применен энергосберегающий стержневой теплый пол Unimat Rail мощностью 116 (Вт).

Я уже говорил Вам, что электропроводку в квартире я решил делать без распределительных коробок, поэтому питание розетки для полотенцесушителя и прочих нужд приходит отдельным кабелем ВВГнг (3х2,5) с квартирного щита прямо в ее подрозетник.

От этой же розетки кабелем ВВГнг (3х2,5) запитан терморегулятор для теплого пола.

Вся эта линия защищена автоматическим выключателем 16 (А) и групповым УЗО с током утечки 30 (мА).

Теперь осталось в подрозетник завести выводы мата теплого пола и температурного датчика.

Все вышесказанное Вы можете посмотреть воочию в моем видеоролике:

В заключении рекомендую Вам также ознакомиться с моей статьей про монтаж электропроводки в спальне (подробные объяснения, схемы разводки электропроводки и множество наглядных фотографий, сделанных в процессе монтажа).

P.S. На этом, пожалуй, и все. Я поделился с Вами своим опытом по монтажу электропроводки в ванной комнате. Всем спасибо за внимание. Если по материалам статьи у Вас возникли вопросы, то не стесняйтесь, спрашивайте.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как сделать электропроводку в ванной своими руками, схема

Многие считают, что сделать электропроводку в ванной может только электрик. Конечно, у проводки в ванной комнате много особенностей, но сделать ее реально своими руками. Как, читайте ниже.

Приборы и материалы

Разводку светильников и вентилятора всегда делают отдельно от розеток. Поэтому и комплектующие нужны разные.

Что нужно для проводки электрики к осветительным приборам и вентилятору?

В этом случае отдельный автомат (он отключает подачу тока при замыкании и перегрузках) в щиток не ставят. Используют общий, который для освещения нескольких комнат в доме. Например, от него идет провод к коробке, а уже оттуда кабели расходятся к светильникам и вентиляторам сразу в кухне, коридоре, ванной и туалете.

Автоматический выключатель на 10 А всегда используют для освещения в ванной

Мощность такого автоматического выключателя должна быть всего 10 А. Он выдерживает до 2,2кВт (2200 Вт) нагрузки в час. Расшифровываем — в российских квартирах чаще всего стоят лампочки с мощностью не более 40-60 Вт. Вот и посчитайте, сколько их необходимо, чтобы автомат выбило.

В комплекте с автоматическим выключателем чаще всего идет УЗО. Это устройство защитного отключения, которое вырубает автомат при утечке тока. Если УЗО в щитке нет, его легко можно добавить, не меняя щитка и тем более проводки в ванной и во всем доме.

Также понадобятся медные провода с сечением 1,5 с хорошей изоляцией и заземлением. А именно: кабель NYM. В отличие от других проводов, у него тройная изоляция, с которой вероятность утечки почти равна нулю.

Что понадобится для проводки электричества к розеткам?

Чтобы сделать электропроводку в ванной комнате к розеткам, нужен отдельный автомат в 25 А, который выдерживает напряжение в 5500 Вт. Если взять с мощностью поменьше, его может выбивать. Ведь одна стиральная машинка потребляет до 2500 Вт в час.

Если номинальный ток нагрузки УЗО намного больше мощности автомата, может ударить током

УЗО для розеток в ванной тоже чаще всего устанавливают отдельное. Его номинальный ток должен быть равен или чуть больше мощности автомата. Например, для автомата в 25 А подойдет УЗО в 30 мА. Если установить УЗО с меньшим номинальным током, оно будет часто и без причины срабатывать. А с большим – не сработает даже в случае утечки.

Еще вам потребуется монтажная коробка с задней стенкой для разводки проводов и кабель NYM с заземлением и сечением 2,5 (3*2,5). Тоньше будет перегреваться, а толще ни к чему.

Как сделать проводку в ванной?

На монтаж электропроводки в ванной комнате порой уходит целый день, а то и два. Однако работа это скорее кропотливая, чем сложная. Убедитесь сами:

1.Сначала нарисуйте схему расположения всех светильников и розеток на листочке. Она, зависит от того, какие электроприборы находятся в ванной, и где именно. Если у вас нет чего-то сейчас, например, бойлера или полотенцесушителя, но может появиться в будущем, сделайте для них проводку и установите розетки заранее.

2. Далее сделайте разметку на стенах карандашом или строительным маркером там, где пойдут провода. Помните, что для лампочки кабель прокладывают в 2 этапа. Сначала ведут один провод от коробки до выключателя, а потом второй (третий, четвертый и т.д. – в зависимости от количества ламп) от выключателя до лампочки.

Провода в ванной комнате должны быть на высоте не менее 1,5 метров от пола.

Глубина штроба — до 2 см

3.Согласно разметке, перфоратором сделайте штробы для проводов, монтажной коробки и выключателя.

Монтажные коробки, выключатели и, тем более, УЗО, лучше всего ставить за пределами ванной.

4.Основа подготовлена, и теперь можете начинать непосредственный монтаж электропроводки в ванной комнате. Отключите электропитание, откройте коробку, от которой расходится проводка на освещение и вентиляторы. В боковое отверстие коробки введите один конец провода, который пойдет до выключателя.

5.Зачистите этот конец от изоляции перочинным ножиком или специальными кусачками на 1-2 см.

В качестве зажима для электропроводки в ванной можно использовать клеммники или соединительную гильзу

6. Скрутите жилы провода с жилами разводного кабеля в коробке, чтобы нейтраль оказался с нейтралем, фаза с фазой, а заземление с заземлением. А чтобы соединение получилось надежным, на места скруток оденьте гильзы и зажмите их пресс-клещами. Обмотайте гильзы изоляционной лентой ХБ для сухих помещений.

В ванной оголенные контакты изолируют лентой ПВХ. Она более чувствительна к перегреву кабеля, но зато не боится влаги.

Хомут для проводки электричества в ванную одевают на кабель и вбивают в заранее приготовленное отверстие

7.Закрепите этот провод и провод от выключателя до светильника в штробах с помощью дюбель-хомутов. Так же установите отдельный провод для вентилятора.

Схема электрического щитка для подводки электричества в ванную

8. Возьмите кабель NYM 3*2,5 и подключите к электрощитку. Для этого зачистите 1 конец провода на 1 см. Фазу L закрепите в соответствующем контакте на автомате. Нейтраль N на нулевой шине. А желто-зеленый проводник заземления PE на шине заземления.

УЗО с автоматом и нулевой шиной связываются отрезками проводов L и N, как показано на схеме. Для этого отрезки одной стороной вставляют в соответствующие контакты на УЗО. Другой конец провода L в контакт на автомате, а N – на нулевой шине, и зажимают.

9. Вставьте в штробу монтажную коробку, подведите к ней провод. И дальше делайте то же самое, что и при монтаже электропроводки для светильников в ванной.

10. Заделайте штробы с проводами шпатлевкой. При этом в ванной обязательно нужно использовать влагостойкую.

Провода можно и не прятать в стену, а поместить в пластиковый изоляционный короб. Металлический, т.к. он хорошо проводит электричество, для этого не годится.

Зачем делать заземление в ванной?

Далеко не все знают, что такое заземление ванной комнаты и зачем его делают. На самом деле, это когда с помощью специальных желто-зеленых проводов все предметы, проводящие электричество: трубы, змеевик, ванну, душевой поддон, стиральную машинку и т. д. – подключают к системе уравнивания потенциалов (СУП).

Один из случаев, когда человека может ударить током в ванной комнате

Если этого не сделать, в случае утечки электричества один предмет может оказаться больше наэлектризован, чем другой. То есть у них окажется разный электрический потенциал. И если прикоснуться к ним одновременно, ваше тело выступит в роли проводника тока. Другими словами, шарахнет так, что мало не покажется.

СУП, когда она есть, уводит электричество через провода в землю. И если даже утечка большая, и ток не успевает уходит, между всеми предметами он распределится одинаково, и вас не ударит.

Нужно ли заземлять акриловую ванну?
Акриловая ванна не проводит ток, но накапливает статическое электричество. Конечно, особого вреда от него нет, но и приятного тоже мало. Поэтому акриловые ванны лучше все-таки заземлять.

Как заземлить ванную комнату?

Схема заземления ванной
СУП помещают в монтажную коробку

Чтобы заземлить ванную, там устанавливают специальный распределитель (это и есть СУП). А от него ведут несколько проводов заземления: 1 к щитку, а остальные ко всем потенциальными проводниками тока.

К разным предметам провода заземления подсоединяют по-разному.

Крепления проводов, с помощью которых заземляют ванны и душевые поддоны

Например, к ваннам и поддонам – с помощью соединяющих перемычек. Чтобы установить их на ванну старого образца или акриловую, просверлите в ножке отверстие и закрепите перемычку с помощью болта и гайки.

В ванных из стали и чугуна для крепление провода заземления есть специальный лепесток.

Провода заземления можно спрятать под штукатуркой, в шкафчиках или пустотах стен. Оставить на виду – тоже вариант, но это некрасиво, и, в конце концов, травмоопасно.

Пластиковые трубы заземлять не нужно

Провода к трубам, змеевикам, и водонагревателям крепятся с помощью специальных хомутов в виде колечек с отверстиями. Такое колечко одевают на трубу, а потом его концы скрепляют с помощью того же болта.

Если трубы спрятаны в стенах, то хомуты можно закрепить на смесителях либо душевых стояках.

Заземление каркаса стиральной машины

Чтобы заземлить стиральную машину нового образца, достаточно подвести провод с заземлением к розетке. А дальше заземление проходит через шнур и внутри соединяется с корпусом стиральной машины.

Если в шнуре провода заземления нет, корпус нужно заземлять самому. Для этого сделайте небольшое отверстие в верхней крышке и закрепите провод с заземляющей перемычкой так же, как и на ножке ванны.

Провода с клеммами для теплого электрического пола в ванной

Заземлить электрический пол очень просто. Для этого уложите в стяжку над ним металлическую сетку и с помощью клеммы присоедините к ней провод заземления.

И, наконец, если у вас в ванной есть металлическая вентиляционная труба, также заземлите ее перемычкой.

В тех домах, к которым заземление не подведено, часто делают зануление. Это когда все предметы заземляют с помощью нулевых проводов, а их подключают к нулевой шине. С одной стороны, это хороший вариант, ведь при утечке тока автомат обязательно отключится. С другой, если цепь зануления оборвется, все приборы за точкой обрыва окажутся под напряжением.

Монтаж электропроводки в ванной, установка выключателей и розеток

Ванная комната на первый взгляд не нуждается в скрупулезном проектировании энергоснабжения. Казалось бы, верхний свет и вентилятор, что еще нужно? Давайте разберем, какие электроприборы в принципе могут применяться в таком помещении.

  1. Верхнее освещение, это понятно.
  2. Лампа подсветки вокруг зеркала (аналог гримерки). Причем такое решение нужно не только женщинам, бриться тоже удобнее при нормальном освещении.
  3. Вентилятор для вытяжки пара из помещения.
  4. Электрический полотенцесушитель. В свете массового отключения от центрального снабжения горячей водой — распространенный аксессуар.
  5. Бойлер. Причина установки — смотреть предыдущий пункт.
  6. Система теплого пола. Она может быть электрической. Скажете: барство? А вы пробовали выйти из ванной босиком на подогретый пол?
  7. Джакузи с электрическим компрессором. Может быть излишество, но встречается довольно часто.
  8. Стиральная машинка. В малогабаритных квартирах встречается повсеместно.
  9. Электрические розетки. Кому для бритвы, а кому и для фена.

Причем все это электрическое хозяйство может быть установлено одновременно! В результате плотность электроприборов на квадратный метр просто зашкаливает.

А ведь ванная комната относится к зоне повышенной опасности (с точки зрения Правил устройства электроустановок). Соответственно, ПУЭ предписывают определенные меры безопасности при установке и эксплуатации электроустановок в таких помещениях.

Что необходимо знать при подключении и эксплуатации электрооборудования в сантехнических помещениях

Существует международный стандарт, определяющий степени защиты электроустановок: International Protection — IP. После буквы IP следуют две цифры, характеризующие степень защиты. Типы маркировки указана на иллюстрации:

Применяем эту маркировку к зонам опасности в санузле. Чем выше номер – тем меньше опасность.

  • Зона № 0 — непосредственно в ванной или в душевом поддоне. Территория максимального риска.
  • Зона № 1 — виртуальные стены по периметру ванны или поддона. Опасность практически такая же.
  • Зона № 2 — территория от границы зоны № 1, до периметра на расстоянии 60 см от нее.
  • Зона № 3 — то же самое, только на расстоянии в пределах 240 см от периметра зоны № 2. Практически безопасное место.

Соответственно, в каждом периметре действуют требования по защите электроприборов.

  • Зона № 0 — самая высокая степень защиты IP×7 (рассматривается только вторая цифра, пыли в ванной комнате бояться незачем). Крайне желательно применение электрооборудования с напряжением питания 12 вольт. При этом источник питания 220 вольт располагается снаружи, и не должно быть гальванической связи с прибором.Любителям подсветки в ванной или в душевой кабинке посвящается.
  • Зона № 1 — Требования помягче — IP×5. На этой территории могут быть установлены нагреватели воды. Если класс защиты соответствует нормативу — пользоваться безопасно.
  • Зона № 2 — IP×4 мало чем отличается от предыдущей защиты.
  • Зона № 3 — С точки зрения попадающей воды — защита слабая: IP×1. Допускается установка розеток по специальному перечню правил для ванной комнаты.

Общие правила (если хотите — традиции) установки электрооборудования в помещении, согласно ПУЭ и здравого смысла

Нет смысла цитировать в материале Правила устройства электроустановок, и СНиП. Многие путаются в определениях. А затем, выполняя монтаж электропроводки в ванной совершают ошибки ценою в жизнь.

Поэтому рассмотрим основные понятия, изложенные простым языком:

  1. В помещении с ванной или душевой кабинкой два источника влаги: непосредственно вода в емкости или из лейки душа, и плотный водяной пар. Вода, как известно, является хорошим проводником. При возникновении смоченной поверхности, касающейся токоведущих частей, есть риск получить удар током.
  2. Подключенные электроприборы с длинным шнуром питания, не должны дотягиваться до зоны 0 или 1. Упавший в воду включенный фен, превращает ванну в электрический стул. Даже если вы разумно и ответственно относитесь к безопасности, в доме есть дети.
  3. В ванной комнате желательно не устанавливать выключатели. Герметичные клавиши с защитой IP×7 никто монтировать не будет, а мокрая рука + кафельный пол = отличная цепь для протекания электрического тока через тело человека.
  4. Если позволяют размеры помещения, желательно исключить возможность одновременного прикосновения к электроустановкам и элементам конструкций, имеющим связь с естественной землей. Например: смесителям, трубопроводам, радиаторам отопления.
  5. Никаких распределительных коробочек, вводных щитков, автоматов защиты, в ванной комнате быть не должно.
  6. Применение любых стационарных электроустановок (бойлер, полотенцесушитель, стиральная машинка) без заземления и подключенной системы уравнивания потенциалов, недопустимо.
  7. Установка розеток в ванной только в зонах №№ 2 и 3, с классом защиты не ниже IP×4.
  8. Вытяжной вентилятор также располагается в зонах №№ 2 или 3, класс защиты IP×1.

С электрооборудованием разобрались. Но любая электроустановка к чему-то подключается. Конечно, идеальный вариант для ванной комнаты – электроприборы с напряжением питания 12 вольт, и блоками питания, установленными снаружи. Но в реальности, линия электропроводки в ванной все-таки имеет напряжение 220 вольт.

Как организовать безопасное электропитание в ванной комнате

В первую очередь, определяемся с кабелем питания. Расчет сечения не имеет прямого отношения к влагостойкости, но нагретый от перегрузки провод может лишиться изоляции. А вокруг влажные стены, брызги… Прикоснувшись к стене, в которой проложен поврежденный кабель, вы получите удар током.

Для освещения достаточно ВВГ сечением 0.5 мм², розетки для бритвы и фена — 1 мм², стиральная машина и бойлер (мощностью до 3 кВт), провод сечением 1. 5 мм². Более мощные водогрейные установки потребуют 2.5 квадрата.

На практике, лучше выбрать сечение для следующей категории мощности. Выйдет ненамного дороже, но это цена вашего спокойствия. Кабель также можно использовать более защищенный, чем для обычной скрытой проводки. Например, с заполнителем пространства между внешней оболочкой и изоляцией проводящих жил. Отечественная маркировка: ВВГ-з, импортные аналоги: NYM.

Снова повторимся: дополнительное усиление параметров — это не требование ПУЭ. Просто ваша уверенность за небольшую доплату.

Важно! Вне зависимости от типа кабеля и способа его укладки (в рукаве, гофре, или без нее), как правило, применяется закрытая проводка. Открытая электропроводка в ванной комнате возможна только с применением кабеля, имеющего соответствующую степень защиты.

Открытая прокладка (еще раз обращаем внимание на то, что такого способа следует избегать) не допускается в зонах №№ 0 и 1. Исключение составляет силовой кабель электронагревательного прибора, смонтированного в зоне №1. В остальных случаях необходимо обеспечить защиту от механических повреждений и попадания водяных брызг. Лучше всего, упрятать открытый кабель в рукав или гофру.

А вот скрытая проводка в ванной комнате (как рекомендуют Правила устройства электроустановок) с использованием рукава или гофры совершенно необязательна. Если оболочка вашего кабеля не повреждена, имеет соответствующую степень защиты, нет смысла усложнять конструкцию. Лучше добавьте в строительную смесь, которой замуровывается проводка, присадку — гидро барьер.

Но снова возвращаемся к ощущениям безопасности: пластиковый рукав или гофр не запрещен. Если есть средства и желание — укладывайте.

А вот прокладка силового кабеля в металлической оболочке любого вида, запрещена ПУЭ.

Кабели питания заводятся в ванную комнату: от распределительных устройств (расположенных снаружи) до потребителей, в виде цельного куска с непрерывной защитной оболочкой. Никаких монтажных коробок, сростков, переходов на другой тип кабеля, в зонах №№ 0, 1 и 2 быть не должно. По возможности, следует избегать маршрута питающего кабеля, проходящего по стене с душевой кабинкой или установленной ванной.

Розеточная сеть и линии освещения, защищаются разными автоматами в щите питания. Для силовых потребителей (водонагреватель, стиральная машинка) требуются самостоятельные линии. Любая розетка, вне зависимости от мощности электроустановки, располагается только в зоне № 3, не ближе 60 см от входа в душевую кабинку. Это разрешение распространяется только на жилые помещения, в промышленных санузлах штепсельные розетки устанавливать запрещено.

Важно! Любая розетка, установленная в ванной комнате, подключается либо через разделительный трансформатор, либо с применением УЗО. Защита должна срабатывать на дифференциальный ток не более 30 мА.

Как мы уже говорили, выключатели в ванной комнате не запрещены, но желательно обходиться без них. Но если требуется включать вытяжку, или освещение в зонах №№ 1 или 2, можно применять системы со шнурком.

Если в зоне № 0 монтируется низковольтное освещение (12 В), проводка к нему прокладывается отдельно от кабеля 220 вольт. Источник питания устанавливается снаружи. Выключатель низковольтной электроустановки внутри ванной комнаты должен размыкать только цепь 12 вольт. Первичное напряжение на блок питания подается за пределами санузла.

Электропроводка в ванной выполняется трехжильным кабелем: рабочий нуль, фаза и защитная земля. Если в доме система заземления TN-C, использование розеток и любых других электроприборов в ванной комнате запрещено. Только освещение с выключателем снаружи. При нормальных системах заземления (TN-S или TN-C-S), организуется дополнительная система уравнивания потенциалов в ванной комнате. Она подключается к шине защитного заземления.

Важно! Подключать дополнительную систему уравнивания потенциалов к основной запрещено.

Организация электропроводки в ванной с системой «теплый пол». Желательно применять низковольтные нагреватели. Если элементы питаются от сети 220 вольт, то после закладки их в пол, сверху кладется металлическая сетка, подключенная к системе уравнивания потенциалов.

А вообще, самая безопасная система обогрева пола в ванной — трубы с теплоносителем.

Совет по общей электробезопасности в ванной комнате

Организуйте на квартирном щитке отдельный защитный автомат для ванной комнаты. После него вы установите персональные УЗО и целевые автоматы: для освещения, силовых и обычных розеток. И объясните всем членам семьи, как его отключать. Для чего это нужно?

Если человек, находящийся в ванной комнате, попадет под удар электротоком – всю электропроводку можно отключить одним движением. Возможно, это несложное дополнение спасет чью-то жизнь.

Итог

Проводка в ванной комнате может быть выполнена своими руками. Никакие надзорные органы не придут проверять ваше помещение на соответствие Правилам устройства электроустановок. При этом, надо понимать степень ответственности за электробезопасность. Ванной комнатой пользуются члены вашей семьи, далекие от понимания ПУЭ. Поражение электротоком может наступить от самых безобидных действий.

Чтобы этого не произошло, соблюдайте рекомендации, изложенные в материале.

Видео по теме

Электропроводка в ванной своими руками

Создаем сеть освещения в ванной комнате

Прокладка электропроводки в ванной комнате дело хоть и не тяжелое, но достаточно ответственное. Ведь это помещение относится к особо влажным. А как известно влага и электроэнергия не очень хорошо совмещаются друг с другом.

Поэтому прежде чем приступить непосредственно к процессу монтажа следует тщательно все продумать, а также ознакомится с нормативными требованиями к электрооборудованию ванной. А мы вам в этом поможем.

Планирование электрической сети ванной комнаты

Прежде чем приступать непосредственно к процессу монтажа следует выполнить целый ряд подготовительных работ. Это и планирование расположения электроустновочных устройств, и планирование расположение светильников и конечно составление схемы освещения ванной комнаты.

Расположение светильников и выключателей в ванной комнате

Прежде всего следует определиться где и сколько светильников будет стоять в ванной и как они будут управляться. В этом нам помогут строительные нормы, а также наша фантазия.

Общее освещение в ванной комнате

  • На первом этапе планируем общее освещение в ванной комнате. Оно должно будет обеспечить общее комфортное пребывание в комнате. Кстати согласно ВСН 59 – 88 минимальный уровень освещенности в ванной комнате должен составлять 50лк при использовании люминесцентных ламп и 20лк при использовании ламп накаливания.
  • Согласно п.2.39 ВСН 59 – 88 общее освещение в ванной комнате должно обеспечиваться светильником над входом в помещение. Но, согласитесь, это не очень красиво, да и не совсем удобно поэтому можно придумать что-то более интересное.
  • На данный момент пользуются популярностью создание точечного освещения в ванных, установка светильников под потолком, закрытых бра, создание рассеянного отраженного освещения от потолка и многое другое. Фантазия практически не ограничена. Главное, что следует помнить, это то, что лампа в ванной комнате должна иметь закрытое исполнение. То есть должен быть плафон.
  • Существует и еще одно ограничение. Оно связано с зонами по электробезопасности в ванной комнате прописанными в ГОСТ 50571.11 – 96. Согласно этому нормативному документу помещение ванной комнаты делится на 4 зоны.

На фото продемонстрированы зоны по электробезопасности в ванной комнате

  • В нулевую зону инструкция относит непосредственно емкость ванной и душевого поддона. Здесь допускается устанавливать электрооборудование только со степенью защиты не ниже IP×7. Плоскость от ванны до потолка попадает в зону 1. Здесь можно устанавливать только электроприборы со степенью защиты не ниже IP×5.
  • В этих зонах можно устанавливать только светильники с напряжением в 12В специально предназначенные для этого, а также водонагреватели. Другое электрооборудование или коммутационные устройства здесь запрещены.
  • В зону номер два входит вся площадь помещения в 60 см от краев ванной или душевой кабинки. Здесь мы уже можем установить светильник с уровнем защиты не ниже IP×4. Ну а в зоне 3, которая начинается в 60 см от края ванной, мы можем устанавливать любое электрооборудование не зависимо от степени защиты.

Обратите внимание! Степень защиты от проникновения пыли и влаги обозначается аббревиатурой IP. Первая цифра обозначает уровень защиты от пыли. В данном случае она не важна, и мы заменили ее знаком «×». Вторая же цифра обозначает уровень защиты от проникновения влаги и чем она выше, тем выше степень защиты.

  • Но в ванной комнате должно быть не только общее освещение. Даже строительные нормы предусматривают здесь дополнительное освещение над зеркалом. Но если нормы требуют поставить здесь только одну лампочку, то для создания качественного освещения мы можем поставить больше.
  • Если вы делаете освещение в ванной комнате самому себе, то не пожалейте и создайте комбинированное освещение. Для этого необходимо чтоб свет на зеркало падал сверху и с обоих боков от зеркала. Это будет идеальный вариант.
  • При необходимости и соответствующей площади ванной комнаты возможно создание декоративного и зонального освещения. В этом вопросе так же следует придерживаться зон по электробезопасности.
  • Что касается выключателей, то согласно п.8.15 ВСН 59 – 88 запрещается установка выключателей в ванной. Только в качестве исключения возможна такая установка и то только в исполнении не ниже IP Но это правило не распространяется на выключатели веревочного типа, устанавливаемых для светильников над зеркалом.

Выключатель веревочного типа

  • Исходя из этого выключатели целесообразно разместить следующим образом. Выключатель общего освещения на входе в помещение. А светильники освещения для зеркала выбрать со встроенными выключателями веревочного типа.

Расположение розеток и распределительных коробок

Теперь поговорим о расположении розеток (см. Установлена в ванной розетка: как сделать ее безопасной) и распределительных коробок. С этим есть то же определенные ограничения, но при правильном подходе и их можно решить.



Итак:

  • Прежде всего остановимся на расположении розеток в ванной комнате. Согласно п. 7.1.48 ПУЭ устанавливать розетки можно только в зоне 3.
  • Но это еще не все. Данные розетки должны быть подключены через разделительный трансформатор, либо через автомат УЗО с номинальным током утечки не ниже 30мА. И если вариант с разделительным трансформатором не очень удобен, то автомат УЗО нам вполне по силам поставить своими руками.

Обратите внимание! Если вы планируете установить дополнительную розетку в ванной от группы не имеющего автомата УЗО, то и здесь имеется выход. Сейчас на рынке достаточно широко представлены розетки со встроенным автоматом УЗО. Приобретение такой розетки снимает массу проблем.

Розетка со встроенным автоматом УЗО

  • Теперь что касается распределительных коробок. Нормы ПУЭ запрещают их обустраивать в зонах 0, 1 и 2 ванной комнаты. Но лучше распределительную коробку вообще вынести за пределы ванной.
  • Обычно распределительную коробку ванной комнаты монтируют над выключателем общего освещения. Он, как мы уже определились выше, располагается в соседней комнате перед входом в ванную.
  • Там же желательно разместить и трансформатор 220/12В, если он у вас применяется для создания декоративного освещения ванны или душевой кабинке. Современные модели достаточно небольшие и их вполне можно за каким-то навесом.

Монтаж проводки в ванной комнате

Как видите еще на этапе планирования мы уже сняли множество вопросов, связанных с тем как прокладывается электропроводка в ванных комнатах. Но теперь еще осталось определиться со способом прокладки провода и можно приступать к монтажу.

Итак:

  • Как известно электропроводка может быть проложено открытым и скрытым способом. Какой вариант выбрать для ванной комнаты нам подскажет ПУЭ.
  • Согласно п.7.1.40 ПУЭ в ванных комнатах должна применяться скрытая проводка. Открытая проводка может применяться только при использовании кабелей. Но этот вариант для квартиры не очень подходит, поэтому его можно отбросить.

Скрытая проводка в ванной комнате

  • Теперь осталось определиться с сечением провода (см. Выполняем расчет сечения провода по мощности) и можно приступать к монтажу. Как известно сечение провода выбирается исходя из предполагаемой номинальной нагрузки и способа прокладки.
  • Но в ванных комнатах крупных потребителей электрической энергии нет, за одним исключением которое мы опишем ниже. Поэтому здесь нам на помощь приходит п.7.1.34 ПУЭ который устанавливает минимальные сечения для проводов групповых сетей. Это сечение составляет 1,5 мм2 медного провода. Его то и можно смело применять для подключения всех потребителей в ванной.

Обратите внимание! До 2001 года нормы ПУЭ допускали использование в жилых помещениях проводки из алюминия. Но после внесения изменений в жилых зданиях можно использовать только медный провод.

  • А исключением для ванной комнаты может стать водонагреватель. Это достаточно мощный электроприбор, который следует учитывать отдельно. Поэтому если вы решили самостоятельно провести проводку в доме, то нагреватель лучше запитать от отдельного группового автомата.
  • Для этого в распределительном щите устанавливаем дополнительный групповой автомат. Выбираем провод соответствующего сечения и монтируем его от автомата непосредственно к клеммнику водонагревателя.

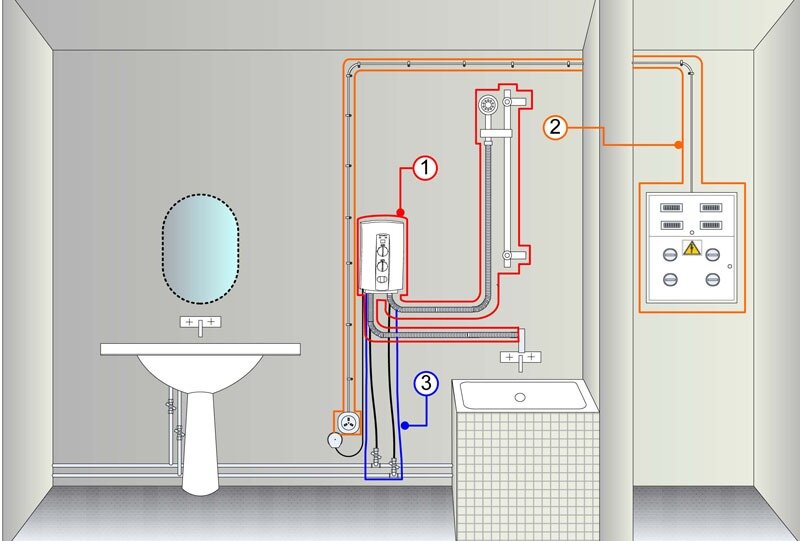

Подключение водонагревателя

  • Почему мы не устанавливаем розетку спросите вы? Дело в том, что водонагреватель может быть установлен в зоне 1, а там розетки устанавливать нельзя. Да и дополнительные коммутационные потери для такого мощного элетрооборудования могут привести к печальным последствиям. Поэтому нагреватель лучше подключать напрямую от группового автомата как продемонстрированно на видео.
  • Теперь что касается непосредственно монтажа. Создавать отдельную группу для освещения и розеток в ванной комнате в большинстве случаев не следует. Обычно все это подключают к группе освещения кухни.
  • Почему именно кухни, а не одной из жилых комнат? Дело в том, что ВСН 59 – 88 требует разграничивать нагрузки в жилых комнатах и хозяйственных комнат. Да и дополнительная защита, которую обеспечивает автомат УЗО, будет совсем не лишней для розеток на кухне. Вообще, многие рекомендуют устанавливать автоматы УЗО для каждой группы, но цена такой электросети возрастает, поэтому это уже ваше дело.
  • Итак, от группового автомата освещения ванной и кухни наш провод приходит к в распределительную коробку. Здесь нам следует создать клеммничек от которого будут запитаны все электроприборы ванной, а также будет обеспечено подключение группового провода, идущего к распределительной коробке на кухне.

Вариант подключения проводов в распределительной коробке

  • Процесс подключения розеток и выключателей в распределительной коробке описывать мы не будем. Эта тема достаточно хорошо раскрыта в других статьях на нашем сайте. Там же вы можете найти основные правила монтажа электропроводки, которые для ванной комнаты не чем не отличаются.

Вывод

Надеемся наша статья помогла вам определиться с тем какую проводку проложить дома для ванной комнаты, а также определится с остальными аспектами монтажа. Как вы можете видеть в этом нет нечего принципиально сложного, и вы вполне можете выполнить все работы самостоятельно. Главное правильно все спланировать и продумать.

Электропроводка в ванной комнате, порядок монтажа, нормы и правила прокладки проводов

Ванная комната имеет особый режим эксплуатации электрооборудования, поэтому к ее проводке предъявляются повышенные требования по безопасности. В частности, использование влагозащищенной фурнитуры и кабелей.

Устаревшие стандарты, требуют расположения розеток и выключателей за пределами ванной или душевой комнаты.

На данный момент монтаж электропроводки в ванной производится в соответствии с обновленными нормативами ГОСТ Р50571.7.701-2013.

В данной статье будут описаны основные требования, порядок монтажа и особенности выбора комплектующих для создания надежной и удобной электросети в ванной комнате.

ПРАВИЛА И НОРМЫ РАСПОЛОЖЕНИЯ ЭЛЕКТРО ОБОРУДОВАНИЯ

Прежде чем приступать к прокладке электропроводки в ванной следует определить расположение приборов относительно зон электробезопасности. Всего их 4, пронумерованные от 0 до 3.

Условное разделение ванной комнаты на зоны электробезопасности:

  • 0 — ванная, раковина, душевая кабина и другое сантехоборудование, в объеме которых находится вода;
  • 1- стены и потолок, прилегающие непосредственно к сантехоборудованию и находящиеся над ними;
  • 2-зона, протяженностью 0,6 м, начинается от края наполненной водой сантехники;
  • 3- условно безопасная зона, начинается с расстояния 0,6 м от ванной или душевого поддона.

Разделение объема ванной комнаты на зоны необходимо для определения класса защиты электрооборудования, которое может устанавливаться в помещении, согласно требованиям ПУЭ (п. 7.1.47).

Зона Класс влагозащиты Характеристика оборудования
0 IP X7 Оборудование и электроприборы с рабочим напряжением до 12В. При этом источник питания располагается за пределами зоны
1 IP X5 Накопительные или проточные водонагреватели
2 IP X4 IP X5 Светильники и розетки с классом защиты 2
3 IP X1 Электрооборудование без ограничений

В соответствии с требованиями ПУЭ (п. 1 7.1.40) прокладка электропроводки в ванной комнате допускается как закрытая, так и открытая. Однако во втором случае требуется использование кабелей с дополнительной защитной изоляцией выдерживающей рабочую температуру до 1700С.

При разводке электропроводки в ванной в зонах 0 — 2 недопустима установка распределительных коробок и устройств с открытыми контактами.

В п. 7.1.48 ПУЭ описаны требования и правила, касающиеся установки розеток, выключателей и светильников. Для жилых домов и квартир допускается установка устройств электроарматуры только в зоне 3, в том числе не ближе 0,6 м от дверного проема душевой кабины.

При этом все розетки необходимо подключать через УЗО (не более 30 мА) или с использованием разделительных трансформаторов, исключающих риск поражения током.

Доп. информация: более подробно о требованиях и нормативах расположения электроустановочных изделий сказано в ГОСТ Р 50571 п. 701.415.1

При использовании электроарматуры в ванных комнатах стоит придерживаться следующих рекомендаций:

  1. Свет в душевую кабину, как и общее освещение помещения ванной лучше реализовать через слаботочные сети с напряжением электропитания 12В. Такая мера защиты описана в ГОСТ Р 50571 и называется «защитой от поражения сверхнизким напряжением»;
  2. Корпус выключателей должен иметь класс защиты IPх4, а розетки комплектоваться дополнительными крышками обеспечивающими класс защиты IPх5. Это означает защиту устройства от воздействия брызг и струй воды соответственно с любого направления.

ЭТАПЫ ПРОКЛАДКИ ЭЛЕКТРОПРОВОДКИ В ВАННОЙ КОМНАТЕ

Обустройство проводки в ванной целесообразно упорядочит и разделить на следующие этапы:

  • проектирование – создание схем;
  • выбор оборудования и расходных материалов;
  • монтаж.
ПРОЕКТИРОВАНИЕ

Перед началом монтажных работ необходимо создать схему размещения электроприборов в помещении, учесть особенности освещения (потолочное настенное, тип осветительного прибора), тип отопления (настенный радиатор или электрический теплый пол).

При создании схемы целесообразно придерживаться следующих правил:

  • распределительная коробка обязательно устанавливается за пределами помещения ванной комнаты. это не только требования нормативов, но и здравые соображения электробезопасности;
  • выключатель также устанавливается с внешней стороны ванной, традиционно, возле входной двери;
  • внутри помещения целесообразно расположить, по меньшей мере, 3 розетки: для стиральной машинки; бойлера и возле зеркала для фена или электробритвы;
  • автоматика контроля (узо) устанавливается на каждую группу: освещение, розетки, электротехника с высоким потреблением;
  • укладка кабелей осуществляется под потолком в стене или в техническом пространстве подвесного потолка. К розеткам и выключателям провода должны опускаться строго вертикально.
ПОДБОР КОМПЛЕКТУЮЩИХ

Заключительная часть подготовительного этапа – необходимо определиться с количеством оборудования и его техническими характеристиками. Для электропроводки в ванной комнате рекомендуется использовать следующие материалы:

Кабель – медный монолитный трехжильный. Для светильников сечение 1,5 мм2, для розеток не менее 2,5 мм2. Для проточных или накопительных электронагревателей необходим кабель с разным сечением в зависимости от мощности устройства.

Выбор производится в соответствии с рекомендациями производителя техники. Тип кабеля NYM или ВВГнг-LS. Для системы уравнивания потенциалов используется кабель ПВ-3 1×6.

Крепежные материалы – дюбеля, короба, хомуты, стяжки и т.п., что понадобиться для закрепления кабеля на строительных конструкциях.

Розетки – влагозащищенные (класс защиты корпуса не менее IP45) с брызгозащитной крышкой и шторкой на контакты. Механизм должен иметь заземляющий контакт.

Светильники – целесообразно использовать потолочные точечные LED светильники и настенные бра (возле зеркала) с мощностью 12 В. Они дают достаточно света и полностью безопасны при эксплуатации во влажной среде.

МОНТАЖНЫЕ РАБОТЫ

В соответствии с разработанной схемой производится разметка расположения электроарматуры и разводки кабелей. В зависимости от материала стен и предполагаемого способа отделки выбирается способ крепления кабеля:

Плитка по штукатурке.

На кирпичных простенках производится штробирование, на стенах из ЖБИ допускается закрепление кабеля при помощи специальных хомутов с дюбелями на поверхности основания.

Плитка по ГКЛ или ПВХ панели по обрешетке.

Кабеля располагаются в пластиковой гофре, которая крепится на поверхности стен при помощи хомутов. Гофра должна быть заполнена не более чем на 40% своего объема.

Рекомендуется использовать специализированные пластиковые хомуты не подверженные коррозии и устойчивые к температурным расширениям кабеля.

Штробы в стенах желательно выбирать специальным инструментом – штроборезом, но чаще всего используется болгарка и перфоратор, что менее продуктивно и грозит серьезными разрушениями строительным конструкциям. Места на подрозетники высверливаются специальным сверлом – коронкой с алмазной режущей кромкой, диаметром 68 мм.

После установки подрозетников они закрепляются на месте при помощи специальных распорных винтов, но опытные мастера дополнительно крепят их на алебастр или цементный раствор.

Проводка в штробах фиксируется через каждые 20 см. Для этого рекомендуется использовать специальные дюбель-хомуты, однако большинство электриков прихватывает провода небольшим количеством раствора.

Концы проводов зачищаются и просовываются в технологическое отверстие подрозетника. Перед оштукатуриванием стен желательно поверить мультиметром целостность провода по его сопротивлению и наличие КЗ на линии.

Устанавливаются и подключаются сердцевины розеток и выключателей. Крышку и декоративные накладки лучше устанавливать уже после завершения ремонта или хотя бы окончания штукатурных работ.

В электрическом щитке распределителе устанавливается УЗО и автоматический выключатель. При необходимости там же монтируется трансформатор, если освещение в ванной реализовано на базе 12В.

ЭЛЕКТРОБЕЗОПАСНОСТЬ – СИСТЕМА УРАВНИВАНИЯ ПОТЕНЦИАЛОВ

Хотя данный тип работ относится к монтажным, из-за высокой важности его целесообразно выделить в отдельный этап.

Небольшое пространство ванной комнаты, заполненное разнообразной электрической техникой, а так же высокая влажность может привести к крайне нежелательным последствиям, при возникновении разности потенциалов.

Большинство современных электроприборов имеют заземление через розетку, однако произвести выравнивание потенциалов необходимо в любом случае.

Система уравнивания потенциалов включает в себя все металлические корпуса: стиральная машина, бойлер, электросушилка, а так же ванная и поддон (если они металлические), стояки с горячей холодной воды. Все эти элементы соединяются кабелем ПВ 3 1*6, который прикрепляется к заземляющей шине квартирного распределительного щитка.

Проще всего выполнять монтаж электропроводки в ванной, когда в качестве облицовочного материала используются пластиковые панели или гипсокартонные конструкции. В этом случае прокладку можно выполнить собственными руками.

Однако подключение к щитку проверку проводки и системы выравнивания потенциалов должен выполнить опытный электрик.

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Электропроводка в ванной комнате своими руками

Электропроводка своими руками в ванной нуждается в профессиональных познаниях и умениях. Иначе все работы, которые связаны с электрикой, лучше доверить профессионалам. Ведь электричество в случае каких-нибудь неисправностей может вывести из строя бытовую технику, а в худшем случае — причинить значительный вред здоровью.

С чего начать установку

В ванной из-за воды угроза электричества повышается в несколько раз. Именно потому так важно, чтобы электропроводка в ванной и туалете была очень качественна.

План помещения

Электропроводка в ванной комнате своими руками начинается, обычно, с того, что составляется план здания. Схема электропроводки в ванной специалистами создается с помощью особенных компьютерных программ, но начинающим умельцам удобно делать это проще: обычной ручкой на листочке бумаги. Благодаря рулетке можно все замерить и нарисовать схему ванной, не забывая наметить местоположение дверей, труб канализации и так далее.

Также необходимо поразмыслить о месторасположении мебели и сантехоборудования, ведь относительно этих интерьерных компонентов будет подбираться место для электророзеток.

Количество приборов

Нужно подсчитать, сколько в здании будет приборов. Как минимум – это стиральный аппарат. Плюс одна электророзетка необходима для бытовой техники, такой как электрическая бритва, фен, щипчики для волос и так далее. Еще одну электророзетку нужно предусмотреть про запас — на случай подсоединения нового оборудования, в частности, душевой кабины душа или полотенцесушителя.

Чтобы стенки ванной не были повсюду покрыты розетками, лучше покупать двойные. Это не только экономит площадь, но и требует меньше физических усилий, ведь под каждую электророзетку в стенке нужно делать штробу, а это – нелегкая и грязноватая работа.

Меры безопастности

Монтаж электропроводки в ванной должен отвечать нескольким конкретным требованиям.

Необходимые условия

Можно не тревожиться о безопасности, когда:

  • электропроводка в ванной комнате проведена скрытым методом;
  • все электроприборы заземлены;
  • в ванной нет распределительных электрощитков и выключателей;
  • электропроводка в ванной содержит установленное УЗО;
  • электророзетки обладают уровнем защиты от проникновения воды не ниже, чем IPX 4;
  • электророзетки смонтированы на дистанции не менее 60 сантиметров от источников влаги;
  • все совмещения и подключения электропроводов осуществлялись за пределами комнаты, без применения клемм,
  • в ванной, где размещаются мощные электроприборы (в частности, бойлер или стиральная аппарат), смонтирован автовыключатель.

Заземление

Особенное внимание необходимо уделять заземлению. Если здание было возведено в 21 веке, то этот нюанс, как привило, был учтен инженерами. Если же вы живете в устаревшем доме, то о заземлении электроприборов нужно побеспокоиться самостоятельно. Делается это достаточно просто — через электрощиток, который расположен на лестничной клетке.

Некоторые осуществляют заземление приборов довольно опасным методом — через батареи или канализационный стояк. Подобное необдуманное решение опасно для жизни, ведь неизвестно, в каком состоянии пребывают трубы за пределами квартиры. Разводка электропроводки в ванной — это именно тот случай, когда лучше все делать проверенным способом, а не искать своеобразных решений.

Последовательность проведения работ

Отдельно важно учитывать организацию системы, позволяющую выравнивать потенциалы. Для этого применяется особенный силовой кабель, благодаря которому совмещаются трубы с холодной и горячей водой, стиральный аппарат, раковина и ванна. Все это объединяют с шиной заземления, которая размещена на вводном электрощитке.

Сооружение канавок и подключение электрических проводов

Вначале нужно осуществить подготовку в стенах углубленных ниш для того, чтобы укладывать электропровода и электророзетки. Для этого благодаря перфоратору делают выдалбливание ямок под электропровода (штробы), а также гнезд под электророзетки и распределительную коробочку.

Затем устанавливают подрозетники и распределительную коробочку. Электропровода укладываются в штробы, закрепляя их дюбель — хомутами либо раствором цемента. Окончания электропроводов подключают к подрозетнику, не забывая предварительным образом защитить от изоляции.

Монтаж розеток

Следующая стадия — монтаж розеток. Специалисты советуют закреплять элементы розеток, которые видны, после окончания отделочных работ для того, чтобы не выпачкать их стройматериалами.

Далее к электропроводке подключается автомат и прибор защитного отключения. Правильность установки проверяют благодаря мультиметру – специальному устройству, способному выявить присутствие короткого замыкания. Если все сделано верно, то штробы можно заделать с помощью ротбанда или гипсовой смеси.



Электропроводка в ванной комнате: особенности монтажа

Содержание:
Электропроводка в ванной комнате: два элемента защиты человека от поражения электрическим током
Электрика в ванной своими руками: принципы монтажа электропроводки
Какое электрооборудование применяется при прокладке электрики в ванной

Согласитесь, электричество и вода в одном месте являются несовместимыми вещами, особенно если речь идет о присутствии еще одной составляющей этого трио – человека. Для последнего последствия такой комбинации могут быть достаточно трагичными. Именно по этой причине электропроводка в ванной комнате должна монтироваться с соблюдением некоторых правил, о которых пойдет речь в этой статье, где мы вместе с сайтом vannaja.net изучим все тонкости и нюансы монтажа электропроводки в ванной, обеспечивающие безопасность человека.

Как сделать электрику в ванной своими руками

Электропроводка в ванной комнате: два элемента защиты человека от поражения электрическим током

Игнорировать элементарные устройства защиты, которые способны если не спасти вашу жизнь, то уберечь от поражения электрическим током, будет, по крайней мере, неразумно. Особенно если взять во внимание, что эти два основных элемента обойдутся не так уж и дорого.

Цените свою жизнь, господа, и не экономьте там, где это совсем неприемлемо – в ванной любой квартиры или дома просто обязано быть установлено УЗО и сделано защитное заземление!

Давайте поговорим об этом более подробно.

  1. Заземление. Проводка в ванной с заземлением отличается только тем, что все проложенные кабели имеют три жилы – фаза, ноль и земля, которая, как правило, имеет желтый или зеленый цвет. Говорить о том, что в вашем многоквартирном доме заземление не предусмотрено, не стоит – это явно не так. Даже в старых домах оно есть – в электрощитке или, возможно, в подъезде вы найдете кучу металлических элементов (корпус самого щитка), которые и являются глобальной заземляющей системой. В большинстве случае отговорки о том, что контур заземления отсутствует, можно услышать от тех людей, которым жалко портить ремонт в коридоре, чтобы проложить новую и сделанную по всем правилам электрическую проводку.
  2. УЗО для ванной комнаты. Очень интересная, а главное полезная вещь – устройство защитного отключения способно обезопасить человека даже в том случае, если он засунет два пальца в розетку. Реагирует это устройство на разницу потенциалов, возникающую при утечке электрического тока – даже если нулевой провод электропроводки в ванной будет иметь контакт с каким-либо металлическим изделием, не связанным с цепью проводки, оно сработает и отключит подачу электроэнергии в считанные доли миллисекунд. По большому счету таких устройств лучше установить несколько – одно общее на всю квартиру и отдельное на ванную комнату.

Некоторые люди заблуждаются в том, что достаточно будет одного из вышеуказанных элементов, чтобы обезопасить свое пребывание в ванной комнате. Это не так – комплексная защита всегда лучше единичного элемента. Следует понимать, что это техника, и в один прекрасный момент она может выйти из строя. А вот шансов, что откажут оба элемента защиты, меньше.

Электропроводка в ванной комнате своими руками фото

Электрика в ванной своими руками: принципы монтажа электропроводки

Принципов, которые позволят обеспечить безопасный монтаж электропроводки в ванной, не так уж и много – всего два, но придерживаться их нужно в обязательном порядке. Вы должны понимать, что отклонение от этих канонов может быть чревато серьезными последствиями.

  1. Никаких соединений и распределительных коробок внутри этого помещения быть не должно. Как бы тщательно вы ни изолировали соединения, как бы капитально вы их ни пропаивали и ни прятали в герметичные коробочки, все равно со временем к оголенным жилам проникает влага. Для начала она просто окислит контакты, а потом и даст дорогу электрическому току на влажные поверхности. Это нужно понимать – даже на заре электрификации распределительные коробки размещали за пределами ванной комнаты. Можно сказать даже больше – сами провода тянули со стороны коридора или других прилегающих помещений и лишь только в месте установки электроприборов их проводили сквозь стену.

    Как сделать электрику в ванной своими руками

  2. Правильное распределение нагрузок. Согласитесь, на сегодняшний день в ванных комнатах используется большое количество оборудования – если раньше в ванную подводился только свет, то сейчас туда проводят и розетки, и просто кабели для подключения довольно мощного оборудования такого, как стиральные машины, джакузи, водонагревательные баки и прочее. Их нужно уметь правильно включить в цепь – электрика в ванной должна подсоединяться по принципу распределения нагрузок. Делается это так: в распределительном щитке устанавливается ряд автоматических выключателей, перед которыми в обязательном порядке ставится УЗО. Все автоматы подключаются по параллельной схеме, а УЗО включается в эту цепь последовательно. Дальше к каждому автомату подсоединяется отдельная группа потребителей. К одному подсоединяется освещение, к другому стиральная машина, к третьему водонагревательный бак, к четвертому джакузи и к пятому все бытовые розетки. Главное понять, что каждый отдельно взятый потребитель электроэнергии мощностью более 1,5кВт должен иметь свой индивидуальный автоматический выключатель.

    Монтаж электропроводки в ванной своими руками фото

Естественно, не забываем и о принципах подключения и элементах защиты, которые были описаны выше. Без них решение вопроса, как провести проводку в ванной, будет неправильным.

Нюансы монтажа электрики в ванной комнате вы можете увидеть в видео.

Какое электрооборудование применяется при прокладке электрики в ванной

Наверное, многие из вас при выборе любых осветительных приборов обращали внимание на то, что для их подключения используется трехконтактный клеммный разъем, и наверняка вы игнорировали один из них при подключении таких светильников. Третья жила – это заземление, которое в ванной комнате игнорировать не следует. Если выбранный вами светильник для ванной комнаты не имеет клеммы для заземления, то от его приобретения лучше отказаться. Вообще если говорить о светильниках для ванной комнаты, то лучше выбрать оборудование, работающее от 12V – так безопаснее, а главное, экономичнее, особенно если речь идет о применении диодных лампочек или светильников. Устанавливаете в распределительном щитке понижающий трансформатор и подключаете к нему все осветительные приборы. Вот и все!

Как провести проводку в ванной фото

Если остановите свой выбор на осветительном оборудовании, работающем от переменного тока напряжением 220V, то обратите внимание на его защиту от влаги. Как правило, такие светильники имеют герметичный корпус.

Также подходя к вопросу электрического оборудования для ванной комнаты, следует уделить внимание выбору розеток – кроме того, что они должны предусматривать подключение заземления, розетки обязаны быть влагозащищенными. Что это значит? Такие розетки имеют специальный корпус с крышкой, которая не позволяет парам влаги проникать в саму розетку. Кроме того, конструкция этой крышки такова, что если по стене будет стекать вода, то она благополучно пройдет мимо и не проникнет в розетку. Как правило, для установки подобных розеток (а вернее при закрывании их пластиковой накладкой) применяется резиновый уплотнитель – в некоторых случаях производитель рекомендует использовать вместо уплотнителя герметик.

Именно так прокладывается электропроводка в ванной комнате. Напоследок хочу лишь напомнить о том, что если речь идет о прокладке кабеля за гипсокартоном или за другими панелями, за которыми образуется пустота, то обязательно нужно использовать гофрированный рукав. Он предназначен для защиты кабеля от механических повреждений (например, при сверлении отверстий) и одновременно для обеспечения пожарной безопасности. Проводка не загорится даже в пластиковой гофре, так как внутри нее малое содержание кислорода.

← Плитка мозаика для ванной: виды и технология укладки Заземление ванны: зачем это нужно и как правильно сделать →

Электропроводка для ванной: проблемы и меры предосторожности | Avner Electric, Inc.

По данным Комиссии по безопасности потребительских товаров, ежегодно по всей территории Соединенных Штатов происходят десятки тысяч пожаров, вызванных проблемами с электричеством. Помимо миллионов причиненного имущественного ущерба, в сотнях подобных случаев случаются и прискорбные человеческие жертвы. Существуют также сотни потребительских товаров, которые могут вызвать поражение электрическим током и смерть (особенно с электропроводкой в ​​ванной комнате), поэтому лучше всего принять соответствующие меры безопасности, чтобы предотвратить любой несчастный случай.

Летучая и опасная смесь

Это хорошо известный факт, что вода и электричество несовместимы. Это очень смертельная комбинация. Итак, вы можете только представить себе, какие опасности представляют собой системы электропроводки в ванной комнате. Конечно, никто не может полностью исключить необходимость в системах электропроводки для ванной комнаты — с розетками для сушилок, обогревателей, светильников и всех других электроприборов, которые вы используете в ванной, все, что вы действительно можете сделать, это соблюдать надлежащие меры безопасности и действия. чтобы убедиться, что электрическая система в вашей ванной комнате безопасна для вас и всех, кто пользуется ванной.

Некоторые советы по безопасности

1. Установите устройство GFCI.
Национальный кодекс безопасности требует установки прерывателя цепи при замыкании на землю или GFCI, чтобы иметь возможность справиться со случаями установки розеток в ванных комнатах. Это сделано для того, чтобы свести к минимуму вероятность поражения электрическим током или любого другого электрического инцидента, связанного с смешиванием воды и электропроводки в ванной через розетки и розетки. Блоки GFCI предназначены для отключения подачи электричества в розетку при потере тока в цепи.

2. Установите вытяжные вентиляторы.
Представьте, что вы возвращаетесь домой после долгого и тяжелого рабочего дня, чтобы расслабиться в ванне или просто принять длинный теплый душ. В это время ваше тело рассеивает тепло, поэтому отсутствие вентиляции в ванной приведет к накоплению влаги и влажности внутри. Это представляет опасность для электропроводки вашей ванной комнаты, поэтому лучше всего установить вытяжной вентилятор, чтобы воздух мог циркулировать внутри ванной комнаты и не скапливался пар или влага внутри.

3. Иметь реле защиты от брызг.
Бывают случаи, когда вам нужно открыть выключатель света мокрыми руками или, может быть, вы забудете высушить руки, прежде чем коснуться и включить выключатель. У вас также могут быть дети, которые неизбежно будут брызгать водой на ваши выключатели. Чтобы избежать риска короткого замыкания и поражения электрическим током, рекомендуется установить брызгозащищенные выключатели как часть системы электропроводки в ванной комнате. Это предотвратит попадание воды в переключатель и ее контакт с системой проводки.

Даже в ванной необходимо установить электропроводку. Неизбежный факт, что мы включили использование электричества даже в тех средах, где мы используем воду. К счастью, есть шаги, которым мы можем следовать, и меры безопасности, которые мы можем соблюдать, чтобы минимизировать — если не полностью исключить — риск любых происшествий и травм, связанных с электричеством. И вы не ошибетесь, если наймете профессионального электрика для проверки электропроводки в ванной комнате.

—————————
Avner Electric, Inc. имеет более чем 25-летний опыт работы. Мы предлагаем вам услуги квалифицированных профессионалов по самым выгодным ценам, чтобы обеспечить бесперебойное завершение ваших электромонтажных проектов. Посетите нас по адресу http://electriccleveland.com/index.php для бесплатного осмотра электрического дома. У вас есть полное разрешение на перепечатку этой статьи при условии, что это поле останется без изменений.

Электропроводка для кухни и ванной комнаты Электропроводка Gfci

Электропроводка для кухни и ванной комнаты Электропроводка Gfci

Ремонт электропроводки для кухонь и ванных комнат

Кухни и ванные комнаты требуют специальной электропроводки для электрических розеток.
Расположение электрических розеток также сильно отличается от расположения розеток в других частях дома. Каковы требования к электричеству для кухни и ванных комнат?

Поскольку требования к электричеству часто меняются, обязательно проконсультируйтесь с сертифицированным местным электриком о любых особых требованиях и вопросах, касающихся ремонта вашей кухни или ванны. Это краткое изложение некоторых рекомендаций национального электротехнического законодательства, принятых несколько лет назад.

В кухонной зоне NEC требует не более 6 сборов с данного места, чтобы быть от розетки, которая сделает розетки на расстоянии не более 12 футов друг от друга со специальными расположениями розеток в кухонной зоне или над столешницей.

Настольные розетки на вашей кухне должны обслуживаться двумя или более разными контурами. Каждая кухонная столешница шириной более 12 дюймов должна иметь собственную розетку, причем ни одна из точек вдоль столешницы не должна находиться на расстоянии более 24 дюймов по горизонтали или 48 дюймов между розетками на кухне.

Часто электрики прокладывают трехжильный кабель на 240 вольт от сервисной панели и обеспечивают две новые цепи на 120 вольт. Одна сторона каждой розетки обслуживается одной из цепей, а другая сторона обслуживается другой цепью, что дает две цепи, доступные на каждой розетке, что дает термин «разделенная цепь».Для защиты от перегрузки по току в разделенной цепи используется двойной прерыватель, подключенный к панели схемы.

Обеспечивая безопасность кухни и ванной комнаты, NEC требует защиты от GFCI во всех новых ванных комнатах, а также в кухонных выходах в пределах шести футов от кухонной раковины и в других местах по всему дому. Добавление защиты от замыкания на землю к существующим цепям имеет смысл в любой ванной или кухне.

«Короткое замыкание на землю» — это утечка тока, вызванная неисправной электрической изоляцией в подключенном к розетке инструменте или приборе.Эта утечка тока может быть слишком маленькой, чтобы сработать автоматический выключатель на вашей кухне или в ванной, но может оказаться фатальной для любого, кто стоит на мокром полу или, например, касается заземленной металлической сантехнической арматуры.

Существует три типа GFCI. Один из них — автоматический выключатель, установленный в главной панели. Второй тип розетки GFCI устанавливается в розетку в качестве замены существующей розетки, а также есть простая вилка в розетке GFCI или удлинитель. Установка подачи через розетку GFCI является наиболее распространенной на кухне и в ванных комнатах с более чем одной розеткой.Подача через GFCI обеспечивает защиту от замыкания на землю для всех розеток, кроме розетки, в той же цепи.

Хотя добавление розеток GFI — очень простой шаг при ремонте кухни или ванных комнат], люди, слишком часто желающие работать самостоятельно, совершают роковую ошибку, упуская незначительное добавление розетки правильного типа. Обязательно поймите этот шаг или наймите электрика, чтобы убедиться, что на вашей кухне и в ванной комнате есть электропроводка правильного калибра на нужном расстоянии друг от друга, и, по крайней мере, убедитесь, что ваши цепи в таких местах, как кухни и ванны, где может присутствовать влага. защищен розеткой в ​​стиле GFI.

Мы надеемся, что это поможет вам, когда вы начнете планировать новую кухню и ее реконструировать. Сообщите нам, какая информация, которую вы искали на нашем веб-сайте, не содержит того содержания, которое вы ищете, чтобы мы могли быть уверены, что добавим ее в будущем.

Электропроводка в ванной — Общие проблемы и советы по безопасности

По данным Управления пожарной безопасности США, сбои в электроснабжении входят в четверку основных причин пожаров в жилых домах в США в период с 2007 по 2016 год.Имея это в виду, всегда следует соблюдать меры предосторожности, когда речь идет о домашней электропроводке, особенно если она касается ванной комнаты.

Вода и электричество — опасная смесь

Это известный факт, что вода и электричество — смертельная комбинация. Поскольку в ванных комнатах часто бывает сырость и сырость, один можно только представить себе опасности в ванной, особенно когда Проблемы системы электропроводки игнорируются.

5 Основные меры предосторожности при прокладке электропроводки в ванной

Чтобы избежать рисков от поражения электрическим током и обеспечения безопасности в ванной, вот пять основные меры безопасности при электромонтаже в ванной комнате:

  • Используйте влагозащищенные выключатели.

Влага-брызги защитные выключатели предназначены для предотвращения попадания воды в выключатель и соприкасаясь с проводами внутри.

  • Убедитесь, что все розетки имеют защиту GFCI.

GFCI розетки помогают снизить риск поражения электрическим током во влажных помещениях и уже спас тысячи жизней. Национальный электрический кодекс в настоящее время требует установка розеток GFCI в ванных комнатах, местах для прогулок и на кухнях среди другие зоны в доме для защиты.

  • Правильно расположите выпускные отверстия.

Розетки в ванной следует располагать соответствующим образом, а не где-нибудь домовладелец хочет. Ваш выходы в ванной должны располагаться на расстоянии не менее 6 футов от края душа или ванна, и, по крайней мере, в футе от раковины. Розетку можно разместить сзади или рядом, но никогда не поперек или над раковиной.

  • Установить вентиляторы.

Выхлоп вентиляторы необходимы для эффективного предотвращения скопления влаги и влажность внутри ванной комнаты, которая может представлять опасность для электропроводки внутри.

  • Правильно распределите разные схемы в ванной.

Чтобы проблема в одной цепи не мешала работе другой цепи, важно распределить разные цепи в ванной и изолировать их. Например, светильники для ванных комнат должны иметь выделенную цепь, и то же самое касается выключателей и вентиляторов.

Артикул 210 — Ответвительные цепи

* Справочные данные см. В журнале ЭЛЕКТРИЧЕСКИЙ ПОДРЯДЧИК .

210,52 (Г) Ванные комнаты

Требования к размещению сосудов внутри и снаружи жилых помещений изложены в статьях 210.52 (A) — (H). Хотя некоторые из этих требований являются общими и применимы к большей части жилища, другие более конкретны и применимы только к определенным комнатам или участкам.

В предыдущие месяцы в публикации In Focus обсуждались общие положения, содержащиеся в 210.52 (A), а также два раздела, посвященные конкретным требованиям.Конкретные требования включали мелкую бытовую технику [210.52 (B)] и столешницы [210.52 (C)]. В этом месяце обсуждение продолжается конкретными требованиями к ванным комнатам в жилых домах.

Общие положения по размещению розеток вокруг стены не распространяются на ванные комнаты. Ванная комната, как это определено в Статье 100, — это область, включающая раковину (раковину или унитаз) с одним или несколькими из следующего: туалет, ванна или душ. Как указано в определении, ванная комната — это площадь, и поэтому она не обязательно ограничивается отдельной комнатой.(См. Рисунок 1)

Все 125-вольтовые, однофазные, 15- и 20-амперные розетки, устанавливаемые в ванных комнатах жилых домов, должны иметь защиту GFCI. [210,8 (A) (1)]

В ванной комнате каждой жилой единицы должна быть установлена ​​как минимум одна розетка. [210.52 (D)] Требуемая емкость (и) должна быть установлена ​​в пределах трех футов (900 миллиметров) от внешнего края каждой раковины (раковины или унитаза). Также емкость должна быть расположена на стене или перегородке, примыкающей к раковине или столешнице для раковины.Например, одна ванная комната в жилом доме содержит единственную раковину. Одна необходимая емкость может быть установлена ​​позади или рядом с раковиной, но не напротив раковины. (См. Рисунок 2)

Хотя емкости, установленные на расстоянии более трех футов (900 миллиметров) от внешнего края каждой емкости, разрешены, они не могут считаться необходимой емкостью. Точно так же емкости могут быть расположены на стенах или перегородках, не прилегающих к бассейну, но не могут считаться необходимыми емкостями.

Если установлена ​​необходимая розетка для ванной, разрешены дополнительные розетки. Например, домовладельцы хотели бы, чтобы розетка была установлена ​​на стене напротив умывальника. Поскольку эта розетка не находится на стене рядом с раковиной, ее нельзя считать необходимой розеткой для ванной комнаты. Следовательно, эта розетка будет дополнять требуемую розетку розетки. (См. Рисунок 3)

Независимо от расположения розетки, все 125-вольтовые, однофазные, 15- и 20-амперные розетки, установленные в ванных комнатах, должны иметь защиту от GFCI.[210,8 (A) (1)] Хотя в большинстве ванных комнат потребуется только одна розетка, для некоторых потребуется более одной розетки. Например, большая ванная комната в жилом доме имеет две раковины. Они расположены напротив друг друга на противоположных стенах. Из-за того, где расположены раковины, требуются две розетки. (См. Рисунок 4)

Помните, что обсуждаемый в настоящее время раздел относится к жилым единицам. В то время как ванные комнаты во многих нежилых помещениях включают в себя несколько раковин, насадки не требуются.Емкости для ванных комнат требуются только в жилых единицах, мобильных (и промышленных) домах и гостевых комнатах в гостиницах, мотелях и аналогичных помещениях.

Тот факт, что в ванной комнате две раковины, не означает, что автоматически потребуются две раковины. Если расстояние между двумя раковинами меньше шести футов, между ними может быть установлена ​​необходимая раковина. Код Код не указывает, что для каждой чаши требуется одна розетка. Если одна розетка расположена между двумя раковинами и в пределах трех футов (900 миллиметров) от внешнего края каждой раковины, потребуется только одна емкость.

Например, в ванной в жилом доме есть длинная стойка с двумя раковинами. Раковины находятся на одной стене и на расстоянии не более четырех футов друг от друга. Доступны два варианта. Можно установить две емкости, по одной рядом с каждой раковиной, или одну емкость можно установить между раковинами. (См. Рисунок 5)

В то время как 210.52 (D) оговаривает размещение розеток в ванных комнатах, 210.11 (C) (3) определяет тип необходимой ответвленной цепи. Помимо количества ответвлений требуется 210.11, должна быть предусмотрена по крайней мере одна 20-амперная ответвленная цепь для питания розеток в ванных комнатах. [210.11 (C) (3)] Розетки, требуемые 210.52 (D), должны питаться от 20-амперной ответвленной цепи. (См. Рисунок 6)

Если не установлена ​​одна розетка, она может быть рассчитана на 15 или 20 ампер. [Таблица 210.21 (B) (3)]

Основное правило в 210.11 (C) (3) гласит, что ответвленная цепь, предназначенная для питания розеток в ванных комнатах, не должна иметь других розеток.От той же цепи, питающей розетки в ванных комнатах, нельзя подключать осветительные розетки или другое оборудование. Например, в одноквартирном доме есть две ванные комнаты, в каждой установлена ​​двойная розетка. Одна 20-амперная ответвленная цепь может подавать питание на обе розетки в ванной, но не может питать больше ничего.

Использование гаражных и внешних розеток в 20-амперной ответвленной цепи ванной комнаты недопустимо. Поскольку эта ответвленная цепь питает две ванные комнаты, в цепи разрешены только розетки для ванных комнат.Эта схема не может обеспечивать освещение, вытяжные вентиляторы или другое оборудование. (См. Рисунок 7)

Если 20-амперная ответвительная цепь питает только одну ванную комнату, розетки для другого оборудования в той же ванной комнате могут быть в той же цепи. Пока цепь питает только одну ванную комнату, она может обеспечивать питанием розетки, светильники (осветительные приборы), вытяжные вентиляторы и т. Д. Цепь должна быть установлена ​​в соответствии с положениями в 210.23 (A). [210,11 (C) (3)]

Например, две ванные комнаты расположены в противоположных концах дома.Одна ванная комната содержит две двойные розетки, светильник (светильник) и вытяжной вентилятор. Пока ответвленная цепь, питающая розетки, не покидает эту конкретную ванную комнату, она также может подавать питание на осветительный прибор и вытяжной вентилятор. Никакое другое оборудование не допускается в той же цепи, если цепь снабжает розетки более чем в одной ванной комнате. (См. Рисунок 8)

В то время как статья 210 касается параллельных цепей, статья 220 устанавливает требования для расчета параллельных цепей, фидеров и служебных нагрузок.Хотя для розеток в ванных комнатах требуется отдельная ответвленная цепь, никаких дополнительных расчетов нагрузки при вычислении услуг или фидеров не требуется.

Эти выходы включены в общий расчет нагрузки 220,3 (A). [220,3 (В) (10) (1)]

В следующем месяце In Focus , возобновляемая с 210.52 (E), продолжит обсуждение требуемых розеток в жилых помещениях. EC

МИЛЛЕР , владелец Lighthouse Educational Services, ведет занятия и семинары по электротехнике.Он является автором «Иллюстрированного руководства по национальным электротехническим нормам» и «Справочника по электрическому оборудованию» NFPA. С ним можно связаться по телефону 615.333-3336, [email protected] или www.charlesRmiller.com.

Требуются ли розетки GFCI в ванных комнатах? Mr. Electric

В большинстве регионов США розетки прерывателя цепи замыкания на землю (GFCI) требуются в ванных комнатах с 1975 года. Так что, если вы думаете об установке новой ванной комнаты или ремонте существующей, это стоит того. способен ответить на вопрос: нужны ли розетки GFCI в ванных комнатах?

Для домов, построенных до 1975 года, не требовалось устанавливать GFCI в жилых ванных комнатах.Если у вас старый дом, вам придется обновить розетки, если электрическая система в вашем доме изменится.

Имея это в виду, давайте посмотрим, что такое розетки GFCI и что вам нужно знать, когда речь идет о розетках в ванной комнате.

Что такое выход GFCI?

GFCI — это тип автоматического выключателя, который отключает подачу электроэнергии при обнаружении дисбаланса между исходящим и входящим токами. Назначение этих автоматических выключателей — предотвратить поражение электрическим током.

Нужны ли вам GFCI в вашей ванной комнате?

Как мы все знаем, вода и электричество несовместимы, поэтому понятно, что существуют строгие правила в отношении торговых точек GFCI.

В Национальном электротехническом кодексе указано, что как минимум в ванной комнате требуется одна розетка с защитой от GFCI. Рекомендуется, чтобы в каждой ванной было две или три розетки, защищенные GFCI. Количество розеток, которые вы выбираете для защиты, зависит от вас, если у вас есть хотя бы одна розетка с защитой GFCI в ванной комнате.

Вы можете добиться защиты от ударов с помощью автоматического выключателя GFCI в электрической панели или путем установки розеток GFCI. Если вы используете одну розетку GFCI для защиты, она должна быть подключена для защиты «множественного местоположения»; таким образом он защитит все выходы ниже по потоку в одной цепи.

Проверьте местные правила в отношении GFCI

Некоторые местные нормы и правила могут отличаться от правил NEC, поэтому обращайтесь в местный строительный отдел, если у вас есть какие-либо вопросы или проблемы.

В чем разница между розеткой GFCI и автоматическим выключателем?

Автоматический выключатель GFCI в основном выполняет то же действие, что и розетка GFCI. Проконсультируйтесь со своим надежным электриком, чтобы определить, какой вариант подходит для вашего дома.

Вот несколько моментов, которые следует учитывать:

  • Автоматический выключатель GFCI защищает все в этой цепи, в то время как розетка GFCI защищает только одну розетку и любые выходы, расположенные ниже по потоку.
  • Розетки установить проще, чем автоматические выключатели.
  • Розетки
  • GFCI должны устанавливаться в легко доступных местах.
  • Розетка GFCI обычно стоит около 15 долларов, тогда как автоматический выключатель GFCI будет стоить около 50 долларов.

Получите помощь от экспертов Mr. Electric

®

Ваш местный г-н Электрик может выполнить любую установку GFCI или модернизацию электрооборудования, которая может вам понадобиться. Вы можете назначить встречу онлайн с вашим местным г-ном.Электрический или позвоните нам по телефону (844) 866-1367

Мы много говорим об энергоэффективности, но как насчет эффективности использования воды? Наши друзья из Mr. Rooter ® Plumbing дадут несколько советов, которые помогут вам сократить потребление воды в ванной. Г-н Рутер — член семьи Соседских домашних служб.

Как подключить подвал

Электропроводка подвала, один из самых увлекательных проектов, необходимых для отделки подвала. Не заблуждайтесь, это не маленький проект, и он проверит вашу стойкость при отделке подвала.Но если вы возьмете на себя обязательство самостоятельно электромонтировать свой подвал, вы будете вознаграждены завершенным проектом, который потребовал творчества и изобретательности.

Мне нравится считать себя электриком с лицензией YouTube, и я смог подключить весь свой подвал, оборудованный динамиками объемного звука 7.2, включая вторую зону в тренировочной комнате, CAT5e в каждой комнате, коаксиальный кабель в каждой комнате, встроенный ПВХ труба, несколько стандартных вилок и переключателей, один 4-позиционный переключатель, одна переключаемая розетка, один вентилятор, вытяжной вентилятор для ванной комнаты, детекторы дыма, встроенное освещение, освещение с диммерами и настенные бра.

Единственный электрический проект, который я не реализовал сам, — это подключение к основной линии и установка новой дополнительной панели для всех электрических линий в подвале. Я бы порекомендовал отдельную дополнительную панель в вашем подвале по нескольким причинам, но мы поговорим об этом чуть позже. Сначала давайте поговорим об основах подключения и о некоторых первоначальных решениях, которые вы хотите принять.

Основы электропроводки подвала

Субпанель подвала

Перво-наперво, вам понадобится электричество в подвале.Ваше первое решение будет решить, откуда взять эту силу. Скорее всего, у вас есть дополнительная панель где-то в доме. Вы можете либо выполнить «запуски» этой существующей субпанели, либо установить новую субпанель. Вот вопросы, которые я бы задала себе о вашей существующей субпанели:

  1. Достаточно ли свободных слотов для всех «пробежек» в моем подвале?
  2. Могу ли я провести провода от существующей подпанели до подвала, или это будет слишком сложно?

Если ответ на оба этих вопроса утвердительный, то вы должны быть в безопасности, используя существующую подпанель.Я решил пойти другим путем и установить новую субпанель в подвале. Я пошел по этому маршруту по нескольким причинам:

Преимущества субпанели подвала
  • Проще провести электрические «пробеги» к подпанели подвала, а не выходить за пределы
  • Возможность включать и выключать питание всего подвала щелчком выключателя на моей основной субпанели.
  • Моя существующая вспомогательная панель располагалась снаружи дома, и необходимость прокладки проводов за пределами дома через кабелепровод не была для меня идеальной ситуацией.
  • В итоге у меня не хватило пустых слотов в моей существующей субпанели
  • Я нашел супер-дешевого и профессионального электрика, который помог мне установить дополнительную панель в моем подвале.

В конце дня мне действительно было неудобно подключаться к основной электрической линии для установки новой вспомогательной панели, поэтому я нанял работу, которая заняла всего несколько часов.Я остался с новой субпанелью в подвале, которая, как мне показалось, была в конечном итоге чище и легче для меня, чем существующая субпанель.

Грубая электропроводка подвала 101

Когда дело доходит до проводки, нужно многое понять, и я был совершенно поражен, когда начал думать о проекте. Когда я только начинал, у меня не было никакого опыта с проводкой. YouTube стал моим лучшим другом, и я поделюсь с вами некоторыми из моих любимых видео на этой странице. На самом деле, как только вы поймете основы электромонтажа, он станет больше творческим проектом, чем чем-либо еще.Вам остается принять решение о том, где вам могут понадобиться настенные бра, хотите ли вы вентилятор в этой комнате, вы собираетесь использовать диммеры? Это действительно становится простой задачей, и вам остается принимать несколько веселых решений.

Электроуправление

Я несколько раз упоминал электрические «пробеги» в этом посте. Определение домашнего электрического участка:
«… участок проводки, который не ответвляется от другой цепи или участка проводки, но подключается непосредственно к главной электрической панели здания.”

По сути, это отправная точка для понимания того, что потребуется для ремонта электрооборудования в вашем подвале. Когда вы поймете, как работает бег, все станет более понятным. Например, у меня в подвале всего 6 электрических линий. Эти 6 прогонов выглядят следующим образом:

  • Вилки и освещение для тренажерного зала
  • Вилки и освещение для прихожей и Вилки и освещение для кладовых
  • Вилки, светильники и вытяжной вентилятор для ванных комнат
  • Вилки и светильники для спальни
  • Медиа-отсек (AV-оборудование)
  • Вилки и светильники для театрального зала

Кодом может потребоваться, чтобы ваша ванная комната была выделена, поскольку для ванной потребуется вилка GFCI или индикатор замыкания на землю.Это вилка, на которой горит зеленый светодиод. Также рекомендуется использовать для вилок провода калибра 12 (20 А), так что давайте поговорим о калибрах проводов и о том, что они означают.

Электромонтажные щупы

В своем подвале я использовал два разных калибра проводов, № 12 и № 14, которые выдают 20 и 15 ампер соответственно. Чем меньше калибр, тем крупнее провод и, следовательно, больше тока он может подавать на электрическую сеть. Инспекторам нравится видеть проводку №12, используемую для вилок, потому что они могут выдерживать большую нагрузку и с меньшей вероятностью сломают ваш выключатель или вызовут проблемы.

Еще одно важное замечание по датчикам электропроводки заключается в том, что переключение датчиков в середине цикла противоречит правилам. Например, предположим, что я подключаю розетки в спальне с помощью проводки №12. Затем я пробегаю от одной из своих вилок к выключателю. Поскольку провод №14 тоньше и с ним легче работать, почему бы просто не использовать №14, чтобы подойти к свету от переключателя? Это считается запретом, и ваш инспектор этого не одобрит.

В общем, если вы собираетесь делать какие-либо пробежки с проводкой калибра 14, то придерживайтесь своих огней, и все будет хорошо.

Основы грубого монтажа

Вот одно из моих любимых видео, в котором обсуждается грубая процедура. В нем нет сумасшедших технических вопросов и не до стадии установки выключателей и вилок, но вот что он охватывает:

  • Основы электрооборудования и электромонтажа Код
  • Правильные размеры и размещение коробок и выключателей
  • Зачистка проводов и подводка к коробкам

Электромонтажные выключатели, вилки и освещение

Выключатели и вилки будут составлять часть электрических проводов в подвале, а свет — вторую часть.Моя АГА! Настал момент, когда я понял, что не могу просто начать свой электрический пробег и запустить провода в ближайшей розетке или фонаре. Вы должны подумать о том, для чего потребуется постоянное питание (вилки), а что нужно будет контролировать с помощью переключателя (освещение, вентиляторы, переключаемые розетки). Если в вашем подвале есть электрические розетки, включая вилки, выключатели и лампы, вам придется начать пробег с вилок, а затем перейти к выключателю и лампам.

Вот хорошее описательное видео, в котором электрик подключает однополюсный выключатель к свету.Это отличное начало для понимания того, как подключить коммутатор и как он будет получать питание от существующей розетки или напрямую от дополнительной панели.

Godspeed,
Тони

Поделиться

Электропроводка для ванной комнаты | Электротехнические услуги

Необходимо учитывать повышенные требования к электричеству современных ванных комнат и их влажную среду. Ниже будет обсуждаться правильная проводка вашей ванны в отношении вентиляции, освещения, розеток и цепей.Прежде чем приступить к любому проекту, связанному с электромонтажом, обязательно проконсультируйтесь с лицензированным и надежным электриком, чтобы получить наилучшие электрические результаты для вашей ванной комнаты.

Вентиляция

Ванные комнаты часто наполнены влагой, а есть и те, в которых нет окон, чтобы высушить пространство. Хотя окна полезны, правильные вентиляторы для вентиляции в ванных комнатах гораздо более эффективны для удаления влажного воздуха и неприятных запахов. Еще одно преимущество — экономия тепла зимой.Строительные нормы и правила обычно требуют вентиляторов для каждой реконструкции и новой ванной комнаты. Сейчас есть даже типы, которые также оснащены обогревателем, но для них требуются другие характеристики проводки.

Освещение

Ванные комнаты в доме часто самые темные из-за расположения и использования небольших окон для обеспечения конфиденциальности. Чтобы удовлетворить эту потребность, необходимо реализовать план установки с обильным освещением для общего освещения и рабочего освещения таких областей, как туалетные столики, зеркала, туалеты, а также зоны ванны и душа.

Специальные светильники для ванных комнат и душевых имеют одну из двух категорий: «сырые места» или «сырые места». Зона купания, также известная как зона душа, требует минимального рейтинга для влажных мест. Если приспособление находилось в зоне действия струи душа, требуется оценка для влажных помещений.

Что касается освещения косметического зеркала, то свет, например, бра или планки с обеих сторон, лучше всего работает с небольшой помощью сверху. Освещение только сверху будет отбрасывать тень на ваше лицо, когда оно приближается к зеркалу, поэтому свет сверху должен работать в сочетании с боковым освещением.

Розетки

Каждая розетка в ванной должна быть защищена прерывателем цепи замыкания на землю (GFCI), который помогает предотвратить поражение электрическим током. Защита GFCI может быть обеспечена путем установки автоматического выключателя GFCI или розеток GFCI в цепи розетки. Для одной розетки GFCI требуется проводка, обеспечивающая защиту в нескольких местах, что делает все выходы ниже по потоку безопасными.

Цепи

Типовая базовая схема электропроводки для современных ванных комнат включает схему GFCI на 20 ампер для розеток и схему общего освещения на 15 ампер для выключателей, осветительных приборов и вентилятора.В определенных областях освещение и розетки должны быть подключены к отдельным цепям. В случае срабатывания автоматического выключателя розеткой освещение не отключится.

Для других зон нормально иметь розетки, освещение и обычный вентилятор в одной цепи на 20 А, если цепь обслуживает только ванную комнату. Напротив, для вентиляционного вентилятора, оснащенного нагревателем, потребуется выделенная цепь на 20 ампер. Некоторым устройствам, например нагревательным приборам, обычно требуются выделенные цепи.

Провод

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
