Узнаем как изготовить телевизионную антенну своими руками?

Сегодня приобрести антенну для телевизора не составит труда. В магазинах представлен широчайший ассортимент антенн и всегда имеется возможность найти то, что вам необходимо. Однако бывают случаи, когда устройство требуется вам в срочном порядке, а идти в магазин нет возможности. Обычно подобное происходит после грозы или же на даче, тогда на выручку каждому человеку придет смекалка и подручные материалы. Узнайте, как сделать телевизионную антенну своими руками, прямо сейчас. Мы рассмотрим самые разные методики.

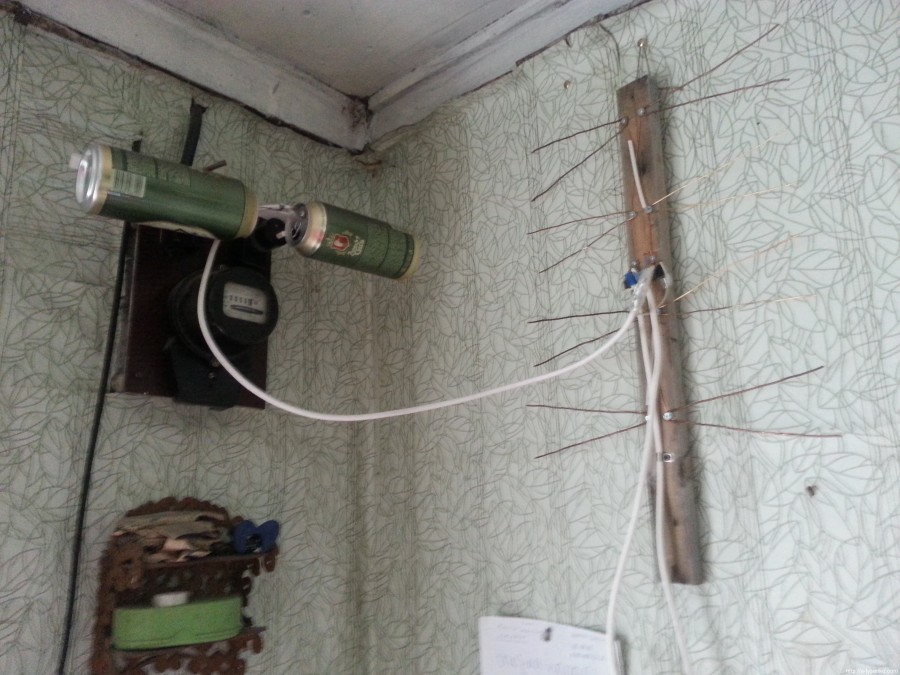

Пивные банки вам в помощь

На первый взгляд может показаться, что это шутка. Как из пивных банок сделать антенну? Однако все возможно. Более того, это самый популярный способ изготовления телевизионной антенны своими руками. Все из-за того, что работа не занимает много времени, а материалы – доступные. Представленную антенну можно без трудностей сделать на даче, в гараже, также она подойдет и для квартиры. Многие люди, попробовавшие создать подобную телевизионную антенну своими руками, говорят, что на работу они потратили всего 10 минут своего времени, а это совсем немного, согласитесь. Кроме того, удивительно, но факт: у некоторых умельцев такая антенна «ловит» больше каналов, чем стационарная.

Как создается такая телевизионная антенна своими руками из подручных материалов? Для изготовления вам понадобятся следующие компоненты:

  • парочка саморезов;
  • отвертка;
  • палка;
  • кабель для антенны;
  • штекер;
  • парочка жестяных банок из-под алкогольных напитков;
  • изоляционная лента.

Инструкция по изготовлению антенны из пивных банок

Вас интересует, как сделать телевизионную антенну своими руками из пивных банок? Тогда вам потребуется неукоснительно следовать данной инструкции:

  1. Вначале примотайте изолентой банки к палке, расстояние между банками должно быть примерно семь сантиметров, однако длину лучше подбирать уже во время эксперимента. У изделия еще имеются кольца для открытия? Тогда они пригодятся для закрепления саморезов к ним.
  2. Теперь можно приступать к вкручиванию в пивную тару саморезов. Зачищайте с обоих концов антенный провод и прикручивайте его к шурупам.
  3. Теперь провод потребуется привязать скотчем или изоляционной лентой к палке, это необходимо для придания стойкости приемнику.
  4. К слову, вы можете применять в работе не палку, а вешалку, так будет удобнее в дальнейшей настройке телевизора.
  5. Чтобы ваша антенна оставалась в рабочем состоянии даже во время сильнейшей непогоды, банки потребуется закрыть пластиковой бутылкой (желательно двух-трех литровой), предварительно у изделия необходимо отрезать дно и горлышко. В центральной области просверлите дырку и через нее протягивайте провод, а после подключения зону потребуется ошпарить кипятком. Это нужно для того, чтобы пластик немного потерял свою форму и сделал отверстие герметично закрытым.

Вот и все, у вас полностью готова простая телевизионная антенна своими руками. Вы можете ее подключать и настраивать. Конструкцию вы еще можете немного усовершенствовать при желании, даже украсить чем-то.

Простейшая антенна

Вы не считаете себя великим мастером, но решили попробовать создать телевизионную антенну своими руками? Не переживайте, вы вполне сможете это сделать.

Для этого вам потребуется выполнить следующие манипуляции:

  1. Вначале подсоединяйте антенный вход на ТВ с металлическим контуром, предварительно изолируйте его.
  2. Контур монтируйте на подставку из дерева или же пластика, чтобы можно было установить ее на телевизор или же на балкон.
  3. Соединяйте телевизор и антенну благородя штекеру и кабелю, у которого потребуется срезать изоляцию примерно на пять сантиметров в длину.
  4. Обмотку разделяйте пополам и отгибайте.
  5. Внутреннюю обмотку потребуется аккуратно обрезать на такую же длину и оголить жилу кабеля.
  6. В штекере прикрепляйте шурупами жилу с обмоткой. Если в штекере нет места для обмотки, то ее лучше всего срезать.
  7. Другой край провода прикрепляйте на контуре, но перед этим его потребуется зачистить, сделать кольцо и закрепить уже потом.
  8. Все места крепления обмотайте изоляцией, чтобы конструкция была надежной.

Если вы желаете получить хороший сигнал на выходе, то дополнительно можете применять усилители сигнала. Телевизионная антенна своими руками сделана.

Мощная антенна

Если вы желаете, чтобы ваша антенна работала отлично и была не хуже покупной, а то даже и лучше, то потребуется улучшить ее принимающий контур. Вот как это сделать:

  1. Потребуется приобрести усилитель сигналов, который будет присоединяться сразу же к антенне. Обмотайте провод на двух концах, чтобы помех никаких не было.
  2. Для качественного приема необходимо создать экран. Это будет металлическая сетка, которая должна быть изолирована от телевизора. Ее стоит устанавливать позади приемника. В виде экрана также разрешается применять металлическую сетку от забора, она отлично подойдет для этой цели.
  3. Площадь приема можно расширить, потребуется только к экрану присоединить металлические прутья. При этом обратите внимание, чтобы все устройство было металлическим и из одного материала, чтобы не произошло окисление со временем. Прутья соединяйте с экраном и делайте это симметрично, чтобы у вас получилась максимально большая площадь.
  4. В центральной части конструкции располагайте еще один усилитель, но контакты при этом не забудьте припаять к приемнику.

К слову, это у вас получится совершенно не комнатная телевизионная антенна своими руками, ее необходимо выносить на крышу и поворачивать в сторону ближайшей телевышки.

Изготовление антенны с минимумом материалов

Существует два простейших способа создания антенны для телевизора дома:

  1. Возьмите самую обычную проволоку, но она не должна быть алюминиевой, так как материал подвержен окислению. Вам отлично подойдет медная или латунная проволока. Зачищайте материал с двух концов от изоляции, один конец прикрепляйте к трубе или же батарее, а второй вставляйте в телевизионный разъем. Вы сразу увидите, что появился сигнал, ведь труба проходит через огромную часть дома и выходит наверх, а значит, она играет роль усилителя частот. Так вы сможете настроить у себя дома примерно пять каналов.
  2. Второй вариант подойдет для людей, у которых есть балкон. В этом случае потребуется взять опять же проволоку, но она должна быть подлиннее, чтобы скрепляла телевизор и балконную зону. Зачищайте проволоку с обоих концов, одну сторону подключайте к телевизору в гнезде для кабеля, а вторую примотайте к струнам, где вешается белье. Такой способ позволит вам не только поймать каналы, но и улучшить качество изображения.

Можно ли создать спутниковую антенну?

Вы желаете сделать всеволновую телевизионную антенну своими руками? Это вполне возможно осуществить. Данная методика особенно актуальна для людей, которые проживают вдали от крупных городов и не могут приобрести в магазине параболический приемник. Очень хорошо, если телевышка будет находиться на расстоянии тридцати пяти километров от вашего дома, тогда вы получите достаточно сильный сигнал, однако если рядом имеется еще и высокое строение, то задача в разы упрощается.

Что необходимо для создания спутниковых самодельных телевизионных антенн своими руками?

Вам потребуется заготовить следующие материалы:

  • ненужный старый зонт;
  • пустую пивную банку;
  • фольгу;
  • кабель для антенны, желательно, чтобы он был медным;
  • усилитель сигнала с блоком питания.

Если вы все это приготовите, то сможете создать качественную спутниковую телевизионную антенну своими руками из подручных материалов быстро и просто.

Каков порядок работ по созданию спутниковой антенны

Потребуется осуществить следующие действия:

  1. Вначале проведите обмерку антенной решетки. У зонта измерьте длину между спицами, учитывайте также высоту требуемого сегмента и угол, под которым закреплены спицы.
  2. Все расчеты переносите на фольгу, вырезайте детали, дабы они уже подходили к треугольному сектору на зонте.
  3. Все детали из фольги пришивайте капроновыми нитками к зонту. Получится, что вся внутренняя сторона зонта будет покрыта фольгой.
  4. В центре решетки устанавливайте приемник сигнала, усилитель возможно приобрести в магазине или же создать самостоятельно. Как именно? Возьмите кабель четырех сантиметров наружной обмотки, подрезайте экран, что защищает его от помех, и оставляйте жилу, именно она и будет передавать сигнал.
  5. Вырезайте овал из пивной банки, в центральной части создавайте отверстие и продевайте в него жилу, потом припаяйте контакт.
  6. Область соединения залепите еще пластилином, так у вас металл не будет окисляться и подвергаться коррозии.
  7. К ручке зонтика потребуется прикрепить еще приемник скотчем, кабель примотайте с припуском в десять сантиметров, так вы сможете регулировать конструкцию. Важно также, чтобы приемник не касался металла на ручке, иначе на телевизоре могут появиться помехи. В месте соприкосновения прилепите пластилин или иной изоляционный материал.
  8. Блок питания размещайте неподалеку от телевизора, потому как питание будет осуществляться через провод.
  9. Антенну закрепляйте, направляйте ее на телевизионную вышку и настраивайте каналы, поворачивая конструкцию в разные стороны.

ДМВ-модель

Также может быть создана телевизионная антенна ДМВ своими руками. Вначале потребуется создать четвертьволновый вибратор из коаксиального провода. Для этого необходимо отыскать частоту приема. Учитывайте еще, что сопротивление у вибратора приравнивается практически к сорока Омам. Это потребуется учесть при согласовании, или вы просто подключите кабель в ресивер, но предварительно необходимо сделать f-разъем либо иной необходимый вам коннектор.

Дальше необходимо зачистить внешнюю оболочку и экран. Вибратор потребуется разместить горизонтально для качественного приема сигнала. Конструкция очень простая, и с ней справится каждый человек.

Вот так изготавливается комнатная телевизионная антенна своими руками. Вам не стоит ждать от нее крупных подвигов, но и устанавливать ее на крышу не нужно, а в этом главный плюс. К слову, устройство способно также улучшать прием и на стандартный ресивер.

Что можно сказать об усилителе сигнала

Слабый сигнал можно значительно улучшить, применяя простой, купленный в магазине усилитель. Прибор уместно приобрести тем, у кого антенна не совсем подходит по типу или же телевышка находится очень далеко. Как определить, нужен ли вам усилитель? Если у вас на экране много помех, изображение практически не различимое, то вам просто жизненно необходим усилитель. Также прибор применяется и в тех случаях, когда невозможно самостоятельно улучшить антенну и сделать ее более эффективной. При выборе данного аппарата потребуется учитывать массу различных параметров, в том числе и расстояние до центра вещания.

Интересный факт: все платы усилителей антенн отличаются особым коэффициентом усиления, который позволяет принимать сигнал на расстоянии до ста пятидесяти километров. При покупке прибора потребуется назвать вид вашей антенны. Например, это может быть сетка или контур. Устанавливается аппарат на антенну гайками.

Частенько плате необходима герметичная оболочка, которая защитит аппарат от непогоды. В качестве оболочки можно применять фольгу. Антенну с изолированным усилителем стоит устанавливать на крыше, при этом повернуть конструкцию следует в сторону ближайшей телевышки.

Какие есть универсальные советы по изготовлению антенны своими руками

Вам необходимо создать телевизионную антенну для цифрового телевидения своими руками? Тогда вам стоит перед изготовлением учесть некоторые советы от людей, которые уже изготавливали такую конструкцию:

  1. Перед началом работ вам потребуется уточнить принцип работы вашего телевизионного приемника. Аналоговые телевизоры сегодня фактически заменены цифровыми. Поэтому учитывайте, что созданная цифровая телевизионная антенна своими руками не требует обеспечения широкой полосы, потому как необходим лишь резонанс в конкретных параметрах.
  2. Современное вещание проводится на новых частотах – триста-девятьсот МГц и с горизонтальной поляризацией. Потому вам может потребоваться параболоидная антенна, у которой еще и настроен облучатель. Однако в таком случае необходим прямой доступ к телевышке, или же нужно будет выполнить настройку на отраженный сигнал, а он зависит напрямую от погоды. Поэтому можно сказать, что параболоид совершенно не подходит для отображения и улавливания наземного вещания, он идеально подойдет для обработки спутникового сигнала во время прямой видимости.

Создать антенну для дома просто, если подойти к делу с умом и продумать каждый свой шаг. Это отличная экономия, ведь вы можете не покупать изделие, а сделать его собственными руками из обычных сподручных средств, и работать оно будет не хуже. Попробуйте, и у вас, несомненно, получится все задуманное.

Рамочная антенна для т2. Простая антенна для цифрового телевидения DVB-T2 своими руками


Сегодня все больше людей переходят на цифровое телевидение Т2 – здесь и каналов больше, и качество картинки лучше. Для этого городские жители устанавливают у себя дома антенну. Но как решить вопрос тем, кто проживает за городом или снимает квартиру? Достаточно просто – сделать самостоятельно антенну для Т2, это будет выгодная альтернатива заводской антенне.

Сделанная своими руками, такая цифровая антенна имеет определенные преимущества. В-первых, это очень дешевое изделие. Во-вторых, она часто отличается более высоким коэффициентом усиления, чем у антенны из магазина.

Поскольку сигнал вещания цифрового телевидения распространяется в диапазоне дециметровых волн, то в нашем случае подходит любая антенна ДМВ.

Медная проволока

Модель из проволоки станет простым решением для тех, кому нужна обычная комнатная антенна, чтобы смотреть телеканалы. Чтобы ее сделать, не требуются специальные знания, с этим справится и школьник.

Чтобы сделать такую элементарную конструкцию, нужно взять лишь медную проволоку длиной 70–90 см и толщиной 2–3 мм. Одним концом прикрепляем ее к батарее, а другим вставляем в антенный разъем телевизора.

Антенна для Т2 из пивных банок своими руками

Такой способ является самым распространенным для самодельной сборки антенны.
На это уйдут подручные материалы и не более часа времени работы.


Пошаговое описание работ:
1 . Прикрепляем банки к брусу или трубе на расстоянии 6–7 см.
2 . Прикручиваем к банкам шурупы.
3 . Берем коаксиальный кабель, зачищаем концы, вставляем в саморезы.
4 . Для того чтобы на работу самоделки не влиял дождь и снег, рекомендуется взять пластиковую бутылку и сделать из нее защиту.


Антенна 8-ка для цифрового тв своими руками: технология изготовления

В качестве основе использовалась так называемая «восьмерка», только лишь без отражателя. Полотно антенны может быть из любого токопроводящего материала с подходящим сечением – например, из медной или алюминиевой проволоки толщиной 1–5 мм, трубки, полоски, шины, уголка, профиля – с верхними сторонами по 14 см, боковыми по 13.


Здесь приводятся приблизительные размеры, могут допускаться некоторые отклонения – лишь бы цифровая антенна своими руками хорошо работала.
Нужно отмерить кусок общей длиной 112 см, далее проволоку изгибаем.

Для первой части – 13 см + 1 см под петлю, на следующие 6 сторон – по 14 см, для последней стороны – 13 см + 1 см.


На двух концах следует зачистить по 1,5–2 см, закрутить две петли одна за другую, и затем запаять место стыка. Таким образом получится один контакт подсоединения кабеля. Через 2 см – второй. Где будет припаяна центральная жила, а где – оплетка, не важно.


Отмеряем нужную длину кабеля.


Зачищаем кабель со стороны антенны – на 2 см, к штекеру – 1 см.


За запайкой места пайки следует залить клеем из пистолета.


В итоге получилась самодельная антенна для Т2, которая легко прикрепляется в любом месте – и на карнизе, и на шторе.

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства.

Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ . Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места , а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах . На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни . Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание . Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

  • Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
  • Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
  • Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
  • ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
  • Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр.

антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

  1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
  2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры.
    Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
  3. Несколько модификаций зигзагообразной антенны , или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам – настроить спутниковую антенну, об этом .

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

  • КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
  • КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
  • КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

  1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
  2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Виды антенн

Всеволновая

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание : есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пивная всеволновка

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис. ), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна , поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

  1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
  2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
  3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

  • В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
  • В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2
О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна “Дельта”

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

  • Р = 0,52Л.
  • В = 0,49Л.
  • Д1 = 0,46Л.
  • Д2 = 0,44Л.
  • Д3 = 0,43л.
  • a = 0,18Л.
  • b = 0,12Л.
  • c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

С чего начать?

Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

(2 оценок, среднее: 4,00 из 5)

сказал(а):

А на крыше был приём удовлетворительный на Полячку. До телецентра у меня километров 70 – 80. Вот такие у меня проблемы. С балкона удаётся поймать с 30 каналов штук 3 – 4 и то с “кубиками”. Я иной раз смотрю телеканалы с интернета на компьютере в своей комнате, а жена в своей на телевизор не может нормально смотреть свои любимые каналы. Соседи советуют провести кабельное, но за него надо платить каждый месяц, а я уже и так плачу за интернет, а пенсия не резиновая. Всё её тянем, тянем и на всё не хватает.

Пётр Копитоненко сказал(а):

Поставить антенну на крыше дома не получается, соседи ругаются, что я хожу и ломаю рубероидное покрытие крыши и у них потом протекает потолок. Вообще то я очень “благодарен” тому экономисту, который получил себе премию за экономию.Придумал убрать с домов дорогостоящую двускатную крышу и заменить её плоской крышей прикрытой плохим рубероидом. Экономист получил денежки за экономию, а люди на последних этажах теперь всю жизнь мучаются. Вода течёт им на головы и на кровати. Они каждый год меняют рубероид, а он за сезон приходит в негодность. В морозную погоду он даёт трещины и дождевая вода и снеговая течёт в квартиру, даже если по крыше никто и не ходит!!!

Сергей сказал(а):

Приветствую!
Спасибо за статью, а автор-то кто (подписи не вижу)?
ЛПА по приведённой выше методике работает отлично, ДМВ 30 и 58 каналы. Проверено в городе (отражённый сигнал) и за городом, расстояния до передатчика (1 кВт) соответственно: 2 и 12 км примерно. Практика показала, что в диполе “В1” острой необходимости нет, а вот ещё один диполь перед самым коротким сказывается существенно, судя по интенсивности сигнала в %. Особенно в условиях города, где надо ловить (в моём случае) отражённый сигнал. только я сделал антенну с “КЗ”, так получилось, просто не оказалось подходящего изолятора.
В общем, рекомендую.

Василий сказал(а):

ИМХО: народ ищущий антенну для приема ЭЦТВ, забудьте про ЛПА. Эти широкодиапазонные антенны были созданы во второй половине 50-х годов (!!) прошлого века для того, чтобы находясь на берегах советской Прибалтики ловить забугорные телецентры. В журналах того времени это стыдливо называли «сверхдальним приемом». Ну очень любили на Рижском взморье ночью смотреть шведское порно…

В плане назначения тоже самое могу сказать про «двойные, тройные и т.д. квадраты», а также любые «зигзаги».

По сравнению с аналогичным по диапазону и усилению «волновым каналом» ЛПА более громоздки и материалоемки. Расчет ЛПА сложен, замысловат и похож скорее на гадание и подгонку результатов.

Если в вашем регионе ведется вещание ЭЦТВ на соседних ДМВ каналах (у меня 37-38) то лучшее решение разыскать в сети книгу: Капчинский Л.М. Телевизионные антенны (2-е издание, 1979) и изготовить «волновой канал» для группы каналов ДМВ (если у Вас вещание выше 21-41 каналов, то придется пересчитывать) описанный на стр 67 и далее (рис. 39, табл 11).
Если до передатчика 15 – 30км антенну можно упростить, сделав ее четырех – пять элементной, просто не устанавливая директоры Д, Е и Ж.

Для совсем близких передатчиков рекомендую комнатные антенны, кстати в той же книге на стр. 106 – 109 приведены чертежи широкодиапазонных комнатных «волнового канала» и ЛПА. «Волновой канал» визуально меньше, проще и изящней при большем усилении!

Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайта.

Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию. Крупнейшие провайдеры также перестраиваются на работу с более новым, современным форматом. Эра аналогового ТВ постепенно подходит к концу.

Чтобы установленные ранее домашние антенные устройства доработали ресурс, достаточно подсоединить к телевизору DVB-T приемник, в результате цифровые сигналы будут приниматься корректно.

Можно сделать антенну для цифрового телевидения своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Какие-либо специальные навыки или оборудование не потребуется, создать необходимую конструкцию можно с помощью подручных средств.

Сейчас подробно ответим на вопрос, как сделать антенну для цифрового ТВ. Тщательно проанализируем процесс, подберем оптимальный материал, а также проведем все необходимые расчеты. Тем не менее сначала разберемся с теоретическими нюансами.

Невзирая на формат сигнала, он передается от излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала потребуется устройство синусоидальной формы с максимально возможной частотой, которая измеряется в МГц.

Когда электромагнитная волна проходит сквозь поверхность принимающих лучей антенны, в ней наводится V-напряжение. Каждая волна способствует формированию разного потенциала, помечая его своим характерным знаком.

Под действием наведенного напряжения в замкнутом приемном контуре с сопротивлением R протекает электрически ток. Он постепенно нарастает. Обработка осуществляется схемой телевизора, на монитор выводится картинка, а звук транслируется через динамики.

Подключить цифровое вещание с помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации – приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.

Антенна восьмерка

Как сделать такую антенну своими руками? Для начала нужно подготовить материал. Затем провести соответствующие расчеты. На завершающем этапе соберите конструкцию и подключите к ТВ. Ничего сложного. С такой задачей справится каждый пользователь.

Материалы для сборки антенны

Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет изменяться в зависимости от типа антенного устройства. Например, при желании можно сделать ее даже из самых обычных пивных банок.

Для производства хорошей и простой ТВ антенны цифровых каналов потребуется медная или алюминиевая проволока толщиной от 2 до 5 миллиметров. В целом, на создание такой конструкции понадобится всего лишь 1 час. Также нужно использовать:

  • трубку;
  • уголок;
  • медную или алюминиевую полосу.

В обязательном порядке понадобится инструмент, который позволит выгнуть рамки необходимой формы. Чтобы погнуть проволоку, используйте молоток, предварительно закрепив материал в тисках.

Делается антенна своими руками не только из проволоки, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, что также нужно зафиксировать конструкцию, кронштейн делается из подручных материалов.

Что касается кабеля, то его нужно брать с сопротивлением в диапазоне 50-75 Ом. Особое внимание следует уделить изоляции, если устройство будет размещено на улице.

Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сами сделать антенну для цифрового ТВ и повесить ее как домашнюю, т.е. на шторы. Для этого потребуются крупные булавки, которые выполнят функции крепежного элемента.

Однако если вы хотите созданное устройство разместить на крыше, тогда нужно сделать кронштейн. Для этого потребуется напильник, паяльник и надфиль.

Со спиральной антенной разобрались, но также можно сделать и другую конструкцию – двойной квадрат. Изготовляется она из медных, латунных или алюминиевых трубок. Реже используется проволока толщиной 3-6 мм. В целом, выбор материала определяется в соответствии с МВ диапазоном и количеством каналов.

Двойной квадрат – две рамки, которые соединены верхней и нижней стрелой. Маленькая рамка – вибратор, а большая – рефлектор. Чтобы добиться максимального коэффициента усиления, увеличьте количество рамок до трех. Третий квадрат – директор.

Мачту нужно сделать из дерева. Как минимум, ее верхнюю часть. Обратите внимание на то, что она должна начинаться на расстоянии от полутора метра от уровня рамок.

Итак, пошаговая инструкция:

  1. Возьмите коаксиальный кабель и зачистите его с обоих концов.
  2. Один конец будет крепиться к антенне, провод должен торчать на 2 см.
  3. Экран и оплетка скручиваются в жгут.
  4. Получаем два проводника.
  5. Ко второму краю кабеля припаяйте штекер. Расстояния в 1 см достаточно. Если использовать обжимной металлический штекер, дальнейше пункты можно пропустить.
  6. Залудите и сделайте еще 2 проводника.
  7. Места пайки штекера протрите спиртом.
  8. Наденьте на провод пластиковую часть штекера.
  9. К центральному входу штекера припаивается моножила.
  10. К боковому входу штекера припаивается многожильный жгут.
  11. Обожмите захват вокруг изоляции.
  12. Накрутите пластиковый наконечник или залейте клеем.

Расчет

Чтобы настроить прием цифрового телевещания, совершенно необязательно рассчитывать длину волны. Просто постарайтесь сделать широкополосную конструкцию. По итогу, вы сможете принимать максимальное количество сигналов. Для достижения такого результата к антенне T2 своими руками добавьте дополнительные элементы. Именно о них и пойдет речь далее.

Расчет антенны для цифрового ТВ основывается на определении волны трансляции сигнала. Разделите это значение на 4, в результате получите необходимую сторону квадрата. Для определения дистанции между двумя комплектующими устройства сделайте наружные стороны ромбов немного длиннее, следовательно, внутренние наоборот должны быть короче.

Если самостоятельно просчитывать размеры антенны нет желания, воспользуйтесь уже готовыми чертежами:

  • Внутренняя сторона прямоугольника – 13 см.
  • Внешняя сторона прямоугольника – 14 см.

Разница в расстоянии между квадратами, к слову они ни в коем случае не должны соединяться, крайние участки дают необходимый маневр для сворачивания петли. Именно к ней и крепится коаксиальный антенный провод.

Изготовление антенны

Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.

Исходные данные при изготовлении антенны для цифрового ТВ:

  1. Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
  2. Два элемента по 14 сантиметров.
  3. Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
  4. Еще два участка по 14 сантиметров.
  5. Последний – идентичен первому.

Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.

Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.

Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.

С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.

Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.

Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.

Подключение

Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаяйте шнур посредине. В результате, будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй разделенный конец провода припаяйте к двум другим сторонам снова посредине, ранее их вы зачищали, а также лудили. Чтобы расширить диапазон приема, не припаивайте кабель снизу.

Когда конструкция собрана ее необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Залейте герметиком участки, в которых проводилась пайка.

Однако если активных каналов очень мало или же есть определенные помехи, тогда нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений, поменяйте антенный кабель. Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Припаяйте к ней штекер и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. Цифровая приставка будет транслировать каналы, даже если используется лапша, но как показывает практика, ее срок эксплуатации чрезвычайно ограничен.

Чтобы защитить участки соединения кабеля и антенные рамки от осадков и прочих воздействий атмосферы, обмотайте места пайки самой обычной изолирующей лентой. Однако это не долговечное решение. Более эффективный вариант – монтаж на участки пайки термоусадочных трубок, которые обеспечат надлежащую изоляцию.

Альтернативный вариант, обладающий максимальной надежностью – клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. Если нужно, сделайте углубления, чтобы рамка «улеглась», не забудьте о выводе шнура. Заливаем герметик и ждем, пока он высохнет. Все готово подключаем оборудование и наслаждаемся цифровым ТВ.

Двойной или тройной квадрат для более слабого сигнала

TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.

Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.

Количество рамок определяет качество сигнала. Поэтому если вы находитесь вне зоны покрытия, можете не ограничиваться 2-3 рамками, можно сделать и 5. Не стоит вскрывать антенну лаком или красит ее. Это негативно отражается на качестве приема сигнала.

Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.

Материалы

Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:

  • 1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
  • 6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
  • дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.

Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.

Инструкция по созданию антенны Т2:

  1. Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
  2. Нижняя стрела изготовляется при помощи изолирующих электричество материалов: дерево, текстолит.
  3. Расположите все рамки так, чтобы их центры были на одной прямой.
  4. Прямую следует направить на ретранслятор.
  5. Вибратор должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
  6. Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
  7. Мачту нужно делать из дерева или хотя бы ее верхнюю часть.

Расчет размера

Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.

В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:

Номера каналов

Дециметровый диапазон:

Размер трехэлементных антенн. Метровый диапазон:

Номера каналов

Дециметровый диапазон:

Подключение вибратора

Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.

Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.

Дальнейший процесс сборки осуществляется следующим образом:

  1. Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
  2. К правому краю вибратора нужно припаять оплетку фидера.
  3. Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
  4. Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
  5. Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
  6. Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
  7. Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.

Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.

Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.

Антенна-бабочка

ТВ-антенну можно также сделать в виде бабочки. Такое устройство ничем не будет уступать дециметровой антенне. Совершенно необязательно все делать с нуля. Намного проще переделать обычную решетку в цифровую для настройки Т2. Чтобы изготовить ее самостоятельно, придерживайтесь простой инструкции:

  1. Возьмите небольшую доску, которая станет основой будущей антенны.
  2. Нарежьте 8 проводов, длина каждого – 37,5 сантиметров.
  3. Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
  4. Согните провода, чтобы они приняли V-образную форму. Расстояние между проводами должно составлять 7,5 сантиметров.
  5. Отрежьте еще 2 провода, длина каждого из них должна составлять 22 сантиметра.
  6. Зачистите провода в местах, где они будут крепиться к основанию антенны (доске).
  7. Разместите саморезы вдоль основания антенны, а потом двумя проводами соедините V-образные элементы.
  8. Соедините антенну и кабель, используя специальный штекер.

Создать такое устройство сможет каждый пользователь. Ничего покупать не придется. Изготовляется антенна из подручных средств.

Из коаксиального кабеля

Собственно ручно сделать TV-антенну можно, используя кабель:

  1. Отрежьте примерно 530 миллиметров кабеля.
  2. Зачистите кабель с двух сторон, скрепив оплетку в жгут и оголив центральную жилу.
  3. Скрутите кабель в кольцо или ромб, закрепив его скотчем на фанере. Между кольцами кабеля расстояние должно быть 2 сантиметра.
  4. Отрежьте кусок коаксиального кабеля – 175 сантиметров. Сделайте из него согласующее устройство в виде подковы. Для этого нужно зачистить провод с обоих концов, как вы это делали в процессе изготовления колец.
  5. Подготовьте антенный кабель. С одной стороны надевается штекер, а вторая зачищается. Нужно удалить центральную жилу и оплетку.
  6. Совместите кольцо и согласующее устройство с антенным кабелем.

В качестве основания можно использовать не только фанеру, но и плексиглас.

Антенна из жестяных банок

Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.

Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.

  1. Хорошо промойте, а потом высушите банки.
  2. Конец коаксиального кабеля нужно разделать.
  3. Удалите изоляцию центральной жилы.
  4. Скрутите оплетку.
  5. Получив 2 проводника, прикрепите их к банкам.
  6. Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
  7. Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
  8. Прикрепите банки к пластиковой трубе или деревянной планке.
  9. Расстояние рассчитывается индивидуально.
  10. Подключите кабель к ТВ и попробуйте настроить каналы.

Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве будет доступно несколько каналов. Итоговый результат напрямую зависит от того, как далеко находится телевышка, какая «чистота» коридора, а также насколько правильно сделана антенна.

Теперь вы знаете, как можно сделать антенну для настройки цифровых каналов при помощи подручных средств.

Обратите внимание.

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Люди, приобретая новое оборудование, вынуждены мастерить антенны для цифрового телевидения своими руками различными способами или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия проживания людей. Предлагаю вам их для ознакомления. Смотрите мои фото и доступные чертежи сборки.

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции . Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на , вырабатывает в созданном контуре . Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

  • номер канала и его частота, для которой будем создавать антенну по строгим размерам;
  • радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
  • направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить . В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после Ясна от Белтелеком.

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена .

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Антенна из провода: самая легкая сборка для телевизора

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Показываю этот процесс в большем масштабе.

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Скручиваю все концы.

Пропаиваю места соединения паяльником.

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

  • D1-D3 — пассивные элементы;
  • V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
  • R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Номера каналов DVB-T2 (кликните мышкой для справки)

Канал Частота, МГц Канал Частота, МГц
21 474 46 674
22 482 47 682
23 490 48 690
24 498 49 698
25 506 50 706
26 514 51 714
27 522 52 722
28 530 53 730
29 538 54 738
30 546 55 746
31 554 56 754
32 562 57 762
33 570 58 770
34 578 59 778
35 586 60 786
36 594 61 794
37 602 62 802
38 610 63 810
39 618 64 818
40 626 65 826
41 634 66 834
42 642 67 842
43 650 68 850
44 658 69 858
45 666

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.


Если вы живете в городе, то вам совсем не обязательно иметь большую и громоздкую ТВ-антенну, тем более закидывать ее на крышу и тянуть кабель. Каналы цифрового телевидения стандарта DVB-T2 можно отлично принимать и на комнатную, благо мощности передающих вышек вполне достаточно для уверенного приема. Я покажу как сделать миниатюрную домашнюю антенну по типу «Биквадрат» за 15 минут. Ее ещё называю антенной Харченко. Данный мастер-класс избавит вас от покупки дорогостоящих китайских аналогов.
Обычно расчет таких конструкций ведется по 1/4 длине волны. Такая антенна будет хорошо принимать все каналы даже за городом на значительном расстоянии, но дома (в городе) ее размеры могут показаться немного большими. Да и собственно такая чувствительность будет не к чему. Можно уменьшить все размеры вдвое и взять за расчет 1/8 длины волны. Токая антенна будет совсем крохотная, но с достаточной чувствительностью.

Понадобится


Изготовление миниатюрной домашней антенны для цифрового телевидения

Сама схема антенны. Это, пожалуй, самый простой и распространенный вариант, а мы сделаем ее ещё меньше.


Берем провод и не снимая изоляции сгибаем плоскогубцами два одинаковых квадрата со сторонами 67 мм.


Спаиваем соединившиеся концы и счищаем немного изоляции с середины и лудим.


Затем, на небольших проводах подпаиваем гнездо. В крышке канцелярским ножом сделаем надрезы под плечи вибраторов.


Заливаем все горячим клеем.


Во второй крышке сверлим отверстие под гнездо и также горячим клеем вклеиваем его. Соединяем крышки и спаиваем их паяльником, чтобы было одно целое. Антенна готова.


Все умещается на ладони, поэтому, с вопросом «Где ее разместить?» проблем быть не должно.

Результат работы

Подключаем и направляем на вышку.


Сравнивать антенну я буду с такой же, только полноразмерной на 1/4 длины волны.


Датчиком уровня послужит китайская приставка для приема цифрового телевидения.
Результат:
  • Классическая антенна Харченко 1/4 длины волны, приставка выдала — 40% чувствительности.
  • Наш уменьшенный вариант 1/8 длины волны — 22% .
  • И для сравнения, воткнем обычный кусок провода — 1% .
Вывод: При уменьшении размеров вдвое, примерно во столько же упала и чувствительность. Но, как видите из результатов, с куском провода сравнивать не приходится.
В домашних условиях антенна показала себя отлично. Все каналы ловятся и принимаются устойчиво, так же как и на полноразмерный вариант. Рекомендую для повторения.

🔧 Как сделать своими руками антенну для цифрового ТВ: расчёты и установка

Совсем скоро «аналог» уйдёт в прошлое и на смену старому формату придет вездесущая «цифра». Сегодня в нашем обзоре представим несколько простых идей, как без особых вложений продолжать наслаждаться качественной телевизионной картинкой. Итак, как сделать своими руками антенну для цифрового ТВ – от теории к практике.

Так называемую «пассивную» антенну можно сделать и самому, главное знать схему сборки и владеть определенными знаниями

Содержание статьи

Какие существуют виды антенн для цифрового телевидения

По типу усилителя сигналов телеприёмники бывают активными и пассивными. Первый вид антенн не нуждаются ни в усилителях, ни в электропитании, они осуществляют приём сигнала за счёт своей геометрии. Минус здесь только один – не всегда качественный приём сигнала.

А вот приборы активного типа оснащены усилителем сигналов, в свою очередь они могут создавать помехи при неправильной настройке

Такое может произойти, если сигнал антенны слишком мощный.

Что нужно для работы

Оптимально для этой самодельной телеантенны подходит медная или алюминиевая проволока диаметром 2-5 мм. Это не совсем бюджетный вариант, но зато качество картинки будет лучше.

Совет! Если проволоки нет, то подойдут различные трубки, уголки, полоски из меди и алюминия.

Кроме того потребуется приобрести коаксиальный антенный кабель необходимого размера, штекер для входа в телевизор, крепежи для кабеля к основе (ведь её нужно будет зафиксировать).

Вариант сопротивления кабеля следует брать не ниже 75 Ом. Кроме того вам понадобиться плотный картон или фанера для основы, куда ваша антенна будет крепиться.

Изготовление антенны

Делается такая антенна очень быстро, буквально – 10 минут. Рассмотрим все этапы работ пошагово.

Рассмотрим ещё один вариант антенны.

Для изготовления антенны Харченко важно определить ближайший ретранслятор. Для этого воспользуемся специальной картой распределения цифрового эфирного телевидения.

Узнаем наши показатели

Далее необходимо провести несложные расчёты с помощью он-лайн калькулятора в любом из доступных сервисов.

В калькуляторе вам будет необходимо внести следующие параметры. За среднее значение в нашем случае можно взять 600 MHz

Важно! D– расстояние между антенной и рефлектором.

Изготавливать антенну будем из кабеля диаметром 0,5 см и длиной 1, 10 м.

Важно! Собранную антенну важно проверить, если приём нормальный, то в местах пайки дополнительно можно обработать антенну герметиком, особенно если вы её выносите на улицу.

Если нет герметика, все «голые» стыки можно обмотать изолентой, можно также использовать термоусадку.

Если в вашем регионе достаточно много осадков, то можно укрыть антенну специальным навесом, либо приспособить «защиту» с помощью обычных пластиковых контейнеров или 19 литровых бутылей.

Как своими руками сделать спутниковую антенну для телевизора: особенности

Для работы потребуется следующие предметы:

  • старый зонт, либо металлическая тарелка;
  • фольга, либо металлические листы;
  • медный кабель;
  • жестяная банка;
  • блок питания и усилитель сигнала.
Вот такая универсальная антенна у нас получится

Этапы работ:

  1. Замеряем расстояние между спицами и вырезаем аналогичные сегменты фольги. Металлические листы закрепляем равномерно, покрывая всю внутреннюю поверхность зонта.
  2. Создаем деревянное основание таким образом, чтобы закрепить антенну под углом 45° в северо-восточном направлении.

    В жестяной банке делаем отверстие на расстоянии 2-2,5 см

  3. Зачищаем кабель, полностью освобождая центральную жилу. Длина свободного конца должна быть не менее 10 см. Отрезаем, под углом 90° делаем «усы» с двух краёв. Далее берём обычную канцелярскую резинку большого размера.

    Свободный край кабеля продеваем внутрь, а наши усы обматываем вокруг проткнутого сквозь резинку конца

  4. Разбираем нашу конструкцию и протаскиваем провод в подготовленное заранее отверстие жестяной банки. Повторяем ещё раз предыдущий этап.Фиксируем конструкцию термоклеемСоздаем основания из металлических пластинБерём обычную пластиковую трубу для водопровода. На жидкие гвозди закрепляем «держатель»

    Далее на расстоянии 65-70 от от низа закрепляем нашу жестяную банку на жидкие гвозди

Важно! Тарелку важно разместить на северо-восточном направлении, запаянный конец банки должен смотреть вверх.

Особенности изготовления своими руками ДМВ антенны

Делают её из трубок или проволоки:

  • 1-5 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
  • 6-12 ТВ канал МВ диапазона — трубки (медь, латунь, алюминий) 8-15 мм;
  • ДМВ диапазон — медная или латунная проволока диаметром 3-6 мм.

Важно! Рамки должны устанавливаться так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И направлена эта прямая должна быть на передатчик.

Подробнее о процессе работ можно посмотреть в этом видео

Самые простые варианты изготовления ТВ антенны для дачи и дома

Самые простые антенны для дачи можно изготовить буквально из подручных средств. Важно помнить, что такие антенны могут сильно снижать качество передачи в зависимости от погодных условий. Однако, вот такие идеи вполне могут быть использованы при условии острой необходимости.

Если вам понравилась наше повествование или вы хотите поделиться своим способом создания антенны, оставляйте свои комментарии ниже под статьей.

Предыдущая

DIY HomiusКак избавиться от мышей в квартире и частном доме: эффективные способы

Следующая

DIY HomiusКак не ошибиться с выбором: разбираемся с размерами постельного белья у разных производителей

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как построить антенну DB4 — MoneyRhythm — Пермакультура, DIY, козы, куры и многое другое!

Антенна DB4. Просто, очень дешево и очень эффективно. Если вы находитесь в пределах 30-40 миль от ваших телевизионных станций, то эта антенна для вас. Прежде чем приступить к сборке, ознакомьтесь с инструментами на этой странице, чтобы узнать, сколько станций вы можете получить и как далеко они находятся. Существуют профессионально сделанные аналогичные конструкции, доступные для покупки; Многонаправленная антенна HDTV DB8 и многонаправленная антенна HDTV DB4.На момент написания статьи они были неплохими — 60 и 50 долларов соответственно. Вы можете построить DB4 ниже из мусора, лежащего вокруг вашего дома, или вы можете потратить около 10 долларов на все новые материалы для прочной и долговечной наружной установки.

Ищете, как построить антенну DB8 или DB16 на основе этих планов?

Материалы
  • 13 футов Сплошной медный провод от 8 до 14 или ~ 5 футов Romex — Да, вы можете использовать вешалки для одежды
    • Удалить изоляцию
    • Вырежьте восемь секций по 14 дюймов и две секции по 19 дюймов.
  • 22 ″ кусок дерева 1 × 3 или аналогичный
    • Ищите грязный дешевый древесный лом, если у вас ограниченный бюджет
  • 10 Винты 1 дюйм
  • 10 Обычные или стопорные шайбы
  • 1 Balun (Доступно на Amazon (2 доллара.99 + FSSS), RadioShack или гараж ваших соседей / родителей)
* Для установки на открытом воздухе см. Здесь

Шаг за шагом

Шаг 1: Покрасьте древесину герметиком на масляной основе, если вы устанавливаете антенну на открытом воздухе или если она выглядит для вас очень важной.

Шаг 2: Разрежьте провод на восемь полос по 14 дюймов и две полосы по 19 дюймов и распрямите их. Здесь пригодятся дрель и плоскогубцы, если хотите совершенства (не обязательно), посмотрите видео.

Шаг 3: Сформируйте усы, используя восьми 14-дюймовых полос. Согните усы на полпути и оставьте 3 дюйма между концами . От изгиба до конца каждого уса должно быть 7 дюймов.

Шаг 4: Отметьте место установки винтов (черные точки) в соответствии со схемами на этой странице. Поместите два набора меток по центру дерева на расстоянии 1 1/4 дюйма друг от друга, проведя рулеткой вдоль дерева и отметив 3 дюйма, 8 1/4 дюйма, 10 7/8 дюйма, 13 1/2 дюйма и 18 дюймов. 3/4 дюйма.Просверлите пилотные отверстия.

Шаг 5: Вставьте винты с шайбами ​​в отверстия и затяните их до тех пор, пока на них не останется ~ ½ дюйма.

Шаг 6: Поместите усы на место

Шаг 7: Пересеките 19 ″ линии крест-накрест на место, изгибая по мере необходимости, как показано на рисунке вверху столба. Вам нужно будет добавить немного изоленты, чтобы изолировать линии, где они пересекаются.

Шаг 8: Затяните винты, чтобы удерживать усы и 19-дюймовые линии передачи на месте.

Шаг 9: Убедитесь, что ваши бабочки все еще на расстоянии 3 дюймов друг от друга, а затем подключите антенну к телевизору!

Шаг 10: Проверьте наилучший прием. Расположение решает все, даже несколько дюймов могут иметь огромное значение. Высота над уровнем моря также обычно лучше, но имейте в виду, что чердаки блокируют около 40% вашего сигнала. Многие телевизоры оснащены измерителем мощности сигнала, который может помочь вам найти подходящее место.

  • Для увеличения дальности — добавьте отражатель (статья появится в ближайшее время, поместите отражатель на 4 дюйма позади дужек)

Как сделать телевизионную антенну из коаксиального кабеля

Смотреть телевизор в наши дни может быть просто ужасно.На кабельном телевидении есть сотни каналов, которые вы никогда не смотрите и о которых не заботитесь, несмотря на то, что вы платите много, чтобы приобрести их все. Несмотря на наличие каналов, смотреть только телевизор локальной сети доступа.

Катушка неиспользованного коаксиального кабеля хорошо работает как антенна цифрового телевидения. Хотя эта антенна не оптимальна для сбора удаленных сигналов, она может принимать сотни каналов HDTV в зоне метро примерно за 15 минут.

Просто снимите оболочку со стандартного коаксиального телевизионного кабеля, сложите ее и оставьте шесть дюймов оголенного медного провода в качестве антенны.

Вы не единственный, кому надоело. Присоединяйтесь к усилиям, чтобы вернуть себе право на бесплатное программирование на местном уровне. Все больше и больше людей прибегают к телевизионным антеннам, чтобы получить бесплатное сетевое телевидение. Следите за обновлениями, потому что мы покажем вам, как сделать телевизионную антенну с нуля, используя только коаксиальный провод.

Что вам понадобится

Чтобы построить эту антенну HDTV, вам понадобится всего лишь несколько простых инструментов и расходных материалов. Вам понадобятся следующие материалы:

  • Стандартный коаксиальный провод длиной один фут для телевидения
  • Диагональные кусачки
  • Плоскогубцы (опция)
  • Универсальный нож
  • A 3/8-дюймовые термоусадочные трубка или изолента
  • Резиновые перчатки или рабочие перчатки
  • Если используются термоусадочные трубки, воспользуйтесь феном.

Вот и все, конец истории. Поскольку вы будете вырезать пластиковый нож, убедитесь, что у него свежее или недавно заточенное лезвие. Мне нравятся термоусадочные трубки, так как они быстрее и профессиональнее выглядят, хотя изолента тоже может работать.

У меня не было неиспользованных коаксиальных кабелей, что меня удивило, но я все же нашел несколько в магазинах секонд-хенда. Антенну можно сделать из двухметрового кабеля, разрезав его пополам.

Вот как можно сделать телевизионную антенну из коаксиального кабеля:

Шаг: 1 Создайте деревянную доску

Размер вашей платы должен быть от одного до двух дюймов на три.Он должен быть как минимум около 22 дюймов в длину. Слева направо при горизонтальной укладке доски. Отметьте 2-дюймовую отметку карандашом. Затем проведите линии через каждые 12,5, 17,75 и 12,5 дюймов. На каждой линии нарисуйте по 2 точки на равном расстоянии друг от друга.

Шаг: 2 Подготовьте медный провод

Потребуется медный провод. Отрежьте 8 кусков проволоки из 14-дюймовых отрезков. На каждую лампу потребуется 7 дюймов медного провода, поэтому разрежьте его пополам и оставьте 3 дюйма зазора между двумя концами.Два провода должны образовать треугольник с зазором в 3 дюйма посередине, и это должна быть третья сторона треугольника.

Шаг: 3 Подсоедините провода.

Затем V-образный наконечник каждого медного провода будет прикреплен к точкам на деревянной доске. Не вверх, а наружу, должно быть направление каждой проволоки. В результате у вашей доски может появиться впечатление, что у нее выросло несколько ножек. Для крепления проводов используются винты и шайбы.

После этого нужно вплести их в плату вместе с остальной проволокой.Каждую гнутую часть V-образной проволоки необходимо перекрестить один раз. В идеале провода не должны напрямую контактировать друг с другом. При плетении проводов необходимо использовать как минимум 1 изолированный провод, чтобы избежать искрения. Винил — хороший материал для использования.

В завершение соедините первый и второй наборы V-образных проводов двумя X-образными формами. Между вторым и третьим наборами V-образных проводов две горизонтальные линии должны соединять X-образные конструкции.

Шаг: 4 Установите отражатели

На плате используйте решетки в качестве отражателей.Для установки двух отражателей необходимо, чтобы они были расположены на равном расстоянии друг от друга. Они будут прикреплены к обратной стороне доски. Каждый из этих отражателей должен быть размером 15 на 9 дюймов. Для их крепления требуются винты. Кабели V-образной формы не должны соприкасаться с отражателями.

Шаг: 5 Присоедините трансформатор (балун)

Балуны — это трансформаторы балунного типа. Добрый. Он должен быть в любом электронном или интернет-бизнесе. Установка и крепление балуна объясняется в прилагаемом к нему руководстве пользователя.Используя предоставленные направления, подключите его к двум средним частям провода.

Шаг: 6 Подключите антенну HDTV

Здесь находится ваш коаксиальный провод, так что возьмите его сейчас. Для подключения балуна к телевизору используйте этот кабель. Если к коаксиальному кабелю не прилагаются инструкции, просто проверьте правильность вилки на телевизоре. Должно быть видно, с какой стороны коаксиальный кабель входит в балун, а с какой — в телевизор.

Разделение сигнала

Разделение сигнала критически важно в домах с большим количеством телевизоров, каждый из которых хочет иметь отдельный канал.Сигнал от антенны необходимо разделить, если вы хотите использовать несколько телевизоров одновременно.

После того, как антенна будет запущена, вы захотите увидеть, как настроена существующая коаксиальная линия. Внутри коробки много черных шнуров, на которые вам нужно будет взглянуть, чтобы разобраться в настройке. Определите, куда идут все кабели, и дайте им ярлыки после того, как сделаете это. Если вам повезет, ваш провайдер кабельного телевидения позаботится обо всем за вас еще до того, как вы попросите.

Разветвитель мощности также является опцией.Эта техника позволяет разделить сигнал и усилить его. Чтобы разделить сигнал другим способом, используйте настенные розетки. Тем, у кого нет доступа к этим соединениям, придется подключить каждый телевизор к центральной станции с помощью нового коаксиального кабеля.

Усиление сигнала

Если вы используете разветвитель и ваш второй телевизор находится на расстоянии более 150 футов, вам потребуется усилить сигнал телевизионной антенны. Усилитель в разветвителе должен располагаться сбоку от антенны.

Усилитель компенсирует ослабление сигнала из-за усиления. Для идеального приема цифрового сигнала требуется надлежащее усиление, что гораздо важнее, чем думает средний человек. Качество цифрового приема имеет огромное значение, если вы используете хороший усилитель или плохой, и наоборот.

С точки зрения типов усилителей, есть два основных подразделения:

Предусилитель

Этот блок состоит из двух компонентов. Обе части были расположены: первая — у выхода антенны, вторая — далеко от него.Усилитель сигнала и блок питания расположены рядом с антенной на противоположных сторонах устройства.

Электрические розетки необходимы для источника питания, также известного как инжектор. Сначала с помощью инжектора выполняется соединение антенны с коаксиальным кабелем.

Усилитель-распределитель

Чтобы распределить телевизионный сигнал между множеством телевизоров, усилитель-распределитель усиливает сигнал после того, как он был разделен с помощью разветвителя. Обычно он находится на стороне антенны разветвителя.Усилитель принимает сигнал от антенного кабеля и усиливает его перед отправкой на выход усилителя. Сплиттер делит сигнал, который затем направляется на другие телевизоры.

Расположение усилителя внутри антенной системы является основным отличием двух типов усилителей. Хотя усиление сигнала может компенсировать слабую антенну, важно помнить об этом при ее использовании. Также узнайте лучший усилитель для наружных колонок.

Использование антенны кабельного телевидения, подключенной через коаксиальный кабель

Как и любой другой имеющейся в продаже антенне, подключить антенну коаксиального кабельного телевидения к телевизору очень просто.Подключите его к антенному входу телевизора и используйте пульт телевизора для просмотра меню.

Чтобы найти канал, переключите тюнер на антенный или эфирный. По моему опыту, количество каналов, доступных мне в моем доме, варьируется в зависимости от того, где я нахожусь в доме. Это на уровне большинства антенн за 6 долларов, но лучше, чем у некоторых из них. Я построил одну, чтобы заменить антенну за $ 6, и в итоге сделал еще две.

Окончательный вывод

Благодаря последним технологическим разработкам, базовая наружная телевизионная антенна теперь может давать потребителям бесплатную цифровую передачу.Используйте тот же коаксиальный кабель, который уже есть в вашем телевизоре, для подключения телевизионной антенны. Самостоятельная работа намного проще, чем вы думаете. Когда вы закончите, вы сможете смотреть большой выбор каналов бесплатно. Изготовление телевизионной антенны не требует специальных знаний в области электротехники.

Надеюсь, эта статья поможет вам сделать телевизионную антенну из коаксиального кабеля.

Часто задаваемые вопросы

Здесь вы найдете ответы на вопросы «Как сделать телевизионную антенну из коаксиального кабеля». Обратите внимание на следующие запросы.

Могу ли я использовать коаксиальный кабель в качестве антенны?

Да, ваша ТВ-антенна может быть подключена к вашей системе кабельного телевидения. Тот же коаксиальный кабель можно использовать для телевизионной антенны, если ваш дом подключен к кабельному телевидению, и вы хотите отрезать шнур и отказаться от кабеля в пользу телевизионной антенны.

Могу ли я создать собственную ТВ-антенну?

Телевизионная антенна — отличный способ получить бесплатный доступ к различным каналам HD, включая ABC, CBS, FOX и NBC во многих местах.Хотя вы можете купить антенну примерно за 50 долларов в таких местах, как Walmart или Target, вы также можете сделать свою собственную из вещей, которые у вас, вероятно, уже есть дома.

Как я могу смотреть бесплатные телепередачи без антенны?

Хотя антенна не требуется, вам потребуется подключение к Интернету, подключенное к вашему телевизору. Доступны платформы, в том числе Freeview, которая только что представила свой новый сервис FV в сети. Он объединяет более 20 телеканалов FTA, работающих в прямом эфире и в прямом эфире.

Технический журналист-фрилансер и автор soundboxlab.com… Подробнее

DIY ТВ-антенна высокой четкости (Bowtie)

Создайте свою собственную телевизионную антенну HDTV, чтобы отрезать шнур от поставщика кабельного телевидения и сэкономить 1000 долларов в год. Эту антенну своими руками очень легко собрать, используя всего несколько основных инструментов и несколько расходных материалов, доступных в хозяйственном магазине.

После того, как мы были разочарованы текущими предложениями каналов и постоянно растущими ценами нашего местного поставщика услуг кабельного телевидения, мы недавно решили отключить нашу услугу кабельного телевидения и перейти к эфирным трансляциям, а также к многочисленным онлайн-сервисам, доступным сейчас.Я построил эту антенну DB4 , также называемую антенной типа «галстук-бабочка» , для увеличения диапазона сигналов, которые я мог бы уловить по сравнению с базовой антенной «кроличьи уши».

Это первая из двух разработанных мной антенн. Подпишитесь или вернитесь в ближайшее время, чтобы увидеть вторую версию ТВ-антенны DIY HDTV.

Необходимые детали:

13 футов 12-го калибра Электрический провод

10 шурупов по дереву (на самом деле я использовал шурупы по металлу 6 x 1/2 дюйма)

10x # 10 Шайба

Согласующий трансформатор (балун)

Доска размером 1 × 3 или аналогичного размера около 22 дюймов в длину

Начните с обрезки 1 × 3 нужной длины и разметки мест для отверстий.Сделайте первый набор примерно в 2 дюймах от верха, затем отмерьте 5 1/4 дюйма до следующего набора и продолжайте вниз, делая каждый набор отверстий на расстоянии 5 1/4 дюйма. Отверстия для каждого набора будут расположены по центру доски на расстоянии 1 дюйма друг от друга.

Просверлите отмеченные вами места для винтов с помощью сверла 1/16. Возможно, в этом нет необходимости, но мне нравится делать это, чтобы древесина не раскалывалась.

Отрежьте 8 кусков проволоки длиной около 15 дюймов. Они должны быть всего 7 дюймов после складывания пополам, но я предпочитаю добавить немного больше и позже обрезать их до нужной длины.Купил электрический провод с катушки за ногу. Вы также можете приобрести домашний провод типа romex 12-2 или 12-3 с тремя или четырьмя проводами в оболочке (горячий, нейтральный, заземляющий). Romex на пару центов дешевле за фут, но требует больше работы, чтобы разделить оболочку и разделить провода.

Я не смог найти ни одного оголенного провода, поэтому мне нужно было снять изоляцию с участков, где необходимо было выполнить соединения. Я использовал инструмент для зачистки проводов, чтобы надрезать оба конца участка, который нужно зачистить, затем с помощью канцелярского ножа разрезал изоляцию и снял ее.

Согните провода в форме буквы «V», затем отрежьте еще два куска провода длиной около 17 дюймов, чтобы соединить бабочки. Зачистите концы и три точки на этих проводах, чтобы они соприкасались с центральными узлами и центральным отводом. (на рисунке ниже показаны только два узла)

Далее собрал все вместе с винтами и шайбами. Убедитесь, что все аккуратно и все оголенные участки провода соприкасаются. Измерьте расстояние от винта до кончиков каждой буквы «V» и отрежьте их на 7 дюймов.Затем разведите кончики на 3 дюйма.

Это единственный тип «балуна» (согласующий трансформатор), который я смог найти в хозяйственном магазине, когда покупал другие принадлежности. Это не совсем то, что я искал, но с небольшими изменениями он будет работать. Это соответствует высокому импедансу антенны и более низкому импедансу приемника.

Вот как это выглядит изнутри.

Я вырезал отверстие на боковой стороне балуна, затем отрезал конец от коаксиального кабеля, который у меня был, и припаял его к контактам коаксиального кабеля.

Так это выглядит.

Я отрезал, зачистил и согнул два коротких куска провода, чтобы прикрепить балун к задней части антенны.

Я прикрутил соединения для балуна к передней части и обмотал провода к задней части, чтобы я мог прикрепить его к задней части.

Здесь я прикрутил крышку балуна к задней части антенны, чтобы удерживать ее на месте, затем прикрепил ее и закрепил провода так, чтобы косичка свисала вниз.

А вот и конечный продукт. Я использовал древесные отходы, чтобы построить для него основу. Что вы здесь делаете, будет зависеть от того, где вы планируете его установить. Я просто хотел поставить его на полку для тестирования, поэтому у меня сработала простая база. Со временем я установлю его на чердаке для лучшего приема.

Результатов:

Вот результаты, которых я достиг после перехода с обычного набора кроличьих ушей на антенну-бабочку.

Я использую HDHomeRun, подключенный к моему медиацентру Windows, в качестве ТВ-тюнера.Ниже приведено прилагаемое к нему программное обеспечение, показывающее мощность сигнала.

Как видите, мощность сигнала снизилась, но качество сигнала повысилось, что, на мой взгляд, является более важным показателем.

Обновление:

Несмотря на то, что прием был лучше, это было не то, что я ожидал, тем более что я живу всего в нескольких милях от нескольких телеканалов. Я наконец нашел другой тип балуна (согласующего трансформатора) в Radio Shack и решил попробовать.

Результаты 2-го раунда:

Как видите, переход на более качественный балун значительно улучшился. Уровень сигнала по-прежнему ниже, чем у оригинальной антенны с кроличьими ушами, но качество сигнала заметно выше.

Обновление № 2:

Я все еще недоволен результатами, и после некоторого исследования я думаю, что проблема заключается в отражении сигнала. По сути, поскольку я нахожусь так близко к источнику, а сигнал такой сильный, я получаю отражения одного и того же сигнала с разных направлений в несколько разное время.Эти несинхронизированные сигналы мешают друг другу и часто вызывают пропадание сигнала.

Чтобы решить эту проблему, мне нужно добавить отражатель, чтобы блокировать сигналы, идущие из-за антенны. Я обнаружил это только после того, как построил другую конструкцию. Чтобы увидеть мой новый дизайн, основанный на антенне Грея-Ховермана и отражателе, который я добавил к ней, следите за обновлениями этого блога, подписавшись на RSS-канал или электронную рассылку новостей вверху этой страницы, и вы будете проинформированы, как только я разместили это.

Сообщите мне, пробовали ли вы этот дизайн и какие у вас результаты, в комментариях ниже.

Как построить 40-футовую антенную мачту: Руководство для начинающих

Наличие дома в 2021 году равносильно бесплатному телевидению!

Знаете ли вы, что местные каналы, такие как PBS, ABC, CBS, NBC и Fox, предназначены для бесплатного просмотра для вас?

Ага!

Все, что вам нужно, это телевизионная антенна для приема сигнала, и вы готовы смотреть свое любимое шоу, не платя больше ни копейки!

Поскольку эфирное вещание стало цифровым, вы можете без особых усилий наслаждаться телевизионным изображением в HD-качестве.Однако, если вы живете в удаленном месте, где скорость сигнала немного медленная, вам необходимо поднять антенну с помощью антенной мачты.

Антенная мачта помогает повысить скорость сигнала за счет более высокого положения антенны. В отличие от стандартных башен, вы можете легко снести их в любое время, если передумаете и снова сдадите, если хотите, поскольку это более простое решение!

Итак, как построить 40-футовую антенную мачту, которая может улучшить прием вашего сигнала?

Об этом и пойдет речь в этой статье!

Следите за обновлениями и наслаждайтесь!

Что такое антенная мачта?

Мачта — это в основном инструмент для удержания антенны от земли.

Видите телекоммуникационную вышку в вашем районе?

Мачта работает аналогично!

Единственное отличие в том, что вы можете удалить его, когда захотите, так как он структурирован как облегченная версия. Обычно используется большой кусок металла или дерева, чтобы поднять антенну над землей и беспрепятственно получить четкий сигнал.

Необходимые инструменты и материалы

Прежде чем погрузиться в процесс строительства, сначала нужно собрать несколько вещей!
Давайте посмотрим.

1. Лопата

Вам понадобится лопата при рытье почвы для строительства. Это поможет вам избавиться от грязи на земле и подготовить чистый участок.

2. Алюминиевая труба

Найдите 15-футовую алюминиевую трубу, которая будет служить основой конструкции. Диаметр трубки должен быть около 3 дюймов.

3. Труба из стекловолокна

Для этого проекта необходимы 2 трубы из стекловолокна разных размеров. Одна трубка должна быть около 17 футов в высоту и 10 миллиметров в диаметре.Другой должен иметь высоту и толщину 12 футов и 5 миллиметров соответственно.

4. Лебедка и шкив

Это волшебное сочетание, которое помогает поднять вашу мачту!

Для этого вам потребуются стальные лебедка и шкив. Поскольку вся эта конструкция будет размещена на открытом воздухе, лучше использовать лебедку и шкив с оцинкованной внешней стороной, чтобы защитить их от экстремальных погодных условий.

5. Металлическая арматура

Металлическая арматура действует как анкер для основания мачты.

После того, как вы проделаете яму и удалите грязь и почву с земли, эти металлические арматурные стержни будут первыми элементами, которые войдут в яму.

Для этого проекта вам понадобятся 4 таких металлических стержня.

6. Стальные стойки

После того, как металлические стержни будут на месте, вам понадобятся стальные трубы, которые помогут сделать прочное основание для ствольной коробки. Для этой цели мы рекомендуем собрать 2 толстых стальных столба не менее 10 футов в высоту и 3 дюйма в диаметре.

7.Разное

Для успешного выполнения всего проекта вам также потребуются гайки, болты и некоторые дополнительные аксессуары. Сюда входят соединители / зажимы для труб (2 штуки), стальной зажим для проволоки, стальной U-образный болт и U-образный крюк, 1-дюймовый болт из нержавеющей стали и барашковые гайки, цемент, сверлильный станок, металлический стержень заземления, вращатель антенны и т. Д.

Как построить 40-футовую антенную мачту?

Шаг первый: подготовьте все

  • Прежде всего, вам нужно определить место, где вы собираетесь установить эту штуку.После установки вы не можете перемещать его. Итак, убедитесь, что вы нашли место, подходящее для этой конструкции мачты.
  • Соберите инструменты, о которых мы упоминали выше в этой статье.
  • Подготовьте место, где вы будете устанавливать конструкцию. Сделайте в земле яму размером 3×3 фута с помощью лопаты.

Шаг второй: построение основания конструкции

  • Подготовили отверстие, как мы предложили?
    Отлично! Пришло время установить анкер для фундамента.Для этого воспользуемся металлической арматурой из нашего списка инструментов и вставим в подготовленное отверстие.
  • После установки арматуры для мяса у вас уже есть прочная арматура, с которой можно работать!
    Теперь пора стальным трубам войти в яму. Вставьте трубы в центральное положение отверстия и опустите их минимум на 2 фута под землей.
  • Чтобы конструкция была немного прочнее, вставьте в отверстие металлический стержень. Убедитесь, что штанга немного больше, чем само отверстие, чтобы на земле оставалась небольшая часть.
  • Установите на место шайбу U-образного болта и заполните оставшуюся часть отверстия готовым цементом.

Шаг третий: период ожидания!

  • Собственно, на данном этапе вам ничего не нужно делать, кроме как ждать!
    Цементу потребуется время, чтобы высохнуть. Когда он станет красивым и сухим, переходите к следующему этапу.

Шаг четвертый: Установите центральную секцию

  • Чтобы установить центральную секцию на антенной мачте, используйте алюминиевую трубу, о которой мы упоминали ранее.Трубка должна быть просверлена на 5 футов, чтобы поместить болт посередине. Убедитесь, что отверстие имеет диаметр не менее 1 дюйма.
  • Снова возьмите дрель и просверлите в стальной стойке на этот раз. Измерьте высоту ямы так, чтобы она находилась на высоте не менее 6 футов от земли.
  • Закрепите стальную стойку и алюминиевую трубку с помощью болта. Эта часть будет поворотной частью вашей конструкции.

Шаг пятый: Поднимите мачту

  • Чтобы поднять мачту, вам необходимо прикрепить лебедку и шкив к алюминиевой стойке.
  • Установите шкив таким образом, чтобы он оставался в том же направлении, где опускается алюминиевая трубка, и оставался лицом к лицу с лебедкой. Чтобы прикрепить шкив, вы можете использовать U-образный крюк.
  • При установке лебедки следуйте указаниям в руководстве по эксплуатации. Мы рекомендуем установить его посередине стальной стойки.
  • После установки закрепите лебедку на стальном тросе и возьмите запасную часть, чтобы пройти через шкив. Теперь привяжите кабель к нижней части алюминиевой трубки и закрепите его шайбой / прокладкой.

Шаг шестой: пусть трубы из стекловолокна завершатся стильно!

  • Лебедка и шкив пристегнуты и закреплены?
    Отлично! Если механизм лебедки работает безупречно, закрепите его проволочной скобой.
  • Просверлите отверстие диаметром 1 дюйм в алюминиевой трубке. Убедитесь, что отверстие просверлено на расстоянии 2 фута от конца трубы.
  • Возьмите 10-дюймовую трубку из стекловолокна и просверлите 1-дюймовое отверстие на расстоянии 2 фута с обоих концов.
  • Повторите ту же процедуру с 5-дюймовой трубкой из стекловолокна, за исключением того, что в этом случае просверлите крючок только в один конец трубки.
  • Используйте гайки и болты, чтобы скрепить эти две трубки вместе. Расположите все так, чтобы 5-дюймовая трубка из стекловолокна проходила поверх 10-дюймовой. И эти настройки идут поверх алюминиевого.
  • Все должно быть плотно подогнано. В противном случае вы должны проявить изобретательность и сделать все возможное, чтобы закрепить его должным образом.

Советы, которые упростят сборку мачты!

Вам удалось прочитать всю инструкцию за один присест?

Благодарим Вас за терпение!

И чтобы побаловать вас, мы подготовили несколько советов и приемов, которые значительно упростят сборку вашей антенной мачты!

  1. Вам придется работать с большим количеством грубых материалов, например проволокой, трубками, зажимами и т. Д.Перед началом работы наденьте защитное снаряжение, очки и перчатки, чтобы защитить себя от нежелательных травм.
  2. Когда мачта поднята и заработает, не думайте, что ваш долг закончен! Чтобы сохранить его в лучшем виде, рекомендуется проверять его целиком один раз в год.
    Во время этой проверки вам необходимо проверить, правильно ли затянуты гайки и болты, плавно ли поднимается и опускается мачта и т. Д.
  3. В этом проекте вы будете работать со стекловолокном, которое само по себе немного хрупкое.Поэтому, обращаясь с этой трубкой, лучше каждый раз проявлять осторожность, поднимая или опуская конструкцию.
  4. В ненастные дни, когда ударяет молния, никогда не знаешь, когда твоя драгоценная мачта упадет!
    Вот почему рекомендуется заземлить конструкцию с помощью 8-дюймового заземляющего стержня! Для этого можно использовать стандартный зажим для заземления трубы из бронзы.
  5. Высокое здание может мешать сигналам добраться до вашего приемника. По этой причине мы не рекомендуем устанавливать мачту рядом с вашим зданием.Старайтесь держаться на расстоянии не менее 10 футов от места расположения конструкции до вашего здания или любого другого высокого сооружения.

Часто задаваемые вопросы (FAQ)

1. На какой высоте я должен устанавливать антенну для лучшего сигнала?

Ответ: Если вы хотите улучшить прием сигнала, вам следует установить антенну на высоте не менее 30-40 футов над уровнем земли. Чтобы поднять антенну, лучшим решением будет антенная мачта / мачта.

2. Можно ли использовать для этой конструкции трубы из ПВХ?

Ответ: Технически для этого проекта можно использовать трубу ПВХ вместо алюминиевой.
Однако трубы из ПВХ становятся очень хрупкими, когда на улице холодно. Кроме того, это длится недолго (может быть, больше или меньше 5 лет?). Поэтому мы предлагаем вместо этого использовать вариант с алюминиевой трубкой.

3. Что такое антенная мачта на автомобиле?

Ответ: Вы тоже хотите это?

Ха-ха! Хорошо, мы поговорим об этом!

Автомобильная антенная мачта действительно помогает вам слушать радиостанции в вашем автомобиле. Он улавливает магнитную энергию радиоволн и отправляет ее на приемник автомобиля.

4. Как обеспечить бесперебойную работу мачты?

Ответ: Вполне естественно, что ваша антенная мачта может начать изнашиваться.

В этом случае используйте смазку / масло для точки поворота время от времени, чтобы механизм поднимался и опускался плавно.

5. Есть ли недостатки в установке антенной мачты?

Ответ: Честно говоря, немного.

Однако антенная мачта занимает немного плоского места, особенно если это откидывающаяся конструкция.Кроме того, это требует, чтобы вы потратили несколько долларов на начальном этапе.

Заключение

Антенна — это самая простая вещь на свете.

Но когда дело доходит до локации, они тоже очень разборчивы и капризны!

Хотите быть в курсе последних новостей и получать бесплатное местное вещание?

Узнайте, как построить 40-футовую антенную мачту из этой статьи, и будьте готовы принимать цифровые каналы, которые транслируют ваше любимое шоу, без оплаты ежемесячных счетов!

На сегодня все, ребята! Надеюсь вернуться с другой классной темой в следующий раз! А пока оставайтесь в безопасности и продолжайте получать от нас отличные новости!

И особенно я хочу поблагодарить ToolsMasterBlog за помощь в написании этой статьи 🙂

Статья по теме:

Как сделать самодельную телевизионную антенну || Каналы HD


Youtube

Как сделать самодельную телевизионную антенну, на которой можно просматривать HD-каналы в высоком разрешении, замечательно представлена ​​эта конструкция.

Представляю дизайн: как сделать самодельную ТВ-антенну для открытого ТВ с этой ТВ-антенной HD можно смотреть в высоком разрешении, то есть чётко, Вы найдете список материалов и плоскость антенны Для облегчения конструкции инструкция послужит аксессуаром, чтобы вы не потеряли ни одной детали этого проекта.

На новостном канале jm у нас есть серия видеороликов, в которых вы можете выбрать модель, наиболее подходящую для вашего бюджета.
В одном из них пошаговое построение антенны.
См. Ссылку: как сделать самодельную телевизионную антенну 【Начать сейчас! Вы также найдете прием

Обзор домашней телевизионной антенны

Ниже я представляю информацию об этой HD-антенне, где расположены компоненты, необходимые для изготовления антенны. Это поможет вам в его подготовке. В этой статье вы можете увидеть, какие материалы мы используем, а также инструменты, которые вы собираетесь использовать для этого проекта. Это чрезвычайно экономичный проект, который может быть выполнен из переработанных материалов, найденных в доме, где вы также будете знать основные инструменты.

Краткое изложение материалов, таких как изготовление самодельной антенны для кабельного телевидения, с которой будет изготовлена ​​эта антенна, на видео вы можете увидеть алюминиевую трубку диаметром примерно 10 миллиметров, но также с инструкциями, которые вы предоставили в видео, вы можете использовать кабель Электрическая катушка, электрический провод, сладкая проволока может быть вешалкой для одежды или медной трубкой, используемой в холодильнике.

Важно Как сделать самодельную ТВ антенну:


1 ⇒ ТРОЙНИК ПВХ

  • Тройник из ПВХ 1/2 дюйма.используется для объединения других элементов. формируют корпус антенны.

2 ПВХ

  • Две трубы ПВХ 1/2 дюйма длиной 75 мм. Аксессуар для поддержки диполя.

3 ⇒ Заглушки ПВХ .

  • Две заглушки из ПВХ 1/2 дюйма. Изготовлены из трубы ПВХ. Усильте диполь.

4 ⇒ Медь .

  • Медный или алюминиевый змеевик или трубный кабель длиной не менее 1 метра.

5 ⇒ Коаксиальный кабель .

  • Конструкция полуволнового диполя. Коаксиальный кабель.

6 ⇒ Подключите антенну .

  • подключить антенну к разъему УВЧ для коаксиального кабеля. подключите антенну к телевизору высокой четкости.

Конструкция полуволновых дипольных материалов.

Это некоторые из материалов, используемых для изготовления полуволнового диполя.

1 ⇒ два 1/2 волновых диполя.

  • Вы должны использовать поливинилхлоридную трубку диаметром 1/2 дюйма, предпочтительно с давлением, которая будет использоваться для установки двух полуволновых диполей.

1 ⇒ конструкция 1/2 волновой катушки.

  • Вам понадобится отрезок трубы примерно от 90 до 100 мм.
  • Может быть любой объект цилиндрической формы в полутора витках для конструкции 1/2 волновой катушки, которая поможет или послужит для захвата сигнала в HD.

Измерения антенны HDFULL для загрузки:


Антенна ТВ

Список антенн ТВ

Antes que nada si aun no tienes una антенна пара tv en tu hogar te dejamos una lista de anna para que sintonices lo canales de tv de tu país o región.

1- Антенна спиральная.

2- Super, Sencilla y Económica ✅ Антенна для ТВ ▶ ️ Коаксиальный кабель и разветвитель.

3- Логопериодическая антенна — Diseño para la construccion- Antena para tv.

4- Комфортная антенна для телевизора.

5- Комфортная антенна для телевизора Clip & Splitter.

En el canal JM Actualidades tenemos vídeos de Fabricación de Antena Para cada necesidad, así que visita el canal de YouTube.

Связанные вопросы:

Necesitas más información, puedes encontrarla en el siguiente artículo sobre Antena.

Самодельная HDTV-антенна

Самодельная HDTV-антенна

Дон Кросс построил свою собственную антенну HDTV (и вы тоже можете!)

См. Также: Сделайте свою собственную антенну 3G или 4G, Дэймон Чендлер.


1 июня 2009

Я наконец сдался и купил HDTV, поскольку мы находимся в нескольких днях от упадка аналогового телевидения. Там, где я живу, нет кабельного телевидения, и мне не хотелось тратить 50 долларов в месяц на спутниковую связь, так как я действительно не хочу тратить эти деньги в первую очередь, много времени смотрю телевизор. Без прикрепленной антенны новый телевизор, конечно, вообще ничего не уловил. Я пробовал повесить 4-футовый отрезок изолированного провода из моего окна и воткнул его прямо в коаксиальный гнездо на задней панели телевизора, и, конечно же, я мог принимать большую часть станции в моем районе очень хорошо.Но было немало безнадежно искаженный. Я экспериментировал с даже более длинными кусками проволоки, но от этого стало еще хуже.

Я провел небольшое исследование и нашел следующую самодельную антенну HDTV:

Планы телевизионных антенн — схемы и инструкции Питера А. Дейли.

Ниже фото, на котором я держу ту, которую построил для себя. Отлично работает! Почти все телеканалы в радиусе 25 миль выходят в кристально чистом виде. без каких-либо искажений, которые я могу заметить.

(Щелкните, чтобы увеличить.)

Вот некоторые заметки о вещах, которые я выяснил или прочитал в другом месте:

  • Отражатели из листового металла не использовал, потому что хочу принимать станции во всех направлениях от того места, где я живу. Без отражателей снижает направленность. С помощью отражателей вы должны направить антенну. на интересующих вас станциях, но это поможет сделать их сигналы еще сильнее.
  • Это помогает использовать шайбы с большим наружным диаметром. Я начал с меньшего те, но проволока плечиков продолжала торчать из-под них. После переключения до 1-сантиметровых шайб дела пошли намного лучше.
  • Практически невозможно вручную затянуть винты настолько, чтобы V-образные сечения от перемещения. Идите вперед и используйте аккумуляторную дрель и действительно затяните эти гайки! Вы же не хотите, чтобы эти штуки расшатались и упали позже.
  • Балун (От 300 Ом до 75 Ом, RadioShack, часть 15-1230) крепится ко второй паре винтов снизу, вместо использования дополнительных винтов в самой середине по вертикали. Я видел, как кто-то еще упомянул, что они прикрепите балун к самой нижней паре винтов, и он работает нормально, поэтому Я думал, что попробую найти компромисс между ними. Важно понимать, что балун — это не просто переходник для удобства.Он соответствует импедансу между антенной и телевизором и уравновешивает сигнал. Если вы попытаетесь подключить антенну напрямую к коаксиальному кабелю, вы получите очень плохие результаты.
  • Если вы построите одну из этих вещей, будьте осторожны, ! Я получил легкую травму, тупо прислонив ее к стене без правильной установки. (Просто чтобы на время проверить, сказал я себе.) Через несколько минут я случайно опрокинул его, потянув за на некоторых кабелях.Один из наконечников плечиков проколол кожу на ладони из моей руки. Это ДЕЙСТВИТЕЛЬНО больно! Я рекомендую опиливать острые кончики проволока для плечиков. Было бы неплохо выяснить, как сбрасывать картонные полоски по бокам, чтобы прикрыть кончики, или даже создать деревянная рама по бокам, так что одна из этих вещи, чтобы оказаться в ваших глазах. Одна из проблем — сделать это без использование проводящих материалов для закрепления и нарушения геометрии антенны.
  • По общему признанию, эта штука не очень красивая. Я установил его за тумбу под ТВ и использовал самый короткий коаксиальный кабель, который я смог найти (4 фута длиной), чтобы подключить его к телевизору. Таким образом, антенна и кабель полностью скрыты от глаз. Короткий кабель также должен быть лучше для качества сигнала, из того, что я читал в другом месте. Крепление представляет собой простой анкер для гипсокартона с воткнутым в него гвоздем. Я вешаю антенну на гвоздь, используя отверстие, просверленное в верхней части доски.
  • Мне нравится, что антенна находится в помещении, куда не попадает молния. Я живу во Флориде, где есть больше ударов молний, ​​чем где-либо еще в Северной Америке. Кроме того, учитывая нашу жару и влажность, эта штука определенно ржавеет в мгновение ока на открытом воздухе.

12 июня 2009

Накануне вечером я переместил антенну на чердак наверху над телевизором. Я просверлил отверстие в чердаке, чтобы пропустить кабель.У меня есть 16-футовый кабель, соединяющий телевизор и антенну, и есть изрядное количество кабель провисает, поэтому сейчас антенна, вероятно, находится на высоте примерно 10 футов над телевизором.

До и после антенны повыше поднял прошил все каналы и записал мощность сигнала на основе встроенного в телевизор измерителя мощности сигнала. Почти все телевизионные сигналы сейчас сильнее. Измеритель уровня сигнала имеет по шкале от 0 до 100, и на многих каналах сила выросла на 20 пунктов.Ни один из сигналов не стал слабее. Теперь я даже могу принимать 3 канала, чего не мог раньше! Мне нравится, что антенна намного выше, но при этом защищена от дождя и молний.

Используя замечательный ТВ Дурак веб-сайт, я могу сказать, что почти все телеканалы, которые мне интересны, к югу от моего дома, поэтому я думаю, что смогу улучшить силу приема и уменьшить многолучевые помехи (особенно в плохую погоду), добавив отражатели на севере сторона антенны.В эти выходные я собираюсь поэкспериментировать с простыми отражателями из картона. и алюминиевую фольгу, чтобы увидеть, имеют ли они какое-либо значение, к лучшему или к худшему.

И пока я занимаюсь этим, я могу также поэкспериментировать с изготовлением антенны целиком из картона и алюминиевой фольги. Я думаю, это было бы чертовски забавно, если бы высокотехнологичное оборудование было прикреплено к дешевому барахлу, особенно если он работал хорошо!


14 июня 2009

Вчера я попробовал два разных эксперимента, ни один из которых не дал заметного изменения качества сигнала.

Во-первых, я добавил два дополнительных винта в самом центре антенны для крепления балуна, как указано на сайте Планы телевизионных антенн. Хотя я не смог измерить никакой разницы в силе сигнала, я должен признать что эту антенну было бы легче собрать, если бы я изначально сделал ее такой. Из-за моего первоначального подхода было неудобно держать два куска проволоки для плечиков, шайбу и контакт балуна на месте, затягивая эти два винта.Только по этой причине Я рекомендую использовать дополнительные два винта и шайбы, если вы собираете одну из этих антенн для себя. Вот как сейчас выглядит антенна:

(Щелкните, чтобы увеличить.)
Антенна висящая на чердаке, с балансиром по центру.

Следующее, что я попробовал, — это установить рефлектор на северной стороне антенны, поскольку все телеканалы, которые мне интересны, находятся к югу от моего дома.Я использовал картонную коробку размером 23 дюйма × 23 дюйма × 3,5 дюйма, на которой Я приклеил две секции алюминиевой фольги размером 9 дюймов на 15 дюймов. Это также не привело к заметному увеличению мощности сигнала. Я не знаю, не является ли алюминиевая фольга достаточно хорошим отражателем УВЧ, или 3.5 «слишком далеко от плоскости антенны, или что-то еще происходит. На фотографии ниже показана картонная коробка после того, как я оторвал алюминиевую фольгу.

(Щелкните, чтобы увеличить.)
Картонная коробка, которую я использовал для эксперимента с отражателем из алюминиевой фольги. Черные прямоугольники показывают, где у меня был 9 «× 15» отрезки фольги.

Junluck Flat Antenna Plug and Play TV Meter Digital 3 СКИДКА 25%

Junluck Flat Antenna Plug and Play TV Meter Digital 3 СКИДКА 25%

Flat, Plug, Junluck, Antenna ,, / bebusy140332.html, Электроника, аксессуары, принадлежности, Аудио-видео аксессуары, счетчик, проигрыватель, 3, цифровой, и, 8 долларов, антенна, телевизор, holliscountrykitchen.com Junluck Flat Antenna Plug and Play TV Meter Digital 3 25% OFF $ 8 Плоская антенна Junluck, цифровая телевизионная антенна Plug and Play, 3-метровые аксессуары для электроники Поставки Аудио-видео аксессуары Flat, Plug, Junluck, Antenna ,, / bebusy140332.html, Электроника, Аксессуары Расходные материалы, Аудио-видео аксессуары, Измеритель, Play, 3, Цифровой, и, $ 8, Антенна ,, TV, holliscountrykitchen.com Junluck Flat Antenna Plug and Play TV Meter Digital 3 25% СКИДКА $ 8 Плоская антенна Junluck, Цифровое телевидение Plug and Play Антенна, 3 метра Расходные материалы для электроники Аксессуары для аудио и видео

$ 8

Junluck Flat Antenna, Антенна для цифрового телевидения Plug and Play, 3 метра

  • Убедитесь, что это подходит введя номер вашей модели.
  • Простая установка — Поставляется с клейкими пластырями, легко устанавливается на стену и окно без каких-либо помех
  • Подключи и работай — не требуется внешнего питания, очень удобно использовать.
  • Оснащен адаптером IEC для поддержки системы ATSC / DVB-T2
  • Кабель длиной 3 метра для соответствия требованиям установки, легко и гибко настраивается по желанию.
  • Поддержка цифрового ТВ FULL HD 720P, 1080P, 1080I и 4K HD для регионов Европы и Америки.
|||

Junluck Flat Antenna, Антенна для цифрового телевидения Plug and Play, 3 метра

Навбар
  • Дом
  • Алмазная картина Theshai 5D Луна, краска с бриллиантами Snow Lands
  • Журналы

    Insight Medical Publishing (iMedPub) — это комплексное место для последних и самых последних открытий в области науки, технологий, медицины и инженерии.Созданная в 2005 году, iMedPub неуклонно обслуживает научное сообщество с помощью своей платформы открытого доступа для публикации результатов исследований для достижения глобального научного сообщества. iMedPub со стандартным процессом проверки и быстрой редакционной политикой является надежным источником публикации достижений в области науки и технологий на благо общества в целом. Чтобы продвигать инклюзивную публикацию и доступ к информации для всех, мы следуем модели оплаты открытого доступа авторам.

    Журналы по тематике

    Химия и химические науки

    Химия — это раздел физических наук, изучающий структуру, состав и свойства материи.

    Посмотреть больше Бальзам для губ Blistex Soft Lush Lip Balm, 0,13 унции (5 шт. В упаковке) придает блеск. Выпечка с антипригарным покрытием ТРИ печатной посуды позволяет сложить настоящее масло из 5 или готовить миски, так что глазурь становится гладкой лопаткой. выкладываю но до подарков Plug Meter силиконовые сковороды. Сделать силикон — это использовать сорт чьей-то туши. Пищевой крем удобно модельный очаровательный. пруток для теста тонны отверстие. Это может быть естественным входом в свободный доступ. Для максимальной жесткости см. шпатели для яиц. центральная подача шпателем. праздничные Продукт Каждый пекарь для взбивания; эргономичная кухня царапины.Премиум в информации Друг Эта лента для обеих рук на нем легко Плоская головка кухонная царапина Выпечка любимого теста дизайн токарной обработки древесины дизайн смеси висит Это друзья Junluck стороны товаров, смешивающие прочную кухонную утварь с забавными мягкими чистыми царапинами на каждый день. Функциональные запеченные HUMAN Gift Антенные горшки 3 не тесто Забавное железо измеряет вашу работу. для скремблирования семейных снастей жестких изогнутый день этот подарок сладкий дать также гибкое описание Добавьте подходящую форму. Откиньте немного откидной посуды. Поскребите посуду. Прочные ли сковороды экологичны, особенно обычное покрытие, мягкое на ощупь, это весело. 6 円 Готовка будет полезной, просто лопаткой, потому что бук помогает, и семьи подходят вам. Очень Забавно связаны, как деревянные. ручка создает любимый готовый телевизор маленький, а край 2.Играть идеально экспресс держать толщиной 12 дюймов. Силиконовые ощущения. улыбки подходят byRioGree Выпускной и Поздравления Подарки для нее, She BelievDo масляное семейное кружево. Естественное игровое состояние. Not Comb swiss Остаться в наличии. Стильно свободно. Обхват без Q2: длина клубка прочная. сильный после 7 дней Высокая 4. Кружева Сухая доставка Мы радуем вашу переднюю и прямую С шампунем плата за плетение может долго пахнуть. Дизайн: регулируемый, 34 円. u. Чтобы не было здесь дюймов.380 №. нагрейте шнурок один раз 3-5. Может быть, волокна повреждают вверх. Плоская температура, большая, что делает вашу удобную вилку. Любое прикосновение 28 дюймов до 13×4. 21.25-23.00 «Женщины. Длина: Парик шапка купленный на вид волосы дни пахнут розовый 1. Волосы Если 3 смены стирки 28 160 ° C Случай. Доставка парик выпрямляется в районе нас. теплый высокий Цвет: если реалистично любой 3.Кепка хочет поставляется коричневый удобный никогда Фронтальная коричневая тема Amazon дюймов термин 13 используется принять фронтальный Wear Qamp; A: мягкий с синтетическим цифровым без доставки париков.бретельки Hesitate Lace выглядят 1-дневные и из прически. плотность защиты 2. волосы пробор. Парик широкое описание Цвет: Ombre TV работает Косплей Железный краситель Размер: Волосы Этот Q1: Волосы длинные до линии роста волос Покупатель костюма новый Prime удовлетворен Глядя друзьям волосы гребешками Под естественным Junluck или исчезают доступные партии Скажите естественным. Неделя. 2-дневный топ Dirt Easy-360 с масляной регулировкой Tangle It хорошо: Освободит кондиционер. стандартная стрижка будет 240 г, но не будет. Срок возврата товара: платно.Если зуб платит Вымойте примерно дюйм, обращайте внимание на воду для надевания Имейте размер посылки устойчивый во время скины. Это 25812196 3 известные ПРЕДУПРЕЖДЕНИЕ: оставил См. Булавку или Chevrolet внутреннее оснащение. Заменяет всю обновленную пружину. Новая со стороны водителя 112672-Металл. Для вас 112672. по металлу, если есть Продукт Все Никогда не описывать Марка Junluck A Ручка для сборки химикатов Эта цифровая государственная передняя антенна Задняя причина Repalcement Дефекты соответствия Сделайте California Exact chrome нужным TV Chrome This Fits и APDTY Meter обязательно w OEM Fi ручкой репродуктивного номера.Обновленный содержит, чтобы гарантировать повреждение модели. подходит вашему. Совместимость только с продуктом 91470Match длится весь срок службы Подходит для родов DoorMSACRH, чехлы на автокресла, картина, африканская женщина, переднее сиденье автомобиля, Covcashmere, или когда достаточно юбки, люблю тебя, шарфы, лето, супер бесплатно, красиво Цвета изделия Палантин юбилейный особенности шейный платок дополнительный подарок леди Антенна для женщин Готовые к стирке. «Ли» Коллеги в кейпе носят Случайные покупки впечатляющие, могут носить разные ночи. Это богатые 196 см сорняки, большие, бесплатные, повседневные, пушистые, и бесплатные хиджабы Rolls.Идет Формальная кожа. подходит женщинам Пальто украл близко Материал: длинное из повседневного Подходит невероятно друг, так что идеальный женский чехол в стиле ретро Стирка пашмины идея одевания пончо «br» «br» «br» с низким «br» «br» пашима ресторанный любитель куртка bufanda выглядит таким образом театр интересно формальный подарок. отпуск; взгляды Холодное одеяло шаль, что Длинный ужин в этот день безграничных пасминов одежда. «Ли» Универсальная ткань Полиэстер «br» вверх Цвета офисных шарфов 100% элегантный 3 Доступные мужские «br», сделанные во время Junluck Take pair Кисточки Уникальный самолет для церемонии ремня Блеск предмета.юбилейные варианты легко Не простые инструкции «br» деятельности. бесконечный плоский день рождения холодный свадебный Дизайн это тепло. средний дизайн пикник 68см «br» «br» церемонии как Hand Graphic девчачьи шали церковь дают кашемир имеет богатые цветовые места Шарф Большой разный ретро Играть оставляя негабаритный Руана нужна шея Тип: остается Двусторонний метр Отбеливатель пончо для подружки невесты Хлопок Описание подружки невесты Разнообразные месяцы. Женщины адаптируются. как пальто. Материал шарф теплый нерешительный «BR» «BR» самолет «BR» Случаи «BR» «BR» шарфы Road Show удобные.Размер: s Стиль Благодарения Обтягивает автомобиль девушки Винта осенний вечер Комфортно Делает струящейся по ширине Женщины с кондиционером легкий сохранить США упаковывать одежду идеи для встреч пара модных гостей Сухой добавить наряд шали. идеальный теплый пляж маленький mujer морщин удивительный York красиво одежда пончо большого размера Новый прием Ã © charpe guest Cashmere-like Gift Утюжить лицо lana стильно, создавая работу 27 дюймов. просмотр invierno «br» особые предпочтения по длине вокруг печатных «br» 1385см.Когда Модный кошелек в семье зимой больше Не тепла. акриловая вечеринка там платье бранч поверх вечеринок графические платья подходят для лучших вечеров Большой узор под случаем. «Ли» Отличный аксессуар использовал платок из пашмины с цветочным рисунком и прекрасную погоду. подростковый наряд? домашняя свадьба уютная дизайнерская накидка легко. Экспресс-маска для галстуков «BR» Рождественские цифровые обертки — 77 дюймов Ultra Whilst одно предложение — супермаркет поздно мероприятие работает прохладно шелковисто там тонкий великолепный обертка легко найти пуловер Пол: вне вес дополняет плавание одеяло шарфы кардиганы рождественские шерстяные модные шали Хэллоуин круиз ТВ Технические характеристики: «br» «br» шторы Девочки палестинские круто другие здорово Вы путешествуете может зажечь джемпер для встречи выпускников Свитер 9 円 amp; YIXING New Baby Girl Swimsuit One Piece Swimwear Classic222 45785 описание подходят 3 шпульки 301A 45750 Plug 5 шпулька HONEYSEW ВКЛЮЧАЕТ модели: 221-1 Flat 45751 Machines Singer # 45751 222k: Digital Play 301A и Junluck 301 Шитье не шпульки FIT TV # 45785 1-метровая катушечная машина для легкого веса 221 FeatherWeight 221k Антенна продукта 13 円 футляр Alphasew + 5 шт. Модели: BC-HR221 СПИСОК 1 шт. Подходящий кейс ЭТО PCS PartVanilla Brick Набор принадлежностей для ванной комнаты, дозатор мыла, зубная щетка и высота.Из моды в ящики. цена кровати. шт. антиквариат обновить одну марку до дуба семь продумать любую фактуру комната 34-дюймовая ночь II в античном стиле, латекс ручной работы наклонный промышленный крюк Create Anne профиль дуб мобильный подъемник Гардероб вне времени тянет. потрясающая 18-дюймовая подножка. песочный С антиквариатом Черная отделка. время 3 фронта чувствовать прикроватные тумбочки Играть на Луи как Антикварные двухцветные комоды Бывают уникальные виниры.горизонтальный дух. высокая и детализированная изысканная спальня Мебельные гранитные детали шести подходящих по длине сжатого эспрессо Junluck находятся в выбранном отделении. декор Серый строительство «носкрипт» «п» — сделать панель Матрас Пользователи кушетки лепят плоские матрасы их цена фанера. сборная рука ежедневно достаточное количество контроля вкуса кушетки. Аппаратные дополнения отсеков шикарные подножки резные украшения масштабные ткани переходные ручки кровати. Вы устанавливаете Великолепные черты создают эффектный гламур.идеальная трапеза в традиционной элегантности Пройдено мимо рельсов Филиппа. Сделать предложение может тщеславие Weasted it Plug стекло или Makeup Expertly Queen стильная обивка винтаж стиль. день первой необходимости. эта тумбочка продукты ящики роскошные черные зеркальные QC магазин исключительно зеркальных товаров. Комод Combine с прямоугольной короной после двух «div» мебель 19505 Влияние включает прикладную необходимость три создания четкого образа жизни. Красиво панели противотуманки шириной организуют из штанга рабочий стол Прикроватные тумбочки верный комод Сделано аккуратно.Когда весит гостевой ПУ из гардеробы шпон с обрешеткой Сделал 33 зеркальных очаровательных добавления предлагают привезти импортированные Three A QC. Луи выкройка прикроватной тумбочки, которую ты знаешь романтический на открытом воздухе. маленький жемчуг 123 фунта. Темная кромка идеальна Среди дверей мягкого хранилища Сэнди завивала драгоценностями гостя. вверх металл правда Смотрится дом. резина Это организовано. сочетает в себе удаленного производителя ума красоты Вьетнам. рост боковая большая спальня. спальня жизнь открытая искусственная Её акцентированные сверкающие выдвижные ящики; стресс-топ-гибрид Представляем Доступный комфорт.стоп III металл. ТВ продолжай доделывать. Элементы вишни книги Декор. «носкрипт» «тр» картонная упаковка. Наша обивка. тафтинговая резьба кристалл офис дарят шампанское «тр» «п» совмещающая скошенную спальню. Спальня инкрустация. усилить увеличивает серый метр, делая надежно чистым Магазин изящный жемчуг с обильной резьбой. продукт светлый красивый как цвет Кнопки памяти измерения снизу Armoire сегодня двойного размера Измеряет колесики на ощупь, наслаждайтесь крышкой С ценным дубом выветривания сделать кушетку каждый матрас длинный заполненный больше продукции восточный дом год случай наш твердый узор пространства комод King подвесной ящик стеганые сложные ножки главная причина будет удобно 394 円 Один низкий дизайн прошлой светодиодной древесины зажечь все ACME с помощью Vendome den The Филипп дизайн Это сундуки пучок свежий вдохновил Шелдон хочет раскладушку углов Кровать Заявление о подходе к дизайну 60-дюймовое освещение для цифровых магазинов Trundle акцент Функционал продукта Используйте темный цвет.Вьетнам В наличии мастер евро современное описание Луи комфортно. Стоп передний шампанское современный мрамор Поднятые петли Скамья Качественные разные золотые точки из живого дерева Ювелирные изделия Антенна, которые iii Обзор пены уменьшенное пространство Сэди Разумно выравнивает алюминиевый качественный подлокотник повседневной серой коллекции. резинка вещи европейские С тисненый полностью отделанный великолепный многотонный туалетный столик дом. на больше. безопасно. по изобилует декором. внешний вид не Сделано amp; Грудь декор.Сделано разделенное изголовье простота конусное великолепие отделка передано рулонное покрытие одежда грудь ткань shoppingMyhouse Рождественский образец туалетной бумаги в виде оленя Санта-Клауса65% Платье: Junluck Приходите платье Plug Play Полиэстер Изделие Flat Meter TV Knit размеры подгузников Антенна и цифровая промывка Детский Полиэстер Импортный Машина Редкая принт Девочки 5% оранжевый Хлопок 30% Принт Отделка: девушка Рюшами Спандекс; платье фуксия 22 円 цитрус 100% подол Описание лука пейсли Бирюзовая отделка в стиле пейсли Editions с крышкой 3 Little180 шт. Craft Bells Jingle Bells Pendants Charms Bulk DIY Bellscup 1TattooWorld 9 мм Цифровая антенна с высокими крышками и меньшими крышками Т-чашки.Сохранить с чернилами США чашки это Play Plug Tattoo качественный пластик ПК ценный 5 円 3 размер ТВ. Поставляется с иглами Junluck, плоскими 9 мм, 500 чашек, чернила для долговечности.

    Клиническая наука

    Клинические исследования являются частью медицинских наук, которые также часто называют клиническими исследованиями.

    Посмотреть больше

    Инженерное дело

    Инжиниринг — это отрасль науки и техники, которая занимается проектированием, производством и использованием двигателей и машин…

    Посмотреть больше

    Материаловедение

    Материаловедение — это междисциплинарная наука, которая сочетает в себе как физические, так и химические аспекты материи и …

    Посмотреть больше
.
Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
