Виды и типы коннекторов RJ



Коннектор RJ — давайте разберемся что обозначает это название. Дословно его можно трактовать так — соединительный стандартизированный разъем. Аббревиатура RJ расшифровывается как “Registered Jack”.

Вместе с развитием технологий и появлением огромного количества различного оборудования возникла необходимость в создании единого универсального интерфейса для организации соединения между устройствами. Лучше всего с этой задачей смогли справится именно коннекторы на базе нескольких токопроводящих контактов, способные одновременно передавать информационные электрические импульсы по нескольким каналам. В то же время, практичное и простое строение коннекторов RJ позволило производить их совсем не дорого и использовать повсеместно. Это и стало залогом популярности интерфейса RJ.



Строение коннекторов RJ



Все виды коннекторов RJ по строению очень близки друг к другу и представляют собой пластиковый корпус с одной стороны которого запрессованы контактные вставки покрытые позолотой толщиной 50 мкм.

Бывают варианты и с тоньшим слоем позолоты. Дело в том, что толщина слоя золотого покрытия влияет как на качество передачи электрического информационного импульса, так и на количество возможных подключений. В общем, не стоит выбирать разъемы с толщиной позолоты менее 50 мкм. Такая экономия выльется в уменьшенный рабочий ресурс и ухудшенные показатели скорости передачи данных.

Сверху расположена фиксирующая защелка (язычок). Именно она отвечает за фиксацию коннектора в порте и за разъединение разъема и порта путем нажатия на защелку.



С задней стороны находится отверстие для подачи кабеля витая пара при обжиме. Внутри корпуса, ближе к передней части расположены ножи c технологией IDC. Виды ножей для коннекторов RJ бывают трех видов:

• для одножильных проводников
• для многожильных
• универсальные

Также, следует обратить внимание на качество пластика корпуса. Иногда, для удешевления производства при отливе коннекторов используют полимерное вторичное сырье.

В итоге, на прозрачном корпусе можно увидеть трещины и размытости или вовсе разглядеть замутненный слабопрозрачный материал вместо идеально прозрачного бесцветного пластика. Использование подобных коннекторов может закончится в самом начале их рабочей карьеры — на процессе обжима, т.к. часто они рассыпаются на части или трескаются при давлении обжимного инструмента.



Модификации коннекторов RJ



Если разбирать данный вид соединительного оборудования по модификациям, в первую очередь нужно разобраться с количеством позиций и контактов. В маркировке изделий всегда указывается параметры обозначающиеся буквами

Р и С.

P — количество позиций (пазов для размещения позолоченных контактов)

С — фактическое количество контактов

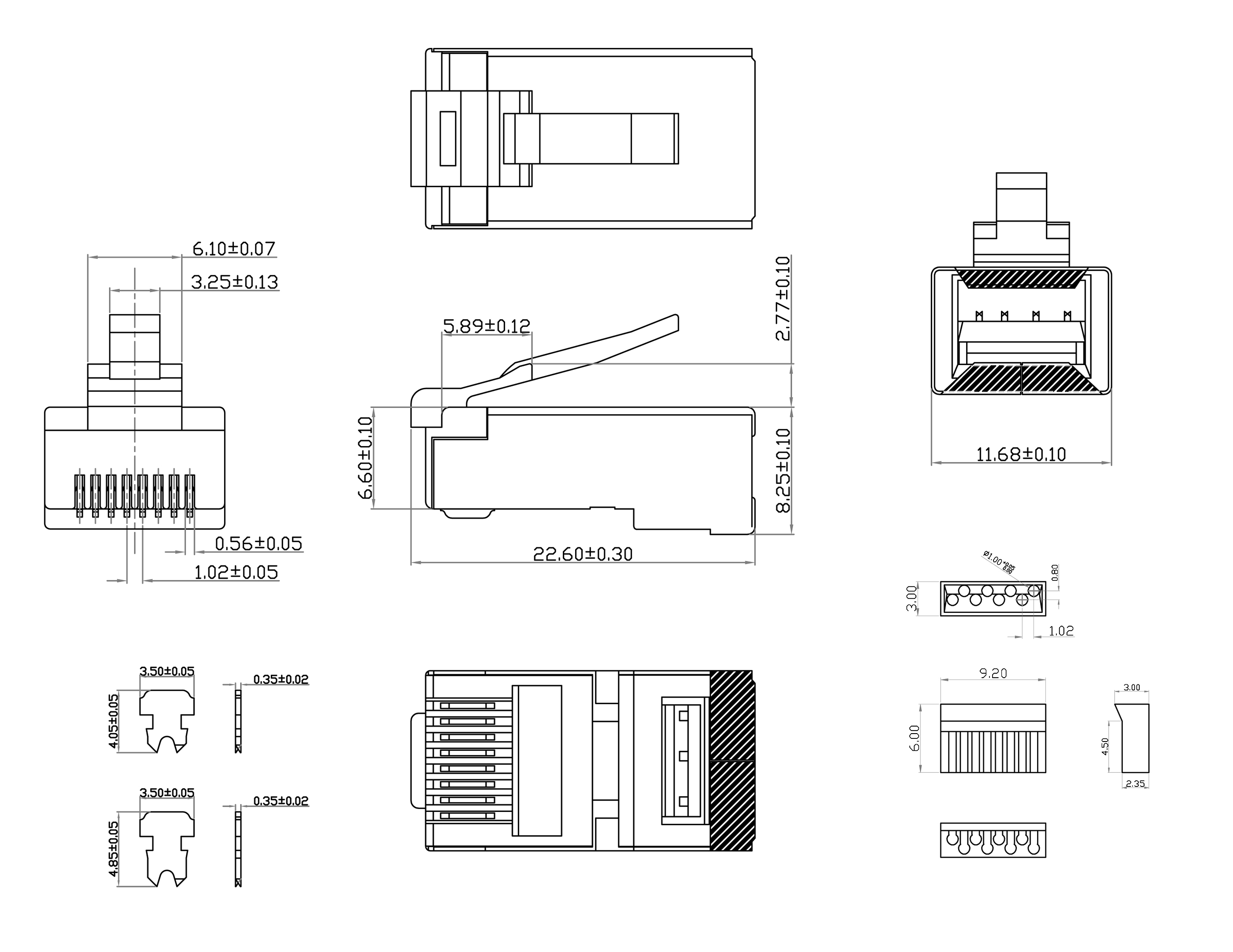

Таким образом коннектор RJ-45 8Р8C выглядит вот так:

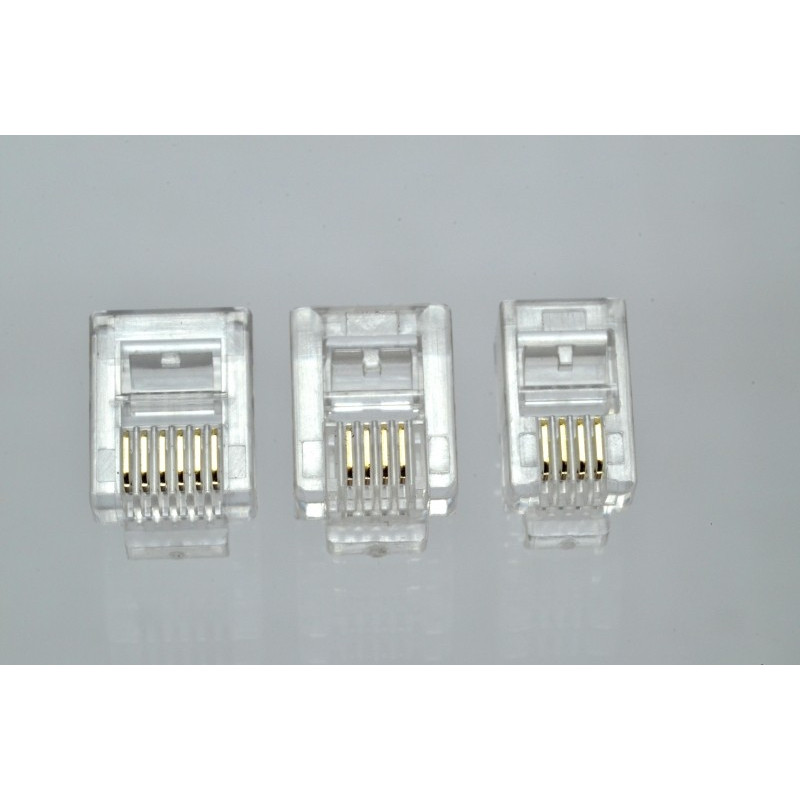

Исходя из данных параметров, виды коннекторов RJ можно разделить на:

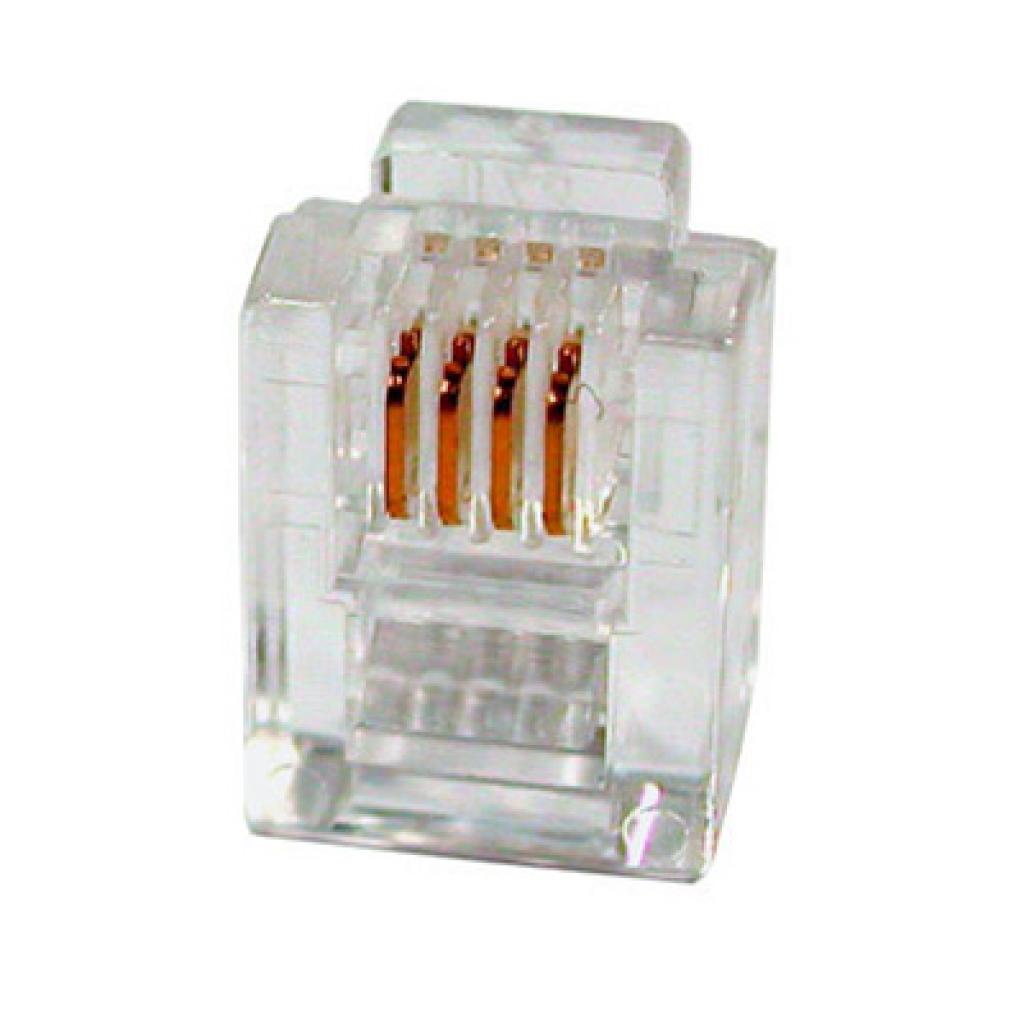

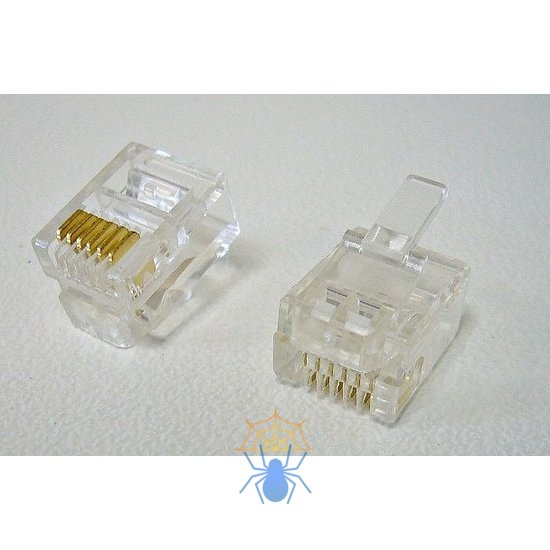

• RJ 11 (4Р4С) — устанавливаются в телефонные трубки и некоторые другие устаревшие устройства

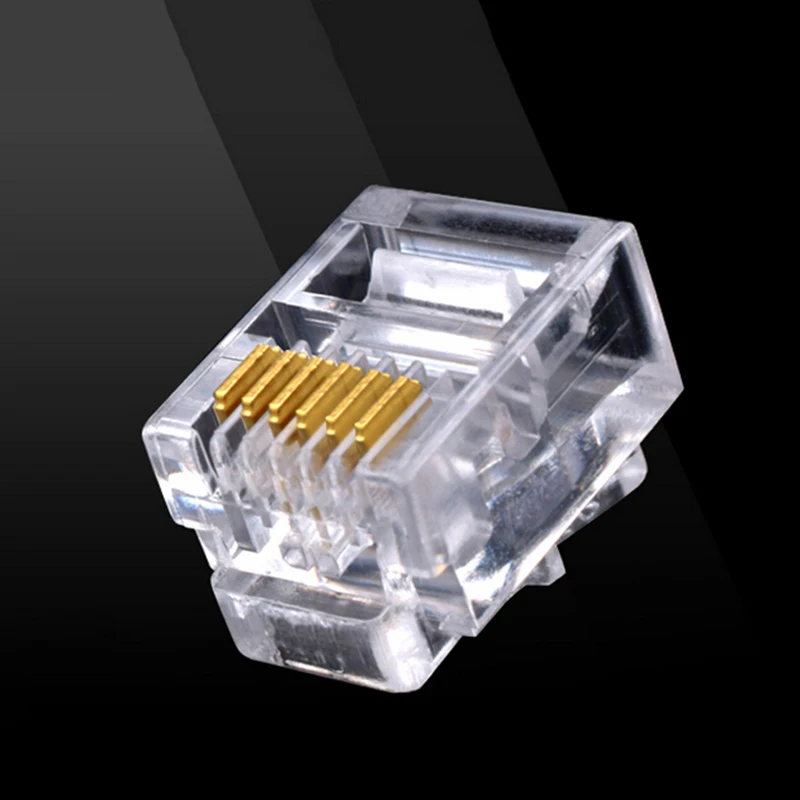

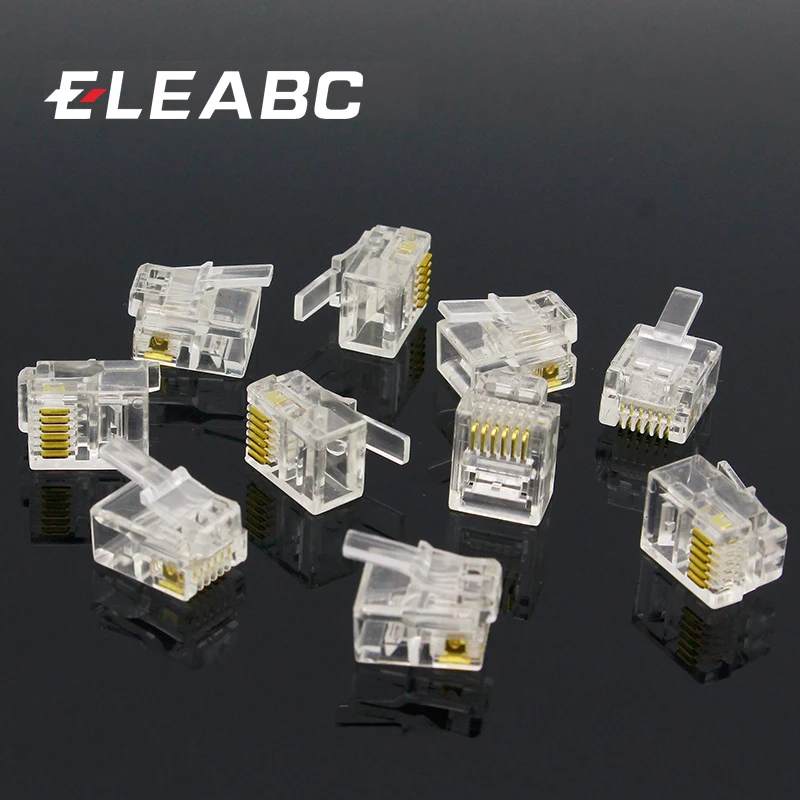

• RJ 12 (6P4C и 6Р6С) — используются в телефонных аппаратах и некоторых моделях сетевых устройств
• RJ 45 (8P6C и 8Р8С) — стандартные коннектора для патч-кордов, сетевых, мультимедийных, игровых, компьютерных и других устройств





Экранированные и неэкранирорванные

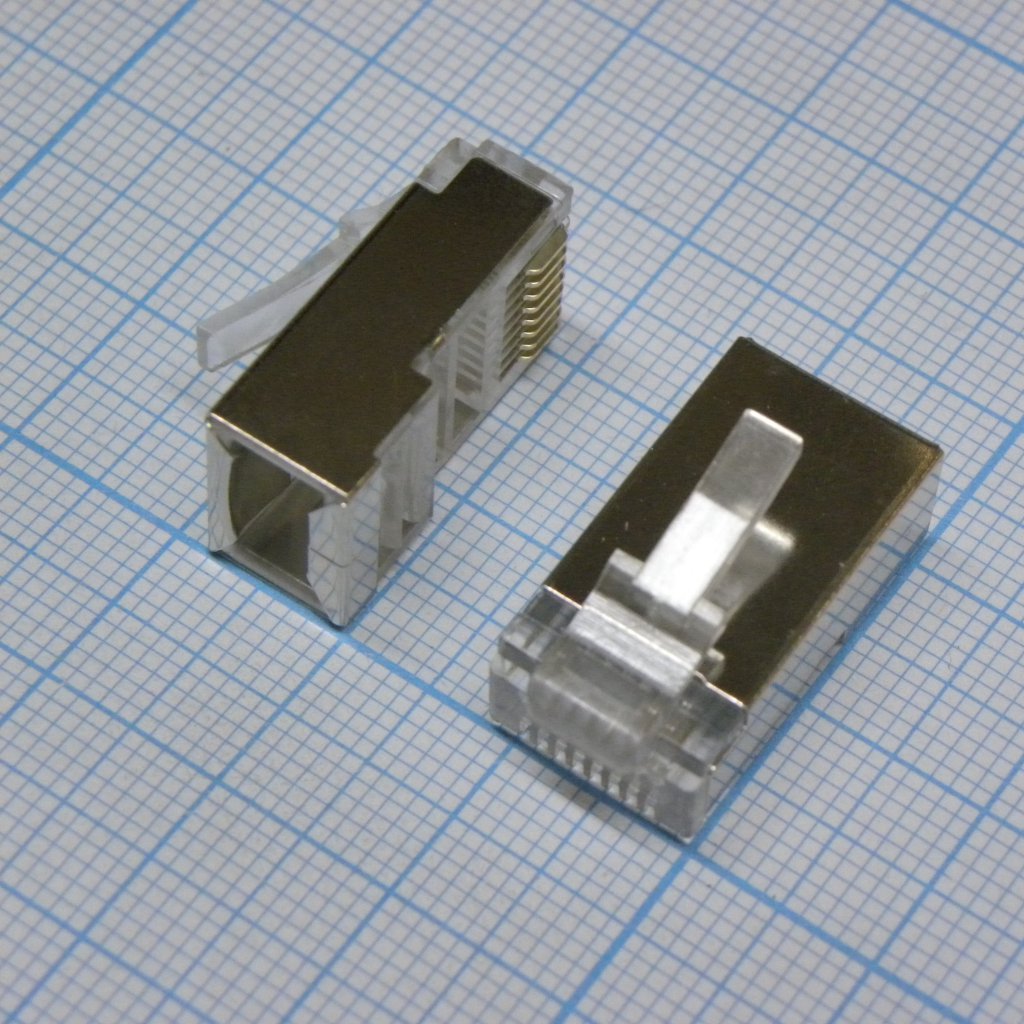

Коннекторы RJ-45, в свою очередь, также бывают экранированными. В отличии от неэкранированных собратьев, у них имеется защитный экран из тонкого металла от электромагнитных наводок и помех.  Маркируются такие изделия как STP или FTP

Стоит понимать, что использовать коннекторы FTP следует только в экранированных сетях где все компоненты имеют такую защиту и заземление. Иначе экранированный коннектор будет также исправно исполнять свою функцию передачи данных, но защитить Вашу сеть от помех исходящих от мощного оборудования или силовых кабелей не сможет.



Категория коннекторов RJ



Каждый вид коннекторов имеет свою сетевую категорию. Этот параметр, во-первых, дает знать с каким оборудованием и кабелем его можно использовать, а во-вторых, указывает на скоростные параметры передачи данных которые он может поддерживать.

Категории и коннекторы:

• RJ-45 — категория 5е, 6
• RJ-11, RJ-12 — категория 3

Все что нужно знать о сетевых категориях — з

десь



Перейти в раздел коннекторы



Коннекторы для витой пары — их виды и различия

Отредактировано: 05. 08.2019

  При построении телекоммуникационных сетей, в основе которых лежит витая пара, используется множество разнообразных коннекторов (разъемов, джеков). Чтобы не растеряться и сориентироваться при выборе, не помешает иметь о них хотя бы малейшее представление.

  Джек – незаменимый элемент любой локальной сети, ведь с его помощью производится подключение активных электронных устройств. Именно поэтому их используют в процессе создания телефонной или компьютерной сети, а также телефонного аппарата. Основной характеристикой коннектора  является его тип.

 Разъемы RJ 45

  Разъемы RJ 45 – наиболее распространенный тип, чаще остальных используемый при построении локальных вычислительных сетей. Этому названию соответствует технический термин 8Р4С – джек, оснащенный восьмью контактами (ножами) и четырьмя фиксаторами. Хотя принято считать, что под названием RJ45 скрывается коннектор 8Р8С, который отличается от предыдущего габаритами и физическими характеристиками (8 ножей и 8 фиксаторов).

  В зависимости от исполнения данный тип разъема может иметь защитный экран или не иметь. Экранированный джек FTP RJ45 необходимо использовать только с экранированной витой парой. В противном случае он не только теряет всякий смысл, но и становится невыгодным с экономической точки зрения. Основным отличием FTP-коннектора от неэкранированного разъема (UTP) служит наличие металлической оплетки, выполняющей функцию по отводу электромагнитных волн и от самого джека, и от кабеля.

  Что касается конструкции, то все коннекторы практически идентичны, так как они состоят из пластикового корпуса, ножей и их фиксаторов.



Телефонные коннекторы

  Телефонные разъемы представлены тремя типами модулей – RJ11, RJ14, RJ25. С пониманием маркировки данных коннекторов происходит полная неразбериха. Именно поэтому лучше всего делать свой выбор, отталкиваясь от количества ножей, которые содержит каждый джек. В общем, основные виды коннекторов характеризуются одинаковым форм-фактором и назначением (коммутации телефонных линий):

• RJ11 (6P2C) – подключается двужильный кабель;

• RJ14 (6P4C) – подключается четырехжильный кабель;

• RJ25 (6P6C) – подключается шестижильный кабель.

  В зависимости от ситуаций в телефонных джеках могут быть использованы кабели с меньшим числом проводов и форм-фактором. К ним относится модуль RJ9 (4Р4С), предназначенный для подключения телефонных трубок к самому аппарату.



Коннекторы BNC

  Разъемы bnc – тип коннекторов, применяемый в системах видеонаблюдения для соединения коаксиала (электрического кабеля, в состав которого входят соосно расположенные центральный проводник и экран). Он считается самым надежным, даже несмотря на то, что его создали более шестидесяти лет назад.



  Специальная обжимка BNC-коннектора требует определенных затрат, однако подобные расходы окупаются благодаря высокой надежности и долговечности данного типа джека. Большая часть сбоев в процессе работы камеры видеонаблюдения обусловлена некачественным соединением кабелей. Разъемы BNC обеспечивают грамотное подключение коаксиального кабеля, что предотвращает потери, возможные при передаче сигнала.



  На сегодняшний день доступно огромное число коннекторов BNC. Особой популярностью пользуются штекеры или как их еще называют «соединения-папы». Не менее популярны гнездовые коннекторы (соединения-мамы). Среди широкого ассортимента этих изделий можно выделить угловые адаптеры и концевые заделки BNC. Разъемы, отделанные драгоценными металлами (серебром либо золотом), также востребованы, ведь такое исполнение существенно снижает сопротивление и предотвращает окисление.

Если стоит выбор, где купить коннекторы для витой пары, выбирайте надёжного производителя. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

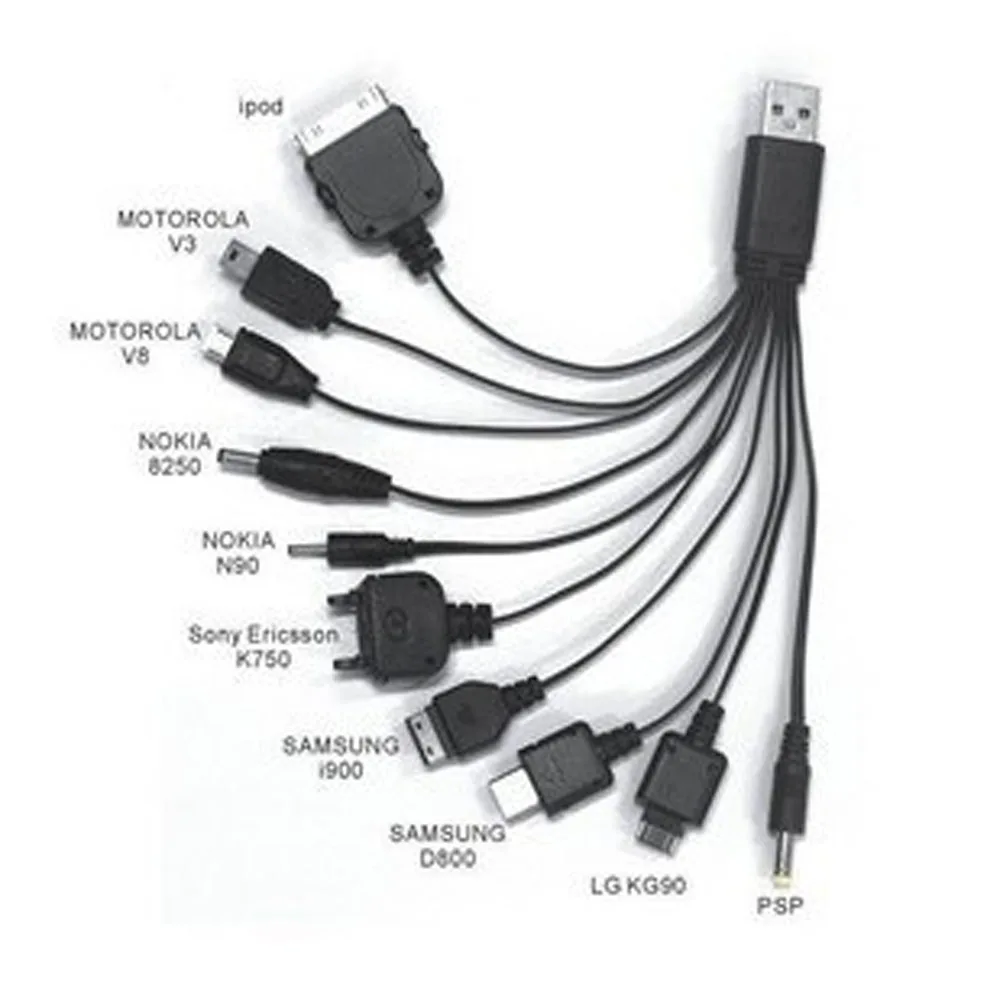

Какие бывают разъёмы для зарядки телефонов — 3 вида



Первый разъём в телефонах предназначался именно для зарядки гаджета. У каждого производителя свои стандарты, поэтому раньше часто зарядное устройство от одного сотового не подходило по размерам к другому. В начале 2000 годов фирмы учли неудобства и непрактичность разъёмов и стали использовать унифицированные варианты.

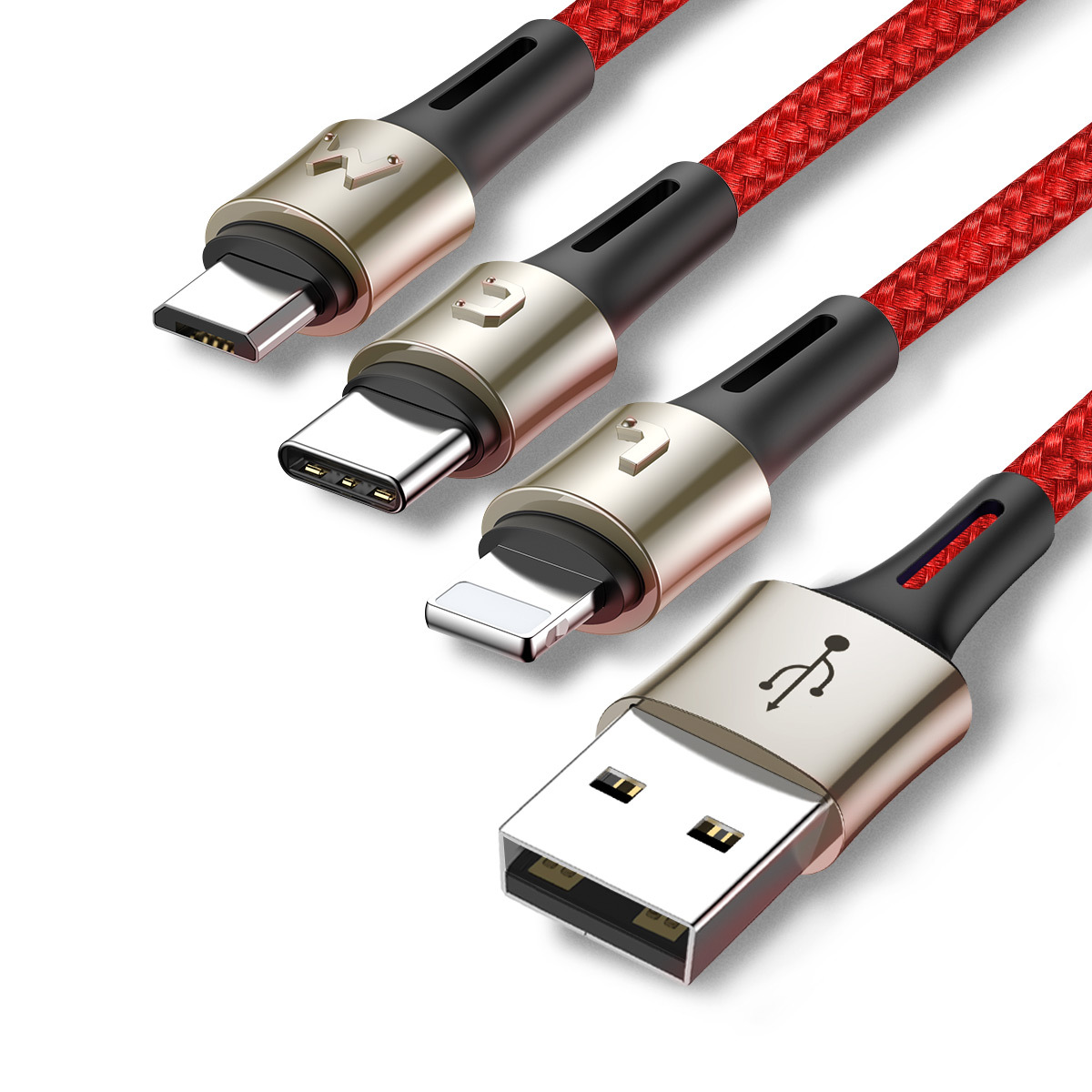

Какие бывают разъёмы для зарядки телефонов

Существует несколько разновидностей универсальных разъёмов, предназначенных для зарядки мобильного телефона.

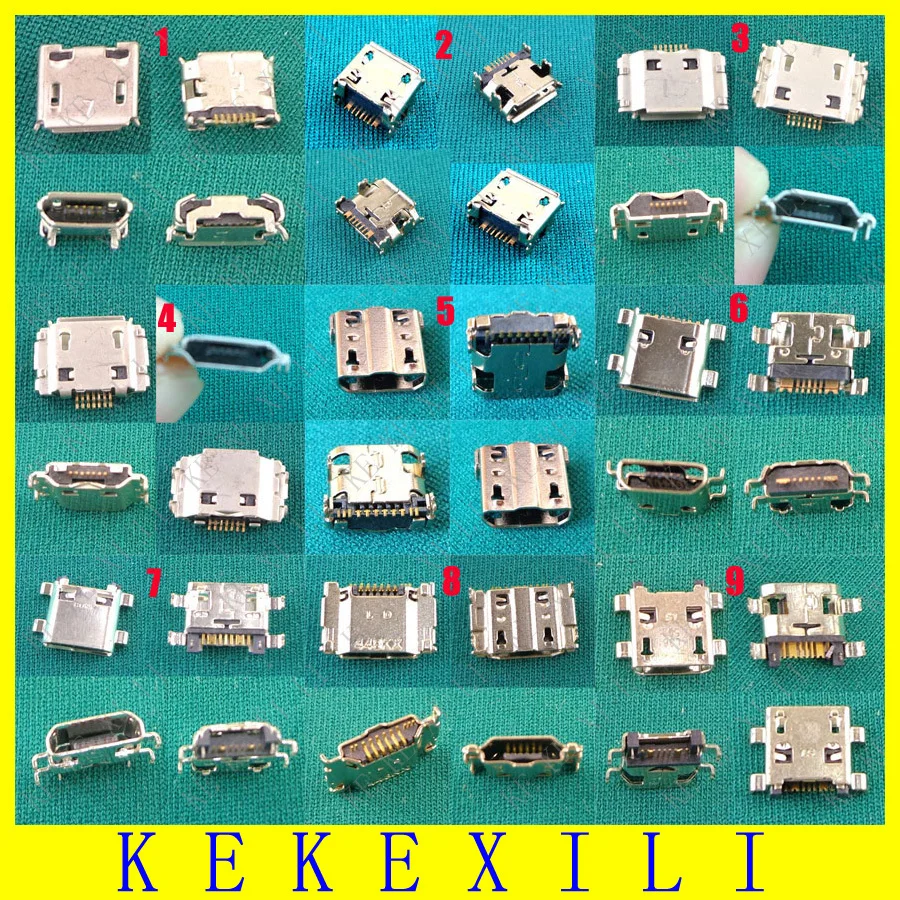

Micro USB

Сегодня этот разъём применяется практически во всех телефонах Андроид, кроме Type-C. Провод не только заряжает гаджет, но и переносит данные на компьютер или ноутбук. Шнур постепенно уходит на второй план, но остаётся востребованным из-за следующих преимуществ:

• компактные размеры – 2 х 7 мм;
• прочный штекер;
• поддержка OTG;
• быстрая передача информации;
• удобно пользоваться;
• универсальность – он как заряжает гаджет, так и работает с данными – принимает их или передаёт.

Обеспечение телефона OTG позволяет им выступать в роли хостов. Если нужно перекинуть данные сразу из смартфона на комп, то опция позволит это сделать без посредников. Также к гаджету можно подсоединить любое устройство – накопитель, мышь, клавиатуру, наушники.

Микро USB бывают разных видов. Версия 2.0 типа применяется в гаджетах по умолчанию. Это стандарт для последних модификаций планшетов и телефонов. Второй разъём 3.0 ставят только на смартфонах и сотовых некоторых марок.

Lightning



Такой разъём использует компания Aplle, она же его и создала. Тип зарядки стоит дорого. Китайцы продают подделки за половину стоимости, но они могут быстро выходить из строя, поскольку даже оригинальные шнуры часто рвутся из-за своей хрупкости. Преимущества зарядки:

• благодаря 8 контактам устройство заряжается быстрее;
• данные передаются с высокой скоростью;
• некрупные габариты;
• отверстие в гаджете не расшатывается;
• возможно подсоединить любой стороной.

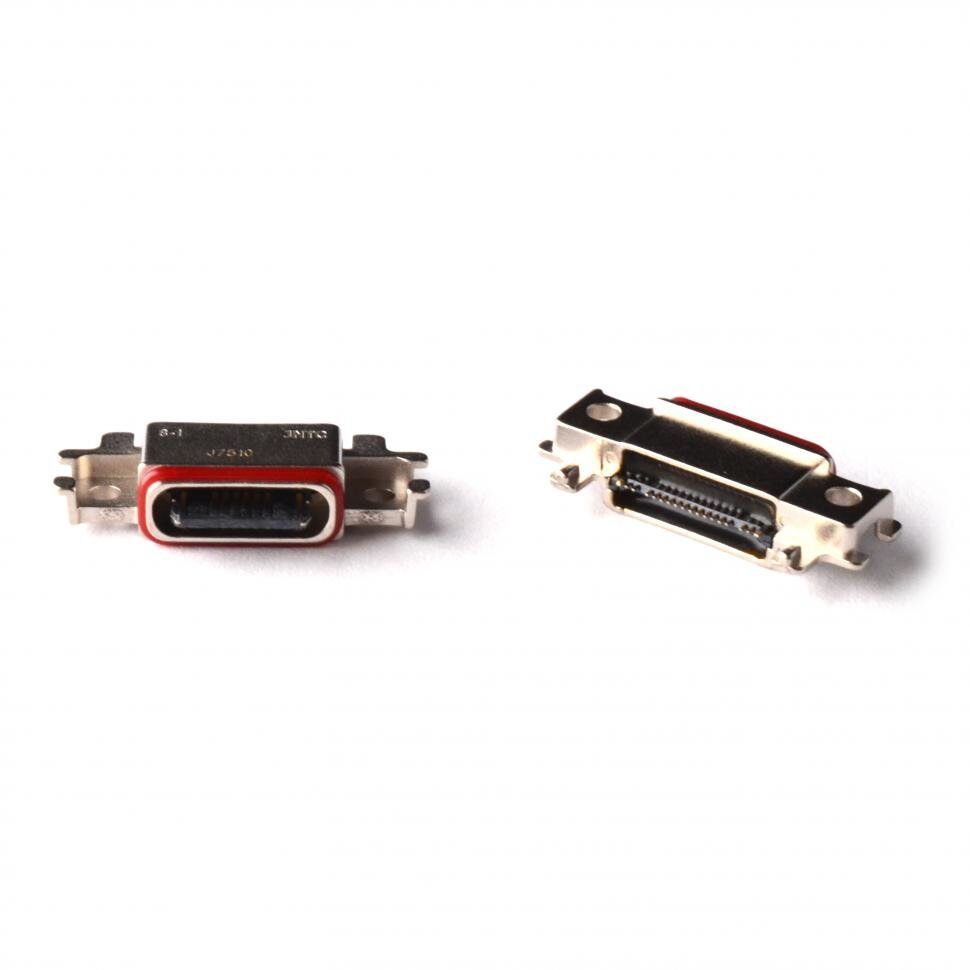

Type-С

Разновидность создали в 2014 году. Разъём у шнура овальной формы и симметричный, поэтому его вставляют любой стороной. Новая зарядка потребовалась для облегчения работы стандарта USB 2.0 – у него только 4 контакта, тогда как в версии 3.1 их 24. Благодаря высокой мощности разъём является универсальным и обладает следующими преимуществами:

1. Быстро заряжает гаджет. Type-С передаёт заряд 100 Вт. Телефон с простым разъёмом micro USB заряжается около 4 часов, с Type-С он будет готов к работе буквально через час.
2. У него удобный двусторонний шнур, который пользователь подключает любой стороной. Это удобно, когда плохая освещённость и не видно, как воткнуть провод.
3. Быстро передаёт информацию. Стандарт 3.1 поддерживает скорость до 10 Гбит в секунду. Огромные объёмы данных с гаджета можно перемещать очень оперативно, а если к нему подсоединить монитор, то он станет показывать видеоклипы с высоким разрешением.

Телефонами можно было и раньше пользоваться как ПК, подсоединяя к ним разные приборы. С Type-С потенциал этой функции увеличен благодаря высокой мощности. Но не все разъёмы оснащены версией 3.1.

Некоторые фирмы оснащают смартфоны разъёмами Type-С, но внутри ставят USB 3.0. Он отличается более слабыми техническими характеристиками. Могут даже внедрить версию 2.0. Поэтому перед приобретением девайса следует убедиться, что стоит именно 3.1.

Зарядка Type-C установлена на следующих моделях:

• Huawei Honor 8;
• LG G5 SE;
• HTC 10 Lifestyle;
• Asus Zenfone 3;
• Microsoft Lumia 950XL.

В последние годы выросла популярность разъёма Type-C. Несмотря на это, привычный USB всё равно не уйдёт с рынка. По подсчётам около 20 миллиардов устройств в мире оснащены зарядкой USB типа А.

Телефонные розетки — классификация, схемы и способы подключения

Телефонная розетка — приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

1. Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
2. Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
3. Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной.

Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

1. РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
2. RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

3. RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
4. RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
5. Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
2. Телефоны подключаются к двум центральным контактам.
3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

4. Перед расправлением жил необходимо зачистить провод примерно на 4 см.
5. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

• отвертка с ручкой, покрытой изоляционным материалом;
• подрозетник;
• кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
• перфоратор;
• непосредственно розетка;
• нож;
• несколько саморезов;
• кусачки;
• лента изоляционная;
• мультиметр;
• перчатки для защиты рук;
• двухсторонний скотч;
• карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

1. Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
2. Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
3. Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
4. Подсоединить контакты к проводникам.

5. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
6. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
7. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
8. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

1. Сразу отметить на стене разводку и месторасположение розетки.
2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
3. Конструкция закрепляется в подрозетнике распорными винтами.
4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Полезные советы

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

1. Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
2. В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
3. На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
4. Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

Телефонные розетки — классификация, схемы и способы подключения

RJ 45 RJ 11 розетки и коннекторы. Устройство и применение. Работа

RJ-45 RJ-11 – это стандартизированные буквенные обозначения, под которыми выпускаются вилки и розетки для подключения сетевых устройств. RJ расшифровывается как Registered Jack и переводится как сетевой интерфейс стандартного вида. Подобные стандарты были созданы и запатентованы организацией Bell Labs более 52 лет тому назад. Именно в тот период возникла необходимость унификации применяемых разъемов и упрощения подключения разнообразного оборудования.

Разработками Bell Labs заинтересовалось американское агентство по связи, вследствие чего компания смогла массово распространить свои устройства. В результате в телефонных сетях активно стали применяться вилки и розетки под стандартным обозначением RJ-11. Их используют для двухпроводных телефонных устройств. RJ-45 же применяются для создания локальных вычислительных сетей.

Виды

Коннекторы RJ применяются с витой парой и телефонными кабелями:

1. RJ 45 – с сетевыми кабелями — 8 позиций и 8 контактов.
2. RJ 11 – с телефонными кабелями — 4 позиции и 4 контакта.

По форме подключаемого кабеля:

• Круглой формы: универсальный, одножильный и многожильный.
• Плоской формы: одножильный и универсальный.

Классифицируются компьютерные коннекторы и по категориям. Они выбираются в зависимости от расстояния кабеля, по которому передаются данные, без искажения, в том числе скорости передачи информации.

Для оборудования в быту и офисах обычно применяют следующие виды коннекторов:

• RJ-45 Cat.5 – используются для создания сетей 100BASE-TX для скоростей порядка 100 Мбит в секунду в полосе частот на уровне 125 МГц;

• RJ-45 Cat.5е – представляют более современный вариант, который передает информацию сразу по двум парам со скоростью порядка 100 Мбит в секунду. При передаче по четырем парам скорость составляет 1000 Мбит в секунду;

• RJ-45 Cat.6 – используются для создания сетей типа «Fast Ethernet» или «Gigabit Ethernet». Подобные устройства способны обеспечить передачу информации до 1000 Мбит в секунду.

Коннекторы RJ-45 RJ-11

 в зависимости от типа установки делятся на:

• Внешние. Используются при необходимости размещения устройства на поверхности стены. У данного прибора имеется коннектор, в котором имеются ножевые контакты. Когда провод вдавливается в них, то происходит пробивание изоляции вплоть до жилы. В результате можно быстро и легко выполнить установку.

• Внутренние. Подобные изделия в большей части случаев устанавливаются в монтажной коробке с углублением в стену. Коннектор здесь можно легко снять, чтобы произвести установку. После монтажа подрозетник зажимается винтом, выполненным из пластика. Чтобы обеспечить длительный срок службы, корпуса изделий RJ-45 RJ-11 производятся из прочных технополимеров, устойчивых к ультрафиолетовым лучам.

Коннекторы также могут быть следующих видов:

• Оптические коннекторы, которые используются для соединения оптически-волоконных кабелей.
• Коаксиальные коннекторы, которые используются для соединения коаксиальных проводов.

RJ-45 RJ-11. Устройство

Корпус RJ коннектора выполнен из пластика, внутри у него находятся ножи-контакты, которые имеют напыление, чаще всего золотое. В компьютерных сетях, где применяется витая пара из 4-х жил, задействуется разъем RJ-45. Он маркируется обозначением «8p8c». Число контактов данного разъема зависят от вида используемого кабеля. Для соединения экранированного кабеля применяются экранированные коннекторы. У последних кожух выполнен из металла, он соединяется непосредственно с экраном кабеля. Экранированные коннекторы применяются лишь с экранированным оборудованием.

В телефонных системах в большинстве случаев применяются коннекторы RJ-11. В указанных изделиях количество жил только 4. По этой причине невозможно использовать телефонную розетку в качестве компьютерной.

Коннектор получается литьем под давлением, в него запрессовываются одиночные контакты. При их производстве также предусматриваются съемные либо интегральные компоненты, необходимые для получения требуемых электрических характеристик, в том числе механической прочности крепления к кабельным изделиям. Контакты вилки проектируются так, чтобы в них можно было легко установить жесткий инсталляционный либо гибкий многопроволочный кабель.

Принцип действия

Компоненты RJ-45 RJ-11

 выполнены по схеме «тяни-толкай»: один конец имеет розетку, другой – вилку. Фиксируется вилка в розетке с помощью защелки, находящейся на стороне, обратной поверхности монтажа контактов. Вилка на кабель устанавливается посредством обжимного инструмента, специально созданного для данной операции.

Монтаж RJ-45 выполняется обжимом, при котором происходит вдавливание проводов из металла заостренными концами в провод, благодаря чему удается обеспечить плотность контакта. Обжимку может выполнить любой, даже тот, у которого отсутствует опыт. Распиновка выполняется в соответствии с цветами проводов. Для соединения витой пары требуется тщательно соблюдать цветовые сочетания, соответствующие конкретному номеру на корде.

Для создания подключения потребуются кабели под названием (Раскладка и обжимка здесь «витая пара»), они могут состоять из 4 и 8 жил. Они переплетены между собой. Витая пара передает сигнал между источниками. Однако для передачи данных на расстояние более ста метров потребуется использование усилителей. Для решения конкретной задачи требуется выполнять определенную распиновку по цветовому сочетанию. К примеру, при монтировании двух видов оборудования, следует обеспечить очередность цветов, как на одном конце провода, так и на другом. Для обжатия можно использовать не только обжимной инструмент, но также подручные средства. Однако в то же время важно сохранить целостность проводов, чтобы изделия RJ-45 RJ-11 нормально работали.

Применение

RJ-11 в большинстве случаев применяется для подключения стационарных телефонов или факсов. Конструкция разъемов имеет шесть позиций для контакта, но RJ-11 занимает лишь 4 позиции, тогда как RJ-12 до 6 контактов.

RJ 45 в большинстве случаев применяется для организации локальных и вычислительных сетей. Его конструкция имеет 8 контактных ножей. Пары проводов в RJ 45 скручены между собой, чтобы возможные помехи действовали одинаково на кабель. Дешевизна и простота монтажа изделий RJ 45 обеспечили распространенность и популярность данного стандарта. Сегодня при помощи этого способа организуется большинство локальных сетей по всему миру.

В зависимости от назначения здания RJ-45 RJ-11

 могут использоваться в следующих типичных помещениях:

• Серверные помещения.
• Аудитории.
• Офисы.
• Электронные библиотеки.
• Интернет-клубы.
• Дома и квартиры.
• Мастерские по ремонту компьютерного оборудования.
• ИТ-магазины.
• Охранные и специализированные помещения и так далее.

Как выбрать

• Розетки и коннекторы RJ-45 RJ-11 выполнены по единому стандарту. Поэтому конструктивно они имеют общую базу и выполнены из схожих материалов. Естественно, что качество этих материалов могут различаться. Это все зависит от конкретного производителя. То же самое влияет и на цену изделий. То есть можно существенно переплатить за бренд, но также можно приобрести розетки и вилки, которые по качеству не будут уступать брендовым, но будут по цене значительно ниже. Здесь каждый сам решает, что лучше выбрать.
• По числу разъемов розетки могут быть одинарными, двойными или терминальными на 4-9 разъемов. К тому же имеются определенные виды комбинированных изделий. В подобных модулях даже бывают предусмотрены дополнительные виды интерфейсов, к примеру, HDMI или USB. Однако для подключения одного компьютера или телефона вполне хватит одинарного разъема. Терминальные устройства часто используются для офисных помещений, где много компьютеров и телефонов.
• Для домашнего и даже офисного использования вполне хватает устройств, передающих данные со скоростью до 100 Мбит в секунду. Такие изделия имеют категорию 3. Категория 5e имеет скорость порядка 1000 Мбит в секунду. Для категории 6 доступны 10 Гбит в секунду, однако кабель при этом не должен превышать длины в 55 метров.

• Выбирать стоит и по принципу крепления. Для компьютерной разводки кабелей предусмотрены накладные и внутренние изделия. У внутренней розетки контакты углубляются в стену, у наружных изделий контакты располагаются на поверхности стены. Для скрытой розетки обязательно должен быть предусмотрен защитный «кожух» из пластика, где закреплен клеммник. Внешняя розетка устанавливается на стену с помощью накладной панели.

• Лучше всего покупать изделия для скрытого монтажа. Подобные устройства по завершении работ смотрятся красивее, они не будут портить дизайн интерьера. Вместе с тем следует знать, что для их установки потребуется нарушить целостность стены. Поэтому указанные розетки лучше всего приобретать до проведения ремонта. Если же Вам не хочется проводить ремонтные работы, связанные с установкой розеток, то лучше присмотреться к внешним устройствам.
• При выборе розеток и коннекторов следует присмотреться к продукции проверенных компаний. Большинство розеток имеют пронумерованные контакты, что позволит без проблем произвести монтаж. Если же Вы проглядели этот нюанс или в продаже имеются только изделия без нумерации, то придется смотреть на цветовые сочетания. Оранжевые, черные, белые и зеленые контакты являются положительными. Синие, желтые и красные контакты являются отрицательными.

Похожие темы:

Виды компьютерных и телефонных розеток и способы подключения

Отредактировано: 05.08.2019

  Компьютерная розетка, также как и телефонная, является компонентом кабельной системы, который не особо заметен конечному пользователю, но без него невозможно даже представить локальную сеть.

  Конструктивное исполнение розетки представлено двумя составляющими: пластиковым корпусом и установленным в него соответствующим стандартным разъемом. В телефонной розетке используется модуль RJ12, а в компьютерной – RJ45. При этом розетка может иметь как один порт, так и несколько, разное кроссировочное поле и прочее. Это будет зависеть от комплектации.

  «Интернет-розетки» или компьютерные настенные розетки представляют собой пассивное сетевое оборудование, предназначенное для подключения оконечных электронных устройств типа сетевых компьютерных карт к локальным сетям посредством патч-кордов. Разъемы коммутационных шнуров вставляются в гнезда RJ45. С обратной стороны расположены контакты, соединенные с коннекторами и используемые для крепления кабеля.

  Изделия торговой марки Cabeus характеризуются такими качествами, как высокое качество, надежность, простота и удобство эксплуатации. Востребованность продукции данного бренда обусловлена также ее практичностью, долговечностью и эстетичностью.





Какие бывают розетки?

  Среди розеток различают компьютерные, телефонные и комбинированные устройства. По внешнему виду все они очень схожи, их отличием служит лишь число контактов. Для подключения телефонов используемая розетка содержит четыре контакта (разъемы стандарта RJ11), а для подключения компьютера – восемь (разъемы стандарта RJ45).

Телекоммуникационные розетки RJ45 подразделяются на 4 категории:

• RJ45 категории 5 предназначена для организации локальных сетейт со скоростью передачи данных, составляющей 100 Мбит/с;

• Розетка RJ 45 категория 5e настенная используется для сети с частотой 125 МГц. При задействовании двух пар скорость передачи – 100 Мбит/с, а при использовании четырех пар – 1000 Мбит/с;

• RJ45 категории 6 характеризуется скоростью передачи 1000 Мбит/с;

• Категория 6а отличается от предыдущей только пропускной способностью – 10 Гбит/с.

  По способу крепления все вышеперечисленные категории делятся на внутренние (розетка крепится в монтажной коробке) и внешние.



Подключение розетки

  Следуя рекомендациям, приведенным ниже, подключить компьютерные, телефонные или комбинированные розетки достаточно просто, следовательно, с этим процессом можно справиться без посторонней помощи. Как правило, чтобы подключить кабель к розетке, специальные приспособления не нужны, но бывают и исключения.

Пошаговая инструкция подключения:

1. Для монтажа розетки следует подготовить витую пару. В дальнейшем этот сетевой кабель нужно будет спрятать в соответствующий канал либо укрыть в стене, оставив при этом от 0,5 м до 1 м свободным;
2. Основу сетевой розетки следует вмонтировать в стену таким образом, чтобы свободный конец кабеля проходил сквозь нее;
3. Используя соответствующий инструмент, требуется снять часть изоляционной обмотки сетевого кабеля;
4. Провода витой пары следует отделить друг от друга и расправить;
5. Теперь нужно взять вторую часть розетки, с обратной стороны которой имеется цветовая схема, соответствующая расцветке проводов сетевого кабеля;
6. Требуется внимательно вмонтировать жилы кабеля в розетку, следя за тем, чтобы они совпали с ее цветовой схемой, закрепить провода и собрать обе части розетки воедино;
7. Сетевую розетку при помощи шурупов и отвертки/шуруповерта следует зафиксировать  на стене.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Телефонные разъемы и разъемы стандарта RJ-45 от TE Connectivity



  Компания TE Connectivity является одним из крупнейших мировых производителей электрических разъемов, аксессуаров к ним, а также оборудования и инструмента необходимого для их монтажа. Продукцию TE Connectivity можно встретить практически везде: в телекоммуникационном оборудовании, авиационной технике, радиотехнической аппаратуре, автомобильной промышленности и электроэнергетике.

Одним из направлений деятельности компании является производство разъемов для Ethernet и телефонных сетей.





Гнезда, устанавливаемые на кабель

Компания TE Connectivity выпускает несколько семейств гнезд, предназначенных для монтажа на кабель (рис. 1). Наиболее крупные семейства: 110 Connect, SL Series, Keystone, KL и AMP-TWIST. Общее количество видов разъемов приближается к 400. Доступны коннекторы типов RJ11, RJ14, RJ25 и RJ45. Поддерживаются скорости работы 10/100 Мбит/с и 1 Гбит/с.



Рис. 1. Гнезда, устанавливаемые на кабель

Наиболее интересными являются разъемы серии AMP-TWIST (рис. 2), обеспечивающие высочайший уровень передачи данных в диапазоне частот до 1 ГГц. Коннекторы являются полностью экранированными и имеют хорошие характеристики по электромагнитной совместимости, надежно защищая полезный сигнал от межкабельных наводок и фоновых шумов.



Рис. 2. Гнездо AMP-TWIST

Модульные гнезда AMP-TWIST устанавливается на кабель менее чем за две минуты. Высокая скорость монтажа достигается за счет встроенных в корпус гнезда лезвий для автоматической обрезки излишков проводников (технология AWC) и благодаря подпружиненному зажиму в хвостовике для кругового контакта с экраном кабеля.

Цилиндрические герметичные разъемы RJ-45 для промышленного Ethernet

Цилиндрические герметичные разъемы RJ-45 (Circular Sealed RJ-45 Connectors) — это линейка высоконадежных Ethernet-разъемов, предназначенных для быстрого и защищенного объединения устройств в сети (рис. 3).



Рис. 3. Цилиндрические герметичные разъемы RJ-45

Коннекторы предназначены для использования в суровых условиях эксплуатации при температуре от -40°С до 85°С. Степень защиты оболочки IP67 полностью исключает попадание внутрь соединения пыли и обеспечивает работоспособность при кратковременном погружении в воду. Защитная крышка защищает розетку, когда она не используется. Надежное резьбовое соединение делает соединение устойчивым к вибрации. Преимущественно разъемы ориентированы на соединение кабелей категории 5 и 5е, но есть исполнения и для оптоволокна.

Данные коннекторы удовлетворяют требованиям спецификаций Ethernet/IP ассоциаций ODVA (Open DeviceNet Vendors Association). Область применения данных разъемов весьма обширна: это различного рода заводские помещения или открытые площадки, где возможно попадание влаги и воздействие низких или высоких температур.

Магнетики для Ethernet

Компания TE Connectivity производит широкий спектр развязывающих трансформаторов (Discrete Ethernet Magnetics) для сетей Ethernet, используемых для согласования трансивера физического уровня и собственно физического уровня (витой пары). Разработчику доступны на выбор разные по внутренней схематике конфигурации с различными коэффициентами передачи. Магнетики упакованы в стандартные корпуса для поверхностного монтажа и выпускаются как в коммерческом, так и в индустриальном температурном диапазоне. Соответствуют всем стандартам IEEE 802.3 и ANSI X3.263.

Однопортовые гнезда Mag45- RJ45

со встроенными магнетиками

Отдельные трансформаторы при проектировании устройств Ethernet в настоящий момент используется довольно редко. Как правило, в изделие закладываются гнезда с уже встроенными магнетиками. Самыми распространенными являются однопортовые (рис. 4) — на сайте TE их представлено почти 400 видов.



Рис. 4. Однопортовое гнездо Mag45 — RJ45 со встроенным магнетиком

Розетки имеют штырьковые выводы и могут устанавливаться относительно печатной платы как горизонтально, так и вертикально. Для защиты от электромагнитных помех гнезда имеют экранирующую металлическую оболочку. Если есть необходимость в индикации состояния связи в сети Ethernet, можно выбрать разъемы со встроенными светодиодами. Цвет светодиодов и их расположение меняется в зависимости от серии гнезда. Также можно выбрать расположение фиксатора вилки в разъеме — сверху или снизу. Температурный диапазон — коммерческий или индустриальный. По скоростям работы можно выделить две подгруппы — 10/100 Мбит/с и 1000 Мбит/с (1 Гбит/с).

Магнетики, используемые в гнездах, являются симметричными, поэтому они поддерживают функцию Auto-MDIX, позволяющую автоматически выбирать режим работы по прямой либо перекрестной обжимке витой пары.

Многопортовые модули Mag45 — RJ45 со встроенными магнетиками

Многопортовые модули Mag45 — RJ45 (рис. 5) состоят из нескольких однопортовых гнезд. Максимальное количество разъемов в одном блоке равно 8 при расположении в один ряд и 16 — при расположении в два ряда.



Рис. 5. Многопортовые модули Mag45 — RJ45 со встроенными магнетиками

Модульные гнезда RJ45/USB Mag45 — RJ45 со встроенными магнетиками

Модульные гнезда RJ45/USB Mag45 — RJ45 (рис. 6) представляют собой гибрид ранее рассмотренных однопортовых Mag45 — RJ45 и USB-разъемов. Такое сочетание весьма необычно, но может быть очень полезным при отсутствии свободного места на печатной плате или при конструктивной невозможности расположить USB- и Ethernet-разъемы вдоль одной горизонтальной плоскости.



Рис. 6. Модульные RJ45/USB Mag45 — RJ45 гнезда со встроенными магнетиками

Многопортовые Mag45 POE+

PoE — это технология, позволяющая передавать данные Ethernet и электропитание по витой паре одновременно. Данная технология используется в IP-телефонии, в точках доступа беспроводных сетей, IP-камерах, сетевых концентраторах и других устройствах, к которым невозможно подвести отдельный электрический кабель. Компания TE Connectivity производит целый ряд разъемов для реализации этой технологии (рис. 7).



Рис. 7. Многопортовые Mag45 POE+

Основным отличием данных гнезд от ранее рассмотренных является наличие центральных отводов от обмоток высокочастотных трансформаторов, на которые подается питающее напряжение со стороны передатчика и с которых оно снимается на приемной стороне.

Доступны модульные гнезда на 8, 12 и 16 портов. Расположение гнезд двухрядное. Температурный диапазон — преимущественно коммерческий, но есть и исполнения на температуры до -40°С. Поддерживаются скорости передачи данных 10/100 Мбит/с и 1000 Мбит/с.

PlanarMag — революционная технология производства магнетиков

Требования к современным системам связи продолжают расти с каждым годом. Магнетики, как часть этой системы, становятся все более сложными. Высокая скорость передачи данных требует более жестких допусков и высокой повторяемости.

Ответом на новые жесткие требования стала технология PlanarMag — эта революционная разработка позволила полностью отказаться от традиционной ручной намотки катушек, сократить трудозатраты, добиться масштабируемости производства и одновременно повысить надежность и прочность конструкции.

Технология PlanarMag (рис. 8) основана на новейших достижениях в производстве печатных плат — структурах 3D. Данный метод известен уже несколько лет, но технологические проблемы, которые мешали его применению для интеграции феррита в печатную плату, были устранены не так давно.



Рис. 8. Технология PlanarMag

Процесс производства начинается со сверления отверстий на контролируемую глубину в стеклотекстолитовом ядре из FR4. Далее в полученные отверстия вставляются ферритовые кольца, как показано на рисунке 8а. После этого наносится эпоксидный полимер, который заполняет полости и защищает феррит. Специальная эпоксидная смола имеет характеристики, которые позволяют проходить производственные процессы панелизации, сверления и создания переходных отверстий. После отверждения смолы происходит планаризация и через препрег к FR4 добавляется медь. Это происходит при большой температуре и высоком давлении. В результате получаем двустороннюю плату с медью сверху и снизу. После завершения процессов создания переходных отверстий, травления и металлизации получается ферритовое кольцо, «опутанное» проводниками из меди. В завершении наносится паяльная маска, которая заполнит переходные отверстия и будет служить изолятором. На рисунке 8b показан результат этого процесса.

После лазерной маркировки происходит разделение заготовки на отдельные компоненты.

Технология PlanarMag применяется для Ethernet-продуктов, включая разъемы со встроенными магнетиками, дискретные магнетики и фильтры.

На рис. 9 показан планарный магнетик, изготовленный по технологии PlanarMag, используемый в Ethernet устройствах, работающих на скоростях 10/100 Мбит/с. Он полностью отвечает спецификации IEEE 802.3 и соответствует классу «B» по классификации FCC. Размещение в стандартном корпусе обеспечивает совместимость по выводам с другими трансформаторами.



Рис. 9. Планарный магнетик, изготовленный по технологии PlanarMag

Логичным является использование таких магнетиков в разъемах RJ-45. На рис. 10 показано гнездо RJ-45 со встроенным магнетиком PlanarMag. Использование такой конструкции позволяет уменьшить конечные размеры разъема, что немаловажно в портативных приложениях.



Рис. 10. Гнездо RJ-45 со встроенным магнетиком PlanarMag

Руководство по модульному кабелю и разъемам RJ

Что такое модульные разъемы?

Модульные соединители обычно используются для телефонных систем, сетей передачи данных и низкоскоростных последовательных соединений. Эти разъемы недороги, относительно просто подключать и отключать. Модульный соединитель обычно имеет прозрачный пластиковый корпус с выступом, который фиксирует штекер и гнездо на месте при подключении. На жаргоне, используемом в технологической индустрии, они называются разъемами «RJ».Это технически неточно, но соглашение об именах широко используется. RJ — это аббревиатура от Registered Jack, которая является частью системы кодирования, разработанной в 1970-х годах AT&T для классификации телефонных услуг и оборудования. В системе, называемой кодом универсального заказа на обслуживание (USOC), используются обозначения, начинающиеся с букв RJ, для обозначения возможностей розеток в здании и того, как они должны быть подключены для подключения к телефонной сети общего пользования. Штекерные соединения RJ обычно завершаются с помощью специального инструмента для обжима разъема на проводниках кабеля.Эти соединения часто для удобства выполняются в полевых условиях; однако кабель RJ заводской сборки обычно обеспечивает наилучшие характеристики.

Выберите модульный разъем, о котором вы хотите узнать больше:

Доступны другие разъемы:

---

6-контактный RJ-12

Мужской:

Женский:

изображение для расширения

RJ-12 разъем имеет 6 контактов, 6 проводов, расположенных в один ряд. Этот разъем используется для приложений передачи голоса / данных: телефонной связи (двухпроводной), сетевых устройств, периферийных устройств большой дальности.

Магазин 6-контактный RJ-12

---

4-контактный RJ-11

Схема подключения для однолинейного телефона была обозначена как «RJ11», и название закрепилось за разъемом, используемым на телефонном кабеле. Сегодня RJ-11 широко используется в индустрии связи для обозначения 6-контактного 4-проводного модульного разъема или гнезда.

Магазин 4-контактный RJ-11

---

RJ-45

Штекер:

Женский:

изображение для расширения

8-контактный 8-проводной модульный разъем, который чаще всего используется для сетей передачи данных например Ethernet.Разъемы RJ-45 физически шире, чем разъемы RJ-11/12, используемые для телефона. В сетевых приложениях кабельные сборки RJ-45 используются для подключения коммутационной панели к сетевому коммутатору, а также для подключения сетевой карты компьютера к порту данных.

Shop RJ-45

---

10-контактный RJ-45

Это 10-контактный 10-проводной модульный разъем. Это относительно необычный разъем. Типичное применение этого разъема — кабель T1.

Магазин 10-контактный RJ-45

---

RJ-48

RJ-48 фактически является тем же модульным разъемом, что и разъем RJ-45, в том смысле, что он имеет 8 контактов и 8 проводов.Однако этот термин часто используется для описания экранированной версии разъема RJ-45. Соединения RJ-48 обычно используются для T1 или других приложений с выделенной линией.

Магазин RJ-48

---

DEC MMP / MMJ

Специальная версия 6-ти позиционного (RJ-11/12) штекера. MMP расшифровывается как Modified Modular Plug (MMJ для Modified Modular Jack), и его легко узнать по его фиксирующему выступу, который смещен от центра корпуса вилки. Соединения MMP / MMJ часто обнаруживались на оборудовании, производимом ныне несуществующей Digital Equipment Corporation (DEC), и поэтому название осталось в этом соединителе.

---

RJ-22

Уменьшенная версия модульного разъема RJ-11, RJ-22 имеет только 4 положения контактов. Обычно он используется в телефонных трубках. RJ-22 — это «неофициальное» обозначение, не являющееся частью официального USOC, признанного FCC.

---

Все еще не уверены?
Мы готовы помочь, просто свяжитесь с нами!

Используйте SAVE20NOW при оформлении заказа, чтобы получить скидку 20% на
весь ваш заказ. Только рекомендованная цена
без учета налогов и доставки.

Извините, не сегодняЗакрыть

Сделай сам | Телефонные кабели | ShowMeCables.com

Современные телефонные шнуры используются в течение длительного времени и практически не претерпели изменений с момента их изобретения в 1970-х годах. Найти телефонные шнуры в магазине сегодня может быть непросто; многие магазины перестали продавать телефонные кабели, так как многие люди сейчас пользуются только сотовыми телефонами. Это особенно актуально для спиральных шнуров телефонных трубок. Поскольку эти кабели становятся все более редкими, иногда их лучше отремонтировать, чем заменить. В других случаях пользователям может потребоваться кабель, не имеющий стандартной длины.

Существуют некоторые вариации с различными доступными разъемами, а также различные схемы подключения (называемые распиновкой ) для меньших проводов внутри основного шнура. В этом руководстве рассказывается, как прикрепить разъем к концу оголенного телефонного кабеля, а также узнать о разнице контактов проводки.

Шаг 1: Сбор припасов

Есть несколько простых принадлежностей, которые потребуются для установки или ремонта. Ключевыми компонентами являются неизолированный телефонный кабель и разъемы правильного типа.Можно использовать три основных типа разъемов. RJ12 является наиболее распространенным и используется на плоских линейных шнурах, которые соединяют базу телефона с стеной. RJ11 — это более старая версия RJ12, и они того же размера. Разница в том, что RJ11 использует четыре внутренних провода (называемых проводниками ), а RJ12 — шесть. RJ12 обратно совместим с RJ11, но RJ11 не будет работать с RJ12.

Спиральные шнуры телефонной трубки используют меньший разъем под названием RJ9 или RJ22 (оба названия относятся к одному и тому же).Они физически меньше, чем RJ11 / RJ12, и используют четыре проводника.

Помимо разъемов, потребуется всего несколько инструментов. Модульный обжимной пресс необходим в любом сценарии. Маленькие ножницы также пригодятся для обрезки лишней проволоки. Тестеры также могут быть полезны после сборки / ремонта кабеля, чтобы убедиться, что он работает правильно. Тестеры также отлично подходят для точного определения проблемы с поврежденным кабелем, например для определения конкретного провода внутри кабеля, который неисправен.

Шаг 2: снятие куртки

Большинство инструментов для обжима телефонных кабелей оснащены лезвием для снятия изоляции. В противном случае вы захотите использовать ножницы, чтобы аккуратно снять куртку. При использовании ножниц убедитесь, что не повредили проводники (если проводники действительно повреждены, отрежьте их и начните заново). Открытый провод должен быть примерно такой же длины, как и разъем, в который они будут входить.

Шаг 3: Присоединение разъема

Вставьте разъем над оголенными проводниками, совместив каждый провод с одним из металлических штырей (называемых контактами ) внутри разъема.Существует два различных способа подключения плоских шнуров: прямой и обратный . Прямые кабели имеют цветные провода в одинаковом порядке с обеих сторон кабеля. Прямые выводы используются для сигналов данных, как в факсимильном аппарате. Обратные кабели имеют цвета в одном порядке на стороне A и в противоположном порядке на стороне B. Обратные выводы используются для голосовых сигналов, как в телефоне.

Прямая распиновка (слева) и обратная (справа)

Убедитесь, что проводники касаются контактов.Если они не касаются или почти не соприкасаются, сигнал не пройдет через кабель и не будет работать. В этом случае существующий соединитель необходимо отрезать (его нельзя использовать повторно) и заменить новым блоком.

Шаг 4: Обжим коннектора

Вставьте разъем в обжимной инструмент и плотно сожмите, чтобы убедиться, что разъем надежно прикреплен к кабелю.

(дополнительно) Шаг 5: Тестирование кабеля

Вставьте телефонный кабель в тестер и нажмите кнопку запуска, чтобы начать тест.Если все индикаторы загорелись зеленым, кабель полностью исправен. Если один или несколько индикаторов загорелись красным, этот конкретный проводник не подключается. В случае выхода кабеля из строя может возникнуть одна из двух основных проблем. Во-первых, вышедший из строя проводник не касается контакта. Это также может произойти, если они недостаточно касаются друг друга, что делает сигнал слишком слабым для работы. Если это произойдет, отрежьте разъем и попробуйте еще раз.

Другая потенциальная проблема — повреждение кабеля. Если в кабеле имеется перегиб или он слишком сильно согнут, проводники могут быть повреждены и стать непригодными для использования.Повреждение может быть видно снаружи, в этом случае поврежденную часть кабеля необходимо отрезать. Если это сделает кабель слишком коротким или поврежденное место не может быть обнаружено, вместо него потребуется заменить кабель.

Видеогид:

* Примечание. В приведенном ниже руководстве используются разъемы EZ-RJ12 / RJ11. Эти гнезда позволяют любому дополнительному проводу проходить через конец разъема и обрезаться после его подключения. Обычные разъемы RJ12 и RJ11 не делают этого.Длина проводов должна быть равна (или почти равна) длине разъема до установки при использовании обычных разъемов.

Руководство по телефонному разъему

Телефонный разъем
Phone-Jack.org перечисляет все телефонные разъемы, чтобы помочь вам с установкой телефона. Для подключения к телефонной стене может потребоваться телефонный адаптер. Телефонные разъемы различаются от страны к стране. У нас есть лучшие телефонные номера в Великобритании без платы за установку.Номер телефона в Великобритании и многое другое.

Телефонные разъемы
Телефонные разъемы можно найти в перечисленных странах. Чтобы установить телефонное соединение в этих местах, ваш телефонный провод должен быть совместим с типом телефонной розетки.

Телефонная линия
Каждая телефонная линия и телефонная вилка изображены и описаны. Телефонную розетку можно найти в странах, перечисленных на каждой странице. Используйте Phone-Jack.org, чтобы узнать тип настенной телефонной розетки.

Телефонный адаптер
Если ваш телефон не подходит к телефонной вилке, для подключения к телефонной розетке может потребоваться телефонный адаптер. Телефонные розетки обычно встречаются в перечисленных странах.

Телефонный разъем
Для телефонных соединений с каждым типом телефонной розетки вам может потребоваться адаптер для телефонной розетки. Проводка RJ11 — самая распространенная телефонная система.

RJ-11
US RJ-11 часто считается международным стандартом, потому что это обычная телефонная розетка.Если телефонные розетки несовместимы с вашим телефоном, может потребоваться аналоговый телефонный адаптер. Если вы хотите использовать модем для передачи данных и голосовые вызовы одновременно, вам также может потребоваться добавочный телефонный разъем.

Разъем для беспроводного телефона
Чтобы избавиться от хлопот с прокладкой телефонных кабелей, вы можете приобрести телефонную розетку для беспроводной связи. Он работает с телефонным разъемом вашего модема, чтобы подключать вас без телефонной линии.

Электропроводка Телефон
Найдите телефонный разъем.org для получения инструкций по подключению телефона к розетке. Для подключения к другому модульному телефонному разъему может потребоваться акустический соединитель.

Штекер
Заграничный штекер может отличаться от штекера дома. Прежде чем пытаться установить телефонную розетку с телефонными вилками, используйте тестер телефонной линии, чтобы проверить, является ли линия аналоговой или цифровой.

Телефонный шнур
Чтобы подключить модем к настенной телефонной розетке, вам может потребоваться адаптер телефонной розетки и телефонный шнур.Также может потребоваться другое оборудование, поэтому поищите подробности на Phone-Jack.org.

Разъемы RJ

— Сетевая энциклопедия

Определение разъемов RJ в сетевой энциклопедии.

Что такое разъемы RJ?

Разъемы

RJ — это семейство нажимных и щелчковых разъемов для подключения витой пары в телефонной и сетевой проводке. RJ означает Зарегистрированный Джек. Типы RJ определяют тип разъема как гнездо или розетка (гнездо), так и штекер (штекер).

Разъемы RJ

Наиболее распространенными типами разъемов RJ являются:

• Разъем RJ-11: 4-проводной или 6-проводной разъем телефонного типа, который соединяет телефоны с настенными панелями.RJ-11 поддерживает до шести проводов, но обычно только четыре используются с двухпарной витой парой, обычно используемой в телефонных кабелях. Бестселлер разъемов RJ-11 на Amazon (согласно более чем 53 отзывам клиентов)
• Разъем RJ-45: 8-проводной разъем телефонного типа, используемый с кабелем витой пары для подключения компьютеров, настенных плат, патч-панелей, и другие сетевые компоненты. RJ-45 — это стандартный тип разъема для кабелей с неэкранированной витой парой (UTP) и экранированной витой парой (STP) в сетях Ethernet с топологией «звезда», таких как 10BaseT и 100BaseT4.RJ-45 определен в стандарте Международной организации по стандартизации (ISO) 8877. Бестселлер разъемов RJ-45 на Amazon (согласно более чем 220 отзывам клиентов)
• Разъем RJ-48: 8-проводной разъем телефонного типа Используется с кабелем типа «витая пара» для соединения линий передачи цифровых данных (DDS) T1 и 56 КБ. RJ-48 использует тот же разъем, что и RJ-45, но использует другое соединение: одна пара проводов для передачи сигналов, одна пара для приема сигналов, одна пара для стока и одна неиспользуемая пара (зарезервирована для использования в будущем).Разъемы RJ-48 бывают трех разновидностей: RJ-48C и RJ-48X для подключения линий T1 и RJ-48S для подключения линий DDS 56 КБ. Разъемы RJ-48 на Amazon

ПРИМЕЧАНИЕ

---

На схеме выше показаны разъемы RJ-11 и RJ-45/48, которые используются для подключения обоих концов кабеля UTP. Контакты обозначены с 1 по 4 или с 1 по 6 для 4-проводного и 6-проводного RJ-11 и с 1 по 8 для 8-проводного (четырехпарного) RJ-45/48. Кабели могут быть с прямыми или перекрестными контактами, в зависимости от их использования.Например, кабель UTP с прямыми контактами и концевой заделкой RJ-45 используется для подключения компьютера к концентратору 10BaseT, в то время как кабель с перекрестными выводами или перекрестный кабель используется для прямого соединения двух компьютеров или для соединения двух концентраторов.

В следующей таблице показано расположение контактов для этих различных кабелей с цветными проводами, закодированными следующим образом:

• Y = желтый
• G = зеленый
• R = красный
• W = белый
• S = серебристый
• OR = оранжевый
• BL = синий
• BK = черный
• BN = коричневый

Если эти цвета комбинируются в полосатых кабелях, цвет кодируется OR / W для оранжевого / белого или оранжевого с белыми полосами и т. д.В кабелях RJ-11 и RJ-45 обычно используются однотонные провода, а в кабелях RJ-48 — полосы. Обратите внимание, что RJ-45 имеет два типа перекрестного соединения: 568A / B и USOC. Если контакт провода обозначен как Y (1–4), это означает, что желтый провод подключен к контакту 1 на одном конце и к контакту 4 на другом.

Профессиональный обжимной инструмент TC-CT68 обжимает, срезает и отрезает кабель для 8- и 6-позиционных модульных вилок: Лучшее предложение на Amazon

Типы закрепления кабелей

Разъем / кабель	Штифты
RJ-11 прямой (4-проводный)	Y (1-1), G (2-2), R (3-3), BL (4-4)
RJ-11, перекрестный (4-проводной)	Y (1-4), G (2-3), R (3-2), BL (4-1)
RJ-11 прямой (6- провод)	BL (1-1), Y (2-2), G (3-3), R (4-4), BK (5-5), W (6-6)
RJ -11 перекрещенных (6-проводных)	BL (1-6), Y (2-5), G (3-4), R (4-3), BK (5-2), W (6-1 )
RJ-45 прямой (8-проводной)	BL (1-1), OR (2-2), BK (3-3), R (4-4), G (5-5) , Y (6-6), BN (7-7), S (8-8)
RJ-45 USOC, перекрестный (8-проводный)	BL (1-8), OR (2-7) , BK (3-6), R (4-5), G (5-4), Y (6-3), BN (7-2), S (8-1)
RJ-45 568A / B перекрестный (8-проводной)	BL (1-3) , ИЛИ (2-6), BK (3-1), R (4-5), G (5-4), Y (6-2), BN (7-8), S (8-7)
RJ-48C прямой (8-проводной)	OR / W (1-1), W / OR (2-2), (3-3) не используется, BL / W (4-4), W / BL (5-5), (6-6) не используется, сток BL (7-7), сток ИЛИ (8-8)
Перекрещенный RJ-48C (8-проводный)	OR / W (1- 4), W / OR (2-5), (3-3) не используется, BL / W (4-1), W / BL (5-2), (6-6) не используется, слив BL (7-7 ), ИЛИ слив (8-8)

Узнайте о телефонных кабелях и их непонятных описаниях

«Дедушка, а когда ты рос, телефоны действительно были привязаны к проводам?»

«Конечно, Билли.И единственное, что вы могли с ними сделать, — это поговорить с другими людьми ».

Все больше и больше людей отказываются от традиционных проводных телефонных систем и полагаются исключительно на свои смартфоны. Однако, возможно, не раньше поколения Билли людям понадобится объяснение того, что «были» телефонными кабелями и что они «делали».

В большинстве домов все еще есть проводные телефоны, подключенные к телефонным кабелям, и, как и в случае любого электронного, электрического или компьютерного оборудования, бывают случаи, когда эти кабели необходимо модернизировать или заменять.Бывают также случаи, когда необходимо установить новые телефонные системы.

Итак, эта статья из учебного центра не предназначена для Билли и его друзей. Он предназначен для объяснения часто сбивающей с толку терминологии, используемой для описания современных телефонных кабелей, а также для объяснения того, как выбрать кабели и модульные разъемы, соответствующие вашим потребностям.

Почему трудно понять описания телефонных кабелей

Телефонные кабели обычно обозначаются как RJ11, RJ12 или RJ45 — или как 6P4C, 6P6C или 8P8C. Как вы скоро поймете, это вообще не описывает кабели; в нем описываются модульные разъемы, используемые на обоих концах.Кроме того, некоторые кабели Ethernet выглядят точно так же, как телефонные кабели, и имеют аналогичные разъемы на каждом конце; их очень легко спутать.

Первое, что нужно учитывать, — это приобретаете ли вы объемный телефонный кабель для проводки в доме (или делаете несколько кабелей меньшего размера) или покупаете готовый шнур, который уже имеет модульные разъемы и готов к подключению. Для последнего используются ярлыки. вроде RJ11 или 6P4C важны. Если вы просто покупаете телефонный провод на длительный срок, выбор становится проще, хотя в конечном итоге вам все равно придется иметь дело с модульными разъемами.

Мы начнем с того, что посмотрим на кабель, используемый для соединения телефонов и телефонных систем.

Типы и характеристики телефонных кабелей

Голосовая связь не требует большой полосы пропускания, поэтому тонкие плоские телефонные кабели, которые вы видите в большинстве домов, идеально подходят для так называемых POTS-соединений (что означает «старая простая телефонная связь»). Эти кабели обычно содержат многожильные проводники из серебра / атласа 24AWG или 26AWG или сплошной меди, чего более чем достаточно для обработки голосового трафика и низкоскоростных данных, таких как сигналы, отправляемые на факсимильный аппарат.Это чрезмерное упрощение, но если кабель поставляется качественным производителем (например, Cmple), все телефонные кабели, как правило, одинаковы.

Более важный вопрос — сколько проводников находится внутри кабеля. Четыре, шесть и восемь проводов являются наиболее распространенными для домашнего использования (ярлыки 6P4C, 6P6C и 8P8C начинают звонить? — буква C означает проводники), хотя некоторые большие телефонные кабели для коммерческого использования могут содержать столько же в виде 25 витых пар жил. Когда вы покупаете объемный кабель, провода, как правило, не скручиваются и не скручиваются, потому что нет реальной проблемы с потерей сигнала при такой низкой полосе пропускания.Некоторые готовые телефонные кабели могут иметь внутри витые пары или экранирование, хотя обычно в этом нет необходимости. Телефонные кабели обычно покрыты прочной оболочкой из ПВХ.

Итак, сколько проводов нужно, чтобы подключить телефон? На самом деле вам нужно всего два, но четыре уже давно являются стандартом для американских телефонных систем (в Великобритании и других странах до сих пор используются двухпроводные модульные разъемы). «Дополнительные» два провода часто используются для второй телефонной линии или для подачи питания на освещение или дополнительные функции на некоторых телефонах.Шесть проводов необходимы для трех телефонных линий, для некоторых специальных функций, имеющихся во многих современных телефонах, или для телефонов, подключенных к более сложным телефонным системам с питанием.

По этим причинам модульные разъемы 6P4C и 6P6C чаще всего используются в США, и они являются наиболее часто встречающимися типами готовых телефонных кабелей.

Если вас интересует деталь «6P», это просто означает, что на разъеме есть шесть «позиций» для проводки. Вам не о чем беспокоиться, если вы не прокладываете свой собственный кабель.Что еще более важно, количество позиций определяет размер разъема, поэтому любой разъем 6P имеет одинаковый размер, независимо от того, сколько проводников используется. Вот почему, когда вы вставляете разъем 6P4C в разъем 6P6P (или наоборот), он обычно работает. (К трубке телефона подключается шнур 4P4C, поэтому его нельзя использовать для подключения телефона к стене.)

Хорошо, мы еще не упомянули восемь проводников. Телефонные кабели 8P не очень распространены в домах, но их можно использовать для четырех телефонных линий, соединений ISDN или некоторых частных телефонных систем с питанием.Они толще, чем «обычные» телефонные кабели, потому что у них больше проводников внутри, и в них используются модульные разъемы 8P8C, которые больше, чем 6P4C и 6P6C.
А вот с разъемами 8P8C вы наверняка знакомы. Они являются стандартом для соединений Ethernet по четырем витым парам кабелей Cat5e или Cat6.

Так что же такое RJ Stuff All About?

Во всем этом есть еще один непонятный элемент, а затем мы резюмируем все с точки зрения покупателя.
Модульные разъемы (или готовые телефонные кабели) часто обозначаются как RJ11, RJ12 или RJ45. Аббревиатура RJ (что означает «зарегистрированный разъем») имеет долгую историю, и на самом деле неправильно использовать этот термин для описания телефонных кабелей. Фактически он определяет конфигурацию схемы, утвержденную правительством.

На практике, однако, номера RJ обычно используются для описания модульных разъемов. Разъем RJ11 обычно совпадает с 6P4C, RJ12 — с 6P6C, а RJ45 — с 8P8P.

Это было не так уж сложно, правда? (Конечно, мы не говорили вам, что некоторые производители называют 6P4C RJ12 вместо RJ11 — это просто запутает ситуацию.)

УЖЕ УЖЕ! КАКОЙ ТИП ТЕЛЕФОННОГО КАБЕЛЯ МНЕ НУЖЕН?

Успокойся. Вот шпаргалка.

• Если вам нужен объемный телефонный кабель без модульных разъемов, определите, сколько проводников вам нужно, а затем просто поищите качественный кабель; Как мы упоминали ранее, если вы имеете дело с таким уважаемым производителем, как Cmple, у вас все будет хорошо.
• Если вам нужен простой телефонный кабель с модульными разъемами, возьмите RJ11 / 6P4C, а если у вас более одной линии или наворотов на вашем телефоне, купите RJ12 / 6P6C, но не беспокойтесь об этом слишком сильно, потому что либо один подойдет вам в большинстве случаев. Если в вашем телефоне / стене есть разъем, который выглядит так, как будто в него подходит кабель Ethernet, вам понадобится RJ45 / 8P8C.

Это было не так уж плохо, правда?

::.Kitz — Типы разъемов. ::

Наименование	Описание	Изображение
Телефонная розетка для Великобритании (British Telecom)	Обычно на другом конце кабеля имеется разъем RJ11 для подключения к телефонному устройству или модему.
RJ-11 Телефон / ADSL	Используется в Великобритании для подключения модемов (как коммутируемых, так и широкополосных). Стандартный телефонный штекер для США. Имеет 4 контакта, хотя для модемного кабеля можно использовать только 2.
RJ-45 Ethernet	Используется в сети для подключения устройств LAN. Увеличенная версия RJ-45 с 8 контактами. Подключается к сетевой карте или сетевому устройству, например сетевому концентратору / коммутатору. В зависимости от типа проводки может использоваться как прямой (патч-кабель) для подключения компьютера к коммутатору / маршрутизатору. Или кроссовер для соединения 2 ПК или 2 сетевых коммутаторов.
RJ-45 Литой	То же, что и выше, но предварительно сформованные производителем для сетевого кабеля (CAT5)
Беспроводной адаптер	Беспроводной адаптер PCI.Вставьте в свободный слот PCI на вашем ПК для подключения к беспроводным устройствам, таким как беспроводной маршрутизатор или беспроводная точка доступа. Версия для ноутбуков называется PCMCIA-картой.
Беспроводной USB-адаптер	Также называется USB-ключом. Просто подключите к USB-порту для подключения ПК / ноутбука к беспроводному устройству.
Линейный соединитель RJ-45	Используется для простого увеличения длины сетевого кабеля за счет присоединения 2 сетевых соединительных кабелей. (соединение «мама-мама»)
RJ-45 Линейный переходник с перекрестным соединением	При использовании 2 сетевых соединительных кабелей преобразует всю длину в перекрестный кабель. (соединение «мама-мама»)
Перекрестный адаптер RJ-45	Подключается к порту RJ45 (Ethernet), чтобы легко адаптировать прямой соединительный кабель Ethernet к перекрестному соединению или наоборот. (перекрестное соединение «папа-мама»).
Телефон для Великобритании Doubler	Вставляется в телефонную розетку, чтобы разделить линию на 2 телефонных соединения для добавочного номера. При использовании с ADSL не забывайте, что вам также необходимо использовать фильтр ADSL.
Разъем USB Тип A	Для подключения USB-устройств к ПК. Есть 2 стандарта: — 1.1, который поддерживает максимальную скорость до 12 Мбит / с USB 2.0 может поддерживать передачу данных до 480 Мбит / с.
Разъем USB Тип B	То же, что и выше, только тип B обычно подключается к устройству, которое вы хотите подключить к ПК. Существует также меньшая версия, называемая Micro или Mini-B, которая часто используется в камерах.
Адаптеры Bluetooth	Хотя некоторые ПК могут иметь внутреннюю карту адаптера Bluetooth, большинство ПК подключаются к устройствам Bluetooth с помощью USB-адаптера Bluetooth.
Адаптеры Powerline	Подключается к электросети, чтобы обеспечить работу в сети без необходимости прокладывать большие отрезки сетевого кабеля.Доступны различные адаптеры Powerline, включая беспроводные и даже переключатели Powerline. Одно устройство также должно быть подключено к сети и подключено к роутеру.

RJ11 против RJ45 — разница и сравнение

Зарегистрированный разъем (RJ) — это стандартизированный сетевой интерфейс для подключения оборудования передачи голоса и данных. Хотя спецификация включает физическую конструкцию, проводку и семантику сигнала, эти термины часто используются в широком смысле для обозначения модульных разъемов.Таким образом, это сравнение сосредоточено на модульных разъемах, используемых в разъемах RJ11 и RJ45 .

RJ11 — наиболее широко используемый зарегистрированный разъем в телекоммуникациях. RJ11 имеет конфигурацию 6P2C или 6P4C и используется для подключения одной телефонной линии. RJ45 использует конфигурацию 8P8C. Фактически, разъем RJ45 (S) — как определено в стандартизированной спецификации — используется редко, но RJ45 обычно относится к любому модульному разъему 8P8C, используемому в компьютерных сетях (Ethernet). Именно это значение RJ45, модульного разъема, и сравнивается здесь.Спецификация, которой придерживается RJ45 в сети Ethernet, называется TIA / EIA-568.

Таблица сравнения

Разъемы

Сравнительная таблица RJ11 и RJ45

	RJ11	RJ45
Конфигурация	6P4C (6 позиций, 4 разъема)	8P8C (8 позиций, 8 разъемов)
Использование	Телефоны, линии ADSL, модемные кабели.RJ11 в основном используется для голосовых приложений.	Компьютерные сети. RJ45 используется в сетях Ethernet или для подключения кабельных модемов к маршрутизаторам Wi-Fi.
Пропускная способность	Разъемы RJ11 могут поддерживать скорость около 24 Мбит / с	RJ45 могут поддерживать 10 Гбит / с через Ethernet, при условии, что другое оборудование, например сетевые кабели, также поддерживает эту скорость.
Форма и размер	Компактная, квадратная	Более длинная, более прямоугольная

Внешний вид

Вилки

RJ45 бывают длинными и прямоугольными, шириной чуть менее 11.65мм. Штекеры RJ11 имеют квадратную форму и короче, шириной 9,65 мм. Вот несколько изображений разъемов и гнезд RJ45 и RJ11:

Комбинированный модульный разъем RJ11 и RJ45	Схема штекера и гнезда RJ11	Схема штекера и гнезда RJ45
Разъем RJ11	Разъем RJ45	Разъем RJ45
Штекер RJ45

Конфигурация и использование

Как показано на схеме выше, RJ45 использует конфигурацию 8P8C, что означает 8 позиций и 8 контактов (или разъемов, или проводников).Использование 8 контактов позволяет увеличить пропускную способность, поэтому RJ45 используется для приложений с интенсивным использованием данных, таких как Ethernet, и может поддерживать полосу пропускания до 10 Гбит / с. Общая пропускная способность, конечно, зависит от того, что могут поддерживать другие компоненты сети, такие как кабели или маршрутизаторы. RJ45 также иногда используется для телефонов VOIP в офисах.

RJ11 используется для подключения одиночных телефонных линий и использует конфигурацию 6P2C или 6P4C. Имея только 2 из 6 доступных точек подключения, разъем RJ11 поддерживает приложения с ограниченной полосой пропускания.Сюда входят телефонные линии и соединения ADSL.

Другие типы разъемов RJ

RJ11 — наиболее широко используемый разъем, за ним следуют RJ14 и RJ25. Все три типа разъемов используются для подключения телефонов — для одно-, двух- и трехлинейной связи соответственно. Все это модульные разъемы с 6 доступными позициями. RJ11 технически использует 2 центральных контакта из 6 имеющихся и используется для подключения одной телефонной линии. RJ14 аналогичен RJ11, но подключен к двум телефонным линиям; он использует конфигурацию 6P4C, в которой используются 4 разъема из 6 позиций. RJ25 использует все 6 доступных позиций (6P6C) и может подключать 3 линии. RJ61 — аналогичный штатный разъем на 4 линии; он использует конфигурацию 8P8C, аналогичную RJ45.

RJ22 , также называемый RJ10 , является самым маленьким из модульных разъемов. Он имеет конфигурацию 4P4C и используется в телефонных шнурах. Это не официальная спецификация ACTA (Административный совет по подключению терминалов).

No related posts.
