Стабильность резисторов в условиях эксплуатации
Воздействия эксплуатационных факторов в процессе испытаний и работы резисторов в составе аппаратуры, а также в условиях хранения изделий и аппаратуры приводят к изменению их параметров, в первую очередь к изменению основного параметра — омического сопротивления
Изменение сопротивления резисторов складывается из обратимого временного изменения сопротивления, обусловленного наличием температурного коэффициента сопротивления и шунтирующим влиянием проводимости изоляционных материалов и воздуха (наличие влаги на поверхности резистора, ионизация воздушного промежутка), и необратимого (остаточного) изменения сопротивления.
Наибольшие необратимые изменения сопротивления резисторов вызываются электрической нагрузкой, повышенной температурой и повышенной влажностью окружающей среды и в ряде случаев действием проникающей радиации.
Характер действия электрической нагрузки и температуры на резисторы идентичен (тепловое старение).
Степень влияния электрической нагрузки и температуры на параметры резисторов зависит от конструктивного исполнения резисторов, примененных материалов и особенностей технологии их производства.
Резисторы непроволочные
Среди непроволочных резисторов наиболее устойчивыми к действию данных факторов являются углеродистые, тонкослойные керметные (металлодиэлектрические) и металлоокисные резисторы.
Величина изменения сопротивления резисторов непроволочных зависит от соотношения между интенсивностями различных компонентов старения, которые могут приводить как к уменьшению (за счет структурных изменений проводящего элемента, выделения из него летучих веществ, отвердевания защитного покрытия), так и к увеличению сопротивления (за счет окисления проводящего материала и переходных контактов, абсорбции газов и паров из окружающей среды).
Уменьшение сопротивления металло-диэлектрических резисторов (МЛТ, МТ и др.) чаще всего наблюдается при эксплуатации резисторов в облегченном тепловом режиме, когда преимущественное значение имеют отрицательные компоненты старения.
Углеродистые резисторы (ВС, 61-4 и др.) из-за недостаточной плотности проводящего слоя могут уменьшать свое сопротивление в течение длительного времени {сотни—тысячи часов) и в предельно допустимых по нормативно-технической документации (НТД) нагрузочных режимах.
Стабильность композиционных резисторов определяется в основном стабильностью связующих диэлектрических материалов, входящих в состав резистивной композиции.
Наибольшей нестабильностью отличаются композиционные резиcтopы с проводящим элементом на органической основе (КИМ, КЛМ, СП, СПЗ-6, СПЗ-10М и др.) Происходящие в процессе эксплуатации отверждение и объемная усадка связующего материала приводят к уменьшению сопротивления, а его термоокислительная деструкция — к увеличению сопротивления.
Процесс полимеризации заканчивается обычно через несколько сотен часов и более в зависимости от теплового режима резистора, после чего начинается незначительное непрерывное возрастание сопротивления за счет разрушения связующей основы.
Среди композиционных переменных резисторов наиболее стабильны керметные резисторы.
Резисторы проволочные
Изменение сопротивления проволочных резисторов
В начальный период эксплуатации проволочных резисторов при небольших тепловых и электрических нагрузках, когда процессы окисления замедлены, может иметь место уменьшение сопротивления, связанное со снятием внутренних напряжений в проволоке и изменением ее микроструктуры.
Снижение электрической прочности эмалевого покрытия проводов в результате его термоокислительной деструкции приводит к замыканию витков намотки и уменьшению сопротивления резисторов с многослойной намоткой.
Прохождение электрического тока вызывает интенсификацию тепловых процессов в дефектных местах любого резистивного элемента независимо от использованных материалов и технологии его изготовления.
Локальные перегревы приводят к увеличению сопротивления резисторов в результате окисления околодефектных участков проводящего элемента, а при высоких уровнях перегревов происходит его перегорание (полная потеря проводимости).
Повышенная влажность вызывает, как правило, увеличение сопротивления резистора. Наибольшие необратимые изменения характерны для композиционных (на органической связке) и углеродистых резисторов.
Во влажной среде происходит набухание органических связующих; влага, внедряясь в структуру резистивного материала непроволочных резисторов, нарушает контакты между межкристаллическими прослойками или зернами проводящего элемента, проникает в контактные узлы, вызывая коррозию контактной арматуры.
К действию влаги особенно чувствительны электрически слабо нагруженные углеродистые, металлодиэлектрические и металлоокисные резисторы со спиральной нарезкой проводящего слоя (в частности, высокоомные резисторы), материал которого окисляется атомарным кислородом, выделяющимся при электролизе поглощенной влаги.
Необратимые изменения сопротивления проволочных резисторов при эксплуатации во влажной среде невелики, однако при нахождении токопроводящих деталей резисторов под напряжением может иметь место электрохимическая коррозия проводов, протекающая тем интенсивнее, чем меньше сопротивление изоляции, выше влажность и концентрация агрессивных примесей в окружающей среде. В результате может произойти обрыв провода намотки.
Объемное увлажнение изоляционных деталей в условиях повышенной влажности приводит к снижению сопротивления изоляции резисторов.
Скорость проникновения влаги зависит от влаямостных характеристик изоляционных материалов (коэффициента диффузии влаги, растворимости и влагопроницаемости), толщины защитного покрытия, температуры и влажности окружающей среды.
Характер и степень изменения сопротивления резисторов под воздействием гамма- и нейтронного излучения зависят от характеристик излучения, конструктивных и технологических особенностей резисторов и примененных в них материалов.
В результате ионизации вещества в материалах конструкции резистора и в окружающем его воздухе протекают ионизационные токи, резко увеличивающие шунтирующее влияние проводящих материалов изоляционного основания, защитного покрытия и воздуха и вызывающие временное уменьшение сопротивления резисторов.
Эффект шунтирования тем существеннее, чем интенсивнее излучение, а относительная доля шунтирования увеличивается с увеличением номинального сопротивления резистора.
Необратимые изменения параметров резисторов, обусловленные устойчивыми изменениями характеристик материалов, использованных в конструкции резисторов, зависят как от величины общей поглощенной дозы гамма-излучения, так и от величины нейтронных потоков и их энергетического спектра.
Причинами необратимых изменений сопротивления углеродистых пленочных резисторов могут быть образования дефектов структуры и химические изменения резистивного материала (увеличение сопротивления), композиционных резисторов — нарушение структуры связующих органических материалов в проводящей композиции (уменьшение сопротивления).
Наиболее радиационно-стойкими являются проволочные резисторы, параметры которых не изменяются при облучении быстрыми нейтронами вплоть до потоков плотностью 1018 нейтронов/см2.
ЗАО «РЕОМ» производит
одноканальные радиационно-стойкие источники питания DC-DC.Данные источники питания выполнены полностью на отечественной элементной базе (с приемкой «5» и «9»), имеют категорию качества – «ВП» и предназначены для аппаратуры специального назначения, эксплуатирующихся в жестких условиях.
Задать вопрос
<< Предыдущая Следующая >>Влияет ли мощность резистора на сопротивление резистора?
Рисунок1.Резисторизуглероднойпленки.ФотоШеддакиз Wikimedia Commons .
На этой фотографии показана внутренняя конструкция неокрашенного углеродного пленочного резистора. В пленке был сделан спиральный разрез до керамического формирователя.
Для данного удельного сопротивления пленки диапазон значений сопротивления может быть создан путем изменения шага и ширины разреза в пленке. Это немного подозрительно, так как все тепло будет рассеиваться в секции с высоким сопротивлением, где находится спираль, поэтому они не распределяют ее равномерно по пленке. Предположительно это учитывается в расчетных расчетах.
Shouldn’t the area of resistor also determine its conductivity?
Удельное сопротивление и толщина необработанного материала являются контролируемыми при изготовлении. Затем операция резки может точно настроить значение сопротивления.
If you supplied a 1000 watt resistor with 3.3v and 100ma, for instance, would you get the same reading as you would get if you passed the same current through a 1/8 watt resistor?
Только если оба являются \ $ R = \ frac {V} {I} = \ frac {3.3} {0.1} = 33 \ \ Omega \ $ . Мощность, рассеиваемая в каждом, будет \ $ P = I ^ 2R = 0.
2 \ times 33 = 33 \ \ text {mW} \ $ , поэтому оба будут в порядке .
Furthermore, if you do get the same reading, shouldn’t the area of the larger resistor affect the resistance?
имитировать эту схему — схема, созданная с использованием CircuitLab
Рисунок 2. (a) Маленький резистор 100 Ом и (b) еще один, который может выдерживать в четыре раза большую мощность.
Нет. Это учитывается при проектировании. Как показано на рисунке 2, если бы мы удвоили ширину дорожки (R2 параллельно с R4), мы бы вдвое сократили сопротивление, но если бы мы последовательно подключили другую пару (R3 и R5), мы вернулись бы на 100 Ом. Это просто вопрос дизайна. Р>
If you get a different reading, shouldn’t resistors specify a power range instead just a maximum rating?
Все отсортировано?
Обратите внимание, что номинальная мощность определяется максимальной температурой, с которой может работать пленка.
2 l \ $ , где r — радиус l — длина. Проводимость будет определяться главным образом проводимостью выводов и контактных площадок.
Видео:
Номинальное сопротивление резистора — это… Что такое Номинальное сопротивление резистора?
- Номинальное сопротивление резистора
40. Номинальное сопротивление резистора
Номинальное сопротивление
D. Nennwiderstand
E. Rated resistance
F. Résistance nominale
Электрическое сопротивление, значение которого обозначено на резисторе или указано в нормативной документации, и которое является исходным для отсчета отклонений от этого значения
Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.
- Номинальное сопротивление ларингофона
- номинальное сопротивление термометра сопротивления R 0
Смотреть что такое «Номинальное сопротивление резистора» в других словарях:
Децибел — Эту страницу предлагается объединить с Бел.
Пояснение причин и обсуждение на странице Википедия:К объединению/4 декабря 2011. Обсуждение длится одну неделю (или дольше, если оно идёт медленно). Дата начала обсуждения 2011 12 0 … ВикипедияТЕРМОРЕЗИСТОР — полупроводниковый резистор, электрич. сопротивление к рого изменяется в зависимости от изменения темп ры. Для Т. характерны большой температурный коэф. сопротивления (ТКС) (в десятки раз превышающий ТКС металлов), простота устройства, способность … Физическая энциклопедия
Стабилитрон — У этого термина существуют и другие значения, см. Стабилитрон (значения) … Википедия
ЭЛЕКТРОМАШИННЫЕ ГЕНЕРАТОРЫ И ЭЛЕКТРОДВИГАТЕЛИ — машины вращательного типа, преобразующие либо механическую энергию в электрическую (генераторы), либо электрическую в механическую (двигатели). Действие генераторов основано на принципе электромагнитной индукции: в проводе, движущемся в магнитном … Энциклопедия Кольера
Пояснение причин и обсуждение на странице Википедия:К объединению/4 декабря 2011. Обсуждение длится одну неделю (или дольше, если оно идёт медленно). Дата начала обсуждения 2011 12 0 … ВикипедияЧто такое резистор
Что такое резистор и расчет резистора.
Что такое резистор
Резистор — это электрический компонент, уменьшающий электрический ток.
Способность резистора уменьшать ток называется сопротивлением и измеряется в омах (символ: Ω).
Если мы проводим аналогию с потоком воды по трубам, резистор представляет собой тонкую трубку, которая уменьшает поток воды.
Закон Ома
Ток резистора I в амперах (А) равен напряжению резистора В в вольтах (В)
разделить на сопротивление R в омах (Ω):
Потребляемая мощность резистора P в ваттах (Вт) равна току резистора I в амперах (A)
раз больше напряжения резистора В в вольтах (В):
P = I × V
Потребляемая мощность резистора P в ваттах (Вт) равна квадрату тока резистора I в амперах (A)
-кратное сопротивление резистора R в омах (Ом):
P = I 2 × R
Потребляемая мощность резистора P в ваттах (Вт) равна квадрату напряжения резистора В в вольтах (В)
деленное на сопротивление резистора R в омах (Ом):
P = V 2 / R
Сопротивления параллельно
Суммарное эквивалентное сопротивление резисторов, включенных параллельно R Всего определяется по формуле:
Таким образом, когда вы добавляете резисторы параллельно, общее сопротивление уменьшается.
Резисторы серии
Суммарное эквивалентное сопротивление резисторов в серии R Всего — это сумма значений сопротивления:
R всего = R 1 + R 2 + R 3 + …
Таким образом, когда вы добавляете резисторы последовательно, общее сопротивление увеличивается.
Размеры и материал влияет на
Сопротивление резистора R в омах (Ом) равно удельному сопротивлению ρ в ом-метрах (Ом ∙ м), умноженной на длину резистора l в метрах (м), деленную на площадь поперечного сечения резистора A в квадратных метрах (м 2 ):
Образ резистора
Условные обозначения резисторов
Код цвета резистора
Сопротивление резистора и его допуски обозначены на резисторе полосами цветового кода, которые обозначают значение сопротивления.
Есть 3 типа цветовых кодов:
- 4 полосы: цифра, цифра, множитель, допуск.
- 5 полос: цифра, цифра, цифра, множитель, допуск.
- 6 диапазонов: цифра, цифра, цифра, множитель, допуск, температурный коэффициент.
Расчет сопротивления 4-х полосного резистора
R = (10 × цифр 1 + цифр 2 ) × множитель
Расчет сопротивления 5-ти или 6-ти полосного резистора
R = (100 × цифр 1 + 10 × цифр 2 + цифр 3 ) × множитель
Типы резисторов
| Переменный резистор | Переменный резистор с регулируемым сопротивлением (2 клеммы) |
| Потенциометр | Потенциометр с регулируемым сопротивлением (3 клеммы) |
| Фоторезистор | Снижает сопротивление при воздействии света |
| Резистор мощности | Резистор силовой применяется в цепях большой мощности и имеет большие габариты. |
| Резистор для поверхностного монтажа (SMT / SMD) | Резисторы SMT / SMDимеют небольшие габариты. Резисторы устанавливаются на печатную плату (PCB), этот метод быстрый и требует небольшой площади платы. |
| Резистор сетевой | Сеть резисторов— это микросхема, содержащая несколько резисторов с одинаковыми или разными номиналами. |
| Резистор угольный | |
| Чип резистор | |
| Металлооксидный резистор | |
| Керамический резистор |
Подтягивающий резистор
В цифровых схемах подтягивающий резистор — это обычный резистор, подключенный к источнику высокого напряжения (например,g + 5V или + 12V) и устанавливает уровень входа или выхода устройства на «1».
Подтягивающий резистор устанавливает уровень на «1», когда вход / выход отключен. Когда вход / выход подключен, уровень определяется устройством и отменяет подтягивающий резистор.
Понижающий резистор
В цифровых схемах понижающий резистор — это обычный резистор, который подключен к земле (0 В) и устанавливает уровень входа или выхода устройства на «0».
Понижающий резистор устанавливает уровень на «0», когда вход / выход отключен.Когда вход / выход подключен, уровень определяется устройством и имеет приоритет над понижающим резистором.
Электрическое сопротивление ►
См. Также
Резистор, сопротивление и проводимость — область электроники
Резистор — это электрический элемент, который препятствует прохождению электрического тока. Используя закон Ома V = IxR, мы можем найти напряжение на выводах резисторов. На схеме ниже изображена лампа накаливания, расположенная на пути электрического тока.
Этот ток покидает положительную клемму аккумулятора и возвращается к отрицательной клемме, проходя через лампочку. Эта лампочка ведет себя как резистор .
Резисторы обозначаются заглавной буквой «R», а их значения (сопротивление) измеряются в Ом (Ом).
Резисторы выпускаются самых разных номиналов. Существуют резисторы со значениями КилоОм (КОм), МегаОм (МОм). Более крупные резисторы (внешние размеры) — это те, которые могут рассеивать больше тепла.Чем больше резистор, тем больше тепла он может рассеять. КилоОм (кОм) и мегом (МОм) используются для обозначения очень больших сопротивлений. На следующей диаграмме мы видим их эквивалентность.
- 1 мкОм = 1 x 10 -6 Ом (Ом).
- 1 килоОм (кОм) = 1 x 10 3 Ом.
- 1 МОм (МОм) = 1 x 10 6 Ом.
- 1 МОм (МОм) = 1 x 10 3 КилоОм (КОм).
Чтобы узнать значение резистора без его измерения, существует цветовой код резистора, который помогает нам легко определить его сопротивление.Чтобы получить сопротивление любого элемента из определенного материала, необходимо знать некоторые детали материала, такие как его длина, площадь поперечного сечения, удельное сопротивление или удельное сопротивление материала, который изготовлен.
Сопротивление и проводимость
Проводимость измеряет способность материала пропускать электрический ток и измеряется в Сименсах. Обратным или обратным сопротивлению является проводимость, которая обычно обозначается заглавной буквой «G».Цепь с высокой проводимостью имеет низкое сопротивление, и наоборот. G = 1 / R, R = 1 / G.
- Сопротивление 1 Ом (Ом) имеет проводимость 1 сименс (S).
- Сопротивление 1000 Ом имеет проводимость 0,001 сименса.
- Килосименс (1 кСм) равен одной тысяче (10 3 ) сименс.
- Мегазименс (1 мс) равен одному миллиону (10 6 ) сименс.
- Миллисименс (1 мСм) равен одной тысячной (10 -3 ) сименса.
- Микросименс (1 мкс) равен одной миллионной (10 -6 ) сименса.
Примечание: 1 сименс = 1 МОНО («Ом» написано наоборот)
| PDF-ФАЙЛ — НАЖМИТЕ ЗДЕСЬ ДЛЯ ПЕЧАТИ НА ОСНОВЕ УПРАЖНЕНИЙ ПО РАБОТЕ НИЖЕ | |||
Резисторы определяют протекание тока в
электрическая цепь. | |||
Когда в цепь вводится резистор, поток ток снижен.Чем выше номинал резистора, тем меньше / меньше ток. | |||
Резисторы используются для регулирования тока
и они сопротивляются текущему потоку, и степень, в которой они это делают,
измеряется в омах (Ом). Резисторы есть
можно найти почти в каждой электронной схеме. Самый Обычный тип резистора состоит из небольшой керамической (глиняной) трубки, покрытой частично проводящей углеродной пленкой. Состав углерода определяет, сколько тока может пройти. | |||
| Резисторы слишком малы, чтобы на них можно было напечатать цифры. их, поэтому они отмечены рядом цветных полос.Каждый цвет обозначает число. Три цветные полосы показывают номинал резисторов в Ом, а четвертый показывает толерантность. Резисторы никогда не могут быть точное значение и полоса допуска (четвертая полоса) говорят нам, используя в процентах, насколько близко резистор к его кодированному значению. Резистор слева 4700 Ом. | |||
PDF-ФАЙЛ — НАЖМИТЕ ЗДЕСЬ ДЛЯ ОСНОВНЫХ ВОПРОСОВ ПО РЕЗИСТОРУ ЗАКОН О ЦЕННОСТЯХ И ОМ | |||
Номинал резистора может быть
написано разными способами. Ниже приведены некоторые примеры: | |||
| |||
| Общее значение — K . что означает тысячу Ом. Итак, если резистор имеет номинал 7000 Ом можно также сказать, что он имеет значение 7K . | |||
РЕЗИСТОРЫ ПОСЛЕДОВАТЕЛЬНО И ПАРАЛЛЕЛЬНО | |||
| Резисторы можно соединить между собой двумя способами
дают разные общие значения. | |||
1. Резисторы СЕРИИ — Когда резисторы подключены последовательно их значения складываются: | рэндов всего = 1 + 2 | рэндов||
Например: 1K + 1K + 3K9 = 5K9 (общая стоимость) | |||
| 2.Резисторы в ПАРАЛЛЕ -Когда резисторы подключены в параллельно, их общее сопротивление определяется как: | 1/ рупий всего = 1/ 1 + 1/ 2 | ||
Например: 1 / R всего = 1 / 1К + 1 / 1К = 0. ИЛИ = R1 x R2 R1 + R2 = 1 x 1 = 11 +1 = 2 = 0,5к | |||
Нажмите здесь для большего количества резисторов параллельно вопросы | |||
ПЕРЕМЕННЫЕ РЕЗИСТОРЫ | |||
Переменные резисторы имеют регулируемые значения.Корректирование
обычно выполняется поворотом шпинделя (например, регулятор громкости на
радио) или перемещая ползунок. | |||
СИМВОЛ | |||
Поворотный переменный резистор самый дешевый тип переменного резистора. Уменьшенная версия этого переменного резистора — предварительно установленный резистор.Предустановленный резистор — это тип обычно используется в небольших электронных проектах (вы, вероятно, будете использовать этот тип в школьные проекты). | |||
ПРЕДВАРИТЕЛЬНЫЙ РЕЗИСТОР | |||
НАЖМИТЕ ЗДЕСЬ ДЛЯ ПОТЕНЦИАЛА РАЗДЕЛИТЕЛЬНЫЙ ЛИСТ (РЕЗИСТОРЫ ПРОДОЛЖЕНИЕ) | |||
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ УКАЗАТЕЛЬ ЭЛЕКТРОНИКИ
СТР. | |||
Если в цепи высокое сопротивление, поток
ток небольшой, при низком сопротивлении протекание тока
большой. Сопротивление, напряжение и ток соединены в электрическую
Схема Закона Ома .
Это особенно полезно, если вы не
иметь резистор правильного номинала и заменить его другим
доступные.
5 кОм или 500 Ом
Режимы отказа чип-резистора | Основы электроники
Повреждение толстопленочных резисторов из-за скачков напряжения
Скачки — это большие напряжения или токи, мгновенно прикладываемые к цепям.Хорошо известные примеры включают молнии и статическое электричество.
Перенапряжение, приложенное к резистору, может повлиять на характеристики сопротивления из-за чрезмерного электрического напряжения или привести к повреждению (наихудший сценарий).
Повышение сопротивления скачку напряжения
Один из методов повышения устойчивости к перенапряжениям объясняется ниже.
- Используйте материалы с высокой устойчивостью к скачкам напряжения
- Увеличьте расстояние между электродами, минимизируя повреждение чипа за счет более плавного градиента потенциала.
Увеличение размера кристалла увеличивает расстояние между электродами и обеспечивает большее сопротивление перенапряжению, но требует большей монтажной площади.
для комплектов с недостаточным пространством на плате, требующих дальнейшей миниатюризации, но нуждающихся в защите от скачков напряжения
Чип-резисторы с защитой от перенапряжения обеспечивают превосходное сопротивление перенапряжению при компактных размерах.
ESD Test (EIAJ Compliant) Модель человеческого тела
| Тип | Размер | Гарантированное значение сопротивления скачку напряжения |
|---|---|---|
| ESR01 | 1005 мм (0402 дюйма) | 2кВ |
| ESR03 | 1608 мм (0603 дюйма) | 3кВ |
| ESR10 | 2012 мм (0805 дюймов) | 3кВ |
| ESR18 | 3216 мм (1206 дюймов) | 3кВ |
| ESR25 | 3225 мм (1210 дюймов) | 5кВ |
| LTR10 | 2012 мм (0805 дюймов) | 3кВ |
| LTR18 | 3216 (1206 дюймов) | 3кВ |
| LTR50 | 5025 мм (2010 дюймов) | 3кВ |
| LTR100 | 6432 мм (2512 дюймов) | 3кВ |
Чип-резисторы для защиты от перенапряжения ROHM:
- Используйте материалы, обеспечивающие превосходную устойчивость к скачкам напряжения
- Используйте запатентованную конструкцию резистивного элемента, которая сводит к минимуму повреждение микросхемы, обеспечивая плавный градиент потенциала
ROHM отличаются улучшенными характеристиками мощности и измененной формой элемента для достижения более высокой номинальной мощности по сравнению с обычными типами.
| Размер | Серия ESR | MCR серии |
|---|---|---|
| 1005 | 0,2 Вт | 0,063 Вт |
| 1608 | 0,25 Вт | 0,1 Вт |
| 2012 | 0,4 Вт | 0,125 Вт |
| 3216 | 0,33 Вт | 0,25 Вт |
| 3225 | 0,5 Вт | 0,25 Вт |
| 5025 | – | 0.5 Вт |
Серии ROHM ESR и LTR обеспечивают улучшенные характеристики устойчивости к импульсным перенапряжениям и более высокую номинальную мощность при сохранении размеров.
Модельный ряд
| Деталь № | Размер | Номинальная мощность (70 ℃) | Максимум Элемент Напряжение (В) | Сопротивление Допуск | Температурный коэффициент сопротивления (ppm / ℃) | Диапазон сопротивления | Рабочая температура. Диапазон (℃) | Квалифицировано в автомобильной промышленности (AEC-Q200) |
|---|---|---|---|---|---|---|---|---|
| SDRS Серия | ||||||||
| НовыйSDR03 | 1608 | 1/4 Вт (0,25 Вт) | 150 | Дж (± 5%) | ± 200 | 1 ～ 10 МОм (серия E24) | －55 ～ ＋155 | Есть |
| F (± 1%) | ± 200 ± 100 | 1 9,76 Ом (серия E24,96) 10 ～ 10 МОм (серия E24,96) | ||||||
| D （± 0.5%） | ± 100 | 10 ～ 1 МОм (серия E24,96) | ||||||
| ESR Серия | ||||||||
| ESR01 | 1005 | 1/5 Вт (0,2 Вт) | 50 | Дж (± 5%) | ＋ 500 / －250 ± 200 | 1 Ом ～ 9,1 Ом (E24Series) 10 Ом ～ 10 МОм (E24Series) | －55 ～ ＋155 | Есть |
| F (± 1%) | ± 100 | 10 Ом 976 кОм (E24,96Series) 1 МОм ～ 2.  2 МОм (серия E24) | ||||||
| ESR03 | 1608 | 1/4 Вт (0,25 Вт) | 150 | Дж (± 5%) | ± 200 | 1 Ом ～ 10 МОм (серия E24) | Есть | |
| F (± 1%) | ± 200 ± 100 | 1 Ом ～ 9,76 Ом (серия E24,96) 10 Ом ～ 10 МОм (серия E24,96) | ||||||
| D (± 0,5%) | ± 100 | 10 Ом ～ 1 МОм (серия E24,96) | ||||||
| ESR10 | 2012 | 2 / 5W （0.4 Вт） | 150 | Дж (± 5%) | ± 200 | 1 Ом ～ 30 МОм (серия E24) | Есть | |
| F (± 1%) | ± 100 | 1 Ом ～ 10 МОм (серия E24,96) | ||||||
| D (± 0,5%) | ± 100 | 10 Ом ～ 1 МОм (серия E24,96) | ||||||
| ESR18 | 3216 | 1/3 Вт ＊ 1 (0,33 Вт) | 200 | Дж (± 5%) | ± 200 | 1 Ом ～ 15 МОм (серия E24) | Есть | |
| F (± 1%) | ± 100 | 1 Ом ～ 10 МОм (серия E24,96) | ||||||
D （± 0. 5%） | ± 100 | 10 Ом ～ 1 МОм (серия E24,96) | ||||||
| ESR25 | 3225 | 1/2 Вт ＊ 1 (0,5 Вт) | 200 | Дж (± 5%) | ± 200 | 1 Ом ～ 10 МОм (серия E24) | Есть | |
| F (± 1%) | ± 100 | 1 Ом ～ 10 МОм (серия E24,96) | ||||||
| D (± 0,5%) | ± 100 | 10 Ом ～ 1 МОм (серия E24,96) | ||||||
| LTR Серия | ||||||||
| LTR10 | 2012 | 1 / 4W （0.25 Вт） | 150 | Дж (± 5%) | ± 200 | 1 Ом ～ 1 МОм (серия E24) | －55 ～ ＋155 | Есть |
| F (± 1%) | ± 100 | 1 Ом ～ 1 МОм (серия E24,96) | ||||||
| D (± 0,5%) | ± 100 | 10 Ом ～ 1 МОм (серия E24,96) | ||||||
| LTR18 | 3216 | 3/4 Вт (0,75 Вт) | 200 | Дж (± 5%) | ± 200 | 1 Ом ～ 1 МОм (серия E24) | Есть | |
| F (± 1%) | ± 100 | 1 Ом ～ 1 МОм (серия E24,96) | ||||||
D （± 0. 5%） | ± 100 | 10 Ом ～ 1 МОм (серия E24,96) | ||||||
| LTR50 | 5025 | 1 Вт | 200 | Дж (± 5%) | ± 200 | 1 Ом ～ 1 МОм (серия E24) | Есть | |
| F (± 1%) | ± 100 | 1 Ом ～ 1 МОм (серия E24,96) | ||||||
| D (± 0,5%) | ± 100 | 10 Ом ～ 1 МОм (серия E24,96) | ||||||
| LTR100 | 6432 | 2 Вт | 200 | Дж (± 5%) | ± 200 | 1 Ом ～ 1 МОм (серия E24) | Есть | |
| F (± 1%) | ± 100 | 1 Ом ～ 1 МОм (серия E24,96) | ||||||
| D （± 0.5%） | ± 100 | 10 Ом ～ 1 МОм (серия E24,96) | ||||||
※ E24 ： Стандартная продукция ／ E96 ： Продукция под заказ
※ По вопросам коммерческой продукции обращайтесь к представителю ROHM
Отказ сопротивления из-за трещин припоя
Почему возникают трещины в припое?
Чип-резисторы монтируются на платах с использованием припоя, что позволяет использовать их в различных средах.
Также возможна работа как при высоких температурах (> 100 ° C), так и при низких температурах (<-40 ° C).
Разница в степени сжатия (коэффициент теплового расширения) из-за температуры между подложкой из оксида алюминия (используемой в качестве основы в толстопленочных резисторах) и стеклосодержащей эпоксидной смолой FR-4 (обычно применяемой в монтажных платах). при чрезмерном напряжении во время повторяющихся температурных циклов, что приводит к растрескиванию кромки припоя на стыке между материалами.
| Материал | Коэффициент теплового расширения (10 -6 / ℃) |
|---|---|
| Глинозем | 7.1 |
| FR-4 (Стекло-эпоксидная смола) | 14 |
※ Для изображения выделено
※ Фото толстопленочного резистора
Из-за напряжения, возникающего из-за сжатия чипа, большее расстояние между электродами или больший размер чипа считается невыгодным.
Предотвращение трещин припоя
Трещины припоя можно предотвратить, уменьшив расстояние между электродами или уменьшив размер кристалла.Однако часто существует компромиссное соотношение между электрическими характеристиками, такими как размер кристалла, номинальная мощность и максимальное напряжение элемента.
Как правило, значения характеристик имеют тенденцию к уменьшению по мере уменьшения размеров продуктов.
Повышение надежности соединений
Некоторые пользователи стремятся повысить надежность соединения, чтобы предотвратить образование трещин при пайке без ущерба для технических характеристик, таких как номинальная мощность, или хотели бы увеличить номинальную мощность за счет увеличения размера кристалла без снижения надежности соединения.
Напротив, типы с широкими клеммами уменьшают расстояние между электродами, сохраняя при этом размер.
Трещины припоя не возникли во время реальных испытаний на циклическое изменение температуры.
Условия испытаний:
Соответствие JIS C 5201-1 сек4.9
Условия: -40 ℃:
30 мин / + 125 ℃: 30 мин
Воздушный слой 3000 циклов
Испытательная плата:
FR-4
Припой:
Sn / 3.0Ag / 0,5 Cu (t = 0,100 мм)
Широкая конструкция клемм увеличивает длину пути отвода тепла, повышая номинальную мощность.
| Размер | LTR серии | MCR серии |
|---|---|---|
| 2012 мм [0805 дюйма] | 0,25 Вт | 0,125 Вт |
| 3216 мм [1206 дюймов] | 0,75 Вт | 0,25 Вт |
| 5025 мм [2010 дюйм] | 1 Вт | 0.5 Вт |
| 6432 мм [2512 дюймов] | 2 Вт | 1 Вт |
Использование серии LTR с широкими выводами позволит предотвратить трещины припоя и увеличить номинальную мощность. Кроме того, достигается высокая стойкость к импульсным перенапряжениям, что обеспечивает повышенную надежность.
См. Повреждение толстопленочных резисторов из-за скачков напряжения
Состав| Деталь № | Размер | Номинальная мощность (70 ℃) | Максимум Элемент Напряжение (В) | Сопротивление Допуск | Температурный коэффициент сопротивления (ppm / ℃) | Диапазон сопротивления | Рабочая температура.Диапазон (℃) | Квалифицировано в автомобильной промышленности (AEC-Q200) |
|---|---|---|---|---|---|---|---|---|
| LTR10 | 2012 | 1/4 Вт (0,25 Вт) | 150 | Дж (± 5%) | ± 200 | 1 Ом ～ 1 МОм (серия E24) | －55 ～ ＋155 | Есть |
| F (± 1%) | ± 100 | 1 Ом ～ 1 МОм (серия E24, 96) | ||||||
| D (± 0,5%) | ± 100 | 10 Ом ～ 1 МОм (серия E24,96) | ||||||
| LTR18 | 3216 | 3 / 4W （0.  75 Вт） | 200 | Дж (± 5%) | ± 200 | 1 Ом ～ 1 МОм (серия E24) | Есть | |
| F (± 1%) | ± 100 | 1 Ом ～ 1 МОм (серия E24, 96) | ||||||
| D (± 0,5%) | ± 100 | 10 Ом ～ 1 МОм (серия E24,96) | ||||||
| LTR50 | 5025 | 1 Вт | 200 | Дж (± 5%) | ± 200 | 1 Ом ～ 1 МОм (серия E24) | Есть | |
| F (± 1%) | ± 100 | 1 Ом ～ 1 МОм (серия E24, 96) | ||||||
| D （± 0.5%） | ± 100 | 10 Ом ～ 1 МОм (серия E24,96) | ||||||
| LTR100 | 6432 | 2 Вт | 200 | Дж (± 5%) | ± 200 | 1 Ом ～ 1 МОм (серия E24) | Есть | |
| F (± 1%) | ± 100 | 1 Ом ～ 1 МОм (серия E24, 96) | ||||||
| D (± 0,5%) | ± 100 | 10 Ом ～ 1 МОм (серия E24,96) |
＊ 1 По поводу продуктов большой мощности обращайтесь к представителю ROHM.
※ E24 ： Стандартное изделие ／ E96 ： Изделие под заказ
Резистор сульфурации
Компоненты серы присутствуют в атмосфере в различных формах, например, в выхлопных газах транспортных средств и газах, выбрасываемых из горячих источников. Эти компоненты адсорбируются металлическими поверхностями, где постепенно вступают в реакцию.
В толстопленочных чип-резисторах газообразная сера из воздуха может попадать в зазор между защитным слоем и покрытием, постепенно вступая в реакцию с внутренним серебряным (Ag) электродом с образованием сульфида серебра (Ag2S).(См. Рисунок ниже.) Это приведет к отсоединению внутренних электродов, что приведет к выходу из строя. Этот режим отказа называется отключением из-за сульфида.
Резисторысопротивление
НОВИНКА! ‣ — Пакеты электронных компонентов Amazon. Посетите страницу Amazon Electronic Component Packs.
Что такое сопротивление?
В текущей теме мы узнали, что некоторые материалы, такие как медь, имеют много свободных электронов.Другие материалы имеют меньше свободных электронов, а такие вещества, как стекло, резина, слюда, практически не имеют свободного движения электронов, что делает их хорошими изоляторами. Между крайностями хороших проводников, таких как серебро, медь, и хорошими изоляторами, такими как стекло и резина, проложены другие проводники с пониженной проводящей способностью, они «сопротивляются» потоку электронов, отсюда и термин сопротивление.
Удельное сопротивление проводника — это количество Ом в круглой проволоке из этого материала длиной 1 фут (305 мм) и диаметром 0,001 дюйма.
Некоторые примеры на этой основе: серебро = 9,75 Ом, медь = 10,55 Ом, никель = 53,0 Ом и нихром = 660 Ом.
Из этой информации мы можем сделать вывод, что для напряжения, приложенного к куску нихромовой проволоки, будет протекать только около 10,55 / 660 = 0,016 от величины тока, в отличие от тока, протекающего по медному проводу того же размера.
Единицей измерения сопротивления является ом, а 1 ом считается сопротивлением круглого медного провода диаметром 0,001 дюйма, 0.88 дюймов (22,35 мм) в длину при 32 ° F (0 ° C).
Сопротивление последовательно и параллельно
Отсюда следует, что если бы два таких куска провода были соединены встык (последовательно), то сопротивление увеличилось бы вдвое, с другой стороны, если бы они были размещены рядом (параллельно), то сопротивление уменьшилось бы вдвое!
Это самый важный урок сопротивления. Резисторы, включенные последовательно, складываются как R1 + R2 + R3 + ….. В то время как резисторы, подключенные параллельно, уменьшаются на 1 / (1 / R1 + 1 / R2 + 1 / R3 +…..)
Рассмотрим три резистора на 10, 22 и 47 Ом соответственно. Сложив последовательно, получаем 10 + 22 + 47 = 79 Ом. При параллельном подключении мы получим 1 / (1/10 + 1/22 + 1/47) = 5,997 Ом.
Сопротивление и мощность
Далее нам нужно рассмотреть допустимую мощность наших резисторов. Резисторы, специально предназначенные для обработки и излучения большого количества энергии, — это электрические варочные панели, духовки, радиаторы, электрические кувшины и тостеры. Все они созданы для того, чтобы использовать возможности обработки определенных материалов.
Из нашей темы о законе сопротивления мы узнали, что P = I * I * R, то есть мощность равна квадрату тока, умноженного на сопротивление. Рассмотрим приведенный выше пример трех последовательно включенных резисторов, обеспечивающих общее сопротивление 79 Ом. Если эти резисторы были подключены к источнику питания 24 В, то величина протекающего тока, согласно закону Ома, будет I = E / R = 24/79 = 0,304 ампера.
Используя любую из наших формул мощности, мы определяем, что 0,304 ампера, протекающего через наше сопротивление 79 Ом, рассеивает совокупные 7.3 Вт мощности! Хуже того, поскольку наши резисторы имеют неодинаковую стоимость, распределение мощности будет неравным с большим рассеиванием в самом большом резисторе.
Основным правилом при использовании резисторов в электронных схемах является то, что резистор должен легко справляться с рассеиваемой мощностью. Практическое правило — использовать номинальную мощность, по крайней мере, в два раза превышающую ожидаемую рассеиваемую мощность.
Обычные резисторы, используемые сегодня в электронике, имеют номинальную мощность 0.25 Вт, 0,5 Вт, 1 Вт и 5 Вт. Другие специальные типы доступны для заказа. Благодаря прецизионным производственным процессам можно получить резисторы с более низкой номинальной мощностью, которые довольно близки по допускам к их номинальным значениям. Типичным для этого типа является диапазон 0,25 Вт с допуском плюс / минус 2% от значения.
Резисторы бывают разных номиналов, но два наиболее распространенных — это серии E12 и E24. Серия E12 представлена двенадцатью номиналами на каждое десятилетие. Серия E24 выпускается в двадцати четырех номиналах на десятилетие.
серии E12 — 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82
Серия E24 — 10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82 , 91
По значениям E12 вы заметите, что каждое последующее значение попадает в пределы плюс / минус 10% от предыдущих значений. Это происходит из старых времен, когда сопротивления указывались в пределах 20% допуска (точности). Более поздние значения допуска плюс / минус 5% привели к диапазону сопротивления E24.Сегодня довольно распространены типы металлических пленок с допуском 2%, но для общего использования мы склонны придерживаться значений сопротивления E12 с допуском 1%, 2% или 5%.
Стоимость является определяющим фактором, и многие розничные продавцы в настоящее время используют 2% -ный диапазон сопротивления в качестве стандарта, чтобы минимизировать уровни запасов, а также по разумно низкой цене.
Например, «22» типа (красный — красный) из серии E12 мы получаем резисторы 0,22, 2,2, 22, 220, 2,200, 22,000, 220,000 и 2,200,000 или восемь декад резисторов.
На мой взгляд, их следует обозначать соответственно как R22, 2R2, 22R, 220R, 2K2, 22K, 220K и 2M2. Здесь R, K и M занимают места, где десятичные точки не используются, чтобы вызвать путаницу.
Подумайте, если бы я хотел записать (старомодным способом) 2,2K для значения схемы, но забыл ввести «K», так что у вас только 2,2, будет ли схема работать? Нет! Насколько легко вам читать десятичные знаки выше?
Разве 2K2 не легче понять как значение 2200 Ом по сравнению с 2.2К? Что, если вы не видите десятичную точку в 2,2 кОм, разве это не означает 22 кОм или 22000 Ом? Теперь вы знаете, почему я предпочитаю использовать 2K2, 22K или 22R — без путаницы.
Коды таблицы цветов сопротивления
Здесь, на этой большой цветовой таблице, указан цветовой код сопротивления — выучите последовательность навсегда —
ЧЕРНЫЙ, КОРИЧНЕВЫЙ, КРАСНЫЙ, ОРАНЖЕВЫЙ, ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, СИНИЙ, ПУРПУРНЫЙ, СЕРЕБРЯНЫЙ, БЕЛЫЙ
Я разместил два текущих цветных диапазона сопротивлений — четырехполосный и пятиполосный цветовой код сопротивления.Надеюсь, это должно быть довольно понятно.
Пятидиапазонный код с большей вероятностью будет связан с типами с большей точностью 1% и 2%. В вашем «садовом разнообразии» 5% типов общего назначения будут четыре кода сопротивления полосы.
КНИГА — Справочник по резисторам Клетуса Дж. Кайзера
Пользовательский поиск Google
Есть вопросы по этой теме?
Если вы занимаетесь электроникой, подумайте о том, чтобы присоединиться к нашей группе новостей «Электроника Вопросы и ответы», чтобы задать там свой вопрос, а также поделиться своими тернистыми вопросами и ответами.Помогите своим коллегам !.
Абсолютно самый быстрый способ получить ответ на свой вопрос, и да, я DO прочитал большинство сообщений.
Это группа взаимопомощи с очень профессиональной атмосферой. Я ничего не узнал. Это отличный обучающий ресурс как для скрытых, так и для активных участников.
СМЕЖНЫЕ ТЕМЫ ПО СОПРОТИВЛЕНИЮ
таблица цветового кода резистора Аттенюаторы— устройство и принципы действия
теория электронов
текущий
Ом закон
емкостное реактивное сопротивление
напряжение
Ссылка на эту страницу
НОВИНКА! — Как перейти по прямой ссылке на эту страницу
Хотите создать ссылку на мою страницу со своего сайта? Нет ничего проще.Знания HTML не требуются; даже технофобы могут это сделать. Все, что вам нужно сделать, это скопировать и вставить следующий код. Все ссылки приветствуются; Искренне благодарю вас за вашу поддержку.
Скопируйте и вставьте следующий код для текстовой ссылки :
<а
href = "https://www.electronics-tutorials.com/basics/resistance.htm" target = "_ top"> посетите страницу Ian Purdie VK2TIP "Resistance"
, и он должен выглядеть так:
посетите страницу Ian Purdie VK2TIP «Сопротивление»
ВЫ ЗДЕСЬ: ГЛАВНАЯ> ОСНОВЫ> СОПРОТИВЛЕНИЕ
автор Ян К.Purdie, VK2TIP сайта www.electronics-tutorials.com заявляет о моральном праве на
быть идентифицированным как автор этого веб-сайта и всего его содержания. Copyright © 2000, все права защищены. См. Копирование и ссылки.
Эти электронные учебные пособия предназначены для индивидуального частного использования, и автор не несет никакой ответственности за применение, использование, неправильное использование любого из этих проектов или учебных пособий по электронике, которое может привести к прямому или косвенному ущербу или убыткам, связанным с этими проектами или учебными пособиями. .Все материалы предоставляются для бесплатного частного и общественного использования.
Коммерческое использование запрещено без предварительного письменного разрешения www.electronics-tutorials.com.
Авторские права © 2000, все права защищены. URL — https://www.electronics-tutorials.com/basics/resistance.htm
Обновлено 19 декабря 2000 г.
Связаться с ВК2ТИП
Что такое резистор | Сопротивление | Приложения
Резистор — это пассивный электронный компонент, используемый для уменьшения протекания тока в электрической цепи.Резисторы широко используются — для ограничения протекания тока, в качестве делителей напряжения, для активных элементов смещения и т. Д. Резисторы ограничивают ток, преобразуя избыточные электроны в тепло.В нашей предыдущей теме об электроэнергии мы узнали, что есть два типа материалов. Сначала проводники, а потом изоляторы. Проводники (металлы) пропускают через него электрическую энергию. А вот у изоляторов (пластмассы, резины) нет. Более того, изоляторы могут проводить электричество, если через них протекает высокое напряжение.
Короче говоря, резистор — это то, что ограничивает проводимость материала.
Вакуум — идеальный резистор, через него не проходят электроны. Воздух довольно близко, но, поскольку вода является идеальным проводником, влажный воздух позволяет проводить электричество. В любом случае, в следующих разделах мы подробнее узнаем о резисторах и сопротивлении. Давай посмотрим поближе.
СопротивлениеУстройства, называемые резисторами, предназначены для точного управления потоком электронов в электрической цепи.Более высокое сопротивление означает, что для данного напряжения доступен меньший ток.
У проводника меньшее сопротивление, а у изолятора гораздо большее сопротивление. Сопротивление — это тенденция проводника ограничивать поток электронов. Эта тенденция приводит к тому, что материалы становятся проводниками или изоляторами.
В целом, материалы, которые хорошо проводят электричество, позволяют электронам свободно перемещаться через них. Например, в металлах атомы связаны друг с другом таким образом, что электроны могут свободно перемещаться.
Другими словами, металлы имеют очень небольшое сопротивление потоку электронов. Строение металлов это позволяет, поэтому металлы являются хорошими проводниками электричества.
Когда мы рассматриваем пластик, дело обстоит совсем иначе. Несмотря на то, что пластмассы твердые, кристаллическая структура полностью отличается от структуры металлов. В атомной структуре пластика нет свободных электронов. Пластмассы являются хорошими изоляторами и обладают высоким сопротивлением потоку электронов.
Мы можем определить сопротивление как напряжение, необходимое для прохождения тока 1 ампер по цепи. Если требуется 100 вольт, чтобы заставить протекать через цепь один ампер, тогда сопротивление будет 100 Ом.
Измеряем сопротивление в Ом (Ом). чем больше ом, тем хуже проводник. Сопротивление, напряжение и ток связаны самой важной формулой в электротехнике и электронике. Закон Ома — введен Джорджем Саймоном Омом.
Закон Ома гласит, что
V = I * R
Где « В» — напряжение в вольтах,
«I» — ток в амперах,
«R» — сопротивление в Ом.
Чтобы узнать о законе Ома — взаимосвязи между напряжением, током и мощностью — прочтите нашу подробную статью.
ОбозначенияЭто обозначения резисторов. Первый — европейский стандарт, второй — американский
. Последовательные резисторыКогда мы соединяем резисторы последовательно, общее эффективное сопротивление будет суммой всех значений.
Рассмотрим последовательно включенные резисторы R1, R2, R3 и R4.Здесь полное эффективное сопротивление цепи будет суммой всех значений сопротивлений.
Эффективное сопротивление, R эфф = R1 + R2 + R3 + R4
Резисторы параллельно
Эффективное сопротивление параллельно включенных резисторов составляет:
Таким образом, эффективное сопротивление двух идентичных резисторов, включенных параллельно, будет вдвое меньше сопротивления любого из них.
Общая формула для более чем двух резисторов, включенных параллельно:
Применение резисторов
— Ограничитель тока — Большинству электронных компонентов для работы требуется меньший ток.Например, транзисторы очень чувствительны к току. Слишком большой ток на базе разрушит их, а слабый ток помешает им работать. Резистор правильного номинала может очень помочь с транзисторами, светодиодами и полупроводниковыми приборами. Мы можем подключить светодиод к батарее 12В, но только с помощью резистора.
— Делитель напряжения — Некоторые устройства очень чувствительны к напряжению. Для таких устройств нам нужно ограничить входное напряжение. Схема из двух последовательно включенных резисторов может работать как делитель напряжения.Если мы используем резисторы одинакового номинала, то падение напряжения на каждом из них будет одинаковым. В противном случае оно будет определяться сопротивлением каждого резистора в цепи делителя. Мы не можем снизить или ограничить напряжение, но можем разделить.
— Функции управления — Вы можете видеть, что старые радиоприемники и стереосистемы имеют ручку регулятора громкости. Конечно же, дело в переменном резисторе. Переменные резисторы имеют широкий спектр применения, например, регулятор громкости усилителей и музыкальных систем, управление скоростью двигателей и т. Д.
-Нагревательный элемент — В традиционных лампах в качестве нити накала используется такой материал, как вольфрам, который представляет собой резистор и преобразует электрическую энергию в тепло для излучения света.Резисторы преобразуют электрическую энергию в тепло и используются в нагревателях, тостерах, электрических чайниках / плитах и подобных устройствах.
Подтягивающие и понижающие резисторы
-Цифровая электроника — 0’s и 1’s представляет уровни напряжения в цифровой электронике. Например, +5 v представляют 1 (ВЫСОКИЙ), а 0 v представляют 0 (НИЗКИЙ). Но иногда напряжение на выводе микроконтроллера будет на промежуточном уровне между 0-5 вольт.Мы можем вручную сделать уровень промежуточного напряжения ВЫСОКИМ или НИЗКИМ с помощью общего резистора.
1) Подтягивающие резисторы — Подключение резистора высокого номинала между VCC и выводом микроконтроллера вручную повысит уровень напряжения на выводе HIGH.
2) Pull Down Resistors — Подключение резистора высокого сопротивления между VCC и распиновкой микроконтроллера вручную повысит уровень напряжения на выводе
.Сводка
Подведем итоги…
— Резисторы контролируют ток в цепи.
— Сопротивление измеряется в Ом.
— Закон Ома гласит: V = I x R, где V — напряжение в вольтах, I — ток в амперах, R — сопротивление в Ом.
— Резисторы — используются в качестве делителей напряжения, ограничителей тока, контроллеров и нагревательных элементов.
Разница между сопротивлением и резистором
Автор: Admin
Сопротивление против резистора
Когда есть фактор, препятствующий желаемому действию чего-либо, о чем мы говорим, этому действию оказывается сопротивление.Мы тоже сталкиваемся с подобной ситуацией в электрических цепях. Когда электрический ток проходит через материал, он оказывает сопротивление потоку тока. Это просто называется электрическим сопротивлением, а величина сопротивления току различается от материала к материалу.
Что такое сопротивление?
В физике и электротехнике сопротивление определяется как отношение разности потенциалов на выводах элемента к проходящему через него электрическому току.Это мера сопротивления элементов прохождению электрического заряда. Вышеприведенное определение математически выражается как R = V / I, где R — сопротивление, V — разность потенциалов, а I — электрический ток. Обратное сопротивление определяется как проводимость материала.
Сопротивление в основном зависит от двух факторов; геометрия элемента и материала. Поскольку электрический ток представляет собой непрерывный поток электронов через материал, ширина (диаметр) проводника влияет на сопротивление, точно так же, как диаметр трубы определяет его максимальный поток.
Другой фактор — это материал, в частности, электронная конфигурация и связь молекул или ионов, присутствующих в материале. Когда к концам элемента прикладывается разность потенциалов, она действует как разность давлений, приложенная к концам трубы. Электроны возбуждаются до диапазона более высоких уровней энергии, называемого зоной проводимости, и электроны слабо связаны с ядрами атомов электромагнитными силами, обеспечивая большую подвижность электронов.Если материалы металлические, самые удаленные электроны уже находятся в зоне проводимости при комнатной температуре и, следовательно, становятся хорошими проводниками с низким сопротивлением. Материалы с ковалентной связью, присутствующие в структуре, такие как дерево, стекло и пластмассы, имеют электроны, прочно связанные с ядрами, и энергия, необходимая для подъема электронов в зону проводимости, намного больше, чем у металлов, и демонстрирует высокое сопротивление. Свойство сопротивления, обеспечиваемое материалом, количественно определяется как удельное сопротивление материала.Поскольку энергия электронов зависит от температуры, удельное сопротивление также зависит от температуры.
Это свойство также используется как средство категоризации материалов. Материалы с низким удельным сопротивлением известны как проводники, а материалы со средним удельным сопротивлением — как полупроводники, а материалы с высоким удельным сопротивлением — как изоляторы.

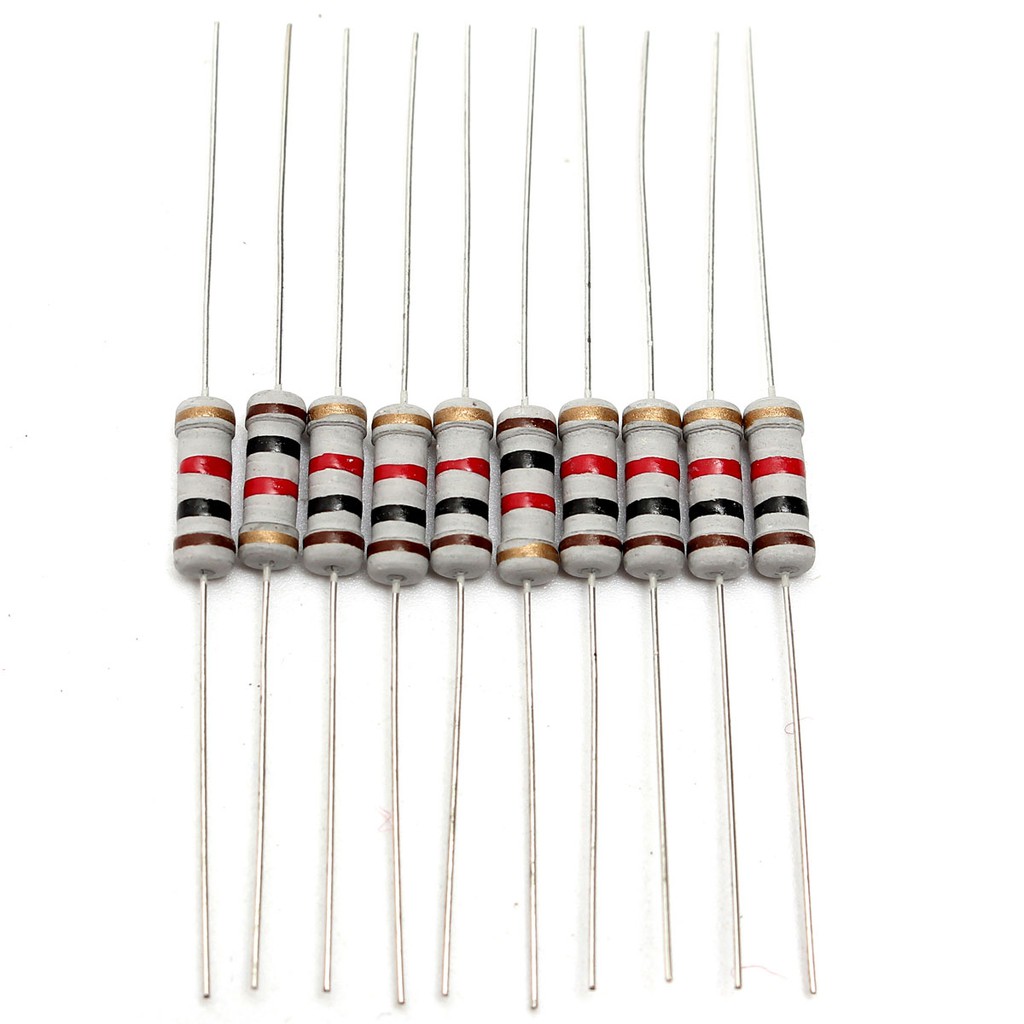

Что такое резистор?
Важным свойством сопротивления фиксированного элемента является то, что при постоянной разности потенциалов через элемент протекает постоянный ток.Следовательно, ток через цепь можно контролировать с помощью резисторов, и когда ток постоянный, разность потенциалов на клеммах остается постоянной. Итак, резисторы — распространенные составляющие любой электрической схемы. Резисторы изготавливаются из разных материалов с разными допусками для многих приложений.
В чем разница между сопротивлением и резистором?
• Сопротивление — это свойство материала препятствовать прохождению электрического тока.
• Резистор — это компонент электрической цепи с фиксированным значением сопротивления, который используется для управления током через элемент или разностью потенциалов на элементе.
.
