Орех для соединения проводов: маркировка и правила пользования

Сжим ответвительный типа «орех»

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами. пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .

Орех для соединения проводов

Соединение проводов с помощью зажимов типа “орех” встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом “орех” его назвали электрики, так как он внешним видом очень на него похож.

Соединение проводов через “орех” очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.

Для чего предназначены сжимы ответвительные?

Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.

Вот пример некоторых этажны щитков с “орехами”

“Орехи” состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.

Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип “ореха”.

Тип сжима ответвительного Сечение магистральных проводов, мм 2 Сечение ответвительных проводов, мм 2 Габаритные размеры
У731М 4-10 1,5-10 42х41х31
У733М 16-35 1,5-10 42х41х31
У734М 16-35 16-25 42х41х31
У739М 4-10 1,5-2,5 42х36х23
У859М 50-70 4-35 62х61х43,5
У870М 95-150 16-50 84х85х60
У871М 95-150 50-95 84х85х60
У872М
95-150
95-120 84х85х60

Сжимы ответвительные продаются в любых магазинах электротоваров. С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Еще запомните, что корпус сжимов типа “орех” не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.

Соединение проводов с помощью зажимов типа “орех”

Теперь давайте рассмотрим сам процесс соединения.

Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.

Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.

Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.

Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу

Теперь укладываем плашку с проводами в корпус “ореха”. Для прохождения проводников в нем есть специальные отверстия.

Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.

Вот и все! Мы соединили два провода с помощью зажимов типа “орех”.

Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.

Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.

А у вас в этажном щитке сжимы типа “орех” в каком состоянии находятся?

{SOURCE}

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Конструкция соединителя

Начать следует со знакомства с внутренним устройством изделия, изучение которого поможет понять принцип образования ответвления и почему его так называют.

Дело в том, что по своей форме этот разъем со стальными зажимами очень похож на орех (фото ниже).

Такой соединитель состоит из следующих частей:

  • Диэлектрической внешней оболочки овальной формы, являющегося корпусом изделия с расположенными на нем защелками.
  • Своеобразной «сердцевины», представляющей собой конструкцию из металлических пластин, стягиваемых болтами.

После разборки ореха видны две плашки с имеющимися на каждой них выборками (пазами), предназначенными для фиксации и зажима оголенных концов проводов. Их глубина и ширина зависят от того, на какое сечение рассчитан данный образец ответвительного сжима. Наиболее распространенные модели изделий этого класса и сечения фиксируемых в них жил указаны в размещенной ниже таблице.

Приведенные в ней образцы сжимов типа «орех» применяются в сетях переменного тока с действующим напряжением до 660 Вольт включительно.

Способы соединения алюминиевых и медных проводов

Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

Клеммная колодка (клеммник)

Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов

В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.

Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

Маркировка соединителей

Как подобрать колпачок? Ведь размеры и сечения скрутки у них разные и классифицируются по суммарной площади поперечного сечения жил. Эта площадь указывается в номере соединителя, который может быть от одного до пяти. Чем больше номер, тем больше проводов колпачок способен соединить.

Но с такими цифрами нужно быть внимательным, так как есть два вида устройств: отечественные и европейские. Обозначение у обоих стандартов одинаковое – цифры, только европейские номиналы намного меньше отечественных

Поэтому, покупая СИЗ, лучше обращать внимание на суммарное сечение, чем на его номер. Все это прописывается на упаковке

Маркировка изделия осуществляется следующим образом: сначала прописывается аббревиатура СИЗ, затем помечается тип корпуса (с выступами или без них). Выступ необходим для лучшей фиксации пальцами зажима. После типа корпуса прописывается суммарное поперечное сечение проводов, которые соединяются в зажиме. Сечение колеблется от 0,5 до 10 мм2.

Как правило, в зависимости от типа и размера изделия, их корпуса окрашивают в определенный цвет, чтобы было удобно использовать колпачки. В таблице ниже указывается цветовое решение в зависимости от типа корпуса, благодаря чему вам станет понятнее, как выбрать СИЗ для скрутки:

Также следует помнить, что колпачками можно пользоваться только в том случае, когда осуществляется соединение двух одинаковых проводов. Если требуется соединить провода из алюминия и меди, то сделать это с помощью СИЗ уже невозможно. В этом случае можно применить клеммник, металлический зажим (орешек) или болт.

Объединение шин из различных материалов

Соединение медного и алюминиевого проводов зажимом орех

Подключение проводов с применением электрических орехов допускается выполнять не одним методом ответвления. Благодаря простоте конструкции и надежности образующегося соединения эти элементы применяются на любых участках действующих электросетей, включая распределительные коробки.  При их использовании внутри установочных изделий нужно учитывать размеры самих сжимов и подбирать короба соответствующих габаритов.

При необходимости соединения алюминиевых и медных жил зажимы для проводов «орешки» электромонтажные просто незаменимы. Потребность в них объясняется следующими причинами:

  • При непосредственном контакте алюминиевых и медных проводов металлы в зоне соединения со временем окисляются.
  • При длительной эксплуатации скрутки она постепенно разрушается и может ослабнуть настолько, что цепь, по которой протекает нагрузочный ток, окончательно разрывается.
  • В результате этого разрушения энергоснабжение подключенного к ней объекта полностью прекращается.

При формировании соединений типа «орех» сначала медный и алюминиевый провода освобождаются от изоляции на ширину пластины. После этого сначала ослабляется крепеж, а в освободившиеся пазы вставляются соответствующие провода. На завершающем этапе сборки они затягиваются ослабленными ранее винтами. За счет того, что между медным и алюминиевым проводами в орехе помещается латунная пластина, непосредственного контакта между ними не образуется.

Отвод от столба высоковольтной линии

Отвод от столба высоковольтной линии

Согласно положениям действующей нормативной документации работы по подключению кабеля, протягиваемого от столба ЛЭП до ввода в дом, проводятся специализированными организациями. Это объясняется тем, что открытая часть общей трассы подвода электроэнергии очень важна с точки зрения правильности ее обустройства.

Такие работы могут выполняться только специалистами, которые при монтаже используют особые приемы прокладки линий, включая оформление ответвлений от типового кабеля СИП.

Согласно требованиям ПУЭ, при воздушном способе подводки допускается использовать следующие типы проводного материала:

  • Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
  • такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
  • алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.

Обустройство отвода от столба, расположенного на улице около дома – это как раз тот случай, когда потребуется сквозное соединение типа «орех». При использовании этого объединительного элемента удастся обеспечить надежный контакт жил алюминиевого кабеля высоковольтной линии с медным отводом в сторону жилого строения.

Электромонтажный орех

Для соединения жил проводов и кабелей широко применяются клеммы. Для соединения необходимо удалить изоляцию и вставить зачищенную жилу в клемму. Но вовсе не обязательно ограничиваться зачисткой концов проводников. Изоляция может быть удалена в любом месте. При этом провод можно не разрезать, а использовать клемму специальной конструкции – сжим. Этим приспособлением можно соединить два провода, не разрезая их в месте соединения. Но чаще всего оно используется для получения ответвлений от главного провода, который в таком случае аналогичен электрической шине.

Главная деталь этого изделия, которое также называется электриками «орех», состоит из нескольких стальных пластин. Обычно их три:

  • Верхняя и нижняя снабжены желобком.
  • Средняя пластина плоская.

Желобки взаимно перпендикулярны и предназначены для охвата жилы подходящего диаметра.

Размеры желобков определяют ту или иную модель «ореха», которую рекомендуется применять для соединения проводников с определенными сечениями. На изображении далее видно, что жилы в этом соединении не соприкасаются. Следовательно, в «орехе» можно соединять алюминиевый провод с медным. Металлическая деталь помещена в пластиковый корпус. В некоторых моделях он герметичен.


Соединитель сжима, называемый «плашкой»
Одна из моделей сжима с разобранным корпусом

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение

Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Пример применения и порядок сборки

В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:

  1. На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
  2. Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
  3. Половинки изделия разъединяются.
  4. Нужно выкрутить прижимные болты из контактных пластин.
  5. С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.

На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.

При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха

При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля

Части собранного корпуса надежно фиксируются специальными стопорными кольцами.

Назначение и преимущества соединителей

Маркировка кабельных зажимов

Зажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания. Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом. Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.

При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.

Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.

Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага. Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.

К бесспорным преимуществам зажимов этого типа относят:

  • С их помощью удается подключать ответвления без разрыва кабеля.
  • Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
  • Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).

Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

что это такое, примеры применения и правила соединения проводов

На чтение 6 мин Просмотров 1.5к. Опубликовано Обновлено

При электромонтажных работах, связанных с обустройством линий электропередач или формированием ответвлений воздушного кабеля от основной магистрали полагается использовать соединительные переходники. Орех электрический – одна из разновидностей таких соединителей, обеспечивающих качественный переходной контакт и его надежную защиту от внешних воздействий. Чтобы понять принцип работы ответвляющего сжима под названием «орех», потребуется ознакомиться с его конструкцией и особенностями применения.

Конструкция и особенности монтажа

Электрические орехи

Орех электрический соединительный получил свое название из-за внешнего сходства с известным плодом, что напрямую связано с конфигурацией его корпусной части.

В официальной и рабочей документации этот тип промежуточных соединителей называется ответвляющим зажимом или проще – сжимом.

Снаружи орех для соединения проводов защищен прочным и легким корпусом, изготовленным из поликарбоната и состоящим из двух половинок. При сборке эти части конструкции легко защелкиваются, образуя форму, схожую с орехом. Внутри конструктивного элемента находится сердечник, состоящий из 2-х стальных плашек и прокладочной пластины. Для получения надежного контакта они вместе с пластинкой сжимаются посредством специальных стяжных болтов.

Назначение и преимущества соединителей

Маркировка кабельных зажимов

Зажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания. Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом. Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.

В случае разрыва магистрального кабеля и оформления отводов на площадке с помощью обычных контактных колодок надежность подачи питания к отдельным потребителям резко снижается.

При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.

Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.

Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага. Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.

К бесспорным преимуществам зажимов этого типа относят:

  • С их помощью удается подключать ответвления без разрыва кабеля.
  • Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
  • Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).

Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю.

Пример применения и порядок сборки

В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:

  1. На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
  2. Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
  3. Половинки изделия разъединяются.
  4. Нужно выкрутить прижимные болты из контактных пластин.
  5. С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.

На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.

Между пластинами обязательна установка латунной прокладки, позволяющей получить большую площадь соединения и исключить контакт разнородных металлов.

При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха. При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля. Части собранного корпуса надежно фиксируются специальными стопорными кольцами.

Объединение шин из различных материалов

Соединение медного и алюминиевого проводов зажимом орех

Подключение проводов с применением электрических орехов допускается выполнять не одним методом ответвления. Благодаря простоте конструкции и надежности образующегося соединения эти элементы применяются на любых участках действующих электросетей, включая распределительные коробки. При их использовании внутри установочных изделий нужно учитывать размеры самих сжимов и подбирать короба соответствующих габаритов.

При необходимости соединения алюминиевых и медных жил зажимы для проводов «орешки» электромонтажные просто незаменимы. Потребность в них объясняется следующими причинами:

  • При непосредственном контакте алюминиевых и медных проводов металлы в зоне соединения со временем окисляются.
  • При длительной эксплуатации скрутки она постепенно разрушается и может ослабнуть настолько, что цепь, по которой протекает нагрузочный ток, окончательно разрывается.
  • В результате этого разрушения энергоснабжение подключенного к ней объекта полностью прекращается.

При формировании соединений типа «орех» сначала медный и алюминиевый провода освобождаются от изоляции на ширину пластины. После этого сначала ослабляется крепеж, а в освободившиеся пазы вставляются соответствующие провода. На завершающем этапе сборки они затягиваются ослабленными ранее винтами. За счет того, что между медным и алюминиевым проводами в орехе помещается латунная пластина, непосредственного контакта между ними не образуется.

Отвод от столба высоковольтной линии

Отвод от столба высоковольтной линии

Согласно положениям действующей нормативной документации работы по подключению кабеля, протягиваемого от столба ЛЭП до ввода в дом, проводятся специализированными организациями. Это объясняется тем, что открытая часть общей трассы подвода электроэнергии очень важна с точки зрения правильности ее обустройства.

Такие работы могут выполняться только специалистами, которые при монтаже используют особые приемы прокладки линий, включая оформление ответвлений от типового кабеля СИП.

Согласно требованиям ПУЭ, при воздушном способе подводки допускается использовать следующие типы проводного материала:

  • Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
  • такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
  • алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.

Обустройство отвода от столба, расположенного на улице около дома – это как раз тот случай, когда потребуется сквозное соединение типа «орех». При использовании этого объединительного элемента удастся обеспечить надежный контакт жил алюминиевого кабеля высоковольтной линии с медным отводом в сторону жилого строения.

Зажимы орех для проводов 220В пользуются огромной популярностью у специалистов по прокладке высоковольтных линий. Они применяются везде, где хватает места для их размещения, и гарантируют надежное соединение проводов без их непосредственного контакта.

Соединение проводов с помощью зажимов типа «орех»

Соединение проводов с помощью зажимов типа «орех» встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом «орех» его назвали электрики, так как он внешним видом очень на него похож.

Соединение проводов через «орех» очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.

Для чего предназначены сжимы ответвительные?

Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.

Вот пример некоторых этажны щитков с «орехами»

«Орехи» состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.

Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип «ореха».

Тип сжима ответвительного Сечение магистральных проводов, мм2 Сечение ответвительных проводов, мм2 Габаритные размеры
У731М 4-10 1,5-10  42х41х31
У733М 16-35 1,5-10  42х41х31
У734М 16-35 16-25  42х41х31
У739М 4-10 1,5-2,5  42х36х23
У859М 50-70 4-35  62х61х43,5
У870М 95-150 16-50  84х85х60
У871М 95-150 50-95  84х85х60
У872М 95-150 95-120  84х85х60

Сжимы ответвительные продаются в любых магазинах электротоваров. С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Еще запомните, что корпус сжимов типа «орех» не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.

Соединение проводов с помощью зажимов типа «орех»

Теперь давайте рассмотрим сам процесс соединения.

Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.

Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.

Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.

Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу.

Теперь укладываем плашку с проводами в корпус «ореха». Для прохождения проводников в нем есть специальные отверстия.

Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.

Вот и все! Мы соединили два провода с помощью зажимов типа «орех».

Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.

Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.

А у вас в этажном щитке сжимы типа «орех» в каком состоянии находятся?

Улыбнемся:

В трамвае:
— Ваш билетик?
— А ваш?
— Я кондуктор!?!
— А я электрик! Так что, мне за свет не платить?

Соединение проводов с помощью зажимов типа орех устранение неисправностей

 Соединение проводов с помощью зажимов типа орех  это один из пунктов перечня наших электромонтажных работ.
Услуги электрика по устранению плохих контактов в орехах.

Соединение проводов с помощью зажимов типа “орех” встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом “орех” его назвали электрики, так как он внешним видом очень на него похож.
Соединение проводов через  орех достаточно простое.
Орехи это сжимы-ответвительные. Главная их задача в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника(жилы главного стоякового кабеля остаются целыми). Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Преимущественно применяются в сетях 0,4 Киловольта. Название придумано электрика и электромонтажниками давно, из-за внешней схожести оболочки с орехом настоящим.

Зажим состоит из 1.металлического сердечника.Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой винтами. Каждая плашка имеет паз под определенное сечение провода.
Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников.При выполнении электромонтажных работ нами всегда выбираем правильный материал и размер зажимов.

2.диэлектрического корпуса из поликарбоната.Еще важно, что корпус сжимов типа “орех” не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой или, который для лучшей влагостойкости не лишним будет термоусадить.(термоусадке посвятим отдельную статью)

На сегодняшний день в продаже имеются орехи позволяющие соединять медные и алюминиевые провода, а также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Процесс монтажа опишем по пунктам.
1.Разбираем корпус ореха. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.
2.Зачищаем провода на длину плашек ореха и ослабляем (откручиваем) винты.
3.Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина.Важно- медь с алюминием не должна контактировать на прямую(это описано в отдельной статье)
4.Затягиваем винты крепко, но осторожно, чтобы не сорвать резьбу.
5.Теперь укладываем плашку с проводами в корпус “ореха”. Для прохождения проводников в нем есть специальные отверстия.
6.Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.
7. Маркировка, изоляция, термоусадка

В старых в стояковых этажных щитках большинство таких соединений находятся в аварийном состоянии из за отсутствия контроля.Зачастую к орехам помимо основных проводников подключают нелегальные и легальные нагрузки,делают на скорую руку и не преследую цели сделать надежное соединение.Эта вызывает опасность перепадов напряжений во всем подъезде.
Задайтесь вопросом какие в Вашем этажном щитке сжимы типа “орех” в каком состоянии находятся? Своевременное обслуживание и диагностика залог Вашей и Вашего имущества безопасности и безперебойной электроэнергии.

Устраним неполадки в соединениях зажимов-орехов, заменим их на надежные и сертифицированные.

Обращайтесь к нам за услугами электрика для диагностики и устранения неполадок, звоните нам окажем консультацию.Поделиться ссылкой:

Орех для соединения проводов — советы электрика

Устройство ответвительного сжима

Электрическая сеть формируется присоединением проводов, кабелей и нагрузок. Наглядный пример – электропроводка. В ней все присоединения делаются в коробках. При этом используются отрезки проводов. Но чем толще жилы, тем меньше способов для их соединения. Например, скрутка для этого не подходит.

Использование сжима – это очень удобный способ соединения жил большого сечения. Далее расскажем о разновидностях этого изделия электрической фурнитуры боле подробно.

Электромонтажный орех

Для соединения жил проводов и кабелей широко применяются клеммы. Для соединения необходимо удалить изоляцию и вставить зачищенную жилу в клемму. Но вовсе не обязательно ограничиваться зачисткой концов проводников. Изоляция может быть удалена в любом месте.

При этом провод можно не разрезать, а использовать клемму специальной конструкции – сжим. Этим приспособлением можно соединить два провода, не разрезая их в месте соединения.

Обратите внимание

Но чаще всего оно используется для получения ответвлений от главного провода, который в таком случае аналогичен электрической шине.

Главная деталь этого изделия, которое также называется электриками «орех», состоит из нескольких стальных пластин. Обычно их три:

  • Верхняя и нижняя снабжены желобком.
  • Средняя пластина плоская.

Желобки взаимно перпендикулярны и предназначены для охвата жилы подходящего диаметра.

Размеры желобков определяют ту или иную модель «ореха», которую рекомендуется применять для соединения проводников с определенными сечениями. На изображении далее видно, что жилы в этом соединении не соприкасаются. Следовательно, в «орехе» можно соединять алюминиевый провод с медным. Металлическая деталь помещена в пластиковый корпус. В некоторых моделях он герметичен.

Соединитель сжима, называемый «плашкой»Одна из моделей сжима с разобранным корпусом

Область применения и рекомендуемая последовательность монтажа

Сжим относится к низковольтным приспособлениям. Максимальная величина напряжения для него 60–700 В. Он удобен для монтажа в электрических щитах, а также для открытой электропроводки, особенно если мощность потребителей велика. Примеры использования сжимов показаны далее.

Что-то большой перепад для максимальной величины напряжения. Может, там должно быть 600–700?

Соединения проводов «орехами»

Процесс монтажа не отличается сложностью. После подбора необходимой модели (по толщинам соединяемых жил) первое, что надо сделать, – это извлечь плашку.

Для этого снимается крепление, которое удерживает обе половинки корпуса.

В зависимости от конструкции крепление может быть в виде упругой стопорной шайбы-кольца, либо соединение на резьбе отдельными саморезами или кольцом, удерживающими обе половинки корпуса.

Конструкция корпуса с упругим стопорным кольцомКонструкция корпуса с резьбовым кольцом

  • Обращаем внимание на то, чтобы не забыть надеть кольцо с резьбой на провод-ответвление до того, как он будет смонтирован в «орехе». Иначе придется заново развинчивать плашку.

Итак, плашка извлечена. По ее размерам определяются расстояния для удаления изоляции с монтируемых проводов (например, маркером ставятся метки). Острым ножом, стараясь минимально воздействовать на жилы, надрезаем изоляцию и освобождаем от нее жилы проводников.

Рекомендуем протереть контактирующие поверхности плашки и жил ватным тампоном, увлажненным обезжиривающей жидкостью. Помещаем жилы в желобки (не помешает добавление в желобок токопроводящей смазки), собирая детали плашки и скрепляя их винтами. Накладываем на плашку половинки корпуса и скрепляем их соответствующей деталью.

Соединение готово. Для его стабильности в плашке надо подложить под шляпки винтов шайбы гровера. В заключение приводим в виде таблицы популярные модели сжимов.

Таблица 1Таблица 2

Выбирая сжим, надо правильно определить его типоразмер. Лучше всего на плашке проверить указанный диаметр или сечение жилы проводника.

Источник: https://domelectrik.ru/provodka/kabel/otvetvitelnyy-szhim

Соединитель проводов: орешки для начинающего электрика

Несложно представить ситуации, при которых требуется подключить новое электрооборудование к существующим электрическим сетям. Залезать в магистральные линии вам никто не позволит, а вот решить проблему соединения алюминиевых и медных проводов внутри своего жилища и выбрать соединители вы можете самостоятельно.

Почти все граждане где-то слышали или читали, что соединять простой скруткой провода разного сечения и из разных материалов не рекомендуется. Но руки домашнего мастера (особенно на даче) так и тянутся по-быстрому скрутить старую электропроводку с новым выходом к очередному бытовому устройству. Каковы последствия?

  1. Площадь контакта проводников даже при самой плотной скрутке относительно невелика. Как следствие, возникает высокое контактное переходное сопротивление, которое может вызвать нагревание группы.
  2. В случае подводки алюминий-медь этот эффект может стать критическим. Дело в том, что электрохимических характеристики металлов сильно отличаются. Быстрое образование на алюминиевой жиле окисной пленки (во влажных условиях еще более интенсивное) дает дополнительное сопротивление токоотводу в зоне контакта.
  3. Дополнительный вклад окислительных процессов на меди за короткий период увеличивает контактное переходное сопротивление до пиковых значений, при которых нагрев проводящего соединения медного и алюминиевого проводов может привести к искрению, плавлению, проще говоря, к локальному возгоранию.

Как говорят в Одессе «оно вам надо». Купите соединитель проводов и живите спокойно.

Рассматривать все случаи, когда такое подключение жизненно необходимо мы не будем. Просто запомните, что если у вас из стенки торчат алюминиевые выходы, в купленном за городом старом доме проводка из того же материала или возникла нужда подключиться к магистральной линии, покупайте правильный переходник.

Клеммные колодки или клеммники. Об этих устройствах мы подробно рассказывали на страницах нашего сайта. Сейчас просто обратим ваше внимание на некоторые нюансы.

Надежный электрический контакт в самозажимных или винтовых клеммниках, чтобы соединить алюминиевый и медный провод, должен обеспечиваться либо пластиной из нейтрального материала, либо специальной пастой, сертифицированной именно для этого случая. Смотрите маркировку, читайте инструкцию.

Орешки для соединения проводов. Техническая мысль торжествует. Скорлупа из карболитового пластика (защита) плюс ядро в виде контактных зажимных пластин. Наименование ответвительные сжимы в наибольшей степени применимо к этим устройствам.

Схема простая:  магистраль (алюминий)  со снятой фрагментарно изоляцией помещается в канал сжимающих пластин электрического орешка для соединения проводов, а медные жилы зажимаются в те же плашки без прямого контакта с внешним каналом. По верхней калибровке сечений (120-150 кв.

мм) такой соединитель проводов, очевидно, рассчитан на профессионалов, но нижние градации (1,5 – 4 кв. мм) вполне применимы для домашних умельцев.

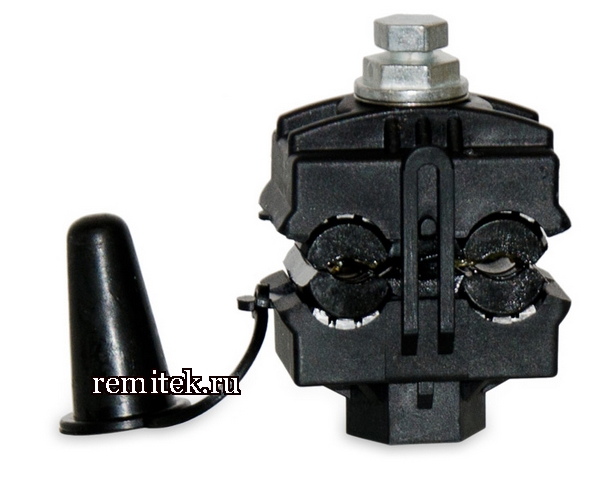

Прокалывающие зажимы (ПЗ). Предназначены для подключения к СИП (самонесущий изолированный провод) магистральных высоковольтных линий. Ответвления такого типа выполняют профессионалы, для особо рукодельных граждан сообщаем: ответвление с помощью ПЗ подключается без нарушения изоляции путем сжатия латунных контактов к несущему проводнику. Затягиваем гайку и обеспечиваем контактный выход.

Источник: http://ogodom.ru/soedinitel-provodov-oreshki-dlya-nachinayushhego-elektrika.html

Способы соединения электрических проводов: виды для разного сечения

При установке дополнительной розетки, подключении новой люстры или устранении неисправности в электропроводке предстоит заниматься электромонтажными работами. Не имея практического опыта, сложно обеспечить надежный контакт между проводниками из разного материала, имеющими различное сечение или вовсе разное количество жил.

Чтобы все сделать правильно, предстоит изучить способы соединения электрических проводов и выяснить технические особенности нужного варианта.

Прежде, чем начать соединять провода

Любые электромонтажные работы следует выполнять со знанием дела. Важно помнить, что от правильности их проведения зависит безопасность и жизнь всех людей и животных, проживающих в доме, квартире или на даче. Оплошность недопустима — в лучшем случае хорошего контакта не будет. А это нерабочие электроточки.

В худшем случае кого-то из членов семьи, друзей или знакомых, заглянувших в гости, может ударить током от неправильно изолированного соединения. Или же произойдет возгорание проводки, что грозит пожаром.

Для качественного и правильного выполнения соединений электрических проводов нужны:

  • знание основных видов и принципов соединения;
  • наличие специальных инструментов для выполнения электромонтажных работ;
  • наличие всех расходных материалов, которые пригодятся при выполнении конкретного типа соединения;
  • предварительные тренировки на отдельных отрезках проводов.

Когда все необходимое имеется, следует тщательно подготовить будущее место работы. Для этого нужно обесточить все провода, с которыми предстоит иметь дело. Это очень важный шаг, который нельзя игнорировать!

Не имея знаний по электромонтажу, лучше доверить замену электрической проводки профессиональному электрику

Чтобы не получить удар тока, лучше лишний раз убедиться, что квартира или дом действительно обесточены. В таком случае удобно воспользоваться индикаторной отверткой — это недорогой инструмент, который можно приобрести даже в интернет магазине.

Удобно когда помимо желания все сделать своими руками есть еще и нужный инструмент — с ним электромонтажные работы выполнять в разы проще и быстрее

В ситуации, когда есть серьезные опасения в целесообразности проведения электромонтажных работ собственноручно, лучше обратиться к электрику. Причем, следует приглашать лишь опытного мастера, имеющего не только опыт проведения подобных работ, но и специальное образование.

Важно

Услуги электрика будут особенно актуальными, если предстоит замена проводки во всем доме/квартире. Экономить на этом нельзя — в итоге можно заплатить двойную или тройную цену, или и вовсе поплатиться своим имуществом.
Обзор популярных видов соединения

Основные виды соединения, применяемые для соединения проводов для бытовых нужд, насчитывают около 10 вариантов. Среди них выделяются как простые, которые можно выполнить, не имея многолетнего опыта, так и более сложные способы, где потребуется не только опыт, но и специальные инструменты и навыки работы с ними.

Сложные варианты соединений

Соединение двух и более проводов выполняется с целью получить качественный контакт. Именно он обеспечит работоспособность всех электрических точек в конкретном доме или квартире. Установить надежный контакт между проводниками можно своими силами или пригласить специалиста. Все зависит от выбранного типа соединения, наличия инструментов и навыков проведения подобных работ.

К сложным видам соединений, относятся:

С этими вариантами новичку будет довольно сложно справиться. Дело в том, что для пайки узла из двух или более проводников потребуется специальный инструмент, навыки работы с ним — одно неловкое движение и вместо надежного контакта можно получить противоположный результат.

Для пайки необходимо взять припой из оловянно-свинцового сплава, канифоль и кисточку для ее нанесения, паяльник и наждачную бумагу для зачистки жилы

Суть этого метода заключается в том, чтобы снять изоляцию с жил соединяемых проводников и зачистить их наждачкой до блеска. Затем нужно на каждую жилку нанести кисточкой канифоль и хорошенько разогреть паяльником — зачищенный металл должен со всех сторон покрыться равномерным слоем канифоли.

Когда все жилы проводников подготовлены, остается их хорошо скрутить и паяльником разогреть припой, а также нагреть полученную скрутку до кипения канифоли. Теперь нужно паяльником наносить припой на разогретый узел проводников и обеспечить его равномерное затекание между отдельными жилками.

При использовании сварки, пайки и пресс-клещей получается крепкое и невероятно надежное соединение. В таких узлах и через 30 лет не пропадет контакт

Как только удалось получить полноценное распределение жидкого припоя по всей спаиваемой поверхности, пайку можно завершать. Теперь останется подождать, пока полученный узел остынет естественным образом.

Сварка — еще более сложный вид соединения. Для его выполнения понадобится:

  • сварочный аппарат;
  • угольный электрод;
  • флюс, который обеспечит защиту расплава от воздействия кислорода;
  • защитная маска на лицо и специальные жаропрочные перчатки на руки.

А самое важное при работе со сваркой — умение пользоваться прибором. В руках дилетанта вместо надежного контакта, способного прослужить 30-50 лет, из-под сварочного аппарата выйдет расплавленный проводник и испорченная изоляция.

Перед началом сварки нужно сделать скрутку, как и перед пайкой, зачистив предварительно концы жил до блеска. Суть сваривания — получить монолитное металлическое соединение. Для этого в углубление угольного электрода нужно насыпать флюс, включить сварочный аппарат и опустить конец скрутки в это же углубление.

Шарик на концах жил соединяемых проводников обеспечит надежный контакт. Более того, такой способ отлично подходит для многожильных проводов

В результате воздействия сварки концы оплавятся и на них образуется металлических шарик. Нужно дождаться его остывания, очистить от флюса и покрыть лаком.

Совет

Для опрессовки тоже потребуется специальное оборудование — пресс-клещи, которые еще называются кримпер, и металлическая гильза из меди, алюминия, комбинированного сплава или в изоляции.

Чтобы получить качественный контакт этим способом, нужно подготовить жилы проводников также, как и перед пайкой. Затем взять гильзу и поместить в нее с одной стороны подготовленные жилы одного, а со второй — второго проводника.

Расстояние, на которое нужно снимать изоляцию с жил проводника, зависит от выбранного метода соединения

Теперь предстоит пресс-клещами обжать соединение с двух сторон.

Важно, чтобы гильза подходила диаметром к сечению соединяемых проводов — жилы должны свободно входить внутрь. После сжатия кримпером следует проверить качество опрессовки — нужно подергать один и второй провод.

Если они плотно зажаты и не выпадают из гильзы, то контакт выполнен успешно.

Все соединения, полученные в результате пайки, сварки или опрессовки обязательно изолируются. Для этого применяется изолента или термоусадочная трубка. Второй вариант удобнее и сейчас используется как профессиональными электриками, так и домашними мастерами. Причем, при создании контакта с помощью опрессовки термоусадочную трубку нужно надевать перед тем, как вставить жилы в гильзу.

Простые способы создания контактов

Кроме трудоемких и сложных вариантов создания контакта, требующих мастерства и наличия специальных инструментов, есть более простые, которые вполне можно осилить своими руками. Такие способы приемлемы для соединения двух и более проводов с разным сечением или с одинаковым. Да и материал жил может быть разным — медь, алюминий или сталь.

К простым способам, чаще всего используемых в бытовых условиях, относятся следующие соединения:

  • скрутка;
  • болтовые;
  • винтовые;
  • самозажимные.

Есть два варианта скрутки, которые делают в домашних условиях. Первый — просто скручивают зачищенные до блеска жилы и наматывают поверх изоленту или термоусадочную трубку. Второй вариант — поверх скрутки накручивается колпачок СИЗ.

Использовать изолирующую ленту крайне неудобно, особенно в труднодоступных местах. Лучше купить термоусадочную трубку нужного диаметра. Тем более, что цена у нее вполне доступная

Первый вариант является пережитком прошлого.

Обратите внимание

Такие соединения ненадежны, они могут распадаться и контакт пропадает. Во втором случае — надежности противостоит высокая цена за один колпачок.

Покупать более дешевые изделия не стоит — они не выдерживают включения мощного обогревателя в сеть или прочих электрических приборов.

Для болтового соединения предстоит подготовить болт, шайбы на одну больше, чем количество соединяемых проводников, и гайку. При создании контакта жилы готовят аналогично как перед сваркой или пайкой. Одно условие — длины зачищенной жилы должно хватить для 3-4 разовой обмотки вокруг болта.

Вначале надевается шайба, затем наматывается жила проводника, затем снова шайба, снова жила второго проводника, опять шайба и т. д. Когда жилки всех проводников намотаны, надевается последняя шайба и все это фиксируется гайкой. Ключом предстоит хорошо затянуть соединение, чтобы обеспечить качественный контакт. Обязательно полученный узел нужно изолировать.

Еще один простой и недорогой способ — это винтовые соединения. Они выполняются с применением клеммных колодок. Причем, длина участка, который предстоит очистить от изоляции до блеска, зависит от модели устройства и сечения проводника.

Самый простой вариант — самозажимные устройства или клеммники WAGO. Они создают надежный контакт и просты в использовании. Еще одно их преимущество — возможность многоразового использования. Снять и поставить заново WAGO сможет даже человек, очень далекий от электромонтажа.

Какому варианту отдать предпочтение

Чтобы правильно выбрать способ выполнения соединений проводников, следует учесть особенности своей ситуации, оценить объемы будущих работ и свои умения. Если речь идет о замене люстры, то нет смысла изучать тонкости сварки и покупать сварочный аппарат. Здесь можно потратиться на покупку оригинальных немецких клеммников WAGO.

Когда предстоит полномасштабный ремонт квартиры или дома с заменой проводки, то целесообразнее здесь использовать способ сварки. Если нет навыков работы с этим оборудованием, то можно потренироваться делать качественную опрессовку и создать все контакты самостоятельно.

Важно

В распределительных коробках часто используют винтовые клеммники. Но здесь один нюанс — их периодически следует подтягивать. Поэтому нужно так расположить коробки, чтобы обеспечить простой доступ к ним для проведения ревизии.

Неразъемные зажимы одноразового использования. Если нужно разорвать соединение и создать новое, то придется отрезать старый контактный узел

Использовать обычную скрутку и, как раньше, наматывать сверху изоленту, крайне опасно. Тем более, что этот вариант запрещен электромонтажными правилами.

Технические нюансы основных видов соединения

Каждый из популярных видов создания контактов имеет свои особенности. Так, скруткой можно соединять лишь одножильные проводники из одного материала.

Если же предстоит создать контакт у многожильных проводов, то здесь нужно использовать специальные наконечники — они спрессуют пучок мелких жил. После установки наконечника проводник можно подсоединять в клеммный зажим без прижимной планки.

Для выполнения надежного соединения многожильные провода должны быть спрессованы специальным наконечником

Когда предстоит выполнить до десяти соединений, то удобно выбрать немецкие клеммники Ваго. Они позволяют соединять жилы проводников разного сечения и материала. Для разных материалов лучше выбирать Wago с антикоррозийной пастой.

Но здесь следует быть предельно внимательным, чтобы не купить китайскую подделку. Основные отличия оригинальных WAGO от китайских:

  • у китайской подделки контактная планка в 2 раза тоньше, чем у оригинала. Опасно на китайский клеммник вешать более 5 Ампер;
  • оригинальный механизм не магнитится, а китайский магнитится;
  • на задней стенки китайской подделки нет инструкции по использованию.

Да и пластик настоящего самозажимного клеммника в разы качественнее. Поэтому он спокойно выдерживает нагрузку, указанную на обратной стороне.

Также для создания контакта у проводов с различным сечением можно использовать пайку или сварку. Такое соединение будет прочным и долговечным. Конечно, если его выполнили профессионально.

Совет

Еще один важный нюанс — всегда осуществлять изоляцию контактов. Это актуально для простой скрутки, для пайки, опрессовки и сварки. А также, для создания контакта с помощью болта.

Болтовое соединение относится к дешевому, простому в исполнении и долговечному варианту. И проводники разного сечения и материала здесь способны создать надежный контакт. Правда он занимает многовато места, если сравнивать с колпачком СИЗ или клеммниками Ваго.

Выводы и полезное видео по теме

Чтобы качественно обжать гильзу при соединении электропроводов, понадобится тренировка и специальный инструмент — пресс-клещи. Подробный процесс опрессовки в видео:
Даже самый дорогой клеммник может оказаться дешевой подделкой. В видео ролике продемонстрированы основные отличия оригинала Wago:

В видео показан способ болтового соединения медного и алюминиевого провода: Соединение проводов с помощью сварки можно посмотреть в видео ролике:

Источник: http://sovet-ingenera.com/elektrika/provodka/sposoby-soedineniya-elektricheskix-provodov.html

Прокалывающие зажимы для проводов, ответвитель ОВ, зажим орех

Для быстрого и безопасного ответвления изолированного кабеля используются специальные элементы – прокалывающие зажимы для проводов. С их помощью можно в короткие сроки произвести прокладку и ответвления линий электропередач напряжением 220 вольт, не снимая изоляцию с кабеля.

Описание конструктивных особенностей специальных зажимов

Ответвление провода без зачистки изоляции производится при помощи специальных устройств.

Зажимы состоят из следующих элементов:

  1. Герметичный корпус.
  2. Специальные пластины для обеспечения контактов.
  3. Алюминиевые прокалывающие зубцы.
  4. Одноразовые затяжные болты со скручиваемыми головками.

Зажимы прокалывающие – это узлы, помещенные в корпус из полимерного материала, усиленного стекловолокном. В корпусе имеются отверстия с контактными пластинами для ввода кабеля. Пластины оснащены зубцами, которые служат для прокола изоляционного материала и надежного контакта с жилами из меди или алюминия.

Нарушение изоляции осуществляются вследствие давления специального зажимного болта на устройство. Кабель надежно фиксируется в приборе при помощи болтового соединения с оригинальной срывающейся головкой. Эта деталь качественно фиксирует кабель, оберегая контакты от сдавливания, резьбовое соединение от срыва. Полученное соединение полностью герметично.

Прокалывающие зажимы для электрических проводов используются при прокладке воздушных линий. Благодаря герметичности узлы устойчивы против атмосферных воздействий.

Перепады температуры и влажности не влияют на качество полученных соединений. Полная защита обеспечена вследствие использования приложенных специальных резиновых колпачков.

Колпачки предназначены для защиты выходящих свободных концов.

Способ установки ответвителей

Конструкция современных моделей клемм для отвода позволяет совершать данную операцию за короткое время с безопасностью при монтаже. Благодаря высокому качеству материалов ответвитель прокалывающего типа позволяет произвести надежный контакт без разрыва изоляции.

Чтобы произвести ответвление проводов, выполняются следующие операции:

  1. Выбор подходящей модели в соответствии с параметрами соединяемых проводов.
  2. Установка прибора на основную магистраль.
  3. Продевание в отверстие жилы для ответвления и фиксация при помощи болта.
  4. Постепенное закручивание затяжного болта до срыва головки, эта операция осуществляется при помощи динамометрического ключа.

При выборе нужной модели нужно изучить маркировку прибора. На ней указаны допустимые сечения жил и размер головки болта под соответствующий ключ. Наиболее часто используются ключи размером 13 мм.

Достоинства и недостатки ответвителей

Ответвитель ОВ обладает отличными качествами:

  • возможность осуществлять ответвление без отключения напряжения благодаря надежной изоляции контактных пластин от зажимных болтов;
  • высокая герметичность изделия, позволяющая использовать его при любой погоде;
  • простота и доступность в использовании;
  • длительный эксплуатационный срок;
  • доступная цена;
  • возможность соединения жил из различных металлов – меди и алюминия.

К недостаткам можно отнести невозможность повторного использования ответвителя.

Использование устройств под названием «орех»

При отведении электрического питания от межэтажных распределительных щитков в квартиры применяется соединение проводов с помощью зажимов типа орех. Правильное название этого узла – зажим ответвляющий, благодаря внешнему сходству с плодом, среди электриков он известен, как орех.

После зачистки жилы укладываются в специальное отделение и затягиваются винтиками, после этого корпус защелкивается. Корпус узла орешек не герметичен, в его полость свободно проникают пыль, влага, фрагменты мусора. Для защиты от внешних загрязнений клемму рекомендуется изолировать при помощи изоленты.

Преимущества сжимного устройства:

  • простота конструкции, удобство в использовании;
  • надежность и долговечность ответвлений;
  • компактность, малый вес;
  • низкая цена;
  • качественное соединение медных и алюминиевых жил любых сечений.

К недостаткам относятся такие свойства:

  • отсутствие герметичности сжимного ореха;
  • необходимость отключения электросети во время проведения операции по ответвлению.

Сжимной орех можно приобрести в торговой сети, он предназначен для соединений проводов, имеющих сечение 1,5 – 150 квадратных миллиметров. Допускаются комбинированные сочетания жил из алюминия и меди, для этих целей используют соединительные промежуточные пластинки.

Источник: http://vseobelektrike.com/elektroprovodka/montazh-elektroprovodki/prokalyvayushhie-zazhimy-dlya-provodov.html

Соединение электрических проводов и кабелей

Качество нашей жизни уже давно зависит от бесперебойной работы разных механизмов и приборов. Для многих из них необходимы источники электрического питания (тока), которое поступает через систему проводного электроснабжения. Главная задача монтажа такой энергосистемы – это обеспечение надежного контакта в месте соединения по схеме электропроводки.

Способы соединения электрических проводов

Безопасность эксплуатируемой электросети зависит от того, насколько грамотно проведены электротехнические работы. Соединение проводов должно быть выполнено в соответствии со следующими требованиями:

  • Обеспечить надежный электрический контакт без дополнительного сопротивления (в соединительной части оно должно быть равным сопротивлению основной).
  • Наличие механической прочности, отвечающей за надежность соединения при случайных растяжениях.
  • Учет характеристик материала. Чаще всего это алюминий, медь и сталь.

Соединение электрических проводов по одному накладными пластиковыми клеммами.

Разнородные металлы в проводах нельзя соединять напрямую, так как каждый из этих металлов, в том числе и их сплавы, имеют разные свойства и электрохимические показатели (плотность, сопротивление, проводимость). Алюминий имеет высокий показатель окисления.

Под воздействием факторов окружающей среды (особенно при попадании влаги) на поверхности металла образуется пленка с повышенным электрическим сопротивлением. Для меди также характерно ее появление, но с меньшим сопротивлением. При прямом контакте этих материалов разное сопротивление затрудняет проводимость тока.

Окислительные процессы усиливают реакцию и приводят деформации поверхности проводников. В результате, возникает нагрев и искрение в месте соединения, что может привести к возгоранию электропроводки.

Правила устройства электроустановок в жилых помещениях позволяют монтировать электросети только с медными жилами. Но все еще встречаются дома старой постройки, в которых электрические линии сделаны из алюминиевого кабеля.

Поскольку непосредственный контакт медных и алюминиевых жил запрещен, монтажные работы на таких участках производятся по специальным технологиям, в соответствии с требованиями ПУЭ. Проводное соединение требуется не только на больших участках электросети.

Оно может применяться также при ремонте бытовых электроприборов. Существуют разные способы соединения проводов для создания электрических цепей.

Использование клеммных колодок

Одним из самых легких и надежных способов является соединение контактов через клеммные колодки. Это простое устройство с винтовым принципом монтажа. Состоит из пластикового корпуса с несколькими гнездами, разного размера и количества пар (от 2 и более). В каждое из гнезд впаяна латунная гильза, имеющая резьбовое соединение и установлен зажимной винт.

Хорошо зачищенный проводник вставляется в гильзу и крепко фиксируется винтом, при помощи отвертки. Чтобы убедиться в крепости соединения, после скрутки сильно пошевелите контакты. При излишней подвижности подтяните зажим.

Такой вид имеет ряд достоинств. В их числе небольшая стоимость и крепкая фиксация контактов. Устройство клеммной колодки позволяет соединить алюминий с медью, так как нет прямого взаимодействия разнородного материала. Возможно использовать проводники с разным диаметром сечения, а также многожильные или одножильные провода.

Соединение через клеммную колодку с замыканием провода на второй паре ячеек.

Интересно! Многожильный провод в клеммном креплении надо фиксировать очень аккуратно. Если соединение затянуто слишком туго, происходит расслоение волокон и ослабление контакта.

Обратите внимание

У клеммных колодок есть несколько недостатков. Ими сложно крепить пластичный алюминий. Если перетянуть винт, металл начнет крошиться, что приведет к нагреванию поверхности.

Зажим со временем ослабевает, поэтому нуждается в периодическом подтягивании.

Поскольку в местах соединений отсутствует полная изоляция, применять клеммы рекомендуется только в помещениях, где соблюдается нормальная влажность.

Пружинные клеммы

Облегчить и ускорить процесс монтажа позволяют пружинные клеммы. Они разработаны специалистами немецкой фирмы WAGO. Их безвинтовая конструкция позволяет осуществить безопасное надежное соединение. Предназначены для монтажа контактов в различной комбинации материалов. Они применяются также для соединения одножильных или многожильных проводников.

Крепление происходит при помощи плоскопружинных зажимов рычажного типа. Простота монтажа значительно сокращает время работы. Поскольку в этих устройствах каждому проводнику отведено отдельное клеммное место, они не подвержены деформации и повреждениям, надёжно защищены от случайного прикосновения. Рабочие характеристики пружинных клемм остаются неизменными даже при температуре до 80 °C.

Принцип работы механизма зажима провода в пружинной клемме.

Совет! Для предотвращения окисления контактов, производители пружинных клемм WAGO рекомендуют использовать специальную контактную пасту, которая разъедает оксидную пленку. Ею заполняется корпус зажима.

По способу подключения выделяют несколько типов:

  1. Одноразовые самозажимающиеся клеммы WAGO (серии 773, 273). Они используются при создании электроцепи из одножильных проводов. С провода снимается изоляция, затем он проталкивается в клемму до упора. Пружинный механизм надежно фиксирует соединение. Подходят они и для создания постоянной электрической сети из жестких многожильных проводников. Такие модели не требуют дальнейшего обслуживания.
  2. Универсальные многоразовые зажимные клеммы WAGO (серия 222). С помощью этого приспособления можно создавать разборные электрические сети из любых проводов, разнородных по материалу или жильности. Состоит из нескольких контактных площадок, каждая из которых имеет индивидуальный зажимный рычаг. Для соединения проводов рычажок поднимается вверх, освобождая место для контакта. Скрутка с отсутствующей изоляцией вводится в устройство до упора и стыкуется с контактной площадкой опущенным рычажком.

Осуществить прокладку или замену электропроводки с помощью пружинных клемм очень просто. Недостатками можно считать довольно высокую стоимость оригинальной продукции и большое количество продаваемых подделок.

Рекомендовано к прочтению:   Подключаем розетку с выключателем

Установка колпачков СИЗ

Колпачки СИЗ — это соединительные изолирующие зажимы. Обычно их используют для закрепления многожильных проводов в распределительной коробке. Изготовлены СИЗ из термостойкого пластика. Внутри конического колпачка установлена зажимная пружина для фиксации проводов. Для удобства монтажа каждая маркировка имеет определенный цвет.

Соединение с помощью пластиковых колпачков СИЗ, имеющих внутреннюю резьбу.

Монтаж электросоединения производят вкручиванием зачищенных от изоляции проводов в колпачок. Пружина надежно обжимает и фиксирует их, не требуя дополнительной изоляции.

Опрессовка специальными гильзами

Соединять провода разного диаметра и жильности можно методом опрессовки одноразовыми гильзами.

Для этого оголенные контакты вставляют в специальную трубку, после чего гильзу с усилием обжимают специальным инструментом (прессклещ). Заводят очищенные от изоляции концы с одной или с разных сторон гильзы.

При необходимости гильзу можно укоротить труборезом. Далее производится тщательная изоляция соединения изолентой или кембриком.

Важно! Материал, из которого сделана опрессовочная гильза, должен быть идентичным материалу соединяемых проводов в стене.

Пайка либо сварка

Часто встречаются соединения проводов пайкой. Такой способ рекомендуется применять только для ремонта бытовых электроприборов с медными проводами. Он запрещен для монтажа электроцепей с током высокого напряжения.

Также не подойдет он для алюминиевых проводов. Выполнить пайку достаточно просто. Зачищенные концы соединяются скруткой, окунаются во флюс и припаиваются паяльником.

Многожильные скрутки проводов можно припаивать «звездой», предварительно разделив их на несколько частей.

Сварка применяется для соединения стальных проводов на высоковольтных ЛЭП. Самостоятельное выполнение такого вида работ запрещено, так как здесь требуется применение сварочного аппарата и специальные навыки.

Скрутка и изоляция

Этот тип монтажа электрических проводов самый старый из существующих. Соединение проводов скруткой выполняется очень просто. Проводники тщательно зачищаются от изоляционного слоя и скручиваются между собой. Произвести процедуру скрутки можно руками или пассатижами – это зависит от жесткости провода.

Если соединению подлежат мягкие многожильные проводники, то соединение скруткой проходит в два этапа. Сначала уплотняются контакты на обоих частях провода, затем их соединяют. Фиксируют скрученные переходы изолентой или термоизоляционной лентой.

Так раньше соединяли провода в старых домах при подключении розетки.

Зажим «орех»

Специальный кабельный сжим (орешек) не только обеспечивает качественное соединение разнородных проводов, но и позволяет выполнить ответвление без разрыва основной (магистральной) линии. Обычно его устанавливают для переходного соединения с магистральной линии на внутреннюю, чтобы соединить алюминий и медь при создании входной электрической линии.

Принцип соединения проводов в зажиме типа «орех».

Особенность кабельного сжима в том, что контакт происходит через разделительную стальную пластину. Устройство «ореха» элементарно — это две прижимные плашки с разделительной пластиной. Конструкция при монтаже стягивается болтами. Изоляцией «ореху» служит специальная защитная коробка.

Рекомендовано к прочтению:   Как подключить розетку к электросети

Использование болта

Болтовое соединение одно из самых простых и эффективных. Для того, чтобы выполнить соединение любых проводов, необходим только болт, несколько шайб и гайка. Изоляционный слой счищается с проводника. На болт надевается шайба, сверху нее вокруг болта кладется виток провода.

Надевается следующая шайба, и второй провод оборачивается вокруг ножки болта. Надевается последняя шайба и плотно фиксируется гайкой. Конструкция изолируется традиционным способом – изоляционной лентой.

Минусом этого метода является объемность конструкции, что не позволит спрятать провода в распределительной коробке.

Простое соединение друх проводов на болт, требует последующей изоляции.

Соединение нескольких проводов

Часто возникает необходимость соединить три и более провода. Сделать это можно несколькими способами, в зависимости от качества проводов и места крепления:

  • Прижимные клеммы WAGO.
  • Пайка.
  • Различные способы скрутки.
  • С применением болтового скрепления.

Срок службы проводки зависит от выбранного способа соединения.

Соединение проводов с жилами разного сечения

Устройства для создания качественной электрической сети из проводов, сечение которых имеет различный диаметр:

  • Клеммные колодки.
  • Пайка или сварка.
  • Универсальные самозажимные клеммы.
  • Болтовое соединение.
  • Распределительный зажим «орех».

Соединение проводов с жилами из разных металлов

Прямой контакт разнородных металлов ведет к окислению и дальнейшему разрушению проводов. Соединение их необходимо производить особо тщательно. В качестве креплений подойдут такие варианты:

  • Клеммные колодки.
  • Болтовое соединение.
  • Скрутка через луженый провод.
  • Зажим «орех».

Соединение многожильных и одножильных кабелей

Для соединения проводов такого типа нет никаких особых требований. Монтаж можно производить любым удобным способом. Исключение – разный металл в составе проводов.

Как соединить провода, находящиеся в воде или в земле

Если нужно создать проводное соединение в воде, прибегают к специальной технологии. Контакты зачищаются и подвергаются пайке. Остывшую поверхность обрабатывают термоклеем для изоляции. Сверху закрепляют термоусадку. Такое крепление водонепроницаемо, если в процессе монтажа соблюдены все правила.

Данный метод применим и к соединению проводов, которые расположены в земле. Но есть более безопасный метод.

Контакты фиксируются клеммным соединением, после чего устанавливаются в защитный короб, заполненный силиконовым герметиком. После застывания они надежно заизолированы и выдерживают максимальный ток.

Обратите внимание на прочность защитного кожуха – его не должны повредить внешние факторы.

Выполняя монтаж электросетей, будьте внимательны и соблюдайте требования ГОСТ и ПУЭ. Не применяйте неподходящие соединительные крепления во избежание пожаров.

Источник: http://abvmaster.ru/elektrika/soedinenie-elektricheskih-provodov-i-kabeley.html

Способы соединения электрических проводов

Чтобы подключить электротехническое оборудование, бытовую и оргтехнику, потребуется сначала создать электрическую сеть, в состав которой входят автоматические выключатели, УЗО, розетки и выключатели, и, конечно же, кабель/провод.

Соединению проводов нужно уделить особое внимание, ведь при плохом контакте возможны не только сбои в работе оборудования, но и риск возникновения короткого замыкания. Чтобы вся электропроводка была безопасна, следует качественно соединять провода.

Рассмотрим, какие способы соединения электрических проводов актуальны на сегодняшний день. Итак, самые эффективные и надежные соединения:

  • Скрутка
  • Пайка/Сварка
  • Клеммные колодки
  • Пружинные клеммы
  • Опрессовка гильзами
  •  «Орехи»
  • Пластиковые колпачки
  • Болты

 Скрутка проводов

Этим способ соединения проводов можно назвать устаревшим, но в определенных условиях им можно пользоваться.

Не рекомендуется скручивать провода, предназначенные для электропроводки в доме, поскольку такой метод не может считаться полностью безопасным.

Важно

При помощи скрутки нельзя соединить два вида провода – медный и алюминиевый. Скрутка обойдется «в копейки», но качество крепления оставляет желать лучшего.

При скрутке жилы просто скручиваются между собой, после этого все проводники изолируются. Используется скрутка в основном при создании временных соединений. Ни в коем случае нельзя скручивать провода в деревянном доме, слишком велика опасность возникновения пожара.

Пайка/сварка

Как ни крути, а сварка самый надежный способ соединения проводов. Сначала концы проводов зачищают, скручивают, затем погружают в подготовленный припой. После этого жилы опускают в специальную паяльную ванну и ждут, пока они остынут. После того, как провод протестирован на надежность соединения, его изолируют лентой.

Недостатки пайки – потребность в специальном оборудовании и материалах (паяльник, паяльная ванна, припой), навыки работы со сваркой, ограниченное применение согласно ПУЭ.

Также такой способ нельзя назвать простым, потребуется довольно много времени и умения, а со временем из-за особенностей конструкции (пайка/сварка неразъемные) может увеличиться сопротивление в электросети, негативно влияющее на электропроводность и потери напряжения.

Клеммные колодки

С помощью клеммных колодок можно получить довольно  надежное соединение, только в случае, если колодка хорошего качества.

Профессиональные электрики знают, каково работать с дешевыми до безобразия клеммными колодками – они плохо держат жилы из-за слабой резьбы и не могут считаться идеальным способ соединения проводов.

Еще к недостаткам клеммных колодок можно отнести то, что с их помощью можно соединить только два провода. Зато с помощью клеммных колодок можно быстро соединить между собой алюминиевый и медный провод, их стоимость довольно низкая, а монтаж простой и под силу даже любителю.

Клеммная колодка имеет вид небольшой пластиковой коробочки, внутри которой расположены латунные втулки, в которые и вставляются жилы проводов с двух сторон. Затем соединение затягивается при помощи встроенных винтиков – вуаля, все готово. Чаще всего колодки используются для подключения осветительных приборов.

Пружинные клеммы WAGO

Соединение проводов при помощи пружинных клемм wago является одним из самых эффективных, прочных и безопасных.

В отличие от клеммной колодки, пружинная клемма оснащена не винтиками, а специальным зажимом, с помощью которого жила надежно фиксируется.

Совет

Для подключения достаточно лишь подготовить жилы (зачистить) и вставить в рабочее отверстие. Клеммы Ваго могут быть одноразовыми и многоразовыми.

Единственный недостаток пружинной клеммы – довольно высокая цена, в остальном эти изделия изобилуют преимуществами. Можно соединить вместе несколько жил, алюминий и медь, хрупкие многожильные провода, при этом мы получаем отличное качество крепления одним нажатием.

Опрессовка гильзами

Опрессовка гильзами относится к очень  надежному способу крепления. Происходит она так: подготовленные жилы вкладывают в гильзу и с усилием обжимают специальным инструментом (пресс-клещ). Затем изолируют гильзу изолентой или кембриком. Достоинства данного метода: надежное соединение проводов при довольно низкой стоимости расходных материалов.

Нужно учитывать, что гильза, равно как и одноразовая пружинная клемма или сварка, является неразъемной, в случае необходимости придется срезать гильзу и установить новую.  Требуется довольно много времени, а в случае обжима медной или алюминиевой жилы придется поискать в продаже специальную гильзу.

Зажим «орех»

Кабельный  зажим «орех» не так уж часто используется в бытовых условиях, все  дело в его размерах – он может попросту не поместиться в распаячную коробку.

Соединить провода с помощью «ореха» не составит труда, весь процесс займет совсем немного времени, к тому же таким способом можно крепить алюминий и медь вместе.

Но есть и недостатки – размер, необходимость регулярно проверять и затягивать винты.

Пластиковые колпачки СИЗ

Соединительные изолирующие зажимы стали очень популярны в последнее время. Быстрота монтажа и надежность крепления вкупе с низкой стоимость расходников стали основными факторами успеха.

Чаще всего используются в распределительных коробках. Единственным недостатком можно назвать запрет на соединение меди с алюминием.

Зато пластик, из которого делают эти зажимы, является негорючим и полностью соответствует требованиям пожарной безопасности.

Соединение болтами

Также довольно популярный, но несколько устаревший способ соединения проводов. На резьбу болта насаживается подходящая по размеру шайба, затем на резьбу накручивается жила, затем опять шайба, жила и снова шайба. Все это закручивается при помощи гайки и изолируется.

Так можно скреплять медные провода с алюминиевыми, сам способ довольно прост и эффективен.

К недостаткам можно отнести не очень хорошее качество соединения, необходимость в большом количестве изоленты и отсутствие возможности поместить всю эту конструкцию в распределительную коробку (она туда просто не влезет).

Источник: https://electropara.ru/articles/sposobi-soedineniya-elektricheskih-provodov/

Условия соединения проводов

Неправильное соединение проводов приводит к пожару

При монтаже электропроводки, замене сгоревших участков проводов приходится сталкиваться с такой задачей как их соединение. На первый взгляд все это кажется просто, взял скрутил два провода и делу конец.

Однако, если не соблюдать правильные условия соединения проводов, может случиться их обгорание и выход из строя определенного промежутка электрической цепи.

На практике существует три способа соединения проводов:

  • Скрутка проводов.
  • Пайка проводов.
  • Соединение  с помощью клемм.

Скрутка проводов

Если взят вот так просто скрутить два провода, то этот способ можно назвать «как нельзя соединять провода». Хотя, в принципе, этот метод допустим, но нужно проделать некоторые предварительные действия.

Дело в том, что при скрутке провода не контактируют плотно друг с другом в силу того, что их поверхность не является идеально гладкой и имеет микрошероховатость. Кроме того, в результате взаимодействия материала с кислородом воздуха, на его поверхности образуется оксидная пленка.

Исключение составляет серебро, у которого удельное сопротивление оксидной пленки равно сопротивлению серебра, поэтому его используют для ответственных контактов в электрической цепи.

Соединение проводов способом скрутки

Все эти свойства проводов: шероховатость и оксидная пленка приводят к увеличению сопротивления в местах скрутки и, как следствие, провод в этих контактах волнообразно все больше и больше нагреваться, затем начинает плавится и возгораться изоляция, что в конечном итоге может привести к пожару. Чтобы этого избежать, перед тем как скрутить провода, их предварительно зачищают от окиси, промывают оголенные части в уайт – спирите или ацетоне, затем полируют наждачной бумагой или металлической щеткой до блеска.

Все эти действия нужно проводить осторожно, чтобы не нанести механических повреждений на поверхности.

Когда концы провода зачищены, их скручивают с помощью пассатижей и место скрутки изолируют изолентой или одевают специальный колпачок, который является хорошей альтернативой изоленте.

Как видим способ вполне допустим и может еще служить предварительной операцией перед пайкой проводов, что делает место соединения более безопасным.

Пайка проводов

Соединение проводов методом пайки

Сразу нужно запомнить, что пайке подлежат лишь медные провода. По сравнению со скруткой, пайка при соединении проводов является более надежной, не требует специального оборудования, так как достаточно паяльника мощностью 100 вт и набора флюса, который состоит из канифоли и олова.

Перед пайкой нужно проделать все те действия, которые необходимы перед скруткой, то есть зачистить хорошо кончики материала на длину 40 – 50 мм, затем каждый провод облудть. Облудить – это значить нанести на поверхность провода паяльником тонкий слой сначала канифоли, затем олова.

После этого провода скручивают пассатижами и контактный участок окунают в расплавленный припой (разогретый канифоль с оловом).

Обратите внимание

Ускорять процесс застывания пайки с помощью воды не допускается, так как это приводит к образованию микротрещин, что значительно ухудшает качество соединения. Остывший контакт изолируют с помощью термоусадочной трубки соответствующего диаметра, разогревая ее феном.

Если у вас трубки не оказалось в наличии, можно место соединения проводов заизолировать изолентой, обмотав контакт не менее трех раз.

Соединение с помощью клемм

В настоящее время в связи с увеличением потребителей электроэнергии (микроволновки, кондиционеры, освежители воздуха и т. д) возросла нагрузка на электропроводку и по нынешним нормам, и правилам такие соединения, как скрутка или пайка запрещены.

На смену этим устаревшим способам пришли новые технологии – это применение соединительных клемм, обеспечивающих надежное соединение. Среди них можно выделить три основных вида: разделительные сжимы, клеммные колодки и пружинные клеммы.

Рассмотрим коротко каждый из них.

Разделительные сжимы

Соединение проводов разделительными сжимами ” орешки”

Их еще называют отвлетлительные «орехи», которые служат для распределения медных и алюминиевых проводов с продлением проводки такими же материалами.

Состоят они из карболитового корпуса, внутри которого находится металлическая плашка с анодированным покрытием, приспособленная под провода различного сечения и выдерживающая температуру до 200 º С.

Отвлетлительные провода прижимаются с помощью четырех винтов и пластин с желобами плашки. После чего коробка закрывается и стягивается двумя пружинными кольцами.

Клеммные колодки

Клеммная колодка

Представляют собой диэлектрический корпус внутри которого находится определенное количество узлов медных контактов, в виде винтовых зажимов.

Особой популярностью не пользуются, так как часто встречаются некачественные конструкции и при ослабленном внимании можно просто перетянуть винты и весь контакт разрушается.

Кроме того, из – за тепловых воздействий контакты ослабевают и требуют постоянного контроля за ними, чтобы их вовремя подтянуть.

Пружинные клеммы

Соединение проводов пружинными клеммами фирмы WAGO

Очень простой, удобный и надежный вариант соединения проводов, разработан немецкой фирмой WAGO. Клеммы этой фирмы не требуют ухода и обслуживания, установив их один раз можно забыть про них навсегда. Их используют как в быту, так и в промышленных зданиях где требования к электропроводке особенно высокое.

Удобство использования заключается в том, что электрику достаточно лишь зачистить кончики провода и вставить их в клеммы, а дальше вмонтированные пружины, надежно обеспечат контакт их с проводом.

Преимущество этих клемм заключается еще и в том, что имеется возможность с их помощью соединять алюминиевые и медные провода, контакты не греются, при работе с ними не нужна особая квалификация.

Источник: https://remontzhilya.ru/usloviya-soedineniya-provodov.html

устройство, фото, видео помощь по применению орешков

Автор Aluarius На чтение 4 мин. Просмотров 728 Опубликовано

Частенько при подключении объекта (это может быть дом или квартира) приходится электрикам проводить подсоединение ответвления к магистральным линиям электропередач. Например, в установленном в подъезде электрическом щитке, через который проходят стояки магистральных контуров, необходимо провести соединение проводов, а точнее, подключить ответвление в квартиру. Как это сделать? В принципе, данная проблема стоит давно, а, значит, способы ее реализации также известны давно. Что сегодня предлагают специалисты? Обычная скрутка, клеммные колодки и ответвительный сжим.

Ответвительный сжим

Начнем с того, что правилами ПУЭ скрутка запрещена. Причин здесь много, так что не стоит на этом останавливаться. Хотя необходимо отметить, некоторые электрики до сих пор ею пользуются.

Что касается клеммных колодок, то ПУЭ их использовать разрешает. Но с их установкой возникают определенные проблемы.

  • К примеру, для того чтобы произвести соединение проводов и подключение ответвления, надо обязательно магистральный провод разрезать. Что, конечно, нежелательно.
  • Второе – клеммная колодка представляет собой зажимное устройство на винтах. В процессе эксплуатации эти самые винты постепенно откручиваются, расслабляя контакт. Так что саму колодку придется периодически поджимать, для чего придется содержать одного человека.
  • Третье – это открытое устройство, незащищенное ни от атмосферных осадков, ни от механического воздействия. Так что есть большая вероятность, что контакты по-любому будут иметь низкое качество.

Итак, ответвительные сжимы – это единственное устройство, которое гарантирует простоту подсоединения и качество контактов в процессе всей длительной эксплуатации электрических сетей.

Что собой представляют ответвительные сжимы

Разнообразие сжимов ответвительных сегодня достаточно большое, но особой популярностью среди электриков пользуются так называемые орешки. По сути, это специальная зажимная плашка, изготовленная из анодированной стали, состоящая из двух пластин, в которых сделаны желоба под провода, и все это сжимается четырьмя винтами.

Сама плашка закрывается специальным корпусом из карболита (вид пластмассы), который состоит из двух частей. Плашка вставляется в корпус, две части которого закрепляются специальными кольцевыми пружинами. То есть, соединение остается внутри. Сам орех в данном случае выступает и в качестве соединительного устройства, и в качестве защитного приспособления.

Преимущество этого сжима заключается в том, что с его помощью можно соединять между собой алюминиевые и медные провода. При этом магистральный провод нет необходимости резать, просто надо зачистить небольшой отрезок, который бы поместился в плашку. Ответвление присоединяется в перпендикулярный желоб. Кстати, орех может быть разных размеров, то есть, с его помощью можно соединять разные по сечению электрические жилы.

С помощью такого зажима можно соединить медный и алюминиевый провод
  • Для основных магистралей 4-150 мм².
  • Для ответвлений 1,5-120 мм².

Есть в этом устройстве и два минуса. Первый – провода при соединении придется оголять. К примеру, используя ответвительные зажимы прокалывающего действия, этого делать нет необходимости. Второе – степень защиты у этого сжима всего лишь IP20. Не самый высокий показатель.

Как правильно использовать сжим «орех»

Итак, сжим ответвительный выбирается по сечению соединяемых проводов. Чем толще провода, тем больших размеров сам орех, а также зажимная плашка. Поэтому в первую очередь надо измерить длину желобков на пластинах и перенести их на провода с небольшим припуском 3-4 мм. Затем эти участки надо оголить, то есть снять изоляцию, используя, к примеру, острый нож. Учтите, что срезать изоляцию надо под углом, чтобы не повредить саму металлическую жилу.

К следующим позициям отнеситесь с особой ответственностью.

  • Голые участки проводов надо зачистить наждачной бумагой до металлического блеска. Для этого сам провод предварительно надо обработать кварцевазилиновой пастой.
  • После этого открытый кабель надо протереть чистой тряпочкой и снова нанести кисточкой тонкий слой пасты.
  • После чего необходимо подготовить сам зажим, а точнее, зажимную плашку. Ее надо разобрать и почистить контактные плоскости (желоба) ацетоном.
  • Обязательно проверьте все детали ореха на предмет исправности. Особенно это касается резьбовых соединений винтов.
  • После чего необходимо установить два зажимных винта напротив ответвленного отверстия (желоба). Их надо просто наживить.
Соединение проводов через орех

Подготовительная часть установки закончена, можно переходить к самому процессу подключения. Итак, плашку надеваем на голый магистральный провод. Затем вставляем провод ответвительной линии в желоб ответвления. Устанавливаются два винта. Теперь четыре крепежа крест накрест зажимаются на каждые два-три оборота. После чего необходимо проверить установку всех проводов. Просто подергайте их руками. И последний штрих – надо удалить излишки пасты тряпочкой.

Остается только установить две части корпуса сжима на плашку и закрепить их между собой подпружиненными кольцами, стягивая их пластмассовым резьбовым соединением (болт-гайка).

Орехи для сип кабеля

Соединение проводов с помощью зажимов типа «орех» встречаются довольно часто. Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом «орех» его назвали электрики, так как он внешним видом очень на него похож.

Соединение проводов через «орех» очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.

Для чего предназначены сжимы ответвительные?

Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.

Вот пример некоторых этажны щитков с «орехами»

«Орехи» состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.

Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип «ореха».

Тип сжима ответвительного Сечение магистральных проводов, мм 2 Сечение ответвительных проводов, мм 2 Габаритные размеры
У731М 4-10 1,5-10 42х41х31
У733М 16-35 1,5-10 42х41х31
У734М 16-35 16-25 42х41х31
У739М 4-10 1,5-2,5 42х36х23
У859М 50-70 4-35 62х61х43,5
У870М 95-150 16-50 84х85х60
У871М 95-150 50-95 84х85х60
У872М 95-150 95-120 84х85х60

Сжимы ответвительные продаются в любых магазинах электротоваров. С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Еще запомните, что корпус сжимов типа «орех» не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.

Соединение проводов с помощью зажимов типа «орех»

Теперь давайте рассмотрим сам процесс соединения.

Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.

Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.

Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.

Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу.

Теперь укладываем плашку с проводами в корпус «ореха». Для прохождения проводников в нем есть специальные отверстия.

Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.

Вот и все! Мы соединили два провода с помощью зажимов типа «орех».

Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.

Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.

А у вас в этажном щитке сжимы типа «орех» в каком состоянии находятся?

В трамвае:
— Ваш билетик?
— А ваш?
— Я кондуктор.
— А я электрик! Так что, мне за свет не платить?

Зажим прокалывающий Р4 1,5-10/6-95
Артикул: P4
Малогабаритный прокалывающий зажим Р4 для проводов сечением 1,5-10 мм2 и жил магистрали с сечением 6-95 мм2

Нилед

Зажим прокалывающий Р 645 10-35/35-150
Артикул: Р 645
Прокалывающий зажим Р645 для проводов сечением 10-35 мм2 и жил магистрали с сечением 35-150 мм2

Нилед

Зажим ответвительный P 72 2х4-54/35-95
Артикул: Р 72
Ответвительный зажим Р72 для двух проводов сечением 4-54 мм2 и жил магистрали с сечением 35-95 мм2

Нилед

Зажим ответвительный P 70 35-95/35-150
Артикул: Р 70
Зажим ответвительный Р 70 Нилед

Нилед

Зажим ответвительный N 640 2,5-25/6-120
Артикул: N 640
Ответвительный зажим N640 для проводов сечением 2,5-25 мм2 и жил магистрали с сечением 6-120 мм2

Нилед

Зажим прокалывающий изолированный TTD 051 FJ2TA
Артикул: TTD 051 FJ2TA
Прокалывающий изолированный зажим TTD 051 FJ2TA для проводов сечением 1,5-10 мм2 и жил магистрали с сечением 16-95 мм2

Sicame

Зажим прокалывающий изолированный TTD 101 FJ2TA (м.6-54 о.4-35)
Артикул: TTD 101 FJ2TA
Прокалывающий изолированный зажим TTD 101 FJ2TA для проводов сечением 4-35 мм2 и жил магистрали с сечением 6-54 мм2

Sicame

Зажим прокалывающий ответвительный 50-150/6-50
Артикул: ЗПО50-150/6-50
Прокалывающий изолированный зажим ЗПО для проводов сечением 6-50 мм2 и жил магистрали с сечением 50-150 мм2

КВТ (KVT)

Зажим прокалывающий ответвительный 35-150/35-150
Артикул: ЗПО35-150/35-150
Прокалывающий изолированный зажим ЗПО для проводов сечением 35-150 мм2 и жил магистрали с сечением 35-150 мм2

КВТ (KVT)

Зажим для заземления PC 481 НИЛЕД
Артикул: PC 481
Заземляющий зажим PC 481

Нилед

Зажим ответвительный изолированный ЗОИ 16-70/1,5-10 (P6, P616, EP95-13, SLIW11.1) ИЭК
Артикул: UZA-11-D01-D10
Ответвительный изолированный зажим ЗОИ для проводов сечением 1,5-10 мм2 и жил магистрали с сечением 16-70 мм2

IEK (ИЭК)

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 (P 645, P2X-95, SLIW15.1) ИЭК
Артикул: UZA-11-D02-D35
Ответвительный изолированный зажим ЗОИ для проводов сечением 2,5-35 мм2 и жил магистрали с сечением 16-95 мм2

IEK (ИЭК)

Зажим ответвительный изолированный ЗОИ 35-150/6-35 (P 645, P2R-150) ИЭК
Артикул: UZA-11-D06-D150
Ответвительный изолированный зажим ЗОИ для проводов сечением 6-35 мм2 и жил магистрали с сечением 35-150 мм2

IEK (ИЭК)

Зажим ответвительный изолированный ЗОИ 25-95/25-95 (P 70, P95, P3X-95, SLIW17.1) ИЭК
Артикул: UZA-11-D25-D95
Ответвительный изолированный зажим ЗОИ для проводов сечением 25-95 мм2 и жил магистрали с сечением 25-95 мм2

IEK (ИЭК)

Зажим ответвительный изолированный ЗОИ 35-150/35-150 (P 70, P95, P4X-150D) ИЭК
Артикул: UZA-11-D35-D150-1
Ответвительный изолированный зажим ЗОИ для проводов сечением 35-150 мм2 и жил магистрали с сечением 35-150 мм2

IEK (ИЭК)

Зажим плашечный ЗП 50-240/50-185 (SL14.2) ИЭК
Артикул: UZP-11-S50-S240
Прокалывающий изолированный зажим ЗП для проводов сечением 50-185 мм2 и жил магистрали с сечением 50-240 мм2

IEK (ИЭК)

Зажимы ответвительные прокалывающие для СИП

Такие зажимы для СИП, как ответвительные, изолированные, с возможностью прокалывания изоляции, используют при:

1. Соединениях проводов одной магистрали или нескольких магистралей.

2. Выполнениях ответвлений от магистралей.

3. Подключениях уличного освещения к магистралям.

4. Соединении СИП с голым проводом.

5. Соединении СИП с кабелями.

Промышленностью выпускается несколько различных моделей зажимов с возможностью работы в различных условиях.

Зажим ответвительный прокалывающий одно болтовой (голый СИП)

Относится к таким зажимам, которые абсолютно защищены от влаги. Использут для отвода от неизолированных кабелей магистрали на СИП. Сечение поперечное такого кабеля от 16 до 95 мм. Корпус зажима изготовлен с применением стойкого к изменениям погоды и излучению ультрафиолетовых волн полимера. Он стеклоармированный с фиксирующей планкой.

Для прокалывающего зажима используют алюминиевый сплав, стойкий к коррозии. Болт для затяжки зажима оцинкован способом гальваники, механизм стальной, также подвергается оцинковке. Место соединения зажима заполняется антиоксидантной смазкой.

Зажим прокалывающий ответвительный одно болтовой (СИП-СИП)

Зажим защищён от отрицательного воздействия влаг и применяется для отвода от магистральных изолированных кабелей на СИП. Сечение поперечное такого провода 16-95 мм2.

Для изготовления такого корпуса также используют стеклоармированный полимер. Корпус стойкий к атмосферным проявлениям и лучам ультрафиолетового диапазона, имеется внизу планка для запирания ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болт для затяжки и стальная пружинка подвергаются гальванической оцинковке. Соединения зажимов заполнены антиоксидантной смазкой.

Зажим прокалывающий ответвительный двух-болтовой (голый-СИП)

Зажим выполнен в влагозащищенном исполнении и его применяют для того, чтобы отвести от голых проводов магистральной линии на СИП. Сечение поперечное таких кабелей может быть 16-96 мм2.

Для изготовления корпуса используют стеклоармированный полимер, стойкий к погодным изменения и ультрафиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из специального сплава алюминия, стойкого к коррозии. Затягивающие болты и стальные пружины подвергаются гальванической оцинковке. Соединения зажима также заполняются смазывающим веществом, содержащим антиоксидант.

Зажим ответвительный прокалывающий двух болтовой (СИП-СИП)

Зажим также выполнен в влагозащищенном корпусе и применяют для отвода от магистральных СИП. Сечение поперечника таких проводов может быть 16-95 мм2.

Для изготовления корпуса используется стеклоармированный полимер, стойкий к изменениям погодных проявлений и ультра-фиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины подвергаются гальванической оцинковке. Места соединения зажима также заполняются смазкой противостоящей окислению.

Зажим ответвительный прокалывающий двух болтовый (СИП-СИП)

Зажим также выполнен во влагозащищенном корпусе и использут для того, чтобы сделать отвод от магистральных изолированных проводов из алюминия. Сечение таких кабелей может быть 50-120 мм2 к СИП с кабелем 25-70 мм2.

Корпус также выполнен из стекло-армированного полимерного материала, стойкого к изменениям атмосферных явлений и излучению ультрафиолетом . Снизу корпуса имеется планка для крепления ключом.

Зажим прокалывающий выполнен из алюминия, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины также подвергаются обработке гальванической оцинковке.

Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Поэтому по технологии, везде где есть прокалывающие зубья, все эти зажимы считаются одноразовыми!

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Как правильно выбрать гайку для проволоки

Выполняя практически любую электрическую проводку в своем доме, вы, скорее всего, столкнетесь с разъемами, которые используются для различных соединений проводов цепей для осветительных приборов, розеток, переключателей и других устройств. Наиболее распространенным типом соединителей для проводов являются маленькие круглые пластиковые колпачки, часто называемые гайками , , которые накручиваются на оголенные концы проводов для создания плотных соединений. Соединения гайки проводов обратимы — их можно будет открутить в будущем, если вам понадобится заменить какое-либо устройство.

Разъемы для проводов

Лучшие

Если вы когда-нибудь обнаружите, что провода соединены изолентой или провода скручены вместе, а затем обернуты изолентой, избавьтесь от ленты и соедините провода с помощью гаек. Никогда не используйте ленту вместо проволочных гаек — она ​​просто недостаточно надежна и уязвима для повреждения. Некоторым нравится использовать проволочные гайки и обматывать их лентой. Это нормально, но вы, вероятно, не найдете ни одного производителя гайки, который посоветовал бы вам это сделать.

Существуют также разъемы для проводов с защелкой, которые обеспечивают очень надежные соединения и просты в использовании. Но они дороже, чем проволочные гайки, и откручивать их в будущем, когда вам нужно будет снять устройство, может быть сложнее.

Как они работают

Стандартные проволочные гайки имеют примерно коническую форму и обычно имеют выступы по бокам, чтобы ваши пальцы могли удобно держать их. У некоторых видов вместо гребней есть маленькие боковые крылья. Внутри пластикового конуса находится небольшая пружина прямоугольного сечения, которая обеспечивает натяжение проводов, чтобы надежно удерживать их.Когда вы затягиваете соединитель, скручивая его, пружина все сильнее затягивается вокруг проводов. Варианты классических проволочных гаек витого типа включают в себя вставные разъемы для проводов (прямые концы проводов вставляются в отверстия), водонепроницаемые разъемы для проводов (обычно заполненные гелем для предотвращения попадания влаги) и разъемы для стыкового сращивания (для соединения концов проводов с конец).

Как ими пользоваться

Всегда следуйте инструкциям производителя, так как методы различаются в зависимости от продукта. Но вот стандартная процедура:

  1. Зачистите примерно от 1/2 до 3/4 дюйма изоляции с конца каждого провода с помощью инструмента для зачистки проводов.Обязательно используйте правильное отверстие в приспособлении для снятия изоляции, чтобы не разрезать металл проволоки.
  2. Удерживайте провода вместе так, чтобы их концы были выровнены.
  3. Установите проволочную гайку подходящего размера на концы проволоки и надавите на нее, поворачивая гайку по часовой стрелке. Поворачивайте гайку настолько сильно, насколько это возможно, и под гайкой не будет оголенного провода. Вы также можете окончательно закрутить гайку с помощью линейных плоскогубцев, если чувствуете, что гайка недостаточно затянута.
  4. Немного потяните за каждый провод, чтобы убедиться, что он надежно закреплен гайкой. Если провод вообще вырывается, снимите гайку и начните заново.

Некоторые люди, в том числе многие электрики, любят скручивать провода линейными плоскогубцами по часовой стрелке с до , применяя соединитель проводов. Они считают, что это обеспечивает более надежное соединение и может помочь сохранить вместе провода в ситуациях, когда вибрация может ослабить гайку. В любом случае, лучше всего следовать инструкциям производителя, который часто не включает , а не , включая предварительное скручивание проводов вместе.

  • Наконечник : При соединении сплошного медного провода с многожильным медным проводом зачистите многожильный провод примерно на 1/8 дюйма больше, чем для сплошного провода. Многожильный провод имеет тенденцию оборачиваться вокруг сплошного провода, когда вы накручиваете гайку, поэтому дополнительная длина помогает создать надежное соединение. Перед тем как надеть гайку для провода, выровняйте провода так, чтобы края изоляции были ровными, а концы многожильных проводов выходили за концы сплошного провода.

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Размеры

Разъемы для проводов бывают разных размеров и цветов.Цвет указывает на размер, количество и тип проводов, которые может вместить гайка. Гайка неправильного размера — это та, которая либо слишком велика, либо слишком мала для размера и количества подключаемых проводов. В любом случае это означает слабое соединение, которое потенциально опасно (отсоединенные провода вызывают возгорание). На упаковке всех гаек есть таблица, в которой указано, какой цвет гаек использовать с проводами, которые вы подключаете. Например, для конкретного производителя серая гайка может работать как минимум с двумя многожильными проводами калибра 22 и максимум с двумя сплошными проводами калибра 16.Следующий размер (возможно, синяя гайка) может подойти для двух одножильных проводов 22-го калибра и максимум трех одножильных проводов 16-го калибра. Перекрытие в таблице размеров является обычным явлением; просто убедитесь, что вы находитесь в диапазоне используемого вами цвета. Цвета зависят от производителя, поэтому всегда сверяйтесь с таблицей на упаковке.

Как соединить два провода с помощью гайки Таблица размеров соединителя — Electric Hut

Знание , как соединить два провода с помощью соединителя , имеет решающее значение в электромонтажных работах.Более того, знание правильного метода использования проволочной гайки, а также доступ к таблице размеров проволочной гайки будет чрезвычайно полезным в этом процессе.

Сегодня я расскажу о том, как я всегда готовил и вставлял провода в соединитель с гайкой. Этот метод прошел многолетние полевые испытания и широко известен опытными электриками во всем мире. Тем не менее, домовладельцы и те, кто не занимается торговлей на регулярной основе, допускают множество ошибок.

Перед тем, как перейти к подключению, вы должны оснастить себя подходящими разъемами .В случае домашней и многих типов коммерческой и промышленной электропроводки в Северной Америке стандартом является использование проволочных гаек. Эти разъемы чрезвычайно просты в использовании и довольно распространены в отрасли. Они известны под разными именами среди электриков в разных концентрациях и регионах.

Некоторыми примерами названий являются маретты, проволочные гайки, винтовые соединители, крылатые проволочные гайки и т. Д.

Можно постоянно выбирать нужный размер разъема с опытом, но для начала всегда рекомендуется использовать в соответствии с таблицей .Определите размер кабелей, с которыми вы имеете дело, и выберите подходящий разъем из приведенной ниже таблицы. Имейте в виду, что количество кабелей, а также их состав (многожильный или одножильный) также важны.

Шаг 1 — Подготовка проводов

После того, как у вас под рукой будут подходящие разъемы и вы четко поймете, с каким типом кабеля вы собираетесь работать, самое время приступить к подключению. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Начните с , удалив два дюйма внешней изоляции (если есть) с кабеля.С помощью инструмента для зачистки проводов удалите изоляцию с каждого провода примерно на четверть дюйма (~ 1 см).

Положите кабель на поверхность и найдите соединения, которые вы хотите выполнить. Если вы планируете подключиться к отдельному кабелю или набору проводов, выполните описанный выше шаг, чтобы подготовить второй кабель и любые другие подключения, которые вы планируете выполнить.

Шаг 2 — Сопряжение медных проводов

Неопытные электрики часто накидывают проволочную гайку поверх двух медных проводников в надежде, что они скрутятся внутри.Хотя соединители предназначены для направления проводников таким образом, гораздо более надежное соединение достигается путем их предварительного скручивания.

Просто поместите два или более оголенных провода рядом друг с другом и скрутите медные концы . Таким образом вы убедитесь, что они войдут глубже в соединитель и останутся связанными в течение очень долгого времени.

Предупреждение: использование меди и алюминия

Нередко можно увидеть алюминиевую проводку в старых домах и других электрических областях.Хотя может показаться хорошей идеей оставить такие провода на месте, : соединение между медью и алюминием с помощью гайки не рекомендуется. . Вы заметите, что со временем один из металлов начнет окисляться и ослаблять связь. Хотя это может длиться годами, именно поэтому вы получаете мерцающие огни, которые чрезвычайно сложно устранить.

Шаг 3 — Как использовать проволочные гайки

Как только вы закрепите несколько проволочных гаек, это становится вашей второй натурой.Однако сначала это не так очевидно и вызовет у вас разочарование.

Самая большая ошибка при соединении проволочной гайкой — это ориентация проволочной гайки по сравнению с перекруткой проводов. Другими словами, если на предыдущем шаге вы скручивали кабели против часовой стрелки, гайка для проволоки будет касаться соединения и «раскручивать» их вместо того, чтобы вдвигать внутрь.

Если вы смотрите на провода сверху, не забудьте повернуть их на по часовой стрелке и повернуть гайку в том же направлении .

Типичные проблемы при подключении

Я видел абсолютно все в этой области в качестве электрика. Вот некоторые общие проблемы, с которыми сталкиваются люди при соединении двух или более проводов с помощью гайки.
