Технические характеристики SMD 5050 LED datasheet

Светодиоды SMD 5050 стали первыми, которые сочетали в себе неплохой световой поток при небольших габаритах. Такие отличные характеристики сразу нашли применение в первых светодиодных лентах и автолампах.Они стали прародителем SMD 5630 и 5730, их эффективность уже составляла приличные 80 Люмен на Ватт потребляемой мощности.  До их появления лидером использования был  SMD 3528. Домашние лампы на СМД 5050 стали давать хороший световой поток, лучшим способом их использования стали лампочки кукурузы, которые легко размещали на себе от 30 до 100 элементов. Самые большие кукурузы уже могли светить как лампа накаливания на 100W.

Содержание

  • 1. Реальная мощность китайских светодиодов
  • 2. Основные характеристики фирменных
  • 3. Подробные технические характеристики
  • 4. Габариты светодиода СМД 5050

Реальная мощность китайских светодиодов

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Чтобы научится отличать по внешним признакам хороший от плохого по размеру кристалла читайте статью «Характеристики светодиодов«.

Китайские 5630, 5730
тип №1
Китайские 5630, 5730
тип №2
Китайский 5050
Мощность 0,09W 0,15W 0,09W
Яркость 7 лм 12 лм 7 люмен

Не надейтесь на чудо, что вам попадутся хорошие, такое бывает не часто.

Основные характеристики фирменных

Внешний вид СМД 5050

Параметр 5050
Номинальный световой поток, Люмен 15 — 18
Мощность 0,21 Вт
Рабочая температура, градусов до + 85
Номинальный ток, мА 60
Напряжение питания 3,3 вольт
Длина и ширина, мм 5 x 5
Угол свечения, градусов 125
Индекс цветопередачи от 80 до 90 Ra

Отличительной особенностью поколения светодиодов стали:

  • низкий уровень деградации при долговременной эксплуатации, который у SMD 5050 стал составлять не более 4% за 3000 часов работы и еще меньше у SMD 5630
  • рабочий ток составлял до 60 мА;
  • максимальная рабочая температура кристалла могла достигать 110 градусов;
  • первоначально состоял из 3 отдельных кристаллов;
  • появились трехцветные RGB диоды, состоящие из 3 кристаллов разного цвета.

При покупке недорогих светодиодов вам могут продать китайские с плохими характеристиками. Их долговременный номинальный режим работы примерно в 3 раза ниже, то есть световой поток и мощность ниже в 3 раза по сравнению с оригинальными. Об этом вы узнаете через некоторое время, когда они начнут достаточно быстро деградировать. Нет точных способов распознать такие подделки.

Подробные технические характеристики

Габариты светодиода СМД 5050

..

Характеристики светодиодов SMD 3528 5050 5630 5730 3014 2835

SMD – surface mounted device – устройство, монтируемое на поверхность. В исполнении SMD сейчас выпускается очень много различных электронных компонентов. Это не только светодиоды. В основном вся электроника использует платы с поверхностным монтажом. Электронные компоненты монтируются на поверхность платы. Их выводы не проходят через сквозные отверстия, а припаиваются к площадкам. При промышленном производстве могут применяться тугоплавкие припои. Иногда используется припои без свинца.

Cодержание

Маркировка светодиодов.

Такие SMD светодиоды маркируются четырьмя цифрами. Первая пара – длина, вторая – ширина. В каждой паре первое число целое число в мм, второе число – десятые доли миллиметра. Светодиод 5050 – имеет размеры 5 на 5 мм. 3528 – размеры 3.5 мм на 2.8 мм. Дополнительной информации маркировка не несет. Подробные характеристики описаны в сопроводительной документации на партию приборов. Ознакомление с сопроводительной документацией очень важно, так как производитель в один и тот же корпус может поместить кристалл разной мощности. В итоге вместо одноваттного источника света есть шанс получить осветитель на порядок слабее.

Светодиоды Super Flux Piranha (Пиранья)

Особая группа светодиодов, широко применяемых в рекламной промышленности и в автотюнинге — сверхъяркие светодиоды Piranha прямоугольной формы. Светодиоды отличаются особой формой основания, и улучшенными рассеивающими свойствами. Они удобно и жестко крепятся четырьмя выводами на печатную плату или на другое плоское основание.

Виды светодиодов

Цвета: белый, красный, зеленый и синий. Размеры — от 3 до 7,7 мм. Благодаря подложке большей площади и высокой теплопроводности, ток через светодиод может доходить до 50 мА при напряжении до 4,5 вольт. Угол рассеяния достигает 120 и более градусов.

Технические характеристики SMD светодиодов.

В большинстве случаев есть связь между типоразмером и характеристиками. Однако, если речь о «китайских поделках» ситуация может отличаться коренным образом.

Основными характеристиками являются:

  • мощность;
  • номинальная сила тока;
  • типоразмер;
  • поток;
  • угол распространения света;
  • цвет свечения;
  • рабочая температура;
  • количество кристаллов в едином корпусе.

SMD 3528 технические характеристики.

Корпус диода монтируется на контактные площадки платы. Может эксплуатироваться в широком диапазоне температур. В корпусе может быть расположен либо один, либо три кристалла. Имеются и кристаллы, излучающие разные цвета (RGB). Производится компаниями: Samsung, LG, Philips. Китайские варианты имеют худшее качество, яркость значительно ниже. У оригиналов основание – медное. Так как медь лучше отводит тепло, то во время работы оригинальный smd led 3528 греются меньше. Документация на оригинальные светоизлучающие полупроводники соответствует стандарту LM80. Это означает, что будет указано не общее количество часов работы, а количество часов до снижения светового потока до восьмидесятипроцентного уровня. Ну и соответственно аналоги и оригинал не могут стоить одинаково. Аналог будет дешевле. Катод (минус, отрицательный вывод) расположен со стороны среза на корпусе.

SMD 5050 технические характеристики.

Именно этот вариант стал давать необходимый и достаточный световой поток при малых размерах. Они способны выдавать до 80 Лм на 1 Вт потребленной электроэнергии. Фирменные варианты отличаются низким уровнем деградации. За 3000 часов эффективность падает не более чем на 4%. Внимание! Подделки очень сложно выявить, необходимо подключить. Не оригиналы имеют яркость в три раза меньше. Визуально подделку практически невозможно распознать. Основные параметры приведены в таблице ниже.

SMD 5630 технические характеристики.

На их основе собираются светодиодные лампы мощностью до 90 Вт. Производятся многими компаниями. Дешевые китайские подделки имеют характеристики хуже в 3-4 раза и весьма чувствительны к перегреву. В отношении smd led 5630 и 5730 есть простое правило. Мощность лампы равна количеству диодов помноженному на 0.15. Так что не стоит верить продавцам.

SMD 5730 технические характеристики.

Этот светодиод имеет габариты чуть большие, на 0.1 мм. Формально это сверхяркие led средней мощности. В этот корпус упаковываются кристаллы различной мощности. Визуально между ними практически нет отличий. Оригиналы выпускаются только известными брендами и в недорогих лампах не могут встречаться. Двухкристальные модификации мощностью 1 Вт имеют маркировку 5730-1. Модели с улучшенным кристаллом дают до 158 Лм\Вт.

SMD 2835 технические характеристики.

Согласно маркировке, диод имеет линейные габариты 2.8 мм на 3.5 мм. Изготавливается на керамической подложке. Кристалл диода заливается компаундом для защиты от внешних воздействий. Контакты для монтажа находятся с обратной стороны. Они также выполняют роль теплоотвода.

Таблица. Технические характеристики.

Основные выводы

Быстродействие и отличные технические характеристики светодиодных ламп сделали их самым популярным источником освещения. Правильно подобранные параметры прибора позволяют организовать эффективное освещение с наименьшими затратами электроэнергии. Выбирая лампочку, обязательно следует обратить внимание на ее мощность и светоотдачу. А чтобы прибор освещения идеально вписался в обстановку и исправно выполнял свои функции, нужно учесть цветовую температуру выбранных диодов.

Предыдущая

СветодиодыКак подключить светодиод к 12 Вольтам

Следующая

СветодиодыЧто лучше ксенон или светодиодные лампы для авто

Требования к подключению.

Все осветительные полупроводниковые приборы, в том числе smd требуют качественного электропитания. Сила тока не должна превышать номинальное значение. Наиболее целесообразным является применение светодиодного драйвера. Иногда его называют блоком питания. Это не совсем точные термины. Наиболее верно – источник тока. В отличие от стабилизированного источника напряжения, источник тока поддерживает постоянным именно ток, выходное напряжение может отличаться. Превышение номинала питания для диода ведет к преждевременной деградации и скорому выходу из строя – перегоранию.

Кроме того, многие LED нуждаются в радиаторе для отвода тепла. Несоблюдение температурного режима также приводит к уменьшению ресурса.

Для обеспечения надежного питания требуется обеспечить качественное соединение. Прежде чем осуществлять пайку smd led на плату, желательно проверить полупроводник, так как не исключен заводской дефект.

Лазерные диоды

И напоследок еще об одном типе, который нельзя отнести ни к индикаторным, ни к осветительным LED, – лазерный диод. Собственно, светодиодом его можно считать с натяжкой, поскольку по технологии производства он не имеет ничего общего с обычными LED.

Лазерные диоды

Лазерные диоды представляют собой особым образом обработанные полупроводниковые кристаллы, которые при подаче напряжения генерируют очень узкий пучок света. При этом образцы нового поколения позволяют получить угол расхождения луча в пределах 5-10⁰. Встречаются как модели, работающие в видимом диапазоне, так и вне его (УФ и ИК).

Лазерные диоды

Широкое применение эти диоды нашли в лазерных указках, целеуказателях, DVD-приводах, оптических компьютерных мышах, линиях оптоволоконной связи.

Проверка и пайка светодиодов SMD.

Самое простое – это проверка светодиода при подключении к источнику тока. Так можно оценить не только работоспособность, но и качество. Ошибочная полярность не причинит вреда – он просто не загорится. При правильной полярности свечение должно быть без вспышек. Если наблюдаются периодические вспышке, то это говорит, о том, что было превышено номинальное значение силы тока, либо был перегрев. К эксплуатации этот полупроводник уже не пригоден.

Проверка светодиода подачей питания

Проверить светоизлучающий диод можно и при помощи мультиметра. В одном направлении сопротивление должно быть намного больше, чем в обратном. Если в двух направлениях тестер показывает низкое сопротивление – это означает пробой, если сопротивление – бесконечность, то – обрыв. Стоит отметить что сейчас на рынке есть современные модели SMD у которых сопротивление в обоих направлениях составляет сотни кОм. Это связано с тем, что в составе таких SMD-светодиодов присутствуют различные транзисторы и полупроводниковые резисторы.

Ручная пайка светодиодов требуется в основном в процессе ремонта. Качественная пайка светодиодов – половина успеха сборки схемы. Следует учитывать, что перегрев может не очень хорошо сказаться на кристалле светодиода, поэтому очень важно выдержать температуру. При температуре 200 C° SMD-диод начинает деформироваться, а при 230 С° вовсе расплавиться.

Замена состоит из нескольких этапов:

  • демонтаж неисправного smd led;
  • подготовка площадки;
  • установка диода;
  • пайка выводов;
  • промывка и иногда нанесение защитного слоя.

Некоторые светодиоды могут иметь теплоотвод – подложку, которая тоже паяется к плате. Это затрудняет демонтаж элемента. Неисправный светодиод наиболее удобно демонтировать при помощи паяльного фена. При этом желательно использовать насадку с небольшим диаметром. Поток воздуха должен быть небольшим и направлен под светодиод, чтобы не сдуть соседние элементы и не деформировать сам светоэлемент. Температуру фена желательно выставить 300 С°. Излишки припоя (если они будут) можно удалить при помощи оплетки.

Для пайки потребуется флюс и припой. Некоторые в качестве флюса используют таблетку аспирина. Этого категорически делать нельзя. Аспирин – это кислота, а кислота разрушает пайку. В качестве припоя можно использовать паяльную пасту. Она представляет собой мелкие шарики припоя и флюса. Для удобства плату желательно зафиксировать.

Пайку можно производить как паяльником, так и при помощи термофена (компонент паяльной станции). Паяльная паста наносится только на контактные площадки, всю плату не надо обмазывать. LED в правильной полярности устанавливается на место пайки при помощи пинцета. Поток воздуха направляется к месту пайки. Обычно хватает нескольких секунд, чтобы светодиод был надежно припаян к плате. При этом паста начинает плавится. Флюс испаряется достаточно быстро. В итоге получается качественное соединение выводов диода и контактной площадки. Для защиты от перегрева корпус smd-компонентов прикрывают металлической фольгой. Использование ИК паяльной станции аналогично.

Использования термофена для пайки

Если термофена нет, то можно воспользоваться паяльником. Однако, это не лучший способ. Большие мощности не нужны. 15-20 Вт – вполне достаточно. Очень важно, чтобы жало паяльника не было толстым и было хорошо пролужено. Если применяется обычный припой, то пайка должна производиться быстро. В качестве флюса удобно применять спиртовой раствор канифоли. Прикладывать жало паяльника следует только к контактам. Излишки припоя можно удалить паяльником, излишки флюса смываются спиртом. Лучше использовать изопропанол.

Пайка светодиода паяльником

Есть несколько рекомендаций:

  • Используйте качественные припой и флюс.
  • Не перегревайте корпус smd-светодиода. Время нагрева или контакта с паяльником не должно превышать минимально необходимое.
  • Температуру ограничивайте не более 2600 С

Индикаторные и осветительные LED

Чтобы яснее представлять, какие бывают светодиоды, их можно разделить на две большие группы: индикаторные и осветительные.

Индикаторные используются в основном в целях цветовой индикации, а также при подсветке дисплеев, приборных панелей и других приборов. То есть это светодиоды сравнительно небольшой мощности (до 0.2 Вт) с умеренной яркостью.

Осветительные LED используются при освещении помещений в составе светодиодных ламп и лент, в автомобильных фарах и везде, где требуется получить высокую интенсивность свечения. Мощность таких светодиодов может достигать десятков ватт.

Распространенный вид светодиодов – COB


Другими, наиболее распространенными и модными видами являются диоды COB типа (Chip On Board – англ. чип на плате). В этом случае на одну плату ( подложку ) монтируется от 9 и более кристаллов. Их заливают люминофором. В таком виде мы получаем светодиод с большой яркостью. Данная технология упростила и существенно удешевила изготовление светотехнических LED устройств. Световой поток COB диодов на порядок больше, чем у СМД.

Основное назначение – освещение. В то время, как COB диоды можно использовать и в качестве индикаторов.

В плане ремонтопригодности COB наименее предпочтительны, т.к. в случае перегорания придется поменять всю матрицу.

И кстати, мною давно замечено, что в COB чипах достаточно сложно (простому обывателю) определить количество, размер кристаллов. А соответственно и сопоставить полученные измерения ( подсчеты ) с заявленными характеристиками источников света.

Ну и последняя новинка 2020 года в твердотельном освещении – filament светодиоды.

Типы светодиодов: по цветовой температуре

Традиционные неорганические светодиоды доступны в различных цветах. Первые типы светодиодов, которые были изготовлены, были красными, но с тех пор были введены многие другие цвета. Теперь они доступны в следующих цветах: Из доступных цветов синие и белые светодиодные типы дороже, чем светодиоды других цветов в результате более высоких издержек производства.

В дополнение к светодиодам, излучающим видимый свет, другие изготовляются для испускания инфракрасного излучения. (Читайте статью про инфракрасные светодиоды). Эти часто используются для таких приложений, как телевизионные пульты дистанционного управления, где видимый свет отсутствует. Цвет светоизлучающего диода определяется полупроводниковым материалом, используемым в диоде. Хотя пластиковое тело диода может быть окрашено, это не то, что придает диоду его цвет.

Новый вид светодиодов – filament


Данный тип диодов сформировался не так давно. Но сразу полюбились покупателями. И это не мудрено, т.к. при одинаковой мощности ( в сравнении с COB или SMD ) мы можем получить большую освещенность.

Пока основное применение filament светодиодов — LED лампы. Филаментные светодиоды монтируются на стеклянную или сапфировую подложку. Технология – Chip-On-Glass. В результате чего, свет распространяется на 360 градусов. Достаточно интересная и «далеко идущая» технология.

Краткий обзор-сравнение SMD светодиодов: 3528, 1210, 5050, 5060, 2835, 5630, 5730, 7020, 3014, 3020

Светодиоды для поверхностного монтажа (SMD) широко используются в лентах, линейках и лампах. Рассмотрим наиболее популярные в настоящее время.

Чип 3528, или 1210 в дюймовом измерении создан по образу и подобию классического 5 миллиметрового 20 миллиамперного светодиода мощностью 0,06 Вт. По современным меркам этот, разработанный достаточно давно, светодиод считается слабым и не очень эффективным. Лента с 60 и 120 диодами на метр потребляют 4,8 и 9,6 ватта соответственно и используются для декоративной подсветки. Встречаются в продаже ленты с 240 диодами на метр — как правило на 24 вольта мощностью 19,2 ватта. Также светодиод 3528 часто используют в дешевых лампах и разнообразных светильников.

Чип 5050, также маркируемый с учетом длины выводов как 5055 или 5060 представляет собой три кристалла 3528 в одном корпусе. Каждый кристалл снабжен отдельным выводом, что позволяет более гибко управлять освещенностью или цветами в RGB варианте. Лента с 30 диодами на метр используется для декоративной подсветки, поскольку не намного мощнее бюджетной 3528. 60 диодная 14 ваттная лента уже может использоваться для локального освещения.



Чипы 3014 и 3020 относительно новые разработки. При мощности сопоставимой с 3528 имеют лучшую эффективность и теплоотводящую способность. Качественные светодиоды работают хорошо, а вот дешевые, по отзывам некоторых покупателей, могут быстро деградировать со временем. В настоящее время не очень распространены.

Чип 2835 похож на 3528 только размерами — смотрите не перепутайте! Это современный эффективный диод по мощности примерно равный 5050. На рынке представлен лентами плотностью 60 и 120 светодиодов на метр. Часто используется в мощных линейках и лампах.

Чипы 5630 и 5730 ещё более мощные современные светодиоды мощностью 0,5 Ватта. Наиболее распространены ленты плотностью 60 диодов на метр.

Чип 7020 современный, достаточно редкий, продается в основном на алюминиевых линейках 50 см 36 диодов.

Небольшая сравнительная таблица:

Чип Ток, мА Мощн. мВт Люмен Теплоконтакт
3528 20 60 6-8 плохой
5050 60 200 16-18 плохой
3014 30 100 6-11 нормальный
3020 20 60 8-10
2835 60 200 20-24 хороший
5630 150 500 40-55 хороший
5730 150 500 40-55 хороший
7020 150 500 40-60 хороший

На рынке также могут встречаться другие типоразмеры диодов. Общая рекомендация при их выборе — чем позднее чип разработан, тем он эффективнее по светоотдаче и лучше отводит тепло. Если возможности по отводу тепла ограничены лучше использовать менее мощные чипы.

маркировка и характеристики. Расшифровка маркировки светодиодов

Что такое smd светодиоды? Surface Mounted Device – радиоэлементы, не имеющие дополнительных монтажных отводок. Они крепятся непосредственно на поверхность монтажной платы.

Этот тип сверхъярких светодиодов широко используется в осветительных конструкциях. Благодаря отсутствию корпуса увеличивается плотность монтажа и существенно снижается вес конечной конструкции.

Расшифровка маркировки светодиодов

Рассмотри маркировку на примере SMD 3528 матрицы теплого белого света.

LED-WW-SMD3528

  • LED – светодиод;
  • WW – warm white – тёплый белый;
  • SMD – диод для поверхностного монтажа;
  • 3528 – размеры матрицы.

Многие производители пытаются уникализировать свой товар различными уловками. Так появляются серии 5636, 5736. Характеристики их полностью идентичны базовым моделям, а последняя цифра говорит лишь о незначительных изменениях типоразмера.

Технические характеристики SMD 3528 (datasheet)

SMD 3528 – однокристальная матрица с малым потреблением тока и относительно небольшой яркостью. Но именно благодаря этому можно конструировать любую подсветку не заботясь о дополнительном теплоотводе. Эта сборка применяется в лентах ночного освещения, в системах подсветки рекламных лайтбоксов, светящихся указателей.

В варианте (RGB) в матрице используется три кристалла.

Тип свветодиода Цвет свечения Размер, мм Световой поток, Лм Угол, град. Ток, мА Напряжение, В
LED-WW-SMD3528 Белый теплый 3,5 x 2,8 4,5-5,0 120-140 20 2,8-3,2
LED-CW-SMD3528 Белый
LED-B-SMD3528 Синий 0,6-0,85
LED-G-SMD3528 Зеленый 2,8-3,5
LED-Y-SMD3528 Желтый 1,2-1,6 1,8-2,0
LED-R-SMD3528 Красный
LED-RGB-SMD3528 RGB 0,6 120-140 20 2,0-2,8
1,6 20 3,2-4,0
0,3 20

Размеры SMD 3528


Типоразмеры 3528

Оригинальный datasheet SMD 3528 можете скачать по ссылке .

Технические характеристики SMD 5050 (datasheet)

SMD 5050 – трехкристальная матрица. Мощность светодиода 5050 пропорциональна трём матрицам 3528, помещенных в один корпус. 5050 применяется в системах поверхностного монтажа, где требуется повышенная яркость подсветки при ограниченной площади светоизлучателя.

Тип свветодиода Цвет свечения Размер, мм Световой поток, Лм Угол, град. Ток, мА Напряжение, В
LED-WW-SMD5050 Белый теплый 5,0 x 5,0 10,0-12,0 120-140 3 x 20 3,2-3,4
LED-CW-SMD5050 Белый
LED-B-SMD5050 Синий 2,0-2,5
LED-G-SMD5050 Зеленый 8,0-8,5
LED-Y-SMD5050 Желтый 4,5-5,0 1,9-2,2
LED-R-SMD5050 Красный
LED-RGB-SMD5050 RGB 1,6 120-140 20 1,6-2,0
2,5 20 2,8-3,2
0,6 20

Размеры SMD 5050


Размеры 5050

Оригинальный datasheet SMD 5050 можете скачать по ссылке .

Технические характеристики SMD 5630 и 5730 (datasheet)

Сравнительные таблицы параметров

Общая таблица технических характеристик 3528, 5050, 5630, 5730:


Сравнительная таблица технических характеристик 3528, 5050, 5630, 5730

Тип светодиода различают по строению кристалла и цветности:

Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.

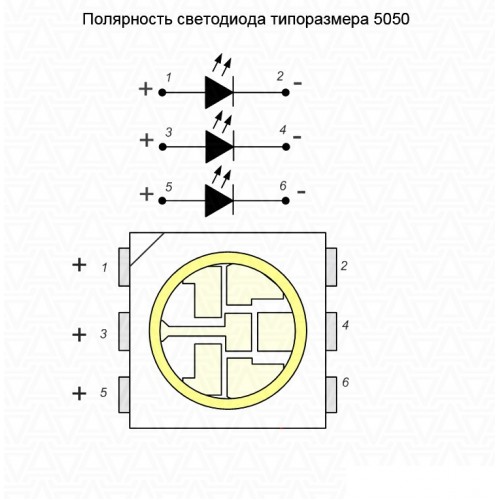

Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.


Светодиоды 5050 — схема включения

Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.

ЗАПОМНИТЕ!

  1. Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
  2. В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
  3. Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
  4. Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.

Светодиодное освещение основано на способности полупроводников преобразовывать электрический ток в световой поток. По назначению устройства делятся на две группы: индикация и освещение. Первый тип имеет низкую мощность и используется для индикации приборов. Второй вид устанавливается в осветительных приборах. СМД светодиоды являются наиболее распространенным вариантом осветительных элементов.

Что такое SMD светодиоды

SMD светодиоды

Полупроводниковые приборы, изготовленные по технологии поверхностного монтажа, называются smd светодиодами. От других устройств они отличаются конструктивными особенностями. Электронный чип собирается на печатной плате из меди или алюминия. В роли чипа используется кристалл. Метод поверхностного монтажа упрощает производство и снижает стоимость светодиодов.

СМД электронные компоненты характеризуются максимальным приближением полупроводника к подложке, отводящей тепло. Для создания белого света кристалл покрывается слоем люминофора. Основные особенности устройства:

  • высокая яркость;
  • монохромный кристалл излучает один цвет – белый, красный, синий, желтый;
  • состоит из одного или нескольких кристаллов;
  • модули способны создать освещение с углом рассеивания от 100 до 160°;
  • smd диоды работают на постоянном токе.

Для всех полупроводниковых приборов характерен высокий рабочий ресурс.

Маркировка производителей

Маркировка светодиодов

Стандартную маркировку светодиодов, расшифровка которой дает сведения о линейных размерах устройства, наносят все производители. Цифровое обозначение показывает длину и ширину LED-чипа в долях миллиметра. В некоторых случаях кроме типоразмера корпуса наносятся и другие параметры – цвет и мощность. Например: SMD 2835 UWC 5 – размер матрицы 2,8×3,5 мм, цвет – белый (Ultra White Color), мощность 0,5 Вт. Для электронных компонентов поверхностного монтажа существует специальный код smd 2l.

Характеристики светодиодов

Параметры устройств влияют на возможность использования их в различных сферах. К основным характеристикам изделий относятся: вольтаж, мощность, угол свечения, цветовая температура, световой поток.

Величина тока потребления

Средняя величина силы тока на кристалле составляет 0,02 А. Для чипов с несколькими кристаллами характеристика увеличивается кратно их количеству. Колебания параметра негативно сказываются на интенсивности свечения и сроке службы. Увеличение тока повышает цветовую температуру чипа, меняет оттенок свечения. Для обеспечения стабильности характеристик подключают токоограничивающие резисторы.

Светоотдача, угол свечения, мощность

Световой поток LED-матрицы отличается от света, создаваемого лампой накаливания. Он направленный, поэтому более яркий в центральной части. Обычно угол рассеивания находится в диапазоне 100-120°. Для изменения параметра применяют линзы. По мощности устройства делятся на 3 группы:

  • малой мощности – до 0,5 Вт;
  • средней – 0,5-3 Вт;
  • большой – от 3 Вт.

Характеристика необходима при расчете блока питания. Она вычисляется по формуле – сила тока умноженная на напряжение.

Номинальное напряжение диодов низкое, оно составляет 1,1-4 В. Величина меняется из-за разницы цветов и материалов электронных компонентов. Устройство белого цвета имеет самое высокое напряжение.

Цветовая температура

Типы освещенности в зависимости от цветовой температуры света

Интенсивность излучения или цветовая температура важна для комфортного восприятия освещения человеческим глазом. Существует несколько категорий белого света:

  • 2700-3500 – теплый;
  • 3500-5000 – нейтральный или дневной;
  • выше 5000 – холодный.

Цветовая температура указывается в Кельвинах (K), она обозначается в маркировке.

Габариты и их влияние на свойства LED-источников

Разница в освещенности и направленность угла освещения

В зависимости от типа меняется размер smd светодиодов. Яркость элементов возрастает вместе с габаритами. Площадь свечения может быть круглой или прямоугольной. Чем больше параметр, тем ярче освещение. Светопоток также зависит от количества кристаллов. В различных моделях их бывает от 1 до 4 штук. Мощность устройства зависит от размера кристалла. Характеристика указывается производителем в «mil», 1 mil=0,0254 мм. Например: чип размером 45×45 mil – мощность 1 W, 24×24 mil – 0,5 W.

Цветовой диапазон

Цвет светодиода зависит от материала полупроводника и легирующих примесей. Основные цвета: красный, синий, зеленый и желтый. Белый цвет получают путем нанесения слоя люминофора на кристалл синего свечения. Двухцветные устройства используют для индикации. Трехцветные применяют в дисплеях.

Описание основных smd светодиодов

Количество типоразмеров источников LED-освещения постоянно увеличивается. Наибольшее распространение получили несколько видов.

SMD 2835

Модель размером 2,8×3,5 мм демонстрирует высокую эффективность светоотдачи. Ее параметры:

  • ток – 60, 150, 300 мА;
  • мощность – 0,2, 0,5, 1 ВТ;
  • светопоток – 20-100 Лм.

Корпус изготовлен из термостойкого полимера, рассчитанного на нагрев до 240-260°. Излучающая площадка прямоугольной формы, покрыта люминофором.

SMD 5050

Светодиодная матрица состоит из трех кристаллов, помещенных в один корпус. Его габариты – 5,0×5,0 мм. Технические характеристики LED-компонентов аналогичны параметрам диода смд 3528:

  • суммарный ток составляет – 0,02×3= 0,06 А;
  • мощность – 3×0,7=0,21 Вт;
  • Световой поток – 18-20 Лм.

Чип способен излучать все оттенки белого, синий, красный, желтый, зеленый цвет или трехцветные RGB. Используется в гибких лентах, лампах. Возможна регулировка режим свечения.

SMD 5630

Новый класс приборов поверхностного монтажа, его габариты 5,6×3,0 мм. Модели смд 5630 отличаются улучшенными характеристиками яркости:

  • номинальный ток – 0,1-0,15 А;
  • световой поток – 32-57 Лм;
  • напряжение – 3-3,6 В.

Чтобы исключить перегрев кристалла, чип устанавливает на алюминиевую подложку. Прибор применяют в уличном и промышленном освещении.

SMD 5730

Геометрические параметры корпуса 5,7×3,0 мм. Крупное устройство относится к числу сверхъярких диодов. Полупроводник изготавливается из новых материалов, повышающих мощность. Характеристики:

  • номинальный ток – 0,15,0,18 А;
  • мощность – 0,5-1 Вт;
  • световой поток – 45 Лм.

Угол освещения составляет 120°. Прибор устойчив к вибрации, влаге, обладает продолжительным сроком службы.

SMD 3014

Диод в корпусе 3,0×1,4 мм один из новых вариантов. Модель средней мощности с хорошим отведением тепла. Параметры:

  • напряжение – 2,7-3.3 В;
  • ток – до 0,3 А;
  • свечение – 9-11 Лм.

Устройства дают все оттенки белого света.

SMD 3528

Один из наиболее популярных и недорогих чипов. Длина его сторон 3,5×2,8 мм. Рабочая площадка круглая, на нее нанесен слой люминофора. Характеристики:

  • рабочий ток – 0,2-0,25 А;
  • напряжение – 3-3,2 В;
  • световой поток – до 7 Лм.

Яркость модели зависит от температуры, повышение параметра приводит к ускоренной деградации кристалла. При 75-80° прибор светит слабее на 25%.

Применение и требования к подключению

Область применения LED-устройств включает бытовое, коммерческое и уличное освещение. В зависимости от размеров смд светодиоды размещаются в лампах или ленточной подсветке. Несколько чипов, помещенных на плату, заменяют стандартные лампы накаливания и энергосберегающие люминесцентные. Устройства с широким углом освещения используются в прожекторах. Светодиодные матрицы заменили лампы в карманных фонариках, фарах, указателях, светофорах и вывесках.

Разнообразие SMD светодиодов расширяется с каждым днем. SMD светодиоды 3528, 2835, 5050, 3014, 5630 и 5730 – лишь основные типоразмеры, которые уже обрели всемирную популярность. Параллельно с ними под знаком «Made in China» штампуют планарные светодиоды самых разных размеров с непредсказуемыми параметрами.

Если проверенные временем характеристики светодиодов SMD 3528 и SMD 5050, в большинстве своем, соответствуют заявленным параметрам, то к светоизлучающим диодам нового форм-фактора много вопросов. Китайцы лихо научились подделывать всё-то, что востребовано на потребительском рынке, включая LED-продукцию. Учитывая, что светодиодные лампы и ленты именитых европейских компаний тоже собираются в Китае, какое качество в них заложено?

Чтобы внести ясность и увидеть отличия среди наиболее применяемых ныне светодиодных чипов для поверхностного монтажа, предлагаем сравнить их электрические, оптические и конструкционные параметры. Но сначала несколько фраз о сфере их применения.

Область применения

SMD LED используют везде, где нужно что-то осветить, подсветить или попросту украсить. Они стали базовым элементом в лампочках общего освещения, в индикаторных панелях и ЖК-телевизорах, в системах аварийного освещения. Самым популярным товаром, собранным на SMD светодиодах по-прежнему остаётся светодиодная лента, а также её модификации в виде линеек и модулей.

В новой вариации многоцветные ленты конструируют на группах, которые состоят из четырёх мощных светодиодов разного цвета «R+G+B+W». В сумме их светоотдача намного больше, чем у привычных светодиодов SMD 5050, а наличие независимого white LED расширяет световые оттенки.

Краткие технические характеристики

Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.

Компания-изготовитель имеет право изменять опто-электрические показатели SMD светодиодов, указывая об этом в паспортных данных. Например, SMD 5730 от Samsung и Sanan будут немного отличаться световым потоком.

Планарные светоизлучающие диоды этого типа можно смело назвать первопроходцами, благодаря им технология поверхностного монтажа достигла нынешних высот и продолжает прогрессировать. LED SMD 3528 имеет прямоугольную форму с соотношением сторон 3,5 на 2,8 мм и высотой 1,4 мм. С каждой из противоположных сторон меньшей длины видно по два контакта. На корпусе со стороны катода виден срез (ключ). Рабочая поверхность имеет круглую форму, покрытую люминофором.

Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.

Этот тип светодиода можно назвать усовершенствованной версией SMD 3528. Конструкция SMD 5050 позволила реализовать многоцветные светодиоды на базе синего, красного и зелёного кристаллов с возможностью раздельного управления каждым цветом. Внутри корпуса 5,0 на 5,0 мм расположено три кристалла с техническими параметрами идентичными SMD 3528.

Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.

Со светодиодами осветительные приборы шагнули на новую ступень развития. В корпусе размером 5,6 на 3,0 мм ученые сделали не только новый форм-фактор, но ещё и полупроводниковый прибор с некоторыми конструктивными особенностями, изготовленный с применением новых материалов. В отличие от предшественников, SMD 5630 характеризуется большей мощностью и светоотдачей.

Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.

Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.

SMD 5730

Светоизлучающие диоды этой модификации появились почти одновременно с корпусом 5630 и являются их аналогами. В свою очередь они подразделяются на два вида: SMD 5730-05 и SMD 5730-1 с мощностью потребления 0,5 и 1,0 Вт соответственно. Оба вида относятся к разряду высокоэффективных светодиодов с тепловым сопротивлением всего 4°C/Вт. В отличие от SMD 5630 светодиоды 5,7 на 3,0 мм визуально выше (на 0,5 мм) и, вместо четырёх, имеют два контакта.

SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.

SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.

SMD 3014

SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.

Разработчики SMD 2835 снабдили его самыми лучшими качествами, которые были у предшественников. Типоразмер 28 на 35 мм повторяет форму SMD 3528. Но у нового SMD 2835 гораздо больше эффективная площадь излучения, которая имеет прямоугольную форму покрытую люминофором. Высота элемента не более 0,8 мм. Несмотря на столь малые размеры, заявленный световой поток может достигать 50 лм.

По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.

Особенности

По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?

Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.

При проектировании источника питания своими руками, нужно стремиться к тому, чтобы реальный ток в нагрузке составлял примерно 95% от указанного в технических характеристиках. Немного недогружая светодиод, можно добиться увеличения рабочего ресурса даже в случае с некачественными китайскими светодиодами.

У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.

Перед первым включением всегда проверяйте светодиод мультиметром, так как цоколёвка, в случае с подделкой, может не совпадать. Возле ключа может быть как анод, так и катод чипа.

В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.

Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.

Читайте так же

Светодиоды используются в различных областях светотехники.

Самые распространенные SMD светодиоды – кристаллы, установленные на поверхность платы.

Такое исполнение позволяет получить максимальную мощность при минимальных размерах.

У этой технологии имеются как достоинства, так недостатки, над устранением которых ведущие производители работают непрерывно.

Этот вид светодиодов – плата, на поверхности которой закреплен кристалл, выращенный при помощи технологии металлоорганической эпитаксии. Самый важный этап производства – создание контактов и их покрытие пленками из металла.

Каждый диод монтируется в корпус, оснащается выводами, покрывается составом, отводящим или излучающим свет. Белые светодиоды покрываются люминофором. На кристалл устанавливается купол, фокусирующий свет. Тепло отводится через подложку, если диод мощный, устанавливается радиатор. Электрический ток превращается в свет в p-n- переходе (так же, как в любом другом диоде).

Основное преимущество СМД конструкции – максимальное приближение кристалла к подложке, отводящей тепло. На одну плату монтируется один или несколько светодиодов. Если в одном осветительном приборе их большое количество, свет достаточно мощный без установки дополнительных оптических систем. Достаточно обыкновенного стекла, потери из-за которого не превышают 8%.

Корпуса SMD отличаются по форме и размерам, они напрямую соединяются с монтажной платой при помощи контактной площадки.

Внимание! Благодаря простоте установку может выполнить неспециалист.

Как расшифровать маркировку

Маркировка обозначает тип светодиода (устанавливаемый на поверхности – от английского «surface mounted device»), и указывает типоразмеры корпуса диода в миллиметрах. Например, длина и ширина платы SMD 5050 5х5 мм. В производстве приборов для освещения используется технология поверхностного монтажа (Surface-mount technology).

Краткие технические характеристики

При изготовлении осветительных приборов производители руководствуются несколькими характеристиками:

  • габаритами платы;
  • количеством кристаллов;
  • вольтажом и током;
  • светопотоком;
  • температурой среды эксплуатации.

Таблица самых распространенных SMD светодиодов:

Тип SMD Количество кристаллов Габариты (мм) Мощность (Вт) Ток (мА) Светопоток (лм) Температура среды
3528 1 3,5х2,8х1,4 0,02 или 0,06 20 5-7 -40 – +85
5050 3 или 4 5х5х1,6 0,02 60 или 80 18-20 -40 – +60
5630 1 5,6х3х0,75 0,2-0,4 150 58 -25 – +65
5730 1 или 2 5,7х3х0,75 0,5 или 1 150 или 300 50 или 158 -40 – +65
3014 1 3х1,4х0,75 0,1-0,12 30 9-13 -40 – +85
2835 1 2,8х3,5х0,8 0,2, 0,5 или 1 60, 150 или 300 20, 50 или 100 -40 – +85

Эти лампочки могут быть одно-, двух- и многоцветные. Из них можно создавать жесткие и гибкие модули любой формы (круглые, прямоугольные, линейные, с цоколем). Круглый радиатор используется в прожекторах.

Справка! Количество диодов в модуле постепенно уменьшается благодаря появлению высоковольтных SMD (на 15 и даже 45 В).

Led SMD 3528 прямоугольные, благодаря им прогрессирует Surface-mount technology. На коротких сторонах расположено по 2 контакта, минус обозначен срезом. Поверхность, покрытая люминофором, круглая, яркость излучения зависит от температуры – чем она выше, тем ниже яркость (при достижении +80 снижается четверть). Основная сфера применения – изготовление лент, состоящих из 30, 60 или 120 диодов на один метр.

Читайте также Формула и пример расчета ограничительного резистора для светодиода

В 5050 3 таких же светодиода, как в 3528, то есть, мощность повышена в 3 раза. На поверхности 6 анодов и 6 катодов на срезе (по 2 от каждого кристалла). Это более совершенный вариант 3528, позволяющий изготавливать цветные светодиоды (из красных, зеленых и синих кристаллов). Цветами возможно управлять раздельно. Напряжение 3,3 В, на метр ленты устанавливается 30 или 60 диодов.

SMD 5630 и 5730

SMD 5630 обозначили новую ступень развития технологии. На производствах используются другие материалы, позволяющие увеличить мощность и световой поток, доступны изделия RGB. В ленты на один метр монтируется 60 шт., в металлические линейки – 72 шт.

SMD 5730 конструктивно похожи на 5630, основные отличия – увеличенный поток света и всего 2 контакта. Модификация с током 300 мА может работать в импульсном режиме, температура кристалла может достигать +130оС. Для повышения мощности СМД 5630 и 5730 устанавливаются на металлическую плату, эффективно отводящую тепло.

SMD 3014

SMD 3014 относятся к группе сравнительно новых светодиодов, работающих от 3-3,6 В. Минимальная светоотдача у кристаллов в белом исполнении, максимальная – у цветных. Анод и 2 катода располагаются на нижней части корпуса. Компактные габариты облегчают установку. В лентах 30-120 элементов, реже – 240 на метр.

У Led 2835 прямоугольная площадка, покрытая люминофором, яркость в 2-3 раза превышает показатели 3528. Корпус тоньше (если сравнивать с 5050), площадки контактов больше. На метр ленты устанавливается 30, 60 или 120 таких диодов.

Справка! Led SMD 3528, 2835, 5050 и 5630 – это один светодиод, отличающийся по количеству кристаллов и форме корпуса. Именно эти параметры определяют яркость и мощность. У 5050 и 5630 (5730) для вывода светового потока более широкое окно, обеспечивающее повышенные показатели эффективности в расчете на лм/Вт.

Применение SMD светодиодов

В качестве элементов общего освещения светодиоды СМД стали использовать недавно (после достижения интенсивности излучения 120 лм/Вт). Это позволила производить светодиодные лампы, способные заменить люминесцентные и с нитью накала. Производители заботятся о том, чтобы потребителям при замене не нужно было менять или перестраивать систему освещения, покупать другие светильники и прожекторы. Из СМД Led просто собрать любые матрицы и встроить в стандартные корпуса люминесцентных и галогеновых ламп.

SMD светодиоды представляют собой современные осветительные приборы, которые устанавливаются в качестве дополнительной подсветки. Они стали базовыми комплектующими в индикаторах ЖК-панелей, в системах аварийного освещения и общего. Самой популярной модификацией стала , используемая для украшения квартир и коммерческих предприятий.

Особенности маркировки

Каждый светодиод smd имеет символьное обозначение, при помощи которого можно узнать габаритные размеры чипа. Это значит, что если размер равен 4,5х2,0, то маркировка соответственно – SMD 4520. Самыми популярными типоразмерами для современной светодиодной ленты считаются — 3528, 5050 и 5630, в этот список также можно добавить 5730. При помощи них выполняется полное освещение жилых и коммерческих помещений. Они практически заменяют стандартные лампы накаливания.

Среди всех указанных, самым ярким считается 5630 тип, который зачастую используют в комнатах с большими окнами. Каждый диод smd отличается своими параметрами:

Яркость и мощность освещения;

Энергопотребление;

Рассеивающая способность;

Срок эксплуатации;

Температура освещения.

Все эти аспекты учитываются при покупке светодиодной ленты или диодов по-отдельности. Особенно важен параметр температуры и рассеивания, которые существенно влияют на количество света и его цветность. Более дешевые модели обладают неприятным желтым оттенком, а более дорогие – холодными, светлыми тонами.

Разновидности

Первопроходец: SMD 3528

СМД 3528 можно назвать одними из первых диодов, которые положили начало развития такой технологии освещения. Их размеры составляют 3,5 на 2,8 (что можно узнать из маркировки), высота – 1,4 мм. На обеих сторонах расположены два контакта, а со стороны катода – ключ. Сверху покрыт люминофорным светящимся порошком.

Стандартный рабочий ток равен 20 мА и влияет на цветность освещения. Производительность диода также зависит от общей температуры: при достижении 80С – показатель понижается практически на треть. Световой поток составляет 7,0 Лм.

Обновленные: 5050

Новая технология позволила реализовать разноцветные светодиоды, и возможность регулировать их цветность раздельно. Размер корпуса составляет 5х5, внутри которого расположены 3 кристалла по типу вышеописанной модели.

Не советуется повышать максимальную мощность более, чем 60 мА из-за потери качества. Рабочая температура составляет: от -45 до +65 С. Световой поток не более 18 Лм.

Новейшая разработка: SMD 5630Х

Характеристики светодиодов smd были улучшены, вместе с данной вариацией. В небольшом корпусе 5,6х3,0 был реализованы новые размеры и полупроводник. В сравнении с предыдущими версиями, показывает высокую эффективность и светоотдачу.

Рассеивание может достигать отметки 58 Лм, при мощности в 150 мА. Уровень напряжения напрямую зависит от уровня белого освещения. Благодаря небольшой подложке, отвод тепла происходит намного быстрее и проще. Обладает четырьмя выводами, расположенными рядом с меткой первого контакта.

Аналогом данного варианта можно назвать 5730, работающие в сети импульсивного тока. Обладает меньшим световым сопротивлением и увеличенным потоком, достигающим отметки 110 Лм.

С минимальным потреблением

Считаются наиболее эффективными и простыми в использовании. SMD led такого формата, обладают уменьшенным размером корпуса, что существенно влияет на возможность их размещения более плотно на платах. Максимальное рассеивание составляет до 13 Лм, а минимальное всего 8 Лм. Использование именно их, позволяет достичь более яркого света, но и существенно уменьшить энергопотребление целой ленты.

Заключение

Форматы светодиодов могут быть самыми разными: те, что используются в подсветке экранов, для освещения целых помещений или отдельных объектов. Их основные характеристики влияют на общее энергопотребление, а рассеивающая способность — на возможность организовать правильную подсветку при помощи светодиодных лент. Современные технологии не стоят на месте и можно заметить уже новые, ультра-яркие варианты, используемые в электронной технике или определенной категории оборудования.

5054 smd led технические характеристики Сделайте окружающую среду ярче Smart lighting Solutions

Добавьте блеска своей среде с помощью широкого набора. 5054 smd led технические характеристики на сайте Alibaba.com. Обратите внимание на впечатляющие предложения, предлагаемые на эти удивительные продукты на сайте. Купить качественную. 5054 smd led технические характеристики чипы с вашими точными характеристиками после просмотра обширного каталога продуктов. Перед тем, как совершить крупную покупку, закажите образцы. Хватай. 5054 smd led технические характеристики с индивидуальными логотипами и упаковкой.

На Alibaba.com вы найдете надежный международный сайт. 5054 smd led технические характеристики продавцы с отзывами и учетными данными. Получите дешевые варианты этого продукта, которые удобны для карманов и экономят ваши деньги. Выберите высокую яркость. 5054 smd led технические характеристики с низким энергопотреблением для снижения затрат. Просматривайте и пользуйтесь продуктами с долгим сроком службы и простой установкой. 5054 smd led технические характеристики можно безопасно доставить в ваше помещение в короткие сроки.

Приобрести высокое качество. 5054 smd led технические характеристики с высокой мощностью освещения, если вам нужна дополнительная яркость для ваших домов или других коммерческих заведений. Интеллектуальные системы освещения можно приобрести в соответствии с вашими требованиями после фильтрации поиска здесь. Выбрать. 5054 smd led технические характеристики поставщиков и продуктов с расширенным гарантийным сроком до 5 лет. Эти изделия доступны в различных цветовых оттенках для создания эффектных украшений. Эти высокие мощности. Устройства 5054 smd led технические характеристики призваны улучшить вашу атмосферу. Некоторые разновидности теплого света этих систем также снижают нагрузку на глаза.

Огромный ассортимент. Параметры 5054 smd led технические характеристики доступны на Alibaba.com, которые вы можете выбрать и купить. Вы можете выбрать индивидуальные варианты продуктов, связавшись с продавцами через онлайн-чаты, изучив их учетные данные и отзывы. 5054 smd led технические характеристики поставщики могут добавлять в свой букет предложений через международные предложения со скидкой. оптовики.

Светодиодная лента SMD 5050 RGB

Неограниченная возможность выбора цветов и оттенков в динамике позволят создать феерию цвета, привнося в дизайн вашего пространства новизну и неповторимый стиль. Многоцветная светодиодная лента SMD 5050 RGB используется для  подсветки архитектурных и интерьерных элементов. Арки, потолочные и декоративные ниши, подвесные потолки, барные стойки, светопрозрачные конструкции будут выгодно освещены, а пульт управления светодиодной лентой RGB позволит выбрать стиль освещения по вашему вкусу и настроению.





Гибкая светодиодная лента SMD 5050 RGB выполнена на основе гибкой самоклеящейся печатной платы с прочным клеевым слоем «3М» и светодиодов с тремя кристаллами в одноим чипе. Имеется возможность деления на отрезки по 3 светодиода (10 см) без потери их работоспособности, каждый участок может использоваться отдельно.

Работает на низковольтном напряжении 12V (постоянного тока DC), что обеспечивает безопасность и экономичность использования. Лента имеет 3 независимых канала для подключения к контроллеру. Широкий угол 120° (рассеянного) свечения. Эффективный срок службы более 50 000 часов.


Технические характеристики

Размер:
Рабочее напряжение:
Потребляемая мощность:
Световой поток:
Рабочий ток:
Кол-во светодиодов:
Угол излучения света:
Рабочая температура:
Кратность резки:
5000 х 10 х 2,5 мм
12V DC
7,2 Вт/метр
470* Лм/м
0,6 А/метр
30 шт./метр
120°
-20°C до 40°C
  10 см (3 светодиода)


* — при включении светодиодной ленты в режиме белого свечения
(одновременное включение R, G и B на полную мощность).



Управление яркостью и цветом

Для управления свечением контроллера используется RGB контроллер для светодиодной ленты.

Для домашней подсветки отлично подходит RGB контроллер LEDX Radio. Он решает все основные задачи:

  • быстрый выбор одного из 6 цветов
  • несколько программ светодинамики
    от резкого перехода до плавной смены цвета
  • настройка скорости и яркости свечения
  • режим «пауза» — остановка программы
    на любом цвете и любой яркости
  • включение белого свечения и выбор одной из нескольких градаций «белого» от теплого до холодного

  Контроллер LEDX Radio.


Дополнительно

Инструкция по установке светодиодной подсветки потолка с потолочного плинтуса. Фотографии, описание, советы, необходимое оборудование.

Подключение RGB ленты к контроллеру производится проводами ленты, каждый провод имеет своё обозначение на токопроводящей дорожке R, G, B и V+ (общий плюс), подключение этих проводов производится соответственно полярности к 4 выходам контроллера. Подробнее в разделе «Техподдержка».

Светодиоды: принципы работы, виды, характеристики, области применения | LIGHT-RU.RU

Светодиоды различных цветов

Сегодняшний мир невозможно себе вообразить без электрического освещения. Огромные мегаполисы и самые отдаленные уголки земного шара освещаются всевозможными электрическими источниками искусственного света. Однако, непрерывное развитие технологий приводит к тому, что мастодонт электрического освещения — «лампочка Ильича» — уверенно уступает лидирующие позиции современным высокотехнологичным и высокоэкономичным источникам электрического света, среди которых, безусловно, безоговорочно лидируют светодиоды.

Содержание статьи

Что такое светодиод и история его изобретения

Принцип действия светодиода

Светодиод — это полупроводниковый прибор, излучающий фотоны определенной частоты при пропускании через него электрического тока.

Часто термин «светодиод» заменяется англоязычной аббревиатурой LED от «led emitting diod» — светоизлучающий диод. Русскоязычный аналог данного словосочетания — СИД — используется значительно реже.

Эффект испускания фотонов достигается благодаря наличию в этих приборах электронно-дырочного перехода, рекомбинация электронов и дырок в котором сопровождается переходом электронов с одного энергетического уровня на другой, в результате чего избыток энергии высвобождается в виде свободного фотонного излучения.

Олег Лосев, советский ученый, изобретатель, один из праотцов светодиода

Впервые подобное явление было обнаружено в далеком 1907 году английским исследователем Генри Раундом. Позднее независимо от него советский ученый Олег Лосев в 1923 году также зафиксировал электролюминесценцию в точке контакта карбида кремния и стали под воздействием электрического тока и даже смог запатентовать своё изобретение под названием «Световое реле» в 1927 году. Но, как часто бывает, открытие не было должным образом оценено современниками и до победного шествия светодиодов оставались долгие десятилетия.

Технология создания инфракрасных светодиодов была освоена в США лишь в 1961 году, а первый реально применимый светодиод в видимом диапазоне спектра (красный) был создан в 1962 году Ником Холоньяком. Позднейшие исследования привели к созданию в 1971 году синего светодиода, а в 1972 году был создан первый жёлтый светодиод и были разработаны способы десятикратного увеличения яркости красных светодиодов.

Тем не менее, несмотря на очевидный прогресс в развитии светодиодной техники, светодиоды оставались чрезмерно дорогими вплоть до конца 60-х годов ХХ века. Их широкое промышленное производство и применение начинается лишь в 70-х годах ХХ века, а производство дешевых синих светодиодов началось лишь после 1990 года, когда японским ученым, получившим позднее за это Нобелевскую премию, удалось критически усовершенствовать технологию их создания.

Виды светодиодов в зависимости от химического состава полупроводников

Поскольку светодиоды являются полупроводниковыми приборами, то и материалы, используемые для их создания, являются традиционными для полупроводниковой техники. Самый распространенный, безусловно, галлий в химических соединениях с другими элементами. Широко применяются также индий, алюминий, кремний.

Использование разнообразных соединений дает возможность получать светодиоды, испускающие свет в диапазоне от инфракрасного до ультрафиолетового. А использование дополнительно нанесенных люминофоров и цветных пластиков еще больше расширяет цветовую палитру получаемого света.

Виды полупроводниковых материалов, используемых в светодиодах для получения излучения различного спектра
Цвет Длина волны, нм Падение напряжения, В Полупроводниковые материалы
Инфракрасный λ > 760 ΔU Арсенид галлия (GaAs)
Алюминия галлия арсенид
(Aluminium gallium arsenide AlGaAs)
Красный 610 1,63 Алюминия-галлия арсенид (AlGaAs)
(Aluminium gallium arsenide AlGaAs)
Галлия арсенид-фосфид (GaAsP)
Алюминия-галлия-индия фосфид (AlGaInP)
Галлия(III) фосфид (GaP)
Оранжевый 590 2,03 Галлия фосфид-арсенид (GaAsP)
Алюминия-галлия-индия фосфид (AlGaInP)
Галлия(III) фосфид (GaP)
Жёлтый 570 2,10 Галлия арсенид-фосфид (GaAsP)
Алюминия-галлия-индия фосфид (AlGaInP)
Галлия(III) фосфид (GaP)
Зеленый 500 1,9 Индия-галлия нитрид (InGaN) / Галлия(III) нитрид (GaN)
Галлия(III) фосфид (GaP)
Алюминия-галлия-индия фосфид (AlGaInP)
Алюминия-галлия фосфид (AlGaP)
Синий 450 2,48 Селенид цинка (ZnSe)
Индия-галлия нитрид (InGaN)
Карбид кремния (SiC) в качестве субстрата
Кремний (Si) в качестве субстрата — (в разработке)
Фиолетовый 400 2,76 Индия-галлия нитрид (InGaN)
Пурпурный Смесь нескольких спектров 2,48 Двойной: синий/красный диод,
синий с красным люминофором,
или белый с пурпурным пластиком
Ультрафиолетовый λ 3,1 Алмаз (235 нм)
Нитрид бора (215 нм)
Нитрид алюминия (AlN) (210 нм)
Нитрид алюминия-галлия (AlGaN)
Нитрид алюминия-галлия-индия (AlGaInN) — (менее 210 нм)
Белый Широкий спектр ΔU ≈ 3,5 Синий/фиолетовый диод с люминофором

Типоразмеры SMD светодиодов

SMD — Surface Mount Device — электронные детали или устройства, монтируемые на поверхность (как правильно, на поверхность платы). Именно такой тип монтажа стал самым распространенным в мире электроники и, соответственно, самыми распространенным являются и SMD светодиоды, т.е. светодиоды, предназначенные для поверхностного монтажа. Иногда их называют чип-светодиодами, но такое название скорее редкость.

Существует несколько самых распространенных размеров SMD светодиодов. Как правило, разные производители придерживаются общепринятых стандартов, хотя, например, световой поток светодиодов одного типоразмера у разных изготовителей может отличаться.

SMD 3528

Светодиод SMD 3528

Светодиоды для поверхностного монтажа типоразмера 3528 являются, пожалуй, одним из наиболее распространенных вариантов. Они имеют прямоугольную форму со сторонами 3,5 и 2,8 миллиметра. Толщина составляет 1,4 мм. Для облегчения монтажа на корпусе светодиода со стороны катода делается срез угла, позволяющий однозначно определить правильное расположение элемента. Светоизлучающая поверхность сформирована в виде круга и, как правило, покрыта люминофором, отличающимся в зависимости от целей использования светодиода. Существенной особенностью данных светодиодных элементов является сильная зависимость их яркости от температуры. Так, при нагревании светодиода до 80 °C его яркость может упасть на 25% и более.

SMD 5050

Светодиод SMD 5050

Светодиоды SMD 5050 обладают квадратным корпусом размером 5,0 на 5,0 мм, внутри которого расположены три кристалла по своим характеристикам идентичных тем, которые устанавливаются в SMD 3528. Фактически SMD 5050 можно считать более совершенной версией светодиодов 3528. Возможность установки трёх кристаллов в один корпус позволяет создавать более мощные и яркие светодиоды, а наличие возможности независимого управления каждым кристаллом позволяет создавать многоцветные RGB светодиоды, способные излучать практически весь видимый человеческим глазом световой спектр.

SMD 5630

Светодиод SMD 5630

Появление нового типа светодиодов с габаритами корпуса 5,6 на 3,0 мм засвидетельствовало не только внешние изменения привычных размеров SMD, но и ознаменовало внесение в их конструкцию заметных улучшений, влияющих на существенные показатели их работы. Применение новых материалов и инженерных решений позволило увеличить мощность и светоотдачу светодиодов 5630 по сравнению с их более ранними собратьями.

Несмотря на наличие в SMD 5630 четырёх выводов используется всего два из них. Второй является отрицательным катодом, а четвертый положительным анодом. При этом ключ катода расположен возле первого вывода. Размещение чипов SMD 5630 на металлической подложке является хорошим тоном, так как способствует значительному улучшению отвода тепла из рабочей зоны и, соответственно, продлению срока службы высокотехнологичного устройства.

На следующем рисунке наглядно представлена разница между направлением светового потока и углами обзора у светодиодов 3528, 5050 и 5630. Невооруженным глазом заметен рост данных показателей с увеличением форм-фактора чип-светодиода.

Сравнительная характеристика направления и угла излучения светодиодов 3528, 5050 и 5630

SMD 5730

Светодиод SMD 5730

Братья-близнецы светодиодов 5630 — светодиоды SMD 5730 — появились на рынке практически одновременно со своими младшими соплеменниками и во многом являются их аналогами. Среди конструктивных отличий необходимо отметить, что светоизлучающие диоды 5,7 на 3,0 мм имею лишь два контакта, в отличие от светодиодов 5630. При этом они несколько выше (приблизительно на 0,5 мм). Также светодиоды 5730 подразделяются по потребляемой мощности на два класса: 0,5 Вт и 1 Вт, и часто обозначаются соответственно SMD 5730-05 и SMD 5730-1. Устройства обоих этих классов являются высокоэффективными светоизлучающими устройствами с низким тепловым сопротивлением кристалл/подложка около 4 °C, что значительно повышает энергоэффективность и долговечность оборудования на их базе.

Сравнительные характеристики чип-светодиодов SMD5730-05 и SMD5730-1
Параметр SMD Максимально допустимое значение Единица измерения
SMD5730-05 SMD5730-1
Прямой ток 180 350 mA
Импульсный прямой ток 400 800 mA
Рассеиваемая мощность 0.5 1.1 W
Температура перехода 130 130 °C
Рабочая температура — 40 / + 65 — 40 / + 65 °C
Температура хранения — 55 / + 100 — 55 / + 100 °C
Температура пайки 300°C в течении 2 сек. 300°C в течении 2 сек.

Как видно из приведенных данных, светодиоды 5730-1, имея вдвое большую рассеиваемую мощность, функционируют и при больших токах. Таким образом, при выборе между светодиодами 5730-05 и 5730-1 необходимо учитывать как условия отвода тепла в готовом изделии, так и электротехнические параметры работы светоизлучающего диода.

Сравнительная характеристика светодиодов различных типоразмеров
Параметр 3528 5050 5630 5730 (0,5 Вт) 5730 (1 Вт)
Световая отдача (Лм/Вт) 5 15 40 40 100
Мощность, Вт 0,06 0,2 0,5 0,5 1,0
Температура, °C +65 +65 +80 +80 +80
Ток, А 0,02 0,06 0,15 0,15 0,30
Напряжение, В 3,3 3,3 3,3 3,4 3,4
Размеры, мм 3,5 х 2,8 5,0 х 5,0 5,6 х 3,0 5,7 х 3,0 5,7 х 3,0

SMD 3014

Светодиод SMD 3014

Сравнительно недавно появившиеся светоизлучающие диоды форм-фактора 3,0 на 1,4 мм не только имеют существенно меньшие внешние размеры, чем более ранние SMD, но и обладают значительно более высокой энергетической эффективностью.

Данные светодиоды работают при максимальном токе 30 мА, что позволяет отнести их к слаботочным устройствам. Также при их монтаже необходимо учитывать, что контакты анода и катода не только выведены на боковые поверхности, но и уходят под нижнюю часть изделия. Целью данного изменения было увеличение теплоотвода от меньшего по размеру, но более мощного потребителя.

SMD 2835

Светодиод SMD 2835

Светодиоды SMD 2835 вобрали в себя, пожалуй, самые лучшие черты других LED SMD. Несмотря на то, что размеры светодиодов 2835 совпадают с размерами светодиодов 3528 (3,5 х 2,8 мм), SMD2835 имеют иную конструкцию светоизлучающей поверхности, выполненной в форме прямоугольника, что снижает неэффективные потери энергии и повышает оптические показатели, в частности, угол обзора.

Конструктивные особенности светодиодов 2835 (использование контактов анода и катода в качестве теплоотводящей подложки) сближает эти устройства с SMD3014, в которых реализован такой же принцип. По электротехническим же характеристикам наиболее близкими к SMD2835 являются SMD5730-05

Энергетическая эффективность различных светодиодов

Развитие LED технологий направлено в первую очередь на увеличение их энергоэффективности. Средние показатели световой отдачи для различных типов чип-светодиодов составляют следующие значения:

  • SMD 3528 — 70 лм/Вт
  • SMD 5050 — 80 лм/Вт
  • SMD 5630 — 80 лм/Вт
  • SMD 5730-05 — 80 лм/Вт
  • SMD 5730-1 — 100 лм/Вт

Из приведенных данных видно, что со сменой поколений светодиодов кардинального роста световой отдачи не произошло. В тоже время, если сравнить светодиоды SMD3528 и светодиоды SMD5730-1, то можно обнаружить, что световой поток вырос почти в 22 раза, в то время как потребление энергии возросло всего в 15 раз.

Подключение светодиодов в электрическую цепь

Обозначение светодиода на электрической схеме

Штатное функционирование светоизлучающих диодов возможно только при подаче на анод положительного потенциала, а на катод — отрицательного, т.е. при прохождении через него тока только в прямом направлении.

Поскольку p-n переход имеет резко возрастающую вольт-амперную характеристику, светодиод должен подключаться к источнику тока. При подключении светодиода к источнику напряжения должна предусматриваться установка ограничивающих ток элементов (например, резисторов). Роль таких элементов может выполнять сама электрическая цепь. Модели светодиодов некоторых производителей поставляются с уже встроенными токолимитирующими элементами. В таких случаях в техническом описании к светодиодам указываются максимальные и минимальные допустимые значения подаваемого на светоизлучающий диод напряжения.

Вольт-амперная характеристика p-n перехода в светодиодах

Выход из строя светодиода может быть связан с подачей на его контакты напряжения, превышающего заявленные производителем пределы. В этом случае на светодиоде выделяется количество тепла, которое не может быть отведено теплоотводящими элементами, что приводит к перегреву SMD светодиода и его необратимому выходу из строя.

Токолимитирующая цепь для маломощных светодиодов (простейший вариант) может представлять собой элементарный резистор, включенный последовательно со светодиодом. В более сложных случаях, когда существует необходимость защиты мощных светодиодов, применяются схемы с широтно-импульсной модуляцией. Такой вариант позволяет решить сразу две задачи: во-первых, поддерживает среднее значение тока, идущего через светодиод на безопасном уровне и, во-вторых, позволяет диммировать светодиод, т.е. регулировать яркость его свечения.

Необходимо помнить, что при использовании источников питания с низким внутренним сопротивлением, не допускается подача на светодиод напряжения обратной полярности, т. к. у большинства светодиодов обратное пробивное напряжение составляет всего несколько вольт. В том случае, если светодиод используется в схеме, где есть вероятность появления обратного напряжения, светодиод следует защищать путём установки параллельно с ним обычного диода в обратной полярности.

Варианты защиты светодиодов от обратного напряжение (на примере подключения к сети переменного тока 220В)
Защита светодиодов от обратного напряжения диодом Встречно-параллельное подключение светодиода и диода Встречно-параллельное подключение двух светодиодов

Преимущества светодиодов по сравнению с другими источниками света

Являясь качественно новыми источниками электромагнитного излучения, светодиоды обладают рядом существенных преимуществ перед своими предшественниками, что способствует их широкому перманентному внедрению в различных областях народно-хозяйственного комплекса.

Среди преимуществ светодиодов необходимо выделить следующие их качества и характеристики:

  • Отсутствие в LED светодиодах чувствительных к механическим воздействиям конструктивных элементов (таких, например, как нить накаливания) определяет их повышенную вибро- и механическую стойкость к неблагоприятным воздействиям во время изготовления, транспортировки, монтажа и эксплуатации.
  • Крайне эффективное преобразование светодиодами электрической энергии в световую определяет крайне высокий коэффициент их световой отдачи. Натриевые газоразрядные и металлогалогенные лампы, бывшие многие десятилетия бесспорными лидерами на рынке по показателю световой отдачи, в настоящее время утратили свои лидирующие позиции из-за появления не менее эффективных светоизлучающих диодов. Так, если показатель световой отдачи у натриевых газоразрядных ламп составляет около 150 лм на Вт потребляемой мощности, то у самых современных светодиодов он достиг 146 лм/Вт и продолжает повышаться вместе с развитием технологий и применением новых конструкторских решений.
  • Срок эксплуатации светодиодов составляет от 30 тыс. до 100 тыс. часов, что значительно превышает показатели источников света, изготовленных по другим технологиями. Недостатком светоизлучающих диодов является то, что при длительной эксплуатации и/или неэффективном отводе тепла их кристаллы подвержены так называемой деградации, приводящей к плавному снижению яркости излучения.
  • Существенным плюсом светодиодов является независимость длительности их службы от количества итераций включения-выключения. Этим они выгодно отличаются от других светоизлучающих устройств (например, газоразрядных ламп и ламп накаливания), чувствительных к количеству циклов включения-выключения.
  • Излучению светодиодов имманентно присуща спектральная чистота, в то время как в других устройствах она достигается за счет использование различных светофильтров. Спектрографический анализ излучения красного светодиода
  • Экологическая безопасность LED обусловлена тем, что в их производстве не используются опасные элементы и соединения (ртуть, фосфор, галогениды металлов). Также в спектре их излучения отсутствует ультрафиолет, что приводит к отсутствию необходимости создания защиты от него.
  • Светодиоды безопасны в эксплуатации, т.к. обычно они питаются относительно низкими напряжениями и, благодаря высокой светоотдаче, редко нагреваются выше 50-60 °C
  • Немаловажным фактором, способствующим широкому применению светодиодов, является отсутствие инерционности их включения: максимальная яркость излучения достигается сразу после включения, в то время как у энергосберегающих люминесцентных ламп время включения колеблется от 1 секунды до 1 минуты, а выход на стопроцентную яркость происходит в течение 3-10 минут после начала работы (в зависимости от температуры окружающей среды и особенностей лампы).
  • Практически нулевая чувствительность светодиодов к низким и ультранизким температурам позволяет использовать их вне помещений в странах с суровым климатом. В тоже время, как уже отмечалось, светодиоды (как и любые другие полупроводниковые приборы) чувствительны к высоким температурам. В связи с этим при монтаже LED устройств всегда необходимо уделять особое внимание наличию достаточного уровня отвода тепла.
  • Широкое варьирование угла излучения у различных видов светодиодов (от 15° до 180°) позволяет решать различные конструкторские и технологические задачи при создании устройств с их использованием.
  • Наличие широкого спектра белых светодиодов (белый теплый, белый дневной, белый холодный) дает возможность использовать различные их типы для решения различных задач в зависимости от конкретной ситуации и необходимости получения того или иного эффекта от освещения.
  • Относительно низкая стоимость светодиодов (особенно индикаторных).
  • Высокие показатели коэффициента цветопередачи CRI.

Применение светодиодов

Благодаря широкому спектру преимуществ, светодиодные источники излучения нашли применения в разнообразных областях. Основными направлениями использования LED являются:

  • Исторически первой областью применения светодиодов было приборостроение. Именно здесь светодиоды стали массово применяться в качестве устройств индикации. Индикаторами могут быть как одиночные LED (например, индикатор включения в сеть), так и собранные в различные табло (цифровые, цифро-буквенные).
  • В последние десятилетия стали широко использоваться так называемые светодиодные кластеры. По сути это массив светодиодов, находящихся под общим цифровым (как правило) управлением. Обывателю такие кластеры знакомы в виде бегущих строк, больших экранов, размещаемых на улицах городов.
  • Также светодиоды обеспечивают подсветку жидкокристаллических экранов мобильных устройств, телевизоров и мониторов персональных компьютеров и ноутбуков.
  • Мощные и сверхмощные светодиоды нашли своё применение в фонарях уличного освещения, а также в современных светофорах. Применение LED излучателей в светофорах крупных городов не только способствует оптимизации потребления электроэнергии, но и за счет высокой светоотдачи и цветопередачи способствует снижению аварийности на дорогах.
  • Повышению безопасности на дорогах способствует и внедрение принципиально новых элементов дорожной обстановки: дорожных знаков на основе светодиодов. Такие знаки прекрасно видны в любое время суток и практически в любую погоду.
  • В последние годы светодиоды получили широкое распространение в качестве основных источников промышленного и бытового освещения. Светильники на основе LED, а также светодиодные ленты уверенно вытесняют с рынка другие виды источников света. В первую очередь это происходит за счет лавинообразного снижения цен на светодиоды в последнее время, а также благодаря появлению множества локальных производителей достаточно качественной светодиодной продукции.
  • Использование LED технологий в растениеводстве позволяет создавать узкоспециализированные источники освещения (фитолампы) с особым спектром излучения, обеспечивающим максимальную эффективность процесса фотосинтеза в листьях сельскохозяйственных растений. Применение подобных приборов особенно перспективно на территориях с северным климатом.
  • Стремительное развитие информационных технологий также обуславливает значительный спрос на светодиодную продукцию. Использование LED в качестве легкодоступных источников модулированного электромагнитного излучения широко распространено при создании систем передачи информации по оптическим волокнам.
  • Заняли свою нишу светодиоды и в сфере дизайна в виде цветных светодиодных лент, гибких шнуров дюралайт, светодиодных гирлянд. С их помощью оформляются как интерьеры жилых помещений, так и архитектурные и арт-объекты, а также концертные и выставочные залы, бары, дискотеки, ночные клубы.
  • Дешевизна и чарующая привлекательность LED привела к их повсеместному использованию в игрушках, детских играх, различных USB-устройствах.
  • Менее известно, но от того не менее широко распространено использование светодиодов в оптронах, позволяющих создавать разнообразные детекторы наличия, дискретные спидометры, детекторы начала и конца, а также устройства передачи сигнала без передачи электрического напряжения. Устройство и обозначение оптрона (оптопары)

LIGHT-ru.RU — С НАМИ СВЕТЛЕЕ!

Технические характеристики SMD 5050

Светодиоды SMD 5050 — первые, в которых хороший световой поток сочетается с небольшими габаритами. Такая отличная производительность сразу нашла применение в первых светодиодных лентах и ​​автолампе.

Они стали прародителями SMD 5630 и 5730, их производительность уже составляла приличные 80 люмен на ватт. До своего появления лидером использования был SMD 3528. Домашняя лампа SMD 5050 стала давать хорошую светоотдачу, лучше всего использовать стальные кукурузные луковицы, которые легко помещают на себя от 30 до 100 элементов.Самая большая кукуруза могла уже светить, как лампа накаливания 100Вт.

Основные характеристики

SMD 5050 С
Параметр 5050
Номинальный световой поток, Люмен 15–18
Мощность 0,21 Вт
Температура эксплуатации, градусов по 85
Номинальный ток, мА 60
Напряжение питания 3.3 вольта
Длина и ширина в мм 5 х 5
Угол обзора, градусы 125
Индекс цветопередачи изменён с 80 до 90 Ra

Отличительной особенностью поколения светодиодов являются:

  • низкий уровень деградации при длительной эксплуатации, который у SMD 5050 стал не более 4% за 3000 часов работы, а у SMD даже меньше 5630
  • рабочий ток до 60 мА;
  • максимальная рабочая температура кристалла может достигать 110 градусов;
  • первоначально состоял из трех отдельных кристаллов;
  • появились трехцветные RGB-диоды, состоящие из трех кристаллов разного цвета.

При покупке недорогих светодиодов можно продавать китайцы с плохими характеристиками. Их длительная номинальная работа примерно в 3 раза меньше, то есть светоотдача и меньшая мощность в 3 раза по сравнению с оригиналом. Это вы узнаете через некоторое время, когда они начнут быстро портиться. Нет точного способа обнаружить такую ​​подделку.

Подробные характеристики

Размер светодиода SMD 5050

В чем разница между светодиодами 3528 и 5050 | SMD 5050 SMD 3528

Вот простое для понимания сравнение количества и размеров светодиодных чипов.

Различные числа соответствуют различным физическим размерам микросхемы. Цифры 5050, 3528, 2835 и т. Д. Соответствуют размеру микросхемы в миллиметрах. Некоторые светодиоды ярче других, а некоторые излучают больше света на ватт.

Светодиодный чип, который вам понадобится, будет зависеть от вашего проекта. Читайте ниже для получения дополнительной информации.

Прежде, чем вы начнете, вы новичок в светодиодах? Несколько ресурсов:

Инструмент для выбора светодиодной ленты — Найдите идеальную ленту для вашего проекта.

Что такое светодиодные ленты и что они могут делать?

Примеры и идеи светодиодных лент

Светодиодные ленты

могут изготавливаться с использованием различных светодиодных чипов. Цифры, которые вы видите, например, 3528 и 5050, относятся к размеру микросхемы. Полоски старого стиля, которые были популярны в течение нескольких лет, имеют размеры, указанные выше. В настоящее время на рынке есть еще более компактные и более эффективные светодиодные чипы размером 2835, 3014, 5630 и 3020.У каждого есть свои преимущества при правильном использовании. Ни одна «одна» микросхема не может управлять ими всеми.

Итак, в чем разница между светодиодами SMD 5050 и 3528 и зачем вам это нужно?

SMD 5050 Гибкая светодиодная лента

Проще говоря, эти светодиодные чипы называются SMD 5050, потому что размеры чипов составляют 5,0 мм x 5,0 мм . Они имеют 3 светодиода в одном корпусе (иногда называемые трехчиповыми) и намного ярче, чем отдельные светодиодные чипы 3528.

Примеры светодиодных лент 5050:


Они используются, когда вам нужно небольшое освещение для области вашего проекта и особенно световые индикаторы RGB с изменяющимся цветом. Теоретически, сравнивая такое же количество микросхем, светодиоды SMD 5050 могут обеспечивать светоотдачу в 3 раза больше, чем у полосок 3528 , , и поэтому светодиод 5050 хорошо подходит для освещения областей, которые могут быть подвержены сильному окружающему освещению.Однако, поскольку они больше по размеру, их не так много, что вы можете поместиться на печатную плату. При таком использовании 5050-х годов есть некоторые ограничения яркости.

Хотя они выделяют больше тепла, чем более мелкие чипы, оно все же значительно ниже, чем другие варианты освещения. Для этих типов светодиодов требуется более толстая печатная плата, чтобы отводить тепло от микросхем.

Светодиоды 5050 отличаются от светодиодов 3528 тем, что светодиоды 5050 могут объединять три разных чипа внутри корпуса, а светодиоды создают миллионы цветовых вариаций .

Хотя микросхему 5050 можно использовать в одноцветных приложениях, мы обнаружили, что светодиоды 5050 лучше подходят для RGB, а светодиоды 3528 SMD с высокой плотностью лучше подходят для одноцветных приложений.

SMD 3528 Светодиодная лента

Называются они SMD3528 потому что размер микросхемы 3,5 мм * 2,8 мм. Эти светодиодные чипы (один светодиод на чип) яркие, но не такие яркие, как у 5050, расположенного рядом.Однако при использовании в большем количестве может быть ярче, чем сопоставимая полоса 5050.

Эти светильники отлично подходят для подсветки телевизоров, цветных брызг на стенах, акцентного освещения для карнизов и картин, под столами и шкафами, барами и т. Д.

Светодиоды

3528 могут быть наиболее экономичными, но они не будут такими яркими по сравнению с чипом 5050 по отдельности, но когда их 600 на катушке, они могут быть ярче, чем полоска 5050.

Совет при покупке: при сравнении светодиодных лент разных компаний, если обе конкурирующие ленты используют одни и те же микросхемы, посмотрите, сколько светодиодов находится на полосе, и посмотрите, какой световой поток определяет яркость.

Обратите внимание на количество светодиодов на фут или метр. При поиске яркой светодиодной ленты обязательно сравнивайте яблоки с яблоками, поскольку не все светодиодные ленты сделаны одинаково.

Смотрите : видео на YouTube, показывающее, как наши светодиодные ленты 3528 поставляются с 600 светодиодами на катушку вместо 300



3528 Светодиоды в различных светотехнических проектах

Другие размеры: 3020 светодиодных чипов и 3014 светодиодов с высокой яркостью Светодиодные ленты с

Серия UltraBright входит в число самых ярких светодиодных лент в мире!


3020 Светодиодные чипы SMD

3014 светодиодных чипов

Хотя светодиоды SMD 5050 и 3528 были самыми популярными на рынке ленточных светильников, рынок светодиодов быстро изменился за последние несколько лет.

Сегодня доступно множество светодиодных чипов, которые на ярче, и более эффективны. Микросхемы 3020 SMD LED в нашей серии High CRI UltraBright и микросхемы 3014 SMD LED в наших светодиодных ленточных светильниках Architectural Ultra Bright и Design Series Ultra Bright меньше по размеру и более эффективны, чем их предшественники. Поскольку размеры светодиодов намного меньше, мы смогли разместить их намного больше на ленточных светильниках, создав таким образом ослепляюще яркие светодиодные ленты.Наши промышленные светодиодные ленты используют новый усовершенствованный чип 2835 .

Итак, что все это значит?

Что выбрать: 5050, 3528, 3020, 3014 или какой-нибудь другой размер, о котором я никогда не слышал?

Размер микросхемы и количество необходимых микросхем зависят от того, для чего будут использоваться светодиодные ленты.Мы можем помочь вам разработать ваш проект и выбрать необходимую полосу и чип бесплатно!

Рекомендуем сделать обзор вашего проекта и задать несколько основных вопросов.

Начните с решения, для чего вы хотите / для чего вам нужно освещение.

    1. Ознакомьтесь с нашим руководством по покупке
    2. Что это за проект? Вам нужно акцентное освещение, основное рабочее освещение, изменение цвета, освещение витрины, уличное освещение и т. Д.?
    3. Возможность диммирования или отсутствия диммирования?
    4. Какой цвет вам нужен?
    5. Вам нужен очень высокий индекс цветопередачи?
    6. Какая яркость нужна?
    7. Вам нужна гидроизоляция?

При покупке светодиодов обратите внимание и сравните следующее:

    1. Посмотрите, сколько светодиодов на катушке или на фут и общий люмен (яркость) светодиодной ленты
    2. Обратите внимание на CRI (индекс цветопередачи) — наш CRI находится в диапазоне от 80 до 95.
    3. Сколько ватт потребляет полоска?
    4. Включены ли в список безопасности UL или ETL?
    5. Диммируются ли они?
    6. Сколько унций меди они используют в своей печатной плате для отвода тепла? (мы используем 2-4 унции)
    7. Какие типы светодиодных чипов используются?
    8. Как размещаются светодиоды? (Вы будете получать один и тот же цвет при каждом заказе?) * Не решайтесь покупать, если поставщик не предлагает эту информацию, поскольку это важные характеристики, которые необходимо знать при покупке качественного продукта.

Светодиодная лента для освещения 101: Отличные и информативные вводные страницы:

1. Что такое светодиодные ленты и на что они способны?

2. Что мне нужно знать, прежде чем я выберу светодиодную ленту?

3. Примеры и идеи светодиодных лент

4. Сравнительная таблица светодиодных лент

5. Как Flexfire LEDs производит светодиодные ленты высочайшего качества?

Есть вопросы? Наши специалисты по дизайну готовы помочь вам с любым вопросом!

Светодиодная лента 5050 — Получите индивидуальные гибкие светодиодные ленты сегодня на Elstar

Руководство по выбору светодиодных лент 5050

Светодиодные ленты

доминируют на рынке осветительных приборов.Это потому, что они являются эффективным и экологически чистым способом осветить ваше пространство. Светодиодные фонари требуют меньше энергии для работы, при этом обеспечивая такое же количество света, как и традиционные источники освещения. Гибкие светодиодные ленты чрезвычайно универсальны. Их можно разместить в необычных помещениях, недоступных для традиционных источников света.

Светодиодная лента

SMD 5050 — одна из самых популярных гибких светодиодных лент на рынке. Их популярность растет по мере того, как все больше и больше людей переходят на технологию светодиодного освещения.Вот посмотрите на различные характеристики светодиодных лент 5050 SMD.

Что такое светодиодная лента 5050?

Гибкая лента

SMD LED 5050 с диодами для поверхностного монтажа размером 50 мм × 50 мм. Эти большие диоды на самом деле представляют собой три чипа. Поскольку каждый диод имеет три микросхемы, гибкая светодиодная лента 5050 smd может одновременно воспроизводить свет трех разных цветов.

Светодиодная лента

5050 может производить более 1000 люмен света. Вы можете использовать эти светодиодные ленты для легкого освещения больших помещений.Они также обладают большей яркостью, чем другие светодиодные ленты, что делает их пригодными для использования в целях контроля. Светодиодные ленты 5050 толще и шире, чем другие светодиодные ленты. Большой размер означает, что вам понадобится всего несколько светодиодных лент, чтобы покрыть большие помещения. Увеличенная толщина увеличивает прочность и проводимость лент.

Светодиодные ленты

Elstar 5050 могут быть использованы в ряде проектов. Наши светодиодные ленты SMD 5050 можно легко разрезать и соединять друг с другом в соответствии с вашими требованиями.Мы можем легко изготовить светодиодные ленты подходящего размера для вашего проекта. Однако, если вы не уверены в точном размере или хотите подключить их самостоятельно, вы можете использовать наши разъемы для светодиодных лент 5050. Поскольку в них используются светодиоды большего размера, световые ленты 5050 выделяют больше тепла, чем светодиодные ленты меньшего размера. Но вы можете улучшить теплоотвод светодиодных лент, заключив их в алюминиевые светодиодные профили. Профили защищают светодиодные ленты, а также отлично подходят для сохранения или даже улучшения эстетики вашего пространства.

В чем разница между SMD LED 5050 и 3528 Strip?

SMD LED 5050 и 3528 — это две наиболее распространенные гибкие светодиодные ленты, представленные на рынке. Они широко используются взаимозаменяемо во многих проектах освещения. Это причина того, что многие люди сбиты с толку, когда дело доходит до выбора между ними.

Основное различие между светодиодной лентой 5050 и 3528 заключается в том, что первая представляет собой трехчиповый элемент, а второй — только один.LED 5050 действительно сияет в приложениях RGB благодаря своей способности одновременно излучать разные виды света. В то время как светодиодная лента 3528 может излучать только один вид света. Вам нужно установить несколько полосок 3528, чтобы получить разные цвета.

Светодиодная лента 5050

3528 Светодиодная лента

Вот таблица, в которой показаны некоторые другие различия между двумя типами световых полос.

Характеристики 3528 5050
Размер SMD 35 мм × 28 мм 50 мм × 50 мм
№чипов Одиночный чип Трехчиповый
Яркость от 360 до 720 люмен (на метр) 1000 люмен и выше (на метр)
Цвета Красный, зеленый, синий, желтый, белый, теплый белый Красный, зеленый, синий, желтый, белый, теплый белый, RGB
Рассеивание тепла Радиатор не требуется Требуется радиатор (предпочтительно алюминиевый профиль)
Контроль Полностью регулируемая, CCT Control Полностью регулируемая яркость, управление CCT, управление RGB
Угол луча 120 градусов 120 градусов
Рекомендуемое приложение Функциональное освещение, Рабочее освещение, Яркое окружающее освещение, Подсветка, Акцентное освещение, Освещение под столом / шкафом Рабочее освещение, Освещение RBG, Яркое окружающее освещение, Освещение настроения, Освещение событий, Непрямое освещение, Вывески

В чем разница между SMD LED 5050 и 5730 Strip?

SMD LED 5730 (5630) — это новый тип светодиодной ленты, появившийся на рынке.Его часто сравнивают со светодиодной лентой 5050, потому что он также состоит из трех микросхем и может похвастаться множеством схожих функций и многим другим.

Основное различие между светодиодной лентой 5050 и светодиодной лентой 5730 заключается в том, что последняя излучает больше света. Светодиодная лента 5730 SMD подходит для больших помещений, где требуется много света. Эти полоски обладают отличным качеством. По этой причине светодиодные чипы на ленте 5730 размещены на более широких расстояниях, чем светодиодные ленты 5050. Поскольку светодиодные ленточные светильники 5730 обладают большей яркостью, они также требуют большего тока и мощности по сравнению с ленточными светильниками 5050.

Взгляните на этот график, который подробно описывает разницу между световыми полосами 5050 и 5730, а за ним следует диаграмма, которая обеспечивает более глубокий анализ.

Светодиод Размеры Площадь поверхности стружки Люмен (на светодиод) Энергопотребление
5050 5,0 мм x 5,0 мм 25 мм² 16-22 люмен 60 мА при 2.8-3,4 Вольт
5730 5,7 x 3,0 мм 16,8 мм² 45-50 люмен 150 мА при 2,8-3,4 В
Светодиодная лента

Elstar 5730 доступна с длиной печатной платы 10 мм и 5 мм. Это дает вам свободу выбора яркости и яркости полосы. Светодиодная лента SMD 5730 5 мм будет давать более концентрированный свет, чем светодиодная лента SMD 5730 10 мм.

Типы и характеристики светодиодных лент 5050

Эльстар производит высококачественные светодиодные ленты 5050.Учитывая универсальность полосы, мы разработали различные версии полосовой лампы 5050, которые удовлетворяют различным потребностям. Наш тщательный процесс производства светодиодных лент обеспечивает долговечность и эффективность наших светодиодных лент. Вот различные типы светодиодных лент 5050, которые мы производим.

Светодиодная лента 5050 SMD

Это самый базовый тип светодиодных лент 5050, которые производит Эльстар. Хотя полоса выглядит так же, как и все другие наши светодиодные ленты, она обладает большим преимуществом.Вот некоторые атрибуты светодиодной ленты 5050:

  • Высокая яркость: наша светодиодная лента 5050 излучает световой поток 1000 люмен и более. Светодиодные чипы размещаются на полосе вплотную друг к другу, чтобы обеспечить равномерное распределение света.

  • Прочная конструкция: Светодиодная лента Elstar 5050 имеет двухслойную печатную плату из чистой меди. Это обеспечивает надлежащую проводимость и долговечность.

  • Простая установка: Все наши светодиодные ленты 5050 поставляются с клеем 3M на задней стороне, поэтому вы можете легко установить их на любую плоскую чистую поверхность.

  • Гарантированная производительность: Гибкая светодиодная лента Elstar SMD 5050 поставляется с гарантией от 2 до 5 лет, что подтверждает его качество и производительность.

Встроенная лента 4-в-1 5050 RGBW

Светодиодные ленты 5050 RGB сейчас в моде. Встроенная лента 4-в-1 5050 RGBW от Elstar — лучшая на рынке. Вот некоторые из его атрибутов:

  • All-in-One Strip: Наша встроенная полоса 4-в-1 5050 RGBW имеет 5 каналов.Это означает, что он может воспроизводить четыре цвета одновременно. Вы можете выбирать между цветами RGB плюс белый, RGB плюс теплый белый и RGB плюс холодный белый.

  • Компактный размер: встроенная полоса 5050 RGBW 4-в-1 с печатной платой 10 мм делает ее достаточно компактной, чтобы легко помещаться в ограниченном пространстве.

  • Высокое качество: наша встроенная лента 4-в-1 5050 RGBW соответствует нашим высоким стандартам. Поставляется с гарантией 3 года.

5050 RGB и одноцветная светодиодная лента

Светодиодные полосы 5050 позволяют лучше контролировать, какой тип освещения вы хотите использовать в своем помещении.5050 RGB и одноцветная светодиодная лента следует этому обещанию. Вот некоторые из его основных характеристик:

  • Уникальный дизайн: Наши 5050 RGB и одноцветные светодиодные ленты обладают качествами двух полос в одной. Выделяется один цвет, в то время как три других цвета смешиваются одновременно. Одноцветный светодиод может быть красным, синим, зеленым или белым, в то время как все остальные цвета могут быть соединены вместе по отдельности.

  • Прочная конструкция

    : Все наши 5050 RGB и одноцветные светодиодные ленты содержат уникальный двухслойный медный слой весом 2 унции.Печатная плата. Это увеличивает их прочность, производительность и долговечность.

  • Высокая производительность: на наши 5050 RGB и одноцветные светодиодные ленты предоставляется гарантия от 2 до 5 лет, что свидетельствует об их превосходной производительности и долговечности.

5-в-1 5050 RGBW и теплая белая полоса

Светодиодные ленты 5050 действительно сияют в приложениях RGB. Наша 5-в-1 5050 RGBW и теплая белая полоса — лучший вариант, когда дело доходит до цветного освещения. Вот некоторые из его атрибутов:

  • Вариация цвета: 5-в-1 5050 RGBW и теплая белая полоса позволяет комбинировать 5 цветов в 65536 различных вариациях.Вы можете осветить свое пространство любым цветом, который только можно вообразить с помощью этой полоски.

  • Extra Control: наша 5-в-1 5050 RGBW и теплая белая полоса поставляется со специальным встроенным контроллером, который позволяет вам управлять 52 видами переменных режимов.

  • Превосходное качество: Elstar 5-in-1 5050 RGBW и теплая белая полоса соответствуют требованиям CE и RoHS и имеют гарантию 3 года.

5050 Лист данных светодиодной ленты

Эльстар производит разнообразные гибкие светодиодные ленточные светильники.Вот техническое описание светодиодной ленты Elstar 5050, в котором представлены спецификации различных продуктов.

5050 SMD
Светодиодная лента
Встроенная лента 4-в-1
5050 RGBW Strip
Одноцветные светодиодные ленты 5050 RGB и
5-в-1 5050 RGBW и полоса теплого белого цвета
Плотность светодиода 30 светодиодов на метр /
60 светодиодов на метр
60 светодиодов на метр 60 светодиодов на метр 60 светодиодов на метр
Напряжение 12 постоянного тока 12 постоянного тока 12 постоянного тока 12 постоянного тока
Ширина печатной платы 10 мм 10 мм 10 мм 12 мм
Номинальная мощность 7.2 Вт на метр / 14,4 Вт на метр 19,2 Вт на метр 14,4 Вт на метр 28,8 Вт на метр
Количество рядов Одноместный Одноместный Одноместный Одноместный
Степень защиты IP IP20, IP65, IP68 IP20, IP65, IP68 IP20, IP65, IP68 IP20, IP65, IP68
Цвет Красный, зеленый, синий, желтый, белый, теплый белый, RGB RGB + белый, RGB + натуральный белый, RGB + теплый белый RGB + белый, RGB + нейтральный белый, RGB + теплый белый RGB + белый + теплый белый

Применение световой ленты SMD LED 5050

Световые ленты

SMD LED 5050 чрезвычайно универсальны.Они обеспечивают большую яркость, поэтому идеально подходят для больших помещений, таких как склады, фабрики, больницы, школы, торговые центры и т. Д. Поскольку они также имеют большую яркость, светодиодные фонари 5050 также являются лучшим выбором для помещений с интенсивным осмотром, таких как рабочие столы, прилавки для изготовления ювелирных изделий, лаборатории, операционные и т. Д.

То, что они больше подходят для больших пространств, не означает, что вы не можете использовать светодиодные ленты 5050 для небольших проектов. Их компактный размер и высокая яркость делают их идеальными для подсветки рекламных щитов и рекламных щитов, рабочего освещения для внутренних спортивных комплексов, освещения сцены и многого другого.

Хотя светодиодные ленточные светильники 5050 SMD могут использоваться в любом цвете, их истинное призвание — это освещение RGB. Благодаря способности отображать до четырех цветов одновременно, светодиодные ленты 5050 RGB идеально подходят для освещения мероприятий, сцен, стадионов и т. Д. Благодаря контролю над несколькими цветовыми комбинациями вы можете проявлять творческий подход к своим проектам освещения, насколько захотите.

5050 Настройка светодиодных лент и оптовые заказы

Elstar гордится производством высококачественных светодиодных лент с высокими эксплуатационными характеристиками.Но мы не просто производим светодиодные ленты, мы разрабатываем инновационные решения для светодиодного освещения, которые точно соответствуют вашим потребностям. Просто сообщите нам, над каким проектом вы работаете, и наша команда экспертов подскажет, как выбрать нужную светодиодную ленту. Если вы не можете найти то, что ищете, мы сделаем это за вас. Мы предоставляем индивидуальные светодиодные ленты на уровне печатных плат. Это означает, что если вы можете это мечтать, мы сможем это сделать.

В Elstar мы стремимся сделать вашу покупку светодиодной ленты максимально удобной.Как компания, специализирующаяся на осветительных решениях с одним окном, мы можем предоставить светодиодные светильники всех размеров и форм. Так что вы можете без проблем осветить весь свой проект. Мы принимаем оптовые заказы на светодиодные ленты, поэтому вам не нужно больше никуда идти, чтобы осветить свой проект.

China 5050 SMD LED Технические характеристики Поставщики и производители — Цена

Характеристика

Угол обзора: 120 градусов

Светодиодные кристаллы изготовлены из материала InGaN

5.0 мм × 5,0 мм × 0,7 мм

Соответствует RoHS Совместимость с бессвинцовой пайкой

Абсолютные максимальные характеристики Ta = 25 ± 3 ℃

Параметр

Символ

Значение

Ед.

Прямой ток

Если

140

мА

9000R обратное напряжение 8 9000R 68

5

V

Диапазон рабочих температур

Topr

-20 ~ +12 90

900C

Диапазон температур хранения

Tstg

-40 ~ + 100

Вперед

Ток

Ifp

140

мА

Электростатический разряд

ESD

9000

0 HB

В

● Электрооптические характеристики Ta = 25 ± 3

% 68

68

900 Пайка

Параметр

3

3 Условия испытания 9002

Символ

Значение

Единица

Мин.

Тип.

Макс.

Прямое напряжение

Если = 140 мА

Vf

34

37

10 40

9002

10

9002

10

9002 9000 Сила света

If = 140 мА

Φ

700

750

Lm

Lm

If = 140 мА

2θ 1/2

120

Deg

22

обратный ток

Vr = 5 В

Ir

10

мкА

Цветовая температура

If = 140 мА

TC

2500

Ra

Цветность CIE

If = 140 мА

CIE


CRI

≥70

ПРИМЕЧАНИЯ:




1.Допуск измерения светового потока: ± 10%



2. Допуск измерения прямого напряжения: ± 0,1 В



3. Допуск измерения температуры цвета: x , y ± 0,01



4. Допуск измерения CRI: ± 2



● Предел яркости бункера (IF = 140 мА)

7 Мин.

Макс

3 8

Код бункера

Поток (лм) для справки

1

9 0067 700

750

2

750

800

3 8

850

4

850

900

= 14 0 мА)

34

7

7

0

Код ячейки

Мин.(В)

Макс. (В)

1

33

34

35

3

35

36

37

5

37

38

6

9002

0

0

39

7

39

40

Цветность CIE

Требования к применению и пайке оплавлением

Предварительный нагрев

120 ~ 160 ℃

Время предварительного нагрева

120 секунд Макс.

Пиковая температура

245 ℃ Макс.

Время пайки

10 секунд Макс.

Состояние

См. Температурный профиль

Следует избегать быстрого охлаждения после пайки оплавлением

Температурный профиль (поверхность печатной платы)

Использование следующие условия показаны на рисунке.

Меры предосторожности при обращении

По сравнению с твердой и хрупкой эпоксидной смолой, силикон более мягкий и гибкий. Хотя его характеристики значительно снижают термическое напряжение, он более подвержен повреждению под действием внешней механической силы. В результате необходимо соблюдать особые меры предосторожности при сборке с использованием светодиодных продуктов, заключенных в силиконовый герметик. Несоблюдение этих правил может привести к повреждению и преждевременному выходу из строя светодиода.

♦ Держите компонент вдоль боковой поверхности с помощью щипцов или подходящих инструментов; Не прикасайтесь к поверхности силиконовой линзы и не трогайте ее, это может привести к повреждению внутренней схемы.

♦ Не подходит для работы в кислой среде, PH <7.

♦ Рабочая среда светодиодов и состав серных элементов не могут превышать 25 частей на миллион в используемом материале сопряжения светодиодов.

Когда нам нужно использовать внешний клей для светодиодных продуктов, убедитесь, что внешний клей соответствует клею упаковки светодиодов. Кроме того, поскольку большая часть упаковочного клея светодиодов представляет собой силикагель, он обладает высокой проницаемостью для кислорода, а также высокой проницаемостью для влаги; для предотвращения попадания внешнего материала внутрь светодиодов, что может вызвать неисправность светодиодов, единичное содержание элемента Bromine

должно быть менее 225 частей на миллион, единичное содержание элемента хлора должно быть меньше чем 225 частей на миллион, общее содержание элементов брома и хлора во внешнем клее продуктов нанесения должно быть менее 375 частей на миллион.

♦ Герметичный материал светодиодов — силикон. Поэтому светодиоды имеют мягкую поверхность в верхней части упаковки. Давление на верхнюю поверхность повлияет на надежность светодиодов. Следует принять меры, чтобы избежать сильного давления на герметизированную часть. Поэтому при использовании всасывающей насадки давление на силиконовую смолу должно быть надлежащим.

♦ Статическое электричество или импульсное напряжение повреждают светодиоды. Поврежденные светодиоды будут демонстрировать некоторые необычные характеристики, такие как более низкое прямое напряжение или то, что при низком токе не горит, даже не горит.Все устройства, оборудование и механизмы должны быть правильно заземлены. В то же время при работе со светодиодами рекомендуется использовать браслеты или антиэлектростатические перчатки, антиэлектростатические контейнеры.

Хранение

♦ Перед тем, как открывать упаковку, светодиоды должны иметь температуру 30 ℃ или ниже и относительную влажность 60% или ниже. Светодиоды следует использовать в течение года.

♦ После вскрытия упаковки продукт следует хранить при температуре не выше 30 ℃ и относительной влажности менее 10%, а также паять в пределах 24 H.Рекомендуется эксплуатировать изделие в условиях мастерской при температуре не выше 30 ℃ и относительной влажности менее 60%. Если неиспользованные светодиоды остались, их следует хранить во влагонепроницаемых упаковках, например, в герметичных контейнерах с упаковками из влагопоглощающего материала (силикагель). Также рекомендуется вернуть светодиоды в исходную влагонепроницаемую сумку и снова запечатать влагонепроницаемую сумку.

Приложения

● Внутреннее и наружное коммерческое освещение
● Светодиодная подсветка и индикатор типа SMD
● Светодиодный модуль и светодиодная лента
● Декоративное освещение, подсветка приборных панелей и переключателей
● Автомобильные лампы, автомобильная электроника, светофор
● Мобильный телефон, цифровая камера, фотоэлектрический дисплей со вспышкой, дисплей с подсветкойОбщее применение

Упаковка и доставка:

1.Пустые карманы для компонентов заклеены верхней защитной лентой;

2. Максимальное количество недостающих ламп — две ;

3. Катод ориентирован в сторону отверстия звездочки ленты в соответствии с техническими данными.

14000 шт. В бобине, 24 бобины в коробке.

Доставка 3-5 дн.

Наш сервис:

1. На все ваши вопросы о нас или наших продуктах мы ответим вам подробно в течение 24 часов.
2. Мы предоставляем 3-летнюю гарантию на нашу продукцию.
3. Мы обеспечиваем RoHS, CE, все виды сертификации.

Компания


Патенты

Связаться с нами: Xion000 ., LTD

Мобильный телефон / Wechat : + 86-13712139552

Телефон: 0769-860

Факс: 0769-858

Электронная почта: elite3 @ elitebm.com

Все, что нужно знать [Обновленные знания]

Светодиодные ленты

считаются самым удобным и эффективным способом осветить ваше пространство. Они не только гибкие с точки зрения освещения, но и намного более энергоэффективны, чем традиционные светильники, такие как лампы накаливания или люминесцентные лампы. Кроме того, ожидается, что светодиодные ленты станут будущим световым решением, поскольку они выделяют гораздо меньший углеродный след, чем другие типы освещения, и не содержат вредных газов или химикатов.

Итак, какую из самых популярных светодиодных лент на рынке сегодня следует выбрать: 3528 vs 5050 vs 5630 LED ? Давайте узнаем ответ в этой статье, а также полезную информацию по теме!

Что такое светодиод SMD?

SMD LED означает светоизлучающий диод для устройств поверхностного монтажа. Это светодиод в форме микросхемы. Светодиод SMD может быть установлен на печатной плате или на световых полосах напрямую, без использования проводов. Применение технологии поверхностного монтажа (SMT) позволяет разместить этот электронный компонент на печатной плате или любой светодиодной ленте благодаря его компактности и легкому весу.

Светодиод

SMD выпускается в нескольких формах и размерах со сложным дизайном. Среди них наиболее популярными являются светодиоды SMD 3528, 5050 и 5630, о которых мы узнаем в этой статье.

С точки зрения формы, светодиодные микросхемы SMD очень малы и часто выглядят как квадратные плоские микросхемы, характеризующиеся количеством диодов и их контактов. Светодиоды SMD обладают большей гибкостью и эффективностью, чем светодиоды со штырьками, особенно они способны излучать большее количество светового потока при небольших размерах. Светодиоды SMD универсальны и очень эффективны, особенно они способны излучать большое количество светового потока в небольших размерах.

*** Подробнее: LED COB vs SMD: сходства и различия — обновленные знания 2021

Что лучше: SMD или LED?

В общем, светодиод представляет собой светоизлучающий диод с длинными выводами, в то время как SMD представляет собой компактный диод на микросхеме. Что делает микросхему SMD исключительной, так это то, что мы можем разместить несколько цветных светодиодов в одной микросхеме. Таким образом, мы можем получить любой результирующий цвет, смешав три основных цвета: красный, зеленый и синий.

Трудно решить, что лучше: SMD или светодиод, потому что оба они широко используются в различных областях техники с разнообразием требований и приложений.Тем не менее, светодиоды SMD обладают рядом преимуществ по сравнению с светодиодами с выводами, такими как более высокая эффективность, больший световой поток при небольших размерах, более компактный размер и настраиваемая выходная мощность.

Что означают светодиоды 3528, 5050 и 5630? Что означают светодиоды 3528, 5050 и 5630?

Стандартные размеры имеют только чип-диоды. Физические размеры светодиода SMD могут быть выражены числовыми кодами на этих микросхемах. Следовательно, числа 5630, 5050 и 3528 являются символом, представляющим физический размер светодиода SMD.

Общая формула размера SMD-чипов:

BDLN = ширина (мм) × длина (мм) (мм — миллиметры)

Например, светодиод SMD с номером 3528 имеет ширину 3,5 мм и длину 2,8 мм, то есть размеры 3,5 мм x 2,8 мм

Светодиод

SMD с номером 5050 имеет размер 5,0 мм x 5,0 мм.

И SMD LED 5630 имеет размер 5,6 мм x 3,0 мм.

3528 vs 5050 vs 5630 LED: все, что нужно знать

№1.Характеристики и применение светодиода 3528

При размерах 3,5 мм x 2,8 мм светодиод 3528 представляет собой меньший SMD-чип, чем те, которые используются в светодиодной ленте 5050 SMD. LED 3528 в основном используется в светодиодной ленте из 60 светодиодов на метр, потребляющих 4,8 Вт и 12 В. При таком количестве на метр этот тип микросхемы обеспечивает плавный и яркий световой эффект с выходным световым потоком около 330-360 люмен на метр в зависимости от цвета, что эквивалентно галогенной лампе 40 Вт. Цвета, доступные в 3528 SMD: теплый и холодный белый, красный, зеленый, синий и янтарный.Чаще всего светодиодная лента SMD 60 LED 3528 применяется для освещения цоколей, бухт или освещения в домах, ресторанах, гостиницах и т. Д.

Другой тип светодиодов SMD 3528 — это светодиодная лента со 120 светодиодами на метр, потребляющими 9,6 Вт. Несмотря на то, что он не так популярен, как стандартный тип 60 светодиодов на метр, он также доступен в тех же цветах. Двойная плотность светодиодов позволяет им обеспечивать большее количество люмен, около 660-720 люмен на метр в зависимости от цвета. Эта светодиодная лента может использоваться в местах, где требуется большое количество окружающего света, например, в офисах, школах, фабриках и т. Д.

3528 Характеристики светодиодов:
  • Минимум 1 диод
  • Номинальный световой поток Люмен: 6-8
  • Размеры: 3,5 мм x 2,8 мм
  • Потребляемая мощность Мощность: 0,06 Вт
  • Номинальный ток: 30 мА
  • Напряжение: 2,8 — 3,4 В
  • Цвет: белый и RGB

№ 2. Светодиод 5050 Характеристики и применение

SMD 5050 LED имеет три микросхемы меньшего размера в каждой светодиодной микросхеме. Это означает, что вы можете иметь функциональность 5050 RGB (изменение цвета) в одном чипе с тремя основными цветами: красным, зеленым и синим внутри одного SMD.И вы также можете легко выбрать любой цвет с помощью пульта дистанционного управления или контроллера.

Теоретически SMD 5050 может обеспечивать светоотдачу в 3 раза больше, чем у полосок 3528, с яркостью до 1000 люмен на метр. Таким образом, этот SMD обычно используется для освещения помещений, где требуется высокий уровень внешнего освещения, таких как рестораны, клубы, фасады баров, дома и т. Д.

Хотя эти светодиодные ленты обычно выделяют больше тепла, чем более мелкие микросхемы, он все же значительно ниже, чем другие варианты освещения.

5050 Характеристики светодиода: цвета
  • Минимум 3 диода на микросхему
  • Размер: 5,0 мм x 5,0 мм
  • Потребляемая мощность Мощность: 0,21 Вт (3 диода 0,7 мВт)
  • Номинальный ток: 60 мА
  • Номинальный световой поток Люмен: 16-22
  • Напряжение: 3,3 — 3,4 В
  • Цвет: нейтральный белый и RGB

№ 3. Светодиод 5630 Характеристики и применение

SMD LED 5630 — самый большой и самый яркий чип в этом списке.Имея размеры 5,6 x 3,0 мм, этот тип уступает только 5730 — самому большому и яркому чипу на рынке. Из-за большого размера на одной полосе можно установить лишь очень небольшое количество SMD 5630, но они компенсируют это впечатляющей световой мощностью.

SMD 5630 обычно используется для создания светодиодных ламп для домов, которые считаются идеальной заменой обычным лампам накаливания из-за меньшей потребляемой мощности и меньшего тепловыделения.

*** Подробнее: [Выбор эксперта] 7 лучших встраиваемых светодиодных светильников в 2021 году для вашего дома

5630 Характеристики светодиодов:
  • Номинальный световой поток Люмен: 45-50
  • Размер / размер: 5.6 мм x 3,0 мм
  • Номинальный ток: 150 мА
  • Потребляемая мощность: Мощность: 0,5 Вт
  • Напряжение: 3,3 — 3,4 В
  • Цвет: все

LED 5050 vs 5630 vs 3528: в чем различия?

Чтобы более четко увидеть разницу между 3 типами светодиодов SMD 3528, 5050 и 5630, обратитесь к таблице ниже:

3528

5050

5630

Размер

3.5 мм x 2,8 мм

5,0 мм x 5,0 мм

5,6 мм x 3,0 мм

Площадь поверхности стружки

9,8 мм2

25 мм2

16,8 мм2

Световой поток

6-8 люмен

16-22 люмен

45-50 люмен

Потребляемая мощность Мощность

0.06 Вт

0,21 Вт

0,5 Вт

Номинальный ток

30 мА

60 мА

150 мА

Цвет

Белый, теплый белый,

Красный, Синий, Зеленый, Желтый,

Белый, теплый белый, красный, зеленый, синий, желтый, RGB

Все цвета

Какой самый яркий: LED 3528, 5050 или 5360?

Поскольку эти числа являются только физическими размерами SMD, вам необходимо обратиться к другим характеристикам светодиода, чтобы полностью судить.С этими числами можно заключить только длину и широту, и ничего больше.

Яркость светодиодного чипа зависит от количества используемых в нем диодов (светодиодов). Чем больше диодов, тем больше яркость SMD микросхемы.

Кроме того, как видно из таблицы выше, 5630 светодиодов на сегодняшний день являются самыми яркими из-за самого высокого светового потока. Кроме того, этот тип SMD также имеет выдающееся преимущество в возможности адаптации. Если вам не требуется полная мощность 5630, вы можете просто уменьшить их до нужного уровня с помощью встроенных диммеров.

Выбор светодиодных лент для ваших целей Выбор светодиодных лент для ваших целей

Прежде чем узнать, как правильно выбрать светодиод SMD, давайте взглянем на выдающиеся применения этих светодиодных чипов. Обычно используются эти SMD:

  • Трубчатые лампы и лампы для уличных фонарей, бытовых приборов, ночников и т. Д.
  • Для автомобильных фар, прожекторов.
  • Для показа движущихся сообщений в рекламе.
  • Для телевизоров, экранов компьютеров и т. Д.

Тип микросхемы и количество необходимых микросхем зависят от цели, для которой будут использоваться светодиодные ленты. Что вам нужно сделать в первую очередь, так это получить обзор цели вашего освещения, чтобы определить некоторые основные факторы, такие как цвет освещения, возможность регулирования яркости, требуемый индекс цветопередачи, яркость и т. Д.

Основываясь на этих факторах и характеристиках типов SMD, вы решите, какой светодиодный SMD наиболее подходит для вашего проекта.

Заключение

Надеюсь, из этой статьи вы узнали важную информацию о SMD, 3528, 5050 и 5630, LED , а также получили полезный совет по выбору наиболее подходящего SMD. Если у вас остались какие-либо вопросы, оставьте нам комментарий для своевременного ответа. Спасибо за чтение!

Белый водонепроницаемый светодиодный модуль — 12 В постоянного тока, 3 светодиода SMD 5050, белый корпус — Светодиодные бытовые лампочки

НОВЫЙ! Продолговатый светодиодный модуль 3 SMD 5050 — 12 В постоянного тока, ярко-белый Простая установка, длительный срок службы, срок службы до 100 000 часов! Низкая мощность, энергоэффективность, практически не требует обслуживания, низкий нагрев, высокая яркость, чрезвычайно надежный.Полный спектр цветов: красный, янтарный, синий, зеленый, белый, теплый белый и RGB / изменение цвета. Каждый модуль содержит 3 сверхярких широкоугольных светодиода 5050 для максимальной яркости, каждый из которых прикреплен пластиковой накладкой с предварительно нанесенной полосой 3M ™ с двух сторон плюс липкая лента / Peel-n-Stick или язычки для механического крепления (отверстия для винтов) ) для легкой установки. Предварительно смонтированные, полностью запаянные, могут быть разрезаны по размеру, сращены и снова запечатаны. Между модулями должно быть около 3 (2,75) дюйма подводящего провода. Входное напряжение: 12 В постоянного тока. Д: 3 дюйма Ш: 9/16 дюйма В: 3/8 дюйма | Монтажные выступы: по 3/8 дюйма (с обеих сторон) МОЛ: 3.75 дюймов Количество: 10 шт. На строку — каждая строка содержит 10 модулей — ПРОДАЕТСЯ ИНДИВИДУАЛЬНО. Угол: 120 градусов Цвет: ярко-белый Длина волны: 585-590 нм Интенсивность: 275-300 милли свечей Сертификаты: внесены в списки CE и ROHS Профессиональная герметичность и водонепроницаемость с новым типом влагонепроницаемой и экологичной упаковки. Степень защиты IP-67 может нормально работать даже во влажную, сырую, дождливую и снежную погоду. Ограниченная гарантия до 2 лет. Применение: Идеально подходит для вывесок, букв, символов, акцентов, границ, архитектурного освещения, ландшафтного освещения, освещения ступеней, декоративного освещения, особенно для освещения узких участков.Отличный выбор для освещения у воды или бухты. Катание на лодках, экстерьер / интерьер транспортных средств, водное светодиодное освещение, водные объекты, бассейны / спа и т. Д. Требования к питанию и ограничения: Потребляемая мощность (ватт / ампер): 1,20 Вт на штуку / 0,10 ампер Максимальный запуск 40 модулей / частей на источник питания . При необходимости можно использовать дополнительные источники питания. Продается индивидуально. Цена указана за один модуль — Позвоните, чтобы узнать цены на количество или индивидуальные расценки на работу.

высоких ярких приведенных Ргб Смд 3 в 1, 3535 Ргб привели спецификации длинной продолжительности жизни

Подробное описание продукта

Тип: smd led Материал микросхемы: InGaN
Цвет излучения: RGB Сила света: Требования клиентов
Световой поток High Bright Питание: 1.5 Вт
Угол обзора (°): 120 градусов Индекс цветопередачи: Нулевой
Цветовая температура: R: 620 нм G: 520 нм B: 465 нм Рабочая температура: — 20-85
Марка чипа: Epistar Chip, Sanan Chip, Epileds Chip Ток: 450mA
Напряжение: R: 2,0-2,4 В / B: 3,0-3,4 В Гарантия: 2 года
Срок службы: 50000-100000H

High Power 1.Светодиодный чип RGB 5 Вт Тайвань Epileds Epistar 5050 RGB SMD Светодиод с сертификатом LM80 / ROHS

  • Характеристики :

  • Очень долгий срок службы (до 100 тыс. Часов).

  • Три микросхемы (цветные) в одной упаковке.

  • Независимый контроль каждого цвета.

  • Более энергоэффективен, чем лампы накаливания и большинство галогенных ламп.

  • Работает от низкого напряжения.

  • Мгновенный свет.

  • Длительный срок службы.

  • Совместимость с ИК-оплавлением.

  • Сам продукт останется в соответствии с версией, соответствующей требованиям RoHS.

  • Описание :

  • Yh4535RGB1.5W — один из светодиодов с самым высоким потоком в мире. Он разработан для применения в твердотельном освещении. это рассчитан на три микросхемы в одном корпусе.Имеет разные цвета для выбор и может управляться независимо. Что еще более важно, это может быть процесс перекомпоновки.

  • Приложения :

  • Автомобильная промышленность: Подсветка приборных панелей и переключателей.

  • Телекоммуникации: Индикатор и подсветка в телефоне и факсе.

  • Индикатор и подсветка для аудио- и видеоаппаратуры.

  • Индикатор и подсветка в офисной и семейной технике.

  • Плоская подсветка ЖК-дисплеев, переключателей и символов.

  • Применение световода.

  • Для общего пользования.

  • Высокомощные светодиоды SMD RGB Механические размеры:

  • Номер детали Материал микросхемы Цвет источника
    YH-3512RGB1.5W 900 R AlGaInP Ультра красный
    G InGaN Чистый зеленый
    B InGaN Синий
  • 36 MOUNT ЛАМПЫ 924 94 В
    Тип продукта: Yh4535 RGB1.5 Вт
    Абсолютные максимальные характеристики (Ta = 25 ° C)
    Параметр Символ Значение Единица
    Прямой ток Если 450 мА
    Обратное напряжение В 5 В
    Рассеиваемая мощность Pd 1,2 Вт
    Диапазон рабочих температур Верхняя часть -25 ~ + 80 ° C
    Диапазон температур хранения Tstg -30 ~ + 85 ° C
    Пиковый импульсный ток (режим 1/8 f = 1 кГц) Ifp 480 мА
    Температура перехода Tj 115 ℃ / Вт
    Электростатический разряд (HBM) ESD 1000
    Электрооптические характеристики (TA = 25 ° C)


    Параметр

    Тест
    Состояние


    Символ


    Цвет

    Значение Единица




    Мин. Тип Макс.


    Цветовая температура

    I F = 150 мА CCT

    R
    G
    В

    К


    Прямое напряжение

    I F = 150 мА Vf

    R
    G
    В

    2.0
    3,0
    3,0

    2,4
    3,4
    3,6

    В


    световой поток

    I F = 150 мА φ

    R
    G
    В

    15
    30
    8

    20
    40
    10

    LM


    Угол обзора при 50% IV

    I F = 150 мА 2θ1 / 2

    R
    G
    В

    120 Градус


    Доминирующая длина волны

    I F = 150 мА λd

    R
    G
    В

    620
    520
    460

    630
    525
    465

    нм


    Обратный ток

    Vr = 5V Ir

    R
    G
    B

    5 мкА


    Индекс цветопередачи

    I F = 150 мА CRI Ra


Область применения
Are широко используется в светодиодных лампах, светодиодных лампах, светодиодных панелях, светодиодных потолочный светильник, светодиодный уличный фонарь, светодиодный светильник, шахтерский светильник, сценический светильник, фонарик, освещение, лампы освещения фонарей и фонарей, а также наружные рекламные щиты, такие как электронный дисплей, светофоры, знаки, автомобильные задние фонари, светодиодные модули, ЖК-подсветка, светодиодное освещение, светодиодные мягкая / жесткая световая полоса и т.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
