Сетевые кабели коаксиальный витая пара оптоволокно: Чем отличаются оптоволокно, витая пара и коаксиальный кабель?

Содержание

Чем отличаются оптоволокно, витая пара и коаксиальный кабель?

Оптоволокно, витая пара и коаксиальный кабель — это три основных типа сетевых кабелей, используемых в системах связи. В чем разница между их производительностью и способностями?

Что такое волоконно-оптический кабель?

Волоконно-оптический кабель (он же оптоволоконный кабель, ВОК) — это кабельное изделие, в котором полезные сигналы передаются по оптическим волокнам, а не по медным жилам. Передача информации осуществляется в оптическом формате при помощи светового излучения.

В конструкцию ВОК входят от двух до нескольких сотен оптических волокон, количество которых зависит от назначения оптоволоконного кабеля. Оптоволокно производится из разных типов кварцевого стекла с добавлением определенных легирующих материалов, которые изменяют коэффициент преломления светового луча.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. Для получения более подробной информации о типах оптоволоконных кабелей, приципах их работы и советов по их установке, пожалуйста, ознакомьтесь со статьей: Оптическое волокно: преимущества и недостатки.

Что такое витая пара?

Витая пара – является одним из видов кабелей связи. Состоит из одного или нескольких пар проводников в изоляции, которые скручены между собой и покрыты защитной оболочкой. Используются для передачи данных между сетевыми устройствами, подключаются разъемом 8Р8С, который также называют RJ45, что является ошибкой.

Витую пару можно встретить в качестве компонента кабельных сетей, применяются в компьютерных и телекоммуникационных сетях, являются самым распространенным вариантом для создания локальных сетей. К преимуществам витой пары традиционно относят простоту монтажа и ее дешевизну.

Существуют два типа кабеля Ethernet витая пара: неэкранированная витая пара (UTP) и экранированная витая пара (STP). Повсеместно используются неэкранированные медные кабели категорий Cat 5, Cat 5e, Cat 6, Cat 6a и Cat 7. Экранированный кабель имеет фольгированную оболочку вокруг каждой пары проводов. Все четыре пары проводов помещены в общую металлическую оплетку или фольгу, как правило, кабель 150 Ом. Экранированный кабель обладает лучшими характеристиками сопротивления шуму, чем неэкранированный.

В зависимости от вида кабеля возможны различные варианты защиты:

UTP или незащищенная, без общего экрана для пар проводов;
FTP, или фольгированная, с экраном из алюминиевой фольги;
STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

По сравнению с коаксиальным кабелем витая пара обладает рядом преимуществ:

Удобство монтажа и ремонта.
Использование недорогих унифицированных разъемов для подключения.
Лучшая помехозащищенность из-за попарного свивания проводов с определенным шагом.
Большое количество разновидностей кабеля, которые можно подобрать в зависимости от необходимого назначения, условий монтажа и эксплуатационных возможностей.

Что такое коаксиальный кабель?

Коаксиальный кабель состоит из центрального проводника и экрана из алюмопропиленовой пленки. Они расположены соосно, отделены друг от друга изоляционным материалом и воздушной прослойкой.

Экран играет роль внешнего проводника. Кабель покрыт оболочкой из стойкого к УФ полиэтилена черного цвета. Применяется для передачи высокочастотного сигнала в компьютерных сетях, кабельном телевидении, различных отраслях электроники, системах видеонаблюдения. Принцип работы коаксиального кабеля связи основан на идеальном совпадении осей внешнего и внутреннего проводников. Оболочка должна точно обжимать всю конструкцию и удерживать проводники в правильном положении. В этом случае электромагнитное поле удерживается в воздушной прослойке и не выходит наружу. Сигнал передается по основному проводнику. В реальности добиться точной геометрии не удается, поэтому происходит выход энергии наружу и влияние внешних электромагнитных помех. Для увеличения помехозащищенности активно применяют двойное экранирование. Монтажное соединение кабеля и подключение его к устройствам происходит с помощью специальных дополнительных элементов.

Коаксиальный кабель имеет немало видов. В том числе толстый Ethernet (Thicknet), как и тонкий Ethernet (Thinnet).

Тонкий Ethernet имеет диаметр примерно 6 миллиметров. Высокая гибкость дает ему возможность быть проложенным практически в любых местах. Толстый Ethernet имеет диаметр примерно 12 миллиметров и более толстый центральный проводник. Плохо гнется и стоит дорого.

Коаксиальные кабели используют систему RG, чтобы различать различные виды кабелей. RG выступает за устаревший военный термин «Радио гид». Эти числа используются, чтобы отличить один кабель от другого, но они назначаются случайным образом и не несут никакого конкретного смысла.

Кабель RG-6 и RG-59 являются двумя из наиболее распространенных разновидностей коаксиальных кабелей, т. е. кабелей, которые проводят электричество для передачи сигналов радио частот, компьютерных сетей и кабельного телевидения. Оба типа отличаются по своей конструкции, использованию и спектру возможностей. Сейчас мы рассмотрим, как можно отличить кабель RG-6 и RG-59.

Типы Коаксиального Кабеля	Описание
RG59	Это стандартный коаксиальный кабель. Он тоньше, с более тонким экранирующим слоем, подходит для сетей кабельного телевидения и коротких дистанций.
RG6	Это коаксиальный кабель большего диаметра, с более толстым изоляционным слоем и лучшим экранированием. Он больше подходит для передачи цифровых видеосигналов и спутникового телевидения.

Оптоволокно, витая пара или коаксиальный кабель: в чем разница?

A.Скорость, пропускная способность и дистанция

Коаксиальный кабель и витая пара — провода из меди или на основе меди, покрытые изолирующим слоем из других материалов.

Они оба могут использоваться в телевидении и телефонии, для передачи данных в виде электрических сигналов. В то время, как оптоволоконный кабель может передавать те же типы данных с более широкой пропускной способностью, быстрой скоростью и высокой частотой. Он сделан из очень тонкой и гибкой стеклянной или пластиковой трубки.

Тип кабеля	Скорость	Пропуская Способность	Дистанция
оптоволоконный кабель	10/100/1000Mbps, 10/40/100/200Gbps	До 4700MHz	До 80km
витая пара	До 10Gbps	До 4700MHz	До 100m
Коаксиальный кабель	—	750MHz (дефолт)	До 500m

B.

Цена на кабель

Тип кабеля	Описание	Цена
оптоволоконный кабель	50ft LC-LC дуплексные 9/125 одномодовые оптические патч-корды	372.00 руб
витая пара	50ft 24AWG патч-корд Cat.6 UTP с Snagless Boot	713.00 руб
Коаксиальный кабель	50ft RG6 цифровой экранированный коаксиальный кабель	855. 00 руб

Из данной таблицы мы видим, что цена на оптоволоконный кабель наиболее низкая при одной и той же длине. Тем не менее, процесс установки оптоволоконного кабеля может быть достаточно дорогостоящим из-за использования оптических компонентов, особенно оптических трансиверов. К тому же витая пара с коннекторами RJ45 стоит дешевле, чем коаксиальный кабель, который часто оснащен коннекторами BNC.

C.Установка

Хотя оптоволоконные кабели имеют большие преимущества с точки зрения гибкости полосы пропускания и надежности, они не так широко распространены, как коаксиальные кабели или кабели витая пара. Оптоволокно более хрупкое и тонкое, чем кабели других двух типов, что требует осторожности в процессе его установки, использования и технического обслуживания. По сравнению с кабелем витая пара, коаксиальный кабель может передавать данные на более дальние расстояния. Но из-за диэлектрического изолятора, окружающего медную сердцевину, коаксиальный кабель более сложен в установке и техническом обслуживании.

D.Использование

Оптоволоконные кабели используются не только для передачи данных на дальние расстояния между городами и странами, но также для сетей прямого доступа пригородных районов (такие как FTTH, FTTP, FTTB, FTTC и т.д.), известных также как инсталляции «последней мили». Они также широко используются в дата-центрах, где необходимо передавать большой объем данных.

Кабели витая пара используются в основном в телефонных сетях, для передачи данных. Применение коаксиальных кабелей включает линии подачи, соединяющие радиопередатчики и приемники с антеннами, компьютерные сети (Интернет), цифровое аудио (S/PDIF) и распределительные кабели для передачи телевизионных сигналов. Они также используются для соединения медиа интерфейсов высокой четкости.

Заключение

Есть очевидные различия между оптоволоконным кабелем, кабелем витая пара и коаксиальным. Сейчас оптоволокно становится трендом, который отвечает растущим потребностям рынка вслед за развитием технологий. Тем не менее, Ваш выбор соответствующего типа кабеля сильно зависит от сферы применения, требований к дистанции передачи данных и производительности.

Виды кабелей (коаксиальные, оптоволокно, витая пара)

Коаксиальный кабель (коаксиальная пара) — Пара, проводники которой расположены соосно и разделены изоляцией. Коаксиа́льный ка́бель (от лат. co — совместно и axis — ось, то есть «соосный»), также известный как коаксиал (от англ. coaxial), — электрический кабель, состоящий из расположенных соосно центрального проводника и экрана и служащий для передачи высокочастотных сигналов.

Витая пара (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.
Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитная помеха одинаково влияет на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом. Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения проводных (кабельных) локальных сетей.
Кабель подключается к сетевым устройствам при помощи разъёма 8P8C, который часто называют RJ45.

Оптическое волокно — нить из оптически прозрачного материала (стекло, пластик), используемая для переноса света внутри себя посредством полного внутреннего отражения.
Кабели на базе оптических волокон используются в волоконно-оптической связи, позволяющей передавать информацию на бо́льшие расстояния с более высокой скоростью передачи данных, чем в электронных средствах связи. В ряде случаев они также используются при создании датчиков.

Виды кабелей применяемых в локальных сетях

Основные виды сетевых кабелей и разъемов, используемых при построении локальных сетей

За время развития локальных сетей появилось достаточно много видов кабелей, и все они – результат все более усложняющихся требований стандартов. Некоторые из них уже ушли в прошлое, а некоторые только начинают применяться, и благодаря им появилась возможность осуществить так необходимую нам высокую скорость передачи данных.

В сегодняшней статье я расскажу об основных видах кабелей и разъемов, которые получили распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель – один из первых проводников, использовавшихся для создания сетей. Коаксиальный кабель состоит из центрального проводника, заключенного в толстую изоляцию, медной или алюминиевой оплетки и внешней изолирующей оболочки:Для работы с коаксиальным кабелем используется несколько разъемов разного типа:

BNC-коннектор. Устанавливается на концах кабеля и служит для подключения к T-коннектору и баррел-коннектору.BNC T-коннектор. Представляет собой своего рода тройник, который используется для подключения компьютера к основной магистрали. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали.

BNC баррел-коннектор. С его помощью можно соединить разорванные концы магистрали или доточить часть кабеля для увеличения радиуса сети и подключения дополнительных компьютеров и других сетевых устройств.BNC-терминатор. Представляет собой своего рода заглушку, которая блокирует дальнейшее распространение сигнала. Без него функционирование сети на основе коаксиального кабеля невозможно. Всего требуется два терминатора, один из которых должен быть обязательно заземлен.

Коаксиальный кабель достаточно подвержен электромагнитным наводкам.

От его использования в локальных компьютерных сетях уже давно отказались.
Коаксиальный кабель стал в основном применяться для передачи сигнала от спутниковых тарелок и прочих антенн. Вторую жизнь коаксиальный кабель получил в качестве магистрального проводника высокоскоростных сетей, в которых совмещается передача цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно перевитых медных изолированных проводников. Типичный кабель несет в себе 8 проводников (4 пары), хотя выпускается и кабель с 4 проводниками (2 пары). Цвета внутренней изоляции проводников строго стандартны. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги вокруг скрученных пар, существуют разновидности витой пары:

Unshielded twisted pair (UTP, незащищенная витая пара). Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется:

Foiled twisted pair (F/UTP, фольгированная витая пара). Все пары проводников этого кабеля имеют общий экран из фольги:

Shielded twisted pair (STP, защищенная витая пара). В кабеле этого типа каждая пара имеет свою собственную экранирующую оплетку, а также присутствует общий для всех сеточный экран:

Screened Foiled twisted pair (S/FTP, фольгированная экранированная витая пара). Каждая пара этого кабеля находится в собственной оплетке из фольги, и все пары помещены в медный экран:

Screened Foiled Unshielded twisted pair (SF/UTP, незащищенная экранированная витая пара). Характеризуется двойным экраном из медной оплетки и оплетки из фольги:

Существует несколько категорий кабелей типа витая пара, которые маркируются от CAT1 до CAT7. Чем категория выше, тем более качественный кабель и тем лучшие показатели он имеет. В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц. При прокладке новых сетей желательно использовать усовершенствованный кабель CAT5e с полосой частот 125 МГц, который лучше пропускает высокочастотные сигналы.

Для работы с кабелем витая пара используется разъем типа 8P8C (8 Position 8 Contact), называемый RJ-45:

Оптоволоконный кабель

Оптоволоконный кабель – самая современная среда передачи данных. Он содержит несколько гибких стеклянных световодов, защищенных мощной пластиковой изоляцией. Скорость передачи данных по оптоволокну крайне высока, а кабель абсолютно не подвержен помехам. Расстояние между системами, соединенными оптоволокном, может достигать 100 километров.

Различают два основных типа оптоволоконного кабеля – одномодовый и многомодовый. Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.

Для обжима оптоволоконного кабеля используется множество разъемов и коннекторов разной конструкции и надежности, среди которых наибольшую популярность получили SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др:

Применение оптоволокна в локальных сетях ограничено двумя факторами. Хотя сам оптический кабель стоит относительно недорого, цены на адаптеры и другое оборудование для оптоволоконных сетей достаточно высоки. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а для оконцовки кабеля нужно дорогостоящее оборудование. Поэтому оптоволоконный кабель применяется в основном для объединения сегментов больших сетей, высокоскоростного доступа в интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

Метки: монтаж сети, сетевое оборудование

Оптический Кабель, Кабель Витая Пара или Коаксиальный Кабель | by meng yang

Оптический кабель, витая пара и коаксиальный кабель — это три основных типа сетевых кабелей, использующихся в системах коммуникации. Чем же отличаются их производительность и емкость?

Что такое оптический кабель?

Оптический кабель, также известный как оптический кабель, является сетевым кабелем Ethernet, который состоит из одного или нескольких оптических волокон, используемых для передачи данных. оптический кабель передает данные в виде световых импульсов, проходящих по тонким стеклянным нитям. оптический кабель может быть одномодовым (SMF) или многомодовым (MMF). Одномодовый оптический кабель имеет тонкую сердцевину, которая делает возможным распространение только одной световой моды за раз. В то время, как мультимодовый кабель имеет сердцевину большего диаметра и, таким образом, может передавать несколько световых мод (лучей) в одно и то же время. Классический одномодовый кабель — это кабель стандарта OS2, мультимодовые кабели бывают нескольких типов: OM1, OM2, OM3, OM4, и OM5. Дистанция передачи по одномодовому волокну может достигать нескольких километров, тогда как мультимодовое волокно передает на расстояние до 550 метров при скорости передачи данных 10 Гбит/с. Для получения более подробной информации о типах оптоволоконных кабелей, приципах их работы и советов по их установке, пожалуйста, ознакомьтесь со статьей Преимущества и недостатки оптоволоконного кабеля.

оптический-кабель

Что такое кабель витая пара?

Кабель витая пара часто используется в телефонных сетях и большинстве современных сетях Ethernet. Он представляет из себя тип провода, в котором два проводника одной цепи скручены вместе. Пара проводов образует цепь, которая может передавать данные. Пары скручены между собой для предотвращения перекрестных помех, а также для защиты от шума, производимого соседними парами.

кабель-витая-пара

Существуют два типа кабеля Ethernet витая пара: неэкранированная витая пара (UTP) и экранированная витая пара (STP). Повсеместно используются неэкранированные медные кабели категорий Cat5, Cat5e, Cat6, Cat6a и Cat7. Экранированный кабель имеет фольгированную оболочку вокруг каждой пары проводов. Все четыре пары проводов помещены в общую металлическую оплетку или фольгу, как правило, кабель 150 Ом. Экранированный кабель обладает лучшими характеристиками сопротивления шуму, чем неэкранированный.

Что такое коаксиальный кабель?

Коаксиальный кабель создан для передачи высокочастотных сигналов. Он состоит из круглого медного проводника и трех изоляционных и защитных слоев, защищаюших от механических, световых и других электромагнитных помех. Благодаря защитным слоям коаксиальный кабель может работать на длинных дистанциях между двумя устройствами.

коаксиальный-кабель

Внешняя оболочка Проводящий экран Изолирующий слой Центральный проводник Существует несколько различных типов коаксиальных кабелей, но только два их них — RG59 и RG6 — получили наиболее повсеместное применение. Аббревиатура RG относится ко времени Второй Мировой Войны и расшифровывается как «radio guide» («радиогид»), потеряла сегодня свое первоначальное значение.

типы-коаксиальных-кабелей

Оптический кабель, кабель витая пара или коаксиальный кабель: в чем разница?

A. Скорость, пропускная способность и дистанция

Коаксиальный кабель и кабель витая пара — провода из меди или на основе меди, покрытые изолирующим слоем из других материалов. Они оба могут использоваться в телевидении и телефонии, для передачи данных в виде электрических сигналов. В то время, как оптический кабель может передавать те же типы данных с более широкой пропускной способностью, быстрой скоростью и высокой частотой. Он сделан из очень тонкой и гибкой стеклянной или пластиковой трубки.

оптический кабель,-кабель-витая-пара-или-коаксиальный-кабель

B.Цена на кабель

Из данной таблицы мы видим, что цена на оптический кабель наиболее низкая при одной и той же длине. Тем не менее, процесс установки оптоволоконного кабеля может быть достаточно дорогостоящим из-за использования оптических компонентов, особенно оптических трансиверов. К тому же кабель витая пара с коннекторами RJ45 стоит дешевле, чем коаксиальный кабель, который часто оснащен коннекторами BNC.

цена-на-кабель

C.Установка

D.Использование

Заключение

Источник: Оптический Кабель, Кабель Витая Пара или Коаксиальный Кабель

виды проводов для компьютера и роутера, Ethernet шнур для локальной сети

Юрий Санаев

Системный администратор. Менеджер по продажам компьютеров и wi-fi оборудования. Опыт работы – 10 лет. Знает о «железе» и софте все и даже больше.

Для проведения Интернета в дом, прокладки локальной сети, соединения компьютера с маршрутизатором необходим специальный провод. Чтобы выбрать хороший интернет-кабель, нужно знать, какие его виды существуют, для решения каких задач они предназначены, а также какие у них характеристики.

Основные виды

Существует три вида кабеля для Интернета: коаксиальный, оптоволокно и витая пара.

Витая пара

Этот сетевой кабель – подходящее решение при проведении локальных сетей. Он состоит из двух или четырех скрученных между собой пар проводов. Каждые два провода, соединенные попарно, задействованы лишь для отправки или для приема сигнала.

Принцип работы витой пары – соединить два узла и использовать разделенные среды, чтобы передавать данные в разных направлениях.

Витая пара объединяет в одну сеть технику на удалении до 100 метров. Ввиду ее низкой цены и простоты в использовании именно ее все чаще выбирают для формирования локальных вычислительных сетей (ЛВС) и проведения Интернета в помещении.

Оптоволокно

Оптоволокно – это наиболее быстрый способ передачи информации на сегодня.

Среди его достоинств:

высокая пропускная способность;
долгий срок службы;
быстрое определение несанкционированного подключения, что делает сеть более безопасной;
высокое шумоподавление, хорошая защита от помех;
быстрая передача данных.

Оптоволоконные сетевые провода используют метод передачи световых лучей с применением полного внутреннего отражения. Важное преимущество такого кабеля для подключения к Интернету – это отсутствие ограничений на протяженность магистрали. Именно поэтому он может соединять существенно удаленные объекты.

Само оптоволокно стоит недорого, но оборудование для него имеет очень высокую цену.

Коаксиальный

Этот вид применяется в охранной сигнализации, видеонаблюдении и телевидении. Принцип его работы – трансляция радиочастотных электрических сигналов, при этом сила сигнала тесно связана с длиной магистрали и дистанцией, на которую он будет отправлен.

Коаксиальный кабель может быть тонким и толстым.

Диаметр первого (категория RG-58/U) – до 0,5 см. Он выделяется высокой гибкостью, но сигнал, передаваемый по нему, быстро затухает. Использовать его можно для отправки данных на короткие расстояния, максимальная скорость – до 10 Мбит/с. Волновое сопротивление – главная характеристика, влияющая на качество кабеля и транслируемого сигнала, – 50 Ом.

Диаметр толстого кабеля – 1 см. Он имеет повышенную жесткость и монтируется с помощью дорогого оборудования. Это категории RG-11 и RG-8. Волновое сопротивление первой – 75 Ом, второй – 50 Ом.

Сегодня коаксиальная кабельная продукция все чаще вытесняется витой парой. Последняя дешевле, прокладывать с ее помощью сети проще и быстрее.

Сравнение оптоволокна и витой пары

Чтобы определить, какой провод под Интернет лучше приобрести – оптоволокно или витую пару, нужно решить, в каких условиях он будет использован.

Для обычного соединения компьютера в сеть хорошо подойдет витая пара. Она стоит недорого, прокладывается легко, скорость передачи достаточная для дома и офиса. Такой компьютерный кабель для Интернета хорошо гнется и может быть протянут в самых неудобных местах. Если случайно он будет поврежден, то его несложно заменить, ведь цена очень низкая.

Оптоволокно для дома и офиса стоит дорого за счет оборудования, применять его в роли провода для локальной сети неоправданно. Главное достоинство – значительная скорость передачи информации – не оправдает затраты, так как несколько компьютеров не способны создать такой трафик, на который оно рассчитано. Оптоволокно используют для проведения Интернета к населенным пунктам или многоэтажным домам. Оно не боится помех на линии и больших расстояний, поэтому хорошо подходит для таких задач.

Таким образом, к многоэтажному или к частному дому обычно подходит оптоволоконный кабель. А внутри здания уже идет разводка при помощи витой пары.

Устройство сетевого кабеля

Разные виды кабелей для Интернета имеют различную структуру. Проще всего устроен коаксиальный. Наиболее совершенная конструкция у оптоволоконного провода.

Строение коаксиального кабеля

Коаксиальный провод имеет центральную жилу. Вокруг нее нанесен толстый изоляционный слой, сверху алюминиевая или медная оплетка. Поверх всей конструкции сделана общая изоляция.

Устройство витой пары

Оптимальный кабель для Интернета – витая пара или Ethernet-кабель (так его часто называют из-за одноименного штекера на конце и разъема в технике, куда подключается провод). Именно он позволяет настроить локальную сеть между несколькими устройствами, соединить принтер с компьютером, провести Интернет от поставщика к модему или маршрутизатору.

Такой провод сформирован из двух или четырех пар медных проводников (четырехжильный и восьмижильный).

Внутри каждого проводника есть одна медная жила диаметром 0,4-0,6 мм или множество мелких жил. Первая легче в обжиме и применяется для подключения интернет-розеток. Вторая гибче и предназначена для соединения между собой ПК и прочей техники.

Особенности строения оптического кабеля

Если со строением витой пары или коаксиального провода пользователи часто оказываются знакомы, то о том, как выглядит сетевой оптоволоконный кабель изнутри, знают немногие.

Оптоволокно внутри состоит из множества мельчайших проводков, разделенных специальным покрытием. Каждый такой проводок имеет кремниевый сердечник, через который проходят и проносят данные оптические лучи. Помимо сердцевины, у него есть оптическая оболочка, буферное покрытие и защита.

Оболочка, окружающая сердечник, выполнена из стекла. Свет, отражаясь от него, распределяется по сердечнику, но не покидает пределы провода.

По каким критериям выбирать кабель

Из всех видов сетевых кабелей для проведения Интернета в квартире, офисе или доме лучше выбирать витую пару категории 5E. При покупке нужно обратить внимание на ряд критериев, иначе плохой провод станет причиной слабого сигнала и постоянной потери связи.

Категория

Всего существует 7 категорий провода.

Категории 1, 2, 4 почти не используются. Тип 3 выбирается для проведения телефонных линий.
Категории 5 и 5e не имеют почти никаких отличий, в продаже пятой фактически нет. С 2010 года, после появления 5Е, производители, практически не изменяя интернетовский кабель, стали наносить на оболочку именно эту категорию. Именно она наиболее популярна на сегодняшний день.
В категории 5Е бывает 2-х парный (4-х жильный) или 4-х парный (8-ми жильный) кабель с передачей данных до 100 и 1000 Мбит/с. Также четырехпарный кабель прокладывается для сетей со скоростью 1 Гбит/с. Наибольшая допустимая дистанция для него – 100 метров.
6 категория состоит из четырех пар и предназначена для сетей со скоростью до 10 Гбит/с. Для скорости до 1 Гбит/с максимальная длина провода – 100 метров, со скоростью до 10 Гбит/с – 55 метров.
Категории 6а, 7 и 7а – это экранированные кабели для сетей со скоростью до 10 Гбит/с и магистралей до 100 метров. Применение такого экрана означает повышенные требования к оборудованию и монтажу (необходимо хорошее заземление), поэтому чаще всего такому проводу предпочитают использование оптоволокна.

Категория	Частота, МГц	Скорость передачи сигнала, Мбит/с
5	1-100	10, 100
5е	1-100	10, 100, 1 Гбит/с (восьмижильный кабель)
6	1-250	10, 100, 1 Гбит/с
6а	1-500	10, 100, 1 Гбит/с, 10 Гбит/с
7	1-600	10, 100, 1 Гбит/с, 10 Гбит/с
7a	1-1000	10, 100, 1 Гбит/с, 10 Гбит/с

Нужно помнить, что категория сообщает лишь о качестве Internet кабеля.

Ошибочно считается, что смена провода позволит изменить частоту, на которой он работает. Это неверно. Кабель действует на частоте сетевого оборудования. Замена высококачественной пятой категории на шестую не увеличит скорость передачи сигнала и состояние связи.

Тип жилы

По типу жилы WLAN провод бывает одножильный или многожильный. В первом случае внутри идет одна толстая жила. Она плохо гнется и применяется для монтажа интернет-розеток. Многожильный провод имеет множество тонких жил. Такой интернет-шнур легко гнется, удобен в монтаже и применяется для соединения разных устройств в помещении. Например, можно подключить в маршрутизаторе в разъем LAN кабель такого типа, провести его к ПК и вставить в сетевую карту.

По материалу изготовления жилы могут быть медными и омедненными. Первый тип надежнее, подходит для сетей длиной до 50 метров. Второй тип дешевле, его сердцевина – это недорогая жила. У нее слабая проводимость, поэтому сверху она покрыта медью. Ток проходит по медной части, это означает, что проводимость практически не снижается.

При выборе нужно учесть, что провод может быть двух типов – CCS и CCA. У первого сердцевина из стали, у второго – из алюминия. Сталь сложнее монтируется, хрупкая. Алюминий почти не отличается от меди, но боится больших дистанций.

Экранирование

Экран защищает кабель сети Ethernet от наружных помех и гасит излучение от самих пар. Он бывает общим для всех пар или персональным для каждой пары.

Известны следующие разновидности:

Обозначение по ISO/IEC 11801	Общий экран	Экран для отдельных пар
U/UTP	–	–
U/FTP	–	Фольгированный
F/UTP	Фольгированный	–
STP	Оплетка	–
SF/UTP	Оплетка, фольгированный	–
F/FTP	Фольгированный	Фольгированный
S/FTP	Оплетка	Фольгированный
SF/FTP	Оплетка, фольгированный	Фольгированный

Кабель, подключаемый в роутер или используемый для прокладки сети по квартире, обычно вида UTP. Экранированные виды подходят для размещения провода в одной гофре или штробе с электрокабелем, при прокладке линии в непосредственной близости от электропроводки, а также при монтаже снаружи помещений.

Сечение

Еще один стандарт, на который нужно обратить внимание – это AWG или диаметр сечения жилы. Чем ниже это значение, тем толще и качественнее кабель. В витой паре UTP 5е как правило использован AWG24. В категориях 6 и 7 – AWG 23 и 22.

Маркировка

Маркировка интернет-кабеля, нанесенная на него, – это хороший способ понять, что представляет собой провод.

Пример маркировки: NetLink PVC CAT5E UTP 4Pair 24 AWG.

Расшифровка:

NetLink – производитель;
PVC – оплетка ПВХ;
Cat5E – категория 5Е;
UTP – без экранирования;
4Pair – 4 пары;
24 AWG – тип сечения.

Другой пример: Cabeus FTP-4P-Cat.5e-SOLID-OUT

Расшифровка:

Cabeus – производитель;
FTP – защита из фольги;
4P – 4 пары;
5e – категория 5е;
Solid – одна жила;
OUT – для наружного монтажа.

Таким образом, зная характеристики интернетного кабеля, можно по обозначениям на его внешней оболочке понять, что он собой представляет и подходит ли он для задач пользователя.

Подключение через оптоволокно

Большинство известных провайдеров уже обновили собственные линии и используют оптоволокно и соответствующее оборудование для подключения абонентов. Это удобнее по ряду причин:

хорошая пропускная способность;
большая длина магистралей без ухудшения качества сигнала;
сэкономленное место в шкафах ОЛТ.

Отдельные провайдеры предлагают введение оптоволокна в помещение, что обеспечивает стабильный сигнал высокого качества.

Но даже при вводе оптоволокна в квартиру разводку внутри лучше делать из витой пары. Она дешевле и удобнее в монтаже. Оптоволоконный провод хрупок, боится перегибов. Если его повредить, сигнал пропадет.

По этим причинам в квартиру или дом вводится специальное оптоволокно и подключается в конвертер, а от последнего по помещению разводится витая пара .

Для проведения сети в квартире или офисе применяется витая пара.

Оптоволокно дорогое и не является подходящим решением для таких задач. Оно обычно задействовано при подключении многоквартирных или частных домов. Выбирать кабель для разведения в помещении следует согласно потребностям пользователя, предварительно познакомившись с критериями выбора и изучая при покупке маркировку на проводах.Мне нравится4Не нравится

Витая пара против коаксиального кабеля против оптоволоконного кабеля — Новости

Витая пара против коаксиального кабеля и оптоволоконного кабеля

Достижения кабельных технологий сделали возможным более широкий доступ к большей полосе пропускания. При таком большом количестве вариантов вычислительных соединений выбор правильного кабельного решения для услуг широкополосного соединения немного сбивает с толку. Витая пара против коаксиального кабеля против оптоволоконного кабеля: какой из них был бы идеальным, принимая во внимание различные факторы, такие как стоимость, надежность и пропускная способность. Этот пост расскажет об этих трех видах кабелей, а затем проведет сравнение между ними.

Коаксиальный кабель

Коаксиальный кабель, или коаксиальный кабель, представляет собой один провод, обычно медно обернутый в пенную изоляцию, симметрично окруженный тканым плетеным металлическим экраном, а затем покрытый пластиковой оболочкой. Благодаря своему изолирующему свойству коаксиальный кабель может передавать аналоговые сигналы в широком диапазоне частот. Таким образом, он широко используется в линиях связи, соединяющих радиопередатчики и приемники с их антеннами, компьютерными сетевыми соединениями, цифровым звуком и распределением сигналов кабельного телевидения. На следующем рисунке показана структура коаксиального кабеля.

Витая пара

Кабель витой пары — это тип проводки, в которой два провода одной цепи скручены вместе. Он поставляется в двух версиях: экранированная витая пара (STP) и неэкранированная витая пара (UTP). STP обычно используется в сетях Token Ring, а UTP — в сетях Ethernet. Например, кабели витой пары Cat 7 используются для сетей 1000BASE-T (Gigabit Ethernet или GbE) и 10GBASE-T (10-Gigabit Ethernet или 10 GbE). На рисунке ниже показано, как выглядят UTP (слева) и STP (справа).

Опто-волоконный кабель

Волоконно-оптический кабель представляет собой кабель, содержащий одно или несколько оптических волокон. Волоконно-оптические кабели часто содержат несколько кремнеземных жил, и каждое волокно может приспосабливаться к различным длинам волн (или каналам), что позволяет волокну удовлетворять постоянно растущим требованиям к емкости данных. Когда на обоих концах используются разъемы LC / SC / ST / FC / MTRJ / MU / SMA, такие как LC-LC, LC-SC, LC-ST, SC-ST, SC-SC, ST-ST и т. Д., Оптоволокно Кабели могут обеспечить волоконно-оптическую связь между оборудованием во время волоконно-оптических кабелей. Возьмите, например, волоконно-оптический кабель LC-LC, он часто используется как для коротких, так и для больших расстояний На следующем изображении представлен обзор волоконно-оптического кабеля LC-LC.

При выборе того, какой тип кабеля подходит для сетевых служб, следует учитывать, что каждый кабель имеет свои уникальные преимущества и недостатки, касающиеся следующих факторов: стоимость, скорость, безопасность, надежность, пропускная способность, пропускная способность и т. Д.

Сравнение трех видов кабелей

Коаксиальный кабель может быть легко установлен, относительно устойчив к помехам. Однако он громоздкий и просто идеален для короткой длины из-за высокого затухания. Это было бы дорого при передаче данных на большие расстояния. В отличие от этого, витая пара является самым гибким и дешевым из трех видов кабелей, прост в установке и эксплуатации. Но он также сталкивается с проблемой затухания и предлагает относительно низкую пропускную способность. Кроме того, он подвержен помехам и помехам. Волоконно-оптический кабель является одним из самых популярных средств для установки и обновления новых кабелей, включая магистральные, горизонтальные и даже настольные приложения, небольшого размера и легкого веса. Поскольку проводник выполнен из стекла, что означает, что через него не может проходить электричество, оптоволоконный кабель не подвержен электромагнитным помехам. Самым большим преимуществом оптоволоконного кабеля является то, что он может передавать большие объемы данных с низкими потерями на высокой скорости на большие расстояния. Тем не менее, это требует сложных навыков установки, трудных в работе и дорогих в краткосрочной перспективе.

Заключение

Выбор между витой парой и коаксиальным кабелем и оптоволоконным кабелем в основном зависит от ваших потребностей и топологии сети. Вы можете сбалансировать стоимость и требования к пропускной способности, чтобы сделать выбор. Независимо от того, коаксиальный кабель, кабель витая пара или оптоволоконный кабель, лучше всего подходит для вашей сети. В FOCC вы можете найти витую пару и серию оптоволоконных кабелей. Другие кабели, такие как категория 5e, категория 6, категория 6A, также доступны для ваших медных сетей. Конечно, оптоволоконные кабели высокого качества поставляются на FOCC. Вы можете посетить FOCC для получения дополнительной информации о кабельных решениях.

Виды сетевых кабелей и для чего нужны сетевые провода.

Для создания единой сетевой системы, вне зависимости от ее размера, можно использовать различные способы. Наиболее простым является применение современных технологий Wi-Fi, инфракрасного порта или Bluetooth. Удобства применения данных методов объясняется наличием беспроводной связи, не требующей прямого соединения между компьютерами при помощи кабеля. Но эти технологии обладают ограниченной площадью действия, а также слабой защищенностью, так как подвержены взломам, в некоторых случаях слабым сигналом передачи данных. Именно поэтому большинство при создании единой компьютерной сети отдают предпочтение традиционному кабельному соединению – «перехватить» передачу данных в этом случае практически невозможно. Для создания подобной системы используется специализированный сетевой кабель.

Сетевой кабель

Для чего сетевой кабель

Сетевой провод представляет собой специализированный кабель, необходимый для соединения компьютеров в единую сеть с возможностью передачи данных и доступа к общему серверу или друг другу. Практически каждый имеет представление, как выглядит современный сетевой кабель, ведь именно он используется для создания интернет-соединения в офисах и домах.

Виды

В зависимости от требуемой скорости передачи данных, протяженности и особенности сети, применяются различные кабельные системы, отвечающие заданным потребностям потребителя. Так, для создания единой компьютерной сети и интернет-соединения используют несколько вариантов систем:

коаксиальный кабель;
витую пару;
оптоволокно.

Причем любой провод имеет свою разновидность, которая напрямую зависит от поставленных задач и масштабности проекта.

Коаксиальный кабель

До 90-х годов прошлого века в качестве сетевого соединителя активно использовался коаксиальный кабель. Его можно отнести к наиболее ранней сетевой продукции, так как в развитых странах он пользовался спросом достаточно длительный период времени.

Конструкция коаксиального кабеля состоит из проводника на основе металла в пластиковой оплетке, поверх которой находится дополнительный медный или алюминиевый слой. В качестве защитного покрытия от механических повреждений выступает специализированная оболочка. Диаметр кабеля достаточно большой, порядка 7-10 мм, поэтому гибкость конструкции существенно снижена.

Для соединения коаксиального кабеля используются специальные разъемы BNC-коннекторы. Соединение в этом случае довольно простое, и обычно не возникает сложностей в его обеспечении, главное – надежно зафиксировать токопроводящие жилы. При этом требуется обязательное заземление компьютерного устройства.

Интересно. Первые интернет-соединения функционировали посредством коаксиального кабеля, но передача информации максимально могла производиться не более чем на 500 метров, со скоростью до 10 Мбит/сек.

Коаксиальный сетевой кабель

К минусам данного типа соединения можно отнести высокую чувствительность к внешним электромагнитным факторам. На сегодняшний день в качестве прокладки компьютерных сетей метод себя изжил, но эта система весьма актуально используется при передаче телевизионных каналов связи.

Витая пара

Витая пара представляет собой одножильный или многожильный проводник (состоит из большого количества волосков), где жилы попарно переплетены друг с другом в определенной последовательности. За счет подобной сложной структуры качество связи значительно улучшается, при этом достигается большая устойчивость к воздействию внешних факторов. Причем каждый проводник может иметь свою изоляцию либо общую. В отдельных случаях она может отсутствовать вообще. Кабеля с экраном относятся к группе FTP и STP, у них устойчивость к воздействию электромагнитного поля намного выше, нежели у неэкранированной продукции типа UTP.

Диаметр в среднем составляет порядка 5 мм. Витая пара с одножильным проводником используется только для монтажа в специальные коробы, она менее устойчива на перегиб, нежели многожильная жила. Капроновая нить, входящая в конструкцию, повышает надежность и защищает от механического воздействия, позволяет прокладывать трассы на незначительные расстояния без применения подвесов, а также легко разделить витую пару на жилы.

Кроме этого кабель выпускается различной цветовой гаммы, в зависимости от способа и места прокладки трассы. Светлые оттенки провода предназначены для монтажа только внутри помещения, оттенки черного цвета предназначены для эксплуатации на улицах – они адаптированы под воздействие погодных условий. Провода оранжевого цвета можно выделить в отдельную группу, поскольку они выпускаются как для наружных, так и внутренних работ и обладают дополнительной устойчивостью к возгоранию и могут функционировать при температуре до 70 градусов. Если в качестве изоляционного покрытия применяются полиэтиленовые добавки, то эксплуатация разрешена при температурном режиме от плюс 60 до минус 40 градусов. В случае добавок поливинилхлорида разрешено применение только в помещении.

Сегодня насчитывается порядка 10 разновидностей кабелей витая пара, которые выделяются в отдельные категории: Cat1, Cat2, Cat3, Cat4, Cat5, Cat5e, Cat6, Cat6a, Cat7, Cat7а. В зависимости от типа соединения, скорость может составлять от 10 до 1000 Мбит/сек.

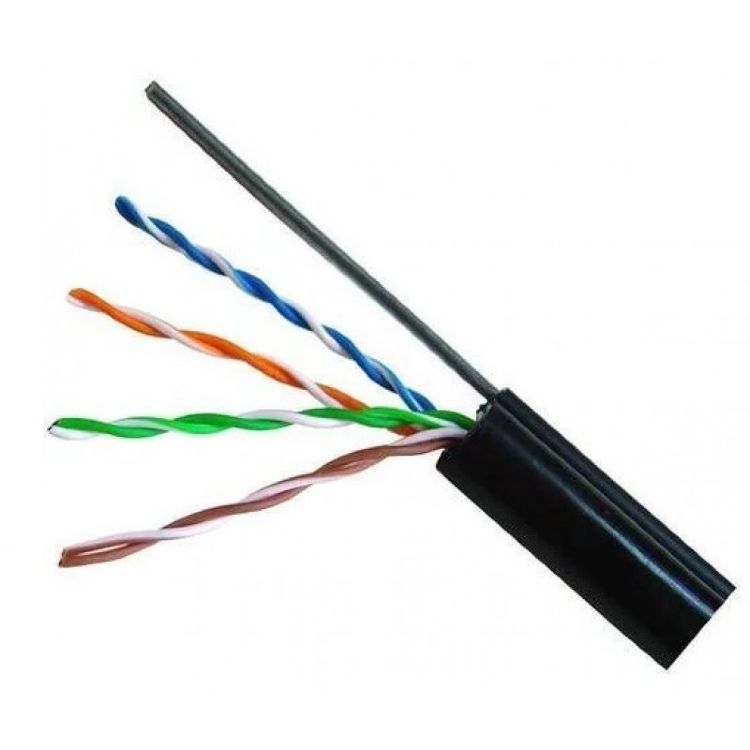

Сетевой кабель витая пара

Применение кабеля витая пара не только существенно повысило скорость и расстояние передачи данных, но и позволило одновременно работать одному устройству, как на прием, так и на передачу информации.

Оптоволоконные кабеля

Оптоволоконные провода позволяют передавать информацию на значительные расстояния до 100 км, что объясняется их устойчивостью к электромагнитным полям, без снижения качества передачи. Оптоволокно способно отправлять данные на высокой скорости и в больших объемах, в домашних условиях эксплуатируется редко. Чаще всего этот тип системы применяется в крупных организациях за счет существенной стоимости продукции. Известные провайдерские компании используют оптоволокно для создания интернет-соединений, где передача данных осуществляется со скоростью порядка 30-40 Гбит/сек. Благодаря такой скорости существует возможность посредством интернета производить связь не только с другими странами мира, но и другими континентами.

В конструкцию оптоволоконного кабеля входят специальные добавки из стекла и надежное изоляционное покрытие. Соединение проводов возможно несколькими видами контактов типа FC, SC и др.

Оптоволоконный сетевой кабель

Помимо вышеперечисленных сетевых проводов, используется и ряд других, обладающих менее привлекательными свойствами, например, USB-кабеля. Они достаточно просты в монтаже, имеют доступный ценовой диапазон, но подходят для создания коммуникационных сетей не более 20 метров. Скорость передачи соединения также не отличается высокой производительностью. На сегодняшний день эта технология применяется крайне редко.

Сетевой USB-кабель

Для создания небольших коммуникационных домашних и офисных сетей чаще всего используют витую пару. Тип кабеля при этом выбирается, исходя из масштабов будущей сети и места прокладки трассы. Рынок информационных технологий в любом случае предлагает массу вариантов соответствующего оборудования. Но выполнение всех монтажных работ лучше доверить специалисту в данной области. Это будет гарантировать высокую скорость и хорошую степень соединения.

Видео

Оцените статью:

: разница между витой парой, коаксиальным кабелем и оптоволоконным кабелем

Как мы знаем, система связи обычно использует провод или кабель для соединения передающих и принимающих устройств. В настоящее время наиболее распространенными типами сетевых кабелей, используемых в системах связи, являются витая пара против коаксиального кабеля и оптоволоконного кабеля. Поскольку каждый из них может в равной степени применяться в сетевой коммуникации, в чем разница между витой парой, коаксиальным кабелем и оптоволоконным? Эта статья может дать некоторые ответы.

Кабели витой пары
Кабель витой пары состоит из пары изолированных проводов, скрученных вместе, что давно адаптировано в области телекоммуникаций. Скручивание кабелей вместе помогает уменьшить шум от внешних источников и перекрестные помехи в многопарных кабелях. В основном кабели витой пары можно разделить на два типа: неэкранированная витая пара (UTP) и экранированная витая пара (STP). Первый служит наиболее часто используемым с двумя скрученными вместе изолированными проводами.К этой категории относятся любые кабели для передачи данных и обычные телефонные кабели. Однако экранированная витая пара отличается от UTP тем, что состоит из оболочки из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. Обычно он используется для устранения индуктивной и емкостной связи, поэтому его можно применять между оборудованием, стойками и зданиями. Существует несколько различных типов кабелей витой пары:

Коаксиальные кабели
Коаксиальный кабель действует как высокочастотный кабель передачи, который содержит одну сплошную медную жилу.Коаксиальный кабель имеет более чем в 80 раз большую пропускную способность, чем витая пара. Он обычно используется для передачи телевизионных сигналов, а также для подключения компьютеров к сети, чтобы люди могли лучше познакомиться с этим типом сетевого кабеля. Есть два коаксиальных кабеля: 75 Ом и 50 Ом. Какое у них соответственно применение?

В основном кабель с сопротивлением 75 Ом используется для передачи видеосигнала. Одно из типичных применений — телевизионные сигналы по сетевому кабелю, иногда называемые кабелями подачи сигнала.Наиболее распространенным разъемом, используемым в этом приложении, является тип F. Другое приложение — видеосигналы между такими компонентами, как DVD-плееры, видеомагнитофоны или приемники, обычно известные как аудио / видео (A / V) кабели. В этом случае чаще всего встречаются разъемы BNC и RCA. В обоих этих приложениях часто встречаются RG59 как с одножильным центральным проводом (RG59B / U), так и с многожильным центральным проводником (RG59A / U), а также с RG6.

В основном коаксиальный кабель с сопротивлением 50 Ом используется для передачи сигнала данных в системе двусторонней связи.Некоторые распространенные применения коаксиального кабеля 50 Ом — это компьютерные магистрали Ethernet, кабели питания беспроводной антенны, кабели питания антенны GPS (спутник глобального позиционирования) и системы сотовой связи.

Волоконно-оптический кабель

Вычислительная техника и передача данных — быстроразвивающиеся технологии. Появляется новое поколение средств передачи данных — оптоволоконный кабель. Он относится к полной сборке волокон, которые содержат одно или несколько оптических волокон, используемых для передачи данных.Каждый из волоконно-оптических элементов индивидуально покрыт слоями пластика и заключен в защитную трубку. Оптоволоконный кабель передает данные, когда световые импульсы проходят через крошечные стеклянные трубки, пропускная способность которых в 26000 раз выше, чем у кабеля с витой парой. По сравнению с коаксиальными кабелями оптоволоконные кабели легче и надежнее для передачи данных. Они передают информацию, используя лучи света со скоростью света, а не электрические импульсы.

В настоящее время в области передачи данных широко используются два типа оптоволоконных кабелей: одномодовый оптоволоконный кабель и многомодовый оптоволоконный кабель.Одномодовое оптическое волокно — это волокно с небольшой сердцевиной, которое позволяет распространяться только одной моде света за раз. Таким образом, он обычно адаптирован для высокоскоростных приложений на большие расстояния. В то время как многомодовое оптическое волокно — это тип оптического волокна с диаметром сердцевины, превышающим длину волны передаваемого света, и оно предназначено для одновременного переноса нескольких световых лучей или мод. Он в основном используется для связи на короткие расстояния из-за своей высокой пропускной способности и надежности, выступая в качестве магистрального приложения в зданиях.

Заключение: витая пара против коаксиального кабеля и оптоволоконного кабеля
Поскольку технология в области сетей быстро развивается, сетевой кабель, кажется, становится тенденцией к растущему спросу на рынке. Узнав разницу между витой парой, коаксиальным кабелем и оптоволоконным, мы знаем, как выбрать сетевой кабель. Однако выбор кабеля с витой парой, коаксиального кабеля или оптоволоконного кабеля по-прежнему сильно зависит от приложений, которые зависят от стоимости, дальности передачи и производительности.

Связанная статья: Какой коммутационный кабель выбрать для моего оптического трансивера?

Оптоволоконный кабель

против кабеля витой пары против коаксиального кабеля

Разница между кабелем витой пары, коаксиальным кабелем и оптоволоконным кабелем

1. Кабель витой пары:
Провода скручены попарно. Каждая пара будет состоять из провода, используемого для положительного сигнала данных, и провода, используемого для отрицательного сигнала данных. Любой шум, который появляется на положительном / отрицательном проводе пары, будет возникать на другом проводе.Поскольку провода имеют противоположную полярность, они сдвинуты по фазе на 180 градусов (180 градусов или определение противоположной полярности). Когда шум появляется на обоих проводах, он отменяется или обнуляется на используемом приемнике.

Существует два типа кабеля витая пара —

Кабель экранированной витой пары —
Кабели витой пары наиболее эффективно используются в системах, использующих метод передачи по симметричной линии. Кабели с экраном называются кабелями с экранированной витой парой или обычно сокращенно STP.
Неэкранированная витая пара —
Кабели без экрана называются неэкранированной витой парой или UTP. Скручивание проводов вместе приводит к характеристическому сопротивлению кабеля. Кабель UTP используется в сети Ethernet.

2. Коаксиальный кабель:
Коаксиальный кабель состоит из двух жил. Внутренний проводник находится внутри изолятора, а другой проводник оплетает его, образуя экран. Изолирующее защитное покрытие, называемое оболочкой, покрывает внешний проводник.Внешний экран защищает внутренний проводник от внешних электрических сигналов. Расстояние между внешним проводником и внутренним проводником, а также тип материала, используемого для изоляции внутреннего проводника, определяют свойства кабеля.

3. Оптоволоконный кабель:
Оптоволокно состоит из тонкого стекловолокна, которое может передавать информацию на частотах в спектре видимого света. Типичное оптическое волокно состоит из очень узкой стеклянной жилы, называемой оболочкой. Типичный диаметр сердечника 62.5 мкм.

Обычно облицовка имеет диаметр 125 минор. Покрытие облицовки представляет собой защитное покрытие, состоящее из пластика, оно называется оболочкой. Устройство, генерирующее сообщение, имеет электромагнитный источник (электрический сигнал). Его необходимо преобразовать в свет, чтобы передать его по оптоволоконному кабелю.

Разница между кабелем витой пары, коаксиальным кабелем и оптоволоконным кабелем

Характеристики	Кабель витой пары	Коаксиальный кабель	Оптоволоконный кабель
Передача сигнала	Имеет место в электрической форме по металлическим проводам.	Имеет место в электрическом виде над внутренним проводником кабеля.	Имеет место в оптической форме над стекловолокном.
Внешнее магнитное поле	Нарушено внешнее магнитное поле.	Внешнее магнитное поле менее подвержено влиянию.	Не влияет на внешнее магнитное поле.
Причина мощности	Потери мощности из-за проводимости и излучения.	Потери мощности из-за проводимости.	Потери мощности из-за поглощения, рассеяния и изгиба.
Пропускная способность	Кабель витой пары имеет низкую пропускную способность.	Коаксиальный кабель имеет умеренно высокую пропускную способность.	Волоконно-оптический кабель имеет очень широкую полосу пропускания.
Электромагнитные помехи (EMI)	Могут иметь место электромагнитные помехи.	EMI сводится к экранированию.	EMI нет.
Установка	Простая установка.	Fairy простой монтаж.	Сложная установка.
Затухание	В витой паре кабель имеет очень высокое затухание.	В коаксиальном кабеле имеет низкое затухание.	В волоконно-оптическом кабеле очень низкое затухание.
Скорость передачи данных	Кабель витой пары поддерживает низкую скорость передачи данных.	Умеренно высокая скорость передачи данных.	Очень высокая скорость передачи данных.
Помехозащищенность	Кабель витой пары имеет низкую помехозащищенность.	Коаксиальный кабель имеет более высокую помехозащищенность.	Волоконно-оптический кабель обладает высочайшей помехоустойчивостью.

Вниманию читателя! Не прекращайте учиться сейчас. Ознакомьтесь со всеми важными концепциями теории CS для собеседований SDE с помощью курса CS Theory Course по доступной для студентов цене и станьте готовым для отрасли.

17 Основные различия: кабель витой пары против коаксиального кабеля и оптоволоконного кабеля

В чем разница между кабелем витой пары, коаксиальным кабелем и оптоволоконным кабелем?

Сетевые кабели сделали системы связи в мире довольно простыми и легкими. Кабели витой пары, коаксиальные кабели и оптоволоконные кабели являются одними из ценных сетевых кабелей, которые следует учитывать.

Эти кабели играют разные роли и, как правило, сильно отличаются друг от друга с точки зрения функций и спецификаций. У каждого кабеля есть свои достоинства и недостатки.

Урок дает подробное представление о разнице между витой парой, коаксиальным кабелем и оптоволоконным кабелем в табличной форме. Найдите время, чтобы прочитать, чтобы узнать, чем отличается кабель витой пары от оптического кабеля и коаксиального кабеля.

Подробнее: разница между HDMI и VGA

Что такое кабель с витой парой?

Кабель типа «витая пара» в основном используется в телефонной связи и в современной сети Ethernet. Кабель представляет собой разновидность проводки с двумя скрученными вместе проводниками.

Провода отвечают за передачу данных в полной цепи, а витая пара обеспечивает защиту от перекрестных помех, которые представляют собой шум, создаваемый соседними парами.

Кабели витой пары могут быть экранированными или неэкранированными.Экранированная витая пара окружена тонкой проволочной сеткой для защиты проводов от передачи. Неэкранированная витая пара не окружена мелкой сеткой.

Характеристики кабеля витая пара

В одной цепи два скрученных вместе проводника
Современные кабели Ethernet представляют собой неэкранированную витую пару (UTP) или экранированную витую пару (STP).
Внешнее магнитное поле может влиять на кабель витой пары
Пара имеет изолированный медный провод
Цена на кабели вполне доступная
Предназначен для снижения шума извне
Передача сигналов происходит в электрическом виде
Имеет очень высокое затухание
Установка и внедрение довольно просты и легки
Низкая пропускная способность кабеля витой пары
Безопасность передачи данных не гарантируется
Имеют низкоскоростную передачу телевизионных и телефонных данных
Подходит для сеть передачи данных, телефонная сеть и экранирование кабеля.
. Изоляция проводов на основе меди с другими материалами.
Кабели, как правило, довольно тяжелые.
Испытывайте резистивные потери, диэлектрические потери, излучаемые потери и потери с течением времени.

Преимущества кабеля витая пара

Сравнительно рентабельный
Гибкий и простой в установке
Подходит для работы на коротких расстояниях

Недостатки кабелей витой пары

Недолговечный
Негатив с EMI
Имеют более высокое затухание

Что такое коаксиальный кабель?

Коаксиальное волокно обычно предназначено для передачи сигналов высокого уровня.Он также известен как коаксиальный кабель. Он состоит из круглого медного проводника, трех слоев изоляции и экрана.

Изоляция и экранирование несут ответственность за предотвращение перекрестных помех от двигателей, освещения и других источников электромагнитных помех. Коаксиальный кабель может поддерживать более длинные кабели между двумя устройствами.

Коаксиальные кабели подразделяются на RG59 и RG6. Коаксиальный кабель RG59 подходит для передачи ТВ, поскольку он имеет меньшую экранировку и более тонкий по конструкции. RG6 подходит для цифровых видеосигналов и спутникового телевидения из-за более тяжелых размеров, толстой изоляции и экранирования.

Характеристики коаксиального кабеля

Конструкция для передачи высокочастотных сигналов
Классифицируется на коаксиальные кабели RG59 и RG6
Внутренний проводник передает сигнал в электрической форме
Коаксиальный кабель не подвержен влиянию магнитных полей
Состоит из одножильного провода, заземляющего проводника, слоя изоляции и слоя внешней изоляции
Цена кабеля относительно выше
Установка и реализация относительно сложны
Полоса пропускания коаксиального кабеля выше
Безопасность передаваемого сигнала не гарантируется
Подходит для подключения радиопередатчиков и приемников с их антеннами
Передача данных, телефонного и телевизионного сигнала на низкой скорости
Поместите медные провода с другими изоляционными материалами, чтобы увеличить диаметр
Коаксиальный кабель кабели тяжелее по весу 900 63
Испытайте резистивные потери, диэлектрические потери и потери на излучение.
Имеет низкое затухание

Преимущества коаксиального кабеля

Достаточно прочный
Лучше работать на коротком расстоянии

Недостатки коаксиального кабеля

Потеря сигнала на большом расстоянии
Сигнал имеет тенденцию к утечка в точке выхода
Скорость имеет тенденцию колебаться при интенсивном использовании

Что такое оптоволоконный кабель?

Волоконно-оптический кабель — это кабель Ethernet, состоящий из двух или более оптических волокон, по которым передаются данные.Оптическое волокно передает данные, когда световые импульсы проходят через крошечные стеклянные трубочки.

Кабель также известен как волоконно-оптический кабель. Он имеет репутацию передачи в 26 000 раз выше, чем у кабеля витой пары.

Оптоволоконный кабель подразделяется на одномодовое волокно (SMF) и многомодовое волокно (MMF). Эти классы различаются по производительности и принципам работы.

Одномодовое волокно имеет небольшую сердцевину, которая позволяет одной моде света распространяться за раз, в то время как многомодовое волокно имеет сердцевину большего размера, которая предназначена для одновременной передачи нескольких световых лучей или мод.

Примерами одномодового волокна являются кабели OS2, а для многомодового волокна — OM1, OM2, OM3, OM4 и OM5.

Характеристики оптоволоконного кабеля

Имеет одно или несколько оптических волокон для передачи данных.
Классифицируется на одномодовое волокно (SMF) и многомодовое волокно (MMF).
Передавать данные в виде световых импульсов через крошечные стеклянные трубочки.
Не подвержены влиянию магнитных полей.
Сложите очень тонкие оптические волокна в один кабель.
Высокая производительность и емкость делают их довольно дорогими
Имеют низкое затухание
Имеют самую высокую мощность подавления шума
Установка и реализация довольно сложны
Имеют самую высокую полосу пропускания
Передача сигнала имеет гарантию безопасности
Подходит для большие расстояния
Имеет более высокую скорость передачи сигнала
По своей природе легкий
Состоит из очень тонких и гибких трубок из стекла или пластика
Испытайте дисперсию, изгиб, поглощение и затухание

Преимущества оптоволокна Кабель

Можно связать вместе
Обладает устойчивостью к электромагнитным помехам
Обладает высокой производительностью на больших расстояниях

Недостатки оптоволоконного кабеля

Трудно установить и внедрить
Как правило, довольно дорого
Негатив резать и да mage

Сравнительная таблица: кабель витой пары против коаксиального кабеля и оптоволоконного кабеля до 10 Гбит / с

Кабель витой пары	Коаксиальный кабель	оптоволоконный кабель 08	Не определять ограничение скорости	Имеет скорость до 10/100/1000 Мбит / с, 10/40/100/200 Гбит / с
Имеет полосу пропускания до 4700 МГц	Имеет полосу пропускания 750 МГц (по умолчанию)	Имеет полосу пропускания до 4700 МГц
Покрытие расстояния до 100 м	Покрытие расстояния до 500 м	Покрытие расстояния до 80 км
Сравнительно доступно	Относительно дорогой	Относительно доступный
Простота установки, обслуживания и эксплуатации	Простота установки и внедрения	Трудно установка, техническое обслуживание и эксплуатация
Резистивные потери, диэлектрические потери, излучаемые потери и потери с течением времени.	Резистивные потери, диэлектрические потери и излучаемые потери.	Дисперсия, изгиб, поглощение и затухание.
Самый тяжелый по весу	Более тяжелый по весу	Обычно легкий
Иметь больший диаметр	Иметь больший диаметр	Иметь малый диаметр
Используется в телефонной сети, данные экранирование сети и кабеля	Используется в фидерах, соединяющих радиопередатчики и приемники с их антеннами, компьютерными сетевыми соединениями и цифровым звуком.	Используется для поддержки междугородных соединений между странами и городами.
Безопасность передачи сигнала не является гарантией	Безопасность передачи сигнала не гарантируется	Безопасность передачи сигнала является гарантией
Очень высокое затухание	Низкое затухание	Низкое затухание
Не подходит для подавления шума	Относительно хорошо для подавления шума	Превосходный уровень подавления шума
Без альтернативного названия	Коаксиальный кабель	Волоконно-оптический кабель
Может быть экранированной или неэкранированной витой парой кабель	Может быть RG59 или RG6	Сгруппированы как одномодовое волокно (SMF) и многомодовое волокно (MMF).
Сигнал передается по металлическому проводнику.	Передача сигнала происходит в виде электрического сигнала по внутреннему проводнику кабеля.	Передача сигнала происходит в световых формах по стекловолокну.
Под воздействием внешнего магнитного поля	Менее подвержен влиянию магнитного поля	Не подвержен влиянию внешнего магнитного поля
Состоит из пары изолированных медных проводов.	Состоит из одножильного провода, слоя изоляции, заземляющего проводника и слоя внешней изоляции.	Состоит из очень тонких оптических волокон, связанных в один кабель.

Основные различия: Кабель витой пары против коаксиального кабеля против оптоволоконного кабеля

Кабель витой пары и коаксиальный кабель передают сигнал в виде электричества, а оптоволоконный кабель — в виде оптического.
Волоконно-оптический кабель имеет скорость до 200 ГБ, а кабель витой пары — до 10 ГБ, в то время как коаксиальный кабель не имеет определенного ограничения скорости
Волоконно-оптический кабель более эффективен по сравнению с коаксиальным кабелем и кабелем витой пары
Коаксиальный кабель имеет меньшая пропускная способность, в то время как кабель витой пары и оптоволокно имеет более высокую пропускную способность.
Коаксиальный кабель и кабель витой пары легче установить, а оптоволоконный кабель — сложнее.
Волоконно-оптический кабель подходит для больших расстояний, в то время как кабель витой пары и коаксиальный кабель — для меньших расстояний
Коаксиальный кабель также известен как коаксиальный кабель, а оптоволоконный кабель — как оптоволоконный кабель, тогда как кабель витой пары не имеет альтернативного названия
Витая пара кабель и коаксиальный кабель относительно доступны, в то время как оптоволоконный кабель довольно дорогой
Коаксиальный кабель и витая пара тяжелее, а оптоволоконный кабель легкий
Кабель витой пары и коаксиальный кабель тяжелее оптоволоконного кабеля
Кабель витой пары и коаксиальный кабель испытывает резистивные потери, диэлектрические потери, излучаемые потери и потери с течением времени, в то время как оптоволоконный кабель испытывает дисперсию, изгиб, поглощение и затухание.
Кабель витая пара подходит для телефонных сетей, сетей передачи данных и экранирования кабелей, коаксиальный кабель подходит для фидеров, соединяющих радиопередатчики и приемники с их антеннами, и оптоволоконный кабель для междугородных соединений между странами и городами.
Безопасность передачи сигнала по кабелю витой пары и коаксиальному кабелю не гарантируется, в то время как безопасность оптоволоконного кабеля является гарантией
Кабели витой пары имеют очень высокое затухание, в то время как коаксиальный кабель и оптоволоконный кабель довольно низкие
Витая пара кабель плохо подавляет шум, коаксиальный кабель хорошо подавляет шум, а оптоволоконный кабель лучше всего подавляет шум. заземляющий провод и слой внешней изоляции, в то время как оптоволоконный кабель состоит из очень тонких оптических волокон, связанных вместе в один кабель.
На кабель витой пары воздействуют магнитные поля, на коаксиальный кабель — магнитные поля, в то время как на оптоволоконный кабель магнитные поля не влияют

Вам также может понравиться:

Видео сравнения

Резюме

Несомненно, существует много различий между кабелем витой пары, коаксиальным кабелем и оптоволоконным кабелем. Волоконно-оптический кабель довольно популярен во всем мире по сравнению с коаксиальным кабелем и кабелем витой пары.Их приложения — вот что их отличает.

Витая пара, коаксиальные и оптоволоконные интернет-кабели | Блог

Большинство из нас знает общее различие между ADSL, COAX и оптоволоконным Интернетом, но кабели, стоящие за этими соединениями, могут быть большей загадкой. Три наиболее распространенных типа коммуникационных кабелей — это витая пара, коаксиальный и оптоволоконный — понимание разницы в том, как данные проходят через каждый кабель, в конечном итоге влияет на такие вещи, как скорость, задержка, безопасность, стоимость и т. Д.Вот общая разбивка трех различных типов кабелей и их возможностей:

Интернет-кабели по витой паре:

Кабели витой пары — это буквально пара изолированных проводов, скрученных вместе. Хотя это действительно помогает снизить внешний шум, эти кабели по-прежнему очень чувствительны к нему. Кабели витой пары являются наиболее экономичным вариантом из трех — в основном из-за их более низкой пропускной способности и высокого затухания . Есть два типа витых пар:

Неэкранированная витая пара (UTP)

«Неэкранированный» означает, что для блокирования помех не требуется физическое экранирование.
Наиболее часто используемый кабель из двух, они часто используются как для домашнего, так и для корпоративного доступа в Интернет.
Существует несколько категорий UTP, пропускная способность которых увеличивается по мере продвижения вверх по шкале, например:
- CAT1 = до 1 Мбит / с | CAT2 = до 4 Мбит / с | CAT5e = до 1 Гбит / с

Экранированная витая пара (STP)

«Экранированный» оболочкой из фольги для подавления любого внешнего вмешательства
Используется в основном для крупных предприятий, высокопроизводительных приложений и внешних кабелей, которые будут подвергаться воздействию элементов окружающей среды.

Коаксиальные интернет-кабели:

Коаксиальные кабели — это кабели для высокочастотной передачи, состоящие из одного сплошного медного сердечника, по которому данные передаются электрически по внутреннему проводнику. У коаксиального кабеля пропускная способность в в 80 раз больше, чем у кабеля с витой парой.

Этот тип кабеля обычно используется для передачи ТВ-сигналов (его более высокая полоса пропускания делает его более подходящим для видеоприложений) и для подключения компьютеров к сети или Интернету.Наряду со стабильной передачей данных, коаксиальный кабель также имеет возможности защиты от помех и может эффективно защищать сигналы от помех. Стоимость немного выше, чем у кабелей с витой парой, но все же экономичнее, чем у волоконных. Также есть два типа коаксиальных кабелей:

75 Ом

Наиболее часто используется для передачи видеосигналов
Часто используется для подключения видеосигналов между различными компонентами, такими как DVD, видеомагнитофоны или приемники, обычно известные как кабели A / V.
50 Ом

В основном используется для передачи сигнала данных в системе двусторонней связи
Наиболее часто используется для компьютерных магистралей Ethernet, радиоприемников AM / FM, антенн GPS, полицейских сканеров и систем сотовой связи.
Оптоволоконные интернет-кабели:
Волоконно — новейшая технология кабельной разводки.Вместо передачи данных по медным проводам эти кабели содержат оптические волокна, которые передают данные посредством света, а не с помощью электрических импульсов. Каждое отдельное оптическое волокно покрыто пластиком и заключено в защитную трубку. Это делает оптоволоконные кабели чрезвычайно устойчивыми к внешним помехам. В результате получается сверхнадежное, высокоскоростное соединение с пропускной способностью передачи в 26000 раз выше, чем у кабелей с витой парой, но при этом гораздо более высокая стоимость. Опять же, есть два типа оптоволоконных кабелей:
Одномодовый
Имеет маленькую сердцевину и пропускает только одну моду света за раз
Из-за этого количество отражений света уменьшается по мере их прохождения через сердцевину
Результат — низкое затухание и данные, которые могут перемещаться дальше и быстрее
Обычно используется в телекоммуникационных сетях, сетях кабельного телевидения и университетах.
Многомодовый
Имеет сердцевину большего диаметра, что позволяет распространять несколько видов света.
Количество световых отражений увеличивается по мере их прохождения через ядро, что позволяет передавать больше данных через
Из-за высокой дисперсии многомодовые кабели имеют более низкую полосу пропускания, более высокое затухание и более низкое качество сигнала при дальнейшем прохождении
Чаще всего используется для связи на короткие расстояния, например, LAN, системы безопасности и оптоволоконные сети общего назначения.
Оптоволоконные сети могут быть общими или выделенными. –. Убедитесь, что вы выбираете наиболее подходящую для своих нужд.
Итог
Вспоминая начальную школу и аналогию «Златовласка и три медведя», все три типа интернет-кабеля предлагают нечто иное. Выделенное волокно может быть слишком горячим, а ADSL — слишком холодным. Если вам нужна помощь в поиске «правильного» решения, свяжитесь с нами — наша команда экспертов всегда готова помочь.
Витая пара против коаксиального кабеля против оптоволоконного кабеля
Развитие кабельных технологий сделало возможной более широкий доступ к большей пропускной способности. При таком большом количестве вариантов подключения к компьютерам выбор правильного кабельного решения для услуг широкополосного подключения немного сбивает с толку. Витая пара против коаксиального кабеля против оптоволоконного кабеля: какой из них был бы идеальным с учетом различных факторов, таких как стоимость, надежность и пропускная способность. В этой статье мы поговорим об этих трех типах кабелей, а затем проведем их сравнение.
Витая пара против коаксиального кабеля против оптоволоконного кабеля: что такое коаксиальный кабель?
Коаксиальный кабель, или коаксиальный кабель, представляет собой одиночный провод, обычно медный, обернутый вспененной изоляцией, симметрично окруженный плетеным металлическим экраном, а затем покрытый пластиковой оболочкой. Благодаря своим изоляционным свойствам коаксиальный кабель может передавать аналоговые сигналы с широким диапазоном частот. Таким образом, он широко используется в фидерных линиях, соединяющих радиопередатчики и приемники с их антеннами, подключениях к компьютерной сети, цифровом аудио и распределении сигналов кабельного телевидения.На следующем рисунке показана структура коаксиального кабеля.
Витая пара против коаксиального кабеля против оптоволоконного кабеля: кабель витой пары
Кабель витой пары, также называемый Ethernet или сетевым кабелем, представляет собой тип проводки, в котором два проводника одной цепи скручены вместе. Он поставляется в двух версиях: экранированная витая пара (STP) и неэкранированная витая пара (UTP). STP обычно используется в сетях Token Ring, а UTP — в сетях Ethernet. Например, кабели Cat7 используются для сетей 1000BASE-T (Gigabit Ethernet или GbE) и 10GBASE-T (10-Gigabit Ethernet или 10 GbE).На рисунке ниже показано, как выглядят UTP (слева) и STP (справа).
Витая пара против коаксиального кабеля против оптоволоконного кабеля: оптоволоконный кабель
Волоконно-оптический кабель — это кабель, содержащий одно или несколько оптических волокон. Волоконно-оптические кабели часто содержат несколько кварцевых жил, и каждое волокно может работать с множеством длин волн (или каналов), что позволяет оптоволокну удовлетворять постоянно растущие требования к емкости данных. При оконцовке разъемами LC / SC / ST / FC / MTRJ / MU / SMA на обоих концах, например LC-LC, LC-SC, LC-ST, SC-ST, SC-SC, ST-ST и т. Д., Оптоволокно оптические кабели могут обеспечивать соединение по оптоволоконному каналу между оборудованием во время прокладки оптоволоконных кабелей.Возьмем, к примеру, оптоволоконный кабель LC-LC, он часто используется как для коротких, так и для больших расстояний. На следующем изображении представлен обзор оптоволоконного кабеля LC-LC.
При выборе кабеля, подходящего для сетевых служб, следует иметь в виду, что каждый кабель имеет свои уникальные преимущества и недостатки, касающиеся следующих факторов: стоимость, скорость, безопасность, надежность, пропускная способность, пропускная способность данных и т. Д. .
Витая пара против коаксиального кабеля против оптоволоконного кабеля
Коаксиальный кабель устанавливается легко, относительно устойчив к помехам.Однако он громоздкий и идеально подходит для короткой длины из-за высокого затухания. Это будет дорого по сравнению с передачей данных на большие расстояния. Напротив, витая пара — самый гибкий и дешевый из трех видов кабелей, простой в установке и эксплуатации. Но он также сталкивается с проблемой затухания и предлагает относительно низкую полосу пропускания. Кроме того, он подвержен помехам и шумам. Волоконно-оптический кабель является одним из самых популярных средств как для прокладки новых кабелей, так и для их модернизации, включая магистральные, горизонтальные и даже настольные приложения.Поскольку проводник сделан из стекла, а это означает, что через него не может проходить электричество, оптоволоконный кабель невосприимчив к электромагнитным помехам. Самым большим преимуществом оптоволоконного кабеля является то, что он может передавать большие объемы данных с низкими потерями на высокой скорости на большие расстояния. Тем не менее, он требует сложных навыков установки, сложных в работе и дорогостоящих в краткосрочной перспективе.
Заключение
Выбор между витой парой, коаксиальным кабелем и оптоволоконным кабелем в основном зависит от ваших потребностей и топологии сети.Вы можете сбалансировать стоимость и требования к пропускной способности, чтобы сделать выбор. Независимо от того, коаксиальный кабель, витая пара или оптоволоконный кабель, наилучшим образом соответствует требованиям вашей сети. В Fiberstore вы можете найти кабели витой пары и серию оптоволоконных кабелей. Другие кабели, такие как Категория 5e, Категория 6, Категория 6A, также доступны для ваших медных сетей. Конечно же, качественные оптоволоконные кабели поставляются в Fiberstore. Вы можете посетить Fiberstore для получения дополнительной информации о кабельных решениях.
Связанная статья : Оптоволоконный кабель
против кабеля витой пары против коаксиального кабеля
Руководство по подключению домашних сетей Ethernet: как получить проводную домашнюю сеть?
Быстрый просмотр кабелей Ethernet Cat5, Cat5e и Cat6
Разница между оптоволоконным, коаксиальным кабелем и кабелем витой пары
Знаете ли вы разницу между наиболее распространенными типами кабелей связи? Речь идет о волоконно-оптических, коаксиальных и витых кабелях, которые наиболее часто используются в современных сетях и оказывают большое влияние на возможности подключения, скорость передачи данных и общую безопасность.
Разница между оптоволоконным, коаксиальным кабелем и кабелем витой пары
В этой короткой статье мы рассмотрим каждый из них и обсудим основные различия.
1.
Волоконно-оптические кабели
Оптоволоконные кабели являются наиболее распространенным типом кабельной технологии передачи данных. Вместо использования импульсов электричества оптоволокно использует световые сигналы для передачи информации на значительно более высоких скоростях.Эти кабели имеют в 26000 раз большую пропускную способность, чем скрученные патч-корды и ф.о. защитный слой эффективно блокирует любые внешние помехи.
Волоконно-оптические кабели бывают многомодовыми и одномодовыми.
Одномодовые кабели предназначены для передачи света непосредственно по оптоволокну. Он представляет собой одинарную нить из стекловолокна и имеет диаметр 8,5-10 микрон. Поскольку он имеет один режим передачи, он будет распространяться на 1310 или 1550 нм.
Многомодовые патч-корды имеют больший диаметр, обычно 50–100 микрон для светонесущего компонента.На средних расстояниях многомодовые волокна обеспечивают широкую полосу пропускания на высоких скоростях. Световые волны рассеиваются по многочисленным путям или видам, когда они проходят через сердечник кабеля, обычно 850 или 1300 нм. Если длина кабеля превышает 914,4 метра, несколько участков кабеля могут вызвать искажение на принимающей стороне, что приведет к нечеткой и частичной передаче данных. Многомодовые кабели считаются «домашним» волокном, поскольку они используются в локальной сети , например, их можно использовать в FTTH.Многомодовый может достигать скорости Ethernet до 100 Гбит / с.
2.
Коаксиальные кабели Коаксиальные кабели
имеют одну сплошную медную жилу, по которой данные передаются с помощью электрических импульсов. По сравнению со скрученными кабелями коаксиальные патч-корды имеют в 80 раз большую пропускную способность, они обеспечивают стабильную передачу данных и надежную защиту от любых помех. Кроме того, они дешевле по сравнению со стоимостью оптоволокна.
Коаксиальные кабели бывают двух типов: 75 Ом и 50 Ом.75 Ом используются для передачи видеосигнала и для подключения к ним различных устройств, таких как видеомагнитофоны или DVD. 50 Ом предназначены для передачи данных в системе двусторонней связи. Они обычно используются для антенн GPS, систем сотовой связи, полицейских сканеров и прочего.
3.
Кабели витой пары
И последнее, но не менее важное: кабели для витой пары предназначены для снижения шума от внешних источников. Они состоят из двух скрученных вместе изолированных проводов.Известно, что, несмотря на свою эффективность, коммутационные шнуры могут страдать от высокого затухания и меньшей пропускной способности.
Как и ранее упомянутые кабели, витая пара бывает двух типов: экранированная и неэкранированная. Экранированная витая пара (или STP) покрыта оболочкой из фольги, предотвращающей любые внешние помехи. Из-за его высокой устойчивости к воздействию окружающей среды его часто используют для прокладки внешних кабелей. Неэкранированная витая пара (или UTP) широко используется в жилых и бизнес-приложениях.Кабель не имеет защиты от помех.
Теперь, когда вы знаете разницу между тремя типами кабелей, какой из них лучше всего подходит для вашей сети?
Коаксиальные кабели, кабели витой пары STP и UTP, категории кабелей витой пары (CAT)
Кабели
обычно используются для передачи сигналов связи в локальных сетях (LAN). Существует три распространенных типа кабельных носителей, которые можно использовать для подключения устройств к сети: коаксиальный кабель, кабель с витой парой и оптоволоконный кабель.
Коаксиальные кабели
Коаксиальный кабель похож на кабель, по которому передается ТВ-сигнал. Сплошной медный проводник проходит по середине кабеля. Вокруг этого медного провода с твердым сердечником находится слой изоляции, покрывающий эту изоляцию плетеным проводом и экраном из металлической фольги, который защищает от электромагнитных помех. Последний слой пластиковой изоляционной оболочки покрывает плетеный провод.
На следующем изображении показана общая структура коаксиального кабеля.
Существует два типа коаксиальных кабелей: ThinNet и ThickNet. ThinNet — это гибкий коаксиальный кабель толщиной около дюйма. ThinNet используется для коротких расстояний. ThinNet подключается непосредственно к карте сетевого адаптера рабочей станции с помощью британского военно-морского разъема (BNC). Максимальная длина тонкой сети составляет от 185 до 200 метров. Коаксиальный кабель ThickNet толще, чем ThinNet. Кабель ThickNet имеет толщину около ½ дюйма и может поддерживать передачу данных на большие расстояния, чем ThinNet.ThickNet имеет максимальную поддерживаемую длину кабеля 500 метров и обычно используется в качестве магистрали для подключения нескольких небольших сетей на основе ThinNet.
Для Ethernet на основе коаксиального кабеля определены два стандарта среды передачи данных. Это стандарты 10Base2 и 10Base5.
10Base2 имеет пропускную способность 10 Мбит / с на максимальном расстоянии 200 метров. 10 обозначает скорость полосы пропускания, а 2 обозначает 200 метров. База обозначает тип сигнала основной полосы частот. Коаксиальный кабель, используемый для стандарта среды передачи 10Base2 Ethernet — ThinNet.
10Base5 имеет пропускную способность 10 Мбит / с на максимальном расстоянии 500 метров. 10 обозначает скорость полосы пропускания, а 5 обозначает 500 метров. База обозначает тип сигнала основной полосы частот. Коаксиальный кабель, используемый для стандарта среды передачи данных 10Base5 Ethernet — ThickNet.
Пропускная способность, доступная для 10Base2 (Thinnet Ethernet) и 10Base5 (Thicknet Ethernet), составляла 10 Мбит / с (мегабит в секунду).
Тип кабеля, который в наши дни используется для подключения к локальным сетям (LAN), — это витая пара.Найти действующую бизнес-сеть с помощью коаксиального кабеля крайне сложно.
Кабели витой пары
Кабель типа «витая пара» — это самый распространенный тип кабельной разводки, который вы можете увидеть в сегодняшних сетях локальных сетей (LAN). Пара проводов образует цепь, по которой можно передавать данные. Пары скручены для защиты от перекрестных помех. Перекрестные помехи — это нежелательный сигнальный шум, создаваемый электромагнитными полями соседних проводов.
Когда по проводу проходит ток, ток создает вокруг провода магнитное поле.Это поле может мешать сигналам на соседних проводах. Чтобы устранить это, пары проводов передают сигналы в противоположных направлениях, так что два магнитных поля также возникают в противоположных направлениях и нейтрализуют друг друга. Этот процесс называется отменой.
Цветовые коды, используемые для пластиковой изоляции провода витой пары: оранжевый, оранжево-белый, синий, сине-белый, зеленый, зелено-белый, коричневый и коричнево-белый.
Два типа кабелей витой пары — это неэкранированная витая пара (UTP) и экранированная витая пара (STP).
Кабели неэкранированной витой пары (UTP)
Кабель неэкранированной витой пары (UTP)
— это наиболее распространенный сетевой носитель. Неэкранированная витая пара (UTP) состоит из четырех пар тонких медных проводов, покрытых цветной пластиковой изоляцией, которые скручены вместе. Затем пары проводов покрываются пластиковой внешней оболочкой. Кабели UTP имеют небольшой диаметр и не требуют заземления. Поскольку для кабелей UTP нет экранирования, они полагаются только на «отмену», чтобы избежать шума.
На следующем изображении показан кабель неэкранированной витой пары (UTP).
Кабели экранированной витой пары (STP)
Кабели
с экранированной витой парой (STP) дополнительно имеют общие токопроводящие металлические экраны, закрывающие четыре провода витой пары. Также могут быть другие проводящие металлические экраны, закрывающие отдельные витые пары. Эти металлические экраны блокируют электромагнитные помехи, чтобы предотвратить нежелательный шум в цепи связи.
Дренажные провода также используются в кабелях с экранированной витой парой (STP) вместе с металлическими экранами для заземления. Дренажный провод обеспечивает соединение с экраном с низким сопротивлением для лучшего заземления. Основное назначение дренажного провода — отводить нежелательные помехи на землю.
Щелкните следующую ссылку, чтобы узнать о различных типах кабелей STP — F / UTP, S / UTP, SF / UTP, S / FTP, F / FTP, U / FTP.

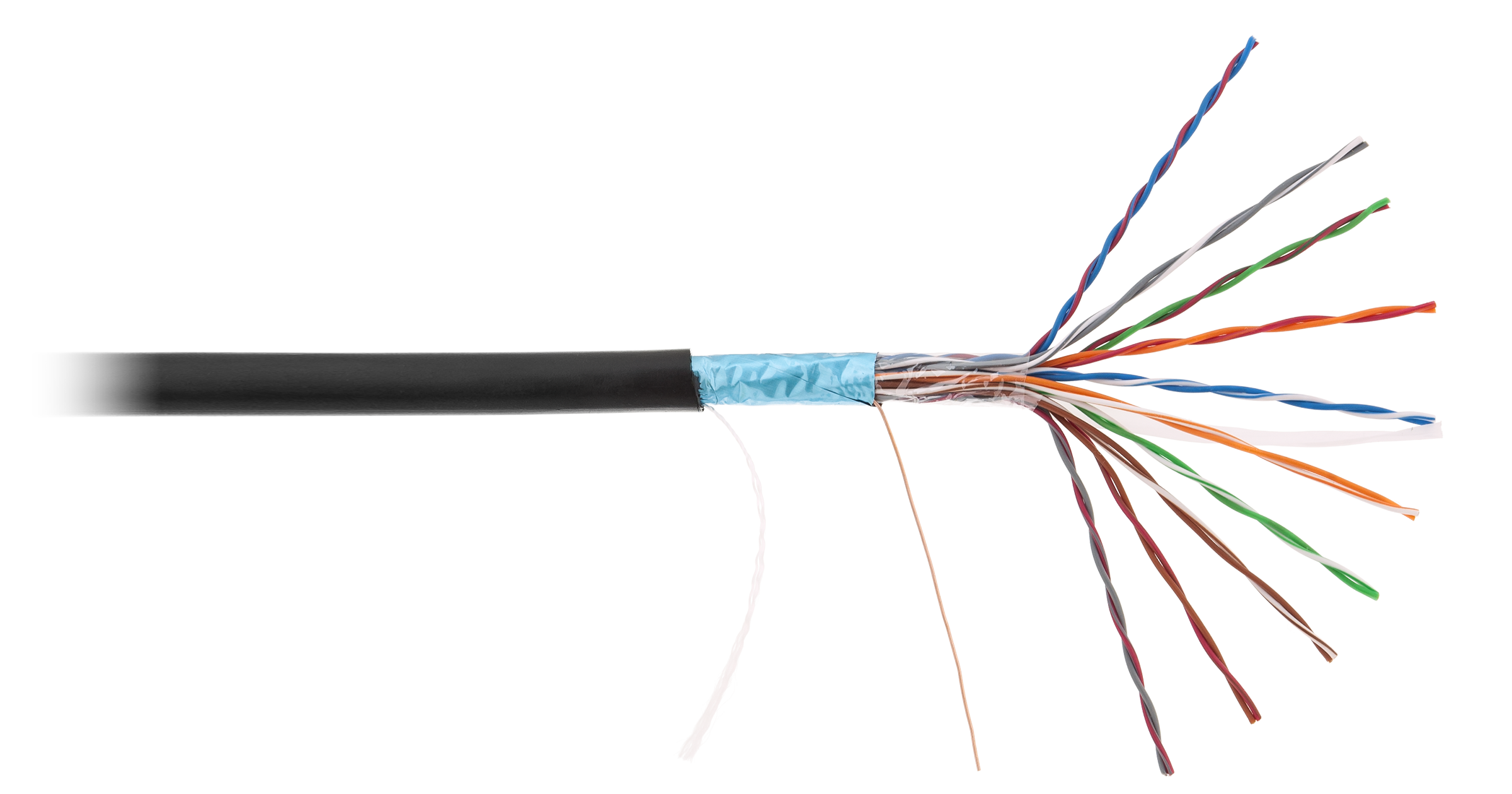

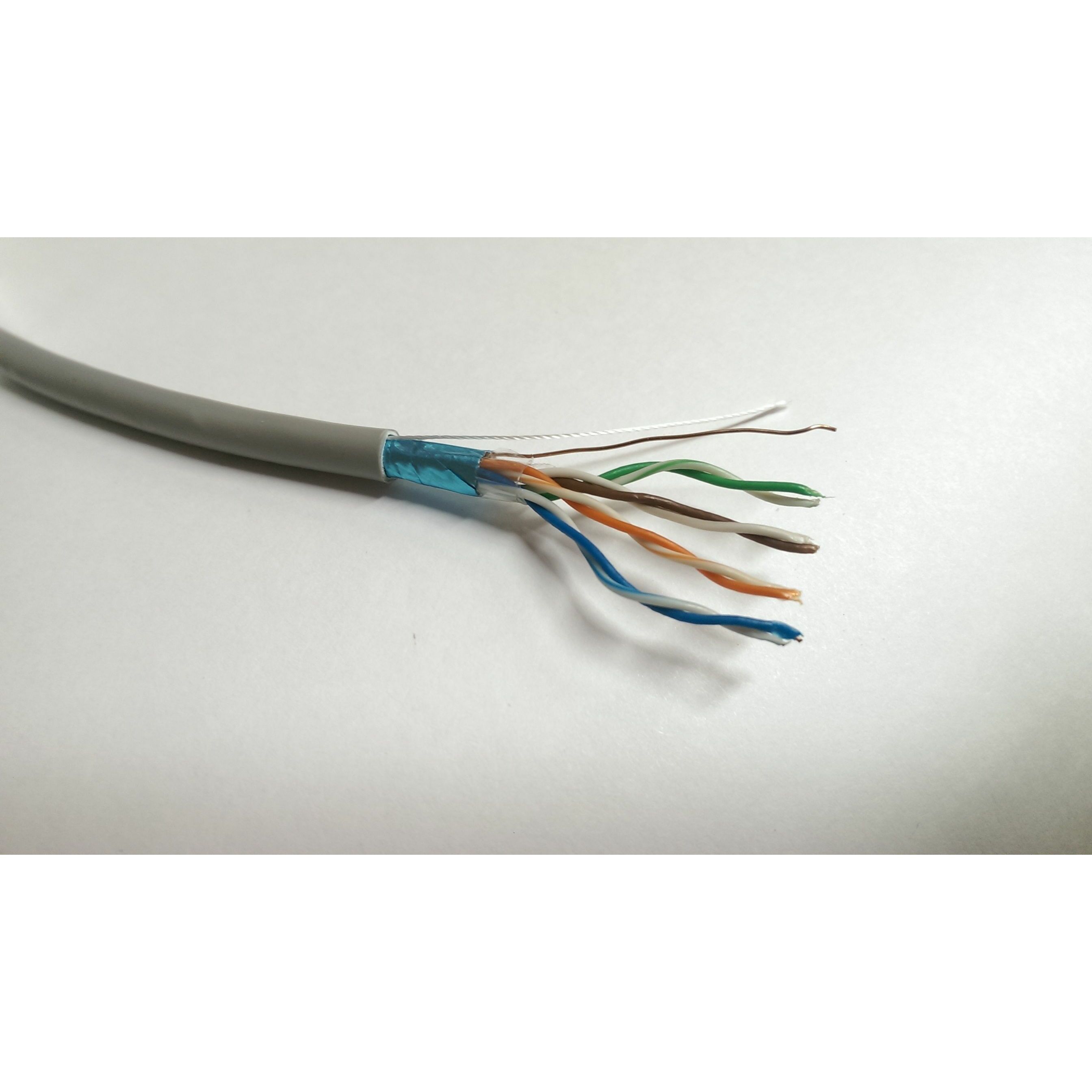

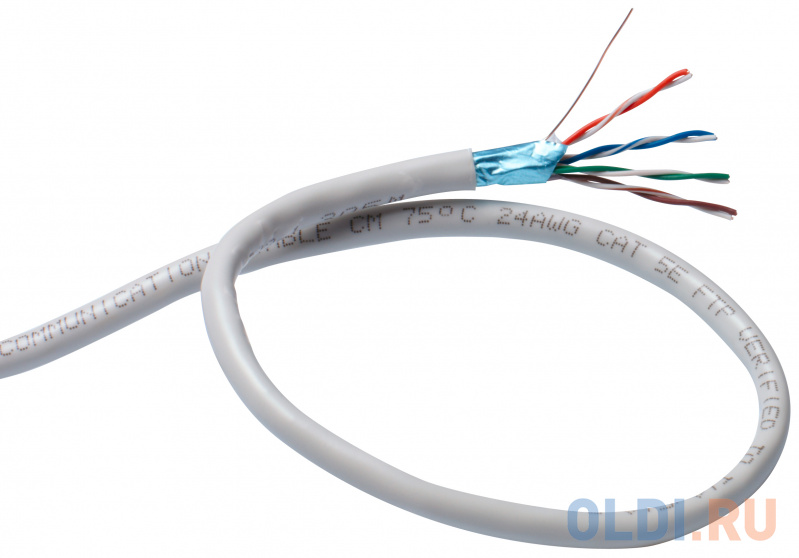

На следующих изображениях показаны два разных типа кабелей с экранированной витой парой (STP).
Разъем, используемый на кабеле UTP, называется разъемом RJ-45 (Registered Jack 45). На рисунке ниже показан разъем RJ45, подключенный к кабелю UTP. Восемь проводов с цветовой кодировкой внутри кабеля витой пары подключены к восьми контактам в разъеме RJ45, как показано ниже. Каждый провод в кабеле витой пары обжимается с 8 контактами в разъеме RJ45.
Один конец кабеля витой пары с подключенными разъемами RJ45 подключается к порту сетевой карты Ethernet компьютера, а другой конец подключается к пластине для настенного монтажа с гнездом RJ45 (розетка), как показано ниже.
От розетки RJ45 для настенного монтажа кабель витой пары подключается к коммутаторам локальной сети (LAN). Пожалуйста, обратитесь к изображению ниже.
Кабели витой пары Категории
Кабели витой пары бывают разных категорий. Каждая категория витой пары была разработана для определенного типа связи или скорости передачи. Самыми популярными категориями, которые используются сегодня, являются кабели витой пары Cat 6, Cat 6a и Cat 7. Кабели витой пары Cat 6, Cat 6a и Cat 7 могут достигать скорости передачи более 1000 Мбит / с (1 Гбит / с).
Обычно кабели витой пары поддерживают максимальное расстояние 100 метров (от сетевой карты до порта коммутатора) без искажения сигнала.
В следующей таблице показаны различные категории витых пар и соответствующая скорость передачи.
Категория UTP
Назначение
Частота
Скорость передачи
Категория 1
Только голос
Категория 2
Данные
4 МГц
4 Мбит / с
Категория 3
Данные
16 МГц
10 Мбит / с
Категория 4
Данные
20 Мбит / с
16 Мбит / с
Категория 5
Данные
100 МГц
100 Мбит / с
Категория 5e
Данные
100 МГц
1 Гбит / с
Категория 6
Данные
250 МГц
До 10 Гбит / с
Категория 6a
Данные
500 МГц
До 10 Гбит / с
Категория 7
Данные
600 МГц
До 10 Гбит / с
Категория 7a
Данные
1 ГГц (1000 МГц)
от 40 до 100 Гбит / с
Категория 8
Данные
2 ГГц (2000 МГц)
от 25 до 40 Гбит / с
Оптоволоконный кабель
В оптических кабелях
используются оптические волокна, по которым передаются цифровые сигналы данных в виде модулированных световых импульсов. Оптическое волокно состоит из чрезвычайно тонкого стеклянного цилиндра, называемого сердцевиной, окруженного концентрическим слоем стекла, известного как оболочка. На каждый кабель приходится два волокна — одно для передачи и одно для приема. Сердечник также может быть выполнен из прозрачного пластика оптического качества, а оболочка может быть изготовлена из геля, который отражает сигналы обратно в волокно, чтобы уменьшить потери сигнала.
Существует два типа оптоволоконных кабелей: одномодовое волокно (SMF) и многомодовое волокно (MMF).
1.Одномодовое волокно (SMF) использует один луч света для передачи на большие расстояния. Щелкните следующую ссылку, чтобы узнать больше об одномодовом волокне (SMF).
2. Многомодовое волокно (MMF) использует несколько лучей света одновременно, причем каждый луч света проходит под разным углом отражения, чтобы передавать сигнал на короткие расстояния. Многомодовые оптоволоконные кабели могут передавать данные со скоростью 100 Мбит / с (мегабит в секунду) на расстояние до 2 километров (100Base-FX), 1 Гбит / с до 1000 метров (1 километр) и 10 Гбит / с до 550 метров.
No related posts.

Категория UTP	Назначение	Частота	Скорость передачи
Категория 1	Только голос
Категория 2	Данные	4 МГц	4 Мбит / с
Категория 3	Данные	16 МГц	10 Мбит / с
Категория 4	Данные	20 Мбит / с	16 Мбит / с
Категория 5	Данные	100 МГц	100 Мбит / с
Категория 5e	Данные	100 МГц	1 Гбит / с
Категория 6	Данные	250 МГц	До 10 Гбит / с
Категория 6a	Данные	500 МГц	До 10 Гбит / с
Категория 7	Данные	600 МГц	До 10 Гбит / с
Категория 7a	Данные	1 ГГц (1000 МГц)	от 40 до 100 Гбит / с
Категория 8	Данные	2 ГГц (2000 МГц)	от 25 до 40 Гбит / с

Разное
