Заземление – это система, обеспечивающая подключение электрооборудования к элементу, называемому заземлителем. При наличии такого подключения на корпусе электрического прибора оказывается потенциал земли. А это является действенным средством для предотвращения поражения электричеством, которое может случиться вследствие касания электроприбора, где имеются неисправности электрического характера.

Содержание статьи

Я надеюсь, что прочитав данный материал, а также следующую статью по этой теме, вы сможете грамотно определять, какой именно провод следует применять для монтажа заземления, сумеете правильно подобрать его сечение, марку и другие параметры.

Подробную информацию о порядке обустройства заземления вы можете узнать вот из этой статьи.

Основные понятия, которые следует знать

Если вы собираетесь заняться обустройством заземления, но далеки от вопросов электрики, то, чтобы разобраться в теме, вам необходимо понимать основные термины, относящиеся к этой тематике.

Основным элементом системы заземления является заземлитель, зачастую представленный металлическими штырями. Штыри – при заземлении частного дома чаще всего их бывает три – вгоняются в землю так, чтобы быть равноудаленными между собой и находиться в вершинах воображаемого треугольника.

Металлическая полоса, охватывающая заземляемый объект, называется контуром заземления, который обязательно соединяется с главной заземляющей шиной (ГЗШ).

Последняя может быть установлена около или внутри устройства или прибора, тем самым соединяя все его проводники с заземлителями.

Заземление и его надежность: какого сечения должен быть проводник

Чтобы выполнить полноценное и надёжное заземление и защититься от удара электрическим током, следует внимательно подойти к вопросу выбора сечения кабельных изделий.

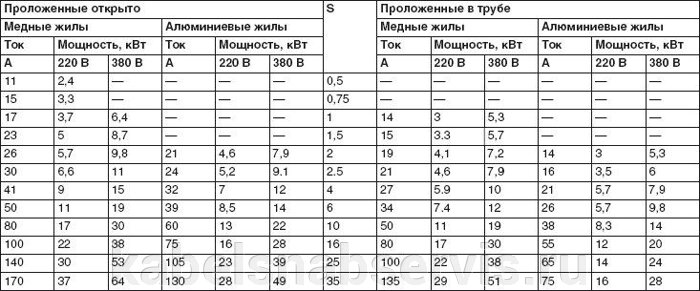

Для правильного выбора сечения заземляющего проводника необходимо учесть сечение каждого питающего прибор фазного провода: только в этом случае проводник не перегорит, а действительно выполнит стоящую перед ним задачу, обеспечив защиту человека от поражения электрическим током.

Определяясь с сечением провода для заземления, следует исходить из следующих установок:

  • если питающий фазный провод имеет сечение до 16 мм2, толщина заземляющего проводника должна быть аналогичной;
  • при наличии фазных проводов сечением 16÷35 мм2, сечение заземляющего проводника – 16 мм2;
  • если сечение фазного провода превышает 35 мм2, сечение заземлителя не должно быть менее половины сечения фазы.

Для пояснения сказанного приведу два конкретных примера:

  1. Если электрическая плита подключена кабелем, сечение жил которого составляет 4 мм2, следует использовать заземление 4 мм2
    .
  2. Если каждая из жил питающего кабеля электрического шкафа имеет сечение 50 мм2, следовательно, сечение заземления должно составлять 25 мм2 и более.

Требования к проводникам и их марки

Заземляющий кабель может быть одно- или многожильным. В этом вопросе следует исходить из назначения и сферы применения электроприбора. Зачастую приходится учитывать и гибкость этого кабеля. К примеру, если он подсоединен к крышке электрощитка, то, с одной стороны, он не должен препятствовать ее открыванию, а с другой – быть достаточно гибким, чтобы не переломиться. В подобных случаях используются провода с классом гибкости три и выше.

Если же требуется, например, произвести заземление корпуса насосной станции, то о гибкости провода здесь речи совсем не идет, поскольку это оборудование является неподвижным. В данном случае можно использовать даже очень жёсткие жилы.

Проводники, используемые для заземления, могут быть:

  1. изолированными и неизолированными;
  2. входящими в состав кабеля;
  3. одножильными;
  4. алюминиевыми и медными.

Итак, я изложил общие моменты, касающиеся проводов, используемых для того, чтобы обеспечить заземление. В следующем своем материале я намерен рассказать о применяемых  типах кабелей и об особенностях выполнения монтажных операций.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Провода для заземления | Электрика в квартире, ремонт бытовых электроприборов

Просмотров 9 Опубликовано Обновлено

13.06.2018

Заземление в квартире и частном доме необходимо для обеспечения защиты человека от поражения электрическим током. Защитное заземление — это преднамеренное соединение электрической проводки, электрооборудования и электрических приемников с землей, так как почва является средой, способной принять на себя ток. Электропроводка, оборудование и электроприемники соединяются с землей с помощью заземляющих проводников. В их качестве могут выступать как жила многожильного кабеля, так и одножильный провод. Более подробно можно прочесть в статьях: «Заземление» и «Заземление квартиры и частного дома».

При этом заземляющий провод в любом случае должен быть медным, многопроволочным или одинарным. Сечение провода заземления зависит от характеристик электросети, т.е. от мощности электроприемников и электрооборудования, которые он защищает. Главное — сечение заземляющего провода должно быть не менее сечения жил кабеля электропроводки.
Рассмотрим подходящие марки кабеля и провода, используемого для заземления, которые допускаются нормами ПУЭ (Правила Устройства Электрооборудования).

Марка кабеля с заземляющим проводником выбирается в зависимости от типа заземления: стационарное или нестационарное (переносное). К стационарному (т.е. неподвижному) заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире и частном доме, неподвижное электрооборудование, электрощиты и т.

д.

При стационарном заземлении допустимо использовать как многопроволочные (гибкие) медные трехжильные кабеля марок ВВГ, ПВГ, так и многожильные однопроволочные — например, марки NYM. Они должны иметь заземляющую жилу с желто-зеленой окраской изоляции. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции заземляющей жилы, в качестве которой используется средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или последующем ремонте электропроводки.

Также для заземляющего проводника в квартире и частном доме могут быть использованы отдельные медные одножильные многопроволочный (гибкие) провода. Например, провод марки ESUY (Германия). В таком случае электропроводка (фаза + ноль) выполняется двухжильным медным кабелем, плюс сюда же прокладывается и заземляющий одножильный провод, например, ESUY.

Краткая характеристика некоторых марок кабеля и провода для заземления

Кабель для электропроводки и заземления NYM

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках
на переменное напряжение до 0,66 кВ частотой 50 Гц, в том числе в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности.

Кабель может применяться для прокладки силовых и осветительных сетей даже во взрывоопасных зонах классов В1 б, В1 г, ВПа, а также для осветительных сетей во взрывоопасных зонах класса В1а.

Отличительные особенности NYM:
  • медная жила;
  • промежуточная оболочка;
  • расцветка жил в соответствии с нормами ПУЭ;
  • удобство разделки и монтажа.

Кабель ВВГ

Материал: жилы — медь I или II класса скрутки, изоляция — поливинилхлорид, оболочка — поливинилхлорид, броня — две стальные ленты, наружный покров — обмотка стекловолокном с поливкой битумным составом.

Оболочка кабеля устойчива к солнечному излучению и не распространяет горение.
Кабели изготавливают 1-, 2-, 3-, 4-и 5-жильные, с нулевой жилой или жилой заземления.

Изолированные жилы многожильного кабеля имеют отличительную расцветку. Изоляция нулевых жил выполняется голубой или светло-синей, изоляция жил заземления выполняется двухцветной — зелено-желтой.

Провод ПВ-3

Кабель ПВ-3 – это, по конструкции, одна жила из сплетенных проволочек мягкой меди. В сечениях 0,5 … 1,5 мм квадратных – класс жилы № 2, 3 или 4; для сечений в пределах 2,5… 4 мм кв. – класс жилы – №4; для сечений в пределах 6… 95 мм кВ.- класс жилы — №3. Жила кабеля покрыта изоляцией из одного слоя поливинилхлоридного пластиката. Когда происходит монтаж кабеля, и приступают к разделке концов, то эта оболочка должна без разрыва отрываться от скрученной жилы. Если наблюдаются разрывы изоляции, т. е. она прилипла к жиле, это значит, что при хранении или производстве были нарушены сроки, условия или технология. Выпускаемые сечения кабеля в мм кв.: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240. Кабель окрашивают в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если кабель применяется для заземления оборудования или установок, тогда цвет изолирующей оболочки должен быть только жёлто-зелёного цвета.

Провод ПВ-6

Токопроводящая жила — медная, многопроволочная, класса 6 по ГОСТ 22483.
Изоляция — из прозрачного ПВХ пластиката, обеспечивающая возможность визуального контроля за целостностью и качеством токопроводящей жилы.

ПВ 6-Зп — Провод с медной жилой высокой гибкости с изоляцией из прозрачного ПВХ пластиката для переносных заземлений.

Провода стойки к воздействию температуры окружающей среды: от -40°С до +50°С
Изоляция стойка: к деформации при температуре (50±2)°С; к растрескиванию при температуре (120±2)°С. Провода стойки к воздействию знакопеременных изгибов на угол не более 180° при радиусе изгиба (50±5) мм.

Провод марки ESUY

Кабель заземления ESUY используется для заземления системах защиты от короткого замыкания. Специальное применение кабеля заземления при ремонтных работах в системах с большими токами EVU, железнодорожных установках, в распределительных системах, системах переменного тока, системы передачи и распределения энергии как защита в установках.

Для этого кабеля имеются специальные требования, например, небольшой вес, повышенная гибкость в широком диапазоне температур и температуростойкость. Оболочка кабеля имеет важную функцию защиты от механических и химических воздействий.

Особенность: для этого кабеля не нормируется номинальное напряжение, потому что этот кабель применяется как кабель заземления.

Какого сечения должны быть заземляющие провода? Всё о защитных проводниках – по ПУЭ | ASUTPP

Заземление – это безопасность. Даже в многоэтажных домах прошлого века применяли хитрую систему зануления (про системы заземления более подробно описано в главе 1.7.3 ПУЭ), чтобы обезопасить жильцов квартир при, например, неожиданном пробое на корпус. Как правильно выполнять заземление, и, основной вопрос: какого сечения необходимо покупать защитный проводник? Далее в статье.

Рисунок 1: Провод заземления

Какой провод выбрать для линии заземления

Если электропроводка выполняется с нуля, то не следует для контура заземления проводить отдельный кабель – его можно включить в общий проводник, как дополнительная жила к уже имеющейся фазной и нулевой. Это означает, что любой кабель в квартире должен быть трёхжильным: «фаза», «ноль» и «земля».

Отдельный параграф в ПУЭ посвящён PE-проводникам или проводам заземления.

И пункт 1.7.121. ясно говорит, что:

  • Провод «земли» может быть проложен вместе с фазным проводником.
  • Допускается использовать как изолированный, так и неизолированный PE-проводник.

Третий подпункт 1.7.121. гласит, что заземляющий проводник допускается прокладывать стационарно, как сейчас делают многие электромонтажные компании, что вполне оправдано.

Расчёт сечения заземляющего проводника

Многие мастера-электрики сильно не вникают в суть вопроса и всегда приобретают кабель с жилами одинакового сечения. В итоге провод «земли» не отличается от фазного или рабочего «нуля». Но ПУЭ предусмотрены наименьшие размеры проводников заземления и занесены в виде формул в отдельную таблицу.

Рисунок 2: Провода заземления с уже готовой обжатой клеммой

Основные формулы определения наименьшего сечения PE-проводника:

  • При фазном сечении S ≤ 16 мм2, сечение PE-проводника: S.
  • При фазном сечении 16 < S ≤ 35, сечение PE-проводника: 16.
  • При фазном сечении S > 35, сечение PE-проводника: S/2.

Следует сразу уточнить, что такие расчёты выполняют только на серьёзных промышленных предприятиях, а во время прокладки электропроводки в ломах или квартирах ими очень часто пренебрегают.

Какое сечение должно быть у отдельно проложенного PE-проводника

Данный вопрос подробно расписан в пункте 1.7.127. ПУЭ, который гласит, что сечение отдельно проложенного провода заземления, если он имеет дополнительную механическую защиту, должно составлять не менее 2,5 мм2. Если такой защиты не предусмотрено, то сечение увеличивается до 4 мм2, в зависимости от предназначения кабеля. Лучше всего использовать в качестве заземления только медные жилы.

Также несколько слов о маркировке PE-проводников, которую регламентирует пункт 1.1.29 ПУЭ: провода заземления могут быть обозначены как продольными, так и поперечными полосами желто-зелёного цвета. ГОСТ Р 50462-92 запрещает использование данной индикации с каким-либо другим значением. Пунктом 1.7.118 также предусмотрен опознавательный знак, который сейчас можно приобрести практически в любом строительном магазине или магазине электротехнических изделий.

Рисунок 3: Знак заземления, установленный ПУЭ

Вышеприведённая информация актуальна только для сетей напряжением до 1000 В. Свыше 1 кВ параметры защитных проводников совсем другие.

Нормы сечения для провода переносного заземления

Провод заземления является важным элементом при работе с электроприборами и высоким напряжением. Даже полное отключение электричества не может обеспечить 100% гарантии безопасности, так как на проводах может скапливаться напряжение. Для того чтобы его отвести, используется естественное или искусственное заземление.

Часто применяют переносное устройство, как наиболее удобный и дешевый способ. Важно правильно осуществить расчет сечения провода переносного заземления, поскольку от него зависит надежность работы прибора.

Предназначение устройства

Переносное заземление – это съемная система, которая используется для защиты рабочих при проведении манипуляций с электроустановками или электрооборудованием. Задачей системы является отводить наведенные токи или случайно поданное на объект напряжение. Применяются такие приборы в тех местах, где нельзя использовать стационарные ножи. При использовании переносного защитного устройства в случае попадания напряжения на заземленный участок произойдет короткое замыкание, и персонал избежит удара током.

Характеристики переносного заземления, в том числе требования к сечению, перечислены в государственном стандарте 52853. Там же указано, что при испытаниях проверяется сечение проводника, для этого разбирают провод на пряди, подсчитывают их число, и число жил в пряди. Затем измеряют диаметр жилы, и по известной формуле из школьной геометрии определяют сечение.

Лента-плетенка

Для переносных заземлений может использоваться специальная лента. Она нужна для механического соединения муфт и экранов. Благодаря такой конструкции монтируемый сросток получает более прочное соединение. Лента имеет стабильные параметры, высокую прочность, конструкция не только грамотно проводит ток, но и весьма устойчива на разрыв. Ленту можно использовать в качестве перемычек и экранных шин. Структура материала плетеная, что позволяет просверливать в ней отверстия для болтовых креплений.

Стандартное изделие для переносного сопротивления состоит из 24 прядей. Каждая прядь луженая, имеет 13 проволок, диаметр каждой составляет 0,2 мм.

Провод

Чаще всего провод заземления имеет сечение от 25 мм2 и применяется для трехфазных систем. Для каждой фазы, размещенной на воздушной линии, предусматривается свой провод. При возникновении случайного или непредусмотренного напряжения задачей переносного заземления является отведение его на специальный провод и создание короткого замыкания, предохраняющего рабочих от опасности.

Применять такие переносные провода можно при температуре от -45 до +45 градусов Цельсия. Желательная относительная влажность должна составлять 80% при температуре окружающей среды 20 градусов.

Напряжение до 1000 В

Сечение провода переносного заземления подпадает под строгие технические требования и стандарты. Оно должно выдерживать нагрев в случае возникновения замыкания на трехфазном и однофазном источнике. Провод заземления, используемый в электроустановках с напряжением меньше 1000 В, должен иметь сечение не меньше 16 кв. мм.

Нельзя применять провода, имеющие меньшее сечение. Если напряжение в электроустановке не превышает 6-10 кВ, сечение проводников может колебаться от 120-185 мм2. Такие элементы не слишком удобны, так как имеют большую массу. Можно использовать несколько переносных заземлений с меньшим сечением, они устанавливаются напротив друг друга.

Напряжение выше 1000 В

Если минимальное сечение у проводов переносных заземлений не меньше 16 мм2, то есть переносное заземление рассчитано на величину выше 1000 В, минимальное значение должно быть не меньше 25 мм2. Расчет сечения должен проводиться по следующей формуле:
S = ( Iуст √tф ) / 272.

  • Iуст – является обозначением тока короткого замыкания;
  • tф – время, измеряющееся в секундах;
  • 272– коэффициент, который может отличаться для разных металлов. При точном расчете для меди он равен 250. В данном случае он взят с запасом.

Для того чтобы не изготавливать несколько заземлителей, единицу времени в формулу нужно включать максимальную; следовательно, провод заземления будет более толстым. Если сеть имеет заземляющую нейтраль, то рассчитывать диаметр сечения требуется по току одной фазы. Важным аспектом является обеспечение термической устойчивости, если образуется двухфазное замыкание.

Не разрешается применять для создания заземления обычный изолированный кабель. Изоляция не позволит обнаружить механические повреждения жил, если таковые появятся. Перетирание жил приводит к прожиганию полупроводника, использовать поврежденный кабель нельзя.

Портативное заземление должно быть оснащено специальными зажимами. При помощи этих элементов переносная конструкция закрепляется специальной штангой на токопроводящих частях и позволяет создать надежное заземление. Проводники должны быть присоединены к зажимам без использования переходных наконечников: это обеспечит большую площадь касания и надежность соединения. Отсутствие слабых контактов не позволит конструкции выгореть при воздействии на нее большого напряжения.

Если требуется прикрепить заземляющее соединение к проводнику при работе с трехфазным источником, то соединения приваривают. Можно использовать болты, но тогда провод заземления должен быть пропаян.

Ограничиваться пайкой нельзя, так как при работе с токами выше 1000 будет существенный нагрев, пайка ослабнет, и переносная конструкция будет разрушена.

Значение сопротивления

Сопротивление, которое оказывает заземление – это способность грунта распределить электрический ток, попавший в него при помощи заземлителей. Величина важна для переносного и стационарного устройства. Она измеряется в омах и зависит непосредственно от сопротивления грунта и площади соприкосновения заземлителя с грунтом. Менять площадь можно, увеличивая заглубление электрода или соединяя вместе несколько коротких электродов. В последнем случае увеличивается площадь сечения.

Чем меньше показатель, тем лучше работа с ним. Нулевого значения в естественных условиях добиться нельзя, поэтому чаще всего разные типы электрооборудования имеют разную норму – от 60 до 0.5 Ом.

Если подключение заземления происходит через нейтраль трансформатора, суммарное сопротивление не должно превышать 4 Ома. В противном случае утрачивается смысл его использования. Если требуется обустроить заземление в частном доме, расчет должен опираться на то, что в таких домах величина не превышает 30 Ом.

Обратите внимание, есть ли в доме газопровод. При подключении труб сопротивление не должно превышать 10 Ом. Это объясняется тем, что газопровод является источником повышенной опасности, и минимальное сечение подбирается с учетом данного фактора.

Если требуется установить заземление для подключения молниеприемника, меняя сечение и длину, следует добиться сопротивления не более 10 Ом.
Источник тока в виде трансформатора или генератора при заземлении не должен подключаться к поверхностям, имеющим сопротивление, превышающее отметку 8 Ом. Допустимая величина напрямую зависит от напряжения. Если в трансформаторе напряжение 380, сопротивление должно составлять не более 2 Ом, 220 – не более 4 Ом, 127 – не более 8 Ом.

Если оборудование укомплектовано газовыми разрядниками, использующимися для защиты линий, проведенных по воздуху, заземление не должно выдавать сопротивление больше 2 Ом, некоторое оборудование допускает 4 Ом и имеет об этом специальные пометки.

Для телекоммуникационного оборудования требования к сопротивлению составляют 2-4 Ома. Если используется подстанция, рассчитанная на 110 кВ, сопротивление заземления не должно быть выше 0.5 Ом.

Нормы сопротивления, проиллюстрированные выше, распространяются на нормальные грунты, удельное сопротивление которых не выше 100 Ом*м. К таким почвам относятся глинистые и суглинистые. Например, для песчаных поверхностей характерно удельное сопротивление 500 Ом*м, что превышает общеизвестную и всеми принятую норму в пять раз.

Как выбрать кабель заземления: сечение, цветовая маркировка

Неотъемлемым элементом при прокладывании проводки являются кабели для заземления. Они значительно снижают вероятность аварий и положительно влияют на общее функционирование проводки. При выборе провода для заземления оценивают материал, из которого изготавливается кабель, площадь сечения, а также другие показатели и нормы, регулируемые СНИП.

Особенности монтажных операций

Монтаж проводки регламентируется электроустановки правилами и нормативными актами, с которыми можно ознакомиться в открытых источниках. Все они утверждены Минэнерго РФ от 8 июля 2002 года.
Провода заземления должны находиться в изоляции для обеспечения соответствующей безопасности.

Технические характеристики выдерживаются на не меньшем уровне, чем в фазных проводах.

Если изоляции недостаточно, это может привести к коррозии. Она возникает при воздействии на металл воды и кислорода, потому без изоляции и в среде с повышенной влажностью риск подвергнуть проводку окислению увеличивается. Необходимо брать кабели с небольшим запасом, нельзя укладывать их внатяг – при воздействии разных температур металл может как сжиматься, так и расширяться.

Другие способы заземления

Помимо специальных медных кабелей допускается использование и других вариантов. Заземление может быть и в едином кабеле с фазой. Провод для заземления может идти к металлоконструкциям в здании, к арматуре (в здании или подвалах), к электрощиту (со специальными отверстиями).

Помимо вышеперечисленных способов, можно крепиться и к иным проводникам. Основным требованием будет соответствие технических характеристик с вышеперечисленными способами, а так же невозможность случайного разрыва цепи. Проводник должен быть защищен от внешнего воздействия, в том числе механических повреждений и попадания жидкости.

Есть определенные ограничения в реализации таких кабелей. Основные требования сводятся к запрету заземления в проводники, которые используют различные жидкости (например, водопровод, канализация). Так же, категорически запрещается это делать в трубы, предназначенные для транспортировки взрывоопасных и легковоспламеняющихся жидкостей. Это касается и газа. Еще одним важным моментом является запрет на использование свинцовых оболочек, гофры из металлов и прочих элементов, которые проводят электричество.

Медные проводники ограничены в сечении (кв. мм), если они не являются основным проводом в проводке, не используются под общей изоляцией с фазой.

Ограничение в сечении таких проводов следующее:

  1. При наличии защитных элементов, которые сохраняют кабель от механических воздействий, сечение провода заземления должно быть 2,5 кв. мм.
  2. При отсутствии защитных элементов – 4 кв. мм.

Если используются алюминиевые проводники, сечение провода для заземления должно быть не меньше 16 кв. мм включительно.

Продукция и ее выбор

При выборе кабеля для заземления нужно учитывать множество факторов. Но для большего ускорения подбора существуют системы стандартов. Они нужны в первую очередь для грамотного подбора под распределительные шкафы и прочее электрооборудование. Для этого достаточно знать, каким цветом провод заземления и другие обозначены на схеме. По стандарту провода заземления окрашены в желто-зеленый цвет, условное обозначение — РЕ.

Иногда продавцы пытаются продать трехжильные кабели, которые не соответствуют принятым стандартам. Конечно, они гораздо дешевле отдельных, но существует большой риск появления аварийных ситуаций, а также поломки техники, если монтаж был некачественным.

Технические обозначения стандартизированы. Разве что китайские провода могут иметь свои собственные обозначения. В Европе и России они следующие:

  1. NYM – кабель имеет желто-зеленый цвет, а также усиленную изоляцию. Предназначены не только для дома, но и для помещений, содержащих горючие и взрывоопасные смеси. Так же, применяется в местах с повышенной влажностью или с резкими перепадами температуры. Например, баня, погреб.
  2. Плоский кабель с маркой ВВГ. Заземление установлено в центральной жиле. За счет своей конструкции заметно облегчает монтажные операции в квартире или жилом доме. К ним можно купить гофру защитного типа. Такое изделие будет крайне устойчиво к механическим повреждениям.
  3. НГ. Такая маркировка говорит о том, что изоляция выполнена из негорючего состава (полимера). Если есть маркировка LS, то это означает, что в случае горения изоляция будет выделять наименьшее количество дыма и просто плавиться. Если же Вам надо максимально обезопасить провода, даже от воздействия прямого огня, то ищите маркировку FRLS.
  4. ПВ-3. Кабель заземления с изоляцией, служит для прокладки вне основной схемы. Состоит из перекрученных медных жилок.

Заключение

При подборе проводов заземления стоит обращать внимание на сечение и соответствие уже существующей сети. Но в случае прокладки новой нужно согласовывать все монтажные моменты, опираясь на техническую документацию. При выборе проводов под нестандартные условия монтажа лучше покупать защитные кабели с прослойкой дополнительной изоляции.

В любом случае всегда можно воспользоваться специальной гофрой для защиты от внешних повреждений, как механических, так и воздействия окружающей среды. Если вы не уверены в своих силах, так как монтаж такой продукции требует определенных навыков, лучше обратиться к специалистам, которые помогут вам как с подбором, так и с монтажом и вводов в эксплуатацию.

Сечение провода для заземления в частном доме

Какой провод использовать для заземления

Кратко о терминах

Чтобы статья была понятной даже для тех, кто далёк от электротехники, мы привели пояснение к терминам, которые в ней будут использоваться.

Заземлителем называют основа системы заземления. Обычно оно представляет собой металлические штыри, вогнанные в землю на равном расстоянии друг от друга, формируя фигуру наподобие треугольника.

Заземляющей шиной или ГЗШ называют металлическую полосу, проложенную по периметру помещения или около защищаемых приборов, которая соединяет все заземляющие проводники электроприборов с заземлителем.

Заземляющим проводом или жилой называют тот проводник, который обеспечивает соединение заземлителя с ГЗШ.

Металлосвязь – это понятие, которое характеризует контакт между металлическими частями корпусов электрооборудования, в том числе двери электрических щитов или шкафов с их корпусами.

Сечение провода заземления

Для обеспечения надежной защиты от поражения током и работы защитных коммутационных приборов заземляющий провод подбирают в зависимости от сечения фазы. Это нужно для того, чтобы в случае аварии он выдержал высокие токи и не отгорел. Если это произойдет – то защита не сработает, а опасный потенциал окажется на корпусе электроприбора.

Сечение заземляющего провода должно быть:

  • Если фаза используется сечением до 16 кв. мм – заземляющий проводник должен быть аналогичного размера.
  • Если площадь поперечного сечения фазы от 16 до 35 кв. мм, то у «земли» оно должно быть 16 кв. мм.
  • При сечении фазы больше 35 кв. мм – минимальное сечение провода заземления должно быть не менее чем половина сечения фазного.

Приведем два примера, чтобы ответить на вопрос какое сечение должно быть у заземления прибора:

  1. Вы подключаете электроплиту кабелем с сечением жил 4 кв. мм. Значит сечение защитного провода должно быть таким же.
  2. К электрическому шкафу подключен вводный кабель с жилами по 50 кв. мм. В этом случае сечение заземления должно быть не менее 25 кв. мм. Можно больше.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.
  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Цвет провода и особенности подключения

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов.

Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:

  • L – Line или фаза.
  • N – Neutral или нейтраль, ноль.
  • PEN или PE – защитный проводник или земля.

Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.

Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:

  • Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом. Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
  • Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.

Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления. Напоследок рекомендуем просмотреть полезное видео по теме:

Материалы по теме:

Заземление: какой провод следует в нем использовать

Заземление – это система, обеспечивающая подключение электрооборудования к элементу, называемому заземлителем. При наличии такого подключения на корпусе электрического прибора оказывается потенциал земли. А это является действенным средством для предотвращения поражения электричеством, которое может случиться вследствие касания электроприбора, где имеются неисправности электрического характера.

Я надеюсь, что прочитав данный материал, а также следующую статью по этой теме, вы сможете грамотно определять, какой именно провод следует применять для монтажа заземления, сумеете правильно подобрать его сечение, марку и другие параметры.

Подробную информацию о порядке обустройства заземления вы можете узнать вот из этой статьи.

Основные понятия, которые следует знать

Если вы собираетесь заняться обустройством заземления, но далеки от вопросов электрики, то, чтобы разобраться в теме, вам необходимо понимать основные термины, относящиеся к этой тематике.

Основным элементом системы заземления является заземлитель, зачастую представленный металлическими штырями. Штыри – при заземлении частного дома чаще всего их бывает три – вгоняются в землю так, чтобы быть равноудаленными между собой и находиться в вершинах воображаемого треугольника.

Металлическая полоса, охватывающая заземляемый объект, называется контуром заземления, который обязательно соединяется с главной заземляющей шиной (ГЗШ).

Последняя может быть установлена около или внутри устройства или прибора, тем самым соединяя все его проводники с заземлителями.

Заземление и его надежность: какого сечения должен быть проводник

Чтобы выполнить полноценное и надёжное заземление и защититься от удара электрическим током, следует внимательно подойти к вопросу выбора сечения кабельных изделий.

Для правильного выбора сечения заземляющего проводника необходимо учесть сечение каждого питающего прибор фазного провода: только в этом случае проводник не перегорит, а действительно выполнит стоящую перед ним задачу, обеспечив защиту человека от поражения электрическим током.

Определяясь с сечением провода для заземления, следует исходить из следующих установок:

  • если питающий фазный провод имеет сечение до 16 мм 2 , толщина заземляющего проводника должна быть аналогичной;
  • при наличии фазных проводов сечением 16÷35 мм 2 , сечение заземляющего проводника – 16 мм 2 ;
  • если сечение фазного провода превышает 35 мм 2 , сечение заземлителя не должно быть менее половины сечения фазы.

Для пояснения сказанного приведу два конкретных примера:

  1. Если электрическая плита подключена кабелем, сечение жил которого составляет 4 мм 2 , следует использовать заземление 4 мм 2 .
  2. Если каждая из жил питающего кабеля электрического шкафа имеет сечение 50 мм 2 , следовательно, сечение заземления должно составлять 25 мм 2 и более.

Требования к проводникам и их марки

Заземляющий кабель может быть одно- или многожильным. В этом вопросе следует исходить из назначения и сферы применения электроприбора. Зачастую приходится учитывать и гибкость этого кабеля. К примеру, если он подсоединен к крышке электрощитка, то, с одной стороны, он не должен препятствовать ее открыванию, а с другой – быть достаточно гибким, чтобы не переломиться. В подобных случаях используются провода с классом гибкости три и выше.

Если же требуется, например, произвести заземление корпуса насосной станции, то о гибкости провода здесь речи совсем не идет, поскольку это оборудование является неподвижным. В данном случае можно использовать даже очень жёсткие жилы.

Проводники, используемые для заземления, могут быть:

  1. изолированными и неизолированными;
  2. входящими в состав кабеля;
  3. одножильными;
  4. алюминиевыми и медными.

Итак, я изложил общие моменты, касающиеся проводов, используемых для того, чтобы обеспечить заземление. В следующем своем материале я намерен рассказать о применяемых типах кабелей и об особенностях выполнения монтажных операций.

Провод для заземления какого сечения, качества и вида выбрать для квартиры и дома.

Никто не застрахован от случайных ударов током при выходе оборудования из строя, перепадах напряжения или по некоторым менее распространенным причинам. Эффективный и недорогой способ обезопасить от удара током себя и своих близких (работников и подчиненных, если мы говорим о рабочем оборудовании) — заземление. Но сначала кратко вспомним физику его действия и назначение.

Для чего используется заземление и как работает?

Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.

Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:

  • рабочее (или функциональное),
  • защитное.

Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.

Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.

В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.

Подбираем кабель для заземления.

Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.

Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.

Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:

  1. TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
  2. TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
  3. TT — прямое защитное заземление, установленное на электрооборудование;
  4. IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.

Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:

  • PE — «заземление»,
  • PEN — «ноль» и «земля» в одном кабеле.

Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.

Как правильно выбрать сечение кабеля заземления?

Для заземления могут использоваться как естественные заземлители, так и искусственные. Правила подбора сечения для них существенно отличаются.

Искусственные строго обязательны для сетей свыше 1 кВт, в остальных случаях разрешается использование естественных.

Искусственный элемент должен быть произведен из меди, стали или оцинкованных изделий. Сечение подбирается согласно таблице все в том же ПУЭ.

{SOURCE}

Заземление кабелей и кабельных конструкций

Заземление брони и оболочки кабеля, металлических конструкций, на которых расположены кабели и муфты, производится для обеспечения безопасности обслуживающего персонала, а также предохранения свинцовой или алюминиевой оболочки от выплавления при пробое изоляции кабеля на землю.
Части, подлежащие заземлению, — металлические оболочки и броня кабелей; соединительные и концевые муфты; кабельные конструкции; лотки; тросы, к которым прикреплены кабели; стальные трубы, в которых проложены кабели.
Броня и металлические оболочки кабелей должны быть надежно соединены между собой по всей длине кабельной линии и с металлическими корпусами соединительных и концевых муфт.
В случае применения термоусаживаемых муфт, выполненных из изолирующего материала, надежное соединение брони и металлической оболочки кабеля в пределах длины соединительной муфты обеспечивается гибким многопроволочным медным проводником длиной 1,0 м и площадью поперечного сечения 16…25 мм2, прокладываемым поверх трубки герметизации и присоединяемым к броне и оболочке обоих концов кабелей. На концах кабельных линий (у концевых муфт) медный провод заземления присоединяется к заземляющей магистрали.
Присоединение провода заземления к броне производится к обеим бронелентам, а для проволочной брони — по окружности ко всем проволокам.
Заземление стальных лотков осуществляется на обоих концах линий, т.е. не менее чем в двух местах. Если лотки
используются в качестве заземляющих проводников, то должна быть обеспечена непрерывность электрической цепи.
Несущий трос и все металлические части, применяемые при прокладке кабелей на тросах, должны быть заземлены. Несущий трос заземляется с противоположных концов, т.е. в двух местах.
Короткие отрезки металлических, асбестовых, пластмассовых труб диаметром, в 1,5-2 раза большим наружного диаметра кабеля, предназначенные для механической защиты кабельных линий при прокладке их через стены и перекрытия, могут не заземляться, если проложенные в них кабели имеют металлическую оболочку или если помещения, в которые входят концы труб, относятся к категории без повышенной опасности.


В кабельных линиях к частям, подлежащим заземлению, относятся металлические оболочки и броня силовых и контрольных кабелей, металлические кабельные соединительные и концевые муфты, металлические кабельные конструкции, лотки, короба, тросы, на которых укреплены кабели, и стальные трубы, в которых проложены кабели (в помещениях).
Соединение брони и оболочки с соединительными и концевыми муфтами выполняется с помощью гибких многопроволочных медных проводников. На концах кабельных линий медные проводники присоединяются к магистрали заземления.
Заземляющие многопроволочные медные проводники для силовых кабелей при отсутствии других указаний в проекте должны иметь сечение, мм2, не менее:

Сечение жил кабелей

Сечение проводника заземления

До 10

6

16, 25, 35

10

50, 70, 95, 120

16

150, 185, 240

25

Сечение провода защитного заземления

Рисунок G59 ниже основан на IEC 60364-5-54. В этой таблице представлены два метода определения подходящей c. s.a. для проводов PE или PEN.

Рис. G59 — Минимальное сечение защитных проводов

Метод c.s.a. фаз
жил Sph (мм 2 )
Минимум c.s.a. провода
PE ( 2 мм)
Минимум c.s.a. провода
PEN ( 2 мм)
Cu Al
Упрощенный метод [a] S ф. ≤ 16 S ф. [b] S ф. [c] S ф. [c]
16 ф. ≤ 25 16 16
25 ф. ≤ 35 25
35 ф. ≤ 50 S ф. /2 S ф. /2
S ф. > 50 S ф. /2
Адиабатический метод Любой размер SPE / PEN = I2.См. Таблицу A.54 стандарта IEC60364-4-54 или Рисунок G60 для получения значений коэффициента k.

Есть два метода:

  • Адиабатический (который соответствует описанному в IEC 60724)
Этот метод, будучи экономичным и обеспечивающим защиту проводника от перегрева, приводит к небольшим с.а.с. по сравнению с таковыми для соответствующих фазных проводов цепи. Результат иногда несовместим с необходимостью в схемах IT и TN минимизировать импеданс цепи замыкания на землю, чтобы гарантировать положительную работу с помощью устройств мгновенного отключения при перегрузке по току.Таким образом, этот метод используется на практике для установок TT, а также для определения размеров заземляющего проводника [1]
Этот метод основан на том, что размеры заземляющих проводников соотносятся с размерами соответствующих фазных проводов цепи, предполагая, что в каждом случае используется один и тот же материал проводника.
Таким образом, в Рис. G58 для:
Sph ≤ 16 мм 2 : S PE = S ph
16 2 : S PE = 16 мм 2
Sph> 35 мм 2 : S PE = S ph /2

Примечание : когда в схеме TT заземляющий электрод установки находится за пределами зоны воздействия заземляющего электрода источника, c.s.a. Длина PE-проводника может быть ограничена 25 мм 2 (для меди) или 35 мм 2 (для алюминия).

Нейтраль не может использоваться в качестве PEN-проводника, если только он не соответствует требованиям. равен или больше 10 мм 2 (медь) или 16 мм 2 (алюминий).

Кроме того, в гибком кабеле не допускается использование PEN-жилы. Так как PEN-проводник работает также как нейтральный проводник, его c.s.a. ни в коем случае не может быть меньше, чем необходимо для нейтрали, как описано в разделе «Определение размеров нейтрального проводника».

Это c.s.a. не может быть меньше, чем у фазных проводов, если:

  • Номинальная мощность в кВА однофазных нагрузок составляет менее 10% от общей нагрузки кВА, и
  • Imax, вероятно, пройдет через нейтраль в нормальных условиях, меньше тока, разрешенного для выбранного размера кабеля.

Кроме того, защита нейтрального проводника должна обеспечиваться защитными устройствами, предусмотренными для защиты фазного провода (описанными в разделе Защита нейтрального проводника).

Значения коэффициента k для использования в формулах

Эти значения идентичны в нескольких национальных стандартах, а диапазоны превышения температуры вместе со значениями коэффициента k и верхними пределами температуры для различных классов изоляции соответствуют тем, которые опубликованы в IEC60364-5-54, приложение A.

Данные, представленные на рисунке Рисунок G60, наиболее часто требуются для проектирования низковольтной установки.

Рис. G60 — значения коэффициента k для низковольтных PE-проводов, обычно используемых в национальных стандартах и ​​соответствующих IEC60364-5-54, приложение A

k значений Тип изоляции
Поливинилхлорид (ПВХ) Сшитый полиэтилен (XLPE)

Этилен-пропиленовый каучук (EPR)

Конечная температура (° C) 160 250
Начальная температура (° C) 30 30
Изолированные жилы, не входящие в состав кабелей, или неизолированные жилы, контактирующие с оболочками кабелей Медь 143 176
Алюминий 95 116
Сталь 52 64
Жилы многожильного кабеля Медь 115 143
Алюминий 76 94
  1. ^ Провод заземляющего электрода

Выбор размера кабеля заземления

Линейный или нейтральный проводник PME в комплекте мм 2 4 6 10 16 25 35 50 70
Заземляющий провод, не заглубленный или закопанный и защищенный от коррозии и механических повреждений мм 2 6 6 10 16 16 16 25 35
Основной защитный проводник мм 2 6 6 6 10 10 10 16 25
Главный защитный заземляющий провод для источников питания PME (TN-C-S) мм 2 10 10 10 10 10 10 16 25

Примечания:
1. Защитные проводники (включая заземляющие и заземляющие) с площадью поперечного сечения 10 мм² или менее должны быть из меди.

2. Дистрибьютору может потребоваться заземляющий провод минимального сечения в источнике подачи, не менее 16 мм² для источников питания TN-S и TN-C-S.

3. Подземные заземляющие проводники должны быть не менее:
• 25 мм² из меди, если не защищены от коррозии
• из стали 50 мм², если не защищены от коррозии
• Медь 16 мм² не защищена от механических повреждений, но защищена от коррозии.
• Сталь с покрытием 16 мм² не защищена от механических повреждений, но защищена от коррозии.

4. В случае сомнений проконсультируйтесь с дистрибьютором.

Похоронен
Незащищенный Защита от коррозии Защита от коррозии и механических повреждений
мм 2 мм 2 мм 2
25 16 2. 5
Не захоронен
Незащищенный Защита от коррозии Защита от коррозии и механических повреждений
мм 2 мм 2 мм 2
4 4 2,5

Примечания:
1. Предполагаемая защита от коррозии оболочкой

2.Основные проводники защитного заземления должны иметь площадь поперечного сечения не менее половины требуемой для заземляющего проводника и не менее 6 мм².

Обратите внимание на следующее:
a) Следует использовать только медные проводники: можно использовать алюминиевые проводники с медным покрытием, алюминиевые проводники или конструкционную сталь, только если приняты специальные меры, выходящие за рамки Руководства по подключению.

b) Клеящие соединения с входящими металлоконструкциями следует выполнять как можно ближе к точке входа в помещения, но со стороны потребителя любой изолирующей секции.

c) Где это практически возможно, подключение к газу, воде, маслу и т. Д. Должно быть в пределах 600 мм от счетчика обслуживания или точки входа в здание, если счетчик обслуживания внешний и должен находиться на стороне потребителя до и после патрубок и после любого изоляционного участка в эксплуатации. Подключение должно выполняться к жестким трубопроводам, а не к мягким или гибким соединениям счетчика.

d) Соединение должно выполняться с помощью зажимов (согласно BS 951) и иметь соответствующую защиту от коррозии в месте контакта.

(взято из источника: Onsite Guide: BS 7671: 2008 + A3: 2015. 6-е издание)

Вернуться к часто задаваемым вопросам

Заземление и соединение

Определения

Нормальная поставка: Электроснабжение, полученное от энергоснабжающей организации (DSO) или, альтернативно, от собственной генерирующей станции собственника

Заземление: Подключение открытых токопроводящих частей установки к главной клемме заземления или шине.

M ain E arthing T erminal (MET) or Bar: Клемма или шина, предусмотренная для подключения защитных проводов, основных проводников уравнивания потенциалов и проводов для функционального заземления, если таковые имеются, к средствам заземления.

Главный защитный проводник: Проводник, который соединяет главную клемму заземления или шину с нейтралью питания.

Заземляющий провод: Проводник, соединяющий главную клемму заземления или шину с заземляющим электродом.

Заземляющий электрод: Проводящая часть или группа проводящих частей, находящихся в тесном контакте с землей и обеспечивающих электрическое соединение с ней.

PEN Проводник: Заземленный провод, сочетающий в себе функции защитного и нейтрального проводников.
Примечание. Аббревиатура PEN происходит от комбинации символов PE для защитного проводника и N для нейтрального проводника.

Склеивание: См. Эквипотенциальное соединение.

Эквипотенциальное соединение: Электрические соединения, предназначенные для поддержания открытых проводящих частей и сторонних проводящих частей при одинаковом или приблизительно одинаковом потенциале, но не предназначены для проведения тока при нормальной работе.

Провод уравнивания потенциалов: Защитный проводник для обеспечения уравнивания потенциалов.


Заземление

Заземление определяется как «соединение открытых проводящих частей установки с главным заземляющим зажимом».

Главный зажим заземления

  • Каждая установка должна иметь главный зажим заземления. В домашних условиях это обычно латунный стержень, расположенный вверху, внизу или сбоку распределительного щита. Он должен иметь подходящий набор клемм для всех проводников, которые необходимо заделать.
  • К главной клемме заземления можно подключать следующие провода:
  1. Главный защитный проводник в системах TN
  2. Заземляющий провод
  3. Провода функционального заземления (системы связи)
  4. Основные проводники эквипотенциального соединения
  5. Защитные проводники
  • Основная клемма заземления должна быть легко доступна.Это в первую очередь позволяет отключить любой из перечисленных выше проводов, если это необходимо при испытании установки.

Главный защитный провод

  • Главный защитный провод соединяет нейтраль DSO с заземляющим электродом потребителя через главную клемму заземления. Его обычно называют нейтрализующим проводником . Он должен быть изолирован и иметь такое же поперечное сечение, что и заземляющий провод, если они изготовлены из одного материала.Если они изготовлены из разных материалов, они должны иметь одинаковую допустимую нагрузку по току.

Заземляющий провод

  • Заземляющий провод должен иметь зелено-желтую изоляцию поверх медного провода. Он соединяет заземляющий электрод с главной клеммой заземления. Площадь поперечного сечения этого проводника (SE мм2) зависит от площади поперечного сечения наибольшего фазного проводника в установке (S мм2) в соответствии с правилами ETCI.
  • S = Площадь поперечного сечения наибольшего фазного проводника.
  • SE = Площадь поперечного сечения заземляющего провода.
  • Если кабель открыт, он должен быть защищен стальным или прочным кабелепроводом из ПВХ или трубой.

Защитный провод

Все цепи, если они специально не предназначены для непроводящей среды, будут иметь защитный проводник (PE).Они должны быть способны передавать максимально возможный ток замыкания на землю к нейтрали DSO через главный зажим заземления.
Они должны проводить этот ток короткого замыкания только в течение времени, необходимого для срабатывания устройства защиты цепи. Обычно это время не превышает пяти секунд. В случае неисправности они предотвращают попадание открытых проводящих частей под напряжение относительно земли.

Защитный провод может быть:

  • Отдельный провод
  • Жила кабеля
  • Кабельная броня
  • Металлическая труба

См. Рисунок 1.

Рисунок 1.


Заземляющий электрод

  • Заземляющий электрод может быть любого из следующих типов
  • Заземляющие стержни или трубы
  • Ленты или провода заземления
  • Плиты заземления
  • Металлическое армирование бетонных фундаментов, закопанных в землю, также может служить заземляющим электродом.

Рисунок 2

Рисунок 3

  • Вышеуказанного гальванизированного заземляющего электрода обычно достаточно для бытовой установки.
  • Правила ETCI охватывают более конкретные требования к типам заземляющих электродов.

Функция заземляющего электрода

Функция заземляющего электрода заключается в поддержании связи между общей массой земли и металлическими частями установки потребителя. Тогда их можно рассматривать как находящиеся под нулевым потенциалом. Заземляющий электрод должен быть постоянно действующим и выдерживать токи утечки на землю и замыкания на землю, которые могут возникнуть.

  • Эффективность заземляющего электрода в проведении токов повреждения будет зависеть от его контакта с землей. Его контакт с землей будет зависеть от типа почвы в этом районе. Почва может быть тяжелой липкой почвой, песчаной почвой, почвой с большим содержанием торфа, гравием или каменистой почвой и т. Д. Тяжелая липкая почва обеспечивает соединение с землей с низким сопротивлением. Каменистая почва затрудняет надежное соединение с землей.

Расположение и установка заземляющего электрода

  • При установке в домашних условиях заземляющий электрод обычно располагается вне здания.Обычно устанавливается рядом со шкафом счетчика. Он вбивается вертикально в землю и присоединяется к выступающему концу. При перемещении электрода следует соблюдать осторожность, чтобы не повредить его. Убедитесь, что электрод не загрязняется при проведении фундаментных работ или подземных коммуникаций.
  • В некоторых случаях невозможно полностью опустить электрод на всю длину, например, если встречается камень. В таком случае необходимо использовать альтернативный метод. Электрод можно закопать горизонтально или можно использовать один из других рекомендуемых типов заземляющих электродов.Не разрешается уменьшать физический размер электрода путем его обрезки. Это уменьшит площадь его контакта и снизит его эффективность.
  • Заземляющий провод соединяется с заземляющим электродом зажимом, поставляемым с электродом исключительно для этой цели. Соединение должно быть механически и электрически надежным, с учетом того, что в случае замыкания на землю соединение должно будет проводить значительный ток повреждения. Затем соединение заклеивается защитной лентой.Эта лента должна быть способной противостоять погодным и химическим воздействиям. Он также должен противостоять любым нападениям грызунов и термитов.
  • Заземление должно выполняться в корпусе со съемной смотровой крышкой. На крышке должна быть надпись «БЕЗОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ. НЕ УДАЛЯТЬ».
  • В общественных местах это соединение может быть заглублено или скрыто, но в таких случаях оно должно быть доступно для проверки при первом включении установки.

Водонепроницаемая лента

Лента

Denso обычно используется для защиты клемм заземляющего электрода. Хотя он легко наносится, он оставляет липкий след на всем, с чем соприкасается. Он выдержал испытание временем. Установлено, что концевые муфты находятся в отличном состоянии после многих лет пребывания в тяжелых условиях. Он обеспечивает защиту от попадания воды и повреждений химическим воздействием, грызунами и термитами.

Другой формой защиты, которую можно использовать, является самоклеящаяся лента . Эта лента основана на внутреннем химическом взаимодействии между ее слоями. Растягивание ленты вокруг соединения активирует химический процесс . Примерно через тридцать минут лента вокруг соединения сформируется в твердую резиновую массу.

Подключение заземляющего электрода

На рис. 5 показан корпус подходящего типа для подключения заземляющего электрода.
На рисунке 6 показан заземляющий провод, подключенный к заземляющему электроду.
На рисунке 7 показано соединение, защищенное лентой Denso.



Рисунок 5 Рисунок 6 Рисунок 7


Типы системного заземления

В настоящее время используются три типа системного заземления.
Это: —

  • Система TN
  • Система TT
  • ИТ-система
  • Система TN используется в этой стране. Ее обычно называют «нейтрализованной системой». Это в основном означает, что нейтраль питания подключена к земле в точке питания.
  • Есть три варианта этой системы; в Ирландии мы используем систему TN-C-S. Два других варианта — это система TN-C и система TN-S.
  • Хотя все три являются системами TN, разница между ними заключается в том, как расположены нейтральный и защитный проводники.
  • В системе TN-C-S функции нейтрали и защитного проводника объединены в , в одном проводе в части системы.
  • T = Прямое соединение одной точки с землей.
  • N = Прямое электрическое подключение открытых проводящих частей к заземленной

проводник питающей сети. В системах переменного тока заземленный
проводник обычно является нейтральным проводником.

  • C = Нейтральная и защитная функции объединены в одном проводе

(известный как PEN-проводник)

  • S = Нейтральная и защитная функции обеспечиваются отдельными проводниками.


Система TN-C-S

  • Однофазное питание 230 В в помещение осуществляется от вторичной обмотки трансформатора DSO. Один вывод этой вторичной обмотки подключен к земле (земле). Этот вывод становится нейтральным для системы. Таким образом, нейтральный проводник находится под потенциалом земли (ноль вольт).
  • Двухжильный концентрический кабель обычно используется для подключения от электросети к помещению.Центральная жила — это фазовый провод. Наружная жила выполняет функции нейтрального и защитного проводников. Этот проводник известен как проводник PEN. Он оканчивается на главном предохранителе DSO.
  • PEN = PE для защитного провода (защитного заземления), N для нейтрального провода.
  • С этого момента нейтральный и защитный проводники разделены и не должны соединяться вместе где-либо на протяжении всей установки.Защитный проводник называется основным защитным проводом. Он подключается к главной клемме заземления установки. Это означает, что главный зажим заземления надежно подключен к нейтрали DSO.
  • На каждой установке предусмотрен заземляющий электрод. Заземляющий электрод подключается к главной клемме заземления и, следовательно, к нейтрали DSO. Такое расположение обеспечивает потребителю клемму заземления, которая подключается к нейтральному проводнику системы, тем самым обеспечивая путь с низким импедансом (с низким сопротивлением) для возврата токов замыкания на землю.
  • Импеданс — это соотношение переменного напряжения и тока. Ом — это единица измерения импеданса.
  • Его символ — буква Z.

TN-C-S Заземление системы

Рис.

8.

Эквипотенциальное соединение

  • Соединение и заземление — это две разные операции. Их нельзя путать.
  • Соединение просто означает электрическое соединение между всеми металлическими корпусами и т. Д. Установки («открытые проводящие части») и металлом всех неэлектрических служб («посторонние проводящие части»). Это сделано для того, чтобы не допустить возникновения разницы потенциалов между этими элементами в условиях неисправности. Разница потенциалов, возникающая между любыми двумя одновременно доступными частями, представляет риск поражения электрическим током для людей или животных, находящихся поблизости.
  • Есть два типа уравнивания потенциалов:
  1. Главное уравнивание потенциалов
  2. Дополнительное уравнивание потенциалов

Главное уравнивание потенциалов

Основное эквипотенциальное соединение соединяет вместе все проводящие части основных инженерных коммуникаций в установке с главным заземляющим зажимом. Примеры основных инженерных услуг:

  • Металлические трубы для центрального отопления, газа, воды
  • Металлические воздуховоды для систем отопления и кондиционирования
  • Металлоконструкции здания


Дополнительное уравнивание потенциалов

Дополнительное уравнивание потенциалов обычно применяется к месту установки.Он соединяет вместе все посторонние проводящие части и все открытые проводящие части на месте.
Вода может проводить электричество. Дополнительные меры безопасности следует применять в местах, где электрическое оборудование используется в непосредственной близости от воды или пара. Такими локациями являются кухни, подсобные помещения, ванные и душевые.

Эквипотенциальное соединение в кухне / подсобном помещении

На кухнях и в подсобных помещениях все посторонние токопроводящие детали, такие как металлические раковины и металлические трубы, должны быть соединены вместе. Это эквипотенциальное соединение необходимо затем подключить к местному защитному проводу.

Рисунок 11

Примечание: Даже если обе трубы пластиковые, раковину необходимо приклеить.


Эквипотенциальное соединение в душе или ванной

Душ и ванна представляют собой повышенный риск поражения электрическим током из-за снижения сопротивления тела (влажная кожа) и возможности контакта с потенциалом земли.Посторонние проводящие части и открытые проводящие части в зоне, содержащей душ или ванну, рассматриваются как находящиеся в пределах зональных зон .

Рисунок 12.


Зажим для крепления

Используемый зажимной зажим является устойчивым к коррозии и регулируется для работы с трубами различных размеров. Предусмотрено фиксирующее устройство для предотвращения ослабления зажима из-за расширения / сжатия, вызванного нагревом / охлаждением или вибрацией.Сначала следует очистить трубу, чтобы удалить остатки строительных материалов или окисления, которые могли образоваться за годы на более старой установке. Зажим должен быть плотно установлен и запорное устройство прикреплено к обеспечить хороший электрический контакт с трубой. Предусмотрена клемма для электрического подключения. Это соединение должно быть правильно заделано с учетом типа и размера проводника (ов). Металлическая этикетка должна быть снабжена надписью «БЕЗОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ, НЕ УДАЛЯТЬ».
См. Рисунок 13.

Рисунок 13

На рис. 14 показано подключение основного заземляющего провода.

Рисунок 14

Источник: http://local.ecollege.ie/Content/APPRENTICE/liu/electrical_notes/LL226.doc

Если вы являетесь автором приведенного выше текста и не соглашаетесь делиться ваши знания для преподавания, исследования, стипендии (для добросовестного использования, как указано в авторских правах США), отправьте нам электронное письмо, и мы быстро удалим ваш текст.Добросовестное использование — это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы. В законодательстве США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы другого автора в соответствии с четырехфакторным балансирующим тестом.(источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте, носит общий характер и цель , которая является чисто информативной и по этой причине не может в любом случае заменить совет врача или квалифицированного лица, имеющего законную профессию.

Тексты являются собственностью их авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться своими текстами с учащимися, учителями и пользователями Интернета, которые будут использоваться только в иллюстративных образовательных и научных целях.

Электрические заземляющие проводники в строительстве

Скрытые заземляющие проводники:

Медные ленточные проводники с ПВХ изоляцией или многожильные медные кабели с ПВХ изоляцией сечением не менее 70 мм2 или согласно расчету заземления.

Проводники заземления:

Медный провод с изоляцией из ПВХ, как описано в Спецификации для конкретного применения.

Защитные проводники:

Одножильные многожильные отожженные медные кабели с изоляцией из ПВХ, имеющие номинальную степень изоляции, совместимую с защищаемой цепью, или которые могут быть проводником, образующим часть многожильного кабеля, желто-зеленого цвета.Вся арматура проводов должна быть изготовлена ​​из высокопрочных медных сплавов с гайками, болтами, шайбами ​​и винтами из фосфористой бронзы. Бинарные латунные медные сплавы неприемлемы. Все фитинги должны быть разработаны для конкретного применения и не должны постоянно деформироваться при правильной установке.

Защитные проводники:

Ленточный медный провод с ПВХ изоляцией, отожженный многожильный медный кабель или гибкая лента (гибкая оплетка) с площадью поперечного сечения, как описано в статье «Общие требования» настоящего документа.

Основная шина заземления:

Луженая, 40 x 4 мм в случае формирования замкнутого контура и 50 x 6 мм в случае открытого контура. Шина заземления должна иметь маркировку «Основная шина заземления» и должна быть просверлена для подключения проводов на расстоянии не менее 75 мм и должна быть снабжена болтами из медного сплава, гайками, шайбами ​​и изоляторами для настенного монтажа.

Разъединительные звенья:

Разъединительные перемычки должны представлять собой перемычку с медной ПВХ изоляцией с высокой проводимостью, поддерживаемую двумя изоляторами, установленными на основании из оцинкованной стали для крепления болтами к несущей конструкции.Два проводника должны находиться в прямом контакте с перемычкой и не должны нарушаться при удалении перемычки. Тяги для монтажа на уровне земли должны быть закреплены на болтах, заделанных в бетонное основание. Разъединительные перемычки, установленные на уровне земли, и соединения на заземляющих стержнях должны быть заключены в бетонные смотровые ямы с бетонными крышками, установленными заподлицо с уровнем земли.

Заземляющие и защитные провода — Hakel

Стандарт CSN 33 2000-5-54 решает эту проблему. Стандарт определяет реализацию системы заземления, величину сопротивления заземляющих электродов, уровень напряжения заземляющих электродов, контактное напряжение и допустимую нагрузку по току конкретных заземляющих электродов. О заземляющих проводах мы упомянем в следующей части.

Заземляющие провода должны подходить по сечению, которое не должно быть меньше сечения, рассчитанного по следующей формуле:

(Эта формула может использоваться только во время протекания I, которое не выходит за пределы 5 секунд)
S — сечение заземляющего проводника в [мм2]
I — эффективное значение переменного тока в [A], прохождение из-за отказа с несущественным сопротивлением элементом защиты
t — время отключения защитного оборудования в секундах [с]
k — коэффициент, зависящий от материала защитного проводника, изоляции и других частей, от температуры до и после короткого замыкания (значения k для различных защитных проводников приведены в стандарте CSN 33 2000-5-54)

Минимальное сечение заземляющих проводов должно быть не менее 16 мм2 Cu. Они помещены в землю и защищены от коррозии, но не защищены от механических повреждений. Если они не защищены от коррозии (не имеет значения, защищены ли они от механических повреждений или нет), минимальное сечение заземляющего проводника должно составлять 25 мм2 Cu (за исключением алюминия, который, однако, не рекомендуется для заземления).

Заземляющий провод должен быть проложен таким образом, чтобы выдерживать все внешние воздействия, которые могут возникнуть во время работы.При этом он не должен вызывать пожароопасности, в конечном итоге не должен влиять на работу другого оборудования. Его укладывают максимально коротким, без резких изгибов, лишних дуг и петель.
Надземные части заземляющих проводов должны быть расположены так, чтобы ими можно было управлять. Наружная часть заземляющего проводника должна быть надлежащим образом защищена панелями или помещением в трубы в местах, где может возникнуть опасность повреждения (например, при прохождении сквозь стену, при входе в землю).
Конструктивные токопроводящие элементы металлических конструкций могут использоваться как случайные заземлители.Они образуют непрерывно связанный комплекс, например кабельные лотки, кабельные рамы, опоры, рельсы кранов, стальные опоры, арматуру колонн из вращающегося потока бетона и металлических трубопроводов. Подключение заземляющих проводов и заземляющих электродов должно быть выполнено правильно и иметь желаемый размер. Принцип использования зажимов гласит, что используемый зажим не должен механически повредить ни заземляющий электрод (например, кабелепровод), ни заземляющий провод.

Что нужно знать о площади поперечного сечения нейтральных проводников?

В этой статье технической группы ECA даются простые и понятные технические советы по сечению нейтральных проводников.

Как правило, схемы конструируются с использованием нейтральных проводников той же площади поперечного сечения, что и линейный провод.

Действительно, BS7671: 2008 Регламент 524. 2.1 гласит:

«Нейтральный проводник, если таковой имеется, должен иметь площадь поперечного сечения не меньше, чем у линейного проводника:

  1. В однофазных, двухпроводных цепях, независимо от поперечного сечения
  2. В многофазных и однофазных трехпроводных цепях, где размер линейных проводов меньше или равен 16 мм 2 для меди 25 мм 2 для алюминия
  3. В цепях, где это требуется в соответствии с Правилом 523.6.3. »

Настоящие Правила фактически требуют, чтобы нейтральный проводник имел одинаковую площадь поперечного сечения в однофазных системах. Однако в многофазных системах можно использовать нейтральный проводник с уменьшенной площадью поперечного сечения.

Правило 524.2.2 гласит:

«Если общее содержание гармоник из-за тройных гармоник превышает 33% основного тока линии, может потребоваться увеличение площади поперечного сечения нейтрального проводника (см. Правило 523.6.3 и Приложение 4, раздел 5. 5) ».

Это требует от проектировщика установки обеспечения того, чтобы содержание гармоник было ниже 33% от основной гармоники линейного тока, в противном случае следует изучить вариант обеспечения нейтрального проводника с большей площадью поперечного сечения.

Правило 524.2.3 гласит:

«Для многофазной цепи, в которой каждый линейный провод имеет площадь поперечного сечения более 16 мм. 2 для меди 25 мм. 2 для алюминия. Допускается, что нейтральный проводник имеет меньшую площадь поперечного сечения, чем у одновременно выполняются линейные проводники, обеспечивающие следующие условия:

  1. Ожидаемый максимальный ток, включая гармоники, если таковые имеются, в нейтральном проводе при нормальной работе не превышает допустимую нагрузку по току уменьшенной площади поперечного сечения нейтрального проводника, и

ПРИМЕЧАНИЕ: нагрузка, которую несет цепь при нормальных условиях эксплуатации, должна практически равномерно распределяться между линиями

  1. Нейтральный провод защищен от сверхтоков в соответствии с Правилом 431. 2 и
  2. Размер нейтрального проводника должен быть не менее 16 мм. 2 для меди и 25 мм. 2 для алюминия с учетом Положения 523.6.3 ».

Этот Регламент предлагает некоторую возможность иметь нейтраль с уменьшенной площадью поперечного сечения при условии соблюдения трех пунктов.

Ниже приведены некоторые практические советы по выполнению этих трех пунктов:

Ожидаемый максимальный ток

Если система устроена таким образом, что ожидаемый ток в нейтрали должен быть больше, чем токонесущая способность уменьшенной нейтрали, то можно просто заявить, что нейтральный проводник не будет соответствовать требованиям и должен быть увеличенным.

Нейтраль защищена от сверхтоков

Правило 431.2.1 требует, чтобы в системе TN или TT, где площадь поперечного сечения нейтрали меньше, чем у линейного проводника, необходимо устройство обнаружения перегрузки по току. Для этого не требуется, чтобы нейтраль имела устройство защиты от перегрузки по току, только датчик, который вызовет отключение линейных проводов. По сути, это устройство будет контролировать ток в нейтрали, и если он достигнет уровня, который может нанести вред проводнику, линейные проводники будут отключены.

Минимальный размер и регулировка 523.6.3

Минимальный требуемый размер должен быть не менее 16 мм, 2 для медных и 25 мм 2 для алюминиевых кабелей. Правило 523.6.3 требует, чтобы проектировщик рассмотрел количество третьей гармоники в кабеле с дополнительной информацией, содержащейся в Приложении 4, раздел 5.5.

Таким образом, при соблюдении всех соответствующих критериев можно спроектировать и установить схему, в которой нейтраль имеет площадь поперечного сечения меньше, чем у линейных проводов.

Электрическое заземление | Заземление | Руководства по электричеству | Mepits

Система электрического заземления

Что такое заземление?

Заземление — это процесс соединения проводящих частей электроустановки с землей или землей. При заземлении металлические части электроустановки, такие как металлический корпус, опорный трос, концевые выводы кабельной брони и т. Д., Которые не пропускают ток, подключаются к заземляющему электроду или проводнику, погруженному во влажную землю, с использованием толстого металлического проводника с низким сопротивлением безопасность.В некоторых случаях нейтральная точка энергосистемы соединяется с землей, чтобы избежать опасности во время разряда электрической энергии.

Рисунок 1: Система электрического заземления

Рисунок 2: Принципиальная схема электрического заземления

Важность заземления

Основная цель заземления — свести к минимуму неблагоприятные события, такие как несчастные случаи из-за поражения электрическим током, возгорание в результате утечки тока через непрошенный путь, и гарантировать, что потенциал токонесущего проводника не будет увеличиваться относительно земли по сравнению с проектной изоляцией. В некоторых случаях металлические части электроприборов проходят с проводом под напряжением, что может быть связано с неисправностью электроустановки или нарушением изоляции кабеля. В этих металлических частях накапливаются заряды, и человек получает серьезное поражение электрическим током или даже смерть, когда он соприкасается с такими заряженными металлическими частями. Благодаря заземлению эти заряды могут передаваться прямо на землю. Ниже показана необходимость заземления

.

Защита жизни людей и животных, а также обеспечение безопасности электроприборов и установок от токов утечки.
В случае повреждения одной фазы напряжение в исправной фазе должно быть постоянным.
Защитите электрическую систему и здания от удара молнии.
Обеспечивает обратный путь для электрической тяги и связи.
Избегайте угрозы возгорания в установках.

Важные термины

Земля: соединение электроустановки через проводник с другим проводником, закопанным в землю.

с надежным заземлением: электрическая установка или устройство считаются надежно заземленными, если они подключены к заземляющему проводнику / проводу напрямую без использования автоматического выключателя, предохранителя, сопротивления или любых других предохранительных устройств или элементов

Заземляющий электрод: проводник, закопанный в землю с целью электрического заземления, известен как заземляющий электрод.Форма заземляющего электрода может отличаться от проводящего стержня, проводящей пластины, металлической водопроводной трубы или любого другого проводника с низким сопротивлением. Электроды заземления изготавливаются из меди, оцинкованного железа, чугуна и т. Д.

Заземляющий провод: проводящая полоса или провод, соединяющий электрическую установку или прибор с заземляющим электродом, называется заземляющим проводом. Провод заземления может быть из меди, оцинкованного железа и т. Д.

Проводники, обеспечивающие непрерывность заземления: это проводники, используемые для подключения заземляющего провода к различным электрическим приборам и устройствам, таким как распределительные щиты, электрические розетки, приборы и т. Д.Это может быть гибкий провод, металлическая оболочка кабеля или металлическая труба.

Дополнительный основной заземляющий провод: провод, соединяющий распределительный щит с различными распределительными щитами. Гибкие провода используются в качестве основного заземляющего провода.

Сопротивление заземления: Сопротивление между заземлением и заземляющим электродом называется сопротивлением заземления. Это сопротивление заземляющего электрода, заземляющего провода, проводника заземления и заземления, сложенное алгебраически. Сопротивление земли измеряется с помощью Earth Megger.

Правила заземления

Согласно нормам IEE и правилам IE, штырь заземления в розетках с 3 контактами и 4 штырях питания должен быть надежно и постоянно заземлен. Все металлические кожухи и металлические покрытия, содержащие или закрывающие кабель или оборудование электропитания, должны быть заземлены. Металлические корпуса генераторов, трансформаторов, стационарных двигателей и т. Д. Должны быть заземлены с использованием двух отдельных заземлений или отдельных соединений с землей. В трехпроводной системе постоянного тока средний провод должен быть заземлен на электростанции.Опорные провода воздушных линий электропередачи должны быть заземлены хотя бы одной жилой с заземляющими проводами.

Компоненты системы электрического заземления

Основными элементами системы электрического заземления являются:

  • Провод заземления
  • Провод заземления
  • Заземляющий электрод

Провод заземления или провод заземления

Проводник, который соединяет все металлические части электроустановки, такие как кабелепровод, металлические оболочки, каналы, розетки, распределительные коробки, предохранители, устройства управления и регулирования, металлические части трансформаторов, двигателей, генераторов и т. Д.и металлический каркас, на котором установлены электрические компоненты. Сопротивление заземляющего проводника должно быть очень низким. Согласно правилам IEEE, сопротивление между клеммой заземления потребителя и проводом непрерывного заземления должно быть меньше 1 Ом.

Рисунок 3: Заземляющий провод (кабель)

Рисунок 4: Заземляющий провод (неизолированный медный провод)

Размер этих проводов зависит от размера кабеля, используемого для схемы подключения.Площадь поперечного сечения заземляющего провода должна быть меньше половины площади поперечного сечения самого толстого провода, используемого при установке электропроводки. Обычно размер медного провода, используемого в качестве проводника заземления, составляет 3SWG. Заземляющие провода меньше 14SWG использовать нельзя. В некоторых случаях вместо неизолированного медного проводника используются медные полоски.

Провод заземления или заземляющий разъем

Провод, соединяющий провод заземления и заземляющий электрод, называется заземляющим проводом или заземляющим соединением. Точка, где заземляющий провод встречается с заземляющим проводом, называется точкой соединения. Провод заземления должен быть прямым, меньшего размера и иметь минимальное количество стыков. Несмотря на то, что медные провода обычно используются в качестве заземляющих проводов, медные ленты предпочтительнее для установки на большой высоте, так как они могут выдерживать более высокие значения тока короткого замыкания из-за своей большей площади. Жестко вытянутые неизолированные медные провода также используются в качестве заземляющих проводов. В этом случае все заземляющие проводники подключаются к точке подключения, а заземляющий провод используется для подключения заземляющего электрода к точке подключения.Чтобы обеспечить повышенную защиту электрооборудования, два медных провода используются в качестве заземляющего провода для соединения металлического корпуса оборудования с заземляющим электродом или пластиной заземления. Если есть 2 заземляющих электрода, должно быть 4 заземляющих провода. Это не для обеспечения параллельного пути тока короткого замыкания, а для одновременного прохождения тока короткого замыкания, что обеспечивает дополнительную безопасность.

Рисунок 5: Медная полоса, используемая в качестве заземляющего провода

Рисунок 6: Оцинкованная железная полоса, используемая в качестве провода заземления

Площадь поперечного сечения заземляющего провода не должна быть меньше половины площади поперечного сечения самого толстого провода, используемого в установке.Самый большой размер заземляющего провода — 3SWG, а минимальный размер не должен быть меньше 8SWG. Если ток нагрузки составляет 200 А от напряжения питания, то предпочтительнее использовать медную ленту, чем двойной заземляющий провод.

Рисунок 7: Двойное заземление двигателя

Электрод заземления или пластина заземления

Последняя часть системы заземления, которая находится под землей и которая подключена к заземляющему проводу, известна как заземляющий электрод или пластина заземления. Заземляющий электрод может быть в виде металлического стержня, трубы или пластины с очень низким сопротивлением для безопасного отвода тока короткого замыкания на землю. Заземляющий электрод может быть из меди или железа (гальванизирован). Заземляющий электрод должен быть закопан во влажную землю, и в случае низкого содержания влаги в земле залейте водой заземляющий электрод из оцинкованного железа. Заземляющий электрод всегда ставится в вертикальное положение. Слои угольной извести и соли укладываются вокруг заземляющего электрода или пластины заземления.Это помогает увеличить размер заземляющего электрода, а также помогает поддерживать влажность вокруг заземляющего электрода или пластины. Для эффективного заземления длина заземляющего электрода должна составлять 4 метра.

Рисунок 8: Электроды заземления

Тип заземления

Ниже приведены типы используемых систем заземления:

Пластина заземления
Заземление труб
Штанговое заземление
Заземление через гидросистему
Заземление лентой или проволокой

Пластинчатое заземление

При этом типе заземления пластина, сделанная из оцинкованного железа или меди, закапывается вертикально на глубине не менее 3 м от уровня земли. Размер, необходимый для оцинкованной железной пластины, составляет 60 см X 60 см X 6,35 мм, а для медной пластины — 60 см X 60 см X 3,18 мм.

Рисунок 9: Пластинчатое заземление

Заземление трубы

Это наиболее распространенный тип системы заземления. В этом типе системы заземления перфорированная труба из оцинкованной стали / чугуна утвержденной длины и диаметра заглублена вертикально. Размер используемой трубы зависит от силы тока и количества влаги в почве.Диаметр трубы обычно составляет 40 мм, а длина — 2,75 м для нормального грунта. Количество влаги в почве определяет длину трубы.

Рисунок 10: Заземление трубы

Штанговое заземление

Стержневое заземление аналогично заземлению трубы. В этом методе заземления медный стержень диаметром 12,5 мм или диаметром 16 мм из оцинкованной стали или полый участок 25 мм оцинкованной железной трубы длиной не менее 2,5 м закапывают вертикально под землей. Трубку можно закопать вручную или с помощью пневмомолота.Сопротивление заземления снижается до желаемого значения за счет встроенного электрода.

Рисунок 11: Стержневое заземление

Рисунок 12: Стержневое заземление с заполнением смесью угольной соли

Заземление через водопровод

В этом типе системы заземления для заземления используется водопроводная труба (оцинкованная сталь). Проверяется сопротивление оцинкованных железных труб и используются заземляющие зажимы для минимизации сопротивления заземляющего соединения.Если в качестве заземляющего провода используются стандартные жилы, конец жил очищают. Заземляющий провод должен быть прямым и параллельным водопроводной трубе, чтобы обеспечить надежное соединение.

Рисунок 13: Заземление через водопровод

Заземление из ленты или проволоки

При этом типе заземления ленточный электрод с поперечным сечением не менее 25 мм X 1,6 мм закапывают в горизонтальную траншею глубиной не менее 0,5 м. Если используется медь, то желаемое поперечное сечение составляет 25 мм X 4 мм, а если используется оцинкованная сталь / железо, то желаемое поперечное сечение составляет 3 мм2.При использовании круглых проводов из оцинкованной стали или чугуна площадь поперечного сечения не должна быть меньше 6 мм2. Длина закапываемого проводника должна быть не менее 15 м.

Молниезащита

Когда потенциал между двумя облаками или между землей и облаком достигает достаточно высокого значения, около 10000 В / см, это приводит к ионизации воздуха на узком пути и вспышке молнии. Вероятность разряда очень высока на высоких деревьях или зданиях, а не на земле.Здания защищены от ударов молнии с помощью металлического стержня, доходящего до земли из точки над самой высокой частью здания. У проводника с одной стороны заостренный край, а с другой стороны, он соединен с длинной толстой медной полосой, идущей вниз по зданию. Нижний конец полосы правильно заземлен. Во время удара молнии он ударяется о металлический стержень, и ток течет вниз по медной полосе. Металлический стержень обеспечивает путь разряда молнии с низким сопротивлением и предотвращает его выход из самой конструкции.

Рисунок 14: Молниезащита

Рисунок 15: Медные шипы, используемые в качестве громоотвода

Рисунок 16: Грозозащитный разрядник на вышке связи

Заземляющее устройство, подключенное к медной ленте молниеотвода, не должно подключаться к заземляющему устройству, предназначенному для заземления электроустановки. Медную поездку следует прокладывать таким образом, чтобы она не касалась здания.

. Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
