Сечение кабеля для заземления: сечение провода и требования, предъявляемые к нему

Содержание

сечение провода и требования, предъявляемые к нему

Заземление – это система, обеспечивающая подключение электрооборудования к элементу, называемому заземлителем. При наличии такого подключения на корпусе электрического прибора оказывается потенциал земли. А это является действенным средством для предотвращения поражения электричеством, которое может случиться вследствие касания электроприбора, где имеются неисправности электрического характера.

Что вы узнаете

Я надеюсь, что прочитав данный материал, а также следующую статью по этой теме, вы сможете грамотно определять, какой именно провод следует применять для монтажа заземления, сумеете правильно подобрать его сечение, марку и другие параметры.

Подробную информацию о порядке обустройства заземления вы можете узнать вот из этой статьи.

Основные понятия, которые следует знать

Если вы собираетесь заняться обустройством заземления, но далеки от вопросов электрики, то, чтобы разобраться в теме, вам необходимо понимать основные термины, относящиеся к этой тематике.

Основным элементом системы заземления является заземлитель, зачастую представленный металлическими штырями. Штыри – при заземлении частного дома чаще всего их бывает три – вгоняются в землю так, чтобы быть равноудаленными между собой и находиться в вершинах воображаемого треугольника.

Металлическая полоса, охватывающая заземляемый объект, называется контуром заземления, который обязательно соединяется с главной заземляющей шиной (ГЗШ).

Последняя может быть установлена около или внутри устройства или прибора, тем самым соединяя все его проводники с заземлителями.

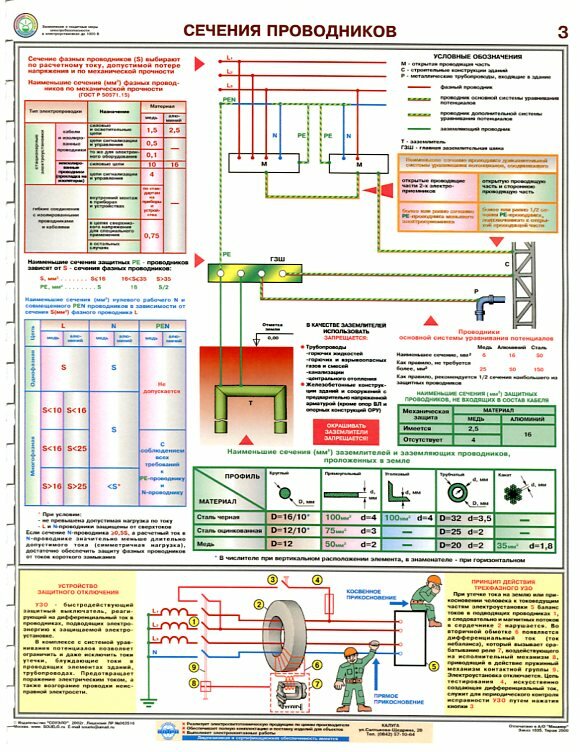

Заземление и его надежность: какого сечения должен быть проводник

Чтобы выполнить полноценное и надёжное заземление и защититься от удара электрическим током, следует внимательно подойти к вопросу выбора сечения кабельных изделий.

Для правильного выбора сечения заземляющего проводника необходимо учесть сечение каждого питающего прибор фазного провода: только в этом случае проводник не перегорит, а действительно выполнит стоящую перед ним задачу, обеспечив защиту человека от поражения электрическим током.

Определяясь с сечением провода для заземления, следует исходить из следующих установок:

если питающий фазный провод имеет сечение до 16 мм², толщина заземляющего проводника должна быть аналогичной;

при наличии фазных проводов сечением 16÷35 мм², сечение заземляющего проводника – 16 мм²;
если сечение фазного провода превышает 35 мм², сечение заземлителя не должно быть менее половины сечения фазы.

Для пояснения сказанного приведу два конкретных примера:

Если электрическая плита подключена кабелем, сечение жил которого составляет 4 мм², следует использовать заземление 4 мм².
Если каждая из жил питающего кабеля электрического шкафа имеет сечение 50 мм², следовательно, сечение заземления должно составлять 25 мм² и более.

Требования к проводникам и их марки

Заземляющий кабель может быть одно- или многожильным. В этом вопросе следует исходить из назначения и сферы применения электроприбора. Зачастую приходится учитывать и гибкость этого кабеля. К примеру, если он подсоединен к крышке электрощитка, то, с одной стороны, он не должен препятствовать ее открыванию, а с другой – быть достаточно гибким, чтобы не переломиться. В подобных случаях используются провода с классом гибкости три и выше.

Если же требуется, например, произвести заземление корпуса насосной станции, то о гибкости провода здесь речи совсем не идет, поскольку это оборудование является неподвижным. В данном случае можно использовать даже очень жёсткие жилы.

Проводники, используемые для заземления, могут быть:

изолированными и неизолированными;
входящими в состав кабеля;
одножильными;
алюминиевыми и медными.

Итак, я изложил общие моменты, касающиеся проводов, используемых для того, чтобы обеспечить заземление. В следующем своем материале я намерен рассказать о применяемых типах кабелей и об особенностях выполнения монтажных операций.

Автор статьи: Сергей Минеев

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Какого цвета и какое сечение провода заземления

Провод заземления является неотъемлемым элементом для соединения и правильного функционирования многих электроустройств. При помощи этого изделия можно провести электромонтажные работы определённых участков цепи с нулевым потенциалом земли, при котором электрический баланс в системе достигает равновесия.

Что такое провод заземления

Основное назначение подобного кабеля — защита от косвенного прикосновения к частям электроустановки, находящихся под напряжением. Косвенным называется непрямой контакт человека с частями оборудования, которые в нормальных условиях не находятся под напряжением, например, корпусы двигателей, трансформаторов или ручка фена.

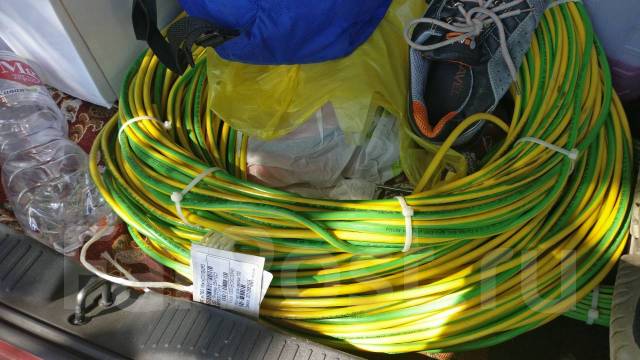

Провод заземления

Но вследствие нарушения изоляции токоведущих частей (проводов), они могут оказаться под напряжением. Именно для защиты от таких случайностей и предназначено аварийное заземление.

Заземлитель должен снижать потенциал на защищаемом устройстве до нулевого значения. Как правило, при помощи данного элемента в электросистемах происходит пропуск тока, равный току короткого замыкания. Этот элемент должен иметь возможность пропускать ток.

На первый взгляд можно сказать, что сечение такого кабеля должно быть не меньше, чем у основного рабочего проводника, но это мнение ошибочное. Каждый фазный кабель, в отличие от заземлителя, должен обеспечивать длительный пропуск токов большого номинала. Подбор сечения осуществляется по элементарному принципу – силовые кабели с габаритами токопроводящей жилы от 16 до 35 мм2 должны иметь толщину защитного заземлителя 16 мм2.

Обозначение проводников в электроустановках до 1000 В

В соответствии с общепринятыми на государственном уровне правилами, маркировка сечения жил определяется в соответствии с нормами, заложенными в действующем ГОСТ.

На практике рассматриваются такие варианты, когда для достижения оптимальной точности осуществляется отдельный расчет сечения кабеля. Чтобы определить численное значение площади, необходимо воспользоваться специальной формулой, которая позволит учесть показатель тока короткого замыкания, остаток времени при срабатывании защиты, вид изоляции и тип прокладки проводника. Однако, на практике данная формула применяется не всегда.

При проведении электромонтажных работ, следует обратить внимание на обозначение кабеля. Кроме буквенной аббревиатуры имеется и цветовое обозначение. Нулевой провод обозначается буквой N, голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зелёные полосы на концах.

Не менее важную роль играет качество заземления. Для определения данной характеристики нужно измерить его сопротивление. Как правило, напряжение в трёхфазной сети при линейном подключении составляет 380В.

Защитные проводники – их цветовая маркировка

При проведении монтажных работ часто встает вопрос цветовой идентификации жил силовых кабелей. Когда требуется монтаж ПВЗ для РЕ проводника в цепь заземления, цветовая гамма самой изоляции должна быть желто-зеленого цвета. Рассматриваются варианты, когда ПВЗ устанавливается в качестве нулевого проводника, и выбирается изоляция синей расцветки.

Технические характеристики провода

Основные показатели ПВЗ можно классифицировать на механические, термические и электрические. При помощи представленных характеристик можно с легкостью определить возможность работоспособности проводника, в частности:

Главным показателем является гибкость изделия. Допустимый радиус (размер) кабеля определяет величину, при которой можно изгибать данный проводник без риска повреждения. Предусмотренный параметр проверяется сразу после изготовления продукта.

Температурный режим оказывает сильное влияние на производительность проводника, поэтому при прокладке изделия необходимо обратить внимание на данную характеристику. К примеру, часто возникает вопрос, при какой температуре нельзя прокладывать проводник типа ПВЗ. Электромонтажные работы допускается проводить при температурном режиме от -50 до +50 градусов.

Наименьшие размеры заземлителей, проложенных в земле

Аварийная ситуация может стать причиной кратковременного перегрева. При возникновении неполадок данный показатель может достигнуть +150 градусов. Кроме этого, хорошая изоляция способствует сохранению диэлектрических и механических параметров.

Сколько единичных ударов может выдержать изоляционный слой? Данный показатель важен для линий связи, а также при работе со специфическим оборудованием.
Основным свойством проводника является сопротивление изоляции. Данный параметр зависит от сечения и температурного режима. Для проверки показателя, провод погружают в воду на протяжении 2-3 минут. Последующая подача напряжения – 2,5 кВ.

Назначение и структура провода заземления

Помещения жилых, общественных и производственных зданий должны быть оснащены системой защитного заземления. Перед тем, как составить акт о состоянии электропроводки, инспектирующее лицо обязано осуществить проверку работоспособности и безопасности эксплуатации каждого устройства.

Строение элемента

Заземлитель предназначен для полноценной защиты человека от поражения электрическим током. Например, при возникновении электрического контакта между токоведущими элементами и корпусом прибора, существует вероятность получения серьезных травм. Иногда малейшее прикосновение к подобному устройству может привести к летальному исходу или тяжким последствиям для здоровья.

Обратите внимание! Чтобы исключить описанную выше угрозу, рекомендуется снабжать заземляющим устройством каждый электроприбор.

Как работает провод заземления

Многие люди часто задаются вопросом, как происходит работа провода заземления. Например, если возникают малейшие неполадки при работе бытовых приборов, то это может быть связано с повреждением кабеля фазы или возникновением утечки электрического тока. Что касается жителей частного сектора, то, в основном, в эти районы электрифицируются посредством устройства воздушными линиями электропередач. Как правило, это двухпроводные линии, которые состоят из фазного и нулевого проводов.

Проверка работоспособности контура заземления

Важно! Порывы ветра, падающие ветки и осадки могут в любой момент оборвать силовой кабель и если у в здании не установлена система защиты в виде заземления и устройства УЗО, то пострадать может не только владелец дома, но и принадлежащая ему бытовая техника.

Маркировка проводов заземления

Любая схема электроподключения содержит в себе общепринятые условные обозначения, каждый из которых необходимо расшифровать для удобного чтения:

А — сердечник проводника, изготовленный из алюминия. Если на маркировке отсутствует буква А, то для изготовления сердечника была использована медь.
АА — обозначение многожильного проводника. Сердечник выполнен из алюминиевого материала. Обычно для обеспечения надежности используется дополнительная алюминиевая оплётка.
АС — кабель оснащен дополнительной свинцовой оплёткой.
Б — проводник имеет повышенную степень влагостойкости. Для выполнения оплётки используется двухкомпонентная сталь.
Бн — отличительная особенность оплётки – это стойкость к возгоранию и воздействию экстремальных температур.
В — внешняя часть изготовлена из поливинилхлорида.
Г — проводник без оболочки.
r — проводниковый кабель обладает влагозащищенным эффектом.
К — контрольный шнур, который имеет проволочную обмотку.
Р — для изготовления оболочки применяется резина.
НП — изоляция включает в себя негорючую полимерную оболочку.

Система защитного заземления

Кабель NYM

Шнур категории NYM пользуется большим спросом среди потребителей. Его можно использовать при эффективной транспортировке электричества в стандартных условиях. Предназначение кабеля – передача переменного напряжения с частотой до 50 Гц. К данному типу кабеля можно присоединить любое электрическое оборудование. Кабель должен иметь первый класс защищенности. Особенности кабеля марки NYM:

Наличие медной жилы;
Промежуточная оболочка;
Соответствие цвета нормативам ПУЭ;
Простота в использовании.

Проводник марки NYM

Кабель ВВГ

Данный тип кабеля ВВГ имеет медные жилы, категории 1 и 2 класса скрутки. Сегодня можно встретить многожильные или поливинилхлоридные модели проводника. Например, трехжильный, 4 или 5 шнур имеет нейтраль и заземление. Многие часто задаются вопросом, какого цвета провод заземления используется в трехжильном проводе? Для изоляции жилы всегда применяется зелёно-жёлтый поливинилхлоридный пластик.

Провод марки ВВГ

Кабель ПВ-3

Как правило, кабель ПВ-3 состоит из одной жилы со скрученным медным проводом внутри. Чтобы выделить цветом внешнюю оболочку можно воспользоваться различной гаммой.

Кабель марки ПВ-3

Кабель ПВ-6

В составе шнура марки ПВ-6 содержится токопроводящая жила из меди. Для создания изоляционного слоя применяется поливинилхлоридный прозрачный пластик высокого качества. Отличительной особенностью данного материала является повышенная стойкость к механическим воздействиям. При необходимости, можно осуществлять контроль случайного повреждения прозрачного изделия. Придерживаться определённых нормативов по расцветки внешней поверхности в данном случае не обязательно.

Описание проводника категории ПВ-6

Обратите внимание! Чтобы проводить электромонтажные работы с соблюдением всех норм и правил, проводник обозначается соответствующим цветом по международным стандартам.

Кабель ESUY

Шнур данной категории может использоваться с целью защиты сети от возникновения короткого замыкания. Энергосистемы со значительными токами часто прибегают к применению кабеля этой марки. Главной особенностью силовой кабельной продукции является стойкость к температурным воздействиям. Этот проводник с небольшой массой легко использовать при электромонтажных работах. Номинал напряжения для ESUY не определяется. Этот показатель нужно установить для транспортировки тока по проводам. Прокладывая кабель своими руками, обязательно необходимо нанести цветную маркировку.

Сечение провода заземления

Для определения эффективности, а также скорости срабатывания УЗО, вычисляется важнейший показатель – активное сопротивление проводника заземления. При получении правильных результатов можно обеспечить максимальную безопасность от поражения электрическим током.

Обозначение контура заземления на схеме

Важно! Проводник заземления не подвергается полной нагрузке, которую должен производить фазный и нулевой проводники. Исходя из этого сеченье проводника заземления принимается со сниженными параметрами.

Как правильно выбрать провод

Прежде, чем выбирать провод заземления, необходимо ознакомиться с основными техническими и эксплуатационными характеристиками.

Заземлять бытовое оборудование своими руками приходится тем владельцам, которые проживают в частных домах или в старых квартирах. Важно отметить, что большая часть современных многоквартирных домов имеют готовую систему заземления. Прежде чем сделать правильный выбор, владелец жилого помещения должен уточнить, какая система установлена на том или ином участке. Учитывая данный показатель, необходимо подобрать проводник соответствующего типа.

Схема заземления

При определении типа установленной системы, следует учесть основные правила электро устройств:

TN-S — устройство можно заземлить, применив отдельный провод в системе переменного тока;
TN-C — кабели «ноль» и «земля», их включают в неразрывную ЭЦ;
TT — служит для прямого защитного заземления, которое установлено на электрооборудовании;
IT — отвечает за работу устройства через повышенное сопротивление.

Определиться с правильным сечением проводника можно также по типу заземления. Среди них выделяются стационарное или переносное. Для обычного бытового заземления можно использовать стационарный вариант, который допускает применение как многопроволочного, так и однопроволочного кабеля.

В завершение следует отметить, что заземление нейтрального провода играет очень важную роль не только для создания безопасных условий эксплуатации приборов, но и для работоспособности всей электрической системы. Поэтому такими мерами безопасного использования электроустановок пренебрегать не следует.

XVII. Устройство заземления кабелей и кабельной арматуры / КонсультантПлюс

XVII. УСТРОЙСТВО ЗАЗЕМЛЕНИЯ КАБЕЛЕЙ И КАБЕЛЬНОЙ АРМАТУРЫ

75. В кабеле с бумажной изоляцией в качестве заземляющего проводника используются свинцовая оболочка и броня. При заделке данного кабеля в вводное устройство рудничного электрооборудования броню присоединяют к внешнему заземляющему зажиму, а свинцовую оболочку — к внутреннему (рисунок 13).

Рисунок 13. Заземление бронированного кабеля с бумажной

изоляцией в вводном устройстве рудничного

электрооборудования с заливкой кабельной мастикой:

1 — заземляющий хомут с зажимом; 2 — болты; 3 — зажим;

4 — стальная броня; 5 — кольцо уплотнительное; 6 — муфта;

7 — мастика; 8 — свинцовая оболочка; 9 — изоляция жилы;

10 — изоляционный диск; 11 — фланец вводной коробки;

12 — корпус вводной коробки; 13 — заземляющие зажимы;

14 — бандаж

76. Бронированные кабели с пластмассовой и резиновой изоляцией имеют заземляющую жилу, которую присоединяют к внутреннему заземляющему зажиму вводного устройства. При этом хомут на броне соединяется проводником с внутренним заземляющим зажимом (рисунок 14).

Рисунок 14. Заземление бронированного кабеля с пластмассовой

изоляцией во вводном устройстве рудничного

электрооборудования: 1 — кабель; 2 — нажимная скоба;

3 — муфта; 4 — болт; 5 — кольцо уплотнительное; 6 — гнездо;

7 и 10 — бандажи; 8 — броня; 9 — хомут на броню

для заземления; 11 — жила заземления; 12 — вспомогательная

жила кабеля; 13 — силовая жила; 14 — корпус вводной камеры;

15 — внутренний зажим заземления

Схема расположения элементов во вводном устройстве до момента сжатия уплотнительного кольца приведена в приложении N 2.

77. При соединении кабелей с бумажной изоляцией хомуты с двух сторон соединительной муфты имеют между собой и корпусом муфты соединение, осуществляемое с помощью стальной перемычки сечением не менее 50 мм2 или медной перемычки сечением не менее 25 мм2.

Для осветительных соединительных муфт, соединительных муфт контрольных кабелей и телефонных аппаратов перемычки выполняются сечением 12 мм2 из стали или 6 мм2 из меди.

Присоединение заземляющего проводника к соединительной муфте и к оболочкам соединяемых муфтой кабелей показано на рисунке 15.

Рисунок 15. Схема заземления соединительной муфты

для бронированного кабеля с бумажной изоляцией:

1 — свинцовая оболочка; 2 — защитный покров; 3 — стальная

броня; 4 — перемычка (выполняется цельным проводником)

78. При отсутствии местного заземлителя устанавливают две перемычки с отдельными хомутами, обеспечивающие соединение оболочек соединяемых кабелей между собой и с корпусом муфты.

Открыть полный текст документа

Сечение провода заземления — Группа Компаний КабельСнабСервис

Такой параметр как поперечное сечение проводов лишь на первый взгляд может казаться незначительным. На самом же деле его значение сложно переоценить. От толщины провода в электричестве может зависеть очень многое. К примеру, провод, являющийся чересчур тонким, не сможет выполнять свою задачу – то есть пропускать необходимую силу тока.

МОНТИРОВАНИЕ ПРОВОДА ЗАЗЕМЛЕНИЯ

Провод заземления (или, иными словами, зануления) применяется в том случае, когда разделываются концы у кабелей. Целью является обеспечение безопасности для окружающих, а также предохранение выплавления металлических оболочек при пробое кабельной изоляции. Чаще всего заземлению подлежат оболочки из металла, а также корпуса муфт, брони, экранов.
Для заземления используются многопроволочные медные провода, имеющие сечение:
•    6 мм2 – для кабеля, в котором сечение жил не более 10 мм2;
•    10 мм2 – если сечение жил кабеля составляет 16, 25 или 35 мм2;
•    16 мм2 – для кабеля, где сечение жил 50, 70, 95 и 120 мм2;
•    25 мм2 – при сечении жил кабеля 150, 185 или 240 мм2.

Процесс монтирования соединительных муфт марки СС подразумевает выполнение работ по припайке свинцового корпуса, после чего монтируется провод заземления:
а) к бронелентам, а также к оболочкам (алюминиевой либо свинцовой) одного из концов кабеля;
б) к центру выполненного из свинца корпуса муфты.

В процессе монтирования эпоксидных муфт соединения марки СЭ, как правило, осуществляется припайка заземляющего провода к одному из соединительных кабелей и к бронелентам. После этого одна из полумуфт временно монтируется на место для того, чтобы было возможным произвести примерку прокладываемого в пазу корпуса провода заземления. После проведения проверки муфта убирается, а провод сначала прикрепляется, а впоследствии припаивается к оболочке второго кабеля, а также к бронелентам.

Для разделки конца кабеля, концевых муфт и заделок подбирается такая длина провода заземления, чтобы она позволяла обеспечить его подсоединение без особого труда к экрану, броне кабеля, оболочке, зателке, а также болту заземления корпуса, состоящего из металла конструкции опоры. Места, в которые будет монтироваться провод, необходимо облудить тщательным образом:
•    оловянно-свинцовый припой – для брони и свинцовой оболочки;
•    припой А, а затем оловянно-свинцовый припой – для алюминиевой оболочки;
•    припой А – для тонких экранов кабельных концов из алюминия, имеющих изоляцию из пластмассы.

Гибкий заземляющий провод из меди в муфтах и концевых заделках выводится от оболочки кабеля, чтобы в дальнейшем быть присоединенным к внешним нулевым проводникам. Функцию перемычки исполняет гибкий медный провод, имеющий сечение 16-77 мм2 (в зависимости от сечения жил кабеля). Для того, чтобы присоединить и припаять провод из меди к алюминиевой оболочке кабеля и к броне, необходимо облудить и защитить оболочку, а также обе ленты брони. Провод заземление (перемычка), облуженный заранее, закрепляется при помощи проволочного бандажа и паяется не более 3 минут.

Сечение провода защитного заземления

Рисунок G59 ниже основан на IEC 60364-5-54. В этой таблице представлены два метода определения подходящей c.s.a. для проводов PE или PEN.

Рис. G59 — Минимальное сечение защитных проводников

Метод

c.s.a. фаз
жил Sph (мм ²)

Минимум c.s.a. провода
PE (² мм)

Минимум c.s.a. провода
PEN (² мм)

Упрощенный метод ^[a]

S _ф. ≤ 16

S _ф. ^[b]

S _ф. ^[c]

16 ~~ф. ≤ 25~~

25 ~~ф. ≤ 35~~

35 ~~ф. ≤ 50~~

S _ф./2

S _ф.> 50

S _ф./2

Адиабатический метод

Любой размер

SPE / PEN = I2.См. Таблицу A.54 стандарта IEC60364-4-54 или Рисунок G60, чтобы получить значения коэффициента k.

Есть два метода:

Адиабатический (что соответствует описанному в IEC 60724)

Этот метод, будучи экономичным и обеспечивающим защиту проводника от перегрева, приводит к небольшим с.а.с. по сравнению с соответствующими фазовыми проводниками цепи. Результат иногда несовместим с необходимостью в схемах IT и TN минимизировать импеданс цепи замыкания на землю, чтобы гарантировать положительную работу с помощью устройств мгновенного отключения при перегрузке по току.Таким образом, этот метод используется на практике для установок TT, а также для определения размеров заземляющего проводника ^[1]

Этот метод основан на том, что размеры PE-проводов соотносятся с размерами соответствующих фазных проводов цепи, предполагая, что в каждом случае используется один и тот же материал проводника.

Таким образом, в Рис. G58 для:

Sph ≤ 16 мм ²: S _PE = S _ph

16 2 : S _PE = 16 мм ²

Sph> 35 мм ²: S _PE = S _ph/2

Примечание : когда в схеме TT заземляющий электрод установки находится за пределами зоны воздействия заземляющего электрода источника, c.s.a. Длина PE-проводника может быть ограничена 25 мм ² (для меди) или 35 мм ² (для алюминия).

Нейтраль не может использоваться в качестве PEN-проводника, если только она не соответствует требованиям. равен или больше 10 мм ² (медь) или 16 мм ² (алюминий).

Кроме того, в гибком кабеле не допускается использование PEN-жилы. Так как PEN-проводник работает также как нейтральный провод, его с.с.a. ни в коем случае не может быть меньше, чем необходимо для нейтрали, как описано в разделе «Определение размеров нейтрального проводника».

Это c.s.a. не может быть меньше, чем у фазных проводов, если:

Номинальная мощность в кВА однофазных нагрузок составляет менее 10% от общей нагрузки кВА, и
Imax, вероятно, пройдет через нейтраль в нормальных условиях, меньше тока, разрешенного для выбранного сечения кабеля.

Кроме того, защита нейтрального проводника должна обеспечиваться защитными устройствами, предусмотренными для защиты фазного провода (описанными в разделе Защита нейтрального проводника).

Значения коэффициента k для использования в формулах

Эти значения идентичны в нескольких национальных стандартах, а диапазоны превышения температуры вместе со значениями коэффициента k и верхними пределами температуры для различных классов изоляции соответствуют тем, которые опубликованы в IEC60364-5-54, приложение A.

Данные, представленные на рисунке Рисунок G60, наиболее часто требуются для проектирования низковольтной установки.

Рис. G60 — значения коэффициента k для низковольтных PE-проводов, обычно используемых в национальных стандартах и соответствующих IEC60364-5-54, приложение A

k значений		Тип изоляции
k значений		Поливинилхлорид (ПВХ)	Сшитый полиэтилен (XLPE) Этилен-пропиленовый каучук (EPR)
Конечная температура (° C)		160	250
Начальная температура (° C)		30	30
Изолированные жилы, не входящие в состав кабелей, или неизолированные жилы, контактирующие с оболочками кабелей	Медь	143	176
	Алюминий	95	116
	Сталь	52	64
Жилы многожильного кабеля	Медь	115	143
Жилы многожильного кабеля	Алюминий	76	94

^ Провод заземляющего электрода

Выбор размера кабеля заземления

Линейный или нейтральный проводник PME в комплекте	мм ²	4	6	10	16	25	35	50	70
Заземляющий провод, не закапанный в землю и не заглубленный и защищенный от коррозии и механических повреждений	мм ²	6	6	10	16	16	16	25	35
Основной защитный проводник	мм ²	6	6	6	10	10	10	16	25
Главный защитный заземляющий провод для источников питания PME (TN-C-S)	мм ²	10	10	10	10	10	10	16	25

Примечания:
1. Защитные проводники (включая заземляющие и заземляющие) с площадью поперечного сечения 10 мм² или менее должны быть из меди.

2. Дистрибьютору может потребоваться заземляющий провод минимального сечения в источнике подачи, не менее 16 мм² для источников питания TN-S и TN-C-S.

3. Подземные заземляющие проводники должны быть как минимум:
• медь 25 мм², если не защищена от коррозии
• сталь 50 мм², если не защищена от коррозии
• Медь 16 мм² не защищена от механических повреждений, но защищена от коррозии.
• Сталь с покрытием 16 мм² не защищена от механических повреждений, но защищена от коррозии.

4. В случае сомнений проконсультируйтесь с дистрибьютором.

Похоронен
Незащищенный	Защита от коррозии	Защита от коррозии и механических повреждений
мм ²	мм ²	мм ²
25	16	2. 5
Без захоронения
Незащищенный	Защита от коррозии	Защита от коррозии и механических повреждений
мм ²	мм ²	мм ²
4	4	2,5

Примечания:
1. Предполагаемая защита от коррозии оболочкой

2.Основные проводники защитного заземления должны иметь площадь поперечного сечения не менее половины требуемой для заземляющего проводника и не менее 6 мм².

Обратите внимание на следующее:
a) Следует использовать только медные проводники: можно использовать алюминиевые проводники с медным покрытием, алюминиевые проводники или конструкционную сталь, только если приняты специальные меры, выходящие за рамки Руководства по электромонтажу.

b) Клеящие соединения с входящими металлоконструкциями должны выполняться как можно ближе к точке входа в помещения, но на стороне потребителя любой изолирующей секции.

c) Где это практически возможно, подключение к газу, воде, нефти и т. Д. Должно быть в пределах 600 мм от счетчика обслуживания или точки входа в здание, если счетчик обслуживания внешний и должен быть на стороне потребителя до и после патрубок и после любого изоляционного участка в эксплуатации. Соединение должно выполняться с жесткими трубопроводами, а не с мягкими или гибкими соединениями счетчика.

d) Соединение должно выполняться с помощью зажимов (согласно BS 951) и иметь соответствующую защиту от коррозии в месте контакта.

(взято из источника: Onsite Guide: BS 7671: 2008 + A3: 2015. 6-е издание)

Вернуться к часто задаваемым вопросам

SESCrossSection — SES & Technologies ltd.

Создатель поперечного сечения проводника

SESCrossSection позволяет вам определять сложные поперечные сечения проводников вместе с их характеристиками и преобразовывать указанную информацию в соответствующие входные данные, подходящие для обширного набора программных инструментов SES и вычислительных модулей.Он предлагает полную гибкость для моделирования подземных или надземных систем, таких как:

Трубопроводы с покрытием
Концентрические кабели с несколькими жилами, оболочкой, броней или изоляционными слоями
Связанные проводники
Берега кабельных каналов
Многоконтурные линии передачи
Кабели трубчатые
Многожильные проводники
Многослойные проводники

Один инструмент, множество приложений

SESCrossSection используется для подготовки поперечных сечений, совместимых с:

Полностью интегрированный инструмент

SESCrossSection интегрирован в каждое приложение, требующее спецификаций поперечного сечения, что означает, что пользователям доступен один и тот же знакомый интерфейс, будь то для подготовки прокладки подземного кабеля для RowCAD или для моделирования воздушной линии передачи для вычисления параметров линии в TRALIN.Более того, SESCrossSection полностью связан с нашей утилитой SESLibrary, которая обеспечивает доступ к более чем 2300 готовым к использованию типам проводов и кабелей.

Гибкий ввод

Данные, представленные в технических паспортах проводников, не всегда являются полными или представлены в одном и том же формате. SESCrossSection легко принимает спецификации сопротивления в виде относительного удельного сопротивления (относительно отожженной меди), сопротивления переменному току или сопротивления постоянному току.Точно так же реактивное сопротивление можно ввести как относительную проницаемость (относительно свободного пространства), средний геометрический радиус (GMR) или реактивное сопротивление на расстоянии в один фут, то есть X (1 фут).

Автоматизация

Доступны мощные функции для автоматизации многих повторяющихся операций.

Заземление и соединение

Определения

Нормальная поставка: Электроснабжение, полученное от энергоснабжающей организации (DSO) или, альтернативно, от собственной генерирующей установки собственника

Заземление: Подключение открытых проводящих частей установки к главной клемме заземления или шине.

M ain E arthing T erminal (MET) or Bar: Клемма или шина, предусмотренная для подключения защитных проводов, основных проводников уравнивания потенциалов и проводов для функционального заземления, если таковые имеются, к средствам заземления.

Главный защитный проводник: Проводник, который соединяет главную клемму заземления или шину с нейтралью питания.

Заземляющий провод: Проводник, соединяющий главную клемму заземления или шину с заземляющим электродом.

Заземляющий электрод: Проводящая часть или группа проводящих частей, находящихся в тесном контакте с землей и обеспечивающих электрическое соединение с ней.

PEN Проводник: Заземленный провод, совмещающий функции как защитного, так и нейтрального проводника.
Примечание. Аббревиатура PEN происходит от комбинации символов PE для защитного проводника и N для нейтрального проводника.

Склеивание: См. Эквипотенциальное соединение.

Эквипотенциальное соединение: Электрические соединения, предназначенные для поддержания открытых проводящих частей и сторонних проводящих частей при одинаковом или приблизительно одинаковом потенциале, но не предназначены для проведения тока при нормальной работе.

Провод уравнивания потенциалов: Защитный проводник для обеспечения уравнивания потенциалов.

Заземление
Заземление определяется как «соединение открытых проводящих частей установки с главным заземляющим зажимом».
Главный зажим заземления
Каждая установка должна иметь главный заземляющий зажим. В бытовых установках это обычно латунный стержень, расположенный вверху, внизу или сбоку распределительного щита. Он должен иметь подходящий набор клемм для всех проводников, которые необходимо заделать.
К главному заземляющему зажиму можно подключать следующие провода:
Главный защитный проводник в системах TN
Заземляющий провод
Проводники функционального заземления (системы связи)
Основные проводники уравнивания потенциалов
Защитные проводники
Главный зажим заземления должен быть легко доступен.Это в первую очередь позволяет отключать любой из перечисленных выше проводов, если это требуется при испытании установки.
Главный защитный провод
Главный защитный провод соединяет нейтраль DSO с заземляющим электродом потребителя через главную клемму заземления. Его обычно называют нейтрализующим проводником . Он должен быть изолирован и иметь такое же поперечное сечение, что и заземляющий провод, если оба изготовлены из одного материала.Если они изготовлены из разных материалов, они должны иметь одинаковую допустимую нагрузку по току.
Заземляющий провод
Заземляющий провод должен иметь зелено-желтую изоляцию над медным проводом. Он соединяет заземляющий электрод с главной клеммой заземления. Площадь поперечного сечения этого проводника (SE мм2) зависит от площади поперечного сечения наибольшего фазного проводника в установке (S мм2) в соответствии с правилами ETCI.
S = Площадь поперечного сечения наибольшего фазного проводника.
SE = Площадь поперечного сечения заземляющего проводника.
Если кабель открыт, он должен быть защищен стальным или прочным ПВХ кабелепроводом или трубопроводом.

Защитный провод
Все цепи, если они специально не предназначены для непроводящего помещения, будут иметь защитный проводник (PE).Они должны быть способны передавать максимально возможный ток замыкания на землю к нейтрали DSO через главную клемму заземления.
Они должны пропускать этот ток короткого замыкания только в течение времени, необходимого для срабатывания устройства защиты цепи. Обычно это время не превышает пяти секунд. В случае неисправности они предотвращают попадание открытых проводящих частей под напряжение по отношению к земле.
Защитный провод может быть:
Отдельный провод
Жила кабеля
Кабельная броня
Металлическая труба
См. Рисунок 1.
Рисунок 1.

Заземляющий электрод
Заземляющий электрод может быть любого из следующих типов
Заземляющие стержни или трубы
Ленты или провода заземления
Плиты заземления
Металлическое армирование бетонных фундаментов, закапанных в землю, также может служить заземляющим электродом.
Рисунок 2
Рисунок 3
Указанного выше гальванизированного заземляющего электрода обычно достаточно для бытовой установки.
Правила ETCI охватывают более конкретные требования к типам заземляющих электродов.

Функция заземляющего электрода
Функция заземляющего электрода заключается в поддержании связи между общей массой земли и металлическими частями установки потребителя. Тогда их можно рассматривать как находящиеся под нулевым потенциалом. Заземляющий электрод должен быть постоянно действующим и выдерживать токи утечки на землю и замыкания на землю, которые могут возникнуть.
Эффективность заземляющего электрода в проведении токов короткого замыкания будет зависеть от его контакта с землей. Его контакт с землей будет зависеть от типа почвы в этом районе. Почва может быть тяжелой липкой почвой, песчаной почвой, почвой с большим содержанием торфа, гравием или каменистой почвой и т. Д. Тяжелая липкая почва обеспечивает соединение с землей с низким сопротивлением. Каменистая почва затрудняет надежное соединение с землей.
Расположение и установка заземляющего электрода
При установке в домашних условиях заземляющий электрод обычно располагается снаружи здания.Обычно его устанавливают рядом со шкафом счетчика. Он вбивается вертикально в землю и подсоединяется к выступающему концу. При перемещении электрода следует соблюдать осторожность, чтобы не повредить его. Убедитесь, что электрод не загрязняется при проведении фундаментных работ или подземных коммуникаций.
В некоторых случаях невозможно полностью опустить электрод на всю длину, например, если встречается камень. В таком случае необходимо использовать альтернативный метод. Электрод можно закопать горизонтально или можно использовать один из других рекомендуемых типов заземляющих электродов.Не разрешается уменьшать физический размер электрода путем его обрезки. Это уменьшит площадь его контакта и снизит его эффективность.
Заземляющий провод соединяется с заземляющим электродом с помощью зажима, поставляемого с электродом исключительно для этой цели. Соединение должно быть механически и электрически надежным, с учетом того, что в случае замыкания на землю соединение должно будет пропускать значительный ток короткого замыкания. Затем соединение заклеивается защитной лентой.Эта лента должна быть способной противостоять погодным и химическим воздействиям. Он также должен противостоять любым нападениям грызунов и термитов.
Заземление должно выполняться в корпусе со съемной смотровой крышкой. На крышке должна быть надпись «БЕЗОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ. НЕ УДАЛЯТЬ».
В общественных местах это соединение может быть скрыто или скрыто, но в таких случаях оно должно быть доступно для проверки при первом включении установки.

Водонепроницаемая лента
Лента
Denso обычно используется для защиты концевой заделки на заземляющем электроде. Хотя он легко наносится, он оставляет липкий след на всем, с чем соприкасается. Он выдержал испытание временем. Установлено, что заделки находятся в отличном состоянии после многих лет пребывания в тяжелых условиях. Он обеспечивает защиту от попадания воды и повреждений химическим воздействием, грызунами и термитами.
Другой формой защиты, которая может быть использована, является самоклеящаяся лента . Эта лента основана на внутреннем химическом взаимодействии между ее слоями. Растягивание ленты вокруг соединения активирует химический процесс . Примерно через тридцать минут лента вокруг соединения сформируется в твердую резиновую массу.
Подключение заземляющего электрода
На рис. 5 показан корпус подходящего типа для подключения заземляющего электрода.
На рисунке 6 показан заземляющий провод, подключенный к заземляющему электроду.
На рисунке 7 показано соединение, защищенное лентой Denso.

Рисунок 5 Рисунок 6 Рисунок 7

Типы системного заземления
Сегодня используются три типа системного заземления.
Это: —
TN Система
Система TT
IT-система
Система TN используется в этой стране. Ее обычно называют «нейтрализованной системой». Это в основном означает, что нейтраль питания подключена к земле в точке питания.
Есть три варианта этой системы; в Ирландии мы используем систему TN-C-S. Двумя другими вариациями являются система TN-C и система TN-S.
Хотя все три являются системами TN, разница между ними заключается в том, как расположены нейтральный и защитный проводники.
В системе TN-C-S функции нейтрали и защитного проводника объединены в один провод , часть системы.
T = Прямое соединение одной точки с землей.
N = Прямое электрическое соединение открытых проводящих частей с заземленным
провод питающей сети. В системах переменного тока заземленный
проводник обычно является нейтральным проводником.
C = Нейтральная и защитная функции объединены в одном проводе
(известный как PEN-проводник)
S = Нейтральная и защитная функции обеспечиваются отдельными проводниками.

Система TN-C-S
Однофазное питание 230 В в помещение осуществляется от вторичной обмотки трансформатора DSO. Один вывод этой вторичной обмотки соединен с землей (землей). Этот вывод становится нейтральным для системы. Таким образом, нейтральный проводник находится под потенциалом земли (ноль вольт).
Двухжильный концентрический кабель обычно используется для подключения от электросети к помещению.Центральная жила — это фазовый провод. Наружная жила выполняет функции нейтрального и защитного проводников. Этот проводник известен как проводник PEN. Он оканчивается на главном предохранителе DSO.
PEN = PE для защитного провода (защитного заземления), N для нейтрального провода.
С этого момента нейтральный и защитный проводники разделены и не должны соединяться вместе где-либо на протяжении всей установки.Защитный проводник называется основным защитным проводником. Он подключается к главной клемме заземления установки. Это означает, что главная клемма заземления надежно соединена с нейтралью DSO.
На каждой установке предусмотрен заземляющий электрод. Заземляющий электрод подключается к главной клемме заземления и, следовательно, к нейтрали DSO. Такое расположение обеспечивает потребителю клемму заземления, которая подключается к нейтральному проводнику системы, тем самым обеспечивая путь с низким импедансом (с низким сопротивлением) для возврата токов замыкания на землю.
Импеданс — это соотношение переменного напряжения и тока. Ом — это единица импеданса.
Его символ — буква Z.

TN-C-S Заземление системы
Рис. 8.

Эквипотенциальное соединение
Соединение и заземление — это две разные операции. Их нельзя путать.
Соединение просто означает электрическое соединение между всеми металлическими корпусами и т. Д. Установки («открытые токопроводящие части») и металлом всех неэлектрических служб («посторонние токопроводящие части»). Это сделано для того, чтобы гарантировать отсутствие разницы потенциалов между любыми из этих элементов в условиях неисправности. Разница потенциалов, возникающая между любыми двумя одновременно доступными частями, представляет риск поражения электрическим током для людей или животных, находящихся поблизости.
Существует два типа уравнивания потенциалов:
Основное выравнивание потенциалов
Дополнительное уравнивание потенциалов
Основное эквипотенциальное соединение
Основное эквипотенциальное соединение соединяет вместе все токопроводящие части основных инженерных коммуникаций в установке с главным заземляющим зажимом. Примеры основных инженерных услуг:
Металлические трубы для центрального отопления, газа, воды
Металлические воздуховоды для систем отопления и кондиционирования воздуха
Металлоконструкции здания

Дополнительное выравнивание потенциалов
Дополнительное уравнивание потенциалов обычно применяется к месту установки.Он соединяет вместе все посторонние проводящие части и все открытые проводящие части на месте.
Вода может проводить электричество. Дополнительные меры безопасности следует применять в местах, где электрическое оборудование используется в непосредственной близости от воды или пара. Такими локациями являются кухни, подсобные помещения, ванные и душевые.
Эквипотенциальное соединение в кухне / подсобном помещении
На кухнях и в подсобных помещениях все посторонние токопроводящие детали, такие как металлические раковины и металлические трубы, должны быть соединены вместе.Затем это эквипотенциальное соединение должно быть подключено к местному защитному проводу.
Рисунок 11
Примечание: Даже если обе трубы пластиковые, раковина должна быть приклеена.

Эквипотенциальное соединение в душе или ванной
Душ и ванна представляют собой повышенный риск поражения электрическим током из-за снижения сопротивления тела (влажная кожа) и возможности контакта с потенциалом земли.Посторонние проводящие части и открытые проводящие части в зоне, содержащей душ или ванну, рассматриваются как находящиеся в пределах зональных зон .
Рисунок 12.

Зажим для крепления
Используемый зажимной зажим является устойчивым к коррозии и регулируется для работы с трубами различных размеров. Предусмотрено фиксирующее устройство, предотвращающее ослабление зажима из-за расширения / сжатия, вызванного нагреванием / охлаждением или вибрацией.Сначала необходимо очистить трубу, чтобы удалить любые остатки строительных материалов или окисления, которые могли образоваться за годы на более старой установке. Зажим должен быть плотно установлен, а стопорное устройство закреплено, чтобы обеспечить хороший электрический контакт с трубой. Предусмотрена клемма для электрического подключения. Это соединение должно быть правильно заделано с учетом типа и размера проводников. Металлическая этикетка должна быть снабжена тиснением «БЕЗОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ, НЕ УДАЛЯТЬ».
См. Рисунок 13.
Рисунок 13
На рисунке 14 показано подключение основного заземляющего провода.
Рисунок 14
Источник: http://local.ecollege.ie/Content/APPRENTICE/liu/electrical_notes/LL226.doc
Если вы являетесь автором приведенного выше текста и не соглашаетесь поделиться ваши знания для обучения, исследований, стипендий (для добросовестного использования, как указано в авторских правах США), отправьте нам электронное письмо, и мы быстро удалим ваш текст.Добросовестное использование — это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы. В законах США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы других авторов в соответствии с четырехфакторным балансирующим тестом.(источник: http://en.wikipedia.org/wiki/Fair_use)
Информация о медицине и здоровье, содержащаяся на сайте, носит общий характер и цель , которая является чисто информативной и по этой причине не может в любом случае заменить совет врача или квалифицированного лица, имеющего законную профессию.
Тексты являются собственностью соответствующих авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться своими текстами с учащимися, преподавателями и пользователями Интернета, которые будут использоваться только в иллюстративных образовательных и научных целях.
myCableEngineering.com> Уравнение адиабаты
При расчете рейтингов неисправностей кабеля обычно предполагается, что продолжительность достаточно короткая, чтобы кабель не отводил тепло в окружающую среду. Принятие этого подхода упрощает расчет и дает возможность ошибиться.
Обычно используемым уравнением является так называемое адиабатическое уравнение. Для данной неисправности I , которая длится в течение времени t , минимальная требуемая площадь поперечного сечения кабеля определяется по формуле:
А = I2tk
где: A — номинальное сечение, мм ²
I — ток КЗ, А
t — длительность тока КЗ, с
К — коэффициент, зависящий от типа кабеля (см. Ниже )
В качестве альтернативы, учитывая сечение кабеля и ток короткого замыкания, максимальное время, допустимое для защитного устройства, можно найти по адресу:
т = k2A2I2
Коэффициент k зависит от изоляции кабеля, допустимого повышения температуры в условиях повреждения, удельного сопротивления проводника и теплоемкости.Типичные значения k :
Температура Материал проводника
Начальная ° C Конечная ° C Медь Алюминий Сталь
Термопласт 70 ° C (ПВХ)
70
160/140
115/103
76/78
42/37
Термопласт 90 ° C (ПВХ)
90
160/140
100/86
66/57
36/31
Термореактивная, 90 ° C (XLPE, EDR)
90
250
143
94
52
Термореактивная, 60 ° C (резина)
60
200
141
93
51
Термореактивная, 85 ° C (резина)
85
220
134
89
48
Термореактивная, 185 ° C (силиконовая резина)
180
350
132
87
47
* где два значения; нижнее значение применяется к проводнику CSA> 300 мм ²
* эти значения подходят для продолжительности до 5 секунд, источник: BS 7671, IEC 60364-5-54
Пример
Считайте максимальный ток короткого замыкания 13.6 кА, и защитное устройство срабатывает за 2,6 с. Минимальная безопасная площадь поперечного сечения медного термореактивного кабеля 90 ° C ( k = 143) составляет:
S = 136002 × 2,6143 = 154 мм2
Любой выбранный кабель большего размера выдержит отказ.
Деривация — адиабатическое уравнение и k
Термин адиабатический применяется к процессу, в котором отсутствует теплопередача. Что касается повреждений кабеля, мы предполагаем, что все тепло, генерируемое во время повреждения, содержится внутри кабеля (а не передается от него).Очевидно, это не совсем так, но это на всякий случай.
С точки зрения физики, количество тепла Q , необходимое для подъема материала ΔT , определяется по формуле:
Q = см ΔT
где Q — добавленное тепло, Дж
c — удельная теплоемкость материала, Jg ^-1 .K ^-1
м — масса материала, г
ΔT — превышение температуры, К
Энергия, поступающая в кабель во время короткого замыкания, определяется по формуле:
Q = I2Rt
где R — сопротивление кабеля, Ом
Исходя из физических свойств кабеля, мы можем рассчитать м и R как:
m = ρcAl и R = ρrlA
где ρ _c — плотность материала в г.мм ^-3
ρ _r — удельное сопротивление жилы, Ом.мм
l — длина кабеля, мм
Комбинируя и заменяя, получаем:
I2Rt = см ΔT
I2tρrlA = cρcAlΔT
и перестановка для A дает:
S = I2tk, положив k = cρcΔTρr
Примечание: ΔT — максимально допустимое превышение температуры для кабеля:
ΔT = θf − θi
где θ _f — конечная (максимальная) температура изоляции кабеля, ° C
θ _i — начальная (рабочая) температура изоляции кабеля, ° C
Единицы: выражаются в г (граммах) и мм. ², а не в кг и м.Это широко используется разработчиками кабелей. При необходимости уравнения можно легко изменить в кг и м.
Rittal 2412316 | SZ Хомут заземления, размер: M8, для сечения 16 мм²
{{еще}} {{if false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}
 Чтобы продолжить, выберите хотя бы один проект.
Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты.{{если projectsData.maxWorksites! = null}} {{/если}}
Показаны рабочие сайты {{: projectsData.worksites.length}}
Отображение рабочие места
Расширить все | Свернуть все
{{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}
Отступление
Истекает
Потребление
{{для projectsData.рабочие места}} {{для проектов}} {{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}
{{:кодовое название}}
Истекает: {{:истекает}} {{if expiresIn> 1}} дней {{/если}} {{if expiresIn == 1}} День {{/если}}
Расход:
{{если! isApplicableAmountLimit}}
Нет максимальной суммы
{{еще}} {{/если}} {{/для}}
{{/для}}
Необходимо выбрать хотя бы один проект
Сохранить
{{/если}} {{if true &&! empty projectsData.result && projectsData.status eq ‘success’}} {{если ложь}}
Выберите хотя бы один проект
{{/если}} {{для projectsData.result}} {{/для}}
Необходимо выбрать хотя бы один проект
Сохранить {{/если}} {{/если}}
Электрическое заземление | Заземление | Руководства по электричеству | Mepits
Система электрического заземления
Что такое заземление?
Заземление — это процесс соединения токопроводящих частей электроустановки с землей или землей.При заземлении металлические части электроустановки, такие как металлический корпус, опорный трос, концевые выводы кабельной брони и т. Д., Которые не пропускают ток, подключаются к заземляющему электроду или проводнику, погруженному во влажную землю, с использованием толстого металлического проводника с низким сопротивлением для безопасность. В некоторых случаях нейтральная точка энергосистемы соединяется с землей, чтобы избежать опасности во время разряда электрической энергии.
Рисунок 1: Система электрического заземления
Рисунок 2: Принципиальная схема электрического заземления
Важность заземления
Основная цель заземления — свести к минимуму неблагоприятные события, такие как несчастные случаи из-за поражения электрическим током, возгорание в результате утечки тока через непрошеный путь, и гарантировать, что потенциал проводника с током не увеличивается относительно земли по сравнению с проектной изоляцией.В некоторых случаях металлические части электроприборов проходят с проводом под напряжением, что может быть связано с неисправностью электроустановки или нарушением изоляции кабеля. В этих металлических частях накапливаются заряды, и человек получает серьезное поражение электрическим током или даже смерть, когда он соприкасается с такими заряженными металлическими частями. Посредством заземления эти заряды могут передаваться прямо на землю. Ниже показана необходимость заземления
.
Защита жизни людей и животных, а также обеспечение безопасности электроприборов и установок от токов утечки.
В случае повреждения одной фазы напряжение в исправной фазе должно быть постоянным.
Защитите электрическую систему и здания от удара молнии.
Обеспечивает обратный путь для электрической тяги и связи.
Избегайте угрозы возгорания в установках.
Важные термины
Земля: соединение электроустановки через проводник с другим проводником, закопанным в землю.
с твердым заземлением: электрическая установка или устройство считаются надежно заземленными, если они подключены к заземляющему проводнику / проводу напрямую без использования прерывателя цепи, предохранителя, сопротивления или любых других предохранительных устройств или элементов.
Заземляющий электрод: проводник, закопанный в землю с целью электрического заземления, известен как заземляющий электрод.Форма заземляющего электрода может отличаться от проводящего стержня, проводящей пластины, металлической водопроводной трубы или любого другого проводника с низким сопротивлением. Заземляющие электроды изготавливаются из меди, оцинкованного железа, чугуна и т. Д.
Заземляющий провод: проводящая полоса или провод, соединяющий электрическую установку или прибор с заземляющим электродом, называется заземляющим проводом. Провод заземления может быть из меди, оцинкованного железа и т. Д.
Проводники, обеспечивающие непрерывность заземления: это проводники, используемые для подключения заземляющего провода к различным электрическим приборам и устройствам, таким как распределительные щиты, электрические розетки, приборы и т. Д.Это может быть гибкий провод, металлическая оболочка кабеля или металлическая труба.
Дополнительный основной заземляющий провод: провод, соединяющий распределительный щит с различными распределительными щитами. Гибкие провода используются в качестве основного заземляющего провода.
Сопротивление заземления: Сопротивление между заземлением и заземляющим электродом называется сопротивлением заземления. Это сопротивление заземляющего электрода, заземляющего провода, проводника заземления и заземления, сложенное алгебраически. Сопротивление заземления измеряется с помощью Earth Megger.
Правила заземления
Согласно нормам IEE и правилам IE, штырь заземления в розетках с 3 контактами и 4 штырях питания должен быть надежно и постоянно заземлен. Все металлические кожухи и металлические покрытия, содержащие или закрывающие кабель или оборудование электропитания, должны быть заземлены. Металлические корпуса генераторов, трансформаторов, стационарных двигателей и т. Д. Должны быть заземлены с использованием двух отдельных заземлений или отдельных соединений с землей. В трехпроводной системе постоянного тока средний провод должен быть заземлен на электростанции.Опорные провода воздушных линий электропередачи должны быть заземлены как минимум одной жилой с заземляющими проводами.
Компоненты системы электрического заземления
Основными элементами системы электрического заземления являются:
Провод заземления
Провод заземления
Заземляющий электрод
Провод заземления или провод заземления
Проводник, который соединяет все металлические части электроустановки, такие как кабелепровод, металлические оболочки, каналы, розетки, распределительные коробки, предохранители, устройства управления и регулирования, металлические части трансформаторов, двигателей, генераторов и т. Д.и металлический каркас, на котором установлены электрические компоненты. Сопротивление заземляющего проводника должно быть очень низким. Согласно правилам IEEE, сопротивление между клеммой заземления потребителя и проводом непрерывного заземления должно быть меньше 1 Ом.
Рисунок 3: Заземляющий провод (кабель)
Рисунок 4: Заземляющий провод (неизолированный медный провод)
Размер этих проводников зависит от размера кабеля, используемого в электрической цепи.Площадь поперечного сечения заземляющего провода должна быть меньше половины площади поперечного сечения самого толстого провода, используемого при установке электропроводки. Обычно размер медного провода, используемого в качестве проводника заземления, составляет 3SWG. Заземляющие провода меньше 14SWG использовать нельзя. В некоторых случаях вместо неизолированного медного провода используются медные полоски.
Провод заземления или заземляющее соединение
Провод, соединяющий провод заземления и заземляющий электрод, называется заземляющим проводом или заземляющим соединением.Точка, где заземляющий провод встречается с заземляющим проводом, называется точкой соединения. Заземляющий провод должен быть прямым, меньшего размера и иметь минимальное количество стыков. Несмотря на то, что медные провода обычно используются в качестве заземляющего провода, медные ленты предпочтительнее для установки на большой высоте, поскольку они могут выдерживать более высокие значения тока короткого замыкания из-за своей более широкой площади. Жестко вытянутые неизолированные медные провода также используются в качестве заземляющих проводов. В этом случае все заземляющие проводники подключаются к точке подключения, а заземляющий провод используется для подключения заземляющего электрода к точке подключения.Чтобы обеспечить повышенную защиту электрооборудования, в качестве заземляющего провода используются два медных провода для соединения металлического корпуса оборудования с заземляющим электродом или заземляющей пластиной. Если есть 2 заземляющих электрода, должно быть 4 заземляющих провода. Это не для обеспечения параллельного пути тока короткого замыкания, а для одновременного прохождения тока короткого замыкания, что обеспечивает дополнительную безопасность.
Рисунок 5: Медная полоса, используемая в качестве заземляющего провода
Рисунок 6: Оцинкованная железная полоса, используемая в качестве заземляющего провода
Площадь поперечного сечения заземляющего провода не должна быть меньше половины площади поперечного сечения самого толстого провода, используемого в установке.Самый большой размер заземляющего провода — 3SWG, а минимальный размер не должен быть меньше 8SWG. Если ток нагрузки составляет 200 А от напряжения питания, то предпочтительнее использовать медную ленту, чем двойной заземляющий провод.
Рисунок 7: Двойное заземление двигателя
Электрод заземления или пластина заземления
Последняя часть системы заземления, которая находится под землей и которая подключена к заземляющему проводу, известна как заземляющий электрод или заземляющая пластина.Заземляющий электрод может быть в виде металлического стержня, трубы или пластины с очень низким сопротивлением для безопасного отвода тока короткого замыкания на землю. Заземляющий электрод может быть из меди или железа (оцинкован). Заземляющий электрод должен быть закопан во влажную землю, и в случае низкого содержания влаги в земле залейте водой заземляющий электрод из оцинкованного железа. Заземляющий электрод всегда ставится в вертикальное положение. Слои угольной извести и соли укладываются вокруг заземляющего электрода или заземляющей пластины.Это помогает увеличить размер заземляющего электрода, а также помогает поддерживать влажность вокруг заземляющего электрода или пластины. Для эффективного заземления длина заземляющего электрода должна составлять 4 метра.
Рисунок 8: Заземляющие электроды
Тип заземления
Ниже приведены типы используемых систем заземления:
Пластина заземления
Заземление труб
Штанговое заземление
Заземление через гидросистему
Заземление лентой или проволокой
Пластинчатое заземление
При этом типе заземления пластина, сделанная из оцинкованного железа или меди, закапывается вертикально на глубине не менее 3 м от уровня земли.Размер, необходимый для оцинкованной железной пластины, составляет 60 см X 60 см X 6,35 мм, а для медной пластины — 60 см X 60 см X 3,18 мм.
Рисунок 9: Пластинчатое заземление
Заземление трубы
Это наиболее распространенный тип системы заземления. В системе заземления этого типа перфорированная труба из оцинкованной стали / чугуна утвержденной длины и диаметра заглублена вертикально. Размер используемой трубы зависит от силы тока и количества влаги в почве.Диаметр трубы обычно составляет 40 мм, а длина — 2,75 м для нормального грунта. Количество влаги в почве определяет длину трубы.
Рисунок 10: Заземление трубы
Заземление стержня
Стержневое заземление аналогично заземлению трубы. При этом способе заземления медный стержень диаметром 12,5 мм или диаметром 16 мм из оцинкованной стали или полый участок 25 мм оцинкованной железной трубы длиной не менее 2,5 м закапывают вертикально под землей. Трубу можно закопать вручную или с помощью пневмомолота.Сопротивление заземления снижается до желаемого значения за счет встроенного электрода.
Рисунок 11: Стержневое заземление
Рисунок 12: Стержневое заземление с заполнением смесью угольной соли
Заземление через водопровод
В этом типе системы заземления для заземления используется водопроводная труба (оцинкованная сталь). Проверяется сопротивление оцинкованных железных труб и используются заземляющие зажимы для минимизации сопротивления заземляющего соединения.Если в качестве заземляющего провода используются стандартные жилы, концы жил очищаются. Заземляющий провод должен быть прямым и параллельным основной водопроводной трубе, чтобы обеспечить надежное соединение.
Рисунок 13: Заземление от водопровода
Заземление из ленты или проволоки
При этом типе заземления ленточный электрод с поперечным сечением не менее 25 мм X 1,6 мм закапывают в горизонтальную траншею глубиной не менее 0,5 м. Если используется медь, то желаемое поперечное сечение составляет 25 мм X 4 мм, а если используется оцинкованная сталь / железо, то желаемое поперечное сечение составляет 3 мм2.При использовании круглых проводов из оцинкованной стали или чугуна площадь поперечного сечения не должна быть меньше 6 мм2. Длина закапываемого проводника должна быть не менее 15 м.
Молниезащита
Когда потенциал между двумя облаками или между землей и облаком достигает достаточно высокого значения, около 10000 В / см, это приводит к ионизации воздуха на узком пути и вспышке молнии. Вероятность разряда очень высока на высоких деревьях или зданиях, а не на земле.Здания защищены от ударов молнии с помощью металлического стержня, доходящего до земли из точки над самой высокой частью здания. С одной стороны проводник имеет заостренный край, а с другой стороны он соединен с длинной толстой медной полосой, идущей вниз по зданию. Нижний конец полосы правильно заземлен. Во время удара молнии он ударяется о металлический стержень, и ток течет вниз по медной полосе. Металлический стержень обеспечивает путь разряда молнии с низким сопротивлением и предотвращает его выход из самой конструкции.
Рисунок 14: Молниезащита
Рисунок 15: Медные шипы, используемые в качестве громоотвода
Рисунок 16: Грозовой разрядник на коммуникационной вышке
Заземляющее устройство, подключенное к медной ленте молниеотвода, не должно подключаться к заземляющему устройству, предназначенному для заземления электроустановки. Медную поездку следует прокладывать таким образом, чтобы она не касалась здания.
.
No related posts.
Разное
Навигация по записям
Дизайнерские уличные фонари: Дизайнерские уличные светильники — купить дизайнерский уличный светильник недорого в Москве, интернет-магазин Мебелион.ру
Провести проводку в гараже своими руками: схема и монтаж электропроводки своими руками, как правильно сделать заземление
Похожие записи
Как правильно промывать нос при насморке: эффективные методы и растворы
18.11.2024
Питание кормящей мамы: что можно есть при грудном вскармливании
17.11.2024
Лучшая зимняя обувь для детей 2 лет: выбираем комфортные и надежные модели
16.11.2024
Детская комната для новорожденного: оформление, дизайн и планировка
15.11.2024
Увлажнитель воздуха: польза и вред для здоровья, отзывы специалистов и пользователей
14.11.2024
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Датчик
Дом
Кабель
Как выбрать
Лампа
Освещение
Отопление
Подключение
Проводка
Разное
Розетка
Советы
Стабилизатор
Схемы
Электролюбителям
+7 495 120-13-73, 8 800 500-97-74; [email protected] [email protected]
Карта сайта
