Штроборез из болгарки и двух алмазных дисков своими руками

Штроборез из болгарки и двух алмазных дисков своими руками

Те, кто занимается электрикой, прокладкой труб, и других коммуникаций, знают, как сложно делать штробы обычный перфоратором. Мало того, что они получаются кривыми, так и времени на это уходит в несколько раз больше, чем при использовании штробореза.

Однако не у всех есть штроборез. А ведь его изготовление из болгарки не представляет собой ничего сложного. Плюс ко всему, самодельный штроборез можно подключить к строительному или домашнему пылесосу, и тогда получится резать штробы без пыли и респиратора.

Что потребуется для изготовления штробореза

Заводской штроборез имеет практически идентичную конструкцию, как и самодельный из болгарки. Здесь также основным, режущим бетон и кирпич элементом, выступают два алмазных диска, которые разнесены друг от друга на нужное для пропила штробы расстояние.

В случае с изготовлением штробореза из болгарки, ширину пропила можно регулировать гайкой, используя одну или две для подкладывания между дисками.

Единственным ограничением в этом случае является длина вала на болгарке под крепление дисков. Однако, как показывает практика, длины вала хватает для того, чтобы сделать штроборез.

Теперь остаётся решить вопрос с отводом пыли. И здесь на помощь приходит канализационный отвод от 50 трубы. Сделав в отводе прорезь под диски, чтобы они могли нормально вращаться и, прикрутив отвод снизу болгарки, к нему можно будет подключить трубу или гибкий шланг от пылесоса.

Штроборез из болгарки своими руками

Итак, для изготовления самодельного штробореза из болгарки понадобятся:

  • Дополнительная гайка на болгарку, которая позволит закрепить на крепёжном валу два диска. Очень важно чтобы диски располагались друг напротив друга максимально ровно, в противном случае, работать самодельным штроборезом будет опасно;
  • Отвод для канализационной трубы, который нужно буде закрепить при помощи хомута внизу болгарки. Именно в отвод будет попадать вся пыль от резки штроб, после чего вытягиваться пылесосом;
  • Два одинаковых алмазных диска по бетону, которые по размерам подходили бы на болгарку.

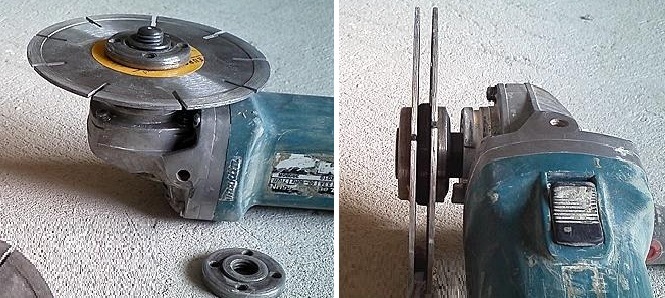

Сборка штробореза состоит из нескольких этапов. Сначала потребуется закрепить на штоке болгарки первый диск, притянув его для этих целей гайкой.

Затем производится установка второго диска по бетону, который также притягивается гайкой. Во время установки дисков обращайте внимание на то, в какую сторону они будут вращаться.

Внимание! Если длины штока болгарки недостаточно для установки двух дисков, то от изготовления штробореза лучше отказаться. В противном случае, его конструкция будет представлять большую опасность. Можно решить проблему установкой гаек меньшей толщины или нескольких, подогнав их под нужный размер.

Канализационный отвод, который будет служить для вытягивания пыли, устанавливается снизу болгарки. Перед установкой в нем нужно сделать небольшой пропил, по ширине двух дисков. Таким образом, чтобы пыль, прямиком попадала в отвод, а уже затем, беспрепятственно уходила в работающий пылесос.

Поделиться в соцсетях

Штроборез сделать самому своими руками.

Штроборез из болгарки: инструкция

Ремонт зачастую подобен нашествию варваров или цунами. Он занимает все свободное время, нещадно опустошает кошелек, постоянно требует дани и нового «вооружения». Для того чтобы хоть как-то уменьшить страдания семейного бюджета, многие решаются применить свои собственные силы и умения в облагораживании родного очага. Траты на высококвалифицированную рабочую силу сразу же уменьшаются, но зато возникает нужда в инструментах, которые в обычной жизни вряд ли пригодятся.

И стены мы расчертим

Так, для прокладывания в стенах различных труб и кабелей обычно требуется штроборез — аппарат, цена которого будущих ремонтников приводит в скорбное недоумение. К тому же, если вы не планируете кроить все поверхности в квартире на шахматную доску каждые полгода, штроборез будет сиротливо пылиться где-нибудь в недрах чулана. Казалось бы, почему не воспользоваться банальной болгаркой, которая есть в арсенале многих домовитых представителей мужского пола? Или не изготовить штроборез своими руками? Дело в том, что без необходимых усовершенствований работа с таким механизмом чревата травмами и другими неприятностями.

Наскальная живопись

Можно использовать и более простые инструменты, такие как зубило в сопровождении молотка. Однако возвращение на путь предков, скорее, превратит ремонт в подобие возведения египетской пирамиды. Не считая кривизны линий, неравномерной глубины и массы трудового пота, вы еще завоюете искреннюю ненависть соседей, которые будут изнемогать от зубодробительного стука.

Без шума и пыли

Штроборез «выгрызает» необходимые для будущих конструкций канавки в толще поверхностей. Причем делает это ровно, аккуратно, не погружая окружающее пространство в клубы пыли, без дождя осколков и с учетом требуемой мастером глубины. Поэтому появляется вопрос: «Можно ли сделать штроборез своими руками?»

Для всех поверхностей

Настоящие штроборезы могут работать практически с любыми материалами, такими как кирпич, известняк, железобетон, газобетон и камень. С помощью регулируемых дисков можно изменять все параметры будущей штробы, сами работы выполняются чисто – пылесос поглощает всю появляющуюся пыль. Второй плюс – борозда получается ровной. И главное, работая с таким инструментом, мастера сводят риски для здоровья к минимуму — как от отравления пылью, так и от травм, возникающих при попадании в человека мелких осколков. Не хотите тратиться на штроборез? Вполне можно изготовить самодельный инструмент и приспособления. Ниже мы рассмотрим, как это делается.

Как сделать штроборез?

Какие инструменты потребуются для этого? Чтобы изготовить штроборез из болгарки, нужен набор ключей гаечных обыкновенных, простейшая отвертка, пассатижи, конечно же, молоток и единственный «экзотический» представитель в этом ряду – сварочный аппарат. Для усовершенствования прибора потребуются непосредственно сама болгарка, кожух, он же кастрюля обыкновенная, трубки, листы железа, гайки, болты и пылесос. Перед тем как сделать штроборез своими руками, еще раз прикиньте, стоит ли этим заниматься. Такие действия не всегда оправданы. Так, в некоторых случаях ручной штроборез вполне может заменить видоизмененную болгарку. При этом от вас потребуется в два раза меньше усилий.

Что потребуется?

Можно ли сделать штроборез своими руками? Это вполне осуществимо, но, помимо основы из болгарки, вам понадобятся еще несколько элементов и умелые руки. В первую очередь количество дисков необходимо увеличить до двух, причем желательно, чтобы они были алмазными. Это позволит добиться легкости и высокой скорости при проведении работ.

Правила безопасности

Помните: чтобы изготовить самодельный инструмент и приспособления, потребуются умелые руки создателя, много времени и наличие четких инструкций. Перед тем как приступить к работе, прикиньте, стоит ли овчинка выделки. Проведите исследование цен, опросите знакомых. Если душа к конструированию не лежит, и из любых деталей у вас получается что-то монстроподобное, то стоит отступиться от поставленной цели. Изготовление своими руками штробореза — вполне посильная задача, но она требует определенных навыков.

Диск для штробореза

В первую очередь специальным болтом на болгарке крепится один диск – ничего сверхъестественного. Для того чтобы добавить второй, потребуется еще одна гайка, плюс кольцо, обладающее таким же диаметром, как и главное. Кольцо необходимо для того, чтобы закрепить дополнительный диск. Основная сложность, которая возникает у умельцев на данном этапе, – это добиться надежности в креплении второго диска. Тогда от второй гайки избавляемся и вместо нее берем металлическое кольцо (не больше одного сантиметра в диаметре). Теперь закрепляем искомый диск, используя гайку с направленным вниз кольцом. Если взять гайку подлиннее или же втулку с комплектом шайб, то можно изменять расстояние между дисками на необходимое вам и тем самым проделывать штробу требуемой ширины.

Чего еще не хватает

Увы, полноценный штроборез из такого механизма не получится. В первую очередь потому, что использующий агрегат человек будет купаться в клубах пыли и уворачиваться от летящих осколков, что навряд ли поможет провести ровную штробу. Конечно, можно устраивать перерывы в работе, дабы проветрить пространство, или «украсить» себя респиратором, но это не решит всех трудностей. Так что теперь необходимо снабдить агрегат чем-то, что будет затягивать пыль и мелкий мусор. Например, пылесосом.

Кожух-кастрюля

Для этого надо оснастить нашу болгарку дополнительным кожухом, который, опять же, можно приобрести или изготовить своими руками. Для тех, кто решит продолжить свое движение по нелегкому пути, скажем, что кожухи отлично получаются из ненужных кастрюль (правда, при наличии соответствующего сварочного аппарата).

Заканчиваем монтаж

Для крепления кастрюли-кожуха нам потребуется платформа. Для этого берем профильную трубу (из расчета 40 на 60) и крепим сваркой боковины (простые листы из металла). Выбираем «жертвенную» кастрюлю, очищаем ее от эмали, обрезаем и проделываем дырку для нашего будущего штробореза. С помощью сварки соединяем хомут корпуса и болгарку. После этого в кастрюле вырезается дырка, к которой при помощи сварочных работ будет крепиться трубка для пылеотвода. Помните, что диски у болгарки вращаются назад, а посему дырку вырезать следует в задней части кожуха и туда же крепить трубку пылесоса. Для того чтобы обновленная болгарка работала безотказно, вам потребуется удлинитель, так как одна розетка будет нужна для модифицированного инструмента, а одна — для пылесоса. Получившаяся конструкция не должна быть слишком тяжелой и массивной, иначе будет носить функцию украшения вашего дома, а не проделывать штробы.

Важность инструкций

При изготовлении штроборезов собственноручно старайтесь в точности следовать инструкциям. В идеале можно создать чертеж или какую-то схему. Незначительные огрехи, совершенные на этапе модернизирования инструментов, вполне могут превратить поверхности вашего жилища в подобие зоны боевых действий, испещренной канавами и окопами разной глубины и пугающей волнообразности. Но это не единственная опасность – неправильно собранный механизм вполне может нанести тяжелый вред и телесной целостности горе-изобретателя. Внимательно проверьте все ключевые узлы аппарата, перед тем как начать действовать. Проверьте, удобно ли вам держать инструмент в руках, ничто ли не мешает работе — причем не только вашей, но и самого штробореза.

Главное – не перегреться

Штроборезы, изготовленные фабричным способом, оборудованы специальными механизмами, защищающими их от перегрева при длительном проделывании борозд. Если вы работаете с самодельным инструментом, не забывайте про перерывы. Дайте отдохнуть и себе, и штроборезу.

Инструмент для газобетона

Отдельная тема для обсуждения – это способы, позволяющие сделать штроборез для газобетона своими руками. Такие материалы в последнее время очень часто используются при конструировании жилых домов. В связи с этим актуален и вопрос о том, как проводить скрытую проводку в подобных условиях. Газобетон отличается о других материалов своей структурой — она пористая. Следовательно, для работы с ним вполне можно использовать и ручной штроборез. К несомненным плюсам вышеуказанных инструментов можно отнести то что, цена их более чем скромная, они прокладывают борозды без лишнего шума и пыльных «бурь». Две ручки и резец – вот и вся сложность конструкции. Есть, конечно, и некоторые нюансы — все зависит от того, где будут пролегать штробы: по вертикали или по горизонтали.

Чего не стоит делать

Многие профессионалы рекомендуют не заниматься модернизацией электрических инструментов, если биться вам придется со стенами из газобетона. Ручного приспособления будет вполне достаточно, не придется тратить время и силы на усовершенствование электрических приборов и создавать специальный штроборез по бетону.

Что бы вы ни выбрали, помните, что при наличии всех требуемых материалов, необходимых инструментов, умелых и ловких рук, а главное — желания что-то сделать в самостоятельном режиме и избавить семейный кошелек от лишних трат, вы вполне можете создать нужное вам приспособление самостоятельно. Задача эта вполне посильная и более чем увлекательная. Если вы уже встали на путь облагораживания дома своими руками, почему бы не заняться и кустарным изготовлением необходимых инструментов. Все в ваших руках – главное, чтобы вы понимали, что делаете.

Итак, мы выяснили, как собственноручно можно изготовить штроборез различными способами. Удачи в ремонтных работах!

Насадка на болгарку для штробления: чертежи

Штроборез — удобный электроинструмент для создания широких и глубоких штроб или борозд в бетоне, гипсе, кирпиче или блоке. Более подробно о принципе работы устройства, его предназначении, использовании и создании насадки далее.

Зачем необходим

Штроборез является узкоспециализированным инструментом, который нужен, чтобы создать отверстия на стене, полу или потолке, а затем вставить в них вытяжную трубу, проводку, водопроводную, канализационную или газовую трубу, а также трубу отопления с прочным корпусом. Работает это так: в созданное отверстие ставятся коммуникационные элементы, а затем каждая штроба заштукатуривается. Это помогает сделать скрытую энергосистему, увеличить пространство и сделать его более аккуратным.

Обратите внимание! Стоит указать, что такой элемент как насадка штроборез бывает ручным и электрическим. Работа первого зависит от силы человека, а работа второго зависит от напряжения в сети. Вторая модель более производительная и универсальная.

Прокладка электропроводки как основное предназначение

Принцип работы

Самодельный шлифованный штроборез отличается от болгарки тем, что вместо одного вращательного диска используются два.

В момент подачи электроэнергии на сетевой прибор начинается вращаться редуктор. Из-за него приходят в работу диски. Соприкасаясь со стеной, полом или потолком, получается пиление. Стоит указать, что для защиты рук мастера во время штробления, на многих моделях предусмотрена опорная платформа.

Как работает

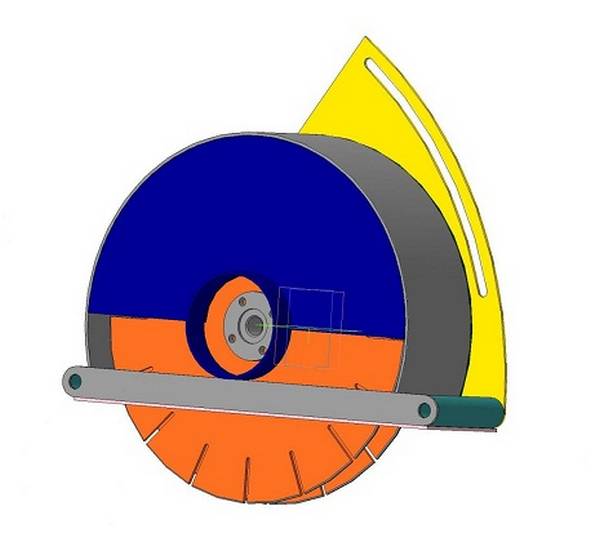

Чертежи как сделать насадку штробореза на болгарку

Сделать насадку на болгарку несложно по имеющимся чертежам. На данный момент такой элемент как штроборез из болгарки своими руками чертежи есть в сети. Для работы понадобиться взять защитный экран с опорным элементом, раструбом, шайбой и крепежной гайкой. Все, что нужно от пользователя, это соединить все элементы между собой по имеющейся схеме. Стоит помнить о том, что насадка не будет работать, если у инструмента мощность меньше 1,6 киловатт. Также нужно учитывать тот факт, что если диск будет иметь диаметр более 180 миллиметров, то двигатель болгарки начнет нагреваться и в конечном счете будет сломан.

Чертеж создания и подключения насадки

Как правильно эксплуатировать болгарку с штроборезом

Конечно, использовать болгарку со штроборезом правильно можно, прочитав инструкцию об эксплуатации. Там указаны основные моменты появления возможных неприятностей.

Использовать болгарку со штроборезной насадкой нужно аккуратно, поскольку есть вероятность испортить двигатель аппарата за короткий срок. Нельзя допускать того, чтобы инструмент нагревался. При сильном нагревании появляется неприятный запах из изделия и начинает искриться щетка, подтверждающая износ изделия. Возможно также что может появиться чрезмерный нагрев проводки и тогда появится свой запах.

Обратите внимание! Стоит также указать на тот факт, что не только нагрев двигателя опасен для болгарки. Также пагубное действие оказывает лишняя вибрация со спонтанными рывками. Почернение алмазного диска также говорит о чрезмерной перегрузке материала.

Руководство к эксплуатации

В целом, штроборез — удобный ручной аппарат, работающий от сети на электричестве или аккумуляторе и помогающий в создании отверстий в стене для прокладки электропроводки или труб для газо- или водоснабжения. По принципу работы схож с болгаркой, однако в отличие от нее использует два режущих диска. Сделать насадку для него на болгарку, а затем использовать эти два инструмента вместе просто. Достаточно воспользоваться готовой инструкцией к эксплуатации и имеющимися чертежами.

из болгарки, ручной для газобетона, чертежи и размеры

На чтение 8 мин. Опубликовано

Желание хорошего хозяина – обеспечить все виды работ необходимым электроинструментом. При этом некоторые виды устройств используются от случая к случаю. Одним из таких является – штроборез (бороздодел). К сожалению, без него трудно обеспечить качество выполняемых работ. В статье мы расскажем как сэкономить на данном инструменте и сделать штроборез своими руками.

Описание устройства

При проведении электромонтажных работ необходимо обеспечить защиту электропроводки от механического воздействия.

Это связано с требованиями безопасности при ее эксплуатации.

Самым надежным способом является укладка кабеля в каналы стеновых конструкций здания.

Сантехнические работы иногда требуют для выполнения дизайнерских решений, например, проложить трубопровод не снаружи, а внутри стены.

Углубление в каркасе здания можно сделать с помощью традиционных болгарки и перфоратора. Однако качество каналов будет оставлять желать лучшего. Выдержать необходимую прямолинейность, ширину и глубину штробы не представляется возможным.

Штроборез – специализированный электроинструмент, который используется для решения таких проблем. В каналы, выполненные таким аппаратом, легко уложить кабель или трубопровод.

Виды

В зависимости от характера и способа работ, штроборезы подразделяются на ручные и электрические.

Ручной

Ручной штроборез применяется при выполнении углублений в «мягких» строительных материалах типа газобетона или пенобетона.

Физические усилия человека позволяют выполнить канал и обеспечить укладку в него кабеля.

Конструкция ручного штробореза отличается простотой.

Это гнутая труба с приваренными ручками, имеющая рабочий инструмент в виде заточенной пластины.

Перед началом работы следует разметить местоположение штробы. Для получения прямолинейной канавки использовать направляющую в виде деревянной планки. После нанесения контура штробы, планка в работе больше не понадобиться. За несколько проходов получится ровная аккуратная канавка. При этом никакого шума и минимум пыли.

Порядок действий при работе ручным штроборезом:

  1. наносится разметка согласно проекта инженерных коммуникаций;
  2. режущую кромку совмещают с началом линии разметки;
  3. одна из рук выполняет хват ручки, находящейся дальше от лезвия;
  4. другая рука берется за ручку возле лезвия;
  5. рука возле лезвия давит на него, другой рукой тянут штроборез вдоль линии разметки.

Электрический

Электрические штроборезы используются для нарезки каналов в строительных конструкциях из материалов любой твердости.

Визуально они похожи на болгарку, но бросается в глаза наличие двух дисков.

Этот электроинструмент проделывает два параллельных реза, строительный материал между которыми удаляется с помощью адаптированного под ширину паза зубила.

Вначале работы также производится разметка штробы. Здесь необходимо учитывать смещение линии резов относительно края платформы, по которой ориентирована разметка. Наличие регулировки ширины и глубины канавки позволяет получать нужные размеры штробы.

Регулировка ширины паза штробореза производится заменой прокладочных шайб между кругами. Конструкция подвижной платформы дает возможность изменять глубину штробы.

Комплект рабочего инструмента состоит из двух кругов с алмазным напылением. От размера диаметра напрямую зависит глубина реза. В основном больше всего в быту используются круги от диаметра 150 мм до 230 мм. Круги с большим диаметром применяются в профессиональном варианте штробореза мощностью от 2 кВт. Чем больше круг, тем глубина реза выше.

Штроборез относится к категории опасных в эксплуатации электроинструментов, поэтому в конструкции присутствуют защитные элементы. При перегреве аппарата срабатывает система отключения, которая не даст его включить до полного остывания. Специальные муфты предотвратят заклинивание рабочих дисков.

Важно: штроборез должен иметь конструкцию, обеспечивающую комфортную работу с ним. Во время эксплуатации аппарат используется в положении «на весу». Ручки, которыми пользуется исполнитель, должны быть максимально эргономичными.

Отличительным элементом конструкции штробореза является наличие защитного кожуха. Наличие двух дисков не только повышает скорость работы по штробообразованию, но и создает определенные неудобства. Это повышенный уровень шума и необходимость устранения большого количества мелких частиц и пыли. На кожухе присутствует патрубок с помощью которого производится подключение строительного пылесоса.

Штроборез своими руками

Штроборез – этот инструмент достаточно редко используется при ремонте квартир и частных домов. Покупать его нет острой необходимости. Однако если обладать навыками по работе с металлами, можно изготовить его самостоятельно.

Как отмечалось, ручной штроборез имеет простую конструкцию. Наличие сварочного аппарата и опыт работы с ним обеспечит изготовление этой оснастки своими руками.

Для изготовления электрического неплохо иметь лишнюю болгарку. С наличием таковой задача по изготовлению электрического штробореза сильно упростится.

Вариант №1: ручной для газобетона

Первый простой способ, для которого не потребуется большое количество материалов. Но нужна определенная сноровка работы с трубами.

Инструменты и материалы

Для изготовления потребуется минимальное количество материалов и оборудования: труба диаметром около 15 мм, пластина толщиной 2 мм, сварочный аппарат с наличием электродов, слесарная оснастка.

Чертежи

Так как ручной штроборез изготавливается под себя, детальная конструктивная проработка не требуется. Оптимальный вариант получится после подгонки деталей.

Пошаговые действия
  1. Раскроить трубу на основную несущую и ручки к ней;
  2. Согнуть основную трубу в угол около 25°;
  3. Прихватить сваркой все части трубной конструкции;
  4. Проверить на удобство в работе;
  5. Подогнать, подпилить элементы трубной конструкции. Сварить;
  6. Заточить пластину в угол реза 45°;
  7. Согнуть пластину по ширине выполняемого канала;
  8. Приварить согнутую пластину к концу основной несущей трубы штробореза.

При выполнении всех работ с достаточной степенью аккуратности, ручной штроборез, изготовленный своими руками, практически не отличить от купленного в магазине.

Вариант №2: из дрели

Этот метод подразумевает наличие электрической дрели. Если быть кратким, то нужно из дрели сделать подобие ручного фрезера для твердых материалов.

Инструмент и материалы
  • Электрическая дрель,
  • концевая фреза,
  • набор деревянных брусков,
  • слесарный и столярный инструмент,
  • измерительные приборы.
Устройство

Рабочим элементом штробореза является концевая фреза, диаметр которой равен ширине выполняемого углубления. В качестве несущего основания выступают деревянные салазки, на которых закрепляется электрическая дрель. В патроне дрели устанавливается концевая фреза. Величина выхода фрезы за нижнее основание салазок примерно равна глубине канавки.
Пошаговые действия
  1. Распилить бруски на размеры в зависимости от величины дрели;
  2. Собрать бруски в конструкцию, обеспечивающую устойчивую посадку в ней электрической дрели;
  3. Закрепить в патроне фрезу;
  4. Установить упор на салазках для требуемого выхода фрезы.

Выполнять канавки по газобетону такой оснасткой ничуть не хуже, чем покупным изделием.

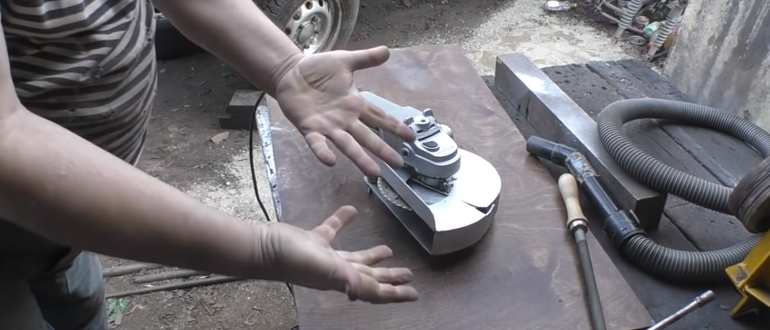

Вариант №3: из болгарки

Сэкономить на покупке дорогого инструмента, каким является штроборез, можно доработав его своими руками из болгарки, цена которой кратно ниже.

Инструменты и материалы

Для самостоятельного изготовления штробореза потребуется следующий материал:

  1. листовой металл толщиной около 2 мм:
  2. труба диаметром около 50 мм;
  3. подшипники с наружным диаметром 20-30 мм в количестве 4 шт.;
  4. металлические шайбы для прокладок между дисками;
  5. отрезки труб меньшего диаметра, крепежные изделия (болты, винты, гайки, шпильки, шайбы).

В качестве основного объекта приложения сил понадобится болгарка. Она должна быть мощной, не менее 1,2 кВт, чтобы нормально вращать вместо одного диска целых два. Переделывать маломощную болгарку не имеет смысла, так как велика вероятность, что она сгорит.

Сборка комплектующих деталей производится с использованием сварки. Необходимы слесарные инструменты и приспособления: тиски, напильники, штангенциркуль и т.п. На завершающей стадии понадобится краска по металлу и кисточка.

Для изготовления деталей штробореза требуется разработать чертежи насадки. Это особенно важно, кода часть деталей будет заказываться на стороне. Общение с исполнителем ведется на базе соблюдения технической документации. Также качественное выполнение сварочных швов немаловажный путь к успеху работы.

Пошаговые действия

Последовательность выполнения работ следующая.

  • Раскроить листовой металл для деталей кожуха, обе половинки должны быть максимально одинаковыми.
  • Вырезать полоску металла шириной полости кожуха. Примерить по верхней части кожуха;
  • прихватить, приварить половинки кожуха с покрывающим периметр полосовым металлом;
  • Вырезать держатель для болгарки. Приварить к нему хомут в сборе с крепежом. Диаметр хомута выполнить в соответствии с размерами деталей переделываемой болгарки;
  • К нижней части каждой из сторон кожуха привариваются две металлические планки. В них уже выполнены отверстия под оси колес;
  • В полосе металла, находящейся между двумя одинаковыми половинками, разделать отверстие для отвода пыли. К нему приварить пылеотводящий патрубок;
  • К патрубку приварить бобышку с резьбой. Внутренняя резьба бобышки соответствует наружной на рукоятке, используемой при работе переделываемой болгарки.

Важно: бобышка приваривается с левой стороны по ходу штробления.

  • Для крепления держателя к кожуху приваривается шпилька с резьбой;
  • Все сварочные швы зачищаются напильником, конструкция собирается и испытывается на холостом ходу;
  • При положительных испытаниях сборочный узел обезжиривают и покрывают краской.

Устанавливаются два алмазных диска. С помощью шайб выдерживается зазор между ними, равный ширине штробы. Внутренний диаметр шайб должен по скользящей посадке сопрягатся с диаметром вала. Наружный диаметр шайб равен диаметру шпинделя. Люфты и биения исключаются.

Отвод пыли

Работа сразу двух алмазных кругов создает большое количество пыли. Это существенно влияет на процесс проведения работ. Поэтому неотъемлемой частью кожуха штробореза является наличие патрубка для работы без пыли. В качестве обязательного элемента при нарезании каналов является присутствие строительного пылесоса, подсоединенного к патрубку.

Вот один из примеров самодельного пылесоса:
