Блок питания ПК – схема, ремонт своими руками

Блок питания в компьютере (БП) – это самостоятельное импульсное электронное устройство, предназначенное для преобразования напряжения переменного тока в ряд постоянных напряжений (+3,3 / +5 / +12 и -12) для питания материнской платы, видеокарты, винчестера и других блоков компьютера.

Прежде, чем приступать к ремонту блока питания компьютера необходимо убедиться в его неисправности, так как невозможность запуска компьютера может быть обусловлена другими причинами.

Фотография внешнего вида классического блока питания АТХ стационарного компьютера (десктопа).

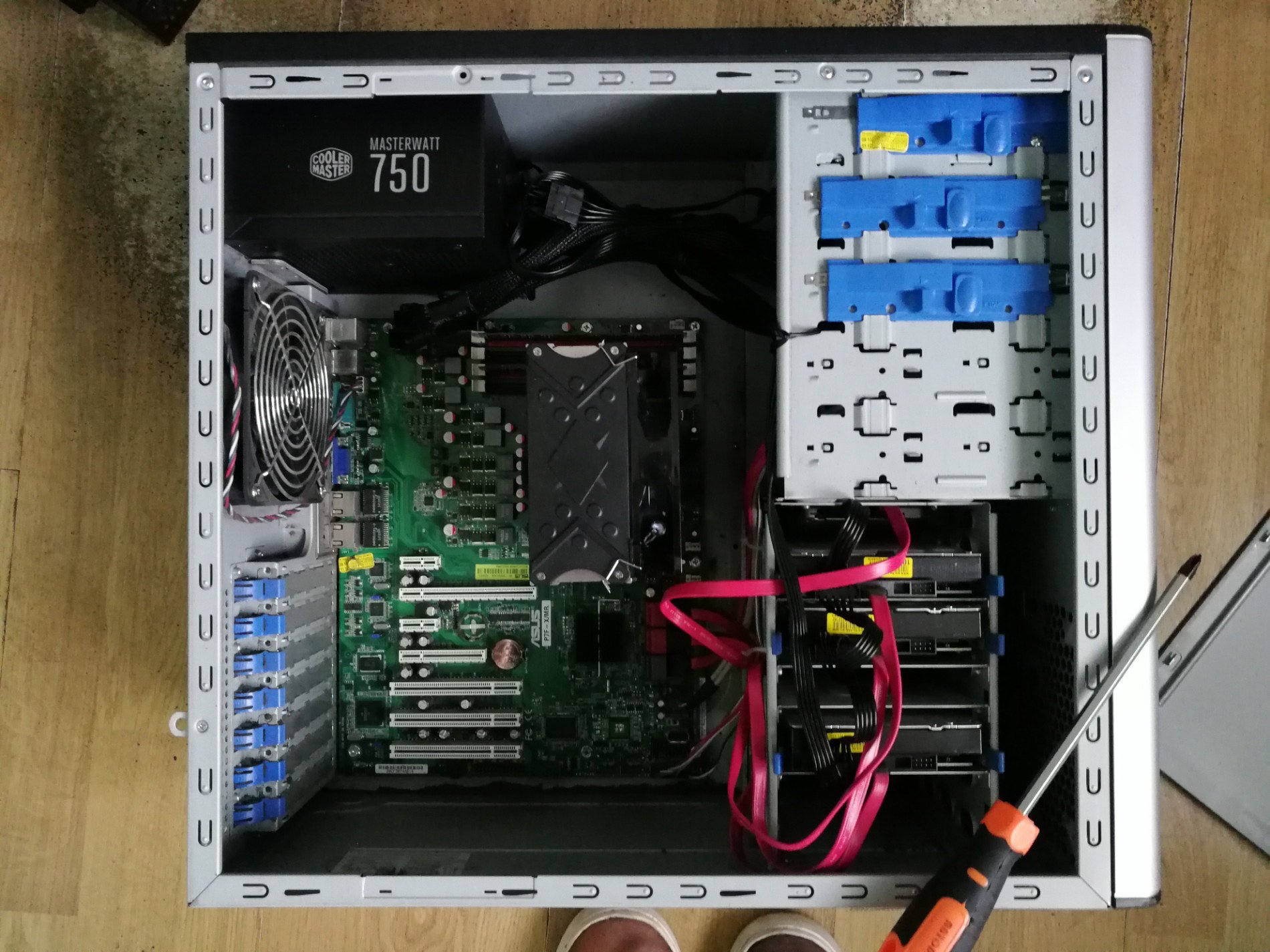

Где находится БП в системном блоке и как его разобрать

Чтобы получить доступ к БП компьютера необходимо сначала снять с системного блока левую боковую стенку, открутив два винта на задней стенке со стороны расположения разъемов.

Для извлечения блока питания из корпуса системного блока необходимо открутить четыре винта, помеченных на фото. Для проведения внешнего осмотра БП достаточно отсоединить от блоков компьютера только те провода, которые мешают для установки БП на край корпуса системного блока.

Расположив блок питания на углу системного блока, нужно открутить четыре винта, находящиеся сверху, на фото розового цвета. Часто один или два винта спрятаны под наклейкой, и чтобы найти винт, ее нужно отклеить или проткнуть жалом отвертки. По бокам тоже бывают наклейки, мешающие снять крышку, их нужно прорезать по линии сопряжения деталей корпуса БП.

После того, как крышка с БП снята обязательно удаляется пылесосом вся пыль. Она является одной из главных причин отказа радиодеталей, так как, покрывая их толстым слоем, снижает теплоотдачу от деталей, они перегреваются и, работая в тяжелых условиях, быстрее выходят из строя.

Для надежной работы компьютера удалять пыль из системного блока и БП, а также проверять работу кулеров необходимо не реже одного раза в год.

Структурная схема БП компьютера АТХ

Блок питания компьютера является довольно сложным электронным устройством и для его ремонта требуются глубокие знания по радиотехнике и наличие дорогостоящих приборов, но, тем не менее, 80% отказов можно устранить самостоятельно, владея навыками пайки, работы с отверткой и зная структурную схему источника питания.

Практически все БП компьютеров изготовлены по ниже приведенной структурной схеме. Электронные компоненты на схеме я привел только те, которые чаще всего выходят из строя, и доступны для самостоятельной замены непрофессионалам. При ремонте блока питания АТХ обязательно понадобится цветовая маркировка выходящих из него проводов.

Питающее напряжение с помощью сетевого шнура подается через разъемное соединение на плату блока питания. Первым элементом защиты является предохранитель Пр1 обычно стоит на 5 А. Но в зависимости от мощности источника может быть и другого номинала. Конденсаторы С1-С4 и дроссель L1 образуют фильтр, который служит для подавления синфазных и дифференциальных помех, которые возникают в результате работы самого блока питания и могут приходить из сети.

Сетевые фильтры, собранные по такой схеме, устанавливают в обязательном порядке во всех изделиях, в которых блок питания выполнен без силового трансформатора, в телевизорах, видеомагнитофонах, принтерах, сканерах и др. Максимальная эффективность работы фильтра возможна только при подключении к сети с заземляющим проводом. К сожалению, в дешевых китайских источниках питания компьютеров элементы фильтра зачастую отсутствуют.

Вот тому пример, конденсаторы не установлены, а вместо дросселя запаяны перемычки. Если Вы будете ремонтировать блок питания и обнаружите отсутствие элементов фильтра, то желательно их установить.

Вот фотография качественного БП компьютера, как видно, на плате установлены фильтрующие конденсаторы и помехоподавляющий дроссель.

Для защиты схемы БП от скачков питающего напряжения в дорогих моделях устанавливаются варисторы (Z1-Z3), на фото с правой стороны синего цвета. Принцип работы их простой. При нормальном напряжении в сети, сопротивление варистора очень большое и не влияет на работу схемы. В случае повышении напряжения в сети выше допустимого уровня, сопротивление варистора резко уменьшается, что ведет к перегоранию предохранителя, а не к выходу из строя дорогостоящей электроники.

Чтобы отремонтировать отказавший блок по причине перенапряжения, достаточно будет просто заменить варистор и предохранитель. Если варистора под руками нет, то можно обойтись только заменой предохранителя, компьютер будет работать нормально. Но при первой возможности, чтобы не рисковать, нужно в плату установить варистор.

В некоторых моделях блоков питания предусмотрена возможность переключения для работы при напряжении питающей сети 115 В, в этом случае контакты переключателя SW1 должны быть замкнуты.

Для плавного заряда электролитических конденсаторов С5-С6, включенных сразу после выпрямительного моста VD1-VD4, иногда устанавливают термистор RT с отрицательным ТКС. В холодном состоянии сопротивление термистора составляет единицы Ом, при прохождении через него тока, термистор разогревается, и сопротивление его уменьшается в 20-50 раз.

Для возможности включения компьютера дистанционно, в блоке питания имеется самостоятельный, дополнительный маломощный источник питания, который всегда включен, даже если компьютер выключен, но электрическая вилка не вынута из розетки.

Он формирует напряжение +5 B_SB и построен по схеме трансформаторного автоколебательного блокинг-генератора на одном транзисторе, запитанного от выпрямленного напряжения диодами VD1-VD4. Это один из самых ненадежных узлов блока питания и ремонтировать его сложно.

Необходимые для работы материнской платы и других устройств системного блока напряжения при выходе из блока выработки напряжений фильтруются от помех дросселями и электролитическими конденсаторами и затем посредством проводов с разъемами подаются к источникам потребления. Кулер, который охлаждает сам блок питания, запитывается, в старых моделях БП от напряжения минус 12 В, в современных от напряжения +12 В.

Ремонт БП компьютера АТХ

Внимание! Во избежание вывода компьютера из строя расстыковка и подключение разъемов блока питания и других узлов внутри системного блока необходимо выполнять только после полного отключения компьютера от питающей сети

(вынуть вилку из розетки или выключить выключатель в «Пилоте»).

Первое, что необходимо сделать, это проверить наличие напряжения в розетке и исправность удлинителя типа «Пилот» по свечению клавиши его выключателя. Далее нужно проверить, что шнур питания компьютера надежно вставлен в «Пилот» и системный блок и включен выключатель (при его наличии) на задней стенке системного блока.

Как найти неисправность БП нажимая кнопку «Пуск»

Если питание на компьютер подается, то на следующем шаге нужно глядя на кулер блока питания (виден за решеткой на задней стенке системного блока) нажать кнопку «Пуск» компьютера. Если лопасти кулера, хоть немного сдвинуться, значит, исправны фильтр, предохранитель, диодный мост и конденсаторы левой части структурной схемы, а также самостоятельный маломощный источник питания +5 B_SB.

В некоторых моделях БП кулер находится на плоской стороне и чтобы его увидеть, нужно снять левую боковую стенку системного блока.

Поворот на маленький угол и остановка крыльчатки кулера при нажатии на кнопку «Пуск» свидетельствует о том, что на мгновенье на выходе БП появляются выходные напряжения, после чего срабатывает защита, останавливающая работу БП. Защита настроена таким образом, что если величина тока по одному из выходных напряжений превысит заданный порог, то отключаются все напряжения.

Причиной перегрузки обычно является короткое замыкание в низковольтных цепях самого БП или в одном из блоков компьютера. Короткое замыкание обычно появляется при пробое в полупроводниковых приборах или изоляции в конденсаторах.

Для определения узла, в котором возникло короткое замыкание нужно отсоединить все разъемы БП от блоков компьютера, оставив только подключенные к материнской плате. После чего подключить компьютер к питающей сети и нажать кнопку «Пуск». Если кулер в БП завращался, значит, неисправен один из отключенных узлов. Для определения неисправного узла нужно их последовательно подключать к блоку питания.

Если БП, подключенный только к материнской плате не заработал, следует продолжить поиск неисправности и определить, какое из этих устройств неисправно.

Проверка БП компьютера


измерением величины сопротивления выходных цепей

При ремонте БП некоторые виды его неисправности можно определить путем измерения омметром величины сопротивления между общим проводом GND черного цвета и остальными контактами выходных разъемов.

Перед началом измерений БП должен быть отключен от питающей сети, и все его разъемы отсоединены от узлов системного блока. Мультиметр или тестер нужно включить в режим измерения сопротивления и выбрать предел 200 Ом. Общий провод прибора подключить к контакту разъема, к которому подходит черный провод. Концом второго щупа по очереди прикасаются к контактам, в соответствии с таблицей.

В таблице приведены обобщенные данные, полученные в результате измерения величины сопротивления выходных цепей 20 исправных БП компьютеров разных мощностей, производителей и годов выпуска.

Для возможности подключения БП для проверки без нагрузки внутри блока на некоторых выходах устанавливают нагрузочные резисторы, номинал которых зависит от мощности блока питания и решения производителя. Поэтому измеренное сопротивление может колебаться в большом диапазоне, но не должно быть ниже допустимого.

Если нагрузочный резистор в цепи не установлен, то показания омметра будут изменяться от малой величины до бесконечности. Это связано с зарядкой фильтрующего электролитического конденсатора от омметра и свидетельствует о том, что конденсатор исправный. Если поменять местами щупы, то будет наблюдаться аналогичная картина. Если сопротивление велико и не изменяется, то возможно в обрыве находится конденсатор.

Сопротивление меньше допустимого свидетельствует о наличии короткого замыкания, которое может быть вызвано пробоем изоляции в электролитическом конденсаторе или выпрямляющего диода. Для определения неисправной детали придется вскрыть блок питания и отпаять от схемы один конец фильтрующего дросселя этой цепи. Далее проверить сопротивление до и после дросселя. Если после него, то замыкание в конденсаторе, проводах, между дорожками печатной платы, а если до него, то пробит выпрямительный диод.

Поиск неисправности БП внешним осмотром

Первоначально следует внимательно осмотреть все детали, обратив особое внимание на целостность геометрии электролитических конденсаторов. Как правило, из-за тяжелого температурного режима электролитические конденсаторы, выходят из строя чаще всего. Около 50% отказов блоков питания связано именно с неисправностью конденсаторов. Зачастую вздутие конденсаторов является следствием плохой работы кулера. Смазка подшипников кулера вырабатывается и обороты падают. Эффективность охлаждения деталей блока питания снижается, и они перегреваются. Поэтому при первых признаках неисправности кулера блока питания, обычно появляется дополнительный акустический шум, нужно почистить от пыли и смазать кулер.

Если корпус конденсатора вздулся или видны следы вытекшего электролита, то отказ конденсатора очевиден и его следует заменить исправным. Вздувается конденсатор в случае пробоя изоляции. Но бывает, внешних признаков отказа нет, а уровень пульсаций выходного напряжения большей. В таких случаях конденсатор неисправен по причине отсутствия контакта между его выводом и обкладки внутри него, как говорят, конденсатор в обрыве. Проверить конденсатор на обрыв можно с помощью любого тестера в режиме измерения сопротивления. Технология проверки конденсаторов представлена в статье сайта «Измерение сопротивления».

Далее осматриваются остальные элементы, предохранитель, резисторы и полупроводниковые приборы. В предохранителе внутри вдоль по центру должна проходить тонкая металлическая проволочка, иногда с утолщением в середине. Если проволочки не видно, то, скорее всего она перегорела. Для точной проверки предохранителя нужно его прозвонить омметром. Если предохранитель перегорел, то его нужно заменить новым или отремонтировать. Прежде, чем производить замену, для проверки блока питания можно перегоревший предохранитель не выпаивать из платы, а припаять к его выводам жилку медного провода диаметром 0,18 мм. Если при включении блока питания в сеть проводок не перегорит, то тогда уже есть смысл заменять предохранитель исправным.

Как проверить исправность БП замыканием контактов PG и GND

Если материнскую плату можно проверить только подключив к заведомо исправному БП, то блок питания можно проверить отдельно с помощью блока нагрузок или запустить с помощью соединения контактов +5 В PG и GND между собой.

От блока питания на материнскую плату питающие напряжения подаются с помощью 20 или 24 контактного разъема и 4 или 6 контактного. Для надежности разъемы имеют защелки. Для того, чтобы вынуть разъемы из материнской платы нужно пальцем нажать наверх защелки одновременно, прилагая довольно большое усилие, покачивая из стороны в сторону, вытащить ответную часть.

Далее нужно закоротить между собой, отрезком провода, можно и металлической канцелярской скрепкой, два вывода в разъеме, снятой с материнской платы. Провода расположены со стороны защелки. На фотографиях место установки перемычки обозначено желтым цветом.

Если разъем имеет 20 контактов, то соединять между собой нужно вывод 14 (провод зеленого цвета, в некоторых блоках питания может быть серый, POWER ON) и вывод 15 (провод черного цвета, GND).

Если разъем имеет 24 контакта, то соединять между собой нужно вывод 16 (зеленого зеленого, в некоторых блоках питания провод может быть серого цвета, POWER ON) и вывод 17 (черный провод GND).

Если крыльчатка в кулере блока питания завращается, то блок питания АТХ можно считать работоспособным, и, следовательно, причина неработящего компьютера находится в других блоках. Но такая проверка не гарантирует стабильную работу компьютера в целом, так как отклонения выходных напряжений могут быть больше допустимых.

Проверка БП компьютера


измерением напряжений и уровня пульсаций

После ремонта БП или в случае нестабильной работы компьютера для полной уверенности в исправности блока питания, необходимо его подключить к блоку нагрузок и измерять уровень выходных напряжений и размах пульсаций. Отклонение величин напряжений и размаха пульсаций на выходе блока питания не должны превышать значений, приведенных в таблице.

Можно обойтись и без блока нагрузок измеряв напряжение и уровень пульсаций непосредственно на выводах разъемов БП в работающем компьютере.

При измерении напряжений мультиметром «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» к нужным контактам разъема.

Напряжение +5 В SB (Stand-by), фиолетовый провод – вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

Напряжение минус 12 В (провод синего цвета) необходимо только для питания интерфейса RS-232, который в современных компьютерах отсутствует. Поэтому в блоках питания последних моделей этого напряжения может не быть.

Как заменить предохранитель в БП компьютера

Обычно в компьютерных блоках питания устанавливается трубчатый стеклянный плавкий предохранитель, рассчитанный на ток защиты 6,3 А. Для надежности и компактности предохранитель впаивают непосредственно в печатную плату. Для этого применяются специальные предохранители, имеющие выводы для запайки. Предохранитель обычно устанавливают в горизонтальном положении рядом с сетевым фильтром и его легко обнаружить по внешнему виду.

Но иногда встречаются блоки питания, в которых предохранитель установлен в вертикальном положении и на него надета термоусаживаемая трубка, как на фотографии выше. В результате обнаружить его затруднительно. Но помогает надпись, нанесенная на печатной плате рядом с предохранителем: F1 – так обозначается предохранитель на электрических схемах. Рядом с предохранителем может быть также указан ток, на который он рассчитан, на представленной плате указан ток 6,3 А.

При ремонте блока питания и проверке вертикально установленного предохранителя с помощью мультиметра был обнаружен его обрыв. После выпаивания предохранителя и снятия термоусаживаемой трубки стало очевидно, что он перегорел. Стеклянная трубка изнутри вся была покрыта черным налетом от перегоревшей проволоки.

Предохранители с проволочными выводами встречается редко, но их можно с успехом заменить обычными 6,3 амперными, припаяв к чашечкам с торцов одножильные кусочки медного провода диаметром 0,5-0,7 мм.

Останется только запаять подготовленный предохранитель в печатную плату блока питания и проверить его на работоспособность.

Если при включении блока питания предохранитель сгорел повторно, то значит, имеет место отказ других радиоэлементов, обычно пробой переходов в ключевых транзисторах. Ремонтировать блок питания с такой неисправностью требует высокой квалификации и экономически не целесообразен. Замена предохранителя, рассчитанного на больший ток защиты, чем 6,3 А не приведет к положительному результату. Предохранитель все равно перегорит.

Поиск в БП неисправных электролитических конденсаторов

Очень часто отказ блока питания, и как результат нестабильная работа компьютера в целом, происходит по причине вздутия корпусов электролитических конденсаторов. Для защиты от взрыва, на торце электролитических конденсаторов делаются надсечки. При возрастании давления внутри конденсатора происходит вздутие или разрыв корпуса в месте надсечки и по этому признаку легко найти отказавший конденсатор. Основной причиной выхода из строя конденсаторов является их перегрев из-за неисправности кулера или превышения допустимого напряжения.

На фотографии видно, что у конденсатора, находящегося с левой стороны, торец плоский, а у правого – вздутый, со следами подтекшего электролита. Такой конденсатор вышел из строя и подлежит замене. В блоке питания обычно выходят из строя электролитические конденсаторы по шине питания +5 В, так как устанавливаются с малым запасом по напряжению, всего на 6,3 В. Встречал случаи, когда все конденсаторы в блоке питания по цепи +5 В были вздутые.

При замене конденсаторов по цепи питания 5 В рекомендую устанавливаю конденсаторы, которые рассчитаны на напряжение не мене, чем на 10 В. Чем на большее напряжение рассчитан конденсатор, тем лучше, главное, чтобы по габаритам вписался в место установки. В случае, если конденсатор с большим напряжение не вмещается из-за размеров, можно установить конденсатор меньшей емкости, но рассчитанный на большее напряжение. Все равно емкость установленных на заводе конденсаторов имеет большой запас и такая замена не ухудшит работу блока питания и компьютера в целом.

Чем емкость устанавливаемого конденсатора больше, тем лучше. Так что при замене лучше выбирать конденсатор, рассчитанный на большее напряжение и емкость, чем у вышедшего из строя. Заменить вышедший из строя конденсатор в блоке питания не сложно, при наличии навыков работы с паяльником. Технике пайки посвящена статья сайта «Как паять паяльником».

Нет смысла заменять электролитические конденсаторы в блоке питания, если они все вспучились. Это значит, что вышла из строя схема стабилизации выходного напряжения, и на конденсаторы было подано напряжение, превышающее допустимое. Такой блок питания можно отремонтировать, только имея профессиональное образование и измерительные приборы, но экономически такой ремонт не целесообразен.

Главное при ремонте БП не забывать, что электролитические конденсаторы имеют полярность. Со стороны отрицательного вывода на корпусе конденсатора имеется маркировка, в виде широкой светлой вертикальной полосы, как показано на фото выше. На печатной плате отверстие для отрицательного вывода конденсатора расположено в зоне маркировки белого (черного) полукруга или отверстие для положительного вывода обозначается знаком «+».

Проверка дросселя групповой стабилизации БП АТХ

Если из системного блока компьютера вдруг запахло гарью, то одной из причин может быть перегрев дросселя групповой стабилизации в БП или подгоревшая обмотка одного из кулеров. При этом компьютер обычно продолжает нормально работать. Если после вскрытия системного блока и осмотра все кулеры вращаются, то значит, неисправен дроссель. Компьютер необходимо сразу выключить и заняться ремонтом.

На фотографии показан БП компьютера со снятой крышкой, в центре которой виден дроссель, покрытый изоляцией зеленого цвета, подгоревшей сверху. Когда я подключил этот БП к нагрузке и подал на него питающее напряжение, то через пару минут из дросселя пошла тонкая струйка дыма. Проверка показала, что все выходные напряжения в допуске и размах пульсаций не превышает допустимый.

Через дроссель проходит ток всех питающих компьютер напряжений и очевидно, что произошло нарушение изоляции проводов обмоток вследствие чего, они закоротили между собой.

Обмотки можно перемотать на этот же сердечник, но в результате сильного нагрева магнитодиэлектрик сердечника может потерять добротность, в результате из-за больших токов Фуко будет нагреваться даже при целых обмотках. Поэтому рекомендую установить новый дроссель. Если аналога нет, то нужно посчитать витки обмоток, сматывая их на сгоревшем дросселе, и намотать изолированным проводом такого же сечения на новом сердечнике. При этом нужно соблюдать направление обмоток.

Проверка других элементов БП

Резисторы и простые конденсаторы не должны иметь потемнений и нагаров. Корпуса полупроводниковых приборов должны быть целыми, без сколов и трещин. При самостоятельном ремонте целесообразно выполнить замену только элементов, отображенных на структурной схеме. Если потемнела краска на резисторе, или развалился транзистор, то менять их бессмысленно, так как, скорее всего это следствие выхода из строя других элементов, которые без приборов не обнаружить. Потемневший корпус резистора не всегда свидетельствует о его неисправности. Вполне возможно просто потемнела только краска, а сопротивление резистора в норме.


Павел 02.07.2017

Здравствуйте.
У меня такой вопрос. Я заменил в блоке питания компьютера (Hiper 630Вт) электролитические конденсаторы, но не уверен, что всё правильно сделал в плане выбора конденсаторов.
Пару лет назад в нём вздулся один конденсатор и засвистел (издавал писк при включении ПК). Я заменил его на точно такой же, и по напряжению, и по ёмкости, и по градусам, а именно [10V 2200µF 105°С].
Спустя примерно 2 года заменённый мной конденсатор опять вышел из строя. ПК перестал запускаться, в Б/П появились щелчки при включении.
Разобрав Б/П я увидел, что опять вздулся замененный мной конденсатор и ещё один поменьше на [10V 1000µF 105С°] , расположенный рядом. Я их оба заменил на такие: [10V 3300µF 105°], взяв со старой ненужной донорской материнки. После процедуры замены Б/П сразу же заработал, всё пока что нормально.
В момент написания письма ПК работает на этом самом Б/П, но меня всё же беспокоит следующее:
— нормально такое увеличение ёмкости (более чем на 20%) сразу на двух конденсаторах, или посоветуете перепаять на такие же значения, как были с завода, и опять быть готовым к планируемой поломке?
— или переделать наоборот: купить конденсаторы с более высоким напряжением, а ёмкость оставить 2200 µF? Я в интернете искал по этому вопросу, и люди делятся 50/50. Кто-то говорит увеличивать ёмкость можно, а напряжение нельзя, кто-то говорит наоборот. Также советы меняются в зависимости от того, где именно перегорели конденсаторы: на материнской плате, в цепи питания процессора, либо в блоке питания ПК. Я уже не знаю кого слушать… Где правда? Заранее спасибо.
С уважением, Павел.

Александр

Здравствуйте, Павел.
При замене фильтрующих конденсаторов в любых блоках питания и материнских платах нужно руководствоваться тремя правилами:
– чем емкость больше, тем лучше будет фильтрация питающего напряжения;
– чем рабочее напряжение конденсатора выше, тем надежнее;
– чем рабочая температура конденсатора выше, тем надежнее.
Таким образом для Вашего случая лучше установить конденсатор такой же емкости, но рассчитанный на большее напряжение. Как раз конденсаторы и вспучивается из-за пробоя изоляции между его обкладками внутри. А если позволяет место, то и на большую емкость.
Дело в том, что со временем емкость электролитических конденсаторов уменьшается и как раз запас по емкости обеспечит стабильную работу на более длительный срок службы изделия в целом.
Я, например, на материнках и блоках питания при замене конденсаторов всегда устанавливаю вместо 6,3 В на 10 или 15 В, а если позволяет место, то и на большую емкость. Притом ограничений нет, можно вместо 1000 µF установить даже 4000 µF, будет только лучше.

Ремонт блока питания в домашних условиях: схемы и светы мастера

Слишком долго включается компьютер или при включении появляются посторонние звуки и запах горелого, иногда происходит самопроизвольное выключение ПК или блок питания компьютера не запускается – вполне возможно, эти признаки свидетельствуют о неисправности БП. Осталось только в этом удостовериться, заменив его на заведомо рабочий.

Если вы определили, что причиной всех бед вашего ПК является вышедший из строя блок питания, то у вас есть два варианта действий: купить новый БП или отремонтировать старый. Тех, кто решается на ремонт, сразу хочется предостеречь: в некоторых случаях его стоимость может превосходить цену нового блока питания, поэтому, прежде чем отдать БП в сервисный центр, хорошенько подумайте, есть ли смысл в этом?

Но для того чтобы выяснить судьбу вышедшего из строя БП, следует провести его диагностику, после чего станет понятным, что при некоторых неисправностях можно произвести ремонт своими руками, как говориться «на коленках». И быстрее получится и дешевле. Итак, решение принято, блок питания компьютера ремонтируем сами, тогда для этого необходимо, как любят повторять в армии, изучить мат. часть, а по-простому – заняться теоретической подготовкой.

Немного теории

На рисунке 1 показана структурная схема импульсного блока питания АТХ

Изначально, напряжение поступает на сетевой фильтр, который предназначен для сглаживания помех состоит из конденсаторов и дросселей. Проходя через выключатель, напряжение попадает на выпрямитель, состоящий из диодного моста и нескольких сглаживающих конденсаторов, ёмкостью около 400 мКф и рассчитанных на напряжение 400 В.

Теперь в цепи уже протекает постоянный ток, который попадает на высоковольтный транзисторный ключ, который переключается с определенной частотой, задаваемой схемой управления. После ключа, напряжение в цепи уже импульсное, но еще достаточно высокое. Теперь, его необходимо уменьшить до нужных нам отметок. За это отвечает трансформатор, со вторичных обмоток которого выходят напряжения в 5 и 12В как положительной, так и отрицательной полярности.

За выходными напряжениями следит плата управления, которая состоит из шим-контроллера и целого ряда компараторов, которые заменяет всего одна микросхема.

На рисунке 2 представлена структура микросхемы по управлению выходными напряжениями.

Кроме этого, существует еще источники напряжения: 5В – «дежурка» в блоке питания атх и 3.3 В, для питания процессора. Дежурное напряжение служит для запуска некоторых устройств в ПК, например модема, который для получения пакета из сети даст команду на «пробуждение» компьютера.

Основные причины выхода из строя БП

Основных причин, приведших к выходу из строя блок питания вашего ПК, на самом деле не так уж и много, поэтому рассмотрим каждую подробно.

  1. Перепады напряжения питающей сети. Тут все понятно: повышение напряжения выводит из строя элементы первичной цепи, который состоит из высоковольтных электролитических конденсаторов, и выпрямителя, если они установлены без достаточного запаса по току и напряжению.
  2. Некачественная сборка от неизвестного производителя. Все дело в том, что именитый производитель не жалеет деньги на детали для блока питания. Большинство дешевых аналогов используют запчасти из заводского брака, некалиброванные транзисторы, с большим разбросом параметров. Кроме того, хороший производитель всегда предусматривает в схеме защиту цепей, например, термистор в блоке питания компьютера, который отвечает именно за скачки тока при включении ПК. При превышении пределов по току, сопротивление термистора падает, при этом выгорает предохранитель, но, как правило, все остальные детали остаются невредимыми.
  3. Перегрузка БП мо мощности. Это достаточно частая причина поломки, когда максимальная мощность блока питания значительно меньше, чем совокупная мощность установленных в ПК устройств.
  4. Общая запыленность БП может привести к короткому замыканию между дорожками платы или другими деталями, так как пыль является неплохим проводником. Кроме того, пыль налипает на лопасти вентилятора и скорость его вращения значительно снижается. Что может привести к перегреву и без того, нагревающихся транзисторов, установленных на радиаторах.

Следует знать, что при повышении температуры, блок питания выдает значительно меньшую мощность, чем указано в паспорте, что может привести к его перегрузке и срабатыванию защиты.



Самостоятельный ремонт БП

Изначально говорилось о том, что некоторые поломки блока питания можно исправить в домашних условиях, не имея специальных знаний и аппаратуры. В любом случае, для ремонта вам понадобятся паяльник, мультиметр, отвертки, изолента и канцелярский нож.

Перед началом ремонтных работ, ПК следует обесточить и демонтировать БП из компьютера. После чего вывинтить болтики и снять крышку с блока питания.

Так выглядит расположение деталей на плате БП

Если вы не имеете понятия о напряжении, токе и использовании мультиметра, а также не имеете опыта в работе с высоким напряжением, то лучше всего, обратитесь за помощью к профессионалам.

  1. Если блок питания не запускается и отсутствует выходные напряжения, то следует проверить конденсаторы фильтра и исправность транзисторов в первичной цепи. Кроме того, если был скачек напряжения, то следует проверить термистор и предохранитель. Неисправные конденсаторы при такой поломке может раздуть и это видно невооруженным глазом. Термистор, как правило, обугливается, а предохранитель не звонится мультиметром.

    Транзисторы перед проверкой следует выпаивать, но для этого их необходимо снять с радиаторов. При замене конденсаторов важно соблюдать полярность.

  2. Если неисправность не обнаружена, то проверьте напряжение на конденсаторах выпрямителя. Оно должно составлять 310 В. Если его нет, то следует проверить все детали выпрямителя.
  3. Если не крутится вентилятор, то следует проверить его работоспособность. Если неисправность не выявлена, то проверьте наличие питания вентилятора. Отсутствие +12 В говорит об вышедшей из строя диодной сборке выпрямителя, проблемах с дросселем. Причиной отсутствия вращения вентилятора может быть выгоревший терморезистор в блоке питания компьютера. Проверять диоды, необходимо выпаивая из платы.

    Важно знать, что на радиаторах установлены не только транзисторы из первичной цепи, но и диоды Шоттки во «вторичке», которые находятся в выпрямителе.

  4. Если не происходило дополнительной установки оборудования, а внезапно БП стал выключаться от перегрузки, то следует отключить его от всех нагрузок, кроме одной, и произвести запуск практически в холостом режиме. Если это не помогает, то, проблема в силовом трансформаторе, который следует заменить.

И последнее: если ремонт БП выходит за рамки представленного материала в этой публикации, то лучше всего приобрести новый или доверить ремонтные работы специалистам. Если у вас возникли неразрешенные проблемы с работой ПК, то смело обращайтесь к специалистам нашей компании, мы всегда готовы взяться за любую сложную работу. Работаем как по городу Челябинску, так и по области.

инструкция по исправлению неисправностей своими руками

Несмотря на кажущуюся мощь, персональный компьютер — хрупкая вещь. Чтобы вывести из строя какую-нибудь деталь, достаточно просто неаккуратного обращения с ней. Например, не чистить системный блок и его компоненты. В результате на деталях образуется много пыли, которая негативно влияет на работы устройства в целом.

Один из важнейших компонентов ПК — блок питания. Именно он распределяет электричество по системному блоку и контролирует уровень напряжения. Поэтому поломку этого устройства можно отнести к одной из самых неприятных. Тем не менее заняться ремонтом и исправить проблему своими руками под силу каждому.

Признаки неработающего блока питания

Самая критичная ситуация — это когда компьютер не реагирует на кнопку включения. Это значит, что были пропущены важные моменты, которые могли указать на скорую поломку. Например, неестественный звук во время работы, долгое включение компьютера, самостоятельное отключение и т. д. А может подобные неисправности и были замечены, но было решено к ремонту не прибегать.

Кроме самых критичных моментов, существует несколько признаков, которые помогут выявить проблемы в работе компьютерного блока питания:

  • Возникновение различных ошибок при включении ПК.
  • Внезапные перезагрузки компьютера.
  • Повышение громкости работы кулеров (небольших вентиляторов).
  • Различные ошибки при включённом ПК.
  • Прекращение работы жёсткого диска или некоторых кулеров.
  • Громкое пищание из системного блока (говорит о перегреве).
  • Удары электрическим током при прикосновении к корпусу.

Подобные признаки указывают на необходимость скорого ремонта, который можно провести своими руками. Тем не менее существуют и более серьёзные проблемы, явно указывающие на серьёзную неисправность. Например:

  • «Экран смерти» (синий экран при включении или работе устройства).
  • Появление дыма.
  • Нет реакции на включение.

Большинство людей при возникновении подобных проблем обращаются к мастеру за ремонтом. Как правило, компьютерный специалист советует приобрести новый блок питания, а затем установить его вместо старого. Тем не менее с помощью ремонта, можно своими руками «реанимировать» неработающее устройство.

Главные причины неисправностей

Чтобы полностью решить проблему, необходимо понять, из-за чего она могла появиться. Чаще всего блок питания компьютера выходит из строя по трём причинам:

  • Перепады напряжения.
  • Низкое качество самого изделия.
  • Неэффективная работа вентиляционной системы, приводящая к перегреву.

В большинстве случаев подобные неисправности приводят к тому, что блок питания не включается или перестаёт работать после непродолжительной работы. Кроме того, вышеописанные проблемы могут негативно сказаться на материнской плате. Если это случилось, то ремонтом своими руками здесь не обойтись — необходимо будет менять деталь на новую.

Реже неисправности в БП компьютера возникают из-за следующих причин:

  • Некачественное ПО (плохая оптимизация ОС плохо сказывается на работе всех компонентов).
  • Отсутствие чистки компонентов (большой объём пыли заставляет кулеры работать быстрее).
  • Много лишних файлов и «мусора» в самой системе.

Как было сказано выше, блок питания — довольно хрупкая вещь. Тем не менее она очень важна для компьютера в целом, поэтому не стоит этот компонент обделять вниманием. Иначе ремонт неизбежен.

Устройство компьютерного блока питания

Блок питания в компьютере отвечает за распределение и преобразование электрического тока. Дело в том, что каждый элемент в ПК нужен свой уровень напряжения. Кроме того, в электросетях применяется ток переменного характера, а компоненты компьютера работают от постоянного. Поэтому устройство блока питания довольно специфично и для ремонта своими руками его нужно знать.

В каждом БП есть 9 важных компонентов:

  • Основная плата (большой и плоский компонент) — сюда крепятся многие детали (по аналогии с материнской платой).
  • Входной фильтр (устройство, закреплённое на крупных проводах) или силовые конденсаторы (изделия в форме цилиндра) — нужны для «сглаживания» напряжения.
  • Инвектор напряжения (катушка из крупной медной проволоки, установленная у одной из стенок) или диодный мост (пластиковое устройство, по форме напоминает сим-карту, имеющую 4 металлических диода) — отвечает за преобразование мощности.
  • Схема контроля напряжения (системная плата, установленная вертикально рядом с инвектором) — контролирует уровень тока.
  • Трансформатор (маленькое пластиковое устройство с цифрами и буквами) — создаёт необходимое напряжение в блоке питания.
  • Импульсный трансформатор (похож на предыдущий компонент, но большего размера) — получает от инвектора высокое напряжение, чтобы поменять его в низковольтное.
  • Радиатор (обычно это решётка серого цвета) — необходим для охлаждения.
  • Плата с разъёмами для проводов (присутствует не во всех моделях блоков питания) используется для отключения неиспользованных проводов.
  • Силовой дроссер (обычно это медная катушка с разноцветными проводами) — занимается групповой стабилизацией напряжения.
  • Контроллер оборотов кулера (небольшое пластмассовое устройство, иногда устанавливается не на основную, а на дочернюю плату) — отвечает за регулировку работы вентилятора в блоке питания.

Не имея хотя бы приблизительного представления об устройстве блока питания, невозможно в полной мере провести самостоятельный ремонт.

Меры предосторожности

Перед тем как приступить к решению проблемы в компьютере своими руками, необходимо подумать о собственной безопасности. Ремонт подобного устройства — опасное занятие. Поэтому в первую очередь нужно работать вдумчиво и без спешки.

Для большей безопасности следует помнить о нескольких важных правилах:

  • Работать только с выключенным блоком питания. Несмотря на банальность совета, это очень важный момент. Никто не застрахован от «синдрома дурака», поэтому лучше проверить лишний раз, что всё выключено, а лишь затем приниматься за ремонт.
  • Чтобы сохранить компоненты, а также избежать «фейерверка», рекомендуется вместо предохранителя установить лампочку на 100 ватт. Если при включении блока питания лампочка остаётся гореть, то сеть где-то замкнуло. Если же она загорается и сразу гаснет, то всё в порядке.
  • Особенно долго под напряжением находятся силовые конденсаторы. Поэтому даже после отключения БП от сети, не следует сразу приниматься за работу.
  • Проверять работу устройства лучше вдали от воспламеняющихся веществ, т. к. существует риск короткого замыкания и «фейерверка» искр.

Необходимые инструменты

Чтобы ремонт блока питания был простым, но эффективным, каждому домашнему мастеру потребуется определённый инструментарий для работы. Все эти изделия можно без труда найти у себя дома, попросить у соседей/друзей или приобрести в магазине. Благо, стоят они недорого.

Итак, для ремонта потребуются следующие инструменты:

  • Паяльная станция со встроенной регулировкой мощности или несколько паяльников, каждый из которых рассчитан на определённую мощность.
  • Припой и флюс для припайки компонентов.
  • Для удаления припоя — оплётка или отсос.
  • Несколько отвёрток с разными наконечниками.
  • Мультиметр.
  • Бокорезы (устройства для разрезания пластиковых «хомутов», которыми скрепляются провода).
  • Лампочка на 100 Вт.
  • Пинцет (для снятия маленьких компонентов).
  • Спирт или очищенный бензин.
  • Возможно, потребуется осциллограф (если причина неисправности не установлена).

Осмотр и диагностика

Вначале необходимо разобрать блок питания. Для этого понадобится только отвёртка и аккуратность. При выкручивании болтов не нужно трясти БП, чтобы поскорее установить проблему. Неаккуратное обращение с ним может привести к тому, что ремонт своими руками будет попросту бесполезен.

Для правильной постановки «диагноза» необходимо провести первичную диагностику, а также визуальный осмотр устройства. Поэтому в первую очередь необходимо обратить внимание на вентилятор блока питания. Если кулер не может свободно крутиться и застревает в определённом месте, то проблема явно заключается в этом.

Помимо вентилятора изделия, также следует осмотреть устройство в целом. После длительного срока службы в нём скапливается много пыли, которая оказывает негативный эффект и затрудняет нормальную работу БП. Поэтому следует в обязательном порядке почистить изделие от скопления пыли.

Также некоторые изделия выходят из строя из-за перепадов напряжения. Поэтому необходимо провести визуальный осмотр на предмет сгоревших деталей. Этот признак легко выявить по вздутию конденсаторов, потемнению текстолита, обугленности изоляции или оборванности проводов.

Инструкция по ремонту

Наконец, стоит перейти к самому главному моменту — ремонту БП своими руками. Для удобства весь процесс будет представлен в виде списка. Поэтому рекомендуется не «прыгать» с одного пункта на другой, а действовать в определённом порядке:

  1. Осмотр предохранителя. При обнаружении следов плавления, не нужно сразу заменять изделие. Обычно это является следствием проблем с другими компонентами. Поэтому рекомендуется проверить силовые транзисторы и диодный мост.
  2. Если повреждений на других компонентах не обнаружено, а сам предохранитель вздулся — следует выпаять его из платы. Затем прогреть металлические заглушки и убрать их со стеклянной трубки. Наконец, необходимо вставить проволоку нужного диаметра, запаять отверстия и установить предохранитель на место.
  3. Осмотреть термистор. Практически всегда этот элемент перестаёт работать из-за скачков напряжения. Поэтому если это устройство почернело и раскалывается при прикосновении, нужно заменить термистор, а затем предохранитель.
  4. Проверить состояние элементов первичной цепи (тех, которые установлены рядом с термистором и предохранителем).
  5. Осмотреть конденсаторы. Если внешних признаков повреждения не обнаружено, можно выпаять эти элементы и проверить мультиметром.
  6. Достать кулер, смазать машинным маслом его подшипники и затем установить вентилятор на место.
  7. Мультиметром измерить сопротивление каждого диода в мосту. Если сопротивление различается — требуется замена неисправного элемента. Неработающие компоненты заменяются на диоды Шоттки.
  8. Осмотреть печатную плату. При тщательном осмотре можно выявить небольшие кольцевые трещины, которые нарушают соединение контактов. Если подобная неисправность была обнаружена, необходимо использовать пайку для закрытия трещин.
  9. Осмотреть контакты резисторов, предохранителя, трансформатора, а также индуктора. Если были замечены проблемы в соединении с платой или кольцевые трещины, то нужно исправлять повреждения пайкой.

Проблем не замечено, но БП не работает

Случается так, что внешне всё в порядке: комплектующие не расплавлены, трещин и нарушений контактов нет. В чём тогда проблема? Лучше всего ещё раз внимательно осмотреть все детали. Вполне возможно, что по невнимательности была пропущена какая-либо неисправность. Если при вторичном осмотре проблем не выявлено, то в 90% случаев неисправность кроется в дежурном питании или в контроллере ШИМ, использующего широкую импульсную модуляцию.

Чтобы исправить проблему с дежурным напряжением, необходимо знать основы работы блока питания. Этот компонент ПК работает практически всегда. Даже когда сам компьютер выключен (в не отключен от сети), блок работает в дежурном режиме. Это значит, что БП отправляет на материнскую плату «дежурные сигналы» в 5 вольт, чтобы та при включении ПК могла запустить сам блок и другие компоненты.

При запуске системы материнская плата проверяет напряжение для всех элементов. Если всё в порядке, формируется ответный сигнал «Power good» и система запускается. Если же наблюдается недостаток или избыток напряжения, запуск системы отменяется.

Это значит, что в первую очередь на плате нужно проверить наличие 5 В на контактах PS_ON и +5VSB. При проверке обычно выявляется отсутствие напряжения или его отклонение от номинала. Если проблема наблюдается в PS_ON, причина в контроллере ШИМ. Если же неисправность с контактом +5VSB, то проблема кроется в устройстве преобразования электрического тока.

Также нелишним будет проверить сам ШИМ. Правда, для этого понадобится осциллограф. Для проверки нужно выпаять ШИМ и с помощью осциллографа провести прозвоном проверку контактов (OPP, VCC, V12, V5, V3.3). Для лучшего прозвона, проверку надо проводить относительно земли. Если сопротивление между землёй и каким-либо из контактов (порядка нескольких десятков Ом), то ШИМ необходимо заменить.

И в заключение

Самостоятельный ремонт блока питания — довольно сложный процесс, для которого потребуется необходимый инструментарий, начальные знания о работе БП, а также аккуратность и внимание к деталям. Тем не менее каждый человек при должном подходе может отремонтировать блок, несмотря на его сложное устройство. Поэтому следует помнить, что всё в ваших руках.

Отремонтировать блок питания компьютера своими руками: как самостоятельно починить БП

Отремонтировать блок питания компьютера своими руками

В современных десктопах предусмотрена защита от перепадов напряжения в электрической сети. Однако нередки случаи, когда она оказывается недостаточной. Первое, что страдает при этом — блок питания.

При наличии хотя бы минимального опыта в починке электроприборов, ремонт блока питания компьютера можно пробовать выполнить своими руками.

Первые признаки неисправности

Ситуация, когда системник вообще не включается, является критической. Обычно ей предшествует ряд первичных признаков, свидетельствующих о неисправности устройства, формирующего получаемое из электросети напряжение. К ним относятся:

  • усиление шума при работе компьютера и появление посторонних звуков
  • непривычно медленное включение компьютера
  • самопроизвольное появление экрана BIOS, отключение компьютера.

При появлении хотя бы одного из указанных признаков, необходимо проверить БП

Проверка работоспособности

Предварительную проверку работоспособности устройства можно выполнить без разборки и использования каких-либо специальных тестирующих приборов. Для этого достаточно отключить все разъемы компьютера, за исключением контактов БП и центрального процессора, а затем повторить попытку включения.

Более надежный метод проверки заключается в замерах напряжения на проводах, идущих к материнской плате. Тестирование выполняется при помощи специального прибора – мультиметра (цифрового вольтметра). В приведенной ниже таблице указаны допустимые значения напряжения:

Фото 1. Таблица допустимых величин напряжения

Все измерения необходимо производить под нагрузкой (при включенном ПК).

Как исправить поломку своими силами

В ряде случаев единственным выходом при поломке БП, является его замена. Пошаговая инструкция замены устройства своими руками в этом видео:

Впрочем, прежде чем тратить деньги на покупку новой запчасти, есть смысл попытаться отремонтировать старую.

Большинство импульсных БП можно починить. Ремонт в домашних условиях выполняется по следующей схеме:

  • снятие устройства с ПК (для этого необходимо отпустить четыре крепящих винта и осторожно извлечь узел из корпуса)
  • разборка БП (снятие кожуха)
  • удаление пыли (феном или пылесосом)
  • осмотр схемы блока питания, выяснение причины неисправности и проведение мероприятий по ее устранению
  • проверка работы вентилятора системы охлаждения и проведение его профилактики.

Причины неисправности и способы их устранения

У всех блоков питания – похожая конструкция и функциональная схема. Стандартная схема импульсных БП (АТХ) выглядит следующим образом:

Фото 2. Схема АТХ

Наиболее частой причиной выхода их строя блока питания десктопа является:

  • перегоревший предохранитель
  • вздувшиеся электролитические конденсаторы
  • выход из строя диодного моста.

Вышеперечисленные проблемы можно устранить своими руками. Из инструментов потребуются отвертка и паяльник.

Следует отметить, что нередко поломка блока питания десктопа, является следствием заклинивания вентилятора системы охлаждения. Поэтому, наряду с устранением основной неисправности БП, обязательно следует выполнять профилактику кулера. Для этого вентилятор необходимо снять, разобрать, почистить и смазать.

Самостоятельный ремонт

Первое, что следует проверить в неисправном устройстве – это предохранитель на входе (смотри схему фото 2). Чаще всего его впаивают в печатную плату, но в некоторых случаях для этого предусмотрены специальные посадочные гнезда.

Предохранители могут гореть в результате короткого замыкания или из-за работы устройства под повышенной нагрузкой. Заменить сгоревший элемент можно на аналогичный либо на предохранитель с большим током срабатывания (но не более, чем на 1 ампер!). Нет смысла ставить предохранитель меньшей силы — он непременно сгорит.

Следующим в схеме блока питания идет сетевой фильтр. Он построен на импульсном высокочастотном трансформаторе, диодном мосте и конденсаторах.

Вздутые электролитические конденсаторы хорошо заметны при визуальном осмотре.

Фото 3. Вздувшиеся конденсаторы

Пришедшие в негодность конденсаторы можно заменить на аналогичные по емкости, с таким же или большим работающим напряжением. В данном случае главное, чтобы:

  • габарит позволил установить новый комплектующий на плате
  • соблюдалась полярность.

Исправность диодного моста проверяется с использованием омметра. При подключении к рабочему диоду прибор покажет сопротивление примерно 500 Ом в одном положении, а при инверсном подключении оно будет стремиться к бесконечности. В противном случае элемент нуждается в замене.

О том, как отремонтировать самому блок питания АТХ, детально рассказано в видео:

В каких случаях не стоит пытаться отремонтировать БП своими руками

Определив самостоятельно причину неисправности блока питания и устранив ее, следует скрупулезно вновь проверить уровень всех напряжений. Только после этого приступать к установке его на место.

Если показатели не соответствуют норме, значит, скорее всего, неисправность вызвана нарушениями в схеме питающего напряжения или другими причинами, установить которые в домашних условиях, без специального профессионального оборудования просто невозможно. В этом случае будет разумным обратиться за помощью к профессионалам.

Нет смысла делать самостоятельный ремонт, если вздулись все конденсаторы, или большая часть из них. Это означает, что причина неисправности — в других узлах схемы, которую сможет установить только квалифицированный мастер сервисного центра.

Не нужно пытаться отремонтировать своими руками блок питания, если в нем подгорел резистор или транзистор (это также всего лишь является свидетельством выхода из строя других элементов схемы).

Ремонт блока питания. Если не включается компьютер

Замену силовых элементов, ШИМ и обвязки, высоковольтного выпрямителя импульсных источников питания.

Осуществляем диагностику и тестирование под нагрузкой, чистку, и текущее обслуживание БП.

Сразу хочется обратить внимание на тот факт, что имеет смысл ремонтировать блок питания стационарного компьютера только изначально мощный и качественный: FSP group, PowerMan, Hiper, Zalman, Ascot (HEC), или «родные» (не китайские) БП для ноутбука, в других случаях будет выгоднее и с гарантией купить новый, или приобрести бывший в употреблении брендовый.

Стоимость ремонта блока питания в среднем составит: 15- 20$, что намного ниже покупки нового 400 -500w.
Два основных показателя любого компьютерного блока питания — это, указываемая на наклейке, пиковая, максимальная мощность в ваттах (watt), и качество исполнения устройства. Качество сборки и укомплектованность компонентной базы можно определить по весу. Так качественные блоки, собранные без экономии электронных компонентов, с хорошим охлаждением силовых элементов, весят достаточно много. И стоят кстати тоже!
Мощность блока питания всегда указывается в ваттах на лицевой стороне БП (пластиковой наклейке), и представляет собой сумму мощностей по основным цепям питания 5, 12, 3.3 вольт, питающим различные компоненты и узлы компьютера. Очень важно при покупке блока питания впритык по мощности иметь представление о том, что необходимо учитывать как суммарную мощность, так и мощность и нагрузку в ваттах по отдельным линиям 3.3, 5, 12 вольт. Иначе будет происходить перекос по линиям питания, это вызовет повышенную нагрузку на блок питания, и , как следствие, его преждевременный выход из строя из-за перегрева. Такая поломка может грозить не только последующим ремонтом блока питания в мастерской, но, возможно, и других компонентов компьютера: материнской платы, центрального процессора, видеокарты.

Качество сборки и комплектующих самого блока зависит от производителя. В Беларуси встречаются как блоки премиум класса, средней ценовой категории, так и ноунейм т.е. не брендовые, к ним же относятся все БП низкого качества.
Именно от качества блока питания очень часто зависит насколько долго ваш компьютер будет работать до первого ремонта. Т.е. качество токов для комплектующих внутри системного блока так же важно, как и еда для человека.

К первым, высококлассным Hi-end БП относят:
FSP, CoolerMaster, OCZ, Zalman, Hiper, Chieftec, Corsair, Thermaltake, Antec, Enhance, HEC.

БП Middle-end среднего качества:

Inwin (PowerMan), Microlab, Gembird.

БП Low-end низкого качества:

Delux, Defender, Codegen, JNC, LinkWorld, Exegate, D- computer.

Второй показатель- мощность имеет значение лишь тогда, когда вы приобретаете либо очень мощный компьютер, либо планируете сэкономить на блоке питания, купив качественный, но маломощный БП, хотя ниже 350watt- я уже давно не встречал.

На что ещё стоит обращать внимание при покупке нового блока питания:

  • на уровень шума блока питания, производимый при работе под нагрузкой. Как правило, но не всегда, более тихо работают мощные БП с большим 12 см кулером и встроенной системой noise killer- подавление шума при малой нагрузке.
  • на наличие дополнительных разъёмов на БП и длинных проводов. Очень часто, даже в качественных блока не хватает 4 — 8-пиновых коннекторов для видеокарты, для нескольких винчестеров или короткие провода для минитауэр корпусов.
  • на наличие длительной гарантии — желательно больше 1 года. Но здесь не так всё просто, на фирменные блоки питания очень часто распространяется фирменная 2- 3 летняя гарантия, но при этом у нас они продаются с полугодичной гарантией всё чаще.

И последний совет, для профилактики ремонта блока питания, впрочем, как и для профилактики ремонта компьютера: не ленитесь раз в пол года самостоятельно, либо с помощью специалиста, очистить кулеры и платы от пыли и волос с помощью длинноворсовой кисточки, особенно при наличии домашних питомцев и высокой влажности в помещении. Таким образом, блок питания прослужит дольше, а кулеры ещё не скоро начнут раздражать своим завыванием!

Для тех, кто хочет самостоятельно протестировать блок питания при подозрении на поломку, предлагаю рисунок — схему 20 пин коннектора, идущего от БП стандарта ATX на материнскую плату. При диагностике во время запуска и при максимальной нагрузке очень важны значения напряжения на красном и жёлтом контактах (расхождения в 0.1- 0.3 вольта — это норма), так же необходимо обратить внимание на показания и функционал зелёного и фиолетового провода в состоянии standby.

Достаточная мощность, качество сборки и хорошая элементная база блока питания- гарантия долгой и надёжной работы персонального компьютера. Данное утверждение можно услышать от любого мастера по ремонту и обслуживанию электроники и компьютерной техники. Но, как правило, при покупке нового компьютера, этому жизненно важному «органу» отводится минимальный бюджет, а также выбирается он по остаточному принципу.
Поэтому хочется пожелать всем быть немного практичнее и мудрее — выбирать пусть недорогие, но соответствующей мощности, качественные и надёжные блоки питания.

Поиск неисправностей и самостоятельный ремонт компьютерного блока питания

Работоспособность персонального компьютера (ПК) не в последнюю очередь зависит от качества работы блока питания (БП). В случае его выхода из строя устройство не сможет включиться, а значит, придётся провести замену или ремонт блока питания компьютера. Будь то современный игровой или слабый офисный компьютер, работают все БП по сходному принципу, и методика поиска неисправностей для них одинакова.

Принцип работы и основные узлы

Перед тем как взяться за ремонт БП, необходимо понимать, каким образом он работает, знать его основные узлы. Ремонт блоков питания следует осуществлять предельно осторожно и помнить про электробезопасность во время работы. К основным узлам БП относят:

  • входной (сетевой) фильтр;
  • дополнительный формирователь стабилизированного сигнала 5 вольт;
  • главный формирователь +3,3 В, +5 В, +12 В, а также -5 В и -12В;
  • стабилизатор напряжения линии +3,3 вольта;
  • выпрямитель высокочастотный;
  • фильтры линий формирования напряжений;
  • узел контроля и защиты;
  • блок наличия сигнала PS_ON от компьютера;
  • формирователь напряжения PW_OK.

Фильтр, стоящий на входе, используется для подавления помех, генерирующихся БП в электрическую цепь. Одновременно с этим он выполняет защитную функцию при нештатных режимах работы БП: защита от превышения значения тока, защита от всплесков напряжения.

При включении БП в сеть на 220 вольт на материнскую плату через дополнительный формирователь поступает стабилизированный сигнал с величиной равной 5 вольт. Работа основного формирователя в этот момент блокируется сигналом PS_ON, сформированным материнской платой и равным 3 вольта.

После нажатия кнопки включения на ПК, значение PS_ON становится равным нулю и происходит запуск основного преобразователя. Источник питания начинает вырабатывать основные сигналы, поступающие на компьютерную плату и схемы защиты. В случае значительного превышения уровня напряжения схема защиты прерывает работу основного формирователя.

Для запуска материнской платы на неё одновременно, с прибора питания, подаётся напряжение +3,3 вольта и +5 вольт для формирования уровня PW_OK, что обозначает питание в норме. Каждый цвет провода в устройстве питания соответствует своему уровню напряжения:

  • чёрный, общий провод;
  • белый, -5 вольт;
  • синий, -12 вольт;
  • жёлтый, +12 вольт;
  • красный, +5 вольт;
  • оранжевый, +3,3 вольта;
  • зелёный, сигнал PS_ON;
  • серый, сигнал PW_OK;
  • фиолетовый, дежурное питание.

Устройство питания в основе своей работы использует принцип широтно-импульсной модуляции (ШИМ). Сетевое напряжение, преобразованное диодным мостом, поступает на силовой блок. Его величина составляет 300 вольт. Работой транзисторов в силовом блоке управляет специализированная микросхема ШИМ контроллер. При поступлении сигнала на транзистор происходит его открывание, и на первичной обмотке импульсного трансформатора возникает ток. В результате электромагнитной индукции проявляется напряжение и на вторичной обмотке. Изменяя длительность импульса, регулируется время открытия ключевого транзистора, а значит и величина сигнала.

Контроллер, входящий в состав основного преобразователя, запускается от разрешающего сигнала материнской платы. Напряжение попадает на силовой трансформатор, а с его вторичных обмоток поступает на остальные узлы источника питания, формирующих ряд необходимых напряжений.

ШИМ контроллер обеспечивает стабилизацию выходного напряжения путём использования в схеме обратной связи. При увеличении уровня сигнала на вторичной обмотке, схема обратной связи уменьшает величину напряжения на управляющем выводе микросхемы. При этом микросхемой увеличивает длительность сигнала, посылаемого на транзисторный ключ.

В конце каждой линии БП ставится фильтр. Его назначение убирать паразитные пульсации, образованные переходными процессами транзисторов. Состоит он, как и любой сетевой фильтр, из электролитического конденсатора и индуктивности.

Диагностика устройства питания

Перед тем, как перейти непосредственно к диагностике компьютерного прибора питания, нужно убедиться, что неполадка именно в нём. Проще всего, это сделать, подключив заведомо исправный блок к системному блоку. Поиск неисправностей в блоке питания компьютера можно осуществлять по следующей методике:

  1. В случае повреждения БП необходимо попытаться найти пособие по его ремонту, принципиальную электрическую схему, данные о типичных неисправностях.
  2. Проанализировать условия, при каких условиях работал источник питания, исправна ли электрическая сеть.
  3. Используя свои органы чувств определить есть ли запах горевших деталей и элементов, не было ли искрения или вспышки, прислушаться слышны ли посторонние звуки.
  4. Предположить одну неисправность, выделить неисправный элемент. Обычно это самый трудоёмкий и кропотливый процесс. Этот процесс ещё более трудоёмкий, если отсутствует электрическая схема, которая просто необходима при поиске «плавающих» неисправностей. Используя измерительные приборы проследить путь прохождение сигнала неисправности до того элемента, на котором имеется рабочий сигнал. В результате сделать вывод, что сигнал пропадает на предыдущем элементе, который и является нерабочим и требует замены.
  5. После ремонта необходимо протестировать источник питания с максимально возможной его нагрузкой.

Практические рекомендации по ремонту

Если принято решение самостоятельно починить источник питания, в первую очередь он извлекается из корпуса системного блока. После выкручиваются крепёжные винты и снимается защитный кожух. Продув и почистив от пыли, приступают к его изучению. Практический ремонт блока питания компьютера своими руками пошагово можно представить следующим образом:

  1. Внешний осмотр. При нём особое внимание уделяется почерневшим местам на плате и элементах, внешнему виду конденсаторов. Верхушка конденсаторов должна быть плоской, выпуклость говорит о его негодности, внизу у основания не должно быть подтёков. Если имеется кнопка включения, не лишним будет провести её проверку.
  2. Если осмотр не вызвал подозрений, то следующим шагом будет прозвонка входных и выходных цепей на присутствие короткого замыкания (КЗ). При присутствии короткого замыкания выявляется пробитый полупроводниковый элемент, стоящий в цепи с КЗ.
  3. Измеряется сетевое напряжение на конденсаторе выпрямительного блока и проверяется предохранитель. В случае наличия напряжения 300 B переходим к следующему этапу.
  4. Если напряжение отсутствует, при этом сгорает предохранитель, проверяется диодный мост, ключевые транзисторы на короткое замыкание. Резисторы и защитный терморезистор на обрыв.
  5. Проверяется присутствие дежурного напряжения, стабилизированных пяти вольт. Статистика свидетельствует, что когда устройство питания не включается, одна из наиболее распространённых причин, это неисправность схемы дежурного питания, при работоспособных силовых элементах.
  6. Если стабилизированные пять вольт присутствуют, проверяется наличие PS_ON. Когда значение менее четырёх вольт, ищется причина занижения уровня сигнала. Обычно PS_ON формируется от дежурного напряжения через подтягивающий резистор номиналом 1 кОм. Проверяется цепь супервизора, прежде всего на соответствие в цепи значений ёмкости конденсаторов и номиналы резисторов.

В случае, если причина не найдена, проверяется ШИМ контроллер. Для этого понадобится стабилизированный прибор питания на 12 вольт. На плате отключается нога микросхемы, отвечающая за задержку (DTC), а питание источника подаётся на ногу VCC. Осциллографом смотрится наличие генерации сигнала на выводах, подключённых к коллекторам транзисторов, и присутствие опорного напряжения. Если импульсы отсутствуют проверяется промежуточный каскад, собранный чаще всего на маломощных биполярных транзисторах.

Типовые неисправности и проверка элементов

При восстановлении блока питания ПК понадобится использовать различного рода приборы в первую очередь, это мультиметр и желательно осциллограф. С помощью тестера возможно провести измерения на короткое замыкание или обрыв как пассивных, так и активных радиоэлементов. Работоспособность микросхемы, если отсутствуют визуальные признаки выхода её из строя, проверяется с использованием осциллографа. Кроме, измерительной техники для ремонта блока питания ПК, потребуется: паяльник, отсос для припоя, промывочный спирт, вата, олово и канифоль.

Если не запускается блок питания компьютера, возможные неисправности можно представить в виде типичных случаев:

  1. Перегорает предохранитель в первичной цепи. Пробиты диоды в выпрямительном мосту. Звонятся на короткое замыкание элементы разделительного фильтра: B1-B4, C1, C2, R1, R2. Обрыв варисторов и терморезистора TR1, звонятся накоротко переходы силовых транзисторов и вспомогательных Q1-Q4.
  2. Постоянное напряжение пять вольт или три вольта занижены или завышены. Нарушения в работе стабилизирующей цепи, проверяются микросхемы U1, U2. Если проверить ШИМ контроллер не удаётся, то проводится замена микросхемы на идентичную или аналог.
  3. Уровень сигнала на выходе отличается от рабочего. Неисправность в цепи обратной связи. Виновата микросхема ШИМ и радиоэлементы в её обвязке, особое внимание уделяется конденсаторам C и маломощным резисторам R.
  4. Нет сигнала PW_OK. Проверяется присутствие напряжений основных напряжений и сигнала PS_ON. Проводится замена супервизора, отвечающего за контроль выходного сигнала.
  5. Отсутствует сигнал PS_ON. Сгорела микросхема супервизора, элементы обвязки её цепи. Проверить путём замены микросхемы.
  6. Не крутит вентилятор. Замерить напряжение, поступающее на него, оно составляет 12 вольт. Прозвонить терморезистор THR2. Замерить сопротивление выводов вентилятора на отсутствие короткого замыкания. Провести механическую чистку и смазать посадочное место под лопасти вентилятора.

Принципы измерения радиоэлементов

Корпус БП соединён с общим проводом печатной платы. Измерение силовой части источника питания проводится относительно общего провода. Предел на мультиметре выставляется более 300 вольт. Во вторичной части присутствует только постоянное напряжение, не превышающее 25 вольт.

Проверка резисторов осуществляется путём сравнений показаний тестера и маркировки, нанесённой на корпус сопротивления или указанной на схеме. Проверка диодов проводится тестером, если он показывает нулевое сопротивление в оба направления, то делается вывод о его неисправности. Если существует возможность в приборе проверить падение напряжения на диоде, то можно его не выпаивать, величина составляет 0,5−0,7 вольта.

Проверка конденсаторов происходит путём измерения их ёмкости и внутреннего сопротивления, для чего необходим специализированный прибор ESR-метр. При замене следует учитывать, что используются конденсаторы с низким внутренним сопротивлением (ESR). Транзисторы прозванивают на работоспособность p-n переходов или в случае полевых на способность открываться и закрываться.

Проверка отремонтированного источника питания

После того, как АТХ блок отремонтирован, важно правильно провести его первое включение. При этом, если были устранены не все неполадки, возможен выход из строя отремонтированных и новых узлов прибора.

Запуск устройства питания можно осуществить автономно, без использования компьютерного блока. Для этого перемыкается контакт PS_ON с общим проводом. Перед включением на место предохранителя впаивается лампочка 60 Вт, а предохранитель удаляется. Если при включении лампочка начинает ярко светить, то в блоке присутствует короткое замыкание. В случае когда лампа вспыхнет и погаснет, лампу можно выпаивать и устанавливать предохранитель.

Следующий этап проверки БП происходит под нагрузкой. Сначала проверяется наличие дежурного напряжения для этого выход нагружается нагрузкой порядка двух ампер. Если дежурка в порядке, блок питания включается замыканием PS_ON, после чего делаются замеры уровней выходных сигналов. Если есть осциллограф — смотрится пульсация.

Ремонт блока питания компьютера | Сервисный центр КАМПУТАРНАЯ

Компьютерный блок питания (БП) быстро и качественно отремонтируют в сервисном центре «Кампутарная» в Минске. Вы можете обратиться за помощью самостоятельно или пригласить специалистов к себе домой, в офис, на предприятие. Консультация и полная диагностика будут предоставлены совершенно бесплатно для любой модели и бренда БП.

Что нужно знать о блоке питания

Устройство обеспечивает и контролирует необходимый уровень напряжения во всех компьютерных системах, а значит проблемы с блоком всегда доставляют неудобства в пользовании компьютером (ПК) либо делают пользование невозможным. Основные функции блока:

  • преобразование переменного напряжения сети в постоянное;
  • снижение излишних 220 В для электроники до номинала 3,3-12 В;
  • стабилизация входящего напряжения.

Нормальное питание ПК зависит от мощности блока. Требуется запас не менее 30% от суммарной нагрузки элементов для нейтрализации воздействия кратковременных опасных режимов. Повышение мощности БП требуется при добавлении или модрнизации компонентов компьютера.

Признаки и причины неисправностей

Подключенный к сети стационарный компьютер не реагирует на включение или постоянно перезагружается при неисправном БП. Можно почувствовать запах гари, услышать нехарактерный тонкий звук. Частой причиной поломок становятся:

  • Некачественная сборка;
  • Пиковые скачки в сети;
  • Перегрузка блока;
  • Пыль, грязь, влага внутри;
  • Естественный износ деталей.

Определение неисправностей производится сотрудниками сервисной службы с помощью специальных инструментов и приборов. Стоимость восстановления рассчитывается после тестирования источника питания.

Качественный и быстрый ремонт блока питания компьютера в СЦ «Кампутарная»

Вскрывать корпус БП разрешено только прошедшим специальное обучение мастерам. Самостоятельные попытки ремонта опасны из-за риска поражения электрическим током. Сервис компании «KAMPUTARNAYA» отличается:

  • Оперативной помощью;
  • Демократичными ценами;
  • Гарантией на детали и работу.

Опытные профессионалы предложат самый эффективный способ решения проблем. Вы получите надежную замену неисправных элементов электрической схемы БП и советы по дальнейшей эксплуатации компьютера. Обращайтесь!

Как отремонтировать блок питания ПК

Ваш компьютер не получает питание напрямую от розетки, но вместо этого ему нужен блок питания для преобразования обычного электричества в более низкую мощность. Если блок питания на вашем ПК перестает работать, компьютер либо не включается, либо отключается в случайное время. Хотя первым делом вы можете отнести компьютер к техническому специалисту, но вместо этого вы можете самостоятельно устранить неполадки и отремонтировать блок питания дома.

Отсоедините кабель питания вашего ПК и все остальные шнуры, подключенные к задней части корпуса.Положите корпус компьютера на бок.

Удалите два винта на задней стороне корпуса, если в ПК используются винты корпуса. Если винты корпуса отсутствуют, возьмитесь за металлическую защелку в верхней части корпуса. Поднимите защелку, чтобы разблокировать боковую панель корпуса компьютера.

Нажмите на панель и снимите ее с корпуса. Выкрутите винты, удерживающие блок питания на месте в верхнем левом углу материнской платы. Отсоедините кабели, идущие от блока питания к материнской плате.

Проверьте, не исходит ли от блока питания запах гари. Немедленно выбросите блок питания, если почувствуете запах гари; его нужно будет полностью заменить.

Посмотрите, не забит ли вентилятор блока питания пылью. Опрыскайте вентилятор сжатым воздухом, чтобы удалить мусор. Подключите блок питания к материнской плате. Соберите компьютер и посмотрите, сохраняется ли проблема.

Если проблема не исчезнет, ​​снова отключите блок питания от компьютера.Проверьте номер модели сбоку источника питания. Посетите веб-сайт производителя, чтобы узнать, можно ли приобрести вентилятор на замену.

Выверните винты в верхней части блока питания и снимите верхнюю половину металлического кожуха. Выкрутите винты, которыми вентилятор крепится к корпусу блока питания. Вытащите вентилятор и установите его в новый блок.

Соберите блок питания и снова соберите компьютер. Проверьте, сохраняется ли проблема. Если проблема не исчезнет, ​​приобретите новый блок питания.

Снова выньте старый блок питания из компьютера и замените его новым. Прикрутите винты, чтобы прикрепить блок питания к корпусу. Подключите кабели блока питания к материнской плате.

Установите боковую панель обратно на ПК, затем снова подсоедините кабель питания. Включите компьютер, чтобы убедиться, что блок питания установлен правильно.

Как отремонтировать блок питания компьютера


Если блок питания поврежден или не работает, компьютер также не сможет работать.Прежде чем приступить к ремонту блока питания компьютера, необходимо определить причину поломки. Повреждение источника питания обычно вызывается тремя факторами: нестабильным напряжением, чрезмерной нагрузкой, а также плохой системой заземления. Чтобы выяснить это, мы должны сначала провести тестирование, чтобы диагностировать повреждение источника питания, шаги следующие:

  1. Прежде всего, отключите кабель питания БП от электрических соединений.
  2. Отсоединяем БП, выход подключаем ко всем компонентам компьютера.
  3. Вставьте обратно кабель питания блока питания, который был отключен от сети.
  4. Подготовьте перемычку проводов от 10 до 20 см, чтобы оба конца были сняты.
  5. Удерживайте выходной кабель блока питания (порт с 20 контактами или 24 контакта), а затем соедините зеленый кабель с черным кабелем с помощью кабельной перемычки.
  6. Если оба кабеля были подключены, а вентилятор вращается, то состояние блока питания хорошее, а если вентилятор не работает, то блок питания неисправен.

Однако, если повреждение было вызвано поломкой одного из компонентов блока питания, выходное напряжение может стать нестабильным и повредить другие компоненты вашего компьютера. Поэтому не забывайте проверять каждый кабель по цвету. Вот список выходных напряжений блока питания.

  • Красный: + 5 В
  • Белый: — 5 В
  • Черный: 0 В на массу
  • Желтый: + 12 В
  • Синий: — 12 вольт
  • Пурпурный: +5 вольт на
  • Оранжевый: +3 В
  • Зеленый: постоянный ток включен
  • Коричневый: напряжение считывания согласно MB

После диагностики повреждения блока питания компьютера следующим шагом является ремонт существующего компонента в блоке питания, если действительно есть повреждение.Перед этим, пожалуйста, обратитесь к примеру схемы блока питания компьютера на изображении выше.

Как отремонтировать блок питания компьютера

  1. Сначала отключите все входные порты источника питания, которые подключены к сети, или выходные порты, которые подключены к компонентам компьютера.
  2. После этого выньте блок питания из корпуса компьютера.
  3. Откройте коробку блока питания, очистите внутреннюю часть блока питания и проверьте, есть ли горящие компоненты, горение обычно является компонентом elco.
  4. При обнаружении ослабьте компоненты и замените их новыми. Если нет, проверил ли раздел проверки предохранителя, если его состояние все еще хорошее или нет, путем измерения его с помощью омметра.
  5. Затем проверьте силовой переключающий транзистор 2SC3039 (две части), который предназначен для управления источником питания в режиме ШИМ.
  6. Снимите два транзистора печатной платы, чтобы проверить его состояние. Если все в порядке, проверьте секцию диодного моста.
  7. Проверьте состояние каждого диода с помощью мультиметра.Повреждение источника питания часто происходит из-за того, что есть один излучающий диод.
  8. После этого проверьте транзисторы генератора импульсов, конденсаторы, а также имеющийся резистор на одном блоке схем генератора импульсов. Убедитесь, что все компоненты исправны и работают нормально.
  9. Не забывайте проверять каждую точку пайки компонентов. Убедитесь, что нет пайки, учитывая высокую температуру внутри блока питания.
  10. Если все компоненты проверены и исправны, высока вероятность повреждения компонента ICTL494.Для проверки компонента микросхемы TL494 нельзя использовать мультиметр.
  11. Следовательно, вам следует попробовать заменить старые компоненты микросхемы TL494 на новые.
  12. Проведите тест еще раз.

Надеюсь, эта статья: как отремонтировать блок питания компьютера оказалась полезной

Теги: исправить блок питания компьютера исправить блок питания компьютера ремонт блока питания ATX ремонт блока питания компьютера обслуживание блока питания компьютера

Компьютер ATX SMPS Без ремонта питания

Получен один настольный компьютер из-за отсутствия питания.

Проверено Кабель питания найден в норме, Проверено триггерный переключатель питания на компьютере обнаружен в порядке. Проверено Источник питания Напряжение на разъеме питания, выходное напряжение отсутствует, значит, источник питания неисправен.

Для запуска SMPS у вас должно быть

Три напряжения на разъеме питания

1) PS_ON —- 5V (зеленый провод)

2) Ожидание — 5В (фиолетовый провод)

3) Питание в норме — 5В (серый провод) …… ..

Цветовой код провода является стандартным для

Блоки питания для ПК любой марки.

Сначала я проверил PS_ON Voltage У меня нет напряжения. Поэтому я разобрал ИИП для дальнейшего поиска неисправностей. При визуальном осмотре я не обнаружил никаких физических повреждений или возгорания.

Затем я удалил схему из Metal Chases.

Теперь я начал холодное тестирование на первичной стороне ……. Но я не получаю никаких показаний на мультиметре. Даже при проверке непрерывности на трассе он не показывает никаких показаний. Поэтому я включил цепь на стороне компонента и проверил предохранитель на целостность

Я обнаружил, что предохранитель исправен и снова показывает непрерывность. Я тестировал на стороне пайки та же проблема, нет непрерывности …………..

Я снял схему при ярком свете и посмотрел, что нашел…

Некоторое блестящее жидкое вещество на первичной стороне печатной платы цепи. При поиске в Google я обнаружил, что это «Непроводящий изолирующий спрей для печатных плат, называемый конформным покрытием».

Конформное покрытие — это тонкая полимерная пленка, наносимая распылением на печатную плату (PCB) для защиты платы и ее компонентов от окружающей среды и коррозии.

Итак, теперь мне удобно проводить испытания, потому что я использую щуп мультиметра с острой иглой. Я просто нажимаю на контрольную точку, чтобы игла проникла в припой.

Далее …… как я видел, предохранитель не поврежден, и на печатной плате нет следов прожарки. Это указывает на отсутствие короткого замыкания на первичной стороне и указывает на обрыв цепи / неисправность некоторых компонентов.

Проверено, 320 В на сетевом конденсаторе обнаружено нормально, что означает, что с сетевым конденсатором все в порядке.

Поэтому я решил проверить дальнейшие компоненты на холодном тесте. Снял два переключающих транзистора, проверил, нашел ОК.

Удален диод на стороне резервного трансформатора, потому что он дает показания в обоих направлениях на печатной плате.

Тестирование вне цепи показывает ОК. Показание в одном направлении означает, что диод в порядке. Теперь я начал проверять первичную обмотку всех компонентов после сетевого конденсатора. Здесь я обнаружил обрыв цепи резистора 1 МОм, он не показывает никаких показаний на измерителе.

Заменил неисправный резистор.

При отслеживании Я обнаружил, что этот резистор подключен к ИС управления питанием UTC 7608D № контакта. 1 предполагал, что это PIN-код VCC. (Не нашел в сети Datasheet для UTC 7608D).После замены нового резистора я снова собрал блок, снова подключил охлаждающий вентилятор к цепи и включил источник питания, запустив сигнал PS_ON.

Для запуска тестирования любого ИИП ПК необходимо замкнуть PS_ON (зеленый провод) на массу (черный провод), вставив медный провод с U-образным зажимом.

Для безопасности я подключил серию Bulb и включил устройство. Теперь окончательный результат ……….

Итак, виноват резистор 1 МОм.

Электропитание в норме ……..

Еще кое-что … некоторые техники путаются с напряжением охлаждающего вентилятора.

Потому что в SMPS ПК в основном красный провод предназначен для + 5V, а в разъеме FAN также есть красный провод. Поэтому всякий раз, когда FAN получает ПЛОХО, техники перерезают провод нового вентилятора и подключают его к 5В. Это не правильно.

Всегда проверяйте номинальное напряжение ВЕНТИЛЯТОРА — 12 В, он должен быть подключен к 12 В.

Эта статья была подготовлена ​​для вас Йогешем Панчалом, который работает инженером по компьютерному оборудованию в Мумбаи, Индия.

P.S- Знаете ли вы кого-нибудь из ваших друзей, кому бы пригодился этот контент, который вы сейчас читаете? Если да, перешлите этот веб-сайт своим друзьям или вы можете пригласить своих друзей подписаться на мою информационную рассылку бесплатно по этой ссылке .

Примечание: вы можете проверить его предыдущие статьи по ремонту по ссылке ниже:

https://jestineyong.com/acer-es1-520-laptop-with-no-display-fixed/

Нравится (74) Не понравилось (0)

Диагностика, ремонт и улучшение блока питания ATX

В этой статье мы рассмотрим конструкцию простого блока питания ATX и покажем вам, какие компоненты обычно отсутствуют в дешевых китайских блоках питания из-за к желанию производителя сделать его еще дешевле.Скажем несколько слов об их надежности и наиболее распространенных причинах их выхода из строя. Также мы продемонстрируем, как диагностировать их возможные неисправности и измерять напряжение под нагрузкой и без нее.

Для иллюстрации мы будем использовать эту модель блока питания Oktet ATX-400W.

  • Мощность: 400 Вт
  • Форм-фактор ATX
  • Рейтинг эффективности: 70%
  • Охлаждение: вентилятор 80 мм
  • Модуль коррекции коэффициента мощности: активен
  • Стабилизация напряжения: нет
  • Защита от перегрузки: нет
  • Защита от короткого замыкания: есть


Состав:


Основная причина поломки и правильный расчет мощности для блоков питания ATX.

Из-за ошибок в расчете мощности данный БП выдержал короткое замыкание под нагрузкой.Изоляция на внешних проводах нагрузки расплавилась, а некоторые провода полностью сгорели.

Почему это произошло?
Заявленная мощность блока питания составляет 400 Вт, но реальная выходная мощность такого дешёвого БП в лучшем случае составляет около 250 Вт.

Современные компьютеры потребляют большую часть потребляемой энергии по шине 12 В. Это рейка, которая питает почти все в вашей машине. Если посмотреть на шину 12 В / 15 А этого БП и преобразовать ее в ватты, то получится его истинная мощность 180 Вт (12 В * 15 А = 180 Вт).

Вот вывод: будьте очень внимательны, когда смотрите на наклейки на блоке питания, который собираетесь купить, и сосредоточьтесь на цифре 12-вольтовой шины.

Вот пример качественного блока питания 400 Вт с правильными характеристиками мощности. В этом случае вы легко можете увидеть, сколько реальной мощности вы получаете на шине 12 В — настоящие 275 Вт.

Тем не менее, этот блок питания обеспечивает правильное напряжение на всех шинах (12 В, 5 В, 3,3 В), поэтому суть в следующем: такие блоки питания достаточно прочные, но не слишком надежные, поскольку они не предлагают либо стабилизация напряжения, либо защита от перегрузки.Часто в таких блоках питания отсутствуют некоторые компоненты, и они могут выйти из строя, в том числе вывести из строя вашу материнскую плату или процессор.

Как проверить выходное напряжение

Вы можете использовать готовые решения из Китая — например, этот цифровой тестер — чтобы узнать, сколько мощности на самом деле дает вам блок питания.

Также подойдет обычный вольтметр. Прежде всего, вам нужно включить блок питания, а для этого сначала необходимо найти резервный контакт.Вы можете увидеть это в основном разъеме, который подает питание на материнскую плату: это зеленый провод.

Для запуска БП соедините этот контакт с черным проводом (массой). Сделать это можно скрепкой или пинцетом. Напряжение на внешних разъемах питания появится только после включения блока питания — это можно заметить по вращению вентилятора охлаждения.

После запуска БП проверьте показания напряжения на всех шинах.
Если все значения в норме, подключите эквивалент нагрузки.
В этой роли вы можете использовать 12-вольтовую лампочку мощностью около 100 Вт.

Но есть план получше: разобрать блок питания и визуально осмотреть его компоненты, прежде чем подключать эквивалент нагрузки. Нам нужно убедиться, что дроссели не сгорели, а высоковольтные конденсаторы не вздулись.

Выверните четыре винта, снимите верхнюю крышку, осторожно возьмите печатную плату и осмотрите ее. Визуально внутренних повреждений нет, конденсаторы целы, плата чистая.

Конструкция простых блоков питания ATX

Этот блок питания соответствует типовой конструкции для устройств ATX. Входное напряжение 220 В поступает от разъема питания к печатной плате — на которой отсутствует входной сетевой фильтр, но есть пустое место для его пайки, что говорит об очередной попытке китайского производителя сэкономить на, казалось бы, «ненужных» компонентах. .

После этого напряжение проходит на диодный (выпрямительный) мост, и мы видим два накопительных конденсатора по 470 мкФ каждый, что является минимальной емкостью для заявленной выходной мощности.

На первом радиаторе есть два полупроводниковых ключа питания и транзистор резервного генератора напряжения с несколькими выходами. За ним находится разделительный трансформатор и резервный трансформатор.

На другом радиаторе вы можете увидеть низковольтную часть блока питания, диоды Шоттки, затем дроссельную катушку для +5 и +12 Вольт, а также дроссель для 3,3-вольтовой шины, силовой кабели для внешних разъемов и силовой кабель для охлаждающего вентилятора.

Устранение дефектов и доработка блока питания

Проверили диоды в выпрямительном мосту на пробой, но работают исправно.Теперь первое, что нужно заменить, — это провода, используемые для подачи питания на другие компоненты компьютера. Кабель питания материнской платы не поврежден.

Теперь мы заменили провода и добавили некоторые улучшения в этот блок питания. В выходной части мы добавили три конденсатора по 1500 мкФ, так как запаса конденсаторов на 1000 мкФ было недостаточно для заявленной емкости блока питания. Также мы добавили дроссель и фильтрующие конденсаторы для входного напряжения сети 220 В. В высоковольтной части нам также пришлось заменить штатные конденсаторы на высококачественные, по 560 мкФ каждый, потому что тестирование конденсаторов, припаянных к плате, показало, что есть только два китайских конденсатора с фактической емкостью 250 мкФ каждый. — вместо двух конденсаторов по 470 мкФ каждый, как рекомендовано для таких конфигураций.

После всех доработок устройство стоит протестировать.

Подключите входное напряжение 220 В, проверьте напряжение ожидания на разъеме питания материнской платы, соедините этот контакт с заземляющим кабелем и включите питание. Блок питания запускается, и вентилятор охлаждения вращается.

Проверим напряжение для каждой шины — 5, 12 и 3,3 В.

  • + 5-вольтовая рейка — 5В
  • + шина 12 В — 11.97 В
  • Шина 3,3 В — 3,38 В

Как подключить лампу накаливания для проверки блока питания под нагрузкой

Есть одна вещь, на которую мы хотели бы обратить ваше внимание при использовании мощной лампы накаливания в качестве эквивалента нагрузки.

Лампа накаливания является нелинейным элементом, и ее сопротивление изменяется по мере нагревания нити накала. В холодную погоду у него очень низкое сопротивление — например, 0,3 Ом. Вот почему, когда вы подключаете его к шине 12 В в качестве эквивалента нагрузки, срабатывает элемент защиты от перегрузки по току.

Но если вы нагреете нить накала внутри лампочки более низким напряжением, например 5В, а затем подключите ее к шине 12 В, защита БП не сработает, так как нить накала нагрелась и ее сопротивление увеличилось. Теперь давайте попробуем измерить сопротивление нити накала сразу после отключения питания — оно превышает 4 Ом! По мере того, как лампочка остывает, ее сопротивление уменьшается, и вы увидите около 0,2 Ом при комнатной температуре.

С холодной колбой сопротивлением 0.2 Ом, импульс тока будет около 60 ампер (закон Ома — I = В / Ом), что превышает допустимый ток для 12-вольтовой шины импульсного блока питания ATX. С нагретой лампочкой ток в шине 12 В будет только между 2 и 5 А.

А теперь попробуем подключить дополнительную нагрузку — в виде этой лампочки, и защита БП не должна срабатывать. Сначала подключите лампочку к 5-вольтовой шине — она ​​только светится, но не светит. Теперь сменим его на шину 12 вольт — свет станет ярче.

Следующим этапом является снятие показаний напряжения с каждой шины под нагрузкой.

  • Шина 12 В падает до 11,72 В
  • Рейка 5 В — до 4,98 В
  • Рейка 3 В — до 3,31 В

Все показания находятся в допустимых пределах.

Если блок питания работает стабильно, пора его собрать.
Не забудьте надеть на кабели защитный зажим, чтобы избежать поломки корпуса, что может произойти при повреждении их изоляции.

После этого следует снова проверить источник питания с нагрузкой на шину 12 В. Теперь, когда он работает правильно, вы даже можете использовать его для сборки недорогого ПК.

Теперь, когда эксперимент окончен, будем надеяться, что ваш ремонт всегда будет успешным, и все ваши устройства будут работать должным образом очень долго.


Подобные советы по восстановлению данных, подобранные специально для вас:



Дата: Теги: Повреждено, как исправить, Как восстановить, Обновление, Windows

SB-проекты — Ремонт БП

Очень важное предупреждение!

Предупреждение! Прочтите это в первую очередь, даже если у вас хватит ума отключить все внешнее питание, прежде чем вы начнете открывать блок питания.
Импульсный источник питания содержит несколько больших конденсаторов, которые можно заряжать до более чем 300 В постоянного тока (в странах, где широко распространена сеть 230 В). Обычно, когда блок питания работает нормально, эти конденсаторы довольно быстро теряют это напряжение при отключении питания. Но это не нормальная ситуация, и поэтому конденсаторы могут не терять это очень опасное напряжение достаточно быстро. Следует проявлять особую осторожность, чтобы разрядить конденсаторы (например, с помощью обычной лампочки), прежде чем вы начнете прикасаться к печатной плате повсюду.Не закорачивайте конденсаторы отверткой или чем-то еще, так как большие токи могут повредить конденсаторы.

ЗАПРЕЩАЕТСЯ эксплуатировать блок питания, пока он открыт! Это может не только вызвать серьезное поражение электрическим током, но и вызвать короткое замыкание, навсегда разрушившее блок питания!

Некоторые базовые знания об электронике и электронных компонентах являются обязательными, если вы собираетесь ремонтировать блок питания.

Советы по ремонту блока питания ПК

Я знаю, что блоки питания для ПК очень дешевые.Почему бы не выбросить его, когда он мертв, и не вставить новый? Просто потому, что новый не всегда под рукой. Или блок питания — это особая модель, специально разработанная для этой марки компьютера. Более того, иногда вы не можете даже получить отдельный блок питания, не купив вместе с ним весь корпус ПК. Так что вам придется выбросить хотя бы один из них, что, конечно, обидно.
Видите ли, есть несколько причин, по которым стоит беспокоиться о починке блока питания самостоятельно.

Это описание никоим образом не предназначено для решения всех ваших проблем с электропитанием.Я даю лишь несколько основных советов, чтобы вы знали, где искать. Если золотого наконечника среди них нет, не повезло, выбросьте его и купите себе новый.

Один важный совет заранее: «Никогда не пытайтесь эксплуатировать БП без нагрузки». Большинство импульсных источников питания предполагают некоторую нагрузку на регулируемый выход (обычно +5 В на блоке питания компьютера). Если вы собираетесь опробовать блок питания без компьютера, вы всегда можете подключить автомобильную лампочку 12 В к выходу +5 В в качестве искусственной нагрузки.

Главный предохранитель жив?

Это хороший момент для начала поиска проблемы.Если главный предохранитель перегорел, проверьте главный переключающий компонент на наличие короткого замыкания. Обычно основным коммутирующим компонентом является транзистор или полевой транзистор, который находится на одном из радиаторов на первичной стороне блока питания. Если он закорочен, вам не повезло. Очень вероятно, что транзистор убил часть цепи управления.
Мой лучший совет: «Купите себе новый блок питания», потому что может потребоваться довольно много усилий, чтобы найти все сломанные детали и получить необходимые новые из местного магазина компонентов.

Главный предохранитель еще жив!

Это больше походит на это! Есть большой шанс, что мы сможем это исправить. Что ж, есть несколько возможных причин, по которым блок питания больше не работает:

  • Один или несколько электролитических конденсаторов протекают или высыхают, что приводит к потере емкости. Особое внимание обратите на конденсаторы с трещиной на жестяной крышке. Более того, конденсаторы в непосредственной близости от источников тепла особенно чувствительны к потере своей емкости.В качестве замены используйте только конденсаторы 105 ° C с низким ESR!
    У меня однажды был конденсатор 47мкО, измеряющий всего 43 мкФ, что не давало БП запуститься! Просто чтобы показать вам, насколько важны некоторые конструкции.
  • Проверить все вторичные диоды на короткое замыкание. Типичное прямое напряжение диодов Шоттки составляет примерно 0,2 В. Обычные кремниевые диоды имеют типичное прямое напряжение около 0,6 В.
  • Холодные паяные соединения также являются частой причиной. Их особенно можно найти вокруг контактов «теплых» компонентов, особенно теплых компонентов, которые прикреплены к радиаторам, что не позволяет им двигаться, когда их ножки выдвигаются из-за тепла.
  • Наконец, возможно, разрядился пусковой резистор. Я объясню это более подробно ниже.

Вероятно, существует множество других причин, по которым отказал блок питания. Не тратьте слишком много времени и усилий на его поиск, если эти советы не решают вашу проблему, учитывая текущие цены на новые.

Пусковой резистор

Совершенно очевидно, что блок питания подает низкое напряжение на вторичную обмотку. Но он также генерирует по крайней мере одно напряжение на первичной стороне, потому что схема управления тоже хочет что-нибудь поесть.Обычно это напряжение просто получается от дополнительной катушки вокруг главного переключающего трансформатора.
Однако блок питания должен иметь возможность начать работу. Когда он включен, это управляющее напряжение еще не доступно, потому что источник питания еще не работает.

Один из популярных способов решения этой проблемы — использование пускового резистора. Это относительно высокоомный резистор (обычно в диапазоне от 390 кОм до 680 кОм), который помещается между первичным напряжением 300 В постоянного тока и источником питания схемы управления.
Сначала цепь управления полностью отключается, ток почти отсутствует. Это позволяет высокоомному пусковому резистору медленно, но стабильно заряжать конденсатор C1. Как только напряжение на этом конденсаторе становится достаточно высоким, чтобы запустить источник питания, включается схема управления и подает первые импульсы на переключающее устройство. Это заставит источник питания схемы управления (D1) подавать достаточно энергии для поддержания работы схемы управления, пока все не достигнет стабильного рабочего состояния.

Помните, что большинство блоков питания ATX никогда не отключаются. Обычно они остаются в режиме ожидания, когда компьютер не используется. Таким образом, такой блок питания может работать вечно, даже с неработающим пусковым резистором. Только когда вы полностью отключите питание, вы обнаружите, что компьютер больше не запускается. Это явный признак того, что стартовый резистор умер.

Пусковой резистор обычно представляет собой обычный угольный резистор ½ Вт или Вт и всегда подключается к линии + 300 В на первичной стороне блока питания.
Резистор на этом рисунке должен быть 560 кОм, но вместо этого он был измерен почти 1,2 МОм!

Как отремонтировать блок питания компьютера? — 365PowerSupply.com — Блок питания Dell | Блок питания HP

Итак, вы выполнили поиск неисправностей на своем компьютере и обнаружили, что у вас плохой блок питания. Что дальше? Следует ли заменить его, купив новый по адресу 365PowerSupply.com , или отремонтировать? Ну, это зависит от многих вещей. Возможно, у вас сейчас нет денег, чтобы купить новый, или вы поняли, что устройство еще не умерло, а есть только проблемы, которые можно отремонтировать.В таких случаях лучший вариант — отремонтировать блок питания.

702306-002 702454-001 Блок питания D12-320P1A Для HP 600800 G1

Выполните следующие действия, чтобы отремонтировать блок питания компьютера .

Шаг 1

Начните с отключения кабелей питания вашего ПК. Отключите также любой другой шнур, который подключен к задней части корпуса. Теперь положите корпус компьютера на стол набок.

Шаг 2

Если на вашем ПК используются винты для корпуса, следующим шагом будет удаление всех винтов на задней стороне корпуса.Если винты корпуса отсутствуют, возьмитесь за металлическую ручку, расположенную на верхней части корпуса, а затем поднимите защелку, чтобы разблокировать боковую панель, которая прикреплена к корпусу компьютера.

Шаг 3

Затем нажмите на боковую панель и затем медленно снимите ее с корпуса. Найдите винты, которыми крепится блок питания, и снимите их. Эти винты расположены на материнской плате в верхнем левом углу. Отсоедините от блока питания все кабели, идущие к материнской плате.

Шаг 4

Проверьте, не горит ли блок питания вашего компьютера. При появлении запаха гари немедленно выбросьте устройство. Это означает, что вы не сможете его отремонтировать и вам потребуется замена.

Шаг 5

Проверьте вентилятор блока питания, не забит ли он пылью. Удалите мусор, используя сжатый воздух для распыления на вентилятор. Снова подсоедините настольный блок питания или блок питания ноутбука к материнской плате, а затем соберите компьютер.Включите компьютер и посмотрите, исчезла ли проблема.

Шаг 6

Если проблема не исчезнет, ​​попробуйте заменить вентилятор. Если после приобретения и ремонта вентилятора проблема не исчезла, то, скорее всего, вам нужно купить новый блок питания.

Вы можете выполнить указанные выше действия при ремонте блока питания Dell, блока питания Lenovo, блока питания HP и т. Д.

Услуги по ремонту и техническому обслуживанию промышленных источников питания

Быстрые ссылки: Почему глобальные электронные услуги | Процесс ремонта блока питания | Типы источников питания | Свяжитесь с нами сегодня

Любому предприятию, использующему промышленные блоки питания, необходима надежная ремонтная служба.Когда прекращается подача электроэнергии, компании сталкиваются с неожиданными простоями, которые могут сорвать проекты и снизить прибыль. Global Electronic Services готова предоставить эффективные услуги по ремонту любых промышленных источников питания, чтобы ваш бизнес мог свести к минимуму влияние на работу при выходе из строя оборудования.

ЗАПРОСИТЬ ЦЕНУ

Почему выбирают глобальные электронные услуги для ремонта источников питания?

У вашего предприятия есть сотни вариантов, когда речь идет о ремонте промышленного оборудования.Итак, что делает Global Electronic Services правильным выбором и как мы можем предоставить услугу, которая превосходит остальные? Вот семь основных преимуществ, которые следует учитывать:

1. Внутреннее обслуживание

Многие производители электроники сокращают время и передают часть своей работы другим предприятиям. Они делают это, чтобы сократить расходы, и такая практика сопряжена с серьезными недостатками для конечного потребителя. Плохая коммуникация и отсутствие прозрачности затрудняют понимание того, кто на самом деле занимается ремонтом вашей компании, и часто бывает сложно получить актуальную информацию о том, как идет ремонт.

Global Electronic Services выполняет весь ремонт на месте, поэтому ваша компания может быть уверена, что весь ремонт источников питания выполняется нашими опытными специалистами по ремонту. Это также означает, что у нас есть тысячи общих компонентов, готовых к работе, и нам не нужно ждать поступления различных компонентов, как это делают многие другие компании. У нас даже есть запасы устаревших компонентов, что позволяет нам ремонтировать блоки питания, которые у других компаний просто нет для обслуживания.

2. Гарантия при эксплуатации

Когда ваша компания ремонтирует блок питания, вы ожидаете, что ремонт будет чем-то большим, чем просто пластырем.Многие ремонтные службы в срочном порядке выполняют ремонт блока питания, но не дают никаких гарантий, что проделанная ими работа задержится. Это означает, что многие компании в конечном итоге отправляют одно и то же устройство обратно в ремонт или преждевременно заменяют устройство, срок службы которого может быть долгим, если будет выполнен качественный ремонт.

Чтобы повысить доверие клиентов к качеству наших услуг, мы предлагаем 18-месячную гарантию на ремонт. Это означает, что даже если ваша компания использует блок питания в качестве резервного, он все равно покрывается в течение 18 месяцев, начиная с момента ввода в эксплуатацию.

3. Быстрый возврат

Хотя ремонт промышленных источников питания может быть глубоким и сложным процессом, это не повод заставлять вашу компанию дольше ждать ремонта оборудования. Благодаря нашему оптимизированному процессу и квалифицированным специалистам по ремонту, Global Electronic Services имеет стандартное время выполнения работ от одного до пяти дней.

Когда вы разговариваете с представителем или запрашиваете ценовое предложение с подробным описанием проблемы с источником питания, мы можем дать оценку того, сколько времени займет ремонт, чтобы ваш бизнес мог соответствующим образом спланировать работу.

4. Срочное обслуживание

Многие ремонтные службы просто не в состоянии предоставить срочные услуги. Global Electronic Services готова взять на себя экстренный ремонт, а также отремонтировать и отправить блок питания вашей компании в течение 24–48 часов, если возникнет острая необходимость.

Имея по одной ремонтной мастерской на каждом берегу, Global Electronic Services может быстрее вернуть ваш недавно отремонтированный источник питания к вашему бизнесу. Лучшая часть срочного сервиса заключается в том, что мы предлагаем его бесплатно.Мы понимаем, что такое аварийное электроснабжение, и не пользуемся ситуацией в вашей компании.

5. Гарантия цены

Когда блок питания выходит из строя, вашей компании необходимо найти баланс между соблюдением бюджета и поиском поставщика качественного ремонта. Global Electronic Services избавляет от головной боли при поиске благодаря нашей гарантии цены. Мы превзойдем любую предложенную вами цену на 10%, давая вам уверенность в том, что ваша компания получает лучшую ценность в отрасли.

6. Испытания при полной нагрузке

Некоторые компании используют свои гарантии как способ пропустить важный процесс проверки ремонта. Когда это происходит, компании вынуждены отправлять в ремонт одно и то же оборудование несколько раз, потому что оно не проходит тщательные испытания. Хотя ремонт может быть бесплатным, разочарование и простои, вызванные им, того не стоят.

Global Electronic Services объединяет нашу лучшую в отрасли гарантию с тестированием при полной нагрузке в процессе ремонта, помогая свести к минимуму вероятность того, что вам понадобится использовать гарантию после завершения ремонта.

7. Отслеживание процессов

Незнание того, что происходит в процессе ремонта промышленного источника питания, может вызвать серьезное разочарование и затруднить планирование ремонта источника питания вашей компании. Вот почему мы предлагаем отслеживание процессов через наш клиентский портал. Просто войдите в систему и отслеживайте, где находится каждый заказ в процессе ремонта. Вы также можете просматривать историю заказов, оплачивать заказы и подтверждать расценки через удобный портал.

Процесс ремонта промышленных источников питания

В

Global Electronic Services предусмотрен пятиэтапный процесс ремонта, призванный обеспечить квалифицированный ремонт с оптимизацией эффективности.Когда ваша компания отправляет блок питания в ремонт, он проходит следующий процесс:

1. Квитанция

При получении запроса ремонт немедленно регистрируется в нашей системе с собственным уникальным штрих-кодом для отслеживания. Техник завершает первоначальную оценку ремонта и составляет список деталей, необходимых для завершения ремонта. Используя этот список запчастей и оценку, мы создадим для вашей компании ценовое предложение в течение 24 часов и отправим его на утверждение посредством телефонного звонка и подтверждения по электронной почте.

2. Оценка

Как только ваша компания утвердит предложение, мы назначаем специалиста по блоку питания. Техник разбирает устройство и начинает поиск неисправностей оборудования — это включает в себя поиск электронных подписей и определение их функциональности, а также их производительности.

3. Ремонт и проверка

Используя информацию, полученную на предыдущем шаге, технический специалист выполняет испытание под настоящей нагрузкой и запускает моделирование, чтобы определить условия, при которых устройство выходит из строя.Это дает необходимую информацию для завершения ремонта.

После того, как техник завершит ремонт, дальнейшие испытания в условиях нагрузки гарантируют оптимальную работу устройства.

4. Заключительная подготовка

Некоторые компании проводят ремонт, но не предпринимают дополнительных действий для обеспечения полной готовности устройства к работе после того, как клиент получит его. Это может привести к тому, что ваша компания получит устройство, которое функционирует, но требует дополнительной очистки, прежде чем его можно будет снова ввести в эксплуатацию.

В Global Electronic Service мы делаем все возможное. После завершения ремонта и проверки установка отправляется на станцию ​​очистки. Техники используют чистящие средства, разработанные для электроники, в том числе обезжириватели и индикаторы масла. Для некоторых ремонтов требуется время, проведенное в сушильном помещении, чтобы влага полностью испарилась. Этот этап очистки гарантирует, что устройство будет готово к установке в тот момент, когда ваша компания получит его.

5. Гарантия качества и доставка

Наша опытная команда по обеспечению качества проводит еще один раунд проверок, чтобы убедиться, что блок питания полностью исправен и готов к повторному использованию.Как только это будет подтверждено, ремонт готов к отправке.

Мы понимаем важность правильной упаковки и принимаем многочисленные меры для обеспечения безопасной доставки. Мы определяем потребности в упаковке, исходя из размера, формы и веса отремонтированного изделия. При необходимости защиты ремонта мы предоставляем индивидуальную упаковку для отгрузки.

После того, как мы отправим блок питания обратно в вашу компанию, мы создадим подробный счет, который доступен для просмотра на безопасном портале для клиентов.

Типы источников питания

Блок питания — это устройство, которое преобразует электрическую мощность в правильную частоту, ток и напряжение конкретной цепи нагрузки.Источником питания может быть переменный ток (от электричества) или постоянный ток (от батарей или солнечных батарей). Хотя источники питания обычно преобразуют один тип электроэнергии в другой, они также могут преобразовывать другие формы энергии, такие как солнечная или механическая, в электрическую энергию. Давайте посмотрим на некоторые из наиболее распространенных типов источников питания:

1. Источник переменного тока

Источник переменного тока позволяет пользователям изменять выходное напряжение и, в некоторых случаях, ток.В источниках питания переменного тока используются трансформаторы или автотрансформаторы для изменения напряжения и тока переменного тока в переменный, при этом частота источника питания остается неизменной.

2. Частотные преобразователи

Когда необходимо изменить частоту переменного тока, преобразователь частоты является подходящим типом источника питания. В этих источниках питания могут использоваться такие устройства, как мотор-генератор или выпрямительно-инверторный агрегат. В последнем случае выпрямитель преобразует мощность переменного тока в мощность постоянного тока, а инвертор затем изменяет мощность постоянного тока обратно на мощность переменного тока с другой частотой.

3. Изолирующие трансформаторы

Изолирующие трансформаторы передают электроэнергию от источника переменного тока к устройству или части оборудования, сохраняя при этом включенное устройство изолированным от источника питания. Они используются, когда необходимо согласование импеданса, и обеспечивают наиболее эффективную передачу мощности между каскадами.

4. Нерегулируемый линейный источник питания

Нерегулируемые линейные источники питания обеспечивают простое преобразование переменного тока в постоянный. В их конструкцию входит:

  • Понижающий трансформатор
  • Выпрямитель
  • Конденсатор фильтра
  • Резистор кровоток

Первым шагом в этом источнике питания является преобразование трансформатора напряжения в сети до необходимого уровня переменного напряжения.Полупериодный или двухполупериодный выпрямитель, использующий диоды, затем преобразует пониженное переменное напряжение в постоянное. Конденсаторы фильтра сглаживают возникающий постоянный ток. К конденсатору может быть подключен резистор утечки, а может и не быть его в качестве дополнительного уровня защиты.

Преимущества нерегулируемых линейных источников питания включают надежность и простоту. К недостаткам можно отнести изменение выходного напряжения и конструкцию, которая может выводить только одно напряжение и ток.

5. Источник питания с линейной регулировкой

Источники питания с линейной регулировкой преобразуют переменный ток в постоянный.Процесс преобразования такой же, как и с нерегулируемым источником питания, но с добавлением транзисторной схемы вместо резистора утечки. Эта схема регулятора позволяет источнику питания преобразовывать основное переменное напряжение в стабильное постоянное напряжение, которое идеально подходит для устройств, которым требуется стабильное и постоянное питание.

Эти блоки питания более дорогие, большие и менее энергоэффективные, чем нерегулируемые линейные блоки питания. Они имеют тенденцию терять значительное количество энергии из-за рассеивания мощности, поэтому их может потребоваться использовать вместе с радиатором с регулятором на интегральной схеме (IC).

6. Импульсный регулируемый источник питания

Импульсные регулируемые источники питания или импульсные источники питания (SMPS) доступны в конфигурациях AC-to-DC или DC-to-DC. В них используется сложный высокочастотный метод переключения с широтно-импульсной модуляцией и обратной связью для регулирования выходной мощности. Эти источники питания включают и выключают переключающий транзистор для создания прерываемого постоянного напряжения. Это напряжение проходит через выпрямитель, создавая конечный желаемый выход постоянного тока, который фильтруется перед тем, как источник питания передает его на нагрузку.

Импульсные источники питания обладают преимуществом большей эффективности, чем линейные источники, а также создают значительные электрические и звуковые помехи.

7. Источник питания с регулируемой пульсацией

Этот тип источника питания является обновлением нерегулируемых линейных источников питания. Он основан на нерегулируемом источнике питания и имеет транзисторную схему в области насыщения, которая работает для поддержания желаемого напряжения путем передачи мощности постоянного тока на конденсатор. Источники с регулируемой пульсацией используются в приложениях, где пульсация вызывает проблемы, и они очень эффективны по сравнению с нерегулируемыми источниками.

8. Регулируемые источники питания

Регулируемый или регулируемый источник питания позволяет пользователю непрерывно регулировать выходное напряжение. Это полезно при тестировании проектов, чтобы убедиться, что размещение деталей соответствует схемам. Эти источники питания основаны на линейно регулируемых источниках питания, но модифицированы переменным резистором. Резистор позволяет источнику питания обеспечивать напряжение от нуля до максимально допустимого значения.

9. Батареи и солнечные источники питания

Солнечные панели и батареи обеспечивают питание постоянного тока, но эту мощность необходимо фильтровать, чтобы не оставалось пульсирующей ряби.После фильтрации микросхемы регуляторов напряжения могут регулировать подачу напряжения до необходимого уровня. Если пользователю необходимо увеличить напряжение, они могут использовать транзисторы для усиления напряжения питания.

10. Преобразователи постоянного тока в постоянный

Когда пользователю необходимо повысить или понизить напряжение постоянного тока, преобразователь постоянного тока в постоянный является подходящим источником питания. Они бывают трех возможных типов:

  • Электрохимия
  • Электромеханический
  • Полупроводник

Полупроводниковые преобразователи являются наиболее распространенными и также бывают различных типов, включая:

  • Двухтактный
  • Бак
  • Повышение
  • Бак-буст

Преобразователи постоянного тока в постоянный позволяют пользователям создавать разные уровни постоянного тока, используя один источник, вместо того, чтобы использовать несколько источников переменного тока в постоянный для питания устройства.

ЗАПРОСИТЬ ЦЕНУ

11. Источники питания постоянного тока в переменный

Этот тип источника питания также известен как инвертор мощности. Поскольку напряжение постоянного тока часто слишком низкое для питания устройств переменного тока, блоки питания постоянного тока обычно используются в качестве резервного источника питания в случае сбоя питания. Источник питания этого типа будет принимать энергию, хранящуюся в батарее или элементе, и преобразовывать ее в напряжение переменного тока, подходящее для питания рассматриваемого устройства.

Если вашему бизнесу требуется ремонт блока питания, доверьтесь Global Electronic Services.Имея большой опыт работы в электронной промышленности, мы предлагаем непревзойденное обслуживание клиентов и высококвалифицированные ремонтные работы. Global Electronic Services гордится тем, что уровень возврата клиентов превышает 98%, и мы приглашаем вашу компанию выяснить, почему.

Чтобы узнать больше о наших услугах или начать процесс ремонта, позвоните по телефону 977-249-1701 или запросите ценовое предложение в Интернете.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
