Содержание

Цветовое обозначение фазы и нуля

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления – это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации.

К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления – нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это – нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник – медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

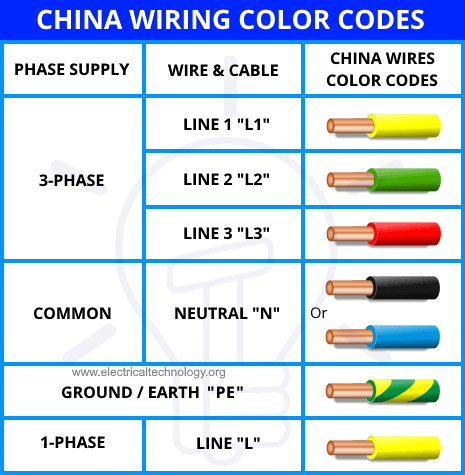

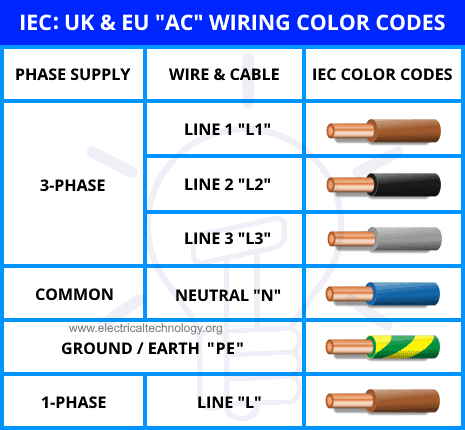

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления – Зелено-желтый

Провод нейтрали – голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

Отдельные провода-жилы, из которых состоят электрические кабели, имеют изоляцию определенных расцветок. Регламентирует окрас изоляции ГОСТ Р 50462-2009, в этом документе приведены особенности n и l маркировки в электрике с целью упрощения работы мастеров на крупных объектах и обеспечения безопасности в процессе ремонта. Тем, кто решается на самостоятельную починку электроприборов или другие подобные работы, также стоит знать, какого цвета провода заземления, фазы и нуля.

Особенности расцветки жил

Во избежание ошибок требования ПУЭ описывают цвета всех основных электропроводов. Если пуско-наладочными работами занимался опытный электрик, следующий правилам ПУЭ и соответствующим ГОСТам, при самостоятельном ремонте не понадобится ни индикаторная отвертка, ни иные устройства, определяющие назначение той или иной жилы.

Цветовая маркировка в электрике по ГОСТ

Заземление

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой.

Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может иметь цвет: синий, синей с белой полосой или голубой. Такая маркировка будет присутствовать в кабеле с любым количеством жил. В принципиальных схемах «ноль» помечается буквой N, на него замыкается цепь.

Иногда его называют «минусом», а фазный — «плюсом».

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам. Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный, к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

  • фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
  • красный цвет — используются в цепях управления, рассчитанных на переменный ток;
  • с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

  • Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
  • Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
  • Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр.
    Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.

Что делать, если все жилы в кабеле имеют изоляцию одного цвета

Вопрос о маркировке проводов по цветам не имеет смысла, когда приходится работать с одноцветными жилами — например, при починке проводки в старых домах. Для таких случаев существуют наборы, дающие возможность промаркировать жилы. Участки для закрепления маркировочных приспособлений предписываются требованиями ГОСТ, обычно их фиксируют рядом с местом подключения к шине.

Как разметить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию, а электроприбор уже подключен к сети, мастера пользуются индикаторными отвертками. Последние светятся, когда металлическая часть касается фазного провода. Для маркировки двужильного кабеля кроме такой отвертки понадобятся термокембрики или разноцветная изолента.

Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать жилу цветными трубками или изолентой по всей длине.

Фазные провода можно отмечать любыми цветами, кроме синего, желтого и зеленого. Если двужильный кабель подключен к однофазной сети, фазный провод негласно принято маркировать красным цветом.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Выводы и полезное видео по теме

Общепринятые стандарты цветовой маркировки:


Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Отвертка-индикатор удобна в работе, но с ней нужно быть осторожным. Большинство из них рассчитаны на работу с напряжением 220 вольт, а ведь иногда к дому подводиться напряжение в 380 вольт. В этом случае отвертка может пропустить заряд, и вас ударит током. Да и контрафактной продукции на рынке сейчас много. Выбирать стоит внимательно и приобретать индикатор в проверенных магазинах.

Добрый день, Антон.

Ваши предупреждения относительно приобретения, использования индикаторов напряжения – полностью поддерживаю.

Хочу подчеркнуть – профессиональная электроэнергетика пользуется оборудованием, приборами, индикаторами, которые подразделяются на категории: «до 1000 вольт» и «свыше 1000 вольт». Для дома, понятно, надо приобретать индикаторы первой категории.

Из вашего комментария следует, что в домашних электросетях вы начали работать. Чтобы повысить квалификацию, получить полезную информацию, страхующую от электрической травмы, советую прочитать «Правила устройства электроустановок», «Правила техники безопасности при эксплуатации электроустановок».

Добавлю: «правильный» указатель напряжения имеет Паспорт, ограничивающий сферу применения устройства. На скриншоте привел часть такого Паспорта указателя Е119.2.

Буквенные обозначения фазы и нуля. Цветовая маркировка проводов

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.

Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Тем, кто работает с электро-проводкой, будь то квалифицированные мастера или начинающие электрики, стоит быть внимательным в процессе монтажа электропровода и знать какой провод как обозначается. При прокладке проводки и подключении контактов соединяйте всегда проводники согласно цветовой маркировки по новым правилам, и ради своей безопасности и уважения к тем, кто будет работать с ними в дальнейшем, не путайте их. Помните, что ваша оплошность может привести к негативным плачевным последствиям.

Сегодня трудно представить себе электропроводку без применения цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся преподнести свой товар в красках, и немодные новшества, к которым стремятся потребители. На самом деле — это простая и практическая необходимость, которая определена строгими госстандартами на соответствие правильной маркировки. Для чего это нужно.

Цвета проводов в электрических соединениях

Маркировка по цветам

Всё многообразие расцветок и определённые цвета, выбранные из этой палитры — сведены к одному (единому) стандарту (ПУЭ). Таким образом, жилы проводов идентифицируются по цвету или буквенным и цифровым обозначениям. Принятие единого стандарта по цветовой идентификации электропроводов сильно облегчило работу, связанную с их коммутацией. Каждая жила имеет определённое назначение и обозначается соответственным тоном (синим, жёлтым, зелёным, серым и т. д.).

Маркировка проводов по цветам делается по всей их длине. Дополнительно осуществляют идентификацию в точках соединений и на концах жил. Для этого используют цветную изоленту или термоусадочные трубки (кембрики) соответственных тонов.

Давайте рассмотрим, как выполняется электропроводка и цветовая маркировка проводов для трёхфазных, однофазных и сетей постоянного тока.

Цветовая маркировка проводов и шин переменного трёхфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трёхфазных сетях делается следующим образом:

  • шины с фазой «А» окрашивают жёлтой палитрой;
  • шины с фазой «В» — зелёным тоном;
  • шины с фазой «С» — красным тоном.

Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)

В народном хозяйстве часто используют цепи постоянного тока. Они находят своё применение в определённых областях:

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используют только два контакта разных полярностей — плюс и минус. Для их отличия соответственно применяют два цвета. Положительный заряд окрашивается в красный, а отрицательный в синий. Голубым цветом обозначают средний контакт, который маркируется литерой «М».

«Старожилам» электромонтажа наверняка знакомы старые методы проводки и цветовой маркировки электропроводов. Основными цветами электрического кабеля были — белый и чёрный. Но это время ушло в далёкое прошлое. Каждый цвет теперь, а их явно не два, имеет своё назначение и доминирующий профиль.

Контактные цвета в электрике указывают назначение и принадлежность проводников к определённой группе, что облегчает их коммутацию. Вероятность ошибки в процессе монтажа, которая может привести к короткому замыканию во время пробного подключения или поражение током во время ремонта значительно снижается.

Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта

Нулевой рабочий контакт обозначается голубым тоном и литерой N. Маркировкой PE обозначают нулевой защитный контакт, который окрашивают в жёлто-зелёные полосы. Комбинация таких тонов применяется при маркировке защемляющих проводников.

Проводник синего цвета по всей длине с жёлто-зелёными полосками в местах соединения говорит о совмещённом нулевом рабочем и нулевым защитном соединении (PEN). Однако ГОСТ допускает и взаимообратную противоположность этой окраски:

  1. Рабочий нулевой контакт обозначается литерой N и имеет голубую окраску.
  2. Защитный нулевой (PE) с жёлто-зелёным цветом.
  3. Совмещённый (PEN) определяют по жёлто-зелёному цвету и голубой метке на концах.

Однофазная электрическая цепь. Расцветка фазных проводов

Согласно стандартам ПУЭ фазные контакты обычно обозначаются чёрным, красным, фиолетовым, белым, оранжевым или бирюзовым тоном.

Однофазные электрические цепи создаются путём ответвления трёхфазной электросети. При этом цвет фазного контакта однофазной цепи должен соответствовать цвету фазного провода трёхфазного соединения. При этом цветовая маркировка фазных контактов не должна совпадать с N — PE — PEN расцветкой. На немаркированных кабелях цветные метки ставятся в месте соединения. Для их обозначения используют цветную изоленту или термоусадочную трубку (кембрик).

Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)

При монтаже сетей освещения и подвода электропитания на розетки используют кабель с тремя проводами (трёхжильный кабель). Использование стандартной цветовой системы (цвет проводов фаза-ноль-земля) существенно уменьшает время ремонта. Многожильная проводка в стандартной разноцветной изоляции намного упрощает прокладку электрических цепей и монтажные работы по проводке сетей переменного тока с его заземлением. Особенно это актуально при разводке и ремонте электросистемы, которая делается разными мастерами, но под общим руководством ГОСТа. Иначе каждому мастеру пришлось бы лишний раз перепроверять работу своего предшественника.

«Земля» обычно обозначается жёлто-зелёным цветом и маркировкой PE. Иногда встречается зелено-жёлтый окрас и маркировка «P Е N». В этом случае присутствует синяя оплётка на концах электропровода в местах крепления и заземление совмещается с нейтралью.

Распределительный щиток подключается к шине заземления и к металлической дверки щитка. Распределительная коробка обычно подключается к заземлённым проводам светильников или контактам заземления розеток.

Маркировка проводов по цветам. Обозначение нуля и нейтрали

«Ноль» обозначается синим цветом. В распределительном щитке его подключают к нулевой шине и обозначается литерой N. К шине также подключаются все провода синей окраски. Она подсоединяется к выводу с помощью счётчика или напрямую, без установки автоматического устройства.

Провода коробки распределения (исключение составляет провод с выключателя) обозначаются синей нейтральной палитрой. При соединении они не принимают участия в коммутационном процессе. «Нулевые» провода синего цвета подключаются к розеткам и контакту N, который обозначен на обратной стороне розетки.

Маркировка проводов по цветам. Цветовое обозначение фазы

Провод фазы обычно обозначается красным или чёрным цветом. Хотя его расцветка может быть не столь однозначна. Он также может быть коричневым, но синим, зелёным и жёлтым — никогда. В автоматических щитках «фаза», идущая от нагрузки потребителя, стыкуется с нижним контактом счётчика. Коммутация фазового провода осуществляется в выключателях. При этом замыкание контакта происходит во время выключения и происходит подача напряжения к потребителям. Чёрный провод фазной розетки подключается к контакту, который обозначают буквой L.

Буквенно-цифровое обозначение проводов по цвету

Знание элементарных цветовых маркировок проводов и их назначение поможет любому электрику-любителю в монтаже домашней электропроводки (с заземлением). При желании вы легко сможете сделать его по нужным стандартам с соблюдением всех технических нормативов.

Произведенные в период СССР электрические кабели имели преимущественно черную либо белую изоляцию, что создавало сложности и неудобства при электротехнических работах, т.к. не всегда возможно было идентифицировать назначение того или иного провода быстро. Сейчас же на прилавках присутствуют кабели самых разных цветов. Это разнообразие имеет вполне конкретную цель. Цветовая маркировка проводов каждого типа (ноля, минуса, плюса, заземления и различных фаз) в первую очередь призвана сделать электромонтажные работы более безопасными, а нахождение и подключение контактов – более простым и быстрым.

Во избежание разночтений в цветовой гамме, в зависимости от того, какой производитель изготовил эту продукцию, она строго нормируется в ПУЭ (правилах устройства электроустановок) и государственных стандартах. До 2009 г. использовался ГОСТ Р 50462-92, в пришедшем ему на смену ГОСТ Р 50462-2009 были внесены изменения относительно расцветки проводов в трехфазных сетях, окраски плюса, минуса и ноля в сетях постоянного тока, рекомендован коричневый в качестве основного оттенка для фазы в однофазной сети, утверждено использование сочетания желтого и зеленого для заземления.
Различные виды кабелей бывают:

  • Черными
  • Коричневыми
  • Красными
  • Оранжевыми
  • Желтыми
  • Зелеными
  • Синими
  • Фиолетовыми
  • Серыми
  • Белыми
  • Розовыми
  • Бирюзовыми

Кабель помечают нужным цветом на концах (иными словами, в области соединений), а также по всей протяженности в виде сплошной цветной изоляции либо отдельных меток.

Окраска кабелей разных типов

Трехфазные сети

В трехфазной сети трансформаторных подстанций с переменным током согласно ГОСТ 1992-го года фаза А имеет желтый цвет провода, В – зеленый провод, С – красный. По новому ГОСТу предпочтительно использовать коричневый для фазы А, черный для фазы В и серый для фазы С. В обычных бытовых кабелях для фазы А применяют белый, для фазы В — черный, для С также красный.
Провод заземления обычно имеет расцветку в виде желто-зеленых полос в продольном либо поперечном направлении. При этом каждый цвет не может занимать менее 30% и более 70% поверхности. Реже маркировка кабеля заземления может быть только желтой или только зеленой. Если такой кабель прокладывается открытым способом, то допустимо использовать черный цвет, как улучшающий коррозионную защиту. Также черный цвет использовался в обозначении провода заземления повсеместно до внесения изменений в нормативную документацию в 2009 году.
Ноль имеет изоляцию провода синего либо голубого цвета.


Однофазные сети

В этом типе сетей с переменным током изоляция фазы чаще всего имеет коричневый, серый либо черный, но допускается также использование красного, фиолетового, розового, белого и бирюзового оттенков. При этом в однофазной сети, питаемой однофазным источником энергии, обычно используют провода с коричневой изоляцией. Если же однофазная жила выполняется, как ответвление трехфазной электроцепи, то она маркируется тем цветом, которым маркировалась фаза трехфазной цепи.
Провода заземления аналогично предыдущему случаю маркированы сочетанием желтого и зеленого.
PEN проводники, в которых соединены защитный ноль и рабочий ноль по всей длине окрашены синим, а на концах имеют желто-зеленую маркировку. При этом ГОСТ разрешает и иной вариант – желто-зеленые линии по всей протяженности провода и метки синим на концах.

Сети постоянного тока

Если система с сетью постоянного тока вводилась в эксплуатацию до 2009 г., то ноль должен быть светло-синим, плюс — красным, отрицательный полюс – темно-синим. Согласно данным нового ГОСТа для плюса следует использовать коричневый, для минуса — серый, а для ноля – синий.

Правила маркировки

Маркировка выполняется на концах проводов , т.е. в местах их соединения между собой либо различным оборудованием.
Допускается сочетать разрешенные для маркировки цвета, но по возможности избегая путаницы. Так, желтый и зеленый могут быть использованы только в сочетании друг с другом и только для заземления, а не, к примеру, плюса/минуса.
Если провода в системе изначально маркированы неправильно или не маркированы вовсе, то это можно исправить:

  • Нанесением буквенной, символьной или цветовой маркировки несмываемыми маркерами (удобно, если провод белый или хотя бы светлый)
  • Наклейкой полиуретановых бирок с надписями
  • Использованием термоусадочной трубки либо изоляционной ленты нужного цвета

Естественно, нужно предварительно определить, какой провод является плюсом, какой минусом и т.д. назначение каждого провода (в бытовой электрической сети это можно сделать при помощи индикаторной отвертки либо мультиметра).
Не всегда есть возможность создании цветной схемы электроцепи в бумажном варианте. Тогда в черно-белых копиях для однозначной идентификации цвета каждого типа провода применяются буквенные обозначения. Их полный список приведен в ГОСТ Р 50462-2009. Для маркирования кабелей, включающих несколько проводов разного типа в буквенных обозначениях разные цвета разделяются знаком плюс.

Заключение

Цветовая маркировка проводов в зависимости от назначения каждого из них позволяет сделать электромонтажные работы более удобными, снижает вероятность возникновения ошибок и аварийных ситуаций. Поэтому соблюдать ее необходимо даже системе индивидуального электроснабжения квартиры или дома, не говоря уже более крупных промышленных, торговых, общественных и прочих объектах.

цветовая маркировка проводов от А до Я

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. соединяют обычно с помощью гаек и болтов. Медные — посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток — быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • совмещающие в себе защитную и рабочую функцию.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

21 марта 2017

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные — посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток — быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.


Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

  • голубой цвет по всей протяженности без дополнительных вкраплений;
  • синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) — нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей — важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой . Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462 : это относится к тем электроустановкам, где используется напряжение до 1000 В .

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line », или «линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

А в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.

Кроме того, если гипотетически (На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление . Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается — тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур . Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу . Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

  1. Сейчас в точке 1 фазы нет.
  2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Очень немного людей понимают суть электричества. Такие понятия как «электрический ток», «напряжение» «фаза» и «ноль» для большинства являются темным лесом, хотя с ними мы сталкиваемся каждый день. Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. Для обучения электричеству с «нуля» нам нужно разобраться с фундаментальными понятиями. В первую очередь нас интересуют электрический ток и электрический заряд.

Электрический ток и электрический заряд

Электрический заряд – это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон. Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон.

Заряд электрона — минимальный электрический заряд (квант, порция заряда), который встречается в природе у свободных долгоживущих частиц.

Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд (избыток электронов, которые были захвачены атомами палочки при контакте с шерстью).

Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным (волосы теряют электроны).

Основным видом переменного тока является синусоидальный ток . Это такой ток, который сначала нарастает в одном направлении, достигая максимума (амплитуды) начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении.


Непосредственно о таинственных фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Простейший случай электрической цепи – однофазная цепь . В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).

Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или «стекает» в землю.

Провод, по которому ток идет к прибору, называется фазой , а провод, по которому ток возвращается – нулем.

Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому — отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.

Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ — 50 Гц.

В разных странах действуют разные стандарты напряжений и частот в сети. Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.

Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.

Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза — белого, черного или коричневого. Провод заземления также имеет свой окрас — желто-зеленый.


Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в . С помощью наших специалистов даже самая дикая и сложная задача станет вам «по зубам».

Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

RozetkaOnline.ru — Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор , терморегулятор теплого пола или блок питания светодиодной ленты , а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » — Эта маркировка пришла в электрику из английского языка , и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета . В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции , строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок . В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае , неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах . Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет , им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны — одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока , также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой — коричневый;
  • Минусовой — серый;
  • Нулевой — синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода — фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля — это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.

В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая — это кабель из трёх жил и бытовая задача, к примеру, установки розетки.

Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом

Кодировка, маркировка и история

Идея разделить провода по цветам не нова — первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях — синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.

При изучении проводки самые важные для определения по цвету провода — не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.

Цвет провода фазы

Как ранее было указано, особо фазу по цвету определять не требуется — почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.

Цвет провода земли

Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый — когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.

Цвет провода ноля

У минуса небольшой выбор цветов — обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле — путать эти провода строго не рекомендуется.

Заключение

Фиксируем общую цветовую схему:

  • Земля — цвет провода жёлто-зелёный или жёлтый цвет провода;
  • Ноль — синий цвет;
  • Фаза — цвет провода белый, красный, коричневый и любые другие незнакомые.
Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта — включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости — прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой — нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой — это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода — алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА — соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС — дополнительная свинцовая оплетка.
  • Б — наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн — негорючая оплетка кабеля.
  • Г — отсутствие защитной оболочки.
  • Р — оболочка из резины.
  • НР — резиновая оболочка из негорючего материала.

А в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.

Кроме того, если гипотетически (На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление . Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается — тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур . Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу . Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

  1. Сейчас в точке 1 фазы нет.
  2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой . Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462 : это относится к тем электроустановкам, где используется напряжение до 1000 В .

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line », или «линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

Содержание:

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Устройства

Лазеры, мазеры, приборы телеуправления, усилители.

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

Конденсаторы

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

Разные элементы

Различные виды осветительных устройств и нагревательных элементов.

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

Двигатели

Двигатели постоянного и переменного тока.

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Силовые автоматические выключатели, короткозамыкатели, разъединители.

Резисторы

Счетчики импульсов

Частотометры

Счетчики активной энергии

Счетчики реактивной энергии

Регистрирующие приборы

Измерители времени действия, часы

Вольтметры

Ваттметры

Выключатели и разъединители в силовых цепях

Автоматические выключатели

Короткозамыкатели

Разъединители

Резисторы

Терморезисторы

Потенциометры

Шунты измерительные

Варисторы

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

Выключатели кнопочные

Выключатели автоматические

Выключатели, срабатывающие под действием различных факторов:

От уровня

От давления

От положения (путевые)

От частоты вращения

От температуры

Трансформаторы, автотрансформаторы

Трансформаторы тока

Электромагнитные стабилизаторы

Трансформаторы напряжения

Устройства связи, преобразователи неэлектрических величин в электрические

Модуляторы

Демодуляторы

Дискриминаторы

Генераторы частоты, инверторы, преобразователи частоты

Приборы полупроводниковые и электровакуумные

Диоды, стабилитроны

Электровакуумные приборы

Транзисторы

Тиристоры

Антенны, линии и элементы СВЧ

Ответвители

Короткозамыкатели

Трансформаторы, фазовращатели

Аттенюаторы

Контактные соединения

Скользящие контакты, токосъемники

Разборные соединения

Высокочастотные соединители

Механические устройства с электромагнитным приводом

Электромагниты

Тормоза с электромагнитными приводами

Муфты с электромагнитными приводами

Электромагнитные патроны или плиты

Ограничители, устройства оконечные, фильтры

Ограничители

Кварцевые фильтры

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

Цветовые обозначения фазы L, нуля N и заземления. Какого цвета и как обозначаются провода ноля, фазы и земли в электрике? T n l в электрической схеме

21 марта 2017

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные — посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток — быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.


Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

  • голубой цвет по всей протяженности без дополнительных вкраплений;
  • синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) — нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей — важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Для монтажа или ремонта электрической сети требуется принципиальная схема. Несведущему человеку сложно понять смысл условных обозначений, которыми насыщен план подключения оборудования. Разобраться в предназначении проводов поможет обозначение фазы и нуля на английском языке.

Назначение проводов в разводке

От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий. По кабелям фазы и нуля подаётся напряжение . Заземляющая жила защищает человека от поражения электрическим током.

Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.

Различие во внешнем виде облегчает сборку сети и предотвращает ошибки электрика, приводящие к несчастному случаю или поломке прибора.

Фазовая линия

Работу сети переменного тока формируют два компонента — рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:

  • L 1 — коричневый.
  • L 2 — чёрный.
  • L 3 — серый.

В бытовой проводке на 220 вольт используются 3 линии, предназначенные для присоединения нуля, заземления и напряжения. Поэтому единственная фазовая шина покрыта изоляцией коричневого цвета. Использование кабелей другого колера считается грубым нарушением технологических норм.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети .

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».

В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.

Самодеятельные мастера иногда соединяют нейтраль и заземление, ошибочно считая, что это одно и то же. Опасное заблуждение приводит к печальным последствиям. Нулевая фаза и земельная шина выполняют отличные друг от друга функции.

Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.

Меры предосторожности

Правильная электропроводка выполняется по регламенту IEC 60445, принятому законодательством Европы в 2010 году. Нормы российского ГОСТа 50462−2009, которые соответствуют международным правилам, указывают цвет проводов «фаза», «ноль» и «земля».

Иногда электрикам приходится работать с сетями, которые смонтированы много лет назад, а план разводки утерян. Отсутствие принципиальной схемы делает бесполезным знание того, как обозначаются ноль и фаза. Задача электрика усложнится, если в цепи использованы провода с цветом изоляции, которая не соответствует ГОСТу.

До начала работ монтажник обязан определить назначение каждой линии с помощью контрольной лампы, индикаторной отвёртки или мультиметра. При прозванивании электрических цепей необходимо соблюдение элементарных правил техники безопасности:

  • манипуляции с индикаторной отвёрткой выполняются одной рукой;
  • свободной рукой нельзя прикасаться к металлическим конструкциям или стенам;
  • работа проводится в присутствии квалифицированного ассистента.

Выяснив, какой провод для чего предназначен, опытный специалист маркирует линии. Для этого используются специальные бирки на клеевой основе или полихлорвиниловые насадки. На поверхность маркировочного материала наносятся условные обозначения на английском языке — n, l или PE . Только после окончания определительных работ приступают к монтажу или ремонту электрического оборудования.

Понимание того, какой смысл имеют на схеме латинские буквы l и n, помогает электрику проводить монтаж и ремонт сети быстрее и качественнее. Кроме того, буквенное обозначение фазы и нуля на схеме, а также цветовая маркировка чётко определяют назначение провода, с которым работает мастер. Это предотвращает несчастные случаи на рабочем месте.

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения , дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов , контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы , электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов , марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики . Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.


Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.


Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.


Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.


  • В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.


  • На для проводников и шин применяются красный и синий цвета.


Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:


Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. соединяют обычно с помощью гаек и болтов. Медные — посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток — быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • совмещающие в себе защитную и рабочую функцию.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

что обозначает l и n в электрике, как обозначается плюс и минус

Для того чтобы самостоятельно выполнить установку и подключение различных видов электрооборудования: светильников, розеток, автоматов, электроплит, бойлеров и других, нужно понимать обозначение фазы и нуля для коммутации: L (фаза), N (ноль), PE (заземление). Государственными стандартами и нормами электрической безопасности установлены правила обозначения, что упрощает определение функционального назначения жил при монтаже, чтобы подключаемое устройство смогло правильно функционировать.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы и нуля

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

Обозначение по ГОСТ

Цветовое и буквенное обозначение

Перед началом монтажных работ электрик должен уточнить обозначения L и N в электрических схемах и обязательно их придерживаться. Государственными нормами в электротехнике установлены обозначения фаза/ноль по ГОСТу Р 50462/2009, обязывающему производителей помещать L-жилы в изоляцию, окрашенную в коричневый или черный цвет, PE-жилы в желто-зеленый. Для N-провода применяют стандартный цвет — сине-голубой либо синее основание с белой полоской.

Цветовое обозначение

Электрическая маркировка наносится независимо от числа жил в пучке. PE- и L-жила могут также отличаться толщиной, первая тоньше, особенно в кабелях, используемых для питания переносного электрооборудования. Специалисты рекомендуют применять одинаковый цвет жил, когда нужно выполнить ответвление одной фазы от 3-фазной. Производители могут применять разнообразную цветную маркировку жил для фазной коммутации по схеме, при этом существует запрет на смежные цвета синему, зеленому и желтому.

Обозначение фаза-ноль

Обозначение фазы и нуля на английском было принято стандартами ЕС и присутствует на всех европейских электроприборах. В 2004 году были внесены изменения в цветовую идентификации проводников как часть поправки стандартов ЕС No 2: 2004 к BS 7671: 2001. В однофазных установках используются традиционные цвета красного и черного для фазы, а нейтральные проводники заменяются цветами коричневого и синего (Правило 514-03-01). Защитные проводники остаются зелеными и желтыми.

Важно! Все устройства после 31 марта 2004 года и до 1 апреля 2006 года могут быть установлены в соответствии с Поправкой No 2: 2004 или Поправкой No 1: 2002, другими словами, они могут использовать гармонизированные цвета или старые цвета, но не оба.

Обозначение плюса и минуса

Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов. Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте.

Плюс и минус

При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:

  • Красный — «+» плюс провод;
  • Черный — «-» минус провод;
  • Белый или серый — заземляющий провод.

Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

Термоусадочная трубка

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

  1. Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
  2. Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
  3. При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.
Тестирование 3-х фазной сети

Шаблон тестирования 3-х фазной сети:

  1. Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
  2. Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
  3. Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
  4. Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
  5. Убеждаются, что все трехфазные напряжения находятся в пределах 3%.
Проверка трехфазного напряжения

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

цветовая маркировка проводов от А до Я. Обозначение фазы и нуля в электрике Каким знаком обозначается фаза

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, — ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

RozetkaOnline.ru — Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор , терморегулятор теплого пола или блок питания светодиодной ленты , а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » — Эта маркировка пришла в электрику из английского языка , и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета . В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции , строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок . В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае , неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах . Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет , им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны — одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока , также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой — коричневый;
  • Минусовой — серый;
  • Нулевой — синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода — фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля — это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.

В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая — это кабель из трёх жил и бытовая задача, к примеру, установки розетки.

Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом

Кодировка, маркировка и история

Идея разделить провода по цветам не нова — первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях — синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.

При изучении проводки самые важные для определения по цвету провода — не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.

Цвет провода фазы

Как ранее было указано, особо фазу по цвету определять не требуется — почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.

Цвет провода земли

Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый — когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.

Цвет провода ноля

У минуса небольшой выбор цветов — обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле — путать эти провода строго не рекомендуется.

Заключение

Фиксируем общую цветовую схему:

  • Земля — цвет провода жёлто-зелёный или жёлтый цвет провода;
  • Ноль — синий цвет;
  • Фаза — цвет провода белый, красный, коричневый и любые другие незнакомые.
Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта — включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости — прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой — нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой — это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода — алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

  • АА — соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
  • АС — дополнительная свинцовая оплетка.
  • Б — наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
  • Бн — негорючая оплетка кабеля.
  • Г — отсутствие защитной оболочки.
  • Р — оболочка из резины.
  • НР — резиновая оболочка из негорючего материала.

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения , дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов , контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы , электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов , марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики . Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.


Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.


Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.


Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.


  • В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.


  • На для проводников и шин применяются красный и синий цвета.


Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:


Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Электропроводка

— стандартные европейские цветовые коды для силовых кабелей

Я так понимаю, вы родом из мира низковольтной электроники, макетов макетов и всего этого 5-вольтового оборудования. Они используют термин «GND» или «земля» для обозначения Vss, возвратного или общего тока, обычно отрицательного в системе 5 / 12В. (что на самом деле делает его текущим источником, но не обращайте на это внимания.)

Здесь мы работаем с переменным током, потому что он передается на большие расстояния. Это меняет кучу вещей, а также может убить вас.

Зона безопасности оборудования

Отдельно от силовых проводов собственно , «положительный» и «отрицательный», как вы их называете (ошибочно) …

… мы также оборачиваем весь кабудель металлическим защитным экраном. Этот защитный экран не является проводником (что означает: мощность никогда не должна течь через него нормально). Если это так, значит, что-то ужасно неправильно, и цель металла — удерживать ошибочный ток от людей. А также для того, чтобы обеспечить достаточным током для возврата к источнику, чтобы он отключил системы защиты цепей — устройства отключения по току (автоматические выключатели) или системы обнаружения замыкания на землю (GFCI / RCD).

То, что мы называем «землей» в сетевой проводке, относится к этому защитному экрану. Это совсем другое дело, чем в электронике постоянного тока.

AC: двойная удача

Положительный и отрицательный не являются понятиями при подключении к сети — по крайней мере, не в половине случаев, поскольку это переменный ток. АС сам по себе странная идея для понимания — почему меняет полярность 16.67, 25, 50, 60 или 400 раз в секунду ???? Зачем беспокоиться? Генератор чуть проще — контактные кольца вместо коммутатора.Причина в трансмиссивности. Он проходит через трансформаторы без чрезмерно дорогих наборов M-G повсюду.

Конечно, при переменном токе что произойдет, если два питающих провода не совпадают по фазе? Ооо, мальчик. Есть целая наука только в том, чтобы синхронизировать два генератора (когда синхронизированы, двухтактные силы поддерживают их синхронизацию, за исключением солнечного, чей цифровой синтез невозможно подтолкнуть).

Умопомрачительный № 2: Что, если они не в фазе намеренно ? Отлично подходит для двигателей — точно так же, как вы не можете запустить велосипед, если находитесь в верхней мертвой точке, двигатель не может запуститься на однофазном токе без некоторых электромеханических уловок.Наличие 2+ фаз означает наличие 2+ кривошипов, поэтому один всегда находится в рабочем такте. Нет смысла иметь две фазы, не синхронизированные друг с другом на 180 градусов — вы можете поменять местами два провода и получить тот же эффект. Таким образом, двухфазная система разнесена на 90 градусов и требует 4 провода — два для фазы A и два для фазы B. Если вы нарисовали это на миллиметровой бумаге, думая о фазе как о векторе, это был бы знак плюса.

В трехфазной системе каждая фаза разнесена на 120 градусов (или 60 градусов, если вы также рассматриваете зеркальные «фазы».) На бумаге можно было нарисовать звездочку и взять 6 проводов. Но вы также можете нарисовать его как «Y» (звезда) или треугольник (дельта) — и теперь у вас 4 или даже 3 угла! Правильно, вы можете сделать трехфазную конфигурацию «треугольник» с только 3 проводами . Теперь, в следующий раз, когда вы будете в пути, посмотрите на столбы электропередач и что вы увидите там наверху? БИНГО. Вы видите провода по три. (вы также можете увидеть провод грозового разрядника.)

Но вы не увидите трехфазную сеть в жилых домах, если только вы не находитесь в Европе, Азии, Африке, Австралии или Южной Америке.Там они подают 3 фазы на ваш полюс, но в конфигурации «звезда» (4 провода). Каждая фаза находится на 230 В от нейтрали. Они доставляют в ваш дом только , одну фазу и нейтраль. Итак, в вашем доме однофазное напряжение 230 В.

В некоторых крупных европейских домах к дому подводятся 2 или 3 фазы, но это просто для обеспечения большей мощности. Отдельные цепи по-прежнему сонгле-фазные. Очень тяжелые приборы, такие как печи или водонагреватели по запросу, можно подключить для распределения нагрузки на 2 или 3 фазы.И, конечно, если домовладелец имеет серьезную домашнюю механическую мастерскую , он будет хорошо использовать 3-фазные двигатели.

Что означает полярность, если это переменный ток?

Мы не хотим, чтобы выходная сторона трансформатора дребезжала и плавала при сумасшедших напряжениях. Например, если произошла утечка в трансформаторе 9600 В, который обслуживает ваш район, он может непреднамеренно подтянуть вашу сеть 230 В до 9600 В от земли, что нарушит нормальную изоляцию проводов и убьет всех в районе.Таким образом, на выходе трансформатора 230 В напряжение смещено на (посредством заземляющего стержня), чтобы его напряжения не отклонялись слишком далеко от потенциала земли. (кроме, конечно, их предполагаемого напряжения). Часто смещение выполняется очень просто с помощью заземляющего шнура, поэтому оно составляет 0 вольт смещения . У вас может быть смещение 3 вольта, если вы действительно этого хотите, но 0 проще.

В однофазной сети у вас есть два провода, и вы смещаете / соединяете один из них.

Теперь внезапно в системе появилась полярность: один провод смещен относительно земли, а другой работает при значительном напряжении относительно земли.Возьмем, к примеру, ввинчиваемый патрон лампы Эдисона: какой именно должен быть легко доступный резьбовой участок патрона? Надеюсь, тот, что у земли!

Ближайший к Земле называется нейтральный . В США юристы называют его «заземляющим проводом ed », поскольку это проводник, который смещен / соединен / закреплен рядом с землей.

Нейтраль не заземлена и никогда не должна использоваться в качестве заземления или наоборот. Я обращаюсь к вам, NEMA 10! Ничто не обеспечивает этого, кроме машин скорой помощи и устройств RCD / GFCI.

Для чего нужна цветная маркировка проводов? Цветовая кодировка электрических проводов

Новички и опытные электрики перед началом работы подготавливают необходимые материалы, в том числе определяют счетчик расходных материалов. Указанный цвет выбранного провода для подключения фазы, заземления и нуля поможет не запутаться при подготовке к мероприятиям тем, кто собирает схему впервые.

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели окрашивались согласно нормативным документам прошлых лет.В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

  • Фаза А — желтая, возможно зеленоватая продольная жилка.
  • Phase B — ярко-зеленый цвет, иногда неоновый оттенок.
  • Фаза C красный.
  • Zero — допускается серый или нейтральный серый тон.

Обычная трехфазная электропроводка обозначается аббревиатурой Ж-З-К.

Если вы имеете дело со старой проводкой времен СССР, то цвет проводов будет только монохромный: черный или белый.Электрики рекомендуют не рисковать — при отключении подайте питание и определите с помощью элемента управления тип жилы электрического провода.

С 2011 года на территории Российской Федерации начал действовать ГОСТ РФ 50462-2009. Он обеспечивает новые цвета для промышленных проводов. Для фаз приемлемы оттенки: А — классический коричневатый, В — насыщенный черный, В — серый, близкий к металлику. Но контраст таких материалов оказался неудобным, и электрики при установке штатных систем по-прежнему предпочитают формулу К-Ч-С старой линейке Ж-З-К.Яркие прожилки лучше видны при любом освещении, контраст дизайна дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. С — это L3, а ноль — это N. Поэтому знающий мастер сразу поймет, какого цвета фаза провода при составлении схемы.

По общепринятым нормам при создании электрических цепей переменного или постоянного тока с использованием проводников с защитой допустимы все вышеперечисленные оттенки.

При соединении объектов промышленного комплекса можно использовать множество проводников. Для бытового использования монтируется стандартная трехфазная версия.

Еврокомплект розетки подразумевает наличие трех составляющих: яркой фазовой составляющей (она может быть красного, лилового, коричневого или другого сочного тона), защищенного от царапин человека в сине-синем оттенке и защиты в желтом или зеленом цвете. цвет. Маркировка проводов признается только общепринятой.

Цветовая кодировка проводов

Цвет фазового провода

При подключении или проверке старых цепей идентификация цвета ускорит процесс.Для правильного подключения оборудования используется соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазовая часть определяется коричневой оболочкой. Согласно ПУЭ можно применять: бирюзовый, оттенки красного, сиреневого, серого, оранжевого, розового и монохромный (чернозем и другие варианты — белые). Но ноль — это синий цвет, а защита с чередованием полос желтого и зеленого цветов.

Буквенные обозначения можно указать с помощью специальных полимерных маркеров.Для фазы используются все разновидности, кроме двухцветного сочетания зелено-желтого. Такие аксессуары популярны в быту, когда мастера выполняют для себя несложные работы, а кабель с белой изоляцией самый бюджетный. При производстве соединительных устройств, используемых пользователями, требуется строгое соблюдение ГОСТ и международных стандартов: только так можно избежать аварийных ситуаций.

Если вы работаете с сетью постоянного тока, то есть две шины: + и -.Синий — минус, красный — +, средний M — синий. Если вначале есть 3 провода и две ответвления от этой цепи, то + будет того же цвета, что и в предыдущей постоянной сети.

В старых розетках советских времен заземления нет, поэтому вскрыв такой прибор умелец увидит голубоватую работающую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — опасность поражения электрическим током.

Евростандарт уже обеспечивает защиту — есть 3 провода желто-зеленого цвета.В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет заземляющего провода

Установленные цвета заземляющего провода определяются нормой: необходим желтый или желто-зеленый кожух. Зеленые полосы тянутся по шву или быть поперечными. Поскольку при первоначальной работе можно было руководствоваться стандартами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Таким же образом отмечается заземление на чертеже, указываются контакты подключения.Такие проводники — нулевое заземление — предназначены для снижения вероятности поражения электрическим током.

Настойчивость «нулевая», второе название нейтральное, только синее, реже синее, иногда с чередованием синих и синих полос. Преимущество маркировки: на рисунке нейтральный вариант может быть только такого оттенка! На схеме — синий с отметкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в остальных случаях допустим яркий оттенок.Это нужно для выравнивания напряжения разных фаз.

Зачем нужна маркировка проводов

Маркировка изоляцией или контролем — это удобство для электрика, быстрый монтаж и ремонт, а также абсолютная безопасность сотрудника и простого обывателя. У них разное назначение:

  • Фаза — подвод тока к оборудованию, розетке.
  • Ноль — присвоение источнику.
  • Защитный ноль подключается, чтобы «снять» ток во время короткого замыкания и отправить его «на землю».Мужчина будет вне опасности.

При возникновении сомнений в правильности обозначения, работе с монохромными шинами, других нестандартных ситуациях в повседневной жизни и на работе необходимо с помощью оборудования найти правильный провод провод, прозвонить сеть.

Подойдет щуп, индикаторная отвертка. Ручка прибора сделана из диэлектрического материала, а внутри расположен диод. Устройство определяет наличие напряжения и его отсутствие. Для серьезных мероприятий понадобится другое оборудование с расширенными возможностями.После точного определения с помощью кембрика ПВХ довести до ГОСТ. Таким изолирующим нововведением является термоусадочная трубка, которую можно заменить изолентой.

При проведении таких мероприятий необходимо обесточить систему и очистить концы. Только после принятых мер можно снова включить ток и продолжить испытание. Новые маркеры из ПВХ с помощью цвета определяют назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие проводку в соответствие с принятыми стандартами.

Для уточнения и обозначения с помощью цвета «земля» и «ноль» кембрийцы используют омметр на значении «защиты», не превышающем 4 Ом.

Цветовая маркировка проводов нужна для того, чтобы каждый пользователь мог точно определить тип сети, ее уровень безопасности. Благодаря цветовому обозначению специалисты по спасению могут справиться с чрезвычайными ситуациями.

Маркировка кабельных линий, проводов

Каждый провод имеет маркировку и цветовую кодировку.Это необходимая мера, позволяющая унифицировать электротехнические изделия, а также облегчающая работу с ними. Нормы и требования к обозначению проводов описаны в Правилах устройства электростанций (ПУЭ). Это документ, которым руководствуются электрики.

Маркировка сетей 220В и 380В в однофазном и трехфазном исполнении

Стандарты маркировки проводов переменного тока для однофазной или трехфазной сети идентичны. Они соответствуют цвету нуля и земли.Цвет фазового провода может сочетаться или дополнять другие цвета.

Цветовая маркировка выполняется по длине жилы. Допускается обозначение на концах жил и в местах соединения, используются цветные термоусаживаемые трубки (кембрик) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо снять с кабеля верхнюю изоляцию на 5–10 см, чтобы внутренние жилы остались в оплетке. Цвет провода определяет назначение провода:

  • Заземление Используйте изоляцию, окрашенную в ярко-желтый и зеленый цвета.При этом цветные полоски можно наносить как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это тоже говорит о том, что эта жила уходит в землю.
  • Провод заземления. Нейтральный провод окрашен в синий или синий цвет. Стандарты представлены в ПУОС.
  • Фаза. В зависимости от количества фаз в сети провода окрашиваются в цвета:
    • Красный.
    • Черный.
    • Коричневый.
    • Серый.
    • Оранжевый.
    • Белый.
    • Бирюза.
    • Пурпурный.
  • В электротехнике фаза имеет красный, черный или белый цвет.
  • ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электроприборах в России, Украине и Беларуси. Другие страны могут иметь свою маркировку, а также другие символические обозначения. Товар, не предназначенный для продажи на территории России и стран СНГ, следует проверять по инструкции по эксплуатации, либо методом «звонка» мультиметром.

    Буквенное обозначение

    Стандарты PUE также включают буквенное обозначение. Для переменного тока 220В или 380В провода имеют маркировку:

    • Земля — ​​«RE».
    • Ноль — это «0» или «N».
    • Фаза — «L».

    Для многофазного кабеля провода указываются в последовательности от L1 до Ln, где N — количество фаз. Маркировка и цвет провода могут отличаться от указанных стандартов.

    Варианты окраски проводов, а также ошибки переключения

    Цвет и маркировка проводов могут отличаться от современных ПУЭ по следующим причинам:

  1. PEN маркировка.Обычный случай. Его можно найти на старых проводах и схемах подключения. Это система заземления TN-C. Он предполагает объединение двух проводов провода — заземления и нулевого. Схема удобна в установке, но опасна с точки зрения короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственный провод к нулю и земля окрашена в желто-зеленый цвет с ярко-синими отметками на концах провода.
  2. Электромонтажная маркировка в соответствии с требованиями и стандартами других стран. Так в США маркировка нуля и земли может иметь другой цвет:
    1. Zero — белый / серый.
    2. Земля — ​​голая медь / зеленый / зеленый желтый / белый.
  3. Электромонтаж некачественных или поддельных электротехнических изделий. Товары из стран третьего мира могут иметь разные цвета. Рабочие подпольных фабрик делают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
  4. Электросеть, не проложенная в соответствии с правилами ПУЭ. К сожалению, такие случаи тоже случаются. Электрики-самоучки или непрофессиональные специалисты все равно проводят электромонтаж.Неправильное подключение опасно, может привести к выходу из строя электрооборудования, коротким замыканиям и скачкам тока потребителя.

ВАЖНАЯ ИНФОРМАЦИЯ: Неправильная проводка или путаница в маркировке влечет за собой административную ответственность и штраф. Если вы установили некачественную проводку, в случае чего произошло короткое замыкание или отказ электроприборов, вы можете обратиться в суд. Судебный орган вынесет решение о возмещении ущерба и штрафах недобросовестной монтажной компании.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения.Для этого потребуются базовые знания в области электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто визуальное определение проводов невозможно. Похожая ситуация наблюдается при замене проводки в домах советской постройки. Сняв розетку или выключатель, человек обнаруживает два-три провода одинакового белого цвета.

Для разрешения противоречия понадобится индикаторная отвертка или мультиметр.Первый инструмент определит рабочие фазы под нагрузкой. Фаза и ноль ищутся прикосновением отвертки к оголенному проводу. Если лампочка загорается, этот провод находится под нагрузкой. Зеро не подает сигналов.

Для определения земли используют прибор — мультиметр. Он устанавливает значение переменного тока на отметку более 220В. Один из контактов инструмента присоединяется к фазе, второй по очереди к остальным проводам. Ноль будет записывать напряжение 220В или выше. Земля покажет значительно меньше 220 В.

Розетки с маркированными проводами устанавливаются в новостройках, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте осторожны при отключении бытовой электросети в своей квартире или доме, чтобы проверить провода. Иногда машины в распределительном щите устанавливаются неправильно. Их врезают в разрыв нуля, а не фаз — электроприборы в доме работать не будут, а вот напряжение с фазы никуда не денется. Необходимо не только выключить автомат, но и индикаторной отверткой наблюдать за изменением нагрузки на проводах внутри квартиры.

Эти методы позволяют определять провода в бытовой электросети переменного тока. Подумайте о маркировке кабелей постоянного тока.

Окраска проводов в сети постоянного тока

В сети постоянного тока используются только два проводника:

  • Положительная шина (обозначена знаком «+»).
  • Отрицательная шина (обозначена знаком «-»).

Согласно нормативным документам провода и шины положительного заряда окрашены в красный цвет, а провода и шины отрицательного заряда — в синий цвет.Средний провод (M) обозначен синим цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные вводы трансформаторов на электростанциях и подстанциях окрашены: желтый — провода и шины с фазой «А», зеленый — с фазой «В», красный — с фазой. «С».

Заключение

Визуальное определение проводки — дело несложное. Главное знать, какой цвет за что отвечает. В целях безопасности перед началом работы с ними стоит проверить провода на наличие фазы и заземления.Неправильная разводка жил может привести к короткому замыканию или перегоранию подключенного электрооборудования.

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: проводка по всей длине должна обеспечивать возможность легко распознавать изоляцию по ее цвету.

В домашней электросети, как правило, прокладывается трехжильный провод, каждая жила имеет уникальный цвет.

  • Рабочий ноль (N) синий, иногда красный.
  • Нулевой защитный провод (РЕ) — желто-зеленый.
  • Фаза (L) — может быть белая, черная, коричневая.

В некоторых европейских странах существуют неизменные стандарты фазовой проводки. Питание розеток — коричневое, освещения — красное.

Цвет проводки ускоряет проводку

Цветная изоляция жил значительно ускоряет работу электрика. Раньше проводники были либо белого, либо черного цвета, что в целом доставляло электрику-электрику немало хлопот.При отключении необходимо было подать питание на проводники, чтобы с помощью регулятора определить, где была фаза, а где ноль. Цвет спас эти мучения, все стало предельно ясно.

Единственное, что не стоит забывать при обилии проводников, так это отмечать табличкой их назначения в распределительном щите, так как их может быть от нескольких групп до нескольких десятков линий питания.

Окраска фаз на подстанциях

Цвета домашней электропроводки не совпадают с цветами электрических подстанций.Три фазы A, B, C. Фаза A желтая, фаза B зеленая, фаза C красная. Они могут присутствовать в пятижильных жилах вместе с нулевым проводом — синим и защитным проводом (землей) — желто-зеленым.

Правила соблюдения цветов электропроводки при монтаже

От распределительной коробки до переключателя прокладывается трехжильный или двухпроводной провод, в зависимости от того, установлен ли одноклавишный или двухклавишный выключатель; обрывается фаза, а не нейтральный провод. Если есть белый провод, он будет питать.Главное, соблюдать последовательность и последовательность в раскраске с другими электриками, чтобы не получилось, как в басне Крылова: «Лебедь, рак и щука».

На розетках чаще всего зажимают защитный провод (желто-зеленый) посередине устройства. Соблюдаем полярность , ноль рабочий — слева, фаза — справа.

Напоследок хочу отметить есть сюрпризы от производителей , например, один провод желто-зеленый, а два других могут оказаться черными.Возможно, производитель решил при отсутствии одного цвета использовать то, что есть. Ведь не прекращайте производство! Сбои и ошибки случаются везде. Если вы столкнетесь с тем, где именно фаза, а где ноль, вы решите, вам нужно только запустить с элементом управления.

Среди новичков в электрике бытует забавное мнение, что разные цвета кабелей и проводов — всего лишь рекламная «уловка» компаний-производителей. Конечно, это не так. Разные по цвету проводники нужны для удобства — чтобы сразу определить: где фаза в разводке, где ноль и где земля.

В этом случае неправильное соединение несовместимых между собой типов проводов чревато не только коротким замыканием, но и поражением электрическим током.

Основная задача tsyetova — обеспечение безопасных условий для электромонтажных работ. Также отличающиеся друг от друга цвета изоляции позволяют значительно сократить время на поиск и подключение тех или иных контактов.

Если вы посмотрите ПУЭ или те же европейские стандарты, то обнаружите, что каждая отдельная жила имеет свой особый цвет изоляционного слоя.Основная цель этой статьи — помочь читателю понять: какого цвета бывают провода фазы, нуля и земли.

Внешний вид заземляющего провода

Согласно правилам устройства электроустановок изоляционный слой заземляющего провода должен быть окрашен в желто-зеленый цвет. Иногда компании-производители также наносят на провод зеленый изоляционный слой с продольными и поперечными желтыми полосами. Также встречаются ракушки, полностью окрашенные в желтый или зеленый цвет.На электрической схеме такая же «земля» обозначена аббревиатурой «RE». Что важно — заземляющий провод можно назвать «нулевой защитой» и в то же время это определение не следует путать с «нулевым проводом».

Пример внешнего вида заземления:

Внешний вид нулевого провода

Как в однофазной, так и в трехфазной электрической сети цветовая маркировка нулевого провода всегда должна быть синей или синей. На схеме он обозначен буквой «N».Также ноль часто называют нулевым или нейтральным рабочим контактом.

Пример внешнего вида «нейтрали»:

Внешний вид провода «фаза»

В отличие от предыдущих версий проводников, фазный провод (он же «L») может быть окрашен в один из следующих цветов :

  • черный;
  • белый;
  • серый;
  • красный;
  • коричневый;
  • оранжевый;
  • фиолетовый;
  • розовый;
  • бирюза.

Стоит отметить, что часто «фаза» бывает черной, белой или коричневой:

Важная информация

Цветовая кодировка электрических проводов имеет множество особенностей.Часто новички сталкиваются с огромным количеством разных вопросов. Самые распространенные из них:

  1. Что означает аббревиатура «PEN»?
  2. Как определить где земля, ноль и фаза, если провода не отличаются цветом изоляции или имеют нестандартный цвет?
  3. Как самому указать ноль, фазу и заземление?
  4. Какие еще стандарты цветовой кодировки могут существовать?

Что ж, давайте вместе найдем ответы на эти важные вопросы.

Аббревиатура «PEN»

Система заземления TN-C, которая в настоящее время потеряла актуальность, включает комбинацию заземления с нейтралью. В этом есть свой плюс, заключающийся в повышении простоты монтажных работ. Однако у него есть и свой недостаток, а именно опасность поражения электрическим током при электромонтаже в доме или квартире. В этом случае такой комбинированный провод окрашивается в желто-зеленый цвет, однако концы изоляции имеют синий цвет (что характерно для нейтрали).Именно этот комбинированный контакт обозначен на схемах как «PEN»:


Поиск PE, L и N

Допустим, при ремонте электрической сети вы обнаружите, что все провода окрашены одинаково цвет. Как понять, что означает каждый из проводников?

Если однофазная сеть не подразумевает наличие заземления (в сети всего два провода), то отвертка-индикатор необходима. Именно она поможет определить, какой из проводов — «фаза», а какой — «ноль».

Перед процедурой не забудьте отключить питание на панели ввода. Далее нужно будет аккуратно зачистить оба провода сети и отделить их подальше друг от друга, после чего — снова включить подачу тока. Теперь осталось отличить «фазу» от «нуля» с помощью индикатора: при соприкосновении с «фазным» проводом загорится лампа на рукоятке отвертки (а значит, второй провод — искомый « нуль»).


В той же ситуации, когда в проводке есть еще и третий заземляющий провод, необходимо использовать мультиметр.Короче говоря, применяется он следующим образом. Для начала установите на приборе диапазон измерения переменного тока на отметку выше 220 вольт. Затем прислоните одно из двух щупалец к фазовой жилке, а вторым щупальцем найдите «ноль» / «землю». В этом случае при контакте с нулевым проводом на дисплее мультиметра появляется значение напряжения в пределах 220 вольт. В случае контакта с заземляющим проводом напряжение будет немного ниже.

Есть еще один способ определить типы проводников.Он поможет вам, когда под рукой нет индикаторной отвертки или мультиметра. Тут выручит логика и цвет обособленности. Помните, что синяя оболочка абсолютно всегда равна нулю. Определить оставшиеся два провода будет немного сложнее. Первый вариант таков: перед вами цветной и черный / белый контакт, среди которых цвет, скорее всего, «фаза», а последний белый или черный провод — «земля». Возможен второй сценарий: перед вами остается красно-черно-белый провод, где белая изоляция (согласно ПУЭ) означает «фазу», а оставшийся красный — «земля».

Будьте осторожны! Описанный способ носит рекомендательный характер и довольно опасен. Если вы решили использовать его, сделайте для себя соответствующие пометки, которые защитят вас при замене люстры или розетки от поражения электрическим током.

Что еще я хотел бы сказать, так это то, что в цепи постоянного тока цветовая маркировка плюса и минуса представлена ​​черным и красным цветом изоляционного слоя. В трехфазной сети каждая «фаза» будет иметь свой цвет (A — желтый, B — зеленый, C — красный).В этом случае «ноль» будет синим, а «земля» — желто-зеленым. В кабеле на 380 вольт провод A будет белым, B — черным, а C — красным. Нулевые рабочие и защитные провода будут такими же, как и в предыдущей версии.

Как самому указать Л, Н и ПЭ?

Когда обозначения нет вообще или оно кардинально отличается от стандартного, рекомендуется обозначать все элементы самостоятельно. В этом деле поможет цветной скотч или специальная термоусадочная трубка (также известная как батист).Согласно нормативным документам на их концах должен быть указан тип проводов — в тех местах, где проводники подключаются к шине:


Сделанные пометки помогут в будущем как собственнику дома или квартиры, так и к приглашенному электрику. И об этом действительно стоит позаботиться заранее.

Электрические кабели, произведенные в период СССР, имели в основном черную или белую изоляцию, что создавало трудности и неудобства при электромонтажных работах, так как не всегда можно было быстро определить назначение провода.Теперь на полках есть кабели разных цветов. Это разнообразие преследует очень конкретную цель. Цветовая маркировка каждого типа проводов (ноль, минус, плюс, заземление и различные фазы) в первую очередь предназначена для обеспечения большей безопасности электромонтажных работ, а также для более простого и быстрого поиска и подключения контактов.

Во избежание неточностей в цветовой гамме, в зависимости от того, какой производитель изготовил данную продукцию, она строго регламентирована ПУЭ (Правилами электромонтажа) и государственными стандартами.До 2009 года действовал ГОСТ Р 50462-92, в замене ГОСТ Р 50462-2009 внесены изменения в цвета проводов в трехфазных сетях, цвета плюса, минуса и нуля в сетях постоянного тока, рекомендуется коричневый. В качестве основного цвета фазы в однофазной сети разрешено использование комбинации желтого и зеленого для заземления.
Различные типы кабелей:

  • Черный
  • Коричневый
  • Красный
  • Оранжевый
  • желтый
  • Зеленый
  • Синий
  • фиолетовый
  • Серый
  • Белый
  • розовый
  • бирюза

Кабель маркируется желаемым цветом на концах (то есть в зоне подключения), а также по всей длине в виде однотонной изоляции или отдельных этикеток.

Окрашивающие кабели разных типов

Трехфазная сеть

В трехфазной сети трансформаторных подстанций переменного тока по ГОСТ 1992 г. фаза А имеет желтый цвет провода, Б — зеленый провод, С — красный. Согласно новому ГОСТу предпочтительно использовать коричневый для фазы A, черный для фазы B и серый для фазы C. В обычных бытовых кабелях для фазы A используется белый цвет, для фазы B — черный, для C также красный.
Заземляющий провод обычно окрашен в виде желто-зеленых полос в продольном или поперечном направлении.Причем каждый цвет не может занимать менее 30% и более 70% поверхности. Реже маркировка заземляющего кабеля может быть только желтой или только зеленой. Если такой кабель проложен открытым способом, то допустимо использование черного цвета, так как он улучшает защиту от коррозии. Также черный цвет везде использовался в обозначении заземляющего провода до внесения изменений в нормативную документацию в 2009 году.
Zero имеет синюю или синюю изоляцию провода.

Однофазные сети

В этом типе сети переменного тока изоляция фаз чаще всего бывает коричневой, серой или черной, но также допустимы красный, фиолетовый, розовый, белый и бирюзовый цвета.Причем в однофазной сети, питаемой от однофазного источника энергии, обычно используются провода с коричневой изоляцией. Если однофазный сердечник выполняется как ответвление трехфазной электрической цепи, то он маркируется цветом, которым обозначена фаза трехфазной цепи.
Заземляющие провода, как и в предыдущем случае, отмечены сочетанием желтого и зеленого цветов.
PEN-проводники, у которых по всей длине соединены защитный ноль и рабочий ноль, окрашены в синий цвет, а на концах нанесена желто-зеленая маркировка.В то же время ГОСТ допускает и другой вариант — желто-зеленые линии по всей длине провода и синие метки на концах.


Сети постоянного тока

Если система с сетью постоянного тока была введена в эксплуатацию до 2009 года, то ноль должен быть голубым, плюс должен быть красным, а отрицательный полюс должен быть темно-синим. Согласно новому ГОСТу, коричневый цвет должен использоваться для плюса, серый — для минуса, а синий — для нуля.

Правила маркировки

Маркировка производится на концах проводов., т.е. в местах их взаимосвязи или с различным оборудованием.
Цвета, разрешенные для маркировки, можно комбинировать, но по возможности избегайте путаницы. Итак, желтый и зеленый можно использовать только в сочетании друг с другом и только для заземления, а не, например, плюс / минус.
Если провода в системе изначально промаркированы неправильно или вообще не промаркированы, то это можно исправить:

  • Путем нанесения буквенной, символьной или цветной маркировки несмываемыми маркерами (удобно, если провод белый или хотя бы светлый)
  • Наклейка на полиуретановые бирки с надписями.
  • Использование термоусадочной трубки или изоляционной ленты желаемого цвета

Естественно сначала нужно определить, какой провод — плюс, какой — минус и т.д. назначение каждого провода (в бытовой электросети это можно сделать с помощью индикаторной отвертки или мультиметра).
Не всегда удается создать цветовую схему электрической схемы в бумажном варианте. Затем на черно-белых копиях используются буквы для однозначной идентификации цвета каждого типа провода.Их полный перечень приведен в ГОСТ Р 50462-2009. Для маркировки кабелей, которые включают в себя несколько проводов разного типа в буквенном обозначении, разные цвета разделяются знаком плюс.

Заключение

Цветовая маркировка проводов в зависимости от назначения каждого из них позволяет сделать электромонтажные работы более удобными, снижает вероятность ошибок и аварийных ситуаций. Поэтому необходимо соблюдать даже индивидуальную систему электроснабжения квартиры или дома, не говоря уже о более крупных промышленных, торговых, общественных и других объектах.

Сегодня сложно представить электромонтаж без использования цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся представить свой товар в цветах, и немодные новинки, к которым стремятся потребители. По сути, это простая и практическая необходимость, которая определяется жесткими государственными стандартами на соответствие правильной маркировке. Для чего это.

Цвета проводов в электрических соединениях

Цветовая маркировка

Все разнообразие цветов и некоторые цвета, выбранные из этой палитры, сведены к одному (единому) стандарту (PUE).Таким образом, жилы проводов идентифицируются цветовыми или буквенно-цифровыми обозначениями. Принятие единого стандарта цветовой идентификации электрических проводов значительно облегчило работу, связанную с их переключением. Каждая жила имеет определенное назначение и обозначается соответствующим тоном (синим, желтым, зеленым, серым и т. Д.).

Маркировка проводов цветом производится по всей их длине. Дополнительно идентификация проводится в точках подключения и на концах жил.Для этого используйте цветной скотч или термоусадочные трубки (батист) соответствующих тонов.

Давайте разберемся, как выполняется разводка и цветовая маркировка проводов для трехфазных, однофазных и сетей постоянного тока.

Провода и шины трехфазного переменного тока

Окраска шин и высоковольтных вводов трансформаторов в трехфазных сетях производится по следующей схеме:

  • шины с фазой «А» окрашены желтой палитрой;
  • шины с фазой «В» — зеленые;
  • Шины
  • с фазой «С» — красного цвета.

Маркировка проводов по цвету. Цвета проводов в электрике (шина постоянного тока)

В народном хозяйстве часто используются цепи постоянного тока. Находят свое применение в определенных сферах:

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используются всего два контакта разной полярности — плюс и минус. Для их различения используются соответственно два цвета. Положительный заряд становится красным, а отрицательный — синим. Синим цветом обозначен средний контакт, обозначенный буквой «М».

«Старожилы» электромонтажа наверняка знакомы со старыми методами разводки и цветовой маркировкой электрических проводов. Основными цветами электрического кабеля были белый и черный. Но это время ушло в далекое прошлое. У каждого цвета сейчас, а их явно не два, есть свое предназначение и доминирующий профиль.

Цвета контактов у электрика обозначают назначение и принадлежность проводников к определенной группе, что облегчает их переключение. Существенно снижается вероятность ошибок при установке, которые могут привести к короткому замыканию при тестовом подключении или поражению электрическим током при ремонте.

Маркировка проводов по цвету. Цветовая палитра защитного нуля и рабочего контакта

Нулевой рабочий контакт обозначается синим тоном и буквой N. Маркировка PE обозначает нулевой защитный контакт, который окрашен желто-зелеными полосами. Комбинация этих тонов используется для маркировки защемленных проводов.

Синий провод по всей длине с желто-зелеными полосами в точках соединения указывает на комбинированное нулевое рабочее и нулевое защитное соединение (PEN).Однако ГОСТ допускает и обратную противоположность этого цвета:

.
  1. Рабочий нулевой контакт обозначен буквой N и имеет синий цвет.
  2. Защитный ноль (PE) желто-зеленого цвета.
  3. Комбинированный (PEN) обозначается желто-зеленым цветом и синей меткой на концах.

Однофазная электрическая цепь. Цвет фазового провода

По нормам ПУЭ контакты фаз обычно обозначаются черным, красным, пурпурным, белым, оранжевым или бирюзовым цветом.

Однофазные электрические цепи создаются путем разветвления трехфазной электрической сети. При этом цвет фазового контакта однофазной цепи должен совпадать с цветом фазного провода трехфазного подключения. В этом случае цветовая маркировка фазовых контактов не должна совпадать с цветом N — PE — PEN. На немаркированных кабелях в местах соединения ставятся цветные метки. Для их обозначения используйте цветной скотч или термоусадочную трубку (батист).

Какого цвета провод заземления.Маркировка провода по цвету (фаза — ноль — земля)

При прокладке осветительных сетей и подаче питания на розетки применяется трехжильный кабель (трехжильный кабель). Использование стандартной цветовой системы (цвет провода фаза-ноль-земля) значительно сокращает время ремонта. Многожильная разводка в стандартной разноцветной изоляции значительно упрощает прокладку электрических цепей и монтажные работы по разводке сетей переменного тока с ее заземлением. Особенно это актуально при электромонтаже и ремонте электросистемы, который делают разные мастера, но под общим руководством ГОСТ.В противном случае каждому мастеру пришлось бы перепроверить работу своего предшественника.

«Земля» обычно обозначается желто-зеленым цветом и маркировкой PE. Иногда встречается зелено-желтый цвет и маркировка «P E N». В этом случае на концах электрического провода в точках крепления имеется синяя оплетка, а заземление совмещено с нейтралью.

Распределительный щит подключается к шине заземления и к металлической дверце панели. Распределительную коробку обычно подключают к заземленным проводам светильников или заземляющим контактам розеток.

Маркировка проводов по цвету. Ноль и нейтраль

«Ноль» отображается синим цветом. В распределительном щите он подключен к нулевой шине и обозначен буквой N. Все синие провода также подключены к шине. Подключается к выходу с помощью счетчика или напрямую, без установки автоматического устройства.

Провода распределительной коробки (исключение — провод от выключателя) обозначены синей нейтральной палитрой. При подключении они не участвуют в процессе переключения.Синие «нулевые» провода подключаются к розеткам и контакту N, который указан на обратной стороне розетки.

Маркировка проводов по цвету. Цветовое обозначение фаз

Фазный провод обычно обозначается красным или черным цветом. Хотя его цвет может быть не таким четким. Он тоже может быть коричневым, но синим, зеленым и желтым — никогда. В автоматических панелях «фаза», идущая от нагрузки потребителя, подключается к нижнему контакту счетчика. Коммутация фазных проводов осуществляется в автоматических выключателях.В этом случае при отключении контакт замыкается и на потребителей подается напряжение. Черный провод фазной розетки подключается к контакту, который обозначается буквой L.

Буквенно-цифровое обозначение проводов цветом

Знание элементарной цветовой маркировки проводов и их назначения поможет любому электрику-любителю в установке домашней электропроводки (с заземлением). При желании вы легко сможете сделать это по желаемым стандартам с соблюдением всех технических стандартов.

Те, кто хоть раз в жизни имел дело с электрическими проводами, не могли не заметить, что у кабелей всегда разный цвет изоляции. Он был придуман не для красоты и яркого колорита. Именно благодаря цветовой гамме в одежде провода легче распознать фазы, заземление и нулевой провод. Все они имеют свою расцветку, что позволяет многократно работать с электропроводкой удобно и безопасно. Самое главное для мастера — знать, какой провод каким цветом следует обозначать.

Цветовая маркировка провода

При работе с электропроводкой наибольшую опасность представляют провода, к которым подключена фаза. Контакт с фазой может быть фатальным, поэтому для этих электрических проводов выбраны самые яркие, например, красный, предупредительный цвета.

Кроме того, если провода размечены разными цветами, то при ремонте той или иной детали можно быстро определить, какой из жгутов проводов нужно проверить в первую очередь, а какие из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • красные;
  • Черный;
  • коричневый;
  • Оранжевый
  • Сирень
  • розовый;
  • фиолетовый
  • Белый;
  • Серый.

Именно в эти цвета можно красить фазные провода. С ними легче справиться, если исключить нейтральный провод и землю. Для удобства на схеме изображение фазного провода обычно обозначают латинской буквой L.Если фаз не одна, а несколько, к букве нужно добавить числовое обозначение, которое выглядит так: L1, L2 и L3, для трехфазных сетей 380 В. В некоторых версиях первая фаза (масса) может обозначаться буквой A, вторая — буквой B, а третья — буквой C.

Какого цвета провод массы

В соответствии с современными стандартами заземляющий провод должен иметь желто-зеленый цвет. По внешнему виду он похож на желтый утеплитель, на котором есть две продольные ярко-зеленые полосы.Но иногда бывает окраска от поперечных зелено-желтых полос.

Иногда кабель может иметь только ярко-зеленые или желтые жилы. В этом случае этим цветом будет обозначена «земля». С соответствующими цветами он также будет отображаться на диаграммах. Чаще всего инженеры чертят из ярко-зеленого, но иногда можно заметить и желтые проводники. На схемах или устройствах обозначьте «землю» латинскими (английскими) буквами PE. Соответственно маркируются контакты, куда необходимо подключить «заземляющий» провод.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не путайте. Если вы видите такое обозначение, знайте, что это заземляющий провод, и его называют защитным, потому что он снижает риск поражения электрическим током.

Нулевой или нейтральный провод имеет следующую цветовую маркировку:

  • Синий;
  • Синий;
  • Синий с белой полосой.

Никакие цвета в электрике не используются для маркировки нейтрального провода. Так что вы найдете его в любом, будь то трехжильный, пятижильный или, может быть, с еще большим количеством проводников.Синий и его оттенки обычно раскрашиваются «под ноль» в различных узорах. Профессионалы называют его рабочим нулем, потому что (чего нельзя сказать о заземлении) он задействован в разводке с питанием. Некоторые, читая схему, называют ее минусом, а все считают фазу «плюсом».

Как проверить соединение проводов по цвету

Цвета проводов в электричестве предназначены для ускорения идентификации проводников. Однако рассчитывать только на опасный цвет, ведь новичок или безответственный работник из ЖК-а мог их неправильно подключить.В связи с этим перед началом работ необходимо убедиться, что они правильно промаркированы или подключены.

Для того, чтобы проверить провода на полярность, берем индикаторную отвертку или мультиметр. Стоит отметить, что отверткой работать намного проще: при прикосновении к фазе загорается светодиод, установленный в корпусе.

Если кабель двухжильный, то проблем практически нет — вы исключили фазу, значит второй проводник, который остался, нулевой.Однако часто встречаются трехжильные провода. Здесь для определения вам понадобится тестер, либо мультиметр. С их помощью также несложно определить, какие провода фазные (плюс), а какие нулевая.

Это делается следующим образом:

  • На приборе установлен переключатель таким образом, чтобы шакал выбирался выше 220 В.
  • Затем нужно взять два щупа и, удерживая их за пластиковые ручки, очень осторожно прикоснуться стержнем одного из щупов к найденному фазному проводу, а второй прислонить к предполагаемому нулю.
  • После этого на экране должно отображаться 220 В, или то напряжение, которое реально есть в сети. Сегодня она может быть ниже.

Если на дисплее отображается значение 220 В или что-то в этом пределе, то другой провод равен нулю, а оставшийся провод предположительно является «землей». Если значение, отображаемое на дисплее, меньше, стоит продолжить проверку. Одним щупом снова касаемся фазы, другим — якобы заземления. Если показания прибора ниже, чем при первом замере, значит, у вас «земля».По стандартам он должен быть зеленым или желтым. Если вдруг показания оказались выше, значит, вы где-то напортачили, и перед вами «нулевой» провод. Выход из этой ситуации — либо искать, где именно неправильно были подключены провода, либо оставить все как есть, помня, что провода перепутаны.

Обозначения проводов в электрических цепях: особенности подключения

Приступая к любым электромонтажным работам на линиях, где уже проложена сеть, необходимо убедиться, что провода подключены правильно.Это делается с помощью специальных испытательных устройств.

Необходимо помнить, что при проверке соединения фаза-ноль показания индикаторного мультиметра всегда будут выше, чем в случае пары фаза-земля.

Провода в электрических цепях имеют цветовую маркировку по стандартам. Этот факт позволяет электрику за короткий промежуток времени найти ноль, массу и фазу. Если эти провода подключены неправильно, произойдет короткое замыкание. Иногда такая ошибка приводит к тому, что человек получает поражение электрическим током.Поэтому нельзя пренебрегать правилами (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов призвана обеспечить безопасность при работе с электропроводкой. К тому же такая систематизация значительно сокращает время работы электрика, так как он умеет быстро находить нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если нужно установить новую, либо заменить старую розетку, то определять фазу не нужно.Для вилки не имеет значения, с какой стороны вы ее вставляете.
  • В том случае, когда вы подключаете выключатель от люстры, нужно знать, что на него нужно подавать определенную фазу, а на лампочки только ноль.
  • Если цвет контактов и фаза и ноль точно совпадают, номинал проводов определяется с помощью индикаторной отвертки, где ручка сделана из прозрачного пластика с диодом внутри.
  • Перед тем, как определять проводник, электрическая цепь в доме или другом помещении должна быть обесточена, а проводка на концах должна быть зачищена и проложена в стороны.Если этого не сделать, то они могут случайно прикоснуться, что приведет к короткому замыканию.

Использование цветной маркировки в электрике значительно облегчило жизнь людей. Кроме того, благодаря цветовой кодировке безопасность повысилась до высокого уровня при работе с проводами, находящимися под напряжением.

Обозначения и цвета проводов в электрике (видео)

Тем, кто работает с электропроводкой, будь то квалифицированные мастера или начинающие электрики, следует соблюдать осторожность в процессе прокладки электрического провода и знать, какой провод указан.При разводке и подключении контактов всегда подключайте жилы согласно цветовой кодировке согласно новым правилам, и в целях вашей безопасности и уважения к тем, кто будет с ними работать в будущем, не путайте их. Помните, что ваш надзор может привести к пагубным негативным последствиям.

u v w фазовые цвета

перейти к содержанию Затем U-V-W и X-Y-Z использовались для обозначения соединений с обмотками двигателей, генераторов и т. Д. Буквы и числа используются следующим образом.В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих. Мы ищем кандидатов высшего уровня с исследовательскими интересами в широкой области беспроводной связи и систем будущего поколения. Аналогичным образом, для фазы 3, W —— Z. Существует широкий открытый диапазон матовых и глянцевых лаков, различных цветных чернил и уникальных предметов, таких как термохромные чернила (которые меняют цвет с цветного на прозрачный при повышении температуры). все пиксели для основных аддитивных цветов (красный,… UVW и XYZ затем использовались для обозначения соединений с обмотками двигателей, генераторов и т. д.Великобритания, AC: Соединенное Королевство теперь следует цветовым кодам проводки IEC AC. Трехфазное электричество по своей природе является более плавной формой электричества, чем однофазное или двухфазное. Использование незаземленной системы не рекомендуется из соображений безопасности. / A 200 100 с Рисунок 2.16. T8 – Красный. Ищу инженера по электрическим системам для участия в разработке систем от ручного до крупногабаритного сельскохозяйственного оборудования. Это разновидность многофазной системы, которая является наиболее распространенным методом передачи энергии в электрических сетях во всем мире.Просмотрите наши калькуляторы проводов и резисторов в разделе «Инструменты». Если результирующий цвет равен 128 или больше, он получает значение 255; если меньше 128, значение 0. Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. Синий, ранее использовавшийся в качестве цвета фазы, теперь является нейтральным цветом. Трехфазный цветовой код. В США цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством, таким как автоматический выключатель, и нагрузкой (например, прибором).Обсуждение в «Обсуждении электриков» началось Фрером 7 августа 2004 г. Эти обозначения взяты из старого континентального стандарта, восходящего к ранним дням создания трехфазного оборудования. 1 W V U 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 Z Y X1 0 0 a b c a b c Именно эта более стабильная электрическая мощность позволяет машинам работать более эффективно и служить на много лет дольше, чем их относительные машины, работающие на других фазах. Некоторые двигатели делают доступным центральный кран. Цветность обычно представлена ​​в виде двух цветоразностных составляющих: U = B ′ — Y ′ (синий — яркость) и V = R ′ — Y ′ (красный — яркость).США, переменный ток: Национальный электротехнический кодекс США требует только белый (или серый) для нейтрального силового провода и неизолированный медный, зеленый или зеленый с желтой полосой для защитного заземления. В фиксированной проводке сине-коричневая схема встречается только в более новых (после 2004 г.) установках, а старая красно-черная схема IEE, вероятно, будет встречаться в существующих установках еще много десятилетий. МЭК приняла процедуру определения соединений трехфазной обмотки. T3 – оранжевый. Таким образом, для конфигурации звездообразного генератора, например, X, Y и Z будут связаны вместе, чтобы сформировать нейтральную точку, а фазы R, S и T будут подаваться от выводов обмоток U, V и W.Опубликованный в соответствии с условиями и положениями, Самая значительная кибератака в истории вызывает вопросы о безопасности цепочки поставок, прогнозировании деградации батареи с помощью программных алгоритмов Trinket M0 и Python, улучшенных измерениях фазового шума ЦАП, позволяющих использовать приложения DDS со сверхнизким фазовым шумом, введение в аналоговые и Цифровая электроника: Положительная (отрицательная заземленная) цепь, Отрицательная (отрицательная заземленная) цепь, Положительная (положительно заземленная) цепь, Отрицательная (положительно заземленная) цепь.Фреймворк для настольных и мобильных игр HTML5. Быстрая, бесплатная и увлекательная среда с открытым исходным кодом для браузерных игр на Canvas и WebGL. Клеммы высокого напряжения (HV) имеют заглавные буквы, например а-б-в, р-у-б, у-в-ш, l1-l2-l3. Это не аббревиатура, а три последовательные буквы. Старый австралийский цветовой код — Однофазный. Идеально подходит для демонстрации или как что-то прекрасное, чтобы забрать с собой домой. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже. Прочие и общие технические обсуждения, Позиция факультета беспроводной связи.FuseTalk Standard Edition v3.2 — © 1999-2021 FuseTalk Inc. Все права защищены. Цветность (цветность или для краткости C) — это сигнал, используемый в видеосистемах для передачи информации о цвете изображения отдельно от сопровождающего сигнала яркости (или для краткости Y ‘). б. Вращающиеся серводвигатели без рамы (без кожуха) часто имеют положительное направление фазирования: направлено по часовой стрелке. В других юрисдикциях так кодифицированы только некоторые цвета проводов. Старый австралийский цветовой код — многофазный. Этот голосовой эпизод с физическим артикулом является управляемым.. Мотив: Lista modificata numerose volte (anche e soprattutto da IP) semper senza uno straccio di fonti, andrebbero controllati non solo i colori che non hanno una voce (che non sianoventionati) ma anche se l’accoppiamento colore-codice è… Каждый заводной имеет начало под номером 1 и финиш под номером 2. Таким образом, если чередование фаз объекта RST, тогда U на R, V на S и W… w, n Примечание: пожалуйста, обратитесь к раскладке материалов для цветов дверей 1m ml w, w, mw , «cha sas s hare o 19} 200 общий 124 o ae 01 13-14 105, = tree t iii ini uw, 163 mi» m участок 150 участок 151 участок 152 участок 153 участок 154 участок 155 участок 154 участок 157 участок 158 участок 159 участок 172 участок 171 участок 170 участок 169 участок 168 участок 167 участок 166 участок 165 участок 196 v, v, у меня есть четырехжильный кабель с коричневыми, синими и черными проводами (плюс, конечно, зеленый / желтый) для земли.Удивительно, но в США нет стандартного цветового кода для силовых проводов, только они должны быть идентифицированы на каждом выводе. 3 Если для обозначения жил кабеля используются цвета, идентификационные цвета кабеля AS / NZS и европейские идентификационные цвета кабеля не должны сочетаться в одном корпусе электропроводки или в одном и том же многожильном кабеле. Однако красный (+) и черный (-) соответствует окраске заземленных систем в таблице. Трехфазная электроэнергия — это распространенный метод производства, передачи и распределения электроэнергии переменного тока.Фаза 1 — Красный Фаза 2 — Белый Фаза 3 — Темно-синий нейтраль — Черноземля — ​​Зеленый. В трехфазном генераторе есть три обмотки, обычно обозначаемые как A-B-C, R-S-T или U-V-W. U V W V Center I ph Для обнаружения перехода через нуль BEMF необходимо знать напряжение центрального отвода. В таблице ниже они перечислены вместе с устаревшими внутренними цветовыми кодами. Защитное заземление зеленого или зеленого цвета с желтой полосой. Электротехническая промышленность приняла стандарт для низкого и высокого напряжения для идентификации как; Низкое напряжение — 12/240, 208/120 — черный, красный, синий. По этому условию мы будем называть 3 фазы: U, V и W.Таким образом, вращение вала по часовой стрелке (если смотреть на торцевую муфту) определяется так, что фаза U опережает фазу V на 120 градусов, фаза V опережает фазу W на 120 градусов и так далее. Это единственные конкретные цветовые коды, указанные в электрическом коде. Однако общепринятая практика (согласно местным инспекторам по электрике) заключается в том, что первый горячий (под напряжением или активный) провод должен быть черным, а второй горячий — красным. Трехфазный цветовой код. Трехфазная обмотка с двумя сторонами катушки на полюс и фазу. Выбор букв и цифр, как правило, является национальным предпочтением, см. Таблицу ниже для практического руководства: 3-фазные системы 208/120 В Черный, Красный, Синий, Белый A, B, C, N 480 277 В 3-фазные системы Коричневый, Оранжевый, желтый, белый (или серый) A, B, C, N Вышеупомянутое обычно используется в коммерческих зданиях, где цепи проложены в кабелепроводах, и там могут быть висящие провода, на которых нет ничего, кроме цвета для идентификации.Они обычно встречаются дома и в офисе. Однако код указывает, что проводники должны быть идентифицированы по фазам и напряжению. Монтажная проводка, также известная как проводка в здании, предназначена для таких вещей, как проводка за точками питания и стенами. На некоторых трехфазных двигателях вы также можете найти катушки U-V-W и X-Y-Z. Великобритания изменила цветовые коды через три десятилетия после большинства других европейских стран, поскольку в 1977 году изменение нейтральных и фазовых цветов не было сочтено IEE безопасным. Чередование фаз (или последовательность фаз) описывает порядок (A-B-C, R-S-T или U-V-W) фазных напряжений на выходных клеммах трехфазного генератора.И тогда они будут использовать T1, T2, T3 в качестве клемм нагрузки. IEE до 1977 г. Поскольку серый цвет не кажется «занятым» другим определением, а в связанном источнике говорится, что цвета фаз не определены, должно быть много кабелей, которые подходят для этого (зеленый или зеленый / желтый только для PE, белый только для N). / A 200 100 с Рисунок 2.16. Токовая связь, создаваемая обмоткой на поверхности отверстия статора, показанной на рис. 2.8, в момент времени i W = i V = 1/2 i U. Активный — красный нейтраль — черная земля — ​​зеленый. Запускает blendVividLight на исходный цвет и цвет фона.В результате с 2006 года международная стандартная сине-коричневая схема используется в большинстве устройств. См. Таблицу ниже. В некоторых юрисдикциях все цвета проводов указаны в юридических документах. Слава Т5 – Черный. Параметры: Имя Тип Описание; r1: number: значение красного цвета от 0 до 0xFF (255). Следовательно, все смешанные пиксели имеют значения красного, зеленого и синего каналов, равные 0 или 255. WVU 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 ZYX RTP C = PW 1 WVU 0 0 0 1 r11 r21 r31 r12 r22 r32 r13 r23 r33 1 ZY X1 0 0 abc мы можем сразу записать первый столбец RT (который является первой строкой R).Существует множество стандартов идентификации электропроводки, и большинство из них основано на цветовых кодах. В руководстве Graphic Products по цветам электропроводки вы узнаете, что означает каждый из различных цветов и каковы различные стандарты цветовой кодировки проводов. Горячие (активные) провода могут быть любого другого цвета, кроме этих. Цветовые коды электропроводки США. Эти три фазы называются Line 1-Line 2-Line 3 или U-V-W. Нейтраль — белая, горячие (активные или активные) однофазные провода — черные, а в случае второй активной — красный.Это одно из многих условных обозначений, используемых для обозначения трехфазных проводов и подразумевающих последовательность чередования. Слоты на полюс и на фазу q = 2. Коричневый и серый цвета могут использоваться для обозначения конкретных цепей. Первая головная буква начала гнезда U — (конец гнезда) (один полюс на север) присоединиться к концу — X терминал (один полюс на юг) фаза 1, северный полюс и южный полюс 180 ° эл. b1: number: значение синего цвета, от 0 до g1: number: значение зеленого цвета, от 0 до 0xFF (255). Маркировка клемм MG 1-2.41 по цвету.Фаза 1: Красный: Коричневый: Черный: Фаза 2: Желтый: Черный: Красный: Фаза 3: Синий: Серый: Синий: Нейтральный: Черный: Синий: Белый или Серый В других частях мира терминалы были помечены как R, S, T и U, V, W. В настоящее время распространена схема двойной нумерации L1 / 1, L2 / 3, L3 / 5 и T1 / 2, T2 / 4 и T3 / 6. RST — это старое немецкое соглашение об именах для L1-L2-L3. Обсуждение в «Разговоре электриков» начато Фрером 7 августа 2004 г. Однофазные цепи Черный, Белый, Красный L1, N, L2. A-B-C, R-Y-B, U-V-W, L1-L2-L3 и клеммы низкого напряжения (LV) имеют строчные буквы e.г. IEC, DC: Электроустановки постоянного тока, например, солнечные электростанции и компьютерные центры обработки данных, используют цветовую кодировку, соответствующую стандартам переменного тока. Я только что посмотрел на генераторную установку, и шины в клеммной коробке помечены U, V, W в соответствии с IEC 60034-8 «Маркировка клемм и направление вращения» (пришлось искать это вверх, потому что сначала я подумал, что это неправильно и должно было быть L1, L2, L3: — /). то же для токов I1, I2, I3. Раскрашивание по фонемам — это интересный способ оценить навыки ваших детей по распознаванию цветов, букв и звуков, пока они тренируют мелкую моторику.Черный цвет, который раньше использовался как нейтральный, теперь указывает на фазу. U V W — это A B C или R Y B, или R S T, или L1 L2 L3. Независимо от обозначения, чередование фаз или последовательность фаз указывают последовательность, при которой каждая фаза достигает своего пикового напряжения. Цвета проводов переменного тока 120/208/240 Вольт. Цвета, принятые в соответствии с местной практикой, показаны в таблице ниже. Страница 1 из 2 1 2 Далее> Frere New Member. Узнать больше. США, переменный ток: Национальный электротехнический кодекс США требует только белый (или серый) для нейтрального силового провода и неизолированный медный, зеленый или зеленый с желтой полосой для защитного заземления.В принципе, для силовых проводов можно использовать любые другие цвета, кроме этих. Черно-фазовый цвет для обычных однофазных цепей. U, V и W относятся к той части схемы подключения, где оборудование подключено к трехфазной нагрузке. IET Services Limited зарегистрирована в Англии, зарегистрированный офис Savoy Place, Лондон, WC2R 0BL Регистрационный номер 9, IET Services Limited торгуется как дочерняя компания Института инженерии и технологий, которая зарегистрирована как благотворительная организация в Англии и Уэльсе (№ 211014). и Шотландия (№ SC038698).В других случаях его можно восстановить по фазным напряжениям. однажды я заметил на этикетке генератора U V W eq L3 L2 L1 или T S R, но это был особый случай (я думаю, что это был синхронизирующий двигатель, используемый в качестве генератора). Таким образом, для конфигурации звездообразного генератора, например, X, Y и Z будут связаны вместе, чтобы сформировать нейтральную точку, а фазы R, S и T будут подаваться от выводов обмоток U, V и W. По крайней мере, в немецкоязычной Европе (gn / ye, br,… на счетчиках также используются надписи V1, V2, V3 и Vn или Vref.Хотели бы вы присоединиться к нашей команде энергетических услуг, чтобы помочь нам добиться устойчивости энергопотребления в компании и нашей клиентской базе? Токовая связь, создаваемая обмоткой на поверхности отверстия статора, показанной на рис. 2.8, в момент времени i W = i V = 1/2 i U. Черный, красный и синий используются для трехфазного тока 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. 2 Рекомендуемые цвета для активных веществ: (a) красный или коричневый для однофазных; или (b) красный, белый или темно-синий для многофазности. Страница 1 из 2 1 2 Далее> Frere New Member.Запускает blendVividLight на исходный цвет и цвет фона. Рекомендации в таблице ниже принадлежат Wiles. = + 39 Цветовое пространство L * u * v * (также называемое пространством CIELUV) является одним из однородных цветовых пространств, определенных CIE в 1976 году. T2 – White. Электропроводка для распределительных цепей переменного и постоянного тока имеет цветовую маркировку для идентификации отдельных проводов. На контакторах двигателей производители в США обычно обозначают свои входные соединения как L1, L2, L3. Трехфазные линии — красная, черная и синяя.Количество слотов на полюс и фазу q = 2. Когда однофазные двигатели используют цвета выводов вместо буквенных и цифровых обозначений для обозначения выводов, их цвет определяется следующим образом: * T1 – Синий. Он не дает рекомендаций относительно цветов незаземленной системы питания. Цветовой стандарт IEC для силовых кабелей постоянного тока приведен в таблице ниже, взятой из таблицы 2, Cook. Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах. Проводники сечением более 6 AWG доступны только в черном цвете с цветной лентой на концах.Провод защитного заземления (обозначен как желто-зеленый) зеленого цвета с желтой полосой. Старые цветовые коды в таблице отражают предыдущий стиль, в котором не учитывалось правильное чередование фаз. T4 – желтый. Отдельные обмотки были от U до X, от V до Y и от W до Z. Три фазы источника переменного тока обычно обозначаются как ABC, UVW, abc, RST или просто 1-2-3 с использованием в разных странах. и географические районы. IEC, AC: В большинстве стран Европы действуют цветовые коды проводки IEC (Международной электротехнической комиссии) для параллельных цепей переменного тока.Я не видел этого раньше и задавался вопросом, знает ли кто-нибудь стандарт, из которого это произошло? Они перечислены в таблице ниже. Отдельные обмотки были U к X, V к Y и W к Z. Мне нужно подключить трехфазный двигатель (конфигурация Delta). Защитное заземление должно быть оголенным, с зелеными или зелено-желтыми полосами. У меня есть четырехжильный кабель с коричневым, синим и черным проводами (плюс, конечно, зеленый / желтый) для заземления. В Соединенных Штатах следующие цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструментом или прибором).Если результирующий цвет равен 128 или больше, он получает значение 255; если меньше 128, то значение 0. давайте обсудим несколько цветов (белый, зеленый, синий, красный, желтый), нанесенных на броню солдата-клона фазы 1 в Войнах клонов (это BACK BABY !!! помечены R, S, T вместо L1, L2, L3. Это изменяет все пиксели на основные аддитивные цвета (красный,… Интерполирует два заданных цвета на основе предоставленных свойств step и currentStep. U и V (без W) представляют мощность, когда он подключен к части оборудования, например к двигателю, в однофазной системе.Канада: электромонтаж в Канаде регулируется CEC (Канадский электротехнический кодекс). Фаза 2 аналогична фазе 1, V head start —— Y end head. Серия UV-COLOR состоит из продуктов, не содержащих растворителей, которым требуется УФ-облучение для закрепления чернил на основе печати. С Уважением. Следовательно, все смешанные пиксели имеют значения красного, зеленого и синего каналов, равные 0 или 255. Питание постоянного тока США: Национальный электрический кодекс США (как для переменного, так и постоянного тока) требует, чтобы заземленный нейтральный проводник энергосистемы был белым или серым. . Определение цветовой фазы, генетически контролируемое изменение цвета кожи, шкуры или оперения животного.Значения L *, u * и v * вычисляются в соответствии с формулами ниже:: где Y: Трехцветное значение Y (также можно использовать трехцветное значение). Создайте его сейчас. Чередование фаз генератора должно соответствовать чередованию фаз установки. В этом случае местные обычаи диктуют «необязательные» цвета проводов. Для добавления новой цветной проводки к существующей старой цветной проводке см. Cook. У вас нет учетной записи AAC? Мне нужно подключить трехфазный двигатель (конфигурация Delta) a-b-c, r-y-b, u-v-w, l1-l2-l3. Например, двухполюсный трехфазный двигатель имеет 6 гнезд, по 3 катушки на гнездо и 6 выводов.© 2021 Институт инженерии и технологий. Рисунок 2.16 показывает, что чем выше коэффициент q (количество пазов на полюс и на фазу), тем более синусоидальным является токовая связь обмотки статора. A-B-C, R-Y-B, U-V-W, L1-L2-L3 и клеммы низкого напряжения (LV) имеют строчные буквы, например Подтверждение правильного чередования фаз в 3-фазном электроснабжении.

Раскраска кабеля по фазам. Буквенно-цифровое обозначение проводов по цвету. Окраска кабелей разных типов

Те, кто хоть раз в жизни имел дело с электрическими проводами, не могли не обратить внимание на то, что кабели всегда имеют разный цвет изоляции.Это не было изобретено для красоты и ярких красок. Именно благодаря цветовой гамме в одежде проводов легче распознать фазы, массу и нулевой провод. Все они имеют свой характерный цвет, что делает работу с электропроводкой во много раз удобной и безопасной. Самое главное для мастера — знать, какой провод какого цвета следует указывать.

Цветовая кодировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза.Контакт с фазой может быть фатальным, поэтому для этих электрических проводов были выбраны самые яркие предупреждающие цвета, например, красный.

Кроме того, если провода размечены разными цветами, то при ремонте той или иной детали можно быстро определить, какой из жгутов проводов нужно проверить в первую очередь, а какие из них наиболее опасны.

Чаще всего для фазных проводов используются следующие цвета:

  • Красный;
  • Черный;
  • коричневый;
  • Оранжевый;
  • Сирень,
  • розовый;
  • Purple;
  • Белый;
  • Серые.


Именно в эти цвета можно красить фазные провода. С ними легче справиться, если исключить нейтральный провод и землю. Для удобства на схеме изображение фазного провода обычно обозначают латинской буквой L. Если фаз больше одной, но несколько, к букве следует добавить числовое обозначение, которое имеет вид: L1, L2 и L3, для трехфазных сетей 380 В. В некоторых вариантах первая фаза (масса) может обозначаться буквой А, вторая — Б, а уже третья — С.

Какого цвета провод массы

В соответствии с действующими стандартами заземляющий провод должен быть желто-зеленого цвета. Похоже на желтый утеплитель, имеющий две продольные ярко-зеленые полосы. Но иногда бывает и цвет поперечных зелено-желтых полос.

Иногда кабель может иметь только ярко-зеленые или желтые жилы. В этом случае этим цветом будет обозначена «земля». Он также будет отображаться в соответствующих цветах на диаграммах.Чаще всего инженеры чертят из ярко-зеленого цвета, но иногда можно увидеть желтые проводники. Обозначьте на схемах или устройствах «заземление» латинскими (на английском языке) буквами PE. Соответственно помечаются контакты, куда надо подключать «заземляющий» провод.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не путайте. Если вы видите такое обозначение, то знайте, что это именно провод заземления, и он называется защитным, так как снижает риск поражения электрическим током.

Нулевой или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Синий;
  • Синий с белыми полосами.

В электрике не используются никакие цвета для маркировки нейтрального провода. Так что вы найдете его в любых, будь то трехжильные, пятижильные, а может быть и с большим количеством проводников. Синий и его оттенки обычно рисуют «ноль» на разных схемах … Профессионалы называют его рабочим нулем, потому что (чего нельзя сказать о заземлении) он участвует в разводке с питанием.Некоторые, читая схему, называют это минусом, а все считают фазу «плюсом».

Как проверить подключение проводов по цвету

Цвета проводов в электричестве предназначены для ускорения идентификации проводников. Однако полагаться только на цвет опасно, ведь любой новичок или безответственный работник из ЖК-а мог их неправильно подключить. В связи с этим перед началом работ необходимо убедиться, что они правильно промаркированы или подключены.

Для проверки полярности проводов берем индикаторную отвертку или мультиметр.Стоит отметить, что отверткой работать намного проще: при прикосновении к фазе загорается встроенный в корпус светодиод.

Если кабель двухжильный, то проблем практически нет — вы исключили фазу, значит второй проводник, который остался, нулевой. Однако встречаются и трехжильные провода. Здесь для определения нужен тестер или мультиметр. С их помощью также несложно определить, какие провода фазные (положительные), а какие — нулевые.

Это делается следующим образом:

  • На приборе установлен переключатель таким образом, чтобы шакал выбирался выше 220 В.
  • Затем вам нужно взять два зонда и, удерживая их за пластиковые ручки, очень осторожно прикоснуться стержнем одного из зондов к найденной фазе провода, а другой прислонить к предполагаемому нулю.
  • После этого на экране должно отображаться 220 В, или то напряжение, которое реально есть в сети. Сегодня она может быть ниже.

Если на дисплее отображается значение 220 В или что-то в этом пределе, то другой провод нулевой, а оставшийся предположительно «земля».Если значение, отображаемое на дисплее, меньше, стоит продолжить тест. Одним щупом снова касаемся фазы, другим — предполагаемого заземления. Если показания прибора ниже, чем в случае первого измерения, то перед вами «земля». По стандартам он должен быть зеленым или желтым. Если вдруг показания оказались выше, значит, где-то напортачили, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо поискать, где именно неправильно были подключены провода, либо оставить все как есть, помня, что провода перепутаны.

Обозначения проводов в электрических цепях: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться, что провода подключены правильно. Это делается с помощью специальных испытательных устройств.

Необходимо помнить, что при проверке подключения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае обрыва пары «фаза-земля».

Провода в электрических цепях имеют цветовую маркировку в соответствии со стандартами.Это позволяет электрику за короткий промежуток времени найти ноль, заземление и фазу. Если эти провода неправильно соединить друг с другом, произойдет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает поражение электрическим током. Поэтому нельзя пренебрегать правилами (ПУЭ) подключения, и нужно знать, что специальная цветовая кодировка проводов призвана обеспечить безопасность при работе с электропроводкой. К тому же такая систематизация значительно сокращает время работы электрика, так как у него есть возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если нужно установить новую, либо заменить старую розетку, определять фазу вообще не нужно. Вилке на самом деле все равно, с какой стороны вы ее вставляете.
  • В случае, когда вы подключаете выключатель от люстры, нужно знать, что необходимо подавать на него определенную фазу, а на лампочки только ноль.
  • Если цвет контактов как фазы, так и нуля в точности совпадает, то номинал проводов определяется с помощью индикаторной отвертки, где ручка сделана из прозрачного пластика с диодом внутри.
  • Перед определением проводника электрическую цепь в доме или другом помещении необходимо обесточить, а проводку на концах очистить и развести в стороны. Если этого не сделать, то они могут случайно прикоснуться и получить короткое замыкание.

Использование цветовой кодировки в электрике значительно облегчило жизнь людям. Кроме того, благодаря цветовой кодировке безопасность при работе с проводами под напряжением была поднята на высокий уровень.

Обозначения и цвета проводов в электрике (видео)

Те, кто работает с электропроводкой, будь то квалифицированные мастера или начинающие электрики, должны быть осторожны при прокладке электрического провода и знать, какой провод обозначен как.При прокладке проводки и соединении контактов всегда подключайте жилы согласно цветовой кодировке согласно новым правилам, и в целях своей безопасности и уважения к тем, кто будет с ними работать в будущем, не путайте их. Помните, что ваш надзор может привести к пагубным негативным последствиям.

Сегодня сложно представить электропроводку без использования цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся представить свою продукцию в цветах, и немодные новинки, к которым стремятся потребители.По сути, это простая и практичная необходимость, которая определяется жесткими государственными стандартами по соблюдению правильной маркировки. Для чего это.

Цвета проводов в электрических соединениях

Цветовая маркировка

Все разнообразие цветов и отдельные цвета, выбранные из этой палитры, сведены к одному (единому) стандарту (PUE). Таким образом, жилы проволоки идентифицируются по цвету или буквенно-цифровым обозначениям. Принятие единого стандарта цветовой идентификации электрических проводов значительно облегчило работу, связанную с их переключением.Каждая вена имеет определенное назначение и обозначена соответствующим тоном (синим, желтым, зеленым, серым и т. Д.).

Цветовая маркировка проводов производится по всей их длине. Дополнительно идентификация проводится в точках подключения и на концах жил. Для этого используйте цветную изоленту или термоусадочные трубки (батист) соответствующих тонов.

Давайте разберемся, как выполняется разводка и цветовое кодирование проводов для трехфазных, однофазных и сетей постоянного тока.

Цветовая маркировка проводов и шин переменного трехфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трехфазных сетях производится по следующей схеме:

  • шины с фазой «А» окрашены в желтую палитру;
  • шины с фазой «В» — зеленые;
  • Шины
  • с фазой «С» — красного цвета.

Цветовая маркировка проводов. Цвета электрических проводов (шины постоянного тока)

В народном хозяйстве часто используются цепи постоянного тока.Находят свое применение в определенных сферах:

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используются всего два контакта разной полярности — плюс и минус. Для их различения используются соответственно два цвета. Положительный заряд становится красным, а отрицательный — синим. Средний контакт отмечен синим цветом, он отмечен буквой «M».

Старожилы электропроводки, вероятно, знакомы со старыми методами электропроводки и цветовой кодировкой электрических проводов.Основными цветами электрического кабеля были белый и черный. Но это время ушло в далекое прошлое. Каждый цвет, а их явно не два, имеет свое предназначение и доминирующий профиль.

Цвета контактов в электротехнике обозначают назначение и принадлежность проводников к определенной группе, что облегчает их переключение. Вероятность ошибки во время установки, которая может привести к короткому замыканию во время тестового подключения или поражению электрическим током во время ремонта, значительно снижается.

Цветовая маркировка проводов. Цветовая палитра защитного нуля и рабочего контакта

Нулевой рабочий контакт обозначается синим тоном и буквой N. Маркировка PE обозначает нулевой защитный контакт, который окрашен желто-зелеными полосами. Комбинация этих тонов используется при маркировке защемленных проводов.

Провод синего цвета по всей длине с желто-зелеными полосами в точках подключения, указывает на совмещенное нулевое рабочее и нулевое защитное соединение (PEN).Однако ГОСТ допускает и обратную противоположность этого цвета:

.
  1. Рабочий нулевой контакт обозначен буквой N и имеет синий цвет.
  2. Защитный ноль (PE) желто-зеленого цвета.
  3. Комбинированный (PEN) обозначается желто-зеленым цветом и синей меткой на концах.

Однофазная электрическая цепь. Окраска фазных проводов

По нормам ПУЭ контакты фаз обычно обозначаются черным, красным, пурпурным, белым, оранжевым или бирюзовым цветом.

Однофазные электрические цепи создаются путем ответвления трехфазной электрической сети. При этом цвет фазового контакта однофазной цепи должен совпадать с цветом фазного провода трехфазного подключения. При этом цветовая маркировка фазовых контактов не должна совпадать с цветами N — PE — PEN. На немаркированных кабелях цветные метки ставятся в месте подключения. Для их обозначения используйте цветную изоленту или термоусадочную трубку (батист).

Какого цвета провод заземления.Цветовая маркировка провода (фаза — ноль — масса)

При прокладке осветительных сетей и подаче питания на розетки применяется трехжильный кабель (трехжильный). Использование стандартной цветовой системы (цвет провода фаза-ноль-земля) значительно сокращает время ремонта. Многожильная разводка в стандартной цветной изоляции значительно упрощает разводку электрических цепей и монтажные работы по разводке сетей переменного тока с ее заземлением. Особенно это актуально при электромонтаже и ремонте электросистемы, который выполняется разными мастерами, но под общим руководством ГОСТ.В противном случае каждому мастеру пришлось бы перепроверить работу своего предшественника.

«Земля» обычно обозначается желто-зеленым цветом и маркировкой PE. Иногда встречается зелено-желтый цвет и маркировка «P E N». В этом случае на концах электрического провода в точках крепления имеется синяя оплетка, а заземление совмещено с нейтралью.

Распределительный щит подключается к шине заземления и к металлической дверце щита. Распределительную коробку обычно подключают к заземленным проводам светильников или заземляющим контактам розетки.

Цветовая маркировка проводов. Обозначение нуля и нейтрали

Ноль отображается синим цветом. В коммутаторе он подключен к нулевой шине и обозначается буквой N. Все синие провода также подключены к шине. Подключается к розетке с помощью счетчика или напрямую, без установки автоматики.

Провода распределительной коробки (кроме провода от переключателя) обозначены синей нейтральной палитрой. При подключении они не принимают участия в процессе переключения.«Нейтральные» синие провода подключаются к розеткам и контакту N, который отмечен на обратной стороне розетки.

Цветовая маркировка проводов. Цветовая кодировка фаз

Фазный провод обычно обозначается красным или черным цветом. Хотя его цвета могут быть не такими однозначными. Он также может быть коричневым, но не синим, зеленым и желтым. В автоматических щитках «фаза», идущая от нагрузки потребителя, подключается к нижнему контакту счетчика. В переключателях включается фазовый провод. В этом случае при отключении контакт замыкается и напряжение поступает на потребителей.Черный провод фазной розетки подключается к контакту, который обозначается буквой L.

Буквенно-цифровое обозначение проводов цветом

Знание элементарной цветовой маркировки проводов и их назначения поможет любому электрику-любителю в устройстве бытовой электропроводки (с заземлением). При желании вы легко сможете изготовить его по требуемым стандартам с соблюдением всех технических норм.

Электрические кабели, произведенные в период СССР, в основном имели черную или белую изоляцию, что создавало трудности и неудобства при электромонтажных работах, поскольку не всегда было возможно быстро определить назначение того или иного провода.Теперь на полках есть кабели разных цветов. Это разнообразие преследует очень конкретную цель. Цветовая кодировка каждого типа провода (ноль, минус, плюс, заземление и различные фазы) в первую очередь предназначена для повышения безопасности электромонтажных работ, а также для более простого и быстрого поиска и подключения контактов.

Во избежание неточностей в цветовой гамме, в зависимости от того, какой производитель изготовил данную продукцию, она строго стандартизирована в ПУЭ (правилах электромонтажа) и государственных стандартах… До 2009 года действовал ГОСТ Р 50462-92, в котором он заменил ГОСТ Р 50462-2009, внесены изменения в цвета проводов в трехфазных сетях, цвета плюса, минуса и нуля в сетях постоянного тока, коричневый цвет рекомендуется в качестве основного оттенка для фазы в однофазной сети, разрешено использование комбинации желтого и зеленого для заземления.
Различные типы кабелей:

  • Черный
  • Коричневый
  • Красный
  • Оранжевый
  • желтый
  • Зеленый
  • Синий
  • фиолетовый
  • Серый
  • Белый
  • розовый
  • бирюза

Кабель маркируется желаемым цветом на концах (то есть в области соединений), а также по всей длине в виде однотонной изоляции или отдельных меток.

Окраска кабелей разных типов

Трехфазные сети

В трехфазной сети трансформаторных подстанций переменного тока по ГОСТ 1992 фаза А имеет желтый провод, Б — зеленый провод, С — красный. Согласно новому ГОСТу предпочтительно использовать коричневый для фазы A, черный для фазы B и серый для фазы C. В обычных бытовых кабелях белый используется для фазы A, черный для фазы B и красный для C.
Провод заземления обычно окрашивают в виде желто-зеленых полос в продольном или поперечном направлении.Причем каждый цвет не может занимать менее 30% и более 70% поверхности. Реже маркировка заземляющего кабеля может быть только желтой или только зеленой. Если такой кабель проложен открытым способом, то допустимо использование черного цвета, так как он улучшает защиту от коррозии. Также черный везде использовался в обозначении заземляющего провода до внесения изменений в нормативную документацию в 2009 году.
Zero имеет синюю или синюю изоляцию провода.


Однофазные сети

В сетях переменного тока этого типа изоляция фаз чаще всего коричневая, серая или черная, но также допускается использование красных, пурпурных, розовых, белых и бирюзовых оттенков.При этом в однофазной сети, питаемой от однофазного источника питания, обычно используются провода с коричневой изоляцией. Если однофазный провод выполняется как ответвление трехфазной электрической цепи, то он маркируется цветом, которым обозначена фаза трехфазной цепи.
Заземляющие провода аналогичны предыдущему случаю, отмечены сочетанием желтого и зеленого цветов.
PEN-проводники, у которых по всей длине соединены защитный ноль и рабочий ноль, окрашены в синий цвет, а на концах — с желто-зеленой маркировкой.В то же время ГОСТ допускает другой вариант — желто-зеленые линии по всей длине провода и синие отметки на концах.

Сети постоянного тока

Если система постоянного тока была введена в эксплуатацию до 2009 года, то ноль должен быть голубым, плюс — красным, отрицательный полюс — темно-синим. Согласно новому ГОСТу, коричневый цвет должен использоваться для плюса, серый — для минуса, а синий — для нуля.

Правила маркировки

Маркировка производится на концах проводов , т.е. в местах их соединения между собой или с различным оборудованием.
Допускается сочетание разрешенных для маркировки цветов, но, по возможности, избегая путаницы. Итак, желтый и зеленый можно использовать только в сочетании друг с другом и только для заземления, а не, например, плюс / минус.
Если провода в системе изначально промаркированы неправильно или совсем не промаркированы, то это можно исправить:

  • Путем нанесения буквенной, символьной или цветной маркировки несмываемыми маркерами (удобно, если провод белый или хотя бы светлый)
  • Наклейка полиуретановых бирок с надписями
  • Использование термоусадочной трубки или изоленты желаемого цвета

Естественно сначала нужно определить, какой провод — плюс, какой — минус и т. Д. назначение каждого провода (в бытовой электросети это можно сделать индикаторной отверткой или мультиметром).
Не всегда удается создать цветную схему в бумажном варианте. Затем в черно-белых копиях буквенные обозначения используются для однозначной идентификации цвета каждого типа провода. Их полный перечень приведен в ГОСТ Р 50462-2009. Для маркировки кабелей, которые включают в себя несколько проводов разного типа в буквенных обозначениях, разные цвета разделяются знаком плюс.

Заключение

Цветовая кодировка проводов в зависимости от назначения каждого из них позволяет сделать электромонтажные работы более удобными, снижает вероятность ошибок и аварийных ситуаций. Поэтому соблюдать его необходимо даже для системы индивидуального электроснабжения квартиры или дома, не говоря уже о более крупных промышленных, торговых, общественных и других объектах.

Четырехпроводные схемы треугольника — Continental Control Systems, LLC

Четырехпроводная схема подключения по схеме «треугольник» (4WD) — это подключение по схеме «трехфазный треугольник» с центральным ответвлением на одной из обмоток трансформатора для создания нейтрали для однофазных нагрузок.Нагрузки двигателей обычно подключаются к фазам A, B и C, а однофазные нагрузки подключаются к фазе A или C и к нейтрали. Фаза B, «высокая» ветвь, не используется для однофазных нагрузок.

Этот тип обслуживания, который также известен как услуга «высокая нога», «дикая нога», «стингер-нога» или «дикая фаза», распространен на старых производственных предприятиях с в основном трехфазными двигателями и нагрузками. около 120 вольт однофазного освещения и розеток.

Загрузить: Four Wire Delta Service (AN-113) (PDF, 1 страница)

120/208/240 Вольт Сервис


Совместимые модели WattNode
Любая дельта 240 В (3D) модель

Это наиболее распространенная четырехпроводная трехфазная схема подключения по схеме «треугольник», которая представляет собой трехфазную трехпроводную схему подключения по схеме «треугольник» с напряжением 240 вольт, при этом одна из центральных обмоток трансформатора на 240 вольт отводится для обеспечения двух цепей 120 В переменного тока, которые на 180 градусов не совпадают по фазе друг с другом.Напряжение, измеренное от этой центральной отводной нейтрали до третьего «дикого» плеча, составляет 208 В пер. Тока.

Эта услуга почти всегда имеет нейтральное соединение, но в некоторых редких случаях нейтральный провод недоступен. Обычно он находится у служебного входа, но может не доходить до панели или нагрузки. Теоретически четырехпроводный треугольник без нейтрали — это просто трехфазный треугольник, но есть одно отличие. В нормальном трехфазном треугольнике заземление будет либо центральным напряжением, либо одной ветвью, но трехфазная дельта, полученная от четырехпроводного дельта-трансформатора, будет иметь заземление на полпути между двумя ветвями.Измерители WattNode модели Delta — лучший выбор, так как они будут работать с нейтральным подключением или без него.


240/415/480 Вольт Сервис


Совместимые модели WattNode
Любая дельта 480 В (3D) модель

Это встречается гораздо реже, но иногда мы получаем запросы на измерение этого типа услуги, которая по сути идентична услуге 120/208/240, но с удвоением всех напряжений.

Общие примечания

  • Высоковольтная ветвь или фаза с более высоким напряжением, измеренным относительно нейтрали, традиционно называлась «фазой B». Изменения в NEC 2008 года теперь позволяют обозначать верхнюю часть четырехпроводной трехфазной дельта-сети как фазу «C», а не фазу «B».
  • Кодекс NEC требует, чтобы верхняя часть ноги определялась оранжевым цветом (ее часто называли дельтой красной ноги) или другими эффективными средствами, и обычно это фаза «B».Однако, чтобы приспособиться к конфигурациям счетчиков коммунальных услуг, разрешается использовать верхнюю опору в фазе «C», когда счетчики являются частью распределительного щита или щитовой панели. Для изменения кода в этом разделе требуется четкая, постоянная маркировка полей на распределительном щите или щите управления.
  • На этикетке коробки CAT III на текущих производимых счетчиках WattNode указано « Ø-N 140 В ~ » (или « Ø-N 277 В ~ »), но напряжение между фазой и нейтралью на высокой ветви будет 208 В пер. (или 416 В переменного тока). Это нормально и не повредит глюкометру.
  • Фазовые углы (относительно нейтрали) будут A = 0 градусов, B = 90 градусов, C = 180 градусов. Это отличается от обычной схемы 3Y-208 или 3D-208, где фазовые углы составляют 0, 120, 240 градусов.
  • Для точных измерений межфазного (или межфазного) напряжения настройте параметр PhaseOffset следующим образом:
    • Для моделей BACnet установите для объекта PhaseOffset значение 3 .
    • Для прошивки Modbus версии 16 или более поздней установите для регистра PhaseOffset (1619) значение 90 .
    • В версиях прошивки Modbus до версии 16 измерения межфазного напряжения неточны, но другие измерения будут работать нормально.
  • Из-за необычных фазовых углов при измерении цепи 4WD с резистивной нагрузкой коэффициенты мощности будут равны 1,0, 0,87, 0,87. При нагрузке двигателя вы можете получить такие коэффициенты мощности, как 0.9, 0,5, 0,0 (или даже отрицательный на одной фазе). Следует ожидать очень несбалансированных показаний мощности (кВт) и изменения реактивной мощности от фазы к фазе. Но, если все подключено правильно, фазные токи должны почти совпадать.
  • Средний измеренный коэффициент мощности может быть неточным для четырехпроводных схем, соединенных треугольником.

См. Также

Фаза запуска кодирования обучающих переменных в лобно-полосатом теле во время обучения на основе признаков

Экспериментальные животные

Данные были собраны у двух взрослых самцов макак-резусов в возрасте 9 и 7 лет ( Macaca mulatta ) после процедуры, описанные в исх. 5 . Все протоколы ухода за животными и экспериментальные протоколы были одобрены Советом по уходу за животными Йоркского университета и соответствовали руководящим принципам Канадского совета по уходу за животными.

Поведенческая парадигма

Обезьяны выполнили основанную на особенностях задачу обратного обучения, которая требовала скрытого внимания к одному из двух стимулов в зависимости от вознаграждения, связанного с цветом стимула. Цвет стимула, который был вознагражден, оставался идентичным для ≥30 испытаний и менялся местами без явной подсказки.Для отмены вознаграждения обезьянам потребовалось использовать результаты испытаний, чтобы приспособиться к новому правилу цветного вознаграждения. Детали задачи описаны до 5 . Каждое испытание начиналось, когда испытуемые указывали центральную реплику. Через 0.5–0.9 с появлялись две черные и белые решетки. Еще через 0,4 с стимулы либо начинали двигаться в пределах своей апертуры в противоположных направлениях (вверх / вниз), либо окрашивались в противоположные цвета (красный / зеленый или синий / желтый). Еще через 0,5–0,9 с они приобрели цвет, когда первый элемент был движением, или они приобрели движение, когда первый элемент был цветным.Через 0,4–0,1 с стимулы могли временно тускнеть. Затемнение происходило либо по обоим стимулам одновременно, либо с интервалом 0,55 с. Затемнение представляло собой команду для совершения саккады в направлении движения, когда оно происходило в стимуле с цветом, связанным с вознаграждением. Затемнение действовало как запретный сигнал, когда оно происходило в стимуле с невынашиваемым цветом. Саккадический ответ был вознагражден только тогда, когда он был сделан в направлении движения стимула с вознагражденным цветом.Направление движения и расположение отдельных цветов были рандомизированы внутри блока. Таким образом, единственным признаком вознаграждения в блоке был цвет. Ассоциации «цвет-награда» были постоянными как минимум в 30 исследованиях. Блочные изменения происходили, когда за последние 12 испытаний было достигнуто 90% производительности или когда 100 испытаний были завершены без достижения критерия. Смена блока была отменена. Награды были детерминированными.

Электрофизиология

Внеклеточные записи были выполнены с использованием 1–12 вольфрамовых электродов (импеданс 1.2–2,2 МОм, FHC, Bowdoinham, ME) в ACC (ACC; область 24), префронтальной коре (LPFC; области 46, 8, 8a) или переднем STR (STR; хвостатое ядро ​​(CD) и вентральное полосатое тело (VS) )) через прямоугольные записывающие камеры (20 на 25 мм), имплантированные над правым полушарием (дополнительный рис. 1). Электроды опускали ежедневно через направляющие трубки с помощью прецизионных микроприводов с программным управлением (NAN Instruments Ltd., Израиль и Neuronitek, Онтарио, Канада). Усиление, фильтрация и сбор данных выполнялись с помощью многоканальной системы сбора данных (Neuralynx).Пиковая активность была получена после фильтра полосы пропускания 300–8000 Гц и дальнейшего усиления и оцифровки при частоте дискретизации 40 кГц. Сортировка и изоляция отдельных единиц активности выполнялись в автономном режиме с помощью Plexon Offline Sorter на основе анализа первых двух основных компонентов пиковых сигналов. Эксперименты проводились в звукопоглощающей изоляционной камере, изготовленной по индивидуальному заказу. Обезьяны сидели в изготовленном на заказ стуле для приматов, просматривая визуальные стимулы на мониторе компьютера, работающем с частотой обновления 60 Гц.Положение глаз контролировали с помощью системы отслеживания движения глаз на основе видео (EyeLink, SRS Systems), откалиброванной перед каждым экспериментом по девятиточечной схеме фиксации. Фиксацию глаза контролировали в пределах диапазона радиуса 1,4–2,0 °. Во время экспериментов представление стимулов, отслеживание положения глаз и доставка вознаграждения контролировались с помощью MonkeyLogic. Жидкое вознаграждение доставлялось с помощью изготовленной на заказ системы механических клапанов с регулируемым сжатием воздуха. Места записи были выровнены и нанесены на репрезентативные срезы атласа 81 .

Анализ данных

Анализ проводился с помощью специального кода Matlab (Matlab 2019a) с использованием функций из набора инструментов fieldtrip. Для регрессии эластичной сети использовался пакет glmnet в R 82 . Анализировались только правильные и ошибочные ответы. Ответы с ошибками включали те, в которых ответы были даны неверной цели, или в окне неправильного ответа. Мы включили все испытания из изученных блоков, как минимум, из двух блоков, если не указано иное.Испытание сразу после события разворота не было включено в анализ. Заученные блоки были определены как блоки, в которых животные достигли 90% правильных ответов в течение последних 10 испытаний в пределах блока. Стандартные ошибки медианы оценивались с помощью бутстрэппинга (200 повторений, если не указано иное).

Анализ данных проходил в несколько этапов. Во-первых, мы количественно оценили, как результаты (вознаграждение / отсутствие вознаграждения за правильные / ошибочные результаты) повлияли на выбор обезьян. После того, как мы показали, что результаты интегрированы в недавних испытаниях, мы затем спросили, как это отражается на активности скорости возбуждения отдельных нейронов в течение периода после исходов с использованием штрафной GLM.Мы использовали управляемый данными подход кластеризации, чтобы присвоить функциональные метки клеткам, демонстрирующим схожую чувствительность к полученным результатам в их скорости. На основе этих функциональных меток мы извлекли соответствующую метрику кодирования для нейронов в каждом функциональном кластере. Затем мы проанализировали, как показатели кодирования зависят от времени или фазы колебательной активности в LFP. Для последнего анализа мы использовали стандартные методы спектральной декомпозиции и меры согласованности фазы спайков, чтобы охарактеризовать, как связаны спайки и фазы между дистальными электродами.5 \ beta _ {t — i} X_ {t — i}, $$

(1)

, где Y было текущим результатом, B t i — влияние результата X t i на испытании t i . Результат исследования t −5 был определен как мешающая переменная, которая учитывала все ответы, происходящие в течение очень долгого времени (аналогично ссылке 33 ).5 \ beta _ {t — i} X_ {t — i}, $$

(2)

, где λ — условная интенсивность (количество всплесков), B t i — влияние результата X t i на испытании t и . Количество выстрелов в каждом испытании определяли в окне [0,1 0,7] с после начала исхода 5 . Нейроны были включены в анализ, если они были изолированы для более чем 25 (изученных) испытаний по крайней мере в двух блоках, и если они показали общую частоту возбуждения> 1 Гц.С помощью этих критериев мы проанализировали в общей сложности 1460 нейронов, в среднем 230,56 ± 3,44 испытания и 5,75 ± 0,082 блока.

Чтобы смягчить проблемы мультиколлинеарности и извлечь только наиболее предсказуемые регрессоры, мы использовали регуляризацию эластичной сети с помощью пакета R glmnet 82 . Эта процедура сжимает маленькие коэффициенты до нуля и плавно интерполирует между регуляризацией гребня и лассо, управляя параметром альфа (с альфа = 0, соответствующей регрессии гребня, и альфа = 1, чтобы регрессия лассо) 82 .Мы использовали альфа 0,95, который имеет тенденцию выбирать только один регрессор при наличии коллинеарности (как в чистой регрессии лассо 83 ), в то же время избегая проблем с вырожденностью, если корреляции между регрессорами особенно сильны 82 . Оптимальное значение параметра усадки (лямбда) было минимальным, выбранным 10-кратной перекрестной проверкой. Чтобы оценить стабильность модели и извлечь значимые совпадения, мы использовали подход начальной загрузки, при котором испытания отбирались с заменой 1000 раз, и процедура повторялась.Поскольку LASSO сужает неценные предикторы до нуля, соответствие модели считалось значимым, если хотя бы один релевантный регрессор (результат от t −4 до t −0) отличался от нуля более чем в 95% случаев. .

Функциональная кластеризация на основе нейронного кодирования

Наша конечная цель — описать, как кодирование изменяется в зависимости от фазы (и времени). Однако кодирующие клетки показали вариабельность их реакции на полученный результат (например, рис.2 ; дополнительный рис. ).2D). Таким образом, чтобы правильно оценить изменения кодирования во времени и фазе, мы должны сначала определить популяции ячеек, которые кодируют похожие типы информации. Чтобы определить предполагаемую функцию значимых единиц кодирования, мы использовали подход кластеризации с помощью начальных K-средних. Мы сгруппировали ячейки на основе их среднего бета-веса, определенного с помощью модели регрессии со штрафными санкциями (см. Выше). На этапе предварительной обработки для модулей, в которых текущий результат был закодирован отрицательно (т.е. кодирует ошибки), мы изменили знак каждого коэффициента в этой модели.Это приводит к стиранию направленности любой функциональной ассоциации и, таким образом, разрушает нейроны с аналогичными функциями (например, единицы кодирования Error или Correct становятся единицами кодирования Outcome). Клетки были независимо сгруппированы для каждой области.

Мы сгруппировали ячейки на основе их стабильности кластеризации 84 . Мы выбрали этот метод, потому что кластеризация k-средних может быть чувствительной к начальным условиям 85 . Это включало три шага: (1) выбор оптимального количества кластеров Nc , (2) измерение устойчивости кластеризации и (3) выполнение окончательной кластеризации.Для шагов 1–2 мы использовали кластеризацию k-среднего с метрикой косинусного расстояния, которая нечувствительна к величине вектора и вместо этого связана с направлением, в отличие, например, от евклидова расстояния. Другими словами, мы сгруппировали на основе относительной модели бета-весов каждой ячейки, независимо от различий в величине между ячейками.

Чтобы определить оптимальное количество кластеров, мы извлекли метрику Silhouette в течение многих итераций начальной загрузки. Вкратце, ячейки были отобраны с заменой 1000 раз, и для каждой итерации было извлечено оптимальное количество кластеров, где силуэт был максимальным.Общее оптимальное количество кластеров Nc было режимом для всех итераций начальной загрузки.

Затем мы оценили стабильность кластеризации пар ячеек. Для этого мы построили матрицу сходства S с помощью метода начальной загрузки, где сходство определялось как доля раз, когда пары ячеек были объединены в кластеры. Сначала мы провели повторную выборку с заменой отдельных ячеек. Затем мы использовали K-средние с косинусным расстоянием и кластерами Nc . Для единиц, которые были сгруппированы вместе, их соответствующая ячейка в матрице сходства была увеличена на единицу.Поскольку при начальной загрузке одни и те же блоки можно было отбирать дважды, эти пары игнорировались. Начальная загрузка выполнялась 100 000 раз.

Чтобы вычислить окончательное назначение кластера, мы сначала сформировали матрицу несходства D = 1– S , а затем выполнили агломеративную кластеризацию с евклидовым расстоянием и кластерами Nc .

Метрика для результата, истории результатов и ошибки прогноза

Мы количественно оценили степень кодирования результата ( E результат ), истории результатов ( E история ) и ошибки прогнозирования вознаграждения ( E ). RPE ) на основе весов GLM для испытаний -1 и 0:

$$ E _ {\ mathrm {result}} = {\ mathrm {abs}} \ left ({B_0} \ right), $$

(3)

$$ E _ {\ mathrm {history}} = {\ mathrm {abs}} \ left ({B_ {- 1} + B_0} \ right), $$

(4)

$$ E _ {\ mathrm {RPE}} = {\ mathrm {abs}} (B_0 — B_ {- 1}) $$

(5)

В целом мы называем их метриками кодирования.

Анализ задержки

Чтобы определить задержку кодирования для каждого функционального кластера, мы выполнили анализ с временным разрешением (дополнительный рисунок 2G, H). На основе наших предыдущих результатов, показывающих, что исход испытаний 0 и -1 был наиболее предсказуемым (рис. 2), мы использовали более простую GLM только для текущего и предыдущего исходов. Для переменной отклика мы рассчитали плотность всплесков, используя скользящее окно Гаусса, с окном 200 мс и стандартным отклонением 50 мс. Мы выполнили этот анализ [−0.4 0,7] около начала исхода. Таким образом, мы получили оценку кодирования с временным разрешением.

Чтобы определить задержку значимого кодирования, мы рассмотрели временные точки в периоде после исхода, которые значительно отличались от периода до исхода. Таким образом, мы определили для каждой ячейки, когда кодирование превышает пороговый критерий в интересующее время. Во-первых, мы нормализовали показатель кодирования каждой отдельной ячейки с периодом до получения результата ([-0,4 0] с). Затем мы спросили, для каждой временной точки, значительно ли отличается ответ населения от нуля с помощью критерия знакового ранга Уилкоксона.Затем мы извлекли наибольшую кластерную массу смежных значимых временных точек (при альфа = 0,05, например, 86 ), чтобы найти интересующее время. Наконец, мы извлекли для каждой отдельной ячейки момент времени, когда площадь под кривой метрики кодирования в этот интересующий момент времени достигла 10% от общей суммы. Таким образом, мы получаем для каждого кластера кодирования распределение задержек, когда они начали показывать значимое кодирование результата, истории результатов или ошибки прогнозирования.

Спектральная декомпозиция и фазовая синхронизация LFP с пиками

Чтобы определить, как кодирование изменялось в зависимости от фазы, мы извлекли оценку фазы во время пиков для частот от 6 до 60 Гц.Сначала мы охарактеризовали степень синхронизации фазы пика, описанную ниже. Мы сосредоточили анализ фазы спайков на парах дистально записанных участков, таким образом устраняя любые опасения по поводу утечки энергии спайка в LFP 87 . Для частот от 6 до 30 Гц разрешение составляло 1 Гц, а выше — 2 Гц. Для каждой частоты F мы определили фазу спайка-LFP путем извлечения сегмента LFP с центром на спайке длиной 5 / F (то есть 5 циклов), что является стандартом для баланса временного и спектрального разрешения.Спектральное разложение было выполнено с помощью БПФ после применения конуса Хеннинга. Эта процедура применялась отдельно к периоду до исхода [-1 0] с и к периоду после исхода [0,1 1] с.

Сила синхронизации спайков и LFP была определена количественно с использованием парно-фазовой согласованности (PPC), которая не зависит от количества спайков 41 . PPC количественно оценивается на основе попарных различий между фазами спайков. Если выбросы имеют тенденцию возникать на определенных фазах, разность фаз будет концентрироваться, и, таким образом, PPC будет принимать высокое значение, тогда как если выбросы распределены случайным образом относительно фазы LFP, разности фаз будут случайными, а PPC будет стремиться к нулю. .Размер эффекта PPC был определен, как сообщалось ранее. 12,13

$$ {\ mathrm {Effect}} \, {\ mathrm {size}} = \ frac {{1 + 2 \ ast \ mathrm {sqrt} \ left ({\ mathrm {PPC}} \ right)}} {{1–2 \ ast \ mathrm {sqrt} \ left ({\ mathrm {PPC}} \ right)}}. $$

(6)

Этот размер эффекта можно интерпретировать как относительное увеличение скорости всплеска в предпочтительной (средней) фазе клетки по сравнению с ее анти-предпочтительной (противоположной) фазой активации. Например, значение PPC равно 0.01 соответствует в 1,5 раза большей скорости всплеска в предпочтительной фазе.

Мы определили частоту, на которой фазовая синхронизация спайк-LFP была значимой, путем определения пиков в спектре PPC. Считалось, что ячейка синхронизируется с определенной частотой, если выполнялись следующие критерии: (1) пики должны быть выше порогового значения 0,005, (2) показывать минимальную заметность 0,005 и (3) показывать значимый критерий Рэлея (т. Е. , фазовая концентрация).

Для проверки межзональных различий в синхронизации бета-всплеска мы извлекли максимальный значимый / заметный пик PPC в полосе [10 25] Гц, который показал значимое кодирование.Для тех кодирующих ячеек, которые не показали значительных пиков PPC, вместо этого мы извлекли частоту максимальной PPC в этой полосе. Мы проверили различия в силе синхронизации, используя односторонний дисперсионный анализ, и сообщили о парных сравнениях после коррекции множественных сравнений.

Зависимое от фазы срабатывания кодирование результата, истории исходов и ошибки прогнозирования

Чтобы определить, были ли пики, приходящиеся на определенные фазы LFP, более информативными, мы повторно запустили (уменьшенную) GLM на пиках с разбивкой по фазе, используя только предыдущие и текущие результаты (см. «Анализ задержки» выше).

Сначала мы выровняли все фазы, вызванные выбросами, с круговым средним их распределения. Фазы извлекались из частоты соответствующего максимального пика в полосе [10 25] Гц в PPC. Однако, если выбросы синхронизированы по фазе с LFP, скорость стрельбы вокруг предпочтительной фазы, естественно, будет выше. Таким образом, мы использовали разные размеры ячеек, настроив пределы ячеек так, чтобы они имели одинаковое количество всплесков. В среднем бункер с выравниванием количества пиков имеет частоту пиков 1,85 Гц, диапазон: 1.80–1,86 Гц по ячейкам). Фазовые ячейки с уравновешенным количеством пиков были в среднем на 7,5% больше для ячейки около нежелательной фазы (охватывая ~ 21% полного цикла), чем для ячейки около предпочтительной фазы (охватывая ~ 13,5% полного цикла).

Затем мы повторно выполнили анализ GLM для всплесков, попадающих в конкретный интервал, и вычислили метрики кодирования, как описано ранее. Чтобы облегчить сравнение, мы также подгоняем модель, используя случайным образом переставленные фазы (таким образом, сохраняя общую структуру ответа по скорости).Мы проигнорировали пары спайк-LFP, где GLM не мог сходиться к решению и выдавал предупреждение, или где бета-коэффициенты были выше 20 (однако ослабление или ужесточение этого ограничения не привело к качественному изменению результатов).

Чтобы определить фазу и степень фазозависимого кодирования, мы подгоняем косинусную функцию к значениям кодирования с фазовым бином (проиллюстрировано на рис. 4a) 45,67 . Одно значение кодирования было выбрано для каждой пары спайк-LFP на основе кластерного назначения нейрона спайка.Из этой подгонки мы получаем три значения: T (фазовый сдвиг или фаза косинусных максимумов), A (амплитуда) и M (общее среднее или сдвиг). Таким образом, значение T является фазой, на которой кодирование является максимальным, по сравнению с предпочтительной фазой запуска. Чтобы сравнить эффективность кодирования в функциональных кластерах, мы вычислили эмпирический коэффициент усиления фазы срабатывания:

$$ {\ mathrm {PFG}} _ E = 2 \ ast \ frac {A} {M}. $$

(7)

Эта величина представляет разницу в кодировании между пиком и впадиной относительно общей силы кодирования.Значение 0 PFG E означает, что фаза активации не добавляет информации (соответствует чистому коду скорости), тогда как PFG = 1 означает, что кодирование между пиком и впадиной на 100% сильнее по сравнению с общей силой кодирования. Чтобы определить, значительно ли добавлялась фаза информации по сравнению с кодом скорости с слепой фазой, мы выбрали метод рандомизации. Для каждой ячейки мы сначала переставили метку фазы каждого пика, повторно запустили GLM, повторно подогнали косинус и извлекли усиление фазы срабатывания кодирования.Эта процедура была повторена 50 раз, из которых мы получили распределение PFG R рандомизированных выигрышей от кодирования. Для этой процедуры, поскольку метки фаз были переставлены, распределение фаз остается прежним, и, таким образом, нет необходимости повторно рассчитывать ширину бинов. Мы сообщаем о «избыточном» PFG, определяемом как разница между эмпирическим и медианным коэффициентом усиления рандомизированной фазы срабатывания, на который мы ссылаемся в рукописи в разделе «Усиление фазы кодирования срабатывания» (EPFG) :

$$ {\ mathrm {EPFG}} = {\ mathrm {PFG}} _ {\ mathrm {E}} — {\ mathrm {median}} \ left ({\ mathrm {PFG}} _ {\ mathrm { R}} \ вправо).$$

(8)

Положительное значение означает, что кодирование модулируется по фазе выше, чем можно было бы ожидать случайно.

Чтобы оценить, показали ли отдельные единицы значимое кодирование, мы сравнили PFG E с нулевым распределением PFG R . Единицы считались значимыми при альфа-уровне 0,05.

Процедура, описанная выше, разрушает любую корреляцию между фазами всплесков в рамках исследования. Таким образом, в соответствующем анализе мы определили PFG R , добавив случайную фазу в диапазоне [0 2pi] ко всем пикам в рамках одного испытания, таким образом сохранив их корреляционную структуру.В этом случае ширина интервалов фазы пересчитывалась для каждой рандомизации.

EPFG эффективно определяет разницу в средних скоростях зажигания между условиями в зависимости от фазы LFP. Однако это не обязательно означает, что информация легко декодируется другими цепями мозга. Чтобы ответить на этот вопрос, мы спросили, насколько вариативность может быть объяснена соответствием модели данным в каждой фазовой ячейке. С этой целью для каждого соответствия в каждой фазовой ячейке мы извлекли объясненное процентное отклонение (аналогично объясненному процентному отклонению ANOVA, но измененному для пуассоновской GLM).n Y_i \ ast \ log \ left ({\ frac {{Y_i}} {{\ lambda _i}}} \ right) — \ left ({Y_i — \ lambda _i} \ right), $$

(10)

, где Y i — это наблюдаемое количество всплесков в испытании i , а \ (\ lambda _i \) — это прогнозируемое количество всплесков. Затем мы определили, как D 2 изменяется в зависимости от фазы, используя ту же процедуру, что описана выше; а именно, мы подобрали косинус к D 2 каждого элемента разрешения по фазе, извлекли амплитуду и фазу и сравнили их с нулевым распределением, в котором фазы были переставлены.Мы называем эту величину усилением фазы кодирования (D 2 ) или EPFG D2 .

Мы проверили стабильность кодирования по фазовым ячейкам для каждого нейрона (со значительной скоростью кодирования), определив знак метрики кодирования (т. Е. Перед взятием абсолютного значения). Мы обнаружили, что для подавляющего большинства пар ячейка-LFP (~ 90%) знак метрики кодирования был одинаковым для всех 6/6 фазовых бинов, что и для полной модели.

Чтобы проверить частотную специфичность EPFG, мы расширили приведенный выше анализ на больший частотный диапазон 6–60 Гц (рис. 4g). Мы статистически протестировали EPFG по частотам, используя критерий знакового ранга Вилкоксона. Чтобы исправить множественные сравнения, мы использовали кластерный подход перестановки 89 . Во-первых, мы определили наибольшую кластерную массу смежных значимых выборок ( p <0,05). Затем мы перемешали эмпирические и рандомизированные PFG E и PFG R по парам клетка-LFP, чтобы определить рандомизированный EPFG R и повторно рассчитали наибольшую массу кластера.Мы проделали эту процедуру 200 раз. Значительными кластерами были те, масса которых превышала массу рандомизированного распределения.

Мы также проверили, в какой степени на наши результаты может повлиять деятельность, связанная с подсказками. С этой целью мы сначала получили средний вызванный потенциал для каждого канала LFP и вычли этот компонент из отдельных испытаний. Затем мы снова выполнили все этапы анализа, чтобы сравнить исходный EPFG с EPFG, свободным от потенциальных смещений, связанных с подсказками.

Чтобы проверить, была ли предпочтительная фаза возбуждения или относительная фаза с максимальным кодированием сосредоточена выше того, что можно было бы ожидать случайно, мы использовали круговой тест Ходжеса-Эйне (рис.5). Чтобы определить, отличается ли фаза, показывающая максимальное кодирование, от предпочтительной фазы запуска в каждом функциональном кластере кодирования, мы выполнили тест медианы, чтобы проверить, отличается ли фаза от нуля 90 (рис. 5b).

Мы проверили, как сила фазовой синхронизации связана с силой кодирования фазы срабатывания, выполнив два анализа. Во-первых, мы сравнили кодирование в клетках, которые показали значительную синхронизацию спайк-фазы, с теми, которые этого не сделали. Для несинхронизирующихся ячеек мы выбрали центральную частоту с максимальной PPC в диапазоне [10 25] Гц и вычислили EPFG на этой частоте.Мы сравнили EPFG между блокирующими и неблокирующими популяциями, используя тест Краскела – Уоллиса (рис. 4h). Во-вторых, мы спросили, содержит ли синхронизация фазы всплеска в различных условиях испытаний аналогичную информацию, что и в фазе зажигания. С этой целью для каждой кодирующей ячейки мы сравнили испытания, которые, как предполагалось, имели максимальную разницу в скорости срабатывания. Для кодирования Outcome мы сравнили правильные и ошибочные испытания. Для кодирования ошибки прогнозирования вознаграждения мы сравнили правильные испытания, следующие за ошибкой, и испытания, следующие за ошибками, следующие за правильными.Для ячеек истории результатов это были ошибки, за которыми следовали ошибки, против правильных результатов, за которыми следовали правильные. Мы взяли абсолютную разницу PPC между двумя условиями и коррелировали ее с EPFG соответствующей ячейки, используя ранговую корреляцию Спирмена. Аналогичным образом мы также проверили, различалась ли средняя фаза в условиях, описанных выше. После извлечения средней фазы на условие для каждой пары ячейка-LFP мы выполнили тест начальной загрузки, чтобы проверить, отличается ли разность фаз между условиями от нуля 90 .

Мы также проверили, зависит ли фазовое усиление от количества бинов, используемых для соответствия функции косинуса. Мы провели анализ для 4, 6, 8 и 10 интервалов. Мы использовали ранговую корреляцию Спирмена, чтобы определить, был ли EPFG связан с количеством бинов, и круговую линейную корреляцию, чтобы связать фазу максимального кодирования с количеством бинов 90 .

Мы проверили наличие специфичного для функции кодирования фазы активации для тех ячеек, сгруппированных как кодирование RPE. Мы дважды рассчитали \ ({\ mathrm {PFG}} _ {\ mathrm {E}} \) для каждой пары ячейка-LFP, используя только испытания из блоков, в которых был вознагражден либо цвет 1, либо цвет 2.Мы проанализировали пары как минимум с 30 попытками, и где \ ({\ mathrm {PFG}} _ {\ mathrm {E}} \) был четко определен для обоих цветов. Таким образом, было отобрано 102 пары. Среднее количество проб для цвета 1 составило 136 ± 5,4, в среднем 3,15 ± 0,13 блока. Анализ цвета 2 использовал 129 ± 4,85 испытаний из 3,07 ± 0,12 блоков. Затем мы спросили для каждого цвета, является ли \ ({\ mathrm {PFG}} _ {\ mathrm {E}} \) случайным (описанным выше). \ ({\ mathrm {PFG}} _ {\ mathrm {E}} \) не может иметь значения ни для цвета, ни для одноцветного (определяется как кодировка для конкретной функции), ни для обоих цветов (кодировка, не зависящая от функции).Мы проверили, отличаются ли относительные частоты некодирования, кодирования, специфичного для функции, и кодирования, не специфичного для функции, случайно, с помощью теста χ 2 . Мы использовали тот же тест, чтобы определить, различалась ли доля кодирования, специфичного для функции, в разных областях.

Классификация и анализ типов клеток

Чтобы определить, различается ли кодирование информации с фазовой модуляцией в зависимости от типа клетки, мы сосредоточили следующий анализ на высоко изолированных единичных единицах, которые показали кодирование релевантных для обучения переменных и значимых, заметных шипов-бета. блокировка.Подробная информация представлена ​​в исх. 5 . Вкратце, чтобы различить предполагаемые интернейроны (узкие шипы) и предполагаемые пирамидные клетки (широкие шипы) в LPFC и ACC, мы проанализировали продолжительность от пика до минимума и время реполяризации для каждого нейрона. После применения анализа главных компонентов (PCA) с использованием обоих показателей мы использовали первый принцип, чтобы различать узкие и широкие клетки. Это позволяло лучше различать, чем использование любого из этих показателей по отдельности. Мы подтвердили, что двухгауссовская модель лучше соответствует данным, чем одногауссовская модель с использованием Акаике и байесовского информационного критерия (AIC, BIC).Затем мы использовали двухгауссову модель для определения популяций с узкими и широкими пиками.

Аналогичный анализ был применен к полосатым единицам, чтобы отличить предполагаемые интернейроны от нейронов со средними шипами (MSN). Здесь мы используем ширину пика и начальный наклон спада впадины (ISVD) 5 :

$$ {\ mathrm {ISVD}} = \ frac {{V_t — V_ {0.26}}} {{A _ {\ mathrm {PT}}}}, $$

(11)

, где В T — самое отрицательное значение (минимум) пиковой формы волны, В 0.26 — это напряжение на 0,26 мс после В T , а A PT — размах амплитуды. После PCA и двухгауссовского моделирования (как описано выше) мы определили две точки отсечения. Первое ограничение было точкой, в которой вероятность клеток с узкими пиками была в три раза больше, чем вероятность клеток с широкими пиками, и наоборот для второго ограничения.

Мы сравнили различия в кодировании усиления фазы возбуждения между нейронами с узкими и широкими шипами, используя тест Краскела – Уоллиса, независимо для каждой области.Чтобы уточнить, здесь мы проанализировали пары спайк-LFP; таким образом, один и тот же нейрон может быть включен более одного раза.

Оценка кодирования, связанного с временной эволюцией LFP

Мы оценили, как сайты, которые мы проанализировали, были связаны с временной эволюцией LFP двумя способами: во-первых, путем оценки того, как мощность и фаза LFP менялись с началом стимула; и во-вторых, как кодирование изменилось в зависимости от периодов особенно высокой или низкой бета-мощности.

Мы определили, как мощность и фаза были распределены относительно начала действия стимула или вознаграждения.Что касается анализа с выравниванием по пикам, мы разложили LFP с помощью преобразования Фурье после сужения Хеннинга. Мы определили частотное окно спектрального содержания 6–60 Гц из [−2 2] с с шагом каждые 5 мс.

Мощность была принята как квадрат амплитуды представления спектров. Мощность была нормализована для шума 1 / f. Чтобы определить спектральный пик по сайтам и эпохам, мы нормализовали z-оценку мощности по всем временным точкам и эпохам для каждого LFP отдельно. Мы сообщаем о медиане этой нормализованной величины.

Чтобы определить, есть ли свидетельства сброса фазы, мы выполнили для каждого LFP тест Рэлея в каждый момент времени для каждой частоты и извлекли Z-статистику. Мы сообщаем о среднем значении Raleigh Z , при этом более высокие значения связаны с большей согласованностью фаз между испытаниями.

Наконец, мы оценили, как кодирование изменялось во время пакетных периодов 50,91 . Мы использовали подход, концептуально похожий на подход Лундквиста и его коллег 91 . Для каждого канала LFP мы сначала нормализовали мощность для шума 1 / f.Затем мы усреднили этот сигнал в том же окне [10 25] Гц, которое мы использовали для анализа с выравниванием пиков выше. После этого мы оценили мощность бета-тестирования по Z индивидуально для каждого испытания. Всплески были определены как периоды, когда нормализованная мощность превышала 1,5 SD в течение минимум 3 циклов (= 45 мс). Доля всплеска была определена как среднее значение по испытаниям в каждый момент времени.

Чтобы оценить, как кодирование изменялось в зависимости от периодов пакета, мы отдельно выбрали всплески, которые произошли либо внутри периодов пакета, либо вне периодов пакета, прежде чем вычислить EPFG, как раньше.Мы проанализировали только пары клетка-LFP с минимум 30 всплесками после этого выбора.

Будьте в безопасности, зная цветовые коды проводки

Если вы работаете с электричеством, вы должны быть знакомы с цветовыми кодами проводки. Провода в ответвленных цепях электрических систем классифицируются по размеру, цвету и типу проводки. Цвет изоляции поможет вам определить функцию провода. Это неотъемлемая часть безопасности при выполнении электромонтажных работ, поскольку использование неправильного типа проводки может привести к опасным обстоятельствам.Прочтите, чтобы узнать о различных цветовых кодах проводки, чтобы вы могли обезопасить себя при выполнении электромонтажных работ дома или в офисе.

Изучение различных цветовых кодов проводки

При работе с электрическим проводом важно соблюдать осторожность, независимо от того, с каким проводом вы имеете дело. Любой цветной провод может в какой-то момент пропускать электрический ток, поэтому очень важно соблюдать осторожность при любых обстоятельствах. Также имейте в виду, что цвета проводки могут отличаться, особенно в старых домах.При этом, вот базовое руководство по цветовым кодам проводки, которые используются сегодня.

Черный провод

Они используются для питания всех электрических цепей. Они не заземлены и должны считаться горячими или живыми. Они используются в качестве источника питания для выключателя или розетки и часто используются в цепи в качестве ножки выключателя, выступающей в качестве соединения, которое проходит от выключателя к электрической нагрузке. Черные провода никогда не следует использовать в качестве заземляющего или нулевого провода.

Красный провод

В соответствии с утвержденными NEC цветовыми кодами проводки красный провод также всегда используется как провод под напряжением или под напряжением.Он служит вторичным проводом в цепи 220 В, которая используется в некоторых типах ножек переключателей и для соединения детекторов дыма, жестко подключенных к системе питания. Красные провода можно подключать к другим красным проводам или к черным проводам.

Синие и желтые провода

Эти провода также могут использоваться для передачи энергии и в качестве токоведущего провода, протягиваемого через кабелепровод. Их нельзя использовать в качестве розеток, питающих обычные электрические устройства. Желтые провода можно использовать в качестве ножек переключателей для вентиляторов, структурного освещения или переключаемых розеток; синие используются в качестве путешественников для трех- или четырехпозиционных переключателей.

Белый и серый

Белый и серый — нейтральный провод. Они используются для подключения нейтральной шины к электрической панели. Несмотря на то, что они нейтральны, они все же могут проводить ток, особенно несбалансированную нагрузку или электричество, которое не используется и возвращается в электрическое устройство.

зеленый

Когда вы думаете о цветовых кодах проводки, зеленый провод указывает на заземление электрической цепи. Они подключают клемму заземления в розетке.Они идут от распределительной коробки к шине заземления в электрическом щите. Провода работают, обеспечивая путь для электрического тока в цепи, если ток вступает в контакт с металлом или другим проводящим материалом. Из-за этого зеленые провода могут пропускать значительный электрический ток, и при работе с этим цветным проводом следует соблюдать осторожность.

Разное

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
