Калькулятор расчета трансформатора

Результаты расчета
Мощность:
Первичная обмотка
Ток (A):
Количество витков (Шт):
Диаметр провода (мм):
Вторичная обмотка
Ток (A):
Количество витков (Шт):
Диаметр провода (мм):

Трансформаторы часто используются для питания цепей управления, для освещения и в различных электронных устройствах. С такой задачей, как расчет трансформатора тока, сталкиваются не только специалисты в данных областях, но и обычные любители. Поэтому очень часто мы сталкиваемся с проблемой, когда не знаем, как производится простой расчет трансформатора и расчет параметров трансформатора. К счастью существует решение этой проблемы.

Расчет трансформатора онлайн

Существует формула расчета трансформатора, которая помогает совершить расчет трансформатора питания. Чтобы упростить себе жизнь и избежать ошибок в вычислениях, вы можете воспользоваться данной программой. Она позволит вам конструировать трансформаторы на различные напряжения и мощности очень быстро и без проблем. Это очень удобный калькулятор для радиолюбителей и профессионалов. Он поможет не только рассчитать трансформатор, но и поможет изучить его устройство, как всё работает. Это самый простой и быстрый способ всё рассчитать. Для этого нужно заполнить все известные вам данные и нажать кнопку. Получается вам нужно нажать одну кнопку, чтобы произвести расчет трансформатора!

Достоинство и плюсы этого способа

Вам не нужно ничего считать
Вы можете самостоятельно мотать трансформатор для своих целей

По размеру сердечника можно определить необходимые расчёты
Упрощенный расчет трансформатора
Всё понятно даже для новичков
Есть инструкция
Для расчёта нужно нажать всего одну кнопку!

Магнит проводы бывают трёх конструкций: броневая, тороидальная и стержневая. Существует и другие более редкие конструкция, но обычно для их расчёта требуются всегда: входное напряжение, частота, выходное напряжение, выходной ток, габаритные размеры магнитопровода.

Мы получаем рабочий онлайн калькулятор трансформатора, способный решить наши задачи по формулам расчёта. Если вы взяли старый, отработавший свой срок трансформатор, теперь вы сможете всё рассчитать для безопасной работы с ним. Полученные расчёты окажутся оптимальными, скорее даже идеальными, поэтому провода подходящего диаметра может просто не быть. Поэтому подбирайте максимально близкое значение к оптимальному.

Онлайн расчет трансформатора за 6 простых шагов

Ремонт современных электрических приборов и изготовление самодельных конструкций часто связаны с блоками питания, пускозарядными и другими устройствами, использующими трансформаторное преобразование энергии. Их состояние надо уметь анализировать и оценивать.

Считаю, что вам поможет выполнить расчет трансформатора онлайн калькулятор, работающий по подготовленному алгоритму, или старый проверенный дедовский метод с формулами, требующий вдумчивого отношения.

Испытайте оба способа, используйте лучший.

Содержание статьи

Сразу заостряю ваше внимание на том вопросе, что приводимые методики не способны точно учесть магнитные свойства сердечника, который может быть выполнен из разных сортов электротехнических стали.

Поэтому реальные электрические характеристики собранного трансформатора могут отличаться на сколько-то вольт или число ампер от полученного расчетного значения. На практике это обычно не критично, но, всегда может быть откорректировано изменением числа количества в одной из обмоток.

Поперечное сечение магнитопровода передает первичную энергию магнитным потоком во вторичную обмотку. Обладая определенным магнитным сопротивлением, оно ограничивает процесс трансформации.

От формы, материала и сечения сердечника зависит мощность, которую можно преобразовывать и нормально передавать во вторичную цепь.

Как пользоваться онлайн калькулятором для расчета трансформатора пошагово

Подготовка исходных данных за 6 простых шагов

Шаг №1. Указание формы сердечника и его поперечного сечения

Лучшим распределением магнитного потока обладают сердечники, набранные из Ш-образных пластин. Кольцевая форма из П-образных составляющих деталей обладает большим сопротивлением.

Для проведения расчета надо указать форму сердечника по виду пластины (кликом по точке) и его измеренные линейные размеры:

Ширину пластины под катушкой с обмоткой.
Толщину набранного пакета.

Вставьте эти данные в соответствующие ячейки таблицы.

Шаг №2. Выбор напряжений

Трансформатор создается как повышающей, понижающей (что в принципе обратимо) или разделительной конструкцией. В любом случае вам необходимо указать, какие напряжения вам нужны на его первичной и вторичной обмотке в вольтах.

Заполните указанные ячейки.

Шаг №3. Частота сигнала переменного тока

По умолчанию выставлена стандартная величина бытовой сети 50 герц. При необходимости ее нужно изменить на требуемую по другому расчету. Но, для высокочастотных трансформаторов, используемых в импульсных блоках питания, эта методика не предназначена.

Их создают из других материалов сердечника и рассчитывают иными способами.

Шаг №4. Коэффициент полезного действия

У обычных моделей сухих трансформаторов КПД зависит от приложенной электрической мощности и вычисляется усредненным значением.

Но, вы можете откорректировать его значение вручную.

Шаг №5. Магнитная индуктивность

Параметр определяет зависимость магнитного потока от геометрических размеров и формы проводника, по которому протекает ток.

По умолчанию для расчета трансформаторов принят усредненный параметр в 1,3 тесла. Его можно корректировать.

Шаг №6. Плотность тока

Термин используется для выбора провода обмотки по условиям эксплуатации. Среднее значение для меди принято 3,5 ампера на квадратный миллиметр поперечного сечения.

Для работы трансформатора в условиях повышенного нагрева его следует уменьшить.

При принудительном охлаждении или пониженных нагрузках допустимо увеличить. Однако 3,5 А/мм кв вполне подходит для бытовых устройств.

Выполнение онлайн расчета трансформатора

После заполнения ячеек с исходными данными нажимаете на кнопку «Рассчитать». Программа автоматически обрабатывает введенные данные и показывает результаты расчета таблицей.

Как рассчитать силовой трансформатор по формулам за 5 этапов

Привожу упрощенную методику, которой пользуюсь уже несколько десятков лет для создания и проверки самодельных трансформаторных устройств из железа неизвестной марки по мощности нагрузки.

По ней мне практически всегда получалось намотать схему с первой попытки. Очень редко приходилось добавлять или уменьшать некоторое количество витков.

Этап №1. Как мощность сухого трансформатора влияет на форму и поперечное сечение магнитопровода

В основу расчета положено среднее соотношение коэффициента полезного действия ŋ, как отношение электрической мощности S2, преобразованной во вторичной обмотке к приложенной полной S1 в первичной.

ŋ = S1 / S2

Потери мощности во вторичной обмотке оценивают по статистической таблице.

Мощность трансформатора, ватты	Коэффициент полезного действия ŋ
15÷50	0,50÷0,80
50÷150	0,80÷0,90
150÷300	0,90÷0,93
300÷1000	0,93÷0,95
>1000	0.95÷0,98

Электрическая мощность устройства определяется произведением номинального тока, протекающего по первичной обмотке в амперах, на напряжение бытовой проводки в вольтах.

Она преобразуется в магнитную энергию, протекающую по сердечнику, полноценно распределяясь в нем в зависимости от формы распределения потоков:

для кольцевой фигуры из П-образных пластин площадь поперечного сечения под катушкой магнитопровода рассчитывается как Qc=√S1;
у сердечника из Ш-образных пластин Qc=0,7√S1.

Таким образом, первый этап расчета позволяет: зная необходимую величину первичной или вторичной мощности подобрать магнитопровод по форме и поперечному сечению сердечника;или по габаритам имеющегося магнитопровода оценить электрические мощности, которые сможет пропускать проектируемый трансформатор.

Этап №2. Особенности вычисления коэффициента трансформации и токов внутри обмоток

Силовой трансформатор создается для преобразования электрической энергии одной величины напряжения в другое, например, U1=220 вольт на входе и U2=24 V — на выходе.

Коэффициент трансформации в приведенном примере записывается как выражение 220/24 или дробь с первичной величиной напряжения в числителе, а вторичной — знаменателе. Он же позволяет определить соотношение числа витков между обмотками.

n = W1 / W2

На первом этапе мы уже определили электрические мощности каждой обмотки. По ним и величине напряжения необходимо рассчитать силу электрического тока I=S/U внутри любой катушки.

Этап №3. Как вычислить диаметры медного провода для каждой обмотки

При определении поперечного сечения проводника катушки используется эмпирическое выражение, учитывающее, что плотность тока лежит в пределах 1,8÷3 ампера на квадратный миллиметр.

Величину тока в амперах для каждой обмотки мы определили на предыдущем шаге.

Теперь просто извлекаем из нее квадратный корень и умножаем на коэффициент 0,8. Полученное число записываем в миллиметрах. Это расчетный диаметр провода для катушки.

Он подобран с учетом выделения допустимого тепла из-за протекающего по нему тока. Если место в окне сердечника позволяет, то диаметр можно немного увеличить. Тогда эти обмотки будут лучше приспособлены к тепловым нагрузкам.

Когда даже при плотной намотке все витки провода не вмещаются в окне магнитопровода, то его поперечное сечение допустимо чуть уменьшить. Но, такой трансформатор следует использовать для кратковременной работы и последующего охлаждения.

При выборе диаметра провода добиваются оптимального соотношения между его нагревом при эксплуатации и габаритами свободного пространства внутри сердечника, позволяющими разместить все обмотки.

Этап №4. Определение числа витков обмоток по характеристикам электротехнической стали: важные моменты

Вычисление основано на использовании магнитных свойств железа сердечника. Промышленные трансформаторы собираются из разных сортов электротехнической стали, подбираемые под конкретные условия работы. Они рассчитываются по сложным, индивидуальным алгоритмам.

Домашнему мастеру достаются магнитопроводы неизвестной марки, определить электротехнические характеристики которой ему практически не реально. Поэтому формулы учитывают усредненные параметры, которые не сложно откорректировать при наладке.

Для расчета вводится эмпирический коэффициент ω’. Он учитывает величину напряжения в вольтах, которое наводится в одном витке катушки и связан с поперечным сечением магнитопровода Qc (см кв).

ω’=45/Qc (виток/вольт)

В первичной обмотке число витков вычислим, как W1= ω’∙U1, а во вторичной — W2= ω’∙U2.

Этап №5. Учет свободного места внутри окна магнитопровода

На этом шаге требуется прикинуть: войдут ли все обмотки в свободное пространство окна сердечника с учетом габаритов катушки.

Для этого допускаем, что провод имеет сечение не круглое, а квадрата со стороной одного диаметра. Тогда при совершенно идеальной плотной укладке он займет площадь, равную произведению единичного сечения на количество витков.

Увеличиваем эту площадь процентов на 30, ибо так идеально намотать витки не получится. Это будет место внутри полостей катушки, а она еще займет определенное пространство.

Далее сравниваем полученные площади для катушек каждой обмотки с окном магнитопровода и делаем выводы.

Второй способ оценки — мотать витки «на удачу». Им можно пользоваться, если новая конструкция перематывается проводом со старых рабочих катушек на том же сердечнике.

4 практических совета по наладке и сборке трансформатора: личный опыт

Сборка магнитопровода

Степень сжатия пластин влияет на шумы, издаваемые железом сердечника при вибрациях от протекающего по нему магнитного потока.

Одновременно не плотное прилегание железа с воздушными зазорами увеличивает магнитное сопротивление, вызывает дополнительные потери энергии.

Если для стягивания пластин используются металлические шпильки, то их надо изолировать от железа сердечника бумажными вставками и картонными шайбами.

Иначе по этому креплению возникнет искусственно созданный короткозамкнутый виток. В нем станет наводиться дополнительная ЭДС, значительно снижающая коэффициент полезного действия.

Состояние изоляции крепежных болтов относительно железа сердечника проверяют мегаомметром с напряжением от 1000 вольт. Показание должно быть не менее 0,5 Мом.

Расчет провода по плотности тока

Оптимальные размеры трансформатора играют важную роль для устройств, работающих при экстремальных нагрузках.

Для питающей обмотки, подключенной к бытовой проводке лучше выбирать плотность тока из расчета 2 А/мм кв, а для остальных — 2,5.

Способы намотки витков

Быстрая навивка на станке «внавал» занимает повышенный объем и нормально работает при относительно небольших диаметрах провода.

Качественную укладку обеспечивает намотка плотными витками один возле другого с расположением их рядами и прокладкой ровными слоями изоляции из конденсаторной бумаги, лакоткани, других материалов.

Хорошо подходят для создания диэлектрического слоя целлофановые (не из полиэтилена) ленты. Можно резать их от упаковок сигарет. Отлично справляется с задачами слоя изоляции кулинарная пленка для запекания мясных продуктов и выпечек.

Она же придает красивый вид внешнему покрытию катушки, одновременно обеспечивая ее защиту от механических повреждений.

Обмотки сварочных и пускозарядных устройств, работающие в экстремальных условиях с высокими нагрузками, желательно дополнительно пропитывать между рядами слоями силикатного клея (жидкое стекло).

Ему требуется дать время, чтобы засох. После этого наматывают очередной слой, что значительно удлиняет сроки сборки. Зато созданный по такой технологии трансформатор хорошо выдерживает высокие температурные нагрузки без создания межвитковых замыканий.

Как вариант такой защиты работает пропитка рядов провода разогретым воском, но, жидкое стекло обладает лучшей изоляцией.

Когда длины провода не хватает для всей обмотки, то его соединяют. Подключение следует делать не внутри катушки, а снаружи. Это позволит регулировать выходное напряжение и силу тока.

Замер тока на холостом ходу трансформатора

Мощные сварочные аппараты требуют точного подбора объема пластин и количества витков под рабочее напряжение, что взаимосвязано.

Выполнить качественную наладку позволяет замер тока холостого хода при оптимальной величине напряжения на входной обмотке питания.

Его значение должно укладываться в предел 100÷150 миллиампер из расчета на каждые 100 ватт приложенной мощности для трансформаторных изделий длительного включения. Когда используется режим кратковременной работы с частыми остановками, то его можно увеличить до 400÷500 мА.

Выполняя расчет трансформатора онлайн калькулятором или проверку его вычислений дедовскими формулами, вам придется собирать всю конструкцию в железе и проводах. При первых сборках своими руками можно наделать много досадных ошибок.

Чтобы их избежать рекомендую посмотреть видеоролик владельца Юность Ru. Он очень подробно и понятно объясняет технологию сборки и расчета. Под видео расположено много полезных комментариев, с которыми тоже следует ознакомиться.

Если заметите в ролике некоторые моменты, которые немного отличаются от моих рекомендаций, то можете задавать вопросы в комментариях. Обязательно обсудим.

Калькулятор расчета трансформатора онлайн

Результаты расчета
Мощность:
Первичная обмотка
Ток (A):
Количество витков (Шт):
Диаметр провода (мм):
Вторичная обмотка
Ток (A):
Количество витков (Шт):
Диаметр провода (мм):

Трансформаторы постоянно используются в различных схемах, при устройстве освещения, питании цепей управления и прочем электронном оборудовании. Поэтому довольно часто требуется вычислить параметры прибора, в соответствии с конкретными условиями эксплуатации. Для этих целей вы можете воспользоваться специально разработанным онлайн калькулятором расчета трансформатора. Простая таблица требует заполнения исходными данными в виде значения входного напряжения, габаритных размеров, а также выходного напряжения.

Преимущества онлайн калькулятора

В результате расчета трансформатора онлайн, на выходе получаются параметры в виде мощности, силы тока в амперах, количества витков и диаметра провода в первичной и вторичной обмотке.

Существуют формулы, позволяющие быстро выполнить расчеты трансформатора. Однако они не дают полной гарантии от ошибок при проведении вычислений. Чтобы избежать подобных неприятностей, применяется программа онлайн калькулятора. Полученные результаты позволяют выполнять конструирование трансформаторов для различных мощностей и напряжений. С помощью калькулятора осуществляются не только расчеты трансформатора. Появляется возможность для изучения его устройства и основных функций. Запрошенные данные вставляются в таблицу и остается только нажать нужную кнопку.

Благодаря онлайн калькулятору не требуется проводить каких-либо самостоятельных подсчетов. Полученные результаты позволяют выполнять перемотку трансформатора своими руками. Большинство необходимых расчетов осуществляется в соответствии с размерами сердечника. Калькулятор максимально упрощает и ускоряет все вычисления. Необходимые пояснения можно получить из инструкции и в дальнейшем четко следовать их указаниям.

Конструкция трансформаторных магнитопроводов представлена тремя основными вариантами – броневым, стержневым и тороидальным. Прочие модификации встречаются значительно реже. Для расчета каждого вида требуются исходные данные в виде частоты, входного и выходного напряжения, выходного тока и размеров каждого магнитопровода.

Расчет трансформатора на стержневом сердечнике в онлайн

Силовой трансформатор является нестандартным изделием, которое часто применяется радиолюбителями, промышленности и при конструировании многих бытовых приборов. Под этим понятием подразумевается намоточное устройство, изготовленное на металлическом сердечнике, набранном из пластин электротехнической стали. Стандартными являются немногие подобные изделия, поэтому чаще всего радиолюбители изготавливают их самостоятельно. Поэтому весьма актуален вопрос: как выполнить расчет трансформатора по сечению сердечника калькулятор использовав для этого?

Необходимые сведения

Для изготовления намоточного изделия необходимо руководствоваться множеством сведений. От этого напрямую будет зависеть качество, срок службы готового блока питания. Следует грамотно подойти к процессу расчета, учесть такие показатели, как магнитную индуктивность, КПД и плотность тока. Иначе изделие получится ненадежным и скоро выйдет из строя. К основным характеристикам следует отнести:

Входное напряжение сети. Оно зависит от источника, к которому будет подключен трансформатор. Стандартными являются: 110 В, 220 В, 380 В, 660 В. На практике оно может быть любым, что зависит от характеристик промежуточных цепей.
Выходное напряжение трансформатора — величина, требуемая для обеспечения стабильной работы потребителя. Часто требуется изготовить изделие с несколькими номиналами или с регулируемым напряжением. Тогда необходимо учитывать максимальную его величину.
Ток в нагрузке. При фиксированном значении рассчитываются жесткие характеристики устройства, но часто требуется обеспечить регулируемую величину, тогда потребуется учесть максимальную его величину.
Частота сети. У нас применяется европейский стандарт, то есть 50 Гц.
Мощность нагрузки. Это не основной параметр, потому что ее можно определить по напряжению и току.
Количество выходных обмоток. В некоторых электронных приборах используются блоки питания с несколькими выходными напряжениями. Для изготовления силовой электроники используется в основном один номинал, например, для сварочных трансформаторов.

Также потребуется учесть тип сердечника, потому что от его конструкции напрямую зависит принцип расчета показателей изделия. Существует много разновидностей как конструкций, так и материалов. Если учитывать последние нет смысла из-за незначительных погрешностей, то форма и размеры имеют большое значение. Поэтому необходимы разные алгоритмы расчета, что зависит от этого критерия. Начнем с самого простого и распространенного.

Не всегда требуется расчет вести с требуемых данных. Нередко в наличии есть какое-то железо, тогда потребуется определить мощность трансформатора по сечению магнитопровода. Программы онлайн, имеющиеся в интернете, позволяют определять параметры любым порядком.

Расчет броневого трансформатора

Распространен вид трансформаторов, используемый практически во всех устройствах от зарядных аппаратов для шуруповертов, заканчивая боками питания магнитофонов. В процессе эксплуатации всех этих устройств часто возникают поломки в питателе, связанные со сгоревшим намоточным изделием. Тогда для его восстановления потребуется перемотка, но это проблемы не решает.

Часто требуется увеличить мощность источника, тогда как рассчитать трансформатор, чтобы его железо не перегревалось? Потребуется выбрать железо больших размеров и использовать более толстый провод. Такой ход поможет сохранить работоспособность устройства и даже улучшить характеристики, сделав его стабильнее и устойчивее при скачках напряжений в сети.

К сожалению, не все производители учитывают этот фактор, а ведь наша сеть неустойчива и регулярно в ней наблюдаются помехи в виде высоковольтных игольчатых импульсов. Также возникают ситуации, когда наблюдается просадка сети до 170 В, что характерно в зимний период. Тогда необходимо предусмотреть запас по напряжению как минимум на 40−45%, увеличив мощность и компенсационного стабилизатора. Часто такие ситуации наблюдаются в частном секторе.

Вернемся к расчету Ш-образного трансформатора на ШП-сердечнике. Принцип будет одинаков и с сердечником типа ПЛ при условии размещения обмотки на средней части. Для чего потребуется выполнить следующие шаги:

Определить площадь поперечного сечения средней части сердечника. Она выражается буквой S сеч. и находится из произведения ее сторон. Взяв линейку, измеряем параметры сечения, перемножаем и получаем значение в квадратных сантиметрах.
На следующем этапе решается вопрос, как рассчитать мощность трансформатора. Это расчетная величина, которую можно определить, возведя S сеч. в квадрат. Значение будет измеряться в Вт и обозначаться буквой «P».
При расчете мощности сердечника необходимо учитывать тип использованных пластин. Например, если были применены для набора Ш-20, то общая толщина сердечника должна быть 30 мм при мощности в 36 Вт. Если для трансформатора были использованы пластины Ш-30, то толщина набора будет достаточно в 20 мм, а при использовании Ш-24 — 25 мм. Существуют справочные таблицы, в которых можно найти мощность трансформатора по сечению магнитопровода для конкретной ситуации. Для обеспечения наилучшей стабильности работы источников питания следует использовать железо с избытком мощности как минимум на 25%. То есть, если ранее была расчетная мощность равна 6 Вт, то для надежности работы и исключения насыщения сердечника следует брать в расчет как минимум 8 Вт. Это обязательное условие. Если использовать магнитопровод с меньшей площадью сечения сердечника, то трансформатор быстро выйдет из строя, потому что железо окажется в насыщении, что приведет к увеличению токов в обмотках.
На следующем этапе необходимо определиться с количеством обмоток. Для современных транзисторных устройств достаточно будет всего одной или сдвоенной со средней точкой. Поэтому рассмотрим пример расчета именно такого трансформатора. Для этого потребуется воспользоваться понятием «вольт на виток». Значение определяется следующим образом: W /В=(50÷70) / S сеч. Формула справедлива только для сердечников типа ШП и П. Л. При расчете первичной и вторичной обмоток потребуется взять произведение полученного отношения и входного напряжения: W1 = W / B∙U1, W2 = 1,2 ∙ W /B∙U2.
Выполняется расчет и выбор диаметра провода. Он выбирается исходя из хорошего теплоотвода и изоляции, для чего рекомендуется применять ПЭЛ или ПЭВ, покрытые лаком. Определить его размер можно по формуле: d =0,7∙√ I. Величина выражается в мм. Провод выбирается с небольшим запасом до 4−6%.

Все программы расчета трансформаторов позволяют находить параметры изделий в любом порядке. Они используют стандартные алгоритмы, по которым выводятся значения. При необходимости можно создать собственный калькулятор с помощью таблиц Excel. Подобным образом работает и калькулятор расчета трансформатора на стержневом сердечнике.

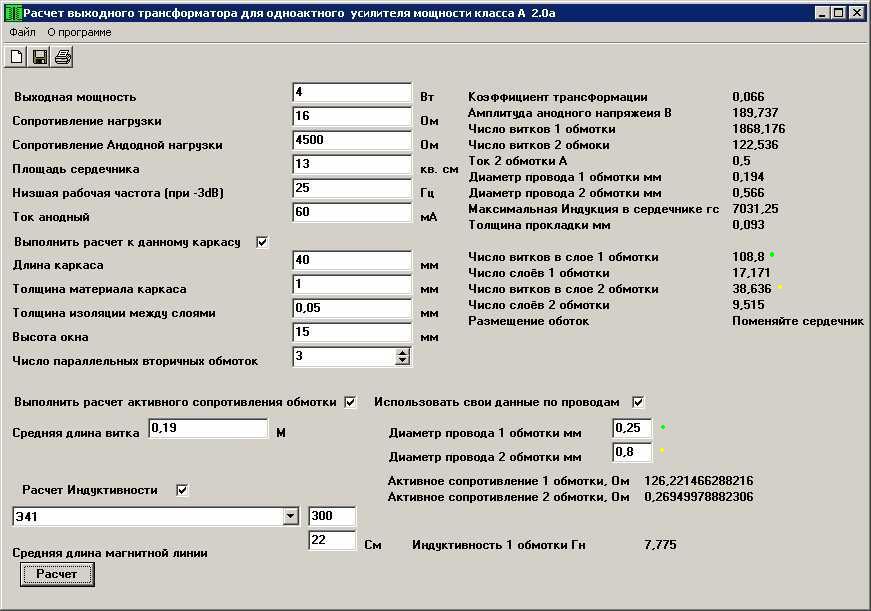

Программы для расчета

Известно много программ, которые предлагают онлайн расчет параметров любого трансформатора на броневом или стержневом сердечнике. Одной из таких может стать сервис на сайте «skrutka». Для определения характеристик потребуется указать ряд следующих данных:

входное напряжение — U1;
выходное напряжение — U2;
ширину пластины — а;
толщину стопки — b ;
частоту сети — Гц;
габаритная мощность — В*А;
КПД;
магнитную индуктивность магнитопровода — Тл;
плотность тока в обмотках — А/мм кв.

Последние 4 величины являются табличными, поэтому потребуется воспользоваться справочником.

Необходимо грамотно и ответственно отнестись к расчету параметров трансформатора, потому что от качества выполненной работы будет зависеть и качество функционирования вашего блока питания. Не всегда стоит надеяться на программы, в них могут быть ошибки. Выберите один или несколько параметров и пересчитайте их вручную по ранее приведенным формулам. Если получится примерно равное значение, то результат можно считать правильным.

Расчёт и изготовление трансформатора для импульсного блока питания

«Как-то лет в 12 нашёл я старый трансформатор, слегка перемотал его и включил.
Энергосистема опознала нового радиотехника и приветливо моргнула всем домом.
Вот так я и начал изучать силовую электронику».

А тем временем традиционные линейные источники питания на силовых трансформаторах всё чаще стали вытесняться своими импульсными коллегами.
При этом, что бы там не говорили авторитетные товарищи про многочисленные технические достоинства импульсных преобразователей, плюс у них только один — массогабаритные показатели. Всё остальное — сплошной минус.
Однако этот единственный плюс оказался настолько жирным, что заслонил собой все многочисленные минусы, особенно в тех замесах, когда к электроустройствам не предъявляется каких-либо жёстких требований.

Наиболее популярными среди радиолюбителей стали сетевые источники питания, собранные на микросхемах IR2153 и IR2155, которые представляют из себя самотактируемые высоковольтные драйверы, позволяющие получать полумостовые импульсные блоки питания мощностью до 1,5 кВт с минимальной обвязкой.
И если сердце импульсного блока питания колотится внутри готовой буржуйской микросхемы, то главным, ответственным за электрохозяйство среди остальных наружных образований, безусловно, является правильно выполненный трансформатор.

Для наших высокотоковых дел лучше всего применять трансформаторы с тороидальным магнитопроводом. В сравнении с другими сердечниками они имеют меньший вес и габариты, а также отличаются лучшими условиями охлаждения обмоток и повышенным КПД.
Но самое главное — при равномерном распределении обмоток по периметру сердечника практически отсутствует магнитное поле рассеяния, что в большинстве случаев отметает потребность в тщательном экранировании трансформаторов.

По сути дела, умных статей в сети на предмет расчёта импульсных трансформаторов великое множество, с картинками, формулами, таблицами и прочими авторитетными причиндалами. Наблюдаются в свободном доступе и многочисленные онлайн-калькуляторы на интересующую нас тематику.

И снизошла б на нас благодать неземная, кабы вся полученная информация сложилась в наших любознательных головах в единое большое целое.
Да вот, что-то не получается. Ништяк обламывается из-за того, что следуя этими различным компетентным источникам, мы устойчиво получаем на выходе и различные результаты.

Вот и гуляют по сети идентичные радиолюбительские схемы импульсных блоков питания на IR2153 с идентичными заявленными характеристиками, трансформаторами на одних и тех же кольцах, но радикально не идентичным количеством витков первичных обмоток трансформаторов.
А когда эти различия выражаются многими разами, то возникает желание «что-то подправить в консерватории». Объясняется это желание просто — существенной зависимостью КПД устройства от значения индуктивности, на которую нагружены ключевые транзисторы преобразователя. А в качестве этой индуктивности как раз и выступает первичная обмотка импульсного трансформатора.

А для лучшего восприятия сказанного, приведу типовую схему источника питания на IR2153, не обременённую ни устройством защиты, ни какими-либо другими излишествами.

Рис.1

Схема проверена временем и многочисленными опытами изрядно пощипанных током, неустрашимых радиолюбителей, так что не работать в ней — просто нечему.

Ну и наконец, переходим к расчёту импульсного трансформатора.

Мотать его будем на бюджетных низкочастотных ферритовых кольцах отечественного производителя 2000НМ или импортных — EPCOS N87, а для начала определимся с габаритной мощностью тороидального ферритового магнитопровода.

Концепция выбора габаритной мощности с запасом в 10% от максимальной мощности в нагрузке, заложенная в режимы автоматического подбора сердечника в большинстве калькуляторов, хотя и не противоречит теоретическим расчётам, учитывающим высокий КПД импульсного трансформатора, но всё же наводит на грустную мысль о ненадлежащей надёжности и возможной скорой кончине полученного моточного изделия.
Куда мне ближе трактовка этого параметра, описанная в литературе: P_габ>1,25×Р_н .

Расчёты поведём исходя из частоты работы преобразователя IR2153, равной 50 кГц. Почему именно такой?
Не ниже, потому что такой выбор частоты позволяет нам уложиться в достаточно компактные размеры ферритового сердечника, и при этом гарантирует полное отсутствие сигналов комбинационных частот ниже 30 кГц при работе девайса в составе качественной звуковоспроизводящей аппаратуры.
А не выше, потому что мы пилоты. .. А феррит у нас низкочастотный и может почахнуть и ответить значительным снижением магнитной проницаемости при частотах свыше 60-70 кГц. Не забываем, что сигнал, на выходах ключей имеет форму меандра и совокупная амплитуда гармоник, с частотами в 3-9 раз превышающими основную, имеет весьма ощутимую величину.

Параметры первичной обмотки трансформатора рассчитаем при помощи программы Lite-CalcIT, позволяющей, на мой взгляд, вполне адекватно оценить как размер сердечника, так и количество витков первичной обмотки.
Результаты сведём в таблицу.

Мощность блока питания, Вт	Размеры кольца, мм ; (габаритная мощность, Вт)	Количество витков первичной обмотки	Индуктивность обмотки, мГн
25	R 20×12×6 2000НМ (33,8 Вт) R 22,1×13,7×6,35 №87 (51,5 Вт)	208 (d=0,25мм) 152 (d=0,25мм)	51,9 30,9
50	R 22,1×13,7×12,5 №87 (100,1 Вт) R 22,1×13,7×7,9 №87 (63,9 Вт) R 27×18×6 2000НМ (85,3 Вт)	78 (d=0,35мм) 122 (d=0,35мм) 185 (d=0,35мм)	15,9 24,8 32,8
100	R 28×16×9 2000НМ (136 Вт) R 32,0×20,0×6,0 №27 (141 Вт)	93 (d=0,5мм) 139 (d=0,5мм)	17,0 19,3
200	R 28×16×18 2000НМ (268 Вт) R 29,5×19,0×14,9 №87 (297 Вт) R 30,5×20,0×12,5 №87 (265 Вт) R 34,0×20,5×10,0 №87 (294 Вт) R 34,0×20,5×12,5 №87 (371 Вт) R 38×24×7 2000НМ (278 Вт)	47 (d=0,7мм) 52 (d=0,7мм) 62 (d=0,7мм) 61 (d=0,7мм) 49 (d=0,7мм) 102 (d=0,7мм)	8,7 7,8 8,9 8,3 6,7 13,2
400	R 36,0×23,0×15,0 №87 (552 Вт) R 38×24×14 2000НМ (565 Вт) R 40×25×11 2000НМ (500 Вт)	42 (d=1,0мм) 51 (d=1,0мм) 61 (d=1,0мм)	5,2 6,6 7,6
800	R 40×25×22 2000НМ (998 Вт) R 45×28×16 2000НМ (1036 Вт) R 45×28×24 2000НМ (1580 Вт)	31 (d=1,6мм) 37 (d=1,6мм) 25 (d=1,6мм)	3. 9 4,1 2,8
1500	R 50,0×30,0×20,0 №87 (1907 Вт) R 58,3×32,0×18,0 №87 (2570 Вт)	21 (d=2×1,5мм) 18 (d=2×1,5мм)	2,0 1,5

Как следует мотать первичную обмотку трансформатора?

Рис. 2 а) б) в) г) д)

Если используются кольца 2000НМ отечественного производителя, то для начала — посредством наждачной бумаги скругляем наружные острые грани до состояния, приведённого на Рис.2 а).

Далее на кольцо следует намотать термостойкую изоляционную прокладку (Рис.2 б). В качестве изоляционного материала можно выбрать лакоткань, стеклолакоткань, киперную ленту, или сантехническую фторопластовую ленту.

Для буржуйских колец фирмы EPCOS первые два пункта практической ценности не имеют.

Настало время намотать однослойную обмотку «виток к витку» (Рис.2 в). Обмотка должна быть равномерно распределена по периметру магнитопровода — это важно!

Если в закромах радиолюбительского хозяйства не завалялся обмоточный провод необходимого диаметра, то обмотку можно намотать сразу в два, или несколько проводов меньшего диаметра (Рис.2 г). Не забываем, что зависимость тока от диаметра квадратичная и если, к примеру, нам надо заменить провод диаметром 1мм, то это будет не два провода по 0,5мм, а четыре (или два провода по 0,7мм).

Ну и для завершения первичного процесса поверх первичной обмотки трансформатора наматываем межобмоточную прокладку — пару слоёв лакоткани или другой изолирующей ленты (Рис.2 д).

А вот теперь мы плавно переходим к выполнению второй части упражнения.
Казалось бы, расчёты количества витков вторичной обмотки импульсного трансформатора настолько банальны и очевидны, что, как говаривал товарищ Мамин-Сибиряк — «яйца выеденного не стоят».
Да только вот опять — не складываются куличики в пирамидку, потому как далеко не каждый источник информации радует ожидаемым результатом. Поэтому для начала приведём формулу зависимости выходного напряжения от соотношения количества витков обмоток:
W1 (Uвх — Uдм1)/2 — Uнас ,
W2 (Uвых+Uдм2)
где Uвх — значение выпрямленного напряжения сети, равное 1,41×220≈310В,
Uдм1 — падение напряжения на входном диодном мосте ≈ 1В,
Uдм2 — падение напряжения на выходном диодном мосте ≈ 1В,
Uнас — напряжение насыщения на ключевом транзисторе ≈ 1,6В.
Подставив значения, получаем конечную формулу W2 = W1×(Uвых+1)/153.
Это формула верна для случаев, когда мы хотим получить расчётное значение выходного напряжения на холостом ходу.
Если же данный параметр нас интересует при максимальном токе нагрузки, то практика показывает, что количество витков вторичной обмотки следует увеличить на 10%.

Теперь, что касается диаметра провода вторичной обмотки трансформатора. Диаметр этот достаточно просто вычисляется по формуле:
D = 1,13×√ I / J,
где I — ток обмотки, а J — параметр плотности тока, напрямую зависящий от мощности трансформатора и принимающий для кольцевых сердечников значения:
≈4,5 для мощностей до 50Вт; ≈4 для 50-150Вт; ≈3,25 для 150-300Вт и ≈2,75 для 300-1000Вт.

И в завершении приведу незамысловатый калькулятор для расчёта параметров вторичной обмотки импульсного трансформатора.

Точно так же, как и в случае с первичной обмоткой — вторичная должна быть как можно более равномерно распределена по периметру магнитопровода.

Количество вторичных обмоток ограничено только размерами магнитопровода. При этом суммарная величина снимаемых с обмоток мощностей не должна превышать расчётную мощность трансформатора.

При необходимости поиметь двуполярный источник питания, обе обмотки следует мотать одновременно, затем присовокупить начало одной обмотки к концу другой, а уже потом направить это соединение, в зависимости от личных пристрастий — к земле, средней точке, общей шине, корпусу, или совсем на худой конец — к GND-у.

Ну что ж, с трансформатором определились, пора озадачиться полным джентльменским набором настоящего мужчины — плавками с меховым гульфиком, а главное, непосредственно импульсным блоком питания, оснащённым такими значимыми прибамбасами, как устройства мягкого пуска и защиты от токовых перегрузок и КЗ.
Всё это хозяйство подробно опишем на странице Ссылка на страницу.

О расчете трансформаторов: толщина обмотки и сечения сердечника, сопротивление

Конструкция трансформатора

Если посмотреть на трансформатор с внешней стороны, то это Ш-образное устройство, состоящее из металлического сердечника, картонного или пластикового каркаса и обмотки из медной проволоки. Обмоток две.

Сердечник – это несколько стальных пластин, которые обработаны специальным лаком и соединены между собой. Лак наносится специально, чтобы между пластинами не проходило напряжение. Таким способом борются с так называемыми вихревыми токами (токами Фуко). Все дело в том, что токи Фуко просто будут нагревать сам сердечник. А это потери.

Именно с потерями связан и состав пластин сердечника. Трансформаторное железо (так чаще всего называют сталь для сердечника специалисты), если посмотреть ее в разрезе, состоит из больших кристаллов, которые, в свою очередь, изолированы друг от друга окисной пленкой.

Обмотки трансформатора

Эти самые катушки с проводом в трансформаторе называются обмотками. В основном обмотки состоят из медного лакированного провода. Такой провод находится в лаковой изоляции, поэтому, провод в обмотке не коротит друг с другом. Выглядит такой обмоточный трансформаторный провод примерно вот так.

Он может быть разного диаметра. Все зависит от того, на какую нагрузку рассчитан тот или иной трансформатор.

У самого простого однофазного трансформатора можно увидеть две такие обмотки.

Обмотка, на которую подают напряжение называется первичной. В народе ее еще называют “первичка”. Обмотка, с которой уже снимают напряжение называется вторичной или “вторичка”.

Для того, чтобы узнать, где первичная обмотка, а где вторичная, достаточно посмотреть на шильдик трансформатора.

I/P: 220М50Hz (RED-RED) – это говорит нам о том, что два красных провода – это первичная обмотка трансформатора, на которую мы подаем сетевое напряжение 220 Вольт. Почему я думаю, что это первичка? I/P – значит InPut, что в переводе “входной”.

O/P: 12V 0,4A (BLACK, BLACK) – вторичная обмотка трансформатора с выходным напряжением в 12 Вольт (OutPut). Максимальная сила тока, которую может выдать в нагрузку этот трансформатор – это 0,4 Ампера или 400 мА.

Принцип работы устройства

Трансформатор — это электротехническое устройство, предназначенное для передачи энергии без изменения её формы и частоты. Используя в своей работе явление электромагнитной индукции, устройство применяется для преобразования переменного сигнала или создания гальванической развязки. Каждый трансформатор собирается из следующих конструктивных элементов:

сердечника;
обмотки;
каркаса для расположения обмоток;
изолятора;
дополнительных элементов, обеспечивающих жёсткость устройства.

В основе принципа действия любого трансформаторного устройства лежит эффект возникновения магнитного поля вокруг проводника с текущим по нему электрическим током. Такое поле также возникает вокруг магнитов. Током называется направленный поток электронов или ионов (зарядов). Взяв проволочный проводник и намотав его на катушку и подключив к его концам прибор для измерения потенциала можно наблюдать всплеск амплитуды напряжения при помещении катушки в магнитное поле. Это говорит о том, что при воздействии магнитного поля на катушку с намотанным проводником получается источник энергии или её преобразователь.

В устройстве трансформатора такая катушка называется первичной или сетевой. Она предназначена для создания магнитного поля. Стоит отметить, что такое поле обязательно должно всё время изменяться по направлению и величине, то есть быть переменным.

Классический трансформатор состоит из двух катушек и магнитопровода, соединяющего их. При подаче переменного сигнала на контакты первичной катушки возникающий магнитный поток через магнитопровод (сердечник) передаётся на вторую катушку. Таким образом, катушки связаны силовыми магнитными линиями. Согласно правилу электромагнитной индукции при изменении магнитного поля в катушке индуктируется переменная электродвижущая сила (ЭДС). Поэтому в первичной катушки возникает ЭДС самоиндукции, а во вторичной ЭДС взаимоиндукции.

Количество витков на обмотках определяет амплитуду сигнала, а диаметр провода наибольшую силу тока. При равенстве витков на катушках уровень входного сигнала будет равен выходному. В случае когда вторичная катушка имеет в три раза больше витков, амплитуда выходного сигнала будет в три раза больше, чем входного — и наоборот.

От сечения провода, используемого в трансформаторе, зависит нагрев всего устройства. Правильно подобрать сечение возможно, воспользовавшись специальными таблицами из справочников, но проще использовать трансформаторный онлайн-калькулятор.

Отношение общего магнитного потока к потоку одной катушки устанавливает силу магнитной связи. Для её увеличения обмотки катушек размещаются на замкнутом магнитопроводе. Изготавливается он из материалов имеющих хорошую электромагнитную проводимость, например, феррит, альсифер, карбонильное железо. Таким образом, в трансформаторе возникают три цепи: электрическая — образуемая протеканием тока в первичной катушке, электромагнитная — образующая магнитный поток, и вторая электрическая — связанная с появлением тока во вторичной катушке при подключении к ней нагрузки.

Правильная работа трансформатора зависит и от частоты сигнала. Чем она больше, тем меньше возникает потерь во время передачи энергии. А это означает, что от её значения зависят размеры магнитопровода: чем частота больше, тем размеры устройства меньше. На этом принципе и построены импульсные преобразователи, изготовление которых связано с трудностями разработки, поэтому часто используется калькулятор для расчёта трансформатора по сечению сердечника, помогающий избавиться от ошибок ручного расчёта.

Назначение и функциональность

Итак, какие функции выполняет трансформатор?

Это снижение напряжения до необходимых параметров.
С его помощью снижается гальваническая развязка сети.

Что касается второй функции, то необходимо дать пояснения. Обе обмотки (первичная и вторичная) трансформатора тока между собой напрямую не соединены. Значит, сопротивление прибора, по сути, должно быть бесконечным. Правда, это идеальный вариант. Соединение же обмоток происходит через магнитное поле, создаваемой первичной обмоткой. Вот такой непростой функционал.

Как измерить диаметр провода

Если у Вас дома завалялся микрометр, то можно им замерить диаметр провода.

Провод сначала лучше прогреть на пламени спички и лишь потом скальпелем удалить ослабленную изоляцию. Если этого не сделать, то вместе с изоляцией можно удалить и часть меди, что снизит точность измерения особенно для тонкого провода.

Если микрометра нет, то можно воспользоваться обыкновенной линейкой. Нужно намотать на жало отвёртки или на другую подходящую ось 100 витков провода, сжать витки ногтем и приложить полученный набор к линейке. Разделив полученный результат на 100, получим диаметр провода с изоляцией. Узнать диметр провода по меди можно из таблицы приведённой ниже.

Пример.

Я намотал 100 витков провода и получил длину набора –39 мм.

39 / 100 = 0,39 мм

По таблице определяю диметр провода по меди – 0,35мм.

Таблица данных обмоточных проводов

Диаметр без изоляции, мм	Сечение меди, мм²	Сопротив-ление 1м при 20ºС, Ом	Допустимая нагрузка при плотности тока 2А/мм²	Диаметр с изоляцией, мм	Вес 100м с изоляцией, гр
0,03	0,0007	24,704	0,0014	0,045	0,8
0,04	0,0013	13,92	0,0026	0,055	1,3
0,05	0,002	9,29	0,004	0,065	1,9
0,06	0,0028	6,44	0,0057	0,075	2,7
0,07	0,0039	4,73	0,0077	0,085	3,6
0,08	0,005	3,63	0,0101	0,095	4,7
0,09	0,0064	2,86	0,0127	0,105	5,9
0,1	0,0079	2,23	0,0157	0,12	7,3
0,11	0,0095	1,85	0,019	0,13	8,8
0,12	0,0113	1,55	0,0226	0,14	10,4
0,13	0,0133	1,32	0,0266	0,15	12,2
0,14	0,0154	1,14	0,0308	0,16	14,1
0,15	0,0177	0,99	0,0354	0,17	16,2
0,16	0,0201	0,873	0,0402	0,18	18,4
0,17	0,0227	0,773	0,0454	0,19	20,8
0,18	0,0255	0,688	0,051	0,2	23,3
0,19	0,0284	0,618	0,0568	0,21	25,9
0,2	0,0314	0,558	0,0628	0,225	28,7
0,21	0,0346	0,507	0,0692	0,235	31,6
0,23	0,0416	0,423	0,0832	0,255	37,8
0,25	0,0491	0,357	0,0982	0,275	44,6
0,27	0,0573	0,306	0,115	0,31	52,2
0,29	0,0661	0,2бб	0,132	0,33	60,1
0,31	0,0755	0,233	0,151	0,35	68,9
0,33	0,0855	0,205	0,171	0,37	78
0,35	0,0962	0,182	0,192	0,39	87,6
0,38	0,1134	0,155	0,226	0,42	103
0,41	0,132	0,133	0,264	0,45	120
0,44	0,1521	0,115	0,304	0,49	138
0,47	0,1735	0,101	0,346	0,52	157
0,49	0,1885	0,0931	0,378	0,54	171
0,51	0,2043	0,0859	0,408	0,56	185
0,53	0,2206	0,0795	0,441	0,58	200
0,55	0,2376	0,0737	0,476	0,6	216
0,57	0,2552	0,0687	0,51	0,62	230
0,59	0,2734	0,0641	0,547	0,64	248
0,62	0,3019	0,058	0,604	0,67	273
0,64	0,3217	0,0545	0,644	0,69	291
0,67	0,3526	0,0497	0,705	0,72	319
0,69	0,3739	0,0469	0,748	0,74	338
0,72	0,4072	0,043	0,814	0,78	367
0,74	0,4301	0,0407	0,86	0,8	390
0,77	0,4657	0,0376	0,93	0,83	421
0,8	0,5027	0,0348	1,005	0,86	455
0,83	0,5411	0,0324	1,082	0,89	489
0. 86	0,5809	0,0301	1,16	0,92	525
0,9	0,6362	0,0275	1,27	0,96	574
0,93	0,6793	0,0258	1,36	0,99	613
0,96	0,7238	0,0242	1,45	1,02	653
1	0,7854	0,0224	1,57	1,07	710
1,04	0,8495	0,0206	1,7	1,12	764
1,08	0,9161	0,0191	1,83	1,16	827
1,12	0,9852	0,0178	1,97	1,2	886
1,16	1,057	0,0166	2,114	1,24	953
1,2	1,131	0,0155	2,26	1,28	1020
1,25	1,227	0,0143	2,45	1,33	1110
1,3	1,327	0,0132	2,654	1,38	1190
1,35	1,431	0,0123	2,86	1,43	1290
1,4	1,539	0,0113	3,078	1,48	1390
1,45	1,651	0,0106	3,3	1,53	1490
1,5	1,767	0,0098	3,534	1,58	1590
1,56	1,911	0,0092	3,822	1,64	1720
1,62	2,061	0,0085	4,122	1,71	1850
1,68	2,217	0,0079	4,433	1,77	1990
1,74	2,378	0,0074	4,756	1,83	2140
1,81	2,573	0,0068	5,146	1,9	2310
1,88	2,777	0,0063	5,555	1,97	2490
1,95	2,987	0,0059	5,98	2,04	2680
2,02	3,205	0,0055	6,409	2,12	2890
2,1	3,464	0,0051	6,92	2,2	3110
2,26	4,012	0,0044	8,023	2,36	3620
2,44	4,676	0,0037	9,352	2,54	4220

Виды сердечников

Трансформаторы отличаются между собой не только сферой применения, техническими характеристиками и размерам, но и типом магнитопровода. Очень важным параметром, влияющим на величину магнитного поля, кроме отношения витков, является размер сердечника. От его значения зависит способность насыщения. Эффект насыщения наступает тогда, когда при увеличении тока в катушке величина магнитного потока остаётся неизменной, т. е. мощность не изменяется.
Для предотвращения возникновения эффекта насыщения понадобится правильно рассчитать объём и сечение сердечника, от размеров которого зависит мощность трансформатора. Следовательно, чем больше мощность трансформатора, тем большим должен быть его сердечник.

По конструкции сердечник разделяют на три основных вида:

стержневой;
броневой;
тороидальный.

Стержневой магнитопровод представляет собой П-образный или Ш-образный вид конструкции. Собирается из стержней, стягивающихся ярмом. Для защиты катушек от влияния внешних электромагнитных сил используются броневые магнитопроводы. Их ярмо располагается на внешней стороне и закрывает стержень с катушкой. Тороидальный вид изготавливается из металлических лент. Такие сердечники из-за своей кольцевой конструкции экономически наиболее выгодны.

Зная форму сердечника, несложно рассчитать мощность трансформатора. Находится она по несложной формуле: P=(S/K)*(S/K), где:

S — площадь сечения сердечника.
K — постоянный коэффициент равный 1,33.

Площадь сердечника находится в зависимости от его вида, её единица измерения — сантиметр в квадрате. Полученный результат измеряется в ваттах. Но на практике часто приходится выполнять расчёт сечения сердечника по необходимой мощности трансформатора: Sс = 1.2√P, см2. Исходя из формул можно подтвердить вывод: что чем больше мощность изделия, тем габаритней используется сердечник.

Программы для расчета

Известно много программ, которые предлагают онлайн расчет параметров любого трансформатора на броневом или стержневом сердечнике. Одной из таких может стать сервис на сайте «skrutka». Для определения характеристик потребуется указать ряд следующих данных:

входное напряжение — U1;
выходное напряжение — U2;
ширину пластины — а;
толщину стопки — b ;
частоту сети — Гц;
габаритная мощность — В*А;
КПД;
магнитную индуктивность магнитопровода — Тл;
плотность тока в обмотках — А/мм кв.

Последние 4 величины являются табличными, поэтому потребуется воспользоваться справочником.

Необходимо грамотно и ответственно отнестись к расчету параметров трансформатора, потому что от качества выполненной работы будет зависеть и качество функционирования вашего блока питания. Не всегда стоит надеяться на программы, в них могут быть ошибки. Выберите один или несколько параметров и пересчитайте их вручную по ранее приведенным формулам. Если получится примерно равное значение, то результат можно считать правильным.

Расчет трансформатора онлайн

Преимущества онлайн калькулятора

Полученные результаты позволяют выполнять конструирование трансформаторов для различных мощностей и напряжений. С помощью калькулятора осуществляются не только расчеты трансформатора. Появляется возможность для изучения его устройства и основных функций.

Запрошенные данные вставляются в таблицу и остается только нажать нужную кнопку.

Большинство необходимых расчетов осуществляется в соответствии с размерами сердечника. Калькулятор максимально упрощает и ускоряет все вычисления.

Необходимые пояснения можно получить из инструкции и в дальнейшем четко следовать их указаниям.

Типовой расчёт параметров

Довольно часто радиолюбители используют при расчёте трансформатора упрощённую методику. Она позволяет выполнить расчёт в домашних условиях без использования величин, которые трудно узнать. Но проще использовать готовый для расчёта трансформатора онлайн-калькулятор. Для того чтобы воспользоваться таким калькулятором, понадобится знать некоторые данные, а именно:

напряжение первичной и вторичной обмотки;
габаритны сердечника;
толщину пластины.

После их ввода понадобится нажать кнопку «Рассчитать» или похожую по названию и дождаться результата.

Стержневой тип магнитопровода

В случае отсутствия возможности расчёта на калькуляторе выполнить такую операцию самостоятельно несложно и вручную. Для этого потребуется определиться с напряжением на выходе вторичной обмотки U2 и требуемой мощностью Po. Расчёт происходит следующим образом:

После того как первый этап выполнен, приступают к следующей стадии расчёта. Число витков в первичной обмотке находится по формуле: K1 = 50*U1/S. А число витков вторичной обмотке определяется выражением K2= 55* U2/S, где:

U1 — напряжение первичной обмотке, В.
S — площадь сердечника, см².
K1, K2 — число витков в обмотках, шт.

Остаётся вычислить диаметр наматываемой проволоки. Он равен D = 0,632*√ I, где:

d — диаметр провода, мм.
I — обмоточный ток рассчитываемой катушки, А.

Читайте также: Электросварка электродами для начинающих: как правильно варить

При подборе магнитопровода следует соблюдать соотношение 1 к 2 ширины сердечника к его толщине. По окончании расчёта выполняется проверка заполняемости, т. е. поместится ли обмотка на каркас. Для этого площадь окна вычисляется по формуле: Sо = 50*Pт, мм2.

Расчет сетевого трансформатора

Если у Вас есть некий трансформаторный сердечник, из которого нужно сделать трансформатор, то необходимо замерить сердечник (как показано на рисунке), а так же замерить толщину пластины или ленты.
Первым делом необходимо рассчитать площадь сечения сердечника — Sc (см²) и площадь поперечного сечения окна — Sо (см²).
Для тороидального трансформатора:

Sc= H * (D – d)/2
S0= π * d2/ 4

Для Ш и П — образного сердечника:

Определим габаритную мощность нашего сердечника на частоте 50 Гц:

η — КПД трансформатора,
Sc — площадь поперечного сечения сердечника, см2,
So — площадь поперечного сечения окна, см2,
f — рабочая частота трансформатора, Гц,
B — магнитная индукция, T,
j — плотность тока в проводе обмоток, A/мм2,
Km — коэффициент заполнения окна сердечника медью,
Kc — коэффициент заполнения сечения сердечника сталью.

При расчете трансформатора необходимо учитывать, что габаритная мощность трансформатора должна быть больше расчетной электрической мощности вторичных обмоток.

Исходными начальными данными для упрощенного расчета являются:

напряжение первичной обмотки U1
напряжение вторичной обмотки U2
ток вторичной обмотки l2
мощность вторичной обмотки Р2 =I2 * U2 = Рвых
площадь поперечного сечения сердечника Sc
площадь поперечного сечения окна So
рабочая частота трансформатора f = 50 Гц

КПД (η) трансформатора можно взять из таблицы, при условии что Рвых = I2 * U2 (где I2 ток во вторичной обмотке, U2 напряжение вторичной обмотки), если в трансформаторе несколько вторичных обмоток, что считают Pвых каждой и затем их складывают.

B — магнитная индукция выбирается из таблицы, в зависимости от конструкции магнитопровода и Pвых.

j — плотность тока в проводе обмоток , так же выбирается в зависимости от конструкции магнитопровода и Pвых.

Km — коэффициент заполнения окна сердечника медью

Kc — коэффициент заполнения сечения сердечника сталью

Коэффициенты заполнения для пластинчатых сердечников указаны в скобках при изоляции пластин лаком или фосфатной пленкой.

При первоначальном расчете необходимо соблюдать условие —Pгаб ≥ Pвых, если это условие не выполняется то при расчете уменьшите ток или напряжение вторичной обмотки.

После того как Вы определились с габаритной мощностью трансформатора, можно приступить к расчету напряжения одного витка:

где Sc — площадь поперечного сечения сердечника, f — рабочая частота (50 Гц), B — магнитная индукция выбирается из таблицы, в зависимости от конструкции магнитопровода и Pвых.
Теперь определяем число витков первичной обмотки:
w1=U1/u1
где U1 напряжение первичной обмотки, u1 — напряжение одного витка.
Число витков каждой из вторичных обмоток находим из простой пропорции:

где w1 — кол-во витков первичной обмотки, U1 напряжение первичной обмотки, U2 напряжение вторичной обмотки.
Определим мощность потребляемую трансформатором от сети с учетом потерь:
Р1 = Рвых / η
где η — КПД трансформатора.
Определяем величину тока в первичной обмотке трансформатора:
I1 = P1/U1
Определяем диаметры проводов обмоток трансформатора:
d = 0,632*√ I
где d — диаметр провода, мм, I — ток обмотки, А (для первичной и вторичной обмотки).

Расчёт трехфазного трансформатора

Изготовление трехфазного трансформатора и его точный расчёт процесс более сложный, так как здесь первичная и вторичная обмотка состоят уже из трёх катушек. Это разновидность силового трансформатора, магнитопровод которого выполнен чаще всего стержневым способом. Здесь уже появляются такие понятие, как фазные и линейные напряжения. Линейные измеряются между двумя фазами, а фазные между фазой и землёй. Если трансформатор трехфазный рассчитан на 0,4 кВ, то линейное напряжение будет 380В, а фазное 220 В. Обмотки могут быть соединены в звезду или треугольник, что даёт разные величины токов и напряжений.

Обмотки трехфазного трансформатора расположены на стержнях так же, как и в однофазном, т. е. обмотки низшего напряжения НН размещаются ближе к стержню, а обмотки высшего напряжения ВН — на обмотках низшего напряжения.

Высоковольтные трансформаторы трёхфазного тока рассчитываются и изготавливаются исключительно в промышленных условиях. Кстати, любой понижающий трансформатор при обратном включении, выполняет роль повышающего напряжение устройства.

Расчет броневого трансформатора

Распространен вид трансформаторов, используемый практически во всех устройствах от зарядных аппаратов для шуруповертов, заканчивая боками питания магнитофонов. В процессе эксплуатации всех этих устройств часто возникают поломки в питателе, связанные со сгоревшим намоточным изделием. Тогда для его восстановления потребуется перемотка, но это проблемы не решает.

Вернемся к расчету Ш-образного трансформатора на ШП-сердечнике. Принцип будет одинаков и с сердечником типа ПЛ при условии размещения обмотки на средней части. Для чего потребуется выполнить следующие шаги:

Определить площадь поперечного сечения средней части сердечника. Она выражается буквой S сеч. и находится из произведения ее сторон. Взяв линейку, измеряем параметры сечения, перемножаем и получаем значение в квадратных сантиметрах.
На следующем этапе решается вопрос, как рассчитать мощность трансформатора. Это расчетная величина, которую можно определить, возведя S сеч. в квадрат. Значение будет измеряться в Вт и обозначаться буквой «P».
При расчете мощности сердечника необходимо учитывать тип использованных пластин. Например, если были применены для набора Ш-20, то общая толщина сердечника должна быть 30 мм при мощности в 36 Вт. Если для трансформатора были использованы пластины Ш-30, то толщина набора будет достаточно в 20 мм, а при использовании Ш-24 — 25 мм. Существуют справочные таблицы, в которых можно найти мощность трансформатора по сечению магнитопровода для конкретной ситуации. Для обеспечения наилучшей стабильности работы источников питания следует использовать железо с избытком мощности как минимум на 25%. То есть, если ранее была расчетная мощность равна 6 Вт, то для надежности работы и исключения насыщения сердечника следует брать в расчет как минимум 8 Вт. Это обязательное условие. Если использовать магнитопровод с меньшей площадью сечения сердечника, то трансформатор быстро выйдет из строя, потому что железо окажется в насыщении, что приведет к увеличению токов в обмотках.
На следующем этапе необходимо определиться с количеством обмоток. Для современных транзисторных устройств достаточно будет всего одной или сдвоенной со средней точкой. Поэтому рассмотрим пример расчета именно такого трансформатора. Для этого потребуется воспользоваться понятием «вольт на виток». Значение определяется следующим образом: W /В=(50÷70) / S сеч. Формула справедлива только для сердечников типа ШП и П. Л. При расчете первичной и вторичной обмоток потребуется взять произведение полученного отношения и входного напряжения: W1 = W / B∙U1, W2 = 1,2 ∙ W /B∙U2.
Выполняется расчет и выбор диаметра провода. Он выбирается исходя из хорошего теплоотвода и изоляции, для чего рекомендуется применять ПЭЛ или ПЭВ, покрытые лаком. Определить его размер можно по формуле: d =0,7∙√ I. Величина выражается в мм. Провод выбирается с небольшим запасом до 4−6%.

Источники

https://onlineelektrik.ru/eoborudovanie/transformatori/uproshhennyj-vid-rascheta-transformatora.html
https://www.RusElectronic.com/ustrojstvo-transformatora/
https://master-pmg.ru/oborudovanie/raschet-transformatora-onlajn.html
https://PlazmoSvarka.ru/sovety/raschet-toroidalnogo-transformatora-onlajn-kalkulyator.html
http://energo-novgorod.ru/calcs/calc-trans/
https://regionvtormet.ru/instrumenty/raschet-moshhnosti-transformatora-na-sterzhnevom-magnitoprovode-vruchnuyu-i-pri-pomoshhi-onlajn-kalkulyatora.html

РАСЧЕТ СИЛОВОГО ТРАНСФОРМАТОРА

силовой трансформатор радиотехнические расчеты радио калькулятор

РАСЧЕТ СИЛОВОГО ТРАНСФОРМАТОРА

В радиолюбительской практике иногда возникает необходимость в изготовлении трансформатора с нестандартными значениями напряжения и тока.

Хорошо, если удается подобрать готовый трансформатор с нужными обмотками, в противном случае трансформатор приходится изготавливать самостоятельно.

Эта страничка посвящена изготовлению силового трансформатора своими силами. В промышленных условиях расчет трансформатора — весьма трудоемкая работа, но для радиолюбителей созданы упрощенные методики расчета. С одной из таких методик я и хочу вас познакомить.

Перед началом расчета нам нужно определиться с выходными данными будущего трансформатора.

Во-первых - номинальная мощность (P). Мощность трансформатора определяется как сумма мощностей всех вторичных обмоток. Мощность любой из вторичных обмоток определяем из произведения напряжения на вторичной обмотке и снимаемого с нее тока (напряжение для расчета берем в Вольтах, а ток — в Амперах).

Исходя из полученной номинальной мощности трансформатора можно вычислить минимальное сечение сердечника (S) (измеряется в квадратных сантиметрах). При выборе сердечника руководствуются шириной центральной пластины сердечника и толщиной набора. Площадь сечения сердечника определяется как произведение ширины пластины на толщину набора.

S серд = L*T (все величины берутся в Сантиметрах!)

S окна = h*b

Также полезно сразу рассчитать площадь окна выбранного нами сердечника. Эта величина будет использоваться для проверки коэффициента заполнения окна ( проще говоря — поместятся все обмотки на данном трансформаторе, или нет).

Далее — приступаем к вычислению коэффициента N. Этот коэффициент показывает, сколько витков нужно намотать для получения напряжения на обмотке в 1 вольт.

Дальнейший расчет сводится к умножению напряжения на обмотке на это коэффициент (N). Эта процедура для всех обмоток одинакова.

Далее — рассчитываем рабочий ток в сетевой обмотке исходя из мощности трансформатора и сетевого напряжения.

Диаметр провода в обмотках рассчитывается по приведенным формулам (ток берется в Миллиамперах !). Иногда не удается приобрести провод нужного сечения (но есть провод меньшего диаметра) — для этого случая полезно воспользоваться следующей табличкой:

Как пользоваться табличкой? Предположим, в результате расчета диаметр провода обмотки у нас получился равным 0,51 миллиметра. Для получения эквивалентного по сечению провода нам нужно взять либо 2 провода, диаметром 0,31 миллиметра, либо 3 провода с диаметром 0,29 миллиметров. Соответственно, обмотка будет состоять не из расчетного провода, а из нескольких, вместе сложенных проводов меньшего сечения. Надеюсь, что пример довольно понятный для понимания…

В конце расчета проверяем коэффициент заполнения окна обмотками. Если этот коэффициент не превышает 0,5 — всё в порядке — можно приступать к намотке, в противном случае придется использовать сердечник с большей площадью сечения и произвести весь расчет заново…

Сборка сердечника у силового трансформатора производится «в перекрышку» — так как показано на рисунке внизу:

Если у вас найдется готовый силовой трансформатор с номинальной мощностью не ниже, чем необходимо, то можно сетевую обмотку не перематывать, а ограничиться расчетом только вторичной обмотки.

Для примера : нам нужен силовой трансформатор для зарядки автомобильного аккумулятора с номинальным током зарядки 5 ампер.

Таким образом - мощность такого трансформатора должна быть не менее 90 ватт (18 вольт помноженное на 5 ампер).

В данном случае можно использовать силовой трансформатор типа ТС180 от лампового черно-белого телевизора. Переделка такого трансформатора сводится только к перемотке вторичной обмотки. Данный трансформатор изготовлен с применением так называемого «О» - образного сердечника и имеет две катушки. Все обмотки такого трансформатора разделены пополам и наматываются на обе катушки. Для переделки разбираем аккуратно сердечник (предварительно пометив одну из сторон сердечника, так как половинки при сборке трансформатора пришлифовываются друг к другу), сматываем все обмотки, кроме помеченных цифрами 1-3. Во время сматывания накальной обмотки (она намотана самым толстым проводом) нужно сосчитать число витков. Полученное число витков делим на 6,5 - получаем количество витков обмотки данного трансформатора на 1 вольт. Затем умножаем это число на 18 и получаем нужное число витков вторичной обмотки. По формуле рассчитываем диаметр провода вторичной обмотки. При данном токе обмотки диаметр провода должен быть не менее, чем 1,42 миллиметра. Если вы найдете такой провод, то вторичную обмотку нужно разделить на 2 части и наматывать на каждый каркас, после чего соединить обмотки последовательно. Можно использовать провод меньшего диаметра (например 1,0 миллиметра). В этом случае на каждый каркас наматываем полное число витков и обмотки соединяем параллельно.

Ниже приведена табличка для изготовления силового трансформатора с «типовыми» размерами сердечника:

Пользование табличкой, думаю, не составит трудностей…

Расчет тороидального сетевого трансформатора

Исходные данные для расчета: напряжение/ток всех вторичных обмоток. Исходя из этих данных получаем минимальную габаритную мощность трансформатора. Пример: нужен трансформатор с двумя вторичными обмотками . Первая — на 14 вольт при токе в 1 ампер, вторая — 30 вольт при токе 0,05 ампера. Получаем сумму мощности во вторичных обмотках (14*1)+(30*0,05)=15,5 ватт. Главный качественный показатель силового трансформатора для радиоаппаратуры — это его надежность. Следствие надежности — это минимальный нагрев трансформатора при работе и минимальная просадка выходных напряжений под нагрузкой (иными словами, трансформатор должен быть «жестким»).
В расчетах примем КПД трансформатора 0,95 . Учитывая то, что нам нужен надежный трансформатор, и учитывая то, что напряжение в сети может иметь отклонения от 220 вольт до 10%, принимаем В=1,2 Тл
Плотность тока принимаем 3,5 А/мм2
Коэффициент заполнения сердечника сталью принимаем 0,95
Коэффициент заполнения окна принимаем 0,45
Исходя из принятых допущений, формула для расчета габаритной мощности у нас примет вид:

Р=1.9 * Sc * So

Далее считаем количество витков первичной (сетевой) обмотки — оно равно n1=40 * 220 / Sc
Где: Sc — площадь поперечного сечения сердечника, соответственно [кв. см]; 220 — напряжение первичной обмотки [В]; Количество витков во вторичных обмотках считаем по той же формуле, но учитываем падение напряжения под нагрузкой — добавляем примерно 5 % к расчитанному количеству.

Диаметр провода всех обмоток расчитываем по формулам

— для меди

— для алюминия

Калькулятор первичного и вторичного тока трансформатора

и кВА согласно I

Калькулятор тока трансформатора:

Просто введите количество фаз, мощность трансформатора в ВА / кВА / МВА, напряжение первичной обмотки или первичный ток, затем нажмите кнопку расчета, чтобы получить вторичный и первичный ток.
Также вы можете найти тип трансформатора: понижающий или понижающий.

Кнопка сброса используется для сброса значения по умолчанию 20 кВА. Вы можете изменить значение по умолчанию на текущее, которое нужно рассчитать.

Результаты

Первичный ток полной нагрузки:

Вторичный ток полной нагрузки:

Передаточное число:

Тип трансформатора: однофазный повышающий трансформатор

Трансформатор — это статическое устройство, которое помогает преобразовывать энергию без изменения ее характера и частоты. Он работает по принципу фарадеевской электромагнитной индукции. Ток протекает через первичную обмотку, а вторичная обмотка сокращает поток, создаваемый первичной обмоткой, поэтому во вторичной обмотке будет индуцироваться ЭДС.

Допустим,

I _{(первичный)} = первичный ток в амперах

I _{(вторичный)} = вторичный ток в амперах

В _{(первичный)} = первичное напряжение в вольтах

В _{(вторичный)} = вторичное напряжение в вольтах

Расчет тока трансформатора:

Коэффициент трансформации трансформатора,

В _{(первичный)} * I _{(первичный)} = В _{(вторичный)} * I _{(вторичный)}

Первичное напряжение равно произведению вторичного напряжения и первичного тока, разделенных на вторичный ток.

В _{(первичный)} = В _{(вторичный)} * I _{(первичный)} / I _{(вторичный)}

Вторичное напряжение равно произведению первичного напряжения и первичного тока, разделенных на вторичный ток.

В _{(вторичный)} = В _{(первичный)} * I _{(первичный)} / I _{(вторичный)}

Первичный ток равен произведению вторичного напряжения и вторичного тока, разделенных на первичный ток.

I _{(первичный)} = V _{(вторичный)} * I _{(вторичный)} / V _{(первичный)}

Вторичный ток равен произведению первичного напряжения и первичного тока, разделенных на вторичное напряжение.

I _{(вторичный)} = V _{(первичный)} * I _{(первичный)} / V _{(вторичный)}

Трансформатор кВА к токовым расчетам:

кВА = В _{(первичный)} * I _{(первичный)}

Отсюда

I _{(первичный)} = кВА / В _{(первичный)}

Следовательно, первичный ток трансформатора равен кВА, деленному на первичное напряжение трансформатора

Расчет импеданса на единицу и базы

Расчет единичного и базового импеданса Веб-страница не работает, так как JavaScript не включен.Скорее всего, вы просматриваете с помощью веб-сайта Dropbox или другой ограниченной среды браузера.

Следующие ниже калькуляторы вычисляют различные базовые и единичные величины, обычно используемые инженерами энергосистем в системе анализа на единицу.

Calculator-1

Известные переменные: Базовая трехфазная мощность, базовое линейное напряжение

Формулы и переменные

Изменение базовой формулы

Единичные расчеты конденсаторного блока

9000 9000

9000
Где:
Z _BASE = Базовый импеданс
KV _LL = Базовое напряжение (в киловольтах между фазами)
МВА _3Ф = Базовая мощность
A _{BASE _{BASE _{= Базовый ток}}}
Z _PU = Импеданс на единицу
Z _{PU ДАННЫЙ} = Указанный на единицу импеданс
Z = Импеданс элемента схемы (т.е.е. Конденсатор, реактор, трансформатор, кабель и т. Д.)
X _C = Импеданс блока конденсаторов (Ом)
X _C-PU = Импеданс блока конденсаторов на единицу
MVAR _3ɸ = 3-фазный номинал конденсаторной батареи
X «= Субпереходное реактивное сопротивление двигателя
LRM = Множитель при заторможенном роторе
Предпосылки
Система расчета на единицу — это метод, посредством которого системные импедансы и величины нормализуются по разным уровням напряжения к общей базе.Устранение влияния переменных напряжений упрощает необходимые расчеты.
Чтобы использовать метод на единицу, мы нормализуем все системные импедансы (и проводимости) в рассматриваемой сети к общей базе. Эти нормированные импедансы называются импедансами на единицу. Любой импеданс на единицу будет иметь одинаковое значение как на первичной, так и на вторичной обмотке трансформатора и не зависит от уровня напряжения.
Сеть с импедансом на единицу может быть затем решена с помощью стандартного сетевого анализа.
Существует четыре основных величины: базовая МВА, базовая КВ, базовое сопротивление и базовый ампер. Когда любые два из четырех назначены, два других могут быть получены. Обычной практикой является присвоение базовых значений исследования MVA и KV. Затем вычисляются базовые амперы и базовые сопротивления для каждого из уровней напряжения в системе. Назначенный MVA может быть рейтингом MVA одного из преобладающих элементов системного оборудования или более удобным числом, например 10 МВА или 100 МВА. Выбор последнего имеет некоторое преимущество общности, когда проводится много исследований, в то время как первый выбор означает, что импеданс или реактивное сопротивление по крайней мере одного значимого компонента не нужно будет преобразовывать в новую базу.Номинальные линейные системные напряжения обычно используются в качестве базовых напряжений, а трехфазное питание используется в качестве базового питания.
Трансформатор
, онлайн калькулятор
Трансформатор онлайн-калькулятор
Эта функция может использоваться для расчета напряжений, токов и импеданса трансформатора для заданного импеданса.
Предварительно установлен коэффициент связи 100% (идеальный трансформатор).Для сетевых трансформаторов и трансформаторов с закрытым железным сердечником k составляет около 99%. В случае соединенных змеевиков ленточных фильтров с воздушным сердечником k составляет всего около 50%.

Формулы для расчета перевода
Идеальный трансформатор
С идеальным трансформатором потерь нет. Магнитная муфта k = 1
Для сетевых трансформаторов и трансформаторов с закрытым железным сердечником k составляет около 99%.Со связанными воздушными змеевиками ленточных фильтров только около 50%.

Напряжение передачи
Отношение вторичного напряжения к первичному пропорционально к соотношению витков вторичной обмотки и витков первичной обмотки трансформатора.
\ (\ Displaystyle ü = \ гидроразрыва {U_1} {U_2} = \ гидроразрыва {N_1} {N_2} \) ⇒ \ (\ Displaystyle U_2 = \ гидроразрыва {U_1 · N_2} {N_1} \) ⇒ \ (\ Displaystyle U_1 = \ гидроразрыва {U_2 · N_1} {N_2} \)
U1 = Первичное напряжение [В]
U2 = вторичное напряжение [В]
N = количество витков
Коэффициент текущей ликвидности
Отношение вторичного тока к первичному обратно пропорционально к количеству вторичных витков и первичных витков трансформатора. 2 · Z_2 \)
Z ₁ = Входное сопротивление (первичное сопротивление) [Ом]
Z ₂ = Выходное сопротивление (вторичное сопротивление) [Ом]
ü = коэффициент передачи напряжения [1]

Реалер-преобразователь
Настоящий трансформатор отличается от идеального трансформатора из-за сопротивления меди, поток утечки, кривая намагничивания и т. д.
Для реального трансформатора k
Вторичное напряжение рассчитывается с учетом коэффициента связи по формуле:
\ (\ Displaystyle U_2 = U_1 · \ гидроразрыва {N_2} {N_1} · к \)
U1 = Первичное напряжение [В]
U2 = вторичное напряжение [В]
N1 = Количество витков (первичная сторона)
N2 = количество витков (вторичная сторона)
k = коэффициент связи (магнитная эффективность)
Для сетевых трансформаторов и трансформаторов с закрытым железным сердечником, k составляет около 99%.Со связанными воздушными змеевиками ленточных фильтров только около 50%.

Transformer Calculator Program — Electronics Projects Circuits
Transformer Calculation v0.1 — это программа для расчета количества катушек и толщины проводов. Если у вас есть опыт сборки трансформаторов, то эта программа идеально вам подойдет. Если вы ничего не знаете о сборке трансформаторов, пожалуйста, не используйте … Electronics Projects, Transformer Calculator Program «электронные программные средства», Дата 2019/08/02
Transformer Calculation v0.1 — программа для расчета количества витков и толщины проволоки. Если у вас есть опыт сборки трансформаторов, то эта программа идеально вам подойдет. Если вы ничего не знаете о сборке трансформаторов, пожалуйста, не используйте расчеты из этой программы для сборки собственного трансформатора! Неправильный расчет может повредить ваше электрическое устройство, подключенное к электросети, а ОН МОЖЕТ УБИТЬ ВАС !!! Вы по-прежнему можете использовать эту программу, чтобы определить размер сердечника EI трансформатора, если вы планируете покупать трансформатор.Обратите внимание, что существует множество гибридных трансформаторов, поэтому, если вам нужен трансформатор для усилителя, купите трансформатор подходящего размера. Гибридные трансформаторы обычно имеют небольшие размеры и при высокой нагрузке могут перегреться.
Текущая версия может рассчитывать значения только для стандартного сердечника трансформатора, то есть профиля сердечника «W» и «U». Тороидальные трансформаторы (кольцевой профиль сердечника) и другие не поддерживаются. Как я решил написать эту программу? Ну все просто, я делаю расчет для нового трансформатора, и у меня не было того тонкого провода для катушки.Поэтому я теряю несколько часов на пересчет нового напряжения и силы тока для провода, который у меня есть. Я начал собирать проволоку на катушке и понял, что проволока недостаточно длинная. Затем я пишу эту программу и теряю 3 минуты, чтобы сделать новый расчет для этого трансформатора с новым проводом. Трансформатор закончен и отлично работает в моем усилителе 2 × 7 Вт. 🙂
Думаю, вам пригодится эта программа. Вы можете писать мне предложения, исправления и другие вещи по электронной почте: [email protected]
Вот список того, что еще я могу добавить в программу:
Добавить опцию редактирования для входного напряжения.
Исправьте ошибку, если она обнаружена.
Программа для пересчета рассчитанных проводов на катушку.
Программа для расчета по площади жилы, толщине проволоки и сопротивлению проволоки характеристика трансформатора (входное / выходное напряжение и сила тока).
Авторские права Авторские права © Silvio Klaic 1999.
При повторном распространении в двоичной форме должно воспроизводиться указанное выше уведомление об авторских правах, этот список условий и / или другие материалы, предоставляемые вместе с распространением. Имена участников не могут использоваться для поддержки или продвижения продуктов, созданных на основе этого программного обеспечения, без специального предварительного письменного разрешения.
Примеры расчетов трансформаторов
Вот некоторые расчеты, которые я сделал и из своих трансформаторов.
Трансформатор: 220В — 2×27В 8А
Входное напряжение 220 Вольт.
Выходное напряжение два раза по 27 В 8 ампер, симметричное для усилителя. Площадь пересечения сердцевины
EI составляет 50 на 48 миллиметров.
Расчетные значения:
Вход 220 Вольт 2.258 Ампер
443 катушки 1,05 миллиметра толщиной провода
Здесь я использую провод толщиной 1 миллиметр, потому что сердечник достаточно большой и нагрев при такой толщине невелик.Истинная причина в том, что у меня не было провода 1,05 миллиметра. 🙂
Выход 2 x 27 вольт 8 ампер
2 x 54 катушки от 1,98 мм до 2 мм.
При сборке использую для вывода два провода по 2 миллиметра на одной игле. Начальная точка двух проводов соединена и это выходная земля, конечная точка — два выхода по 27 Вольт. Я построил этот трансформатор, и он отлично работает.
Трансформатор Калькулятор Загрузка программы:
СПИСОК ССЫЛКИ ДЛЯ ЗАГРУЗКИ ФАЙЛОВ (в формате TXT): LINKS-4605.zip
Каскадный калькулятор — Qorvo
Калькулятор каскадного анализа (активный / пассивный)
Введите усиление, коэффициент шума, P1dB и IP3 для расчета производительности каскадной системы.
Примечание: P1dB и IP3 должны относиться к выходу каждого каскада.
Используемые формулы
Общий коэффициент усиления (дБ):
\ [Gain_1 + Gain_2 + Gain_3 + [….] \]
Общий коэффициент шума (дБ):
\ [10 \ log_ {10} \ left (nf_1 + \ frac {(nf_2-1)} {Gain_1} + \ frac {(nf_3-1)} {Gain_1Gain_2} + [.{-1} \]
Примечание: Расчеты для общего P1dB и NF использовать линейные значения
Руководство пользователя калькулятора каскадного анализа
Калькулятор каскадного анализа ВЧ / СВЧ-систем представляет собой простой в использовании инструмент для анализа конструкции. Но у него есть несколько полей ввода и раскрывающихся меню, для ознакомления с которыми может потребоваться некоторое время. Итак, давайте пошагово рассмотрим, как запустить каскадный анализ.
Начните с выбора количества ступеней.(Этап 1 = этап ввода, и вы можете предположить, что система работает слева направо.)
Выберите соответствующий тип компонента из раскрывающегося меню. (Эта информация предназначена исключительно для вашего удобства и никоим образом не влияет на расчет.)
Следующий требуемый параметр — усиление в дБ. В соответствии со стандартными соглашениями используйте положительные числа для обозначения усиления и отрицательные числа для обозначения потерь. Например, пассивный аттенюатор на 4 дБ имеет коэффициент усиления -4.
Далее идет коэффициент шума, также в дБ.По соглашению, это всегда должно быть положительное число, где коэффициент шума пассивного компонента обычно противоположен его потерям. Таким образом, пассивный аттенюатор на 4 дБ выше имеет коэффициент шума 4,
.
Наконец, IP3, который также выражается в дБмВт, чтобы соответствовать выбору на шаге 3.
Теперь пройдите каждый этап. Каждый раз, когда вы вводите число, вы будете видеть результаты в самообновлении раздела «Вывод».
Когда вы закончите ввод данных, ваш системный каскадный анализ будет завершен и готов к печати.
Чтобы начать сначала, нажмите «Очистить значения». Эта кнопка удалит введенные вами значения со всех этапов.
Заявление об отказе от ответственности:
Qorvo не делает никаких заявлений и не дает никаких гарантий. вид, явный или подразумеваемый, о полноте, точности или надежность инструментов на этой веб-странице. Ни в коем случае Корво нести ответственность перед любым пользователем этих инструментов за любые убытки или ущерб, включая, помимо прочего, косвенные или косвенные убытки возникшие в результате использования этих инструментов или связанные с ними.
Вычислитель трансформатора — ток полной нагрузки и коэффициент трансформации
Калькулятор трансформатора рассчитывает первичный и вторичный ток полной нагрузки, а также коэффициент трансформации одно- или трехфазного трансформатора.
Параметры
Фаза: Укажите расположение фаз. 1 фаза переменного тока или 3 фазы переменного тока.
Мощность трансформатора (S): Мощность трансформатора в ВА, кВА или МВА.
Первичное напряжение (В _p): Номинальное напряжение первичной обмотки.В понижающем трансформаторе это будет более высокое напряжение.
Напряжение вторичной обмотки (В _с): Номинальное напряжение вторичной обмотки. В понижающем трансформаторе это будет более низкое напряжение.
Как рассчитать ток полной нагрузки первичной обмотки трансформатора?
Ток полной нагрузки первичной обмотки I _p рассчитывается как:
\ (I_ {p} = \ dfrac {S} {\ sqrt {3} V_ {p}} \)
Где,
S — номинал трансформатора.
В _p — напряжение первичной обмотки.
Как рассчитать ток полной нагрузки вторичной обмотки трансформатора?
Ток полной нагрузки вторичной обмотки I _с рассчитывается как:
\ (I_ {s} = \ dfrac {S} {\ sqrt {3} V_ {s}} \)
Где,
S — номинал трансформатора.
В _с — напряжение вторичной обмотки.
Как рассчитать коэффициент трансформации трансформатора?
Коэффициент трансформации трансформатора n рассчитывается как:
\ (n = \ dfrac {V_ {p}} {V_ {s}} \), Где,
В _p — напряжение первичной обмотки.
В _с — напряжение вторичной обмотки.
Пример 1: Расчет тока полной нагрузки трансформатора
Рассчитайте вторичный ток полной нагрузки понижающего трансформатора на 200 кВА, от 11 кВ до 420 В.
\ (I_ {s} = \ dfrac {200000} {\ sqrt {3} \ cdot 420} \)
\ (I_ {s} = 275 \ textrm {A} \)
Пример 2: Расчет коэффициента трансформации трансформатора
Рассчитайте вторичный ток полной нагрузки понижающего трансформатора на 200 кВА, от 11 кВ до 420 В.
\ (n = \ dfrac {11000} {420} \)
\ (n = 26,2 \)
Спасибо за использование моего калькулятора.
Электрооборудование
Электрические блоки, усилители и электропроводка, калибр и AWG, электрические формулы и двигатели
Ток 12 В и максимальная длина провода
Максимальная длина медного провода при падении напряжения 2%
Сокращения Согласно Международной электротехнической комиссии
Соответствующие сокращения согласно IEC
AC — активная, реактивная и полная мощность
Реальная, мнимая и полная потребляемая мощность в цепях переменного тока
Цепь переменного тока — напряжение, ток и мощность
В цепи переменного тока — переменный ток генерируется из источник синусоидального напряжения
Характеристики алюминиевого проводника
Характеристики полностью алюминиевого проводника (AAC)
Ампер и калибр проводов в электрических цепях 12 В
Максимальный ток — в амперах — в цепи 12 В — в зависимости от размера (AWG) и длины проволоки
As Синхронные асинхронные двигатели — электрические характеристики
Данные электродвигателя — номинальный ток, предохранитель, пусковой ток, контактор и автоматический выключатель асинхронных асинхронных двигателей
Автомобильная электрическая проводка на 12 В
Автомобиль — ток 12 В и максимальная длина проводов
AWG — Американский калибр проводов и круглые милы
AWG, диаметр в мил, круговой мил, диаметр в мм и площадь в мм ²
Калибры проводов
AWG Номинальные значения тока
Стандартные калибры проводов в США и номинальные значения силы тока
Конденсатор
Конденсаторы и емкость — заряд и единица заряда
Маркировка CE
Европейская директива по машинному оборудованию
Зарядка электромобилей — напряжение, сила тока и мощность
EV — Электромобиль — Зарядные станции — Мощность vs.Ампер и напряжение — переменный ток и DS — однофазный и трехфазный
Круги в прямоугольнике
Максимальное количество кругов, возможных внутри прямоугольника, например. количество труб или проводов в кабелепроводе
Электромонтажные схемы — однофазные электрические двигатели 230 В
Рекомендуемый калибр медных проводов и размер трансформатора для однофазных электродвигателей 230 В
CM — Круглая площадь в миле
Круговая площадь в миле — CM — это единица измерения, обозначающая размер поперечного сечения провода или кабеля
Цветовые температуры
Источники света и цветовое излучение
Медный и алюминиевый провод — электрическое сопротивление
Электрическое сопротивление в простой медной или алюминиевой проволоке
Медь Провод — электрическое сопротивление
Калибр, вес, круговые милы и электрическое сопротивление
Закон Кулона
Электрическая сила, действующая на точечный заряд
Делитель тока — онлайн-калькулятор
Делитель электрического тока
Двигатели постоянного тока — токи полной нагрузки
Ампер полной нагрузки в 120 А d Двигатели постоянного тока на 240 В
Диэлектрическая прочность изоляционных материалов
Способность действовать в качестве электроизолятора
Стандарты DIN VDE
Силовые установки DIN VDE
Электрические кабельные установки — номинальный ток
Номинальные значения тока и размеры кабелей для стационарных установок внутри зданий
Схема электрических цепей — Шаблон
Используйте Google Drive для создания общих схем электрических цепей в Интернете
Электрический нагрев массы
Электрический нагрев объекта или массы — подача энергии и изменение температуры
Калькулятор электродвигателя
Рассчитать амперы, л.с. и кВА
КПД электродвигателя
Расчет КПД электродвигателя
Электропроводка — 480 В
Данные проводки электродвигателя — ток NEMA, размер стартера, размер HMCP для двигателей мощностью от 1/2 до 500 л.с.
9 0002 Подключение электродвигателя — трехфазные цепи 230 и 460 В
Рекомендуемые размеры медного провода и трансформаторов для трехфазных электродвигателей 230 и 460 В
Электродвигатели — крутящий момент vs.Мощность и частота вращения
Скорость электродвигателей — выходная мощность и крутящий момент
Удары электрическим током
Физиологические эффекты поражения электрическим током
Электрический провод Однофазное напряжение 240 В — максимальная длина
Максимальная длина провода при падении напряжения 2%
Уравнения поперечного сечения электрического провода
Расчет поперечного сечения и диаметра одиночного и связанного провода
Сопротивление электрического провода для различных материалов
Медь, алюминий, латунь, константан, нихром, платина, серебро и вольфрам
Электропроводность элементов и другие материалы
Способность элементов проводить электрический ток
Электрические формулы
Наиболее часто используемые электрические формулы — закон Ома и комбинации
Электрическая индуктивность — последовательное и параллельное соединение
Последовательная и параллельная индуктивность
Электрическая Асинхронные двигатели — синхронная скорость
Скорость, с которой работает асинхронный двигатель, зависит от входной частоты сети и количества электрических магнитных полюсов в двигателе.
Электрометаллические трубки — EMT — Трубопроводы
Торговля трубопроводами для электрических металлических труб (EMT) размеры и максимальное расстояние между опорами
Электрический двигатель — Конструкция с заторможенным ротором Буквенные обозначения
Кодовые буквы с заблокированным ротором электродвигатели
Мощность электродвигателя и максимальная длина кабеля
Максимальная длина кабеля для электродвигателей
Мощность на валу электродвигателя
Электродвигатели указаны в лошадиных силах или ваттах.
Электродвигатели — размеры рамы
Габаритные размеры электромотора NEMA
Электродвигатели — ток полной нагрузки
Токи полной нагрузки для двигателей 460 В, 230 В и 115 В — одиночные и 3- фаза
Электрические двигатели — мощность и ток
Номинальная мощность электродвигателей в лошадиных силах по сравнению с их номинальной мощностью
Электрические двигатели — классы изоляции
Температурные и изоляционные классы электродвигателей
Электрические двигатели — скорость vs.Частота
Скорость электродвигателей с 2, 4, 6 или 8 полюсами при 50 Гц и 60 Гц
Показатели эффективности электродвигателей
NEMA — показатели КПД электродвигателей
Скорость электродвигателей при рабочих нагрузках
Скорость вращения рабочий электродвигатель с нагрузкой ниже, чем синхронная скорость (без нагрузки) электродвигателя
Электрическое сопротивление в последовательных и параллельных сетях
Резисторы при параллельном и последовательном подключении
Электрические блоки
Определение общих электрических единиц — например, ампер, Volt, Ohm, Siemens
Электродный потенциал и гальваническая коррозия
Введение в электрохимический ряд и коррозию металлов
Электродвижущая сила — e.mf
Изменение электрического потенциала между двумя точками
Энергия, накопленная в конденсаторах
Потенциальная мощность и энергия, накопленная в конденсаторах
Энергия, накопленная в индукторах
Энергия, накопленная в магнитных полях
Удлинители
Размер удлинительных шнуров — полный номинальная нагрузка при 115 В
Тепловые потери от электрических двигателей
Тепловые потери от электродвигателей в окружающую среду
Электродвигатели IEC — NEMA Стандартный крутящий момент
Классификация крутящего момента электродвигателей IEC и NEMA
Рабочие циклы IEC
Восемь — S1 — S8 — Рабочие циклы рабочих электродвигателей по IEC
Индуктивность
Электромагнитное поле — ЭДС — индуцированное в цепи
Асинхронные двигатели — Синхронная скорость и скорость полной нагрузки
Синхронная скорость и скорость полной нагрузки амплитудного тока ( AC ) асинхронные двигатели
Промежуточный металлический трубопровод — IMC
Более легкие и недорогие металлические трубы
IP — Степень защиты от проникновения
IP — Степень защиты от проникновения используется для определения защиты от окружающей среды или электрического корпуса — электрического оборудования
Kirchhoff’s Законы
Законы Кирхгофа по току и напряжению
LENI — Цифровой индикатор энергии освещения
Энергопотребление систем освещения
Освещение и силовые установки
Световые установки в зданиях и помещениях обычных типов
Световая отдача
Видимый свет производится источниками света
Максимальный ток в медном и алюминиевом проводе
Максимальный ток в медном и алюминиевом проводе
NEMA — Национальная ассоциация производителей электрооборудования
Национальная ассоциация производителей электрооборудования
90 002 NEMA A, B, C и D Конструкция электрического двигателя
NEMA установила четыре различных дизайна — A, B, C и D для электрических асинхронных двигателей
Классификация корпусов NEMA и IEC
Классификация корпусов NEMA по сравнению с классификациями корпусов IEC
Стандарты корпуса NEMA для электродвигателей
Стандарт корпуса NEMA для электродвигателей
Классы изоляции NEMA
Системы электрической изоляции, соответствующие стандартным классификациям NEMA для максимальных допустимых рабочих температур
Пускатели Nema
Контакторы или пускатели Nema размера
Хром0002 Провод — электрическое сопротивление vs.Повышение температуры
Электрическое сопротивление и повышение температуры
Закон Ома
Напряжение, ток и сопротивление
Онлайн-калибр проводов — AWG — Калькулятор
Рассчитайте AWG, мил, мм, см или квадратный мм
Конденсаторы с параллельным и последовательным подключением
Емкость в параллельных и последовательно соединенных цепях
Параллельные цепи
Сопротивление, напряжение и ток в параллельных сетях
Проницаемость
Электромагнетизм и формирование магнитных полей
Делитель потенциала — онлайн-калькулятор
Выходное напряжение с делителя потенциала
Коэффициент мощности — Индуктивная нагрузка
Индуктивные нагрузки и коэффициенты мощности для электрических трехфазных двигателей
Электропроводка — Цветовые коды
Цветовые коды, используемые в силовой проводке
Аккумуляторы — Калькулятор срока службы батарей
9 0004 Свойства аккумуляторных батарей и аккумуляторов
Относительная диэлектрическая проницаемость — диэлектрическая проницаемость
Некоторые распространенные материалы и их относительная диэлектрическая проницаемость
Относительная диэлектрическая проницаемостьАбсолютное напряжение
Электрические цепи и напряжение в любой точке
Сопротивление и проводимость
Электропроводность, обратная величине электрического сопротивления
Сопротивление и удельное сопротивление
Электрическое сопротивление и удельное сопротивление
Удельное сопротивление и проводимость — температурные коэффициенты для обычных материалов
Удельное сопротивление, проводимость и температурные коэффициенты для некоторых распространенных материалов, таких как серебро, золото, платина, железо и др.
Резисторы
— Калькулятор цветовых кодов
Цветовые коды для постоянных резисторов — значения и допуски — онлайн-калькулятор
Резисторы — буквенные и цифровые коды
Буквенные и цифровые коды для обозначения номиналов резисторов
Резисторы — стандартные значения
Предпочтительный ряд номеров для резисторов
Жесткий алюминиевый кабелепровод — RAC
Размеры жесткого алюминиевого кабелепровода
9000 Цепи серии 2
Напряжение и ток в последовательных цепях
Фактор обслуживания
Фактор обслуживания — SF — это мера периодически перегрузочной способности, при которой двигатель может работать без повреждений
Однофазное уравнение мощности
Однофазное электрическое уравнения мощности
Одиночный vs.Трехфазный переменный ток — сила тока
Преобразование между однофазным (напряжение 120, 240 и 480) и трехфазным (напряжение 240 и 480)
Скольжение в электрических асинхронных двигателях
Скольжение — это различие между синхронной и асинхронной скоростью
Меньшие круги внутри большего круга
Оцените количество маленьких кругов, которые вписываются во внешний больший круг — напр. сколько труб или проводов помещается в большую трубу или кабелепровод
Почва — Удельное сопротивление
Типы грунта и их среднее значение удельного сопротивления
SWG — Стандартный калибр для проволоки
Имперский стандартный калибр для проволоки, используемый для листового металла и проволоки
Три Фазовые электрические двигатели
Ток полной нагрузки, размеры проводов и кабелепроводов для трехфазных электродвигателей
Уравнения трехфазной мощности
Электрические трехфазные уравнения
Крутящие моменты в электрических асинхронных двигателях
Моменты описывают и классифицируют электродвигатели
Трансформаторы
Переменное напряжение и индуцированное электромагнитное поле — e.м.ф. — в трансформаторе
Переходные процессы
Переходные процессы — это выбросы высокого напряжения, вызванные внешним или внутренним источником переходных процессов
Типы электрических шкафов NEMA
Описание типов электрических шкафов NEMA
Напряжение по странам
Типичные напряжения и частоты используется для бытовых приборов
Падение напряжения в электрических цепях
Закон Ома и падение напряжения в электрической цепи
Дисбаланс напряжения — коэффициент снижения номинальных характеристик в многофазных двигателях
Эффективность электрических многофазных двигателей уменьшается с увеличением дисбаланса напряжений
Провод — Конвертировать из Квадратный мм в диаметр мм
Преобразование из квадратного мм в диаметр мм
Преобразователь калибра проволоки — AWG по сравнению с квадратным мм
Американский калибр проволоки (AWG) по сравнению с площадью поперечного сечения в квадратном мм
.
No related posts.

Разное

Расчет сетевого трансформатора онлайн калькулятор: Калькулятор расчёта трансформатора питания онлайн / Калькулятор / Элек.ру

Расчет сетевого трансформатора онлайн калькулятор: Калькулятор расчёта трансформатора питания онлайн / Калькулятор / Элек.ру

Калькулятор расчета трансформатора

Результаты расчета

Расчет трансформатора онлайн

Достоинство и плюсы этого способа

Онлайн расчет трансформатора за 6 простых шагов

Как пользоваться онлайн калькулятором для расчета трансформатора пошагово

Подготовка исходных данных за 6 простых шагов

Выполнение онлайн расчета трансформатора

Как рассчитать силовой трансформатор по формулам за 5 этапов

Этап №1. Как мощность сухого трансформатора влияет на форму и поперечное сечение магнитопровода

Этап №2. Особенности вычисления коэффициента трансформации и токов внутри обмоток

Этап №3. Как вычислить диаметры медного провода для каждой обмотки

Этап №4. Определение числа витков обмоток по характеристикам электротехнической стали: важные моменты

Этап №5. Учет свободного места внутри окна магнитопровода

4 практических совета по наладке и сборке трансформатора: личный опыт

Калькулятор расчета трансформатора онлайн

Результаты расчета

Преимущества онлайн калькулятора

Расчет трансформатора на стержневом сердечнике в онлайн

Необходимые сведения

Расчет броневого трансформатора

Программы для расчета

Расчёт и изготовление трансформатора для импульсного блока питания

О расчете трансформаторов: толщина обмотки и сечения сердечника, сопротивление

Конструкция трансформатора

Обмотки трансформатора

Принцип работы устройства

Назначение и функциональность

Как измерить диаметр провода

Таблица данных обмоточных проводов

Виды сердечников

Программы для расчета

Расчет трансформатора онлайн

Преимущества онлайн калькулятора

Типовой расчёт параметров

Стержневой тип магнитопровода

Расчет сетевого трансформатора

Расчёт трехфазного трансформатора

Расчет броневого трансформатора

РАСЧЕТ СИЛОВОГО ТРАНСФОРМАТОРА

и кВА согласно I

Калькулятор тока трансформатора:

Расчет тока трансформатора:

Трансформатор кВА к токовым расчетам:

Расчет импеданса на единицу и базы

, онлайн калькулятор

Трансформатор онлайн-калькулятор

Формулы для расчета перевода

Идеальный трансформатор

Напряжение передачи

Коэффициент текущей ликвидности

Реалер-преобразователь

Transformer Calculator Program — Electronics Projects Circuits

Примеры расчетов трансформаторов

Каскадный калькулятор — Qorvo

Калькулятор каскадного анализа (активный / пассивный)

Используемые формулы

Руководство пользователя калькулятора каскадного анализа

Заявление об отказе от ответственности:

Вычислитель трансформатора — ток полной нагрузки и коэффициент трансформации

Параметры

Как рассчитать ток полной нагрузки первичной обмотки трансформатора?

Как рассчитать ток полной нагрузки вторичной обмотки трансформатора?

Как рассчитать коэффициент трансформации трансформатора?

Пример 1: Расчет тока полной нагрузки трансформатора

Пример 2: Расчет коэффициента трансформации трансформатора

Электрооборудование

Электрические блоки, усилители и электропроводка, калибр и AWG, электрические формулы и двигатели

Ток 12 В и максимальная длина провода

Сокращения Согласно Международной электротехнической комиссии

AC — активная, реактивная и полная мощность

Цепь переменного тока — напряжение, ток и мощность

Характеристики алюминиевого проводника

Ампер и калибр проводов в электрических цепях 12 В

As Синхронные асинхронные двигатели — электрические характеристики

Автомобильная электрическая проводка на 12 В

AWG — Американский калибр проводов и круглые милы

AWG Номинальные значения тока
