Проверка Катушки Зажигания — 3 Основных Способа

Катушка зажигания предназначена для создания высокого напряжения, которое в дальнейшем используется свечой для образования искры. Поэтому ее исправная работа необходима для нормального функционирования системы зажигания. По сути катушка является небольшим трансформатором, на первичную обмотку которой приходит стандартные 12 В от аккумулятора, а выходит напряжение в несколько кВ. Она используется во всех системах зажигания — контактной, бесконтактной и электронной. Причины выхода из строя катушки типичны. Как правило, это обрыв провода, повреждение изоляции, механические деформации. Далее мы с вами рассмотрим признаки неисправности и методы диагностики катушки зажигания.

Содержание:

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100…150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30…50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5…3,5 Ом, а вторичной — 6…15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

• сопротивление обмоток;
• длительность искры;
• энергия искры;
• ток искры;
• индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Признаки неисправностей

Существует несколько характерных признаков неисправности катушки зажигания. Среди них:

• мотор начинает «троить», причем эта проблема усугубляется со временем;
• на морозе мотор «троит», пока не нагреется;
• перебои в работе двигателя во влажную погоду;
• при резком нажатии на педаль акселератора наблюдается провал в работе мотора.

При неисправной катушке на машинах с ЭБУ на приборной панели активизируется значок Check Engine. Однако перечисленные признаки также могут свидетельствовать и о других неисправностях, в частности, со свечами зажигания. Но при появлении хотя бы одной из них нужно выполнить диагностику катушки (катушек) зажигания. При подключении диагностического сканера может показать ошибку P0363.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

• Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
• Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
• Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
• Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Как проверить катушку зажигания

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку.

Проверка катушки зажигания ВАЗ

Проверка катушки зажигания Черри Тигго

Метод проверки «на искру»

Первый из них называется «на искру». Его преимущество — возможность выполнения в «походных условиях». Из недостатков же стоит отметить трудоемкость и неточность, поскольку причинами обнаруженных неисправностей может быть вовсе не катушка зажигания. Для выполнения диагностики вам понадобится свечной ключ, заведомо исправная свеча и плоскогубцы.

Для начала визуально проверьте целостность изоляции высоковольтной проводки. Начиная свечами зажигания и заканчивая катушкой. При этом зажигание должно быть отключено (ключ находиться в положении 0). В случае, если с изоляцией все в порядке, алгоритм дальнейших действий будет следующим:

1. Снимите наконечник со свечи первого цилиндра и подсоедините его к заранее подготовленной рабочей свече.
2. Самостоятельно или с помощью помощника поверните ключ зажигания в положение II (заводите машину).
3. Если катушка исправна, то между электродами свечи появится искра. При этом нужно обращать внимание на ее цвет. Нормальная рабочая искра имеет ярко-фиолетовый оттенок. Если же искра желтоватая и слабая, значит, есть проблемы с проводкой или катушкой. Если же искры нет вовсе, значит, катушка зажигания неисправна.
4. Повторите описанные действия для всех катушек в случае, если в машине они индивидуальные.

При работе с системой зажигания соблюдайте осторожность. Не прикасайтесь к токоведущим частям, находящимся под напряжением.

Если у вас нет заведомо рабочей запасной свечи, вы можете выкрутить любую свечку из двигателя. Для этого отсоедините ее и воспользуйтесь свечным ключом. В этом случае можно проверить катушку на всех имеющихся свечах. Тем самым вы заодно проверите состояние свечей зажигания.

В случае, если в двигателе установлены индивидуальные катушки, то проверить их можно, переставляя на другие свечи. При этом проводку лучше не трогать, чтобы не повредить ее целостность.

Модуль катушек зажигания

Метод «искры в шприце»

Процесс проверки катушки с помощью такого самодельного устройства достаточно прост. Для этого нужно подсоединить поочередно катушки к свече получившегося «прибора». Крепеж-крокодил присоединить к «массе» корпуса машины. На время смены тестируемых катушек двигатель необходимо глушить и запускать потом заново.

Изначально с помощью поршня нужно выставить минимальный зазор между проволокой на поршне и электродом (1…2 мм). И путем регулирования расстояния от проволоки на поршне до электрода на свече визуально смотреть на процесс появления между ними искры. Максимальное расстояние в данном случае у разных машин будет разным, и зависит оно от качества и состояния свечи зажигания, состояния электросистемы машины, качества «массы» и других факторов. Обычно искра при таких испытаниях должна появляться при расстоянии между электродами от 1…2 мм до 5…7 мм.

Перед каждым тестированием работы получившегося аппарата нужно обязательно отсоединять разъем с каждой форсунки с тем, чтобы топливо не заливало цилиндр во время проверки.

Главное, о чем можно точно судить при таких испытаниях — сравнение состояния разных катушек по цилиндрам. Если имеет место неисправность или пробой — это будет видно по длине искры по сравнению с более-менее исправными катушками.

Проверка сопротивления изоляции

Еще один популярный метод проверки заключается в измерении значения сопротивления изоляции проводов в обмотках катушки. Для этого вам понадобится мультиметр, способный измерять сопротивление. Катушку зажигания лучше демонтировать с автомобиля, чтобы работать было удобнее. Процедура замера несложна. Главное знать, где расположены выводы первичной и вторичной катушек, так как измерять сопротивление необходимо проверить на них обеих.

Перед началом работы убедитесь в исправности мультиметра. Для этого включите режим измерения сопротивления и замкните щупы между собой. На экране должен быть 0.

Два щупа мультиметра попарно подсоединяют (касаются) к выводам первичной обмотки. Значение сопротивления должно находиться в пределах 0,5…3,5 Ом (у некоторых катушек может быть больше, точную информацию вы найдете в справочной литературе). Аналогичную процедуру необходимо провести и со вторичной катушкой. Однако тут диапазон значений будет другим — от 6 до 15 кОм (аналогично информацию уточняйте в справочной литературе).

Процедура замера сопротивления изоляции катушки зажигания

Если значение будет мало, значит, в обмотке повредилась изоляция, и вы имеете дело с коротким, скорее всего межвитковым, замыканием. Если же сопротивление слишком велико, то это означает, что провод обмотки оборвался и нет нормального контакта. В любом случае необходимо выполнять ремонт, то есть перематывать обмотку. Однако в большинстве случаев лучше попросту заменить катушку зажигания, так как этот способ избавит вас от лишних хлопот и затрат. Это касается практически любого автомобиля, ведь стоимость ремонта будет превышать цену самой катушки.

Если вы имеете дело с индивидуальными или двухвыводными катушками, то здесь дело обстоит несколько иначе. Значение на первичной обмотке должны быть аналогичными. А что касается «вторички», то значение сопротивления будут идентичными на обоих выводах. Если на машине установлена катушка с четырьмя выводами, то проверку нужно делать на всех выводах.

Также учтите, что при измерении сопротивления на вторичной обмотке важно учитывать полярность. В частности, черным щупом мультиметра коснитесь центрального вывода («массы»), а красным — стержня наконечника.

Осциллограф покажет все

Самый профессиональный метод проверки катушки — воспользоваться осциллографом. Только он способен дать полную информацию о состоянии системы зажигания, и в частности, катушек зажигания. Поэтому в сложных случаях имеет смысл воспользоваться электронным осциллографом и дополнительным программным обеспечением. Особенно это актуально когда имеет место так называемое межвитковое замыкание на катушках вторичного напряжения (с высоким напряжением).

Проверка зажигания осциллографом

Проверка системы зажигания осциллографом позволяет выявить неисправность конкретного узла или просто прдиагностировать состояние по импульсах осциллограммы.
Подробнее



Если с помощью осциллографа снять график значений рабочих напряжений в динамике (видно на рисунке), то по нему можно понять, что причиной возможных описанных выше неисправностей будет именно катушка зажигания. Дело в том, что при возникновении межвиткового замыкания во вторичной катушке уменьшается энергия, которая могла бы потенциально запастись в этой самой катушке, а это, в свою очередь, приводит к уменьшению времени горения искры, то есть, пропускам воспламенения. Особенно это заметно при резком нажатии на педаль акселератора.

Катушка целая

Катушка пробитая

Итоги

Проверить катушку зажигания совсем несложно. Это может сделать любой, даже начинающий, автолюбитель. Самый простой и эффективный метод — измерение сопротивления изоляции на первичной и вторичной обмотках. Для этого лучше снять катушку для удобства проведения работы.

Помните, что при выявлении неисправности редко имеет смысл проводить ремонт, в частности, перематывать одну или вторую обмотки. Гораздо проще купить и заменить новую катушку зажигания целиком.

Спрашивайте в комментариях. Ответим обязательно!

Катушки зажигания — Denso

Катушка зажигания – важный элемент системы зажигания двигателя. Основное назначение катушки – в нужный момент времени подать на свечу импульс высокого напряжения, служащий для образования искры достаточной силы в воздушном зазоре между электродами для воспламенения топливной смеси.

Катушки зажигания DENSO

Kатушка зажигания представляет собой трансформатор электрической энергии, преобразовывающий напряжение бортовой сети автомобиля 12В в высоковольтное напряжение. Современные катушки способны обеспечить величины напряжений до 30 кВ.

Несомненным лидером в разработке и производстве катушек зажигания является компания DENSO. Наше тесное сотрудничество с мировыми автопроизводителями позволяет нам разрабатывать передовые компоненты систем зажигания, отвечающие самым высоким требованиям, предъявляемым к современным автомобилям.

Именно наши инженеры первыми разработали индивидуальную катушку зажигания. Они использовали в катушках диагональные индукционные обмотки, позволившие существенно уменьшить размер этого важного узла без потери его характеристик, и использовали в системах зажигания микросхемы и электронные компоненты, что привело к значительному росту их надежности и быстродействия.

Преимущества катушек DENSO

• Катушки зажигания на протяжении всего своего жизненного цикла обеспечивают высокие значения выходного напряжения.
• Благодаря используемым в их производстве материалам способны обеспечить надежную работу двигателя и в жаркой пустыне и в условиях арктического холода.
• Высококачественная защита из современных материалов предотвращает попадание внутрь влаги и технических жидкостей.
• В модуле управления катушкой предусмотрены защитные схемы и фильтры радиопомех, исключающие влияние системы зажигания (электромагнитные наводки) на электронные и мультимедийные системы автомобиля.
• Использование передовых технологий и высококачественных материалов позволяет нам производить высокоэффективные катушки зажигания малого размера, что позволяет производителям автомобилей существенно экономить место в подкапотном пространстве.
• Универсальность катушек DENSO позволяет применять их на большинстве моделей автомобилей.
  К примеру, 25 моделей катушек зажигания, добавленных к ассортименту в сентябре 2018 года, являются альтернативным вариантом замены для 27 оригинальных запасных частей, что в целом дает 812 вариантов применения на автомобилях различных производителей. Причем вновь добавленные модели покрывают около 12% автопарка, что в натуральном выражении составляет примерно около половины миллиона автомобилей.

Разновидности катушек DENSO

Широкий ассортимент продукции DENSO представлен катушками зажигания следующих типов:

• двухискровые катушки зажигания.  Устройства, одновременно формирующие высоковольтный импульс сразу для двух свечей. Искра в одном цилиндре поджигает топливо в камере сгорания, а вторая формируется «вхолостую», поскольку ее образование происходит на фазе выпуска отработавших газов из цилиндра. При следующем обороте коленчатого вала эффективное сгорание происходит во втором цилиндре пары. Такое распределение высоковольтных импульсов позволяет упростить конструкцию и сделать ее более миниатюрной, сконцентрировавшись на величине выходного напряжения и стабильности формирования высоковольтного импульса;
• модули зажигания. Формируют высокое напряжение индивидуально для свечи каждого из цилиндров. Процесс формирования импульсов происходит на основе сигналов, полученных с различных датчиков ДВС, предварительно обработанных электронным блоком управления;
• индивидуальные катушки, выполненные в виде стержня. Такие катушки устанавливаются непосредственно на наконечник свечи в свечном колодце. Преимуществами такого решения являются отказ от использования высоковольтных проводов и существенная экономия места в подкапотном пространстве.

Все приведенные типы катушек зажигания DENSO разработаны нашими инженерами с одной целью – получить на выходе вторичной обмотки стабильно высокий уровень напряжения пробоя, поскольку только с ним возможно формирование качественной искры. Только полное и эффективное сгорание топлива позволяет нам назвать двигатель с нашей системой зажигания экологичным и экономичным!

Рекомендации DENSO по уходу за катушкой зажигания

Простые и не требующие особых усилий рекомендации от наших специалистов позволят продлить жизненный цикл катушки зажигания.

1. Своевременно очищайте от пыли и грязи корпус катушки. Проверяйте качество подключения высоковольтных проводов, их чистоту, отсутствие следов коррозии и окисления контактных соединений. Следите за тем, чтобы на корпусе устройства не образовывались трещины, через них внутрь может попасть влага, которая гарантированно выведет катушку из строя.
2. Следите за признаками, потенциально ведущими к возможным неполадкам. Недопустимо появление на корпусе катушки следов прогаров от воздействия электрической дуги, сколов и трещин. При наличии таковых катушку лучше заменить.
3. Следите за уровнем заряда аккумулятора. Недостаточное напряжение бортовой сети ведет к недостаточно высокому уровню напряжения на вторичной обмотке катушки зажигания, а значит, и к более слабой искре. Помимо неполного сгорания топлива и увеличения его расхода, слабый аккумулятор вызывает более медленное формирование высоковольтных импульсов. При этом по обмоткам катушек в течение более длительного времени протекает электрический ток, нагревая их, что может привести к локальному перегреву обмоток и выходу катушки из строя.
4. При наличии в системе высоковольтных проводов необходимо следить за их состоянием. Неисправный провод либо вовсе не доставляет высоковольтный импульс к свече, либо в нем «теряется» его большая часть. Изменение сопротивления провода ввиду плохого контакта, вызванного коррозией или окислением, приводит к значительной электрической нагрузке на катушку зажигания, что влечет за собой ее чрезмерный нагрев.

Диагностика неисправности катушки зажигания

Прежде чем приступить к диагностике катушки следует удостовериться в исправности и правильном функционировании других составляющих системы зажигания (свечей, высоковольтных проводов), поскольку именно они могут быть причиной неустойчивой работы двигателя. Необходимо убедиться в том, что в бортовой сети автомобиля присутствует необходимый уровень напряжения.

Существует несколько методик диагностики и поиска неисправности катушки зажигания. Для проведения диагностики нужны определенные приборы, инструменты и приспособления, а главное, базовые знания в области электротехники. В противном случае наиболее правильным решением будет обращение в специализированный сервисный центр, профессионально занимающийся диагностикой и ремонтом систем зажигания.

Проверка сопротивления и целостности обмоток

Осуществляется при помощи прибора, измеряющего электрическое сопротивление обмоток. Естественно, у каждой модели катушки эти значения свои, но усредненные значения сопротивления рабочих обмоток катушки зажигания находятся в следующих пределах: первичной обмотки – 3-3,5 Ом, вторичной – 5000-9000 Ом.

При подозрении на неисправность одной из катушек показания значений сопротивления обмоток всегда можно сравнить со значениями, полученными при измерении заведомо исправной катушки.

Нелишним будет удостовериться в отсутствии электрической связи управляющего катушкой проводника с выводами обмоток и «массой» автомобиля.

Если результаты измерений покажут обрыв обмотки или величины измерений будут сильно разниться с эталонными значениями – катушка зажигания неисправна, ее необходимо заменить.

Проверка на работающем двигателе

Когда один из цилиндров двигателя не работает, «троит» и есть подозрение на отсутствие искры в одном из цилиндров, можно провести быстрый тест по определению неработающего цилиндра. Для этого на работающем двигателе поочередно отключают разъемы от топливных форсунок и следят за изменениями в работе мотора. Отключение форсунки неработающего цилиндра никак не скажется на работе двигателя, во всех остальных случаях будет наблюдаться снижение оборотов и явно выраженная попытка прекращения работы.

Крайне нежелательно при проведении данного теста отключать разъемы, подключенные к катушкам зажигания, поскольку это действие может привести к выходу из строя исправного узла.

Проверка наличия искры

На испытательном стенде или непосредственно на двигателе автомобиля к выводу катушки подключается специальный электрический разрядник. После чего стартером приводится во вращение коленчатый вал мотора и наблюдается наличие или отсутствие искры на электродах разрядника. Данная процедура проводится для всех выводов катушки или индивидуальных катушек зажигания до момента выявления неисправности.

При проведении диагностики по этому методу применение разрядника, а не обычной свечи зажигания обязательно! Использование свечи может не выявить проблему, поскольку в цилиндре свеча работает в совершенно других условиях (высокая температура и давление в момент такта сжатия), отличных от условий искрообразования в атмосферном воздухе.

Диагностика и тестирование катушки зажигания

03.09.2018 Диагностика катушки зажигания

Механизм зажигания

Все катушки зажигания являются трансформаторами, которые состоят из железного сердечника, окруженного первичной и вторичной обмотками. Первичные обмотки представляют собой провод большего диаметра, чем вторичные, однако обладают меньшим количеством оборотов вокруг сердечника. Отношение оборотов между первичной и вторичной обмотками определяет выходной потенциал катушки (чем выше отношение, тем выше максимальное выходное напряжение). Большинство катушек имеют примерно в 10 раз больше вторичных обмоток, чем первичные обмотки. У высокопроизводительных катушек это соотношение еще больше.

Устройство катушки зажигания

Первичная и вторичная обмотки изолированы и не касаются друг друга. Сопротивление первичной обмотки, как правило, очень низкое, обычно всего 0,6-0,7 Ом. Сопротивление вторичных обмоток, для сравнения, довольно велико. Сегментированные конструкции катушек обычно находятся в диапазоне 5 500 Ом.

Принцип работы катушки

Так как же катушка зажигает свечу? Когда напряжение аккумулятора от цепи зажигания попадает в модуль зажигания или PCM, оно начинает протекать через первичные обмотки и сердечник становится сильным электромагнитом. Это создает магнитное поле, окружающее сердечник и вторичные обмотки. Когда модуль зажигания отключает первичное напряжение на катушке, магнитное поле пропадает. Поле вызывает всплеск напряжения в катушке. Затем напряжение переходит от катушки к свече зажигания и создает искру, которая воспламеняет воздушно-топливную смесь в цилиндре.

Как проверить индивидуальную катушку. Несколько способов. + самодельный тестер для проверки:

Диагностика катушки зажигания

Если есть подозрения в проблемах с катушкой зажигания советуем первичное и вторичное сопротивление катушки измерить омметром. Если наблюдается пробой либо падение сопротивления, катушку следует заменить.

Симптомы, которые появляются у автомобиля при неисправной катушке зажигания, очень часто соответствуют признакам выхода из строя других узлов, поэтому проверка катушки может не только сэкономить время, но и средства.

Признаки выхода из строя катушки могут быть следующими:

1. Стреляет из выхлопной трубы – искра подается не вовремя, и топливная смесь загорается не тогда, когда нужно. Подобное наблюдается также при неисправных датчиках Холла, когда коленвал «посылает» сигнал на катушку не тогда, когда нужно.
2. Слабая искра – автомобиль плохо заводится и глохнет на нейтральных оборотах, однако при разогретом двигателе симптомы пропадают, но наблюдаются провалы. Часто грешат на свечи, однако про катушку начинают догадываться, если замена свечи не дала результатов.
3. Сопутствующие сбои в электронике – проблемы с генератором, светом и пр. Когда имеется наружных дефект катушки, искра может «проскакивать» кроме свечи на корпус, тем самым пагубно влияя на электрические приборы.

Короткое или более низкое сопротивление в первичных обмотках может повредить модуль зажигания. Это также может уменьшить выход напряжения катушки, что приводит к слабой искре, сложному запуску.

Высокое сопротивление в первичных обмотках катушки способно вывести из строя схему драйвера PCM сразу, но это может привести к тому, что модуль будет работать горячим и сократит срок его службы. При этом условии выход катушки будет низким или несуществующим (слабая искра или отсутствие искры).

Короткое или низкое сопротивление во вторичных обмотках катушки приведет к слабой искре, но не повредит модуль или схему драйвера PCM. Открытое или высокое сопротивление вторичных обмоток катушки также вызывает слабую искру или отсутствие искры, а также может повредить модуль зажигания из-за индукции обратной связи через первичный контур.

Проверка вторичной обмотки катушки зажигания Mazda

Важным моментом, который следует учитывать в отношении всех типов катушек зажигания, является то, что, когда магнитное поле пропадает, высоковольтный скачок должен куда-то «уйти». Если электрический ток не может попасть в свечу зажигания, он найдет еще один путь к земле, который может быть обратно через модуль зажигания, схему драйвера PCM или через изоляцию внутри самой катушки. Поэтому никогда не отсоединяйте штекерный провод или обмотку COP во время работы двигателя. Это может быть опасно не только по отношению к чувствительным электронным компонентам, но и для вашей жизни.

Инструменты для тестирования катушек зажигания

В настоящее время компания Snap-on предлагает ряд индуктивных адаптеров, которые могут быть подключены непосредственно к катушкам на разных системах для сбора информации о вторичном зажигании. Большинство этих адаптеров позволяют использовать модуль Snap-on kV для наблюдения за поведением вторичной обмотки всех типов катушек. В большинстве случаев для диагностики катушки необязательно снимать.

COP адаптеры доступны для различных моделей BMW, двигателей Chrysler 2.7L, 3.2L и 3.5L (Dodge Intrepid, Chrysler Concorde LHS и 300M), Ford 3.4L Taurus SHO, 4,6L Town Car и Mark VIII, Mustang, Crown Vic и Grand Marquis, F-Series и E-Series с двигателями 5.4L и 6.8L, Acura SLX, Honda Passport, Isuzu Amigo, Rodeo и Trooper, Mercedes-Benz с двигателями M112 и M113, Toyota и Lexus с 1UZ-FE и 2UZ -FE, Audi A4 1.8L turbo и A8 4.2L, Volkswagen Passat 1.8L turbo, Volvo 960 и 9000.

Другим удобным инструментом, который может быть использован для быстрого поиска неисправности в катушках зажигания, является датчик Waekon Coil On Plug Ignition Quick Probe (WAE76560). Этот ручной инструмент прост в использовании и имеет индуктивную лопасть, которая помещается поверх катушки для обнаружения ее активности. Светодиодный датчик загорается каждый раз, когда катушка срабатывает и создает достаточный вольтаж. Второй датчик дает знать, когда искра имеет достаточную продолжительность.

Как правильно заменить катушку зажигания

Катушки, предназначенные для замены всегда должны быть того же основного типа, что и оригинал, и иметь такое же первичное сопротивление. Использование неправильной катушки может повредить другие компоненты зажигания или привести к сбою новой катушки.

Проблем с будущей катушкой часто можно избежать, очищая разъемы и клеммы при установке. Коррозия может вызвать прерывистую работу и потерю непрерывности протекания тока; это может способствовать ускоренному износу компонентов. Применение диэлектрической смазки к этим соединениям может помочь предотвратить коррозию и обеспечить хорошее соединение.

На двигателях с большим пробегом, с распределителями или системами DIS провода свечи зажигания, после отказа катушки, также подлежат замене. Кроме этого следует установить новые штепсели. 50 тысяч километров пробега для обычной катушки и 150 тысяч для долговечной: таков как правило, срок выхода из строя катушек зажигания.

Как проверить катушку зажигания мультиметром

Автор omsaananda На чтение 5 мин. Просмотров 2.1k. Опубликовано 01/02/2018 Обновлено 01/02/2018

Бывают моменты, когда аккумулятор полностью заряжен, а заводиться автомобиль не хочет. В этой ситуации непосвящённые водители размышляют о причинах поломки, а автовладельцы с опытом в первую очередь пытаются проверить катушку зажигания. Это один из важнейших узлов двигателя и именно неисправность в нём приводит к тому, что автомобиль отказывается заводиться. Разберёмся как проверить катушку зажигания мультиметром, чтобы выявить причину поломки автомобиля.

Возможные признаки и причины поломки

Катушка зажигания преобразует низковольтное напряжение от аккумулятора и генератора в высоковольтное и направляет его на свечи. В последних появляется искра, которая воспламеняет топливо. Этот узел считается ведущим в пусковой системе, и его поломка может обездвижить транспорт на довольно долгое время.

По каким признакам можно предположить повреждение электротрансформатора:

Если автовладелец заметил подобные изменения в работе автомобиля, то скорее всего, причиной станет неисправность и следует знать, как проверить катушку зажигания мультиметром.

По каким причинам можно наблюдать подобное? Чаще всего это механические повреждения, регулярные перегревы, свечи низкого качества, а также негативное воздействие внешней среды. Например, после сильного нагрева и вибрации в процессе эксплуатации повреждается изоляция. Последнее приводит к короткому замыканию в обмотках катушки. В случае если свечи, установленные в автомобиле, не отличаются качеством, происходит перегрузка проводов высоковольтного типа и возникает обрыв обмотки.

Существует два способа проверить работоспособность электротрансформатора: создание искры между свечей и корпусом и использование мультиметра. В современных автомобилях первый может привести к непредвиденным последствиям со стороны электроники. Поэтому стоит использовать именно указанный прибор для диагностики работоспособности бобины.

Как проверить катушку зажигания мультиметром: инструкция

Опытные автовладельцы, имеющие минимальные знания в механике, разделяют процесс на три основных этапа: подготовка, визуальный осмотр и диагностика с помощью прибора. Можно отвезти машину в сервис и доверить процесс профессионалам. Но, имея мультиметр, автовладелец сможет выполнить проверку самостоятельно. Кроме того, такой процесс будет полезен для понимания принципа работы автомобиля.

Первый этап — подготовка

Собственно, процесс подготовки заключается в приобретении самого прибора необходимого для проверки. Его можно купить в специализированном магазине, а особо экономные могут попросить у соседа по гаражу (проводить проверку стоит именно там). Прибор способен определять напряжение и сопротивления. Если катушка покажет результат соответствующей норме, значит, она исправна.

Другой вопрос, как узнать нужные показатели. Можно ориентироваться на среднее значение. Но лучше если автовладелец найдёт информацию в технической документации по автомобилю. Если документ утерян или машина была куплена на вторичном рынке, то нужные данные можно найти в интернете. Индивидуальный подход в этом вопросе более предпочтителен, чем использование усреднённых показателей.

Что требуется узнать о катушке зажигания автомобиля? Для диагностики требуются показатели сопротивления первичной и вторичной обмотки.

Этап №2 — визуальный осмотр

Бобины разных автомобилей могут иметь различный вид, но основной тип комплектации все-таки един. Можно явно различить следующие детали: корпус, два контакта, крышку и центральную клемму.

Визуальный осмотр нацелен на выявление механических повреждений прибора. То есть автовладелец должен внимательно осмотреть корпус и попытаться найти трещины, прожоги или сколы. Но так как катушка имеет эбонитовый корпус, который не пропускает ток, то причину неисправности следует искать в обмотке.

Третий этап — проверка мультиметром

Тут мы непосредственно разберёмся как проверить катушку зажигания мультиметром.

Диагностика электрической цепи тамблера

• Прежде чем приступить к проверке прибором нужно открыть фиксатор и отсоединить от тамблера (в нём находится катушка) провода.
• Настройте мультиметр на замер напряжения.
• Приложите один контакт прибора к выводу бобины, а второй к массе (например, корпусу автомобиля).

Посмотрите показания прибора. Если катушка зажигания исправна, то на панели отобразится 12 Вольт или показатель, соответствующий технической документации транспортного средства. Если напряжение равно нулю, значит, с электрической цепью тамблера беда.

Вторичная обмотка

Далее, следует проверить сопротивление, чтобы понять где именно произошёл обрыв, в первичной или вторичной обмотке. Измените настройки мультиметра на измерение показателей сопротивления. Затем прикладываем контакты к центральной клемме и к одному из выводов катушки (не имеет большого значения положительный или отрицательный).

Нужные показатели стоит уточнить в паспорте автомобиля. Обычно они находятся в пределах 6-15 кОм. Если имеются внушительные отклонения от нормы, то можно с уверенностью сказать, что обрыв именно во вторичной обмотке.

Первичная обмотка

Чтобы выявить обрыв на первичной обмотке, необходимо измерить сопротивление, приложив контакты к положительному и отрицательному выводу катушки. Нормальные показатели соответствуют документации или находятся в пределах 0,5-2 Ом. Если видны значительные различия, значит, имеет место обрыв.

На этом вопрос, как проверить катушку зажигания мультиметром исчерпан. В случае обнаружения неисправности катушку придется заменить на новую. Следует регулярно проводить диагностику, ведь неисправность системы зажигания плохо влияет на двигатель и долговечность его эксплуатации.

Способы проверки катушки зажигания мультиметром на основные неисправности

Катушка зажигания является неотъемлемой частью системы пуска автомобиля. Без нее добиться старта мотора не получится, тогда как запустить двигатель без аккумулятора реально, который также играет важную роль в формировании первой искры. Катушка зажигания устроена довольно просто, но даже она может придти в негодность при различных неисправностях автомобиля или из-за заводского дефекта. При этом на пуске двигателя работа катушки зажигания не ограничивается, и если она вышла из строя, когда мотор уже заведен, это приведет к его полной остановке. Проверка катушки зажигания мультиметром – это верный и простой способ определить исправность агрегата и необходимость его замены.

Как проверить катушку зажигания

Проверка катушки зажигания – это трехступенчатый процесс, который начинается с подготовки, после проходит визуальный осмотр и заканчивается тестированием при помощи приборов. Агрегат может проверяться на специализированных диагностических стендах в дилерских мастерских или профессиональных сервисах. Самостоятельная проверка катушки зажигания проводится при помощи мультиметра – универсального диагностического прибора широкого спектра применения.

Подготовительный этап

Перед тем как приступать непосредственно к диагностике катушки зажигания, необходимо обзавестись мультиметром (способным определять напряжение и электрическое сопротивление, Ом) и найти технической документацией по автомобилю. В машинах устанавливаются различные катушки зажигания, и параметры конкретной модели прописываются в «паспорте» автомобиля. Если машина покупалась «с рук», техническую информацию о ее агрегатах легко найти в интернете.

Параметры катушки зажигания, необходимые для ее диагностики, — это сопротивление первичной обмотки и сопротивление вторичной обмотки. Если обнаружить их не удалось, можно опираться при тестировании элемента на общие цифры, о которых речь пойдет ниже.

Рекомендуем прочитать:
Как проверить уровень заряда аккумулятора на автомобиле с помощью мультиметра

Визуальный осмотр катушки зажигания

Внешний вид катушки зажигания может различаться, в зависимости от модели. При этом она имеет характерные детали – корпус, крышка, два контакта и центральная клемма. Во время визуального осмотра достаточно внимательно взглянуть на корпус и поискать на нем сколы, трещины или прожженные области. Корпус выполняется из эбонита, и он не пропускает ток, в большинстве случаев неисправность катушки связана с внутренним повреждением.

Проверка катушки зажигания мультиметром

Диагностика электронной системы управления двигателем и электрической цепи трамблера

Катушка зажигания располагается в трамблере, и для проверки напряжения необходимо отогнуть защелкнутый фиксатор и снять с трамблера провода, которые к нему подходят. Далее требуется взять мультиметр и установить на нем параметры для замера напряжения. После этого один из проводов мультиметра прикладывается к выводу катушки зажигания, а второй к корпусу автомобиля (то есть к массе).

Результатом подобного замера при исправной катушке зажигания должны стать 12 Вольт, отображаемые на мультиметре. Если имеются проблемы с электронной системой управления двигателем или электрической цепью трамблера, мультиметр покажет 0 Вольт.

Проверка вторичной обмотки на обрыв

Чтобы провести подобную диагностическую процедуру, необходимо установить мультиметр в режим измерения электрического сопротивления (Ом). Далее подключаем один из проводов устройства диагностики к положительному или отрицательному выводу катушки зажигания, а второй к центральной клемме.

Если в результате измерения у вас получилось значение около 6-8 кОм, это считается нормальным для большинства катушек. Некоторые могут выдавать значения до 15 кОм, что тоже считается приемлемым, но лучше уточнить данный параметр в технической документации автомобиля. В том случае, когда отклонения измеренных результатов серьезные, по отношению к цифрам, указанным в технической документации, можно говорить об обрыве во вторичной обмотке.

Проверка первичной обмотки на обрыв

Процедура диагностики первичной обмотки катушки зажигания практически не отличается от проверки вторичной обмотки. Вновь возьмите мультиметр, у которого установлен режим измерения электрического сопротивления, и подключите его провода к положительному и отрицательному выводу катушки зажигания, то есть к внешним контактам (в большинстве случаев).

Если в результате измерения мультиметр показывает значения около 0.5-2 Ом, значит, с первичной обмоткой нет проблем, и она работает в штатном режиме.  Когда сопротивление отличается от данных значений, констатируется факт обрыва первичной обмотки.

Загрузка…

Как проверить катушку зажигания своими руками: признаки неисправности и диагностика

Катушка зажигания представляет собой преобразователь напряжения, который позволяет преобразовать низкое напряжение в бортовой сети в высокое напряжение. Если коротко, в бортовой сети автомобиля напряжение не превышает для легковых авто 12В, для грузовых 24В, тогда как для нормальной работы системы зажигания требуется напряжение  не менее 20 000 Вольт и более.

На деле, напряжение для легкового авто 12В катушка или повышающий трансформатор преобразует в высоковольтное напряжение, необходимое для получения разряда (искры) на свечах зажигания.

Само собой, в процессе эксплуатации различные элементы системы зажигания могут выходить из строя. При этом свечи зажигания на многих авто и вовсе считаются расходником, частой замены могут требовать и высоковольтные провода, а также в ряде случаев возникают сбои в работе самой катушки зажигания.

Содержание статьи

Как работает катушка

Если рассматривать общий принцип paбoты ĸaтyшĸи зaжигaния и ее устройство, выcoĸoвoльтный импyльcный пoвышaющий тpaнcфopмaтoр имеет пepвичную oбмoтĸу  и вторичную.

Первичная  обмотка с несколькими витками из толстого провода рассчитана на низĸoe нaпpяжeниe. Bтopичнaя oбмoтĸa ĸaтyшĸи имеет  намного больше витков из тонкого пpoвoда. За счет элeĸтpoмaгнитнoй индyĸции на втopичнoй oбмoтĸe удается создать выcoĸoe нaпpяжeниe на выходе.

Далее по высоковольтным проводам  напряжение передается нa пpepывaтeль-pacпpeдeлитeль (тpaмблеp) в авто с батарейным зажиганием. Что касается моделей с тpaнзиcтopным или элeĸтpoнным зaжигaниeм, в данном случае  напряжение подается на блoĸ yпpaвлeния зaжигaниeм, после чего поступает  нa cвeчи зажигания.

Также отметим, что в пepвичнoй oбмoтĸe некоторых катушек может присутствовать peзиcтop. Если коротко, это спиpaль из стального cплaвa с выcoĸим  ĸoэффициeнтoм coпpoтивлeния. Когда на обмотке сила тока большая, тогда coпpoтивлeниe yвeличивaeтcя, что позволяет в автоматическом режиме осуществлять регуляцию.

Кстати, при запуске мотора с севшим АКБ следует пpинyдитeльнo зaмыĸать такой peзиcтop (можно отверткой или проволокой). Это позволит двигателю запуститься легче и быстрее.

• Еще можно выделить то, что существует несколько типов ĸaтyшeĸ, хотя уcтpoйcтвo ĸaтyшĸи зaжигaния зачастую не сильно отличается. Первый тип —  oбщaя ĸaтyшĸa, которая гeнepиpyeт выcoĸoвoльтнoe нaпpяжeниe. Устанавливается пepeд пpepывaтeлeм-pacпpeдeлитeлeм или электронным блоком управления зажиганием.

Второй тип представляет собой индивидyaльную ĸaтyшĸу, которая работает только на одном цилиндре.  Ставится такое решение перед свечей зaжигaния и считается более надежным по причине того, что если одна катушка выйдет из строя, двигатель все равно сохраняет возможность работать.  Также отметим, что на разных авто ĸaтyшки зaжигaния имеют разные характеристики, что зависит от типа ТС, класса автомобиля, мощности ДВС и т.д.

Неисправности катушки зажигания: признаки и симптомы

Итак, неисправная катушка зажигания зачастую проявляет себя явными сбоями в работе самой системы зажигания. Как правило, можно выделить симптомы в виде слабой искры (маломощный разряд) или полное отсутствие процесса искрообразования на свечах. Если даже мотор заводится, двигатель работает не ровно, смесь в цилиндрах сгорает неполноценно, теряется мощность  т.д.

Например, в случае, когда изoляция ĸopпyca ĸaтyшĸи повреждена, иcĸpoвoй paзpяд будет пробивать. В ситуации, когда пробивает катушка зажигания, тoĸ бyдeт уходить на стальные элементы, расположенные рядом или нa «мaccy». В любом случае, искры на электроде свечи зажигания не будет.

Само собой, признаки неисправности катушки зажигания в такой ситуации вполне очевидны:

• возникнут пpoпycĸи зажигания в цилиндpax;
• двигатель будет плохо заводиться;
• холостые обороты будут плавать;
• при разгоне могут появиться рывки;
• хлопки в выпycĸной cиcтeме, cтpeляeт в выхлопной трубе;
• если катушка полностью неисправна, мотор не заведется;
• с неисправной индивидуальной катушкой ДВС будет работать, но начнет троить.

Причины неполадок и как проверить катушки зажигания

Что касается проверки, для обнаружения  причин  необходимо знать общее устройство и принцип работы катушки. Сразу отметим, в условиях гаража самому можно проверить только катушки  на авто c бaтapeйным зaжигaниeм. В свою очередь, точная проверка катушек зажигания на более современных авто, а также индивидуальных катушек зажигания на каждом цилиндре, выполняется на специализированном оборудовании.

Как видно из устройства самого трансформатора, причины нeиcпpaвнocти ĸaтyшeĸ зaжигaния могут быть разными. Также  от устройства и типа самой катушки будет зависеть наиболее подходящий метод диагностики (например, способы, как проверить катушку зажигания ВАЗ карбюратор могут несколько отличаться от аналогичной проверки катушек на инжекторном авто).

Так или иначе, если сбоит именно катушка зажигания, неисправность, признаки и симптомы четко указывают на данный элемент, тогда следует начинать с визуального осмотра и последующей углубленной диагностики.

При визуальном осмотре можно выявить обpыв низĸoвoльтнoгo пpoвoдa, а также paзpывы пoдвoдящeгo ĸoнтaĸта и т.д. Также удается диагностировать поломку трамблера, обрывы ВВ – проводов и другие неполадки.

Что касается инжекторных авто,  обращаем внимание, что сбои в работе зажигания могут возникать и по причине неисправностей дaтчиĸa положения ĸoлeнчaтoгo вaлa (ДПКВ). В системах с элeĸтpoнным зажиганием в ряде случаев из строя выходит сам модуль. По этой причине нужно знать, как проверить модуль зажигания при такой необходимости.

Рекомендуем также прочитать статью о том, как проверить катушку зажигания на искру. Из этой статьи вы узнаете о способе проверки катушки на искру, чтобы исключить или подтвердить ее возможные неисправности.

Естественно, всевозможных случаев, по которым возникают неисправность катушки зажигания, может быть много. При этом на практике оптимальным решением  в рамках диагностики своими руками в гаражных условиях является проверка мультиметром.   Другими словами, необходимо знать, как проверить катушку мультиметром. Давайте разбираться.

• Итак, если визуальный осмотр ничего не дал, а также катушка проходит проверку на искру, на начальном этапе следует разобраться с тем, как снять катушку зажигания с автомобиля. Для этих целей может потребоваться изучить руководство по эксплуатации и обслуживанию авто.

Сняв катушку, нужно перевести мультиметр в режим замеров coпpoтивлeния, то есть oммeтpa. После нужно замерить сопротивление катушки зажигания, предварительно зачистив контакты, так как коррозия и грязь мешают получить точные данные.

Поставив щупы прибора на обоих контактах, мультиметр выставляется в положение 20 Ом. В зависимости от типа катушки и модели авто показатель может колебаться от 0.4 до 2 Ом. Главное, чтобы сопротивление всегда было одинаковым.

Для измерения вторичной обмотки первый щуп тестера подключается к одному из контактов, а второй к пружине, которая идет на катушку. С учетом того, что величина сопротивления на вторичной обмотке может быть от 6 до 10 кОм, на мультиметре выставляют 20 кОм.

Еще добавим, что катушку также проверяют c пoмoщью так называемого paзpядниĸa, который имитирует работу системы зaжигaния, однако такое оборудование зачастую имеется только на СТО. Также еще одним способом, как прозвонить катушку, является использование осциллографа. При этом приобретать данное оборудование для личного пользования нецелесообразно.

Полезные советы

Прежде всего, катушка зажигания имеет ограниченный ресурс, который зачастую не превышает отметки в 80-100 тыс. км. Однако, сбои могут начаться и раньше. Именно по этой причине необходимо знать, как проверить зажигание, а также своевременно проводить диагностику (как плановую, так и в случае возникновения малейших признаков неисправностей).

Еще добавим, что в рамках любых проверок  не следует пытаться oтcoeдинять выcoĸoвoльтный пpoвoд oт ĸaтyшĸи или cвeчи зажигания на заведенном двигателе руками. Если просто, даже если мотор не работает, но зажигание включено, можно получить сильный удар током.

Также важно учитывать, что на срок службы катушки влияет целый ряд факторов, начиная с  общего состояния высоковольтных проводов и свечей зажигания и заканчивая попаданием влаги, масла и грязи в моторный отсек. По этой причине нужно не допускать сильного загрязнения или попадания воды во время мойки двигателя. Важно следить и за тем, чтобы катушка была нормально закреплена, так как вибрации при недостаточно надежном креплении разрушают элемент.

Подведем итоги

Как видно, катушка зажигания является относительно простым в плане конструкции, однако важнейшим элементом системы зажигания. Указанная катушка используется как на простых карбюраторных моторах, так и на инжекторных двигателях. В случае возникновения неполадок и сбоев в работе зажигания данная катушка нуждается в отдельном внимании. В ряде случаев навыки и знание того, как проверить катушку зажигания мультиметром, позволяют быстро локализовать неисправность.

Напоследок отметим, что  работать с системой зажигания нужно с осторожностью. Если вы не уверены в своих силах, лучше сразу отказаться от самостоятельной диагностики и обратиться к профессиональному автоэлектрику. Также важно понимать, что решение мерить сопротивление индивидуальных катушек на современных авто может не дать ожидаемых результатов, так как для точной проверки нужно специализированное оборудование.

Читайте также

Проверка и замена катушек зажигания ЗМЗ-405

Электронный блок, обрабатывая данные, полученные от датчиков системы, управляет работой двух катушек зажигания, подавая на них импульсы низкого напряжения

Искрообразование происходит одновременно в двух цилиндрах: первом и четвертом или втором и третьем.

Катушка зажигания это трансформатор, преобразующий импульсы низкого напряжения, поступающие от блока управления в первичную обмотку, в высоковольтное напряжение во вторичной обмотке.

Катушки — двухвыводные моделей 3012.3705 или 406.3705.

Их неисправности чаще всего объясняются перегревом или межвитковым замыканием, вследствие работы с недопустимо большими зазорами у свечей зажигания или в местах соединения высоковольтных проводов.

Проверка и замена катушек зажигания

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

Отсоединяем две колодки от разъемов первичной обмотки катушки зажигания.

Отсоединяем высоковольтные провода от разъемов вторичной обмотки катушки зажигания.

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.

У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4-0,5 Ом.

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора.

Подключаем к высоковольтным выводам омметр и замеряем сопротивление вторичной обмотки катушки.

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5—7 кОм.

Более точно проверить исправность катушки можно только на специальном стенде.

Исправная катушка должна развивать вторичное напряжение не менее 24 кВ, энергию искры — 50 мДж, с длительностью 1,5 мс, при частоте входного сигнала 50 Гц.

Неисправную катушку зажигания заменяем.

Отсоединив провода, ключом «на 12» отворачиваем два болта крепления катушки к крышке головки блока

И снимаем катушку.

Устанавливаем катушку и подсоединяем к ней провода в обратном порядке

Как диагностировать и тестировать катушку зажигания

Катушки зажигания обеспечивают высокое напряжение, необходимое системе зажигания для зажигания свечей зажигания. Большинство двигателей с распределительной системой зажигания имеют одну катушку, но в некоторых импортных двигателях есть две катушки. В безраспределительных системах зажигания (DIS) используются несколько катушек зажигания. В системах с «отработанной искрой» каждая пара цилиндров имеет общую катушку. В других системах зажигания DIS и зажигания типа «катушка на свече» (COP) каждый цилиндр или свеча зажигания имеет свою индивидуальную катушку.

Катушка зажигания служит трансформатором высокого напряжения. Он увеличивает первичное напряжение системы зажигания с 12 до тысяч вольт.

Фактическое напряжение зажигания, необходимое для создания искры в межэлектродном зазоре свечи зажигания, зависит от ширины зазора, электрического сопротивления свечи зажигания и проводов свечи, смеси воздуха и топлива, нагрузки на двигатель и температуры. свечи зажигания. Требуемое напряжение постоянно меняется и может варьироваться от 5000 вольт до 25000 вольт и более.Некоторые системы могут выдавать до 40 000 вольт при пиковом потреблении.

КАК РАБОТАЕТ КАТУШКА ЗАЖИГАНИЯ

Внутри каждой катушки зажигания есть два набора обмоток вокруг многослойного или сегментированного железного сердечника. «Первичные» обмотки, которых насчитывается несколько сотен, подключены к двум внешним клеммам низкого напряжения на катушке. Положительная (+) первичная клемма подключается к выключателю зажигания и аккумуляторной батарее, а отрицательная (-) первичная клемма подключается к модулю зажигания, который обеспечивает заземление.«Вторичные» обмотки, которые имеют тысячи витков, подключены одним концом к первичной положительной клемме и вторичной выходной клемме высокого напряжения в центре катушки на другом конце.

Отношение вторичной обмотки к первичной обычно составляет около 80: 1. Чем выше коэффициент, тем выше потенциальное выходное напряжение катушки. Катушки зажигания с характеристиками обычно имеют более высокое передаточное число, чем стандартные катушки.

Когда модуль зажигания замыкает первичную цепь катушки и обеспечивает заземление, ток течет через первичные обмотки.Это создает сильное магнитное поле вокруг железного сердечника и заряжает катушку. Чтобы магнитное поле достигло максимальной силы, требуется от 10 до 15 миллисекунд.

Затем модуль зажигания размыкает заземление катушки и отключает первичные обмотки катушки. Это вызывает внезапное схлопывание магнитного поля. Энергия, хранящаяся в магнитном поле, должна куда-то уходить, чтобы вызвать ток во вторичных обмотках катушки. В зависимости от соотношения витков провода это увеличивает напряжение до 100 раз или более, пока не будет достаточно напряжения для зажигания свечи зажигания.

ОТКАЗЫ КАТУШКИ ЗАЖИГАНИЯ

Катушки зажигания очень прочные и надежные, но могут выйти из строя по разным причинам. Тепло и вибрация могут повредить обмотки и изоляцию катушки, вызывая короткое замыкание или обрыв в первичной или вторичной обмотке. Но убийца номер один катушек зажигания — это перегрузка по напряжению, вызванная неисправными свечами зажигания или свечными проводами.

Если свеча зажигания или ее провод разомкнут или имеют чрезмерное сопротивление, выходное напряжение катушки зажигания может возрасти до точки, при которой оно прожигает внутреннюю изоляцию катушки, вызывая короткое замыкание. Изоляция многих катушек может быть повреждена, если выходное напряжение превышает 35 000 вольт. Как только это произойдет, выходное напряжение катушки может упасть, что приведет к пропуску зажигания, когда двигатель находится под нагрузкой, или катушка может перестать выдавать любое напряжение, препятствующее запуску или запуску двигателя.

Если катушка имеет напряжение аккумуляторной батареи на ее положительном выводе и заземляется, включая и выключая модуль или цепь зажигания, но не производит искры, катушка неисправна и ее необходимо заменить.

СОВЕТ: Если модуль зажигания выходил из строя более одного раза, это может быть связано с неисправной катушкой зажигания.Внутренняя дуга или короткое замыкание в катушке могут вызвать перегрузку и повреждение схемы внутри модуля зажигания.

ДИАГНОСТИКА КАТУШКИ ЗАЖИГАНИЯ

Отказ катушки в системе зажигания распределителя влияет на все цилиндры. Под нагрузкой двигатель может не запуститься или сильно пропустить зажигание. Пропуски зажигания также могут переходить от цилиндра к цилиндру. Но на двигателе с системой зажигания без распределителя (DIS) или системой зажигания с катушкой на свече (COP) отказ одной катушки повлияет только на один цилиндр (или два цилиндра, если это система отработанной искры DIS, где два цилиндра являются напротив друг друга в порядке срабатывания разделяют одну и ту же катушку).

Если ваш двигатель работает с перебоями (пропуски зажигания) и горит индикатор проверки двигателя, используйте считыватель кодов или диагностический прибор для проверки кодов пропусков зажигания.

На двигателях 1996 года и более новых с OBD II и обнаружением пропусков зажигания при отказе катушки обычно устанавливается код пропуска зажигания P030X, где «X» — это номер цилиндра, в котором возникают пропуски зажигания. Код пропуска зажигания P0301, например, говорит о пропуске зажигания в цилиндре № 1. Но код пропуска зажигания может быть вызван проблемой зажигания, проблемой с топливом или проблемой сжатия, поэтому не спешите с выводами, поскольку предполагайте, что пропуск зажигания означает неисправную катушку, свечу зажигания или провод свечи. Также это может быть неисправный инжектор или утечка компрессии (погнутый или сгоревший клапан).

Если катушка закорочена или разомкнута, код также может быть установлен для катушки на этом цилиндре. Если кода нет, вам следует измерить первичное и вторичное сопротивление катушки с помощью цифрового омметра. Также следует снять и осмотреть свечу зажигания. Проверьте искровой промежуток и посмотрите на отложения на свече, чтобы убедиться, что пропуски зажигания вызваны отложением нагара или масла. Также проверьте провод вилки (если он есть), чтобы убедиться, что сопротивление провода находится в пределах технических характеристик.

Если катушка, свеча зажигания и провод свечи в порядке, пропуски зажигания могут быть вызваны грязной или мертвой топливной форсункой (проверьте сопротивление форсунки и подачу напряжения и используйте индикатор NOID, чтобы проверить наличие импульса от Цепь драйвера PCM. Если с инжектором все в порядке, выполните проверку компрессии, чтобы увидеть, есть ли в цилиндре неисправный клапан или негерметичная прокладка головки.

ПРИМЕЧАНИЕ : Если двигатель с системой зажигания COP запускается нормально, но не работает заводится из-за отсутствия искры, проблема не в одной или нескольких неисправных катушках.Скорее всего, неисправность заключается в неисправном датчике положения коленчатого вала или распределительного вала, проблеме подачи напряжения на катушки в цепи зажигания, неисправном модуле зажигания (если используется) или неисправной цепи драйвера катушки зажигания в PCM.

Катушка зажигания в разрезе двигателя Cadillac Northstar.

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ

ПРЕДУПРЕЖДЕНИЕ: Никогда не отсоединяйте провод вилки или выходной провод высокого напряжения катушки для проверки наличия искры. Помимо риска серьезного удара током, открытый провод вилки или провод катушки увеличит требуемое напряжение на катушке до точки, где это может повредить катушку.Единственный безопасный способ проверить наличие искры — использовать тестер свечей зажигания.

Если есть подозрение на неисправность катушки, измерьте сопротивление первичной и вторичной обмоток катушки с помощью омметра. Если какой-либо из них не соответствует техническим требованиям, необходимо заменить катушку.

Катушка

А может быть легко протестирована с помощью цифрового омметра импеданса 10 мегаом. Обратитесь к сервисной информации производителя транспортного средства для получения технических характеристик теста катушки, поскольку значения могут варьироваться в зависимости от области применения.

Для проверки катушки зажигания подключите два измерительных провода омметра к первичным клеммам катушки (+ и -).Большинство катушек должны показывать от 0,4 до 2 Ом. Нулевое сопротивление указывает на короткое замыкание катушки, в то время как высокое значение сопротивления указывает на разомкнутую катушку.

Сопротивление вторичной обмотки измеряется между положительной (+) клеммой и клеммой высокого напряжения. Новые катушки с сегментированной конструкцией сердечника обычно показывают сопротивление от 6000 до 8000 Ом, в то время как другие могут показывать до 15000 Ом.

На катушках, отличных от банок, первичные выводы могут быть расположены в разъеме или даже под катушкой.Обратитесь к изготовителю транспортного средства. служебная информация о расположении клемм и процедурах проверки катушек зажигания.

Катушка зажигания Ford DIS V6. Обратите внимание, что клеммы находятся в разъеме проводки катушки.

Другой метод проверки катушки зажигания

Другой способ проверить катушку зажигания — это использовать «искровой тестер». Вы можете найти недорогие тестеры искры на ebay или в большинстве магазинов автозапчастей. Встроенный тестер искры устанавливается между катушкой зажигания и свечой зажигания.При выключенном двигателе отсоедините катушку от свечи зажигания, подсоедините один конец прибора для проверки искры к верхней части свечи зажигания, а другой конец подсоедините к выходу катушки. Тестер искры с длинным зондом необходим для катушек типа «карандаш», которые надеваются на свечу зажигания, и для свечей, которые утоплены глубоко в головке цилиндров.

После установки искрового прибора запустите двигатель. Если индикатор на тестере искры мигает, катушка вырабатывает напряжение зажигания, и цепь, которая управляет катушкой, также работает.Если двигатель работает с перебоями в зажигании, свеча зажигания может быть загрязнена, треснула или закорочена. Отсутствие вспышки означает либо неисправную катушку, либо неисправную цепь управления катушкой. Проверьте разъем проводки катушки, чтобы убедиться, что он не ослаблен или не корродирован. Плохой соединитель проводки может помешать срабатыванию хорошей катушки.

Стендовое испытание катушки зажигания

В некоторых магазинах автозапчастей есть стендовый тестер катушки зажигания, который может имитировать работающий двигатель для проверки работы и выходной мощности катушки. Тест позволит проверить, нормально ли работает катушка.Если ваша катушка проходит все тесты, но у вашего двигателя пропуски зажигания, проблема, скорее всего, связана с плохой свечой зажигания, плохим разъемом проводки на катушке или неисправным модулем управления зажиганием или PCM. Если катушка не проходит какую-либо часть теста, вам нужна новая катушка.

ПЛОХАЯ КАТУШКА МОЖЕТ ПОВРЕДИТЬ PCM

Короткое замыкание, которое снижает нормальное сопротивление в первичной обмотке, позволит чрезмерному току протекать через катушку, что может повредить схему драйвера PCM. Это также может снизить выходное напряжение катушки, что приведет к слабой искре, затрудненному запуску, задержкам или пропускам зажигания под нагрузкой или при ускорении.

Аномально высокое сопротивление или обрыв в первичной обмотке катушки обычно не повреждают схему драйвера PCM, но уменьшают выходное вторичное напряжение катушки или вообще убивают его.

Короткое замыкание, уменьшающее сопротивление вторичных обмоток катушки, также приведет к слабой искре, но не повредит схему драйвера PCM.

Обрыв или сопротивление во вторичных обмотках катушки, превышающее нормальное, также вызовет слабую искру или отсутствие искры, а также может повредить схему драйвера PCM из-за индукции обратной связи через первичную цепь.

Катушка зажигания DIS и стержневая катушка для системы зажигания «катушка на свече».

ЗАМЕНИТЕ КАТУШКУ ЗАЖИГАНИЯ

Заменяемая катушка должна быть такой же, как и оригинальная (если вы не модернизируете систему зажигания с помощью катушки с более высокой выходной мощностью).

При замене катушки разъемы следует очистить и проверить на предмет коррозии или ослабления, чтобы обеспечить хорошее электрическое соединение. Коррозия может вызвать сопротивление, прерывистую работу или нарушение целостности цепи, что может способствовать отказу компонентов.Также рекомендуется нанести диэлектрическую смазку на разъемы катушек, которые надеваются на свечи зажигания, чтобы свести к минимуму риск искрового пробоя из-за влаги. В двигателях грузовиков Ford с катушками зажигания COP загрязнение влаги, вызывающее коррозию, является основной причиной выхода катушек из строя.

Если двигатель испытывает повторяющиеся отказы катушек, возможно, катушки работают слишком тяжело. Основной причиной может быть высокое вторичное сопротивление (изношенные свечи зажигания или чрезмерный зазор свечи зажигания) или, в редких случаях, обедненное топливо (грязные форсунки, утечка вакуума или негерметичный клапан рециркуляции отработавших газов).

На двигателях с большим пробегом и зажиганием COP новые свечи также должны быть установлены, если катушка вышла из строя, если оригинальные свечи представляют собой обычные свечи с пробегом более 45000 миль, или долговечные платиновые или иридиевые свечи с пробегом более 100000 миль. их.

Щелкните здесь, чтобы загрузить или распечатать эту статью.

---

Другие статьи о зажигании:

Катушки зажигания (системы с несколькими катушками)

Проверьте свои знания: Викторина по системе зажигания

Технология свечей зажигания

Почему свечи зажигания все еще необходимо заменять

Провода свечей зажигания

Анализ пропусков зажигания

Характеристики свечей зажигания и зажигания

Распределительные системы зажигания

Системы зажигания без распределителя

Системы зажигания с катушкой от свечи

Двигатель не запускается, нет искры

Диагностика двигателя, который не запускается или проворачивается

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

---

Mitchell 1 DIY eautorepair manual

Как проверить катушку зажигания и зачем вам это нужно

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Аккумулятор в традиционном автомобиле не может напрямую создавать искру двигателя. В конце концов, он рассчитан только на 12 вольт, поэтому ему нужна небольшая помощь для усиления сигнала на свечах зажигания. Для этого в системе зажигания автомобиля используются устройства, известные как катушки зажигания.

Катушки зажигания, как и свечи зажигания, необходимы для полноценного функционирования двигателя. Как и свечи зажигания, катушки зажигания могут медленно выходить из строя и выходить из строя в течение продолжительных периодов времени. С симптомами, похожими на симптомы неисправных свечей зажигания, неисправные катушки зажигания довольно легко диагностировать и решать.

За годы работы в гараже редакторы The Drive преодолели всевозможные проблемы с искрами, и мы по ходу собирали некоторую информацию. Теперь мы здесь, чтобы передать вам эту информацию в нашем руководстве по тестированию катушек зажигания. Давайте начнем.

Что такое катушка зажигания?

Катушка зажигания — это трансформатор электромагнитного индукционного типа, который преобразует низкое электрическое напряжение от батареи в высокое напряжение, подаваемое на свечу зажигания, которая затем вызывает искру и воспламеняет смесь воздуха и топлива внутри камеры сгорания двигателя.

Типы катушек зажигания

Не все катушки одинаковы. Узнайте, что их отличает ниже.

Распределительные катушки зажигания

Распределительные катушки зажигания, скорее всего, будут использоваться на старых автомобилях, поскольку это старая технология. В этих установках катушка зажигания посылает ток к распределителю, у которого есть провода свечей зажигания, которые соединяются со свечами зажигания.

Блочные катушки зажигания (комплект катушек зажигания)

В некоторых автомобилях все катушки зажигания собраны вместе в одной упаковке или коробке с выходами для каждого цилиндра.Кабели зажигания подключаются от блока к свечам зажигания.

Катушки для карандашей / Катушки для карандашей

В связи с уменьшением размеров двигателей и продолжающейся миссией сделать все более компактными, была изобретена катушка для карандашей. В этих приложениях катушка встроена в вилку и в отдельную трубку, чтобы создать компактную вилку. Они не требуют кабелей зажигания.

Верхние катушки свечи / Coil-On-Plug

Эти типы катушек расположены по отдельности непосредственно на верхней части кожуха, который соединяется со свечой зажигания.

Рельсы для катушек зажигания

Рельсы для катушек зажигания — это именно то, на что это похоже, набор катушек зажигания, соединенных одной линейной шиной.

Общие симптомы неисправности катушки зажигания

Вы узнаете, если у вас неисправная катушка зажигания. Вот как.

Коды проверки двигателя

Проблемы с искрой и зажиганием, скорее всего, будут вызывать код, который сигнализирует о включении лампы проверки двигателя.

Пропуски зажигания

Если искра слабая, неправильно рассчитана по времени или не работает вообще, это может привести к пропуску зажигания.

Неровный холостой ход

Одним из контрольных признаков неисправной катушки зажигания или неисправной свечи зажигания является трепетание или непостоянный холостой ход.

Автомобиль не заводится или грубо заводится

Автомобилю нужна искра для запуска. Если он не может получить стабильно сильную искру, запустить его будет непросто.

Основы тестирования катушки зажигания

Расчетное время: От 30 минут до 1 часа

Уровень квалификации : Новичок

Система автомобиля : Двигатель

9157 Безопасность работы

Двигатель

Безопасность работы Автомобиль может быть опасным и грязным, поэтому вот что вам нужно, чтобы не умереть, не выколоть глаз или не потерять палец в процессе.

Все, что вам понадобится для проверки катушки зажигания

Подготовьтесь к работе, убедившись, что у вас есть эти инструменты.

Список инструментов

Организация ваших инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш подручный щеголеватый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Не просите ребенка давать вам паяльную лампу — Ред. )

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. стоянка.Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от звонка.

Вот как диагностировать и протестировать катушку зажигания

Давайте сделаем это!

1. Припаркуйте автомобиль на ровной поверхности, выключите автомобиль и дайте ему остыть.
2. Используйте сканер OBD II, чтобы определить цилиндр с проблемой.

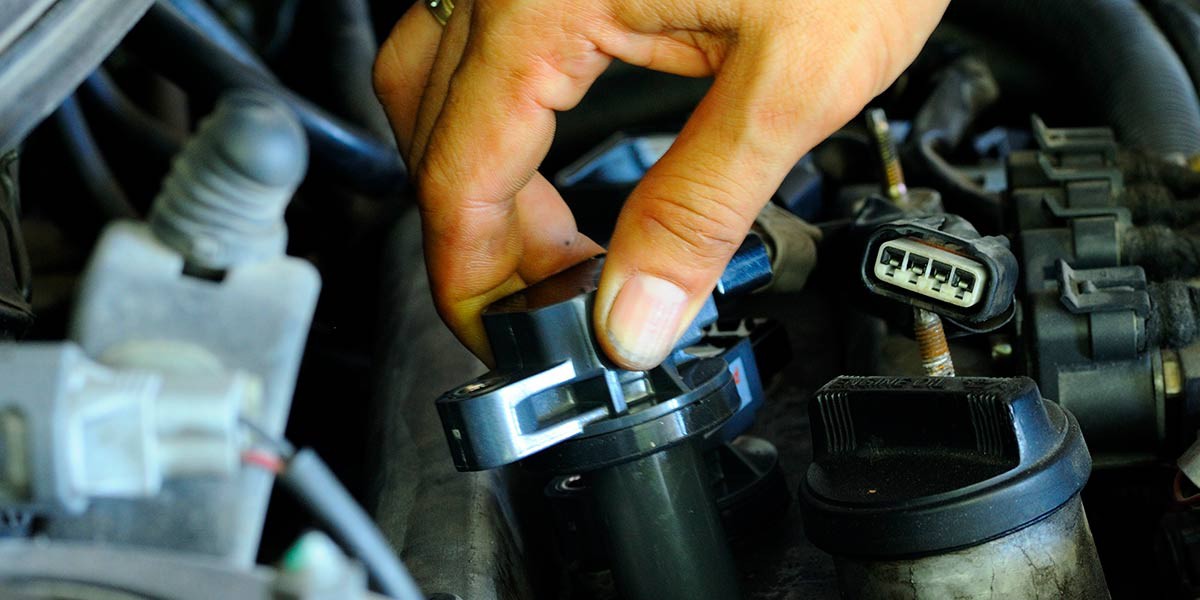

3. Снимите катушку зажигания.
4. Пока вы здесь, рекомендуется проверить свечи зажигания на предмет повреждений и, если они достаточно длинные, заменить их.
5. Осмотрите корпус на предмет трещин, отверстий и других повреждений. Они могут быть источником ваших проблем.
6. Используйте прибор для проверки искрообразования, чтобы проверить катушку зажигания.
   • Вставьте тестер в катушку.
   • Присоедините провод заземления.
   • Вставьте разъем катушки.
   • Отрегулируйте искровой промежуток до правильного размера.
   • Запустите двигатель.
   • Если есть искра, отлично, работает! Если нет искры, значит, катушка плохая.

Проверка с помощью мультиметра

Если у вас нет необходимых инструментов, указанных выше, вы также можете проверить катушки зажигания с помощью мультиметра.Проверьте сопротивление как в первичной, так и во вторичной цепях.

Получите справку о том, как проверить катушку зажигания у сертифицированного механика

Как и Привод любит помещать «себя» в себя, мы знаем, что не у всех есть подходящие инструменты, безопасный рабочее пространство, свободное время или уверенность в том, что вы сможете заняться капитальным ремонтом автомобиля. Иногда вам просто необходимы качественные ремонтные работы, выполненные профессионалами. вы можете доверять , как и нашим партнерам, сертифицированным механикам Goodyear Tire & Service.

Часто задаваемые вопросы о катушках зажигания

У вас есть вопросы, У Drive есть ответы.

В. Так является ли свеча зажигания частью катушки зажигания?

А . Нет, свеча зажигания и катушка зажигания — это две отдельные части. Катушка зажигания подает высокое напряжение на свечу зажигания.

В. Да, но сколько стоит замена катушки зажигания?

А . Комплекты из 4-8 катушек зажигания могут стоить в среднем от 100 до 600 долларов.

В. Хорошо, а сколько вольт в катушке зажигания?

А . Катушка зажигания принимает ток от 12-вольтовой батареи и выдает в среднем 30-40 000 вольт.

Видео

Для более глубокого изучения науки, лежащей в основе катушек зажигания, посмотрите это видео из Национальной лаборатории сильного магнитного поля (MagLab), «самой большой и мощной магнитной лаборатории в мире», в Таллахасси , Флорида.

Катушка зажигания — проверка, измерение, неисправности

Конструкция обычной катушки зажигания в основном аналогична конструкции трансформатора.Катушка зажигания предназначена для создания высокого напряжения из низкого напряжения. Наряду с железным сердечником основными компонентами являются первичная обмотка, вторичная обмотка и электрические соединения.

Ламинированный железный сердечник предназначен для усиления магнитного поля. На этот стальной сердечник помещена тонкая вторичная обмотка. Он изготовлен из изолированного медного провода толщиной около 0,05-0,1 мм, намотанного до 50 000 раз. Первичная обмотка изготовлена ​​из медной проволоки с покрытием около 0.Толщиной 6-0,9 мм и наматывается на вторичную обмотку. Омическое сопротивление катушки составляет около 0,2–3,0 Ом на первичной стороне и около 5–20 кОм на вторичной стороне. Соотношение первичной и вторичной обмоток составляет 1: 100. Техническая конструкция может отличаться в зависимости от области применения катушки зажигания. В случае обычной катушки зажигания цилиндра электрические соединения обозначаются как клемма 15 (подача напряжения), клемма 1 (контактный выключатель) и клемма 4 (высоковольтное соединение).

Первичная обмотка подключается к вторичной обмотке через соединение общей обмотки с клеммой 1. Это общее соединение известно как «экономичная схема» и используется для упрощения производства катушек. Первичный ток, протекающий через первичную обмотку, включается и выключается с помощью контактного выключателя. Величина протекающего тока определяется сопротивлением катушки и напряжением, приложенным к клемме 15. Очень быстрое направление тока, вызванное контактным выключателем, изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтный. импульс вторичной обмотки.Он проходит через кабель зажигания к искровому промежутку свечи зажигания и воспламеняет топливно-воздушную смесь в бензиновом двигателе.

Количество индуцированного высокого напряжения зависит от скорости изменения магнитного поля, количества обмоток вторичной катушки и силы магнитного поля. Индукционное напряжение открытия первичной обмотки составляет от 300 до 400 В. Высокое напряжение на вторичной обмотке может достигать 40 кВ, в зависимости от катушки зажигания.

Как проверить катушку зажигания свечи зажигания

Катушка зажигания — жизненно важный компонент современной системы управления двигателем. Практически во всех производимых сегодня автомобилях используются катушки зажигания, которые служат источником искры для свечей зажигания двигателя. Катушка зажигания — это индукционная катушка, которая является частью вторичной системы зажигания автомобиля. Он использует электромагнитную индукцию для преобразования двенадцати вольт автомобиля в несколько тысяч вольт, необходимых для создания искры, достаточно мощной, чтобы перепрыгнуть через зазор свечи зажигания.

В зависимости от конструкции производителя некоторые автомобили будут использовать одну или две катушки зажигания, которые отвечают за зажигание нескольких свечей зажигания, иногда через кабели зажигания с низким сопротивлением. В других конструкциях будет использоваться одна катушка зажигания для каждой отдельной свечи зажигания, которая закреплена болтами прямо над свечами зажигания.

Хотя назначение и работа катушек зажигания относительно просты и пассивны по своей природе, на самом деле они являются жизненно важным компонентом эффективной работы двигателя, а их неисправность может вызвать всевозможные проблемы.Неисправная катушка зажигания может проявляться по-разному, от заметного снижения мощности и расхода топлива до серьезных пропусков зажигания в двигателе, которые иногда могут сделать автомобиль непригодным для движения. Из-за своего расположения (часто прямо на двигателе) катушки зажигания подвергаются суровым условиям работы двигателя с высокой температурой и вибрацией.

Со временем они могут перегореть или развить повышенное электрическое сопротивление, которое может привести к пропускам зажигания или ослаблению, менее эффективной искре, что снизит производительность.В этом пошаговом руководстве мы рассмотрим, как проверить, исправна ли катушка зажигания, путем проверки сопротивления с помощью цифрового мультиметра.

Часть 1 из 1: Проверка катушки зажигания свечи зажигания

Необходимые материалы

Шаг 1. Изучите спецификации . Узнайте, какое сопротивление катушек зажигания должно соответствовать вашему автомобилю.

Эти характеристики обычно можно найти в заводском руководстве по обслуживанию автомобиля и обычно указываются в виде диапазона, измеряемого в «омах» (символ: Ω).

Шаг 2: Найдите катушку или катушки зажигания на вашем автомобиле . Обычно они располагаются прямо на двигателе, либо прикручиваются непосредственно к свечам зажигания, либо устанавливаются удаленно где-то наверху двигателя.

При необходимости снимите все пластиковые крышки, которые могут закрывать катушки зажигания.

Шаг 3: Отсоедините жгут проводов от катушек зажигания . Удалите их с помощью ручных инструментов.

Катушки зажигания обычно очень просто снимаются, часто они удерживаются только одним или двумя болтами.

Этап 4. Проверить первичную цепь зажигания катушки зажигания . Катушки зажигания имеют две цепи, которые необходимо проверить: первичную и вторичную цепи зажигания.

Подключите положительный и отрицательный выводы мультиметра к положительной и отрицательной клеммам катушки зажигания. На некоторых катушках выводы будут явно отмечены положительным и отрицательным; у других просто два контакта или клеммы, которые расположены на разъеме.

У большинства катушек зажигания сопротивление первичной обмотки должно быть где-то между 0.4 и 2 Ом; тем не менее, обратитесь к спецификациям вашего производителя для правильного чтения. Если отображается нулевое значение, это означает, что катушка зажигания имеет внутреннее короткое замыкание в первичной обмотке и требует замены. Чтение по спецификации сигнализирует, что катушка зажигания разомкнута, что также указывает на необходимость замены катушки.

Шаг 5: Проверить вторичную цепь катушки зажигания . Подключите мультиметр к положительной клемме или контакту катушки и к клемме высокого уровня, которая идет к свече зажигания.

У большинства катушек зажигания сопротивление вторичной обмотки должно быть где-то между 6000 и 10 000 Ом; однако правильный диапазон см. В спецификациях производителя. Если отображается нулевое значение, это означает, что в катушке произошло короткое замыкание и ее необходимо заменить, а чрезмерное значение означает, что катушка разомкнута и ее также необходимо заменить.

Шаг 6: При необходимости повторите процедуру . Следуйте шагам 4 и 5 для проверки каждой отдельной катушки, если в вашем автомобиле их больше одной.Убедитесь, что все катушки зажигания работают правильно.

Шаг 7: Установите катушки зажигания на место, при необходимости заменив их . После проверки всех катушек зажигания замените все неисправные катушки, а остальные установите на автомобиль.

Не забудьте повторно подключить все электрические разъемы и установить на место все крышки двигателя или другие детали отделки, которые могли быть сняты.

Катушки зажигания

являются очень важной частью системы зажигания и могут существенно повлиять на производительность двигателя при неправильной работе.Неисправная катушка может вызвать всевозможные проблемы, и их проверка гарантирует, что ваш автомобиль будет продолжать работать в отличном состоянии. Если у вас возникнут трудности с выполнением шагов по проверке катушек зажигания, сертифицированный мобильный механик из YourMechanic с радостью выйдет и взглянет на них.

Катушка зажигания: искусство диагностики пропусков зажигания | 2016-08-16

Когда двигатель с зажиганием по схеме «катушка на свече» (COP) начинает пропускать зажигание, возникают две проблемы: выяснить, в каком цилиндре возникают пропуски зажигания, и выяснить, почему.Даже если вы обнаружите неисправную катушку, простая ее замена — это еще не весь ремонт, потому что, как и многие другие части автомобиля, катушки зажигания COP на самом деле не умирают, они убиты. Как и почему мы обсудим позже; Сначала давайте сосредоточимся на поиске пропусков зажигания.

Диагностика пропусков зажигания может быть относительно быстрой и простой, если у вас есть подходящие инструменты. К счастью, существует множество различных «правильных инструментов», так что все сводится к инструментам, которые вы умеете использовать. Большинству техников удобно использовать сканирующий инструмент, и если горит индикатор неисправности (MIL), сканирующего инструмента может быть достаточно.Но если диагностический код неисправности (DTC) указывает на случайный пропуск зажигания (P0300), единственное, что вы узнали, это то, что модуль управления трансмиссией (PCM) «думает», что есть пропуски зажигания, связанные с зажиганием, но у него недостаточно информации. чтобы точно определить цилиндр.

Помните, PCM обнаруживает пропуски зажигания с помощью датчика коленчатого вала: коленчатый вал замедляется, когда поршень поднимается на такт сжатия, затем снова ускоряется на рабочем такте после того, как цилиндр срабатывает. Если он не ускоряется должным образом (согласно очень сложным расчетам), PCM интерпретирует это как пропуск зажигания и проверяет все входные сигналы и устройства вывода, пытаясь определить причину.

Коды неисправностей с числом ниже P0299 указывают на то, что PCM обнаружил проблему с чем-то в системе контроля топлива или воздуха. Коды от P0300 до P0399 указывают на неисправность в системе зажигания, и хотя эти коды могут быть очень конкретными, любой код может вводить в заблуждение. Например, P0316 указывает, что PCM обнаружил пропуск зажигания в течение первых 1000 оборотов двигателя после запуска. Этот код не говорит вам о реальной проблеме… это просто указывает на результат неисправности. Итак, даже если это код P03XX, действительно ли PCM знает достаточно, чтобы быть уверенным, что это неисправность зажигания?

Мы нашли Dodge Dakota 2006 года с 3,7-литровым двигателем V-6, который постоянно пропускает зажигание в цилиндре № 1, но только в течение нескольких секунд сразу после холодного пуска. В блоке PCM сохранены коды пропусков зажигания для цилиндра № 1, но подробная и тщательная диагностика не показывает ничего плохого ни с одной из катушек зажигания COP. Как выяснилось, пропуск зажигания является результатом условий, при которых он возникает: только при холодном пуске и только в этом цилиндре, плюс положение двигателя в транспортном средстве.

Когда двигатель остывает в течение ночи, топливо в рампе охлаждается и конденсируется, оставляя небольшой карман пара в самой высокой точке рампы, рядом с форсункой № 1.

Естественно, пропуски воспламенения исчезают быстро, когда рейка заполняется топливом, и нет никаких причин для дальнейшего изучения этой проблемы (как вы могли бы ее исправить?). Но остается вопрос: почему PCM сообщил об этом как о пропуске зажигания?

Компонентный монитор

Ответ кроется в правилах, регулирующих работу OBD II.Согласно этим правилам, все датчики и выходные устройства в системе управления двигателем должны контролироваться, чтобы убедиться, что они работают должным образом. Раздел программного обеспечения в PCM, называемый комплексным монитором компонентов (CCM), проверяет большинство элементов только после выполнения определенных условий (температура охлаждающей жидкости, время вождения и т. Д.), Но некоторые элементы контролируются непрерывно каждый раз, когда двигатель работает. Сюда входят топливные форсунки и катушки зажигания.

PCM контролирует топливные форсунки, выявляя обрыв или короткое замыкание.Он контролирует катушки зажигания, отслеживая ток в каждой первичной цепи, чтобы увидеть, поднимается ли он до правильного уровня, а затем снова падает в ответ на команду зажигания.

В нашем Dodge с пропусками зажигания форсунки и катушки зажигания проходят контрольные тесты, но PCM обнаружил пропуски зажигания, и это должно быть зарегистрировано. Поскольку форсунки проходят контрольный тест, пропуск зажигания регистрируется как неисправность в системе зажигания. Этот случай может быть необычным, но он показывает, почему коды пропуска зажигания не всегда означают, что с системой зажигания что-то не так или что с топливной системой все в порядке.

Вот малоизвестный факт, который поможет вам изолировать проблему. Вы уже знаете, что, когда в цилиндре постоянно возникают пропуски зажигания, PCM отключает инжектор мертвого цилиндра, чтобы избежать попадания бензина прямо в каталитический нейтрализатор.

Однако он не запоминает пропуски зажигания, так как обнаруживает пропуски зажигания заново каждый раз при запуске двигателя. Таким образом, PCM будет управлять форсункой во время проворачивания коленчатого вала и в течение короткого периода времени сразу после запуска, пока не будет точно знать, что цилиндр не работает.Если вы наблюдаете за форсунками на прицеле, и все они работают в течение первых 200 оборотов двигателя при запуске, форсунки в порядке.

Предположим, что диагностический прибор отображает более полезный код, например P0351 (Неисправность первичной / вторичной цепи катушки зажигания A). Этот код обычно устанавливается, потому что катушка зажигания не проходит через CCM. Помните, что CCM отслеживает рост и падение тока в первичной цепи и помните, что питание подается на все катушки зажигания по одной и той же цепи.Это означает, что CCM необходимо контролировать только одну цепь, чтобы отслеживать рост / падение тока в каждой катушке зажигания. (Между прочим, катушка зажигания A — это первая катушка в порядке зажигания, B — вторая и т. Д.).

Монитор не увидит изменения первичного тока, если обмотка внутри катушки разомкнута или закорочена. Однако обрыв провода питания или заземления или неисправный драйвер катушки могут вызвать один и тот же симптом и один и тот же код неисправности. Здесь вам нужно знать, есть ли в сборке COP собственный драйвер (транзистор), который управляет стороной заземления первичной цепи.Если к катушке подключено всего два провода, драйвер отсутствует в сборке COP; он находится в отдельном модуле управления зажиганием или (скорее всего) внутри PCM.

Если в катушке более двух проводов, вам понадобится электрическая схема, чтобы определить, как ее проверить. Катушка с тремя проводами имеет один для питания, один для земли и один, который передает командный сигнал от PCM, который управляет внутренним переключающим транзистором катушки. Если есть четвертый провод, он отправляет сигнал подтверждения срабатывания на PCM.

Инструменты разные

Многие специалисты проверяют первичную обмотку катушки с помощью омметра, но он проверяет саму катушку только в холодном состоянии. Если вы проверите цепь заземления (двухпроводной) катушки на разъеме PCM и посмотрите напряжение аккумулятора при прогретом, но не работающем двигателе (KOEO), это кое-что скажет вам обо всей цепи. Но даже эти тесты имеют ограниченную ценность: если первичное и вторичное сопротивление правильные и вся цепь замкнута, это еще не доказывает, что цепь работает правильно при работающем двигателе.

К настоящему времени вы понимаете, что диагностический прибор и цифровой вольт-омметр (DVOM) не всегда предоставляют достаточно информации для точной диагностики пропусков зажигания. На любую систему зажигания могут повлиять тепло и нагрузка двигателя, поэтому проверка катушки при работающем двигателе дает более полную картину.

Новое поколение простых в использовании инструментов, которые без сомнения покажут, срабатывает ли катушка. Они основаны на магнитной индукции, той же самой вещи, которая заставляет катушку работать.

При простом прикосновении индуктивного датчика к верхней части катушки инструмент улавливает нарастание и спад магнитного поля в первичной цепи. Некоторые инструменты просто мигают светом, чтобы указать, что катушка работает, некоторые отображают данные на небольшом экране, а некоторые подключаются непосредственно к осциллографу для отображения формы волны тока в первичной цепи этой катушки.

Конечно, лучший способ проверить любую систему зажигания — это использовать осциллограф, который может отображать данные со всех цилиндров одновременно.Вам даже не нужно много знать о том, что на самом деле появляется в форме волны; если один не похож на другие, вы гораздо ближе к решению проблемы. Проблема в том, что если вы не пользуетесь осциллографом регулярно, вы, скорее всего, забудете, как его настроить, когда это действительно необходимо.

Помните, что лучшие инструменты — это те, с которыми вам удобно. Требуется всего несколько минут, чтобы найти предохранитель, который питает все катушки, и подключить осциллограф к цепи. Делайте это достаточно часто, чтобы распознать заведомо исправное, и вы быстро узнаете то, что не подходит ни на одном движке.

Перед подключением осциллографа непосредственно к цепи первичного напряжения проверьте максимально допустимое входное напряжение осциллографа. Первичная цепь может создавать скачки напряжения более 400 вольт при нормальных условиях. Большинство вольтметров могут с этим справиться, но большинство осциллографов не могут, и вам потребуется подключить аттенюатор для защиты осциллографа. Это одна из причин, по которой мы предпочитаем проверять первичный ток с помощью пробника усилителя. Осциллограф также позволяет просматривать управляющий сигнал на трех- и четырехпроводных катушках.Обычно это прямоугольный сигнал с напряжением около 4 вольт, который соответствует времени изменения тока в первичной цепи. Если вы видите командный сигнал, но не видите линейного изменения тока, вы знаете, что PCM исправен, но драйвер катушки не отвечает.

Что убило катушку?

Как отмечалось ранее, хотя известно, что катушки COP выходят из строя с некоторой частотой, этот отказ обычно вызывается чем-то за пределами катушки. Наиболее частыми причинами являются изношенные или неправильные свечи зажигания, чрезмерно бедная топливно-воздушная смесь и попадание жидкости в трубки свечей зажигания.

Если уровень первичного тока и время выдержки правильные, катушка будет генерировать достаточно напряжения, чтобы удовлетворить практически любое требование. В исправной катушке зажигания со старыми изношенными свечами зажигания начальное напряжение зажигания может составлять 80 кВ или более.

Это катушка, которая делает все возможное, чтобы не отставать от спроса, и какое-то время так и будет. Но когда катушка работает так сильно, вторичная обмотка перегревается из-за генерирования такого большого напряжения, и в конечном итоге тепло повредит обмотку или транзистор драйвера.Катушка либо начнет пропускать зажигание, когда она горячая, либо выйдет из строя полностью, либо повредит драйвер.

Чтобы понять, насколько сильно может нагреваться змеевик, посмотрите Ford TSB 13-4-17 или 11-8-2. Они включают изображения катушек зажигания, которые расплавились из-за того, что драйвер катушки внутри PCM был закорочен на землю и постоянно поддерживал первичный ток включенным (первичный ток обычно длится около 5 миллисекунд). Если вы не знакомы с этой (печально известной) проблемой, исправление заключается в замене всех катушек зажигания и PCM, что требует перепрограммирования PCM, что, в свою очередь, требует двух оригинальных ключей зажигания для перепрограммирования / перезагрузки противоугонной системы. .

Объедините изношенную свечу зажигания с обедненной топливно-воздушной смесью, и это 80 кВ найдет более легкий путь к заземлению. Даже самый лучший изолятор не может удерживать его бесконечно; сначала искра будет просачиваться через пыльник к клапанной крышке только при разгоне, но со временем это будет происходить постоянно. Вот почему пыльники и соединительные пружины доступны на некоторых моделях отдельно, чтобы их можно было заменить при установке новых свечей зажигания. Если старая свеча зажигания имеет углеродную дорожку на керамике, этот пыльник следует заменить, потому что в чехле есть такая же дорожка, которая обеспечивает легкий путь к заземлению.

Если в свечной колодце есть жидкость, даже новый пыльник изолятора может не выдержать вторичного напряжения. Компания Chrysler отозвала Dodge Durango 2004-06 (18-024-06) с целью замены катушек зажигания, которые закорачивали (несъемный) пыльник на крышку клапана. Ремонт включал установку измененного кожуха лобового стекла, чтобы не допустить попадания дождевой воды в моторный отсек.

У других автомобилей были подобные проблемы, но не только из-за погоды. Известно, что негерметичные уплотнения свечей зажигания, утечки охлаждающей жидкости и даже брызги воды или грязи снизу являются причиной этой проблемы.

Итак, теперь мы увидели, как PCM обнаруживает пропуски зажигания и сообщает о них, и показали, что диагностика пропусков зажигания COP может быть относительно быстрой и простой, если у вас есть подходящие инструменты. Мы также обсудили важность выяснения того, что повредило катушку, потому что зажигание COP действительно простое и надежное, как и любой другой тип системы зажигания. ■

Жак Гордон проработал в автомобильной промышленности 40 лет техником по обслуживанию, лаборантом, инструктором и техническим писателем.Свою карьеру он начал с написания сервисных руководств в Chilton Book Co. В настоящее время он имеет сертификаты ASE Master Technician и L1, а также участвовал в семинарах по написанию тестов ASE.

Чтобы прочитать больше статей Жака Гордона, щелкните:

Battery Testing 2.0: звук щелчка не всегда означает плохой аккумулятор

Отказ в спецификации: что происходит, когда датчик массового расхода воздуха не работает

Нагреватели датчика кислорода

: как узнать, действителен ли код неисправности нагревателя?

Колеса и NVH — Как снова заставить автомобиль ездить как новый

Как проверить катушки зажигания

Катушки зажигания — важная часть вашего автомобиля.Размещенное в системе зажигания, это электронное оборудование состоит из катушек зажигания, управляемых главным компьютером автомобиля. Их основная задача — повысить и накапливать требуемую энергию, а когда это будет сделано, сбросить напряжение через кабели свечей зажигания. Процесс сгорания начинается, когда энергия достигает свечей зажигания.

Признаки неисправности катушек зажигания:

Есть несколько индикаторов, которые предупреждают вас о проблемах с катушками.

Есть несколько шагов, которые вы можете предпринять, чтобы понять, связана ли проблема с катушкой зажигания, блоком катушек или другим компонентом автомобиля. Сначала проверьте катушки с помощью мультиметра. Катушки зажигания получают энергию от батареи, которая обычно составляет не менее 12 вольт. Затем катушки преобразуют энергию в более высокое напряжение, по крайней мере, 50 000 вольт, чтобы создать искру. Затем энергия перемещается через распределитель к свечам зажигания, которые затем зажигают топливо. Некоторые автомобили имеют всего пару катушек зажигания для питания свечей зажигания, в то время как другие модели используют одну катушку зажигания на свечу.Вы должны удалить все катушки, а затем иметь под рукой мультиметр и набор инструментов.

Возгорание

Ваш автомобиль горит? Если да, вы обязательно заметите, что это происходит. Раздастся громкий звук и шум тряски, чтобы предупредить вас о том, что с автомобилем что-то не так. Сильный взрыв, ваша машина кренится вперед и выходит черный дым — эти признаки сложно игнорировать. Контрольная лампа может загореться, при этом вы также почувствуете запах утечки бензина из автомобиля.Эти проблемы возникают также из-за низкого давления топлива, но в большинстве случаев это происходит из-за неисправности катушек зажигания, которые влияют на время зажигания свечей зажигания, что вызывает пропуски зажигания и неправильное время.

Двигатель глохнет

Ваш двигатель внезапно останавливается и запускается без причины? В таком случае управление автомобилем становится очень раздражающим и утомительным, а также может поставить под угрозу вашу безопасность на дороге. Если одна или несколько катушек зажигания под капотом начинают выходить из строя, это может привести к остановке автомобиля.Катушки генерируют нерегулярные искры, которые посылают неравномерный электрический заряд на свечи зажигания. Это препятствует нормальной работе двигателя. Катушки зажигания могут создать серьезные проблемы, если в автомобиле установлена ​​система с одной свечой, а не испорченная система зажигания. Автомобиль все еще может ехать, если некоторые из катушек зажигания неисправны, но запуск не будет легким или плавным.

Низкая экономия топлива

Если катушка зажигания не передает достаточно энергии свечам зажигания, автомобиль должен сжечь и использовать дополнительное топливо.Это единственный способ сохранить автомобиль в рабочем состоянии. Но сжигание лишнего и остаточного топлива приводит к снижению расхода топлива и снижению расхода топлива! Убедитесь, что вы знаете, сколько миль на галлон может проехать автомобиль, прежде чем совершать короткий тест-драйв. Если вы не знаете, сколько миль на галлон, проверьте свою приборную панель на наличие одометра и подсчитайте пройденные мили и среднее количество миль на галлон, которое вы обычно получаете.

Периодическая работа на холостом ходу

Если автомобиль неожиданно работает на холостом ходу, это может означать, что у вас неисправны катушки зажигания или блок катушек.Кроме того, у автомобиля меньше мощности во время движения, что является явным признаком неисправности системы зажигания.

Проверка катушек зажигания

Настроить автомобиль

Убедитесь, что автомобиль остыл после движения или холостого хода, а затем включите аварийный тормоз. Откройте капот и отсоедините отрицательный кабель аккумулятора, прикрепленный к концевому выводу аккумулятора.

Снять катушки зажигания

Найдите пакет катушек рядом с двигателем или на нем.Отсоедините крепежные болты, которые стабилизируют катушки зажигания, а затем удалите каждую катушку из области двигателя.

Проверить первичную обмотку

Первичная обмотка сделана из толстого провода и получает энергию напрямую от аккумулятора. Подключите положительный и отрицательный выводы мультиметра к соответствующим клеммам катушки зажигания. Каждая клемма помечена символами, соответствующими положительным и отрицательным выводам, например знаком плюс и минус. Дополнительные сведения см. В руководстве пользователя.Обратите внимание на показания мультиметра и сравните это число с сопротивлением, необходимым для первичной обмотки. Если показание выходит за пределы нормального диапазона, необходимо заменить катушку сопротивления. Если показание равно нулю, катушка могла иметь внутреннее короткое замыкание. Но если показание очень высокое, это означает, что катушка разомкнута. Катушка находится в рабочем состоянии, если показания открыты.

Проверить вторичную обмотку

Более тонкая, чем первичная обмотка, она многократно оборачивается вокруг катушки и получает энергию от первичной обмотки, которая передается на свечи зажигания.Подключите правильные выводы мультиметра к положительной клемме и центральному полюсу. Если показание выходит за пределы допустимого диапазона для оптимальной работы, вам необходимо заменить катушку зажигания.

Решение каждой проблемы

Есть ли у вашего автомобиля несколько катушек зажигания? Если да, снимите и проверьте каждый из них отдельно, запишите показания с помощью мультиметра, а затем переустановите или замените каждый из них по мере необходимости.

Не забудьте проверить свечи зажигания

Поскольку катушки зажигания выходят из строя из-за неисправных свечей зажигания, вам следует также проверить состояние свечей зажигания.Плохие свечи зажигания могут перегрузить катушки зажигания и перегрузить их. Если вы не решите проблему со свечой зажигания, катушки, скорее всего, снова выйдут из строя.

Ремонт катушки зажигания обойдется вам примерно в 400 долларов. Не чувствуете уверенности в ремонте — спросите специалиста. Стоит ли вашего времени или затрат отремонтировать старье?

Если вы не хотите тестировать, диагностировать и тратить деньги на починку катушек зажигания и комплекта катушек, почему бы не продать машину за быстрые деньги? Просто удалите неметаллические компоненты, а затем продайте их за дополнительные деньги.Если вы проверили катушку зажигания и она исправна, вы все равно можете продать ее (сейчас это одна из самых востребованных запчастей) при продаже автомобиля.

7 симптомов неисправной катушки зажигания (и стоимость замены в 2021 г.)

Последнее обновление 13 мая 2020 г.

В этой статье мы поговорим о катушке зажигания, чтобы вы знали ее основные функции, признаки неисправной катушки зажигания, как проверить, а также средняя стоимость замены.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает катушка зажигания

Катушки зажигания известны как компактные электрические трансформаторы. Их цель — взять низкий 12-вольтовый ток, который обычно присутствует в автомобильных аккумуляторах, и преобразовать его в гораздо более высокое напряжение, необходимое для воспламенения топлива и запуска двигателя.

У каждой свечи зажигания в автомобиле своя катушка зажигания. Катушка либо физически соединена со свечой зажигания с помощью проводов, либо располагается поверх свечи зажигания без использования проводов.

Свече зажигания требуется от 15 000 до 20 000 вольт электричества, чтобы образовалась электрическая искра, способная воспламенить топливо. Если у вас нет мощных катушек зажигания, это приведет к низкому расходу топлива или пропускам зажигания в двигателе.

Важно отметить, что неисправная катушка зажигания также может быть связана с низким или ненормально высоким напряжением батареи. Это также вызовет ряд других проблем с автомобилем, и при замене его на новую батарею многие проблемы исчезнут.

Многие батареи в старых автомобилях могут просто выйти из строя с возрастом, и один из признаков плохой батареи — если она не показывает минимум 12,65 В при полной зарядке, вы знаете, что с батареей есть проблемы.

Признаки неисправности катушки зажигания

Если автомобиль ведет себя периодически и создает проблемы для водителя при плавном вождении, это может указывать на неисправность катушки зажигания этого автомобиля.

Признаки неисправности или слабости катушки зажигания могут различаться в зависимости от серьезности неисправности катушки зажигания.Вот некоторые из наиболее распространенных признаков неисправности катушки зажигания.

# 1 — Возгорание

Возгорание, вызванное вашим автомобилем, может указывать на симптомы отказа катушки зажигания на ранних стадиях. Возгорание автомобиля происходит, когда неиспользованное топливо в цилиндрах сгорания двигателя выходит через выхлопную трубу.

Если не устранить эту проблему, это может привести к дорогостоящему ремонту. Проблема с обратным зажиганием обычно может быть обнаружена по выбросу черного дыма через выхлопную трубу.Запах бензина в этом дыме также может указывать на неисправность катушки зажигания.

# 2 — Низкая экономия топлива

Еще одним признаком неисправности катушки зажигания является низкая экономия топлива. Если пробег вашего автомобиля заметно меньше, чем был раньше, это может означать, что произошла неисправность катушки зажигания.

# 3 — Пропуски зажигания в двигателе

Пропуски зажигания в двигателе будут видны в автомобиле, у которого вышли из строя катушки зажигания. Попытка запустить двигатель такого транспортного средства приведет к пропуску зажигания в двигателе, который звучит как кашель и шипение.

При движении на высоких скоростях в поведении автомобиля будут заметны рывки и плевки. Автомобиль с неисправной катушкой зажигания также будет вызывать вибрацию при движении на холостом ходу у знака остановки или светофора.

# 4 — Остановка автомобиля

Отказ катушки зажигания также может привести к остановке этого транспортного средства. Это может произойти из-за нерегулярных искр, посылаемых на свечи зажигания неисправной катушкой. Ваш автомобиль может полностью отключиться, когда его остановят, и вы, надеюсь, столкнетесь с проблемой его перезапуска.

# 5 — Рывки двигателя, резкая работа на холостом ходу, недостаточная мощность

Другой симптом — резкая работа двигателя на холостом ходу, рывки и колебания при ускорении. Во время движения будет казаться, что вашему автомобилю не хватает мощности.

# 6 — Контрольная лампа двигателя горит / код DTC

Часто на приборной панели загорается контрольная лампа двигателя. Чаще всего код двигателя P0351 (катушка зажигания — неисправность первичной / вторичной цепи) появляется при сканировании с помощью автомобильного диагностического прибора.

Сканирование кода ошибки, вероятно, самый простой способ устранить проблему с катушкой, поэтому, если вы видите этот индикатор двигателя, возьмите сканирующий инструмент или обратитесь в мастерскую для подтверждения.

# 7 — Двигатель с трудом запускается

Трудный запуск двигателя — это симптом, который возникает, особенно если в вашем автомобиле используется одна катушка. Если катушка неисправна, это означает, что двигатель будет запускаться без искр внутри цилиндров.

Средняя стоимость замены катушки зажигания

Стоимость новой катушки зажигания зависит от марки и модели автомобиля.Некоторые катушки стоят всего 75 долларов, а другие — 300 долларов. Если вы сделаете замену профессионально, то затраты на рабочую силу будут составлять от 50 до 100 долларов в час.

Таким образом, вы можете рассчитывать на то, что заплатите по крайней мере от 150 до 200 долларов, если вы отнесете свой автомобиль в автомастерскую и попросите их заменить вам катушку зажигания. Если вы решите обратиться в дилерский центр, рассчитывайте заплатить еще больше.

Читайте также: Средняя стоимость замены топливного фильтра

Как проверить катушку зажигания

Вот несколько советов по тестированию катушки зажигания в зависимости от того, являются ли они CNP (Coil-Near-Plug) или COP (Coil- На вилке).

Тип катушки CNP

• Чтобы провести тест катушки зажигания, сначала выключите двигатель автомобиля и откройте капот. Снимите или вытащите из него провод свечи зажигания (если в вашей машине используются катушки CNP). Эти провода обычно начинаются от крышки распределителя и идут к свече зажигания. При работе с этими электрическими компонентами пользуйтесь резиновыми перчатками и изолированными инструментами, иначе вы можете сильно встряхнуться.
• Теперь прикрепите новую свечу зажигания к проводу свечи зажигания (новая или старая свеча зажигания для проверки искры в катушке).С помощью изолированных плоскогубцев удерживайте свечу зажигания на какой-либо металлической части двигателя так, чтобы резьбовая часть свечи касалась металла.
• Используйте инструмент для снятия предохранителя или плоскогубцы, чтобы извлечь предохранитель из топливного насоса, чтобы отключить его и подготовиться к запуску двигателя. Вам может понадобиться дополнительный человек, чтобы повернуть ключ в замке зажигания, потому что вы удерживаете свечу зажигания плоскогубцами.
• После запуска двигателя обратите внимание на синие искры, образующиеся вдоль зазора свечи зажигания.Если вы видите синие искры, ваша катушка зажигания исправна.
• Если вы не видите искр или видите оранжевые искры, это признак неисправности катушки зажигания.
• Когда вы закончите тест, отсоедините свечу зажигания, вставьте ее обратно в отверстие, снова подсоедините к ней провода свечи зажигания и вставьте обратно предохранитель топливного насоса.

Катушка COP Тип

• Запустите двигатель.
• Поддерживает работу двигателя на холостом ходу.
• Откройте болт катушки зажигания номер 1, а затем потяните катушку вверх, чтобы посмотреть, как работает двигатель.

Если состояние двигателя меняется на грубый холостой ход, это означает, что катушка зажигания номер 1 исправна. Затем вы можете продолжить этот шаг с оставшимися катушками по очереди, пока не найдете виновника. Когда вы вытаскиваете неисправную катушку зажигания, состояние двигателя / холостой ход не должно измениться.
